Электрика, проводка по полу и стяжка.

Монтаж скрытой проводки осуществляется на этапе строительства или ремонта, когда еще нет ничего, кроме черновой отделки потолка, стен и пола. Такой вариант проведения инженерных работ оптимален и помогает сэкономить время и усилия. Не нужно делать штробы по полу и стенам или же вскрывать подвесной потолок что бы провести дополнительный кабель, а потом заделывать их.

Однако в мелких ремонтных работах такой вариант не всегда приемлем. Если стены достаточно ровные, то наложение толстого слоя штукатурки не подходит. К тому же, это вызовет увеличение финансовых затрат. В таком случае используют укладку проводов в штробы выполненные в стене. После этого их достаточно закрыть шпаклевкой или же штукатурной смесью на гипсовой основе поверх кабелей таким образом, чтобы его хватило для их скрытия. Как правило, толщина составляет порядка 6-7 мм.

Какой бы вариант вы не выбрали, для начала необходимо прочертить линии, по которым должен будет вестись кабель. От пола или потолка следует отмерить расстояние, при этом надо учесть толщину будущего напольного покрытия и подвесного потолка. Затем с помощью строительного уровня необходимо провести линии по намеченным отметкам. По этим линиям проставляются точки, в которых провода будут прикрепляться к стенам. Для гибкой проводки расстояние, как правило, составляет 40 см., для монолитной – 20-30 см.

Крепеж электропроводки

Для крепления кабеля к бетонной или кирпичной стене используется дюбель-хомут или UW (в просторечии, увэшка). Для крепежа проводки сечением 3х2,5 или 3х1,5 подходит крепеж с маркировкой 5/10. После того, как будет просверлено отверстие в точке крепления, необходимо обхватить провод дюбелем и вставить его в готовое отверстие. Затем усики крепежа заклинятся и кабель окажется плотно прихваченным к стене. Данный тип крепежа удобен в использовании и практичен.

Штробление стен

В тех случаях, когда на черновые стены нельзя уложить кабель, и слой штукатурки слишком тонок для скрытия проводки, необходимо штробить стены. Штроба представляет собой выемку-борозду, проделываемую в стене для укладки проводов. Рассмотрим технологию штробления.

Для начала делается разметка согласно проекту электромонтажа. После чего надо выбрать инструмент для штробления, в зависимости от того где это будет выполнятся – это может быть перфоратор с специальной насадкой для штрабления (в случаях если стены мягкие из позагребневых плит, пеноблоки либо полистиролбетонные стены), болгарка или штроборез. Чаще всего используют перфоратор с  болгаркой, но этими инструментами работать не желательно для не профессионала, во первых очень опасно, а во вторых пыли от их применения довольна много. Для этого существует спец инструмент “штроборез” в комплекте с пылесосом, поскольку электрический штроборез стоит недешево и покупать его для одноразового использования не выгодно, его лучше взять в аренду на любом строительном рынке. В крайнем случае, если длинна погонных метров для прокладки кабеля не велика, можно использовать молоток и зубило. Однако в этом случае придется затратить больше сил и времени. При работе с любым инструментом необходимо соблюдать все меры безопасности; одевать очки и спецодежду, пользоваться респиратором чтобы защитить себя от пыли, поднимаемой в процессе штробления.

Глубина выемки должна быть достаточной для укладки и полного скрытия проводки. Под розетки устанавливаются специальные коробки, для которых также вырезаются отверстия соответствующего диаметра при помощи того же перфоратора с насадкой нужного радиуса. Если вы используете болгарку, то для резки кирпича и штукатурки подойдут диски по камню, для железобетона – алмазные диски.

Вначале прорезаются две параллельные линии на необходимую глубину. Ширина штробы определяется диаметром проводов и их количеством. После того как линии будут прорезаны, необходимо сбить перемычку между ними. Делается это с помощью перфоратора или обычного долота. Из штробы следует удалить пыль и покрыть поверхность грунтовкой. Затем в подготовленное отверстие укладывается кабель и закрепляется к стене дюбель-хомутами. После этого можно заделывать штробу гипсовой смесью либо выполняется комплексная механизированная штукатурка стен.

Скрытая проводка в трубах, в кабельканалах.

Для защиты и обеспечения максимально надежной проводки используют специальные трубы, кабельканалы. Они могут быть пластиковыми, ПВХ,  металические или гофрированными. Чаще всего, такой способ монтажа проводки используется в помещениях, испытывающих на себе перепады температур или повышенную влажность. Трубы прокладываются в заранее подготовленные штробы аналогично тому, как прокладывается обычный кабель. Надо лишь учитывать, что ширина и глубина штроб будет значительно больше. После прокладки трубы крепятся металлическими скобами или увэшками. При большом диаметре трубы можно использовать быстро застывающий гипс. Он надежно фиксирует проводку и обеспечивает высокую надежность крепежа. При повреждении кабеля достаточно вынуть его из трубы и заменить.

Скрытая проводка в потолках, полах и перегородках

Если вы планируете установить подвесной потолок, то организация скрытой проводки существенно упрощается. Вам не нужно будет штробить стену, достаточно лишь спрятать провода под ГКЛ конструкцию гипсокартона или металлический каркас. Причем, можно проложить провода обычным способом или скрыть их в трубы. Последний вариант позволит обеспечить лучшую пожаробезопасность.

Проще всего когда разводка электрики по полу выполняется при заливке пола цементной стяжкой, штробить тут ничего не потребуется. Достаточно выполнить разводку по полу в гофрах грамотно, избегать не нужных перехлест соединений, это позволит не подымать уровень пола выше запланированного.  После того как разводка выполнена производится выравнивание пола цементным раствором, лучше всего для этого применить технологию “полусухая стяжка” толщина раствора над гофрами в самом высоком месте должна быть не менее 20 мм.

При монтаже деревянных полов или покрытия из гипсоволоконных плит также можно скрыть проводку достаточно легко. В лагах потребуется просверлить отверстия для прокладки кабеля. А если лаги не используются, то трубы укладываются просто на пол и закрепляются с помощью скоб. Затем поверхность закрывается тепло или шумоизоляционным материалом, можно применить керамзит по технологии Кнауф Пол. Поверх него застилается финишное покрытие, паркет, напольная плитка керамогранит, ламинат и др..

Для укладки проводов за гипсокартонные конструкции или перегородки необходимо использовать трубы либо жесткие гофрированные трубки, иначе кабель может легко повредиться. В каркасе делаются соответствующие отверстия, сквозь которые просовывается кабель. Ни в коем случае нельзя прокладывать провода поверх металлической конструкции. Это может привести к повреждению изоляции провода.

Электрическая проводка в полу под стяжкой в деревянном доме


Автор newwebpower На чтение 8 мин. Просмотров 600 Опубликовано
Обновлено

При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола.  В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Требования безопасности

Многие специалисты считают, что проводка в полу под стяжкой не поддается ремонту, и это действительно так, если при ее монтаже проигнорировали ключевые требования ПУЭ о доступе к распределительным коробкам и возможности замены электропровода в кабельном канале.

Цитата 2.1.23 ПУЭ

Если при монтаже электропроводки под полом все подключения сделаны в доступных распределительных коробках (электрических щитах), то при достаточной ширине кабельного канала, (диаметра защитной трубы или гофры) с минимумом изгибов, замена поврежденного кабеля может быть выполнена без значительных трудностей.

Кабель уложен в защитную гофру перед заливкой бетонной стяжки

Наряду со сменяемостью электропроводки также должно выполняться правило о неподверженности кабеля любым механическим нагрузкам. Учитывая характер прокладки электропроводки, нужно предвидеть вероятность больших механических нагрузок на бетонный пол в местах прохождения неразрывного кабеля, который в этом случае должен прокладываться в защитной армированной трубе во избежание сдавливания и повреждения проводов.

Пункт ПУЭ о сменяемости электропроводки

Безопасность электропроводки под деревянным полом

Также необходимо учесть особенности прокладки электропроводки по сгораемым поверхностям, в том числе в пустотах под деревянным полом. В предыдущей статье подробно рассказывается о скрытой электропроводке в деревянных домах, где акцентируется внимание на обеспечение безопасного горения дуги в металлической трубе до отключения защитного автомата при коротком замыкании в кабеле.

Дуга, прожегшая гофру (металлорукав), способна стать причиной пожара при соприкосновении с горючими конструкциями

Поэтому, проводка под деревянным полом должна быть заключена в металлические трубы в соответствии требований и правил прокладки скрытой электропроводки в помещениях из дерева. Объем кабеля должен быть не больше 40% от внутреннего пространства трубы с толщиной, согласно данным из таблицы ниже.

Следует особенно позаботиться о герметичности соединений защитных труб ввиду возможности скопления в них конденсата ввиду высокой влажности и пониженной температуры в подпольных пустотах. Поэтому, особенно неприемлемо использование гофры, которая может пострадать от грызунов или негерметичного металлорукава.

Следует помнить, что ПВХ коробы, гофры, кабельные каналы и металлические рукава из тонкой жести не способны защитить горючие поверхности от дуги, так как не обладают локализационной способностью, в отличие от стальной трубы

Пример неправильной укладки скрытой электропроводки с цитатой соответствующего пункта ПУЭ

Проводка в стяжке пола из несгораемых материалов (бетон, минеральный утеплитель, укладка кафельной плитки) является более надежной и безопасной, так как локализирующей способностью к воздействию электрической дуги обладают огнеупорные окружающие конструкции.

Прокладку кабеля осуществляют в каналах, коробах, в ПВХ гофре, обеспечивая зазор бетонной прослойки до поверхности не менее трех сантиметров для придания необходимой прочности цементной стяжке.

Стяжка пола, скрывающая защищенную в гофре электропроводку

Распределительные коробки для проводки под полом

Следует избегать пересечения линий электропроводки между собой и другими коммуникациями. Категорически запрещено пересечение линий электропроводки и газопровода, а также труб системы отопления.

Прокладывается неразрывный кабель, взятый с запасом (ПУЭ 2.1.22) подключающийся к щитку и точке потребления на необходимой высоте вертикально над выходами электропроводки из бетонного пола. Таким образом, исключается применение распределительных коробок, скованных бетоном и не обеспечивающих свободный доступ.

ПУЭ 2.1.22

Но, некоторые самоучки, пытаясь сэкономить, осуществляют прокладку электропроводки в стяжке с применением обычных распределительных коробок, предназначенных для установки в бетонную (кирпичную) стену. Монтаж проводки в подобных распределительных коробках, впоследствии замоноличенных под стяжкой (залитых бетоном) не только нарушает правила ПУЭ, но и может оказаться весьма опасным, ведь материал распредкоробок не предназначен выдерживать прочностные нагрузки сдавливания.

Иными словами, взрослый человек или ножка тяжелой мебели могут проломить хрупкую крышку распределительной коробки и тонкую прослойку бетона над ней, вызвав тем самым повреждение соединений и короткое замыкание.

Из-за своей хрупкости обычные распределительные коробки не способны выдерживать нагрузки сдавливания в бетоне

Электропроводка под полом из дерева должна содержать минимум распределительных коробок, которые обязательно должны быть металлическими. Количество и место размещения распределительных коробок выбирают исходя из целесообразности, но нужно обеспечить доступ для их периодического обслуживания.

Многие владельцы деревянных домов и некоторые электрики наглухо прячут распределительные коробки в деревянном полу, аргументируя обеспечение доступа возможностью частичного демонтажа настила. В этом случае можно лишь посоветовать нарисовать детальный план электропроводки и сделать несколько фотографий для облегчения поисков.

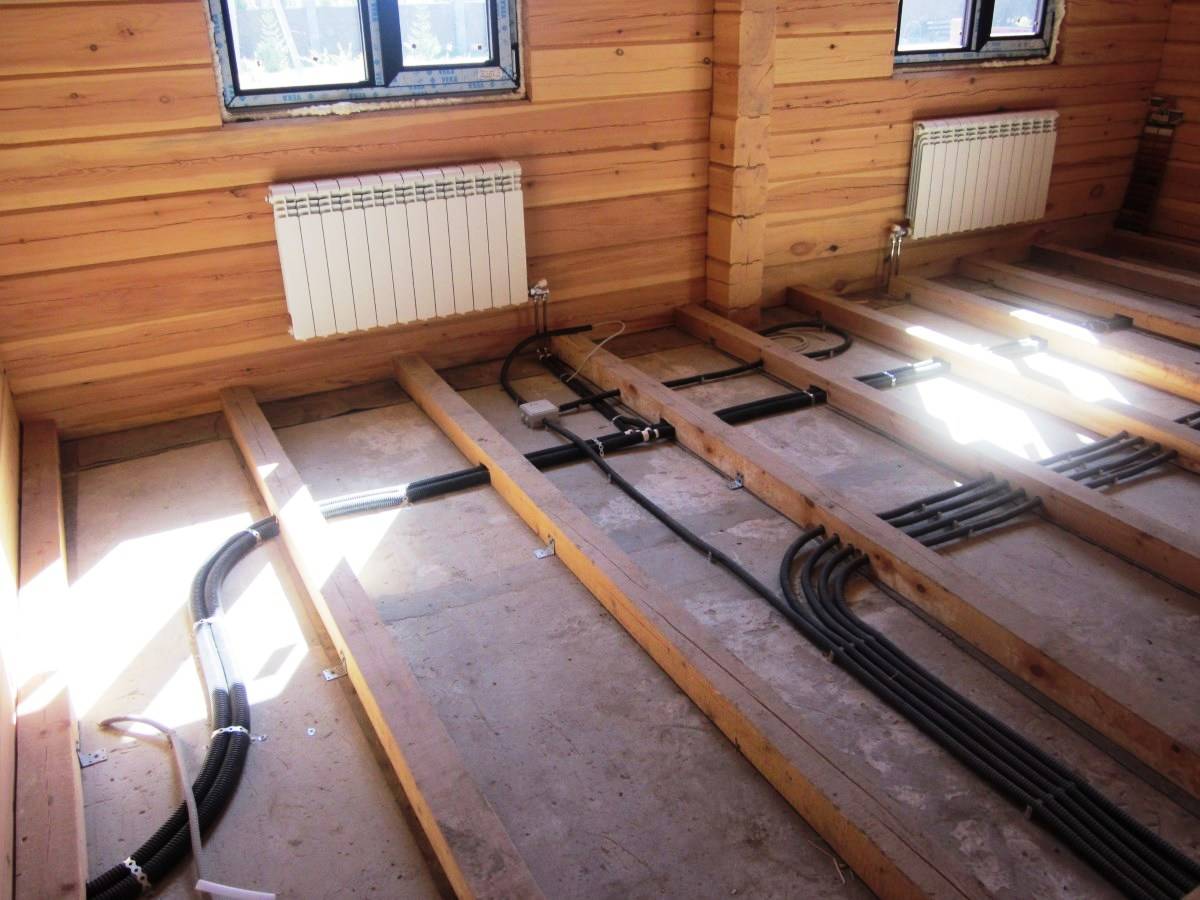

Фото расположения распределительных коробок перед укладкой настила

В продаже существуют специальные электротехнические щитки (люки) для установки в пол. Они обладают надежной крышкой – герметичным лючком, который закрывается на ключ (обеспечивается защита детей). В зависимости от размера данных щитков, в них может осуществляться разводка электропроводки и установка защитных автоматов.

Герметичный щиток в пол для установки в нем электротехнического оборудования

Также часто в подобных электрощитах для пола устанавливают штепсельные розетки для подключения домашнего оборудования и бытовой техники.

Лючки в пол с выдвижными розетками

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Проводка соседей снизу в полу: что с ней делать? Состояние старой алюминиевой проводки в хрущевке.

После того, как были демонтированы старые деревянные полы по лагам, оказалось, что проводка соседей снизу проходит по полу нашей квартиры. Нужно было решить, что с ней делать, так как далее по плану выравнивающая стяжка.

Важно!
Нельзя просто взять и залить в стяжку проводку соседней квартиры, которая расположена на полу. Это чревато тем, что у соседей может начать выбивать автоматические выключатели и устройства защитного отключения (УЗО). Связано это с тем, что на изоляции проводов могут быть небольшие и незаметные повреждения, через которые произойдет контакт проводника (жилы кабеля) со стяжкой. Определить конкретное место, где случился пробой, будет очень трудно. Нужно обязательно сходить к соседям снизу и совместно решить вопрос с проводкой. Возможно, соседи будут не прочь её обновить: проложить новые медные провода в гофрированной трубе (гофра) или вообще перенести всю эту проводку в свою квартиру. В интернете описаны случаи, когда оставляли соседскую проводку «как есть» и без каких-либо согласований заливали прямо на нее стяжку. После этого у соседей постоянно выбивало автоматические выключатели в электрическом щите. Соседи в итоге обращались в суд, который несомненно был на их стороне.

Проводка соседей снизу в полу: принятие решения о дальнейших работах.

Первым делом я позвал соседей снизу, показал всю картину и озвучил три варианта дальнейших событий:

  1. Полностью убрать проводку соседей из нашей квартиры и переложить её в квартире снизу.
  2. Оставить расположение проводки по плитам перекрытия в нашей квартире. Но заменить её на новую медную и заодно сразу проложить её в гофре.
  3. Оставить данную алюминиевую проводку, но дополнительно защитить её перед заливкой новой стяжки.

Перекладывать или менять проводку соседи отказались. К тому же старые распаечные коробки в квартире снизу полностью были скрыты штукатуркой во время последнего ремонта. Поэтому провести замену проводки проблематично и отсоединить для того, чтобы засунуть в гофру тоже нельзя. Соответственно, остановились на третьем варианте.

Вся сложность в том, что не было возможности отсоединить провода, просунуть их в гофру и снова подключить. Нужно было найти какой-то другой способ.

Я решил использовать следующий вариант: взять ПВХ гофру черного цвета, разрезать её вдоль, через разрез уложить туда кабель, затем плотно замотать изолентой по всей длине, дополнительно промазав стык герметиком. Но думаю, что использовать герметик было совсем не обязательно.

Процесс укладки старой алюминиевой проводки в гофру.

Сам процесс проходил следующим образом:

  1. Я отмерял необходимое количество гофры, обрезал ее и вытаскивал протяжную проволоку.
  2. Разрезал отрезанный кусок гофры вдоль по всей длине. Для этого удобно использовать нож для разделки плоских кабелей, но можно и простой строительный нож.

    Важно: резать гофру лучше в перчатках, чтобы не порезать руки.

  3. Укладывал старый алюминиевый кабель в гофру через боковой разрез.
  4. Промазывал разрез герметиком.
  5. Заматывал гофру по всей длине плотно изолентой. При этом надо следить, чтобы не было смещений и разрез стыковался ровно.
  6. За 5-10 сантиметров до того места, где кабели уходили через перекрытие, я фиксировал их металлическими скобами.
  7. Те места, где кабели уходили в перекрытие, я накрывал металлическими подрозетниками. В них я делал болгаркой вырезы сбоку под гофру и сажал на герметик.

Таким образом, проводка соседей снизу, проходящая по нашему полу, была защищена и готова к дальнейшей заливке стяжки.

Расходы материалов:

  • черная гофрированная ПВХ-труба — 50 метров;
  • изолента — 400 метров;
  • герметик силиконовый — 3 тубы.

На момент написания статьи уже прошло более полугода с момента «упаковки» старой алюминиевой проводки соседей снизу и заливки выравнивающей стяжки. Проблем никаких не возникло.

Во время проведения работ по укладке проводки в гофру, там где кабель заходит в перекрытие в районе кухни, произошел разрыв алюминиевой жилы. И мне пришлось проводить ремонт. Место труднодоступное и запаса кабеля там практически не было. Не сразу, но я придумал способ. Об этом — в отдельной статье.

Состояние старой алюминиевой проводки в хрущевке.

Основная часть нашей проводки аналогично проходила в полу у соседей сверху. И после демонтажа перегородок стало видно провода, которые спускались сверху к жестяным распаечным коробкам:

Сама проводка для почти 60-летнего возраста в хорошем состоянии. Не знаю по какой причине, но проводов два вида: в мягкой (похожей на резину) изоляции и в более жесткой пластиковой. Причем, как один, так и другой вид может идти как на розетки так и на освещение.

Та изоляция, которая напоминает резину — мягкая, не крошится и не рвётся. Такое впечатление, что возраст совсем не повлиял на нее. Скорее всего это связано с тем, что она была спрятана от воздействия солнца и отрицательных температур. А вот пластиковая изоляция довольно жесткая. Думаю, что такой провод можно сломать если сильно согнуть. Возможно, раньше она была более пластичная, но стала такой из-за возраста.

Соединения в старых распаечных коробках сделаны надежно: скрутки сварены и замотаны хорошим слоем изоленты на тканевой основе. Сама изолента так же выглядит очень неплохо.

В целом, проводка для своего возраста оказалась в хорошем состоянии. Там, где она лежала неподвижными участками, выглядит почти как новая. И думаю, могла бы прослужить еще много лет. Проблемы алюминиевых проводов могут наблюдаться в тех местах, где есть частые механические воздействия. По этой причине, а также потому, что электрические точки будут расположены в новой планировке совсем по-другому, я проведу полную замену старой алюминиевой электропроводки на медную.

Электропроводка в полу

Монтаж электропроводки в полу это целый комплекс ответственных мероприятий, имеющий свои плюсы и минусы.

Практически, установка электропроводки в полу производится в двух случаях:

  • Квартира в новостройке. Без отделки от слова «совсем» — есть голый бетонный пол и примерно такие же стены, больше ничего.

  • Деревянный частный дом. Если дом именно из деревянного бруса, то придётся или пожертвовать дизайном и прокладывать электричество в современных гофротрубах или спрятать всю разводку под полом. Есть ещё вариант с обустройством, так называемой, ретропроводки, но опять же, это подходит не ко всем интерьерам просто визуально, а во-вторых, ретропроводка только выглядит «ретро», а материалы используются самые современные и совсем не дешёвые.

Итак, как ни странно, но начинать всё надо с расчётов (семь раз отмерь один раз отрежь…). В данном случае: семь раз разметь, один раз залей (цементно-бетонной стяжкой). Практически единственный, но самый важный недостаток разведения электропроводки в полу – крайне сложная ремонтопригодность. Если при прокладке были допущены ошибки, во время эксплуатации произошло короткое замыкание или просто захотелось «вон в том углу сделать ещё одну розетку…» все работы будут начинаться с вскрытия финишного напольного покрытия и демонтажа стяжки. Это не очень приятное и очень трудоёмкое занятие.

Зато плюсов у подобного вида разведения электропроводки достаточно.

  • Безопасность. Никогда уже, например, вешая полку на стену, у вас не будет возможности, случайно попасть сверлом в провод и устроить короткое замыкание с пожаром. Всегда будет известно, где находится проводка: только в полу и в стене, строго вертикально вниз от розеток и выключателей.

  • Экономность. Если не приплюсовывать к стоимости работ обустройство стяжки (её всё равно надо будет делать и без прокладки проводов), то будет заметная экономия на длине проводов – их можно проложить от щитка самым коротким путём, а не по периметру всех комнат да ещё и с подъёмами над дверными косяками. Правда гофротруба для укладки провода внутри бетонной стяжки стоит несколько дороже, но за счёт длины проводов этот вариант будет точно экономнее внутристенной разводки. Да, самым экономным вариантом, конечно  будет развешивание времянок на вбитые в стену гвоздики, но об этом и говорить не стоит.

  • Лёгкость самих работ по прокладке. Да, конечно, плюс стяжка, зато фактически вся работа сводится к тому, чтоб продеть провод в гофротрубу, уложить на полу, вывести вверх в нужных местах соответственно схеме и закрепить чем-нибудь, чтоб «не съехало» до заливки.

Несколько несложных правил монтажа:

  • Очень тщательно рассчитайте, где и какие электроприборы у вас будут находиться. Обязательно сделайте запас по предполагаемой нагрузке (толщине сечения провода), я бы предложил считать, что в любую розетку может быть включён не только торшер со светодиодной лампочкой на 10Вт, но и масляный радиатор на 3кВт.

  • Очень желательно, чтобы каждый провод начинался в щитке и заканчивался в розетке. Любые скрутки под полом категорически запрещаются (особенно если скрутить медь с алюминием, хотя это вообще нигде нельзя делать — очень частая причина пожаров!). Если схема слишком сложная и без соединения проводов не обойтись – пользуйтесь специальными соединителями, а ещё лучше сделайте небольшие распределительные коробки с выводом наружу.

  • Можно, но очень нежелательно укладывать кабель под бетонную стяжку без гофры. Да, есть провода с улучшенной изоляцией, но не такая уж сильная получится экономия на гофре, зато при ремонте, вам уж точно придётся ломать вообще весь пол. Проводка в деревянном  полу производится обязательно в гофротрубах, а ещё лучше в металорукавах.

На самом деле, если действовать строго по СНиП’ам ГОСТ’ам и прочим СанПин’ам, правила укладки содержат ещё много нюансов (длина провода должна не превышать 20м, а дальше — должны быть установлены распределительные коробки с обязательным доступом… нагрузка на пол в местах коробок не должна превышать… гофротрубы должны быть заполнены кабелем не более чем на 40%… провод должен делать не более двух поворотов… ширина ячеек армирующей сетки не менее…).  Это всё хорошо и правильно, но не совсем  и не всегда полностью выполнимо. Достаточно только добавить, что если пол деревянный – он должен быть хорошо обработан противопожарными пропитками, а если пол бетонный – толщина бетонной стяжки должна быть не менее 3см.

Самое главное правило: после укладки провода на полу – внимательно проверьте мультиметром все соединения на предмет обрывов и коротких замыканий. Нагрузку тоже лучше проверить очень примитивным, но показательным методом – до установки стяжки включить в сеть самый мощный электроприбор который найдёте (например, электроплитку). Если провод и места соединения не будут греться – всё в порядке, можно заливать бетоном.
