Расчет теплого водяного пола – калькулятор для расчета мощности + Видео

Не хотите, чтобы батареи портили продуманный интерьер вашей гостиной? Есть много вариантов обогрева помещений, один из них теплый водный пол.Но чтобы он соответствовал названию, необходим тщательный расчет – разберемся, как его выполнить.

Расчет мощности теплого водяного пола – особенности технологии

Теплый водяной пол действительно может выполнять роль основного теплоносителя и обогревать помещения. И делать это даже эффективнее традиционных радиаторов – в случае с теплым полом прогревается весь воздух, тогда как радиаторы рождают конвекционные потоки, из-за чего температура в разных углах комнаты может быть разной. К достоинствам теплого пола помимо равномерного прогрева воздуха относится и отсутствие сухости воздуха, которая непременно возникает при использовании конвекторных радиаторов.

И все же полностью заменить батареи на теплый пол рискуют не многие, используя эту технологию как вспомогательную. В любом случае, максимальный предел температуры жидкости, которая курсирует по трубам, проложенным по периметру пола, может достигать отметки не выше 50°С. Такая температура не всегда бывает достаточной в действительно холодных регионах или же если помещение плохо утеплено, и теплый воздух уходит через окна, стены и потолок.

В теплых водяных полах правильный предварительный расчет – это уже полдела, однако именно калькулятор подводит многих строителей. Дело в том, что мало просто рассчитать длину трубы, опираясь сугубо на площадь комнаты. При обустройстве водяного пола с обогревом необходимо помнить о соблюдении обязательных условий:

• Площадь обогрева одного контура может быть не более 20 квадратных метров. В больших помещениях прокладывается несколько контуров. Например, в зале площадью 60 кв. м нужно будет проложить 3 контура.
• Подключение каждого контура происходит к отдельному отводу.
• Длина контура не должна превышать 60 м.
• В контуре линии не могут быть расположены дальше, чем на 30 см друг от друга.

Калькулятор тёплого пола

Укажите размеры пола.

Калькулятор водяного теплого пола – наглядный пример

На самом деле, самый надежный калькулятор в этом процессе  – наглядный расчет водяного теплого пола. Дело в том, что площадь, которая будет прогреваться, не всегда соответствует площади помещения. Так, трубы контура не рекомендуется прокладывать под тяжелой мебелью.

Если вы задаетесь вопросом, как рассчитать теплый водяной пол, запаситесь миллиметровой бумагой. На листе с разметкой нарисуйте план помещения с соблюдением удобного вам масштаба, например, один квадратик будет равен ½ метра. На бумаге вы сможете отметить зоны под мебелью, а также набросать рисунок контура.

Существует два варианта укладки труб под теплоноситель: змейка и спираль. В первом случае будет гораздо легче спроектировать расположение труб, однако учтите, что эффективность такой системы может быть под вопросом. Дело в том, что теплоноситель будет отдавать температуру по мере продвижения по контуру. Поскольку он расположен вдоль помещения, то ближайшая к началу контура часть будет всегда прогреваться лучше, чем более удаленная. В этом случае вы должны обязательно учитывать, какие участки комнаты будут менее эксплуатируемыми.

Спираль сложнее спроектировать, однако ее эффективность на порядок выше. От врезки труба направляется сразу к центру комнаты, а оттуда уже расходится по периметру. Спираль также более предпочтительна при использовании труб с большим радиусом изгиба. К слову, стоят они на порядок дешевле, чем более гибкие варианты.

Равномерность прогрева зависит от расстояния между линиями контура. Чем больше диаметр трубы, тем большая зона прогревается, однако мало кто использует трубы диаметром больше, чем 16 мм. В этом случае по сторонам от линии прогревается по 10 см поверхности. Чем больше диаметр, тем больше придется делать толщину пола.

На чертеже вы сможете с легкостью высчитать длину трубы и умножить на коэффициент масштаба. В любом случае, к полученному значению обязательно добавьте еще 2 метра – как показывает опыт, зачастую именно их не хватает для того, чтобы проложить абсолютно цельный контур.

Выбираем трубы – эффективно или экономно?

Помимо диаметра трубы, важно учесть и материал, из которого она изготовлена. Мы рассмотрим самые популярные варианты: медь, металлопластик, полипропилен и сшитый полиэтилен.

• Медные трубы – самый лучший вариант для теплого пола, однако работать с ними могут только профессионалы, у которых есть нужное оборудование и навыки. Медь – очень долговечный материал, который обладает наивысшей теплопроводностью среди доступных металлов. Кроме того, медные трубы имеют оптимальный радиус изгиба. Существенным и по большому счету единственным недостатком этого варианта остается запредельно высокая цена, которую придется заплатить за материал и услуги специалистов.
• Трубы из металлопластика – именно этот материал чаще всего используют для обустройства теплых полов. Действительно, у такой системы будет достаточно высокий КПД, она прослужит многие годы и не «съест» весь бюджет, заложенный на ремонт. Радиус изгиба позволяет прокладывать близко даже трубы с большим диаметром.
• Полипропиленовые изделия – используются не чаще медных, но по причине слишком большого радиуса изгиба. Так, если диаметр трубы около 20 мм, то линии в контуре будут расположены не ближе, чем на 30 см друг от друга. Чего для прогрева, как мы уже выяснили, недостаточно. Выйти из положения можно двумя способами: проложив контур по спирали или используя специальные угловые соединители. Но чем больше соединений в контуре, тем выше вероятность утечки жидкости из системы.
• У труб из сшитого полиэтилена достаточно хорошее качество. Высокая теплопроводность, длительный срок эксплуатации – что еще нужно? А нужно, чтобы труба не гнулась, что в случае со сшитым полиэтиленом является весомым недостатком. Исправить его можно, фиксируя трубы чаще, однако это увеличивает количество затраченного времени на прокладку пола.

Поход за покупками – что еще купить в строймагазине?

Само собой, в расчетах нужно будет учесть и дополнительные материалы, о которых сейчас и пойдет речь. Без них система потеряет большую часть эффективности. Чтобы тепло от труб целиком и полностью устремлялось вверх, обогревая воздух в помещении, следует изолировать его от контакта с холодным пространством под трубами. Для этого существует множество теплоизоляционных материалов. Экструдированный пенополистирол – вот наилучший вариант в этом случае. От обычного пенопласта он отличается долговечностью и монолитностью структуры. Кроме того, его укладка займет считанные минуты.

Поверх утеплителя укладывают гидроизоляцию – достаточно будет обычной полиэлитеновой пленки. Вдоль стен не забудьте проложить демпферную ленту. Это обязательная покупка, если вы хотите избежать растрескивания пола.

Не забывайте, что от воздействия тепла он будет расширяться. Демпферная лента нейтрализует внутреннее давление, которое возникает при расширении.

Арматура или готовая арматурная сетка – основа для крепления труб и бетонной стяжки. Проще всего приобрести готовые конструкции. Скобки для крепления труб – еще один обязательный элемент. Чем легче гнутся трубы, тем больше скобок придется купить.

Распределяющий коллектор – устройство, которое будет распределять теплоноситель по контурам. Если из-за большого периметра контур придется разбить на несколько частей, у коллектора должны быть регуляторы расхода. Дело в том, что при подаче нагретой жидкости в равных количествах по трубопроводам разной длины менее длинный будет греться сильнее, чем контур с большей протяженностью. Иногда вода может даже не проходить по более длинному трубопроводу из-за сильного сопротивления. Регуляторы в коллекторе позволяют экономно и эффективно распределять теплоноситель.

Смеситель – устройство, без которого невозможно обойтись в домах, где помимо теплого пола присутствует и традиционная система водного отопления. Как мы уже писали, в трубах под теплый пол температура не должна подниматься выше 50°С, что для радиаторов слишком мало. Поэтому вода на радиаторы подается при более высоких температурах, но в смесителе она разбавляется до необходимой температуры и расходится по теплому полу.

Оцените статью: Поделитесь с друзьями!

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

[CP_CALCULATED_FIELDS id=”25″]

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

• металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
• полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
• сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
• медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Читайте также:

как рассчитать по квадратным метрам

Водяные теплые полы с регулируемым подогревом всё чаще применяются в качестве решения вопроса обогрева комнаты. При ремонте или строительстве можно произвести укладку системы трубопроводов замкнутого цикла под финишное напольное покрытие.

Таким образом, внутри помещения обеспечивается комфортная температура вне зависимости от работы центрального отопления, если оно имеется. Точное количество материалов, которое потребуются для работы, может дать только правильный расчет водяного теплого пола. Чтобы произвести его верно, потребуется ознакомиться с деталями этой работы.

Общие сведения

Водяной теплый пол, расчет которого предстоит сделать, укладывается с определённым шагом в виде змеевика для того, чтобы покрыть прямоугольную площадь комнаты или по спирали при устройстве круглого подогрева.

Монтаж производится на подготовленном основании, после чего пол заливается бетонной стяжкой. Переделки в этом виде строительных работ не допустимы. Весь процесс должен быть рассчитан и устроен за один раз.

Рассчитать водяной теплый пол можно самостоятельно без привлечения проектных организаций. Сделать это в абсолютном соответствии со строительными нормами и правилами нелегко, но вполне возможно.

Неоценимую помощь начинающим способна оказать программа для расчета теплого пола, так называемый онлайн калькулятор, который можно найти на сайтах специализированных компаний.

Для расчетов теплого пола можно обратиться к помощи специальных онлайн-калькуляторов

Для определения параметров системы теплого пола калькулятор достаточно прост в применении. Необходимо ввести исходные данные, такие как температура подачи и обратки, материал трубы и шаг, с которым она должна быть уложена, а также вид напольного покрытия и высота стяжки.

Программа моментально произведёт расчёт и предоставит величину средней температуры поверхности пола в соответствии с введёнными параметрами. Также она посчитает удельную тепловую мощность и удельный расход теплоносителя.

Расчет теплого пола водяного устройства позволит смонтировать систему, которая не создаёт магнитного поля в отличие от электрических нагревательных элементов других моделей тёплых полов. Водяной подогрев можно подключить к центральной системе отопления или выполнить независимым образом.

Данные для расчёта

От величины шага укладки контура зависит уровень подогрева

Перед тем, как рассчитать теплый водяной пол, необходимо собрать исходные данные.

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

Расход трубы в зависимости от шага представлен в таблице.

Длинна всей системы зависит от диаметра трубы

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Оптимальная температура пола — от 27 до 35 градусов

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

• высота этажа;
• планируемый уровень температуры пола;
• климатические параметры региона проживания;
• размеры периметра, высоты и площади помещения;
• наличие и мощность существующих источников отопления;
• качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому расчётная температура теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Этапы расчёта теплового пола

После определения формы контура производится вычисление размеров трубопровода в соответствии со строительными нормами и правилами. Расчет трубы для теплого пола зависит от материала изделия. О том, какие расчеты необходимо произвести перед укладкой водяного отопления, смотрите в этом видео:

Применяются такие материалы, как нержавейка, медь, полиэтилен, пенопропилен и металлопластиковые изделия. Каждый материал обладает своим коэффициентом теплопроводности. В зависимости от теплоотдачи материала можно подобрать оптимальный шаг и рассчитать длину.

Объем жидкости, заполняющий отопительную систему — важный показатель

Расчет теплых водяных полов продолжается вычислением объёма жидкости, которой необходимо заполнить систему. Этот показатель напрямую зависит от диаметра и длины трубопровода. Скорость циркуляции жидкости в системе определяется с учётом параметров трубопровода, таких как внутренний диаметр трубки и давление, на которое она рассчитана.

На основании собранных данных определяется мощность водяного теплого пола. Этот показатель позволяет подобрать оборудование для поддержания температуры и давления в системе.

В частных домах можно использовать тепловой насос. При его применении не потребуется дымоход, система будет работать без подключения к вентиляционной шахте.

В другом случае можно подключить подогреватель пола к отопительной системе. В квартирах оптимальным вариантом будет использование небольшого электрического нагревателя. Подробнее об устройстве нагревающихся полов смотрите в этом полезном видео:

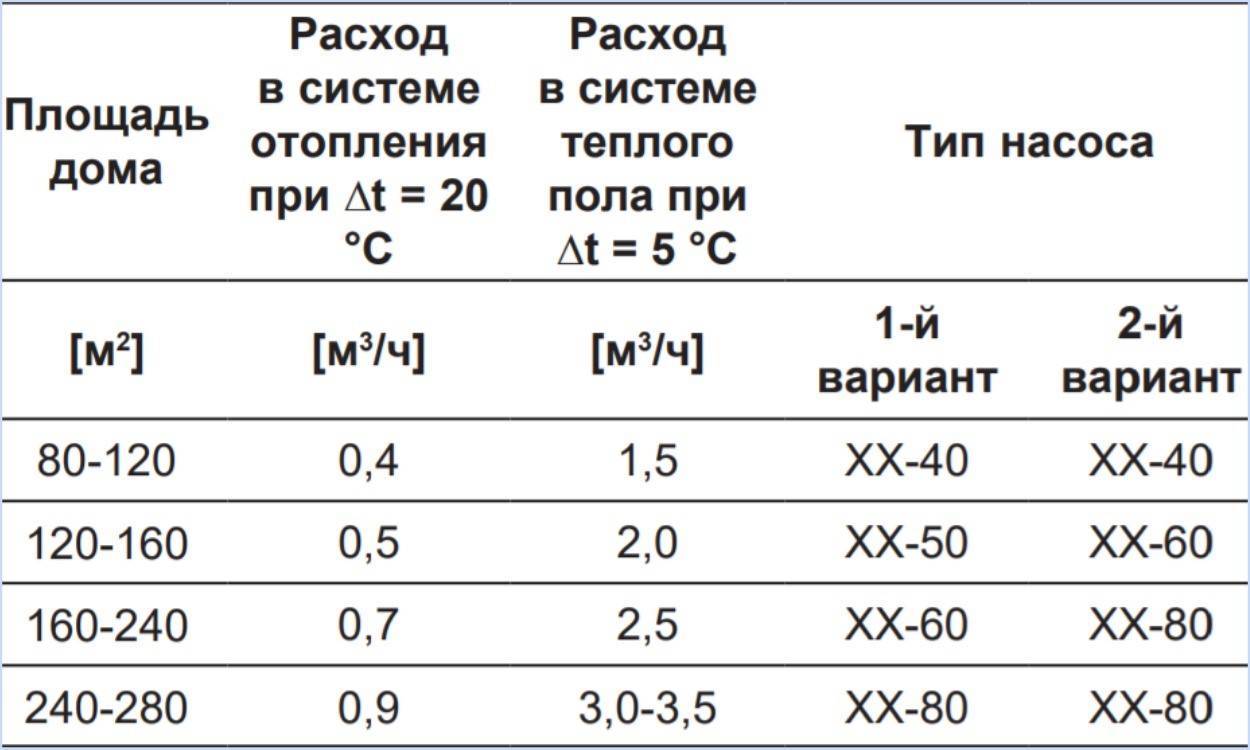

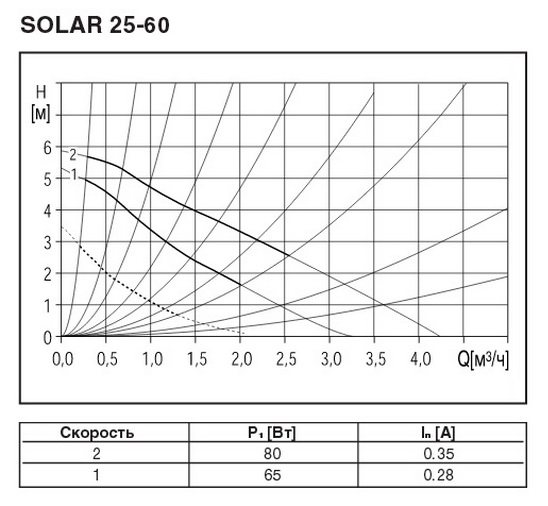

Важно знать, что мощность насоса должна быть на 20% больше, чем расчётная. Чем короче будет прокладываться система подогрева пола, тем ниже будут затраты на работу циркуляционного насоса, так как при малом метраже можно использовать насос с небольшой мощностью.

Безусловно, тёплые полы повысят общий уровень комфорта. Также результат этой работы повлияет на привлекательность недвижимости в случае продажи. Энергоэффективность подобных систем позволяет экономить на отоплении, поддерживая комфортный уровень температуры в осенний, зимний и весенний периоды.

Расчет теплого водяного пола, онлайн-калькулятор

Расчет монтажа теплых водяных полов

Прежде чем закупать материалы и устанавливать теплые водяные полы, необходимо тщательно рассчитать отопительную систему и составить подробный проект. Только в этом случае можно избежать нецелевых затрат времени и средств и по завершении монтажных работ оценить все преимущества эффективной системы отопления.

Специалисты ООО «Теплосмарт» профессионально выполнят расчет и монтаж теплых водяных полов, которые сделают ваш дом теплым и уютным в любое время года. Комплексное строительство инженерных систем: от проектирования до пуско-наладки, экономит время и деньги заказчика, гарантируя 100%-ую согласованность, долговечность и стабильную работу сетей.

Расчет тепла водяного пола выполняют квалифицированные специалисты согласно передовым методикам, что позволяет избегать ошибок и переделок в процессе установки. За основу принимаем метод коэффициентов и используем эталонные расчетные данные, которые меняются при внесении индивидуальных поправок. Выполняя расчет теплого водяного пола по бетону, наши мастера учитывают все особенности объекта:

• планировку;
• основной кладочный материал и конструкцию несущих стен;
• размеры окон и тип остекления;
• расположение коллекторов;
• тип и местонахождение теплогенератора;
• особенности напольного покрытия.

Расчет стоимости теплого водяного пола в частном доме

Для определения оптимальной мощности теплых полов необходимо выполнить гидравлический расчет, оценить теплопотери с учетом общей площади помещения, средних температурных показателей в холодное время года, а также параметров влажности воздуха и особенностей вентиляции. Опытные специалисты ООО «Теплосмарт» не упустят из вида ни одной детали: учтут специфику помещения, в том числе наличие второстепенных источников отопления. На основе полученных сведений они выполнят расчет труб и сделают разметку линии, по которой будет проходить водяной теплый пол.

Останавливая свой выбор на теплых водяных полах, важно понимать, что именно мощность является основным параметром такой системы. Расчет теплого водяного пола выполняется для полезной площади комнат, то есть для пространства, незанятого бытовой техникой и мебелью. Обратите внимание: использовать теплый пол как основной источник тепла целесообразно только тогда, когда отапливаемая площадь составляет не меньше 70% общей квадратуры комнаты.

При желании рассчитать степень нагрузки можно и самостоятельно. На нашем сайте приведен специальный онлайн калькулятор, который поможет определить допустимую нагрузку с учетом:

• температурного режима внутри помещения;
• температуры подачи и обработки;
• шага, материала изготовления и диаметра труб;
• толщины стяжки;
• вида напольного покрытия.

Исходя из полученных данных, можно говорить о конкретной стоимости проекта и сроках готовности объекта.

Расчеты укладки водяных теплых полов под плитку и другие напольные покрытия проводим только после составления подробной схемы прохождения труб, обозначая места расстановки габаритной техники и мебели. На этапе проектирования и установки теплых полов мы всегда следуем технологии, руководствуемся правилами техники безопасности и СНиП. Опытные специалисты ООО «Теплосмарт» способны разработать и воплотить в жизнь самые сложные и нестандартные проекты, гарантируя эффективность и долговечность системы. Мы предлагаем рациональные решения и реализуем принцип энергоэффективности, учитывая следующие нюансы:

• общая длина трубы одного контура не может быть больше 100 м. Если есть необходимость в большей протяженности, монтируем 2-контурную систему;
• в разных комнатах одного здания протяженность труб должна быть примерно равной – предельное отклонение 15 м.

Рассчитываем водяные теплые полы самостоятельно

Как показывает многолетняя практика, цена вопроса волнует заказчиков не меньше, чем технические параметры отопительной системы. Стоимость теплого пола весьма вариативна, поскольку зависит от многих факторов: типа системы, требований и бюджета заказчика, используемой автоматики и так далее. ООО «Теплосмарт» предлагает возможность самостоятельно определить порядок цен, выполнив калькуляцию непосредственно на сайте. Достаточно ввести все необходимые данные и вы получите цифру, максимально приближенную к реальной стоимости проекта. В ходе тестирования онлайн калькулятора и сравнения расчетов по разным методам расхождение не превысило 10-15%. Более точную цену отопительной системы способны озвучить только специалисты после посещения объекта, проведения необходимых замеров, расчетов и составления подробной сметы.

ООО «Теплосмарт» — доступные и эффективные решения в области инженерных коммуникаций.

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

• Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
• Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
• Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
• Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
• Один контур не должен отапливать более 20 квадратных метров.
• Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.

Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Рекомендуемая температура

Система теплый пол хороша тем, что считается низкотемпературной. Обычно теплоноситель редко прогревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в таком случае при правильном расчете и монтаже 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола делается исходя из следующих параметров:

• В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
• Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
• В ванной, санузле, возле бассейна и в других влажных помещениях температура должна равняться 33 градусам.
• Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.

Теплый водяной пол создает в комнате идеальный климат и не сушит воздух

Обратите внимание: зоной повышенного обогрева считается расстояние в 50 сантиметров по периметру от внешних стен, а также участки поверхности возле выходных дверей и окон. Температуру здесь повышают путем уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

• Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
• Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
• Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

• Змейка.
• Улитка.
• Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

• Котел для отопления.
• Насос (в некоторых котлах он встроен в систему).
• Коллектор для теплых полов (механический или электрический).
• Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
• Трубы для разводки.
• Клапаны для котла.
• Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

 Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

• Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
• Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
• Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.

Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Калькулятор теплых водяных полов

Инструкция по использованию

калькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Что учитывается при создании

проекта теплого пола

• План вашего помещения
• Материал покрытия пола
• Утеплены ли стены помещения
• Формат и размещение теплого генератора

В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.

Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.

Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены — нажмите на кнопку «рассчитать». Обратите внимание — расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Инструкция как рассчитать мощность водяного теплого пола: калькулятор расчета стоимости

Водяные полы приобретают всё большую популярность, поэтому многие задумываются над тем, чтобы в свой дом оборудовать такую систему. Ещё бы: они могут послужить в качестве отопления, создав дополнительный уют и комфортную атмосферу в жилище. Самый главный недостаток их – это невозможность оборудования подогреваемого пола в квартирах (за исключением новых новостроек, где имеется задумка такого вида отопления).

Тёплый водяной пол

Главное – это произвести правильный и безошибочный расчёт, так как допущенная ошибкаможет сыграть злую шутку: необходимо будет срывать стяжки, демонтировать напольное покрытие и срывать всю внутреннюю отделку. Итак, как рассчитать тёплые водяные полы, чтобы в будущем не пришлось испытывать большой дискомфорт и не переделывать всё заново.

Учимся высчитывать самостоятельно!

Сразу же оговоримся, что расчёт мощности водяного тёплого пола требуется производить максимально точно, при этом необходимо учитывать такие факторы, как протяжённость каждого контура и гидромеханическое сопротивление.

Очень важно для нормального функционирования системы выбрать подходящий насос, который беспрепятственно сможет перекачивать воду. При этом необходимо учитывать площадь системы и предполагаемую мощность.

Самостоятельно очень сложно выполнить расчёт водяного пола, так это требует много знаний в области физики и математики. Лучше всего, конечно, обратиться за помощью к специалисту, чтобы результат был максимально грамотным и точным. Однако если вы сами желаете заняться таким заданием, то приготовьтесь к сложным математическим действиям. Заодно можете провести расчет стоимости водяного теплого пола для дома, чтобы заранее планировать свой бюджет.

Если вы хотите использовать водяную систему только для обогрева пола, то допускаются и приблизительные данные. Но для полного обогрева помещения вам всё же придётся постараться добиться точных результатов!

Для начала вам нужно изучить теплопотерю помещения. Какие же факторы на это влияют:

• температура(комнатная и уличная), время года, климат;
• количество и размеры окон, дверей;
• толщина стен и теплоизоляция;
• утепление полов;
• другие виды источника тепла.

Приступим к подсчёту водяного пола. Каждую комнату при этом придётся рассчитывать отдельно. Предположим, комната имеет 10 м. кв. Как правило, площадь обогрева должна быть не менее 70%. То есть расчёт будем производить к площади 7 м.кв. Имеется для этого специальная инструкция по расчету водяной системы подогрева, которую мы сейчас на примере рассмотрим.

Среднестатистическое помещение имеет теплопотерю 80 Вт на 1 м.кв. То есть, чтобы узнать, какая теплопотеряв комнате, необходимо 7 умножить на 80 и это будет 560 Вт. При использовании 20 мм трубы можно выполнить шаг при укладке в 15 см. Тогда температура воды должная быть 33, 5 градусов. Если на 1 м кв требуется 6,7 метра трубы, то для площади в 12 кв необходимо 80,4 метра. Кроме того, необходимо иметь в запасе несколько метров, чтобы трубу подключить к коллектору.

Стоимость водяных полов

Расчёт мощности водяного пола

Многих интересует в первую очередь стоимостный расчет теплых водяных полов. Для того, чтобы получить точную цифру, необходимо учитывать такие нюансы, как материал и качество труб, насоса, площадь дома и его теплопроводность.

Если вы точно знаете, сколько метров трубы вам необходимо (а при использовании сдвоенной системы понадобится в два раза больше труб), мощность всей системы и КПД, то подбить финансовый итог будет не сложно, опираясь на все эти данные.

Обратите внимание, что на многих сайтах имеется калькулятор расчета водяного теплого пола. Это значительно вам облегчит финансовую работу: правильно заполнив поля, машина вам тут же покажет стоимость такого современного удовольствия, как водяные полы.

Программа для расчёта стоимости тёплого водяного пола

Рекомендуем почитать:

Почему бы не сделать теплый водноя пол в квартире вместо радиаторов

Наглядное устройство водяного теплого пола: со схемами укладки

Регулятор температуры для теплого водяного пола, его разновидности и преимущества

Расчет необходимой мощности для комнаты

Энергия

29 июн 2020

Было бы полезно знать волшебную формулу, которая даст нам количество тепла, необходимое для обогрева отдельной комнаты или всего дома. К счастью, есть несколько формул, позволяющих приблизиться к фактическому результату, но они допускают погрешность. Почему предел погрешности? Это связано с тем, что не все дома одинаковы.

Чтобы рассчитать необходимое отопление, мы должны учитывать размер и объем дома, ориентацию, размер и количество окон, тип изоляции стен и крыши и т. Д.

ДВЕ ПОЛЕЗНЫЕ ФОРМУЛЫ

Обычно мощность, необходимая для электрического обогрева, рассчитывается в ваттах.

Мощность: умножьте площадь в футах на 10. Для комнаты 20 футов на 20 футов мы получим 400 квадратных футов, умноженных на 10, чтобы получить 4000 ватт. Количество ватт = площадь x 10.

Этот результат действителен для домов, в которых есть комнаты с высотой потолков 8 футов. В случае современных домов с потолками выше 8 футов, практическое правило расчета — 1.25 Вт на кубический фут. Принимая во внимание предыдущий пример, высота потолка 9 футов составит 400 квадратных футов x 9 x 1,25 = 4500 Вт. Количество ватт = площадь x высота x 1,25.

Если вы подозреваете, что стены или потолок имеют дефекты теплоизоляции, вы можете добавить несколько процентных пунктов к расчету. То же самое можно сказать и о стенах с большими окнами. После выполнения расчетов для существующего дома нам может потребоваться добавить дополнительные обогреватели, такие как конвекторы или приточно-вытяжные устройства.

И наоборот, если комната имеет окна и хорошо ориентирована на солнце, мы можем придерживаться обычного расчета.

Наилучшая оценка потребностей дома в отоплении будет сделана сложением результатов для каждой комнаты.

В Северной Америке до сих пор можно встретить использование БТЕ / час в качестве меры мощности при обогреве. Формула для преобразования БТЕ в кВт следующая: P (кВт) = P (БТЕ / ч) / 3412,14.

Если мы полагаемся исключительно на электрические плинтусы в качестве источника тепла, их обычно устанавливают у основания окон, чтобы обеспечить наилучшее распределение тепла. В этом случае не стесняйтесь разделить общую требуемую мощность на количество окон в каждой комнате.

Для получения дополнительной информации о типе отопительного оборудования для конкретной комнаты или всего дома посетите следующую страницу.

Подбор размера нового водонагревателя

Водонагреватель подходящего размера удовлетворит потребности вашего дома в горячей воде и при этом будет работать более эффективно. Поэтому перед покупкой водонагревателя убедитесь, что он подходящего размера.

Здесь вы найдете информацию о том, как определить размер этих систем:

• Водонагреватели без резервуаров или по запросу
• Солнечные водонагреватели
• Накопительные и тепловые насосы (с резервуаром) водонагреватели.

Для определения размеров комбинированных систем водяного отопления и отопления помещений, в том числе некоторых систем с тепловыми насосами, безбаковых змеевиков и косвенных водонагревателей, проконсультируйтесь с квалифицированным подрядчиком.

Если вы еще не решили, какой тип водонагревателя лучше всего подходит для вашего дома, узнайте больше о выборе нового водонагревателя.

Определение размеров водонагревателей без резервуаров или по запросу

Водонагреватели без резервуаров или по запросу рассчитаны на максимальное повышение температуры, возможное при заданном расходе. Следовательно, чтобы определить размер водонагревателя по запросу, вам необходимо определить скорость потока и повышение температуры, необходимое для его применения (весь дом или удаленное приложение, например, просто ванная) в вашем доме.

Сначала укажите количество устройств для горячей воды, которые вы планируете использовать одновременно. Затем сложите их скорости потока (галлонов в минуту).Это желаемая скорость потока, необходимая для водонагревателя по запросу. Например, предположим, что вы ожидаете одновременного использования крана горячей воды с расходом 0,75 галлона (2,84 литра) в минуту и ​​насадки для душа с расходом 2,5 галлона (9,46 литра) в минуту. Скорость потока через водонагреватель по запросу должна быть не менее 3,25 галлона (12,3 литра) в минуту. Для уменьшения расхода установите арматуру на слабый расход воды.

Чтобы определить повышение температуры, вычтите температуру поступающей воды из заданной температуры на выходе.Если вы не знаете иначе, предположите, что температура входящей воды составляет 50ºF (10ºC). В большинстве случаев вам нужно нагреть воду до 120ºF (49ºC). В этом примере вам понадобится водонагреватель по запросу, который повышает температуру на 70ºF (39ºC) для большинства применений. В посудомоечных машинах без внутреннего нагревателя и в других подобных устройствах может потребоваться нагрев воды до 140ºF (60ºC). В этом случае вам потребуется повышение температуры на 90ºF (50ºC).

Водонагреватели, пользующиеся наибольшим спросом, рассчитаны на различные температуры на входе.Как правило, повышение температуры воды на 70ºF (39ºC) возможно при расходе 5 галлонов в минуту через газовые водонагреватели и 2 галлона в минуту через электрические. Более высокая скорость потока или более низкая температура на входе иногда могут снизить температуру воды в самом дальнем кране. Некоторые типы безбаквальных водонагревателей имеют термостатическое управление; они могут изменять свою температуру на выходе в зависимости от расхода воды и температуры на входе.

Расчет солнечной водонагревательной системы

Расчет солнечной водонагревательной системы в основном включает определение общей площади коллектора и объема хранилища, которые вам понадобятся для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде в летний период.Подрядчики солнечной системы используют рабочие листы и компьютерные программы для определения системных требований и размеров коллектора.

Площадь коллекторов

Подрядчики обычно следуют нормативам примерно 20 квадратных футов (2 квадратных метра) площади коллектора для каждого из первых двух членов семьи. На каждого дополнительного человека добавляйте 8 квадратных футов (0,7 квадратных метра), если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете на севере Соединенных Штатов.

Объем хранения

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для одного-двух-трех человек.Средний (80 галлонов) резервуар для хранения хорошо подходит для трех-четырех человек. Большой резервуар подходит для четырех-шести человек.

Для активных систем размер солнечного резервуара для хранения увеличивается с размером коллектора — обычно 1,5 галлона на квадратный фут коллектора. Это помогает предотвратить перегрев системы при низкой потребности в горячей воде. В очень теплом, солнечном климате некоторые эксперты предлагают увеличить это соотношение до 2 галлонов хранилища на 1 квадратный фут площади коллектора.

Другие расчеты

Дополнительные расчеты, связанные с определением размеров вашей солнечной системы водяного отопления, включают оценку солнечного ресурса вашей строительной площадки и определение правильной ориентации и наклона солнечного коллектора. Посетите страницу солнечных водонагревателей, чтобы узнать больше об этих расчетах.

Определение размеров водонагревателей с накопительным и тепловым насосом (с баком)

Для правильного определения размеров накопительного водонагревателя для вашего дома, включая водонагреватель с тепловым насосом с резервуаром, используйте номинал первого часа водонагревателя.Рейтинг за первый час — это количество галлонов горячей воды, которое водонагреватель может подавать в час (начиная с резервуара, полного горячей воды). Это зависит от емкости бака, источника тепла (горелка или элемент) и размера горелки или элемента.

На этикетке EnergyGuide рейтинг первого часа указан в верхнем левом углу как «Емкость (оценка за первый час)». Федеральная торговая комиссия требует наличия этикетки EnergyGuide на всех новых обычных водонагревателях, но не на водонагревателях с тепловым насосом.В документации по продукту от производителя также может содержаться оценка за первый час. Ищите модели водонагревателей с рейтингом в первый час, который соответствует в пределах 1 или 2 галлона вашей потребности в час пик — дневной пиковой потребности в горячей воде для вашего дома за 1 час.

Чтобы оценить вашу потребность в час пик:

• Определите, в какое время дня (утро, полдень, вечер) вы используете больше всего горячей воды в своем доме. Помните о количестве людей, проживающих в вашем доме.
• Используйте таблицу ниже, чтобы оценить максимальное использование горячей воды в течение этого одного часа дня — это ваша потребность в час максимальной нагрузки.Примечание: таблица не оценивает общее ежедневное потребление горячей воды.

Пример рабочего листа показывает общую потребность в 36 галлонов в час пик. Следовательно, этому домашнему хозяйству потребуется модель водонагревателя с мощностью от 34 до 38 галлонов в первый час.

галлонов

9011 9011 9011 9011 9011 9011 =

9011 9011 9011 9011 9011 9011 9011 9011 1

Энергетический расчет адаптирован на основе информации из Федеральной программы управления энергопотреблением.
* Приведенная выше таблица основана на стандартном использовании без каких-либо мер по экономии воды.

Калькулятор кабеля WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение

120 В переменного тока 240 В переменного тока

Желаемое расстояние между проводами

3.532,5

Тип чернового пола под отапливаемым помещением

БетонДерево

Предложите комплект, соответствующий вашему проекту.
Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч.

Изменять

Расчетные дневные эксплуатационные расходы

Вот ваш список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате.Измените настройку расстояния на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3,5 дюйма, чтобы обеспечить меньшее тепло на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области. Этот проект слишком велик для нашего самого большого 240-вольтового комплекта. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, каковы электрические требования / возможности вашего места установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Наборы WarmWire недоступны для расстояния между проводами 3,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, командный термостат SunStat ™, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке.Комплекты WarmWire также доступны с термостатами SunStat View. Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/каждый}}

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного лучистого отопления.Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″. Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь.Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубки 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв.футов / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет потерь тепла является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды. Например, увеличив поток через трубку PEX 1/2 ″ только на 0.1 галлон в минуту, выходная мощность увеличится до 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12 ″. узор используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной.Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится. Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = кв. Футов x 2,0
8 ″ интервал = кв.фут x 1,5
9 ″ интервал = квадратный фут x 1,34
12 ″ интервал = квадратный фут x 1,0
18 ″ интервал = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными.Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать. www.infloor.com

Максимальная длина участка трубопровода:
3/8 ″ Петли трубки не должны превышать 200 футов
1/2 ″ Петли трубки не должны превышать 300 футов
5/8 ″ Петли трубки не должны превышать 400 футов
3/4 ″ Петли трубки не должны превышать 500 ′

.

Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

Калькулятор энергопотребления

| Использование и стоимость электроэнергии

Этот калькулятор энергопотребления поможет вам понять, как электричество используется в вашем доме, от освещения до систем отопления и всего остального.Выберите элементы, относящиеся к вам, чтобы получить оценку того, сколько электроэнергии потребляет каждый из них, и их приблизительную стоимость.

Обратите внимание: Этот калькулятор предназначен только для расчетных целей. Фактические суммы счетов могут отличаться, и клиенты, использующие бюджетные тарифные планы или тарифы на электроэнергию по времени суток, могут зависеть от дополнительных факторов, определяющих выставление счетов. Расчетные затраты, представленные в калькуляторе, не включают применимые налоги, которые могут быть понесены.

Узнать о скидках на систему отопления

Калькулятор тепловых потерь (способ использования возобновляемых источников энергии) — Green Square

Как и большинство вещей, старый способ расчета тепловых потерь был довольно простым.Фактически, в наши дни вы даже можете сделать это самостоятельно онлайн. Расчеты теплопотерь производились от комнаты к комнате, где ширина, длина и высота были взяты и умножены на коэффициент. Полученное число позволило инженеру выбрать радиатор наилучшего размера для помещения. У домовладельца будет много горячей воды, и в доме будет тепло; работа сделана.

К сожалению, этот метод не очень точен, поэтому домовладелец обычно получает огромную систему, в которой он не нуждается.И это тоже стоит дороже.

При использовании возобновляемых источников энергии все возможные измерения принимаются и учитываются в расчетах.

Специалист по возобновляемым источникам энергии в зеленом квадрате измерил бы площадь каждой комнаты так же, как и традиционный инженер, но также посмотрел бы на ткань, из которой состоит эта комната:

• Из чего сделана стена? и если да, то в каком размере и в каком виде?

• Сколько здесь окон и дверей, с двойным или одинарным остеклением?

• Что выше потолка, а что ниже пола?

• Какую температуру мы хотим достичь в комнате и при какой температуре она должна быть снаружи?

Затем мы могли бы включить вентиляцию или «воздухообмен».Для этого нам нужно понимать различную интенсивность вентиляции, которая влияет на воздухообмен. Обычно в ванных комнатах и ​​кухнях с вентиляторами происходит до 3-х воздухообменов в час, тогда как в спальне может быть только 1 или меньше.

Вычислители отопления были значительно усовершенствованы с помощью технологии отопления с использованием возобновляемых источников энергии. Для таких вещей, как наземный тепловой насос , солнечный тепловой насос или воздушный тепловой насос , , , точность должна быть точной.

Расчет потерь тепла — лучший способ правильно определить размер теплового насоса.Пиковая тепловая нагрузка может быть рассчитана на основе таких параметров, как температура самого холодного дня в году (в данном географическом месте), а также теплопотери помещения и вентиляции.

Поскольку ASHP и GSHP работают при гораздо более низких температурах, чем традиционный котел, и потребляют электроэнергию, очень важно правильно подобрать размеры радиаторов или полов с подогревом. Увеличение размеров системы, хотя это легко сделать, не дает эффективной системы и обходится домовладельцу дороже, чем это необходимо.

Калькулятор PUE — Что такое PUE и как рассчитать

Сравнительный анализ энергоэффективности вашего центра обработки данных — первый ключевой шаг к снижению энергопотребления и связанных с этим затрат на электроэнергию. Бенчмаркинг позволяет вам понять текущий уровень эффективности в центре обработки данных, а по мере внедрения дополнительных передовых методов повышения эффективности он помогает измерить эффективность этих усилий.

Power Usage Effectiveness (PUE) и соответствующая ему эффективность инфраструктуры центра обработки данных (DCiE) — это широко признанные стандарты сравнительного анализа, предложенные Green Grid, чтобы помочь ИТ-специалистам определить, насколько энергоэффективны центры обработки данных, и контролировать влияние их усилий по повышению эффективности.Uptime Institute также рекомендует комплексный эталонный тест под названием «Средняя корпоративная эффективность центра обработки данных» (CADE). На своем техническом форуме в феврале 2009 г. компания Green Grid представила новые тесты производительности под названием «Производительность центра обработки данных» (DCP) и «Энергетическая производительность центра обработки данных» (DCeP), которые исследуют полезную работу, выполняемую вашим центром обработки данных. Все тесты имеют свою ценность, и при правильном использовании они могут быть полезным и важным инструментом для повышения энергоэффективности вашего центра обработки данных.

Калькулятор PUE и DCiE

Рассчитайте PUE (эффективность использования энергии) и DCiE и начните тестировать эффективность в своем центре обработки данных.

Введите общую нагрузку на ИТ

Введите общую загрузку оборудования

Текущий PUE:

–

Текущий DCiE:

–

Теперь, когда у нас есть контрольный показатель вашего текущего уровня эффективности, давайте продолжим и посчитаем потенциальную экономию, если вы захотите улучшить этот показатель.

Что такое PUE? Что такое DCiE?

PUE / DCiE — это тесты эффективности, позволяющие сравнивать инфраструктуру вашего центра обработки данных с существующей ИТ-нагрузкой.Первоначальное тестирование PUE / DCiE дает оценку эффективности и устанавливает структуру тестирования для повторения объекта. Сравнивая начальные и последующие баллы, менеджеры центров обработки данных могут оценить влияние текущих усилий по повышению эффективности. В любой момент времени они сравнивают мощность, используемую в настоящее время для ИТ-оборудования, в котором нуждается компания, с мощностью, потребляемой инфраструктурой, которая обеспечивает охлаждение, питание, резервное копирование и защиту ИТ-оборудования.

PUE Пример:
При наличии объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, PUE будет равен 1.25. 100 000 кВт общей мощности объекта, разделенные на 80 000 кВт мощности ИТ.

DCiE Пример:
При наличии того же объекта, который использует 100 000 кВт общей мощности, из которых 80 000 кВт используется для питания вашего ИТ-оборудования, генерирует DCiE 0,8. 80 000 кВт мощности ИТ, разделенные на 100 000 кВт общей мощности объекта.

Генерация PUE / DCiE — это только начало на пути к эффективности. Чтобы этот эталонный тест был значимым, он должен генерироваться на регулярной основе, а также, желательно, в разные дни недели и в разное время дня.Цель состоит в том, чтобы принять действенные меры по повышению эффективности на основе ваших фактических данных. Сравнивая свой начальный тест с тестами, взятыми после внедрения изменений, вы сможете увидеть заметные улучшения в вашем PUE / DCiE.

Сократите эксплуатационные расходы, используя измерения, сравнительный анализ, моделирование и анализ для повышения энергоэффективности вашего центра обработки данных.

PUE = общая мощность объекта / мощность ИТ-оборудования
DCiE = мощность ИТ-оборудования / общая мощность объекта

DCiE и PUE Wars и Green Wash… чем не является PUE!

Возможно, вы слышали термины «PUE Wars» или «PUE Marketing.«Green Grid», автор как PUE, так и DCiE, не планировала использовать какую-либо метрику для сравнения одного объекта с другим. К сожалению, это не помешало некоторым людям публиковать свои показатели PUE в попытке продать свои объекты или стратегии проектирования. Хотя их усилия по повышению эффективности центра обработки данных заслуживают одобрения, этих показателей самих по себе недостаточно для определения эффективности центра обработки данных. Беседа должна включать продуктивность. Получаете ли вы максимальную отдачу от своих серверов и хранилища? Вы максимизируете вычислительную мощность? Удаление простаивающих серверов? Консолидация и виртуализация?

Многие в отрасли хотели бы иметь контрольный показатель для центров обработки данных, аналогичный принятому Конгрессом в 1970-х годах корпоративному среднему расходу топлива (CAFE), который сравнивает количество миль на галлон (MPG) от одного транспортного средства к другому.PUE в настоящее время не является этой метрикой. Краткая иллюстрация продемонстрирует суть:

В более ранних расчетах PUE и DCiE объект с общей мощностью 100 000 кВт и 80000 кВт, выделенный для ИТ-оборудования, имел PUE 1,25 и DCiE 0,8. Обычно это считается очень респектабельным эталоном. Но насколько значимым является это измерение, если основная часть серверов просто бездействует или работает не очень продуктивно?

Сравнение PUE и DCiE с точки зрения непрофессионала:

Компаниям и организациям требуется ИТ-оборудование для предоставления своих продуктов и услуг, обработки транзакций, обеспечения безопасности, а также для ведения и развития своего бизнеса.Чем крупнее растет компания / организация, тем больше необходимость размещать их компьютерное оборудование в безопасной среде. ИТ-оборудование включает компьютерные серверы, концентраторы, маршрутизаторы, коммутационные панели и другое сетевое оборудование. В зависимости от размера эта безопасная среда называется коммутационным шкафом, компьютерным залом, серверной комнатой или центром обработки данных. В дополнение к энергии, необходимой для работы этого ИТ-оборудования, электроэнергия используется для освещения, безопасности, резервного питания и климат-контроля для поддержания уровней температуры и влажности, которые минимизируют время простоя из-за проблем с нагревом.Проводя сравнительный анализ PUE или DCiE, вы сравниваете мощность, необходимую для критически важных для бизнеса ИТ, с мощностью, обеспечивающей работоспособность и защиту ИТ-оборудования.

Все ИТ-оборудование (и все, что работает на электричестве) вырабатывает тепло. В помещении, заполненном стойками с компьютерами и другим ИТ-оборудованием, значительная часть ваших затрат на электроэнергию приходится на специализированное оборудование для охлаждения и питания центра обработки данных, которое используется для поддержки ваших серверов и другого ИТ-оборудования в рабочем состоянии. Проблемы с перегревом в центрах обработки данных являются основной причиной простоев.

Центры обработки данных

представляют собой большие сложные среды и часто имеют разные стратегические группы, управляющие ключевыми компонентами: одна группа занимается управлением объектами, а другая — ИТ-оборудованием, развернутым на объекте. В таких средах менеджеры оборудования обычно определяют проблемы окружающей среды инфраструктуры, включая питание, охлаждение и воздушный поток, а ИТ-менеджеры определяют критически важные ИТ-системы, такие как серверы и сетевое оборудование.

Частота тестирования PUE / DCiE:
Чтобы иметь какое-то истинное значение, PUE и DCiE также не являются тестами, которые можно проводить один раз или нечасто.Их следует измерять регулярно, если не в режиме реального времени, в разное время дня и недели. Чтобы подчеркнуть эту значимость, Green Grid вводит некоторые дополнительные идентификаторы, которые в сочетании с оценкой теста PUE дадут вам гораздо лучшую картину частоты и общей значимости результирующей оценки PUE или DCiE.

Вы не можете контролировать или управлять тем, что не измеряете.
Целостное понимание энергопотребления вашего компьютерного зала или центра обработки данных является первым ключевым шагом на пути к определению соответствующих шагов, необходимых для повышения энергоэффективности.Измерение следует использовать как постоянный инструмент в вашей общей стратегии центра обработки данных. Измерение CFD на нескольких высотах в ряду стоек вместе с измерением давления воздуха под плиткой пола может не только помочь вам убедиться в том, что вы получаете достаточно холодного воздуха на входе ваших серверов, но и может помочь вам поддерживать воздушный поток на рекомендуемом уровне ASHRAE для все ИТ-оборудование (текущие рекомендации ASHRAE для приточного воздуха относятся к диапазону окружающей среды от 18 ° C до 27 ° C (от 64,4 ° F до 80,6 ° F) и точке росы по влажности 5.От 5C до 15C. Эти данные также могут помочь вам устранить проблемы с изоляцией горячих / холодных коридоров (утечка горячего воздуха в холодные и наоборот). Правильно измерив мощность всего ИТ-оборудования и инфраструктуры вашего центра обработки данных, вы сможете определить свои PUE и DCiE. Поскольку PUE / DCiE являются отраслевыми стандартами, определение рейтинга энергоэффективности вашего центра обработки данных позволит вам сравнить эффективность вашего объекта по сравнению с другими центрами обработки данных по всему миру. Это также помогает вам установить ориентир, который вы можете отслеживать, сообщать и постоянно улучшать.Обеспечение энергоэффективности вашего центра обработки данных должно быть постоянным процессом. После определения рейтинга эффективности вашего предприятия вы внедряете передовые методы питания и охлаждения для повышения эффективности, а затем отслеживаете, как эти изменения улучшили ваш PUE / DCIE. А по мере добавления дополнительных энергоэффективных ИТ-активов процесс продолжает показывать, насколько меньше энергии потребляет ваше предприятие. Улучшения DCiE и PUE коррелируют с повышением эффективности, что, в свою очередь, демонстрирует ощутимое снижение затрат на электроэнергию вашей компании или организации.

Как рассчитать PUE и DCiE:

PUE и DCiE: что измерять

Концепции PUE и DCiE кажутся простыми. Тем не менее, запутанный лабиринт трансформаторов, PDU и чиллеров делает измерения больше, чем простая арифметика.

Расчет PUE или DCiE имеет большее значение, когда он становится повторяемым процессом, отслеживаемым во времени. Содержимое данного документа призвано помочь профессионалам центров обработки данных в первом чтении и разработке протокола, который будет повторяться по мере продолжения усилий по повышению эффективности.

Шаг 1. Составьте график тестирования

Частота измерения PUE / DCiE зависит от общей программы эффективности. Если сбор данных автоматизирован с помощью программного обеспечения, возможно непрерывное измерение (от часа к часу, от минуты к минуте). Нагрузки могут колебаться в течение рабочего дня, и профессионалы могут найти ценность в сопоставлении PUE при пиковых нагрузках с измерением в более медленные или простые моменты дня.

Автор как PUE, так и DCiE, The Green Grid дает следующие рекомендации по интервалам измерения:

• Базовая программа повышения эффективности: ежемесячно / еженедельно
• Программа средней эффективности: ежедневно
• Программа повышения эффективности: непрерывная (почасовая)

Выполняются ли вычисления раз в месяц или раз в час, любое регулярное измерение — это шаг в правильном направлении.

Шаг 2. Планируйте цели по повышению эффективности

Ваш план эффективности может быть как простым, так и подробным, как вы хотите. Например, выделенный центр обработки данных может фиксировать входящую электроэнергию прямо на счетчике, а ИТ-нагрузку — прямо от ИБП. Отсюда простое деление дает оценку эффективности.

Но ряд компонентов влияет на общую загрузку объекта. Инфраструктура охлаждения может потреблять 40% входящей электроэнергии, как в примере ниже. По этой причине пользователь может захотеть конкретно измерить потребление на центральном предприятии и определить его тенденции.

Современные технологии позволяют выполнять очень точные измерения. Система управления зданием может контролировать общую входящую электроэнергию, нагрузки чиллера и освещения. Технология Cisco EnergyWise, новейшие продукты питания для стоек и мониторинг ответвленных цепей позволяют отслеживать энергопотребление на уровне устройства. Дистанционные датчики и программные продукты могут контролировать кВт и кВтч отдельных CRAC и CRAH.В результате пользователи могут нацеливать и улучшать проблемные области центра обработки данных.

Этот уровень детализации в конечном итоге зависит от ваших целей, объекта и бюджета. Независимо от того, насколько проста или сложна программа, самая важная цель — последовательность. Вы не можете улучшить или контролировать то, что не измеряете.

Шаг 3: Изучите компоненты распределения питания

Электрическое распределение играет центральную роль в этих измерениях. Электроэнергия проходит через различные компоненты, и потери происходят, когда она проходит от служебного входа к ИТ-оборудованию.Вот некоторые из основных компонентов питания:

Трансформатор
Электроэнергия проходит через служебный вход и попадает в трансформатор, который питает все ниже по потоку: распределительное устройство, ИБП, освещение, CRAC / CRAH и, в конечном итоге, ИТ-оборудование. Верхняя сторона этого трансформатора представляет собой потенциальную точку для измерения общей мощности объекта.

Источник бесперебойного питания (ИБП)
После трансформатора, передаточных переключателей, распределительного устройства. Это потенциальное место для измерения общей ИТ-нагрузки.

Блок распределения питания (БРП)
В отличие от блоков питания, устанавливаемых в стойку (где фактически запитывается ИТ-оборудование), эти устанавливаемые на полу блоки распределяют питание через автоматические выключатели на шкафы и стойки, в которых размещается ИТ-оборудование. Это место, если таковое имеется, представляет собой более полное место для измерения нагрузки ИТ, поскольку оно включает в себя электрические потери ИБП и PDU.

Шаг 4: Определите общую мощность вашего предприятия

Трансформаторы
Трансформаторы изначально не обладают интеллектом, поэтому измерения будут необходимы.Сложные портативные устройства могут обеспечивать считывание поступающей электроэнергии на определенный момент времени.

Однако цель состоит в том, чтобы отслеживать результаты и улучшения с течением времени. Накладные измерители, установленные на верхней стороне трансформатора, могут количественно оценить повышение эффективности посредством непрерывных измерений. Устройства, размещенные в электрических коробках рядом с трансформатором, имеют выводы, которые устанавливаются вокруг каждого проводника и обеспечивают подробные показания каждой электрической фазы.

Трансформаторы

чрезвычайно важны для работы центра обработки данных, и некоторые пользователи, обеспокоенные сложностью установки или ощущением простоя, могут не решаться установить такие счетчики.Тем не менее, надежные и опытные инженеры могут развеять эти опасения и помочь пользователю сэкономить на расходах на электроэнергию в течение всего срока службы его объекта.

Автоматический / статический переключатель передачи (ATS / STS)
Хотя специализированные измерения трансформатора обеспечивают наиболее точную нагрузку на объект, существуют ситуации, которые не позволяют проводить измерения на данном этапе цепочки поставок. Выход ATS / STS обеспечивает оптимальную точку измерения мощности оборудования. В среде, которая включает резервный генератор, измерение мощности объекта на выходе ATS / STS является предпочтительной точкой для сбора всей нагрузки объекта, поскольку все системы, необходимые для критических операций, получают питание от этой точки.

Программное обеспечение для управления зданием
Пользователи могут уже использовать систему управления зданием, которая непрерывно контролирует энергопотребление. В этом случае общая мощность объекта может быть немногим больше, чем несколько щелчков мышью, при отображении значений через веб-интерфейс.

Шаг 5. Определите общую нагрузку на ИТ

Измерение IT-нагрузки через PDU
Выход PDU — еще одна точка измерения. Новые блоки распределения питания с читаемыми панелями или автоматическим мониторингом параллельных цепей делают IT-нагрузку очень доступной.Как упоминалось ранее, PDU могут содержать несколько 42-полюсных панелей, и без автоматизации установка счетчиков на каждом полюсе и управление полученными данными может оказаться затруднительным.

Имейте в виду, что каждое показание зависит от электрических потерь из-за неэффективности ИБП и блоков распределения питания. Если вы выберете, вы можете рассчитать потери, сравнив входные и выходные значения каждого устройства.

• Входная мощность ИБП (кВт) — Выходная мощность ИБП (кВт) = Потери мощности ИБП (кВт)
• Входная мощность PDU (кВт) — Выходная мощность PDU (кВт) = Потери мощности PDU (кВт)

Измерение IT-нагрузки с помощью ИБП
Выход ИБП — это первое логическое место для сбора IT-нагрузки.Новые системы ИБП могут включать в себя читаемые передние панели или использовать веб-интерфейсы, которые упрощают любую детективную работу и предоставляют средство для отслеживания данных с течением времени. В старых системах ИБП без лицевых панелей или возможностей SNMP можно использовать те же токоизмерительные клещи, описанные в разделе, посвященном трансформаторам.

Шаг 6: предпримите значимые действия

После завершения первоначального чтения определите план действий. Рассмотрите возможность использования инструментов моделирования или измерения для анализа воздушного потока на полу центра обработки данных.Просмотрите взаимосвязанные настройки инфраструктуры охлаждения от температуры охлажденной воды до температуры на входе в сервер. Исключите простаивающие серверы и по возможности используйте технологию виртуализации. Затем запустите тест еще раз.

Если ИТ поддерживают бизнес, в первую очередь, улучшение PUE / DCiE является веским аргументом для бизнеса. Меньше потребляемой энергии, меньшие счета за электричество. Благоприятно для окружающей среды. Хорошо для чистой прибыли.

Как PUE или DCiE могут помочь вам снизить эксплуатационные расходы в вашем центре обработки данных?

Значительная экономия энергии для эффективного центра обработки данных! После расчета текущего эталонного показателя PUE / DCiE нажмите здесь, чтобы попробовать наш интерактивный калькулятор экономии в центре обработки данных, чтобы выбрать различные цели эффективности и посмотреть, сколько ваша организация может сэкономить на затратах на электроэнергию за счет повышения эффективности.

Сколько может сэкономить ваша организация, располагая более энергоэффективным центром обработки данных?
До 50% счетов за электроэнергию центра обработки данных приходится на инфраструктуру (оборудование для электропитания и охлаждения). Попробуйте наш интерактивный калькулятор эффективности центра обработки данных и узнайте, как снижение PUE приведет к значительной экономии энергии и затрат! Калькулятор экономичности центра обработки данных 42U помогает ИТ-специалистам и руководству высшего звена понять краткосрочную и долгосрочную экономию, которая может быть достигнута за счет повышения энергоэффективности инфраструктуры их центров обработки данных.
