Расчет объема водонагревателя накопительного: Объем накопительного водонагревателя. Формула расчета

Содержание

Объем накопительного водонагревателя. Формула расчета

Для того, чтобы сделать расчет объема накопительного водонагревателя, воспользуемся формулой:

Объем водонагревателя = Р. воды × (t° – t1) : (t2 – t1),

где:

  • Р. воды – планируемый расход воды;
  • – температура воды, которую необходимо получить в точке водоразбора;
  • t1 – температура холодной воды в трубопроводе, которая будет разбавлять горячую воду, поступающую из водонагревателя;
  • t2 – температура воды, нагретой водонагревателем.

Рассмотрим расчет объема водонагревателя на следующем примере.

Условия: семья из пяти человек, необходимое количество теплой воды – душ, мытье посуды.

Расход воды в душе в среднем составляет от 4 до 8 литров в минуту, в зависимости от используемой насадки. Возьмем максимум — 8 литров. Допустим, каждый член семьи принимает душ в течение 10 минут.

Расход теплой воды для душа: 8 × 10 × 5 = 400 л.

Предположим, что для мытья посуды понадобится 15 минут, с расходом воды 3 литра в минуту.

Расход теплой воды для мытья посуды: 15 × 3 = 45 л.

Итого, предполагаемый расход теплой воды равен 445 л.

Диапазон температуры, комфортной для человека приблизительно 30 – 40 °С, для расчетов возьмем 35 °С (t°).

Накопительные водонагреватели, в зависимости от модели могут нагревать воду до температуры 35 – 80 °С. Обычно рекомендуют устанавливать значение терморегулятора водонагревателя на среднее значение, приблизительно на 55 – 65 °С, чтобы исключить вероятность термотравмы при случайном открывании крана. Для расчетов возьмем температуру t2 = 65 °С.

Предположим, что температура холодной воды, которая будет разбавлять горячую воду из накопительного водонагревателя равна 10 °С (t1).

Можно приступать к расчету объема водонагревателя:

Объем водонагревателя: 445 × (35 – 10) : (65 – 10) = 200 л.

Если вам необходим большое количество горячей воды, обратите внимание на водонагреватели марок Stiebel Eltron или Tesy.

Официальный партнер компании Stiebel Eltron

Наша компания является официальным партнером Stiebel Eltron.

Вы всегда можете приобрести у нас оборудование с бесплатной доставкой по Санкт-Петербургу.

Купить Онлайн

Как рассчитать объем накопительного водонагревателя?

Одним из способов расчета требуемого литража накопительного водонагревателя является следующая формула:





Требуемый объем = Р. воды х (t° – t1) / (t2 – t1),

Обозначения:

Р- предполагаемое количество потребления.

t°- требуемая температура воды в кране.

t1- температура воды в магистрали трубопровода.

t2- температура подогрева.

Попробуем рассчитать какой потребуется объём водички на семью из 4-х человек при условии, что она будет потребляться для принятия ванны (душа), в технических целях на кухне. Количество потребляемой водички для купания равняется приблизительно 5 литров в минуту, продолжительность его составляет примерно 10 минут.

Расход на купание = 5 * 10 * 4 =200 л.

Для кухонных нужд 10 л. с потреблением 4 л. за минуту.

На мытье посуды = 10 * 4 = 40 л.

В сумме мы получили 200 л. разбавленной жидкости.

Водонагреватель Термекс на 80 литров

Наиболее оптимальной температурой считается 38°С. градусов (t°), возможный диапазон нагрева у прибора составляет от 35 до 85 °С.градусов. Мы для нашего расчета возьмем усредненный показатель t2 = 60 °С.

Средняя температура входящей воды в бойлере за все сезоны равняется 9 °С (t1). В летний период она достаточна высокая, в среднем равняется 16 градусам, а зимой, как правило, не превышает 4 градусов.

Все данные у нас имеются, значит, мы можем приступить к расчету объема водонагревателя накопительного для выбранной семьи:

Требуемый литраж бака = 200 * (38-9) / (60-9)= 110 л.

Такими образом оптимальным вариантом будет электрический водонагреватель на 100 литров. При помощи этого метода можно сделать вычисления на семью из любого количество человек, будь то 3, 4 или 6 членов семейства.

Еще вы должны учитывать тот факт, что возможно, у вас будут принимать душ все в разное время и тогда вам не надо такого большого объема. Если подходящий для вас аппарат превышает 200 л, рекомендуется приобрести напольное устройство, для более безопасного монтажа и использования.

Водонагреватель Аристон на 200 литров

Эта формула достаточно сложна для вычисления, так как в ней используется много переменных и не каждый будет готов потратить время на расчет, существуют среднестатистические данные, что для семьи из двух человек потребуется приблизительно 50-70 л. горячей жидкости. Этого достаточно и для купания, если будет небольшой зазор во времени чтобы успел нагреться аппарат заново, и для технических нужд.

Если у вас для ГВС в доме используется твердотопливный или газовый котел, наиболее подходящим вариантом будет водонагреватель косвенного нагрева. На сколько литров лучше приобрести бак, рассчитывается по такой же формуле, как и электрический накопительный прибор, ведь не существует значимой разницы в способе нагрева. Главным фактором является мощность вашего котла, то есть достаточно ли будет тепла  на отопление и на подогрев воды.

Основные критерии при выборе устройства:

  • Количество точек водоразбора.
  • Количество человек, которые будут купаться друг за другом.
  • Будете ли вы пользоваться ванной или принимать душ.

Бойлер Hajdu на 300 литров

Как выбрать правильный размер бака часто встречающийся вопрос, ведь от этого зависит степень вашего комфорта. При выборе большего бака вы будете постоянно затрачивать лишнюю энергию на подогрев, а значит, тратить средства.

Если Вы сомневаетесь, стоит ли покупать бойлер, то принять правильное решение поможет статья по ссылке: https://boilervdom.ru/boileri/ekspluataciya/bojler-ili-goryachaya-voda-chto-vygodnee-i-luchshe.html

бака накопительного водонагревателя для двух и трех человек


«Чем вместительней бак – тем лучше»? — Не всегда. Ведь чтобы нагреть большое количество воды, потребуется либо немало времени. Либо придется купить такой мощный агрегат, который «разорит» вас на счетах за электроэнергию. Как же определить, оптимальный объем водонагревателя?

На фото:

Как правило, одна и та же модель водонагревателя выпускается в нескольких вариантах — от самого маленького до крупного бака.



Экономите или нет? По статистике городской житель использует ежедневно от 100 до 400 л воды (половина из них — горячая). При чем, значительная часть расходуется впустую. Но это не значит, что одному человеку нужен водонагреватель на 25-100 л, двум — на 50-200, а трем — 75-300. Расчет объема водонагревателя так строить неправильно!

Оговоримся сразу: если в семье не заботятся об экономии воды и электроэнергии, а финансовое благосостояние и возможности местной электросети позволяют и в дальнейшем вести себя также, покупайте сразу мощный водонагреватель. Лучше пару штук, и с вместительными баками (200-300 л) — чтобы воды хватило наверняка.

Тем же, кто привык считать свои расходы — наши советы по выбору оптимального объема бака водонагревателя.

На фото:

В продаже встречаются водонагреватели на 200 литров и даже гиганты-водонагреватели на 300 литров!

Сколько времени готовы ждать? Температура горячей воды, задаваемая с панели управления водонагревателем, может регулироваться в диапазоне от 30 до 80°С, однако по соображениям безопасности рекомендуется устанавливать ее в пределах 55–60°С (чтобы не ошпариться, если случайно открыт только кран с горячей водой).

При этом температура холодной воды в летний период составляет примерно +15°С, в зимний +5°С. При этом комфортной для человека является вода около 30-40°С – в зависимости от того, принимает он ванну или ополаскивает руки. Переходим к математике: до комфортных 45 градусов разные объемы прогреваются за разное время.






на примере накопительного

водонагревателя Maxi от Baxi
объем воды, лмощность ТЭНа, Втвремя нагрева «полного бака»

на ΔТ=45°С час/мин
3012001 час 20 мин
5012002 час 20 мин
8012003 час 45 мин
10015003час 45 мин

Водонагреватель с баком на 100л прогрел воду до 60°С примерно за 5 часов. Вы открыли кран: при использовании горячая вода постепенно разбавляется холодной. При этом холодная постоянно поступает в бак. После смешивания получается 185–250 л комфортно-теплой воды летом и 160–215 л зимой. Конечно, реальные значения меньше, поскольку по мере убывания горячей воды на ее место постоянно поступает холодная, и общая температура содержимого бака снижается.

Расход воды на различные нужды, приведенный ниже, также является среднестатистическим и варьируется в зависимости от личных предпочтений.

На фото:

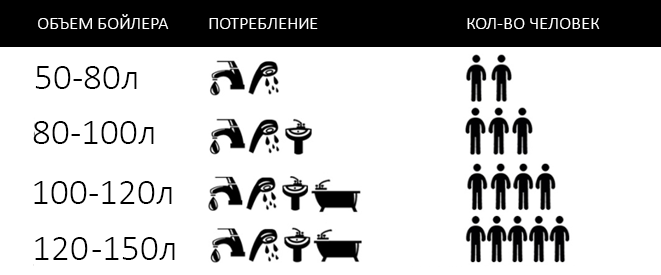

Соотношение объема водонагревателя и количества точек водозабора. Условные обозначения: ванна, душевая кабина, мойдодыр в ванной комнате и раковина на кухне.

Отдельно для кухонных нужд подойдет небольшой водонагреватель на 5 л. Данный объем водонагревателя позволит, условно говоря, ополоснуть руки и пару тарелок.

Если нужно мыть посуду и не экономить (душа и ванны в дачном домике нет) — подходящим будет объем водонагревателя в 20 л.

Сколько человек? Важно также учитывать, сколько человек одновременно нуждаются в горячей воде. Рекомендации по объему бака водонагревателя приведены в таблице.





кто пользуется водонагревателем?рекомендованный объем водонагревателя
1 взрослый человек

принимает душ)
15 л. в режиме экономии / 30 л комфорт
семья из 2 человек

(принимает душ, моет руки, посуду)
80–100 л
семья из 2 человек + 2 ребенка

(принимает душ, моет руки, посуду с нескольких точек водозаборе)
100–120 л

В статье использованы изображения acv.com, kospel.pl, tatramat.sk, stiebel-eltron.de, thermex.ru, baxigroup.com

Расчет объема накопительного бойлера

На техническом языке бойлер обозначает накопительный тип водонагревателя. Бойлер состоит из бака и нагревательного элемента, который, собственно, поддерживает высокую температуру на заданном уровне. Когда в доме существуют проблемы с подачей горячей воды, это лучшее решение проблемы. Горячая вода нужна постоянно: для мытья грязной посуды, для пользования туалетной комнатой и ванной, для бытовых нужд. Зачастую люди плохо относятся к методу проточного нагревания воды и делают выбор в пользу бойлера. Так давайте же выясним, в чем главное отличие бойлера от проточного нагрева воды, какой вид и объем водонагревателя подходит именно вам.

Схема накопительного водонагревателя.

Газ или электроника: расчет затрат

Источники энергии для накопительного бойлера делятся на два типа: нагревание с помощью газа или же электроприборов. Перечислим все достоинства и недостатки водонагревателей накопительного типа.

Электрические водонагреватели имеют мощность от 1 до 6 кВт, они работают от обычной электросети, дополнительный расчет и силовая линия питания не нужны.

Сравнивая с электрическим, мощность газового накопительного водонагревателя начинается с отметки 4 кВт , он имеет внушительные размеры (до 150 л ), гораздо быстрее нагревает воду.

Без сложных подсчетов можно отметить, что нагрев 100-150 л воды с помощью газового водонагревателя накопительного типа произойдет в два раза быстрее, нежели при использовании электропитания.

Схема подключения электрического водонагревателя.

Для правильной и безопасной установки водонагревающего элемента вам потребуется дополнительно соорудить дымоход. Стоимость модели бойлера зависит от камеры сгорания, внутренней или внешней. При монтаже водонагревателя с внутренней камерой вам потребуется минимум сил и времени, но сам бойлер обойдется очень дорого (в 2 раза дороже, нежели бойлер с внешней камерой сгорания).

На нынешний день газ является более экономичным средством, нежели электричество (последний расчет 2019 года). Пожалуй, это самая веская причина, по которой газовый водонагреватель с накопительной системой занимает первое место по популярности. Но когда дело доходит до покупки самого бойлера, все идет в противоположном направлении. Покупка и установка не проточного водонагревателя стоит слишком дорого, и большинство людей переходит на сторону электрических водонагревателей.

Подбор и расчет объема водонагревателя

Расчет объема бака производят так, чтобы всем членам семьи единовременно хватало воды на все их нужды. Такой бак не из дешевых, и оплата за электроэнергию увеличится в разы, а для нас это нежелательно. Нужно учитывать реальное количество места, которое не жалко навсегда отдать под водонагревающий элемент. И чем меньше квартира, тем меньше бак вы установите, сколь не рассуждай на эту тему.

Схема установки накопительного водонагревателя.

Если вы решили установить бойлер на даче, которую посещаете исключительно летом, то вполне сгодится 10-литровый водонагреватель. Такого количества воды хватит, чтобы помыть посуду, протереть полы и пыль, а также для утренних водных процедур. Если же пользование бойлером на этом не ограничивается, то объем следует увеличить. Чтобы вы могли пользоваться ванной или душевой кабиной, вам единовременно необходимо нагревать около 80 литров воды. Семье, состоящей из 3-4 человек, подойдет бойлер, объем которого равен 120- 200 литрам. Главное, ориентируйтесь на свои потребности и помните: объем бойлера, который равен более 200 л, не оправдает себя в семье из 2 х человек.

Рассмотрим бак изнутри: внутреннее покрытие

Подбор бака с хорошим антикоррозийным покрытием — дело не из легких. Оно может быть титановым, нержавеющим или стеклофарфоровым. Срок службы бойлера напрямую зависит от состояния внутренней поверхности бака (конечно, и стоимость водонагревательного элемента зависит от внутреннего покрытия). Самым популярным является покрытие из эмали и стеклофарфора, оно совсем не подвергается коррозии и имеет достаточно невысокую стоимость. Единственный недостаток — чувствительность к резкому перепаду температурного режима. В результате такого изменения вполне возможно появление микротрещинок на поверхности. Чтобы избежать таких неприятностей, нагревайте воду в бойлере максимум до 50-60 градусов, а раз в несколько дней ставьте бойлер на самую высокую температуру, чтобы убить микробов в воде.

Схема монтажа водонагревателя.

Самыми надежными неизменно остаются бойлеры с титановым напылением внутри. Гарантийный срок на такие изделия составляет 7-10 лет, тогда как на стеклофарфоровый аппарат — не более 2 х лет. Стоимость таких водонагревателей выше по причине того, что титановое напыление используется в качестве защиты только фирмами с мировой известностью, выпускающими бытовую технику.

В качестве защиты от коррозии выступает магниевый анод, находящийся внутри бойлера. Раз в год, или чаще, требуется заменять данный защитный элемент. Его подбор осуществляйте в специализированных магазинах, придерживайтесь одной и той же марки изделий. В нержавеющих бойлерах также можно дополнительно установить анод, но замена его производится очень редко.

Распространенные мифы о том, что водонагреватели портят вкус воды и что у вас появится дискомфорт при чистке зубов, уже давно опровергнуты. 98% из 100 опрошенных не чувствуют никаких привкусов и примесей в такой воде.

Расчет мощности водонагревателя

Схема устройства накопительного водонагревателя.

Быстрота нагрева воды, конечно, напрямую зависит от мощности аппарата. Однозначно, газовые бойлеры справляются с такой задачей в 2 раза быстрее, нежели электрические аналоги.

Электронагревательные элементы, так называемые ТЭНы, часто устанавливаются в количестве 2 штук, но их мощность немного меньше, например, вместо 2 кВт ТЭНа устанавливаются два таких же, но с мощностью 0,7 кВт и 1,3 кВт.

У водонагревателя с двумя ТЭНами есть небольшое преимущество:

  • если вам нужно небольшое количество воды, можно включить только один ТЭН;
  • если один ТЭН выйдет из строя, второй его успешно заменит.

Дополнительные устройства, на которые следует обратить внимание при покупке:

  • термостат, осуществляющий контроль температуры нагревающейся воды;
  • бак, который должен хорошо удерживать тепло;
  • хороший теплоизоляционный слой;
  • чем толще стенки, тем лучше (подбор по принципу термоса).

Если у вас нет возможности подключить систему проточного нагрева воды, а габариты квартиры не позволяют вам установить большой бойлер, поинтересуйтесь у продавцов о наличии горизонтальных моделей. Как правило, они пользуются небольшим спросом, поэтому вам могут предложить технику под заказ. Конечно, такие модели стоят на порядок дороже, но они оправдают себя удобством пользования.

Какой объем водонагревателя выбрать для семьи

Электрический водонагреватель, вещь бесспорно полезная, ведь он может дать горячую воду даже там, где ее нет. Он также поможет вам сэкономить на горячей воде в квартире – читаем вот эту статью. Сейчас на рынке существуют два типа нагревателей, первый – это проточный, второй – накопительного типа. Многие склоняются ко второму типу, лишь только из-за того что он потребляет меньше электричества и его можно включить в обычную бытовую сеть. Но вот какой объем выбрать? Ведь они подразделяются от 5 до 200 литров? В этой статье дам пару советов …

ОГЛАВЛЕНИЕ СТАТЬИ

Чтобы рассчитать нужный вам объем нужно для начала подумать — а сколько человек будут пользоваться этим водонагревателем? На сколько комнат он будет рассчитан, будет установленная ванная или только душевая кабина, будет ли использоваться как основной источник нагрева воды.

Основной источник нагрева

Многие покупают водонагреватели в квартиру на летний период, так сказать «перебиться» при отключении, также желательно, чтобы он был компактный и помещался в шкаф, например в туалете. Тогда вам не нужен большой вариант – достаточно 30 – 50 литров. Ведь, по сути для вас это временные меры, а значит должно хватать для принятия «короткого» душа, а также для умывания утром – вечером.

Если вы выбираете как единственный источник горячей воды — а это принятие душа-ванной, мытье посуды, умывание днем – вечером. То тут нужно присматриваться к более емким вариантам. Мой совет нужно смотреть от 100 и более литров.

Ванная или душевая кабина

При наличии ванной объем нагревателя должен быть намного увеличен, ведь если рассчитать ее потребление воды (читаем здесь), то становится понятно, маленький вариант не нальет ее даже наполовину, затем придется опять ждать, когда он нагреется. Для ванной я вам советую объем – 100 и более литров (его хватит одному человеку).

Для душевой кабины, причем если использовать экономичную сантехнику или накладки, то можно обойтись меньшим вариантом. Хватит 50 – 80 л., при наличии таких накладок такого объема хватит 2 человекам, для принятия душа.

Ванная комната и кухня

Зачастую используют для двух комнат сразу – для ванной и для кухни. Как правило, на кухне вода постоянно течет, а значит, горячая будет также уходить. Если затем вы захотите принять душ, то воды может не остаться. Поэтому идеально использовать от 80 – 100 л.

Небольшой совет – если вам требуется нагревать воду на кухне, то купите отдельный нагревать, скажем на 10 – 20 л.

Его будет достаточно для мытья посуды, причем в ванной не будет расходоваться горячая вода, можно будет использовать на 50 – 70 л.

Сколько человек будут пользоваться

Тут как вы понимаете от количества человек, напрямую зависит расход воды. Для того чтобы рассчитать нужный объем нужно «прикинуть» сколько вы потребляете литров в активный период, например утром. Нагревателя  должно хватить на 1 приема душа (не ванной), всем на утреннее умывание (чистка зубов), также должен остаться небольшой запас, в 10 – 15%.

Для одного человека – будет достаточно 30 л.

Для семьи из двух человек – стоит рассмотреть вариант от 50 л.

Семья от 3 человек – в любом случает должна брать 100 литровый вариант.

Ребята причем принятие ванной стоит планировать, так как она «опустошит» всю горячую воду и затем нужно будет ждать около часа — двух для нагрева.

ИТОГ

Если подвести итог то получается:

  • Семья, которая использует водонагреватель для «сезонного» нагрева, состоит из 3 человек, может обойтись вариантом в 50 – 70 литров.
  • Семья (3 человека), которая использует водонагреватель для постоянного нагрева, и он является основным источником горячей воды (причем для кухни тоже), должна иметь объем нагревателя минимум в 100 литров, а лучше посмотреть на бойлеры в 150 – 200 литров.

НА этом все, думаю мои рекомендации вам полезны. Читайте наш строительный сайт.

Обзор рынка водонагревателей, газовых колонок и котельного оборудования.


        Уже давно мы не представляем комфортную жизнь без постоянного наличия горячей воды в доме. При отсутствии централизованного снабжения горячей водой эта задача обычно решается с помощью проточных или накопительных водонагревателей.


      Плюсы и минусы обоих решений очевидны – в первом случае мы имеем компактный прибор, который можно разместить без потери пространства в помещении. Однако эти приборы имеют довольно высокую электрическую мощность, что крайне затрудняет их использование в обычных домах. Именно поэтому наиболее приемлемым решением в большинстве случаев является установка накопительного водонагревателя. Эти устройства, хоть и занимают значительное пространство, очень просты и надежны в использовании и способны практически единовременно предоставить большой объем горячей воды. В этой статье мы поговорим о методике подбора водонагревателей.


     Сначала постараемся ответить на вопрос: как же правильно выбрать накопительный водонагреватель? Прежде всего, нужно оценить максимальную потребность в нагретой воде. Возьмем классический пример, когда накопительный прибор приобретается на семью из трех человек. Самое большое количество воды расходуется, как правило, при принятии душа. При температуре смешанной воды 38 градусов ее расход в этом случае составляет обычно 50-60 литров. Для трёх человек нам нужно обеспечить примерно 160 литров воды. Сколько же при этом необходимо не разбавленной, горячей воды? Это зависит от того, на какую температуру нагрева установлен терморегулятор водонагревателя.





   В большинстве накопительных устройств можно поддерживать температуру горячей воды до 70-80 градусов. Но наиболее экономичным режимом является поддержание температуры 55-60 градусов. И дело здесь не только в излишних теплопотерях при хранении слишком горячей воды. Суть в том, что накипь на ТЭНах водонагревателя начинает образовываться при температуре свыше 60 градусов, она со временем снижает теплоотдачу нагревательного элемента прибора и приводит к снижению его КПД и преждевременному выходу его из строя. Но если мы будем поддерживать температуру в приборе 40-50 градусов, то в нем будут активно размножаться всякие микроорганизмы, что существенно скажется на качестве нагретой воды. Они же в свою очередь, погибают при 55-60 градусах. Поэтому эта температура и считается самой экономичной для накопительных водонагревателей.


    На нашем сайте есть удобные калькуляторы по расчету времени нагрева, количества смешанной воды, и даже стоимости электроэнергии на один нагрев накопительного водонагревателя. Такой же сервис есть и для проточных приборов. Они размещены как на странице списка товаров в поле фильтра по характеристикам, так и на каждой карточке товара — например посмотрите водонагреватель Аристон 80 литров.


     Вернемся к нашему примеру. Разбавляя воду 60 градусов до нужной температуры, мы получим объем воды больше в два раза. То есть, если семья из трех человек планирует последовательно принять душ, необходим объем водонагревателя не менее 80 литров. Однако если при приеме душа возможен перерыв около часа, то можно обойтись и прибором 30 литров мощностью 2 кВт. Конечно для приема ванны, объем смешанной воды должен равняться объему самой ванны.


    Время нагрева накопительного водонагревателя напрямую зависит от его объема и мощности. Его достаточно точно можно рассчитать по следующей формуле:


                             T= 0,00117*V*(t2-t1)/W


                        где:


                       Т – время нагрева воды, час


                       V – объем водонагревателя, л


                       t2 – температура нагретой воды, °С


                       t1 – температура холодной воды, °С


                      W – мощность водонагревателя, кВТ


Оценить же объем смешанной воды, можно применив следующее выражение:


                              Q= V x (t2 – t1): (t° – t1)


                           где:


                       Q– количество смешанной воды;


                       t° – температура смешанной воды;


                       t1 – температура холодной воды;


                      t2 – температура нагретой воды.


                       V – объем водонагревателя, л


        Усредненный расход смешанной воды составляет для душа 50-70 литров, умывальника 6-10 литров, кухонной мойки 20 литров, ванной 150-200 литров.


       Применяя эти расчеты с учетом своих собственных предпочтений и привычек Вы можете довольно точно определить необходимый объем накопительного водонагревателя.


Так же Вы можете воспользоваться для подбора водонагревателя следующими графиками:









 При выборе проточных водонагревателей, как мы уже говорили, нужно в первую очередь обратить внимание на возможности внутренней электросети. Дело в том, что комфортное использование могут обеспечить лишь водонагреватели мощностью 5-6 кВт и более. А такое потребление способны поддерживать далеко не все внутридомовые электрические сети. Обычно на один прибор дома Вы можете выделить только 2-3 кВт.


         Для расчета следует учитывать средний расход нагретой воды в минуту на точках водоразбора. При приеме душа это обычно 8 литров в минуту, при мытье посуды и умывании 4 литра в минуту. Далее мощность накопительного водонагревателя можно определить по формуле:


                          W = Q×(t2 – t1)× 0,073


                             где


                               Q – расход воды, л/мин.;


                               W – мощность,кВт;


                                t1 – температура холодной воды;


                                t2 – температура нагретой воды.


          Например, если Вы принимаете душ с температурой воды 35 градусов, а на кухне кто то еще моет посуду, и температура холодной воды составляет 10 градусов, то мощность проточного водонагревателя должна быть не менее (8+4)х(35-10)х0,073 = 21,9 кВт.

Расчет количества тепла для нагрева воды – бойлеры виды

Типы водонагревателей

Типы водонагревателей: плюсы и минусы каждого из них
Каждому человеку знакома ситуация, когда в квартире либо доме отсутствует горячая вода. Причем чаще всего это происходит в наиболее неподходящее время. В случае приобретения бойлера есть возможность избавиться от подобных неприятных ситуаций: в доме или квартире с этого момента горячая вода будет постоянно.

Схема газового проточного водонагревателя.

Однако на сегодняшний день имеется достаточно широкий ассортимент водонагревателей. Следовательно, возникает вопрос: какие существуют виды нагревателей воды и какой из них лучше всего может подойти для дома или квартиры?

Все водонагреватели, которые сегодня представлены на рынке, подразделяются на следующие типы: проточные водонагреватели и накопительные устройства. Накопительные, в свою очередь, можно разделить на горизонтальные, вертикальные и напольные. Перед тем как сделать свой выбор, необходимо изучить условия, в которых планируется использовать водонагреватель. Первым условием является место, в котором планируется использовать устройство, вторым — допустимая электрическая мощность, которая имеется в помещении. Третье условие — наличие свободного места для того, чтобы выполнить установку. Четвертое — как часто необходимо будет использовать нагревательную конструкцию.

Виды водонагревателей, которые существуют:

  1. Газовые проточные.
  2. Газовые накопительные.
  3. Электрические проточные.
  4. Электрические накопительные.
  5. Бойлеры-водонагреватели косвенного типа.

Схема накопительного водонагревателя газового типа.

В большинстве случаев при проживании семьи за городом используются бойлеры, которые имеют объем от 100 до 200 л. В квартире бойлер таких больших размеров установить будет достаточно сложно, в таком случае лучше всего могут подойти бойлеры, которые имеют объем до 50 л. Подобные водонагреватели выпускаются как в вертикальном, так и горизонтальном исполнении. Какие типы предпочесть, зависит от того, какие условия для размещения устройств имеются в помещении. Но самым лучшим вариантом будут вертикальные.

В процессе использования в квартире или доме систем автономного нагрева воды, независимо от их вида, необходимо позаботиться о безопасности. Специально для подобных целей предназначаются группы безопасности, которые понадобится установить. Конструкция подобной группы будет состоять из нескольких клапанов, находящихся в общем корпусе. Группа безопасности способна эффективно защитить водонагреватели от завоздушивания, гидравлических нагрузок и избыточного давления. Выбирать их необходимо в зависимости от условий, в которых планируется эксплуатировать подобное устройство нагрева воды.

Плюсы и минусы каждого из видов бойлеров

Бойлеры-водонагреватели косвенного типа

Схема электрического накопительного нагревателя.

Их следует выбирать, если понадобится подача достаточно большого количества воды с разных источников водоснабжения одновременно. Подобный тип водонагревателей есть смысл выбирать тем потребителям, у которых большой разбор горячей воды. К таким потребителям можно отнести коттеджи, промышленные помещения, пансионаты, дома больших размеров. Габариты, объем и технические характеристики подобных устройств достаточно разные. Есть мнение, что они имеют гораздо меньшее время нагрева воды, чем другие типы водонагревателей.

Подобный тип устройств работает без электроэнергии, газа и топлива. Они используют лишь тепло, которое вырабатывается другими энергетическими источниками. Их принцип работы заключается в том, что вода будет проходить через классический теплообменник или нагревательный элемент (змеевик), который находится внутри устройства, после чего становится горячей. Чаще всего водонагреватель подобного типа присоединяется к отопительному котлу. Однако, если в квартире или доме не имеется автономного отопления, подобный вариант не следует использовать.

Накопительные электрические водонагреватели

Данные устройства нагрева воды весьма удобно использовать, если в помещении имеется хорошая электросеть и необходим большой запас горячей воды. Они достаточно удобны и просты в использовании, имеют довольно низкую стоимость по сравнению с другими типами водонагревателей. ТЭН будет нагревать воду до определенной температуры, которая может быть задана пользователем (в пределах 55-85°С), после чего отключаться. К недостаткам данного устройства можно отнести большие габариты и длительный нагрев воды.

Схема проточного водонагревателя.

Электрические накопительные водонагреватели являются наиболее оптимальным вариантом в случае, когда для домашних нужд требуется большое количество горячей воды, а использовать проточный водонагреватель не предоставляется возможным, потому как электропроводка имеющегося дома или квартиры не способна выдерживать подобных нагрузок (от 5 до 27 кВт). Следует заметить, что накопительные электрические водонагреватели являются достаточно надежными и простыми в применении устройствами. Их объем может колебаться в пределах от 10 до 200 л.

Подобные устройства нагрева воды бывают открытого и закрытого типа. В связи с тем, что нагрев воды будет происходить постепенно, накопительный электрический водонагреватель не требует большого количества электрической мощности. Она составляет в среднем приблизительно 1,2-3 кВт.

Проточные электрические бойлеры

Вода будет нагреваться, когда пройдет через нагреватель. Энергия при этом потребляется в процессе использования горячей воды. Преимущество подобных нагревательных конструкций в том, что они имеют весьма небольшие размеры и достаточно просты в установке. К недостаткам можно отнести то, что они потребляют приблизительно 4-27 кВт, помимо того, им необходим постоянный и высокий напор воды. Следует знать, что существуют такие конструкции, которые подключаются к системе снабжения воды, после чего горячей водой есть возможность пользоваться с разных кранов. Существуют и такие, которым не нужна врезка в трубы: достаточно просто подключить их к крану.

Схема бойлера косвенного нагрева.

Проточные электрические водонагреватели имеют один весьма существенный недостаток — это их большая мощность, которая понадобится для того, чтобы осуществить нагрев проточной воды до соответствующей температуры. И дело не только лишь в том, что понадобится платить большое количество денежных средств, а в том, что многие здания старой постройки просто не рассчитывались на использование подобных электрических приборов высокой мощности. Электропроводка, которая установлена в них, не способна выдерживать таких нагрузок. В связи с этим, предпочтительнее их использовать в новых зданиях и в тех случаях, когда будет происходить лишь кратковременное отключение горячего водоснабжения.

Большинство подобных устройств нагрева воды оснащается системой автоматического включения водозабора. На сегодняшний день существуют нагреватели проточной воды как для однофазной сети (чаще всего их мощность не превосходит 12 кВт), так и для трехфазной сети (больше всего распространены модели, которые имеют мощность от 12 до 26 кВт).

Проточный бойлер будет готовить горячую воду из водопроводной системы в реальном времени (от 30 секунд до 2 минут). Если планируется использовать горячую воду на протяжении всего года, есть смысл применять трехфазный нагреватель воды, который имеет мощность от 12 до 26 кВт.

Накопительные газовые водонагреватели

Схема монтажа проточного газового нагревателя.

Принцип работы подобных устройств нагрева воды заключается в том, что вода будет нагреваться в теплоизолированной емкости с помощью газовой горелки. Преимущества у данных водонагревателей такие же, как и у электрических: наличие постоянного объема воды и удобство в процессе использования. Есть мнение, что они гораздо экономичнее своих аналогов, но стоимость их значительно дороже. Между собой устройства различаются по типу камеры сгорания: закрытая и открытая. Первая из них не нуждается в вспомогательной подаче воздуха, тем самым установка удешевляется.

Накопительные газовые водонагреватели являются не такими популярными, как электрические. Об этом можно судить по количеству их продаж, потому как цена на них гораздо выше. Однако более высокая цена с лихвой может окупиться при использовании данного устройства, потому как стоимость газа значительно меньше, чем электроэнергии. Водонагреватели, которые работают на газу, в состоянии обеспечивать приемлемый уровень комфорта, что дает возможность успешно конкурировать с электрическими нагревателями воды.
Проточные газовые водонагреватели (газовые колонки)

Схема устройства газовой колонки.

Достаточно распространенные устройства, которые по сравнению с электрическими приборами являются весьма экономичными в процессе эксплуатации. Они оснащаются специально предназначенной системой безопасности, в связи с чем практически безопасны в использовании. Проточные водонагреватели так же, как и электрические, способны довольно быстро разогревать воду. Однако стоимость данных приборов гораздо выше, чем у электрических аналогов.

Проточный газовый водонагреватель достаточно популярен в настоящее время, потому как в сравнении с электрическим он дает возможность в значительной степени сэкономить финансы хозяину, но лишь в случае, когда в квартире или доме его можно подключить. Следует признать, что они имеют стоимость гораздо большую, чем электрические устройства.

На что необходимо обратить внимание при выборе водонагревателя?

Схема подключения накопительного водонагревателя к водоснабжению.

  1. Объем бака. Здесь следует учитывать то, куда планируется поместить подобное устройство нагрева воды (сколько места и где оно будет занимать), сколько платить за электроэнергию (чем больший размер бойлера имеется, тем большим будет расход электроэнергии, соответственно, оплата). Выбор объема бака необходимо делать исходя из того, какое количество членов семьи проживает в доме и как часто планируется использовать горячую воду. Если она будет использоваться исключительно для мытья посуды, может хватить и 10 л. Если же для принятия ванны, то для 1-2 членов семьи понадобится приблизительно 50-100 л воды, для 3-4 — 80-150 л. Стоит заметить, что данные показатели являются средними.
  2. Внутреннее покрытие, которое будет защищать от коррозии. От этого будет зависеть период службы прибора. Чаще всего люди отдают предпочтение покрытию из керамики и стеклофарфора: оно имеет меньшую стоимость и будет меньше поддаваться коррозии. Однако имеется недостаток: они достаточно чувствительны к каким-либо перепадам температуры (будут появляться микротрещины). Есть смысл выбирать бойлер с баком из нержавеющей стали либо с титановым напылением. На подобные устройства в большинстве случаев срок гарантии составляет не 1 год, а 7-10 лет. Но здесь необходимо учитывать, что стоят они гораздо больше. Есть мнение о том, что устройства, которые выполнены из нержавеющей стали или имеют титановое напыление, придают воде неприятный запах и вкус.
  3. Мощность водонагревателя. От этого будет зависеть время нагрева воды. Газовые бойлеры чаще всего имеют как минимум в 2 раза большую мощность, чем электрические. Соответственно, имеется довольно существенная разница во времени нагрева одинакового объема воды. Стоит добавить еще и то, что некоторые модели электрических бойлеров имеют 2 ТЭНа, в чем есть некоторые преимущества. Если нет большой необходимости в срочном нагреве, то можно пользоваться одним, что может снизить нагрузку на электрическую сеть. Достаточно важно при выборе рассчитать мощность ТЭНов. Это понадобится для того, чтобы исключить возможность выбивания пробок (автоматов) от больших нагрузок.

Следует знать, что устройство нагрева воды способно обеспечить горячей водой несколько водоразборных точек одновременно. На сегодняшний день отопление загородного дома тяжело представить без водонагревателя.

Сравнение типов нагревателей воды

Если планируется сделать выбор между электрическими и газовыми типами нагревателей воды, стоит знать, что сравнение подобных устройств по топливу всегда будет в пользу газовых.

Несмотря на то что большое количество аналитиков предсказывает повышение цены на газ, данный вид топлива остается одним из самых дешевых. Затраты на установку агрегата вместе с периодическими расходами на обслуживание способны окупиться благодаря низкой себестоимости горячей воды, которая получится.

О выборе между проточными и накопительными типами устройств стоит знать следующее: плюс проточного в том, что вода будет подаваться в горячем виде практически сразу. Накопительные бойлеры не могут похвастаться подобной оперативностью. Накопительные агрегаты надежнее и не такие капризные в отношении состава воды.

Что такое бойлер косвенного нагрева

о компании l доставка l карта сайта l контакты l -2% l eng
Лизинг Сервис Статьи Партнерство
+7 (495) 229-8586
(многоканальный)
+7 (495) 232-3108
(факс-автомат)
[email protected]
105082, Россия, Москва
ул. Б. Почтовая, д.38, стр.5
Доставка в регионы России,
Оставить отзыв о компании
+7 (926) 207 36 11 (моб. )

Дополнительная информация и консультации специалистов

pea.ru » Статьи » Что такое бойлер косвенного нагрева и зачем он нужен?

Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Выбрать бойлер косвенного нагрева

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Достоинства и недостатки системы

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

  1. Способность нагревать воду в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
  3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
  5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
  2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
  3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

  • умывание – 6-16 л;
  • мытье посуды – 20-25 л;
  • душ – 60-85 л;
  • принятие ванны – 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

  • +7 (495) 229-85-86
  • [email protected]
  • Мой секрет

    Один из самых задаваемых вопросов покупателей при выборе накопительного водонагревателя это:

    — А какого объема должен быть водонагреватель?

    Вопрос на самом деле правильный и очень важный. Для того чтобы ответить на него продавец-консультант должен будет задать покупателю несколько вопросов и только тогда сможет дать на него правильный ответ.

    Поскольку вы читаете эту статью, значит вы либо покупатель, который не желает полагаться на не всегда профессиональное мнение продавцов и желает сам определиться с нужным объемом водонагревателя, либо вы продавец, который желает заполнить пробелы в своём профессиональном мастерстве. В любом случае давайте попробуем разобраться с этим вопросом вместе.

    Для начала давайте сформулируем вопросы, ответы на которые помогут определиться с правильным объемом накопительного водонагревателя:

    Вопрос первый:

    — Сколько человек в семье будут одновременно пользоваться горячей водой?

    И в самом деле, если, например, в течение короткого времени, т.е. подряд, несколько человек вашей семьи соберутся принять душ, то объема горячей воды должно быть достаточно для этой процедуры. Следовательно водонагреватель с меленьким объемом вам не подходит.

    Вопрос второй:

    — Какие потребители будут запитаны от накопительного водонагревателя?

    В данном случае под словом «потребители» я имею в виду не людей, а точки использования горячей воды, т.е. душ, кухонный смеситель, раковина в ванной и пр. К примеру, если горячая вода будет использоваться только для мытья посуды на кухне, то нет смысла приобретать водонагреватель большого объема.

    Вопрос третий:

    — Где будет устанавливаться водонагреватель?

    Казалось бы, что ответ на этот вопрос не имеет отношения к требуемому объему горячей воды, но поскольку от этого объема напрямую зависит и размер самого накопительного водонагревателя, то получить этот ответ более чем желательно. Ведь вам ни за что не удастся установить накопительный водонагреватель большого объема под раковиной на кухне.

    Вопрос четвертый:

    — Когда будет использоваться водонагреватель? В какое время года?

    Дело в том, что зимой температура холодной воды гораздо ниже, чем летом. Поэтому при всех равных условиях использоваться горячая вода будет приблизительно на 20% больше.

    Вот, собственно, и все основные вопросы, которые должны помочь при выборе правильного объема накопительного водонагревателя.

    А теперь давайте воспользуемся замечательными рисунками, позаимствованными мной из каталога водонагревателей фирмы Ariston Thermo Group, на которых наглядно показано какого объема должен быть накопительный водонагреватель в зависимости от количества человек, одновременно пользующихся горячей водой.

    Водонагреватель объемом 10-15-30 литров.

    Как видно из изображения, водонагревателя такого объема будет достаточно только для одного человека, пользующегося либо раковиной, либо душем.

    Водонагреватель объемом 50-65-80 литров.

    Водонагреватель объемом 80-100 литров.

    Водонагреватель объемом 100-120 литров.

    Водонагреватель объемом 120-150 литров.

    Надеюсь, что сориентировались? 🙂

    А теперь несколько слов от себя, так сказать, из собственного опыта использования накопительного водонагревателя в домашних условиях.

    У меня дома установлен водонагреватель на 50 литров, семья – 3 человека, из которых двое взрослых и один ребенок 11 лет. Могу с уверенностью сказать, что при правильном использовании нам вполне хватает такого объема водонагревателя.

    Что значит при правильном использовании? — спросите вы.

    А правила тут действительно есть и вот парочка из них:

    • Принимать душ нужно не подряд, один за другим, а с перерывом хотя бы в полчаса.
    • При принятии душа следует отключать воду, когда она не нужна. Т.е. в тот момент, когда вы намыливаетесь мочалкой, тратить горячую воду просто не позволительно. Кстати, для того чтобы это было удобнее делать, я поставил специальный смеситель, на котором переключение душ-кран происходит поворотным путем. Внутри смесителя находится затвор шарообразной формы, который при повороте на 180% подает воду либо в кран либо в шланг душа. Но самое главное, что если повернуть этот переключатель в среднее положение на 90%, то вода перекрывается полностью. Таким образом, не приходится при повторном включении воды каждый раз регулировать ее температуру. Очень удобно! Советую 🙂

    Самое сложное, чего практически невозможно добиться (во всяком случае – мне так и не удалось) – это заставить своего ребенка соблюдать второе правило. Ну не хочет она отключать воду и все…

    Внимание! Для любителей набирать ванну мой метод использования водонагревателя вряд ли подойдет. Хотя с учетом того, что в стандартную ванну требуется приблизительно 100 – 120 литров теплой воды, 50 литров кипятка должно хватать.

    Надеюсь, что смог помочь с выбором.

    Приобретая водонагреватель, многие обращают внимание на такой показатель, как его габаритные размеры. Поэтому перед покупкой необходимо определиться с тем, какой объем воды вам необходим, а также с местом установки нагревателя.

    Размеры накопительных водонагревателй

    Объем вмещаемой воды напрямую зависит от того, какие имеет водонагреватель размеры. Нагреватель вместимостью 50 л по длине намного короче аналогичной модели, но вместимостью на 100 литров. Обычно диаметр бака большинства нагревателей не превышает 45 сантиметров.

    При увеличении объема происходит увеличение лишь высоты водонагревателя. Для бака вместимостью 50 литров высота составляет 50-60 см, при объеме 80 литров высота достигает 75-85 см, 100 литров – до 115 см и высота нагревателя вместимостью 150 литров доходит до 160 см.

    Нагреватели с плоским баком

    Необходимо заметить, что нагреватели, имеющие большую высоту и диаметр, обладают преимуществом по сравнению с меньшими аналогами. По этому фактору можно предположить, что при их производстве использовался большой слой теплоизоляции, что существенно снизит потери тепла. Поэтому необходимо хорошо подумать перед приобретением такого нагревателя.

    Однако у таких приборов есть ряд недостатков. Так, плоский нагреватель, имеющий глубину 27 см, имеет очень большую высоту. В итоге получается плоский нагреватель, который, по сути, имеет габариты обычного.Водонагреватели квадратной формы

    Водонагреватель, размеры которого невелики, а форма близка к квадрату, получили широкое распространение. При этом внутри такой водонагреватель имеет сечение круглой формы , а диаметр его составляет 45 см. Благодаря размерам и формам, такой водонагреватель имеет долгий срок службы. Данного вида нагреватели относятся к премиум-сегменту, имеют выразительный внешний вид, а теплоизоляция у таких баков находится на высоком уровне.

    Слим-водонагреватели

    Большое число производителей выпускают с круглым сечением водонагреватель – размеры его не превышают 38 см в диаметре. Данный вид нагревателей весьма надежен. Они широко используются в тех случаях, когда пространство для установки очень ограничено. Установку производят в имеющихся нишах и различных нестандартных местах. Как уже говорилось, с уменьшением толщины, увеличивается высота нагревателя. Для примера, слим-нагреватель вместимостью 50 л имеет высоту 80 см, 80 литров – 115 см, 100л – достигает высоты 140 см.

    Водонагреватели проточного типа

    Всего на рынке существуют два типа проточных нагревателей – напорные и безнапорные. Безнапорные нагреватели имеют небольшое потребление энергии и способны подогреть воду в двух точках, если они расположены рядом (например, кухня и ванная). Для долгой службы необходимо, чтобы водонагреватель (размеры не имеют значения) был установлен по всем правилам монтажа. Это объясняется тем, что давление в таком приборе равно атмосферному. Поэтому, когда бойлер включен, кран должен находиться в открытом состоянии. В противном случае такой нагреватель прослужит недолго.

    Чтобы включить напорный проточный нагреватель, необходимо просто открыть кран. Аппарат оснащен гидравлическим регулятором, который и осуществляет включение и выключение прибора за счет разницы давления воды на входе и на выходе.

    Более комфортным является водонагреватель с автоматическим электронным управлением. Данная система производит не только автоматическое включение и отключение прибора, но и поддерживает температуру на постоянном уровне, что полностью исключает вмешательство человека в данный процесс.

    Ключевым параметром нагревателей при выборе является объем бака. «Чем вместительней – тем лучше»? Это высказывание не всегда верно, ведь чтобы прогреть внушительное количество воды, необходимо немало времени. Хотя можно отдать предпочтение мощному агрегату, но в этом случае он опустошит ваши карманы при плате за электроэнергию.

    Как же определить подходящий объем водонагревателя? Ведь от его размеров будет зависеть компактность самого прибора и непрерывность потока горячей воды.

    Одна и та же модель нагревателя воды выпускается всегда в нескольких вариантах, располагающих от самых маленьких до крупных баков. Но в отличие от проточных видов, где пневматический поток проходящей через прибор воды моментально нагревается до максимальной температуры, в накопительном нагревателе поначалу наполняется бак и только потом происходит повышение температуры воды в резервуаре. По мере ее охлаждения датчик циклично запускает нагрев, что позволяет воде всегда оставаться необходимого уровня тепла.

    Видео обзор — как выбрать накопительный водонагреватель, размеры.,

    Экономить на объеме или нет?

    Согласно статистическим данным, городской житель использует каждый день от 100 до 400 л воды, большая часть из которых – горячая. Причем весомый объем расходуется безрезультатно, неэффективно.

    Естественно, потребление воды каждым человеком сугубо индивидуально. Один сможет использовать объем водонагревателя для принятия полноценной ванны, оставив некоторое количество воды на мытье посуды или рук, однако для другого члена семьи нужно будет немного подождать, чтобы нагрелась очередная порция воды.

    Но если вас совсем не заботит экономия расхода воды и электроэнергии, а финансовые обеспеченность и потенциал электросетей позволяют использовать мощный нагреватель, в этой ситуации приобретите несколько приборов с емкостными баками в 200-300 литров.

    Время ожидания нагрева воды

    Температурный уровень горячей воды, задаваемый с панели управления нагревателя, можно регулировать в диапазоне от 30 до 80 градусов Цельсия. Но согласно технике безопасности, нужно фиксировать его в пределах 55-60 градусов, чтобы избежать травмирования горячей водой.

    Исходя из того, что температура холодной воды в летние месяцы составляет около +15 градусов, а в зимние +5, и комфортной для купания является вода с температурой около +30+40 градусов, разные объемы будут прогреваться за неодинаковое время. Например, объем водонагревателя в 100 л прогревает воду до 60 градусов ориентировочно за 5 часов.

    По мере расходования горячей воды она постепенно разбавляется холодной, непрерывно поступающей в бак. После смешивания образуется от 160 до 250 л нагретой воды. Несомненно, истинные значения поменьше, ведь с убыванием горячей воды общие температурные показатели содержимого бака снижаются.

    Объем водонагревателя, расходуемый на разные нужды, варьируется в зависимости от личных предпочтений. Так, индивидуально для кухонных необходимостей может подойти небольшой по объему нагреватель на 5 л. Он позволит ополоснуть руки и некоторое количество посуды. Если же не экономить на воде, подходящим станет водонагреватель с баком в 20 л.

    Для пользования душем потребуется вместимость бака не менее 50 л, принятия ванны – 80-150 литров. Следовательно, подборку вместимости оптимально согласовать со специалистами, ориентирующимися на персональные потребности пользователя.

    Электрический водонагреватель, вещь бесспорно полезная, ведь он может дать горячую воду даже там, где ее нет. Он также поможет вам сэкономить на горячей воде в квартире – . Сейчас на рынке существуют два типа нагревателей, первый – это проточный, второй – накопительного типа. Многие склоняются ко второму типу, лишь только из-за того что он потребляет меньше электричества и его можно включить в обычную бытовую сеть. Но вот какой объем выбрать? Ведь они подразделяются от 5 до 200 литров? В этой статье дам пару советов …

    Чтобы рассчитать нужный вам объем нужно для начала подумать — а сколько человек будут пользоваться этим водонагревателем? На сколько комнат он будет рассчитан, будет установленная ванная или только душевая кабина, будет ли использоваться как основной источник нагрева воды.

    Основной источник нагрева

    Многие покупают водонагреватели в квартиру на летний период, так сказать «перебиться» при отключении, также желательно, чтобы он был компактный и помещался в шкаф, например в туалете. Тогда вам не нужен большой вариант – достаточно 30 – 50 литров. Ведь, по сути для вас это временные меры, а значит должно хватать для принятия «короткого» душа, а также для умывания утром – вечером.

    Если вы выбираете как единственный источник горячей воды — а это принятие душа-ванной, мытье посуды, умывание днем – вечером. То тут нужно присматриваться к более емким вариантам. Мой совет нужно смотреть от 100 и более литров.

    Ванная или душевая кабина

    При наличии ванной объем нагревателя должен быть намного увеличен, ведь если рассчитать ее потребление воды (), то становится понятно, маленький вариант не нальет ее даже наполовину, затем придется опять ждать, когда он нагреется. Для ванной я вам советую объем – 100 и более литров (его хватит одному человеку).

    Для душевой кабины, причем если использовать экономичную сантехнику или накладки, то можно обойтись меньшим вариантом. Хватит 50 – 80 л., при наличии таких накладок такого объема хватит 2 человекам, для принятия душа.

    Ванная комната и кухня

    Зачастую используют для двух комнат сразу – для ванной и для кухни. Как правило, на кухне вода постоянно течет, а значит, горячая будет также уходить. Если затем вы захотите принять душ, то воды может не остаться. Поэтому идеально использовать от 80 – 100 л.

    Небольшой совет – если вам требуется нагревать воду на кухне, то купите отдельный нагревать, скажем на 10 – 20 л.

    Его будет достаточно для мытья посуды, причем в ванной не будет расходоваться горячая вода, можно будет использовать на 50 – 70 л.

    Сколько человек будут пользоваться

    Тут как вы понимаете от количества человек, напрямую зависит расход воды. Для того чтобы рассчитать нужный объем нужно «прикинуть» сколько вы потребляете литров в активный период, например утром. Нагревателя должно хватить на 1 приема душа (не ванной), всем на утреннее умывание (чистка зубов), также должен остаться небольшой запас, в 10 – 15%.

    Для одного человека – будет достаточно 30 л.

    Для семьи из двух человек – стоит рассмотреть вариант от 50 л.

    Семья от 3 человек – в любом случает должна брать 100 литровый вариант.

    Ребята причем принятие ванной стоит планировать, так как она «опустошит» всю горячую воду и затем нужно будет ждать около часа — двух для нагрева.

    ИТОГ

    Если подвести итог то получается:

    • Семья, которая использует водонагреватель для «сезонного» нагрева, состоит из 3 человек, может обойтись вариантом в 50 – 70 литров.
    • Семья (3 человека), которая использует водонагреватель для постоянного нагрева, и он является основным источником горячей воды (причем для кухни тоже), должна иметь объем нагревателя минимум в 100 литров, а лучше посмотреть на бойлеры в 150 – 200 литров.

    Электрические накопительные водонагреватели прочно вошли в нашу жизнь и хорошо справляются с поставленной задачей – обеспечением квартир и домов горячей водой. Сегодня торговые сети предлагают настолько большой ассортимент электрических бойлеров, что от выбора, как говорится, глаза разбегаются. Давайте рассмотрим основные критерии и нюансы выбора накопительного водонагревателя, а также проведем обзор популярных моделей.

    Выбирая накопительный водонагреватель, в первую очередь следует определиться с необходимым объемом бака. Ведь недостаточный объем емкости принесет неудобства в виде ожидания нагрева воды после каждого члена семьи, принявшего душ. Бак большего объема, чем требуется, будет расходовать неоправданное количество электроэнергии для поддержания необходимой температуры воды.

    Для определения требуемого объема емкости существуют различные статистические таблицы, но стоит заметить, что каждый человек индивидуален, как и его потребности в горячей воде. Поэтому не всегда статистика совпадает с истиной.

    Для расчета нужного количества теплой воды можно воспользоваться формулой Qв = Qч × tср × Vв , где:

    • Qч — количество членов семьи;
    • Tср — среднее время, которое уходит на принятие душа;
    • Vв — объем воды, который выливается из душевой лейки в минуту.

    Если за последнюю величину взять средний показатель равный 6 литрам в минуту, количество человек в семье равное 3, а время, которое уходит на принятие водных процедур, равно 8 минутам, то получим Qв = 3 × 6 × 8 = 144 литров.

    Но стоит заметить, что горячая вода разбавляется холодной, а средний коэффициент смешения равен 0,7. Это означает, что на 1 литр горячей воды смешивается 0,7 литра холодной.

    В результате необходимый объем водонагревателя будет равен Vв = Qв × Uсм = 144 × 0,7 = 100,8 литров. Округлив эту цифру, можно сказать, что семье из 3-х человек вполне подойдет бойлер объемом 100 литров. По такому же подсчету легко вычислить, что семье из 4-х человек нужен бойлер объемом около 150 литров.

    В таком расчете не учитывается мелкий расход воды на мытье рук и посуды или другие хозяйственные нужды. Считается, что объем бака, обеспечивающий поочередное купание всех членов семьи, без труда обеспечит горячей водой иные водные процедуры.

    Расчет объема водонагревателя (видео)

    Мощность накопительного водонагревателя

    Выбирая бойлер, следует также понимать, что время нагрева воды в емкости напрямую зависит от мощности бойлера. Чаще всего бытовые электронагреватели воды обладают мощностью от 1,5 до 3 кВт. Но существуют также модели, рассчитанные на большую мощность. Они имеют в своей конструкции два или более ТЭНов. В таких приборах для поддержания температуры воды работает один ТЭН, а для быстрого нагрева воды включаются все электронагревательные элементы.

    Водонагреватель Термекс 80 SPR-V, обладая мощностью 2,5 кВт, способен нагреть 80 литров за 1,5 часа

    Конечно, описанный выше прибор очень удобен, но электросети не всех домов способны выдержать работу водонагревателя с высокой мощностью. Например, электропроводка в новостройках рассчитана на подключение 7-10 кВт, а электросеть в домах старой застройки рассчитана только на суммарное подключение 3-4,5 кВт.

    Повторимся, скорость нагрева воды напрямую зависит от мощности бойлера. Так, прибор Thermex (Термекс) 80 SPR-V с мощностью 2,5 кВт нагреет 80-литровый бак за 1,5 часа, тогда как водонагреватель Ariston (Аристон) ABS 80V с мощностью 1,5 кВт потратит на подогрев тех же 80 литров воды чуть более 3-х часов.

    Конструктивные особенности

    Чтобы выбранный вами прибор прослужил не один год, необходимо большое внимание обратить на его качество и материал изготовления. Водопроводная вода негативно воздействует на бойлер изнутри, поэтому многие производители прибегают к покрытию емкости защитным составом.

    Оптимальным решением в этом вопросе стал стеклофарфор, емкости покрытые которым являются дешевыми, но при этом долговечными. А производители на такие приборы дают от 3-х лет гарантийного обслуживания. Пример подобного бойлера может послужить водонагреватель Thermex (Термекс) 80 SPR-V по цене от 170$.

    Стеклокерамика тоже хорошо зарекомендовала себя в качестве защитного покрытия от воздействия агрессивной среды. Цена таких приборов также является невысокой, однако стоит знать, что стеклокерамическое покрытие увеличит вес бойлера при этом уменьшит срок службы. Примером бойлера со стеклокерамическим покрытием может послужить водонагреватель Bosch (Бош) ES 100-5E со стоимостью от 200$.

    Некоторые производители покрывают бак эмалью, однако удачным такое решение трудно назвать. Хоть цена на подобный бойлер и является самой низкой, но несколько лет пользования таким прибором приведут бак водонагревателя в негодное состояние. Примером бойлера с эмалированным баком является водонагреватель Ariston (Аристон) ABS 80V по стоимости около 130$.

    Электронагреватели из нержавейки и с титановым покрытием являются наиболее долговечными. Производители дают на подобные водонагреватели от 7 лет гарантии. Стоимость этих водонагревателей соответственно также в несколько раз превышает цену бойлеров со стеклокерамическим покрытием. Примером бойлера с баком из нержавеющей стали является водонагреватель Electrolux (Электролюкс) EWH 80 по цене около 300$.

    Также воздействие водопроводной воды влияет и на нагревательный элемент бака. Существует мокрый и сухой виды ТЭНов. Первый вариант контактирует непосредственно с водой, в результате чего подвергается коррозии. Поэтому мокрый ТЭН требует регулярного ремонта и замены, в то время как сухой ТЭН изолирован от воздействия воды и является практичнее. Цена на бойлер с сухим ТЭНом значительно выше стоимости своего собрата, но для монтажа в квартире лучше отдать предпочтение именно такому бойлеру.

    Форма и расположение

    На сегодняшний день водонагреватели накопительного типа имеют различные формы: цилиндрическая, овальная, прямоугольная или более плоская. К тому же бойлеры бывают горизонтального и вертикального типа расположения. Учтите, что вертикальные модели имеют нижнее расположение патрубков, а горизонтальные – боковое. При этом возможны модификации как с левым, так и правым подключением.

    Также обратить внимание стоит на способ крепления устройства. Ведь не все стены способны выдержать водонагреватели, объем которых составляет более 80 литров. Например, при наличии пенобетонных стен лучше выбрать напольную модель бойлера.

    Поэтому перед тем как сделать окончательный выбор водонагревателя, следует хорошо продумать его будущее месторасположение, а уже исходя из этого выбрать форму, расположение и крепление бойлера.

    Популярные записи

    • Полка в прихожую

      В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

    • Утепление пола в деревянном

      Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

    Определение размеров нового водонагревателя

    Водонагреватель подходящего размера удовлетворит потребности вашего домохозяйства в горячей воде и при этом будет работать более эффективно. Поэтому перед покупкой водонагревателя убедитесь, что он подходящего размера.

    Здесь вы найдете информацию о том, как определить размеры этих систем:

    • Бесконтактные водонагреватели или водонагреватели по запросу
    • Солнечная водонагревательная система
    • Накопительные водонагреватели и водонагреватели с тепловым насосом (с баком).

    Для определения размеров комбинированных систем водяного отопления и отопления помещений, в том числе некоторых систем с тепловым насосом, а также водонагревателей без резервуара и косвенных водонагревателей, проконсультируйтесь с квалифицированным подрядчиком.

    Если вы еще не решили, какой тип водонагревателя лучше всего подходит для вашего дома, узнайте больше о выборе нового водонагревателя.

    Определение размеров водонагревателей без резервуаров или по запросу

    Водонагреватели без резервуаров или по запросу рассчитываются по максимально возможному повышению температуры при заданном расходе. Следовательно, чтобы определить размер водонагревателя по запросу, вам необходимо определить скорость потока и повышение температуры, необходимое для его применения (весь дом или удаленное приложение, например, просто ванная) в вашем доме.

    Сначала укажите количество устройств для горячей воды, которые вы планируете использовать одновременно. Затем сложите их скорости потока (галлонов в минуту). Это желаемый расход, который вам нужен для водонагревателя по запросу. Например, предположим, что вы ожидаете одновременного использования крана горячей воды с расходом 0,75 галлона (2,84 литра) в минуту и ​​насадки для душа с расходом 2,5 галлона (9,46 литра) в минуту. Расход воды через водонагреватель по запросу должен быть не менее 3,25 галлона (12.3 литра) в минуту. Для уменьшения расхода установите арматуру на слабый расход воды.

    Чтобы определить повышение температуры, вычтите температуру входящей воды из желаемой выходной температуры. Если вы не знаете иное, предположите, что температура входящей воды составляет 50ºF (10ºC). В большинстве случаев вам нужно нагреть воду до 120ºF (49ºC). В этом примере вам понадобится водонагреватель по запросу, который повышает температуру на 70ºF (39ºC) для большинства применений. В посудомоечных машинах без внутреннего нагревателя и в других подобных устройствах вам может потребоваться нагреть воду до 140ºF (60ºC).В этом случае вам потребуется повышение температуры на 90ºF (50ºC).

    Водонагреватели, пользующиеся наибольшим спросом, рассчитаны на различные температуры на входе. Как правило, повышение температуры воды на 70ºF (39ºC) возможно при расходе 5 галлонов в минуту через газовые водонагреватели и 2 галлона в минуту через электрические. Более высокая скорость потока или более низкая температура на входе иногда могут снизить температуру воды в самом дальнем кране. Некоторые типы безбаквальных водонагревателей имеют термостатическое управление; они могут изменять свою температуру на выходе в зависимости от расхода воды и температуры на входе.

    Расчет солнечной системы водяного отопления

    Расчет солнечной системы водяного отопления в основном включает определение общей площади коллектора и объема хранилища, которые вам понадобятся для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде в летний период. Подрядчики солнечной системы используют рабочие листы и компьютерные программы для определения системных требований и размеров коллектора.

    Коллекторная площадь

    Подрядчики обычно следуют норме около 20 квадратных футов (2 квадратных метра) коллекторной площади для каждого из первых двух членов семьи.На каждого дополнительного человека добавляйте 8 квадратных футов (0,7 квадратных метра), если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете на севере Соединенных Штатов.

    Объем хранения

    Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для одного-двух-трех человек. Средний (80 галлонов) резервуар для хранения хорошо подходит для трех-четырех человек. Большой резервуар подходит для четырех-шести человек.

    Для активных систем размер солнечного накопителя увеличивается с размером коллектора — обычно 1.5 галлонов на квадратный фут коллектора. Это помогает предотвратить перегрев системы при низкой потребности в горячей воде. В очень теплом, солнечном климате некоторые эксперты предлагают увеличить это соотношение до 2 галлонов хранилища на 1 квадратный фут площади коллектора.

    Другие расчеты

    Дополнительные расчеты, связанные с определением размеров вашей солнечной системы водяного отопления, включают оценку солнечного ресурса вашей строительной площадки и определение правильной ориентации и наклона солнечного коллектора.Посетите страницу солнечных водонагревателей, чтобы узнать больше об этих расчетах.

    Определение размеров водонагревателей с накопительным и тепловым насосом (с баком)

    Для правильного определения размеров накопительного водонагревателя для вашего дома, включая водонагреватель с тепловым насосом с баком, используйте номинал первого часа водонагревателя. Рейтинг за первый час — это количество галлонов горячей воды, которое водонагреватель может подавать в час (начиная с резервуара, полного горячей воды). Это зависит от емкости бака, источника тепла (горелка или элемент) и размера горелки или элемента.

    На этикетке EnergyGuide рейтинг первого часа указан в верхнем левом углу как «Емкость (оценка за первый час)». Федеральная торговая комиссия требует наличия маркировки EnergyGuide на всех новых обычных водонагревателях, но не на водонагревателях с тепловым насосом. В документации по продукту от производителя также может быть указана оценка за первый час. Ищите модели водонагревателей с рейтингом в первый час, который соответствует в пределах 1 или 2 галлона вашей потребности в час пик — дневной пиковой потребности в горячей воде для вашего дома за 1 час.

    Чтобы оценить вашу потребность в час пик:

    • Определите, в какое время дня (утро, полдень, вечер) вы используете больше всего горячей воды в своем доме. Помните о количестве людей, живущих в вашем доме.
    • Используйте таблицу ниже, чтобы оценить максимальное использование горячей воды в течение этого одного часа дня — это ваша потребность в час пик. Примечание: таблица не оценивает общее ежедневное потребление горячей воды.

    Пример рабочего листа показывает общую потребность в 36 галлонов в час пик.Следовательно, этому домашнему хозяйству потребуется модель водонагревателя с мощностью от 34 до 38 галлонов в первый час.

    Рабочий лист для оценки спроса в часы пик / первого часа *
    Использование Среднее количество галлонов горячей воды на одно потребление Время использования в течение 1 часа Галлонов, используемых за 1 час
    Душ 10 × =
    Бритье (.05 галлонов в минуту) 2 × =
    Мытье посуды вручную или приготовление пищи (2 галлона в минуту) 4 × =
    Автоматическая посудомоечная машина 6 × =
    Стиральная машина 7 × =
    Общая максимальная нагрузка в час =
    ПРИМЕР
    3 душа 10 × 3 = 30
    1 побрить 2 1 = 2
    1 мытье посуды вручную 4 × 1 = 4
    Пиковая нагрузка в час = 36

    На основе информации из калькулятора затрат на энергию Федеральной программы управления энергетикой.
    * Приведенная выше таблица основана на стандартном использовании без каких-либо мер по экономии воды.

    Расчеты номинальной мощности электрических водонагревателей

    — Часть третья ~ Электрическое ноу-хау

    Это третья статья, помогающая дизайнерам выбрать
    подходящего типа и рассчитайте требуемую номинальную мощность для выбранного типа
    Электрический водонагреватель.

    • Компоненты системы горячего водоснабжения,
    • Различные типы водонагревателей, используемых в бытовых и коммерческих
      здания,
    • Как выбрать лучший водонагреватель для любого применения?

    С этим
    Вкратце, вы познакомитесь с различными типами и построением общих
    Водные нагреватели.

    1. Минимум
      количество сантехнических сооружений для данного типа здания / размещения,
    2. Всего
      потребность в воде в GPH или GPM,
    3. Размер
      (объем) в галлонах или литрах для требуемых электрических водонагревателей,
    4. Власть
      мощность в кВт для требуемых электрических водонагревателей.

    Рис. (1): Методология проектирования
    Электрические водонагреватели для любого дома

    И в этом
    Во второй статье мы объяснили первые два шага, а именно:

    • Шаг № 1 :
      Определение типа здания / размещения,
    • Шаг 2 : Расчет минимального количества сантехники
      Удобства для данного типа здания / помещения с использованием таблицы расчетов для минимального количества
      Необходимое сантехническое оборудование

    Сегодня мы подробно объясним оставшиеся шаги.

    Шаг № 3: Расчет
    Общая потребность в воде в галлонах в час или галлонах в минуту

    Шаг № 4: Расчет размера (объема) в галлонах
    или литров на необходимые электрические водонагреватели

    Существует несколько методов расчета водной нагрузки на
    строительство. Один метод не всегда лучше другого, хотя один метод
    может лучше подходить для какого-то конкретного приложения.Методы, которыми мы являемся
    собираюсь объяснить здесь следующее:

    Первый: Методы, используемые для новых / существующих зданий:

    1. Международные коды методов.

    Вторая: методы, используемые только для существующих зданий:

    1. Метод истории фактического счетчика воды,
    2. Метод записи часов,
    3. Сравнение с аналогичными зданиями.

    Первое: Методы, используемые для
    новые / существующие здания

    1- Международные коды Методы

    Методы международных кодов, описанные ниже, взяты из
    различные международные общества, такие как Американское общество сантехников
    Инженеры (ASPE), ASHRAE и Национальное бюро стандартов.Эти коды
    методы следующие:

    • Метод № 1: оценка потребности в горячей воде для типов приспособлений
    • Метод № 2: Оценка потребности в горячей воде для устройств
    • Метод № 3: Оценка потребности в горячей воде для жильцов / квартир
    • Метод № 4: Оценка потребности в горячей воде при ежедневном использовании
    • Метод № 5: Метод общих кривых
    • Метод № 6: Оценка потребности в горячей воде для эксплуатации здания
      характеристики

    Метод № 1: Оценка «горячего»
    Потребность в воде для типов приспособлений

    Метод № 1 использует средние почасовые данные (галлонов в час) для
    различные типы зданий и помещений, предоставленные ASPE (Американское общество
    сантехников) Справочник: Vol.4.Сервис систем горячего водоснабжения.

    Таблица-1: Потребность в горячей воде
    на приспособление для различных типов зданий (галлоны [литры] воды в час
    на приспособление, рассчитано при конечной температуре 140 ° F [60 ° C])

    • Если определенного приспособления или определенного типа здания нет в списке
      выше, расход может быть назначен на основании инженерной оценки, лучше всего
      использует исторические данные или инструкции поставщика.
    • Коэффициент спроса применяется для расчета максимально вероятного
      Потребление, то есть скорость, с которой нагреватель будет вырабатывать горячую воду, и
      также называется «степенью извлечения или мощностью нагревателя».Фактор высокого спроса
      будет означать более высокую скорость восстановления или больший размер нагревателя.
    • Объем резервуара необходимо отрегулировать с учетом полезного объема, чтобы учесть
      для понижения температуры из-за забора горячей воды и
      постоянное поступление холодной воды в накопительный бак. «Максимально вероятный спрос»
      таким образом, факторизуется «коэффициент емкости хранилища» для определения «хранилища
      емкость бака »

    Расчетные процедуры с использованием метода №1:

    1. Подсчитайте светильники,
    2. Извлеките галлонов в час для каждого типа приспособлений для этого типа
      здания, используя таблицу размеров из ASPE Data Book: Vol.4, который показан
      в таблице 1.
    3. Умножьте количество светильников на галлоны в час для этого
      тип здания, чтобы получить общее количество галлонов в час для этого типа светильников,
    4. Добавьте общее количество галлонов в час для всех приспособлений.
    5. Умножьте эту сумму на коэффициент одновременного использования (потребность
      фактор), чтобы получить максимальную почасовую потребность (Total Demand).
    6. Рассчитайте минимальный рекомендуемый объем хранения, умножив
      общая потребность по коэффициенту хранения.

    Преимущества и недостатки метода №1:

    • Это простой метод. Это упрощенный подход, позволяющий сэкономить усилия, связанные с первой оценкой единиц крепления, а затем с оценкой
      поток против приспособлений, как объяснено выше.

    Но у этого метода есть следующие ограничения:

    • Может применяться только к перечисленным типам объектов.
    • Используется только для определения размеров систем накопительных резервуаров.
    • Тип жильцов не учитывается.
    • Он не относится к приборам, которые часто используются или используются в больших объемах.

    В новом многоквартирном доме будет 16 трехкомнатных квартир. Каждый
    В квартире будет стиральная машина, кухонная мойка, посудомоечная машина, два санузла,
    и две ванны с душем.

    Владелец запросил систему резервуаров для хранения. Предположим, что каждый
    Квартира рассчитана на проживание максимум 5 человек. Владелец продает
    строительство для домохозяйств со средним доходом. Рассчитайте фактический минимальный объем хранилища
    размер бака?

    Используя Таблицу 1 (Таблица размеров из Справочника ASPE), общий
    спрос можно рассчитать следующим образом:

    16 кухонных раковин x 10 галлонов / час = 160 галлонов / час

    16 посудомоечных машин x 15 галлонов / час = 240 галлонов / час

    32 туалета x 2 галлона / час = 64 галлона / час

    32 ванны / душа x 20 галлонов / час = 640 галлонов / час

    Итого = 160 + 240 + 64 + 640 = 1104 галлона / час

    Из Таблицы-1 коэффициент спроса = 0.30

    Общая потребность (минимальное восстановление в час) = коэффициент потребности x
    Промежуточный итог = 0,30 x 1104 галлона в час = 331 галлона в час

    Из Таблицы-1, коэффициент хранения = 1,25

    Минимальная рекомендуемая емкость хранилища = Общая потребность (минимальная
    восстановление в час) X Коэффициент хранения =
    331 галлонов в час x 1,25 = 414 галлонов

    Основываясь на информации и опыте, инженер должен определить
    какой объем памяти наиболее подходит для приложения. Помните, что в
    при выборе оборудования резервуаров для хранения рассчитанные объемы хранения «пригодны для использования»
    объемы хранения.При типичной стратификации внутри резервуара для хранения только
    можно использовать примерно 70% расчетного общего объема.

    В этом примере фактический минимальный размер резервуара для хранения = Минимум
    рекомендуемый объем хранилища / коэффициент использования объема резервуара = 414 галлонов / 0,70
    = 591 галлон.

    Метод № 2: Оценка потребности в горячей воде для осветительных приборов


    Концепция фиксирующего устройства основана на теории вероятности путем присвоения
    приспособления (ж.s.f.u: водопроводная арматура) значение для каждого типа
    приспособление на основе:

    • Крепежная норма расхода воды;
    • Продолжительность обычного использования,
    • Средний период между последовательными использованиями.

    Все вышеперечисленные факторы вместе определяют максимальную
    вероятная скорость потока.

    В Таблице 2 перечислены требуемые веса в «приспособлениях».
    как определено Национальным бюро стандартов.

    Таблица 2: Требуемый вес сантехнических изделий в воде
    блок питания, Вт.s.f.u

    Из таблицы выше дизайнер может назначить приспособление
    единицы веса к конкретным приспособлениям
    в его конструкции. Когда они складываются, их общая сумма дает основу для
    определение максимально вероятного потока, который можно ожидать в водопроводе.

    Как правило, раздельное потребление горячей и холодной воды может быть
    принимается как ¾ общая потребность в питьевой воде; например, смеситель для унитаза
    с общим потреблением 2 Вт.с.ф.у. будет считаться 1½ единиц арматуры на
    система холодного водоснабжения и 1½ арматуры на горячую воду.

    Приспособление — взаимосвязь потоков

    Как только на шаге 2 будет получено общее минимальное количество приборов, следующим шагом будет
    назначить вероятную потребность в воде. Для этого есть сложная формула,
    но мы будем использовать в этом методе простую диаграмму и таблицу 2 для определения
    вероятная потребность в воде.

    На рисунке 2 ниже показана вероятность потока в виде
    функция подсчета приспособлений.

    Рис. (2): Взаимосвязь между расходом и приспособлениями

    Расчетные процедуры с использованием метода №2:

    1. Рассчитать
      Минимальное количество приспособлений из шага 2 (если он
      неизвестно)
    2. Суммируйте единицы крепежа для вашего приложения;
    3. Используйте указанное выше значение суммы для ввода снизу вверх.
      ось X; прочтите до кривой, которая лучше всего подходит для применения.Тогда прочтите
      слева для соответствующего требования галлонов в минуту (галлонов в минуту).

    Оценить расход горячей воды для небольшого здания гостиницы, состоящего из 52
    смывной клапан
    санузел, 30 писсуаров с смывным клапаном и 40 туалетов.

    Шаг 1. Определите общую нагрузку на приборную единицу для всех обслуживаемых приспособлений.
    вашим водонагревателем, используя приспособления из Таблицы 2

    Поскольку горячая вода требуется только в туалетах,
    общая нагрузка на приспособление составляет 60 ф / у.

    Шаг 2: Используя кривые Хантера (рис. 2), введите
    график снизу на 60 единиц прибора и поднимитесь до кривой C. Затем перейдите к
    слева по горизонтали, чтобы читать примерно 27 галлонов в минуту горячего
    требуется емкость воды.

    Итак, общая потребность в воде = 27.
    GPM


    Недостатки метода № 2:

    • Метод подсчета приспособлений основан на теории
      вероятность. Этот метод считается точным для больших групп светильников.
      но для небольших приложений это может привести к ошибочным результатам.Читатель
      рекомендуется действовать осмотрительно и обращаться к местным нормам и стандартам.
    • вероятность потока в зависимости от приспособлений также будет варьироваться
      от типа объекта и зависит от продолжительности использования и других
      особые требования. 100% одновременный отбор воды может происходить в зданиях,
      такие как фабричные умывальники, туалеты в общежитиях, душевые в спортивных сооружениях,
      места поклонения и тому подобное. В этих случаях все приспособления могут
      быть открытыми одновременно во время входа, выхода и перерыва.

    Метод № 3:
    Оценка потребности в горячей воде жильцов / квартир


    Метод № 2, описанный выше, обеспечивает потребность в галлонах в час для различных
    типы светильников и для различных типов построек. Однако это не так.
    укажите коэффициент использования фактора времени. Итак, в методе №3 два основных определения
    необходимо сделать Для более реалистичных результатов:

    • Максимальная нагрузка (или почасовая пиковая нагрузка),
    • Рабочая нагрузка (зависит от продолжительности использования).

    Максимальная нагрузка водонагревателя — максимальная.
    количество воды, используемой ежедневно на человека в час. Его еще называют часовым пиком.
    потребность, так как количество воды, используемой ежедневно, распределяется на несколько часов. В
    количество воды зависит от стиля жизни и типа здания. К
    определить размер водонагревателя для дома, учесть
    максимальное почасовое использование и количество пользователей.

    На рабочую нагрузку влияет продолжительность
    пиковой нагрузки и составляет
    , определяемый как процент от максимальной нагрузки, ожидаемой при нормальных условиях в
    в любой час.
    Таблица 3 ниже представляет собой эмпирический подход, основанный на
    исторические фактические данные измерений для конкретных категорий зданий, которые
    предоставляется в Руководстве по приложениям ASHRAE, глава 45, таблица 7.


    Таблица-3: Пиковые потребности в горячей воде и использование для различных типов зданий

    Мы также можем использовать приведенную ниже таблицу для зданий, не включенных в Таблицу 3:

    Определите ежемесячный расход горячей воды на
    2000-учащийся средней школы.

    См. Таблицу 3,
    Среднее дневное потребление = 1,8 галлона на ученика в день
    Общее ежемесячное потребление горячей воды = 2000 учеников × 1,8 галлона на ученика на
    день × 22 дня = 79 200 галлонов.

    Метод № 4:
    Оценка потребности в горячей воде при ежедневном использовании

    В методе №4 мы
    собираются рассчитать потребность в горячей воде, используя предполагаемое ежедневное использование
    горячая вода для разных типов зданий, как показано в Таблице-4. Таблица-4 : Потребность в горячей воде при ежедневном использовании

    • Суточные потребности в горячей воде и характеристики спроса меняются в зависимости от типа здания; например, коммерческий отель будет иметь более низкий дневной
      расход но высокая пиковая нагрузка. Отель лучшего класса с рейтингом 4 или 5 звезд имеет относительно
      высокое ежедневное потребление при низкой пиковой нагрузке.
    • Что касается жилых домов и квартир, растущее использование посудомоечных и стиральных машин потребует дополнительных надбавок в размере 15 галлонов на посудомоечную машину и 40 галлонов на стиральную машину.

    Определение максимальной потребности в горячей воде для жилого дома
    200
    человек?

    Из данных в Таблице 4 выше:

    Горячая вода требуется на человека = 40
    галлон / день —— (консервативное предположение)
    Количество людей = 200
    Суточная потребность = 200 × 40 = 8000 галлонов / день.
    Максимальное потребление часов = 8000 × 1 ⁄7 = 1140 галлонов / час.
    Продолжительность пиковой нагрузки = 4 часа.
    Вода, необходимая для 4-часовой пиковой нагрузки = 4 × 1140 = 4560 галлонов.

    Метод № 5: Метод общих кривых

    Еще один простой способ
    определение размеров системы горячего водоснабжения для крупных коммерческих и институциональных приложений
    таких как отели, мотели, больницы, дома престарелых, офисные здания, продукты питания
    обслуживающих предприятий и т. д., основан на общих кривых «скорость восстановления в / с
    полезная емкость памяти ». Типовые кривые «скорость восстановления относительно полезной емкости хранилища».

    Эти кривые обеспечивают прямой
    соотношение, например, для потребности в горячей воде в зависимости от количества коек
    в больницах или потребности в горячей воде в зависимости от количества учеников в школе.
    Эти кривые представлены в руководстве по приложениям ASHARE, глава 45,
    который показывает отношения между
    емкость восстановления и хранения для различных типов зданий. Образцы
    изображено ниже (не в масштабе).Из этих кривых — выбор из множества
    комбинации скорости восстановления и полезной емкости хранилища для данной конструкции
    может быть сделано.

    Обычно выбор минимальной емкости восстановления
    а максимальная емкость хранения на кривых дает наименьшее количество горячих
    емкость воды, способная удовлетворить потребности здания. Сведение к минимуму
    регенеративные мощности снизят нагрузку на источник тепла.

    • Рассмотрим пример
      медицинское учреждение, чтобы проиллюстрировать понятие «количество приспособлений» и «количество
      процедуры кровати.Последний следует применять на предварительном этапе и
      должны быть подробно описаны на основе метода подсчета приспособлений.
    • Обратите внимание, что данные доступны в
      различные справочники носят общий характер.
    • Нет похожего заведения; например
      больница на 100 коек или отель на 100 номеров могут быть отнесены к 3-звездочным, 5-звездочным или
      Категория 7 звезд, каждая из которых предлагает различный уровень роскоши и оборудования.
    • Могут быть определенные специфические
      особенности конструкции каждого объекта, которые необходимо учитывать при проектировании.Некоторые из них перечислены ниже и должны быть тщательно проанализированы при подаче заявки.
      запасы прочности или факторы спроса.
    • Лучший способ запечатлеть
      конкретные условия — взять справочные исторические данные из уже
      работающий объект и применяя здравое суждение.

    Следующие примеры взяты из Американского общества отопления,
    Справочник по применению для инженеров по холодильной технике и кондиционированию воздуха (ASHRAE
    2003), иллюстрируют использование таблиц и кривых для выбора хранилища и
    возможности восстановления:

    Определить требуемый размер водонагревателя для женского общежития на 300 учениц
    используя следующие критерии:
    Система хранения с минимальной скоростью восстановления.
    Система хранения со скоростью восстановления 2,5 галлона в час на студента.

    1. При минимальной скорости извлечения 1,1 галлона в час на
    студент:
    а. Скорость восстановления = 300 x 1,1 = 330 галлонов в час.
    г. Хранение = 12 галлонов. на студента ИЛИ 300 x 12 = 3600 галлонов
    c. Размер резервуара = 1,43 x 3600 = 5150 галлонов ———- [* При использовании 70% нетто
    умножьте на коэффициент 1,43 ——— (1 / 0,7)]
    2 При скорости выздоровления 2,5 GPH на студента:
    a. Восстановление = 300 x 2,5 = 750 галлонов в час
    b. Полезная емкость хранения = 5 галлонов, ИЛИ 300 x 5 = 1500 галлонов
    c.Размер резервуара = 1,43 x 1500 = 2150 галлонов ———- [При использовании на чистом уровне 70%
    основа]

    Определите размер водонагревателя и ежемесячный расход горячей воды для
    офис
    , в котором разместятся 300 человек.
    Система хранения с минимальной скоростью восстановления.
    Система хранения объемом 1,0 галлон на человека.

    1. При минимальной скорости восстановления 0,10 галлона в час на
    человек:
    а. Скорость восстановления = 300 x 0,1 = 30 галлонов в час.
    г. Хранение = 1,6 галлона на человека или 300 x 1,6 = 480 галлонов
    c.Размер бака = 1,43 x 480 = 690 галлонов [* На основе полезной полезной нагрузки 70% умножьте
    на коэффициент 1,43 ——— (1 / 0,7)]
    2. Для хранения при 1 галл на человека:
    а. Хранение = 300 x 1 = 300 галлонов
    b. Способность восстановления = 0,175 галлона в час на человека
    c. Восстановление = 300 x 0,175 = 52,5 галлона в час.
    г. Размер резервуара = 1,43 x 300 = 430 галлонов [* На основе использования 70% нетто умножьте
    на коэффициент 1,43 ——— (1 / 0,7)]

    Для средней школы с 2000 учениками определите:
    Система хранения с минимальной скоростью восстановления.
    Система хранения с максимальной емкостью 4000 галлонов.

    1. При минимальной скорости извлечения 0,15 галлона в час на
    студент:
    Скорость восстановления = 2000 x 0,15 = 300 GPH.
    Требуемый объем хранилища составляет 3 галлона на каждого студента или 2000 × 3 = 6000 галлонов хранилища.
    Размер бака 1,43 × 6000 = 8600 галлонов.
    2. Когда максимальная емкость памяти указана как 4000 галлонов:
    Полезная емкость хранения = 0,7 x 4000 = 2800 галлонов
    Вместимость памяти на одного учащегося = 2800 /
    2000 = 1,4 галлона на учащегося
    По кривой восстановительная способность
    на 1.4 галлона на ученика = 0,37 галлона в час
    на ученика
    Следовательно, полное восстановление = 0,37 x 2000 = 740 галлонов в час

    Определить необходимую мощность обогревателя для жилого дома 200
    человек, если резервуар для хранения имеет емкость 1000 галлонов. Какая мощность обогревателя
    потребуется, если резервуар для хранения будет изменен на 2500 галлонов?

    См. Табл. 4: Горячая вода
    Спрос на ежедневное использование в приведенных выше данных
    в этой таблице:

    Горячая вода на человека = 40 галлонов в день —— (консервативно)
    Количество людей = 200
    Суточная потребность = 200 × 40 = 8000 галлонов.
    Максимальная часовая нагрузка = 8000 × 1 ⁄7 = 1140 галлонов.
    Продолжительность пиковой нагрузки = 4 часа.
    Вода, необходимая для 4-часового пика = 4 × 1140 = 4560.
    Если используется накопительный бак на 1000 галлонов, горячая вода, доступная из бака, = 1000
    ×
    0,70 = 700.
    Вода для нагрева за 4 часа = 4560-700 = 3860 галлонов.
    Тепловая мощность в час = 3860 ⁄4 = 965 галлонов.
    Если вместо бака на 1000 галлонов был установлен бак на 2500 галлонов, то
    требуемая мощность нагрева
    в час составит [4560 — (2500 × 0.70)] / 4 = 702 галлона.

    Водонагреватель лучше всего выбирать на основе расхода горячей воды. Однако расчеты
    могут привести к сочетанию размера резервуара и подводимой теплоты, которые
    не существует. В этом случае размер бака и / или подвод тепла должны быть сбалансированы.
    добиться желаемого результата.
    Следовательно, необходимо понимать, что подвод тепла обеспечивает горячая вода,
    с почасовой скоростью восстановления, час за часом. Резервуар представляет собой
    мгновенная горячая вода с рекуперацией, большей, чем у нагревателя.Следующие ключевые особенности
    являются:

    1. Выберите максимальное восстановление и минимальное хранение, если период потребности в горячей воде
    превышает 3 или 4 часа (длительная потребность). Хранилища должно быть достаточно для
    обрабатывать
    любые пики в течение периода спроса.

    2. Выберите минимальное восстановление и максимальное накопление, если период потребности в горячей воде
    составляет менее 3 или 4 часов (кратковременная потребность). Восстановление нагревателя должно быть достаточным
    до
    повторно нагрейте все содержимое резервуара перед следующим периодом потребления.

    3.Расчет размеров оборудования может привести к комбинации рекуперации нагревателя
    и резервуар для хранения
    , которые не производятся. Если это так, оба фактора могут быть «скорректированы» на
    отдавайте предпочтение
    одному или другому по желанию. Вот как:

    • Если важно поддерживать температуру горячей воды (в отличие от «падения в пределах 30 ° F», когда это нормально), увеличивайте регенеративную способность, а не увеличивайте размер бака. Это поможет поддерживать температуру системы. Также предположим, что эффективность вытяжки на 10% меньше, чем если бы падение на 30 ° F было приемлемым.
    • Если важно поддерживать объем воды (для требований, которые могут превышать регенерацию нагревателя), увеличьте размер бака, чтобы обеспечить «мгновенную» горячую воду.

    4. Для мгновенного использования регенерация нагревателя наиболее важна для всех практических целей
    , т. Е. Он нагревает воду с той скоростью, с которой она используется. Если танк
    используется водонагреватель типа
    , размер бака минимальный или достаточно большой, чтобы поставить тепло
    в
    воду.

    5. Проверьте возможность возникновения потребности в горячей воде во время
    период восстановления
    , который может повлиять на повторный нагрев системы.При необходимости добавьте регенерацию нагревателя
    и / или емкость накопительного бака, чтобы справиться с необычными условиями.

    Метод № 6: Оценка потребности в горячей воде для эксплуатации здания
    характеристики

    Метод № 6 расчета потребления горячей воды изложен в ASPE.
    Руководство по проектированию систем водяного отопления, в котором рассматриваются конкретные
    занятости (см. Таблицу 5 и Таблицу 6) и адаптирует процесс расчета к
    тип здания с учетом его индивидуальных эксплуатационных характеристик.

    Таблица-5. Демографические классификации жителей

    Общественные
    помощь и низкий доход (сочетание)

    Семья
    и неполные домохозяйства (смешанные)

    Один
    человек работает, 1 остается дома

    Таблица-6: Рекомендации по низкому, среднему и высокому уровню: потребность в горячей воде и
    Использование для многоквартирных домов

    Расчетные процедуры с использованием метода №6:

    1. Определите демографическую классификацию жильцов, используя Таблицу 5
    2. Определите время пикового использования и максимального объема хранилища с помощью Table-6
      и рекомендация из Руководства (ASPE).
    3. Определение пикового спроса и максимального объема хранения
    4. Рассчитайте минимальное восстановление за час
    5. Рассчитайте рекомендуемый объем хранилища
    6. Рассчитать фактический минимальный размер резервуара для хранения = рекомендуется
      Объем хранилища / Объем резервуара Коэффициент использования

    Преимущества и недостатки метода № 6:

    • Рассматриваются не все типы объектов, но те, которые могут
      быть точно рассчитанным с помощью этого метода.
    • Может использоваться для определения размеров систем с использованием
      накопительный бак или проточные или полумгновенные нагреватели.
    • Он также решает дополнительные проблемы, такие как частое использование или
      объемные светильники.

    Решение примера № 1 выше с использованием метода № 6:

    1. Определите демографическую классификацию жильцов: Квартира.
    продается людям со средним достатком, поэтому жильцы с низким спросом
    классификация выбрана из Таблицы 5, перепечатанной из «Горячее водоснабжение»
    Руководство по проектированию систем отопления, Американское общество инженеров-сантехников.

    2. Определите пиковое использование и максимальное время хранения: используя
    рекомендация 30/3 из Руководства (ASPE), максимальное использование 30 минут
    и выбирается максимальный объем хранения 3 часа.3. Определите пиковую нагрузку и максимальный объем хранилища: используя таблицу 6,
    30-минутный пиковый спрос определен в 1,7 галлона на человека. И
    Максимальное 3-часовое использование (хранение) — 6,1 галлона.

    4. Проведите расчеты: минимальное восстановление в час = 80
    человек x 1,7 галлона на человека = 136 галлонов в час

    Рекомендуемый объем хранения = 80 человек x 6,1 галлона на человека.
    = 488 галлонов

    5. Выполните расчет объема резервуара для хранения: фактический минимум
    размер резервуара для хранения = рекомендуемый объем хранилища / коэффициент использования объема резервуара = 488
    галлонов / 0.70 = 697 галлонов.

    Примечания к приведенному выше примеру:

    • В двух решениях, например, №1 выше, с использованием методов №1.
      & 6 привели к расчету различных скоростей восстановления и объемов хранения.
    • Метод №1 определяет рекомендуемый размер на основе общего
      Население. В то время как метод № 6 более конкретен в отношении населения, и он дал
      результаты, указывающие на возможность использования оборудования меньшего размера.
    • Если заполняемость была классифицирована как средний спрос,
      скорость восстановления была бы одинаковой при использовании обоих методов.Опять же, основываясь на
      информация и опыт, инженер должен определить количество
      памяти, наиболее подходящей для приложения.

    В следующей статье я подробно объясню следующее:

    • Расчет совокупного спроса
      Вода в GPH или GPM для существующих зданий .
    • Шаг № 5: Рассчитайте номинальную мощность в кВт для требуемого электрического
      водные нагреватели.

    Так пожалуйста
    продолжайте следить.

    Как выбрать объем водонагревателя. Как правильно выбрать объем накопительного водонагревателя

    Один из наиболее часто задаваемых вопросов покупателей при выборе накопительного водонагревателя:

    — А какого объема должен быть водонагреватель?

    Вопрос действительно правильный и очень важный. Чтобы ответить на него, продавец-консультант должен задать покупателю несколько вопросов и только после этого сможет дать ему правильный ответ.

    Поскольку вы читаете эту статью, значит вы либо покупатель, который не желает полагаться на профессиональное мнение продавцов и не всегда желает определять нужное количество водонагревателя, либо вы продавец, желающий заполнить пробелы в его профессиональных навыках. В любом случае, давайте попробуем вместе разобраться с этим вопросом.

    Для начала сформулируем вопросы, ответы на которые помогут определить правильный объем накопительного водонагревателя:

    Вопрос первый:

    — Сколько человек в семье будут пользоваться горячей водой одновременно?

    А ведь если, например, на короткое время, т.е.е. подряд несколько человек в вашей семье собираются принять душ, тогда количества горячей воды должно хватить для этой процедуры. Поэтому водонагреватель с небольшим объемом вам не подходит.

    Вопрос второй:

    — Какие потребители будут питаться от накопительного водонагревателя?

    В данном случае под словом «потребители» я подразумеваю не людей, а точки горячей воды, то есть душ, смеситель на кухне, умывальник в ванной и т. Д. Например, если горячая вода используется только для мытья посуды в кухню, то нет смысла приобретать водонагреватель большой емкости.

    Вопрос третий:

    — Где будет установлен водонагреватель?

    Казалось бы, ответ на этот вопрос не имеет ничего общего с требуемым объемом горячей воды, но поскольку от этого объема зависит размер самого накопительного водонагревателя, получить такой ответ более чем желательно. Ведь у вас не получится установить на кухне накопительный водонагреватель большой емкости под раковиной.

    Вопрос четвертый:

    — Когда будет использоваться водонагреватель? В какое время года?

    Дело в том, что зимой температура холодной воды намного ниже, чем летом.Следовательно, при всех равных условиях горячей воды будет использовано примерно на 20% больше.

    Вот собственно и все основные вопросы, которые должны помочь в выборе накопительного водонагревателя нужного количества.

    А теперь воспользуемся замечательными рисунками, которые я позаимствовал из каталога водонагревателей Ariston Thermo Group, на которых четко показано, какой емкости должен быть накопительный водонагреватель в зависимости от количества людей, одновременно использующих горячую воду.

    Водонагреватель объемом 10-15-30 литров.

    Как видно из рисунка, водонагревателя такого объема хватит только на одного человека, который пользуется либо раковиной, либо душем.

    Водонагреватель объемом 50-65-80 литров.

    Водонагреватель объемом 80-100 литров.

    Водонагреватель объемом 100-120 литров.

    Водонагреватель объемом 120-150 литров.

    Надеюсь, что сориентировались? 🙂

    А теперь несколько слов от себя, так сказать, из собственного опыта использования накопительного водонагревателя в домашних условиях.

    В моем доме водонагреватель на 50 литров, в семье — 3 человека, из них двое взрослых и один ребенок 11 лет. Могу с уверенностью сказать, что при правильной эксплуатации нам совсем не хватает водонагревателя такого объема.

    Что это значит при правильном использовании? — ты спрашиваешь.

    Правило здесь действительно есть, и вот пара из них:

    • Принимать душ нужно не подряд, по очереди, а с перерывом не менее получаса.
    • Принимая душ, выключайте воду, когда в ней нет необходимости.Те. В момент, когда вы намыливаетесь мочалкой, тратить горячую воду просто не допустимо. Кстати, чтобы было удобнее, я поставил специальный смеситель, на котором кран для душа переключается поворотом. Внутри смесителя находится шаровидная заслонка, которая при повороте на 180% подает воду либо в кран, либо в душевой шланг. Но самое главное, если этот переключатель повернуть в среднее положение на 90%, то вода полностью заблокируется. Таким образом, нет необходимости регулировать температуру воды каждый раз при ее повторном включении.Очень удобно! Советую

    Самое сложное, чего практически невозможно достичь (во всяком случае — я никогда не делал), — это заставить моего ребенка соблюдать второе правило. Ну не хочет воду выключать и все …

    Внимание! Для любителей купания мой способ использования водонагревателя вряд ли подходит. Хотя с учетом того, что на стандартную баню требуется примерно 100 — 120 литров теплой воды, 50 литров кипятка должно хватить.

    Надеюсь, смогу помочь с выбором.

    Накопительные электрические водонагреватели

    прочно вошли в нашу жизнь и отлично справляются с поставленной задачей по обеспечению горячей водой квартир и домов. Сегодня торговые сети предлагают настолько большой ассортимент электрокотлов, что от выбора, как говорится, глаза разбегаются. Давайте рассмотрим основные критерии и нюансы выбора накопительного водонагревателя, а также рассмотрим популярные модели.


    При выборе накопительного водонагревателя в первую очередь необходимо определиться с необходимым объемом бака.Ведь недостаточный объем емкости принесет неудобства в виде ожидания нагрева воды после каждого члена семьи, принявшего душ. Резервуар большего размера, чем требуется, будет использовать неоправданное количество электроэнергии для поддержания необходимой температуры воды.

    Для определения необходимого объема емкости существуют разные статистические таблицы, но следует отметить, что каждый человек индивидуален, как и его потребности в горячей воде. Поэтому не всегда статистика совпадает с правдой.

    Для расчета необходимого количества теплой воды можно использовать формулу Qв = Qh × tср × Vв , где:

    • Qh — количество членов семьи;
    • Tcp — среднее время, необходимое для принятия душа;
    • Vв — объем воды, который выливается из душевой лейки за минуту.

    Если последняя цифра составляет в среднем 6 литров в минуту, количество человек в семье — 3, а время, необходимое для принятия водных процедур — 8 минут, то получим QB = 3 × 6 × 8 = 144. литров.

    Но стоит отметить, что горячая вода разбавляется холодной, а средний коэффициент смешивания составляет 0,7. Это означает, что на литр горячей воды смешивается 0,7 литра холодной.

    В результате необходимый объем водонагревателя будет равен Vв = Qв × Uсм = 144 × 0,7 = 100,8 литров. Округляя эту цифру, можно сказать, что семье из 3 человек вполне подойдет бойлер объемом 100 литров. По такому же расчету легко подсчитать, что семье из 4 человек нужен бойлер объемом около 150 литров.

    В этом расчете не учитывается небольшой расход воды на мытье рук и посуды или другие бытовые нужды. Считается, что объем резервуара, обеспечивающий попеременное купание всех членов семьи, без труда обеспечит горячую воду с другими водными процедурами.

    Расчет объема водонагревателя (видео)

    Емкость накопительного водонагревателя

    При выборе бойлера также следует понимать, что время нагрева воды в баке напрямую зависит от мощности бойлера.Чаще всего бытовые электрические водонагреватели имеют мощность от 1,5 до 3 кВт. Но есть и модели, рассчитанные на большую мощность. Они имеют в своей конструкции два и более обогревателя. В таких устройствах один ТЭН работает на поддержание температуры воды, а все электронагревательные элементы включаются для быстрого нагрева воды.

    Водонагреватель Thermex 80 SPR-V мощностью 2,5 кВт способен нагреть 80 литров за 1,5 часа

    Конечно, описанный выше прибор очень удобен, но электроснабжение далеко не всех домов выдерживает работу водонагревателя большой мощности.Например, в новостройках электропроводка рассчитана на подключение 7-10 кВт, а электросеть в домах старой постройки рассчитана только на суммарное подключение 3-4,5 кВт.

    Опять же, скорость нагрева воды напрямую зависит от мощности котла. Так, Thermex 80 SPR-V мощностью 2,5 кВт нагреет 80-литровый бак за 1,5 часа, а обогреватель Ariston (Аристон) ABS 80V мощностью 1,5 кВт потратит на нагрев тех же 80 литров воды чуть больше 3 часа.

    Особенности конструкции

    Чтобы выбранный прибор прослужил не один год, необходимо уделять большое внимание его качеству и материалу изготовления. Водопроводная вода негативно влияет на бойлер изнутри, поэтому многие производители прибегают к покрытию емкости защитным составом.

    Оптимальным решением в этом вопросе стал стеклянный фарфор, покрываемые им емкости дешевые, но долговечные. А производители на такие устройства дают от 3-х лет гарантийного обслуживания.Примером такого бойлера может служить водонагреватель Thermex (Термекс) 80 SPR-V по цене 170 $.

    Стеклокерамика также зарекомендовала себя как защитное покрытие от воздействия агрессивной среды. Цена на такие устройства также невысока, но стоит знать, что стеклокерамическое покрытие увеличит вес котла при одновременном сокращении срока службы. Примером котла со стеклокерамическим покрытием может быть водонагреватель Bosch ES 100-5E стоимостью 200 долларов.

    Некоторые производители покрывают бак эмалью, но удачным такое решение назвать сложно. Хотя цена такого бойлера самая низкая, но несколько лет использования такого устройства приведут к выходу бака водонагревателя из строя. Примером котла с эмалированным баком является водонагреватель Ariston ABS 80V стоимостью около 130 долларов.

    Электрические водонагреватели из нержавеющей стали с титановым покрытием являются наиболее прочными. На аналогичные водонагреватели производители предоставляют от 7 лет гарантии.Стоимость этих водонагревателей соответственно в несколько раз превышает цену котлов с покрытием из стеклокерамики. Примером котла с баком из нержавеющей стали является водонагреватель Electrolux (Электролюкс) EWH 80 примерно за 300 долларов.

    Также влияние водопроводной воды сказывается на нагревательном элементе бака. Нагревательные элементы бывают мокрого и сухого типа. Первый вариант напрямую контактирует с водой, в результате чего она подвергается коррозии. Поэтому мокрый ТЭН требует регулярного ремонта и замены, а сухой ТЭН изолирован от воды и более практичен.Цена на котел с сухим ТЭНом намного выше стоимости своего коллеги, но для установки в квартире лучше отдать предпочтение такому котлу.

    Форма и расположение

    На сегодняшний день водонагреватели накопительного типа имеют различные формы: цилиндрические, овальные, прямоугольные и более плоские. Кроме того, котлы бывают горизонтального и вертикального типа расположения. Обратите внимание, что у вертикальных моделей форсунки расположены ниже, а у горизонтальных — сбоку.В этом случае возможны модификации как с левым, так и с правым подключением.

    Также обратите внимание на способ крепления устройства. Ведь не все стены выдерживают водонагреватели, объем которых составляет более 80 литров. Например, при наличии стен из пенобетона лучше выбрать напольную модель котла.

    Поэтому, прежде чем сделать окончательный выбор водонагревателя, необходимо хорошо продумать его будущее расположение, и исходя из этого выбрать форму, расположение и крепление бойлера.

    Полезные советы, как правильно выбрать водонагреватель для квартиры или загородного дома

    Схема подключения накопительного водонагревателя к водопроводу (видео)

    Покупая водонагреватель, многие обращают внимание на такой показатель, как его габаритные размеры. Поэтому перед покупкой нужно определиться, сколько воды вам нужно, а также расположение водонагревателя.

    Размеры накопительных водонагревателей

    Объем хранимой воды напрямую зависит от размеров водонагревателя.Нагреватель объемом 50 литров намного короче аналогичной модели, но имеет емкость 100 литров. Обычно диаметр бака У большинства нагревателей не превышает 45 сантиметров.

    При увеличении объема увеличивается только высота водонагревателя. Для бака емкостью 50 литров высота составляет 50-60 см, при объеме 80 литров высота достигает 75-85 см, на 100 литров — до 115 см и обогреватель емкостью 150 литров достигает 160 см.

    Подогреватели с плоским баком

    Следует отметить, что нагреватели, имеющие большую высоту и диаметр, имеют преимущество перед более мелкими аналогами.По этому фактору можно предположить, что при их изготовлении большой слой теплоизоляции, что значительно снизит теплопотери. Поэтому перед покупкой такого обогревателя необходимо хорошо подумать.

    Однако у таких устройств есть ряд недостатков. Таким образом, плоский обогреватель глубиной 27 см имеет очень большую высоту. В результате получился плоский обогреватель, который, по сути, имеет габариты обычного. Водонагреватели квадратной формы

    Водонагреватель, размеры которого небольшие, а форма близка к квадрату, получили широкое распространение.Внутри такой водонагреватель имеет круглого сечения , а его диаметр составляет 45 см. За счет размеров и формы такой водонагреватель отличается долгим сроком службы. Этот вид утеплителей относится к премиальному сегменту, они имеют выразительный внешний вид, а теплоизоляция таких резервуаров находится на высоком уровне.

    Водонагреватели Slim

    Большое количество производителей выпускают водонагреватель круглого сечения — его размеры не превышают 38 см в диаметре.Этот вид утеплителя очень надежен. Они широко используются в тех случаях, когда место для установки очень ограничено. Установки производят в существующих нишах и различных нестандартных местах. Как уже было сказано, с уменьшением толщины высота утеплителя увеличивается. Например, slim-обогреватель объемом 50 литров имеет высоту 80 см, 80 литров — 115 см, 100 литров — достигает высоты 140 см.

    Водонагреватели проточного типа

    Всего на рынке существует два типа проточных нагревателей — напорные и безнапорные.Безнапорные нагреватели потребляют мало энергии и могут нагревать воду в двух точках, если они расположены рядом (например, кухня и ванная). Для долгой эксплуатации необходимо, чтобы водонагреватель (размеры не имеют значения) был установлен с соблюдением всех правил монтажа. Это связано с тем, что давление в таком устройстве равно атмосферному. Поэтому при включенном котле кран должен быть в открытом состоянии. В противном случае этот обогреватель прослужит недолго.

    Для включения проточного нагревателя достаточно открыть кран.Устройство оснащено гидравлическим регулятором, который включает и выключает устройство из-за разницы давления воды на входе и выходе.

    Комфортнее водонагреватель с автоматическим электронным управлением. Эта система не только автоматически включает и выключает устройство, но и поддерживает температуру на постоянном уровне, что полностью исключает вмешательство человека в этот процесс.

    Ключевым параметром ТЭНов при выборе является объем бака.»Чем просторнее — тем лучше?» Это утверждение не всегда верно, ведь для разогрева внушительного количества воды требуется много времени. Хотя можно отдать предпочтение мощному агрегату, но в этом случае он опустошит ваши карманы при оплате электроэнергии.

    Как определить подходящий объем водонагревателя? Ведь от его габаритов будет зависеть компактность самого устройства и непрерывность потока горячей воды.

    Одна и та же модель водонагревателя всегда доступна в нескольких версиях, от самых маленьких до самых больших баков.Но в отличие от проточных типов, где пневматический поток воды, проходящей через устройство, мгновенно нагревается до максимальной температуры, бак-накопитель сначала заполняет бак и только потом происходит повышение температуры воды в баке. По мере охлаждения датчик циклически запускает цикл нагрева, позволяя воде всегда оставаться на требуемом уровне нагрева.

    Видеообзор — как выбрать водонагреватель накопительный, габариты.,

    Экономить на громкости или нет?

    По статистике, житель города ежедневно употребляет от 100 до 400 литров воды, большая часть из которых горячая.Более того, значительный объем , тратится неэффективно, неэффективно.

    Естественно, расход воды у каждого человека строго индивидуален. Можно использовать объем водонагревателя для приготовления полной ванны, оставив немного воды для мытья посуды или рук, а другому члену семьи придется немного подождать, чтобы согреть следующую порцию воды. .

    Но если вам наплевать на экономия воды и электроэнергии, а финансовая безопасность и потенциал электросети позволяют использовать мощный обогреватель, в этой ситуации приобретите несколько приборов с емкостью баков 200-300. литров.

    Время ожидания нагрева воды

    Уровень температуры горячей воды, устанавливаемый с панели управления водонагревателем, можно регулировать в диапазоне от 30 до 80 градусов Цельсия. Но по правилам техники безопасности нужно фиксировать в пределах 55-60 градусов, чтобы избежать травм от горячей воды.

    Исходя из того, что температура холодной воды в летние месяцы около +15 градусов, а зимой +5, а комфортной для купания является вода с температурой около + 30 + 40 градусов, разные объемы будут прогреваться за неравное время.Например, объем водонагревателя в 100 л нагревает воду до 60 градусов примерно за 5 часов.

    По мере того, как расход горячей воды постепенно разбавляется холодной, непрерывно поступающей в бак. После перемешивания образуется от 160 до 250 литров нагретой воды. Несомненно, истинные значения меньше, потому что с уменьшением горячей воды общие температурные показатели содержимого бака снижаются.

    Объем водонагревателя, расходуемый на разные нужды, варьируется в зависимости от личных предпочтений.Так, индивидуально для кухонных нужд может подойти небольшой по объему обогреватель на 5 л. Это позволит вам ополоснуть руки и некоторую посуду. Если не экономить на воде, подойдет водонагреватель с баком на 20 литров.

    Для использования душа потребуется емкость бака не менее 50 литров, для принятия ванны — 80–150 литров. Поэтому подбор емкости можно оптимально согласовать со специалистами, которые руководствуются личными потребностями пользователя.

    Facebook

    Твиттер

    В контакте с

    Одноклассники

    Google+

    Накопительные водонагреватели и водонагреватели по запросу

    Водонагреватели — это бытовые приборы, которые обычно используют природный газ или электричество для производства тепла и часто включают резервуар для хранения горячей воды.Они предоставляют очень важную услугу для современного общества, особенно в таких местах с холодными зимами, как Нью-Йорк. Водонагреватели составляют значительную часть затрат на электроэнергию в здании, поэтому оптимальная конструкция очень важна для достижения низкой стоимости эксплуатации.

    В следующей таблице приведены основные типы водонагревателей:

    ВОДЯНОЙ НАГРЕВАТЕЛЬ ТИПА

    ОПИСАНИЕ

    Водонагреватели с резервуаром / накопителем

    Водонагреватель без резервуара или по запросу

    Водонагреватель с тепловым насосом

    Солнечный водонагреватель

    Змеевик без резервуара и косвенный водонагреватель

    Обеспечьте стабильную подачу горячей воды с помощью резервуара (накопительного бака)

    Нагревать воду прямо по мере ее прохождения, без накопителя

    Отвод тепла из окружающего воздуха через обратный цикл охлаждения

    Использование солнечного излучения, бесплатного источника энергии, для обеспечения горячей водой

    Забирает тепло из системы отопления для нагрева воды

    Традиционные водонагреватели резервуарного типа работают как на газе, так и на электричестве.Они предлагают большой объем горячей воды, которая может быть распределена по всему дому, и, как правило, всегда поддерживают температуру воды около 120 ° F. Также доступны модели, работающие на жидком топливе, но их эксплуатационные расходы выше, чем у газовых обогревателей, и они больше загрязняют окружающую среду. Кроме того, к 2030 году Нью-Йорк откажется от тяжелого печного топлива.

    В тепловых насосах также используется накопительный бак, но они отличаются от обычных электрических нагревателей способом повышения температуры воды. В то время как обычные нагреватели подают напряжение на электрическое сопротивление, тепловые насосы похожи на холодильник, работающий в обратном направлении: они охлаждают окружающий воздух, чтобы нагреть воду внутри.

    Водонагреватели без резервуара или водонагреватели по запросу не накапливают горячую воду, а, скорее, быстро нагревают ее по запросу. Они также доступны как в газовой, так и в электрической версиях.

    Как выбрать водонагреватель

    Процесс выбора водонагревателя зависит от конкретного подтипа. Например, безбаковые нагреватели должны иметь такие размеры, чтобы обеспечивать быстрый нагрев короткими импульсами, в то время как аккумулирующие нагреватели могут обеспечивать более стабильную и менее интенсивную тепловую мощность. Независимо от выбранного типа обогревателя, учтите, что экономия воды также экономит энергию, поскольку в день требуется меньше галлонов для обогрева.

    1) Водонагреватель без резервуара или по запросу

    Первый шаг — определить требуемый расход в галлонах в минуту (GPM). В качестве примера рассмотрим следующие цифры из стандартов сантехники 2010 г .:

    • Раковина для унитаза = 0,5 галлона в минуту
    • Стандартный душ = от 2 до 2,5 галлонов в минуту
    • Общая потребность = 3 галлона в минуту.

    Следующим шагом является определение необходимого повышения температуры по разнице между требуемой температурой воды и температурой поступающей воды.В этом примере, если требуемая температура составляет 110 ° F, а температура на входе 57 ° F, повышение температуры составляет:

    .

    • Повышение температуры = 110 ° F — 57 ° F = 53 ° F

    В этом приложении необходимо выбрать водонагреватель, который работает со скоростью 3 галлона в минуту с нагревом до 53 ° F. Это сильно отличается от сохранения воды при температуре 110 ° F внутри резервуара, поскольку нагреватель по запросу должен достичь полного повышения температуры в момент протекания воды.

    2) Водонагреватель накопительного типа

    Подход к проектированию здесь иной, так как у этого типа нагревателя есть резервуар на тот случай, когда потребуется горячая вода.Потребность в горячей воде обычно анализируется в галлонах в час (GPH), а не в галлонах в минуту (GPM). Обычно значения GPH исходят из местных правил водоснабжения, в то время как факторы спроса и коэффициенты хранения для коммерческих и жилых помещений упоминаются в кодах ASHRAE.

    Рассмотрим следующий пример:

    • Потребность в горячей воде = 492 галлона в час
    • Фактор спроса = 0,3 (для частных домов по ASHRAE)
    • Коэффициент хранения = 0,7 (для частных домов по ASHRAE)
    • Повышение температуры (ΔT) = 100 ° F

    Первым шагом является определение требуемой скорости восстановления, которая описывает, сколько галлонов воды должно обрабатываться нагревателем в час.Это значение получается путем умножения общей потребности в горячей воде на коэффициент потребности:

    • Скорость извлечения = 492 галлонов в час x 0,3 = 147,6 галлонов в час

    Фактическая тепловая нагрузка рассчитывается следующим образом:

    • Подвод тепла (БТЕ / час) = скорость рекуперации (галлонов в час) x ΔT (° F) x удельная теплоемкость (БТЕ / галл ° F)
    • Тепловая нагрузка (БТЕ / час) = 147,6 галлонов в час x 100 ° F x 8,33 БТЕ / гал ° F = 122950,8 БТЕ / час
    • Тепловая нагрузка (БТЕ / час) = 123 МБТЕ / час (тысяча БТЕ в час)

    Требуемая вместимость резервуара определяется коэффициентом хранения:

    • Емкость резервуара = коэффициент извлечения x коэффициент хранения
    • Емкость бака (галлон) = 147.6 галлонов в час x 0,7 = 103 галлона

    В этом приложении водонагреватель должен иметь производительность 123 МБТЕ / ч при повышении температуры на 100 ° F и скорость восстановления 147,6 галлонов в час.

    Преимущества и недостатки каждого типа нагревателя

    Как и любое инженерное решение, у водонагревателей есть свои достоинства и недостатки. В этом разделе суммированы сильные стороны каждой технологии, а также ограничения.

    Водонагреватель накопительный

    Преимущества:

    • Более низкая начальная стоимость — традиционный водонагреватель может стоить вдвое меньше, чем водонагреватель без резервуара.
    • Простая и недорогая замена. Более простая установка означает меньшее количество ошибок. Стоимость обслуживания и ремонта ниже.

    Недостатки:

    • Более высокий счет за коммунальные услуги — вода нагревается и повторно нагревается до заданной температуры независимо от ваших потребностей в горячей воде. Это увеличивает ваши счета за коммунальные услуги, особенно зимой.
    • Требования к площади — они занимают больше места и не могут быть размещены снаружи.
    • Может закончиться горячая вода — Вы когда-нибудь принимали душ в семье последним? Это пугающий опыт.Этой проблемы можно избежать, купив резервуар большего размера, но это также приводит к увеличению затрат на электроэнергию, поскольку больший объем воды необходимо поддерживать горячим.
    • Меньший срок службы — срок службы нагревателя 10-15 лет. В результате их приходится покупать в два раза чаще, чем водонагреватели без резервуаров.

    Бесконтактный водонагреватель

    Преимущества:

    • Экономит деньги в долгосрочной перспективе — Для домов, потребляющих менее 41 галлона горячей воды в день, водонагреватели по запросу могут быть на 24–34% более энергоэффективными, чем обычные накопительные водонагреватели.
    • Компактные и универсальные — они маленькие и могут быть установлены в большем количестве мест по сравнению с накопительными нагревателями, даже вне стены.
    • Более длительный срок службы — последние 20 и более лет, что почти вдвое превышает срок службы традиционного водонагревателя.
    • Подача горячей воды по запросу — безбаковые нагреватели обеспечивают от двух до трех галлонов горячей воды в минуту по запросу. Это может достигать 5 галлонов в минуту с газовыми обогревателями.

    Недостатки:

    • Более высокая начальная стоимость — Стоимость установки от 2800 до 4500 долларов в зависимости от модели и поставщика.
    • Модернизация увеличивает первоначальные затраты — Замена традиционного водонагревателя системой без резервуара более сложна, поскольку в большинстве случаев мощность электрического или газового служебного входа должна быть увеличена.

    Какие области применения лучше всего подходят для каждого типа нагревателя?

    Водонагреватели накопительного типа работают лучше всего, когда потребность в горячей воде постоянна и колеблется, когда для пополнения бака можно использовать периоды низкой потребности. Некоторыми примерами подходящих приложений являются рестораны, коммерческие площади, жилые квартиры и отели.

    Водонагреватели без резервуара лучше подходят для применений, где потребность в горячей воде хорошо известна и иногда возникает короткими скачками. Некоторые подходящие области применения — удаленные ванные комнаты и гидромассажные ванны. Эти обогреватели также можно использовать в качестве ускорителей для посудомоечных машин, стиральных машин и других подобных устройств. Они также могут дополнять солнечные водонагреватели, которые сами по себе не могут удовлетворить потребность в горячей воде.

    Если вы подумываете о новой системе горячего водоснабжения, лучшая рекомендация — обратиться за профессиональной помощью.Это гарантирует, что система ГВС будет соответствовать потребностям вашего дома.

    Технический справочник — EnergyPlus 8.0

    Водяные термобаки — это устройства для хранения тепловой энергии в воде. Самые распространенные виды — водонагреватели. устройства для хранения и нагрева воды. Типичные области применения водонагревателей — это нагрев воды для бытовых нужд, низкотемпературное лучистое отопление помещений и накопление энергии для солнечных систем горячего водоснабжения или рекуперация отработанного тепла. В EnergyPlus объекты водонагревателя могут быть связаны с имитацией контура завода или использоваться автономно.Существуют также резервуары для хранения охлажденной воды, которые можно использовать для хранения холодной воды

    .

    Термобак со смешанной водой [ССЫЛКА]

    Входной объект WaterHeater: Mixed предоставляет модель, которая имитирует хорошо перемешанный резервуар для воды, то есть не стратифицированный, и подходит для моделирования многих типов водонагревателей и резервуаров для хранения, включая газовые и электрические водонагреватели для жилых помещений, множество крупных водонагреватели коммерческие, а также проточные, проточные водонагреватели. Эта модель используется как для смешанного водонагревателя, так и для смешанных резервуаров для хранения охлажденной воды.

    Energy Balance [ССЫЛКА]

    Предположение о хорошем перемешивании подразумевает, что вся вода в резервуаре имеет одинаковую температуру. Для расчета температуры воды модель аналитически решает дифференциальное уравнение, определяющее энергетический баланс резервуара для воды:

    где

    = плотность воды

    V = объем резервуара

    c p = удельная теплоемкость воды

    T = температура воды в баке

    t = время

    q net = чистая скорость передачи тепла в резервуар для воды

    Плотность и объем можно заменить общей массой м. воды в баке получится:

    Чистый коэффициент теплопередачи q нетто представляет собой сумму прибылей и убытков из-за нескольких путей теплопередачи.

    где

    q нагреватель = тепло, добавляемое нагревательным элементом или горелкой

    q oncycpara = тепло, добавленное из-за паразитных нагрузок во время цикла (ноль, когда выключено)

    q offcycpara = добавленное тепло из-за паразитных нагрузок вне цикла (ноль при включении)

    q oncycloss = передача тепла в / из окружающей среды (ноль в выключенном состоянии)

    q offcycloss = передача тепла в / из окружающей среды (ноль при включении)

    q использовать = теплопередача к / от подключений к установкам со стороны использования

    q источник = теплопередача к / от соединений установки на стороне источника

    q oncycloss и q offcycloss определены как:

    где

    UA oncyc = коэффициент потерь во время цикла в окружающую среду (ноль в выключенном состоянии)

    UA offcyc = коэффициент потерь вне цикла в окружающую среду (ноль при включении)

    T окр. = температура окружающей среды

    q использовать и q источник определены как:

    где

    использовать = эффективность теплообменника для подключений к установке на стороне использования

    = массовый расход для подключений к установке на стороне использования

    T use = температура жидкости на входе используемых соединений установки

    источник = эффективность теплообменника для соединений установки на стороне источника

    = массовый расход для соединений установки на стороне источника

    T источник = температура жидкости на входе в соединениях установки на стороне использования

    Включая все эти уравнения в исходное дифференциальное уравнение,

    Сопутствующие термины, не зависящие от температуры T и термины, зависящие от температуры T , дает:

    Дифференциальное уравнение теперь имеет вид

    где

    Решение дифференциального уравнения может быть записано в терминах a и b как:

    где

    T (t) = температура воды в резервуаре во время t

    T i = начальная температура воды в резервуаре в момент времени t = 0

    Однако, если b = 0, решение вместо этого:

    Поскольку алгоритм управления иногда должен рассчитывать время, необходимое для достижения заданной температуры, приведенные выше уравнения также можно переформулировать для решения для t .

    или, если b = 0,

    где

    T f = конечная температура воды в резервуаре в момент времени t.

    В особом случае, когда b = 0 и a = 0 и T f <> T i , время t равно бесконечности.

    Алгоритм управления водонагревателем [ССЫЛКА]

    Для водонагревателей опции управления позволяют водонагревателю циклически переключаться или регулировать нагрузку.Во время цикла нагревательный элемент или горелка либо включены, либо выключены. Нагреватель остается полностью включенным, пока бак нагревается до заданной температуры. При достижении заданного значения нагреватель выключается. Нагреватель остается выключенным до тех пор, пока температура бака не упадет ниже температуры включения, то есть заданной температуры за вычетом разницы температур зоны нечувствительности. Нагреватель постоянно включается и выключается, чтобы поддерживать температуру бака в пределах зоны нечувствительности. Большинство водонагревателей с накопительным баком работают в цикле.

    При плавном регулировании мощность нагревателя изменяется от максимальной до минимальной мощности нагревателя.Нагреватель остается включенным до тех пор, пока требуемая общая потребляемая мощность превышает минимальную мощность. Ниже минимальной мощности нагреватель начнет циклически включаться и выключаться в зависимости от разницы температур в зоне нечувствительности. Большинство водонагревателей без резервуаров / проточных водонагревателей модулируются.

    В пределах временного шага дифференциальное уравнение решается отдельно для случая, когда нагревательный элемент или горелка «включен» (рабочий цикл) и когда он «выключен» (не работает). Такой подход позволяет разделить потери окружающей среды и паразитные нагрузки на эффекты цикла и вне цикла и подробно учесть их.

    Пример того, как алгоритм управления циклически включается и выключается, показан ниже. Потери окружающей среды охлаждают температуру бака до тех пор, пока не будет достигнута нижняя граница зоны нечувствительности (50 C), после чего нагреватель включится и снова нагреет бак до заданного значения (60 C). При заборе воды горячая вода заменяется холодной водой из водопровода. Поступающая холодная вода быстро охлаждает резервуар. В этом примере нагреватель не может справиться с забором воды, и температура в баке продолжает падать, пока забор воды не закончится.

    Хотя мгновенная температура воды в резервуаре может значительно варьироваться в пределах временного шага (из-за цикличности и т. Д.), Сообщается только средняя температура за временной интервал. Модель вычисляет среднее значение путем кусочного интегрирования площади под кривой мгновенной температуры для каждого уникального набора условий. Мгновенная температура сохраняется внутри программы и распространяется от конца одного временного шага до начала следующего.

    Алгоритм управления циклом водонагревателя

    Алгоритм управления резервуаром охлажденной воды [ССЫЛКА]

    Входные объекты ThermalStorage: ChilledWater: Mixed и ThermalStorage: ChilledWater: Stratified предоставляют модели резервуаров с охлажденной водой, которые не содержат активных охлаждающих элементов, есть только косвенное охлаждение с помощью удаленных устройств, таких как чиллер.Регуляторы уставки резервуара используются, чтобы определить, должен ли поток запрашиваться через исходную сторону резервуара. Схема регулирования уставки и зоны нечувствительности аналогична водонагревателю, но логика меняется на охлаждение вместо нагрева. Уставка температуры — это температура «отключения», а уставка плюс зона нечувствительности — это температура «включения». Если температура резервуара (или узел измерения резервуара для стратифицированных резервуаров) выше температуры включения, то запрашивается поток. Если температура ниже температуры отключения, поток не требуется.Резервуары охлажденной воды также имеют отдельные графики доступности для стороны использования и стороны источника для дополнительных опций управления.

    Стандартные рейтинги

    [LINK]

    Для водонагревателей стандартные показатели эффективности рекуперации и коэффициента энергии рассчитываются в соответствии с процедурой испытания 10CFR430. Для имитации процедуры испытания выполняется внутреннее моделирование 24-часового водонагревателя с использованием заданных условий испытания:

    • Заданная температура = 57.2 C (135 F)
    • Температура окружающей среды = 19,7 C (67,5 F)
    • Относительная влажность окружающей среды = 50% (используется для водонагревателей с тепловым насосом)
    • Температура на входе (водопровод) = 14,4 C (58 F)

    Для водонагревателей с тепловым насосом паразитные нагрузки нагревательного элемента резервуара водонагревателя и резервуара водонагревателя отключены, а определяемая пользователем мощность нагрева воды, использование энергии и паразитные нагрузки для теплового насоса используются для расчета эффективности рекуперации и коэффициента энергии .

    Смоделированная процедура испытания выполняет шесть равных розыгрышей приблизительно 0,041 м 3 (10,7 галлона) в каждый из первых шести часов моделирования. Каждый розыгрыш происходит в течение первого временного интервала часа.

    Эффективность рекуперации рассчитывается, когда водонагреватель восстанавливается до заданного значения после первого цикла.

    где

    м 1 = масса воды первой розетки

    c p = удельная теплоемкость воды

    E 1 = энергия топлива, потребляемая до восстановления заданного значения (включая паразитные параметры)

    Примечание. При расчете нормативов для водонагревателя теплового насоса потребляемая энергия топлива относится к общей энергии, потребляемой компрессором теплового насоса, вентилятором испарителя, насосом конденсатора и паразитными нагрузками.Предполагается, что паразитные нагрузки водонагревателя с тепловым насосом не способствуют нагреву воды (см. Водонагреватель с тепловым насосом).

    Коэффициент энергии рассчитывается в конце 24-часового периода моделирования.

    где

    м всего = общая водная масса всех шести розеток

    c p = удельная теплоемкость воды

    E всего = общая энергия топлива, потребленная за 24 часа (включая паразитные)

    При определенных входных параметрах метод оценки не будет успешным, и будет сгенерировано предупреждающее сообщение.Проблемы возникают, когда входные данные не позволяют резервуару восстановиться до заданной температуры в течение периода тестирования. Это может произойти, если максимальная мощность нагревателя занижена или если разница температур в зоне нечувствительности достаточно велика, чтобы первое прохождение теста не привело к включению нагревателя. В любом случае тест эффективности восстановления не будет рассчитан должным образом, потому что восстановление до заданного значения не было достигнуто.

    Источники [ССЫЛКА]

    10CFR430. Раздел 10, Свод федеральных правил, Часть 430 — Программа энергосбережения для потребительских товаров, Приложение E к подразделу B — Единая процедура испытаний для измерения потребления энергии водонагревателями .

    Водонагреватель с тепловым насосом [ССЫЛКА]

    Обзор [ССЫЛКА]

    Входной объект WaterHeater: HeatPump предоставляет модель для водонагревателя с тепловым насосом (HPWH), который представляет собой составной объект, состоящий из бака водонагревателя (например, WaterHeater: Mixed или WaterHeater: Stratified), змеевика прямого расширения (DX). ”(I.е., система сжатия DX воздух-вода, которая включает водяной нагревательный змеевик, воздушный змеевик, компрессор и водяной насос) и вентилятор для обеспечения потока воздуха через воздушный змеевик, связанный с системой сжатия DX. Эти объекты работают вместе, чтобы моделировать систему, которая нагревает воду с использованием зонального воздуха, наружного воздуха или комбинации зонального и наружного воздуха в качестве основного источника тепла.

    Можно смоделировать многочисленные конфигурации расположения резервуара, источника входящего воздуха и расположения компрессора змеевика DX.Компрессор змеевика DX может быть расположен в зоне, на открытом воздухе, или температура окружающей среды вокруг компрессора может быть запланирована. Расположение компрессора контролирует работу его подогревателя картера. Расположение бака водонагревателя указывается в объекте бака водонагревателя и не зависит от расположения компрессора. Кроме того, конфигурация приточного воздуха может быть определена одним из нескольких способов. Узел воздушного змеевика и вентилятора водонагревателя теплового насоса может втягивать входящий воздух из зоны и наружный воздух с помощью дополнительного смесителя и разветвителя, как показано на первом рисунке ниже.При использовании воздушные потоки в смесителе и разделителе регулируются по единому расписанию входного воздушного смесителя. Когда HPWH забирает входящий воздух исключительно из зоны, смеситель / разделитель не требуется, как показано на втором рисунке ниже. В этом случае воздух, поступающий в испаритель и вентиляторный блок, полностью состоит из воздуха зоны, а воздух на выходе теплового насоса направляется обратно в зону. На последнем рисунке показан HPWH, который забирает входящий воздух исключительно с улицы и выбрасывает воздух на выходе наружу.Каждая из этих конфигураций также может быть подключена к контуру горячего водоснабжения установки (через узлы использования бака водонагревателя).

    Схема водонагревателя с тепловым насосом с дополнительными узлами смесителя / разветвителя

    Схема водонагревателя с тепловым насосом с впуском воздуха из зоны

    Схема водонагревателя с тепловым насосом с воздухозаборником снаружи

    Примечание. Расположение бака водонагревателя, показанное на рисунках выше, полностью не зависит от конфигурации воздуха на входе водонагревателя теплового насоса и расположения его компрессора.Бак водонагревателя может быть расположен вне помещения, в зоне, или температура окружающей среды вокруг бака может быть спланирована, как описано в разделе, посвященном смешанному водонагревателю, ниже.

    Описание модели

    [ССЫЛКА]

    Для входа водонагревателя теплового насоса требуется график уставки температуры компрессора и разница температур зоны нечувствительности, которые не зависят от графика уставки температуры и разницы температур зоны нечувствительности для нагревателя (элемента или горелки), связанного с баком водонагревателя.Температура включения компрессора теплового насоса определяется как заданная температура компрессора теплового насоса за вычетом разницы температур в зоне нечувствительности.

    где:

    = Температура включения компрессора теплового насоса (° C)

    = заданная температура компрессора теплового насоса (° C)

    = Разница температур зоны нечувствительности компрессора теплового насоса (° C)

    В этой модели система сжатия DX водонагревателя теплового насоса считается основным источником тепла, а нагреватель резервуара для воды (элемент или горелка) обеспечивает дополнительное тепло по мере необходимости.Следовательно, температура включения компрессора теплового насоса (уставка минус разница температур в зоне нечувствительности) обычно выше, чем уставка температуры для нагревателя (элемента или горелки) в соответствующем объекте резервуара водонагревателя. Иногда, когда заданная температура бака водонагревателя превышает температуру включения компрессора теплового насоса, компрессор теплового насоса отключается, и нагреватель бака используется для нагрева воды.

    Моделирование начинается с расчета условий воздуха, поступающего в воздушный змеевик (испаритель) / вентиляторный блок, на основе конфигурации входящего воздуха водонагревателя теплового насоса и наличия дополнительных узлов смесителя / разветвителя.Когда HPWH забирает входящий воздух из зоны и снаружи с помощью дополнительных узлов смесителя / разделителя (т.е.Конфигурация входящего воздуха = зона и наружный воздух), условия входящего воздуха рассчитываются следующим образом:

    где:

    = текущее значение графика впускного воздухосмесителя (доля наружного воздуха, 0-1)

    = температура воздуха по сухому термометру на входе в испаритель / вентилятор HPWH (° C)

    = температура наружного воздуха по сухому термометру (° C)

    = температура по сухому термометру воздуха в зоне (выхлоп) (° C)

    = отношение влажности воздуха на впуске к узлу испаритель / вентилятор HPWH (кг / кг)

    = коэффициент влажности наружного воздуха (кг / кг)

    = коэффициент влажности воздуха зоны (вытяжной) (кг / кг)

    Когда водонагреватель теплового насоса всасывает входящий воздух исключительно из зоны (т.е.e., конфигурация впускного воздуха = только зона для воздуха), условия воздуха на впуске в блок испарителя / вентилятора просто устанавливаются равными условиям зонального (вытяжного) воздуха. Если водонагреватель с тепловым насосом всасывает входящий воздух исключительно снаружи (т. Е. Конфигурация входящего воздуха = только наружный воздух), условия воздуха, поступающего в испаритель / вентиляторный блок, просто устанавливаются равными условиям наружного воздуха. Когда входящий воздух в испаритель водяного нагревателя теплового насоса и вентиляторный блок запланированы (т. Е. Конфигурация входящего воздуха = Расписание), условия входящего воздуха определяются непосредственно из предоставленных пользователем расписаний следующим образом.

    где:

    = относительная влажность воздуха на входе в узел испарителя / вентилятора нагревателя воды теплового насоса (0-1)

    = психрометрическая функция, возвращающая соотношение влажности воздуха с учетом температуры по сухому термометру, относительной влажности и барометрического давления

    = атмосферное давление вне помещения (Па)

    Для каждого временного шага моделирования мощность нагрева воды тепловым насосом, использование энергии и массовый расход на стороне воздуха / воды устанавливаются на ноль, а бак водонагревателя моделируется с отключенным компрессором теплового насоса при любом из следующих применяются условия:

    HPWH запланировано на график его доступности,

    заданная температура бака водонагревателя больше или равна температуре включения компрессора теплового насоса,

    температура воздуха по сухому термометру на входе в испаритель / вентилятор меньше минимальной температуры воздуха на входе для работы компрессора теплового насоса (как указано пользователем в объекте ввода HPWH), или

    заданная температура HPWH больше или равна максимальному пределу температуры (указанному в водонагревателе: смешанный объект).

    В противном случае моделирование водонагревателя теплового насоса основано на его текущем режиме работы. Этот режим работы либо плавающий (компрессор теплового насоса выключен и температура воды в баке не упала ниже температуры включения компрессора теплового насоса), либо нагрев (температура воды в баке упала ниже температуры включения компрессора на предыдущем временном шаге, но не удалось достичь заданной температуры компрессора). Каждый режим обрабатывается по-своему, и они будут обсуждаться отдельно.

    Если водонагреватель с тепловым насосом использует модель многослойного резервуара, тогда существует более одного значения для температуры резервуара. Модель включает входные данные для того, где органы управления тепловым насосом определяют температуру, в форме шести вариантов для выбора ключевых слов: Heater1, Heater2, SourceInlet, SourceOutlet, UseInlet и UseOutlet. Входные данные в связанном WaterHeater: Stratified включают высоты этих местоположений, и ближайший узел стратифицированного резервуара идентифицируется на основе этих высот.Когда модели теплового насоса необходимо оценить температуру в многослойном резервуаре, она оценивает температуру в узле резервуара, связанном с этими местоположениями.

    Float Mode [ССЫЛКА]

    Когда температура бака водонагревателя теплового насоса колеблется между температурами включения и выключения компрессора теплового насоса в конце предыдущего временного шага моделирования, и компрессор теплового насоса, и нагревательный элемент бака водонагревателя отключаются, и рассчитывается результирующая температура резервуара.Если результирующая температура в баке ниже температуры включения компрессора теплового насоса, коэффициент частичной нагрузки компрессора теплового насоса оценивается с использованием коэффициента разницы температур, показанного ниже. Коэффициент частичной нагрузки не может быть меньше нуля или больше единицы.

    где:

    = коэффициент частичной нагрузки компрессора водонагревателя теплового насоса

    = температура бака в поплавковом режиме, когда мощность нагрева установлена ​​на ноль (° C)

    = температура резервуара в начале временного шага моделирования (° C)

    Поскольку предполагается, что насос и вентилятор включаются и выключаются вместе с компрессором теплового насоса, средний массовый расход воды в конденсаторе и испарителя для временного шага моделирования рассчитывается на основе PLR, рассчитанного выше:

    где:

    = средний массовый расход воды через конденсатор для временного шага (кг / с)

    = объемный расход воды через конденсатор, вводимый пользователем (м 3 / с)

    = плотность воды на входе в конденсатор (кг / м 3 )

    = средний массовый расход воздуха испарителя / вентилятора для временного шага (кг / с)

    = объемный расход воздуха испарителя / вентилятора, ввод пользователя (м 3 / с)

    = плотность воздуха на входе в испаритель / вентилятор (кг / м 3 )

    Температура водяного бака затем рассчитывается на основе работы теплового насоса при коэффициенте частичной нагрузки, оцененном выше, и при включенном нагревательном элементе водяного бака.Если результирующая температура бака для воды выше заданной температуры (температуры отключения) компрессора теплового насоса, то коэффициент частичной нагрузки уменьшается, и бак водонагревателя моделируется снова. Процесс выполняется итеративно, пока коэффициент частичной нагрузки компрессора теплового насоса не достигнет желаемой заданной температуры (насколько это возможно).

    Режим нагрева [ССЫЛКА]

    Когда HPWH находится в режиме нагрева в конце предыдущего временного шага моделирования (т.е.е. компрессор теплового насоса работал во время предыдущего временного шага моделирования, но не смог достичь заданной температуры), включаются как компрессор теплового насоса, так и нагревательный элемент бака водонагревателя. Коэффициент частичной нагрузки компрессора теплового насоса установлен на 1, а массовые расходы воды в конденсаторе и испарителя установлены на их максимальные значения.

    Если результирующая температура в баке выше заданной температуры (отключения) компрессора теплового насоса, коэффициент частичной нагрузки компрессора теплового насоса уменьшается, и бак водонагревателя моделируется снова.Процесс выполняется итеративно, пока коэффициент частичной нагрузки компрессора теплового насоса не достигнет желаемой заданной температуры (насколько это возможно).

    Условия выпуска воздуха на стороне HPWH рассчитываются путем моделирования вентилятора и змеевика DX с продувкой или протяжкой вентилятора (выбирается пользователем). Если используются узлы смесителя / разветвителя, модель HPWH разделяет массовый расход воздуха на выходе теплового насоса с потоком отработанного воздуха, равным потоку наружного воздуха, а остаток отработанного воздуха направляется в узел приточного воздуха зоны (т.е., гарантирует, что водонагреватель теплового насоса не способствует повышению давления в зоне или ее разгерметизации). Расчеты теплопроизводительности теплового насоса по нагреванию воды, использования энергии, производительности на стороне воздуха и разницы температур на стороне воды выполняются в соответствующем объекте DX Coil. Дополнительные сведения см. В разделе технической справки по объекту Coil: WaterHeating: AirToWaterHeatPump.

    Выходы модели

    [ССЫЛКА]

    После завершения расчетов поплавкового режима или режима нагрева и определения окончательного коэффициента частичной нагрузки выходные (отчетные) переменные рассчитываются следующим образом:

    где:

    = паразитная электрическая нагрузка в рабочем режиме, ввод пользователя (Вт)

    = паразитная электрическая нагрузка вне цикла, ввод пользователя (Вт)

    = временной шаг моделирования системы HVAC (часы)

    Примечание: Все выходные переменные на выходе водонагревателя теплового насоса, включая вспомогательную электроэнергию и потребление вне цикла, равны 0, когда график готовности водонагревателя теплового насоса равен 0 (т.е., водонагреватель теплового насоса по расписанию ВЫКЛЮЧЕН).

    Термобак для стратифицированной воды [ССЫЛКА]

    Входные объекты WaterHeater: Stratified и ThermalStorage: ChilledWater: Stratified предоставляют модели для термобака с стратифицированной водой, который делит резервуар для воды на несколько узлов равного объема. Эта модель используется как для стратифицированного водонагревателя, так и для накопительного бака стратифицированной охлажденной воды. Узлы связаны эффектами вертикальной проводимости, потоком жидкости между узлами и перемешиванием с инверсией температуры.Объект одновременно решает дифференциальные уравнения, управляющие балансами энергии в узлах, с использованием численного метода Форварда-Эйлера. Шаг системного времени разделен на подшаги в одну секунду, что позволяет моделировать события, происходящие в очень коротком временном масштабе.

    Energy Balance [ССЫЛКА]

    Подобно хорошо перемешанной модели, стратифицированная модель решает одно и то же фундаментальное дифференциальное уравнение, определяющее баланс энергии в массе воды:

    где

    м = масса воды

    c p = удельная теплоемкость воды

    T = температура воды

    t = время

    q нетто = нетто коэффициент теплопередачи

    Отличие стратифицированной модели состоит в том, что она должна решать энергетический баланс на n узлах одновременно.Узел 1 находится в верхней части резервуара для воды, а узел n находится в нижней части резервуара для воды.

    где

    м n = масса воды для узла n

    c p = удельная теплоемкость воды

    T n = температура воды для узла n

    t = время

    q net, n = чистая скорость теплопередачи для узла n

    Чистый коэффициент теплопередачи q нетто представляет собой сумму прибылей и убытков из-за нескольких путей теплопередачи.

    где

    q Нагреватель , n = тепло, добавляемое Нагревателем 1 или Нагревателем 2

    q oncycpara, n = тепло, добавленное из-за паразитных нагрузок во время цикла (ноль, когда выключено)

    q offcycpara, n = тепло, добавленное из-за паразитных нагрузок вне цикла (ноль при включении)

    q oncycloss, n = передача тепла в / из окружающей среды (ноль в выключенном состоянии)

    q offcycloss, n = передача тепла в / из окружающей среды (ноль при включении)

    q cond, n = теплопередача за счет теплопроводности между узлами выше и ниже

    q использование, n = теплопередача к / от подключений к установкам со стороны использования

    q источник, n = теплопередача к / от соединений установки на стороне источника

    q расход, n = теплопередача за счет потока жидкости из узла выше и ниже

    q invmix, n = теплопередача за счет инверсионного смешения от узла выше и ниже

    q oncycloss, n и q offcycloss, n определены как:

    где

    UA oncyc, n = коэффициент потерь во время цикла в окружающую среду (ноль в выключенном состоянии)

    UA offcyc, n = коэффициент потерь вне цикла в окружающую среду (ноль при включении)

    T окр. = температура окружающей среды

    q усл, n определяется как:

    где

    k = жидкая теплопроводность воды, 0.6 Вт / м-К

    A n + 1 = общая площадь поверхности между узлом n и узлом n + 1

    L n + 1 = расстояние между центром масс узла n и n +1

    T n + 1 = температура узла n + 1

    A n-1 = общая площадь поверхности между узлом n и узлом n-1

    L n-1 = расстояние между центром масс узла n и n -1

    T n-1 = температура узла n-1

    q использование, n и q источник, n определены как:

    где

    использовать = эффективность теплообменника для подключений к установке на стороне использования

    = массовый расход для подключений к установке на стороне использования

    T use = температура жидкости на входе используемых соединений установки

    источник = эффективность теплообменника для соединений установки на стороне источника

    = массовый расход для соединений установки на стороне источника

    T источник = температура жидкости на входе соединений установки на стороне источника

    q расход, n определяется как:

    где

    = массовый расход от узла n + 1

    = массовый расход от узла n-1

    q invmix, n определяется как:

    где

    = массовый расход от узла n + 1 из-за перемешивания с инверсией температуры

    = массовый расход от узла n-1 из-за перемешивания с инверсией температуры

    Инверсионное смешение происходит, когда нижний узел теплее, чем узел выше.Разница в температуре приводит к разнице в плотности, что приводит к перемешиванию узлов. Обычно инверсионное перемешивание происходит очень быстро. В этом алгоритме скорость инверсионного смешивания выбирается как максимальное значение, которое обеспечит стабильное решение с учетом массы узла и интервала подшагов:

    где

    t = временной интервал подшага.

    Порядок расчета температур на выходе пара из исходной жидкости и жидкости зависит от значений КПД.Если эффективность равна 1,0, то предполагается полное смешивание этого жидкого пара и воды в резервуаре. В этом случае температуры на выходе для использования и исходных потоков будут просто температурами воды в резервуаре в точках выпускных узлов. Когда эффективность меньше 1,0, предполагается косвенный теплообмен между использованием или исходным потоком и водой в стратифицированном резервуаре для хранения тепла. Когда эффективность меньше 1,0, температура использования и на выходе источника рассчитывается с использованием Q , использования и Q источника и уравнений баланса энергии следующим образом:

    где,

    T ~ на выходе ~ ~~ = температура жидкости на выходе из соединений на стороне использования

    T ~ исходный выход ~ ~~ = температура жидкости на выходе из соединений установки на стороне источника

    Численное решение [ССЫЛКА]

    Система одновременных дифференциальных уравнений решается численным методом Форварда-Эйлера.Шаг системного времени разделен на подшаги продолжительностью в одну секунду. Новая температура для данного узла рассчитывается с использованием следующего уравнения:

    Все температуры узлов для q net, n — старые температуры из предыдущего подэтапа.

    Перед вычислением каждого шага системного времени выполняются следующие оценки:

    Расходы на входе использования и источника применяются к входным узлам

    Определен межузловой поток и определены чистые расходы

    Перед вычислением каждого подшага выполняются следующие оценки:

    Термостатические регуляторы для нагревателя 1 и нагревателя 2 оцениваются, чтобы определить, должны ли нагревательные элементы включаться или выключаться

    Температура узла 1 сравнивается с максимальным пределом для определения необходимости вентиляции

    Температуры соседних узлов сравниваются, чтобы определить, есть ли какие-либо температурные инверсии, для которых следует использовать инверсионную скорость смешения.

    Решение продолжает перебирать все подшаги до тех пор, пока не завершится шаг системного времени.

    Источники [ССЫЛКА]

    Даффи Дж. И У. Бекман. 1980. Солнечная инженерия тепловых процессов . Джон Вили и сыновья.

    Ньютон Б. 1995. Моделирование солнечных резервуаров для хранения . Магистерская диссертация, Университет Висконсин-Мэдисон.

    Размер водяного обогрева [ССЫЛКА]

    Некоторые входы для водонагревателей могут быть автоматически настроены с помощью объекта ввода WaterHeater: Sizing.В этом разделе описаны расчеты размеров водонагревателей. Существует шесть общих методов определения объема резервуара и теплопроизводительности.

    Автоматическая установка объема резервуара [ССЫЛКА]

    Объем водонагревателя можно подобрать следующими способами в зависимости от выбранного пользователем метода проектирования.

    Peak Draw. Объем определяется исходя из расчетного расхода контура. Водонагреватель расположен на стороне подачи контура установки. После выполнения процедур определения размеров установки модель получает расчетный расход для всех компонентов со стороны спроса.Объем бака тогда:,

    Жилой HUD-FHA минимум. Объем определяется из набора правил, определенных в таблице ниже. Это из главы 48 руководства ASHRAE Handbook HVAC Applications, Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Атланта, Джорджия. (также используется в тесте Building America Benchmark).

    Таблица: Жилой HUD-FHA минимум


    Жилой HUD-FHA Минимальная мощность накопителя горячей воды и горелки (ASHRAE 1999) # Спальни | 1 | 2 | 3 | 4 | 5 | 6 # Ванные комнаты | Все | ≤1.5 | 2–2,5 | ≥3 | ≤1,5 ​​ | 2–2,5 | ≥3 | ≤1,5 ​​ | 2–2,5 | ≥3 | Все | Все Газ |||||||||||| Хранение (галлоны) | 20 | 30 | 30 | 40 | 30 | 40 | 40 | 40 | 40 | 50 | 50 | 50 Горелка (кБТЕ / час) | 27 | 36 | 36 | 36 | 36 | 36 | 38 | 36 | 38 | 38 | 47 | 50 Электрический |||||||||||| Хранение (галлоны) | 20 | 30 | 40 | 50 | 40 | 50 | 50 | 50 | 50 | 66 | 66 | 80 Горелка (кВт) | 2,5 | 3,5 | 4,5 | 5,5 | 4,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5.5 | 5.5 | 5.5

    на человека. Объем резервуара определяется путем суммирования проектного уровня людей в модели и умножения на введенный пользователем коэффициент объема на человека.

    на площадь. Объем резервуара определяется путем суммирования площади пола во всех зонах модели и умножения на введенный пользователем объем на коэффициент площади пола.

    за единицу. Объем резервуара определяется путем умножения введенного пользователем объема на единицу и введенного пользователем количества единиц.

    на площадь солнечного коллектора. Объем резервуара определяется путем суммирования площади коллектора всех солнечных коллекторов горячей воды в модели и умножения на введенный пользователем объем на коэффициент площади коллектора.

    Автоматический подбор мощности нагревателя [ССЫЛКА]

    Мощность нагревателя может быть изменена следующими способами в зависимости от метода проектирования, выбранного пользователем.

    Peak Draw. Мощность нагревателя определяется объемом резервуара, предполагаемой начальной и конечной температурами и временем восстановления, определяемым пользователем. Мощность нагревателя тогда

    .

    где,

    Жилой HUD-FHA минимум.Мощность нагревателя определяется из набора правил, определенных в таблице выше. Это из Справочника ASHRAE HVAC Applications 1999 года, Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха, Атланта, Джорджия. (также использовался тест Building America Benchmark).

    на человека. Мощность нагревателя определяется путем суммирования проектного уровня людей в модели и использования введенного пользователем коэффициента для восстановления мощности на человека. Мощность нагревателя тогда:

    на площадь.Мощность обогревателя определяется путем суммирования площадей пола во всех зонах модели и использования введенного пользователем коэффициента для регенерации на площадь пола. Мощность нагревателя тогда:

    за единицу. Мощность нагревателя определяется на основе введенной пользователем емкости рекуперации на единицу и введенного пользователем количества единиц. Мощность нагревателя тогда:

    на площадь солнечного коллектора. Предполагается, что водонагреватель будет использоваться для солнечного накопления горячей воды, а мощность нагревателя установлена ​​на ноль.

    Автоподстройка высоты резервуара [ССЫЛКА]

    Если водонагреватель многослойный, важна его геометрия, и высота бака может изменяться с изменением объема. Для резервуаров с вертикальным цилиндром заданное пользователем соотношение сторон высоты AR используется для расчета высоты резервуара H с использованием

    .

    Автоматическая подстройка расхода при подключении к установке [ССЫЛКА]

    Когда водяной термобак подсоединен к контуру установки, удобно автоматически изменять расчетные объемные расходы через соединения установки.Когда водяной термобак подключается к стороне подачи контура установки, и скорость потока устанавливается автоматически, скорость потока является суммой запросов на поток всех различных компонентов на стороне потребления этого контура установки. Когда водяной термобак подключается к потребляемой стороне контура установки (например, как для косвенного нагрева воды с бойлером), а скорость потока устанавливается автоматически, расчетная скорость потока рассчитывается по следующему уравнению:

    где

    V = объем резервуара

    = Пользовательский параметр для времени, необходимого резервуару для восстановления от предполагаемой начальной температуры до предполагаемой заданной температуры.Для водонагревателей начальная температура составляет 14,4 ° C, а конечная предполагаемая заданная температура — 57,2 ° C. Для резервуаров с охлажденной водой начальная температура составляет 14,4 ºC, а конечная температура — 9,0 ºC.

    = используйте или источник

    = температура на выходе, указанная в объекте определения размеров завода

    = конечная температура резервуара 57,2 ° C для нагревателей и 9,0 ° C для резервуаров с охлажденной водой.

    = начальная температура резервуара 14.4ºC

    Если размеры подключений на стороне потребления устанавливаются автоматически, а объем резервуара водонагревателя — автоматически, то проблема не может быть легко решена в EnergyPlus, поскольку потоки на стороне потребления должны сообщаться ранее в моделировании, а объем резервуара еще не доступен. Эта ситуация разрешается путем использования промежуточного номинального объема резервуара для определения размеров соединений, а фактический объем рассчитывается позже в моделировании.

    Калькулятор длины, ширины и высоты к объему

    Нажмите «Сохранить настройки», чтобы перезагрузить страницу с уникальным адресом веб-страницы для создания закладок и обмена текущими настройками инструмента.

    ✕ очистить настройки

    Инструмент «Отразить» с текущими настройками и рассчитать длину, ширину или высоту

    К сожалению, здесь не удалось отобразить графику, потому что ваш браузер не поддерживает холст HTML5.

    Сопутствующие инструменты

    Руководство пользователя

    Этот онлайн-инструмент рассчитывает объем прямоугольной коробки, сплошного тела или пространства по длине, ширине и высоте. Нет необходимости вводить значения в одних и тех же единицах измерения, просто выберите желаемые единицы для каждого измерения и рассчитанного объема.

    После ввода размеров длины, ширины и высоты рассчитанный объем будет показан в поле для ответа. Также будет показано изображение масштабированного трехмерного чертежа с правильными пропорциями и помечено каждым размером и рассчитанным объемом.

    Формула

    Формула, используемая данным калькулятором для вычисления объема объекта прямоугольной формы:

    В = Д · Ш · В

    Обозначения
    • V = Объем
    • L = длина
    • W = Ширина
    • H = высота

    Объемные размеры — длина, ширина и высота

    Введите длину, ширину и высоту прямоугольной формы.

    Для преобразования единиц измерения длины, ширины и высоты используются следующие коэффициенты преобразования единиц СИ в метрах (м):

    SI Метрические единицы длины префикса
    • йоктометр (мкм) — 1 x 10 -24 м
    • зептометр (мкм) — 1 x 10 -21 м
    • аттометр (am) — 1 x 10 -18 м
    • фемтометр (фм) — 1 x 10 -15 м
    • пикометр (пм) — 1 x 10 -12 м
    • нанометр (нм) — 1 x 10 -9 м
    • микрометров (мкм) — 0.000001 м
    • миллиметр (мм) — 0,001 м
    • сантиметр (см) — 0,01 м
    • дециметр (дм) — 0,1 м
    • метр (м) — 1 м
    • декаметров (плотина) — 10 м
    • гектометров — 100 м
    • километр (км) — 1000 м
    • мегаметр (мм) — 1000000 м
    • гигаметр (Gm) — 1 x 10 +9 м
    • тераметр (Тм) — 1 x 10 +12 м
    • петаметр (Pm) — 1 x 10 +15 m
    • exametre (Em) — 1 x 10 +18 m
    • зеттаметр (Zm) — 1 x 10 +21 m
    • йоттаметр (Ym) — 1 x 10 +24 м
    Имперские и американские единицы длины
    • тысячных дюйма (тыс.) — 0.0000254 м
    • дюймов (дюйм) — 0,0254 м
    • фут — 0,3048 м
    • ярд — 0,9144 м
    • миль — 1609,344 м
    • морская миля (морская миля) — 1852 м
    Астрономические единицы
    • астрономическая единица (у.е.) — 149 597 870 700 м
    • световых лет — 9,460,730,472,580,800 м
    • парсек (шт) — 30 856 775 814 913 672,789… м
    • килопарсек (кпк) — 3,0856775814

      2789… x 10 +19 м

    • мегапарсек (Мпк) — 3.0856775814

      2789… x 10 +22 м

    • гигапарсек (Гпк) — 3,0856775814

      2789… x 10 +25 м

    Расчет объема

    Это объем прямоугольной формы, который соответствует размерам, указанным для длины, ширины и высоты. Объем рассчитывается путем умножения каждого измерения и последующего преобразования его в выбранные единицы измерения объема.

    Следующие коэффициенты пересчета в кубических метрах (м³) используются для перевода вычисленного объема в различные единицы измерения объема:

    Метрические единицы измерения объема
    • кубический нанометр (куб. Нм) — 1 x 10 -27 м³
    • кубических микрометров (куб мкм) — 1 x 10 -18 м³
    • кубический миллиметр (куб мм) — 1 x 10 -9 м³
    • кубический сантиметр (куб см) — 1 x 10 -6 м³
    • миллилитр (мл) — 1 x 10 -6 м³
    • чайная ложка (ч.л., метрическая) — 5 x 10 -6 м³
    • столовая ложка (столовая, метрическая) — 1.5 x 10 -5 м³
    • стакан (метрический) — 2,5 x 10 -4 м³
    • литр (л) — 1 x 10 -3 м³
    • куб.м — 1 м³
    • килолитр (kL) — 1 м³
    • мегалитр (ML) — 1000 м³
    • кубический километр (куб км) — 1 x 10 +9 м³
    Английские имперские единицы измерения объема
    • тыс. Куб. (Тыс. Куб.) — 1,6387064 x 10 -14 м³
    • кубических дюймов (у.е.) — 1,6387064 x 10 -5 м³
    • жидких унций (жидких унций) — 2.84130625 x 10 -5 м³
    • пинта (пинта, дюймовая) — 5,6826125 x 10 -4 м³
    • галлонов (галлоны) — 4,54609 x 10 -3 м³
    • кубических футов — 0,028316846592 м³
    • кубический ярд (cu yd) — 0,764554857984 м³
    • кубических миль (cu mi) — 4168181825,440579584 м³
    • кубическая морская миля (cu nmi) — 6352182208 м³
    Единицы измерения объема в США
    • тыс. Куб. (Тыс. Куб.) — 1,6387064 x 10 -14 м³
    • чайная ложка (ч. Л., Сша) — 4.928

      375 x 10 -6 м³

    • столовая ложка (Tbsp, usa) — 1,478676478125 x 10 -5 м³
    • кубических дюймов (у.е.) — 1,6387064 x 10 -5 м³
    • жидких унций (жидких унций, сша) — 2,95735295625 x 10 -5 м³
    • чашка (США) — 2.365882365 x 10 -4 м³
    • пинта (pt, usa liquid) — 4,73176473 x 10 -4 м³
    • галлонов (галлон, жидкость США) — 3,785411784 x 10 -3 м³
    • кубических футов — 0.028316846592 м³
    • баррель (барр., Нефть) — 0,158987294928 м³
    • кубический ярд (cu yd) — 0,764554857984 м³
    • кубических миль (cu mi) — 4168181825,440579584 м³
    • кубическая морская миля (cu nmi) — 6352182208 м³
    Литры Метрическая префикс Единицы измерения объема
    • йоктолитр (yL) — 1 x 10 -27 м³
    • зептолитр (zL) — 1 x 10 -24 м³
    • аттолитров (al) — 1 x 10 -21 м³
    • фемтолитр (фл) — 1 x 10 -18 м³
    • пиколитр (пл) — 1 x 10 -15 м³
    • нанолитров (кв.нл) — 1 x 10 -12 м³
    • микролитр (кв. Мкл) — 1 x 10 -9 м³
    • миллилитр (кв. Мл) — 0.000001 м³
    • сантилитр (кв.кл) — 0,00001 м³
    • децилитр (дл) — 0,0001 м³
    • литр (кв. Л) — 0,001 м²
    • декалитр (дал) — 0,01 м³
    • гектолитр (гл) — 0,1 м³
    • килолитр (кв.кл) — 1 м³
    • мегалитр (ML) — 1000 м³
    • гигалитр (GL) — 1,000,000 м³
    • тералитр (TL) — 1 x 10 +9 м³
    • петалитр (PL) — 1 x 10 +12 м³
    • exalitre (EL) — 1 x 10 +15 м³
    • цетталитр (ZL) — 1 x 10 +18 м³
    • йотталитр (YL) — 1 x 10 +21 м³
    Кубические метры СИ Метрическая префикс Единицы измерения объема
    • кубический йоктометр (куб.м) — 1 x 10 -72 м³
    • кубический зептометр (куб.м) — 1 x 10 -63 м³
    • кубический аттометр (куб. Ам) — 1 x 10 -54 м³
    • кубический фемтометр (куб фм) — 1 x 10 -45 м³
    • кубический пикометр (куб.м.) — 1 x 10 -36 м³
    • кубический нанометр (куб.нм) — 1 x 10 -27 м³
    • кубических микрометров (куб мкм) — 1 x 10 -18 м³
    • кубический миллиметр (куб мм) — 1 x 10 -9 м³
    • кубический сантиметр (куб см) — 0.000001 м³
    • кубический дециметр (куб дм) — 0,001 м³
    • куб.м — 1 м³
    • кубических декаметров (куб. Дам) — 1000 м³
    • кубический гектометр (куб.м.) — 1,000,000 м³
    • кубический километр (куб км) — 1 x 10 +9 м³
    • кубических мегамметров (куб. Мм) — 1 x 10 +18 м³
    • кубический гигаметр (куб Гм) — 1 x 10 +27 м³
    • кубических тераметров (куб.тм) — 1 x 10 +36 м³
    • кубических петаметр (куб.м.) — 1 x 10 +45 м³
    • кубический эталон (куб.м.) — 1 x 10 +54 м³
    • кубический зеттаметр (куб. М3) — 1 x 10 +63 м³
    • кубический йоттаметр (куб.см) — 1 x 10 +72 м³
    Кубические астрономические единицы
    • кубическая астрономическая единица (у.е.) — 3.347

      5810748964239359243 x 10 +33 м³

    • кубический световой год (кубический световой год) — 8.4678666462371516595551248694562 x 10 +47 м³
    • кубических парсек (у.е. шт) — 2,937998946096347255544756436543… x 10 +49 м³
    • кубических килопарсек (у.е. кпк) — 2,937998946096347255544756436543… x 10 +58 м³
    • кубических мегапарсек (у.е. МПк) — 2,937998946096347255544756436543… x 10 +67 м³
    • кубических гигапарсек (куб. Гигапарсек) — 2,937998946096347255544756436543… x 10 +76 м³

    Приложения

    Используйте этот калькулятор длины x ширины x высоты для определения объема в следующих приложениях:

    • Объем отправляемой посылки для добавления в отгрузочные документы
    • Объем гравия, необходимый для заполнения дорожки, парковки или проезжей части.
    • Прямоугольный резервуар для хранения.
    • Вместимость грузового отсека легкового, грузового автомобиля или фургона.
    • Объем загрузки вагона для перемещения хранилища.
    • Максимальный объем резервуара для воды.
    • Сколько топлива необходимо для заправки бака.
    • Размер связки, необходимый для предотвращения утечек и разливов из контейнеров IBC.
    • Количество мешков, необходимых для каждого материала для строительного проекта.
    • Количество почвы, необходимое для заполнения ящика сеялки.
    • Количество воды, необходимое для заполнения аквариума / аквариума.
    • Заливная емкость для пруда.
    • Вместимость складского помещения из габаритов.
    • Вместимость

    • IBC.
    • Объем плавательного бассейна.
    • Возможное место для багажа внутри чемодана.
    • Цементная смесь, необходимая для заполнения фундаментов / опор.
    • Объём кузова пикапа.
    • Объем корпуса аудиодинамика.
    • Емкость кормушки для кормления животных.
    • Объем цементной подушки садового сарая, солярия или теплицы.

    Справка

    Резервуар 25 x 10 x 12 дюймов в галлонах США

    Сколько галлонов США вмещает резервуар шириной 10 дюймов, высотой 12 дюймов и длиной 25 дюймов?

    Если исходить из внутренних размеров или без толщины стенок, объем резервуара составляет 12,987013 галлонов США.

    Водонагреватель какого размера мне нужен?

    Хотите, чтобы у вас дома был новый бак или водонагреватель без бака? Если это ваш план, то спросите себя: «Какой размер водонагревателя мне нужен для дома?» Этот вопрос важен для принятия правильного решения.

    Выбор идеального размера может иметь огромное значение, если учесть ваши счета за коммунальные услуги и комфорт. Использование проточного водонагревателя с пропаном меньшего размера или электрического водонагревателя может испортить время принятия душа. Установка бака большего размера привлекает больше счетов, поэтому вам нужно спросить, какой размер водонагревателя мне нужен?

    Измерение мощности водонагревателя

    Прежде всего, узнайте мощность водонагревателя. В таких странах, как США, измерения измеряют в галлонах, поэтому водонагреватели имеют размеры 40 или 60 галлонов.В зависимости от того, где вы находитесь, в других странах литры используются в качестве стандартной единицы измерения для водонагревателей.

    Таблица размеров водонагревателя резервуара

    Подбор водонагревателя идеального размера может оказаться сложной задачей. Вот два способа исправить это.

    • Количество воды, необходимое для всей семьи
    • Количество галлонов воды, которое заливается в бак каждый час

    Прежде чем мы расскажем вам подробные сведения о размере резервуара водонагревателя, вы можете использовать приведенную ниже таблицу, чтобы принять лучшее решение.

    Во-первых, полезно узнать, сколько воды вам нужно в вашем доме. Полученный результат поможет лучше рассчитать объем воды, который пригодится всем.

    Необходимо учитывать время и места использования горячей воды. Например, вы включаете стиральную машину после того, как двое членов семьи приняли душ? Если это то, что происходит, то в данный момент используется в общей сложности 72 галлона воды.

    Единственный способ обойтись без проблем — это иметь водонагреватель на час.Это означает, что вам нужен водонагреватель резервуара, который может вместить 50 галлонов и рассчитан на первый час (FHR). Бак на 40 галлонов может показаться большим, но у него нет высокой частоты сердечных сокращений, поэтому избегайте этого.

    Семья из четырех человек будет использовать от 200 до 400 галлонов подогретой воды в день. Это использование включает стирку, уборку, стирку и мытье посуды. Паре без детей потребуется вдвое меньше, а семье из шести человек требуется около 600 галлонов в день.

    Размер резервуара для воды зависит от количества воды, которое вы используете каждый день, а не от размера семьи.Некоторые члены семьи используют больше воды, чем другие, и расстояние до водонагревателя также может влиять на объем.

    Для больших домов, в которых некоторые комнаты расположены далеко друг от друга, потребуется резервуар побольше. Эта проблема отличается в доме, где горячая вода используется в одной и той же части дома.

    Определение размеров безрезервуарных водонагревателей

    Бесконтактные водонагреватели особенно хороши для больших семей. Это экономит деньги и время, а также упрощает забор воды из более чем одного источника одновременно.Кроме того, он компактен, что означает, что вы можете скрыть их от общего доступа, в отличие от некоторых других моделей.

    Есть два способа измерения водонагревателей без резервуаров. Это:

    • Количество воды, которое вы будете использовать каждую минуту
    • Степень нагрева воды, которую необходимо достичь перед использованием

    Поскольку размер водонагревателя без резервуара измеряется в галлонах, всегда помните «какой размер водонагревателя мне нужен?» Ниже мы создали диаграмму, чтобы упростить вам задачу.

    Руководство по выбору размеров для бытового водонагревателя без резервуара

    Жильцы дома

    Использование

    Требуемая емкость

    (измеряется в галлонах)

    Электрический Газ
    1-2 человека Обычный / Низкий 30

    30

    Высокая

    40-50 40-50
    2-3 человека Обычный / Низкий 40

    40

    Высокая

    50 40-50
    3-4 человека Обычный / Низкий 50

    40

    Высокая

    80 50-75
    5+ человек Обычный / Низкий 80

    50

    Высокая

    80+

    75

    С помощью этих трех шагов вы также можете получить идеальный размер для всей семьи.

    • Подсчитайте количество воды, которое одновременно использует все в доме. Если вы примете душ и одновременно включите стиральную машину, учтите это. Рассчитайте время принятия душа примерно на 1,5–2 галлона в минуту и ​​примерно на 3–4 галлона для посудомоечной или стиральной машины.
    • Где вы живете в то время, также имеет значение, если вы хотите получить правильный расчет. Если вы окажетесь в северной части США, вам необходимо приобрести более мощную безтанковую модель.Причина в том, что для нагрева воды требуется больше времени из-за холодного климата в этом районе.
    • Важно то, что вы получаете количество потребляемой воды и правильную температуру для безрезервуарного нагревателя. Следующее, что нужно сделать, это найти безбаковый обогреватель, который идеально подходит для вашего дома. Большинство производителей предоставляют подробную информацию в Интернете, и вы можете ознакомиться с ними, прежде чем принять решение.

    Выбираете ли вы водонагреватель с баком или без него, думайте о своих долгосрочных потребностях.Сейчас у вас может быть меньшая семья, но вы планируете иметь большую семью в будущем. Это означает, что вы купите размер, который подходит вам в настоящее время и лучше в долгосрочной перспективе.

    Руководство по выбору размеров солнечной водонагревательной системы

    Если солнечный водонагреватель — ваш идеальный выбор, вам нужно делать правильные расчеты, особенно летом. Двумя важными факторами являются общая площадь коллектора и удовлетворение от 90 до 100 процентов домашних потребностей в воде.

    Сотрудники солнечной системы часто используют компьютеры и рабочие таблицы для определения размера коллектора и системных требований.Приведенная ниже таблица поможет вам принять правильное решение.

    Размеры для бытовых солнечных систем горячего водоснабжения

    Жители / размер собственности

    Плоский коллектор

    Серия FK

    Емкость солнечного цилиндра

    (Измеряется в литрах)

    1-2 человека в 1-комнатной квартире 1 х FK 250

    (1.88м 2 площадь проема)

    180 литров

    1-3 человека в 1-2 комнатной квартире

    1 х FK 500

    (2,35 м 2 площадь апертуры)

    210 литров

    3-4 человека в 2-3 комнатной квартире

    2 x FK 250

    (3,76 см 2 площадь апертуры)

    250 литров
    4-5 человек в 3-5 комнатной квартире 2 x FK 500

    (4.70м 2 площадь проема)

    300-400 литров

    6+ человек в 5-6 комнатной квартире

    3 x FK 250

    (5,64 м 2 площадь апертуры)

    400 литров

    Эта диаграмма предназначена для определения размера солнечной системы горячего водоснабжения. Имейте в виду, что большинство солнечных батарей может прослужить 15-20 лет, поэтому учитывайте количество спален на случай будущего добавления или изменения.

    Для коллекторной зоны

    T Стандартный размер, которому следуют большинство подрядчиков по солнечной энергии, — это 20 квадратных футов для первых двух членов семьи. Для других участников добавляется еще 8 квадратных футов, если вы живете в США. Это означает от 12 до 14 квадратных футов для жителей северной части Штатов.

    Объем хранения

    Бака от 50 до 60 галлонов должно хватить на двух-трех человек. Бак на 80 галлонов может с комфортом обслужить семью из трех или четырех человек.Четыре или более человек должны выбрать одного с большим объемом памяти.

    Увеличение размера коллектора означает увеличение размера солнечного накопителя. 1,5 галлона на каждый квадратный фут предохраняют резервуар от перегрева при низкой потребности в горячей воде. В солнечном и теплом климате эксперты предполагают, что в то время идеальным вариантом будет 2 галлона на квадратный фут.

    Другие необходимые вычисления заключаются в оценке источника солнечной энергии и правильного наклона солнечного коллектора.Если вы не понимаете, как это сделать, прочтите на странице солнечных нагревателей дополнительные инструкции.

    Что еще нужно учитывать, чтобы выбрать правильный размер

    Вы можете обнаружить, что нелегко найти обогреватель, который наилучшим образом удовлетворяет потребности дома. Хотя у вас могут быть свои личные предпочтения, стоит обратить внимание на следующие особенности.

    • Источник топлива: Решите, собираетесь ли вы использовать электричество, бойлер, жидкий пропан или газ для нагрева вашего бака.Эта проверка фактов поможет вам выбрать и приобрести идеальный водонагреватель.
    • Физический размер: Убедитесь, что приобретаемый вами продукт хорошо впишется в отведенное для него пространство.
    • Размер домашнего хозяйства: Прежде чем спрашивать, какого размера водонагреватель мне нужен, подумайте о размере вашей семьи. Размер, который вам понадобится, когда будете только вы и ваш партнер, будет не таким, как в большой семье. Люди, которые живут с вами, определяют, какой обогреватель вам придется покупать.

    Семьям, где люди моют посуду, стирают и принимают душ одновременно, потребуется водонагреватель большей мощности. Это совершенно другой сценарий в небольшой семье, которая использует воду только для одной задачи.

    Типы водонагревателей

    Перед тем, как сделать покупку водонагревателя подходящего размера, вы можете узнать о различных типах. Вот список того, что вы можете найти в вашем местном магазине.

    Водонагреватели резервуаров для хранения

    Этот водонагреватель обычен в большинстве магазинов.Они большие и могут нагревать, накапливать и распределять большие объемы воды по дому. Им нужна постоянная мощность, чтобы постоянно удерживать воду при температуре, близкой к 120 по Фаренгейту.

    Обратной стороной размера резервуара является то, что в небольших резервуарах хранится достаточно воды для домашнего использования. Если ваш резервуар окажется слишком большим для дома, вы будете нагревать воду, в которой даже не нуждаетесь.

    Бесконтактные водонагреватели

    В отличие от резервуарного типа, безрезервуарные водонагреватели не работают с резервуарами.Они нагревают воду тогда, когда вам это нужно, и только тогда, когда вы включаете кран. Именно поэтому их еще называют проточными или водонагревателями по запросу.

    Они экономят ваши деньги и энергию и избавляют от времени, затрачиваемого на нагрев и хранение больших объемов воды. Однако, если помещения находятся далеко от агрегата, вам необходимо приобрести более одного безбаквального обогревателя.

    Гибридные водонагреватели

    Гибридные водонагреватели более энергоэффективны, что означает меньшую стоимость электроэнергии. Они работают, всасывая тепло из окружающей среды через свои тепловые насосы.Эти нагреватели поставляются со встроенными резервуарами для воды или добавляются к уже используемым резервуарам.

    Системы точек использования

    Этот обогреватель разделен, чтобы каждый блок можно было установить в туалете или прямо под раковиной.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
