Расшифровки аббревиатур кабеля и провода

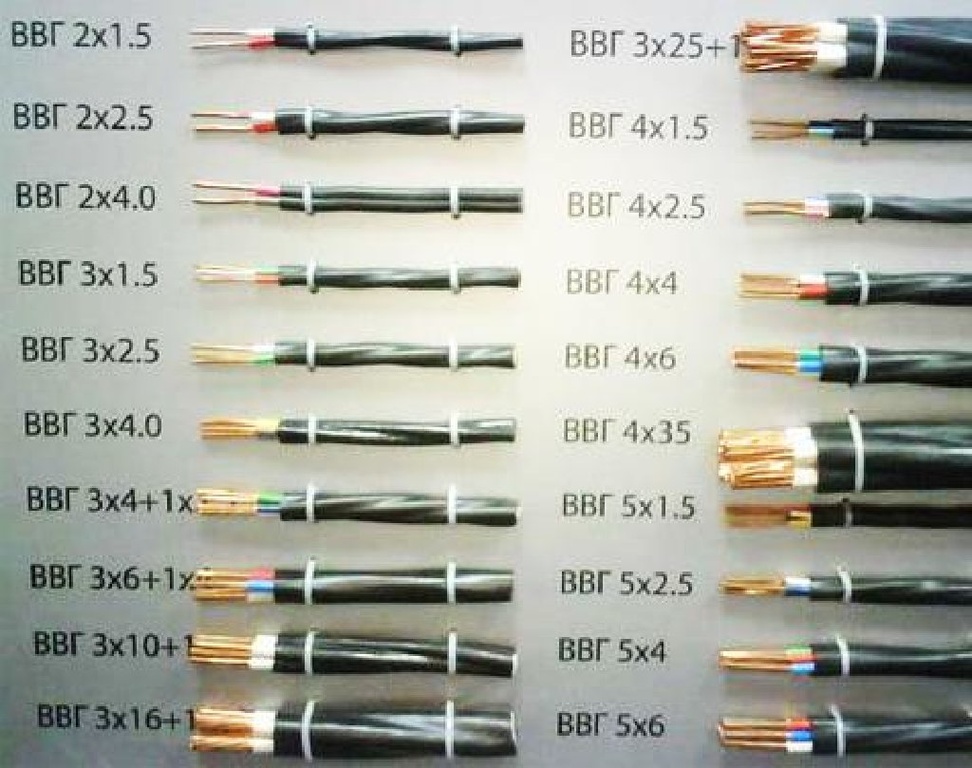

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS
КГ	кабель гибкий
А	(первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
В	(первая (при отсутствии А) буква) ПВХ изоляция
В	(вторая (при отсутствии А) буква) ПВХ оболочка
Г	отсутствие защитного покрова «голый»
нг	не поддерживающий горения
LS	Low Smoke – с пониженным дымо- и газовыделение
Бб	бронированный покров из стальных лент
Шв	наружный покров из ПВХ шланга
Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А	(первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
АБ	алюминиевая броня
СБ	(первая или вторая (после А) буква) свинцовая броня
л	лавсановая лента
2л	двойная лавсановая лента
Г	отсутствие защитного покрова «голый»
Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т	телефонный кабель
П	полиэтиленовая изоляция
п	поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э	экран
П	полиэтиленовая оболочка
З	гидрофобный заполнитель
Шп	наружный покров из полиэтиленового шланга
С	станционный кабель
Подвесные провода:
А	алюминиевый голый провод
АС	алюминиево-стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП	самонесущий изолированный провод
Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS
К	(первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э	экран
Некоторые типы кабеля расшифровываются особым образом:
КСПВ	кабели для систем передачи в виниловой оболочке
КПСВВ	кабели пожарной сигнализации, с виниловой изоляцией, в виниловой оболочке
КПСВЭВ	кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке
ПНСВ	провод нагревательный, стальная жила, виниловая оболочка
ПВ-1, ПВ-3	провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие)
ПВС	провод в виниловой оболочке соединительный
ШВВП	шнур с виниловой изоляцией, в виниловой оболочке, плоский
ПУНП	провод универсальный плоский
ПУГНП	провод универсальный плоский гибкий
Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY
N	согласно VDE
Y	ПВХ
H	безгалогеновый ПВХ
M	монтажный кабель
C	медный экран
RG	броня
Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP
U	unfoiled (нефольгированный, неэкранированный)
F	foiled (фольгированный, экранированный)
S	screened (экранированный медными проволоками)
S-F	общий экран из фольги + общий плетеный экран
S-S	экран каждой пары из фольги + общий плетеный экран
TP	twisted pair — витая пара
Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H
J	инсталляционный, установочный кабель
Y	ПВХ
(St)	экран из фольги
Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N	согласно VDE
HX	сшитая резина
C	медный экран
FE 180	кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
Провода монтажные: H05V-K, H07V-K, N07V-K
H	гармонизированный провод (одобрение HAR)
N	соответствие национальному стандарту
05	номинальное напряжение 300/500 В
07	номинальное напряжение 450/750 В
V	ПВХ изоляция
K	гибкая жила для стационарного монтажа
Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR
F	corda flessibile — гибкая жила
R	polivinilclorudo — PVC — ПВХ изоляция
O	anime riunite per cavo rotondo — круглый, не плоский кабель
R	polivinilclorudo — PVC — ПВХ оболочка
Кабели с изоляцией из сшитого полиэтилена:
N	согласно VDE
Y	ПВХ
2Y	полиэтилен
2X	сшитый полиэтилен
S	медный экран
(F)	продольная герметизация
(FL)	продольная и поперечная герметизация
E	трехжильный кабель
R	броня из круглых стальных проволок
J	наличие желто-зеленой жилы
O	отсутствие желто-зеленой жилы
Контрольный кабель: YSLY, LiYCY
Y	ПВХ
SL	кабель контрольный
Li	многожильный проводник по VDE
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Расшифровка маркировки витой пары — OOO «Екалинк»

Маркировка витой пары

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара применяется при прокладке локальных вычислительных сетей (ЛВС), а также используется в системах видеонаблюдения, построенных на основе IP-видеокамер.

В статье мы детально рассмотрим маркировку данного типа кабелей, которая состоит из нескольких частей.

Материал проводника

Первое, на что следует обратить пристальное внимание, это указание на материал из которого выполнены сами жилы кабеля. Наиболее распространены у нас всего два вида проводников, которые используются при производстве витой пары:

• CU (от лат. Cuprum — медь) — Простое обозначение медного кабеля
• CCA (Сopper Сlad Aluminum – омедненный алюминиевый проводник) — В витых парах обычно используют ССА-10 (10% меди) и ССА-15 (15% меди)

Существуют также и другие, но менее распространенные варианты:

• CCS (Copper Clad Steel — омедненный стальной проводник) — Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях. Витая пара со стальной жилой, плакированная медью
• CCAG (Copper Clad Aluminum and Silver – алюминий плакированный медью, с добавлением серебра) — То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро
• CCAM (Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав) — То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав
• ССС (Copper Clad Copper – омедненная медь) — «омедненная медь» означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди
• BC (Bare Copper – чистая медь) — По заявлению производителей — это 99,9% медь (без содержания кислорода), как правило такую маркировку ставят на кабеле не ниже 6 категории

Следует отметить, что стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной — омедненная витая пара обладает рядом существенных недостатков:

• меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства
• высокая вероятность окисления контактов, что часто приводит к неисправностям в разъемах и соединениях кабеля
• малая совместимость с технологией PoE

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, и служат дольше, и обслуживаются реже. Не стоит забывать также и о большей максимальной длине трассы между коммутирующими устройствами, что в свою очередь обусловлено большей электропроводностью медного кабеля.

Защитная оболочка кабеля

В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.
Для предотвращение механических повреждений и других внешних факторов витую пару покрывают оболочкой одного из следующих типов:

• PVC (поливинилхлорид). Для внутреннего применения. Имеет оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
• PE (полиэтилен). Для внешней прокладки. Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
• PP (полипропилен). Для внешней прокладки в основном для высоких температур — до +140°С
• FR (Fire Resistance) — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин
• LS (Low Smoke) — пониженное дымовыделение при горении
• ZH (Zero Halogen) — изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы
• LSZH (Low Smoke Zero Halogen) — аббревиатура, составленная из двух предыдущих пунктов, но иногда его пишут как: LS0H. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель должен иметь маркировку: ZH нг(A)-HF. Применяется при размещении на промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях с большим количеством компьютерной и микропроцессорной техники
• K (бронированный кабель). Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей
• B (бронированный кабель). Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля. Подойдет для прокладке под землей
• C (трос). Трос нужен для натяжения кабеля между строениями

Защитный экран

Для защиты от электромагнитных помех используется несколько типов экранирования кабеля. Именно тип экрана и определяет основную маркировку витой пары.
Иногда, она может вводить в заблуждение, в виду того, что равноправно используются как разговорные, так и официальные аббревиатуры. Наиболее понятными и распространёнными являются кабели типов UTP и FTP. В остальных случаях, при покупке, лучше уточнить конкретно, какой тип экрана требуется.

Официальная маркировка использует аббревиатуры по стандарту ISO/IEC 11801, разделённых знаком дроби (/) — U/UTP. Где, TP обозначает «twisted pair» (витая пара).
Буква перед знаком дроби соответствует наличию или отсутствия общего экрана/медной оплётки, а после — индивидуального экрана для каждой из пар.

• U — unshielded, без экрана
• F — foil, фольга
• S — screening, оплётка из проволоки (бывает только внешний экран). Стоит заметить, что чаще всего производители используют прозрачную пленку, а не проволоку

Сама маркировка выглядит так:

• U/UTP — кабель не имеет защитного экрана
• U/FTP — кабель имеет отдельный защитный слой из фольги для каждой пары
• F/UTP — кабель имеет один внешний общий защитный слой из фольги
• F/FTP — кабель имеет и внешний общий защитный слой из фольги и отдельный для каждой пары
• S/UTP — кабель имеет один внешний общий защитный слой из медной оплетки
• S/FTP — кабель имеет один внешний общий защитный слой из медной оплетки и индивидуальный слой из фольги для каждой из пар
• SF/UTP — кабель имеет два внешних защитных слоя, один из фольги, второй из медной оплетки
• SF/FTP — кабель имеет два внешних защитных слоя (фольга и оплетка), а также индивидуальный слой из фольги для каждой из пар

Прочие характеристики

Также в маркировке кабеля указывается количество пар, диаметр проводника (калибр), вид исполнения проводников, категория кабеля.

Количество пар может быть любым. Чаще всего для компьютерных систем применяется 4-парный кабель. Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев достаточно подключения со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара.

Также вместе с количеством пар указывается и диаметр жилы. В связи с применением разных стандартов маркировки, указание на количество пар и диаметр каждой жилы может различаться в зависимости от производителя кабеля.

Например, может встречаться маркировка «4PR 24AWG» или «4х2х0.51«. Обе эти маркировки обозначают, что в кабеле 4 пары проводников диаметром 0.51мм.

В первом случае используется американский стандарт маркировки.
AWG — (American Wire Gauge — американский калибр проводов) — американская система маркирования толщины проводов. Проводники имеют определенное сечение, а на кабеле указывают значение AWG.

Перевод номеров AWG в миллиметры:

• 23 AWG = 0,573 мм
• 24 AWG = 0,511 мм
• 25 AWG = 0,455 мм

Также часто указывают и вид исполнения проводников. Их всего два:

• Solid — цельные (однопроволочные) — кабели с проводниками, состоящими из одной медной проволоки (одной жилы)
• Stranded — скрученные (многопроволочные) — кабели с проводниками, состоящими из нескольких тонких жил

Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе.

Скрученные кабели (Stranded) являются более гибкими, и их используют там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid) не так гибок, зато более долговечен, его используют для постоянных сетей, там где кабель не двигается – как на улице, так и внутри помещения.

Категория кабеля указывается, например, как «Cat.5e«. На эту тему у нас есть отдельная статья про категории кабелей и разъемов СКС.

Прочие характеристики

И в завершение разберем несколько маркировок витой пары:

• U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид




• F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки




• 4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

При указании такой маркировки следует обратить внимание на материал проводников, он явно указан только в первом случае. Как правило нужные буквы можно увидеть непосредственно на кабеле, коробке или технической документации.

Марки кабелей и проводов — расшифровка аббревиатур в названии

Обращаем Ваше внимание, что каждый кабель и провод в своей аббревиатуре хранит краткую информацию о себе. Предлагаем ознакомиться с расшифровкой этой аббревиатуры, чтобы Вы могли более четко ориентироваться в выборе нужной позиции кабеля, провода. Кроме букв, в названии кабеля присутствуют цифры, которые обозначают количество жил и сечение.

Содержание:

Силовой кабель с ПВХ и резиновой изоляцией

А — (первая буква) Алюминиевая жила, при ее отсутствии — медная жила.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных пластин с антикоррозийным защитным покровом.
Бн — То же, но с негорючим защитным покровом.
б — Без подушки.
В — Первая (при отсутствии А) буква — ПВХ изоляция.
В — Вторая (при отсутствии А) буква — ПВХ оболочка.
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый»).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К — Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения — контрольный кабель.
С — Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р — Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения.
КГ — Кабель гибкий.

ПРИМЕР:
ВВГ – медный кабель в ПВХ изоляции, в ПВХ оболочке.
АВБбШв — алюминиевый кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГ – медный кабель гибкий.
ВБбШв — медный кабель в ПВХ изоляции с броней из двух стальных пластин с антикоррозийным защитным покровом без подушки с защитным покровом в виде выпрессованного шланга (оболочки) из поливинилхлорида.
КГНВ – медный кабель в ПВХ изоляции, в ПВХ оболочке гибкий.
РПШ — медный кабель с изоляцией из резины, в полиэтилентерефталатной пленке и в оболочке из резины.

Контрольный кабель


А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила.
В — Вторая (при отсутствии А) буква — ПВХ изоляция.
В — Третья (при отсутствии А) буква — ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтлена.
Г — Отсутствие защитного покрова («голый»).
Р — Резиновая изоляция.
К — первая или вторая (после А) буква — кабель контрольный.Kроме КГ — кабель гибкий.
Ф — Изоляция из фторопласта.
Э — В начале обозначения — кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

ПРИМЕР:
КВВГ – контрольный медный кабель в ПВХ изоляции, и в ПВХ оболочке.
АКВВГ – алюминиевый контрольный кабель в ПВХ изоляции и в ПВХ оболочке.
КГВШ – контрольный гибкий шахтный медный кабель в ПВХ изоляции, сердечником из полиэфирных нитей и в ПВХ оболочке.

Кабель с изоляцией из пропитанной бумаги

А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б — Броня из плоских стальных пластин.
АБ — Алюминиевая броня.
СБ — Первая или вторая (после А) буква — свинцовая броня.
С — Материал оболочки свинец.
О — Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В — Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б — Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н — Негорючий наружный покров.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) — Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц — Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

ПРИМЕР:
ААБл — алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в алюминиевой оболочке.
АСБл — алюминиевый кабель с изоляцией из пропитанной бумаги, броней из двух стальных пластин в свинцовой оболочке.
ААШв — алюминиевый кабель с изоляцией из пропитанной бумаги, в алюминиевой оболочке и шланге из поливинилхлорида.

Телефонный кабель

Т — Телефонный кабель.
П — Полиэтиленовая изоляция.
п — Поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
Э — Экран.
П — Полиэтиленовая оболочка.
З — Гидрофобный заполнитель.
Шп — Наружный покров из полиэтиленового шланга.
С — Станционный кабель.

Расшифровка некоторых особых аббревиатур

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Подвесные провода

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

ПРИМЕР:
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из термопластичного светостабилизированного полиэтилена.
СИП5-нг — провод самонесущий с алюминиевыми токопроводящими жилами, с изоляцией из термопластичного светостабилизированного сшитого полиэтилена, не поддерживающего горение.

Монтажные провода

М — Монтажный провод ( в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л — Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э — Экранированный.
МЭ — Эмалированный.

ПРИМЕР:
РКГМ — медный провод с резиновой изоляцией и в оплетке из термостойкого стекловолокна.
МГ — медный гибкий провод без изоляции.

Силовые, установочные провода и шнуры соединительные

А — (первая буква) алюминиевая жила, при ее отсутствии — медная жила. П (или Ш) — Вторая буква, обозначает провод или шнур.
Р — Резиновая изоляция.
В — Изоляция из поливинилхлорида.
П — Полиэтиленовая изоляция.
Н — Изоляция из наиритовой резины.

ПРИМЕР:
АПВ — алюминиевый силовой провод с изоляцией из поливинилхлорида.
ВПП — медный провод с изоляцией и оболочкой из полиэтилена.
ПВС — медный силовой провод с изоляцией и оболочкой из поливинилхлорида.

Расшифровка аббревиатур зарубежного кабеля, провода

Силовой кабель
N — согласно VDE
Y — ПВХ
H – безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG – броня

Кабель передачи данных «витая пара»
U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Телефонный кабель и кабель для пожарной сигнализации
J — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Кабели с изоляцией из сшитого полиэтилена
N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
J — наличие желто-зеленой жилы
O — отсутствие желто-зеленой жилы

Вам также может быть интересно:

Расшифровка маркировки кабелей с бумажной изоляцией. Что обозначают буквы в названии кабеля?

Для грамотного выбора термоусаживаемых муфт надо знать тип кабеля, на которые эти термоусаживаемые муфты планируется монтировать. Название кабеля — аббревиатура, каждая буква и цифра которой говорит о характеристиках изделия. В статье расшифровываются буквы и цифры в маркировке кабеля.

Кабели с бумажной пропитанной изоляцией бывают одно-, трех- и четырехжильными. Здесь стоит отметить, что одножильные и четырехжильные кабели изготавливают только на напряжение 1 кВ, а трехжильные используются на напряжение 1; 3; 6 и 10 кВ. В кабелях на напряжения 1–10 кВ применяются секторные токопроводящие жилы и нет экранов на изоляции. Это уменьшает наружный диаметр на 15–25% и снижает стоимость.

Что касается напряжений 20 и 35 кВ, для них используются конструкции кабелей с отдельно экранированными жилами и радиальным электрическим полем. В российской кабельной промышленности используют кабели с отдельно освинцованными жилами.

Как уже писалось выше, чтобы понять, к какому типу относится тот или иной кабель, надо знать, что означают буквы и цифры в маркировке. Буквы в названии кабеля указывают на конструктивные особенности или, реже, назначение. Цифры означают количество и площадь сечения фаз кабеля, а также класс напряжения, для которого этот кабель предназначается.

У силовых кабелей с бумажной пропитанной изоляцией на напряжения 1; 3; 6; 10; 20 и 35 кВ буква «А» в начале маркировки означает, что жила из алюминия, отсутствие буквы «А» указывает на медные жилы.

Буква «С» в обозначении кабеля указывает на наличие свинцовой оболочки. Материал для таких оболочек — либо чистый свинец, либо свинцово-сурьмянистые сплавы, которые имеют повышенные механическую прочность и вибростойкость по сравнению с чистым свинцом.

Рядом с буквой «С» можно часто встретить букву «Б», которая в названии кабеля обозначает наличие брони. Таким образом, «СБ» в названии кабеля расшифровывается как «свинцовая броня». Бывает еще броня из алюминия («АБ»).

Маленькая буква «л» в маркировке обозначает наличие у кабеля лавсановой ленты, «2л» — двойной лавсановой ленты.

Буква «Г» указывает на отсутствие в кабеле дополнительных слоев защиты («голый»).

Аббревиатурой «нг-LS» обозначают кабели, не поддерживающее горение, с низким дымо- и газовыделением.

«Шв» в названии кабеля указывает на покров шлангового типа из ПВХ-пластиката.

Ниже приводится таблица с расшифровкой популярных типов кабелей с бумажной пропитанной изоляцией.

Рекомендумые материалы по теме:

1. Расшифровка маркировки кабелей с пластмассовой изоляцией.
2. Расшифровка маркировок кабелей марки ВВГ.

Кабель ВВГ: расшифровка и характеристики

Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

• В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
• Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
• Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
• Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

• Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
• Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

• ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
• Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

• Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
• Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

• В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
• Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

• Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

• Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

Сопротивление жил кабеля ВВГ

• Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

Электрическое сопротивление изоляции кабеля ВВГ

• Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
• Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Вывод

Силовые кабели ВВГ являются отличным вариантом для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах, не предъявляющих особых требований к механическим характеристикам проводников.

Он достаточно дешев, удобен и имеет неплохие характеристики. При этом кабель типа ВВГ вы легко найдете практически в любом строительном магазине, а множество производителей позволит вам выбрать более качественное изделие.

Как «читать» маркировку бронированного кабеля / Статьи и обзоры / Элек.ру

Кабели бывают различных марок и видов. Каждый из них имеет свои особенности и предназначение. При этом нельзя сказать, какой вариант лучше, а можно лишь выбрать подходящий для конкретной задачи. Среди всего многообразия можно выделить бронированный кабель — он используется для прокладки линии под землей и защищен от движений грунта и других механических повреждений. Такие изделия станут полезны, например, для ввода электричества в дом.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Маркировка кабелей со слоем брони

Защищенные изделия зачастую имеют довольно длинную маркировку. Чтобы научиться распознавать марки бронированных кабелей нужно разобраться, что значат буквы в маркировке, для этого разберем на примере нескольких марок.

У бронированного кабеля АВБбШв маркировка значит:

• А — алюминиевые жилы;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.

Подобный ему ВБбШвнг расшифровывается так:

• буквы «А» вначале нет, значит, жилы из меди;
• В — виниловая внутренняя изоляция;
• Б — бронированный;
• б — без подушки;
• Шв — внешняя оболочка в виде выпресованного ПВХ шланга.
• нг — не распространяет горение.

Третья марка ТППэпБ — это телефонный бронированный, расшифровывается так:

• Т — говорит о предназначении — «Телефонный»;
• П — изоляция из полиэтилена;
• П — изоляция из полиэтителена;
• эп — экран из алюмополимерной ленты;
• Б — броня из двух стольных лент.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

1. Токопроводящей жилы из алюминия или меди.
2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
4. Поверх экрана еще один слой изоляции.
5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Основные параметры

При выборе продукции следует обращать внимание на следующие параметры:

1. Номинальное напряжение. На этот параметр обращают внимание в первую очередь, особенно если вы прокладываете линию не 0.4кВ, а 6, 10 и более киловольт. На него влияет качество и толщина изоляции.
2. Сечение проводов и кабелей — не менее важный параметр от него зависит, какую мощность выдержит кабель.
3. Наличие и тип брони.
4. Наличие экрана.
5. Класс гибкости жилы. Он играет важную роль для электромонтажа в малых пространствах, например в электрощите.

Стоит отметить, что все параметры и подробные требования описаны в государственных стандартах и ТУ на производство кабелей. Примером таких нормирующих документов являются:

1. ГОСТ 16442-80. Стандарт на кабели ВВГ, АВВГ, АВБбШв, ВБбШв.
2. ГОСТ 22483-77. Электрическое сопротивление жилы.
3. ГОСТ 24641-81. Оболочки из алюминия и свинца для силовых кабелей.
4. ГОСТ 7006-72. Защитные покровы кабелей (вариации, требования).
5. ГОСТ 23286-78. Толщины изоляции и оболочки, испытания напряжением.
6. ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66, 1, 3 кВ.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Прокладка и разделка бронированного кабеля

Разделка бронированного кабеля не так проста как у обычного. Дело не закончится как всегда простым срезанием изоляции. Для правильной разделки необходимо оголить концы кабеля и снять слои изоляции и брони на такие длины, чтобы получить надежную конструкцию пригодную для установки муфт.

Вам потребуются ножницы для резки металлических лент, они пригодятся и для толстых слоев изоляции, хотя она поддастся и монтажному ножу. Также станет полезной ножовка по металлу, пассатижи для снятия экрана и бронелент. Режут бронированные кабели ножницами НС (секторные). Они нужны для вырезания дефектных участков, отрезания лишней длины от концов.

Длины концов кабеля после разделки могут быть указаны в инструкции или документации к муфтам или специальным таблицам из соответствующей литературы.

Важно:

Разделка кабеля заключается в поступенчатом снятии защитных покровов — слоев изоляции, брони, обмоток, экранов. Каждая из ступеней отличается по длине от конца кабеля, а край покрова на этой ступени фиксируется бандажом из стальной проволоки.

На картинке показаны ступени разделки, а в таблице длины, соответствующие различным сечениям кабеля в мм. Это только один из примеров, в реальности это зависит от типа кабеля и вида соединительной или концевой муфты, однако на эти данные можно ориентироваться.

Разделка бронированного кабеля происходит по ступеням

Расшифровка обозначений:

1. — наружный защитный покров.
2. — броня.
3. — свинцовая оболочка.
4. — поясная изоляция.
5. — фазная изоляция (жил).
6. — жилы.
7. — бандаж из проволоки.
8. — бандаж из проволоки.

Какие марки использовать

Для линий 0.4 кВ используют кабели АВБбШв или медный ВБбШв. Их выпускают в диапазоне сечений от 2.5 до 240 кв. мм, а количество жил может быть от 1 до 5.

Внешний вид АВБбШв

Для высокого напряжения 6-10 и более кВ используют такие кабели из меди:

ПвПг — бронированный ВВ кабель, изоляция — сшитый полиэтилен, присутствует экран, возможна прокладка на дне водоемов и подземная прокладка, номинальное напряжение в зависимости от конкретного экземпляра 6-10кВ. Диапазон сечений жил — 50-800 кв.мм.

Внешний вид ПвПг

ЦСПГ, через дефис указывают номинальное напряжение, например ЦСПГ-10 — на 10 кв. Жилы бывают однопроволочными (в маркировке добавляют «ОЖ») и многопроволочными. Изоляция — бумажная с пропиткой, есть свинцовая оболочка, битумная подушка и стальная проволочная броня. Диапазон сечений — 25-240 кв. мм.

Внешний вид ЦСПГ

С алюминиевыми жилами:

ААБл — бронированный, номинальное напряжение 1-10 кВ. Указывается в индексе после маркировке, т.е. ААБл-6 — кабель на 6 кВ. Жилы — однопроволочные или многопроволочные. Бумажная изоляция, слой поясной изоляции из полупроводящей бумаги, далее слой алюминиевой оболочки, брони из двух стальных лент. Диапазон сечений 50-240 мм. Нельзя использовать для прокладки в вертикальном положении, но есть версия с нестекающей пропиткой для этих целей — ЦААБЛ-10. Монтаж бронированного кабеля этой марки в грунте возможнее при низкой коррозионной активности.

Внешний вид ААБл

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту. Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!».

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Прокладка кабеля под дорогой

В случае возникновения необходимости проложить участок бронированного кабеля под дорогой, водоемом, или другими сооружениями возможны два варианта:

1. Траншейный метод. В таком случае, если происходит прокладка под дорогой, снимается слой покрытия (асфальт и пр). Его недостатком является — повреждение дорожного полотна, итоговая стоимость с учетом восстановления.
2. Бестраншейный метод, он же метод ГНБ или метод прокола. ГНБ расшифровывается как «Горизонтально-направленное бурение», недостатком является лишь в необходимости найти оборудование, это может быть проблемой в отдаленных регионах. Этот метод используется при прокладке и кабелей и водопроводов и других коммуникаций.

В любом случае прокладка линии под дорогой должна быть согласована с организацией ответственной за ремонт и эксплуатацию этого участка дороги, часто и с городской администрацией.

Производители

В среднем у всех производителей цена за метр кабеля одного типа приблизительно одинакова. Есть разница до 20%, также следует учитывать стоимость доставки, поэтому сравнивать цены не совсем корректно, ведь на итоговую стоимость сильно влияют и логистические затраты. Однако если вести речь о производителях, можно выделить продукцию следующих:

• ОАО «Псковкабель», г. Псков;
• ООО «Рыбинсккабель», г. Рыбинск;
• ЗАО «Завод Москабель», г. Москва;
• АО «Завод «Энергокабель», г. Москва;
• ОАО «Кабельный завод «Энергия», г. Пролетарск;
• АО «Сибкабель», г. Томск;
• ООО «Томсккабель», г. Томск.

Источник: Компания ООО «СОЮЗ-ЭНЕРГО»

Категории кабелей витой пары и расшифровка маркировки

Привет, друзья! Наконец-то добрались до разбора категории кабелей. Так как у нас портал всё же ближе к сетевому миру, то и разбирать мы будет сетевой кабель, который ещё называют витой парой. Данный вид провода очень дешевый и на данный момент самый распространенный для подключения сетевого оборудования, компьютеров, ноутбуков, коммутаторов, телевизоров, IP камер и интернета.

ПОМОЩЬ! Если вам нужна помощь в расшифровке обозначения на оплётке, то милости просим в комментарии. Я постараюсь вам помочь. Просто напишите маркировку, и я опишу каждый символ.

В чем отличие

В частности, медная пара отличается только по классу оплётки. Есть так называемые уличные кабели, они имеют более толстую оплётку и экранированный слой, который дополнительно защищает провод от электромагнитного воздействия. Витая пара не зря имеет такой вид и название. По каждой паре идёт один и тот же сигнал, который на выходе складывается. В результате можно избежать ошибок в передаче данных.

А эти ошибки появляются как раз из-за воздействия внешней среды. Для внутренней прокладки чаще используют именно UTP кабеля. Давайте для начала разберёмся с названием. Две последние буквы TP – это сокращённое название Twisted Pair или витая пара. А вот первая буква и указывает на класс. Далее в каждой главе мы будем понемногу раскрывать тайны маркировки витой пары.

Классы и виды

Каждый последующий кабель будет стоить чуть дороже. Но нужно понимать оптимальность использования того или иного кабеля. Как уже и было сказано ранее, чаще в зданиях используется только первый или второй тип UTP и FTP. Они имеют наименьшую защиту от внешнего воздействия.

Также нужно примерно представлять на какой скорости передаётся информация. По первым двум возможна передача только по 4 парам. То есть по 2 проводкам (по 1 паре) передаётся одна и та же информация. В конце пакет данных дублируется, складывается и принимается. При скорости 100 Мбит в секунду используется только 2 пары. При 1000 Мбит/секунду или 1 Гбите используется 4 пары.

Но есть технологии передачи и с более высокой скоростью, но для этого нужно использовать каждый проводок, то есть все 8. В таком случае скорость может достигать 10 Гбит в секунду. При этом сигнал в конце не будет складываться, что может привести к помехам. Поэтому для таких целей используются кабели типа F/FTP и SF/FTP, когда оплетка есть у каждой пары.

Категории

Категория определяет именно количество жил или пар, которые есть в проводе. Обозначается как «Cat.». Советую прочесть более подробную статью про витую пару тут.

В разработке находятся кабели типа Cat. 8 и 8а. Для каждого подобного кабеля можно использовать соответствующие коннекторы вида RJ-45. Для дополнительной защиты от электромагнитного воздействия можно использовать коннекторы Cat.6 или Cat. 6a или 7.

Советую прочесть статью по обжимке, которую написал мой коллега.

AWG

Американский стандарт, который показывает поперечное сечение кабеля. Маркировка идёт обычно с цифрой, которая и показывает степень AWG. Обычно сечение подразумевает толщину и качество кабеля. Чем меньше значение, тем лучше и толще кабель, так как с увеличением сечения и размера провода уменьшается сопротивление. Такие кабели дороже. Для UTP категории 5е используются AWG 24. Для более дорогих типа 6а, 7 и 7а используют AWG 22, 23.

Материал оболочки

Аудиоразъемы

Decoding | Мир Wogg

Оставить комментарий

Опубликовано 11 февраля 2010 г. автором Wogg

Как мне это подключить? Теоретически это простой вопрос. Любой, кто решил с головой окунуться в домашнюю студию, может обнаружить, что это немного сложнее, чем планировалось изначально. Существует множество разъемов для разных целей, и смотреть на стену, полную кабелей в местном музыкальном магазине, может быть довольно страшно.Мы надеемся, что это руководство поможет вам понять, на что вы смотрите и что вам может понадобиться.

Общие типы разъемов

RCA

Эти разъемы распространены в бытовой аудио- и видеотехнике. Они обеспечивают два соединения для сигнала и заземления, поэтому они не могут передавать симметричные сигналы. В дополнение к типичным стереофоническим аудиосигналам они также обычно используются в качестве разъемов для видео и цифрового звука из-за их широкой полосы пропускания сигнала.

Телефон

TS слева, TRS справа

Их можно сразу узнать по гитарному кабелю.Этот тип, изображенный слева, представляет собой тип TS или тип наконечника втулки и, как и RCA, имеет только два соединения для сигнала и заземления. Несмотря на то, что они являются общими для инструментов, патч-бей и т. Д., Они не являются лучшими соединениями и не выходят за пределы полосы пропускания простого аудиосигнала.

Справа на изображении у нас TRS-версия разъема. R в середине означает кольцо. Это третье соединение на штекере, которое позволяет ему выполнять несколько дополнительных функций. Он может передавать сбалансированный аудиосигнал с +, — и заземлением.Его можно использовать как для отправки, так и для возврата сигнала с одного разъема. Его также можно использовать для передачи как левого, так и правого сигналов, как в большинстве наушников. Этот разъем идентичен во всем, кроме размеров стандартных портативных аудионаушников вашего MP3-плеера.

XLR

Этот тип разъема обычно распознается как стандартное подключение микрофона. Обычно они используются для передачи одного сбалансированного сигнала на большие расстояния с минимальным шумом.Еще одна вещь, которую вы можете заметить с этим типом кабеля, заключается в том, что в отличие от других кабелей, его концы не одинаковы, а вместо этого представляют собой вилку и розетку. Это удобно для протягивания нескольких из них в ряд для протяженных кабелей, что возможно в разумных пределах, скажем, менее 100 футов, без значительного ухудшения характеристик.

Стандарты общих сигналов

Теперь, когда вы можете распознать типы используемых соединителей, вы можете быть сбиты с толку несколькими сокращениями, которые сопровождают соединение, которое вам необходимо установить.

Аудиосистема бытового уровня

Обычно он передается через разъемы RCA и работает на стандартном уровне -10 дБВ. На самом деле это соотношение на 10 дБ ниже 1 В RMS или около 0,316 В RMS. Входы имеют входное сопротивление в диапазоне 10 кОм, поэтому нетрудно управлять входом потребительского линейного уровня практически чем угодно.

Профессиональный линейный аудиосигнал

Он может передаваться по телефонным кабелям, кабелям XLR или даже RCA и имеет стандартный уровень +4 дБн, что немного сбивает с толку в сравнении с соотношением мощности 1 мВт на нагрузке 600 Ом.На самом деле, получается около 1,2 В (среднеквадратичное).

Уровень микрофона

Он передается почти исключительно по кабелям XLR и имеет очень низкий уровень сигнала в зависимости от типа микрофона. Микрофонные предусилители обладают большим коэффициентом усиления и широким диапазоном регулировки, чтобы приспособиться к различным микрофонам. Существуют дешевые микрофоны, в которых используются другие кабели, но если вы пытаетесь сделать что-то хорошее, вам следует избегать их (например, микрофонов для ПК).

Инструментальный уровень

Он почти всегда передается по несимметричному телефонному кабелю TS и сильно различается по силе сигнала.Пассивные и активные звукосниматели, бас-гитары и гитары имеют разные выходы сигнала и лучше всего работают с предусилителем с очень высоким входным сопротивлением (более 500 кОм). Как правило, лучше всего подключить их к устройству, специально предназначенному для обработки этого сигнала, чтобы получить наилучший звук.

Динамики

Акустические системы можно подключать с помощью оголенных проводов, специальных разъемов, а иногда и телефонных разъемов. У них очень высокий уровень сигнала, и их нельзя смешивать с устройствами линейного уровня, если только вы не собираетесь попасть в большое облако дыма.

Цифровой S / PDIF

Это передается либо по кабелю RCA, либо по оптоволоконному кабелю. Кабели RCA немного отличаются от обычного аудиокабеля, так как их сопротивление составляет 75 Ом, как и у бытового видео. Это определяется изоляцией и экраном и не имеет ничего общего с сопротивлением проводов в кабеле. Ваш местный магазин может попытаться продать вам действительно дорогие «цифровые» кабели, но правда в том, что этот сигнал довольно надежен, и если вы подключите его и заблокируете, вы услышите все, что вам нужно.Однако существует ограничение: следует избегать длинных кабелей по кабелю RCA, а для оптического кабеля может потребоваться повторитель, чтобы достичь хорошего расстояния.

Цифровой AES / EBU

Это аналогичный цифровой аудиопоток, но для передачи обычно используется сбалансированный кабель XLR, что обеспечивает лучшую длину кабельных трасс. Это также не так часто встречается ни в чем, кроме вашего более высокого студийного оборудования.

Что еще?

Нет недостатка в людях, которые решают использовать стандартный разъем для нестандартного сигнала, поэтому, хотя эти несколько стандартов могут помочь вам начать работу, обязательно ознакомьтесь с руководством к своему оборудованию, прежде чем предполагать, что то, что вы подключаете, будет работать.

В мире аналоговых аудиосигналов вы можете обойтись без подключения практически всего, используя соответствующие кабели и адаптеры. Однако перед тем, как вы попробуете это сделать, нужно сделать несколько шагов.

• Полностью уменьшите выходной уровень
• Полностью уменьшите любое входное усиление
• Если сигнал поступает с этими настройками, у вас есть несовместимые уровни, и вам следует поискать какое-то другое решение. Если все молчит, продолжайте.
• Установите нормальный уровень входного сигнала для обычно используемых входов.Например, если вы подключаетесь к бытовой стереосистеме, увеличьте громкость до нормального уровня прослушивания.
• Увеличивайте выходной уровень, пока не начнете получать какой-то сигнал.
• На этом этапе, если вам нужно полностью поднять выходной уровень, но сигнал по-прежнему слабый или отсутствует, вы снова сталкиваетесь с проблемой несовместимого сигнала, и вам потребуется другое решение.
• Если вам повезет, у вас будет рабочее соединение … готово!
• Если он не работает или вы слышите искажения, прекратите работу, прежде чем что-то повредите, и приобретите подходящие предусилители и т. Д.

← Как не потерять все свои файлы
Базовая электроника для аудио, часть 1, кто вообще этот парень Ом? →

Типы сигналов

и типы разъемов — кабель Blue Jeans

Было время, не так давно, когда подключение к телевидению было довольно простым. На задней панели устройства было два винта, которые шли к двум выступам на 300-омной двухпроводной антенной линии, и все. Помимо подключения устройства к стене и ожидания, пока загорятся лампы, о соединениях было не так много всего, что нужно было знать.

Все изменилось с появлением ряда технологий: кабельного телевидения; видеомагнитофон; видеомагнитофон S-VHS; LaserDisk и DVD-плееры; спутниковый ресивер; PVR; ПК домашнего кинотеатра; и телевидение высокой четкости. Теперь, вместо того, чтобы видео поступало в дом и обрабатывалось в одной линии двухпроводной антенной линии, у нас есть огромный ассортимент видеостандартов, которые нужно обрабатывать, а также различные типы кабелей, оконечные устройства и конфигурации для их доставки.

Одним из наиболее распространенных источников путаницы во всем этом является тенденция смешивать термины, говоря о трех различных понятиях: форматах сигналов, типах кабелей и типах разъемов.Часто задаваемые вопросы, например, «можно ли получить кабель для перехода от RCA к s-video?» или «могу я перейти с компонента на BNC?» предполагают, что смешение этих терминов не способствовало пониманию.

Разъемы — это одно; внутренние кабельные конструкции — другое; и типы сигналов — еще одно, и важно разделить эти концепции, чтобы понять, что можно, а что нельзя соединить вместе и как. Почти всегда можно изготовить кабель, который физически соединит два компонента; но будет ли этот кабель, однажды установленный в системе, действительно успешно передавать сигнал из точки A в точку B, — это другой вопрос, который больше связан с типами сигналов, чем с типами разъемов.

Кабель — линия передачи; его функция состоит в том, чтобы получать сигналы от точки к точке без значимых изменений. Следовательно, когда у кого-то есть несовместимые исходные сигналы и места назначения, кабель не решит проблему. Нельзя просто подключить кабель с F-разъемом на одном конце и штекером DVI-D на другом и ожидать вывода цифрового видео из антенны. Более того … и еще больше сбивает с толку: соединения, которые выглядят идеально совместимыми друг с другом, могут быть полностью несовместимыми.Устройство с красным, зеленым и синим разъемами, работающее с синхронизацией по зеленому RGB, можно подключить к устройству, ожидающему компонентного видео Y / Pb / Pr, но они не могут понять друг друга. Но два устройства, использующие компонентное видео Y / Pb / Pr, одно через BNC, а другое через RCA, могут быть соединены вместе с помощью кабеля и будут работать нормально, несмотря на различие типов разъемов.

Вихревой тур по миру типов сигналов:

Поскольку лучший способ понять, что можно, а что нельзя связать, — это понять, какой именно сигнал проходит по линии, вот краткое описание общих типов сигналов — некоторые из них вы увидите почти на каждая часть снаряжения, а некоторые встречаются не так часто.Если у вас есть два оборудования, одно из которых вырабатывает, а другое принимает сигнал одного и того же типа, они могут общаться друг с другом, если вы можете использовать кабель для их соединения.

1. Телевидение с радиочастотной модуляцией:

RF или радиочастота — это тип сигнала, который передается по воздуху через антенну или через кабельное телевидение. В вещании стандартной четкости и аналоговом кабеле композитный видеосигнал и сопровождающий звук смешиваются на передающей стороне с высокочастотными радиоволнами и передаются по воздуху или распределяются по кабельной системе.Для просмотра на дисплее эти сигналы должны быть отделены от других каналов в строке и преобразованы в немодулированные видео- и аудиосигналы «основной полосы частот» с помощью телевизионного тюнера (который есть в любом обычном телевизоре или видеомагнитофоне). ВЧ используется в качестве среды распространения, потому что (1) он очень хорошо распространяется по воздуху, что делает его пригодным для эфирного вещания, и (2) многие видеосигналы могут модулироваться на многих разных частотах, что позволяет нам иметь много «каналов», доступных одновременно, не создавая помех друг другу.

2. Композитное видео:

Composite Video — это одиночный сигнал, который передает компоненты цветности (цвета) и яркости (яркости) видеосигнала вместе с информацией синхронизации по одному проводу. В отличие от радиочастотного сигнала, композитный видеосигнал не требует демодуляции, чтобы его можно было понять на видеодисплее. Как и другие форматы видео в основной полосе частот, композитный видеосигнал не несет никакого аудиоконтента, с которым необходимо обрабатывать отдельно.

3. S-Video:

S-video — это формат, в котором цветность и яркость разделяются на две отдельные линии, «C» и «Y», каждая из которых требует отдельного кабеля; синхроимпульсы переносятся по линии яркости.Почему же тогда кабель s-video обычно выглядит как один кабель, а не как пара кабелей? Мы вернемся к этому ниже.

4. Компонентное видео:

«Компонентное видео» — неудачное название, поскольку в других форматах оно использовалось на протяжении многих лет, что может привести к некоторой путанице; но сегодня выражение «компонентное видео» обычно относится к видео «Y / Pb / Pr», также известному как «YUV». В компонентном видео Y / Pb / Pr есть канал яркости «Y», который передает яркость вместе с синхроимпульсами, и два цветоразностных канала, которые несут сигналы, представляющие синий минус яркость (BY или Pb) и Красный минус яркость (RY или Pr).Из этих сигналов устройство отображения отделяет информацию синхронизации и восстанавливает красный, зеленый и синий компоненты изображения. Подобно тому, как для s-video требуется два сигнальных провода вместо одного, компонентному видео требуется три для передачи всего сигнала.

5. RGB и его варианты: RGsB, RGBS, RGBHV:

Первоначальным «компонентным видео» был RGB, который представлен в трех основных разновидностях, каждая из которых требует разного количества подключений. Самый распространенный тип — это RGBHV с пятью линиями: одна для красной, одна для зеленой, одна для синей, одна для горизонтальной синхронизации и одна для вертикальной синхронизации.RGBHV — это стандарт, используемый в VGA и других аналоговых компьютерных мониторах. RGBS, имеющий четыре соединения, отличается от RGBHV тем, что вертикальная и горизонтальная синхронизация объединены на одном канале, в то время как RGsB, или «синхронизация по зеленому», размещает информацию синхронизации в зеленом канале — не в отличие, но все же не совместим с компонентным видео Y / Pb / Pr.

6. DVI и его несколько разновидностей: DVI-D, DVI-A, DVI-I

DVI немного сбивает с толку, потому что этот термин идентифицируется как с более чем одним типом сигнала, так и с более чем одним типом разъема.«DVI-A» — это не что иное, как RGBHV в забавном разъеме, и совсем не цифровой. «DVI-I» на самом деле не является типом сигнала, а относится, как мы рассмотрим позже, к типу разъема, который сочетает в себе DVI-A и DVI-D. DVI-D — это параллельный цифровой стандарт — неприятный клубок проводов в неприятном маленьком штекере — который состоит из семи симметричных линий (все другие распространенные видеостандарты работают несимметрично), несущих само видео, и пяти разных проводников. несут другую информацию. Поскольку это цифровой, а не аналоговый сигнал, его можно преобразовать в другой формат только с помощью устройства, которое оборудовано для декодирования цифрового потока битов и воспроизведения его в аналоговой форме.Похожим на DVI является HDMI, стандарт, предназначенный для обратной совместимости с DVI и использующий ту же схему кодирования / декодирования.

7. SDI:

SDI — это последовательное цифровое видео, работающее по несимметричной линии, в отличие от DVI, и используемое в основном в профессиональных производственных средах. Вряд ли вы увидите это в обычном домашнем кинотеатре, но всегда можно надеяться …

Типы кабелей:

Кабели для вышеперечисленных приложений различаются, но не так сильно, как можно было бы подумать.Все несимметричные аналоговые и цифровые стандарты, от RF до SDI, проходят через коаксиальные кабели с сопротивлением 75 Ом. Этот факт сам по себе, кажется, сбивает людей с толку; широко распространено мнение, что «коаксиальный кабель» используется для RF или цифрового звука SPDIF, и что композитное видео или компонентное видео передаются с помощью кабеля другого типа, специально подходящего для этих форматов. Фактически, единственные различия невелики; ВЧ часто, но не всегда, прокладывают в кабелях, в которых используются стальные проводники с медным покрытием для большей прочности и меньшей стоимости; SDI обычно используется в «прецизионных» видеокабелях, поскольку его широкая полоса пропускания требует очень жесткого допуска по сопротивлению; но все эти кабели коаксиальные.«Даже s-video является лишь исключением. Круглый кабель s-video — это просто круглая оболочка над двумя миниатюрными коаксиальными кабелями, один из которых передает яркость, а другой — цветность.

Что делает коаксиальный кабель коаксиальным, так это то, что сигнальный и заземляющий проводники являются «коаксиальными», то есть имеют общую ось. В центре коаксиального кабеля — провод; на равном расстоянии от этого провода, окружая его и отделенный от него изолирующим диэлектриком, находится экран. Поскольку ось цилиндрического экрана совпадает с осью центрального проводника, конструкция называется коаксиальной.

DVI и HDMI подключаются к кабелям, специально предназначенным для их собственных приложений. Рабочая группа по цифровому дисплею, разработавшая стандарт DVI, решила передавать параллельное цифровое видео с высокой скоростью передачи данных через набор симметричных линий с витой парой, которые по спецификации должны составлять 100 Ом плюс-минус 10 процентов. Передача информации с высокой скоростью передачи через крошечные параллельные витые пары без возможности исправления ошибок — это своего рода приглашение к катастрофе, а плохая конструкция стандарта во многом связана с неравномерной надежностью кабелей DVI в целом.Простая передача несимметричных сигналов и использование коаксиальных кабелей с их гораздо более жестким допуском по сопротивлению (+/- 2%, как указано в спецификации, намного лучше на практике) и, следовательно, лучшими характеристиками возвратных потерь, привели бы к гораздо более надежному стандарту, способному более длинных пробегов.

Типы разъемов:

Как мы уже отмечали, всегда можно подключить два устройства, использующих один и тот же тип видеосигнала, независимо от того, используют ли они один и тот же разъем; единственная проблема заключается в том, чтобы убедиться, что у вас есть нужные разъемы на обоих концах.Таким образом, при попытке решить проблему с подключением важно всегда, во-первых, убедиться, что вы действительно отправляете сигнал типа A на вход типа A. Нет такой вещи, как «видео RCA», но есть такое понятие, как композитный видеосигнал, выходящий из гнезда RCA, или компонентное видео, выходящее из трех гнезд RCA.

Вот некоторые распространенные типы разъемов и для чего они обычно используются:

1. Штекер и разъем RCA:

RCA — самый распространенный тип разъема на бытовой технике для композитного и компонентного видео, а также для цифрового и аналогового аудио.Это не очень хороший разъем в плане разъемов, но, поскольку это то, что нам дали производители оборудования, нам часто приходится его использовать. Разъемы RCA, обозначенные желтым цветом на устройстве, обычно представляют собой композитные видеовходы или выходы. Если у вас есть один разъем RCA на задней панели с надписью «видео» или что-то в этом роде, это почти наверняка композитный. Компонентное видео обычно представлено тремя разъемами RCA с цветовой кодировкой: зеленый (Y или яркость), синий (Pb) и красный (Pr). RGBHV обычно, хотя и не всегда, имеет цветовую кодировку: красный, зеленый, синий, желтый (горизонтальная синхронизация) и белый (вертикальная синхронизация).Некоторые устройства будут иметь маркировку как для RGBHV, так и для Y / Pb / Pr; это означает, что устройство способно поддерживать либо RGBHV, либо Y / Pb / Pr, используя все пять или только три соединения; прочтите ваше руководство для деталей.

2. Штекер и разъем BNC:

BNC является стандартным разъемом для большинства видеосигналов на профессиональном оборудовании, и он все чаще встречается и на высококачественном бытовом оборудовании. Он будет обозначен аналогично RCA, обозначая композитное видео (одно соединение), Y / C s-video (два соединения), Y / Pb / Pr (три соединения) или ту или иную форму RGB.По нашему опыту, наиболее распространенная путаница с разъемами BNC заключается в том, что люди часто предполагают, что гнездовой разъем является штекерным; проблема в том, что и вилка, и розетка имеют что-то вроде штифта в центре. Однако при ближайшем рассмотрении вы увидите, что «штырь» разъема BNC на самом деле является гнездом для штыря «папа». Монтируемый на панели BNC ВСЕГДА будет женским; BNC, монтируемый на кабеле, почти всегда будет штекерным, хотя есть исключения (например, наши переходные переходники, у которых есть гнездовые BNC для соединения со стандартными штекерными BNC-гнездами для кабельного монтажа).

3. F-коннекторы:

F-разъем — это резьбовое соединение, используемое для большинства подключений антенн и кабельного телевидения. F-разъемы редко используются для чего-либо, кроме RF; за одним заметным исключением было то, что они использовались в качестве цифровых аудиоразъемов на некоторых проигрывателях лазерных дисков.

4. 4-контактный разъем mini-DIN:

Обычный штекер s-video на бытовом оборудовании — это четырехконтактный штекер mini-DIN, и, честно говоря, это ужасный выбор для видео. Он имеет тенденцию отключаться при малейшем побуждении, а его небольшой профиль требует использования крошечного видеокабеля, чтобы два коаксиальных кабеля могли попасть в отверстие для ввода кабеля.Тем не менее, он, по крайней мере, легко узнаваем.

5. Разъем HD15 / mini dSub 15 / VGA:

Все больше устройств появляются с 15-контактными разъемами; существует столько же названий, сколько и контактов для этого разъема, который хорошо известен как штекер, используемый с большинством компьютерных мониторов ПК, и поэтому часто называется штекером «VGA». Однако, поскольку VGA представляет собой видеосигнал типа RGBHV, такое использование немного сбивает с толку; этот же разъем используется не только для RGBHV, но и для RGBS, RGB-синхронизации по зеленому и компонентного видео Y / Pb / Pr.Поскольку вилку можно использовать с множеством различных видеостандартов, очень важно, если вы хотите использовать 15-контактный разъем на устройстве, чтобы быть уверенным, что вы знаете, какой тип видео он может выдавать или принимать. Многие проекторы в настоящее время на рынке, например, может принимать компонентное видео Y / Pb / Pr или RGBHV через 15-контактный штекер, но некоторые будут принимать только RGBHV. К счастью, распиновка в любом случае такая же; кабель, предназначенный для передачи RGBHV, будет передавать Y / Pb / Pr на зеленой / синей / красной линиях соответственно, так что все, что нужно сделать, это согласовать цветовую кодировку на штекерах.

5. Разъемы DVI:

Разъемы DVI

бывают нескольких типов; наиболее важными, как правило, являются DVI-I и DVI-D. Разница между ними в том, что у разъема DVI-I на одном конце есть дополнительные контакты, по которым передается большая часть аналогового видеосигнала. Кабель DVI-I может использоваться как для цифрового, так и для аналогового сигнала, поскольку он содержит как цифровые, так и аналоговые контакты. Но гнездо DVI-D, предназначенное для подключения штекера DVI-D, обычно не имеет места для аналоговых контактов штекера DVI-I; соответственно, важно быть уверенным, что купленный кабель действительно подключается к имеющемуся у вас оборудованию.

Итак, что мне делать, если мои сигналы несовместимы?

Вышеупомянутое может помочь вам понять, можно ли решить проблему с подключением, просто купив кабель для соединения двух устройств, или проблема глубже и связана с различием типов сигналов. Что вы можете сделать, если вам нужно подключить разнородные сигналы?

В общем, ответ на этот вопрос заключается в том, что вам нужно устройство, способное преобразовывать один формат сигнала в другой. Сначала рассмотрим несколько простых случаев.Если вы пытаетесь преобразовать радиочастотный сигнал в композитное видео и аналоговое аудио, подойдет любой тюнер; здесь может быть запущен даже видеомагнитофон с оборванным ленточным транспортером. Если вы пытаетесь сделать обратное, можно использовать видеомагнитофон для модуляции композитного видео и аналогового аудиовхода в радиочастотный сигнал, обычно только на каналах 3 или 4; Единственным недостатком является то, что если вы используете источник Macrovision, защищенный от копирования, модулятор будет работать очень плохо и создавать изображение, которое вы не хотите смотреть.В качестве альтернативы можно купить дешевый радиочастотный модулятор — обычно доступный из-за отсутствия радиочастотных выходов на большинстве DVD-плееров — или, за немного больше денег, «гибкий» модулятор, который будет выдавать сигнал не только на каналы 3. или 4, но на любом из диапазона каналов. Если вы пытаетесь преобразовать s-video в композитный или наоборот, можно приобрести простой пассивный конвертер за несколько долларов.

Помимо этих простых преобразований, это становится рискованным. Наиболее частый запрос, который мы видим, — это устройство для преобразования компонентного видео Y / Pb / Pr в RGBHV, для запуска DVD-плеера через монитор компьютера или наоборот — RGBHV в компонентное — для запуска компьютера через экран телевизора. .Для подобных сложных задач необходимо устройство, называемое «транскодером», и оно варьируется в цене от сотни долларов или около того до тысяч, в зависимости от требуемой гибкости и качества сигнала. Во многих приложениях оказывается дешевле просто заменить несовместимое устройство, чем покупать внешний транскодер для решения проблемы подключения. Подобные устройства обычно доступны в Интернете в компаниях-поставщиках вещательной индустрии, таких как Markertek.

Заключение:

Мы надеемся, что этот тур по теме типов сигналов, типов кабелей и типов разъемов не слишком запутал, и что мы, возможно, ответили на пару вопросов.Если у вас возникла проблема с подключением, которую вы не можете решить, сообщите нам об этом.

Вернуться к списку статей

Вернуться к Blue Jeans Cable Home

A Руководство по кабелям, разъемам и адаптерам

Содержание

1. Для чего нужны кабели и кабельные соединители?
2. Компоненты коаксиальных кабелей
3. Определение потери в кабеле
4. Сравнение размеров
5. Разъемы для коаксиального кабеля
6. Резьба (внутренняя или внешняя)
7. Центральный штифт (RP)
8. Подключения
9. Схема разъемов
10. Адаптеры vs.Кабели

Для чего нужны кабели и кабельные соединители?

Коаксиальные кабели

обеспечивают необходимую связь между считывателем RFID и антенной. Их также можно использовать для подключения дополнительных устройств, таких как антенные концентраторы и мультиплексоры, в определенных приложениях. Коаксиальные кабели — это проводники энергии, состоящие из медной жилы, изолированной как металлом, так и резиной. Энергия, генерируемая считывателем RFID, передается через антенный порт считывателя в первый разъем, через кабель, через другой разъем и в антенну.Чем лучше изолирован кабель, тем меньше энергии теряется во время процесса. [Для более подробного изучения потока энергии RFID в системе прочтите: RF Physics: How Does Energy Flow in the RFID System].

Антенные кабели заканчиваются на обоих концах разъемом; но разъемы, как и переходники, также могут продаваться отдельно.

Компоненты коаксиальных кабелей

У кабелей одна задача — передавать энергию; но, что не менее важно, кабели должны быть правильно построены для предотвращения потенциальных потерь энергии.Потеря энергии происходит в каждой системе; Ключевым моментом здесь является понимание того, как он теряется из кабеля, чтобы с ним бороться.

Коаксиальный кабель состоит из трех компонентов, которые важно понимать, чтобы выбрать правильный кабель для приложения.

Длина — Чем длиннее кабель, тем дальше должна пройти энергия. Никакой антенный кабель не изолирован идеально; Итак, чем дальше проходит энергия, тем больше энергии она теряет. В некоторых приложениях считыватель находится дальше от антенны из-за характера приложения.Если необходимо использовать длинный кабель, важно использовать соответствующий уровень изоляции, необходимый для предотвращения потерь.

Класс изоляции — Чем выше рейтинг изоляции, тем толще и лучше защищен кабель. Наиболее распространенные характеристики, используемые с коаксиальными кабелями УВЧ, — это серия 195, серия 240 и серия 400. Обратной стороной более толстого и изолированного кабеля является то, что он менее гибкий и его трудно разместить в ограниченном пространстве.

Разъемы — Разъемы расположены на обоих концах кабеля, и их тип определяется разъемами на считывателе и антенне, которые используются в приложении.Позже в этом руководстве мы рассмотрим, какие типы разъемов совместимы друг с другом.

Определение потери в кабеле

Потери в кабеле — это количество мощности, теряемой в кабеле, и определяется классом изоляции и длиной кабеля. Для приложений, которым требуется система, работающая на максимальной мощности для обеспечения большого диапазона считывания или для отслеживания на высоких скоростях, ключевую роль будут играть мощность передачи считывателя, потери в кабеле и усиление антенны. Ниже приведена таблица, в которой указаны потери в кабеле по длине для каждого класса изоляции.Эта диаграмма показывает корреляцию между ними, так что, если кабель необходимо удлинить, можно использовать более высокий рейтинг изоляции для компенсации потерь.

* Следует отметить, что поскольку мощность измеряется по шкале децибел, на каждые 3 дБ снижение мощности уменьшается вдвое. Снижение на 6 дБ составит всего 25% от первоначальной настройки мощности и так далее. Аналогичным образом, с увеличением на каждые 3 дБ передаваемая мощность удваивается.

Если приложение не обеспечивает желаемый диапазон считывания, мощность передачи считывающего устройства и потери в кабеле можно легко рассчитать и отрегулировать.Если приложение теряет слишком много энергии из кабеля, подумайте об уменьшении длины и / или увеличении класса изоляции, чтобы обеспечить прием большего количества энергии антенной.

Чтобы легко рассчитать мощность, которую принимает антенна RFID, см. Уравнение ниже.

Мощность передачи (дБм) — потери в кабеле (дБ) = антенный вход

Кроме того, если мощности, поступающей на антенну, недостаточно, можно использовать антенну с более высоким коэффициентом усиления.Для расчета общей выходной мощности системы на антенне можно использовать следующее уравнение:

Мощность передачи (дБм) — потери в кабеле (дБ) + усиление антенны (дБ) = выход системы

30 дБм — 3 дБ + 6 дБ = 33 дБм

Обратите внимание, что в большинстве регионов ограничивается общая выходная мощность от точки антенны. Например, правила FCC ограничивают общую выходную мощность до 4 Вт или 36 дБмВт. Обязательно ознакомьтесь с правилами вашего региона, чтобы убедиться, что ваша система им соответствует.

[Дополнительные советы по увеличению диапазона считывания вашей системы RFID см. В разделе

Сравнение размеров

Соединения коаксиального кабеля

Подключить кабель от антенны к считывателю в системе RFID несложно, но покупка правильного кабеля, который соединит оборудование вместе, может быть утомительной задачей. Можно использовать довольно много типов кабельных разъемов, и каждый определяется разъемами на оборудовании. В таблице ниже представлены самые популярные типы коаксиальных разъемов с небольшой информацией о каждом.

Заправка резьбы (мужчина против женщины)

На разъеме или адаптере коаксиального кабеля резьба находится либо на внешней стороне разъема на общем виде, либо на внутренней стороне разъема. Для каждого из этих типов разъемов используются два термина:

Центральный штифт (нормальная и обратная полярность)

Центральный контакт коаксиального разъема — это компонент, который проводит радиочастотную энергию, и является одним из ключей к определению его типа и совместимости.Когда дело доходит до центрального контакта разъема, есть два варианта: нормальная полярность или обратная полярность.

Нормальная полярность Примеры включают: TNC, SMA, N-TYPE, BNC

Гнездо / гнездо — Обычный гнездовой / гнездовой соединитель имеет резьбу снаружи и отверстие в центре для установки центрального штифта штыря / штекера.

Штекер / штекер — Штекерный разъем / штекер имеет внутреннюю резьбу и металлический центральный штифт для вставки в гнездовой разъем / штекер.

Ключевой вывод: Нормальная полярность = центральный штырь находится в штекере MALE.

Обратная (RP) полярность Примеры включают: RP-TNC, RP-SMA

Гнездо / гнездо — Гнездо / гнездо обратной полярности все еще имеет резьбу снаружи, но из-за обратной полярности центральный штифт находится внутри этого соединителя.

Штыревой разъем / штекер — Штыревой / штекерный разъем обратной полярности все еще имеет внутреннюю резьбу, но из-за обратной полярности отверстие находится внутри этого разъема.

Вывод ключа: Обратная полярность = центральный штифт находится в разъеме FEMALE.

Подключения

Обеспечение правильного соединения двух соединителей и их правильной работы иногда может быть запутанной и утомительной задачей. Например, если у считывателя RFID есть разъем RP-TNC Female, должен ли он подключаться к RP-TNC Male, TNC Female или TNC Male? Эти четыре типа имеют схожие названия и размеры, и заказ неправильного типа может привести к задержке проекта на несколько дней.Ниже приведены несколько правил, а также руководство по визуальному подключению для упрощения процесса.

Правило №1 — Подключаются похожие типы.

Пример: TNC подключается к TNC; SMA

Правило № 2 — Подключите одинаковые полярности.

Пример: RP-SMA подключается к RP-SMA ;; RP-TNC подключается к RP-TNC

Правило № 3 — Соединяются противоположные полы / типы резьбы.

Пример: штекер SMA подключается к штекерному разъему SMA, штекер RP-TNC подключается к гнезду RP-TNC

Адаптер используется для соединения любых двух коаксиальных разъемов, которые в противном случае были бы несовместимы.Есть два сценария, в которых может потребоваться коаксиальный адаптер:

1. Если один или оба разъема на кабеле несовместимы с устройством считывания RFID или антенной.

   Купить кабель с неподходящими разъемами легко; не только некоторые из них имеют похожие названия, но и кажутся похожими на изображениях.

2. Для экономии при экспериментах с разными антеннами и считывателями.

   Если приложение все еще находится на стадии тестирования, можно приобрести несколько различных антенн и / или считывателей для экспериментов.Вместо того, чтобы покупать несколько кабелей с разными разъемами для соответствия каждой комбинации считывателя / антенны, вместо этого можно приобрести один кабель и несколько разных адаптеров. Это может сэкономить время и деньги во время тестирования.

Если у вас есть дополнительные вопросы о том, подходит ли RFID для вашего приложения, или о разъемах и адаптерах, не стесняйтесь обращаться к нам.

Идентификация кабеля Ethernet

для начинающих: чтение печатных легенд

Написано Доном Шульцем, торговым представителем trueCABLE и экспертом по проводам.

Вот вы пытаетесь подключить кабель Ethernet к своему любимому устройству.Одна небольшая проблема: вы не знаете, как определить, что это за сетевой кабель Ethernet и будет ли он работать. Что это за кабель? Размер действительно имеет значение?

Ответы можно найти в печати на кабельной оболочке. Это также известно как «бухгалтерская книга». Вот отличный пример того, что вы ищете:

На рисунке показано, как выглядит типичный гроссбух с оболочкой кабеля Ethernet. Для ясности, вот полное описание, которое нелегко получить крупным планом:

trueCABLE, CMR 75C 4PR UTP 24AWG ETL cETLus VERIFIED CAT5 ENHANCED 350MHz TIA / EIA 568-C.2 RoHS XXXXFT MM / YY

Прямой перевод приведенного выше:

• Производитель (в данном примере trueCABLE)
• Класс огнестойкости оболочки UL (класс CMR или стояка в этом примере)
• Максимальная рабочая температура в градусах Цельсия (75 градусов Цельсия для этого кабеля)
• Количество витых пар в кабеле (4 пары, всего 8 жил)
• Тип экранирования (если есть) — в данном случае он неэкранирован, поэтому U / UTP (обычно UTP)
• Калибр провода (согласно Американскому стандарту проводов как 24AWG).Чем выше число, тем тоньше медный провод.
• Сертификаты. В этом примере ETL со знаком утверждения cETLus плюс тот факт, что он был фактически проверен лабораторией электрических испытаний (ETL). Знак cETLus подтверждает, что продукт соответствует североамериканским стандартам по электричеству и безопасности, в том числе стандартам Underwriters Laboratories (UL) и Канадской ассоциации стандартов (CSA). Этот знак означает внесение в список UL по доверенности.
• Тип кабеля категории, в данном примере Категория 5 Enhanced или Cat5e
• Пропускная способность кабеля в МГц, в данном примере 350 МГц

Стандарт

• ANSI / TIA, по которому был построен кабель Ethernet, в данном случае 568-C.2
• RoHS. Это означает использование без свинца и ограниченное использование других опасных материалов, используемых при строительстве и производстве продукта.
• XXXXFT показывает, на какой отметке вы находитесь, и полезен, если кабель проложен и измеряется для установки
• MM / YY указывает месяц и год изготовления, например, 01/19 для января 2019 года

Итак, на простом английском языке вам действительно нужно знать:

1. Кабель сертифицирован как электрически безопасный и пожаробезопасный при установке в соответствии с классом CMR (внутри стен, только внутри помещений)
2. Используется кабель Cat5e, что означает, что он будет поддерживать 10/100/1000 Мбит / с на расстоянии до 328 футов или 100 метров.
3. Калибр провода 24AWG (без учета изоляции вокруг отдельного проводника)
4. Вы можете использовать его при температуре до 75 градусов Цельсия или 167 градусов Фаренгейта.
5. Кабель неэкранированный или обычно называемый UTP.Технически это на самом деле U / UTP, если вы хотите во всем разобраться …

Итак, вот оно! Не слишком круто. Есть ли стандартный способ распечатать это на кабелях? Не совсем так. Большинство производителей будут следовать приведенному выше примеру, но помните, что каждый кабель отличается, и у каждого производителя есть творческая лицензия, чтобы маркировать его так, как они считают нужным. Знание того, как читать бухгалтерскую книгу, а иногда и между строк, дает вам преимущество!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

FiiO LT-TC1 Кабель декодирования звука TypeC на TypeC для K3 / M9 / M11 / M5 / BTR5 — HiFiGo

Без условия Возврат

Мы предлагаем 7-дневную политику возврата . У вас есть 7 дней , чтобы вернуть товар с даты его получения. (подтверждено записью отслеживания доставки).Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке. Если на момент получения он был запломбирован пластиком, он должен остаться с пластиковым уплотнением. Некоторые виды товаров, например, CIEM, возврату не подлежат.

Вы несете ответственность за оплату доставки при возврате вашего товара. Стоимость доставки, которую мы отправляем вам, не подлежит возмещению (напишите нам заранее, сколько это стоит), и таможенные пошлины, когда он вернется в Китай, также не подлежат возмещению (мы отправим вам квитанцию ​​после того, как мы его получим).Если с момента получения товара прошло 7 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Причина возврата по гарантии

Если продукт не работает должным образом в течение гарантийного срока и обнаружен дефект, он может быть возвращен для ремонта, и HiFiGo оплатит половину фрахта, чтобы отправить его обратно. HiFiGo также оплатит фрахт, чтобы отправить его вам после ремонта.

Неверная причина товара Возврат

Пожалуйста, свяжитесь с нами в самый первый раз, если вы получите неправильный товар и не используете продукт, сохраните посылку в оригинальном виде, и мы вернем вам все расходы на фрахт и налоги и немедленно отправим вам правильный товар.

Возврат

Мы можем вернуть вам деньги по следующим причинам:

1. Возвращенные товары из-за политики возврата, как только мы его получим.

2. Отмена заказа

3. Прочие причины.

Если вы заплатили кредитной картой, она прибудет вам обычно в течение 7 рабочих дней. Время будет зависеть от времени обработки банка. Если вы платите через PayPal, он прибудет к вам в течение нескольких часов. Если вы не получили возмещение в течение указанного выше срока, напишите нам, чтобы узнать причину.

Сумма возврата может немного отличаться от суммы исходного платежа в национальной валюте из-за различий в обменных курсах, HiFiGo не несет ответственности за разницу.

Ваш банк может удерживать комиссию за транзакцию, когда заказ отменен или возмещен полностью или частично. HiFiGo не несет ответственности за это, если ваш банк взимает с вас дополнительную комиссию.

Биржи

Мы заменяем товары только в том случае, если они неисправны или повреждены.

Подарки

Если товар отмечен как подарок при покупке и доставке непосредственно вам, он не подлежит обмену, возврату или гарантии.

Каков срок гарантии?

HiFiGo гарантирует первоначальному покупателю, что Продукт (-ы) не будет иметь дефектов материала или изготовления в течение периода один год для работы и один год для деталей с даты первоначального заказа, за исключением бренды, перечисленные ниже:

Topping, Matrix, Gustard: гарантия 2 года

Музыкальный плеер Fiio: гарантия 1 год

Если Продукт (ы), поставляемый HiFiGo , окажется дефектным из-за ненадлежащего качества изготовления или материала, который мы обоснованно определим, HiFiGo соглашается, по своему усмотрению, либо отремонтировать, либо заменить Продукт бесплатно , за исключением любых стоимость доставки или погрузочно-разгрузочных работ.

Эта гарантия распространяется только на личное использование и не распространяется на какой-либо продукт, который использовался для коммерческого использования, сдачи в аренду или использования не по назначению. Нет никаких гарантий, кроме явно изложенных в данном документе.

ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛЕДУЮЩИЕ

• Повреждения из-за халатности пользователя, несчастных случаев, разборки, заболачивания, неправильного использования, злоупотреблений, переделок или вандализма.
• Неправильное или ненадлежащее обслуживание.
• Невыполнение необходимого профилактического обслуживания
• используйте без соблюдения «Руководства пользователя» или каких-либо дополнительных мер безопасности, использования или предупреждений, содержащихся в материалах продукта.
• Несанкционированная модификация или коммерческое использование.
• Повреждение при обратном пути.
• Использование без присмотра детьми младше 18 лет.
• Несчастные случаи, злоупотребления, неправильное использование, неправильная установка, проблемы с электропитанием, действия третьих лиц.
• Продукты, измененные или отремонтированные кем-либо, не уполномоченным HiFiGo
• использование с нарушением инструкций, прилагаемых к продукту (-ам)
• невыполнение необходимых профилактических работ,
• погодные условия, молния, огонь, вода или любые стихийные бедствия
• Кроме того, HiFiGo не несет ответственности за случайные или косвенные убытки любого характера, возникшие в результате использования этого продукта, и любая ответственность не должна превышать покупную цену продукта.

Отказ от гарантий — За исключением случаев, изложенных в настоящем документе, HiFiGo отказывается от любых гарантий и заявлений, кроме тех, которые явно указаны в этом контракте; любые гарантии, если они отдельно представлены в письменной форме, распространяются только на Покупателя, имя которого указано в этом счете / контракте. Гарантии не распространяются на продукт, поврежденный по внешним причинам, включая несчастный случай, злоупотребление, неправильное использование, неправильную установку, проблемы с электропитанием, действия третьих лиц, Продукты, которые были изменены или отремонтированы кем-либо, не уполномоченным HiFiGo, использование с нарушением инструкций, прилагаемых к Продукту. (s) или невыполнение необходимого профилактического обслуживания, включая, помимо прочего, резервное копирование, проблемы, вызванные использованием программного обеспечения, деталей и компонентов, не поставляемых HiFiGo, погодными условиями, молнией, пожаром, водой или любыми стихийными бедствиями; HiFiGo не обязан предоставлять какие-либо гарантийные услуги или обязательства, если клиент не оплатил свои счета в полном объеме по этому или любому другому счету HiFiGo.HiFiGo по собственному усмотрению определяет, покрывается ли Продукт гарантией на работу и / или гарантией на детали

.

Применимый закон — Настоящий договор регулируется и толкуется в соответствии с законодательством Китайской Народной Республики. Покупатель соглашается с тем, что компетентные суды Китайской Народной Республики обладают исключительной юрисдикцией в отношении любых юридических действий, касающихся настоящего контракта. В случае любого спора, связанного с этим контрактом, выигравшая сторона имеет право на получение разумного гонорара адвокатов и расходов.

Часто задаваемые вопросы

Как я могу запросить замену или ремонт по гарантии?

Вы должны написать в нашу службу поддержки клиентов [email protected] в течение применимого гарантийного срока, указав номер вашего заказа и ваши конкретные запросы. Пожалуйста, как можно подробнее опишите свои проблемы, с которыми вы столкнулись.

Могу ли я отменить заказ?

После размещения заказа у вас есть менее 24 часов, чтобы отменить его, если он еще не обработан.После того, как заказ будет обработан и принят нашим складом, вы все равно можете запросить отмену, однако имейте в виду, что отмена на этом этапе не гарантируется.

Могу ли я вернуть товары, которые мне не нравятся, и получить возмещение?

Вы можете потребовать вернуть товар в том состоянии, в котором он был получен, если передумаете. Некоторые предметы могут быть возвращены либо для возврата денег, либо для обмена при соблюдении следующих условий. Наша политика в течение 7 дней после получения согласно записи отслеживания.Если после получения прошло 7 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

• Любой возвращаемый товар должен быть укомплектован всеми принадлежностями, оборудованием, руководствами или инструкциями и в таком же «новом» состоянии, как и при отправке вам. Пожалуйста, пришлите нам его фото или видео.
• Любой предмет, возвращенный неполным или с физическими повреждениями, такими как царапины и т. Д., Чрезмерными признаками использования или неправильного обращения, не будет принят к возврату.
• Любой возвращенный товар будет оценен при получении.Конечно, мы не можем вернуть деньги за дефектные товары, возникшие в результате неправильного обращения, неправильного использования, подделки или неправильного использования.

Могу ли я обменять заказанный мной товар?

Мы предлагаем услугу обмена, если товары находятся в следующих условиях. (* За исключением предметов, которые не подлежат возврату и обмену)

• Продукты должны быть в «хорошем состоянии» и не иметь каких-либо повреждений.
• Чтобы обменять товар, товар должен быть доступен для покупки на Hifigo.com, а его цена должна быть выше или равна первоначальной сумме заказа.
• Покупатель должен будет заплатить разницу в цене, если он выберет продукт по более высокой цене.
• Если вы приобрели какие-либо товары со скидкой, предлагаемой в рамках совместной акции или других рекламных мероприятий, но срок действия скидки истек на момент обмена, скидка не будет принята во внимание. Скидки, предлагаемые другими компаниями, кроме HiFiGo, регулируются условиями соответствующих компаний.

Что происходит при отмене, возврате или запросе возврата?

Пожалуйста, напишите в нашу службу поддержки клиентов support @ hifigo.com с указанием номера вашего заказа и причины возврата. Пожалуйста, аккуратно упакуйте продукт.
Вы должны вернуть товар в том же состоянии, в котором он был получен. Вы также должны включить в том же состоянии, в котором оно было получено:

• Вся упаковка, такая как коробки, пакеты и бирки
• Аксессуары, такие как шнуры и пульты дистанционного управления
• Сертификаты, инструкции и гарантийные талоны
• «Бесплатные подарки» или бонусные предметы
• Все позиции в комплекте

Какие предметы можно вернуть?

Мы принимаем следующие товары к возврату только в том случае, если они были возвращены в том же состоянии, в котором они были получены, и товары должны включать все товары, которые были в исходной упаковке.

• Кабели
• ЦАП
• Усилители
• UIEMs

Мы не принимаем возврат продукции CIEM. Неисправные продукты, на которые распространяется гарантия, могут быть возвращены для обслуживания, но НЕ для возврата. Если возвращенный товар использован, поврежден или отсутствует какие-либо детали, или поврежден во время обратной доставки из-за неправильной упаковки, мы можем предоставить частичное возмещение, чтобы компенсировать потерю стоимости товара.

Когда мне нужно вернуть товар? Когда крайний срок?

Товары могут быть возвращены в течение 7 дней с момента получения доставки в соответствии с онлайн-записью отслеживания доставки.

Куда мне отправить товары, чтобы получить возмещение?

Если вы хотите отправить нам обратно, свяжитесь с нами по адресу [email protected].

Когда я получу возмещение?

В большинстве случаев мы вернем вам деньги в течение шести рабочих дней после получения и проверки возвращенного товара.

Сколько я получу за возврат?

Вам будет возвращена уплаченная вами сумма за вычетом 30% от рекомендованной розничной цены, которая будет вычтена в качестве комиссии за пополнение запасов.Например, если рекомендованная производителем розничная цена составляет 100 долларов США, мы вернем вам 70 долларов США. Если товар возвращается без полной оригинальной упаковки (оригинальная коробка, пенопласт и т. Д.), Взимается дополнительная плата за упаковку в размере 10%.

С кем я могу связаться, если у меня есть вопросы о возврате денег или гарантиях?

Если у вас есть вопросы, свяжитесь с нами по адресу [email protected].

Объяснение порта и кабеля

Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию.Учить больше

Обновлено: 1 марта 2021 г.

Разъем HDMI — это современный стандартный интерфейс для подключения
ваши аудиовизуальные устройства вместе.

Однако многие
людей смущает этот тип подключения, поэтому здесь я рассмотрю некоторые общие
проблемы и объясните их более подробно.

Когда следует использовать HDMI? Какие видео и аудио форматы поддерживаются? Какой тип кабеля вам нужен?

Все это и многое другое объясняется.

Все, что вы хотели знать о HDMI, но боялись спросить…

Как выглядит разъем HDMI?

Разъем HDMI на задней панели вашего телевизора или проигрывателя Blu-ray выглядит следующим образом:

Это немного похоже на
USB-порт на вашем компьютере — но немного выше и шире.Эээ, и это не
прямоугольник. Хорошо, это совсем не похоже на USB-порт на вашем компьютере!

Подключение
спроектирован таким образом, что кабели HDMI подходят только в одном направлении.

Примеры на рисунке — входы HDMI на задней панели AV-ресивера. Обычно ресивер имеет несколько входов HDMI. Здесь вы подключаете выходы HDMI своих устройств.

Даже если вход помечен именем устройства — не имеет значения, какое устройство вы к нему подключаете.Они все одинаковы. Имена служат лишь ориентиром и позволяют легче запомнить, где все связано.

Вы также увидите это имя на переднем дисплее приемника при выборе этого входа. Однако во многих приемниках вы можете изменить это имя и называть его как хотите.

Как выглядит кабель HDMI?

Кабель HDMI, который используется для подключения двух устройств, выглядит следующим образом:

Вам просто нужен один
кабель между устройствами для передачи звука и картинки.

Разъемы HDMI
часто бывают серебристыми, хотя некоторые бренды поставляются с позолоченными HDMI
разъемы.

Цвет или материал разъема не окажут заметного влияния на производительность.

Что означает HDMI?

Термин HDMI означает мультимедийный интерфейс высокой четкости.

Для чего используется соединение HDMI?

Кабели HDMI

передают цифровые видеосигналы и между устройствами.

Они поддерживают видеосигналы стандартной четкости, высокой четкости и Ultra HD, а также все несжатые и сжатые форматы стерео и объемного звука.

Какие аудиоформаты поддерживает HDMI?

Любое устройство с HDMI должно поддерживать минимальный стандарт несжатого стереозвука LPCM.

Любые другие форматы не являются обязательными, поэтому фактические типы аудио, доступные вам, будут ограничены используемым оборудованием.

Спецификация HDMI допускает 8 каналов сжатого и несжатого звука с 1-битной, 16-битной, 20-битной и 24-битной частотой дискретизации 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц и 192 кГц.

На практике это означает, что у вас будет доступ ко всем распространенным современным аудиоформатам.

HDMI поддерживает все распространенные стереофонические и многоканальные аудиоформаты для современного ТВ, кино и музыкального контента:

• LPCM (от 2 до 8 каналов)
• Dolby Digital
• Dolby Digital Plus
• Dolby TrueHD
• Dolby Atmos
• DTS
• DTS-ES
• DTS 96/24
• DTS Express
• DTS -HD Высокое разрешение
• DTS-HD Master Audio
• DTS: X
• DVD-A
• DSD

Многие другие аудиоформаты, такие как FLAC, ALAC и WAV, также будут доступны, если они поддерживаются вашим оборудованием.

Если вам нужно что-то конкретное, вы должны проверить документацию на это устройство. Это не будет ограничивать вас HDMI, это будет дизайн вашего устройства.

Кабели HDMI всех типов поддерживают передачу всех аудиоформатов в пределах спецификации.

Если вы не уверены, мое руководство по форматам объемного звука объясняет все, что касается звука Dolby и DTS.

Какие видеоформаты поддерживает HDMI?

По мере обновления спецификации HDMI поддерживается больше видеоформатов.Ваше оборудование должно поддерживать этот стандарт HDMI, чтобы использовать это разрешение видео.

Помните, что производители могут по-прежнему ограничивать некоторые форматы видео на своих устройствах. Они также могут добавить поддержку формата, которого нет в спецификации HDMI, если он находится в пределах полосы пропускания этой версии.

Всегда проверяйте руководство к своему устройству, чтобы узнать, на что оно способно.

Если вы не уверены, что означают видеоформаты, ознакомьтесь с моим руководством по разрешениям телевизоров и какова частота обновления вашего телевизора?

HDMI 1.0-1.1 Видеоформаты

• 720p при 25/30/50/60 Гц
• 1080p при 25/30/50/60 Гц

HDMI 1.2-1.2a Видеоформаты

• 720p при 100/120 Гц
• 1440p при 25/30 Гц

HDMI 1.3-1.4b Видеоформаты

• 1080p при 100/120 Гц
• 1440p при 50/60 Гц
• 4K при 25/30 Гц

HDMI 2.0-2.0b Видеоформаты

• 1080p при 240 Гц
• 1440p при 100/120 Гц
• 4K при 50/60 Гц
• 5K при 25/30 Гц

HDMI 2.1 Видеоформаты

• 1440p при 240 Гц
• 4K при 100/120 Гц
• 5K при 50/60/100/120 Гц
• 8K при 50/60/100/120 Гц
• 10K при 50/60/100/120 Гц

Когда следует Я использую HDMI?

Как правило,
это лучшее соединение для соединения большинства современных аудиовизуальных устройств … при условии, что каждое устройство имеет HDMI
порт конечно!

Большинство изготовленных устройств
в последние несколько лет, вероятно, будет HDMI, но в более старых устройствах может не быть.

Помните, соединение HDMI отправляет видео и аудио
сигналов, поэтому достаточно одного кабеля.

Как выбрать лучший кабель HDMI

Когда ты
собираясь купить новый кабель, существует бесконечное количество вариаций
выбирать из. Выбор лучшего кабеля HDMI может показаться невозможным.

Есть
разного цвета, разной длины, разного
материалы, разные характеристики и разные цены.

Это может сделать ваш
Голова кругом.

К счастью, это
не так уж сложно, если вы просто сконцентрируетесь на самом важном. Подумайте об этих моментах, чтобы найти лучший кабель HDMI для вас:

• Технические характеристики? В наши дни большинству людей просто нужен «высокоскоростной» кабель HDMI категории 2.Это гарантирует, что кабель сертифицирован для передачи данных с разрешением до 4K и всех текущих аудиоформатов. Если вы хотите работать с максимальной скоростью в 8K, вам может понадобиться сверхвысокоскоростной кабель HDMI.
• Материалы? Некоторые бренды поставляются с причудливым шнуром с нейлоновой оплеткой. Это должно сделать кабель немного более гибким, и его будет легче перемещать в ограниченном пространстве. В противном случае это просто делает его красивым. Для большинства людей это не имеет значения.
• Цена? Вы можете обанкротиться и купить действительно дорогой, если хотите.Тем не менее, он не будет работать лучше, чем бюджетный кабель достойного качества. Ассортимент AmazonBasics, вероятно, будет достаточным — или, если вам нужна модель с оплеткой, популярны эти HDMI-кабели Twisted Veins.
• Длина? Очень важно. Уделите несколько секунд тому, чтобы подумать, куда нужно проложить кабель и как далеко он будет проложен. Как показывает практика, чем короче, тем лучше, поскольку на самом деле длинные кабели могут отрицательно повлиять на сигнал. Если он окажется слишком длинным, будет сложно проложить кабель в ограниченном пространстве.Сделайте один слишком короткий и …
• Цвет? Это зависит от вас — я не уверен, что это сильно повлияет на звук и изображение! Некоторые люди выберут ненавязчивый цвет, который можно легко замаскировать среди своей экипировки. Большинство просто получит черный!

Нужен ли мне позолоченный кабель HDMI?

№

О, вы хотите большего
объяснения?

Теоретически
Позолоченный разъем будет более устойчивым к окислению и лучше проводить сигнал.Правда это ты
вряд ли сильно окисляются
происходит в вашей гостиной.

Или ваш HDTV в саду?

Так или иначе, есть
такое небольшое количество золота в позолоте, что это не принесет много пользы.
разница в любом случае.

Все-таки выглядит
красиво и блестяще.

Обязательно купите кабель HDMI с позолотой.
разъемы, но я бы не стал доплачивать только за эту функцию.

Что еще вы можете рассказать о HDMI?

HDMI позволяет передавать все типы видеосигналов, включая сигналы высокой четкости до Ultra HD 4K / 60p.Кроме того, до 8 каналов несжатого цифрового звука, такого как Dolby TrueHD и DTS-HD Master Audio.

За последние несколько лет были разные версии спецификации HDMI. Самые распространенные версии — HDMI v.1.4, HDMI 2.0 и более новый HDMI 2.1.

Новая спецификация HDMI 2.1 поддерживает разрешение видео до 4K / 120p и 8K / 60p. Кроме того, это необходимо для новых игровых функций, таких как VRR, ALLM и QMS.

Старые версии имеют некоторые ограничения на поддерживаемые ими функции.Следовательно, входы и выходы HDMI на старых устройствах могут не иметь той же функциональности, что и новые.

Что такое HDMI ARC?

ARC расшифровывается как Audio Return Channel.

Представленное в спецификации HDMI 1.4 соединение HDMI ARC позволяет устройству отправлять данные в двух направлениях. Видео и звук с исходного устройства — и звук обратно в источник.

Главное — уменьшить количество кабелей, необходимых между устройствами.

При стандартном соединении HDMI вы отправляете данные с устройства воспроизведения на устройство отображения.Например, вы подключаете проигрыватель Blu-ray к телевизору с помощью кабеля HDMI, и проигрыватель Blu-ray отправляет изображение и звук на телевизор.

Подключение HDMI ARC

С подключением ARC телевизор может отправлять звук обратно по тому же кабелю HDMI на проигрыватель Blu-ray.

Так какой в ​​этом смысл, я слышу, как ты плачешь?

Ну, тогда в этом нет смысла, так как проигрыватель Blu-ray не воспроизводит звук.

Однако что, если это соединение HDMI было между AV-ресивером или звуковой панелью?

Здесь полезно подключение ARC.AV-ресивер может отправлять видео на телевизор для отображения, но он также может получать звук с телевизора для воспроизведения через акустическую систему.

Это полезно, так как в телевизоре могут быть встроенные приложения, такие как Netflix или Amazon Prime. После этого можно легко воспроизводить звук из этих приложений на акустической системе домашнего кинотеатра. Все по одному кабелю.

Многие звуковые панели используют HDMI ARC для передачи звука с телевизора на звуковую панель. Раньше эти соединения часто выполнялись с помощью оптического кабеля.

Подробнее об этом см. В разделе, как подключить звуковую панель к телевизору.

HDMI ARC поддерживает стерео PCM и сжатый звук 5.1, такой как Dolby Digital, Dolby Digital Plus и DTS.

Dolby Atmos поддерживается через HDMI ARC, если он закодирован с сигналом Dolby Digital Plus. Это характерно для многих потоковых платформ, таких как Disney +, Amazon Prime и Netflix.

Что такое HDMI eARC?

Подключение HDMI eARC — это улучшенная версия HDMI ARC. Он был представлен в спецификации HDMI 2.1.

В чем основное различие между HDMI ARC и eARC? Это позволяет передавать больше данных через соединение.

Максимальная пропускная способность HDMI ARC составляет около 1 мегабита в секунду (Мбит / с). Для HDMI eARC это увеличено до 37 Мбит / с.

Это означает, что HDMI eARC может передавать аудио с более высоким разрешением.

Максимальная полоса пропускания звука HDMI ARC и eARC

Таким образом, eARC поддерживает несжатый объемный звук 5.1 и 7.1, а также звук с более высокой скоростью передачи данных до 24 бит / 192 кГц.

Таким образом, вы можете отправлять звуковые дорожки Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS: X через соединение eARC.

Вам понадобится «кабель HDMI с Ethernet», если вы хотите использовать соединение eARC.

Соединение eARC обратно совместимо с соединением ARC. Таким образом, вы можете подключить ARC к eARC — и интерфейс вернется к работе как ARC.

HDMI ARC лучше, чем оптический?

Если вы хотите отправить звук с телевизора на AV-ресивер или звуковую панель, у вас часто будет выбор из двух вариантов — HDMI ARC или цифровой оптический выход.

Итак, что лучше?

Я бы не сказал, что один «лучше» другого.

Один и тот же аудиосигнал звучит по-разному через HDMI ARC и оптический? Нет. Хотя, как всегда, вы найдете некоторых слепых клятв, что они это делают.

Однако ваши обстоятельства могут определить, что одно лучше для вашей системы, чем другое.

1. Если вы используете AV-ресивер, то использование HDMI ARC избавит вас от необходимости установки дополнительного оптического кабеля.
2. HDMI ARC и оптические соединения поддерживают несжатый стереозвук PCM и сжатый многоканальный звук 5.1 Dolby Digital и DTS.Однако HDMI ARC также поддерживает Dolby Digital Plus, а оптический — нет. HDMI eARC добавляет поддержку аудиоформатов высокого разрешения, таких как DTS-HD Master Audio и Dolby TrueHD, а также объектно-ориентированных Dolby Atmos и DTS: X.
3. Ваш телевизор и усилитель / звуковая панель должны поддерживать HDMI ARC. В противном случае вам может потребоваться использовать оптическое соединение.
4. Чтобы использовать HDMI ARC, вам часто нужно включать HDMI CEC на ваших устройствах. Это позволяет вашим двум устройствам общаться друг с другом и автоматически определять наличие сигнала.В основном это хорошо работает. Однако разные бренды иногда не могут разговаривать друг с другом. Если у вас возникли проблемы с этим, то оптическое соединение может вызвать меньше головной боли!

Примите решение в зависимости от вашего оборудования и того, что имеет смысл для вашей системы. Во многих системах у вас может не быть выбора.

Вы просто будете использовать тип подключения, поддерживаемый всем вашим оборудованием.

Если у меня есть выбор, я обычно использую HDMI ARC.Как бы то ни было, меня спасает подключение другого кабеля.

Вот полезная таблица, в которой сравниваются различия между оптическими соединениями, подключениями HDMI ARC и HDMI eARC:

Сравнение оптических подключений, HDMI ARC и HDMI eARC
Источник: HDMI.org

Что такое HDMI CEC?

CEC расшифровывается как Consumer Electronics Control.

CEC был представлен в HDMI версии 1.2 и позволяет устройствам управлять друг другом через соединение HDMI.

Например, когда вы включаете телевизор, CEC автоматически включает звуковую панель.

Или ваш проигрыватель Blu-ray автоматически выберет правильный вход HDMI на вашем телевизоре.

Вам нужно будет включить CEC в меню настроек каждого устройства, с которым вы хотите это использовать.

CEC производители оборудования называют по-разному. Например:

• Samsung: Anynet +
• Roku: Воспроизведение в одно касание
• Sony: BRAVIA Link
• Pioneer: Kuro Link
• LG: SimpLink
• ER Panasonic: Link VI90

  Вы можете обнаружить, что некоторые устройства, особенно от разных производителей, могут плохо взаимодействовать друг с другом.

  Кроме того, иногда это может раздражать, поскольку устройство автоматически включается / выключается, когда вы этого не хотите.

  Однако при правильной настройке она может оказаться полезной функцией и означает, что вам нужно использовать меньше пультов дистанционного управления.

  Подробнее об этом см. Что такое HDMI-CEC, Anynet + и SimpLink?

  Какие разные версии HDMI?

  HDMI 1.0

  • Релизная версия стандарта HDMI. Аудио и видео интерфейс
    который позволяет передавать стандартное видео и видео высокой четкости
  • До 8 каналов несжатого цифрового звука
  • Передача данных до 4.9 Гб на
    второй
  • Воспроизведение видео и аудио на стандартных дисках Blu-ray с полным разрешением

  HDMI 1.1

  • Добавлена ​​поддержка DVD Audio

  HDMI 1.2 и 1.2a

  • Поддержка формата One Bit Audio, такого как SACD (до 8 каналов)
  • Полная поддержка Consumer Electronics Control (CEC)

  HDMI 1.3

  • Увеличена пропускная способность до 10,2 Гб
    в секунду.
  • Улучшенный цвет — поддержка Deep Color и x.v.Цвет. Они обеспечивают
    увеличенная глубина цвета и возможность
    воспроизводить любой цвет, видимый глазом
  • Синхронизация губ — позволяет устройствам
    автоматически синхронизировать картинку и
    звук
  • Поддержка потоковой передачи
    высокого разрешения Dolby TrueHD и DTS-HD Master Audio на AV-ресивер для
    декодирование
  • Определены два стандарта для HDMI
    кабели — категории 1 и 2 (см. ниже)

  HDMI 1.4

  • Поддержка увеличенных разрешений — до 3840 x 2160p при 25/30 Гц и
    4096 x 2160p при 24 Гц
  • Поддержка канала возврата звука (ARC).Позволяет телевизору передавать звук с
    Подключение HDMI к AV-ресиверу или звуковой панели. Таким образом, разрешив простой способ отправить это
    аудио в звуковую систему домашнего кинотеатра
  • Разрешено подключение Ethernet через HDMI, что позволяет
    подключение к Интернету или домашней сети через кабели
  • Поддержка сигналов 3D TV

  HDMI 2.0

  • Поддерживаемая полоса пропускания увеличена до 18 Гбит / с
  • Добавлена ​​поддержка разрешений 4K Ultra HD при 60 кадрах в секунду
  • Поддержка BT.Стандарт 2020 для телевизоров UHD
  • Поддержка до 32 аудиоканалов
  • Поддержка звукового разрешения до 1536 кГц
  • Поддержка двух видеопотоков на один экран
  • Добавлена ​​поддержка соотношения сторон 21: 9
  • Расширения CEC для управление бытовыми электронными устройствами
  • Минимальный стандарт, необходимый для HDCP 2.2 (защита от копирования для 4K
    видео). Однако, если устройство поддерживает HDMI 2.0, это не обязательно означает, что это
    поддерживает HDCP 2.2. Если нет HDCP 2.2 по всей цепочке воспроизведения,
    тогда видео 4K не будет воспроизводиться
  • Нет необходимости в новом кабеле, просто используйте кабель категории 1 или 2

  HDMI 2.0a

  • Добавлено
    поддержка видео с расширенным динамическим диапазоном (HDR)

  HDMI 2.0b

  • Добавлена ​​поддержка видео Hybrid Log-Gamma (HLG) — формы HDR

  HDMI 2.1

  • Добавлена ​​поддержка Dynamic HDR
  • Поддержка разрешений видео 4K / 120 и 8K / 120
  • Указан новый тип кабеля — 48G.Он поддерживает полосу пропускания 46 Гбит / с и использует разъемы HDMI типа A (стандартный), C (мини) и D (микро)
  • Указан новый усовершенствованный возвратный аудиоканал (eARC). Позволяет передавать несжатый и объектно-ориентированный звук с телевизора на систему домашнего кинотеатра через существующее соединение HDMI. eARC также поддерживает новую функцию Auto Lip Sync.
  • Поддержка расширенных игровых и мультимедийных функций, таких как:
  1. Переменная частота обновления (VRR): позволяет изменять частоту обновления экрана, чтобы соответствовать тому, насколько быстро проигрыватель может создавать контент.Это уменьшает задержку и заикание во время игры. Все устройства в цепочке должны поддерживать это.
  2. Автоматический режим низкой задержки (ALLM): при подключении совместимых устройств они автоматически переключаются в свои игровые режимы. Это означает, что они обеспечивают лучшие настройки с низкой задержкой для игр. Все устройства в цепочке должны поддерживать это.
  3. Quick Media Switching (QMS): удаляет любую задержку перед отображением контента. Например, вы можете получить временный черный экран при переключении с одного источника видео на другой, особенно если вы переключаете разрешение видео или частоту кадров.QMS предотвращает появление этого черного экрана. Все устройства в цепочке должны поддерживать это.
  4. Quick Frame Transport (QFT): позволяет устройству-источнику отправлять видеокадры на телевизор сразу после их создания, а не ждать, пока устройство отображения будет готово к этому. Это снижает задержку во время игры. Все устройства в цепочке должны поддерживать это.

  Каковы разные скорости кабеля HDMI?

  Будьте осторожны при покупке кабеля HDMI.Некоторым брендам нравится делать вид, что их кабель быстрее, чем у остальных, и использовать множество интересных способов их описания.

  В настоящее время существует только 3 официальных спецификации скорости кабеля HDMI:

  1. Категория 1: Стандартная скорость — протестировано до 2,2 Гбит / с
  2. Категория 2: Высокая скорость — протестировано до 10,2 Гбит / с
  3. Категория 3: Сверхвысокая скорость — протестировано до 48 Гбайт в секунду

  Категории 1 и 2 имеют два разных типа кабеля — обычный кабель и один с Ethernet.

  Внутри кабели HDMI имеют 4 экранированных витых пары и 7 отдельных проводов. Версии «с Ethernet» используют два из 7 отдельных проводов для создания дополнительного проводника витой пары.

  Кабель HDMI категории 3 включает в себя проводку Ethernet в стандартной комплектации.

  Что такое кабель HDMI категории 1?

  A ‘стандартная скорость’
  Кабель категории 1 был протестирован на частоте 75 МГц.

  Кабель HDMI имеет 3 шт.
  пары проводов данных, которые передают
  сигнал. Две разные категории кабелей HDMI проверяются на скорость с использованием всего лишь
  одна пара данных.

  Тем не менее, указанная вами скорость передачи данных часто является совокупной суммой
  для всех трех (чтобы получить большее число, чтобы произвести на вас впечатление).

  Это означает
  Кабель «стандартной скорости» категории 1 протестирован для передачи данных на 742 Мб.
  в секунду для одной пары данных. Или 2,2 Гб в секунду на троих
  комбинированный.

  Это эквивалент видеосигнала 720p или 1080i.

  Что такое кабель HDMI категории 2?

  A ‘высокая скорость’
  кабель, протестированный на частоте 340 МГц.Это до 3,4 Гб на
  секунду для каждой пары проводов данных — или максимум 10,2 Гбит / с для
  три пары вместе взятые.

  Это эквивалент сигнала 1080p при 60 кадрах в секунду или сигнала 4K 2160p при 30 кадрах в секунду. Это также будет включать 3D-видео и любые сигналы с повышенной глубиной цвета.

  Есть новый
  сертификат на «Премиальный высокоскоростной кабель HDMI». Это кабель категории 2
  который был протестирован до теоретического максимума 18 Гб в секунду — и
  должен поддерживать любое видео до 2160p / 60 Гц, BT.2020 и HDR.

  Однако в
  На самом деле, любой «высокоскоростной» кабель HDMI, вероятно, подойдет.

  Что такое кабель HDMI категории 3?

  Сверхскоростной кабель HDMI, протестированный на скорости передачи данных до 48 Гбит / с.

  Эта новая категория была введена, чтобы учесть повышенные требования к скорости в соответствии со спецификацией HDMI 2.1.

  Сюда входят разрешения видео 4K и 8K при 120 кадрах в секунду.

  Полный диапазон разрешений видео и частоты кадров, поддерживаемых HDMI 2.1 и сверхскоростной кабель:

  • 4K при 50/60/100/120 пикселей
  • 5K при 50/60/100/120 пикселей
  • 8K при 50/60/100/120 пикселей
  • 10K при 50/60/100 / 120p

  Он также поддерживает аудиоформаты высокого разрешения, необходимые для eARC — Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS: X.

  Однако эти аудиоформаты поддерживаются любым кабелем HDMI, поэтому вам не нужно покупать один из этих кабелей только для звука высокого разрешения.

  Этот кабель будет работать с любым из старых типов подключения HDMI.

  Что такое кабель HDMI с Ethernet?

  По сравнению с обычным кабелем HDMI, кабель HDMI с Ethernet имеет внутри дополнительную витую пару проводов.

  Кабели категорий 1 и 2 бывают двух типов. Стандартные и «с Ethernet».

  Кабели категории 3 стандартно поставляются с проводкой Ethernet.

  Для подключения HDMI eARC требуется кабель «с Ethernet».

  Нужен ли мне HDMI 1.3
  Устройство для прослушивания звука в формате HD?

  № Версии
  HDMI до версии 1.3 полностью поддерживал передачу звука высокой четкости.

  Однако это
  требовал, чтобы звук HD был декодирован устройством воспроизведения, а затем отправлен через
  кабель к усилителю как сигнал Linear PCM (LPCM).

  усилитель / ресивер также нужен для поддержки звука HDMI (не все это сделали).

  Что добавили
  HDMI 1.3 был способностью передавать битовый поток звука HD на усилитель / ресивер.

  Это означает, что аудиосигнал HD отправляется («передается в потоке») непосредственно на
  усилитель / ресивер без предварительного декодирования.Расшифровка выполняется
  приемник вместо этого.

  Чтобы это работало,
  все части цепи должны быть совместимы с HDMI 1.3.

  Где я могу купить кабель HDMI 1.4 или HDMI 2.0?

  Кабели не
  определяется номерами версий спецификации HDMI, то есть 1.2 или 2.0.

  Эти
  числа относятся к возможностям печатных плат HDMI внутри ваших устройств.

  Итак, кабеля HDMI 2.0 не существует.

  В настоящее время существует 3 стандарта кабеля HDMI — категория 1 (стандарт), категория 2 (высокоскоростной и премиум-класса) и категория 3 (сверхвысокая скорость).

  Кабели HDMI различных стандартов разработаны и протестированы для передачи максимального объема данных. Повышенное разрешение видео потребовало повышения скорости передачи данных в новых кабелях HDMI.

  Для передачи 4K Ultra
  HD-видео, видео 1080p и 3D-телесигналы, убедитесь, что покупаете категорию
  2 «высокоскоростной» кабель.

  Это гарантирует, что он будет передавать высокие скорости передачи данных
  обязательный. Если вы не отправляете сигналы с более высоким разрешением, тогда стандартный
  кабеля категории 1 должно быть достаточно.

  Вам может потребоваться сверхскоростной кабель HDMI категории 3, если вы хотите воспроизводить видео 4K / 8K с высокой частотой кадров.

  Нужно ли мне покупать новый кабель для моего 3D-телевизора?

  Наверное, нет. Если
  у вас уже есть «высокоскоростной» кабель HDMI категории 2, тогда он будет поддерживать
  все требования к сигналам HDMI 1.4 и 3DTV (за одним исключением — см.
  ниже).

  Стандартный кабель категории 1 не тестировался на поддержку более высоких
  скорости передачи данных, и поэтому может быть недостаточно надежным.Однако, прежде чем покупать новый кабель,
  попробуйте, и вы можете обнаружить, что это сработает.

  Одна часть нового
  Для спецификации HDMI 1.4 потребуется новый кабель . 1.4
  Обновление поддерживает соединение Ethernet через HDMI. Чтобы использовать это в своем
  оборудования вам понадобится кабель HDMI категории 1 или 2 «с Ethernet».

  Нужно ли мне покупать новый?
  Кабель для просмотра видео 4K UHD?

  Только если вы сейчас
  есть кабель HDMI категории 1. Кабель HDMI категории 2 «высокоскоростной» поддерживает
  до 4K / 60 UHD видео.

  Хотя только «Высокоскоростные кабели HDMI премиум-класса»
  Протестировано до требуемого предела, любой кабель категории 2 подойдет.

  Попробуйте
  сначала существующие кабели, а если у вас возникнут проблемы, вы можете купить новые.

  Кабели, изображенные ниже, являются сертифицированными высокоскоростными кабелями HDMI премиум-класса:

  Сертифицированный Monoprice высокоскоростной кабель HDMI премиум-класса
  Изображение предоставлено: Monoprice
  Проверить цену

  Нужно ли мне покупать новый?
  Кабель для моего устройства HDMI 2.0?

  Может быть, но вероятно
  нет.Достигнут интересный момент, когда максимальная скорость передачи данных
  Спецификация спецификации HDMI 2.0 превзошла «самую быструю»
  Кабель HDMI.

  устройства HDMI 2.0
  предназначены для передачи данных со скоростью до 18 Гб в секунду, тогда как «высокая скорость»
  кабель категории 2 предназначен только для поддержки максимум 10,2 Гб на
  второй.

  Однако хорошо сделанный
  кабель категории 2, вероятно, будет поддерживать скорость передачи данных намного выше, чем это было
  проверено на.

  Конечно, лицензирующий орган HDMI ввел
  дополнительная сертификация «Premium HDMI Cable», которая разрешена для использования с кабелями категории 2, которые
  протестировал до 18 Гб / сек.

  То же правило
  относится к упомянутому выше. Попробуйте кабель, который у вас уже есть, и если вы его получите
  пропадание изображения или помехи, тогда, возможно, подумайте о приобретении «Премиум HDMI».
  Кабель ».

  Нужен ли мне новый кабель для устройства HDMI 2.1?

  Может быть. HDMI 2.1 позволяет увеличивать разрешение видео до 4K / 120p и 8K / 60p.

  Если вы пытаетесь использовать любое из этих новых разрешений видео, вам может потребоваться купить новый сверхвысокоскоростной кабель HDMI:

  Zeskit Maya 8K Ultra HD 48 Гбит / с HDMI-кабель
  Изображение предоставлено: Zeskit
  Проверить цену

  Если вы используете HDMI 2.1, но не пытаясь передать эти новые видеоформаты, тогда подойдет и старый кабель категории 2.

  Сначала попробуйте свои старые кабели, они могут работать. Если у вас возникла проблема, возможно, вам придется приобрести новые кабели.

  Длина ваших кабелей будет иметь значение. Если длина ваших кабелей составляет 2 или 3 метра, возможно, у вас нет проблем со старым кабелем.

  Для больших расстояний более важными становятся спецификации кабеля.

  Что такое сверхвысокая скорость
  Кабель HDMI?

  Кабели HDMI

  Ultra High Speed ​​- это новый тип кабеля, выпущенный для HDMI 2.1 спецификация. Это кабели категории 3.

  Первоначально называемый кабелями 48G, сверхвысокоскоростной кабель HDMI поддерживает скорость передачи данных до 48 Гбит / с.

  Повышенная скорость требовалась для поддержки новых функций HDMI 2.1 — несжатого 8K / 60p, 4K / 120p и аудио высокого разрешения через eARC.

  Он полностью обратно совместим со старыми соединениями HDMI.

  Можно ли обновить мой телевизор или AVR с HDMI 2.0 до HDMI 2.1 с помощью обновления прошивки?

  Нет. Схема в HDMI 2.1 плата использует разводку внутри кабеля HDMI по-другому. Таким образом, вам понадобится новая плата HDMI, установленная внутри вашего устройства.

  Что такое максимум
  Длина кабеля для HDMI?

  Нет определенного
  максимальная длина кабеля для кабелей HDMI — только необходимая производительность.

  Способность
  кабеля для точного воспроизведения сигналов на большом расстоянии очень много
  зависит от качества сборки кабеля. И качество схем
  в устройствах.

  Однако на практике качественный кабель должен уметь
  успешно передавать данные на расстояние около 10 метров.Затем для усиления сигнала может потребоваться повторитель или усилитель.

  Более короткое
  расстояние, например, менее 3 метров, почти любой кабель должен иметь возможность передавать
  необходимые данные.

  Не обманывайтесь, покупая кабели HDMI по завышенной цене, если вам нужны только кабели небольшой длины.

  Совместимы ли новые версии HDMI с
  Старые версии?

  Да. HDMI полностью обратно совместим со старыми версиями.

  Какие бывают типы разъемов HDMI?

  Существует пять типов разъемов HDMI:

  Тип A

  • Стандартный разъем
  • Определен в HDMI 1.0
  • 13,9 мм x 4,45 мм
  • 19 контактов
  • Совместимость с одноканальным DVI-D

  Тип B

  • Двухканальный разъем
  • Определен в спецификации HDMI 1.0
  • 21,2 мм x 4,45 мм
  • 29 контактов
  • Совместим с двухканальным DVI-D
  • Не используется ни в каких продуктах

  Тип C

  • Мини-разъем
  • Определен в спецификации HDMI 1.3
  • 10.42 мм x 2,42 мм
  • 19 контактов
  • Предназначен для портативных продуктов
  • Может быть подключен к типу A с помощью переходного кабеля

  Тип D

  • Микроразъем
  • Определен в спецификации HDMI 1.4
  • 5,83 мм x 2,2 мм
  • 19 контактов

  Тип E

  • Автомобильная система подключения
  • Определено в спецификации HDMI 1.4
  • Имеет фиксирующий язычок, чтобы удерживать его на месте
  • Имеется адаптер для подключения к другим типам

  Типы разъемов HDMI

  Что такое
  Разница между HDMI и DVI?

  По сути, они одинаковы, за исключением того, что HDMI имеет:

  • Поддержка 8 каналов звука
  • Поддержка цветового пространства YUV
  • CEC (проводка для включения дистанционного управления
    устройств)
  • Другой разъем

  Совместим ли HDMI с
  DVI?

  Да — хотя
  не DVI-A.

  Могут возникнуть ситуации, когда вы не сможете просто использовать HDMI для подключения всех ваших устройств. Например, у вас может быть HDMI на одном устройстве и разъем DVI на другом.

  В этой ситуации можно купить переходники с DVI на HDMI, чтобы сменить один конец кабеля с одного типа разъема на другой.

  Таким образом, вы можете использовать обычный кабель HDMI, но поместите адаптер на один его конец и подключите адаптер к разъему DVI. Бинго!

  Позолоченный адаптер DVI-HDMI Рэнки
  Изображение предоставлено: Рэнки
  Проверить цену

  Этот адаптер также двунаправленный.Это означает, что вы можете использовать его для отправки из соединения HDMI в DVI или из DVI в HDMI.

  Итак, независимо от того, каким образом вам нужно отправить сигнал, это должно помочь. Хотя он ограничен разрешением экрана 1080p (1920×1200).

  Помните, что при использовании такого адаптера вы сможете передавать только изображение. Это потому, что, в отличие от HDMI, DVI поддерживает только видеосигналы.

  Итак, в этом случае вам придется отправлять звук через другой тип подключения, например, коаксиальный или оптический звук.

  Если вы не хотите использовать адаптер, вы также можете купить двунаправленные кабели HDMI-DVI для передачи видеосигналов между устройствами.

  Кабель адаптера BlueRigger HDMI-DVI
  Изображение предоставлено: BlueRigger
  Проверить цену

  Устройство DVI может также нуждаться в поддержке HDCP для отправки определенных сигналов, таких как зашифрованные фильмы Blu-ray. Все устройства HDMI поддерживают HDCP.

  В чем разница между HDMI и компонентным
  Видео кабели?

  Кабели HDMI

  аудио / видео межсоединения, которые передают цифровые сигналы между AV-устройствами.

  Компонентные видеокабели передают компонентные аналоговые сигналы между
  устройства и ограничены только видео — они не отправляют аудиосигналы.

  Могу ли я переделать
  Компонентный видеовыход на HDMI?

  Да, можно. Один
  способ — использовать ваш AV-ресивер. Многие AV-ресиверы могут преобразовывать компонент с повышением частоты
  вход на выход HDMI.

  Тем не менее, вам нужно будет проверить руководство для AV
  ресивер, так как не все из них будут это делать.

  Другой способ —
  используйте переходник или конвертер.

  Есть из чего выбирать. Компонент Portta
  to HDMI Converter, изображенный ниже, выполнит свою работу.

  Преобразователь компонента Portta в HDMI
  Изображение предоставлено: Portta
  Проверить цену

  Вам просто нужно убедиться, что конвертер, который вы используете, выдает нужный вам сигнал. Вышеупомянутый поддерживает разрешение до 1080p.

  Кроме того, вы должны четко понимать, что вы хотите преобразовать из и в .

  Преобразователь выше будет преобразовывать только из компонентного видео (+ стерео аудио) в HDMI i.е. отправка картинки со старой игровой приставки на вход HDMI телевизора.

  Если вам нужно сделать что-то другое, вам нужно найти подходящий конвертер для этой работы.

  Это то, что многие люди ошибаются и в конечном итоге покупают не то устройство.

  Для чего используются угловые адаптеры HDMI?

  В некоторых ситуациях вам может быть трудно или даже невозможно подключить кабель HDMI к устройству.

  Самый распространенный сценарий — это когда ваш телевизор с плоским экраном прикреплен к стене.

  Если порты HDMI не расположены на боковой стороне телевизора, часто между задней частью телевизора и стеной не остается места для подключения кабеля. Ой.

  Барабан, пожалуйста. Шаг вперед, спасительный адаптер HDMI под прямым углом!

  Кабель имеет значение Адаптер HDMI 90 градусов / под прямым углом
  Изображение предоставлено: Cable Matters
  Проверить цену

  Этот полезный маленький
  устройство подключится к концу существующего кабеля HDMI и создаст 90-градусный
  разъем.

  Таким образом, вы можете подключать кабель даже в
  области.

  Вы также можете увидеть их, описанные как 270-градусные адаптеры HDMI. На самом деле это то же самое. Это просто означает, что разъем HDMI предназначен для направления вверх, а не вниз.

  Если это важно, просто убедитесь, что вы покупаете тот, который указывает верный путь.

  Адаптеры, которые я связал выше, поставляются с обеими версиями. Один указывает вниз (адаптер на 90 градусов), а другой — вверх (адаптер на 270 градусов).

  Конечно, это зависит от ориентации порта на вашем устройстве.

  Если вы действительно на высоте — и я ни на минуту в этом не сомневаюсь — вы можете
  Также купите кабели HDMI с уже установленным на конце под прямым углом соединением.

  UGREEN HDMI 90 градусов / прямоугольный кабель
  Изображение предоставлено: UGREEN
  Проверить цену

  Таким образом, если у вас еще нет кабелей, вы можете сэкономить на дополнительных расходах на покупку адаптеров.

  Также некоторые люди предпочитают иметь кабель с правильным разъемом, подключенным к кабелю, а не использовать адаптер.

  Могу ли я подключить HDMI к VGA с помощью кабеля?

  Это тебе повезло
  день, действительно можете.

  Вам нужно будет купить адаптер для преобразования выхода HDMI в VGA, а затем использовать стандартный кабель VGA для подключения к устройству отображения.

  Если у вас есть
  устройство с выходом HDMI, например ноутбук,
  например, вам может потребоваться подключить его к проектору, у которого есть только вход VGA.

  На первый взгляд, вы немного застряли.

  Однако благодаря
  чудеса современной науки, есть довольно простое решение проблемы.

  Существует ряд преобразователей HDMI в VGA, которые будут поглощать HDMI
  сигнал и выплюнуть замаскированный под VGA.

  Я уже упоминал, что я
  не слишком технический?

  VicTsing Адаптер / преобразователь HDMI-VGA
  Изображение предоставлено: VicTsing
  Проверить цену

  Все, что вам нужно сделать
  подключите разъем HDMI к выходу HDMI вашего ноутбука — или что угодно
  устройство, с которого нужно отправить сигнал.

  Затем подключите VGA к устройству отображения. Будь то
  проектор, компьютерный монитор или телевизор.

  Модель выше
  поддерживает разрешение до 1920×1080 при 60 Гц. Он также поставляется с внешним
  источник питания, который может вам понадобиться, если вы подключаетесь к устройству, которое не выводит достаточную мощность.

  Могу ли я купить кабель USB-HDMI?

  Вроде. Вам нужно будет купить адаптер, который поддерживает используемое вами устройство.

  Итак, вы должны преобразовать тип подключения с USB на HDMI с помощью адаптера. Затем используйте стандартный кабель HDMI для подключения к устройству отображения.

  Зачем вам это нужно? Наиболее частой причиной может быть то, что вы хотите подключить свой компьютер или ноутбук к внешнему монитору или телевизору высокой четкости.

  После этого вы сможете отправлять видео и аудио через порт HDMI на вашем устройстве отображения.

  Если в вашем устройстве уже есть выход HDMI, вы должны просто использовать его.

  Однако, если у вас нет выхода HDMI, вы сможете отправлять видео и аудио на другой экран с помощью USB-адаптера.

  Вы также можете использовать этот тип адаптера для добавления второго монитора, если вы уже используете выход HDMI.

  Этот адаптер USB-HDMI преобразует соединение USB 3.0 / 2.0 стандартного размера в видео 1080p и аудио HD.

  Адаптер RayCue USB 3.0 / 2.0 к HDMI
  Изображение предоставлено: RayCue
  Проверить цену

  Однако эта модель будет работать только на устройстве под управлением ОС Windows — XP, 7, 8 или 10.Кроме того, он поддерживает только видео 1080p через порт USB 3.0.

  Итак, перед покупкой необходимо ознакомиться с описанием адаптера. Многие из них поддерживают только определенные операционные системы, разрешения видео и аудиоформаты.

  Если вам нужен USB-преобразователь, который работает с устройством Mac — например, MacBook или iMac — тогда вы можете купить что-то вроде этого QGeeM USB C to HDMI Adapter:

  Адаптер QGeeM USB C — HDMI
  Изображение предоставлено: QGeeM
  Проверить цену

  Этот преобразователь использует меньшее соединение USB типа C.Таким образом, это можно использовать с устройствами, у которых нет стандартных портов USB.

  Вы также можете использовать этот конвертер на таких устройствах, как Surface Book, телефон Samsung Galaxy, Chromebook или Pixelbook. Все, что использует соединение USB Type-C.

  Он также совместим с Thunderbolt 3.

  Главное, что нужно знать, это то, что преобразователи USB в HDMI часто бывают специфичными для разных типов устройств. Убедитесь, что вы покупаете тот, который подходит для имеющегося у вас устройства.

  Для чего нужен коммутатор HDMI?

  Переключатель HDMI полезен, если у вас закончились входы HDMI на проекторе, мониторе, телевизоре или звуковой панели.

  Коммутатор имеет несколько входов и выход. Таким образом, вы можете подключить все свои устройства к коммутатору, а затем использовать один выход для подключения к телевизору.

  Переключатель позволит вам выбрать, какой видеоисточник использовать.

  Если вы хотите получить более подробную информацию об этом и узнать, как все подключить, ознакомьтесь с моим руководством по переключателю HDMI.

  Приколи меня!

  ---

  Руководство по домашнему кинотеатру

  Пол запустил руководство по домашнему кинотеатру, чтобы помочь менее опытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.Он проработал звукооператором, световым и аудиовизуальным инженером около 20 лет. Дома он потратил больше времени на установку, настройку, тестирование, демонтаж, исправление, настройку, повторную установку (а иногда и использование) различного оборудования hi-fi и домашнего кинотеатра.

  ---

  Изображение предоставлено: Петр Краточвил / Shutterstock.com | © Can Stock Photo Inc. / nikkytok

  В начало

  Коаксиальный

  против HDMI: в чем разница?

  Если вы находитесь в процессе настройки, модернизации домашнего кинотеатра или установки системы объемного звучания, вам необходимо проверить варианты аудио- и видеокабелей.Хотя некоторые из ваших устройств могут иметь только один тип цифрового аудиовыхода, большинство устройств имеют выходы как для коаксиального кабеля, так и для кабеля HDMI. Вот почему вам нужно знать разницу между коаксиальным кабелем и кабелем HDMI .

  Кабели предназначены для интерпретации и передачи необходимых сигналов от источника программирования, такого как DVD-плеер, кабельная приставка или телевизор. В большинстве телевизоров используются стандартные коаксиальные кабели. Современные технологии позволили использовать кабели HDMI.

  Телевизоры не являются обособленным оборудованием.Кабели необходимы для подключения их к выбранным вами развлекательным аксессуарам, и дополнительные опции позволят вам в полной мере насладиться просмотром телевизора. Коаксиальный кабель и кабель HDMI — два самых популярных кабеля, доступных для вашего телевизора.

  Выбор между коаксиальным кабелем и кабелем HDMI зависит от типа сигнала и уровня качества (аудио и видео), обеспечиваемого телевизионными кабелями.

  Коаксиальный кабель

  Коаксиальный кабель был изобретен в 1900-х годах. Этот тип кабеля изначально использовался для передачи радио- и телефонных сигналов.Коаксиальный кабель состоит из медного сердечника с двумя концентрическими слоями, разделенными изоляцией, по которым передается аналоговый сигнал вдоль оси. Он передает аналоговый сигнал.

  Коаксиальные кабели передают сигнал от источника программ к телевизору. Коаксиальные видеокабели известны своим однополюсным разъемом, окруженным разъемом, который либо ввинчивается, либо вставляется в соответствующее отверстие для обеспечения соединения. Сегодня коаксиальные кабели ограничены такими внешними соединениями, как линии кабельного или спутникового телевидения.

  Изображение Стива Джонсона

  Кабель HDMI

  HDMI или мультимедийный интерфейс высокой четкости — это стандарт связи, который используется во всем мире с 2002 года. Кабели HDMI поставляются с 19-контактным разъемом plug-and-go. Они имеют простую конструкцию, состоящую из десяти верхних штифтов и девяти нижних штифтов. Они просто подключаются, как USB, к порту HDMI для обеспечения безопасного соединения. Они несут цифровой сигнал.

  Кабели HDMI — это новые кабели DVI. Эти кабели предназначены для использования с компонентами высокой четкости, поскольку они могут передавать стандартные и видеосигналы.Они имеют разъемы, похожие на большой USB, и используются в современных телевизорах, телевизорах с высокой четкостью изображения и новейшем цифровом оборудовании.

  Коаксиальные кабели — это более низкий тип кабеля по сравнению с кабелями HDMI. Они обычно используются, когда это единственный кабельный ввод, доступный в вашем телевизоре.

  Коаксиальный кабель и кабель мультимедийного интерфейса высокой четкости (HDMI) важны для системы домашнего кинотеатра.

  Сравнительная таблица

  9

  	Коаксиальный	HDMI
  Конфигурация	Оптоволоконный кабель, состоящий из экрана, диэлектрика и центрального проводника.Может быть коаксиальный кабель 50 Ом и 75 Ом.	4 витые экранированные пары с отдельными проводниками
  Разрешение	Разрешение низкого стандартного разрешения	Высокое разрешение
  Совместимость	Все телевизоры имеют коаксиальный вход	На всех телевизорах после 2003 года
  Коаксиальные кабели с сопротивлением 50 Ом часто используются в радиоприемниках Ham / CB, 2-сторонних радиоприемниках, передатчиках для телевещания / радио, повторителях сотовых телефонов / Wi-Fi. Коаксиальные кабели с сопротивлением 75 Ом часто используются в кабельных соединениях телевидения, домашних видеоустройствах, интернет-маршрутизаторах и приставках спутникового телевидения.	Для передачи видео- и аудиосигналов высокой четкости на большие расстояния. Часто используется для игровых приставок, устройств домашнего кинотеатра, проигрывателя Blue-ray и других видео- и аудиосистем.
  Пропускная способность	0. 1 Гбит / с (100 Мбит / с)	до 18 Гбит / с
  Сигнал	Аналоговый	Цифровой
  Максимальная длина	футов	футов )	Для Ethernet — до 1640.4 фута (500 метров)

  Содержимое: коаксиальный и HDMI: в чем разница?

  Кабели HDMI обеспечивают лучшее качество изображения, чем коаксиальные кабели. Это связано с тем, как изготавливаются кабели HDMI, с точки зрения конструкции оборудования и того, как оно обрабатывает данные.

  Коаксиальный кабель поставляется с экранированным проводом, заземленным на обоих концах, окружающим центральный провод. На сигнал на внутреннем проводе не влияют шум и радиопомехи. Коаксиальный кабель используется, когда необходимо защитить от шума длинные кабели.Сигналы разделены на разные частоты. На длинных кабелях сигнал не падает.

  Кабель HDMI обеспечивает детализированную и конкретную передачу цифрового видео и звука, которая охватывает отдельные провода и форму разъема для передаваемого формата цифровых данных.

  Шинная топология коаксиальных кабелей делает развертывание уязвимым для шума, перегрузки и угроз безопасности. Их нет в кабелях HDMI.

  Качество изображения

  Выбор между коаксиальным кабелем и кабелем HDMI не означает разницу в качестве изображения.Это способ передачи сигналов по кабелям к оборудованию, к которому они подключены. Следовательно, есть разница в качестве изображения по коаксиальному кабелю и кабелю HDMI.

  Коаксиальные кабели используют F-образный разъем с резьбой, который давно используется в видеомагнитофонах, телевизорах и игровых системах. Когда для подключения телевизора и оборудования используются коаксиальные кабели, аудио и видео пропускаются через центральный медный проводник, что ограничивает разрешение. Это делает полосу пропускания коаксиальных кабелей идеальной только для отправки цифровых данных со спутниковых и кабельных служб на декодеры внутри дома.

  Кабели HDMI обеспечивают разрешение видео 1080p. Они могут передавать несжатый звук до 8 каналов, которые популярны в форматах DTS HD и Dolby TrueHD, используемых дисками Blur-Ray. Кабели HDMI могут работать с контентом 4K и 3D. Производители контента предпочитают кабели HDMI, потому что они обеспечивают наилучшее качество изображения.

  Помехи

  Коаксиальные кабели передают аналоговые сигналы, а кабели HDMI передают цифровые сигналы. Цифровые сигналы менее подвержены помехам или менее устойчивы к шумам.Цифровые сигналы также подвержены меньшему ухудшению со временем, чем аналоговые.

  Качество звука

  Кабели HDMI обеспечат высочайший уровень аудио- и видеосигналов, если медиа-источник вашего домашнего оборудования объемного звучания поступает как с аудио, так и с видеосигналами. Если ваше оборудование передает только аудиосигналы (например, проигрыватель компакт-дисков), и коаксиальный кабель, и кабель HDMI могут воспроизводить звук одинаково высокого качества.

  Сигналы

  Коаксиальные кабели не могут передавать сигнал высокой четкости, который могут передавать кабели HDMI.Коаксиальные кабели могут обеспечивать 1080i или 720p, но не 1080p HDMI.

  При использовании с кабельными коробками коаксиальные кабели никогда не смогут передавать сигналы HD.

  HDMI обеспечивает полный объемный звук и качество без сжатия, недоступное для коаксиальных кабелей. HDMI также может передавать по тому же кабелю полный объемный звук.

  Простота использования

  Коаксиальные кабели более удобны в использовании, чем кабель HDMI, поскольку они часто меньше обычного кабеля HDMI.Кабели HDMI уже подходят как для аудио, так и для видеосигналов, поэтому отдельные кабели для аудиосигналов больше не нужны.

  Кабели HDMI также позволяют выполнять множество подключений с минимальным количеством кабелей, таким образом, он предлагает более простой процесс подключения без необходимости использования нескольких кабелей, как того требует коаксиальный кабель.

  Cable Solutions

  Кабели HDMI могут быть единственным типом кабеля, который можно использовать для подключения аудио- и видеооборудования. Один кабель HDMI можно использовать вместо одиннадцати других кабелей (включая коаксиальные кабели) для подключения телевизоров, ТВ-боксов, DVD-плееров и других видео / аудиоприемников.

  Расстояние

  Расстояние — главный недостаток кабелей HDMI. Максимальное расстояние между кабелями HDMI составляет примерно до 35 метров для кабелей категории 1 и примерно до 10 метров для кабелей категории 2. За пределами этих расстояний необходимы удлинители кабеля. Коаксиальные кабели подходят для больших расстояний, поскольку они идеальны для внешних источников.

  Шум

  Коаксиальные кабели могут иметь проблемы с шумом на обратном пути. Поэтому принимающему оборудованию требуется дополнительный интеллект, чтобы позаботиться об этом контроле ошибок.Кабели HDMI, с другой стороны, бесшумны.

  Цвета

  Кабели HDMI могут обрабатывать 10-битную, 12-битную и 16-битную глубину цвета, рендеринг с превосходной детализацией более одного миллиарда цветов. Коаксиальные кабели не несут такой большой глубины цвета, поэтому HDMI действительно лучше всего подходит для разрешения высокой четкости.

  Передача данных

  Кабели HDMI имеют самую высокую скорость передачи данных. Старая версия имеет скорость до 10,2 Гбит / с, а новая версия — HDMI 2.0 h имеет скорость до 18 Гбит / с. Кабели HDMI можно легко подключить к новейшим устройствам, таким как DVD-плееры, телевизоры HDMI и т. Д., Без каких-либо искажений и помех во время передачи данных.

  Коаксиальные кабели имеют скорость передачи данных 0,1 Гбит / с (100 Мбит / с). Однако его преимущество заключается в дальности передачи данных.

  Стоимость

  Коаксиальные кабели дешевле и проще в установке. Их также легче модифицировать, чем кабели HDMI. Кабели HDMI на фут дороже, чем коаксиальные кабели.

  Пропускная способность

  Высокоскоростные кабели HDMI имеют более высокую полосу пропускания до 18 Гбит / с для более эффективного сигнала. Коаксиальные кабели обеспечивают большую пропускную способность на канал.

  Целостность сигнала

  Это гарантирует, что сигнал перемещается от источника к приемнику с достаточной целостностью и качеством. Кабели HDMI хранят, передают и просматривают цифровые сигналы в исходном виде без каких-либо изменений.

  Для контента высокой четкости аналоговые сигналы через коаксиальные кабели требуют преобразования из аналогового в цифровой, поэтому заметного ухудшения сигнала нет.Всегда лучше передавать HD-контент через кабели HDMI.

  Кабель Оконечная нагрузка

  Концевая заделка кабеля — это соединение кабеля с оборудованием, позволяющее подключить кабель к другим устройствам. Полевая заделка лучше, чем заводская, в том смысле, что вы можете просто потянуть за кабели, чтобы заделать их позже.

  Кабели HDMI имеют ограничения при подключении в полевых условиях. Кабели HDMI не допускают простого подключения в полевых условиях, в отличие от коаксиального кабеля.Так проще произвести ремонт коаксиальных кабелей на месте.

  Потеря передачи

  Кабели HDMI обеспечивают передачу без потерь для лучшего качества видео при более высоком разрешении и низкой яркости. Качество видео намного лучше, чем при передаче через аналоговый сигнал (коаксиальный кабель), потому что здесь также нет преобразования. Видео с высокой контрастностью также имеют более четкое изображение.

  Многоканальные источники звука

  HDMI c устройства могут передавать аудиоисточники на несколько каналов, но у них нет возможности одновременной передачи двухканальных стереофонических и многоканальных сигналов.Это может быть проблемой, когда подключено много устройств с разными аудиоформатами.

  Коаксиальные кабели могут поддерживать несколько каналов с достаточно хорошей пропускной способностью.

  Как подключить кабели

  В то время как большинство новых телевизоров поставляются с высоким разрешением, многие материалы по-прежнему доставляются через коаксиальные кабели, которые подключаются к источнику телевизионного сигнала, будь то антенна, спутник или кабель. Телевизоры HDTV могут передавать контент через коаксиальные кабели.

  • Подключите коаксиальный кабель к разъему «Cable in или TV in» на задней панели телевизора.
  • Расположите и закрепите кабель в порту легким нажатием. Избегайте чрезмерного затягивания коаксиального кабеля к разъему «Кабельный вход» или «ТВ-вход».
  • Прикрутите коаксиальный кабель к порту, повернув разъем кабеля по часовой стрелке.
  • Поместите, закрепите и прикрутите по часовой стрелке другой конец кабеля к источнику телевизионного сигнала.
  • Подключите телевизор и, при необходимости, источник ТВ-сигнала.

  Кабели HDMI подключаются к телевизору, и источник сигнала почти такой же, как и другие кабели.

  • Подключите один конец кабеля HDMI к порту HDMI, расположенному на задней панели телевизора. Большинство телевизоров высокой четкости имеют как минимум два порта HDMI. Запомните, к какому порту HDMI (HDMI 1 или HDMI 2 вы подключили кабель HDMI.
  • Подключите другой конец кабеля HDMI к источнику сигнала.
  • Включите телевизор.
  • Установите вход или источник телевизора на выбранный порт HDMI.Это можно сделать с помощью пульта дистанционного управления или кнопки «источник» телевизора,
  • Отрегулируйте разрешение изображения.

  Коаксиальный кабель и кабель HDMI работают с разными сигналами. Конвертер может преобразовать коаксиальный сигнал (аналоговый) в сигнал HDMI (цифровой), если вы подключаете источник программирования только с коаксиальным выходом к телевизору с входом только HDMI.
