Размеры радиаторов отопления
Одним из главных параметров, который следует учитывать при выборе радиатора отопления, является его размер. Ведь от него напрямую зависит мощность прибора, то есть, количество тепловой энергии, которую он отдает в пространство. Это касается радиаторов, созданных из любых используемых в настоящее время материалов — алюминия, чугуна, биметалла и других.
Размеры радиаторов
Размеры современных радиаторов отопления могут быть самыми разными. Это касается трех параметров — длины, высоты и ширины. Что касается длины, то считается, что радиатор должен быть в длину не менее 70% от ширины оконного проема. При выборе длины на основе специальных расчетов по известным формулам можно подобрать высоту прибора таким образом, чтобы он обладал максимальной мощностью и теплоотдачей.
Если мы говорим о чугунных радиаторах, то при стандартной высоте 588 мм длина одной секции обычно составляет 93 мм, а глубина — 140 мм.
Таким образом, выбирать необходимо из количества секций в батарее, которое колеблется в пределах от 7 до 10 штук.
Алюминиевые радиаторы обладают другими размерами. Обычно высота в данном случае 575…585 мм, длина одной секции — 80 мм, а глубина — 80…100 мм. Алюминиевые радиаторы, как правило, состоят из съемных секций, количеством которых регулируется. Как и длина, ведь этот параметр бывает критичен при установке радиатора в том или ином месте.
Биметаллические радиаторы являются одними из самых лучших. Однако их недостатком является высокая цена, которая повышается по мере увеличения размеров изделия. Как правило, они составляют: высота от 550 до 580 мм, глубина — 75…100 мм, длина одной секции 80…82 мм. Эти параметры справедливы для радиаторов со стандартной высотой.
Что касается так называемых низких батарей, то их размер на 10…20% меньше в зависимости от модели. Однако их существенным недостатком является потеря мощности примерно на ту же величину. Аналогично и с высокими батареями.
Таким образом, при возможности устанавливайте радиаторы стандартной высоты, поскольку они обладают максимальной теплоотдачей.
Как правильно рассчитать размер
Выбор размера должен основываться в первую очередь на показателях теплоотдачи. Эту величину вы без труда найдете в технической документации к прибору. Как правило, в настоящее время выбирают радиаторы, состоящие из нескольких секций, количество которых выбирается в соответствии с необходимой мощностью. А она вычисляется в проекте при разработке системы отопления.
См. так же.
стандартные, высокие, низкие, их межосевое расстояние
Проектирование систем отопления — непростое занятие. Много нужно учесть нюансов: даже выбор размера радиатора требует определенных знаний.
Какими должны быть размеры радиаторов
Выбор габаритов отопительных приборов основывается далеко не на эстетических соображениях. Главную роль тут играет теплоотдача. Особенно это справедливо, если подбирается модель для установки под окном.
Нужно так подобрать модель, чтобы соблюсти сразу несколько требований:
- по длине радиатор должен перекрывать не менее 70-75% ширины оконного проема;
- расстояние от пола должно быть 80-120 мм;
- от подоконника 60-120 мм.
Выбирая размеры радиатора, нужно подбирать их в зависимости от того, насколько высоко расположен подоконник
Только при таких условиях теплоотдача выбранного вами отопительного прибора будет нормальной: он будет выдавать заявленное производителем количество Ватт.
Терминология
Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.
В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние
Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости.
В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.
Габаритные размеры самой секции или радиатора описываются следующими параметрами:
- монтажная высота;
- глубина;
- ширина.
Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).
В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.
Пример технических характеристик. Это модель Revolution Bimetall
К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции.
Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).
И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.
При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.
Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны
Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм.
Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.
Стандартная высота
Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.
Чугунные
Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:
Алюминиевые
Размеры алюминиевых радиаторов более стандартизованы. Тут даже можно говорить о средних величинах. При межосевом расстоянии 500 мм средняя высота секции — 570-585 мм.
Практически стандартная ширина — 80 мм. По глубине есть варианты. Есть практически плоские: радиаторы российского производства «Термал» имеют глубину всего 52 мм. Это самые плоские алюминиевые батареи. У всех других она 80-100 мм.
Биметаллические
Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.
Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм
Стальные
Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского производителя «Конрад»: модель РСВ-1.
Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского производителя КЗТО, есть у европейцев.
В этой категории больше оперируют общей высотой — монтажной, так как многие предпочитают нижнее подключение.
Высокие и узкие
Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.
Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.
Одна из самых привлекательных моделей — вертикальный трубчатый радиатор Arbonia Entreetherm
Стальные панельные батареи в стандартном исполнении идут высотой до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и выше. Например у Kermi есть две модели Verteo Plan и Verteo Profil — максимально они могут быть до 2,2 м.
Есть гиганты и у Purmo: Kos V, Faros V, Tinos V, Narbonne V и VT, Paros V. Они отличаются типом лицевой панели (гладкая или профилированная) и глубиной. Но у всех у них только нижнее подключение.

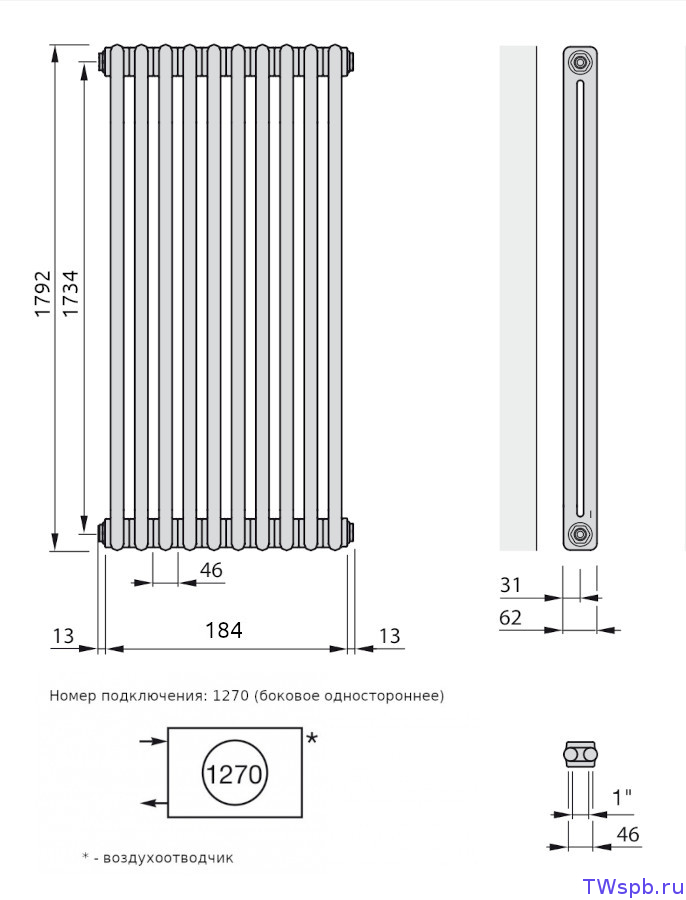

Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна: Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, Charleston у «Зендера».
В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.
Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.
Стальные панельные радиаторы бывают очень низкими
В группе чугунных минимальное межосевое расстояние у модели BOLTON 220 с монтажной высотой 330 м, чуть выше Hellas 270 от Viadrus: она имеет монтажную высоту 340 мм.
Все остальные — более высокие — с межосевым расстоянием 300-350 мм или около того.
Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя Global (Глобал) — модель Gl-200/80/D и у российского «Рифара» — это «Бэйс 200» и «Форза 200».
Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.
Биметаллические низкие радиаторы есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.
Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.
У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).
Радиаторы в полу — самые низкие из всех возможных
Трубчатые радиаторы тоже есть очень маленькие: от 150 мм размеры Delta Laserline (производитель Purmo). У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российского КЗТО от 300 мм.
Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.
И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон.
Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.
Плоские радиаторы
В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Тут выбор не очень большой.
Малой глубины алюминиевые радиаторы выпускает Златоустовский «Термал». Их модели РАП 500 и РАП 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.
Плоскими можно считать панельные радиаторы: они в зависимости от количества нагревательных панелей имеют глубину от 60 мм. Тоже толщина небольшая.
Небольшая глубина бывает у трубчатых стальных радиаторов: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.
Стальной трубный радиатор может меть от двух до шести колон труб
Ни биметалл, ни, тем более чугун, плоским не бывает. Зато есть очень неплохой и совершенной плоский тип отопления — теплый плинтус. При такой системе отопительные приборы располагаются вдоль пола по периметру.
Их размеры при этом — около 30 мм глубины и 100-120 мм высоты.
Итоги
Разнообразие отопительных приборов позволяет выбрать вариант для любых условий: есть не только стандартные размеры, но и низкие, высокие, плоские. На любой вкус и цвет.
Размеры радиаторов отопления
Стандартные габариты отопительных радиаторов:
Производители чугунных радиаторов ориентируются на требования ГОСТ 8690-94. Согласно этому нормативному акту есть сетка размеров радиаторов отопления из чугуна:
- Расстояние между входным и выходным штуцером: 300 (мм), 400 (мм), 500 (мм), 600 (мм), 800 (мм).
- Высота радиатора: 400 (мм), 500 (мм), 600 (мм), 700 (мм), 900 (мм).
- Глубина изделия: 100 (мм), 160 (мм), 200 (мм).
- Номенклатурный шаг составляет от 0.14 до 0.21 (кВт).
- Показатель удельной массы варьируется от 43.5 до 49.5 (кг/кВт).
Чугунные радиаторы рассчитаны на рабочее давление в системе отопления, составляющее 1.5 (Мпа).
Как правило, изделия состоят из 4 – 7 секций.
Производители стальных панельных радиаторов ориентируются на требования ГОСТ 20335-74.
Согласно этому нормативному акту есть сетка размеров радиаторов отопления из стали:
- Расстояние между входным и выходным штуцером: 300 (мм), 500 (мм).
- Глубина изделия: 40 (мм), 80 (мм), 115 (мм).
- Диаметр условного прохода штуцеров составляет 20 (мм).
- Номинальная теплоотдача варьируется от 0.5 до 1.07 (экм).
Существует три варианта исполнения стального радиатора: однорядный, однорядный с рёбрами, двухрядный.
Стандартных габаритов алюминиевых радиаторов не существует, однако при их изготовлении производитель ориентируется на ГОСТ 8617. Согласно этому акту, толщина стенки алюминиевого радиатора, соприкасающейся с водой, должна быть не менее 1.5 (мм).
Маркировка чугунных и стальных радиаторов содержит их тип и параметры.
Например: радиатор МС-140-400-0,9-7 ГОСТ 8690-94 расшифровывается – радиатор из чугуна, тип МС-140, расстоянием между штуцерами 400 (мм), рабочее избыточное давление 0,9 (Мпа), с количество секций 7.
РСВ-1 – 400 – 9 – 1.4 — ГОСТ 20335-74 расшифровывается – радиатор из стали, каналы вертикальные, однорядное исполнение, расстояние между штуцерами 400 (мм), рабочее давление 9 (кгс/см2), поверхность нагрева 1.4 (экм).
Размеры алюминиевых радиаторов отопления и их секций
Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.
Что нужно знать о размерах радиаторов и на что они влияют
Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.
Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.
По длине алюминиевые радиаторы имеют практически не ограниченные размеры.
Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.
Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.
В него входят:
- 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
- 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
- 3. Ключ для крана
- 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
- 5. Радиаторные заглушки (глухие пробки).
- 6. иногда еще дюбеля для крепления кронштейнов.
Монтажный комплект для алюминиевых радиаторов.
По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.
1. Литье делает прибор более прочным и надежным.
В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.
2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.
Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей
Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.
Алюминиевые радиаторы ROVALL
Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см.
В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.
Страна-производитель: Италия.
Основные параметры:
- Предельное рабочее давление – 20 бар.
- Давление при испытании прибора – 37,5 бар.
- Предел температуры воды – 110 °С.
Характеристики Rovall Alux 200 — расстояние между осями 200 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| ALUX 200/1 | 245 / 100 / 80 | 92 | 1 |
| ALUX 200/4 | 245 / 100 / 320 | 368 | 4 |
| ALUX 200/6 | 245 / 100 / 480 | 552 | 6 |
| ALUX 200/8 | 245 / 100 / 640 | 736 | 8 |
| ALUX 200/10 | 245 / 100 / 800 | 920 | 10 |
| ALUX 200/12 | 245 / 100 / 960 | 1104 | 12 |
| ALUX 200/14 | 245 / 100 / 1120 | 1288 | 14 |
| ALUX 200/16 | 245 / 100 / 1280 | 1472 | 16 |
* Все данные взяты из официальных источников производителей.
Характеристики Rovall Alux 350 — расстояние между осями 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| ALUX 350/1 | 395 / 100 / 80 | 138 | 1 |
| ALUX 350/44 | 395 / 100 / 320 | 552 | 4 |
| ALUX 350/6 | 395 / 100 / 480 | 828 | 6 |
| ALUX 350/8 | 395 / 100 / 640 | 1104 | 8 |
| ALUX 350/10 | 395 / 100 / 800 | 1380 | 10 |
| ALUX 350/12 | 395 / 100 / 960 | 1656 | 12 |
| ALUX 350/14 | 395 / 100 / 1120 | 1936 | 14 |
| ALUX 350/16 | 395 / 100 / 1280 | 2208 | 16 |
* Все данные взяты из официальных источников производителей.
Характеристики Rovall Alux 500 — расстояние между осями 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| ALUX 500/1 | 545 x 100 x 80 | 179 | 1 |
| ALUX 500/4 | 545 x 100 x 320 | 716 | 4 |
| ALUX 500/6 | 545 x 100 x 480 | 1074 | 6 |
| ALUX 500/8 | 545 x 100 x 640 | 1432 | 8 |
| ALUX 500/10 | 545 x 100 x 800 | 1790 | 10 |
| ALUX 500/12 | 545 x 100 x 960 | 2148 | 12 |
| ALUX 500/14 | 545 x 100 x 1120 | 2506 | 14 |
| ALUX 500/16 | 545 x 100 x 1280 | 2840 | 16 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы Climatic Control Corporation LLP
Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).
В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.
Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо.
Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.
Страна-производитель: Великобритания
Основные параметры:
- Предел рабочего давления – 16 бар.
- Предел испытательного давления – 24 бар.
- давление, способное разорвать батарею – 48 бар.
Характеристики BiLUX AL:
| Модель | Расстояние между осями, мм | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|---|
| BiLUX AL M 500 | 500 | 570 / 75-80 / 75 | 180 | 1 |
| BiLUX AL M 300 | 300 | 370 / 75-80 / 75 | 128 | 1 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы фирмы Fondital
Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.
Страна-производитель: Италия.
Расстояние между осями:
- 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
- 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).
Основные параметры:
- Предел рабочего давления – 16 бар.
- Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
- Предел температуры воды – 120 °С.
Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Calidor S 350/1 | 428 / 96 / 80 | 145 | 1 |
| Calidor S 350/4 | 428 / 96 / 320 | 582 | 4 |
| Calidor S 350/5 | 428 / 96 / 400 | 727 | 5 |
| Calidor S 350/6 | 428 / 96 / 480 | 873 | 6 |
| Calidor S 350/7 | 428 / 96 / 560 | 1018 | 7 |
| Calidor S 350/8 | 428 / 96 / 640 | 1163 | 8 |
| Calidor S 350/9 | 428 / 96 / 720 | 1309 | 9 |
| Calidor S 350/10 | 428 / 96 / 800 | 1454 | 10 |
| Calidor S 350/11 | 428 / 96 / 880 | 1600 | 11 |
| Calidor S 350/12 | 428 / 96 / 960 | 1745 | 12 |
| Calidor S 350/13 | 428 / 96 / 1040 | 1891 | 13 |
| Calidor S 350/14 | 428 / 96 / 1120 | 2036 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики Calidor Super 500 S4 — межосевое расстояние 500 мм, секция имеет 4 боковых ребра и глубину 96 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Calidor S 500/1 | 578 / 96 / 80 | 192 | 1 |
| Calidor S 500/4 | 578 / 96 / 320 | 770 | 4 |
| Calidor S 500/5 | 578 / 96 / 400 | 962 | 5 |
| Calidor S 500/6 | 578 / 96 / 480 | 1155 | 6 |
| Calidor S 500/7 | 578 / 96 / 560 | 1347 | 7 |
| Calidor S 500/8 | 578 / 96 / 640 | 1539 | 8 |
| Calidor S 500/9 | 578 / 96 / 720 | 1732 | 9 |
| Calidor S 500/10 | 578 / 96 / 800 | 1924 | 10 |
| Calidor S 500/11 | 578 / 96 / 880 | 2117 | 11 |
| Calidor S 500/12 | 578 / 96 / 960 | 2309 | 12 |
| Calidor S 500/13 | 578 / 96 / 1040 | 2502 | 13 |
| Calidor S 500/14 | 578 / 96 / 1120 | 2694 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики Calidor Super 500 S3 — межосевое расстояние 500 мм. и секция имеет три боковых ребра и глубину 100 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Calidor S 500/1 | 578 / 100 / 80 | 178 | 1 |
| Calidor S 500/4 | 578 / 100 / 320 | 712 | 4 |
| Calidor S 500/5 | 578 / 100 / 400 | 890 | 5 |
| Calidor S 500/6 | 578 / 100 / 480 | 1068 | 6 |
| Calidor S 500/7 | 578 / 100 / 560 | 1246 | 7 |
| Calidor S 500/8 | 578 / 100 / 640 | 1424 | 8 |
| Calidor S 500/9 | 578 / 100 / 720 | 1602 | 9 |
| Calidor S 500/10 | 578 / 100 / 800 | 1780 | 10 |
| Calidor S 500/11 | 578 / 100 / 880 | 1958 | 11 |
| Calidor S 500/12 | 578 / 100 / 960 | 2136 | 12 |
| Calidor S 500/13 | 578 / 100 / 1040 | 2314 | 13 |
| Calidor S 500/14 | 578 / 100 / 1120 | 2478 | 14 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы фирмы Faral S.p.A.
Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.
Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.
Страна-производитель: Италия.
Основные параметры:
- Предел рабочего давления – 16 бар.
- Предел давления испытания – 24 бара.
- Предел температуры воды – 110 °С.
Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| FARAL Green HP 350/1 | 430 / 80 / 80 | 134 | 1 |
| FARAL Green HP 350/4 | 430 / 80 / 320 | 544 | 4 |
| FARAL Green HP 350/6 | 430 / 80 / 480 | 816 | 6 |
| FARAL Green HP 350/8 | 430 / 80 / 640 | 1088 | 8 |
| FARAL Green HP 350/10 | 430 / 80 / 800 | 1360 | 10 |
| FARAL Green HP 350/12 | 430 / 80 / 960 | 1632 | 12 |
| FARAL Green HP 350/14 | 430 / 80 / 1120 | 1904 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов FARAL Green HP 500 — расстояние между осями 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| FARAL Green HP 500/1 | 580 / 80 / 80 | 180 | 1 |
| FARAL Green HP 500/4 | 580 / 80 / 320 | 720 | 4 |
| FARAL Green HP 500/5 | 580 / 80 / 400 | 900 | 5 |
| FARAL Green HP 500/6 | 580 / 80 / 480 | 1080 | 6 |
| FARAL Green HP 500/7 | 580 / 80 / 560 | 1260 | 7 |
| FARAL Green HP 500/8 | 580 / 80 / 640 | 1440 | 8 |
| FARAL Green HP 500/10 | 580 / 80 / 800 | 1800 | 10 |
| FARAL Green HP 500/12 | 580 / 80 / 960 | 2160 | 12 |
| FARAL Green HP 500/14 | 580 / 80 / 1120 | 2520 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов FARAL Trio HP 500 -межцентровое расстояние 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| FARAL Trio HP 500/1 | 580 / 95 / 80 | 212 | 1 |
| FARAL Trio HP 500/4 | 580 / 95 / 320 | 848 | 4 |
| FARAL Trio HP 500/5 | 580 / 95 / 400 | 1060 | 5 |
| FARAL Trio HP 500/6 | 580 / 95 / 480 | 1272 | 6 |
| FARAL Trio HP 500/7 | 580 / 95 / 560 | 1484 | 7 |
| FARAL Trio HP 500/8 | 580 / 95 / 640 | 1696 | 8 |
| FARAL Trio HP 500/10 | 580 / 95 / 800 | 2120 | 10 |
| FARAL Trio HP 500/21 | 580 / 95 / 960 | 2544 | 12 |
| FARAL Trio HP 500/14 | 580 / 95 / 1120 | 2968 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов FARAL Trio HP 350 — межосевое расстояние 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| FARAL Trio HP 350/1 | 430 / 95 / 80 | 151 | 1 |
| FARAL Trio HP 350/4 | 430 / 95 / 320 | 604 | 4 |
| FARAL Trio HP 350/6 | 430 / 95 / 480 | 906 | 6 |
| FARAL Trio HP 350/8 | 430 / 95 / 640 | 1208 | 8 |
| FARAL Trio HP 350/10 | 430 / 95 / 800 | 1510 | 10 |
| FARAL Trio HP 350/12 | 430 / 95 / 960 | 1812 | 12 |
| FARAL Trio HP 350/14 | 430 / 95 / 1120 | 2114 | 14 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы Global
Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.
Страна-производитель: Италия.
Основные параметры:
- Предельное рабочее давление – 16 бар.
- Давление опрессовки – 24 бар.
- Предельная температура горячей воды – 110 °С.
Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Global VOX 350/1 | 440 / 95 / 80 | 145 | 1 |
| Global VOX 350/4 | 440 / 95 / 320 | 580 | 4 |
| Global VOX 350/6 | 440 / 95 / 480 | 870 | 6 |
| Global VOX 350/8 | 440 / 95 / 640 | 1160 | 8 |
| Global VOX 350/10 | 440 / 95 / 800 | 1450 | 10 |
| Global VOX 350/12 | 440 / 95 / 960 | 1740 | 12 |
| Global VOX 350/14 | 440 / 95 / 1120 | 2030 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики Global VOX 500 — расстояние между осями 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Global VOX 500/1 | 590 / 95 / 80 | 193 | 1 |
| Global VOX 500/4 | 590 / 95 / 320 | 772 | 4 |
| Global VOX 500/6 | 590 / 95 / 480 | 1158 | 6 |
| Global VOX 500/8 | 590 / 95 / 640 | 1544 | 8 |
| Global VOX 500/10 | 590 / 95 / 800 | 1930 | 10 |
| Global VOX 500/12 | 590 / 95 / 960 | 2316 | 12 |
| Global VOX 500/14 | 590 / 95 / 1120 | 2702 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов Global ISEO — межцентровое расстояние 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Global ISEO 350/1 | 432 / 80 / 80 | 134 | 1 |
| Global ISEO 350/4 | 432 / 80 / 320 | 536 | 4 |
| Global ISEO 350/6 | 432 / 80 / 480 | 804 | 6 |
| Global ISEO 350/8 | 432 / 80 / 640 | 1072 | 8 |
| Global ISEO 350/10 | 432 / 80 / 800 | 1340 | 10 |
| Global ISEO 350/12 | 432 / 80 / 960 | 1608 | 12 |
| Global ISEO 350/14 | 432 / 80 / 1120 | 1876 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов Global ISEO — межосевое расстояние 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Global ISEO 500/1 | 582 / 80 / 80 | 181 | 1 |
| Global ISEO 500/4 | 582 / 80 / 320 | 724 | 4 |
| Global ISEO 500/6 | 582 / 80 / 480 | 1086 | 6 |
| Global ISEO 500/8 | 582 / 80 / 640 | 1448 | 8 |
| Global ISEO 500/10 | 582 / 80 / 800 | 1810 | 10 |
| Global ISEO 500/12 | 582 / 80 / 960 | 2172 | 12 |
| Global ISEO 500/14 | 582 / 80 / 1120 | 2534 | 14 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы Torex
Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.
Страна-производитель: Италия
Основные параметры:
- Предел рабочего давления – 16 бар.
- Предел давления испытания – 24 бара.
- Предел температуры – 110 °С.
- Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).
Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Torex B 350/1 | 420 / 78 / 80 | 130 | 1 |
| Torex B 350/6 | 420 / 78 / 480 | 720 | 6 |
| Torex B 350/8 | 420 / 78 / 640 | 1040 | 8 |
| Torex B 350/10 | 420 / 78 / 800 | 1300 | 10 |
| Torex B 350/12 | 420 / 78 / 960 | 1560 | 12 |
| Torex B 350/14 | 420 / 78 / 1120 | 1820 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики Torex B 500 — межосевое расстояние — 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Torex B 500/1 | 570 / 78 / 80 | 172 | 1 |
| Torex B 500/6 | 570 / 78 / 480 | 1032 | 6 |
| Torex B 500/8 | 570 / 78 / 640 | 1376 | 8 |
| Torex B 500/10 | 570 / 78 / 800 | 1720 | 10 |
| Torex B 500/12 | 570 / 78 / 960 | 2064 | 12 |
| Torex B 500/14 | 570 / 78 / 1120 | 2408 | 14 |
* Все данные взяты из официальных источников производителей.
Размеры и характеристики радиаторов Torex C 500 — межосевое расстояние — 500 мм:
| Модель | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| Torex C 500/1 | 570 / 70 / 75 | 198 | 1 |
| Torex C 500/6 | 570 / 70 / 450 | 1188 | 6 |
| Torex C 500/8 | 570 / 70 / 600 | 1584 | 8 |
| Torex C 500/10 | 570 / 70 / 750 | 1980 | 10 |
| Torex C 500/12 | 570 / 70 / 900 | 2376 | 12 |
| Torex C 500/14 | 570 / 70 / 1050 | 2772 | 14 |
* Все данные взяты из официальных источников производителей.
Алюминиевые радиаторы Rifar
Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.
Основные характеристики:
- Рабочее давление не более 20 атм;
- Максимальная температура теплоносителя 135 0 С;
- pH воды 7 — 8,5;
Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:
| Межосевое расстояние (мм) | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| 200 | 261 / 100 / 80 | 104 | 1 |
| 350 | 415 / 90 80 | 136 | 1 |
| 500 | 570 / 100 / 80 | 204 | 1 |
Размеры и характеристики радиаторов Rifar Alp 500 — серийно радиаторы выпускаются с количеством секций от 4 до 14:
| Межосевое расстояние (мм) | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| 500 | 570 / 75 / 81 | 191 | 1 |
Размеры и характеристики радиаторов Rifar Alum — серийно радиаторы выпускаются с количеством секций от 4 до 14:
| Межосевое расстояние (мм) | Размеры (В/Г/Д), мм | Мощность всего радиатора, Вт | Количество секций |
|---|---|---|---|
| 500 | 565 / 90 80 | 183 | 1 |
| 350 | 415 / 90 / 80 | 139 | 1 |
Читайте также:
Как рассчитать количество секций радиатора
Существует упрощенный способ, позволяющий сделать это быстро.
Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.
- Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
- Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
- Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.
Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).
В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.
Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером.
Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.
100 х 16 х 1,1 = 1760 (ватт).
Чтобы рассчитать количество секции радиатора делим это число на 180.
1760 / 180 = 9,778 (штук).
Округляем – получаем 10 секций.
Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Размеры радиаторов отопления по высоте и ширине, как рассчитать
Содержание:
1. Размеры радиаторов отопления
2. Низкие батареи
3. Высокие радиаторы
При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.
При этом следует учитывать такие основные параметры:
- размеры отопительных радиаторов;
- степень теплоотдачи одной секции;
- максимальная величина рабочего давления, на которое рассчитаны эти приборы.
Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.
Размеры радиаторов отопления
Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.
Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.
В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:
- длина одной секции — 93 миллиметра;
- глубина — 140 миллиметров;
- высота – 588 миллиметров.
Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка.
Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.
Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).
Типичными являются такие размеры радиаторов отопления алюминиевых:
- длина одной секции — 80 миллиметров;
- глубина 80-100 миллиметров;
- высота — 575-585 миллиметров.
Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².
Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.
Биметаллические радиаторы отопления размеры секции имеют следующие:
- длина 80-82 миллиметра;
- глубина – от 75 до 100 миллиметров;
- высота – минимум 550 и максимум 580 миллиметров.
По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт.
Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.
При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.
Низкие батареи
Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:
- их можно разместить под низко расположенным подоконником;
- они обладают максимальной теплоотдачей на единицу площади.
Чугунные радиаторы.
Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:
- длина 93 миллиметра;
- глубина — 140 миллиметров;
- высота – 388 миллиметров.
По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см².
Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.
Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.
Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.
Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:
- среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
- они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.
Высокие радиаторы
Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.
Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.
Их размеры следующие:
- высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
- глубина – 203 миллиметра.
Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.
У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.
Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.
Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.
Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:
- высота секции 880 миллиметров;
- глубина 95 миллиметров;
- длина 80 миллиметров.
Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).
До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:
Выбор радиаторов — мощность, размеры, размещение и крепление
При выборе радиаторов, с практической точки зрения, прежде всего, интересует размеры и крепление. Размещение радиатора в конкретном месте установки. Мощность секции у похожих моделей приблизительно одинаковая. Мало того, — она сходная и у отопительных приборов сделанных из различных материалов.
О рабочем давлении речь в принципе не идет, так как для обычного дома до 3 этажей нужно чтобы этот показатель был от 6 атм. Чему удовлетворяют все имеющиеся в продаже радиаторы. А для многоэтажек со стояками — от 16 атм.
Материал изготовления современных радиаторов также мало на что влияет. Нужно лишь обойти подделки и дешевки и брать изделия проверенных известных производителей.
Внешний вид современных батарей для большинства людей как минимум «приятный», осталось отбросить те модели, которые по дизайну «не те», но это личный выбор.
Но размеры секций, их количество в зависимости от требуемой мощности отопления, весьма важны при выборе. Рассмотрим подробнее, на что обратить внимание…
Высота прибора — главный параметр для установщика
В продаже можно встретить радиаторы разной высоты. Но среди них подавляющее большинство трех типоразмеров, которое характеризуется расстоянием между центрами подключения батареи к трубам (между подводками радиатора).
- Расстояние по центрам подводящих труб 500 мм — высокие стандартные приборы.
- Это же расстояние 380 мм — модели уменьшенной высоты, например под низкий подоконник, или возле двери в прихожую, чтобы не выделялись.
- 200 мм — низкие изделия.
Чаще всего встречаются радиаторы с расстоянием между подводками — 500 мм. Они могут быть чугунными или алюминиевыми секционными, или стальными панельными.
У изделий меньшей высоты существенно уменьшена и мощность одной секции. Поэтому чтобы сравняться по теплоотдаче с высокими, они должны быть длиннее, т.е. состоять из большего числа секций.
При замене радиаторов обращают внимание на расположение подводящих труб, их высоту нахождения и расстояние между ними по центрам, которое обычно составляет 500 мм.
Какие размеры (габариты) у радиаторов
Размеры одной секции радиатора можно узнать из справочных данных. Для примера приведены размеры типичного чугунного радиатора «старого образца» модель МС140:
- расстояние по центрам подводки — 500 мм;
- высота секции — 588 мм;
- длина секции — 93 мм;
- глубина секции — 140 мм;
- длина радиатора из 10 секций в сборе, с учетом толщины прокладок между секциями — 940 мм.
(есть несколько типоразмеров, данные отличаются)
Нужно учитывать, что по краям радиатора устанавливаются воздухоотводчики и краны для промывки. Приборы, которые подключены только с одной стороны, снабжаются с противоположной промывочными кранами.
Также подробней читайте, как правильно подключить водяной отопительный прибор к трубам
Типичное правило выбора места радиатора — центр окна совпадает с центром радиатора. Тогда отопительный прибор вписывается в дизайн помещения
Обычные размеры алюминиевого
Еще пример размеров- обычные размеры секции алюминиевого радиатора с расстоянием между подводками 500 мм:
— высота — 585 мм;
— ширина секции — 80 мм;
— глубина — 80 мм;
— ширина радиатора из 10 секций — 810 мм.
(в зависимости от производителей и моделей характеристики незначительно меняются)
Зазор между алюминиевым радиатором и стеной на стандартном креплении – 30 мм. Поэтому прибор будет выдаваться от плоскости стены на 110 мм.
Мощность
С мощностью радиаторов не все просто, как кажется на первый взгляд, так как ее можно узнать только из официальных технических характеристик. При этом рассказы продавцов или рекламные буклеты обычно не отражают реальность.
Среди однотипных моделей покупатель выбирает самые мощные. Поэтому покупателя просто обманывают насчет мощности.
Этот показатель зависит в основном от площади поверхности радиаторов, т.е. от вида и количества ребрений, их размеров. Откуда же берется большая разница в мощности у однотипных приборов с одинаковыми размерами? Она приписывается.
В паспортных данных обычно указывается теплоотдача в ваттах одной секции при разности температур между окружающим воздухом и теплоносителем в 70 градусов. Это значит, что при 20 градусах в комнате, и 90 градусах теплоносителя, одна секция отдает, к примеру, 170 Вт.
170 Вт мощности одной секции — это типичная характеристика по теплоотдаче для алюминиевых, биметаллических и чугунных радиаторов обычных размеров с расстоянием между подводками в 500 мм.
Но дело в том, что сейчас теплоноситель до 90 град редко когда разогревают, чаще бывает +60 — +70 град. А в комнатах обычно температура воздуха +22 — +24 градусов, а не +20 град. В таких условиях теплоотдача секции уменьшается до 120 — 130 Вт.
Т.е. обычный десятисекционный радиатор подходит по мощности для комнаты в 12 — 13 кв. метров с одним большим окном в нормально утепленном здании, в котором теплоноситель не нагревают до опасных температур.
Варианты с теплоотдачей
Но в последнее время все большую популярность завоевывают очень экономичные конденсационные котлы. Для них оптимальная температура теплоносителя на подаче не больше +55 градусов. Подробнее о конденсационных котлах и самом экономичном низкотемпературном обогреве
А это требует увеличение мощности отопительных приборов (площади поверхности ) еще процентов на 20 — 30.
Для низких радиаторов уменьшается и теплоотдача на секцию, что необходимо учитывать при подборе ширины (количества секций).
Обычно для батарей с межосевым расстоянием 380 мм паспортная мощность секции составляет — 100 — 110 Вт.
На мощность радиатора влияет и скорость теплоносителя. В паспорте указывается мощность, при которой на входе и выходе прибора разность температур теплоносителя составляет 20 градусов, Т.е. на входе 90 град, на выходе 70 град. Если теплоноситель движется быстрее, больше приток энергии и меньше разность температур, — больше и отдача тепла.
Некоторые нюансы выбора отопительных батарей
Выше приведены основные параметры наиболее распространенных моделей радиаторов. Но продаже можно встретить самые разные варианты и конфигурации. Межосевое расстояние меняется с шагом в 50 мм, — бывает 200, 250, 300, 350, 400, 450, 550 мм и др.
Мощность секции меняется впределах 40 — 200 Вт. Имеются высокие батареи с отдачей на секцию в 400 Вт. Их применение целесообразно разве что в каких-то углублениях, под лестничными маршами, когда греть нужно верхний этаж. В принципе, можно подобрать любой прибор по размерам и вкусу.
Сейчас популярны и стальные неразборные панельные батареи. У них особый дизайн, который многим нравится, при этом удельная цена $/Вт сходна с алюминиевыми.
Подбор мощности и размеров может быть произведен очень точно, так как типоразмеры каждой модели значительно меняются не только по высоте и ширине, но и по глубине (толщине). Специалисты считают их более надежными, так как отсутствуют межсекционные стыки, что особенно полезно с незамерзайкой отличающейся агрессивностью.
Для самотечной системы важно и гидравлическое сопротивление радиатора. Наименьшее значение – у старых чугунных, типа МС140, они лучше подходят для самотека. Также, у алюминиевых проходные отверстия больше, чем у биметаллических.
Важна и собственная теплоемкость радиатора, что влияет на перепады температуры в помещении. У чугунных батарей старого образца теплоемкость в разы больше. В них находится в 4 – 5 раз больше жидкости, чем в алюминиевых, и масса их в десять раз больше.
В результате при отключении котла термодатчиком, батареи еще долго будут отдавать тепло и температура в комнате будет повышаться. Затем, когда все остынет, котел включится, но температура в комнате будет повышаться медленно, ведь сначала еще долго будут разогреваться теплоинерционные радиаторы.
Современные отопительные приборы с низкой теплоемкостью создают меньшие колебания температуры воздуха в помещении, а комфорта больше.
Скорость движения теплоносители в современных радиаторах больше, поэтому заиливания их не происходит. Чугунные же, как правило, со временем забиваются отложениями, если жидкость в системе отопления меняется (пополняется). Еще информация рекомендации по приобретению отопительных приборов
Простая установка и крепление
Посмотрите фильм, как крепить и подключить радиатор к трубопроводу своими руками – просто и доступно. Данное видео поможет определиться и с выбором батарей для отопления.
Выбор радиаторов — мощность, размеры, размещение и крепление
При выборе радиаторов, с практической точки зрения, прежде всего, интересует размеры и крепление. Размещение радиатора в конкретном месте установки. Мощность секции у похожих моделей приблизительно одинаковая. Мало того, — она сходная и у отопительных приборов сделанных из различных материалов.
О рабочем давлении речь в принципе не идет, так как для обычного дома до 3 этажей нужно чтобы этот показатель был от 6 атм. Чему удовлетворяют все имеющиеся в продаже радиаторы. А для многоэтажек со стояками — от 16 атм.
Материал изготовления современных радиаторов также мало на что влияет. Нужно лишь обойти подделки и дешевки и брать изделия проверенных известных производителей.
Внешний вид современных батарей для большинства людей как минимум «приятный», осталось отбросить те модели, которые по дизайну «не те», но это личный выбор.
Но размеры секций, их количество в зависимости от требуемой мощности отопления, весьма важны при выборе. Рассмотрим подробнее, на что обратить внимание…
Высота прибора — главный параметр для установщика
В продаже можно встретить радиаторы разной высоты. Но среди них подавляющее большинство трех типоразмеров, которое характеризуется расстоянием между центрами подключения батареи к трубам (между подводками радиатора).
- Расстояние по центрам подводящих труб 500 мм — высокие стандартные приборы.
- Это же расстояние 380 мм — модели уменьшенной высоты, например под низкий подоконник, или возле двери в прихожую, чтобы не выделялись.
- 200 мм — низкие изделия.
Чаще всего встречаются радиаторы с расстоянием между подводками — 500 мм. Они могут быть чугунными или алюминиевыми секционными, или стальными панельными.
У изделий меньшей высоты существенно уменьшена и мощность одной секции. Поэтому чтобы сравняться по теплоотдаче с высокими, они должны быть длиннее, т.е. состоять из большего числа секций.
При замене радиаторов обращают внимание на расположение подводящих труб, их высоту нахождения и расстояние между ними по центрам, которое обычно составляет 500 мм.
Какие размеры (габариты) у радиаторов
Размеры одной секции радиатора можно узнать из справочных данных. Для примера приведены размеры типичного чугунного радиатора «старого образца» модель МС140:
- расстояние по центрам подводки — 500 мм;
- высота секции — 588 мм;
- длина секции — 93 мм;
- глубина секции — 140 мм;
- длина радиатора из 10 секций в сборе, с учетом толщины прокладок между секциями — 940 мм.
(есть несколько типоразмеров, данные отличаются)
Нужно учитывать, что по краям радиатора устанавливаются воздухоотводчики и краны для промывки. Приборы, которые подключены только с одной стороны, снабжаются с противоположной промывочными кранами.
Также подробней читайте, как правильно подключить водяной отопительный прибор к трубам
Типичное правило выбора места радиатора — центр окна совпадает с центром радиатора. Тогда отопительный прибор вписывается в дизайн помещения
Обычные размеры алюминиевого
Еще пример размеров- обычные размеры секции алюминиевого радиатора с расстоянием между подводками 500 мм:
— высота — 585 мм;
— ширина секции — 80 мм;
— глубина — 80 мм;
— ширина радиатора из 10 секций — 810 мм.
(в зависимости от производителей и моделей характеристики незначительно меняются)
Зазор между алюминиевым радиатором и стеной на стандартном креплении – 30 мм. Поэтому прибор будет выдаваться от плоскости стены на 110 мм.
Мощность
С мощностью радиаторов не все просто, как кажется на первый взгляд, так как ее можно узнать только из официальных технических характеристик. При этом рассказы продавцов или рекламные буклеты обычно не отражают реальность.
Среди однотипных моделей покупатель выбирает самые мощные. Поэтому покупателя просто обманывают насчет мощности.
Этот показатель зависит в основном от площади поверхности радиаторов, т.е. от вида и количества ребрений, их размеров. Откуда же берется большая разница в мощности у однотипных приборов с одинаковыми размерами? Она приписывается.
В паспортных данных обычно указывается теплоотдача в ваттах одной секции при разности температур между окружающим воздухом и теплоносителем в 70 градусов. Это значит, что при 20 градусах в комнате, и 90 градусах теплоносителя, одна секция отдает, к примеру, 170 Вт.
170 Вт мощности одной секции — это типичная характеристика по теплоотдаче для алюминиевых, биметаллических и чугунных радиаторов обычных размеров с расстоянием между подводками в 500 мм.
Но дело в том, что сейчас теплоноситель до 90 град редко когда разогревают, чаще бывает +60 — +70 град. А в комнатах обычно температура воздуха +22 — +24 градусов, а не +20 град. В таких условиях теплоотдача секции уменьшается до 120 — 130 Вт.
Т.е. обычный десятисекционный радиатор подходит по мощности для комнаты в 12 — 13 кв. метров с одним большим окном в нормально утепленном здании, в котором теплоноситель не нагревают до опасных температур.
Варианты с теплоотдачей
Но в последнее время все большую популярность завоевывают очень экономичные конденсационные котлы. Для них оптимальная температура теплоносителя на подаче не больше +55 градусов. Подробнее о конденсационных котлах и самом экономичном низкотемпературном обогреве
А это требует увеличение мощности отопительных приборов (площади поверхности ) еще процентов на 20 — 30.
Для низких радиаторов уменьшается и теплоотдача на секцию, что необходимо учитывать при подборе ширины (количества секций).
Обычно для батарей с межосевым расстоянием 380 мм паспортная мощность секции составляет — 100 — 110 Вт.
На мощность радиатора влияет и скорость теплоносителя. В паспорте указывается мощность, при которой на входе и выходе прибора разность температур теплоносителя составляет 20 градусов, Т.е. на входе 90 град, на выходе 70 град. Если теплоноситель движется быстрее, больше приток энергии и меньше разность температур, — больше и отдача тепла.
Некоторые нюансы выбора отопительных батарей
Выше приведены основные параметры наиболее распространенных моделей радиаторов. Но продаже можно встретить самые разные варианты и конфигурации. Межосевое расстояние меняется с шагом в 50 мм, — бывает 200, 250, 300, 350, 400, 450, 550 мм и др.
Мощность секции меняется впределах 40 — 200 Вт. Имеются высокие батареи с отдачей на секцию в 400 Вт. Их применение целесообразно разве что в каких-то углублениях, под лестничными маршами, когда греть нужно верхний этаж. В принципе, можно подобрать любой прибор по размерам и вкусу.
Сейчас популярны и стальные неразборные панельные батареи. У них особый дизайн, который многим нравится, при этом удельная цена $/Вт сходна с алюминиевыми.
Подбор мощности и размеров может быть произведен очень точно, так как типоразмеры каждой модели значительно меняются не только по высоте и ширине, но и по глубине (толщине). Специалисты считают их более надежными, так как отсутствуют межсекционные стыки, что особенно полезно с незамерзайкой отличающейся агрессивностью.
Для самотечной системы важно и гидравлическое сопротивление радиатора. Наименьшее значение – у старых чугунных, типа МС140, они лучше подходят для самотека. Также, у алюминиевых проходные отверстия больше, чем у биметаллических.
Важна и собственная теплоемкость радиатора, что влияет на перепады температуры в помещении. У чугунных батарей старого образца теплоемкость в разы больше. В них находится в 4 – 5 раз больше жидкости, чем в алюминиевых, и масса их в десять раз больше.
В результате при отключении котла термодатчиком, батареи еще долго будут отдавать тепло и температура в комнате будет повышаться. Затем, когда все остынет, котел включится, но температура в комнате будет повышаться медленно, ведь сначала еще долго будут разогреваться теплоинерционные радиаторы.
Современные отопительные приборы с низкой теплоемкостью создают меньшие колебания температуры воздуха в помещении, а комфорта больше.
Скорость движения теплоносители в современных радиаторах больше, поэтому заиливания их не происходит. Чугунные же, как правило, со временем забиваются отложениями, если жидкость в системе отопления меняется (пополняется). Еще информация рекомендации по приобретению отопительных приборов
Простая установка и крепление
Посмотрите фильм, как крепить и подключить радиатор к трубопроводу своими руками – просто и доступно. Данное видео поможет определиться и с выбором батарей для отопления.
Размеры радиаторов отопления: требования, терминология, стандарты
На чтение 9 мин. Просмотров 394 Опубликовано Обновлено
Целесообразные размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием габаритов на теплоотдачу. Также эти параметры и расположение нагревательных элементов в пространстве комнаты определяют, насколько равномерно будет распределяться тепло.
Требования к выбору радиаторов
Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора
Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75% от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).
При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.
Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.
Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.
Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.
Терминология
Основными параметрами выбора являются ширина и высота радиатора
В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).
Линейные габариты включают в себя:
- монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
- глубину;
- ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.
Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов габариты важны для подбора подходящих составляющих отопительной системы.
Стандартная высота радиаторов
При замене чугунных батарей учитывают высоту подводки над уровнем пола
Когда рассматривается высота типовой батареи отопления, подразумевается межцентровой показатель в 50 см. Распознать такие модели можно по цифре 500 в названии. За ориентир их берут, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции по сей день. Чтобы избежать переделок имеющейся системы, потребители стараются найти батареи с идентичными значимыми габаритами. Подходящие по межцентровому расстоянию модели производятся из разных материалов.
Чугун
Представленные на рынке чугунные модели выпускаются в широком диапазоне параметров. Гармошка в 50 см распознается по буквам МС и двух- или трехзначному числу, обозначающему здесь не межосевую длину, а глубину изделия. Она варьируется от 85 до 140 мм. Ширина изменяется от одной модели к другой и принимает разные значения у изготовителей одной модели: например, МС-140 выпускается в исполнениях в 108 и 93 мм.
Помимо гармошки, межосевые 50 см бывают и у других изделий, например, секционного строения. Некоторые из них оборудованы ножками. Есть модели, у которых глубину не обозначают из-за расширенной книзу формы.
Алюминий
Самые тонкие радиаторы, глубиной 5 см, выпускает фирма Термал
Размеры алюминиевых радиаторов характеризуются большей стандартизированностью. Здесь можно обозначить средние значения. Если речь идет о размерах алюминиевых радиаторов отопления с межосевым параметром в 50 см, типовая высота секции будет варьироваться в диапазоне 57-58,5 см. Ширина обычно равна 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем в 5,2 см), но у большинства она находится в пределах интервала от 8 до 10 см.
Среди биметаллических радиаторов плоские модели не встречаются. Большой вариабельностью значений линейные параметры этих продуктов тоже не обладают. Ширина одной секции биметаллического радиатора равна 8-8,7 см, высота – 56,5-57,5 см, глубина – 8-9,5 см. Низкие модели из биметалла – случай редкий. Минимальная высота – 20 см.
Сталь
Изделия из стали реже остальных производятся с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция на рынке встречается даже у зарубежных производителей. Бренд Kermi спроектировал стальную модель панельного строения специально для использования в качестве замены старых чугунных радиаторов. Отечественная фирма «Конрад» тоже выпускает батареи под данную задачу – РСВ-1. Существуют образцы подходящих размеров с трубчатым строением. Но обычно в качестве ключевого параметра у них указывают суммарную монтажную высоту в расчете на подключение снизу.
Высокие и узкие радиаторы
Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan
Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.
Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.
Низкие и плоские радиаторы
Чугунная модель с межосевым расстоянием менее 40 см
Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.
Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.
У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.
Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).
Самые низкие алюминиевые радиаторы
В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.
Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.
Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации имеющейся системы отопления. Бывают случаи, когда целесообразно подобрать радиатор с наименьшим показателем высоты или глубины.
Калькулятор размеров радиатора
| Размер радиатора
Рассчитайте размер радиатора, подходящий именно вам
Воспользуйтесь нашим калькулятором размеров радиаторов, чтобы определить, какой радиатор подходит вам больше всего. Размеры радиаторов сильно различаются в зависимости от стиля и разновидности радиатора, который вы решите выбрать.
Stelrad предлагает самый большой диапазон размеров радиаторов в Великобритании, поэтому наш калькулятор размеров радиаторов является таким полезным инструментом. Независимо от того, выбираете ли вы один из наших стандартных размеров радиаторов или решаете, что один из наших современных дизайнерских радиаторов идеально подходит для вас, наша таблица размеров радиаторов поможет вам принять окончательное решение при покупке радиатора в Stelrad.
Размеры и формы радиаторов в Stelrad полностью различаются в зависимости от их функциональности, дизайна и помещения. Вертикальные радиаторы имеют очень разные размеры, например, горизонтальные радиаторы, а радиатор для ванной комнаты, такой как радиатор с полотенцесушителем, будет сильно отличаться по форме и размер от одного из наших радиаторов колонки.
Использование нашего руководства по выбору размеров радиатора поможет вам принять решение, поэтому, когда прибудет ваш новый радиатор, вы не испытаете шока, когда он застрянет, когда вы попытаетесь его установить.Размеры радиаторов в Великобритании измеряются в миллиметрах (мм), поэтому следует иметь в виду, что при использовании калькулятора размеров радиаторов в Великобритании мы предпочитаем измерять в метрических единицах!
Калькулятор размера радиатора UK — FAQs
Радиатор какого размера мне нужен?
Использование нашего калькулятора размеров радиатора поможет выяснить, каких размеров должен быть ваш новый радиатор, чтобы он соответствовал вашему пространству, и как рассчитать размер радиатора для вашей комнаты. Использование нашего руководства по выбору размеров радиатора отлично подходит для физических измерений, но еще один полезный инструмент, который поможет вам рассчитать, сколько тепла подходит для вашей комнаты, — это наш калькулятор BTU.Этот калькулятор тепловых потерь будет работать вместе с нашим калькулятором размеров радиаторов для британских радиаторов и поможет создать таблицу размеров радиаторов, которая поможет вам выбрать модель радиатора, наиболее подходящую для вашей комнаты.
Радиатор какого размера мне нужен для моей комнаты?
Радиатор того размера, который вам нужен для вашей комнаты, будет зависеть от его размеров. Если вы заменяете существующий радиатор и хотите знать, как рассчитать размер радиатора для вашей комнаты, выполните следующие 4 простых шага:
- Измерьте высоту того места, где будет установлен радиатор.
- Измерьте необходимую ширину радиатора.
- Измерьте центры труб (от центра левого впускного отверстия трубы до центра правого)
- Измерьте расстояние от стены до центров труб (от центра входа трубы до стены)
Являются ли радиаторы стандартными размерами?
Размеры радиаторов не совпадают для разных моделей из-за их различных размеров. Например, вертикальный радиатор будет намного выше, чем ширина, чем стандартный радиатор.
Каковы стандартные размеры радиатора?
Стандартные размеры радиаторов в Stelrad составляют от 700 мм x 1400 м (самое маленькое) до 600 мм x 2400 мм (самое большое).
В линейке стандартных стальных панельных радиаторов самый маленький — 700 мм x 1800 мм, самый большой — 700 мм x 2000 м, а самый большой вертикальный вариант — 1800 мм x 600 мм. «Стандартный» в Stelrad не означает «один размер», и варианты безграничны!
Как рассчитать размер радиатора для комнаты?
Размеры радиаторов в Великобритании используют метрическую систему для измерений, поэтому это также важно при измерении размеров вашей комнаты или использовании калькулятора размеров радиаторов.Если вы, например, сравниваете футы с метрами, то из-за отсутствия единообразия у вас закружится голова, если только вы не являетесь каким-то математическим гением.
Чтобы точно и эффективно рассчитать выходную мощность BTU для комнаты, вам нужно взять рулетку и измерить высоту вашей комнаты, ширину вашей комнаты, длину вашей комнаты и, наконец, размер окна — длина x ширина вашего окна в м².
Причина расчета размеров окна проста и понятна — тепло любит уходить.Чем больше окно, тем больше шансов уйти от тепла. Это также будет отличаться в зависимости от того, какие у вас окна — одинарные или стеклопакеты. Окна с одинарным остеклением теряют больше всего тепла, поэтому для них потребуется больше БТЕ.
Если у вас есть дополнительные вопросы и ответы на все часто задаваемые вопросы о радиаторах, посетите наш консультационный центр, мы всегда будем рады помочь.
Как искать на этом сайте
Этот сайт предлагает несколько методов поиска, чтобы найти Радиатор Griffin или его запчасть.
(Вверху по центру страницы)
Выберите год, марку и модель вашего автомобиля из раскрывающихся списков.Этот поиск вернет все радиаторы, которые подходят для всех конфигураций введенного автомобиля. Набор результатов будет включать каждый радиатор, который может соответствовать различным конфигурациям модели этого года. Измерение размера сердечника и расположение входа / выхода будут вашим лучшим показателем для соответствия вашему применению. Пожалуйста, измерьте свой оригинальный радиатор дважды. Используйте эту ссылку, чтобы узнать, как получить измерения радиатора.
Поиск «Номер детали ИЛИ Год выпуска модели»:
(синее окно поиска в правом верхнем углу)
Это поле поиска будет принимать любой действительный номер детали Griffin для получения результатов для этого элемента, любого года выпуска, марки и модели автомобиля (например, Chevy Camaro 1971 года), чтобы вернуть все радиаторы Exact Fit и Direct Fit для этого автомобиля, большинство номеров деталей наших дилеров для наших продуктов будет возвращен текущий номер детали Griffin и связанный продукт, слова, относящиеся к аксессуарам радиатора, и будут возвращены все элементы в этой категории аксессуаров.По этой ссылке можно найти более расширенный поиск слов.
Поиск радиаторов ExactFit, PerformanceFit и ComboUnit
Поиск радиаторов ExactFit, PerformanceFit и ComboUnit уточнен для вашего конкретного приложения (транспортного средства). Для каждого из этих поисков требуется информация о транспортном средстве: год выпуска, марка и модель вашего автомобиля, а также тип трансмиссии — ручная или автоматическая и размер радиатора. Измерение радиатора для точного соответствия и ComboUnit потребует измерений радиатора CORE , а для поиска PerformanceFit потребуется радиатор ОБЩИЙ размер .По этой ссылке вы найдете инструкции и примеры того, как измерить ваш радиатор. ПОМНИТЕ, чтобы отмерить дважды и заказать один раз.
Радиатор Griffin Поиск ExactFIT:
Этот поиск радиаторов ExactFit вернет результат, ориентированный на вашу заводскую конфигурацию автомобиля.
Продукты ExactFit устанавливаются точно так же, как и компоненты радиатора оригинального производства. Они предлагают все необходимые монтажные петли, кронштейны и выступы для обеспечения беспроблемной установки без каких-либо резки, гибки или специальных инструментов.Монтажная конфигурация OEM делает установку простой для мастера.
Характеристики радиатора
Griffin
Поиск PerformanceFit Radiator Search вернет результат, предназначенный для вашего конкретного приложения.
Превосходное охлаждение по доступной цене. Серия PerformanceFit была тщательно разработана, чтобы соответствовать тысячам марок и моделей с минимальными модификациями.
D.I.Y. Монтажные кронштейны в стиле (сделай сам) упрощают установку.
Griffin Radiator COMBOUNIT Поиск:
Этот поиск радиатора ComboUnit возвратит все результаты, которые соответствуют измерениям радиатора вашего автомобиля.Простое решение сложной ситуации; Комбинированные блоки Griffin представляют собой идеальное сочетание алюминиевого радиатора и электрического вентилятора (ов).
D.I.Y. Монтажные кронштейны в стиле (сделай сам) или конфигурация OEM-монтажа упрощают установку.
Универсальный поиск радиатора Griffin
Поиск радиатора UniversalFit вернет все результаты, которые соответствуют конфигурации вашего моторного отсека и общим размерам радиатора.
Наши радиаторы UniversalFit удовлетворят практически любые потребности в охлаждении автомобилей.Эти экономичные радиаторы предназначены для профессиональных и заядлых строителей.
Направляющие размеров резьбы BSP — размеры BSP в мм
British Standard Pipe — это стандартная резьба, используемая на сантехнической арматуре в большинстве стран мира (но не в Северной Америке). Ниже вы найдете таблицы, в которых указаны размеры BSP в мм; таблицы, детализирующие разницу между BSP и американским стандартом NPT; объяснение типов прямой и конической резьбы; а также удобную линейку для размера ниток и шаблон для распечатки и использования в домашних условиях.
— Загрузите наш шаблон размера резьбы BSP здесь —
Номинальный размер относится не к внешней стороне трубы и даже не к внешней стороне резьбы, а к ее внутреннему отверстию — внутренней части трубы, по которой течет жидкость. Это имеет смысл при подборе размеров труб по расходу, но это сбивает с толку при измерении запасных частей.
Ниже приводится сводка стандартных размеров резьбы BSP, используемых с чугунными радиаторами, и их соответствующих фактических наружных диаметров в миллиметрах.Фактический внешний диаметр — это то, что вы можете измерить, глядя на хвостовик клапана, резьбовой ниппель, переходную втулку или отверстие в радиаторе.
Размеры BSP в миллиметрах
| Номинальный размер трубы (BSP) | Число ниток на дюйм | Средняя резьба диаметр, мм |
| 1 ⁄ 8 « | 29 | 9,1 |
| 1 ⁄ 4 « | 19 | 12.3 |
| 3 ⁄ 8 « | 19 | 15,8 |
| 1 ⁄ 2 « | 14 | 19,8 |
| 3 ⁄ 4 « | 14 | 25,3 |
| 1 « | 11 | 31,8 |
| 1- 1 ⁄ 4 « | 11 | 40,4 |
| 1- 1 ⁄ 2 | 11 | 52.3 |
| 2 « | 11 | 58,1 |
| 2- 1 ⁄ 2 « | 11 | 73,7 |
— Ищете запасные части радиатора? Вы найдете их здесь. —
Типы резьбы G и R
G — это международный стандарт для обозначения параллельных потоков BSPP — BSP. R является стандартом для BSPT — BSP Tapered. Параллельная (G) резьба используется там, где уплотнение выполнено на сопрягаемой поверхности, например, внутри чугунного радиатора с помощью прокладки.Конические фитинги обеспечивают плотное прилегание резьбы к резьбе с помощью небольшого количества герметика, такого как лента из ПТФЭ или пеньки и Boss White.
Первый раз вправо
Мы сделали удобный PDF-файл, который вы можете распечатать дома и использовать в качестве шаблона при измерении резьбы. Загрузите наш шаблон размера резьбы BSP, распечатайте его на бумаге формата A4 в масштабе 100% и следуйте инструкциям. Он включает в себя круги, размер которых соответствует разным размерам резьбы BSP, а также удобную отрезную рулетку, которая оборачивается вокруг трубы, если концы недоступны.
— Загрузите наш шаблон размера резьбы BSP здесь —
Разница между BSP и NPT
NPT — Национальная трубная резьба — это стандарт США. Большая часть остального мира использует BSP — British Standard Pipe.
NPT имеет плоские выступы и впадины, где BSP закруглен. NPT имеет угол резьбы 60º, а BSP — 55º.
У некоторых размеров NPT и BSP имеют одинаковое количество резьбы на дюйм — ½ дюйма и ¾ дюйма — но для всех других размеров эти два диаметра сильно различаются.В таблице ниже указаны TPI для NPT и BSP типоразмеров, обычно используемых с бытовыми радиаторами.
| Номинальная размер трубы | NPT | BSP |
| Резьбы на дюйм | Число ниток на дюйм | |
| 1 ⁄ 8 « | 27 | 28 |
| 1 ⁄ 4 « | 18 | 19 |
| 3 ⁄ 8 « | 18 | 19 |
| 1 ⁄ 2 « | 14 | 14 |
| 3 ⁄ 4 « | 14 | 14 |
| 1 « | 11- 1 ⁄ 2 | 11 |
| 1- 1 ⁄ 4 « | 11- 1 ⁄ 2 | 11 |
| 1- 1 ⁄ 2 | 11- 1 ⁄ 2 | 11 |
| 2 « | 11- 1 ⁄ 2 | 11 |
| 2- 1 ⁄ 2 « | 8 | 11 |
Резьба, которую мы используем в наших радиаторах
Вкратце: товары для продажи в Великобритании и Европе поставляются с резьбой BSP; продукция, которую мы экспортируем в Северную Америку, оснащена резьбой NPT.
Наши радиаторы стандартно поставляются с установленными на заводе втулками ½ «BSP .
В наших клапанах используются самоуплотняющиеся хвостовики BSP и 15-миллиметровые компрессионные фитинги.
Посмотрите наш полный ассортимент запасных частей для ремонта радиаторов своими руками.
4 колонны Mercury 760 мм из битой латуни
Тепловые характеристики панельных радиаторов PCCP для конвекторов различных размеров — экспериментальное и численное исследование
Основные моменты
- •
Экспериментальное и численное исследование тепловой мощности панельных радиаторов с различными конструкциями конвекторов.
- •
Увеличение теплопроизводительности панельного радиатора с увеличением толщины листа конвекторов.
- •
Высота конвектора увеличивает тепловую мощность и вес радиатора.
- •
Повышение теплопроизводительности и уменьшение веса конвекторов с закругленными концами.
- •
Уменьшение зазора между противоположными конвекторами снижает тепловую мощность радиатора.
Реферат
Увеличение тепловой мощности панельных радиаторов может сыграть важную роль в энергосбережении зданий.В настоящем исследовании оценивается влияние конвекторов на тепловую мощность радиаторов панельный-конвектор-конвектор-панель (PCCP) и вес с целью получения оптимальной конструкции. Влияние толщины листа конвектора (t), высоты конвектора (H), зазора между противоположными конвекторами (d), трапециевидной высоты конвектора (L) и радиуса кончика конвектора (R) было исследовано экспериментально и численно. Эксперименты проводились для радиаторов отопления с конвекторами разной конструкции в климатизированном помещении. Используя эти экспериментальные результаты, численные результаты были подтверждены, и было обнаружено довольно хорошее согласие.Исследование показало, что конвекционные ребра (конвекторы) радиаторов существенно влияют на тепловую мощность, а также на общий вес. Было замечено, что с увеличением толщины листа конвектора, а также высоты конвектора, теплопередача также увеличивается. К тому же вес увеличивается. Радиус наконечника конвектора благоприятно влияет на теплопередачу, а также снижает общий вес радиаторов.
Ключевые слова
Панельный радиатор
Тепловая мощность
Конвектор
Термический анализ
Анализ CFD
Рекомендуемые статьиЦитирующие статьи (0)
Полный текст
© 2018 Elsevier Masson SAS.Все права защищены.
Рекомендуемые статьи
Ссылки на статьи
Имеет ли значение размер радиатора для охлаждения?
Когда дело доходит до радиаторов, ответ будет зависеть от вашей ситуации, но по большей части ответ обычно положительный. Однако бывают случаи, когда больше не может быть лучше.
Когда мы говорим о размере радиатора, на самом деле мы говорим о двух измерениях: толщине и длине (в миллиметрах). Обычно радиаторы могут иметь диапазон от 120 мм до 480 мм.Хотя большинство людей ищут размеры радиаторов с точки зрения их длины, толщина радиатора также влияет на его характеристики.
Плотность ребер
Более толстые радиаторы имеют меньшую плотность ребер. Если вас беспокоит уровень шума, они позволят вам спать по ночам. Радиаторы с более низкой плотностью позволяют воздуху течь более свободно, позволяя запускать более медленные вентиляторы, при этом эффективно рассеивая тепло за счет дополнительной ширины. Любой достойный радиатор будет указывать плотность ребер на упаковке (измеряется в ребрах на дюйм), что упрощает сравнение продуктов.
EKWB производит радиаторы высокого качества, и это то, что мы использовали для LPC!
Причина, по которой толстые радиаторы не требуют большего количества ребер, заключается в том, что они компенсируют площадь поверхности своей толщиной. На фотографии выше тонкий радиатор слева будет иметь более высокую плотность ребер, чем более толстый радиатор справа.
Статическое давление
Из-за того, что ребра с более высокой плотностью упакованы в тонкие радиаторы, им требуются вентиляторы статического давления для обеспечения оптимального воздушного потока и снижения температуры.Стоимость двух таких вентиляторов может легко превысить половину стоимости вашего радиатора. С более толстыми радиаторами достаточный воздушный поток может быть обеспечен даже с обычными корпусными вентиляторами.
Требуемое пространство
Нет ничего хуже, чем собрать все части вместе только для того, чтобы обнаружить, что радиатор конфликтует с другими частями. В зависимости от вашего случая есть большая вероятность, что оптимальная точка крепления радиатора находится в верхней части корпуса. Толстые радиаторы нередко соревнуются за место с модулями оперативной памяти.Это особенно верно, если в вашем конкретном комплекте есть высокие радиаторы. Ограниченное пространство также может ограничить вашу способность работать в двухтактной конфигурации, если вы используете толстый радиатор. В этом отношении наибольшее преимущество имеют тонкие радиаторы.
Стоимость
Толстые радиаторы обычно стоят дороже тонких просто из-за материальных затрат, но вы можете компенсировать это более дешевыми вентиляторами. Для охлаждения общего назначения вы можете соединить радиатор толщиной 120 или 240 мм с обычными корпусными вентиляторами, но вы получите больше охлаждения, используя вентиляторы статического давления.По большей части, вентиляторы с высоким статическим давлением имеют меньшее преимущество по сравнению с обычными корпусными вентиляторами, но обеспечивают немного лучший воздушный поток.
Выбор радиатора может быть сложной задачей, поскольку необходимо учитывать множество факторов. Вы должны выбрать достаточную длину для количества компонентов, предпочтения размера и типа вентилятора, количества портов и толщины. Все эти элементы в конечном итоге зависят от ваших личных требований, однако знание толщины удара должно облегчить хотя бы одно решение.
Что мы предпочитаем?
Как правило, мы предпочитаем использовать радиаторы максимальной толщины, которые допускаются в наших системах, и предпочитаем конфигурировать конфигурацию по запросу. Это позволяет пыли прилипать к одной стороне радиатора, не блокируясь вентиляторами, и упрощает очистку. Если вентиляторы настроены на проталкивание воздуха через радиатор, вам необходимо снять вентиляторы, чтобы удалить скопившуюся пыль с радиатора.
Типичные радиаторы превышают габариты? Анализ размеров радиаторов в 1645 датских домах — Добро пожаловать в базу данных исследований DTU
TY — JOUR
T1 — Типичные радиаторы превышают габариты? Анализ размеров радиаторов в 1645 датских домах
AU — Østergaard, Dorte Skaarup
AU — Svendsen, Svend
PY — 2018
Y1 — 2018
N2 — В этом исследовании анализируется тепловая нагрузка в общей сложности 11 584 комнаты в 1645 датских домах и теплопроизводительность радиаторов в них, чтобы оценить, не превышают ли типичные радиаторы габариты.Целью было выяснить, подходят ли радиаторы в существующих домах для низкотемпературного централизованного теплоснабжения. Мы обнаружили, что в новых домах обычно чаще устанавливаются радиаторы больших размеров, хотя тепловая мощность установленных радиаторов сильно различается. Мы также обнаружили, что многие старые дома могут быть одинаково пригодны для низкотемпературного централизованного теплоснабжения, особенно если они были подвергнуты некоторой энергетической реконструкции. Наши результаты показывают, что примерно 80% систем отопления имеют большие размеры по сравнению с их текущей расчетной тепловой нагрузкой.Эта доля вырастет примерно до 92%, поскольку к 2050 году планируется провести энергетический ремонт. Дома с чрезмерно крупными системами отопления можно будет отапливать при температуре подачи ниже 60 ° C в течение большей части года. Из-за экстремальных расчетных условий даже системы отопления с недостаточными размерами могут работать при низких температурах в течение большей части года, хотя должны быть допущены несколько более высокие температуры подачи и / или обратки.
AB — В этом исследовании анализируется тепловая нагрузка в общей сложности 11 584 комнат в 1645 датских домах и тепловая мощность радиаторов в них, чтобы оценить, не превышают ли типичные радиаторы габариты.Целью было выяснить, подходят ли радиаторы в существующих домах для низкотемпературного централизованного теплоснабжения. Мы обнаружили, что в новых домах обычно чаще устанавливаются радиаторы больших размеров, хотя тепловая мощность установленных радиаторов сильно различается. Мы также обнаружили, что многие старые дома могут быть одинаково пригодны для низкотемпературного централизованного теплоснабжения, особенно если они были подвергнуты некоторой энергетической реконструкции. Наши результаты показывают, что примерно 80% систем отопления имеют большие размеры по сравнению с их текущей расчетной тепловой нагрузкой.Эта доля вырастет примерно до 92%, поскольку к 2050 году планируется провести энергетический ремонт. Дома с чрезмерно крупными системами отопления можно будет отапливать при температуре подачи ниже 60 ° C в течение большей части года. Из-за экстремальных расчетных условий даже системы отопления с недостаточными размерами могут работать при низких температурах в течение большей части года, хотя должны быть допущены несколько более высокие температуры подачи и / или обратки.
кВт — Низкотемпературное централизованное теплоснабжение
кВт — Низкотемпературное отопление помещений
кВт — Расчетная тепловая мощность
кВт — Расчетная потребность в тепле
кВт — Системы отопления помещений
U2 — 10.1016 / j.enbuild.2018.08.035
DO — 10.1016 / j.enbuild.2018.08.035
M3 — Журнальная статья
VL — 178
SP — 206
EP — 215
JO — Энергетика и строительство
JF — Энергетика и строительство
SN — 0378-7788
ER —
Северный радиатор | Пользовательский комплект радиатора — все алюминиевые
{{vm.product.shortDescription}}
{{section.sectionName}}:
{{option.description}}
Джоббер Цена:
{{vm.product.pricing.regularPriceDisplay}}
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
Цена для вас:
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
{{раздел.sectionName}}
Выберите {{section.sectionName}}
.
{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
- Атрибуты
- Документы
- {{Технические характеристики.nameDisplay}}
- Атрибуты
- Документы
| Марка | |
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
| Марка | |
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
доля
Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.
×
.
