Регулятор для теплых полов | Термостат для теплого пола

Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Как происходит процесс регулирования и поддержание температуры теплого пола?

Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол. Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.

Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.


У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

У термостата Nobo NTB 2R  есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.

Как выбрать терморегулятор и какие ошибки могут быть?

1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  Вт

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Как выбрать терморегулятор для теплого пола

В данной статье будут подробно освещены нюансы выбора терморегуляторов для теплых полов,  разобраны их основные модификации и особенности.

Терморегулятор – это электронный прибор, с помощью которого поддерживается необходимая вам температура теплого пола в помещении.

Первое и главное условие в выборе термостата:

       1. 1 Номинальная мощность терморегулятора должна быть всегда больше мощности самой системы теплого пола с минимальным её запасом порядка 10-20%. Допустим мощность вашего теплого пола составляет 3300 Вт ( 15 м.кв. термопленки под ламинат,  линолеум, ковролин). Большинство терморегуляторов на российском рынке имеет номинальную мощность 3,5кВт (3500Вт, I = 16A) т.е. при выборе такого термостата для данного теплого пола, терморегулятор будет вынужден работать практически «на пределе своих возможностей», что будет сопровождаться его собственным перегревом и серьезно уменьшит его эксплуатационный ресурс. А очередной перепад в электросети может и вовсе стать для него фатальным. Т.е. в данном случае, лучше выбрать терморегулятор с номинальной мощностью в 4000Вт (4кВт) и выше (EASTEC Е-37 и EASTEC Е-36).

1. 2  В том случае, если суммарная мощность от теплых полов в одном большом помещении превышает номинальную мощность самого терморегулятора (самый мощный термостат в арсенале компании ИСТЭК – накладной EASTEC E36 — 6кВт)  либо теплый пол должен делиться на несколько зон и для каждой устанавливаться свой термостат, либо перед терморегулятором устанавливается более мощный контактор на который заводится вся суммарная нагрузка (электрические провода со всех теплых полов) и уже от контактора кидается управляющий провод минимального сечения к самому терморегулятору
2. 2″>3  Важный нюанс, который следует учитывать в случае подключения двух комплектов теплого пола (установленных каждый в своей комнате) на один терморегулятор: т.к. сам термостат имеет только один выносной датчик температуры, то в случае, если один комплект теплого пола установлен, скажем, на солнечной кухне, а второй – в прохладной ванной, прогрев этих помещений будет осуществляться неравномерно: если датчик температуры установить на кухне, то термостат будет отключаться раньше, чем прогреется пол в душевой, а если наоборот: датчик смонтировать в более прохладной ванной, то на кухне будет перегрев. В общем, учитывая все вышесказанное, а также наличие моделей терморегуляторов доступных по цене, проще и надежней в установке теплых полов руководствоваться принципом: 1 помещение – 1 терморегулятор

Второе основное условие, точнее правило, характерное для всех терморегуляторов:

        Установка высоких значений температуры на термостате ещё не означает достижение таковой вашим теплым полом на деле и напрямую зависит от удельной мощности теплого пола на 1 м. кв. Другими словами, если Вы приобрели теплый пол с мощностью 150-160 Вт/м² (кабельный мат на сетке) с целью получить температуру внешней поверхности пола (плитка, керамогранит) в 40°С или выше, то в данном случае достичь такой температуры не получится  т.к. мощность теплого пола для этих целей должна быть от 200Вт/м² и выше. Плюс, надо учитывать высоту раствора поверх теплого пола и уровень теплопотерь (количество окон, высота потолков, этажность и т.д.). В данном случае идеально подойдет универсальный Комплект теплого пола в бухте EASTEC ЕСС с мощностью от 170 до 300Вт/м² (регулируется шагом укладки греющего кабеля)

Третье правило:

        Абсолютное большинство регуляторов, в связи с особенностями конструкции, имеют низкий уровень влагозащиты (IP 20) Поэтому рекомендуется их установка ВНЕ влажных помещений.

Далее приводится подробная информация об особенностях и отличиях терморегуляторов:

        Тип монтажа (Накладной либо Встраиваемый).

Опять же, большинство терморегуляторов относятся к Встроенному типу, т. е. для их установки потребуется штробить стену и проводить ряд мероприятий, аналогичный монтажу стандартных выключателей света в квартире. Но, иногда Встроенный тип монтажа не совсем удобен (например, нет особого желания проводить «грязные» работы и требуется провести максимально быстрый монтаж термостата с минимальной трудоёмкостью) Для этих целей используется  Накладной терморегулятор, который устанавливается прямо НА стену без процедуры её штробления. Как правило, в ассортименте большинства производителей полноценный накладной термостат отсутствует, зато присутствует рамка-переходник, которая прикручивается на саморезы к стене и уже в неё монтируется сам терморегулятор.

Выглядит это сочетание сильно «на любителя», глубина от лицевой стороны термостата до стены составляет более 8 см, а между рамкой и термостатом есть зазоры. Самый большой ассортимент полноценных (без переходных рамок) Накладных термостатов представлен в компании EASTEC, а самая ходовая модель накладного регулятора EASTEC E-35 имеет весьма скромные габариты и глубину всего в 3,3 см.

        Тип датчика (диаметр сенсора).

Как правило, терморегуляторы, произведенные в Китае (R=10кОм), имеют датчики белого цвета с диаметром сенсора около 8 мм . «Ахиллесовой пятой» таких термостатов очень часто являются сами датчики, которые периодически  «давят» финишным покрытием (ламинатом, паркетом), что происходит вследствие создания недостаточного по высоте углубления в черновом полу для сенсора (очень часто его даже и не делают, ограничиваясь вырезом в трёхмиллиметровой подложке,  что приводит к серьёзной механической нагрузке 8-ми миллимитрового сенсора со стороны ламината.

       Терморегуляторы, произведенные в Корее (R=5 кОм), имеют датчики преимущественно либо красного, либо черного цвета и сенсор в два раза меньший по диаметру (порядка 3,5 мм), который даже при самом минимальном углублении в черновой пол, очень трудно раздавить финишным покрытием. К несомненным плюсам, также можно отнести их надёжность, высокий эксплуатационный ресурс и универсальность (подходят ко всем видам теплых полов, включая кабельные, пленочные, водяные (модель EASTEC E-35)

       Тип регулировки температуры (полностью Сенсорный, кнопочный с Цифровым дисплеем, либо Механический с регулировочным колесом и фиксированной шкалой температуры на лицевой стороне корпуса).

«Цифровой» термостат также как и его Сенсорный собрат, позволяет видеть температуру теплого пола в реальном времени  что, к примеру, очень актуально для ламината, которому не рекомендуется нагрев выше 30 °С.  Кнопочное управление более точное и конкретное в отличие от регулировочного колеса. Цифровые регуляторы, как правило, служат дольше механических, в связи с отсутствием у них недостатков, характерных для «механики», основным плюсом которых является их доступность для потребителя, благодаря низкой стоимости (самая популярная модель RTC 70.26 Китай).

В настоящее время модели терморегуляторов RTC 70.26; 51.716; 91.716 производятся на многочисленных китайских заводах с весьма разным уровнем комплектующих, качества сборки, тестирования готовой продукции, что напрямую отражается на их долговечности и, конечно же, розничной стоимости.

Компания EASTEC более 10 лет является партнером ведущего китайского завода MENRED по выпуску слаботочной регулировочной аппаратуры, что позволяет обеспечить моделям терморегуляторов EASTEC RTC 70. 26, EASTEC Е 51.716 и EASTEC Е 91.716 максимальный уровень надёжности среди аналогов. Кстати, термостат EASTEC E 7.36 является усовершенствованным вариантом модели RTC 70.26 ( тумблер включения заменен  более надёжным кнопочным вариантом, встроенный датчик воздуха на корпусе, ограничение по максимальной рабочей температуре «защита от детей»).

        Уровень надёжности и долговечности термостата.

Развивая тему, указанную выше,  можно отметить, что помимо качественного Китая (MENRED) и Некачественного Китая (имеется ввиду определенные заводы-производители Поднебесной,  а уж на упаковочной коробке терморегулятора может быть указана любая страна: Швеция, Англия, Голландия, Германия, Украина и т.д.) существует ещё и корейское качество,  о котором можно говорить только в превосходной степени, ведь оно обеспечивается всего лишь несколькими заводами-производителями Южной Кореи, дорожащими своей репутацией и ставящих в приоритет, прежде всего надёжность и долговечность своей продукции.

          Функция программирования по дням недели.

При определенных условиях, позволяет дополнительно экономить электроэнергию, путем выставления на каждый день недели своих интервалов включения – выключения теплых полов. Терморегуляторы EASTEC Е 51.716, EASTEC Е 91.716

      Возможность монтажа терморегулятора в электроустановочные изделия разных производителей.

Довольно популярная тенденция в последнее время, ведь терморегулятор устанавливается в один ряд с выключателями, розетками одной марки (например  Legrand, WERKEL, Gira, Schneider, ABB и пр), что одновременно и стильно, и удобно (все выключатели в одном месте) Более того, одна и та же модель терморегулятора является универсальной и может быть установлена в несколько разных эл.уст. изделий путем замены рамки-вставки ( например, такие модели в компании EASTEC: корейские терморегуляторы E-30 (белый и светло кремовый цвет) и Е-34 (белый, черный, серебро).

       Расположение клемм подключения.

Практически все термостаты имеют заднее расположение клеммных колодок, т.е. все провода заводятся со стороны, обратной лицевой, фиксируются зажимными винтами и далее терморегулятор устанавливается в монтажную коробку в стене. Переднее расположение клеммных колодок на лицевой стороне под защитной крышкой серьезно упрощает и ускоряет монтаж, а также снижает риск плохого контакта подводящего провода с клеммой термостата (корейские терморегуляторы с передним подключением EASTEC Е-35, EASTEC Е-37, EASTEC Е-38).

        Наличие дополнительного датчика воздуха на корпусе.

Помимо основного выносного датчика температуры пола, некоторые модели термостатов оснащены дополнительно датчиком температуры воздуха, расположенным на корпусе. Как правило, наиболее верный и точный процесс регулировки температуры теплого пола происходит благодаря работе выносного датчика (тот самый сенсор на белом, красном либо черном проводе). Но иногда бывает необходимо обеспечить обратную связь по температуре воздуха (к примеру, монтажники забыли провести датчик температуры к теплому полу или вам нужен термостат для водяных теплых полов). Для таких целей подойдут корейский терморегулятор EASTEC E-35, а также регуляторы китайского завода MENRED EASTEC E 51.716, EASTEC E 91.716, EASTEC E 7.36.

NB. В связи с проведением определенных заводских тестов, терморегуляторы EASTEC E 51 поступают в продажу с выставленным датчиком воздуха в качестве основного, рабочего датчика. Для того, чтобы переключить терморегулятор E 51 в режим работы по выносному датчику пола, необходимо выполнить следующий алгоритм:

1. Нажимаем кнопку выключения терморегулятора.

Появляется надпись «OFF» на экране.

2. Нажимаем крайнюю левую кнопку «книжка» (звучит звуковой сигнал), далее, продолжая удерживать «книжку», нажимаем кнопку включения термостата. На экране появляется меню настроек. Отпускаем все кнопки.

3. Еще раз нажимаем «книжку»

Появляется надпись » 2 SEN   IN » — что означает работу терморегулятора по датчику воздуха, расположенному в передней части корпуса

4. Нажимаем клавишу ∆ (вверх)

Появляется надпись «2 SEN OUT» — что означает работу термостата по выносному датчику пола.

Для сохранения настроек нажимаем кнопку выключения регулятора. Надпись «OFF»

Терморегулятор готов к работе по выносному датчику пола.

        Уровень шума при работе терморегулятора.

Практически все терморегуляторы для теплых полов в момент подачи питания на теплый пол (нагрузку) и в момент её отключения, производят хорошо слышимый щелчок (срабатывает механическое реле). В каких-то моделях он громче (как правило, в более бюджетных),  в каких-то звучит более слабо. Единственный термостат, использующий симисторную технологию, а потому Полностью Бесшумный — EASTEC Е-38 (Ю.Корея), что делает его незаменимым помощником для достижения тихой атмосферы в вашей спальне.

         Функция блокировки клавиш (Защита от Детей).

Предотвращает случайное изменение заданной температуры путем блокировки кнопок управления. Для разблокирования, как правило, достаточно одновременно нажать кнопки увеличения и уменьшения температуры  (˅ ˄ ) в течение 5 сек. Терморегуляторы EASTEC Е 51. 716 и EASTEC Е 91.716. Ограничение максимальной рабочей температуры есть также и в модели EASTEC E 7.36. (К примеру, при выставлении её в режим 30°С, как бы ни крутилось в сторону увеличения регулировочное колесо, рабочая температура не будет превышать 30°С.

         Возможность работы терморегулятора БЕЗ датчика температуры.

Полезная функция подстраховки основного рабочего режима по температуре пола. В случае выхода из строя термодатчика, либо если датчик забыли установить, а ремонт уже закончен и термостат смонтирован, он автоматически переходит в режим работы «без датчика», который представляет собой определенные интервалы включения и отключения теплого пола. Всего таких режимов 10. Например, режим №1 – 18 секунд работы и 162 сек простоя, режим №5 – 90 сек работы и 90 сек простоя, режим №10 – 180 сек работы, 0 сек простоя.

При подключении исправного датчика к такому термостату, он автоматически переходит в обычный режим регулирования по температуре пола (0°С…99°С).

Реализовано в корейских терморегуляторах EASTEC (E-32, Е-34, E-35, Е-36, Е-37, Е-38)

        Терморегулятор на DIN-рейку в шкаф управления (ШУ).

Часто используется при монтаже систем обогрева крыш, водостоков, ступеней, дорожек. А также теплых полов в таких помещениях, где вся силовая и управляющая часть должна находиться в одном ШУ.  Надёжный, корейский терморегулятор EASTEC Е32 (собственная разработка компании ИСТЭК) наиболее предпочтителен для данных целей. Цифровая индикация температуры на электронном табло, кнопочное управление. Диапазон поддерживаемой температуры от -10 до +60°С точностью до 1°С. Встроенная опция увеличения максимальной контролируемой температуры до 99°C. Регулятор снабжен выносным датчиком температуры для влажных помещений, устойчивым к отрицательным температурам. Длина датчика 2 м, при необходимости можно удлинить на 50 м. двужильным кабелем сечением 0,5 мм² без заметной погрешности уровня температуры от сенсора. Компактные размеры, доступная цена, легкое подключение, простое управление, мощность 3,5 кВт.  В случае превышения номинальной мощности терморегулятора нагрузкой (теплым полом, саморегулирующим кабелем и т.д.), устанавливается контактор большей мощности перед терморегулятором, и вся нагрузка заводится на него. А EASTEC Е35 выполняет только управление нагревом.

         Защита от перепадов напряжения в сети.

Позволяет осуществлять свои функции термостату при перепадах напряжения от 85 до 265 В. Весьма актуально для частного сектора. Встроенная функция для всех корейских терморегуляторов EASTEC

         Защита от сброса выставленного значения температуры при отключении питания.

Другими словами, при повторном включении терморегулятора автоматически выставляется последняя сохраненная температура. Встроенная функция для всех терморегуляторов EASTEC.

Вы всегда можете обратиться в ближайший филиал компании EASTEC (раздел Контакты на сайте www.eastec.ru) за консультацией в подборе терморегулятора,  а также расчета Вашей системы обогрева.

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

•


  Механические терморегуляторы


  Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.


  Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.


  Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.


  Механические терморегуляторы

•


  Электронные простые терморегуляторы


  Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.


  Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.


  Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).


  Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.


  Электронные простые терморегуляторы

•


  Электронные программируемые терморегуляторы


  Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.


  Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.


  Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

•
  Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

•
  Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

•
  Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

•
  Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

•
  Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Электрический теплый пол без терморегулятора советы. Терморегулятор для теплого пола обеспечит комфортные условия и снизит затраты на электроэнергию

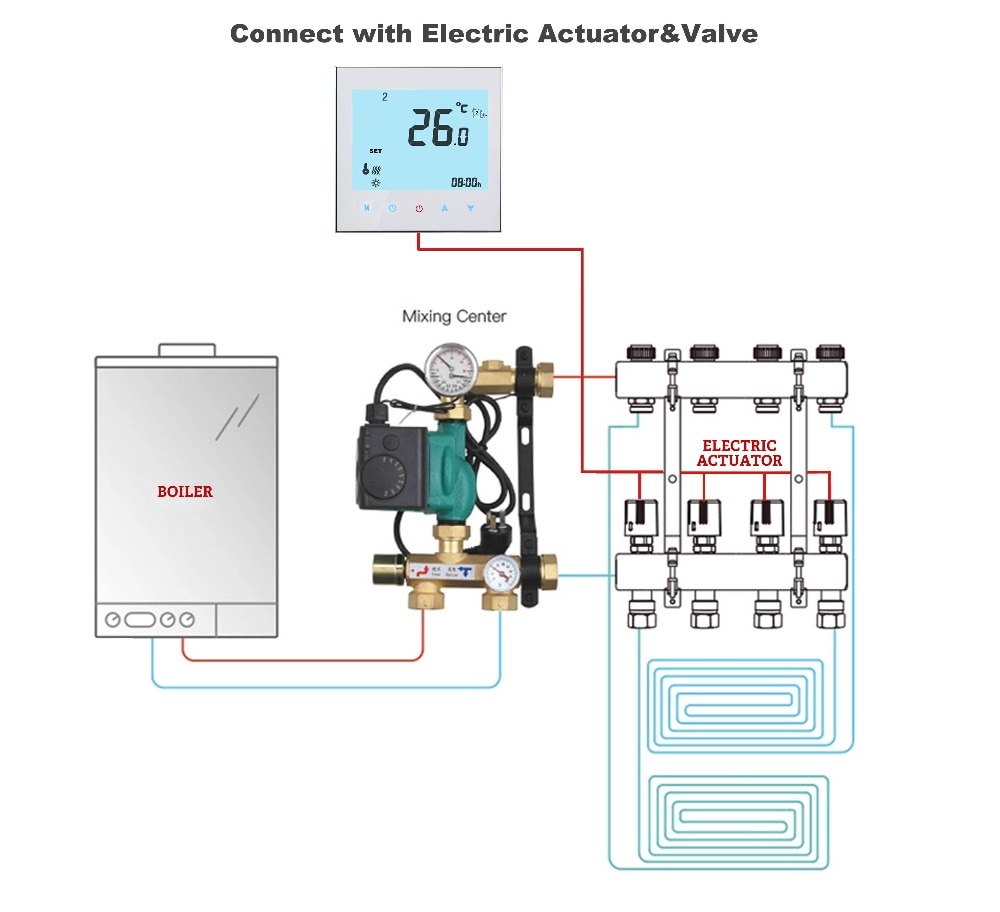

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации «).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Какой терморегулятор подойдет для пленочного ИК пола

Второй фактор, который будет необходимо учитывать, связан с видом терморегуляторов. Потребителю предлагают несколько видов этого оборудования:

• Механические регуляторы — самое простое оборудование. В основном используется для небольших помещений: балконов, санузлов и т.д. Отсутствует возможность точной настройки температуры. Регулировать ИК теплый пол можно с помощью механического колесика и клавиши вкл/выкл.
• Электронные — эти типы терморегуляторов оборудованы дисплеем и кнопочным управлением. Рекомендуется эксплуатация оборудования для всех типов инфракрасных и электрических полов. Используются для небольших помещений, не разделенных на зоны.Электронный регулятор позволяет выставить более точную температуру и несколько сэкономить затраты на электроэнергию.
• Программируемые. Цифровой терморегулятор с инфракрасным датчиком температуры для теплого пола позволяет сэкономить до 70% расхода электроэнергии. Регулировка осуществляется с помощью сенсорного дисплея. Особенностью программируемого регулятора является возможность установки сразу четырех временных режимов.Более дорогие системы, также имеют встроенный недельный программатор, позволяющий заранее установить температуру нагрева для семи дней. Если необходимо выбрать терморегулятор для плёночного тёплого пола больших площадей, то программируемое оборудование является оптимальным вариантом.

Существуют также регуляторы, предназначенные для систем типа «умный дом». Их устанавливают на DIN-шину в шкафу управления. Некоторые производители для удобства потребителей поставляют сразу комплект с терморегулятором, который является полностью совместимым и может выполнять все необходимые функции.

Куда правильно монтировать датчик

Все зависит от типа устройства, а также используемого принципа работы.

1. Для мягкого покрытия. ИК датчик температуры воздуха для тёплого пола выглядит как пластиковый сосуд небольших размеров. Обычно он подкладывается непосредственно на месте подключения пленки.
2. Для твердого покрытия. Размеры датчика больше. В устройстве присутствует гелевая защита, предотвращающая повреждения от механического воздействия, а также от агрессивного влияния растворов и клеевых составов.

Инфракрасный беспроводной датчик температуры лучше всего устанавливать в большом помещении. Устройство будет точно считывать температуру нагрева и передавать информацию в блок управления.

Монтажные работы проводятся следующим образом:

1. Устанавливается терморегулятор. Его следует монтировать на глухой стене вдали от прямого попадания солнечных лучей. Несоблюдение этой рекомендации одна из основных причин отключения терморегулятора без должного нагрева помещения.
2. Укладываются датчики. Существуют разные типы терморегуляторов. Некоторые считывают информацию непосредственно о нагреве поверхности теплого пола, другие одновременно анализируют степень прогрева воздуха.Для пленочной ИК системы отопления лучше всего использовать системы последнего типа. Датчики укладываются на пленку в месте подключения. Производитель обязательно предоставляет схему терморегулятора. План позволяет проверить правильность выполнения электромонтажных работ.

При укладке ламината или паркетной доски непосредственно над датчиком, в покрытии можно с тыльной стороны вырезать небольшую выемку. Это облегчит монтаж покрытия.

Как проверить датчик температуры пленочного пола

Наиболее удобными являются регуляторы, в которых встроена система сигнализации и самодиагностики. После установки и подключения датчиков, если допущены ошибки будет включен сигнал и с помощью системы индикаторов указана причина отказа в работе.

Подключение датчика к терморегулятору, является рекомендуемым требованием, без соблюдения которого система отопления быстрее выйдет из строя. Рекомендации распространяются на любой вид теплых полов: инфракрасный и электрический.

Самые популярные вопросы касательно инфракрасного пленочного теплого пола

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

• программируемые, работающие по заранее установленной, в том числе сложной программе;
• без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

• встраиваемые – их устанавливают в специальное углубление в стене;
• накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

• выносные;
• встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Теплые полы без установки терморегулятора плюсы и минусы такой схемы

Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.

Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.

Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

Теплый пол

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.

Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.

Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

• Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
• Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
• Деревянные полы будут рассыхаться и появятся щели на покрытии.
• У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.

А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.

Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола «).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

• программируемые – в основе работы лежит предварительно установленное программное обеспечение;
• непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Преимущества и недостатки пленочного теплого пола

Достоинства:

• Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
• Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
• Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
• Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.

Недостатки:

• Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
• Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
• Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
• Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.

Фото: Instagram teplopol_krd.ru

Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.

Как правильно монтировать пленочный пол

Для начала нужно очистить поверхность пола, затем на нее укладывают теплоизоляционный материал. При его выборе руководствуйтесь тем, каким будет финишное покрытие. Если сверху Вы планируете класть линолеум или ковролин, то изоляция может быть любая, только учитывайте толщину листа – она составляет 3-5 миллиметров. На всех стыках листы проклеиваются скотчем.

А если покрытием будет керамическая плитка, в качестве теплоизоляции рекомендуется применять техническую пробку толщиной 2 миллиметра.

Кроме того при монтаже необходимо заблаговременно определиться с положением терморегулятора, также составьте схему монтажа, чтобы впоследствии пленка легла на пол правильно. И укладывайте ее исключительно на открытых участках, где не планируется установка предметов мебели.

По технологии монтажа теплого пленочного пола пленка разделяется на полосы нужного размера по линиям, которые отметил производитель. После этого пленка раскладывается на полу таким образом, чтобы она полностью соответствовала схеме.

Затем пленку необходимо подключить к проводке. На краях медной полосы установите контактные зажимы, а к ним подключите контактные провода. Обязательно заизолируйте с помощью битумной изоляции все места подключения проводов, а также места разреза пленки с обратной стороны.

Дальше подключается датчик температуры пола. Это делается с нижней стороны пленки, и он тоже изолируется. Когда теплый пленочный пол будет полностью уложен, а также подключены все контакты и провода, следует установить терморегулятор, а уже потом он подключается к электросети. Но перед тем как укладывать финишное покрытие, теплый пол обязательно тестируется на предмет того, чтобы его поверхность прогревалась равномерно.

Забыли установить датчик температуры пола?

Что спрашивают по теплым полам в Вологде

У нас в продаже представлены теплые полы в слой плиточного клея следующих производителей: Теплолюкс Profimat, Национальный комфорт 2НК, Warmstad WSM, Нагревательные маты STEM ENERGY, Нагревательный мат Thermomat TVK-130 и Thermomat TVK-180, Devi DSVF-150. Из этого списка можно выделить две модели Profimat и 2НК. Первый отличается надежным кабелем, пожизненной гарантией и более низкой ценой, по сравнению с конкурентами, а Национальный комфорт 2НК имеет отличное сочетание цены и качества для своего ценового сегмента. Теплые полы под ламинат, в данном сегменте у нас представлены 5 моделей теплых полов: Теплолюкс Alumia, Termomat LP, Фольгированные маты Stem Energy, нагревательная плёнка RexVa и инфракрасная нагревательная плёнка Heat Plus. Из них самым лучшим решением является Теплолюкс Alumia — минимальная толщина, соответствие правилам электробезопасности и минимальное количество электрических соединений.

Забыли установить датчик температуры пола?

К нам периодически обращаются клиенты с такой проблемой. Когда теплый пол устанавливают неспециалисты, то в большинстве случаев что-то идёт не так. Самый распространённый вариант это невозможность установить датчик температуры пола при установке терморегулятора. Не рассчитали угол гофрированной трубки и датчик теперь не может пройти внутри, сама гофра уже замазана штукатуркой и поклеены обои. Бывает и так что гофру под датчик температуры не заложили. Для таких ситуаций есть выход, а точнее 3 варианта:

Можно приобрести терморегулятор с таймером, например Uriel, или других производителей с такой же функцией. Таймер не лучший вариант, так как в данном случае без постоянной подстройки у Вас в помещении будет то теплее, то холоднее в зависимости от того насколько тепло в квартире или доме.

Если у вас установлен теплый пол в стяжку или в слой плиточного клея, то можно использовать любой терморегулятор с датчиком температуры воздуха. В таком случае терморегулятор сможет косвенно контролировать температуру пола за счёт изменения температуры окружающего воздуха. Этот вариант более точный и экономичный по сравнению с таймером.

Третий вариант для тех, кто уже купил терморегулятор с датчиком температуры пола, без температуры воздуха и не собирается тратить деньги на новый терморегулятор. Можно датчик температуры пола вынести в помещение, прямо под самим терморегулятором, либо вывести его в корпус самого терморегулятора. Таким образом он будет считывать температуру окружающего воздуха. В таком случае Вам придётся проявить всю свою смекалку и креативность. Задача не из лёгких, но зато дёшево и сердито.

Вы всегда можете позвонить нам и проконсультироваться о всех возможных вариантах систем отопления для вашего дома или квартиры, мы рады помочь. Будем рады видеть вас в нашем магазине в г. Вологда, Окружное ш. 18 ТЦ «Аксон» и г. Череповец, Октябрьский пр. 91. 1 этаж

Мы являемся официальным дистрибьютором завода ООО «ССТ». Вы можете посмотреть цены и оставить заявку у нас на сайте центртеплыхполов.рф или по телефону 8(8172) 70-09-85.

Мы являемся официальным дистрибьютором StemEnergy. Вы можете посмотреть цены и оставить заявку у нас на сайте центртеплыхполов.рф или по телефону 8(8172) 70-09-85.

→Как выбрать терморегулятор: разбираем по полочкам, зачем нужен, как рассчитать

Содержание:


    Если Вы этого еще не поняли, то 100% поймете позже – без терморегулятора Ваш теплый пол работать не будет. Это Вам скажет любой инженер, или специалист, который занимается теплыми полами долгое время. Почему так? Попробуйте установить терморегулятор неправильно, и в доме будет холодно, потому что он не сможет регулировать отопление.

  Так же и в подборе пульта под конкретную систему теплого пола: в 90% случаев, неправильно подобранный терморегулятор заставляет Владельца дома мучиться с настройками ежедневно. А в оставшихся 10% случаев, Владелец настраивает температуру в доме только на близком к комфорту уровне.

  При проектировании систем отопления в новом доме или в процессе самостоятельного монтажа теплых полов (ТП) вопрос о подборе моделей терморегуляторов для управления работой теплых полов встает довольно остро. Поэтому разберемся в многообразии терморегуляторов и найдем оптимальный алгоритм выбора нужной модели терморегулятора.

Зачем нужен терморегулятор

  Терморегулятор или пульт управления теплым полом необходим для поддержания наиболее комфортных условий для людей и минимизации затрат на отопление путем рационального управления отопительным оборудованием.  Регуляторы температуры теплого пола помогают включить систему отопления перед возвращением с работы, снизить нагрузки на котел или тепловой насос в ночное время, не дать системе и дому замерзнуть во время отсутствия людей дома, а главное, автоматически поддерживать установленную, наиболее комфортную для обитателей дома, температуру в помещениях.

Классификация терморегуляторов

По типам различают такие пульты:

• по сложности управления/цене – электро-механические, цифровые с ЖК-экраном, программируемые с сенсорным экраном;
• по нагрузкам – для электрических или водяных теплых полов, для фанкойлов или вентиляторов; по типу установки – настенные,  встроенные или настольные, с проводным или беспроводным подключением;
• по типу управления – с контролем температуры воздуха и/или пола, т.е. с расположением  датчика температуры встроенным в слое теплого пола, и/или встроенным в корпус терморегулятора;
• по исполнению – для установки в комнате или за стеной в электрощите на DIN-рейку;
• по способу настройки – с рукоятками, кнопками, с сенсорным экраном.

Подбор по типу электросети

  Прежде всего, стоит уточнить, для какого типа системы отопления мы подбираем регулятор. Ведь если у нас установлен тепловой насос и по отдельным комнатам пластиковыми трубами выполнена разводка контуров водяного теплого пола, то нам нужны терморегуляторы, рассчитанные на токи нагрузки до 3А, для контуров

Мы хотим проконсультировать Вас

теплого пола с водой в качестве теплоносителя.  А если дом спроектирован под  электрическую систему отопления, или отдельные помещения отапливаются электрическими кабельными системами, то необходимы терморегуляторы на токи до 16А для электрического теплого пола (ТП). При чем, вся отапливаемая электрическим ТП площадь дома разбивается на зоны мощностью до 2,5 — 3,0 кВт, контролируемые отдельными терморегуляторами. Рекомендуется устанавливать отдельные терморегуляторы для разнотемпературных зон – комнат: в ванной, кухне, холле или спальне.

  Почему важно определить, для чего предназначен терморегулятор? Потому, что конструкция и принцип работы пультов /регуляторов для этих двух случаев абсолютно разный. В первом случае контролируется температура теплоносителя (воды), и дается команда на тепловой насос или котел. А в случае электрических теплых полов, питаемых от сети, решающую роль при выборе модели играют мощность электрокабельного обогрева, а также величина тока нагрузки (номинальнного тока), на которую рассчитан терморегулятор.  Имеются, правда, и универсальные регуляторы, которые могут применяться и для электрических, и для водяных теплых полов.

И те, и другие терморегуляторы контролируют температуру в помещении где-то в пределах от +5 до +35 °C.

Подбор по типу управления

  Механические или электро-механические терморегуляторы управляются вручную. Это самый доступный по стоимости вид контролирующих устройств в случаях, когда не нужны лишние функциональные способности устройства. Вы поворотом колесика-рукоятки выставляете нужную температуру/уставку по мощности нагрева  в конкретной комнате или на систему теплого пола в общем помещении. Т.е. теплый пол нагревает помещение, например, до +20 °C, после чего нагрев пола выключается. После остывания помещения ниже заданной температуры, обогрев включается снова. Обратная связь организована через выносные датчики температуры. Некоторые модели помогают контролировать работу теплого пола как на обогрев, так и на охлаждение помещений (переключатель зима/лето).


На рисунке представлен механический термостат Mycond Basic.

  Цифровые электронные терморегуляторы объединены в большую группу и широко представлены на рынке моделями от всевозможных брендов. Их отличие – возможность с помощью кнопок или сенсоров устанавливать температурные параметры и отображать данные на ЖК-дисплее. На экране с подсветкой Вы можете видеть показатель текущей температуры в помещении, с помощью таймера установить периодичность включения отопления, настроить режимы для будней или выходных. Контроль температурных параметров осуществляется через встроенные датчики температуры воздуха или удаленные выносные датчики, контролирующие температуру пола.

Пример комбинированного терморегулятора для водяного и электрического теплого пола с цифровым дисплеем Mycond Touch.

  Электронные программируемые терморегуляторы — устройства с широкими возможностями для максимальной экономии энергозатрат. С помощью таких программируемых термостатов настраиваются требуемые температурные параметры, а также программируются режимы работы — суточный, недельный, для отпуска, экономный, «антизаморозка» и другие. Т.е. система отопления сама включится за час до Вашего возвращения домой, или не даст замерзнуть дому или даче в Ваше отсутствие. Такой терморегулятор сам переключится с режима «зима» на «лето», запомнит настройки при выключении системы. Вы сможете настраивать микроклимат через систему «Умный дом» или через интернет с помощью смартфона. Такие терморегуляторы оснащены сенсорным удобным экраном с интуитивно понятными настройками.

Пример с илюстрации: серия Elite от Mycond, а так же серия Mycond WIRELESS TOUCH.

Выбор терморегулятора по мощности, нагрузке

  Термостат, выбираемый для электрических теплых полов, должен выбираться с запасом в 20-30% от мощности контролируемого поля ТП и соответствовать допустимой нагрузке  для данной модели терморегулятора.  При этом учитывается величина номинального тока, на который рассчитан терморегулятор и величина питающего напряжения.

Максимальная нагрузка для терморегулятора соответствует мощности нагревательных кабелей (матов / водяного ТП) +20-30%!

Подбор по типу датчика температуры

  В паспортных данных каждого терморегулятора подробно описывается, с какими типами датчиков может работать данное устройство. Эту информацию можно получить на страницах описаний моделей терморегуляторов в нашем интернет-магазине.

1.  Есть модели со встроенным датчиком температуры. Такой терморегулятор устанавливается подальше от приборов отопления, солнечного света и дверных проемов , т. к. встроенный датчик NTC контролирует температуру воздуха в помещении и на его показания не должны влиять сквозняки и солнечное излучение.

2.  Есть модели терморегуляторов, связанные с внешним – вынесенным датчиком температуры. Он размещается в изолированной трубке в слое теплого пола посередине между соседними кабелями  / трубками теплого пола. Датчик измеряет температуру пола, и при настройке должны учитываться термоизоляционные свойства покрытия (ламината, паркета, ковролина или керамической плитки). Такой контроль температуры пола особенно удобен, если теплыми полами отапливается одна комната, а не весь дом.

3.  Есть исполнения регуляторов теплого пола с комбинированным контролем по датчикам температуры и пола, и воздуха, применяемых, например, для более мощных систем обогрева или пола с деревянным покрытием.

Способы установки /монтажа терморегуляторов для пола

  Различают модели для встроенного (в монтажные коробки, как выключатели освещения) или накладного монтажа. Они могут монтироваться на стене в комнате или вне помещения, в электрощите на DIN-рейке. Есть модели с радиоуправлением — с трансмиттером и приемником, не требующие проводного соединения, и устанавливаемые в любом месте в комнате на подставку.

Итоги

  Следуя этим перечисленным критериям легче определиться, какой именно нужно купить терморегулятор для теплого пола под каждое конкретное применение. Более простой и дешевый электромеханический, с кнопочными  цифровыми настройками или дизайнерская модель с сенсорным экраном и WiFi-настройками. Есть более надежные и функциональные модели европейского производства (н-р, MYCOND, DEVI, VERIA), есть также и множество терморегуляторов китайских и других производителей.



Теперь, имея полученные со статьи знания, Вы можете выбрать два пути: мучиться, копаясь в характеристиках целой кучи разнообразных моделей; или же попросить наших специалистов подобрать Вам модель под конкретный, выбранный Вами, теплый пол, и пойти пить чай.

Популярные статьи на тему отопления

Датчик температуры пола | Датчики температуры

Десять ошибок при монтаже электрического теплого пола

В этой статье мы расскажем о десяти основных ошибках. которые чаще всего допускают при установке теплого пол а.

Наши советы могут быть полезны как людям, которые собираются впервые купить теплый пол и самостоятельно установить его у себя дома, так и некоторым профессиональным специалистам “на все руки”.

Советы будут от самых простых (при этом почему-то не всегда очевидных для некоторых мастеров), до таких, которые хоть и могут показаться излишними, исходя из нашего опыта таковыми не являются.

Помните о том, что большинство неисправностей, связанных с работой теплых полов вызваны неквалифицированным монтажом или механическими повреждениями кабеля во время или после его укладки. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.

При выборе греющего кабеля или мата ориентируйтесь не на общую площадь помещения. а на чистую площадь, не занимаемую мебелью.

Помните о том, что под стационарную мебель или постоянно стоящие предметы большой площади (ванные с экранами, стиральные машины, диваны и т.д.) теплый пол укладывать не только не имеет смысла, но и не стоит из соображений предотвращения перегрева и выхода их строя греющего кабеля.

Помните, что выбрав длину кабеля уменьшить ее будет невозможно. Двужильные экранированные греющие кабели. которые используются в большинстве теплых полов или матов, резать нельзя. Это приведет к выходу кабелей из строя! Удивительно, как много мастеров до сих пор совершают эту ошибку и пытаются “подрезать” кабель по месту.

Ни в коем случае не следует включать кабель для проверки работоспособности до момента, когда он будет уложен и не высохнет стяжка и клеевой раствор!

Включение кабеля даже на короткое время может вывести его из строя. Проверка кабеля осуществляется быстрее и проще — измеряется его сопротивление.

Не стоит укладывать греющий кабель или мат на грязную необеспыленную поверхность. Для очистки пола лучше использовать промышленный пылесос, очень желательно обработать поверхность грунтовкой.

Не ходите по греющему кабелю в твердой обуви и не позволяйте другим это делать. Если уж без хождения по кабелю или мату не обойтись, делайте это с величайшей осторожностью!

Не замуровывайте датчик температуры теплого пола в растворе!

Датчик обязательно должен быть помещен в гофрированную трубку. Трубка не должна содержать отверстий, через который мог бы проникнуть раствор и не должна быть изогнута слишком сильно. Помните о том, что поломка датчика температуры иногда случается и для такого случая должна быть обеспечена возможность его легкого извлечения.

Вы удивитесь, если узнаете, как часто это простое и очевидное требование не выполняется, что сильно усложняет простую операцию замены датчика в случае его выхода из строя.

Не пренебрегайте “формальностями”. Замеряйте сопротивление теплого пола до- и после укладки, убедитесь в том, что оно соответствует значению в паспорте изделия. Если в паспорте значение не указано, впишите его и укажите дату монтажа.

Не забудьте нарисовать схему укладки теплого пола. указав расстояния до стен или других объектов-ориентиров.

Для этого в большинстве инструкций к теплым полам есть соответствующая страничка. Можно сфотографировать греющий кабель. Это всегда пригодится, если потом понадобится сверлить пол для установки дверных упором или сантехники.

Не оставляйте воздушных карманов вокруг “горячей” части греющего кабеля. Особенно актуально это при укладке “тонкого” теплого пола в плиточный клей. Несоблюдение этого правила в целях экономии раствора или просто по недосмотру может привести к перегреву и скорому выходу кабелей из строя после начала их эксплуатации.

Ошибка №10

Не включайте теплый пол сразу после монтажа. чтобы “стяжка скорее высохла и быстрей схватилась”. Этим вы почти наверняка повредите греющий кабель! Необходимо подождать несколько недель в зависимости от толщины и типа раствора.

Статья предоставлена магазином теплых полов теплосветло.рф. Любое использование материалов без предварительного письменного согласия администрации магазина категорически запрещается.

Работа теплого пола без датчика температуры

Статьи >> Раздел. Теплый пол

Такой режим работы вполне возможен.

Одной из причин возникновения такой ситуации может стать невозможность замены неисправного датчика температуры пола.

Например, датчик оказался замоноличенным в растворе бетона вследствие плохой герметичности гофротрубки.

Если трубка не залита бетоном, не факт, что датчик получится заменить.

Иногда вытащить его из трубки вообще не удается, скажем, по причине слишком маленького радиуса изгиба трубки в месте ее перехода с пола на стену.

Если же датчик вытащить все-таки удалось, то вы внезапно понимаете, что протащить туда новый никак не получится.

Другая причина — датчик просто «забыли» установить. Да, бывает и такое.

Что делать?

Есть несколько вариантов выхода из этой ситуации:

1. Переключение терморегулятора на работу с датчиком температуры окружающего воздуха
2. Попытка установить (переустановить) новый датчик в уже залитый пол
3. Применение для управления нагревом регулятора мощности.

Давайте ассмотрим эти варианты.

Работа по датчику воздуха

Первый и самый распространенный способ обойтись без датчика пола — установка терморегулятора, работающего по показаниям датчика температуры окружающего воздуха.

Или переключение уже имеющегося терморегулятора на работу с датчиком воздуха при условии, что данный прибор поддерживает такой режим.

Терморегулятор Devi D535 (Дания)

Примером такого терморегулятора может служить прибор Devi D535 (Дания).

Данная модель может работать как по датчику температуры пола, так и по встроенному датчику температуры воздуха. Выбор активного датчика осуществляется в меню.

Однако следует учесть, что в случае работы терморегулятора с датчиком окружающего воздуха, контроль над температурой может быть частично утерян.

Это связано с погрешностью измеряемой температуры датчиком воздуха — пока до него дойдет тепло от нагретого пола, может случиться так, что последний будет сильно перегрет.

Ведь датчик пола был своего рода ограничителем температуры, а теперь локальный нагрев ничем не контролируется.

Возникающие проблемы.

Повышенная температура поверхности пола для некоторых напольных покрытий (паркет, ламинат) является весьма нежелательным явлением.

Плюс ко всему электричество дополнительно расходуется на то, чтобы «прогреть» датчик воздуха и «заставить» его подать сигнал терморегулятору на отключение нагрева. Такая ситуация не лучшим образом отражается также и на нагревательном кабеле, вынуждая его работать дольше и снижая его эксплуатационный ресурс.

При этом дополнительные сложности возникают с самим датчиком воздуха — он должен быть расположен таким образом, чтобы исключить воздействие на него тепла (солнце, обогреватели) и потоков воздуха (сквозняки). Данные факторы заметно влияют на определение температуры датчиком и снижают точность регулирования температуры.

И это не все проблемы в данном вопросе.

Если, например, у вас уже был терморегулятор, работающий с двумя датчиками, то его установка с самого начала должна была быть такой, чтобы исключить внешние воздействия на датчик температуры воздуха.

Если терморегулятор был предназначен для работы только с датчиком пола, то вполне вероятно, что его место установки было выбрано без учета возможного появления в будущем датчика воздуха. Такая ситуация может потребовать переноса терморегулятора в другое место, а это значит, что придется наращивать питающую линию (220 В) и монтажные концы нагревательного кабеля, выдалбливать новое отверстие в стене для установочной коробки и т.д.

Можно поступить по-другому — например, купить терморегулятор, имеющий в комплекте выносной датчик температуры (например, инфракрасный) и установить его в соответствующем месте.

Чаще всего вариант «терморегулятор-датчик воздуха» используется при работе системы «теплый пол» в качестве основного отопления. Мощность системы в этом случае составляет 170-200 Вт/м 2. а площадь обогрева составляет не менее 70% от всей площади.

Установка нового датчика в залитый пол

Теоретически это возможно, а практически почти нереально.

Почти — это потому, что такую операцию не всякий сможет выполнить. Риск повредить нагревательный кабель очень высок, поэтому потребуется большая аккуратность и приличное количество времени.

Если вариант «тяжелый» (стяжка, плитка) придется поднимать плитку и штробить борозду в цементной стяжке для укладки трубки с датчиком. Для этого желательно иметь монтажную схему укладки нагревательного кабеля — это поможет точнее определить расположение витков и немного ускорить рабочий процесс.

Далее нужно вооружиться молотком и зубилом (скарпелью) и начинать аккуратно вскрывать поверхность пола. Для изготовления штробы не стоит работать перфоратором или болгаркой — повреждение кабеля практически неминуемо.

При использовании нагревательного мата может получиться так, что он «поднимется» вместе с плиткой. В этом случае отделить греющий кабель мата от плитки будет весьма непросто.

Если датчик с трубкой уже были установлены, но оказались залитыми раствором, можно попытаться вскрыть часть пола там, где проходит трубка и заменить ее новой.

Такой участок несложно отыскать, тем более трубка наверняка будет находиться близко к поверхности.

Резюмируя можно сказать, что такой способ самый «кровавый» и если вы решились на такое, то не ждите чудес — мучения будут долгими.

Применение регулятора мощности

Это самый разумный вариант.

Тем более что сейчас в магазинах можно приобрести как регулятор мощности в «чистом виде», так и терморегулятор, имеющий функцию регулятора мощности. Такая функция терморегулятора предусмотрена для того, чтобы прибор мог управлять «теплыми полами» при неисправном или неустановленном датчике температуры (так называемый «защитный режим»).

Регулятор мощности теплого пола — прибор, который вообще не нуждается в датчике температуры. Клеммник регулятора имеет всего четыре контактных гнезда: два — для подключения питания 220 В (L,N) и два — для подключения «холодных» концов нагревательного кабеля.

Регулировка температуры в данном случае осуществляется косвенно путем установки на регуляторе процентного соотношения «нагрев-пауза».

Это соотношение представляет собой процесс распределения времени между включенным (нагрев) и отключенным (охлаждение) состоянием регулятора в диапазоне от 0 до 100%. Данный процесс регулируется в интервале рабочего цикла, имеющего определенное время.

В общем виде это можно представить так:

Например, рабочий цикл составляет 10 минут. При установке на регуляторе мощности 50% время между нагревом и охлаждением распределится поровну — 5 мин на нагрев, 5 мин на охлаждение (паузу).

Режим работы регулятора на 50%

Если же мы поставим на регуляторе 10%, время, предназначенное для нагрева, значительно уменьшится — 1 мин на нагрев, 9 мин на охлаждение.

В этом случае «теплый пол» большую часть времени будет обесточен, следовательно, нагрев поверхности пола при этом будет весьма незначительным.

Таким образом, можно сделать вывод, что применение регулятора мощности (или терморегулятора с такой функцией) наиболее благоразумное решение проблемы отсутствующего датчика температуры.

Некоторые модели регуляторов

Вкратце о тех моделях регуляторов, которые можно встретить в продаже и использовать для управления «теплыми полами» при отсутствии датчика.

Devireg 527 — регулятор мощности для электрических теплых полов от компании Devi (Дания).

Работает без датчика температуры.

ORC 1000H — регулятор мощности от компании OJ Electronics (Дания).

OCC4-1991H — программируемый терморегулятор с функцией регулятора мощности от компании OJ Electronics (Дания).

Может работать как с датчиком температуры, так и без него.

Регулятор теплого пола. Рекомендации

Надо отдавать себе отчёт, что тёплый пол –  не просто нагреватель под ламинатом (паркетом, плиткой и т.д.), а стройная и продуманная система обогрева, включающая в себя комплекс мер по её подготовке и созданию, поддержанию и  контролю температуры в помещении. Для обеспечения эффективной и экономически выгодной работы такой системы, требуется правильно ею управлять, для чего используется регулятор тёплого пола.

Регулирование и поддержание температуры

В процессе проведения подготовки к монтажу определяется мощность тёплого пола, необходимая для обогрева помещения. Не секрет, что её максимальное значение требуется не постоянно, а только на начальном этапе. Это как у автомобиля, для начала движения и разгона требуется повышенная мощность, а потом надо только поддерживать набранную скорость, если, конечно, не нужно выполнять каких-либо манёвров. Для поддержания равномерного движения нужно меньше энергии.

То же самое относится и к обогреву. Максимально электроэнергия потребляется при включении, когда происходит разогрев поверхности. Например, греющий кабель первоначально разогревает сам пол, а потом его температуру надо только поддерживать. Такой режим работы системы обогрева осуществляется с помощью регулятора тёплого пола.

График расхода электроэнергии пленочным полом

Этот термин несколько неточен. Такое устройство лучше назвать регулятором мощности, потребляемой тёплым полом. Или есть другое название – регулятор температуры тёплого пола. Но, тем не менее, и приведённый термин, в какой-то мере, пусть и приближённо, описывает выполняемые прибором функции и даёт представление о его назначении.

Как это выполняется

Не вдаваясь в принципы регулирования мощности, можно отметить, что по своему исполнению регулятор теплого пола может быть:

Каждый из перечисленных регуляторов обладает своими преимуществами. Электромеханический является самым простым, в качестве сравнения можно привести аналогичный по функциям и возможностям регулятор температуры на утюге. Тем не менее, с его помощью проводится  регулировка тёплого пола, обеспечивающая требуемые условия в комнате.

Устранение неполадок | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите измеритель на шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу на вашем измерителе и удерживая наконечники тестовых щупов непосредственно вместе, чтобы проверить «нулевые показания» измерителя, часто показывающие от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в оме нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Нет показаний в сопротивлении от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки.

Омметр должен быть настроен на правильную шкалу для проверки цепи обогрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверьте напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли на вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно.
  Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте значение «R» изоляции под панелями, оно должно быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не нагревается, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней панели блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но кажется, что регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении цепи обогрева или ваш измеритель показывает короткое замыкание на массу, вероятно, поврежден кабель. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

После определения места повреждения у нас появятся ремонтные комплекты нагревательного кабеля.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Устройство обнаружения повреждений кабеля (для WarmWire)

Кабель для обогрева пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверить выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, регулятор имеет слишком низкую настройку предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не обязательно должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю, где внешняя оболочка был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция нагревательного элемента (ов) была повреждена, и ее необходимо отремонтировать с помощью ремонтного комплекта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении цепи обогрева или ваш измеритель показывает короткое замыкание на массу, вероятно, поврежден кабель. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для подогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

После определения места повреждения у нас появятся ремонтные комплекты нагревательного кабеля.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Возможно, неправильно подключено устройство управления. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом для обеспечения безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, регулятор имеет слишком низкую настройку предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для обогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не обязательно должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю, где внешняя оболочка был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция нагревательного элемента (ов) была повреждена, и ее необходимо отремонтировать с помощью ремонтного комплекта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

UDG Программируемый термостат с классом A GFCI — OJ Electronics

Какое время резервного питания?

Ответить

Настройки программы постоянные, часы сбросятся через 2-4 часа.

Как разблокировать блокировку от детей?

Что означает код ошибки «E2»?

Ответ
Код ошибки «E2» означает неисправный, поврежденный или не подключенный датчик температуры пола. Проверить соединения или при необходимости заменить датчик.

Что вызывает постоянное горение светодиода?

Ответ
Ваш нагревательный мат или установка между термостатом и нагревательным матом имеет ток замыкания на землю. Термостат отключил питание в целях вашей безопасности. Обратитесь к местному электрику.

Как заставить выключаться USG при выключении термостата?

Ответить
Проверьте соединения между двумя устройствами. Если USG неправильно подключен к термостату, USG не выключится.

Куда подключить провод массы ковриков?

Ответить
Заземляющий провод в напольном коврике должен быть подключен непосредственно к заземляющему проводу источника питания.

Какой рекомендуемый ночной режим понижения температуры?

Ответить

Рекомендуемое ночное понижение не более 5 ° C / 41 ° F

Сбрасывается ли адаптивная функция при восстановлении заводских настроек?

Ответ
Да, адаптивная функция сбрасывается во время сброса к заводским настройкам.

Установка — Длина кабеля датчика

Вопрос
Какова максимальная длина кабеля датчика?

Ответ
Как правило, рекомендуется, чтобы максимальная длина кабеля датчика составляла 164 фута / 50 метров, длина может быть короче. Прочтите инструкции, чтобы узнать точную максимальную длину.

Как вылечить сообщение об ошибке E2?

Ответ
«E2» означает неисправный, поврежденный или отключенный датчик температуры пола.Сопротивление датчика должно составлять 10 или 12 кОм при 25 ° C (77 ° F). Инструкция по эксплуатации или краткое руководство содержит информацию о конкретных термостатах.

Поиск и устранение неисправностей

Щелкните здесь, чтобы перейти на наш канал nVent Thermal YouTube и просмотреть видеоролики по установке наших термостатов nVent Nuheat Signature, Home и Element.

Красный световой индикатор на термостате горит или мигает.

• Причина

  Раствор

• Сработал прерыватель цепи замыкания на землю (GFCI).

  Определите характер мигания:

  Горит красным светом — нажмите кнопку включения / выключения, чтобы сбросить GFCI.

  Если красный индикатор на вашем устройстве расположен в ВЕРХНЕЙ или ПРАВОЙ стороне термостата, и красный индикатор не гаснет, это указывает на замыкание на землю в системе отопления.Обратитесь к электрику или установщику, чтобы проверить проводку и проверить систему с помощью цифрового мультиметра .

  Медленное мигание — Нажмите кнопку включения / выключения, чтобы сбросить GFCI.

  Быстрое мигание — Это указывает на замыкание на землю в системе отопления. Позвоните своему электрику или установщику, чтобы проверить проводку и проверить систему с помощью цифрового мультиметра .

• Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям.

  * Обратите внимание: если была нажата кнопка тестирования GFCI , на экране отобразится сообщение «Ошибка GFCI — обнаружено замыкание на землю» и загорится индикатор КРАСНЫЙ . Это нормально. Отмените сообщение об ошибке, нажав один раз кнопку сброса (с правой стороны термостата).

  • Шаги для домовладельца:

    1. На месте расположения термостата нажмите кнопку сброса, расположенную в нижней правой части лицевой панели термостата, один раз, чтобы увидеть, сбрасываются ли сообщение об ошибке и индикатор КРАСНЫЙ .Щелкните здесь, чтобы открыть Руководство по эксплуатации Signature для справки.
       1. Если сообщение об ошибке и индикатор КРАСНЫЙ исчезают, установите термостат на «Нагрев» и дайте полу нагреться.
          1. Если пол нагревается, а сообщение об ошибке и индикатор КРАСНЫЙ не появляются снова, продолжайте работу системы в обычном режиме.
          2. Если термостат отключает GFCI, как только на экране отображаются индикаторы нагрева, позвоните своему электрику и попросите его выполнить шаги для электрика, указанные ниже.
       2. Если ошибка и индикатор КРАСНЫЙ не исчезают, выключите прерыватель цепи, управляющий контуром теплого пола. Оставьте выключатель ВЫКЛ. на 10 секунд, затем снова включите выключатель .
          1. Если термостат сбрасывается и пол нагревается, продолжайте работу системы в обычном режиме.
          2. Если на термостате отображается сообщение об ошибке и загорается КРАСНЫЙ , как только питание снова включается. ВКЛ. , обратитесь к электрику и попросите его прибыть на место для выполнения шагов 2–6.

  • Шаги для электрика:

    1. На панели выключателя выключите автоматический выключатель, управляющий контуром теплого пола.
       1. Подтвердите, что выключатель питания является стандартным выключателем (не GFCI)
          1. Если выключатель GFCI, замените его стандартным и попытайтесь нагреть пол.
       2. Убедитесь, что выключатель питания является выделенной линией, подключенной только к системе теплого пола.
          1. Если линия используется совместно с другими приборами, исправьте проводку в соответствии с требованиями установки (выделенная цепь).

    2. В месте расположения термостата снимите лицевую панель (в нижней части лицевой панели есть небольшой винт — ослабьте винт, но не снимайте его) и снимите основание термостата со стены.

    3. Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата.

    4. Используя цифровой мультиметр с полностью заряженной батареей, установленной на 200 Ом, выполните тесты сопротивления и изоляции . Инструкции по выполнению этих тестов можно найти в Руководстве по подписи здесь.

       Примечания к испытаниям

       Убедитесь, что все испытания изоляции и сопротивления проводятся на заводе-изготовителе холодного ввода.Если холодный конец мата или кабеля (провод нагрузки) был заделан в распределительной коробке (кроме места расположения термостата), вам потребуется доступ и проверка из места заводского холодного вывода.


       Если есть несколько холодных выводов (проводов нагрузки) от пола, проверьте каждый холодный вывод мата / кабеля отдельно и запишите свои выводы для каждого.


       Для матов на 240 В или кабелей площадью 20 кв. Футов или меньше вам необходимо установить цифровой мультиметр на 2 кОм

       1. Если показание сопротивления для теста Сопротивление выходит за пределы параметров тестирования (более чем на 10% выше / 5% ниже или отображается открытая линия), значит, нагревательный элемент поврежден и должен быть проверен техником.

          1. Измерьте напряжение на линии термостата и убедитесь, что это такое же напряжение, на которое рассчитана нагрузка.

             • Если напряжение в сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь.
             • Если измеренное сетевое напряжение выше номинального напряжения нагрузки, нагревательный элемент не подлежит ремонту.

       2. Если показание сопротивления для теста Insulation выходит за пределы параметров тестирования (любое показание сопротивления, кроме разомкнутой линии), значит, нагревательный элемент поврежден и должен быть проверен техником.

          1. Измерьте напряжение на линии термостата и убедитесь, что это такое же напряжение, на которое рассчитана нагрузка.

             • Если напряжение сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь.
             • Если измеренное сетевое напряжение выше номинального напряжения нагрузки, нагревательный элемент не подлежит ремонту.

    5. Если испытания изоляции и сопротивления прошли проверку (шаг 2), следующим шагом будет проверка термостатов, встроенных в GFCI.

       1. На панели выключателя выключите автоматический выключатель, управляющий контуром теплого пола.

          • Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата.
          • Включите автоматический выключатель, управляющий контуром теплого пола.
          • Если он не включился сам по себе, нажмите и удерживайте кнопку ВКЛ / ВЫКЛ (, расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд.
          • Установите термостат на « Нагрев » пол

       2. Если термостат отключает GFCI без нагрузки , то GFCI термостата необходимо заменить. Щелкните здесь, чтобы отправить форму замены задней панели термостата.

       3. Если термостат НЕ ОТКЛЮЧАЕТ GFCI

  Чтобы загрузить эти инструкции в формате PDF, щелкните здесь.

Экран пустой

• Причина

  Раствор

• Аппарат выключен.

  Включите агрегат, нажав кнопку включения / выключения с правой стороны термостата. Подождите несколько секунд, чтобы экран включился.

• Нет питания на термостате

  Нажмите кнопку проверки GFCI в верхней части термостата. Если красный индикатор в верхней части термостата (или справа, в зависимости от модели термостата) загорается, это означает, что на термостат подано питание. Если нет, убедитесь, что автоматический выключатель на электрической панели включен, и / или обратитесь к электрику для подтверждения / проверки проводки.

• Это дефектная лицевая панель.

  Если на устройство подается питание и попытки его включения не увенчались успехом, обратитесь в службу поддержки клиентов Nuheat по телефону 1-800-778-WARM (9276). После проверки может быть отправлена ​​новая лицевая панель с инструкциями по ее замене. Электрик НЕ требуется для установки новой лицевой панели при получении.

• Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям.

  • Шаги для домовладельца

    1. На панели выключателя убедитесь, что выключатель, управляющий контуром теплого пола, находится в положении ВКЛ .
       1. Выключите выключатель OFF . Удерживайте выключатель в выключенном состоянии в течение 10 секунд, а затем снова включите выключатель на .

    2. На термостате нажмите и удерживайте кнопку ВКЛ / ВЫКЛ (расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд, затем отпустите и подождите 4 секунды, чтобы увидеть, включится ли экранный дисплей.

    3. Если экран не включается, нажмите кнопку тестирования GFCI (находится в верхней части термостата) и проверьте, не мигает ли индикатор КРАСНЫЙ (расположен на верхней или правой стороне термостата).

       1. Если экран термостата остается пустым и загорается индикатор RED при нажатии кнопки «Test», щелкните здесь, чтобы заполнить форму замены лицевой панели термостата.

       2. Если индикатор RED не загорается, обратитесь к электрику и попросите его прибыть на место для выполнения шагов 4–6 с помощью цифрового мультиметра.

  • Шаги для электрика

    1. В месте расположения распределительной коробки термостата убедитесь в наличии питания (120 В / 208 В / 240 В) со стороны линии термостата (клеммы 2 и 3 на задней панели термостата).
    2. Подтвердите правильность подключения (щелкните здесь, чтобы ознакомиться с кратким руководством по подключению).
       1. Подача питания на клеммы 2 и 3
       2. Нагрузочные провода, подключенные к клеммам 1 и 4
       3. Плетеный заземляющий экран, привязанный к земле дома
    3. Если напряжение и проводка в норме, а на экране все еще нет изображения, щелкните здесь, чтобы заполнить форму замены задней панели термостата.

  Чтобы загрузить эти инструкции в формате PDF, щелкните здесь.

Термостат неожиданно отключается от моей сети Wi-Fi.

• Причина

  Раствор

• WiFi-роутер настроен на смешанное шифрование

  Для некоторых WiFi-маршрутизаторов по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Когда настройка безопасности на маршрутизаторе WiFi установлена ​​на смешанное шифрование (WPA / WPA2), у некоторых маршрутизаторов возникают проблемы с подключением к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования на WPA2 Only (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.

• Беспроводные помехи нарушают соединение Wi-Fi

  Вероятно, канал на вашем маршрутизаторе установлен на Авто.Если вы испытываете периодические проблемы с подключением в автоматическом режиме, попробуйте переключиться на каналы 1, 6 или 11, которые являются наименее загруженными каналами для сигналов WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.

Я не могу подключиться к своей сети Wi-Fi

• Причина

  Раствор

• WiFi-роутер настроен на смешанное шифрование

  Для некоторых WiFi-маршрутизаторов по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору.

• WiFi роутер требует перезагрузки / перезагрузки

  Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями.

• Необходимо обновить прошивку WiFi роутера

  Убедитесь, что ваша прошивка и драйверы WiFi обновлены до последних версий.Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi.

• Имя вашей сети скрыто

  Если у вас есть другое устройство, подключенное к вашей сети Wi-Fi, например мобильный телефон, встаньте рядом с термостатом SIGNATURE и войдите в настройки WiFi вашего телефона, чтобы увидеть, отображается ли имя сети.Если вы не видите сеть, это может означать, что ваше сетевое имя скрыто. Если ваша беспроводная сеть скрыта, это означает, что вы выбрали запрет на передачу имени сети устройствам. В настройках Wi-Fi на ПОДПИСИ выберите «Другое» внизу и введите имя своей сети (также известное как SSID). Затем введите свой пароль, когда вам будет предложено.

• Термостат слишком далеко от Wi-Fi роутера

  Попробуйте подключить другое устройство, например мобильный телефон, к сети Wi-Fi.Стоя рядом с термостатом SIGNATURE, войдите в настройки WiFi вашего телефона. Если сигнал Wi-Fi не может быть обнаружен на вашем телефоне или он очень слабый, это означает, что у других устройств могут возникнуть проблемы с подключением к сети из этой области дома. Это означает, что вы можете быть слишком далеко от своего WiFi-роутера или с ним возникла проблема. Если ваш WiFi-роутер находится слишком далеко, вы можете приобрести повторитель сигнала WiFi, который улучшит дальность действия WiFi-сигнала в вашем доме для всех устройств.

• Мы создали деревья устранения неполадок, чтобы помочь устранить проблемы с подключением Wi-Fi.См. ниже.

Термостат отключен

• Причина

  Раствор

• WiFi-роутер настроен на смешанное шифрование

  Для некоторых WiFi-маршрутизаторов по умолчанию установлен смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi.

• WiFi роутер требует перезагрузки / перезагрузки

  Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями.

• Ваш WiFi-роутер не подключен к Интернету

  Убедитесь, что ваш WiFi-роутер подключен к сети. Посмотрите, подключены ли по-прежнему другие устройства, подключенные к вашей сети Wi-Fi.Если другие устройства также отключены от вашей сети Wi-Fi, возможно, проблема связана с вашим интернет-провайдером (поставщиком услуг Интернета) или вашим маршрутизатором Wi-Fi. Попробуйте перезапустить маршрутизатор или убедитесь, что ваш пароль или настройки безопасности не изменились.

• Обслуживание сервера

  Иногда и обычно только в непиковые часы наша база данных обновляется, поэтому мы отключим сервер на мгновение, пока происходят обновления.Он должен быть в автономном режиме только на 1-2 минуты, прежде чем он снова появится в сети. Попробуйте выйти и снова войти в систему.

• Необходимо обновить прошивку WiFi роутера

  Убедитесь, что ваша прошивка и драйверы WiFi обновлены до последних версий. Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi.

На экране термостата SIGNATURE отображается сообщение «Термостат не работает должным образом. Пожалуйста, свяжитесь с Nuheat ».

Время на термостате SIGNATURE неверное.

• Причина

  Раствор

• Настройки погоды не установлены.

  На термостате перейдите в НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ. Нажмите «Изменить» и введите свой почтовый индекс. Как только вы завершите настройку погоды, время будет основано на вашем часовом поясе. Функция «Синхронизировать с сетевым временем» в настройках времени поддерживает точность часов с течением времени. Однако термостат SIGNATURE использует почтовый индекс для определения правильного часового пояса.

Я подключился к своей сети Wi-Fi, но когда я пытаюсь настроить погоду, появляется сообщение «Термостат должен быть подключен к сети Wi-Fi, чтобы узнать местоположение погоды.”

Моя информация о погоде неточная

• Причина

  Раствор

• Неверный почтовый индекс

  Проверьте свой почтовый индекс (НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ), чтобы убедиться, что введен правильный почтовый индекс.

• Изменение погоды между периодами обновления

  Информация о погоде на термостате SIGNATURE обновляется каждые три часа из базы данных погоды.Несмотря на то, что он является довольно точным и актуальным, изменения погоды, происходящие между периодами обновления, могут не отражаться на термостате.

Функции «Тип этажа» и «Ограничение по этажу» затенены и недоступны для выбора.

Информация о температуре пола / помещения в приложении и на веб-сайте отличается от температуры на термостате.

• Причина

  Раствор

• Время, необходимое для синхронизации устройств / веб-сайтов

  Любые изменения в приложении Nuheat SIGNATURE, MyNuheat.com, или термостат SIGNATURE передается на сервер Nuheat. Затем сервер отправляет новую информацию на другие устройства. Иногда происходит небольшая задержка перед синхронизацией информации на всех устройствах.

Я не могу управлять своей ПОДПИСЬЮ через приложение Nuheat SIGNATURE

• Причина

  Раствор

• Было загружено неправильное приложение

  Убедитесь, что вы скачали приложение Nuheat SIGNATURE.Логотип приложения должен представлять собой красную «ногу» Nuheat.

• Термостат не в сети

  Проверьте свой WiFi-роутер, чтобы убедиться, что он работает должным образом и что у вас дома есть беспроводной доступ в Интернет. См. Шаги по устранению неполадок в разделе «Термостат отключен».

Я не могу загрузить приложение Nuheat на свой iPad

• Причина

  Раствор

• Приложение Nuheat SIGNATURE классифицируется как приложение для iPhone

  Когда вы откроете App Store на своем iPad, в верхней части выберите «Только для iPhone», и вы увидите приложение Nuheat SIGNATURE.Приложение Nuheat SIGNATURE было создано и оптимизировано для смартфонов. Приложение по-прежнему полностью работает на планшете, но не на весь экран планшета.

Я не знаю, с чего начать

• Причина

  Раствор

• Завершите процесс настройки Wi-Fi для термостата SIGNATURE

  Чтобы получить доступ ко всем беспроводным функциям термостата SIGNATURE, вы должны сначала подключить термостат SIGNATURE к вашей сети Wi-Fi.Зайдите в НАСТРОЙКИ> НАСТРОЙКИ WIFI и завершите настройку WiFi. Как только термостат будет подключен к вашей сети Wi-Fi, вам будет предложено ввести адрес электронной почты, чтобы начать настройку учетной записи MyNuheat.com. На этот адрес электронной почты будет отправлено письмо со ссылкой для активации и инструкциями. После настройки учетной записи MyNuheat.com вы можете управлять своим термостатом (-ами) SIGNATURE через MyNuheat.com или загрузить приложение Nuheat Signature из App Store или Google Play.

Я не получил письмо с активацией на мой почтовый ящик для регистрации термостата SIGNATURE

• Причина

  Раствор

• Электронная почта заблокирована вашими фильтрами спама

  Проверьте папку «СПАМ» в почтовом ящике или попробуйте другой адрес электронной почты.Чтобы попытаться повторно отправить письмо активации, перейдите на сайт www.mynuheat.com:

  1. Введите адрес электронной почты, который вы использовали для завершения настройки WiFi на термостате Signature.
  2. Щелкните «Забыли пароль».
  3. Повторно введите адрес электронной почты.

  Вам будет отправлен временный пароль, который вы можете использовать для входа в систему и настройки своего профиля MyNuheat.com.

• В термостат введен неправильный адрес электронной почты

  На термостате SIGNATURE перейдите в НАСТРОЙКИ, ИНФОРМАЦИЯ О ТЕРМОСТАТЕ и подтвердите, что учетная запись электронной почты была введена правильно.

Изображение на экране искажено или не реагирует

• Причина

  Раствор

• Лицевая панель неправильно установлена ​​на силовой базе

  Ослабьте (но не удаляйте) винт в нижней части лицевой панели, чтобы отсоединить лицевую панель от основания питания.Осмотрите лицевую панель и заднюю панель на предмет повреждений или посторонних предметов в месте расположения контактов разъема. Снова прикрепите лицевую панель к силовой базе и проверьте, исчезли ли искажения.

• Экран требует повторной калибровки

  1. Ослабьте винт в нижней части лицевой панели и снимите лицевую панель с силовой базы.
  2. При отключенной лицевой панели нажмите и удерживайте палец в центре сенсорного экрана.
  3. Продолжая нажимать пальцем на центр экрана, снова установите лицевую панель на блок питания. Вы должны увидеть, что термостат перешел в «режим калибровки».
  4. Следуйте инструкциям на экране, нажмите и удерживайте красную точку в углах экрана, пока не увидите слово «Отпустите!» появляются на экране.
  5. По завершении калибровки на экране начнется обратный отсчет 5 секунд. Прежде чем истечет обратный отсчет, нажмите на экран, чтобы принять новую калибровку.

Термостат нагревается вне запрограммированного графика

Термостат ниже / выше заданной температуры пола

• Причина

  Раствор

• Настройки отображения температуры и управления температурой установлены в разные режимы / настройки

  Настройка Temp Display позволяет вам выбрать DISPLAY температуру пола ИЛИ температуру окружающей среды / воздуха в комнате.Эта температура отображается в виде большого числа на главном экране термостата.

  Параметр «Контроль температуры» позволяет выбрать, следует ли КОНТРОЛЬ использовать систему подогрева пола, используя температуру пола ИЛИ температуру окружающей среды / воздуха в помещении.

  Рекомендуемая настройка — установить для обоих параметров Температура пола. Это означает, что термостат будет отображать температуру пола и использовать температуру пола, чтобы нагревать или не нагревать пол.

• Термостат изучает характеристики обогрева / охлаждения вашего пола

  Термостат должен поддерживать температуру пола (или температуру окружающей среды / воздуха в зависимости от настройки Temp Control) в пределах 1-2 градусов от целевой температуры, которая является небольшим числом на главном экране термостата. Если он выходит за цель или не достигает цели, это связано с тем, что термостат должен определить характеристики нагрева / охлаждения вашего пола.Это поведение наиболее заметно в установках, где система включается впервые. Термостату потребуется 3-5 дней непрерывного нагрева / охлаждения, чтобы определить характеристики нагрева / охлаждения пола. Это также может быть вызвано внезапным изменением температуры или потерей тепла в комнате (например, из-за погодных условий). Это также временно повлияет на точность / способность поддерживать заданную температуру. Через 3-5 дней непрерывного нагрева / охлаждения термостат адаптируется к новым температурным характеристикам пола.

Термостат Signature неожиданно устанавливается на неопределенный срок при 41F (5C)

• Причина

  Раствор

• Работает с Nest, интеграция включена

  Если вы подключили термостат Nuheat Signature к интеграции Works With Nest, всякий раз, когда термостат Nest вручную / автоматически устанавливается в положение «Нет», это означает для термостата Signature, что никого нет дома.Термостат Signature отменит программирование и не будет нагревать пол до тех пор, пока продукт Nest не обнаружит присутствие в доме и не перейдет в настройку / статус «Дом». Когда продукт Nest переходит в настройку / статус «Дом», Signature вернется к своей обычной программе / графику нагрева.

Как использовать функцию режима «Нет на месте»

Как создать точку доступа Wi-Fi на Android и iOS

Полы с подогревом не работают? | Проблемы и исправления

Как и в любой другой системе отопления, иногда может казаться, что полы с подогревом не работают должным образом.

Nu-Heat может помочь вам найти корень проблемы — будь то электрическая или отказ термостата или части коллектора — , чтобы система снова заработала.

Перейти к проблемам водяного теплого пола
Перейти к проблемам электрического теплого пола

Во-первых, давайте рассмотрим несколько потенциальных проблем, с которыми вы можете столкнуться при использовании НФГ в воде, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с водяным теплым полом

Одна зона не нагревается

Если отдельная зона не нагревается должным образом, или вообще не выключается , это может быть вызвано рядом проблем с подогревом пола.Большинство из них довольно просто решить самостоятельно:

Проблемы с приводом системы обогрева полов:

• Клапан с липким штифтом под приводом

  Под каждым приводом есть небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы высвободить штифт.

• Привод полностью вышел из строя

  Если привод вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате.Лучше всего проконсультироваться с квалифицированным электриком для проверки электрических цепей. Неисправный привод также может привести к тому, что полы с подогревом не отключат и будут работать постоянно.

Проблемы с термостатом теплого пола:

• Неисправен термостат или низкий заряд батареи

  Вы можете легко сбросить настройки термостата, следуя прилагаемому руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, также рекомендуется проверить батареи.Если ни одно из этих действий не сработает, это может быть неисправность в электричестве, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что полы с подогревом будут постоянно включены на .

• Термостат настроен неправильно (ошибки E1 и E2)

  Большинство ошибок термостата будет отображаться на лицевой стороне стат. Просто выполните сброс термостата, следуя руководству пользователя, чтобы сбросить ошибку. Мы подготовили несколько видео по настройке, чтобы помочь вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается
2. Снимите привод
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
4. Подсоединить шланг к сливному отверстию коллектора и вывести в слив
5. Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

После удаления пузырьков воздуха можно закрыть клапаны и кран холодной воды и отсоединить шланг.Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

• Неисправность циркуляционного насоса

  Возможно, отказал циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

• Реле насоса на монтажных платах

  Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

• Запорные клапаны закрыты на коллекторе

  Рычаг стопорного клапана должен находиться на одной линии с трубопроводом коллектора в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.

• Штифт смесительного клапана застрял

  Чтобы решить эту проблему, вы должны снять белую головку термостатического клапана и убедиться, что штифт клапана не заедает. Если он застрял, его можно удалить с помощью силиконового спрея.Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.

• Котел не работает (нет сигнала)

  В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.

• Нет питания на монтажных платах

  Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос работает постоянно или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

• Реле насоса заклинило на монтажной плате

  Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

• Неисправен термостат или низкий заряд батареи

  Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.

• Неисправен или отказал привод

  Если привод вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании под давлением, которые могут вызвать повышение давления в системе:

• Петля наполнения оставлена ​​включенной или сходит на

  .

  Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

• Есть ограничение в трубопроводе UFH

  Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, есть ограничение — либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.

• Отказ расширительного бака (повреждена диафрагма)

  Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребует замены .

  В качестве альтернативы, в диафрагме может отсутствовать воздух, что означает, что воде нет места для расширения при нагревании, что приведет к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

1. Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Сюда входит быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
2. Подайте давление в системе (см. Руководство для получения дополнительной информации об испытании давлением полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
3. Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
4. Проверить, не пропускает ли расширительный бак со стороны котла.
5. Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, относящихся к электрическому UFH.

• Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

  Это может быть связано с проблемой термостата или проводки — ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, исправен ли датчик температуры пола / датчик и правильно ли он подключен к термостату.

  Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик для проверки системы.

• Пол не нагревается до желаемой температуры

  Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

• Я повредил или порезал электрический нагревательный кабель

  Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должны выполняться квалифицированным электриком.Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.

• Электрическое отопление дороже, чем я ожидал

  Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.

  Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Утеплитель, образ жизни и воздушный поток вокруг помещения также могут иметь значение.

• Я неправильно установил теплый пол.

  Несмотря на то, что системы электрического теплого пола просты в установке, во время установки что-то может пойти не так. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Чтобы обсудить лучшие теплые полы и возобновляемые решения для вашего проекта.

Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабелей и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем для обогрева . Нагревательный кабель можно использовать в широком диапазоне применений в доме, например, для подогрева пола , , замены теплопотерь, защиты труб от замерзания, противообледенительной защиты крыш и водосточных желобов , а также для таяния снега.Существует двух разных типов кабелей: саморегулирующийся и кабель постоянной мощности , и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли тепловая лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут) в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это и называется «саморегулирующимся», кабель не может полностью включиться или выключиться .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает от 4 до 10 Вт на погонный фут Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В, продается отдельно и должен быть отрезан по длине монтажником на рабочем месте.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы избежать ненужного перерасхода энергии.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливают на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы для подогрева пола

Все элементы для подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство продаваемых электрических элементов для подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно регулировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы для плавления снега (часто используемые в отапливаемых проездах, пешеходных дорожках и патио) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты труб от замерзания, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности, поскольку они способны непрерывно растапливать снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Точно так же напольное отопление использует кабели постоянной мощности, так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Raspberry-Pi Home Heating Controller: 8 шагов (с изображениями)

Для каждого датчика pi-нуля, который вы хотите использовать, выполните следующий шаг

Аппаратное обеспечение:

Нам нужно только подключить к контактам 1, 6 и 7 , другие булавки используются только для увеличения физической силы.

Контакт 1 — GPIO 3,3 В (1-проводное питание)

Контакт 6 — GPIO GND (1-проводное заземление)

Контакт 7 — GPIO 4 (1-проводные данные)

Подключите цифровой термометр 1-Wire как показано на схеме. Вы можете подключиться напрямую к контактам или использовать небольшую макетную плату для подключения нескольких цифровых термометров 1-Wire к одному и тому же нулю Pi. (У меня два подключены к моему pi-heating-sensor-01 и три подключены к pi-heating-sensor-02)

Программное обеспечение :

Подключиться к каждому pi-heating-sensor по очереди,

> ssh pi @ 192.168.0.101

Теперь мы можем начать установку пакетов и программного обеспечения, которые будут считывать данные однопроводного термометра и делать их доступными для концентратора контроллера нагрева.

снова есть сценарий для этого:

> curl "https://raw.githubusercontent.com/JeffreyPowell/pi-config/master/pi-heating-remote-install.sh"> pi-heating-remote -install.sh && sudo bash pi-heating-remote-install.sh

как только все будет установлено, перезагрузите:

> sudo shutdown -r now

теперь нам нужно отредактировать файл конфигурации ~ / pi-heating-remote / configs / sensor

, но сначала нам нужно узнать серийные номера подключенных 1-проводных термометров

> ll / sys / bus / w1 / devices /

Будет показано, что у меня подключены два однопроводных термометра, 28-0000056e625e и 28-0000056ead51 .

 drwxr-xr-x 2 root root 0 25 января 15:23.

drwxr-xr-x 4 root root 0 24 января 16:17 ..

lrwxrwxrwx 1 root root 0 24 января 16:43 28-0000056e625e -> ../../../devices/w1_bus_master1/28-0000056e625e

lrwxrwxrwx 1 root root 0 24 января 16:43 28-0000056ead51 -> ../../../devices/w1_bus_master1/28-0000056ead51

lrwxrwxrwx 1 root root 0 25 января 15:23 w1_bus_master1 -> ../../../devices/w1_bus_master1

Теперь отредактируйте файл конфигурации и вставьте эти серийные номера.

> vi home / pi / pi-heating-remote / configs / sensor

Удалите настройки по умолчанию и вставьте серийный номер и имя для каждого 1-проводного термометра.

удалите все это:

 28-000005cf873e = External

28-000005d0065c = Зимний сад

28-000005d01a5a = Conservatory Rad

и добавьте свои данные, например :

 28-0000056e625e = Зал ожидания

28-0000056ead51 = Garden

сохраните и закройте файл конфигурации.

Вот и все 🙂 Теперь все должно быть установлено и настроено, но давайте проверим это, чтобы убедиться.

Сначала мы можем запустить несколько тестов через наш сеанс SSH и проверить, сколько подключенных 1-проводных термометров:

> curl localhost: 8080 / count.php && эхо

2

, тогда мы можем отображать имена и значения каждого термометра:

> curl localhost: 8080 / name.php? Id = 1 && echo

Бездельничать

> локальный хост curl: 8080 / value.php? id = 1 && echo

2,5

> локальный хост curl: 8080 / name.php? id = 2 && echo

Сад

> локальный хост curl: 8080 / value.php? id = 2 && echo

21,5

как видно по возвращенным температурам, мне нужно поменять местами физическое расположение датчиков!

Мы также можем протестировать с нашего рабочего стола через браузер, используя следующие URL-адреса с вашим статическим IP-адресом:

 http: // 192.168.0.101: 8080 / count.php

http://192.168.0.101:8080/name.php?id=1

http://192.168.0.101:8080/value.php?id=1

http://192.168.0.101:8080/name.php?id=2

http://192.168.0.101:8080/value.php?id=2

Повторите приведенные выше инструкции для всех дополнительных датчиков, pi-heating-remote-02, pi-heating-remote-03 и т. д.

Мой подход к умное отопление (радиаторы, теплый пол, газовый котел) — Комплектующие

Здравствуйте, так как отопительный сезон в моем районе становится все более значительным, я решил показать и рассказать о своем подходе к умному домашнему интеллектуальному отоплению.Для начала у меня водяное отопление — 5 радиаторов (3 в гостиной, 1 в спальне и 1 в детской) и 2 «ответвления» теплого пола (коридор / вход и ванная) и все это подключено к коллектору. Все отапливается газовым котлом. Первая проблема, которая побудила меня перепроектировать систему отопления, заключалась в том, что полы с подогревом регулировались клапанами RTL, которые были подключены к обратной трубе, и в результате пол в ванной комнате был либо ледяным, либо адски горячим. Как некоторые из вас, возможно, знают, чтобы достичь идеальной гармонии между радиаторами и подогревом пола, я должен был добавить смесительное устройство для подогрева пола, но это будет стоить больших денег, так как всю площадь коллектора необходимо перепроектировать.Итак, я сначала попробовал более дешевый способ, который, похоже, однозначно зарекомендовал себя. Итак, здесь начинается переход от идеи к реальной жизни.

Шаг 1.
Я начал с размещения датчиков температуры возле всех радиаторов — итого 6 датчиков температуры и влажности Xiaomi BLE. 5 возле всех радиаторов и один в ванной. Мне посчастливилось иметь компактный дом, так как все 6 датчиков температуры были доступны по bluetooth из обогревателя. Кроме того, я установил одно из устройств Sonoff Basic в ванную комнату (которое также управляет вентилятором в ванной) с датчиком температуры DHT22 для измерения температуры пола, что поможет мне поддерживать постоянную температуру пола.

Шаг 2.
К тому времени, когда я смог получать и анализировать температуру каждого источника тепла, пришло время начать контролировать ее. Я очень долго бился головой о стену, пытаясь найти способ управлять радиаторами, потому что все варианты были с серьезными недостатками — умные термостатические радиаторные клапаны (TRV) были слишком дорогими, также все они работали от батарей, и я этого не делаю. т нравится, как батарейки разряжаются. Проводное решение было слишком «запутанным и беспорядочным». И в один прекрасный день я понял, что могу управлять всем на коллекторе.Через несколько недель (и несколько заказов на Aliexpress) я собрал все необходимые болты и гайки, чтобы моя идея сбылась:

Не обращайте внимания на грязный воздухоотводчик и беспорядок в коллекторе. Те, которые вы видите, обычно закрыты (что означает, что без питания они открывают клапаны, к которым они прикручены. Что идеально подходит в случае сбоя), приводы клапанов напольного отопления 220 В, но вместо управления подогревом пола он управляет … ! радиаторы, а те два справа — теплый пол!

Шаг 3.
До сих пор я мог видеть температуру в определенных местах моего дома и возможность контролировать источники тепла. Не хватало только какого-то контроллера. Мой китайский друг по имени Алиэкспресс снова приходит на помощь, и через несколько недель я закончил с этим злодеем:

Встречайте (слева) — Sonoff Pow (для перезагрузки / выключения всего этого устройства), блок питания 5В и * вставьте барабанную дробь сюда * 8-канальный релейный блок со встроенным слотом для raspberry pi. Все красиво установлено на DIN-рейку.Кроме того, для более эффективного управления подогревом пола я использовал 7 однопроводных датчиков температуры DS18B20, прикрепленных к каждой из возвратных труб. Кроме того, я подключил USB-ключ Bluetooth для получения информации от датчиков температуры Xiaomi BLE. Итак, вернемся к реле. У меня 5 радиаторов, 2 подогрева пола, итого 7 устройств, но, как видите, подключено 8-е (или 1-е слева) устройство — это реле термостата газового котла.

Шаг 4.
Теперь пора начать контролировать эти вещи.И, о боже, это было сложно и интересно одновременно. Но давайте начнем с самого начала. У меня есть raspberry, работающая с операционной системой Debian. Установлен Docker с Portainer (упрощенное администрирование и обслуживание) и NodeRED внутри. Затем я настроил xiaomi-ble-mqtt для периодической публикации информации о температуре. Я не буду вдаваться в мелкие детали, потому что вам и вашей фантазии зависит, как вы хотите контролировать свое отопление. Но в основном это работает так: реле управляет исполнительными механизмами, которые открывают или закрывают поток воды к радиаторам с учетом установленной температуры.Если хотя бы один из исполнительных механизмов открыт, реле № 1 включает газовый обогреватель и выключается после закрытия всех исполнительных механизмов. С напольным отоплением все немного сложнее. Привод открывается только тогда, когда температура пола в ванной комнате, если она упала ниже заданного значения И температура возвратной воды ниже заданного значения (35-40 градусов Цельсия), в противном случае приводы закрываются и защищают пол от перегрева. Вся эта информация отправляется в HA и InfluxDB для построения хороших графиков на Grafana:

Верхний график показывает температуру в коллекторе (несколько датчиков отключены по причинам тестирования).Остальные 6 графиков показывают данные каждого источника тепла — заданная температура, текущая температура, а синяя полоса показывает процент нагрева в час. Вы можете видеть, что в коридоре / подъезде отсутствует подогрев пола, потому что он управляется «вслепую» — без каких-либо датчиков, просто на короткое время открываем привод, чтобы пол у входа оставался немного теплым.

Ну вот и все. Излишне говорить, что это проект, которым я горжусь больше всего. Он не идеален, но он полностью соответствует моим потребностям: отопление стало более стабильным, чем раньше, особенно при подогреве полов в ванной, в солнечные дни оно реагирует намного быстрее, настраиваемая автоматизация, режимы выезда и температуры (например, летом я Выключаю радиаторы и оставляю только теплый пол в ванной).В ближайшем будущем я подумываю добавить оконные датчики и внедрить их в автоматизацию (т.е. прекратить нагрев при открытии окна).

Надеюсь, вам понравился мой проект так же, как и мне. А если кому-то из вас понадобятся детали, программное обеспечение, оборудование — я буду рад помочь.

.
