Реле давления с регулировкой давления: Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:

Давление включения: 1,5-1,8 бар

Давление выключения: 2,5-3 бар

Максимальное давления выключения: 5 бар

Как все это работает:

Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т. к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления для насосной станции XPD-2-1

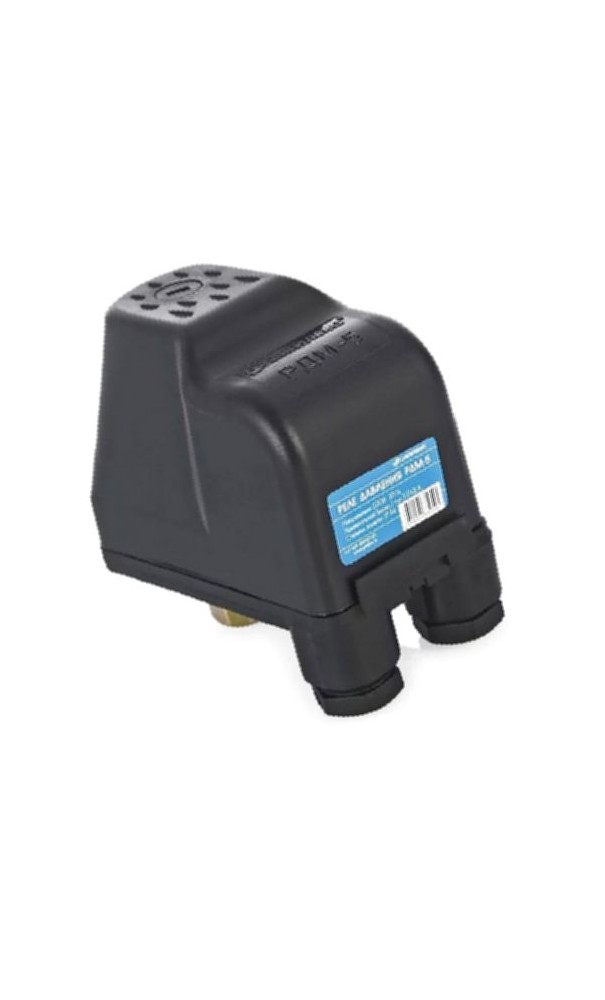

Реле давления Jemix XPD-2-1 (аналог РДМ-5) используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPD-2-1

Технические характеристики реле давления Jemix XPD-2-1

Давление включения — 1,4 бар

Давление отключения — 2,8 бар

Температурный режим — до 45 ^оС

Подключение — 1/4 дюйм (внутренняя резьба)

Стандарт защиты- IP54



Принцип действия реле давления Jemix XPD-2-1

Реле давления Jemix XPD-2-1 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPD-2-1

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).

Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPD-2-1

Перед началом регулировки, снимите пластиковую крышку корпуса.

Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.

Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.

Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.

Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Реле давления с защитой от «сухого хода»

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

Реле давления с «сухим ходом»

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Устройство и конструкция

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

 Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы реле давления с «сухим ходом» следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

Реле давления -2-3 регулировка 40-60ps/2.8-4.2bar

• Цвет:

  черный

• Гарантия:

  1

• Материал корпуса:

  металл-пластик

• Производитель:

• Страна происхож.:

  Китай

• Торговая марка:

• Вес:

  0.352 кг

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при
заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится
согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после
согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин
регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если
указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства,
пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к
товару Реле давления -2-3 регулировка 40-60ps/2.8-4.2bar на сайте носят информационный
характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского
кодекса Российской федерации. Они могут быть изменены производителем без предварительного
уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик
товара. Для получения подробной информации о характеристиках данного товара обращайтесь
к сотрудникам нашего отдела продаж или в Российское представительство данного
товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Реле давления -2-3 регулировка 40-60ps/2.8-4.2bar в магазине
Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т. е. отвод воды из подающей трубы должен быть после узла автоматики.

Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Реле давления серии РДК для воздушных компрессоров.

(1) — у реле давления серии РДК-xT10P-x вместо символа «ON» нанесен символ «AUTO».

Для ввода реле серии РДК в эксплуатацию необходимо:

• Подключить реле к ресиверу компрессора через порт G1/4”.
• Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
• При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
• Подключить цепи управления электродвигателем к контактам реле (напрямую⁽²⁾ или через сетевой контактор).
• Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(2) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.

Технические характеристики реле давления серии РДК:

Наименование	Фото	Pраб.max бар	Диапазон настройки, бар	Заводская настройка, бар(3)	Дифференциал, бар	Кол-во портов, (резьба)	Кол-во и тип контактов	Мощность контактов, А для категории применения нагрузки АС-3 (трехфазные эл. двигатели)	Ø разгрузочного клапана, мм
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДК-1Т10Р-1		7	2…7	4…6	1,5…2,5	1 порт (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6
РДК-1Т10Р-2/6,5		10,5	2,5…10,5	6…8	2…3	1 порт (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6,5
РДК-4Т10Р-1		6,5	2…6,5	4…6	1,5…2,5	4 порта (1/4” NPT внутр. )	2 NC	12 А / 240 VAC	6
Тип конструктивного исполнения корпуса 10 с выключателем «Кнопка»
РДК-1Т10К-2		12	3…12	6…8	2…3	1 порт (1/4” NPT внутр.)	2 NC	20 А / 240 VAC	6
РДК-4Т10К-2		12	3…12	6…8	2…3	4 порта (1/4” NPT внутр.)	2 NC	20 А / 240 VAC	6
Тип конструктивного исполнения корпуса 18 с выключателем «Переключатель»
РДК-1Т18П-2		11	3…11	6…8	1,4…4	1 порт (1/4” NPT внутр. )	3 NC	16 А / 400 VAC	6
РДК-1Т18П-3		16	4…16	8…10	1,8…4,5	1 порт (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
РДК-4Т18П-2		11	3…11	6…8	1,4…4	4 порта (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
Тип конструктивного исполнения корпуса 19 с выключателем «Переключатель»
РДК-1Т19П-1		11	2…11	4…6	2…4	1 порт (1/4” NPT внутр. )	2 NC	16 А / 250 VAC	6

(3) — реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4…6, 6…8 и 8…10 бар).

Монтаж реле давления серии РДК:

Настройка порогов срабатывания реле давления серии РДК:

Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

1. Внешний вид реле давления серии РДК с четырьмя портами:







   Рис. 2 Внешний вид реле давления с 4-мя портами.

2. Пример установки дополнительного оборудования:




   Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).

3. Перечень дополнительного оборудования совместимого с реле давления серии РДК:

Манометры:

Заглушки:

Схемы подключения реле давления серии РДК:

Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т. к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.

Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.

Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.

Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.

Габаритные размеры реле давления серии РДК:

Расшифровка обозначения реле давления серии РДК:

Регулировка реле давления насосной станции и настройка своими руками

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Рекомендуем к прочтению:

1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Рекомендуем к прочтению:

Последовательность подготовки гидробака:

1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

• если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
• при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
2. Включаем насос, который произведёт закачку воды в систему.
3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Как это работает: Реле давления

Реле давления

Реле давления — важный компонент многих наших электрических моделей. Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущей записи блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых подводящие и отходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель. При разъединении цепь разрывается, и двигатель отключается.

Мембрана

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. По достижении заданного давления отключения происходит размыкание контактов и остановка двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки. Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения настроек давления включения и выключения.Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора. Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», объединяя электрические контакты внутри переключателя для замыкания цепи. Одновременно с этим запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель. В то же время открывается предохранительный клапан и сбрасывается противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов на кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова. Цикл продолжается, пока используется воздушный компрессор.

Как настроить

Осторожно: Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их. Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

Коммутаторы | Dwyer Instruments

/

/

/

/

Переключатели — это датчики с электрическим контактным выходом при определенном давлении.Используется на воздухе, в неагрессивных газах или жидкостях, совместимых со смачиваемыми частями. Применения варьируются от реле давления до переключателя.

Вопрос

Для каких реле давления рекомендуются золотые контакты?

Ответ

Для применения в «сухой цепи», когда в цепи протекает небольшой ток или нет тока, чтобы помочь сжечь контактную грязь и окисление. Переключатели, используемые с твердотельными цепями, часто попадают в эту категорию.

Связанные

Вопрос

Можно ли использовать стандартный реле давления h3 с водой?

Ответ

№ Корпус из латуни или нержавеющей стали должен быть указан по соображениям совместимости. Алюминиевый корпус может протечь в выключатель.

Связанные

Вопрос

Заказчик хотел бы получить возможность переключения, локальную индикацию давления и выходной сигнал 4-20 мА в одном устройстве.У нас есть товар, который им можно предложить?

Ответ

Да. DH, DHII или Dh4 имеют высокие / низкие уставки, цифровой дисплей манометра и выходной сигнал полной шкалы 4-20 мА для воздуха и совместимого газа. EDA, DPG-200, DPT и MDPC имеют высокие / низкие уставки, цифровой дисплей манометра и выходной сигнал полной шкалы 4-20 мА для совместимых жидкостей.

Связанные

Вопрос

Будет ли работать вакуумный выключатель серии MVS, если он находится в коробке с вакуумом.Мне нужно сигнализировать, когда вакуум в ящике, в котором находится переключатель, достигает уровня. Электрические соединения выполняются через герметичный разъем на коробке.

Ответ

Нет, MVS необходимо установить снаружи по отношению к вакууму в эталонной зоне или зоне, открытой для атмосферы, и подключить к источнику вакуума через соответствующие технологические трубки в зависимости от модели.

Связанные

• Т: +1800.872.9141 +1219.879.8000 Факс: +1 219.872.9057
• Copyright © Dwyer Instruments, Inc. Все права защищены.

| Реле давления с трубкой Бурдона обладают чрезвычайно высокой чувствительностью и отличной повторяемостью. Доступен герметичный ртутный переключатель. Применения включают компрессоры и управление насосами.

ПРИМЕР	_ _DA_ _	_ _31	_153_ _	_4	Стандартный регулятор с трубкой Бурдона DA, двойная уставка, автоматический сброс, ртутный переключатель SPDT, 1-35 фунтов на кв. Дюйм, ман.
СБРОС ОПЦИИ	R		U		Ручной сброс, однократная регулировка, автоматически работает на уменьшение	G E N E R A L
	R		л		Ручной сброс, однократная регулировка, автоматически увеличивается
	S (3)				Автоматический сброс, однократная регулировка, только DS
КОРПУС И УТВЕРЖДЕНИЕ ВАРИАНТЫ	Вт				Всепогодный кожух, NEMA 3S, 4 и 4X, стандартный фланцевый
	N3 W				Атмосферостойкость, со сливом, стандартная фланцевая задняя часть, только по специальному заказу
	H				Взрывозащищенный корпус, встроенное управление, доступно только для DA, DR, DS
	E				Взрывозащищенный корпус, съемное управление, доступно на DA, DR, DS
	Ф				Заводское взаимное одобрение, DAW одобрено FM как стандарт
ЦЕПЬ ПЕРЕКЛЮЧЕНИЕ ОПЦИИ			___2		SPST открывается при повышении давления, электр. код А, ртутный выключатель
			___3		SPST закрывается при повышении давления, электр. код А, ртутный выключатель
			_153		SPDT, выб. код B, ртутный выключатель
			_156		2 каждого SPST, один открывается, а другой закрывается, выберите. код А, ртутный выключатель
			_804		2 каждого SPDT, электр.код B, ртутный выключатель, провода 18 дюймов, электр. код G, мгновенный выключатель, винтовые клеммы
			_ (___)		Доступны другие схемы, проконсультируйтесь с заводом-изготовителем
		_2	___2_		SPST открывается при увеличении, избран. код I, только DS, ртутный выключатель
		_2	___3_		SPST закрывается при увеличении, избран. код I, только DS, ртутный выключатель
		_4 (2) (8)	4122_		Двухступенчатый, по 2 SPST, ртутный выключатель
		_4 (2) (8)	4129_		Двухступенчатый, по 2 SPST, ртутный выключатель
		_4 (2) (8)	4132_		Двухступенчатый, по 2 SPST, ртутный выключатель
		_4 (2) (8)	4123_		Двухступенчатый, по 2 SPST, ртутный выключатель
		_5	___2		Ртутный выключатель SPST, электр.код H, открывается при увеличении
		_5	___3		Ртутный выключатель SPST, электр. код H, закрывается при увеличении
		70	153		Выключатель мгновенного действия, SPDT, электр. код D, 15 А при 120 В переменного тока
		70 (12)	804		2 каждого SPDT, электр. код F, только для диапазонов выше 35 фунтов на кв. дюйм, добавьте 30% к минимальной зоне нечувствительности, только 702, 703, 704
		72	153_		Только DS, переключатель мгновенного действия, SPDT, эл.код E
		72	804_		2 каждого SPDT, защелкивающиеся переключатели, эл. код G, только DS
		74	_____		Двухступенчатый, по 2 шт., SPDT-переключатели, эл. код G
			B		Delrin Bushed Movement, для всех элементов управления
ДИАПАЗОНЫ И ТРУБКА BOURDON МАТЕРИАЛЫ		2		25S	диапазон 30 дюймов рт. Ст. — 60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		26S	диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		5S	диапазон 2-60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		6С	диапазон 5-100 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		8S	диапазон 10-200 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		9С	диапазон 10-300 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		9AS	диапазон 40-350 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		10S	диапазон 25-600 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		11S	диапазон 50-1000 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		12S	диапазон 100-1500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		13S	диапазон 300-2500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона
		2		15S	диапазон 500-5000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен.с корпусом E или задним соед.
		2		16S	диапазон 800-8000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен. с корпусом E или задним соед.
		3		2	диапазон 30-0 дюймов рт. Ст., Латунная трубка Бурдона
		3		3	диапазон 10 дюймов рт. Ст. — 12 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		1	диапазон 1 / 8-15 psig, латунная трубка Бурдона
		3		3A	диапазон 1 / 8-20 psig, латунная трубка Бурдона
		3		4	диапазон 1-35 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		27	диапазон 25 дюймов рт.ст. вакуум — 50 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		5	диапазон 2-60 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		6	диапазон 5-100 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		7	диапазон 5-150 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		8	диапазон 10-200 фунтов на кв. Дюйм, латунная трубка Бурдона
		3		9	диапазон 10-300 фунтов на кв. Дюйм, латунная трубка Бурдона
		4		26E	диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		23E	диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		6E	диапазон 10-100 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		24E	диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		9E	диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		21E	диапазон 30-400 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		22E	диапазон 75-800 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		11E	диапазон 100-1000 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		4		13E	диапазон 200-2500 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS
		8 (6)		23К	диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F
		8 (6)		24К	диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F
		8 (6)		9К	диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F
ПОДКЛЮЧЕНИЕ И МОНТАЖ ОПЦИИ		1			Стандартный корпус
		2			Заднее соединение, недоступно для серии D-900, недоступно для диапазонов 15S, 16S
		3			Задняя часть с фланцем — стандартно для моделей W
		4			Заднее соединение и заднее фланцевое соединение, недоступно для диапазонов 15S, 16S или для серий D-900, 9200, 9500
ДИАПАЗОН		35 (4) (5)		1N	от -60 до 30 ° F, 150 ° F макс. , Колба из нержавеющей стали 304 и медный капилляр std .; SS специальный заказ	T E M P E R A T U R E
		35 (4) (5)		3N	диапазон от 0 до 100 ° F, макс. 240 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; SS специальный заказ
		35 (4) (5)		4N	диапазон от 50 до 150 ° F, макс. 250 ° F., Колба из нержавеющей стали 304 и медный капилляр std .; SS специальный заказ
		35 (4) (5)		5Н	диапазон от 100 до 200 ° F, макс. 300 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; SS специальный заказ
		35 (4) (5)		7N	диапазон от 140 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; SS специальный заказ
		35 (4) (5)		8Н	диапазон от 250 до 415 ° F, макс. 550 ° F., Колба из нержавеющей стали 304 и капилляр стандарт.
		35 (4) (5)		9Н	, диапазон от 350 до 550 ° F, макс. 600 ° F, колба из нержавеющей стали 304 и капилляр, стандарт.
		35 (4) (5)		10Н	диапазон от 100 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; SS специальный заказ
		35 (4) (5)		11N	диапазон от 100 до 500 ° F, 600 ° F макс., Колба из нержавеющей стали 304 и капилляр стандарт.
		36 (4) (5) (10)		5НС	диапазон от 100 до 200 ° F, 300 ° F макс., Лампа из нержавеющей стали 304, стандарт.
		36 (4) (5) (10)		6НС	, диапазон от 140 до 250 ° F, макс. 380 ° F, стандартная лампа из нержавеющей стали 304.
ПОДКЛЮЧЕНИЕ И ОПЦИИ МОНТАЖА		37 (4) (5) (11)			То же, что 36, за исключением заднего подключения, лампа из нержавеющей стали 304 стандарт.
		38 (4) (5)			То же, что 36, за исключением задней части с фланцем
		39 (4) (5) (9)			То же, что и 35, за исключением того, что задняя часть имеет фланцевое и заднее соединение

Серия APS / AVS | Регулируемый переключатель давления — это надежный переключатель для сигнализации давления / вакуума, отключения или управления. Нержавеющая сталь для долговечности. Приложения включают OEM и управление двигателем.

Время доставки зависит от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ. Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

Обновление COVID-19: из-за высокого спроса клиентов время выполнения заказа на некоторые продукты может составлять до двух недель.Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы продукты, которые вам нужны, были доступны с минимальными перебоями.

Модель	Описание
АПС-150	Регулируемое реле давления, диапазон уставки 0,8–28,5 фунтов на кв. Дюйм (0,06–2,0 бар) увеличивается, 1,6–30,0 фунтов на кв. Дюйм (0,1–2,1 бар) уменьшается, повторяемость ± 0,6 фунтов на квадратный дюйм (0,04 бара), 0,8–1,3 фунтов на квадратный дюйм (. 06-.09 бар) зона нечувствительности.
АПС-250	Регулируемое реле давления, диапазон уставки 2.0-48,0 фунтов на кв. Дюйм (0,14–3,3 бара) при увеличении, 3,0–50,0 фунтов на кв. Дюйм (0,21–3,5 бар) при понижении, повторяемость ± 1,0 фунтов на кв. Дюйм (0,7 бар), зона нечувствительности 1–1,7 фунтов на кв.
АПС-350	Регулируемое реле давления, диапазон уставки 3,0-96,5 фунтов на кв. Дюйм (0,21-6,7 бар) увеличивается, 4,5-100 фунтов на кв. Дюйм (0,31-6,9 бар) уменьшается, повторяемость ± 2,0 фунтов на кв. Дюйм (0,14 бара), 1,6-4 фунтов на кв. Дюйм (. 11-28 бар) зона нечувствительности.
АПС-450	Регулируемое реле давления, диапазон уставки 7,5-242 фунта на кв. Дюйм (.52-16.7 бар) увеличивается, 9,7–250 фунтов на квадратный дюйм (0,67–17,2 бар) уменьшается, повторяемость ± 5,0 фунтов на квадратный дюйм (0,35 бар), зона нечувствительности 2,5–9 фунтов на квадратный дюйм (0,17–0,62 бар).
АПС-550	Регулируемое реле давления, диапазон уставки 15,0-485 фунтов на кв. Дюйм (1,0-33,4 бар) увеличивается, 20,0-500 фунтов на кв. Дюйм (1,4-34,5 бар) уменьшается, повторяемость ± 10,0 фунтов на кв. Дюйм (0,69 бар), 5-22 фунтов на кв. Дюйм (0,35- 1,5 бар) зона нечувствительности.

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления.Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих применений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

• Мембрана , которая действует как датчик давления. Обычно он сделан из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , которые пропускают ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она будет перемещать контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления

широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Пневматические системы . Реле давления включают или выключают компрессор при заданном значении.
• ОВК .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейное предприятие, которое уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали по индивидуальному заказу в соответствии с конкретными потребностями наших клиентов.

Для получения дополнительной информации о наших реле давления или других продуктах, пожалуйста, свяжитесь с нами.

Реле и датчики давления | Whitman

Мы производим широкий ассортимент реле давления, вакуума, а также составных переключателей и датчиков для удовлетворения потребностей любого промышленного применения и рабочей среды.Каждый из наших датчиков имеет широкие возможности настройки, включая многочисленные диапазоны давления, фитинги, электрические соединения и смачиваемые материалы, доступные для выбора. Имя Whitman было основано на наших изделиях под давлением более 45 лет назад, и мы гордимся качеством и разнообразием наших предложений. Свяжитесь с нашей командой инженеров, чтобы обсудить ваш индивидуальный проект сегодня и решения Whitman, которые мы можем разработать в соответствии с вашими потребностями.

Реле давления

Whitman Controls предлагает самый разнообразный выбор реле давления в отрасли.Наша разнообразная линейка переключателей используется в широком спектре приложений, включая нагнетатели, генераторные установки, внедорожники, компрессоры, вафельные печи, технологическое оборудование, устройства управления потоком, насосы, сточные воды, системы отопления и охлаждения, а также множество других приложений по всему миру. отрасли. Наше конкурентное преимущество заключается в нашей способности разрабатывать переключатели и датчики по индивидуальному заказу, которые точно соответствуют потребностям вашего приложения и среды. Whitman работает с крупными производителями оригинального оборудования более 40 лет, и наши самые давние клиенты — это те, для которых мы с первых лет разработали специальные решения для коммутаторов.

Мы предлагаем устройства низкого давления (до 1000 фунтов на квадратный дюйм) и устройства более высокого давления с испытательным давлением до 6000 фунтов на квадратный дюйм и давлением разрыва до 9000 фунтов на квадратный дюйм. Эти блоки поставляются с рядом сенсорных элементов и доступны с защитой NEMA 4 и IP67. Наши регулируемые реле давления регулируются в полевых условиях, что позволяет конечному пользователю регулировать уставку переключателя в полевых условиях. В качестве альтернативы, наши реле давления с заводской настройкой настраиваются нашими профессиональными сотрудниками на заводе в соответствии с вашими точными требованиями к заданному значению давления и не регулируются.

Датчики и преобразователи давления

Датчики давления и датчики давления

представляют собой передовую альтернативу для пользователей, которым требуется непрерывное измерение давления в отличие от простого двухпозиционного переключателя. Наша полная линейка датчиков давления обеспечивает широкий диапазон диапазонов давления от -14,5 фунтов на квадратный дюйм до 30 000 фунтов на квадратный дюйм, что обеспечивает широкий спектр рабочих характеристик для любого конечного пользователя. Наши преобразователи предлагают выходные сигналы, включая 0-5 В, 0-10 В, 1-5 В, 0.5-4,5 В (логометрический), 4-20 мА и другие. Кроме того, они могут быть настроены с помощью разнообразного выбора фитингов и электрических разъемов, включая как встроенные, так и внешние соединения.

Реле давления смеси

Вакуумные переключатели смешанного давления

позволяют конечному пользователю управлять приложениями, в которых существует положительное и отрицательное давление. Два наших самых надежных реле давления также могут быть сконструированы по индивидуальному заказу как составные реле давления, включая P88 и P100.Эти устройства предоставляют конечному пользователю широкий диапазон уставок давления и вакуума и могут использоваться в различных средах и приложениях. Как и все наши продукты, эти составные переключатели регулируются в полевых условиях или устанавливаются на заводе и имеют широкий спектр электрических соединений и подключений по давлению.

Реле дифференциального давления

Реле перепада давления

измеряют разницу давлений между двумя точками в приложении и срабатывают при достижении заданной конечным пользователем точки срабатывания.Наши реле дифференциального давления мгновенного действия соответствуют стандарту NEMA 4 и могут выдерживать скачки давления до 9000 фунтов на кв. Эти устройства имеют настраиваемые пользователем значения от 0 до 250 фунтов на квадратный дюйм дифференциала и способны выдерживать легкие или умеренные механические удары и вибрационные нагрузки.

Механические реле давления — Barksdale Inc. (EN)

Наличие продукта

… Все товары на складе отправлены в течение 24 часов!

Подкатегории

серии CSP

Компактное реле давления

Приложения

• Гидравлические силовые агрегаты
• Общепромышленное применение
• Станки
• Пневматические системы

Нужен номер детали? Настройте этот продукт…

• Листы данных
• Руководства по установке

Подробности »

серии CSM

Компактное реле давления

Приложения

• Гидравлические силовые агрегаты
• Общепромышленное применение
• Смазочные системы

Нужен номер детали? Настройте этот продукт…

• Листы данных
• Руководства по установке

Подробности »

серии 96201, 96211, 96221

Компактный коммутатор

Компактный, экономичное давление от 100 до 7500 фунтов на кв. Дюйм

Давление или вакуум

Приложения

• Контроль насосов и компрессоров
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Контроль двигателя
• Станки
• Гидравлические агрегаты
• Мобильная гидравлика
• Медицинское оборудование
• Системы полива
• Общепромышленное применение

Нужен номер детали? Настройте этот продукт…

Подробности »

серии B1S, B2S, B1T, B2T

Трубка Бурдона со снятой изоляцией и закрытой оболочкой

B1S, серии B2S

Высокая точность, со снятой изоляцией, рабочее давление до 18000 фунтов на кв. Дюйм и стойкость до 20000 фунтов на квадратный дюйм

B1T, B2T серии

Высокая точность, корпус с клеммной колодкой, внешняя регулировка с защитой от несанкционированного доступа, до 18000 фунтов на квадратный дюйм и 24000 фунтов на квадратный дюйм

Приложения

• Нефть и газ
• Применение в медицине
• Горное дело
• Компрессоры
• Электростанции
• Водяные насосы
• Гидравлические агрегаты
• Пневматические устройства
• Общепромышленное применение

• Таблицы данных
• Разное
• Сертификаты

Подробности »

серии 9617

Герметичный поршень

Быстрое переключение при высоком давлении до 7500 фунтов на кв. Дюйм

Приложения

• Автоматизация производства
• Гидравлические прессы
• Компакторы и пресс-подборщики
• Гидравлические контроллеры
• Станки

Подробности »

серии 9048

Герметичный поршень

Быстрое переключение при высоком давлении до 12000 фунтов на кв. Дюйм

Приложения

• Станки
• Гидравлические прессы
• Компакторы
• Гидравлические агрегаты
• Компрессоры

Подробности »

C9612, C9622 серии

Визуальный индикатор герметичного поршневого переключателя

Длительный срок службы, высокая частота циклов, одиночные и двойные переключатели, давление от 15 до 3000 фунтов на кв. Дюйм

Приложения

• Компакторы и пресс-подборщики
• Станки
• Смазочное оборудование
• Гидравлические прессы
• Железная дорога
• Гидравлические агрегаты
• Компрессоры
• Коммунальные предприятия и электроэнергетика
• Применение для металлообработки

Подробности »

серии 9675, A9675

Герметичный поршень, двойная перемычка, двойной разрыв

Долговечный, долгий срок службы, быстрое переключение при высоком давлении до 6000 фунтов на кв. Дюйм

Приложения

• Гидравлические приложения
• Станки
• Компрессоры
• Горное дело
• Автомобили специального назначения
• Смазочное оборудование
• Металлообработка

Подробности »

серии 9671X, 9681X, 9692X

Взрывозащищенный компактный коммутатор

Компактные реле вакуума / давления

Серия 9671X

Компактный взрывозащищенный, от 1 до 30 дюймов рт.

Серия 9681X

Компактный взрывозащищенный, низкое давление от 1 до 500 фунтов на кв. Дюйм

Серия 9692X

Компактный взрывозащищенный, высокое давление до 10 000 фунтов на кв. Дюйм

Приложения

• Запорные устройства противовыбросового упора
• Защитные панели
• Трубопроводы
• Химические и нефтехимические заводы
• Целлюлозно-бумажные комбинаты
• Насос и газовые компрессоры
• Турбины
• Двойное уплотнение для использования в опасных зонах одобрено для Канады

Нужен номер детали? Настройте этот продукт…

• Сертификаты
• Допуски
• Паспорта данных
• Разное

Подробности »

серии B1X, B2X

Взрывозащищенная трубка Бурдона

Высокая точность, взрывозащищенность, внешняя регулировка с защитой от несанкционированного доступа, защита до 7200 фунтов на квадратный дюйм и 18000 фунтов на квадратный дюйм

Приложения

• Электростанции
• Водяные насосы
• Превенторы противовыбросовые (BOP)
• Пневматические устройства
• Общепромышленное применение
• Нефтегазовая промышленность

Нужен номер детали? Настройте этот продукт…

• Сертификаты
• Разное
• Таблицы данных

Подробности »

CD1H, CD2H серии

Мембранный переключатель в корпусе

CD1H, серии CD2H

Корпус NEMA 4, внешние регуляторы с защитой от несанкционированного доступа, давление до 150 фунтов на кв. Дюйм.

VCD1H, VCD2H серии

Корпус NEMA 4, внешние регуляторы с защитой от несанкционированного доступа, диапазон вакуума от.06 — 30 дюймов рт. Ст. Точность +/-. 5% диапазона. С внешней регулировкой с защитой от несанкционированного доступа.

Приложения

• Медицинский
• Водное оборудование
• Еда и напитки
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Контроль двигателя
• Автоматизация производства

Нужен номер детали? Настроить этот продукт …

Подробности »

Серия 7000

Компактное реле давления из нержавеющей стали или латуни

Компактный выключатель.Диапазон до 3000 фунтов на кв. Дюйм

Приложения

• Контроль воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Контроль двигателя
• Гидравлические агрегаты
• Мобильная гидравлика
• Управление насосом или компрессором
• Гидравлические и пневматические тормозные системы

Нужен номер детали? Настроить этот продукт …

Подробности »

D1T, D2T серии

Мембранный переключатель клеммной коробки

NEMA 4 Корпус с клеммной колодкой, внешняя регулировка с защитой от несанкционированного доступа, до 150 фунтов на кв. Дюйм.

Мембрана с одинарной и двойной клеммной колодкой

Приложения

• Станки
• Пневматика
• Медицинский
• Морское дело и судостроение
• Контроль насосов и компрессоров
• Нефть и газ
• Водное оборудование
• Горное дело
• Смазочное оборудование

Нужен номер детали? Настроить этот продукт …

• Сертификаты
• Таблицы данных
• Разное

Подробности »

EPD1S, EPD1H серии

Недорогое реле дифференциального давления

Серия EPD1S

Дифференциальное давление, компактный, экономичный, со снятой изоляцией, может использоваться для управления верхним / нижним пределом, рабочий диапазон от.22 — 150 фунтов на квадратный дюйм, диапазон уставки от 0,22 до 40 фунтов на квадратный дюйм.

Серия EPD1H

Дифференциальное давление, компактный, экономичный, в корпусе, может использоваться для управления верхним / нижним пределом, рабочий диапазон от 0,22 до 150 фунтов на квадратный дюйм, диапазон уставки от 0,22 до 40 фунтов на квадратный дюйм.

Приложения

• Системы фильтрации
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Контроль насосов и компрессоров
• Обнаружение утечки жидкости
• Еда и напитки

Подробности »

E1S, E1H серии

Коммутатор Econ-O-Trol

E1S-H-VAC

Модель поршня с уплотнением dia-seal, со снятой изоляцией, диапазон вакуума от.5-30 дюймов рт. Ст. Точность +/- 2% диапазона.

E1H-H-VAC

Корпус NEMA 4, модель поршня с уплотнением Dia-seal, диапазон вакуума от 0,5 до 30 дюймов рт. Точность +/- 2% диапазона.

Приложения

• Медицинское оборудование
• Контроль насосов и компрессоров
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Системы полива
• Контроль двигателя
• Станки
• Общепромышленное применение
• Металлообработка
• Еда и напитки

Нужен номер детали? Настройте этот продукт…

• Таблицы данных
• Разное
• Сертификаты

Подробности »

серии 8000

Компактное реле давления

Модульный компактный коммутатор с возможностью монтажа на коллекторе. Диапазон от 5,8 до 8700 фунтов на квадратный дюйм.

Приложения

• Гидравлические агрегаты
• Станки
• Тормозные системы
• Железные дороги
• Автоматизация производства
• Пресс-подборщики и компакторы

Нужен номер детали? Настройте этот продукт…

• Листы данных
• Руководства по установке

Подробности »

MSPS / MSPH серии

Маленький генерал

Серия MSPS

Зачищенный, низкое давление, компактный, экономичный, диапазон от 0,5 до 100 фунтов на кв. Дюйм

Серия MSPH

NEMA 4 в корпусе, низкого давления, компактный, экономичный, диапазон от.5 — 100 фунтов на кв. Дюйм

Приложения

• Обогреватели для бассейнов и спа
• Диспенсеры для напитков
• Системы подачи медицинских газов
• Общепромышленное применение

Нужен номер детали? Настроить этот продукт …

• Таблицы данных
• Разное
• Сертификаты

Подробности »

D1S, D2S, D1H, D2H серии

Мембрана со снятой изоляцией и закрытой крышкой

D1S, серии D2S

Зачищенный, подходит для установок блока управления с регулировкой до 150 фунтов на кв. Дюйм.

D1H, D2H, D3H серии

NEMA 4 Корпус, внешняя регулировка с защитой от несанкционированного доступа, до 150 фунтов на кв. Дюйм.

Приложения

• Контроль насосов и компрессоров
• Контроль двигателя
• Станки
• Гидравлические агрегаты
• Медицинское оборудование
• Управление отходами
• Еда и напитки
• Автоматизация производства
• Металлообработка

Нужен номер детали? Настройте этот продукт…

Подробности »

серии 9000

Компактное реле давления

Модульная конструкция, точная регулировка в полевых условиях, компактная конструкция

Приложения

• Заявки OEM
• Гидравлические агрегаты
• Испытательное оборудование
• Тяжелая промышленность
• Мобильная и стационарная гидравлика
• Прессовое оборудование

Нужен номер детали? Настройте этот продукт…

Подробности »

P1H серии

Поршень Dia-Seal

Корпус NEMA 4, длительный срок службы, высокий цикл, диапазон от 0,5 до 1600 фунтов на кв. Дюйм

Приложения

• Контроль насосов и компрессоров
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Системы полива
• Контроль двигателя
• Станки
• Общепромышленное применение

• Таблицы данных
• Разное
• Сертификаты

Подробности »

серии CSK

Компактное реле давления

Приложения

• Гидравлические силовые агрегаты
• Общепромышленное применение
• Пневматические системы
• Станки
• Автоматизация производства

Нужен номер детали? Настройте этот продукт…

• Листы данных
• Руководства по установке

Подробности »

D1X, D2X серии

Взрывозащищенный мембранный переключатель

Взрывозащищенная внешняя регулировка с защитой от несанкционированного доступа, до 150 фунтов на кв. Дюйм.

Приложения

• Контроль насосов и компрессоров
• Гидравлические агрегаты
• Нефть и газ
• Еда и напитки
• Коммунальные предприятия и электроэнергетика
• Горное дело

Нужен номер детали? Настройте этот продукт…

• Сертификаты
• Таблицы данных
• Разное

Подробности »

P1X серии

Взрывозащищенный поршень Dia-Seal

Взрывозащищенный, длительный срок службы, многоцикловый, корпус NEMA 7 и 9, диапазон от 0,5 до 1600 фунтов на кв. Дюйм

Приложения

• Электростанции
• Водяные насосы
• Гидравлические агрегаты
• Пневматические устройства
• Общепромышленное применение
• Нефтегазовая промышленность

• Таблицы данных
• Разное
• Сертификаты

Подробности »

CDPD1H, CDPD2H, VCDPD1H, VCDPD2H серии

Калиброванный дифференциальный переключатель

Перепад давления, корпус NEMA 4 с защищенными от несанкционированного доступа дисками внешней регулировки.Рабочий диапазон от 0,03 до 300 фунтов на квадратный дюйм, диапазон уставки от 0,03 до 150 фунтов на квадратный дюйм.

Дифференциальная диафрагма с диафрагмой

Приложения

• Контроль насосов и компрессоров
• Проверка воздуха в системах отопления, вентиляции и кондиционирования воздуха
• Контроль двигателя
• Станки
• Гидравлические агрегаты
• Металлообработка
• Коммунальные предприятия и электроэнергетика

Подробности »

Мембранные разделители

Резьбовые автономные мембранные разделители, мембранные разделители с гладкой поверхностью, санитарные мембранные разделители, мини-мембранные разделители, доступные с реле давления, преобразователями / преобразователями и твердотельными переключателями Barksdale.

Типы уплотнений:

• Резьбовые мембранные разделители для автономного режима
• Мембранные разделители с плоской поверхностью
• Санитарные разделители диафрагмы
• Мини-разделители диафрагмы

Подробности »

DPD1T, DPD2T серии

Мембранный дифференциальный переключатель

Перепад давления, корпус NEMA 4 с клеммной колодкой, внешняя регулировка с защитой от несанкционированного доступа.
