Самостоятельно изготовленный водонагреватель своими руками отличная альтернатива дорогостоящему оборудованию. Установка и монтаж самодельного водонагревателя не сложная. Его преимущество состоит в получении необходимого количества экономичной горячей воды для обеспечения бытовых нужд жилого помещения при минимальных затратах. Народные «Кулибины» в изготовлении самодельных водонагревателей используют для них несколько источников нагрева воды. Это электрический тэн, солнечная энергия, тепло от обогревательного котла. Рассмотрим более подробно как создать самодельный накопительный водонагреватель.

Содержание статьи

• 1 Бойлер, работающий от электрического тэна
  • 1.1 Этапы монтажа водонагревателя
  • 1.2 Особенности обустройства газового баллона под водонагреватель
    • 1.2.1 Теплоизоляция и крепежи
• 2 Солнечный водонагреватель
  • 2. 1 Водонагреватель из полиэтиленовых бутылок
• 3 Заключение

Бойлер, работающий от электрического тэна

Самодельный электрический водонагреватель представляет собой систему, которая выполняет самостоятельно нагрев воды. Его конструкция состоит из емкости, где внутри устанавливается тэн, отвечающий за подачу тепла. Вода в емкости нагревается за счет температуры тэна до необходимого уровня. Как одним из дополнительных к предпочтению вариантов, здесь можно еще использовать параллельное подключение бойлера к системе отопления дома.

Этапы монтажа водонагревателя

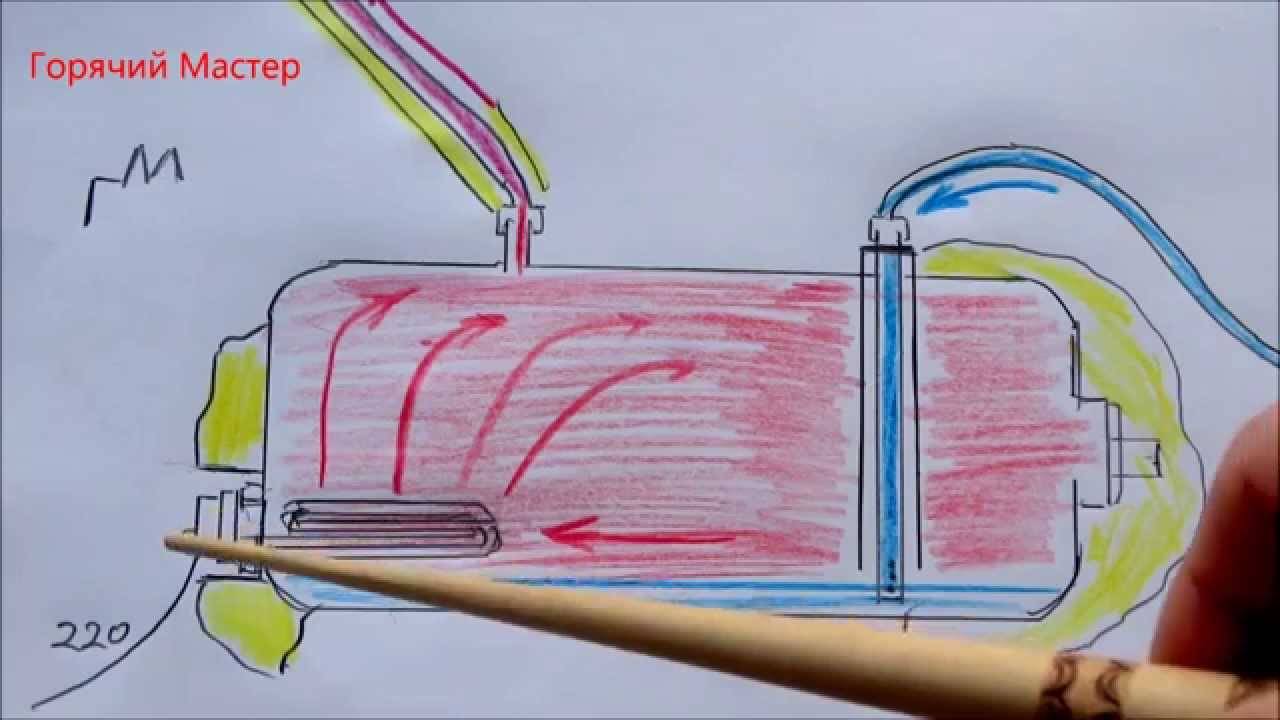

Схема правильного устройства самодельного бойлера с ТЭНом

Чтобы сделать водонагреватель, нужно поэтапно выполнить ряд основных работ.

1. Подготовить специальную емкость.
2. Изготовить змеевик.
3. Далее выполнить теплоизоляционные работы.
4. Собрать своими руками водонагреватель.
5. Выполнить подключение тэна.
6. Обустроить систему подачи холодной воды.
7. Сделать разводку труб для горячей воды и установить там водозаборные краны.

Из комплектующих элементов и рабочего оборудования понадобится:

• Медный змеевик или трубчатый тепловой обменник;
• Гайка размером 32 мм;
• Пластиковые трубы;
• Сварочный аппарат;
• Нитрогрунтовка./li>

Основной бак для водонагревателя может быть выполнен из:

• Алюминиевого сплава;
• Нержавеющей стали;
• Обычной стали, прошедшей внешнюю антикоррозийную обработку.

Идеальным вариантом здесь может быть емкость воды из нержавейки, которая более надежная и долговечная. Для дачного варианта прекрасно подойдет 50 литровая емкость газового баллона.

Особенности обустройства газового баллона под водонагреватель

Фото пример использования газового баллона в качестве бойлера

В случае газового баллона, его лучше брать новым и сразу без вентиля. Чтобы нанести на внутреннюю поверхность газового баллона противокоррозийное покрытие в виде нитрогрунтовки, емкость необходимо разрезать с помощью сварочного аппарата. Затем внутренность этой конструкции зачистить, прогрунтовать и обратно сварить.

После в емкости необходимо вырезать два отверстия. Одно будет располагаться сверху корпуса емкости воды, и использоваться для отвода горячей воды. Второе – обустраивается снизу, чтобы обеспечить поступление холодной воды. Для обеспечения нормального функционирования самодельного водонагревателя, на каждом выводе производится монтаж шаровых клапанов. На входе холодной воды в водонагреватель, подающая труба обустраивается обратным клапаном, чтобы не допустить вытекания воды из емкости.

Для получения нагревателя косвенного типа и использование его от отопительной системы, с помощью сварки, кроме отводов холодной и горячей воды, делаются еще дополнительно два отверстия для монтажа теплового обменника, где одна труба будет прилегать к другой.

На место монтажа тэна, там, где раньше вкручивался заводской латунный вентиль, приваривается 32 мм гайка с внутренней резьбой. Сам тэн желательно приобретать мощностью на 1,2 или 2 кВт с терморегулятором и электрическим сигнализирующим датчиком.

Таким образом получается бойлер косвенного нагрева, или что-то похожее на него, где осуществляется подогрев воды. При этом, основной элемент конструкции — газовый баллон, а конструкция водонагревателя не такая уж и сложная.

Теплоизоляция и крепежи

Для снижения тепловых потерь снаружи водонагревателя укладывается теплоизоляционный слой. Здесь можно использовать:

• Обыкновенную монтажную пену;
• Изолон;
• Пенополиуретан;
• Пеноплен.

Некоторые мастера советуют для этой цели использовать фольгированную подложку под ламинат, обертывая ею водонагреватель по типу термоса. Утеплитель крепят при помощи клея или проволоки. Для повышения КПД водонагревателя желательно утеплить весь его корпус.

Для обустройства крепления на верхнюю часть баллона привариваются специальные ушки, а на стене устанавливается металлический уголок, куда они будут закрепляться.

Солнечный водонагреватель

Водонагреватель от солнца — наиболее распространенный, экономически выгодный, практически традиционный способ получения горячей воды на даче летом. Такой водонагреватель не сложный в изготовлении, поэтому многие могут сделать его своими руками. Для его монтажа нужно иметь или приобрести:

• Большую емкость для накопительного бака от 100 и более литров;
• Пластиковые трубы ПВХ, чтобы наполнить емкость и подвести воду к летнему душу;
• 20 мм стальные уголки или 50 мм в сечении квадратные деревянные бруски для каркаса под накопительную емкость.

В качестве емкости лучше использовать большие бочки из полиэтилена, как наиболее легкого, удобного и долговечного материала. Их располагают своими руками на солнечном, защищенном от ветра месте. Чаще для места установки выбирают крышу летнего душа.

Для лучшего нагрева накопительную емкость окрашивают в черный цвет. С подветренной стороны многие устанавливают возле накопителей защитные экраны из досок со светоотражающими материалами типа фольги. В этом случае лучи солнца отражаясь, будут дополнительно попадать на водонагреватель, тем самым, увеличивая в нем нагрев воды. В жаркую погоду 200 литровая бочка может к вечеру выдать воду температурой 40 – 45 градусов в накопительном водонагревателе.

Водонагреватель из полиэтиленовых бутылок

Монтаж водонагревательной системы из обычных пластиковых бутылок можно сделать своими руками в течение дня. Ими обустраивается накопительный резервуар. Количество их напрямую зависит от желаемой емкости. Кроме этого, для монтажа понадобится:

• Недорогой герметик;
• Соединительные пластиковые ПВХ трубы;
• Электрическая дрель;
• Два вентильных или шаровых крана.

До начала нужно подготовить для монтажа все бутылки. Для этого в донышке каждой бутылки просверливается отверстие равное по диаметру его горлышку. Затем в отверстие дна одной бутылки вставляется горлышко другой, в дно последней вставляется горлышко третьей и так далее до 10 бутылок для одной «батареи». Количество таких «батарей» не ограничивается. Все стыки обрабатываются герметиком для надежности соединения.

Затем подготовленные модули располагаются на южном склоне крыше, в идеале на внутренние волны шифера. После вывод каждой секции подсоединяется к пластиковой трубе, которая располагается к ним перпендикулярно. Врезка каждой секции модулей проходит по аналогии с установкой бутылок в «батарею» с последующей герметизацией всех стыковочных соединений.

Схематичная суть работы самодельного бойлера из пластмассовых бутылок

Обустроив зону накопительных модулей, в основную трубу, куда вставлены выходы от каждой «батареи», с двух сторон от нее встраиваются по одному вентилю для подачи холодной и отвода горячей воды. Далее подающие и отводящие трубы монтируются по желанию хозяина.

Результативность такого простого солнечного водонагревателя, сделанного своими руками, довольно прилична. Для принятия душа одному человеку понадобится 100 литров воды. Учитывая потребность семьи в горячей воде, можно ориентировочно рассчитать размер водяного модуля.

Летним днем от энергии солнца в ясную погоду можно за час нагреть 60 литров воды почти до кипения, однако этого никогда не происходит из-за больших теплопотерь. Практически нам этого не и надо, а вот в ясную погоду солнце может нагреть объем воды в установленных модулях до 40 -45 градусов 2 или 3 раза в течение дня. Поэтому этой горячей воды вполне хватит для бытовых и хозяйственных нужд семьи в условиях дачи.

Заключение

Тенденция стремительного подорожания энергоресурсов заставляет многих искать дешевые и альтернативные их источники для своих потребностей. Бесплатным источником тепла на Земле является Солнце.

Сегодня многие стремятся любым способом хотя бы часть этого природного блага использовать для себя, при этом получая значительную экономию средств на традиционном горячем водоснабжении.

Исходя из существующих условий, многие стремятся оборудовать свое жилье водонагревателями, сделанными своими руками и создать комфортные условия для своей семьи с минимальными денежными вложениями на нагрев воды.

самодельный проточный, как сделать электрический бойлер, видео, ремонт и отопление

Прежде чем приступать к монтажу водонагревателя, нужно запастись необходимыми деталями и инструментамиСегодня многие вынуждены пользоваться водонагревателями из-за отсутствия централизованного водоснабжения. Водонагреватель позволяет пользоваться горячей водой в любое удобное время, что значительно экономит время и усилия на подогрев воды на плите. Стоит такое оборудование довольно дорого, зато при правильном использовании служит долгие годы. Те, кто хочет сэкономить или не имеет возможности приобрести новый бойлер, могут сделать водонагреватель своими руками.

Проточный водонагреватель своими руками

Несмотря на то, что технологии развиваются и идут вперед с каждым днем, можно констатировать, то большое количество людей страдает от отсутствия централизованного отопления, а, следовательно, горячей воды. Производители предлагают вниманию потребителей дорогостоящие нагревательные приборы, которые могут быстро решить проблему. Однако не все могут позволить себе такие траты.

Водонагревательный агрегат занимает довольно много места – его размер зависит от объема вмещаемо воды.

Электрические бойлеры нужно подключать к сети и смесителю. Тем, кто хочет сэкономить на покупке и установке оборудования, профессионалы предлагают заняться его самостоятельным изготовлением. Сделать простой бойлер можно самостоятельно, при этом он будет производительными и ремонтоспособным.

Перед тем как приступить к изготовлению проточного водонагревателя, следует изучить техническую документацию и определить его потенциальные возможности

Материалы, необходимые для изготовления бойлера:

• Медная труба. Именно медна труба будет отлично проводить тепло. Некоторые мастера пользуются нихромовой проволокой, при этом сматывают они ее несколько раз.
• Шланг из резины. Лучше, чтобы он был новым.
• Прокладки из резины. Они должны подходить к диаметру шланга и металлическим хомутам.

Стоит заметить, что количество тепла, которое передается от источника, не зависит от длины металлической или пластиковой трубы. Мастера советуют не использовать лишнее количество дополнительных колец. Все должно быть сделано правильно, иначе есть риск, что обогреватель не будет работать и даже будет представлять некую опасность.

Как сделать самодельный водонагреватель

Покупка водонагревателя – дело серьезное. Бойлеры отличаются высокой стоимостью, что делает покупку для многих потребителей невозможной. Некоторые покупают недорогие агрегаты, которые часто ломаются, а их ремонт может влететь в копеечку. Выход есть – нагреватель воды можно сделать и установить самому.

Чтобы облегчить себе быт многие используют накопительные бойлеры: в их состав входят тэны, маленькие насосы, а также накопительные бочки.

Напольные и навесные агрегаты занимают довольно большую площадь. Самый большой минус накопительного бойлера в том, что в зимний сезон он может замерзнуть изнутри, если им не пользовать в течение длительного времени. Самым эффективным и удобным в использовании является электрический нагреватель. Дровяной, газовый и бензиновый обогреватель поглощает много топлива, так что его использование нельзя считать рациональным.

Самодельный водонагреватель обойдется вам в разы дешевле покупного

Как сделать водяной обогреватель самостоятельно:

• Измерить электроплиту и диаметр конфорки.
• Согнуть трубу из меди в спираль: ее диаметр должен быть больше диаметра плиты. Важно проследить, чтобы спираль прилегала плотно к плите. Нужно избегать перекосов. Края спирали должны быть ровными и гладкими.
• Закрепить спираль можно дужками и болтами, а можно воспользоваться крепежной скобянкой.
• Подсоединить резиновый шланг там, где находятся спиральный выходы. Шланг нужно зафиксировать при помощи металлического хомута.
• Свободный конец шланга необходимо подсоединить к смесителю, а затем установить его вдоль умывальника.

После того как система будет готова, нужно аккуратно открыть воду и проверить, как функционирует самодельный водонагреватель. Следует быть внимательным, так как протечки важно заметить как можно раньше, чтобы исправить возможные ошибки. Перед включением воды нужно убедиться в том, что нагревательный элемент отключен.

Советы: как сделать электрический водонагреватель своими руками

Жильцы частных домов часто испытывают неудобство из-за отсутствия оснащения горячей воды. Достаточно хлопотная добыча горячей воды делает жизнь неудобной и приводит к затрате времени. Покупка и установка электрического котла нагревания, который может решить данную проблему, будет стоить довольно дорого.

Решить проблему можно и более экономичным способом – самостоятельным изготовлением водонагревателя косвенного нагрева.

В конструкцию бойлера входит емкость с достаточным объемом, ТЭН, отвечающий за тепло и его подачу. Емкость для самодельного бойлера нужно выбирать такую, которая будет меньше всего склонна к коррозии.

Преимуществом самодельного бойлера является значительная экономия денежных средств при изготовлении и монтаже агрегата

Как изготовить змеевки для водонагревателя:

• Для изготовления можно использовать металлическую трубу.
• Изготовить змеевик можно из металлопластиковой трубы, которая имеет маленький диаметр.
• Чтобы легко сделать змеевик, можно использовать трубу, которая будет иметь цилиндрическую форму.
• Один конец трубы нужно зафиксировать на стержне, производя медленное вращение, которое позволит проконтролировать плотность витков и их свободу.

Важно помнить о том, что на металлическом змеевике со временем образовывается накипь, поэтому время от времени нужно производит его чистку. Чтобы сохранять тепло, бойлер должен иметь хорошую теплоизоляцию. Для этого можно использовать самые разнообразные материалы: пеноплен, изолон, пенополиуретан.

На что обратить внимание: как сделать бойлер своими руками

Чтобы самостоятельно сделать бойлер, нужно предварительно накопить полезные знания, который позволят выполнить все этапы изготовления качественно и правильно. В процессе изготовления необходимо использование газового баллона, нитро-грунтовки, гайки, имеющей диаметр в 32 мм, труб из пластика, змеевика, сварочного аппарата. Баллон, предназначенный для работы, нужно поделить на две части.

Разрезание баллона очень важный этап: его нужно обязательно полностью заполнить водой. Невыполнение этого условия приведет к взрыву.

Если при изготовлении используют газовый баллон, его обрабатывают нитро-грунтовкой, а затем тщательно вымывают. Там, где будет установлен змеевик, необходимо прикрепить гайку с резьбой.

Для изготовления обогревателя советуют использовать новые баллоны, так как старые будут придавать воде неприятный запах

Советы по самостоятельному изготовлению:

• Сформировать отверстие для монтажа теплообменника при помощи сварки.
• Установить тэн, оснащенный датчиком электрического сигнала.

Чтобы бойлер работал исправно, его следует утеплить теплоизолирующим материалом. После того как система будет готова, необходимо заняться подсоединением шлангов и трубок. Особое внимание нужно уделить труб в том месте, где находится холодный кран. Перед тем как приступить к изготовлению, важно проверить электроплитку на исправность.

Как сделать бойлер своими руками (видео)

Когда отопление и горячая вода в доме отсутствуют, жители дома чувствуют дискомфорт, решить проблему можно при помощи бойлера, который нагревает холодную воду. Однако стоимость водонагревателей устраивает не всех, те, кто хочет сэкономить, может использовать чертежи, которые помогут изготовить бойлер самостоятельно. Чтобы изготовить бойлер в домашних условиях, понадобится плита, газовый баллон, наполненный водой, трубы и шланги.

Добавить комментарий

как самому сделать электрический водонагреватель

Проблема горячей воды на даче всегда актуальна, и решить задачу организации горячего водоснабжения можно по-разному. Один из способов — подключить бойлер к газу или электричеству.

Но более оптимальный путь – сделать электрический водонагреватель своими руками. Самодельный водонагреватель обойдется значительно дешевле, а для его изготовления потребуется совсем немного усилий. Как сделать водонагреватель своими руками, описано ниже.

Данное самодельное устройство позволяет экономить средства и устраняет заботу о том, как обеспечить частный дом или дачу дешевой горячей водой, особенно в зимний период.

В продаже имеется рукомойник со встроенным ТЭНом и пластиковым бачком на 10 л по вполне «демократичной» цене, только воду в него нужно наливать через крышку. А это значит, что снова придется использовать различные ковшики и баночки, однако это не очень удобно.

В настоящее время не представляется сложности установить на кухне бак на 120 л и насос (при автономном водоснабжении все эти конструкции всегда имеются).

Насос позволяет наполнить бак подобного объема за 10 минут без лишних хлопот. Такого количества воды может хватить на семью из 4-5 человек на 2 суток без соблюдения режима строгой экономии. Вода из бака в данном случае должна подаваться к мойке «самотеком », т. е. бак при этом может быть установлен в смежном с кухней помещении на высокий стеллаж. Для «самотека» такого давления вполне должно хватать.

Самодельный электрический водонагреватель своими руками

Для водонагревателя своими руками нужно доделать систему автоматического наполнения бачка. В этих целях необходимо прорезать соответствующее отверстие — унитазный клапан с поплавком и чуть-чуть переделать конструкцию. Внутри бачка находятся ребра жесткости, за которые будет задевать поплавок, поэтому нужно укоротить штангу, на которой он держится, слегка подогнув «на месте», чтобы система заработала.

Перед тем как самому сделать водонагреватель, продумайте, где будет установлен бачок. Чтобы не загромождать кухню, разместить его в подсобном сообщающемся с ней помещении, где располагается накопительный бак, соединив его со смесителем мойки с помощью шланга от стиральной машины.

Рекомендуемый для системы ТЭН — «Аристон» на 1,2 кВт со встроенным термостатом. Под него следует сделать соответствующее в бачке посадочное отверстие и вырезать из резины прокладки. Рекомендуемая электрическая схема предполагает установку на кухне автомата защиты и двух индикаторов, помещенных в аккуратном боксе.

Один индикатор должен показывать, что самодельный электрический водонагреватель включен, а второй — загораться (только тогда, когда термостат будет включать нагрев). На корпусе ТЭНа располагается соответствующий разъем. На ночь можно выключать тумблер автомата защиты, отключая тем самым всю систему.

Бачок с водой рекомендуется обернуть утеплителем, а сверху сделать короб из фанеры. Тогда конструкция будет сохранять тепло и смотреться более аккуратно, а верх короба, кроме того, можно в таком случае использовать в качестве еще одной полки.

Утепление бачка сохранит воду теплой до утра, поэтому утром ТЭН можно будет включать на непродолжительное время.

Можно применять и пластмассовый бачок, но он ненадежный. Лучше в качестве бачка использовать бак из нержавеющей стали, например от старой стиральной машины. Эта емкость вполне подходящая и долговечная.

Такая система обычно работает довольно продолжительное время. Проблема может возникнуть зимой из-за замерзания воды в системе. Поэтому воду на зимний период нужно обязательно сливать, если не планируется регулярно пользоваться ею.

как сделать электрический самодельный, видео и нагреватель для воды солнечный

Электрический водонагреватель своими руками сделать достаточно непросто

Водонагреватель помогает подогревать воду до требуемой температуры. Есть много моделей бойлеров и проточных водонагревателей. Наиболее востребованными считаются проточные водонагреватели, так как они нагревают поток воды, проходящий через них. Но все можно сделать самому.

Содержание материала:

Советы: как сделать электрический водонагреватель своими руками

Электрические модели характеризуются тем, что они нагревают проходящую через них воду, так как в них встроен тэн или специальная металлическая трубка, на которую проводится воздействие переменного магнитного поля. Именно поэтому, они могут быть тэновые и индукционные. Этот тип водонагревателей характеризуется тем, что работает от электроэнергии, именно поэтому не подходит для тех мест, где она отсутствует. Самодельный водонагреватель поможет обеспечить подогрев воды в квартире или на даче.

Проточные нагреватели могут быть нескольких различных видов, а именно:

• Электрические;
• Водные;
• Солнечные;
• Газовые.

Водяные модели работают от системы отопления. Подобные устройства не требуют подключения к электричеству. Однако, недостатком подобной системы является ее зависимость от отопительного сезона, именно поэтому водонагреватель нельзя применять в летний период.

Проточные водонагреватели могут быть нескольких видов

Солнечные модели работают от солнечного тепла. Подобные водонагреватели больше подходят для летней дачи, так как греют воду они только в солнечные дни.

Газовые модели работают от газа, именно поэтому они подходят только для квартиры или дома, подключенного к центральному газопроводу. Для удобства и экономии можно, сделать самодельный бойлер, так как этот прибор будет отличаться доступной стоимостью и экономичностью.

Для изготовления водонагревателя, потребуются:

• Емкость для бака;
• Змеевик;
• Вентили;
• Теплоизоляционный материал;
• Соединительные элементы;
• Проволока;
• Герметик.

Водонагреватель – достаточно важное оборудование в доме, где нет централизованного горячего водоснабжения. Потребность в горячей воде вынуждает приобретать специальные дорогостоящие приборы, имеющие ограниченный период службы и при частом применении могут быстро ломаться.

Проектируем самодельный электрический водонагреватель

Чтобы сделать водонагреватель самостоятельно, изначально нужно изготовить емкость для воды, которая может быть пластиковой или сделана из нержавейки. Самое главное, чтобы бак был достаточно большого размера и устойчивым к коррозии. Можно в качестве бака использовать самый обыкновенный пропановый газовый баллон. В емкости нужно высверлить 4 отверстия, которые будут использоваться для холодной и горячей воды, а также змеевика.

Затем нужно выполнить теплоизоляцию, используя для этого совершенно любой теплоизоляционный материал, однако, он должен быть расположен полностью по всему периметру баллона.

Когда все элементы конструкции будут готовы, нужно собрать бойлер, используя для обеспечения большей герметичности специальный герметик для металла, а также нужно следить за тем, чтобы не было повреждения теплоизоляционного слоя. Важно качественно утеплить водонагревательный бак, чтобы он хорошо удерживал тепло. Зачастую, проблема с подачей горячей воды достаточно актуальна, именно поэтому многие приобретают водонагреватели накопительные или проточные. Однако, чтобы сэкономить, можно создать самому в домашних условиях, тем более, что сделать это достаточно просто. Проточный электрический водонагреватель устанавливается в квартирах с электрической плитой. Основным преимуществом подобных конструкций является то, что вода подается в неограниченном количестве сразу же после открытия крана.

Чтобы сделать водонагреватель своими руками, в первую очередь нужно изготовить емкость для воды

Чтобы сделать электрический нагреватель проточного типа, нужно подготовить определенные материалы:

• Трубчатый электронагреватель;
• Стальная труба;
• Листовая сталь;
• Антикоррозионная краска;
• Гайки и болты.

Помимо этого, здесь очень легко контролировать потребление электроэнергии, так как модели с небольшой мощностью подключаются к самой обыкновенной розетке. Воду для нагревания в проточном устройстве не нужно подготавливать предварительно.

Инструкция: как сделать водонагреватель своими руками

Перед началом проведения всех требуемых работ нужно очистить все металлические детали от грязи и ржавчины. В листе металла наметить отверстия для установки тэна, а затем собрать все детали, присоединив листовой металл к тэну и трубам. В любом удобном месте приварить гайку заземления. Подключить собранную установку к водоснабжению, а затем убедиться в том, что нет нигде протечек. Если есть протечки, то нужно заварить их, затем снять водонагреватель, покрыть его антикоррозионной краской, а после ее высыхания, установить нагреватель на место, и можно пользоваться.

Важно! Не стоит устанавливать проточный водонагреватель в ванне, так как это может спровоцировать пожар. Лучше всего вывести трубы и установить его в душевой кабине.

Комфортные условия проживания каждого современного человека просто немыслимы без доступа горячей воды, однако, во многих частных домах его нет. Обеспечить его можно только с помощью установки водонагревателя, который вполне возможно сделать самостоятельно.

Водонагреватель косвенного нагрева изготовить собственноручно будет проще всего

Легче всего, изготовить водонагреватель косвенного нагрева.

Для этого потребуется:

• Лист алюминия;
• Медный коллектор;
• Деревянные доски;
• Медная труба.

Из досок нужно сделать корпус, внутреннюю часть которого выстлать алюминием. При помощи трубы выполнить борозды и установить коллектор, который нужно оснастить входными и выходными конструкциями с обеих сторон. Благодаря подобной системе, можно легко нагревать совершенно любой объем воды.

Ставим солнечный водонагреватель своими руками

Солнечный водонагреватель – просто незаменимый прибор в дачном домике и частном доме. Если сделать нагревательный прибор требуемого объема, то горячей воды будет вполне достаточно. Единственным недостатком подобного устройства считается то, что оно может работать только при наличии достаточного количества солнечного света. Самым простым видом водонагревателя будет устройство, выполненное из пластиковых бутылок, в котором вода будет нагреваться от солнца.

Солнечный водонагреватель прекрасно подойдет для дачи и частного дома

Для изготовления водонагревателя, нужно подготовить:

• Бак;
• Проточный насос;
• Радиаторы;
• Трубы;
• Утеплитель.

Нужно соединить бак с насосом и трубами для подачи холодной воды. Также трубы присоединить к крану горячей воды. Обязательно нужно утеплить бак, чтобы вода как можно дольше оставалась горячей. Помимо этого, на крыше дома нужно установить солнечные радиаторы и присоединить их к баку, чтобы обеспечить постоянный нагрев воды.

Водонагреватель своими руками (видео)

Существует множество водонагревательных приборов различной конструкции, которые вполне возможно изготовить самостоятельно. Выбор требуемой конструкции во многом зависит от собственных предпочтений и требуемого объема воды.

схемы — Самодельный водонагреватель электрический

Самодельный водонагреватель

    Самодельный водонагреватель
    Электроводонагреватель

Самодельный водонагреватель

Недостатком проживания в сельской местности является отсутствие горячей воды. И если раз в неделю можно помыться в бане, то в промежутках между банями и для других целей приходится греть воду на газу. В те времена, когда электроводонагреватели еще не вошли в обиход нашего жителя, но слухи о них уже начали доходить до нас, мной и был сделан этот аппарат. Прототипом послужил водонагреватель, который был установлен на пекарне, построенной немцами в качестве гуманитарной помощи. Малый объем, быстрота нагрева и автоматика – эти характеристики привлекли в нем мое внимание.

Из-за неимения хорошего материала нагреватель был сделан из того что попало под руку, тоесть из металлолома. Емкость для воды – пятилитровая канистра, в которую снизу вварен отрезок трубы с фланцем и установлен ТЭН и терморегулятор. Для корпуса взят какой то ящик, размером немного больше за емкость. Для теплоизоляции свободное пространство заполнено пенопластом, а в нижней части установлен магнитный пускатель и автоматика. Подводка воды осуществляется снизу, выход горячей вверху. Кран установлен на входе нагревателя, а выход подведен к смесителю через дополнительный штуцер минуя краны.

ТЭН нагревателя подключен к сети через магнитный пускатель, катушка которого запитана с одной стороны через термодатчик, а с другой через реле аварийного отключения, срабатывающего, в случае если температура воды подымается выше 90 градусов.

Электроводонагреватель своими руками

При мощности тэна 2 квт. вода нагревается до температуры отключения за 15 минут. Для душа или ванной нагреватель мал, но его емкости вполне хватает для того, чтобы помыться из тазика, для стирки или для мытья посуды. За то время, пока расходуется слитая вода, нагреватель успевает нагреться повторно. За время службы нагревателя, а это уже 9 лет, была только одна поломка. Через месяц работы сгорел ТЭН. Он был заменен на более толстый из нержавейки, который служит до сих пор.

Простейший солнечный водонагреватель своими руками

Солнечный водонагреватель — вещь не новая. Как правило, это бачок на крыше, в который налита вода. Здесь она нагревается и по трубе идет к душу. Но стоит только тучам закрыть солнышко, как вся вода остыла.

А что, если «модифицировать» всем известную конструкцию? Взгляните на рис. 1. Вода из бака — использована железная бочка, окрашенная в черный цвет, — попадает сначала в специальный ящик — водонагреватель, установленный на поворотной подставке, а уж потом идет в душ. Обычное крановое устройство позволяет смешивать холодную воду с горячей, поступающую прямо из бочки.

Конструкция водонагревателя показана на рис. 2. В деревянном ящике 5, закрытом тремя оконными стеклами 4 (расстояние между ними 20-25 мм), на брусках-подкладках 1 укреплен изготовленный из листового железа столитровый бак 7. Его размеры — 1000 х 500 х 200 мм. Бак окрашен в черный цвет. Штуцеры 6 и 8, сделанные из металлической трубки диаметром 14-16 мм, расположены по диагонали вплотную к прилегающим стенкам бака и приварены к дну. Штуцер 8 входит в бак на глубину 10-12 мм, чтоб не было воздушного мешка, а штуцер 6 на 5-7 мм.

Между стенками ящика и баком размещен теплоизоляционный слой 2 толщиной 30-40 мм (войлок, стекловата, пористый картон). Этот слой прикрывается деревянной ступенчатой рамкой 3, прибитой к боковым стенкам ящика. На ее ступеньки укладываются и крепятся замазкой стекла. Изготовив нагреватель, проверьте, нет ли в нем щелей и перекосов, в которые могла бы просачиваться вода.

Рис.1. Общий вид простейшего самодельного солнечного водонагревателя.

Рис.2. Устройство простейшего самодельного солнечного водонагревателя.

1 — брусок-подкладка, 2 — теплоизоляционный слой, 3 — деревянная ступенчатая рамка, 4 — трп окопных стекла, 5- деревянный ящик, 6, 8 — штуцеры, 7 — бак на 100 л из листового железа.

А как укрепить нагреватель и дать ему возможность поворачиваться? Способ крепления показам на рисунке 3. Нагреватель с обеих сторон сжат стальными полосами 4, которые сидят на круглой оси 3 диаметром 10-12 мм. Опорой оси служит полочка из уголка 2 (40Х 40 мм), укрепленного откосами 1. Поперечина 6, соединенная с нагревателем уголками 5, позволяет регулировать его наклон. Тяжесть нагревателя принимает вертикальная труба 10, которая входит в трубу большего диаметра 8 и упирается в болт 9. С поперечиной 6 труба 10 соединяется стяжкой 7.

Рис. 3. Крепление и поворотное устройство водонагревателя:

1 — откосы, 2 — уголок, 3 — ось, 4 — стальные полосы, 5 — уголки, 6 — поперечина, 7 — стяжка, 8, 10 -трубы, 9 — болт.

Вот так выглядит «модифицированная» душевая. Сделайте себе такую же, и вы не будете жалеть о затраченном времени. Во всяком случае, вам не придется с намыленной головой глядеть тоскливо на небо, ожидая, когда солнце вновь появится из-за туч.

Как построить самодельный портативный водонагреватель для походов на открытом воздухе «Тренинг по выживанию :: WonderHowTo

Теплая вода — неотъемлемая часть жизни, которую мы иногда склонны принимать как должное. Более миллиарда человек, или примерно одна седьмая часть населения мира, не имеют доступа к горячей воде.

Теплая вода не только успокаивает при принятии душа и ванны, но также помогает организму избавиться от бактерий, масел и грязи на коже. И если вы что-то знаете о бактериях, так это то, что они обычно приводят к заболеванию.

Изображение с сайта mostphotos.com

Пожалуйста, не говорите мне, что я случайно воспользовался ректальным термометром … снова.

Не только это, но и теплую воду можно использовать, чтобы согреть людей, приготовить кофе и чай, выстирать одежду, приготовить пищу и вылечить легкие недуги. Если вы отправитесь в поход в районе, где нет водонагревателя, вы начнете понимать, как его можно использовать.

Теперь, только если бы была возможность взять с собой теплую воду …

Создание собственного портативного водонагревателя своими руками

Благодаря пользователю Instructables cnathan теперь вы можете построить дешевый и простой водонагреватель для взять на ходу. Конечно, вы всегда можете использовать старый горшок, полный воды, вместо костра, но с этим огнем есть дела и поважнее.

Прототип, сделанный из бочки объемом 22 галлона, идеально подходит для кемпинга, охоты или любого другого места, где нет горячей воды.

Изображение предоставлено Instructables.com

В проекте используются другие расходные материалы, такие как дешевая кофеварка, трубы из ПВХ, водяной насос, поплавок от унитаза и некоторые трубки. Кофеварка находится на бочке, фильтруя и очищая воду (с помощью уксуса и отбеливателя).

Нагреватель потребляет только 1200 Вт (10 А) энергии, поэтому вы можете использовать инвертор мощностью 1500 Вт и подключить его к автомобильному аккумулятору.

Изображение с сайта Instructables.com

Примечание. Рекомендуется чистить обогреватель не реже одного раза в месяц, иначе внутри будут накапливаться толстые слои извести и кальция.

Для получения дополнительной информации о том, как создать свой собственный, ознакомьтесь с полным руководством cnathan .

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие интересные предложения, которые стоит проверить:

Как сделать самодельный обогреватель

Как сделать самодельный обогреватель очень просто. Можно использовать резервуар для воды из нержавеющей стали. Осуществлять DIY-проекты в области безопасности, энергосбережения и здоровья с целью защиты окружающей среды. Чтобы дополнить существующую систему и снизить затраты на электроэнергию, в этой статье представлены несколько распространенных методов самостоятельной сборки. Подробное прочтение этой статьи поможет вам, или вы можете напрямую купить солнечные водонагреватели оптом по нашей низкой цене.

Сделайте солнечный водонагреватель

, шаг 1.как сделать солнечный водонагреватель

построить солнечный водонагреватель не совсем для новичков. Это требует установки труб, стекла и, в идеале, изоляции. однако для тех, кто любит заниматься своими делами, это действительно идеальное предприятие с вакуумными трубками, экономящее деньги и планету. Вы можете построить водонагреватель периодического действия менее чем за 100 долларов.
В то же время, как построить DIY солнечный нагреватель может быть довольно легко, есть разные факторы, которые нужно помнить. Вы должны выбрать высоту для обогревателя, чтобы он был подвержен наибольшему воздействию дневного света в течение дня, что может потребовать некоторых расчетов.

, вы также должны убедиться, что правильное место может облегчить загрузку установки. И, как и в случае с любым другим водонагревателем, вы хотите определить размер резервуара, который вам нужен, чтобы не выходить на прогулку из теплой воды в центре душа, и определить, насколько близко к поверхности остекления вы хотите нагреть. этот объем воды.

1. Бак электрического водонагревателя (используется нормально, если он в хорошем состоянии)
2. Черная краска
3. Фанерный ящик (достаточно большой, чтобы вместить бак)
4. Листы стекла
5. Откидная крышка для ящика (до уменьшить ночное охлаждение)
6. Изоляционный материал
7. Трубы / фитинги
8. Крепления (для крыши, стороны дома или уровня земли)

шаг 2.самодельный солнечный водонагреватель

самодельный солнечный водонагреватель шаг

1. шаг1 Покрасьте резервуар для воды в черный цвет.
2. step2 Прикрепите стекло к верхней части коробки.
3. step3 Изолируйте коробку и дополнительную крышку и вырежьте в ней отверстия для впускных и выпускных труб.
4. step4 Закрепите резервуар для воды внутри коробки.
5. step5 Направьте входящую холодную воду на дно резервуара, а выходящую горячую воду из верхней части резервуара в резервуар водонагревателя дома.
6. step6 Установите устройство в желаемом месте (крыша обычно лучше всего подходит для пребывания на солнце).

О компании Материалы для изготовления солнечной системы водонагревателя Проект

1. Ящик из фанеры (достаточно большой, чтобы вместить бак)
2. Краска черная.
3. Бак электрического водонагревателя (б / у — нормально, если он в хорошем состоянии)
4. Листы стекла.
5. Откидная крышка ящика (для уменьшения ночного охлаждения)
6. Изоляционный материал.
7. Трубы и фитинги.
8. Крепления (для крыши, сбоку дома или на уровне земли)

Дешевый и простой способ

Для людей, которые просто хотят поэкспериментировать с солнечным нагревом воды, есть очень менее дорогой и заметно эффективный способ сделать это.поместил воду в прозрачный или черный пластиковый пакет (подходящий резервуар или ведро на 5 галлонов может быть более надежным способом сделать это) и поместил ее внутрь солнечной батареи. Примерно через час вода станет теплой, и даже в отчетливо прохладные дни она будет достаточно теплой, чтобы принять приятный душ.

Создание солнечного водонагревателя

• Просто прикрутите два на четыре по краям задней панели, чтобы они образовали стороны. Если вы отказались от медной пластины, установите ее на внутренней стороне задней панели.Если нет, просто переходите непосредственно к покраске внутренней части коробки в черный цвет.
• Установите впускной и выпускной фитинги в коробку и подсоедините медный змеевик (он тоже должен быть окрашен в черный цвет) или черную пластиковую трубку. Примерно 50 футов ¾ ”трубопровода должны работать, но поставьте как можно больше или это доступно по цене.
• Перед тем, как опломбировать коробку, подключите к ней воду и проверьте, нет ли утечек.
• Затем установите стеклянную крышку. Бак-питатель должен быть ниже бака-накопителя горячей воды, а бак-накопитель горячей воды — над водонагревателем, питающим насадку для душа.

Коробка должна быть в солнечном месте, с максимальным доступным солнечным светом, пока контейнер расположен под углом к ​​югу (если вы находитесь в северном полушарии). не забывайте использовать контейнер как крышу для душа или, по всей вероятности, защищенное место для переоборудования. В по-настоящему солнечных местах теперь нет ничего необычного в том, что для стабилизации температуры воды необходим холодный водопровод.

О солнечной системе горячего водоснабжения работает

Если вы когда-либо оставляли шланг для газона, лежащий на лужайке в солнечный день, и чувствовали, что высококачественная теплая вода выходит из строя, вы понимаете, что дневной свет — это эффективный водонагреватель .

Солнечные водогрейные конструкции прошлых лет часто были неплотными, отказоустойчивыми и бесполезными, однако самодельный солнечный водонагреватель на предприятии созрел. Сегодня вы можете выбирать между чудесно-зелеными, профессионально настроенными коллекторами и менее дорогостоящим водонагревателем, подходящим для самостоятельной работы.

И если будет предоставлена ​​федеральная налоговая льгота или дополнительные льготы на уровне штата и близлежащих районов, вы сможете окупить свои вложения через несколько лет и пользоваться более дешевой горячей водой в последующие годы.

Использование водяной машины на солнечных батареях не означает отказываться от удобства повседневной теплой воды. Системы солнечной теплой воды предназначены для подключения к стандартным электрическим и бензиновым водонагревателям. Резервуар накапливает нагретую солнцем воду и служит резервным источником тепла.

Несмотря на то, что вода из коллектора не является горячей для купания, вы все равно будете хранить деньги, учитывая, что ваш бак мог иметь преимущество для нагрева воды. Для всех солнечных водонагревателей жизненно важно, чтобы панели были подключены там, где они могут получать максимальное количество прямого солнечного света.Желательно, чтобы крыша проходила через южную фазу. Крыша, выходящая на восток или запад, также может быть окрашена, но вам понадобятся дополнительные панели, которые будут собирать такое же количество тепла.

Что такое солнечная система отопления с замкнутым контуром?

Когда контроллер обнаруживает, что солнце светит и ваш резервуар нуждается в разогреве, он предупреждает насос о подаче воды через черные панели коллектора. Затем нагретая вода поступает в накопительный бак раньше, чем направляется в теплообменник.

Там он передает свое солнечное тепло более холодной воде, поступающей из вашего резервуара с теплой водой. В этой замкнутой системе вода внутри панели никогда не смешивается с водой внутри резервуара, поэтому нет угрозы заражения.

Пока солнце садится или падает температура, контроллер защищает панель от повреждений, вызванных замерзанием, путем регулярного слива воды с крышных панелей в резервуар гаража.

Создание пассивного солнечного водонагревателя

Для тех, кто самостоятельно ищет более дешевое и простое в сборке устройство для солнечного водонагревателя, обязательный пассивный солнечный водонагреватель (IPSWH, произносится как ips-wah) — мечта. прийти аутентично.

Все, что вам нужно для постройки этого практичного водонагревателя, — это выброшенный бак электрического водонагревателя, самодельный изолированный фанерный ящик для установки бака, лист или два использованного оконного стекла или чистого пластика, какая-то обычная сантехническая арматура, несколько трубок и кусок утеплителя. добавьте несколько приятных часов измерения, размышлений, пиления, молотка, рисования и поворота гаечных ключей, а также у вас будет непрерывный запас теплой воды, которая по-настоящему бесплатна через эту приятную печь в небе (наиболее эффективная безопасный ядерный реактор в 93 миллионах миль).

Во-первых, разрешение на оценку основ солнечного обогрева для новичков в выдающемся международном сообществе возобновляемых источников энергии. Есть простые стили солнечных водонагревателей, активные и пассивные. энергетические системы полагаются на внешнюю силу, чтобы запускать насосы для циркуляции тепла, которое они накапливают; пассивные настройки — нет.

Пассивные конструкции могут быть менее эффективными в любую секунду, однако они намного надежнее и намного меньше взимают плату в зависимости от единицы захваченного тепла.Обязательные пассивные солнечные водонагреватели, также известные как периодические подогреватели, являются наиболее эффективными из пассивных систем солнечного водонагревателя, а их надежность и независимость от внешнего электричества обеспечивают долгосрочное производство по совершенно низкой цене. Мне известно о гаджете в Дэвисе, Калифорния, который проработал 30 лет при мощности, равной примерно одному пенни за киловатт-час.

Этот водонагреватель на солнечной энергии Необходимые для проекта материалы

Подготовьте все материалы заранее

Что такое решение для нагрева воды?

Пассивные солнечные водонагреватели экономичны в различных климатических условиях.

, но чаще всего они производятся и эксплуатируются в теплых климатических условиях.

Эта технология представляет собой привлекательную альтернативу практическому использованию энергии. дорогая горячая вода и традиционная энергетическая зависимость.

Конечно, не обязательно верить мне. самое главное панно построить для себя.

вы придете к тому же выводу, что и многие пассивные солнечные водонагреватели. самый дешевый, эффективный и практичный способ обогрева для запуска солнечных батарей.

Как построить пакетную систему

DIY Солнечный тепловой водонагреватель

Удобное решение для нагрева воды

Пассивные солнечные водонагреватели обладают высокой ценой в самых разных климатических условиях, но легче всего строить и эксплуатировать в жарком климате. Эта эпоха дает тем, кто заботится о своей энергии, ведро на галлон, привлекательную возможность для дорогостоящей горячей воды и обычной зависимости от силы.

Один из подходящих способов начать — это с друзьями. вместе создайте серию грелок для воды и сделайте это веселым занятием, поделившись своими усилиями и опытом. у кого-то будет сантехника и хоз. кто-то другой, как сделать водонагреватель на солнечной энергии, столярные навыки и оборудование. В сочетании с правильным пониманием учреждения процесс выполняется быстро и эффективно.

, если вы сейчас не занимаетесь своими руками, существуют различные эффективные промышленные конструкции для нагрева воды от солнца, доступные практически для любого района внутри мира (для получения дополнительной информации нажмите здесь.) В менее теплых регионах устройство термосифона в основном точное желание.

Защита от замерзания может содержать жидкий антифриз с теплообменниками, обратным сливом или другими системами, чтобы избежать повреждения от замерзания. Многие товары сейчас используют вакуумные коллекторы для подогрева воды, которая затем поднимается прямо в хорошо изолированный резервуар в гараже.

Конечно, не стоит принимать за это мою фразу. оглядывайся, изучай, держись и, самое главное, строи для себя. Я думаю, вы придете к тому же выводу, что я делал несколько лет назад, что важные пассивные солнечные водонагреватели предлагают максимум в пределах ваших возможностей, экологичный, практичный подход к нагреванию воды с помощью солнечной энергии.

Работают ли солнечные водонагреватели в пасмурные дни?

Поскольку солнечные энергетические системы требуют солнечного света, большая часть производства будет происходить в солнечных условиях. В условиях яркой облачности термосифонная система может производить 50-70% от типовой мощности. При наличии дождевой воды или чрезмерной облачности вспомогательный резервный источник будет использовать обычную энергию для нагрева воды.

Сколько стоит установка солнечного водонагревателя?

Средняя стоимость солнечных водонагревателей около 2500 долларов. Если вы добавите рабочую силу и другие факторы стоимости, большинство домовладельцев в конечном итоге оплатят стоимость установки от 1000 до 6500 долларов.

Как работает пассивный солнечный водонагреватель?

В активной солнечной водонагревательной системе насосы перекачивают воду из резервуаров в коллекторы. сделать солнечный водонагреватель Насосы не используются в пассивных системах. В непрямой системе вода или другие теплопроводящие жидкости ПВХ проходят через коллектор и затем нагревают воду, используемую жителями здания, через теплообменник.

Diy Powered Space Heater Youtube руководство

Вам может понравиться:

Похожие Запросы: Плоский солнечный водонагреватель | Водонагреватель накопительный электрический | Водонагреватель с источником воздуха

Хотите узнать больше? (Солнечный водонагреватель)

Электронная почта: [адрес электронной почты защищен]

WhatsApp ： +86 157 2077 3477

Skype ： +86 157 2077 3477

Самодельный солнечный водонагреватель, сборка Самодельный солнечный водонагреватель

Самодельный солнечный водонагреватель

самодельный солнечный водонагреватель

Как сделать самодельный солнечный водонагреватель

Самодельный солнечный водонагреватель — это простой проект, сделанный своими руками, в котором для нагрева воды используется солнечная энергия. В этом проекте мы сделаем солнечный водонагреватель из самодельных вещей, таких как дерево, алюминиевая труба, алюминиевый лист, терморегулятор и прозрачный лист.

Зимой нам обычно нужна теплая вода для купания и мытья, что обычно осуществляется с помощью газового или электрического гейзера. Использование этих гейзеров не только увеличивает плату за коммунальные услуги, но и оказывает негативное влияние на окружающую среду. В Пакистане зимой мы обычно сталкиваемся с сокращением нагрузки на газ из-за его повышенного потребления в жилых районах.Традиционные гейзеры не только дороги, но и обходятся дорого. Солнечное отопление — одно из многообещающих решений, которые можно найти с различной мощностью (400-100 литров в день), но они очень дороги, то есть около 30 000 PKR, что для многих недоступно. Самодельный солнечный водонагреватель не только экономичен, но и энергоэффективен.

Посмотреть видеоурок по самодельному солнечному водонагревателю (урду) @pakscienceclub

Технические характеристики согласно эксперименту следующие:

Принцип работы самодельного солнечного нагревателя

В отличие от других солнечных гейзеров, он не содержит солнечных батарей для работы.Он просто концентрирует солнечное излучение на металлической трубе, по которой течет вода. Температура также повышается из-за металлического листа на обратной стороне труб. Прозрачная пластиковая крышка сверху обеспечивает парниковый эффект, удерживая тепло внутри и, следовательно, повышая температуру воды. Металлическая поверхность шероховатая и матовая, чтобы избежать отражения, и имеет черный цвет, чтобы максимально поглощать тепловую энергию от солнца. Алюминиевые трубы также окрашены в черный цвет, поскольку они могут поглощать все типы излучения и лучше всего подходят для повышения температуры.

Общие характеристики газовой колонки на солнечной батарее домашнего производства

• Средняя производительность: около 720 литров в день
• Диапазон температур: 30-60 градусов по Цельсию
• Стоимость: 3500 PKR
• Лучшее время для использования: с 10:00 до 14:00

Условия эксперимента

• Температура окружающей среды: 25 градусов Цельсия
• Начальная температура воды: 16 градусов по Цельсию
• Конечная температура: 60 ​​градусов по Цельсию
• Расход воды: 2 литра в минуту

Необходимый материал для самодельного солнечного нагревателя

• Деревянная планка (2 × 3/4 дюйма) для изготовления рамы: 12 футов
• Деревянная планка (1 × 1 дюйм) для опоры: 6 футов
• Алюминиевая металлическая труба (10 мм): 48 футов
• Жесткий лист (3 мм): 48 футов
• Лист Thermocol: 2 × 4 фута
• Алюминиевый металлический лист: 2 × 4 фута
• Резиновая труба (10 мм): 5 футов
• Прозрачный пластиковый лист: 2 × 4 фута
• Металлическая проволока
• Железные гвозди: 1/2 дюйма
• Винты: 1. 5 дюймов
• Трубогиб
• Клей Cementex
• Черная матовая краска

Этапы строительства

1. Сначала мы сделаем прямоугольный деревянный каркас размером 2 × 4 фута, используя деревянные планки 2 × 3/4 дюйма. Затем рама поддерживается в трех разных местах с помощью деревянной планки 1 × 1 дюйм.

   деревянный каркас солнечного водонагревателя

2. Жесткий деревянный лист закреплен на раме, чтобы обеспечить прочное основание.

   Крепление деревянного жесткого листа к раме

3. Закрепим на нем лист термоколяски в качестве изоляции, чтобы избежать потерь тепла.

   Крепление термоохладителя к основанию

4. Следующий шаг — закрепить на нем металлический лист.

   крепежный лист

5. Вторая часть гейзера — это теплообменник, мы сделаем его с помощью алюминиевых труб и трубогиба, чтобы согнуть трубу в U-образной форме.
6. Резиновая труба соединяет две части теплообменника, так как нам нужно соединить четыре алюминиевые трубы.

   алюминиевый теплообменник

7. Мы прикрепим теплообменник к раме с помощью металлической проволоки, поэтому держим его на одном месте.

   Крепление теплообменника к основанию

8. Покрасить всю поверхность черной матовой краской, включая трубы теплообменника.
9. Наконец, мы надежно закрепим прозрачный пластиковый лист на раме с помощью клея Cementex.

   Крепление прозрачного листа к раме

10. Самодельный Солнечный водонагреватель готов, вся схема может выглядеть следующим образом:

    Схема самодельного солнечного гейзера

Абдул Рауф

Учитель, новатор, любит творить, исследует новые способы рассматривать и воображать вещи, а затем воплощать их в реальность

DIY Куриный водонагреватель: менее четырех минут и четырех долларов — CITY GIRL FARMING

Размораживание поилок для кур — это боль.Необходимая боль, но тем не менее боль. Конечно, я не могу жаловаться, так как я живу на Тихоокеанском северо-западе, и мне нужно только оттаивать воду моей девочки, может быть, десяток раз в год. (Знаю, знаю. Я легковес.) Мне повезло.

Но оттаивание воды по-прежнему является проблемой, независимо от того, сколько дней это нужно делать.

Каждый год задумываюсь о покупке такого водонагревателя. А потом решаю, что мне нужно просто встряхнуться и разобраться с этим. Я имею в виду, что здесь вроде как кондиционер.Супер хорошо в те 2-3 недели летом, когда жарится, но собирать пыль в остальные 50 недель в году.

Итак, в этом году я решил сделать свой собственный обогреватель. Это настолько стоит времени и усилий, что я могу оправдать затраты, даже когда живу в Портленде, штат Орегон. УРА!

Вот все, что вам нужно:

• Бетонный полублок (99 центов)
• От розетки к розетке преобразователя света (2,09 доллара) — см. Фото ниже — это просто штекер для удлинителя, в который можно вкрутить лампочку.
• Большая керамическая плитка (68 центов)
• Удлинитель (в вашем гараже наверно не меньше 15)
• Низковаттная лампочка (я использовал 25 Вт, но вы могли использовать и до 40 Вт)
• Клейкая лента (она где-то в том ящике для мусора, да?)
• Молоток
• Отвертка

Общая сумма на момент сборки: 3,74 доллара США

Сборка — слишком сильное слово для этого проекта. По правде говоря, это займет всего пару минут, и все это не сложно.

Сначала я взял бетонный блок и прямо там, где он уже естественным образом вмятился на дне, с помощью отвертки и молотка сделал выемку побольше. Это сделано для того, чтобы я мог разместить надрез на шнуре, и все по-прежнему оставалось ровным. Это было очень просто. Мне даже не нужно было задействовать силу мышц. Он откололся без особых усилий.

Затем я приклеил удлинитель к плитке с помощью воздуховода, чтобы лампочка случайно не опрокинулась. Затем я добавил преобразователь сокета.Он просто подключается к удлинителю. И свет вкручивается в розетку.

Затем бетонный блок располагается поверх лампочки. И поилка для курицы идет сверху.

Видите, нет ничего проще!

Не требуется много тепла, чтобы вода не замерзла, и даже когда она замерзает здесь, она не становится слишком низкой, поэтому я подумал, что лампа мощностью 25 Вт поможет мне. Если вы живете в более холодном месте, вы можете использовать лампочку мощностью 40 Вт. Но даже в очень холодных местах мощность 40 Вт подойдет.

Я поместил все это на плитку для устойчивости и уменьшения опасности возгорания.

Одно примечание: специалист по ремонту дома сказал, что внутренний удлинитель, который я собирался использовать, подойдет, если он не будет под дождем. Поскольку мой курятник накрыт (и у него есть зимний пластик на той стороне, где сидят поилки), я решил использовать домашнюю вилку просто из-за того, как преобразователь розетки сидит на вилке — красиво и ровно.Я подключу этот домашний шнур к уличному шнуру, который будет проходить через двор к домашней розетке (которая неудобно расположена далеко от курятника). Учитывая, что в этом году я просто использую лампу мощностью 25 Вт в самые холодные дни, я думаю, что все в порядке, и парень, занимающийся ремонтом дома, согласился.

(О, и это может быть хорошим местом, чтобы сказать вам, что я НЕ электрик, и хотя я проконсультировался с парнем из электрического отдела в магазине товаров для дома, пожалуйста, руководствуйтесь здравым смыслом и действуйте на свой страх и риск. )

Если вы хотите по-настоящему фантазировать, вы также можете использовать таймер, который включает свет, когда температура опускается чуть выше нуля, и выключается, когда немного нагревается. (Как этот здесь). Они стоят менее 14 долларов и будут довольно изящными. Он просто подключается к розетке, а затем вы подключаете к ней шнур. Еще одно простое решение, которое поможет сделать зиму немного добрее для всех нас.

После настройки нагревателя мы фактически получили здесь несколько температур ЗАМОРАЖИВАНИЯ. Холоднее, чем я когда-либо помнил за те почти 30 лет, которые я прожил в Орегоне… так что у меня появилась возможность опробовать свой новый обогреватель.Оказывается, при 8-градусной погоде лампа мощностью 25 Вт НЕ подойдет. Мне пришлось переключиться на 40w, что позволяло воде в основном таять, и, конечно же, оттаивать ее было достаточно для питья.

Я также понял, что как только температура упала до такого низкого уровня, эта клейкая лента НЕ хочет прилипать к плитке. Итак, я взял кусок дерева и пару U-образных гвоздей и таким образом скрепил их вместе. (В этом случае будьте осторожны, чтобы не проколоть шнур!)

После того, как в комментариях был задан вопрос о том, что вода капает в электрические устройства, я решил добавить одноразовую алюминиевую форму для торта 8 × 8 поверх кирпича — она ​​очень хорошо подходит — и создаст барьер, удерживающий воду из.

С учетом того, что у меня за плечами более недели низких температур, я так рад, что удалось устранить изгибы обогревателя, и еще больше рад, что он работает. На прошлой неделе это определенно облегчило мне жизнь. К счастью!

Самодельный встроенный пропановый водонагреватель

В первый год, когда я переехал сюда, если это не была середина лета, душ был довольно неприятной перспективой. В основном это включало глубокий вдох и хватание садового шланга. Зимой было много танцев вокруг гипервентиляции, но я решил, что это всего несколько минут в день, так что просто покончим с этим. Затем друг указал на эти встроенные водонагреватели, которые вы просто подключаете к баллону с пропаном и водяному шлангу, и они автоматически нагревают воду до комфортной температуры и отключаются, когда вы выключаете воду. Это казалось немного экстравагантным, но я нашел их в интернет-магазине Walmarts за 100 долларов, поэтому я решил попробовать (с тех пор они выросли примерно до 180 долларов). Это было своего рода откровением … очевидно, за год, когда я перестал ходить без горячей воды, я по-новому полюбил эту штуку.

Все было хорошо несколько месяцев, пока обогреватель не замерз и не начал протекать. Оказывается, там треснула маленькая чугунная деталь. Я попытался исправить это с помощью припоя и сварного шва, но так и не смог снова заставить его работать правильно. К этому моменту я стал совсем мягким и пристрастился к горячей воде. Я купил еще один вместе с клапанами, чтобы слить его, когда закончу (чтобы не замерзнуть). Второй проработал около шести месяцев, но я не думаю, что они предназначены для долгосрочного использования. … он начал вести себя забавно, отключался случайным образом, становился все хуже, пока не оставался включенным более 10 секунд или около того, что было неприятным, но, вероятно, очень комичным душем. Получил третий, который каким-то образом начал протекать через несколько месяцев, хотя он полностью сливался после каждого использования. К этому моменту я устал покупать эти вещи и решил попробовать сделать свою собственную из более прочных и ремонтопригодных материалов.

Оказывается, «сделать самому» оказалось не так просто, как я предполагал.Потребовалось несколько попыток и модификаций, чтобы заставить его работать должным образом, поэтому, если вы планируете попробовать его, пожалуйста, прочтите, чтобы увидеть все, что я напортачил.

Первой попыткой была решетка из медных труб, спаянных вместе поверх пропановой горелки для фритюрницы. Принцип работы такой: вы можете контролировать пламя и скорость протекающей через него воды. Если пламя полностью поднято, то температура воды регулируется скоростью воды, протекающей через нагревательный элемент. В первой версии (на фото) было достаточно жарко только тогда, когда она еле капала из насадки для душа. Не отлично, но адекватно. Я использовал его в течение нескольких недель, затем температура упала до 8 градусов по Фаренгейту, и трубы лопнули примерно в 6 разных местах … вы можете увидеть некоторые из них на картинке. Я собирался отремонтировать его, но подумал, что попробую более простую конструкцию с использованием медных катушек, чтобы мне не приходилось делать всю резку и пайку.

Во второй версии использовались 20-футовые медные трубки, изогнутые в форме конуса.Он работал примерно так же, как и первая версия. Я попытался накрыть его глиняным горшком, чтобы удержать больше тепла, и это немного помогло, но он все еще как бы капал, когда поток воды уменьшился настолько, что он стал горячим. У него также был только один водяной клапан, к которому прикреплялся садовый шланг, и он имел паровую пробку, если скорость потока не была отрегулирована правильно. Паровой пробок вызван воздухом в трубопроводах, который блокирует поток воды. Это в основном издает стук и заставляет воду выходить прерывистыми струями, а не постоянным потоком.

Для версии три я добавил еще 20 футов трубки в змеевик вокруг первого, а затем добавил еще один клапан между нагревателем и лейкой душа. Он определяет скорость потока и предотвращает образование паров, а тот, который находится у садового шланга, определяет включение / выключение. Результат был намного лучше … в значительной степени эквивалентен купленной в магазине версии. Я подумал, что смогу добиться еще большего, если снова увеличу площадь поверхности. Так что я купил у долларового генерала пачку щеток из нержавеющей стали и вставил их между катушками.Это в основном действует как ребра на радиаторе и отводит больше тепла от пламени в медные трубки. Больше медных трубок сделали бы то же самое, но это было дешевле.

Конечным результатом является горячая вода с удовлетворительным расходом. Надеюсь, вы видите это на картинке. Сейчас там около 70 градусов, поэтому зимой поток будет меньше, чтобы поддерживать такую ​​же температуру. Этой осенью я, вероятно, добавлю больше прокладок из нержавеющей стали, чтобы он оставался горячим. Глиняный горшок в нескольких местах треснул, но еще не развалился.Металлическое ведро могло быть лучшим прикрытием.

Стоимость пропановой горелки составляла около 50 долларов, медь — 60 долларов, два клапана — 10 долларов и около 20 долларов — различные другие материалы, соединения, припой и т. Д. Таким образом, на 140 долларов я не экономлю много, но я ожидаю этого. прослужит намного дольше и его легче отремонтировать, если что-то случится. Следующей зимой вероятно замерзание, так что до этого мне нужно придумать, как это исправить.

Он определенно не такой автоматический, как купленный в магазине, сначала нужно включить воду, затем пропан, свет, душ, затем выключить пропан и, наконец, воду.Завинчивание, вероятно, что-то сломает … припой расплавится, если нет потока воды, и вода превратится в пар, создаст давление и что-то сломает, если будет продолжаться слишком долго.

Если бы я делал это снова, я бы, вероятно, попытался купить 50-футовую катушку меди и использовал металлическое ведро вместо глиняного горшка. В основном, чем больше змеевик, тем больше у вас площадь поверхности и тем горячее становится вода. Дайте мне знать, если вы придумаете какие-либо другие уловки, чтобы улучшить или упростить то, что я написал выше.

Как сделать самодельный солнечный водонагреватель — Jake Teater

Некоторое время назад он прислал мне электронное письмо Джейк Титер , американец, живущий в Бразилии, который работает в детском доме Canaan Land Ministries (CLM), и вы построили солнечный обогреватель

Построил солнечный нагреватель стоимостью 300 долларов. И это позволяет нагреть воду до 55 или 60 ºC.

El Солнечный водонагреватель , состоит из основных частей, резервуара для горячей воды (310 литров) и солнечного коллектора.

Коллектор изготовлен из ПВХ и люминесцентных ламп и помещен в стеклянный ящик. Его площадь составляет около 2,5 м2, а солнечные лучи имеют объем 18,5 литров, что эквивалентно 6% от объема резервуара.

Примечание: я не думаю, что использовать люминесцентные лампы безопасно, ртуть, которую они содержат, может заразить нас. Я бы использовал черный ПВХ или медь, окрашенную в черный цвет.

Детали коллектора (не используйте люминесцентные лампы)

Они закрыты пеной.

Для соединения коллектора с баком используем 5 отверстий.

• Защита от переполнения. Это трубка для отвода воды, если поплавок для наполнения бака выходит из строя.
• Впускной клапан. Трубка и поплавок, позволяющие наполнять резервуар по мере его использования.
• Труба горячей воды. Это тот, который направляет горячую воду в наш душ или наш дом. Он находится в верхней части резервуара, над трубками, питающими солнечный нагреватель.
• Возврат солнечного нагревателя. Эта трубка соединяет верхнюю часть солнечного нагревателя с верхней частью резервуара.По мере нагрева вода становится менее плотной и течет. и по мере его движения его место занимает холодная вода. Таким образом вода циркулирует и нагревается (Термосифон)
• Питание солнечного нагревателя. Он соединяется в нижней части коллектора и бака, чтобы подавать необходимую холодную воду.

Мне нравится видео, потому что, хотя оно на английском языке, мы можем ясно видеть, как оно построено.

Дополнительная информация в блоге Джейка Титера

DIY $ 1 Самодельный солнечный водонагреватель

О да, вы правильно прочитали заголовок.Эта статья о том, как сделать самодельный солнечный водонагреватель всего за 1 доллар. Как это вообще возможно? Большинство материалов, используемых для постройки, представляют собой переработанные кусочки и детали, которые можно найти в доме или районе. Я допускаю, что именно этот солнечный обогреватель выглядит некрасиво и даже не прочно. Тем не менее, он очень портативный, и его можно очень быстро отремонтировать, если какой-либо из компонентов ослабнет. Это один из тех проектов, который могут освоить даже люди, не обладающие навыками работы с электроинструментом.Хотите знать, на что тратится 1 доллар? Отражатель лобового стекла из долларового магазина!

———————- Реклама ———————-

————————————————- ——————

Вот что вам понадобится:

• Большой шарнирный жесткий пластиковый ящик
• 1 Дренажная труба
• Отражатель лобового стекла 1 Шаговый камень
• 1 Океаны Кувшин для сока на 1 галлон
• Цветочный горшок на 1 галлон
• Черная краска
• 4 Вешалки для белья
• Вешалка для одежды 1 проволока

Процесс строительства начинается с установки дренажной трубы для основания. Вы можете вставить отражатель лобового стекла и выровнять внутреннюю часть пластиковой коробки. Прикрепите его к крышкам с помощью крючков для бельевой веревки, по две на каждом конце, сверху и снизу. Стабилизируйте верх, чтобы крышки не закрывались с помощью проволочной вешалки для одежды. Поместите пластиковую коробку на дренажную трубу, а затем используйте ступеньку, чтобы удерживать ее на месте. Покрасьте бутылку Ocean’s Spray в черный цвет и поместите ее на цветочный горшок объемом один галлон, который также был окрашен в черный цвет. Это дает ему дополнительную высоту, необходимую для получения максимального тепла от солнца.Джон говорит, что эта установка может нагреть галлон воды до очень высоких температур всего за 20 минут.

Вы можете посмотреть полное обучающее видео ниже…
