Какой должна быть ширина дверного проема? Точные размеры для распашных и раздвижных дверей.
Не бывает стандартных дверных проемов, бывают только стандартные по размеру двери. Дверные проемы готовят под размер двери. Какой должен быть правильный дверной проем по размерам для межкомнатной двери разберем в этом материале.
По ширине у межкомнатных дверей 5 стандартов, а у входных дверей два. Вроде бы все просто. Остается перечислить эти размеры и указать напротив каждого точные размеры дверных проемов. (Смотрите такую таблицу ниже.) Но есть особенности, на которые следует обратить внимание.
Как выглядят двери не в своем проеме
10 проблем, с которыми чаще всего сталкиваются большинство покупателей межкомнатных дверей >>>
Стандартная ширина дверных проемов
Принятая стандартная ширина дверных полотен у российских производителей равняется 600, 700, 800 и 900 мм.
Как правило, стоимость дверного полотна для всех этих размеров одинаковая. За исключением полотна шириной 900 мм. У большинства производителей самые широкие стандартные двери немного дороже.
Почему двери производят разной ширины? В обычной квартире в комнаты проемы рассчитаны на двери шириной 800 мм, на кухню в дверные проемы подойдут двери шириной 700 мм, а в ванную и в туалет ставятся узкие двери шириной 600 мм.
Еще есть узкие двери, у которых полотна шириной 550 мм , 400 мм и даже моно сделать 300 мм. Такой ширины полотна изготавливает не каждый производитель да и модельный ряд очень ограничен. В общем, двери шириной 300 мм — это минимальная ширина. Таких узких дверей конечно же не бывает. Узкие полотна применяются при установке двустворчатой двери или складной.
Стандартная ширина проема под межкомнатную дверь должна быть на 80-100 мм шире дверного полотна. Это значит, если мы купим дверное полотно шириной 800 мм, то для него ширина дверного проема должна быть
Вариант 1.
880 мм, если дверная коробка обычная толщиной 30 мм,
Вариант 2. 900 мм, если дверная коробка телескопическая, толщиной 40 мм.
По одному сантиметру остается на пенный шов.
Нестандартная ширина дверных проемов
Что делать, если ширина дверного проема не кратна 100 мм и составляет например 850 мм? Правильно конечно сужать или расширять дверной проем. Но если ремонт закончен и сделана чистовая отделка, а о размерах дверного проема заранее не позаботились, то придется заказывать нестандартные двери, и это будет дороже.
Самый узкий размер дверных полотен может быть 300 мм. Такие дверные полотна шириной менее 400 мм, могут быть только глухими гладкими.
Максимальная ширина дверных полотен может быть 1 100 мм. Трудно представить такие широкие распашные «ворота» в квартире. Широкие дверные полотна обычно устанавливаются как раздвижные двери или в качестве межкомнатных перегородок.
Размеры дверного проема для двустворчатых дверей
Стандартная ширина дверного проема для двойной двустворчатой двери составляет 1 300 мм. Это значит, что в такой проем устанавливаются два полотна шириной по 600 мм. Возможен второй несимметричный вариант, когда устанавливается широкое и узкое дверные полотна шириной 800 мм и 400 мм. Более подробно о двустворчатых дверях с ценами за комплект смотрите в этом разделе.
Размеры дверного проема под раздвижные двери купе
Что касается размеров дверных проемов для раздвижных дверей купе, то тут все наоборот. Дверное полотно должно быть шире дверного проема на 5-7 см. У раздвижных дверей полотно смещается вдоль стены и выполняет роль ширмы. По сути дверной проем и двигающееся вдоль стены дверное полотно никак не связаны. Полотно может быть намного шире проема, главное чтобы не уже. Смотрите каталог раздвижных дверей
Таблица подбора ширины полотна по ширине дверного проема
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|
| |
|
|
|
Смотрите наглядное видео о ширине дверных проемов
youtube.com/embed/BMypRuMrijY?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
КАТАЛОГ МЕЖКОМНАТНЫХ ДВЕРЕЙ С ТОЧНОЙ ШИРИНОЙ >>>
Размеры дверных проёмов. Что такое дверная коробка и доборы?
Типовые размеры проёмов межкомнатных дверей. Что делать, если проем другого размера?…
Типовые размеры проёмов межкомнатных дверей
В ванной комнате и туалете дверной проем обычно делают шириной 700 мм, в кухне — 800, а проём под дверь в жилую комнату — 900. Но это только сам проём, который заполнит дверное полотно плюс дверная коробка.
Обычно сама дверь имеет размер на 100 мм меньше ширины проема, то есть в квартире межкомнатные двери имеют ширину соответственно 600, 700 и 800 мм. Это стандартные размеры, предоставляемые всеми производителями и нашей фабрикой. При необходимости можно заказать двери с меньшей шириной.
Высота дверного проема:
1960 — 1980 мм для полотна двери высотой 1900 мм
2060 — 2080 мм для полотна двери высотой 2000 мм
Ширина дверного проема:
630 — 650 мм для полотна двери шириной 550 мм
680 — 700 мм для полотна двери шириной 600 мм
780 — 800 мм для полотна двери шириной 700 мм
880 — 900 мм для полотна двери шириной 800 мм
980 — 1000 мм для полотна двери шириной 900 мм
Размеры дверей (полотен) «Стандарт»:
1900х550
1900х600
2000х600
2000х700
2000х800
2000х900
Что делать, если проем другого размера?
Высота вряд ли будет меньше двух метров, а если речь идет о ширине, то стоит оставить как есть или увеличить на стадии переноса стен, однако необходимо учесть ряд нюансов.
Стена не должна быть несущей (дом также не должен быть панельным), и вы должны быть уверены, что при увеличении проёма дом не даст трещину. Пространство — это хорошо, но большой проём предусматривает и большую дверь, которая в открытом состоянии может мешаться.
Если проём чрезмерно широкий — это достоинство. Больше воздуха, света и пространства. Есть мода к сносу лишних стен, в моде квартиры-студии, которые с небольшой площадью дают ощущение большого пространства. А дверь можно заказать широкую или двойную.
Но если проём увеличенной высоты, необходимо его уменьшить, надстроив сверху стену из гипсокартона. В этом случае нужно учесть, что внизу еще может заливаться и выравниваться пол, укладываться чистовой пол, высоту которого необходимо знать заранее.
Зачем нужны дверные коробки и доборы?
Проём в стене аккуратно покрывает дверная коробка, на которой уже держится сама дверь на петлях:
Обычно дверь идет в уровень с одной из стен: с внутренней стороны комнаты, чтобы открываться внутрь, или вровень со стеной коридора, чтобы открываться наружу, в коридор.
Чаще всего стена шире, чем дверная коробка, поэтому разницу в ширине необходимо красиво закрыть при помощи добора.
Доборы представляют собой часть дверной коробки, плоскую дощечку, которая устанавливается между частью коробки одного помещения и другой частью коробки в другом помещении со стороны дверного проема. В зависимости от толщины стен берется один или два добора и отпиливается вдоль для нужного размера. Без добора коробка может просто не охватить стену дверного проема.
Горизонтальный разрез:
Обычно достаточно одного комплекта доборов, однако этот нюанс стоит уточнить у замерщика. Вызов замерщика по телефонам +7 (495) 532-52-13.
Размеры дверного проема для межкомнатных дверей (таблица)
Размеры дверей и дверных проемов — одни из самых важных габаритов, закладываемых в план строительства или капитального ремонта жилого здания.

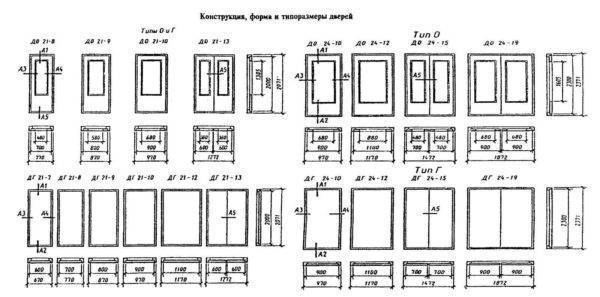

Требования к этим параметрам регламентированы ГОСТом 6629-88, в котором представлены следующие габариты проемов под одно-и двустворчатые двери:
Ширина проемов должна составлять:
- 0,7 — 0,9 м (при шаге 1 м) и 1,2 м — для однопольных дверных полотен;
- 1,3 м, 1,5 м и 1,9 м — для двупольных дверей.
Показатели высоты дверных проемов в стандартном варианте составляют 2,1 м и 2,3 м (минимальные величины должны быть не меньше 2,071 м и 2,271 м).
Также допускается отклонение по ширине проема на 0,20-0,25 м в меньшую сторону.
Соблюдение этих требований позволяет избежать дополнительных расходов на заказ дверей по индивидуальным размерам и снизить вероятность проблем с установкой дверных коробок и полотен в нестандартный дверной проем.
Подбор межкомнатных дверей
Минимальные размеры межкомнатных дверей также приведены в ГОСТ 6629-88. Ширина дверного полотна будет зависеть от типа помещения:
- санузел, ванная, кладовая — 0,6 м;
- кухня — 0,7 м;
- жилая комната — 0,8 м.
Проем должен превышать по ширине дверное полотно минимум на 30 см (оптимально — на 70 см).
Чтобы облегчить выбор двери, мы приводим таблицу соответствия размеров дверного полотна и проемов.
| Размер полотна, мм | Размер проема, мм | ||
| ширина | высота | ширина | высота |
| 550 |
2000
| от 630 до 650 |
от 2060 до 2090
|
| 600 | от 680 до 700 | ||
| 700 | от 780 до 800 | ||
| 800 | от 880 до 900 | ||
| 900 | от 980 до 1000 | ||
| 1200 (600х600)* | от 1280 до 1300 | ||
| 1400 (600х800)* | от 1480 до 1500 | ||
| 1500 (600х900)* | от 1580 до 1600 | ||
* — двустворчатые двери
При этом размеры дверей в помещения, где находится газотехническое оборудование (кухни, ванные, бойлерные), не могут быть уменьшены, поскольку соответствие этих габаритов нормативам контролируется службой пожарной безопасности.
Величина дверей может быть увеличена до размеров проема путем установки двупольного дверного полотна, раздвижной или складной двери.

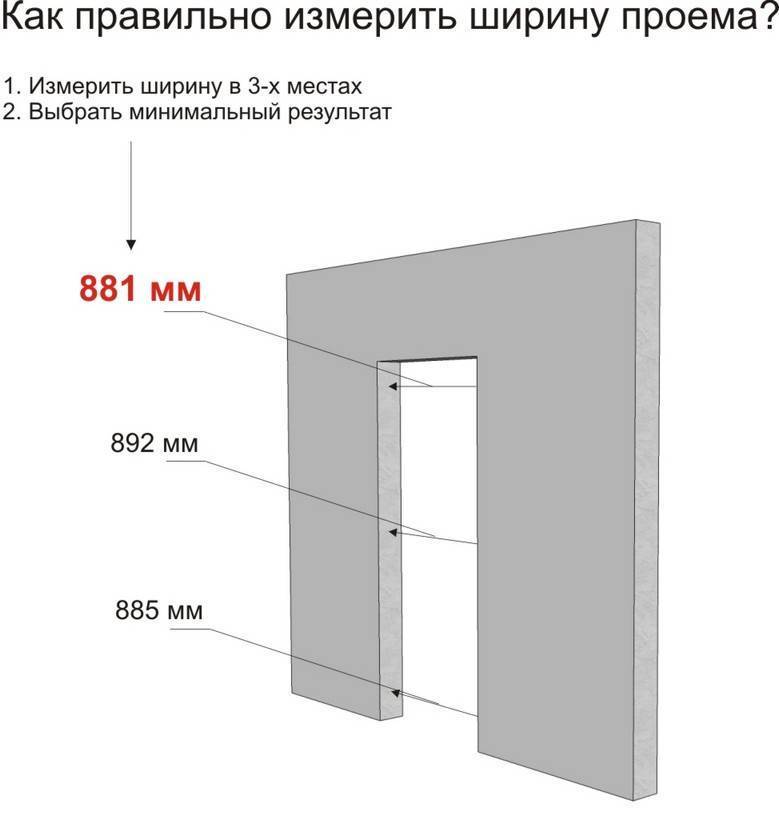

Правила замера дверных проемов
Размеры дверных проемов для подбора межкомнатных дверей снимаются при помощи рулетки. Высота замеряется по косякам, ширина — вверху и внизу, с отступом от пола и притолоки 0,3-0,5 м. Все полученные результаты фиксируются на схеме дверного проема, с одновременным выявлением несоответствий измерений проектным данным.
Для уточнения отклонений по вертикальным поверхностям можно воспользоваться пузырьковым уровнем, нивелиром или отвесом.
В зависимости от того, в какую сторону отклоняются эти размеры, выбирается способ компенсации расхождений.
Как скорректировать размер проема под дверь
Если ширина проема не позволяет нормально расположить и установить в нем дверную группу, то есть не соответствует заданным стандартам, возможно решить возникшую проблему двумя способами:
- расширить проем до стандартной величины (устранить кривизну или выступ на определенном участке), используя болгарку с диском по камню или другой инструмент. Однако такой способ подойдет только для податливого материала стен;
- заложить проем, уменьшив его до следующего стандартного значения, кусками кирпича или строительного блока и затем заштукатурить. Также можно применить просушенный и обработанный антисептиком закладной брус, который после установки также оштукатуривается.
Однако такой способ подойдет только для податливого материала стен;
Наиболее практичным вариантом установки межкомнатной двери считается готовый блок, состоящий из коробки и полотна. При этом важно помнить, что ширина коробки по внешней стороне должна быть меньше ширины проема на 25-35 мм (оптимальный монтажный зазор).
Этот зазор предусмотрен для предварительного закрепления двери в проеме регулировочными клиньями и монтажной пеной. Однако эта величина будет актуальной для проема, сделанного по требованиям ГОСТ.
Следует учитывать порядок сборки дверных групп. Их монтаж требуется выполнять до начала устройства чистовых полов, поскольку не учтенная толщина напольного покрытия станет серьезной погрешностью в расчетах при выборе двери.
Как рассчитать дверной проём для двери.
В данной статье приведён пример вычисления дверного проёма и таблица основных дверных проёмов. Опираясь на данный пример вы научитесь
рассчитывать любой дверной проём.
Что-бы научиться рассчитывать дверной проём необходимо знать стандартные размеры дверей.
Основные размеры дверей: 600, 700, 800, 900, 1000 мм.
Ширина самой распространённой межкомнатной двери 800 миллиметров. Двери на кухню 700 мм (600 мм для современной мебели может
оказаться недостаточно). Двупольные двери в гостиную собираются из двух по 600 мм либо из двух по 700 мм.
Рассчитаем дверной проём
Рассчитаем дверной проём для двери шириной 800 мм. Прибавим ширину дверной коробки, зазоры между коробкой и дверью. Ширина зазора от
двух до четырёх миллиметров. Нам понадобится среднее значение — 3 мм.
Полотно дверных коробок производится из натуральной древесины,
либо из прессованных опилок. Поэтому толщина может немного отличаться. Разница составляет от пяти до десяти миллиметров. Для
вычисления дверного проёма примем максимальную толщину коробки — 40 мм.
Вычтем четверть. (40 — 10 = 30)
Размеры, учтённые при расчёте дверного проёма:
30 — толщина полотна дверной коробки.
3 — зазор между дверью и коробкой.
15 — пустота для монтажной пены.
800 — ширина дверного полотна.
2000 — высота дверного полотна.
Рассчитаем ширину дверного проёма:
30 + 30 + 3 + 3 + 15 + 15 + 800 = 896 (округлим до 900 мм).
Рассчитаем высоту дверного проёма с порогом:
Важно помнить что для дверей с порогом и без него разница высоты дверного проёма 10 миллиметров, так как мы оставим стандартный зазор
под дверью — 20 мм.
30 + 30 + 3 + 3 + 15 + 2000 = 2081 (округлим до 2080 мм).
Для двери шириной 800 миллиметров нужен дверной проём высотой 2080 мм., шириной 900 мм.
Проверим перекроют-ли наличники дверной проём:
Минимальная ширина наличника 60 мм. Прибавим по наличнику с каждой стороны, учитывая минимальное расстояние от двери до наличника (
5 мм).
60 + 5 + 60 + 5 + 800 = 930 миллиметров.
30 + 3 + 60 + 5 + 2000 = 2098 миллиметров.
Следовательно при учёте максимальной толщины дверной коробки и минимальной ширины наличника наш дверной проём закроется.
Таблицы с размерами дверных проёмов (мм)
| Ширина двери | Ширина проёма | Высота проёма |
|---|---|---|
| 600 | 700 | 2080 |
| 700 | 800 | 2080 |
| 800 | 900 | 2080 |
| 900 | 1000 | 2080 |
| Ширина двери | Ширина проёма | Высота проёма |
|---|---|---|
| 600 | 700 | 2070 |
| 700 | 800 | 2070 |
| 800 | 900 | 2070 |
| 900 | 1000 | 2070 |
| Ширина двери | Ширина проёма | Высота проёма |
|---|---|---|
| 600+600 | 1300 | 2080 |
| 700+700 | 1500 | 2080 |
| 800+800 | 1700 | 2080 |
| 900+900 | 1900 | 2080 |
| Ширина двери | Ширина проёма | Высота проёма |
|---|---|---|
| 600+600 | 1300 | 2080 |
| 700+700 | 1500 | 2080 |
| 800+800 | 1700 | 2080 |
| 900+900 | 1900 | 2080 |
Размер дверного проема для двери 60–80 см
Прежде чем приступить к финишной отделке стен и напольной поверхности, нужно установить межкомнатные двери.
Только неопытному ремонтнику данный процесс может показаться несложным. Напрасно. Стоит сделать малейшую ошибку в измерениях, и можно считать, что деньги, затраченные на приобретение двери, были выброшены на ветер.
1 Проемы для дверей – обычные и нестандартные решения
Отправляясь за покупкой дверной коробки и полотна, необходимо предварительно зафиксировать размеры проема под межкомнатную дверь. Отталкиваясь от имеющихся цифр, можно будет выбрать подходящее по всем параметрам изделие. Полотно стандартного типа в основном имеет высоту 2 метра и ширину 60 и 80 см. Совсем редко встречаются изделия высотой 1,9 м и шириной 40/55/90 см. Что касается толщины дверной коробки, то она может варьироваться от 1,5 до 4 см.
Перед покупкой дверной коробки и полотна необходимо замерить проем
Быстрее сориентироваться при выборе позволит таблица, в которой приведены типовые размеры изделий:
| Параметры полотна | Параметры светопроема | ||
| Ширина (см) | Высота (м) | Ширина (см) | Высота (м) |
| 55 | 1,9 м | 63-65 | 1,94 – 2,30 м |
| 60 | 66-76 | ||
| 60 |
2,0 м | 66-76 |
от 2,10 до 2,40 м |
| 70 | 77-87 | ||
| 80 | 88-97 | ||
| 90 | 98-110 | ||
| 120 (2 створки) | 128-130 | ||
| 140 | 148-150 | ||
| 150 | 158-160 | ||
Как правило, типовые изделия используют для обустройства разных комнат квартиры или дома.
При этом для одной квартиры нередко приобретаются межкомнатные двери с разными параметрами, что объясняется отличием размеров дверных отверстий, например:
- Санузел: глубина проема двери – от 5 до 7 см, высота – от 1,9 до 2 м, ширина – от 55 до 60 см.
- Кухня: глубина – 7 см, высота – 2 м, ширина – 70 см;
- Спальня и гостиная: глубина проема – 7-20 см, высота – 2 м, ширина – 80 см.
При монтаже двухстворчатого изделия изменения касаются только ширины створок, которая может составлять 60+60 или 40+80 см. Глубина проема обычно меняется по завершению отделочных работ.
К выбору размера коробки следует подходить основательно, иначе может оказаться, что доставленное из магазина изделие слегка не помещается в проем. Хорошо, если конструктивные особенности стены и планировка позволяют его увеличить. Хотя даже гипсокартонную стену, по причине необходимости переноса металлического профиля, не так-то просто обработать. Поэтому хозяевам чаще всего приходится выкладывать деньги за изготовление негабаритной модели межкомнатной двери.
Что касается нестандартных дверных отверстий, то, скорее всего, они являются последствием решений владельцев недвижимости, которые пожелали внести в интерьер дома или квартиры индивидуальность. Таким образом, параметры дверного проема могут быть как увеличены, так и уменьшены. Главное при заказе коробки и полотна – следовать базовым правилам (смотрите таблицу), которые включают в себя не только информацию о подборе конструкции, но и грамотность соотношения элементов.
2 Проем какого размера нужно оставлять под двери 60, 70, 80 см
Далее рассмотрим пример, каким должен быть размер дверного проема для дверей шириной 60, 70 и 80 см. Например, если дверь куплена, а проем под нее еще в проекте, то с наступлением ответственного момента появляется вопрос, каким он должен быть по ширине. Основное правило гласит – оставляя отверстие под дверь любых размеров, следует, помимо толщины короба, учитывать и необходимость запаса места под технологические зазоры.
Таким образом, с целью предотвращения затираний следует предусмотреть наличие зазора между дверным полотном и рамой. А чтобы получить возможность регулировать положение элементов изделия и выполнить запенивание, необходимо оставить достаточный зазор между косяком двери и стеной. Получается, что для полотна шириной 600 мм нужен не менее чем 700-миллиметровый проем. По такому же принципу определяют ширину отверстия под 70 и 80-сантиметровые двери.
Делая проем, необходимо оставить достаточный зазор между стеной и косяком
Чтобы исключить разбежность в измерениях, не рекомендуем пренебрегать следующими правилами:
- Высота проема под дверь измеряется в трех местах (по центру, слева и справа).
- Ширина измеряется внизу, на половине высоты и вверху.
- Выполняя измерения, контролируйте ровность всех сторон проема.
Если речь идет об установке двери в ванную или туалет, то высоту проема измеряют, учитывая, что после монтажа порожка, который в данном случае является обязательным, она немного уменьшится.
На что еще нужно обратить внимание, оставляя просвет под дверную коробку, так это на ее толщину. Потому что, если стена толще коробки, то придется монтировать добор, а если, наоборот, тоньше, то нужно будет выполнить распил коробки вдоль. Оставлять без решения возникшую проблему не следует, иначе установленному не по правилам изделию сложно будет придать эстетичный вид.
3 Что представляет собой добор и как его монтировать
Стандартный добор выполнен из МДФ или ДСП, еще его называют доборной доской или планкой. Разнообразие оттенков и текстур позволяет подобрать данный тип элементов под цвет имеющейся коробки. Крепление доборов следует выполнять как можно плотнее. Их монтируют на короб до его установки или после. С тыльной стороны короба имеются пазы, в которые нужно вставить наращиваемые элементы. Но до этого следует вычислить точную ширину планки, а при необходимости подогнать ее под нужные размеры. Материал легко режется электролобзиком и ручной ножовкой.
youtube.com/embed/7HoXmNqz59g» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Нужно принять во внимание тот факт, что при креплении планки с помощью саморезов возрастает риск механического повреждения коробки, тогда как посадка добора на клеевое вещество значительно снижает вероятность деформации дверного короба в процессе эксплуатации.
Если толщина короба большая, то лучше воспользоваться самонарезными винтами.
Образовавшийся между стеной и наращенной рамой просвет заполняйте монтажной пеной, что позволит обеспечить ей дополнительную устойчивость. При этом рекомендуем использовать пену с минимальным коэффициентом расширения, в противном случае даже правильно закрепленный короб просто-напросто деформируется. По этой причине нужно заполнять пеной всего лишь ½ или ¾ объема пустоты. Завершаем рабочий процесс декорированием периметра двери наличниками.
Рекомендуемые размеры дверных проемов | Салон дверей GERDA
Размеры распашных дверей
Размеры полотен коллекции Sofia Skyline
Стандартная ширина полотна — 600, 700, 800, 900 мм;
Стандартная высота полотна:
- В облицовке дуб рустик (37) с вертикальным расположением шпона – 2300-3130, мм с шагом 5мм;
- В остальных облицовках с горизонтальным расположением шпона – 2300-3500, мм с шагом 5мм;
Другие размеры полотен по ширине и высоте не выпускаются.
Таблица соответствия размеров дверных блоков и проёмов двери Skyline:
Распашная дверь Original (одна створка):
| Размер полотна Ширина / Высота А1/А2, мм | Размер блока дверного короба, ширина max/ высота max, B1/B2, мм | Рекомендуемый размер проема Ширина / Высота, С1/С2, мм | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота E1xE2 |
|---|---|---|---|---|
| 600х2300 | 670×2315 | 690х2315 | 720х2315 | 806х2315 |
| 700х2300 | 770×2315 | 790х2315 | 820х2315 | 906х2315 |
| 800х2300 | 870×2315 | 890х2315 | 920х2315 | 1006х2315 |
| 900х2300 | 970×2315 | 990х2315 | 1020х2315 | 1106х2315 |
| 600х2400 | 670×2415 | 690х2415 | 720х2415 | 806х2415 |
| 700х2400 | 770×2415 | 790х2415 | 820х2415 | 906х2415 |
| 800х2400 | 870×2415 | 890х2415 | 920х2415 | 1006х2415 |
| 900х2400 | 970×2415 | 990х2415 | 1020х2415 | 1106х2415 |
| 600х3130 | 670×3145 | 690х3145 | 720х3145 | 806х3145 |
| 700х3130 | 770×3145 | 790х3145 | 820х3145 | 906х3145 |
| 800х3130 | 870×3145 | 890х3145 | 920х3145 | 1006х3145 |
| 900х3130 | 970×3145 | 990х3145 | 1020х3145 | 1106х3145 |
| 600х3500 | 670×3515 | 690х3515 | 720х3515 | 806х3515 |
| 700х3500 | 770×3515 | 790х3515 | 820х3515 | 906х3515 |
| 800х3500 | 870×3515 | 890х3515 | 920х3515 | 1006х3515 |
| 900х3500 | 970×3515 | 990х3515 | 1020х3515 | 1106х3515 |
Размеры полотен коллекции Original
Модели коллекции Original могут быть выполнены в следующих размерах:
- Стандартные размеры полотен: ширина 600, 700, 800, 900мм, высота
2000, 2100мм (стоимость полотен высотой 2100 на 10% дороже), а также
600х1900 и 550х1880мм. - Возможно изготовление полотен нестандартной высоты в пределах от 1500
до 2300 мм с шагом 10 мм. Такие полотна выполняют шириной 400, 550,
1000 мм. Другие размеры полотен по ширине при нестандартной высоте не
выпускаются.
| Модель / Отделка
Размер полотна | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | ||||||||
| Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | Шпон
корт | акр | |
| 400×1500-2300 | ||||||||||||||||
| 550×1500-2300 | ||||||||||||||||
| 600×1500-2300 | ||||||||||||||||
| 700×1500-2300 | ||||||||||||||||
| 800×1500-2300 | ||||||||||||||||
| 900×1500-2300 | ||||||||||||||||
| 1000×1500-2300 | ||||||||||||||||
— не производится
Соотношение размеров полотен и проемов для коллекции Original
Распашная дверь Original (одна створка):
| Размер полотна
ширина/высота A1xA2 | Размер блока дверной коробки
ширина/высота B1xB2 | Рекомендуемый размер проёма
ширина max/высота max C1xC2 | Внешний размер блока дверной коробки с наличником
ширина/высота D1xD2 |
|---|---|---|---|
| 550×1880 | 620×1927 | 650×1940 | 756×1995 |
| 600×1900 | 670×1947 | 700×1960 | 806×2015 |
| 600×2000 | 670×2047 | 700×2060 | 806×2115 |
| 700×2000 | 770×2047 | 800×2060 | 906×2115 |
| 800×2000 | 870×2047 | 900×2060 | 1006×2115 |
| 900×2000 | 970×2047 | 1000×2060 | 1106×2115 |
| 600×2100 | 670×2147 | 700×2160 | 806×2215 |
| 700×2100 | 770×2147 | 800×2160 | 906×2215 |
| 800×2100 | 870×2147 | 900×2160 | 1006×2215 |
| 900×2100 | 970×2147 | 1000×2160 | 1106×2215 |
Распашная дверь Original (две створки):
| Размер полотна
ширина/высота A1xA2 | Размер блока дверной коробки
ширина/высота B1xB2 | Рекомендуемый размер проёма
ширина max/высота max C1xC2 | Внешний размер блока дверной коробки с наличником
ширина/высота D1xD2 |
|---|---|---|---|
| 600+600×1900 | 1275×1947 | 1305×1960 | 1411×2015 |
| 600+600×2000 | 1275×2047 | 1305×2060 | 1411×2115 |
| 700+700×2000 | 1475×2047 | 1505×2060 | 1611×2115 |
| 800+800×2000 | 1675×2047 | 1705×2060 | 1811×2115 |
| 900+900×2000 | 1875×2047 | 1905×2060 | 2011×2115 |
| 600+600×2100 | 1275×2147 | 1305×2160 | 1411×2215 |
| 700+700×2100 | 1475×2147 | 1505×2160 | 1611×2215 |
| 800+800×2100 | 1675×2147 | 1705×2160 | 1811×2215 |
| 900+900×2100 | 1875×2147 | 1905×2160 | 2011×2215 |
Таблица соответствия размеров дверных блоков и проёмов двери Sofia Smart:
Одностворчатая дверь (моноблок):
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 770х1995 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 770х2095 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 870х2095 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 970х2095 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1070х2095 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 770х2195 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 870х2195 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 970х2195 | 1006х2215 |
| 900х2100 | 970х2147 | 1000х2160 | 1070х2195 | 1106х2215 |
| 600х2200 | 670х2247 | 700х2260 | 770х2295 | 806х2315 |
| 700х2200 | 770х2247 | 800х2260 | 870х2295 | 906х2315 |
| 800х2200 | 870х2247 | 900х2260 | 970х2295 | 1006х2315 |
| 900х2200 | 970х2247 | 1000х2260 | 1070х2295 | 1106х2315 |
| 600х2300 | 670х2347 | 700х2360 | 770х2395 | 806х2415 |
| 700х2300 | 770х2347 | 800х2360 | 870х2395 | 906х2415 |
| 800х2300 | 870х2347 | 900х2360 | 970х2395 | 1006х2415 |
| 900х2300 | 970х2347 | 1000х2360 | 1070х2395 | 1106х2415 |
Двустворчатая дверь (моноблок):
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1375х1995 | 1406х2015 |
| 700+700х1900 | 1475х1947 | 1505х1960 | 1575х1995 | 1606х2015 |
| 800+800х1900 | 1675х1947 | 1705х1960 | 1775х1995 | 1806х2015 |
| 900+900х1900 | 1875х1947 | 1905х1960 | 1975х1995 | 2006х2015 |
| 600+600х2000 | 1875х1947 | 1305х2060 | 1375х2095 | 1406х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1575х2095 | 1606х2115 |
| 800+800х2000 | 1675х2047 | 1705х2060 | 1775х2095 | 1806х2115 |
| 900+900х2000 | 1875х2047 | 1905х2060 | 1975х2095 | 2006х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1375х2195 | 1406х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1575х2195 | 1606х2215 |
| 800+800х2100 | 1675х2147 | 1705х2160 | 1775х2195 | 1806х2215 |
| 900+900х2100 | 1875х2147 | 1905х2160 | 1975х2195 | 2006х2215 |
| 600+600х2200 | 1275х2247 | 1305х2260 | 1375х2295 | 1406х2315 |
| 700+700х2200 | 1475х2247 | 1505х2260 | 1575х2295 | 1606х2315 |
| 800+800х2200 | 1675х2247 | 1705х2260 | 1775х2295 | 1806х2315 |
| 900+900х2200 | 1875х2247 | 1905х2260 | 1975х2295 | 2006х2315 |
| 600+600х2300 | 1275х2347 | 1305х2360 | 1375х2395 | 1406х2415 |
| 700+700х2300 | 1475х2347 | 1505х2360 | 1575х2395 | 1606х2415 |
| 800+800х2300 | 1675х2347 | 1705х2360 | 1775х2395 | 1806х2415 |
| 900+900х2300 | 1875х2347 | 1905х2360 | 1975х2395 | 2006х2415 |
Одностворчатая дверь (Короб НП):
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной коробки с наличником ширина/высота D1xD2 |
|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 806х2015 |
| 700х1900 | 770х1947 | 800х1960 | 906х2015 |
| 800х1900 | 870х1947 | 900х1960 | 1006х2015 |
| 900х1900 | 970х1947 | 1000х1960 | 1106х2015 |
| 600х2000 | 670х2047 | 700х2060 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 1006х2215 |
| 900х2100 | 970х2147 | 1000х2160 | 1106х2215 |
| 600х2200 | 670х2247 | 700х2260 | 806х2315 |
| 700х2200 | 770х2247 | 800х2260 | 906х2315 |
| 800х2200 | 870х2247 | 900х2260 | 1006х2315 |
| 900х2200 | 970х2247 | 1000х2260 | 1106х2315 |
| 600х2300 | 670х2347 | 700х2360 | 806х2415 |
| 700х2300 | 770х2347 | 800х2360 | 906х2415 |
| 800х2300 | 870х2347 | 900х2360 | 1006х2415 |
| 900х2300 | 970х2347 | 1000х2360 | 1106х2415 |
Двустворчатая дверь (Короб НП):
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной коробки с наличником ширина/высота D1xD2 |
|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1411х2015 |
| 700+700х1900 | 1475х1947 | 1505х1960 | 1611х2015 |
| 800+800х1900 | 1675х1947 | 1705х1960 | 1611х2015 |
| 900+900х1900 | 1875х1947 | 1905х1960 | 1811х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1411х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1611х2115 |
| 800+800х2000 | 1675х2047 | 1705х2060 | 1611х2115 |
| 900+900х2000 | 1875х2047 | 1905х2060 | 1811х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1411х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1611х2215 |
| 800+800х2100 | 1675х2147 | 1705х2160 | 1611х2215 |
| 900+900х2100 | 1875х2147 | 1905х2160 | 1811х2215 |
| 600+600х2200 | 1275х2247 | 1305х2260 | 1411х2315 |
| 700+700х2200 | 1475х2247 | 1505х2260 | 1611х2315 |
| 800+800х2200 | 1675х2247 | 1705х2260 | 1611х2315 |
| 900+900х2200 | 1875х2247 | 1905х2260 | 1811х2315 |
| 600+600х2300 | 1275х2347 | 1305х2360 | 1411х2415 |
| 700+700х2300 | 1475х2347 | 1505х2360 | 1611х2415 |
| 800+800х2300 | 1675х2347 | 1705х2360 | 1611х2415 |
| 900+900х2300 | 1875х2347 | 1905х2360 | 1811х2415 |
Таблица соответствия размеров дверных блоков и проёмов двери Sofia Rain
Одностворчатая дверь (моноблок):
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 770х1997 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 770х2097 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 870х2097 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 970х2097 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1070х2097 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 770х2197 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 870х2197 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 970х2197 | 1006х2215 |
| 900х2100 | 970х2147 | 1000х2160 | 1070х2197 | 1106х2215 |
Двустворчатая дверь (моноблок):
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1375х1997 | 1411х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1375х2097 | 1411х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1575х2097 | 1611х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1375х2197 | 1411х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1575х2197 | 1611х2215 |
Одностворчатая дверь (Короб НП):
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной коробки с наличником ширина/высота D1xD2 |
|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 1006х2215 |
Двустворчатая дверь (Короб НП):
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной коробки с наличником ширина/высота D1xD2 |
|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1411х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1411х2015 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1611х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1411х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1611х2215 |
Размеры полотен коллекции Sofia Galaxy
Полотна для коллекции Galaxy выполняются в следующих размерах:
Стандартные размеры полотен: ширина – 600, 700, 800, 900 мм; высота –
2000, 2100 мм.
Возможно изготовление полотен нестандартных размеров:
По высоте в пределах от 1900 до 2300 мм с шагом 10 мм.
Одностворчатая дверь (моноблок)
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 770х1995 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 770х2095 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 870х2095 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 970х2095 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1070х2095 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 770х2195 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 870х2195 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 970х2195 | 1006х2215 |
| 900х2100 | 970х2147 | 1000х2160 | 1070х2195 | 1106х2215 |
Двустворчатая дверь (моноблок)
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1375х1995 | 1406х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1375х2095 | 1406х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1575х2095 | 1606х2115 |
| 800+800х2000 | 1675х2047 | 1705х2060 | 1775х2095 | 1806х2115 |
| 900+900х2000 | 1875х2047 | 1905х2060 | 1975х2095 | 2006х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1375х2195 | 1406х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1575х2195 | 1606х2215 |
| 800+800х2100 | 1675х2147 | 1705х2160 | 1775х2195 | 1806х2215 |
| 900+900х2100 | 1875х2147 | 1905х2160 | 1975х2195 | 2006х2215 |
Одностворчатая дверь (Короб)
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной |
|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1106х2115 |
| 600х2100 | 770х2147 | 700х2060 | 806х2215 |
| 700х2100 | 870х2147 | 800х2060 | 906х2215 |
| 800х2100 | 970х2147 | 900х2060 | 1006х2215 |
Двустворчатая дверь (Короб)
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной |
|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1411х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1411х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1611х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1411х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1611х2215 |
Размеры полотен коллекции Sofia Maniglione
Полотна для коллекции Maniglione выполняются в следующих размерах:
Стандартные размеры полотен: ширина – 600, 700, 800, 900 мм; высота –
2000, 2100 мм.
Возможно изготовление полотен нестандартных размеров:
По высоте в пределах от 1900 до 2300 мм с шагом 10 мм.
Одностворчатая дверь (моноблок)
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 770х1995 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 770х2095 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 870х2095 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 970х2095 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1070х2095 | 1106х2115 |
| 600х2100 | 670х2147 | 700х2160 | 770х2195 | 806х2215 |
| 700х2100 | 770х2147 | 800х2160 | 870х2195 | 906х2215 |
| 800х2100 | 870х2147 | 900х2160 | 970х2195 | 1006х2215 |
| 900х2100 | 970х2147 | 1000х2160 | 1070х2195 | 1106х2215 |
Двустворчатая дверь (моноблок)
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 |
|---|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1375х1995 | 1406х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1375х2095 | 1406х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1575х2095 | 1606х2115 |
| 800+800х2000 | 1675х2047 | 1705х2060 | 1775х2095 | 1806х2115 |
| 900+900х2000 | 1875х2047 | 1905х2060 | 1975х2095 | 2006х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1375х2195 | 1406х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1575х2195 | 1606х2215 |
| 800+800х2100 | 1675х2147 | 1705х2160 | 1775х2195 | 1806х2215 |
| 900+900х2100 | 1875х2147 | 1905х2160 | 1975х2195 | 2006х2215 |
Одностворчатая дверь (Короб)
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной |
|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 806х2015 |
| 600х2000 | 670х2047 | 700х2060 | 806х2115 |
| 700х2000 | 770х2047 | 800х2060 | 906х2115 |
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 |
| 900х2000 | 970х2047 | 1000х2060 | 1106х2115 |
| 600х2100 | 770х2147 | 700х2060 | 806х2215 |
| 700х2100 | 870х2147 | 800х2060 | 906х2215 |
| 800х2100 | 970х2147 | 900х2060 | 1006х2215 |
Двустворчатая дверь (Короб)
| Размер полотна ширина/высота А1хА2 | Размер блока дверной коробки ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах / высота мах С1хС2 | Внешний размер блока дверной |
|---|---|---|---|
| 600+600х1900 | 1275х1947 | 1305х1960 | 1411х2015 |
| 600+600х2000 | 1275х2047 | 1305х2060 | 1411х2115 |
| 700+700х2000 | 1475х2047 | 1505х2060 | 1611х2115 |
| 600+600х2100 | 1275х2147 | 1305х2160 | 1411х2215 |
| 700+700х2100 | 1475х2147 | 1505х2160 | 1611х2215 |
Таблица соответствия размеров дверных блоков и проёмов двери Sofia Rainbow
| Размер полотна ширина/высота А1хА2 | Размер блока ширина/высота В1хВ2 | Рекомендуемый размер проема ширина мах/высота мах С1хС2 | Лицевой внешний размер блока по наличнику ширина/высота D1xD2 | Обратный внешний размер блока с наличником ширина/высота Е1хЕ2 | |
| Моноблок (Одностворчатый) | |||||
|---|---|---|---|---|---|
| 600х1900 | 670х1947 | 700х1960 | 806х2015 | 806х2015 | |
| 600х2000 | 670х2047 | 700х2060 | 806х2115 | 806х2115 | |
| 700х2000 | 770х2047 | 800х2060 | 906х2115 | 906х2115 | |
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 | 1006х2115 | |
| 900х2000 | 970х2047 | 1000х2060 | 1070х2097 | 1106х2115 | |
| 600х2100 | 670х2147 | 700х2160 | 770х2197 | 806х2215 | |
| 700х2100 | 770х2147 | 800х2160 | 870х2197 | 906х2215 | |
| 800х2100 | 870х2147 | 900х2160 | 1070х1990 | 1006х2215 | |
| 900х2100 | 970х2147 | 1000х2160 | 1070х2197 | 1106х2215 | |
| Моноблок (Двустворчатый) | |||||
| 600+600х1900 | 1280х1947 | 1310х1960 | 1380х1997 | 1411х2015 | |
| 600+600х2000 | 1280х2047 | 1310х2060 | 1380х2097 | 1411х2115 | |
| 700+700х2000 | 1480х2047 | 1510х2060 | 1580х2097 | 1611х2115 | |
| 600+600х2100 | 1280х2147 | 1310х2160 | 1380х2197 | 1411х2215 | |
| 700+700х2100 | 1480х2147 | 1510х2160 | 1580х2197 | 1611х2215 | |
| Короб, наличники (Одностворчатый) | |||||
| 600х1900 | 670х1947 | 700х1960 | 806х2015 | ||
| 600х2000 | 670х2047 | 700х2060 | 806х2115 | ||
| 700х2000 | 770х2047 | 800х2060 | 906х2115 | ||
| 800х2000 | 870х2047 | 900х2060 | 1006х2115 | ||
| 900х2000 | 970х2047 | 1000х2060 | 1106х2115 | ||
| 600х2100 | 670х2147 | 700х2160 | 806х2215 | ||
| 700х2100 | 770х2147 | 800х2160 | 906х2215 | ||
| 800х2100 | 870х2147 | 900х2160 | 1006х2215 | ||
| 900х2100 | 970х2147 | 1000х2160 | 1106х2215 | ||
| Короб, наличники (Двустворчатый) | |||||
| 600+600х1900 | 1275х1947 | 1305х1960 | 1380х1997 | ||
| 600+600х2000 | 1275х2047 | 1305х2060 | 1380х2097 | ||
| 700+700х2000 | 1475х2047 | 1505х2060 | 1580х2097 | ||
| 600+600х2100 | 1275х2147 | 1305х2160 | 1380х2197 | ||
| 700+700х2100 | 1475х2147 | 1505х2160 | 1580х2197 | ||
Размеры полотен коллекции Classic
Полотна коллекции Classic могут быть выполнены в следующих размерах:
- Стандартные
размеры полотен: ширина – 600, 700, 800, 900 мм; высота – 2000, 2100 мм
(стоимость полотен высотой 2100 мм на 10% дороже). - Возможно
изготовление полотен нестандартной высоты в пределах от 1900 до 2300
мм с шагом 50мм. Полотна шириной 400 мм (для двустворчатых
неравнопольных дверей) выпускаются только для модели 51 (см. Таблицу 5):
| Модель/отделка
Размер полотна | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 46 | 47 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600×1900-2300 | ||||||||||||||||
| 600×1900-2300 | ||||||||||||||||
| 800×1900-2300 | ||||||||||||||||
| 900×1900-2300 | ||||||||||||||||
| 400×1900-2300 |
— не производится
Соотношение размеров полотен и проемов для коллекции Classic
Распашная дверь Classic (одна створка):
| Размер полотна
ширина/высота A1xA2 | Размер блока дверной коробки
ширина/высота B1xB2 | Рекомендуемый размер проёма
ширина max/высота max C1xC2 | Внешний размер блока дверной коробки с наличником
ширина/высота D1xD2 |
|---|---|---|---|
| 600×1900 | 670×1947 | 700×1960 | 806×2015 |
| 600×2000 | 670×2047 | 700×2060 | 806×2115 |
| 700×2000 | 770×2047 | 800×2060 | 906×2115 |
| 800×2000 | 870×2047 | 900×2060 | 1006×2115 |
| 900×2000 | 970×2047 | 1000×2060 | 1106×2115 |
| 600×2100 | 670×2147 | 700×2160 | 806×2215 |
| 700×2100 | 770×2147 | 800×2160 | 906×2215 |
| 800×2100 | 870×2147 | 900×2160 | 1006×2215 |
| 900×2100 | 970×2147 | 1000×2160 | 1106×2215 |
Распашная дверь Classsic (две створки):
| Размер полотна
ширина/высота A1xA2 | Размер блока дверной коробки
ширина/высота B1xB2 | Рекомендуемый размер проёма
ширина max/высота max C1xC2 | Внешний размер блока дверной коробки с наличником
ширина/высота D1xD2 |
|---|---|---|---|
| 600+600×1900 | 1275×1947 | 1305×1960 | 1411×2015 |
| 600+600×2000 | 1275×2047 | 1305×2060 | 1411×2115 |
| 700+700×2000 | 1475×2047 | 1505×2060 | 1611×2115 |
| 800+800×2000 | 1675×2047 | 1705×2060 | 1811×2115 |
| 900+900×2000 | 1875×2047 | 1905×2060 | 2011×2115 |
| 600+600×2100 | 1275×2147 | 1305×2160 | 1411×2215 |
| 700+700×2100 | 1475×2147 | 1505×2160 | 1611×2215 |
| 800+900×2100 | 1675×2147 | 1705×2160 | 1811×2215 |
| 900+900×2100 | 1875×2147 | 1905×2160 | 2011×2215 |
Размеры коллекции Engineering
Соотношение размеров полотен и проемов раздвижных дверей-Mystery
Обратите внимание, что дверное полотно должно быть выше проема.
Поэтому для системы Mystery дверное полотно высотой 2200 является
стандартом и не имеет наценки.
Размер монтажного проема для Mystery с обрамлением проема.
| Размер полотна, ширина/высота | Размер монтажного проема, ширина max/высота max | Веншний размер блока с наличником, D1xD2, мм | |
|---|---|---|---|
| с обрамлением | без обрамления | ||
| 600×2200 | 560×2070 | 540×2070 | 700×2150 |
| 700×2200 | 660×2070 | 640×2070 | 800×2150 |
| 800×2200 | 760×2070 | 740×2070 | 900×2150 |
| 900×2200 | 860×2070 | 840×2070 | 1000×2150 |
| 600×2300 | 560×2170 | 540×2070 | 700×2250 |
| 700×2300 | 660×2170 | 640×2070 | 800×2250 |
| 800×2300 | 760×2170 | 740×2070 | 900×2250 |
| 900×2300 | 860×2170 | 840×2070 | 1000×2250 |
| двустворчатые | |||
| 600+600×2200 | 1160×2070 | 1140×2070 | 1300×2150 |
| 700+700×2200 | 1360×2070 | 1340×2070 | 1500×2150 |
| 800+800×2200 | 1560×2070 | 1540×2070 | 1700×2150 |
| 900+900×2200 | 1760×2070 | 1740×2070 | 1900×2150 |
Рото-двери.
Соотношение размеров полотен и проемов
| Размер полотна, ширина/высота А1/А2, мм | Размер монтажного проема, ширина max/высота max, C1xC2, мм | Внешний размер блока с наличником и стеновой панелью B1xB2, мм | Внешний размер блока с наличником, D1xD2, мм |
|---|---|---|---|
| 600×2000 | 726×2080 | 841×2110 | 834×2110 |
| 700×2000 | 826×2080 | 941×2110 | 934×2110 |
| 800×2000 | 926×2080 | 1041×2110 | 1034×2110 |
| 900×2000 | 1026×2080 | 1141×2110 | 1134×2110 |
| 600×2100 | 726×2180 | 841×2210 | 834×2210 |
| 700×2100 | 826×2180 | 941×2210 | 934×2210 |
| 800×2100 | 926×2180 | 1041×2210 | 1034×2210 |
| 900×2100 | 1026×2180 | 1141×2210 | 1134×2210 |
| 600×2200 | 726×2280 | 841×2310 | 834×2310 |
| 700×2200 | 826×2280 | 941×2310 | 934×2310 |
| 800×2200 | 926×2280 | 1041×2310 | 1034×2310 |
| 900×2200 | 1026×2280 | 1141×2310 | 1134×2310 |
| двустворчатые | |||
| 600+600×2000 | 1333×2080 | 1441×2110 | 1447×2110 |
| 600+600×2100 | 1333×2180 | 1441×2210 | 1447×2210 |
Максимальный размер полотна для данной системы: 900×2200
Соотношение размеров полотен и проемов раздвижных дверей купе
Таблица соответствия размеров дверных полотен и проемов для раздвижной двери-купе
(приведены округленные размеры конструкций).
| Размер полотна,
ширина/высота, А1/А2 мм | Размер монтажного проема
ширина мах/высота мах B1*B2 мм | Внешний размер дверного блока с наличником,
ширина/высота D1/D2 мм | Высота крепления закладного бруса
(от чистого пола) | Длина закладного бруса | |
| без обрамления | с обрамлением | ||||
| 1 створка | |||||
|---|---|---|---|---|---|
| 600х1900 | 540х1875 | 565х1875 | 704х1947 | 1947 | 1300 |
| 700х1900 | 640х1875 | 665х1875 | 804х1947 | 1947 | 1500 |
| 800х1900 | 740х1875 | 765х1875 | 904х1947 | 1947 | 1700 |
| 900х1900 | 840х1875 | 865х1875 | 1004х1947 | 1947 | 1900 |
| 600х2000 | 540х1975 | 565х1975 | 704х2047 | 2047 | 1300 |
| 700х2000 | 640х1975 | 665х1975 | 804х2047 | 2047 | 1500 |
| 800х2000 | 740х1975 | 765х1975 | 904х2047 | 2047 | 1700 |
| 900х2000 | 840х1975 | 865х1975 | 1004х2047 | 2047 | 1900 |
| 600х2100 | 540х2075 | 565х2075 | 704х2147 | 2147 | 1300 |
| 700х2100 | 640х2075 | 665х2075 | 804х2147 | 2147 | 1500 |
| 800х2100 | 740х2075 | 765х2075 | 904х2147 | 2147 | 1700 |
| 900х2100 | 840х2075 | 865х2075 | 1004х2147 | 2147 | 1900 |
| 600х2200 | 540х2175 | 565х2175 | 704х2247 | 2247 | 1300 |
| 700х2200 | 640х2175 | 665х2175 | 804х2247 | 2247 | 1500 |
| 800х2200 | 740х2175 | 765х2175 | 904х2247 | 2247 | 1700 |
| 900х2200 | 840х2175 | 865х2175 | 1004х2247 | 2247 | 1900 |
| 600х2300 | 540х2275 | 565х2275 | 704х2347 | 2347 | 1300 |
| 700х2300 | 640х2275 | 665х2275 | 804х2347 | 2347 | 1500 |
| 800х2300 | 740х2275 | 765х2275 | 904х2347 | 2347 | 1700 |
| 900х2300 | 840х2275 | 865х2275 | 1004х2347 | 2347 | 1900 |
| 2 створки | |||||
| 600+600х1900 | 1143х1875 | 1165х1875 | 1304х1947 | 1947 | 2500 |
| 700+700х1900 | 1343х1875 | 1365х1875 | 1504х1947 | 1947 | 2900 |
| 800+800х1900 | 1543х1875 | 1565х1875 | 1704х1947 | 1947 | 3300 |
| 900+900х1900 | 1743х1875 | 1765х1875 | 1904х1947 | 1947 | 3700 |
| 600+600х2000 | 1143х1975 | 1165х1975 | 1304х2047 | 2047 | 2500 |
| 700+700х2000 | 1343х1975 | 1365х1975 | 1504х2047 | 2047 | 2900 |
| 800+800х2000 | 1543х1975 | 1565х1975 | 1704х2047 | 2047 | 3300 |
| 900+900х2000 | 1743х1975 | 1765х1975 | 1904х2047 | 2047 | 3700 |
| 600+600х2100 | 1143х2075 | 1165х2075 | 1304х2147 | 2147 | 2500 |
| 700+700х2100 | 1343х2075 | 1365х2075 | 1504х2147 | 2147 | 2900 |
| 800+800х2100 | 1543х2075 | 1565х2075 | 1704х2147 | 2147 | 3300 |
| 900+900х2100 | 1743х2075 | 1765х2075 | 1904х2147 | 2147 | 3700 |
| 600+600х2200 | 1143х2175 | 1165х2175 | 1304х2247 | 2247 | 2500 |
| 700+700х2200 | 1343х2175 | 1365х2175 | 1504х2247 | 2247 | 2900 |
| 800+800х2200 | 1543х2175 | 1565х2175 | 1704х2247 | 2247 | 3300 |
| 900+900х2200 | 1743х2175 | 1765х2175 | 1904х2247 | 2247 | 3700 |
| 600+600х2300 | 1143х2275 | 1165х2275 | 1304х2347 | 2347 | 2500 |
| 700+700х2300 | 1343х2275 | 1365х2275 | 1504х2347 | 2347 | 2700 |
| 800+800х2300 | 1543х2275 | 1565х2275 | 1704х2347 | 2347 | 3300 |
| 900+900х2300 | 1743х2275 | 1765х2275 | 1904х2347 | 2347 | 3700 |
| 2х2 створки | |||||
| 600+600+600+600х1900 | 2283х1875 | 2327х1875 | 2467х1947 | 1947 | 2500 |
| 700+700+700+700х1900 | 2683х1875 | 2727х1875 | 2867х1947 | 1947 | 2900 |
| 800+800+800+800х1900 | 3083х1875 | 3127х1875 | 3267х1947 | 1947 | 3300 |
| 900+900+900+900х1900 | 3483х1875 | 3527х1875 | 3667х1947 | 1947 | 3700 |
| 600+600+600+600х2000 | 2283х1975 | 2327х1975 | 2467х2047 | 2047 | 2500 |
| 700+700+700+700х2000 | 2683х1975 | 2727х1975 | 2867х2047 | 2047 | 2900 |
| 800+800+800+800х2000 | 3083х1975 | 3127х1975 | 3267х2047 | 2047 | 3300 |
| 900+900+900+900х2000 | 3483х1975 | 3527х1975 | 3667х2047 | 2047 | 3700 |
| 600+600+600+600х2100 | 2283х2075 | 2327х2075 | 2467х2147 | 2147 | 2500 |
| 700+700+700+700х2100 | 2683х2075 | 2727х2075 | 2867х2147 | 2147 | 2900 |
| 800+800+800+800х2100 | 3083х2075 | 3127х2075 | 3267х2147 | 2147 | 3300 |
| 900+900+900+900х2100 | 3483х2075 | 3527х2075 | 3647х2147 | 2147 | 3700 |
| 600+600+600+600х2200 | 2283х2175 | 2327х2175 | 2467х2247 | 2247 | 2500 |
| 700+700+700+700х2200 | 2683х2175 | 2727х2175 | 2867х2247 | 2247 | 2900 |
| 800+800+800+800х2200 | 3083х2175 | 3127х2175 | 3267х2247 | 2247 | 3300 |
| 900+900+900+900х2200 | 3483х2175 | 3527х2175 | 3667х2247 | 2247 | 3700 |
| 600+600+600+600х2300 | 2283х2275 | 2327х2275 | 2467х2347 | 2347 | 2500 |
| 700+700+700+700х2300 | 2683х2275 | 2727х2275 | 2867х2347 | 2347 | 2900 |
| 800+800+800+800х2300 | 3083х2275 | 3127х2275 | 3267х2347 | 2347 | 3300 |
| 900+900+900+900х2300 | 3483х2275 | 3527х2275 | 3667х2347 | 2347 | 3700 |
Допуск: возможно уменьшение габаритов проема в пределах 30 мм.
Максимальный размер полотна для данной системы: 1000х2300. Общее описание системы на странице раздвижные двери купе
Размеры полотен cкладной двери КНИЖКА
Полотна для cкладной двери КНИЖКА выполняют в следующих размерах:
Стандартные размеры полотен: ширина – 600, 700, 800, 900 мм; высота – 2000 мм.
Возможно изготовление полотен с нестандартной высотой в пределах от 1900 до 2300 мм с шагом 10 мм.
Другие размеры полотен по ширине и высоте не выпускаются.
Соответствие размеров дверных блоков и проёмов двери Книжка
Одностворчатая дверь (моноблок)
| Размер продукта Ширина / Высота | Размер дверного блока Ширина / Высота | Рекомендуемый размер проёма. Ширина max / Высота max | Внешний размер дверного короба с наличником. Ширина / Высота
|
|---|---|---|---|
| 600х1900 | 670х1958 | 700х1980 | 806х2026 |
| 700х1900 | 770х1958 | 800х1980 | 906х2026 |
| 800х1900 | 870х1958 | 900х1980 | 1006х2026 |
| 900х1900 | 970х1958 | 1000х1980 | 1106х2026 |
| 600х2000 | 670х2058 | 700х2080 | 806х2126 |
| 700х2000 | 770х2058 | 800х2080 | 906х2126 |
| 800х2000 | 870х2058 | 900х2080 | 1006х2126 |
| 900х2000 | 970х2058 | 1000х2080 | 1106х2126 |
| 600х2100 | 670х2158 | 700х2180 | 806х2226 |
| 700х2100 | 770х2158 | 800х2180 | 906х2226 |
| 800х2100 | 870х2158 | 900х2180 | 1006х2226 |
| 900х2100 | 970х2158 | 1000х2180 | 1106х2226 |
| 600х2200 | 670х2258 | 700х2280 | 806х2326 |
| 700х2200 | 770х2258 | 800х2280 | 906х2326 |
| 800х2200 | 870х2258 | 900х2280 | 1006х2326 |
| 900х2200 | 970х2258 | 1000х2280 | 1106х2326 |
| 600х2300 | 670х2358 | 700х2380 | 806х2426 |
| 700х2300 | 770х2358 | 800х2380 | 906х2426 |
| 800х2300 | 870х2358 | 900х2380 | 1006х2426 |
| 900х2300 | 970х2358 | 1000х2380 | 1106х2426 |
Двустворчатая дверь (моноблок)
| Размер продукта Ширина / Высота | Размер дверного блока Ширина / Высота | Рекомендуемый размер проёма. Ширина max / Высота max | Внешний размер дверного короба с наличником. Ширина / Высота
|
|---|---|---|---|
| 600+600х1900 | 1275х1958 | 1305х1980 | 1411х2026 |
| 700+700х1900 | 1475х1958 | 1505х1980 | 1611х2026 |
| 800+800х1900 | 1675х1958 | 1705х1980 | 1811х2026 |
| 900+900х1900 | 1875х1958 | 1905х1980 | 2011х2026 |
| 600+600х2000 | 1275х2058 | 1305х2080 | 1411х2126 |
| 700+700х2000 | 1475х2058 | 1505х2080 | 1611х2126 |
| 800+800х2000 | 1675х2058 | 1705х2080 | 1811х2126 |
| 900+900х2000 | 1875х2058 | 1905х2080 | 2011х2126 |
| 600+600х2100 | 1275х2158 | 1305х2180 | 1411х2226 |
| 700+700х2100 | 1475х2158 | 1505х2180 | 1611х2226 |
| 800+800х2100 | 1675х2158 | 1705х2180 | 1811х2226 |
| 900+900х2100 | 1875х2158 | 1905х2180 | 2011х2226 |
| 600+600х2200 | 1275х2258 | 1305х2280 | 1411х2326 |
| 700+700х2200 | 1475х2258 | 1505х2280 | 1611х2326 |
| 800+800х2200 | 1675х2258 | 1705х2280 | 1811х2326 |
| 900+900х2200 | 1875х2258 | 1905х2280 | 2011х2326 |
| 600+600х2200 | 1275х2358 | 1305х2380 | 1411х2426 |
| 700+700х2300 | 1475х2358 | 1505х2380 | 1611х2426 |
| 800+800х2300 | 1675х2358 | 1705х2380 | 1811х2426 |
| 900+900х2300 | 1875х2358 | 1905х2380 | 2011х2426 |
Соответствие размеров дверных блоков и проёмов для короба Invisible
| Размер продукта ширина/высота | Размер дверного блока ширина/высота АхА1 | Минимальный размер проема ширина/высота БxБ1 | Внешний размер дверного блока ширина/высота ВхВ1 | Размер дверного блока с наличником — обратная сторона шири на/высота ГхГ1 | |
| Для Original | |||||
|---|---|---|---|---|---|
| 550х1880 | 632×1931 | 650×1940 | 561×1896 | 698×1964 | |
| 600х1880 | 682×1931 | 700×1940 | 611×1896 | 748×1964 | |
| 700х1880 | 782×1931 | 800×1940 | 711×1896 | 848×1964 | |
| 800х1880 | 882×1931 | 900×1940 | 811×1896 | 948×1964 | |
| 900х1880 | 982×1931 | 1000×1940 | 911×1896 | 1084×1964 | |
| 600×1900 | 682×1951 | 700×1960 | 611×1916 | 748×1984 | |
| 700×1900 | 782×1951 | 800×1960 | 711×1916 | 848×1984 | |
| 800×1900 | 882×1951 | 900×1960 | 811×1916 | 948×1984 | |
| 900×1900 | 982×1951 | 1000×1960 | 911×1916 | 1084×1984 | |
| Для Original, Classic, Rain, Smart, Rainbow | |||||
| 600×2000 | 682×2051 | 700×2060 | 611×2016 | 748×2084 | |
| 700×2000 | 782×2051 | 800×2060 | 711X2016 | 848×2084 | |
| 800×2000 | 882×2051 | 900×2060 | 811×2016 | 948×2034 | |
| 900×2000 | 982×2051 | 1000×2060 | 911×2016 | 1084×2084 | |
| 600×2100 | 682×2151 | 700×2160 | 611×2116 | 748×2184 | |
| 700×2100 | 782×2151 | 800×2160 | 711×2116 | 848×2184 | |
| 800×2100 | 882×2151 | 900×2160 | 811×2116 | 948×2184 | |
| 900×2100 | 982×2151 | 1000×2160 | 911×2116 | 1084×2184 | |
| 600×2200 | 682×2251 | 700×2260 | 611×2216 | 748×2284 | |
| 700×2200 | 782×2251 | 800×2260 | 711×2216 | 848×2284 | |
| 800×2200 | 882×2251 | 900×2260 | 811×2216 | 948×2234 | |
| 900×2200 | 982×2251 | 1000×2260 | 911×2216 | 1084×2284 | |
| 600×2300 | 682×2351 | 700×2360 | 611×2316 | 748×2384 | |
| 700×2300 | 782×2351 | 800×2360 | 711×2316 | 843×2384 | |
| 800×2300 | 882×2351 | 900×2360 | 811×2316 | 948×2384 | |
| 900×2300 | 982×2351 | 1000×2360 | 911×2316 | 1084×2384 | |
| для Skyline | |||||
| 600×2300 | 682×2315 | 700×2315 | 611×2315 | 748×2315 | |
| 700×2300 | 782×2315 | 800×2315 | 711×2315 | 848×2315 | |
| 800×2300 | 882×2315 | 900×2315 | 811×2315 | 948×2315 | |
| 900×2300 | 982×2315 | 1000×2315 | 911×2315 | 1084×2315 | |
| 600×2400 | 682×2415 | 700×2415 | 611×2415 | 748×2415 | |
| 700×2400 | 782×2415 | 800×2415 | 711×2415 | 848×2415 | |
| 800×2400 | 882×2415 | 900×2415 | 811×2415 | 948×2415 | |
| 900×2400 | 982×2415 | 1000×2415 | 911×2415 | 1084×2415 | |
| 600×2500 | 682×2515 | 700×2515 | 611×2515 | 748×2515 | |
| 700×2500 | 782×2515 | 800×2515 | 711×2515 | 848×2515 | |
| 800×2500 | 882×2515 | 900×2515 | 811×2515 | 948X2515 | |
| 900×2500 | 982×2515 | 1000×2515 | 811×2415 | 948×2415 | |
| 900×2400 | 982×2415 | 1000×2415 | 911×2515 | 1084×2515 | |
| 600×2600 | 682×2615 | 700×2615 | 611×2615 | 748×2615 | |
| 800×2600 | 882×2615 | 900×2615 | 811×2615 | 948×2615 | |
| 900×2600 | 982×2615 | 1000×2615 | 911×2615 | 1084×2615 | |
| 600×2700 | 682×2715 | 700×2715 | 611×2715 | 748×2715 | |
| 700×2700 | 782×2715 | 800×2715 | 711×2715 | 848×2715 | |
| 800×2700 | 882×2715 | 900×2715 | 811×2715 | 948×2715 | |
| 900×2700 | 982×2715 | 1000×2715 | 911×2715 | 1084×2715 | |
| 600×2800 | 682×2815 | 700×2815 | 611×2815 | 748×2815 | |
| 700×2800 | 782×2815 | 800×2815 | 711×2815 | 848×2815 | |
| 800×2800 | 882×2815 | 900×2815 | 811×2815 | 948×2815 | |
| 900×2800 | 982×2815 | 1000×2815 | 911×2815 | 1084×2815 | |
| 600×2900 | 682×2915 | 700×2915 | 611×2915 | 748×2915 | |
| 700×2900 | 782×2915 | 700×2915 | 711×2915 | 848×2915 | |
| 800×2900 | 882×2915 | 800×2915 | 811×2915 | 948×2915 | |
| 900×2900 | 982×2915 | 1000×2915 | 911×2915 | 1084×2915 | |
| 600×3000 | 682×3015 | 700×3015 | 611×3015 | 748×3015 | |
| 700×3000 | 782×3015 | 800×3015 | 711×3015 | 848×3015 | |
| 800×3000 | 882×3015 | 900×3015 | 811×3015 | 948×3015 | |
| 900×3000 | 982×3015 | 1000×3015 | 911×3015 | 1084×3015 | |
| 600×3100 | 682×3115 | 700×3115 | 611×3115 | 748×3115 | |
| 700×3100 | 782×3115 | 800×3115 | 711×3115 | 848×3115 | |
| 800×3100 | 882×3115 | 900×3115 | 811×3115 | 948×3115 | |
| 900×3100 | 982×3115 | 1000×3115 | 911×3115 | 1084×3115 | |
| 600×3200 | 682×3215 | 700×3215 | 611×3215 | 748×3215 | |
| 700×3200 | 782×3215 | 800×3215 | 711×3215 | 848×3215 | |
| 800×3200 | 882×3215 | 900×3215 | 811×3215 | 948×3215 | |
| 900×3200 | 982×3215 | 1000×3215 | 911×3215 | 1084×3215 | |
| 600×3300 | 682×3315 | 700×3315 | 611×3315 | 748×3315 | |
| 700×3300 | 782×3315 | 800×3315 | 711×3315 | 848×3315 | |
| 800×3300 | 882×3315 | 900×3315 | 811×3315 | 948×3315 | |
| 900×3300 | 982×3315 | 1000×3315 | 911×3315 | 1084×3315 | |
| 600×3400 | 682×3415 | 700×3415 | 700×3415 | 748×3415 | |
| 700×3400 | 782×3415 | 800×3415 | 711×3415 | 848×3415 | |
| 800×3400 | 882×3415 | 900×3415 | 811×3415 | 948×3415 | |
| 900×3400 | 982×3415 | 1000×3415 | 911×3415 | 1084×3415 | |
| 600×3500 | 682×3515 | 700×3515 | 611×3515 | 748×3515 | |
| 700×3500 | 782×3515 | 800×3515 | 711×3515 | 848×3515 | |
| 800×3500 | 882×3515 | 900×3515 | 811×3515 | 948×3515 | |
| 900×3500 | 982×3515 | 1000×3515 | 911×3515 | 1084×3515 | |
Расчет монтажного проема блока пенала
При помощи уровня проверьте вертикальность стен. При минимальных
отклонениях от плоскости и отсутствии сужений проема достаточно
прибавить к габаритам блока пенала по ширине 20 мм, по высоте 10 мм.
Максимальный размер полотна для этой системы: 1000х2300 (кроме полотен 07, 08).
Раздвижные двери «пенал». Соотношение размеров полотен и проемов
Таблица соответствия размеров дверных полотен и проемов для раздвижной двери
(приведены округленные размеры конструкций).
1 створка
| Размер двери
ширина/высота, (мм) | Размер светового проёма,
(мм) | Размер блока пенала,
(мм) | Рекомендуемый размер
монтажного проёма, (мм) |
|---|---|---|---|
| 600х1900 | 585х1900 | 1311х2040 | 1330х2050 |
| 700х1900 | 685х1900 | 1511х2040 | 1530х2050 |
| 800х1900 | 785х1900 | 1711х2040 | 1730х2050 |
| 900х1900 | 885х1900 | 1911х2040 | 1930х2050 |
| 600х2000 | 585х2000 | 1311х2140 | 1330х2150 |
| 700х2000 | 685х2000 | 1511х2140 | 1530х2150 |
| 800х2000 | 785х2000 | 1711х2140 | 1730х2150 |
| 900х2000 | 885х2000 | 1911х2140 | 1930х2150 |
| 600х2100 | 585х2100 | 1311х2240 | 1330х2250 |
| 700х2100 | 685х2100 | 1511х2240 | 1530х2250 |
| 800х2100 | 785х2100 | 1711х2240 | 1730х2250 |
| 900х2100 | 885х2100 | 1911х2240 | 1930х2250 |
| 600х2200 | 585х2200 | 1311х2340 | 1330х2350 |
| 700х2200 | 685х2200 | 1511х2340 | 1530х2350 |
| 800х2200 | 785х2200 | 1711х2340 | 1730х2350 |
| 900х2200 | 885х2200 | 1911х2340 | 1930х2350 |
| 600х2300 | 585х2300 | 1311х2440 | 1330х2450 |
| 700х2300 | 685х2300 | 1511х2440 | 1530х2450 |
| 800х2300 | 785х2300 | 1711х2440 | 1730х2450 |
| 900х2300 | 885х2300 | 1911х2440 | 1930х2450 |
2 створки
| Размер двери
ширина/высота, (мм) | Размер светового проёма,
(мм) | Размер блока пенала,
(мм) | Рекомендуемый размер
монтажного проёма, (мм) |
|---|---|---|---|
| 600+600х1900 | 1180х1900 | 2510х2040 | 2530х2050 |
| 700+700х1900 | 1380х1900 | 2910х2040 | 2930х2050 |
| 800+800х1900 | 1580х1900 | 3310х2040 | 3330х2050 |
| 900+900х1900 | 1780х1900 | 3710х2040 | 3730х2050 |
| 600+600х2000 | 1180х2000 | 2510х2140 | 2530х2150 |
| 700+700х2000 | 1380х2000 | 2910х2140 | 2930х2150 |
| 800+800х2000 | 1580х2000 | 3310х2140 | 3330х2150 |
| 900+900х2000 | 1780х2000 | 3710х2140 | 3730х2150 |
| 600+600х2100 | 1180х2100 | 2510х2240 | 2530х2250 |
| 700+700х2100 | 1380х2100 | 2910х2240 | 2930х2250 |
| 800+800х2100 | 1580х2100 | 3310х2240 | 3330х2250 |
| 900+900х2100 | 1780х2100 | 3710х2240 | 3730х2250 |
| 600+600х2200 | 1180х2200 | 2510х2340 | 2530х2350 |
| 700+700х2200 | 1380х2200 | 2910х2340 | 2930х2350 |
| 800+800х2200 | 1580х2200 | 3310х2340 | 3330х2350 |
| 900+900х2200 | 1780х2200 | 3710х2340 | 3730х2350 |
| 600+600х2300 | 1180х2300 | 2510х2440 | 2530х2450 |
| 700+700х2300 | 1380х2300 | 2910х2440 | 2930х2450 |
| 800+800х2300 | 1580х2300 | 3310х2440 | 3330х2450 |
| 900+900х2300 | 1780х2300 | 3710х2440 | 3730х2450 |
Размеры полотен системы Magic
Полотна для системы Magic выполняют в следующих размерах: Стандартные
размеры полотен для всех коллекций: ширина — 600, 700, 800, 900 мм;
высота — 2100 мм.
Возможно изготовление полотен нестандартной высоты в
пределах: • Для коллекций Original, Rain, Sofia Smart, Rainbow: от 2000
до 2300 мм с шагом 10мм. Другие размеры полотен по ширине и высоте не
выпускаются. Просьба обратить внимание на таблицу размеров! Например,
световой проём для полотна размером 600мм по ширине, будет составлять
370мм.
Таблица соответствия размеров дверных блоков и проемов
(приведены округленные размеры конструкций).
| Размер полотна ширина/высота | Рекомендуемый размер проема ширина мах/высота мах без обрамления | Размер дверного блока ширина/высота без обрамления | Рекомендуемый размер проема ширина мах/высота мах с обрамлением | Внешний размер дверного блока с наличником ширина/высота | Высота блока обрамления (внешний размер) |
| Одно полотно | |||||
|---|---|---|---|---|---|
| 600×2000 | 500×1940 | 600×2010 | 522×1880 | 660×2010 | 1940 |
| 700×2000 | 600×1940 | 700×2010 | 622×1880 | 760×2010 | 1940 |
| 800×2000 | 700×1940 | 800×2010 | 722×1880 | 860×2010 | 1940 |
| 900×2000 | 800×1940 | 900×2010 | 822×1880 | 960×2010 | 1940 |
| 600×2100 | 500×2040 | 600×2110 | 522×1980 | 660×2110 | 2040 |
| 700×2100 | 600×2040 | 700×2110 | 622×1980 | 760×2110 | 2040 |
| 800×2100 | 700×2040 | 800×2110 | 722×1980 | 860×2110 | 2040 |
| 900×2100 | 800×2040 | 900×2110 | 822×1980 | 960×2110 | 2040 |
| 600×2200 | 500×2140 | 600×2210 | 522×2080 | 660×2210 | 2140 |
| 700×2200 | 600×2140 | 700×2210 | 622×2080 | 760×2210 | 2140 |
| 800×2200 | 700×2140 | 800×2210 | 722×2080 | 860×2210 | 2140 |
| 900×2200 | 800×2140 | 900×2210 | 822×2080 | 960×2210 | 2140 |
| 600×2300 | 500×2240 | 600×2310 | 522×2180 | 660×2310 | 2240 |
| 700×2300 | 600×2240 | 700×2310 | 622×2180 | 760×2310 | 2240 |
| 800×2300 | 700×2240 | 800×2310 | 722×2180 | 860×2310 | 2240 |
| 900×2300 | 800×2240 | 900×2310 | 822×2180 | 960×2310 | 2240 |
| Два полотна | |||||
| 600+600×2000 | 1100×1940 | 1200×2010 | 1130×1880 | 1270×2010 | 1940 |
| 700+700×2000 | 1300×1940 | 1400×2010 | 1330×1880 | 1470×2010 | 1940 |
| 800+800×2000 | 1500×1940 | 1600×2010 | 1530×1880 | 1670×2010 | 1940 |
| 900+900×2000 | 1700×1940 | 1800×2010 | 1730×1880 | 1870×2010 | 1940 |
| 600+600×2100 | 1100×2040 | 1200×2110 | 1130×1980 | 1270×2110 | 2040 |
| 700+700×2100 | 1300×2040 | 1400×2110 | 1330×1980 | 1470×2110 | 2040 |
| 800+800×2100 | 1500×2040 | 1600×2110 | 1530×1980 | 1670×2110 | 2040 |
| 900+900×2100 | 1700×2040 | 1800×2110 | 1730×1980 | 1870×2110 | 2040 |
| 600+600×2200 | 1100×2140 | 1200×2210 | 1130×2080 | 1270×2210 | 2140 |
| 700+700×2200 | 1300×2140 | 1400×2210 | 1330×2080 | 1470×2210 | 2140 |
| 800+800×2200 | 1500×2140 | 1600×2210 | 1530×2080 | 1670×2210 | 2140 |
| 900+900×2200 | 1700×2140 | 1800×2210 | 1730×2080 | 1870×2210 | 2140 |
| 600+600×2300 | 1100×2240 | 1200×2310 | 1130×2180 | 1270×2310 | 2240 |
| 700+700×2300 | 1300×2240 | 1400×2310 | 1330×2180 | 1470×2310 | 2240 |
| 800+800×2300 | 1500×2240 | 1600×2310 | 1530×2180 | 1670×2310 | 2240 |
| 900+900×2300 | 1700×2240 | 1800×2310 | 1730×2180 | 1870×2310 | 2240 |
Размеры полотен системы Compack
Полотна для системы Compack выполняют в следующих размерах:
Стандартные размеры полотен: ширина — 600, 700, 800, 900 мм; высота –
2000 мм.
Возможно изготовление полотен нестандартной высоты в пределах от 1900 до 2300 мм с шагом 10мм.
Другие размеры полотен по ширине и высоте не выпускаются.
Таблица соответствия размеров дверных блоков и проёмов двери Compack
| Размер продукта Ширина / Высота | Размер дверного блока Ширина / Высота | Рекомендуемый размер проёма. Ширина max / Высота max | Внешний размер дверного короба с наличником. Ширина / Высота | ||
| Моноблок | Короб НП ЭКТ | ||||
| Одностворчатая дверь | |||||
|---|---|---|---|---|---|
| 600х1900 | 670х1940 | 700х1960 | 770х1990 | 808х2008 | |
| 700х1900 | 770х1940 | 800х1960 | 870х1990 | 908х2008 | |
| 800х1900 | 870х1940 | 900х1960 | 970х1990 | 1008х2008 | |
| 900х1900 | 970х1940 | 1000х1960 | 1070х1990 | 1108х2008 | |
| 600х2000 | 670х2040 | 700х2060 | 770х2090 | 808х2108 | |
| 700х2000 | 770х2040 | 800х2060 | 870х2090 | 908х2108 | |
| 800х2000 | 870х2040 | 900х2060 | 970х2090 | 1008х2108 | |
| 900х2000 | 970х2040 | 1000х2060 | 1070х2090 | 1108х2108 | |
| 600х2100 | 670х2140 | 700х2160 | 770х2190 | 808х2208 | |
| 700х2100 | 770х2140 | 800х2160 | 870х2190 | 908х2208 | |
| 800х2100 | 870х2140 | 900х2160 | 970х2190 | 1008х2208 | |
| 900х2100 | 970х2140 | 1000х2160 | 1070х2190 | 1108х2208 | |
| 600х2200 | 670х2240 | 700х2260 | 770х2290 | 808х2308 | |
| 700х2200 | 770х2240 | 800х2260 | 870х2290 | 908х2308 | |
| 800х2200 | 870х2240 | 900х2260 | 970х2290 | 1008х2308 | |
| 900х2200 | 970х2240 | 1000х2260 | 1070х2290 | 1108х2308 | |
| 600х2300 | 670х2340 | 700х2360 | 770х2390 | 808х2408 | |
| 700х2300 | 770х2340 | 800х2360 | 870х2390 | 908х2408 | |
| 800х2300 | 870х2340 | 900х2360 | 970х2390 | 1008х2408 | |
| 900х2300 | 970х2340 | 1000х2360 | 1070х2390 | 1108х2408 | |
| Двустворчатая дверь | |||||
| 600+600х1900 | 1275х1940 | 1305х1960 | 1374х1990 | 1410х2008 | |
| 700+700х1900 | 1475х1940 | 1505х1960 | 1574х1990 | 1610х2008 | |
| 800+800х1900 | 1675х1940 | 1705х1960 | 1774х1990 | 1810х2008 | |
| 900+900х1900 | 1875х1940 | 1905х1960 | 1974х1990 | 2010х2008 | |
| 600+600х2000 | 1275х2040 | 1305х2060 | 1374х2090 | 1410х2108 | |
| 700+700х2000 | 1475х2040 | 1505х2060 | 1574х2090 | 1610х2108 | |
| 800+800х2000 | 1675х2040 | 1705х2060 | 1774х2090 | 1810х2108 | |
| 900+900х2000 | 1875х2040 | 1905х2060 | 1974х2090 | 2010х2108 | |
| 600+600х2100 | 1275х2140 | 1305х2160 | 1374х2190 | 1410х2208 | |
| 700+700х2100 | 1475х2140 | 1505х2160 | 1574х2190 | 1610х2208 | |
| 800+800х2100 | 1675х2140 | 1705х2160 | 1774х2190 | 1810х2208 | |
| 900+900х2100 | 1875х2140 | 1905х2160 | 1974х2190 | 2010х2208 | |
| 600+600х2200 | 1275х2240 | 1305х2260 | 1374х2290 | 1410х2308 | |
| 700+700х2200 | 1475х2240 | 1505х2260 | 1574х2290 | 1610х2308 | |
| 800+800х2200 | 1675х2240 | 1705х2260 | 1774х2290 | 1810х2308 | |
| 900+900х2200 | 1875х2240 | 1905х2260 | 1974х2290 | 2010х2308 | |
| 600+600х2200 | 1275х2340 | 1305х2360 | 1374х2390 | 1410х2408 | |
| 700+700х2300 | 1475х2340 | 1505х2360 | 1574х2390 | 1610х2408 | |
| 800+800х2300 | 1675х2340 | 1705х2360 | 1774х2390 | 1810х2408 | |
| 900+900х2300 | 1875х2340 | 1905х2360 | 1774х2390 | 2010х2408 | |
* — допуск: возможно увеличение проема по ширине до 40 мм, по высоте до 30 мм, при монтаже использовать прокладки или фальш-короб.
Максимальный размер полотна для данной системы: 1000×2300.
Замер дверных проемов под двери STATUS
В
— Высота дверного проема (от готового пола), где будет установлена распашная дверь Статус — должна быть 2060 мм, не ниже и не выше 2080 мм. — Если размер дверного полотна по высоте 1900 мм, то проем должен быть 1960 мм, не ниже и не выше 1980мм от готового пола. — Размер дверного проема по высоте для раздвижной двери, высотой полотна 2000 мм, должен быть строго 2030 мм от готового пола. Если высота дверного проема не соответствует рекомендованным величинам, то необходимо, или увеличить высоту проема или уменьшить ее. В противном случае понадобится подрезка дверного полотна.
Ш
— Ширина дверного проема, под распашную дверь Статус, должна быть на 90 мм больше от размера дверного полотна. (дверь 600 мм — дверной проем 690 мм), (дверь 700 мм — дверной проем 790 мм), (дверь 800 мм — дверной проем 890 мм), (дверь 900 мм — дверной проем 990 мм).
— Если для туалета и ванной дверь размером 550 мм, то ширина дверного проема должна быть 640 мм — Под двойную распашную дверь, размером по ширине 1200 мм, ширина дверного проема должна быть 1290мм — и так далее. — Под раздвижную дверь, размер дверного проема должен быть меньше на 10 мм, чем сама дверь (дверь 800 мм — дверной проем 790 мм) и так далее. Если ширина дверного проема не соответствует рекомендованным величинам, то необходимо, или увеличить ширину проема или уменьшить ее.
Т
— Толщина стены должна быть 80 мм. — Если толщина стены больше 80 мм, то понадобится установка доборов (какого размера понадобятся доборы, подскажут продавцы-консультанты), или дверной коробки близкой по размеру толщине дверного проема. — Если толщина стены меньше 80 мм, то ее необходимо увеличить до 80 мм за счет штукатурных работ, в противном случае потребуются дополнительные работы, такие как подкладывание в промежуток между стеной и наличником дополнительных материалов.
Если Вы что-то не поняли, то это не беда, от Вас требуется только произвести замеры с помощью рулетки (как сможите), а далее разберутся и помогут продавцы-консультанты.
Или вызовите замерщика.
Выберите размер двери, соответствующий вашим потребностям.
| Необходимый размер прохода через дверь | Ширина Высота | 600 мм | 650 мм | 700 мм | 750 мм | 800 мм 2015 мм | 850 мм | 900 мм | 950 мм | 1000 мм |
| Заказные размеры двери | Ширина Высота | 650 мм | 700 мм | 750 мм | 800 мм | 850 мм 2030 мм | 900 мм | 950 мм | 1000 мм | 1050 мм |
| Заказные размеры рамы | Ширина Высота | 600 мм | 650 мм | 700 мм | 750 мм | 800 мм 2015 мм | 850 мм | 900 мм | 950 мм | 1000 мм |
| Размер строительного проема мин. | Ширина Высота | 700 мм | 750 мм | 800 мм | 850 мм | 900 мм 2045 мм | 950 мм | 1000 мм | 1050 мм | 1100 мм |
| Размер строительного проема макс.  | Ширина Высота | 730 мм | 780 мм | 830 мм | 880 мм | 930 мм 2 075 мм | 980 мм | 1 030 мм | 1 080 мм | 1 130 мм |
| Размер строительного проема оптимальный | Ширина Высота | 700 мм | 750 мм | 800 мм | 850 мм | 900 мм 2 060 мм | 950 мм | 1000 мм | 1050 мм | 1100 мм |
| Наружный размер рамы | Ширина Высота | 790 мм | 840 мм | 890 мм | 940 мм | 990 мм 2 107 мм | 1 040 мм | 1 090 мм | 1 140 мм | 1 190 мм |
| Внутренний размер рамы | Ширина Высота | 630 мм | 680 мм | 730 мм | 780 мм | 830 мм 2 027 мм | 880 мм | 930 мм | 980 мм | 1 030 мм |
| Размер прохода через дверь | Ширина Высота | 606 мм | 656 мм | 706 мм | 756 мм | 806 мм 2 015 мм | 856 мм | 906 мм | 956 мм | 1 006 мм |
| Размер дверного полотна для обычной двери (с фальцем) | Ширина Высота | 650 мм | 700 мм | 750 мм | 800 мм | 850 мм 2 030 мм | 900 мм | 950 мм | 1 000 мм | 1 050 мм |
| Размер дверного полотна для стеклянной двери | Ширина Высота | 620 мм | 670 мм | 720 мм | 770 мм | 820 мм 2 015 мм | 870 мм | 920 мм | 970 мм | х |
Высота проема здания должна измеряться от чистого пола (паркет, тротуар, ковры)
Операционные AKCmed в 3-м тысячелетии
Дверные коробки как для распашных, так и для раздвижных дверей.
всегда состоят из 1.Матовая нержавеющая сталь толщиной 5 мм
простынь.
Дверные створки всегда изготавливаются из нержавеющей стали толщиной 1 мм.
простынь.
Обработка поверхности
— цветное порошковое покрытие
— матовая нержавеющая сталь
Дверные створки поставляются цельными или застекленными.
Остекленные можно оборудовать магнитными
или жалюзи с электрическим управлением.
Дверные створки могут быть оснащены радиационной защитой.
— лист Pb, стекло Pb.
Дверная фурнитура всегда из нержавеющей стали.
Распашная дверь
Распашная дверь может быть одностворчатой или двустворчатой.
Стандартная высота проезда — 2100 мм над
уровень пола — линия разделения нижнего и нижнего
верхние стеновые панели.
При использовании автоматического дверного привода поворотные переключатели
устанавливаются с обеих сторон двери.
Дверные створки могут быть оснащены инфракрасным
датчик безопасности.
Дверь одностворчатая:
Размеры дверной створки с автоматом
привод:
700 мм — 1100 мм
Размеры дверной створки ручного открывания
дверь:
700 мм -1100 мм
Проходной проем двери равен ширине
дверная створка уменьшена на 80 мм.
Максимальный размер двери может быть уменьшен
на основании необходимой радиационной защиты
(вес двери). В этом случае консультация
является необходимым.
Двустворчатая дверь:
В местах, где нельзя использовать раздвижные
дверь из-за необходимого места и где
требуется большая ширина прохода, это решение может
использоваться.
Размеры отдельных дверных створок с
автоматический привод: 700 мм -1 100 мм.
Проходной проем двери равен ширине
сумма дверных створок вычтена на 80 мм.
Раздвижная дверь
Оптимальный вариант для операционных, где
дверные створки не нарушают пространство помещения.
Раздвижная дверь обычно поставляется с автоматическим
дверной привод, обеспечивающий надежность, бесшумность и
полностью автоматизированная работа. Для возможного руководства
открываются, они оснащены прочной двухсторонней
ручка из нержавеющей стали.Стандартная высота прохождения
двери 2045 мм.
Верхний край дверной коробки находится на высоте
2100 мм над уровнем пола — линия
разделение нижних и верхних стеновых панелей.
Место упора створки на дверной коробке
покрыт силиконовым профилем.
Для автоматического срабатывания раздвижной двери некоторые
функции могут быть установлены — медсестра / пациент (полный или частичный
открытие двери) и различные дополнительные функции.
Чтобы обеспечить максимально возможный комфорт,
можно использовать различные варианты настройки
двери, а также способы их открытия.
Поскольку безопасность пациентов и персонала является приоритетом,
в дополнение к стандартным функциям безопасности,
дверь всегда оборудована парой предохранителей
датчики, предотвращающие непреднамеренное закрытие
дверь.
Дверь одностворчатая:
Максимальный размер дверной створки составляет
1400 мм.
Проходное отверстие двери — ширина дверной створки.
вычтено на 150 мм.
Двустворчатая дверь:
Максимальный размер каждой створки двери составляет
1400 мм.
Проход двери — это сумма двери
ширина крыла за вычетом 300 мм.
Стандартные размеры дверей в Австралии
Перед покупкой новой двери для дома следует учесть некоторые факторы. Такие факторы, как стиль двери, цвета, материал, способ подвешивания, скольжения или поворота.К счастью, в Австралии мы можем выбрать дверь на свой вкус, не беспокоясь о ее размерах. Промышленность по производству дверей стандартизировала размеры наружных и внутренних дверей.
Двери разных типов имеют разную стандартную высоту и ширину. Различаются межкомнатные и входные двери, а также двери, изготовленные из разных материалов, могут иметь разный стандарт размеров.
Стандартный размер двери в Австралии
В Австралии стандартный размер двери составляет 2040 x 820 мм x 35 мм.Стандартная высота дверей 2040 мм. Многие новые дома построены с более высокими потолками, а некоторые двери выше стандартных — 2340 мм. Стандартная ширина двери 820 мм. , но есть и другие популярные размеры: 720 мм, 770 мм и 870 мм.
Стандартная толщина двери 35 мм. Большинство дверных коробок рассчитаны на двери толщиной до 40 мм.
Двери, не входящие в категорию стандартных размеров, считаются дверями, изготовленными по индивидуальному заказу, и для них потребуется изготовление рамы и подвешивание на заказ, и, возможно, потребуется доработка для соответствия пространству.Некоторые из факторов, которые требуют установки двери на заказ, — это доступ для людей с ограниченными возможностями, эстетический вид или проблемы с пространством.
Размеры передней и задней (наружных) дверей
Стандартные размеры внешней рамы
В Австралии размеры наружных дверей стандартизированы, чтобы помочь домовладельцам контролировать свои расходы при строительстве или ремонте собственности. Стандартные внешние рамы предназначены для дверей высотой 2040 мм и шириной 820, 870, 920 или 1020 мм.
Производители дверей в Австралии производят двери стандартных размеров, чтобы дать своим клиентам возможность выбирать двери различных цветов и материалов, не беспокоясь о том, подойдет ли понравившаяся им дверь к дверной коробке или нет.
Размеры внутренних (внутренних) дверей
Стандартные размеры внутренней рамы
Внутренние двери меньше наружных. Высота всех межкомнатных дверей должна быть минимум 2040 мм, а стандартная ширина межкомнатных дверей составляет 620, 720, 770, 820, 870 или 920 мм. Стандартная толщина межкомнатных дверей — 40 мм.
При планировании ремонта или строительства новой двери помните об этих мерах. Преимущество межкомнатных дверей в том, что их легче установить, и вы можете изменить дверную коробку в соответствии с желаемым размером двери.С наружными дверными коробками это сделать сложнее.
Размеры панельных дверей
Панельные двери имеют стандартный размер для межкомнатных дверей. Высота составляет 2040 мм, ширина 620 мм, 720 мм, 770 мм, 820 мм, 870 мм или 920 мм и толщина 4o мм.
Панельные двери — наиболее распространенный выбор, когда речь идет о межкомнатных дверях. Обычно они изготавливаются из дерева и могут идеально вписаться практически в любой интерьер любой собственности.
Панельные двери имеют полую сердцевину, что сокращает количество используемого материала, необходимого для изготовления двери, что снижает ее стоимость.
Размеры дверей заподлицо
Стандартный размер дверей заподлицо: высота 2040 мм или 2340 мм, ширина 420 мм, 460 мм, 520 мм, 620 мм, 720 мм, 770 мм, 820 мм. 870 мм, 920 мм или 1020 мм, толщина 35 мм.
Двери заподлицо сделаны из гладкой кожи и обычно бывают деревянными. Это самые доступные межкомнатные двери. Они придают завершающий штрих любому современному декору и дизайну интерьера. Поверхность двери может быть окрашена в разные цвета, чтобы соответствовать цветовой гамме помещения.Вам не нужно менять дверь, если вы решили отремонтировать комнату, вы можете просто перекрасить ее.
Размеры двустворчатой двери
Стандартная высота двустворчатой двери составляет 2040 мм. Что касается стандартной ширины, то она зависит от количества панелей в двери. Для 2 панелей ширина составляет 1800 мм, для 3 — 2700 мм, для 4 — 3500 мм, для 5 — 4400 мм, для 6 — 5300 мм и для 7 — 6065 мм.
Стандартная толщина двери 35 мм.
Двустворчатые двери — это складывающиеся двери, которые открываются путем складывания в панели.и используются в небольших помещениях для экономии места. Если дверная коробка неудобно размещена в углу комнаты и не позволяет установить распашную дверь, то для этого лучшим решением будет двухстворчатая дверь. Этот тип дверей более дорогой из-за сложного изготовления и монтажа.
Размеры внутренних и внешних стеклянных дверей
Стеклянные двери доступны во многих различных размерах. Стандартная высота 2040 мм. Стандартная ширина составляет 520, 620, 720, 770, 820 или 870 мм.
Внутренние и наружные стеклянные двери становятся все более популярными в современном стиле в Австралии. Люди выбирают этот тип дверей, чтобы добавить блеска в свои дома. Они пропускают больше естественного света в собственность и визуально увеличивают любую комнату. Межкомнатные стеклянные двери обычно изготавливаются из одинарных или нескольких стеклянных панелей, скрепленных деревянной рамой.
Они могут быть раскладного или распашного типа.
Мы поможем вам с дверями!
Закажите разнорабочего сегодня.
Вы можете заказать наши услуги по обслуживанию дверей в Мельбурне, Перте и Брисбене!
Руководства по дизайну интерьера
Стандартные размеры дверей
в Австралии
10 янв 2019
Ваши двери — это первое, что увидят посетители, войдя в ваш дом.Хотя двери выполняют определенную функцию, обеспечивая конфиденциальность и заглушая звук, они также могут добавить характер и стиль любой собственности.
Несмотря на то, что существует широкий выбор материалов и цветов, австралийские двери продаются в стандартных размерах. Если вы пытаетесь оснастить свой дом новыми дверями, то самым дешевым способом будет покупка уже готовых к установке дверей.
Эти типы дверей дешевле, чем нестандартные двери, которые изготавливаются на заказ в соответствии с вашими конкретными требованиями.
Стандарт Внутренняя дверь Размеры
Внутренние двери имеют меньшую толщину, чем внешние. Есть два стиля межкомнатных дверей панель и заподлицо.
Самый доступный тип внутренней двери — это дверь с панелью , которая обычно изготавливается из дерева с инкрустированной панелью и является более традиционной. Панельные двери обладают хорошей звукоизоляцией и изготавливаются либо из цельного дерева, либо из полого корпуса.
Двери заподлицо имеют сердцевину из твердого материала, обычно из клееной древесины или фанеры, и их можно легко покрасить, поскольку они более гладкие.Поскольку у них нет панелей, их легче чистить. Их гладкая отделка означает, что они хорошо вписываются в современный интерьер и, как правило, дешевле, чем двери с панелями.
В Австралии самая распространенная внутренняя стандартная дверь, как для панельной, так и для скрытой, имеет высоту 2040 мм, ширину 820 мм при толщине 35 мм.
Хотя это наиболее распространенный стандартный размер двери, есть и другие популярные размеры, которые также считаются стандартными, а именно:
2040 мм X 620 мм X 35 мм
2040 мм X 720 мм X 35 мм
2040 мм x 770 мм X 35 мм
2040 мм X 870 мм X 35 мм
2040 мм X 920 мм X 35 мм
Что следует учитывать
Двери для туалетов и комодов обычно меньше по ширине.Если вы хотите, чтобы ваш дом был доступен для всех, вам понадобятся двери для доступа инвалидов-колясочников, поэтому они потребуются немного шире.
В то время как высота стандартной двери в Австралии составляет 2040 мм, некоторые новые дома строятся с более высокими потолками, чтобы создать ощущение простора. Если у вас высокие потолки, вы можете подумать о немного более высоких дверях, достигающих 2340 мм.
Существуют установленные нормы или австралийские стандарты для высоты дверной фурнитуры. Он должен находиться в пределах от 900 мм до 1100 мм над полом — это примерно высота талии для среднего взрослого.
Стандартные размеры наружных дверей
Наружные двери также стандартизированы, чтобы помочь домовладельцам, и они немного толще по глубине, достигая 40 мм, поскольку они более прочные. Самым популярным является высота 2040 мм X 820 мм при толщине 40 мм.
Другие размеры включают:
- 2040 мм X 620 мм X 40 мм
- 2040 мм X 720 мм X 40 мм
- 2040 мм x 770 мм X 40 мм
- 2040 мм X 870 мм X 40 мм
- 2040 мм X 920 мм X 40 мм
Если вы думаете о замене или установке новых дверей , позвоните нам на Door Stop.У нас есть два выставочных зала в Перте, и мы можем помочь вам решить, что лучше для вас. На все наши двери и окна предоставляется семилетняя условная гарантия, и мы предлагаем индивидуальное обслуживание. Взгляните на наши отличные обзоры, мы знаем, что вы не разочаруетесь в наших продуктах.
Распашная дверь лифта из мягкой стали, размер / размер: отверстие 700, 11990 рупий / шт.
Распашная дверь лифта из мягкой стали, размер / размер: открытие 700, 11990 рупий / шт. ID: 19091304791
Спецификация продукта
| Материал | Низкоуглеродистая сталь | |||
| Тип открытия | Боковое открытие | |||
| Работа | Руководство | |||
| Гарантия | Размер / Размер | 700 отверстий | ||
| Минимальное количество заказа | 7 Шт. |
Заинтересовал этот товар? Получите последнюю цену от продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2009
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
Количество сотрудников До 10 человек
Годовой оборот50 лакх — 1 крор
IndiaMART Участник с апреля 2011 г.
GST27AJUPG3795K1ZD
Для удовлетворения различных потребностей и требований уважаемых потребителей наша фирма Sonytech предлагает лучшие продукты на национальном рынке. Начиная с 2009 года, наша фирма постоянно занимается производством и поставкой промышленных кронштейнов , кабельных вешалок, выключателей автомобильных ворот, дверного звонка, вкладыша лифта и ряда других продуктов.Эти продукты тщательно проверяются профессионалами отрасли перед тем, как представить их покупателям. Все эти продукты имеют более длительный срок службы и доступны на рынке в различных размерах и формах. Более того, эти продукты готовятся под руководством полевых экспертов нашей команды.
Вернуться к началу
1
Есть потребность?
Получите лучшую цену
1
Есть потребность?
Получите лучшую цену
Ключевые элементы, на которые следует обратить внимание в противопожарных воротах гаража
В случае пожара вы хотите принять все меры предосторожности, чтобы сохранить вашу собственность в безопасности.
Один из способов улучшить защиту товаров и инвентаря на вашем предприятии — использовать противопожарные гаражные ворота. Этот тип дверей может помочь лучше защитить вашу собственность в случае пожара на вашем предприятии. Если этот пожар трагически случится с сотрудниками в здании, они также могут увеличить шансы на спасение жизней.
Как противопожарные потолочные двери защищают вашу собственность?
Огнестойкая потолочная дверь сконструирована таким образом, чтобы выдерживать тепло, выделяемое при пожаре.Дверь не воспламеняется при высоких температурах и оценивается по рейтинговой системе, основанной на том, как долго дверь может выдерживать огонь. Они рассчитаны на срок службы от 20 до 90 минут. Подъемные гаражные ворота с огнестойкостью — еще одна часть системы противопожарной защиты коммерческого здания. Эти двери также используются для сдерживания огня в одной части помещения.
Чтобы эти двери работали, они должны оставаться закрытыми все время или быть настроены на закрытие при срабатывании пожарной сигнализации.
Наличие огнестойкой двери не означает, что через нее невозможно проникнуть пламенем, но цель этих дверей — дать людям время покинуть помещение путем временного сдерживания огня. Чтобы эти двери работали правильно, не загораживайте их предметами и не используйте дверные подпорки, чтобы они оставались открытыми. Такие предметы могут помешать работе двери во время пожара.
Какие элементы следует искать в противопожарной двери?
Вы хотите убедиться, что ваша дверь будет выполнять ту работу, для которой вы ее установили.Обязательно изучите эти компоненты:
- Дверная фурнитура
- Уплотнения
- Окна
При осмотре компонентов двери вы захотите убедиться, что она автоматически закрывается при срабатывании системы охранной сигнализации. Вам также понадобится тот, у которого есть оборудование для защиты от газа и дыма. Эти уплотнения являются дополнением к огнестойким уплотнениям из неопрена для защиты от атмосферных воздействий в основании двери.
Также обратите внимание на прокладки, которые расширяются при нагревании. Это также поможет блокировать проникновение дыма и огня через дверь.
Тип стекла в дверном окне, вероятно, изменится в зависимости от ваших потребностей. Некоторые типы стекла (армированное стекло) устойчивы к нагреванию, в то время как другие виды (силикат натрия) работают, используя термодинамику для передачи тепла.
Let Authority Dock & Door поможет вам найти правильную противопожарную подъемную дверь гаража
Доверьте что-то столь важное компании, которая занимается этим бизнесом много лет. Отдел продаж компании Authority Dock & Door знает, какие вопросы задать, чтобы убедиться, что вы выбрали подходящую противопожарную потолочную дверь для своего предприятия.Свяжитесь с нами сегодня, чтобы узнать больше о наших возможностях, и подписывайтесь на нас в Facebook, чтобы быть в курсе последних новостей компании.
Пороги Rixson ® добавляют отделку
прикоснуться к скрытию доводчиков
и поворотные наборы.
В отличие от стандартных порогов, поставляемых как
часть герметизирующего пакета,
Пороги Rixson подготовлены к
шпиндели, регулировочные значения и отдельные
секции плиты пола, чтобы позволить обслуживание к полу ближе, не нарушая
весь проем.
ANSI 117.1 и A.D.A. требования удовлетворяются с помощью порогов высотой 1/4 дюйма.
Префикс «PH» к 400, 500, 600, 700 и 800 из алюминия и PH 700
и 800 из бронзы. Обозначение PH должно быть указано в описании порога.
При заказе доводчиков PH не предполагается, что порог PH необходим.
ANSI 117.1 и A.D.A. не допустит
Общая высота порога 1/2 дюйма.
Может быть добавлено абразивное покрытие для увеличения
надежная опора для ситуаций с физическими недостатками.
При заказе секции B сообщите об этом в руку,
тип (используется только на 1 и 4), ширина (400,
500, 600, 700, 800), высота 1/2 дюйма или PH
1/4 дюйма, если размеры отличаются от стандартных
(см. таблицу на странице 172), материал
(алюминий, бронза или нержавеющая сталь).
Раздел D указать тип доводчика, доводчик
особенности, влияющие на клапаны (SHO, AHO,
NHO, DA) тип (1, 3, 4, 5) ширина (700,
800) для стопорной планки, высота 1/2 «или PH 1/4»,
если размеры отличаются от стандартных (см.
диаграмму на странице 173).Смещение (3/4 или 1-1 / 2)
Секция А, посоветуйте размер проема, одиночный или
пара дверей, тип (1, 3, 4, 5) ширина (400,
500, 600, 700, 800), если ограничитель, высота (1/2 «или PH 1/4»), тип доводчика, тип
материал (алюминий, бронза или нержавеющая сталь). Если дверной проем одинарный, если под углом
требуется.
См. Предыдущие примечания к разделу A и D.
Когда митры заказываются для замены,
укажите материал сечения (алюминий, бронза или нержавеющая сталь) и рука.Стандарт
митры имеют размер 1-1 / 8 «- сообщите, если требуется другая ширина. Длина
кроме тех, что на стр. 173, необходимо отметить
Меблирован на боковой стороне двери. Обратный митра на
Сторона шпинделя дверного проема съемная для легкого снятия
более близкая пластина секции. Четыре угловых элемента для улучшения готового
внешний вид, доступны по запросу.
1-1 / 8 «под углом
конец стандарт.
Доступны удлиненные концы со скосом — укажите длину.
Когда порог упирается концами в стену, прямые концы до
2 дюйма могут быть заменены на возврат под углом без дополнительных затрат.
Обеспечивает непрерывный законченный вид.
Доступны удлиненные прямые концы — укажите длину.
Пороги стандартной ширины можно разрезать прямо для получения заподлицо.
состояние пола. Фаска порога с внутренней стороны двери
устранен; позволяет встретить порог и ковер (или плитку) на
такой же высоты.Опора 5/16 дюйма (входит в комплект) или монолитный бетон
подоконник обязателен. Требуются данные о размерах.
Подрезка порога под дверной упор выполняется на рабочем месте.
Rixson ® выполняет разметку только в том случае, если указаны точные размеры.
Стоимость является дополнительной, в зависимости от деталей.
(на чертеже указано количество разрезов, необходимых для выполнения
различные операции разметки.)
Стоп-планки предоставляются за дополнительную плату, если это указано.На дверях одностороннего действия рекомендуется использовать стопорную полосу в качестве погодного условия.
уплотнение со стороны толкателя в нижней части двери.
Для использования на пороге для всех полов и потолков скрытого типа OFFSET
доводчики и шкворни. Это добавляет 3/8 дюйма к ширине порога. Где 200
используется стопорная планка, она всегда применяется к скосу на толкающей стороне
порог.
Для использования на порогах для всех полов и потолков скрытого монтажа CENTER HUNG
доводчики одностороннего действия, шарнирные комплекты CENTER HUNG и напольные доводчики BUTT HUNG.Где
201 стопорная планка, стопорная планка всегда наносится на поверхность ступени порога.
на толкающей стороне, а не на скосе.
Разработан для работы в условиях подоконника, когда пол опускается на 1/2 дюйма ниже
высота подоконника. Добавьте 1 дюйм к ширине порога. Можно применить понижающую полосу.
толкать или тянуть сторону порогов. Недоступно для порогов Типа 5.
Прямой порог, с косым или прямым углом 1-1 / 8 дюйма или без него.
концов, доступны для №№Доводчики скрытого монтажа 700, 800 и 0700,
или любой заводской поверхностный и потолочный скрытый доводчик.
Пороги просверлены под установку. Они облицованы бетоном.
анкеры в стандартной комплектации. Если требуются крепежные винты и компенсаторы,
укажите « MSES ».
Ширина порога должна быть достаточной, чтобы полностью закрывать доводчик.
Все накладки (или секция «D») должны быть 6-3 / 4 «или 7-3 / 4».
широкий.Более узкие типы могут использоваться там, где скрытые потолочные или поверхностные доводчики
поставляются. На порогах серии 500 комплектуется накладкой.
с накладкой 6-3 / 4 «или 7-3 / 4» (секция D) и 3-3 / 4 «или 4-3 / 4»
центр (Раздел A).
Рост будет 1/4 дюйма, когда физический недостаток (PH)
указано.
Специальная ширина 8-3 / 4 «, 9-3 / 4», 10-3 / 4 «, 11-3 / 4» или 12-3 / 4 «доступны по запросу. 5/16» x 1 -1/2 «центр
штанговая опора является стандартной.Требуются подробные размеры. Недоступен
с Типом 5.
Для получения дополнительной информации о продуктах и аксессуарах Rixson Threshold, пожалуйста,
см. Каталог «Порог», доступный на веб-сайте Rixson по адресу:
www.rixson.com/library/catalogs/
.
