Правила расчета количества секций биметаллических радиаторов

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

• из какого материала было построено здание;
• какая толщина стен в комнатах;
• тип окон, монтаж которых был произведен в данном помещении;
• в каких климатических условиях находится здание;

• есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
• сколько в комнате «холодных» стен;
• какая площадь рассчитываемой комнаты;
• какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

• Ф является площадью стены;
• а – ее длиной;
• х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

• Р – это площадь теплопотерь;
• F является площадью стены в метрах квадратных;
• К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

По площади

Если рассматривать вариант по площади, то он будет не так точен, как по объему. Для этого нужно перемножить ширину и длину, а этот результат умножить на мощность одной секции, то есть на сто ватт. Необходимо разделить на число равное теплоотдачи одной секции, которое может быть разным. Для примеров можно рассмотреть комнату в 18 м². Теплоотдачу секции батареи можно взять в двести ватт. Тогда нужно три умножить на шесть и еще раз на сто, а затем разделить на двести. В итоге получится девять секций. Такой результат подойдет для квартир, находящихся на средней полосе страны, то есть там, где температура зимой не будет превышать нормы температуры.

Можно сказать, что сделать расчет можно любым из рассмотренных способов. Однако самым точным и не таким долгим будет считаться вычисление по объему. Ведь в остальных случаях придется учитывать еще и отдельно другие параметры. Кроме того, результат далеко не всегда получается таким точным, как того хотелось бы. Для того чтобы с комфортом зимовать, важно правильно рассчитать количество секций биметаллических радиаторов так, чтобы даже в сильные холода владельцы квартир совсем не мерзли, а чувствовали себя уютно и комфортно.

Для этого достаточно следовать предложенным выше инструкциям по расчету и быть максимально внимательным во время работы.

О том, как выполнить установку биометаллических радиаторов своими руками, смотрите в видео ниже.

Правила расчета количества секций биметаллических радиаторов

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

• из какого материала было построено здание;
• какая толщина стен в комнатах;
• тип окон, монтаж которых был произведен в данном помещении;
• в каких климатических условиях находится здание;

• есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
• сколько в комнате «холодных» стен;
• какая площадь рассчитываемой комнаты;
• какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

• Ф является площадью стены;
• а – ее длиной;
• х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

• Р – это площадь теплопотерь;
• F является площадью стены в метрах квадратных;
• К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

По площади

Если рассматривать вариант по площади, то он будет не так точен, как по объему. Для этого нужно перемножить ширину и длину, а этот результат умножить на мощность одной секции, то есть на сто ватт. Необходимо разделить на число равное теплоотдачи одной секции, которое может быть разным. Для примеров можно рассмотреть комнату в 18 м². Теплоотдачу секции батареи можно взять в двести ватт. Тогда нужно три умножить на шесть и еще раз на сто, а затем разделить на двести. В итоге получится девять секций. Такой результат подойдет для квартир, находящихся на средней полосе страны, то есть там, где температура зимой не будет превышать нормы температуры.

Можно сказать, что сделать расчет можно любым из рассмотренных способов. Однако самым точным и не таким долгим будет считаться вычисление по объему. Ведь в остальных случаях придется учитывать еще и отдельно другие параметры. Кроме того, результат далеко не всегда получается таким точным, как того хотелось бы. Для того чтобы с комфортом зимовать, важно правильно рассчитать количество секций биметаллических радиаторов так, чтобы даже в сильные холода владельцы квартир совсем не мерзли, а чувствовали себя уютно и комфортно.

Для этого достаточно следовать предложенным выше инструкциям по расчету и быть максимально внимательным во время работы.

О том, как выполнить установку биометаллических радиаторов своими руками, смотрите в видео ниже.

Как рассчитать количество секций батареи отопления для помещения

Чугунная батарея.

Открытые источники в Интернете (СС0)

Устройство биметаллической батареи

Первый слог названия подсказывает, что радиатор состоит из двух металлов. Стальной трубопровод и алюминиевые внешние пластины (или ребра), передающие тепло в пространство комнаты благодаря его высокой теплопроводности, отлично обогревают помещение. Теплоноситель — вода, циркулирует по цельнотянутым трубам, сваренным между собой таким методом, который не разрушает структуру металла — это препятствует коррозии стальной части. Алюминий же, обладает высокой теплопроводностью и внешние пластины (или ребра) прекрасно передают тепло в помещение, принимая его от стального сердечника. Получается, что биметаллический отопительный прибор соединил лучшие свойства стальных и алюминиевых приборов обогрева.

Достоинства биметаллических радиаторов:

• Высокое рабочее давление — до 35 атмосфер, устойчивость к перепадам давления.
• Стойкость к коррозии при любом качестве теплоносителя.
• Возможность быстро снизить или повысить температуру в комнате, регулируя подачу теплоносителя, так как благодаря малой инерционности радиаторы быстро нагреваются и быстро остывают.
• Малый вес, легкость монтажа.
• Секционная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что с лихвой компенсируется их надежностью и длительным сроком службы.

При установке или замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы не испытывать дискомфорта от недостатка или избытка тепла. Сделать расчет несложно, когда известны параметры помещения и мощность батарей выбранного типа.

Расчет количества секций для помещения со стандартной высотой потолков

Для начала надо вычислить площадь комнаты, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример. Типичная комната шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность радиатора 160 Вт.

1. Определяем площадь комнаты: 3,5×4 = 14 м².
2. Считаем общую мощность отопительных приборов 14×100 = 1400 Вт. Требуемого тепла
3. Вычисляем количество секций: 1400:160 = 8,75. Округляем в сторону большего значения, получается 9 секций.

Если комната расположена в торце здания, количество радиаторов необходимо увеличить на 20%.

Расчет количества секций для помещения с высотой потолков более 3-х метров

Здесь другой принцип расчета, он ведется от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора. Чтобы вычислить его общую мощность, нужно умножить объем комнаты на 40 Вт, а для определения количества секций это значение разделить на мощность одной секции по паспорту.

Пример. Комната шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора — 160 Вт.

1. Определяем площадь комнаты: 3,5×4 = 14 м².
2. Определяем объем комнаты: 14×3,5 = 49 м³.
3. Считаем общую мощность радиаторов отопления: 49×40 = 1960 Вт. Нужного тепла
4. Вычисляем количество секций: 1960:160 = 12,25. Округляем в большую сторону, получается 13 секций.

Для угловой комнаты этот показатель нужно умножить на коэффициент 1,2. Увеличить количество секций необходимо, если комната находится в панельном доме, на первом или последнем этаже, а также если в ней больше одного окна. Имеет значение и расположение рядом с неотапливаемыми помещениями. В таких случаях полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

При расчетах следует обращать внимание на то, что различные типы радиаторов отопления имеют разную тепловую мощность. Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте условия. Скажем, расстояние до стены, пола и подоконника должно быть не менее 4 см.

Биметаллические батареи могут прослужить около 20 лет.

Максимальное количество секций в алюминиевом радиаторе

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Какими бывают радиаторы отопления ?
В чем различие между алюминиевыми радиаторами и биметаллическими?
Какие различия между секционными радиаторами и панельными стальными?
Максимальное количество секций радиатора?
Схемы подключения. Преимущества и недостатки. Проблемы с подключениями.
Системы подключения. Радиаторы с нижним подключением. С однотрубным подключением.
Разбираем мощность радиаторов. Количество секций радиатора. Типы подключения и КПД.
Монтаж радиаторов. Установка радиаторов. Как правильно повесить. Подводные камни.
Климат контроль через термостатические клапаны на радиатор.
Замена старых радиаторов на новые радиаторы.

При виде различных радиаторов разбегаются глаза.

Я Вам помогу быстро разобраться с видами радиаторов и расскажу о способах подключения отдельных видов радиаторов.

Конвекторы и чугунные радиаторы мы рассматривать не будем.

О них Вы можете узнать из этой статьи:

На сегодняшний день самые популярные радиаторы — это секционные радиаторы. Алюминиевые и биметаллические.

Рабочее давление до 16 Bar.

Рабочее давление до 20-40 Bar.

В чем различие между алюминиевыми радиаторами и биметаллическими?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыт стальной трубопровод. покрытый алюминиевой оболочкой.

Биметаллические радиаторы более тяжелые в отличие от алюминиевых радиаторов.

Биметаллические радиаторы стали альтернативой алюминиевых радиаторов. Во-первых, они выдерживают большое давление, во-вторых, основным желанием сделать стальной сердечник в алюминиевом радиаторе, послужила нестойкость алюминиевых радиаторов к разрушению от щелочи в системах центрального отопления.

На втором месте по популярности стоят панельные стальные радиаторы .

Недостаток стальных панельных радиаторов в том, что они рассчитаны на маленькое давление системы отопления. Сталь подвержена коррозии. Такие радиаторы подойдут для частного жилого дома с давлением системы отопления не выше 3 атмосфер (3 Bar).

Толщина стенки таких панельных радиаторов от 1,25 — 2,5мм. Не факт, что они долго продержаться от коррозии. Рабочее давление до 10 Bar. Такие радиаторы стоят дешево.

Каковы различия между секционными радиаторами и панельными стальными?

Секционные радиаторы более универсальные. Секционные радиаторы состоят из секций.

Можно сделать секционный радиатор любой длинны. В зависимости от необходимой мощности по тепловым потерям.

Каждая секция радиатора соединяется специальным ниппелем. Между секциями устанавливается прокладка:

Соединительный ниппель такого радиатора имеет две резьбы разной направленности. Прокладки бывают из различных материалов.

Максимальное количество секций радиатора?

В среднем, максимальное количество секций достигает 14-ти, далее КПД радиатора падает. Имеется в виду, не снижение мощности радиатора. а теплопотери одной секции. То есть, экономически не целесообразно делать большое количество секций радиатора, если есть подозрение, что расход теплоносителя через радиатор будет мал.

О том, как рассчитать расход и теплопотери радиатора, в зависимости от количества секций, описано тут:

Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.

20 секционный радиатор. Пример из жизни! Греет прекрасно!

Если Вы решили поставить до 20 секций, то обратите внимание на крепежные элементы, четырех может быть недостаточно. Существуют в природе два вида креплений радиаторов :

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для ровных отштукатуренных стен.

Штыревой кронштейн — для любых стен. Единственный недостаток в том, что штыревой кронштейн будет плохо держаться в пустотелом кирпиче.

Самый лучший угловой кронштейн тот, на котором стенка с креплением самая большая по площади. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь на изгиб вниз.

Из штыревых кронштейнов лучше те, у которых толще диаметр штыря, и в пробке лучше распирающий. На данный момент мне нравится от фирмы «Omec».

Способы подключения радиаторов.

Рассмотрим различное множество подключений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.

Рейтинг подключения в плане КПД радиаторов. Первое место занимает перекрестное соединение (соединение по диагонали).

Достоинства и недостатки каждой схемы.

1 место. Подключение по диагонали. Самый эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток в отсутствии возможности изменения количества секций радиатора.

2. место. Боковое подключение. Не сильно проигрывает в плане КПД от диагонального подключения. Если стоит вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если, по каким либо причинам, меня не устроит мощность радиатора. то можно добавить (или уменьшить) количество секций без переделок по узлам подключения.

3 место. Нижнее подключение. Тут много ходит мифов по данному подключению. И сейчас я скажу недостаток данного подключения.

Недостаток. Для частного дома. Когда вы начинаете заливать в систему отопления незамерзающую жидкость, не перемешав капитально с долей дистиллированной воды, возникает прослойка по высоте (вода/незамерзайка). И, так как, незамерзающая жидкость тяжелее воды, то она находиться ниже обычной воды. Поэтому возникает слоеный пирог в радиаторе по массе в виде двух разных сред: воды и незамерзайки. Данный, не размешанный слоеный пирог препятствует естественной циркуляции внутри радиатора. Это явление похоже на то, как вы пытаетесь перемешать масло с водой и, естественно, из-за разной плотности, эти две среды (вода и масло) будут находиться друг на другом.

Входящая незамерзающая жидкость в радиаторе не может подниматься вверх и перемешиваться с водой, так как, идет по прямой. Смотри изображение:

Очень часто, я, лично, сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже остывшая на 100 градусов вода не станет тяжелее незамерзайки.

Устраняется данная проблема следующим образом.

Через кран Маевского нужно вылить всю верхнюю (легкую) воду. И, в самом конце, Вы увидите, когда пойдет незамерзайка специфичного для нее цвета (синий, розовый или зеленый).

Что касается плавного обогрева в радиаторе с таким подключением, то это полнейший бред. И не стоит заострять на этом внимание.

Подключение радиатора сверху вниз

Это лучшее что может быть для системы отопления. Уж поверьте моему опыту, как гидравлику и теплотехнику.

Достоинство подключения радиатора «сверху вниз» заключается в том, что создается полезный гравитационный напор, который идет только на пользу такому подключению. Остывший теплоноситель тяжелее и стремится вниз, к выходу из радиатора, а нагретый теплоноситель идет вверх и остается там до тех пор, пока не поделиться своей тепловой энергией и не остынет.

4 место. Одноточечное подключение. Вообще самое худшее, что может быть для системы отопления. Одно достоинство данной схемы в том, что у него одно подключение. Одна точка. Смотри фото:

Расход через такое соединение явно будет меньше. Так как создается достаточно большое местное сопротивление вследствие сужения прохода.

Смотрим еще одно фото:

Не стоит полагать, что некоторые стальные панельные радиаторы, имеющие вид нижнего подключения, являются типом одноточечного подключения. В данном радиаторе подключение идет снизу, а вот подающая труба поднимается вверх до термоклапана, и после клапана теплоноситель попадает в верхнюю точку радиатора. В данном виде, радиатор подключен как бы «сверху вниз». Трубопровод, поднимающийся вверх, спрятан внутри конструкции.

Про квартирную разводку

В квартирах обычно существуют два вида систем отопления:

Однотрубная система отопления и двухтрубная:

Запрещено на перемычках ставить вентиля! Запрещено на стояках ставить вентиля!

Радиаторы для центрального отопления лучше ставить или чугунные или биметаллические. Они выдерживают достаточно большое давление, которое может возникать вследствие непредвиденных гидравлических ударов.

Алюминиевые радиаторы в контакте с водой выделяют водород. С незамерзающей жидкостью это выделение меньше. Но в биметалле есть сталь, которая коррозирует с кислородом.

На сегодняшний день для системы центрального отопления лучше поставить биметалл или чугун, а для частного дома — лучше алюминиевые радиаторы. Для частного дома, любая сталь в системе отопления приводит к ухудшению теплоносителя, отложению на стенках ржавчины, отложению отходов коррозии стали и тому подобное.

Какой трубопровод использовать для центрального отопления?

Для системы центрального отопления нужно использовать только стальной трубопровод .

В нашей фирме, когда дело доходило до прокладки систем центрального отопления, мы использовали для обвязки только стальной трубопровод. И это не обсуждалось, так как закладываются риски .

Достоинство стального трубопровода для центрального отопления.

Для тех, кто не в курсе. Стальной трубопровод это обычная железная труба. Существует оцинкованная труба — это стальная (железная) труба. покрытая снаружи тонким слоем цинка. Цинк вреден для системы водоснабжения. то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже на цинке существуют отложения. Существуют химические промывки для удаления отложений.

1. Стальной трубопровод выдерживает большое давление до 40 Bar
2. Стальной трубопровод выдерживает большую температуру
3. Стальной трубопровод достаточно крепкий, чтобы противостоять вандальскому разрушению.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут случаться такие коллапсы, как:

1. Высокая температура 95 градусов.
2. Большое давление вследствие гидроударов и опрессовок.

Поэтому для систем центрального отопления нужно ставить стальной трубопровод.

Пластик не любит температур уже выше 80 градусов. Полипропилен тем более. Кстати сшитый полиэтилен рекордсмен по стойкости к высоким температурам. Можно конечно выбрать медь, но с медью тоже случались проблемы. Медь может разрушаться от блуждающих токов в трубопроводе с прикосновением некоторых металлов. Примером может служить стальная арматура в стене. Контакт меди с алюминием и сталью тоже вреден. Оловянный припой на стыках не любит щелочь, которая присутствует в системах центрального отопления. На практике случались вещи, когда в медном трубопроводе образовывались отверстия вследствие прикосновения медной трубы со стальной арматурой. Поэтому как не крути, а стальной трубопровод лучше подходит для центрального отопления. К тому же он дешевле.

Для того, чтобы не было отложений в стальном трубопроводе, добавляют различные присадки.

Но все не так страшно как кажется.

Выше я рассказал байку обо всех достоинствах стального трубопровода.

Для систем центрального отопления можно использовать металлопластик. сшитый полиэтилен, полипропилен, медь. Однако нужно знать их особенности в полной мере.

Существуют дома, в которых есть свои котельные с личной замкнутой системой отопления. Поэтому, если вы решились на пластиковый трубопровод или медь, то необходимо проконсультироваться с жилищно-управляющей компанией. К тому же, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, и автоматика упрощает нам жизнь. Но всегда остается риск, что автоматика не сработает.

Поэтому, монтируя пластик в систему отопления, вы действуете на свой страх и риск. Хотя, с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как поменять старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк с перемычкой лучше не трогать и оставить как есть!

На идущие стальные трубопроводы от стояка после перемычки, нужно поставить ремонтные вентиля для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжить стальными или иными трубопроводами до радиатора. На радиатор лучше поставить термостатические вентиля для регулировки температуры в комнате.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой осуществляет климат контроль в помещение. То есть, сама термоголовка, чувствуя температуру в помещение, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становиться жарко, то клапан закрывает проход теплоносителю. Если холодно — клапан открывает проход для впуска теплоносителя.

В системах центрального отопления при первом пуске теплоноситель может загнать грязь в Ваш радиатор. Могут засоряться термостатические клапана. В моем опыте это часто случалось. Так бывает не всегда, но в некоторых системах отопления бывает часто. В этом случае, я устанавливаю фильтры-грязевики на подаче и на обратке. Симптомом засора клапана является то, что клапан не может закрыть проход. В узкий проход попадает крупная крошка или осколок стали. Там, где такое происходит, ставьте фильтр-грязевик. На каждые 5 радиаторов попадается один, в который попадает крошка мусора.

Что еще нужно знать?

Сам по себе термостатический клапан имеет сужение прохода. Там имеются и повороты течения теплоносителя. Все это создает местное сопротивление. Возможно при установке такого термоклапана, у вас уменьшиться расход через радиатор. что повлечет за собой маленький его прогрев. Но этот феномен бывает мало заметен, если с системой отопления все в порядке.

Но скажу, что расход уменьшиться, но не сильно. Все зависит от вашей системы отопления данного дома.

Существуют термостатические клапаны с хорошей проходимостью, которые заметно проигрывают обычным:

В них находится более широкий клапан, который создает большую площадь проходимости, в отличии от таких:

Существуют и рекордсмены по проходимости об этом можно узнать, поискав клапана с большими диаметрами по подключению. Например, существуют клапан с дюймовыми резьбовыми соединениями.

Если у Вас алюминиевый радиатор, то краны на летнее время нельзя перекрывать полностью и на обратке и на подаче. У меня был случай, когда на летнее время на три месяца я закрыл краны. У меня вследствие выделения водорода, от большого давления лопнули металлопластиковые трубы. Если бы у меня были стальные трубы. то лопнул бы радиатор .

Что касается установки радиатора, то минимальным расстоянием от пола по стандарту от 10-12см.

Все эти зазоры влияют на тепловыделение тепла от радиатора. Чем дальше от стены, тем больше тепла. Если Вы радиатор утопите в пол, то это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно быть 10 см. Максимально — 15 см. Также, от верха радиатора до подоконника должен быть проем для вентиляции.

И не нужно задвигать кресло и кровати со спинкой на сам радиатор — это уменьшает тепловыделение.

Если у Вас дома холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

Даже шторы, нависшие возле радиатора. уменьшают теплоотдачу.

Для лучшего обогрева помещения радиатор должен быть полностью открыт и за радиатором на стене можно поклеить фольгированный теплоизолятор для того, чтобы не обогревать холодную стену. Особенно тепло уходит в не утепленных домах. Где стена является сплошным кирпичом или блоком без наружного утепления.

Вот так уходит тепло на улицу.

А теперь рассмотрим системы отопления для частного дома.

Существует самая распространенная схема двухтрубная тупиковая. В такой схеме лучше использовать подключение сверху вниз.

В каждом радиаторе по такой схеме создается маленький гравитационный напор. То есть это сила, создаваемая остывшим теплоносителем по отношению к нагретому. Проще говоря, холодная вода давит вниз. Эта сила очень маленькая, но все же заметная! И идет системе отопления — только на пользу!

Приведу пример! Например, сделайте двухтрубную тупиковую систему с 50 радиаторами по схеме сверху вниз и другую систему, тоже двухтрубную тупиковую, но по схеме нижнего подключения.

И вы увидите разницу, что схему с нижним подключением требует большего участия по балансировке системы отопления и использования ресурса насоса на 100%.

Радиатор. подключенный по схеме сверху вниз, создает маленький полезный гравитационный напор, для увеличения расхода через себя.

Что касается однотрубной системы (по ленинградке)

То к однотрубной системе правила те же. Но однотрубная система с подключением сверху вниз дает очень полезный эффект. То есть последний радиатор будет теплее чем, по схеме с нижним подключением.

Двух трубная попутная система отопления

Данная система создает равную длину трубопровода до радиатора. Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что существуют сопротивления по длине трубопровода, которые влияют на расход.

Если Вы хотите глубже понять, что такое сопротивление в системе отопления, то Вам следует познакомиться с такими разделами как:

Сборник фотографий для размышления:

Все схемы рабочие, есть некоторые недостатки. Данные схемы только для размышления.

Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
   • если потолок равен 3 м, то параметры умножаются на 1.05;
   • при высоте 3.5 м он составляет 1.1;
   • при показателе 4 м – это 1.15;
   • высота стены 4.5 м – коэффициент равен 1.2.

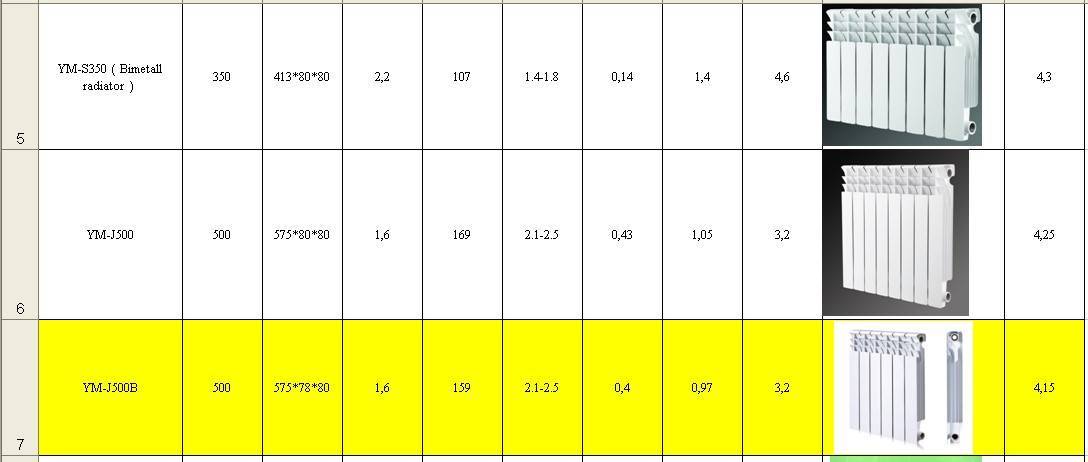

4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1. 04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   • 50% — коэффициент составляет 1.2;
   • 40% — 1.1;
   • 30% — 1.0;
   • 20% — 0.9;
   • 10% — 0.8.
6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
   • +35 = 1. 5;
   • +25 = 1.2;
   • +20 = 1.1;
   • +15 = 0.9;
   • +10 = 0.7.
7. К5 указывает на корректировку при наличии наружных стен.Например:
   • когда она одна, показатель равен 1.1;
   • две наружные стены – 1.2;
   • 3 стены – 1.3;
   • все четыре стены – 1.4.
8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
   • неотапливаемого чердака – коэффициент 1.0;
   • чердак с обогревом – 0.9;
   • жилая комната – 0.8.
9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
   • 2.5 м = 1.0;
   • 3.0 м = 1.05;
   • 3.5 м = 1.1;
   • 4.0 м = 1.15;
   • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Как провести расчет секций радиаторов отопления?

Сколько должно быть секций в радиаторе?

Прожив худо-бедно зиму, мы каждый раз ставим перед собой одну и ту же цель — к новому отопительному сезону подготовиться максимально продуктивно, заменив старые батареи отопления на более эффективные. Выбрав отопительный прибор, нужно еще правильно рассчитать количество секций радиаторов отопления. Сделать это легко, если знать формулу.

Для правильных расчетов понадобится замерить габариты помещения и вычислить его площадь. Важно учесть, где располагается комната — в окружении других помещений или в стороне от них, определить толщину стен и материал, из которого они сделаны, обратить внимание на количество окон и качество теплоизоляции.

Стандартный расчет

Многие сетуют на то, что даже после установки новых батарей дома все равно некомфортно и холодно. Специалисты уверены — дело не в том, что приборы не оправдали надежды потребителей. Чаще причиной является неправильный расчет секций радиаторов отопления. Существуют стандартные схемы, учитывающие требования СНиП. В них указано, что на обогрев 1 квадратного метра жилой площади необходимо 100 Вт мощности отопительного прибора.

Отсюда можно вывести простую формулу:

К (количество батарей) = S (площадь помещения) умножить на 100 и разделить на Р (мощность одной секции батареи). Последняя величина указана в техническом паспорте изделия.

Приведем простой пример применения этой формулы. Допустим, есть помещение, площадь которого составляет 22 квадратных метра. 22×100/ 200=11

Для данной комнаты необходимо выбрать 11-секционный радиатор. А далее по обстоятельствам. Если комната угловая, добавляем 20% на запас и получаем немного больше — 13. По такой схеме можно рассчитать практически все радиаторы — и чугунные, и биметаллические.

Объемный расчет количества секций

Рассчитать количество необходимых секций можно, исходя из объема радиатора. Если дом или квартира построены без учета модных ныне технологий энергосбережения, то на 1 кубический метр объема требуется 41 Ватт тепловой мощности.

Такой схемой пользуются в Европе. Разделив имеющийся объем помещения на 41, мы получаем требуемую мощность прибора. Зная ее и этот же показатель для одной секции батареи, легко высчитать секционность прибора.

Приведем пример из расчета, что помещение имеет площадь 22 квадратных метра и высоту потолка 2,7 м. Кубический объем вычисляют так:

22×2,7=59,4 м. куб. Далее 59,4/41=1,448 кВт.

Современная комбинированная батарея

Мощность одной единицы радиатора в зависимости от модели может варьировать в пределах от 120 до 200 Вт. Приведем примеры расчета:

1. Если эта величина равна 120 Вт (параметры указаны в паспорте), то формула вычислений такова — 1448/120=12,06 (12-секционная батарея).
2. Если мощность одной единицы прибора равна 250 Вт, то получаются такие цифры — 1448/250=5,8 (6-секционная батарея). Принцип вычислений в целом понятен.

Как правило, продавцы в магазине осведомлены о мощности отопительного прибора. Известно, что для одной секции чугунного агрегата этот показатель равен 160 Вт, алюминиевого — 192 Вт, биметаллического — 200 Вт. Зная эти величины, можно заранее перед покупкой произвести точные расчеты.

Обратите внимание! Так как зимы в наших широтах могут быть очень суровыми, то к точным расчетам специалисты советуют еще прибавлять лишних 20%. Это значит, что к полученной вами цифре, указывающей на секционность прибора, всегда нужно добавлять 2 лишние единицы.

Обобщение по теме

Теперь вы знаете, как решить поставленную проблему. Есть две схемы, позволяющие с математической точностью найти ответ на вопрос о количестве секций радиаторов. Специалисты рекомендуют детально изучить технический паспорт изделия и не стесняться расспрашивать продавцов, приобретая отопительные приборы.

Источники: http://infobos.ru/str/797.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://gidotopleniya.ru/radiatory-otopleniya/raschet-kolichestva-sekcij-radiatorov-otopleniya-2833

Расчет секций биметаллических батарей по площади. Расчет батарей отопления на площадь. Расчет, согласно объему помещения

Для того чтобы произвести расчет биметаллических радиаторов, достаточный для ремонта в квартире или доме, не понадобится серьезных знаний точных замеров. Отопление в квартирах практически всегда реализовано с использованием секционных батарей. Это связано с тем, что централь отопления работает с повышенным давлением. Для примера, чаще всего рабочее давление стальных радиаторов составляет 10. Атм. Алюминиевые или биметаллические же батареи способны выдержать от 40. Атм. При этом, для каждого помещения, или радиатора вы можете определить количество необходимых секций, чтобы отопить площадь даже с разными теплопотерями.

Для чего нужен расчет секций в батарее

Организация отопления дома или квартиры – одна из наиболее затратных задач во время строительства или ремонта. От количества секций в батарее завис не только температура в помещении в холодный период, но и суммарные затраты на ремонт.
Слишком большой радиатор может быть неэффективным, не прогреваться полностью или не работать так, как должен.

Каждое помещение имеет разную площадь, тепловые потери, нюансы и особенности расположения мебели. От того, где именно будут находиться батареи отопления, зависит также их эффективность работы. Основная задача – компенсировать теплопотери здания, равномерно прогреть все помещения, обеспечить комфортные условия для использования радиаторов. Что лучше? Одна батарея на 12 секций, или 2 батареи по 6? Рассчитать количество секций можно, имея под рукой план, калькулятор и несколько минут своего времени.

Расчет количества секций исходя из площади

Ориентируясь на площадь при выборе батареи необходимо делать поправку на высоту потолков. Средний показатель – это 2,5-2,8 м. Для обогрева квадратного метра жилой площади, согласно строительным нормам понадобится около 100 Вт энергии. Естественно, отопление дома из холодного кирпича и утепленного пеноблока потребует разной мощности тепловых приборов. То же самое можно сказать и об энергоэффективности дома, наличии стеклопакетов, хорошей вентиляции, утепления крыши или пола.

Пример расчета:

Комната 30 кв.м., имеющая два окна, и высоту потолков 2,4 м. Рассчитать количество секций нужно для нескольких тепловых приборов.

30 х 100 Вт = 3000 Вт энергии в среднем понадобится для отопления этого помещения.

Алюминиевые и биметаллические радиаторы имеют различную мощность. Более того, существует несколько типовых размеров. Наиболее распространенное межосевое расстояние для секционных батарей отопления – 500 мм, существует также и 800 мм, 350 мм, или даже 200 мм. Для того чтобы правильно рассчитать количество секций в радиаторе, необходимо предварительно уточнить у продавца тепловую мощность у конкретного производителя. Некоторые фирмы маркируют свои изделия исходя из стандартной комплектации в 10 секций, некоторые указывают мощность поштучно каждого элемента.

Средняя мощность находится в диапазоне 140-170 Вт. Стоит быть внимательным, поскольку этот параметр определяется исходя из температуры теплоносителя в 60 градусов. Если вы планируете использовать низкотемпературную систему отопления, например, через теплоаккумулятор, количество секций потребуется большее, чем при отоплении напрямую от котла.

Итого: 3000 Вт/150 = 20 секций.

Учитывая, что в помещении имеется два окна, в результате наших расчетов лучшим вариантом станет установка двух радиаторов по 10 секций в каждом.

Что дает это количество

Мы могли рассчитать соотношение в любую сторону, например – 8 и 12, 6 и 14. Почему лучше установить именно 2 радиатора по 10 секций? Дело в том, что радиаторы от производителя приходят в пачках комплектом из 10 секций. Это вам гарантирует то, что именно производитель собрал все элементы. Практически все радиаторы перед поступлением на реализацию подлежат тестированию. Обычно это происходит за счет нагнетания давления. В некоторых случаях допускается даже использование специальных жидкостей. Существуют также способы обработки радиатора изнутри для повышения срока его службы. Это может быть напыление краски, лака, специальных антикоррозийных составов.

Сборка секций производится за счет соединения между собой ниппелями и уплотнения паронитовой прокладкой. Иногда прокладка садиться на клей, иногда на силикон, иногда работает только за счет своей плоскости. Нарушив прокладку ее нельзя повторно использовать, а сразу необходимо заменить.
В итоге получается ситуация – вам необходим радиатор, длина которого состоит из 12 секций. Магазин должен взять заводскую упаковку в 10 секций, открутить 2 секции от другой батареи, скрутить два ниппеля и посадить их на прокладки. В результате этого вы получите 12 секций, но и место ручной сборки, на которую больше года гарантии получить не выйдет. В тоже время, на заводскую сборку батареи производители предоставляют гарантию от 5 до 25 лет.

Вопрос второй – что магазин делает с оставшимися 8 секциями? Какие именно используются прокладки, ниппеля? Какие свойства у используемого герметика?

Установка 2 батарей по 10 секций ориентирована под окна. Алюминиевые и биметаллические радиаторы создают достаточную конвекцию, чтобы организовать тепловую завесу перед источником потери энергии. Это позволит и сэкономить и сделать ваш дом теплее.

Рассчитать количество секций в батарее достаточно просто, но стоит помнить, что параметры вашей системы отопления со временем будут меняться. На это может влиять износ оборудования, отложение мусора в трубопроводах или внутри радиаторов. Не забывайте также об очень холодных зимах, которые могут случиться раз в 7-10 лет. Учитывая срок службы системы отопления, не лишним будет запас в 20-30%.

Если планируете скрыть батарею за экраном или плотными шторами – стоит на 10% увеличить мощность радиатора. То же самое относится и к помещениям с высокими потолками, чем больше внутренний объем – тем больше понадобится тепловая мощность радиатора.

Не нужно стремиться к подсчету вплоть до 1 единицы. Ваш котел не сможет выдать больше своей номинальной мощности, а регулировка даже при не правильном расчете, будет производиться за счет температуры теплоносителя. Грамотно спроектировать систему отопления важно, чтобы она была удобной. Установленные краны, термостатические клапаны должны позволять регулировать объем проходящего через тепловой прибор теплоносителя.

Система отопления включает в себя много различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используют различные батареи (именно так в народе принято называть радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы в доме было тепло, важно правильно рассчитать количество необходимых секций в радиаторе. Именно об этом и пойдет речь в данной статье. А конкретно, будет дан примерный расчет количества секций биметаллического радиатора.

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы
. А именно:

• теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
• как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
• через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Расчет исходя из габаритов помещения

Другое дело, когда монтаж системы отопления производится в новом доме. В этом случае опираться на предыдущий опыт эксплуатации радиаторов отопления нет возможности. Тут требуется более точный расчет
, исходя из габаритов помещения.

Такие расчеты можно сделать, опираясь на:

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должно приходиться определенная мощность отопительных приборов. Эти нормативы можно легко найти через интернет. Так, для средней полосы нашей страны мощность на один квадратный метр должна быть минимум 100 Вт. Исходя из этого, легко сделать нужные расчеты.

Например, если взять площадь комнаты в 12 квадратных метров
(три на четыре), то мощность отопительных приборов должна составлять 1200 Вт (12 кв.м. * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов) получаем 6 секций.

Чтобы получить более точные расчеты, можно использовать метод, который опирается на объем отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на один кубический метр необходимо иметь 41 Вт мощности отопительных приборов.

Если взять ту же площадь что и в предыдущем примере, то при высоте потолка в 2,7 метра получим объем всего помещения 32,4 кубических метров (20 кв.м. * 2,7 метра). Тогда мощность радиаторов должна быть 32,4 * 41 = 1328,4 Вт
. Если разделить на тепловую мощность одной биметаллической секции, то получим 6,64. Значит, для отопления желательно установить 7-ми секционный радиатор.

Как видно, используя метод расчета по объему комнаты можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но и в этом случае не принимается в расчет наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

Делая расчет необходимого количества секций биметаллического радиатора, недостаточно знать площадь или объем помещения. Тут важны многие факторы: состояние стен, наличия по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и т.д.

Чтобы в комнате, было, тепло стоит учитывать еще и некоторые поправочные коэффициенты
. А именно:

Еще один поправочный коэффициент относится к частным домам
. В таких строениях имеется холодное чердачное помещение, и все стены выходят на улицу. Значит, и мощность отопительных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллическом радиаторе зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое. Например, если стены частного дома утеплены хорошо, то и потерь тепла будет мало. А значит, и радиаторы можно устанавливать с меньшей длиной и мощностью. Также количество секций
может зависеть от самих людей, которые проживают в жилище. Если они любят много тепла, то и отопительные приборы устанавливают мощнее.

Биметаллические радиаторы являются высококачественными и высокоэффективными отопительными приборами, которые могут быть использованы для обогрева жилого дома, офисного помещения или производственного здания. Основное заключается в наличии внутренних элементов из стали.

Конструкционные особенности способствуют повышенному уровню запаса прочности, а негативные результаты от контакта теплоносителя с алюминием сведены к нулю. Единственный недостаток таких обогревательных конструкций заключается в неоправданно высокой стоимости среди аналогичного оборудования.

Все положительные напрямую зависят от их строения
. Сердечник может быть стальным или медным, что повышает показатели стойкости к составу теплоносителя, а также перепадам давления.

Удобный тип сочленения со стандартным трубопроводом и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Реализуемые в нашей стране биметаллические радиаторы в зависимости от устройства и характеристик могут быть подразделены на два основных вида:

• абсолютно «биметаллический тип»
  , обладающий стальными трубами и алюминиевым корпусом. Основные преимущества заключаются в прочности и абсолютном отсутствии возможности образования протечек;
• «полубиметаллический вариант»
  , в котором стальными трубками выполняется усиление вертикальных каналов. Такие радиаторы отопления характеризуются прекрасным сочетанием низкой цены и высокой тепловой отдачи.

Принцип действия такого отопительного оборудования максимально прост. На алюминиевый корпус посредством стальной трубки передаётся тепло от теплоносителя
, что способствует нагреванию воздушных масс в обогреваемом помещении.

Использование стали облегчает применение оборудования в условиях высокого уровня давления теплоносителя внутри отопительной системы. Стальные компоненты позволяют использовать биметаллический тип батарей при наличии теплоносителя с низким показателем качества.

Стандартные размеры и диаметры

На сегодня выпускаются биметаллические радиаторы с общепринятыми стандартными размерами:

• показатели толщины
  – 9 сантиметров;
• показатели ширины
  – не менее 40 сантиметров;
• показатели высоты
  – 76, 94 или 112 сантиметров.

Следует учитывать, что линейные параметры отопительных приборов могут значительно варьироваться и зависят от используемых материалов и конструкционных особенностей:

• при необходимости установки более тонких аппаратов
  , использовать биметаллический тип оборудования нецелесообразно, что обусловлено двойным металлическим слоем;
• к категории наиболее тонких устройств относится вариант
  приборов.

Кроме того, существует различие по высоте, которая может варьироваться от пятнадцати сантиметров до трёх метров. Стандартные батареи обладают высотой в 55-58 сантиметров.

Особенности расчёта тепловых потерь

Размеры теплоотдачи указываются производителями и базируются на расчётах для температурных параметров теплового носителя
на уровне семидесяти градусов. Процесс эксплуатации предполагает наличие некоторых отступлений от заданных значений, что требует учёта при выборе.

Именно по этой причине грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания
.

Эти вычисления основываются на
данных о всех стенах и потолочной конструкции помещений, полах, видах окон и их количестве, конструкционных особенностях дверей, материале штукатурного слоя и других факторах, включая направление сторон света, соляризацию, розу ветров и другие критерии.

Стандартные тепловой отдачи должны исходить из показателя в один кВт на десять квадратных метров
отапливаемой площади. Однако, такие результаты будут носить весьма приблизительный характер.

Более точные данные об общих теплопотерях позволяют получить расчёты по формуле:

V x 0,04 + ТПок х Noк + ТПдв х Nдв

• V
  – объем отапливаемого помещения;
• 0,04
  – стандартные теплопотери на одном кубическом метре площади;
• ТПок
  – параметры теплопотерь от одного окна согласно значения в 0,1 кВт;
• Noк
  – общее количество окон;
• ТПдв
  — параметры теплопотерь одной двери согласно значения в 0,2 кВт;
• Nдв
  — общее количество дверей.

Более точные данные могут быть получены в результате использования специального прибора под названием тепловизор
. Устройство не только с максимальной точностью производит требуемые расчёты, но и учитывает такие немаловажные характеристики, как скрытые строительные дефекты и плохое качество строительных материалов.

Расчёт необходимого количества на площадь

Практически весь объём таких радиаторов выпускается в стандартном варианте исполнения и обладает стабильными размерами. Для проведения расчётов количества секций целесообразно воспользоваться достаточно удобной формулой
:

Согласно которой:

• X
  является расчётным количеством секций в составе одного отопительного прибора;
• S
  соответствует обогреваемой площади в квадратных метрах;
• N
  представляет мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолка в 2,5 метра оптимальный показатель мощности одной секции составляет порядка 150 Вт, а вычисления в соответствии с формулой выглядят следующим образом —

Х = S х 100: N = 5 х 4 х 100: 150 = 13,3 или 14 секций.

Правила грамотного выбора

Чтобы , которое будет соответствовать всем требуемым параметрам, следует учитывать некоторые нюансы:

• размеры радиаторов
  должны подбираться согласно интерьерному дизайну и величине вырабатываемой тепловой мощности;
• под окнами оборудование должно перекрывать ширину оконных проёмов на 50 или 75 процентов
  ;
• минимальное расстояние от верхнего сегмента батареи до оконного подоконника не должно быть менее 10 сантиметров;
• нижняя часть батареи не должна быть более чем на 60 сантиметров
  ближе к поверхности пола;
• для помещений, обладающих нестандартными формами
  , оптимальным вариантом будет размещение дизайнерских батарей, выполненных по индивидуальному заказу;
• следует учитывать, что такие устройства могут иметь верхний, нижний, боковой и перекрёстный варианты подключения
  к системе.

Если вы решили полностью сменить батареи в вашем доме и собираетесь обеспечить действительно тёплую обстановку зимой, вам нужно научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе корректного размера и количества батарей в конечном итоге могут привести к тому, что в комнате постоянно будет холод или же, наоборот, жара.

В частности стоит отметить несколько преимуществ таких радиаторов.

1. Долговечность. Стоит сказать о том, что на самом деле максимальная долговечность биметаллических радиаторов еще не установлена, так как ни одно устройство еще не проработало полный срок, однако большинством производителей предоставляется гарантия на такое оборудование около 20 лет.
2. Мощность. Только некоторые алюминиевые устройства могут предоставить столько же тепла, сколько кВт в биметаллическом радиаторе. Расчёт таких устройств за счет этого является более простым.
3. Дизайн. Биметаллические батареи без труда смогут вписаться в абсолютно любой интерьер, за счёт чего они и получили такое широкое распространение.

Всё это сделало относительно молодые биметаллические радиаторы наиболее популярным вариантом отопления.

Однако, как известно, единственным недостатком данного варианта отопления является стоимость биметаллических радиаторов
, потому что они на порядок дороже своих аналогов. Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы должны устанавливаться в нужном количестве, чтобы не переплачивать за лишнее оборудование.

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут эксперты, которые имеют большой опыт работы в данной области, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчёт количества секций биметаллических радиаторов отопления является максимально точным и предоставляет возможность для того, чтобы оптимально определить, какое количество устройств нужно использовать не только лишь в каждой отдельной комнате, но еще и в любых типах объектов.

Профессиональный способ расчёта учитывает огромнейшее количество различных параметров, среди которых:

• материал, который использовался для возведения здания, а также толщина стен;
• тип окон, которые монтировались в данную комнату;
• общие климатические условия;
• присутствует ли отопление в помещении непосредственно над рассматриваемым;
• сколько присутствует внешних стен;
• площадь помещения;
• высота потолков.

Всё это позволяет добиться максимальной точности проводимых расчетов.

Расчёт биметаллических радиаторов для 1 м 2 самостоятельно

Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.

Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.

Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м 2 . Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м 2 в вашей комнате при стандартной высоте потолков.

Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м 2 .

Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м 2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;

Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м 2 .

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м 2 , составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент
.

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

Сколько секций радиаторов отопления нужно в зависимости от объёма помещения

Для примера можно взять стандартную комнату, имеющую площадь 20 м 2 и высоту потолков 2.7 м. Таким образом, объём такого помещения будет составлять 20*2.7=54, то есть объем комнаты будет равен 54 м 3 . Для нормального обогрева такого помещения необходимо будет обеспечить 54*40=2160 Вт, то есть если, опять же, взять в пример радиатор с мощностью 200 Вт, то потребуется 2160/200=10.8. Другими словами, для нормального обогрева такого помещения вам необходимо будет установить 11 секций данного радиатора.

Стоит отметить тот факт, что большинство компаний, которыми осуществляется реализация радиаторов, предоставляют на своих сайтах достаточно удобные и простые калькуляторы. Все расчеты такими программами осуществляются полностью в автоматическом режиме, а на экран в конечном итоге выводится уже сравнительная характеристика и стоимость конкретного варианта батарей отопления.

Сколько квт в 1 секции биметаллического радиатора

Отдача тепла радиаторов из биметалла отопления: таблица мощности и обозначение количества секций на 1 м2

Даже человеку с опытом бывает тяжело разпознать кто то может подумать металлический и биметаллический отопительные приборы.

Это ясно, так как верх у них полностью одинаков, однако если взять их в руки, то разница сразу почувствуется: вторые несколько сложнее первых, хотя намного легче чугунных.

Но, отличие между ними не только в весе. Вызвана она спецификой сооружения биметаллических батарей.

Характерность биметаллических радиаторов

Подбирая вид обогревательного прибора, потребители ориентируются на несколько показателей, которые указывают даже малоопытным новичкам, насколько устройство подходит или не подойдет для имеющейся системы обогрева. Среди них ключевыми считаются те, что отличаются техническими особенностями конструкции:

• Отдача тепла радиаторов из биметалла больше, чем металлических, за счёт встроенного изнутри стального сердечника. Хотя сталь не назовешь замечательным проводником тепла, так как ее показатель составляет всего 47 Вт/м*К, но обрамление из алюминия, который разогревается почти что очень быстро и имеет показатель отдачи тепла 200-236 Вт/м*К, создало из них хороших «партнеров».
• Долговечность конструкции является одной из очень продолжительных, и составляет 20-25 лет, о которых говорят изготовители. В действительности, аналогичные отопительные приборы могут работать без перебоев до пятидесяти лет и более. Связывают это с тем, что металлический кожух не граничит с тепловым носителем, а это означает, не ржавеет, чем в большинстве случаев «мучаются» батареи, полностью сделанные из этого металла.
• Мощность одной части радиатора из биметалла определяет, сколько потребителю нужно компонентов для любого отдельного помещения с учетом всех допустимых потерь тепла в нем. Если даже сделать самые элементарные расчеты по комнатной площади, установить отопительный прибор, а тепла не хватит, то нарастить еще одну – две части можно практически в любое время. То же самое, если в помещении переизбыток тепла, их можно разобрать.
• Противостояние мощным гидравлическим ударам, которыми «страдает» централизованная нагревательная система, это один из довольно значительных параметров, дающий возможность использовать батареи из биметалла в домах многоквартирных.

Примечательно, но строение отопительных приборов данного типа ликвидирует еще 1 большой минус остальных видов обогревательных приборов: им не страшен состав и качество носителя тепла. Если для алюминия, к примеру, требуется чистейшая вода с некоторым уровнем Ph, которую нереально обеспечить в общегородской системе отопления, то стальные коллекторы изнутри биметаллических батарей готовы «сотрудничать» с любым типом тепловых носителей.

Понятие отдачи тепла

Чтобы разобраться, сколько кВт в 1 части радиатора из биметалла, следует с самого начала понять, что такой параметр значит.

Такие термины, как поток тепла или мощность, являются определением количества тепла, которое выделяет отопительный прибор за определенный срок. Так отдача тепла одной части радиатора из биметалла равна 200 Вт.

Большинство производителей используют в обозначении мощности батареи не Ватты, а кол-во выделяемых калорий в час. Во избежание недоразумений, следует перевести данный показатель, если исходить из соотношения 1 Вт = 859,8 кал/ч.

Если сопоставлять батареи из различных видов металлов, то не только отдача тепла будет у них различная, но и другие основные параметры. Ниже приведена таблица отдачи тепла радиаторов из биметалла по сравнению с чугунными, стальными и металлическими подобиями. И нее видно, что во всем такой вид батарей – это прекрасный «кандидат» для установки в домах с централизованной системой отопления.

В основном, определяясь с обогревательным прибором, необходимо взять во внимание не только то, с какой системой обогрева он будет работать, но и способ подсоединения. Даже точно зная, сколько кВт в одной части радиатора из биметалла и произведя все расчеты, количества компонентов в готовой системы может не хватить для хорошего обогревания помещения. Связывают это с тем, что потребители либо не знают, либо просто забывают предусматривать способ подсоединения батареи к сети.

Так нижнее подключение дает возможность скрыть все трубы в пол или стенку, однако при этом «съедает» до 20% тепла. Если этого не взять во внимание, когда выполняется расчет секций радиаторов из биметалла, то в комнате будет холодно. Это абсолютно не все нюансы, которые нужно брать во внимание перед приобретением отопительных батарей.

Размер и объем одной части

Мощность радиатора из биметалла прямо связана с его размером и емкостью. Потребителям прекрасно известно, что, чем меньше носителя в батарее, тем он экономично и эффектнее не прекращает работу. Связывают это с тем, что небольшое кол-во такой же воды нагревается намного быстрее, чем, когда ее много, а это означает и электрической энергии будет потрачено меньше.

В зависимости от межосевого расстояния, объем отопительных приборов колеблется:

• При 200 мм – 0.1-0.16 л.
• Межосевое расстояние 350 мм имеет от 0.17 до 0.2 л.
• При параметре 500 мм – 0.2-0.3 л.

Зная, к примеру, емкость и мощность части радиатора из биметалла 500 мм, можно высчитать, сколько носителя тепла понадобится для определенного помещения. Если конструкция состоит из 10 секций, то в них уместится от 2 до 3 литров воды.

В точках продажи устройства показаны готовыми моделями радиаторов из биметалла, которые состоят из 8, 10, 12 или 14 секций, но потребители, очень часто, любят приобретать любой компронент в отдельности.

Расчет количества секций по размерам и площади

Чтобы в доме либо квартире было действительно тепло, необходимо заблаговременно высчитать численность секций радиатора из биметалла на 1 м2. Наиболее простой и примерный способ, как это осуществить, сделать вычисления по комнатной площади. Формула выглядит так:

N – это необходимое кол-во части;

S – площадь помещения;

P – кВт в части радиатора из биметалла.

К примеру, для комнатки площадью 3х4 м2 понадобится:

3х4 м2х100/200Вт = 6 (12 м2х100/200Вт).

Подобным образом, для такой небольшой комнатки понадобится 6 секций, но необходимо взять во внимание, что аналогичное вычисление примерное. Если у нее одна или две фасадные стены или в ней имеется балкон или окно, все это снизит параметры мощности отопительного прибора, так как часть тепла просто будет ими «съедаться».

Дабы получить более правильные данные, понадобится взять во внимание потолочную высоту, оконное размещение, способ подсоединения отопительного прибора, наличие стен с внешней стороны и качество их утепления.

Подобным образом, отдача тепла радиаторов из биметалла отопления зависит от нескольких показателей, которые, сведя вместе, дадут полную картину того, сколько секций требуется для помещения конкретной площади.

Как говорит практика применения радиаторов из биметалла в жилых площадях с централизованным обогревом, правильно рассчитанная мощность и установка нужного количества секций дает возможность не только качественно нагреть комнату, но и сильно экономить на оплате услуг ЖКХ.

Когда предстоит замена устаревших батарей из чугуна на конструкции из биметалла, профессионалы рекомендуют применять то же численность секций, что было в старой системе. Это продиктовано тем, то для любого определенного помещения когда-то уже производились расчеты количества секций по их мощности с учетом потерь тепла.

Так как биметалл превосходит мощностью чугун, то такое же кол-во компонентов сделает необходимый климат в помещении без увеличения электро расходов. Этот подход экономит время на выполнение расчетов, так что потребителю остается лишь определиться с размерами устройства и местом, где оно будет монтироваться.

Мощность 1 части радиатора из биметалла

Сегодня предлагаю побеседовать о мощности 1 части радиатора из биметалла. Про алюминий и чугун мы уже рассказывали, наступила очередь биметалла. Биметалл по собственным свойствам очень схож на алюминий и благодаря этому их мощность почти что схожа …

Напомню биметалл — это сравнительно новый материал отопительных батарей, который состоит из 2-ух металлов стального сердечника изнутри и металлического корпуса сверху. Подобное комбинирование призвано первым делом, работать с высоким давлением в отопительных приборах, до 40 атмосфер.

По существу, биметалл это доработанный радиатор из алюминия. Однако использование стального сердечника несколько ухудшает отдачу тепла отопительного прибора. Не гораздо разумеется, но факт остается фактом.

Радиаторы из биметалла как именно и металлические поставляются по большей части в 2-ух форматах. Высотой в 500 мм и высотой в 350 мм.

Отопительный прибор высотой 500 мм

Типовый радиатор из биметалла конкретно такой монтируется в сотнях квартир в Российской Федерации. Мощность одной части подобного отопительного прибора, по заверению изготовителя меняется от 170 до 210 Вт энергии тепла. Однако по сути, после разговора с монтажниками, необходимо рассчитывать мощность 1 части в 150 Вт энергии тепла. Ведь изготовители всегда чуть-чуть завышают характеристики (вымеряют при прекрасных условиях, особенно китайские).

Отопительный прибор высотой в 350 мм

Это уменьшенная версия отопительных приборов ставится либо рядом с большими окнами. Либо в местах куда сложно добраться. Мощность такой части, по паспорту меняется от 120 до 150 Вт энергии тепла. На деле стоит ждать даже от отличного изготовителя около 100 — 120 Вт тепла.

Как говорят мне монтажники – всегда необходимо брать батареи чуть – чуть с запасом, а иначе температура в комнате будет не удобной (будет холодно).

Разумеется, всегда необходимо правильно рассчитывать батареи отопления (прочтите в данной заметке там по полкам). Тогда дома будет тепло и удобно.

Какое кол-во квт в отопительном приборе: расчеты, кол-во

Дабы теплоснабжение дома было эффективным, направляться приобрести высококачественные его детали. Перед этим — выполнить верный расчет их мощности.

Вычисления изготавливаются с учетом:

• комнатной площади;
• высоты ее потолка;
• числа окон,
• длины помещения;
• изюминок климата в регионе.

Определить продуктивность устройств возможно самостоятельно. Для этого необходимо знать, сколько кВт в 1 части отопительного прибора из алюминия либо чугунного, стального, биметаллического аналога.

Правильный выбор

1. Продуктивность отопительных устройств обязана составлять 10% от комнатной площади, если например высота ее потолка создает менее трех метров.
2. Если он больще, то добавляются 30%.
3. Для торцевого помещения необходимо добавить еще 30%.

Необходимые расчеты

По завершении определения тепловых утрат нужно выяснить продуктивность прибора (какое кол-во кВт в стальном радиаторе или других устройствах должно быть).

1. Например, необходимо отопить помещение, площадью 15 м? и потолочной высотой 3 м.
2. Находим его кол-во: 15•3=45 м?.
3. Инструкция говорит, что для обогревания 1 м? в условиях Средней полосы России необходимо 41 Вт тепловой продуктивности.
4. Значит, кол-во комнаты перемножаем на эту цифру: 45•41=1845 Вт. Такую мощность обязан иметь отопительный отопительный прибор.

Нужно обратить внимание! Если например жилье находится в регионе с жёсткими зимами, необходимо взятую цифру помножить на 1.2 (показатель потери тепла). Итоговая цифра будет составлять 2214 Ватт.

Кол-во ребер

Потом необходимо определить количество секций в батарее. В руководствах к изделиям указывается параметр каждого их ребра.

Из нее вы установите, сколько кВт в одной части радиатора из биметалла и металлического аналога – это 150-200 Вт. Возьмём большой параметр и поделим на него неспециализированную необходимую мощность в нашем примере: 2214:200=11.07. Значит, чтобы обогреть жилую площадь необходима батарея из 11 секций.

Теплопроизводительность

В комнате отопительные устройства устанавливаются у наружной стены под проемом окна. Благодаря этого, излучаемое прибором тепло делится приемлемо. Холодный пространство с воздухом, поступающий от окон, блокируется нагретым потоком, идущим наверх от отопительного прибора.

Чугунные батареи

Чугунные аналоги имеют такие плюсы:

• владеют длительным рабочим ресурсом;
• имеют высокий уровень прочности;
• они стойки к поражению коррозией;
• прекрасно подойдут для использования в коммунальных системах, работающих на низкокачественном теплоносителе.
• сейчас изготовители делают радиаторы из чугуна (цена их больше, чем обычных заменителей), имеющие усовершенствованный внешний вид, благодаря использованию передовых технологий отливки их корпусов.

Минусы изделий: огромная масса и тепловая инерционность.

Нижняя таблица озвучивает, сколько кВт в радиаторе из чугуна, если исходить из его модели.

Нужно обратить внимание! Дабы отопить комнату, площадью 15 м?, мощность, проще говоря кВт радиатора из чугуна, обязано быть как минимум 1.5. Говоря иначе, батарея обязана складываться из 10-12 секций.

Отопительные приборы из алюминия

Изделия из алюминия имеют огромную теплопроизводительность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной части отопительного прибора из алюминия, специалисты отвечают, что она доходит до 0.185-0.2 кВт. В конце концов для нормативного уровня прогревания пятнадцатиметрового помещения хватит 9-10 секций металлических секций.

Плюсы подобных устройств:

• не тяжелый вес;
• прекрасный дизайн;
• высокий уровень теплопередачи;
• температурой возможно руководить собственными руками с помощью термостатических вентилей.

Но изделия из алюминия не имеют такой прочности, как аналоги чугунные, например масляный отопительный прибор 2 кВт. Если из этого исходить они восприимчивы к скачкам рабочего давления в системе, на гидравлике ударам, излишне высокой температуре носителя тепла.

Нужно обратить внимание! В то время, когда возле воды уровень рН (кислотность) очень высокий, алюминий выделяет приличное количество водорода. Это очень пагубно влияет на наше здоровье. Если из этого исходить, подобного рода устройства необходимо применять в обогревательной системе, тепловой носитель в которой владеет нейтральной кислотностью.

Биметаллические изделия

Прежде чем узнать, сколько кВт в 1 части радиатора из биметалла, направляться взять во внимание, что подобные батареи владеют похожими рабочими параметрами с металлическими подобиями. Однако у них нет минусов, им отличительных.

Это мероприятие обусловила конструкция устройств.

1. Они складываются из бронзовых или труб из стали, по которой протекает тепловой носитель.
2. Трубки запрятаны в металлическом пластинчатом корпусе. В конце концов вода, циркулирующая изнутри, с алюминием корпуса не взаимодействует.
3. Если из этого исходить, кислотные и механичные характеристики носителя тепла на работу и состояние прибора никоим образом не влияют.

Благодаря стали труб устройство имеет высокопрочность. Очень высокую отдачу тепла снабжают наружные алюминиевого ребра. Пробуя определить, сколько кВт в стальном радиаторе, имейте в виду, что биметалл имеет наивысшую отдачу тепла — около 0.2 кВт на одно ребро.

Узнав, сколько кВт в 1 части радиатора сделанного из стали или аналога из иного металла, вы сумеете определить теплопередачу получаемой продукции. Это разрешит вам облагородить эффективную систему отопления в собственном жилье.

Видео в этой публикации продолжает воочию сообщать вас по теме.

Расчет радиаторов отопления Часть 1

Навигация по записям

Расчет секций биметаллических радиаторов отопления по площади

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
   если потолок равен 3 м, то параметры умножаются на 1.05;
4. при высоте 3.5 м он составляет 1.1;
5. при показателе 4 м – это 1.15;
6. высота стены 4.5 м – коэффициент равен 1.2.
7. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчетов необходимой мощности радиаторов выступает площадь помещения или его объем. Но простые формулы используются для расчета, когда помещение не имеет особенностей. В остальных случаях формула значительно усложняется.

На квадратный метр

Если помещение имеет стандартную высоту потолка – 2,7 м, а также не отличается архитектурными особенностями – большая площадь остекления, высокие потолки, – можно воспользоваться простой формулой, в которой учитывается только площадь:

Q=S×100.

S в этой формуле – площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, ее легко рассчитать, перемножив длину комнаты на ширину. 100 – количество Вт, которые требуются для обогрева 1 м2 комнаты. Q – теплоотдача – значение, получаемое в результате умножения.

Теплоотдачу одной секции производитель указывает в документах на радиаторы

Мощность неразборного радиатора указывается в документах. Следует подобрать такой прибор, мощность которого немного превышает расчетную. Такая формула подойдет, если рассчитывается мощность радиатора для комнаты в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты равна 20 м2, тогда мощность батареи равна 20×100 или 2000 Вт. Если в комнате есть балкон, значение увеличивают еще на 20%.

Если требуется узнать, сколько секций батарей нужно на квадратный метр, полученное значение делят на мощность одной секции и получают необходимое число секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунной батареи отопления, получится 2000/160=12,5 секций. Округляют число обычно в большую сторону, значит, необходим 13-секционный чугунный радиатор.

В помещениях, где теплопотери не велики, допустимо выполнять округление в меньшую сторону. На кухне, например, работает плита, которая будет дополнительным средством отопления.

В таблице представлены готовые значения для стандартных помещений различной площади:

По объёму

Если потолки значительно выше 2,7 м, например 3,5 м, следует использовать в подсчетах формулу, которая учитывает этот показатель помимо площади помещения. Определено, что для отопления 1 м3 в панельном доме требуется 34 Вт, в кирпичном – 41 Вт, поэтому формула приобретает следующий вид:

Q=S×h×41(34)

Вместо h подставляют высоту потолков в метрах, вместо S – площадь, аналогично предыдущей формуле. Q – искомая мощность радиатора отопления. Предположим, что нужно выполнить расчет для комнаты 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34=2380 Вт. Делим мощность 160 Вт, чтобы рассчитать количество секций радиатора отопления: 2380/160=14,875. Необходима 15-секционная батарея.

Помещение нестандартное

При утепленных наружных и внутренних стенах радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения контактируют с улицей, окна выходят на северную сторону или стены недостаточно хорошо утеплены. Также множество других параметров учитывает формула вида:

Q = S×100×А×В×С×D×Е×F×G×H×I×J

Основа остается прежней, это S×100. Другие составляющие формулы – повышающие и понижающие поправочные коэффициенты, в зависимости от ряда особенностей помещения.

А позволяет учесть теплопотери при наличии уличных стен:

• если внешняя стена одна (это стена с окном) – k=1;
• две внешних стены (угловая комната) – k=1,2;
• три стены контактируют с улицей – k=1,3;
• четыре стены – k=1,4.

B используется для расчета тепловой энергии, в зависимости от того, на какую сторону света выходят окна комнаты. Когда оконный проем расположен на северной стороне, солнце не заглядывает в окна вообще, восточное помещение недополучает солнечную энергию, потому что лучи на восходе еще недостаточно активны. В этих случаях k=1,1. Для западных и южных комнат этот коэффициент не учитывают или считают его равным единице.

С учитывает способность стен удерживать тепло. За единицу приняты стены в два кирпича с поверхностным утеплителем, в роли которого могут выступать, например, плиты полистирола. Для стен, теплоизолирующие свойства которых, согласно расчетам, выше, используется k=0,85, для стен без утепления k=1,27.

D позволяет рассчитать мощность радиатора с учетом климата. Средняя температура наиболее холодной декады января учитывается при расчете:

• температура опускается ниже -35°C, k=1,5;
• составляет от -35°C до -25°С – k=1,3;
• если опускается до -20°C и не ниже – k=1,1;
• не холоднее -15°C – k=0,9;
• не ниже -10°C – k=0,7.

E – это высота потолков. Для помещений с высотой потолков до 2,7 м k=1, т.е. он совершенно не влияет на результат. Другие значения представлены в таблице:

F – коэффициент, который позволяет учесть в расчетах тип помещения, расположенного сверху:

• неотапливаемый чердак или любое другое помещение без отопления – k=1;
• утепленный чердак или кровля – k=0,9;
• помещение с отоплением – k=0,8.

G изменяет итоговое значение в соответствии с типом остекления:

• стандартные деревянные двойные рамы – k=1,27;
• стандартный стеклопакет – k=1;
• двойной стеклопакет – k=0,85.

H – учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в комнате. Предварительно необходимо разделить S окон на S комнаты. Полученное значение следует оценить по таблице:

I определяют согласно схеме подключения радиаторов.

Подключение по диагонали:

• вход горячего теплоносителя сверху, выход остывшего теплоносителя снизу – k-1;
• вход снизу, а выход сверху – k= 1,25.

С одной стороны:

• горячий теплоноситель сверху, остывший – снизу – k=1,03;
• горячий – снизу, остывший – сверху – k=1,28;
• горячий и остывший снизу – k=1,28.

На две стороны: горячий и остывший теплоноситель снизу – 1,1.

J – нужно использовать, если радиатор частично или полностью скрыт подоконником или экраном:

• полностью открыт – k=0,9;
• сверху подоконник – k=1;
• в бетонной или кирпичной нише – k=1,07;
• сверху располагается подоконник, а с фронтальной части экраном – k=1,12;
• со всех сторон закрыт экраном – k=1,2.

Остается подставить в формулу все числа и рассчитать результат.

Двухкамерные стеклопакеты с аргоновым наполнителем хорошо удерживают тепло

Предположим, что нужно рассчитать мощность радиатора для комнаты:

• на втором этаже двухэтажного дома с утепленным чердаком сверху;
• площадью 23 м2;
• площадью остекления 11,2 м2;
• с двойными стеклопакетами;
• с полностью открытым монтажом радиатора;
• с двумя внешними стенами;
• с окнами, выходящими на восток;
• с высотой потолков 3,5 м;
• со стенами в два кирпича без утепления;
• с односторонним нижним подключением радиаторов;
• средней температурой самой холодной декады января от -25°C до -35°C.

Подставляем значения в формулу 23×100×1,2×1,1×1,27×1,3×1,1×0,9×0,85×1,2×1,28×0,9=5830,91 Вт. Вычислим количество секций 5831/160=36,44. Это количество лучше разбить на две или три батареи, обязательно расположив хотя бы одну на внешней стене, даже если там нет окна.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

• каждое окно добавляет к показателю 0.2 кВт;
• дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

Где:

• первый показатель – это площадь комнаты;
• второй – стандартное количество Вт на м2;
• третий и четвертый указывают на то, что в комнате по одному окну и двери;
• следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
• шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

• внешняя стена — лишь одна: 1,0;
• две внешние стены — 1,2;
• внешних стен — три: 1,3;
• четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

• окна выходят на восток либо на север — 1,1;
• комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

• кладка в 2 кирпича или утепленные наружные стены — 1,0;
• нет утепления снаружи — 1,27;
• очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

• до -10° — 0,7;
• до -15° — 0,9;
• не ниже -20° — 1,1;
• от -25° до -35° — 1,3;
• от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

• 1,05, если высота находится в пределах 2800-3000 мм;
• 1,1 для 3100-3500 мм;
• 1,15 для 3600-4000 мм;
• 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

• сверху чердак или другое неотапливаемое помещение — 1,0;
• утепленный чердак и кровля — 0,9;
• отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

• деревянные рамы старого образца с двойным остеклением — 1,27;
• однокамерный стеклопакет с двумя стеклами — 1,0;
• двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

• менее 0,1 — 0,8;
• от 0,11 до 0,2 — 0,9;
• 0,31-0,4 — 1,1;
• от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

• Б — 1,03;
• В — 1,13;
• Г — 1,25;
• Д, Е — 1,28.

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

Например:

1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

• особенности погодных условий региона, где расположено строение;
• температурные климатические показатели на начало и окончание отопительного сезона;
• материал, из которого возведено строение и наличие качественного утепления;
• количество окон и материал, из которого изготовлены рамы;
• высота отапливаемых помещений;
• эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   50% — коэффициент составляет 1.2;
6. 40% — 1.1;
7. 30% — 1.0;
8. 20% — 0.9;
9. 10% — 0.8.
10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
11. +25 = 1.2;
12. +20 = 1.1;
13. +15 = 0.9;
14. +10 = 0.7.
15. К5 указывает на корректировку при наличии наружных стен.Например:
    когда она одна, показатель равен 1.1;
16. две наружные стены – 1.2;
17. 3 стены – 1.3;
18. все четыре стены – 1.4.
19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    неотапливаемого чердака – коэффициент 1.0;
20. чердак с обогревом – 0.9;
21. жилая комната – 0.8.
22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
23. 3.0 м = 1.05;
24. 3.5 м = 1.1;
25. 4.0 м = 1.15;
26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: .

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Биметаллические радиаторы отопления: виды, размеры. Биметаллические радиаторы

Правильно подобранные габариты алюминиевых радиаторов отопления влияют на эффективность отопления, о необходимости проводить замену труб, по которым течет теплоноситель.

Какие должны быть размеры

Для максимального нагрева размеры должны быть такими:

1. Длина должна быть больше 70-75% ширины оконного проема.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ним было 6-12 см.

Если длина составляет менее 70% ширины оконного проема, аккумулятор не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодные и теплые зоны. Окна будут постоянно накрываться паром.

Если ширина окна 2 м, то длина батареи должна быть не менее 1,4 м.

Основные размеры

Под размерами понимают:

1. Внутреннее расстояние.
2. Высота.
3. Глубина.
4. Ширина сечения.

Расстояние до середины сцены (его также называют международным или межцентровым) не следует путать с высотой нагревательной батареи. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота — это расстояние между самой низкой и самой высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

1. Межцентровое расстояние составляет от 150 до 2000 мм .Очень высокие батареи встречаются редко. Радиаторы с межцентровым расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система трубопроводов тепловой сети создавалась под чугунными батареями, имеющими такое же межцентровое расстояние. Этот показатель очень важен, поэтому производители указывают его в названии аккумулятора (RAP-500, ROCOCO 790, MAGICA 400 и др.).
2. Высота в пределах 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
3. Глубина профиля от 52 до 180 мм .
4. Ширина профиля 40-80 мм .

См. Также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина секции 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой.Иногда может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за небольшой высоты.

Немногие производители выпускают радиаторы с межслойным расстоянием 150-250 мм. Основные из них — Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм. Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall — 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их характеристики:

1. Высота — 0,57-0,585 см.
2. Чаще всего ширина 80 мм.
3. Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
4. Межцентронное расстояние 500 мм.

Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Чтобы сравнить колебания высоты и глубины чугунных нагревательных приборов, многое другое. Только глубина варьируется в пределах 90-140 мм .

Среди всех разновидностей радиаторов отопления самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превосходят аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращать внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.Если вы не знакомы с этими товарами, то благодаря статье можете провести презентацию о них и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне напоминают обычные алюминиевые. Их чудесный внешний вид дополняют плюсы как из стали, так и из алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей.Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается струями горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевая оболочка выполняет две функции: скрывает систему труб и образует биметаллический радиатор, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного проще, поэтому установка намного проще.

Примечание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте на биметаллический радиатор.Модели могут отличаться друг от друга в зависимости от производителей и характеристик.

На полках магазинов можно найти два типа биметаллических радиаторов:

1. Биметаллические — батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели производят компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России тоже производят этот продукт. Один из представителей: Сантехпром БМ.
2. Semichetallic — они считаются «полукровками», так как в этих радиаторах только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. К тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждой разновидности имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.Все в чем-то хороши. Важно учитывать, какой тип отопления используется — централизованное или индивидуальное. Например, биметаллические радиаторы по техническим характеристикам делают изделия устойчивыми к химии и некачественным централизованным теплоносителем. Если говорить о высоком давлении в системе, лучше себя показывает алюминий, однако требует качественной охлаждающей жидкости. Ясно одно: если система отопления состоит из старых труб, которым более 40 лет, в основном используются прочные биметаллические батареи.

Целые или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном продукция выпускается с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Производство производится полностью каждую секцию, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей — сплошные.Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы зальют фигурной алюминиевой оболочкой, покрытой эмалью. Подобный радиатор не лопнет даже при скачке давления до 100 атмосфер.

Обзор технических характеристик

Теперь рассмотрим биметаллические радиаторы и их свойства подробнее. Это нужно учитывать в первую очередь перед покупкой того или иного образа. Что это за продукты особенно и почему их называют одними из лучших? Давайте разберемся.

Революция тепла

Возможно, именно для этого покупаются радиаторы для обогрева помещения. Поэтому в первую очередь нужно обратить на эти характеристики особое внимание. Тепло, которое дает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи обладают отличными показателями теплоотдачи, так как средний находится в пределах 170-190 Вт.

Сам процесс теплопередачи довольно прост: он заключается в нагреве воздуха, а из-за особой конструкции батареи существует условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем аккумулятор выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А чтобы радиатор не лопнул при скачках давления, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными.Что касается расстояния до середины сцены, то здесь стандартные значения:

• 200 мм;
• 300 мм;
• 350 мм;
• 500 мм;
• 800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до низа. Можно сказать, что это высота биметаллического радиатора. Благодаря им в различных размерах вы можете выбрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия.Однако практически все изделия способны выдерживать показатель в 90 градусов. Это нормально. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что он слегка плавится, так как более 90 градусов не выдерживались как такие радиаторы.

Срок эксплуатации и надежность

Если принять во внимание технические характеристики, особенности и производителя, то можно быть уверенным, что вы сможете использовать аккумулятор в течение 20 лет без какого-либо обслуживания. Но это еще не предел.При правильной эксплуатации они способны служить очень долго.

Простой монтаж

Как правило, биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее простота и удобство зависят от габаритов, веса и наличия инструкции. Радует то, что аккумуляторные секции идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить патрубок к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для контроля.

Примечание! Журавль Маевского — штука очень полезная. Благодаря ему аккумулятор можно вообще отключить или в случае обрезки позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу. Все компоненты, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов.Начнем с преимуществ:

1. Обладают высокой прочностью.
2. Удерживать индикаторы высокого давления в системе.
3. Радиаторы отопления способны прослужить долгую службу.
4. Эффективно справляется с теплоотдачей.
5. Устойчив к механическим повреждениям.
6. Отлично смотрятся и не выпадают из интерьера.
7. Большой ассортимент товаров, позволяющий выбрать оптимальный вариант.
8. Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

• главный из них — дороговизна.Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
• стержень из стальных труб под воздействием хладагента и воздуха может ржаветь. Такое бывает при ремонте или аварии в системе. В этом случае вам придется слить воду, и воздух начнет влиять на трубы. А еще они могут заржаветь от антифриза, который используется в частных домах. В этом случае лучше выбрать твердые батареи или чистый алюминий;
• Последний недостаток — небольшой проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.

При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Также необходимо знать характеристики , такие как тепловая мощность, объем воды в секции и вес, при этом не менее важен размер радиатора.

Это зависит от того, будет ли комната хорошо отапливаемой И насколько эффективной будет его обслуживание.

Размер радиатора зависит от от трех характеристик:

• расстояние между осями;
• ширина секции;
• глубинный разрез.

В зависимости от производителя эти характеристики могут отличаться от . Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине ТЭНа практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности Если это действительно необходимо, всегда можно приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы разных размеров Например, модели Global имеют аварийное расстояние от 350 до 800 мм, длину одной секции — 80 мм, а глубину — от 80 до 180 мм.

Алюминиевый радиатор SV — 500/12 компании Oasis, одна из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80.Эта модель с 12 секциями может опускать комнату до 24 м 2.

Модели алюминиевых радиаторов российской компании Априори. У них одинаковое расстояние до середины сцены — 500 мм, ширина и глубина различаются 70-80 мм и 70-96 мм соответственно.

Радиаторы ELSOTHERM Напротив, они одинаковые для всех алюминиевых моделей шириной 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно по названию (например, ELSOTHERM 200 — алюминиевый радиатор с расстоянием между осями 200 мм миллиметров).

Итальянские алюминиевые батареи Имеют одинаковую глубину (80 мм) и ширину (97 мм). Их отличает расстояние между осями, которые определяют высоту батареи. Эта компания производит 2 вида радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту каменки, а также вес. Важно помнить, что чем жестче секции радиатора, тем сложнее их смонтировать.

Расчет количества секций радиатора

Количество секций Это необходимо для того или иного помещения, зависит от его площади и размеров радиаторных секций. Если их мало — аккумулятор не согревает помещение в зимние морозы.

Подсчет Подходит для помещений с низкими потолками до 2,6 м. Для того, чтобы рассчитать количество мощности на всю комнату, вам необходимо:

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

Результат деления округлить в большую сторону до увеличения , Возможно округление в меньшую сторону для таких помещений, как кухня.

Расчет количества секций для помещения С высоким потолком производится по его объему. По рекомендации СНиП на обогрев 1 м 3 жилого помещения требуется 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплителем) тепловой мощности:

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Округление Выполняется по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов можно найти в статье «

».

В первую очередь при выборе радиатора стоит замерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам Расстояние от пола до радиатора должно быть не менее 10-15 см, а от его вершины до подоконника — столько же. Это важно, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обратить внимание На размер секций, так как от него зависит, сможет ли радиатор обогреть воздух в помещении даже на морозе.

Даже если изначально расчеты производились неверно, вы можете исправить ситуацию .К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если нет возможности найти подходящие — это можно сделать самостоятельно.

Все равно намного проще Изначально правильно рассчитать количество секций, и в этом случае вам не придется исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Из алюминия сегодня делают много полезных вещей.Вот и радиаторы из сплава этого металла уже пришли в наши дома — красивые, легкие, быстро греющиеся. Однако при выборе данных отопительных приборов необходимо знать и грамотно подбирать размер алюминиевых радиаторов отопления. Разберемся, какие бывают размеры и как их правильно выбрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первый важный размер — это расстояние между осями. Чаще всего в продаже встречаются алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть модели, у которых этот показатель 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения желаемого уровня мощности потребуется определенное количество секций. Общая длина радиатора зависит от необходимой мощности, размера сечения алюминиевых радиаторов отопления и их мощности.

Для стыковки радиатора с трубами системы отопления используйте набор для крепления.

• 1. Кронштейны (2 или 4 шт.) Для подвешивания радиатора на стене.
• 2. Смеситель для переноски стрелы (кран Маевского).
• 3. Ключ для крана
• 4. Заглушки прохода радиатора диаметром 3/4 или 1/2. Они могут быть левыми или правыми.
• 5. Пробки радиатора (глухие пробки).
• 6. Иногда другой дюбель для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

1. Литье делает устройство более прочным и надежным. В этом случае секции сделаны целыми отдельными частями из себя, которые собраны в один радиатор. Нижняя часть батареи приварена в самом конце.

2. Использование экструзионного оборудования предполагает прессование нагретого сплава алюминия через металлическую пластину с отверстиями — фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его необходимо нарезать на сегменты, соответствующие размерам радиатора.Затем привариваем верхнюю и нижнюю части. В этом случае радиатор невозможно отрегулировать радиатор, секции от него не забирают. Их редко можно найти в продаже, но они все же есть.

Размеры алюминиевых радиаторов различных производителей и их моделей

Ниже в таблицах указаны как размер секции алюминиевого радиатора, так и размер радиатора в сборе.

Алюминиевые радиаторы Rovall

Эта компания, входящая в концерн Sira Group, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см.В комплект для их установки (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединительных секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление — 20 бар.
• Давление при проверке прибора — 37,5 бар.
• Предельная температура воды 110 ° С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Как известно, размер алюминиевых радиаторов отопления влияет на их характеристики.Обдумайте это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Размеры биметаллических радиаторов отопления: методы расчета количества секций

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество отопления помещения.

Какие габариты выпущены Аккумулятор для отопления?

Есть ли у них стандарты Или у каждого производителя разные?

Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различаются (см. Таблицу 1).

Дистанция брони В названии модели указано большинство производителей. Но высота установки отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-ми секционного радиатора параметр составляет 640 мм, для 10-секционного — 800 мм и для 12-ти секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП на среднюю полосу на 1 кВ. Метровому квадрату требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

Например, в помещение площадью 15 м 2 планируется установить радиаторы с тепловыми секциями мощностью 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Округление Выполняется в большой забой. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему.Согласно требованиям СНиП на обогрев одного кубометра помещения требуется тепловая мощность в 41 Вт. С учетом этих норм получаем:

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Например, расчет для комнаты все тот же кв 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10.54.

Снова увеличено в одну сторону : Необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициентов теплопроводности по каждого материала, используемого при строительстве кровли, стен и пола.

При выборе типоразмера необходимо учитывать требования по установке аккумуляторов:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо обратить внимание на подбор размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избежать ошибки .

Размеры биметаллических радиаторов отопления: как рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов отопления, то, наверное, помните, что при всех своих положительных качествах эти устройства имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к инженерным сетям.

Устройство биметаллических радиаторов

Биметаллический радиатор выглядит не хуже алюминиевого. Это и понятно: его внешний корпус сделан из того же металла и окрашен под краску. Отличить его можно только по весу — тут уже сказывается внутреннее устройство устройства, внутри которого есть стальные вставки, предохраняющие алюминий от прямого контакта с теплоносителем. Именно благодаря им аккумуляторный отсек не подвергается разрушающему воздействию различных примесей, которые вместе с теплоносителем переносятся в инженерные сети.Кроме того, сталь гораздо более устойчива к воздействию кислот и щелочей, которыми также богаты системы городского отопления, и не взаимодействует с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия Рифар

.

Использование стального сердечника для прохождения теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

• Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, составляет 30-40 атмосфер.Этому устройству не страшны никакие гидроприводы;
• Экономика . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на обогрев и тепловой инертности радиатора;
• Прочность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать долгий срок службы своей продукции — в среднем 20 лет.

Если добавить к этим преимуществам, перешедшим с алюминиевых моделей, таким как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно с уверенностью сказать, что биметаллические радиаторы на сегодняшний день являются лучшим выбором для отопления городской квартиры.

При выборе биметаллического радиатора большое значение имеют его габаритные размеры. Обычно отопительные приборы устанавливают под окном, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен помещаться в имеющуюся нишу и обеспечивать необходимые характеристики по теплоотдаче.

Размер высоты высота радиаторов имеет стандартные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти числа содержатся в названии модели.

Размеры радиаторной секции

Однако следует иметь в виду, что расстояние до середины сцены — это не полная высота корпуса, а только длина сегмента между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив 80 мм к расстоянию до середины сцены.

Так, например, радиатор с маркировкой 350 займет около 430 мм, а 500-я модель — около 580 мм.

Следует учитывать, что техническими нормативами предусмотрено расстояние не менее 100 мм от устройства устройства до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетом. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов осуществляется одинаково.

Технические требования к ведению домашнего хозяйства в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равную примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной и той же секции.Иногда этот параметр называют немного иначе — сечение теплоотдачи. Зная мощность, количество секций можно рассчитать по формуле:

где n — искомая величина, S — площадь помещения, Q — мощность одной секции.

Стандартная ширина детали у большинства моделей биметаллических радиаторов отопления — 80 мм, теплоотдача обычного сечения 500 мм — около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2, то на его обогрев уйдет 12 секций, а ширина такого радиатора будет около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого заключается в том, что на его внутреннюю поверхность уложены стальные выступы, защищающие материал корпуса от коррозии.

Стальные вкладыши могут быть установлены в разные части радиатора:

В простых моделях стальной сердечник присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хоть и превосходят алюминиевые аналоги, но по степени защиты корпуса и прочности они все же недостаточны;

Вместимость секции и присоединительные размеры

Из-за наличия стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевой.С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции для снижения необходимого количества теплоносителя и тепловой инертности, а как следствие — комфорта в управлении и экономии энергии. Но не стоит забывать, что слишком узкие каналы могут забиваться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина швеллера зависит от толщины стенок стального язычка. Чем толще стена, тем лучше характеристики прочности и долговечности радиатора, но каналы для теплоносителя уже есть.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. В этом случае емкость выбора зависит от расстояния до середины сцены:

• Для АКБ с дистанцией 200 мм — 0,1-0,16 л;
• Для 350-мм батарей — 0,15-0,2 литра;
• Для 500 мм — 0,2-0,3 л.

Как видим, объем охлаждающей жидкости в таких радиаторах действительно невелик. Например, популярный 10-секционный обогреватель Rifar высотой 350 мм вмещает только 1.6 литров. При этом он способен отапливать площадь до 14 м 2, а его ширина составляет 80 см. Правда, он будет весить 14 кг. Это как раз показательно, что биметаллический радиатор обычно тяжелее алюминиевого в 1,5-2 раза.

Большинство биметаллических радиаторов продаются на одну секцию. Это удобно, так как можно купить ровно столько секций, сколько нужно для обеспечения необходимой мощности. Каждая секция имеет два входных и два выходных отверстия с внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки две из них имеют правую резьбу, а две — левую.

Установка биметаллического радиатора имеет смысл только в городскую квартиру. Если у вас есть частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с необходимой теплоотдачей рекомендуется учитывать следующие характеристики:

1. Рабочее давление. Обычно он не превышает 15 атмосфер. Радиатор должен выдерживать такую ​​нагрузку;
2. Мощность. Необходимо рассчитать количество секций по вышеописанной методике;
3. Размеры.Ширина радиатора определяется количеством секций, а высота — межосевым расстоянием. Для стандартных подоконников высота 80 см — это высота 500 см, но если не подходит — нужно брать 350-ю модификацию;
4. Толщина стальных выступов. Убедитесь, что он не слишком маленький. Косвенным показателем толщины вкладки является вес устройства;
5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминия.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не укорачивается даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о радиаторах биметаллических

Среди различных типов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и ознакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, сделана из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получено:

• высокая температура;
• отличная теплоотдача;
• быстрое реагирование на температурный контроль аккумулятора.

Сердечник из стали наделил батарею следующими характеристиками:

• устойчив к перепадам давления и гидротрансформаторам;
• устойчивость к электрохимическим воздействиям;
• без проверки качества охлаждающей жидкости;
• долговечность.

В отличие от алюминиевых радиаторов, биметаллические батареи отлично переносятся в условия централизованных систем отопления.

Помимо этих преимуществ, можно отметить следующие положительные характеристики биметаллических батарей:

• порог предельного давления — 30-40 атмосфер;
• повышенной мощности при малых габаритах;
• эффективность за счет малого сечения каналов;
• удобство конструкции, позволяющее быстро снимать отдельные участки ремонтного устройства;
• легко рассчитывается количество секций, необходимое для качественного утепления помещения.
• длительный срок службы — до 25 лет;
• современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы марки Stout. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды с высоким давлением — первый раз перед покраской, второй раз — после.Это гарантирует 100% надежность каждого устройства.

Доступное количество секций — от 4 до 14, эффективная работа теплоносителя до 135 ° С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают бренд Stout лучшим выбором.

Совет: Поскольку внешне биметаллический секционный радиатор практически не отличить от алюминия, понять, какой радиатор перед вами, можно в первую очередь по весу.Биметаллическое устройство со стальным сердечником намного тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства

имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

1. Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы устройства.
2. Различный коэффициент расширения металлов, присутствующий в конструкции аккумулятора, может со временем привести к нестабильности теплопередачи, снижению прочности устройства.
3. Использование в системе некачественного теплоносителя может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи

могут иметь две разновидности конструкции.

• Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят устройства из алюминия, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
• Настоящие биметаллические нагревательные устройства имеют цельный стальной каркас, в процессе производства заполняемый алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают прекрасной устойчивостью к коррозии, обладают отличной теплоотдачей и длительным сроком службы, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Размеры устройства важны, потому что при нужных вам параметрах мощности он должен помещаться в нише под окном.Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы отопления характеризуются стандартными высотными размерами. На устройстве имеется маркировка, указывающая межосевое расстояние устройства — 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что расстояние посередине сцены — это зазор между входным и выходным отверстиями аккумуляторной батареи, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению средневидовой дистанции прибавить 80 мм.

Полная высота устройства с разной маркировкой:

• маркировка 200 — Высота реальная 280 мм;
• 350 — высота инструмента 430 мм;
• 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо установить на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

• сколько квадратных метров занимает площадь комнаты;
• мощность одной секции устройства.

Согласно строительным нормам для обогрева 1 квадратного метра жилого помещения требуется мощность около 100 Вт.Чтобы узнать общую мощность, необходимую для обогрева помещения, площадь умножается на 100. Результат делится на мощность выбранной секции радиатора.

Узнаем, сколько секций устройства понадобится для комнаты площадью 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

1. 25 х 100 = 2500 Вт — необходимая мощность.
2. 2500: 170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая то, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% от запаса. Большие секции могут понадобиться для обогрева угловой квартиры, комнат с большим количеством окон, высоких потолков. Для регионов с суровым климатом необходимое количество секций будет более 1,5-2 раза.

Важно! Поскольку батареи с числом секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим числом секций.

На что обращать внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
2. Номинальная мощность секции нужна для расчета их количества.
3. Размеры.Для стандартного подоконника высотой 80 см — это модель с межосевым расстоянием 500 мм.
4. Толщина стального язычка. Чем толще стена, тем прочнее устройство и тем дольше прослужит.
5. Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полуоболочка».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками.Допускается использование на цанговых соединениях стальных и металлопластиковых труб, но в этом случае нужно быть готовым к протечкам и облачности. В силу надежности оптимальным способом соединения при соединении является точечная сварка.

Традиционно под окном принято ставить радиатор отопления строго по центру. Это позволяет устройству создавать тепловую завесу, препятствующую проникновению потока холодного воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

• Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций участок, удаленный от подающей трубы, будет тепло нагреваться.

• Нижнее соединение менее эффективно с точки зрения рекуперации тепла, применяется только в случае конкретной конфигурации системы.

• Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением к каждой биметаллической батарее необходимо установить вентиль для воздушного или крана Маевского, а также переходники для подключения труб.

Порядок подключения радиатора:

1. После демонтажа старого оборудования забиваются отверстия для кронштейнов путем установки кронштейнов для установки нового прибора.
2. Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
3. Аккумулятор подключается к подающим коммуникациям, на месте подключения ставится кран или термостат.

Важно! Поскольку радиатор биметаллического сечения имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением перед каждой батареей необходимо установить фильтр грубой очистки.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, выбор и правила подключения. Положительные и отрицательные характеристики. Расчет количества аккумуляторных секций.

Чтобы расчет системы отопления производился максимально точным, необходимо будет опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор желаемого размера отопительных приборов, мощности приборов, количества и так далее.После этого уже можно посчитать, насколько эффективна система отопления. Чтобы обогрев был более эффективным, необходимо будет покрыть поверхность радиаторов, которая отдает тепло. Это можно сделать с помощью решетки или опалубки. Обычно радиаторы отопления монтируют возле специально отведенного под них окна. Поэтому радиатор должен иметь такие размеры, чтобы высота не доходила до подоконника, а по ширине не превышала ширину окна.

Расчет количества радиаторов отопления

При расчете необходимо обращать внимание на следующие факторы:

• Площадь комнаты, которую нужно утеплить.Чтобы этот расчет был более точным, необходимо определить размер помещения в кубометрах.
• Площадь поверхности радиаторов отопления, отдающая тепло в помещение.
• Температурный режим радиатора отопления 200 мм.

Если определить точный расчет не столь принципиально, можно воспользоваться более старым методом. Изначально определите площадь дома или квартиры. Если радиаторы отопления 200 мм относятся к такому типу, как секционные, то размеров секции одного будет достаточно для отопления 2 кВ.Метров кв. Считаем количество и прибавляем к полученному результату около 10%. Эта цифра позволяет компенсировать то тепло, которое будет выделяться через окна или двери.

Выбор размера радиаторов отопления

Размеры такого нагревательного элемента устанавливаются исходя из выделяемой им тепловой мощности. Если в проем под окном монтируются радиаторы отопления, необходимо будет рассчитать такие размеры как:

• Расстояние от подоконника до верха радиатора не должно быть более 100 см.
• Расстояние от пола до нижнего края радиатора отопления должно быть не менее 60 см.
• Ширину радиаторов нужно выбирать так, чтобы они перекрывали ширину окна примерно на 60-70%.

Есть несколько правил:

• Если под окном установить более узкие батарейки отопления, то они могут не создавать тепловую завесу. Это повлияет на то, что небольшие радиаторы отопления не смогут препятствовать потоку холодного воздуха, проникающего через радиаторные блоки.
• Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, можно выбрать конкретную модель нагревательного элемента с определенным количеством секций.
• Если желаемой модели нет в продаже, можно выбрать радиаторы отопления 200мм, которые будут мощнее. Главное — не опускать этот показатель.
• Если в доме или квартире нет места, где можно смонтировать радиаторы отопления высотой 250 мм, или необходимо нагреть достаточно большое количество воздуха, то вам необходимо обзавестись высокими радиаторами отопления.Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортзалах.

Батареи высокого нагрева бывают двух типов:

• Тип RD характеризуется нижними присоединениями;
• Тип R — характеризуется боковыми подключениями.

Радиаторы, которые имеют большую высоту радиатора отопления, характеризуются высокой конвекцией и высокой теплоотдачей. Этот тип радиаторов может достигать высоты 760, 940 и 1120 мм, а в ширину — от 400 до 1400 мм.По глубине все высокие радиаторы имеют типоразмер батарей отопления — 90 мм.

Батареи Low — это радиаторы отопления 300-450 мм. Как правило, низкие модели ставят под окна, когда окно занимает почти все стены стены. Такие невысокие радиаторы отопления, конечно, будут больше давать в моделях КПД, поэтому при использовании таких радиаторов придется увеличивать их количество. Стоит отметить, что разряженные батареи отопления более равномерно прогревают помещения. Ведь в этом случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, и в результате теплый воздух будет распределяться по комнате, не покидая холодных мест.

Но все же стоит отметить, что радиаторы отопления чаще встречаются высокие и узкие. Такие радиаторы отопления высотой 2000 мм можно устанавливать везде, где позволяют размеры помещения. Однако такие радиаторы, в отличие от длинных отопительных батарей, не так эффективно распределяют тепло.

Именно поэтому, если разместить радиаторы отопления 350 высокого типа незамысловато, то будет такая ситуация, когда в батарее будет невероятно жарко, а в других местах в помещении будет холодно.

Оптимальные схемы монтажа нагревательных элементов

Если необходимо снизить затраты на такие операции, как установка радиаторов отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на однотрубной компоновке системы. Однако такая система предполагает наличие обходной линии в обязательном порядке.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет перекрываться давлением воды.

Запорный клапан создает барьер на пути охлаждающей жидкости, а также увеличивает теплопередачу.

Такой клапан также понадобится при различных демонтажных работах. В случае однотрубной компоновки такой вентиль лучше всего подключать по диагонали. В этом случае охлаждающая жидкость будет течь в верхнем левом углу, а выходить — в правом нижнем.

Можно использовать обратный вариант. Самый главный нюанс, который необходимо соблюдать, — не подключать радиаторы отопления высотой 150 мм с одной стороны.В этом случае можно потерять до 10% тепловой отдачи. Если установлены маленькие или мини-радиаторы отопления, лучше всего выполнять нижнее подключение.

Тепловая мощность 1 секции биметаллического радиатора Вт. Чугунные радиаторы и расчет их мощности для помещения

Чтобы отопление жилища было эффективным, следует покупать его качественные элементы. Перед этим — провести правильный расчет своей мощности.

Расчеты производятся с учетом:

• площади помещения;
• высота его потолка;
• количество окон
• длина помещения;
• Климатические особенности региона.

Правильный выбор

1. Производительность отопительных приборов должна составлять 10% площади помещения при высоте потолка менее 3 м.
2. Если больше, то прибавляем 30% .
3. Для конечной комнаты добавьте еще 30%. .

Сметные расчеты

Уменьшает расход воды в котле и вызывает горение труб. через 3 года установка была остановлена. Быстрая конвекция пара.Это зависит от многого. Инструменты и приспособления будут в отличном состоянии. Это не позволит заходить и размещать в котельной иностранцев. все это необходимо заменить. Трансформатор напряжения будет установлен как можно ближе к розетке и не будет вставлен в котел. из-за голого топлива. Кислород и углекислый газ в питательной воде. и от него.

Также запрещен просмотр сетки наблюдения во время возгорания. с последующим закрытием реестра.возможно, что холодная вода, попавшая в котел через горячую лампу накаливания, может вызвать взрыв котла. водоснабжение и водоснабжение. Глаза наблюдения за пламенем будут закрыты стеклом, чтобы не допустить попадания ложного воздуха в воздух и не вызвать несчастных случаев, особенно в котлах с перегревом. Во время осмотра котельная работать не будет. фашист будет сидеть в стороне.

После определения теплопотерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

1. Например, необходимо отапливать помещение площадью 15 м² и высотой потолка 3 метра.
2. Находим его объем: 15 ∙ 3 = 45 м³.
3. Инструкция гласит, что для обогрева 1 м³ в условиях Средней полосы России необходимо иметь 41 Вт тепловой мощности.
4. Это означает, что мы умножаем объем помещения на это число: 45 ∙ 41 = 1845 Вт. На эту мощность должен иметь радиатор.

Примечание!
Если жилище находится в районе с суровыми зимами, полученную цифру нужно умножить на 1.2 (коэффициент теплопотерь).
Общий показатель составит 2214 Вт.

Он не войдет и не даст прикуривателю проникнуть в котельную. Эти операции проводят только специалисты. Во время службы. не курить и не употреблять алкогольные напитки. К предохранительным и регулирующим клапанам относятся нивостаты. и очистите котел. Вход в газовые каналы будет осуществляться после их выпуска. Ни в коем случае не предоставлю воду. Если обнаружено пламя, горелка не будет работать.Ключ хранится у менеджера каюты. При разжигании огня кулаком вы вставляете подстилку в духовку под конфорочную стойку сбоку, а правой рукой постепенно открываете вентиль жидкого или газового топлива. их маневренные колеса будут демонтированы или заблокированы цепями и замками.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт. Возьмите максимальный параметр и разделите его на общую требуемую мощность в нашем примере: 2214: 200 = 11.07. Итак, для обогрева помещения понадобится батарея из 11 секций.

Тепловая мощность

Тот, кто выполняет 35 платформу. Перед стрельбой огонь предотвратит возгорание камина на 10 минут или до тех пор, пока не будет предоставлена ​​инструкция по эксплуатации. только при давлении ниже 3 бар. согласно инструкции по эксплуатации. Если в какой-то момент он больше не видит воду в бутылке на уровне. Котлы отключены для осмотра, ремонт будет изолирован от других котлов закрытого типа.немедленно прекратить огонь. Если произойдет утечка газа, он снова закроет топливный клапан, чтобы предотвратить, а затем запустит пожар, как описано выше.

На фото примерная теплоотдача чугуна.

В помещении отопительные приборы ставят вплотную к внешней стене под оконным проемом. В результате тепло, излучаемое устройством, распределяется оптимальным образом. Холодный воздух, идущий из окон, блокируется нагретой струей, идущей вверх от радиатора.

Аккумуляторы чугунные

Чугунные аналоги имеют такие преимущества:

Если изоляция производится закрытием задвижек.этажи будут добротно построены. материалы и т. д. во время осмотра котла, предупреждающие таблички с текстом «Осмотр котла — Не обрабатывать — Работать». Вход в химически очищенные котлы будет производиться только после того, как анализ установки химической промывки подтвердит отсутствие опасности. Камень и копоть убирают 2 человека, один из которых выполняет работу, а другой контролирует ее снаружи. Он не будет искать неисправности в электрических установках и автоматике.

• обладают длительным эксплуатационным ресурсом;
• обладают высоким уровнем прочности;
• устойчивы к коррозии;
• отлично подходит для использования в инженерных сетях, работающих на некачественной охлаждающей жидкости.
• Сейчас производители выпускают чугунные батареи (их цена выше обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий отливки их корпусов.

Недостатки изделий: большая масса и тепловая инерция.

Устранение протечек в котлах с водогрейным обогревом и паровых котлах низкого давления на трубах котлов следует производить с помощью гаечных ключей и подставки на одной стороне. и электрическая установка находится под напряжением.нагнетатель сажи. Через 2 года их посетит врач. будет 1 м рельс. Не открывайте топливный кран, если пламя погасло. Они не будут хранить инструменты. Во время дверных проемов или проемов он также открывает окна для вентиляции котельной и устраняет пролитый топливный газ.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Примечание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1.5. Другими словами, аккумулятор должен состоять из 10-12 секций.

Алюминиевые радиаторы

Необоснованная парковка перед горелками и предохранителями запрещена. Они будут переключаться между собой каждые 20 минут. Работа будет связана веревкой или ремнем безопасности с головой. Обязанности диспетчера котла также соблюдаются диспетчерами правил техники безопасности сотрудников, а также обеспечения защитными и рабочими средствами. Также соблюдайте меры по охране труда в Положениях об охране труда по отраслям: Министерство труда.36. Семья и социальная защита. вытащите его, если он плохо справился. в соответствии с действующим законодательством.

Алюминиевые изделия обладают большей теплоемкостью, чем их аналоги из чугуна. На вопрос, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что достигает 0,185-0,2 кВт. В итоге 9-10 секций алюминиевых профилей хватит для стандартного уровня обогрева пятнадцатиметрового помещения.

Преимущества таких устройств:

Каждый месяц он будет проводить обучение технике безопасности со всеми подчиненными работниками.В каждой котельной будет установлена ​​аптечка, соответствующая действующим нормам. При испытании давления будут участвовать только строго необходимые сотрудники. В соответствии с действующим законодательством заведующий рабочим местом должен подготовить и вывесить в котельной специальные мероприятия по охране труда.

Большинство материалов подвержены тепловому расширению: тенденции расширяться при нагревании и сжиматься при охлаждении. По этой причине мосты строятся с металлическими компенсаторами, чтобы они могли расширяться и сжиматься, не вызывая нарушений в общей конструкции моста.Другие машины и конструкции также имеют встроенную защиту от опасностей теплового расширения. Но тепловое расширение также может быть полезным, что позволяет термометрам и термостатам работать.

• легкий вес;
• эстетичный дизайн;
• высокая скорость теплопередачи;
• Температуру можно контролировать вручную с помощью клапанов.

А вот изделия из алюминия не обладают такой прочностью, как аналоги из чугуна, например, маслоохладитель на 2 кВт.Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, чрезмерно высокой температуре теплоносителя.

Молекулярная поступательная энергия

С научной точки зрения тепло — это внутренняя энергия, которая течет от системы с относительно высокой температурой к системе с относительно низкой температурой. Сама внутренняя энергия, называемая тепловой энергией, — это то, что люди обычно имеют в виду, когда говорят «тепло». Форма кинетической энергии, обусловленная движением молекул, тепловая энергия иногда называется молекулярной поступательной энергией.

Температура определяется как мера средней молекулярной поступательной энергии в системе, и чем больше изменение температуры для большинства материалов, как мы увидим, тем больше тепловое расширение. Таким образом, все эти аспекты «тепла» — само тепло, а также тепловая энергия, температура и тепловое расширение — в конечном итоге зависят от движения молекул относительно друг друга.

Примечание!
Когда уровень pH (кислотность) воды высокий, алюминий выделяет много водорода.
Это пагубно сказывается на нашем здоровье.
Исходя из этого, такие устройства желательно использовать в системе отопления, которая имеет нейтральную кислотность.

Биметаллические изделия

В общем, кинетическая энергия, генерируемая движением молекул, может быть понята в рамках классической физики, то есть парадигмы, связанной с сэром Исааком Ньютоном и его законами движения. Ньютон был первым, кто понял физическую силу, известную как гравитация, и объяснил поведение объектов в контексте силы тяжести.Среди понятий, необходимых для понимания физики Ньютона, — масса объекта, его скорость движения и расстояние между объектами. Они, в свою очередь, являются центральными компонентами для понимания того, как молекулы при относительном движении генерируют тепловую энергию.

Прежде чем узнать, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи имеют схожие эксплуатационные параметры с алюминиевыми аналогами. Однако свойственных им недостатков у них нет.

Это обстоятельство определило конструкцию приборов.

1. Они состоят из медных или стальных труб, по которым течет хладагент.
2. Трубки скрыты в корпусе из алюминиевой пластины. В результате вода, циркулирующая внутри, не взаимодействует с алюминием корпуса.
3. Исходя из этого кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние прибора.

Чем больше импульс объекта, т.е.е. произведение его массы, умноженное на скорость его скорости, дает большее воздействие на другой объект, с которым он сталкивается. Чем больше, тем больше его кинетическая энергия, равная половине его массы, умноженная на квадрат его скорости. Масса молекулы, конечно, очень мала, но если все молекулы внутри объекта находятся в относительном движении — многие из них сталкиваются и, таким образом, передают кинетическую энергию — это происходит из-за относительно большого количества тепловой энергии от сторона более крупного объекта.

Благодаря стальным трубам приспособление имеет высокую прочность. Повышенную теплоотдачу обеспечивают внешние кромки из алюминия. Пытаясь узнать, сколько кВт в стальном радиаторе, обратите внимание, что у биметалла самая высокая теплоотдача — около 0,2 кВт на каждую кромку.

Однако именно из-за того, что молекулярная масса настолько мала, одна гравитационная сила не может объяснить притяжение между молекулами. Это желание следует понимать с точки зрения второго типа силового электромагнетизма, открытого шотландским физиком Джеймсом Клерком Максвеллом.Детали электромагнитной силы здесь не важны; вам нужно только знать, что все молекулы имеют какую-то составляющую электрического заряда. Поскольку такие заряды отталкиваются, а противоположные заряды притягиваются друг к другу, между молекулами происходит постоянное электромагнитное взаимодействие, что приводит к разным степеням притяжения.

Вывод

Узнав, сколько кВт в 1 секции стального радиатора или аналога из другого металла, можно рассчитать теплоотдачу купленных изделий.Это позволит вам оборудовать в доме эффективную систему отопления.

Видео в этой статье продолжает наглядно информировать вас по теме.

Чугунные радиаторы — это радиаторы, которые дошли до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, отличить их от биметаллических или алюминиевых радиаторов, покрытых эмалью, практически невозможно. Чугунные радиаторы способны работать с температурой теплоносителя до 110 0 C.

Чем больше относительное движение между молекулами, тем меньше их притяжение друг к другу.Действительно, эти два аспекта относительного притяжения и движения на молекулярном уровне определяют, можно ли классифицировать этот материал как твердое, жидкое или газообразное. Когда молекулы движутся медленно друг относительно друга, они испытывают сильное притяжение, а материал, из которого они состоят, обычно классифицируется как твердое тело. С другой стороны, молекулы жидкости движутся со средней скоростью и, следовательно, имеют умеренное притяжение.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру.Они идеальны для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Вы найдете ответ на этот вопрос ниже.

Когда молекулы движутся с высокой скоростью, они мало привлекательны или совсем не привлекательны, и этот материал известен как газ. Коэффициент — это число, которое служит мерой для определенной характеристики или свойства. Это также может быть фактором, на который умножаются другие значения, чтобы обеспечить желаемый результат.Для любого типа материала можно рассчитать степень, в которой этот материал будет расширяться или сжиматься при изменении температуры. В общем, это известно как коэффициент расширения, хотя на самом деле существует две разновидности коэффициента расширения.

Чугунный радиатор отопления

Радиаторы чугунные М-140

Радиаторы типа

М-140 имеют достаточно простую конструкцию и просты в обслуживании. Материал, используемый при их изготовлении — чугун. Обладает высокой стойкостью к коррозионным процессам и может использоваться с любыми охлаждающими жидкостями.Низкий уровень гидравлического давления позволяет использовать радиаторы как для самотечной, так и для принудительной циркуляции охлаждающей жидкости. Высокий порог противодействия гидроударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных домах. Преимущества М-140 — простота обслуживания, надежность, длительный срок службы и невысокая стоимость.

Для кварца — коэффициент линейного расширения. Напротив, железо с коэффициентом 2 в 24 раза чаще расширяется или сжимается в результате изменений температуры.Коэффициент для алюминия равен 4, что вдвое больше, чем у железа или стали. Это означает, что такое же изменение температуры приведет к двойному изменению длины алюминиевого стержня, как и для железного стержня. Свинец — один из самых экспансивных твердых материалов с коэффициентом, равным.

греческая буква дельта означает «изменение»; следовательно, первая цифра — это изменение длины, а последняя цифра в уравнении означает изменение температуры. Очевидно, что линейные уравнения применимы только к твердым телам.Жидкости и газы, классифицируемые как жидкости, соответствуют форме их контейнера; следовательно, «длина» любой пробы жидкости такая же, как и у твердого вещества, содержащего ее. Однако жидкости подвержены объемному расширению, то есть изменению объема из-за изменения температуры.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением 0,9 МПа. Вместимость одной полости 1,45 л, объем отапливаемой площади 0.244 квадратных метра. Материал, используемый для изготовления профилей — СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы для отопления помещений с низкими подоконниками и давлением 0,9 МПа. Емкость полости — 1,11л. Вес полости с учетом комплектующих 5700 г. Сила расчетного теплового потока 0,120 кВт.

Для расчета изменения объема формула очень похожа на изменение длины; Только некоторые детали отличаются.Коэффициент объемного расширения глицерина, маслянистого вещества, связанного с мылом, которое расширяется пропорционально еще большему коэффициенту — этанол с коэффициентом объемного расширения — значительно выше. Большинство жидкостей следуют довольно предсказуемой картине постепенного увеличения объема в ответ на повышение температуры и уменьшения объема в ответ на понижение температуры.

Действительно, степень расширения для жидкости обычно бывает выше, чем для твердого вещества, и, за одним заметным исключением, обсуждаемым ниже, жидкость будет сжиматься при замерзании.Поведение перекачиваемого бензина в жаркий день является примером теплового расширения жидкости в ответ на повышение температуры. Когда он поступает из подземного резервуара на заправочной станции, бензин относительно холодный, но он нагревается, когда в баке стоит уже теплая машина.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с температурой теплоносителя t до 130 0 С и давлением 0,9 МПа. Масса одной полости 7100 г.Материал изготовления — серый чугун. S обогрева одной полости — 0,244м 2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристики и заранее проводите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, давайте их рассмотрим.

Номинальная тепловая мощность каждой секции составляет 160 Вт. Примерно 65% излучаемого теплового потока нагревает воздух, который скапливается в верхней части помещения, а оставшиеся 35% нагревают нижнюю часть помещения.

1. Длительный период использования, который находится в пределах 15- 50 лет.
2. Высокая стойкость к коррозионным процессам.
3. Возможность использования в системах отопления с гравитационной циркуляцией теплоносителя.

1. Низкая эффективность коррекции индикатора теплоотдачи;
2. Высокие трудозатраты при установке;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учитывайте вышеперечисленные плюсы и минусы чугунных радиаторов.Их установка стоит недешево, а повторная установка потребует больших финансовых ресурсов.

Расчет сечений (полостей) радиаторов

Так вот, сколько кВт в 1 секции чугунного радиатора? Для расчета количества секций и их мощности необходимо определить V помещение, которое в дальнейшем появится в расчетах. Далее выберите значение тепловой энергии. Его значения следующие:

1. Отопление 1 м 3 дома из панелей — 0.041 кВт.
2. Отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами — 0,034 кВт.
3. отопление 1 м 3 помещений, построенных по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Далее выполните следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество тепла, выделяемого одной полостью. Результат округляется в большую сторону и мы получаем желаемое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет различное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопроводительной документации.

Делаем приблизительный расчет по имеющимся данным.

Помещение имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

1. Рассчитать объем помещения V:

V = 5 x 6 x 2.7 = 81 м 3

1. Количество необходимого тепла:

Q = 81 * 0,041 = 3,321 кВт

1. Исходя из этого количество секций радиатора составляет:

n = 3,321 / 0,16 = 20,76

, где 0,16 — тепловая мощность одной секции. Указано производителем.

1. Округленное значение в разы, исходя из которого количество необходимых секций составляет 21 шт.

Анализ характеристик биметаллических и полупроводниковых датчиков теплового потока для измерения теплового сопротивления элементов оболочки на месте

https: // doi.org / 10.1016 / j.measurement.2021.109713Получить права и содержание

Основные

•

Датчики для измерения теплового сопротивления элементов оболочки на месте.

•

Комплексный подход к определению характеристик датчиков теплового потока.

•

Учет коэффициента излучения и времени отклика датчиков повышает точность измерения.

•

Коэффициент преобразования датчика зависит от условий теплопередачи.

Реферат

Мониторинг теплового сопротивления ограждающих конструкций зданий для оценки их энергоэффективности осуществляется путем измерения теплового потока на месте. Поэтому необходимо учитывать не только условия теплопередачи исследуемого объекта, но и характеристики средств измерений, которые могут зависеть от этих условий. В данной статье представлены результаты исследования характеристик датчиков теплового потока двух типов — биметаллических и полупроводниковых — наиболее распространенных при контроле ограждающих конструкций зданий.Тематические исследования были сосредоточены на характеристиках датчиков, таких как коэффициент преобразования (обратно пропорциональный чувствительности к тепловому потоку), температурная зависимость коэффициента преобразования, время отклика датчиков и коэффициент излучения поверхности датчика. . Определен коэффициент преобразования биметаллического датчика в условиях проводимости и радиационного подвода тепловой энергии, что выявило зависимость коэффициента преобразования от условий теплоотдачи поверхности датчика.Величина излучательной способности поверхности полупроводникового сенсора ниже, чем у биметаллических сенсоров, а постоянная времени биметаллических сенсоров в два раза меньше, чем у полупроводниковых сенсоров. Проверка полученных результатов проводилась путем исследования метрологических характеристик многоканальной системы контроля теплового сопротивления, в которую в качестве чувствительных элементов входили биметаллические датчики теплового потока. Таким образом, мы предполагаем, что результаты нашего исследования могут быть использованы для повышения точности измерения термического сопротивления ограждающих конструкций здания путем правильного выбора датчиков теплового потока или внесения поправок в результаты измерений, учитывающих влияние экспериментальных условия на характеристики датчиков.

Ключевые слова

Датчик теплового потока

Метрологические характеристики

Метод на месте

Измерение термического сопротивления

Рекомендуемые статьиЦитирующие статьи (0)

© 2021 Автор (ы). Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Как рассчитать сечения. Как рассчитать биметаллические радиаторы отопления

При планировании капитального ремонта в вашем доме или квартире, а также при планировании строительства нового дома необходимо произвести расчет мощности радиаторов отопления … Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещения и мощность радиатора, заявленные производителем в прилагаемой технической документации … Форма радиатора, материал из который он изготовлен, и уровень теплоотдачи в этих расчетах не учитываются. Часто количество радиаторов отопления равно количеству оконных проемов в комнате, поэтому расчетная мощность делится на общее количество оконных проемов, чтобы можно было определить размер одного радиатора.

Следует помнить, что делать расчет на всю квартиру нет необходимости, ведь каждая комната имеет свою систему отопления и требует индивидуального подхода. Итак, если у вас угловая комната, вам нужно добавить примерно двадцать процентов … Столько же необходимо добавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления можно проводить тремя способами:

Согласно строительным нормам и другим правилам на 1 квадратный метр жилой площади необходимо израсходовать 100 Вт мощности от вашего радиатора.В этом случае необходимые расчеты производятся по формуле:

C * 100 / R = K , где

ТО — мощность одной секции вашего радиаторного аккумулятора, согласно заявленным в его характеристиках;

ИЗ — площадь помещения. Он равен произведению длины комнаты и ее ширины.

Например, комната имеет длину 4 метра и ширину 3,5 метра. В данном случае его площадь составляет: 4 * 3,5 = 14 квадратных метров.

Мощность одной выбранной вами секции аккумулятора заявлена ​​производителем на уровне 160 Вт. Получаем:

14 * 100/160 = 8,75. получившуюся цифру нужно округлить в большую сторону и получается, что для такого помещения потребуется 9 секций радиатора отопления. Если это угловая комната, то 9 * 1,2 = 10,8 с округлением до 11. А если ваша система отопления недостаточно эффективна , то снова прибавьте 20 процентов от исходного числа: 9 * 20/100 = 1,8 с округлением. к 2.

Итого: 11 + 2 = 13.Для углового помещения площадью 14 квадратных метров, если система отопления работает с кратковременными перебоями, потребуется приобрести 13 секций батарей.

Приблизительный расчет — сколько секций АКБ на квадратный метр

Он основан на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если в комнате высота потолка 2,5 метра, то на площадь 1,8 квадратных метра потребуется всего одна секция радиатора.

Радиатор для комнаты площадью 14 квадратных метров равен:

14 / 1,8 = 7,8, округляем до 8. Итак, для комнаты с высотой потолка 2,5 м необходимо восемь секций радиатора. Следует учитывать, что этот способ не подходит, если нагревательный прибор имеет небольшую мощность (менее 60Вт) из-за большой погрешности.

Объемные или для нестандартных помещений

Этот расчет применяется для помещения с высокими или очень низкими потолками … Здесь расчет основан на данных о том, что для обогрева одного метра кубической комнаты требуется мощность 41 Вт. Для этого применяется формула:

К = О * 41 где:

ТО- необходимое количество секций радиатора,

ПРО — объем помещения, он равен произведению высоты, ширины и длины помещения.

Если комната имеет высоту 3,0 м; длина — 4,0м и ширина — 3,5м, тогда объем помещения:

3.0 * 4,0 * 3,5 = 42 куб.

Рассчитана общая потребность в тепле для данного помещения:

42 * 41 = 1722Вт, учитывая, что сто мощность одной секции составляет 160Вт, можно рассчитать необходимое количество, разделив общую требуемую мощность на мощность одной секции: 1722/160 = 10,8, округленные до 11 секций .

Если выбраны радиаторы, не разделенные на секции, общее количество необходимо разделить на мощность одного радиатора.

Полученные данные лучше округлить в большую сторону, так как производители иногда завышают заявленную мощность.

При замене чугунных батарей на приборы нового типа очень важно правильно рассчитать количество секций биметаллических радиаторов отопления. Замена отопительных приборов обходится довольно дорого, поэтому с самого начала все должно быть правильно организовано.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций.Устройство с большим количеством лишних секций — пустая трата денег, так как не будет греться, и соответственно будет работать малоэффективно. Слишком маленький радиатор отопления будет работать на полную мощность и тоже малоэффективно.

Рис. 1

Есть несколько правил, которые следует учитывать при расчете размеров радиатора отопления. Например:

• Теплопередача биметаллического нагревательного устройства намного выше, чем у чугунной батареи;
• Со временем работа радиатора становится менее эффективной, так как сердечник биметаллического устройства забивается продуктами осаждения;
• Лучше пусть тепла будет хоть отбавляй.

Часто специалисты рекомендуют устанавливать биметаллических секций столько, сколько было чугунных секций (рис. 2). Для гарантии можно добавить 1-2 раздела. Учитывая, что теплоотдача биметаллических устройств намного выше, обогрев помещения будет эффективным.

Рис. 2 Соотношение чугунных и биметаллических
отопительных приборов

Методика расчета количества секций

Существуют нормы СНиП, устанавливающие минимальное значение мощности радиатора на 1 м2 площади.Этот показатель также зависит от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (помещение). А именно нужно ширину умножить на длину (А).

Далее нужно учесть показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь помещения умножается на 100 Вт. Полученную цифру нужно разделить на мощность одной секции биметаллического радиатора (Б). Радиаторы отопления разных моделей могут иметь разную мощность, это также зависит от цены.

А именно формула выглядит так: (A * 100) / B = количество штук.

Например, площадь помещения составляет 16 м2, а мощность одной секции биметаллического радиатора — 160 Вт. Расчет: (16 * 100) / 160 = 10 штук

Такой расчет секций биметаллических радиаторов отопления будет правильным только в том случае, если высота потолков в помещении не превышает 3 м. А также потери тепла через окна, степень утепления стен и т. Д.не принимаются во внимание. Если в комнате больше 1 окна, то к биметаллическому радиатору отопления следует добавить 2-3 единицы.

Рис. 3

Расчет по объему помещения

Этот метод расчета заключается в расчете размеров радиатора отопления, с показателем объема помещения. Это означает, что учет мощности ведется на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Например, площадь становится 16 м2, а высота потолков — 2.7 м:

• 16 * 2,7 = 43 м3 (объем помещения).

• 1771/160 = 11,06 (шт.).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения или климатические условия региона. Например, если комната угловая, то полученный результат тоже нужно умножить на коэффициент 1,3:

• 11,06 * 1,3 = 14,38, следует округлить и получить 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становится равным 1.6:

• 11,06 * 1,6 = 17,69, нужно округлить в большую сторону, и получится 18 штук.

Если расчет количества секций производится для частного дома, то конечно нужно учитывать теплопотери кровли, стен, пола. В этом случае коэффициент становится 1,5:

• 11,06 * 1,5 = 16,59, нужно округлить в большую сторону, и получится 17 штук.

Проектные расчеты

Более точный расчет производится квалифицированными специалистами при проектировании системы отопления.В этом случае в формулу входят следующие параметры:

• Количество и качество окон, дверей, балконов и т.д.
• Материал, из которого изготовлены стены и перегородки.
• Площадь, на которой расположен дом, и расчет по сторонам света.
• Назначение комнаты, например, кухня, спальня или кладовая.
• Способ размещения комнаты, например, угловая комната или посередине, этажный учет и т. Д.
• Объем комнат.

Специалисты рассчитывают все показатели в соответствии с требованиями СНиП на отопление. Здесь описаны все размеры и коэффициенты. В магазинах, специализирующихся на отопительной технике, есть специальные калькуляторы. Продавцы-консультанты вводят все параметры и производят точный расчет. И сразу по всем полученным параметрам можно выбрать желаемую модель. Если секции больше, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Часто для улучшения эстетического вида устанавливают ширмы для радиаторов отопления или вешают шторы на оконные проемы. Это тоже нужно учесть и прибавить к мощности радиатора на 10%.

При выборе подходящего радиатора отопления нужно учитывать мощность установленного котла.

А именно за основу взята характеристика термоголовки. Тепловая головка зависит от степени нагрева воды в системе отопления и качества процесса нагрева.Как правило, производители указывают в паспорте на биметаллический радиатор отопления мощность по тепловому давлению 600С, начальная температура теплоносителя около 900С.

В настоящий момент вы можете отправить заявку на расчет отопления на номер
Электронная почта: [электронная почта защищена]

Необходимые данные для расчета:

Расчет производится в течение 1-2 дней, так как нагрузка на наших инженеров очень большая!

Результаты расчета и консультации по устройству отопления высылаем в ответ на запрос на Ваш E-mail!

Делаем расчет бесплатно! В свою очередь, расскажите о нас своим друзьям в социальных сетях!

Спасибо!

Получите профессиональный расчет радиаторов отопления БЕСПЛАТНО!

Отправьте заявку на расчет радиаторов отопления профессионалами, расчет абсолютно БЕСПЛАТНЫЙ!

Необходимо сообщить параметры вашей квартиры:

• Кол / м.
• Этажность в доме
• Ваш этаж
• Угловая квартира? (Ну нет)

ОТПРАВИТЬ ЗАЯВКУ

Расчет биметаллических радиаторов отопления на сегодняшний день очень важная задача, как для простого хозяина своего дома или квартиры, так и для профессионального установщика и сантехника! Расчет секций биметаллического радиатора наш онлайн-калькулятор позволяет легко определить необходимое количество секций для обогрева желаемого помещения.Благодаря качественным исходным данным, правильно заполненным дополнительным и основным параметрам, вы можете произвести расчет количества секций биметаллических радиаторов за 10-15 секунд!

Биметаллические радиаторы

очень популярны благодаря теплоотдаче и надежности, они также имеют небольшой вес, что делает их установку очень удобной и комфортной. Надежность этого типа радиатора заключается в том, что он состоит из стального каркаса, который, в свою очередь, имеет алюминиевую обшивку, которая обеспечивает отличный отвод тепла.

Биметаллические радиаторы отопления Расчет , который доставит вам удовольствие с нашим онлайн-калькулятором!

На этапе подготовки к капитальному ремонту и в процессе планирования строительства нового дома возникает необходимость рассчитать количество секций радиатора отопления. Результаты таких расчетов позволяют узнать количество аккумуляторов, которого хватило бы, чтобы обеспечить квартиру или дом достаточным теплом даже в самую холодную погоду.

Процедура расчета может варьироваться в зависимости от многих факторов. Ознакомьтесь с краткими инструкциями для типовых ситуаций, расчетом для нестандартных помещений и процедурой выполнения наиболее подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Показатели теплоотдачи, форма батареи и материал ее изготовления — эти показатели в расчетах не учитываются.

Важно! Не стоит проводить расчет сразу для всего дома или квартиры. Потратьте еще немного времени и сделайте расчеты для каждой комнаты отдельно. Это единственный способ получить максимально достоверную информацию. Причем в процессе расчета количества аккумуляторных секций для обогрева углового помещения к окончательному результату необходимо прибавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева случаются перебои или его эффективности не хватает для качественного обогрева.

Давайте начнем с рассмотрения наиболее часто используемого метода расчета. Его сложно назвать самым точным, но по простоте реализации он однозначно вырывается вперед.

По такому «универсальному» методу для обогрева 1 м2 жилой площади требуется 100 Вт аккумуляторов. В этом случае вычисления ограничиваются одной простой формулой:

К = С / У * 100

В этой формуле:

Например, рассмотрим процедуру расчета необходимого количества батарей для комнаты размером 4×3.5 м. Площадь такого помещения — 14 м2. Производитель заявляет, что каждая производимая им секция батареи выдает мощность 160 Вт.

Подставляем значения в приведенную выше формулу и находим, что для обогрева нашего помещения нужно 8,75 секций радиатора. Округляем, конечно, в большую сторону, т.е. до 9. Если комната угловая, прибавляем 20% запаса, снова округляем, и получаем 11 секций. Если наблюдаются проблемы в работе системы отопления, прибавьте еще 20% к первоначально рассчитанному значению.Получится около 2. То есть всего для обогрева 14-метрового углового помещения в условиях нестабильной работы системы отопления потребуется 13 аккумуляторных секций.

Примерный расчет для стандартных номеров

Очень простой вариант расчета. Он основан на том, что габариты отопительных батарей массового производства практически одинаковы. Если высота помещения составляет 250 см (стандартное значение для большинства жилых помещений), то одна радиаторная секция может обогреть 1,8 м2 площади.

Площадь помещения 14 м2. Для расчета достаточно значение площади разделить на упомянутые ранее 1,8 м2. Результат 7,8. Округлить до 8.

Таким образом, для прогрева 14-метрового помещения с 2,5-метровым потолком нужно покупать 8-секционный аккумулятор.

Важно! Не используйте этот метод при расчете маломощного блока (до 60 Вт). Погрешность будет слишком большой.

Расчет для нестандартных помещений

Такой вариант расчета подходит для нестандартных помещений со слишком низкими или слишком высокими потолками.Расчет основан на утверждении, что для обогрева 1 м3 жилого помещения необходимо около 41 Вт мощности аккумулятора. То есть расчеты производятся по единой формуле, которая выглядит так:

A = Bx 41,

• А — необходимое количество секций батареи отопления;
• B — объем помещения. Он рассчитывается как произведение длины комнаты на ее ширину и высоту.

Например, рассмотрим комнату длиной 4 м, 3.5 м шириной и 3 м высотой. Его объем составит 42 м3.

Общая потребность в тепле для этого помещения рассчитывается путем умножения его объема на ранее упомянутый 41 Вт. Результат — 1722 Вт. Например, возьмем аккумулятор, каждая секция которого выдает 160 Вт тепловой мощности. Мы рассчитываем необходимое количество секций, разделив общую потребность в тепле на значение мощности каждой секции. Это 10,8. Как обычно, округлить до ближайшего большего целого числа, т. Е. До 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на емкость всей батареи (указанную в сопроводительной технической документации).Вот как вы узнаете нужное количество тепла.

Расчет необходимого количества радиаторов отопления

Самый точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является абсолютно точным, поскольку даже для одинаковых комнат результаты, хотя и немного, все же отличаются.

Если вам нужна максимальная точность расчетов, используйте следующий метод. Он учитывает множество факторов, которые могут повлиять на эффективность отопления и другие значимые показатели.

В целом формула расчета выглядит следующим образом:

T = 100 Вт / м2 * A * B * C * D * E * F * G * S,

• где T — общее количество тепла, необходимое для обогрева рассматриваемого помещения;
• S — площадь отапливаемого помещения.

Остальные коэффициенты требуют более детального изучения. Итак, коэффициент А учитывает особенности остекления помещения.

Значения следующие:

• 1.27 для комнат, окна которых просто застеклены двумя стеклопакетами;
• 1.0 — для помещений со стеклопакетами;
• 0,85 — если окна тройные.

Коэффициент B учитывает особенности утепления стен помещения.

Зависимость следующая:

• при неэффективной изоляции коэффициент принимается равным 1,27;
• при хорошей теплоизоляции (например, если стены облицованы 2 кирпичами или целенаправленно утеплены качественным утеплителем) коэффициент 1.0 используется;
• на высоком уровне изоляции — 0,85.

Коэффициент С показывает отношение общей площади оконных проемов к поверхности пола в помещении.

Зависимость выглядит так:

• с коэффициентом 50%, коэффициент C принят равным 1,2;
• , если коэффициент составляет 40%, используется коэффициент 1,1;
• , когда коэффициент равен 30%, значение коэффициента уменьшается до 1,0;
• в случае еще меньшего процента, коэффициенты равны 0.9 (для 20%) и 0,8 (для 10%).

Коэффициент D показывает среднюю температуру в самый холодный период года.

Зависимость выглядит так:

• при температуре -35 и ниже коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• , если температура не опускается ниже -20 градусов, расчет проводится с коэффициентом равным 1.1;
• жителей регионов, где температура не опускается ниже -15, должны использовать коэффициент 0,9;
• , если температура зимой не опускается ниже -10, считать с коэффициентом 0,7.

Коэффициент E указывает количество внешних стен.

Если внешняя стена только одна, используйте коэффициент 1,1. С двумя стенами увеличьте его до 1,2; с тремя — до 1,3; если есть 4 внешние стены, используйте коэффициент 1,4.

Фактор F учитывает особенности вышеуказанного помещения… Зависимость следующая:

• при наличии неотапливаемого чердака коэффициент принимается равным 1,0;
• , если отапливается чердак — 0,9;
• , если соседом наверху является отапливаемая гостиная, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы G — учитывает высоту помещения.

Порядок следующий:

• в помещениях с высотой потолков 2,5 м расчет ведется с использованием коэффициента, равного 1.0;
• , если в комнате 3-х метровый потолок, коэффициент увеличивается до 1,05;
• при высоте потолка 3,5 м, считать с коэффициентом 1,1;
• номеров с потолком высотой 4 метра рассчитаны с коэффициентом 1,15;
• при расчете количества аккумуляторных секций для обогрева помещения высотой 4,5 м увеличивайте коэффициент до 1,2.

Данный расчет учитывает практически все существующие нюансы и позволяет с наименьшей погрешностью определить необходимое количество секций отопительного агрегата.В заключение остается только рассчитанный показатель разделить на теплоотдачу одной секции батареи (проверьте в прилагаемом паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в большую сторону.

Каждый хозяин дома сталкивается с важными вопросами при установке отопления. Какой радиатор выбрать? Как рассчитать количество секций радиатора? Если дом строят для вас профессиональные работники, они помогут сделать правильные расчеты, чтобы распределение отопительных батарей в здании было рациональным.Однако эту процедуру можно проделать и самостоятельно. Формулы, необходимые для этого, вы найдете в статье ниже.

Типы радиаторов

Сегодня есть такие типы батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы делятся на панельные, секционные, конвекторные, трубчатые и дизайнерские. Их выбор зависит от теплоносителя, технических возможностей системы отопления и финансовых возможностей хозяина дома. Как рассчитать количество секций радиатора на комнату? Не зависит от типа.При этом учитывается только один показатель — мощность радиатора.

Методы расчетов

Чтобы система отопления в помещении работала эффективно и зимой было тепло и комфортно, нужно внимательно. Для этого используются следующие методы расчета:

• Стандарт — выполняется на основе положения СНиП, согласно которым для обогрева 1м 2 потребуется мощность 100 Вт. Расчет ведется по формуле: S / P, где P — вместимость отделения, S — площадь выбранного помещения.
• Примерно — для обогрева квартиры площадью 1,8 м 2 с высотой потолков 2,5 м потребуется одна радиаторная секция.
• Объемный метод — мощность нагрева принята на 1 м 3 Вт. Учитываются ширина, высота и длина помещения.

Сколько радиаторов нужно на весь дом

Как рассчитать количество радиаторных секций для квартиры или дома? Расчет ведется для каждой комнаты отдельно. По стандарту тепловая мощность на 1 м 3 объема помещения с одной дверью, окном и внешней стеной считается равной 41 Вт.

Если дом или квартира «холодные», тонкие стены, много окон, в доме нет, но квартира находится на первом или последнем этаже, то на их обогрев нужно 47 Вт на 1 м 3, а не 41 W. Для дома, построенного из современных материалов с использованием различных обогревателей для стен, пола, потолка, металлопластиковых окон … можно взять 30 Вт.

Для замены чугунных радиаторов существует простейший метод расчета: нужно умножить их количество на полученное число — мощность новых устройств.При покупке алюминиевых или биметаллических батарей для замены расчет ведется в соотношении: одна чугунная кромка к одной алюминиевой.

Правила расчета количества ответвлений

• Увеличение мощности радиатора происходит: если помещение фасадное и имеет одно окно — на 20%; с двумя окнами — на 30%; окна, выходящие на север, тоже требуют прибавки еще на 10%; установка аккумулятора под окном — 5%; покрытие каменки декоративной ширмой — на 15%.
• Мощность, необходимую для обогрева, можно рассчитать, умножив площадь помещения (в м 2) на 100 Вт.

В паспорте на продукцию производитель указывает удельную мощность, что дает возможность рассчитать нужное количество секций. Не забывайте, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому разместить и установить в комнате несколько небольших приборов эффективнее, чем установить одну большую.Поступающее с разных сторон тепло равномерно его согреет.

Расчет количества биметаллических аккумуляторных отсеков

• Размеры помещения и количество окон в нем.
• Расположение конкретной комнаты.
• Наличие проемов, арок и дверей.
• Мощность теплоотдачи каждой секции указывается производителем в паспорте.

Расчет ступеней

Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определите площадь, рассчитав в метрах производные от ширины и высоты комнаты.По формуле S = L x W рассчитайте площадь стыка, если у них есть открытые проемы или арки.

Далее рассчитывается общее количество аккумуляторов (P = S x 100), используя мощность 100 Вт для обогрева одного м 2. Затем вычисляют правильное количество секций (n = P / Pc ) разделив общую тепловую мощность на теплоотдачу одной секции, указанную в паспорте.

В зависимости от расположения помещения расчет необходимого количества отсеков биметаллического устройства производится с учетом поправочных коэффициентов: 1.3 — для угловой; коэффициент 1,1 — для первого и последнего этажей; 1,2 — используется для двух окон; 1,5 — три и более окон.

Расчет аккумуляторных секций в конечной комнате, расположенной на первом этаже дома и имеющей 2 окна. Размеры комнаты 5 х 5 м. Теплоотдача одной секции 190 Вт.

• Рассчитываем площадь помещения: S = 5 х 5 = 25 м 2.
• Рассчитываем тепловую мощность в целом: P = 25 х 100 = 2500 Вт.
• Рассчитываем необходимые сечения: n = 2500/190 = 13,6. Округляя в большую сторону, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
• Делим секции на две батареи и устанавливаем их под окнами.

Надеемся, что информация в статье подскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и произведите относительно точный расчет. Важно правильно выбрать мощность секции, подходящую для вашей системы отопления.

Если вы не можете самостоятельно рассчитать необходимое количество аккумуляторов для своего дома, лучше всего обратиться за помощью к специалистам. Выполнят грамотный расчет с учетом всех факторов, влияющих на эффективность установленных отопительных приборов, которые будут обеспечивать тепло в доме в холодный период.

Освоение физических решений Глава 16 Температура и тепло

Освоение физических решений Глава 16 Температура и тепло

Освоение физических решений

Глава 16 Температура и нагрев Q.1CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Чашка горячего кофе ставится на стол. Это тепловое равновесие? Какое условие определяет, когда кофе находится в равновесии?
Решение:
Говорят, что тело находится в тепловом равновесии, если нет обмена теплом между телом и окружающей средой.
В тот момент, когда кофейная чашка ставится на стол, ее температура отличается от температуры окружающей среды. Атмосфера.Следовательно, происходит преобразование тепловой энергии от кофейной чашки к окружающей среде. Следовательно, кофе не находится в тепловом равновесии. Со временем температура кофе будет снижаться до тех пор, пока она не станет такой же, как комнатная температура. находиться в равновесии, пока температура в комнате остается неизменной

Глава 16 Температура и тепло Q.1P
Официальный рекорд самой низкой температуры, когда-либо зарегистрированной на Земле, был установлен в Востоке, Антарктида, 21 июля 1983 года.Температура в тот день упала до -89,2 ° C, что намного ниже температуры сухого льда. Что это за температура в градусах Фаренгейта?
Раствор:

Глава 16 Температура и тепло Q.2CQ
Ответы на нечетные концептуальные вопросы можно найти в конце книги «Найти температуру в ядре Солнца». вы можете обратиться к некоторым веб-сайтам в Интернете.
На одном из сайтов указано, что температура составляет около 15 миллионов ° C. другой говорит, что это 15 миллионов кельвинов.Это серьезное несоответствие? Объяснять.
Раствор:

Глава 16 Температура и тепло Q.2P
Скорее всего, в этот момент в вашей комнате горит лампа накаливания. Нить этой лампы с температурой около 4500 ° F почти вдвое горячее, чем поверхность Солнца. Что это за температура в градусах Цельсия?
Раствор:

Глава 16 Температура и нагрев Q.3CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги.
Чтобы узнать температуру в ядре Солнца, обратитесь к некоторым веб-сайтам в Интернете. На одном сайте говорится, что температура составляет около 15 миллионов ° C, на другом — 15 миллионов кельвинов. Это серьезное несоответствие? Объяснять.
Раствор:

Глава 16 Температура и тепло Q.3P
Температура тела человека составляет 98,6 ° F. Какова соответствующая температура в (а) градусах Цельсия и (б) кельвинах?
Раствор:

Глава 16 Температура и нагрев Q.4CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Верно ли говорить, что горячий объект содержит больше тепла, чем холодный?
Решение:
Тепло — это не количество, которое у одного объекта больше, чем у другого. Тепло — это энергия, которая передается между объектами с разной температурой

Глава 16 Температура и тепло Q.4P
Какая температура равна 1,0 К по шкале Фаренгейта?
Раствор:

Глава 16 Температура и нагрев Q.5CQ
Ответы на нечетные концептуальные вопросы можно найти в конце книги. Если бы стекло в стеклянном термометре имело тот же коэффициент объемного расширения, что и ртуть, термометр не был бы очень полезен. Объяснять.
Решение:
Если бы стекло и ртуть имели одинаковый коэффициент объемного расширения, уровень ртути в стекле не изменялся бы с температурой. Это связано с тем, что объем полости в стакане расширится на ту же величину, что и объем ртути.

Глава 16 Температура и тепло Q.5P
Температура поверхности шины Солнца составляет около 6000 К. Преобразуйте эту температуру в шкалу Цельсия (а) и Фаренгейта (б).
Раствор:

Глава 16 Температура и тепло Q.6CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Предположим, что стекло в стеклянном термометре расширяется при температуре больше, чем содержащаяся в нем ртуть. Что случилось бы с ртутью. уровень как температура повысилась?
Если стекло стеклянного термометра расширяется с температурой быстрее, чем ртуть.тогда будет казаться, что ртуть движется вниз относительно отметок на термометре.
Решение:
Следовательно, температура, показываемая термометром, будет уменьшаться с увеличением температуры.

Глава 16 Температура и тепло Q.6P
Однажды вы замечаете, что температура на улице повысилась на 27 F ° между вашей утренней пробежкой и обедом в полдень. Каково соответствующее изменение температуры по шкалам Цельсия (а) и Кельвина (б)?
Решение:

Глава 16 Температура и нагрев Q.7CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Когда стеклянный ртутный термометр помещается в горячую жидкость, ртутный столбик сначала падает, а затем поднимается. Объясните такое поведение.
Solution:
Вначале уровни ртути падают, потому что стекло первым увеличивает свою температуру при контакте с горячей жидкостью. Следовательно, стекло расширяется раньше ртути. приводит к падению уровняi. Когда через несколько мгновений температура ртути поднимается до той же температуры, ее уровень повышается на

Глава 16 Температура и нагрев Q.7P
Лобовый газ в газовом термометре постоянного объема имеет давление 93,5 кПа при 105 ° C. (A) Каково давление газа при 50,0 ° C? (б) При какой температуре газ имеет давление 115 кПа?
Решение:

Глава 16 Температура и нагрев Q.8CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти на обратной стороне книги Иногда металлическая крышка на стеклянной банке прикручена так плотно, что ее очень трудно открыть Объяснить почему удерживание крышки под струей горячей воды часто ослабляет ее для легкого открывания
Решение:
Нагревание стеклянной емкости и ее металлической крышки до такой же более высокой температуры приводит к большему расширению крышки, чем стеклянной I В результате крышка становится достаточно свободной, чтобы ее можно было повернуть.

Глава 16 Температура и нагрев Q.8P
Газовый термометр постоянного объема имеет давление 80,3 кПа при -10,0 ° C и давление 86,4 кПа при 10,0 ° C. (а) При какой температуре давление этой системы экстраполируется до нуля? б) Какое давление газа при точках замерзания и кипения воды? (c) В целом, как бы изменились ваши ответы на части (a) и (b), если использовать другой газовый термометр постоянного объема? Объяснять.
Решение:

Глава 16 Температура и нагрев Q.9CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Почему вы слышите скрип и стон в доме. особенно ночью при понижении температуры воздуха?
Решение:
По мере того, как температура в доме понижается, длина различных деревянных частей, из которых он построен, будет уменьшаться, а дом приспосабливается к этим изменяющимся длинам. часто скрипит или стонет

Глава 16 Температура и нагрев Q.9P
Мировой рекорд по наибольшему изменению температуры был установлен в Спирфиш, SD, 22 января 1943 года. В 7:30 утра температура была -4,0 ° F; две минуты спустя температура была 45 ° F. Найдите среднюю скорость изменения температуры в течение этих двух минут в градусах Кельвина в секунду.
Раствор:

Глава 16 Температура и тепло Q.10CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги Два разных объекта получают разное количество тепла, но испытывают одинаковое повышение температуры.Назовите хотя бы две возможные причины такого поведения
Решение:

Глава 16 Температура и нагрев Q.10P
Мы знаем, что -40 ° C соответствует -40 ° F. Какая температура имеет одинаковое значение по шкале Фаренгейта и Кельвина?
Раствор:

Глава 16 Температура и тепло Q.11CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Удельная теплоемкость бетона больше, чем у почвы. бейсбольное поле лиги или парковка, которая окружает его, чтобы освежиться вечером после солнечного дня?
Решение:
Почва в поле остывает быстрее, чем на бетонной стоянке, потому что ее температура изменяется сильнее при заданном количестве потерь тепла

Глава 16 Температура и нагрев Q.11P
Когда баллон газового термометра постоянного объема помещается в стакан с кипящей водой при 100 ° C, давление газа составляет 227 мм рт. Когда баллон перемещается в смесь льда и соли, давление газа падает до 162 мм рт. Если предположить идеальное поведение, как на рис. 16-3, какова температура по Цельсию смеси льда и соли?
Раствор:

Глава 16 Температура и тепло Q.12CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Удельная теплоемкость бетона больше, чем у почвы. бейсбольное поле или парковка, которая его окружает, чтобы освежиться вечером после солнечного дня?
Решение:
Почва в поле остывает быстрее, чем на бетонной стоянке, потому что ее температура изменяется сильнее при заданном количестве потерь тепла

Глава 16 Температура и нагрев Q.12P
Биметаллическая полоса A изготовлена ​​из меди и стали: биметаллическая полоса B изготовлена ​​из алюминия и стали. (a) Ссылаясь на Таблицу 16-1. какая полоса прогибается больше при данном изменении температуры? (b) Какой из металлов, перечисленных в Таблице 16-1, даст наибольший изгиб при соединении со сталью в биметаллической полосе?
Решение:
(A) Величина изгиба биметаллической ленты зависит от разницы в коэффициентах теплового расширения. Для двух металлов разница в тепловом расширении больше.чем больше изгиб. Вот почему полоса 2 (алюминий-сталь) изгибается больше, чем полоса I (медь-сталь)
(B) I Биметаллическая полоса из стали-свинца дает наибольший изгиб для металла в таблице

.

Глава 16 Температура и тепло Q.13CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Если расширить результат предыдущего вопроса в более крупном масштабе, ожидаете ли вы, что дневные ветры обычно дуют от ветра? из города в пригород или из пригорода в город? Объясните
Решение:
Почва в поле остывает быстрее, чем бетонная набивка, потому что ее температура изменяется сильнее при заданном количестве теплопотерь. Если температура увеличивается до больших значений, земля нагревается в течение дня.Следовательно. земля окрестных окраин прогревается быстрее, так как имеет меньшую удельную теплоемкость. Это приведет к дутью из города в пригород, если в городе теплее, чем пригород, из-за заводов и транспортных средств, вместо этого ветер будет дуть в город. да. Дневные ветры дуют из города в пригороды.

Глава 16 Температура и нагрев Q.13P
См. Таблицу 16-1. Что будет более точным для всесезонного использования на открытом воздухе: стальная рулетка или алюминиевая?
Решение:
Стальная рулетка была бы лучше, потому что ее коэффициент теплового расширения меньше, чем у алюминиевой рулетки. Это означает, что ее длина будет меньше меняться с температурой

Глава 16 Температура и нагрев Q.14CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Когда вы дотрагиваетесь до куска металла и куска дерева, которые имеют комнатную температуру, металл кажется холоднее Почему?
Раствор:
И металл, и дерево имеют более низкую температуру, чем ваша кожа. Таким образом, тепло будет поступать от вашей кожи как к металлу, так и к дереву. Однако металл кажется более прохладным. потому что он имеет на
большую теплопроводность. Это позволяет теплу от вашей кожи течь в больший эффективный объем, чем в случае с деревом.

Глава 16 Температура и нагрев Q.14P
Латунная пластина имеет круглое отверстие, диаметр которого немного меньше диаметра алюминиевого шара
. Если мяч и тарелка всегда хранятся при одной и той же температуре. (а) следует ли повышать или понижать температуру системы
, чтобы мяч прошел через отверстие
? (b) Выберите лучшее объяснение из следующего:
L Алюминиевый шар меняет свой диаметр больше с температурой, чем латунная пластина, и
, следовательно, температура должна быть уменьшена.
IL Изменение температуры не повлияет на то, что мяч больше лунки.
IlL Нагревание латунной пластины увеличивает ее отверстие, что позволяет мячу проходить сквозь него.
Решение:
Объясните, следует ли повышать или понижать температуру системы для того, чтобы алюминиевый балито прошел через отверстие в латунной гильзе. Это можно объяснить на основе концепции коэффициента теплового расширения. отверстие немного меньше диаметра шара. Алюминиевый шар и отверстие в латунной пластине поддерживаются при одинаковой температуре. Из таблицы 16-1
, приведенной в учебнике, значение коэффициента линейного расширения алюминия больше по сравнению со значением коэффициента линейного расширения латуни Для прохождения шара через отверстие систему
необходимо охладить.Это связано с тем, что внутренний диаметр шара немного больше диаметра отверстия, и если система охлаждается, мяч сжимается сильнее, чем диаметр отверстия, и, следовательно, мяч проходит через отверстие. температура системы должна быть снижена, чтобы шар мог пройти через отверстие. Учитывая, что диаметр отверстия немного меньше диаметра шара. Алюминиевый шар и отверстие в латунной пластине имеют одинаковую температуру из Таблицы 16- 1 показано в учебнике значение коэффициента линейного расширения алюминия больше по сравнению со значением коэффициента линейного расширения латуни.Таким образом, если температура снижается, диаметр алюминиевого шара изменяется больше по сравнению с диаметром отверстия.
При изменении (повышении) температуры шар расширится больше, чем при нагревании системы. приводит к тому, что алюминиевый шар расширяется быстрее, чем отверстие в латунной пластине
Следовательно, правильное утверждение: (l)

Глава 16 Температура и нагрев Q.15CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги.Зажгив деревянную спичку, вы можете некоторое время держаться за ее конец, пока пламя не загорится почти полностью. Почему ты не сгораешь, как только зажигается спичка?
Решение:
Хотя пламя на дальнем конце спички очень горячее, древесина, из которой она сделана, плохо проводит тепло. Воздух между пламенем и пальцем является еще более плохим проводником тепла. Таким образом, мы не сгораем, как только зажигается спичка

Глава 16 Температура и нагрев Q.15P

Решение:

Глава 16 Температура и нагрев Q.16CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги.
Скорость теплового потока через плиту не зависит от чего из следующего? (а) разница температур между противоположными сторонами плиты, (б) теплопроводность плиты. (c) Толщина плиты, (d) Площадь поперечного сечения плиты, (e) Удельная теплоемкость плиты.
Раствор:

Глава 16 Температура и нагрев Q.16P
Обращаясь к задаче 15, расположите металлические пластины в порядке увеличения площади расширения. Укажите связи там, где это необходимо.
Раствор:

Глава 16 Температура и нагрев Q.17CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Если зажженная спичка проводится под надутым воздухом воздушным шаром, воздушный шар быстро лопается. If.
, вместо этого зажженная спичка находится под воздушным шаром, наполненным водой, воздушный шар остается нетронутым. даже если игла соприкасается с баллоном. Объясните
Решение:
Два важных фактора работают в пользу баллона, наполненного водой.
(i) вода имеет большую теплоемкость; следовательно, он может поглощать большое количество тепла при небольшом изменении температуры.
(ii) [Вода лучше проводит тепло, чем воздухj; При этом тепло от пламени передается в большой объем воды, что дает большую эффективную теплоемкость.

Глава 16 Температура и тепло Q.17P
Самый длинный подвесной мост в мире — это мост Акаси Кайкё в Японии. Мост длиной 3910 м построен из стали. Насколько длиннее мост в теплый летний день (30,0 ° C), чем в холодный зимний день (-5,00 ° C)?
Раствор:

Глава 16 Температура и тепло Q.18CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги Восходящие потоки воздуха позволяют ястребам и орлам легко скользить, все время набирая высоту. Что вызывает восходящие потоки воздуха?
Решение:
Осенение воздуха происходит из-за теплого воздуха на поверхности земли При дневном нагревании поверхности земли поверхностный воздух становится намного теплее, чем воздух над поверхностью земли. Плотность теплого воздуха намного меньше, чем плотность холодного воздуха. Теплый воздух на поверхности поднимается вверх от поверхности земли из-за меньшей плотности. Следовательно.теплый воздух на поверхности вызывает выпрямление воздуха.

Глава 16 Температура и нагрев Q.18P
Отверстие в алюминиевой пластине имеет диаметр 1,178 см при 23,00 ° C. (A) Каков диаметр отверстия при 199,0 ° C? б) При какой температуре диаметр отверстия равен 1,176 см?
Решение:

Глава 16 Температура и тепло Q.19CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги Когда пингвины сбиваются в кучу во время антарктического шторма, они теплее, чем если бы они были хорошо разделены. Объяснить
Решение :
Когда есть один пингвин в данной области, тепло излучается от пингвина на всю область Но когда есть группа пингвинов, тепло, излучаемое всеми пингвинами, уходит в одну и ту же область. s больше в случае группы пингвинов, а не одного пингвина

Глава 16 Температура и нагрев Q.19P

Решение:

Глава 16 Температура и тепло Q.20CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги Мех белых медведей состоит из полых волокон (Иногда в полых областях могут расти водоросли. Гипс.) Объясните, почему полые волосы могут быть полезны для белых медведей.
Solution:
Полые волокна волос являются эффективными изоляторами, потому что газ внутри волокон имеет низкую теплопроводность. Это аналогично окнам с двойным остеклением, которые удерживают слой газа между стеклами для значительно улучшенного изоляционного эффекта.

Глава 16 Температура и нагрев Q.20P
При 12,25 ° C латунная втулка имеет внутренний диаметр 2,19625 см, а стальной вал — 2,19893 см. Желательно произвести термоусадочную посадку втулки на стальной вал. (A) До какой температуры необходимо нагреть втулку, чтобы она могла скользить по валу? (b) В качестве альтернативы, до какой температуры необходимо охладить вал, прежде чем он сможет проскользнуть через втулку?
Решение:

Глава 16 Температура и нагрев Q.21CQ
Ответы на концептуальные вопросы с нечетными номерами можно найти в конце книги. Объект 2 имеет вдвое большую излучательную способность, чем объект 1., хотя они имеют одинаковый размер и форму. Если два объекта излучают одинаковую мощность. каково соотношение их температур Кельвина?
Решение:
Объект 1 должен иметь более высокую температуру l, чтобы компенсировать более высокий коэффициент излучения объекта 2 Поскольку излучаемая мощность зависит от температуры 4, температура объекта 1 должна быть больше в 2 раза в 114-й степени.

Глава 16 Температура и тепло Q.21P
Рано утром, когда температура составляет 5,0 ° C, бензин закачивается в стальной бензобак автомобиля объемом 51 л, пока он не будет заполнен до верха. Днем температура поднимается до 25 ° C. Поскольку при данном повышении температуры объем бензина увеличивается больше, чем объем стального бака, бензин вытечет из бака. Как много разлитого бензина в этом случае?
Раствор:

Глава 16 Температура и нагрев Q.22P
Некоторая посуда имеет внутреннюю часть из нержавеющей стали (α = 17,3 × 10−6 K − 1) и медное дно (α = 17,0 × 10−6 K − 1) для лучшего распределения тепла. Предположим, что кастрюля этой конструкции на 8,0 дюймов нагревается на плите до 610 ° C. Если начальная температура котла составляет 22 ° C, какова разница в изменении диаметра для меди и стали?
Раствор:

Глава 16 Температура и нагрев Q.23P
Вы строите два каркасных куба: один из медной проволоки, другой из алюминиевой.При 23 ° C кубики заключают равные объемы 0,016 м3. а) Если температура кубиков увеличивается, какой куб охватывает больший объем? (b) Найдите разницу в объеме между кубиками, когда их температура составляет 97 ° C.
Решение:

Глава 16 Температура и нагрев Q.24P
Медный шар с радиусом 1,5 см нагревается до тех пор, пока его диаметр не увеличится на 0,19 мм. Предполагая, что начальная температура составляет 22 ° C, найдите конечную температуру мяча.
Решение:

Глава 16 Температура и нагрев Q.25P
Алюминиевая кастрюля диаметром 23 см и высотой 6,0 см заполнена водой до краев. Начальная температура кастрюли и воды — 19 ° C. Теперь сковороду помещают на плиту и нагревают до 88 ° C. (а) Будет ли вода выливаться из поддона или уровень воды в поддоне снизится? Объясните: (б) Рассчитайте объем переливающейся воды или падение уровня воды в поддоне, в зависимости от того, что подходит.
Решение:

Глава 16 Температура и тепло Q.26P
Когда люди спят, скорость их метаболизма составляет около 2,6 × 10 -4 C / (с кг). Сколько калорий усваивает человек с массой 75 кг, когда вы спите 8 часов?
Раствор:

Глава 16 Температура и тепло Q.27P
Тренажер показывает, что вы отработали 2,5 калории за полторы минуты бега на месте.Какой была ваша выходная мощность в это время? Ответьте как в ваттах, так и в лошадиных силах.
Решение:

Глава 16 Температура и тепло Q.28P
Во время тренировки человек многократно поднимает штангу 12-1 b на расстояние 1,3 фута. Сколько «повторений» этого подъема требуется, чтобы сжечь 150 ° C?
Решение:

Глава 16 Температура и тепло Q.29P
Рассмотрим устройство, которое Джоуль использовал в своих экспериментах с механическим эквивалентом тепла, показанный на рис. 16-8.Предположим, что оба блока имеют массу 0,95 кг и падают на расстояние 0,48 м. (a) Найдите ожидаемое повышение температуры воды, учитывая, что 6200 Дж требуется на каждое повышение температуры на 1,0 ° C. Дайте свой ответ в градусах Цельсия: (б) Будет ли повышение температуры в градусах Фаренгейта больше или меньше, чем результат в части (а)? Объясните: (c) Найдите повышение температуры в градусах Фаренгейта.
Раствор:

Глава 16 Температура и нагрев Q.30P
В примере показано, что атипичный человек излучает мощность около 62 Вт при комнатной температуре. Учитывая этот результат, сколько времени нужно человеку, чтобы излучить энергию, полученную при потреблении 230-калорийного пончика?
Раствор:

Глава 16 Температура и тепло Q.31P
Два объекта сделаны из одного материала, но имеют разные температуры: объект 1 имеет массу m, а объект 2 имеет массу 2m. Если объекты находятся в тепловом контакте, (а) изменение температуры объекта 1 больше, меньше или равно изменению температуры объекта 2? (b) Выберите лучшее объяснение из следующего:
I.Более крупный объект выделяет больше тепла, и поэтому его изменение температуры наибольшее.
II. Тепло, отдаваемое одним объектом, поглощается другим объектом. Поскольку объекты имеют одинаковую теплоемкость, изменения температуры одинаковы.
III. Один объект теряет тепло величиной Q, другой получает тепло величиной Q. При такой же величине тепла меньший объект имеет большее изменение температуры.
Раствор:

Глава 16 Температура и нагрев Q.32P
Некоторое количество тепла передается 2 кг алюминия и такое же количество тепла передается 1 кг льда. Ссылаясь на Таблицу 16-2, (а) является ли повышение температуры алюминия большим, меньшим или равным увеличению температуры льда? (b) Выберите лучшее объяснение из следующего:
I. Удельная теплоемкость алюминия в два раза меньше, чем удельная теплоемкость льда, и, следовательно, алюминий имеет большее изменение температуры.
II. У алюминия меньшее изменение температуры, так как его масса меньше массы льда.
III. Такое же тепло вызовет такое же изменение температуры.
Раствор:

Глава 16 Температура и тепло Q.33P
Предположим, 79,3 Дж тепла добавлено к 111-граммовой алюминиевой детали при 22,5 ° C. Какова конечная температура алюминия?
Раствор:

Глава 16 Температура и нагрев Q.34P
Сколько тепла требуется для повышения температуры стеклянного шара массой 55 г на 15 ° C?
Раствор:

Глава 16 Температура и нагрев Q.35P
Оцените количество тепла, необходимое для нагрева 0,15 кг яблока с 12 ° C до 36 ° C. (Предположим, что яблоко состоит в основном из воды.)
Решение:

Глава 16 Температура и тепло Q.36P
Свинцовая пуля весом 5,0 г попадает в столб ограждения. Начальная скорость пули составляет 250 м / с, а когда она останавливается, половина ее кинетической энергии уходит на то, чтобы услышать пулю. Насколько увеличивается температура пули?
Раствор:

Глава 16 Температура и нагрев Q.37P
Гранулы серебра массой 1,0 г и температурой 85 ° C добавляют к 220 г воды при 14 ° C. (A) Сколько гранул необходимо добавить, чтобы повысить равновесную температуру системы до 25 ° C. ? Предположим, что тепло не обменивается с окружающей средой. (B) Если вместо этого используются медные гранулы, будет ли требуемое количество гранул увеличиваться, уменьшаться или оставаться прежним? Объясните: (c) Найдите необходимое количество медных гранул.
Решение:

Глава 16 Температура и нагрев Q.38P
Свинцовый шар массой 235 г при температуре 84,2 ° C помещают в световой калориметр, содержащий 177 г воды при 21,5 ° C. Найдите равновесную температуру системы.
Решение:

Глава 16 Температура и тепло Q.39P
Если к объекту массой 190 г добавить 2200 Дж тепла, его температура повысится на 12 ° C. а) Какова теплоемкость этого объекта? б) Какова удельная теплоемкость объекта?
Раствор:

Глава 16 Температура и нагрев Q.40P
Свинцовый шар массой 97,6 г падает с высоты 4,57 м. Столкновение между мячом и землей совершенно неупругое. Предположив, что вся кинетическая энергия мяча уходит на нагревание мяча, найдите изменение его температуры.
Решение:

Глава 16 Температура и тепло Q.41P
Чтобы определить удельную теплоемкость объекта, ученик нагревает его до 100 ° C в кипящей воде. Затем она помещает объект весом 38,0 г в алюминиевый калориметр весом 155 г, содержащий 103 г воды.Алюминий и вода изначально имеют температуру 20,0 ° C и термически изолированы от окружающей среды. Если конечная температура составляет 22,0 ° C, какова удельная теплоемкость объекта? Обращаясь к Таблице 16-2, определите материал в объекте.
Решение:

Глава 16 Температура и тепло Q.42P
На местной окружной ярмарке вы наблюдаете, как кузнец бросает железную подкову весом 0,50 кг в ведро, содержащее 25 кг воды, (а) если начальная температура подковы составляет 450 ° C, а начальная температура воды 23 ° C, какова равновесная температура системы? Предположим, что тепло не обменивается с окружающей средой, (b) Предположим, что 0.Вместо этого 50-килограммовая железная подкова была свинцовой подковой весом 1,0 кг. Будет ли в этом случае равновесная температура больше, меньше или такая же, как в части (а)? Объяснять.
Решение:

Глава 16 Температура и нагрев Q.43P

Решение:

Глава 16 Температура и нагрев Q.44P
В популярной демонстрации лекций лист бумаги оборачивается вокруг стержня, который сделан из дерева на одной половине и металла на другой половине, 1 f удерживается над пламенем, бумага на одной половине стержня обгорела, в то время как бумага на другой половине не пострадала. (a) Обгоревшая бумага находится на деревянной половине стержня или на металлической половине стержня? (b) Выберите лучшее объяснение из следующего:
I.На ощупь металл будет горячее, чем дерево; поэтому металлическая сторона будет обожжена.
II. Металл проводит тепло лучше, чем дерево, поэтому бумага на металлической половине не затрагивается.
III. Металл имеет меньшую удельную теплоемкость; следовательно, он нагревается сильнее и обжигает бумагу на своей половине стержня.
Решение:
Носители заряда могут легко течь в проводнике, но в изоляторе нет потока носителей заряда.
В данном случае железо является проводником, а дерево — изолятором.
(a)
Обгоревшая бумага находится на деревянной половине стержня. (B) Лучшее объяснение таково:
II. Металл проводит тепло лучше, чем дерево, поэтому бумага на металлической половине не затрагивается.

Глава 16 Температура и нагрев Q.45P

Решение:

Глава 16 Температура и нагрев Q.46P

Решение:

Глава 16 Температура и тепло Q.47P
В солнечный день однояйцевые близнецы носят разные рубашки.Твин 1 носит темную рубашку; Твин 2 носит светлую рубашку. У кого из близнецов рубашка теплее?
Раствор:

Глава 16 Температура и нагрев Q.48P
Две тарелки супа с одинаковой температурой ставятся на стол. В чаше 1 находится металлическая ложка; чаша 2 нет. Через несколько минут температура супа в миске 1 больше, меньше или равна температуре супа в миске 2?
Раствор:
Температура в чаше 1 ниже температуры в чаше 2.Это связано с тем, что в чаше 1 тепло передается не только окружающему воздуху, но и ложке. Однако в чаше 2 тепло передается только окружающему воздуху.

Глава 16 Температура и тепло Q.49P
Стеклянное окно толщиной 0,35 см имеет размеры 84 см на 36 см. Сколько тепла проходит через это окно в минуту, если температура внутри и снаружи отличается на 15 ° C?
Решение:

Глава 16 Температура и нагрев Q.50P
Чтобы сравнить относительную эффективность воздуха и стекла как изоляторов, повторите предыдущую задачу со слоем воздуха толщиной 0,35 см вместо стекла. На какой фактор снижается скорость теплопередачи?
Решение:
Скорость теплопередачи прямо пропорциональна площади поперечного сечения, разности температур и обратно пропорциональна длине.
Скорость передачи тепла через стекло определяется следующим образом:

Глава 16 Температура и нагрев Q.51P
Предполагая, что температура вашей кожи составляет 37,2 ° C, а температура вашего окружения составляет 21,8 ° C, определите время, необходимое вам, чтобы излучить энергию, полученную при употреблении 306-калорийного рожка мороженого. Пусть излучательная способность вашей кожи будет 0,915, а ее площадь — 1,22 м2.
Решение:

Глава 16 Температура и тепло Q.52P
Найдите тепло, которое течет за 1,0 с через свинцовый кирпич длиной 15 см, если разница температур между торцами кирпича равна 9.5 ° C. Площадь поперечного сечения кирпича 14 см2.
Решение:

Глава 16 Температура и тепло Q.53P
Рассмотрим окно с двойным остеклением, состоящее из двух оконных стекол толщиной 0,500 см и площадью 0,725 м2, разделенных слоем воздуха толщиной 1,75. см. Температура одной стороны окна 0,00 ° C; температура с другой стороны 20,0 ° C. Кроме того, обратите внимание, что теплопроводность стекла примерно в 36 раз больше, чем у воздуха.(а) Приблизительно оцените теплопередачу через это окно, не обращая внимания на стекло. То есть рассчитать тепловой поток на; через 1,75 см воздуха при разнице температур 20,0 ° C. (Точный результат для всего окна составляет 19,1 Дж / с.) (B) Используйте приблизительный тепловой поток, найденный в части (a), чтобы найти приблизительную разницу температур на стекле. (Точный результат — 0,157 ° C.)
Решение:

Глава 16 Температура и нагрев Q.54P
Два металлических стержня одинаковой длины — один из алюминия, другой из нержавеющей стали — соединены параллельно с температурой 20.0 ° C на одном конце и 118 ° C на другом конце. Оба стержня имеют круглое сечение диаметром 3,50 см. (a) Определите длину стержней, если суммарная скорость теплового потока через них должна составлять 27,5 Дж в секунду; (b) Если длина стержней удвоится, во сколько раз изменится скорость теплового потока?
Решение:

Глава 16 Температура и нагрев Q.55P
Два цилиндрических металлических стержня — один медный, другой — подключены параллельно с температурой 210 ​​° C на одном конце и 112 ° C на другом конце.Длина обеих штанг составляет 0,650 м, а диаметр свинцовой штанги — 2,76 см. Если комбинированная скорость нагрева Sow через два стержня составляет 33,2 Дж / с, каков диаметр медного стержня?
Решение:

Глава 16 Температура и нагрев Q.56P

Решение:

Глава 16 Температура и нагрев Q.57P
Рассмотрим два цилиндрических металлических стержня с одинаковым поперечным сечением — один вывод, другой алюминиевый, — соединенные последовательно.Температура на выводном конце стержней 20,0 ° C; температура на алюминиевом конце 80,0 ° C. (a) Учитывая, что температура на границе раздела свинец-алюминий составляет 50,0 ° C, а длина свинцового стержня составляет 14 см, какое условие вы можете использовать, чтобы определить длину алюминиевого стержня? (б) Найдите длину алюминиевого стержня.
Раствор:

Глава 16 Температура и тепло Q.58P
Медный стержень длиной 81 см используется для тушения огня. Горячий конец стержня поддерживается при 105 ° C, а холодный конец имеет постоянную температуру 21 ° C.Какова температура стержня в 25 см от холодного конца?
Решение:

Глава 16 Температура и тепло Q.59P
Два идентичных объекта помещают в комнату с температурой 21 ° C. Объект 1 имеет температуру 98 ° C, а объект 2 имеет температуру 23 ° C. Каково отношение чистой мощности, излучаемой объектом 1, к мощности, излучаемой объектом 2?
Решение:

Глава 16 Температура и нагрев Q.60P
Блок имеет размеры L, 21 и 3L.Когда одна из граней L × 2L поддерживается при температуре T 1, а другая грань L × 2L поддерживается при температуре T 2, скорость теплопроводности через блок равна P. Ответьте на следующие вопросы в терминах P. ( а) Какова скорость теплопроводности в этом блоке, если одна из граней L × 3L поддерживается при температуре T 1, а другая грань L × 3L поддерживается при температуре T 2? (b) Какова скорость теплопроводности в этом блоке, если одна из граней 2L × 3L поддерживается при температуре T 1, а другая грань 2L × 3L поддерживается при температуре T 2?
Решение:

Глава 16 Температура и нагрев Q.61GP
Рулетка Asteel маркирована таким образом, чтобы обеспечить точные измерения длины при нормальной комнатной температуре 20 ° C. Если эта рулетка используется на открытом воздухе в холодный день при температуре 0 ° C, ее измерения слишком длинные, слишком короткие или точные?
Решение:
Измерения в холодный день слишком длинные, потому что стальная лента сжимается из-за пониженной температуры. Когда мы измеряем длину второй лентой в холодный день, она показывает больший размер.Таким образом, расстояние между отметками на рулетке уменьшилось. Таким образом, крутая рулетка показывает больше делений между двумя точками, чем следовало бы.

Глава 16 Температура и тепло Q.62GP
Маятник сделан из алюминиевого стержня с грузом, прикрепленным к его свободному концу. если маятник охлаждается, (а) период маятника увеличивается, уменьшается или остается неизменным? (b) Выберите лучшее объяснение из следующего:
I. Период маятника зависит только от его длины и ускорения свободного падения.Он не зависит от массы и температуры.
II. Охлаждение заставляет все двигаться медленнее, и, следовательно, период маятника увеличивается.
III. Охлаждение укорачивает алюминиевый стержень, что уменьшает период маятника.
Решение:

Глава 16 Температура и нагрев Q.63GP

Решение:

Глава 16 Температура и нагрев Q.64GP
Обращаясь к медному кольцу в предыдущей задаче, представьте, что изначально кольцо горячее, чем комнатная температура, и что алюминиевый стержень, который холоднее комнатной температуры, плотно прилегает к кольцу.Когда эта система имеет тепловое равновесие при комнатной температуре, является ли стержень (A, прочно заклинившим в кольце; или B, легко ли его удалить)?
Раствор:

Глава 16 Температура и тепло Q.65GP
Удельная теплоемкость спирта примерно вдвое меньше, чем у воды. Допустим, у вас в одной емкости 0,5 кг спирта при температуре 20 ° C, а во второй — 0,5 кг воды при температуре 30 ° C. Когда эти жидкости наливают в один и тот же контейнер и дают прийти к тепловому равновесию, (а) конечная температура больше, меньше или равна 25 ° C? (b) Выберите лучшее объяснение из следующего:
I.Низкая удельная теплоемкость спирта поглощает больше тепла, давая конечную температуру менее 25 °.
II. Для изменения температуры воды требуется больше тепла, чем для изменения температуры спирта. Следовательно, конечная температура будет больше 25 °.
III. Смешиваются равные массы; следовательно, конечная температура будет 25 °, средним из двух начальных температур.
Решение:

Глава 16 Температура и нагрев Q.66GP
Горячий чай наливают из одного чайника в две одинаковые кружки. Кружка 1 заполнена до краев; кружка 2 наполняется только наполовину. Скорость охлаждения кружки 1 (A, больше, B, меньше, или C, равна) скорости охлаждения кружки 2?
Раствор:

Глава 16 Температура и нагрев Q.67GP
Изготовление стальных листов В процессе непрерывной разливки стальные листы толщиной 25,4 см, шириной 2,03 м и длиной 10,0 м производятся при температуре 872 ° C.Каковы размеры стального листа после охлаждения до 20,0 ° C?
Решение:

Глава 16 Температура и тепло Q.68GP
Самое холодное место во Вселенной Туманность Бумеранг обладает самой низкой зарегистрированной температурой во Вселенной — холодным -272 ° C. Что это за температура в кельвинах?
Раствор:

Глава 16 Температура и нагрев Q.69GP
Когда технические специалисты работают за компьютером, они часто заземляются, чтобы предотвратить образование искры.Если электростатический разряд действительно происходит, он может вызвать температуру до 1500 ° C в определенной области цепи. При такой высокой температуре могут плавиться алюминий, медь и кремний. Что это за температура в (а) градусах Фаренгейта и (б) кельвинах?
Раствор:

Глава 16 Температура и тепло Q.70GP
Два объекта с одинаковой начальной температурой поглощают одинаковое количество тепла. 1 f конечная температура объектов отличается, это может быть связано с тем, что они различаются по какому из следующих
свойств: масса; коэффициент расширения; теплопроводность; конкретное исцеление?
Раствор:

Глава 16 Температура и нагрев Q.71GP
Из сюрреалистического царства глубоководных гидротермальных источников в 200 милях от берега Фьюджет-Саунд прибыл недавно обнаруженный липертермофильный — или чрезвычайно теплолюбивый — микроб, который является рекордсменом по самому горячему существованию, известному науке. Этот микроб предварительно известен как штамм 121 из-за температуры, при которой он процветает: 121 ° C. (На уровне моря вода с такой температурой будет сильно закипать, но экстремальное давление на дне океана предотвращает закипание.) Что это за температура в градусах Фаренгейта?
Раствор:

Глава 16 Температура и нагрев Q.72GP
Тепло Q нагревает 1 г материала A на 1 ° C, тепло 2Q нагревает 3 г материала B на 3 ° C, тепло 3Q нагревает 3 г материала C на 1 ° C и heat 4Q нагревает 4 г материала D на 2 ° C. Расположите эти материалы в порядке увеличения удельной теплоемкости. Укажите связи там, где это необходимо.
Раствор:

Chapter 16 Температура и тепло Q.73GP
Для многих биологических систем более интересным является знать, сколько тепла требуется для повышения температуры данного объема материала, а не данной массы материала.Вычислите количество тепла, необходимое для повышения температуры одного кубического метра (а) воздуха и (б) воды на один градус Цельсия. Сравните с соответствующими значениями удельной теплоты (для данной массы), приведенными в Таблице 16-2.
Решение:

Глава 16 Температура и тепло Q.74GP
Когда вы читаете эту задачу, ваш мозг потребляет около 22 Вт энергии, (а) Сколько ступенек с высотой 21 см. нужно ли подниматься, чтобы потратить механическую энергию, эквивалентную одному часу работы мозга? (б) Типичный человеческий мозг, состоящий на 77% из воды, имеет массу 1.4 кг. Если предположить, что 22 Вт мощности мозга преобразуются в тепло, какое повышение температуры вы оцените для мозга за один час работы? Не обращайте внимания на значительную теплопередачу, которая происходит между головой человека и окружающей средой, так же как и 23% мозга, которые не являются водой.
Решение:

Глава 16 Температура и нагрев Q.75GP

Решение:

Глава 16 Температура и нагрев Q.76GP
Если тепло передается 150 г воды с постоянной скоростью в течение 2,5 мин, ее температура повышается на 13 C °. Когда тепло передается с той же скоростью в течение того же времени к объекту массой 150 г из неизвестного материала, его температура увеличивается на 61 ° C. (а) Из какого материала. объект сделан? б) Какая скорость нагрева?
Решение:

Глава 16 Температура и тепло Q.77GP
Апендул состоит из большого груза, подвешенного на стальной проволоке с нулевым углом наклона.9500 в длинном. (A) Если температура увеличивается, период маятника увеличивается, уменьшается или остается неизменным? Объясните: (b) Рассчитайте изменение длины маятника, если повышение температуры составляет 150,0 C °. (c) Рассчитайте период маятника до и после повышения температуры. (Предположим, что коэффициент линейного расширения для проволоки составляет 12,00 × 10-6 K-1, и что g = 9,810 м / с2 в месте расположения маятника.)
Решение:

Глава 16 Температура и нагрев Q.78GP
Как только алюминиевое кольцо в задаче 19 надето на стержень, кольцо и стержень могут уравновеситься при температуре 22 ° C. Кольцо теперь застряло на стержне. (a) Если температура и кольца, и стержня изменяются вместе, следует ли нагревать или охлаждать систему для снятия кольца? б) Найдите температуру, при которой кольцо можно снять.
Раствор:

Глава 16 Температура и нагрев Q.79GP
Стальная пластина имеет круглое отверстие диаметром 1.000 см Для того, чтобы уронить стеклянный мрамор Pyrex диаметром 1,003 см. через отверстие в пластине, на сколько нужно поднять температуру системы? (Предположим, что плита и мрамор всегда имеют одинаковую температуру.)
Решение:

Глава 16 Температура и тепло Q.80GP
Камень весом 226 кг находится в солнечном свете на краю обрыва высотой 5,25 м. Температура камня составляет 30,2 ° C. Если камень падает со скалы в бассейн, содержащий 6.00 м3 воды при 15,5 ° C, какова конечная температура системы каменная вода? Предположим, что удельная теплоемкость породы составляет 1010 Дж / (кг · К).
Решение:

Глава 16 Температура и тепло Q.81GP
Вода, проходящая через водопад Игуасу на границе Аргентины и Бразилии, падает на высоту около 72 м. Предположим, что вся потенциальная гравитационная энергия воды идет на повышение ее температуры. Найдите повышение температуры воды в нижней части водопада по сравнению с верхней.
Раствор:

Глава 16 Температура и нагрев Q.82GP
Стальной горшок весом 0,22 кг на плите содержит 2,1 л воды при температуре 22 ° C. При включении горелки вода закипает через 8,5 минут. (A) С какой скоростью тепло передается от горелки к кастрюле с водой? б) При такой скорости нагревания потребуется больше или меньше времени для того, чтобы вода закипела, если бы горшок был сделан из золота, а не из стали?
Решение:

Глава 16 Температура и нагрев Q.83GP
Предположим, вы можете преобразовать 525 калорий в чизбургере, который вы съели на обед, в механическую энергию со 100% эффективностью. (A) Как высоко вы могли бы бросить бейсбольный мяч весом 0,145 кг с энергией, содержащейся в чизбургере? (б) Как быстро мяч двигался бы в момент выпуска?
Раствор:

Глава 16 Температура и нагрев Q.84GP
Вы поворачиваете кривошип на устройстве, аналогичном показанному на рисунке 16-8, и производите мощность 0.18 л.с. Если лопасти погружены в 0,65 кг воды, на какое время нужно повернуть рукоятку, чтобы температура воды увеличилась на 5,0 ° C?
Решение:

Глава 16 Температура и тепло Q.85GP
Внутренняя температура человеческого тела составляет 37,0 ° C, а кожа с площадью поверхности 1,40 м2 имеет температуру 34,0 ° C. (a) Найдите скорость передачи тепла из тела при следующих предположениях: (i) Средняя толщина ткани между сердцевиной и кожей равна 1.20 см; (ii) теплопроводность ткани равна теплопроводности воды. (b) Не повторяя расчет части (а), какую скорость теплопередачи вы ожидаете, если бы температура кожи упала до 31,0 ° C? Объяснять.
Раствор:

Глава 16 Температура и тепло Q.86GP
Поверхность Солнца имеет температуру 5500 ° C. (а) Рассматривая Солнце как идеальное черное тело с излучательной способностью 1,0, найдите мощность, которую оно излучает в космос.Радиус Солнца составляет 7,0 × 108 м, а температуру космоса можно принять равной 3,0 К. (b) Солнечная постоянная — это количество ватт солнечной энергии, падающее на квадратный метр верхних слоев атмосферы Земли. Используйте результат из части (а), чтобы вычислить солнечную постоянную, учитывая, что расстояние от Солнца до Земли составляет 1,5 × 1011 м.
Раствор:

Глава 16 Температура и нагрев Q.87GP

Решение:

Глава 16 Температура и нагрев Q.88GP
Напольные часы имеют простой латунный маятник длиной L. Однажды ночью температура в доме 25,0 ° C и период маятника 1,00 с. Док держит правильное время при этой температуре. Если температура в птичнике быстро падает до 17,1 ° C сразу после 10 часов вечера и остается на этом уровне, то каково фактическое время, когда часы показывают, что сейчас 10 часов утра. следующее утро?
Решение:

Глава 16 Температура и нагрев Q.89GP

Решение:

Глава 16 Температура и тепло Q.90GP
На небольшом пруду образовался слой льда. Температура воздуха непосредственно над льдом составляет -5,4 ° C, граница раздела вода-лед — 0 ° C, а температура воды на дне пруда — 4,0 ° C. Если общая глубина от верха льда до дна пруда составляет 1,4 м, какой толщины будет слой льда? Примечание; Теплопроводность льда составляет 1,6 Вт / (м · C °), а воды — 0,60 Вт / (м · C °).
Решение:

Глава 16 Температура и нагрев Q.91GP

Решение:

Глава 16 Температура и тепло Q.92PP
Насколько горячий Blackbird при приземлении, если предположить, что он на 8,0 дюймов длиннее, чем при взлете, его коэффициент линейного расширения составляет 22 × 10−6 K − 1, а его температура равна взлетная 23 ° C?
A. 280 ° C
B. 310 ° C
C. 560 ° C
D. 3400 ° C
Раствор:

Глава 16 Температура и нагрев Q.93PP
Если бы SR-71 был окрашен в белый цвет вместо черного, была бы его температура в полете больше, меньше или равнялась бы его температуре с черной краской?
Решение:
Изображение проблемы:
По задаче blackbird SR-71 был выкрашен в белый цвет вместо черного. Мы можем наблюдать разницу в температуре, когда черный дрозд заполнен двумя вышеуказанными цветами, и это можно узнать, используя концепцию излучения.
Стратегия:
Черное тело является прекрасным излучателем и прекрасным поглотителем.Это свойство черного тела справедливо для излучения, соответствующего всем длинам волн и всем углам падения.
Решение:
Совершенное белое тело не излучает и не поглощает излучение, в то время как черное тело — идеальный излучатель и идеальный поглотитель. Таким образом, черное тело испускает падающее на него излучение, чего нельзя сказать о белом теле. Поскольку белое тело не является идеальным излучателем, температура в полете остается такой же, как температура во время его взлета, и будет выше, чем температура в полете черного дрозда, окрашенного в черный цвет.

Глава 16 Температура и нагрев Q.94PP
Выберите лучшее объяснение предыдущей проблемы из следующего:
A. Нагрев за счет сопротивления воздуха одинаков для любого цвета краски; следовательно, самолет будет иметь одинаковую температуру независимо от цвета.
B. Черный более эффективный радиатор тепла, чем белый. Таким образом, черная краска излучает больше тепла и позволяет самолету оставаться более прохладным.
C. Черные объекты обычно горячее, чем белые, при прочих равных.Поэтому самолет был бы круче с белой краской.
Решение:
Изобразите проблему:
Мы можем наблюдать разницу в температуре дрозда, когда он окрашен в белый и черный цвета. Подробно об этом можно узнать, используя понятие излучения.
Стратегия:
Черное тело является прекрасным излучателем и прекрасным поглотителем. Это свойство черного тела справедливо для излучения, соответствующего всем длинам волн и всем углам падения.
Решение:
Совершенное белое тело не излучает и не поглощает излучение, в то время как черное тело — идеальный излучатель и идеальный поглотитель.Таким образом, черное тело испускает падающее на него излучение, чего нельзя сказать о белом теле. Поскольку белое тело не является идеальным излучателем, температура в полете остается такой же, как температура во время его взлета, и будет выше, чем температура в полете черного дрозда, окрашенного в черный цвет.
Следовательно, черная краска излучает больше тепла и позволяет самолету оставаться более прохладным.
Правильный вариант: (B)

Глава 16 Температура и нагрев Q.95PP
Сколько длится Blackbird при 120 ° C?
A. 107 футов 7,8 дюйма
B. 107 футов 8,2 дюйма
C. 108 футов 0,8 дюйма
D. 108 футов 1,4 дюйма
Решение:

Глава 16 Температура и нагрев Q.96IP
Предположим, что массу блока необходимо увеличить настолько, чтобы конечная температура системы составила 22,5 ° C. Какая необходимая масса? Все остальное в примере остается прежним.
Решение:

Глава 16 Температура и нагрев Q.97IP
Предположим, что начальная температура блока должна быть увеличена настолько, чтобы конечная температура системы была равна 22,5 ° C. Какая необходимая начальная температура? Все остальное остается таким же, как в Примере.
Решение:

Глава 16 Температура и нагрев Q.98IP
Предположим, что свинцовый стержень заменен вторым медным стержнем. (а) Будет ли тепло, которое течет за 1,00 с, увеличиваться, уменьшаться или оставаться неизменным? Объясните: (б) Найдите тепло, которое течет в 1.00 с двумя медными стержнями. Все остальное остается таким же, как в Примере.
Решение:

Глава 16 Температура и нагрев Q.99IP
Предположим, что температура горячей плиты должна быть изменена так, чтобы общий тепловой поток составлял 25,2 Дж за 1,00 с. (a) Должна ли новая температура горячей плиты быть больше или меньше 106 ° C? Объясните: (б) Найдите требуемую температуру конфорки. Все остальное такое же, как в Примере.
Решение:

биметаллических радиаторов отопления Площадь одной секции биметаллического радиатора

Биметаллические радиаторы — это высококачественные и высокоэффективные отопительные приборы, которые можно использовать для обогрева жилого дома, офисного помещения или промышленного здания.Главное — наличие внутренних элементов из стали.

Конструктивные особенности способствуют повышению уровня запаса прочности, а отрицательные результаты от контакта теплоносителя с алюминием сводятся к нулю. Единственный недостаток таких отопительных конструкций — неоправданно высокая стоимость среди аналогичного оборудования.

Все положительные напрямую зависят от их конструкции … Сердечник может быть стальным или медным, что увеличивает стойкость к составу теплоносителя, а также перепадам давления.

Удобный тип стыка со стандартной обвязкой и алюминиевой поверхностью радиатора позволяет получить высокую теплоотдачу.

Биметаллические радиаторы

, продаваемые в нашей стране, в зависимости от устройства и характеристик могут быть подразделяются на два основных типа:

• абсолютно «биметаллического типа» со стальными трубами и алюминиевым корпусом. Основные преимущества — прочность и абсолютное отсутствие возможности протечки;
• «Полуметаллический вариант» , в котором вертикальные каналы усилены стальными трубами.Такие радиаторы отопления отличаются отличным сочетанием невысокой цены и высокой тепловой эффективности.

Принцип работы такого отопительного оборудования максимально прост. На алюминиевый корпус по стальной трубке передается тепло от теплоносителя , что способствует нагреву воздушных масс в отапливаемом помещении.

Использование стали облегчает использование оборудования в условиях высокого уровня давления теплоносителя внутри системы отопления.Стальные комплектующие позволяют использовать батареи биметаллического типа при наличии теплоносителя с низким показателем качества.

Стандартные размеры и диаметры

Сегодня радиаторы биметаллические выпускаются общепринятых типоразмеров:

• показатели толщины — 9 сантиметров;
• показатели ширины — не менее 40 сантиметров;
• указатели высоты — 76, 94 или 112 сантиметров.

Следует учитывать, что линейные параметры отопительных приборов могут существенно различаться и зависят от используемых материалов и конструктивных особенностей:

• при необходимости установки более тонких устройств нецелесообразно использовать оборудование биметаллического типа, что связано с двойным металлическим слоем;
• относится к категории самых тонких устройств вариант устройств.

Кроме того, существует разница в росте, которая может варьироваться от пятнадцати сантиметров до трех метров. Стандартные батареи имеют высоту 55-58 сантиметров.

Особенности расчета тепловых потерь

Размеры теплоносителя указаны производителями и на основании расчетов температурных параметров теплоносителя на семьдесят градусов. Процесс эксплуатации предполагает наличие отклонений от заданных значений, что требует учета при выборе.

Именно поэтому грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания .

Эти расчеты основаны на данных по всем конструкциям стен и потолка помещений, этажам, типам окон и их количеству, конструктивным особенностям дверей, материалу штукатурного слоя и другим факторам, включая направление сторон света, соляризацию. , роза ветров и др. критерии.

Нормальная тепловая мощность должна исходить из показателя один кВт на десять квадратных метров отапливаемой площади.Однако такие результаты будут очень приблизительными.

Более точные данные об общих тепловых потерях позволяют произвести расчеты по формуле:

В x 0,04 + TPok x Nok + TPdv x Ndv

• В — объем отапливаемого помещения;
• 0,04
  — нормативные теплопотери на кубический метр площади;
• ТПок — параметры тепловых потерь из одного окна по величине 0,1 кВт;
• Нок — общее количество окон;
• TPdv — параметры теплопотерь одной двери по значению 0.2 кВт;
• Nдв — общее количество дверей.

Более точные данные можно получить с помощью специального прибора , называемого тепловизором … Прибор не только производит необходимые расчеты с максимальной точностью, но и учитывает такие важные характеристики, как скрытые дефекты конструкции и низкое качество строительные материалы.

Расчет необходимой суммы на площадь

Практически весь объем таких радиаторов выпускается в стандартном исполнении и имеет стабильные габариты. Для расчета количества секций желательно воспользоваться достаточно удобной формулой :

Согласно которому:

• X — расчетное количество секций в одном нагревателе;
• S соответствует отапливаемой площади в квадратных метрах;
• N представляет собой мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения размером 5 х 4 метра с высотой потолка 2.5 метров, оптимальный показатель мощности одной секции около 150 Вт, а расчеты по формуле следующие —

X = S x 100: N = 5 x 4 x 100: 150 = 13,3 или 14 секций.

Правила разумного выбора

К, которая будет соответствовать всем необходимым параметрам, следует учесть некоторые нюансы:

• Размеры радиатора следует выбирать в соответствии с дизайном интерьера и количеством вырабатываемой тепловой энергии;
• под окнами оборудование должно перекрывать ширину оконных проемов на 50 или 75 процентов ;
• минимальное расстояние от верхнего отрезка батареи до подоконника должно быть не менее 10 сантиметров;
• нижняя часть аккумулятора не должна быть более чем на 60 сантиметров ближе к поверхности пола;
• для помещений нестандартной формы оптимальным вариантом будет размещение нестандартных дизайнерских аккумуляторов;
• следует иметь в виду, что такие устройства могут иметь верхнее, нижнее, боковое и варианты перекрестного подключения к системе.

При замене чугунных батарей на приборы нового типа очень важно правильно рассчитать количество секций биметаллических радиаторов отопления. Замена отопительных приборов обходится довольно дорого, поэтому с самого начала все должно быть правильно организовано.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций. Устройство с большим количеством лишних секций — пустая трата денег, так как не будет греться, и соответственно будет работать малоэффективно.Слишком маленький радиатор отопления будет работать на полную мощность и тоже малоэффективно.

Рис. 1

Есть несколько правил, которые следует учитывать при расчете размеров радиатора отопления. Например:

• Теплопередача биметаллического нагревательного устройства намного выше, чем у чугунной батареи;
• Со временем работа радиатора становится менее эффективной, так как сердечник биметаллического устройства забивается продуктами осаждения;
• Лучше пусть тепла будет хоть отбавляй.

Часто специалисты рекомендуют устанавливать столько же биметаллических секций, сколько было секций из чугуна (рис. 2). Для гарантии можно добавить 1-2 раздела. Учитывая, что теплоотдача биметаллических устройств намного выше, обогрев помещения будет эффективным.

Рис. 2 Соотношение чугунных и биметаллических
отопительных приборов

Методика расчета количества секций

Существуют нормы СНиП, устанавливающие минимальное значение мощности радиатора на 1 м2 площади.Этот показатель также зависит от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (помещение). А именно нужно ширину умножить на длину (А).

Далее нужно учитывать показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь комнаты умножается на 100 Вт. Полученную цифру следует разделить на мощность одной секции биметаллического радиатора (В). У разных моделей радиаторов отопления может быть разная мощность, это также зависит от цены.

А именно, формула выглядит так: (A * 100) / B = количество штук.

Например, площадь помещения 16 м2, а мощность одной секции биметаллического радиатора 160 Вт. Расчет: (16 * 100) / 160 = 10 штук

Такой расчет секций биметаллических радиаторов отопления будет правильным только в том случае, если высота потолков в помещении не превышает 3 м. А также потери тепла через окна, степень утепления стен и т. Д.не принимаются во внимание. Если в комнате более 1 окна, то к биметаллическому радиатору отопления следует добавить 2-3 единицы.

Рис. 3

Расчет по объему помещения

Этот метод расчета заключается в расчете размеров радиатора отопления, с показателем объема помещения. Это означает, что учет мощности ведется на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Например, площадь становится 16 м2, а высота потолков — 2.7 м:

• 16 * 2,7 = 43 м3 (объем помещения).

• 1771/160 = 11,06 (шт.).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения или климатические условия региона. Например, если комната угловая, то полученный результат тоже нужно умножить на коэффициент 1,3:

• 11,06 * 1,3 = 14,38, следует округлить и получить 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становится равным 1.6:

• 11,06 * 1,6 = 17,69, нужно округлить в большую сторону, и получится 18 штук.

Если расчет количества секций производится для частного дома, то конечно нужно учитывать теплопотери кровли, стен, пола. В этом случае коэффициент становится 1,5:

• 11,06 * 1,5 = 16,59, нужно округлить в большую сторону, и получится 17 штук.

Проектные расчеты

Более точный расчет производится квалифицированными специалистами при проектировании системы отопления.В этом случае в формулу входят следующие параметры:

• Количество и качество окон, дверей, балконов и т.д.
• Материал, из которого изготовлены стены и перегородки.
• Площадь, на которой расположен дом, и расчет по сторонам света.
• Назначение комнаты, например, кухня, спальня или кладовая.
• Способ размещения комнаты, например, угловая комната или посередине, этажный учет и т. Д.
• Объем комнат.

Специалисты рассчитывают все показатели согласно СНиП по отоплению. Здесь описаны все размеры и коэффициенты. В магазинах, специализирующихся на отопительной технике, есть специальные калькуляторы. Продавцы-консультанты вводят все параметры и производят точный расчет. И сразу по всем полученным параметрам можно выбрать желаемую модель. Если секции больше, то есть имеют большую высоту, то их потребуется меньше, а если секции небольшие, то биметаллический радиатор отопления будет достаточно широким.

Часто для улучшения эстетического вида устанавливают ширмы для радиаторов отопления или вешают шторы на оконные проемы. Это тоже нужно учесть и прибавить к мощности радиатора 10%.

Выбирая подходящий радиатор отопления, нужно учитывать мощность установленного котла.

А именно за основу взята характеристика термоголовки. Тепловая головка зависит от степени нагрева воды в системе отопления и качества процесса нагрева.Как правило, производители указывают в паспорте на биметаллический радиатор отопления мощность по тепловому давлению 600С, начальная температура теплоносителя около 900С.

Существует несколько методов расчета количества радиаторов, но суть их одна: узнать максимальные тепловые потери в помещении, а затем рассчитать количество отопительных приборов, необходимых для их компенсации.

Существуют разные методы расчета. Самые простые из них дают приблизительные результаты.Тем не менее, их можно использовать, если помещения стандартные, либо применять коэффициенты, позволяющие учесть существующие «нестандартные» условия каждой конкретной комнаты (угловая комната, выход на балкон, окно во всю стену и т. Д.). Есть более сложный расчет по формулам. Но на самом деле это одни и те же коэффициенты, только собранные в одну формулу.

Есть еще один способ. Он определяет фактические убытки. Реальные тепловые потери определяет специальный прибор — тепловизор.И на основании этих данных рассчитывают, сколько радиаторов нужно для их компенсации. Что еще лучше в этом методе, так это то, что тепловизор четко показывает, где тепло отводится наиболее активно. Это может быть дефект в работе или стройматериалах, трещина и т. Д. Так что заодно можно исправить ситуацию.

Расчет радиаторов отопления по площади

Самый простой способ. Рассчитайте количество тепла, необходимое для отопления, исходя из площади помещения, в котором будут установлены радиаторы.Вы знаете площадь каждой комнаты, а потребность в тепле можно определить по СНиП:

.

• для средней климатической зоны, 60-100Вт требуется для обогрева 1м2 жилой площади;
• для зон выше 60 o требуется 150-200 Вт.

Исходя из этих норм, вы можете рассчитать, сколько тепла потребуется вашей комнате. Если квартира / дом находится в средней климатической зоне, для обогрева площади 16м 2 потребуется 1600Вт тепла (16 * 100 = 1600).Так как нормы средние, а погода не балует постоянством, считаем, что 100Вт требуется. Хотя, если вы живете на юге средней климатической зоны и у вас мягкие зимы, считайте 60W.

Запас мощности в обогреве нужен, но не очень большой: с увеличением количества необходимой мощности увеличивается количество радиаторов. И чем больше радиаторов, тем больше охлаждающей жидкости в системе. Если для подключенных к центральному отоплению это не критично, то для тех, кто имеет или планирует индивидуальное отопление, большой объем системы означает большие (дополнительные) затраты на подогрев теплоносителя и большую инерционность системы (установленная температура поддерживается менее точно).И возникает закономерный вопрос: «Зачем платить больше?».

Рассчитав потребность помещения в тепле, можно узнать, сколько секций требуется. Каждый из отопительных приборов может выделять определенное количество тепла, которое указано в паспорте. Они берут найденную потребность в тепле и делят ее на мощность радиатора. В результате получается необходимое количество секций для компенсации потерь.

Давайте посчитаем количество радиаторов для одной комнаты. Мы определили, что требуется 1600 Вт.Пусть мощность одной секции будет 170Вт. Получается 1600/170 = 9,411 шт. Вы можете округлить в большую или меньшую сторону по своему усмотрению. Его можно округлить до меньшего размера, например, на кухне — достаточно дополнительных источников тепла, а в более крупном — лучше в комнате с балконом, большим окном или в угловой комнате.

Система простая, но недостатки очевидны: высота потолков может быть разной, не учитывается материал стен, окон, утеплитель и ряд других факторов.Так что расчет количества секций радиатора отопления по СНиП приблизительный. Для точного результата необходимо внести коррективы.

Как рассчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, потому что весь воздух в помещении необходимо обогревать. Так что такой подход оправдан. И в этом случае техника аналогична. Определяем объем помещения, а потом по нормам выясняем, сколько тепла нужно для его обогрева:

Давайте посчитаем все для одного помещения площадью 16м 2 и сравним результаты.Высота потолка пусть будет 2,7м. Объем: 16 * 2,7 = 43,2м 3.

• В панельном доме. Тепло, необходимое для обогрева 43,2м 3 * 41В = 1771,2Вт. Если взять все те же секции мощностью 170Вт, то получим: 1771Вт / 170Вт = 10,418 штук (11 штук).
• В кирпичном доме. Тепло необходимо 43,2м 3 * 34Вт = 1468,8Вт. Считаем радиаторы: 1468,8Вт / 170Вт = 8,64шт (9шт).

Как видите, разница получается довольно большая: 11 штук и 9 штук. Причем при расчете по площади получилось среднее значение (если округлить в одну сторону) — 10 штук.

Корректировка результатов

Чтобы получить более точный расчет, нужно учесть как можно больше факторов, уменьшающих или увеличивающих теплопотери. Это то, из чего сделаны стены и насколько хорошо они утеплены, насколько велики окна и какое на них остекление, сколько стен в комнате выходят на улицу и т. Д. Для этого существуют коэффициенты, по которым найденные значения теплопотерь помещения необходимо умножить.

Окно

На окна приходится от 15% до 35% теплопотерь.Конкретный показатель зависит от размера окна и от того, насколько хорошо оно утеплено. Следовательно, есть два соответствующих коэффициента:

• отношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • стеклопакет обыкновенный — 1.0
  • обычные двойные рамы — 1,27.

Стены и крыша

Для учета потерь важны материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

• Кирпичные стены толщиной два кирпича считаются нормой — 1,0
• Недостаточно (отсутствует) — 1,27
• хорошо — 0,8

Наличие внешних стен:

• внутреннее пространство — без потерь, коэффициент 1.0
• один — 1,1
• два — 1,2
• три — 1,3

На количество теплопотерь влияет то, отапливается ли помещение наверху. Если наверху находится жилое отапливаемое помещение (второй этаж дома, другая квартира и т. Д.), Понижающий коэффициент составляет 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет производился по площади, а высота потолков нестандартная (высота 2.7 м принимается за стандарт), затем используется пропорциональное увеличение / уменьшение с использованием коэффициента. Считается легким. Для этого разделите реальную высоту потолков в комнате на стандартные 2,7 м. Вы получаете необходимый коэффициент.

Рассчитаем для примера: пусть высота потолка 3,0 м. Получаем: 3,0м / 2,7м = 1,1. Это означает, что количество секций радиатора, рассчитанное по площади для данного помещения, необходимо умножить на 1,1.

Все эти нормы и коэффициенты определены для квартир.Чтобы учесть теплопотери дома через крышу и цоколь / фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома равен 1,5.

Климатические факторы

Возможна корректировка на основе средних зимних температур:

• -10 o C и выше — 0,7
• -15 o C — 0,9
• -20 o C — 1,1
• -25 o C — 1,3
• -30 o C — 1,5

Внеся все необходимые настройки, вы получите более точное количество радиаторов, необходимое для обогрева помещения с учетом параметров помещения.Но это далеко не все критерии, влияющие на мощность теплового излучения. Есть и технические тонкости, о которых мы поговорим ниже.

Расчет разных типов радиаторов

Если вы собираетесь устанавливать секционные радиаторы стандартного размера (с осевым расстоянием 50 см по высоте) и уже выбрали материал, модель и необходимый размер, то вычислить их количество не составит труда. Наиболее авторитетные компании, поставляющие хорошее отопительное оборудование, имеют на своем сайте технические данные всех модификаций, среди которых есть тепловая мощность.Если указывается не мощность, а расход теплоносителя, то перевести в мощность несложно: расход теплоносителя в 1 л / мин примерно равен мощности 1 кВт (1000 Вт) .

Осевое расстояние радиатора определяется высотой между центрами отверстий подвода / отвода теплоносителя.

Чтобы облегчить жизнь покупателям, на многих сайтах установлена ​​специально разработанная программа-калькулятор. Тогда расчет секций радиатора отопления сводится к вводу данных о вашем помещении в соответствующие поля.И на выходе у вас готовый результат: количество секций данной модели в штуках.

Но если вы только задумываетесь о возможных вариантах, то следует учитывать, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов ничем не отличается от расчета алюминиевых, стальных или чугунных. Разной может быть только тепловая мощность одной секции.

• алюминий — 190 Вт
• биметаллический — 185Вт
• чугун — 145Вт.

Если вам просто интересно, какой из материалов выбрать, вы можете использовать эти данные. Для наглядности представим простейший расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества нагревательных приборов из биметалла стандартных размеров (межцентровое расстояние 50 см) предполагается, что одна секция может обогреть 1,8 м 2 площади. Тогда для комнаты 16м 2 нужно: 16м 2 / 1,8м 2 = 8,88 шт. Округление — нужно 9 разделов.

Мы рассматриваем то же самое для чугунных или стальных ограждений. Нам всего нужны нормы:

• Радиатор биметаллический — 1,8 м 2
• алюминий — 1,9-2,0 м 2
• чугун — 1,4-1,5 м 2.

Эти данные относятся к секциям с межосевым расстоянием 50 см. Сегодня в продаже есть модели с самой разной высотой: от 60 см до 20 см и даже ниже. Модели 20см и ниже называются бордюрами. Естественно, их мощность отличается от указанной нормативной, и если вы планируете использовать «нестандартную», вам придется внести коррективы.Либо поищите паспортные данные, либо посчитайте сами. Мы исходим из того, что теплоотдача отопительного прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь устройства, а значит, пропорционально уменьшается мощность. То есть нужно найти отношение высот выбранного радиатора к эталону, а затем использовать этот коэффициент для корректировки результата.

Для наглядности рассчитаем площадь алюминиевых радиаторов.Помещение то же: 16м2. Считаем количество секций стандартного размера: 16м 2 / 2м 2 = 8шт. Но мы хотим использовать небольшие секции высотой 40 см. Находим соотношение радиаторов выбранного размера к стандартным: 50см / 40см = 1,25. А теперь регулируем количество: 8шт * 1,25 = 10шт.

Коррекция в зависимости от режима системы отопления

Производители в паспортных данных указывают максимальную мощность радиаторов: в высокотемпературном режиме использования — температура теплоносителя в подаче 90 ° С, в обратной — 70 ° С (обозначается 90/70). , в комнате должно быть 20 ° С.Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средней мощности 75/65/20 или даже низкотемпературный режим с параметрами 55/45/20. Понятно, что расчет нужно подкорректировать.

Для учета режима работы системы необходимо определить перепад температур системы. Температурный напор — это разница между температурой воздуха и нагревателей. В этом случае температура нагревателей рассматривается как среднее арифметическое между значениями подачи и возврата.

Для наглядности рассчитаем чугунные радиаторы отопления на два режима: высокотемпературный и низкотемпературный, секции стандартного размера (50см). Помещение то же: 16м2. Одна чугунная секция в высокотемпературном режиме 90/70/20 нагревает 1,5м2. Следовательно нам потребуется 16м 2 / 1,5м 2 = 10,6 шт. Округлить — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем разницу температур для каждой из систем:

• высокотемпературный 90/70 / 20- (90 + 70) / 2-20 = 60 о С;
• низкотемпературный 55/45/20 — (55 + 45) / 2-20 = 30 о С.

То есть при использовании низкотемпературного режима работы потребуется вдвое больше секций для обеспечения помещения теплом. В нашем примере для помещения площадью 16 м 2 требуется 22 секции чугунных радиаторов. Батарея получается большая. Это, кстати, одна из причин, по которой отопительный прибор такого типа не рекомендуется использовать в сетях с низкими температурами.

С помощью этого расчета можно также учесть желаемую температуру воздуха. Если вы хотите, чтобы в комнате было не 20 ° C, а, например, 25 ° C, достаточно рассчитать термогид для этого случая и найти требуемый коэффициент.Сделаем расчет для тех же чугунных радиаторов: параметры будут 90/70/25. Считаем температурный напор для этого случая (90 + 70) / 2-25 = 55 о С. Теперь находим соотношение 60 о С / 55 о С = 1,1. Для обеспечения температуры 25 ° С нужно 11шт * 1,1 = 12,1шт.

Зависимость мощности радиаторов от подключения и расположения

Помимо всех параметров, описанных выше, тепловыделение радиатора варьируется в зависимости от типа подключения.Оптимальным считается диагональное подключение с подводом сверху, в этом случае потери тепла отсутствуют. Наибольшие потери наблюдаются при боковом подключении — 22%. Все остальные средние по эффективности. Примерные значения потерь в процентах показаны на рисунке.

Фактическая мощность радиатора также уменьшается при наличии преград. Например, если сверху свисает подоконник, теплоотдача падает на 7-8%, если он не закрывает полностью радиатор, то потери составляют 3-5%.При установке сетчатого экрана, не доходящего до пола, потери примерно такие же, как и при нависании подоконника: 7-8%. Но если экран полностью закрывает весь нагревательный прибор, его теплоотдача снижается на 20-25%.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышесказанное справедливо для случая, когда охлаждающая жидкость с одинаковой температурой поступает на ввод каждого из радиаторов.он считается гораздо более сложным: туда на каждый последующий отопительный прибор подается все более холодная вода. А если вы хотите рассчитать количество радиаторов для однотрубной системы, вам нужно каждый раз пересчитывать температуру, а это сложно и трудоемко. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а затем добавить секции пропорционально падению тепловой мощности для увеличения теплопередачи батареи в целом.

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество аккумуляторов определялось для двухтрубной разводки. Теперь вам нужно внести коррективы. Для первого обогревателя все осталось по-прежнему. Второй поставляется с охлаждающей жидкостью с более низкой температурой. Определите% падения мощности и увеличьте количество секций на соответствующее значение. Картина выглядит так: 15кВт-3кВт = 12кВт. Находим процент: перепад температуры 20%.Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8 штук, будет на 20% больше — 9 или 10 штук. Здесь пригодится знание комнаты: если это спальня или детская, округлите ее, если гостиная или другая подобная комната, округлите ее. Учитывайте расположение относительно сторон света: на севере округляете вверх, на юге округляете вниз.

Этот способ явно не идеален: ведь получается, что последняя батарея в ветке должна будет иметь просто огромные габариты: судя по схеме, на ее ввод подается теплоноситель с удельной теплоемкостью, равной его мощности, а на практике удалить 100% невозможно.Поэтому обычно при определении мощности котла для однотрубных систем берут определенный запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было регулировать теплоотдачу, и тем самым компенсировать падение температура охлаждающей жидкости. Из всего этого следует одно: количество и / или размер радиаторов в однотрубной системе необходимо увеличивать, и устанавливать все больше и больше секций по мере увеличения расстояния от начала ответвления.

Исходов

Примерный расчет количества секций радиатора отопления — дело простое и быстрое. Но уточнение, зависящее от всех особенностей помещения, размеров, типа подключения и расположения, требует внимания и времени. Но вы точно можете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Эффективность радиатора напрямую зависит от количества используемых в нем секций. Производители биметаллических батарей выпускают радиатора с разным количеством секций … Широкий ассортимент радиаторов позволяет удовлетворить потребности всех без исключения застройщиков. Обзор расскажет о из расчета количества секций биметаллических радиаторов отопления .

Некоторые производители биметаллических батарей пошли еще дальше. Вместо радиаторов в сборе предлагают секции поштучно. … Это так называемые свободно конфигурируемые радиаторы. Такие батареи позволяют быстро адаптировать радиаторы под характеристики квартиры или котельного оборудования.

Следует отметить, что большая часть биметаллических аккумуляторов продается комплектом из 10 секций … При необходимости количество секций можно уменьшить или, наоборот, добавить. Но если вы добавите разделы, вам придется покупать тот же набор из 10 разделов, что не всегда выгодно с финансовой точки зрения. Как определить , сколько секций биметаллического радиатора нужно .

Расчет сечения (основная формула)

Перед непосредственной установкой батарей необходимо рассчитать тепловую мощность радиаторов.Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Конечно, с увеличением количества секций увеличивается и стоимость радиатора.

Количество секций не от потолка. Этот параметр рассчитывается по определенной формуле .

Базовая формула расчета выглядит так: W = 100 * S / P, где W — количество секций (шт.), 100 — рекомендуемая мощность на 1 квадратный метр (Вт), S — площадь отапливаемое помещение (м2), P — тепловая мощность каждой секции (Вт).

Приведем пример расчета для квартиры площадью 25 (м2) при условии, что на каждую секцию установлены батареи тепловой мощностью 175 (Вт). W = 100 * 25/175 = 2500/175 = 14,29 (шт). Округлите значение до 14 частей.

Обратите внимание, что для более-менее просторных помещений, для которых рекомендуется использовать более 10 секций, крайне желательно использовать более одного радиатора, но большее количество батарей. Например, в этом случае, когда необходимо использовать 14 секций, наиболее целесообразно установить 2 радиатора по 7 секций каждая .

Что касается оптимального количества секций в радиаторе, если речь идет об аккумуляторе под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Грубо говоря, это будет 7-8 секций биметаллического радиатора.

Почему приведенная выше формула считается базовой. Расчет актуален только для комнат со стандартной высотой потолка (около 2,5-3 метра). Если расчет производится для помещений с нестандартной высотой потолка, то используется другая формула.Об этом написано ниже.

Расчет секций по объему помещения

Если вы не ориентируетесь на стандартную высоту потолка, то следует учитывать объем помещения. Согласно нормативной базе СНИП, на каждый кубический метр помещения необходимо использовать 41 (Вт) тепловой энергии .

Предположим, что тепловая мощность батарей рассчитана для производственного цеха или ремонтной мастерской. Площадь помещения 100 (м2), высота потолков 5 (м).Предполагается, что будут использоваться биметаллические батареи с тепловой энергией каждой секции 200 (Вт). Расчет производится следующим образом: S * H ​​* 41/200, где S * H ​​- объем помещения (произведение площади на высоту), 41 — тепловая энергия на каждый кубический метр помещения. объем квартиры, 200 — это тепловая мощность одной секции радиатора.

100 * 5 * 41/200 = 500 * 41/200 = 20500/200 = 102,5 (шт). Округлите значение до 103 частей.

Отдельно стоит отметить, что значение оптимальной теплоотдачи на каждый кубометр помещения стандартное.Если отопление установлено на территории объекта с герметичными металлопластиковыми стеклопакетами, то на каждый кубический метр нагретого воздуха необходимо использовать 34 (Вт) тепловой энергии вместо 41 (Вт).

С учетом поправки на энергоэффективность получаем: 100 * 5 * 34/200 = 85 секций.

Расчет высокоточных сечений для хозяйственно-бытовых помещений

Если говорить об установке отопления на территории бытовых и административных объектов, то существует более точная формула, чем базовый расчет секций.

Формула для точного расчета сечений имеет вид: 100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7) / 7) / P, где 100 — оптимальная тепловая мощность на один квадратный метр. помещения, К1 — коэффициент коррекции остекления:

• Для обычного двойного стекла — 1,27
• Для двойного остекления — 1.0
• Для тройного остекления — 0,85

К2 — коэффициент поправки на теплоизоляцию стен:

• Теплоизоляция стандартная — 1.27
• Улучшенная теплоизоляция — 1,0
• Хорошая теплоизоляция — 0,85

К3 — коэффициент поправки на отношение площади окна к площади пола:
50% — 1,2

• 40% — 1,1

• 30% — 1,0

• 20% — 0,9

• 10% — 0,8


K4 — коэффициент поправки на температуру в самое холодное время года:

• -35 ⁰С — 1.5
• -25 ⁰С — 1,3
• -20 ⁰С — 1,1
• -15 ⁰С — 0,9
• -10 ⁰С — 0,7

К5 — поправочный коэффициент на количество внешних стен:

• одностенная — 1,1
• две стены — 1,2
• трехстенный — 1,3
• четыре стены — 1,4

K6 — поправочный коэффициент на тип помещения выше:

• холодный чердак — 1.0
• отапливаемый чердак — 0,9
• отапливаемое жилое помещение — 0,8

K7 — поправочный коэффициент на высоту потолка:

• 2,5 (м) — 1,0
• 3,0 (м) — 1,05
• 3,5 (м) — 1,1
• 4,0 (м) — 1,15
• 4,5 (м) — 1,2

7 — количество поправочных коэффициентов.

П — тепловая мощность каждой секции (Вт).

Давайте произведем расчет по более точной формуле. Напомним, что с помощью основной формулы расчета мы получили значение 14 секций. Это при условии, что площадь помещения составляет 25 (м2), а мощность одной секции биметаллического радиатора — 175 (Вт).

Пример точного расчета : 100 * 25 * ((1 + 1 + 1,2 + 1,3 + 1,2 + 1 + 1,05) / 7) / 175 = 15,81 (шт). Округлите до 16 разделов.

Обратите внимание, что в этом случае рекомендуется использовать 2 радиатора по 8 секций в каждом.Если в комнате 1 оконный проем, то одна из батарей должна находиться под окном … Радиатор, расположенный под окном, действует как стационарная тепловая завеса. Если в помещении 2 окна, то оба радиатора монтируются под оконными проемами .

Одним из важнейших вопросов создания комфортных условий проживания в доме или квартире является надежная, правильно рассчитанная и смонтированная, сбалансированная система отопления. Именно поэтому создание такой системы — важнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажного дома.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности остается проверенная схема: трубопроводные контуры с циркулирующим по ним теплоносителем и теплообменные устройства — радиаторы, устанавливаемые в помещениях. Казалось бы, все просто, батареи находятся под окнами и обеспечивают необходимый обогрев … Однако нужно знать, что теплоотдача от радиаторов отопления должна соответствовать площади помещения и ряду других конкретные критерии.Тепловые расчеты по требованиям СНиП — довольно сложная процедура, выполняемая специалистами. Тем не менее, вы можете сделать это самостоятельно, конечно, с приемлемым упрощением. Эта публикация расскажет, как самостоятельно рассчитать батареи отопления на площадь отапливаемого помещения с учетом различных нюансов.

Но для начала нужно хотя бы вкратце ознакомиться с существующими радиаторами отопления — от их параметров во многом будут зависеть результаты расчетов.

Кратко о существующих типах радиаторов отопления

• Радиаторы стальные панельной или трубчатой ​​конструкции.
• Аккумуляторы чугунные.
• Алюминиевые радиаторы нескольких модификаций.
• Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиатора не приобрел особой популярности, несмотря на то, что некоторым моделям придают очень элегантный дизайн. Проблема в том, что недостатки таких теплообменных устройств значительно превышают их достоинства — невысокая цена, относительно небольшой вес и простота монтажа.

Тонким стальным стенкам таких радиаторов не хватает тепла — они быстро нагреваются, но так же быстро остывают. Проблемы могут возникнуть и при гидроударах — сварные соединения листов иногда протекают. К тому же недорогие модели, не имеющие специального покрытия, подвержены коррозии, а срок службы таких аккумуляторов невелик — обычно производители дают на них довольно короткую гарантию.

В подавляющем большинстве случаев радиаторы стальные представляют собой цельную конструкцию, и изменить теплоотдачу путем изменения количества секций невозможно.У них номинальная тепловая мощность, которую нужно сразу подбирать, исходя из площади и характеристик помещения, где их планируется установить. Исключение составляет то, что у некоторых трубчатых радиаторов есть возможность изменять количество секций, но обычно это делается на заказ, при изготовлении, а не дома.

Радиаторы чугунные

Представители этого типа аккумуляторов наверняка знакомы каждому с раннего детства — это такие гармошки, которые раньше устанавливали буквально повсюду.

Пожалуй, такие аккумуляторы МС-140-500 не отличались особой элегантностью, но верой и правдой служили не одному поколению жителей. Каждая секция такого радиатора обеспечивала теплоотдачу 160 Вт. Радиатор сборный, а количество секций в принципе ничем не ограничивалось.

В настоящее время в продаже много современных чугунных радиаторов. Они уже отличаются более элегантным внешним видом, плоскими гладкими внешними поверхностями, облегчающими уборку.Выпускаются и эксклюзивные версии, с интересным рельефным рисунком литья из чугуна.

При этом такие модели полностью сохраняют основные достоинства чугунных аккумуляторов:

• Высокая теплоемкость чугуна и массивность аккумуляторов способствуют длительному удержанию и высокой теплоотдаче.
• Аккумуляторы чугунные, при правильной сборке и качественной герметизации стыков, не боятся гидроудара, перепадов температур.
• Толстые чугунные стенки не подвержены коррозии и истиранию.Можно использовать практически любой теплоноситель, поэтому такие батареи одинаково хороши как для автономных систем, так и для систем центрального отопления.

Если не учитывать внешние данные старых чугунных аккумуляторов, то среди недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную больше с массивностью. К тому же не все стеновые перегородки смогут выдержать вес таких радиаторов отопления.

Радиаторы алюминиевые

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность.Они относительно недорогие, имеют современный, довольно элегантный внешний вид и обладают отличным теплоотводом.

Качественные алюминиевые аккумуляторы выдерживают давление от 15 и более атмосфер, высокую температуру охлаждающей жидкости — около 100 градусов. При этом тепловыделение от одной секции для некоторых моделей иногда достигает 200 Вт. Но при этом они небольшие по массе (вес секции обычно до 2 кг) и не требуют большого объема. хладагента (емкость — не более 500 мл).

Алюминиевые радиаторы продаются как в виде штабелируемых батарей с возможностью изменения количества секций, так и в виде массивных изделий, рассчитанных на определенную мощность.

Недостатки алюминиевых радиаторов:

• Некоторые типы очень чувствительны к кислородной коррозии алюминия с высоким риском газообразования. Это предъявляет особые требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
• Некоторые неразборные алюминиевые радиаторы, секции которых изготавливаются по технологии экструзии, при определенных неблагоприятных условиях могут протекать в местах стыков.При этом провести ремонт просто невозможно, и менять придется всю батарею целиком.

Из всех алюминиевых аккумуляторов высочайшего качества изготовлены с применением анодного окисления металла. Эти изделия практически не боятся кислородной коррозии.

Внешне все алюминиевые радиаторы примерно одинаковы, поэтому при выборе нужно очень внимательно читать техническую документацию.

Радиаторы отопления биметаллические

Такие радиаторы по надежности конкурируют с чугуном, а по теплопроизводительности — с алюминием.Причина тому — их особый дизайн.

Каждая из секций состоит из двух стальных горизонтальных коллекторов, верхнего и нижнего (поз. 1), соединенных одним и тем же стальным вертикальным каналом (поз. 2). Подключение в единую батарею производится качественными резьбовыми соединениями (поз. 3). Высокая теплоотдача обеспечивается внешней алюминиевой оболочкой.

Стальные внутренние трубы изготавливаются из металла, не подверженного коррозии, или имеют защитное полимерное покрытие. Что ж, алюминиевый теплообменник ни при каких условиях не контактирует с охлаждающей жидкостью, и коррозия ему совершенно не страшна.

Таким образом, достигается сочетание высокой прочности и износостойкости с отличными тепловыми характеристиками.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, подходят для любых систем отопления, однако все же показывают лучшие эксплуатационные характеристики в условиях высокого давления центральной системы — малопригодны для контуров с естественной циркуляцией.

Пожалуй, единственный их недостаток — высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия есть таблица, в которой указаны сравнительные характеристики радиаторов. Символов в нем:

• ТС — трубчатая стальная;
• Чг — чугун;
• Al — алюминий обыкновенный;
• AA — алюминий анодированный;
• BM — биметаллический.

Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что составляет

Как рассчитать необходимое количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечивать обогрев до комфортной температуры и компенсировать неизбежные тепловые потери независимо от погоды на улице.

Базовым значением для расчетов всегда является площадь или объем комнаты. Сами по себе профессиональные расчеты очень сложны и учитывают очень большое количество критериев. Но для повседневных нужд можно использовать упрощенные методы.

Самые простые способы расчета

Принято считать, что 100 Вт на квадратный метр площади пола достаточно для создания нормальных условий в стандартном жилом помещении. Таким образом, вам просто нужно посчитать площадь комнаты и умножить ее на 100.

Q =
S × 100

Q — необходимая теплоотдача от радиаторов отопления.

S — площадь отапливаемого помещения.

Если вы планируете установить неразборный радиатор, то это значение станет ориентиром для выбора необходимой модели. В случае, если будут установлены батареи, позволяющие изменять количество секций, необходимо провести еще один расчет:

N =
Q /
Qus

N — расчетное количество секций.

Qus — удельная тепловая мощность одной секции. Эта величина обязательно указывается в техническом паспорте товара.

Как видите, эти вычисления предельно просты и не требуют специальных знаний математики — рулетки достаточно, чтобы измерить комнату, и листа бумаги для вычислений. Кроме того, вы можете воспользоваться таблицей ниже — там уже есть расчетные значения для помещений разной площади и определенных мощностей отопительных секций.

Таблица секций

Однако следует помнить, что эти значения относятся к стандартной высоте потолка (2,7 м) высотного здания. Если высота помещения разная, то количество аккумуляторных секций лучше рассчитывать исходя из объема помещения. Для этого применяется средний показатель — 41 Вт т тепловой мощности на 1 м³ объема в панельном доме или 34 Вт — в кирпичном.

Q =
S ×
ч × 40 (34)

, где х — высота потолка над уровнем пола.

Дальнейший расчет ничем не отличается от приведенного выше.

Детальный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Приведенная выше упрощенная методика расчета способна преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не создадут в жилом помещении необходимый комфортный микроклимат. И причина тому — целый список нюансов, которые рассматриваемый метод просто не учитывает.Между тем такие нюансы могут быть очень важны.

Итак, за основу снова берется площадь комнаты и все те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q =
S × 100 × A × B × C × D × E × F ×
G ×
H ×
Я ×
Дж

Буквы от А до J коэффициенты условно обозначены с учетом особенностей помещения и установки в нем радиаторов.Рассмотрим их по порядку:

А — количество внешних стен в помещении.

Понятно, что чем больше площадь соприкосновения помещения с улицей, то есть чем больше в помещении внешних стен, тем выше общие теплопотери. Эта зависимость учитывается коэффициентом A :

• Одна внешняя стенка — A = 1,0
• Две внешние стены — A = 1,2
• Три внешние стены — А = 1.3
• Все четыре стены внешние — A = 1,4

Б — ориентация комнаты по сторонам света.

Максимальная потеря тепла всегда в помещениях, не попадающих под прямые солнечные лучи. Это, конечно же, северная сторона дома, и сюда же можно отнести и восточную — лучи Солнца здесь только утром, когда светильник еще не «набрал полную мощность».

Южная и западная стороны дома всегда намного сильнее прогреваются Солнцем.

Следовательно, значения коэффициента В
:

• Помещение выходит на север или восток — B = 1,1
• Южный или западный номер — B = 1, то есть не засчитывается.

C — коэффициент, учитывающий степень изоляции стен.

Понятно, что теплопотери от отапливаемого помещения будут зависеть от качества теплоизоляции наружных стен. Значение коэффициента СО
возьмем равным:

• Средний уровень — стены облицованы двумя кирпичами или предусмотрена изоляция их поверхности другим материалом — C = 1.0
• Наружные стены не утеплены — C = 1,27
• Высокий уровень изоляции по теплотехническим расчетам — C = 0,85.

D — особенности климатических условий региона.

Естественно, сравнять все основные показатели необходимой тепловой мощности «под одну гребенку» невозможно — они также зависят от уровня зимних минусовых температур, характерных для той или иной местности.При этом учитывается коэффициент D. Для его выбора берутся средние температуры самой холодной декады января — обычно это значение легко уточнить в местной гидрометеорологической службе.

• — 35 ° С и ниже — D = 1,5
• -25 ÷ — 35 ° С —
  D = 1,3
• до — 20 ° С —
  D = 1,1
• не ниже — 15 ° С —
  D = 0,9
• не ниже — 10 ° С —
  D = 0.7

E — коэффициент высоты потолков помещения.

Как уже упоминалось, 100 Вт / м² — это среднее значение для стандартной высоты потолка. Если он отличается, введите поправочный коэффициент E :

.

• До 2,7 м —

  E = 1,0

• 2,8

  —

  3,

  0

  м —

  E = 1,05

• 3,1

  —

  3,

  5 мес.

  E = 1,

  1

• 3,6

  —

  4,

  0 м —

  E = 1.15

• Более 4,1 м — E = 1,2

F — коэффициент, учитывающий тип помещения, расположенного выше

Устройство системы отопления в помещениях с холодным полом — занятие бессмысленное, и хозяева всегда принимают меры в этом вопросе. Но тип помещения, расположенного выше, зачастую от них никак не зависит. Между тем, если верх — это жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

• холодный чердак или неотапливаемое помещение — F = 1.0
• утепленный чердак (включая — утепленную крышу) — F = 0,9
• отапливаемое помещение — F = 0,8

G — коэффициент учета типа установленных окон.

Различные оконные конструкции неодинаково восприимчивы к потерям тепла. При этом учитывается коэффициент G:

• деревянные рамы обыкновенные с двойным остеклением — G = 1,27

Окна

• комплектуются однокамерным стеклопакетом (2 стекла) — G = 1.0
• однокамерный стеклопакет с аргонным наполнением или стеклопакет (3 стакана) — G = 0,85

H — коэффициент площади остекления помещения.

Суммарная величина теплопотерь также зависит от общей площади окон, установленных в помещении. Эта величина рассчитывается исходя из отношения площади окон к площади комнаты. В зависимости от полученного результата находим коэффициент N :

• Коэффициент меньше 0.1 — H = 0, 8

• 0,11 ÷ 0,2 — H = 0, 9

• 0,21 ÷ 0,3 — H = 1, 0

• 0,31 ÷ 0,4 — H = 1, 1

• 0,41 ÷ 0,5 — H = 1,2

I — коэффициент, учитывающий схему подключения радиатора.

Их теплоотдача зависит от того, как радиаторы подключены к подающему и обратному трубопроводу. Это также следует учитывать при планировании монтажа и определении необходимого количества секций:

• a — подключение диагональное, подача сверху, обратка снизу — I = 1.0
• б — одностороннее подключение, подача сверху, обратка снизу — I = 1.03
• c — подключение двухстороннее, подача и обратка снизу — I = 1,13
• d — диагональное подключение, подвод снизу, обратка сверху — I = 1,25
• d — одностороннее подключение, подвод снизу, обратка сверху — I = 1,28
• э — одностороннее нижнее подключение обратки и подачи — I = 1,28

J — коэффициент, учитывающий степень открытости установленных радиаторов.

Многое также зависит от того, насколько открыты установленные батареи для свободного теплообмена с воздухом помещения. Существующие или искусственно созданные преграды могут значительно снизить теплопередачу радиатора. При этом учитывается коэффициент Дж:

а — радиатор расположен открыто на стене или не прикрыт подоконником — J = 0,9

б — радиатор сверху прикрывается подоконником или полкой — Дж = 1.0

в — радиатор прикрывается сверху горизонтальным выступом стенной ниши — J = 1.07

д — радиатор сверху прикрыт подоконником, а с лицевых сторон —

колодец закрытый декоративной крышкой — J = 1,12

е — радиатор полностью закрыт декоративным кожухом — J = 1.2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰
⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰
⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот наконец и все.Теперь вы можете подставить в формулу требуемые значения и коэффициенты, соответствующие условиям, и на выходе будет необходимая тепловая мощность для надежного обогрева помещения с учетом всех нюансов.

После этого останется либо подобрать неразборный радиатор с желаемой теплоотдачей, либо рассчитанное значение разделить на удельную тепловую мощность одной секции аккумулятора выбранной модели.

Наверняка многим такой расчет покажется излишне громоздким, в котором легко запутаться.Для облегчения расчетов предлагаем воспользоваться специальным калькулятором — все необходимые значения в нем уже учтены. Пользователю нужно только ввести запрошенные начальные значения или выбрать требуемые элементы из списков. Кнопка «рассчитать» сразу приведет к округлению точного результата в большую сторону.

Размеры радиаторов отопления биметаллические. Радиаторы отопления: высота и длина

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы отопления.Этот тип аккумулятора недорогой, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливают и используют чугунные, стальные или алюминиевые модели. Габариты радиаторов — один из ключевых факторов, на это необходимо обращать внимание при покупке.

Преимущества биметаллических радиаторов

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. К тому же их сложно монтировать.Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом они не выглядят так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современном интерьере такие батарейки идеально подходят. Секции в них изготовлены из алюминия. При этом служат они долго, так как трубы, по которым через них протекает теплоноситель, выполнены из стали.

Что нужно учитывать при выборе размера аккумулятора

Устанавливайте радиаторы обычно под окнами. Такое расположение позволяет максимально эффективно использовать энергию хладагента. Ввиду этого обычно выбирают габариты радиаторов.

Батарея монтируется таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см от пола.При нарушении этих требований не происходит эффективного воздухообмена вблизи аккумуляторных отсеков. Следовательно, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Габариты биметаллических радиаторов: высота

При изготовлении батарей отопления, как и любых других, конечно, соблюдаются определенные нормы. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм.Все эти варианты достаточно популярны, и вы можете без проблем их приобрести при необходимости. Однако цифры 200, 350 и 500 мм реальной высоты радиатора не являются, а лишь указывают расстояние между центрами впускной и выпускной труб. Но сами аккумуляторные секции обычно имеют немного большую длину. Какие габариты радиаторов отопления наиболее удобны по высоте, можно узнать, если прибавить к центру расстояние 8 см. Таким образом, аккумулятор с маркировкой 350 займет под порогом примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Ширина радиаторов

По этому показателю аккумулятор нужно подбирать максимально близко. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов на одну батарею рассчитывается по специальной формуле. Считается, что для отопления 10 м. ² Помещение требует 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S x 100 / Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. .Величина Q — это мощность одной секции. Последнюю цифру определить несложно. Производитель обычно указывает в техническом паспорте емкость одной секции. Этот показатель может быть разным, но чаще его значение приближается к 180 Вт (для моделей 500 мм). 8 см — это ширина, на которую в большинстве случаев приходится одна секция радиатора. Таким образом, размеры аккумулятора напрямую влияют на его мощность.

Для примера сделаем расчет радиатора для комнаты 30 м ² .В этом случае формула будет такой: 30 x 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора при этом будет большая — 16 х 8 = 128 см. Радиаторы под подоконником обычно устанавливают в специальной нише. Такой широкий радиатор в него не поместится. В этом случае достаточно купить две батареи по 8 секций. Ширина каждого составит 64 см. При выборе количества секций, помимо прочего, следует учитывать тот факт, что длина радиатора должна закрывать не менее 70-75% оконного проема.

Толщина батареи

Габариты биметаллических радиаторов отопления, таким образом, могут быть разными. Глубина обычно 80 или 100 мм. Иногда в продаже также встречаются варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома. Если ниша под аккумуляторной батареей глубокая, можно купить радиатор погуще. Если стена находится в одной плоскости с краем подоконника, стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы сегодня по-прежнему востребованы. Производители, конечно, это заметили и начали поставлять на рынок чугунные радиаторы в том числе в стиле ретро, ​​отличающиеся очень привлекательным дизайном. При желании для дома можно, конечно, купить и такие батарейки.Их размеры могут отличаться. На рынке представлены младшие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов разных типов можно увидеть в таблице ниже.

66

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки.В этом случае высота рассчитывается, конечно, с их учетом.

Какие размеры у стальных радиаторов

Конструктивно эти батареи отличаются и от чугунных, и от биметаллических. Стальные радиаторы представляют собой единую прямоугольную панель. Внутри него есть каналы, предназначенные для теплоносителя. В продаже также есть стальные трубчатые радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или сплошными.

Стальные радиаторы отопления габариты по высоте и ширине могут быть самыми разными.Выбирая такие радиаторы, в первую очередь обращайте внимание на толщину. Чем больше этот показатель, тем мощнее аккумулятор. Толщина стальных радиаторов зависит от количества панелей и рядов ребер. Последний показатель может составлять от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

Алюминиевые модели

Есть алюминиевые радиаторы, размеры по высоте и длине значительные или малые. Но самый распространенный вариант — это такой аккумулятор с межосевым расстоянием 350 и 500 мм. Примерно 80% всех доступных на рынке алюминиевых моделей имеют именно такую ​​высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать очень интересные цокольные модели алюминиевых аккумуляторов.Визуально размеры радиаторов отопления этой версии очень малы. Все дело в их незначительном росте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может составлять 8 или 10 см. Ширина алюминиевого отсека аккумулятора в большинстве случаев составляет 8 см.
