Сколько воды в метре трубы 16: ОБЪЕМ ВОДЫ В ТРУБАХ

ОБЪЕМ ВОДЫ В ТРУБАХ

ОБЪЕМ ВОДЫ В ТРУБАХ

Обратная связь

Обратная связь

Внутренний объем погонного метра трубы в литрах

Сколько воды в металлопластиковой трубе

Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.

Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.

Объем воды в трубах различного диаметра: выполнение расчета

Расчет объема воды в трубах

Расчет объема воды в радиатора отопления

Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.

Расчет объема теплоносителя в радиаторах отопления

Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:

• напольный котел — 40 литров воды;

• настенный котел — 3 литра воды.

Помог ли вам калькулятор? Смогли ли вы рассчитать сколько в вашей системе отопления или в трубе теплоносителя? Отпишитесь пожалуйста в комментариях.

Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:

1. в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
2. во втором списке пишем метраж выбранной трубы из первого списка.
3. Жмем «Рассчитать».

«Рассчитать количество воды в радиаторах отопления»

1. в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
2. вводим количество секций.
3. Жмем «Рассчитать».

Внутренний объем погонного метра трубы в литрах – таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя или, там, вазелина;) . для наполнения трубопровода. Пустяк, а времени такая табличка много экономит.

Считаем объем теплоносителя в системе отопления

Три способа – от простого к сложному

Способ первый, самый простой, необходимо наличие водяного счетчика:

во время заполнения системы отопления водой замечаем, на сколько изменились показания счетчика. Разница между начальным и конечным показателями (при отсутствии иных трат воды) – это и есть объем вашей системы отопления.

Способ второй, необходимо наличие ведра:

Конечно, у вашей системы предусмотрен кран слива теплоносителя. Возьмите емкость с известным литражом и, набирая в нее воду несколько раз, слейте всю воду из системы. Количество таких ведер, умноженное на литраж, также будет объемом вашей системы отопления.

Способ третий, необходим калькулятор:

Одно ребро алюминиевого радиатора высотой 60 см может вместить 0,450 литра теплоносителя.

биметаллического радиатора – 0,25 литра

чугунной батареи советского выпуска – 1,8 литра

современного чугунного радиатора – 1 литр

В погонном метре трубы находится теплоносителя:

Полдюймовка – 15 (G ) – 0,18 л

Три четверти дюйма – 20 (G ) – 0,31 л

Дюйм — 25 (G 1,0 ) – 0,5 л

Для общего расчета объема теплоносителя в системе следует суммировать объемы жидкости в радиаторах, трубах, котле и расширительном баке:

V=V(радиаторы)+V(трубы)+V(котел)+V(расширительный бак)

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Формулы формулами, но зачем считать, если и так можно найти эти данные. Вот они:

В трубе диаметром 50 мм и длиной 1 м воды 1,9635 л.

В трубе диаметром 32 мм и длиной 1 м воды 0,8042 л.

В трубе диаметром 20 мм и длиной 1 м воды 0,3142 л.

В трубе диаметром 16 мм и длиной 1 м воды 0, л.

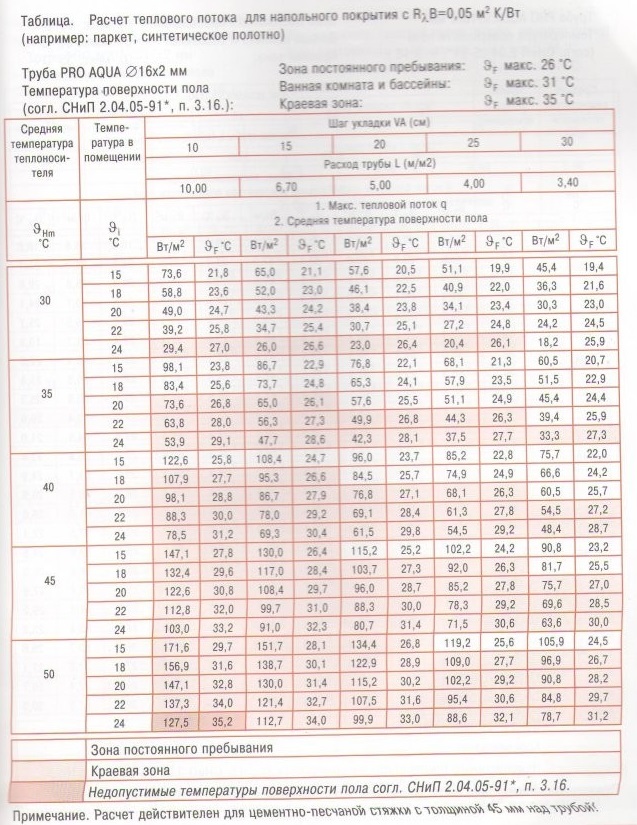

Какой литраж у одного метра МП трубы 16 мм?

elmix. объем цилиндра вычисляется перемножением S круга (основания) на Н (длину трубы), т.е.

Пользователь Горын 68 написал :

Пользователь Peterjela написал :

Думаю, как раз ТС задумался – скоко кило будет давить на перекрытие после запуска водицы в теплый пол.

Прочитал ещё раз,про тёплый пол ничего не нашел.

Объём воды в трубе, таблица, примеры расчёта, формула

Проектирование системы отопления, водопровода и даже канализации часто требует провести точный расчет объема трубы, и как это сделать, а главное, зачем это делать, знают не все. Прежде всего, объём трубы позволяет выбрать нужное отопительное или насосное оборудование, резервуары для воды или теплоносителя, просчитать габариты, которые будет занимать система трубопроводов, что в условиях тесных или подвальных помещений важно. Также объем теплоносителей может сильно отличаться из-за разной плотности жидкостей, поэтому и диаметры труб для води и, например, антифриза, могут быть разными.

Калькулятор

Расчет объема

К тому же, антифриз может поступать в продажу разбавленным или концентрированным, что также влияет на расчеты и конечный результат. Разбавленный антифриз замерзает при -30⁰С, неразбавленный будет работать и при -65⁰С.

Формулы расчетов

Самый простой способ рассчитать объем трубы – воспользоваться онлайн сервисом или специальной десктопной (настольной) программой. Второй способ – вручную, и для этого понадобится обычный калькулятор, линейка и штангенциркуль, которым измеряют внутренний и наружный радиусы трубы (на всех чертежах и схемах радиус обозначается символом R или r). Можно воспользоваться значением диаметра (D или d), который вычисляется по простой формуле: R x 2 или R². Чтобы вычислить объем воды в трубе в кубах, также понадобится узнать длину цилиндра L (или l).

Измерение внутреннего радиуса позволит узнать, сколько воды или другой жидкости в цилиндре. Результат отражается в кубических метрах. Знать наружный диаметр трубы необходимо для расчета габаритов того места, где будет прокладываться трубопровод.

Последовательность расчетов такова: сначала узнаю́т площадь сечения трубы:

1. S = R x ∏;
2. Площадь цилиндра – S;
3. Радиус цилиндра – R;
4. ∏ – 3,14159265.

Результат S умножают на длину L трубы – это и будет полный рассчитанный объем. Расчет объема по сечению и длине цилиндра выглядит так:

1. V_тр = S_тр x L_тр;
2. Объем цилиндра – V_тр;
3. Площадь цилиндра – S_тр;
4. Длина цилиндра – L_тр.

Пример:

1. Стальная труба Ø = 0,5 м, L = 2 м;
2. S_тр = (D_тр / 2) = ∏ х (0,5 / 2) = 0,0625 м².

Конечная формула, как рассчитать объем трубы, будет выглядеть следующим образом:

V = H х S = 2 х 0,0625 = 0,125 м³;

Где:

H – толщина стенки трубы.
Толщина стенок любой трубы

Эта формула позволяет узнать, как посчитать объем трубы с любыми заданными параметрами и из любого материала, а также отдельные участки составного трубопровода. Чтобы не путаться в параметрах результатов, необходимо сразу выражать их в одних и тех же единицах, например, в метрах и кубических метрах, или в сантиметрах и кубических сантиметрах. Из компьютерных программ для начинающих пользователей или для тех, кто предполагает проводить одноразовые расчеты, можно предложить VALTEC.PRG, Unitconverter, Pipecalc и другие.

Как вычислить площадь поперечного сечения трубы

Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:

S^тр = ∏ х R²;

Где:

1. R – внутренние радиус трубы;
2. ∏ – постоянная величина 3,14.

Пример:

S_тр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, S_тр = 2 х 20,25 см² = 40,5 см², где 20,25 – это 4,5 см в квадрате.

Параметры трубопровода

Площадь сечения профилированной трубы S_пр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:

S_пр = a х b;

Где:

a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр S_пр = 40 мм х 60 мм = 2400 мм² (20 см₂, или 0,002 м₂).

Как рассчитать объем воды в водопроводной системе

Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.

Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов

Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.

В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:

Параметры пластиковых труб

Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.

Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема

Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.

Объем воды (теплоносителя) в трубе (полипропилен, металл, мателлопласт)

Объем воды или теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, трубы армированные стекловолокном,  металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

Что вы узнаете

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака. Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам необходимо будет купить всего 25 литров антифриза.

Предлагаем вашему вниманию форма расчета объёма воды (теплоносителя) в трубопроводе и радиаторах отопления. Введите длину трубы определенного диаметра и моментально узнаете сколько в этом участке теплоносителя.

Объем воды в трубах различного диаметра: выполнение расчета

Важно учитывать толщину трубы. Размер пластиковых труб — внешний диаметр, стальные -внутренний диаметр

После того как вы рассчитали объем теплоносителя в водопроводе, но для создания полной картины, а именно для того чтобы узнать весь объем теплоносителя в системе, еще вам понадобится рассчитать  объем теплоносителя в радиаторах отопления.

Расчет объема воды в трубах

Расчет объема воды в радиатора отопления

Калькулятор

Объем воды в некоторых алюминиевых радиаторах

Уж теперь то вам точно не составит труда подсчитать объем теплоносителя в системе отопления.

Расчет объема теплоносителя в радиаторах отопления

Для того чтобы подсчитать весь объем теплоносителя в системе отопления нам необходимо еще прибавить объем воды в котле. Его можно узнать в паспорте котла или же взять примерные цифры:

• напольный котел — 40 литров воды;

• настенный котел — 3 литра воды.

Помог ли вам калькулятор? Смогли ли вы рассчитать сколько в вашей системе отопления или в трубе теплоносителя? Отпишитесь пожалуйста в комментариях.

Краткое руководство по использованию калькулятора «Расчет объема воды в различных трубопроводах»:

1. в первом списке выберите материал трубы и его диаметр (это может быть пластик, полипропилен, металлопластик, сталь и диаметры от 15 — …)
2. во втором списке пишем метраж выбранной трубы из первого списка.
3. Жмем «Рассчитать».

«Рассчитать количество воды в радиаторах отопления»

1. в первом списке выбираем меж осевое расстояние и из какого материала радиатор.
2. вводим количество секций.
3. Жмем «Рассчитать».

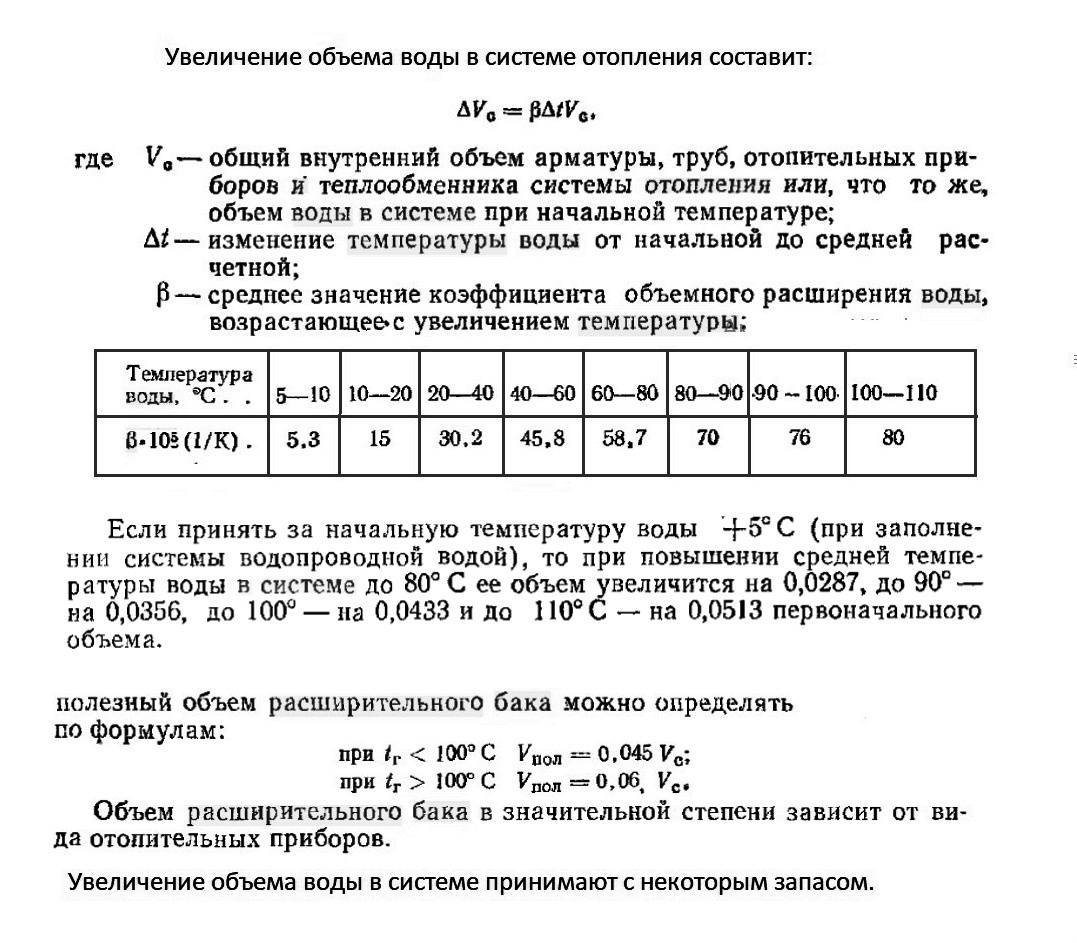

Как рассчитать объем расширительного мембранного бака

Формула подбора расширителя — V воды в трубе+радиаторы+котел * 10-12%

При знании объема воды можно легко подобрать расширительный бачок.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

Объем воды в трубе | Мир инженера

В этой статье, я Вам расскажу, как правильно рассчитывать объем воды в трубе и массу воды. Очень часто во время проектированию приходится подбирать водоприемные колодцы для удаления воды из трубопроводов, так называемые спускники. За свою проектную практику встречал много разных специалистов инженеров-проектировщиков  с большим стажем, которые сидят на высоких должностях в проектных организациях, а объем воды в трубах подсчитать не могут. Так что, надо им показать, как все же считать,  а то работают и не краснеют. Есть такие даже инженеры, которые до сих пор задают такие вопросы — 1 миллилитр сколько литров, сколько литров в кубическом метре? Ответы будут ниже в статье.

Итак приступим.  Как все же рассчитать объем воды в трубе? Труба – это обычный длинный цилиндр. Так что, объем цилиндра нас считать учили еще в школе, на уроках – математики, геометрии, физики. Так что я не понимаю, чего сложного в этом расчете!

Объем цилиндра равен: V = Пи*R*R*H

Пи – число Пи=3,14

R – радиус цилиндра в метрах ( если диаметр трубы Ду100 мм, то R=0,05 м)

Н – высота цилиндра, другими словами длина трубы.

Я все объемы уже подсчитал на 1 метр трубы, и когда мне нужно рассчитать объем воды в трубе определенной длины, я всего лишь умножаю объем 1 п.м. на метраж трубы.

Так же для тех, кто предпочитает справочную литературу, советую объем воды посмотреть в НТС 62-91-6, который называется Таблица справочных данных для стальных труб тепловых сетей, в столбике под названием – объем воды в 1 п.м. трубы. В этой же таблице указана масса воды в 1 п.м. трубы.

Если у Вас, все же возникает вопрос, как определяется масса воды, то и здесь нет никаких тайн.

Масса воды равна (кг) = объем воды (м³) умножаете на 1000. Следовательно, вес 1 куба воды равен 1 тонне — 1 м³ = 1 тонна.

А теперь ответы на вопросы:

1 миллилитр сколько литров? Ответ очень прост. 1 миллилитр = 0,001 литра.

Сколько литров в кубическом метре? Ответ также прост. 1 м³ = 1000 литров. Кубический метр – это же просто объёму куба с длиной рёбер в 1 метр.

А как вы считаете объем воды в трубе или объем цилиндра, может уже что-то новое открыли?

Если Вам интересно, то 1 баррель нефти равен почти 159 литров, а если быть более точным, то 158,987 литра. Надеюсь, Вы теперь знаете ВСЁ! Сколько весит 1 л воды? Сколько в тонне литров?

Поделиться ссылкой:

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

У меня была разводка из металлопласта, но со временем соединения начали сопливится и я заменил на полипропилен, паяется легко и гарантия 25 лет и вот пока за пять лет ни каких претензий нет и я поменял и стояки на полипропилен, так как у нас вода плохая, в ней много кислорода и приходилось менять металлические трубы каждые три года, хоть и бесплатно меняли, но все равно после замены приходилось делать ремонт, так как у нас слесаря не самые аккуратные. А к полипропилену претензий нет.

Все трассы, все что на улице до первого крана подключения дома, принадлежит или водоканалу или теплотрассам. Если на вводе в дом стоят счетчики, то протечка жильцам побоку. А если нет, то могут и приписать.

Небольшой поиск и Интернет вам с помощь=

http://protryby.ru/kak-rasschitat-propusknuyu-sposobnost-truby

Трассировка трубопровода возможно как наружной прокладки (по улице), так и внутренней (по зданию, помещению). В упрощенной форме это выглядит как план (схема) с нанесенной на нем трассой трубопровода, любого — будь то газопровод, трубопровод водоснабжения, тепловой сети и т.д.

План (схема) выполняется в масштабе, если это трасса наружной прокладки, то на подоснове в виде инженерно-топографич­еской съемки. Указываются длины трубопроводов либо пикетаж, диаметры и прочие требуемые характеристики.

Обычно выполняется в качестве основного чертежа в проектной документации и идет на согласование со всеми заинтересованными организациями — заказчиком, эксплуатирующей службой и т.д.

Я бы не рекомендовал использовать для скважины с водой стальные трубы. Слишком недолговечный материал для данных условий. В результате, через несколько лет у вас и стены скважины не будут укреплены, и в скважине будет полно ржавчины. Если поищите, то пластиковые обсадные трубы вполне существуют и применяются. Насколько они подойдут для вашего грунта, надо смотреть. У всего есть свой предел прочности, а разные условия создают различную нагрузку. Диаметр трубы должен соответствовать диаметру скважины, а диаметр скважины должен соответствовать вашим задачам. Например, если скважина глубокая, то вам придется использовать погружной насос, который должен будет свободно проходить в вашу скважину.

Калькулятор объема трубы — Дюймовый калькулятор

Рассчитайте объем трубы с учетом ее внутреннего диаметра и длины. Калькулятор также найдет, сколько весит этот объем воды.

Как найти объем трубы

Объем жидкости в трубе можно определить по внутреннему диаметру трубы и ее длине. Чтобы оценить объем трубы, используйте следующую формулу:

объем = π × d ² 4 × h

Таким образом, объем трубы равен pi, умноженному на диаметр трубы d в квадрате на 4, умноженный на длину трубы h .

Эта формула получена из формулы объема цилиндра, которую также можно использовать, если известен радиус трубы.

объем = π × r ² × ч

Найдите диаметр и длину трубы в дюймах или миллиметрах. Воспользуйтесь нашим калькулятором футов и дюймов, чтобы рассчитать длину в дюймах или миллиметрах.

Если вы не знаете, каков внутренний диаметр трубы, но знаете, какой наружный диаметр, обратитесь к таблицам общих размеров трубы, чтобы найти наиболее вероятный внутренний диаметр вашей трубы.

Введите значения длины и диаметра в формулу выше, чтобы рассчитать объем трубы.

Пример: рассчитать объем трубы диаметром 2 дюйма и длиной 50 футов.

длина = 50 ′ × 12 = 600 ″
объем = π × 2 ² 4 × 600 ″
объем = 3,1415 × 44 × 600 ″
объем = 3,1415 × 1 × 600 ″
объем = 1885 дюймов ³

Объем и вес воды для труб обычных размеров

Объем и вес воды на фут для обычных размеров труб

Размер трубы	Объем		Вес
дюйм	дюйм 3 / фут	галлон / фут	фунт / фут
1 / 8 “	0.1473 дюйм 3	0,000637 галлонов	0,005323 фунтов
1 / 4 “	0,589 дюйма 3	0,00255 галлона	0,0213 фунтов
3 / 8 “	1. 325 дюйм 3	0,005737 галлона	0,0479 фунтов
1 / 2 “	2.356 дюйм 3	0,0102 галлона	0.0852 фунтов
3 / 4 “	5,301 дюйм 3	0,0229 галлона	0,1916 фунтов
1 ″	9,425 дюйма 3	0,0408 галлона	0,3407 фунтов
1 1 / 4 “	14,726 дюйм 3	0,0637 галлона	0,5323 фунтов
1 1 / 2 “	21.206 в 3	0,0918 галлона	0,7665 фунтов
2 ″	37,699 дюйм 3	0,1632 галлона	1,363 фунта
2 1 / 2 “	58.905 дюйм 3	0,255 галлона	2,129 фунта
3 ″	84,823 дюйм 3	0,3672 галлона	3,066 фунтов
4 ″	150. 8 из 3	0,6528 галлона	5,451 фунтов
5 ″	235,62 дюйма 3	1,02 галлона	8,517 фунтов
6 ″	339,29 дюйма 3	1,469 галлона	12,264 фунта

Объем и вес воды на метр для обычных метрических размеров труб

Размер трубы	Объем		Вес
мм	мм 3 / м	л / м	кг / м
6 мм	28274 мм 3	0.0283 л	0,0283 кг
8 мм	50265 мм 3	0,0503 л	0,0503 кг
10 мм	78 540 мм 3	0,0785 л	0,0785 кг
15 мм	176715 мм 3	0,1767 л	0,1767 кг
20 мм	314 159 мм 3	0,3142 л	0. 3142 кг
25 мм	490,874 мм 3	0,4909 л	0,4909 кг
32 мм	804 248 мм 3	0,8042 л	0,8042 кг
40 мм	1,256,637 мм 3	1,257 л	1,257 кг
50 мм	1963 495 мм 3	1,963 л	1,963 кг
65 мм	3 318 307 мм 3	3.318 л	3,318 кг
80 мм	5026548 мм 3	5,027 л	5,027 кг
100 мм	7 853 982 мм 3	7,854 л	7,854 кг
125 мм	12 271 846 мм 3	12,272 л	12,272 кг
150 мм	17 671 459 мм 3	17,671 л	17.671 кг

Калькулятор объема трубы

Этот калькулятор объема трубы оценивает объем трубы, а также массу жидкости, которая течет по ней. Этот калькулятор — полезный инструмент для всех, кому нужно знать точный объем воды в трубе. Вам будет полезно, например, если вы проектируете систему полива для своего сада. Продолжайте читать, чтобы узнать, что такое цилиндр, найдите формулу объема трубы и проверьте «руководство пользователя» для правильных расчетов в калькуляторе объема трубы.

Калькулятор объема трубы

Знание объема трубы может быть полезно по многим причинам. Это будет выгодно как владельцам частных домов, так и инженерам-строителям. Например, вы можете узнать водоемкость вашей системы отопления дома или поинтересоваться, хватит ли выбранного вами диаметра трубы для наполнения садового пруда.

Именно поэтому мы создали калькулятор объема трубы. Этот инструмент позволяет узнать объем конкретной трубы и вес воды (или другой жидкости) внутри нее.Он прост в использовании и эффективен. Все, что вам нужно сделать, это ввести размер трубы — ее внутренний диаметр и длину . Неважно, используете ли вы метрическую или британскую систему единиц, потому что вы можете свободно переключаться между ними с помощью раскрывающегося списка.

По умолчанию расчет веса жидкости производится для воды (ее плотность равна 997 кг / м³). Если вам нужно выполнить расчеты для другой жидкости, введите плотность вашей конкретной жидкости.

Ниже мы подготовили объяснение формулы объема трубы и пошаговый пример расчетов, чтобы показать вам, как правильно использовать калькулятор объема трубы.

Объем трубы — формула

По форме труба представляет собой полый цилиндр. Но что такое цилиндр? Мы можем видеть их вокруг себя каждый день. Это твердое тело с двумя основаниями, обычно круглыми, всегда конгруэнтными и параллельными друг другу. Развернутая сторона цилиндра образует прямоугольник. Высота цилиндра — это расстояние между основаниями (в случае трубы — это ее длина). Радиус цилиндра — это радиус его основания. Имейте в виду, что когда у вас есть цилиндр, диаметр равен удвоенному радиусу. Итак, для расчетов нужно диаметр уменьшить вдвое.

Круглый полый цилиндр, где R — радиус, r — внутренний радиус, h — высота.

Объем трехмерного твердого тела — это размер пространства, которое оно занимает. Для трубы это внутренний объем (вместо внешнего нужно брать внутренний диаметр).
Чтобы выразить объем, мы используем кубические единицы (для метрических см³, дм³, м³ и для британских дюймов³ и ft³). Чтобы получить правильные результаты, последовательно используйте одну единицу на протяжении всего вычисления.

Формула объема цилиндра: объем цилиндра = π * радиус² * высота .

Для трубы используйте ее длину вместо высоты: объем трубы = π * радиус² * длина , где радиус = внутренний диаметр / 2 . Объем трубы равен объему жидкости внутри (если труба полностью заполнена ею). Масса жидкости берется из формулы преобразованной плотности. Итак, соответственно: масса жидкости = объем * плотность жидкости .

Объем воды в трубе — пример расчета

Давайте посмотрим, как правильно пользоваться калькулятором объема трубы. Для примера расчета нам понадобится несколько предположений. Рассчитаем объем трубы длиной 6 метров, внутренним диаметром 15 сантиметров. Труба используется для транспортировки воды. Поместим эти данные в калькулятор, чтобы найти объем воды в трубе, а также ее массу.

1. Сначала введите диаметр трубы: внутренний диаметр = 15 см .
2. Затем введите его длину: длина = 6 м .
3. Нажмите кнопку расширенного режима и проверьте плотность жидкости. Значение по умолчанию установлено для воды, поэтому в нашем случае оно верное. Плотность жидкости = 997 кг / м³ .
4. Теперь вам доступны результаты расчета: объем = 0,106 м³ и масса жидкости = 105,71 кг .

Калькулятор объема трубы

Как определить объем трубы?

Цилиндр — это трехмерное твердое тело с конгруэнтными основаниями в паре параллельных плоскостей. Эти основания представляют собой конгруэнтные круги. Ось цилиндра — это отрезок прямой с концами в центрах оснований.
Высота или высота цилиндра, обозначаемая $ h $, — это перпендикулярное расстояние между его круглыми основаниями.
Далее мы будем рассматривать только правый цилиндр, т.е. цилиндр, в котором ось и высота совпадают. Труба или трубка — это полый цилиндр. Полый цилиндр — это цилиндр, который пуст изнутри, а его основание имеет внутренний и внешний радиус. Полый цилиндр имеет основу в виде кольца.3 $$

Работа с объемом трубы с шагом показывает полный пошаговый расчет для определения объема внутри трубы при длине ее внутреннего радиуса $ 10 \; in $ и высоте $ 8 \; in $ с использованием формулы объема. Для любых других значений базовых радиусов и высоты трубы просто введите три положительных вещественных числа и нажмите кнопку «Создать работу». Учащиеся начальной школы могут использовать этот калькулятор объема трубы для создания работы, проверки результатов измерения объема трехмерных тел или эффективного выполнения домашних заданий. Калькулятор дренажа

по размеру трубы «Prinsco, Inc.

Калькулятор дренажа по размеру трубы» Prinsco, Inc

Наш калькулятор дренажа был разработан в сотрудничестве с Университетом Миннесоты, чтобы помочь вам в предварительном проектировании и понимании ваших потребностей в дренаже.Мы рекомендуем вам связаться с вашим местным специалистом по проектированию или подрядчиком для получения более конкретных рекомендаций и критериев проектирования.

Эти расчеты основаны на Таблице дренажа пластиковых трубок ASAE EP 260.3 по шероховатости Мэннинга и должны использоваться только для оценки. Проконсультируйтесь со специалистом по управлению водным пространством для получения информации о критериях проектирования

= Определение

Рассчитать по площади

Обновите браузер

Вы используете устаревший браузер.

Для оптимальной работы с веб-сайтом Prinsco, пожалуйста, подумайте об обновлении браузера.

Руководство по проектированию трубопроводов для бытового водоснабжения, Как выбрать размер и выбор трубопровода для бытового водоснабжения

6.0 ТРУБНЫЕ МАТЕРИАЛЫ

Самый распространенный трубопровод для распределения воды внутри зданий — медный. Но в этом руководстве будут рассмотрены другие материалы, их использование, свойства, преимущества и недостатки.

Существуют и другие трубы, доступные для использования в калькуляторе, но вы также можете добавить свою собственную информацию о трубе.Встроенные в калькулятор трубы включают сталь ASTM A53 (список 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9), ABS ASTM D1527. , ABS ASTM D 2282, латунь стандартная и дополнительная, CPVC ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в трубопроводах с охлажденной водой. Если у вас особый случай, воспользуйтесь ссылками, чтобы добавить информацию о трубе, или свяжитесь с Джастином по электронной почте contact @ engproguides.com.

Рисунок 16. Этот рисунок представляет собой образец информации о трубопроводе, встроенной в калькулятор, вкладка «Ссылки».

Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры трубы. Например, сталь Schedule 40 не имеет трубы размером 5/8 дюйма. При изменении материала трубы и типа трубы также измените размер трубы, чтобы гарантировать, что размер трубы, который вы хотите, доступен в пределах стандарта.Калькулятор выдаст ошибку, если вы выберете нестандартный размер трубы в пределах материала и типа трубы.

6.1 ТРУБКА АБС

ABS означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для систем дренажа, сточных вод и вентиляции и не используется в системах водоснабжения домашних хозяйств. Вы часто можете увидеть эту трубу, отводящую сточные воды в водопроводные системы, и она часто бывает черной. Эти легкие и гибкие трубопроводы подходят для температур от -30 ° F до 140 ° F.Как и другие пластиковые трубы, АБС не подходит для работы на открытом воздухе при воздействии солнечных лучей. Ультрафиолетовые лучи повредят трубы из АБС-пластика.

Существуют два стандарта, регулирующих трубопроводы из АБС-пластика: (1) ASTM D 1527 и ASTM D 2282. ASTM D 1527 называется Стандартными техническими условиями для пластиковых труб из акрилонитрил-бутадиен-стирола (АБС), списки 40 и 80. ASTM D 2282 назван Пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС-пластика.

6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80

Спецификация труб описывает толщину и номинальное давление для каждого размера трубы. Стенки сортамента 80 толще, чем у сорта 40, и, таким образом, трубопровод сортамент 80 имеет более высокое номинальное давление, чем трубопровод сортамент 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый внешний диаметр, но разную толщину. Трубопровод сортамента 80 имеет большую толщину, что делает внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

Таблица 4: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 40 в соответствии с ASTM D 1527.

Трубы обычно имеют одинаковый внешний диаметр, потому что это позволяет соединять вместе трубы разных графиков. Как видите, трубопровод сортамента 80 имеет тот же внешний диаметр, что и трубопровод сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.

Таблица 5: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 80 в соответствии с ASTM D 1527.

6.1.2 СТАНДАРТНОЕ ОТНОШЕНИЕ РАЗМЕРОВ ASTM D 2282 (SDR)

Стандартный размерный коэффициент или SDR описывает соотношение между внешним диаметром трубы и толщиной стенки трубы.

Например, SDR 17 для внешнего диаметра 1.315 дюймов будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

Таблица 6: Тип трубы ABS SDR 26, размеры трубы

Таблица 7: Размеры труб ABS SDR 14

Таблица 8: Размеры труб из ABS SDR 13,5

6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для труб из АБС-пластика определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что материалом трубы является АБС, в общем семействе материалов АБС есть разные классы. Типичные классы труб из ABS включают ABS2112, ABS1316, ABS1210 и ABS1208. ABS 2112 — самый сильный, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.

6.2 ЛАТУННАЯ ТРУБКА

Латунные трубопроводы в некоторых случаях являются утвержденными трубопроводами для питьевой воды и были популярны в прошлом, но их заменили материалами, с которыми легче работать и которые обычно обеспечивают более длительный срок службы. Есть два типа латунных трубопроводов: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже приведены размеры латунных трубопроводов обычной и повышенной прочности.Как вы можете видеть, внутренний диаметр трубы повышенной прочности немного меньше, чем эквивалентный размер трубы обычной прочности. Это связано с увеличенной толщиной трубы.

6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

Таблица 9: В этой таблице показаны размеры латунных трубопроводов обычной прочности.

6.2.2 ДОПОЛНИТЕЛЬНАЯ ПРОЧНОСТЬ

Трубопровод повышенной прочности обычно не используется для бытовых систем водоснабжения, поскольку давление в бытовых системах водоснабжения никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубопроводы стандартной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм. В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для сверхпрочных трубопроводов, чтобы дополнительно объяснить этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Таблица 11: Максимально допустимое давление уменьшается с увеличением температуры жидкости.

Таблица 12: Трубопровод из латуни повышенной прочности имеет гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

6.3 ТРУБОПРОВОД ХПВХ

Хлоринаты Поливинилхлорид (ХПВХ) — это пластиковый трубопровод, который используется для распределения холодной воды и канализации, сточных вод, вентиляционных систем. Его главное преимущество — низкая стоимость и простота установки. Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и более толстых труб. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и уменьшается для более тонких труб и большего диаметра.

ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не выдерживает таких высоких температур, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы.Это означает, что вам нужно будет учитывать расширения и сокращения трубопровода для длинных участков трубопровода из ХПВХ.

Размеры труб из ХПВХ регулируются двумя стандартами. Эти стандарты — ASTM F441 и ASTM F442. Первый стандарт обеспечивает размеры в формате расписания, а второй стандарт — в формате SDR.

6.3.1 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F441 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИНОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), ПРИЛОЖЕНИЯ 40 И 80

Таблица 13: В этой таблице показаны размеры трубопровода из CPVC Schedule 40.

Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ Графика 80.

Номинальное давление трубопровода колеблется от 1130 фунтов на квадратный дюйм для трубы Schedule 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы Schedule 80, 12 дюймов и 210 фунтов на квадратный дюйм для трубы Schedule 80, 24 дюйма. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ «до 220 PSI для 4-дюймового трубопровода Schedule 40 и даже ниже до 120 PSI для трубопровода Schedule 40 диаметром 24 дюйма.Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода по графику 80 выше, чем номинальное давление для труб по графику 40.

Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F.Номинальные значения давления для трубопроводов можно легко найти на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для труб большего диаметра.

6.3.2 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F442 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИРОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), SDR-PR

Подобно трубам из ABS, CPVC также может быть оценен в формате SDR.Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство, равно как и эти размеры труб не включены в калькулятор.

6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДОМ И ТРУБКОЙ

Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ID). Таким образом, когда выбрана медная труба с номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр равен 0. 625 дюймов. Трубки в основном используются для структурных целей и измеряются по внешнему диаметру (OD). Медная трубка ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах внутренних водопроводов используются медные трубы, а не медные.

6.4.2 ВИДЫ МЕДИ

Существует шесть стандартных типов меди, которые показаны ниже для справки. Вам следует выбрать тип, который наиболее точно соответствует ситуации в вашем проекте:

6.4.3 МЕДНАЯ ТРУБКА ТИПА K

Медные трубки

типа K коммерчески доступны длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки типов L и M. Стенки типа L толще, чем у типа М. Эти соотношения справедливы для всех диаметров трубы. Наружные диаметры для каждого типа, только внутренний диаметр и толщина стенок различаются для каждого типа.

Этот тип трубы чаще всего используется для подземной прокладки или когда может произойти повреждение надземной прокладки и требуется более твердый материал.

Таблица 15: Стол для медных труб типа K

6.4.4 МЕДНАЯ ТРУБКА ТИПА L

Медные трубки

типа L доступны в продаже длиной 20 футов, тянутые или отожженные.Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стены типов K, L и M.

Этот тип трубы чаще всего используется для надземной прокладки и когда вероятность повреждения надземной прокладки маловероятна.

Таблица 16: Стол для медных труб типа L

6.4.5 МЕДНАЯ ТРУБКА ТИП M

Медные трубки

типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые тонкие стенки типов K, L и M.

Таблица 17: В этой таблице показаны размеры труб для медных труб типа М.

6.4.6 МЕДНАЯ ТРУБКА ТИПА DWV

Тип DWV: Этот тип имеет самые тонкие стенки и используется в системах слива, сточных вод и вентиляции, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включается в калькулятор трубопровода бытового водоснабжения.

6.4.7 ТИП МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА

Медицинский газ типа

: этот тип имеет внутреннюю чистоту, соответствующую стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях.Этот тип не следует использовать для воды под давлением, поэтому он не включается в калькулятор трубопровода бытового водоснабжения.

6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНОЙ ТРУБКИ

Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, поскольку давление в здании обычно не превышает 300 фунтов на квадратный дюйм. В многоэтажных зданиях давление воды может превышать 300 фунтов на квадратный дюйм.

Таблица 18: Тип K — самая прочная медная труба и, следовательно, имеет максимально допустимое давление.Хотя трубопровод типа K обычно используется для трубопровода подземного бытового водоснабжения, вам также следует использовать этот тип при давлении, превышающем 150 фунтов на квадратный дюйм и большем диаметре трубы.

Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для внутренних трубопроводов и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

Таблица 20: Тип M — самый слабый из трех типов медных труб, и его следует использовать очень осторожно.

6.5 ТРУБКА И ТРУБКА ПЛАСТИКОВЫЕ

Основным преимуществом труб из сшитого полиэтилена или PEX

является пластик, полиэтиленовая труба или трубка. Этот материал гибкий, а это означает, что стоимость монтажа ниже, чем у других трубопроводов. Сшивание — это химическая реакция, которая связывает одну полимерную цепь полиэтилена с другой. Существует три основных классификации трубопроводов PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивания.Каждый метод соответствует стандартам ASTM F 876 и ASTM F 877, которые определяют размеры, номинальные значения давления и температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа разная.

Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в бытовых системах водоснабжения используются трубы из полиэтилена без барьеров. Барьер относится к ламинированной поверхности, расположенной снаружи трубы, которая препятствует проникновению кислорода в жидкость.Это используется для гидравлических систем и других систем непитьевой воды.

Наконец, PEX нельзя использовать на открытом воздухе, потому что он не может противостоять УФ-лучам, если только он не имеет УФ-покрытия. Дизайнеры не любят рисковать жизнью трубы на покрытии, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

ASTM F 876 — это стандарт, определяющий свойства материала и размеры трубы PEX. ASTM F 877 — это стандарт, определяющий требования к рабочим характеристикам системы PEX, трубы и фитингов вместе.Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Метод изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.

Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9.

Трубопровод

PEX используется только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители предоставляют трубопроводы до 2 дюймов.

6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубка

PEX обычно имеет максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

ТРУБКА ДЛЯ ВОДЫ ИЗ ГИПКОГО ЧУГУНА 6,6

Ковкий чугун обычно используется строителями в качестве подземных магистральных трубопроводов. Эта труба обычно не используется инженерами-механиками для трубопроводов бытовой воды в зданиях.Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод обычно рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки давления от нахождения под дорогами, а также любые возможные повреждения при транспортировке и установке. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название — пластичный.

Ковкий чугун — это чугун, поэтому он подвержен коррозии.Обычно используются футеровки для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже своих пластиковых аналогов.

Ковкий чугун

имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры регулируются по мере изменения толщины для каждого класса труб.Трубы более высокого класса имеют увеличенную толщину и меньший внутренний диаметр.

Размеры для этих классов труб показаны в калькуляторе воды для бытового потребления.

6.7 ОЦИНКОВАННЫЕ СТАЛЬНЫЕ ТРУБЫ

Трубопровод из оцинкованной стали в некоторых случаях является одобренным трубопроводом для питьевой воды, но с ним трудно работать, и он подвержен ржавчине, которая может вызвать утечки, снижение давления и уменьшение потока.

Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамент 40.

Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали марки 80.

6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для оцинкованных стальных труб варьируется в зависимости от размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, так же как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальное давление подходит для температур от 0 F до 300 F.

6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ

Полиэтилен и полипропилен относятся к типам термопластов. Эти материалы не так часто используются в бытовых системах водоснабжения. Эти материалы обычно используются для жидкостей, которые химически несовместимы с металлическими трубами. Кроме того, эти материалы можно использовать, когда возникает проблема коррозии, поскольку пластиковые трубы не подвержены коррозии.Пластиковые трубы используются еще и потому, что с ними намного дешевле и проще работать, чем с металлическими трубами.

Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо себя чувствуют при воздействии УФ-излучения, если только пластик не имеет УФ-покрытия. Некоторые полиэтиленовые трубы могут иметь встроенную защиту от ультрафиолетового излучения. Кроме того, пластиковые трубопроводы более резко расширяются / сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубопроводы, особенно при высоких температурах.

Трубы из полиэтилена (PE) и полипропилена (PP) могут иметь размеры от ½ ”до 65”, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

Существуют различные типы материалов из полиэтилена и полипропилена. Этим различным типам обычно присваивается четырехзначный код материала. Первые две цифры обозначают ячейку, которая определяет плотность материала, предел прочности на разрыв, сопротивление медленно растущим трещинам и многое другое.Вторые две цифры определяют рекомендованную стандартную категорию расчетного гидростатического напряжения. Это основа для определения длительной прочности трубы.

Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемых Внутренний диаметр. AWWA C901 называется полиэтиленовая (ПЭ) напорная труба и трубки диаметром от ½ дюйма до 3 дюймов для водоснабжения.AWWA означает Американскую ассоциацию водопроводных сооружений. ASTM D 2737 называется Стандартными техническими условиями для полиэтиленовых (ПЭ) пластиковых труб. ASTM F 2389 называется Стандартными техническими условиями для полипропиленовых (ПП) трубопроводных систем, работающих под давлением.

6.8.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих пластиковых труб: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось с трубопроводами из ABS и CPVC.SIDR означает стандартное отношение внутреннего диаметра, которое представляет собой отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего диаметра и для специального метода соединения, в котором используются вставные фитинги. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

Таблица 24: В этой таблице показаны размеры труб для пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

Таблица 25: В этой таблице показаны размеры труб для пластиковых труб SIDR9. Более высокое число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

Второй способ отображения размеров пластиковых труб — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры меняются.

Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13.5, SIDR11.5, SIDR15 и SIDR19. Калькулятор включает в себя только трубы меньшего размера для этих пластиков, потому что это наиболее распространенные размеры для бытовых систем водоснабжения.

6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для пластиковых трубопроводов намного ниже, чем для металлических. Номинальное давление колеблется от 160 до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, это номинальное давление только для 73 F, и номинальное давление будет падать с увеличением температуры.

Таблица 28: Максимально допустимое давление для пластиковых труб

Существуют разные типы материалов в пределах общих категорий трубопроводов из полиэтилена и полипропилена, и каждый тип субматериалов будет иметь несколько разное максимально допустимое давление.Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

6.9 ТРУБОПРОВОД ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ)

Трубопроводы из ПВХ

обычно используются в дренажных, сточных и вентиляционных системах, а также в ирригационных системах. Трубопроводы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых трубопроводов. Этот трубопровод дешевле, легче и легче соединяется по сравнению с металлическим трубопроводом.

Применимые стандарты: (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартными техническими условиями для пластиковых труб из поливинилхлорида (ПВХ), списки 40, 80 и 120. ASTM D 2241 называется Стандартными техническими условиями. для труб из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, указанные в следующем разделе.

Существуют разные типы труб из ПВХ, ПВХ 1120, 1220, 2120, 2116, 2112 и 2110.Эти разные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленно растущие трещины и т. Д. Каждый тип субматериала будет иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа субматериала.

6.9.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих труб из ПВХ: (1) SDR и (2) Спецификация.

Основными типами SDR являются SDR 17, 21, 26 и 32.5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.

Таблица 29: В этой таблице показаны размеры трубопроводов из ПВХ SDR 17.

Таблица 30: В этой таблице показаны размеры трубопровода из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

Калькулятор также включает SDR 26 и SDR 32.5. Двумя основными типами расписаний являются расписание 40 и расписание 80. Также доступны трубопроводы расписаний 10 и 120, но они менее распространены и не включаются в калькулятор.

Таблица 31: В этой таблице показаны размеры трубопроводов из ПВХ Schedule 40.

Таблица 32: В этой таблице показаны размеры трубопровода из ПВХ Schedule 80.

6.9.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Различные типы субматериалов ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие рейтинги давления. Трубопроводы сортамента 40 имеют диапазон давления от 810 до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы. Трубы меньшего диаметра имеют более высокое номинальное давление. Трубопроводы Schedule 80 имеют диапазон давления от 1230 фунтов на квадратный дюйм до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы.

При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22% при повышении температуры с 73 F до 140 F. Существуют различные типы субматериалов в рамках общей категории материалов труб из ПВХ, и каждый тип субматериалов будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубопроводы из нержавеющей стали нечасто используются в бытовых системах водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, в которых требуется устойчивость к коррозии. Хотя название «нержавеющая» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более эластична, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, состоящий не менее чем из 10.5% хрома. Стальной сплав — это комбинация железа и другого элемента, в данном случае хрома.

Существует два основных типа труб из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. Нержавеющая сталь 304 содержит железо и (10,5%) хром. Нержавеющая сталь 316 содержит железо, (10,5%) хром и (2-3%) молибден.

Для нержавеющих сталей добавлено еще одно различие.В нержавеющей стали помимо железа и хрома будут и другие элементы. Например, это типичный состав нержавеющей стали 304.

Таблица 33: Процентный состав типичной нержавеющей стали 304.

Нержавеющую сталь можно отличить по букве «L» в конце обозначения номера. Это означает, что в нержавеющей стали процент углерода меньше.04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 более склонна к коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

Таким образом, существует четыре основных типа материалов для труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где возникает проблема коррозии.

6.10.1 РАЗМЕРЫ ТРУБЫ

Размеры труб одинаковы для нержавеющей стали 304 и 316.Размеры труб меняются только в зависимости от размеров и графиков труб. ASTM A312 называется Стандартными техническими условиями для бесшовных, сварных и сильно обработанных холодным способом труб из аустенитной нержавеющей стали. В этой спецификации указаны внешние диаметры и толщины, необходимые для соответствия различным графикам 10S, 40S и 80S. График 10S — самая тонкая труба, а 80S — самая толстая труба. Наружные диаметры одинаковы для каждого расписания, но толщина различается. Постоянный наружный диаметр позволяет соединять между собой трубы разного графика.

Таблица 34: В этой таблице показаны размеры для трубопровода из нержавеющей стали сортамента 10с

Таблица 35: В этой таблице показаны размеры труб из нержавеющей стали сортамента 40s.

Таблица 36: В этой таблице показаны размеры труб из нержавеющей стали сортамента 80-х.

6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубы из нержавеющей стали имеют номинальное давление, которое зависит от типа, размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, так же как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубам, трубопровод из нержавеющей стали имеет максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и меньших размеров.Номинальное давление подходит для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а трубы 316 будут слабее.

Неделя устранения утечек | Агентство по охране окружающей среды США

Утечки могут протекать, но не могут скрыться

Вы готовы искать утечки? Утечки в быту могут привести к потере почти 1 триллиона галлонов воды ежегодно по всей стране, поэтому каждый год мы ищем утечки во время Недели устранения утечек.Отметьте свои календари для ежегодной Недели устранения утечек Агентства по охране окружающей среды, с 14 по 20 марта 2022 года, но помните, что вы можете найти и устранить утечки внутри и снаружи дома, чтобы сэкономить ценную воду и деньги в течение всего года.

Мероприятия Fix a Leak Week — от семейных забегов до конкурсов по обнаружению утечек до демонстраций WaterSense — проходят от побережья до побережья и направлены на то, чтобы научить вас, как находить и устранять утечки в быту. См. Нашу карту событий внизу этой страницы (или на Facebook), чтобы найти события рядом с вами и просмотреть прошедшие события!

Узнайте, как находить и устранять утечки во время «Недели устранения утечек».Это так же просто, как 1-2-3.

на этой странице:

Проверка на герметичность

Утечки в среднем домохозяйстве могут составлять около 10 000 галлонов воды, теряемой ежегодно, а в 10 процентах домов есть утечки, которые приводят к потере 90 галлонов или более в день. Обычные типы утечек, обнаруживаемые в доме, — это изношенные откидные створки унитаза, капающие краны и другие протекающие клапаны. Утечки такого типа часто легко устранить, для чего требуется всего несколько инструментов и оборудования, которые могут окупиться за счет экономии воды.Устранение легко устраняемых протечек воды в домах может сэкономить домовладельцам около 10 процентов на счетах за воду.

Чтобы проверить наличие утечек в вашем доме, вам сначала нужно определить, тратите ли вы воду, а затем определить источник утечки. Вот несколько советов по поиску утечек:

• Обратите внимание на потребление воды в более холодный месяц, например январь или февраль. Если семья из четырех человек превышает 12 000 галлонов в месяц, возникают серьезные утечки.
• Проверяйте счетчик воды до и после двухчасового периода, когда вода не используется.Если счетчик вообще изменится, у вас, вероятно, утечка.
• Определите утечки в унитазе, поместив каплю пищевого красителя в бачок унитаза. Если через 10 минут в емкости появится какой-либо цвет, значит, у вас утечка. (Обязательно промойте сразу после эксперимента, чтобы не испачкать резервуар.)
• Осмотрите прокладки крана и фитинги на предмет наличия воды на внешней стороне трубы, чтобы проверить наличие утечек на поверхности.
• Используйте наш контрольный список, чтобы отслеживать поиск утечек: Контрольный список для обнаружения и устранения утечек на дому (2 стр., 2 МБ, О программе в формате PDF) | En Español (PDF) (2 стр., Гг K, О PDF)

У партнеров

• WaterSense есть руководства и видеоролики, которые могут оказаться полезными при обнаружении и устранении утечек.

Утечки в туалете

Старые или изношенные заслонки унитаза (например, уплотнение клапана) могут вызывать утечки. Хлопушки — это недорогие резиновые детали, которые со временем могут накапливать минералы или разрушаться. Их замена может быть быстрым и легким решением ваших проблем с водой. Чтобы устранить эту утечку, обратитесь в местный хозяйственный магазин, к продавцу товаров для дома или к лицензированному сантехнику. Вот некоторые онлайн-ресурсы от партнеров WaterSense:

Совет: Принесите старую заслонку в хозяйственный магазин для сравнения, чтобы убедиться, что вы покупаете новую заслонку, которая подходит к вашей модели унитаза.Вы также можете проверить руководство пользователя, если оно у вас есть, или веб-сайт производителя, чтобы узнать соответствующий номер запасной части для заслонки.

Утечки из крана

Старые и изношенные шайбы и прокладки смесителей часто вызывают утечки в кранах. Негерметичный кран, который капает со скоростью одна капля в секунду, может тратить более 3000 галлонов в год. Это количество воды, необходимое для принятия более 180 душевых! В Интернете доступно множество руководств по исправлению самых разнообразных кранов.Вот несколько примеров от наших партнеров:

Совет: Не забудьте выключить водопровод перед тем, как начать!

Утечки из лейки

Из лейки душа, протекающей со скоростью 10 капель в минуту, уходит более 500 галлонов в год. Это количество воды, необходимое для мытья 60 посуды в посудомоечной машине. Некоторые негерметичные насадки для душа можно исправить, убедившись в плотном соединении между насадкой для душа и стержнем трубы и закрепив трубную ленту.Трубная лента, также называемая тефлоновой лентой, доступна в большинстве хозяйственных магазинов, проста в нанесении и помогает контролировать утечки. В случае более сложных утечек клапанов в душевых, которые текут, когда они не используются, обратитесь к опытному специалисту или лицензированному сантехнику.

Совет: Во время ремонта также рекомендуется проверить и, при необходимости, заменить шайбу или уплотнительное кольцо внутри душевой лейки.

Наружные утечки

Если у вас есть система подземного орошения, проверяйте ее каждую весну перед использованием, чтобы убедиться, что она не была повреждена морозом или заморозками.Оросительная система с утечкой диаметром 1/32 дюйма (толщиной с десять центов) может тратить около 6300 галлонов воды в месяц. Если вам нужна помощь, наймите специалиста по ирригации, сертифицированного программой WaterSense, чтобы он осмотрел ее для вас. Эти специалисты прошли сертификационную программу по эффективности использования воды. Они не только помогут вам обнаружить и устранить утечки в системе, но и максимально повысить ее эффективность.

Совет: Не забывайте садовые шланги! Проверьте свой садовый шланг на герметичность в месте его подсоединения к патрубку.Если он протекает во время прокладки шланга, замените нейлоновую или резиновую шайбу для шланга и обеспечьте плотное соединение с патрубком, используя трубную ленту и гаечный ключ.

На рабочем месте

Утечки не случаются просто дома. Вы должны следить за утечками, даже когда вы на работе. Вот несколько способов помочь найти и устранить утечки на рабочем месте.

• Если вы заметили утечку в туалете, кладовой или на улице, сообщите об этом обслуживающему персоналу.
• Организуйте на своем предприятии мероприятие «Fix a Leak Week», чтобы побудить сотрудников и арендаторов найти утечки и сообщить об отходах воды.Возможно, вам даже удастся обратиться за помощью к местному водоканалу.
• Повесьте знаки в туалетах и ​​кладовых, чтобы побудить всех искать утечки и сообщать о проблемах. Включите информацию о том, с кем им следует связаться. Компания WaterSense разработала несколько графических инструментов, которые можно использовать для общения с сотрудниками о необходимости сообщать об утечках.
• Расскажите об экономии воды всем арендаторам, а также персоналу, занимающемуся уборкой, уборкой, техническим обслуживанием и ландшафтным дизайном.
• Воспользуйтесь нашим контрольным списком, чтобы отслеживать области для проверки на утечки: Устранение утечек и водных отходов на вашем предприятии Контрольный список (2 стр., 638 КБ, о PDF)
• Хотите узнать больше о том, как бороться с утечками и водными отходами в коммерческих зданиях? У нас есть совет, который поможет вам начать работу.

Утечки все еще продолжаются?

Если вы уже определили, что у вас есть утечки, и вы обнаружите, что этих пошаговых решений недостаточно для их устранения, возможно, пришло время заменить протекающие приспособления. Если вы проконсультируетесь со специалистом по сантехнике и посмотрите на этикетку WaterSense при выборе нового унитаза, смесителя или насадки для душа, вы сможете повысить эффективность использования воды в своем доме. См. Полный список продуктов с маркировкой WaterSense.

Партнер WaterSense Устранение утечек События недели

Партнеры WaterSense в США.С. и Канада присоединились к EPA в ежегодной Неделе устранения утечек, надев головные уборы детективов утечек и схватив свое контрольно-измерительное оборудование (язычки для красителей, гаечный ключ и контрольный список утечек), чтобы найти и устранить распространенные бытовые утечки. Утечки были обнаружены и устранены в ванных комнатах — туалетах, душах и кранах, на улице в кранах и во многих других местах по всему дому. Эти утечки были обнаружены бдительными детективами по всей стране. Ознакомьтесь с нашей картой событий внизу этой страницы (или на Facebook), чтобы узнать, какие события произошли рядом с вами, и нажмите ниже, чтобы увидеть фотографии и прочитать о некоторых событиях в нашей сводке кампании 2019 года или сводках за предыдущие годы.

Пример потерь на трение

Пример потерь на трение

PSI Потери через счетчики воды

Полную диаграмму потерь на трение счетчика воды см.

http: // www.rainbird.com/pdf/turf/p262_Reference_Friction_Loss_Characteristics_p9.pdf
