Соотношение диаметра труб металла и полипропилена: размеры в мм, таблица, внутренний диаметр ПП труб

Таблица соответствия наружных диаметров и условных проходов стальных и полимерных труб

Выбираем полипропиленовые трубы по диаметру

Программа Herz CO позволяет выполнять гидравлические расчёты 1 и 2-трубных систем отопления и водоснабжения, причём с помощью Herz CO можно как создать систему с нуля, так и модернизировать существующую. Программа позволяет точно подобрать диаметр труб, вычислить расход воды в системе, спрогнозировать потери давления, учесть гидросопротивление, подобрать оборудование для регуляции давления, причём, в любом из указанных мест. Информация представлена в виде информативных графиков, а расчёт можно выполнить даже для отдельной части системы, например, этажа в многоэтажном доме или офисном здании. Огромное количество справочной информации и каталогов, быстрый и удобный доступ ко всем данным и даже возможность определять и корректировать допущенные ошибки — вот далеко не все преимущества этой программы. Разумеется, для работы с ней желательно обладать определёнными инженерными знаниями и навыками, но даже в случае, если у вас нет такой квалификации, специалисты ООО «Номитек» всегда готовы помочь вам и выполнить расчёты самостоятельно.

Программа Danfoss CO несколько похожа по своим возможностям на Herz CO, однако больше подойдёт тем, кто занимается проектированием именно систем отопления. Она позволит правильно подобрать отопительные приборы, выбрать необходимые диаметры труб, укажет, где нужно использовать запорную и/или регулирующую трубопроводную арматуру и какого типа, при этом даже даст требуемые настройки для системы с теми или иными характеристиками. К недостаткам Danfoss CO в сравнении с Herz CO можно отнести достаточно ограниченный выбор отопительного оборудования, поскольку, по понятным причинам, главное внимание уделено там именно технике производителя Danfoss. Впрочем, что касается труб и трубопроводной арматуры, то с этим всё в порядке.

Программа Wilo Select — это удобнейший сервис по подбору насосного оборудования, который значительно облегчает работу даже весьма квалифицированным инженерам. Wilo Select знает буквально всё о насосах, имеет регулярно обновляемую базу оборудования, что позволяет быть в курсе последних новинок. Профессионалу эта программа заменит массу справочников, поскольку информацию о том или ином оборудовании можно получить за несколько кликов мышью, а начинающему специалисту Wilo Select поможет в считанные минуты выбрать наиболее подходящее решение для системы отопления и водоснабжения. Программа позволяет быстро подобрать наиболее оптимальный вариант с точки зрения эффективности, экономичности, окупаемости и соотношения цена-качество и по другим параметрам. Экспортировать данные по расчётам здесь можно в любой известный формат, в том числе *doc и *pdf. Также в Wilo Select удобная система фильтров, позволяющая достаточно быстро отобрать оборудование по интересующим вас требованиям. Что же касается информации по насосам, то она действительно исчерпывающая — от технических характеристик и стоимости до особенностей монтажа и руководства пользователя. Таким образом, при помощи нескольких вышеуказанных программ вы легко подберёте и трубы PPR SupraTherm нужного диаметра, и запорно-регулирующую арматуру, и насосное оборудование. И конечно, вам всегда помогут инженеры ООО «Номитек» — мы готовы выполнить проект любой трубопроводной системы, для этого достаточно выслать сообщение на эл. почту [email protected].

Таблица подбора теплоизоляции

CE Center — Трубопроводы из полипропиленового ряда (PP-R) для различных областей применения

Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время установки

Стандартное соотношение размеров

Стандартное соотношение размеров (SDR) — это отношение внешнего диаметра трубы к толщине ее стенки, которое используется в качестве метода оценки устойчивости трубы к давлению. Высокое отношение SDR указывает на то, что стенка трубы тоньше по сравнению с диаметром трубы, что приводит к более низкому номинальному давлению.Более низкий SDR указывает на то, что стенка трубы тяжелее, что приводит к более высокому номинальному давлению.

В Северной Америке плавкие пластмассы, используемые для трубопроводов высокого давления, включая PP-R, обычно производятся в соответствии с размерами SDR, указанными в международных стандартах ASTM. Все размеры труб в данном SDR имеют одинаковые номинальные значения давления. Рейтинги не снижаются с трубами SDR большего размера, как с трубами из спецификации или типа, обычно используемыми в Северной Америке, такими как стальные и медные.

В некоторых случаях PP-R и другие плавкие пластмассы изготавливаются по заданным размерам. Обычно это либо дренажные изделия без давления, либо трубопроводы для специальных химических процессов. В большинстве этих случаев существуют разные обозначения ASTM для дифференциации продуктов, такие как ASTM F1412 для коррозионных (кислотных) отходов трубопроводов. Стандарт для напорных трубопроводов PP-R, используемых в механических и водопроводных системах, — ASTM F2389. Кроме того, для систем питьевой воды трубопровод должен соответствовать требованиям NSF 61 и испытаниям на стойкость к окислению ASTM F2389.В Северной Америке есть несколько производителей, перечисленных в соответствии с ASTM F2389 для механических применений, и один производитель имеет список для NSF 61 и стойкости к окислению для питьевой воды.

SDR — один из основных факторов, используемых в инженерных трубных системах для конкретного применения, где каждый SDR имеет свои преимущества. Например, толстостенная труба с SDR 7,4 может быть указана для приложений с высокими напряжениями, таких как рециркуляция горячей воды, требующей повышенных значений давления и температуры, в то время как труба с более тонкими стенками с SDR 17.6 обеспечит максимальную скорость потока при минимальном весе материала, стоимости и времени плавления. Производители труб PP-R перечисляют SDR и их соответствующее применение.

Изображения любезно предоставлены Aquatherm

Примеры SDR для труб.
Слева: более толстая стенка обеспечивает повышенные номинальные значения давления и температуры для приложений с высокими нагрузками, таких как рециркуляция горячей воды.
Средний: средняя толщина стенки обеспечивает более высокий расход при поддержании высокого давления и подходит для большинства механических и промышленных применений.
Справа: более тонкая стенка обеспечивает максимальную скорость потока при минимальном весе материала, стоимости и времени плавления и используется для охлаждения, охлаждения и конденсатора.

Трубы Общие — Номинальный размер трубы (NPS) и график (SCH)

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб, используемых для высоких или низких давлений и температур. Название NPS основано на более ранней системе «Размер железной трубы» (IPS).

Эта система IPS была создана для обозначения размера трубы. Размер представляет собой приблизительный внутренний диаметр трубы в дюймах. Труба IPS 6 дюймов — это труба, внутренний диаметр которой составляет приблизительно 6 дюймов. Пользователи начали называть эту трубу как 2-дюймовую, 4-дюймовую, 6-дюймовую трубу и т. Д. Для начала каждый размер трубы производился так, чтобы иметь одну толщину, которая позже была названа стандартный (STD) или стандартный вес (STD.WT.). Наружный диаметр трубы был стандартизирован.

В соответствии с промышленными требованиями, предъявляемыми к жидкостям под высоким давлением, трубы производились с более толстыми стенками, что стало известно как сверхпрочные (XS) или сверхтяжелые (XH).Требования к более высокому давлению увеличились еще больше с трубами с более толстыми стенками. Соответственно, трубы изготавливались с двойными сверхпрочными (XXS) или двойными сверхтяжелыми (XXH) стенками, при этом стандартизованные наружные диаметры не изменились. Обратите внимание, что на этом веб-сайте используются только термины XS и XXS .

Таблица труб

Итак, во времена IPS использовались только три толщины стены. В марте 1927 года Американская ассоциация стандартов провела обследование отрасли и создала систему, определяющую толщину стенок на основе меньших шагов между размерами.Обозначение, известное как номинальный размер трубы, заменило размер железной трубы, а термин «график» ( SCH ) был изобретен для определения номинальной толщины стенки трубы. Добавляя номера спецификаций к стандартам IPS, сегодня мы знаем диапазон толщины стенок, а именно:

SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS и XXS.

Номинальный размер трубы ( NPS ) — это безразмерное обозначение размера трубы. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа дюйма. Например, NPS 6 обозначает трубу, внешний диаметр которой составляет 168,3 мм.

NPS очень слабо связано с внутренним диаметром в дюймах, а трубы NPS 12 и меньшие имеют внешний диаметр больше, чем обозначение размера. Для NPS 14 и более этот NPS равен 14 дюймам.

Для данного NPS внешний диаметр остается постоянным, а толщина стенки увеличивается с увеличением номера спецификации. Внутренний диаметр будет зависеть от толщины стенки трубы, указанной в спецификации.

Сводка:
Размер трубы указан двумя безразмерными числами,

• номинальный размер трубы (NPS)
• номер расписания (SCH)

и соотношение между этими числами определяют внутренний диаметр трубы.

Размеры труб из нержавеющей стали определены стандартом ASME B36.19, охватывающим внешний диаметр и толщину стенки по спецификации. Обратите внимание, что все толщины стенок нержавеющей стали по ASME B36.19 имеют суффикс «S». Размеры без суффикса «S» соответствуют ASME B36. 10, который предназначен для труб из углеродистой стали.

Международная организация по стандартизации (ISO) также использует систему с безразмерным обозначением.
Диаметр номинальный ( DN ) используется в метрической системе единиц. Он указывает на стандартный размер трубы, если за ним следует номер обозначения конкретного размера без символа миллиметра. Например, DN 80 является эквивалентным обозначением NPS 3. Под таблицей с эквивалентами для размеров труб NPS и DN.

Примечание. Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.

Вы знаете, что такое «ein zweihunderter Rohr» ?. Немцы подразумевают под этим трубу NPS 8 или DN 200. В данном случае голландцы говорят о «8 duimer».
Мне действительно любопытно, как люди в других странах указывают на трубку.

Примеры действительного наружного диаметра. и И.Д.

Фактические наружные диаметры

• Фактический наружный диаметр NPS 1 = 1,5 / 16 дюймов (33,4 мм)
• Фактический наружный диаметр NPS 2 = 2,3 / 8 дюйма (60,3 мм)
• Фактический наружный диаметр NPS 3 = 3½ дюйма (88,9 мм)
• NPS 4 фактический О.D. = 4½ дюйма (114,3 мм)
• Фактический наружный диаметр NPS 12 = 12¾ «(323,9 мм)
• Фактический наружный диаметр NPS 14 = 14 дюймов (355,6 мм)

Фактический внутренний диаметр трубы диаметром 1 дюйм.

• NPS 1-SCH 40 = Внешний диаметр 33,4 мм — WT. 3,38 мм — I.D. 26,64 мм
• NPS 1-SCH 80 = Внешний диаметр 33,4 мм — WT. 4,55 мм — I.D. 24,30 мм
• NPS 1-SCH 160 = Внешний диаметр 33,4 мм — WT. 6,35 мм — I.D. 20,70 мм

Как указано выше, никакой внутренний диаметр не соответствует истине 1 дюйм (25,4 мм).
Внутренний диаметр определяется толщиной стенки ( WT ).

Факты, которые вам необходимо знать!

Schedule 40 и 80 приближаются к STD и XS и во многих случаях идентичны.
Для размеров от NPS 12 и выше толщина стенки между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.

Список 10, 40 и 80 во многих случаях аналогичен списку 10S, 40S и 80S.
Но будьте осторожны, от NPS 12 до NPS 22 толщина стенок в некоторых случаях отличается.Трубы с индексом «S» имеют в этом диапазоне более тонкую толщину стенки.

ASME B36.19 не распространяется на все размеры труб. Следовательно, требования к размерам ASME B36.10 применяются к трубам из нержавеющей стали размеров и графиков, не охватываемых ASME B36.19.

Примечание автора …

История номинального размера трубы 9 марта 2006 г.

• Персоналу PM Engineer (PME) (один из дочерних журналов SUPPLY HOUSE TIMES) был задан вопрос о том, как получился номинальный размер трубы.Вот ответ, предоставленный редакционным директором PME Юлиусом Балланко.
• Человеком, непосредственно ответственным за номинальный размер трубы, был джентльмен по имени Роберт Бриггс. Бриггс был начальником завода Pascal Iron Works в Филадельфии. В 1862 году он написал набор спецификаций для железных труб и разослал их всем заводам в этом районе.
• Поймите, что в 1862 году Соединенные Штаты были вовлечены в Гражданскую войну. Каждый трубный завод производил свои трубы и фитинги по своим техническим требованиям.Бриггс попытался стандартизировать размеры, что также помогло бы военным усилиям. Труба и фитинги будут взаимозаменяемыми между мельницами. В 1862 году это было довольно необычно.
• Стандарты труб стали известны как «Стандарты Бриггса». В конечном итоге они стали американскими стандартами и, наконец, стандартами, используемыми для современных труб.
• В текущем стандарте стальных труб ASTM A53 в основном используется стандарт Бриггса для труб размером от 1/2 до 4 дюймов. Вы заметите, что после 4 дюймов труба начинает приближаться к фактическому размеру.
  используется для идентификации трубы.
• Итак, вы, наверное, спросите, откуда взялись размеры ?. Ну, это были размеры штампов, используемых в Pascal Iron Works. Бриггс заставил всех подстроиться под себя. Отсюда и название «именная» труба.
  размер возник, что означает «близко к» или «где-то рядом» с действительным измерением.

Я нашел историю номинального размера трубы в Supplyhouse Times

Шероховатость трубы

Коммерческие трубы бывают разных материалов и разных размеров.Внутренняя шероховатость трубы является важным фактором при рассмотрении потерь на трение жидкости, движущейся по трубе.

Для каждого материала трубы производитель обычно предоставляет одно значение шероховатости трубы или диапазон значений шероховатости. Значение шероховатости, обычно обозначаемое как e , используется при расчете относительной шероховатости трубы по размеру ее диаметра.

Абсолютная шероховатость

Шероховатость трубы обычно указывается в миллиметрах или дюймах, а обычные значения находятся в диапазоне от 0.От 0015 мм для труб из ПВХ до 3,0 мм для труб из грубого бетона.

Относительная шероховатость

Относительная шероховатость трубы — это ее шероховатость, деленная на ее внутренний диаметр, или e / D, и это значение используется при вычислении коэффициента трения трубы, который затем используется в уравнении Дарси-Вайсбаха для расчета потерь на трение. в трубе для текущей жидкости.

Материалы труб и стандартные значения шероховатости труб

Материал	e (мм)	e (дюймы)
Бетон	0.3 — 3,0	0,012 — 0,12
Чугун	0,26	0,010
Оцинкованное железо	0,15	0,006
Асфальтированный чугун	0,12	0,0048
Сталь товарная или сварная	0,045	0,0018
ПВХ, стекло, прочие тянутые трубки	0. 0015	0,00006

База данных материалов и диаметров труб

Наше программное обеспечение Pipe Flow Expert поставляется с собственной базой данных материалов и диаметров труб, которая включает значения шероховатости труб и стандартные спецификации материалов для многих типов труб. При необходимости пользователи также могут добавлять свои собственные данные о трубах для любого материала и любого размера.

Материалы труб в базе данных труб Pipe Flow Expert включают чугун (классы A, B и C), медные трубы (тип X, Y, K, L, M), HDPE (SDR 7.3 по SDR 26), ПВХ (список 40, 80 и CL100 до CL315), нержавеющая сталь (список 5, 10, 40), сталь (список 40, 80, 160) и другие.

Вы можете загрузить Pipe Flow Expert для бесплатной пробной версии и увидеть, как с его помощью легко рисовать, проектировать и рассчитывать потоки и перепады давления в вашей трубопроводной системе.

Ложный эквивалент при использовании жесткости труб для сравнения Гибкая канализационная труба

Подземные гибкие канализационные трубы бывают из различных материалов.Наиболее распространены в Соединенных Штатах гофрированный металл (CMP), поливинилхлорид (PVC), центробежно отлитый полимерный раствор, армированный стекловолокном (CCFRPM или стекловолокно), полиэтилен со сплошными стенками (PE), полиэтилен, армированный сталью (SRPE), гофрированный Труба из ПЭ и полипропилена (ПП). Инженеры-конструкторы часто ищут простые способы сравнения всех этих различных материалов. Различные материалы легко разделить на категории, используя простые сокращения, такие как CMP, HDPE, PVC и т. Д.

Для гидравлики используется значение Manning (n).Что касается герметичности стыков, то чаще всего используются требования водонепроницаемости ASTM D3212 10,8 фунт / кв. Дюйм. В приложениях, работающих под давлением, существуют номинальные значения давления. Однако труднее найти упрощенный способ количественного сравнения характеристик конструкции или прочности труб. Один из наиболее распространенных способов сравнить характеристики конструкции — это использовать жесткость трубы.

Жесткость труб согласно ASTM D2412

Жесткость трубы может быть одним из наиболее часто задаваемых параметров, но также может быть наименее понятным в трубной промышленности.Жесткость трубы описывает тип структурных характеристик, но не позволяет точно предсказать структурные результаты для подземной гибкой трубы.

Давайте сначала разберемся, откуда берется жесткость трубы. Сам термин представляет собой значение, полученное в результате испытания качества производства ASTM D2412 «Стандартный метод испытаний для определения характеристик внешней нагрузки пластиковой трубы при нагрузке на параллельные пластины». В ходе испытания измеряется нагрузка, необходимая для отклонения образца трубы без опоры определенной длины, на расстояние, равное 5% ее диаметра, при определенной температуре и скорости прогиба.

Чем не является жесткость трубы

Важно понимать, что образец не имеет боковой поддержки засыпкой грунтом и, следовательно, не имитирует фактическую заглубленную гибкую трубу при кольцевом сжатии. Значение жесткости трубы может сравнивать способность трубы противостоять манипуляциям и некоторым установочным силам, но оказывает очень небольшое влияние на характеристики трубы после того, как труба установлена. Кроме того, также можно отметить, что сравнение значений жесткости труб для простой обработки и монтажа может вводить в заблуждение и давать ложную эквивалентность, поскольку испытание имеет очень специфические параметры, которые при изменении приводят к множеству различий между различными материалами труб.

Обратите внимание, что этот тест был проведен в 1960-х годах и изначально был предназначен для проверки различных качеств канализационных труб из ПВХ с массивными стенками (например, SDR35), соответствующих стандарту ASTM D3034 «Стандартные технические условия для канализационных труб типа PSM из поли (винилхлорида) (ПВХ). Трубы и фитинги ». С середины 1960-х годов производятся многие другие типы термопластических материалов для труб, и испытания используются в качестве аналогичного средства обеспечения качества. К сожалению, за последние 55 лет многие инженеры неверно истолковали или переоценили важность этого значения производительности, полученного в результате простого теста «сглаживания».

Пример схемы показывает испытания параллельных пластин. Значение жесткости трубы не дает количественной оценки предела прочности заглубленной трубы.

46 фунтов на кв. Дюйм или pii

Значение жесткости трубы описывается в фунтах на дюйм длины трубы на дюйм отклонения от круглого, или pii (фунт / дюйм / дюйм). Многие ошибочно обозначили эту единицу как psi. Другие просто указывают PS для жесткости трубы, за которой следует значение.

Наиболее часто упоминаемая жесткость трубы составляет 46 pii. Откуда это? Так как монолитные трубы из ПВХ ASTM D3034 (e.g., Standard Dimension Ratio, или SDR) производится с различной толщиной, несколько значений минимальной жесткости трубы связаны с трубой из ПВХ SDR (SDR = внешний диаметр ÷ толщина стенки). Наиболее распространенным SDR в США для систем самотечной канализации является SDR35. Минимальная жесткость трубы для SDR35, согласно его спецификации, составляет 46 pii. Многие агентства использовали 46 pii — из-за популярности SDR35 — в качестве планки для сравнения всех других материалов труб для использования в канализации. Опять же, это может привести к ложной эквивалентности.

Сравнительная таблица температур жесткости

Ложная эквивалентность — изменение параметров теста

Существует множество причин, по которым мы не должны сравнивать разные материалы (например, ПВХ, полиэтилен высокой плотности, сталь и полипропилен) с одним значением, полученным для одного типа материала, например, в случае использования трубы ПВХ SDR35 с жесткостью 46 pii. Во-первых, изменение параметров испытаний дает совершенно разные результаты при сравнении материалов труб.ASTM D2412 использует образец определенной длины и выполняет испытание со скоростью нагружения ½ дюйма в минуту и ​​при температуре окружающей среды 73 ° по Фаренгейту. Если бы в 1965 году они выбрали другие параметры, отличные от этих, то что-то другое, кроме 46 pii, считалось бы нормой, которой нужно соответствовать. Вот некоторые из эффектов изменения параметра:

• Температура: некоторые термопласты могут иметь до 50% снижение жесткости при повышенных температурах окружающей среды. Это может быть реализовано на примерах на месте, когда периоды поглощения солнечной энергии происходят в жаркие летние дни.

• Взаимодействие с почвой: в тесте используются две гладкие пластины. Взаимодействие с грунтом в реальной установке увеличит несущую способность некоторых типов труб, и это увеличение будет зависеть от механических и физических свойств сечения трубы. Простое увеличение трения самих пластин может увеличить результаты жесткости.

Взаимодействие засыпки в материале со спиральными оребрениями значительно увеличивает жесткость трубы.

• Скорость деформации: в испытании применяется нагрузка или деформация со скоростью ½ дюйма в минуту. Неармированные пластмассы и вязкоупругие материалы значительно снизили бы жесткость трубы при более низких скоростях нагружения.

• Конфигурация трубы: ASTM D2412 предъявляет особые требования к длине образца. Типы труб, намотанных по спирали, имеют повышенную жесткость при испытании образцов большей длины. Это не относится к типам кольцевых гофрированных труб.

Лучший источник для определения максимальной прочности?

Конструктивно испытание с параллельными пластинами не подвергает образец трубы кольцевому сжатию, которое определяет осевую способность стенки гибкой трубы.

Диаграмма давления показывает заглубленную гибкую трубу при сжатии кольца.

Усиливающая способность стены используется для определения предельной нагрузки или прочности в соответствии с методологией проектирования конструкций Американской ассоциации государственных служащих автомобильного транспорта (AASHTO). Методология проектирования труб AASHTO является основным методом проектирования в стране, и в нем не используется значение жесткости трубы для определения предельного сопротивления нагрузке и рабочих характеристик. В методологии проектирования действительно используются такие параметры, как модуль упругости и предел прочности при растяжении, а также значения, полученные в результате испытаний на сжатие в соответствии с AASHTO T341, но не жесткость трубы для определения предельной нагрузочной способности.

Отсутствует боковая опора, создающая кольцевое сжатие, как при реальной прямой подземной установке.

Ложная эквивалентность — пример модуля прочности

Почему материалы с одинаковой жесткостью труб могут иметь кардинально разные результаты? Ответ: В основном из-за следующих свойств материала, а также конструкции и ориентации профиля трубы.

Одним из ключевых свойств материала является модуль упругости. Обратите внимание, насколько велика разница между вязкоупругими термопластами и не таковыми, включая показатель ползучести от начальных до долгосрочных значений.Методология проектирования AASHTO учитывает эти характеристики, а также позволяет применять коэффициент вертикального изгиба (VAF) к нагрузкам, связанным с материалами с низким модулем упругости (например, HDPE и полипропиленом). VAF в конечном итоге снижает нагрузки до 50% из-за укорачивания по окружности более слабых типов материалов. Когда происходит укорачивание, это часто может вызвать распространение коробления тонкой внутренней стенки перпендикулярно линии потока. Эти внутренние волны на стенках резко увеличивают коэффициент шероховатости Мэннинга (n) в конструкции канализационных сетей, хотя материал, возможно, имел такую ​​же жесткость трубы, как и ПВХ-материал 46 pii.

Сравнение продуктов

Ложная эквивалентность — пример установленного прогиба

В ходе полевых испытаний, проведенных Департаментом транспорта штата Юта и Университетом штата Юта в июле 2010 года, сравнивались гофрированные трубы из полиэтилена высокой плотности и трубы из полиэтилена, армированного сталью (SRPE) с аналогичными значениями жесткости труб в течение трех лет. Оба были установлены в одинаковых условиях, но результаты прогиба сильно различались. У SRPE прогиб был на 50% меньше, чем у материалов HDPE. При повторной оценке прогиба в течение трех лет, HDPE стабилизировался с высоким процентом прогиба, а SRPE слегка отскочил. Отскок происходит из-за уплотнения засыпки вокруг внешних ребер.

Суть заключалась в том, что значение жесткости не позволяло точно предсказать результат по всем вышеупомянутым причинам. Сталь обеспечивает гораздо более эффективную жесткость и предел прочности трубы, что позволяет снизить чувствительность к установочным нагрузкам и обеспечить более высокие допустимые покрытия без применения VAF.По сравнению с неармированным HDPE стальной арматурный компонент SRPE обеспечивает гораздо более высокий модуль упругости, без потенциала ползучести и гораздо более высокую осевую способность стенки.

72 pii должно быть лучше, чем 46 pii Заблуждение

Обозначение одного типа материала, имеющего большую жесткость трубы, могло бы показаться логичным, чтобы указать, что он в конечном итоге был прочнее, но опять же использование только жесткости трубы для сравнения может привести к сравнению яблок с апельсинами (т. е., заблуждение ложной эквивалентности).

Хороший пример — сравнение стекловолокна и ПВХ. Оба могут изготавливаться с различной толщиной и минимальной жесткостью трубы. Многие считают, что, поскольку 72 pii почти вдвое больше, чем значение 46 pii, это можно считать вдвое более сильным или может выдерживать вдвое большую нагрузку. Опять же, это очень неточно. Даже используя модифицированную формулу Спенглера, которая является чрезмерно упрощенным способом прогнозирования отклонения, вы можете напрямую сравнить процент отклонения для 72 pii и46 типов труб pii. Разница в прогибе практически ничтожна при одинаковых условиях жесткости грунта и нагрузки. Казалось бы разумным, что материал 72 pii будет выдерживать и сопротивляться начальному прогибу, но само значение не будет определяющим параметром для характеристик конструкции.

На примере стекловолокна и ПВХ можно утверждать, что стекловолокно должно иметь 72 pii для предотвращения начального отклонения. Большинство инженеров не понимают, что в соответствии со спецификациями стекловолокна требования к долговременному прогибу составляют 5% или меньше. Они путают это с ПВХ, у которого «долгосрочное» требование составляет 7,5%, а краткосрочное — 5%. Если использовать то же самое обоснование для стекловолокна, это приведет к тому, что «начальный» контроль прогиба стекловолокна приблизится к 3%, что потребует гораздо более жестких характеристик материала при транспортировке и установке, чем ПВХ, если жесткость так важна.

Понимание того, что на жесткость трубы может влиять температура окружающей среды, также может показать, как низкомодульный термопласт с жесткостью 72 pii может уступать по характеристикам по сравнению со стальным армированным материалом с более низкой жесткостью.Если температура и поглощение солнечного света высоки, то испытанный в лаборатории материал 72 pii может фактически быть всего 39 pii на рабочем месте. Стальной материал может практически не измениться.

Заключение

Есть много инженерных факторов, которые следует учитывать при проектировании для канализационных систем. Легко ввести в заблуждение, используя простой тест на сплющивание, который дает неверное результирующее значение, называемое жесткостью трубы. Инженеры могут захотеть более внимательно изучить другие проектные свойства на предмет структурных характеристик и ожиданий.Некоторые из них включают модуль упругости, предел прочности на разрыв и результаты испытаний на сжатие заглушки. Эти значения вместе с таблицами покрытия, основанными на методологии проектирования AASHTO, должны намного перевешивать значение жесткости трубы.

Жесткость трубы — это прежде всего проверка качества. Это действительно связано с эффективностью трубы в сопротивлении манипуляциям и некоторым установочным нагрузкам, но не является определяющим фактором для предельной нагрузки. Следует отметить, что трубы большего диаметра требуют гораздо меньшей жесткости для правильного монтажа по сравнению с трубами меньшего диаметра.

Напомним, использование теста и приоритета 46 pii зародилось в середине 1960-х годов, когда в Соединенных Штатах стали популярны трубопроводы для сбора ПВХ малого диаметра. Многое было изучено с тех пор, как стали популярны другие материалы, и канализационные трубы гораздо большего размера стали чаще использоваться для канализационных нужд. Обычно труба требует достаточной жесткости, чтобы выдерживать эти ранние нагрузки до окончательной установки без чрезмерной деформации. После установки жесткость, определенная в стандарте ASTM D2412, мало влияет на прочность трубы, несущей нагрузки от грунта, или на долговременную работу.

Эндрю Дженкинс и Даррелл Сандерс, ИП, работают в Contech Engineered Solutions: электронная почта: [email protected] и [email protected] соответственно.

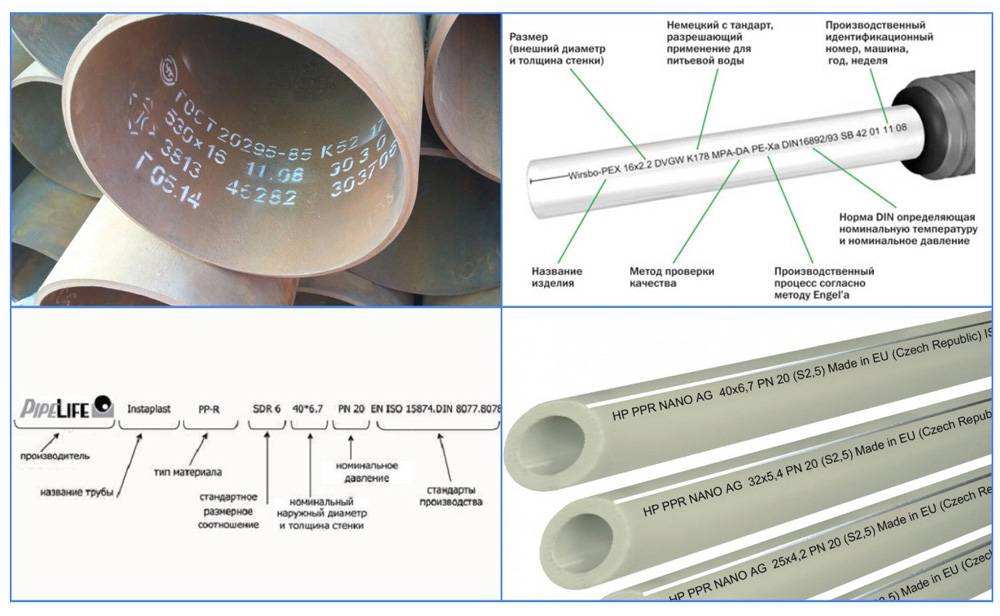

Как рассчитать спецификацию и цену трубы — PPR & Hot Melt PE Pipe

Труба — это материал, используемый для изготовления трубопроводной арматуры. Для разных фитингов должны использоваться разные трубы, и качество трубы напрямую определяет качество фитингов. Такие трубы широко используются в строительстве, на электростанциях и химических заводах.Трубы включают в себя: трубу PPR, трубу PVC, трубу UPVC, медную трубу, стальную трубу, трубу из волокна, композитную трубу, оцинкованную трубу, шланг, переходник, водопровод. Для котлов высокого давления действуют стандарты GB / t5310. Есть исполнительные стандарты GB / t8163, бесшовные стальные трубы для передачи жидкости. Есть стандарты GB3087, бесшовные стальные трубы для котлов низкого давления. Существуют исполнительные стандарты GB / t9948, бесшовные стальные трубы для крекинга нефти. Существуют исполнительные стандарты GB / t14976, бесшовные трубы из нержавеющей стали для передачи жидкости, распространенными материалами которых являются легированная (15CrMo, 12Cr1MoV) углеродистая сталь (10 #, 20 #, 20 #, 20 # 45), нержавеющая сталь (304, 316).

Спецификация водопровода — это, казалось бы, простая проблема, но не все могут ее прояснить. Поскольку в водопроводной промышленности существуют разные типы труб и характеристики разных труб различаются, значения спецификаций и параметров, описывающих их, также различаются. Параметры спецификации трубы PPR в основном диаметр трубы и толщина стенки. Давай обсудим это.

1. Спецификация диаметра трубы

Прежде всего, мы представляем три концепции — номинальный диаметр трубы Φ ， Номинальный диаметр DN и английские единицы .

Номинальный внешний диаметр трубы — это внешний диаметр трубы, который обычно обозначается как «DN» . Какие следующие цифры нанесены на трубу Φ .

Номинальный диаметр DN — это средний наружный диаметр трубопровода. Обычно это округленное целое число, эталонное значение, которое отличается от фактического размера конвейера.

Британская единица относится к трубке с четырьмя и шестью точками и трубкой с одним дюймом.Номинальный диаметр определяется толщиной тонкой стенки металлической трубы. Таким образом, средний диаметр внешнего диаметра и внутреннего диаметра почти равен внешнему диаметру, то есть DN = Φ。 Но для трубы PPR, из-за толстой стенки, разница между номинальным внешним диаметром DN и фактическим внешним диаметром трубы труба относительно большая, поэтому ее нужно отличать.
В водопроводных трубах PPR соотношение между английскими единицами измерения, номинальным диаметром и фактическим внешним диаметром выглядит следующим образом.

В трубопроводах для отделки дома обычные характеристики внешнего диаметра труб PPR составляют 20 мм, 25 мм и 32 мм.

2. Серия трубки: S

Есть два параметра свойства толщины стенки трубы PPR. Трубная серия S — одна из них.

По определению, серия труб S — это безразмерное число, относящееся к номинальному внешнему диаметру и номинальной толщине стенки, которое используется для выбора технических характеристик трубы. Это набор округленных целых чисел, полученных после вычисления.

Серия труб S может быть рассчитана по приведенной выше формуле

• DN — Диаметр трубы условный наружный, ед.: Мм;

• EN — номинальная толщина стенки ППР, ед.: Мм;

В «GB / T 18742.2-2017 полипропиленовые трубопроводные системы для горячей и холодной воды, часть 2: трубы » конкретные технические характеристики и параметры труб серии S указаны в таблице ниже:

При фиксированном номинальном внешнем диаметре трубы из ППР серия труб S больше, толщина стенки водопроводной трубы меньше. Чем меньше серия труб S, тем толще толщина стенки водопровода.

3. Стандартное соотношение размеров: SDR

Стандартное соотношение размеров — еще один параметр, связанный с толщиной стенки трубы PPR.Трубы PPR можно разделить на пять серий по значению SDR: SDR 11, SDR9, SDR 7.4, SDR 6 и SDR 5.

SDR — это отношение номинального наружного диаметра к номинальной толщине стенки трубы PPR. Соотношение между сериями s SDR и PPR: SDR = 2S + 1.

То же, что и серия труб S. Когда номинальный внешний диаметр трубы PPR определен, чем больше стандартный размер, чем SDR, тем тоньше толщина стенки водопровода и чем меньше стандартный размер, чем SDR, тем толще толщина стенки водопровода.

4. Спецификация трубопроводной арматуры PPR

Номинальный наружный диаметр DN фитингов PPR соответствует номинальному внешнему диаметру соединенной с ними трубы PPR. И это часто отмечается на фитингах из ППР.

Толщина стенки трубной арматуры PPR не должна быть меньше, чем у труб PPR той же серии труб PPR S. Большинство предприятий трубопроводная арматура PPR имеет только серию S2 самого высокого стандарта, которая применима ко всей холодной и горячей воде.

Для трубных фитингов с резьбой (резьбовые части) есть два вида спецификаций резьбы: 1/2 и 3/4.Какая разница между 4 очками и 6 очками. Соответствующие номинальные диаметры резьбы составляют 15 мм и 20 мм соответственно.

Как рассчитать вес полиэтиленовой трубы длиной один метр?

Вы можете получить много ответов от клиентов, которые спрашивают вас, сколько килограмм у полиэтиленовой трубы. Здесь нам нужно использовать данные «вес метра» — вес одного метра.

Вес расходомера (кг / м) = (внешний диаметр — толщина стенки) _ толщина стенки _ 3,14 * 1,05 / 1000

Как рассчитать спецификацию и цену на трубы из термоплавкого полиэтилена?

Технические характеристики полиэтиленовых труб обычно рассчитываются по номинальному внешнему диаметру.А вентиль или стальная труба из чугуна рассчитываются по внутреннему диаметру.

Например, труба с внешним диаметром 63 мм соответствует спецификации стальной трубы с диаметром 50 мм.

Что касается цены, то обычно сначала рассчитывается формула веса метра (веса одного метра) трубы.

(наружный диаметр * толщина стенки * 3,14) ÷ 1000 = вес метра

После расчета веса счетчика нам нужно знать текущую цену на сырье.Например, цена сырья составляет 2000 долларов за тонну, плюс стоимость переработки трубы составляет 300 долларов за тонну.

Тогда цена полиэтиленовой трубы за один метр составляет метр веса * (2000 долларов США + 300 долларов США) / 1000

AGRU для экструзии самой большой в мире трубы HDPE

Полвека опыта в переработке пластмасс — это то, что требуется для производства самого большого в мире высокого давления. напорная труба из полиэтилена плотности (HDPE). AGRU пришлось преодолеть серьезные технические проблемы, чтобы добиться идеальной округлости, однородной толщины стенок и полностью гладких поверхностей в самых больших масштабах.Сегодня специалисты по пластмассам имеют возможность производить экструзию сплошных трубных колонн из полиэтилена высокой плотности с непрерывной длиной от 5 м (16 футов) до 610 м (2000 футов) с диапазоном внешнего диаметра от 630 мм (24 дюйма) до 3500 мм (138 мм). дюймы). Эти колонны труб XXL предназначены для установки вблизи или на море, но также могут использоваться для наземной установки технологических трубопроводов или переходных трубопроводов.

Новаторское производство

ПРЕДПРИЯТИЕ ПО ПРОИЗВОДСТВУ XXL ТРУБ AGRU в Чарльстоне, Южная Каролина, расширяет границы производства пластиковых труб.На этом новаторском предприятии по запросу производятся крупнейшие в мире системы напорных трубопроводов из полиэтилена высокого давления со сплошными стенками. А с максимальным внешним диаметром 3500 мм AGRU устанавливает новые промышленные стандарты. Современное производство полностью соответствует самым строгим критериям качества в соответствии со стандартами ISO 9000 и ISO 14001. В результате трубы и фитинги AGRU XXL соответствуют требованиям стандартов EN 12201 и ISO 4427 и превосходят их. AGRU использует только высококачественные смолы PE 100 или PE 100-RC для производства труб и фитингов XXL.
Завод расположен прямо на берегу, что обеспечивает идеальные условия для производства, хранения и буксировки колонн труб XXL. Экструзия в устье реки Купер и морское хранилище перед зданием уникальны для Северной Америки. Кроме того, близость предприятия к гавани Чарльстона позволяет легко буксировать струны XXL по всему миру. Компания AGRU приобрела эту бывшую промышленную площадку и устранила ущерб от загрязнения, причиненный столетней переработкой угля.Футуристическая установка была спроектирована так, чтобы выдерживать ураганный ветер скоростью до 150 миль в час. Новая производственная площадка оказывает минимальное воздействие на окружающую среду и работает круглосуточно и без выходных.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной статьи

законов, которые не применяются

по «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

, организация. «

»

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой для

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

Предоставлено фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

Тест потребовал исследований в группе

документ но ответов

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Строительство курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

, и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат . «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

многие различные технические зоны за пределами

по своей специализации без

приходится путешествовать.
