Стандартный размер проема двери: Замер дверного проема для межкомнатной двери в Москве

Размеры дверных проемов

17.02.2020

Подбирая входные двери в квартиру или коттедж, в первую очередь ориентируются на размеры проёмов в стенах. Они определяют габариты, конструкцию и сложность установки.

Нормативы

Для наружных входов застройщики учитывают ГОСТ 24698-81 и СНиПа 2.08.01-89. Согласно правилам, минимальный размер эвакуационных выходов 800×1900 мм. Для помещений, рассчитанных на 15 человек и более, допускается ширина не менее 1200 мм. Это актуально в офисных, общественных зданиях.

Дверные проёмы по госстандарту:

• 2070 или 2370 мм — по вертикали;
• 910, 1010, 1310, 1510, 1550, 1910 и 1950 мм — по горизонтали.

По ГОСТу 6629-88 внутри зданий закладываются аналогичные входы, но с шириной от 710 до 1910 мм. Последние подходят для двустворчатой двери.

Размеры по сериям домов

Поскольку жилой фонд формировался в течение многих десятилетий, в квартирах разных годов реализованы решения своего времени.

В хрущовках и более старых зданиях вход может достигать 830-960×2400-2600 мм и подходит для высоких классических дверей.

Современная жилая застройка Москвы и области — это многоэтажки, которые возводятся с 1990-х гг. по сегодняшний день. Среди них можно выделить 5 основных панельных серий:

• П-111М (с 1996 г.) — вход 900×2100 мм/1000×2100 мм;
• П-55М (с 1997-2008гг.), П-3М (с 2006 г.), КОПЭ-Башня, (с 2008 г.) — 900×2070 мм;
• П-44Т (с 1997г.) — 800×2000 мм.

Это наиболее популярная серия для региона, однако стандартные коробки не подходят: проёмы или расширяют под изделия 860×2050 мм, или заказывают блоки под ключ.

Для частного сектора нет отдельного регламента. Здесь планировка определяется материалами, этажностью и архитектурой. При строительстве можно подобрать двери для частного дома с ходовыми параметрами полотна 800×2000 мм. Такая одностворчатая модель одинаково встанет в каркасном доме и в трёхэтажном доме из газоблоков. В то же время дизайнерские задумки часто требуют закладки стен с увеличенными проёмами. В этих случаях помогают конструкции, выполненные на заказ. Например, с боковыми или арочными фрамугами.

Подбор размера входной двери

Правильный выбор основан на точных цифрах. Если демонтирована старая конструкция, повторяют её параметры. Если строение новое, следует знать, как замерить проём без ошибок.

Его высоту и ширину определяют в трёх точках (по углам и середине), так как могут быть отклонения от прямой. Из полученных данных выбирают наименьшее значение. Толщина стены также измеряется сверху, снизу и посередине, но в расчёт берут только максимальную цифру. Она определит необходимость доборов.

Сегодня поставляются готовые блоки, поэтому при покупке учитываются общие данные для коробки с дверным полотном. Это размеры створки +70 мм по вертикали и горизонтали.

Блок должен свободно проходить в проём, оставляя технические зазоры 5-10 мм, которые впоследствии заполнят монтажной пеной.

Подходящий вариант вы можете подобрать в компании «Дельта Сталь». В каталоге опубликованы образцы, которые изготавливаются под любой проём. Для замеров на объект бесплатно выезжает наш специалист. При необходимости проводится сужение и расширение входа, профессиональный монтаж с последующей гарантией.

Размеры двери в ванную комнату: стандарт, ширина и высота

Содержание статьи

При ремонте в ванной комнате, кроме замены облицовки и сантехнического оборудования часто приходится менять двери. Помимо привлекательного внешнего вида и подходящего дизайна, нужно правильно подобрать размер двери в ванную, так как габариты дверного проема в санузел отличаются от межкомнатной двери.

Стандартный размер полотна

Двери в ванную комнату чаще всего имеют стандартный размер, который составляет 600–700 мм в ширину и 1900–2000 мм в высоту. При этом ширина двери в домах типовой старой застройки составляет 60 см, а в новостройках этот параметр увеличен до 70 см. Это связано с тем, что сейчас в санузле устанавливается крупногабаритная сантехника, которая в узкий проем просто не проходит, что учитывается уже на стадии разработки проекта дома.

Размер проема под полотно

Кроме полотна, дверная конструкция включает в себя дверную коробку, поэтому размер проема при возведении стен предусматривается большего размера:

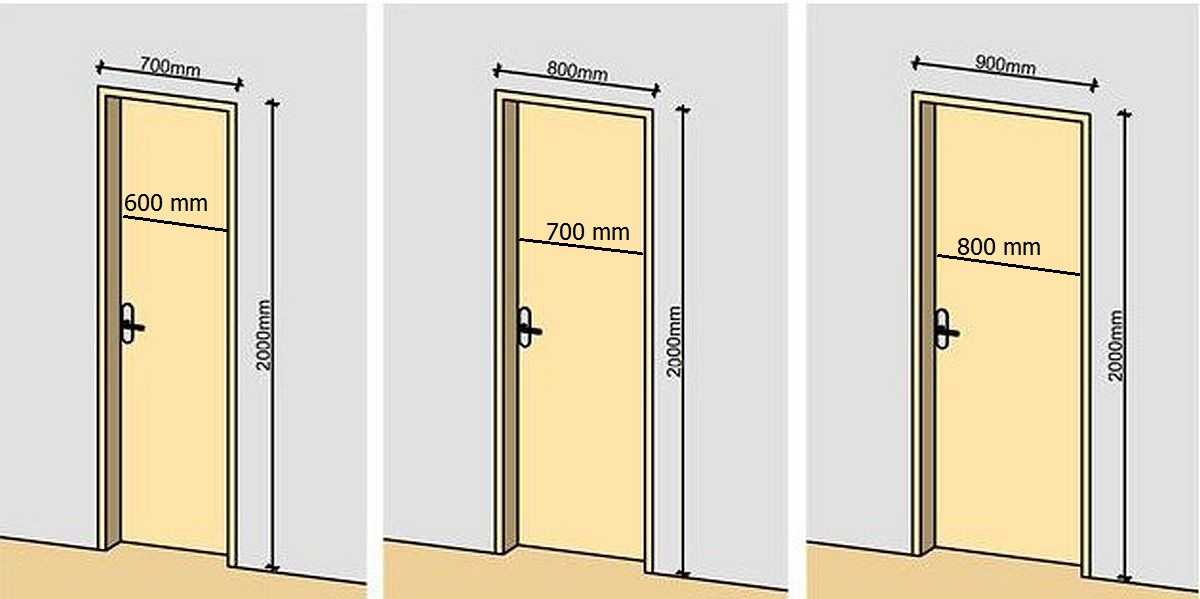

• При габаритах дверного полотна 600×2000 мм ширина проема составляет 700–710 мм, а его высота – 2055–2060 мм.
• Если ширина двери составляет 700 мм, то проем имеет размеры 800–810 мм на 2055–2060 мм.
• Если полотно имеет высоту 1900 мм, то высота проема составляет 1955–1960 мм.

Как замерить проем

Если дверь меняется без замены напольного покрытия, поднятия/опускания уровня пола, а также, если есть уверенность, что старые двери установлены правильно, то замеряется только полотно и заказывается блок с такими же размерами.

Но практика замены дверей в старом жилфонде показывает, что опираться на простой замер старого полотна не надежно: случаются ситуации, когда недобросовестные строители или монтажники устанавливают коробку меньшего размера в проем, который шире на 10 и даже более сантиметров. Поэтому рекомендуется снять полотно с петель и наличники, демонтировать коробку. После этого убираются все строительные материалы, заложенные между коробкой и стеной (монтажная пена, гипсовый раствор, штукатурка) до обнажения строительной конструкции. Когда проем полностью очищен, производят замер его высоты, ширины и глубины (толщина простенка). При этом высота и ширина замеряются в трех точках, а глубина – в шести (по три с каждой стороны).

При получении разных значений при замере высоты и ширины за конечное значение берется меньшее число, а при измерении глубины – большее, при условии, что дверной проем вертикально ровный.

Если проем не стандартный

Как правило, размер проема составляет около 70 или 80 см, но случается, что стандартная дверь в ванную в полученный промежуток не встанет, так как он больше по размерам. В этом случае нужно по размерам проема высчитать габарит дверного полотна. Делается это с учетом следующих нюансов:

• Для формирования нормального пенного шва между коробкой и торцом проема зазор должен составлять 15–20 мм.
• Коробка изготавливается из бруса толщиной 20–30 мм. Для расчетов берется усредненное значение 25 мм.
• Чтобы полотно нормально закрывалось и ничего не цепляло, между ним и коробкой делают зазор в 3 мм.

Для открывания створки должен быть зазор

Обратите внимание! Дверь в ванную комнату устанавливается без нижней планки коробки (порога), так как снизу между полотном и напольным покрытием оставляется зазор около 1 см для обеспечения вентиляции. При проведении замеров в зависимости от стадии ремонта нижний зазор учитывается от 10 до 30 мм (выравнивающая стяжка, плитка плюс клей или другое напольное покрытие).

Например, если проем шириной 750 мм, то получается, что для нормальной установки нужен дверной блок с шириной полотна приблизительно 65 см (750-(2×20)-(2×25)-(2×3)=654 мм). Такие изделия относятся к нестандартным и изготавливаются по индивидуальному заказу, стоят дороже на 20-30%. Именно поэтому, если при строительстве рабочие сделали проем для полотна 60 см шире, чем положенные 700 мм, то при установке оставшееся пространство закладывается кирпичами, остатками гипсовых блоков и другим подручным материалом. Такое нарушение технологии приводит к тому, что со временем эта «заделка» трескается и обсыпается, а дверь начинает вываливаться из проема.

Высота проема чаще всего соответствует необходимым 2055–2060 мм для установки стандартного полотна высотой 2 метра (2055-(20+3+30)=2002 мм). В случае, если проем имеет большую высоту, оставшееся пространство просто зашивается влагостойким гипсокартоном – отсутствие жесткого крепления коробки сверху не так критично.

Еще один способ решить проблему с нестандартным проемом – расширить его для установки более широкой двери. Например, в вышеописанном случае нужно расширить проем на 50 мм и в него отлично встанет полотно шириной 70 см. Однако увеличение ширины двери не всегда уместно, особенно в маленьком санузле.

Обратите внимание! Сужение проема для установки двери стандартной ширины должны проводить специалисты, так как требуется надежная привязка «закладки» к стене. При некачественном выполнении этих работ со временем от постоянной вибрационной нагрузки при открывании/закрывании дверей растрескается и отпадет облицовка.

Требования к дверям в ванную

Требования к дверям, изготовленных с применением древесных материалов, а также с различными комбинациями других конструкционных материалов (стекло, полимеры, металл), изложены в ГОСТ 475–2016. Согласно этому нормативному документу двери, предназначенные для установки в ванных комнатах, маркируются буквенным обозначением ДС (дверной блок санузлов). К блокам для санузлов предъявляются следующие требования:

• Облицовка (отделка) блока производится влагостойкими материалами.
• Металлические декоративные и конструкционные элементы должны иметь антикоррозионное покрытие.
• Содержание эмиссии формальдегида в материалах, используемых для изготовления дверей должно соответствовать классу E2.
• Безотказность циклов открывания/закрывания полотна – не менее 20000.

Устойчивость ДС к различным видам нагрузок должна соответствовать значениям классов прочности Мд1–Мд3, приведенным в таблице.

Рассмотренные в статье параметры помогут определиться со стандартными размерами дверей для санузлов, а также самостоятельно, а главное, правильно, произвести замер проема для заказа нового блока.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Стандартные размеры проемов входных дверей

Чтобы правильно изготовить дверь, нужно знать размер проема, где она будет установлена. Единых параметров для входных дверей не существует, более того, из-за несовершенства строительных технологий габариты проемов в одном и том же многоквартирном доме могут различаться. Именно поэтому перед изготовлением конструкции на дом к заказчику приезжает замерщик.

Какой размер дверного проема считается стандартным

Стандартным для железной двери с коробкой считаются габариты 2050 на 860 мм. Такими обычно делают входные двери в квартиру.

• Для квартирной двери нужен проем 2080× 880 мм.
• В проемах 2100×920 мм устанавливают блоки 2070×890 мм.
• В новых многоквартирных домах чаще всего можно увидеть изделия высотой в пределах от 1950 до 1980 мм и шириной от 740 до 760 мм.
• В кирпичных домах проемы делают от 2050 до 2100 мм в высоту и от 880 до 920 мм в ширину. Ширина проема бывает немного больше или меньше в зависимости от размеров лестничной площадки.
• В офисных зданиях проемы предусматривают высотой от 1900 и шириной от 1200 мм.

Размеры металлических дверей согласно СНиП (для жилых зданий):

• высота — не менее 1900 мм;
• ширина — не менее 800 мм.

Размеры проемов в частных домах

Какие проемы должны быть для дверных блоков в сооружениях индивидуальной постройки? В частных домах зависят от проектного решения здания, однако они не должны быть менее 1900×800 мм. Двери в частный дом могут быть двустворчатыми или полуторопольными, такие конструкции монтируют в широких проемах.

• Установка полуторостворчатой двери позволяет избежать необходимости сузить проем. Ширина таких изделий составляет обычно 1010, 1310, 1510, 1550 мм.
• Двупольные блоки обладают шириной 1910 или 1950 мм. Если же проем имеет нестандартную высоту, монтируют двери с фрамугой.

В нашей компании можно купить входные двери любых размеров, а также заказать услуги расширения проема. Изделия будут изготовлены с учетом всех нормативов и таким образом, чтобы их можно было быстро и легко смонтировать в помещении.

Размер двери в ванную и туалет

Загрузка…

Владельцы квартир, которые сталкиваются с ремонтом впервые, часто имеют ошибочное мнение о том, каким должен быть размер двери в ванную или туалет, и могут приобрести неподходящее изделие. Наиболее распространенные ошибки: покупка одинаковых дверей во все проемы или покупка дверей стандартного размера, которые якобы должны соответствовать проему ванной или туалета в любом жилище.

Может это звучит банально, но многие сталкивались с ситуацией, когда устанавливая дверь оказывалось, что она меньшего размера, чем необходимо и наоборот.

Это следствие некорректного измерения проема, ошибочно указанного размера при создании заказа или самого производства. Поэтому прочитайте внимательней нашу статью и придерживайтесь ее советов для измерения параметров дверного проема, а также внимательно изучайте тщательно документы в магазине перед покупкой. В случае ошибки именно на производстве, необходимо прийти в офис продаж с договором. В этом случае вам должны возвратить денежные средства или же заменить дверь на подходящую.

Произведение замеров двери в ванную

Наша статья призвана оградить новичков от подобных ошибок, а также рассказать об имеющихся в продаже вариантах и особенностях подбора правильного дверей размера.

Как сделать замеры проема

Во многих советских многоквартирных домах двери в ванную и туалет размеры в ширину имеют стандартные – 600 мм. Однако не стоит принимать это как аксиому. Перед походом в магазин необходимо тщательно замерить размер проема в конкретном жилом доме, ведь он может варьироваться в зависимости от дизайн-проекта ванной комнаты.

Совет!

Величину проема меряют от края стены. Не стоит делать это «на глаз».

Если у вас установлена дверь, то необходимо снять и ее, и наличники, а только потом производить замер.

Замеры производят так:

1. Высоту проема меряют от пола (при этом отделка должна быть закончена или же на нее необходимо заложить запас) до перекрытия проема.
2. Ширину проема измеряют от стены до стены.
3. Глубину проема, то есть толщину стены меряют с добавлением запаса на толщину плитки и раствора, которыми будут облицованы стены ванной (если, конечно, отделка еще не осуществлена на момент замера).
   Зачастую толщина стен в санузле меньше, чем толщина других стен в квартире и составляет около 4-5 см, поэтому даже ее нужно измерить собственноручно.

Параметры дверного проема

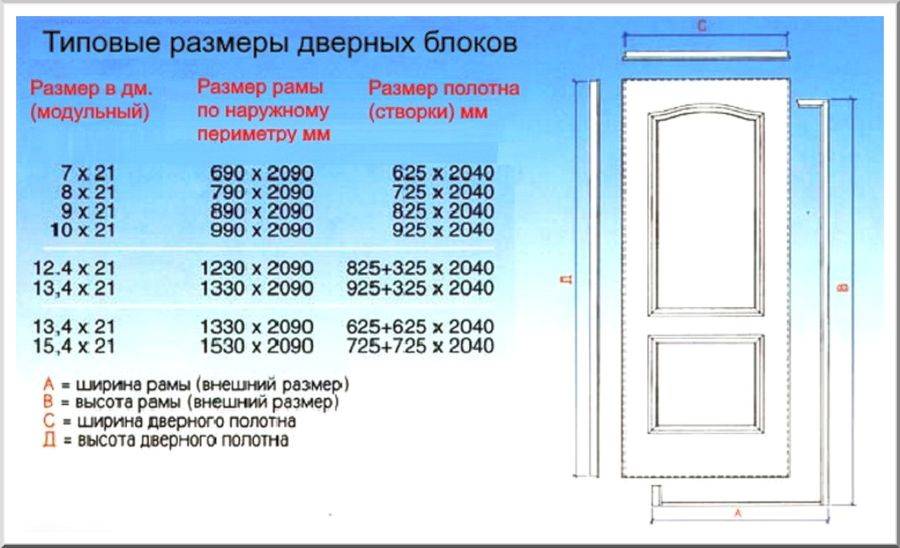

В размещенной ниже таблице представлены данные, которые облегчат подбор двери для ванной и туалета: размеры полотна дверей и соответствующие им размеры проема.

Расчет размеров полотна двери

Произведя необходимые замеры дверного проема, можно выполнить расчет размеров полотна будущей двери.

Расчет производят по следующей схеме:

1. В качестве зазора между дверной коробкой и стеной закладывают расстояние не меньше 10-15 мм. Также оставляют зазор между коробом и дверным полотном (3 мм).
2. Вычисляют ширину дверного полотна, исходя из измеренной ширины проема. Для этого от ширины отнимают описанные в первом пункте зазоры, а также ширину дверного бруса, которая обычно составляет 25 мм.
   При этом все вычитаемые размеры необходимо умножить на 2 (учесть обе части дверной коробки).

Оптимальные значения зазоров, применяемые при широком дверном проеме

3. Однако на практике удобнее подбирать дверь при помощи обратного расчета, то есть при помощи проверки, поместится ли дверное полотно в конкретный проем.
   Расчет производят путем прибавления описанных величин к ширине полотна.
   Приведем пример:

• Наиболее популярные значения ширины двери 600 и 700 мм для дверей в ванную комнату и 800-900 мм для межкомнатных дверей.
• Предположим, что вы хотите разместить на входе в ванную широкую межкомнатную дверь шириной 800 мм. Тогда ширина подходящего проема должна составлять: 800 мм + (10 мм + 25 мм + 3 мм) х 2 = 880 мм.
• Полученная величина является минимальным значением, которому должна равняться ширина проема.

4. По аналогичному принципу рассчитывается высота полотна:

• Например, высота дверей составляет 2000 мм. К этой величине необходимо прибавить три уже знакомых нам параметра (на 2 умножать уже нет необходимости), а также еще 10 мм зазора между полом и низом двери. Таким образом: 2000 мм + 10 мм + 25 мм + 3 мм + 10 мм = 2050 мм.
• Обычно закладывается и высота порога, ведь в ванной устанавливают именно такую дверную коробку. Тогда высота рассчитывается так: 2000 мм + (10 мм + 25 мм + 3 мм) х 2 = 2080 мм.

Совет!

Приведенные расчеты дают представление о минимальных зазорах и величинах дверного полотна.

На практике, если вы располагаете широким дверным проемом зазоры лучше сделать немного больше: 35-45 мм с обеих сторон при вычислении ширины, 50-80 мм при вычислении высоты полотна при установке дверей в ванной комнате без порога и 70-90 мм при установке двери с порогом.

Мы привели расчеты, которые необходимо проводить, если вы планируете приобретать готовые модели дверей для ванной и туалета. Большинство производителей предусматривают индивидуальные заказы и могут изготовить специальную дверь в ванную комнату – размеры такой двери вы выбираете сами.

Стоит такая услуга, как минимум, на 15% дороже, чем стандартное изделие, однако в таком случае вы получаете продукт, который идеально впишется в вашу квартиру.

Межкомнатные двери стандартные размеры с коробкой и размер дверного проема

Установка межкомнатных дверей – заключительный этап ремонта в любом помещении. При выборе необходимой конструкции у многих часто возникают проблемы, связанные с размерами двери и ее проема. Если в помещении стандартные размеры дверного проема, то монтаж готовой конструкции с коробкой не составит особого труда. Главное – вымерять все параметры с максимальной точностью и правильно осуществить установку.

Стандартные размеры дверей

Когда появляется необходимость в замене дверей, то одной из важнейших задач является определение параметров двери и проема. Безусловно, мало кому понравится, когда приобретенный экземпляр не подойдет по размерам в дверной проем. В связи с этим перед ее приобретением следует тщательно вымерять высоту, ширину и толщину дверного проема для последующей установки.

Типовые размеры дверей

В настоящее время общих стандартов для производителей нет, но существует некоторый диапазон, который принимают за стандарт. В зависимости от целевого направления межкомнатной перегородки, размеры могут изменяться. Так, в ванной и туалете параметры могут быть 500 х 1900, 600 х 1900 или 600 х 2000. Такие двери называют сантехническими.

А многие межкомнатные двери имеют следующие параметры:

• Высота – 2000 мм.
• Ширина – 600, 700 или 800 мм.

Между тем многие производители предлагают экземпляры, ширина которых 550 мм, а высота – 1900 мм.

Внимание! Неправильный расчет параметров межкомнатных дверей может привести к тому, что дверная коробка не поместится в проеме. Его придется расширять, что потребует дополнительных сил и денежных вливаний.

Преимущества дверей стандартного размера

1. Стандартные параметры дают возможность произвести монтаж с небольшими затратами сил за маленький временной интервал.
2. Осуществить установку можно самостоятельно.
3. Стоимость обычных межкомнатных дверей на порядок ниже нестандартных.
4. Огромный выбор продукции.

Стандартный проем для межкомнатной двери

В строительстве широко применяют типовые стандарты дверных проемов для различных комнат помещения.

• Кухня: ширина – 0,7 м, высота – 2 м, глубина – 7 см.
• Комната: 0,55–0,6 м/2 м/7–20 см.
• Гостиная: ширина проема – 1,2 м, глубина 7–20.
• Санузел: 0,55–0,6 м/2 м/5–7 см.

Виды межкомнатных дверей

Если дверной проем необычного размера, то придется изготовить конструкции по индивидуальному заказу. Стоимость таких услуг выше, но и конечный результат того стоит.

Размеры межкомнатных дверей с коробкой

Коробка – П-образная конструкция, которая собирается из трех составляющих. Важно, чтобы ее размер идеально подходил к проему двери. Если размер межкомнатной двери окажется больше проема, то его придется расширять. В случае если коробка занимает не все пространство проема, то понадобится запенивать часть проема или применять доборы и прочие материалы.

Идеальным вариантом станет подбор нужного размера коробки либо индивидуальный заказ. Бюджетный вариант – двери из МДФ. Они не только сэкономят деньги, но прекрасно впишутся в любой интерьер.

Размеры двухстворчатых межкомнатных дверей

Обычно размеры двухстворчатых дверей составляют от 100 до 180 см, а высота около 2 м. Они бывают двух типов:

1. Распашные.
2. Раздвижные.

Распашные одностворчатые двери

  Зачастую габариты раздвижных дверей не подходят по ширине проемов, когда производят замену старых типов на новые.

Совет. В этом случае необходимо сделать заказ по индивидуальному проекту. Предварительно нужно вымерять все параметры и создать эскиз.

Размер дверной коробки межкомнатной двери

Подобрав нужный размер коробки двери, вы ускорите процесс установки. Изначально коробку сколачивают на полу, а затем вставляют в дверной проем и проверяют на габаритность. Если размер коробки меньше проема, то ее можно быстро и легко установить. Она фиксируется клиньями и строительной монтажной пеной. Только после этих манипуляций устанавливают наличники, которые замаскируют место контакта конструкции со стеной.

Внимание! Обратите внимание на толщину дверной коробки при покупке. Она варьируется от 7,5 до 11 см. Все зависит от толщины стены.

При толщине 750 мм коробка должна быть не меньше 108 см. В случае недостаточной толщины коробки следует использовать планки добора, которые помогут увеличить ее до нужных параметров.

Дверные проемы – важные составляющие любого помещения, от их параметров зависит удобство перемещения. Все размеры дверей и проемов регламентируют ГОСТ и СНиП. Точный замер – залог успешной установки межкомнатных дверей и возможность эксплуатации в течение длительного промежутка времени. Гораздо проще подобрать конструкцию подходящего размера, нежели проводить работу по изменению параметров проема.

Как правильно замерять дверной проем перед покупкой двери: видео

Технические характеристики Profil Doors

Рекомендуемые размеры дверных проемов

Размеры по наличнику

Размеры по высоте действительны при световом просвете 10мм.
70, 80, 110 — ширина наличника, мм

Параметры по сериям

Серия X Классика: Пекан белый, Пекан темный, Орех сиена, Орех амари, Орех пекан, Эш Вайт

* Глубина паза — 21мм, ** фигурный, длина клюва — 20мм

Серия X Модерн: ЭшВайт мелинга, Венге мелинга, Грей мелинга, Капучино мелинга, Малага черри кроскут

* Глубина паза — 21мм, ** прямой, длина клюва — 20мм

Серия U: Аляска, Антрацит, Магнолия сатинат, Манхэттен, ДаркВайт, Шеллгрей, Черный матовый

* Глубина паза — 21мм, ** стандарт, длина клюва — 20мм

Серия XN: Стоун, Монблан, Дарк браун, Грувд серый, Салинас светлый, Салинас темный, Каштан натуральный, Каштан светлый, Каштан темный

* Глубина паза — 21мм, ** стандарт, длина клюва — 20мм

Серия L: Белый люкс, Магнолия люкс, Терра, Галька люкс

* Глубина паза — 21мм, ** стандарт, длина клюва — 20мм

Серия STP: Pine White glossy, Pine Manhattan, Pine Red glossy

* Глубина паза — 21мм, ** длина клюва — 20мм

Серия N: Дуб скай беленый, Дуб скай крем, Дуб скай деним

* Глубина паза — 21мм, ** длина клюва — 20мм

Серия Z: Венге кроскут, Эш вайт кроскут, Грей кроскут, Капучино кроскут, Малага черри кроскут

* Комплектация: Eclipse, Без зарезки, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Серия ZN: Стоун, Монблан, Дарк браун, Грувд серый, Салинас светлый, Салинас темный, Каштан натуральный, Каштан светлый, Каштан темный

* Комплектация: Eclipse, Без зарезки, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Серия NK: Дуб скай беленый, Дуб скай крем, Дуб скай деним

* Комплектация: Eclipse, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Серии LK: Черный люкс, Галька люкс, Белый люкс, Магнолия люкс

* Комплектация: Eclipse, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Серии E: Аляска, Антрацит, Магнолия сатинат, Манхэттен, ДаркВайт, Шеллгрей, Черный матовый

* Комплектация: Eclipse, Без зарезки, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Серии STK: Pine White glossy, Pine Manhattan, Pine Red glossy

* Комплектация: Eclipse, глубина паза — 21мм, ** длина клюва — 20мм. Толщина полотна в районе алюминиевой кромки 44мм.

Кромка ABS — пластиковая кромка в цвет дверного полотна с 4-х сторон
Матовая кромка — алюминиевая кромка российского производства с 4-х сторон

Размеры Моноблока «Export»

* Глубина паза — 39мм, ** длина клюва — 15 — 49мм

размеры дверных проемов – PORTES.

UA ®

В статье Вы найдёте оптимальные способы обустройства межкомнатных проёмов для помещений малой площади и неудобной планировки, в том числе и трендовые двери скрытого монтажа.

Установка или замена некоторых конструкций в ходе капитального ремонта требует точного определения их параметров. Зная размер дверного проема, можно без труда подобрать, заказать стандартную коробку и полотно к ней.

Рекомендуем прочитать статью: «Размеры межкомнатных дверей. Что необходимо знать при выборе».

Правильный замер проема позволит избежать ошибок при покупке и лишних расходов. Сложнее дело обстоит, если параметры проема существенно отличаются от тех, что предусмотрены строительными нормативами. Мы собрали и систематизировали информацию по этим вопроса и предлагаем лучшие варианты их решения.

Размеры дверных проемов

В Украине общие требования к конструкциям, используемых для обустройства межкомнатных проходов, определяются в соответствии с действующим ДСТУ Б В. 2.6-23-2009. Согласно этому нормативному документу стандартные размеры дверных проемов устанавливаются в зависимости от следующих факторов:

• функционального назначения комнаты;
• архитектурной формы блока;
• особенностей планировки помещений.

Стандартный дверной проем для служебных и жилых комнат проектируется и делается исходя из установленных для них нормативных требований:

1. Ванные и санузлы: ширина от 690 до 710 мм, высота от 2091 до 2111 мм.
2. Кухни и столовые: ширина от 790 до 810 мм, высота от 2091 до 2111 мм.
3. Для жилых помещений (спальни, гостиные и рабочие кабинеты): ширина от 891 до 910 мм, высота от 1891 до 1911 мм и от 2091 до 2111 мм.

Стандартные размеры дверных проемов ДСТУ Б В.2.6-23-2009

Для установки двустворчатых и полуторных дверей стандартные проемы должны иметь следующие размеры:

1. Ширина: 1190-1210 мм, 1292-1312 мм, 1492-1512 мм.
2. Высота: 2091-2111 мм, 2391-2411 мм.

Предельные отклонения от стандартных размеров дверных проемов ДСТУ Б В.2.6-23-2009

По архитектурной форме проемы бывают трапециевидными, арочными и прямоугольными. Последний тип получил самое больше распространение в серийных многоквартирных домах, составляющих основу жилого фонда Украины. Обмеры проемов для установки межкомнатных проемов проводятся в соответствии со стандартом ДСТУ — Н Б В.2.6-146:2010. Размеры снимаются при помощи рулетки строительного уровня в такой последовательности:

1. Высота: справа, слева и вдоль центральной вертикальной линии.
2. Ширина: сверху, снизу (вдоль порога или у пола) и посредине.
3. Толщина: минимум в трех точках для каждой из двух вертикальных частей и по центру верхнего горизонтальной линии.
4. Диагонали: разность между ними не должна превышать следующих значений: от 1 до 3 м не более 8 мм, от 3 до 6 м — максимум 12 мм.

При этом предельные отклонения линейных параметров проема для конструкционных размеров до 3 000 мм не должны превышать 12 мм. Самый большой допуск для граничных параметров по вертикали и горизонтали не должен превышать 3 мм/п. м., и не больше 8 мм на общую длину конструкции.

Схема замера дверных проемов ДСТУ — Н Б В.2.6-146:2010

Если обмеры дверных проемов осуществляются в помещениях, где не настелены чистовые полы, то в расчет принимается их планируемый уровень. Самостоятельное определение параметров межкомнатного проема часто приводит к возникновению досадных ошибок. Исполнитель должен знать все нюансы этого процесса, иметь достаточный опыт.

Обмер проемов дверных межкомнатных

Данные полученные при замере проходов в межкомнатных перегородках позволят подобрать подходящий по габаритам блок. Выбирая коробку и полотно под конкретные проемы дверей в квартире или загородном доме, необходимо учитывать ряд моментов:

1. При расчетах за основу берется минимальный результат измерений и по высоте, и по ширине.
2. Линейные параметры дверного блока должны быть меньше размера проема на величину монтажного зазора, который может составлять от 8 до 20 мм. Этот промежуток после установки коробки задувается специальной пеной после высыхания, который закрывается декоративными наличниками.
3. По имеющимся размерам проема подбирается ближайший стандартный блок с учетом условий указанных выше.
4. Ширина коробки при этом должна быть равна толщине стены. Если брус нужного размера подобрать не удается, то для его увеличения используются доборы. Они представляют собой планки с такой же отделкой, что и основной материал.

Расчет ширины межкомнатной двери по результатам обмера проема

Если минимальная ширина и высота проема существенно отличается от типовых конструкций больше чем на размер зазора монтажного, то выходов из положения может быть два:

1. Заказать изготовление коробки с дверью под существующий проем.
2. Расширить проход межкомнатный до необходимых размеров, если позволяет конструкция перегородки.

Световой проем частично перекрывается распахнутой дверью и его ширина примерно на 10-12 мм меньше номинального. Это может создавать определенные сложности во время заноса мебели и крупногабаритного оборудования. Такое обычно случается в санузлах и на кухнях, потому дверные проемы в них рекомендуется увеличить до следующего стандартного размера. В отдельных случаях проемы под двустворчатые или полуторные двери напротив уменьшаются. Часть прохода просто закладывается кирпичом или специальными стеновыми блоками.

Деталировка для выбора дверного блока по определенный размер проема

Сдвигающиеся конструкции также довольно требовательны в отношении геометрии межкомнатного прохода, и собственно перегородки. Вместе с тем ширина дверных проемов для устройства с раздвигающимися полотнами не так критична, выбор типоразмеров последних очень велик. Это позволяет подобрать нужную модель практически для любого проема, при проведении обмеров которого нужно обратить особое внимание на следующее:

1. Проем должен быть строго прямоугольным, вертикальные и горизонтальные его части должны быть строго параллельны друг другу.
2. Все углы должны быть равны 90° с высокой точностью, разница между диагоналями должна быть минимальной не более 3-5 мм.
3. Отклонение от плоскости стены по обеим сторонам от проема не должно превышать 3 мм.

Обмеры проема под одностворчатую раздвижную дверь

При определении ширины и высоты проема учитывается тип сдвижных дверей, устройство и размеры механизма, обеспечивающего перемещение створок. Так, при выборе купейной конструкции со сдвиганием накладного полотна 600×2000 мм чистый размер проема составит 540×1975 мм. С наружной стороны он обрамляется наличником, который визуально его расширяется и делает выше.

Обмеры проема под двустворчатую раздвижную дверь

В некоторых домах старой или новой постройки проходы между помещениями значительно отличаются от типовых. Чаще всего в квартирах с высокими потолками высота проема бывает значительно больше стандартных 2,4 м. Существует несколько вариантов решения данной проблемы:

1. Подбирается нетиповой дверной блок с соответствующим полотном.
2. Коробка и створка делается по индивидуальному заказу.
3. Используется стандартный блок, а пустота над ним закрывается.

Для нестандартного дверного проема, размеры которого составляют до 2,7 можно добрать блок с полотном бренда GULIVER модели из коллекции Paolo Rossi. Они используются в помещениях с высокими потолками для сохранения гармоничных пропорций. Установка типового блока в нестандартный проем потребует монтажа перемычки на определенной высоте. Пустой промежуток может быть заложен кирпичом пеноблоком или закрыт гипсокартонной конструкцией. В каждом конкретном случае необходим тщательный осмотр строительных конструкций и правильный их обмер для принятия более рационального решения.

Значительную часть жилого фонда в городах Украины составляют так называемые «хрущевки». Полезная площадь квартир в них небольшая, а планировка зачастую не слишком удобная. Вместе с тем размеры дверных проемов для установки межкомнатной двери в них преимущественно соответствуют действующим на тот момент стандартам. Другое дело, что их расположение не всегда удачное и это обстоятельство не позволяет рационально использовать внутреннее пространство комнат.

Обустройство дверных проемов в небольших квартирах

Дизайнеры интерьеров предлагают интересные варианты обустройства дверных проемов, разработанные специально для небольших квартир с неудобной планировкой:

1. Установка раздвижных дверей типа купе. Такое решение подойдет практически для любых помещений жилых и служебных.
2. Использование дверей типа книжка. Пригодно для кухонь, детских комнат и спален.
3. Применение дверей гармошек. Последние будут удобны в гостиных, столовых и кабинетов.

Главным преимуществом всех перечисленных технических и стилистических решений является то, что при их использовании высвобождается значительное пространство. Ранее оно не использовалось из-за распашных створок. Помимо прочего, стандартные размеры дверных проемов позволяют подобрать для их обустройства типовые коробки, механизмы складывания или сдвигания, створки. Данное обстоятельство обеспечивает экономию семейного бюджета.

Варианты устройства дверей с разным способом открывания для квартир с неудачной планировкой

Каждый человек стремится обустроить свое жилище лучшим образом. Затевая капитальный ремонт в квартире, мы редко представляем себе его конечную цель и действуем зачастую без какого либо проекта. Мы хотим, чтобы наша квартира стала удобной и красивой. Правильное обустройство и декорирование дверных проемов для достижения такого результата будет иметь решающее значение.

Оригинальное планировочное решение для однокомнатной квартиры

Для создания дизайнерского проекта потребуется произвести обмер дверные проемы, размеры которых могут значительно отличаться от стандартных. Сделать это можно и самостоятельно воспользовавшись сведениями, приведенными в этой статье. И все же во избежание ошибок лучше воспользоваться услугами специалиста и заказать замер дверного проема, перейдя по ссылке. Сотрудника компании Porte′s имеют большой опыт выполнения таких работ.

Вызов специалиста для измерения дверного проема

Правильное измерение проема в межкомнатных перегородках упростит выбор типа дверей и конкретной модели. Это особенно актуально, если проходы между помещениями нестандартные, а планировка квартиры не слишком удобная. Помощь профессионалов в этом вопросе позволит сэкономить значительные средства. Уменьшить затраты на капитальный ремонт также можно, если монтаж дверных блоков будет выполняться профессионалами.

Профессиональный монтаж дверей

Надеемся, что знания, полученные при прочтении, этой статьи будут полезными и позволят самостоятельно измерить дверные проемы и подобрать под этот размер двери. Большой выбор моделей от ведущих украинских и иностранных производителей, Вы найдете в каталоге нашей компании.

Смотрите также:

Черновой проем: Timely Industries

Размеры дверей | Стандартные размеры дверей

Размеры дверей

В Великобритании существует множество стандартных размеров дверей, и зачастую понимание того, как правильно проводить измерения, может быть трудным и непонятным.В BSO мы предлагаем основной ассортимент дверей самых разнообразных размеров со склада. На этой странице мы объясняем стандартную высоту внутренней двери и стандартную ширину внутренней двери.

Внутренний стандартный размер двери UK

• 1981 x 457/533 x 35 мм — размер двери обычно наиболее популярен для использования двери шкафа или шкафа
• 1981 x 610/686 x 35 мм — размер двери используется там, где может быть ограниченное пространство на стене и требуется небольшая подходящая дверь.
• 1981 x 762 x 35 мм — часто упоминаемая как дверь 2 фута 6 дюймов, является наиболее типичным размером внутренних дверей в Англии и Уэльсе.
• 1981 x 838 x 35 мм — в большинстве случаев обеспечивает необходимую ширину проема для доступа инвалидных колясок в соответствии со спецификацией мобильности части «M». Этот размер двери также известен как 2 фута 9 дюймов.

Стандартный метрический размер двери

Внутренние двери метрического размера становятся все более популярными и широко используются на большей части Шотландии и на континенте.Иногда в старинных помещениях могут присутствовать двери нестандартного размера, главное отличие состоит в увеличении высоты двери на 2040 мм и толщине двери на 40 мм.

• 2040 x 526/626/726/826/926 x 40 мм

Все стандартные и метрические двери для Великобритании размером обычно доступны как сопоставимые противопожарные двери, единственной дополнительной особенностью является увеличенная толщина двери до 45 мм. Для достижения его огнестойкости требуются дополнительные материалы компонентов, в результате чего толщина 45 мм.Обратите внимание, что вам нужно будет убедиться, что ваши рамы, скобяные изделия и вспучивающиеся уплотнения также соответствуют требованиям пожарной сертификации дверей.

Таблица преобразования размеров дверей

Ознакомьтесь с нашей полезной таблицей преобразования размеров дверей. Если вы привыкли к британским меркам, таблица поможет вам с метрическими эквивалентными размерами дверей.

Какая стандартная высота внутренней двери в Великобритании?

В Англии и Уэльсе высота стандартной двери составляет 1981 мм (6 футов 6 дюймов).

Scotland обычно использует метрический эквивалент. Средняя высота дверей в Шотландии немного выше — 2040 мм.

Какая стандартная ширина межкомнатной двери в Великобритании?

В Англии и Уэльсе средняя ширина внутренней двери составляет 762 мм (2 фута 6 дюймов).

Scotland обычно выбирают метрический эквивалент, который немного меньше — 726 мм.

Как измерить замену внутренней двери?

Чтобы измерить замену внутренней двери, вам нужно будет измерить внутреннюю часть дверной коробки по ширине, а затем найти самое широкое измерение, чтобы определить необходимую ширину двери.

Чтобы измерить высоту двери, измерьте внутреннюю часть вертикальной стороны рамы, и наибольшая длина определяет необходимую высоту.

Насколько широк стандартная внутренняя дверная коробка для Великобритании?

Самая типичная ширина дверной коробки в Англии и Уэльсе — 762 мм. В Шотландии наиболее распространенная ширина дверной коробки составляет 726 мм.

Дверные коробки могут поставляться в собранном виде или в виде составных частей, которые могут быть обрезаны по размеру, чтобы соответствовать всем размерам двери.

Поскольку размер требуемой коробки будет зависеть от размера проема, стандартного размера дверной коробки в Великобритании не существует.Мы всегда советуем проконсультироваться с профессиональным столяром, поскольку установка дверной коробки сложна и требует особой точности.

Как измерить двойную дверь?

Чтобы измерить двустворчатую дверь, сначала необходимо измерить размер дверного проема. Начните с измерения размера проема и разделите ширину на два, чтобы получить приблизительную ширину каждой двери. Если рама не установлена, вам нужно будет учесть это (обычная ширина рамы составляет 30 мм с каждой стороны) и допуск для установки (около 2-3 мм с каждой стороны).

Ширина проема — Ширина рамы (например, 60 мм) — Регулировка фурнитуры (6 мм) = Ширина двойной двери / 2 = Ширина одной двери

При установке двустворчатых дверей необходимо также учитывать, как вы хотите, чтобы двери сходились посередине.

Установка двустворчатых дверей — не всегда простая задача, и мы всегда рекомендуем использовать опытных столяров, которые помогут вам добиться идеального результата.

Какой средний размер двери в спальню?

Средняя дверь спальни аналогична любой внутренней двери.Чаще всего вы встретите дверь спальни высотой 1981 мм или 6 футов 6 дюймов.

Помогите измерить ширину дверного проема

Swinging Café Doors требует ширины проема вашей двери. Мы используем ширину дверного проема для расчета «каждой ширины двери» с учетом места для петель и зазора между дверями.

Итак, мы делаем за вас тяжелую работу. Просто купите в соответствии с размером дверного проема, и мы вышлем вам двери и фурнитуру, изготовленные на заказ, в соответствии с шириной проема.

Мы рекомендуем давать максимально точные измерения. Наши двери изготавливаются по индивидуальному заказу в соответствии с вашим размером проема, поэтому для наилучшего соответствия нам потребуется наиболее точный размер. Все оборудование поставляется с винтами, предназначенными для установки непосредственно в дерево, если вы собираетесь использовать гипсокартон или что-то еще, вам нужно будет приобрести более длинные винты для оборудования. Следуя приведенным ниже инструкциям, мы рекомендуем выполнять измерения в трех местах и ​​указывать наименьший размер.

Открытие двери с предварительным подвешиванием

(Предварительно подвешенная дверь должна быть снята для правильной установки двустворчатой ​​двери)

Вы можете удалить или оставить дверные ограничители.Если вы оставите дверные упоры, вам нужно будет измерить расстояние между дверными упорами и прикрепить двери к дверным упорам.

Вам нужно будет измерить в трех точках, чтобы убедиться, что дверь подходит правильно. Измерьте верх, середину и низ дверного проема. Запишите все размеры проема, а затем используйте наименьший размер дверного проема при вводе ширины дверного проема на веб-сайте.

C ased Дверной проем

В эти проемы не устанавливаются двери, и обычно они имеют отделку для завершения проема.

Измерьте верх, середину и низ дверного проема. Запишите все размеры проема, а затем используйте наименьший размер дверного проема при вводе ширины дверного проема на веб-сайте.

Прихожая или нетрадиционный дверной проем

Крепление к шпилькам

Если вы устанавливаете распашные двери кафе в коридоре, вам нужно будет проверить наличие шпилек для монтажа.

Найдите гвоздики в коридоре. Шпильки должны быть расположены напротив друг друга.Как только вы найдете шпильки на каждой стороне коридора, где вы устанавливаете двери, снимите мерки.

Монтаж дверей без шпилек

Мы рекомендуем покупать обрезные доски (обрезные доски исключают необходимость в шпильках). Вам просто нужно прикрепить обшивочные доски к готовой стене, а затем прикрепить двери к обшивным доскам. Нам по-прежнему требуется общая ширина дверного проема, и мы будем учитывать толщину обшивки, дверные зазоры и фурнитуру.

Измерьте верх, середину и низ дверного проема. Запишите все размеры проема, а затем используйте наименьший размер дверного проема при вводе ширины дверного проема на веб-сайте.

Грубое открывание двери

Требуется готовый размер дверного проема. Поэтому, пожалуйста, продолжайте завершать проем по желанию и снимайте измерения после того, как будут установлены кожух, гипсокартон или косяки.

Обычные дверные проемы — 30, 32 или 36 дюймов

Есть ли у вас стандартный дверной проем, например, 30, 32 или 36 дюймов?

Если ширина дверного проема немного шире, 1/16 дюйма или 1/8 дюйма, вы все равно можете установить готовые двери, однако у вас будет больший зазор между дверями.

Пример: Если вы измерили размер дверного проема и определили, что он составляет 32-1 / 8 дюйма. Вы бы купили 32-дюймовые двери. Так как двери были сделаны для проема шириной 32 дюйма, а у вас на 1/8 дюйма больше, зазор между дверями составит дополнительные 1/8 дюйма. В качестве альтернативы вы можете поставить прокладку 1/16 дюйма между косяком и фурнитурой (с обеих сторон дверного проема), чтобы устранить дополнительный зазор между дверьми.

Обычно большинство клиентов предпочитают, чтобы мы изготавливали их двери по индивидуальному заказу, чтобы обеспечить идеальную подгонку.

Отделочные доски

Доски обрезные можно добавить в любой заказ. Нам все равно понадобится ваш общий размер дверного проема. Затем мы учитываем необходимые отделочные доски, оборудование и зазоры.

Сравните грубый проем с размером двери

Грубый проем двери напрямую зависит от ее размера. Формула для подвесных одинарных дверей проста: добавьте 2 дюйма для ширины и 2 1/2 дюйма для высоты.

Причина, по которой грубый проем на 2 дюйма шире двери, заключается в дверных косяках с каждой стороны и наличии места, необходимого для установки двери.Возьмем, к примеру, дверь 3/0; сама дверь имеет размер 36 дюймов, косяки — 3/4 дюйма * 2 = 1 1/2 дюйма. Это в сумме составляет 37 1/2 дюймов для размера устройства. Другая 1/2 ″ предназначена для того, чтобы оставить место при установке двери в грубый проем. Само отверстие может быть не совсем отвесным, поэтому дополнительные 1/2 дюйма дают вам немного поиграть.

Для чего-либо, кроме предварительно навешенной одинарной двери, грубое открытие может быть более сложным. Взгляните на двойные двери. На этот раз два косяка и две двери.На двойной двери 3/0 обе двери в сумме составляют 72 дюйма; проблема в том, что в зависимости от производителя у них косяки могли быть толще 3/4 ″. Грубый проем не был бы достаточно широким, если сложить элементы для двери с косяками толщиной в один дюйм и допустить для них только 3/4 дюйма. Всегда консультируйтесь с поставщиком по поводу грубого открывания любой двери, кроме предварительно подвешенного одиночного блока.

Если по какой-либо причине грубый проем должен быть оформлен так, чтобы прогресс мог продолжаться, и нет возможности узнать точный размер устройства в настоящее время, просто помните, что гораздо проще закрыть проем, чем его это открыть его.Когда грубое отверстие слишком мало и нет другого выхода, кроме как увеличить его, тогда нет другого выбора, кроме как снять сборку жатки и шпилек и начать все сначала. Наращивание шпилек домкрата можно использовать повторно, но жатка будет слишком короткой. Даже если доверять размерам, предоставленным поставщиком, всегда есть вероятность ошибки, связанной с человеческим фактором; Единственный надежный способ определить размер грубого проема для чего-либо, кроме предварительно подвешенной одинарной двери, — это измерить сам блок и добавить к нему 1/2 дюйма.

Эта одностворчатая дверь размером 2/8 имеет грубый проем 34 ″

Рекомендации по измерению заменяемых дверей в существующих проемах рамы

Введение

Этот документ предназначен для предоставления руководства по измерению и регистрации размеров существующих проемов и / или дверей, необходимых для полного детализации заменяемых дверей. На прилагаемых рисунках указаны основные размеры проемов в рамах и дверей со стандартным оборудованием.На отдельных иллюстрациях показаны проемы в одиночной и парной раме, а также отдельные двери.

Справочные документы

Связанные документы SDI Technical Series содержат дополнительные технические рекомендации по этой теме:

Другие стандартные образцы

• ANSI / BHMA A156.1-2016 стыки и петли
• ANSI / BHMA A156.7-2014 Размеры петли шаблона
• ANSI / BHMA A156.115-2014 Подготовка оборудования для стальных дверей или стальных рам

Банкноты

Допуски

Все значения, которые не имеют определенных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма.(1,6 мм). Вес или сила должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если указаны только отрицательные допуски, допускается превышение размеров по усмотрению производителей.

Калибр и толщина

Хотя термин «калибр» больше не используется для определения толщины материала, он все еще используется для обозначения дверей и рам для целей заказа. Термин «толщина» используется при определении фактических размеров предмета, а термин «калибр» используется в контексте определения конкретной двери или рамы.

Препарат

Условия установки и проблемы, влияющие на работу двери, должны быть рассмотрены заранее. Дверь и фурнитура в неправильно установленной раме могут плохо работать. Проверьте расстояние до пола и проем рамы, чтобы убедиться в приемлемой площади и ровности. Обратитесь к SDI-122, чтобы проверить наличие проблем с установкой рамы. Небольшая регулировка возможна без снятия.

Примечание: Возможно, потребуется заменить раму для правильной работы проема.

Основная терминология дверей и рам, используемая в инструкциях и иллюстрациях, более подробно поясняется ниже и в SDI-134.

Термин «номинальные размеры» относится к ширине и высоте проема рамы. Применительно к размеру двери подразумевается, что дверь меньше размера, чтобы должным образом вписаться в номинальный проем рамы с соответствующими зазорами. Термин «чистый размер» относится к ширине и высоте двери. Для иллюстрации, размеры ширины и высоты двери на (Рис. 3) являются фактическими или «чистыми» размерами.

Технические характеристики Серия SDI-129, «Расстояние между петлями и защелками», обеспечивает стандартные места для подготовки петель и защелок в дверях и рамах SDI. Расположение производителей может измениться, поэтому необходимо обязательно измерить места петель и защелок для заменяемых дверей и рам.

Подготовка оборудования для заменяемой двери должна быть такого размера и размещена, чтобы она совпадала с подготовкой оборудования на существующей раме, чтобы обеспечить правильную подгонку, расположение и зазоры для работы двери.

По вопросам применения оборудования, не описанного ниже, обратитесь к производителю дверцы или оборудования для замены.

Измерения

Инструменты

• Рулетка
• Стальная линейка
• Суппорты (опция)
• Обрамляющий квадрат и малый квадрат
• Уровень (минимум 24 ″)
• Отвес (опция)

Рисунок 1 — Существующий проем рамы — одинарная дверь

Размеры проема рамы

Прилагаемые иллюстрации дают представление о следующем:

• Рисунок 1 — Размеры проема рамы для однодверной установки
• Рисунок 2 — петли веса
• Рисунок 3 — Размеры проема коробки для установки дверной пары
• Рисунок 4 — фактические размеры двери
• Рисунок 5 — Рабочий лист для нескольких оконных проемов

Ширина и высота проема рамы.Эти размеры должны быть взяты от поверхностей между пазами и пазами. Рекомендуется измерять ширину и высоту в трех точках, и наименьшее из этих измерений должно использоваться для определения размера двери.

Рамочный профиль шпунт. Толщина двери должна соответствовать этому размеру коробки. Важно, чтобы у вас был этот размер, особенно если у вас нет двери.

Пример — стандартная дверь толщиной 1-3 / 4 дюйма используется с пазом шириной 1-15 / 16 дюйма

Высота порога (если есть или планируется) от пола.Возможно, потребуется отрегулировать подрез двери, чтобы оставить зазор для порогов.

Отверстия могут иметь сертификационные требования, такие как класс огнестойкости. Такие требования должны быть обозначены наклейками, прикрепленными к двери (а иногда и к раме). Эти требования к этикеткам следует отметить и записать в форме.

Аппаратные измерения рамы

Высота петли

Высота навески створки. Наиболее распространенная высота (размер) петель — 4-1⁄2 ′ ′, затем 5 ′ ′, затем 3-1⁄2 ′ ′, 4 ′ ′ и 6 ′ ′, затем другие размеры.

Петля Вес

Толщина полотна петли. Глубина паза петли обычно соответствует толщине отдельной петли. Обратите внимание, что существуют специальные приложения для «двойного врезания» и «поверхностного нанесения». Для размера петли 4-1 / 2 ′ ′ стандартный вес составляет 0,134 ′ ′, а тяжелый — 0,180 ′ ′. Стандартный и большой вес зависят от размера петли, как показано на Рисунке 2, таблице, адаптированной из ANSI / BHMA A156.1. Дополнительные сведения о петлях приведены в A156.7 для шаблонов петель и A156.115 для подготовки дверей.

Рисунок 2 — Вес петель (адаптировано из ANSI / BHMA A156.1)

Петля Backset

Расстояние от края применяемой петли до упора рамы.Это критическое измерение, и его точность должна составлять 1/32 дюйма. Самый распространенный размер — 5/16 ′ ′. Задняя часть петли на двери будет правильно отрегулирована, исходя из этого размера (обычно — 1/16 дюйма), чтобы обеспечить надлежащий зазор.

Расположение петель

Вертикальное расположение каждого выреза для петель. Рекомендуемый метод измерения — от поверхности дверного паза головки существующей рамы до вершины каждой петли (т. Е. «Сверху вниз»).

Высота удара

Вертикальный размер выреза в раме.Самый распространенный — 4-7 / 8 ′ ′, затем 2-3⁄4 ′ ′, затем 3-1⁄2 ′ ′.

Место удара

В то время как обычно указывается расстояние от пола (низ рамы) до центральной линии C / L выреза при новой установке, для сменных дверей рекомендуется измерять расстояние от поверхности дверного паза заголовка рамы до верха выреза (сверху вниз). вершина).

Дополнительные измерения для парного проема

Парные проемы добавляют множество вариантов запирания как для активных, так и для неактивных дверей, особенно для устройств, которые фиксируются вертикально на защелках, расположенных в головке рамы и в полу / пороге / пороге.Если устройство врезается в головку рамы или в пол / подоконник / порог и предназначено для повторного использования, важно отметить их размер и осевую линию (C / L) зацепления. Эти размеры могут ограничивать возможности замены оборудования. Запорные планки обозначены на иллюстрациях «Существующие проемы рамы — парные проемы» как размеры S.1, S.2, T.1 и T.2. Проконсультируйтесь с изготовителем запасной двери, если необходимы подвижные защелки для открытого монтажа.

Размеры двери

Ширина двери

Размеры сняты от края до края двери с помощью стальной ленты.На дверях со скошенными краями измерения следует снимать с широкой стороны двери, обращая внимание на то, скошены ли они на замке, петле или на обоих краях. Для дверей дверных пар применение или отсутствие астрагала влияет на ширину двери.

Высота двери

Размеры сняты от верхнего до нижнего края двери с помощью стальной ленты.

Толщина двери

Измерение толщины двери с помощью стальной ленты или штангенциркуля.

Хотя термин «калибр» больше не используется для определения толщины материала, он все еще используется для обозначения дверей и рам для целей заказа.Таким образом, термин «толщина» используется при определении фактических размеров предмета, а «калибр» используется в контексте определения конкретной двери или рамы.

Размеры дверной фурнитуры

Высота петли

Высота навески створки. Наиболее распространенная высота (размер) петли — 4-1⁄2 ′ ′, затем 5 ′ ′, затем 3-1⁄2 ′ ′, 4 ′ ′ и 6 ′ ′ ′, затем другие размеры. Примечание: ширина петли не влияет на размер оборудования рамы.

Петля Вес

Толщина полотна петли.Глубина паза петли обычно соответствует толщине этой отдельной петли, где 0,134 ′ ′ является наиболее распространенным (стандартный вес), за которым следуют 0,180 ′ ′ (тяжелый), а затем другие менее распространенные толщины. Обратите внимание, что для петель с двойным пазом и с поверхностным монтажом могут существовать специальные области применения.

Петля Backset

Расстояние от края установленной петли до торца двери, ближайшего к упору рамы. Это критическое измерение, и его точность должна составлять 1/32 дюйма.Наиболее распространенный размер — 1/4 дюйма.

Расположение петель

Вертикальное расположение каждого выреза для петель. Рекомендуемый метод измерения — от верха двери до верха каждой петли (т. Е. «Сверху вниз»).

Размер защелки

Ширина и высота планки защелки на краю двери. Наиболее распространены цилиндрические (1-1 / 8 ′ ′ x 2-1 / 4 ′ ′) и врезные (1-1 / 8 ′ ′ x 8 ′ ′).

Расположение защелки или замка

Обычно указывается от пола (нижняя часть рамы) до центральной линии (C / L) выреза на краю двери или средней линии (C / L) защелки в новой установке.Рекомендуемый размер для сменных дверей — от верха двери до верха выреза на краю двери, если применимо, или от верха двери до средней линии (C / L) отверстия для срабатывания защелки (т. Е. «Сверху вниз» ).

Задняя часть замка

Горизонтальный размер от края двери до средней линии (C / L) отверстия для срабатывания защелки на лицевой стороне двери. Наиболее распространенный размер заднего расстояния для цилиндрических и врезных замков составляет 2–3 / 4 дюйма. Двери со скошенными краями замков следует измерять с более широкой скошенной стороны.

Дверная фурнитура

Примечание: Инструкции различаются в зависимости от производителя аксессуаров и изготовителя сменной двери.

Стеклянные комплекты / вставки

Измерьте расстояние от верха дверцы до верха выреза, верха внешнего края вставки или верха видимого стекла

Для установки пластин со смещением от центра; Измерьте расстояние от края замка двери до края выреза; внешний край вставки; край видимого стекла

Размер открытого стекла — указывает результирующую площадь видимого стекла, отображаемую после установки.

Фигуры

Рисунок 3 — Существующий проем рамы — пара дверей

Рисунок 4 — Детали сменной двери

Жалюзи

Измерьте расстояние от верха дверцы либо до верха выреза, либо до верха внешнего края вставки

Чтобы найти вставки со смещением по центру, измерьте расстояние от края замка двери до края выреза; внешний край вставки.

Запасные детали двери

Размеры проема в существующей раме должны совпадать с размерами двери плюс необходимые зазоры.Основные варианты конструкции двери, фурнитуры и фурнитуры (размер и отделка двери, размеры и расположение комплектов стекла, положения замка, усиление доводчиков и астрагалы на парах) перечислены на Рисунке 4.

Рисунок 5 — Измерение существующей рамы — Одна дверь — Несколько проемов

Каркас гаражных ворот — Как вставить

Вы только что выбрали новые гаражные ворота и собираетесь их установить. Хорошая новость в том, что после того, как вы выбрали гаражные ворота, которые вам нравятся, вы уже выиграли половину битвы.Следующим шагом будет каркас грубого проема вашего гаража, чтобы он соответствовал вашей новой гаражной двери.

Сделайте раму для гаражных ворот, чтобы она плотно прилегала к проему. Он также позволяет прикреплять такие элементы, как гусеница и пружина. В этом руководстве мы разделим процесс обрамления гаражных ворот на простые для выполнения шаги.

Общие сведения о грубых проемах для гаражных ворот

Очень важно понимать разницу между грубым открыванием и готовым открыванием.В сфере установки гаражных ворот мы называем «грубое открытие» или «грубое обрамление» размером проема до того, как будет применено готовое обрамление. Черновой проем должен быть немного больше размера гаражных ворот, чтобы оставалось место для рамы.

Готовый проем — это оставшееся отрицательное пространство после установки каркаса. Готовый проем должен быть того же размера, что и ваша новая гаражная дверь, или немного меньше. Например, если размер двери составляет 16 на 7 футов, то готовый проем двери гаража также должен иметь размер 16 на 7 футов.

Стандартные и рулонные гаражные ворота работают иначе, чем другие типы ворот для жилых помещений. В то время как гаражные ворота закрываются от грубого открывания, двери, такие как шкафы и входные двери, помещаются в их готовые проемы.

Как обрамить гаражные ворота

Чтобы обрамить дверь, вы должны установить перемычку, два ряда боковых косяков и обрамление для крепления направляющей, а также центральный кронштейн пружины. Выполните следующие шаги, чтобы подготовить черновой проем для вашей новой гаражной двери:

Шаг 1: Соберите расходные материалы

Вам понадобится рулетка, карандаш, циркулярная пила или ленточная пила и немного пиломатериалов размером 2 на 6 дюймов. .Также можно использовать косяки для гаражных ворот из ПВХ вместо пиломатериалов. Вам понадобится достаточно пиломатериалов, чтобы в два раза больше высоты вашего гаража от пола до потолка и в два раза больше высоты каждой стороны чернового проема. Вам также понадобится пиломатериал, чтобы выровнять ширину заголовка и расстояние между заголовком и потолком.

Вам нужно будет выбрать, какой материал использовать для косяков, прежде чем рассчитывать размер готового проема гаражных ворот. Многие рамы изготавливаются из дерева, но также можно выбрать дверной косяк из ПВХ.От толщины используемого материала будет зависеть размер проема гаража после установки рам.

Шаг 2: Измерьте грубый проем гаражных ворот

Прежде чем добавлять обрамление, грубый проем должен быть больше, чем гаражные ворота, которые вы выбрали. Расстояние между полом гаража и черновым коллектором должно быть на полтора дюйма больше, чем высота ваших новых гаражных ворот. Например, в стандартных воротах гаража высотой семь футов коллектор должен быть на восемь с половиной дюймов выше готового пола.

Сам жатка должна быть на девять дюймов шире двери. Ширина грубого проема должна быть на три дюйма больше ширины двери, измеренная между левым и правым краями. Итак, в гаражных воротах шириной 12 футов грубый проем будет шириной 15 дюймов.

Шаг 3: Установите косяк головки

Накладки двери — это деревянные доски по обе стороны от проема и верхнего коллектора. Установщики дверей иногда называют два по бокам «боковыми косяками», а один над дверным проемом — «косяком головы».”

Очень важно сначала установить передний косяк, чтобы боковые косяки могли прилегать к нему заподлицо. Измерьте заголовок, чтобы он соответствовал горизонтальному проему гаража, который должен быть длиной гаражных ворот плюс девять дюймов. После того, как вы обрежете пиломатериал размером 2 на 6 дюймов или косяк из ПВХ до нужной высоты, прикрепите его к жатке с помощью гвоздей. Толщина заголовка должна перекрывать разницу между грубым проемом и высотой гаражных ворот.

Шаг 4: Измерьте высоту от пола до потолка

Вам нужно будет добавить две части каркаса на стене гаража рядом с проемом.Эти рамы прикрепят рельсы гаражных ворот к стене. Вы можете услышать, что эта рама называется «стойкой ворот» вашим установщиком гаражных ворот. Эти косяки впишутся в ваш гараж по высоте от пола до потолка.

После того, как вы измерили высоту, отрежьте два куска пиломатериала именно этой высоты.

Шаг 5: прикрепите стойку ворот

Используйте гвозди для обрамления, чтобы прикрепить две части стойки ворот к внутренней поверхности стены гаража. Вам нужно натолкнуться на косяк, который вы установили на третьем шаге.

Шаг 6: Установите боковые упоры

Отрежьте два куска пиломатериалов или дверных косяков из ПВХ на новую высоту вашего проема. Боковые косяки будут касаться нижней части уже установленного косяка. Эти косяки должны быть точной высотой ваших гаражных ворот за вычетом 1/4 дюйма, чтобы они не касались земли. Прикрепите дверные косяки с помощью обрамляющих гвоздей.

Мы рекомендуем использовать двухсторонние косяки, чтобы выдержать этот вес, поэтому вам потребуется установить по два триммера слева и справа.После того, как вы установили боковые косяки, дверной проем должен иметь те же размеры, что и ваша новая дверь.

Шаг 7. Прикрепите каркас центрального кронштейна

Измерьте расстояние между верхней частью установленной вами перемычки и потолком. Отрежьте кусок пиломатериала до этой высоты и отцентрируйте его над жаткой. Ваш установщик гаражных ворот будет использовать этот кусок каркаса для крепления центрального кронштейна пружинной системы ваших гаражных ворот.

Советы по обрамлению гаражных ворот

Вот несколько быстрых советов по правильному обрамлению гаражных ворот:

• Подождите, пока стена не встанет на место, чтобы установить головные и боковые косяки.
• Чтобы предотвратить впитывание влаги и гниение, оставьте боковые косяки на 1/4 дюйма над бетонным полом.
• Если вы решили использовать однодюймовый материал, например, доски размером 1 на 2, 1 на 3 или 1 на 4 дюйма, уменьшите длину и высоту заголовка соответственно.
• Никогда не используйте обработанный пиломатериал для дверных косяков, это приведет к коррозии стали и проедению отверстий в алюминии.

Обращайтесь к потолочным дверям Halo, чтобы обрамить гаражные ворота

Подъемные двери Halo — единственный главный дилер Clopay® в Хьюстоне, штат Техас.Если вы уже выполнили наши инструкции по обрамлению гаражных ворот или ищете опытного дилера, который изготовит для вас каркас, мы можем помочь. Мы можем установить гаражные ворота, которые будут приветствовать вас каждый день и радовать вас каждый раз, когда вы въезжаете на подъездную дорожку.

Узнайте больше о наших услугах по установке гаражных ворот и узнайте, почему наши дружелюбные и опытные специалисты по обслуживанию — лучшая команда, которая сможет оборудовать ваш дом новыми гаражными воротами. Свяжитесь с нами сегодня, чтобы получить помощь с обрамлением и установкой ваших новых гаражных ворот.

Насколько широким должен быть дверной проем для инвалидной коляски?

Это измерение, о котором почти никогда не говорят. Чтобы соответствовать стандарту доступности ADA, двери должны иметь ширину в свету 32 дюйма от лицевой стороны двери до противоположного упора. Люди в инвалидных колясках должны думать об этом хотя бы раз в день, потому что именно им действительно нужно иметь достаточно места, чтобы инвалидная коляска могла пройти через дверной проем.

Вот почему эта статья была написана, чтобы привлечь внимание к тому факту, что каждое здание в Америке должно иметь необходимую ширину дверного проема на всех дверях любого здания.На приведенной выше диаграмме показана ширина раскрытия и закрытия всех наших инвалидных колясок. Обязательно обратите внимание на ширину проема, выделенную зеленым цветом, чтобы инвалидная коляска могла легко пройти через дверной проем. В дополнение к простой установке вам понадобится достаточно места для движения, чтобы ваши руки не застревали и не травмировались. Все это очень важные факторы мобильности в пределах жилого помещения от комнаты к комнате и повседневных перемещений.

Некоторые двери, такие как гостиные и главные холлы, обычно больше, чем двери ванных комнат или туалетов.Убедитесь, что вы отслеживаете свой распорядок дня и все, что доступно. Как правило, без инвалидной коляски бариатрического типа у вас не должно возникнуть особых проблем в этом отделении.

Изменение размера дверного проема для инвалидных колясок

Чтобы правильно изменить размер дверного проема до точных размеров, вам придется переместить много разных вещей. Это будет включать в себя перемещение выключателей света рядом с дверьми, проводку, расположенную внутри стены, необходимо будет переместить, а электрические розетки также необходимо будет переместить, если они будут мешать.

Ширина дверного проема слишком мала для инвалидной коляски

Правильный размер, позволяющий пользователю инвалидной коляски легко пройти через дверной проем, — 32 дюйма в ширину. Обычно размеры дверных проемов составляют от 23 до 27 дюймов; это не было бы достаточно широким, чтобы пользователь мог пройти через него.

Резкие повороты после дверного проема

Когда вам нужно сделать резкий или узкий поворот, чтобы пройти через дверь, необходимо больше свободного пространства, чтобы пользователь мог выбраться из дверного проема. узкая прихожая или комната.

Ширина двери для доступа для инвалидных колясок

Ширина дверного проема в здании может привести к тому, что владельцу придется тратить деньги на реконструкцию дверных проемов, если они недостаточно широки для инвалидных колясок. Поиск подрядчика и оплата из собственного кармана могут оказаться дорогостоящими для малого и среднего бизнеса.

Правительство предоставляет специализированный жилищный грант, который может помочь профинансировать расходы на реконструкцию ширины дверей.

Адаптация дома для людей с ограниченными физическими возможностями

Если двери в вашем доме слишком узкие, их можно расширить путем реконструкции стен и подъездов.Возможно, вам придется снять дверной блок и обшивку дверного проема, чтобы правильно изменить размер дверного проема.

Ширина коридора для инвалидных колясок

Пространство, необходимое для прохождения узкой или тонкой инвалидной коляски через дверной проем, намного меньше, чем для обычного кресла. Это связано с тем, что стул спроектирован таким образом, чтобы иметь очень узкую ширину, чтобы предоставить пользователю наиболее универсальную ширину, возможную для этого типа кресла. Это позволяет пользователю проходить через дверные проемы, не соответствующие спецификациям ADA; такого рода вещи наиболее распространены за пределами США.

Инвалидные коляски для узких дверных проемов — разрешение ADA для инвалидных колясок

Если вы находитесь в ситуации, когда места, которые вы чаще всего посещаете, не соответствуют требованиям ADA (скорее всего, сельские районы и места за пределами США), вам нужно будет посмотреть на покупку инвалидной коляски, предназначенной для узких дверных проемов / коридоров.
