Технология укладки теплого пола: Поэтапная технология укладки водяного теплого пола

Содержание

Технология укладки матов электрического теплого пола под плитку и ламинат

Теплый электропол под ламинат – современное нагревательное оборудование, которое предназначено для основного или дополнительного обогрева жилых и общественных помещений в любое время года.

Завод-производитель «РИМ» рад предложить вам тонкие термоматы, которые можно устанавливать как в стяжку, так и напрямую под верхнее напольное покрытие. Термомат состоит из кабеля нагрева и металлической сетки. Такая конструкция отличается сегментарностью, что обеспечивает стабильную работу даже при выходе из строя одного сегмента.

В основе нагревательного элемента пола – углеродная нить Toray (Япония), которая способна минимизировать риск перегорания пола в процессе эксплуатации и обеспечивает равномерный быстрый прогрев, благодаря своим химическим свойствам.

Технология укладки электрического теплого пола под напольную плитку

Процесс укладки матов электрического теплого пола проходит в несколько этапов:

1. Подготовка поверхности: удаление старого напольного покрытия, заливка черновой стяжки при наличии неровностей пола, очистка от мусора;

2.Разработка схемы укладки теплого пола и расчет необходимого количества матов;

3.Проверка состояния электропроводки;

4.Размещение слоя теплоизоляционного материала;

5.Установка датчика-терморегулятора для задания необходимого температурного режима;

6.Проверка электрических показателей термомата и его размещение;

7.Заливка стяжки либо укладка покрытия.

Технология укладки теплого пола под ламинат

Укладка электрического теплого пола под ламинат – хорошее решение для жилых и общественных помещений. Такое оборудование поможет снизить риск простудных заболеваний, особенно, в холодное время года.

При такой описанной технологии укладки матов теплого пола под ламинат или плитку достигается необходимый уровень температуры пола, заданный при помощи термостата.

Теплый пол под плитку и ламинат «РИМ» — с заботой о вашем здоровье!

Выбирая «РИМ», вы поддерживаете отечественного производителя! Мы с радостью ответим на все интересующие вопросы!

Монтаж теплого пола — технология, монтажная лента и система

Существует несколько разновидностей теплого пола, и соответственно, в каждом из возможных вариантов построения обогрева есть свои особенности. Их незнание в процессе выполнения работ может иметь печальные последствия. Поэтому, чтобы избежать таких неприятностей, лучше всего предварительно ознакомиться с тем, что собой представляет монтаж теплого пола и какие особенности его укладки необходимо учесть в процессе работ.

Монтаж теплого пола

О видах теплых полов

Прежде чем знакомиться с различными системами обогрева теплых полов, необходимо отметить, что для жителя многоэтажного городского дома доступным будет только электрический подогрев. Поэтому именно вариант монтажа теплого пола такого типа и присущие ему особенности будут рассмотрены ниже. Не вдаваясь в конструкцию самих нагревательных элементов, являющихся основой всей системы обогрева, необходимо отметить такие виды теплых полов:

  • кабельные;
  • с использованием нагревательных матов;
  • инфракрасные или пленочные.

Монтаж пленочного теплого пола прост и понятен, хотя и он обладает своими тонкостями. Однако  с целью более подробного ознакомления с теплыми полами, остановимся на нюансах, присущих первым двум типам.

Пленочный пол

Немного забегая вперед, стоит отметить основную сложность монтажа теплого пола с использованием кабеля. Это создание на поверхности пола дополнительной стяжки, повышающей уровень пола на величину до восьми сантиметров. Во многих случаях это является неприемлемым, но существует и другой подход, позволяющий выполнить монтаж теплого пола без таких затруднений.

Общий порядок проведения укладки полов

Сразу стоит отметить, что описанный порядок работ в первую очередь затрагивает кабельные полы, но многие из этих этапов необходимо учесть, когда осуществляется монтаж матов теплого пола

Планирование обогрева полов

Этот этап является одним из основных, определяющих успешную работу и эффективность системы обогрева. Здесь требуется рассчитать мощность всей системы, шаг и место, конфигурацию расположения нагревательных элементов.  При этом необходимо учитывать только площадь, свободную от бытовой техники, сантехники, мебели. Именно на ней можно укладывать нагревательные элементы, выполняя монтаж теплого пола. Как это должно выглядеть, показывает рисунок ниже:

Схема укладки кабельного теплого пола в ванной комнате

Выбор мощности теплого пола

Знание площади, на которой будет осуществлен монтаж системы теплый пол, которую вы выбрали, определяет ее мощность. Задача это совсем не простая, мощность системы обогрева зависит от типа помещения, которое необходимо обогревать. Так, для греющего кабеля в сухих помещениях достаточно мощности сто-сто двадцать ватт на квадратный метр, во влажных помещениях потребуется мощность до ста пятидесяти ватт на квадратный метр. Причем эти цифры справедливы в том случае, когда обогрев пола осуществляется в дополнение к действующей системе центрального отопления.

Если выполняя монтаж теплого пола, вы рассчитываете его использовать как основную систему обогрева, то мощность греющего кабеля должна быть выше, на уровне ста семидесяти ватт на квадратный метр.

Сейчас речь идет именно о греющем кабеле. Его выбор производят исходя из требований необходимой мощности, которая может быть получена как произведение свободной площади на мощность кабеля, требуемой для обогрева помещений нужной категории и типа обогрева (основной или вспомогательный). Мощность теплого пола с использованием нагревательных матов определяется, основываясь на площади, на которой будет выполнен монтаж теплого пола. Для каждого размера обогреваемой площади необходим свой комплект нагревательных матов.

Нагревательный мат

Как расположить нагревательные элементы

Уже упоминалось, что выполняя монтаж теплого пола в доме, необходимо ориентироваться на свободную от посторонних предметов площадь. Однако это не единственное требование, особенно при использовании греющего кабеля.

Монтаж кабеля теплого пола зависит от типа самого кабеля. Он бывает одножильный и двужильный. Не касаясь достоинств и недостатков каждого из них, не углубляясь в конструктивные различия между этими типами, достаточно сказать, что  для каждого из них требуется своя схема монтажа теплого пола. Чтобы понять различия, достаточно взглянуть на приведенный ниже рисунок:

Рекомендуем к прочтению:

Способы укладки греющего кабеля

Из него сразу становится понятным, что при использовании одножильного кабеля его противоположный конец должен вернуться к исходной точке, где начался монтаж. Тогда как при использовании двужильного кабеля этого не требуется.

Кроме того, планируя размещение кабеля, необходимо учитывать, как минимум, еще такие факторы, как расстояние от него до стен или предметов интерьера и шаг, с которым происходит укладка кабеля. Шаг укладки рассчитывается по специальной формуле, отступ от стены составляет пять-десять сантиметров, а изгиб кабеля должен иметь радиус не менее пяти сантиметров.

Подготовка поверхности к монтажу

После выполнения всех работ по планированию и расчету, сама технология монтажа, теплый пол какого бы типа не пришлось монтировать, не составит значительных трудностей. Первоначально надо установить место для терморегулятора. Располагаться он должен в удобном месте, высота над полом должна быть не менее тридцати сантиметров. От этой точки пробивается штроб, в который будут укладываться цепи подключения датчика и провода запитки кабеля.

Место установки терморегулятора

Пола тщательно подметается и при необходимости выравнивается. Для этого, если потребуется, можно выполнить цементную стяжку. Ее толщина должна быть не менее трех сантиметров, в противном случае она может треснуть в процессе эксплуатации. Перед нанесением стяжки пол необходимо прогрунтовать.

Теплоизоляция

Она требуется для снижения тепловых потерь и увеличения эффективности работы теплого пола. В принципе, теплоизоляция может быть осуществлена и каким-либо другим способом, отличным от описанного, или от нее кто-то может вообще отказаться.  В последнем случае надо быть готовым смириться со значительными, до 30%, потерями тепла и недостаточной эффективностью работы теплого пола. Предлагаемый же способ, как монтировать теплый пол, можно считать классическим вариантом.

Укладка теплоизоляционного материала

Теплоизоляция должна быть горизонтальная и вертикальная. Последняя делается вдоль стен, начинается у их основания и достигает в высоту пятнадцать-двадцать сантиметров. Для этого может быть использован полистирол толщиной до одного сантиметра. Задача подобной теплоизоляции стен – уменьшить через них  потери тепла.

Потери через пол снижает горизонтальная теплоизоляция, основу ее может составлять полипропилен, пенополистирол или другие аналогичные материалы толщиной не менее двух сантиметров.

Используемый материал должен быть прочным и способным выдерживать механические нагрузки, а также быть термоустойчивым. Если теплый пол подразумевается эксплуатировать в условиях влажной среды, например, в ванной комнате, то можно сделать дополнительную гидроизоляцию.

После укладки теплоизоляции поверх нее выполняется цементная стяжка. В тех случаях, когда стяжку почему-либо сделать невозможно, вместо нее укладывают мелкую металлическую сетку, которая потом заливается вместе с основной, финишной, стяжкой.

Укладка кабеля

После того, как затвердеет стяжка поверх теплоизоляции, можно продолжить работы по созданию теплого пола. Сначала поверх основания размещается фольга, которая будет равномерно распределять тепло от нагревательного элемента. Поверх нее располагается лента монтажная, для теплого пола – кабельного, она служит для крепления последнего. Что она собой представляет и как осуществляется крепление кабеля, видно на фотографии ниже:

Способ крепления греющего кабеля

Крепление такой ленты к полу  производится саморезами или любым другим способом. Располагается лента перпендикулярно направлению кабеля с шагом пятьдесят сантиметров. Укладка кабеля осуществляется в соответствии с ранее составленным планом. Один конец кабеля (двужильного), так называемый холодный, помещается в гофротрубку и располагается у терморегулятора в заранее подготовленном штробе. При укладке кабель не должен соприкасаться и пересекаться с другими участками, шаг укладки должен быть постоянным.

Рекомендуем к прочтению:

Если кабель одножильный, то его второй конец должен вернуться к терморегулятору. Концевая муфта на двужильном кабеле должна быть расположена таким образом, чтобы она, как и весь кабель, была залита стяжкой.

Температурный датчик располагается в гофротрубке непосредственно между спиралями кабеля и выводится к терморегулятору. Крепление кабеля к монтажной ленте осуществляется, как показано выше. На фотографии ниже показано, как выглядит готовый к заливке монтаж теплого пола; в стяжку,  слой которой составляет  три-пять сантиметров, должны быть залиты датчик температуры и концевая муфта двужильного кабеля.  После высыхания стяжки  теплый пол готов к использованию.

Поверх пола после заливки стяжки осталось выполнить финишное покрытие, и после  этого работы по созданию теплого пола можно считать законченными.

Про покрытия теплых полов

Обычная практика – монтаж теплого пола под плитку, т.е. в роли финишного покрытия будет выступать кафель или керамогранит. Сами эти материалы холодные, и их обогрев в процессе эксплуатации придаст им дополнительные положительные свойства.

В качестве покрытия для теплого пола могут быть использованы и другие материалы, в частности паркет или ламинат. Но когда выполняется монтаж теплого пола под плитку, на мощность пола накладывается меньше ограничений.

В случае использования паркета, дерева или аналогичных материалов в качестве окончательного покрытия, необходимо ограничивать мощность пола, т.к. если она будет чрезмерной, то паркет рассохнется.

При определении окончательного покрытия теплого пола надо учесть, где он располагается. Чаще всего он востребован на кухне, в ванной комнате, в коридоре, т.е. там, где достаточно жесткие условия эксплуатации. Поэтому выбор для таких мест кафеля в качестве отделочного материала вполне оправдан, а выполнение монтажа теплого пола под плитку поможет смягчить окружающие условия и придать помещениям дополнительный комфорт.

Теплый пол в ванной комнате

Про нагревательные маты

В первую очередь вышеизложенное распространяется на  кабельные теплые полы. Но не всегда есть возможность сделать необходимые стяжки, повысить уровень пола, что автоматически уменьшит высоту квартиры. Поэтому часто нагревательным элементом служат термоматы. Для них также справедливо многое из рассмотренного выше, в частности, планирование работ и выбор мощности полов.

Однако чаще всего монтажные маты для теплого пола размещают непосредственно в слое клея, который крепит плитку к поверхности пола. Это позволяет обеспечить значительное снижение высоты теплого пола, он получается тонкий и его можно установить без проведения дополнительного ремонта.

Теплый пол, при его достаточно простом восприятии – довольно сложное техническое устройство. Для обеспечения его длительной и надежной эксплуатации в процессе его монтажа требуется учитывать многочисленные факторы, часть из которых отражены выше.

Какая пошаговая технология монтажа теплого пола из полипропиленовых труб?

Какая правильная последовательность выполнения работ по монтажу теплого пола

В первую очередь конечно нужен расчёты, сколько труб, количество, диаметр полипропиленовых труб, где именно будут находиться трубы тёплого пола, а где они не нужны (к примеру под мебелью) определяемся с шагом укладки труб и так далее.

А в целом все работы по монтажу тёплого водяного пола должны быть выполнены с соблюдением правильной последовательности.

Первое, это подготовка пола.

То есть поверхность должна быть ровная, если есть проблемы, то занимаемся ими, частичный ремонт, или новая стяжка.

Следующий шаг, это гидроизоляция.

Вариантов масса, но самый распространённый ПВХ плёнка с нахлёстом на стены, естественно внахлёст с проклейкой стыков.

Не забываем и о демпферной ленте по периметру помещения.

Следующий слой утеплитель (теплоизоляция), как правило это экструдированный пенополистирол.

Утеплитель есть, но этого мало, что бы тепло не уходило в пол, необходим отражающий слой.

Тут можно использовать пенофол (можно только пенофол, без экструдированого пенополистирола, смотрите уже сами).

Под стяжку идёт Пенофол AIR и никакой другой.

Пенофол укладывается встык, стыки проклеиваются фольгированной лентой.

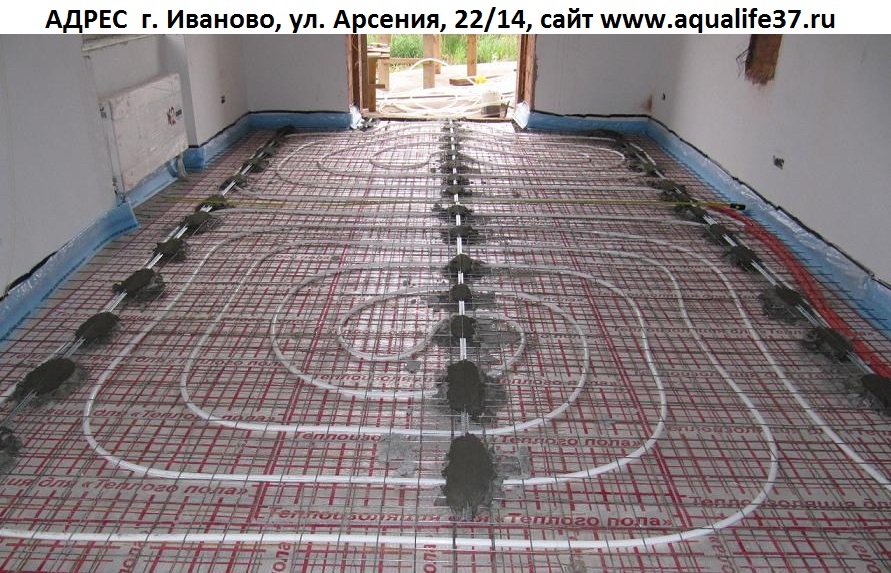

Дальше армирующая сетка.

К сетки крепим полипропиленовые трубы.

Подключаем полы к коллектору.

Проводим испытание.

Всё нормально, заливаем стяжку.

Стяжка высохла, кладём финишное покрытие.

Это вкратце, а мелочей в этой работе множество, я бы не советовал делать тёплые полы из пропиленовых труб самостоятельно.

и как правильно паять полипропиленоые трубы

Нужен специальный инструмент для соединения полипропиленовых труб (паяльник).

В продаже есть различные фитинги под полипропиленовые трубы.

Разогревается фитинг (в случае с полами это уголок 90-о градусов), разогревается труба, затем соединяются.

водяной Rehau, технология монтажа материалов с трубой

Конструкция теплого пола позволяет не задумываться о температуре на улице, так как хозяева оборудованного данной системой помещения всегда находятся в комфортной атмосфере. Чтобы установить наиболее подходящие теплые полы, следует подобрать адаптированный под конкретные запросы вариант.

Теплый пол Rehau

Теплый пол это удобно и комфортно

Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.

Все системы контроля, регуляции подачи воды и электрической энергии позволяют снизить расходы на эксплуатацию теплого пола до 60 %.

Преимущества и недостатки

Преимущества:

  1. Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
  2. Надежность системы. При изготовлении конструкции системы водяных полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
  3. Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
  4. Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.

Теплый пол Рехау подходит практически под любое покрытие

Устанавливать теплый пол Рехау можно в тех помещениях, где могут находиться аллергики, так как в пространстве не появляется раздражающая легкие пыль.

Какие материалы рекомендуется применять для теплого пола можно прочитать тут.

Недостатки:

  1. При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
  2. Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
  3. Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.

Обзор системы теплый пол от Рехау:

Особенности

Теплый пол Рехау стал известным по всему миру благодаря надежной конструкции труб и универсальной технологии их соединения. В последнее время данная популярная трубопроводная система усовершенствована надвижной гильзой, созданной из полимера.

Про пластиковые воздуховоды для кухонной вытяжки можно узнать здесь.

Теплые полы Рехау выпускаются в полном комплекте

При соединении труб применяют эксклюзивную технологию Рехау на надвижной гильзе, в которой отсутствует необходимость в уплотнительных кольцах. Все гильзы и фитинги спроектированы по системам нового поколения, поэтому отличаются высоким качеством и надежностью.

Нажмите чтобы увеличить

В качестве материалов для производства применяются специальные полимерные материалы, латунь высокого качества, бронза и сталь. Фасонные элементы обладают повышенной устойчивостью к растрескиванию покрытия или эрозии.

Соединения, формируемые при установке системы, при качественном монтаже обладают герметичностью, которая сохраняется на максимально долгий срок. Разработана единая программа по обустройству фасонных элементов. Разрешено подключать трубы Рехау к системе общего отопления.

 Виды теплых полов Рехау

Компания выпускает две разновидности систем обогрева:

  1. Электрические теплые полы.
  2. Водяные теплые полы.

Нажмите чтобы увеличить

Электрический пол

Система напольного отопления основана на базе SOLELEC. В процессе работы электрическая энергия реорганизуется для отопления пространства. В качестве генератора тепла применяется кабель. Он создан из элементов, обладающих высоким сопротивлением, что вызывает нагрев устройства при прохождении через него электрического тока.

Отзывы про фильтры для воды под мойку гейзер можно прочитать перейдя по данной ссылке.

Кухня будет очень комфортной

Выделяемое кабелем тепло не только обогревает пол, но и распространяется по помещению, проникая сквозь него. Люди практически не замечают разницы между температурой напольного покрытия и воздуха в помещении, так как она различается всего лишь на несколько градусов. Это благоприятно влияет не только на настроение, но и на здоровье людей.

Производитель разрешает в качестве финишного напольного покрытия практически все распространенные материалы, поэтому хозяева не ограничиваются в выборе дизайна комнат.

Про раздвижные двери между кухней и гостиной можно прочитать в этой статье.

Такая кухня будет уютной

Система SOLELEC очень распространена, так как активно применяется по таким целям:

  • Обогрев пола с максимальным комфортом для людей.
  • Отопление помещения, в том числе и в качестве основного источника тепла.

Как правильно подключить систему Рехау к отоплению:

Компоненты системы электрических теплых полов

Маты и кабели для нагрева. Вся разветвленная система основана на принципе построения кабелей по двужильному экранированному образцу. Так гарантируется максимальная защищенность от электромагнитного поля для пользователей. Мат имеет толщину, равную 3,5 мм. Он заглубляется в слой клея для плитки или специально созданную тонкую стяжку. Маты оснащены самоклеющейся основой.

Терморегуляторы. Существуют стандартные и более усовершенствованные модели, в которых терморегуляторы можно настраивать как по утепленности пола, так и по температуре воздушных масс в комнате. Иногда есть возможность устанавливать специальные режимы обогрева, в которых температура уточняется в зависимости от конкретного времени или даты.

Теплые полы Рехау подходят практически под любое покрытие

Установочный комплект. Применяется при монтаже напольного покрытия теплых электрических полов. В составе набора есть такие элементы:

  • Подрозетник для установки терморегулятора.
  • Защитная трубка с наконечником из алюминия для установки специального датчика, постоянно определяющего температуру покрытия. Алюминий обладает высоким показателем теплопроводности, что позволяет легко и точно узнавать точную температуру, а при необходимости вынимать из пола данный элемент для проведения ремонта и обслуживания. В данной конструкции все перечисленные показатели находятся на более высоком уровне, чем при расположении датчика в гофротрубе.
  • Фиксатор поворота на 90 градусов специальной трубки термодатчика, выполняющей функции его защиты и располагающейся в промежутке между полом и стеной.
  • Гофротруба, служащая для установки холодного кабеля в конструкции стены.

Нажмите чтобы увеличить

Преимущества:

  1. Главное преимущество двужильных экранирующих кабелей заключается в минимизации уровня электромагнитного излучения. Это делает систему теплых полов полностью безопасной для использования в детских комнатах, наиболее посещаемых помещениях. Нет риска облучения для животных или располагающихся на полу горшков с растениями.
  2. Кабели оснащены тефлоновым покрытием, дополнительно имеют армирование келавром. Данные элементы механически прочны и способны длительное время выдерживать максимально высокую температуру. Этот фактор имеет особое значение для элементов системы, извлечение которых представляет определенные трудности, что не позволяет своевременно проводить их ремонт.
  3. При приобретении системы электрических теплых полов клиент получает отдельно нагревательные кабели и специальные маты. Данные элементы имеют небольшую толщину, поэтому практически не изменяют общую высоту помещения после окончания ремонта.

Рехау дает гарантию 50 лет

Систему SOLELEC разрешено применять в любых типах помещений, в том числе и с повышенной влажностью, поэтому можно устанавливать теплые полы во всех комнатах квартиры и даже в зданиях промышленного назначения.

Укладка теплого пола под ламинат:

Водяной пол

Как правильно сделать коллектор. Нажмите чтобы увеличить

Это благоприятное решение для подогрева пола, способное сделать атмосферу в помещении наиболее благоприятной. Конструкция труб отопительной системы позволяет быстро и легко помещать их в пол, при этом не портить и не изменять интерьер.

При работе системы подается постоянное и мягкое тепло, что позволяет сделать умеренную температуру во всем помещении, не создавая контрастности обогрева покрытия пола с окружающей средой. Водяной теплый пол пригодится и летом, так как с его помощью можно выполнить легкое охлаждение помещения. Обеспечивается плавный переход общей температуры на несколько градусов вниз, при этом не появляется сквозняков или очагов резкого похолодания. Данная процедура осуществляется практически бесплатно, так как система в этом случае работает очень экономично.

Водяной теплый пол сконструирован трубами REHAU RAUTHERM S. Они имеют характерный красный цвет и предназначены специально для организации теплых полов. Эти трубы обладают важным отличием от других, так как оснащены внутренним самонесущим покрытием, смонтированным из полиэтиленовой пленки PE-Xa.

Интересный вариант как обустроить коллектор

Этого слоя достаточно для того, чтобы гарантировать высокую прочность конструкции и устойчивость к любым температурам. В системе допускается обогрев до 90 градусов и внутреннее давление, составляющее не более 6 бар.

Преимущества:

  1. На монтаж затрачивается в 4 раза меньше времени, чем при укладке теплого водяного пола других фирм. Данный эффект достигается благодаря использованию специальных матов с фиксаторами REHAU Varionova. Это позволяет надежно и экономично выполнить монтаж труб REHAU RAUTHERM S.
  2. Пол конструируется из специальных блоков, имеющих стандартные параметры. Выполняется их послойный монтаж по линии фиксации и закрепление методом защелкивания.
  3. Экономичность покрытия проявляется благодаря полному отсутствию отходов материала, так как каждый последующий ряд является продолжением предыдущего.
Обеспечение герметичного соединения

Герметичность пола – это важно

Для фиксации элементов применяется технология подвижной гильзы, обладающая максимальной надежностью и качеством при эксплуатации покрытия:

  • Отсутствуют кольца для уплотнения из резины, имеющие предрасположенность к постепенному растягиванию. В конструкции трубы для водяного пола предусмотрено уплотнение, поэтому она не нуждается в применении дополнительных материалов.
  • Есть возможность заделки стяжки.
  • Гарантия безупречной службы в течение 50 лет

Трубы Рехау – качество, надежность, долговечность

Труба REHAU RAUTHERM S обладает уникальными возможностями:

  • Долгосрочная защита от коррозии и протекция от образования отложений.
  • Отсутствие реакции на различные химические соединения, полная защита от воздействия антифриза даже в большой концентрации.
  • Длительное противодействие абразивному износу, отсутствие повреждений при механическом воздействии.

Теплый пол заменяет стандартный обогрев

Повышенная устойчивость теплых полов Рехау к завышенным температурам и внутреннему давлению в системе, делает его одним из самых лучших.

Теплые водяные полы правила монтажа:

Теплые полы Рехау – это симбиоз качества и надежности. Выбирая вид теплого пола учитывайте не только площадь помещения, но и другие аспекты. Как правильно выбрать теплый пол Рехау и секреты монтажа читайте во второй части статьи.

Также рекомендуем ознакомиться с фото двухуровневых натяжных потолков для кухни в этом материале.

Технология укладки водяного теплого пола своими руками пошагово! —

способы, как правильно это сделать, технология, проект

Оглавление статьи:

Теплые полы в последнее время приобрели значительную популярность. В отличие от центральной системы отопления технологии теплых водяных полов имеют массу преимуществ, главное из которых – обеспечение оптимальной температуры в нижней части помещения. Гораздо приятнее ощущать под ногами теплое покрытие, чем холодный ламинат. Процесс укладки теплого водяного пола достаточно сложен, а также требует значительных финансовых затрат со стороны хозяина дома или квартиры. Но все эти затраты при четком соблюдении всех этапов монтажных работ гарантируют вам комфортное и долговечное половое покрытие в вашем жилище.

Плюсы и минусы теплых полов

Теплые полы характеризуются несколькими преимуществами. Благодаря данной технологии можно обогревать достаточно большую площадь, не повышая резко расход теплоэнергии. Система водяного пола обеспечивает равномерный прогрев помещения, где отсутствуют перегретые или холодные участки. В случае с центральной системой отопления воздух у батарей постоянно перегревается, а внизу у пола остается холодным. Использование теплого водяного пола помогает создать в помещении комфортные для проживания условия.

Если теплый пол сделать с соблюдением всех технических требований, то прослужит он вам очень долго, а также поможет сохранять в комнате оптимальный уровень влажности и бороться с сыростью, что продлит срок службы напольного покрытия и внутренней отделки помещения. Специальное техническое обслуживание для таких полов не требуется.

У теплых водяных полов есть и существенные минусы. Монтаж такого покрытия представляет собой сложный процесс, включающий использование гидроизоляции, укладку армирующего материала и самой трубы, заливку стяжки. Выход из строя одного из участков пола приводит к тому, что использовать систему нагрева дальше нельзя. Ремонт теплого пола является очень неприятным и затратным мероприятием, так как для устранения поломки придется вскрывать все покрытие.

Технологии укладки

Если вы решили сделать дома теплое покрытие, то следует внимательно познакомиться с существующими вариантами укладки пола и схемами укладки трубы. Технология укладки теплого пола бывает двух видов: бетонная и настильная. При возведении теплых покрытий используется либо одна, либо другая – в зависимости от размеров комнаты, типа пола, материала перекрытия и уровня прочности несущих конструкций.

Схема конструкции

Бетонная система пола включает в себя использование бетонной стяжки, которая делается поверх трубы-теплоносителя. Стяжка в данном случае является средой, которая распределяет тепло от трубы по всех поверхности. Использование бетонной стяжки в качестве распределителя тепла вполне оправдано: этот материал характеризуется высокой теплоемкостью, прочностью и плотностью. Он не только распределяет тепло на весь пол, по и защищает теплоноситель от механического воздействия извне.

Минусом бетонной стяжки является ее вес.

Такое покрытие делает конструкцию пола тяжелой, а слой бетона поверх трубы забирает на себя сантиметры высоты комнаты. Если помещение имеет низкие потолки, а плиты перекрытия не рекомендуется дополнительно нагружать, в качестве решения проблемы применяется настильная система теплого пола.

Проект возведения теплого водяного пола предполагает также выбор схемы укладки трубы-теплоносителя. Двумя самыми распространенными схемами считаются «спираль» и «змейка». «Змейка» монтируется довольно просто и быстро, этот способ укладки трубы используют при ограниченных сроках работ. Схема «спираль» обеспечивает более равномерный прогрев комнаты, поэтому ее используют в помещениях, где имеются промерзающие зоны.

Бетонная система укладки пола

Монтаж теплого водяного пола включает в себя несколько этапов, первым из которых является подготовка основания под укладку теплоносителя. В ходе подготовительных работ измеряют размеры комнаты и разделяют ее на отдельные участки эти участки в дальнейшем необходимо отбить деформационными швами, чтобы исключить риск растрескивания бетона при высыхании раствора.

Перед укладкой теплого пола старое покрытие следует полностью удалить, а основание под ним очистить от мусора и обработать строительным пылесосом, чтобы удалить всю пыль.После очистки важно проконтролировать горизонтальность поверхности.

Если на поверхности основы есть перепады, их требуется устранить, используя стяжку. Почему следует уделить внимание этому этапу? Каждый этап работ должен быть выполнен максимально правильно, так как любое нарушение технологии приведет к некачественной работе теплого пола. Если не убрать перепады уровней на основании, то при укладке трубы некоторые ее участки окажутся ниже необходимого уровня, и пол в этих местах будет плохо прогреваться.

Способы укладки конструкции пола несколько отличаются между собой, но для любого теплого пола следует позаботиться о гидроизоляционном слое. Чаще всего для этого используется полиэтиленовая пленка, стыки которой проклеиваются с помощью клейкой ленты. Стены комнаты по периметру оклеиваются демпферной лентой, задача которой – предотвратить потери тепла через стены и уберечь их от теплового расширения бетонного слоя.

Извините, ничего не найдено.

На пленку укладывается теплоизолирующий материал, в качестве которого может выступать минвата, пенополистирол, пеноплекс и другие современные утеплители. Размер слоя теплоизоляции напрямую зависит от типа основы для пола. Если пол будет монтироваться по грунту или на холодный подпол, то специалисты рекомендуют настилать утеплитель слоем в 10 см. Если под полом будет находиться отапливаемое помещение, то толщина теплоизоляции может быть гораздо меньше.

Материал для теплоизоляции.

Вместо полиэтиленовой пленки можно использовать материал с фольгированным слоем. Фольга будет выполнять свойства отражателя, тем самым сохраняя тепло внутри помещения. После того как монтаж гидро- и теплоизоляции закончен, поверх них укладывают армирующий материал. Чаще всего это сетка 15х15 см.

Технология укладки труб для теплого водяного пола может быть разной.

Вы можете использовать и стандартные спираль и змейку, и сделанные на их основе меандр и спираль со смещенным центром. Если площадь пола в комнате небольшая, то можно использовать змейку, так как для нее используется труба меньших размеров. Минусом этого способа укладки теплоносителя является то, что вода успевает остыть, пока перемещается по трубе.

Мат теплоизоляционный.

В больших помещениях применяется меандр – двойная змейка. В этой схеме холодные и горячие трубы чередуются друг с другом, что обеспечивает равномерное распределение тепла по поверхности пола. В этом случае расход трубы будет наибольшим.

Рациональным вариантом специалисты признают спираль, сочетающую в себе две главных плюса: равномерный прогрев пола и оптимальный расход теплоносителя.

На сегодняшний день самым популярным вариантом теплоносителя является металлопластиковая труба с прослойкой из алюминия. Чем она так хороша? Труба легко гнется и держит формы, что очень важно в процессе монтажа, а также за счет слоя из алюминия характеризуется высокой теплопроводностью.

При выборе труб для теплого водяного пола обратите внимание на такую их характеристику как минимальный радиус изгиба. При укладке трубы на армирующий материал не делайте изгибы с радиусом меньше того, который указал производитель. Нарушение этого параметра при монтаже трубы приведет к ее деформации и разрыву. Качественные материалы и соблюдение рекомендаций по их установке гарантируют высокое качество теплого пола и длительный срок его эксплуатации.

Как правильно завершить укладку трубы? Чтобы сделать качественный теплый водяной пол, необходимо после монтажа теплоносителя проверить его работоспособность. Вода подается в смонтированную систему под давлением, превышающим рабочие показатели. Испытание проводится в течение суток, а затем повторяется еще раз. На этом этапе работ необходимо выявить все ошибки и недоделки. Все обнаруженные слабые места следует исключить. Если этого не сделать или вовсе пренебречь проверкой системы теплоносителя, то устранить ошибки после высыхания стяжку будет просто невозможно – придется вскрывать пол и делать его заново.

Если вы убедились в надежности смонтированного контура отопления пола, то можно переходить к заливке самой бетонной стяжки. Стяжку выполняют при включенной системе отопления в условиях рабочего режима.

Крепление трубы к армирующей сетке.

Заливка должна осуществляться таким образом, чтобы над трубой толщина бетона составляла 3 см. Если возможность сделать такой слой бетона отсутствует, то перед стяжкой теплоноситель дополнительно армируется металлической сеткой сверху.Бетонный раствор рекомендуется готовить с добавлением пластификаторов, эти вещества повысят эластичность и прочность стяжки.

Заливка производится только из свежего раствора, выравнивается, а затем сушится в течение месяца. При этом рекомендуется сначала привести трубы в пониженный температурный режим, а по истечении 3-5 дней начать постепенное увеличение температуры до рабочих показателей.

Настильная система укладки пола

Способы укладки, применяемые для монтажа теплого водяного пола, отличаются тем, что в случае настильной системы в силу каких-либо причин не используется бетонная стяжка. Причины могут иметь разный характер. Чаще всего настильная система применяется при низких потолках, когда заливка стяжки «съесть» дефицитные сантиметры высоты комнаты, и при критичных сроках работ, когда на заливку и сушку стяжки нет времени.

Настильная система обычно реализуется на практике с помощью полистирольных плит с алюминиевыми пластинами, способствующими равномерному распределению тепла от труб по полу. Алгоритм монтажных работ частично повторяет этапы бетонной системы укладки пола. Сначала очищается и выравнивается основание пола, затем на него укладываются полистирольные плиты. Труба-теплоноситель укладывается на слой полистирола и прокладывается пластина из алюминия. После завершения этих работ и проверки работы контура можно переходить к монтажу финишного покрытия пола из многослойной фанеры или листов ГВЛ.

Преимуществом настильной системы укладки пола является возможность начала ее эксплуатации сразу после монтажа. При бетонной стяжке придется ждать полного высыхания раствора.

Каждый сам решает, как укладывать в своем доме теплый водяной пол. Если есть возможность использовать бетонную стяжку, то лучше потратить время на более прочный и качественный вариант теплого пола. Если имеются ограничения в виде высоты потолков, слабых перекрытия или просто дефицита времени – выбирайте настильную систему теплого пола. При правильном монтаже она обеспечит такие же комфортные условия температурного режима, как и при бетонной стяжке.

Шаг укладки трубы для теплого пола водяного. Улитка, или спираль

Шаг укладки трубы для теплого пола водяного.

Улитка, или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям . Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Схема укладки трубы водяного теплого пола улиткой позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Еще одно достоинство — это то, что способ укладки труб теплого пола спиралью позволяет использовать любой шаг между трубами. Например, можно с успехом уложить трубы с шагом от 10 мм до любого нужного шага. На заре карьеры мы монтировали спирали с шагом 100 мм, но потом благодаря расчетам пришли к выводу, что для нашего  региона это много и стали монтировать спираль с шагом 150 мм. При этом мощность 1 квадратного метра теплого пола составляет 60-65 Вт. При норме 45 Вт. Мы получили 50 % запас мощности.

Укладка трубы теплого пола улиткой. Основные схемы монтажа системы нагрева полов

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

  1. Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
  2. При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.

Расчет шага укладки водяного теплого пола. От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений.

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды.

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв. м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года.

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70—90 м.
  • Для трубы диаметром 17 мм – 90—100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.
Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

  • Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

  • Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Шаг укладки электрического теплого пола.

Укладка и подключение электрического теплого пола

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру.  Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Источник: https://doma-otido.ru/novosti/shag-truby-vodyanogo-teplogo-pola-opredelyaem-rasstoyanie-mezhdu-trubami-teplogo-pola

Теплый пол расстояние между витками. Основные параметры, влияющие на определение шага раскладки труб

Расстояние между трубами теплого пола определяется исходя из следующих параметров, являющихся основными:

  • площади комнаты;
  • вида и диаметра труб, используемых в отопительной системе;
Определение площади комнаты

Чтобы рассчитать шаг трубы теплого пола в зависимости от площади помещения, необходимо на первоначальной стадии определить саму площадь. Произвести расчет можно по простейшей геометрической формуле:

Площадь = ширина * длина.

Как самостоятельно рассчитать площадь отапливаемого помещения

Специалисты рекомендуют уменьшить полученный показатель на площадь, занимаемую большой мебелью. Подогрев пола под мебелью не целесообразен, так как может привести к деформации, а сокращение площади позволит сэкономить денежные средства, требующиеся на обустройство пола.

С учетом полученных результатов можно определить наиболее оптимальный шаг прокладки витков трубопровода.

Влияние вида

Шаг труб водяного теплого пола также определяется исходя из материала изделия, а точнее от коэффициента его теплопроводности, и диаметра трубы.

Самым высоким значением коэффициента обладают медные и гофрированные нержавеющие трубы. Далее убывание рассматриваемого параметра происходит по следующей схеме:

  • металлопластиковые ;
  • полиэтиленовые;
  • полипропиленовые.

То есть, наименьшим коэффициентом теплоотдачи обладают полипропиленовые трубы, которые и рекомендуется использовать для организации отопительной системы только в исключительных случаях.

Чем выше коэффициент теплоотдачи, тем с большим расстоянием можно укладывать трубы и наоборот. Таким образом, чем меньшего диаметра применяются трубы, тем меньше должен быть шаг укладки.

Зависимость между шагом и температурой теплоносителя представлена в таблице.

Определение количества труб в зависимости от диаметра

При определенном диаметре труб шаг прокладки должен быть тем выше, чем выше средняя температура теплоносителя в системе.

Наиболее востребованными считаются трубы диаметром 16 мм. При этом шаг укладки составляет 250 мм – 300 мм в жилом помещении, 100 мм – 150 мм в ванной комнате и 300 мм – 350 мм в помещениях иного назначения.

Шаг теплого пола 20 см. Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

  • При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
  • При значении 15 см – 6,7 п.м.
  • 20 см – 5 п.м.
  • 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

  1. Площадь комнаты составляет 10 кв. м.
  2. Метраж до коллектора — 2 метра.
  3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

  1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
  2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
  3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
  4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
  5. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

  1. Длина контура.
  2. Равномерность распределения нагрузки.
  3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Источник: https://doma-na-veka.ru/stati/shag-ukladki-vodyanoy-teplyy-pol-tehnologiya-montazha-vodyanogo-teplogo-pola

Видео самый эффективный шаг укладки теплого пола! Как не ошибиться

Водяной теплый пол – виды, особенности монтажа своими руками

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические  и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.


Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Реечная система монтажа
— Монтаж коллектора


Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

  1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
  2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
  3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

  1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.
  1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки.

  1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Загрузка…

Теплый пол: затраты и способы экономии

Представьте себе, что вы первым делом заходите в ванную комнату утром, чтобы испытать не ледяную холодную плитку, а ощущение жаркого тепла. Вы можете получить эту роскошь, установив под плиткой систему лучистого подогрева пола. Тепло поднимается вверх через пол, чтобы согреть все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, не распространяют пыль и не вызывают сухость, ваши носовые пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливается при строительстве дома, вы также можете добавить систему лучистого теплого пола к уже существующему дому.Вот что нужно знать.

Типы излучающих полов

Излучающие полы, также называемые «черным теплым полом», бывают двух основных типов: электрические и водяные. В электрических системах используются подкладки или маты с подогревом для отвода тепла через пол, а в гидравлических системах тепло генерируется за счет пропускания горячей воды по трубам под полом. Вот некоторые ключевые отличия.

Электрический
  • Легче в установке и дешевле, чем другие варианты.

  • Идеально для дооснащения.

  • Доступная опция для дополнительного отопления одной комнаты.

  • Нет необходимости в установке водопровода или бойлера.

  • Не является первичным источником тепла; обычно используется в качестве дополнительного тепла в холодных помещениях дома.

  • Может быть дороже в эксплуатации, чем другие варианты.

Электрические лучистые полы с подогревом — идеальный способ добавить лучистые полы с подогревом всего в одну или несколько комнат.Поскольку этот вариант не требует дополнительной сантехники, установка, как правило, относительно проста. Однако вам, возможно, придется также покрыть расходы на новое напольное покрытие. Электрические коврики или подкладки обычно устанавливаются под напольным покрытием и над черновым полом — твердой поверхностью под полом — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic
  • Может использоваться для обогрева всего дома.

  • Обычно дешевле в эксплуатации, чем электрический.

  • Обычно используется для отопления всего дома; не может быть легко установлен в одной комнате.

  • Требуется бойлер для нагрева воды.

Гидравлический лучистый пол с подогревом, который отводит тепло за счет подачи горячей воды по трубам, залитым в бетон или закрепленным под деревянным черным полом, является наиболее экономичным вариантом обогрева полов всего дома и обычно используется в холодном климате. Но поскольку для этого требуется бойлер и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении.При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

Невероятный совет: лучистые полы с воздушным обогревом, которые нагнетают горячий воздух через трубы, заделанные в бетон под полом, являются третьим типом теплых полов. Но этот вариант редко устанавливается в домах в США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, согласно данным Министерства энергетики США.

Сколько стоит лучистый пол с подогревом?

Стоимость лучистого теплого пола во многом зависит от того, какой тип системы вы устанавливаете и сколько квадратных метров вы покрываете. Согласно веб-сайту HomeAdvisor, стоимость установки электрического теплого пола в среднем по стране составляет 11 долларов за квадратный фут; для гидронной установки — 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при укладке новых плиток, особенно в ванных комнатах и ​​примыкающих, где оно действует как дополнительное отопление для этих областей», — говорит Джош Бейсли, сметчик Building Specialists Inc.в долине Роанок в Вирджинии. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов. Он отмечает, что модернизировать полы с подогревом дороже, чем добавлять его во время первоначального строительства.

Напротив, гидравлические системы обычно устанавливаются так, чтобы они протекали по всему дому. По словам HomeAdvisor, для дома площадью 2400 квадратных футов система водяного водяного обогрева пола будет стоить от 14 000 до 48 000 долларов США в виде материалов и рабочего времени.

Дополнительные работы или материалы могут увеличить вашу общую стоимость.Для электрического водяного теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электричество, и работу должен будет выполнить электрик. Для гидронной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка бойлера, если у вас его нет, может добавить к проекту тысячи. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта водяного теплого пола

Выберите правильную систему

Первым шагом к планированию проекта водяного теплого пола является выбор системы, которая подходит именно вам.Для начала ответьте на следующие вопросы:

  • Будет эта система для всего дома или только для отдельных комнат? Если вы добавляете водяной теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

  • Какие дополнительные расходы могут потребоваться? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

  • Насколько большим проектом вы готовы взяться? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы — дело дорогое и сложное.Чтобы согреть пальцы ног в ванной, электричество — более простой и, как правило, менее дорогой вариант.

Создайте бюджет

Сколько вы готовы потратить на систему теплого пола? После того, как вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по укладке полов для оценки.

Подрядчик рассмотрит все аспекты и сможет помочь вам изучить то, что вы, возможно, упустили, выбрать лучший подход и материалы для вашей ситуации и предложить решения для работы в рамках вашего бюджета.

Проведите свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вам следует работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому можно доверять:

  • Спросите друзей, которые установили черный пол с подогревом, за рекомендациями. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремоделирования, также называемая NARI, если вы не можете получить рекомендации от своего сообщества.

  • Посетите выставочный зал розничной торговли напольными покрытиями и спросите, устанавливают ли их установщики также системы отопления.

  • Прочтите отзывы и отзывы любого подрядчика, которого вы рассматриваете. Поищите оценки и жалобы в Better Business Bureau.

  • Встречаемся лично. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы экономии на лучистом подогреве пола

Ограничьте объем

Добавление электрического лучистого теплого пола всего в несколько небольших комнат, которым требуется дополнительное тепло, — простой и экономичный способ сократить как установку, так и операционные затраты.

Выбирайте напольное покрытие с умом

Покрытие вашей системы лучистого теплого пола ковровым покрытием снижает ее эффективность в отводе тепла и обогревании вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого выберите твердые напольные покрытия. Министерство энергетики отмечает, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола.

Сделайте часть самостоятельно

Поскольку установка лучистого теплого пола — сложный проект, обычно невозможно применять самостоятельный подход ко всему проекту без надлежащей подготовки и опыта.Однако вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

PEX Floor Radiant Heat. Установка системы лучистого обогрева пола PEX

Одно из самых популярных применений для модернизации и нового строительства — это размещение PEX под основным жилым пространством дома или офиса. На изображениях ниже показаны различные методы установки pex — щелкните изображение, чтобы увидеть более подробную информацию

Нажмите, чтобы развернуть галерею изображений

Установка системы теплого пола под полом — пути циркуляции тепла

Трубки из PEX для водяного отопления и аксессуары

Quantity X — трубки Hydronic Radiant Heat Pex и аксессуары

Quantity X — Изоляция из фольги с низким энергопотреблением для лучистого отопления

Quantity X — Скобы скольжения для трубок PEX

Quantity X — Коллекторы лучистого отопления PEX

Quantity X — Алюминиевые теплообменные пластины из полиэтиленгликоля и трубки из полиэтиленгликоля. Тепловая масса

Quantity X — Принадлежности для трубок PEX

X = различное количество необходимого продукта — в зависимости от фактической системы

Информация для каждого изображения — вы также можете нажать на изображение (я) выше, чтобы увидеть этот текст

Изображение 1:

Система лучистого теплого пола Pex может быть наиболее удобной, эффективной и часто может быть установлена ​​с меньшими затратами, чем другие гидравлические системы подачи тепла.Сияющее тепло пола распределяет тепло от ступней к голове. Ноги всегда теплее головы; это то, что нашему телу кажется естественным. Предметы, лежащие на полу, также заряжаются, усиливая эффект. Это позволяет нам работать с более низкими температурами по сравнению с системой принудительной подачи воздуха или жидкостными обогревателями плинтуса

.

Изображение 2:

Вы всегда должны уточнять у своего строителя или архитектора предполагаемое место сверления для вашего пола.Процесс начинается с просверливания необходимых отверстий, размещения коллектора в центре и присоединения первого участка к коллектору. Разматыватель PEX может значительно облегчить этот процесс. Очень важно разматывать PEX линейно, чтобы предотвратить перегиб.

Изображение 3:

На этом плане этажа показаны 4 петли, присоединенные к одному коллектору. Здесь коллектор расположен в центре пола, что позволяет легко поддерживать одинаковую длину петель. Типичная длина контура составляет от 200 до 300 футов максимум, при этом расстояние до циркуляционного насоса является частью максимальной длины контура.В HouseNeeds мы можем указать трубы, необходимые для конкретного применения.

Изображение 4:

Используется экструдированная пластина, очень толстая и надежно удерживает PEX в форме полумесяца. Экструдированные пластины сокращают время реакции пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Кроме того, трубка PEX будет лучше держаться на месте и, следовательно, будет работать тише.

Изображение 5:

Использование штампованных алюминиевых пластин, они тоньше, чем наши экструдированные пластины, но все же дают более быстрое время отклика для пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Трубки PEX не будут удерживаться так же хорошо, как экструдированные пластины, поэтому вы должны убедиться, что PEX находится прямо внутри пластин и выходит из них, чтобы уменьшить шум.

Изображение 6:

Скоба скольжения идеальна для модернизации, когда гвозди выступают вниз или есть беспокойство по поводу шума пластины теплопередачи. Сдвижные кронштейны стоят меньше, чем теплообменные пластины, и допускают более высокую температуру воды. Трубки PEX расположены под полом на скользящих кронштейнах, 8 дюймов по центру и 16 дюймов по центральным балкам. Кронштейны позволяют размещать PEX чуть ниже пола, чтобы он не касался, а затем застежки-молнии надежно удерживают вещи на месте.

Изображение 7:

Следует использовать защитную гильзу для предотвращения истирания кислородного барьера на PEX. Втулка разъемная и устанавливается после установки PEX. Здесь мы видим обратный ход первой петли и двух пролетов балок, соединенных в одну петлю.

Изображение 8:

PEX установлен, изоляция скреплена скобами под трубкой. Мы рекомендуем Low-e Foil Insulation

.

Изображение 9:

Изоляция из фольги для теплого пола настоятельно рекомендуется вместе с излучающим слоем пола.Изоляцию следует размещать как минимум на 4 дюйма ниже. Цель — застой воздуха, позволяющий подняться жаре. Размещение пены, покрытой фольгой, закрывает пространство и отправляет тепло. Примечание. Домовладелец сохранил всю проводку внизу, чтобы избежать нагрева проводов.

Изображение 10:

Коллектор PEX, питающий пол, находится в центральном пролете этого дома. Размещение коллекторов в центре позволяет петлям оставаться с рекомендованной длиной и достигать всех частей дома.Типичная длина петли для трубок диаметром 1/2 дюйма устанавливается от 200 до 300 футов, при этом расстояние до циркуляционного насоса является частью максимальной длины петли.

Изображение 11:

Излучающая установка под полом с теплообменными пластинами. Обратите внимание на розовую доску, используемую по периметру.

Водно-гликолевая система водяного теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяного теплого пола с водой / гликолем.Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

  • Дополнительный комфорт благодаря равномерному распределению тепла
  • Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
  • Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
  • Экономия энергии (10% -20%) за счет более равномерного нагрева. Другие системы отопления имеют тенденцию нагревать стены и потолок.Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
  • Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

  • Нет, другая система отопления вам не понадобится. Если система хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
    • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков.Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

  • Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.
  • Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

  • Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма.Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
  • В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
  • В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

  • Для плит, которые необходимо изолировать, есть два разных способа крепления труб PEX.
    • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки
  • Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами. Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.
  • При укладке труб на фанеру использование j-образного зажима — самый простой способ удержать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

  • Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
  • Создайте черный пол для прохода труб; вот состав пола: Балки — Светоотражающая изоляция пузыря, Трубы Pex / Деревянный Мех, Фанера (Фанера)
  • Проложите трубы PEX между балками и изолируйте внизу светоотражающей пузырьковой изоляцией и ватой.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общую площадь рассчитываем, умноженную на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Перед заполнением труб и запуском системы необходимо подождать естественного высыхания бетона в течение 30 дней.

Нужно ли заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля я должен использовать в моей системе теплого пола?

  • Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
  • Используя смесь 70% воды и 30% гликоля, ваша система будет защищена от замерзания до -12 градусов Цельсия
  • Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах диаметром 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой выбрать котел: Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

.

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра по

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А в чем толк от напольного датчика?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем установления минимума и максимума для бетонной плиты, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он остановится. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Как установить теплый пол на существующую бетонную плиту

У меня есть фундамент из бетонной плиты, и я хочу установить ламинат поверх него. Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые могут быть размещены непосредственно на существующей бетонной плите. Некоторые похожи на проволочную ограду, которую раскатывают по полу.Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным, — это системы, в которых горячая вода циркулирует через небольшие трубы под полом. Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола. Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

  • Прикрепите фанерный черновой пол к бетонной плите.
  • Прикрутите направляющую с предварительно вырезанными пазами для пластиковых труб к фанерному основанию.
  • Вставьте гибкую пластиковую трубку в направляющую.
  • Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
  • Установите деревянный или ламинатный пол поверх рельсов.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области ремоделирования, Дэнни служил в качестве эксперта по обустройству дома для каналов CBS The Early Show и The Weather Channel более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Теплый пол 101: Гидравлический и электрический

Ищете инновационный способ утеплить свое пространство? Попробуйте теплый пол. Лучистые полы с подогревом являются передовым и все более популярным методом отопления как коммерческих, так и жилых домов, особенно в таких городах Монтаны, как Бозман и Биллингс.Устанавливая источник тепла в пол, а не полагаясь на горячую воду, электрический плинтус или обычное воздушное отопление, вы можете рассчитывать на комфортное, сбалансированное тепло во всем доме или здании. Если вы не знакомы с лучистым теплом, не переживайте. Мы объясним, как это работает, различия между системами водяного лучистого тепла и электрическими системами лучистого тепла, а также наиболее эффективные способы их установки.

Что такое лучистое отопление для пола?

Система лучистого теплого пола проста по своей концепции: тепло излучается вверх от пола, чтобы обогреть комнаты дома или здания.Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха. В результате лучистый пол с подогревом — невероятно удобный способ согреться. (Если вы никогда не ходили по полу с подогревом босиком, найдите пол с подогревом, снимите носки и поблагодарите нас позже.)

Существует два распространенных типа лучистых полов: водяное и электрическое. Каждый требует своего метода установки, и у каждого есть свои достоинства и недостатки.Мы дадим вам профессиональную оценку и того, и другого.

Гидравлическое отопление

Проще говоря, водяные лучистые полы с подогревом используют горячую воду. Горячая вода, вырабатываемая вашей котельной системой, циркулирует по трубам, установленным в полу, по всему зданию или дому. (Этот трубопровод также известен как PEX или полиэтилен с поперечными связями.)

Установить его можно несколькими способами:

  • Под черным полом (скоба вверх)
  • Поверх чернового пола с заливкой из легкого бетона или гипсокартона (тонкая плита)
  • Вставьте систему в бетонный пол (плиту)

Гидравлические лучистые полы с подогревом — одно из самых эффективных и действенных средств обогрева вашего помещения.Необходимые материалы — бойлер, насос и различные гидравлические аксессуары — могут привести к увеличению затрат на предварительную установку, но вы можете сэкономить до 30% на эксплуатационных расходах по сравнению с обычными системами отопления.

Плюсы

  • Более низкие эксплуатационные расходы: Гидравлическое лучистое отопление пола примерно на 30% эффективнее других традиционных систем. Это делает водяное отопление менее дорогим методом отопления всего здания или дома.

Минусы

  • Более высокие начальные инвестиции : Процесс и компоненты для установки системы водяного отопления намного сложнее, чем для обычных систем отопления.
  • Более высокое обслуживание: Как и в случае с любой другой сантехнической системой, техническое обслуживание необходимо для надлежащей эффективной работы. Обычно для обслуживания или ремонта требуется профессионал.
Электрическое отопление

Для электрического лучистого отопления используются электрические коврики, которые лежат прямо под напольным покрытием, обычно под кафельным полом.В большинстве случаев электрическое лучистое тепло наиболее эффективно только для обогрева пола; он не предназначен для обогрева всего здания или дома. По сути, для этого метода требуется всего три части: электрический коврик, термостат и датчик температуры. Термостат подключается к источнику питания и реагирует на показания датчика температуры, который подключается к тепловым кабелям в полу. Электрический обогреватель прост и удобен в установке. Главный недостаток? Резкий рост ваших счетов за электроэнергию.

Плюсы

  • Менее затратно в установке: Процесс установки часто намного проще, чем в системе водяного отопления, требует более дешевых материалов, меньше работы и меньше времени.
  • Низкие затраты на обслуживание: После установки электрического обогрева система практически не требует обслуживания.

Минусы

  • Более высокие эксплуатационные расходы: Из-за стоимости электроэнергии обогрев всего дома или здания с помощью электрического лучистого отопления может стать дорогим.Альтернативой является обогрев только нескольких комнат, таких как ванные комнаты и подъезды, которые подвержены воздействию влаги или холода.
  • Ремонт практически невозможен: Мы не можем приукрасить это. В случае выхода из строя электрического коврика вы не сможете произвести точечный ремонт — вам, скорее всего, придется заменить весь электрический коврик, в том числе заменить плиточные полы. Короче говоря, ремонт электрического лучистого отопления может быть чрезвычайно дорогим и трудоемким.
Заключение

Выбираете ли вы водяное или электрическое отопление, лучистое тепло станет ценным дополнением к вашему пространству.Однако, хотя установка этих систем может быть самостоятельным проектом, необходимо учитывать множество факторов. Свяжитесь с нами, если вы планируете установить систему лучистого отопления — мы будем рады помочь!

Сколько стоит теплый пол с подогревом? Плюсы и минусы

Излучающий пол с подогревом — альтернатива традиционному воздушному отоплению, когда теплообменник под полом обеспечивает тепло, — становится все популярнее, и у вас может возникнуть вопрос: сколько стоит излучающее отопление пола? Цена колеблется от 5 до 12 долларов за квадратный фут, хотя затраты на установку будут варьироваться в зависимости от типа лучистого теплого пола, который вы выберете.

«Когда дело доходит до ценообразования на теплый пол, существует множество переменных, — говорит Джулия Биллен из производителя лучистых полов Warmly Yours.

Но имейте в виду: хотя установка лучистого теплого пола дороже традиционных вентиляционных отверстий, она также на 30% более энергоэффективна (и может сократить ваши счета за отопление на треть). Причина: тепло исходит от земли, где находятся люди, вместо того, чтобы идти по воздуховодам вдоль потолка, теряя тепло по пути.

Еще одна приятная особенность лучистого теплого пола — это то, насколько хорошо он взаимодействует с солнечными батареями. Поскольку воду необходимо нагреть только до температуры от 100 до 120 градусов по Фаренгейту, легко использовать солнечную энергию напрямую — это может снизить ваши счета за отопление до нуля, когда светит солнце.

Итак, как именно работает лучистый пол с подогревом и насколько легко его можно встроить в дом? Вот краткое изложение того, чего ожидать.

Электрические лучистые полы с подогревом

Существуют два основных типа систем лучистого теплого пола: электрические и водяные.Электрические лучистые полы с подогревом представляют собой маты из электрических кабелей, которые проложены под выбранным вами полом.

Стоимость: Наборы ковриков «сделай сам» в хозяйственных магазинах и у онлайн-продавцов стоят от 5 до 11 долларов за квадратный фут (включая затраты на установку).

Плюсы: Легко установить. Если вы уже делаете ремонт в ванной или кухне и оставляете полы открытыми, это будет относительно доступная роскошь.

Минусы: Поскольку электричество дорогое, этот тип полов с подогревом лучше всего подходит для небольших помещений, таких как ванные комнаты, а не для системы отопления всего дома.

Гидравлический лучистый пол с подогревом

Гидравлический лучистый пол с подогревом — это то, что вам нужно, если вы ищете вариант отопления всего дома. В этом методе трубы с водой, нагретой водонагревателем или бойлером, проходят под полом.

Стоимость: Комплекты стоят от 6 до 12 долларов за квадратный фут (включая затраты на установку). Вам также понадобится достаточно большой водонагреватель или бойлер, чтобы справиться с дополнительной нагрузкой, а также термостаты, совместимые с датчиками пола.

Плюсы: Горячая вода намного эффективнее электричества для обогрева дома, что приводит к более низким счетам за электроэнергию.

Минусы: Самый простой способ установить пол с водяным обогревом — это часть новой постройки; в качестве модернизации это может быть сложно. Если вы еще не разрывали пол для переделки, установка становится более сложной (и дорогостоящей). Трубка крепится с нижней стороны чернового пола, предполагая, что к ней можно получить доступ из подвала. Для второго и третьего этажей может потребоваться снятие потолка в некоторых комнатах.

Недостатки лучистого теплого пола

Помимо удорожания установки лучистого теплого пола, самым большим недостатком является то, что, в отличие от системы с принудительной подачей воздуха, она не работает в качестве системы охлаждения летом.Хотя лучистое охлаждение пола действительно существует, оно работает не так хорошо, потому что из-за него пол может казаться влажным (хотя это можно решить с помощью геотермального теплового насоса). А если что-то пойдет не так, лучистый пол с подогревом будет сложно отремонтировать, потому что вам нужно залезть под пол, чтобы устранить утечки или проблемы с электричеством.

Итак, убедитесь, что вы полностью изучили плюсы и минусы лучистого теплого пола, прежде чем сделать решительный шаг.

Hydronic Radiant Floor Heating — EcoMech Atlanta Geothermal

Hydronic Radiant Floor Systems от EcoMech Heating and Air

Для получения услуг водяного водяного теплого пола позвоните в EcoMech Heating and Air Service и зафиксируйте низкие цены для вашего дома.EcoMech — лучшая компания по установке, обслуживанию и ремонту водяных излучающих полов. Водяной лучистый пол с подогревом — один из самых эффективных и действенных способов обогрева вашего дома. Мы можем помочь вам выбрать правильную систему для строительства нового дома или модернизации. Позвоните в любое время по номеру 770-253-4436, чтобы узнать больше о наших услугах по отоплению и сохранению тепла в вашем доме всю зиму.

Геотермальные тепловые насосы и водяные излучающие полы составляют отличное сочетание, особенно при относительно низких температурах горячей воды, которые требуются для водяных излучающих материалов.В качестве системы отопления всего дома мы можем установить многие высококачественные водные излучающие полы, такие как «Uponor» и «Caleffi». Тем не менее, вам не нужно устанавливать геотермальную систему, чтобы получить преимущества водяных полов с лучистым обогревом. Мы можем установить водяные излучающие полы без использования геотермальной системы отопления и охлаждения с помощью бойлера.

Услуги по установке водяного теплого пола

Гидравлические системы водяного теплого пола исключают использование принудительного воздуха для обогрева вашего дома.Они излучают тепло прямо через мебель и ваши ноги через ряд водяных змеевиков, расположенных под половицами. Они чрезвычайно эффективны и могут стать большим достоянием нужной семьи.

Следовательно, при выборе системы Hydronic Radiant Floor необходимо учитывать следующие факторы:

  • Расположение, размер и планировка вашего дома
  • Направление вашего дома
  • Количество дверей и окон также будет иметь значение при выборе правильная система водяного теплого пола

Мы можем выполнить любую работу, от установки всей системы отопления до установки дополнительных устройств в доме.Позвоните нам прямо сейчас, чтобы получить бесплатную оценку!

Техническое обслуживание и ремонт водяного водяного теплого пола

Для сравнения, даже если бы мы не устанавливали водяную водяную систему водяного отопления, мы ее обслужим и отремонтируем! Наши обученные специалисты могут взять на себя все необходимые работы по профессиональному техническому обслуживанию. Мы можем отремонтировать все типы систем водяных излучающих полов, независимо от их размера и типа напольного покрытия. EcoMech не устанавливает и не ремонтирует электронные излучающие напольные коврики.

Впервые на Hydronic Radiant Flooring? Как работает водяной теплый пол?

В системе водяного водяного отопления теплая вода течет по гибкой пластиковой трубке, называемой PEX, которая расположена под полом или внутри него. (PEX — это аббревиатура от сшитого полиэтилена.) Трубки PEX переносят теплую воду в определенные комнаты или «зоны» для эффективного обогрева людей и предметов в каждом углу комнаты.

В дополнение к трубке PEX, другие основные компоненты в системе водяного лучистого отопления включают источник тепла, насосы, коллекторы и элементы управления.

Технологии теплого пола — Проектирование, поставка и установка теплого пола на заказ.

В настоящее время мы устанавливаем проекты UFH во всех районах, кроме Лондона, в настоящее время мы не будем размещаться в районе M25.

Пожалуйста, ознакомьтесь с разделом ИНФОРМАЦИЯ о COVID-19 для получения дополнительной информации о наших текущих процедурах установки.


Underfloor Heating Technologies рада объявить о запуске нашей дочерней компании, специализирующейся на жидких стяжках!

Вы найдете тот же отличный сервис, к которому вы привыкли с UFHT-стяжками (а также с несколькими знакомыми лицами), в Cotswold Flow Screed, просто дайте нам знать, если вы хотите, чтобы мы предоставили расценки на Cotswold Flow Screed вместе с вашим UFH цитата, когда вы делаете свой запрос.

Благодаря расширенному ассортименту продукции Cotswold Flow Screed сможет поставить подходящую стяжку практически для любого проекта.

Посетите Cotswold Flow Screed сейчас, чтобы увидеть полный спектр продуктов и услуг.


Технологии теплого пола

С нашей базы в Южном Вустершире Underfloor Heating Technologies предлагает индивидуальные услуги по проектированию, поставке и установке теплого пола для проектов водяного теплого пола в Котсуолдсе, Южном Мидлендсе, Юго-Восточном Уэльсе и на юге Англии.

Технология теплого пола предлагает ряд услуг по обогреву полов для существующих систем водяного теплого пола. От ремонта и замены коллектора до тепловидения для поиска утечек под полом и обследований полов с подогревом.

Компания «Технологии полов с подогревом» специализируется только на влажных полах с подогревом, мы не поставляем и не устанавливаем электрические системы теплых полов и не можем предложить сервисное обслуживание или поиск неисправностей для систем электрического теплого пола.

Технология теплых полов знает, что нет двух одинаковых строительных проектов. Вот почему мы предоставляем полностью адаптированные услуги сразу после вашего первого запроса. С нашей полностью собственной командой разработчиков и монтажников Underfloor Heating Technologies может предложить непрерывное обслуживание от коммерческого предложения до проектирования, монтажа и не только с последующим уходом, когда вы начнете наслаждаться своей новой системой влажного теплого пола.

Наш опыт, знания и адаптируемость в сочетании с нашим высококачественным ассортиментом продукции, полностью закупаемой внутри ЕС, обеспечивают надежную установку Underfloor Heating Technologies , которая выдержит испытание временем.

Технология теплых полов гордится своим обслуживанием и поддержанием хороших отношений с нашими многочисленными постоянными клиентами.
Вот лишь некоторые из компаний, с которыми мы регулярно работаем:


Почему выбирают теплые полы?

Полы с подогревом становятся все более популярными в Великобритании благодаря своей способности обеспечивать эффективное и равномерное тепло. Лучистое тепло, обеспечиваемое на уровне пола, создает большую нагретую поверхность, которая равномерно рассеивает тепло в жилом пространстве, тогда как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка.Это делает теплый пол более эффективным по двум основным причинам:

  • Излучаемое тепло используется более эффективно, что приводит к меньшим потерям тепла.
  • Тепло, необходимое для этого, обычно доставляется в диапазоне 35-55 ° C по сравнению с 65-75 ° C для радиаторов, что означает, что источник тепла будет работать в течение более короткого времени. время и, следовательно, использовать меньше энергии.

Эта экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое добавит реальной стоимости собственности.

Полы с подогревом могут работать с различными источниками тепла, такими как газовые и мазутные котлы, а также с возобновляемыми технологиями, такими как воздушные и наземные тепловые насосы. Его также можно установить практически на любой тип пола, начиная с бетонных плит, деревянных балок и в качестве системы ретро-подгонки поверх существующих полов.

В дополнение к трубопроводам ключевым компонентом является коллектор теплого пола и связанные с ним органы управления. В Underfloor Heating Technologies мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для формирования полного системного решения.

Различные типы систем отопления дома

Существует множество различных способов обогрева вашего дома, от освященного веками камина до современной системы теплых полов в каждой комнате вашего дома. Вот краткое изложение всех самых популярных систем отопления дома.

Системы теплого пола
Системы теплого пола используют трубы под полом, так что пол сам становится радиатором, обогревающим комнату от пола вверх через остальное пространство.[1]

Существует 2 основных типа полов с подогревом — теплая вода (часто называемая влажным отоплением) и электрические полы с подогревом. В мокрых системах используются трубы теплого пола, которые питаются от бойлера и встроены в стяжку под полом. Несмотря на то, что их сложно установить, со временем можно значительно сэкономить, и в результате получается очень теплая комната даже в самые холодные дни.

Системы лучистого отопления

Системы лучистого отопления используют «лучистую теплопередачу» для передачи тепла инфракрасным излучением панелям, встроенным в пол, стены или потолок дома.Чтобы понять, как работает эта система, подумайте о том, как вы можете чувствовать теплую плиту или камин через всю комнату, даже если вы не стоите в непосредственной близости от нее. [2]

Системы лучистого отопления намного более эффективны и экономичны, чем принудительное воздушное отопление и отопление плинтусов, поскольку в них нет потерь тепла из каких-либо воздуховодов. Он также предпочтителен для людей, страдающих аллергией на пыль, поскольку не распространяет аллергены по всему пространству.

Гидравлические (жидкостные) системы лучистого отопления требуют лишь небольшого количества электроэнергии, что позволяет сэкономить деньги в некоторых частях Великобритании с высокими расходами на отопление.Они используют газовые или мазутные котлы (или, в редких случаях, дровяные котлы или солнечное тепло) для нагрева жидкостей, что во многих случаях является предпочтительным для определенных стилей строительства и конкретных потребностей домовладельцев.

Электрические системы отопления
Электрические системы отопления используют электричество (а не газ, нефть или солнечную энергию) для обогрева дома или офиса. [3] Это чрезвычайно популярный метод отопления, который бывает самых разных размеров, форм и конструкций, чтобы соответствовать разным зданиям.В системах электрического отопления используется широкий спектр различных методов, включая радиаторы, накопительные нагреватели, тепловые насосы, инфракрасные нагревательные панели и бойлеры.

Комбинированное производство тепла и электроэнергии (ТЭЦ)
Комбинированное производство тепла и электроэнергии (ТЭЦ) улавливает энергию, которая в противном случае выделялась бы в окружающую среду (например, тепло пара или избыточная горячая вода) для выработки тепла для обогрева коммерческого помещения или офиса. . Это чрезвычайно энергоэффективная технология, дающая отличные результаты.[4]

Большинство систем когенерации используются на объектах или в офисных зданиях в местах, где есть потребность и использование как тепловой, так и электрической энергии. Поскольку ТЭЦ улавливает и использует энергию, которая вырабатывается традиционными методами и затем теряется в атмосфере, это рентабельный и экологически чистый выбор. Как правило, он имеет КПД 80% по сравнению с КПД 50% для обычных котлов на объекте.

Системы прямого нагрева
Прямое отопление — одна из наиболее распространенных и традиционных систем отопления в домах и многоквартирных домах.Тепло вырабатывается центральным источником тепла и распределяется по всему помещению. Поскольку все больше и больше людей заботятся об энергоэффективности, имеет смысл отапливать более одного дома или многоквартирного дома с помощью централизованной системы отопления, а не на индивидуальной основе. [5]

Газовые обогреватели

Газовые обогреватели — это переносные обогреватели, которые используются для обогрева одного помещения с помощью резервуара для сжигания природного газа, пропана или бутана. [6] Хотя они популярны в Азии и Австралии, они могут быть очень опасными при использовании в помещении.При использовании без надлежащей вентиляции они могут вызвать отравление угарным газом. Дымовые (или вентилируемые) газовые обогреватели (с прямой вентиляцией на улицу) всегда предпочтительнее, чем без вентиляции (или вентиляции). [7]

Электрические обогреватели
Электрические обогреватели используются для обогрева небольших помещений или добавления дополнительного тепла в комнату, которая недостаточно обогревается системой центрального отопления. [8] Они питаются от сети через розетку в стене. Хотя некоторые люди считают, что это самый дешевый способ обогрева комнаты, стоимость электроэнергии со временем может возрасти и стать довольно дорогостоящей.

Дровяные печи и пеллетные печи

Есть два основных типа печей: на дровах и на древесных гранулах. [9] Оба обогревают пространство с помощью камина, а также могут использоваться для приготовления пищи в деревенском стиле. Основное различие между ними основано на том, используете ли вы традиционные дрова или предпочитаете подпитывать пламя специальными обработанными древесными гранулами. Древесные гранулы, как правило, более чистые и выделяют меньше дыма, что делает их удобным вариантом для обогрева дома.

Камины

Большинство из нас знакомы с каминами и любят уютно устроиться перед камином в холодный зимний день с чашкой веселья в руке. Камин (иногда называемый очагом) — это место для разведения огня в помещении, сделанное из кирпича или камня и соединенное с дымоходом, выводящим дым наружу. [10] Современные конструкции каминов могут быть чрезвычайно энергоэффективными и ценятся за их атмосферу и стиль, которые действительно меняют внешний вид жилого пространства.Хотя вам придется разводить и подпитывать огонь (а также регулярно поддерживать чистоту дымохода), это расслабляющий и эффективный способ обогреть комнату.

Центральное отопление

Как следует из названия, системы центрального отопления питаются от печи, централизованной в одной комнате, и обеспечивают тепло или охлаждение всего здания через систему HVAC (отопление, вентиляция и кондиционирование). 95% домов в Великобритании отапливаются какой-либо системой центрального отопления. [11] Три наиболее распространенных типа — это влажные системы, в которых используются бойлер / теплообменник и радиаторы, системы центрального отопления с теплым воздухом и системы центрального отопления с накопительным нагревателем.

Печи
Многие домашние хозяйства в Великобритании отапливаются системой центрального отопления, работающей от печи. Печи работают, продувая нагретый воздух через радиаторы или вентиляционные отверстия. Печи могут работать на мазуте, электричестве или природном газе. [12]

Котлы
Котел — жизненно важный компонент любой системы центрального отопления, действующий как пожар с подачей газа из газопровода на улице или в многоквартирном доме.Когда вы хотите включить тепло, вы включаете котел электрическим выключателем. Это открывает клапан, который позволяет газу поступать в герметичную камеру сгорания, и зажигает пламя, чтобы поджечь его. Это позволяет подавать струи газа в теплообменник, подключенный к трубопроводу холодной воды.

Когда эта вода протекает через нагретый радиатор, она выделяет тепло, которое нагревает ваше пространство. Когда вода снова достигает бойлера в конце его цикла, она довольно сильно остывает, и поэтому бойлер снова загорается и начинает процесс заново.[13]

Тепловые насосы

Скорее всего, у вас уже есть тепловой насос, работающий в вашем помещении, который выкачивает тепло, которое вы используете, чтобы оставаться комфортным и теплым. [14] Фактически, многие кондиционеры также используют тепловые насосы, как и некоторые сушильные машины. Тепловые насосы, используемые для центрального отопления, извлекают энергию либо из земли, либо из внешнего воздуха, и могут создавать относительно небольшое количество тепла из огромного количества энергии, которое они собирают из низких температур на улице.Это означает, что даже если на улице -30 C, ваш тепловой насос может создавать очень теплый воздух в помещении.

Какой из вышеперечисленных методов отопления лучше всего подходит для вашего дома?

Список литературы

Центр альтернативных технологий (без даты). Тепловые насосы . [онлайн] Центр альтернативных технологий. Доступно по адресу: https://www.cat.org.uk/info-resources/free-information-service/energy/heat-pumps/?gclid=Cj0KCQjwyur0BRDcARIsAEt86IAGI2rhgYASz8vNisD7pbsZJRuNVch3IUuCw.2020].

Данфосс (без даты). Системы прямого отопления . [онлайн] www.danfoss.com. Доступно по адресу: https://www.danfoss.com/en/products/stations-and-domestic-hot-water/dhs/substations/direct-heating-systems/#tab-overview [доступ 18 апреля 2020 г.].

Energy.gov. (2019). Лучистое отопление . [онлайн] Доступно по адресу: https://www.energy.gov/energysaver/home-heating-systems/radiant-heating.

Вечнозеленая энергия. (2018). Лучшие варианты электрического отопления для вашего дома .[онлайн] Доступно по адресу: https://www.evergreenenergy.co.uk/sustainable-home/electric-central-heating-options/.

Grenier, T.H. (2020). Отравление угарным газом: невентилируемые газовые обогреватели помещений (AEN-204) • Департамент сельскохозяйственной и биосистемной инженерии • Университет штата Айова . [онлайн] Iastate.edu. Доступно по адресу: https://www.abe.iastate.edu/extension-and-outreach/carbon-monoxide-poisoning-unvented-gas-space-heating-appliances-aen-204/.

Мифлин, М.(нет данных). Руководство по сравнению древесного тепла и пеллетной печи . [онлайн] Ель. Доступно по адресу: https://www.thespruce.com/wood-stove-vs-pellet-stove-1907994 [доступ 18 апреля 2020 г.].

Умный дом (2016). Типы систем отопления | Умный дом . [онлайн] Smarterhouse.org. Доступно по адресу: https://smarterhouse.org/heating-systems/types-heating-systems.

Агентство по охране окружающей среды США, OAR (2015). Что такое ТЭЦ? | Агентство по охране окружающей среды США . [онлайн] Агентство по охране окружающей среды США. Доступно по адресу: https: // www.epa.gov/chp/what-chp.

Автор Википедии (2020). Обогреватель . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Space_heater [доступ 18 апреля 2020 г.].

авторов Википедии (2019a). Центральное отопление . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Central_heating.

авторов Википедии (2019b). Камин . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Fireplace [доступ 16 декабря.2019].

авторов Википедии (2019c). Газовый обогреватель . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Gas_heater [доступ 18 апреля 2020 г.].

Вудфорд, К. (2008). Газовые котлы и печи центрального отопления — Как они работают? [онлайн] Объясни это. Доступно по адресу: https://www.explainthatstuff.com/gasboilers.html.

Система теплого пола | Schlüter-Systems

Керамический пол Thermal Comfort

Schlüter®-BEKOTEC-THERM — безопасный монтаж пола с небольшой конструктивной высотой.В сочетании с соответствующей технологией отопления и управления модульная система обеспечивает энергоэффективную и быстро реагирующую систему лучистого теплого пола с низкими температурами подачи воды. В основе системы лежит стяжка с шипами Schlüter®-BEKOTEC-EN, которая устанавливается непосредственно поверх несущей основы и / или обычных тепло- и звукоизоляционных панелей.

Каковы преимущества системы панельного отопления?

Рентабельность: благодаря соответствующим системным компонентам керамический теплый пол BEKOTEC-THERM устанавливается быстро и легко, что экономит время и деньги при строительстве.Эта система также предлагает множество долгосрочных преимуществ: Таким образом, керамический пол с термоизоляцией требует значительно меньше энергии для работы, чем система радиаторного отопления, что позволяет экономить наличные деньги месяц за месяцем.
Энергоэффективность: Schlüter-BEKOTEC-THERM — это быстродействующий «керамический теплый пол для комфорта», который можно использовать с высокой энергоэффективностью при очень низких температурах подачи. Монтаж тонкослойной стяжки делает это возможным.

Как устроен теплый пол?

Устанавливаете ли вы в новостройке, собираетесь отремонтировать отдельную комнату или работаете над полным ремонтом, подогрев пола прост в установке и установке.

Минимальная монтажная высота системы Schlüter-BEKOTEC-THERM идеально подходит для проектов реставрации и модернизации. Наш керамический пол с термоизоляцией можно укладывать на монтажную высоту от 20 мм до верхнего края стяжки. Это вариант в тех случаях, когда необходимо исключить использование других систем теплого пола по конструктивным причинам.

Новейшие технологии для эффективного теплого пола

Schlüter-DITRA-HEAT-TB обогрев полов и стен с уникальным тепловым разделением для более эффективного обогрева — последнее дополнение к отмеченной наградами линейке систем обогрева полов Schlüter-DITRA-HEAT-E.

Интегрированный терморазрывный флис на нижней стороне разделительной мембраны отводит 80% тепла к поверхности, что на 70% сокращает время реакции на бетон по сравнению с другими системами электрического теплого пола.

Schlüter-DITRA-HEAT может использоваться на кухнях, ванных комнатах, ванных комнатах, ванных комнатах и ​​душевых. Подстенное или напольное отопление, как источник тепла, может быть чрезвычайно полезным методом обеспечения эффективного обогрева, эффективного управления влажностью, предотвращения плесени и грибка за счет высыхания остаточной влаги, а в дополнение к обеспечению комфорта при максимальном увеличении пространства.

В общей сложности для Schlüter-DITRA-HEAT можно выбрать один из трех термостатов, выбор между аналоговым и цифровым, но новая «характеристика» DITRA-HEAT-E-R3 демонстрирует большой цифровой полноцветный сенсорный экран размером 8,9 см. Интерфейс в белом прозрачном глянцевом корпусе для клиентов, которые больше внимания уделяют стилю.

Также был представлен новый ассортимент термостатов и модулей управления для водной (Hydronic) системы Schlüter-BEKOTEC-THERM. Schlüter-BEKOTEC-THERM — это энергосберегающая и быстро реагирующая модульная система теплого пола с небольшой высотой.Эта система может использоваться в проектах нового строительства и реконструкции, и это более экологичный выбор с экономичными и энергосберегающими свойствами.

Новое поколение комнатных датчиков и модулей управления для системы значительно увеличивает гибкость и удобство регулирования температуры в помещении. Ядро системы, базовый модуль, можно подключить к модулю таймера для энергосберегающего снижения температуры. Модули подключения для проводных или беспроводных комнатных датчиков можно свободно комбинировать с базовым модулем, что позволяет гибко расширять существующие системы в любое время.Современные беспроводные и проводные комнатные датчики позволяют индивидуально регулировать температуру в помещении в соответствии с требованиями. Система Schlüter-BEKOTEC-THERM также может быть интегрирована с системами управления зданием (BMS).

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или
Создайте новую доску проекта:

Товар добавлен на доску проекта.Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или
Создайте новую доску проекта:

Товар добавлен на доску проекта. Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.


Обзор индустрии теплых полов в мире на 2020-2025 годы:

Дублин, 22 мая 2020 г. (GLOBE NEWSWIRE) — «Рынок теплых полов по предложениям (оборудование, услуги), подсистемам (система отопления, система управления), типу системы (гидравлическая, электрическая), применению (жилому, коммерческому, промышленному). ), Компонент, Тип установки, Регион — Глобальный прогноз до 2025 года »добавлен в ResearchAndMarkets.com .

По оценкам, объем мирового рынка теплых полов вырастет с 4,6 млрд долларов США в 2020 году до 6,6 млрд долларов США к 2025 году при среднегодовом темпе роста 7,3%. Сильная государственная поддержка внедрения энергоэффективных систем теплого пола является одним из основных факторов, способствующих росту рынка теплых полов.

Ожидается, что сегмент рынка услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Ожидается, что в период между предложениями рынок сегмента услуг будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.Этот сегмент в основном охватывает услуги, а именно установку, ремонт и обслуживание. Услуги по установке в основном все чаще применяются для систем водяного теплого пола.

Электронные системы менее дороги и их легче модернизировать, поскольку многие системы не требуют изоляционной стяжки. Электронные системы также могут быть легко встроены в отдельную комнату, особенно там, где используются беспроводные контроллеры, для которых не требуется рытье стенных каналов. Системы электрического теплого пола также несут меньшую нагрузку на пол; поэтому их можно легко установить в комнатах и ​​квартирах более высокого уровня.

Ожидается, что рынок нагревательных матов будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода .

Ожидается, что рынок нагревательных матов будет расти самыми быстрыми темпами благодаря более широкому распространению самодельных систем теплого пола. Электрические коврики для подогрева пола своими руками популярны, потому что пользователь может просто развернуть коврик, подключить его к электрической системе, а затем покрыть его напольным материалом. Как правило, керамическая плитка, гранитный пол и любые другие изделия из натурального камня хорошо сочетаются с этими электрическими ковриками для подогрева пола, сделанными своими руками, поскольку маты для подогрева пола очень тонкие.

Ожидается, что рынок жилых приложений будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода.

Согласно последним тенденциям, энергосбережение является одним из наиболее важных вопросов, влияющих на потребителей и окружающую среду в мире. Жилой сектор считается одним из наиболее важных рынков для систем теплого пола из-за его большого влияния на потребление энергии. Системы отопления потребляют значительное количество энергии.Система теплых полов — это реальный вариант для высокоэффективного обогрева жилых помещений в холодном климате. Многие покупатели домов теперь ценят преимущества полов с подогревом и рассматривают их как преимущество при выборе нового дома.

Европа занимала наибольшую долю рынка теплых полов в 2019 году.

Напольное отопление пользуется популярностью в Европе в течение многих лет, и спрос на эту технологию быстро растет в Европе. Недавние технологические достижения привели к все более широкому распространению полов с подогревом на основном рынке, поскольку системы становятся проще в установке, свойства лучше изолированы, а преимущества полов с подогревом становятся более широко известными.

Ключевые темы, рассмотренные

1 Введение

2 Методология исследования

3 Краткое содержание

4 Приложение Premium Insights
4.1 Привлекательные возможности на рынке
Страна
4.3 Рынок теплых полов для разных стран

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Движущие силы
5.2.1.1 Высокий спрос на экономичные решения в области отопления
5.2.1.2 Сильная государственная поддержка и стимулы для разработки и внедрения энергоэффективных решений в области отопления
5.2.1.3 Строгие строительные нормы и правила для общего сокращения Энергопотребление
5.2.1.4 Высокий уровень комфорта и гибкости, обеспечиваемый системами теплого пола
5.2.2 Ограничители
5.2.2.1 Более медленное время отклика систем теплого пола по сравнению с радиаторными системами
5.2.3 Возможности
5.2.3.1 Технологические достижения и быстрая цифровизация в области теплых полов
5.2.3.2 Растущая озабоченность по поводу окружающей среды и увеличение количества стандартов эффективности
5.2.3.3 Расширение развертывания систем теплого пола с поддержкой IoT в умных домах
5.2.4 Проблемы
5.2.4.1 Трудности, возникающие при установке системы и регулярном обслуживании всех компонентов системы
5.3 Влияние COVID-19 на рынок теплых полов

6 Типы напольных покрытий
6.1 Введение
6.2 Плитка, камень и полированная стяжка
6.3 Деревянные полы
6.4 Ламинатные полы
6.5 Виниловые полы
6.6 Резиновые и ковровые покрытия

7 Рынок полов с подогревом по компонентам
7.1 Введение
7.2 Компоненты электрической системы
7.2 .1 Нагревательные кабели
7.2.1.1 Нагревательные кабели прокладывают либо в стяжке, либо под плиточным полом
7.2.2 Нагревательные маты
7.2.2.1 Нагревательные маты занимают важное место в самодельных системах напольного отопления
7.2.3 Датчики и термостаты
7.2.3.1 Датчики и термостаты используются для контроля и поддержания температуры пола с максимальной эффективностью
7.3 Компоненты гидравлической системы
7.3.1 Трубы отопления
7.3.1.1 Трубы отопления устанавливаются внутри конструкции пола
7.3.2 Коллекторы
7.3.2.1 Коллекторы позволяют контролировать температуру в разных комнатах путем открытия и закрытия клапанов в соответствии с требованием
7.3.3 Датчики и термостаты
7.3.3.1 Датчики и термостаты могут контролировать поток воды и температуру трубы теплого пола

8 Рынок теплых полов, по подсистеме
8.1 Введение
8.2 Системы отопления
8.2.1 Трубы и кабели
8.2.1.1 Трубы и кабели необходимы для передачи тепла к полу
8.2.2 Распределительные блоки
8.2.2.1 Распределительные блоки передают горячую воду из системы отопления в теплообменник и обратно к системе отопления
8.3 Системы управления
8.3.1 Датчики
8.3.1.1 Датчики используются для измерения температуры систем теплого пола
8.3.2 Управляющие интерфейсы
8.3.2.1 Управляющие интерфейсы расположены в центре Панели, которые могут управлять термостатами

9 Рынок теплых полов по типу системы
9.1 Введение
9.2 Сухой / электрический
9.2.1 Сухой / электрический теплый пол используется в основном для небольших помещений
9.3 Влажный / гидронный
9.3.1 Влажный / гидравлический теплый пол обеспечивает постоянное тепло в течение длительного периода

10 Рынок теплого пола , путем предложения
10.1 Введение
10.2 Аппаратное обеспечение
10.2.1 Аппаратное обеспечение для влажных / гидронных систем будет стимулировать рост рынка
10.3 Услуги
10.3.1 Рынок услуг определяется жилищным приложением

11 Рынок напольного отопления, в зависимости от типа установки
11.1 Введение
11.2 Новые установки
11.2.1 Более широкое внедрение систем теплого пола в новых инфраструктурах в соответствии со стандартами энергоэффективности, установленными правительством
11.3 Модернизация установок
11.3.1 Широкое внедрение систем водяного теплого пола в проектах полной реконструкции

12 Рынок теплых полов, по заявке
12.1 Введение
12.2 Жилой
12.2.1 Односемейный дом
12.2.1.1 Для односемейных домов предпочтительна система водяного теплого пола
12.2.2 Квартира
12.2.2.1 В новых домах все чаще используются теплые полы
12.3 Коммерческие помещения
12.3.1 Розничная торговля
12.3.1.1 Рост внедрения интеллектуальных термостатов в розничной торговле будет способствовать росту рынка
12.3.2 Транспорт и логистика
12.3.2.1 Растущее внедрение систем теплого пола в коммерческих помещениях, таких как аэропорты и вокзалы
12.3.3 Гостиничный бизнес
12.3.3.1 Растущее внедрение систем теплого пола в отелях
12.4 Образовательные
12.4.1 Высокий спрос на теплые полы в образовательном секторе из-за снижения риска травм
12.5 Здравоохранение
12.5.1 Система теплых полов — это простое, безопасное, энергоэффективное, малообслуживаемое и гигиеничное решение для обогрева для сектора здравоохранения
12.6 Спорт и развлечения
12.6.1 Системы теплого пола используются в спортивной сфере, поскольку они теплее, чем любые другие источники тепла
12.7 Промышленные
12.7.1 Системы теплого пола используются на заводах, в ангарах самолетов, депо высокоскоростных поездов, складах запасных частей, газ Станции, автомойки и информационные центры
12.8 Другое
12.8.1 Широкое внедрение систем теплых полов в секторах телекоммуникаций, информационных технологий, коммунальных услуг и средств массовой информации

13 Рынок полов с подогревом по регионам
13,1 Введение
13,2 Северная Америка
13,3 Европа
13,4 APAC
13,5 Остальной мир (RoW)

14 Конкурентная среда
14.1 Обзор
14.2 Анализ рыночного рейтинга
14.2.1 Запуск продукта
14.2.2 Соглашения и партнерства
14.2.3 Приобретения
14.2.4 Расширения
14.3 Сопоставление конкурентного лидерства
14.3.1 Призрачные лидеры
14.3.2 Новаторы
14.3.3 Динамические отличия
14.3.4 Новые игроки

15 Профили компаний
15.1 Ключевые игроки
15.1.1 Uponor
15.1.2 Honeywell
15.1.3 ПЛК Nvent Electric
15.1.4 Прогрев
15.1.5 Rehau
15.1.6 Emerson
15.1.7 Роберт Бош
15.1.8 Danfoss
15.1.9 Pentair
15.1.10 Mitsubishi Electric
15.1.11 Siemens
15.1.12 Schneider Electric
15.2 Другие ключевые игроки
15.2.1 Myson
15.2.2 Thermosoft International Corporation
15.2.3 Flexel International
15.2.4 Nexans
15.2.5 Amuheat
15.2.6 ESI Heating and Cooling
15.2.7 Janes Radiant
15.2.8 Incognito Heat Co.

Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/apz8po

Research and Markets также предлагает услуги Custom Research, предоставляя целенаправленные, всесторонние и специализированные исследования.

Системы теплого пола — Evergreen Energy

Для домовладельца это означает больший контроль, удобство и соотношение цены и качества. Освободив пространство стен и пола, которое в противном случае заняло бы радиаторы, вы также получите больше свободы при проектировании планировки каждой комнаты.

Больше комфорта, меньше затрат

Радиаторы нагревают окружающий их воздух конвекцией. Теплый воздух поднимается к потолку, охлаждается и опускается, в результате чего циркулирует поток горячего и холодного воздуха.Это оставляет комнату с чрезмерно горячими точками и более холодными областями — циркулирующей по воздуху пылью — и вы также с большей вероятностью оставите отопление включенным на более длительный срок.

Для сравнения, системы теплого пола излучают тепло, а не используют конвекцию. Они уменьшают воздействие сквозняков, холодных пятен и переносимой по воздуху пыли, а также обеспечивают более равномерное распределение тепла.

Идеальный партнер для тепловых насосов

Низкотемпературные методы нагрева, такие как тепловые насосы, требуют столь же энергоэффективных средств передачи тепла.Полы с подогревом — это именно то, что вам нужно. Поскольку эти системы имеют гораздо большие размеры излучателей, которые покрывают всю площадь пола в помещении, вы можете запускать систему при гораздо более низких температурах потока по сравнению с традиционно небольшими радиаторными панелями, не вызывая падения температуры в помещении.

Монтаж системы теплого пола

Как специалисты по системам теплого пола, мы знаем, что расчеты напольного покрытия, формы, размеров и потерь тепла в любом помещении определяют расположение, расстояние и толщину труб теплого пола.

Наши предложения сопровождаются чертежами САПР, адаптированными к вашим требованиям к конструкции полов с подогревом, а также мы можем посоветовать лучшие варианты отделки пола и конструкции, которые сделают ваш дом теплым.

Чтобы узнать больше о том, как мы можем помочь вам интегрировать пол с подогревом в ваш дом, отправьте нам электронное письмо на [адрес электронной почты защищен] с кратким описанием вашего проекта и номером телефона в дневное время. Один из наших технических менеджеров по работе с клиентами скоро свяжется с вами, чтобы обсудить, как мы можем вам помочь.

Система охлаждения пола

Система охлаждения пола

Системы теплого пола Thermo-Floor обеспечивают экономичное и энергоэффективное отопление в зимние месяцы, но их также можно использовать для охлаждения пола в летние месяцы. Наш ассортимент также позволяет нам обеспечивать охлаждение полов круглый год, если это необходимо (для более теплого климата), и мы также можем обеспечить одновременное отопление и охлаждение полов — таким образом, обогрев одного помещения и охлаждение другого помещения одновременно осуществляется из одного коллектора.

О теплых полах

Системы теплого пола Thermo-Floor обеспечивают отопление там, где это больше всего необходимо, на уровне пола. Эта концепция существует уже много веков и впервые используется римлянами, которые согревали воздух открытым огнем, проходящим через пустоты под их жилищами. Сегодня системы теплого пола намного более продвинуты и представляют собой «следующее поколение».

Как работает охлаждение пола?

Система охлаждения под полом работает за счет передачи энергии за счет лучистого теплообмена.Лучистое тепло — это когда тепло передается к более холодным объектам, поэтому, когда пол охлаждается до температуры более прохладной, чем окружающий воздух, пол затем поглощает лучистую энергию, пропорциональную разнице температур между поверхностью и комнатой. Это снижает лучистую температуру воздуха больше, чем температуру пола. Продолжая пропускать холодную воду через пол, мы можем поддерживать прохладу на полу, что позволяет нам постоянно поглощать теплый воздух из комнаты через пол.

Почему выбирают охлаждение под полом?

Преимущества охлаждения полов аналогичны преимуществам полов с подогревом.
Это более рентабельно — системы охлаждения пола Thermo-Floor более рентабельны, чем кондиционирование воздуха, поскольку снаружи здания накапливается меньше тепла, что снижает накопление тепла и, следовательно, снижает потребление энергии. Это комфортнее и здоровее — системы охлаждения пола Thermo-Floor устраняют сквозняки, загрязнение воздуха и циркуляцию пыли.Это здорово выглядит! — Система охлаждения пола Thermo-Floor отсутствует на объекте и нет необходимости в неприглядных кондиционерах. Она универсальна — система охлаждения пола Thermo-Floor может иметь разные помещения с разной температурой, поэтому вы можете одновременно обогревать и / или охлаждать разные помещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
