Теплогенератор своими руками на дровах: как сделать теплогенератор своими руками

на дровах, газу и жидком топливе, особенности газовых и дизельных моделей

Теплогенератор представляет собой нагревательный агрегат, основная задача которого состоит в получении обогрева теплоносителя с помощью сжигания топлива нескольких видов.

Большинство подобных аппаратов применяются с целью отопления помещений, а также для получения горячей воды в зданиях разного назначения.

Преимущества теплогенераторов для воздушного отопления

Высокая стоимость электроэнергии отрицательно сказывается на популярности отопительного оборудования, в том числе теплогенераторов. Однако эти аппараты обладают рядом положительных моментов, ради которых их стоит приобретать. Чаще всего нагревательные генераторы используются в домах с небольшой площадью. Их можно использовать не только как отопительный механизм, но и в качестве нагревателя горячей воды.

Теплогенераторы пользуются популярностью у потребителей. Способствуют этому следующие факторы:

• Распространение теплового потока на большие расстояния.
• Разнообразие моделей с различными диапазонами мощностей.
• Возможность изменения скорости вентилятора отопителя.
• Высокий коэффициент полезности оборудования.
• Долгий срок автономности устройств.
• Низкий уровень шума при работе.

Устройство аппарата

По своим функциям эти устройства практически не отличаются от тепловых пушек, за исключением стационарности. Простейший теплогенератор состоит из вентилятора, камеры сгорания и воздушного теплообменника. Генераторы способны работать на различном топливе. Наиболее распространены аппараты на газе и на дизеле. Если же в конструкции используется горелка, то в качестве топлива применяется масло.

Принцип работы

После поступления топлива в камеру сгорания генератора, полученные горячие газы попадают в теплообменник. Затем эти газы направляются в дымоход.

Обогрев происходит за счёт обдува теплообменника воздухом, полученным с помощью вентилятора. Тёплый воздух распространяется по помещению через систему вентиляции устройства.

Новые модели теплогенераторов оснащаются специальными механизмами для отвода образующегося конденсата. Эта доработка полезна в тех случаях, когда аппарат подвергается частым перепадам температуры.

Разновидности

Основное различие между моделями теплогенераторов заключается в виде топлива, используемого для нагрева. А также существуют различия в нагревательном элементе. Такими элементами служит воздух либо вода.

Дизельный

Устройства этого типа работают на солярке либо керосине. Дизельные теплогенераторы подходят для обогрева крупных помещений промышленного типа. Подача топлива осуществляется двумя способами: капельным либо с помощью форсунки, разбрызгивающей топливо по зоне сгорания.

Помимо дизтоплива, в генераторах, оборудованных специальной горелкой, используются масла и жиры растительного происхождения. Однако этот вид топлива постоянно вырабатывает шлаки, которые со временем приходится прочищать, что приводит к простою устройства.

Фото 1. Схема устройства дизельного теплогенератора. Указаны основные части, движение холодного и теплого воздуха.

Газовый

Этот тип рассчитан на постоянную подачу горячего воздуха в помещения. Газовые генераторы устанавливаются вертикально. Теплообменник получает максимальную часть тепла из продуктов горения, тем самым понижая летучесть дыма. Именно поэтому теплогенераторы этого типа предусматривают обязательную установку вентилятора, который улучшает вытяжку. Коэффициент полезного действия газовых агрегатов достигает 90%.

Важно! При покупке газовых моделей теплогенераторов, стоит учитывать его способность работы при низком давлении газа.

Вам также будет интересно:

Универсальный

Такой тип генераторов схож с дизельными аппаратами. Однако в случае с универсальными устройствами в качестве топлива можно использовать растительные жиры. Мощность дизельного генератора намного выше, в сравнении с оборудованием, работающем на маслах и растительных жирах.

Вихревой

Отличается сложностью конструкции. Принцип работы основан на вихревом эффекте, при котором газ или жидкость разделяется на две части и образует вихрь.

При таком процессе наблюдается активное повышение температуры в камере сгорания.

Как работает на угле, дровах, коксе

Этот тип отопительного агрегата использует в качестве топлива различные виды твёрдого топлива: уголь, дрова, кокс. Многие потребители используют специальные отходы, полученные после переработки растений. Важнейшим фактором для хорошего нагрева аппарата является теплоотдача твёрдого топлива, поэтому большинство покупателей используют топливо с самым высоким КПД.

Большинство твердотопливных генераторов способны выдавать КПД на уровне 90%. Аппараты выделяют тепло на протяжении 5—8 часов, при этом достаточно одной закладки твёрдого топлива.

Наиболее распространены котлы, созданные из чугуна или стали. Большей популярностью пользуются чугунные генераторы тепла, так как данный металл способен длительное время выделять тепло.

Однако этот материал довольно хрупкий, так как чугун подвержен перегреву, и как следствие, на котлах образуются трещины.

Стальные котлы менее подвержены перепадам температур, но имеют ряд других недостатков.

При работе с данными теплогенераторами стоит постоянно загружать топливо в камеру сгорания. Твердотопливное оборудование требует особого и постоянного внимания со стороны человека, но, в то же время, их удобство заключается в доступности твёрдого топлива.

Особенности теплогенераторов на жидком топливе и газе

Этот вид теплового агрегата способен работать на природном газе либо на дизеле. В новейших моделях есть функция быстрой смены вида топлива. Для этого предусмотрена специальная горелка и дополнительный шкаф управления.

Этот тип генераторов работает по следующему принципу: в камеру сгорания попадает топливо, где смешивается с воздухом, поступающим по вентиляции, после этого нагретый воздух проходит через теплообменник и распространяется по всему помещению.

​

Особенность теплогенераторов на жидком топливе заключается в простоте эксплуатации. Для начала обогрева достаточно залить топливо, и запустить прибор. А также отмечается невысокая цена.

Такие отопители мобильны, поэтому их использование не доставит лишних проблем.

Полезное видео

В видео демонстрируется система воздушного отопления теплицы при помощи теплогенератора GRV на дровах.

Рекомендации по выбору

Прежде чем приобрести теплогенератор, стоит определиться с параметрами, за которые он будет отвечать. Заранее выбирается тип топлива, на котором будет работать теплогенератор. Газ — наиболее дешёвое.

Если важна надёжность прибора, то стоит обратить внимание на дизельные генераторы. Они также эффективны, но имеют недостаток в виде шумной работы устройства.

Электрогенераторы не требуют специальных разрешений, но не пользуются популярностью у потребителей по причине высокой стоимости электроэнергии

Показатель мощности — главный фактор при выборе устройств обогревательного типа. Если необходима установка для частного использования, то не стоит приобретать модели, вырабатывающие излишнюю энергию.

Отопление дачи на дровах — популярная классика

Содержание:

1. Отопление дачи дровами: преимущества

2.  Недостатки дровяной системы

3. Альтернативные варианты

Независимо от степени развития строительного рынка, отопление в деревянном доме дровами по-прежнему не теряет своей популярности. Для многих частных загородных домов, с учетом постоянных перебоев в обеспечении воды, такой вариант считается единственно возможным. Именно по этой причине многие владельцы домов при строительстве с особым вниманием походят к установке отопительной системы, тип которой зависит от времени нахождения в доме, типе зимнего климата и многих других факторов.

Самым подходящим решением проблемы отопления будет теплогенератор на дровах с жидким или твердым топливом. Более упрощенным решением считается установка дровяной печи для дома, которая служила нашим бабушкам и дедушкам и за все это время зарекомендовала себя с лучшей стороны. Кроме того, печное отопление деревянного дома является наименее затратным, а также вполне доступным.

Отопление дачного дома дровами не отличается особой замысловатостью, тем не менее, следует обратить внимание на тип топлива (прочитайте: «Обогрев и отопление дачного дома своими руками»). Так, можно выбрать воздушное отопление на дровах, а также отличать дрова от углей, так как второй вариант отличается большей калорийностью и не требует больших объемов. Более того, при сгорании дрова обогревают стены печи, а уже они нагревают само помещение, что делает данный вид отопления простым и доступным.

Отопление дачи дровами: преимущества

Безусловно, такой вариант обогрева помещения считается одним из самых простых, тем не менее, он обладает рядом преимуществ:

• Теплогенераторы на дровах позволяют быстро обогреть комнату.
• Данный вид работает без батарей и трубопроводных систем, что устраняет необходимость их прокладки.
• Печи небольшого размера идеально впишутся в маленькие помещения, а также обеспечат дополнительную варочную поверхность.
• Дровяной котел отопления считается одним из самых экологичных типов агрегатов.

Более того, подобного рода печи обеспечивают атмосферу тепла и уюта, а потрескивание дров в очаге создает незабываемое впечатление гармонии и любви. К тому же, дровяное отопление загородного дома также в положительной степени сказывается на состоянии здоровья его обитателей, ввиду высокой экологичности дерева, как вида топлива.

Кроме того, это выгодно с очки зрения материальных затрат. К тому же при наличии небольшого леса рядом с домом, вопрос о том, как отопить дом дровами, отпадает сам собой.Более того, вся установка выглядит очень приятно как воочию, так на фото и видео.

Недостатки дровяной системы

Что касается минусов, то в данном случае можно выделить два наиболее весомых:

1. Во-первых, это то, что обогреватели на дровах не отличаются малогабаритными размерами. При условии того, что в первоначальном плане помещения место для печи не было предусмотрено, возведение всей системы может быть затруднительно. Это объясняется тем, что помимо основной конструкции необходимо также продумать место для расположения дымохода, а также места для хранения дров, так как отопление дачи котлом на дровах потребует достаточно много.
2. Во-вторых, это опасность самой системы. Так, многие советуют при отсутствии предыдущего опыта обращения с такими конструкциями,воспользоваться помощью специалиста. Отопление на дровах своими руками должно выполняться в соответствии со всеми требованиями пожарной безопасности.

Тем не менее, при полной загрузке очага, отопление для дачи на дровах позволит поддерживать оптимальную температуру в помещении на протяжении 12 часов.

Какое отопление выбрать для загородного дома, подробное видео:

Альтернативные варианты

При помощи современных технологий можно еще больше улучшить общую систему обогрева, так, всю большую популярность приобретают пиролизные котлы, которые предназначены именно для отопления дровами. Они не отличаются особой замысловатостью и постепенно появляются во многих домах (подробнее: «Как сделать пиролизные котлы своими руками»).

Главное отличие таких котлов от печи заключается в том, что они действуют по принципу газовых генераторов, то есть помещение обогревается при догорании дров. Это позволяет всей системе работать автономно, так как для этого не требуется электричество (прочитайте также: «Газовое отопление в деревянном доме: правила и нормы»).

Пиролизные котлы горят меньше, чем котлы с верхним сгоранием. Что касается времени работы, то все зависит от таких показателей как мощность котла и размеры помещения.

Отопление дома из оцилиндрованного бревна также предполагает наличие определенных запасов самого топлива. Оптимальное место хранения – это навес или же отдельное проветриваемое помещение, так как в данном случае необходимо условие сухости (прочитайте также: «Отопление на даче электричеством — надежное решение»). Дрова обязательно должны иметь выдержку около одного года и быть сухими. Кроме того, стоит приобрести твердотопливный котел, так как это увеличит время автономного горения всей системы.

Котел длительного горения своими руками – чертежи, изготовление

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления отопителей.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Краткий обзор ТТ-котла смотрите на видео:

Надежность и эффективность котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

• мощность – 22–24 кВт;
• длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
• то же, на угле – до 1 суток;
• КПД — 75—77%;
• максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
• количество воды в котловом баке — 50 л;
• масса изделия — 150 кг;
• размер загрузочного проема (ширина х высота) 360 х 250 мм;
• общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
• глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

1. После закладки и розжига твердого топлива дверцы герметично закрываются.
2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

1. Большого объема топливника.
2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;
• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь. Но изготовить надежный отопительный агрегат непросто – стыки металла нужно проваривать качественно и герметично.  Без опыта и квалификации сварщика не обойтись. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.

Теплогенератор своими руками — пошаговое руководство

Теплогенератор своими руками – реальная возможность сэкономить денежные средства на приобретении нагревательного аппарата, предназначенного для получения нагретого теплового носителя в результате сжигания топлива.

Такое оборудование достаточно давно и весьма успешно эксплуатируется в современных отопительных конструкциях и системах горячего водоснабжения.

Роторный вихревой теплогенератор

В таком оборудовании роль статора отводится обычному центробежному насосу. Полый внутри и цилиндрический по форме корпус, может быть представлен отрезком трубы с наличием стандартных двухсторонних фланцевых заглушек. Внутри конструкции располагается ротор, являющийся главным конструктивным элементом.

Вся поверхность ротора представлена определенным количеством просверленных глухих отверстий, размеры которых зависят от показателей мощности устройства.

Вихревой генератор

Промежуток от корпуса до вращающейся части должен быть рассчитан индивидуально, но, как правило, размеры такого пространства варьируются в пределах двух миллиметров.

Важно отметить, что производительность роторного вихревого устройства примерно на 30% превышает такие показатели статического теплового генератора, но этот тип оборудования нуждается в контроле состояния всех элементов, а также отличается достаточно шумной работой.

Статический кавитационный теплогенератор

Такое наименование теплового генератора весьма условно, и обуславливается отсутствием в конструкции вращающихся элементов. Создание кавитационных процессов основывается на применении особых сопел, а также зависит от высокой скорости движения воды с применением мощного центробежного насосного оборудования.

Кавитационный теплогенератор

Тепловые статические генераторы характеризуются определенными преимуществами по сравнению с роторным оборудованием:

• нет необходимости осуществлять максимально точную балансировку и подгонку всех используемых деталей;
• подготовительные механические мероприятия не предполагают слишком четкое шлифование;
• отсутствие движущихся элементов в значительной степени снижает уровень изнашиваемости уплотнителей;
• эксплуатационный срок такого оборудования составляет примерно пять лет.

Кроме всего прочего, кавитационный теплогенератор отличается ремонтопригодностью, а замена пришедших в негодность сопел не потребует больших финансовых затрат или привлечения специалистов.

В тепловых генераторах кавитационного типа процесс прогревания воды осуществляется по такому же принципу, как и в роторных моделях, но показатели эффективности такого оборудования несколько снижены, что обусловлено конструктивными особенностями.

Изготовление теплогенератора своими руками

Создать самостоятельно высокоэффективный и надежный кавитационный тепловой генератор достаточно сложно, тем не менее, его применение позволяет обеспечить экономное отопление в частном домовладении. Тепловые генераторы статического вида изготавливаются на основе сопел, а роторные модели с целью создания кавитации, требуют применения электродвигателя.

Выбор насоса для устройства

Чтобы грамотно выбрать насосное оборудование, необходимо правильно определить все его основные параметры, представленные производительностью и уровнем рабочего давления, а также максимальными температурными показателями перекачиваемой воды.

Применение устройства, непредназначенного для работы с высокотемпературными жидкостями, крайне не желательно, так как в этом случае значительно сокращается срок его эксплуатации.

Эффективность работы теплового генератора и скорость нагрева жидкости напрямую зависят от напора, развиваемого насосным оборудованием в процессе работы. Менее важным параметром при выборе является производительность устанавливаемого насоса.

Важно помнить, что именно мощностью насосного оборудования, используемого в тепловом генераторе, определяется коэффициент, отражающий эффективность процесса преобразования в тепловую энергию, поэтому специалисты рекомендуют приобретать центробежный многоступенчатый насос на высокое давление модели МVI1608-06/РN-16.

Изготовление и разработка кавитатора

На сегодняшний день известно большое количество модификаций статического кавитатора, но в любом случае основой, как правило, выступает улучшенное сопло Лаваля с определенным сечением канала от диффузора до конфузора.

Сечение не должно быть сильно зауженным, так как недостаточный объём теплового носителя, перекачиваемый через сопло, негативно сказывается на количестве тепла и скорости прогрева, а также способствует завоздушиванию жидкости, которая поступает на входной насосный патрубок.

Попадание воздуха вызывает повышенные шумы, а также может стать основной причиной появления кавитации и внутри самого насосного оборудования.

Наилучшими показателями обладают отверстия каналов с диаметром в пределах 0,8-1,5см. Кроме всего прочего, уровень эффективности нагрева напрямую зависит от конструкции камеры в сопельном расширении.

Если местная сеть часто дает перебои, то без генератора для газового котла не обойтись. Такой агрегат обеспечит энергией дом в случае аварийного отключения.

Инструкция по изготовлению термогенератора своими руками представлена тут.

Слышали ли вы об электрогенераторах на дровах? Если интересно, читайте эту статью.

Изготовление гидродинамического контура

Применяемый в тепловом генераторе гидродинамический контур представляет собой стандартное устройство, представленное:

• манометром, установленном на выходном участке сопла и предназначенным для измерения показателей давления;
• термометром, необходимым для измерения температурных показателей на входе;
• вентилем для эффективного удаления из системы воздуха;
• вводным и выводным патрубками, оснащенными вентилями;
• гильзой для температурного термометра на вход и выход;
• манометром на входную часть сопла, предназначенным для измерения показателей давления на вход в систему.

Контур системы представлен трубопроводом, входная часть которого соединяется с выходной частью патрубка на насосном оборудовании, а выходная — с входной частью установленного насоса.

В трубопроводную систему обязательно вваривается сопло, а также основные элементы, представленные патрубками на подключение манометра, гильзами для температурного термометра, штуцером под вентиль для удаления воздушной пробки и штуцером для подключения отопительного контура.

Для подачи теплоносителя в контур системы используется нижний патрубок, а водоотвод осуществляется посредством верхнего патрубка. Вентиль, установленный на участке от входного до выходного патрубков, позволяет эффективно регулировать перепады давления.

Процесс испытания теплогенератора

Насосное оборудование запитывается от электрической сети, а радиаторные батареи стандартно подключаются к отопительной системе.

Испытывать работоспособность теплового генератора можно после того, как будет полностью установлено оборудование, а также проведен визуальный осмотр всех узлов и соединений.

При включении в электросеть двигатель приступает к работе, а манометр давления обязательно устанавливается в диапазоне 8-12 атмосфер.

Затем необходимо спустить воду и понаблюдать за параметрами температуры.

Как показывает практика, оптимальным является прогрев теплоносителя в системе отопления примерно на 3-5^оС за одну минуту. Примерно за десять минут эффективный прогрев воды достигает показателей в 60^оС.

Заключение

Безусловно, тепловые генераторы обладают целым рядом преимуществ, включая эффективность образования тепловой энергии, экономичность работы, а также вполне доступную стоимость и возможность самостоятельного изготовления.

Тем не менее, в процессе эксплуатации такого генератора потребителю придётся столкнуться с шумной работой насосного оборудования и явлениями кавитации, а также значительными габаритами и сокращением полезной площади.

Видео на тему

Проекты котлов и теплогенераторов! — LiveJournal

semilet56

semilet56

semilet56

semilet56

Предтопок-Теплогенератор с искрагасителем для сушки опилок и досок!  2000 кВт.

Предтопок-Теплогенератор с искрагасителем для сушки опилок и досок!

Предтопок на твердом топливе к теплогенератору для сушки зерна 1000 кВт.

Твердотопливный котел своими руками — руководство по изготовлению

Отсутствие централизованного газоснабжения осложняет жизнь домовладельца: зимой греться придется дровами или углем, которые постоянно нужно подкладывать.

Но есть у этой ситуации и положительная сторона: теплогенератор имеет простейшую конструкцию, поэтому его легко можно сделать самостоятельно.

При этом пользователь не только экономит значительную сумму, но и получает агрегат, максимально соответствующий его потребностям. Как делается твердотопливный котел своими руками, и какие идеи можно позаимствовать у заводских моделей?

Принцип работы

В общих чертах принцип действия котла на твердом топливе выглядит так:

1. В специальную камеру, именуемую топкой, помещаются дрова, уголь и тому подобное топливо.
2. Загруженное топливо поджигается. Процесс его сжигания в разных котлах может иметь некоторые особенности, но суть всегда остается неизменной: происходит реакция окисления органических молекул с выделением большого количества тепла. Скорость горения, а соответственно и мощность теплообразования, будет зависеть от количества поступающего в топку воздуха. Его можно регулировать при помощи подвижной заслонки, установленной на воздухозаборнике (поддувале).
3. Образующееся при сгорании топлива тепло, как и тепло отходящих дымовых газов, нагревает содержимое специального резервуара – теплообменника. Через входной и выходной патрубки теплообменник подсоединяется к отопительному контуру и становится, таким образом, его частью. Нагретая в теплообменнике среда за счет конвекции или работы насоса поступает в отопительный контур, распределяя по нему тепловую энергию.

Котел длительного горения – принцип работы

Образующийся при сгорании топлива дым за счет конвекции удаляется через вертикальную трубу – дымоход.

Котел твердотопливный длительного горения своими руками – чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь.

Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Ограничить с помощью заслонки поступление воздуха, так чтобы топливо не горело, а медленно тлело

Этот вариант крайне нерационален:

• Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
• Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
• КПД котла значительно понижается.

Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

• после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
• пламя гаснет и котел, можно сказать, выключается;
• при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

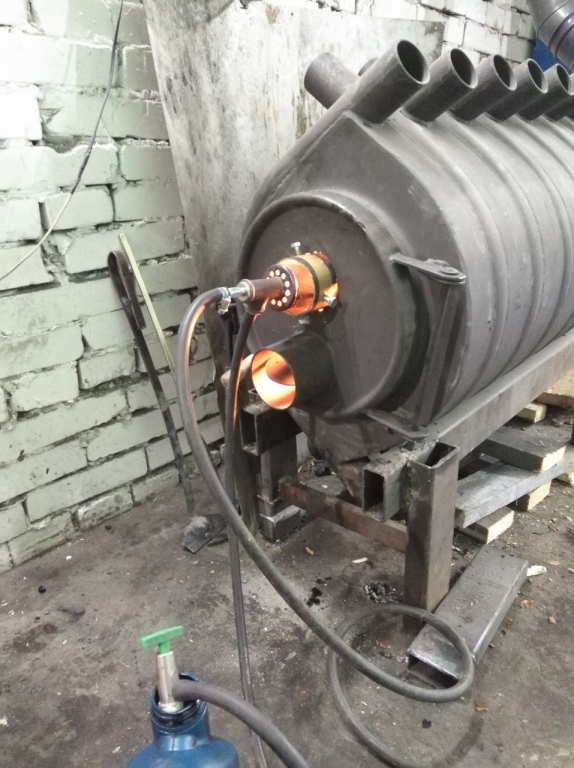

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена – главные составляющие успеха у потребителя. Котел Бакси – инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах – экономичное и эффективное решение при отсутствии коммуникаций. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Схема котла

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Чертеж котла на твердом топливе

Топка и теплообменник окутываются базальтовой ватой (теплоизоляция) и помещаются в корпус.

Процесс изготовления

Первым делом надо подготовить все необходимые заготовки:

1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
3. 4-миллиметровые листы конструкционной стали для корпуса.
4. Уголок 50х4 мм, из которого будет набираться колосниковая решетка.
5. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
6. Труба Ду150 (патрубок для присоединения дымохода).
7. Труба прямоугольная 60х40 (воздухозаборник).
8. Стальная полоса 20х3 мм.
9. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
10. Асбестовый шнур для герметизации проемов.
11. Ручки для дверок заводского изготовления.

Сварку деталей следует выполнять электродами МР-3С или АНО-21.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

Самодельный котел из листового металла

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Видео на тему

Пиролизный котел отопления своими руками: чертежи, принцип работы, изготовление

В нынешнее время высоких цен на теплосиловое оборудование альтернативой для владельца небольшого дома все чаще становится котел отопления, изготовленный своими руками. Конечно же, речь идет о самодельных теплогенераторах на твердом топливе, ведь смастерить газовую или дизельную горелку в домашних условиях практически нереально. Данная статья ориентирована на мастеровитых людей, хорошо знающих сварочное дело. В ней мы расскажем, как по чертежам самостоятельно сделать отопитель, работающий на дровах и угле.

Выбираем схему самодельного котла

Твердотопливные котельные установки делятся на 4 разновидности:

• классические дровяные с прямым сжиганием топлива;
• пиролизные, иначе — газогенераторные;
• агрегаты длительного горения, где древесина, опилки или уголь горят по направлению сверху вниз;
• автоматические угольные и пеллетные.

Для изготовления мы выберем два типа теплогенераторов – использующие принцип пиролиза и верхнего сжигания. Причина проста – популярность этих конструкций среди пользователей, оставляющих свои отзывы на различных тематических форумах. Пеллетные отопители чересчур сложны для домашнего изготовления, а классические агрегаты не слишком интересуют домовладельцев.

Как работает газогенераторный отопитель

Традиционный пиролизный котел, чье устройство показано на картинке, состоит из жаротрубного теплообменника и двух камер, сообщающихся через сопло (форсунку). Подача воздуха на горение — принудительная, осуществляется вентилятором, управляемым блоком автоматики.

Устройство пиролизного котла

Справка. В моделях от разных брендов вентилятор может играть роль как нагнетателя, так и дымососа. Например, в отопителях Мотор Сич он установлен в начале воздушного тракта, а в котлах Атмос – на выходе дымовых газов. Мы выберем более простой проект – с принудительным наддувом.

Пошагово принцип работы пиролизного котла выглядит так:

1. В первичную верхнюю камеру – топливник – загружаются дрова. Когда они разгорятся и агрегат выйдет на рабочую температуру, подача воздуха вентилятором ограничивается и теплогенератор переходит в режим тления.
2. При недостатке кислорода происходит термическое разложение древесины, в результате чего выделяется пиролизный газ, поступающий через форсунку во вторичную камеру.
3. Смешиваясь со вторичным воздухом, горючие газы воспламеняются. Происходит их полное дожигание, после чего продукты горения удаляются через дымоход, отдав тепло жаровым трубам.

Агрегат с дымососом

Важный момент. Чем выше влажность древесины, тем меньше образуется горючих соединений, ниже эффективность работы и теплоотдача.

О способе верхнего горения

Особенность этих котлов на твердом топливе – цилиндрический корпус с вертикальной трубой по центру, куда благодаря естественной тяге подается воздух в зону сжигания. Дымоходный патрубок врезан в боковую стенку, как это изображено на схеме.

Принцип работы теплогенератора основан на горении дров сверху вниз. Груз, установленный на конце трубы, придавливает топливо и опускается по мере прогорания. Пиролиз здесь тоже присутствует: в режиме медленного тления древесина разлагается и выделяет угарный газ, который дожигается в верхней части топливника. Вторичный воздух поступает через щели между крышкой и воздушной трубой.

Справка. Прародителем котлов длительного горения является печь Бубафоня, отлично подходящая для воздушного отопления гаражей, дач или теплиц. Позднее для нее была разработана водяная рубашка, а литовский бренд Stropuva наладил производство водогрейных теплогенераторов данного типа.

Подготовка материалов

Для изготовления твердотопливных котлов лучше всего применять металл с низким содержанием углерода – Ст 3, Ст 10, Ст 20. Дело в том, что сваривать высокоуглеродистую сталь марки Ст 25 и выше – дело неблагодарное, поскольку швы часто лопаются. Да и по цене такой материал обойдется дороже.

Чтобы изготовить пиролизный котел своими руками, необходимо приобрести следующие виды металлопроката:

• сталь листовая толщиной от 4 до 5 мм нужна для сваривания топливника и камеры дожигания;
• то же, толщиной 3 мм – для водяной рубашки;
• профильные трубы сечением 80 х 40 х 2 и 60 х 30 х 2 мм пойдут на изготовление воздушных каналов;
• шамотный кирпич для обкладывания топливника и формирования сопла;
• из труб диаметром 159 х 4 и 57 х 3 мм делается патрубок дымохода, теплообменник и штуцеры для подключения к водяному отоплению;
• полоса стальная 20 х 3 мм;
• для обшивки понадобится базальтовая вата плотностью от 60 кг/м³ и толщиной 2 см, а также тонкий металл с полимерным покрытием;
• блок автоматики с вентилятором и датчиком температуры (недорогой и надежный – польского производства KG Elektronik).

Совет. Форсунка – слабое место газогенераторного отопителя, периодически она прогорает и нуждается в замене. Поэтому сопла для котлов Blago, Atmos и им подобных имеются в продаже. Вы можете купить и приспособить готовое изделие на самодельный отопительный агрегат и не возиться с шамотным кирпичом.

Изготовление теплогенератора с верхним горением значительно упростится, если сделать топливник из старого газового баллона со стенками 4—5 мм. Тогда вам останется заготовить металл для водяной рубашки, воздушную трубу Ø57 мм и лист толщиной 1 см для дискового груза. Патрубки водяного отопления делаются из обрезков трубы Ø32—40 мм, дымохода – 159 мм. Также возьмите арматуру диаметром 2 см или уголки 40 х 40 на сборку колосниковой решетки.

Котельная установка верхнего горения

Сборка пиролизного котла

Для исполнения предлагается типовой газогенераторный отопитель конструкции Холмова с вертикальным теплообменником на задней стенке и центральным расположением сопла, представленный на чертеже. Агрегат с наружными размерами 50 х 55 х 100 см развивает мощность порядка 20 кВт и длительность горения до 10 часов, что обеспечивается за счет увеличенного объема топливника (около 100 литров).

Перед тем как сделать котел, выполните следующие заготовительные работы:

1. Нарежьте или нарубите металл гильотинными ножницами по размерам, указанным на чертеже. Заготовьте патрубки для дымохода и теплоносителя.
2. Изготовьте воздушные каналы из профильных труб, просверлив в боковой стенке отверстия 8 мм с шагом 6 см, приварите фланец под монтаж вентилятора.
3. Сварите огнетрубный теплообменник.
4. Сделайте дверцы и верхний ревизионный люк из двух листов металла с уплотнением графитно-асбестовым шнуром, как показано на фото.

Совет. Чтобы потом не пришлось переделывать неудобные запоры дверок, лучше купить готовые ручки и приварить их по месту к створкам.

Следующий этап – сборка самого пиролизного котла, начинающаяся со сваривания топливника и камеры дожигания. Заготовки сначала соединяются прихватками, а потом провариваются всплошную, причем все швы должны находиться с наружной стороны. Дальнейший порядок работ такой:

1. Установите на заднюю стенку топки теплообменник и зашейте его металлом. Приделайте дымоходный патрубок.
2. Приварите обрамления дверец и профильные трубы по периметру топливника.
3. Сформируйте водяную рубашку, закрепляя листы с помощью стальных полос. После обваривания ее необходимо проверить на герметичность.
4. Поставьте штуцеры для подключения системы отопления. На дно топливной и зольной камеры плотно уложите шамотные кирпичи, вырезав форсунку размером 110 х 35 мм.
5. Обшейте корпус отопителя утеплителем и крашеным металлом. Установите вентилятор и блок автоматики, подсунув датчик температуры под теплоизоляционный слой вплотную к водяной рубашке.
6. Приварите петли и поставьте дверцы.

Более подробное описание изготовления пиролизного котла представлено в видео:

Делаем агрегат верхнего горения

Как уже говорилось выше, подобные котлы проще всего изготавливать из пропановых баллонов емкостью 50 литров. Для этого из резервуара нужно выкрутить вентиль и заполнить его водой, а потом отрезать верхнюю часть болгаркой по заводскому шву. Дальше надо сварить такие элементы:

• колосниковую решетку из арматуры, как это сделано на фото;
• трубу с дисковым грузом и распределителями воздушного потока;
• загрузочную и зольную дверцу с ручками;
• согните из листового металла обшивку водяной рубашки.

Совет. Если нет возможности прокатать стальные листы на вальцах, сделайте рубашку в виде квадрата или многоугольника.

Сборка теплогенератора производится согласно представленному чертежу. Сначала устанавливаются колосники, потом – труба с грузом и верхняя крышка. После чего приваривается дымоход и устраивается водяная рубашка с наружным утеплением. Больше подробностей показано в следующем видео:

В заключение – полезные советы

Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:

1. Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу.
2. Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата.
3. Обязательно сделайте люк для прочистки жаротрубного теплообменника.
4. Не забрасывайте много сырых дров при растопке. Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток).
5. Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.

Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.

Дровяные печи своими руками | Критический бетон

Зима пришла. Если вы готовы взяться за создание собственной системы отопления, самое время сделать обзор некоторых техник самодельных дровяных печей.

Оптимальный выбор типа обогревателя зависит от контекстных переменных; размер обогреваемого помещения, климат вашей среды, доступные материалы, сроки и затраты на строительство обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Перед тем, как представить различные типы обогревателей, важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

1. Отверстие для заправки топлива называется отверстием подачи .
2. Пространство, в котором реакция между кислородом и топливом происходит при высокой температуре, называется камерой сгорания .
3. Важным понятием нагревателей является « термическая масса ». Термическая масса материала — это его устойчивость к изменению температуры при добавлении или отводе тепла. Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше разница температур в помещении во время включения печи.Обогреватели с малой массой более отзывчивы и, следовательно, больше подходят для переменного климата, где требуется быстрый или непродолжительный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой термальной массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природные камни и т. Д.
4. Для каждой печи требуется дымоход для отвода газов (в основном CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода.Некоторые обогреватели более энергоэффективны, чем , чем другие, из-за размеров и формы топочной системы или тепловой массы печи. Во-первых, важно выбрать тип обогревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему обогрева.

Полное руководство по созданию корпуса генератора

Отключение электроэнергии — это не просто неудобство; они также могут иметь разрушительные финансовые последствия.Будь то испорченная еда, потеря данных или упадок в бизнесе, последствия ненадежного электроснабжения идут гораздо дальше, чем просто необходимость найти фонарики и страдать без отопления или охлаждения.

Переносные генераторы

могут обеспечить бесперебойную работу вашего дома или бизнеса в случае бедствия, но, в свою очередь, это дорогостоящее оборудование также должно быть защищено. Если у вас есть генератор, вы должны разместить его внутри корпуса генератора или сарая.

Хотите узнать, как построить корпус генератора? Читайте много полезных советов.

Причины создания переносного блока генератора

Зачем нужен корпус для переносного генератора? Независимо от того, называете ли вы это ящиком, сараем, укрытием или ограждением, ваш генератор должен быть защищен и интегрирован в окружающую его среду. Вот некоторые из лучших причин для постройки контейнера для портативного генератора.

• Погода: Кожух защищает ваш генератор от погодных условий, таких как дождь, снег, отрицательные температуры и сильный ветер.Суровые погодные условия могут не только разрушить генератор, но и аннулировать вашу гарантию.
• Шум: Вы действительно хотите слушать гудение мотора, когда пытаетесь заснуть? Подумайте об этом так: вы не захотите слышать, как ваш сосед часами гоняет на холостом ходу на мотоцикле по соседству. Если ваш генератор слишком громкий, это может даже нарушать местные нормы шума. Ограждение приглушает шум и помогает сохранить комфортное окружение.
• Дикая природа: Вольер может быть особенно важен в сельской местности, поскольку он защищает диких животных от вашего генератора.Белки и другие грызуны могут вызывать перебои в подаче электроэнергии, перебирая провода, а гнездящиеся птицы или осы могут создавать опасность пожара. Вы также не хотите иметь дело с пометом животных.
• Безопасность: Убедитесь, что ваш генератор не только защищен от кражи, но и безопасен для окружающих: вы не хотите, чтобы любопытные посетители оказались в ловушке или пострадали внутри корпуса.
• Хранение : Корпус освобождает место в вашем навесе для хранения на открытом воздухе или в гараже. (Поднимите руку, если вы припаркуетесь на подъездной дорожке, потому что ваш генератор находится в гараже.)
• Эстетика: Машины, выделяющиеся на открытом воздухе, могут быть неприглядными. Вы можете улучшить вид, выбрав корпус генератора, который приятен для глаз и гармонирует с окружающей средой.
• Доступ: Наконец, корпус обеспечивает быстрый и легкий доступ к генератору в аварийной ситуации. Вы будете точно знать, где он находится и как до него добраться.

11 факторов, которые следует учитывать при планировании строительства хранилища генераторов

У вас есть несколько вариантов выбора корпуса: вы можете купить его уже в готовом виде или, если вы делаете все сами и хотите сэкономить, вы можете построить его самостоятельно.Прежде чем выбрать план корпуса переносного генератора, подумайте об этих элементах.

Стоимость

Построить сарай почти всегда дешевле, чем его купить. Генераторы могут быть дорогими (22-киловаттный генератор с воздушным охлаждением для питания здания площадью 2500 квадратных футов может обойтись вам в 5000 долларов), поэтому вам, возможно, придется сэкономить деньги там, где это возможно. С другой стороны, вложив столько денег в оборудование, вы, возможно, не захотите экономить на его защите.

Материалы

Подумайте об использовании погодоустойчивых материалов, которые не гниют и не ржавеют, чтобы ваш генератор можно было защитить даже в плохую погоду.Один из возможных вариантов — листовой металл, а также алюминий с порошковым покрытием, который не ржавеет и не подвержен коррозии. Если вы предпочитаете не работать с металлом, надежной альтернативой являются бетонные блоки, заделанные раствором, или обработанная древесина.

Размер

Прежде чем вы определитесь с размером корпуса, убедитесь, что сам генератор достаточно велик, чтобы выдержать нагрузку, которая потребуется от него во время отключения электроэнергии. Вы же не хотите покупать слишком маленький генератор, строить корпус, а затем обнаруживать, что они оба слишком малы.

Корпус правильного размера будет немного больше генератора, поэтому со всех сторон будет достаточно места для циркуляции воздуха. Чем больше у вас места, тем проще будет доступ к генератору, маневрирование и управление.

Расположение

Подумайте, где на вашем участке вы разместите вольер. Земля должна быть ровной, твердой и недоступной для воды. (Не помещайте его в углубление или овраг.)

Основными опасностями, связанными с генераторами, являются токсичные пары, чрезмерный шум и возможность возникновения пожара.По этим причинам кожух генератора также должен находиться вдали от окон, дверей или открытых сидений, в зоне, свободной от сорняков, высокой травы или других легковоспламеняющихся материалов.

Дополнительные сведения о проблемах с расположением см. Ниже в разделе «Меры безопасности для укрытий для генераторов».

Площадь

На какую поверхность вы будете ставить генератор: грязь, траву, гравий или бетон? Подушка из бетона, армированного сталью, обеспечивает наиболее надежное, ровное, прочное и водонепроницаемое основание, но можно использовать и другие материалы.Вот несколько вариантов:

• Прямой контакт: Корпус устанавливается или строится прямо на траве или грязи. Как и в случае костра, важно избегать участков с травой и убирать все потенциально горючие материалы под ограждением и вокруг него.
• Гравий: Перед установкой или строительством ограждения сверху насыпают слой гравия.
• Бетон: Бетонная плита (иногда армированная стальной арматурой) заливается и затвердевает перед установкой на нее генератора и возведением ограждения.
• Блоки для патио: Если у вас ровный, очищенный участок земли, вы можете использовать блоки для патио или брусчатку, чтобы обеспечить прочное основание. Они не такие прочные, как бетонная плита, но могут обеспечить большую устойчивость, чем прямой контакт.

Имейте в виду, что более мягкие поверхности, такие как грязь или трава, могут уменьшить шум генератора, в то время как более твердые поверхности, такие как бетон, асфальт или дерево, имеют тенденцию усиливать его. Одно из возможных решений — постелить резиновый антивибрационный коврик на поверхность пола перед установкой на него генератора.

Климат

Местный климат является важным фактором, который следует учитывать, особенно при выборе материалов и поверхности контейнера для его установки. Температура и влажность представляют опасность для вашего дорогостоящего оборудования, даже если вы храните его вдали от прямого дождя, снега и ветра. Корпус должен учитывать внешние условия вашего местного климата, особенно влажность и экстремальные температуры.

Вот несколько примеров:

• Жаркий и засушливый климат: Ваш генератор может стать слишком горячим, даже когда он не работает, и вам может потребоваться установка системы охлаждения.
• Холодный климат: Вам может потребоваться внешний нагревательный элемент, чтобы не допустить замерзания компонентов и жидкостей зимой, когда они не используются.
• Рядом с океаном: Навес должен выдерживать коррозию, вызванную брызгами соленой воды и сопутствующей влажностью.

Также важно, чтобы ваш генератор был сухим, особенно его розетки. Попадание воды может привести к остановке генератора и необратимому повреждению. Вода также может создать риск поражения электрическим током при контакте с любым электрическим устройством.

Доступ

Вы можете получить доступ к генератору через различные отверстия, в том числе:

• подъемная крыша или верхняя крышка
• одна или несколько одностворчатых дверей
• двойные входные двери или боковые двери
• откидные створки
• или сочетание вышеперечисленных функций.

Чем крупнее и больше каналов для обеспечения воздушного потока и доступа к элементам управления генератора, тем лучше. Какие бы возможности доступа ни предлагались в вашем навесе, лучше всего убедиться, что они a) плотно закрываются от погодных условий, когда они не используются, и b) широко открываются или откидываются, чтобы обеспечить вентиляцию и доступ по мере необходимости.

Вентиляция

Генераторам

требуется вентиляция, чтобы обеспечить их правильную работу и избежать угроз безопасности, таких как токсичные пары, перегрев и риск возгорания. Особое внимание следует уделить встраиванию надлежащих вентиляционных устройств в любой корпус, в том числе:

• Половые доски в деревянных конструкциях на расстоянии не менее 1/2 дюйма
• Жалюзи для приточного воздуха, встроенные в стены, двери или в стыки; автоматические жалюзи обеспечивают вентиляцию, защищая от дождя и ветра, грызунов, птиц и насекомых
• Вытяжной вентилятор
• Достаточно места, чтобы дверь сарая оставалась открытой во время работы

Подробнее о вентиляции и мерах безопасности см. Ниже в разделе «Меры безопасности для укрытий для генераторов».

Электричество

Никогда не пытайтесь подключить дом или офис к генератору напрямую с помощью удлинителя. Генератору требуется передаточный переключатель для безопасного подключения к электрической системе здания.

Ручной или автоматический переключатель передачи управляет потоком электричества между вашим зданием, местным энергоснабжением и генератором, направляя поток электричества в нужном направлении в нужное время для обеспечения безопасной работы.

Какую бы конструкцию вы ни выбрали для своего генератора, в ней должно быть место для переключателя, которое сохранит его сухость и обеспечит легкий доступ.Дополнительные сведения о требованиях к электричеству см. Ниже в разделе «Важные соображения безопасности для укрытий для генераторов».

Шум

Газогенераторы довольно громкие. Самые бесшумные современные инверторные модели производят около 60 децибел (дБ), что означает, что вы можете разговаривать поблизости, не крича. Большинство из них выходят далеко за рамки этого диапазона, вплоть до диапазона 90 дБ, который может повредить слух. Некоторые генераторы даже не указывают уровень в децибелах, поэтому лучше позаботиться о безопасности и хорошо изолировать корпус.

Шум генератора можно приглушить или «заглушить», поместив его в «тихий ящик генератора», оборудованный шумоподавляющими материалами. Как правило, чем больше слоев у вашего блока генератора, тем тише он будет. Дефлекторы могут снизить уровень шума на 50% и более. Более подробную информацию о звукоизоляции см. В разделе « Звукоизоляционная перегородка» ниже.

Безопасность

Несмотря на то, что генератор является здоровенным механизмом, при определенных обстоятельствах он может быть уязвим. Установка оборудования, позволяющего запирать корпус, может защитить его от угроз:

• Thieves: Генератор — ценное оборудование — и не только для вас.Известно, что похитители генераторов оставляют работающую газонокосилку, чтобы замаскировать свое бегство, надеясь, что владелец генератора не заметит немного другого шума. Размещение вашего генератора в закрытом корпусе может заставить потенциальных воров дважды подумать, пытаясь его украсть. . Ворам нравятся легкие цели, и если они увидят запертый вольер, они, скорее всего, двинутся дальше и будут искать что-то, что не окажет такого большого сопротивления.
• Дети: Блокировка также обеспечивает безопасность детей.Сарай с генератором может показаться заманчивым местом для исследования или укрытия во время игры в прятки, но генератор — это опасное оборудование, которое может нанести травму.
• Животные: Запирающийся вольер также может удерживать животных, когда они пытаются проникнуть внутрь, ищут укрытие или место для гнезда.

Типы кожухов генераторов

Все корпуса служат основным целям защиты и снижения шума генератора. Поскольку влага и экстремальные температуры — злейшие враги генераторов, погодозащитные кожухи спроектированы и построены так, чтобы защищать генераторы от непогоды — одни просто делают это лучше, другие.

Существует несколько типов кожухов для генераторов своими руками, которые можно построить из различных материалов. Они варьируются в разных ценовых категориях и предлагают множество размеров и вариантов дизайна, от компактных коробок до навесов. Вот несколько типов кожухов для генераторов, которые вы можете построить:

• Звукоизоляционная перегородка: Также известная как шумопоглощающая бесшумная коробка, она разработана для снижения шума и поддержания тишины в окружающих областях. Они наиболее эффективны при облицовке звукопоглощающими материалами, такими как винил с массовой загрузкой, ДВП средней плотности, акустическая герметизация и / или зеленый клей-герметик.
• Деревянный навес своими руками: Деревянное ограждение можно недорого построить в виде плоского, асимметричного навеса с черепицей, остроконечного / остроконечного или другого стиля. Ищите планы с несколькими распашными или раздвижными дверцами или крышками.
• Корпус из оцинкованной стали: Эта конструкция построена из листов оцинкованной стали. Особенно важно, чтобы металлические конструкции были оборудованы соответствующими отверстиями на петлях для обеспечения надлежащей вентиляции.
• Укрытие из бетонных блоков: Конструкция, построенная из бетонных блоков, соединенных с раствором, отличается особой прочностью, звукоизоляцией и надежностью.Это также требует особого внимания к доступу и вентиляции.

Выбор плана корпуса для сборки

Структурные планы для строительства кожуха генератора должны содержать пошаговые инструкции, в которых четко указаны предполагаемые размеры ангара и перечислены все материалы и компоненты, необходимые для строительства пола, стен, крыши и дверей.

Это одни из наших любимых дизайнов, но вы можете найти гораздо больше в Google.

Звукоизоляционная перегородка

• Плюсы: Они специально разработаны, чтобы поддерживать тишину в окружающих областях.Это особенно важно, если вы живете или работаете в районах с небольшим расстоянием между домами или в сообществах со строгими правилами относительно шума.
• Минусы : Их может быть сложнее построить, чем стандартные коробки, отчасти потому, что вам нужно выстелить их шумопонижающими изоляционными материалами. (Важно оставить достаточно места как для самого генератора, так и для изоляции.) Вентиляция через откидные двери или крышки делает работу громче.
• Ссылки на планы:
  https: // aquietrefuge.com / build-soundproof-box-for-generator /

Деревянный сарай своими руками

Корпус из оцинкованной стали

• Плюсы: Эти прочные и надежные корпуса обеспечивают защиту от дождя, ветра, животных и кражи (если они заблокированы). Они устойчивы к коррозии и возгоранию и защищают от электромагнитных помех. Кроме того, они прочнее смолы и обеспечивают наиболее надежную защиту.
• Минусы: Любой, кто побывал в металлическом сарае в жаркий день, может сказать, что внутри душно.Металлические корпуса плохо защищают от экстремальных температур, легко задерживают тепло и требуют дополнительной вентиляции. Влага и грязь могут попасть в неточные соединения, что потребует дополнительных уплотнений или прокладок. Эти конструкции также имеют острые края, что создает риск травмы при сборке.
• Ссылки на планы:
  https://www.icreatables.com/sheds/42×30-GNM-generator-shed-metal

Укрытие из бетонных блоков

• Плюсы: Бетонные блоки представляют собой прочный вариант, который снижает шум, защищает от пыли и животных и отпугивает воров.Они относительно просты в изготовлении и сравнительно дешевы; в магазинах товаров для дома блоки стоят менее 2 долларов за штуку.
• Минусы: Этот тип материала имеет небольшое тепловое сопротивление, поэтому вам может потребоваться дополнительная изоляция от тепла и холода, если вы пойдете по этому маршруту. Вам также необходимо обеспечить достаточную вентиляцию. И хотя планы могут быть довольно простыми, на самом деле работа с бетоном может быть трудоемкой.
• Ссылки на планы:
  https: // www.Instructables.com/id/Enclosure-for-a-Generator/

Важные соображения безопасности для укрытий для генераторов

Расположение

Поскольку генератор обычно работает на бензине или другой воспламеняющейся жидкости, следует проявлять такую ​​же осторожность, как и с любым двигателем внутреннего сгорания. Площадка и поверхность должны быть ровными и прочными, без риска смещения под ними и вне досягаемости воды.

Генератор также следует размещать в месте, свободном от сорняков, высокой травы или любого другого легковоспламеняющегося материала.Если у вас нет такой зоны на вашей территории, воспользуйтесь водоочистителем и экологически безопасным средством для уничтожения сорняков / трав, чтобы расчистить место, где вы можете безопасно разместить ограждение для хранения генератора.

Не размещайте генератор под палубой, в гараже или в любом другом замкнутом пространстве, где могут скапливаться токсичные пары, даже когда двери корпуса открыты. Кроме того, убедитесь, что он находится достаточно далеко от любых потенциальных препятствий, чтобы вы могли открыть дверь (и).

Не стройте свой корпус с местом для хранения топлива, которое вы будете использовать для питания своего генератора.Его следует хранить в отдельном месте, чтобы свести к минимуму риск возгорания.

Расстояние

Легкий доступ важен в чрезвычайной ситуации, но из-за многочисленных опасностей, которые могут представлять генераторы — они выделяют токсичные пары и могут легко создавать опасность пожара — убедитесь, что ограждения находятся на значительном расстоянии от вашей рабочей площадки, кемпинга или здания.

Центры по контролю за заболеваниями рекомендуют использовать генераторы только на улице и держать их на расстоянии более 20 футов от дверей и окон.Строительные нормы и правила часто призывают размещать генераторы на расстоянии не менее 5 футов от горючего материала и 5 футов от любого проема дома, а также от деревьев, выступов или надземных конструкций.

Кроме того, Управление по охране труда (OSHA) предупреждает, что из-за того, что генераторы работают громко, они могут вызвать потерю слуха и усталость. Это еще одна веская причина подумать о том, чтобы разместить новый корпус подальше от спальни или другого жилого помещения.

Вентиляция

Надлежащая вентиляция корпуса важна как для правильной работы генератора, так и для оптимальной безопасности.Согласно OSHA, генератор должен иметь от 3 до 4 футов свободного пространства со всех сторон и выше для обеспечения надлежащей вентиляции.

Кожух должен вентилироваться с вырезами, которые позволяют впускать воздух, отводить тепло и отводить дым. Правильный поток воздуха к охлаждающему вентилятору и системе контроля температуры может предотвратить перегрев и повреждение генератора, а также минимизировать вероятность возгорания.

Имейте в виду, что генераторы выделяют токсичный газ окиси углерода (CO), который является особенно опасным газом, потому что вы не можете его почувствовать или увидеть.Люди умерли от отравления угарным газом, потому что их генераторы не вентилировались должным образом.

Эта опасность особенно велика для вольеров, потому что вы, вероятно, проведете там больше времени — тем более, что не хранит генератор в гараже или в любом жилом помещении, даже если двери и окна открыты.

Если навес наполняется газом CO, он также может задушить двигатель генератора и вызвать его отключение. Доступны датчики CO с батарейным питанием, поэтому вы можете быть уверены, что ваш корпус хорошо вентилируется.

Движущиеся части

Еще одним соображением безопасности является опасность, связанная с вращением лопастей вентилятора внутри кожуха генератора. Генераторное оборудование часто включает вытяжные и / или внутренние охлаждающие вентиляторы, которые могут работать рядом с точками доступа и панелями управления. Целесообразно установить ограждение вентилятора с проволочной клеткой или другой тип барьера, чтобы никто не поранился об острые движущиеся части.

Электроэнергия

Электрическая конструкция кожуха генератора должна включать электрическую панель с мощностью, достаточной для обслуживания генератора, вытяжной вентилятор, охлаждающий вентилятор, систему контроля температуры и свет.Что наиболее важно, система должна включать в себя безобрывный переключатель — по сути, переключатель, который переключается, когда в вашем офисе или дома отключается электричество и включается генератор.

Национальный электротехнический кодекс требует, чтобы передаточный переключатель имел трехпозиционный переключатель для предотвращения обратной подачи (подробнее об этом ниже). Он будет обозначен либо «линия-отключен-генератор», либо «вкл-выкл-вкл.».

Может возникнуть соблазн сэкономить несколько сотен долларов и подключить генератор напрямую к зданию через удлинитель.Не делай этого. Без переключателя передачи вы рискуете поджарить свои приборы или повредить генератор.

Передаточный переключатель также экономит ваши деньги, поскольку он автоматически отключается при восстановлении электроснабжения. Таким образом, вам не придется постоянно проверять, загорелся ли свет у ваших соседей.

Вот как это работает: передаточный переключатель изолирует выбранные цепи от линий электропередач, предотвращая «обратное питание», которое возникает, когда мощность возвращается из системы здания в близлежащие линии электропередач.Вот что может повредить ваш генератор и приборы. Он также может взорвать электрическую панель здания, поджечь провода, вызвать пожар и даже повредить или убить любого обслуживающего персонала, который мог бы работать на подключенных линиях.

Автоматические переключатели бывают двух разновидностей:

• Manual
  Они позволяют вручную включать и выключать цепи для управления нагрузкой на генератор. Как правило, они дешевле из-за более низкой стоимости установки. Одна потенциальная ловушка: если во время отключения электричества никого нет, то электричество отключено.Это может быть проблемой, например, с охлажденными продуктами; если вы отсутствуете на какое-то время, они, скорее всего, испортятся. Согласно Consumer Reports , вы можете приобрести устройство блокировки, которое закрывает главный выключатель на вашей сервисной панели, поэтому вы не можете включить его во время работы генератора. Когда ваше питание снова включается, вы вручную возвращаете блокировочный переключатель в его нормальное положение. Это предотвращает обратную подачу, потому что мощность течет только в одном направлении. Вы можете приобрести комплект блокировки по цене от 50 до 150 долларов.
• Автоматический / универсальный
  Универсальный передаточный переключатель (UTS) автоматически включается, выключается и при необходимости регулирует поток мощности генератора. Он также контролирует энергоснабжение от электросети, и когда оно восстанавливается, UTS автоматически подключает ваш дом или офис к источнику энергоснабжения и отключается от генератора. ПРИМЕЧАНИЕ. Передаточный переключатель — это часть проекта корпуса генератора, который нельзя делать самостоятельно. В некоторых юрисдикциях требуется, чтобы лицензированный электрик устанавливал ваш автоматический переключатель, и вы всегда должны консультироваться с ним при проектировании, установке, обслуживании или ремонте любых электрических компонентов или систем.Это касается комплекта блокировки, а также универсальной передачи. Помимо правильной установки, электрик может сказать вам, будет ли он работать с вашей электрической системой и соответствует ли она местным строительным нормам.

Расходные материалы для строительства генераторного цеха

Планы навеса для генератора

могут сильно различаться, но это материалы и инструменты, необходимые для типичного деревянного корпуса DIY с передней стенкой, задней стенкой, боковой стенкой и крышей из гонтовой черепицы.

ПРИМЕЧАНИЕ: Все пиломатериалы и фанера должны быть плоскими и прямыми, не деформированными, без сучков, трещин или гниения.

• Брус 2 × 4
• Лист фанеры
• Сайдинг фанерный Т1-11
• Листы алюминиевые
• Перила из твердой древесины 1/2 дюйма
• Гвозди Brad
• Винты с головкой под 1 дюйм
• Винты деки
• Винты оцинкованные
• L-образные кронштейны
• Черепица кровельная
• Шпаклевка
• Клей для дерева
• Морилка / краска
• Герметик для герметика
• Банджи-шнуры
• Вентиляционные решетки
• Рулетка
• Настольная пила или циркулярная пила

Последние мысли о корпусах генераторов

Генераторы

— это находка, когда штормы или другие чрезвычайные ситуации вызывают отключение электричества в вашем доме или на работе.Но, как и любое другое оборудование внутреннего сгорания, генератор должен быть настроен на безопасную работу и храниться в надлежащих условиях, защищенных от непогоды, дикой природы и других угроз.

Изучите множество вариантов построения кожуха генератора и найдите тот, который подходит именно вам.

Похожие сообщения

Как обогреть дом во время резкого похолодания

Сильный ветер, сильный снегопад и скопление льда во время зимних штормов могут привести к массовым отключениям электричества, которые длятся несколько дней.Что еще хуже, выходить из дома за припасами или искать временное убежище может быть опасно, если на дорогах также плохая погода. Вы не можете предотвратить перебои в подаче электроэнергии, но можете подготовиться к ним. И если вы не подготовитесь вовремя, есть еще кое-что, что можно сделать, чтобы добавить тепла в свой дом во время отключения электроэнергии.

Подготовьте свой дом к сезону зимних штормов

Лучший способ справиться с перебоями в подаче электроэнергии — это заранее подготовиться к ним. Если вы дождетесь, пока прогнозируется шторм, чтобы подготовиться, вы можете обнаружить, что необходимых товаров нет в наличии, время слишком ограничено для выполнения необходимых задач или техников и сантехников все забронировали.

Когда зимой отключается электричество, то же самое происходит и с вашим основным источником тепла, будь то печь, бойлер или электрическое отопление. Даже газовые печи не могут работать без электричества. Чтобы подготовиться, исследуйте альтернативные источники тепла, для которых не требуется электричество.

Установка инфракрасного обогревателя гаража

Инфракрасные обогреватели

, работающие на природном газе, такие как наш Инфракрасный обогреватель для гаражей Auto-Ray , являются отличными источниками тепла при полном отсутствии электричества. Инфракрасные обогреватели для гаража сохранят тепло в гараже всю зиму за копейки в день.Ваш отапливаемый гараж также обеспечит тепло соседним комнатам в вашем доме, а также поможет защитить открытые трубы в вашем гараже от замерзания. Инфракрасные обогреватели для гаража создают отличную теплую зону в вашем доме во время зимних отключений электричества.

Проверьте водонагреватель

Знаете ли вы, что водонагреватель может быть альтернативным источником тепла? Большинство водонагревателей резервуарного типа не используют электричество. Даже если ему требуется электричество, чтобы зажечь газ и нагреть воду, нагретую воду, оставшуюся в вашем баке после отключения электричества, можно использовать для наполнения ванны, что может повысить температуру в вашей ванной комнате, чтобы вы чувствовали себя комфортно.Наши опытные сантехники настроят ваш водонагреватель на , чтобы убедиться, что он работает надежно, и пока они находятся у вас дома, спросите их, какой тип системы зажигания он использует.

Изолируйте вашу сантехнику

Тепло в вашем доме — единственное, что предохраняет ваши трубы от замерзания в самую холодную погоду, а когда замерзшая труба тает, она может лопнуть и затопить ваш дом. Попросите наших опытных сантехников провести осмотр безопасности сантехники , и спросить их, какая из ваших труб будет наиболее уязвимой, если вы потеряете тепло во время отключения электроэнергии.Некоторые трубы можно изолировать, чтобы предотвратить замерзание и разрыв.

Рассмотреть Генераторы

Если у вас нет генератора, рассмотрите варианты. Портативный генератор может управлять выбранными приборами, такими как ваша печь, и несколькими небольшими электронными устройствами, достаточно долго, чтобы вы могли прожить день без электричества. Некоторые генераторы включаются автоматически при отключении электроэнергии и обеспечивают бесперебойное электроснабжение вашего дома.

Установить детекторы угарного газа (CO) и дыма

Отопление дома зимой — потенциально опасное занятие даже без отключения электричества.В вашем доме должны быть датчики угарного газа (CO) и дыма на каждом уровне и, желательно, в каждой спальне. Доступно несколько хороших вариантов, а некоторые даже подключаются к Интернету через соединение Wi-Fi и могут предупредить вас через приложение на вашем телефоне, если существует опасность, что хорошо, если вы держите телефон у кровати.

Особенно важно иметь детекторы CO и дыма, если вы используете альтернативные источники тепла во время отключения электроэнергии. Горючие источники тепла выделяют CO, который не имеет запаха и может вызвать сонливость, потерю сознания и смерть.Даже ваша газовая печь может выделять CO, поэтому важно ежегодно проходить проверку безопасности печи .

Запас топлива

Заправьте свой генератор топливом, если он у вас есть. Также держите ваши машины полными топлива — они могут быть временными станциями обогрева во время работы — конечно, за пределами гаража. И если вам повезло, что у вас есть дровяная печь, запаситесь дровами.

Запас воды

Отключение электроэнергии может лишить ваш дом не только тепла, но и воды.Электричество необходимо для работы водяных насосов, поэтому дома с водой из колодца могут потерять воду при отключении электричества. Даже дома на муниципальном водоснабжении небезопасны, если отключение электричества отключит насосы водозабора; у вас останется лишь небольшое давление в трубах, пока вы полностью не потеряете воду. Держите под рукой запас питьевой воды на случай худшего и экономно расходуйте воду из-под крана.

Приобрести блоки питания для ваших устройств

Вы можете приобрести резервные аккумуляторы, которые подзарядят ваши телефоны, если вы окажетесь вдали от источников электричества.Купите их хотя бы для своих мобильных телефонов, а также подумайте о приобретении их для своих компьютеров. В чрезвычайных погодных условиях важно иметь заряженный телефон, поэтому держите эти устройства заряженными и готовыми к использованию.

Действуйте быстро, когда теряете силу

Как только электричество отключится, у вас не будет много времени, прежде чем ваш дом станет неприятно холодным и, возможно, опасным для детей, больных и домашних животных. Сделайте эти шаги, чтобы ваша семья оставалась в безопасности.

Подумайте о том, чтобы покинуть свой дом

Если ваша семья и домашние животные «переносные», лучше всего переместить их в отель на ночь.В отелях обычно есть резервные генераторы на случай отключения электроэнергии, но всегда полезно попросить убедиться в этом. Однако будьте осторожны, принимая это решение, поскольку те же условия, которые вызывают отключение электроэнергии в зимний период, могут стать причиной опасных условий вождения.

Если вы сочтете неразумным выходить из дома, помните, что вы всегда можете использовать свои автомобили в качестве временных станций обогрева. , если сначала вынести из гаража . Чтобы убрать машину из гаража после отключения электричества, вам придется открыть дверь гаража вручную, что может быть невозможно до тех пор, пока вы сначала не отсоедините механическое устройство открывания двери от двери гаража.

Безопасное добавление тепла в дом

Включите инфракрасный обогреватель для гаража, если он у вас есть. Пятьдесят градусов — это хорошая температура для нормального использования, но ее можно увеличить намного выше, что не только сделает ваш гараж поджаренным, но и поможет обогреть соседние комнаты.

Если у вас есть дровяная печь, разожгите ее и держите гореть. Если у вас ограниченное количество дров, сжигайте их через равные промежутки времени, позволяя им остыть между ожогами. Подумайте дважды, прежде чем использовать дровяной или газовый камин; Если в нем нет вентилятора для циркуляции тепла, вы можете потерять больше тепла, чем вырабатываете при сжигании дров или газа.Никогда не используйте камин, не открыв дымоход, и используйте камин или дровяную печь только в том случае, если он и дымоход недавно прошли осмотр и находятся в безопасном рабочем состоянии.

Используйте солнце для обогрева. В солнечный день откройте жалюзи на окнах на солнечной стороне дома. Положите темные одеяла на пол, мебель или кровать под прямыми лучами солнца, чтобы понежиться в лучах солнца. Как только солнце сядет, сделайте как можно более повторную изоляцию окон.

Запустите ванну с горячей водой; он добавит тепла помещениям вокруг ванной.Вы также можете принять горячий душ, чтобы согреться. В стандартных водонагревателях не используется электричество, поэтому вы всегда можете использовать горячую воду.

Изолируйте свой дом и себя

Устраните потерю тепла в вашем доме, закрыв шторы и заблокировав сквозняки. Открывайте двери только в случае крайней необходимости. Переместитесь в самую теплую комнату дома и разбейте там лагерь. Зимой это может быть подвал из-за изоляционной способности земли.Возьмите с собой самые теплые одеяла и пальто.

Избавьтесь от потери тепла телом, надев многослойное белье, в том числе длинное нижнее белье, теплые носки и шляпу. Рассмотрите возможность использования химических грелок для рук и ног, но никогда непосредственно на коже. Даже самонагревающиеся подушечки для обезболивания могут работать в крайнем случае, но они сильно нагреваются и могут обжечь кожу.

Сохранение гидратации поможет вам согреться, поэтому не забывайте пить достаточно. Не употребляйте алкоголь, так как он снижает температуру тела. Вашему телу требуется больше еды, чтобы оставаться в тепле на холоде, поэтому убедитесь, что вы едите достаточно.

Используйте воду с умом

Лучше экономить воду для питья на тот случай, если из-за отключения электроэнергии водяные насосы не смогут подавать воду в ваш дом. Но если температура на улице значительно ниже нуля, обязательно включите краны и дайте струйке воды размером с карандаш течь, чтобы ваши трубы не замерзли. Что касается смыва туалетов, используйте правило желто-мягкого, коричневого пуха.

Позвоните нам

Позвоните нам до, во время или после отключения электроэнергии для получения помощи. Всегда есть способы помочь вам, и мы хотим помочь, если можем.Вы можете связаться с нами по телефону A-N-T-H-O-N-Y (268-4669) KS или MO или по , щелкнув здесь, чтобы запланировать обслуживание.

Самодельная гидромассажная ванна на дровах

Джакузи отличные. Кто не любит расслабляющую ванну после тяжелого дня. Вы можете хорошо принять горячую ванну, даже если живете в автономном режиме с дровяной гидромассажной ванной.

Как правило, горячие ванны на дровах изготавливают несколькими способами. Обычно начинается с резервуара для фермерского инвентаря и 55-галлонной бочки, переделанной в печь. Печь может быть установлена ​​прямо в резервуар для хранения или сбоку с водой, пропущенной через барабан для ее нагрева.

Выберите резервуар, который вы хотите использовать для своей дровяной гидромассажной ванны:

Переделка стокового бака под кадку:

Tractor Supply — отличный источник запасных цистерн. Но найти на достаточно большой глубине сложно.Большинство стандартных резервуаров имеют глубину два фута. Они бывают круглой или овальной формы. Резервуар диаметром шесть футов вмещает 390 галлонов воды. Мы вмещаем пятерых взрослых, двух детей и барабанный обогреватель на 55 галлонов. См. Картинку справа.

Овальный резервуар шириной 2 фута и длиной 4 фута вмещает 103 галлона и вмещает двух скрюченных людей.

Большинство производителей самодельных гидромассажных ванн используют оцинкованные резервуары, но Rubbermaid также делает резервуары из формованного полиэтилена для обеспечения превосходных характеристик и долговечности.

Резервуары без дна могут быть глубже:

Баки с бездонным прикладом — это то, как они звучат. У вас есть только стороны, и вам нужно создать бетонное основание и использовать лайнер для создания бассейна. Они могут быть глубже и больше, чем стандартные стандартные резервуары. Расход побеждает цель DIY недорогой. Если вы собираетесь пойти на такую ​​крайность, с таким же успехом можно купить уже сделанную небольшую гидромассажную ванну.

Джакузи из кедра

Кедровая бочка — почти культовая ванна для мытья посуды. Они были изобретены до того, как стал доступен металл, и хорошо удерживали воду.Однако гидромассажные ванны из кедра действительно протекают, и их немного сложно собрать (что нужно делать правильно). Вот почему я рекомендую использовать набор, а не пытаться вырезать и формировать клепки самостоятельно.

Поскольку кедр — это древесина, на нем может расти плесень, если за ним не ухаживать должным образом. К сожалению, и хлор, и бром могут повредить древесину

Определите тип топки, которую вы можете сделать:

На изображении выше Марк поставил в бак бочку емкостью 55 галлонов. В шланге, который вы видите, идет к отдельному корпусу, есть хорошая система фильтрации.В комплекте также цеховой пылесос для подачи большего количества воздуха в зону сгорания.

В кадке топке

Кажется, что вставить металлическую бочку емкостью 55 галлонов в резервуар несложно. Сантехника не требуется. Но вам нужно создать путь для воздуха для горения, чтобы попасть в зону пожара, и чтобы дрова могли попасть в барабан, не обжечься. Сильфон часто используется, чтобы разжечь огонь.

Наружные обогреватели топки

TimberLine, нагреватель для горячей ванны BonFire поднимет 100 галлонов примерно на 65 градусов по Фаренгейту в час.Конструкция термосифона не использует электричество. 1884 доллара США на EBay. Щелкните изображение, чтобы увидеть подробности.

Внешняя топка имеет много преимуществ перед внутренней топкой.

• В вашей ванне больше места для людей.
• Меньше шансов обжечься в горячей точке.
• Проще проектировать и контролировать поток воздуха в зону горения.
• Не допускает попадания золы и древесного мусора в ванну.
• Может потребоваться насос, если термосифонирования недостаточно.

Конструкция термосифона не требует электричества для перекачивания воды.

Внешний водонагреватель, показанный справа, имеет конструкцию «термосифон». Топка имеет двойные стенки с зазором примерно 1,5 дюйма, в котором содержится вода, что делает всю топку (кроме передней) теплопередающей поверхностью. Дополнительная теплопередача происходит в заполненных водой плоских перегородках, проходящих горизонтально через топку. Перегородка отклоняет путь огня, поэтому отдает больше тепла в водяную рубашку, прежде чем подниматься в дымоход.

Тепло легко регулируется регулировкой тяги воздуха для нагрева воды и поддержания температуры воды.

Размеры печи TimberLine BonFire Stoves : ширина 18 дюймов, длина 29 дюймов, высота 19 дюймов, общий вес 66 фунтов. Топка вмещает 28 ″ бревен. Водяная плита BonFire поставляется со сливной пробкой 3/4 ″ для полного слива воды из внутренней водяной рубашки, предотвращая любые повреждения, которые могут быть вызваны замерзанием. Также имеется датчик температуры для регулирования подачи горячей воды и предохранительный клапан давления.

Создание собственного внешнего водонагревателя с дровяной гидромассажной ванной:

Вы можете построить свой собственный водонагреватель для джакузи, используя бочку емкостью 55 галлонов примерно за 600 долларов.00 по словам людей с Instructables.com.

Они сделали дверь в передней части бочки и выложили дно огнеупорным кирпичом. Комплекты двери и ножки показаны в разделе виджетов на этой странице для получения подробной информации.

Медный змеевик был встроен в дымовую трубу, и электрический насос прокачивал воду через змеевик. Строитель использовал промышленный пылесос, чтобы нагнетать воздух в топку, чтобы огонь разгорелся сильнее.

Вот хорошее видео на YouTube®, демонстрирующее модернизацию водонагревателя типа «бочковая печь».

О чем нужно подумать:

Когда вы покупаете гидромассажную ванну, у нее обычно есть хорошая крышка, чтобы вода оставалась горячей и чистой. Борта ванны также утеплены. Ванна обычно глубже стандартной.

Изготовленная гидромассажная ванна с электрическим нагревателем может стоить около 10 долларов в месяц. электричеством, но вода будет хорошей и горячей, когда вы будете готовы ее использовать, а температура будет регулироваться на уровне 104 градусов.

Если вы будете использовать одну и ту же воду в течение длительного периода времени, вам потребуется добавить какую-либо систему фильтрации и дезинфекции.

Горячая ванна Redneck Wood Fired Видео:

Вот уникальное видео на YouTube®, посвященное горячей ванне с деревянным обогревом, в котором 55-галлонная бочка выходит за пределы емкости для замачивания. Очень просто, без движущихся частей. Он недорогой и быстрый, но вмещает только одного человека. Вы бы не хотели сидеть на горячей точке, созданной огнем.

Законы и ограничения, которые могут повлиять на использование дровяной гидромассажной ванны:

Хотите верьте, хотите нет, EPA имеет строгие стандарты выбросов для дровяных котлов.Вполне возможно, что местные власти или даже ассоциация домовладельцев могут вас огорчить. С сайта Obadiah’s.net:

«С 15 мая 2015 года вступил в силу Шаг 1 новой редакции СНПС для котлов на древесном топливе. Любой древесный котел, сертифицированный Агентством по охране окружающей среды, произведенный не ранее этой даты, должен соответствовать тепловой мощности 0,32 фунта / мм БТЕ.

Обратите внимание, что по-прежнему законно продавать или владеть дровяным котлом, не имеющим сертификата EPA, и что незаконно только эксплуатировать котел, не соответствующий законам штата или города о качестве воздуха.Скорее всего, местные законы штата уже отражают обновление EPA для NSPS, но, пожалуйста, свяжитесь с вашим Департаментом качества окружающей среды, чтобы узнать, какие правила применяются к вам, прежде чем покупать дровяной котел ».

Жизнь вне сети с Джейком и Николь

Вот видео Николь и Джейка на YouTube®. Они живут автономно в юрте, а себе джакузи сделали из цистерны и отдельной топки. Они собирают дождь с односкатной крыши, чтобы заполнить ее, а затем отправляют использованную воду в сад.

Чтобы узнать больше о жизни вне сети, посетите эти страницы:

Автономная жизнь в крохотном домике

Лучшие источники энергии вне сети

Дровяные печи для крошечных домов

Добавление солнечной энергии в ваш крошечный дом

Обновите свой дом с помощью этих самодельных деревянных крышек для обогревателей плинтусов

Иногда от этого никуда не деться.

Плинтус тепло то есть. Если вам повезет, вы можете получить довольно скромные крышки обогревателя плинтуса, но если вы похожи на меня и застрянете с теми, которые в значительной степени ЗАНИМАЮТ ПОЛОВИНУ СТЕНЫ, что ж, вам придется иметь дело с этим.

Вообще-то поцарапайте это.

Вам не нужно «иметь дело» и зацикливаться на этих вещах. Вы можете создать утеплитель для плинтуса лучше!

Если вы заметили, я больше люблю домашний декор / показываю вам более широкую картину, когда дело доходит до предметов интерьера. На самом деле я не делаю уроки только потому, что большая часть того, что я делаю, не является полностью новым, и кто-то мог бы объяснить это намного лучше (хотя я сделал учебник по покраске ваших кухонных шкафов.)

Но когда я разместил наши После обновления гостиной и разговоров о том, что нам «бросают» обогреватели для плинтусов, у меня был запрос на публикацию о строительстве чехлов для обогревателей для плинтусов, и я понял, что их не так много.Так что, ага, для этого нужен широкий, обширный Интернет!

Я звоню строителю, он же мой муж, он же Титус, чтобы рассказать вам, как он строил эти деревянные покрытия!

Убери это, Тит.

Эта лампа наклонена или это только я? Пизанская башня лампизы! Ха!

Крышки обогревателя для деревянных плинтусов своими руками

Когда мы впервые разместили предложение на наш дом, нам сказали, что в доме принудительное воздушное отопление. Затем инспекция установила, что в доме не производилась принудительная вентиляция, и нам была предоставлена ​​неверная информация.Оказалось, что в доме была настольная система лучистого отопления. Поговорив об этом и перебравшись туда и обратно, мы решили продолжить и продолжить продажу (после получения небольшой суммы денег обратно из-за ошибки). Затем нам нужно было решить, как обновить кожухи системы лучистого обогрева.

Я никогда раньше не имел дела с системами излучающего тепла, поэтому я попытался провести много исследований, чтобы выяснить, как нужно построить крышку, чтобы система могла работать.

Основной принцип работы системы заключается в том, что воздух всасывается в нижней части крышки, нагревается горячей водой в трубе под крышкой и выходит через верхнюю часть крышки.

Необходимо оставить пространство для прохождения воздуха через крышку и внутри нее. Я построил крышку примерно на 5 ½ дюймов в высоту и на 5 дюймов от стены. В нижней части крышки я вырезал 1-дюймовый паз, чтобы воздух мог поступать в крышку снизу. Затем я вырезал три прорези ½ дюйма в верхней части крышки, чтобы воздух мог выходить из крышки.Если вам нужна дополнительная информация о том, как они работают, просто погуглите… это именно то, что я сделал.

Чтобы прикрепить крышки к стене, я использовал обрезки древесины и прибил их к шпилькам в стене и прямо к полу. Затем я прикрепил крышки к этим кускам металлолома и друг к другу. Затем нам пришлось заделать древесину и заделать ее, потому что я не идеален. Напоследок покрасили чехлы.

Вот что я использовал для их создания:

• 1 × 6 для дерева
• Настольная пила для распиловки 2 × 6 до нужной ширины
• Сверло ½ дюйма для прорезания верхних прорезей
• Лобзик для резки верхних и нижних прорезей
• Воздушный компрессор и пистолет для гвоздей, чтобы прибить крышки вместе
• Наждачная бумага, чтобы очистить все это

Мне потребовалось очень много времени, чтобы вырезать все пазы.В нашей гостиной у нас было около 30-40 футов покрытия, которое я должен был построить, и я, вероятно, потратил около 6-10 часов на резку, шлифовку и установку. Вам нужно действовать медленно и следить за тем, чтобы линии получались как можно более прямыми, и что вы шлифовали их очень тщательно.

В конечном счете, идея дизайна зависит от вас, и вы можете создать любой вид с этими крышками, если у вас есть прорези снизу и сверху, а также верхняя крышка и передняя панель. Вы можете повеселиться с ним и довольно недорого превратить свое одеяло из бельма на глазу в заявление.И всегда помните — если они не появятся, вы можете просто сдаться и продать свой дом как есть.

Счастливого строительства!

Снова Кэролайн!

Спасибо, Титус, за руководство.

Тит пишет очень деловито, но если вы встретите его лично, вы увидите, что он на самом деле очень саркастичный и глупый, ха-ха!

Моей целью было сделать обложки как можно более простыми, чтобы они могли гармонировать. К счастью, я думаю, что мы добились этого, потому что они, кажется, «исчезают» на фотографиях до и после.Кроме того, Титус не поклонник сверхдетальной работы, но при наличии навыков и желания вы легко можете сделать их более экстравагантными и даже более похожими на встроенные.

Как правило, лучше всего будет дерево. Но, может быть, тебе не хочется ничего строить. Вы можете купить стальные накладки на обогреватель плинтуса, но за них придется заплатить немалые деньги.

Я поделюсь несколькими фотографиями нестандартных кожухов обогревателя, которые я нашел для вашего вдохновения!

Мы нашли в сети одного человека, который делает красивые покрытия для деревянных плинтусов, и прикинули их цену, и что ж, это вышло 600 долларов за одну стену в одну комнату .Хотя я уверен, что для кого-то дополнительные расходы окупятся, я просто взгляну базовым взглядом, ха-ха.

Вы можете обратиться к этой компании, если хотите, чтобы изготовленные на заказ тепловые крышки скрывали ваши старые обогреватели плинтуса, или вы всегда можете сослаться на этот пост в блоге, чтобы узнать, как сделать самостоятельно!

Дайте мне знать, если мы сможем ответить на ваши вопросы! Вы уже видели обновление гостиной, чтобы увидеть в действии деревянные плинтусы для обогревателей?

Дровяное отопление в усадьбе • Усадьба в прериях

Я такой любитель ревущего огня.

Я вырос на дровах, и по сей день, если я нахожусь в доме зимой без какого-либо источника тепла, рядом с которым можно было бы стоять, моя душа чувствует себя немного пустой.

Когда мы переехали в наш маленький домик в прерии в 2008 году, там была только печь с принудительной подачей воздуха, и это было серьезным разочарованием. Не говоря уже о том, что у 100-летнего дома была жалкая изоляция, и шторы действительно сдвигались, когда дул ветер. Мы практически заморозили первые четыре года жизни здесь, поскольку печь никогда не выдерживала суровых температур Вайоминга, даже когда она работала на полную мощность.

В 2013 году мы окончательно укусили пулю и установили дровяную печь. Печь заполняла нашу и без того крохотную гостиную, но мне было все равно — в моем доме было тепло, и я, наконец, мог стоять рядом с ревущим огнем в минусовые дни. Так что, конечно же, когда мы проводили экстремальный ремонт нашего дома, у нас не возникало никаких сомнений в том, что в новой части дома будет обогреваться дровами. Фактически, мы переместили ту же печь из нашей старой гостиной в новую гостиную.

Я получил ряд вопросов о возможности обогрева усадьбы дровами, поэтому решил, что пора ответить на эти вопросы сегодня.Я ни в коей мере не претендую на звание эксперта в этой области, но я рад поделиться своим опытом, если они помогут кому-то в процессе принятия решений. Итак, приступим.

Как мы нагреваем (почти) исключительно древесиной

(Вот пошаговое видео — продолжайте прокручивать, если вы предпочитаете текстовую версию (с фотографиями!)

Отопление дровами: ПОЧЕМУ?

Я первым скажу, что дровяное отопление подходит не всем.Есть соображения доступности, местоположения и стоимости, не говоря уже о том, что это своего рода образ жизни. Но вот причины, по которым мы лично решили отапливать наш приусадебный дом дровами:

Это экономично.

Обратите внимание, я не сказал «бесплатно» … Отопление дровами по-прежнему стоит денег. Однако, по крайней мере, для нас, отопление дровами экономит нам МНОГО денег по сравнению с покупкой пропана, особенно когда цены на пропан резко возрастают. Вот полезная статья, в которой сравниваются затраты на различные методы отопления.В нашем районе, если вам нужен деревянный шнур, который уже расколот и готов к работе, вы можете рассчитывать заплатить около 150 долларов за шнур. Мы используем около 5 шнуров в год. Однако мы предпочитаем получать полные журналы, что снижает нашу цену примерно до 100 долларов за шнур. (Подробнее об этом ниже.)

Это возобновляемый ресурс.

Я знаю, что у некоторых из моих читателей есть деревья, которые они собирают прямо на своей земле … И если это ты, я очень завидую. У нас в усадьбе в прериях всего несколько деревьев, и я ни за что бы не срубил их на дрова.Однако в близлежащих горах (примерно в 1,5–2 часах езды) много убитых жуками деревьев, которые являются отличным источником дров.

Это эффективно.

На самом деле, этот момент должен сопровождаться оговоркой — дровяное отопление * может * быть эффективным, если у вас есть подходящая печь. Старые модели действительно могут прожечь дрова, и вам понадобится много дополнительного топлива. Однако более новые печи лучше справляются с созданием максимального тепла с меньшим количеством дров.

Не зависит от электричества.

Это было БОЛЬШОЕ для нас. Раньше, когда у нас была только печь, я до смерти боялся, что электричество отключится на длительный период времени. Если бы энергокомпании потребовалось несколько дней, чтобы устранить проблему (что произошло…), у нас не было бы возможности обогреть дом или даже предотвратить разрыв труб. Я ненавидел ощущение себя сидящей уткой. С нашей дровяной печью электричество могло отключаться на несколько недель, и все было бы в порядке. И бонус — я мог бы даже готовить на дровяной печи, если бы мне действительно было нужно.

Это соответствует нашему образу жизни.

Что я могу сказать? Мы любители дровяных печей … Мы любим ревущий костер, а Прерийный муж даже любит рубить дрова и колоть растопку. Это соответствует нашей жизненной философии, и небольшие неудобства нас нисколько не беспокоят.

Что насчет дерева?

Мой главный совет — использовать то, что вам наиболее доступно. Для нас это сосна. Как я уже упоминал выше, на местах растет множество деревьев, убивающих жуков, поэтому мы и используем их.Сосна горит немного быстрее, чем некоторые из более твердых пород дерева, но для нас было бы глупо (и практически невозможно) найти что-нибудь еще в нашем районе. (Наша булавка — ponderosa и lodgepole.) Нам еще предстоит совершить поход в горы, чтобы самому заготавливать лес, но нам повезло с платными людьми, чтобы они принесли его нам. Prairie Husband получает грузовик с большими бревнами, режет их на бревна цепной пилой, а затем самодельный дровокол с приводом от трактора для раскалывания на дрова. Обычно вы можете получить и предварительно расколотые дрова, но вы нас знаете — нам нравится действовать жестко.🙂 (И в любом случае дешевле получать большие бревна.)

В настоящее время мы одалживаем передвижную пилораму у друга и экспериментируем с распиловкой бревен на доски для ветрозащитных полос и других проектов. (Вы знаете, потому что нам нужно больше проектов…) Это дает много лома, который мы использовали в качестве дров, что удобно, потому что в настоящее время у нас есть бесконечный запас, который почти бесплатный.

У нас не накрыли хранилище дров, поэтому иногда наша куча покрывается снегом.Здесь так сухо, что древесина сохнет не так долго. Однако, если вы живете в очень влажном месте, например, на Тихоокеанском северо-западе (где я вырос), вероятно, будет разумным иметь сарай или своего рода убежище. В противном случае вы все время будете иметь дело с мокрым деревом, и вам будет очень грустно, когда вы мерзнете и жаждете горячего огня.

Обычно мы храним у нашего магазина большую штабель колотых дров, а затем заполняем эту самодельную «койку», чтобы транспортировать дрова ближе к дому.Prairie Husband сделал так, чтобы его легко подобрал трактор, поэтому мы набиваем его в большую кучу, а затем отвозим на заднее крыльцо. Это довольно здорово. Мы предпочитаем не складывать дрова рядом с домом, так как это может привести к пожару.

Трудно ли поддерживать огонь?

Нет, не совсем. По крайней мере, с печкой, которая у нас есть. Мы выбрали дровяную печь с каталитическим нейтрализатором, и она оказалась для нас очень эффективной. (Вы можете узнать больше о том, почему мы выбрали эту модель здесь.) Мы наполняем его дровами сначала утром, а потом снова ночью. Пока мы правильно настраиваем термостат на плите, он прекрасно регулирует себя в течение дня и ночи. Поскольку мы с Прерийным мужем работаем из дома, мы можем развести огонь, если понадобится, но, честно говоря, в этом нет необходимости. Не сомневаюсь, что если бы мы ушли на работу днем, в доме все еще было бы тепло, когда мы вернулись бы ночью.

А как насчет резервного нагрева?

Во время реконструкции мы решили установить в доме печь, работающую на пропане.Наши рассуждения были двоякими:

1. Нам нужен резервный источник тепла, когда мы путешествуем или если мы не можем поддерживать огонь в течение длительного периода времени.
2. Мы не хотели снижать стоимость нашего дома при перепродаже. Не то чтобы мы планируем переехать в ближайшее время, но мы знаем, что есть много людей, которые, возможно, не слишком заинтересованы в том, чтобы отопление на дровах было их единственным вариантом, если бы они когда-либо собирались купить наш дом.

Несмотря на то, что мы полагаемся на дровяную печь 98% времени, приятно знать, что у нас есть запасной вариант, если он нам понадобится.

Дровяное отопление представляет угрозу безопасности?

Может быть, я полагаю, но мы чувствуем, что риск минимален, если приняты надлежащие меры предосторожности. Мы держим печную трубу в чистоте и удостоверились, что у печи есть надлежащие зазоры от стен и т. Д. (Мы использовали гофрированную сталь для окружения печи и каменную плитку для озеленения для основания. И да, прежде чем кто-либо пришлет мне электронное письмо Сказать, что это не соответствует нормативам — это так. Мы прошли официальную проверку. Кроме того, наша модель печи имеет тепловые экраны, благодаря которым задняя и боковые стенки печи на удивление холодны.)

Что касается маленьких детей в доме с дровяной печью, то для нас это никогда не было проблемой. Я думаю, что во многом это благодаря платформе, которую мы сделали для печи — она ​​поднимает ее над полом настолько, что им не так привлекательно приближаться к ней. И они понимают, что это жарко, и, естественно, все равно держатся от этого подальше — даже самые маленькие.

Вы готовите на дровяной печи?

Не совсем, хотя я экспериментировал с этим несколько раз. К сожалению, для того, чтобы часто нагревать плиту и даже наполовину разогревать еду, мне пришлось иметь в ней бушующий огонь, и он почти выгонял нас из дома.Если бы это был мой единственный вариант, я бы использовал его, но на самом деле он не предназначен для этого. Но я все же люблю ставить поднимающееся тесто возле плиты. Это очень удобно.

Какие аксессуары обязательно должны быть?

Холодная деревянная коробка всегда хороша — мы перепрофилировали эту старую коробку из-под трута, которую Прерийный Муж спас на стройке много лет назад. Я нарисовал его молочной краской, и если краска потрескается от хранения древесины, это просто сделает ее более прохладной.

Нам также нравится этот маленький вентилятор, который находится на задней стенке плиты.Он требует НУЛЕВОГО электричества и помогает воздуху двигаться. (наш на Amazon– (партнерская ссылка))

Так что нет … дровяное отопление подходит не всем, но нам оно определенно подходит. А когда воют ветры в Вайоминге и идет снег, можете поспорить, что найдете меня сидящим на корточках у огня с чашкой чая и хорошей книгой. 🙂

Слушайте выпуск 58 подкаста Old Fashioned On Purpose на эту тему ЗДЕСЬ.

8 доступных генераторов своими руками, которые презирает ваша электрическая компания

Невозможно перечислить все причины, по которым вы хотите построить генератор своими руками.

Может быть, вы готовитесь к долгосрочной чрезвычайной ситуации и хотите, чтобы вырабатывали собственную электроэнергию, если сеть выйдет из строя.

Может быть, вы живете в хижине в дикой местности, поддерживаемой землей, поддерживается матерью-природой.

Возможно, вы мечтаете о автономной независимости и самостоятельности.

Может быть, вы хотите сэкономить несколько долларов на счетах за электроэнергию или даже полностью избавиться от них.

Может быть, вам не хочется тратить деньги на что-то вроде генератора энергии Патриота.

Или, может быть, вы хотите сделать это ради чистого удовольствия от создания функциональной науки.

Независимо от причины, цель всегда одна и та же; для производства и потребления собственного электричества.

Теперь для жизни вне сети электричество не требуется. Вы можете выключить без него. Без него люди выживали по всему миру десятки тысяч лет.

можно разбить лагерь и прокормиться без электричества.Вместо лампочек используйте свечи. Забудьте о печи, используйте тепло камина. Вместо духовки используйте дровяную печь и толстые одеяла. Вы можете сделать это с правильным набором книг по выживанию и ноу-хау лесоруба.

Но электричество значительно облегчает жизнь. И большинство согласятся, что от этого становится лучше.

Например, холодильник и морозильная камера — очень трудные приспособления для жизни в нашем современном обществе.

Но электричество — это средство выживания, как и любой другой, просто нематериальное и нематериальное. Но чрезвычайно полезно.

Электричество — это универсальный инструмент, который помогает достичь многих целей, связанных с выживанием. Тепло, свет, готовка, развлечения, общение, строительство.

Приложения бесконечны.

Самое приятное то, что для создания генераторов своими руками не требуется интеллекта Никола Тесла.

Или даже степень в области электротехники.

Вы можете купить генераторы энергии и установить их у себя в собственности. Или вы можете построить свой собственный.Генераторы своими руками — чрезвычайно полезные инструменты. И они могут даже способствовать повышению устойчивости вашего автономного форпоста.

Создание собственного генератора — это навык, который имеет огромное значение в ситуации «SHTF». Даже если вы не планируете делать генератор своими руками сегодня, просто знание того, «как» — это ценный навык, которым вы должны располагать.

В качестве способа познакомить вас с навыками выживания мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить бесплатную копию .

Принципы производства электроэнергии

Прежде чем мы перейдем к различным генераторам, которые вы можете построить своими руками, давайте рассмотрим общую концепцию. Все электрические генераторы основаны на одних и тех же основных принципах. Итак, это действительно важные концепции, которые необходимо понять.

Каждый раз, когда вы используете электричество, вы используете энергию, полученную откуда-то еще. Будь то угольная электростанция, водопровод или ветер, энергия исходит из другого вида энергии.

Вы конвертируете один вид энергии ( ветер, вода, геотермальная энергия, горение ) в другой ( электричество, ).

Итак, как превратить энергию движущейся воды в электрическую энергию, хранящуюся в батарее?

Независимо от того, какие именно генераторы вы собираетесь построить своими руками, эти две части очень важны: статор и ротор.

Статор — это неподвижная оболочка, в которой находится ротор, который вращается внутри статора. Ротор наполнен магнитами, которые при вращении внутри статора генерируют электрический ток.

Этот ток улавливается встроенными катушками статора и передается в накопитель.

Теперь для хранения электроэнергии, вырабатываемой статором и ротором, вам понадобится аккумулятор.

Есть много коммерческих аккумуляторов, предназначенных исключительно для хранения энергии собственного производства. По сути, чем больше батарея, тем больше энергии вы можете сохранить.

Если вы планируете часто использовать генератор, я бы порекомендовал приобрести большую батарею. Один со значительным потенциалом хранения энергии. Или, что еще лучше, набор батарей, соединенных последовательно.

Если вам нужно электричество от сети для зарядки фотоаппарата и фонарика, идеально подойдут небольшие батарейки.

Теперь можно собрать собственную батарею, но лично я предпочитаю вернуть старую батарею к нормальной жизни. Это проще и менее опасно.

Если вы хотите научиться восстанавливать старые батареи, ознакомьтесь с этим курсом по восстановлению батарей EZ.

В качестве способа познакомить вас с навыками выживания мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить бесплатную копию .

Изготовление самодельных генераторов своими руками — 8 лучших решений

Есть несколько способов снять шкуру с кошки. Верно? Если вам нужно электричество своими руками, вы можете смотреть в небо, смотреть на море, смотреть в землю, заглядывать в свой гараж…

Потенциал производства электроэнергии есть повсюду.

Это хорошо, потому что в любой ситуации есть возможность выработки электроэнергии. Вам просто нужно понять, как это использовать.

По этой причине я составил очень краткий, но исчерпывающий список генераторов DIY.

1 — Велогенератор:

Я поставил его первым, потому что это очень простая идея.

Поворачивая шестерни ( или колесо ) вашего велосипеда, вы превращаете его в ротор. Таким образом, вы можете одновременно производить электричество и тренироваться.

Нужно вскипятить воду? Нет проблем, потратите двадцать минут на самодельный велосипедный генератор — и готово!

Нужна лампа для чтения? Нажмите на педаль во время чтения, и у вас будет свет, пока вы находитесь на велосипеде!

Очевидно, это требует физического труда.Вы не будете обогревать большой дом с помощью велосипедного генератора. Но если вам нужно электричество для небольших быстрых задач, велосипедный генератор — отличный способ сделать это.

Для этой установки вам даже не понадобится целый велосипед — вы можете собрать велосипедный генератор своими руками, используя старые детали велосипеда. Таким образом, нет необходимости разбирать ваш любимый велосипед.

В следующем видео они используют двигатель беговой дорожки для преобразования энергии ног в электрические вольты, вот где вы можете получить двигатель беговой дорожки.

2 — Гидроэлектрический генератор:

Я собираюсь пойти дальше и назвать гидроэнергетику ЛУЧШИМ вариантом в этом списке. Потому что он надежен, стабилен и чрезвычайно эффективен.

Гидроэлектроэнергия используется тысячи и тысячи лет. Древние греки были первыми приписывают преобразование движущейся воды в измельчение пшеницы. Они не использовали электричество, но они использовали энергию. Они превратили проточную воду в полезное занятие по производству муки.

Какая именно концепция лежит в основе производства гидроэлектроэнергии?

Гидравлические колеса — самый популярный способ получения гидроэлектроэнергии. Помещая колесо в движущуюся воду, движение воды передается на прялку. Это колесо затем прикрепляется к ротору. И энергия накапливается статором перед передачей в батарею.

Многие ручьи и реки текут с почти постоянной скоростью. Таким образом, гидроэлектроэнергия вырабатывается круглосуточно — эффективно и рационально.

К сожалению, построить и установить действующую гидроэлектростанцию ​​самому сложно. Не невозможно, но требует большой дальновидности, подготовки и планирования.

И, конечно же, рядом нужен проточный водоем. Таким образом, они не зависят от местоположения, что делает их относительно редкими.

3 — Энергия ветра:

Сразу после гидроэнергетики ветер является одним из следующих лучших вариантов.

Основная идея та же — большие лопасти улавливают импульс ветра и передают его на ротор / статор.

К сожалению, ветряные турбины представляют проблему для обычного Джо. Обычно они требуют постоянного ухода и обслуживания.

Вот почему большинство крупных ветряных электростанций имеют команду высококвалифицированных инженеров. Их специально обучили управлению этими ветряными турбинами. Но становится легче.

Самым важным аспектом установки ветряной турбины является инвестирование в эффективную установку ротора / статора. Установка турбины, позволяющая улавливать как можно больше ветра.

Однако это действительно работает только в ветреных регионах. Ветер не принесет вам никакой пользы, если вы живете в месте, где воздух постоянно неподвижен ( или даже непредсказуемый ).

Если вы хотите, чтобы ваш ветряной электрогенератор, сделанный своими руками, окупился, вам понадобится много стабильных и надежных ветров.

А вот подробное видео о том, как превратить старую аккумуляторную дрель в ветряную турбину.

Дополнительным преимуществом энергии ветра и воды является их экологическая устойчивость.Использование этих природных ресурсов ( ветер и поток воды) для выработки электроэнергии не приводит к выбросу загрязняющих веществ в процесс.

В качестве способа познакомить вас с навыками выживания мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить бесплатную копию .

4 — Ручной генератор:

У меня есть фонарик, который не требует зарядки и замены батарей. Это ручной фонарик.

Все, что вам нужно сделать, это повернуть ручку, пока вы не создадите достаточное трение, чтобы привести вещь в действие.Это базовый тип ручного кривошипного генератора, и тот, который вы можете построить, аналогичен ему.

Это электрическое поколение похоже на велосипедный генератор. Он преобразует человеческую энергию в электрическую. Другими словами, вы получаете то, что вкладываете в это.

Если вам нужно экономить калории из-за недостатка еды, ручной генератор — плохой выбор. Но если вы потерялись в море и вам нужно подать сигнал о помощи, очень полезно иметь ручной генератор света.

Это ситуативно — ручные генераторы — не лучший вариант, , но они подойдут в крайнем случае.

Вот видео о том, как превратить старую аккумуляторную дрель в ручной генератор, сделанный своими руками.

5 — Компостный теплогенератор

Как насчет выработки тепла из отходов?

Тепло — это не электричество. , однако, тепло — это форма энергии, которая очень полезна.

Также интересно иметь возможность использовать компостные материалы ( древесная щепа, скошенная трава, мульча, сено и т. Д. ) для генерирования большого количества тепла. Тепло можно использовать для обогрева небольшого дома, теплицы, или даже для обогрева гидромассажной ванны.

Единственное предостережение — вам необходимо запустить насос для циркуляции воды. Таким образом, хотя эта установка создает тепло, для ее работы требуется некоторое количество энергии.

6 — Генератор атмосферной энергии

Наша атмосфера полна этой потенциальной электрической энергии, ожидающей использования. Но вот в чем проблема: как использовать эту энергию для использования и потребления?

Можно генерировать небольшие количества «свободной» энергии, но ничего из того, что я знаю, не было изобретено для этого в больших масштабах. .Однако это источник энергии, за которым нужно следить, потому что в нашем современном мире постоянно создаются и разрабатываются новые изобретения.

7 — Солнечная энергия

Все знают о солнечной энергии, и на самом деле многие дома полностью или частично питаются от солнечной энергии.

Сейчас солнечные лучи свободны, но собирать их и преобразовывать в полезную энергию — нет.

Тем не менее, вы можете значительно сократить расходы на установку солнечной системы, если поймете, как она работает и как построить свою собственную солнечную энергетическую систему своими руками.

Если вы хотите правильно настроить систему DIY Solar Energy , , посмотрите The Backyard Revolution.

• Неважно , если у вас нет денег, чтобы потратить на нелепую готовую систему стоимостью 20 тысяч долларов.
• Не имеет значения , если у вас нет времени или терпения, чтобы пройти через испытания и ошибки.
• Неважно , если вы никогда раньше ничего не строили ( даже стул IKEA )

Это просто, легко и дешево — это, возможно, лучший генератор DIY на рынке сегодня!

Щелкните здесь, чтобы узнать больше

8 — Биогазовый генератор

Общая идея биогазового генератора довольно проста.Вам просто нужен источник органических отходов, таких как сельскохозяйственных отходов , навоза , городских отходов , растительного материала, сточных вод , зеленых отходов, или пищевых отходов . Затем вы берете эти органические отходы и помещаете их в большой контейнер или резервуар, называемый варочным котлом.

В варочный котел вы заполняете его органическим материалом и водой в определенном соотношении.

При разложении органических отходов выделяется тепло и газ.

Этот биогаз может затем приводить в действие генератор , который затем преобразует дешевый ( часто бесплатный ) биогаз «отходы» в электричество.

Если это похоже на установку, которую вы хотите получить с помощью чертежей для сборки, попробуйте Liberty Generator.

Электроэнергия своими руками для выживания

Очевидно, что электричество облегчает жизнь. Качество человеческой жизни во всем мире резко возросло, когда она стала общим ресурсом.

Но для иллюстративных целей вот краткий список применений электричества для выживания:

Тепло —

Во-первых, наиболее важным использованием электричества для выживания является способность генерировать тепло.Особенно в зимние месяцы и в более прохладных регионах.

Наличие метода быстрого и эффективного обогрева вашего убежища полностью меняет правила игры.

Приготовление пищи —

Благодаря электричеству вам не придется разжигать огонь каждый раз, когда вы хотите готовить. Также не нужно держать под рукой большой запас сухих дров (, хотя я очень рекомендую ).

Но жизнь легче, если использовать конфорки, электрические сковороды, тостеры или мультиварки. Все это значительно упрощает приготовление еды.

Это еще более важно, чтобы уметь готовить пищу в критической ситуации.

Освещение —

Аварийные свечи и газовые фонари вызывают ностальгию и работают в более короткие сроки. Но все мы знаем, что это не самый эффективный или самый действенный способ осветить комнату.

Современные светодиодные электрические лампы потребляют очень мало энергии и служат очень долго. Есть также много вариантов перезаряжаемых фонарей, фонариков и ламп.Это эффективно и безопасно для окружающей среды.

Развлечения —

Хотите верьте, хотите нет, но развлечения могут быть столь же ценным средством выживания, как и свежие продукты, потому что они сохраняют ваше рассудок, что бесценно в ситуации выживания. Черт возьми, здравомыслие — ценный ресурс в любой ситуации.

Зарядка мобильного телефона или небольшого радиоприемника может превратить жалкие обстоятельства в более терпимые.

Конечно, библиотека книг о выживании и игральных карт на выживание также является развлечением без использования электричества.

Кино / фотография —

Камеры и оборудование для съемки используют электричество и для работы требуются батарейки. Так что, если вам нужно дождаться выстрела, вам, возможно, придется использовать небольшой самодельный генератор энергии для зарядки и питания вашего оборудования.

Torturing Your Enemies —

Вы смотрели фильм Taken? Ну, в нем Лиам Нисон использует автомобильный аккумулятор, чтобы пытать и допросить похитителей своей дочери. Это довольно жестоко — , но, черт возьми, свою работу он выполняет.

В любом случае, если вам нужна форма «расширенного допроса», электричество ее предлагает.

В качестве способа познакомить вас с навыками выживания мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить бесплатную копию .

Последнее слово

Электричество — один из самых эффективных инструментов выживания, когда-либо использовавшихся человеком. Это облегчает жизнь на Земле. Мы используем его для достижения бесконечного количества целей.

И самое лучшее в этом то, что энергия повсюду — просто ждет вас и ваши домашние генераторы .

Извлеките его из ветра или воды, используйте свою физическую силу или перенесите ее из другого источника энергии.

Если вы поймете концепцию сбора энергии, вы далеко пойдете. Если вы запомните эти принципы, у вас будет возможность построить генератор с нуля практически в любом месте.

Теперь это уверенность в своих силах.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметами # 78. Нажмите здесь, чтобы получить бесплатную копию .

Помните: готовься, адаптируйся и побеждай,

«На всякий случай» Джек

P.s. Больше людей, чем я могу сосчитать, просили у меня эту точную карту дорог.

Это показывает, насколько легко достичь УДИВИТЕЛЬНОГО уровня готовности .

Следуя этим 10 простым шагам, вы будете намного лучше подготовлены, чем остальные ХРУПКИЕ МАССЫ!

Никаких длинных надуманных историй, просто откровенный разговор парня, который это сделал.

Нажмите здесь, чтобы посмотреть это БЕСПЛАТНОЕ видео сейчас.
