Теплый пол водяной в квартире от горячей воды: Водяной теплый пол от горячей воды

Водяной пол от горячей воды в квартире. Как сделать теплый пол от полотенцесушителя

Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной

Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

• От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
• От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
• От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной — электрические или водяные

Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

Ванная комната – это то помещение, в котором практически постоянно наблюдается большой уровень влажности. Именно поэтому в нем используется такой материал для облицовки, как керамическая плитка. Однако ее недостатком является то, что она холодная. То есть босиком на нее становиться очень неприятно. Именно поэтому теплый пол в ванной просто необходим.

Прежде чем утеплить пол при помощи напольных систем обогрева своими руками, необходимо разобраться в их разновидностях.

Водяной

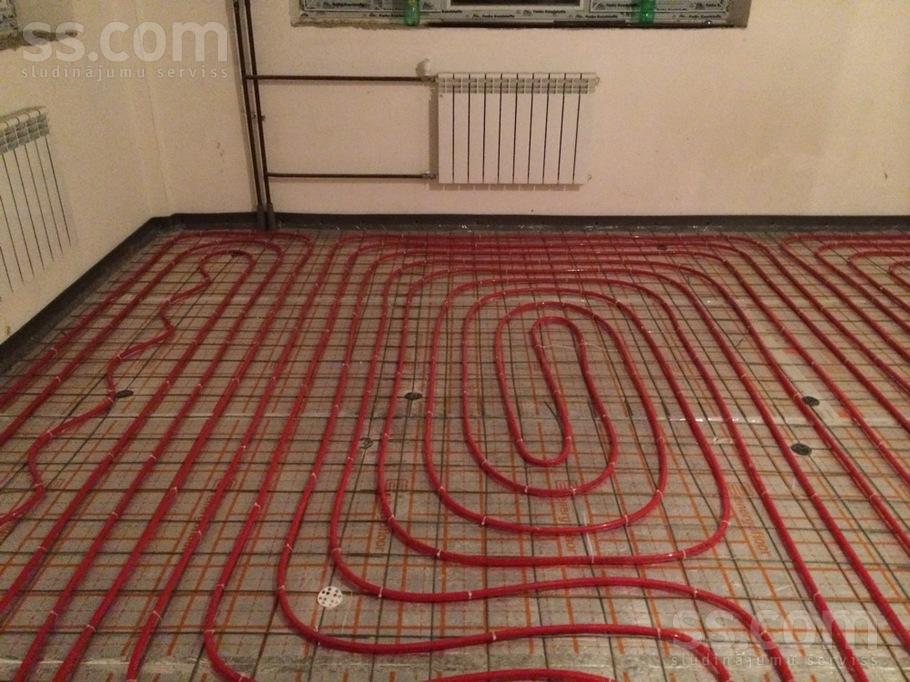

Нагревательная система водяного теплого пола — это уложенные в контуры трубы, которые заливаются стяжкой

Греется этот теплый пол от горячей воды (от центрального или автономного отопления), которая проходит в трубах системы. произвести довольно сложно. Чаще всего для ее обустройства используются трубы из металлопластика. После укладки конструкции ее заливают . После полного застывания раствора можно . Для регулирования температуры в этом случае применяется термостат. Теплый пол в ванной, который работает на основе горячей воды, является безопасным для человеческого здоровья, дешевым в плане эксплуатации. Но если он зависит от общей отопительной системы, то подогрев будет осуществляться только в период холодов. Кроме того, такой вариант практически невозможно сделать в условиях квартиры (за некоторыми исключениями).

Электрический

Такой теплый пол можно быстро монтировать своими руками, без привлечения других мастеров. Чтобы обустроить электрическую конструкцию вам понадобится:

• Специальный кабель,
• Отражающий теплоизоляционный материал,
• Терморегулятор.

Греющий кабель, теплоотражающая подложка пенофол и терморегулятор

Учтите, что это сооружение придется заливать стяжкой. Теплый пол на основе имеет некоторые недостатки: есть риск поражения током, если технология монтажа нарушена. А еще система продуцирует электромагнитное излучение. Однако смонтировать его можно самостоятельно, и он отлично подходит под плитку.

Инфракрасный

Этот электрический теплый пол отличается от предыдущего тем, что нагревательные элементы находятся в окружении карбона. Они располагаются параллельно. Этот теплый пол в ванной комнате быстро укладывается своими руками. Достаточно просто расстелить пленку на основании, стяжка не требуется, монтаж происходит в слой плиточного клея. имеет небольшую толщину, поэтому не отнимает полезное пространство. Кроме того, излучение, исходящее от пленки, не причиняет вреда живым организмам.

Пирог инфракрасного теплого пола в ванной

Подготовка основания

Прежде чем сделать любой теплый пол, необходимо заранее подготовить основание. Для этого нужно демонтировать старую плитку. Постарайтесь устранить все остатки клея, заделать возможные щели и трещины. При надобности сделайте черновую стяжку. Далее, необходимо обустроить слой защиты от проникновения влаги: рубероид, полиэтиленовую пленку или применить обмазочную .

Обмазочная гидроизоляция, как и рулонная производится с запуском на стены

После этого производится утепление основания. Это можно сделать при помощи пенополистирола. Если на нем есть слой фольги, то он должен находиться вверху. Если нет, то отражатель стелется отдельно.

Далее, нужно монтировать армирующую сетку. Она не только поможет укрепить цементную стяжку, но и станет основанием для фиксации труб (кабеля). Толщина этого материала составляет 3-4 мм, а размер ячейки – 10х10 см.

Особенности укладки водяной системы

Если вы все же решили монтировать теплый пол, работающий от горячей воды, то этот процесс имеет такую последовательность действий:

Как видите, сделать водяной пол своими руками можно, но работа эта хлопотная, и требует осуществления точных подсчетов.

Особенности обустройства электрического и инфракрасного пола

Электрический теплый пол тоже часто используется в ванной, если есть необходимость укладывать плитку. Итак, в этом случае процесс предусматривает такую последовательность работ:

• Заливка черновой стяжки, при помощи которой производится выравнивание основания.
• Укладка теплоизоляционного материала с отражающим слоем.
• Монтаж армирующей сетки. Именно к ней будет крепиться кабель.
• Монтаж нагревательного кабеля. Учтите, что для его фиксации не следует использовать металлические хомуты. Раскладывать кабель надо точно по нарисованной ранее схеме.

• Монтаж терморегулятора. При этом учтите, что он должен располагаться на высоте около 0,8-1 м от пола.
• Проверочный запуск системы. На этом этапе проверяется сопротивление конструкции. При возможности необходимо отыскать очаги, в которых происходит замыкание. Если их нет, можно продолжать работу.
• Заливка стяжки. В этом случае ее толщина составляет не менее 5 см.
• Дополнительная проверка работоспособности. То есть вам снова нужно измерить сопротивление в системе.

Не должна иметь пустот. Кроме того, ее следует укрепить фиброволокном. Только в этом случае вы сможете избежать ее последующего разрушения под воздействием перепада температур.

Монтируется быстрее всего. Его отличительной особенностью считается отсутствие необходимости в обустройстве стяжки. То есть плитку можно укладывать прямо на пленку. Такой теплый пол нужно просто расстелить согласно схеме. Надо учитывать, что нагревательные элементы не должны в конечном итоге находиться под тяжелыми предметами мебели. В противном случае произойдет локальный перегрев, и теплый пол выйдет из строя.

Инфракрасную систему важно правильно подключить и заизолировать. Также следует позаботиться о верном монтаже датчика и терморегулятора. После проверки работоспособности конструкции можно укладывать плитку.

Вот и все особенности обустройства теплых полов в ванной комнате. Будьте внимательны при монтаже. Оставляйте свои комментарии к статье и напоследок, видео о технологии укладки нагревательных матов:

За последние годы технология отопления для пола стала популярной и в обычных городских квартирах. Теплый пол от полотенцесушителя – это бюджетный вариант устройства обогрева, который применяется в тех случаях, когда установка котла по каким-либо причинам невозможна.

Схема подключения полотенцесушителя к центральной системе отопления имеет ряд разновидностей, именно от существующей схемы и нужно отталкиваться при монтаже. В некоторых многоквартирных домах полотенцесушители запитаны от «обратки» системы отопления. Такой вариант подразумевает достаточно низкую температуру в стояке и полотенцесушителе, а в летнее время, в периоды отключения отопления, труба остывает совсем. От идеи монтажа в таких домах лучше отказаться, система не будет правильно функционировать.

Другой вариант – это питание полотенцесушителя от горячей воды в ванной. В этом случае схема отопления будет работать намного эффективнее, но при этом нужно правильно рассчитать сечение трубы, замерить площадь и правильно подключить сам водяной пол. Металлопластиковая труба должна быть меньшего диаметра, чем стояк, чаще всего оптимальным вариантом является D16. Водяной пол требует особого внимания при монтаже, особенно если установку производить своими руками.

Способы подключения теплого пола своими руками достаточно просты, через основной стояк горячей воды производится дополнительная врезка на контур теплого пола. Труба уходит в пол и возвращается в полотенцесушитель. В стояк врезается регулировочный кран, которым можно дозировать подачу горячей воды по стояку напрямую. Основной поток предполагается через контур пола в комнате.

Монтируется труба пола на подложку, радиусы загиба должны быть минимальны, чтобы сопротивление потоку не было критичным. Такой пол в ванной будет работать только при хорошем давлении в трубах.

Для подключения нескольких контуров теплого пола к системе горячего водоснабжения используют коллектор, через него можно регулировать подачу горячей воды на каждый контур отдельно, иногда систему дополняют насосом для циркуляции, но такие варианты могут быть рентабельны лишь в больших квартирах и использовании не в одной комнате.

Основные преимущества системы:

• экономичность в использовании;
• долговечность при правильном монтаже.

Возможные проблемы

h3_2

Проводить подобным способом водяной теплый пол – это скорее исключение, чем правило. Функциональность системы отопления во многом зависит от показаний в общей сети, если давление упало, то и работа контура будет нарушена, потому как замедлиться циркуляция теплоносителя и температура нагрева упадет. Если в доме частые отключения отопления, то и напольное покрытие в ванной комнате будет холодным. Еще одна проблема – это возможность аварийной ситуации. Если трубу прорвет в результате гидроудара или другого воздействия, то устранить течь можно будет, лишь полностью разобрав весь пирог, нужно будет снять плитку и сделать демонтаж стяжки.

Подготовка к монтажу

При монтаже конструкции своими руками нужно уделить особое внимание материалам, укладка в квартире металлопластика подразумевает использование только качественной трубы, которая не порвется при высоком давлении в ванной комнате. Резьбовые врезки следует сделать при помощи усиленных фитингов. Запорная арматура должна быть качественной, а каждый узел должен иметь возможность автономного отключения и циркуляции воды при помощи байпаса. Производить работы своими руками можно, имея навыки и опыт подобных работ, в противном случае лучше обратиться за квалифицированной помощью.

Важно! В самой высокой точке змеевика полотенцесушителя должен быть предусмотрен клапан сброса воздуха (кран Маевского). Его отсутствие завоздушит систему и трубы в ванной останутся холодными.

Инструкция по установке

Похожие статьи

Теплый пол: зачем нужен, какой выбрать теплый пол – водяной или электрический, в квартире и доме

designpad architecture — Patrick Perez ArchitectСохранить фотоЧто такое пленочный теплый пол?
Без стяжки кладутся и электрические пленочные полы. Они бывают двух видов — инфракрасные и биметаллические. Внешне они похожи: тонкие греющие элементы запаяны в лавсановую или полиуретановую пленку, по бокам которой проходят токоведущие шины. Однако принцип действия пленок отличается. Первые — карбоновые и графитовые — работают в инфракрасном диапазоне, то есть нагревают не воздух, а предмет над собой (мебель, покрытие). Поэтому пол может быть теплым, а само помещение — прохладным. Вторые имеют тонкие двухслойные нагревательные элементы из меди и алюминия: они действуют по принципу обычного греющего кабеля.

Чаще всего на рынке предлагаются инфракрасные пленочные полы. Они продаются рулонами шириной от 50 см до 1 м. Карбоновая паста может быть нанесена полосами или сплошным покрытием (блоками). Второе предпочтительнее, но дороже.

Пленочные полы кладутся на теплоотражающую подложку. Полосы не должны перекрывать друг друга. Кроме того, нельзя ставить на обогреваемую поверхность мебель – иначе этот фрагмент пола выйдет из строя от перегрева. Плюс такой технологии в том, что остальной пол при этом продолжит работать.

Инфракрасные полы экономичнее кабельных: чтобы пол был теплым, такой системе достаточно 70 Вт/кв. м. Пленку можно монтировать и на стену.

В чем плюсы и минусы пленочных полов?
Эта, безусловно, перспективная технология имеет свои плюсы и минусы. Преимущества — доступная цена, простота укладки и тонкий (не более 5 мм) слой материала, не меняющий уровень пола. Электрический пленочный пол можно класть сразу под напольное покрытие: он не нуждается в стяжке. Главный минус — почти все из них не годятся для влажных зон, так как не имеют заземления и надежной гидроизоляции. В качестве альтернативы для пленочных полов предлагается специальная заземляющая пленка, защищающая от поражения электрическим током. Насколько она эффективна и какие теплопотери происходят при ее укладки, доподлинно пока неизвестно — это новый продукт на рынке.

Для укладки под плитку выпускают стержневые маты: то инфракрасный теплый пол в виде «лесенки» нагревательных стержней. Стержни из карбона, графита и серебра укладываются в плиточный клей как термоматы.

Как подключить теплый пол от центрального отопления в квартире?

Обогрев частных домов и квартир с помощью водяных теплых полов — достаточно популярный вариант, поскольку система отличается эффективностью и экономичностью. Теплый воздух равномерно поднимается снизу вверх, создавая оптимальный комфорт в помещении. Теплые полы можно реализовать разными способами, это может быть теплый пол от центрального отопления в квартире или электрический, требующий прокладки нагревательного кабеля. Учитывая стоимость электроэнергии, многим жильцам более привлекательной кажется идея установить теплый пол от батареи в квартире. Затраты, в основном, будут на оборудование, а расходы за обогрев – не такие высокие.

Законно ли подключение к централизованной системе отопления?

Распространено мнение, что подключать теплый пол от горячей воды в квартире или радиатора отопления строго запрещено. Это не совсем так. Разрешение в управляющей компании можно получить, если квартира располагается в окончании отопительного контура — на первом либо последнем этаже, в зависимости от схемы подачи тепла. Таким образом, полученная в квартире тепловая энергия не ущемит других жильцов в многоквартирном доме. Как правило, нужно установить счетчик тепловой энергии, и можно спокойно подключать теплый пол от батареи.

Подача теплоэнергии осуществляется через теплообменник для теплого пола в квартире, что позволяет сделать контур теплого пола «автономным», не влияющим на других потребителей тепла.

Как изменится высота помещения от установки теплого пола?

Планируя установить в квартире теплый пол от отопления, нужно продумать не только расходы на материалы, получение разрешения. Важный нюанс – учесть, как поднимется высота пола. Предстоит установить хорошую теплоизоляцию на черновой пол, чтобы тепло не уходило в плиты перекрытия. Для квартир на втором и выше этажах достаточно уложить 3см утеплителя (полистирол и пр.).

Если теплый пол в ванной от полотенцесушителя подключается на первом этаже, ниже которого – подвал или грунт, слой утеплителя должен быть в пределах 5-10см. Далее учитывается размер труб, слой финишного покрытия. В результате получается окончательная цифра, на которую уменьшится высота помещения. Если жилплощадь позволяет, можно покупать оборудование.

Трубы для теплого пола

Учитывая, что водяное отопление пола заливается стяжкой, понятно, что нужно выбирать долговечные трубы. Выбор конкретного материала будет напрямую влиять на то, какой будет цена 1 кв м теплых водяных полов.

Но цена не главное, важно соблюдать условия:

1. Не разрешается использовать шовные трубы, при повышении давления они могут лопнуть. То же касается большого числа стыков в контуре теплого пола – это потенциальная причина засора, протечек.
2. Нужны прочные трубы, выдерживающие и давление теплоносителя, и тяжесть стяжки, и динамические нагрузки (ориентир – стойкость к давлению не ниже 8 бар).
3. Важны высокие показатели стойкости труб к коррозии, химическим веществам, накипи, а также звукоизоляция (чтобы не слышать шум от движения воды).
4. Диаметр труб варьируется в пределах 16-20мм (слишком тонкие трубы повысят давление, толстые – повысят потери тепла в общей системе отопления). Перед тем, как подключить теплый пол к существующему отоплению, стоит продумать наличие переходников, арматуры подходящих размеров.

Что нужно, чтобы подключить теплый пол?

Нельзя просто взять и врезать в стояки отопления контуры теплого пола. Вода не будет циркулировать самостоятельно, поэтому понадобится насос. Также необходима система, отводящая скапливающийся в системе воздух. Теплоноситель в централизованном отоплении не отличается чистотой, поэтому для защиты собственной системы теплого пола нужно установить фильтры, улавливающие частицы грязи.

Важно учесть, что теплоноситель в централизованном отоплении может быть нагрет до 80 градусов, и запустить такую воду в свою систему нельзя – это испортит и стяжку, и финишное покрытие, и в помещении будет чрезмерно жарко.

Оптимальная температура теплоносителя в системе теплый пол — до 45 градусов.

Поэтому нужно установить узел, микширующий воду из подачи и обратки, а также приборы, контролирующие параметры. Поэтому в стоимость теплого пола будет входить и цена термодатчика для теплого пола, и термоголовка, и сервопривод, и пр.

Схема подключения теплого пола

Чтобы правильно подключить выбранную систему, нужно подготовить оборудование: циркуляционный насос, сервопривод для коллектора теплого водяного пола, датчик регулировки температуры, распределительный узел, коллектор. Подключение и пробный запуск системы проводят до заливки стяжки.

Главное в системе – распределительный узел, он регулирует температуру теплоносителя.

Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) владелец квартиры регулирует температуру, добиваясь оптимального комфорта и экономии на оплате счетов. Суть работы клапана с датчиком в своевременном перекрытии горячего потока при превышении заданной температуры.

Циркуляционный насос нужен для равномерного распределения в системе теплоносителя. Насос устанавливают после распределительного узла, но после коллекторной группы. От трехходового клапана остывшая вода поступает в насос, далее – в коллектор и по контурам теплого пола. В верхней и нижней части коллектора устанавливают воздухоотвод и сливной кран соответственно.

Схема демонстрирует, как соединить — теплый пол к отоплению в квартирах, замыкающих отопительный контур. Если врезка осуществляется в квартирах посредине, то трехходовой клапан заменяют двухходовым.

Альтернативный теплый пол Xl Pipe

Тем, у кого нет возможности легально подключить отопление пола от батареи, стоит ознакомиться с современной системой Xl Pipe. Читая отзывы на теплый пол xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательный элемент здесь – полиэтиленовая трубка диаметром 2см, заполненная антифризом. Внутри трубки – хромо-никелевый греющий кабель в тефлоновой оболочке.

Конструкция герметична и безопасна. Система не использует насос, коллектор, котел. Теплоноситель здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляют в стяжку. Мебель и технику можно двигать без ограничений, система не повредится. Как говорят отзывы на теплый пол как основное отопление, этот вариант вполне справляется с задачей, температуру можно регулировать по своему усмотрению.

Суть работы Xl Pipe проста и понятна. При включении кабель начинает греть теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими электрическими системами обогрева. Если сравнивать с водяными теплыми полами, то исключаются затраты на покупку котла, коллектора и прочего оборудования.

Обогрев пола инфракрасной пленкой Heat Life

Тем, кто не представляет, как правильно сделать теплый пол от отопления, или не имеет возможности проводить капитальный ремонт в помещении для этого, стоит присмотреться к ИК-отопительной пленке Heat Life. Она применятся в роли основной или дополнительной отопительной системы в офисах, жилых домах, на промышленных и прочих объектах. Те, кто выбирает теплый пол Хит Лайф, отмечают минимум затрат на монтаж и обслуживание, невысокие счета за отопление.

Как правило, монтаж пленки не требует залива стяжки. Применять его можно для нагрева кафеля, линолеума, ламината, керамогранита, прочих вариантов напольного покрытия. Энергия задействуется на нагрев пола, а не воздуха. Вдобавок, инфракрасная пленка может обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки, общая система продолжит работать. Коррозия пленке Heat Life не страшна.

Достоинства и недостатки теплых полов

Среди преимуществ использования водяных, электрических систем теплый пол отмечают экономию на оплате за отопление. Если ногам тепло, даже минимальную температуру можно воспринимать, как комфортную. Монтаж не сложен, внешний вид не привлекает внимания, как стандартные радиаторы отопления. Сквозняков в доме, где есть теплый пол, не будет. Дети не будут простужаться, играя на полу.

Что касается недостатков, они тоже есть. Во-первых, это затраты на оборудование, монтаж. Во-вторых, водяные теплые полы требуют потери нескольких сантиметров от высоты помещения. В третьих, полы должны быть свободны от ковров – иначе, зачем их греть. При возникновении поломки трудно определить, какой участок поврежден. Мебель не должна закрывать пол, чтобы не мешать циркуляции тепла.

Ознакомившись со всеми перечисленными нюансами, можно сделать осознанный вывод о теплых полах, целесообразности их применения в квартире в качестве основного или дополнительного источника тепла. В целом, электрические системы обогрева пола устанавливают в небольших помещениях – в ванной, кухне, санузле. Если планируется обогреть просторную комнату, лучше отдать предпочтение системе на водяной основе. В любом случае, важно проконсультироваться с профессионалами, им же впоследствии доверить монтаж системы, запуск и обслуживание. Так можно получить гарантии безопасности и долговечности системы.

как сделать рециркуляцию горячей воды в доме

Часто мы стараемся облегчить себе задачу, сделать отопление в своей квартире максимально эффективным, потратив при этом минимум средств. Именно эта причина и заставляет нас искать альтернативные варианты подключения отопительных контуров. Идея использовать для теплого водяного пола бойлер является не идеальной, однако, и такой вариант имеет право на жизнь.

В этой статье мы рассмотрим, какой тип нагревателя воды подойдет для подключения к нему контура , как сделать рециркуляцию ГВС в доме.

Выбор бойлера для ТП

Главная проблема заключается в том, что работа электрического бойлера в этом случае будет считаться нецелевым использованием, что естественно может привести к выходу из строя нагревательного прибора раньше времени. Бытовые нагреватели предназначены для обеспечения жильцов дома горячей водой в бытовых целях. Навешивать на электроприбор дополнительную нагрузку, значит принципиально изменить технологичность устройства.

Система отопления, в основе которой лежит электрический подогрев воды, не является чем-то особенным. Бойлер представляет собой устройство, в котором нагрев воды осуществляется за счет работы электричества.

По принципу действия они делятся на два типа:

• накопительные;
• проточные.

Накопительный

Для моделей с накопительным баком основным элементом конструкции является ТЭН, обеспечивающий нагрев воды. Нагревательные элементы обычно устанавливаются в накопительной емкости, куда поступает водопроводная вода. Режим включения и выключения нагревательных элементов обеспечивается автоматикой.

На заметку: С технологической точки зрения, накопительный бойлер больше напоминает термос. Во внутреннем корпусе происходит нагрев воды. Внешний корпус прибора выполняет защитные функции, предохраняя внутренний бак от механических повреждений и снижая объем тепловых потерь. Пространство между корпусами заполняется изоляционным материалом (минеральная вата или пенополистирол).

При нормальной работе прибора, в зависимости от мощности ТЭНов и объема бака, нагрев воды осуществляется в течение 2-3 часов. Вода в баке за счет двойного корпуса сохраняет в течение длительного времени (12-24 часа) заданную температуру.

Внутреннее строение накопительного бойлера, подключенного к теплому полу

Благодаря высоким эксплуатационным параметрам, накопительный тип по своей конструкции лучше всего подходит для обеспечения работы теплых полов в вашей квартире.

Проточный

Если говорить об электрическом бойлере проточного типа, то здесь принципиальная схема совершенно иная. Накопительный бак отсутствует, а весь процесс происходит внутри компактной колбы, которая оснащена ТЭНом. В отличие от накопительных приборов, проточные оснащаются ТЭНами большей мощности (6-20 кВт), способные обеспечить интенсивный нагрев водяного потока за короткий промежуток времени.

Важно! Вода в проточном нагревателе подогревается до необходимой температуры за считанные минуты (30-120 секунд), поэтому стремительно возрастает нагрузка на домашнюю электросеть.

Проточный тип водонагревателя

Для теплых полов бойлер проточного типа можно считать не пригодным. Вдаваться в подробности такого решения не стоит. Налицо один очевидный факт – большой расход электроэнергии!

Технические характеристики нагревателя

Остановимся на бойлерах накопительного типа. При выборе модели следует обращать внимание на  её технические характеристики.

Мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревателя напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.

На заметку: Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии

Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами: 1 кВт – 10 м2 отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).

Объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные водонагреватели, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.

Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:

• такие аппараты имеют иное расположение входных и выходных патрубков;
• сечение отверстий выхода/входа;
• большой размер накопительного бака.

Расположении патрубков входа и выхода воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе ГВС.

Подключение

При проектировке собственной системы отопления учитываются:

• количество ответвлений и длина трубопровода. Чем больше у вас водяных контуров, чем больше их длина, тем медленней будет циркулировать горячая вода по системе;
• при соответствии мощности бойлера размерам отапливаемой площади по нижнему порогу вы можете столкнуться со временем с падением эффективности нагрева воды. Выход из ситуации — приобрести оборудование с запасом мощности в 20%.

Схема подключения теплого пола к электро.бойлеру

Установка бойлера обычно делается в ванной комнате или рядом с помещением, которое будет отапливаться. Для повышения производительности работы вашей отопительной системы, можно установить циркуляционный насос. Благодаря этому прибору можно добиться бесперебойной подачи теплоносителя в водяной контур.

О  читайте в нашей статье.

Необходим постоянный уход за состоянием водонагревательного прибора. Регулярная чистка накопительного бака и ТЭНов от накипи позволит вам сохранить в нормальном состоянии труб водяного теплого пола и увеличить сроки эксплуатации оборудования.

Выводы

Отметит достоинства и недостатки системы отопления «теплый пол от бойлера»

Плюсы:

• Монтаж всей системы отопления достаточно прост. Уложить водяной контур, осуществить подключение к нагревательному прибору и наконец, установить бойлер, вы можете самостоятельно.
• Относительно низкая стоимость. Бойлеры стоят на значительно дешевле, чем электрические котлы отопления.

Минусы:

• Самый главный и ощутимый — высокие расходы электроэнергии. При постоянной работе теплых полов в отопительный сезон, интенсивное потребление горячей воды в бытовых целях, ваши расходы на электроэнергию значительно вырастут. Оптимальный вариант для использования такой системы отопления, обогрев ванной комнаты или дачного дома небольших размеров.

Полезное видео

В видео рассказано, как сделать простую схему нагрева ТП от электро.бойлера.

Надеемся, что статья была вам полезна. Свои вопросы и отзывы оставляйте в комментариях ниже.

Следующая

ВопросыСколько электроэнергии потребляет теплый пол?

Вконтакте

Facebook

Twitter

Google+

Теплый пол от центрального отопления, водяное отопление дома

Вы хотите установить тёплый пол от центрального отопления? Это реально! Давайте рассмотрим с вами все моменты, касающиеся монтажа таких полов в квартирах с центральным отоплением. В принципе, разрешено использовать водяной обогрев пола там, где схема отопления осуществлена особой разводкой. Там, где во всей квартире есть один основной теплоноситель, распределяющийся по всем комнатам и больших размеров обратный магистральный трубопровод. Соответственно, если у вас установлены приборы учета тепла, то вы смело можете рассчитывать на установку теплых водяных полов в своей квартире.

Схема теплого водяного пола

Единственное следует помнить о том, чтобы достаточное количества тепла было выделено полностью на всю квартиру. В противном случае может возникнуть ситуация, когда расход энергии будет больше положенного, что существенно может нарушить баланс обмена теплоэнергии между соседствующими квартирами. Но такая дестабилизация баланса может быть устранена регуляторами, что, в свою очередь, заставляет систему тёплого пола от центрального отопления расходовать дозированное число объема воды.

Когда запрещается монтаж  теплых полов в квартире?

Запрещено устанавливать теплый пол от отопления, если вы приведете тем самым дестабилизацию теплого и гидравлического баланса между соседствующими квартирами по совместному стояку отопления. Другими словами, это когда в каждой комнате есть отдельный стояк отопления.

Если так, что категорически запрещено производить монтаж теплых водяных полов, так как это может привести к тому, что ваш водный теплый пол, подсоединенный к этому стояку, способен отбирать температуру на столько, что существенно снизит тепло, которое проходит в другие квартиры, использующие этот стояк. Но, практически и теоретически, водяные теплые полы можно устанавливать где угодно и куда угодно, главное, чтобы не нарушался баланс потока воды, и соблюдались условия дозирования расхода тепла.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Рекомендуем к прочтению:

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Рекомендуем к прочтению:

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Схемы установки теплого пола, где разрешено его использование

Схема водяного пола с смесительным узлом

Теперь рассмотрим вариант, который необходимо использовать в квартирах, где разрешено использовать такое отопление, водяной теплый пол которого станет основным источником тепла.
На входе смесительного узла нужно поставить балансирующий клапан или регулятор расхода. Конечно, лучше второй вариант. Такой клапан будет регулировать необходимый расход энергии, а следственно температуру в помещении. Можно также поставить автоклапан, служащий для стабилизации перепада рабочего давления, который также способен стабилизировать расход. Такое отопление водяным теплым полом способно обеспечить теплом всю квартиру при условии его правильного монтажа и последующей эксплуатации.

Расход горячей воды на водяное отопление, теплый пол которого является основным источником энергии, должен быть настолько минимальным, чтобы не увеличить нормированный расход воды, который использовался до установки системы теплого пола.

Если увеличить этот расход, то соответствующие службы сразу же узнают об этом. Стоит пользоваться специальными схемами, описанными выше и не увеличивать расход теплоносителя, так как это может испортить нормированный поток горячей воды в радиаторах ваших соседей.

Теплый пол: электричество или вода?

Теплый пол: электричество или вода?

На сегодняшний день многие люди делающие ремонт сталкиваются с такой проблемой, как выбор типа теплого пола. Некоторые склоняются в пользу электрического теплого пола, а другие свое предпочтение отдают водяном полу. Какой же из вариантов выбрать?

Конечно же, при сравнении главным пунктом является стоимость эксплуатации данного вида и при этом веским аргументом является то, что горячая вода обходится дешевле, нежели электричество. Но все же большинство делает электрический пол, так как при установке водяного теплого пола может возникнуть большое количество проблем, связанных с отоплением во всем доме. Безусловно, если с электрическим теплым полом можно с помощью инструкции и умелых рук разобраться самому, то при установки водяного пола надо нанимать специалиста, чтобы в дальнейшем не иметь проблем с отоплением. У обоих видов полов есть терморегулятор, у водяного теплого пола таким является термостатический смеситель. Так что и тот и этот вид можно регулировать, в зависимости от температуры.

У водяного пола есть большой плюс в отличие от электрического. Его можно использовать не только для обогревания, но и в жаркую погоду можно эксплуатировать еще, как и охладительную систему, холодная вода будет циркулировать по трубам, находящимися в полу. Для этого при монтаже нужно установит зонные краны. Зонными кранами можно регулировать подачу холодной либо горячей воды.

Есть у электрического теплого пола еще один минус, при работе он создает электромагнитное поле, как любой электрический прибор. Но сейчас у новых видов электромагнитное поле снижено до минимума, то есть беспокоиться не надо.

Почти у всех людей, когда они сталкиваются с выбором теплого пола, возникает вопрос. Что если кабель быстро испортится, а трубы начнут течь? На сегодняшний день беспокоиться об этом не стоит, потому что современный кабель такой же прочный как обычная проводка, а современные полипропиленовые трубы служат больше пятидесяти лет. Так что все достаточно надежно.

Также при выборе пола надо учитывать определенные нюансы вашего жилья.

Ну а в целом можно не морочить себе голову проконсультироваться с профессионалами. Это делается не так сложно, достаточно позвонить по номеру +7(495)632-01-94. Главное не надо бояться делать шаги к обустройству вашего жилья.

Водяной теплый пол | opolax.ru

Водяной теплый пол это система обогрева дома или квартиры, в которой источником тепла служит горячая вода. Вода циркулирует по гибкой трубе, уложенной на полу и залитой цементной стяжкой. Источником нагрева воды служит котел отопления в доме или система отопления в квартире. Для подключения к централизованной системе отопления требуется разрешение. Циркуляция воды поддерживает коллектор водяного теплого пола, насос и узла смешивания. Водяной теплый пол наиболее сложная система обогрева помещения полами. Используется водяной пол чаще в домах, реже в квартирах, так как требует отдельных источников водоснабжения, несвязанных с городским водопроводом и отоплением. Обо всех нюансах устройства и монтажа водяного теплого пола в этом разделе сайта Opolax.ru.

Полистирольная система теплый пол отличается легким весом и относится к облегченным системам теплых полов, не требующих стяжки. Из-за этого она применяется в деревянных домах и в помещениях с ограничениями по нагрузке на перекрытия.

Деревянная система теплый пол это водяной теплый пол смонтированный, по особой технологии, на деревянных перекрытиях дома. Используется в деревянных частных домах, а также в домах с деревянными перекрытиями. Отличается деревянная система теплый пол легкостью конструкции и не требует устройства стяжки пола.

Система теплый пол, где нагревательным элементом служит циркулирующая горячая вода, называют система водяной теплый пол. Водяной теплый пол, в ряду систем обогрева пола, имеет свои особенности проектирования, применения и монтажа. В этой статье речь пойдет об общем устройстве водяного теплого пола, особенностях использования и его видах.

Водяной теплый пол без стяжки монтируют в домах с деревянными перегородками, а также в помещениях с невысокими потолками. Система имеет много плюсов, за счет чего становится все более популярной.

Тепло нужно беречь не только ради хайпа. Правильная подложка под водяной теплый пол повысит его эффективность и сэкономит ваши средства в холодный период.

Водяной тёплый пол требует настройки и прежде всего регулировки температуры теплоносителя. Как проводится регулировка температуры водяного тёплого пола в этой статье.

Водяной теплый пол позиционируется продавцами и производителями, как экономически выгодная, экологически чистая система равномерного прогрева помещения. Это по большей части так, если не брать во внимание ограничения, которые накладываются на применение водяного теплого пола. О них в этой статье.

Водяной теплый пол устраивается в домах, реже в квартирах. Для равномерного распределения тепла от теплого пола, систему труб водяного пола укрывают слоем бетона. Именно по этому, водяной теплый пол называют бетонный водяной теплый пол. Он обладает высоким тепло распределением, благодаря циркулирующей по системе теплой воде и свойствами бетонной стяжки.

Работа водяного теплого пола основывается на циркуляции теплой воды в проложенном в полу трубопроводе. Управление циркуляцией воды, регулировка температуры, контроль поступления воды в систему происходит в специальном коллекторном шкафу. Коллекторный шкаф водяного теплого пола специально монтируется для каждого конкретного помещения.

Продолжаю серию статей о водяном теплом поле. В этой статье  рассмотрим основные компоненты водяного теплого пола, а именно, распределительный узел и контур отопления. Несколько фото, видеоматериал помогут разобраться с темой статьи.

Трубы водяного теплого пола должны обеспечивать постоянное движение теплоносителя, иметь отличную устойчивость к температурам и давлению, а также быть надежными в эксплуатации и соединениях. В этой статье рассмотрим типы водопроводных труб наиболее подходящих для системы водяного теплого пола.

Руководство на английском языке по корейским средствам управления подогревом пола ondol

Вот простое руководство по использованию панели управления напольным отоплением ондоль (온돌) в вашей корейской квартире.

Зима начинается, и я видел несколько вопросов по этому поводу на Reddit и Every Expat, так что, надеюсь, это поможет вам. Прокрутите вниз, чтобы увидеть несколько помеченных образцов панелей управления.

Справочная информация

Многие люди, будь то новые учителя английского языка или туристы, посещающие Airbnb, приезжают в Корею и изо всех сил пытаются наладить отопление и горячую воду. Все кнопки на корейском языке, и настройки могут сбивать с толку. Этот тип системы отопления уникален для Кореи и некоторых регионов Азии, поэтому я взял несколько различных панелей управления и обозначил кнопки для вас. Кроме того, я перевел некоторые из обычных кнопок / функций с некоторыми простыми пояснениями, которые помогут вам нагреть вашу комнату и душевую кабину и не дать вам замерзнуть до смерти в самый холодный из четырех сезонов Кореи.

Это может быть немного чуждо для новоприбывших в Корею, поэтому позвольте мне немного рассказать об этом.

Или перейдите к изображениям, если это все, что вам нужно.

Что такое ондол (온돌)? Как это работает?

Практически все корейские дома и многие здания отапливаются системой труб с горячей водой, которые проходят под полом. Это система «ондол». Обогреватели, каналы центрального отопления и т. Д. Встречаются довольно редко. Я читал, что отопление с помощью ондола (то есть газового нагрева воды, которая распределяется по полу) имеет почти 90% -ную эффективность преобразования газа в тепло, тогда как электрические обогреватели имеют эффективность только 40%.Хотя сейчас есть и чисто электрический «ондол».

Итак, здесь вода нагревается в бойлере и перекачивается по этой сети труб для обогрева помещений. Если вы из США, вы, вероятно, привыкли к тому, что водонагреватель всегда включен, а горячая вода доступна, когда вы этого хотите. Однако в некоторых небольших квартирах вам может потребоваться вручную (например, нажать кнопку) или включить таймер, если это еще не сделано, либо для горячей воды в целом (для душа, раковины и т. Д.), Либо дополнительно для трубы теплого пола.Обычно для этих двух разных вариантов использования используются две разные настройки.

Если сейчас лето, вам нужно, чтобы котел был включен только утром (например, когда вы принимаете душ), и вам обязательно нужно, чтобы горячая вода оставалась в бойлере, а не пульсировала через ваш дом его нагревает. Но зимой вам нужно, чтобы горячая вода циркулировала и согревала комнату.

Различные дома / квартиры будут иметь разную конфигурацию и могут сильно различаться по степени «контроля» над отоплением, как вы увидите на примерах изображений.

Различные режимы ондола

Полезно понять разницу между, как правило, «silnae» (실내, интерьер), «nanbang» (난방, отопление) и «ondol» (온돌, напольное отопление). Честно говоря, я здесь давно и до сих пор не могу понять, потому что эти идеи часто взаимозаменяемы. Но вот основы:

• Ondol (온돌) и / или nanbang (난방) обычно относятся к температуре самой воды.
  Итак, если ваша панель позволяет вам устанавливать умеренную температуру на основе этого, то ваш водонагреватель будет работать до тех пор, пока вода, циркулирующая вокруг вашего пола, не достигнет этой температуры.
• Silnae (실내) относится к температуре самой комнаты — воздуха внутри комнаты. Установка такой температуры будет означать, что водонагреватель будет продолжать работать, нагревая воду до тех пор, пока температура воздуха внутри не достигнет этой базовой температуры.

Protips:

• Установка температуры, основанная на «ондоле» (пол), лучше подходит для людей, которые спят на полу, или для домов с сквозняком (т.е. тепло воды под полом будет той температурой, которую вы чувствуете, лежа наверху. из этого.В доме с сквозняком указывать температуру воды — это хорошо, потому что в противном случае пол может стать горячим, пытаясь обогреть комнату, которая остается прохладной). Это также относится к людям, которые любят держать окно приоткрытым, чтобы «свежий» воздух.
• Установка температуры на основе «silnae» лучше подходит для людей, которые спят в постели или в закрытых, хорошо изолированных домах.

Не относитесь к этому слишком серьезно, потому что множество панелей управления ondol даже не дают вам возможности выбирать между этими типами.

Просто дайте мне TL; DR

Я делаю этот звук более сложным, чем он есть на самом деле. Основная идея такова.

Для обогрева комнаты в Корее,

1. Убедитесь, что водонагреватель (бойлер) включен. Это сделает горячую воду.
2. Убедитесь, что включен нагрев «silnae», «ondol» или «nanbang». Это заставит горячую воду циркулировать в трубах под полом.
3. Либо оставьте его включенным, чтобы поддерживать температуру (если вы хотите убить свой кошелек), либо установите таймер / резервирование, чтобы оно включалось / выключалось автоматически.Или установите «прочь», когда выйдете на улицу. Или просто выключите его.

Образец панелей управления ondol с английским переводом

Я предполагаю, что с этим выше средняя ручка нагревает комнату при повороте вправо, но работает по таймеру при повороте влево (учитывая, что нет специальной кнопки / ручки для активации таймера и что левая сторона обозначен как режим «таймер» без цифр градусов, а на правой стороне есть отметки градусов).Это немного странно. Итак, чтобы нагреть комнату, вам нужно, чтобы питание было включено, нижняя правая ручка повернута влево, а средняя ручка находится в положении 2 ~ 3 часа, если вы дома, и положении на 7 часов, если вы выходим.

Это дает вам отдельные настройки для всех режимов. Таким образом, летом вы должны убедиться, что включена только настройка «горячая вода» (для душа, раковины и т. Д., Но даже в этом случае, вероятно, только по утрам).Зимой вам понадобится либо теплый пол, либо тепло в помещении. Если вы будете отсутствовать зимой (на день или даже на неделю или две), вы можете установить его в режим «прочь», чтобы он оставался очень низким, но включенным (чтобы вода в трубе текла и не замерзла). Не уверен, как бы вы установили таймер на этом, но, по-видимому, это вариант.

Перевод общих функций / кнопок в настройках панели управления ondol

Основные функции

• 전원 — Мощность
• 재가동 — Перезагрузка
• 설정 — Настройки
• 기능 / 기능 선택 — Функции, выбор режима
  Здесь вы можете циклически переключаться между такими вещами, как подогрев пола, таймер, отъезд и т. Д.
• 해제 — Отмена (например, отменить таймер)
• 정지 — Остановка
• 운전 / 가동 — Эксплуатация.
  Обычно отображается или горит, когда котел в данный момент нагревается.

Выбор отопления

• 현재 온도 — Текущая температура
• 희망 온도 — Желаемая температура
• 설정 온도 — Заданная температура (т.е. желаемая температура)
• 저온 — Низкая / 중온 — Средняя / 고온 — Высокая
• 난방 — Отопление.
  Это может означать «нагрев» в целом или это может относиться конкретно к температуре воды в напольных трубах.
• 난방 수온 / 난방 조절 — Температура горячей воды.
  Относительно желаемой температуры для водопроводных труб под полом.
• 수온 설정 — Температура горячей воды (такая же, как указано выше)
• 온수 전용 — Температура воды
• 실내 — Интерьер.
  Обычно означает, что обогреватель работает, чтобы довести внутреннюю температуру «воздуха» до желаемого уровня. Сравните это с 온돌 или 난방 수온.
• 실온 — Температура в помещении (воздуха)
• 온돌 — Температура пола

Настройки таймера / резервирования

Они могут быть взаимозаменяемыми, поэтому попробуйте сами, чтобы узнать, что предлагает ваша панель.Как правило, «таймер» будет на определенное время (5 часов, 10 часов и т. Д.), А «резервирование» будет включать / выключать нагрев в определенное время (с 7:30 до 10:00 и т. Д.). Но я видел их и наоборот.

• 타이머 — Таймер
• 시간 — Время
• 예약 — Бронирование
• 예약 설정 — Настройка резервирования таймера

Другие режимы

• 취침 — Спящий режим. У меня нет этой функции, поэтому я предполагаю, что она нагревает комнату, а затем понижается в течение ночи.
• 목욕 — Режим ванна / душ. Быстро нагревается только бойлер для подготовки к принятию горячего душа.
• 외출 / 전체 외출 — В гостях. У меня нет этой функции, поэтому я предполагаю, что она позволяет комнате становиться холоднее, но поддерживает некоторый базовый уровень незамерзания для экономии энергии.

Проблемы

• 점검 — Ошибка
• 밸브 / 연소 — Клапан / Горение. В примере №3 выше, один из них, вероятно, появится вместе с сообщением об ошибке, чтобы вы знали, что случилось.
• 물 보충 — Долить воду (нужно добавить воды в бак. Вероятно, вы захотите спросить о чем-то разнорабочем)

Специализированные этикетки / режимы

• 선택 — Выбор комнат. Только вариант, если ваша система ondol позволяет вам указывать помещения (по некоторому заданному номеру) для обогрева.
• 거실 — Гостиная
• 방 — Комната

Обновления из других источников

Другой пример был показан в группе «Каждый экспатриант в Корее» в Facebook:

И еще один от EasytoLearnKorean.com:
На сайте «Ульсан онлайн» также есть несколько примеров: Сохранение тепла в Корее | Ульсан Онлайн

Согреться там

Надеюсь, это помогло некоторым людям. Люди на Reddit обычно помогут вам, если вы не можете заставить его работать правильно. Вот особенно хороший пример того, как люди помогают со сложной панелью управления: Пожалуйста, помогите мне разобраться с моим водонагревателем. : korea

Есть также множество видеороликов YouTube (на корейском, извините), которые просматривают все типы панелей управления и демонстрируют каждую настройку.Если бы у меня было время, я бы просмотрел их все и улучшил этот пост. Но я всего лишь один человек с работой по утрам.

Наконец, вы также можете взглянуть на мое такое же отношение к корейским пультам дистанционного управления для кондиционеров:
10 원 Советы: руководство на английском языке по корейским пультам дистанционного управления для кондиционеров

Согрейтесь, ребята.

Как использовать корейскую систему теплого пола и горячего водоснабжения

корейских домов отапливаются системой теплых полов. Этот тип отопительной системы довольно распространен в Корее и называется ондоль,.Позвольте мне показать вам, как использовать корейский пол с подогревом и систему горячего водоснабжения.

Многие посетители совершают ошибку, включая кондиционер, когда приходят в дом, чтобы согреться.
Но в Корее, как правило, кондиционер в квартире используется только для охлаждения летом, что означает, что он не имеет функции обогрева. Поэтому не включайте кондиционер зимой.

Когда вы живете в корейском доме, вы можете найти маленький контроллер (термостат) на стене.Включив его, вы могли получить горячую воду или пол с подогревом (или и то, и другое). Проблема в том, что в Корее существуют десятки производителей терморегуляторов, и все контроллеры написаны на корейском языке. Это может сбивать с толку, поскольку иностранцы не говорят и не читают по-корейски. Надеюсь, этот пост поможет вам согреться во время вашего пребывания в Корее.

Как использовать корейскую систему подогрева пола и горячего водоснабжения

Пожалуйста, сначала проверьте название производителя и нажмите на соответствующие ссылки ниже. Даже если контроллер не такой, как в вашем доме, он будет работать аналогично.

Бойлер Rinnai (린나이 보일러)

Комнатный термостат, тип 1. RBMC-43

1. Питание (전원): включение / выключение (сброс)
2. Дисплей: температура
3. Горячая вода (온수): выберите для подачи большого количества горячей воды для ванны и душа. Температура: Низкая (저) Средняя (중) Высокая (고)
4. Обогрев (난방): Колесо температуры нагрева. Низкая (저) / Высокая (고)
5. Функция выхода (외출): для понижения температуры системы отопления.
6. Отопление выключено (꺼짐): для выключения отопления (обычно летом мы используем это).
7. Расписание (예약): Планирует время для запуска и остановки котла.
8. Комнатная температура-обогрев (실온) / Подогрев пола (온돌): выберите, какую из них вы хотите установить.

Комнатный термостат, тип 2. RBMC-12

1. Питание (전원): включение / выключение (сброс)
2. Светодиодный индикатор работы (운전): включается во время работы котла.
3. Только горячая вода (온수 전용): выберите для подачи только горячей воды (без подогрева пола / обычно используется летом).
4. Горячая вода и теплый пол (난방 온수): выберите, чтобы обеспечить как горячую воду, так и подогрев пола (зимой).
5. Функция выхода (외출): для понижения температуры системы отопления.
6. Отопление (난방 수 온도 조절): колесо температуры теплого пола.
7. Температура воды (온수 온도 조절): Низкая (저온) Высокая (고온).

Комнатный термостат, тип 3. RBMC-28

1. Горячая вода (온수): выберите для подачи горячей воды (летом и зимой).
2. Температура воды (온도): Низкая — Средняя — Высокая
3. Подогрев пола (): Подогрев пола включен (только зимой).
4. Температура теплого пола (난방 온도): Низкая (저온) Высокая (고온).
5. Светодиодный индикатор работы (연소): Горелка котла включена.
6. Функция выхода (외출): для понижения температуры системы отопления.
7. Расписание (예약): Планирует время для запуска и остановки котла.

Котел Китурами (귀뚜라미 보일러)

Комнатный термостат (CTR-5700)

1. Дисплей: отображает состояние, такое как текущая функция (현재 온도), целевая температура (희망 온도), время запуска / остановки по расписанию (예약), горение (운전) и время года ().
2. Функция: установка помещения (실내), расписания (예약) и выхода (외출). > Чтобы включить теплый пол, включите режим 실내 (Заданная температура в помещении).
3. Ванна (목욕): выберите, чтобы обеспечить большое количество горячей воды для ванны и душа.
4. Питание (전원): включение / выключение (сброс)
5. Светодиодный индикатор работы: загорается во время работы котла.
6. Вверх / Вниз (/ 내림): увеличивает или уменьшает целевое значение определенной функции.
7. Сезон (계절 선택): установка температуры обогрева (Весна:, Лето: 여름, Осень: 가을, Начало зимы: 초겨울, Зима: 겨울) или расписание запуска / остановки.
8. Расписание (예약 설정): Планирует время для запуска и остановки котла.

Комнатный термостат (CTR-8000)

1. Дисплей: отображает состояние, такое как текущая функция (현재 온도), целевая температура (희망 온도), время запуска / остановки по расписанию (예약), горение (운전) и время года ().
2. Ванна (목욕): выберите, чтобы обеспечить большое количество горячей воды для ванны и душа.
3. Настройка (설정): для настройки температуры теплого пола и горячей воды.
4. Выбрать (선택): выбрать меню настройки
5.Светодиодный индикатор работы: загорается во время работы котла.
6-7. Вверх / Вниз (올림 / 내림): увеличивает или уменьшает заданное значение или температуру.
8. Питание (전원): включение / выключение (сброс)

Для использования отопления помещений

1. Щелкните 4. 선택 (Выбрать)
2. Выберите режим настройки, который хотите изменить. Когда вы нажимаете «선택 (Выбрать)», режим настройки изменяется, 실내 (В помещении) — 예약 (Резервирование) — 외출 (Выйти), по одному.
3. Если вы выбрали режим настройки, измените целевую температуру (희망 온도) с помощью кнопок вверх / вниз.
4. Щелкните 4. 선택 (Выбрать), или он будет применен, если вы просто оставите его.

Для использования горячей воды

1. Щелкните 3. 설정 (Настройка). Затем индикаторная полоса горячей воды начинает мигать.
2. Установите целевую температуру горячей воды с помощью кнопок «Вверх» / «Вниз».
3. Щелкните 4. 선택 (Выбрать), или он будет применен, если вы просто оставите его.

Котел Navien (나비엔 보일러)

Комнатный термостат, тип 1. NR-10E

1. Питание (전원): включение / выключение (сброс)
2. Светодиодный индикатор работы (운전): включается во время работы котла.
3. Колесо температуры теплого пола (난방 조절): Подогрев пола включен / Низкий (-) Высокий (+).
4. Функция выхода (외출): выберите, чтобы установить в системе отопления низкую температуру.
5. Отопление выключено (꺼짐): выберите, чтобы выключить нагрев (обычно мы используем это летом).
6. Комнатный обогрев по температуре (실내): включение обогрева по температуре помещения (зимой).
7. Только горячая вода (온수 전용): выберите, чтобы обеспечить только горячую воду (без подогрева пола / не используется летом).
8. Подогрев пола (온돌): включить подогрев пола (зимой / аналогичная функция с 실내).
9. Расписание (예약): Планирует время для запуска и остановки котла.
10. Температура воды (온수 조절): низкая (저) средняя (중) высокая (고).

Комнатный термостат, тип 2. FR-5

1. Питание (전원): включение / выключение (сброс)
2. Дисплей: отображение таких состояний, как комнатная температура (실내 온도), температура воды (난방 수온 도), горение ().
3. Только горячая вода (온수 전용): выберите для подачи только горячей воды (без подогрева пола / летом).
4. Колесо температуры теплого пола (실내 조절): от 10 до 40 градусов.
5. Функция выхода (외출): выберите, чтобы установить в системе отопления низкую температуру.
6. Температура воды (난방 수온 도): лето (여름), весна / осень (봄 / 가을), зима (겨울).

Эти образцы блоков управления помогут вам включить пол с подогревом и горячую воду, пока вы находитесь в морозную погоду в Южной Корее. Сообщите нам, если у вас возникнут проблемы. Пока вы сталкиваетесь с различными типами систем отопления в Корее, также ознакомьтесь с разделом «Чем заняться в Корее зимой», чтобы спланировать свое зимнее путешествие.Корея окружена горами, поэтому это идеальное место для катания на лыжах и сноуборде. Вот лучшие горнолыжные курорты Кореи. Если у вас нет времени кататься на лыжах, обратите внимание на зимние фестивали в Корее. Это идеальное место, чтобы провести отпуск в другой стране.

Сообщите нам, если у вас возникнут вопросы. Мы здесь, чтобы помочь!

Вам также может понравиться

Предложение системы теплого пола PCM с использованием метода веб-строительства

В многоквартирных домах в Корее применяются системы теплого пола с использованием методов веб-строительства на основе бетонных систем и систем горячего водоснабжения.Однако, поскольку такие системы потребляют значительное количество энергии для нагрева из-за их низкой способности аккумулировать тепло, необходимо разработать новую систему, которая может минимизировать потребление энергии за счет улучшения характеристик аккумулирования тепла в бетоне. В этом исследовании предлагается система напольного отопления из материала с фазовым переходом (PCM) для снижения энергопотребления в многоквартирных домах. Предложена оптимальная конструкция системы теплого пола из ПКМ и экспериментально оценена эффективность аккумулирования тепла предложенной системой.Температурный диапазон ПКМ для теплого пола также рассчитан с учетом предложенной конструкции и комфортных условий обогрева жилых домов. Результаты показывают, что система теплых полов из PCM может быть построена в следующем порядке: () бетонная плита толщиной 210 ​​мм, () амортизирующий материал толщиной 20 мм, () раствор 40 мм, включая 10-миллиметровый резервуар для хранения тепла из PCM, и () 40 мм отделочного раствора, включая проволочную сетку и трубы для горячей воды. Температурный диапазон ПКМ, применяемого для теплых полов в жилых домах, составляет 32–45 ° C.Экспериментальные испытания показывают, что характеристики аккумулирования тепла систем теплого пола, в которых в качестве типичных температур PCM используются 35, 37, 41 и 44 ° C, превосходят существующие системы.

1. Введение

Поскольку системы теплого пола (UFHS) используют излучение от поверхности пола для отопления помещений, они могут поддерживать температуру воздуха в помещении более комфортно, чем другие типы систем отопления [1–4].

В Корее UFHS широко используются в жилых домах.В частности, большинство многоквартирных домов, на которые приходится примерно 65% от общего числа жилых домов в Корее, используют этот тип системы отопления [5–10].

В отличие от других стран, которые в основном используют метод сухого строительства, большинство UFHS, применяемых в многоквартирных домах в Корее, возводятся с использованием метода мокрого строительства.

Строительство системы завершается укладкой материалов на бетонную плиту в следующем порядке: амортизирующий материал, автоклавный легкий бетон (ALC), проволочная сетка, трубы с горячей водой и отделочный раствор.Кроме того, в качестве источника тепловой энергии используется горячая вода, поставляемая индивидуальными котлами или Корейской корпорацией централизованного теплоснабжения (KDHC) [11]. Среди этих материалов ALC и отделочный раствор важны для определения расхода тепловой энергии, поскольку они накапливают или отводят тепловую энергию, поставляемую горячей водой [12–17].

Однако низкая теплоаккумулирующая способность ALC и отделочного раствора требует большого количества горячей воды и увеличивает потребление энергии.Кроме того, при прекращении подачи горячей воды резко падает температура поверхности пола. Это недостатки УФГС [18–20].

Следовательно, следует разработать новый УФТ с превосходными характеристиками аккумулирования тепла, чтобы снизить потребление тепловой энергии в многоквартирных домах в Корее.

Недавно в качестве альтернативы был представлен UFHS, использующий материал с фазовым переходом (PCM). Этот тип UFHS не требует дополнительной подачи тепловой энергии, но использует накопленное скрытое тепло для поддержания постоянной температуры [21–41].

В США, Китае, Японии и некоторых странах Европы такие УФГС с использованием ПКМ уже активно изучаются и применяются как в жилых, так и в нежилых зданиях [42–45].

Однако большинство систем, принятых в этих странах, используют метод сухого строительства и электричество в качестве источника тепла [25, 43]. По этой причине эти системы не подходят для многоквартирных домов в Корее, где в качестве источника тепла используется метод мокрого строительства и горячая вода.

Следовательно, необходимо разработать другой тип УФВС на основе ПКМ, который можно было бы применять в многоквартирных домах в Корее для снижения потребления энергии.В этом исследовании предлагается новая система теплого пола PCM (PUFHS), в которой используется метод мокрого строительства и горячая вода.

Для этого в Разделе 2 мы анализируем действующий стандарт для теплых полов в жилых многоквартирных домах и предлагаем оптимальную конструкцию системы теплого пола PCM, которая может улучшить характеристики аккумулирования тепла в существующих системах. Также предлагаются диапазоны температур PCM, которые удовлетворяют как температуре в помещении, так и температурным условиям поверхности пола для обогрева.В разделе 3 объясняются экспериментальный метод и условия для оценки характеристик аккумуляции тепла для предлагаемой системы теплого пола из ПКМ, а в разделе 4 представлен анализ результатов, полученных в результате экспериментальных испытаний.

2. Проектирование системы теплого пола ПКМ

2.1. Стандарт для подпольных конструкций в многоквартирных домах

В Корее стандартная тенденция для подпольных конструкций многоквартирных домов сосредоточена не на потреблении энергии, а на уровне шума между этажами, который недавно стал социальной проблемой [46, 47].Тем не менее, каждый многоквартирный дом должен соответствовать «стандарту конструкции для изоляции пола от ударного шума между этажами для предотвращения шума» Министерства земли, инфраструктуры и транспорта (MOLIT).

Ключевыми моментами этого стандарта являются следующие [11]: ① Ударный звук тяжелого пола подпольной конструкции должен составлять 50 дБ или ниже. ② Уровень шума от удара легкого пола в конструкции под полом должен быть не более 58 дБ. ③ В противном случае следует принять одну из стандартных конструкций пола, предложенных MOLIT.

Подпольное покрытие многоквартирных домов должно соответствовать статьям ① и вышеуказанного стандарта. В противном случае, как показано на Рисунке 1, следует использовать одну из стандартных конструкций пола, представленных в статье ③.

В Корее большинство многоквартирных домов выбирают первую модель стандартных подпольных конструкций из статьи ③, предоставленной MOLIT, поскольку ее легко построить и поддерживать, а также низкие затраты на строительство [49].

Практически во всех многоквартирных домах используется первая стандартная конструкция пола, показанная на Рисунке 1; однако, как упоминалось во введении, эта структура включает ALC и финишный раствор, которые имеют очень низкую теплоаккумулирующую способность [18–20].Следовательно, чтобы решить проблему большого энергопотребления, вызванного полом с подогревом, необходимо улучшить теплоаккумулирующие характеристики ALC и отделочного раствора. Одна из наиболее эффективных альтернатив — встраивание в пол ПКМ, который представляет собой материал, аккумулирующий скрытую теплоту. Подробности этого решения описаны в следующих разделах.

2.2. Концепция системы теплого пола PCM

На рисунке 2 показана конструкция PUFHS, предложенная в этом исследовании для применения в многоквартирных домах в Корее.В соответствии со стандартом MOLIT для толщины пола и шума между этажами бетонная плита и амортизирующий материал должны быть такими же, как и раньше, в то время как ALC заменяется строительным раствором и PCM, чтобы улучшить характеристики аккумулирования тепла.

В этой конструкции 15 мм раствора, 10 мм ПКМ и 15 мм раствора последовательно укладываются поверх бетонной плиты и амортизирующего материала. После этого поверх затвердевшего раствора укладывают проволочную сетку и 40 мм финишного раствора, включая трубы с горячей водой.

В этом типе конструкции PCM может улучшить характеристики аккумуляции тепла как ALC, так и отделочного раствора, и все этапы этого процесса должны быть такими же, как и раньше, за исключением установки PCM, что также приводит к хорошей конструктивности.

Хотя стандарт MOLIT для звука удара легких и тяжелых полов требует тестирования и проверки, никаких дополнительных строительных материалов не требуется, если стандарт удовлетворяется. По этой причине PUFHS, предложенный в этом исследовании, применим как к существующим, так и к новым многоквартирным домам в качестве альтернативной системы отопления с целью экономии энергии.

2.3. Выбор PCM для теплого пола

Первым шагом в создании PUFHS является выбор PCM, который может удовлетворять условиям внутренней температуры и температуры поверхности пола для многоквартирных домов в Корее.

Исходя из начальных условий температуры отопления в помещении, температуры поверхности пола и температуры PCM, температура поверхности каждого слоя пола может быть рассчитана с использованием (1), математическая модель которого показана на рисунке 3 [50].где (м ² ), (Вт / м · ° C) и (м) представляют площадь поверхности, теплопроводность и толщину соответственно. (W) — количество тепла, переданного от PCM в отапливаемое пространство.

Кроме того, (° C / Вт), (° C / Вт) и (° C / Вт) — это полное сопротивление теплопередаче, сопротивление теплопроводности материала с фазовым переходом и теплопередача через поверхность пола. сопротивление соответственно. (° C), (° C), (° C) и (° C) относятся к температурам PCM, теплового пространства, раствора и поверхности пола, соответственно.Кроме того, (Вт / м ² · ° C) — это общий коэффициент теплопередачи поверхности пола.

Что касается начальных условий, температура отопления в помещении и температура поверхности пола находятся в диапазоне от 22 до 26 ° C и от 28 до 30 ° C, соответственно, как было предложено недавними исследованиями, проведенными в Корее [51, 52].

В таблице 1 приведены температуры для каждого слоя, рассчитанные с применением этих условий.

При температуре в помещении 22 ° C была рассчитана температура ПКМ, удовлетворяющая предложенной температуре поверхности пола 28–30 ° C. находиться в диапазоне 38–45 ° C.Когда было 26 ° C, результат расчета составлял от 32 до 39 ° C.

В результате применимая температура PCM, которая удовлетворяет условиям температуры в помещении и температуры поверхности пола, составляет от 32 до 45 ° C.

Однако, поскольку PCM не производятся в Корее и доступны только некоторые типы импортированных PCM, типы PCM, которые удовлетворяют приведенным выше результатам, чрезвычайно ограничены.

Таким образом, с учетом рыночных условий в Корее, типы PCM, применимые для теплых полов, имеют соответствующие температуры 35, 37, 41 и 44 ° C, и была оценена эффективность аккумулирования тепла PUFHS с использованием этих четырех типов PCM. экспериментами, представленными в следующем разделе [48].

3. Экспериментальная методика

3.1. Материал с фазовым переходом

На основании результатов, определенных с помощью приведенной выше математической модели, для PUFHS можно использовать PCM с соответствующими температурами 35, 37, 41 и 44 ° C, а детали каждого PCM показаны в таблице 2 [ 48].

3.2. Контейнер для хранения тепла PCM

Чтобы интегрировать выбранный PCM в строительный раствор, требуется контейнер, который может стабильно выполнять тепловое накопление и разгрузку посредством фазового перехода.

Для этой цели был изготовлен контейнер для хранения тепла PCM (PTSC) путем включения PCM в алюминиевый контейнер с высокой теплопроводностью, а также хорошей коррозионной стойкостью и долговечностью в растворе.

После того, как 1 кг затвердевшего ПКМ толщиной 10 мм был помещен в алюминиевый контейнер шириной 200 мм, глубиной 300 мм и толщиной 0,1 мм, воздух был удален из алюминиевого контейнера с помощью вакуумного устройства, и контейнер был удален. запаивается горячей проволокой при температуре выше 200 ° C [53].

На рис. 4 показаны готовые PTSC со встроенными модулями PCM с соответствующими температурами 35, 37, 41 и 44 ° C.

3.3. Экспериментальный модуль системы теплого пола PCM

Как показано на рисунке 5, был изготовлен небольшой модуль под полом для оценки характеристик аккумулирования тепла PUFHS, в котором используется PTSC.

Для сравнения существующий модуль UFHS (номер 1 на Рисунке 5) был изготовлен с толщиной 80 мм, в которую входили 40 мм ALC и 40 мм отделочного раствора.С другой стороны, модуль PUFHS, предложенный в этом исследовании (номера 2–5 на рисунке 5), был изготовлен с общей толщиной 80 мм, которая включала (последовательно) 15 мм раствора, 10 мм PTSC, 15 мм раствора и 40 мм финишного раствора.

Каждый модуль был изготовлен с использованием деревянной формы (ширина 300 мм × глубина 400 мм × высота 200 мм), и для экспериментальной оценки использовались достаточно затвердевшие ПКМ и строительный раствор.

3.4. Граничные условия

Поскольку основное внимание в этом исследовании уделялось разработке PUFHS с новой конструкцией пола, включающей подходящий PCM, процесс включения труб бойлера и горячей воды в систему пола был исключен из этого исследования.

Следовательно, потребовалась альтернативная система теплоснабжения; Таким образом, мы использовали небольшую камеру с постоянной температурой (ширина 750 мм × глубина 250 мм × высота 650 мм).

Поскольку эта камера может контролировать количество подаваемого тепла в диапазоне 0–70 ° C, достаточное количество тепла может подаваться из камеры в систему под полом, аналогично тому, когда в качестве тепловой энергии используется горячая вода. источник [54].

Кроме того, система мониторинга использовалась для сбора данных о температуре в течение установленного периода времени и для проверки изменения температуры в реальном времени [55].Подробная конфигурация системы показана на рисунке 6.

Для сравнения характеристик аккумулирования тепла между существующим UFHS и предлагаемым PUFHS, датчики температуры были установлены на поверхностях существующего модуля под полом и модуля PUFHS, чтобы контролировать колебания температуры поверхности во времени.

В частности, как существующие модули, так и модули PUFHS постоянно нагревали до 46 ° C, что превышает температуры плавления всех PCM, так что PCM мог сохранять как можно больше скрытой теплоты.

После того, как модули под полом были достаточно нагреты, подача тепловой энергии из камеры с постоянной температурой была прекращена и сравнивалось снижение температуры поверхности между двумя модулями.

Результаты экспериментов, проведенных в этих условиях, представлены в следующем разделе.

4. Результаты и анализ

На рисунках 7–10 показаны сравнительные результаты временного изменения температуры поверхности между существующим модулем пола и модулем PUFHS, встроенным в PCM, с соответствующими температурами 35, 37, 41 и 44 ° C. соответственно, при прекращении подачи тепла из камеры постоянной температуры.

На Рисунке 7 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 35 ° C. После того, как подача тепловой энергии из камеры постоянной температуры была прекращена, температура поверхностей обоих модулей снизилась очень одинаково в течение некоторого периода времени; однако примерно через шесть часов, когда скрытая теплота PCM начала отводиться, температура поверхности PUFHS поддерживалась на уровне примерно 35 ° C или постепенно снижалась.В частности, температура поверхности PUFHS резко не снизилась даже после исчерпания скрытой теплоты ПКМ. Это произошло из-за того, что физическое тепло, накопленное в PCM, было отведено. Общая разница температур поверхности между существующим модулем и модулем PUFHS была рассчитана примерно в пределах 0,7–2,9 ° C.

На рис. 8 показан результат анализа температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 37 ° C.Примерно через четыре часа после прекращения подачи тепловой энергии начался отвод скрытого тепла от PCM, что привело к разнице температур поверхности между существующим модулем и модулем PUFHS примерно от 1,3 до 4,4 ° C. Хотя использовались те же типы органических PCM, PCM при 37 ° C отводил явное тепло после короткого периода отвода скрытого тепла. Это было связано с тем, что PCM при 37 ° C имел меньшую способность аккумулировать скрытую теплоту, чем PCM при 35 ° C. В этом случае потребуется большое количество ПКМ для поддержания постоянной температуры поверхности в течение длительного периода.Следовательно, если бы это было применено к реальному зданию, первоначальные инвестиционные затраты были бы выше, чем в других случаях.

На рис. 9 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в модуль PCM 41 ° C. Примерно через четыре часа после прекращения подачи тепловой энергии начался отвод скрытого тепла от PCM, в результате чего разница температур поверхности между существующим модулем и модулем PUFHS составила примерно 1,7–5,2 ° C. В этом случае возникла самая большая разница в температуре поверхности между двумя модулями в секции скрытой теплоты PCM.Кроме того, в этом случае продолжительность постоянной температуры, вызванная скрытой теплотой, была самой большой.

Наконец, на рис. 10 показан анализ температур поверхности существующего модуля и модуля PUFHS, встроенного в PCM 44 ° C. Разница температур поверхностей между существующими модулями и модулями из ППУФС находилась примерно в диапазоне 0,7–4,1 ° С. Примерно через три часа после прекращения подачи тепловой энергии скрытое тепло было отведено. Однако примерно через час после разряда температура поверхности резко снизилась.Мы предполагаем, что это связано с тем, что PCM при 44 ° C имеет очень низкую скрытую и явную теплоемкость; таким образом, у него была самая низкая производительность для PUFHS среди кандидатов PCM.

На основании результатов нашего эксперимента мы пришли к выводу, что PCM при 41 ° C является наиболее эффективным PCM, который может применяться в PUFHS для многоквартирных домов в Корее, поскольку он имеет большую скрытую и явную теплоемкость и показывает самую большую разница температуры поверхности по сравнению с существующим модулем.

5.Заключение

В этом исследовании предложен PUFHS для многоквартирных домов и оценена его эффективность с помощью экспериментов, результаты которых следующие: (1) Структура PUFHS, использующая метод мокрого строительства и горячую воду для снижения тепловой энергии в многоквартирном доме, является следующим образом: ① Бетонная плита (210 мм) ② Амортизирующий материал (20 мм) ③ Строительный раствор (15 мм) ④ PTSC (10 мм) ⑤ Строительный раствор (15 мм) ⑥ Проволочная сетка ⑦ Трубы с горячей водой ⑧ Отделочный раствор (40 мм) ( 2) Для многоквартирных домов в Корее температурный режим отопления помещений и поверхности пола составляет от 28 до 30 ° C и от 32 до 45 ° C соответственно.Температура ПКМ, удовлетворяющего этим условиям, находится в диапазоне 32–45 ° C. (3) Для интеграции подпольной конструкции и ПКМ в качестве ПКМ можно использовать алюминиевый контейнер с хорошей теплопроводностью, коррозионной стойкостью и долговечностью. Контейнер для хранения тепла (PTSC). (4) Типы PCM, применимые к многоквартирным домам в Корее, — это PCM с соответствующими температурами 35, 37, 41 и 44 ° C, среди которых PCM 41 ° C является наиболее подходящим, поскольку он имеет наибольшую скрытую и явную способность аккумулировать тепло и показывает наибольшую разницу в температуре поверхности по сравнению с существующим модулем подпольного покрытия.(5) Предлагаемый PUFHS, в котором используется метод мокрого строительства и горячее водоснабжение, может быть принят в качестве системы следующего поколения для снижения потребления тепловой энергии и выбросов парниковых газов в многоквартирных домах, которые составляют примерно 65% жилых домов в Корее.

Конкурирующие интересы

Нет никаких конкурирующих интересов, которые можно было бы декларировать.

Выражение признательности

Это исследование было поддержано Программой фундаментальных научных исследований через Национальный исследовательский фонд Кореи (NRF), финансируемой Министерством образования (№2016R1D1A1B01015616).

Отопление 12в Квартиры | Система теплых полов 12в

ДЛЯ ПАРТНЕРОВ

Система отопления Salmerk — уникальная технология. Экономичность, долговечность и простота использования делают систему Salmerk одним из наиболее экономичных и рациональных решений для отопления объектов различного специального назначения.

Системы отопления

Salmerk широко используются в частном жилищном строительстве, промышленном и коммерческом строительстве, сельском хозяйстве, автомобилестроении и других отраслях промышленности.

Компания-производитель приглашает к сотрудничеству партнеров во многих странах мира:

◦ Дистрибьюторы

◦ Торговая сеть

◦ Специализированные сайты электронной торговли

◦ Строительные и специализированные магазины

◦ Девелоперы и строительные компании

◦ Подсобные помещения и здания строительных модулей производит

◦ Производство рулевых рубок и монтажных домов

◦ И прочие оптовые покупатели

Для специализированных объектов, таких как:

◦ Открытые и закрытые спортивные центры и стадионы

◦ Агрокомплексы, тепличное хозяйство

◦ Тепловые трубопроводы

◦ Склады и производственные помещения

◦ Школы, детские сады и т. Д.

, а также объекты площадью более 500 м2 Salmerk предлагает дизайнерские решения и подготовку индивидуальных коммерческих предложений с использованием отопительной техники Salmerk.

Предложение сделано на основании предоставленной вами проектной документации.

Присылайте свои предложения о партнерстве на [email protected]

Теплый пол с подогревом и озеленением

Если вы живете в холодном месте, наличие на водной основе полов с подогревом может быть экономичным и экологически безопасным способом обогрева дома.

В качестве альтернативы электрическому напольному отоплению, теплый пол на водной основе предлагает тем, кто хочет вести «зеленый» образ жизни, вариант использования экологически чистого метода отопления.

В качестве альтернативы электрическому подогреву полов, напольное отопление на водной основе предлагает тем, кто хочет вести «экологичный» образ жизни, возможность использования экологически чистого метода обогрева.

Поскольку многие из нас проводят большую часть своего времени в «искусственном» климате, как зимой, так и летом, комфорт — это самое важное, что нужно учитывать.И предприятия, и дома могут получить выгоду от водяных полов с подогревом.

Подогрев пола, основанный на использовании подогретой воды, а не электричества, не только полезен для здоровья, но также является более безопасным вариантом как для дома, так и для бизнеса. Системы напольного отопления предназначены для использования в современных домах, в частности, умные дома, извлекающие выгоду из этой дополнительной интеллектуальной системы.

Альтернативные решения Green Leaf делятся советами…

Что такое водяные теплые полы?

Концепция обеспечения отопления через пол не нова, но последние разработки уступили место более экологически чистым вариантам.

При строительстве одно из лучших решений, которые вы когда-либо принимали, — это установка полов с подогревом.

В целом, полы с подогревом являются наиболее экономичным способом обогрева вашего дома просто потому, что они достигают каждой части вашего дома. В отличие от индивидуальных обогревателей, полы с подогревом обеспечивают обогрев каждого этажа в доме или офисе.

Использование воды для обогрева полов, метод, также известный как водяное отопление, отличается от электрического отопления только тем, что используется вода.

При водяном отоплении ряд труб под досками пола или плиткой соединяется с водонагревателем (гейзером), который затем обеспечивает циркуляцию теплой воды по всей конструкции. Он прост и удобен в использовании, поэтому в вашем доме или офисе будет теплая зима.

Преимущества лучистого теплого пола

При строительстве одно из лучших решений, которые вы когда-либо сделаете, — это установка полов с подогревом. Вот несколько преимуществ, которыми вы можете воспользоваться при установке этого метода обогрева:

1.Низкие затраты на обслуживание

Учитывая, что трубопровод находится под половыми досками или плиткой, система потребует минимального обслуживания.

Учитывая, что трубопровод находится под половыми досками или плиткой, система потребует минимального обслуживания. После установки система будет оставаться в хорошем рабочем состоянии в течение многих лет.

2. Энергоэффективность

Это означает, что использование системы подогрева пола не будет стоить вам больших затрат.Это большое преимущество по двум причинам: во-первых, это означает, что ваш счет за электроэнергию будет оставаться на низком уровне (то есть, если вы используете систему не от солнечного источника энергии), а во-вторых, энергоэффективность благоприятна для окружающей среды.

Напольное отопление отлично сохраняет тепло, поэтому в вашем доме или офисе, вероятно, будет дольше оставаться теплее, даже если отопление было выключено.

Хотя системы электрического теплого пола также являются энергоэффективными, если вы серьезно относитесь к экономии энергии, система водяного отопления — ваш лучший вариант.

3. Комфорт

Когда в вашем доме постоянно отапливается, а температура равномерно распределяется по всему зданию, температура будет более естественной и комфортной.

Полы с подогревом можно установить в большинстве домов, будь то плиточное отопление или деревянные полы.

4. Гигиена

Никаких приборов, вызывающих сырость, и негде собирать пыль — полы с подогревом идеально подходят для людей, страдающих аллергией и склонных к астме.Лучистые полы с подогревом полезны для удаления пылевых клещей в доме.

5. Подходит для всех типов полов

Будь то полы под плиткой или деревянные полы, полы с подогревом можно установить в большинстве домов.

Пока система правильно установлена, у вас не должно быть проблем и все преимущества. Однако твердые поверхности оказались более эффективными в равномерном распределении лучистого тепла.

Цена на теплый пол

Стоимость системы будет во многом зависеть от масштабов строительного объекта.Независимо от стоимости установки системы, в долгосрочной перспективе вы сэкономите, поскольку ваши затраты на электроэнергию уменьшатся.

Статья любезно предоставлена ​​ www.greenleafalternativesolutions.co.za.

Как узнать, есть ли у меня электрическое или водяное (жидкостное) отопление?

Как правило, существует два типа систем отопления: электрические и водяные (гидронные). Большинство домов используют водяные отопительные системы , совместимые с tado ° . Системы электрического отопления , с другой стороны, не поддерживаются tado ° из-за их высоких электрических токов.

Полы с подогревом

Как электрические, так и водяные системы теплых полов обычно управляются одним термостатом на комнату.

Электрические теплые полы Системы обогревают пол с помощью электрического тока. Ток проходит через электрический нагревательный коврик под полом и преобразуется в тепло.Комнатный термостат регулирует температуру в помещении, коммутируя ток через провода электрического коврика для теплого пола.

Поскольку токи, которые переключаются термостатом, обычно слишком высоки (превышают порог 3A), эти термостаты нельзя заменить на tado °. Поэтому tado ° несовместим с системами электрического теплого пола.

Системы водяного теплого пола нагревают пол с помощью теплой воды, протекающей по трубе, расположенной под полом.Комнатный термостат управляет клапаном, который регулирует поток воды в комнату. Этот клапан обычно находится на коллекторе (совокупность труб, регулирующих поток воды в системе теплого пола).

Если ваш комнатный термостат подключен к коллектору, как показано на рисунке выше, он управляет системой водяного теплого пола. Или, если тепло для теплого пола производится центральным бойлером или тепловым насосом, вы можете быть уверены, что ваша система теплого пола работает на водной основе.

Радиаторное отопление

Электрические радиаторы нагреваются электрическим током, и они распространены в домах без отопительного котла. Они подключаются только к розетке и имеют встроенный термостат. tado ° не может заменить эти встроенные термостаты и, следовательно, не может управлять электрическими радиаторами.

Радиаторы на водной основе обогревают комнату, когда через радиатор течет горячая вода. Часто есть центральный термостат, который контролирует нагрев всех радиаторов, или есть один термостат на этаж / зону для управления всеми радиаторами на этом этаже / в этой зоне.tado ° может заменить эти термостаты в большинстве случаев.

Если вы не уверены, какое у вас отопление — электрическое или водяное, пожалуйста, свяжитесь с нами и предоставьте конкретную информацию о вашей установленной системе отопления.

Дополнительная информация:

Совместима ли tado ° с системами электрического отопления?

Какие системы отопления поддерживает интеллектуальный термостат?

Воздушные тепловые насосы (руководство по плюсам и минусам)

12 преимуществ тепловых насосов с воздушным источником

Самые важные преимущества покупки теплового насоса с воздушным источником следующие:

Низкий углеродный след

Тепловые насосы с источником воздуха

— это форма низкоуглеродного отопления, поскольку они используют наружный воздух для обогрева или охлаждения вашего дома.Если вы переходите с угольной или электрической системы отопления, вы можете значительно сократить выбросы углерода.

Сэкономьте на счетах за электроэнергию

Переключившись на воздушные тепловые насосы, вы можете сократить свои счета за электроэнергию , поскольку вы будете использовать наружный воздух для отопления и охлаждения. Ваша экономия будет более значительной, если вы перейдете на электрическую или угольную систему.

Эксплуатационные расходы тепловых насосов зависят от нескольких факторов , от эффективности, количества необходимого тепла и температуры источника тепла.

Соответствует требованиям RHI

Вы можете получать выплаты , производя собственное тепло через программу Возобновляемого тепла. Используя этот грант на экологически чистую энергию, вы можете сэкономить на еще больше на счетах за электроэнергию .

Тепловые насосы «воздух-вода» соответствуют требованиям для бытового RHI , и эта схема была продлена до марта 2022 г. . Это означает, что если вы установите тепловой насос в течение указанного срока, вы будете получать платежи за каждую единицу произведенного тепла в течение 7 лет.Внутренние платежи RHI рассчитываются на основе текущих тарифов RHI, SCOP вашего теплового насоса и, конечно же, ваших потребностей в энергии.

Другие типы тепловых насосов также имеют право на выплаты RHI.

Может использоваться для отопления и охлаждения

Воздушные тепловые насосы могут использоваться как для отопления, так и для охлаждения . В зависимости от модели они могут обеспечивать охлаждение летом и обогрев зимой.

Кроме того, воздушные тепловые насосы очень хорошо работают с напольным отоплением, поэтому, если вы хотите получить максимальную отдачу от своей системы, вам следует настоятельно рассмотреть возможность установки напольного отопления .

Может использоваться для отопления помещений и горячего водоснабжения

В зависимости от воздушного теплового насоса, вы также можете использовать его для нагрева воды . Это зависит от температуры воды в системе отопления (также известной как «температура подачи»). Для нагрева воды температура подающей линии должна составлять примерно 55 ° C. Если ваша система предназначена только для отопления помещений, температура подачи будет 35 °.

Если вы ищете как отопление помещений, так и водонагреватель, то необходимо выбрать ASHP с температурой подачи 55 ° C.

Может работать даже при более низких температурах

Воздушный тепловой насос может извлекать тепло из окружающего воздуха даже при более низкой температуре, вплоть до –20 ° C . Более того, известно, что тепловые насосы эффективно работают в очень холодных странах, таких как Канада. Истории успеха показывают, что тепловой насос воздух-воздух может генерировать тепло до 40 ° C, когда температура наружного воздуха составляет всего -30 ° C.

Высокий сезонный коэффициент производительности

Тепловые насосы с воздушным источником

эффективны как зимой, так и летом благодаря выдающемуся SCOP (сезонный коэффициент полезного действия ).COP теплового насоса — это способ измерить его эффективность, сравнивая потребляемую мощность, необходимую для производства тепла, с количеством тепла на выходе. Показатель «сезонного COP» корректируется с учетом сезонности.

Например, типичный воздушный тепловой насос работает с COP 3,2, когда наружная температура выше 7 ° C. Это означает, что тепловой насос имеет КПД 320%: на каждый кВтч электроэнергии, потребляемой вентиляторами и компрессором, вырабатывается 3,2 кВтч тепла. Чем выше КПД, тем лучше.

Следовательно, при рассмотрении COP для теплового насоса с воздушным источником в зависимости от температуры наружного воздуха, вы обнаружите, что, несмотря на некоторые незначительные колебания, они могут эффективно работать круглый год .Чтобы иметь возможность сравнивать тепловые насосы на основе того, насколько на них влияют эти изменения эффективности, используется сезонный COP.

Простой процесс установки

Установка воздушного теплового насоса может занять всего два дня . Установить воздушный тепловой насос проще, чем наземный тепловой насос, потому что вам не нужно копать. Тепловой насос с воздушным источником обычно не требует каких-либо разрешений на проектирование, но всегда рекомендуется проверять его перед тем, как начинать процесс.Это идеальный вариант как для модернизации, так и для нового строительства.

Низкие эксплуатационные расходы

Техническое обслуживание и ремонт должен выполнять технический специалист один раз в год . Чтобы обеспечить оптимальную работу теплового насоса, вы можете сделать несколько вещей, от очистки фильтров до проверки на утечки в системе, проверки уровней хладагента, очистки теплового насоса от листьев и пыли и т. Д. Дальнейшие технические задачи должны выполняться только сертифицированным установщиком.

Длительный срок службы

Воздушные тепловые насосы с источником воздуха имеют длительный срок службы, и при надлежащем техническом обслуживании они могут проработать до 20 лет .Более того, большинство тепловых насосов с воздушным источником имеет 5-летнюю гарантию .

Не требуется хранение топлива

Для тепловых насосов с воздушным источником топлива не требуется, поскольку в качестве топлива используется наружный воздух. Например, в котлах, работающих на жидком топливе, вам нужно где-то хранить масло, что займет лишнее место на вашем участке. Отсутствие зависимости от топлива, такого как нефть или древесные гранулы, также означает, что вам не придется платить дополнительные сборы за поставок топлива .

Может работать от ветра или солнца

Воздушные тепловые насосы могут работать от ветровой или солнечной энергии (с использованием солнечных батарей) вместо электричества от сети. Большинство тепловых насосов считаются частично возобновляемыми, поскольку для работы системы по-прежнему требуется электричество. Однако, если вы объедините тепловые насосы и солнечные батареи, вы можете сделать свой дом еще более экологичным.

7 Недостатки тепловых насосов с воздушным источником

Главный воздушный тепловой насос Недостатки следующие:

Теплоснабжение ниже, чем у котлов

Этот тип отопления имеет меньшую подачу тепла по сравнению с жидкотопливными и газовыми котлами, поэтому могут потребоваться радиаторы большего размера.Вода, циркулирующая в радиаторах, подключенных к котлам, может работать при более высокой температуре, чем в системе ASHP.

Итак, для того же количества обогрева помещения вам потребуется большая теплоизлучающая поверхность.

Дополнительные расходы на установку теплого пола

Из-за меньшей подачи тепла воздушные тепловые насосы чаще всего используются с подогревом пола, чтобы получить максимальную отдачу от системы. Это связано с тем, что для работы с ним не требуются высокие температуры — вам не захочется стоять на полу с температурой 40 ° C.

Это может означать, что затраты на установку могут быть выше , если у вас еще не установлена ​​ система теплого пола .

Ваш дом уже должен быть хорошо изолирован

Чтобы воспользоваться всеми преимуществами теплового насоса с воздушным источником, вам для начала понадобится хорошо изолированный дом . Однако это актуально для любой системы отопления.

Если тепло может легко уйти из вашего дома через окна, двери или стены, тогда вам понадобится больше энергии, чтобы сохранить тепло в помещении.Поэтому убедитесь, что ваш дом достаточно хорошо изолирован.

Более низкий КПД ниже 0 ° C

Хотя воздушные тепловые насосы могут работать при температурах до -20 ° C, они действительно теряют эффективность при температурах ниже 0 ° C .

Меньшая экономия по сравнению с дешевым сетевым газом

Если у вас есть доступ к дешевому сетевому газу , то разница между ценой на газ и ценой на электроэнергию (для питания теплового насоса с воздушным источником) не будет значительной.

Электроэнергия необходима для работы АСХП

Воздушные тепловые насосы нуждаются в электричестве для работы , что делает их только частично возобновляемыми. Это может быть недостатком для некоторых, если они хотят сделать свой дом полностью зеленым.

Если вам нужно, чтобы ваш тепловой насос работал круглый год, то вы, естественно, не заметите столь значительных сокращений в счетах за электроэнергию, как если бы вы, например, соединили свой тепловой насос с солнечной панелью.

ASHP могут быть шумными

Тепловые насосы с воздушным источником могут быть несколько шумными во время работы, что сравнимо с обычным кондиционером или легким или сильным дождем.Однако компании постоянно совершенствуют технологии, чтобы улучшить это и снизить уровень шума.

Что нужно учитывать перед установкой ASHP

Размышляя об установке тепловых насосов с воздушным источником, необходимо учитывать два основных фактора:

• Затраты: Стоимость установки теплового насоса с воздушным источником обычно составляет от до 8 000–18 000 фунтов стерлингов . Дополнительные расходы могут быть понесены в зависимости от выбранного типа системы (требуется ли охлаждение в сочетании с обогревом), размера вашей собственности и ваших конкретных требований.Эти затраты намного ниже по сравнению с ценами на наземные тепловые насосы, которые варьируются от 20 000 до 45 000 фунтов стерлингов.
• Изоляция: Чтобы иметь высокую прибыль с точки зрения экономии, важно иметь дом с хорошей изоляцией, особенно с изоляцией чердака. Это гарантирует, что тепло, генерируемое в доме, не улетучится, что обеспечит постоянное тепло в доме зимой.
• Установщик: Выбор подходящего установщика очень важен для обеспечения правильной установки теплового насоса.Вам следует проявить должную осмотрительность, например, проверить, имеет ли установщик необходимые аккредитации, положительный послужной список и что вам предложили справедливую цену.

Если воздушный тепловой насос кажется вам интересным и вы подумываете о его покупке, просто заполните форму выше , чтобы получить до 4 персонализированных котировок без обязательств, которые сделают вас на шаг ближе к будущему.
