Толщина водяного теплого пола: Толщина водяного теплого пола. Высота стяжки и другие элементы

Авг 9, 2021 alexxlab

Содержание

Как выбрать правильно размеры всех слоев теплого водяного пола

Для теплого пола в итоге в любом случае придется устраивать финишное покрытие, в том числе и стяжку. В их качестве могут быть использованы самовыравнивающиеся смеси, а также растворы на цементно-песчаной основе. Все будет зависеть от финансовой возможности и выбранного варианта устройства. В любом случае поверхность должна получиться идеально ровной, в том числе и относительно уровня контура водяного теплого пола. В таком случае прогрев основания пола будет равномерным по всей поверхности в комнате. При этом стоит обращать внимание на один очень важный момент, которым является оптимальная толщина будущей стяжки.

Общие черты

Типичные нарушения. Неправильно делать толстую стяжку над трубами и без подложки

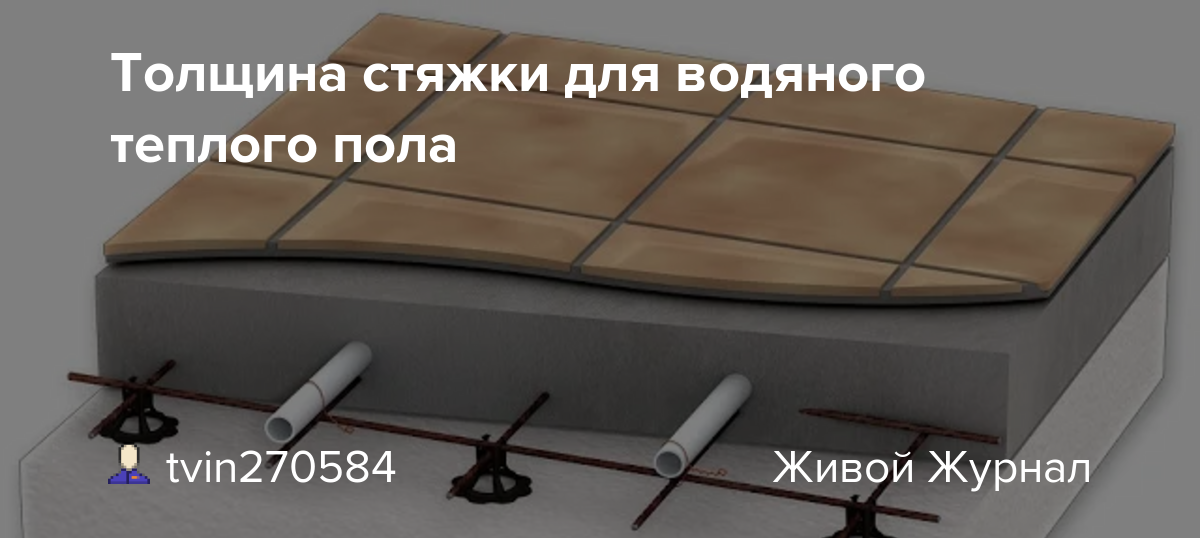

Толщина стяжки для водяного теплого пола будет оказывать влияние на коэффициент полезного действия системы, ее эффективность, а также на эксплуатационный период. Тонкий слой не позволит равномерно прогреваться основанию пола, да и к тому же такая стяжка очень быстро потрескается из-за постоянных перепадов температурных режимов. Очень быстро придет в негодность и выбранное напольное покрытие по очень тонкой стяжке.

Но и толстые слои заливки не принесут положительного результата. С таким основанием значительно повысятся затраты на отопление, так как придется тратить много энергии на прогрев всего полученного «пирога». Следовательно, надо выбирать оптимальные показатели уровня заливки бетонной стяжки для системы водяного теплого пола. Но даже специалисты не смогут дать ответ об универсальности толщины заливки раствора. Многие условия могут оказывать влияние на этот параметр:

Тип основания пола, тип грунта. В большей степени это относится именно к частному строительству при обустройстве помещения бетонным полом с самого основания.
Параметры всего помещения, где устраивается стяжка поверх теплого водяного пола, его конфигурация.
Предназначение будущего помещения.

Эти пункты относятся к числу основных. Дополнительно может быть и еще несколько нюансов, на которые стоит обратить особое внимание. Их можно назвать как маркировка используемого цемента, выбор конкретной смеси для работы, арматура и ее характеристики и т.д.

Разновидности стяжки

Всего можно выделить три основных типа стяжки, которые могут быть применимы для создания ровной поверхности поверх смонтированного водяного теплого пола. Но даже это классификация считается условной.

Толщина теплого пола водяного пола, а точнее стяжки над всей системой в районе 20 мм. Это больше минимальный показатель для заливки поверх контура трубопровода теплого пола. В работе чаще всего применяются самовыравнивающиеся смеси, которые позволяют получить действительно тонкую поверхность, способную выдержать весомые нагрузки и механическое воздействие. Данный этап устраивается без применения слоя армирования или армирующей сетки.
Средние показатели уровня заливки, которые колеблются в пределах 70 мм. Дополнительно для придания конструкции прочности и надежности используется арматурная сетка или специальные сетки для армирования стяжки.
Максимальные пределы уровня будущей стяжки по трубам теплого пола доходят до 150-170 мм. Система получила название монолитной, в которой в обязательном порядке применяется армирование. Подходит для случаев устройства целостной опорной системы, выступающей не только в качестве основания пола, но и фундамента будущего строения. В таком случае следует предварительно узнать о том, какие именно нагрузки может выдержать перекрытие в доме.

Но нельзя относить все показатели к минимальному или максимальному значению уровня заливки стяжки. Ведь если в работе дополнительно используется щебенка, то о пороге в 20 мм стоит забыть. Итоговая толщина заливки теплого пола будет куда больше. Самовыравнивающиеся составы обычно используются непосредственно перед тем, как произвести настил напольного покрытия. Сделать надо именно так, что весь контур теплого водяного пола был покрыт стяжкой. Это говорит о том, что при выборе труб диаметром около 2.5 см, достаточно будет слоя заливки в 50-70 мм. Именно до 50 мм толщины стяжки должно быть над уложенными трубами.

Минимальные показатели

По общепризнанным стандартам есть минимальные показатели толщины стяжки над системой теплого пола водяного типа. Согласно им, в случае применения самовыравнивающихся смесей, как говорилось ранее, стяжка должна быть минимум 20 мм. Но если же в работе готовится раствор из песка и цемента, то, как минимум 40-50 мм. В последнем случае это касается заливки без дополнительного слоя армирования. Если сделать ее меньшей, то эти параметры, то вряд ли получится достичь эффективности работы системы, а также получить желаемые характеристики.

Есть несколько случаев, при которых можно думать о минимальных значениях уровня стяжки над теплым полом. В обязательном порядке должен быть устроен черновой пол, который выравнивал основание до горизонтального положения. Все существенные неровности таким образом устранены и остается лишь создать слой над контуром теплого пола. Кроме этого во всей конструкции не должно быть никаких элементов армирования. Это лишь увеличит общий слой заливки. Вместо арматуры есть современное средство для придания раствору прочности и текучести – фиброволокно. Оно обладает большим количеством положительных качеств, на которые стоит обратить внимание.

Если при этом в помещении в последующем при эксплуатации будут создаваться существенные нагрузки на основание пола, то минимальные значения толщины стяжки должны уйти в сторону. Такими помещениями могут считаться коридоры, ванные, туалеты, кухни, любые технические помещения.

Строительные нормы и правила утверждают, что трубы теплого пола будут наиболее эффективно передавать тепло внутрь помещения при наличии стяжки в 65 мм вместе с напольным покрытием.

Максимальные пределы

Никаких стандартов в заливке стяжки по максимуму не предусмотрено. Технологически можно его устраивать на высоту до 10-15 см. Если же делать слой больше, то никакой эффективности он не принесет. Все проведенные работы окажутся бессмысленными. Но такая стяжка может выполняться лишь в исключительных случаях. Такими ситуациями могут быть следующие моменты:

Если устраиваемый слой выступает не только в качестве заливки стяжки, но и в качестве фундамента строения.
Устройства заливки бетонного пола в помещениях со значительными нагрузками (гараж).
Осуществление монтажа стяжки на проблемных грунтах, что больше подходит для частных домов.

Если основания пола имеют значительные перепады высот, то некоторые исполнители решают сделать как можно большую заливку, чтобы все привести к горизонтальному положению. Но целесообразности в этом никакой нет. Лучше всего предварительно сделать засыпку сухими материалами (керамзит), после чего произвести заливку раствора. Такие действия сэкономят время на проведение работ, а также средства на материалы. Правда, это все лучше всего делать до устройства водяного теплого пола. Теплотрасса требует ровной поверхности для равномерного распределения тепла по всей основанию пола в комнате. При наличии больших выступов над поверхностью, их можно вовсе сбить при помощи молотка или другого оборудования.

Большое количество заливаемого бетона будет тратиться в пустую. Если у нас будет помещение в 10 метров квадратных, а слой стяжки составит всего 100 мм, то уйдет как минимум метр кубический бетона, а это неоправданные затраты.

Могут с толстой стяжкой над водяным теплым полом появиться и другие сложности:

Длительный период нагрева поверхности.
Снизиться эффективность работы системы.
Возрастут затраты на обогрев комнаты.

Это все говорит о том, что следует выбирать оптимальные показатели толщины стяжки для теплого водяного пола, чтобы все характеристики системы проявлялись и хорошо сохранялись на протяжении всего срока эксплуатации.

«Пирог» теплого пола

В «пирог» теплого пола, а, следовательно, в общую толщину входят и другие параметры, кроме самой стяжки:

Теплоизоляция. Чаще всего в ее качестве применяется полистирол. Слой необходим для того, чтобы не тратить лишнее тепло, не отдавать его вниз, а перенаправлять к основанию пола. Работа системы становится менее затратной и более эффективной. Если это холодные регионы, то оптимальная толщина полистирола должна быть около 100 мм. В более теплых условиях достаточно будет и 50 мм. Многое при этом будет зависеть от расположения помещения (над подвалом, отапливаемой комнатой и т.д.).
Гидроизоляция. В общую толщину ее можно вообще не учитывать по причине того, что чаще всего это обычная пленка из полиэтилена. Ее толщина настолько незначительна, что смысла нет брать ее в расчет.
Сетка МАК позволяет качественно и равномерно распределить трубы теплого водяного пола. Ее оптимальная толщина составляет 4 мм. Но без нее можно обойтись в том случае, если под систему производиться укладка монтажных матов с соответствующими выступами для контура теплого пола.
Используемая труба. Именно от нее и будет разноситься тепло по всему основанию. Обычно ее высота составляет не более 20-25 мм, в зависимости от диаметра внутренней части.
Бетонная стяжка. Для приготовления раствора лучше всего делать не очень крепкий раствор до марки М300. Уровень заливки стоит вымерять от верхней части уложенного трубопровода. В таком случае система теплого водяного пола будет работать с наибольшей эффективностью.
Чистовое покрытие. Кроме самого напольного покрытия в общую толщину добавляется клей, если это кафельная плитка.

Можно сделать определенные предварительные расчеты по толщине стяжки для водяного теплого пола, в зависимости от выбранного варианта напольного покрытия. Для теплоизоляции достаточно будет 50 мм, если только это не холодный регион страны. Труба вместе с сеткой МАК, необходимой для надежной фиксации контура займет в среднем 25 мм. Все будет зависеть от диаметра трубопровода. В некоторых случаях сетка МАК не нужна будет, если выбираются монтажные маты, специально предназначенные для настила под теплый пол. Оптимальная толщина всей стяжки получится 50 мм, а для чистового покрытия останется примерно 20 мм. Итого мы получаем, что общая толщина системы получится в пределах 140-145 мм. Такой слой необходим для устройства на первом этаже дома. Если же это второй и последующий этажи, то будет некоторое уменьшение конструкции за счет меньшего слоя утеплителя. Его много там точно не потребуется.

Советы по заливке

Для заливки стяжки по системе водяного теплого пола следует придерживаться рекомендаций от специалистов, имеющих опыт выполнения такого вида работ. В первую очередь это касается марки цемента, которая в оптимальном режиме будет равна М200-М300. Не лишним будут различные добавки в состав раствора, для улучшения качества заливки. Пластификатор позволит смеси отлично растекаться по всей поверхности и по итогу избежать появления трещин и других дефектов.

После заливки должно быть выдержано время до полного высыхания раствора. В течение этого периода нельзя включать в рабочее состояние водяной теплый пол, так как он окажет негативное воздействие на процесс высыхания и качества стяжки. Чтобы основание получилось крепким, следует осуществлять уход за стяжкой после заливки. Это заключается в поддержании оптимальных температурных режимов, исключения сквозняков, а также увлажнения поверхности в течение почти недели.

Нагревать «теплый» пол не следует, чтобы ускорить процесс высыхания. Если сроки поджимают, то лучше воспользоваться уже другими вариантами устройства основания пола, как например самовыравнивающиеся смеси, где на высыхание тратиться порядка 9-11 дней. В момент монтажа стяжка температура окружающей среды не должна опускаться ниже +10. В противном случае положительного результата получить не удастся.

Нельзя забывать не только про демпферную ленту, служащую компенсатором температурного расширения стяжки, но и про все остальные слои, которые создадут надежную конструкцию над системой теплого водяного пола. До начала выполнения заливки следует принять меры по проверке систему на работоспособность и герметичность всех соединений. Иначе могут возникнуть сложности после включения в стяжке.

как рассчитать стяжку напольного покрытия

При проектировании загородного дома учитывается не только общая схема здания, но и закладка пола, продумывается система отопления. При напольной системе обогрева принимается во внимание материал и толщина всех её уровней.

Высота покрытия при строительстве коттеджа часто не имеет значение. Возведение стен и потолков, обустройство интерьера планируется как единое целое. В жилом доме, в котором отделены комнаты, продуманы дверные проёмы, оборудован некоторый интерьер, «тёплый пол» тщательно просчитывается. Если покрытие будет заниженным, то придётся выстраивать порожек в комнате.

Если основание поднимется, то может возникнуть сложности с дверьми и с оконными проёмами. Высокий пол помешает дверям закрываться, а окна и потолки будут казаться низкими. Как посчитать высоту «тёплого пола»? Что необходимо учитывать?

Бетонный пол по грунту

Если основанием для пола является грунт, то его необходимо выровнять, уложить на него дренажную подушку, предусмотреть защиту от влаги и от холода. Ровную поверхность заливают бетонной стяжкой.

Для утяжеления используют армированную сетку. Бетонное покрытие является основой для системы напольного обогрева. На какую высоту поднимется пол?

Грунт выравнивают, формируют дренажную подушку; её высота составит 20 см; 10 см песка и 10 см гравия мелкой фракции; все слои хорошо утрамбовывают.
Основание защищают рулонной гидроизоляцией; её толщина небольшая, 0,5 см.
Чтобы пол был тёплым, предусматривают утеплитель; для северных регионов рекомендуют уложить пенополистирольные плиты; общая высота 10 см; для южных регионов с мягкими зимами высота теплоизоляционного материала составляет 5 см.
На изоляцию укладывают армированную сетку; к полу добавляется ещё 1 см.
Поверхность заливают бетонной стяжкой глубиной до 10 см.

Общая высота чернового покрытия от грунтового основания составит около 42-47 см.

Для бетонного раствора используют цемент марки М500, щебень мелкой фракции и чистый речной песок. Сухую смесь разводят с водой. Соблюдают следующие пропорции: 1 ч цемента, 4,1 ч речного песка, 5,5 ч щебня, 0,7 ч жидкости.

В бетон, который предназначен для напольного обогрева, добавляют пластификаторы или полистирольное волокно, фибру. Добавки повысят эластичность стяжки, улучшат её теплопроводность.

Черновая стяжка по бетону

Если напольный обогрев монтируют на уже сформированном полу, но покрытие не отличается совершенством; оно неровное и битое, то его реставрируют черновой стяжкой. В первую очередь очищают поверхность от мусора, по возможности удаляют высокие неровности.

В дальнейшем проводят реставрационные работы:

на поверхность укладывают и утрамбовывают слой песка и щебня; ориентируются по высокой точке пола;
укладывают полиэтиленовую плёнку; её толщина небольшая; при расчётах её не учитывают;
используют утеплитель 3 см;
армированная сетка – 1 см;
бетонная стяжка для тёплого водяного пола – 5 см.

Высота покрытия поднимется на минимальный уровень 9-10 см. Если основание находится в удовлетворительном состоянии, то черновую стяжку не укладывают. Подобная ситуация встречается в комнатах, которые находятся на высоких этажах.
Помещения утеплены другими комнатами, которые находятся на нижних и верхних уровнях. В этом случае сразу начинают собирать «тёплый пол».

Жидкостное отопление

Для тёплого водяного пола предусматривают несколько уровней изоляционных материалов, трубопровод и глубокую бетонную стяжку. Оптимальный диаметр трубы 16-20 мм. Высота стяжки не может быть меньшего размера. Раствор должен полностью покрывать трубопровод.

Рекомендуют выполнить бетонное покрытие толщиной, которая превышает диаметр труб в 2 раза. Так как поверхность является дополнительным нагревательным элементом, то стяжку делают глубокой. Из чего состоит «тёплый пол»?

В качестве гидроизоляции используют мастику. Её наносят на бетонную поверхность валиком или кистью. На высоту тёплого пола она не влияет.
Укладывают теплоизоляцию. Рекомендуют полистирольные плиты толщиной не менее 3-5 см.
Если они сильно увеличат глубину поверхности, то вместо утеплителя используют фольгированную подложку. Она направит тепло вверх к полу. Её толщина не превышает 3 мм.
Специалисты рекомендуют уложить и теплоизоляцию и подложку.
Для крепления магистрали используют различные приспособления. Монтажная лента и скобы не повлияют на толщину поверхности.
Пластиковые замки «якорь», шины для крепления подниму магистраль на 1 см.
Если используется армированная сетка, то пол поднимется на 1 см.
В качестве гидроизоляции и утеплителя используют перфорированные маты. Их толщина 5 см. На поверхности матов находятся бобышки. Их размер 2,5 см. Между ними укладывают водяной контур.
Не увеличат размер поверхности перфорированное покрытие с внутренним контуром. На поверхности находятся канавки. В них укладываю трубопровод.
Высота трубы – 16-20 мм.
Глубина бетонной стяжки 5-8 см.

Высота тёплого пола на бетонном покрытии в помещении с небольшими теплопотерями составит около 10-16 см; большое значение имеет выбранный материал для теплоизоляции и крепления магистрали. Рекомендуют использовать отражающий экран, но на толщину поверхности она не влияет.

Кабельное отопление

Для системы отопления используют кабельные секции или маты. Выбирают нагревательные элементы определённой мощности. Для интенсивного обогрева предназначены кабели 22 Вт/пог. м.

Для умеренного режима отопления выбирают секции мощностью 12 Вт/пог. м. Укладывают двухжильный или одножильный кабель. Производитель предлагает использовать маты. Нагревательный элемент укреплён на них змейкой.

Основа выполнена в виде сетки из стекловолокна. Толщина системы 2-5 мм. На высоту пола она не повлияет.

На черновое основание наносят гидроизоляционную мастику или грунтовку.
Укладывают утеплитель толщиной 5 см.
Его защищают от конденсата полиэтиленовой плёнкой.
Далее идёт фольгированное покрытие.
Укладывают кабельные секции или маты.
Закрывают нагревательные элементы стяжкой или плиточным клеем. Для стяжки тёплого пола предусматривают глубину 3-5 см. Для клеевого раствора 3 см.

Если для обогрева используют кабель, то в качестве облицовки рекомендуют приобретать плитку, керамическую, керамогранит, из натурального камня. Её толщина 3-7 мм.

Высота пола с финишным покрытием составит 10-14 см.

Инфракрасный обогрев

Отопление можно провести с помощью карбоновых стержней. Они собраны в маты. Толщина материала не более 5 мм. Маты укладывают под стяжку или плиточный клей. Основание рекомендуют утеплить, чтобы инфракрасные волны не проходили вниз к черновому основанию.

Основание обрабатывают пропитками, отталкивающими влагу.
Используют утеплитель толщиной 3-5 см.
Укладывают отражающий экран.
Далее монтируют карбоновые маты.
Глубина стяжки 3-5 см.
Высота тёплого пола составит около 7-10 см.

Если в качестве облицовки используют паркет, ламинат или линолеум, то для обогрева выбирают термоплёнку. Её толщина составляет 0,33 мм. На толщину пола она не повлияет. Плёнку укладывают на утеплитель и отражающий экран. Систему закрывают подложкой 3 мм и облицовкой.

Жидкостная магистраль сильно увеличивает высоту пола. Это необходимо учитывать, если в помещении уже установлены двери. На толщину теплоизоляционного материала поднимется покрытие с нагревательными элементами в виде кабеля, карбоновых стержней и термоплёнки.

Это оптимальный вариант для жилых помещений. Если дом только строится, то рекомендуют устанавливать жидкостное отопление.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

толщина и высота слоев теплого пола

Системы теплых полов применяются в современном строительстве и отоплении дома все чаще. С его помощью можно эффективно обогреть помещение любой площади. Для достижения желаемого эффекта, необходимо, чтобы схема монтажа того или иного типа подогрева соответствовала некоторым требованиям. Толщина теплого пола зависит от многих параметров, для каждого типа обогрева пирог теплого пола будет разным по составу и размеров.

Пирог водяного пола

Водяной теплый пол устанавливают как на бетонной плите, так и по лагам. В каждом случае слои пирога будут несколько отличаться. Так как устройство водяного напольного обогрева производят несколькими способами, конечная высота основания и стоимость установки системы могут быть разными.

Слои при установке по лагам размещаются в такой последовательности:

Утеплитель устанавливается на плите перекрытия. Для этого используют пенопласт, минеральную вату и др.;
Отражающий фольгоизол;
Установка труб между лагами;
Покрытие из фанеры, которая характеризуется повышенными показателями теплопроводности;
Финишная отделка.

Совет! При заключительной отделке не стоит использовать слои вспененной подложки, так как они ухудшают теплопроводность.

Схема сборки отопительной системы на монолитной плите несколько отличается. Слои размещаются в такой последовательности:

Монтирование пленочного гидроизоляционного материала на плите перекрытия внахлест;
Утеплитель, обычно для этого используется экструдированный пенополистирол или пенопласт;
Фольга или фольгированный теплоизолятор в качестве отражающего экрана;
Трубы водяного пола;
Укладка армирующей сетки;
Стяжка пола и декоративная отделка.

Водяной пол по сухой стяжке

Конструкция может монтироваться и на сыпучее основание, а не по плитам перекрытия. В этом случае присутствуют слои мелкого керамзита или песка.

Устройство системы таким способом производится так:

Настил гидроизоляции;
Подложка из кермазита или песка, слой в 3 – 7 см в зависимости от чернового покрытия;
Алюминиевые теплораспределительные пластины толщиной до 1 см, в углубления которых укладываются трубы;
Укладка труб;
Распределение пористой ленты по периметру помещения;
Настил гипсокартона и установка заключительного покрытия.

Высота пирога водяного пола составляет от 5 до 15 см. Все зависит от того, какой толщины будут слои керамзита или песка. Важно учитывать диаметр труб, зачастую он составляет 1,6 см.

Пирог электрических кабельных полов

h3_2

Высота электрического теплого пола зависит от особенностей используемых материалов и требований к теплоизоляции, также имеет значение черновое основание. Слои кабельной системы подогрева монтируются в такой последовательности:

На бетонной плите закрепляется вспененный полиэтилен с фольгированной прослойкой;
Устройство стяжки;
Поверх электрического кабеля производится настил пленочного гидроизоляционного материала;
Стяжка;
Напольное покрытие.

В случае монтажа электрического пола по плитам высота конечного основания будет другой. Толщина вспененного полиэтилена составляет от 3 до 8 см в зависимости от особенностей состояния чернового основания и требований к теплоизоляции. Поверх делается стяжка толщиной 3 см. Толщина кабеля не учитывается, та как он кладется в стяжку высотой 5 см. Без учета декоративного покрытия электрический теплый пол имеет толщину от 11 см до 13 см.

Пирог инфракрасных и стержневых полов

Элементы пленочного ИК-обогрева крепятся под финишное покрытие, что значительно упрощает монтажные работы. Слои отопительной системы размещаются так:

Черновая стяжка;
Подложка;
Монтаж пленочного ИК-материала;
Пароизоляционная подложка;
Стяжка и декоративная отделка.

В зависимости от состояния плит перекрытия толщина черновой стяжки может составить от 3 см до 5 см. Поверх нее крепится подложка, состоящая из тепло- и гидроизоляции, толщиной около 4 мм.

Высота инфракрасного пленочного материала незначительна, как и пароизоляция, которая укладывается поверх него. В зависимости от типа финишной отделки, поверх нагревательного элемента заливается стяжка или плиточный клей, их толщина соответственно составляет от 2 см до 5 см.

Важно! Монтаж пленочного ИК-элемента нужно делать так, чтобы дорожки, по которым проходит ток, находились сверху.

Схема установки стержневого комплекта отопления подразумевает монтаж нагревательных элементов на ровное покрытие, которое предварительно очищают от загрязнений. При необходимости заливается стяжка для защиты стрежней от механических повреждений.

Чтобы обеспечить качественный обогрев помещения и снизить теплопотери, перед монтажом финишного покрытия размещают теплоизоляцию.

Толщина стержневой отопительной системы зависит от состояния чернового основания. Нагревательные элементы прячутся в стяжку или плиточный клей.

Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы

Содержание:

При обустройстве теплого водяного пола поверх нагревательных элементов заливается стяжка, используемая в качестве основы для финишного напольного покрытия. Для частных домашних мастеров, которые решаются самостоятельно смонтировать систему теплого пола, актуальным является вопрос о толщине стяжки. Какой должна быть высота стяжки теплого пола, чтобы нагревательные элементы не получили повреждений от нагрузок в процессе эксплуатации, а обогрев был максимально эффективным. Чтобы ответить на этот вопрос, необходимо изучить особенности системы и свойства материалов, из которых будет изготовлен чистовой пол. Кроме того в СНиП существуют определенные рекомендации, связанные с этим вопросом.

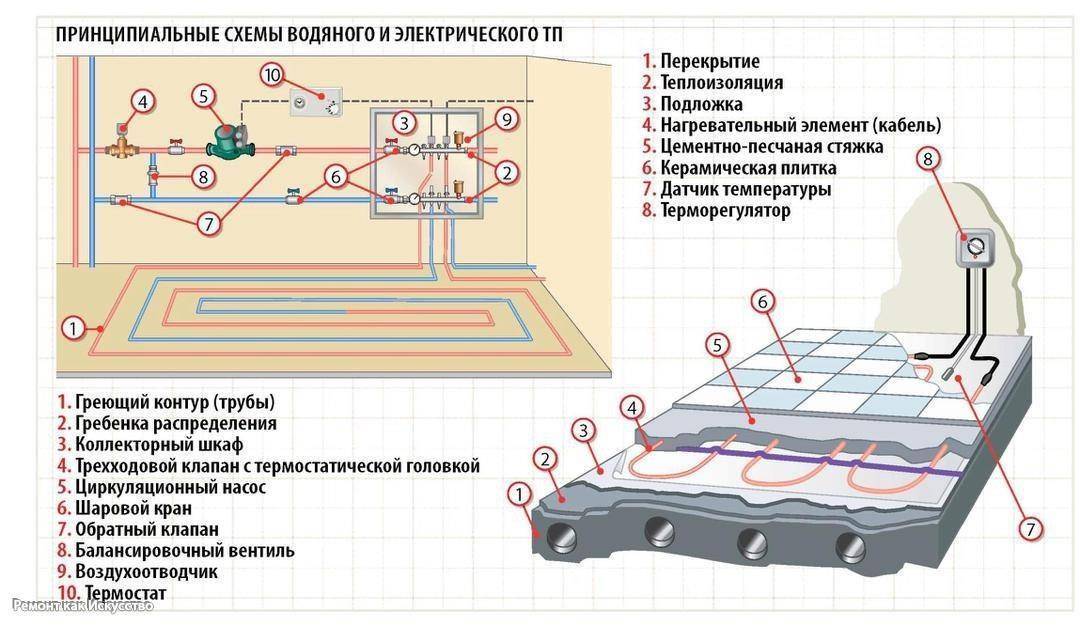

Устройство теплого водяного пола

Система «теплый пол» предполагает наличие нескольких слоев, уложенных в определенной последовательности. Если рассматривать пирог системы снизу вверх, то можно увидеть следующий порядок:

Вначале обустраивается черновое основание.

Далее следует гидроизоляционный слой.

Затем укладывается слой теплоизоляции.

Нагревательные элементы.

Бетонная стяжка.

Финишное напольное покрытие.

Черновое основание является необходимой частью, так как с его помощью выравнивается поверхность пола. Это позволяет получить более ровную чистовую стяжку. Следует учесть, что черновое основание необходимо во всех случаях, включая теплый пол по грунту в частном доме или бетонные перекрытия. Отсутствие первого слоя может негативно отразиться на эффективности работы системы «теплый пол».

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

Защита нагревательных элементов от механического воздействия.

Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.

При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).

Диаметр нагревательных трубок.

Для какой цели монтируется теплый пол (основной или дополнительный обогрев).

Величина предполагаемой нагрузки на стяжку.

Помимо этого при определении максимальной и минимальной толщины стяжки для водяного теплого пола следует придерживаться рекомендованных Санитарных Норм и Правил.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см. Добавляя к этим значениям диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Независимо от высоты стяжки между ней и стеной необходимо оставлять деформационный зазор, куда следует обязательно уложить демпферную ленту. Если заливается большая площадь, то не стоит забывать о компенсационных швах.

Максимально допустимая высота стяжки

В отношении максимальной толщины стяжки над водяным теплым полом в СНиП нет никаких указаний, однако превышать оптимальные значения толщины при обустройстве теплого пола в частном доме смысла нет. Это станет причиной следующих факторов:

Большой расход строительных материалов, в результате чего обустройство теплого пола обойдется намного дороже.

Повысится инерционность процесса нагрева поверхности.

Полезное жилое пространство станет значительно уменьшится.

В большинстве случаев оптимальное значение толщины превышают при необходимости сделать поверхность максимально ровной или при обустройстве теплого пола на одном уровне в рядом расположенных помещениях. Хотя более правильно будет сделать это на этапе создания чернового основания. Из-за разной толщины верхней стяжки поверхность пола будет прогреваться неравномерно. Благодаря тому, что стяжка создается независимо от других конструкций, расход энергоносителей из-за неравномерного нагревания пола не увеличится. Но этот фактор может повлиять на инерционность прогрева плавающей стяжки. В целом стяжка передаст то количество тепла, которое ей дадут нагревательные элементы.

Следует обратить внимание еще на один факт: обустраивая стяжку теплого водяного пола в жилых помещениях, лучше всего создавать равномерный слой оптимальной толщины. А вот в местах, где на поверхность пола оказывается значительная нагрузка, для защиты нагревательных трубок теплого водяного пола можно увеличить слой чистовой стяжки. К таким помещениям можно отнести гараж или различные технические постройки.

<br />

минимальная высота под плитку, оптимальная для заливки бетона, на сколько сантиметров заливается

Каждый человек желает, чтобы его жильё было тёплым и уютным. Для этого необходимо позаботиться, в первую очередь, о том, чтобы обеспечить теплоту пола. Ведь именно нижняя поверхность помещения во многом определяет, насколько уютно будет в доме.

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Конструкция подобного вида утепления достаточно проста, но, в то же время, весьма функциональна: под нижней частью помещения прокладываются трубы, по которым протекает тёплая вода.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Поверхности

Но водяное утепление требует не только труб, но и правильной укладки поверхности. Есть 2 варианта верхнего слоя для подобной системы обогрева. К первому варианту относится деревянный пол.

Такое покрытие легко кладётся, не возникает никаких проблем ни с монтажом, ни с подбором. Однако, его нельзя назвать экономичным, да и для складов оно едва ли подойдёт ввиду своей хрупкости.

Деревянное покрытие

Прежде всего необходимо знать, как делать стяжку пола, какая лучше и подойдет в особых условиях. В качестве альтернативы можно предложить такой вариант, как бетонная стяжка для теплого водяного пола. Для такой стяжки необходимо знать расход фиброволокна, в правильной пропорции развести сухую смесь.

Такое покрытие может варьироваться по толщине, поэтому следует быть внимательным при выборе габаритов данного слоя. При выполнении данной стяжки необходимо использование по периметру помещения демпферной ленты.

Бетонная стяжка

Именно о том, какая может быть толщина стяжки над водяным теплым полом мы и поговорим далее.

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции. Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Верхняя часть утеплительной системы буквально впитывает тепло от труб, в которых протекает горячая жидкость. Благодаря этому и происходит сам обогрев комнаты.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Если слой будет слишком широким, то бетон будет греться долго, хотя и дольше сохранит тепло. Если же верхняя часть утеплительной системы окажется слишком тонкой, то после быстрого нагрева последует не менее быстрое остывание, возможны даже повреждения пола.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Что стоит учитывать при выборе толщины стяжки?

Размер бетонного слоя зависит не только от желаемых показателей системы утепления, но также и от того, какое покрытие применяется для пола. Дело в том, что разные материалы требуют различной степени прогрева. Так, наиболее оптимальным вариантом будет паркет.

Стеновые панели для ванной легко устанавливать, они прочные, справляются с перепадами температур, служат долго, при необходимости демонтажа легко снимаются. Тут информация о их различных видах и способах монтажа.
Влага, испарения, интенсивность загрязнения – все эти факторы следует учитывать при отделке рабочей зоны на кухне. Перейдя по ссылке можно ознакомиться со стеклянными панелями для кухни.
Штукатурка короед отличается особым рисунком, сравнимым с древесиной, которая была разъедена личинками жука. Здесь все о способах ее нанесения своими руками.

Такое покрытие не требует огромного тепла для прогрева, поэтому можно использовать едва ли не минимальный слой бетона.

Толщина стяжки теплого водяного пола под плитку должна быть внушительной, потому что этот материал для покрытия пола достаточно тяжело прогревается, он практически всегда в холодном или прохладном состоянии.

Поэтому обязательно нужно позаботиться о максимальном слое бетона, ведь иначе в помещении будет царить холод. Различные другие варианты полового покрытия не имеют значительных особенностей, поэтому подбирать можно едва ли не любую толщину бетона.

Полезные советы

Для того, чтобы габариты принесли и желаемый результат, требуется грамотно выполнить стяжку, знать расход цпс на 1 м2. Ведь огрехи в подобной работе могут привести к существенной теплопотере, нарушению герметичности и другим неприятностям.

Вот несколько простых правил, придерживаясь которых вы сможете создать идеальный верхний слой водного подогрева в здании:

наносить стяжку стоит при температуре на уровне 15 градусов тепла. Такой показатель считается оптимальным, при нём цемент проявляет все свои лучшие свойства;
перед тем, как заливать бетон, необходимо включить давление в трубах подогрева. Оно не должно быть больше 5 атмосфер. Но пользоваться такой системой отопления можно будет не раньше, чем через 3,5 недели, ведь именно за это время бетон затвердевает окончательно;
чтобы не было теплопотери, необходимо поместить под трубопроводом теплоотражающее покрытие;
цемент, который вы используете, должен быть куплен незадолго до выполнения работ, ведь старый материал нередко теряет свои свойства.

При правильном выборе толщины бетонной стяжки и скрупулёзности в соблюдении вышеуказанных правил, оснащение любого здания системой водного утепления пройдёт успешно. Вы быстро ощутите все преимущества подобного типа подогрева!

Стяжка теплого водяного пола | Толщина стяжки для водяного теплого пола

Толщина стяжки для водяного теплого пола.

Стяжка теплого водяного пола несет на себе несколько функций: первое она выравнивает поверхность и второе стяжка для водяного пола равномерно распределяет температуру по всей площади. От толщины слоя стяжки зависит равномерность распределения температуры. Если стяжка для водяного пола уложена не качественно, то перепады температур на различных участках будут достаточно значительными, что существенным образом сказывается на функциональности теплого пола, а также снизит срок службы такого покрытия.

Подготовка перед стяжкой теплого пола.

Перед укладкой стяжки теплого водяного пола необходимо провести работы по пуско наладке системы и подать давление в трубу. Данная процедура необходима, так как сведет к минимуму вероятность растрескивания стяжки после включения водяного пола. Стяжка для теплого пола изготавливается толщиной от 50 мм до 70 мм данные параметры являются идеальными как для водяного теплого пола так и для электрического . Прогревание поверхности пола при этой толщине происходит достаточно быстро и равномерно даже при первичном вводе системы в эксплуатацию. Также стоит заметить что возможно изготовление стяжки для теплого пола и менее 30 мм в таком случае необходимо применение самовыравнивающихся смесей но этот вариант подходит только для электрических полов. Если же увеличение толщины стяжки для теплого пола очень критично его (теплы пол) можно уложить, пробив в основании поверхности каналы под кабель или трубы. Данный способ лучше применять только в том случае если классическая укладка теплого пола не возможна. При выборе любого из методов укладки, трубы водяного теплого пола надежно крепятся на основании.

При укладке стяжки своими силами ее необходимо укладывать от стены, которая находится напротив дверного прохода. Стяжкой заполняются полосы через одну сначала нечетные. Необходимо установить контрольные маяки. Когда заливка завершена, раствор разравнивается правилом. После подсыхания нечетных полос примерно 18-20 часов необходимо убрать маяки. Далее нечетные полосы грунтуются цементным «молочком». Укладка смеси в четные полосы происходит таким же образом. Если на стяжку планируется укладка паркета, важно подождать пока раствор полностью не высохнет, в противном случае влага испортит паркетную доску. Если планируется укладка кафеля, расстояние между плитками должно быть не менее 1 мм в противном случае плитка треснет даже при малейших изменениях влажности и температуры.

При укладке стяжки теплого пола применяют оба типа теплых полов:

Электрические теплые полы. Область применения таких полов, как правило, городские помещения (квартиры, офисные здания и т.д.) Данный тип полов монтируется либо непосредственно в стяжку или же, при укладке, плитки на стяжку.
Водяные теплые полы. Наиболее часто применяются в загородном домостроении. Монтаж таких полов происходит до устройства стяжки для теплого пола
Применение полусухой стяжки для водяного теплого пола имеет ряд преимуществ по сравнению с другими: ее структура пориста что позволяет обеспечить лучшую теплопроводность, данный метод стяжки не нуждается в применении маяков которые могут повредить систему труб, а также нет ограничений по укладке в определенные полосы теплого пола.

После укладки стяжки водяного теплого пола следует соблюдать некоторые рекомендации, которые обеспечат длительную эксплуатацию:

Теплый пол должен быть уложен в стяжку на глубину не менее 40 мм, это касается и водяного и электрического пола. Если не соблюсти данную толщину растрескивание стяжки в этом месте неизбежно.
Включение системы теплого пола должно происходить по истечении 30 суток с момента укладки стяжки. Несоблюдение данного правила приведет к расслоению стяжки.
По истечении 30 дневного срока с момента укладки включение системы необходимо производить поэтапно: первую неделю необходимо постепенно увеличивать температуру от минимальной до максимальной, вторую неделю необходимо снижать температуру от максимальной до минимальной.

Цены.

Узнать стоимость стяжки пола а также задать интересующие Вас вопросы касающимся устройства стяжки водяного теплого пола Вы можете обратится к нашим специалистам по электронной почте или телефону.

Какая толщина теплого пола является оптимальной, критерии выбора, видео

Какая толщина теплого пола является оптимальной, должен знать каждый строитель и отделочник, дело в том, что только правильное выполнение такого пола позволит ему эффективно работать.

Тот же пол, который будет слишком толстым, попросту не сможет выполнять свои функции, так как воздух в помещении из-за этого не будет прогреваться.

Устройство тёплого пола

Для того чтобы иметь представление о том, какой толщины должен быть теплый водяной пол, необходимо знать его устройство. Именно отличное знание технологии монтажа подобной системы отопления позволяет правильно установить все системы, а также отрегулировать температуру в помещении с тем, чтобы уровень комфорта в нём был оптимальным. При этом стоит иметь в виду, что какая толщина пирога утепленного покрытия, применяемого для изготовления теплого водяного пола, обычно указывается в инструкции к нему.

Устройство водяного теплого пола

Важно! По общему правилу тёплые полы всех видов имеют слоистую конструкцию, то есть в помещении формируется некий «пирог» из бетона с начинкой в виде теплонагревательного элемента.

Он может быть электрическим или водяным. В результате появляется возможность для дополнительного отопления того или иного помещения при условиях надёжной защиты всех элементов тёплого пола.

Если брать непосредственно все слои тёплого пола в отдельности, то он состоит из:

утеплителя;
полиэтиленовой плёнки;
арматурной сетки, которая может и отсутствовать, но с ней пол будет прочнее;
трубопровода;
бетонной стяжки.

Устройство электрического теплого пола

Каждый слой играет свою роль, поэтому, какая толщина заливки теплого пола должна быть в том или ином случае, можно узнать, только сложив толщину каждого слоя такого пирога. При этом всегда стоит помнить о том, что каждый слой имеет своё функциональное предназначение, например, утеплитель позволяет экономить на нагреве воды, а также более эффективно распределять тепло по зданию. Если ошибиться с его монтажом, то понять, какая толщина теплого водяного пола будет оптимальной, станет весьма сложно.

В любом случае, прежде чем начинать выполнение работ, стоит проконсультироваться со специалистом, имеющим опыт их проведения. Дело в том, что правильный монтаж описываемого «пирога» — достаточно тонкое дело и если его неправильно выполнить на каком-либо этапе, можно ненароком испортить всю работу, а это лишние затраты времени и денег. Если же специалиста, знакомого вам, у вас нет, внимательно изучите инструкцию к тому или иному виду данной отопительной системы. Это поможет вам определить, какая толщина теплого пола будет оптимальной именно в этом помещении.

Толщина стяжки для теплого водяного пола

Как определить толщину каждого слоя в «пироге»?

Как мы уже писали, какой толщины должен быть теплый водяной пол можно установить, если сложить толщину всех его слоёв. Для начала необходимо будет рассчитать и выполнить черновую стяжку. Она устраивается на чистовом поле и привязывается обычно к краю цоколя фундамента или же самого фундамента. Если же пол выполняется на первом этаже зданий, то черновую стяжку придётся делать на грунте или бонтонном перекрытии первого этажа.

Существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола

Так, если вы будете выполнять работы на перекрытии, то вам нет нужды как-то по-особенному готовиться к этому, достаточно просто подмести пол и отмыть от грязи. В том же случае когда имеется грунтовое основание, вам придётся его подготовить его особенно, а именно выровнять грунт и утрамбовать его. При этом стоит помнить о том, что грунтовое основание обычно выполняется на основе песчано-гравийной смеси, и поэтому её с полным основанием можно назвать «подушкой» — именно она составляет первый слой тёплого пола в этом случае, что стоит учитывать, решая вопрос о том, какой толщины должен быть теплый водяной пол.

Кстати, существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола. Например, заливая поверх описанной «подушки» черновую стяжку, необходимо исходить из её толщины приблизительно в 50 мм. При этом какая толщина теплого пола, будет дальше зависеть от того материала, который вы избрали в качестве утеплителя.

Дело в том, что тот же пенополистирол бывает разных видов и сортов, каждый своей толщины. В результате вы имеете возможность подобрать тот «пирог», который подходит именно вам, учитывая при этом размер тех же самых дверных проёмов. Если этого не сделать , тёплый пол придётся переделывать, тратя время и деньги.

Если говорить более конкретно, какой толщины пенополистирол для теплого пола должен быть, то плита этого материала размерами в 100-115 мм вполне подойдёт. Минимальная же его толщина должна составлять те же 50 мм. Кроме того, если отвечать уже на другой вопрос о том, какая толщина пенофола должна быть для теплого пола, необходимо также будет учитывать плотность данного материала. Она в среднем должна равняться 30…35 кг/м3, это позволит вам значительно сократить уровень теплопотерь, проходящих через утеплитель.

Толщина других элементов тёплого пола

После того как вы уложите утеплитель, его нужно будет накрыть полиэтиленовой плёнкой толщиной в 150-200 мкм. Поверх расстеленного полиэтилена выкладывают арматурную сетку из прутков диаметром не тоньше 4 мм. После монтажа арматуры необходимо будет заняться укладкой и сборкой трубопровода. Здесь толщина трубы составит 16 мм, при этом, если возьмёте трубу, изготовленную из полиэтилена, её диаметр может быть меньше.

Стяжку не рекомендуется делать толще 80 мм

При решении вопроса, какой толщины заливать теплый пол, необходимо будет набросить ещё 20 мм на арматурную сетку, которая прикроет трубопровод сверху. Сверху смонтированный тёплый пол закрывается стяжкой минимальной толщиной в 50 мм, можно также для верности накинуть примерно 10 мм.

Данная стяжка имеет функцию не только основания чистового пола, но и ещё аккумулятора тепла. В результате, отвечая на вопрос, какая толщина теплого водяного пола является оптимальной, необходимо предусмотреть такой размер стяжки, который бы позволил оставаться полу тёплым максимально длительное время. В любом случае толще 80 мм её делать не рекомендуется, при этом лучше всего использовать бетон марки М200 и выше.

Гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом

Это, в принципе, все слои «пирога» слоёного пола. Однако останется ещё сделать чистовое покрытие, состоящее из керамогранита, кафеля и иных напольных покрытий. При этом каждый материал имеет свою толщину, например, для кафеля понадобится 20 мм свободного пространства, а для паркета – 40.

Кроме того, иногда возникает вопрос, какая толщина гипсокартона для теплого легкого пола является подходящей. Дело в том, что гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом. Лучше всего просто в магазине попросить предоставить вам этот отделочный материал, указав при этом, что вы собираетесь его использовать для отделки пола.

Важно! Стоит помнить и о том, что все размеры, приведённые выше, не являются строго определёнными и могут меняться в ту или иную сторону.

Связанно это как с неровностью самого пола, так и с особенностями, применяемых при обустройстве тёплого пола материалов. Например, можно использовать вместо пенополистирола минеральную вату, имеющую другую толщину.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200 мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300 мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

проверка работоспособности перед укладкой стяжки трубопровода;
проверка трубопровода на гидравлическую плотность;
проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования. Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Выбор напольного покрытия

Ламинат имеет склонность деформироваться под воздействием влаги и высоких температур

После того как «пирог» будет сформирован, вам останется только оформить начисто ваш пол. Для этого нужно выбрать материал напольного покрытия с учётом его толщины. Если вы ошибётесь, то придётся пол переделывать заново, так как в процессе выполнения работ имеется вероятность повредить стяжку.

Что же касается непосредственно выбора самого материала, то лучше для тёплого пола подбирать те материалы, которые не боятся воздействия влаги или температуры. К ним относят керамическую плитку и керамогранит. К использованию ламината нужно подходить с большой осторожностью, так как он имеет склонность деформироваться под воздействием влаги и высоких температур.

Важно! Выбирая тот или иной материал для напольного покрытия, нужно обращать особое внимание на его толщину.

Например, ламинат выпускается в разных вариантах, из которых вы можете выбрать подходящий по цене. В результате вы получаете возможность выдержать требования по толщине водяного пола и одновременно красиво его оформить.

Лучше для тёплого пола подбирать керамическую плитку или керамогранит

Кстати, некоторые производители выпускают наборы для тёплых полов с приложением к ним уже готового напольного покрытия. В результате вы экономите время на его поиске, а ваш пол будет в этом случае составлять единый законченный комплекс. Подобным образом можно добиться весьма существенной экономии ваших денежных средств.

Излучающая панель

Warmboard-S устанавливается непосредственно на балку или перекрытие

Warmboard-S — наша флагманская излучающая панель и ведущий продукт в отрасли, который предпочитают архитекторы, строители и домовладельцы. Это излучающая панель толщиной 1 1/8 дюйма, обеспечивающая непревзойденный отклик, энергоэффективность и комфорт. Толщина 7-слойной фанерной панели также означает, что вы можете установить ее в качестве структурного чернового пола. Да — для установки Warmboard-S можно использовать те же труд, навыки и инструменты, которые использовались для укладки чернового пола.По мере установки панелей модульная структура каналов автоматически создает схему трубопровода, процесс, который занимает гораздо больше времени с другими излучающими системами. Вверните трубку ½ дюйма по штампованному шаблону и присоедините к гидравлическому контуру. Этот плавный процесс экономит ваши деньги на протяжении всего процесса строительства.

Толщина панели : 1 1/8 “
Размер панели : 4 ‘x 8’, гребень и паз
Расстояние между трубками : 12 ”
Размер трубки : 1/2 “
Типы панелей : прямые, левые, правые и двойные
Проводящий материал : 0.025 дюймов толщиной 1060 Алюминий

Панели

Warmboard-S имеют степень воздействия 1, как указано APA — The Engineered Wood Association. Торговая марка APA — это гарантия потребителя того, что продукты, на которых стоит его печать, соответствуют определенным производственным стандартам и стандартам качества продукции. Панели Warmboard-S, одобренные APA, могут выдерживать воздействие дождя, снега и льда. Фактически, алюминиевая верхняя поверхность Warmboard-S действует как «встроенный» погодный барьер, что делает ее даже более непроницаемой для дождя и снега, чем стандартная фанера Exposure 1.Во время строительства по панелям Warmboard-S можно ходить, распорки можно прибивать гвоздями и прямо к ним прибивать подоконники. В общем, Warmboard-S следует обрабатывать так же, как и любой другой фанерный черновой пол.

Warmboard сочетается со всеми типами готовых полов, от широких деревянных досок до толстых ковров. Фактически, Warmboard — одна из немногих излучающих материалов, одобренных несколькими компаниями из твердых пород древесины. Мы также документально подтвердили разрешение Совета по плитке Северной Америки на использование Warmboard во всех основных сборках плитки.

Наша собственная команда разработчиков будет работать с вами (или архитектором, или строителем), чтобы спроектировать оптимальную компоновку панелей для вашего проекта, включая предпочтения вашей зоны. Предоставляются планы с цветовой кодировкой, показывающие, где устанавливается каждая панель, а также схемы расположения труб и расположение коллекторов. Каждый проект включает инструменты для обеспечения беспроблемной установки, в том числе установочные штифты и шаблоны маршрутизатора. Warmboard рада предложить трубы Pex Aluminium Pex, предварительно собранные коллекторы и другие аксессуары для вашего проекта.Поговорите с одним из наших представителей, чтобы узнать больше.

Щелкните здесь, чтобы просмотреть образцы планов компоновки панелей и трубок для проекта Warmboard.

С Warmboard – S все проще. В отличие от систем с большой массой, здесь нет необходимости в двойных порогах или дополнительных конструктивных элементах, чтобы выдержать большой вес заливки. Наши панели прочные и долговечные, в отличие от других маломассивных изделий. Благодаря нашему 12-дюймовому расстоянию между трубками, мы значительно опережаем конкурентов, даже если у нас в два раза больше труб.С Warmboard вам потребуется меньше трубок, меньше коллекторов, более упрощенная система управления и меньше труда, что позволяет сэкономить время и деньги.

Warmboard-S и Warmboard-R обладают одинаковыми превосходными тепловыми характеристиками. Оба продукта изготовлены из одинакового толстого алюминия, покрывающего всю поверхность панели, включая все прямые и изогнутые каналы, в которых размещаются трубки. Термодинамически идентичны, оба продукта обеспечивают одинаковые преимущества комфорта и энергоэффективности.Как правило, при новом строительстве и новых дополнениях будет использоваться Warmboard-S, извлекая выгоду из его двойной функции в качестве структурного чернового пола. В реконструированных частях дома обычно используется Warmboard-R. Наши сотрудники готовы помочь вам в этом процессе, если у вас возникнут дополнительные вопросы.

Warmboard-R

Узнайте больше о Warmboard-R и преимуществах, которые она дает для новых домов и реконструкций.

Hydronic Radiant Floor Heat 101

— By Les Graham —
С ростом популярности лучистого теплого пола и ежегодного роста продаж, все больше и больше подрядчиков по бетону и генеральных подрядчиков продают системы лучистого теплого пола вместе со своими проектами.В этой статье объясняются ключевые моменты лучистого теплого пола и вы с уверенностью можете начать использовать лучистое тепло для пола в своих проектах.

Каковы преимущества лучистого теплого пола?

Лучистое отопление пола — самый эффективный способ обогрева здания. По сравнению с принудительным воздушным отоплением это примерно на 30 процентов лучше.
Равномерное распределение тепла. Весь этаж представляет собой гигантский радиатор.
Вне поля зрения — трубы закопаны в бетон или под полом.Никаких громоздких воздуховодов, плинтусов, потолочных трубчатых конвекторов или чугунных радиаторов.
Тихо. Никаких громких вентиляторов, звяканья плинтуса и т. Д.
Теплый пол лучше подходит для аллергиков.
Очень низкие эксплуатационные расходы. В чистке нуждаются только воздуховоды и трубчатые конвекторы.

Что необходимо учитывать при проектировании перекрытий при использовании лучистого теплого пола?
Основное внимание уделяется использованию утеплителя, устанавливаемого как под плиту горизонтально, так и вертикально по периметру.Изоляция по периметру должна иметь значение R, равное 10. Обычно это делается с помощью 2-дюймового синего или розового полистирола. Если возможно, используйте эту 2-дюймовую пену как часть исходных бетонных форм. Это поможет избежать копания вручную, поскольку это может привести к подрыву монолитной плиты.

Толщина плиты не должна изменяться из-за лучистого тепла пола. Базу, которую вы обычно используете, менять не нужно, хотя мне нравится видеть под плитой пароизоляцию толщиной 6 мил.

Нужно ли утеплять под плитой?
Нужно учитывать утеплитель под плиту.Не дайте себя обмануть утверждением «Жара поднимается». НЕТ — НЕ поднимается, он движется во всех направлениях. Поднимается горячий воздух! Вообще говоря, вы всегда должны изолировать проект площадью 2000 квадратных футов или меньше со значением R от 5 до 10. На больших проектах учитывайте влажность почвы под ним. Если он высокий и сухой, вы можете рассмотреть вопрос о нулевой изоляции или изолировать первые 6-8 футов от внешнего края. Однако, если уровень грунтовых вод высокий, необходима изоляция под всей площадью.
Под бетоном нет необходимости использовать изоляцию отражающего типа.

Где в бетон помещается трубка?
Трубка может проходить посередине или внизу бетона. У обоих есть преимущества. При размещении в середине бетона тепло передается немного быстрее, что позволяет немного повысить эффективность. Системы снеготаяния всегда следует устанавливать посередине плиты. Устанавливая трубы в середине бетона, имейте в виду, что в магазинах вам понадобится как минимум 1-1 / 2 дюйма бетона над трубой.Дома требуют как минимум 3/4 дюйма выше.

Трубка, помещенная на дно бетона, имеет несколько преимуществ:

Труба более защищена во время заливки бетона. Трубка не подвешена на стержне, ожидая, что кто-то шагнет в неверном направлении и приведет к повреждению.
Он более защищен в течение всего срока службы плиты, так как находится дальше от сверл, гвоздей и шурупов.
Простота установки. Существуют специальные скобы и винтовые зажимы, позволяющие закрепить пенополистирол из положения стоя.Эти методы также считаются более быстрыми, чем прикрепление к повторной штанге.
При размещении на дне бетона трубы также немного лучше защищены в случае трещины. Поскольку труба не полностью залита бетоном (нижняя часть трубы упирается в пену или другое основание), она должна быть более защищена.

Можно ли поместить трубку в песок под бетоном?
Да и нет! У размещения труб в песке под бетоном есть некоторые преимущества.Только будьте осторожны, чтобы трубка не ушла слишком глубоко в песок. У нас была одна работа, когда труба находилась на дне 15 дюймов песка. Он не работал хорошо отчасти из-за того, что он был на электричестве в непиковое время, а 15 дюймов песка становились слишком сухими и плохо проводили тепло.

Некоторые подрядчики предпочитают засыпать бетон на несколько дюймов песка для размещения труб. Это позволяет легче справляться с затиркой бетона. Песок также защищает трубы в случае сильной трещины или сдвига в бетоне.

Что делать, если бетон треснет?
Обычные трещины, которые появляются во всем бетоне, не представляют опасности. Я слышал о паре подвижных трещин, которые за долгие годы оборвали петлю; однако это крайне редкое явление. Этот тип подвижной трещины возникает из-за плохого уплотнения основания. На большинстве работ, если вы потеряете одну петлю из-за трещины, другие петли будут нести нагрузку.

Какие трубы используются в бетоне?
Можно использовать трубки Pex-Al-Pex или Pex.Давайте посмотрим на различия между двумя вариантами. К вашему сведению: слово Pex в обоих типах трубок является аббревиатурой от «сшитого полиэтилена».

Характеристики Pex-Al-Pex или Pex-Aluminium-Pex: (Трубки этого типа имеют алюминиевую втулку, расположенную по центру между двумя слоями Pex.)

100-процентный кислородный барьер (алюминиевая втулка).
Кислородный барьер защищен (по центру между слоями Pex).
Лучшая теплопередача за счет алюминиевой втулки.
Рейтинги — европейское качество 145 фунтов на квадратный дюйм при 203 градусах или азиатское качество 125 фунтов на квадратный дюйм при 180 градусах.
Простота планировки. Изгибается, как мягкая медь — остается на месте!
Требуется меньше крепежа.
Обладают всеми преимуществами пластиковых и металлических трубок.
Лучший коэффициент линейного теплового расширения. Другими словами, он не пытается сильно вырасти в длину, когда вы начинаете пропускать через него теплую жидкость.
Изогнутая трубка. Если это серьезно, замените рулон или стык.
Цена — середина дороги.

Pex с кислородным барьером:

98-процентный кислородный барьер.
Барьер обычно располагается снаружи трубы. Итак, НЕТ, кислородный барьер не защищен от солнца, воды и истирания.
Номинальные параметры — 100 фунтов на квадратный дюйм при 180 градусах.
Простота планировки. У Пекса есть память. Он всегда пытается отпрянуть.
Необходим дополнительный крепеж.
Коэффициент линейного теплового расширения низкий по сравнению с Pex-Al-Pex.
Изогнутая трубка. Зависит от марки Pex. На некоторых вам нужно заменить рулон или стык. С другими вы можете нагреть его до определенной температуры, и он вернется в исходную форму.
Цена — везде, взлеты и падения. Будьте осторожны, некоторые Pex на рынке имеют нулевой кислородный барьер.

Что такое «кислородный барьер»?
Кислородный барьер предотвращает проникновение кислорода через стенку пластиковой трубки в раствор котла.И да, кислород может проникнуть в стену даже при работе котельной системы под давлением. Котлы спроектированы так, чтобы быть закрытыми и изолированными от кислорода. В противном случае в системе котла могут начать накапливаться ржавчина и шлам.

Что следует использовать: гидравлические трубки или электрические коврики?
Они оба работают и считаются «лучистым теплом для пола». Я считаю, что гидравлические трубки — лучший выбор, чем электрические коврики. Давайте посмотрим, почему:

С помощью гидравлических трубок вы можете подключить к нескольким источникам тепла: природный газ, L.P. газ, мазут, наземный источник, электрические котлы, биомассовые горелки, дровяные котлы, кукурузные котлы, солнечные батареи и т. Д.
С электрическими ковриками вы доверяете электрической компании.
Показатели долговечности труб в бетоне намного лучше, чем у электрических матов.

Трубки какого размера используются?
Два наиболее распространенных размера — 1/2 дюйма и 5/8 дюйма. Часто это решение сводится к чьему-то мнению. Большинство людей считает, что 5/8 дюйма работают намного лучше, чем 1/2 дюйма.На диаграмме, показанной непосредственно ниже, из книги « Современное водяное тепло для жилых и легких коммерческих зданий» Джона Зигенталера сравнивается тепловая мощность труб разных размеров.

Как видите, разница между трубками 1/2 и 5/8 дюйма очень мала. На самом деле, обычно оба размера устанавливаются с одинаковым межосевым расстоянием!

Кредит: Из книги Джона Зигенталера «Современное водяное тепло для жилых и легких коммерческих зданий».Используется с разрешения автора.

Некоторые установщики предпочитают использовать 1/2 дюйма, а другие 5/8 дюйма. Бывают случаи, когда расположение дренажей траншей и расположения коллекторов заставляет проектировщика вставать в 5/8-дюймовую трубу. С 5/8 дюймами вы можете подняться до 450-футовых петель, 1/2 дюйма — это максимум 330-футовых петель.

Какая информация необходима для запуска проекта?
Дизайн должен выполняться кем-то, кто занимается этим бизнесом. Ниже перечислены все, что понадобится дизайнеру для начала работы.

Размеры здания (например, 60 x 80 x 20 футов).
Какое назначение у здания: хозяйственный цех, кузовной цех и т. Д.
Любые препятствия: перегородки, траншеи, подъемник, слесарная яма и т. Д.
Количество заливок бетона.
Тип застежек: молнии, скобы, винтовые зажимы.
Потери тепла: R-значения, размеры дверей, размеры окон, внутренняя температура и т. Д.

С помощью вышеуказанной информации проектировщик может предложить схему контура, расстояние между центрами, длину контура, размер насоса, типоразмер котла и т. Д.

Устанавливают ли бетонные подрядчики лучистое отопление?
Да, после того, как будут выполнены надлежащие проектные работы, любой желающий сможет установить трубы излучающего пола. Я всегда говорю, что 99 процентов умственной работы делается за столом дизайнера.

У подрядчика по бетону есть несколько преимуществ:

Контроль сроков заливки бетона. Не нужно ждать появления сантехника!
Продам теплый пол в составе бетонного пакета!
Создайте новое МВП.Вы зарабатываете деньги, продавая продукт, вы зарабатываете деньги, устанавливая продукт, и вы держите свою команду в соответствии с графиком.

Какие проблемы возникли с лучистым теплом пола?
На протяжении многих лет я в основном сталкивался с проблемами проектирования. Очень редко я видел проблему с установкой. Вот некоторые из проблем проектирования, с которыми я столкнулся:

Слишком большая длина петли.
Слишком маленький насос или источник тепла.
Неправильный шаг петель по центру.
Образцы планировки не соответствуют строению.
Лить качественные продукты. Я думаю, это иронично, что когда возводится «лучшее» здание, кто-то хочет сэкономить 300 долларов на напольных трубах, которые будут залиты бетоном.
Несколько человек прорезали или просверлили петли. Большинство из них тщательно вырубили бетон и зафиксировали трубы с помощью муфты.

Одна проблема при установке, о которой я слышал, заключалась в том, что установщик не использовал достаточное количество креплений при установке трубок Pex.Трубка Pex выпрыгивала на поверхность, когда затирочная машина проходила по заливке. Да, шпатель разрезал трубку в нескольких местах. Не очень красивая картинка!

Hydronic излучающее напольное отопление легко установить, если оно правильно спроектировано. Фото предоставлено Les Graham

Заключительные мысли
Гидравлическое лучистое напольное отопление никуда не денется и имеет много преимуществ по сравнению с обычными системами отопления. Это просто при запуске проекта. Таким образом, необходимо продумать изоляцию по периметру и по всему периметру; хотите ли вы использовать Pex-Al-Pex или обычный Pex; и важность привлечения дизайнера.Гидравлическое лучистое напольное отопление легко установить, если дизайнер правильно выполнил свою работу.

Кроме того, понимание важности трубок с кислородным барьером и понимание того, почему трубы водяного пола являются лучшим вариантом, чем электрические коврики, должны дать вам уверенность в разговоре с клиентами о излучающем тепле пола и добавить дополнительную прибыль к вашей чистой прибыли.

Лес Грэм обладает более чем 24-летним опытом работы в сфере систем водяного отопления. Он и его жена Кэти начали свой бизнес Radiant Outfitters в центральной Миннесоте в 2005 году.

Системы лучистого отопления для бетонных полов | Типы

Водяной лучистый теплый пол

Как и зачем устанавливать лучистое отопление в бетонный пол. Лучистое отопление пола в бетонных плитах для обогрева вашего дома или проезжей части.

Типы и преимущества

Существует два типа систем лучистого обогрева бетонных полов; один использует большую тепловую массу бетонной плиты перекрытия, а другой — легкой плиты перекрывает деревянный черновой пол.

Бетонное лучистое отопление — отличный вариант в качестве основной системы отопления; он самый дешевый, экономит энергию и обеспечивает более здоровую и комфортную жизнь. Это отличное решение для жилых домов.

Температура лучистого теплого пола в плитах стабильна, и ее легко контролировать — нет сквозняков и неприятного дуновения воздуха в лицо.

При водяном отоплении горячая вода циркулирует по трубам отопления, поэтому они известны как «мокрые установки».»

Электрическое отопление также можно использовать для лучистого отопления, и это экономически выгодно, если нагревает толстый бетонный пол, конечно, с доступными тарифами на электроэнергию. Более толстый пол дольше сохранит тепло и сделает ваш дом комфортно в течение нескольких часов без дополнительного подключения электричества.

Лучистое тепло в бетонных плитах сохраняется, поэтому открытые двери или большие окна не будут влиять на температуру внутри вашего дома так сильно, как в случае систем принудительного воздушного отопления. Бетонный пол с высокой плотностью ( высокий коэффициент сопротивления теплопередаче), размещенная под плитой, превращает пол в один большой радиатор.

Устройство поверхностного отопления бетонного пола

Лучшее время для установки бетонного теплого пола — это установка бетонной плиты.

Почему?

Установка водяного отопления в бетонный пол — это не сложный проект, сделанный своими руками, но он требует определенных навыков, знаний и подходящих инструментов. Это также известно как установка плиты на уровне грунта.

Вот видео-пример: Как установить теплопроводящие трубки теплого пола в плиту на грунте.

Если вы уже платите за установку плиты, рекомендуется также установить подогрев пола, так как единственная стоимость — это добавление очень доступных труб из PEX плюс, конечно же, рабочая сила.

В этом случае при установке бетонного теплого пола во всем доме отпадет необходимость покупать трубы или обогреватели, которые будут занимать ценное пространство вашего дома.

Труба PEX — лучший вариант для установки и после установки внутри бетонной плиты; он должен быть защищен от повреждений и беспрепятственно транспортировать горячую воду.

Во время установки лучистого обогрева бетонного пола арматурная проволочная сетка должна быть надлежащим образом размещена в области плиты и перед заливкой бетона.Пароизоляция из полиэтилена и изоляция также необходимы для эффективного распределения тепла. Затем трубка PEX прикрепляется либо проволочными стяжками, либо специальными зажимами. Идея состоит в том, чтобы закрепить трубку, и лучше всего будет следовать инструкциям производителя.

Труба PEX будет петлей внутри бетонного пола, а расстояние между петлями будет обеспечивать большее или меньшее количество тепла. Рекомендуется держать петли на расстоянии одной фута, чтобы облегчить сгибание и обеспечить беспрепятственный поток горячей воды.

Глубина внутри бетонной плиты, на которую вы будете укладывать трубы PEX, также определит, будете ли вы использовать горячую воду с более высокой или более низкой температурой и сколько времени потребуется для нагрева пола. Рекомендуемая толщина бетонной плиты должна быть от 4 до 6 дюймов.

Место для наиболее эффективной и безопасной установки находится где-то посередине бетонной плиты, и установка должна производиться без швов. По возможности используйте всю длину трубки, так как всегда есть вероятность утечки в местах соединений.

С швами или без них, новую систему лучистого отопления пола необходимо проверить перед заливкой бетона, чтобы увидеть, есть ли какие-либо дефекты в системе. Для этого используется давление воздуха 50 фунтов на квадратный дюйм, при этом трубка должна выдерживать давление в течение 24 часов без утечки.

Покрытие для водяного теплого пола

Покрытие, идущее на цементный пол, также оказывает большое влияние на теплопередачу. У плиточного пола, например, теплопередача намного лучше, чем у ковра.Установка теплоизоляции под черновой пол позволяет контролировать эффективность лучистого отопления. Рекомендуется покупать и устанавливать изоляцию с R-значением выше, чем R-значение напольного покрытия, чтобы тепло могло повышаться, а не ниже.

Установка системы лучистого отопления тонкоплитного пола

Лучистое отопление для пола из тонкоплитного бетона — лучший выбор, чем описанное выше решение. Если у вас уже есть бетонный пол, над большей плитой устанавливается система лучистого отопления.На деревянном полу вы можете залить тонкую бетонную плиту поверх труб из PEX, что позволит переоборудовать существующий бетонный пол без значительного увеличения высоты пола.

Труба PEX крепится к деревянному основанию пола, а не к армирующей проволоке, как в примере выше. Высота тонкой бетонной плиты обычно составляет 1,5 дюйма или 38 мм, поэтому трубы необходимо устанавливать плотно к полу, чтобы предотвратить выступание через бетон.

Система толстых бетонных плит, благодаря своей высокой теплоемкости, идеально подходит для хранения тепла от солнечных систем отопления, которые имеют переменную тепловую мощность.Недостатком систем лучистого отопления для толстых бетонных полов является их медленное тепловое время отклика.

Статьи по теме

Гидравлическое водяное отопление пола
Лучистое отопление бетонного пола
Гидравлическое отопление плинтуса
Бесконтактное водяное отопление

Система тонких плит с лучистым нагревом — High Card Heating Solutions, Inc.

Существует несколько методов установки водяных систем лучистого обогрева поверх обычного деревянного пола.Одна из самых распространенных — это система тонких плит. Тонкие плиты состоят либо из бетона особого состава, либо из гипсового гипса. Оба типа плит имеют требования к установке, которые необходимо тщательно согласовывать с процессом проектирования здания.

Одно из требований, которое необходимо выполнить, заключается в том, что тонкие плиты обычно добавляют от 1,25 до 1,5 дюймов к высоте пола. Это требует корректировки приблизительной высоты проема окон и дверей, а также высоты дверных порогов.Это также повлияет на высоту подступенка на лестнице.

Еще одна проблема, которую необходимо решить, — это дополнительный вес тонкой плиты. Залитые тонкие гипсовые плиты обычно добавляют от 13 до 15 фунтов на квадратный фут к «мертвой нагрузке» конструкции пола. Тонкие бетонные плиты стандартного веса добавляют около 18 фунтов на квадратный фут (при толщине 1,5 дюйма). Никогда не предполагайте, что предлагаемая конструкция пола может просто выдержать дополнительный вес любого типа тонких плит. Попросите компетентного проектировщика или инженера-строителя проверить, какие изменения необходимы, если таковые имеются, для поддержки дополнительной нагрузки.

Дополнительная толщина и вес пола легко регулируются, если они предусмотрены в здании в соответствии с его проектом. Однако они могут создавать препятствия при модернизации.

Система лучистого отопления из гипсовых тонких плит

Наливные гипсовые покрытия уже много лет используются для выравнивания полов, а также для улучшения акустических и огнестойких свойств полов с деревянным каркасом. Они также хорошо работают в качестве материала перекрытий для систем лучистого отопления тонкоплитных полов.В большинстве случаев плита устанавливается субподрядчиком, обученным и оборудованным для смешивания и укладки материалов.

Установка начинается с прикрепления трубок к черному полу. Пневматический степлер со специальной насадкой позволяет быстро разместить скобки, не повредив трубку. Это предпочтительный метод крепления для всех участков тонких плит, кроме очень маленьких.

После установки всех трубопроводных контуров их следует испытать под давлением, как описано ранее.

Затем на пол наносится комбинированное покрытие из герметика и улучшения сцепления. Это сводит к минимуму водопоглощение черновым полом, а также усиливает связь между плитой и черным полом.

Наливная гипсовая основа состоит из гипсового цемента, кладочного песка, примесей и воды. Продукт готовится в специальной мешалке, обычно размещаемой вне здания, а затем закачивается через шланг. По мере заливки продукт самовыравнивается с минимальным всплыванием.

Некоторые монтажники предпочитают укладывать гипсовую плиту в два слоя (или «подъемники»).Это сводит к минимуму любую дифференциальную усадку в плите, в результате чего получается очень ровная чистовая поверхность.

При отверждении наливного гипсового покрытия он напоминает штукатурку и почти такой же твердый, как и стандартный бетон. Однако, в отличие от бетона, он НЕ предназначен для использования в качестве постоянной «изнашиваемой поверхности».

При надлежащей подготовке наливную гипсовую плиту можно покрыть практически любым напольным покрытием, включая ковролин, листовой винил, керамическую плитку и клееный паркет. Всегда следуйте инструкциям производителя гипсовой подложки, чтобы убедиться, что плита достаточно затвердела, а поверхность должным образом подготовлена перед укладкой чистового пола.

Теплый пол

Теплый пол — один из наиболее частых запросов, которые мы получаем от клиентов, занимающихся индивидуальным дизайном дома, но имеет ли это смысл для вашего нового дома?

Мы обсуждаем варианты теплого пола, способы укладки и преимущества / недостатки.

Практически в каждом проекте наши клиенты просят установить лучистые полы с подогревом в своем новом доме по индивидуальному проекту. Разговор обычно сводится к тому, дает ли установка теплого пола достаточно преимуществ, чтобы компенсировать первоначальные затраты.Несмотря на более высокую первоначальную стоимость, чем у традиционных механических систем с принудительной подачей воздуха, излучающий пол с подогревом может быть отличным решением при правильной установке и использовании. Чтобы определить, имеет ли смысл лучистый пол с подогревом для вашего нового дома, необходимо понять, что это такое, наиболее эффективный способ его установки и имеет ли он смысл для вашего нового дома.

Что такое водяной теплый пол?

Самая распространенная установка водяного теплого пола — это гидронная система.Гидравлический излучающий пол состоит из пластиковых труб (PEX), по которым смесь воды (и / или гликоля), нагретой котлом, переносится в разные зоны дома. Затем нагретые трубки излучают тепло по комнате, обеспечивая очень равномерную и постоянную температуру.

Любой тип напольного покрытия (например, плитка, ламинат, готовый бетон, древесина твердых пород, ковер и т. Д.) Можно использовать поверх теплого пола, что делает его очень универсальным. Следует иметь в виду, что тип напольного покрытия может повлиять на эффективность укладки.Например, плитка или готовые бетонные плиты, как правило, лучше, чем древесина твердых пород или ковер, потому что деревянный пол и толстый ковер действуют как изоляционное одеяло, могут ограничивать восходящий тепловой поток и снижать эффективность.

Установка водяного теплого пола в бетонных плитах

Самая эффективная система водяного теплого пола, которую мы рекомендуем, — это установка труб из PEX непосредственно в бетонную плиту.Бетон имеет высокую тепловую массу, поэтому он намного лучше удерживает тепло, чем дерево, что означает, что систему можно выключить и по-прежнему выделять тепло в течение длительного периода времени. В типичной бетонной плите толщиной 4 дюйма при укладке на горизонтальной поверхности трубы из PEX устанавливаются в середине бетонной плиты. В более толстых бетонных плитах трубы должны устанавливаться на расстоянии не более 2–3 дюймов от верха готовой поверхности. Чрезвычайно важно, чтобы бетонная плита была изолирована под плитой, а также на краю плиты или стене фундамента, в противном случае выделяемое тепло будет потеряно в холодной земле под домом.Жесткая изоляция R12 является минимумом, требуемым Строительными нормами Британской Колумбии и Колумбии, но по возможности мы всегда рекомендуем больше изоляции. Изоляция — один из самых дешевых строительных материалов, поэтому он окупается вложениями в сохранение тепла (энергии) внутри ограждающей конструкции здания, так как он снижает ваши общие ежемесячные счета за электроэнергию.

Warmboard Hydronic Установка водяного отопления пола

Еще одно очень эффективное решение — использовать продукт типа Warmboard, который эффективно и эффективно проводит тепло через алюминиевый верхний лист.Панели Warmboard — значительно лучшая альтернатива установке труб PEX в полостях балки. Warmboard отлично подходит как для нового строительства, так и для ремонта и дополнений, потому что бетонная плита не требуется. Warmboard выпускается в двух конкретных формах: один продукт состоит из структурного чернового пола из фанеры, а другой продукт представляет собой неструктурную плиту OSB, которую можно установить на существующий черный пол, что делает его более подходящим для ремонта.

Основание пола Warmboard включает алюминиевый верхний лист, который соединен с трубкой, которая также облицована алюминием, что обеспечивает очень эффективную теплопередачу.

Где Warmboard имеет наибольшее значение, так это в доме, где владелец предпочел бы иметь лучистые полы с подогревом во всем доме. Как правило, подвалы большинства домов представляют собой бетонные плиты, но основной и второй этажи сделаны из дерева с деревянными балками или инженерными бесшумными балками пола. Учитывая, что мы не рекомендуем устанавливать трубы PEX в полостях перекрытий пола, Warmboard — отличное решение для этого. Фанерный черновой пол Warmboard устанавливается поверх балочного каркаса пола, как и обычный черновой пол, и имеет предварительно проложенные каналы, в которые укладываются гидравлические трубы.Это позволяет легко установить и отапливать весь дом за счет воды.

Warmboard уникален тем, что включает в себя высокопроводящий алюминий 1060 толщиной 0,025 дюйма, который покрывает всю поверхность панели, а также трубы, покрытые алюминием.

НЕ ДЕЛАЙТЕ ЭТОГО! Установка водяного теплого пола в балку Полость

Мы не рекомендуем устанавливать трубы PEX под деревянным черным полом внутри полости перекрытия . В эти установки прикрепляют трубы PEX либо к балке, либо к основанию пола с помощью металлических креплений, а затем под трубой внутри устанавливается изоляция из войлока. полость балки.Тепло, производимое трубкой, не передается эффективно на пол, расположенный выше, потому что в полости балки нет тепловой массы, нет эффективного проводящего материала для теплопередачи, а фанерный черновой пол служит барьером, который ограничивает восходящий поток лучистого тепла к полу. выше.

Преимущества лучистого теплого пола

Энергоэффективность — когда в определенной зоне достигается идеальная температура, лучистый пол фактически можно полностью отключить, а поскольку вода и бетон являются отличными удержателями тепла, температура останется постоянной в течение длительного периода времени.Это сэкономит деньги за счет затрат на отопление, потому что системе не нужно будет работать так долго, как другие обогреватели.
Функция помещения — Труба излучающего пола скрыта внутри конструкции пола, позволяя использовать каждый квадратный дюйм пространства. Например, никаких опущенных переборок, чтобы скрыть приточные воздуховоды или электрические обогреватели плинтусов на стенах.
Комфорт и чистота — Система содержит циркуляционный насос подходящего размера, который медленно и бесшумно перемещает воду по трубкам PEX.Единственный шум исходит от источника тепла, расположенного снаружи или в отдельном подсобном помещении, что делает систему практически невидимой. Кроме того, в отличие от традиционных плинтусов или обогревателей с принудительной подачей воздуха, в зоне отсутствуют «горячие точки» или колебания температуры в помещении, что способствует повышению комфорта. Еще одно дополнительное преимущество лучистого теплого пола — это чистота. Без использования воздуховодов для перемещения воздуха частицы пыли в воздухе, как правило, остаются на месте, что может быть полезно для людей, страдающих аллергией.
Контролируемые зоны — Каждая зона в доме, подключенная только к одному источнику тепла, может управляться отдельно. Большинство излучающих полов устанавливают в помещениях, которые либо используются чаще всего, либо в помещениях с самыми холодными полами. Чаще всего встречаются кафельные поверхности, такие как ванные комнаты и кухни, и часто используемые пространства, такие как гостиные. Там, где на одной стороне дома больше солнечного излучения, имеет смысл выделить отдельную зону.
Несколько источников энергии — одно из больших преимуществ лучистого напольного отопления — совместимость с источниками энергии.Это позволяет домовладельцу выбирать из множества различных источников нагрева воды. Это могут быть котлы, нагреваемые электричеством, газом, маслом или дровами, геотермальный тепловой насос и даже солнечные панели для горячего водоснабжения. Чаще всего котлы становятся нормой из-за их низкой стоимости и простоты установки, однако солнечная энергия также становится популярным выбором.

Солнечные панели для горячего водоснабжения собирают энергию солнца, которая затем передается в котельную систему с помощью теплообменника.Солнце — самый большой бесплатный источник энергии на Земле!

Стоимость и обслуживание лучистого теплого пола

Самым большим недостатком использования лучистого теплого пола должна быть стоимость. Типичные затраты на гидравлическую систему внутри бетонной плиты составляют от 6 до 10 долларов за квадратный фут, и это только для труб. Существует также стоимость нагревательных компонентов и элементов управления, которые могут стоить вам от 3000 до 10000 долларов за дом площадью две тысячи квадратных футов в зависимости от используемой конфигурации.По сравнению с другими решениями для обогрева начальная стоимость водяного излучающего пола обычно выше.

Техническое обслуживание также может повлиять на решение о включении системы в дом. В частности, при установке бетонной плиты важно, чтобы трубы работали безупречно перед заливкой бетонной плиты или укладкой пола. Если трубка в какой-то момент разорвется, первой задачей будет определение местонахождения проблемы. Затем вам нужно будет удалить часть пола, возможно, пробить бетон, избегая других труб, а затем устранить утечку.К счастью, трубка из сшитого полиэтилена или трубка «PEX» невероятно прочна, поэтому утечки практически отсутствуют. Это преимущество системы Warmboard, потому что, хотя вам, возможно, придется заменить некоторые полы и панель Warmboard, резка бетона не потребуется.

Что мы рекомендуем?

Мы работаем со всеми типами домов по индивидуальному проекту и, в зависимости от типа конструкции и типа дома, мы считаем, что лучистые полы с подогревом могут быть отличным вариантом для вашего нового дома.Да, это связано с более высокой начальной стоимостью, но преимущества наличия системы отопления, при которой вы все еще можете обогревать комнату, даже когда ее выключили, весьма привлекательны. И, несмотря на то, что установка и обслуживание требует много работы, есть люди, которые специально проектируют эти полы так, чтобы они подходили индивидуально для каждого дома, и с квалифицированным подрядчиком установка будет выполнена профессионально. Не говоря уже о том, что у вас останутся приятные теплые ноги!

Часто задаваемые вопросы о тепловом излучении — Janes Gypsum Floors

Q: На каком этапе строительства устанавливается гипсобетон?

A: Как правило, необходимо просушить здание с установкой окон и крыши.Как правило, гипсобетон устанавливается вскоре после того, как подрядчик по лучистому теплу завершает установку труб, что в большинстве случаев следует за водопроводными и электрическими неисправностями. Однако вы можете выбрать установку гипсокартона и после гипсокартона. В зависимости от муниципалитета, в котором вы строите, вам может потребоваться залить гипсобетон перед установкой гипсокартона, потому что процесс проверки и получения разрешений может варьироваться. Обратитесь к местным правилам строительства и спросите своего строительного инспектора о поэтапности строительства.

Q: Какая типичная толщина для систем лучистого отопления?

A: Как правило, гипсобетон следует укладывать на толщину дюйма поверх излучающих тепловых трубок. Промышленным стандартом для трубок излучающего тепла является трубка Pex диаметром 5/8 дюйма (внешний диаметр около ¾ дюйма), поэтому наиболее типичным является покрытие из гипсобетона толщиной 1-1 / 2 дюйма.

Q: Сколько весит гипсобетон?

A: Гипсобетон весит 13-15 фунтов / кв.фут при толщине 1-1 / 2 дюйма.

Q: Какие напольные покрытия можно укладывать поверх гипсобетона

A: Гипсобетон подходит практически для любого напольного покрытия, имеющегося сегодня на рынке.

Q: Можно ли укладывать плитку непосредственно на гипсобетон

A: Да, плитку можно укладывать непосредственно на гипсобетон с помощью тонкого раствора, раствора или мастики.

В: Может ли вода повредить гипсобетон?

A: Независимые испытания показали, что гипсовый бетон, пропитанный водой и полностью высушенный, не теряет своей прочности на сжатие. Гипсобетон предназначен для внутренних работ. Гипсобетон можно укладывать в душевые поддоны при условии, что поверх гипсобетона установлена водонепроницаемая мембрана.

Q: Может ли плесень расти в гипсобетоне?

A: Нет, гипсобетон не поддерживает рост плесени любого типа.

В: Выделяет ли гипсобетон летучие органические соединения или другие вредные газы?

A: Нет, гипсобетон является ЗЕЛЕНЫМ СТРОИТЕЛЬНЫМ МАТЕРИАЛОМ и не выделяет ЛОС.

Q: Нужно ли покрывать гипсобетон?

A: Да и нет, гипсобетон считается основанием для пола и должен быть покрыт материалами для пола.Стандартный гипсобетон необходимо покрыть полом. В качестве изнашиваемой поверхности можно использовать высокопрочный гипсобетон, если нанести соответствующий герметик. Кроме того, поверх гипсобетона можно укладывать цементные самовыравнивающиеся покрытия для обеспечения износостойкости.

Q: Как я могу получить вид бетона?

A: Установите цементную самовыравнивающуюся износостойкую поверхность толщиной ¼ дюйма поверх гипсобетонной подложки. Эти топпинги также можно окрашивать, пигментировать и полировать.

Q: Как скоро я смогу ходить по гипсобетону?

A: В зависимости от влажности и температуры, по гипсобетону можно ходить за 3-4 часа. Мы просим вас не использовать гипсобетон в течение 24 часов.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт. С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента.Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения.В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или сарай для хранения на улице с бетонным полом может оказаться ненужной тратой труб. Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем.Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста. Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло. Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует много способов изолировать излучающую плиту, но деталь справа показывает часто используемый метод.Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен нисходящий тепловой поток как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией. Следует признать, что эти альтернативные материалы имеют два явных преимущества по сравнению с «синим», «розовым» или «фиолетовым» картоном, то есть упомянутым выше экструдированным полистиролом — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков.Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, который не впитывает влагу. Использование этих панелей типа «решетка» может ограничить расстояние между контурами труб и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол).Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минерала / металла, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты жалуются на их характеристики при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматуру и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить излучающие трубки к сетке.Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки. Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы. Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер.Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора. Другим недостатком расходомеров механического типа для измерения воды является то, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с техническим обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением.(Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения по установке.Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать изгиб на 16 дюймов на в трубке.Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер. Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубках Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

: Монтаж плиты «Радиатор»

: Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, перекрещивать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и двигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и увеличьте давление в системе до 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на квадратный дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей будет набить немного поролона, газет, старую тряпку или что-нибудь еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев находятся на расстоянии 16 дюймов друг от друга. Между спусками трубопровода достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

: Перемещение бетонного насосного агрегата над установленной излучающей системой

: Заливка плиты вокруг распределительной коробки

: Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы из полиэтиленгликолята намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо нет, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке», так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / «Loop» к компоненту вашей системы (зонный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводу зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение коллекторов с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть определенные трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может смутить зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечной энергии , могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на интенсивно проходимых участках вокруг его плохо спланированной подъездной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, а затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги с вверх по снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручной активации системы, а затем заводится в положение «выключено».

Experience вскоре научит домовладельца управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, не стоит топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает лучистую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорожка в разрезе

Говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощает незапечатанную подъездную дорожку и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега с хорошей дренажной системой

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев, чтобы предотвратить затенение, или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, а затем ледяных пятен) на самой проезжей части.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. Четыре-восемь дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем осторожно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ЛЮБОЙ раз, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.
