Управление трёхходовым клапаном | LAZY SMART

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он  используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

• привод с импульсным управлением
• привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший  угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана.  Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан. При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

Трёхходовой 3-х ходовой смесительный клапан Stout 1″ 1/4 Kvs 15 м3/ч SVM-0003-013201

Артикул: SVM-0003-013201

• Изготовитель:

  Stout

Цена: 4245 руб

Доставка по г. Москве в пределах МКАД:
450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Сопутствующие товары

Аналогичные товары

Описание

Трёхходовой 3-х ходовой смесительный клапан Stout 1″ 1/4 Kvs 15 м3/ч SVM-0003-013201 представляет собой трёхходовой смесительный моторный поворотный клапан и предназначен для регулирования температуры теплоносителя, горячей воды или воздуха помещения в системах отопления и горячего водоснабжения зданий. Может управляться вручную или приводится в действие электроприводами Stout. Рабочей средой может служить вода или водные растворы гликолей (до 50%) с температурой до 110°C и давлением до 10 бар. Клапан снабжён чёрной рукояткой и шкалой с 7-ю делениями: 0, 1, 3, 5, 7, 9, 10. Пропускная способность трёхходового клапана Стаут составляет 15 м3/час. Смеситель имеет два входных патрубка с внутренней резьбой размера 1 1/4″ для подвода смешиваемой среды и один выходной того же диаметра. Весит изделие 1,273 кг.

Конструкция

Монтаж

3-х ходовой смесительный поворотный клапан может устанавливаться в любом положении, кроме позиции электроприводом вниз. Направление движения проходящей через клапан среды должно совпадать с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий».

При установке электропривода на клапан рукоятка ручного управления с клапана удаляется.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Технический каталог Stout (открыть PDF-файл)

Технические характеристики

Производитель	Stout
Серия	SVM-0003
Артикул	SVM-0003-013201
Тип	трёхходовой смесительный клапан
Область применения	системы горячего водоснабжения системы отопления
Рабочая среда	вода, растворы гликолей (до 50%)
Температура регулируемой среды	от 0°C до 110°C
Номинальное давление	10 бар
Пропускная способность kvs	15 м3/час
Тип соединения	резьба
Вид резьбы	внутренняя
Размер резьбы	1 1/4″
Диаметр условного прохода	32 мм
Механизм регулировки	вручную/электроприводом
Утечка через закрытый клапан	0,1%
Угол поворота штока	90°
Крутящий момент	5 Н·м
Температура хранения	от -20°C до 50°C
Материал корпуса	латунь CW617
Материал штока	латунь CW617
Материал затвора	латунь CW614N
Материал уплотнения штока	EPDM
Материал рукоятки	пластик ABS
H (см. схему)	74 мм
h2 (см.схему)	28 мм
h3 (см.схему)	37 мм
Длина L (см.схему)	85 мм
Вес	1,273 кг
Официальная гарантия производителя	2 года
Страна производства	Италия
Страна-родина бренда	Италия

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» — официальный дилер ООО «ТЕРЕМ» по бренду STOUT

Клапан трехходовой смесительный BL 3803 3/4″ TIM

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.

Номинальный размер DN: от 20 мм до 50 мм

Присоединительная резьба G: от 3/4″ до 2″

Номинальное (условное) давление PN: 10 бар

Максимальный перепад давления на клапане Δp:

1 бар (смесительный) / 2 бар (разделительный)

Пропускная способность Kvs при Δp=1 бар: от 6,3 м³/ч до 14,5 м³/ч

Максимальная величина протечки при закрытом клапане, % от Kvs, при Δp: 0,05%

(смесительный) / 0,02% (разделительный)

Температура рабочей среды: от –10°C до +110°C

Принцип работы трехходового смесительного клапана

Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

Примеры подключения трехходового смесительного клапана

Клапан трехходовой смесительный ESBE VRG 131 ДУ50 Kvs 40

Смесительные клапаны ESBE VRG131 являются группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава, позволяющего их использование в системах горячего водопровода.

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапаны ESBE VRG131 выпускаются размерами DN15-50 с внутренней резьбой.

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.

Номинальный размер DN: от 15 мм до 32 мм

Присоединительная резьба: от 1/2″ до 2″

Номинальное (условное) давление PN: 10 бар

Максимальный перепад давления на клапане Δp:

1 бар (смесительный) / 2 бар (разделительный)

Пропускная способность Kvs при Δp=1 бар: от 0,4 м³/ч до 40 м³/ч

Максимальная величина протечки при закрытом клапане, % от Kvs, при Δp: 0,05%

(смесительный) / 0,02% (разделительный)

Температура рабочей среды: от –10°C до +110°C

Принцип работы трехходового смесительного клапана

Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

Примеры подключения трехходового смесительного клапана

Трехходовые смесительные клапаны и приводы ESBE

Трехходовые смесительные клапаны (краны, вентили) и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.
Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.
Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139

Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?
Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG

Esbe 3F

Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe:

• Простота установки приводов.
• Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
• Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
• Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
• Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
• Высокая точность контроля.
• Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
• Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
• Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
• Легкое и удобное регулирование, высокая производительность
• Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.
Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направлении
Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой.
Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.
Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.

Наши специалисты помогут Вам подобрать, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Регулирующий клапан трёхходовой. Устройство, монтаж, нормы

   Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий. Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Сфера применения :
 — В автономных котельных трёхходовые клапаны применяются для управления системами отопления и горячего водоснабжения.
 — В схемах обвязки приточно-вытяжных установок, трёхходовые клапаны используют для управления процессом нагрева и охлаждения воздуха.
 — В бытовых двухконтурных котлах трёхходовой клапан, переключает подачу теплоносителя в контур с большим приоритетом, например для пикового нагрева воды или покрытия отопительной нагрузки.
 — В тепловых пунктах присоединённых к сетям централизованного теплоснабжения, смесительный трёхходовой клапан широкого применения не нашёл из-за невозможного ограничения расхода теплоносителя при сохранении коэффициента смешения, а разделительный трёхходовой клапан из-за перепуска теплоносителя из подающего трубопровода, в обратный.

Устройство трёхходового клапана

   Устройство трёхходового клапана седельной конструкции — на поступательно перемещающемся штоке закреплен затвор, который в крайнем верхнем положении перекрывает патрубок A, полностью открывая патрубок B, а в крайнем нижнем положении перекрывает патрубок B, полностью открывая патрубок A. Независимо от положения штока, расход теплоносителя через патрубок AB не изменяется (при условии правильного подбора клапана). Седельные трёхходовые клапаны управляются линейными электроприводами с поступательно перемещающимся штоком. Выбирая привод регулирующего клапана, следует иметь ввиду, что у большинства седельных клапанов при перемещении штока в низ, прямой ход (A) — открывается, а байпасный (B) — закрывается.
   Конструкция затвора седельного клапана зависит от необходимого закона регулирования по каждому из ходов и того предназначен клапан для разделения, либо для смешения потока. Порты B и A в седельных клапанах, могут иметь различную конфигурацию пары затвор – седло, что позволяет создать различную регулировочную характеристику для каждого из портов в зависимости от потребности объекта регулирования. По сравнению с поворотным, седельный трёхходовой клапан обеспечивает более высокую точность регулирования, большую плотность перекрытия потока, способен работать при высоких температурах и перепадах давления регулируемого потока, но и цена его значительно выше.

Устройство поворотного трёхходового клапана:
   Устройство трёхходового клапана поворотной конструкции — на радиально вращающемся штоке c углом поворота 90° закреплён затвор, перекрывающий в крайнем левом положении порт B, а в крайнем правом – порт A. Независимо от положения штока, расход теплоносителя через порт AB остаётся постоянным (при условии правильного подбора клапана).
Поворотные трёхходовые клапаны управляются ротационными приводами с радиально вращающимся штоком.

   В конструкции трёхходового клапана предусмотрено три патрубка (хода):
 1. прямой ход, обозначается литерой — A – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;
 2. байпасный ход (перпендикулярный), обозначается литерой – B – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;
 3. общий вход/выход, обозначается литерами — AB – расход воды колеблется в зависимости от авторитета клапана, но полностью патрубок перекрыт быть не может.

   По типу присоединения к трубопроводу выпускают фланцевые трёхходовые клапаны и резьбовые. На трубопроводах с диаметром условного проходом до 65 мм, рабочим давлением до 16 бар и температурой до 130°C, как правило, устанавливают клапаны с резьбовым присоединением, а в остальных случаях с фланцевым.

Принцип работы трёхходового клапана

   Принцип работы трёхходового клапана заключается в разбивке циркуляционного кольца на контур с постоянным и переменным гидравлическим режимом. К патрубку с постоянным гидравлическим режимом присоединяют потребителей нуждающихся в качественном регулировании, а к патрубкам с переменным режимом, ветви с количественным регулированием.
   Основным отличием в работе трёхходовых клапанов, по сравнению с двухходовыми клапанами, является то, что при любом положении штока, расход через патрубок с постоянным гидравлическим режимом практически не изменяется, — клапан не может прекратить подачу теплоносителя. Патрубок с постоянным гидравлическим режимом на схемах обозначают литерами AB, а патрубки с переменным режимом литерами А и В.
   Упростить для понимания принцип работы трёхходового клапана, можно схематически заменив его двумя двухходовыми клапанами, работающими реверсивно, то есть открытие одного — приводит к закрытию другого. На схеме смесительный трёхходовой клапан заменён двумя двухходовыми клапанами.

    Все трёхходовые клапаны, по принципу действия делятся на смесительные и разделительные.
   Смесительный трёхходовой клапан — имеет два входа и один выход. Применяется, для качественного регулирования в системах отопления, за счёт смешения двух потоков теплоносителя с различной температурой. Качественное регулирование с поддержанием заданной температуры теплоносителя выходящего из порта AB, достигается изменением пропорции между теплоносителем поступающим из порта А и порта B. Некоторые типы смесительных трёхходовых клапанов, при соответствующей схеме установки, обеспечивают разделение потока.
   Разделительный трёхходовой клапан (распределительный) — имеет один вход и два выхода. Применяется, как правило, для количественного регулирования за счёт разделения потока теплоносителя, в схемах подогрева воды систем горячего водоснабжения, а также в узлах обвязки воздухонагревателей и воздухоохладителей. Вход распределительного клапана обозначают литерами AB, а выходы A и В.

Схемы установки трёхходовых клапанов

Схемы с трёхходовыми клапанами применяют в узлах управления:
   — Подключенных к безнапорному коллектору;
   — С низким перепадом давлений на вводе от источника тепла;
   — Температурным режимом источника тепла идентичным температурному режиму потребителя;
   — С необходимостью поддержания постоянной циркуляции в одном из контуров;
   — С необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
   — С необходимостью количественного регулирования за счёт разделения потока теплоносителя.

   В тепловых пунктах присоединённых к сетям централизованного теплоснабжения, схемы установки смесительных трёхходовых клапанов не нашли широкого применения, из-за невозможного ограничения расхода теплоносителя c одновременным сохранением коэффициента смешения, а разделительные трёхходовые клапаны, из-за перепуска теплоносителя из подающего трубопровода в обратный.

   Обеспечивает качественное регулирование у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю (гидравлической стрелке). Насос во вторичном контуре обеспечивает циркуляцию через потребителя и через источник.

  В случае прямого присоединения к источнику тепла на байпасном трубопроводе трёхходового клапана, подключённому к порту B, следует установить балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. В противном случае расход теплоносителя в патрубке AB может существенно изменяться в зависимости от хода штока. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.

   Не рекомендуется подключение трёхходового клапана по данной схеме к напорному коллектору или тепловым сетям, без устройств дросселирующих избыточный напор. В противном случае расход теплоносителя через патрубок AB может изменяться в широком диапазоне.

  Если по условиям работы источника допускается или даже приветствуется перегрев обрата, избыточный напор устраняют устройством перемычки параллельной подмесу трёхходового клапана в контуре источника.

Схема установки разделяющего трёхходового клапана

    Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника. Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя. Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора созданного циркуляционным насосом в контуре источника тепла.

 Схемы установки смешивающего трёхходового клапана на разделение

   Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим. Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.
На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника. При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

   Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане. Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

  Схему подключения трёхходового клапана разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя. Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

Технические характеристики трёхходовых клапанов

Пропускная способность трёхходового клапана Kvs — значение коэффициента пропускной способности Kvs численно равно расходу воды через клапан в м³/ч с температурой 20°C при котором потери давления на нём составят 1бар. Как правило, значение коэффициента пропускной способности по ходу A-AB и B-AB у трёхходового клапана одинаково.

DN трёхходового клапана — номинальный диаметр отверстия в присоединительных патрубках. Все три патрубка клапана имеют одинаковый номинальный диаметр. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду трёхходового клапана. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN трёхходового клапана — номинальное давление — наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру клапана. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Динамический диапазон регулирования, это отношение наибольшей пропускной способности регулирующего клапана при полностью открытом затворе (Kvs) к наименьшей пропускной способности (Kv), при которой сохраняется заявленная расходная характеристика. Динамический диапазон регулирования ещё называют регулирующим отношением.

Так, например, динамический диапазон регулирования клапана равный 50:1 при Kvs 100, означает, что клапан может управлять расходом в 2м3/ч, сохраняя зависимости присущие его расходной характеристике.

Большинство регулирующих клапанов обладают динамическими диапазонами регулирования 30:1 и 50:1, но существуют и клапаны с очень хорошими регулирующими свойствами, их диапазон регулирования равен 100:1.

Авторитет трёхходового клапана — равен отношению потерь напора на клапане к потерям напора на клапане и регулируемом участке. Значение авторитета для трёхходовых клапанов определяет диапазон колебания суммарного расхода через порт АB.

10% отклонение мгновенного расхода через порт AB во время движения штока обеспечивается при следующих значениях авторитета:
 A+ = (0.8-1.0) – для клапана с линейно/линейной характеристикой.
 A+ = (0.3-0.5) — для клапана с логарифмическо/линейной характеристикой.
 A+ = (0.1-0.2) — для клапана с логарифмическо/логарифмической характеристикой.

Для трёхходовых клапанов авторитет определяется для каждого из двух циркуляционных колец проходящих через порты A-AB и B-AB.

Расходная характеристика трёхходового клапана отображает зависимость изменения относительного расхода через клапан, от изменения относительного хода штока регулирующего клапана, при постоянном перепаде давления на нём. Тип расходной характеристики определяет форма пары затвор — седло.
Расходная характеристика регулирующего клапана

Линейная расходная характеристика — одинаковые приросты относительного хода штока вызывают одинаковые приросты относительного расхода.

Равнопроцентная расходная характеристика (логарифмическая) — зависимость относительного прироста расхода от относительного прироста хода штока — логарифмическая.

Параболическая расходная характеристика — зависимость относительного прироста расхода от относительного хода штока подчиняется квадратичному закону (проходит по параболе).

Так как у трёхходового клапана два затвора и два седла — расходных характеристик у него тоже две, первой обозначают характеристику по прямому ходу — (A-AB), а второй по перпендикулярному — (B-AB).

Линейно/линейная характеристика трёхходового клапана:

  Суммарный расход через патрубок АВ постоянен лишь при авторитете клапана равном 1, что обеспечить практически невозможно. Работа трёхходового клапана с авторитетом равным 0.1 приведёт к колебаниям суммарного расхода при перемещении штока, в диапазоне от 100% до 180%. Поэтому клапаны с линейно/линейной характеристикой применяются в системах нечувствительных к колебаниям расхода, либо в системах с авторитетом клапана не менее 0.8.

Логарифмическо/логарифмическая характеристика трёхходового клапана:

  Минимальные колебания суммарного расхода через патрубок AB в трёхходовых клапанах с логарифимическо/логарифмической расходной характеристикой наблюдаются при авторитете клапана равном 0.2. При этом, снижение авторитета, относительно указанного значения — увеличивает, а повышение – уменьшает суммарный расход через патрубок АВ. Колебание расхода в диапазоне авторитетов от 0.1 до 1 составляет от +15% до -55%.

Логарифмическо/линейная характеристика трёхходового клапана:

   Трёхходовые клапаны с логарифмическо/линейной расходной характеристикой применяются если в циркуляционных кольцах проходящих через патрубки A-AB и B-AB необходимо регулирование по различным законам. Стабилизация расхода во время движения штока клапана происходит при авторитете равном 0.4. Колебание суммарного расхода через патрубок AB в диапазоне авторитетов от 0.1 до 1 составляет от +50% до -30%. Регулирующие клапаны с лограрифмическо/линейной расходной характеристикой получили широкое применение в узлах управления системами отопления и теплообменными аппаратами.

Рассчёт и подбор

  Бытует мнение, что подбор трёхходового клапана не требует предварительных расчётов. Это мнение основано на предположении, что суммарный расход через патрубок AB — не зависит от хода штока и всегда постоянен. В действительности, расход через общий патрубок AB колеблется в зависимости от хода штока, а амплитуда колебания зависит от авторитета трёхходового клапана на регулируемом участке и его расходной характеристики.

Расчёт трёхходового клапана выполняют в следующей последовательности:
 1. Подбор оптимальной расходной характеристики.
 2. Определение регулирующей способности (авторитета клапана).
 3. Определение пропускной способности и номинального диаметра.
 4. Подбор электропривода регулирующего клапана.
 5. Проверка на возникновение шума и кавитации.

Выбор расходной характеристики:

   Зависимость расхода через клапан от хода штока называют расходной характеристикой. Тип расходной характеристики определяет форма затвора и седла клапана. Так как у трёхходового клапана два затвора и два седла — расходных характеристик у него тоже две, первой обозначают характеристику по прямому ходу — (A-AB), а второй по перпендикулярному — (B-AB).

   Линейно/линейная. Суммарный расход через патрубок АВ постоянен лишь при авторитете клапана равном 1, что обеспечить практически невозможно. Работа трёхходового клапана с авторитетом равным 0.1 приведёт к колебаниям суммарного расхода при перемещении штока, в диапазоне от 100% до 180%. Поэтому клапаны с линейно/линейной характеристикой применяются в системах нечувствительных к колебаниям расхода, либо в системах с авторитетом клапана не менее 0.8.
   Логарифмическо/логарифмическая. Минимальные колебания суммарного расхода через патрубок AB в трёхходовых клапанах с логарифимическо/логарифмической расходной характеристикой наблюдаются при авторитете клапана равном 0.2. При этом, снижение авторитета, относительно указанного значения — увеличивает, а повышение – уменьшает суммарный расход через патрубок АВ. Колебание расхода в диапазоне авторитетов от 0.1 до 1 составляет от +15% до -55%.
   Логарифмическо/линейная. Трёхходовые клапаны с логарифмическо/линейной расходной характеристикой применяются если в циркуляционных кольцах проходящих через патрубки A-AB и B-AB необходимо регулирование по различным законам. Стабилизация расхода во время движения штока клапана происходит при авторитете равном 0.4. Колебание суммарного расхода через патрубок AB в диапазоне авторитетов от 0.1 до 1 составляет от +50% до -30%. Регулирующие клапаны с лограрифмическо/линейной расходной характеристикой получили широкое применение в узлах управления системами отопления и теплообменными аппаратами.

Расчёт авторитета:
   Авторитет трёхходового клапана равен отношению потерь напора на клапане к потерям напора на клапане и регулируемом участке. Значение авторитета для трёхходовых клапанов определяет диапазон колебания суммарного расхода через порт АB.
10% отклонение мгновенного расхода через порт AB во время движения штока обеспечивается при следующих значениях авторитета:
 A+ = (0.8-1.0) – для клапана с линейно/линейной характеристикой.
 A+ = (0.3-0.5) — для клапана с логарифмическо/линейной характеристикой.
 A+ = (0.1-0.2) — для клапана с логарифмическо/логарифмической характеристикой.

   Для трёхходовых клапанов авторитет определяется для каждого из двух циркуляционных колец проходящих через порты A-AB и B-AB.
Определив оптимальный диапазон авторитетов и расходную характеристику, определяют допустимый диапазон потерь давления на трёхходовом клапане и переходят к определению его пропускной способности.

Расчёт пропускной способности:
   Зависимость потерь напора на клапане от расхода через него, характеризуется коэффициентом пропускной способности Kvs. Значение Kvs численно равно расходу в м³/ч, через полностью открытый клапан, при котором потери напора на нём составят 1бар. Как правило, значение Kvs трёхходового клапана одинаково для хода A-AB и B-AB, но бывают клапаны и с различными значениями пропускной способности по каждому из ходов. Зная, что при изменении расхода в «n» раз потери напора на клапане изменяются в «n²» раз, не сложно определить требуемый Kvs регулирующего клапана подставив в уравнение расчётный расход и потери напора. Из номенклатуры подбирают трёхходовой клапан с ближайшим значением коэффициента пропускной способности к значению полученному в результате расчёта.

Подбор электропривода:
   Электропривод подбирается под ранее выбранный трёхходовой клапан. Электрические приводы рекомендуется выбирать из списка совместимых устройств, указанных в характеристиках клапана, при этом следует обратить внимание на:
  — Узлы стыковки привода и клапана должны быть совместимы.
  — Ход штока электропривода должен быть не менее хода штока клапана.
  —  В зависимости от инерционности регулируемой системы следует применять приводы с различной скоростью действия.
  — От усилия закрытия привода зависит максимальный перепад давления на клапане при котором привод сможет его закрыть.
  — Один и тот же электропривод обеспечивает перекрытие трёхходового клапана работающего на смешение и разделение потока, при разных перепадах давления.
 —  Напряжение питания и управляющий сигнал привода должны соответствовать напряжению питания и управляющему сигналу контроллера.
 Поворотные трёхходовые клапаны применяются с ротационными, а седельные с линейными электроприводами.

Расчёт на возможность возникновения кавитации:
   Кавитация – образование пузырьков пара в потоке воды проявляющееся при снижении давления в нём ниже давления насыщения водяного пара. Уравнением Бернулли описан эффект увеличения скорости потока и снижения давления в нём, возникающий при сужении проходного сечения. Проходное сечение между затвором и седлом трёхходового клапана является тем самым сужением, давление в котором может опуститься до давления насыщения, и местом наиболее вероятного образования кавитации. Пузырьки пара нестабильны, они резко появляются и также резко схлопываются, это приводит к выеданию частиц метала из затвора клапана, что неизбежно станет причиной его преждевременного износа. Кроме износа кавитация приводит к повышению шума при работе клапана.
Основные факторы, влияющие на возникновение кавитации:
 — Температура воды – чем она выше, тем большие вероятность возникновения кавитации.
 — Давление воды – перед регулирующим клапаном, чем оно выше, тем меньше вероятность возникновения кавитации.

   Допустимые потери давления – чем они выше, тем выше вероятность возникновения кавитации. Здесь следует отметить, что в положении затвора близком к закрытию дросселируемое давление на клапане стремиться к располагаемому давлению на регулируемом участке.

   Кавитационная характеристика трёхходового клапана – определяется особенностями дросселирующего элемента клапана. Коэффициент кавитации различен для различных типов регулирующих клапанов и должен указываться в их технических характеристиках, но так, как большинство производителей не указывают данную величину, в алгоритм расчёта заложен диапазон наиболее вероятных коэффициентов кавитации.
  В результате проверки на кавитацию может быть выдан следующий результат:
 «Нет» — кавитации точно не будет.
 «Возможна» – на клапанах некоторых конструкций возникновение кавитации возможно, рекомендуется изменить один из вышеописанных факторов влияния.
 «Есть» – кавитация точно будет, измените один из факторов влияющих на возникновение кавитации.

Расчёт на возникновение шума:
   Высокая скорость потока во входном патрубке трёхходового клапана может стать причиной высокого уровня шума. Для большинства помещений в которых устанавливаются регулирующие клапаны допустимый уровень шума составляет 35-40 dB(A) который соответствует скорости во входном патрубке клапана примерно 3м/c. Поэтому, при подборе трёхходового клапана не рекомендуется превышать выше указанной скорости.

Установка и монтаж трёхходового клапана

Правила установки трёхходовых клапанов:
  — До и после клапана следует установить манометры.
  — Перед трёхходовым клапаном должен быть установлен сетчатый фильтр.
  — Корпус не должен испытывать нагрузок кручения, растяжения, изгиба или сжатия.
  — Направление стрелки на корпусе должно совпадать с направлением потока среды в месте установки.
  — Для оптимального регулирования перед смешивающим трёхходовым клапаном необходимо дросселировать избыточный напор.
  — Муфтовую арматуру, в тепловых пунктах присоединённых к тепловым сетям, допускается устанавливать только по согласованию с теплоснабжающей организацией.
  — Установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.
  — Различные производители представляют различные данные, но в среднем, рекомендуется выдерживать прямые участки 5DN перед и 10DN после регулирующего клапана. В противном случае характеристики клапана могут отличаться от заявленных в техническом описании.

Последовательность паковки резьбового соединения

1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии её диаметр были примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечивать количество подмотки в 1,5-2раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить её, уложить в первый виток резьбы и удерживая её рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая её в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы. Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично по часовой стрелке, укладывая от конца резьбы к её началу.
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен завернуться на 1,5-2 оборота.
7. Гаечным ключом или динамометрическим продолжить наворачивание элемента. В случае, когда монтируемому элементу необходимо придать определённое положение, закончить наворачивание в необходимом для этого элемента положении.

Требования норм, касающиеся трёхходовых клапанов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации трёхходовых клапанов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к трёхходовым клапанам применяемым в промышленности и технологических установках.
ДБН В.2.2-15 Жилые здания

Пункт 5 — ДБН В.2.2-15 Жилые здания
Инженерное оборудование зданий

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3.15 — Глава 3 Отопление
Системы отопления следует проектировать с установкой автоматических регуляторов теплового потока на абонентском вводе тепловой сети или в местной котельной. Если планировка здания позволяет расчленить систему отопления на фасадные ветви, обогревающие помещения одной ориентации, то регуляторы теплового потока должны устанавливаться на каждой фасадной ветви.
В системах отопления зданий, строящихся в районах, где имеются или проектируются объединенные диспетчерские системы, следует предусматривать устройства для получения и передачи на диспетчерский пункт информации об основных параметрах системы отопления в объёмах, определяемых службой диспетчеризации.

Пункт 3.16 — Глава 3 Отопление

Системы отопления общественных и производственных зданий с фиксированной продолжительностью рабочего дня должны проектироваться с устройствами уменьшения теплового потока в нерабочее время.

ГОСТ 12.2.063-81 Общие требования безопасности. Арматура промышленная трубопроводная
ГОСТ 12893-83 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия
ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры
ГОСТ 24856-81 (ISO 6552-80) Арматура трубопроводная промышленная. Термины и определения
ГОСТ 4666-75 Маркировка и отличительная окраска. Арматура трубопроводная

Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Электромагнитный трехходовой смесительный клапан

для управления жидкостями. Выбор избранных поставщиков.

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и надежных. 3-ходовой смесительный клапан для различных типов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. 3-ходовой смесительный клапан Варианты , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют долгому сроку службы продуктов и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели.Возьмите эти уникальные и надежные. 3-ходовой смесительный клапан от ведущих мировых производителей и производителей по умопомрачительной цене.

Ищете ли вы идеальное. 3-ходовой смесительный клапан для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти на сайте несколько категорий продуктов. Широкий ассортимент. 3-ходовой смесительный клапан доступен на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. 3-ходовой смесительный клапан — это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать жесткие условия эксплуатации.

Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. 3-ходовой смесительный клапан — действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. 3-ходовой смесительный клапан может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива для обеспечения улучшенных характеристик. Вы также можете настроить их. 3-ходовой смесительный клапан в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Оцените разные. 3-ходовой смесительный клапан представлен на Alibaba.com и покупайте эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. 3-ходовой смесительный клапан поставщиков для интересных сделок.

2/3-ходовой смесительный / переключающий клапан с электроприводом по цене 8250 рупий / штука | Моторизованный клапан

О компании

Год основания 2017

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников от 26 до 50 человек

Участник IndiaMART с сентября 2015 г.

GST07BBRPR7339N1ZL

Rohtash Sons Engineering Industries является одним из ведущих производителей, экспортеров и поставщиков клапанов с ручным / приводным управлением , промышленных регулирующих клапанов, приводов, FCU, AHU, переключателей потока, Autovent, бойлеров, увлажнителей, панелей управления, машин специального назначения. , Дистанционное зондирование, Домашняя автоматизация.
Эти продукты разработаны с использованием проверенных технологий и качественных компонентов в соответствии с установленными в отрасли параметрами. В ассортимент нашей продукции входят промышленные приводы, реле расхода и переключающие клапаны. Мы предлагаем эти клапаны для регулирования, контроля или направления потока текучих сред, таких как газы, жидкости, псевдоожиженные твердые вещества или суспензии, путем открытия, закрытия или частичного перекрытия различных каналов. Мы экспортируем на международном уровне единиц.

Мы выросли из фирмы, состоящей из одного человека, в многопрофильную группу, имеющую свои филиалы по всей Индии и распределительный центр с собственным складом в Дубае , чтобы кормить зарубежный рынок.Прежде всего, нам удается предлагать наши высококонкурентные ставки в установленные сроки. Наша организация разделена на различные подразделения, чтобы обеспечить исключительную концентрацию для проникновения на рынок наших различных брендовых продуктов.

Компактный 3-ходовой смесительный клапан 1 «

Вы здесь

Трехходовой смесительный клапан для регулирования температуры жидкости в системах отопления и охлаждения.Корпус клапана из бронзы с латунными ниппелями, защитным колпачком и шпинделем из нержавеющей стали с двойным уплотнительным кольцом.

Cv = 5,3 (Kv = 4,6)

Трехходовой запорный клапан, пневматический, моторизованный, с электрическим приводом 3-ходовой запорный клапан

Трехходовой запорный клапан, пневматический, с электроприводом, 3-ходовой запорный клапан с электрическим приводом, 3-ходовой запорный клапан с диафрагменным приводом, 3-ходовой запорный клапан с поршневым цилиндром, трехходовой запорный клапан с пружинным и диафрагменным приводом, трехходовой запорный клапан с электроприводом, 3-ходовой запорный клапан с электрическим приводом Ходовой запорный клапан.

Корпус трехходового запорного клапана в соответствии с конструктивным стандартом BS 1873 / ASME B 16.34 / DIN EN 13789
Торцевое соединение — фланцевое соединение, номинальное давление — 150 # / 300 # / 600 # / PN16 / PN25 / PN 40 / PN64 / PN100
Работа трехходового запорного клапана — маховик / пневматический цилиндр / привод с пружиной и диафрагмой / привод с электрическим приводом / привод с электроприводом

Пружинный и диафрагменный трехходовой запорный клапан с мембранным приводом (переключающий тип) — Модель: 3WDCV-D
Пневматический трехходовой запорный клапан с пружинным и мембранным приводом (смешивающий тип) — Модель: 3WDCV-M
с электроприводом Трехходовой запорный клапан с электроприводом (отводного типа) — Модель: MOV15 / 3WD
Трехходовой запорный клапан с электроприводом (смесительный тип) — Модель: MOV15 / 3WM
Трехходовой запорный клапан с пневматическим цилиндром ( Переключающий тип) Серия модели: 3WPCV-D
3-ходовой запорный клапан с пневмоцилиндром, приводимый в действие приводом (отводной тип) Серия моделей: 3WPCV-M

Трехходовой запорный клапан Диапазон производственных размеров : DN25 / 25 мм / один дюйм, DN40 / 40 мм / один и полдюйм, DN50 / 50 мм / 2 дюйма / два дюйма, DN65 / 65 мм / 2-1 / 2 дюйма / два с половиной дюйма, DN80 / 80 мм / 3 дюйма / три дюйма, DN100 / 100 мм / 4 дюйма / четыре дюйма, DN125 / 125 мм / 5 дюймов / пять дюймов, DN150 / 150 мм / 6 дюймов / шесть дюймов, DN200 / 200 мм / 8 дюймов / восемь дюймов, DN250 / 250 мм / 10 дюймов / десять дюймов, DN300 / 300 мм / 12 дюймов / двенадцать дюймов и более могут быть изготовлены и поставлены по запросу.

Nivz производит пар, воду, термическую жидкость, горячее масло, охлажденную воду, охлаждающую воду, газ, химическое применение. Трехходовые запорные клапаны имеют конструкцию с болтовой крышкой, фланцевым концом, номинальный класс 150/300/600.

Седло корпуса 3-ходового запорного клапана представляет собой заплечик с резьбовым седлом, которое имеет большую площадь сужения, что обеспечивает просторную посадку. Два номера. На кольце седла корпуса имеются прорези, которые упрощают снятие для обслуживания на месте. Приварное седло или встроенное седло также доступны по запросу.

Весь шток запорного клапана изготовлен из цельной цельной конструкции. Стандартный диапазон 3-ходовых запорных клапанов Nivz — это размеры от 1/2 дюйма (DN15) до 12 дюймов (DN300).

Мы являемся производителями и экспортерами 3-ходового клапана смешивающего типа, 3-ходового клапана переключающего типа, 3-ходового шарового клапана, 3-ходового шарового клапана с портом L, 3-ходового шарового клапана с портом T, трехходовых шаровых кранов.Наш производственный ассортимент включает паровой запорный клапан, запорный клапан с рубашкой, запорные клапаны с удлиненной крышкой из материала ASTM A 216 GR. WCB / ASTM A 352 GR. LCB / LCC / ASTM A 351 GR. CF8 / CF8M / CF3 / CF3M / CN7M запорный клапан, дуплексная сталь, хастеллой, экспортер запорного клапана из сплава 20.

Международный стандарт проектирования и испытаний 3-ходового запорного клапана

MOC (Спецификация — Спецификация) для запорного клапана 3 Wa

www, nivzvalves.3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН ФЛАНЦЕВЫЙ

Семейство продуктов

Все заказы отправляются в тот же день, если заказ получен до 13:00 по центральному времени. Мы отправляем по всему миру.

График доставки UPS Hoilday

Для получения дополнительной информации о возврате посетите страницу Возврат

Для получения дополнительной информации о гарантии посетите страницу «Гарантия».

Вы также можете найти ответы на некоторые общие вопросы на нашей странице часто задаваемых вопросов

курсов PDH онлайн.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочный материал был превосходным, а курс был очень информативным, особенно потому, что я думал, что уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной статьи

законов, которые не применяются

по «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступно и просто

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

тест действительно потребовал исследований в

документ но ответов были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

в пути «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

пониженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна »

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на номер

.

обзор везде и

всякий раз.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полное

и комплексный. »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом возвращаться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, П.Е.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

Сертификат

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

многие различные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Узнайте о Steam | Регулирующие клапаны

Блок 6 контура пара и конденсата рассматривает практические аспекты регулирования, применяя на практике основную теорию регулирования, обсуждаемую в Блоке 5.

Базовая система управления обычно состоит из следующих компонентов:

• Регулирующие клапаны
• Приводы.
• Контроллеры.
• Датчики.

Все эти термины являются общими, и каждый может включать множество вариаций и характеристик. С развитием технологий граница между отдельными элементами оборудования и их определениями становится менее четкой. Например, позиционер, который традиционно устанавливал клапан в определенное положение в пределах диапазона его перемещения, теперь может:

• Принимать входные данные непосредственно от датчика и обеспечивать функцию управления.
• Интерфейс с компьютером для изменения функций управления и выполнения диагностических процедур.
• Измените движения клапана, чтобы изменить характеристики регулирующего клапана.
• Интерфейс с системами цифровой связи предприятия.

Однако для ясности на данном этапе каждая единица оборудования будет рассматриваться отдельно.

Регулирующие клапаны

Несмотря на то, что существует большое количество типов клапанов, в этом документе основное внимание будет уделено тем, которые наиболее широко используются для автоматического регулирования пара и других промышленных жидкостей.К ним относятся клапаны типа
, которые имеют линейное и вращательное движение шпинделя.
К линейным типам относятся запорные и золотниковые клапаны.
К поворотным типам относятся шаровые краны, дроссельные заслонки, пробковые краны и их варианты.
В первую очередь следует выбрать между двухходовыми и трехходовыми клапанами.

• Двухходовые клапаны «дросселируют» (ограничивают) проход жидкости через них.

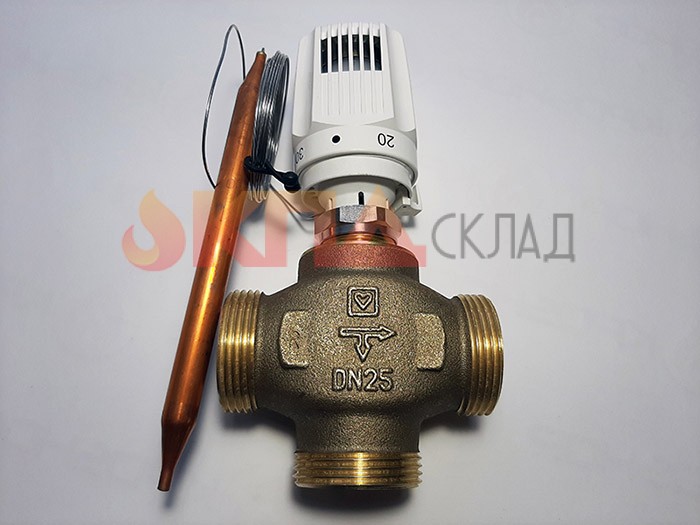

• Трехходовые клапаны могут использоваться для «смешивания» или «отвода» жидкости, проходящей через них.

Двухходовые клапаны

Клапаны запорные

Проходные клапаны

часто используются для регулирования из-за их пригодности для дросселирования потока и легкости, с которой им можно присвоить определенную «характеристику», связывающую открытие клапана с потоком.
Два типичных типа шаровых клапанов показаны на рисунке 6.1.1. Привод, соединенный со шпинделем клапана, будет обеспечивать движение клапана.

Основные составные части запорной арматуры:

• Кузов.
• Капот.
• Седло клапана и плунжер клапана или трим.
• Шток клапана (который соединяется с приводом).

Уплотняющее устройство между штоком клапана и крышкой.

Рисунок 6.1.2 представляет собой схематическое изображение односедельного двухходового проходного клапана. В этом случае поток жидкости толкает плунжер клапана и стремится удерживать плунжер от седла клапана.

Разница давлений на входе (P1) и выходе (P2) клапана, при которой клапан должен закрываться, называется перепадом давления (ΔP). Максимальный перепад давления, при котором клапан может закрыться, будет зависеть от размера и типа клапана, а также привода, с которым он работает.
В общих чертах сила, требуемая от привода, может быть определена с помощью уравнения 6.1.1.

В паровой системе максимальный перепад давления обычно считается таким же, как и абсолютное давление на входе. Это учитывает возможные условия вакуума после клапана, когда клапан закрывается. Перепад давления в замкнутой водяной системе — это максимальный перепад давления насоса.
Если более крупный клапан с большим отверстием используется для пропускания больших объемов среды, то усилие, которое привод должен развивать, чтобы закрыть клапан, также увеличится.Там, где необходимо обеспечить очень большую пропускную способность с использованием больших клапанов или где существует очень высокий перепад давления, будет достигнута точка, когда становится нецелесообразным обеспечивать достаточное усилие для закрытия обычного односедельного клапана. В таких обстоятельствах традиционным решением этой проблемы является двухходовой двухседельный клапан.
Как следует из названия, двухседельный клапан имеет два плунжера клапана на общем шпинделе с двумя седлами клапана. Седла клапана можно сделать не только меньшего размера (поскольку их два), но и, как показано на рисунке 6.1.3 силы частично уравновешены. Это означает, что хотя перепад давления пытается удержать верхний плунжер клапана от седла (как и в случае с односедельным клапаном), он также пытается оттолкнуть и закрыть нижний плунжер клапана.

Однако потенциальная проблема существует с любым двухседельным клапаном. Из-за производственных допусков и различных коэффициентов расширения несколько двухседельных клапанов могут гарантировать хорошую герметичность при отсечении.

Запорная герметичность

Утечка в регулирующем клапане классифицируется по степени утечки в полностью закрытом клапане.Уровень утечки через стандартный двухседельный клапан в лучшем случае соответствует классу III (утечка 0,1% от полного потока), что может быть слишком большим, чтобы сделать его пригодным для определенных применений. Следовательно, поскольку пути потока через два порта различны, силы могут не оставаться в равновесии при открытии клапана.
Существуют различные международные стандарты, которые формализуют скорость утечки в регулирующих клапанах. Следующие значения утечки взяты из британского стандарта BS 5793, часть 4 (IEC 60534-4). Для несбалансированного стандартного односедельного клапана степень утечки обычно соответствует Классу IV (0.01% от полного потока), хотя можно получить класс V (1,8 x 10 ₅ x перепад давления (бар) x диаметр седла (мм). Как правило, чем ниже уровень утечки, тем больше затраты.

Сбалансированные односедельные клапаны

Из-за проблемы утечки, связанной с двухседельными клапанами, когда требуется плотная отсечка, следует выбрать односедельный клапан. Усилия, необходимые для закрытия односедельного шарового клапана, значительно увеличиваются с увеличением размера клапана. Некоторые клапаны разработаны с уравновешивающим механизмом для уменьшения необходимого усилия закрытия, особенно на клапанах, работающих с большим перепадом давления.В клапане с уравновешиванием поршня некоторая часть давления жидкости на входе передается по внутренним каналам в пространство над плунжером клапана, которое действует как камера уравновешивания давления. Давление, содержащееся в этой камере, создает прижимную силу на плунжере клапана, как показано на рисунке 6.1.4, уравновешивая давление на входе и помогая нормальной силе, прилагаемой приводом, для закрытия клапана.

Задвижки со шпинделем

Задвижки бывают двух разных конструкций; клиновой тип ворот и тип параллельного скольжения.Оба типа хорошо подходят для изоляции потока жидкости, поскольку они обеспечивают плотное перекрытие, а в открытом состоянии перепад давления на них очень мал. Оба типа используются как клапаны с ручным управлением, но если требуется автоматическое срабатывание, обычно выбирается параллельный золотниковый клапан, будь то для изоляции или управления. Типовые клапаны показаны на рисунке 6.1.5.

Параллельный золотниковый клапан закрывается с помощью двух подпружиненных скользящих дисков (пружины не показаны), которые проходят по пути потока жидкости, давление жидкости обеспечивает герметичное соединение между нижним по потоку диском и его седлом.Параллельные золотниковые клапаны большого размера используются в главных паропроводах и питающих линиях в энергетике и обрабатывающей промышленности для изоляции секций завода. Параллельные направляющие с малым проходом также используются для управления вспомогательными системами подачи пара и воды, хотя, в основном из-за стоимости, эти задачи часто выполняются с использованием шаровых кранов с приводом и клапанов поршневого типа.

Клапаны поворотного типа

Клапаны поворотного типа, часто называемые четвертьоборотными клапанами, включают в себя пробковые клапаны, шаровые краны и дроссельные заслонки.Все они требуют вращательного движения для открытия и закрытия и легко могут быть оснащены приводами.

Эксцентриковые пробковые клапаны

На рисунке 6.1.6 показан типичный эксцентриковый плунжерный клапан. Эти клапаны обычно устанавливаются со штоком плунжера в горизонтальном положении, как показано на рисунке, и прикрепленным приводом, расположенным рядом с клапаном.
Плунжерные клапаны могут включать в себя соединения между плунжером и приводом для улучшения рычага и усилия закрытия, а также специальные позиционеры, которые изменяют внутреннюю характеристику клапана на более полезную равнопроцентную характеристику (характеристики клапана обсуждаются в Модуле 6.5).

Шаровые краны

На рисунке 6.1.7 показан шаровой кран, состоящий из сферического шара, расположенного между двумя уплотнительными кольцами в простой форме корпуса. В шаре есть отверстие, через которое проходит жидкость. При совмещении с концами трубы это дает либо полнопроходной, либо почти полнопроходной поток с очень небольшим перепадом давления. Поворот шара на 90 ° открывает и закрывает проточный канал. Шаровые краны, разработанные специально для целей управления, будут иметь характеристики шариков или седел, чтобы обеспечить предсказуемую картину потока.

Шаровые краны

— это экономичное средство обеспечения контроля с плотной отсечкой для многих жидкостей, включая пар, при температурах до 250 ° C (38 бар изб., Насыщенный пар). Выше этой температуры необходимы специальные материалы седла или седла металл-металл, что может быть дорогостоящим. Шаровые краны легко приводятся в действие и часто используются для удаленного отключения и управления. Для критических приложений управления доступны сегментированные шары и шары с отверстиями особой формы для обеспечения различных характеристик потока.

Дроссельные заслонки

На рис. 6.1.8 представлена ​​простая принципиальная схема дроссельной заслонки, которая состоит из диска, вращающегося в цапфовых подшипниках. В открытом положении диск параллелен стенке трубы, обеспечивая полный поток через клапан. В закрытом положении он поворачивается относительно седла и перпендикулярно стенке трубы.

Традиционно дроссельные заслонки ограничивались низкими давлениями и температурами из-за присущих ограничений используемых мягких седел.В настоящее время доступны клапаны с более высокими температурами седел или высококачественные и специально обработанные седла металл-металл для преодоления этих недостатков. Стандартные дроссельные заслонки теперь используются в простых управляющих приложениях, особенно в больших размерах и там, где требуется ограниченный диапазон изменения.
Для более сложных задач доступны специальные поворотные дисковые затворы.
Жидкость, протекающая через дроссельную заслонку, создает небольшой перепад давления, так как клапан оказывает небольшое сопротивление потоку в открытом состоянии.Однако в целом их пределы перепада давления ниже, чем у шаровых клапанов. Шаровые краны аналогичны, за исключением того, что из-за их различного уплотнения они могут работать при более высоких перепадах давления, чем эквивалентные поворотные дисковые затворы.

Опции

При выборе регулирующего клапана всегда необходимо учитывать несколько вариантов. Для шаровых клапанов они включают выбор материала набивки сальника шпинделя и конфигурации сальника, которые предназначены для использования клапана при более высоких температурах или для различных жидкостей.Некоторые примеры этого можно увидеть на простых схематических диаграммах на рис. 6.1.9. Стоит отметить, что некоторые типы сальникового уплотнения создают большее трение со шпинделем клапана, чем другие. Например, традиционный тип сальника создает большее трение, чем подпружиненный шеврон из ПТФЭ или сильфонный уплотнитель. Для большего трения требуется более высокая сила привода и повышенная склонность к случайным движениям.
Подпружиненное уплотнение повторно регулируется по мере износа.Это снижает потребность в регулярном ручном обслуживании. Клапаны с сильфонным уплотнением являются самыми дорогими из этих трех типов, но обеспечивают минимальное трение и лучший механизм уплотнения штока. Как видно на рисунке 6.1.9, клапаны с сильфонным уплотнением обычно имеют другой набор традиционных уплотнений в верхней части корпуса шпинделя клапана. Это будет последней защитой от любой утечки через шпиндель в атмосферу.

Клапаны

также имеют разные способы направления плунжера клапана внутри корпуса.
