Трубопровод из пнд: Водопровод из ПНД трубы: трубы, фитинги, монтаж

Содержание

Использование труб ПНД в доме

Если вы решили построить дом или обновить водоснабжение в квартире, то обязательно столкнулись с вопросом замены старого стального трубопровода. Идеальной альтернативой служат ПНД-трубы. Они изготавливаются из полиэтилена низкого давления методом шнековой экструзии и применяются для создания качественной системы подачи воды.

Толщина стенки такой трубы-ПНД, как и диаметр, варьируется в широком диапазоне и выбирается в зависимости от места монтажа и назначения. Чаще всего вода подается через ПНД-трубы калибра двадцать-тридцать миллиметров, а канализация требует использования диаметра 90-160 миллиметров. Установка трубопровода своими силами достаточно проста и оперативна. Обычно, изготовители прилагают техническую документацию.

Преимущества использования

Кроме простой установки, у труб из полиэтилена есть и другие положительные качества, поясняющие их востребованность:

  • материал устойчив к практически всем химическим веществам;

  • полиэтилен не подвержен действию коррозии;

  • замерзание воды не повредит трубопровод;

  • не затрагивается гниением и не поражается микроорганизмами;

  • гибки, поэтому пригодны для использования в сейсмически активных зонах;

  • недорогая перевозка и установка;

  • срок службы достигает пятидесяти лет.

Стоит отметить, что ПНД-трубы вводятся в эксплуатацию в системах с рабочей средой жидкости от нуля до сорока градусов, но допущено кратковременное повышение температуры до 80 градусов.

Особенности монтажа

Одной из основных причин такой популярности труб-ПНД для создания водопроводных сетей, это способ их соединения. Так как материал может очень просто соединяться несколькими способами, то при условии качественного монтажа, легко достигается абсолютная герметичность. А это, естественно, гарантия стабильной бесперебойной работы водопровода и канализации.

Для различного диаметра ПНД-труб используют три разнообразных способа соединения:

  • сварка методом стыка – неразъемный вид, тут используется специальный агрегат;

  • сварка электромуфтового типа;

  • применение разнообразных фитингов и фланцев – самый популярный разъемный вид подключения.

Для ПНД-труб компактного диаметра, калибром до ста десяти миллиметров, оптимально подойдут съемные системы. Из них устанавливается водопровод в квартире. Сборка потребует использования фитингов, к примеру, таких соединителей как тройник с внутренней резьбой или прямое ПНД соединение Ø25 широко представленных в Альфатеп. Вся данная продукция, реализуемая компанией, обладает высоким качеством, надежностью и долговечностью, подтвержденной заводами-производителями. Для установки оборудования специалист отворачивает гайку фитинга на пару оборотов и аккуратно, но с усилием устанавливает в него трубу до предела. После чего надевается цанга, гибкое кольцо и затягивается гайка. Малые элементы соединяются руками, но для установки труб с большим сечением лучше использовать ключ. Не стоит забывать о проверке абсолютной герметичности системы.

В целом, стоит заметить, что более простого, надежного, но, одновременно, недорогого оборудования как полиэтиленовое пока не существует. Доступная стоимость сделали эти трубы невероятно популярными среди хозяев коттеджей и другой недвижимости. Подробно узнать о преимуществах различных систем водоснабжения вам помогут компетентные сотрудники компании «АЛЬФАТЭП» по телефону 8 (495) 109-00-95. Приобретая у нас любое изделие, вы можете не сомневаться в оперативной доставке, а работники сервиса проведут высококачественный монтаж и дадут всю необходимую информацию по использованию оснащения.

Полиэтиленовые трубы (ПНД) для холодного водоснабжения

Трубы из полиэтилена низкого давления (ПНД) для наружных сетей холодного водоснабжения

В мае 2019 года на Заводе Полимерных Труб была осуществлена модернизация производства, в результате которой на новой технологической линии была выпущена первая партия трубопроводов из полиэтилена низкого давления (ПНД), которые предназначены для хозяйственного и питьевого водоснабжения в наружных сетях для жилых, промышленных и общественных зданий, в промышленности и сельском хозяйстве.Монтаж несущих полиэтиленовых труб ТВЭЛ-ПЭКС осуществляется с применением соединительных элементов с закладными нагревательными элементами, и, либо компрессионных соединительных элементов, либо способом “сварки встык”.

ПНД трубы соответствуют Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю) и имеют необходимые сертификаты.

Таблица 1. Трубы из полиэтилена низкого давления, размеры для транспортировки

d трубы ПНД, ммдлина отрезка, мвариант транспортировки
402000 в свернутом состоянии на кабельной катушке d 2,5м
501500
631000
75750
901300 в свернутом состоянии на инвентарной несъемной катушке d 3,6м
1101000
125*, 140*, 160, 180*, 200*, 225, 250*до 13 мв отрезках

Трубы из полиэтилена низкого давления обладают следующими преимуществами:

  • экологичность, возможность применения в системах питьевого водоснабжения, отсутствие химической реакции с водой, что позволяет сохранить свойства воды (вкус и состав) ;
  • стойкость к растрескиванию даже при низких температурах и замерзании содержимого;
  • малый вес, примерно в 5-7 раз меньший, чем аналогичные изделия из чугуна, бетона и стали, что значительно облегчает, удешевляет и ускоряет транспортировку и монтаж;
  • гладкие внутренние поверхности предотвращают внутреннее зарастание трубы содержащимися в воде примесями;
  • способность производства к выпуску ПНД трубы большой длины (более 1 км), что значительно снижает количество стыков трубопровода и его аварийность;
  • простой монтаж стыков с помощью муфт, фитингов и сварки при сравнительно низких температурах плавления полиэтилена.

Технологические возможности Завода Полимерных Труб позволяют выпускать и поставлять трубы ПНД в диапазоне 40 — 250 мм в соответствии с таблицами 1 и 2.

Эксплуатационные характеристики трубопроводов: температура воды до +40 град.С, давление до 16 бар.

Трубы производится из полиэтиленов марки ПЭ100, ПЭ80 только из высококачественного сырья отечественного производства.

* Под заказ

Таблица 2. Трубы из полиэтилена низкого давления, типоразмеры в зависимости от стандартного размерного коэффициента SDR

Наименование полиэтилена SDR 17
S 8
SDR 13,6
S 6,3
SDR 11
S 5
Номинальное давление, 105 Па (бар)
ПЭ 80PN 8 PN 10 PN 12,5
ПЭ 100PN 10 PN 12,5 PN 16
Диаметр Толщина стенки, мм
402,43,03,7
503,03,74,6
633,84,75,8
754,55,66,8
905,46,78,2
1106,68,110,0
125*7,49,211,4
140*8,310,312,7
1609,511,814,6
180*10,713,316,4
200*11,914,718,2
22513,416,620,5
250*14,818,422,7

Трубы из полиэтилена низкого давления (ПНД) в тепловой изоляции из полужесткого пенополиуретана с электрообогревом для наружных сетей холодного водоснабжения

Система представляет из себя гибкий трубопровод с изолированной полужестким пенополиуретаном трубой из полиэтилена ПНД (марки ПЭ100 по ГОСТ 18599-2001) со специальным саморегулирующимся термокабелем, помещенным в кабель-канал, который прикреплен непосредственно к несущей трубе для оптимального распределения тепла специальным металлизированным скотчем. Термокабель помещается в кабель-канал непосредственно перед монтажом трубопровода. Термокабель осуществляет самостоятельную регулировку подогрева несущей трубы для предотвращения замерзания воды в отсутствие или отключения ее циркуляции.

Подключение кабеля – к сети 220 вольт, второй конец наглухо изолируется без замыкания жил. Параметры системы: диаметры труб: 25 — 110 мм (по несущей трубе) в свернутом состоянии, d 125-160 мм — в отрезках, рабочая температура до +40 град.С (для ПНД ПЭ100), рабочее давление 1,0-1,6 МПа. Потребляемая мощность — 15 Вт/м при t+10°C.

Особенностью системы является подогрев конкретного участка трубопровода подвергшегося охлаждению. Эффект достигается применением полимерных материалов термокабеля, имеющих свойство изменять свое сопротивление в зависимости от окружающей его температуры. С уменьшением температуры сопротивление кабеля падает и, как следствие, увеличивается протекающий ток, а значит и увеличивается выделяемая тепловая мощность. С увеличением температуры происходит обратный процесс, который впоследствии стабилизируется, и кабель начинает выделять некое постоянное количество теплоты.

Это происходит до тех пор, пока вновь не изменится температура термокабеля, например, в результате изменения внешней температуры. Пример: температура упала, кабель охлаждается сильнее, сопротивление его нагревательного элемента уменьшается – выделяется большая мощность, которая компенсирует падение температуры. Если внешняя температура поднялась, то кабель также нагревается, сопротивление его нагревательного элемента ещё больше возрастает, ток уменьшается, и выделяемого тепла также станет меньше.

В случае необходимости точного контроля температуры нужно установить терморегулятор, который будет регулировать подачу напряжения питания на кабель, позволяя снижать потребление энергии и предотвращать нежелательный нагрев воды в трубе (следует иметь в виду, что максимально допустимые рабочие температуры кабеля: +55°C пpи непрерывном режиме работы и +85°C в течение короткого времени). Диапазон температур терморегулятора 0 °С … +40°С. Датчик термостата устанавливается внутри конструкции трубы ТВЭЛ-ПЭКС, на поверхности несущей трубы, а именно: в поперечном измерении трубы в точке максимально удаленной от термокабеля (термокабелей), в продольном измерении – в самом холодном доступном месте.
Следует отметить, что общая длина сети, запитываемой от одной точки, не должна превышать: пpи предохранителе на10 A – 75 м, пpи предохранителе на16 A – 100 м. В случае если трубопровод имеет длину более 100 м необходим сопроводительный силовой кабель, запитывающий термокабель трубопровода в точках с расстоянием не более 100м друг от друга.
Таблица 3. ТВЭЛ-ПЭКС-ХВС. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 и кабель-каналом, типоразмеры, размеры для транспортировки. Максимальная ширина бухт 1,3 м.

Наименование, d несущей трубы x толщина стенки (SDR 17) / слой изоляцииМаксимальная длина в бухте, м, для труб серии SDR 17, 13,6, 11Максимальный диаметр бухты, м, для труб серии SDR 17, 13,6, 111
Труба ТВЭЛ-ПЭКС-ХВС SDR 13,6 25х2,0/90 с кабель-каналом4202,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 32х2,0/90 с кабель-каналом4202,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 40х2,4/110 с кабель-каналом3902,79
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 50х3,0/125 с кабель-каналом3102,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 63х3,8/140 с кабель-каналом2302,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 75х4,5/140 с кабель-каналом2302,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 90х5,4/160 с кабель-каналом1502,81
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 110х6,6/180 с кабель-каналом1402,98
Наименование, d несущей трубы x толщина стенки / слой изоляции* Длина прямым участком, м
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 125х7,4/225 с 2-мя кабель-каналами6 или 12
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 140х8,3/225 с 2-мя кабель-каналами
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 160х9,5/225 с 2-мя кабель-каналами

Трубы ПВХ и ПНД — основные отличия

Пластиковые трубы уверенно вытесняют металлические, они широко используются при прокладке водопроводов и газопроводов, монтаже систем отопления. На рынке представлены самые разные типы пластиковых труб, поэтому потребителю порой бывает трудно разобраться в том, какой тип труб следует использовать в том или ином случае.

Основными материалами для пластиковых труб являются полиэтилен низкого давления (ПНД) и поливинилхлорид (ПВХ). Трубы из этих материалов используются очень широко, срок их службы составляет не менее 50 лет. Основное отличие труб ПВХ и ПНД состоит в используемом материале, что определяет и различные области их использования.

Трубы ПВХ

Для производства труб ПВХ используется безопасный поливинилхлорид, не выделяющий канцерогенов. О его безопасности говорит тот факт, что данный материал широко используется при производстве детских игрушек. Основное применение труб из ПВХ:

  • водоснабжение, системы полива;
  • безнапорная канализация;
  • ливневые стоки.

Существует два основных типов поливинилхлорида, используемого для производства труб ‒ нПВХ, или непластифицированный поливинилхлорид (он же PVC-U) и хлорированный ПВХ (PVC-С). Трубы из нПВХ хорошо зарекомендовали себя при температурах от 0 ºC до 60 ºC.

Там, где требуется более высокая термостойкость, следует использовать трубы из хлорированного поливинилхлорида. Отметим, что этот материал был впервые создан в NASA и до сих пор широко используется в космической технике, температура его плавления превышает 480 ºC. Благодаря высокой механической прочности трубы из PVC-С широко применяются для создания трубопроводов высокого давления.

Все трубы из ПВХ химически устойчивы, обладают высокой прочностью и пластичностью. Они выдерживают воздействие многих кислот и щелочей, алифатических углеводородов, солей, поэтому широко используются в нефтехимическом комплексе. А учитывая безвредность ПВХ, трубы из него могут использоваться для транспортировки воды, растительных масел, любых других жидких пищевых продуктов.

Соединение безнапорных труб осуществляется механически – конец одной трубы входит в раструб другой, герметичность обеспечивается резиновыми герметизирующими кольцами. Для напорных систем – например, водопровода, ПВХ-трубы можно соединить методом «холодной сварки», с использованием специального клея и различных видов фитингов ‒ муфт, тройников, отводов и т.п. Соединение получается прочным и исключительно надежным.

Трубы ПНД

Трубы из полиэтилена низкого давления подходят как для жидкостей, так и для газов. Основные сферы их использования:

  • водоснабжение;
  • газоснабжение;
  • напорная канализация;
  • защита кабелей.

Трубы ПНД бывают безнапорные и напорные, что следует учитывать при их покупке. Благодаря своей прочности и пластичности ПНД-трубы хорошо выдерживают жару, не трескаются на морозе.

Соединение данного типа труб осуществляется с помощью сварки или компрессионных фитингов. В первом случае пластик разогревается специальным сварочным аппаратом, образуется очень прочное неразъемное соединение. Для монтажа используется широкий спектр самых разнообразных фитингов – муфты, тройники, переходники с одного диаметра на другой и т. д. При использовании компрессионного фитинга надежность соединения обеспечивается затягиванием гаек, соединение получается разборным.

Трубы ПВХ и ПНД по выгодным ценам!

В нашей компании Вы можете приобрести любые интересующие Вас трубы из полиэтилена низкого давления и поливинилхлорида. Вашему вниманию представлены трубы различного диаметра, всегда в наличии любые типы быстроразъемных соединений, запорно-регулирующая арматура и т.д.

Мы работаем в ряде российских регионов, в том числе в Екатеринбурге, Тюмени, Челябинске, Перми, Кургане, Оренбурге, Салехарде, Ханты-Мансийске. Не упустите возможность выгодно приобрести надежные и недорогие пластиковые трубы, оформите заказ прямо сейчас!

Труба ПНД водопроводная — Донкор

Безопасность и надежность водопровода легко обеспечить используя качественную ПНД трубу, которую вы можете приобрести у нас.
Полиэтиленовые трубы применяются для наружного водоснабжения, а также для систем напорной канализации. Производятся изделия либо отрезками длиной от 5,5 до 24 м (наиболее распространены хлысты длиной 12 или 13м), либо бухтами от 50 до 200м.

Основные диаметры продукции:

● ПЭ-80 — диаметр 20–1600 мм, рассчитаны на рабочее давление до 12,5 атм;
● ПЭ-100 — диаметр 20–1600 мм, чаще всего применяют на давление до 16 атм.

ПЭ-трубы упаковываются в пучки и бухты, второй вариант предназначен для изделий диаметром менее 110 мм. Благодаря их относительно небольшой массе, трубы довольно просты в транспортировке. При монтаже используется метод стыковой сварки.
Трубы ПНД имеют гладкие стенки, которые способствуют минимальному сопротивлению потока. Они являются устойчивыми к биологическим организмам (грибкам, бактериям) и агрессивным химическим средам. Полиэтиленовые трубы не боятся блуждающих токов, устойчивы к химической и электрохимической коррозии, а потому не требуют дополнительного покрытия защитными лакокрасочными материалами. Кроме того, трубы ПНД соответствуют самым строгим санитарно-гигиеническим нормативам.

1. ПЭ-трубы являются герметичными, выдерживают морозы до -70 °C. Для нормального функционирования необходима температура от -40°C до +40 °C. Продукт можно использовать повторно. При замерзании жидкости ПЭ-трубопровод проявляет гибкость: он лишь увеличивается размерах, и при оттаивании приобретает прежние размеры.

Основной отличительной особенностью труб ПНД водопроводных является продольная синяя полоса. В зависимости от типа трубопровода можно использовать трубы ПНД водопроводные ПЭ80 либо ПЭ100, при этом последний используется для магистральных трубопроводов. Важно помнить, что вторичного сырья при производстве труб ПНД для бытовых водопроводов использоваться не должно. Покупая трубу ПНД у нас вы можете быть уверены в качестве используемого сырья и самой трубы.

Труба ПНД / ПВД диаметр OD 1000 SDR 13.6

Трубы из полиэтилена низкого давления (ПНД) диаметром 1000 мм применяются в трубопроводах с рабочим давлением до 25 атм. Номинальный размер трубы считается наружный диаметр или ДУ (условный диаметр), а толщину стенки определяет SDR. В свзязи с этим, внутренний диаметр 1000 ПНД трубы будет разных размеров в зависимости от SDR. В таблице отражено отношение толщины стенки полиэтиленовый трубы и вес одного погонного метра

Полиэтиленовые трубы из сырья марки ПЭ 80 и ПЭ 100 диаметр 1000 мм






Диаметр полиэтиленовой трубы, ммSDR 33SDR 26SDR 21SDR 17,6
ПЭ 80 PN 4ПЭ 80 PN 5ПЭ 80 PN 6,3ПЭ 80 PN 7,5
ПЭ 100 PN 5ПЭ 100 PN 6,3ПЭ 100 PN 8ПЭ 100 PN 9,5
Толщ. стенки, ммВес, кгТолщ. стенки, ммВес, кгТолщ. стенки, ммВес, кгТолщ. стенки, ммВес, кг
ДУ 100030,693,538,211647,714356,6168








Диаметр полиэтиленовой трубы, ммSDR 17SDR 13,6SDR 11SDR 9SDR 7,4
ПЭ 80 PN 8ПЭ 80 PN 10ПЭ 80 PN 12,5ПЭ 80 PN 16ПЭ 80 PN 20
ПЭ 100 PN 10ПЭ 100 PN 12,5ПЭ 100 PN 16ПЭ 100 PN 20ПЭ 100 PN 25
Толщ. стенки, ммВес, кгТолщ. стенки, ммВес, кгТолщ. стенки, ммВес, кгТолщ. стенки, ммВес, кгТолщ. стенки, ммВес, кг
ДУ 100059,317573,5214

Производство труб

Трубы ПНД диаметром 1000 мм выпускаются в хлыстах до 13 метров, имеют черный цвет и продольную маркировку синего и желтого цвета. Водопроводные трубы из ПНД — синяя полоса, газовые — желтая. Также на полиэтиленовой трубе присутсвует маркировка ГОСТа, указание размера и SDR.

Водопроводные ПНД трубы
Полиэтиленовая труба для водопровода  1000 мм производится из сырья марки ПЭ 100 и ПЭ 80, согласно ГОСТ 18599 — 2001 о чем свидетельствует сертификат соответсвия.

Газовые ПНД трубы

Трубы из полиэтилена для газопровода 1000 мм изготавливаются из ПЭ 100, согласно ГОСТ Р 54983-2012 для напорных трубопровод.

Технические трубы

Техническая труба ПНД 1000 мм выпускается из вторичной ПЭ или ПВД гранулы согласно тех условиям, и имеет паспорт ТУ.

Нормы погрузки полиэтиленовых труб диаметром 1000 мм

Купить или узнать цену на трубу ПНД 1000-го диаметра, вы можете посмотреть в нашем прайсе цен или свяжитесь с нашим менеджером +7 495 748-91-39.



Пнд трубы это. Применение пнд труб в различных сферах деятельности

Водопроводная ПНД труба: разновидности и правила соединения

Трубы ПНД – это трубы, изготовленные из полиэтилена низкого давления методом непрерывной шнековой экструзии. Полученные этим способом материалы обладают уникальными свойствами, которые делают их идеальными для транспортировки воды, прочих жидкостей и газообразных веществ.

Полиэтиленовые водопроводные трубы широко применяются при реконструкции водопроводных систем, для оборудования бассейнов, артезианских скважин, организации автоматизированного полива. Трубы ПЭ могут использоваться для транспортировки сырья, применяемого в качестве топлива в промышленных или коммунально-бытовых целях.

Водопроводная ПНД труба: основные характеристики

Водопроводные полиэтиленовые трубы поставляют бухтами длиной 100 и 200 м, иногда отрезками по 12 метров.

Требования, предъявляемые к полиэтиленовым трубам:

  • внутренняя и наружная поверхности труб должны быть совершенно гладкими;
  • допускаются незначительные продольные полосы и волнистость, не выходящие за пределы допустимых отклонений;
  • на внутренней, наружной и торцевой поверхностях не должны присутствовать трещины, раковины и посторонние включения;
  • труба ПНД водопроводная должна иметь чёрный или чёрный с синим цвета, синим цветом окрашивают продольные маркировочные полосы, этих полос должно быть не менее трёх, равномерно распределённых по окружности.

Полиэтиленовые водопроводные трубы разделяют по трём основным показателям: марке – ПЭ 80 и ПЭ 100, SDR – показателю устойчивости к внутреннему давлению и диаметру.

Труба ПЭ 80 предназначается, в основном, для организации систем водопровода и канализации. Если трубы предполагается использовать в питьевом водоснабжении, то они должны быть изготовлены из полиэтилена, разрешённого для контакта с питьевой водой.

ПЭ трубы технического назначения могут производиться из вторичного сырья той же марки. Марка ПЭ 80 – идеальный вариант для водопровода небольшого сечения – до 90 мм.

Водопроводные полиэтиленовые трубы ПЭ100 применяют, в основном, для магистрального трубопровода, предназначенного для транспортировки холодной воды.

Показатель SDR, характеризующий устойчивость трубы к внутреннему давлению, равен соотношению номинального внешнего диаметра трубы к толщине стенки.

SDR уменьшается с увеличением толщины стенки трубы. Прочность трубы при уменьшении SDR возрастает.

Водопроводная труба ПНД: эксплуатационные преимущества

По сравнению с трубами из других материалов – стали, чугуна, асбеста, полиэтиленовые трубы низкого давления имеют ряд существенных преимуществ:



  • длительный гарантийный период эксплуатации – до 50 лет;
  • устойчивость к коррозии различного типа при контакте с водой и агрессивными средами;
  • небольшой удельный вес;
  • трубы диаметром 20-110 мм выпускают бухтами длиной до 1000 метров, что позволяет сэкономить расходные материалы, требуемые для монтажа, и повысить скорость прокладки трубы;

Трубы диаметром 20-110 мм поставляют бухтами

  • использование терморезисторных фитингов ускоряет и упрощает процесс соединения труб;
  • подготовка сварщиков для работы с трубопроводами из полимерных материалов занимает гораздо меньше времени, чем обучение специалистов по сварке металлических труб;
  • возможность многократного монтажа, при этом затраты на перемонтаж невысокие;
  • простота утилизации и переработки;
  • прокладка способом протягивания ПЭ трубы в уже существующий трубопровод с его последующим разрушением или без него;
  • высокая эластичность, благодаря которой  труба ПНД для водопровода из полиэтилена способна противостоять переменным нагрузкам грунта и выдерживать землетрясения;
  • внутренняя поверхность полиэтиленовых труб идеально гладкая, что позволяет использовать трубопровод  меньшего диаметра, по сравнению со стальным, при сохранении гидравлических свойств водопроводной системы;
  • низкий модуль упругости полиэтилена обеспечивает риск появления гидроударов;
  • замерзание воды в трубопроводе не наносит вред трубе;
  • ПНД трубы водопроводные соответствуют всем нормативам по токсикологической и бактериологической безопасности;
  • трубопровод из полиэтиленовых труб прост в обслуживании, ремонте и даёт возможность легко заменять дефектные участки.

Труба для водопровода ПНД: особенности монтажа с образованием неразъёмных соединений

Неразъёмные соединения полиэтиленовых труб используются при их предполагаемой эксплуатации в условиях высокого давления.

Соединения водопроводных полиэтиленовых труб бывают двух видов:

  • встык с использованием специального сварочного аппарата,
  • электромуфтовые.

Сварка встык является довольно сложным технологическим процессом, требующим обученного персонала и специального сварочного оборудования.

Качественную сварку встык осуществляют одним швом, при этом шов равнопрочен с остальной трубой.

Популярность стыковой сварки также объясняется отсутствием необходимости использовать дополнительные детали. Сварка встык с помощью нагретого инструмента позволяет соединять между собой как сами трубы, так и трубы с фасонными элементами.

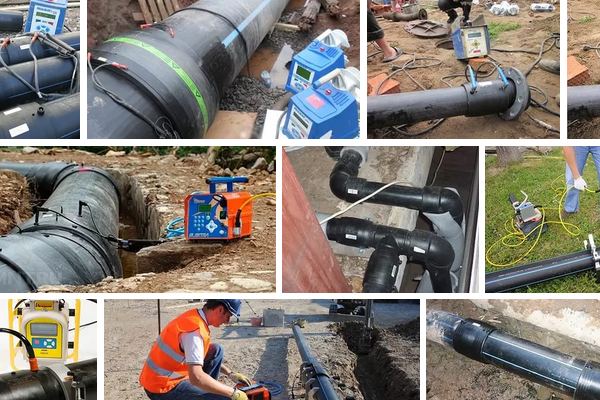

Электромуфтовое соединение осуществляется с использованием электрофузионной муфты – фасонной детали из полиэтилена с закладными электронагревателями. Это соединение может использоваться для монтажа трубопроводов, рассчитанных на давление до 16 атм. Элетромуфтовое соединение экономически более затратное по сравнению со стыковым.

Его применяют при монтаже, проводимом в стеснённых условиях, где невозможно расположить громоздкое оборудование, предназначенное для сварки встык. Наиболее популярны простые электромуфты, предназначенные для соединения ПНД труб в прямолинейный участок. Однако также выпускаются седловые отводы и электрофузионные тройники. Электромуфтовые соединения, чаще всего, применяют для труб небольшого диаметра, поставляемых бухтами.

Монтаж ПНД труб с применением разъёмных соединений

Наиболее распространённым видом разъёмных соединений являются соединения фланцевые.

Элементы соединения: втулки под фланцы, привариваемые к торцам труб, и накидные металлические фланцы.

ПНД труба для водопровода малого диаметра (менее 50 мм) может соединяться с использованием компрессионных фитингов. Этот вид соединений применяется в случаях, когда фланцевые и сварные соединения являются экономически невыгодными или практически неосуществимыми.

Цанговые обжимные соединения способны выдерживать высокие нагрузки – до 25 атм. В обжимных соединениях устойчивость к механическим воздействиям обеспечивается с помощью врезки в трубу зубьев разрезной втулки, а герметичность – благодаря использованию резинового уплотнительного кольца.

Компрессионные фитинги служат не только для соединения ПЭ труб между собой, но и для стыкования с трубами из других материалов. Например, цанговое соединение используют при замене участка изношенной стальной трубы полиэтиленовой.

Правильно выбранный и грамотно смонтированный трубопровод из ПНД труб не требует затрат на проведение ремонтных работ в течение длительного срока. При этом полиэтиленовый трубопровод не теряет своих эксплуатационных характеристик, свойственных ему изначально при монтаже.

vsetrybu.ru

Труба пнд что это такое | Трубы

» Трубы

Что такое трубы ПНД

Расшифровку трубы ПНД можно обозначить, как труба, для изготовления которой используют полиэтилен низкого давления. На сегодняшний день трубы данного вида уже основательно вошли в ремонтно-строительную систему практически повсеместно. И эта популярность является вполне обоснованной, срок их эксплуатации может быть свыше пятидесяти лет. Это значительно больше, чем длительность работы аналогичных труб из других материалов.

Область их назначения имеет довольно широкий спектр:

  • В монтаже систем транспортировки холодной воды и других жидких составов
  • Прокладка газопроводных путей (промышленных и бытовых)
  • Для обустройства сетей и разводок поливки, канализационных систем
  • Они могут быть защитой для линий электросети и связи, телефонных кабелей и прочих систем коммуникации
  • В бытовых целях используются, например, как дуги для парников и закладные под электропроводку.
Преимущества полиэтилена низкого давления для производства труб

Трубы, изготавливаемые из полиэтилена низкого давления, являются достаточно новым материалом и имеют ряд существенных преимуществ в применении:

  • Идеально гладкость поверхностей, как внутренних, так и наружных
  • Постоянство цвета
  • Гигиеничность и экологическая чистота, а, следовательно, и безопасность, как для человека, так и для среды его окружающей в целом
  • Стойкость к коррозии, образованию накипи, воздействию влаги, грибковым заболеваниями, бактериям, плесени и другим биологическим заражениям
  • Полная устойчивость к агрессивным средам: щелочам, кислотам и растворителям, что является важным фактором для монтажа канализаций и технических систем водоотводов
  • Входящие в состав материала стабилизаторы света, создают надежную защиту от разрушительного действия ультрафиолетовых лучей
  • Невосприимчивость к деформациям различного вида
  • Легкость соединительных работ

Для работы по монтажу труб данного вида используются специальные фасонные детали. Соединения могут осуществляться с помощью муфт, разъемных соединений или сварки. Характерной особенностью труб из данного вида полиэтилена является то, что независимо от способа соединения, получается высок качественная конструкция

Основные обозначения в названиях изделия

Трубы из полиэтилена низкого давления маркируются по верху с расстоянием до одного метра. Маркировка сопровождается названием производителя или его товарным знаком. Они должны располагаться перед обозначением трубы, а после него идет дата изготовления изделия. Возможно нанесение дополнительных сведений (например, вид партии или номер линии). При этом само слово труба в обозначении не указывается.

Основные обозначения труб ПНД включают в себя:

  1. Марку полиэтилена (например, ПЭ 63 или ПЭ 100)
  2. Серию трубы (класс прочности)
  3. Соотношение величины диаметра и толщины стенки (числовое значение)
  4. Область применения изделия (техническая или питьевая)
  5. Стандарт, по которому велось производство (ГОСТ)

Для нанесения маркировки используются полосы различных цветов. Это делается для удобства выбора изделия (например, голубой – для транспортировки воды, желтый – для газопроводов)

Способы производства изделий

Для изготовления труб применяется экструзия. Гранулы полиэтилена помещаются в экструдер, где они плавятся и переходят далее в область экструзионной головы. В ней материал приобретает нужную форму и заданные размеры. Калибровка происходит в специальной вакуумной зоне, в ней же осуществляется и первоначальное охлаждение. Далее при помощи протягивающего устройства происходит протяжка труб и их нарезка на изделия заданной длины.

Конечным этапом является упаковка. В бухты идут трубы, диаметр которых до семидесяти пяти миллиметров, а длина от ста до двухсот метров. Изделия диаметром от девяноста до ста десяти миллиметров упаковываются в бухты по сто метров или поставляются прямым отрезком. Трубы, диаметр которых более ста десяти миллиметров могут быть изготовлены только в виде прямых отрезков.

К известным производителям труб ПНД можно отнести:

  • Холдинг Полимерные Трубопроводные Системы :
  • ООО Твинс
  • ООО АПК
  • Завод Полимер-Т
  • Компания МетпромИнтекс

Понравился материал? Поделись!

Труба ПНД характеристики

Трубы ПНД успешно прошли множество тестов. Они устойчивы к воздействию горячей воды, кислот, щелочей, всевозможных органических соединений, а также растворителей.

ПНД трубы многие называют просто полиэтиленовыми и имеют они своё определённое обозначение ПЭ (РЕ). Такие трубы в основном изготавливаются серыми, черными, синими и черными с синими полосками по всей протяжённости трубы. Для питьевой воды обычно используют синие и черные с синими полосками. Если на трубе нет надписи «питьевая», тогда необходимо ознакомиться с характеристиками в сертификате.

Существует два вида труб ПНД:

  • напорные трубы для водопровода и газоснабжения
  • безнапорные трубы, используемые для ливневой и фекальной канализации.
Преимущества ПНД труб
  • не ржавеют, что упрощает работу в случае подземной прокладки, нет необходимости изолировать трубы
  • сравнительно лёгкий вес, удобны при транспортировке и монтаже
  • довольно быстрая и простая сборка трубопровода
  • не взаимодействуют с водой, соответственно нет металлического привкуса воды, и сантехника не засоряется ржавчиной
  • долговечны в эксплуатации
  • доступная стоимость.

На каждой трубе есть маркировка, на которой обозначено к какому классу она относится (техническая или питьевая), прочность материала MRS, толщина стенки, наружный диаметр, параметр SDR и рабочее давление трубы.

Трубы ПНД, которые имеют диаметр до 180 мм, продаются в бухтах по 30−40 метров, таким образом можно создавать водопроводные ветки большой протяженностью, не применяя соединительные муфты. Они в основном используются для наружного водоснабжения, трубной разводки на загородном участке. Трубы для питьевой воды не должны иметь неприятный запах, при разрезе не должно быть лишних вкраплений, диаметр должен быть одинаковым по всей длине.

Характеристики ПНД труб

Плюсы ПНД труб:

  • длительный срок эксплуатации — более 40 лет
  • не ржавеют и устойчивы к химическим воздействиям, нет необходимости применять дополнительную защиту при укладке водопровода в грунт
  • в сравнении с металлическими трубами, у полиэтиленовых значительно ниже стоимость
  • на протяжении всего срока службы на трубах не накапливаются накипь и ил, благодаря их гладкой поверхности
  • обладают довольно низкой теплопередачей, практически не образовывается конденсат на внешней поверхности
  • если происходит замерзание жидкости в трубе, то разрыва не будет, диаметр трубы может увеличиться на 5−7% и вернуться в прежнее состояние после того, как жидкость оттает
  • боле удобная транспортировка и монтаж за счёт лёгкого веса, масса полиэтиленовых труб в 6 раз ниже металлических
  • сварка полиэтиленовых труб осуществляется проще, быстрее, надёжнее и дешевле, по сравнению со стальными трубами, также соединения в ПНД трубах со временем не теряют своей надёжности
  • не содержат токсических соединений, широко используются для водоснабжения в европейских странах, где экологические нормы на высоком уровне.
  • монтажные работы требуют нестандартного подхода
  • трубы имеют некоторые температурные ограничения, что может несколько сужать спектр их применения, например для горячего водоснабжения
  • срок службы ПНД труб отличается от эксплуатационных сроков труб другого типа — стальных и чугунных. В первую очередь он зависит от подвижности местного грунта
  • трубы восприимчивы к УФ-воздействию в связи с чем их рабочие характеристики могут снижаться.

Цена на полиэтиленовые трубы, несомненно, является очень выгодной. Полиэтилен это достаточно дешевый материал и изделия из него не могут слишком дорого стоить. Тем не менее, это нисколько не сказывается на качестве изделий произведенных из него. Именно поэтому данный вид труб один из самых популярных.

Монтаж труб пнд своими руками: инструкция по установке

Если вы решили для подвода воды в свой дом использовать пластиковые трубы, то наиболее подходящий вариант трубы пнд.

Как производится монтаж труб пнд своими руками и что вам для этого понадобится? Ответы на эти вопросы вы сможете найти в нашей статье.

Что такое трубы пнд и для чего они используются?

Трубы пнд

Пнд – полиэтилен низкого давления. Из него  изготавливают трубы, которые устойчивы к воздействию кислот, щелочей, воды и некоторых других органических соединений.

Классифицируют 2 вида труб:

  1. Напорные для газо- и водоснабжения.
  2. Безнапорные для фекальной и ливневой канализаций.

Эти трубы предназначены для транспортировки воды температурой от 0 0 С до 40 0 С. Они не подвержены коррозии, их срок службы достигает 50 лет. Данные трубы не требуют специального обслуживания, материал из которого изготовлены трубы не влияет на качество воды. Они устойчивы к гидроударам и имеют высокую химическую устойчивость к большинству агрессивных сред.

Простой монтаж труб пнд и небольшой вес, в сравнении с металлическими и другими видами труб снижает стоимость транспортировки и установки в 2-3 раза (в сравнении с другими материалами).

Диаметр труб и толщина стенок различна от 20мм до 1200мм (диаметр) и 2-72,6мм (толщина стенок), параметры выбираются в зависимости от предполагаемого места использования.

Способы монтажа труб пнд

Существует 3 способа монтажа труб:

Источники: http://propolyethylene.ru/truby/truby-pnd-rasshifrovka.html, http://septik.guru/truby/drugoe/truba-pnd-harakteristiki.html, http://kanalizaciya-expert.ru/vnutrennyaya/truby/montazh-trub-pnd-svoimi-rukami-39

Комментариев пока нет!

restart24.ru

Виды полиэтиленовых труб ПНД и применение

Полиэтиленовые трубы

Трубы из полиэтилена – достаточно новый вид изделий, который набирает популярность с каждым годом. Во многом это связано с большими возможностями материала, которые дарят им свойства, а также с невысокой ценой.

Виды

Применение полиэтиленовых труб регламентируется ГОСТом 18599 2001. Учитывая способ производства, такой материал классифицируется следующим образом:

  • низкого;
  • среднего;
  • высокого давления.

И нужно сказать, что название не указывает на свойства этого материала, а лишь на условия его изготовления. Интересно, что давление в автоклаве и прочность материала – это обратно зависимые величины. Поэтому полиэтилен низкого давления обладает самой высокой прочностью.

Два основных вида этого материала имеют такие свойства:

ПВД

Используется в местах, где требуется высокая механическая прочность. Например, для укладки в грунт кабелей используется гофрированная труба из полиэтилена. Чем выше гибкость материала, тем выше его прочность. Используется лучше всего там, где траншея для кабеля имеет различную глубину и не имеет уровня.

ПНД

ПНД трубы



Устойчив к давлению и механическим воздействиям в трубе. Это самый прочный вид, из него делают напорные трубопроводы.

Такие изделия не пропускают наружу звуков, прекрасно гнутся без хрупкости, свойственной ПВХ.

Рекомендация: не забывайте о таком свойстве полиэтиленовых изделий, как легкоплавность. Трубы ПНД начинают размягчаться при температуре 80 градусов, а плавиться — более 105 градусов. А некоторые типы могут плавиться и при более низких температурах – 60 градусов.

Применение

Полиэтиленовые трубы могут использоваться там, где нет высоких температур:

  • системы газоснабжения с низким давлением;
  • системы полива;
  • при электромонтаже;
  • при бурении скважин и выкапывании колодцев;
  • холодные водопроводы;
  • крупный трубопроводный транспорт;
  • системы канализации.
Водопровод

Эффективность применения в этой области полиэтиленовых труб доказывает тот факт, что ранее Япония централизовано произвела замену магистралей водоснабжения, меняя стальные изделия на полиэтиленовые. Учитывая технологический опыт этой страны, такой шаг говорит о многом.

Канализация

В этой области такой материал можно назвать чемпионом. Его широко сейчас используют, заменяя старые стальные или чугунные канализационные трубы.

Обсадные трубы для скважин

Обсадные трубы

Несмотря на свою прочность, подобные изделия очень хорошо свариваются встык. Альтернативный вариант – сборка на резьбах. Обсадной трубе из полиэтилена не страшны подвижки грунта. Ведь благодаря пластичности она прекрасно деформируется, но при этом продолжает выполнять поставленную ей задачу.

Рекомендация: чтобы трубу было удобнее опускать в скважину, лучше использовать изделия с резьбами. Таким образом, места соединений не будут иметь утолщений. А низ трубы можно сделать перфорированным, дабы не было преград для поступления воды в скважину.

Как видим, применение полиэтиленовых труб захватывает самые разные области жизнедеятельности человека. И все это стало возможным благодаря открытию свойств этого материала. А благодаря нескольким видам для каждой области можно применить наиболее подходящий полиэтиленовый материал.

Главное, учесть все условия и требования, и тогда такие трубы прослужат долго, продемонстрировав себя, как надежный, прочный и эффективный инструмент в решении промышленных вопросов.

trubygid.ru

всё про неё простым языком

Трубы, изготовленные из полиэтилена низкого давления, по логике и несут в своем названии эту аббревиатуру – трубы полиэтиленовые ПНД.

Что собой представляет ПНД? Это полиэтилен низкого давления (высокой плотности HDPE), изготовленный двумя методами: суспензионный и газофазный, при которых полимеризуется этилен при низком и среднем давлении, соответственно.

Но, не будем погружаться в дебри химических реакций. Ведь, к примеру, пользование мобильным телефоном не обязывает нас знать всё о радиоволновых колебаниях. Поэтому, рассмотрим, что собой представляют трубы полиэтиленовые ПНД, и как это знание может быть полезно нам, потребителям.

Свойства, которыми обладает труба ПНД

Труба ПНД обладает высокой устойчивостью к воздействию агрессивных веществ: кислоты, щёлочи, растворители и некоторые органические растворители. Именно поэтому трубы ПЭ являются незаменимым материалом для монтажа бытовых канализационных систем и систем технического водоотвода.

А трубы полиэтиленовые класса ПЭ80 и ПЭ100 для газопроводов, стали достойной альтернативой стальным трубам при прокладке газопроводов, как бытового так и промышленного значения.

Нестабилизированный в процессе производства полиэтилен подвержен разрушительному воздействию солнечного света. Поэтому, во всех марках полиэтилена, из которых изготавливаются трубы полиэтиленовые ПНД, применяется такой светостабилизатор, как сажа.

В большинстве своем полиэтиленовые трубы ПНД изготавливаются методом непрерывной экструзии полиэтилена. Исключение составляют трубы из сшитого полиэтилена.

Классификация труб ПНД

В основном полиэтилен низкого давления, применяемый для изготовления труб (ПНД или HDPE), классифицируется как трубы ПЭ80, ПЭ100, ПЭ100+ и ПЭ63.

Труба ПНД применяется двух типов:

  • напорные полиэтиленовые трубы для водо – и газоснабжения;
  • безнапорные полиэтиленовые трубы для ливневой и фекальной канализации, и для дренажных систем.

Напорные полиэтиленовые трубы ПНД выпускаются с установленными размерными соотношениями как SDR41-SDR6. Диапазон диаметров для трубы ПНД напорной установлен от 16 мм. до 1200 мм.А основное рабочее давление предусматривается от 0,4 до 2 МПа.

Труба ПНД напорная может производиться, как в прямом отрезке от 6 до 12 метров, так и в катушках или бухтах. Как правило, катушки и бухты применяются для труб ПНД с диаметром до 110 мм.

Безнапорные полиэтиленовые трубы ПНД изготавливаются из марок полиэтилена класса ПЭ63 и ПЭ80. Кольцевая жёсткость этих труб: SN4, SN8, SN16. Канализационные трубы ПЭ выпускаются в стандартных отрезках от 6 до 12 м., если это не оговаривается с заказчиком.

Монтаж всех видов труб полиэтиленовых ПНД, производится при помощи фасонных деталей. Способы соединения труб ПНД, выбираются в зависимости от условий монтажа. Способов соединения существует несколько: фитинги, муфты, сварка и электромуфтовая сварка, раструбное (разъёмное) соединение. Любой из этих методов обеспечивает качественное соединение труб полиэтиленовых ПНД.

Удачи вам при эксплуатации полиэтиленовых труб ПНД.

mnogo-trub.ru

Какими качественными свойствами обладает техническая пнд труба

Содержание статьи

Технические трубы ПНД используются при прокладке кабеля, как по земле, так и под землей. Основные свойства и эксплуатационные характеристики полиэтилена низкого давления позволили использовать его для устройства различных инженерных сетей.

Трубы пнд технические

Полиэтилен низкого давления применяется для производства сразу нескольких видов трубопровода. Собственно техническая труба ПНД отличается от других видов полимерной продукции повышенной жесткостью и прочностью.

Вернуться к содержанию ↑

Преимущества и отличительные характеристики материала

Технический трубопровод из полиэтилена низкого давления окрашен преимущественно в темно-серый или черный цвет. Для его производства необходимо вторсырье, что способствует снижению цены материала. Помимо этого, положительные характеристики ПНД трубопровода включают:

  • Стойкость к атмосферному воздействию;
  • Устойчивость к химическому воздействию;
  • Стойкость к воздействию агрессивной среды;
  • Антикоррозийные свойства;
  • Отсутствие образования конденсата;
  • Низкий коэффициент теплопроводности;
  • Не требуется катодная защита при прокладке кабеля;
  • Нет затрат на приобретение расходных материалов при монтаже;
  • Гибкость;
  • Низкий коэффициент шероховатости;
  • Небольшой вес;
  • Долговечность.

Трубы из ПНД

Вернуться к содержанию ↑

Виды технического трубопровода ПНД

Производители полимерных изделий предлагают потребителям два вида ПНД труб, что имеют различные характеристики и используются в разных условиях. Таким образом, труба бывает:

  • Гладкая;
  • Гофрированная.

И гофрированный, и гладкий трубопровод имеет большой ассортимент диаметра.

Гладкая труба поставляется отрезами, а гофрированная бухтами. Существенным отличием двух типов трубопровода является также их структура. Гладкая магистраль является однослойной, а гофрированная состоит из двух слоев. Наружная поверхность ребристая и выполняет защитную функцию, прекрасно оберегая внутренний слой от механических повреждений при условии подземного размещения коммуникации. Внутри труба гладкая, что благотворно влияет на ее основную функцию – прокладывание кабеля.

Производство ПНД изделий регулируется ГОСТ 160339-83. Продукция, что имеет диаметр 90 мм и более, поставляется в прямых отрезках, длина которых составляет 5-12 м.

Трубопровод с диаметром до 90 мм можно приобрести в бухтах. Материалом для производства данной продукции является полиэтилен марок 271, 273, 276, 277, 286.

Гофрированные ПНД трубы

Вернуться к содержанию ↑

Сферы использования и особенности применения

Отменные характеристики полиэтилена низкого давления позволяют использовать его в различных целях. Основными областями применения данных изделий является использование:

  • Для прокладки проводов и кабеля;
  • Для прокладки системы наружной канализации загородных домов;
  • Для устройства ливневой канализации;
  • Для гидроизоляции теплотрасс;
  • Для оросительных систем;
  • Для устройства технических колодцев;
  • Для обогрева почвы и растений в теплицах.

Изделие, что используется для прокладки кабеля, носит названия труба электротехническая.

Электротехническая полиэтиленовая труба служит надежной защитой кабеля от механических повреждений, а также оберегает людей от удара током. Кроме того, трубопровод сможет локализовать огонь в случае возникновения короткого замыкания на участке благодаря своей негорючести.

Электротехническая ПНД труба

Вернуться к содержанию ↑

Правила монтажа ПНД труб

Хорошая термоустойчивость и прочность материала значительно упрощают процесс прокладки трубопровода. В целом во время проведения монтажных работ рекомендуется следовать таким рекомендациям:

  1. Избегать попадания различного рода загрязнений на внутреннюю поверхность трубопровода, с этой целью все места соединений необходимо надежно герметизировать.
  2. Предотвратить скопление нежелательного конденсата можно путем размещения всех элементов под уклоном и установки специальных протяжных коробок.
  3. Отличные прочностные характеристики позволяют производить монтаж даже под слоем бетона.
  4. Если технические трубы ПНД укладываются на глубину более 2 м, необходимо выполнять предварительное бетонирование траншеи.
  5. Перед монтажом необходимо проверять все элементы на отсутствие трещин, сколов, отслоений.
  6. Внутренняя поверхность должна быть абсолютно гладкая, что облегчит процесс продевания кабеля.

Укладка ПНД трубы

Монтаж трубопровода можно производить при любой температуре и в любых климатических условиях.

Выводы: Технические трубы ПНД производятся из вторсырья, что позволяет значительно снизить стоимость продукции. Высокая прочность, жесткость, надежность и долговечность материала позволила применять его для прокладки электрического кабеля, а также различных инженерных сетей загородного дома. К примеру, ПНД можно использовать для внутренней и наружной канализации.

Вернуться к содержанию ↑

Сварка труб ПНД технических

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Применение ПНД труб из полиэтилена низкого давления

Содержание статьи

Трубы из полиэтилена низкого давления производятся с помощью такого метода как непрерывная экструзия полиэтилена.

При изготовлении труб и других деталей из этого материала  применяется только светостабилизированный полиэтилен, т.к. несветостабилизированный полиэтилен от воздействия солнечных лучей за короткий период времени разрушается.

Трубы ПНД

Свойства и применение трубы ПНД

Широкое применение пнд трубы находят в строительстве, пищевой, химической промышленности, сельском хозяйстве, при монтаже теплотрасс для гидроизоляции труб и других сферах хозяйства.

Полиэтиленовые трубы ПНД отлично противостоят активным действиям воды, различным органическим соединениям, щелочам  и кислотам. Чем больше плотность у изделий из полиэтилена низкого давления, тем выше устойчивость к действию органических  растворителей.

Труба в бухтах

Применение пнд труб активно происходит водоснабжении в сфере хозяйственно-питьевого назначения для внутренней системы подачи холодной воды. Данные трубы экологически безопасны для жизнедеятельности человека, вода не имеет постороннего привкуса и запаха, срок службы составляет 50 лет и более.

Так называемые технические трубы ПНД применяются  для защиты от механических повреждений электрических и телефонных кабелей. При монтаже кабельных трасс трубы укладывают в землю или заливают монолитобетоном, при этом качество и свойства изделий из ПНД остается неизменным на протяжении длительного времени.

Изготавливаются такие трубы и для строительства трубопроводов, транспортирующих  различные технические жидкости, и для систем газоснабжения.

В плане технологического водоснабжения ПНД труба успешно применяется в системах внутренней и внешней канализации, для канализационных и ливневых коллекторов водоотвода, для устройства дренажных систем. Отличается от классических труб легкостью в весе (в 5-7 раз), что облегчает  процесс транспортировки и проведение монтажных работ.

Выпускается, как правило, трубных отрезках, катушках, бухтах. Благодаря отличной гибкости применятся при монтаже нестандартных трубопроводов.

Монтаж трубопроводных систем из ПНД производится, как без специального оборудования, при помощи  компрессионных и соединительных фитингов, так и путем сварки. Технология укладки и монтажа не требует  спецподготовки.

Изделия из ПНД способны выдерживать перепад температур окружающей среды

(-40°С – +45°С), а это дает возможность выполнять монтажные работы в любое время года.

Преимущества и свойства гофрированной трубы ПНД

В настоящее время гофрированная труба ПНД имеет широкую область применения.  Труба представляет собой полый трубчатый канал с гофрированной внешней поверхностью и идеально гладкой внутренней. Имея  высокую гибкость, не нуждается в дополнительных соединениях при монтаже, что позволяет снизить затраты, при устройстве новых водопроводных и канализационных систем и при замене износившихся участков уже существующих трасс.

Изготовленная из ПНД гофрированная труба, – это универсальная труба, которая успешно используются при строительстве новых трубопроводов, великолепно подходит для устройства дренажных систем, а также используется для предохранения электрических и телефонных кабелей от механических повреждений и пр.

Гофрированные трубы

Совсем недавно гибкие гофрированные трубы из полиэтилена низкого давления стали использовать для одиночной прокладки по сгораемым основаниям электроустановок различного назначения: электрических, телефонных, телевизионных, компьютерных сетей, используя различные способы (скрытый, полускрытый, открытый). Такие установки, работающие при электрическом напряжении до 1000Вт, эксплуатируются как на открытом воздухе, так и внутри сооружений,

В соответствии с  классификацией по ГОСТ Р 50827 (МЭК 670-89) трубы ПНД обладают огнестойкостью и нагревостойкостью.

Не так давно на строительном рынке появились гофрированные двустенные трубы без протяжки и с протяжкой, которые более эффективны для прокладки электрических проводов и кабельных линий. Имея гладкую внутреннюю поверхность, низкий коэффициент трения и протяжку, эти трубы позволяют легко монтировать систему. При использовании гофрированной двустенной трубы появляется дополнительная возможность – построение резервных каналов кабельной канализации, что очень важно при быстром росте инженерных коммуникаций в  развитии городского хозяйства.

Для удобства монтажных работ выпускается в катушках и бухтах, что позволяет выполнить построение трасс от колодца до колодца без дополнительных соединений.

Из-за особенностей свойств, вязкости и упругости материала, полиэтиленовые гофрированные двустенные трубы не подвержены коррозийным изменениям и механическим повреждениям; монтажные работы могут выполняться в любое время года, поскольку  выдерживает перепад температур  от — 40°С до + 90°С.

Гофрированная двустенная труба, идеальна в применении для сложных грунтов, подвижных и каменистых, с высокой сейсмостойкостью, при этом технология укладки не предъявляет повышенных требований.  Еще она нашла свое активное  применение на вновь строящихся объектах  при устройстве временных коммуникаций.  Имеет широкий выбор типовых размеров и дополнительных деталей для соединений с различной ценовой политикой.

phoenix-master.com

Полиэтиленовые трубы ПНД — технические характеристики, ГОСТ, применение

ПНД трубы изготавливают из полиэтилена низкого давления. Этот материал обрел огромную популярность на мировом рынке. В наше время почти во всех работах по строительству новых газовых сетей и водопроводов применяют ПНД трубы. При создании изделия используют полиэтилен марок ПЭ100 и ПЭ80.

Если полиэтиленовые трубы такие популярные, то нельзя не рассказать об их достоинствах перед другими видами материалов.

Технические характеристики полиэтиленовых труб

  • Они существенно дешевле изделий из других материалов.
  • Долговечность. Даже заводы дают 50 лет гарантии.
  • ПНД не нужна катодная защита и дальнейшее обслуживание.
  • Полиэтилен не вкусен для любых паразитов, бактерий или грибков, а также не подвержен коррозии. Он не боится воздействия химических веществ.
  • Такую трубу может свободно поднять один человек. Вес ее очень мал.
  • Соединять ПНД материал намного проще и дешевле чем, например, сталь или чугун.
  •  Мороз не страшен такому оборудованию и спаянным системам, поэтому оно всегда сохраняет свою герметичность.
  • Материал обладает низкой теплопроводностью.
  • Трубы свободно эксплуатируются в температурном режиме от -60оС до +60оС.
  • Не изнашиваются, ударопрочные.
  • Пожалуй, одно из самых важных свойств – это эластичность. Их можно гнуть как угодно, главное, не переусердствовать.
  • Экологичные.
  • Благодаря гладкой внутренней поверхности ПНД трубы не задерживают поток.

Стоит отметить, однако, что такие трубы становятся хрупкими при длительном воздействии ультрафиолета и являются довольно шумными.

Область применения

  • строительство водопроводов;
  • холодное водоснабжение: внутреннее и наружное;
  • хозяйственно-питьевое водоснабжение;
  • дренажные системы;
  • внутренняя и наружная канализация;
  • транспортировка агрессивных жидкостей;
  • гидроизоляция теплотрасс;
  • монтаж «теплого пола»;
  • газификация.

ПНД трубы даже применяются для защиты электрокабелей от повреждений.

Монтаж таких изделий не требует применения специальной техники. Не всегда нужна для них и сварка, бывает материал, который соединяется с помощью специальных обжимных полиэтиленовых фитингов.

Виды труб ПНД

В зависимости от области применения они бывают:

  • Канализационные. Выдерживают давление до 20 атмосфер, производятся из первичного сырья.
  • Водопроводные. Изготавливаются по ГОСТ 18599-2001.
  • Газовые. Производятся по ГОСТ Р 50838-2009.
  • Технические. Делаются из полиэтилена и переработанного вторичного сырья. Имеют низкое качество и используются для прокладки проводов.

Водопроводные ПНД трубы можно отличить от газовых по синей и желтой полосам. Причем газовые трубы можно применять для водопровода, но, наоборот делать нельзя.

Все типы труб поставляют в бухтах по 100-200 метров или отрезками до 12 метров. Их диаметр начинается от 16 мм и заканчивается 1200 мм. Максимальное рабочее давление составляет от 0,25 МПа до 1 МПа. Толщина стенок находится в пределах 2-69 мм.

Различают такие типы ПНД труб: SDR6, SDR9, SDR11, SDR13, SDR17, SDR21, SDR26, SDR41. Чем больше число SDR, тем более тонкая стенка у трубы.

Совет! Прежде чем покупать трубы, стоит убедиться, что их поверхность гладкая, не имеет пузырей и отслоений. Внутри они должны быть ровными. Цвет материала – темно-серый или черный.

Заводы производители ПНД труб

На российском рынке ПНД товаров покупатель встретится с множеством производителей как западных, так и отечественных марок. По сравнению с российской продукцией зарубежные аналоги дороже, но связана ли цена только с качеством? Самыми ходовыми импортными брендами считаются Rehau, Basell, Uponor, Wawin, Pipelife. Среди отечественных заводов можно назвать «ПЛАСТ ПРОФИЛЬ», «Трубополимер», «ПЛАСТНЕТ М», «Юж-Урал Полимер».

  • Концерн Uponor – известен на весь мир своими пластиковыми трубами из поперечно-сшитого ПЭ РЕХ для отопления и водоснабжения. Фирменные заводы расположены в 15 странах, а продукция концерна получила свое распространение в более чем 55 странах. Международный сертификат качества ISO 9001 подтверждает высокий класс продукции, а экологические сертификаты гарантируют высокие стандарты безопасности. Продукцию из ПНД используют для систем с холодным и горячим водоснабжением, водяных систем «теплого» пола, радиаторного отопления и, конечно, для обустройства трубопровода. Товары Uponor рассчитаны на использование в общественной инфраструктуре и для строительства индивидуальных бытовых систем. Компания нацелена только на инновационные решения и разработку передовых технологий. Цена выше средней.
  • Завод Pipelife – один из самых крупных производителей пластика. Имеет свои филиалы в 29 странах мира. С 2007 года работает и на территории России в городе Жукове, что позволяет упростить процесс доставки и существенно снизить цены. Pipelife предлагает ПЭ трубы и фитинги для систем канализации и водоснабжения, также для газораспределения, канализационных систем и пластиковых колодцев. Фирменная отличительная черта компании – высокое качество и европейские мерки производства.
  • Концерн Wawin – гигант ПНД мысли и самый крупный мировой производитель пластмассовых трубопроводов для бытового и промышленного использования. Завоевав клиентскую базу в Европе, фирма продвинулась в страны Латинской Америки, Африки, Азии и даже Ближнего Востока. Имеет широкую сеть представительств во многих странах. Wawin обладает собственным инженерным центром и центром по разработке оборудования, что позволяет добиться уникального качества продукции. Масштабная технологическая база позволяет разрабатывать собственные дизайны и методы производства. Цена высокая.
  • ЗАО «ПЛАСТ ПРОФИЛЬ» – одно из крупнейших отечественных предприятий в сфере производства и реализации труб из ПЭ и фитингов. Завод предоставляет ПНД изделия всех типов, размеров и марок, используемых в современном строительстве. Поставщик-изготовитель гарантирует высокое качество и соответствие европейскому уровню. Используется только зарубежное оборудование, а исходный продукт проходит испытания на прочность в полевых и лабораторных условиях. Вся продукция сертифицирована и соответствует российскому ГОСТу. Особым направление работы предприятия является изготовление труб марки ПЭ80 для обсадки скважин.

aquagroup.ru

Труба из полиэтилена высокой плотности — WL Plastics

Ресурсы

Веб-сайт WL Plastics предлагает множество ресурсов о трубах из полиэтилена высокой плотности, чтобы наши клиенты имели всю информацию, необходимую для принятия осознанных решений о покупке, в том числе:

  • Инженерная информация. Найдите технические ресурсы, необходимые для правильного проектирования, определения и создания идеальной системы трубопроводов на основе требований вашего приложения, просмотрев наши спецификации продуктов, публикации и применимые отраслевые стандарты.
  • Примеры из практики. Конкретные примеры установки труб WL Plastics HDPE для питьевой воды, сбора нефти и газа, сточных вод, энергетики и связи, горнодобывающей и промышленной промышленности, а также распределения природного газа см. В наших тематических исследованиях. В каждом тематическом исследовании дается подробный обзор конструкции и монтажа труб из полиэтилена высокой плотности WL Plastics.
  • Маркетинговая литература. Литература WL Plastics содержит подробные сведения о возможностях и преимуществах труб из полиэтилена высокой плотности для каждой отрасли, которую мы обслуживаем.

Характеристики трубы HDPE

Труба HDPE предлагает несколько уникальных преимуществ, которые другие типы труб не могут повторить. Благодаря своей уникальной химической структуре и свойствам трубы из полиэтилена высокой плотности создают герметичную систему, устойчивую к разложению с течением времени и не реагирующую отрицательно на типичные факторы окружающей среды. Вот некоторые из наиболее полезных характеристик трубы HDPE:

Долговечность

Труба HDPE рассчитана на длительный срок службы. Даже в неблагоприятных условиях окружающей среды — в том числе для наземных, подземных и морских применений — трубы из ПЭНД сохраняют характерную устойчивость к химическим повреждениям и истиранию.Клиенты используют трубы HDPE для транспортировки широкого спектра сред в своих системах, включая питьевую воду, сточные воды, кислотные растворы, природный газ, суспензию соленой воды и другие. Ни перемещаемые жидкости внутри трубы, ни условия окружающей среды за пределами трубы не представляют опасности для целостности трубы HDPE.

WL Plastics Труба из ПНД достаточно прочна, чтобы выдерживать высокое давление и экстремальные колебания температуры. Труба HDPE — идеальное решение для защиты от землетрясений, сейсмической активности, вибрации и движения грунта в подземных сооружениях.

Рентабельность

Труба из полиэтилена высокой плотности WL Plastics сокращает расходы наших клиентов на транспортировку благодаря большей стандартной длине обрезки, легким свойствам и близости производственных площадок WL Plastic к рабочим местам по всей стране. В трубах HDPE также используется соединение плавлением, которое не требует дополнительных муфт, прокладок или фитингов для соединения труб. Благодаря прочности и простоте труб из ПНД системным менеджерам не нужно беспокоиться о расходах на частый ремонт или замену секций.Трубы WL Plastics HDPE — это экономичный материал для крупномасштабных сетей трубопроводных систем.

Возможности соединения

Основным методом соединения труб из полиэтилена высокой плотности является плавление. Этот метод герметичного соединения создает монолитную систему труб, в которой соединения столь же прочны, как и сама труба, обеспечивая долговечную систему трубопроводов. Это не только улучшает общую производительность системы, но также повышает безопасность окружающей среды за счет снижения риска утечки среды.При правильном выполнении термоплавкие соединения не протекают и значительно снижают эксплуатационные расходы вашей трубопроводной системы в течение срока ее службы.

WL Plastics Трубы из полиэтилена высокой плотности также могут быть соединены вместе с помощью механических соединений, таких как фланцы, механические соединения, муфты и другие.

Коррозионная стойкость

WL Plastics Труба из полиэтилена высокой плотности не вызывает коррозии, образования бугорков и не поддерживает биологический рост. Труба из ПНД имеет коэффициент C, равный 150 для расчетного срока службы трубы, в отличие от металлических труб, которые со временем будут испытывать сужение внутреннего диаметра.Внутренний диаметр трубы HDPE не изменится со временем, обеспечивая постоянный поток без увеличения энергии накачки.

Связаться с WL Plastics Today

WL Plastics Труба из полиэтилена высокой плотности долговечна, экономична, устойчива к коррозии и может быть соединена с помощью методов термического сплавления для создания герметичных систем. В WL Plastics мы специализируемся на создании идеальных трубопроводных решений, предлагая высококачественные и надежные трубы из полиэтилена высокой плотности для самых разных отраслей и сфер применения, в том числе:

  • Системы питьевой воды
  • Сбор нефти и газа
  • Системы сточных вод
  • Электроэнергия И системы связи
  • Горнодобывающие и промышленные системы
  • Системы распределения природного газа

По вопросам продаж или технической помощи обращайтесь в WL Plastics сегодня!

Труба из полиэтилена высокой плотности из полиэтилена высокой плотности — Acu-Tech Piping Systems

Что такое трубы из полиэтилена высокой плотности?

Труба из полиэтилена высокой плотности или Труба из полиэтилена — это прочная гибкая система трубопроводов, которая используется для транспортировки жидкости и газа по всему миру.

Прочность, устойчивость к коррозии, устойчивость к химическим веществам и малый вес полиэтилена

сделали его привлекательным для использования в ситуациях, когда требуются рентабельные и надежные трубопроводные системы, такие как прямое горизонтальное бурение.

Википедия утверждает: «HDPE известен своим большим отношением прочности к плотности. Плотность ПНД может составлять от 930 до 970 кг / м3. Хотя плотность HDPE лишь незначительно выше, чем у полиэтилена низкой плотности, HDPE имеет небольшое разветвление, что придает ему более сильные межмолекулярные силы и прочность на разрыв, чем LDPE.Разница в прочности превышает разницу в плотности, что придает ПНД более высокую удельную прочность. Он также более твердый и непрозрачный и может выдерживать несколько более высокие температуры (120 ° C / 248 ° F в течение коротких периодов времени).

Полиэтилен высокой плотности, в отличие от полипропилена, не выдерживает обычно требуемых условий автоклавирования. Отсутствие разветвления обеспечивается соответствующим выбором катализатора (например, катализаторы Циглера-Натта) и условий реакции.

Физические свойства HDPE могут варьироваться в зависимости от процесса формования, который используется для изготовления конкретного образца; до некоторой степени определяющим фактором являются международные стандартизированные методы испытаний, используемые для определения этих свойств для конкретного процесса.Например, при ротационном формовании для определения устойчивости образца к растрескиванию под напряжением в окружающей среде используется испытание на постоянную растягивающую нагрузку с надрезом (NCTL). Благодаря этим желательным свойствам трубы, изготовленные из полиэтилена высокой плотности, идеально подходят для питьевой воды [8] и сточных вод (ливневые и канализационные) ». См. Https://en.wikipedia.org/wiki/High-de density_polyethylene

.

Используя мощность и преимущества полиэтилена, Acu-Tech производит прочные высокопроизводительные трубы из полипропилена / полиэтиленовые напорные трубы для широкого спектра применений.

Где можно использовать полиэтиленовые трубы?

Напорные трубы из ПНД

могут использоваться для следующих целей:

Типы труб из ПНД

Опираясь на опыт работы с промышленным, горнодобывающим, коммунальным и водопроводным секторами Австралии, наши продукты и услуги разработаны специально, чтобы предоставить каждому сектору наиболее подходящие решения.

Труба HD-PE100 Acu-Tech поставляется в бухтах длиной от 20 до 800 мм. Клиенты могут использовать полосы или полное покрытие для цветовой кодировки системы.См. Www.acu-tech.com.au/products/pe-pressure-pipe/

Прочность, устойчивость к коррозии, отличная стойкость к химическим веществам и небольшой вес полиэтилена сделали его привлекательным для использования в ситуациях, когда требуются рентабельные и надежные трубопроводные системы. Способность HDPE легко перерабатываться делает его очень экологически чистым — эти полиэтиленовые трубы для окружающей среды более экологичны, чем стальные или бетонные трубы.

Для изготовления труб из полиэтилена высокой плотности могут использоваться и другие модифицированные поли материалы, такие как труба Qenos HSCR, изготовленная из материала RCD Alkadyne HCR193B, который является усовершенствованием материала PE100 и повышает устойчивость трубы к растрескиванию.См. Www.acu-tech.com.au/products/hscr-and-rcd-pipe/

Чтобы увидеть другие типы труб из ПНД, посмотрите фотографии на https://en.wikipedia.org/wiki/HDPE_pipe

Продукты HDPE

Продукты Acu-Tech Piping Sytem используются в широком спектре приложений на рынках сантехники, горнодобывающей промышленности, гражданского и механического оборудования.

HDPE / PE Часто задаваемые вопросы

В чем разница между полиэтиленом и HDPE?

HDPE на самом деле представляет собой тип полиэтилена (полиэтилена высокой плотности), который был модифицирован, чтобы придать ему высокий уровень непроницаемости и прочную молекулярную связь, что делает его пригодным для трубопроводов высокого давления.

Полиэтилен и полиэтилен — это одно и то же?

Да — P.E. означает полиэтилен, термопласт, полученный из нефти, случайно обнаруженный в 1898 году!

Можно ли переработать полиэтилен высокой плотности?

Да — HDPE обычно перерабатывается и имеет цифру «2» в качестве идентификационного кода смолы.

HDPE и PE100 — это одно и то же?

Нет — PE100 — это класс HDPE, где «100» относится к минимальной требуемой прочности (MRS), которая основана на долговременной прочности соответствующих материалов в соответствии с ISO 12162.Текущие стандарты требуют PE100 — PE80 — это следующий класс по сравнению с PE100, а PE120 — следующий класс (хотя он все еще находится в разработке). Каждый сорт разработан, чтобы противостоять окружающей среде и проблемам предыдущих классов, таким как быстрое распространение трещин, медленный рост трещин или химическая стойкость.

Что означает полипропиленовая труба MRS?

На языке труб из ПНД MRS означает «Минимальная требуемая прочность» (MRS). Материал Poly Pipe MRS всегда рассчитывается при температуре окружающей среды 20 ° C и представляет собой минимальную требуемую прочность, при которой определяется полиэтиленовый компаунд.MRS — это нижний прогнозируемый предел гидростатической прочности через 50 лет, округленный в меньшую сторону.

Почему полиэтиленовые пластиковые трубы считаются рентабельными?

Полиэтилен как HDPE может быть переработан в другие продукты, что более рентабельно, чем производство нового продукта из нового пластика.

Что такое быстрое распространение трещины?

Быстрое распространение трещины — это явление, которое может возникать в системах трубопроводов, когда длинная, быстро движущаяся хрупкая трещина распространяется по телу материала трубы.Это явление может наблюдаться в чугунных и пластиковых трубах при определенных условиях, если при производстве не учитываются марка трубы и минимальная требуемая прочность. Также может случиться с возрастом.

В чем разница между напорной и безнапорной трубой в системах водоснабжения?

Для водоснабжения используются водопроводные трубы, в которых давление создается за счет внешнего стимула, такого как промывка, что приводит к более высокому номинальному давлению. Труба без давления зависит от давления, создаваемого силой тяжести и веса существующего количества воды в полиэтиленовой трубе.

В чем разница между трубой из ПВХ и трубой из ПНД?

PVC означает поливинилхлорид и представляет собой виниловый полимер, который обычно используется в строительных проектах, тогда как HDPE представляет собой термопластический полиэтилен высокой плотности, который производится из нефти. … ПВХ тяжелее и прочнее, а полиэтилен высокой плотности — более твердое, термостойкое вещество.

Что такое компрессионные фитинги?

Компрессионные фитинги, гладкие фитинги, электросварные фитинги из полиэтилена в основном используются для соединения двух труб вместе, но они подходят для множества применений и являются выбором Австралии для соединения труб в сельской, гражданской и промышленной отраслях.. Acu-tech предлагает широкий ассортимент обычных или менее распространенных компрессионных фитингов, которые можно найти здесь: Прочие компрессионные фитинги. Обычно они используются для временных трубопроводов или трубопроводов низкого давления.

Заявление об ограничении ответственности: Как всегда с информацией, предоставленной Acu-Tech Piping Systems, мы предоставляем ее в качестве руководства для лучшего понимания технических свойств наших продуктов. Однако применение такой информации может потребовать инженерных решений, которые невозможно сделать правильно без детального знания всех условий, относящихся к конкретной установке.Acu-Tech Piping Systems не выступает в качестве консультанта в этом отношении; ответственность за использование любой информации или советов, содержащихся в данном документе, лежит исключительно на пользователе. Его не следует использовать вместо мнения или совета профессионального инженера, и он не предназначен для использования в качестве инструкций по установке и не рассматривается для использования в чрезвычайных ситуациях и правилах безопасности. См. Полный отказ от ответственности по адресу: https: //www.acu-tech .com.au / информация-отказ от ответственности /.

Lake Oswego первым начал использовать HDPE для подводного трубопровода с гравитационным потоком

Проект

Более 40 лет назад в городе Лейк-Освего, штат Орегон, была построена канализационная система Lake Interceptor из бетона и чугунных труб.Более 90 процентов этого трубопровода проходит в пределах озера Освего и связанных с ним заливов и каналов. После почти полувека обслуживания населения озера Освего систему необходимо было модернизировать и расширить, чтобы покрыть дополнительные площади для растущего населения города. После получения рекомендаций от инженеров города, озеро Освего решило заменить существующий подводный трубопровод самотечного потока, а не проложить трубопровод вокруг озера.


Технические характеристики

Performance Pipe обеспечил 10 800 футов 42-дюймового DR 13.5 для основной канализационной линии, 8000 футов 30-дюймовой DR 13,5 для поплавковой трубы плавучести и 2000 футов 24- и 22-дюймовой трубы для отводов, что в сумме составляет примерно 4 мм фунта полиэтиленовой трубы высокой плотности (HDPE). Эта новая система спроектирована так, чтобы противостоять коррозии, выдерживать удары землетрясений и выдерживать засуху и наводнения в течение более 100 лет. Комбинированная труба на сваях с подводным плавучим самотечным трубопроводом; Компания Performance Pipe предоставила материалы для всех аспектов проекта, включая основную канализационную линию, плавучую трубу, отводы и опоры для труб для хранения и транспортировки.


Решение

Труба из ПНД

Performance Pipe была выбрана для проекта на основании ее гибкости, устойчивости к коррозии и герметичности. Новый перехватчик является первым в своем роде, в котором используется погружная труба из полиэтилена высокой плотности, удерживаемая под поверхностью озера грунтовыми якорями для отвода сточных вод. Изготовленные по индивидуальному заказу тросы из нержавеющей стали соединяют заземляющие анкеры с кронштейнами троса, которые удерживают на месте основную трубу и дополнительную плавучую трубу с заданными градациями, позволяя сточным водам самотеком течь к водоочистным сооружениям.


Преимущества

По сравнению с другими вариантами, рассмотренными городом, цена за систему внутри озера с использованием HDPE была примерно на 20 миллионов долларов меньше, чем у насосной системы вокруг озера. Кроме того, общее воздействие этого проекта на окружающую среду намного ниже, чем у многих проектов аналогичного масштаба. Использование самотечного трубопровода потребляет меньше природных ресурсов для строительства и потребляет меньше энергии для работы, что, в свою очередь, создает меньший углеродный след для системы.

Технология ремонта трубопроводов из полиэтилена высокой плотности (HDPE) с внутренней облицовкой

Трубы из полиэтилена высокой плотности (HDPE) с внутренней облицовкой — это совершенно новая технология восстановления труб. Технология заключается в том, чтобы вставить трубу из ПНД подходящего размера в старую трубу, которую необходимо отремонтировать. Он использует преимущества жесткости и прочности старого трубопровода в качестве несущей конструкции, а также характеристик коррозионной стойкости, износостойкости и сопротивления проницаемости труб из ПНД, чтобы сформировать композитную структуру «труба в трубе», так что отремонтированный трубопровод имеет комплексные характеристики стальных труб и труб из ПНД.Эта технология, использующая свойство трубы HDPE, заключающееся в том, что она может автоматически восстанавливать свою первоначальную физическую форму после деформации, заключается в втягивании трубы HDPE с помощью специального оборудования. Перед установкой футеровочная труба втягивается в целевую трубу с определенной силой тяги, а также скоростью. Затем тянущее усилие снимается, футеровка возвращается к своему первоначальному диаметру и плотно соединяется с внешней трубой. Внешний диаметр линейной трубы немного больше внутреннего диаметра исходной трубы.После завершения футеровки футеровочная труба и исходная труба прочно соединяются, и толщина футеровки может быть изменена в соответствии с потребностями.

Основные технические характеристики:

Толщина трубы футеровки от 4 до 20 мм;

Рабочая температура: от -40 ℃ до 60 ℃;

Рабочее давление: в 1,2 раза больше рабочего давления исходной трубы.

Технические характеристики: (По сравнению с другими старыми методами ремонта трубопроводов, встроенный метод ремонта старых трубопроводов имеет следующие характеристики)

  • Несущая способность при высоком давлении;

  • Низкие требования к очистке старых трубопроводов, сокращение времени очистки и инвестиций;

  • Расстояние ремонта большое, количество и загруженность места выемки грунта во время работы небольшие;

  • Фланец изготовлен из трубы футеровки, которая имеет хорошую целостность и герметичность;

  • Период строительства короткий, что сокращает время простоя.

Методы испытаний труб из ПНД | Zeep Construction

ИСПЫТАНИЯ ПОЛИЭТИЛЕНОВЫХ ТРУБ (трубы из полиэтилена высокой плотности)

1-ИСПЫТАНИЕ НА ПЕРЕДАЧУ НА УТЕЧКУ ПОЛИЭТИЛЕНОВЫХ ТРУБ

Цель испытания на герметичность — выявить недопустимые проблемы в системе трубопроводов. Если есть проблемы с утечкой через трубы из ПНД, они могут протечь или разорваться. Испытания на герметичность при необходимости могут быть реализованы в контрактных спецификациях испытаний, проводимых различными способами на предмет утечки на полиэтиленовых трубах.Испытание на внутреннее давление требует заполнения негорючей жидкости или газообразного испытательного образца, а затем среды под давлением. Гидростатическое давление на трубы из полиэтилена высокой плотности с водой является наиболее предпочтительным и рекомендуемым методом. Другие тесты могут включать в себя парные внутренние процедуры или последнюю проверку отдельных соединений, заглушек или частей давления, или начальную рабочую проверку.
Места соединения полиэтиленовых труб могут быть открыты для обеспечения контролируемой утечки. Например, вода, предпочтительная в качестве испытательной среды, с меньшей энергией разворачивается, если испытательный образец катастрофически разрушен.При опрессовке на полиэтиленовые трубы применялся напряженный участок. Испытательная среда и сжатый газ, затем газ сжимается и поглощает энергию при приложении напряжения к трубопроводу из полиэтилена высокой плотности. При возникновении катастрофических проблем энергия напряжения трубопровода и энергия сжатия газа высвобождаются внезапно. Однако несжимаемая жидкость, такая как среда для анализа, такая как вода, — это энергия, необходимая только для того, чтобы снять напряжение трубопровода из ПНД.

2- ИСПЫТАНИЕ ТРУБ НА ДАВЛЕНИЕ

HDPE Трубопровод, который проходит испытание, необходимо предварительно измерить, если он не ограничен движением в случае внезапной неконтролируемой поломки.Деформационные швы необходимо временно устранить, изолировать или удалить во время опрессовки трубопроводов. Произведенное в испытательной системе на участке испытания ограничителя размера трубы определяется мощностью испытательного оборудования. Оборудование для создания избыточного давления слишком мало, может оказаться невозможным завершить испытание в допустимых пределах испытательного срока.
Согласно стандарту для труб из полиэтилена высокой плотности температура испытаний должна быть менее 100 градусов F (38 градусов C). При температурах выше 100 градусов F (38 градусов) необходимо снизить температуру испытательного давления.Перед применением ПНД может потребоваться время, чтобы испытательная среда и испытуемый образец выровнялись по температуре.
Испытательное давление может контролироваться насосом, клапаном или другими устройствами на трубопроводе или компонентами с более низким номинальным давлением. Такие компоненты могут не выдержать требуемого испытательного давления, и их следует либо удалить, либо изолировать от испытуемой секции, чтобы избежать возможного повреждения или выхода из строя этих устройств. Из изолированного оборудования следует вентилировать.

ГИДРОСТАТИЧЕСКИЕ ИСПЫТАНИЯ ТРУБЫ 3- ПНД

HDPE Гидростатические испытания обычно используются для водопроводов из HDPE.Образец полиэтиленовой трубы для отвода полностью захваченного воздуха должен быть заполнен в испытательной среде. Наивысшая точка в исследуемом образце при заполнении вентиляции может потребоваться для очистки воздушных карманов. Ослабление вентиляции фланцами или использование отверстий, предусмотренных оборудованием. Снова затяните ослабленный фланец перед подачей испытательного давления на трубу из полиэтилена высокой плотности. Образец полиэтиленовой трубы для отвода полностью захваченного воздуха должен быть заполнен в испытательной среде. Наивысшая точка в исследуемом образце при заполнении вентиляции может потребоваться для очистки воздушных карманов.

4- ПНЕВМАТИЧЕСКИЕ ИСПЫТАНИЯ ТРУБОПРОВОДОВ ПНД

Труба ПНД Пневматические испытания указывают на то, что пневматические или гидростатические испытания не следует проводить, если только вы не разрешите использование альтернативных испытаний. Испытательная среда негорючая и не токсична. Испытательное давление для любого неизолированного. Оно не должно превышать максимально допустимое испытание давлением трубы из ПНД. Утечки можно определить с помощью слабого мыльного раствора или других допустимых неразрушающих жидкостей для обнаружения утечек. Пузыри указывают на утечку.После проверки на герметичность полиэтиленовых труб весь мыльный раствор или систему обнаружения утечек жидкости необходимо промыть чистой водой.

5- ПЕРВОНАЧАЛЬНЫЕ СЕРВИСНЫЕ ИСПЫТАНИЯ ПОЛИЭТИЛЕНОВЫХ ТРУБ

При первоначальном обслуживании, в случаях, когда другие типы испытаний полиэтиленовых трубопроводов, которые проверяют практическую пригодность, приемлемое уплотнение может быть подтверждено при нормальной эксплуатации или при окончательном испытании другого оборудования. Услуги по первоначальному тестированию трубопроводов из полиэтилена высокой плотности, где они могут применяться для систем изоляции или временного покрытия, нецелесообразны или когда регулирующие насосы и другое оборудование имеют возможность знать, чтобы проверить утечку системы перед полномасштабными операциями.

Для получения информации о других методах испытаний труб из полиэтилена высокой плотности, пожалуйста, посетите нашу страницу технических характеристик труб из полиэтилена высокой плотности, посвященную химическим испытаниям труб из полиэтилена высокой плотности.

участников рынка труб из ПНД используют возможности в качестве реальной альтернативы стальным трубам, оценка, по прогнозам, достигнет 32,7 млрд долларов США к 2030 году, TMR

ОЛБАНИ, Нью-Йорк, 6 мая 2021 г. / PRNewswire / — Рост сельскохозяйственной деятельности в густонаселенных странах, таких как Индия, и повышение уровня индустриализации во многих регионах послужат жизненно важным генератором роста для рынка труб из полиэтилена высокой плотности в течение 2020 года. -2030.

Трубы из полиэтилена высокой плотности (HDPE) — это гибкие пластиковые трубы, используемые для транспортировки газа и жидкости. Прочная молекулярная связь и высокий уровень непроницаемости делают его подходящим для трубопроводов высокого давления. Таким образом, эти преимущества служат хорошим предзнаменованием для роста рынка труб из ПНД. Использование труб из полиэтилена высокой плотности во многих сферах применения станет жизненно важным фактором роста.

По оценкам аналитиков Transparency Market Research (TMR), глобальный рынок труб из полиэтилена высокого давления будет расти со среднегодовым темпом роста ~ 6 процентов в течение оценочного периода 2020-2030 годов.Ожидается, что к 2030 году мировой рынок труб из ПЭНД будет оценен в 32,7 млрд долларов США.

Запрос на анализ воздействия Covid-19 на рынок труб из ПНД : https://www.transparencymarketresearch.com/sample/sample.php

Ожидается, что растущий спрос на трубопроводную инфраструктуру при разведке нефти и газа откроет огромные перспективы роста для рынка труб из ПНД. Растущее использование труб из полиэтилена высокой плотности для улучшения инфраструктуры очистки сточных вод повлечет за собой прибыльный рост.Кроме того, преимущества труб из полиэтилена высокой плотности, такие как долговечность, устойчивость, гибкость, химическая и коррозионная стойкость, и другие, проложат красную ковровую дорожку роста.

Основные выводы отчета

Постоянная нехватка воды во многих регионах способствует росту рынка труб из ПНД

Проблемы нехватки воды распространены во многих регионах. Чтобы решить проблему нехватки и обеспечить чистой и безопасной водой удаленные районы, государственные органы многих стран тратят значительные средства на инфраструктуру водоснабжения и очистку сточных вод.Эти аспекты в значительной степени улучшают перспективы роста рынка труб из ПЭНД.

Загрузить брошюру в формате PDF https://www.transparencymarketresearch.com/sample/sample.php

Замена стареющих трубопроводов для существенного роста рынка труб из ПНД

Трубопроводы после определенного предела достигают предела своей мощности и служат помехой в механизме подачи. Обновление инфраструктуры трубопроводов по прошествии определенного периода имеет решающее значение для бесперебойного снабжения.Кроме того, замена металлических труб на рынок труб из ПНД благодаря их легким и прочным свойствам также будет важным фактором роста.

Процветающий строительный сектор увеличит рост рынка труб из ПНД

Население мира увеличивается быстрыми темпами, и миграция из сельских районов в города также набирает обороты. Эти аспекты способствуют росту строительного сектора. Возникновение многих коммерческих и жилых зданий привело к увеличению спроса на трубопроводы, что в конечном итоге способствует росту рынка труб из ПНД.

См. Подробное содержание на https://www.transparencymarketresearch.com/report-toc/77481

Научно-исследовательские и опытно-конструкторские работы, помогающие игрокам на рынке труб из ПНД приносить прибыль

Игроки на рынке труб из ПНД вкладывают огромные средства в исследования и разработки. Эти действия помогают в открытии новых идей, которые добавляют больше функций и улучшают качество труб. Эта деятельность в конечном итоге приводит к получению хороших доходов, которые поддерживают рост рынка труб из ПНД.

Рынок труб из ПНД: ограничения роста

  • Неустойчивость цен на сырье и высокие затраты на установку труб из ПНД будут служить основным сдерживающим фактором для роста рынка.
  • Пандемия COVID-19 нанесла ущерб перспективам роста рынка труб из ПНД из-за частых блокировок и атмосферы неопределенности среди большого числа конечных пользователей.

Отчет по результатам исследования рынка труб из ПНД по закупкам премиум-класса @ https: // www.прозрачностьmarketresearch.com/checkout.php

Explore Transparency Маркетинговое исследование отмеченного наградами глобального обзора Chemicals and Materials Industry,

Рынок больших выдувных изделий из полиэтилена высокой плотности — https://www.transparencymarketresearch.com/hdpe-large-blow-molded-products-market.html

Рынок полиэтиленовых труб и фитингов — https://www.transparencymarketresearch.com/polyethylene-pipes-fittings-market.html

Ознакомьтесь с другими предстоящими отчетами: https://www.transparencymarketresearch.com/upcoming.htm

Об исследовании рынка прозрачности

Transparency Market Research — это глобальная маркетинговая компания, предоставляющая отчеты и услуги по предоставлению глобальной бизнес-информации. Наше эксклюзивное сочетание количественного прогнозирования и анализа тенденций обеспечивает перспективную информацию для тысяч лиц, принимающих решения. Наша опытная команда аналитиков, исследователей и консультантов использует собственные источники данных, а также различные инструменты и методы для сбора и анализа информации.

Наше хранилище данных постоянно обновляется и пересматривается группой экспертов-исследователей, поэтому оно всегда отражает последние тенденции и информацию. Обладая широкими возможностями исследования и анализа, Transparency Market Research использует строгие методы первичного и вторичного исследования для разработки отдельных наборов данных и исследовательских материалов для бизнес-отчетов.

Контакт

Г-н Рохит Бхисей
Transparency Market Research
State Tower,
90 State Street,
Suite 700,
Albany NY — 12207
Соединенные Штаты
США — Канада Бесплатный звонок: 866-552-3453
Электронная почта: [электронная почта защищена ]
Пресс-релиз Источник: https: // www.Transparencymarketresearch.com/pressrelease/hdpe-pipes-market.htm
Веб-сайт: http://www.transparencymarketresearch.com

Исследование рынка прозрачности ИСТОЧНИКОВ

Замена железной трубы на пластиковую трубу из полиэтилена высокой плотности на Арлингтонском кладбище

Пластиковая труба HDPE уходит под землю с меньшим количеством траншей

Пора ремонтировать водопровод на Арлингтонском национальном кладбище, и чиновники выбрали полиэтиленовую трубу из полиэтилена высокой плотности. В рамках проекта по укладке трубопровода была заменена 60-летняя 6-дюймовая чугунная труба длиной 44 500 футов на трубы из полиэтилена высокой плотности (HDPE).Во-первых, проблемой была работа в дневное время. Подвиг заключался в установке трубы под землей, в то время как в среднем в день происходило 28 официальных похорон. Во-вторых, проблема заключалась в том, чтобы избежать могил. Поскольку мы являемся местом последнего упокоения героев нашей страны, уменьшение ударов у могил имеет решающее значение. Укладка «бестраншейной» пластмассы — наиболее эффективное средство выполнения работы. В-третьих, по трубе была вода. Труба должна была противостоять коррозии и протечкам. Таким образом, при бесшовном сплавлении труб «встык» сокращается количество обычных механических соединителей, которые могут протекать.

Труба из ПНД: разные формы и размеры, и некоторые из них созданы, дают

Топография Арлингтона была ключевым фактором при выборе пластиковых труб из полиэтилена высокой плотности. Его можно установить, легко адаптируя к изогнутому расположению ориентира. Чугунная труба вилась вокруг 70 участков кладбища, включая знаменитый склон Арлингтона. В результате, по словам руководителя из Арлингтона, замена старых трубопроводов прошла без происшествий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
