Монтаж пленочного теплого пола

Дополнительным элементом отопления жилища может стать теплый пол. Система теплого пола поддержит установленную температуру воздуха в помещении в автоматическом режиме. Поэтому даже в зимнее время года можно ходить по полу босиком.

Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов. Из статьи вы узнаете как самостоятельно выполнить расчет и монтаж теплых полов

Расчет мощности пола под квадратуру комнаты

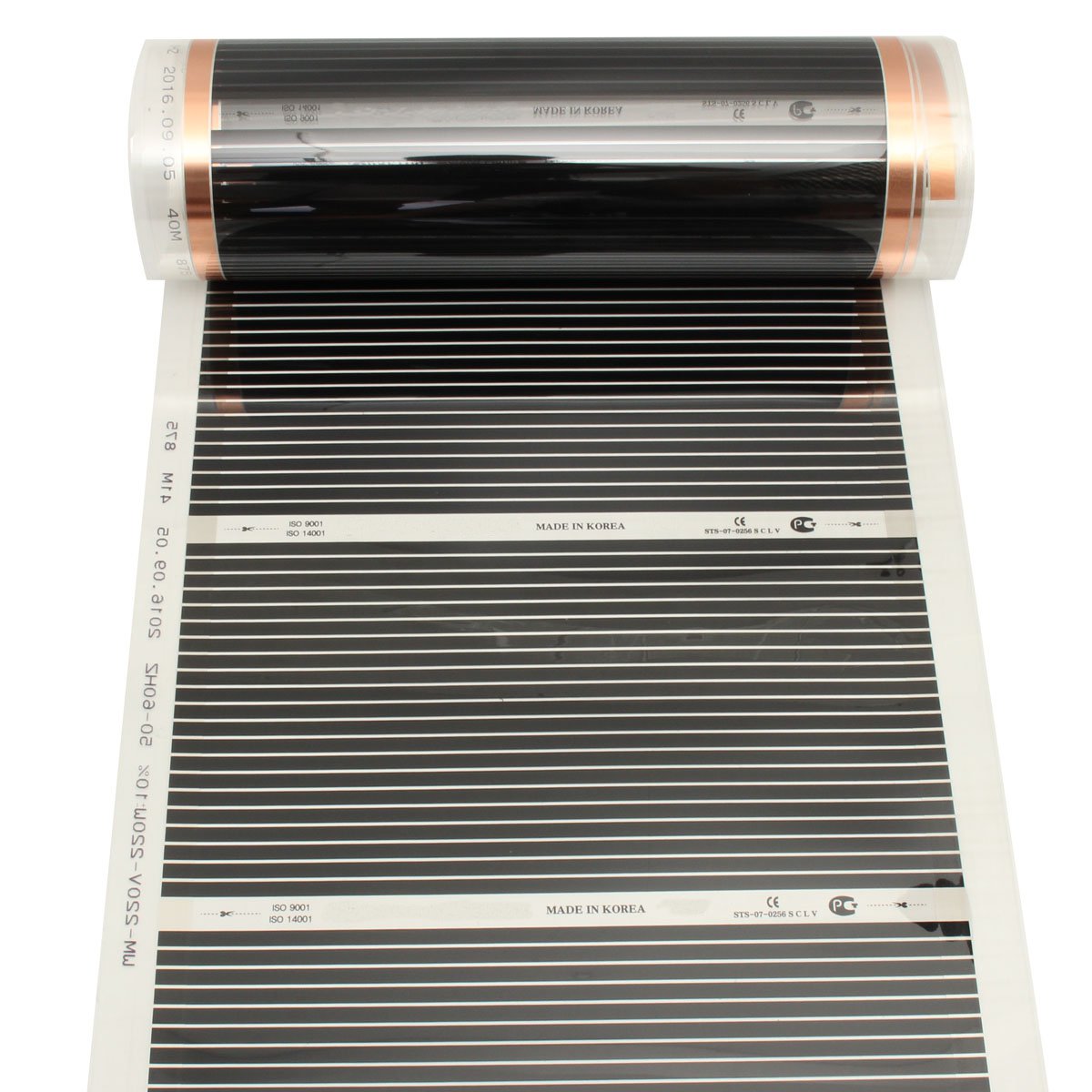

Электрический или инфракрасный теплый пол – это пленка, заполненная карбоновой пастой, через которую проходят медные проводники. При прохождении электричества через проводники активизируются излучатели и генерируется тепловая энергия. Инфракрасная пленка может быть различной тепловой мощности.

Оптимальная мощность рассчитывается для каждого помещения индивидуально, при этом учитывается площадь помещения и его тепловые потери. Но существует упрощенный метод подбора: на каждый 1 м2 площади помещения должно приходиться 200 Вт тепловой нагрузки пленки.

Подготовительные работы

Теплый инфракрасный пол укладывается на выровненную поверхность с максимальным перепадом по высоте не более 3 мм на 1 м2 площади. В качестве выравнивания можно использовать бетонную стяжку или наливной пол. Монтаж пленки производится непосредственно под декоративным покрытием: кафельная плитка, ламинат, ковролин, паркет. Для устройства теплого пола в стяжке лучше использовать кабельный теплый пол.

После завершения выравнивания поверхности необходимо подсчитать количество инфракрасной пленки. При расчете нужно учитывать, что пленка не укладывается под стационарной тяжелой мебелью и вблизи отопительных приборов (минимальный отступ 1 м). Для наглядности создается подробный чертеж.

Если планируется установка пленочного теплого пола под кафельную плитку, то следует заранее узнать о рекомендациях от производителя, касательно эксплуатации отопительного оборудования в подобных условиях.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

На теплоизоляционный слой укладывается инфракрасная пленка. Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.

Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.

В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
Подключение теплого пола к сети лучше доверить квалифицированным электрикам.

Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

Монтаж инфракрасного пленочного теплого пола цена за работу в Москве

Домовладельцы, желающие сделать свое жилье уютным и комфортным, а также свести к минимуму расходы на оплату коммунальных услуг, интересуются современными обогревательными системами. В связи с тем, что с каждым годом электроэнергия и тепло дорожают, все большей популярностью начинают пользоваться практичные и экономически выгодные технологии, используемые для обогрева помещения. К ним относится и инфракрасный теплый пол.

Благодаря инфракрасной пленке, укладываемой под напольное покрытие, можно не только сократить расходы на отопление, но и эффективно обогреть любое жилое или офисное помещение. Практика специалистов компании «Сан Саныч» показывает, что монтаж инфракрасного теплого пола, обходится заказчику дешевле, чем установка классической системы обогрева.

Инфракрасный теплый пол: Где лучше использовать?

С технической точки зрения, инфракрасный пол – это два слоя пленочного покрытия, между которыми находится нагревательный элемент, излучающий тепловые волны. Укладка данной разновидности теплого пола достаточно проста, но все же имеются некоторые нюансы, которые известны только профессионалам. Поэтому если вы хотите, чтобы пленочный пол служил вам не один десяток лет, работа должна выполняться специалистами.

Монтаж пленочного слоя и нагревательных кабелей производится под паркет, ламинат и ковролин и плитку. Заказав инфракрасные полы в нашей компании, вы можете быть уверены в том, что все монтажные работы будут выполнены на высшем уровне, а цена работ не ударит по вашему бюджету. Убедиться в этом, вы можете, изучив наш прайс-лист, приложенный ниже.

Наименование услуг	Цена	Ед. изм.
Монтаж нагревательного мата	от 250	м2
Монтаж термопленки	от 270	м2
Термопленка	от 290	пог. м
Кабельный пол	от 1 485	комплект
Нагревательный мат	от 3 500	м2

Теплый пленочный пол является отличной альтернативой стандартным системам отопления. Поэтому если вы хотите, чтобы в доме, квартире или офисе было всегда тепло и уютно, советуем вам выбрать именно эту систему обогрева.

Достоинства инфракрасных полов

В чем же заключается выгода монтажа пленочного пола и почему, он может с легкостью заметить отопление, превзойдя его эффективность в разы?

Для монтажа инфракрасного пола не нужно учитывать конфигурацию, размер и предназначение помещения.
Данную обогревательную систему можно устанавливать как в помещениях временного проживания с целью поддержки тепла, так и в комнатах, которые используются постоянно и нуждаются в основных тепловых источниках.
Электрический инфракрасный пол обладает высоким КПД, преобразовывающим энергию в тепло.
Монтаж инфракрасной пленки проводится быстро и не требует серьезных подготовительных работ, переделки настила и заливки кабелей в цементную стяжку.
Инфракрасный теплый пол прогревается значительно быстрее, чем, к примеру, водяные или электрические обогревательные системы.
Несмотря на то что стоимость их немного выше, чем у других систем отопления, они обладают энергоэффективностью, что позволяет экономить на счетах за отопление и наслаждаться теплом в независимости от погодных условий за окном.

Почему стоит доверить монтаж пленочных полов специалистам компании «Сан Саныч»?

Давно мечтаете о теплых полах, но не можете определиться со специалистами по монтажу обогревательной системы? В Москве подобные услуги предлагают множество компаний, но почему лучше обратиться именно к нам? Все просто. Компания «Сан Саныч» выгодно отличается от конкурентов, тем что:

Имеет в штате настоящих профессионалов с большим опытом работы.
Находит индивидуальный подход к каждому клиенту.
Использует для строительных работ только качественные и современные инструменты и оборудование.
Предоставляет финансовую отчетность.
Выполняет работы под ключ точно в срок.
Цена на строительные работы значительно ниже, чем у конкурентов, а также у нас отсутствуют срытые расходы.
Работа осуществляется только на основании договора.

Оформляйте заказ на установку инфракрасного пола в компании «Сан Саныч» и пользуйтесь несомненными преимуществами данной обогревательной системы. Обратившись к нам, вы получите теплый пол под ключ с гарантией качества.

Укладка инфракрасного пленочного теплого пола Caleo

Укладка инфракрасного пленочного теплого пола Caleo

Ваша заявка отправлена, мы свяжемся с Вами в ближайшее время

Вы не ввели телефон, или введен некорректный номер

Недоступимый тип файла, разрешены, только текстовые и графические файлы

Спасибо за Ваше обращение, мы свяжемся с Вами в ближайшее время

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

Подготовьте все необходимые для монтажа материалы.

Заранее определите место расположения терморегулятора на стене.

Определите поверхность пола, на которую впоследствии будет уложена термопленка.

Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.

Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.

Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.

Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.

Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.

Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.

Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.

Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.

Разложите листы термопленки на теплоотражающий материал медной полосой вниз.

Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.

Установите на медную токонесущую полосу термопленки контактный зажим.

При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.

Плотно зажмите контактный зажим пассатижами или специальным инструментом.

Запрещается применение контактных зажимов других изготовителей.

Изолируйте линии отреза медной шины. Эти места отмечены значком.

При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.

Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.
ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.

Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.
Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.

Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.

В комплект входят провода двух цветов для удобства монтажа.

Все монтажные провода должны располагаться по одной стороне помещения.

Располагайте провода так, чтобы основной их массив проходил под плинтусом.

Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.

При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.

Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.

Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.

Подключите соединительные провода к терморегулятору Caleo.

Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.
ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.

ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.

Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.

Подключите терморегулятор к электрической сети.

Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.

Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.

Протестируйте систему обогрева.

Включите систему и установите температуру пола не более 30 °С.

Проверьте нагрев каждой полосы термопленки.

Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.

Не должно быть искрения и нагревания мест соединений.

Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем. В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.

Укладка финишного напольного покрытия

Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.

Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.

При монтаже строго придерживайтесь одной из приведенных схем монтажа:

При монтаже под ламинат или паркетную доску

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.

При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

При монтаже под линолеум, ковролин или ковровое покрытие

Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.

На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.

Сверху уложите напольное покрытие.

Запрещается во время монтажа!
Выполнять работы по установке терморегуляторов, не отключив напряжение питания.

Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.

Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео

Перейти в каталог

Авторизация на сайте

Регистрация

Каждый зарегистрированный пользователь получает ряд преимуществ:
Отслеживание состояния заказа
Информация об акциях и скидках
Индивидуальные предложения

Зарегистрироваться

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

1. Отражающая теплоизоляция (подложка)

2. Пленочный теплый пол

3. Монтажный комплект (зажимы, изоляция)

4. Электрическая проводка

5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)

6. Пассатижи

7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)

2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3. Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения. При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола. Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая — поверх медной полосы, снаружи. (рис. 2)

Рис. 1

Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно — зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.

Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.

10. Протестируйте систему обогрева:

— включите систему и установите температуру пола, обычно около 27-28 ⁰С. (Ознакомьтесь с гарантийными условиями финишного напольного покрытия.)

— проверьте, чтобы каждая полоса термопленки нагревалась;

— проверьте пробником места подключения проводов и все изоляции;

— убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

Монтаж инфракрасного теплого пола цена за м2 в Москве

Инфракрасный пол – слой пленки с электроподогревом, который кладется под ламинат или под плитку и делает пол теплым. Это удобно, приятно и к тому же полезно для здоровья.

Преимущества

По дому можно ходить не только без тапок, но даже без носков. Более того, пол станет настолько приятным, что вам самим захочется ощущать тепло кожей.

Пленочный пол экономичнее, ведь расходует меньше энергии. Классический электрический обогреватель имеет очень низкий КПД и к тому же неэффективен по своему строению. Для сравнения: расход мощности в час для обогревателя средних размеров – около 1,5 кВт (1500 Вт), а расход одного кв м пола с подогревом при выделении того же количества тепла – 0,5 кВт, то есть в три раза меньше. Расход термопола Calea – 45-60 Вт на м² в час, но работает подогрев не круглосуточно, а лишь тогда, когда пол «остывает». В холодные дни он работает по 10-30 минут в час.

Обогреватель нагревает неравномерно: образуются «теплые» зоны у обогревателя и «холодные» в дали от него, где эффект обогрева вообще не ощущается. Теплый пол хорош тем, что нагревает снизу вверх равномерно по всей площади, давая больше всего тепла ногам и оставляя минимум для потолка.

Как проходит укладка + прайс лист

Укладку пола делают наши опытные мастера из нашей компании с большим стажем. Работа очень простая: мы снимаем пол, делаем стяжку пленки и подключение нагревательных кабелей, после чего наконец укладываем пол обратно. Стоимость работ и цена материалов указана в таблице ниже. Мы прозрачны для своих клиентов.

Ответы на вопросы

Как это работает?

Система в корне отличается от технологии нагревателя. ИК излучение – это электромагнитное излучение, которое нагревает предметы и примыкает к красному световому спектру. Можно сказать, что это невидимые волны, которые не попадают в спектр глаза, но ощущаются телом.

Будет ли тепло доходит до поверхности, если у нас толстая плитка?

Да, будет. Теплый пол излучает лучи в широком диапазоне. Он не создает тепло самонагреванием, а излучает тепловые волны, которые похожи на те, что излучает радиовышка или Wi-Fi роутер.

Это безопасно? Что если пол сгорит?

В плане пожарной безопасности это раз в десять лучше других видов отопления, ведь он не может устроить пожар, так как в нем отсутствует нагревательный элемент.

Как это влияет на организм? Не приведут ли волновые колебания к плохому самочувствию?

Наоборот, инфракрасные лучи даже полезны для организма. Среди полезных эффектов отмечают улучшение иммунной системы, гормонального фона, обезболивающий эффект и улучшение кровообращения.

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Ламинат может устраиваться на любой вариант теплого пола. Но для достижения наивысшей эффективности системы отопления, необходимо выбирать самый востребованный и оптимальный. Именно здесь лидирующие позиции занимает инфракрасный теплый пол. В таком случае прогрев основания пола выполняется равномерно, да и сам монтаж можно выполнить очень быстро и качественно собственными силами. Выбор падает в большинстве случаев именно на пленочные полы, так как они не оказывают никакого негативного воздействия на состояние здоровья человека. Стоит отметить, что здесь необходимо лишь знать о том, как правильно и по инструкции выполнить монтаж инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом на нее ламината следует запастись материалами и оборудованием, которое позволит произвести укладку всего «пирога» качественно и быстро.

Непосредственно для инфракрасного теплого пола лучше всего приобрести целый комплект всех составляющих, где будет все до самой мелочи. В него входят сама нагревательная пленка, специальный скотч, имеющий битумную основу, клипсы для соединения элементов, терморегуляторы в необходимо количестве и термодатчики. Согласно инструкции, все это разрезается, делиться, соединяется между собой. Главное смотреть на последовательные пункты и не отклоняться от технологии монтажа ик полов под ламинат.

Под нагревательные элементы следует произвести настил теплоизоляционного материала. Также пригодиться в работе и полиэтиленовая пленка, выполняющая роль гидроизоляции. В зависимости от объема проводимых работ и условий эксплуатации ик теплого пола под ламинат, могут быть использованы и контакторы.

Что касается инструментов, то набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т.д. Также может использоваться и специализированный инструмент, предназначенный например, для зажима контактов инфракрасного пленочного пола под ламинат.

Ограничения температуры

Любое напольное покрытие способно выдержать лишь определенные температурные максимумы. Для классического ламината приемлемой будет температура в 25-26 градусов. Это связано с тем, что максимальные пределы равны 27 градусам. Из этого выходит, что предъявляются определенные требования для терморегулятора, выставляющего температура в зависимости от температурного датчика. При этом сам датчик располагается не на поверхности в помещении, а под напольным покрытием. Так что должны быть выставлены определенные ограничения на терморегуляторе, согласно прилагаемой таблицы.

Могут быть помещения с плохой теплоизоляцией. Достичь комфортной температуры не всегда получится. Но есть свои требования к нему. Для промежуточных этажей в здании без устроенного теплоизолятора, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия по отношению к уровню температуры воздуха в помещении не должна быть более чем на 6 градусов.

Это все говорит о том, что при необходимости достичь комфортной температуры в помещении для промежуточного этажа (между отапливаемыми) и без устройства слоя теплоизоляции, достаточно будет мощности нагревателя 80-100 Вт на каждый метр квадратный, чтобы в итоге получить 26 градусов температуру напольного покрытия.

Может использовать теплоизолятор толщиной в 20 мм. В таком случае разбежка температуры воздуха и покрытия может доходить до 8 градусов. Это вызывает дополнительное сокращение затрат на обогрев воздуха внутри комнаты.

Составление плана

Предварительно до монтажа пленочного пола под ламинат, следует составить на листе бумаги схему, по которой будет производиться укладка нагревательных элементов. Если инфракрасный теплый пол используется в качестве основного источника тепла в помещении, то пленка должна покрывать основание пола в пределах от 65 до 85 процентов от общей площади. Сюда не должны входить участки со встраиваемой мебелью, громоздкими предметами, так как тепло не будет прогревать воздух, а будет возвращаться обратно. Это приведет к перегреву отдельного участка пленочного инфракрасного теплого пола под ламинат.

ИК пол под ламинат может использоваться и в качестве дополнительного (комфортного) источника тепла. Тогда будет достаточно, чтобы он покрывал порядка 40% всей площади комнаты. Между нагревательными элементами и стеной в помещении должен делаться отступ в пределах от 10 до 30 см. Но нельзя допускать зазора между уложенными полосами нагрева более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана стоит учитывать тот фактор, что пленка не должна ложиться друг на друга. Разрешено по инструкции лишь настил того участка, который не имеет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта ИК пола под ламинат, будет отличаться и длина секций. Они могут произвольно нарезаться для необходимости эффективного распределения по основанию пола.

Расчет мощности

Еще один важный шаг при укладке инфракрасного теплого пола под ламинат – расчет мощности нагревателя, высчитывание необходимого количества терморегуляторов, а также проверка электрокабеля в квартире. Не всегда последний отвечает всем тем требованиям, предъявляемым для системы теплого пола.

Допустимый ток будет отличаться и от используемого кабеля (сечение и материал). Чем больше сечение электропровода, тем выше максимальный уровень тока. Лучше всего, если под систему теплого пола устроены кабели из меди, что отражено в таблице.

Подготовительные работы

Сюда относится этап подготовка основания к последующему настилу инфракрасного теплого пола. Оно должно быть ровным и без дефектов. В этом поможет первоначально черновая стяжка (при наличии серьезных погрешностей поверхности), а также и финишной заливки из самовыравнивающихся смесей. В некоторых случаях достаточным будет и подготовки смеси и распределения ее тонким слоев, чтобы сократить перепады уровня пола.

Как только слой заливки полностью высохнет, можно приступать к устройству двух очень важных слоев – тепло и гидроизоляция. Правда, гидроизоляция не всегда выполняется. Она необходима лишь при устройстве инфракрасного пола под ламинат в помещениях, расположенных на первых этажах, а также над сырыми помещениями, к числу которых можно отнести подвал.

В качестве теплоизоляции можно выбрать рулонные материалы (Изолон) с толщиной под инфракрасный теплый пол в 3 мм. Они имеют высокую эффективность, что позволяет экономить электроэнергию в процессе эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, то не придется тратить энергию и тепло для прогрева потолка соседей снизу или подвального помещения.

На одной из сторон подложки имеется отражательная пленка. Именно она служит для направления тепла внутрь помещения, а не куда-либо так. Дополнительные свойства материала для теплоизоляции – противостояние впитыванию влаги, что в некоторой степени может применяться и как гидроизоляция.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Советы по настилу ламината

Если работа осуществляется с пленочными теплыми полами, устраиваемыми под ламинат, то стоит обратить внимание на определенные тонкости, которые будут очень важны:

Если в помещении повышенный уровень влажности, то лучше всего отказаться не только от ламината для инфракрасного пола, но и пленочного пола под ламинат.
Максимальная длина пленки теплого пола – 15 метров.
Фиксация пленочного материала не может осуществляться при помощи таких крепежей, как саморезы или гвозди.
В обязательном порядке должно присутствовать заземление отопительной системы.
Не допустим изгиб пленки теплого пола под углом 90 градусов на участке с длиной менее 50 мм.
Инфракрасный теплый пол не может устраиваться вблизи других отопительных систем (радиаторы, печки, камины).
Запрещено проводить монтаж при отрицательных температурах в помещении.
Никакой самодеятельности быть не должно. Это в большей степени относится к проделыванию отверстий в пленке.

Монтаж ламината на теплый инфракрасный пол может выполняться различными способами, в зависимости от расположения панелей напольного покрытия. Самыми простыми и менее затратными по материалу можно считать варианты параллельного и перпендикулярного расположения панелей, относительно входной двери и расположенных окнам в комнате. Особое внимание уделяется диагональному расположению ламината, так как здесь имеются существенные отличия – начало работ проводиться от центральной части комнаты к стенам, повышается расход панелей по сравнению с другими методами.

В некоторых случаях можно не приобретать отдельно ламинат и компоненты теплого пола, так как существует система «два в одном». Отдельные производители решили пойти вперед и создали однородную структуру, которая можно сразу же укладывать на основание пола и слой теплоизоляции. Это занимает гораздо меньше времени, а эффективность лишь возрастает. Статья написана специально для https://sdelalremont.ru.

Видео:

Видео:

Укладка инфракрасных теплых полов под ламинат: правила выбора, монтаж, цены

Долгие годы основным источником тепла в квартирах и частных домах выступало радиаторное отопление. Однако в последнее время на рынке обогревательного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном жилище.

Сравнительно недавно для потребителей на российском рынке стали доступны пленочные термопроводники, которые можно укладывать под любые напольные покрытия. У них, как и у других решений для обогрева жилищ, имеются свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить под ламинат инфракрасный теплый пол.

Виды и нюансы выбора

В настоящий момент существуют две разновидности инфракрасных систем обогрева:

пленочные;
стержневые.

Объединяет их то, что они, различаясь своей ценой, имеют один и тот же принцип работы. Что же до различий, то первые представляют собой пленку минимальной толщины с графитовыми элементами. У полов второго вида основу конструкции составляют стержни из карбона или меди, скрепленные между собой при помощи перемычек из полиуретана.

Маты стержневого типа используют только для целей подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется на вертикальную, а также на наклонную поверхности.

И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако по той причине, что такие системы подключаются через терморегулятор, потребление при работе инфракрасных теплых полов варьируется в диапазоне от 160 до 200 Вт.

Если выполнить по всему жилищу монтаж «теплого» пола из пленки или стержневых матов под ламинат, то можно обеспечить в любой из комнат своей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

Сколько стоит?

Многих людей, которые подумывают о том, чтобы устроить в своем жилище ИК пленочный теплый пол под ламинат, конечно же, интересует вопрос цены такой системы обогрева. По этому поводу следует сказать, что цена на устройство инфракрасного пола во многом зависит от таких факторов, как:

ширина;
потребляемая мощность.

Популярная система пленочного теплого пола, предлагаемая в настоящее время на рынке, Caleo Gold имеет ширину пленки 50 см, а её мощность составляет 200 Вт. Что касается цены, то потенциальному покупателю он обойдется в 730 р. Если владелец решит устроить в жилище менее мощную систему обогрева, то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Ватт. Что касается цены, то она заметно ниже – 430 р.

Расчет стоимости

Теперь давайте посчитаем, какие затраты несет владелец при обустройстве такой системы обогрева в своем жилище под ламинат:

затраты на рулон пленочного пола — 1720 р. ;
отдельно необходимо приобрести терморегулятор с температурным сенсором. Цена на него варьируется от 2250 до 2900 р. В этом случае значение имеет канальная мощность приборов;
на создание стяжки толщиной 3 см на площади 4 кв. м. потребуется 6 мешков сухой смеси по цене 230 р. В общем, получается 1380 р.;
при выполнении работ по устройству инфракрасного теплого пола потребуется использование пенофола с фольгированным слоем. Цена этого материала составляет 40 р. за один квадратный метр. В некоторых системах теплого пола он уже входит в комплект.

Проведя несложные подсчеты, можно увидеть, что, потратив 6500 р., можно устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решите проводить работы не самостоятельно, а силами специалистов, то дополнительно к этому придется оплатить услуги мастера из расчета 240 р. за один квадратный метр по готовому основанию или 650 р. за квадратный метр с созданием бетонной стяжки.

Дороже обойдется стержневой теплый пол. Используя для его создания маты Unimat Rail с аналогичной площадью, на такую систему придется потратить 7990 р.

Устройство инфракрасного пола под ламинат на покрытие

Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно класть на бетонную стяжку или настил из досок. Какое основание устроить — каждый владелец решает сам, отталкиваясь от состояния базовой поверхности пола.

Также во внимание необходимо принимать конструктивные особенности строения. Чтобы все работы по устройству пленочных систем обогрева были выполнены быстро, а после завершения работы ею можно было пользоваться, при установке необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

Если инфракрасный пленочный теплый пол устраивается в деревянном доме, в котором бетонное покрытие отсутствует, то выполнять работы по созданию бетонной стяжки не стоит. Это лишь дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки нагревательных элементов. Если дом только строится, и уже решено, что в качестве системы обогрева в нём будут использоваться теплые пленочные полы, то для устройства основания следует применять цементно-стружечные плиты. В этом случае вы сможете неплохо сэкономить. Если вы хотите получить более качественное основание, то выбор стоит делать в пользу магнезитовых листов.

Следует отметить, что все вышеперечисленные материалы могут использоваться в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия производятся непосредственно на лаги. Прежде чем выполнить их укладку, необходимо по поверхности пола устроить гидроизоляционный слой. В качестве материалов для его создания можно использовать следующие:

мастику;
жидкое стекло;
пропитку глубокого проникновения.

Крошку полистирола или вермикулит обычно засыпают в ячейки между лагами, потом укладывают настил.

Самостоятельный монтаж ИК теплого пола

Процесс устройства теплого пола под ламинат предусматривает укладку термоизолирующего слоя. Для его создания используют изолятор рулонного типа небольшой толщины. С одной стороны он имеет фольгированное покрытие.

Материалы

Чаще всего для устройства такого слоя применяются следующие материалы:

эковер;
изодом;
пенофол.

Технология работ

Чтобы избежать зазоров, при укладке материала необходимо края полоски зафиксировать, используя скотч. После этого можно переходить к самому ответственному этапу — монтажу теплого пола и его подключению. Прежде всего, необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагают на стене.

Далее необходимо раскатать на полу пленку металлической чертой вниз. После этого следует нарезать полосы нужных вам размеров и выполнить их изоляцию.

Процедуру укладки термоотражателей следует начинать с центральной части помещения. Если проводятся работы по утеплению пола по всей площади, то необходимо от стены оставить зазор не менее 10 см.

Полотна пленочного теплого пола необходимо также зафиксировать, используя скотч. Специальные зажимы можно обнаружить на медных шинах. К ним и нужно присоединить провода.
Контакты следует хорошо прижать и обмотать изолентой.
В гофрированной трубке следует расположить температурный датчик, а потом разместить его внутри конструкции.
Провод, который имеет защиту гофрой, можно далее подсоединить к регулятору. Подключение следует производить через устройство защитного отключения.

Монтаж теплого пола является несложной задачей. Его устройство можно выполнить своими руками. Главное — придерживаться рекомендаций, содержащихся в инструкции.

Прежде чем приступать к укладке финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик. Направляя на отдельные участки этот прибор, вы сможете увидеть на табло температуру. Если же после запуска системы отдельные участки теплого пола остались холодными, то в этом случае необходимо проверить соединение.

Возможно, отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все участки теплого пола работают, их необходимо покрыть подложкой из вспененного полиэтилена. Также можно использовать покрытия из пробки. Поверх уложенного слоя необходимо разместить панели ламината.

Наличие настила основания — необязательное условие. Вы можете устроить стяжку, используя обычный раствор, состоящий из цемента, песка и воды. Или же можно создать наливной пол, для которого используется сухая смесь с определенным составом компонентов.

Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, поскольку в их составе присутствуют пластификаторы. Они не только увеличивают прочность покрытия, но и делают его влагостойким. Перед тем как выполнить заливку основания, необходимо обработать поверхность бетоноконтактом, а углы и стыки необходимо проклеить изолирующей лентой. Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

Заключение

Во многих квартирах в качестве напольного покрытия используется ламинат. Под него можно легко устроить теплый пол, если вы хотите добавить свое жилище дополнительную систему обогрева. Сложностей с этой работой не возникает. Каждый владелец может выполнить монтаж теплого пола под ламинат своими руками. Для этого самое главное — правильно подобрать систему обогрева, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол будет служить продолжительное время, а в вашем жилище будет царить теплая атмосфера. Оцените статью: Поделитесь с друзьями!

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электробезопасности и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»

Вариант 2: Вырежьте часть раствора между плитками.

Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие возле пола с помощью рыбной ленты или гвоздь на веревочке.
Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
Снова нанесите раствор и закройте отверстие датчика в стене накладкой.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
Закрепите датчик в кармане клеем и заизолируйте.

Установка системы лучистого отопления

Роб Робиллард

Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло согревает дом от пола.

Утро в Новой Англии может побудить самых сложных людей перевернуться, выключить будильник и снова заснуть. Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также означает реконструкцию на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента. Был февраль, и пол в кафельной ванной был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, поджаренный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Почему лучистое тепло?

По мере развития технологий развивается и концепция теплого пола.Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола фактически превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения. Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются в виде матов с подогревом или проволочной сетки. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома.Здесь показано типичное расположение мата для системы напольных покрытий Nuheat, в которой используются маты с подогревом.

Напольное отопление намного эффективнее и удобнее, чем нагрев воздуха, который не сохраняет это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

При покупке электрического теплого пола необходимо убедиться, что он как можно более «горячий» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический теплый пол можно использовать как в помещении, так и на улице.Его можно укладывать под многие типы полов, включая ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или из матов из электропроводящего пластика, которые устанавливаются на черный пол.

Система может быть установлена на основание из строительного раствора или гипсокартон с тонким слоем тонкого цемента между ним и напольной плиткой.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения.Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных футах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Как твердые, так и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой. Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов.Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и может быть легко запрограммирован.

Общие инструкции по установке

Ниже приведены основные рекомендации по заказу и установке электрических лучей. В каждом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов. Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готовых полов, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо отводит тепло от пола и увеличивает теплоемкость благодаря своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для работы с натуральным деревом рекомендуется напольное покрытие из пиленого бруса, потому что оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решите использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия.Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию. Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предлагает установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании. Часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему на следующий рабочий день.

Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором.Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода дойдут до места вашего термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками. Компании, предлагающие более качественное отопление пола, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора. При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Избегайте соблазна вскрыть коробку и начать установку коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов внимательно обратите внимание на провода питания нагревательного мата и сориентируйте их в соответствии с положением термостата, убедившись, что у вас достаточно проводов для доступа к термостату.

Плитка с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов полов, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола. С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте составу застыть в соответствии с инструкциями по продукту.Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дождитесь схватывания тонкого набора в соответствии с инструкциями к продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем установите твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые маты можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма Затем на коврик и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою тонкого отверждения застыть перед укладкой плитки со вторым слоем тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубьями.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого набора затвердеет, уложите плитку со вторым слоем тонкого набора, который наносится с помощью шпателя с квадратными зубцами 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубьями рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкую массу между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней). Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухблочной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полосы фанеры толщиной 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.

Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола в проходы, образованные шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Закройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до и даже с верхней частью деревянных шпал. Нанесите самовыравнивающийся цемент с помощью гладкого шпателя. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время затвердеть, прежде чем переходить к следующему этапу.

После затвердевания уложите паркет из твердой древесины или паркетной доски в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола с подогревом

1. Постоянная и легко регулируемая температура
2. Лучистые полы с подогревом — самый эффективный способ передачи тепла
3. Комфорт достигается при более низких температурах.
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое напольное отопление не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по всему дому.
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Напольное отопление экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не влияет на влажность воздуха в жилых помещениях.

Укладка основания под теплый пол. Подложка под теплый пол: как выбрать? Подложка под теплый пол — фольга. Пробковый материал

Теплый пол с подогревом в последнее время де-факто становится стандартом при строительстве систем отопления и в многоквартирных домах, и в частных коттеджах.Использование полов с подогревом позволяет создать в помещении максимально комфортную атмосферу.

Подложка под теплый пол — Фото

Системы отопления в теплый пол могут иметь разные характеристики и функционировать по разным принципам. При проектировании теплых полов с подогревом можно использовать любые виды отделки полов, поэтому теплый пол с подогревом можно установить в помещении любого назначения: в спальне или в детской, на кухне или в ванной.

Очень важным элементом в дизайне теплого пола является его подложка.С его помощью значительно повышается эффективность нагревательного контура, будь то электрический нагревательный кабель, инфракрасная пленка или трубы с жидким теплоносителем.

Основные характеристики

Чтобы точно понимать, какой тип подложки вам нужен — нужно знать, какая подложка нужна в теплый пол.
Итак, упаковка в первую очередь должна обладать отличными теплоизоляционными и гидроизоляционными свойствами. Это должно повысить эффективность отопительной системы.
Важным свойством подложки является ее способность отражать тепловые лучи.
Основание должно выдерживать перепады температур, работая в тесном контакте с нагревательными элементами.
Также подложка не должна пропускать водяные пары, образующиеся при нагревании.
Отличным дополнительным свойством подложки станет звукоизоляция.

Высококачественная основа легка в установке, обладает повышенной устойчивостью к деформации и экологична.

На этом фото показана рулонная подложка под теплым полом, которая снабжена дополнительным световозвращающим слоем с характерным металлическим блеском.

Особенности монтажа подложки под ламинат на теплый пол

Одним из самых чувствительных материалов отделочного напольного покрытия является ламинат. Она изготовлена из дерева, и, как следствие, ей присущи все характеристики деревянной доски, которая имеет как свои достоинства, так и недостатки.При укладке ламината на теплый пол — обязательное условие использования подложки.

Помимо предотвращения повреждения ламината из-за нагрева — подложка под ламинат также служит звукоизоляцией, не позволяя отделке пола быть слишком «шумной». Минимальная толщина подложки из ламината на теплый пол должна быть не менее 3 миллиметров. В процессе эксплуатации такая подложка несколько уплотняется, не теряя своих изоляционных свойств.

Пошаговый алгоритм укладки подложки под ламинат на теплый пол

Рассмотрим порядок укладки подложки из вспененного полиэтилена под ламинат на теплый пол.

Прежде всего нужно удалить рабочее пространство. Для этого можно использовать обычный веник или пылесос.

Затем на очищенную поверхность укладываем гальванический прокат.

Скрученную основу можно закрепить двусторонним скотчем, после чего приступаем непосредственно к укладке ламинатных плит.

Основание для полов с подогревом с жидким теплоносителем

При любых конструкциях полов с подогревом основание должно выполнять функции увеличения теплоотдачи нагревательных элементов. В том случае, если вы используете жидкий теплоноситель — то есть мы проектируем теплые водяные полы — ваш субстрат может дополнительно выполнять функции по гидроизоляции поверхности.

При устройстве водяных полов с подогревом можно использовать такую подложку, которая дополнительно будет основой для монтажа трубопроводной системы теплоносителя.Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Как правило, такая подложка делается из пенопласта. Один и виды подложек под теплый водяной пол показаны на фото.

Следует помнить, что в основе хорошей подложки должна быть фольга. В том случае, если у вашей подложки нет слоя фольги, имеет смысл положить на пол отдельно тонкий фольгированный материал, а затем теплоизоляционную подложку.

Кроме того, при укладке теплых водяных полов может потребоваться дополнительная укладка монтажной арматурной сетки, которая послужит основой для крепления трубопроводной системы.

В этом случае подложка под теплый водяной пол будет иметь своеобразный «бутерброд», состоящий из слоя фольги, слоя теплоизоляции и слоя армированной монтажной сетки.

Вариант такой подложки показан на рисунке.

Подложка под теплый электрический пол

Подложка под теплый электрический пол по своей конструкции напоминает подложку под теплый пол с жидким теплоносителем.Однако в этом случае дополнительная гидроизоляция поверхности может не понадобиться.

В этом случае на выровненную и предварительно очищенную поверхность основы ложится слой подложки, который может состоять из комбинированного материала, включающего слой фольги. Далее на поверхность подложки крепится монтажная лента, к которой хомутами крепится нагревательный кабель.

Укладка подложки под теплый инфракрасный пленочный пол

При укладке инфракрасного пленочного пола с подогревом также необходимо использовать основу с теплоизоляционными и отражающими свойствами.В этом случае подложка размещается непосредственно под пленкой обогреваемого инфракрасного пола. Помимо рулонной подложки в качестве теплоизолятора можно использовать древесноволокнистую плиту и магнезитовые плиты.

Если на вашей подложке нет слоя фольги, то можно также построить «бутерброд» из теплоизолятора и фольги.

Хорошим выбором в качестве подложки под теплый пленочный пол может стать утеплитель из пенопласта.

Подложка — пенофол

Имеет усиленную структуру с воздушными пазухами, которые обладают отличными изоляционными свойствами, и слоем фольги, что значительно снижает теплопотери в помещении.

Подложка со слоем фольги задерживает до 97 процентов тепловых лучей, что значительно повышает эффективность вашей системы обогрева.

Важные нюансы

Укладывая основу для теплого пола под любое финишное покрытие, нужно помнить о некоторых важных нюансах.

Прежде всего, обратите внимание, что сторона подложки с отражающей фольгой должна быть вытянута вверх.
Носитель следует укладывать стопкой. Во избежание потерь тепла на стыках стыков полосы подложки лучше всего совмещать металлизированной лентой.Это также послужит дополнительной преградой для влаги и пара.
Нагревательные элементы, будь то электрический кабель, инфракрасная пленка или трубопровод жидкого хладагента, должны быть установлены поверх покрытия, отражающего тепловые лучи.

Теплые полы являются наиболее распространенным способом улучшения температурного режима в помещении, а их эффективность определяется качеством монтажа и выбором сопутствующих материалов. В статье пойдет речь о том, какая должна быть подложка для теплого пола и как правильно провести ее укладку.

Разновидности системы теплого пола

Существует две основных разновидности системы теплого пола: водяная и электрическая.

Вода — состоит из отопительного контура, по которому теплоноситель подается в виде обычной воды или антифриза (в некоторых случаях, когда система работает не круглый год, а исключительно зимой). Чаще всего ее применяют в частных домах, ведь в многоквартирных домах такая система может быть установлена исключительно с разрешения контролирующих органов.

Основные причины таких трудностей:

невозможность четкого контроля затрат, потребляемых отдельными плательщиками энергии, и, как мы понимаем, никто не позволит вам использовать ресурсы бесплатно;
повышенное энергопотребление с риском перегрузки отопительного оборудования (котла).

Электрические системы отопления создают тепловую энергию путем подачи электрического тока на нагревательные элементы.

Нагрев происходит за счет повышенного сопротивления таких элементов, а мощность рассчитывается по формуле Q = IR, где:

Q — количество выделенной энергии;
I — сила тока, приложенная к нагревательному элементу;
R — сопротивление нагревательного элемента.

Такие полы отличаются используемыми нагревательными элементами: инфракрасной пленкой или обычным кабелем с улучшенной изоляцией. Монтаж несложный, но необходимо продумывать укладку каждого слоя. Важно провести предварительные расчеты мощности такой системы, чтобы не получить этого «зверя», которого не выдержит никакая электрическая сеть.

Качественное отопление помещений может быть получено, если на каждый квадратный метр приходится примерно 250 кВт мощности, что в совокупности дает очень важное, практически смешиваемое значение для многих владельцев.

Таким образом, системы, установленные во многих домах, намного слабее, чем требуется. Разницу в мощности (необходимой и фактической) поможет компенсировать вагонка под теплый пол, имеющая такие параметры, при которых повышается КПД всей системы отопления. Рассмотрим основные параметры таких подложек, чтобы понять, какая подложка лучше под теплый пол и как сделать ее укладку.

Критерии выбора основания под теплый пол

Сразу стоит предупредить, что мы будем смотреть на основные параметры выбора подложки, но на рекламу, даже качественную, на такие материалы реагировать не нужно, потому что очень часто она создается для увеличения продаж не продукт высочайшего качества.Красивое фото не говорит об эффективности подложки.

Набор критериев при выборе подложки следующий:

Материал теплопроводности . Эффективность подложки увеличивается пропорционально снижению ее теплопроводности. На это значение влияют два параметра: материал, из которого сделана подстилка под теплый пол, и его толщина.
Недавно производители покрыли одну из поверхностей основания слоем фольги, которая позволяет отражать излучаемую энергию (используется в сочетании с самыми теплыми инфракрасными полами) и сохранять до 20-30% тепла.
Нормы строительных работ не запрещают использование каких-либо современных материалов в качестве подложки под лечебную систему. Следовательно, владельцу остается только выбор среди материалов, различающихся физическими характеристиками: прочностью, стойкостью к разного рода ударам и т. Д. Естественно, правильная установка основания и распределение нагрузки также играет важную роль в формировании эффективности конструкции. будущая система теплого пола.
Технологичность . Стоимость монтажа формируется не только из-за характеристик материала подложки, но и из-за сложности его укладки. У этого индикатора есть разные вариации. Проще всего работать с пенополистиролом, слой которого почти никогда не бывает больше 5 миллиметров и обрабатывается обычными ножницами. Высокая эластичность материала позволяет просто укладывать его без подгонки в случае небольших несоответствий между нарезанным ломтиком и площадью обрабатываемой поверхности.Куда более сложные варианты — это фанерные листы, плиты OSP или ДСП и т. Д.
Дополнительные свойства . Многие производители подложек еще на стадии производства маркируют под укладку системы теплого пола и добавляют в их конструкцию специальные выступы, ориентируясь на которые можно закрепить контур отопления. Подобная подложка под теплый водяной пол значительно упрощает процесс укладки, а также повышает эффективность и долгую работу системы. Маркировка не допускает ошибок при укладке, речь идет о соблюдении равных интервалов между ТЭНами или трубками, что обеспечивает равномерный прогрев поверхности.
Стоимость . Этот фактор, естественно, очень важен, но сам хозяин может снизить стоимость основания только при наличии определенных технических навыков и понимания всех особенностей рассматриваемых разновидностей материала.
Экологическая безопасность . Важно знать, что большинство пластмассовых материалов и смол во время работы образуют различные химические разряды. Поэтому следует заранее определить интенсивность таких разрядов, чтобы понять, будет ли использование субстрата оптимальным в условиях конкретного помещения.Высокая температура теплого пола требует установления повышенных требований к основанию.

Также есть ряд параметров, которыми любят оперировать продавцы, но на самом деле их не стоит учитывать:

Качественная шумоизоляция . Любая подложка, выступающая в роли теплоизолятора, хорошо защищает от проникновения звуковых волн. Причина в том, что потоки воздуха заблокированы, которые, в свою очередь, являются распространителями звука.
Хорошая гидроизоляция . Этот параметр бесполезен, потому что в случае с электрическими полами вода не образуется, но если жидкость разливается хаотично, лучше быстрее пройти перекрытие, т.к. в противном случае возникает риск короткого замыкания. Скопившаяся в потолке на слое основания жидкий теплоноситель создаст хозяину квартиры больше проблем. Такую протечку лучше обнаружить раньше, чтобы затраты на ремонтные работы были минимальными.
Высокая устойчивость к ультрафиолетовым лучам .Сразу напрашивается вопрос: где под полом находится источник ультрафиолетовых лучей, от которых под теплым полом будет активно защищать светоотражающая подложка и, как вообще, продавец придумал рекламировать свой товар именно таким образом.
Цена руб. Очень часто высокая стоимость материала не характеризует его качество с лучшей стороны, а объясняется только тем, что производитель является мировым брендом. Многие хозяева, задумываясь о том, какую подложку выбрать под теплый пол, даже не догадываются о существовании дешевых качественных материалов и тратят деньги на название и логотип. Но и спешить с низкой стоимостью тоже не стоит, ведь очень часто на рынок выпускают материалы ужасного качества и устанавливают на них минимальную цену, чтобы быстрее продавать.

Итак, когда были определены основные критерии выбора подложки, рассмотрим некоторые особенности ее использования для двух разновидностей системы теплого пола.

Подложка под теплый электрический пол

В электрической системе обогрева используются различные подложки из прессованных заглушек, фольги с отражающими свойствами и большей части вспененных полимеров (TMPRO, термодер).Последние наиболее выгодны, поскольку способны выдерживать большие нагрузки.

Наибольшую толщину имеют виды экструдированного пенополистирола. Можно использовать такой электрический пол любого типа. Не рекомендуется использовать подложки с алюминиевым покрытием, так как этот слой проводит электричество, а это может быть критичным при утечке на одном из энергетических участков.

При выборе основания под теплый электрический пол рекомендуется исходить из следующих факторов:

Материал, которым представлен облицовочный настил.Прочность подложки должна увеличиваться пропорционально росту массы наложенных на нее слоев (кроме самой системы обогрева). Например, на ламинат можно уложить любой вспененный полимер, а под плитку или каменное покрытие следует использовать экструдированные материалы повышенной прочности.
Условия работы: новый дом под строительство или ремонт старой комнаты. Исходя из технологии укладки электросистемы отопления и особенностей перекрытий, общая толщина «пирога» пола может варьироваться от 3-4 до 10-15 сантиметров.Важность этого параметра в том, что из-за повышенной высоты необходимо обрезать дверные проемы и, конечно же, уменьшить саму дверь. Лучше всего, когда смонтированный пол не мешает открыванию и закрыванию двери, но иногда не выходит и приходится вносить корректировки.

Помните, что вы всегда должны следовать инструкциям производителя или специалистов относительно порядка укладки покупных материалов.

Подложки под водяной теплый пол

Водяной контур наружного отопления представлен более сложной конструкцией, потому что при его использовании к конструкции перекрытий должны выдвигаться более серьезные требования.

Таким образом, основание под трубы теплого пола должно иметь следующие свойства:

Высокая механическая прочность . Для соблюдения этого параметра лучше всего использовать подложки из экструдированного пенополистирола, листы фанеры, прессованные плиты из дерева и т. Д. Помимо высокой прочности в этих материалах также отсутствует остаточная деформация.
Устойчивость к высоким показателям влажности . Такие материалы можно укладывать повторно, если пришлось проводить ремонтные работы на отопительном контуре.
Максимально устойчивое крепление отопительного контура . Как упоминалось ранее, на многих готовых подложках создаются специальные крепления. Это упрощает процесс укладки труб для системы обогрева полов. Поскольку все замеры производит сам производитель, ошибиться при укладке владельцу будет очень сложно. Их преимущество в том, что трубы расположены на одинаковом расстоянии, что позволяет равномерно прогреть поверхность. Также соблюдение расстояния увеличивает срок службы оборудования и сводит к минимуму необходимость ремонтных работ с демонтажем системы и основания.

Прочие нюансы выбора подложки

Подбирая толщину подложки, необходимо ориентироваться не только на тех слоях, которые расположены над ней, но и учитывать теплоизоляционные материалы ниже. Например, использование минеральной ваты позволяет отказаться от толстого слоя вагонки под теплым полом. Если футеровка позиционируется как основной теплоизолятор, то значение ее теплопроводности наоборот следует снизить до минимума.

Результат

Только правильно подобранные элементы для полов с подогревом позволят системе работать с максимальной производительностью. Но всегда стоит помнить о затраченных средствах и повышать эффективность за счет разумного распределения мощности. Качественная основа с оптимальными параметрами — важнейший конструктивный элемент. Воспользовавшись этой статьей, любой желающий легко сможет выбрать материал, который сделает дом теплым, комфортным и уютным на долгие годы.

Даже с теплыми полами в доме может быть холодно и сыро. Вино все — неудачный материал. Чтобы избежать проблем, выбирайте подложку для инфракрасного теплого пола вместе с профессионалами. Так вы гарантированно получите согревающий результат.

Подложка под пленочный теплый пол — основная составляющая производства отопления. Грамотно подобранный пенополистирол или лавсан, технически точно выполненная теплоизоляция неизменно помогает избежать потерь драгоценного тепла.Выбирайте качественную подложку под теплый пол из ИК-пленки. Обязательно учтите его функции:

теплоизоляция;
гидро- и звукоизоляция;
окончательное выравнивание.

Какой должна быть подложка под теплый пол: особенности укладки

В зависимости от типа полов выбирают различные материалы. Основные нюансы представлены в таблице:

Полюс сорт	Виды материалов	Как работа?	Значение
Электрический	Заглушка прессованная техническая	Выполнено на уровне 2	Равномерное распределение тепла от кабеля без его перегрева, отвод избытка тепла
	Вспененные материалы	Первый — на стадии черновых работ
	Пластины магнезитовые	Второй — в финальной установке
Инфракрасная пленка	Пенополистирол	Подложка для инфракрасного теплого пола под ламинат ламинируется только на стяжку, предварительно покрытую фольгой	Перенаправление тепла в помещении, отражение инфракрасного излучения, предупреждение потери тепла 30%
	Полимер	Монтаж металлизированного лавсана выполняется на галтели с резисторами.Отражающая боковая направляющая вверх
	Ловева металлизированная	Изоляция поставлена полностью, примыкания соединены, образец
	Пластины магнезитовые	Нагревательные элементы накладываются поверх световозвращающего покрытия
	Листы LVP	Затем теплоотражающая подложка для инфракрасного секса, ИК-пленка
Вода	Заглушка роликовая	Слой фольги на полимерной основе	Сниженные теплопотери, дополнительная гидроизоляция
	Изоплат	Слой фольги на полимерной основе
	Пенополистирол экструдированный	Фиксированный материал покрытия
	Пенополистирол	Выполнить армирующую стяжку водяного пола
	Пленка сформированная	Выполнить армирующую стяжку водяного пола
Ламинат	Подложка для пленочного теплого пола под ламинат	Монтаж выполняется на цементную стяжку между утепленной системой и ламинатом	Предотвращение деформации ламинатных панелей, исключение сдавливания из-за люфта
	Рулон полиэтиленовый	Используйте самый тонкий материал до 3 мм, толщина варьируется от 2 до 5 мм
	СИЗ ламинированные

Выбирая пенополистирол, обратите внимание на саморегулирующиеся замки.С их помощью вы выполните укладку плит из пенопласта легко и удобно. Вам не понадобится дополнительный крепеж, трубопроводная система будет гарантирована в специальных задвижках.

Подложка для ламината под теплый пол инфракрасный служит одновременно:

изоляция;

Амортизатор

;
защитные ламинатные панели.

Поэтому выбирайте специализированный материал с повышенной теплопроводностью.

Как выбрать подложку под теплый пол?

Выбирайте подложку под инфракрасный пол с хорошими характеристиками, только в этом случае вы правильно устроите систему обогрева.Признаки качественного и безопасного основания под инфракрасный теплый пол:

высокий уровень отражения;
срок службы более 100 лет;
КПД;
отличные показатели тепло- и гидроизоляции;
устойчивость к скачкам температуры;
простота исполнения;
звук и испарение;
пожарная безопасность;
Устойчивость к деформациям.

На рынке представлено огромное количество разнообразных утеплителей для утепления электрических и гидротехнических сооружений.К наиболее эффективным и безопасным относятся такие как:

Группы	Материалы	Примеры
натуральный	Джут	«Межвентный утеплитель джутовый»
	Suberic	«Изоспан» д, дм, фб
	Suberic	«Sedacor» Толщина 10/4/2 мм
Искусственный	Подложка LoveVan под теплый пол	СИЗ фольга ламинированная «Термоизол», толщина 2-10 мм
		Пенополиэтилен Merilon
		Изоляционная пленка евро
	Полистирол	Пенопласт «Cellon» 2/4/5/8/10 мм
		Пеноизоляция «Стетенфон»
		«Фольгопласт»
	Пенополистирол	«Полифом»
	Пенополистирол	«Изобунд
	Полиенэтилен	«Мультифолга» от Valtec
	Полиенэтилен	Пенополиэтилен «Энергофлекс» толщиной 3-5 мм
	Полиуреливинилхлорид	Пенополистирол экструдированный «Арбитон Изо-Флор»

Стоимость теплопроводящей подложки для теплого пола колеблется в пределах 300-900 рублей, все зависит от толщины и производителя.

Технология укладки: секреты специалиста

При укладке основания под инфракрасную пленку теплого пола соблюдать следующий перечень этапов работ:

Подготовьте отверстие для термостата.
Обеспечьте систему электроснабжения, выбрав удобную розетку.
Выполнить теплоизоляционные работы. Используйте светоотражающую теплоизоляцию. Откорректируйте толщину слоя лавсановой основы под инфракрасный теплый пол, она должна быть в пределах 3-5 мм.
При укладке изоляции выполнить крепление монтажным скотчем, пленкой к стене с термостатом, так вы значительно уменьшите размер провода.
Соблюдайте отступ 10-20 см у стен. Если там установлены обогреватели, например камин, отступите хотя бы на 1 метр.
Поместите основание под инфракрасный теплый пол ровно под ламинат, соблюдая плотность материала. Если вы все сделаете правильно, примерное значение будет равно 150г / м2.
Четко обозначить стиль пленки на стыках.
Используйте системы инфракрасного пленочного обогрева с подложкой.
Покрытие разрезают только в светлых местах.
Обшить края дока и крайние стороны.
Изолируйте концы пленки, приклейте битумную изоляцию.
Поместите провода в теплоизоляцию покрытия.

Профессиональная работа с учетом типа системы утепления и выбранного материала теплопередающей подложки.

Закажите консультацию специалиста по правильному выбору и укладке подложки под пленочный теплый пол: инфракрасную, электрическую, водяную.Позвоните или оставьте заявку на сайте.

Отопление дома теплыми полами приобретает все большую популярность. Эти системы различаются типом нагревательных элементов, что дает возможность сделать выбор для любого дома. Чтобы такая система отопления работала эффективно и надежно, необходимо ее правильно отапливать. Для того, чтобы тепло не зря и под теплый пол проектировали подложку. Он изготовлен из теплоотражающих материалов, что позволит сохранять тепло.

Выбор материала

Обычно материалом для нагревательных элементов становятся элементы из полиэтилена или пенопласта.

Вспененная основа.

полипропилена, которые к тому же покрыты лавсановой пленкой со слоем металлического напыления. Металлизированное покрытие способствует равномерному распределению тепла под напольным покрытием, а сам утеплитель не позволяет теплу поглощать стяжку.

Пенопласт под теплый пол имеет низкую степень теплоотдачи, что не позволяет теплу уходить внахлест и стяжку.Температурный предел материала (до 90 градусов) позволяет класть трубы или греющий кабель прямо на пленку. Наряду с прекрасными тепло- и гидроизоляционными свойствами слой такого материала также обладает отличной звукоизоляцией. Также следует учитывать, что нанесенная на подложку разметка позволит проложить кабель с расчетным шагом, повысит точность работы и достоверный результат.

Подложка под ламинат

В настоящее время ламинат является чуть ли не самым популярным напольным покрытием: он имеет доступную цену, внешне выглядит как паркет, а его укладка очень проста.Если под ламинатом планируется установка обогрева, необходимо позаботиться о том, чтобы под систему был установлен теплый пол, который поможет защитить дерево от перегрева. В противном случае на участках пола с зазором между ламинатом и основанием образуются спинки, а само покрытие будет сильно стучать.

Во избежание подобных проблем под ламинат помещается специальная тонкая (2-5 мм) деталь, обладающая повышенной термостойкостью.

Такой ход позволит не только избежать повреждения досок, но и станет утеплителем, выравнивает возможные перепады высот и не даст ламинату скрипеть.Эту подложку обычно делают из фольги и кладут под теплый пол, где помимо функций выравнивания ламинат также помогает удерживать тепло.

Фальцованная подложка для ламината.

Этот компонент устанавливается между нагревательными элементами и ламинатом. Сами производители деревянных покрытий советуют использовать полиэтилен рулонного типа. Подложка из такого материала хорошо сочетается с бетоном и цементом, плохо подвергается воздействию химических соединений и живых организмов. Но помимо совместимости с финишным полом, основание должно хорошо сочетаться с выбранным типом теплого пола, о котором пойдет речь далее.

Под теплым водяным полом

Теплые полы на водной основе достаточно популярны благодаря эффективности работы и простоте укладки. При использовании водной системы уотер-молл необходимо позаботиться о наличии специального слоя. Изготавливается из пенополистирола, чуть реже можно встретить вагонку из пробок или изоляцию.

Правильная основа под теплым полом обеспечит подъем теплого воздуха вверх, тем самым сделав работу оптимальной.Благодаря применению высоких технологий в производстве подложки из пенополистирола имеют ряд преимуществ:

Обеспечить дополнительную тепло- и звукоизоляцию;
Практически не впитывают влагу, пожаробезопасен;
Помогает поддерживать тепло, а значит экономичен и экологичен;
Сохраняет структуру и целостность даже при резких перепадах температур;
Очень прочный — минимум времени Работа 100 лет.

Под пленочный (инфракрасный) теплый пол

К пленочному полу лучше всего подойдет подложка для теплого пола от Lavsana — вспененный полиэтилен, имеющий металлический светоотражающий верхний слой.Ловен известен своей удивительной устойчивостью к агрессивным химическим веществам и микроорганизмам, а также устойчивостью к микроорганизмам.
Подложка размещается непосредственно под ней, что обеспечивает ее большую эффективность за счет уменьшения потока энергии. Лавсановая подложка, которую кладет под теплый пол, поможет не только обогреть комнату, но и сэкономит деньги за счет такой же невысокой жаропрочности.

Шаги установки

Для начала необходимо очистить поверхность, которую планируется покрыть нарезанным материалом.После этого кладем пароизоляцию, что отлично позволяет использовать строительную пленку из полиэтилена, необходимо покрыть пол небольшой «заделкой» материала на стены (2-3 см.). Стыки пленки можно заделать обычным строительным скотчем. На стену по периметру всей комнаты наклеиваем демпферную ленту, которая не даст дереву чрезмерно разрастаться. Далее необходимо аккуратно вырезать гладкие полосы подкладки, которые кладут на пол, стараясь друг к другу и у стенок подложки плотно прилегать.

Извините, ничего не найдено.

В местах стыков также использовать строительную ленту. Иногда под инфракрасный теплый пол может попасться гофрированная подложка, ее нужно уложить гладкой стороной вверх.

Секреты монтажа подложек под инфракрасный пол

Для того, чтобы пленочная система работала правильно, необходимо установить комплектующие максимально высокого качества.

Очень важна правильная укладка подложки теплого пола, и при работе с ней стоит знать некоторые особенности:

Если основание под теплым полом выполнено из ДВП или магнезитовой плитки, ее упрочняют на стяжке, покрытой алюминиевой фольгой;
Если он изготовлен из полимерной металлизированной пленки, то он помещается под пленку с инфракрасными резисторами, отражающими сторону вверх;
Изоляционный материал укладывается твердой массой по всей поверхности.

Если для отдельных элементов подложки требуется компаунд, он может быть изготовлен с помощью ленты или обычной клейкой ленты, которая придаст дополнительные паро- и гидроизоляционные свойства.

Подложка под современный теплый пол очень важна при установке системы. Этот предмет в полной мере испытает возможности систем отопления, и поможет дому удерживать тепло внутри.

Теплые полы не новшество на строительном рынке.По типу обогревателей делятся на водяные и электрические. Вся конструкция системы представляет собой многослойный пирог, имеющий основу, подложку, нагревательный элемент и финишное покрытие. Каждый «слой» выполняет свою задачу, и чтобы избежать потерь тепла, нужно правильно подбирать материалы. Таким образом, подложка под теплый пол зависит от верхнего напольного покрытия и типа утеплителя. Рассмотрим, как его выбирают для разных систем.

Видео-презентация подложки для водяного теплого пола

Зачем нужна подложка в теплый пол

Подложкой называют материал, уложенный между бетонным основанием и системой отопления.Ее основная задача — не направлять тепло, исходящее от нагревательных элементов, туда, где оно вкладывается. В его доме он просто уйдет в подвал или фундамент, а в квартире — потолок согреет соседей снизу. При правильно подобранной подложке пол прогревается равномерно по площади и 2 р. Быстрее.

Кроме того, подложка служит барьером для проникновения холода, влаги и поднимающегося снизу пара, корректирует неровности основания.В многоэтажных домах он обеспечивает высокую звукоизоляцию, поэтому бурная жизнь соседей снизу перестанет мешать вашему отдыху.

Основные правила выбора

При укладке теплых полов для основания используются следующие материалы:

вспененные полимеры;
пенополистирол экструдированный;
фолигированные материалы;
пробка;
пенофол и др.

Их выбор определяется качеством основания (даже оно есть или нет) и напольного покрытия, на которое планируют поднимать хозяева.

Водяной теплый пол: выбор основания и особенности его укладки

Если система самого теплого пола будет работать от труб горячего водоснабжения, основание должно выполнять как минимум 2 функции: отражать тепло и становиться препятствием для утечки воды в воду. событие аварии. Чаще всего при монтаже используется пенопласт высокой плотности (25-35), поверх которого укладывается фольга или фольгированный пенополистирол. Густую пену рекомендуется обрабатывать в тех случаях, когда под полом — неотапливаемые помещения типа подвала или фундамента.Очень удобна специальная пена, на поверхности которой есть «планки». Это упрощает разложение конвейера.

Если у основания есть поверхность с «бобами», легче зафиксировать все изгибы трубопровода

Такая основа под водяным теплым полом очень хорошо отражает тепло, но его гидроизоляционные качества нельзя назвать идеальными. Для подвеса всегда создается дополнительный слой гидроизоляции из пленки, уложенной на стены.

При укладке пленка должна идти по стенам так, чтобы верхняя стяжка могла свободно «играть» под воздействием тепла.Утеплитель не фиксируется, потому что вся система заливается поверх бетонной стяжки. Она даст слой теплоизолятора, не давая ему сдвинуться с места.

Если монтируется система теплого пола, которая будет работать от электричества, не рекомендуется использовать в качестве подложки материалы, содержащие алюминий (т.е. фольгу). Этот металл отлично проводит электричество, и если где-то в системе нарушатся контакты, то закончится короткое замыкание.

Следовательно, подложка под пленочный теплый пол может быть из пенопласта (металлизированная пленка), полипропилена, вспененных полимерных материалов, пробки.Также допустимы магнезитовые плиты и ДВП, особенно в тех случаях, когда требуется повышенная звукоизоляция и выравнивание основания.

Самым простым в установке и дешевым является пенополиэтилен, поэтому он наиболее популярен у населения. Но следует учитывать: при частом использовании теплоизолятор начнет деформироваться, поэтому этот вариант лучше точить на дачах, дачных домах, где они временно проживают.

Наибольший процент сохранения тепла дает пена.В его основе все тот же пенополиэтилен, который сверху подсвечивался полимерной пленкой с металлическими нитями. Пленка служит преградой для утечек тепла и не дает полиуретелиену нагреваться и деформироваться.

Рулоны пенопласта скрепляются между собой металлизированным скотчем

Выбираем подложку исходя из финишного покрытия

Подложка для ламината под теплый пол

Ламинат требует от пола чрезвычайно гладкой поверхности.Поэтому для исправления недостатков стяжку лучше заточить на мягком основании. Это могут вспененные материалы, но наиболее подходящим для структуры ламината считается пробковое покрытие. Он бывает в рулонах или тарелках и создается из прессованной крошки пробкового дуба. Рулонный вариант предпочтительнее, так как при укладке будет меньше отходов. Пробка не подвержена деформации и не дает усадки.

Если в качестве финишного покрытия выбран линолеум, подложка под инфракрасный теплый пол должна быть твердой.Это позволит избежать вмятин на полу от тяжелой мебели или каблуков, потому что ДВП сделает покрытие пола более прочным.

У прочной и влагостойкой плитки есть большой минус: она холодная. Поэтому теплый пол должен максимально его утеплять. Лучше всего под пол воды положить пенополистирол фолгизованный, а под электролавсановое металлизированное покрытие. У них наименьшие тепловые потери.

При установке подложки соедините пластины или рулоны скотчем или клеем.Нельзя использовать материалы разной толщины!

Какой пол для теплого пола лучше всего?

Полы с подогревом становятся все более привлекательным вариантом для домов в Австралии. Вместо обычных систем отопления, основанных на конвекции, полы с подогревом используют тепловое излучение для создания теплой и уютной домашней среды. Естественно, учитывая, что тепло излучается через пол, важно взвесить, какой тип напольного покрытия является лучшим выбором. Различные материалы и разные отделки дадут разные результаты в зависимости от их теплопроводности.

Плитка

Каменная плитка и керамика — идеальный выбор, поскольку они отлично проводят тепло. Они хорошо и долго сохраняют тепло, а это означает, что они являются высокоэффективными вариантами, а также являются очень хорошими проводниками тепла. Отопление под плиткой рекомендуется как для комфорта, так и для эффективности.

Бетон

Полированный бетон, который также становится все более популярным с эстетической точки зрения, обладает дополнительным преимуществом, так как является высокоэффективным выбором для полов с подогревом.Тепловая масса бетона означает, что он способен сохранять тепло при низких температурах. В частности, если система теплых полов проложена непосредственно в плите, затраты на обогрев бетона будут сравнительно низкими.

Деревянные полы

Поскольку существует множество различных типов деревянных полов, сложно говорить об их эффективности для теплого пола. Есть много видов деревянных полов, которые могут быть хорошими проводниками тепла. Идеально подойдет плотный и тонкий деревянный пол.

Инженерные половицы — привлекательный вариант для полов с подогревом. Иногда проблема с деревянным теплым полом заключается в том, что тепло изменяет уровень влажности, что приводит к движению или изменению цвета. Многослойность инженерной доски означает, что она не реагирует таким образом на изменения температуры.

Ламинат

Деревянный ламинат состоит из слоев дерева, идущих в противоположных направлениях. Структура деревянного ламината означает, что он может поглощать изменения температуры, но, возможно, придется исследовать пригодность того или иного ламината.

Виниловые полы

Винил можно смело использовать для полов с подогревом. В отличие от других вариантов, он довольно быстро нагревается и остывает. Важно, чтобы винил укладывался на ровную поверхность, поэтому для его установки лучше обратиться к профессионалам.

Ковровые покрытия

При наличии подходящего оборудования и ноу-хау можно сделать обогрев ковров. Некоторые типы ковров и ковровых покрытий могут контрпродуктивно блокировать тепло, выделяемое системой обогрева ковров.Лучше всего уточнить у производителя подходящую подложку и наиболее подходящую толщину ковра.

Выбор подходящего напольного покрытия

Напольные покрытия — важный выбор в любом доме, но тем более, если они должны быть совместимы с системой теплых полов. Всегда полезно поговорить с производителем о любом выборе напольного покрытия, а также проконсультироваться со специалистами по полам с подогревом.

Свяжитесь с нами

Наша команда в Comfort Heat готова помочь с вашими потребностями в теплых полах.Свяжитесь с нами онлайн или позвоните по телефону 02 9979 8600, и мы поможем вам встать на путь к более уютному и экономичному дому.

Ламинат. Мужской ремонтник укладывает панель из ламината на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Image 122587443.

Полы из ламината. Мужской ремонтник укладывает панель из ламината на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Изображение 122587443.

Ламинат.Мужчина-ремонтник укладывает ламинат на теплый пол. Электрическая система подогрева полов, лучистое отопление, инфракрасная пленка для обогрева полов. Ремонтник укладывает утепленное углеродное напольное покрытие с инфракрасным термометром на слой ламината. Монтаж системы электрообогрева. Установка теплоизоляции строящегося дома. Мастер ремонтирует полы. Мужчина ремонтирует деревянные доски с помощью нагревательной пленки. Отражение лучистых лучей света. Нагрев электротехнических материалов.Карбон и полы.

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

4500 x 3000 пикселей
|
38.1 см x
25,4 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

4500 x 3000 пикселей
|
38,1 см x
25,4 см |
300 точек на дюйм
|
JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробовать 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

Обзор инфракрасных обогревателей на потолке: примечания |

Инфракрасные обогреватели на потолке экологичны, экономичны, безопасны и могут легко заменить центральное отопление Инфракрасные обогреватели на потолке появились на рынке совсем недавно, но уже успели завоевать популярность. Объясняется это тем, что они менее энергоемкие по сравнению со стандартными вариантами отопления помещений, но в то же время, а иногда и более эффективны.Однако что такое инфракрасный потолок?

Какой инфракрасный потолок выбрать

Инфракрасный потолок (сокращенно ИК-потолок) — современное решение проблем отопления в жилых и нежилых помещениях.

Под термином «инфракрасный потолок» можно понимать:

Инфракрасная пленка;
Инфракрасный обогреватель установлен на потолке.

Инфракрасный обогреватель, установленный на потолке, обеспечивает тепловой комфорт в помещении при любых обстоятельствах

Оба варианта пользуются большим спросом у покупателей, особенно у тех, чьи дома дорого отапливать электричеством или водой.

Но что выбрать — пленку для потолка или отдельный утеплитель, зависит от собственного желания.

Все же, если вы решили обогревать не жилое помещение, а, например, детскую, инфракрасная пленка для вас будет предпочтительнее из-за большей безопасности в эксплуатации.

Инфракрасная пленка на потолок

Инфракрасная пленка

изготавливается на основе фольги и более известна отечественному потребителю как средство для утепления полов, а не потолков.Однако бывают ситуации, когда на пол стелить пленку не получается. Чаще всего укладывать ИК-пленку на пол владельцам ламината проблематично: иногда они разводят поперечные стыки покрытия, и внешний вид пола заметно портится.

Есть и другие преимущества укладки инфракрасных пленок на потолок вместо пола:

Потолочная пленка не сушит воздух в помещении, так как тепло будет идти сверху вниз;
Разогреться в первую очередь будет стоящая в комнате мебель, а посидеть в теплом кресле — всегда приятно;
Многие виды ИК-пленки боятся засора, а это значит, что поставить диван на пол, под которым пленка, уже невозможно.А потолок, как правило, всегда открытый, что дает возможность покрыть нагревательной пленкой всю его площадь и обеспечить больший обогрев помещения.

Инфракрасная пленка хороша тем, что если поломка одной секции не влечет за собой выход из строя всей системы отопления

Кстати, существует заблуждение, что при установке ИК-пленки на потолке пол останется холодным. На самом деле пол тоже будет нагреваться в разумных пределах, как стоящая мебель, поэтому гулять по нему будет приятно и совсем не холодно.

Другое название инфракрасной пленки — ПЛЕН, от аббревиатуры «пленочные лучистые электрические обогреватели».

Установка инфракрасного обогревателя

В случае, если вы все же решили не ставить пленку, а установить полноценный ТЭН, стоит знать, как правильно установить его самостоятельно.

А если вы все еще сомневаетесь в выборе, вот несколько преимуществ инфракрасного обогревателя:

Потолочный инфракрасный обогреватель не сушит воздух;
КПД инфракрасного обогревателя более 90%;
Инфракрасный обогреватель не выделяет вредных веществ, а также аллергенных элементов;
В отличие от других видов обогрева, инфракрасный обогреватель нагревает не только воздух, но и предметы и людей в помещении;
Долговечность, срок службы более 20 лет.
Низкая стоимость оборудования, которое быстро окупается за счет экономии энергии;

Как видите, у инфракрасного обогревателя много преимуществ.

Не устанавливайте инфракрасный обогреватель вблизи постоянного места жительства человека. Это может привести к перегреву и быстрой утомляемости

Отдельно стоит упомянуть, что после определенного нагрева помещения автоматически выключается ИК-обогреватель, что позволяет утром выходить из дома и не беспокоиться о большом расходе электроэнергии.

И установить такой обогреватель не составит труда: прикрепить его к потолку можно либо с помощью кабелей, либо с помощью специального комплекта, идущего в комплекте с обогревателем. В том же наборе вы найдете инструкцию по эксплуатации.

Этапы установки ИК обогревателя на потолок:

Надежно закрепите удерживающие крюки или планки к потолку;
Если модель отопителя была разобрана, то соберите ее;
Сверху на крыше каменки вы увидите крючки или другие крепления, предназначенные для крепления к потолочным крюкам или рейкам.Соедините их болтами.
Убедитесь, что нагреватель надежно закреплен. И если все в порядке, то процесс установки окончен.

Теплый инфракрасный потолок

Помимо очевидных и уже упомянутых преимуществ инфракрасного потолка, он имеет еще и технические особенности, которые порадуют современного человека.

Все модели инфракрасных потолков отлично работают без фонового шума

Технические характеристики ИК-потолка:

Во всех современных моделях ИК-потолка есть возможность управлять отоплением с помощью обычного смартфона.Однако для этого вам придется купить дополнительный модуль. Но по цене недорого.
Тепло, излучаемое инфракрасным потолком, не наносит вреда окружающей среде. Именно это тепло излучает солнце.
Чтобы нагреть один квадратный метр, вам нужно всего десять ватт энергии.
Примерное время обогрева помещения стандартных размеров — 10 градусов за 40 минут.
Установить приборы могут даже новички.

Инфракрасный потолок: отзывы покупателей

Лучший способ узнать о новом продукте — это прочитать отзывы людей, которые уже попробовали это нововведение.Предлагаем вам ознакомиться с мнением людей, которые уже установили в своем доме инфракрасный потолок.

Кстати, ИК-потолки очень популярны у жителей северных регионов нашей страны.

Инфракрасный потолок — это значительная экономия вашего бюджета, так как он не требует времени на нагревание избыточных воздушных потоков

Несколько отзывов об инфракрасном потолке:

«Я живу в городе, где на отопление нужны огромные деньги.А два года назад муж узнал от кого-то на работе, что есть такой новый вид отопления — ПЛЕН. Почитал обзоры в Интернете, которых было очень мало, и так ознакомился с информацией об этом товаре. И в то время в России ИК-потолки были не так популярны, и материала было очень мало, но мы все-таки определились и заказали. Стоимость PLEN его уже полностью отбита, результатом мы довольны. Хорошо греется! «

«Особенно доволен системой автоматического отключения.Я живу в своем доме, поэтому основным средством отопления была дровяная печь. И, как известно, оставлять его гореть не всегда безопасно. Поэтому топить нужно было только по вечерам, а в холодный дом приходить. В этом плане ПЛЕН — палочка-выручалочка! Я его роль совершенно не приукрашиваю, это очень удобная система. Рекомендую. «

«Не могу сказать, что это лучший вариант обогрева — все альтернативы не перепробовал, но к пленочной системе никакого отношения не имел, а дома есть ИК обогреватель, и сказать не могу ничего плохого в этом.«

Монтаж теплого инфракрасного потолка (видео)

Однако лучший вариант узнать о преимуществах товара — это купить и попробовать сами. ИК-обогреватели пока нельзя назвать популярными на рынке, но их преимущества перед водно-электрическими системами очевидны. Если вы заботитесь об экономии на отоплении, то покупайте и пробуйте ИК-потолки!

Укладка теплого пола — виды, стоимость, преимущества и недостатки | Идеи дизайна интерьера

Содержание артикула:

Электрический теплый пол

Теплый пол с горячей водой

Сравнение двух систем отопления

Альтернативное отопление — инфракрасное отопление

Преимущества и недостатки теплого пола

Стоимость теплого пола и возможности экономии

Пол, подходящий для полов с подогревом — Примеры

Почва когда-то считалась роскошной эксклюзивной альтернативой традиционным системам отопления.Тем не менее, быстрое развитие технологий в настоящее время скорее предлагает возможности для людей, которые хотят установить теплые полы Какие типы систем отопления доступны, стоимость и как сохранить преимущества и недостатки каждой системы . — это и угадываем скорее неудачник!

Укладка полов с подогревом — Обзор вариантов

Подогрев полов часто предпочтительнее из-за однородного и комфортного тепла, которое они распределяют в пространстве.В основном предлагаются два варианта теплого пола — теплый пол с подогревом полов или теплый пол. Однако важно быть тщательно проинформированным об этих двух видах и хорошо подготовиться, прежде чем такая система будет установлена в доме. Таким образом, теплые полы эффективны, в первую очередь, хорошо утеплено помещение. Это касается не только почвы, но и потолка, стен и окон. В отличие от традиционных систем отопления с подогревом, тепло равномерно распределяется в помещении.Напольное отопление поддерживает нижнюю температуру, например, по отношению к дымоходу. Это экономит расходы на отопление.

Разместите электрический теплый пол

Электрический теплый пол занимает меньше места по сравнению с отопительной водой. Идеально подходит как для нового строительства, так и для строительства. Кто хочет сделать ремонт в своей квартире, должен придерживаться некоторых основных правил при установке. Во-первых, необходимо убедиться, что старое напольное покрытие удалено полностью.Затем на электрически уложенное ковровое покрытие укладывается слой подходящего утеплителя. Следующий шаг очень важен — правильный выбор напольного покрытия играет важную роль в эффективности. Материалы, которые подходят для теплых полов, часто указываются на упаковке.

Важные характеристики электрического теплого пола:

+ Простота установки, подходит для строительства

+ Подходящий пол — плитка долго сохраняет тепло, дерево не подходит

+ Диапазон — подходит в качестве водонагревателя для ванной, кухни, коридора или балкона из стекла

— Довольно дорого — больше подходит как дополнительная система отопления колодца.Термостат может сэкономить тепло и деньги.

— Reraparaturarbeiten часто бывает очень трудно достичь, потому что ковры разные в разных слоях почвы

Укладка теплого пола водой

Полы с подогревом работают с горячей водой очень нравится электрическая версия. Вода подается в пластиковую или медную трубку. Важно иметь бойлер, в котором вода нагревается, а затем пропускается через систему.Сегодня доступно множество вариантов. Однако гораздо проще интегрировать пол Waser в новостройку в здании. Трубки больше, поэтому для системы отопления с горячей водой требуется гораздо больше места, чем для электрического ковра. Но здесь вы можете даже переместить на землю — просто нужно соблюдать несколько основных правил. Необходимо установить так, чтобы винтовые трубки были возможны наханеинандером. Это позволяет регулярно вводить тепло в комнату.

Сравнение электрического теплого пола и горячего водоснабжения

Выбор между горячей водой и электрическим напольным отоплением зависит от личных потребностей и должен быть тщательно обсужден с экспертами и профессионалами заранее.Пол, монтируемый как единственное отопление в доме, или совмещенный с другими типами систем отопления, также является вопросом, который необходимо уточнить заранее. Если во всех случаях объединяется несколько нагревателей, каждый из них должен работать отдельно.

— Электрический пол с подогревом занимает меньше места по сравнению с водяным отоплением

— Электрический обогреватель идеально подходит для небольших помещений и помещений исключительной формы.

— Электронагреватель можно установить быстро — тоже можно передвигаться сам, но электрик должен работать на линии.

— Каменку должны устанавливать профессионалы, которые не только соответствуют трубкам, но и подключаются к паровому котлу.

Альтернативный обогрев — инфракрасный обогрев

Инфракрасный обогреватель грунта является альтернативой, которая также полезна для здоровья и кармана. Принцип прост, но эффективен — инфракрасный свет нагревает не воздух, а предметы — стены, пол, потолок, людей и животных. Инфракрасные системы обогрева создают среду, в которой земля теплее потолка.Установка аналогична установке электрических полов с подогревом, но ковровые покрытия тоньше и их легче укладывать. Этот метод эффективен. Следует учитывать следующие преимущества и недостатки:

Преимущества лучистого отопления:

+ Снижает потребление энергии и снижает расходы на отопление.

+ В отличие от обычных радиаторов, воздух в помещении не циркулирует — это хорошо для аллергиков.

+ Равномерно нагреваются ступни и голова.

+ Инфракрасное отопление меньше по сравнению с другими традиционными системами отопления и каминами.

+ Волновой обогреватель занимает мало места

— Инфракрасный обогреватель необходимо запитать днем и по почте. Хотя это дешевле, чем обычные электрические теплые полы, стоимость даже выше по сравнению с отоплением газом.

Преимущества и недостатки теплых полов

+ Экономия места — отопление не требуется

+ Равномерное тепло по всей комнате

+ Идеально подходит для традиционного холода, как пол из камня или плитки

+ Подходит для нового и существующие здания

+ Можно установить даже частично

— Повышает стоимость электроэнергии

— Требует некоторой подготовки и полного ремонта в старом

— Медленно обогревает комнату

— Все системы теплых полов не могут полностью заменить обычное отопление

— Сложно ли отремонтировать

— Есть вариант негибкий

Прокладывать теплый пол — это затраты сопутствующие

Кто хочет этаж, нужна подробная смета заранее.Следующие факторы играют роль в ценообразовании:

— Какое здание отапливается. Новые здания предлагают некоторую гибкость. Когда можно установить стандартные продукты. Если он старый, как правило, затраты выше — это из-за количества нагревательных матов.

— Изоляция и изоляция — необходимо рассчитать дополнительные расходы на плохо изолированное помещение.

— Какова площадь пола и напольное покрытие, которое будет уложено позже. Плитка экономит деньги и эффективно регулирует тепло по всей изолированной древесине.Если вы все же хотите деревянный пол

Принципиальные затраты на электрические теплые полы составляют от 40 до 100 евро. Стоимость может сильно варьироваться в зависимости от вышеуказанных критериев, поэтому рекомендуется получить несколько предложений. Монтаж и материалы для теплых полов с горячей водой стоят немного дороже — от 50 евро. Здесь также разную роль играют требования — всегда рекомендуется обращаться за советом к профессионалам.

Грунт играет важную роль — отвод тепла напольного покрытия, такого как плитка или каменные плиты, снижает эксплуатационные расходы примерно на 10%.Регулярное обслуживание — согласно спецификации производителя обязательно. Сэкономьте деньги, и если проблемы можно будет обнаружить на раннем этапе. Хорошая экономия предлагает комбинации денег между

Power Mat доказательство

Укладка полов с подогревом — Ремонт старого здания

Установка полов с подогревом — области под Möblen находятся не отапливается

Правильное планирование имеет важное значение для надлежащего обогрева — обогрев для приготовления пищи

Планировка кухни — электрические полы с подогревом

Горячие блюда на зиму — план нагрева

Полы с подогревом идеально подходят для ванной комнаты

Полы с подогревом горячей водой — Монтаж

Изоляция и полы с теплым полом с покрытием горячей водой

Отопление в горячей воде

Теплоотвод пола — Каменная плитка с деревянным дизайном

Облицовка плиткой и обогрев полов с подогревом
Зимний сад с плиточным полом и
Отопление для ванной комнаты
Напольные покрытия, которые не подходят для полов с подогревом
Всегда на обогреве и комфорте: 33 идеи для тепла и уюта в доме — камин как Mittelpunkt 10 простых советов по экономии, снижение затрат на отопление

Монтаж пленочного теплого пола

Расчет мощности пола под квадратуру комнаты

Подготовительные работы

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного пленочного теплого пола цена за работу в Москве

Инфракрасный теплый пол: Где лучше использовать?

Достоинства инфракрасных полов

Почему стоит доверить монтаж пленочных полов специалистам компании «Сан Саныч»?

Укладка инфракрасного пленочного теплого пола Caleo

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

Видеоинструкция по монтажу инфракрасного теплого пола Калео

Авторизация на сайте

Регистрация

Инструкция по монтажу инфракрасного пленочного теплого пола

Монтаж инфракрасного теплого пола цена за м2 в Москве

Преимущества

Как проходит укладка + прайс лист

Ответы на вопросы

Как это работает?

Будет ли тепло доходит до поверхности, если у нас толстая плитка?

Это безопасно? Что если пол сгорит?

Как это влияет на организм? Не приведут ли волновые колебания к плохому самочувствию?

Как произвести укладку пленки инфракрасного теплого пола под ламинат

Необходимые материалы

Ограничения температуры

Составление плана

Расчет мощности

Подготовительные работы

Укладка пленочного пола

Советы по настилу ламината

Укладка инфракрасных теплых полов под ламинат: правила выбора, монтаж, цены

Виды и нюансы выбора

Сколько стоит?

Расчет стоимости

Устройство инфракрасного пола под ламинат на покрытие

Самостоятельный монтаж ИК теплого пола

Материалы

Технология работ

Заключение

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Вариант 2: Вырежьте часть раствора между плитками.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Установка системы лучистого отопления

Рекомендуемые статьи

Укладка основания под теплый пол. Подложка под теплый пол: как выбрать? Подложка под теплый пол — фольга. Пробковый материал

Основные характеристики

Особенности монтажа подложки под ламинат на теплый пол

Пошаговый алгоритм укладки подложки под ламинат на теплый пол

Основание для полов с подогревом с жидким теплоносителем

Подложка под теплый электрический пол

Укладка подложки под теплый инфракрасный пленочный пол

Разновидности системы теплого пола

Критерии выбора основания под теплый пол

Подложка под теплый электрический пол

Подложки под водяной теплый пол

Прочие нюансы выбора подложки

Какой должна быть подложка под теплый пол: особенности укладки

Как выбрать подложку под теплый пол?

Технология укладки: секреты специалиста

Выбор материала

Подложка под ламинат

Под теплым водяным полом

Под пленочный (инфракрасный) теплый пол

Шаги установки

Секреты монтажа подложек под инфракрасный пол

Видео-презентация подложки для водяного теплого пола

Зачем нужна подложка в теплый пол

Основные правила выбора

Водяной теплый пол: выбор основания и особенности его укладки

Выбираем подложку исходя из финишного покрытия

Какой пол для теплого пола лучше всего?

Плитка

Бетон

Деревянные полы

Ламинат

Виниловые полы

Ковровые покрытия
