Уклон 50 трубы: Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.

Содержание

Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.

Основной частью канализационной системы является сеть трубопроводов, которые, как правило, монтируются не горизонтально, а под наклоном, обеспечивая отведение жидких отходов от места сброса самотеком. Чтобы избежать засорение каналов нечистотами, важно знать, какой уклон канализационной трубы устанавливать.

Почему важен уклон канализации?

Канализационные магистрали не укладываются горизонтально. Мало того, согласно требованиям СНиП, система должна иметь уклон канализационной трубы, соответствующий настоящим правилам. Почему градиенту отводится такое важное значение? Чтобы уровнять скорость стока жидких отходов и твердого мелкого мусора.

Большинство мастеров-любителей, занимающихся прокладкой канализации самостоятельно, совершают 2 главные ошибки:

  • Устанавливают угол наклона меньше рекомендованного. Отведение отходов происходит медленно, что способствует засорению. Даже сточные конструкции для ванн, по которым движется исключительно вода, со временем засоряются, поскольку на их внутренних стенках откладывается осадок, образующий пробку. Если уложить под низким углом отвод от унитаза, появятся проблемы со смывом и добавится неприятный запах гниения нечистот.
  • Уклон канализационной трубы больше рекомендуемого. В этом случае сток жидких отходов происходит быстрее твердых, вследствие чего последние налипают на стенки трубопровода и начинают разлагаться. Это приводит к появлению зловоний и засорению. Канализацию придется чистить ежемесячно.

ПНД трубы в нашем каталоге

Нормы СНиП имеют рекомендательный характер, но игнорировать их весьма глупо, поскольку все параметры были рассчитаны на основе многолетнего опыта и законов физики.

Правильный уклон

Как определить угол наклона трубопровода? Воспользоваться СНиП, где все значения указаны в виде десятичной дроби: 0.035, 0.025 и т.п. Дробь указывает на разницу высот между верхним и нижним концом участка трубы, равного 1 м.

Например, 0.035 укажет Вам на то, что верх выше низа на 35 мм.

Большинство трубопроводов обычно превышают длину 1 м. Поэтому для вычисления используют формулу: нужный уклон умножается на общую длину участка трубы. Например, нам нужно проложить магистраль длиной 10 м с уклоном 3.5 см на 1 метр. То есть разница между верхним и нижним концом метрового отрезка составляет 35 мм. Каково конечное значение? 3.5 см умножаем на 10 м. Получаем 35 см, то есть низ 10-метровой трубы будет на 35 см ниже верхнего конца, если провести условный горизонт.

Как уклон зависит от диаметра трубы?

Канализация, независимо от вида прокладки — внутренняя (внутри здания) или внешняя (проложена вне здания), монтируется под уклоном, на угол которого существенно влияет диаметр трубопровода. Чем меньше его значение, тем выше градиент наклона. СНиП рекомендует выбирать уклон канализационной трубы на 1 метр, исходя из таблицы:







Диаметр канализационных труб

Нормальный уклон

Наименьший допустимый

50 мм

0,035 (3,5 см)

0,025 (2,5 см)

100 мм

0,02 (2 см)

0,012 (1,2 см)

150 мм

0,01 (1 см)

0,07 (7 мм)

200 мм

0,008 (0,8 см)

0,005 (0,5 см)

Соблюдение вышеуказанных параметров гарантирует оптимальную работу канализационной системы. Если выставить рекомендуемый уклон нет возможности, уменьшите его до минимально допустимого значения. В этом случае риск возникновения засора возрастает, но незначительно.

Уклон внутренней канализации

Уклон получился больше положенного: решение проблемы

Не всегда есть возможность обеспечить должный уклон трубопроводу. Причиной может служить сложный рельеф местности либо что-то другое. Как поступить?

  1. Выставляйте трубу так, как возможно, но не превышайте значение перепада на 1 метр более, чем на 15 см. Установите на расстоянии друг от друга тройники вверх отводами, чтобы иметь доступ к системе для чистки. Это относительно бюджетный способ, но потребуется чистить систему чаще обычного, хотя не факт. Если слив воды интенсивный, то проблема может и не возникнуть. Снизить вероятность засорения можно с помощью использования полимерных труб, поскольку налипания грязи на них меньше.
  2. Где позволяют условия, прокладывайте трубопровод с рекомендуемым уклоном. Затем установите перепадный колодец, сделайте вывод и ведите трубопровод уже под нужным углом. Не исключено, что потребуется несколько колодцев. Этот способ относительно дорогой, но куда надежней.

Как проложить трубопровод с требуемым уклоном?

Чтобы определить, какой уклон канализационной трубы сделать на участке, возьмите уровень. Затем:

  • Прочертите на любой вертикальной поверхности линию с нужным уклоном, запомните место нахождения пузырька в колбе. Выставляйте трубы под наклоном, при котором пузырь находится в аналогичном положении.
  • Для метрового уровня с одного конца прикрепите подкладку нужной ширины. Этот метод используется на средних участках: на коротких он не работает, а на длинных — крайне неудобен.

Внутренняя канализация

Прокладка магистралей подразумевает установку труб под правильным углом, избежание их провисаний и деформации. Помните, что отводы от разной сантехники должны иметь разный уклон.

Для облегчения монтажа внутренней канализации можно воспользоваться стенами: начертите на них линии под нужным углом и по указанным меткам выставляйте трубу. Не используйте в качестве ориентира пол, он может быть неровным. Возьмите уровень и установите реальный горизонт. От него и отталкивайтесь, чертя вспомогательную линию. Используйте указанную выше формулу и высчитайте перепад, затем нанесите на стену ориентир, задирая дальний конец.

Внешняя канализация

По внешнему участку канализационный трубопровод прокладывается по траншее. Важно сделать трассу с минимальным количеством поворотов и изгибов, поскольку они являются потенциальными участками засорения. В идеале — по прямой. Если это невозможно, используйте тройники в местах, где нужно оборудовать изменение направления магистрали. Труба должна выводится немного выше уровня грунта. Обязательно установите заглушку на тройник.

Дно траншеи делается максимально ровным, чтобы исключить провисание трубы. Копать нужно вглубь на 20 см ниже необходимого уровня, чтобы выложить подушку из песка. На коротком расстоянии и при незначительном уклоне дно можно оставить ровным. Если трубопровод более протяженный и со значительным углом, придется копать траншею под нужным уклоном. Необязательно соблюдать точные значения, нужного градиента можно добиться подсыпкой песка. Из траншеи нужно убрать все камни, корни и т.п. Дно уплотняется, перед монтажом оно должно иметь уплотненное основание.

Уклон канализации — Доктор Лом

«П.18.2 СНиП 2.04.01-85 (2000) при несоблюдении условий по скорости и наполнению из-за недостаточного расхода сточных вод рекомендует безрасчетные участки трубопроводов диаметром 40-50 мм прокладывать с уклоном i = 0,03, а диаметром 85 и 100 мм — с уклоном i = 0,02. Согласно СП 40-107-2003 в таких случаях уклон должен быть не менее 1/D.»

где D — в миллиметрах. Как видим, старый СНиП более строг, а согласно СП уклон может быть меньше.

Вот в принципе и все, что нужно простому человеку знать об уклоне канализации. Больше подробностей в статьях «Расчет внутренней канализации. Теоретические предпосылки» и «Пластиковая канализация. Основные правила монтажа».

Тем не менее люди продолжают задавать вопросы по уклону канализации, а я — них отвечать. И чтобы таких вопросов в будущем было меньше, я свел подобные вопросы в эту отдельную статью.

17-02-2013: александр

Здравствуйте, подскажите что будет с системой канализации (ду 50 пластик ) в квартире проложенной с уклоном 1,5 см на 1 м


17-02-2013: Доктор Лом

Это немного меньше рекомендуемого уклона, но в принципе все должно работать нормально, особенно если участки горизонтально проложенных труб небольшие.


22-06-2013: борис

подскажите достаточен ли наклон в 2см на метр 110 труб при расстоянии до ямы в 20 метров


22-06-2013: Доктор Лом

Да, достаточен.


10-07-2013: Антон

Здравствуйте. Подскажите, в частном доме до колодца 70 метров. Какой должен быть уклон и на какое расстояние от поверхности земли должна проходить труба.


10-07-2013: Доктор Лом

Уклон зависит от диаметра труб и объема сточных вод. Для труб диаметром 100 мм при небольшом объеме сточных вод можно использовать уклон 1.5-2 см/м, но если расстояние до колодца большое и есть ограничения по глубине колодца, то имеет смысл произвести более точный расчет. Глубина заложения канализации зависит от глубины промерзания грунта в вашей местности.


11-08-2013: Владислав

Здравствуйте.Подскажите, в частном доме от унитаза до стояка 2.5м наклон трубы составляет 30 см(труба на 100).Не будет ли засоряться?


11-08-2013: Доктор Лом

Не должен. Так как уклон у вас близок к максимально допустимому. Для большей уверенности почитайте статью «Расчет внутренней канализации» ссылка есть в статье.


16-04-2014: Вадим

Добрый день. Подскажите пожалуйста, будет ли правильно поставить мойку на кухне в дальнем углу при этом длина канализационной трубы будет до 6-метров и 5-ть углов под 90 градусов? Будет ли хорошей стек воды или надо переносить поближе мойку? Спасибо.


16-04-2014: Доктор Лом

В таком расстоянии ничего страшного нет, а вот переходы лучше выполнять отводами по 45 градусов, ну и для надежности предусмотреть одну-две прочистки в местах изменения трассы.


16-04-2014: Вадим

Спасибо. А если труба 50 мм, то уклон 2 см на 1 метр хватит? Или может что-то Вы посоветуете?


16-04-2014: Доктор Лом

Вообще-то минимальный и рекомендуемый уклоны приводятся в статье, но вы также можете посмотреть статьи в разделе «Расчет канализации», в которых вопрос определения уклона рассматривается более предметно


24-06-2015: Анна

Здравствуйте! Подскажите, пожалуйста, какой можно сделать самый минимальный уклон канализации к унитазу, протяженность трубы до унитаза 6,5 м,идет по полу в доме, труба без изгибов, будет зашиваться. За унитазом будет ванна, раковина. Сантехники приходили, говорят, что 0,5 см на метр хватит, мол, у всех работает, к тому же фекалии будут смываться водой из раковины и ванны. Надо сделать минимально и правильно. Что вы посоветуете?


24-06-2015: Доктор Лом

В пункте 5 все достаточно подробно расписано. Если не хотите проблем в будущем, делайте уклон хотя бы 1.5 см на метр. Впрочем, можете посмотреть статью «Расчет внутренней канализации. Теоретические предпосылки». Там теме уклона уделено большое внимание.

Как правильно выставить уклон канализации на 1 метр СНиП

Грамотный монтаж канализационной системы невозможен без предварительных расчетов. Необходимо определить диаметр труб, скорость движения стоков и уклон канализации на 1 метр СНиП. Ошибки при выборе последнего параметра могут вызвать существенные проблемы в работе автономной канализации.

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

Соотношение диаметров труб и рекомендуемого уклона

Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

  • 50 мм – 0,025;
  • 100 мм – 0,012;
  • 150 мм – 0,007;
  • 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

Ошибки при выборе угла наклона труб

Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

  • Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
  • Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

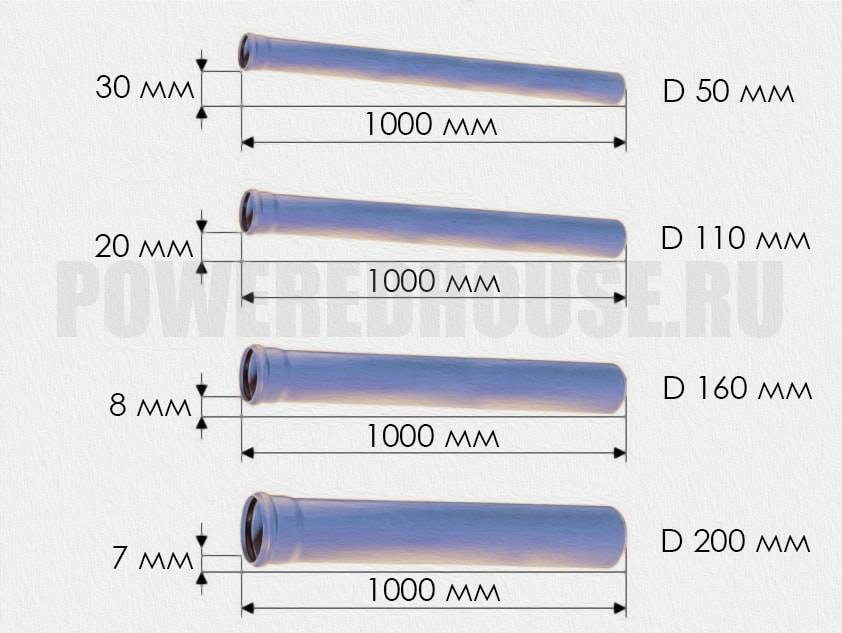

Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

  • 40-50 мм – 0,03;
  • 100 мм – 0,02;
  • 150 мм – 0,008;
  • 200 мм – 0,007.

Ошибки при монтаже трубопровода

Как рассчитать степень наполненности трубопровода

Для стабильной работы канализации важны такие показатели:

  • скорость течения стоков V;
  • наполнение канализационной системы K.

K=H/D,

H – высота уровня сточных вод;

D – сечение канализации.

Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.

Формула для расчета уклона труб

Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

V√(H/d)≥K,

K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

d – сечение трубы;

V – скорость потока.

Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

Рекомендации по монтажу внутренней системы канализации

В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

  • для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
  • соединение вертикальных участков под прямым углом допускается нормативами;
  • исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
  • на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

Схема размещения сантехники с уклоном труб

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

  • полиэтиленовая труба с верхним гофрированным слоем;
  • пластик;
  • чугун;
  • асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

  • 110 мм – 0,02 или 2 см на 1 метр;
  • 160 мм – 0,008 или 8 мм на 1 метр.

Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

  • шнур или веревка;
  • два колышка;
  • строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

  • создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
  • выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

как посчитать уклон канализации в процентах

Для стоковой системы нельзя устанавливать трубы в произвольном порядке. Незначительный  угол наклона конструкции канализации приведет к засорам. Если уклон большой, то появятся протечки и возникнет шум.

Уклон трубы зависит от ее длины, чем она длинней, тем больше уклон

Стенки канализационных сетей обрастают наслоениями со временем, так как в сточных водах содержаться мусор и остатки еды.

Оптимальный угол отображается в сантиметрах. Существуют специальные нормативы и проводятся расчеты для его определения.

Как правильно рассчитать уклон

Чтобы рассчитать угол наклона для определения высоты наклона данное значение умножается на длину магистрали. Полученная цифра отображает перепад расстояний между началом и концом изделия.

Создавая проект важно учитывать повороты и соединения магистрали, а также точки сброса стоков.

Для сантехнического оборудования существуют нормы при создании отводов:

  • для умывальника подбираются изделия с диаметром от 40 до 50 мм, а минимальный уклон канализации от 0,25;
  • для унитазов данное значение равняется 0,12 – 0,02.

При установке наружных систем проводятся расчеты. Для этого используется трубопровод большего диаметра, чем при монтаже внутридомовых коммуникаций.

Применяются следующие правила:

  1. Для труб диаметром 150 подбирается уклон в 0,08.
  2. При применении конструкций с сечением 200 мм, наклон берется 0,07-0,05.

Есть ограничения по возможному  значению. Для наружной схемы показатель равняется 0,15. Угол наклона канализации на 1 метр равен 15 см.

Постепенное снижение  выполняется, чтобы твердые вещества в системе находились во взвешенном состоянии. Это предотвращает налипание на поверхность стен конструкций.

На коротких участках, от раковины до ванной, не так важно считать уклон.

Для определения нужного понижения используется уровень, так как не все полы отличаются ровной поверхностью.

Если не получается сделать нужный наклон. То выбирается предельно допустимый уровень снижения. Труба 150 имеет значение в 0,07. Для магистралей в 200 мм – 0,05.

В многоквартирных зданиях конструкции укладываются с равномерным понижением. При этом происходит бесперебойное течение стоков. Если нарушается уклон канализационной трубы, то ветка изгибается, и происходят засоры.

При проектировании канализации учитывается нижняя отметка трубопровода. Таким местом считается введение системы в стояк.

Значение высоты, на которую поднимают магистраль, зависит от ее протяженности и сечения.

Очень важно сделать правильный уклон канализационной трубы

Если наклон недостаточный, то скорость жидкости по проводящим конструкциям замедлится. При этом возникнет застой воды. Большой уклон повлечет проблемы. Образуется засор, и сорвутся водяные затворы.

Оптимальный уклон канализации на 1 метр способствует скорости в 0,7-1 метров в секунду. При этом твердые вещества не оседают на стеновых поверхностях, а находятся во взвешенном состоянии.

Наклон внутреннего трубопровода

Постепенное снижение и значение снип трубы зависит от определенного сечения. В ванной и на кухне применяются различные магистрали. Водоснабжение и канализация выполняется с учетом определенных параметров.

При установке унитаза используются магистрали с сечением в 100 мм, при этом снижение  варьируется от 0,012 до 0,02.

Для умывальников, ванной и раковины на кухне подбираются изделия в 50 или в 40 мм. При этом нормальный угол трубы считается 0,035-0,025.

Для точного расчета применяется пузырьковый уровень. Если сразу выбрать нужный инструмент в дальнейшем не придется переделывать канализационную систему.

При монтаже внутренней канализации применяются следующие рекомендации:

  1. Нельзя применять повороты магистралей под прямым углом. Рекомендуются отводы под углом в 45 градусов.
  2. Если элементы располагаются вертикально, то используются прямые углы.
  3. При поворотах конструкции выполняются специальные соединения для контроля конструкции.

Если трубы небольшой протяженности, то уклон в процентах выполняется больше нужного.

Вносить изменения в снип уклоны запрещено. Это приведет к нарушениям гидродинамических характеристик. При этом возникнут гидроудары. В некоторых случаях выполняется контруклон.

Канализационная конструкция – это самотечная система. Для ее нормальной работы и нужно определить уклон. Это означает, что магистрали укладываются не горизонтально, а с наклоном, чтобы жидкость стекала естественным образом.

Необходимо правильно посчитать уклон. Данное значение составляет примерно два см на один погонный метр магистрали. Это означает, что каждый метр контура выполняется ниже предыдущего на два сантиметра. Все значения по снип определяют еще на стадии проектирования.

Угол магистрали измеряется в сантиметрах. Это не делается в градусах, чтобы исключить ошибки при монтажных работах. Подобные недочеты приводят к заторам и пробкам, что потребует очистки конструкции.

Стандарты на трубы для канализации

Наружные сети водоснабжения и канализации содержат стандартные размеры для укладки системы. Диаметр наружных магистралей больше внутренних конструкций.

Превышать допустимые значения не рекомендуется, чтобы не произошло забивания и заиливания.

Для элемента с диаметром в 150 мм уклон потребуется в 0,008. Для большего сечение данное значение уменьшается.

При большом наклоне жидкость не будет очищать стены от твердых нечистот и просвет со временем сузится.

Размеры пластиковых элементов для канализации зависят от области применения: внутренняя или наружная канализация.

ПОСМОТРЕТЬ ВИДЕО

У наружных изделий будет больше толщина стенок. Бывают следующие стандартные трубы:

  1. Трубы из полипропилена имеют следующие стандартные размеры сечения: 50, 40 или 110.
  2. Изделия из полиэтилена высокой плотности выполняются смотанными в катушки. Они бывают безнапорными и напорными. Их диаметры 50, 90 или 110.
  3. Магистрали из поливинилхлорида бывают в сечении от 10 до 315 мм.

Трубы для канализации отличаются устойчивостью к влиянию агрессивной среды. Качественная продукция характеризуется гладкостью, что предотвращает образование засоров. Укладываются трубы в производственные и бытовые грунты. Трубы отличаются низкой теплопроводностью, что предотвращает промерзание.

выгодные условия по монтажу дренажа и канализации тел. +7 (800) 234-19-93

Зачастую, планируя канализацию, делают самотёчные системы. В них отходы продвигаются по трубам из-за воздействия силы тяжести. Для правильного функционирования такой конструкции все трубы должны лежать под уклоном, самая нижняя точка входит в септик или в магистраль канализации. Нужно ознакомиться с понятием минимального уклона водоотводных лотков, чтобы конструкция работала без перебоев.

Первоначально решается вопрос о том, будут двигаться стоки своим ходом или под давлением насоса. В основном выбор падает на первый вариант, поскольку нет зависимости от наличия электроэнергии.

Уклон просчитывается очень тщательно. При сильно маленьком будет застой воды в трубопроводе, возможны засоры. При очень резком уклоне вода будет утекать очень быстро, не убирая твёрдые отходы, что также чревато засорами.

На какие данные нужно обращать внимание при выборе минимального угла? Скорость продвижения сточной воды – самый важный показатель. Уклон не должен быть слишком большим, чтобы не снизить способность водоотвода к самоочищению. Также в этом случае работает канализация очень шумно, повышается уровень стирания внутренних стенок трубопровода. Оптимально, если жидкость по трубам будет продвигаться со скоростью 0,7-1 метр за секунду.

Важно! Угол наклона не стоит измерять в градусах. При этом погрешность будет слишком большая. Величина выражается в сантиметрах на погонный метр.

Есть несколько правил, которых стоит придерживаться при оборудовании канализации в коттедже:

  • ·если труба имеет диаметр 40-50 мм, то нужно выдерживать уклон 3 см/м;
  • ·если труба с большим диаметром – 85-110, то уклон также меньше – 2 см/м.

Правильно определить параметры можно после расчётов. Для этого нужно использовать формулы, которые приводятся в СНиП. Если проектируются стандартные системы, то зачастую подходят готовые данные уклонов, указанные в специальной документации.

Специфика разработки канализационной системы внутреннего и наружного типа отличается. Для внутренней разводки больше подходят трубы в 50 мм, а под унитаз в 110 мм.
Есть несколько общих рекомендаций:

  • ·трубопровод не может при повороте создавать прямой угол. В случае необходимости отводку делают под углом 45 градусов;
  • ·на местах поворотов стоит использовать специальные резиновые фитинги для того, чтобы контролировать и прочищать систему;
  • ·при небольшой продолжительности ветви уклон может быть чуть больше нормы;
  • ·на одной ветви не может меняться уклон трубопровода, чтобы трубы преждевременно не разрушались.

Несложные подсказки по поводу проектирования наружной канализационной конструкции:

  • ·трубопровод проходит по траншеям различной глубины, в зависимости от природных условий. Глубина места, где канализационную трубу будут выводить, 0,5-0,7 метра;
  • ·для выдержки правильного уклона делают специальный ориентир верёвкой;
  • дно канавы засыпается песком, чтобы создать амортизационную подушку. После его трамбования уровень измеряется повторно.

Калькулятор уклона дренажной трубы (в соответствии с Международными правилами по сантехнике)

Этот калькулятор уклона дренажной трубы рассчитает уклон и общее падение (падение) дренажной трубы на заданной длине трубы.

Напоминаем, что на этой странице есть партнерские ссылки. Если вы покупаете через них, я получаю небольшую комиссию. Если вы выбрали покупку по этим ссылкам, я искренне благодарю вас за вашу поддержку! — Джейк

КАЛЬКУЛЯТОР НАКЛОНА СЛИВНОЙ ТРУБЫ

Анатомия дренажной трубы

На следующей диаграмме показаны различные термины, которые используются в калькуляторе:

Как пользоваться калькулятором

Сначала определите диаметр трубы, с которой вы работаете. Для бытовых раковин диаметр сливной трубы часто составляет 1,5 дюйма или 2 дюйма. Сливные линии унитаза часто бывают 3 или 4 дюйма. Все светильники в вашем доме будут подключены к основной дренажной линии, которая обычно имеет диаметр 4 дюйма.

Если вам нужно узнать толщину, внешний или внутренний диаметр трубы из ПВХ, воспользуйтесь этим калькулятором.

Затем измерьте длину трубы, с которой вы работаете. Это позволит рассчитать полное падение (или падение) трубы. Если вы просто хотите увидеть требуемый уклон на фут, пропустите этот шаг.

Нажмите «Рассчитать», чтобы увидеть результаты.

Если вы хотите упростить задачу при получении правильной высоты звука, приобретите цифровой уровень вроде этого:

Он автоматически рассчитает угол любой трубы, на которую вы положите ее.

Международный кодекс сантехники

Наклоны, указанные в калькуляторе, зависят от диаметра трубы. Международный сантехнический кодекс устанавливает, какими должны быть эти уклоны.

Согласно Международному кодексу правил, 35 государств соблюдают Международный кодекс по сантехнике.Если вы живете в одном из следующих штатов, который не соответствует требованиям IPC, уточните требуемые уклоны дренажа в местном кодексе штата:

Аляска — Калифорния — Гавайи — Айдахо — Кентукки — Луизиана — Майн — Массачусетс — Миннесота — Монтана — Нью-Джерси — Северная Дакота — Орегон — Южная Дакота — Висконсин

Советы по расчету уклона дренажной трубы

    • Для достижения максимальной точности используйте самый длинный уровень из возможных.
    • Когда пузырек на уровне проходит примерно на 1/4 от линии, это примерно 1/4 дюйма уклона.Та же логика с уклоном 1/8 ″, 1/16 ″ и т. Д.

Внутренняя сантехника

    • Сначала установите компоненты из ПВХ / АБС всухую, чтобы обеспечить достаточное пространство для правильного уклона всей трубы
    • Ознакомьтесь с преимуществами и недостатками труб из АБС и ПВХ здесь
    • Для установки наклонной трубы может потребоваться небольшой поворот концевого фитинга (колена или тройника).

Французские водостоки

    • Чтобы рассчитать гравий для французского водостока, воспользуйтесь калькулятором французского водостока
    • После расчета полного падения трубы убедитесь, что конец французского водостока будет стекать на дневной свет, а не под землей.
    • Сделайте траншею достаточно глубокой, чтобы заглубить всю трубу (кроме конца)
    • Взвешивайте трубу перед засыпкой, чтобы труба не поднималась

При установке дренажной трубы всегда следите за тем, чтобы она имела правильный уклон по всей длине трубы, чтобы предотвратить дублирование и переполнение.Это сохранит вашу водопроводную систему в хорошем состоянии и сделает вас счастливыми.

Расчет уклона дренажной трубы | DoItYourself.com

Точный расчет уклона дренажной трубы имеет важное значение для правильной работы сантехнических приборов. Согласно водопроводным нормам, сливная труба должна иметь уклон минимум 1/4 дюйма на фут и максимум три дюйма на фут или вертикальный. Уклон менее 1/4 дюйма на фут вызовет постоянные засорения слива, а уклон более трех дюймов позволит воде стекать без твердых частиц.Рассчитать уклон дренажной трубы очень просто.

Шаг 1. Выполните измерения

Первое, что вам нужно сделать, это провести измерения. Вам нужно знать расстояние, которое должна пройти линия отходов, прежде чем вы сможете делать что-либо еще. Иногда это может быть очень сложно, в зависимости от расположения линии. Однако это абсолютно необходимо.

Материалы дренажной трубы источника на Amazon

Шаг 2. Планирование дренажного маршрута

После определения длины дренажной линии можно спланировать дренажный маршрут.Некоторые стоки будут двигаться по прямой линии, другие будут изгибаться, а третьи сделают повороты на 90 градусов. Используйте карандаш и бумагу, чтобы наметить маршрут слива, помня, что вы хотите, чтобы сток был как можно короче. Чем длиннее слив, тем больше вероятность засорения в будущем.

Шаг 3 — Определение длины слива

С помощью длины и маршрута вашей сливной линии вы можете определить длину трубопровода. Вам необходимо приобрести водопроводную трубу той длины, которую вы рассчитали на основании замеров и прокладки сливного трубопровода.Когда вы идете в местный магазин товаров для дома, не забудьте купить необходимые компоненты для любых поворотов и поворотов. У них будет широкий выбор соединителей для труб.

Окончательная длина слива абсолютно необходима для расчета правильного уклона сливной линии.

Шаг 4 — Расчет уклона

Имея окончательную длину дренажа, вы можете окончательно рассчитать уклон. Помните, что сливной трубопровод должен иметь уклон минимум 1/4 дюйма на фут и максимум три дюйма на фут или по вертикали.

Вот пример: если ваша окончательная длина водостока составляет 15 футов, и вы собираетесь наклонять линию с минимальным уклоном 1/4 дюйма на фут, слив должен иметь уклон в общей сложности 3 3/4 дюйма от начала. трубы до конца. Чтобы определить уклон, умножьте уклон на длину линии, в данном случае 1/4 на 15.

Расчет уклона вашей дренажной трубы может быть таким простым или более сложным. Если ваш дренажный маршрут требует изгиба или поворота, вам необходимо рассчитать уклон каждого отрезка трубы отдельно.

Если вам нужно проложить более длинную дренажную трубу, не занимая много места, вы можете выбрать более глубокий уклон до трех дюймов на фут. Например, если вы хотите проложить ту же 15-футовую дренажную трубу с уклоном три дюйма на фут, слив должен иметь уклон в общей сложности 45 дюймов от начала до конца. Чтобы определить общий уклон, умножьте три на 15.

Совет: При покупке трубы и фитингов приобретите несколько подвесов для труб. Есть J-образные крючки, размер которых соответствует размеру трубопровода, и это самый простой тип подвески.Начните в начале бега с первой подвески и используйте уровень торпеды на следующей локации, обычно в четырех футах от первой. Продолжайте это делать, и по мере того, как вы дойдете до конца пробежки, пузырь на уровне должен нарушать линии уровня, противоположные направлению, в котором движется ваша труба. Пузырь должен быть примерно на 1/8 дюйма за линией на высокой стороне дренажа или там, где вы начали пробежку.

Марк Вандер Санде, профессиональный сантехник, внес свой вклад в создание этой статьи.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Обоснование правильного шага канализации и дренажа дома

Многие люди не уверены в правильности выбора шага на канализационной линии или в канализации дома. Термин «наклон» также часто используется и имеет то же значение, что и шаг. Принято считать, что 1/4 дюйма на фут трубопровода — это минимум для надлежащего шага канализационной линии. Для трубопроводов большего размера, таких как 8-дюймовая труба, на самом деле требуется меньший шаг из-за большей окружности трубы. Но есть и другие вопросы, касающиеся высоты тона, о которых следует помнить.

Участок канализации для дома или дома

Длина большинства канализационных линий в Квинсе, Бруклине, Бронксе и Статен-Айленде составляет 6 дюймов, если они не предназначены для очень больших зданий или для отвода большого количества дождевой воды. В случае 6-дюймовой канализационной линии минимальный рекомендуемый шаг составляет 1/4 дюйма на фут, или около одного фута для пятидесятифутового пробега. Иногда полевые условия, такие как препятствия или отсутствие свободного поля, не позволяют этого. В большинстве этих случаев, пока участок трубы проложен без каких-либо провалов (труба с обратным уклоном), канализационная линия по-прежнему должна нормально функционировать без необходимости какого-либо обширного обслуживания.

Канализационные линии с приделом

Многие люди не осознают, что существует ограничение на максимальное расстояние на канализационной линии, разрешенное кодексом. Департамент охраны окружающей среды Нью-Йорка и Департамент строительства Нью-Йорка ограничивают максимально допустимый шаг до 1 фута на каждые 4 фута трассы трубы. Ограничение шага предназначено для предотвращения попадания сточных вод с очень высокой скоростью потока в общественную канализацию и препятствования потоку в общественной канализации. В некоторых случаях это означает, что сток дома, выходящий из здания, возможно, придется опустить, чтобы уменьшить перепад высот.В некоторых редких случаях необходимо построить соединение стояка на общественной канализации, чтобы уменьшить величину уклона. Стояк — это вертикальное соединение, построенное над общественной канализацией. Подробнее о подключении к домовой канализации.

Схема стояка, утвержденная Департаментом охраны окружающей среды штата Нью-Йорк

Участок на водостоке

Правильная укладка в канализацию дома очень похожа на линию домашней канализации. Общее правило — 1/4 дюйма шага на фут бега. Однако в игру вступают и другие проблемы. Чрезмерное количество смолы может привести к тому, что сточные воды внутри канализации будут стекать очень быстро.Возможно, что, когда вода очень быстро проходит через сифон или через сифон для отдельного сантехнического прибора, вода из нижней части сифона может вытечь наружу и оставить сифон сухой. Сифон без водяной преграды в брюхе сифона может привести к утечке канализационных газов в дом. Рекомендуется использовать допустимые изгибы, чтобы уменьшить угол наклона трубы, попадающей в канализационный сифон. Другой, более рекомендуемый вариант — прокладка дренажной линии с меньшим уклоном, чтобы избежать ненужных изгибов.

Уровень помогает обеспечить правильный шаг

Три других момента, которые следует учитывать при установке дренажной трубы внутри здания:

  1. Все сантехнические устройства должны фиксироваться индивидуально, чтобы после сливного отверстия светильника оставался гидрозатвор. Двойное защемление любого сантехнического приспособления не допускается, и все ловушки следует размещать как можно ближе к приспособлению.
  2. Максимальное расстояние по вертикали, на которое дренажная линия может проходить от сантехнической арматуры до сифона, составляет 48 дюймов.Если установить трубу большей длины, сточные воды будут вытекать из сифона и удалять водный барьер. Сифон без водной преграды позволяет канализационному газу или другим неприятным запахам проникать в здание.
  3. Максимальная длина трубы по горизонтали, которая может быть установлена ​​от водопровода до установки сифона, составляет 24 дюйма.

Канализационно-канализационные системы

Все любят сэкономить деньги и даже делают это, выполняя часть работы самостоятельно.Однако имейте в виду следующие моменты. Канализационные и канализационные стоки должны служить дольше, чем это делает большинство людей! При правильной установке они практически не требуют обслуживания и работают без использования каких-либо механических устройств.

Мы мало думаем о сантехнических системах, потому что они обычно работают без сбоев. Тем не менее, люди продолжают думать, что небольшие знания в области сантехники позволяют им устанавливать водопроводные системы, включая канализационные и дренажные системы. Типичный результат — необходимость повторной работы, что стоит дороже, чем выполнение ее правильно с первого раза.Кроме того, во время такой установки возникают проблемы с безопасностью и здоровьем, а также возникают аналогичные последствия после нее.

Сифон дренажной линии

Наличие водопроводной системы, которая не работает должным образом или позволяет канализационному газу или другим ядовитым парам проникать в наши дома, безусловно, не стоит какой-либо потенциальной экономии. Наши информационные посты предназначены не как руководство, а как полезные инструменты для понимания основных принципов работы с сантехникой.

Лицензированные и застрахованные специалисты-сантехники, выполняющие эту работу, являются обязательными для длительной установки сантехники, которая также соответствует требованиям кодекса.

Получите БЕСПЛАТНУЮ консультацию специалиста сегодня!

Разрушителей мифов, альтернативное издание для ремонта дома: Pipe Slope

Просто потому, что мне надоело видеть жидкость-опережающую-твердую-на-крутой-
миф о склонах в сети ….


ссылка на форматирование

«Несколько лет спустя я поступил на курс колледжа, который мы назвали Sewer
.
101. Вы получили это; курс был на проектирование канализации и канализации
очистные сооружения. Профессор объяснял установку
канализация на крутых склонах.Он предлагал поменять трубопровод
материалы для канализации с уклоном более 30 градусов.
Я поднял руку, размышляя о проблемах, которые будут
столкнулся. Я думал, прав ли мой отец, или
сантехник был прав. Я спросил: «Если ты тоже трубу подкинешь
много, не будут ли жидкости стекать от твердых тел, в результате чего
увеличилось количество остановок? »
Профессор начал смеяться, когда я попытался скрыться под своим столом.
Он сказал: «Вы же сантехник, верно?» Он уже знал, что я был, потому что мы
говорил об этом много раз. «Ага», — это все, что я мог сказать.
«Я не знаю, почему они всегда учат водопроводчиков этому мифу. Может быть, это
потому что они хотят, чтобы они установили идеально выровненные коллекторы «.
Я, конечно, узнал, что меня подставляет профессор. Это свинец
к представлению нового уравнения. Уравнение вычислено
минимальный расход для удержания твердых частиц во взвешенном состоянии в канализационной системе.Модель
обратное уравнение вычисляет максимальный шаг перед
жидкости убегали от твердых тел. Конечно ответ на максимальный
шаг был бесконечен. Другими словами, вы никогда не сможете достичь этого.
Затем профессор спросил: «Каков максимальный шаг, который мы могли бы иметь для
?
проект? «Это просто — вертикальный стек!» Да, и в
стопка, твердые тела сначала приземляются на дно. «Простите ?!
»
«Вы поняли, твердые частицы приземляются первыми, а жидкости приходят и выбирают
их вверх и несите в канализацию.«
Большинство студентов просто восприняли все это. У меня глаза выпучены.
Это было сногсшибательно. Все, что я мог сделать, это вспомнить тот
канализационный коллектор с расстоянием 350 футов и высотой падения 150 футов. Модель
профессор только что сказал мне (косвенно, конечно), что нам не нужно
добавьте одну из этих вертикальных капель.
Если бы я знал тогда то, что знаю сейчас, длина этой канализации составила бы 2 фута
ниже уровня земли прямо вниз с холма. Канализации было бы
гудит, когда попадает в общественную канализацию.
Я давно забыл это уравнение. Но я узнал важный
урок. Спустя более 25 лет некоторым инструкторам по сантехнике все еще
лет.
учить, что если вы слишком сильно закрутите трубу, жидкость вытечет
из твердых тел. Но всем вам виднее.
Что касается 3-дюймовой трубы, вы можете укладывать ее на 1/8 дюйма на фут без
.
проблема. Конечно, при 1/4 дюйма на фут поток будет течь быстрее ».

Руководство по техническим критериям проектирования санитарной канализации

% PDF-1.4
%
319 0 объект
>
эндобдж
334 0 объект
> поток
752016-06-24T16: 01: 20.070-06: 00Acrobat Distiller 6.0 (Windows) robert_krehbiel1b2e242ae5d8d4e85d57dfb777c10c93f2135b981378553PScript5.dll Версия 5.2.22008-04-03T08: 12: 08.000-06.000: 008-04-03T08: 12: 08.000-06.000: 008-06-03 pdf2016-06-24T16: 03: 57. 784-06: 00

  • PDF Июнь 2016
  • Руководство по техническим критериям проектирования санитарной канализации
  • uuid: 31977291-6aa1-4ebb-8ca3-5ddacf6e90d3uuid: cea80004-fb56-4c4c-a7ed-cecadd17cb37 Acrobat Distiller 6.0 (Windows)

    конечный поток
    эндобдж
    305 0 объект
    >
    эндобдж
    307 0 объект
    >
    эндобдж
    308 0 объект
    >
    эндобдж
    309 0 объект
    >
    эндобдж
    310 0 объект
    >
    эндобдж
    311 0 объект
    >
    эндобдж
    312 0 объект
    >
    эндобдж
    313 0 объект
    >
    эндобдж
    314 0 объект
    >
    эндобдж
    315 0 объект
    >
    эндобдж
    248 0 объект
    >
    эндобдж
    251 0 объект
    >
    эндобдж
    254 0 объект
    >
    эндобдж
    257 0 объект
    >
    эндобдж
    260 0 объект
    >
    эндобдж
    262 0 объект
    > поток
    HMo7XК \ Ѓ «ʛAR $ nR’3» * p $ 弜 38gO {7 {RZ1w3! & ʕb% Ucv3]? ΒUUb 횭. 8 [| glvve4> | Lln? {Ţ, f

    Что такое падение на канализационной линии? — Кухня

    Но знаете ли вы правильный наклон? Идеальный уклон любой дренажной линии составляет ¼ дюйма на фут трубы . Другими словами, на каждый фут, на который труба движется по горизонтали, она должна опускаться на ¼ дюйма по вертикали. Многие водостоки имеют либо слишком маленький уклон, либо слишком большой уклон.

    Что такое падение 4-дюймовой канализационной трубы?

    Минимальный уклон 4-дюймовой самотечной канализационной трубы из ПВХ составляет 1/8 дюйма на фут.

    Что такое падение на канализацию?

    «Падение» канализационной трубы определяется как расстояние по вертикали, на которое один конец (или один конец секции) трубы опускается относительно другого. Его можно выразить в процентах при делении на длину трубы. Это наклон или уклон трубы.

    Как определить уклон канализационной линии?

    b) Для определения уклона трубы вычтите два обратных значения люка, разделите разницу на расстояние трубы и умножьте на сто (100), чтобы получить процентное содержание трубы.

    Можно ли поставить 45 в канализацию?

    Если вам необходимо сделать изгиб на 90 градусов, используйте два фитинга под 45 градусов и, если возможно, поместите небольшой отрезок прямой трубы между фитингами. Допускается наличие 90-градусного изгиба большего радиуса у основания вертикальной дренажной трубы, где сточные воды начинают двигаться горизонтально.

    Есть ли максимальный уклон канализационной трубы?

    Для 4-дюймовых труб из ПВХ и строительной канализации длиной менее 50 футов минимальный уклон составляет 1 дюйм на 8 футов или 1/8 дюйма на фут, а максимальный — 1/4 дюйма на фут.Для коллекторов длиной более 50 футов уклон должен составлять 1/4 дюйма на фут.

    Что такое падение 1 из 40?

    Что такое падение 1 из 40? Падение трубы 1 из 40 означает, что на каждые 40 единиц длины труба будет опускаться на 1 единицу. Например, в 40-метровом участке трубы перепад высот будет 1 метр.

    Что такое падение на 1%?

    1% в виде десятичной дроби составляет 0,01, следовательно, наклон равен 0,01. Это означает, что для участка трубы определенной длины подъем должен быть равен 0.01-кратная длина. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть 0,01 × 960 = 9,6 дюйма. Надеюсь, это поможет, Харли.

    Как рассчитать уклон 2%?

    Чтобы вычислить наклон в процентах, разделите разницу между отметками двух точек на расстояние между ними, затем умножьте частное на 100. Разница в высоте между точками называется подъемом. Расстояние между точками называется пробегом.Таким образом, наклон в процентах равен (подъем / пробег) x 100.

    Какой угол 1/4 на фут?

    1/4 дюйма на фут составляет 2%, а НЕ 2 градуса.

    Что означает падение 1 из 80?

    Расстояние может быть между участками трубы или между люками. Например, рассчитайте падение на 50-метровом участке трубопровода для загрязненной воды, если градиент должен быть 1 к 80. Уклон 1 к 80 преобразуется в число вместо соотношения — 1/80 = 0,0125. Падение = 0,0125 х 50.Падение = 0,625 метра или 625 мм.

    Максимальная длина дренажа приспособлений

    Сифон под водопроводной арматурой, вероятно, самый древний водопроводный элемент, который используется до сих пор. По сути, это простая чашка с водой, которая не дает канализационному воздуху сообщаться с воздухом, которым вы дышите. Рукав сифона — это часть дренажа приспособления между перегородкой сифона и его защитным отверстием. Водослив сифона — это точка в нижней части трубы рукава сифона, где он соединяется с сифоном. Это высота, на которой вода больше не будет вытекать из ловушки под действием силы тяжести — так сказать, край чаши (см. «Как создаются сифоны» ниже).

    Щелкните здесь, чтобы увеличить изображение.

    Течение жидкостей связано с наукой, и любой, кто когда-либо откачивал воду из аквариума или бассейна, знает, что жидкость может быть получена из сосуда без какой-либо силы, кроме магической. В сливной трубе одна из основных задач вентиляционного отверстия — сломать сифон. Если все поперечное сечение слива может быть заполнено водой ниже по потоку от сифона, сифон может быть создан на достаточный период времени, чтобы вывести из сифона достаточно воды и сделать его неэффективным.Вентиляционное отверстие должно поддерживать воздух в поперечном сечении трубы, чтобы предотвратить образование сифона.

    Проблемы с таблицами

    Раздел кода, относящийся к максимальной длине рукава сифона (также называемого «грязным рукавом»), содержит строгие положения, предназначенные для предотвращения образования сифона в канализации. Для простоты максимальное расстояние между ловушкой и ее защитным отверстием уже несколько десятилетий представлено в виде таблицы.

    Тем не менее, эта таблица была — и до сих пор — сопровождается очень важным заявлением: «Вентиляционное соединение не должно быть ниже перегородки сифона.К сожалению, это заявление сейчас намного легче не заметить.

    Это базовое научное утверждение всегда превосходит простую длину, взятую из таблицы, и является реальным ключом к предотвращению ситуации, когда может образоваться сифон.

    Когда строители смотрят только на таблицу, не читая текст, они обнаруживают, что слив диаметром 2 дюйма может проходить на максимальном расстоянии 8 футов до вентиляционного отверстия. Они также могут увидеть, что в столбце уклона указана 1/4 дюйма на фут, но они могут предположить, что это просто повторение минимально допустимого уклона для 2-дюймового водостока.

    Щелкните здесь, чтобы увеличить изображение.

    Больше, чем минимальный уклон

    Но столбец уклона говорит гораздо больше. В нем говорится, что вы можете использовать от до длиной 8 футов, только если труба проложена с минимально допустимым уклоном 1/4 дюйма на фут. Но часто установщики не устанавливают трубы на минимальном уклоне, так же как они не стали бы стоять на самом краю обрыва, чтобы насладиться видом. (Для многих программных приложений я использую эту аналогию, чтобы побудить людей разрабатывать сверх минимально допустимого уровня.)

    Длины в таблице являются результатом простой математики. Труба диаметром 2 дюйма с уклоном 1/4 дюйма на фут приводит к падению, равному внутреннему диаметру трубы на расстоянии 8 футов: 1/4 дюйма x 8 = 2 дюйма (см. «Максимально допустимая длина ловушки, » выше).

    Но если слив имеет уклон 3/8 дюйма на фут, максимальная длина меньше, чем можно было бы предположить, просто взглянув на стол — на самом деле это 5,33 фута: 3/8 дюйма x 5,33 = 2 дюйма. . Таким образом, дополнительный уклон всего 1/8 дюйма на фут сокращает допустимую длину слива между сифоном и вентиляционным отверстием на целых 2 дюйма.66 футов, или 33%.

    Держите вентиляционное соединение выше сифона. Слив

    Когда я провожу осмотр водопровода, я не часто утруждаюсь измерением точной длины слива, если только он не кажется необычно длинным или явно пологим.

    Помня принцип сифона, я сначала убеждаюсь, что любой слив диаметром менее 3 дюймов имеет уклон не менее 1/4 дюйма (уклон 1/8 дюйма для диаметра 3 дюйма и более), а затем Я просто измеряю от пола (при условии, что он ровный) до дна слива в месте соединения сифона (где находится слив сифона).

    Затем я измеряю до верхней части трубы в месте соединения с вентиляционным отверстием, примерно учитывая толщину стенки трубы. Если разница меньше диаметра трубы, сифон не сможет образоваться, и соединение будет одобрено — просто и эффективно, без таблицы кодов, необходимой для справки.

    Просто убедитесь, что верхняя часть слива, где он соединяется с вентиляционным отверстием, находится на уровне или выше нижней части слива в месте соединения сифона, и вы золотые.

    Для получения дополнительной информации о водоотводных ловушках, стоках и вентиляционных отверстиях посетите полевой справочник JLC .

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
