Установка бойлера в частном доме схема и рекомендации

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

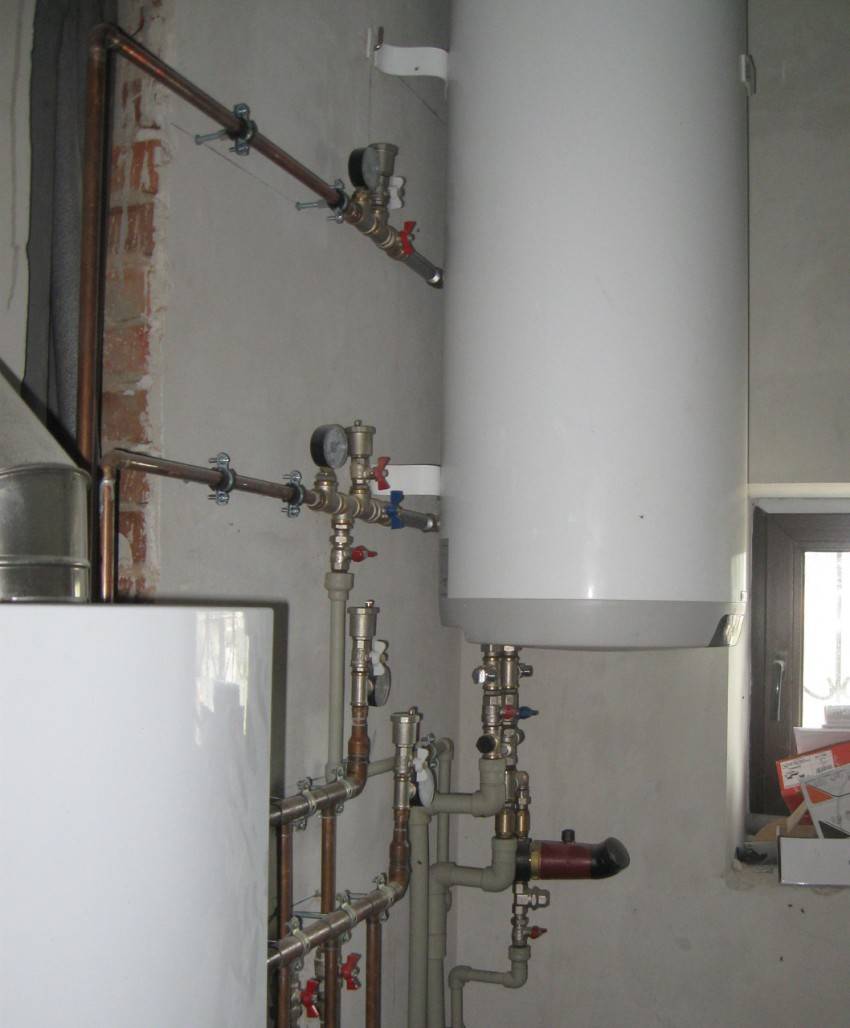

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Общие советы по установке водонагревателя своими руками

Кроме выбора типа и модели устройства для нагрева воды, прежде чем приступить, необходимо определить следующие важные моменты:

  • На протяжении всего времени эксплуатирования доступ к прибору должен быть свободен.
  • Стена, на которую предполагается навесить нагреватель, должна иметь двойной запас прочности, то есть при установке бойлера на 150 литров она должна выдержать нагрузку в 300 кг.
  • Проанализировать состояние труб и стояков, наличие выходов для подключения аппарата. В отдельных случаях придется заменить как стояки, так и трубы в квартире.
  • Если проводка в квартире давно не менялась, то пригласите специалиста, чтобы определить ее состояние и сечение, а также сможет ли она выдержать нагрузку от выбранного вами прибора. После обследования вы будете точно знать, менять вам проводку или нет.

Представленная таблица дает возможность подобрать электрокабель (медный) с минимальным сечением, которым можно подключить выбранное вами оборудование:

Мощность (кВт)Сила тока (А)Минимальное сечение токопроводящей жилы (мм2)
1,04.51
2,09,01,5
2,511,42,5
3,013,62,5
3,515,92,5
4,018,24
4,520,54
5,022,54
6,027,34
8,036,46
9,040,510

Важно помнить, что если вместо медного провода будет использоваться алюминиевый, нужно использовать повышающий коэффициент 1,3-1,5. Распространенные ошибки или чего нельзя делать

Распространенные ошибки или чего нельзя делать

Если вы приняли решение о самостоятельной установке проточного или накопительного электрического нагревательного прибора, ни в коем случае нельзя:

  • Заменять какие-либо комплектующие, входящие в состав аппарата.
  • Подключать устройство в сеть при отсутствии воды в нем.
  • Снимать защитный кожух или крышку при подключении водонагревателя к электросети.
  • Использовать агрегат без заземления.
  • Включать оборудование при слишком слабом или чрезмерно сильном давлении в системе водоснабжения.
  • Сливать воду из него в подключенном к электричеству состоянии.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

  • Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
  • Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Установка бойлера в доме: нюансы выбора и монтажа

Бойлер — это важнейший бытовой прибор в частном доме. Он служит не только облегчению жизни и созданию комфорта. Бойлер позволяет жить в доме. Если он выйдет из строя, например зимой, то существование в доме станет невозможным.

Бойлеры делятся:

  • по способу нагрева жидкости (накопительные, проточные),
  • по виду потребляемого топлива (жидкое, твердое, электричество, газ),
  • по мощности.

Прежде всего, стоит подобрать подходящий котел. Он должен соответствовать поставленным целям:

  • обеспечивать только нагрев воды,
  • осуществлять отопление,
  • позволять принимать не только душ, но и ванну,
  • работать сезонно или круглогодично.

После этого производится составление схемы расположения и подключения котла. Бойлер может размещаться в помещении ванной или кухни. Большой котел потребует специального помещения — бойлерной.

Установка бойлера

Установка любого котла потребует специальных знаний и некоторого оснащения. Для установки могут пригодиться:

  • отвертки,
  • рулетки,
  • гаечные ключи,
  • разводной ключ,
  • перфоратор,
  • пассатижи.

Помимо инструментов необходимо обзавестись дополнительным оборудованием:

  • запорными деталями,
  • тройниками,
  • гибкими шлангами,
  • металлопластиковыми трубами.

Лучше всего закупить два шланга. Выбор диаметра металлопластиковых труб зависит от мощности оборудования.

Перед началом работ, если установку проводит неспециалист, будет полезно ознакомиться с конструктивными особенностями приобретенного прибора. Они указываются в паспорте бойлера.

Стандартный аппарат состоит из таких частей:

  • водонагреватели (тэны или тэн),
  • баки для воды,
  • термостаты,
  • системы подведения воды и водоотведения.

Установка и подключение бойлера

Для начала расскажем о подключении настенной модели. Это, скорее всего, проточный водонагреватель. Схема такого аппарата может быть горизонтальной или вертикальной. Стандартным считается вертикальное расположение элементов водонагревателя. Это можно объяснить не просто прихотью производителей, но стремлением сэкономить место и удобством подключения к воде и питанию.

Бойлер вешается на специальные кронштейны. Они продаются в комплекте с аппаратом. Кронштейны рассчитаны на вес бойлера и жидкости. Бойлер вешается на стену отверстием для подачи жидкости вниз. Нельзя крепить бойлер прямо под потолком. Между аппаратом и потолком должен циркулировать воздух. Это поспособствует охлаждению водонагревателя.

Предохранительный клапан должен иметь каждый бойлер. Монтаж и установка должны закончиться проверкой предохранителя. Он должен быть обязательно открыт. Клапан защищает бойлер от разрыва при превышении показателей давления или температуры нагреваемой жидкости. Если у хозяев аппаратуры возникают опасения в том, что защитный клапан способен справиться с возникающими нагрузками, то стоит установить вместе с бойлером специальный защитный механизм.

Стандартные защитные клапаны состоят:

  • сантехнические тройники,
  • муфты «американки»,
  • элементы обратной подачи (они предохраняют от смешивания горячую и холодную жидкости),
  • непосредственно клапаны.

Отвод воды

Он осуществляется посредством труб и компрессионных шлангов. Шланги соединяются с кранами горячей воды или с трубами обогревательных элементов (батарей).

Соединения шлангов с бойлером и кранами обязательно должны быть герметизированы. После герметизации аппаратуру оставляют в покое на 6-8 часов, для того, чтобы дать герметику как следует просохнуть. Все детали и элементы на момент установки должны быть идеально сухими. Если через бойлер пускали воду до момента крепления труб водоподведдения и водоотведения, то его необходимо как следует просушить перед тем, как начать крепить трубы.

После просушки и герметизации труб необходимо провести пробный пуск жидкости при выключенном бойлере. Это необходимо, чтобы удостовериться, что герметизация прошла нормально.

Питание

Установка бойлера в частном домеследующим этапом имеет подключение аппарата к системе питания. Этот этап требует обязательного присутствия специалиста. Подключить аппарат, это не просто — воткнуть вилку в розетку, или повернуть газовый вентиль. Правилами установки электрооборудования предписывается соблюдение всех нюансов:

  • использования влагозащищенных розеток (для электрического оборудования),
  • наличия элементов заземления,
  • отдельное УЗО (при подключении двухфазного аппарата).

Помимо соблюдения этих правил следует удостовериться в безупречном состоянии кабеля. Для подключения электрооборудования используют специальные влагостойкие кабели. Но, помимо своей влагостойкости, кабель должен быть:

  • эластичным,
  • прочным.

Горизонтальный котел устанавливается точно также, как и вертикальный. Разница заключается в расположении сливного отверстия. У горизонтальных систем оно располагается сверху.

Горизонтальная аппаратура обязательно оснащается обратными клапанами. Они призваны разделять холодную и горячую воду.

При установке мощных накопительных бойлеров должна быть предусмотрена отдельная система заземления. Она осуществляется через специальные розетки. Нельзя заземлять такие аппараты при помощи труб отопления.

Стоимость установки бойлера напрямую зависит от его объема и мощности. Необходимость оборудования бойлерной добавляет стоимости работам.

Питание бойлера и прочих бытовых приборов кухни или ванной должно осуществляться из раздельных источников. Это объясняется необходимостью минимизировать скачки напряжения при работе приборов.

Если для нагрева воды в доме планируется подключить два водонагревателя: один — для купания, другой — для отопления, то отопительный аппарат можно подключить даже к бассейну, а отвод дать в батареи.

Установка бойлера требует максимального внимания, так как каждая ошибка или невнимательность может повлечь не только поломку системы, но и гибель людей.

Фирма «ЭЛИТ» выполнит профессиональный монтаж бойлера  для Вашего дома.

Звоните:

г. Нижний Новгород 8(831)414-63-18

г. Ворсма +7 960 161 95 55

Мы работаем в городах:

г. Павлово

г. Богородск

р.п. Сосновское

г. Выкса

г. Горбатов

монтаж к водопроводу, варианты в частном доме и квартире

На чтение 10 мин Просмотров 88 Опубликовано Обновлено

Важнейшим условием комфорта в 21 веке считается постоянное и бесперебойное горячее водоснабжение. Подключение бойлера в квартире, загородном доме или на даче позволяет решить проблему. Устройства различаются по конструкции и назначению, поэтому важно правильно выбрать нагреватель. Советы по монтажу помогут всё сделать своими руками.

Общая информация

Правильная установка бойлера является гарантией безопасного использования агрегата

Бойлер, согласно научно-техническому словарю — устройство, для подогрева воды ниже температуры кипения.

В домашних условиях в качестве энергоносителей, за счёт которых происходит нагрев, выступают природный или сжиженный газ, электричество.

Устройства автоматики поддерживают температуру воды в заданном диапазоне. Участие человека в процессе минимально.

Выделяют конструкции накопительные и проточные, прямого и косвенного нагрева. Существуют модели для настенного или напольного размещения.

Устройства просты в эксплуатации, но надо установить бойлер правильно, – от этого зависит работоспособность аппарата и безопасность пользователя.

Выбор по типу питания

Установку газовых бойлеров проводят лицензированные фирмы

Основными видами энергоносителей для домашних устройств подогрева воды являются электричество и газ из централизованной магистрали. В некоторых случаях используют сжиженный газ в баллонах.

Чтобы верно принять решение по выбору типа бойлера, оценивают:

  • наличие в доме газопровода или стоимость нового подключения к сетям газоснабжения;
  • пригодность системы вентиляции для работы газового устройства, возможность организовать отвод продуктов горения через строительные конструкции за пределы жилища;
  • разрешённую мощность электропотребления в квартире или домовладении;
  • состояние вводного кабеля и электросети внутри жилища.

Если газ уже подключен, подают заявку на изменение проекта с просьбой разрешить установку дополнительного устройства. Процесс небыстрый и затратный.

Газовое оборудование при неправильном монтаже бойлера и его эксплуатации становится причиной взрывов и пожаров. Метан смертельно опасен при вдыхании. Все работы должны выполнять лицензированные организации или предприниматели.

Современные проточные газонагревательные колонки требуют отверстия в стене или потолке для вывода коаксиальной трубы за пределы строения. Установить газовую колонку в современной квартире не представляется возможным в связи с конструкцией вентиляционных шахт.

Водонагреватели от баллонного газа автономны, но требуют специальных знаний по перенастройке оборудования с природного газа на сжиженный. Это под силу сделать только специалистам.

Схема установки электрического бойлера с заземлением. Учитывается состояние проводки

Установка электроводонагревателей не требует согласования со снабжающей организацией, но есть важные ограничения:

  • номинал вводного автомата;
  • состояние проводки;
  • наличие заземления или техническая возможность изготовить его самостоятельно.

Мощные проточные электронагреватели потребляют до 7 кВт. Для питания вводной автомат и проводка должны выдерживать ток до 30 А.

В дачных обществах со старыми электросетями подключить и обеспечить безаварийную работу таких моделей невозможно. Меньшие по мощности приборы позволяют нагревать воду, количество которой достаточно только для мытья посуды и принятия душа — набрать ванную займёт слишком длительное время.

В условиях некачественного электроснабжения выбирают накопительные изделия, которые нагреваются постепенно.

Накопительные бойлеры прямого нагрева непригодны для подготовки питьевой воды. Промыть бак до необходимого состояния невозможно, поэтому остатки воды могут содержать болезнетворные бактерии.

Возможные варианты конструкций

На семью из 3 человек достаточно бойлера объемом 100 л

Выбор нагревателя зависит от поставленных задач. Накопительный электрокотел представляет собой ёмкость с водой, температура которой поддерживается в заданном диапазоне.  В зависимости от объёма необходимой жидкости выбирают котел, который вмещает от 5 до 300 литров воды.

Небольшие нагреватели компактны, не занимают много места, их можно повесить на стену. Изделия способны подготовить небольшое количество воды для мытья посуды, умывания, быстрого принятия душа одним человеком. Устройства подходят для дач или квартир для резервного горячего водоснабжения в период профилактических отключений в городах.

Семье из трёх человек для утренних/вечерних гигиенических процедур может понадобиться ёмкость до 50 – 100 литров.

Возможности проточных нагревателей напрямую зависят от мощности. Бытового бойлера до 1,5 кВт достаточно для мытья посуды и принятия тёплого душа. Если потребности больше, прибор приобретают мощнее.

Косвенный или прямой нагрев

Схема работы бойлера косвенного нагрева

Способ нагрева воды бывает прямым и косвенным. Примерами устройств прямого нагрева служат газовая колонка или проточный водонагреватель.  Принцип работы прост — горящий газ воздействует на теплообменник, по которому протекает вода. В электрических нагревателях прямого нагрева вода обтекает горячий нагревательный элемент.

В бойлерах косвенного нагрева существует промежуточное звено. Преимущество таких изделий — быстрый нагрев воды для раздачи по потребителям. Как недостаток отмечают большую мощность приборов.

Схема работы:

  • газ/электрический ток нагревают теплоноситель в накопительной ёмкости;
  • внутри проходит теплообменная трубка, содержимое которой нагревается от теплоносителя.
  • устройства сами нагревательных элементов не имеют.

Схемы подключения

Установка бойлера по силам любому человеку, владеющему минимальными навыками работы с бытовым инструментом. Рассмотреть все тонкости лучше на примере монтажа настенного накопительного электрического нагревателя. Проточный вид монтируют аналогично.

Условно все этапы делят на общестроительные, сантехнические и электромонтажные работы.

Выбор места и крепление

Установка дополнительной опоры на гипсокартонной стене

Большинство производителей рекомендуют 4-х кратный запас крепежа по нагрузке. Если аппарат, наполненный водой, весит 10 кг, анкера или болты должны выдерживать нагрузку в 40 кг.

В комплекте изделий всегда есть детали для монтажа.

На капитальные стены бойлер навешивают, используя штатные крепления. Перегородки из дерева и пустотелого кирпича сверлят насквозь. Чтобы закрепить кронштейн применяют шпильки с резьбой или болты подходящей длины и диаметра. В стенах из гипсокартона монтируют дополнительные опоры. Хорошим вариантом может стать установка водонагревателя на кухне или в туалете, если санузел раздельный.

ГОСТ Р 50571.11-96 Допускает установку водонагревателя непосредственно над ванной, если соблюдены все условия по электробезопасности. Но лучше расположить электроприбор за пределами зоны — на противоположной или смежной стенах. Так проще выполнить требования к электропроводке.

Подключение труб

Рекомендуется установить группу безопасности для избежания последствий гидроудара

В нижней части у настенного и сбоку у напольного бойлера находятся штуцеры для подключения холодной воды (обозначен синим цветом) и отвода (красный). Путать при подключении их нельзя.

В населённых пунктах водоснабжение может быть организовано с разным качеством, поэтому нередки гидроудары и резкие скачки давления в водопроводной магистрали.

Существует два способа подключения:

  • с установкой группы безопасности;
  • без специальных защитных устройств.

Второй вариант применяют, если защита встроена в водонагреватель или технические характеристики аппаратуры позволяют работать под повышенным давлением.

Стоимость устройств безопасности невелика по сравнению с ценой бойлера, если потребуется замена ввиду разрушения. Лучше установить ГБ — это не сильно увеличит смету.

Схема применяется, если бойлер служит резервным источником воды на случай отключения горячего водоснабжения. Если дом не подведено ГВС, обозначенная  красным цветом труба исключается.

Предохранительный клапан FAR сбрасывает давление при перегреве воды

Алгоритм работы после установки нагревателя на стену:

  • В трубы холодной и горячей воды после отсекающих вентилей (1) врезаются тройники, к которым будет подключаться бойлер.
  • В населенных пунктах с перепадами давления в магистральных водопроводах в трубу подачи холодной воды желательно установить редуктор (2).
  • От тройников выполняют отводы необходимой длины и конфигурации.
  • Вентили водонагревателя нужны для снятия устройства в случае аварии или для его отключения в то время, когда ГВС функционирует.
  • После вентиля холодной воды устанавливают обратный клапан (4). Его назначение – не допустить слива воды из накопительной ёмкости в магистраль, если холодное водоснабжение отключено.
  • Вентиль для слива воды желательно установить для бойлеров большой вместимости. Если понадобится опустошить, через штуцер обратного клапана процесс слива займёт много времени.
  • В последнюю очередь подключают нагреватель. Рекомендуется использовать быстроразъёмное соединение с накидной гайкой (американку) на случай снятия аппарата.
  • Последний этап — заполнение нагревателя водой и проверка соединений. Течи в резьбовых соединениях устраняют.

Схема подключения с группой безопасности похожа на предыдущую, но после обратного клапана дополнительно устанавливают FAR — предохранительный клапан на 6 бар. От него через компрессионный фитинг в канализацию отводят металлопластиковую трубу.

При чрезмерном нагреве воды повышается давление в накопителе, FAR сбрасывает избыток, уменьшив тем самым давление.

Перекрывая вентили, устанавливают режим работы бойлера. Когда горячая вода подаётся из централизованной сети, перекрывают шаровые краны (3). Тем самым бойлер исключается из схемы.

Когда централизованное ГВС отключено, перекрывают входной кран на «горячей» трубе (1) и открывают отсекающие вентили бойлера (3). В этом случае холодная вода поступает в электронагреватель, а после открытия крана на умывальнике, мойке или в ванне поступает к потребителю. Та же схема используется, если в квартире или частном доме сети ГВС нет.

Подключение к электросети

Запрещается подключать бойлер к общей электросети

Бойлеры любой мощности не включают в общую розетку — для них нужно провести отдельную трёхпроводную линию электропитания.

Вместо розетки с вилкой используют подключение через автоматический двухполюсный выключатель. Аппарат одновременно разрывает линию фазного и нулевого провода. Это нужно в целях защиты от поражения электрическим током.

Линия питания бойлера должна быть оборудована устройством защитного отключения или автоматом дифференциального тока. Минимальное расстояние от ванны до устройств коммутации 60 см.

Устройства схожи по конструкции и выполняемым защитным функциям.

Устройство защитного отключения сравнивает токи, протекающие по фазному и нулевому проводнику. В рабочем режиме они должны быть равны. При появлении утечек на землю, например, через тело человека, токи станут отличаться, защитный аппарат в течение долей секунды отключит бойлер от сети. Дифференциальный автомат помимо защиты от электрических ударов выключит нагрузку при коротком замыкании.

Аппараты выбирают с показателем дифтока 30 мА, это гарантирует защиту от поражения электротоком.

Для подключения выбирают кабель (не провод) соответствующего мощности бойлера сечения. Минимально допустимые значения производитель нагревателей всегда указывает в паспорте.

Электрические водонагреватели обязательно должны быть подключены к заземлению. Для этого предусмотрена клемма на корпусе.

Когда в доме двухпроводная сеть, к бойлеру от щитка проводят отдельный провод с тремя проводниками. Расключение осуществляют в электрическом щитке на площадке.

Для работ в распределительном этажном щитке обязательно обращаются в управляющую компанию. Работы должен провести электротехнический персонал с соответствующей группой допуска.

Заземление

Схема заземления в частном доме для электрического бойлера

На интернет-ресурсах можно встретить «альтернативные» схемы заземления бойлеров.  Ни в коем случае нельзя допустить смертельно опасных ошибок:

  1. Подключать третий (нулевой) провод из розетки к водопроводному стояку или батареям. Если на корпус попадает фаза, опасное напряжение поступит на стояк — соседи, включившие воду, попадут под электрический разряд. Не действует способ, если трубы пластиковые.
  2. Объединять нулевой и заземляющий проводники в розетке.
  3. Подключать несколько приборов к заземлению последовательно.
  4. Соединять нескольких проводников заземления на одну клемму шины.

Самостоятельная установка бойлера в доме или квартире не сложна технически и безопасна при соблюдении нормативных требований. В этом случае бойлер прослужит долго и без поломок.

Установка бойлера — цена в Москве, стоимость подключения бойлера в частном доме на YouDo

Профессиональная установка бойлера в частном доме и квартире осуществляется опытными специалистами, зарегистрированными на сайте youdo. com. Исполнители Юду выполняют монтаж водонагревателей при помощи специализированного оборудования, поэтому все работы по подключению проводятся оперативно и качественно.

На сайте Юду вы можете заказать установку бойлеров под ключ, куда входит:

  • замена старых труб водопровода на металлопластиковые
  • подводка отдельного кабеля к щиту
  • монтаж предохранительного блока
  • подсоединение бойлера к системе водоснабжения

Сколько стоит монтаж водонагревателя в Москве?

Установку бойлеров исполнители Юду выполняют по доступным ценам. Чтобы узнать ориентировочную стоимость услуг мастеров, перейдите на сайт youdo.com и ознакомьтесь с полным перечнем выполняемых работ и средними расценками на них. А если вам нужно узнать точную стоимость на подключение бойлера, оформите заявку на этой странице сайта и укажите в ней:

  • тип бойлера (проточный или накопительный)
  • необходимость замены металлических труб на пластиковые
  • помещение, где будет подключаться водонагреватель (ванная комната, туалет, кухня, котельная)
  • насколько срочно требуется выполнить монтаж

Установка бойлера специалистами Юду производится дешевле примерно на 20-40%, чем в крупных монтажных компаниях. Точную цену на свои услуги исполнитель назовет после изучения всех деталей заказа. На установку водонагревателя мастерам Юду понадобится от 1 до 3 часов.

Преимущества исполнителей Юду

Все установщики, зарегистрированные на youdo.com, – это частные специалисты и монтажные компании, которые оказывают услуги по установке любых бойлеров в Москве качественно и недорого.

Преимущества мастеров Юду:

  • наличие профессионального оборудования
  • использование собственных расходных материалов при установке бойлеров (оригинальные герметики, трубы из полипропилена, электрокабели)
  • помощь при демонтаже старого водяного нагревателя
  • монтаж бойлера в любой день недели
  • конкурентные цены
  • возможность срочного выполнения заказа

Установка бойлера специалистами Юду осуществляется с выездом в любой район Москвы.

Как установить бойлер в частном доме

Это оборудование является ответственным за постоянное нагревание воды. По внешнему виду это бачок из металла. Монтаж этого оборудования можно произвести своими руками, если обладать минимальными навыками и знаниями.

Следует знать о том, что все бойлеры могут быть разделены на несколько типов по определённым критериям: по методу установки и потребляемой мощности. В зависимости от типа топлива бойлеры бывают электрические и газовые, твердотопливными и работающие на жидком топливе. Качественный монтаж бойлера в Киеве выполнят специалисты сервисного центра https://servis044.kiev.ua.

Вода может нагреваться косвенным и проточным, а также накопительным методом. Бойлер должен отвечать таким требованиям, как круглосуточная работа и обеспечение постоянного нагревания воды, а также возможность принимать водные процедуры в любое время.

Наиболее популярными являются водонагреватели накопительного типа. Эти модели выполнены в форме бака, куда заливается холодная вода. Нагрев жидкости происходит благодаря внутренним водонагревателям.

Более компактными являются проточные модели. Их можно монтировать даже под раковиной. Сразу после подключения к электрической сети будет подаваться горячая вода. Для частного дома целесообразно использовать бойлер косвенного типа. У них присутствуют свои источники энергии.

Установка прибора

Перед приобретением стоит выбрать место, где бойлер будет монтироваться. В небольшую комнату лучше купить настенную модель. Для постоянного использования бак должен быть объёмом более 100 литров.

Монтировать устройство подвесного типа следует лишь на стены несущие. Это обусловлено их большей крепостью. Крепление производится с помощью специальных кронштейнов на стене. Но в комплекте нет болтов для крепления. Их стоит купить самому.

Важным элементом монтажа является постоянное обеспечение водой. К водопроводу подсоединять устройство стоит при помощи гибкой специальной подводки либо же труб из меди, стали, металлопластика или же пластика.

Предохранительный клапан устанавливается крепится на патрубок впуска холодной воды устанавливается в обязательном порядке. Водоизолирующим материалом выступает ФУМ-лента.

После подсоединения шланг стоит открыть все вентили для подачи жидкости в бак. После наполнения вода будет доступна потребителю из смесителя. Перед подсоединением к сети электричества необходимо точно выяснить, выдержит ли проводка оказываемую нагрузку.

Понравилась запись? Поделись с друзьями и поддержи сайт:



Установка электрического накопительного водонагревателя своими руками: схемы подключения

Накопительный водонагреватель — отличное решение для любой квартиры или дома. Такие типы водонагревателей отличаются особой популярностью прежде всего из-за легкости их монтажа и эксплуатации. О том как правильно установить и подключить электрический водонагреватель накопительного типа узнаем далее.

Оглавление:

  1. Установка водонагревателя в частном доме своими руками: выбор места монтажа
  2. Установка водонагревателя накопительного своими руками
  3. Установка водонагревателя в ванной комнате своими руками: подключение прибора
  4. Установка водонагревателя “Аристон” своими руками: подключение к электричеству
  5. Установка проточного водонагревателя своими руками
  6. Установка газового водонагревателя своими руками

Установка водонагревателя в частном доме своими руками: выбор места монтажа

Перед началом работы по установке водонагревателя, необходимо определить место, где будет располагаться прибор. Для того, чтобы сэкономить место в помещении, водонагреватели рекомендуется подвешивать на стену. Место выполнения монтажных работ определяют индивидуальные особенности помещения, материал стен, вес самого прибора и т.д.

Водонагреватель объемом до тридцати литров устанавливается практически на любой стене, за исключением гипсокартонной перегородки. Для фиксации такого бойлера используют пластиковые дюбеля.

Если объем водонагревателя больше пятидесяти литров, его фиксация предполагает более серьезный подход. Прежде всего, определите материал, из которого выполнена стена. Рекомендуется устанавливать такие бойлеры на кирпичные, бетонные, каменные или шлакоблочные стены. Для фиксации нагревателя в данном случае, необходимо запастись распорными анкерными болтами.

Анкера, на которых имеется крючок отличается удобством в эксплуатации. Такие фиксаторы сначала устанавливаются во внутрь стены, а затем на них навешивается водонагреватель. Если вес бойлера внушительный, то дополнительно требуется установить анкерные болты. Они бывают разных видов, использование того или иного варианта анкерных болтов определяется типом самого водонагревателя и материалом, из которого сооружены стены.

Выбирая место для установки водонагревателя своими руками также учтите тот факт, что в помещении всегда должна присутствовать плюсовая температура. Замерзание воды в водонагревателе недопустимо. Кроме того, бойлер должен находится вблизи точек подачи и разбора воды. Длина водопроводных труб должна иметь минимальную длину.

Не устанавливайте водонагреватель в труднодоступных местах. Он должен всегда находится рядом с водопроводной арматурой и холодной водой. Кроме того, при необходимости у вас должна быть возможность легкого подхода к прибору для осуществления его ремонта, обслуживания и выполнения демонтажных работ.

Обратите внимание на стены, достаточно ли они прочные для того, чтобы выдержать вес не только прибора, но и воды, которая будет постоянно в нем находиться.

Установка водонагревателя накопительного своими руками

После того как место для монтажа прибора выбрано, остается определиться со способом крепления и установить водонагреватель на стену. Существует несколько схем фиксации водонагревателей на стене. Для каждого прибора, рекомендуемый способ его крепления описан в инструкции. Поэтому, перед началом работы прежде всего ознакомьтесь с ней. В качестве фиксирующих деталей используют различные шурупы и дюбеля, которые подходят для стен, выполненных из бетона, различных видов кирпича и камня. В комплектации с некоторыми моделями водонагревателей также идет дополнительная планка.

Учтите, что тип крепежных элементов для установки водонагревателя определяется прежде всего материалом стен. Л-образные шурупы подходят для деревянных, бетонных или кирпичных стен. Минимальное значение диаметра шурупа составляет 1 см, а дюбелей 1,2 см. Оптимальное значение длины шурупов составляет 6-8 см.

Если стена в помещении выполнена из бетона, рекомендуем воспользоваться распорным анкером, который отлично удержит водонагреватель. Для фиксации опорных планок бойлеров используют шурупы, диаметром 0,8 см, длиной минимум в 6 см.

Перед началом установки опорной планки, приложите ее к стене, проверьте ровность с помощью уровня, далее просверлите отверстия под нее, только после этого зафиксируйте планку.

Если в комплектации с водонагревателем идут кронштейны, то особо внимательно устанавливайте проушины, которые должны точно совпасть с крюками. При сверлении кирпича старайтесь не попадать в швы между ними, так как раствор не способен удержать прибор. Для сверления бетонных стен используйте только острые сверла, в противном случае, отверстие может получится неровным.

Если стена для монтажа бойлера достаточно непрочная, то рекомендуется установить его на металлическую раму. На ней должны фиксироваться крюки, которые будут удерживать водонагреватель.

Устанавливая водонагреватель строго придерживайтесь инструкции от производителя по поводу используемых крепежей. Расположение вертикальных и горизонтальных патрубков подбирается строго под модель. После монтажа прибора, он должен крепко фиксироваться на стене, не передвигаясь на ней.

Установка водонагревателя в ванной комнате своими руками: подключение прибора

Монтаж водонагревателя в квартире чаще всего выполняется на задней от туалета стене. В данном месте прибор не мешает хозяевам, и не занимает много места. Выполняя врезку от двух труб с холодной и горячей водой, необходимо предварительно установить запорные механизмы. Они, в любой момент помогут перекрыть воду. С помощью перекрытия кранов, удается с легкостью заменить или отремонтировать бойлер. Водопроводная труба с холодной водой снабжает устройство водой, а труба с горячей водой, выводит воду для подачи.

Рекомендуется также произвести установку обратного клапана предохранителя, который обезопасит работу прибора при возникновении экстренных ситуаций. При наличии слишком высокого давления в водопроводной системе, одна часть трубы подсоединяется к клапану, а вторая к системе слива.

Таким образом, удается обеспечить использование как централизованного горячего водоснабжения, так и накопительного водонагревателя. После установки и подключение водонагревателя к системе водопровода, сначала перекрываются запорные краны, которые подводят горячую воду, а открываются краны подачи холодной воды. Для того, чтобы из прибора вышел воздух, во время его наполнения, откройте кран, из которого в дальнейшем будет подаваться горячая вода.

Выполнение правильной обвязки нагревателя, позволяет выполнить слив воды, без демонтажа прибора. Кроме того, для отсоединения такого водонагревателя, достаточно всего лишь слить воду и открутить несколько крепежей.

Установка водонагревателя термекс своими руками видео:

Выполняя гидравлическое подключение, обратите внимание на:

1. Расположение водонагревателя максимально близко к месту применения горячей воды. Таким образом, удается сократить тепловые потери в трубах подачи воды. Если разводка все же получается длинной, то трубы подачи горячей воды рекомендуется дополнительно теплоизолировать.

2. Запрещается эксплуатация водонагревателя без установки предохранительных клапанов.

3. Если монтаж прибора осуществляется в месте отсутствия системы водоснабжения, то подача воды в водонагреватель выполняется вспомогательной емкостью и установленным в ней насосом. Расположение емкости подбирается таким образом, чтобы она была установлена на расстоянии минимум в 200 см выше, чем водонагреватель.

Установка водонагревателя “Аристон” своими руками: подключение к электричеству

Следующий, не менее важный этап монтажа водонагревателя — соединение его с электрической сетью. Прежде всего, перед началом работы, необходимо установить специальную розетку, на которой имеется защита от воды. Кроме того, обязательным является наличие клемм заземления, и влагонедоступность розетки.

Подводящие линии электроснабжения дополнительно оборудуют устройством защитного отключения, которое в случае перенапряжения, автоматически выключает прибор. Также необходимо позаботиться о монтаже автоматического выключателя. Он защищает водонагреватель от короткого замыкания или перегрузки электрической сети. Устройство защитного отключения, также предотвращает поражение человека электрическим током, при работе с прибором.

После выполнения подключения водонагревателя к электричеству, проверьте его работоспособность. Учтите, что при включении нагревателя, он должен быть полностью заполнен водой.

Кроме того, установка водонагревателя подразумевает использование дополнительного оборудования, которое обеспечит корректную и долгосрочную работу прибора. Первый и один из важных вспомогательных компонентов для улучшения работы водонагревателя — фильтр очистки воды. С помощью данного устройства удается очистить воду от мелких частиц песка, ржавчины, различных волокон. Таким образом, удается предотвратить коррозию прибора и его загрязнение.

С помощью сливного вентиля удается облегчить ремонт и доступ к водонагревателю. Для того, чтобы сгладить воздействие давления на прибор, рекомендуется оборудовать его редуктором давления. Данный прибор способен предотвратить разного рода гидроудары. Установка насоса позволяет обеспечить равномерный и постоянный поток воды из водонагревателя. Регуляторы — обеспечивают снижение расхода воды при использовании водонагревателя. Таким образом, удается сэкономить как воду, так и электричество, потраченное на ее нагрев.

Установка проточного водонагревателя своими руками

Изначально определите место монтажа прибора. Для этого, руководствуйтесь такими принципами:

  • на прибор не должны попадать брызги воды от раковины или от душа;
  • устройство должно легко включаться и выключаться;
  • прибор не должен мешать использованию другого сантехнического оборудования;
  • подводка воды и электричества должна выполняться легко и без особых затрат;
  • рекомендуется устанавливать прибор непосредственно рядом с точкой выхода горячей воды.

После определения места выполнения монтажных работ следует карандашом обозначить места установки крепежей от бойлера. Для этих целей рекомендуется использовать уровень. Способ установки бойлера определяется индивидуально, перед началом монтажных работ, обязательно изучите инструкцию от производителя.

Тип крепежей и дюбелей определяется индивидуально и зависит от прочности стены и материала, из которого она выполнена.

Установка проточного водонагревателя своими руками видео:

Далее следует подключить водонагреватель к системе водопровода. Существует два способа выполнения этого процесса.

Первый и более легкий вариант. Возьмите шланг от душа и открутите на нем ручку. Соедините шланг с местом для входа горячей воды в водонагревателе. Установка рычага в положение душа позволяет использовать горячую воду, а в положение крана — холодную. Данный метод актуален в том случае, если применение бойлера будет периодическим, только на время отключения централизованного водоснабжения горячей водой.

Второй вариант — более удобный, но сложный в исполнении. Подключите водонагреватель к отводу, для стиральной машины. Для этих целей потребуется наличие тройника, фум ленты, крана. С помощью крана удается регулировать напор и температуру подачи воды из прибора. Для монтажа системы подачи горячей воды используйте трубы, выполненные из металла или пластика. С их помощью устанавливается гибкая подводка. Для фиксации трубопровода на стенах, воспользуйтесь скобами.

Установка газового водонагревателя своими руками

Прежде всего, установка водонагревателя газового типа предполагает получение разрешения на выполнения такого рода работ. Дальше следует соблюдать правила, изложенные в СНиПе.

Выберите место для выполнения монтажных работ. Газовый водонагреватель должен быть установлен в помещении с оборудованной вытяжкой и дымоходом. Кроме того, к самому прибору должен быть неограниченный доступ.

При наличии в помещении камина или дымохода, вытяжка устанавливается непосредственно в них. В противном случае, необходимо проделать в потолке и крыше отверстие для установки трубы из асбеста. Для декорации вытяжки, установите на трубу специальную накладку.

Старайтесь устанавливать вытяжку на стене, выполненной из материалов с низким уровнем горючести. Под ранее установленной вытяжной трубой устанавливается газовая колонка. Для ее фиксации используйте крепежи, рекомендованные производителем в инструкции. Для того, чтобы зафиксировать колонку ровно, воспользуйтесь уровнем.

Для подключения газа, потребуется наличие тройника. Он врезается в газовую трубу, которая предварительно отключается от газоснабжения. Труба фиксируется на колонке фитингами и накладными гайками. Следите за прочностью крепления.

Такой же тройник, как и для газа, устанавливается в систему водопровода. По такому же принципу водонагреватель соединяется с водопроводными трубами. Для регулировки давления установите специальные краны. Кроме того, следует установить два фильтра на солевой и на магниевой основе.

Установка водонагревателя своими руками видео:

Установка и подключение накопительного водонагревателя в доме

Услуги монтажа бойлера в частных домах и коттеджах

Проживая в частном доме или на даче, хочется пользоваться всеми блага цивилизации, иметь воду в доме и не только холодную, но и горячую. Если у Вас нет централизованной подачи горячей воды необходимо задуматься о установке водонагревающих устройств. На сегодняшний день их существует достаточно много, на любой вкус и бюджет. Остается только определиться или обратиться к специалистам за советом.

Обеспечение горячей водой частного дома или дачи ложится на плечи владельца дома. Поэтому на сегодняшний день существует масса различных водонагревателей.

Водонагревающие устройства делятся на:

  • накопительные
  • проточные

Накопительные и проточные водонагреватели могут быть электрическими и газовыми.

Самыми популярными являются накопительные водонагреватели (бойлеры). Их объем колеблется от 10 до 300 л. Мощность тэна 1,5 – 3 кВт.

Существуют газовые бойлеры, но их выбор не большой и они не такие популярные, как электрические.

Есть также водонагреватели косвенного нагрева, они работают с помощью теплообменника, который подключается к системе отопления частного дома или дачи. Вода нагревается с помощью теплоносителя системы отопления.

Проточные водонагреватели – это также электрические приборы, которые отличаются мгновенным нагревом воды до 60-90 градусов. Но они потребляют достаточно много электричества и их мощность 15-20 кВТ.

Газовые проточные водонагреватели (газовые колонки) также очень популярны, но для этого в доме должен быть газоотвод, они более экономны, чем электрические , компактны и имеют большую тепловую мощность.

Нагреватели на твердом топливе (дровах) относятся к накопительным устройствам, состоят из обычной емкости с водой и топки, в которой происходит сгорание дров.

Конечно большим минусом таких нагревателей есть невозможность регулировки температуры и непрактичность в использовании.

Монтаж и подключение водонагревателей в частном доме и на даче необходимо поручить профессионалам, ведь хотя на первый взгляд все кажется очень простым и понятным, но в процессе монтажа возникают проблемы, для решения которых необходимо иметь особые навыки и опыт по установке таких систем.

Установка газового котла в частном доме: технология

Проблема, связанная с отсутствием центрального отопления и горячего водоснабжения, а также плохим предоставлением этих услуг, сегодня может быть решена установкой газового котла.

Выбор котла

Для этого можно выбрать одноконтурное или двухконтурное оборудование. Первый вариант может предусматривать только один процесс, которым может быть, например, нагрев. А двухконтурное оборудование гарантирует два процесса: отопление и нагрев воды.Установка газового котла в частном доме — дело довольно хлопотное и трудоемкое, во многом это связано с тем, что мастеру придется следить за соблюдением всех норм и правил. Также стоит помнить, что эксплуатация такого оборудования всегда сопряжена с определенными рисками, поэтому необходимо соблюдать правила пожарной безопасности.

Основные правила газовой установки

Если вы решили установить газовый котел в частном доме, вам необходимо будет подготовить документы и осуществить определенные действия.Вам понадобится договор на поставку газа индивидуальному потребителю. Проект установки, а также все технические условия необходимо согласовать с городским представителем газовой службы. В системе отопления должно быть давление 1,8 атм.

Необходимо удалить воздух из системы отопления. Мастеру предстоит провести анализ соединений на герметичность. К котлу монтируется регулятор напряжения, важно позаботиться о наличии источника бесперебойного питания.Недопустимо дополнять подогретую воду антифризом. Это может вызвать повреждение прокладок, что может привести к утечкам в системе отопления.

Требования к помещению

Если вы решили установить газовый котел в частном доме, важно проверить, насколько помещение соответствует нормам. Речь идет о помещении, в котором предполагается разместить котел. Установка котла в частном доме может предполагать обустройство топки или котельной на любом уровне; это может быть крыша, чердак, подвал или подвал.В качестве ограничения выступают жилые помещения, а также санузел и санузел. Чтобы определить объем помещения, которое будет играть роль котельной, необходимо учесть общую тепловую мощность оборудования, емкостных или проточных водонагревателей. При установке газового котла в частном доме рекомендуется учитывать некоторые исключения. Таким образом, если котел имеет камеру сгорания закрытого типа, объем котельной не нормируется, также может не устанавливаться окно с выходом на улицу.

Расход воздуха

Важно организовать забор и приточный приток воздуха необходимого объема. Для обеспечения мощности оборудования в 23,3 кВт необходимо сжигать около 2,5 м куб. Газа в час. Для того, чтобы этот объем полностью выгорел, потребуется 30 метров кубического воздуха в течение часа. При недостаточном количестве кислорода газ полностью не сгорит, со временем будет накапливаться вредное вещество, вдыхание которого негативно скажется на здоровье человека.

При установке газового котла в частном доме своими руками особенно важно обеспечить поступление воздуха не только наружу, но и из других помещений дома. Этого можно добиться, создав зазор между полом и дверью. Монтировать котел на полу необходимо с шагом 10 см от стены, что важно укрыть негорючим материалом.

Особенности работ по установке газового оборудования

Установка газового котла в частном доме, цена которой должна вас заинтересовать на первом этапе, подразумевает соблюдение норм и правил При планировании помещения, в котором вы собираетесь разместить котел необходимо сделать так, чтобы его площадь равнялась 4 и более квадратных метрам.Потолки должны быть 2,5 метра и более. Важно обратить внимание на ширину двери, выходящей в комнату, она должна быть равной 80 см. Монтаж настенного газового котла в частном доме производится таким образом, чтобы оборудование было естественным образом освещено через оконный проем.

Важно учитывать, что на каждые 10 квадратных метров должно приходиться 0,3 квадратных метра окна. Обязательно предусмотреть интенсивную вентиляцию, так как сжигание газа осуществляется за счет притока воздуха.Площадь проема для забора наружного воздуха должна составлять 8 квадратных сантиметров на 1 кВт мощности оборудования.

При установке напольного газового котла в частном доме важно учитывать тот факт, что трубопровод должен быть полностью металлическим. Важно помнить, что гибкие шланги допустимо использовать только для подключения потребителей.

Что нужно знать о сечении дымохода

Не пренебрегайте сечением дымохода, которое должно соответствовать имеющейся мощности котла.В том случае, если мощность оборудования 30 кВт, то диаметр дымохода должен быть равен 130 миллиметрам. При установке газовых котлов правила и особенности монтажа требуют использования дымохода диаметром 170 миллиметров с мощностью оборудования 40 кВт. Недопустимо, чтобы площадь сечения дымохода оказалась меньше по сравнению с площадью сечения отверстия для подключения дымохода. Верхний конец дымохода должен быть 0.5 и более метров над коньком крыши. В системе электроснабжения оборудования должно быть автомат, снабженный тепловой и токовой защитой.

Особенности монтажа котельного оборудования

При установке газовый котел для отопления частного дома должен работать совместно с газоанализатором, который сможет предупредить о возможной утечке газа. Помимо прочего, нужно позаботиться о наличии электрического клапана, перекрывающего подачу топлива.Если приходится работать в многоквартирном доме, установка газового оборудования в подвале недопустима. Каждое устройство необходимо дополнить счетчиками газа. Что касается вентиляции, то она должна быть наверху комнаты.

Особенности монтажа настенного оборудования

При установке газовых котлов в частном доме схема работы позволяет исключить ошибки. Настенное оборудование устанавливается в тех случаях, когда требования к питанию не слишком строгие. Помимо прочего, такое расположение оборудования можно выбрать, когда свободного места не слишком много. Чаще всего такие котлы используются в многоэтажных домах. Монтаж настенного оборудования позволяет предусмотреть автономную систему дополнительного отопления, которую можно установить даже в домах с центральным отоплением. Установка газового котла в частном доме своими руками может осуществляться поверх других приборов, которые устанавливаются на полу, это связано с тем, что котлы не слишком требовательны к свободному пространству. Допускается установка настенного оборудования каскадом. Это полезно, если требуется значительная мощность.

Рекомендации мастера-профессионала

Монтаж газового котла с косвенным нагревом можно производить на расстоянии 20 сантиметров от других газовых приборов, а также материалов, легковоспламеняющихся. В зависимости от модели оборудования и мощности расстояние между котлом и стеной может варьироваться от 30 до 50 сантиметров. Не рекомендуется размещать котел возле окна или в проеме между стенами. Блок питания должен быть как можно ближе.Перед установкой котла на место все трубы, оборудование и системы необходимо промыть водой. Это позволит избавиться от посторонних частиц, которые могли попасть в систему в процессе сборки.

Нюансы работ

Рейки, которые используются для крепления котла, необходимо устанавливать с шагом 0,8 метра; Что касается максимального расстояния, то оно составляет 1,6 метра от поверхности пола. Необходимо проанализировать стену на ровность и прочность, она должна выдерживать вес самого сопутствующего оборудования котла.При установке настенного газового котла в частном доме стена снабжается прокладкой из негорючего материала, толщина которой должна быть равна 3 миллиметрам. В этом случае бойлер крепят на расстоянии 4,5 см от поверхности стены.

Перед тем, как оборудование будет подключено к трубам, необходимо избавиться от заглушки, которая устанавливается на трубах. Во избежание засорения теплообменника рекомендуется на входе воды установить угловой сетчатый фильтр.С обеих сторон важно установить шаровые краны, это должно значительно упростить дальнейшее обслуживание и ремонт. После важно проверить, насколько ровно установлено оборудование. Искажение в одной из сторон может привести к негативным последствиям. Присоединение газовых труб к оборудованию следует производить при помощи стальной трубы через специальные системы, важно обеспечить жесткое соединение. Важно применить паронитовую прокладку. На этом можно считать, что установка газового котла в частном доме, цена которого начинается от 5000 рублей, завершена.

Требования к устройству дымохода

Для дымохода важно правильно выбрать материал, который будет зависеть от типа оборудования и используемого топлива. Для газового котла необходимо использовать трубы, имеющие цилиндрическую форму и изготовленные из металла, предпочтительнее использовать нержавеющую сталь. Такие изделия будут максимально безопасными, надежными и долговечными. Важно установить люк для чистки дымохода. Чтобы в процессе чистки было удобно собирать сажу, необходимо оставить пустое место под входом дымохода.При установке этой части котельного оборудования не следует делать поворотов и колен в количестве более трех штук.

Труба, соединяющая дымоход с котлом, должна получиться максимально короткой, ее длина — не более 25 см. Вертикальный участок на выходе из оборудования должен быть 2 диаметра и более. За этим участком трубу нужно подвести к соединительному участку, после чего повернуть вверх с небольшим уклоном в сторону оборудования.Дымоудаление в этом случае будет осуществляться естественной тягой.

Заключение

Стоимость установки газового котла в частном доме будет меньше, если установить все оборудование самостоятельно. Однако необходимо учитывать тот факт, что подключение системы по-прежнему осуществляется профессиональной бригадой мастеров. Это необходимо для строгого соблюдения всех норм и правил пожарной безопасности. Ведь это единственный способ обезопасить себя и свой дом от пожара, который может возникнуть из-за неправильно установленного отопительного оборудования.

Монтаж газовой котельной частного дома. Установка напольного газового котла своими руками по ТУ на установку

.

Дома по определению должны быть теплыми. Вы можете предоставить это разными способами. Однако хозяин из числа коренного населения стремится сделать это максимально эффективно и экономично. К таким вариантам относится установка настенного газового котла. И это вполне оправдано, ведь газовое отопление очень выгодно, а оборудование достаточно простое в эксплуатации и установке.

Если вы тоже задумались о приобретении котла настенного отопления, то обязательно ознакомьтесь с нашим материалом. В нем мы постараемся максимально подробно рассказать о принципах работы такого оборудования и типах настенных устройств. А также учтите все нюансы подключения такой системы.

Установка и подключение отопительного прибора зависит от его типа. Поэтому нужно точно понимать, как устроен прибор и с какой из его разновидностей стоит разобраться.

Требования к котлу

Газовое оборудование относится к категории взрывоопасных и пожароопасных. Поэтому к помещению, в котором он будет устанавливаться, предъявляются особые требования.

Прежде всего, он должен иметь естественное освещение. При этом на каждый кубический метр должно приходиться не менее 0,03 квадратных метра. м открывающиеся окна без рамы, то есть только остекление.Окно обязательно должно быть оборудовано окном.

Стена, на которой установлен газовый котел, должна быть отделана негорючими материалами.

Еще одно обязательное условие — наличие, способное обеспечить изменение объема воздуха в пределах 3-х раз за один час. Таким образом, поступление газа в комнату будет сведено к минимуму.

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется 13.5 м.куб. M и выше. Если обогреватель будет размещаться в квартире, обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований, предъявляемых к днищу. Важный нюанс: в этом случае суммарная тепловая мощность от всех отопительных приборов на кухне не должна быть выше 150 кВт.

Согласно нормам установки настенных газовых котлов для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0.02 кв. М и закрыть сеткой.

Требования к установке газового отопительного оборудования регламентируются СП-41-104-2000 и СНиП 42-01-2002. Соблюдение правил монтажа гарантирует нормальную работу.

Оптимально, чтобы отделенные помещением материалы имели временный предел огнестойкости не менее 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени по жилым помещениям.

Крепление газового котла может производиться только на прочном основании.Перегородки из фанеры или гипсокартона для этих целей не подходят. Стена, на которой будет размещаться отопительный прибор, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючий субстрат. Минимальное расстояние от устройства до несущих конструкций — 0,5 м от потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговое оборудование

Перед монтажом необходимо распаковать новый котел и проверить комплектность поставки.Наличие деталей проверяется по инструкции по эксплуатации, которая обязательно прилагается к устройству.

В случае отсутствия какой-либо позиции необходимо немедленно обратиться к поставщику. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, точно совпадают с теми, которые нанесены на сам прибор.Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которые попал различный мусор при изготовлении устройства и его транспортировке.

Установка газового котла предполагает подключение труб отопления, водопровода и газовой магистрали, а также устройство дымохода

Также желательно промыть и.После того, как подготовка закончится, можно приступать к схватыванию.

Специфика и порядок его установки определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах стоят двухконтурные устройства с закрытой топкой. Рассмотрим подробнее установку такой модификации.

Этап №1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен входить в комплект поставки устройства.Для его крепления на стену используется надежный крепеж. Их следует подбирать под материал, из которого сделана стена.

Возможно, не подойдут те, которые производитель упаковал вместе с нагревателем. Затем вам нужно будет выбрать и приобрести другие.

Задача кронштейна — выдержать вес котла и дополнительного оборудования, а также обеспечить ему плавное, четко выверенное положение без перекосов.

Для точной разметки стен можно использовать бумажный трафарет, который обычно идет в комплекте с бойлером.С его помощью без труда можно вскрыть дырочки под застежки.

После этого кронштейн фиксируется на месте и на него подвешивается котел.

Трубы отопления подключаются к трубам соответствующего газового оборудования. Их расположение можно определить по фотографии

Этап №2 — Подсоединение труб отопления

В зависимости от типа системы отопления это может быть любая, количество труб, подключенных к котлу, может быть разным. В любом случае начните со снятия заглушек с форсунок устройства.

Для защиты котла от попадания частиц грязи из теплопровода рекомендуется на вводе установить сетчатый фильтр.

Если вода в системе жесткая или другие параметры не соответствуют заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного канализационного оборудования.

Это могут быть, например, дозаторы полифосфата. Если этого не сделать, устройство быстро сломается. Все подключения должны выполняться с соблюдением всех правил и правил.

Пломба обязательна. Для этого используются специальные герметики: традиционная краска или пакет или современные резьбовые уплотнения. Кроме того, специалисты рекомендуют обязательную установку режущих кранов на подающий и реверсивный.

Необходимо облегчить ремонт котла, если он вышел из строя. К тому же армирование поможет предотвратить возможное рассыпание радиаторов.

Фильтр для воды — элемент, который обязательно устанавливается при подключении газового котла к водяному контуру

Этап №3 — Подключение к водопроводу

Эти работы практически аналогичны подключению труб отопления.Основное отличие заключается в используемых кранах и диаметре труб.

Холодная вода должна быть оборудована фильтром, который исключит возможность контакта с частицами загрязнений, чтобы исключить возможность попадания в отопительный прибор. В противном случае оборудование выйдет из строя.

Используется для отключения котла от водопровода, должен быть с разъемными соединениями.

Такие модели еще называют «американки». Они значительно упрощают монтаж, а в случае возникновения непредвиденных ситуаций можно максимально быстро заменить изношенный кран.

Следует помнить, что форсунки, подающие холодную воду, расположены на отопительном приборе с левой стороны по центру, подающие горячую — с правой.

Этап №4 — Подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения корректно обратиться к представителю газовой службы. Он проведет первый пуск оборудования.

Все операции при самостоятельной работе должны выполняться предельно аккуратно. Начнем с соединения ответвления газовой магистрали с соответствующей трубой на котле.

При подключении котла к газовой магистрали для герметизации резьбового соединения можно использовать только проход, иначе не удастся добиться необходимой герметичности

На кран, отключающий кран, необходимо установить специальный фильтр подача газа от трассы. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр проработает долго, что может стать причиной выхода из строя газового котла. При устройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что по весу газ намного меньше воздуха, и при недостаточно герметичном соединении будет отслаиваться от трубопровода. Последствия могут быть самыми маленькими. Поэтому требуется тщательная герметизация.

Основными материалами для уплотнения резьбового компаунда являются краска и уплотнения, использование фум-лент недопустимо.

После фильтрующего элемента устанавливается специальное гибкое соединение. Необходимо знать, что резиновые шланги для ее обустройства категорически запрещены.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, сохнет и покрывается трещинами, через которые начинает просачиваться газ. Поэтому оптимальный выбор для обустройства такого компаунда — это гофрированный шланг.

Гофрированный шланг — хороший выбор для подключения устройства к газовой магистрали.Достаточно прочен, долговечен и не разрушается под воздействием газа.

Для его изготовления берется высококачественная нержавеющая сталь. Это очень прочный и долговечный материал, отличающийся особой устойчивостью к повышенной влажности и неблагоприятному воздействию газов.

Шланг крепится к патрубку отопительного прибора накидной гайкой. При этом используется парная прокладка, обеспечивающая необходимую герметизацию компаунда.

Этап №5 — Подключение к электрической сети

Такая операция необходима только для приборов с закрытыми печами, которым требуется электричество.Он питает вентилятор, уменьшая количество продуктов сгорания и автоматизируя управление системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что даст возможность избежать скачков напряжения и тем самым продлит срок службы котла.

Если вы живете в районе, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания — он защитит оборудование от резких скачков.
напряжение

Этап №6 — отвод копчения

Нагреватель с закрытой топкой проще всего подключить к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел необходимо подключать к коллективной дымовой трубе.

В отдельных зданиях выводятся наружу через стену. Высота подвеса труб в этом случае не имеет большого значения, так как необходимую тягу создает встроенный вентилятор.

Приборы с открытой топкой в ​​обязательном порядке подключаются к индивидуальному дымоходу.К котлу подсоединяется труба нужного сечения.

Материал для его изготовления подобран таким образом, чтобы деталь была устойчива к воздействию продуктов сгорания, высоких температур и механического износа.

Проверить герметичность соединения газовых труб можно с помощью мыльного раствора. Утечка газа проявится появлением пузырьков

Перед началом работ нужно убедиться в отсутствии остатков сажи, сборочного мусора и т. Д.в дымоходе и т. д. При установке дымоходной трубы ее следует располагать с небольшим наклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный разрез трубы, длина ее до поворота должна быть равна не менее двум диаметрам трубы. Общая длина участка подключения к дымоходу должна быть минимальной.

Этап №7 — Подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость перекачивается до тех пор, пока не будет достигнуто давление в 2 атмосферы.Впрыск воды осуществляется по возможности медленно, чтобы удалить максимальное количество собранного внутри воздуха.

Дополнительно система проверяется на герметичность. Все возможные соединения необходимо немедленно загерметизировать.

Для выявления недостаточно плотных соединений на газовой магистрали нужно растворить мыльный раствор и смазать им все соединения. Тогда смотри.

На некачественных участках будут появляться пузырьки воздуха. Все обнаруженные неисправности следует устранить и перепроверить.Первый запуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

На ролике подробно описаны нормативные требования для установки настенного газового котла:

На видео рассказывается о схеме подключения настенного котла:

На ролике демонстрируется процесс монтажа настенного котла :

Монтаж газового отопительного агрегата — ответственная и достаточно сложная операция, от качества выполнения которой зависит безопасность всех проживающих в доме.Поэтому в одиночку представители газовых служб настойчиво не рекомендуют.

Да и производители отопительных приборов на этом настаивают. Поэтому даже опытным самодельным мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную эксплуатацию устройства.

Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может вам самому приходилось заниматься установкой газового настенного оборудования и вам есть что посоветовать нашим читателям?


Несмотря на растущую популярность твердого топлива, магистральный газ остается основным энергоносителем, потребляемым для отопления помещений.Соответственно, домовладельцы продолжают приобретать общегазовое оборудование. Следующим шагом будет установка газового котла, выполненного в квартире или частном доме согласно нормативным и техническим требованиям. Предлагаем пройти эту процедуру виртуально, начиная с выбора отопительного агрегата.

Порядок действий домовладельца

Устройство или замена газового отопления в загородных коттеджах или комнатах многоквартирного дома производится с разрешения соответствующей службы.Причем установите котел и сделайте обвязку своими руками при соблюдении действующих строительных норм. Сотрудниками газоснабжающей организации выполняется 3 вида работ: разработка проекта (по согласованию), подключение газа и запуск теплогенератора.

Ссылка. Проектирование и монтаж обычно заказывают компании — поставщик топлива, хотя законодательство не запрещает привлекать сторонние фирмы. Вопрос в стоимости услуг и продолжительности процедуры согласования.

Как правильно действовать, чтобы установить в доме газовый котел:

  1. Выбрать помещение для установки источника тепла.
  2. Купить теплогенератор нужной мощности совместимый с системой отопления.
  3. Подать заявку в газоснабжающую организацию, приложив пакет документов. Получить технические условия (ТУ) на крепление газовой установки.
  4. На основании заказа изготовление проектной документации и согласование ее в соответствующей службе предприятия-поставщика газа.
  5. Соблюдая все правила и требования, изложенные в проекте, смонтировать и подключить котел к отоплению.
  6. Вызвать специалистов «Горгаз», выполняющих подключение к топливной магистрали и первичный запуск источника тепла.

В целом указанный порядок установки и доступа к котлам действует во всех странах бывшего СССР. В любом случае домовладелец получает технические условия, в которых перечислены требования действующих в штате норм.Рассмотрим каждый этап отдельно.

Место для установки

Согласно предписаниям СНиП и иных правил устройства установка газовых обогревателей допускается в следующих помещениях:

В большинстве случаев газовые котлы отопления ставятся в отдельный настил. В квартирах и небольших коттеджах тепловые пункты размещают на кухне, реже — в проходном коридоре (касается настенных вариантов теплогенераторов).

Размещение теплогенератора в отдельном помещении

Какие требования предъявляются к помещению:

Рядовому домовладельцу сложно рассчитать вентиляцию по расходу воздуха за 1 час.Отсюда Совет: Организуйте вытяжку через канал с минимальным сечением 14 х 14 см, оптимальный размер — 28 х 14 см. Отвод вытяжной шахты выполнен в верхней зоне помещения, приток организован через входную дверь, где заделана решетка с жилым (полезным) сечением 0,025 м². Развернутая про размещение газовой котельной рассказано в видео:

.

Выбор отопительного агрегата

Первый критерий выбора газового котла — это тепловая мощность, необходимая для отопления.В зависимости от условий эксплуатации, производительность теплогенератора рассчитывается следующим образом:

  1. В зоне с умеренным климатом мощность рассчитывается путем умножения отапливаемой площади на 100 Вт. Полученная цифра использует увеличение коэффициента резерва 1,2 (+ 20%).
  2. При высоте потолков 3 м и более производительность учитывается по объему здания — кубатура изменяется до среднего значения 40 Вт.
  3. В южных регионах квадрат умножают на 80, в северных — на 200 Вт.Коэффициент запаса сохранен.
  4. Расчетная мощность двухконтурных вариантов и обычных котлов, работающих вместе с бойлером косвенного нагрева, умноженная на коэффициент резерва 1,5 (+ 50%) вместо 1,2.
  5. Если теплогенератор привязан схемой с буферной емкостью — тепловая батарея, то мощность подачи увеличивается вдвое (+ 100%).

Тип агрегата зависит от. Энергонезависимые модели газовых котлов подходят для самотаных открытых систем — напольных и парапетовых.Замкнутые контуры, работающие под давлением, лучше подключать к настенным обогревателям, оборудованным собственным циркуляционным насосом и расширительным баком.

В квартирах и частных домах, где по разным причинам невозможно отвести дымовые газы традиционным способом, рекомендуется установка газового котла с закрытой камерой сгорания и принудительным наддувом. Такие теплогенераторы снабжены коаксиальным дымоходом, проложенным через стену. Принцип работы следующий: воздух всасывается внешним каналом двустенной трубы, а продукты сгорания выбрасываются через внутренний проход.

Оформление разрешений

Немного уточнить последовательность действий: сначала необходимо обратиться в разрешения на газоснабжение для установки котла, затем купить отопительный агрегат, после чего запросить технические характеристики и заказать проект. Для заказа проектировщиков для подготовки пакета документов:

  • право собственности на жилище — квартиру или частный дом;
  • фактический план здания;
  • паспорт и инструкция по эксплуатации газового теплогенератора;
  • Сертификат

  • на товар.

Примечание. Сертификат и документацию на обогреватель предоставляет производитель оборудования.

Пример котельной

Получив технические условия, передать их инженерам проектировщикам, прогнозируя чертежи здания и свои пожелания относительно места установки котла. При отсутствии планировки придется доплатить за выездной осмотр — техник фактически составит чертеж.

Совет. Скрупулезно обсуждает с дизайнерами. Изюминкой является точное расположение отопительного агрегата и конструкция дымохода. Это сэкономит время и приступит к монтажным работам, не дожидаясь согласования проекта.

Готовую проектную документацию (минимум 3 экземпляра) посещают ответственные лица газоснабжающей организации. На этом этапе стоит заказать прокладку внешнего и внутреннего газопровода. Обратитесь в тот же офис или в другую лицензированную фирму.

Требования к оборудованию

Требования к монтажу

При установке напольного котла, работающего на природном газе, рекомендуется соблюдать минимальные расстояния до стен и других строительных конструкций:

  • ширина свободного пространства перед передней частью каменки 1250 мм;
  • Проходы боковые для обслуживания и устранения неисправностей — 700 мм;
  • минимальный просвет задней части блока составляет 50 см.

К навесным газовым котлам требования мягче — впереди не менее 1 м свободного пространства, по бокам — 20 см, снизу — 300 мм.Конструкция, нависающая над теплогенератором, должна располагаться не ближе 45 см, как показано на схеме.

Перед установкой стационарного котла на деревянные полы обязательно ставят непромокаемую прокладку из базальтового картона и кровельной стали, служащую для размера корпуса 100 мм, впереди — на 70 см. Если по разным причинам обогреватель находится близко к стенам деревянного дома, их следует Ободрить негорючими материалами:

Аналогичные меры предосторожности выполняются при установке навесного теплогенератора на деревянную стену.Самая простая противопожарная мера — подложить под кузов оцинкованный металл, выступающий на 10 см (вниз — на 70 см), как это изображено на фото.

Подключение к дымоходу и отоплению

Газовые отопительные установки с открытой камерой сгорания требуют подключения к дымоходу с хорошей естественной нагрузкой. Ее оголовье не должно попадать в зону ветрокрыла, иначе сила тяги упадет до нуля. Минимальная высота дымохода 5 м (считая от горелки), оптимальная зависит от расположения и удаленности от конька скатной кровли (указано ниже на схеме).

Важный момент. Крепить сопло газового котла к кирпичным вентиляционным каналам, сделанным в стене квартиры или загородного дома, категорически запрещено.

Общие требования к дымоходам и подключению газовых котлов выглядят так:

  1. Диаметр трубы не меньше размера блока агрегата, предназначенного для отвода продуктов сгорания.
  2. Материал курительного канала — оцинкованная сталь, нержавеющая сталь, кирпич или керамика.Никаких алюминиевых гофр.
  3. Общая длина горизонтального участка, врезанного в вертикальную трубу, не более 3 м; Под сценой с отступом минимум 25 см находится ревизионная штриховка.
  4. Расстояние от металлического дымохода до деревянных конструкций 0,5 м. Если закрыть горючим материалом асбест или рубероид, отступ допускается уменьшить до 100 мм.
  5. Максимальное количество поворотов дымохода на 90 ° не должно превышать 3. Сюда не входят отводы 30 и 45 °, используемые для обхода кровельной трубы.

Требования к устройству коаксиальных труб турбонаддувных котлов проще: канал выполняется с небольшим уклоном на улицу плюс соблюдение мер пожаротушения при прохождении деревянных стен. Подробности Более плавное устройство описано подробно.

Укупорка котла производится по рекомендациям:

  • настенный теплогенератор просто подключается к системе отопления через режущие краны с американками;
  • на входе газа и охлаждающей жидкости установить сетчатые фильтры;
  • для уличного обогревателя требуется собрать схему, соответствующую системе отопления: для питания циркуляционного насоса, расширительного бака и группы безопасности;
  • к обратному трубопроводу с теплоносителем, подключить подачу от водопроводной сети;
  • при работе с дровяным или электрическим котлом обращайтесь к установке обратных клапанов.

Под ТЭН с турбонаддувом с высоким КПД, оснащенный вентилятором и автоматикой, установлена ​​розетка 220 вольт и провод заземления. Позаботьтесь о том, чтобы в случае аварии его не пролили водой. При подключении через стабилизатор или блок бесперебойного питания организовать специальную полку или шкафчик для указанных устройств.

Заключение

По окончании работ сотрудники газовой службы проверит правильность монтажа и соответствие проекту.Если возникнут критические замечания, недостатки придется устранить — без этого компания не допустит ввода в эксплуатацию и подачи газа на объект. При отсутствии претензий специалисты подключат газовую трубу, произведут настройку и запуск оборудования. Остается сделать последний шаг — заключить договор на поставку топлива.

1.
2.
3.
4.

Об устройстве автономной газовой системы отопления задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных домах-новостройках.Только конструкция теплоснабжения, предусматривающая установку уличного газового котла или навесного теплового агрегата, способна обеспечить комфортное проживание. При этом автономное отопление обойдется дешевле, чем централизованное теплоснабжение.

Прежде чем приступить к работе, необходимо будет получить специальное разрешение, но главное помнить, что безопасность людей, находящихся в доме, зависит от того, насколько правильно работать. Всем домовладельцам следует помнить, что самостоятельное устройство уличного газового котла — дело ответственное и сложное, а оформление соответствующего разрешения — к обязательной процедуре.

Взять на установку газового напольного отопления можно только при наличии финансовых возможностей приобрести двухконтурный котел с бойлером и автоматической регулировкой. Также потребуется помещение для размещения там напольного газового котла в соответствии с техническими условиями.

Устройство напольного газового котла

Монтаж уличного газового котла желательно доверить сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, так как тогда они оформят все необходимые документы, подготовят помещение соответствующим образом и быть гарантированным по видам работ.

Если рассматривать устройство простейшего газового котла, то оно простое: газовая горелка и теплообменник. Подключить к прибору воду, газ, дымоход и при необходимости электроснабжение несложно. Основное требование: оформить все необходимые разрешительные документы, иначе штрафов не избежать.

Хороший выбор для собственного дома — двухконтурный отопительный прибор с бойлером и комплектом автоматики. В этом типе есть автоматическая система, оснащенная микропроцессором и двойным термостатом, благодаря которой контролируется температура воздуха на улице и в доме, а по настройкам настройки, при отсутствии жильцов, температурный режим. сводится к санитарному минимуму.

В таком котле расход газа на 30-70% меньше, чем в устройствах с ручной или полуавтоматической регулировкой. Но у таких теплотехников все же есть серьезный недостаток — при отсутствии электроснабжения автоматика не работает и котел работает в режиме минимального нагрева. Чтобы дома не прервалась подача тепла, необходимо будет организовать аварийное электроснабжение, что приведет к дополнительным затратам.

Особенности установки уличного газового котла

Газовый котел независимо от того, напольную или настенную модель следует устанавливать по нормам и правилам:

  • установка уличного газового котла осуществляется в отдельном помещении, которое называется топливным или котельным, площадью не менее 4 «квадратов»;
  • Высота потолков — от 2.5 метров;
  • размер помещения должен быть более 8 м³ при мощности теплового агрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61-200 кВт;
  • обязательно наличие открывающегося окна;
  • ширина двери в котельную не может быть меньше 80 сантиметров;
  • отделку топки следует проводить негорючими материалами;
  • недопустимо наличие фальшпола или ложной площадки;
  • в обязательном порядке обеспечить приток воздуха, поступающего через незамкнутую мысль, поперечное сечение которой составляет 8 см² из расчета 1 кВт на единицу агрегата.

Если котел оборудован закрытой камерой сгорания, то объем охладителя нормированию не подлежит. Независимо от модели котла необходимо соблюдать правила и требования.

Вытяжка теплового агрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводится в отдельный газопровод (читай: «»). Запрещается использовать для таких целей вентиляционные каналы, так как продукты горения могут проникать в другие помещения дома, а в квартирах многоэтажных домов — к соседям.

Другие требования включают:

  • соблюдение длины горизонтального участка флиса в пределах котельной не более 3 метров. Углы поворота не могут быть больше 3. Ход газа должен быть вертикальным на выходе, высота подъема над кровлей кровли или над плоской кровлей не менее одного метра. При использовании только неразъемных материалов, устойчивых к химическому и термическому воздействию, потому что при охлаждении продукты сгорания образуют агрессивные вещества.Могут применяться многослойные материалы, такие как асбатированные трубы, но если они расположены на расстоянии более 5 метров от выхлопной трубы;
  • перед установкой уличного газового котла необходимо правильно подготовить котельную (подробнее: «»). Пространство перед агрегатом остается свободным. На полу под тепловым агрегатом укладывается прочный огнестойкий металлический лист размером 1 на 1 метр. Асбатмент использовать нельзя, так как ни пожарные, ни газовики его не узнают — он занимается временем, а кроме того, по санитарным нормам, материалы, содержащие асбест, в жилых помещениях запрещены;
  • в котельной не может быть мест типа полостей, где могут скапливаться продукты сгорания или газовая смесь.В том случае, если газовый прибор планируется использовать для отопления дома, газ обязательно для проверки состояния отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, не превышающим 5 миллиметров на счетчике точки движения в сторону движения теплоносителя. В самой высокой точке системы теплоснабжения поставить расширительный бак и воздушный клапан. Нагревательная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1.8 бар.

Может показаться, что правила подключения напольного газового котла жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подключено в соответствии с требованиями.

Установка даже самой легкой модели не допускается в следующих случаях:

  • , если квартира находится в многоквартирном доме, где нет магистрального газового двигателя;
  • , когда кухня оборудована фальш-тормозом, который жильцы не хотят убирать, или капитальный антресоль.Если нижняя часть антресоли сделана из картона или дерева, демонтировать ее несложно.

В случае, если квартира не приватизирована, в ней можно смонтировать только водогрейный котел, т.к. для отдельной котельной требуется отдельная котельная, а значит провести перепланировку, которую имеют право делать только собственники жилья. .

Подготовка к установке уличного котла

Перед подключением уличного газового котла необходимо подготовить инструменты, материалы.Вам также необходимо изучить инструкции по установке агрегата и руководство.

Из материалов и инструментов, которые должны быть под рукой:

  • цемент и песок;
  • лопата;
  • емкость для приготовления раствора;
  • дрель;
  • молоток;
  • болтов и гвоздей;
  • кромка деревянная;
  • труб для газа.

Приступать к установке газового прибора можно только после подготовки места для его размещения.Наружный тепловой блок должен быть установлен на бетонном основании. Стяжку можно заменить плоским металлическим листом. Его кладут под ножки котла так, чтобы он выступал на краю агрегата не менее 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливаются котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводится на улицу через стену помещения.Отверстие для флиса в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, он находится сзади, поэтому дымоход легко выводится через стену.

Установка напольного газового котла

Когда основание подготовлено, на него кладут прибор так, чтобы расстояние между стеной и задней частью котла позволяло проводить обслуживание и осмотр оборудования. Затем отметьте место дымохода. По правилам и требованиям труба дымохода укладывается в сторону на расстоянии 60 сантиметров и более от оконного проема.Такие требования обусловлены необходимостью не допустить возврата выхлопных газов в помещения.

В частных домах котел следует устанавливать в специальной нише, сделанной ниже уровня пола на глубину 30 сантиметров. Внизу кармана выполняется бетонная стяжка, а его стенки укладываются и наслаждаются облицовкой из нетеплового материала.

Пример установки уличного газового котла на видео:

Автономная система отопления — мечта многих домовладельцев.Большинство из них выбирают газовое отопление, существенным недостатком которого является обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все же нужен, согласны?

Здесь вы узнаете, как следует устанавливать правила строительства для установки напольного газового котла. Мы расскажем, как подготовить помещение для установки теплогенератора, как грамотно организовать отвод продуктов сгорания. Наши советы помогут построить безопасную и эффективную систему.

Информация, представленная для ознакомления, основана на нормативных документах. Чтобы оптимизировать восприятие сложной темы, текст дополнен полезными иллюстрациями и видеоинструкциями.

Очень ошибаются те, кто уверен, что установка начинается с его покупки.

Начать сбор разрешений. Одновременно с получением необходимых бумаг следует выбрать его, выбрав и подготовив место для установки отопительного агрегата, и учесть следующие нормативные требования:

Галерея изображений

Для получения разрешения на установку отопительного оборудования необходимо пройти несколько этапов:

Шаг №1: получение технических условий и разрешения.

Необходимо выяснить, возможен ли газовый котел в конкретной квартире или можно в доме. Для этого в газовой службе подается запрос на проведение такой процедуры. В нем обязательно указывается примерный годовой объем потребления газа.

Документ будет рассмотрен, и в результате заявитель получит разрешение на установку вместе со спецификациями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и бойлера, но приобретать их пока не стоит. После этого заказывается проект установки. Выполняется на основании ранее полученного разрешения на конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования и прокладки магистрали внутри здания с точки подключения газовых коммуникаций. Только лицензированная компания имеет право участвовать в проекте.

Газовые котлы — наиболее практичный и экономичный вариант отопления помещений. Можно использовать как в квартире, так и в частном доме.

Шаг № 3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, обслуживающей участок, на котором расположен дом. Процедура обычно занимает максимум три месяца и минимум неделю.

На данном этапе уже можно приобрести газовое оборудование, так как помимо проекта необходимо предоставить такие документы:

  • технический паспорт газового котла;
  • сертификатов соответствия и санитарно-гигиенических;
  • инструкция по эксплуатации отопительного прибора;
  • заключение Экспертиза на соответствие прибора всем техническим условиям.

Получить эти документы очень просто. Производитель обязательно должен прикрепить их к своей продукции. По окончании процедуры проверки заявитель получает согласованный проект, по которому в этом случае будет поставлена ​​специальная печать.

Если документ не согласован, необходимо составить перечень мероприятий по корректировке проекта. После их повторного согласования.

Для установки уличного котла предусмотрено специальное противопожарное помещение из негорючих материалов.

Правила устройства пожарного помещения

Согласно действующим на данный момент, газовый котел устанавливается только в специально оборудованном помещении, которое называется топкой.

Пренебрегать этим правилом нельзя, так как оно относится к категории потенциально опасного оборудования и должно быть предельно аккуратным. В противном случае неизбежно последуют штрафные санкции и могут возникнуть аварийные ситуации.

Оптимальный вариант установки уличного газового котла — организация котельной, изолированной от жилого помещения, оснащенной приточно-вытяжной системой вентиляции

Сначала нужно рассчитать, а затем определить место для установки котла .Инструкция допускает размещение одноконтурных отопительных приборов мощностью не более 60 кВт в любом помещении здания. Большинство напольных газовых агрегатов относится к одноконтактным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности нельзя устанавливать на кухне. Это котельные в миниатюре с повышенной группой безопасности и собственным расширительным баком. Для них оборудована печь. Если общая мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов можно устанавливать только на первом этаже либо в основании. В любом случае газовые отопительные котлы запрещено устанавливать в жилых санузлах и санузлах.

Помещение, предназначенное для установки станка, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены фибрового помещения выполнены из горючих материалов, они закрываются специальными огнеупорными накладками.

Кроме того, к помещению предъявляется ряд требований:

  • минимальная ширина дверного проема должна быть 80 см;
  • минимальная высота потолка 2,5 м;
  • степень огнестойкости не менее 0,75 ч .;
  • наличие естественного освещения, которое рассчитывается как: 0,03 кв. M Площадь окна на каждый 1 кубический метр объема топки;
  • наличие газоанализатора, связанного с автоматическим клапаном, который блокирует подачу газа во время утечки;
  • эффективное вентиляционное устройство;
  • дверь или стена, ведущая в соседнее помещение, необходимо оборудовать вентиляционной решеткой, площадь которой определяется по формуле: на каждый киловатт мощности отопительного прибора приходится 8 квадратных метров.см дизайн;
  • обеспечение свободного доступа к отопительному прибору и вспомогательному оборудованию для выполнения ремонтных и профилактических работ.

Эти требования являются обязательными к исполнению при устройстве топочного помещения для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой не важна площадь помещения и требования к вентиляции менее строгие, так как для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топке есть газоход. Его горизонтальный участок внутри помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена ​​общая схема устройства такого оборудования (+)

При этом количество витков не может быть больше трех. Вертикальный вывод дымохода поднимается над плоской крышей или коньком прицела не менее чем на метр. Материалы, из которых выполняется конструкция, должны быть устойчивы к агрессивным термическим и химическим воздействиям.

Многослойные материалы, например, асбоцементные трубы, можно использовать только на участках, удаленных от выхлопного патрубка на расстояние более 5 м.

В помещении для волокон не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед нагревателем должно быть свободным. Пол перед ним застелен металлическим листом, минимальный размер которого составляет 1х1 м.Использование для этих целей асбеста запрещено, поскольку оно быстро задействуется и вредно для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для подогрева теплоносителя в системах отопления с естественной и искусственной циркуляцией.

Подготовка помещения к монтажу

Перед началом монтажа отопительного прибора необходимо завершить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водопровода и теплых водяных полов. , если представить.Кроме того, должна быть полностью установлена ​​электрика и канализация.

Следует подготовить и котельную. Под укладываемый газовый котел готовится прочный пол на основе цементной стяжки или отдельный фундамент.

Последний вариант считается не лучшим. Перекрытия, пол и стены, если они отделаны горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого негорючая футеровка, сделанная из кровельной листовой стали, уложена на огнеупорную прокладку, например, асбестовую.Толщина последнего не может быть менее 3 мм.

В зависимости от типа напольного котла количество и тип вспомогательного оборудования различаются. На рисунке представлена ​​возможная схема установки системы в паре со стеновым заполнителем.

В этом случае за изоляцией должны соблюдаться размеры корпуса устройства по периметру не менее 100 мм. Минимальное расстояние от отопительного прибора до стены из негорючих материалов должно составлять 100 мм.

Расстояние от выступающих фрагментов арматуры, горелок и автоматов до противоположной стены регулируется. Он должен быть не менее 1 м.

Если пол сделан из горючего материала, его следует защитить от возгорания. Для этого используется площадка, выложенная из бетонных блоков. Его высота должна быть не менее 100 мм.

Сверху фасад закрывается стальным листом толщиной не менее 0,8 мм. Возможна организация площадки для установки инструмента из специальных огнеупорных плит.

Дополнительно желательно установить дополнительное оборудование, иначе котел этому будет мешать. Оптимально выполнив схему ее размещения, продумайте все нюансы обустройства.

По этой схеме на стенах и полу намечаются монтажные отверстия, после чего устанавливаются необходимые устройства. Нагревательный прибор устанавливается и подключается в последнюю очередь.

Варианты устройства дымохода для газовых котлов разных типов

Дымоход: Требования к устройству

Перед своими руками монтаж уличного газового котла следует подготовить дымом.Нагревательный прибор желательно поставить на подготовленную землю, чтобы расстояние между его корпусом и стеной было достаточным для осмотра и обслуживания прибора. После этого наметьте расположение дымохода.

Можно не ставить котел, а проводить наценку исходя из расчетов. При этом необходимо учитывать несколько нюансов.

Технология монтажа уличного газового котла

В первую очередь следует вынуть прибор из упаковки и еще раз проверить.Чтобы знать, что должно быть в коробке, нужно взять инструкцию по эксплуатации, которую производитель обязательно кладет в упаковку, и проверить все по ней.

При обнаружении недостачи необходимо немедленно связаться с продавцом. Также это необходимо делать в том случае, если на корпусе устройства присутствуют следы ремонтных работ, вмятины и т. Д.

Еще один важный момент — сверка технических данных. Те, которые наносятся производителем на корпус устройства, должны точно совпадать с теми, что написаны в техническом паспорте.В случае неточности обращаться к продавцу.

С прибора снимаются все заглушки, при необходимости промываются трубы. Так вы можете точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливается на прочном подиуме из огнеупорного материала

Процесс может серьезно варьироваться в зависимости от типа и модификации оборудования. В общих чертах это установка прибора в предназначенное для него место, последующее подключение коммуникаций и подача дыма.Рассмотрим подробно каждый этап.

#one. Установка отопительного прибора

Для начала необходимо поставить оборудование на подготовленное для этого место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т. Д. Прочный деревянный пол накрывают металлическим листом, который должен быть для корпуса котла примерно 30 см по периметру.

Для частных домов воспользуйтесь другим вариантом. Здесь для отопительных приборов подготавливается углубление ниже уровня пола на 0.3 мес.

Дно этого кармана залито бетоном, а стены разделены негорючим материалом. Чаще кафельная плитка. Газовый котел в наружном исполнении обычно является достаточно массивным оборудованием.

Для его транспортировки используются колеса, которые аппарат чаще всего поставляет производителем. Устройство устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена ​​схема одного из вариантов установки напольного газового котла.

Следует понимать, что бесперебойная работа устройства во многом зависит от точности его размещения. Поэтому горизонтальность установки обязательно проверяется с помощью строительного уровня.

Оборудование выравнивается по месту с помощью подвижных ножек, которые можно регулировать. Если их нет, под опоры кладут небольшие кусочки любого негорючего материала, например, металлический лист.

№2. Ввод дымохода

Для начала нужно выполнить отверстия для дымохода.Еще раз проверьте диаметр намеченных деталей, он должен быть немного больше сечения трубы дымохода. Проделываем отверстия в потолке и крыше.

Затем на выходной патрубок котла надеваем переходник, который будет подсоединяться к дымоходу. Важный нюанс. Гофра, как и при установке настенных устройств, в этом случае категорически запрещена.

Адаптер должен быть изготовлен только из листового металла. После установки деталей монтируем тройник и так называемую ревизию, через которую будет проверяться коптильность.

Сверху дымохода устанавливается специальная насадка, защищающая конструкцию от осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно оборудуются с помощью негорючих материалов . Дымоход необходимо монтировать под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации на котел. Это необходимо для беспрепятственного отвода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно фиксируется к стене или потолку с помощью хомутов и скоб. Шаг закрепления первого — 2 м, второго — 4 м. Соединения элементов рекомендуется усилить, стянуть хомутами, натянутыми болтами или проволокой.

Снятую на поверхности или на стене трубу поднимают на нужную высоту, после чего обязательно монтируют наконечник, который защитит дымоход от атмосферных осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы можете ознакомиться на нашем сайте.

№3. Подключение системы отопления

На этом этапе необходимо присоединить котел к сливу и подающему трубопроводу системы отопления. Для односкатного устройства на этом работа и закончится. Для двухкинного необходимо подключение к водопроводу.

Сначала подсоедините трубы отопления. В зависимости от выступа, который может быть как двухтрубным, так и однотрубным, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и стандартами, а также с обязательной герметизацией.

Нагревательный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, которые рекомендует производитель, дополнительно установите оборудование для очистки.

Это может быть, например, дозатор полифосфатов или другая подобная система. На обратке и на подаче желательно установить режущие краны, которые помогут предотвратить завоз радиаторов и сделать ремонт отопительного прибора удобнее.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией.Для заделки резьбы можно использовать обычный проход и краску или более современные средства.

Порядок действий для водопроводной магистрали практически аналогичен. Также настоятельно рекомендуется установить фильтр во избежание попадания в устройство ненужных загрязнений. Отводы желательно также установить.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет при необходимости быстро заменить изношенный узел и существенно облегчает установку.

Только palable можно использовать для уплотнения соединений газовых труб.

# четыре. Подключение к газовой магистрали

Необходимо знать, что по нормам установки газовых напольных котлов выполнить эту операцию может только специалист с допуском. Вы можете выполнить работы самостоятельно, но проверить сборку и произвести первый запуск все-таки сможет приглашенный профессионал.

Работы по подключению выполняются предельно аккуратно и аккуратно. Начнем с соответствующего элемента отопительного котла.

В качестве пломбы можно использовать только пропуск. Никакой другой материал не даст требуемой герметичности соединения. Требуется установка режущего крана, дополнительно оснащенного фильтром.

Для подключения рекомендуется использовать, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае следует уделить особое внимание качеству герметизации соединений. Поскольку газ имеет свойство вытекать из рыхлых соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

Фильтр должен быть из эластичного компаунда, который выполняется только с помощью гофрированного шланга. Резиновые детали категорически запрещены, потому что со временем на них появляются трещины, которые создают каналы для утечки газа.

Гофрированные детали фиксируются на патрубке котла накидной гайкой. Обязательный элемент этого соединения — паронитовая прокладка.

После установки и подключения газового отопительного агрегата необходимо проверить качество соединений и узлов.Самый простой способ борьбы — подключить мыльный раствор. Если он пузырится, значит утечка

#five. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение — приборы с закрытой топкой. Для них нужно подключиться к электрической сети. Лучше это делать через стабилизатор.

После этого систему можно заливать охлаждающей жидкостью. Это делается как можно медленнее, чтобы вытеснить большую часть присутствующего в нем воздуха.Жидкость прокачивают до тех пор, пока давление не достигнет 2 атм.

Все соединения на предмет возможных утечек тщательно проверяются. После того, как представитель газовой службы проверит выполненное соединение и разрешит подачу газа, вам также следует внимательно осмотреть все соединения и на этом трубопроводе. Их нужно остудить с мылом и убедиться, что нет пузырей. Теперь вы можете провести первый запуск оборудования.

С представителем газовой компании, производившей установку оборудования, должно быть заключено заключение, согласно которому организация обязуется проводить регулярные проверки для изучения технического состояния и ремонта агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик №1. Как установить уличный котел:

Ролик №2. Как избежать ошибок в процессе установки напольного прибора:

Ролик №3. Пример монтаж и подключение газового котла:

Самостоятельная установка и подключение газового газового котла относится к числу чрезвычайно ответственных операций, ведь от ее правильности напрямую зависит безопасность всех жильцов.

Брать кейс не нужно, если нет опыта проведения подобных работ.Лучше пригласить специалистов. Самозависимость и легкомыслие обходятся слишком дорого.

Содержание

  1. Можно ли установить газовый котел своими руками?
  2. Как выбрать место для установки?
  3. Как разместить газовый котел на стене?
  4. Процесс монтажа навесного газового котла

Введение

Настенные газовые котлы очень популярны среди автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасно и ядовито, необходимо со всей ответственностью подойти к монтажу и вводу в эксплуатацию этих устройств.Монтаж настенного газового котла в частном доме должен производиться в строгом соответствии с техническими требованиями и нормами.

Установка применительно к навесным газовым котлам, концепция очень объемная и может включать такие работы как: правильный выбор места и собственно установка котла на стену, подключение к газовой магистрали, обвязка в системе отопления. В этой статье мы рассмотрим исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к этим работам.

Можно ли установить газовый котел своими руками?

При проектировании системы отопления следует учитывать требования газовых служб, чтобы они не допускали как места установки настенного газового котла, так и самого процесса. При соблюдении всех технических требований и строительных норм некоторые работы разрешается выполнять своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем Газовой службы

Следует помнить, что только размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным Газовой службой, разрешается производить самостоятельно.Подключение к газовой магистрали и все пусконаладочные работы должны выполняться сертифицированными специалистами, имеющими допуск к этим работам.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие газовое отопительное оборудование, такие как Bosch, Ariston, Viessmann, отменяют гарантию на настенный котел, если установка была произведена неквалифицированным сотрудником.

Вернуться в категорию

Как выбрать место для установки?

В зависимости от конструкции требования к установке навесных газовых котлов несколько различаются.Если установлен отопительный прибор с закрытой камерой сгорания, его можно разместить практически в любом помещении дома. К газовым котлам с открытой камерой сгорания требования ужесточаются и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемыми газовыми службами:

Фото 2: Оборудованная котельная для настенного газового котла

  1. При установке бытовых газовых теплогенераторов мощностью до 60 кВт размер помещения, в котором производится установка, должен быть не менее 15 м³.Навесные котлы с открытой камерой сгорания необходимо разместить в отдельном помещении на любом этаже здания. Нагреватели с турбонаддувом мощностью до 35 кВт разрешается устанавливать на кухне.
  2. Помещение, в котором планируется установка, должно иметь высоту потолков не менее 2,5 м. Если используется модель с открытой камерой сгорания, требуется ее обустройство или другой подходящий материал.
  3. Котельная или кухня, где производится монтаж навесного котла, должна иметь окно, площадью не менее 0.03 м² на каждый кубический метр помещения.
  4. При установке настенных газовых котлов с открытой камерой сгорания важно обеспечить надлежащую вентиляцию. Вытяжка должна обеспечивать трехкратный воздухообмен в помещении в течение часа, а приточная вентиляция — заполнять количество, потребляемое вытяжкой, плюс воздух, необходимый для нормальной работы горелки.
  5. Наружный газопровод подведен прямо в помещение, где установлен котел. Участок прохода трубы в помещении должен соответствовать требованиям, предъявляемым к СНиП 2.04.08 до газовых магистралей низкого давления.
  6. Необходимо обеспечить точку подключения к электросети с заземлением и искусственным освещением. Температура в котельной должна быть в пределах от +5 до +35 ° С при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

За дополнительной информацией обращайтесь в нормативную документацию, указанную выше. В них подробно регламентирована установка навесных газовых котлов и можно найти ответы на все вопросы, возникающие при проектировании.

Вернуться в категорию

Как разместить газовый котел на стене?

При выборе и подготовке помещения для установки необходимо определить положение смонтированного газового котла на стене и соответственно подготовить поверхность для установки:

Фото 4: Правильное размещение газового котла на стене

  1. Рекомендуется установка на прочную стену, способную выдержать вес устройства. Если стена сделана из горючего материала (например, деревянный дом), то между котлом и стеной должна располагаться прокладка из негорючего материала, выступающая по периметру устройства на расстояние 200 мм.Обычно используется слой асбестокартона, а поверх него крепится стальной оцинкованный лист.
  2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от прилегающих стен. Это пространство необходимо для удобной обвязки и обслуживания котла.
  3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и ни в коем случае не под ним. Это позволит избежать короткого замыкания в случае утечки.Рядом должно быть предусмотрено место для.

Требования к расположению газовых котлов на стене и расстояниям до различных элементов конструкции есть у многих моделей. Мы привели наиболее типичные значения, но все же перед выполнением установки нужно уточнить их в паспорте на конкретное устройство.

Грант на бесплатную замену котла для домовладельцев

Дома, сдаваемые в аренду, могут получить новый высокоэффективный газовый котел по схеме ECO, если их арендаторы соответствуют определенным критериям.Эти критерии ориентированы на семьи с низким доходом и пенсионеров, включая тех, кто получает пособие и имеет доход ниже определенного порога.

Каким образом арендодатели могут получить выгоду от схемы ОЭС?

Установка нового энергоэффективного котла в вашем доме дает много преимуществ:

  • По состоянию на апрель 2016 года домовладельцы юридически обязаны рассматривать просьбы арендаторов сделать их дома теплее и дешевле. Воспользуйтесь грантом ECO сейчас, чтобы сэкономить на изменениях, которые вам, вероятно, придется внести в любом случае.
  • Новый эффективный котел может способствовать повышению рейтинга энергоэффективности. С апреля 2018 года все арендодатели в Англии и Уэльсе будут обязаны по закону улучшать свои свойства, чтобы достичь рейтинга не ниже E, так что сейчас отличное время для действий.
  • Новый котел с меньшей вероятностью выйдет из строя или потребует такого же ухода, что даст вам душевное спокойствие и меньшие затраты на ремонт.
  • Новый современный котел — привлекательная перспектива для будущих арендаторов.
  • Все котлы, установленные в рамках ECO, будут конденсационными моделями, что значительно снизит выбросы CO 2 в вашем доме.

Могут ли арендодатели подавать заявку на субсидию на котел от имени арендаторов?

Нет, ваш арендатор должен сам подать заявку на грант на котел, используя нашу простую онлайн-форму. Вы можете помочь им с процессом, указав такие детали, как марка, возраст и модель текущего котла.

Могут ли арендаторы подавать заявление без моего разрешения?

Нет, квартиросъемщики, проживающие в частных квартирах, должны получить разрешение домовладельца для продолжения процесса выдачи котла.

Как долго жильцы должны находиться в собственности, чтобы установить котел ECO?

Чтобы получить бесплатное пособие, подающий заявку арендатор должен проживать в собственности на протяжении всего процесса.

Обязанности арендодателей по газовой безопасности для котлов, установленных в соответствии с ECO

Все инженеры, с которыми мы работаем для установки котлов, имеют регистрацию газовой безопасности. Новый котел необходимо будет осматривать в рамках проверки газовой безопасности каждые 12 месяцев и при необходимости обслуживать.

Поговорите со своим арендатором сегодня, чтобы узнать, могут ли они иметь право на получение бесплатного гранта на установку нового энергоэффективного котла.

Саммит по установке котлов, Иллинойс, Ремонт котлов Палос Хайтс, Иллинойс | Замена бойлера Чикаго, Иллинойс и Риверсайд, Иллинойс | Boiler Service Oak Lawn, IL & La Grange, IL

Котлы — отличный способ обогрева вне зависимости от типа источника топлива. Если вы ищете систему отопления для теплых полов или плинтуса, качественное оборудование и квалифицированный монтаж имеют важное значение.Поиск местного, знающего и добросовестного подрядчика для установки и обслуживания вашей системы отопления котла имеет решающее значение для получения полезного опыта и длительной работы. Команда Wantuck Comfort Solutions — это сертифицированные NATE технические специалисты, которые проходят постоянное обучение и подтвердили свой опыт с помощью признанных в отрасли испытаний. У нас есть опыт, целеустремленность и ресурсы, чтобы обеспечить выдающуюся отдачу от ваших затрат на отопление, и наша репутация в районе Чикаго — наша лучшая рекомендация.

Wantuck Comfort Solutions — это поставщик полного цикла услуг HVAC, специализирующийся на установке и текущем техническом обслуживании систем отопления и отопления. Мы предлагаем полный спектр услуг в Ла-Гранж, штат Иллинойс, Риверсайд, штат Иллинойс, Оук-Лаун, штат Иллинойс, Саммит, Иллинойс, Палос-Хайтс, Иллинойс, и Чикаго, штат Иллинойс, включая круглосуточную службу экстренной помощи в тех случаях, когда ожидание до утра понедельника невозможно. Наши полностью укомплектованные ремонтные машины в сочетании с передовыми диагностическими инструментами и глубокими знаниями оборудования гарантируют быстрое и долгосрочное устранение самых сложных неисправностей.

Наша цель — удовлетворить наших клиентов, обеспечивая полный комфорт и полную открытость информации. С решениями Wantuck Comfort Solutions нет неприятных сюрпризов. Наши технические специалисты предоставят вам необходимую информацию вместе с практическими рекомендациями, чтобы вы могли принять наилучшее решение с учетом ваших конкретных потребностей и бюджета, будь то ремонт, замена или совершенно новая система. Мы уважаем вашу собственность и ваше время, охраняем ваш дом, поддерживая аккуратную рабочую зону и никогда не оставляя вас ждать прибытия специалиста по обслуживанию.

Современные котлы

Современная котельная система может удовлетворить потребности в отоплении и горячей воде в частных домах, квартирах или коммерческих зданиях с одной или несколькими зонами нагрева. Современные модели намного более эффективны, чем модели десятилетней давности, и подходят для различных видов топлива, от природного газа, пропана и масла до моделей, использующих только электричество. Усовершенствования технологии привели к увеличению теплоотдачи. Вырабатывая больше тепла с использованием меньшего количества топлива, котлы предлагают гораздо более высокие показатели годовой эффективности использования топлива (AFUE).Заменив старое оборудование на новый котел, сертифицированный ENERGY STAR, вы можете сократить свои годовые расходы на отопление на 25%.

В котельных

можно легко включить отдельные зоны, которые можно включать и выключать, что позволяет владельцам дома обогревать только те части дома, которые заняты, или обогревать разные зоны до разной температуры в соответствии с индивидуальными предпочтениями. Поскольку в котельных системах используются замкнутые контуры, в них гораздо меньше пыли, чем в топках с принудительной подачей воздуха, что делает их идеальными для людей, страдающих аллергией или чувствительностью к пыли.Минимальный шум, производимый котлом, ограничивается сгоранием топлива, которое нагревает воду внутри котла, поэтому остальная часть системы полностью бесшумна.

Современные системы отопления от Carrier

Если вы ищете качественное отопительное оборудование, Carrier должен занять первое место в списке. Когда дело доходит до оборудования HVAC, Carrier получает золотую звезду. Благодаря обширной линейке продуктов Carrier отвечает всем требованиям к бюджету, эффективности, пространству для установки и стилю дома.Carrier предлагает котлы серии Performance и котлы серии Comfort, которые отличаются в первую очередь рейтингом AFUE, каждый из которых рассчитан на длительный срок службы и может похвастаться превосходной гарантией.

Как официальный дилер компании Carrier, Wantuck Comfort Solutions может предложить нашим клиентам самые передовые и надежные варианты на рынке. Линия инновационных котлов Carrier отличается прочными горелками из нержавеющей стали или титана и тщательно разработанными теплообменниками из чугуна или литого алюминия.Электрическое зажигание устраняет необходимость в непрерывно горящей запальной лампе, а котлы Carrier известны своей чрезвычайно тихой работой.

Wantuck Comfort Solutions предоставляет полный спектр услуг в области котлов для обогревателей плинтусов и излучающих систем в полу. Звоните нам для ежегодных ремонтов, проверок безопасности, аварийного ремонта, продажи оборудования и замены системы. Наша работа в качестве провайдера Comfort24-7 гарантирована, и вы абсолютно уверены, что вы на 100% удовлетворены установкой, ремонтом или обслуживанием вашего котла.В компании Wantuck Comfort Solutions мы стараемся сделать все правильно с первого раза, избавив вас от забот о обогреве дома и обеспечив вашей семье полный комфорт.


Замена котла на Дубовой лужайке, Иллинойс | Котельная Риверсайд, Иллинойс | Ремонт котлов Palos Heights, IL

Замена котла Ланкашир | CHiL

Стоимость отопления вашего дома, особенно в холодные зимние месяцы, составляет около 60% счетов за электроэнергию.Компания CHiL рада сообщить, что в настоящее время собственникам-арендаторам доступно ограниченное финансирование для замены котла. (К сожалению, для частной арендуемой собственности финансирование больше не предоставляется). Зарегистрируйте свои данные, чтобы узнать, имеете ли вы право на участие сегодня.

Если вы подумываете о замене бойлера, важно знать его типы и принципы их работы. Размер, тип и марка бойлера могут повлиять на то, сколько энергии вы потребляете и как нагревается ваш дом и горячая вода.

При выборе типа котла следует учитывать три основных варианта:

  • A Комбинированный котел — это высокоэффективный способ обогрева радиаторов и обеспечения вас только той горячей водой, которую вы используете вместе (отсюда и название)
  • A Обычный бойлер подает горячую воду в радиаторы и водонагреватель, где она хранится, чтобы вы могли использовать ее, когда она вам понадобится.Он может быть менее эффективным, чем комбинированный, но если ваш дом большой и у вас несколько ванных комнат, это может быть лучшим вариантом.
  • A Системный котел напрямую нагревает вашу систему центрального отопления и нагревает воду для герметичного накопительного водонагревателя. Он также подходит для больших домов с несколькими ванными комнатами и может быть проще в установке, чем обычный бойлер.

Замена газового котла обычно требует участия заказчика, однако CHiL постарается найти дополнительное финансирование для покрытия полной стоимости работ, когда это возможно.

Mr C of Chorley «Дорогие уютные дома, Спасибо за мой новый котел. Это замечательно, и его установили незадолго до сильного холода. Когда я смотрю в окно, идет снег с холодным ветром -12C. И все же мне уютно и тепло.

Мисс Уайт из Блэкпула «Сейчас у меня теплый дом, котел, который обеспечивает меня теплом и горячей водой. Это был послан Богом, и он очень сильно повлиял на качество моей жизни. Я очень счастлив ‘

Сколько времени нужно домовладельцу для ремонта котла?

Какие действия вы можете предпринять как арендатор?

Что касается требования о компенсации, она рассчитывается путем вычета процента арендной платы, которую вы заплатили своему домовладельцу за период времени, пока ремонт должен был быть завершен.Это похоже на возврат вашей арендной платы — обычно от 20% до 50% в зависимости от серьезности неисправности.

Вы также можете претендовать на:

— возврат любых произведенных комиссий

— возмещение ущерба, нанесенного имуществу или предметам и т. Д.

Конечно, вы можете преследовать арендодателя самостоятельно, независимо от периода потери.

Варианты юридической помощи?

Юридическая помощь по-прежнему доступна для заявлений о владении жильем, бездомности, выселения и незаконного выселения, повторного жилья, аварийного состояния, судебного надзора.

Если вы считаете, что имеете право на получение юридической помощи, мы бы порекомендовали поискать в Google «юридическую помощь жилищного адвоката», и вам должны были появиться местные адвокаты, предоставляющие юридическую помощь в жилищном секторе. С ними лучше всего поговорить в первую очередь.

Как правило, за юридической помощью можно обращаться:

Неисправность, когда существует серьезный риск причинения вреда здоровью и безопасности клиента или его семейной юридической помощи, доступна для подачи иска о плохом ремонте.
Финансирование не покрывает иски о возмещении ущерба в рамках гражданского судопроизводства.Таким образом,
Legal Aid, вероятно, подойдет только для очень срочных судебных запретов, когда компенсация минимальна.
Legal Help можно использовать для расследования судебных преследований в соответствии с Законом об охране окружающей среды, но для передачи дела в суд потребуется альтернативное финансирование.

Обязанности арендодателя

После того, как вы подали жалобу своему арендодателю / агентству по сдаче в аренду горячей воды / бойлеров, они по закону обязаны рассматривать это как чрезвычайную ситуацию. Что ДОЛЖНО произойти, так это то, что ваш Арендодатель должен:

1) Срочно отремонтировать горячую воду / бойлер и
2) Тем временем предложить альтернативные решения

Дополнительную информацию можно найти здесь: https: // www.thetenantsvoice.co.uk/advice_from_us/heating-and-hot-water/

Если ваш домовладелец отказывается устранять проблему с отоплением в вашем доме, он должен предоставить вам отопительное оборудование, способное обогреть ваш дом примерно до 65 градусов. Однако бывают случаи, когда домовладелец откажется выполнить это, и в этом случае у вас будет полное право связаться с полицией, поскольку они посетят ваш дом, проверят температуру и позвонят вашему арендодателю со строгим приказом нести выполнил свою ответственность как домовладельца, решив проблему с отоплением.Некоторые, по понятным причинам, могут пожелать избежать подобного шага, опасаясь создать плохие отношения с вашим арендодателем, поэтому можно заплатить, чтобы решить проблему самостоятельно и вычесть стоимость из будущих арендных сборов, при условии, что арендодатель будет уведомлен заранее и могут быть предоставлены доказательства. Мы рекомендуем получить письменное согласие арендодателя, прежде чем делать это, и достичь письменного соглашения о возврате этих сумм или компенсации арендной платы.

Как правило, советуем связаться с Арендодателем и обеспечить:

a) это устранено как можно скорее и
b) что можно сделать за это время для обеспечения подходящего отопления и горячей воды в качестве временных мер.

Вам также необходимо подумать, как долго вы хотите оставаться в собственности и как ваш домовладелец отреагирует на вашу реакцию на эту проблему. Это действительно несправедливо, но это реальность, которую вы должны учитывать, прежде чем принимать меры.

Дополнительные баллы

При значительной задержке можно также пожаловаться на состояние окружающей среды.

Важные моменты

Будьте в курсе вашего арендодателя. Будьте вежливы, рассудительны и убедитесь, что вы общаетесь в письменной форме (опять же, электронная почта — идеальный вариант).Если ремонт котла завершился неудачно или носит временный характер и не подходит, продолжайте обновлять и сообщать об этом своему домовладельцу. Не удерживайте арендную плату и своевременно обновляйте все арендные платежи. Вы должны соблюдать договор аренды.

Мы надеемся, что это поможет, и, пожалуйста, свяжитесь с нами еще раз, если котел будет задерживаться и / или снова выйдет из строя

Первоначальная идея по электронной почте для Арендодателя / Агентства по сдаче в аренду

Как вы знаете, в настоящее время у нас нет горячей воды и отопления.Хотя мы понимаем, что сейчас в стране сложные обстоятельства, перед нами лежат юридические обязательства, которые не соблюдаются.

Сегодня нам нужна определенность в отношении а) актуального состояния капитального ремонта и б) любых временных решений.

Мы рады помочь и помочь вам любым возможным способом. Вы будете знать, что по закону это должно рассматриваться как чрезвычайная ситуация. Мы все хотели бы в срочном порядке найти полюбовное решение этой проблемы и были бы признательны, если вы позвоните нам и сообщите нам об этом сегодня.

Официальная жалоба арендодателю — вам необходимо существенно изменить что-то, подобное приведенному ниже, в соответствии с вашими обстоятельствами. Если горячая вода недоступна в течение необоснованного периода времени, и вы хотите официально пожаловаться Арендодателю

1) возможное письмо-жалоба, которое вы можете изменить, если хотите. Возможно, вы не захотите создавать какие-либо проблемы со своим арендодателем, которые вы должны рассматривать как семью. См. Курсив ниже

Вы нарушаете Раздел 11 Закона 1985 года о арендодателях и квартиросъемщиках.Мы имеем право ожидать, что вы проведете ремонт в «разумные сроки». Горячая вода и бойлер классифицируются как срочный ремонт, так как у нас нет отопления и горячей воды, поэтому по законам Англии и Уэльса наш домовладелец должен исправить это в течение 24 часов.

Этого не произошло.

Кроме того, не было предложено никаких временных решений, например, электрические обогреватели, заменители для душа, ванны и т. д.

Правительство не только считает это опасным, но и как домовладелец несет ответственность за то, чтобы эти системы содержались в хорошем состоянии и регулярно работали без каких-либо осложнений.

Наш домовладелец должен предоставить нам отопительное оборудование, способное обогреть наш дом примерно до 65 градусов. Мы имеем право связаться с полицией, поскольку они будут посещать наш дом, проверять температуру и звонить нашему арендодателю со строгим приказом выполнить свои обязанности арендодателя, решив эту проблему с отоплением раньше и / или оказав нам большую поддержку.

Разрешение

Мы имеем право на:

1.Временные решения отопительного вопроса сегодня вместо плановых капитальных ремонтов.
2. Срочно ремонтируется бойлер и есть горячая вода.
3. Компенсация. Мы с нетерпением ждем вашего предложения в течение 14 дней.

Советы по ремонту дома для специалистов по установке котла

Котлы — одна из самых горячих тем на форуме Brownstoner. Читатели спрашивают обо всем, от того, как приручить шизофренические котлы до различий в типах котлов, размерах котлов, расширительных баках, и даже об удивительном влиянии котла на материалы потолка подвала.

Лето — сезон замены котлов (поверьте, вы не захотите менять котел в середине зимы). А это значит, что пора задать один из самых простых — и страшных — вопросов, с которыми приходится сталкиваться владельцу бруклинского котла:

Что входит в установку котла?

Бойлер обычно выполняет две основные функции: нагревает воздух в доме и нагревает горячую воду в доме. Он делает это путем сжигания топлива — обычно нефти или газа — для получения очень горячей воды.Часть этой воды попадает прямо в водопроводную систему, когда вы открываете кран. Но он также проходит через систему закрытых труб и радиаторов по всему дому, передавая тепло воздуху. По мере охлаждения вода перекачивается обратно в котел для повторного нагрева.

Замена бойлера — один из самых дорогих ремонтов в доме. Так что вы определенно хотите быть уверенными в том, что с первого раза все сделано правильно.

Самое важное, что вы можете сделать, — это нанять лицензированного сантехника , который специализируется на установке котлов.Если у вас паровая система или работает на масле, обязательно найдите профессионала с опытом работы в этой области.

Помимо физической установки котла, сантехник сделает еще несколько важных вещей:

Они найдут проблему, которая убила ваш старый котел

Ваш котел находится в центре всей системы отопления, включая трубы, радиаторы и термостат. Но, как и в случае с сердцем и кровеносной системой в вашем теле, проблема с одной частью будет иметь комплексные последствия для других.Ваш сантехник изучит каждый аспект этой системы, чтобы найти и исправить любые проблемы.

Майкл и Жанна Петри из Petri Plumbing в Бруклине предупредили нас, что:

«Большинство старых котлов выходят из строя из-за системной проблемы. Если вы не устраните проблему, которая приводит к отказу существующего котла, новый котел, на который вы потратили с трудом заработанные деньги, тоже выйдет из строя, причем довольно быстро ».

Специалисты будут знать, как проверить органы управления котлом, размер котла, размер и шаг трубы, размер коллекторной трубы, размещение воздухоотделителей и клапанов, функциональность клапана и — если ваша система представляет собой паровую систему — расстояние между концами пара. магистраль и уровень воды, все радиаторы, радиаторные клапаны и пароотделители.

Джон Катанео из Gateway Plumbing & Heating сказал Браунстонеру:

«Если все сделано неправильно, такое расположение трубопроводов может привести к закупорке артерии, заставляя сердце вашей системы переутомляться в попытках доставить пар или нагретую воду туда, где это необходимо. Термостат в вашем жилом помещении будет говорить вашему котлу: «Дайте нам больше тепла», и ваш котел послушно отреагирует, но большой процент тепла горящего топлива вполне может перемещаться вверх и наружу через дымоход, а не достигать ваших радиаторов.”

Полная проверка системы также поможет водопроводчику порекомендовать правильный тип и размер для вашего нового котла.

Бруклинская котельная с трубопроводом около котла. Фото Gateway Plumbing

Ваш сантехник дважды проверит трубы

В руководстве по установке от производителя котла будет схема трубопроводов, которой ваш сантехник будет следовать во время установки. Затем сантехник должен сверить его с фактически установленными работами.

Майкл и Жанна Петри выразили сожаление по поводу проблем, связанных с пропуском этого этапа, добавив: «Я не могу сказать вам, сколько котлов мы перепроверяем, потому что предыдущий подрядчик по отоплению неправильно определил размер отверстия коллектора».

В паровых системах коллектор котла — это место, которое собирает весь горячий пар, производимый котлом, перед его отправкой в ​​радиаторы. Коллектор находится под давлением и помогает выпускать пар с нужной скоростью. Если отверстие коллектора (труба от котла к коллектору) не подходящего размера, это может снизить давление в вашей паровой системе.

Но все размеры и информация о трубах подробно описаны на схеме вашего котла.

Пример схемы трубопроводов

Котельная газовая. Фото из Википедии

Ваш сантехник найдет способ сделать ваш новый бойлер более эффективным

Две стратегии повышения эффективности котла — и, соответственно, производительности и срока службы — набирают обороты. Управление приоритетом позволяет указать, готовит ли котел горячую воду для отопления или для крана.Раньше котлы сжигали достаточно топлива для одновременного нагрева радиаторов и горячей воды. Но с приоритетным управлением котел меньшего размера может эффективно переключаться между двумя функциями, обычно отдавая приоритет воде для крана.

Первичный / вторичный трубопровод создает два контура проточной воды, которые обеспечивают оптимальный, независимый поток как для котла, так и для системы. По сути, ваш котел был создан для работы с определенным потоком воды к радиаторам и из них.Но ваши трубы и радиаторная система лучше всего работают с другим количеством. Первичный / вторичный трубопровод — это умный способ оптимизировать и то, и другое, помогая вашим радиаторам сохранять тепло, а также максимизировать эффективность котла.

Скорее всего, ваш сантехник предложит вам эти варианты.

Третий способ потенциально оптимизировать производительность вашего нового котла — просто переставить термостат на . Как знают многие владельцы браунстонеров, нарастает жара. Поэтому, если ваш термостат находится на верхнем этаже, на нижних уровнях зимой может стать холодно.Если он находится на первом этаже, то верхние этажи легко превратятся в сауну.

Джон Катанео из Gateway Plumbing & Heating сказал нам:

«Нередко регистрируется разница температур в 15 градусов и более от нижнего до верхнего уровня трех- или четырехэтажного жилого дома. Неудивительно, что зимняя прогулка по улице с таунхаусами открывает широко распахнутые окна, из-за которых сильно перегретый воздух попадает в холодную внешнюю атмосферу ».

Лучшее место для термостата — это место, где он не будет подвергаться воздействию сквозняков или локального тепла от готовки, освещения или солнца.Обычно это сердцевина здания для коричневого камня или самая большая комната в квартире.

Наконец, ваш сантехник назначит дополнительное наблюдение

Ваш специалист по отоплению должен вернуться примерно через шесть недель для обслуживания нового котла. Если это система горячего водоснабжения, они проверят, что все элементы управления работают правильно и что бойлер отключается при нужной температуре. Что касается паровой системы, ваш сантехник позаботится о ее бесперебойной работе, а также очистит котел, удалив масло с поверхности воды.

Замедленная установка: любезно предоставлено Gateway Plumbing

Если у вас есть вопрос о вашем доме, задайте его на форуме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
