Установка скважинного насоса своими руками видео: особенности установки насоса в глубинную скважину

Установка насоса в скважину своими руками

Водоснабжение является обязательной составляющей комфортного проживания на земельном участке. Однако большая часть домов (особенно дач) лишена централизованной системы, что создает массу неприятностей жильцам. Для обеспечения элементарных водных потребностей (для гигиенических, питьевых, бытовых, технических и прочих целей) потребуется установка глубинного погружного насоса в скважину. Этот автономный источник позволит обеспечить полноценное снабжение водой, а также ее бесперебойную подачу.

Многие ошибочно полагают, что провести данные монтажные работы без привлечения профессионалов невозможно. На самом деле, эта задача кажется сложной и невыполнимой только на первый взгляд. При учете некоторых рекомендаций, использовании советов специалистов и знании базовых нюансов, можно выполнить качественную, безошибочную и быструю установку оборудования собственными силами.

Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы. Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки. Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Необходимые материалы

Если насос застревает в осадочной трубе, то хозяину придется изрядно попотеть для исправления этой ситуации. Вытащить его возможно посредством отдельного троса. Если установка изначально оборудована полимерным шнуром, то важно удостовериться в его качестве и размерах. Иногда оптимальнее приобрести эту деталь отдельно.

Принято считать, что высококачественный трос или шнур обязан переносить нагрузку, в 5 раз превышающую массу зафиксированного на нем устройства. Нужно убедиться, что он нормально работает при повышенной влажности, так как его большая часть располагается в водной среде. Если аппарат подвешивается на незначительной глубине (не больше 10 м), то важно обеспечить дополнительную амортизацию. Для этого используется гибкая резина или медицинский жгут. Для электропитания потребуется электрический кабель, длина которого должна обеспечивать не натянутое положение.

Для настройки водной подачи понадобятся трубы из пластика или металла, диаметр которых составляет не менее 32 мм (при меньшем показателе будет наблюдаться слабый напор). Существует множество споров по поводу соединений труб из металла: некоторые высказываются против них, ссылаясь на меньшую надежность. Лучше всего отдавать предпочтение фланцам. Также болт должен располагаться сверху для предотвращения случайного попадания внутрь.

Кроме насосного аппарата, труб и шланга, важно приготовить эти инструменты:

• Хомуты для крепежа кабеля.

• Обратный клапан.

• Манометр.

• Запорный кран.

• Крепежный узел из стали.

• Электрокабель и прочее.

Перед крепежом трубы потребуется присоединить ниппельный переходник. Как правило, базовая комплектация современных моделей уже оснащена этим элементом. Если его нет, то нужно приобрести узел отдельно.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

1. Установка конструкции в кессоне или отдельном отсеке.

2. Фиксация шланга.

3. Крепление обратного клапана (для предупреждения слива).

4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.

5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Установка

Перед тем, как приступить к этому процессу, осуществляется сборка. К помпе подсоединяется электрокабель и водопроводная разводка, крепится трос. Лишь завершив эти этапы, можно начинать погружение в траншею колодца до места залегания воды. Все дальнейшие действия должны выполняться с предельной точностью и осторожностью, а также с учетом установленной последовательности.

Шаг #1. Подготовка инструментов

Суть этой стадии заключается в крепеже на входном патрубке обратного клапана. Благодаря этому удается удерживать водный напор в пределах системы в случае отключения помпы. После этого монтируется фильтр, имеющий чашеобразную форму. Он используется для предупреждения проникновения внутрь мусора, способного привести к закупориванию просвета (в том числе и иловых остатков). Далее крепится труба или электрошланг. Его отдельные места соединяются посредством термоусадочных трубок. Стыки заделываются муфтой, что исключает течь. После выравнивания кабель устанавливается вдоль водопровода, а в проушины на помповом корпусе продевается шнур для дальнейшего перемещения в яму. Для лучшей фиксации троса используется специальный механизм, устраняющий его подвижность.

Установка глубинного погружного насоса в скважину своими руками на подготовительной стадии завершается закреплением всех деталей. Для этого рекомендуется приобрести хомуты и клипсы.

Определяем глубину

Для первоначального поиска воды лучше воспользоваться методами геофизического изучения, благодаря которым можно оценить расстояние водного залегания, ее объем и пригодность. Это:

1. Вертикальное электрическое зондирование. Подразумевает под собой использование прибора, который измеряет показатель сопротивления заземления.

2. Отображение волн при сейсмическом сдвиге. Этот способ сначала проводится около нужного участка и непосредственно на самой территории. Излучаемые волны доходят до водоносных пластов, которые отличаются от слоев из глины и песка, после чего визуализируются и обрабатываются.

3. Исследование бурением. Характеризуется отличной эффективностью и, соответственно, завышенной стоимостью.

Шаг #2. Опускание насоса

Эта быстрая, но крайне важная манипуляция осуществляется в несколько последовательных стадий:

1. Прикрытие корпуса конструкции специально оборудованным кольцом для защиты.

2. Установка эластичной прокладки и тщательный крепеж оголовка.

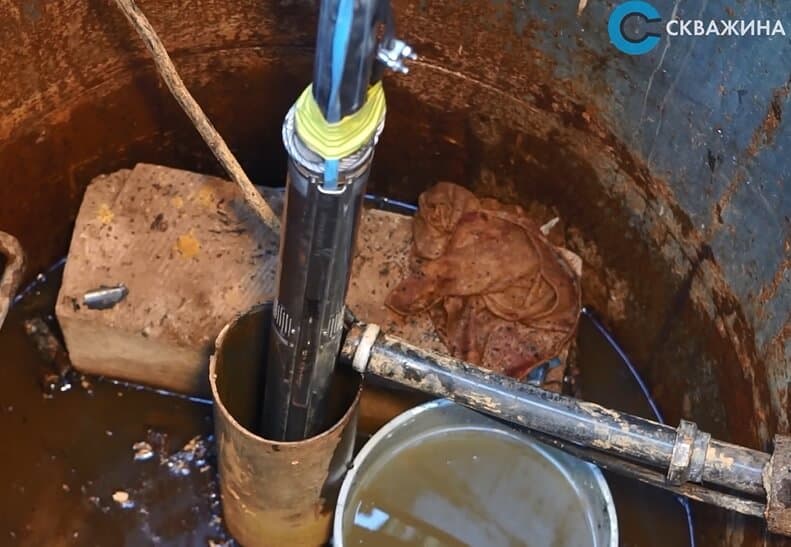

3. Медленное опускание аппарата через отверстие в трубу.

4. Фиксация механизма, которая должна проводится немного ниже динамической водной границы.

5. Крепеж троса на кронштейне.

Лучшей глубиной расположения установки является 1-2 метра от дна траншеи. Опускать ее ниже не рекомендуется (на подобной глубине значительно повышается риск заливания помпы).

Как нужно опускать

Монтаж скважинного насоса своими руками по схеме дает возможность добиться стабильной работы и обеспечивает всех жильцов дома полноценным водопроводом. С учетом заявленных сведений на выработку и глубины погружения осуществляется подбор оптимального скважинного агрегата и инструментов. При его сборе и установке принимают участие 2 или больше человека, которые поэтапно выполняют следующие действия:

• Проверка комплектации и раскладывание всех элементов.

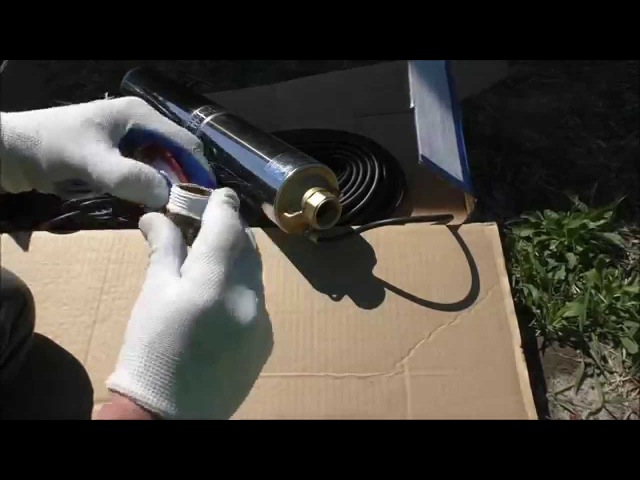

• Сборка, которая начинается с обратного клапана. Он крепится на выходное отверстие помпы посредством переходного фитинга. Важно помнить про направление воды, которое показывает стрелка.

• Обрезание трубного конца под прямым углом к оси, надевание муфты на шланг и его размещение в корпус фитинга, который вкручивается в клапан.

• Соединение кабеля управления с двигателем и нанесение герметизирующего клея на участки входа проводов.

• Вставление страховочного троса.

• Подключение троса к шлангу в одну петлю посредством хомутов. Это позволит не допустить задевания колонны при погружении аппарата в траншею

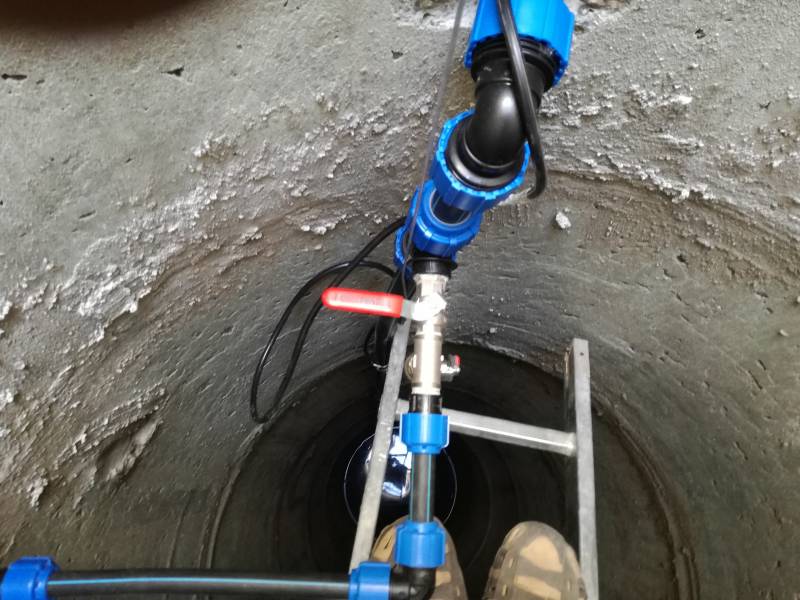

• Отрезание обсадной трубы до кессонного дна и установка оголовка.

• Продевание шланга и троса.

• При глубине бурения 5-7 м от здания процесс подключения становится гораздо быстрее и легче (не требуется установка кессона). Для предотвращения замерзания при низких температурах в магистральный шланг вставляется элемент для обогрева.

Шаг #3. Вычисление точки насосной работы

Для технически верного монтажа понадобится соблюдение точностей технических данных при работе в стандартном режиме. С этой целью нужно определить водный расход за временную единицу. Закончив с замерами, эти сведения сравниваются с информацией, представленной в документе, приложенном в базовую комплектацию. При выявлении любых расхождений рекомендуется немного сдвинуть агрегатную задвижку. Благодаря дополнительному сопротивлению удается нормализовать параметры.

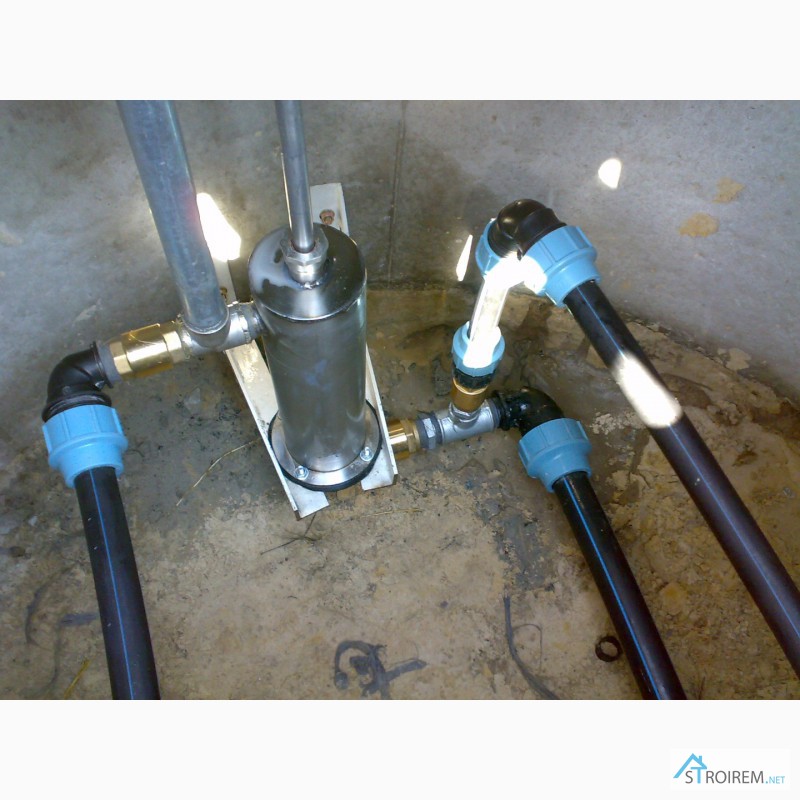

Схема установки скважинного насоса своими руками

Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:

• Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа. Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления. К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).

• Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.

Важные нюансы

Крепёж обратного клапана с трубопроводом осуществляется посредством латунного фитинга. Он должен быть оснащён забивной втулкой, наличие которой дает возможность не допустить сжатие труб, а также позволяет компенсировать чрезмерное напряжение, возникающее из-за компрессионного фитинга. Он, как и остальные фиксирующие детали, должен быть высококачественным, а также способным выдерживать большую нагрузку на растяжение. Если проигнорировать эти моменты, то труба может с легкостью выскочить. Для фиксации ее другого края с выходом на оголовке применяется идентичный фитинг, изготовленный из латуни.

На полках магазина можно найти электрический кабель, который предназначен для погружного насосного аппарата. Именно ему стоит отдать предпочтение. Категорически запрещено покупать низкокачественные материалы. Силовой кабель крепится благодаря пайке, а не скрутке. Муфтой можно скрыть места крепежа.

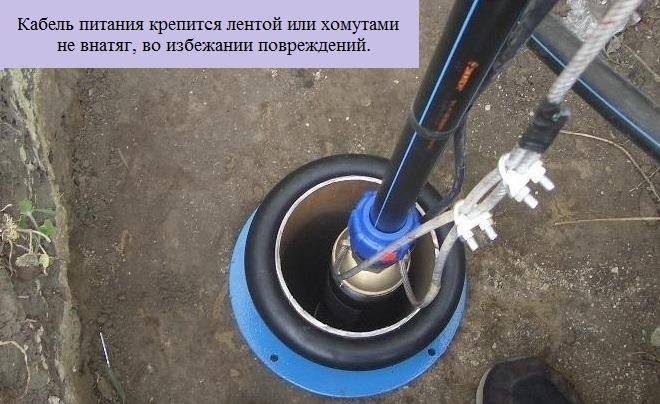

Пластиковые хомуты помогут закрепить кабель и трос. Они монтируются через 2-3 метра. Благодаря этому удается не допустить непреднамеренного запутывания во время опускания в шахту. Если они отсутствуют, запасным вариантом может стать изолента. Вне зависимости от кабельного сечения важно обеспечить соответствие производственным рекомендациям, которые прописаны в насосном паспорте. Насос подвешивается исключительно на трос, изготовленный из стальной нержавеющей основы. Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой.

Выводы

Внимательно изучив как правильно установить глубинный насос в скважину самому по схеме и видео, можно избежать самых распространенных ошибок. Следуя рекомендациям и инструкции, любой человек сможет выполнить монтаж насосной установки самостоятельно, без привлечения сторонних рук и, соответственно, лишних финансовых затрат. Достаточно часто неправильная установка становится причиной неприятных неисправностей в дальнейшем, которые делают невозможным полноценное функционирование установленного на участке водопровода. Чтобы избежать последствий некомпетентного монтажа, вы можете обратиться к квалифицированным специалистам компании «Вода Отечества». Они могут как проконсультировать вас по техническим вопросам, так и провести строительные работы самостоятельно.

Полезное видео по теме

Обеспечение земельного участка стабильным и бесперебойным потоком воды — это одна из главных задач, которая стоит перед владельцами дач и частных домов, где на временной или постоянной основе проживают люди. Сегодня существует несколько действенных способов ее решения, однако наиболее популярным и эффективным является крепление насоса в скважине. Для реализации этой идеи собственными руками не потребуется обладать профессиональными знаниями, навыками или оснащением. Достаточно внимательно изучить данную статью, которая ответит на основные и наиболее актуальные вопросы.

Монтаж (установка) скважинного насоса своими руками

содержание видео

Рейтинг: 4.0; Голоса: 1Монтаж (установка) скважинного насоса своими руками. Выполнить установку насоса в скважину достаточно просто и всю работу можно сделать одному. Насос Водолей БЦПЭ 05-63У- смонтирован на глубину 18 метров от уровня земли из них 8 метров под водой.
Но прежде чем приступить к работе нужно купить все необходимые компоненты, а именно:
— оголовок;
— трубу;
— обратный клапан;
— соединители;
— трос;
— крепеж для троса;
Соединяем все эти элементы в единую конструкцию, как я показываю на видео и опускаем в скважину. Все достаточно просто.
Дмитрий: Скважина принципиально не правильно сделана, трос не правильно монтируется, муфту лучше сразу ставить латунную, ниппель тиемме, и никакой другой. Люди, не экономьте три копейки, дабы потом всё исправлять, проверено временем.
Дата: 2021-05-19

Похожие видео

Комментарии и отзывы: 9

Станислав
Подскажите какую трубу лучше выбрать для скаженного насоса глубина погружения насоса будет где-то от 18-25м на данный момент в скважине трубы стоят вроде полипропиленовые белые толстые состыкованные через 2 метра, зимой вроде где сам оголовок в скважине труба промерзает на сколько не знаю но это не беда есть шнур нагрева, охота поставить трубу цельную без стыков, в стыках наверное собирается грязь и мешает давлению но давления меня устраивает в доме 3, 5 бар и стоят фильтры, охота чтобы все было по феншую без стыков, волнует больше если поставить какую-нибудь трубу? без стыков она наверное менее качественная и тоньше, есть вероятность что она лопнет зимой ближе к верху оголовка скважины? От начала оголовка до зеркала где-то 5-9 метров.

iOleg
Купил на днях Водолей БЦПЭ 0, 5-16У (6 660 руб) для своей 20-ти метровой скважины. Начал с чтения инструкции, где на первой странице жирным шрифтом выделено — цитирую: -При эксплуатации насоса с автоматикой по поддержанию постоянного давления в сети обратный клапан устанавливать не ближе 5 метров над электронасосом во избежание образования воздушной пробки в электронасосе-.
У вас клапан сразу на насосе, но нет автоматики (реле, гидроаккумулятор, поэтому непонятно — такое требование только при наличии автоматики? Если будете ставить автоматику, то будете переделывать?

игорь
Александр Кваша. Не знаю? Оставлял ли коммент на Ваше видио? На тот случай если произойдёт повреждение кабеля или в насос по каким либо причинам попадёт вода. Устанавливываем Дифф. автомат или УЗО! Поврежденый кабель возможно восстановить cпец. муфт. Или термоусадки с клеевым составом. И, насосу вашему да будет — долгая жизнь и работа во благо хозяину его!

Дымок
Изолента и вода, это 2 не совместимые вещи. Ее на долго там не хватит. Она отвалится, быстро. А так же фитинги ПЭ газовым ключем, это сила, тем более такое харьковские, которые бывают лопаются от специального ключа. А так зачет, все понятно.

Hadicha
здравствуйте Александр скажите пожалуйста я купил фитинги соединитель для скважины 32 почемуто большой на обратный клапан не совпадает какой размер надо купить чтобы на обратный клапан совпадали спасибо буду ждать ответа

Yuriy
Александр, подскажите момент: В паспорте на -Водолей- написано, что обратный клапан нужно устанавливать не ближе 5 метров. Т. к. из-за него возникает воздушная пробка и насос маслает всухую. Как вы с этим явлением боролись?

Павел
Оголовок на 140, раструб у трубы- 133, одевать можно и нужно!
-Здесь- не надо резать трубу, а уж если показываете мастер -класс, то делайте это до конца и правельно. кабель нужно пропустить через оголовок!

Ivanov
пару вопросов. для чего нужен обратный клапан, если в насосе внутри уже есть таковой! для чего -изолировали- замки троса — от перетирания или от воды? если второе, то негерметично.

Людмила
а можно вопрос от блондинки) насос давление 6ата, глубина скважины 20м, можно ли взять диаметр трубы не 32, как у вас, а на 25? Вода мне нужна только для полива участка. Спасибо!

схема подключения и монтаж своими руками

От характеристики выработки зависит выбор варианта забора воды. Поверхностный применяется при глубине водоносного слоя не более 8 метров, а для расположенного ниже потребуется установка насоса в скважину.

Воду с 60 метров и более добывают погружные помпы, центробежные модели которых – оптимальный вариант, удовлетворяющий требуемым параметрам.

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Чтобы выбрать аппарат нужной мощности и производительности, приобрести необходимое количество комплектующих, важно правильно определить глубину залегания водоносного горизонта.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

• неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
• неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
• ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
• ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
• не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
• не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
• не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Самостоятельный монтаж скважинной помпы можно выполнять только после получения необходимых знаний и практического навыка монтажных работ.

Инструменты и материалы

Оперативная установка насоса зависит от выполненных в полном объеме подготовительных работ. Важно приобрести все необходимые материалы и оборудование, в соответствии со сделанными расчетами в проекте, обращая внимание на производителей изделий.

1. Скважинный агрегат, создающий вакуум для засасывания жидкости и с помощью центробежной силы выталкивающий ее на поверхность.
2. Компрессор для поддержания давления в гидробаке и системе потребления.
3. Гидроаккумулятор.
4. Труба высокого давления из ПНД.
5. Обратный клапан.
6. Электрический кабель управления.
7. Трос из нержавеющей стали.
8. Манометр давления.
9. Крышка на обсадную трубу (оголовок).
10. Адаптер или тройник со сливным краном.
11. Оборудование автоматики за контролем работы агрегата.
12. Комплектующие крепежные и гидроизолирующие материалы.

Летний вариант эксплуатации скважины не предусматривает комплектующие, используемые для круглогодичного.

Для монтажных работ подбирается необходимый инструмент и механизмы в соответствии с комплектующими изделиями проекта:

• электрическая дрель;
• болгарка;
• сварочный агрегат;
• комплект рожковых и торцовочных ключей;
• газовый ключ;
• измерительный инструмент;
• шансовый инструмент.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.

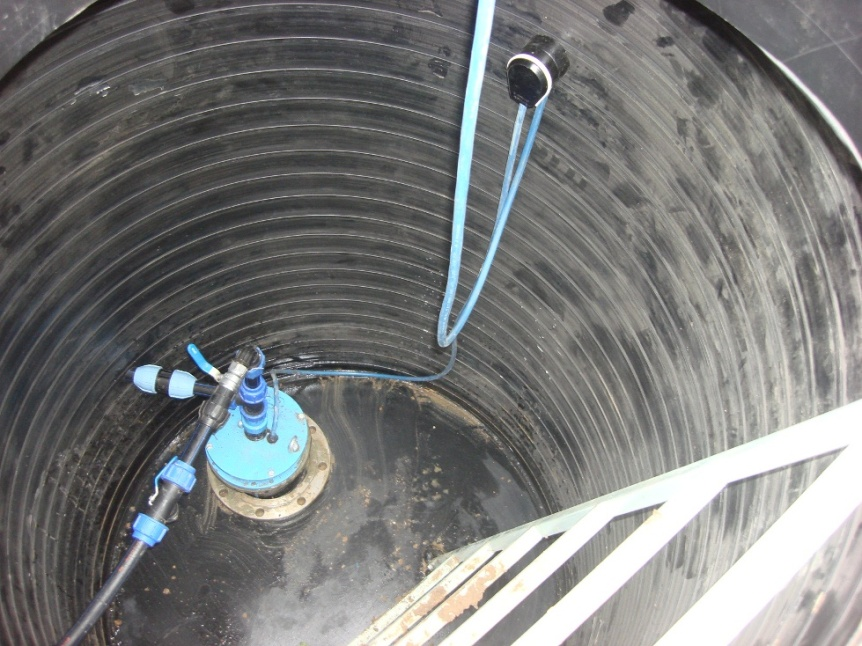

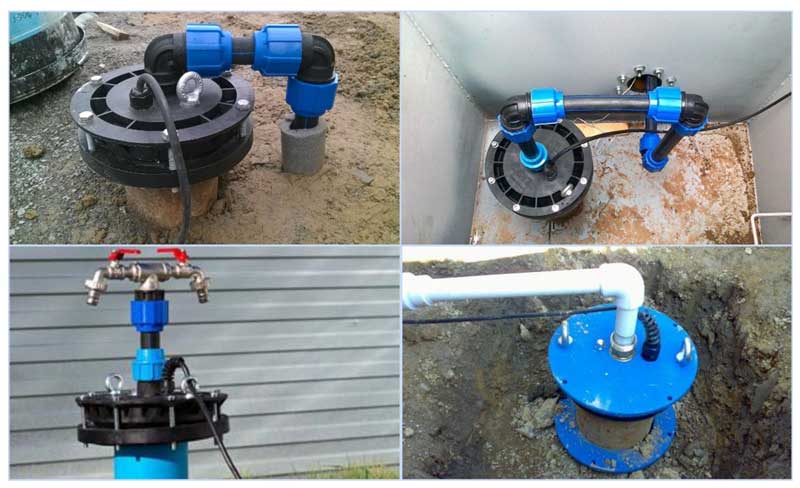

7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Схема как подключить своими руками

Для безаварийной и долгосрочной эксплуатации автономного водоснабжения установка системы автоматического контроля за работой оборудования обязательна.

Установленное в техническом помещении дома оборудование включает:

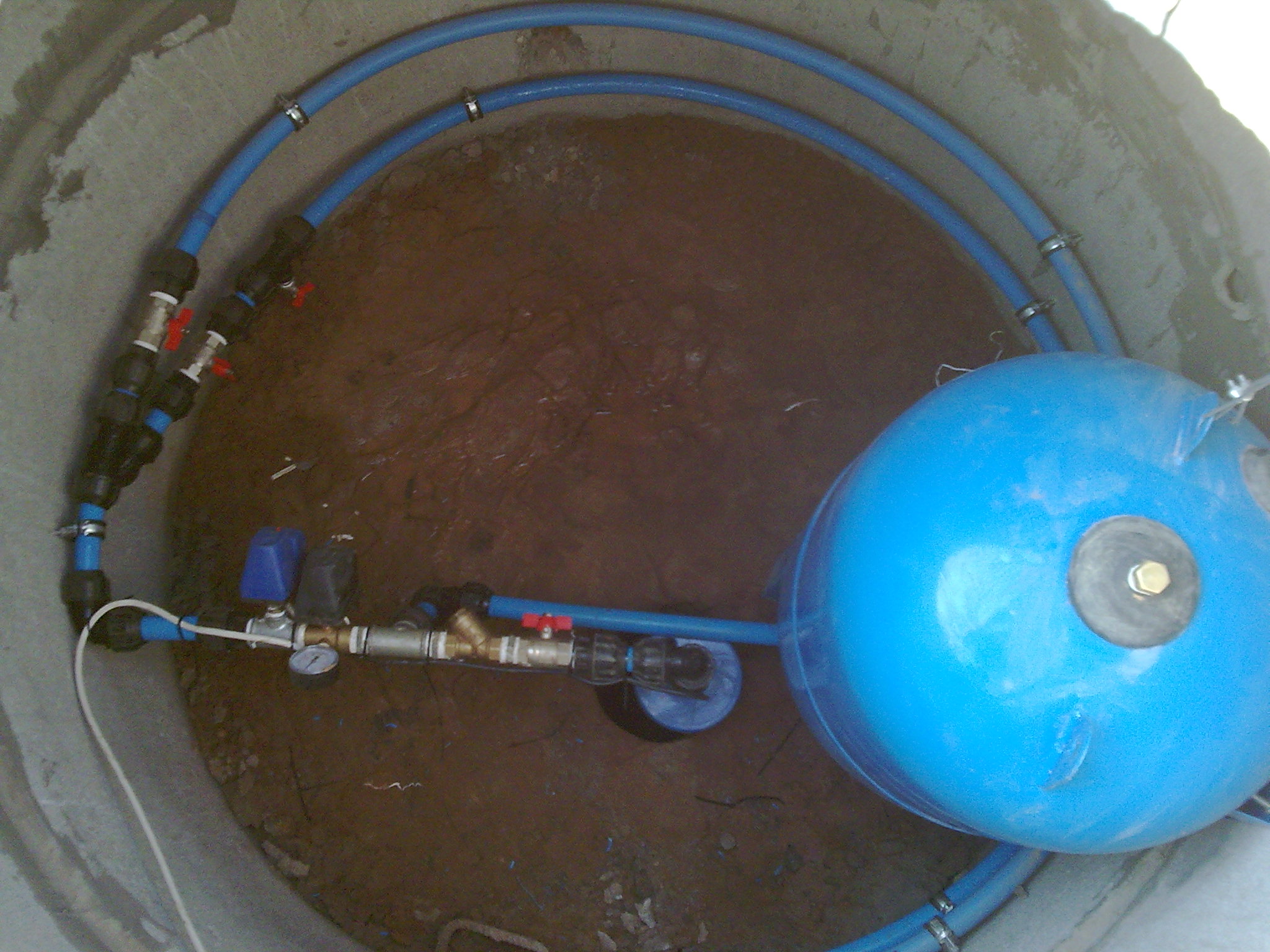

1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.

• В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
• Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.

2. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.

• В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
• Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
• Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Полезное видео

Пошагово от А до Я:

Еще один подробный процесс:

Установка насоса в скважину на воду: схема монтажа и обвязка

Вот и закончены работы по бурению скважины на воду, осадная колонна установлена, а скважина промыта и готова к эксплуатации. Для бесперебойной работы источника осталось только выбрать насосное оборудование для скважины и провести монтаж насоса по всем правилам. Как это сделать правильно своими руками и как совершить плавный пуск глубинного агрегата, разбираемся ниже. А для примера смотрим видео, расположенное в материале.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

• Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
• Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
• Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
• И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Комплектация инструментов и рабочих элементов

Для того чтобы правильно и надёжно установить глубинный погружной насос в скважину на воду, необходимо запастись такими предметами и комплектующими:

Рекомендуем к прочтению:

• Помпа выбранной модели;
• Водоприёмная труба в виде шланга ПВХ нужной длины и диаметра;
• Электрический кабель;
• Страховочный трос (лучше из нержавеющей стали) нужной длины;
• Обратный клапан;
• Пластиковый фитинг для соединения насоса с трубой водоприёма;
• Разводные ключи;
• Сантехническая лента ФУМ или Tangit (подмотка).

Важно: перед тем как опустить уже подсоединенную к насосу трубу в скважину, её желательно выровнять при помощи надёжной фиксации на участке. То есть растяните нужный отрезок трубы по участку и зафиксируйте его кирпичами или другими тяжёлыми предметами. Но избегайте повреждения ПВХ.

Этапы монтажа погружного насоса

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Схема монтажа агрегата в скважину на воду будет следующей:

• В первую очередь к выходному патрубку насоса необходимо прикрепить обратный клапан. При этом важно установить его так, чтобы стрелка, нарисованная на нём, смотрела вверх. Все резьбовые соединения проматываем лентой и надёжно зажимаем разводным ключом.
• Теперь пришла пора монтировать переходник-фитинг для трубы. Именно он позволит прикрепить погружной скважинный насос к водозаборной трубе.

Важно: монтаж фитинга нужно производить в два этапа. Сначала крепим его меньшую (нижнюю) часть. Для этого плотно наматываем сантехническую ленту и фиксируем резьбу фитинга к резьбе обратного клапана. Все хорошо зажимаем ключами. При этом в месте соединения пластика и металла можно использовать дополнительный слой герметика.

• В имеющееся отверстие с резиновым уплотнителем вставляем до упора водоприемную трубу. При этом сначала не её основание наденем вторую часть фитинга резьбой в сторону стыка. После того как труба вставлена в переднюю часть соединительного элемента, подводим по трубе вторую его часть и надёжно стыкуем посредством резьбы.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Рекомендуем к прочтению:

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту. Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации. А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

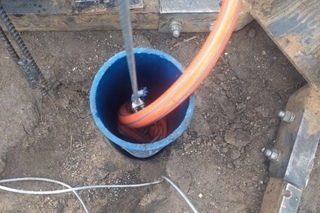

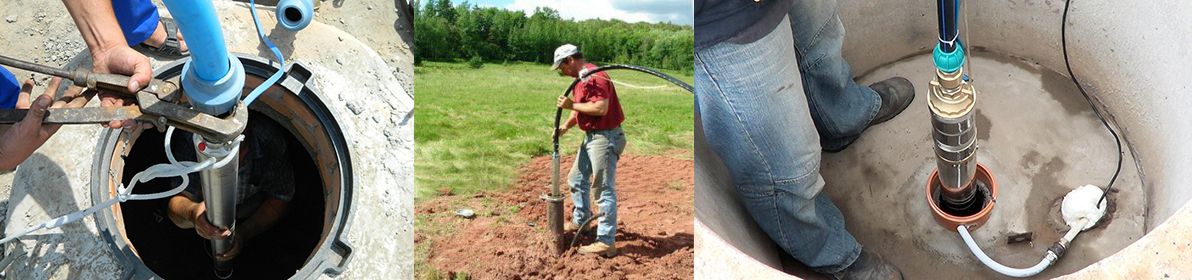

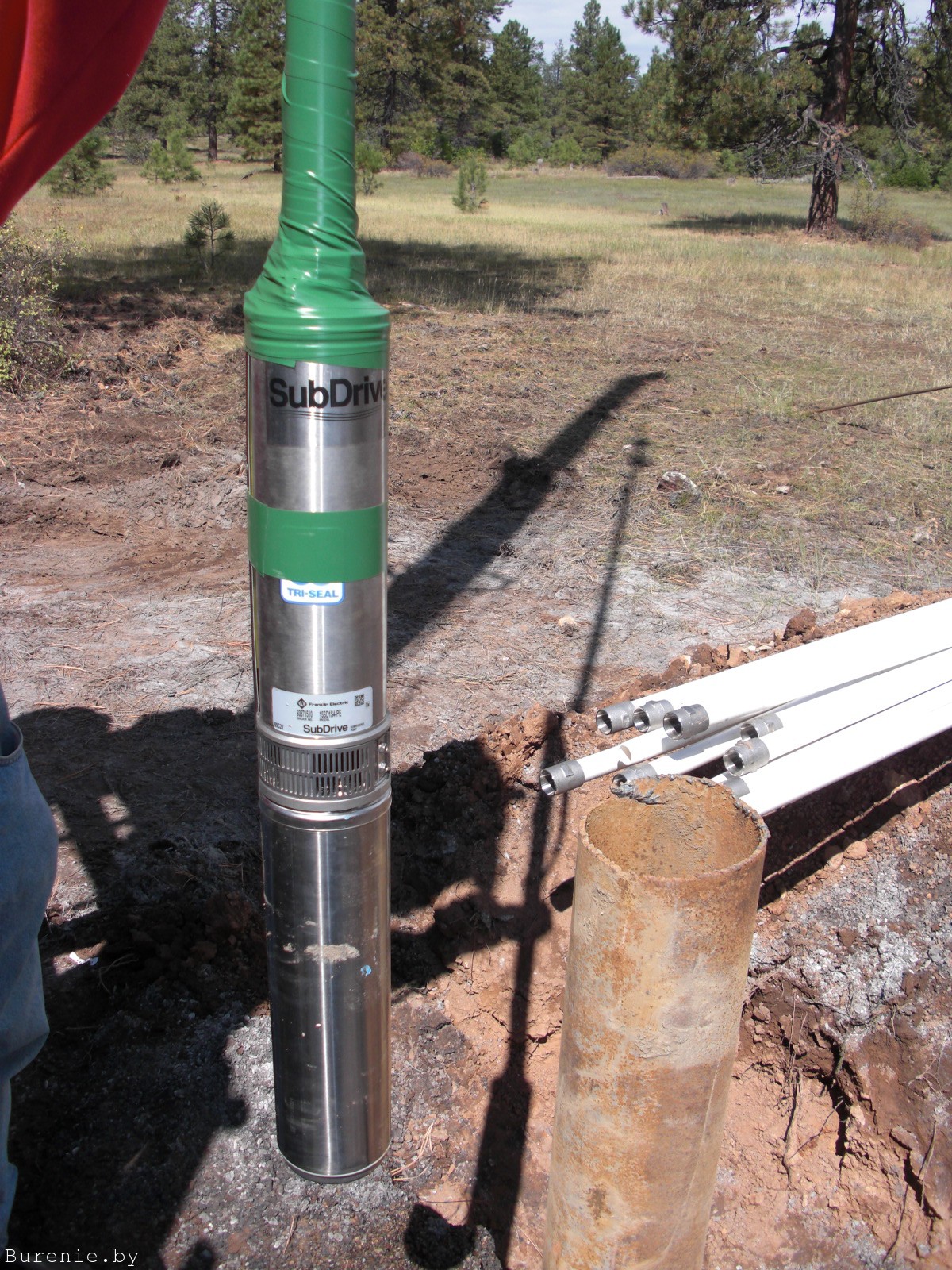

Опускаем насос в скважину

• И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.

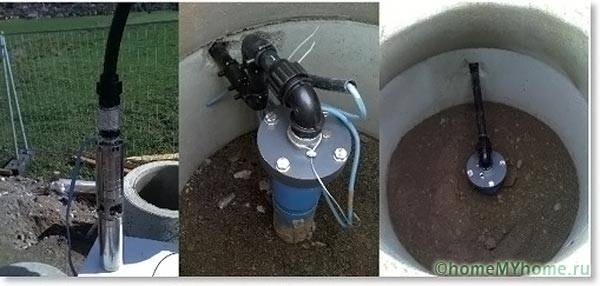

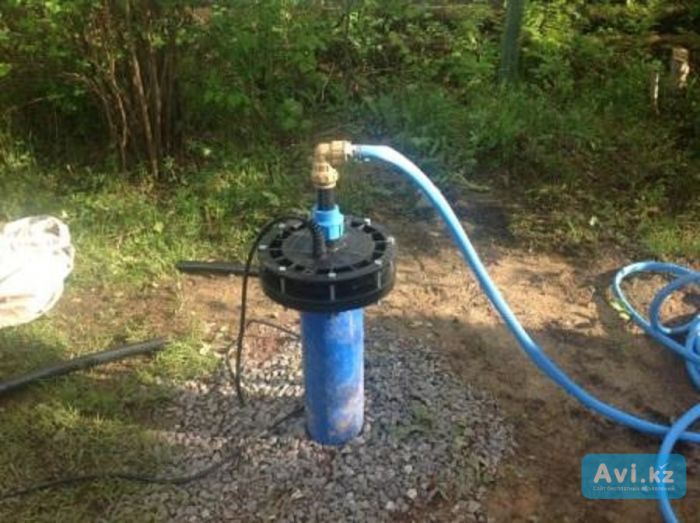

• Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
• В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.

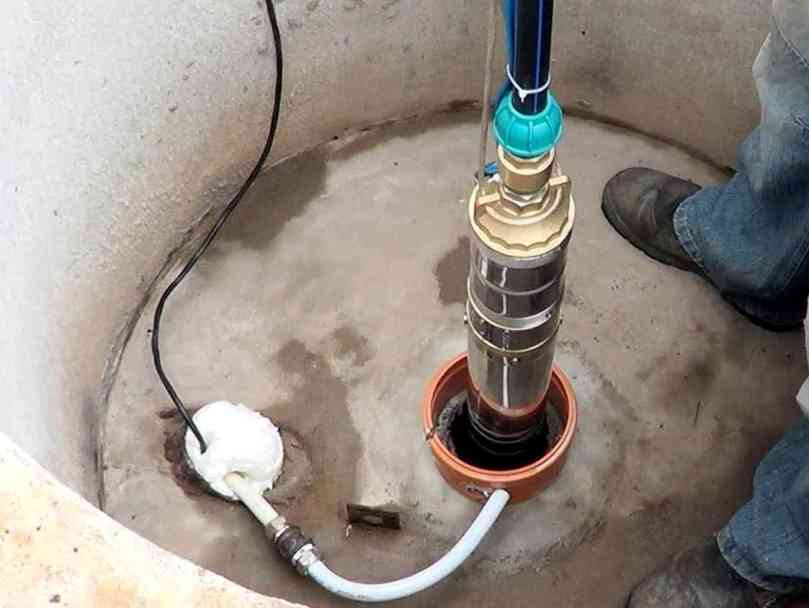

• Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
• Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
• После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
• Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.

видео и советы по монтажу скважинного насоса своими руками

Для того чтобы обеспечить загородный дом или дачу требуемым количеством воды, используемой для бытовых нужд и для полива зеленых насаждений на приусадебном участке, необходим источник водоснабжения, в качестве которого может выступать колодец или скважина. Если решение вопросов с обустройством такого источника лучше всего доверить квалифицированным и опытным специалистам, то установка насоса в скважину, который будет откачивать из нее воду, вполне может быть выполнена самостоятельно.

Размещение насоса в скважине

Как правильно установить насос в уже подготовленную скважину? Прежде всего необходимо приобрести устройство, технические характеристики которого соответствуют параметрам обустраиваемой системы автономного водоснабжения. Только если насос подобран правильно, а монтаж насоса в скважину выполнен должным образом, можно рассчитывать на эффективную и бесперебойную работу такого устройства на протяжении продолжительного периода.

Как установить насос в скважину и выполнить пусконаладочные работы

После бурения скважины в нее устанавливают обсадную трубу, в которую и опускают глубинный насос. Прежде чем приступать к установке глубинного насоса в скважину, следует убедиться, что на всем протяжении внутренней поверхности обсадной трубы отсутствуют сужения и кривизна, которые могут не только затруднить монтаж, но и значительно сократить срок эксплуатации насосного оборудования.

Подготовка оголовка скважины

Перед установкой погружного насоса в скважину следует определить разницу между внутренним диаметром обсадной трубы и наружным диаметром корпуса гидромашины. Если такая разница слишком маленькая, то все дефекты, имеющиеся на внутренних стенках обсадной трубы, будут негативным образом отражаться на работе устройства. Если зазор между корпусом насоса и стенками трубы слишком большой, это может стать причиной выхода оборудования из строя. Вода, которую глубинный насос откачивает из скважины, должна двигаться с достаточной скоростью для того, чтобы обеспечивать эффективное охлаждение насоса, поэтому при установке зазор между его корпусом и внутренними стенками обсадной трубы должен иметь оптимальное значение. Такое значение, как правило, указывается в техническом паспорте на каждую модель погружного насоса.

Установка погружного насоса в скважину осуществляется при помощи полиамидного шнура, который привязывается к корпусу гидромашины. Выбирая такой шнур для установки насоса в скважину своими руками, следует иметь в виду, что данное изделие должно выдерживать нагрузку на разрыв, значение которой как минимум в пять раз превышает вес устанавливаемого насосного оборудования. Чтобы исключить риск всасывания во внутреннюю часть гидромашины узла, при помощи которого полиамидный шнур крепится к ее корпусу, такой узел следует завязать на расстоянии около 10 см от входных отверстий устройства, а концы шнура оплавить.

Подготовка насоса к установке в скважину

Если глубина скважины, в которую монтируется глубинная помпа, не превышает 10 метров, то помимо полиамидного шнура при установке насоса необходимо использовать пружинящую подвеску, привязываемую к корпусу устройства. В качестве такой подвески, которая необходима для того, чтобы погасить вибрации работающего погружного насоса, можно использовать медицинский жгут или ленту, выполненную из гибкой резины. Однако в этой функции нельзя применять проволоку или трос, изготовленные из металла. Объясняется это тем, что элементы такой подвески, отличающиеся высокой твердостью, могут просто разбить крепежные отверстия на корпусе насоса.

Монтаж глубинного насоса предполагает, что вместе с самой гидромашиной, установку которой в скважину выполняют при помощи полиамидного шнура, в обсадную трубу опускаются шнур электропитания и металлопластиковая труба, соединенная с нагнетательным патрубком. Все три опускаемых в скважину вместе с насосом элемента (полиамидный шнур, шнур питания и труба) скрепляются между собой при помощи изоляционной ленты, при этом шаг, с которым выполняются такие крепления, может находиться в диапазоне 70–130 см. Располагать первую связку, соединяющую полиамидный шнур, провод электропитания насоса и трубу, следует на расстоянии не менее 20–30 см от нагнетательного патрубка.

Перед спуском насоса проверьте крепление питающего кабеля

Поскольку резьбовые соединения снижают прочностные показатели труб, скважинный насос стараются устанавливать без их использования. Как правило, монтаж погружного насоса в скважину осуществляется с применением соединений фланцевого типа, которые отличаются высокой надежностью и долговечностью. Крепежные болты в соединениях данного типа вставляют через верхний фланец, а гайку накручивают на него снизу. Необходимость соблюдения такой рекомендации объясняется тем, что если открутившийся болт упадет в шахту скважины, то он нанесет ей значительно больше вреда, чем упавшая в нее гайка.

Прежде чем подвергать установке скважинный насос, следует сначала замерить, на какой глубине в подземном источнике находится вода. Для осуществления такого замера используется колонна из газовых труб, опускаемая в шахту скважины через отверстие в опорной плите.

Произвести измерение можно с помощью специального прибора, сигнализирующий электрод которого опускается в скважину и срабатывает при погружении в воду

Следует также знать, как опустить насос в скважину, чтобы не повредить корпус устройства при установке. Лучше всего при опускании насоса в скважину надеть на его корпус резиновое кольцо, которое защитит его от повреждений при ударах о стенки обсадной трубы. После того как погружной насос опущен в скважину на требуемую глубину, верхний конец подвески, на которой держится такое устройство, привязывают к специальной перекладине, закрепленной на поверхности земли.

Установка оголовка скважины

При оснащении подземного источника воды насосным оборудованием важно знать, как установить насос в скважину, а также как правильно подключить такое устройство к трубопроводной системе, которую оно будет обслуживать. Монтаж скважинного насоса, выполняемый после того, как оборудование уже находится на требуемой глубине подземного источника воды, осуществляют по следующему алгоритму.

• Верхний конец трубы, соединенной с нагнетательным патрубком насоса, крепится к опорной плите, которой оснащена скважина.
• Если в конструкции насоса не предусмотрен встроенный обратный клапан, то его приобретают отдельно для установки на нагнетательной магистрали.
• Кроме того, необходима установка на нагнетательной трубе задвижки, отводного колена и манометра, при помощи которого будет измеряться давление жидкости.
• После того как все вышеперечисленные действия выполнены, можно подсоединить колено, отходящее от нагнетательной трубы, к самому трубопроводу, по которому откачиваемая из скважины вода будет поступать к точкам ее потребления.

Проверка работоспособности скважины

Перед тем как подключить помещенный в скважину насос к станции электропитания и управления таким устройством, желательно замерить сопротивление обмотки его приводного двигателя и электрического кабеля, погруженного в жидкую среду. Выполнить такую процедуру, завершающую установку скважинного насоса своими руками, можно с помощью мегаомметра. После проверки электрокабель насоса подключается к станции управления. Затем выполняют пробный запуск установленного оборудования.

Подключение напорной линии к скважинному насосу

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Кроме набора необходимых инструментов и комплектующих, для самостоятельного демонтажа глубинного насоса вам потребуется помощь нескольких человек, так как извлечь такую тяжелую конструкцию из глубокой скважины в одиночку точно не получится.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Монтаж скважинного насоса своими силами

Погружные насосы используются для организации загородного водоснабжения. Существуют модели насосов для скважин разных типов — артезианских, песчаных, а также мелких скважин, которые можно пробурить ручным способом. Учитывая стесненные условия работы — внутри обсадной трубы, скважинные насосы отличаются сравнительно компактными размерами. Некоторые фирмы выпускают погружные насосы, диаметр которых позволяет опускать их в трехдюймовую и даже в двухдюймовую трубу, соответственно в трубы диаметром 106 мм и 60 мм. Правильный выбор насоса должен учитывать все его рабочие характеристики. Только в этом случае система водоснабжения будет работать качественно.

Насос должен соответствовать не только Вашим требованиям и производительности и диаметру, но и параметрам источника воды. Поэтому правильный выбор скважинного насоса — это результат комплексного подхода, учитывающего большое количество различных характеристик. Например, кроме самого насоса важно выбрать прочный, устойчивый к коррозии и безвредный для здоровья человека материал для водопроводной подающей трубы, для оплетки электрического кабеля и металлического страховочного троса.

Перечислим наиболее важные аспекты:

• Статический и динамический уровни воды, дебит, диаметр обсадной трубы. Эти очень важные параметры скважины должны быть указаны в техническом паспорте скважины. Паспорт Вам обязаны выдать буровики после завершения бурения. Наиболее точное значение уровня воды выясняется по буровым штангам. Использовать для этого веревку с грузиком нежелательно, так как данный метод ненадежен. Значение дебита скважины могут определить только буровики методом откачки воды из скважины, умозрительно рассчитать его нельзя. Диаметр обсадной трубы напрямую не влияет на производительность скважины. Однако мощные насосы часто имеют увеличенный диаметр и требуют более широкую скважину.

популярный и надежный скважинный насос GRUNDFOS

• Напор и высота столба воды в скважине. При крайних значениях будет либо самоизлив, либо столь низкий уровень воды, что это может создать трудности с размещением насоса в нижней части скважины.
• Объем воды, который необходим Вам ежедневно. Зная эту величину, подбирается производительность насоса. При очень больших объемах возможен не только выбор более мощного насоса, но и бурение скважины большего диаметра (например, 159 мм вместо 133 мм). При расчете водопотребления исходят из среднего значения расхода воды 200 л на человека в сутки. Сюда же надо приплюсовать расход воды на технические нужды — полив, наполнение бассейна, мойка машины и т.д.

Мы рекомендуем перед выбором и монтажом насоса по всем вопросам обязательно консультироваться со специалистами. Порой кажущаяся мелочь может решающей причиной при какой-нибудь неисправности или аварии насоса. Как мы уже сказали выше, кроме собственно оборудования необходимо очень ответственно отнестись к подбору материалов. Главный критерий при выборе техники и материалов — надежная работа в течение многих лет в довольно жестких условиях скважины.

Для монтажа скважинного насоса нам понадобятся следующие инструменты и материалы:

• рулетка
• трос
• карабины
• резиновый шланг
• водопроводная ПНД-труба
• вентиль
• переходник (ниппель)
• муфта из ПНД
• обратный водяной клапан
• пластиковые хомуты
• материал для обмотки резьбового соединения
• газовый ключ
• нож

Опускание насоса в скважину — очень ответственный этап. От его правильной реализации может зависеть не только эффективная работа системы водоснабжения, но и сохранность самой скважины. Упавший в скважину насос может либо привести к большим расходам по его извлечению, либо, в особо тяжелых случаях, выведет скважину из строя, если поднять его не получится.

Насос должен быть размещен на 10 м ниже динамического уровня. Такой запас по глубине установки гарантирует, что насос ни при каких обстоятельствах не окажется без воды и не будет работать вхолостую — так называемый «сухой ход». Работа насоса без воды очень вредна для него — возникает перегрев, сильный износ механизма и т.д. Появление «сухого хода» может означать не только неправильную глубину размещения насоса, но также то, что какое-то из звеньев системы водоснабжения подобрано неправильно, либо неверно сделан расчет водопотребления.

монтаж скважинного насоса

Насос должен располагаться не ниже 1 м над дном скважины. Это минимальная высота, защищающая механизм насоса от скопившихся на дне песка, ила и прочих мелких абразивных частиц, очень вредных для скважинного насоса.

Перед монтажом насоса новая скважина должна быть прокачана до визуально чистой воды. Дело в том, что при бурении внутрь скважины неизбежно попадают фрагменты окружающей породы.

Через переходник (ниппель) подсоединяем к выходному патрубку насоса водопроводную пластиковую трубу. Переходник необходим, что обеспечить соединение внутренней и внешней резьбы, имеющих разный диаметр. Чаще всего стандартный диаметр выходного отверстия у скважинного насоса составляет 1 1/4 дюйма, реже — 1 дюйм. Переходник может не входить в комплект деталей, идущий вместе с насосом. К наружной части переходника с диаметром 1 дюйм привинчиваем муфту-ПНД. Обязательно герметизируйте резьбовое соединение с использованием герметика.

насос через переходник соединяется с трубой ПНД

В скважину опускается не один насос, а так называемая «колонна», состоящая из насоса, подающей водопроводной ПНД-трубы, электрического кабеля и стального страховочного троса. Разматываем ПНД-трубу из бухты, укладываем ее по прямой на поверхности земли, присоединяем к насосу через ПНД-муфту, резьбовое соединение затягиваем газовым ключом. Подсоединяем к насосу питающий электрический кабель. Места соединения проводом защищаем термоусадочными муфтами. Стальной трос крепим к насосу с помощью карабинов. Лежащие параллельно трубу, кабель и трос фиксируем друг с другом с помощью пластиковых хомутов. Не фиксируйте скобы слишком жестко. Труба, кабель и трос должны свободно двигаться друг относительно друга, поэтому оставьте между ними небольшой зазор.

«колонна» из трубы ПНД, электрокабеля и страховочного троса

После формирования колонны, на торчащую из земли верхнюю часть обсадной трубы крепится оголовок с уплотнительным кольцом. Начинаем опускать насос в обсадную трубу. Если конструкция скважины представляет из себя так называемый «телескоп», то есть в труба большего диаметра продолжается трубой меньшего диаметра, то место стыка двух труб разного диаметра может стать сложным местом при опускании насоса.

крепление коммуникаций и страховочного троса к оголовку

После того, как насос опущен и проверена надежность его крепления к оголовку, можно проверить соответствие расчетных параметров реальным. Включаем насос и по датчикам и счетчикам фиксируем производительность и энергопотребление насоса, давление в системе водоснабжения. Производительность насоса можно определить по скорости наполнения определенного объема за единицу времени. Давление нам покажет манометр.

насос установлен в скважину

При грамотном подборе оборудования и правильно сделанном расчете водопотребления все характеристики системы водоснабжения будут в пределах допустимых значений. Обязательно установите защиту насоса от «сухого хода», систему плавный пуск, защиту от скачков напряжения и др. При эксплуатации изделия следуйте рекомендациям фирмы-изготовителя. Организуйте регулярную проверку технического состояния насоса — это продлит срок его службы.

Установка насоса в колодец — какой выбрать и как установить

Насосы делятся на два типа: поверхностные и погружные (источник забора). А по принципу работы бывают вибрационные и центробежные.

Поверхностный насос

Поверхностные насосы в воду не опускается, а остается на поверхности. Для подачи воды из колодца используют шланг, один конец которого находится в воде, а другой крепится к насосу.

Некоторые варианты устанавливают на поверхности воды с помощью поплавка, который можно сделать из пенопласта. Эти аппараты рекомендуют устанавливать на расстоянии от места забора воды. Высота забора жидкости такого устройства достигает восьми метров.

Поверхностное устройство очень простое в обслуживании. Его легко демонтировать и на него не действует влага. Агрегат имеет сравнительно небольшую стоимость, что является еще одним преимуществом. А вот главным недостатком является то, что высота забора воды намного ниже, чем у глубинного.

Погружной (глубинный) насос

В колодце, где глубина воды ниже восьми метров рекомендуют применить глубинный агрегат. Корпус данного устройства герметичный и сделан из водостойкого материала. Вот почему глубина для погружного насоса не столь важный показатель.

Большой напор дает возможность перекачивать воду с любой глубины. Перед тем, как закрепить насос в колодце, следует учесть, что устройство не стоит устанавливать близко ко дну. Если опустить устройство ближе ко дну, чем на один метр, в шланг попадет песок, что в скором времени приведет к поломке агрегата.

Вибрационный насос

Устройство оснащено электромагнитом, который запускает вибратор. Именно он обеспечивает перемещение жидкости по трубам.  Весь механизм от перегрева защищает проходящая вода. Вот почему работа «впустую» приведет к поломке. Вибрационный насос должен быть установленный только на поверхности.

Центробежный насос

Рассмотрев погружные аппараты, лучше всего остановиться на центробежном насосе. Главная деталь такой конструкции – одна либо несколько рабочих колес, которые размещены внутри устройства на валу и  состоят из дисков, что соединены лопастями. При работе место между этими лопастями заполнено водой, на которую при обороте диска влияет центробежная сила. Разное давление  по краям и в самом центре выталкивает воду сквозь входной патрубок.

Руководство по стоимости и установке скважинного насоса

(2021 г.)

Колодезные насосы — это сердце вашей колодезной системы, они обеспечивают энергией, необходимой для подачи воды внутрь вашего дома или резервуара для воды. Как часть скважины, которая ежедневно работает, насос подвержен поломкам. Чтобы подготовиться к замене скважинного насоса, важно знать предупреждающие признаки неисправного насоса, а также тип скважинного насоса, который необходим вашей системе.

Введите свой почтовый индекс в инструмент ниже, чтобы связаться с ближайшим к вам подрядчиком:

Признаки необходимости замены скважинного насоса

Хотя диагностировать проблему без помощи профессионала может быть сложно, есть несколько предупреждающих знаков, указывающих на неисправность скважинного насоса.

Сухой или малоблочный

Когда вашему дому или резервуару для хранения воды требуется вода, насос посылает сигнал на откачку воды из колодца. Если в вашем колодце нет воды или в нем очень мало воды, колодезный насос попытается вытащить воду из колодца, что приведет к его перегреву и возгоранию.

Смесители для плевания

Если из ваших кранов льется вода, это может быть признаком неисправности колодезного насоса. Когда колодезный насос поврежден, он не может правильно вытащить воду из колодца и отправить ее в ваш дом.Если водяной насос работает, проверьте, нет ли разрывов водопровода над колодцем. Отверстие в водопроводной трубе добавляет в систему ненужный воздух, из-за чего вода вырывается из кранов.

Грязная вода

Обесцвеченная вода может быть признаком поломки водяного насоса. Колодезные насосы не предназначены для перекачивания воды с большим количеством песка и других отложений, поэтому, если ил попадет в погружной водяной насос, его износ может вызвать повреждение.

High Electric Bill

Высокий счет за электроэнергию может свидетельствовать о том, что ваш скважинный насос работает без остановок.Это может быть вызвано грязью и другими отложениями, забивающими насос, из-за чего он должен работать более длительное время. Кроме того, вода в скважине может быть на низком уровне, что приведет к непрерывной работе двигателя насоса.

Подробнее: Как диагностировать проблемы с системами водоснабжения скважин

Типы скважинных насосов

Обычно скважинные насосы можно разделить на две категории: струйные насосы и погружные насосы. Каждая конструкция разработана с учетом потребностей скважин различных размеров и условий.

Струйные насосы

Есть два основных типа струйных насосов: струйные насосы для неглубоких скважин и струйные насосы для глубоких скважин.

Струйный насос для неглубоких скважин

Большинство насосов для неглубоких скважин находится в колодцах глубиной менее 25 футов и в районах с высоким уровнем грунтовых вод. У этих насосов мало работающих частей, и они не требуют значительного обслуживания.

Этот тип насоса расположен над землей, обычно прямо внутри колодца, и создает высокое давление для отвода воды из колодца в дом с помощью входной трубы. Для повышения давления воды в доме рекомендуется использовать подкачивающий насос для резервуаров или скважин в комплекте с этим типом скважинного насоса.

Струйный насос для глубоких скважин

В отличие от неглубокого аналога, струйный насос для глубокого колодца расположен внутри колодца, хотя его двигатель остается в колодце. В этом насосе используются две трубы: одна для забора воды из колодца, а другая для направления воды в дом. Струйные насосы для глубоких скважин обычно используются в скважинах глубиной 110 футов.

Погружные насосы

Погружной насос для глубоких колодцев установлен на дне колодца прямо в воде.Используя свой двигатель, насос забирает воду со дна и выталкивает ее из колодца в водопроводы вашего дома. Эти насосы могут использоваться в колодцах глубиной до 300 футов. Насосы работают аналогично отстойникам, которые забирают и откачивают воду.

Подробнее: Как установить отстойный насос

Замена скважинного насоса

Хотя профессиональная замена скважинного насоса сопряжена с высокими затратами на установку насоса, у вас может не быть другого выбора, кроме как обратиться к профессионалу, в зависимости от того, какой у вас скважинный насос. Некоторые насосы, такие как погружные насосы для глубоких скважин, требуют специального оборудования для их извлечения без повреждения компонентов или проводки. Помимо хрупкости компонентов скважины, снятие скважинного насоса может быть очень трудоемким, поскольку некоторые насосы весят более 100 фунтов.

Даже если вы подумываете о замене скважинного насоса самостоятельно, позвоните водопроводчику, чтобы убедиться, что скважинный насос является проблемой вашей системы, прежде чем снимать ее. Это предотвратит любую ненужную работу или непреднамеренное повреждение вашей скважинной системы.

Воспользуйтесь приведенным ниже инструментом, чтобы найти подрядчика по обслуживанию скважин, который сможет диагностировать проблему вашего скважинного насоса и помочь вам определить, можете ли вы заменить его самостоятельно:

Стоимость замены скважинного насоса

Стоимость замены скважинного насоса будет зависеть от таких факторов, как размер скважины и тип насоса. Например, погружной скважинный насос из нержавеющей стали будет стоить больше, чем струйный насос для неглубокой скважины, который способен перекачивать только один галлон в минуту. Обычно скважинный насос стоит от 200 до 500 долларов, не считая стоимости установки.Вот разбивка затрат по каждому типу насоса и установки:

• Струйные насосы для неглубоких скважин —Поскольку насосы для неглубоких скважин располагаются непосредственно внутри скважин, эта замена насоса, как правило, является наиболее доступной по цене около 200 долларов. Дополнительная защита и такие функции, как обертывание открытых труб и установка изоляционного мешка, увеличивают цену.
• Струйные насосы для глубоких скважин — Струйные насосы для глубоких скважин дороже, чем их аналоги для неглубоких скважин, и их стоимость составляет около 300 долларов.Как правило, струйные насосы более доступны по цене, чем погружные модели, но считаются менее надежными.
• Погружные насосы для глубоких скважин — Стоимость погружных скважинных насосов зависит от выбранной мощности. Моторы с меньшей мощностью стоят около 400 долларов, а более мощные — более 500 долларов. Дополнительные компоненты, такие как обратные клапаны, предотвращающие обратный поток в насос, считаются стандартными для погружных моделей и увеличивают стоимость замены.
• Установка — Затраты на установку могут варьироваться от сотен до тысяч долларов в зависимости от различных факторов, таких как глубина колодца, тип насоса, ваше местоположение, необходимое оборудование и даже рельеф вашего двора.Обращение к подрядчику за ценой — лучший способ получить точную информацию о ценах.

Часто задаваемые вопросы о скважинном насосе

Как долго можно эксплуатировать скважинный насос?

Продолжительность работы скважинного насоса зависит от объема напорного резервуара. Бак со средним давлением обычно работает от 30 секунд до двух минут, чтобы снова наполниться и вернуться к нормальному уровню давления. Если вы используете большое количество воды, время, необходимое для пополнения бака, увеличивается.

Могу ли я самостоятельно заменить скважинный насос?

Из-за количества рабочей силы и специального оборудования, необходимого для снятия и замены скважинного насоса, не рекомендуется заменять скважинный насос самостоятельно. Если вы думаете о замене или ремонте бака, проконсультируйтесь со специалистом.

Сколько стоит замена скважинного насоса?

Средняя стоимость замены скважинного насоса составляет от 900 до 2500 долларов. Стоимость варьируется в зависимости от размера колодца, используемых материалов и требуемой установки.Например, замена насоса для неглубокой скважины будет стоить меньше, чем для погружного насоса для глубоких скважин.

Чтобы поделиться отзывом или задать вопрос об этой статье, отправьте сообщение нашей команде обзоров по адресу [email protected] .

Что следует знать о бурении или бурении скважины

Для тех из нас, кто хочет жить «вне сети», наличие пресной воды без химической обработки может быть очень важно. Один из лучших способов решить эту проблему — проложить или пробурить скважину, чтобы использовать запасы грунтовых вод.В большинстве районов грунтовые воды значительно более чистые, чем любой другой источник, поскольку они тщательно фильтруются землей, поскольку дождевая вода медленно стекает в грунтовые воды. И даже если вы не любитель «автономных», колодец с грунтовыми водами может быть единственным практическим способом получить пресную воду в сельской местности.

Но есть важные соображения, которые помогут определить, возможно ли вождение или бурение вашей собственной скважины, и насколько сложным (и дорогостоящим) будет этот процесс.

Перед тем, как начать

Если вы только начинаете вести автономный или сельский образ жизни, прежде чем даже выбрать место для своей усадьбы, обратитесь в местный офис геологической разведки, чтобы определить места, где почвенные условия подходят для установки колодца. Это может определить, сможете ли вы построить скважину самостоятельно или вам потребуется нанять профессиональную фирму по бурению скважин для выполнения этой работы. Как только вы узнаете, что на вашей строительной площадке можно построить скважину, примите во внимание следующее:

• Определить характер подачи подземных вод.Скважины довольно легко пробурить или забить, когда грунтовые воды образуют подземные резервуары, но это довольно редкая ситуация. Чаще запасы грунтовых вод существуют в слоях пористых песков и илов, и здесь процесс создания колодца может быть более трудным, но ни в коем случае не невозможным.
• Определить глубину подачи грунтовых вод. Это может сильно отличаться от региона к региону. В некоторых районах грунтовые воды могут быть всего на несколько футов ниже поверхности; в других местах он может достигать сотни футов в глубину.Глубина запаса грунтовых вод может определять, как и если вы можете проложить или пробурить скважину. Чтобы получить хорошую питьевую воду, вам придется углубиться в нее. Приемлемая вода обычно требует погружения минимум на 30 футов, но более качественная вода обычно будет еще глубже. Никогда не садитесь за руль и не бурите колодец в заболоченной и влажной местности.
• Решите, будет ли скважина забиваться или пробурена. Это совершенно разные процессы, которые будут зависеть от глубины залегания подземных вод и характера почвы.
• Обратитесь в местный строительный департамент, чтобы узнать, требуется ли разрешение — в большинстве регионов разрешение требуется, поскольку качество питьевой воды является вопросом общественного здравоохранения.
• Если местная коммунальная компания обслуживает объекты поблизости, уточните у них и убедитесь, что подземные коммуникации не пересекают вашу собственность. Если это так, определите их местоположение, прежде чем начинать бурение скважины.
• Определите, есть ли на участке канализационные линии, старые цистерны или септические системы.Узнайте, что требует ваш местный строительный кодекс в отношении расстояния или препятствий для колодца. Если в вашем местном кодексе это конкретно не указано, вам следует копать на расстоянии не менее 50 футов от них, чтобы не загрязнить водопровод.

Бурение скважины: обзор

Менее затратный, но более требовательный с физической точки зрения способ создания пресноводного колодца — это загонить в него . Забивка — это процесс бурения скважины путем буквально протыкания отрезков трубы прямо через землю, пока колонна трубопровода не достигнет источника воды.Некоторые типы почв затрудняют или делают невозможным вождение. Например, если почва в вашем районе богата глиной, вам может быть трудно или невозможно проложить колодец. Точно так же в районах, обильных ледниковыми камнями или мелкими коренными породами, пробивание колодца может оказаться невозможным. В таких местах единственным вариантом будет бурение, и обычно для этого требуется профессиональная буровая бригада.

Инструменты и материалы, необходимые для бурения скважины, включают:

• Экскаватор для выкапывания пилотной скважины глубиной 2 фута
• A скважинный наконечник — система из оцинкованных труб, соединенных резьбой, с сетчатым фильтром и закаленным наконечником на конце
• Отвертка для столбов — тот же инструмент, который используется для установки металлических столбов заборов.
• Подъемная труба из оцинкованной стали в 5-футовых секциях
• Насос
• Муфты
• Крышка привода
• Состав для трубной резьбы
• Ключ трубный
• Не менее 30 футов тетивы с грузом на конце

Процесс забивки колодца выглядит так:

1. Выкопайте двухфутовую пилотную яму с помощью копателя для ямок.
2. С помощью отвертки забейте первую секцию колодца в яму до тех пор, пока не останется около 10 дюймов над землей.
3. Добавьте еще одну секцию трубы, сняв заглушку и установив муфту с внутренней резьбой. Установите на место колпачок, чтобы защитить резьбу, и продолжайте движение, добавляя секции трубы, так как каждая секция имеет высоту около 10 дюймов над землей.
4. Продолжайте добавлять секции трубы во время движения по трубе. Вы узнаете, что достигли воды, когда услышите глухой звук при ударе по трубе.
5. Чтобы определить, насколько глубоко вы находитесь в водном зеркале, снимите крышку с трубы и опустите утяжеленную струну вниз по трубе. Когда он достигнет дна, потяните его обратно, чтобы увидеть, какая часть веревки намокла. Продолжайте движение по колодцу, пока не убедитесь, что весь экран находится под водой.
6. Подключите насос к колодцу, чтобы узнать, насколько быстро он перекачивает воду. Пробуренные колодцы не производят столько воды, как пробуренные, но вы должны получать не менее пяти галлонов воды в минуту из пробуренного колодца.Если нет, снимите насос, снова установите колпачок на конец трубы и продолжайте движение по трубе.
7. Продолжайте повторно подсоединять насос и проверять поток, закачивая скважину с шагом 5 футов. Как только вы достигнете скорости потока не менее пяти галлонов воды в минуту, вы готовы оставить свой насос присоединенным и начать сбор воды.

Бурение скважины: обзор

Если почвенные условия в вашем районе (или ограничения физической силы) не позволяют вам пробурить скважину самостоятельно, вы можете либо заплатить профессионалу за бурение скважины (довольно дорого), либо приобрести комплект и арендовать инструменты, необходимые для бурения скважины. ну себе.Это может быть трудный процесс, и если вы действительно не стремитесь к полной самоокупаемости, большинство людей нанимают профессионалов для выполнения этой работы.

Когда почвенные условия идеально подходят, вы можете использовать набор для бурения скважин своими руками. Для продажи доступны различные комплекты для бурения скважин, такие как тот, который предлагает Drill a Well, который включает в себя большинство инструментов и материалов, за исключением труб из ПВХ, которые образуют постоянную трубу скважины. Этот конкретный комплект продается примерно за 700 долларов. В этом процессе используется двигатель с пневматическим приводом для привода вращающегося долота, который разрыхляет почву, которая смешивается с водой и всасывается через полые трубы в виде суспензии, когда долото движется вниз через землю.В комплект входит видео и полные инструкции, которые шаг за шагом проведут вас через весь процесс.

Наряду с трубопроводами из ПВХ вам понадобится постоянный скважинный насос. Если вы погрузитесь на глубину более 50 футов или около того, вам понадобится погружной погружной насос, чтобы вывести воду на поверхность. Убедитесь, что вы включили эту стоимость в свою смету.

Качество воды

Независимо от того, водите ли вы скважину или пробурите ее, первые 100 галлонов воды будут мутными. Мутность должна исчезнуть, когда вы преодолеете отметку в 100 галлонов.И никогда не используйте воду из колодца для питья, пока вы не проверите ее, чтобы убедиться, что она не загрязнена какими-либо химическими веществами, бактериями или другими посторонними веществами.

Итог

Создание собственной скважины путем забивки или бурения возможно при подходящих почвенных условиях и при подходящем уровне грунтовых вод на глубине от 30 до примерно 50 футов. Но при более сложных почвенных условиях или при очень глубоком уровне грунтовых вод лучшим решением будет профессиональное бурение.

Устранение неисправностей водяного насоса | Бурение скважин Партридж

Если у вас есть скважина, скорее всего, наступит момент, когда вам нужно будет выполнить базовое устранение неисправностей водяного насоса. Ниже приведен список возможных проблем, которые могут возникнуть, и некоторые шаги, которые вы можете предпринять для устранения проблем.

Советы по поиску и устранению неисправностей простого водяного насоса для насосов с быстрым циклом

ВОЗМОЖНАЯ ПРИЧИНА № 1: Переполненный резервуар

1. Запишите начальное давление насоса.
2. ВЫКЛЮЧИТЕ ПИТАНИЕ.
3. Слейте воду из бака, открыв кран или кран, оставьте его открытым.
4. С помощью манометра проверьте давление воздуха. Давление воздуха должно составлять 2 фунта. меньше пускового давления насоса.
5. Если начальное давление неизвестно, добавьте воздуха до 25 фунтов. — вызовите сервис.
6. Если в баллоне не хватает воздуха — ПОЗВОНИТЕ СЕРВИСУ.

ВОЗМОЖНАЯ ПРИЧИНА № 2: Утечка до или после разгрузки насоса

1. Закройте запорную задвижку на напорной стороне насоса.Если насос перестает работать, это означает утечку в водопроводных линиях, ведущих в дом, в систему орошения, или где-то что-то включено — проверьте раковины, туалеты, стиральную машину, краны на улице и т. Д.
2. Закройте запорную задвижку на напорной стороне насоса. Если цикл продолжается, проблема связана либо с колодцем, либо с нижним клапаном, либо с глубокой струей.
3. ОБРАТИТЕСЬ В СЕРВИС.

НАСОС НЕ РАБОТАЕТ

1. Проверьте прерыватель, двухпозиционный переключатель или убедитесь, что насос включен.

НАСОС ИМЕЕТ ПИТАНИЕ, НО НЕ РАБОТАЕТ

1. ВЫКЛЮЧИТЕ ПИТАНИЕ НА АВТОМАТИЧЕСКОМ ВЫКЛЮЧАТЕЛЕ.
2. Это может быть серьезная электрическая или механическая проблема, и пытаться устранить ее самостоятельно может быть опасно. Позвоните в Partridge Well для обслуживания.

НАСОС НЕ РАБОТАЕТ, НО НЕ РАБОТАЕТ

1. ВЫКЛЮЧИТЕ ПИТАНИЕ НА ВЫКЛЮЧАТЕЛЕ
2. Это может быть серьезная электрическая или механическая проблема, и пытаться устранить ее самостоятельно может быть опасно. Позвоните в Partridge Well для обслуживания.

Ваш насос работает, но вода не выходит

Возможная причина этого типа проблем в том, что помпа потеряла заливку.

ЭТАПЫ ПО ПОВТОРНОЙ ЗАГРУЗКЕ СТРУЙНОГО НАСОСА ДЛЯ НЕБОЛЬШОЙ СКВАЖИНЫ (ГОРИЗОНТАЛЬНО)

1. Выключите питание, чтобы выключить насос.
2. Снимите манометр с втулкой или бачком-дозатором с верхней части насоса.
3. Залейте воду в насос, пока вода не заполнит корпус насоса.
4. Заменить манометр и втулку или бак, ЗАТЯНИТЬ.
5. Включите питание.
6. Откройте кран или нагрудник шланга на насосе, чтобы выпустить воздух из системы.

ПРИМЕЧАНИЕ. ШАГИ 1–6 МОЖНО ПОВТОРИТЬ. ЕСЛИ НЕВОЗМОЖНОСТЬ ЗАГРУЗИТЬ ИЛИ НАСОС ПРОДОЛЖАЕТ ТЕРЯТЬ ПРАЙМ — ПОЗВОНИТЕ В СЕРВИС.
ЭТАПЫ ДЛЯ ПОВТОРНОЙ ЗАГРУЗКИ СТРУЙНОГО НАСОСА ДЛЯ ГЛУБОКИХ СКВАЖИН (ВЕРТИКАЛЬНО)

1. Выключите питание, чтобы выключить насос.
2. Снимите втулку с манометром и вентиляционную пробку на стороне, противоположной манометру, на отливке.
3. Заливайте воду в насос, пока вода не пойдет из вентиляционного отверстия.
4. Установите на место вентиляционную пробку, долейте воду до манометра и установите манометр и втулку.
5. Включите питание.
6. Откройте кран или нагрудник шланга на насосе, чтобы выпустить воздух из системы.

ПРИМЕЧАНИЕ. МОЖЕТ ПОВТОРИТЬ ШАГИ 1–6. ЕСЛИ НЕВОЗМОЖНОСТЬ ЗАГРУЗИТЬ ИЛИ НАСОС ПРОДОЛЖАЕТ ТЕРЯТЬ ПРАЙМ — ПОЗВОНИТЕ В СЕРВИС.
ЗАМОРОЖЕННЫЙ НАСОС
Дайте насосу полностью оттаять из-за замерзания, прежде чем обращаться в сервисный центр. Если нет сломанных труб, отливок насоса или сломанных трубок высокого давления, насос должен начать нормально работать после оттаивания.

Если что-либо из вышеперечисленного повреждено, выключите питание и обратитесь в сервисный центр.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАМОРАЖИВАНИИ

• Закройте насос, но хорошо вентилируйте.
• Установите Freeze Buster — За информацией обращайтесь.
• Направьте воду медленной струйкой в ​​безопасное место, чтобы вода продолжала проходить через систему.

Наземные и погружные скважинные насосы

У скважинного насоса одна задача — отводить грунтовые воды из-под земли в ваш дом. Хотя это всего лишь одна работа, она важна, поэтому очень важно выбрать правильное оборудование. Есть две основные категории насосов — погружные скважинные насосы и наземные или струйные насосы.Если вы хотите пробурить скважину или установить новый насос, мы сравниваем эти два типа, чтобы помочь вам сделать правильный выбор.

Что такое погружной скважинный насос

Как следует из названия, погружной насос устанавливается внутри колодца вашего дома, погруженного под водопровод. Разработанный для глубоких колодцев глубиной 75 футов и более, их глубина позволяет им выталкивать воду в трубу, по которой вода поступает в резервуар для хранения.

Преимущества погружного насоса

Преимущество номер один для этого типа скважинного насоса — его эффективность.Поскольку насос уже находится в воде, он может подавать воду вверх, что позволяет более эффективно расходовать энергию. Это дает несколько преимуществ, в том числе:

• Долговечность — им не нужно прилагать столько усилий, чтобы подать воду в дом.
• Скорость. В насосе уже есть вода, поэтому нет необходимости заливать воду в дом, что позволяет сэкономить время.
• Давление — Погружной насос обеспечивает более сильное и постоянное давление воды.

Кроме того, погружные насосы обычно удобны, поскольку они портативны и могут перемещаться по мере необходимости, не занимают места за пределами скважины и работают более тихо, чем струйные насосы.

Недостатки погружного насоса

Погружные устройства

должны входить непосредственно в скважину, поэтому их немного сложнее установить, и их должны устанавливать только опытные специалисты по насосным станциям. Кроме того, хотя маловероятно, что они будут перегреваться из-за непрерывного потока воды вокруг насоса, в отсеке может накапливаться тепло, что может привести к риску перегрева.

Самым большим недостатком погружного насоса является стоимость покупки и обслуживания скважинного насоса выше, чем у стандартного насоса.

Что такое насос для надземных скважин?

Наземный насос или струйный насос устанавливается над колодцем либо в доме, либо в отдельно построенном «колодце» и оснащен всасывающей трубой, в которой используется крыльчатка для создания вакуума и отвода воды вверх. насадка. Струйные насосы большие и мощные, потому что энергия, необходимая для подъема воды, больше, чем энергия, необходимая для проталкивания, как это делает погружной насос. Этот вариант обычно лучше всего подходит для домов с неглубокими колодцами или колодцами глубиной менее 75 футов.

Преимущества струйного насоса

Наземный скважинный насос предлагает домовладельцам несколько преимуществ, в том числе:

• Стабильный поток воды — поскольку он может перемещать воду на большое расстояние, это хорошо, когда колодец находится дальше от дома.
• Требует минимального обслуживания
• Недорого

Недостатки надземного скважинного насоса

Самая большая проблема, с которой сталкивается большинство домовладельцев со струйным насосом, заключается в том, что он должен быть заправлен для работы.Это означает, что воду нужно набрать в колодец, а затем отправить в дом — вы не можете просто включить его и сразу набрать воду. Кроме того, чем глубже скважина, тем ниже ее эффективность, а песок, мусор и растительные вещества могут повредить внутренние механизмы двигателей. Еще одна вещь, которую следует учитывать, — это то, что шум от насоса может отвлекать или раздражать, если он находится рядом с вашим домом.

Свяжитесь с нами для установки скважинного насоса в Роли

Если вам нужен новый скважинный насос для дома, мы можем помочь.Имея опытную лицензированную команду специалистов по насосам для скважин, мы можем помочь вам выбрать подходящий насос для вашего дома, включая насос лучшего типа, чтобы обеспечить постоянный приток свежей чистой воды в ваш дом. Чтобы запланировать обслуживание или узнать больше о том, как мы можем вам помочь, позвоните нам сегодня по телефону 919-291-4063 или заполните контактную форму ниже.

Погружные насосы для солнечных скважин | Лучший выбор онлайн

Погружные насосы для солнечных скважин

Если вы качаете из колодца, у нас есть солнечные насосы, которые могут подавать от 1 галлона в минуту до более 75 галлонов в минуту.Самые маленькие насосы, диафрагменные насосы малой мощности от Aquatec, SHURflo и SunPumps, работают от двух солнечных модулей мощностью от 50 до 100 Вт, в зависимости от напора (вертикального расстояния), который они перекачивают. Они могут перекачивать от 500 до 1000 галлонов в день и поднимать воду на 200 футов. Эти насосы требуют обслуживания каждые 2–4 года.

Вот отличное видео по установке насосов для солнечной воды своими руками от Sunpumps, в котором показано, как установить небольшой диафрагменный насос, такой как насос Sunpumps SDS, насосы Aquatec SWP или насосы Shurflo 9300.И Aquatec, и Sunpumsp имеют соединительные провода, идущие от верхней части насоса для подключения питания, и для них требуется комплект для сращивания. В то время как Shurflo 9300 имеет комплект кабельных заглушек для обеспечения водонепроницаемого соединения, хотя важно, чтобы комплект кабельных заглушек был выполнен правильно, чтобы обеспечить водонепроницаемое уплотнение, чтобы избежать повреждения насоса водой.

Если у вас более высокий подъемник, вам нужно больше воды или насос, который не требует обслуживания в течение 10–20 лет, насос для солнечной скважины Grundfos SQFlex — хороший выбор.Солнечный насос SQFlex может поднимать воду на высоту более 820 футов и перекачивать более 20 000 галлонов воды в день на нижних подъемниках. Насос SQFlex имеет большую гибкость в использовании источника питания и может питаться от солнечных модулей, ветрогенератора, генератора с топливным питанием и инвертора, или от электросети, или от комбинации нескольких из них.

Вот видео, в котором описывается установка системы Grundfos. Панели, используемые в видео, устарели, но общие принципы остались прежними.

Более крупные насосные системы, работающие на солнечной энергии, могут быть поставлены компанией The Solar Store.Свяжитесь с нами, если ваши потребности выходят за рамки технических требований к потоку или лифту, приведенных на следующих страницах.

Советы и рекомендации по установке см. На нашей странице часто задаваемых вопросов по установке солнечного скважинного насоса.

Погружные насосы серии Aquatec SWP

Погружной насос Aquatec SWP-Series спроектирован для использования в автономных местах, где требуется вода для дома и домашнего скота. Это поршневой диафрагменный насос, изготовленный из высококачественных материалов, которые безопасны для использования с питьевой водой.Этот продукт произведен в США

.

SWP-4000 обеспечивает максимальный поток 1,7 галлона в минуту на высоте 20 футов с максимальным подъемом 240 футов. SWP-6000 может обеспечить скорость 4,7 галлона в минуту на высоте 20 футов при максимальной высоте подъема 120 футов. Для SWP-6000 требуется корпус диаметром 6 дюймов, а для SWP-4000 — корпус диаметром 4 дюйма.

Насосы предназначены для работы от фотоэлектрической батареи с номинальным напряжением 24 В постоянного тока (72 ячейки последовательно), но также могут работать с модулем на 60 элементов. Насос требует около 110 Вт для номинальной производительности, но больший массив будет производить необходимую мощность при меньшем освещении, увеличивая время и объем откачки утром, днем ​​и в пасмурные дни.

Shurflo 9300 Насосы для солнечных скважин

Солнечный водяной насос SHURflo серии 9300 предлагает решение ваших удаленных нужд водоснабжения. Он прочный, прочный и долговечный. Этот насос обеспечивает стабильную работу 1,0 галлонов в минуту при максимальном давлении 100 фунтов на квадратный дюйм на высоте 230 футов (70,1 м). Он оснащен уникальным кабельным разъемом с водонепроницаемой изоляцией, который непроницаем для утечки воды и проблем с конденсацией, предотвращая попадание воды. Отлично подходит для полива домашнего скота, орошения, прудов, островов, удаленных домов и хижин.

Характеристики:

• Длительный срок службы 24 В постоянного тока

• Для колодцев 4 дюйма и более

• Быстроразъемное соединение с помощью «Watertite-Gland» Design Pat Pend

• Нержавеющий корпус с крепежом из нержавеющей стали

• Работает всухую без повреждений

• Входная сетка из нержавеющей стали 50 меш

• Современная сплошная диафрагма

Семейство Grundfos SQFlex — это экологически чистая система водоснабжения.Насосы SQFlex оснащены двигателем с постоянными магнитами, который позволяет эффективно использовать энергию из широкого диапазона вариантов подачи. Насосная система предлагает идеальное решение для водоснабжения в отдаленных районах, где воды не хватает, а электроснабжение отсутствует или ненадежно.

Система SQFlex очень гибкая в отношении энергоснабжения и производительности, ее можно комбинировать и адаптировать к любым потребностям в соответствии с условиями на месте установки. Система резервного питания от батарей может накапливать генерируемую дополнительную энергию и действовать, когда первичный источник энергии недоступен.

SQFlex — это больше, чем просто насос — это полноценная система. Благодаря встроенной электронике насос совместим с источниками постоянного и переменного тока, не требуя внешнего инвертора.

Полный ассортимент состоит из одиннадцати различных размеров насосов: пяти насосов с винтовым ротором для применений, где требуется высокий напор, и шести центробежных насосов для применений, где необходим больший расход.

Приложения

Система SQFlex, разработанная как для непрерывной, так и для прерывистой работы, особенно подходит для систем водоснабжения в удаленных местах, например:

• Деревни, школы, больницы, частные дома и т. Д.

• Фермы

— Поение крупного рогатого скота
— Орошение полей и теплиц

— Аппликации для полива

— Перекачка поверхностных вод
— Плавучие насосные установки для откачки воды из прудов и озер

Особенности и преимущества

• Снабжение возобновляемой энергией: солнечные батареи или ветряные турбины

• Встроенная электроника, простота установки

• Надежное водоснабжение

• Низкие эксплуатационные расходы

• Защита от сухого хода

• Встроенная защита двигателя

• Высокая эффективность

• Отслеживание точки максимальной мощности (MPPT)

• Широкий диапазон напряжений

• Встроенный песочный щит

Посетите нашу страницу часто задаваемых вопросов по солнечной водяной помпе для получения дополнительных полезных статей или свяжитесь с нами.

Домашний скот | Насосы для солнечных батарей RPS

До появления RPS для перехода на насос на солнечной энергии от вас требовалось…
# 1 — Платить Подрядчику максимум за покупку и установку всего для вас
# 2 — Собирать систему по частям самостоятельно с компонентами, найденными в Интернете
Большинство людей ищут способ избежать высокой стоимости №1, но хотят избежать №2. RPS обеспечивает золотую середину между ними. Сделай сам + РПС. Сочетание ваших навыков и инструментов, необходимых для самостоятельной работы, с качественными деталями RPS и инженерами RPS по телефону, текстовым сообщениям и электронной почте, чтобы поддержать вас — ваш товарищ по команде в планировании и установке солнечного насоса.Экономия вашего времени и денег — это то, чем мы занимаемся в RPS ..

Как мне узнать, какой насос мне нужен?
Мы создали лучшее в отрасли руководство по выбору размеров насосов, которое для удобства доступно в Интернете. После того, как вы добавите подробную информацию о своем колодце и использовании воды, он порекомендует насос. Если хотите, мы также позвоним вам инженера и убедимся, что мы выбрали правильный размер.

Может ли он заменить мою ветряную мельницу?
Да, действительно. Это становится все более и более распространенным с каждым годом, так как солнечная энергия требует так мало обслуживания и ветряных мельниц, ну, мы все знаем, как работают ветряные мельницы! Только не забудьте сначала проверить диаметр корпуса ветряка.Нам нужен как минимум 3-х дюймовый ID. Если ваша башня стоит наверху, обычно вы можете сойти с одной стороны от нее. Посмотрите видео, в котором сравнивается объем воды на солнечной энергии и на ветряной мельнице!

Как мне узнать, какой у меня статический уровень воды?
Часто старый отчет по скважине содержит нацарапанный статический уровень воды. Это уровень воды в состоянии покоя (без перекачивания) и может меняться от сезона к сезону, из года в год. Некоторые скважины колеблются больше, чем другие, и в зависимости от области статический уровень может быть одинаковым для соседей с аналогичными скважинами по глубине, но не всегда.Статический уровень воды используется для расчета напора с учетом размеров насоса, поэтому его приятно иметь. Если вы понятия не имеете, сначала посмотрите в колодец и посмотрите, видите ли вы воду, в противном случае вы можете уронить наполовину заполненную бутылку на леску (или длинную 500-футовую измерительную ленту) и почувствовать, когда она упадет в воду. Это ваш статический уровень воды — количество футов от поверхности до уровня воды.

Что входит в ваши комплекты?
Столько всего! Клиенты не могут поверить, сколько мы предоставляем и сколько времени это экономит в долгосрочной перспективе.Как только вы найдете насос нужного размера, на странице сведений о продукте вы найдете полную информацию о том, что входит в комплект. Все наши комплекты включают в себя наши великолепные насосы RPS, полностью регулируемый регулятор скорости, датчики, солнечные панели, провода, сантехнические разъемы, комплекты для сращивания и многое другое. В дополнение к базовому комплекту мы предлагаем то, что мы называем «комплектом под ключ», который отлично подойдет, если вы находитесь далеко от строительного магазина и хотите убедиться, что у вас есть все необходимое на месте! (он включает в себя монтажное оборудование для панелей, насосный провод, гибкую поли-трубку, узел уплотнения колодца, страховочный трос и т. д.) Если у вас уже есть некоторые детали, может быть дешевле собрать детали на месте, так как вы не будете оплачивать доставку. Для начинающих монтажников комплекты под ключ пользуются популярностью и обычно рекомендуются нашей командой.

Могу я установить сам?
Мы постоянно восхищаемся навыками и упорством американских владельцев ранчо. Более 90% наших клиентов устанавливают свои солнечные насосы без проблем. Это свидетельство приверженности сельскому хозяйству «сделай сам», а также стремления нашей компании из года в год делать наши системы более простыми и легкими в установке.С подробным полноцветным руководством пользователя, которое шаг за шагом проведет вас через планирование и установку, а специалисты по телефону ответят на вопросы по мере их поступления. Все примеры нашей неизменной приверженности нашим клиентам и людям, растениям и животным, которым служат наши насосы.

Могу ли я получить более подробную техническую информацию?
Да. Мы любим рассказывать обо всех характеристиках наших насосов. Звоните и спрашивайте инженера! 888-637-4493

Реабилитация скважин и насосов — Журнал водных скважин

Часть 4: Методы реабилитации и повышение эффективности в скважинах

Эд Баттс, ЧП, ИПЦ

Мы собираемся изучить важный аспект непрерывной эксплуатации водяных скважин.А именно, описание методов восстановления скважины, которые стабилизируют или понижают подъемную составляющую общего напора насоса и улучшают общие характеристики скважины, а также некоторые из различных методов, используемых для проведения этого процесса.

Если кто-нибудь когда-либо задавался вопросом, стоит ли инвестировать в регулярное техническое обслуживание скважин или периодические программы реабилитации, подумайте о том, что исследования показали, что ежегодная или двухгодичная программа технического обслуживания скважин обычно стоит от 10% до 20% от стоимости, необходимой для полномасштабной процедуры реабилитации.Но типичный полномасштабный процесс реабилитации может стоить до 20-30% стоимости новой заменяющей скважины того же размера и глубины.

Скважина, как правило, должна подвергаться определенному техническому обслуживанию, если относительный дебит или удельная мощность падает до или превышает 2% -5% от ее нового или ранее проверенного состояния. Его следует восстановить, если относительная урожайность или удельная мощность снизятся более чем на 15-20% по сравнению с предыдущим состоянием. Любое падение, превышающее только что указанные значения, может привести к «ситуации невозврата», когда лучшие и наиболее агрессивные методы реабилитации не смогут восстановить более 75% -80% от первоначального урожая.

В предыдущих трех столбцах мы рассмотрели и определили многие основные концепции химического состава скважинной воды и различные электрохимические, биологические, химические и физические причины снижения эффективности скважины и насоса. В следующих трех столбцах мы продолжим изучение этой темы, подробно описывая конкретные области, где мы можем оценить отдельные потери, происходящие в скважинах и насосных системах, чтобы определить общую эффективность каждого компонента вместе с системой в целом, а также различные способы улучшения. эффективность новых и существующих скважин и насосных станций.В этом обсуждении мы рассмотрим конкретные элементы, составляющие и определяющие эффективность скважины и водоносного горизонта, а также множество методов, используемых для улучшения этих двух элементов для новых и существующих скважин.

Определение эффективности водоносного горизонта и скважины

Эффективность водоносного горизонта или скважины по отдельности не только трудно определить, но и сложно эффективно контролировать или восстанавливать после того, как скважина построена и будет эксплуатироваться в течение некоторого времени. В случае водоносного горизонта, как правило, вы получаете то, что вы найдете, и так называемая «эффективность» водоносного горизонта часто определяется как потеря или падение статического уровня воды между непосредственной внешней областью насосной скважины идругая добывающая или наблюдательная скважина без откачки на фиксированном радиусе от откачиваемой скважины.

С другой стороны, эффективность скважины обычно рассматривается как вертикальная разница в динамических уровнях воды, возникающих между внутренней частью обсадной трубы скважины (уровень откачиваемой воды) и соответствующим уровнем воды, продемонстрированным в непосредственной внешней области скважины. колодец или фильтрующий элемент, как в рабочих условиях.

Рисунок 1. Идеальная водяная скважина при переменных расходах (Q).

Небольшая разница между этими точками в статических условиях и в условиях откачки часто является естественным явлением из-за гидравлического градиента поверхности подземных вод.Во многих случаях значительное увеличение или изменение этого градиента в условиях откачки может не быть связано с какой-либо реальной потерей фактического КПД скважины. Это может быть индивидуальный или комбинированный результат более высокого дебита скважины (Q ₂ по сравнению с Q ₁ , Рисунок 1), местного обезвоживания водоносного горизонта, пересечения скважины в скважину, регионального переполнения, изменений в напоре водоносного горизонта или коэффициента накопления. , относительная емкость и скорость подпитки водоносного горизонта или характеристики потока воды (проницаемость) материалов, составляющих конкретный тип используемого водоносного горизонта.

В качестве примера: все водоносные горизонты имеют ограничение на дневной, сезонный и годовой объем и мгновенный расход, который может быть передан в данную скважину. Это в значительной степени зависит от толщины водоносного горизонта и глубины скважины и доступной границы раздела с водоносным горизонтом (типа, толщины, формы, градации и связывания гранулированного материала водоносного горизонта по сравнению с входной зоной экранирования, которая определяет рыхлый водоносный горизонт). Для полу- или полностью консолидированного пласта переменные включают: тип и мощность пласта, степень и тип воздействия между водоносным горизонтом и скважиной, а также местоположение, количество и размер разломов, площадь трещин, трещины, и «швы» (открытая зона) пласта, примыкающие к насосной скважине или в пределах разумного расстояния передачи от нее, чтобы гарантировать непрерывность потока во время условий закачки.

Несмотря на то, что мы не можем в целом или легко контролировать или изменять многие аспекты или характеристики различных типов водоносных горизонтов, с которыми мы сталкиваемся или откачиваем из них, у нас есть определенный контроль над развитием и эффективностью самой конструкции скважины. Определение точного определения эффективности скважины часто означает разные вещи для разных людей. Но большинство согласятся, что фундаментальным определением должно быть что-то вроде «эффективная передача воды из водоносного горизонта в насосную скважину при минимальных практических потерях напора».«На мой взгляд, это настолько просто, насколько это возможно.

Рис. 2. Покрытые коркой минералы на полностью закупоренном экране скважины.

В случаях, когда эффективность скважины снижается из-за потерь на трение внутри экрана скважины или перфорационных отверстий, потери обычно связаны с неадекватной входной площадью для требуемой мощности или ограничением в пределах входных площадей скважины. Это показано на Рисунке 2, который демонстрирует сильно забитый экран скважины. Любая ситуация приводит к увеличению входной скорости.

Как и в большинстве определений эффективности, эффективность скважины и водоносного горизонта — это отдельные значения, каждое из которых определяется как пониженный процент от теоретической базы идеализированных условий, обычно 100% (1,0) как «валовое» значение. Потери эффективности в каждом случае индивидуальны, но накапливаются до тех пор, пока для каждого не будет получен окончательный десятичный результат.

Например, предполагая, что чистая (или скорректированная) эффективность скважины составляет 60%, эффективность, используемая в расчетах, вероятно, будет указана и введена как отношение или: 0.60 (60% / 100%) с базовым идеальным значением 100%, равным математическому значению 1,0.

Планирование реабилитации

Хотя в Части 3 мы обрисовали в общих чертах различные методы, обычно используемые для восстановления скважин, я зарезервировал более подробное обсуждение на данный момент, когда у меня будет возможность адекватно осветить эту тему. При первоначальном рассмотрении графика реабилитации конкретной скважины необходимо выбрать один из двух основных возможных вариантов и принять соответствующие меры:

(1) Планируется ли реконструкция скважины с установленным насосом, ограничивающим доступ к экрану скважины? (2) Будет ли скважинный насос полностью удален из скважины, обеспечивая полный доступ ко всем внутренним областям скважины?

Очевидно, что это решение «или / или» имеет первостепенное значение в отношении процесса и времени, отведенного на восстановление скважины по нескольким причинам — поскольку удаление скважинного насоса также обычно означает, что насос подвергнется параллельному процессу восстановления или замены.Это обычно восстанавливает или, по крайней мере, частично повышает эффективность, напор и производительность скважинного насоса.

Кроме того, если временно не установлено арендуемое или арендуемое устройство, снятие скважинного насоса обычно указывает на то, что скважина планируется не обслуживать на какое-то время. Это верно для большинства ирригационных колодцев, работающих сезонно, и многих муниципальных колодцев, где обычно имеется резервирование системы из альтернативных источников, а процессы восстановления и ремонта насосов одновременно планируются на месяцы с низким водопотреблением с осени по весну.

Этот сценарий обычно указывает, что допустимый интервал от одного до трех месяцев доступен для комбинированной процедуры восстановления скважины и ремонта насоса.

Во многих случаях ремонт скважинного насоса откладывается до окончания реабилитации и повторных испытаний скважины. Это позволяет подрядчику скважины и, в свою очередь, владельцу или клиенту полностью рассмотреть все аспекты восстановленного или скорректированного дебита скважины, прежде чем приступить к дорогостоящему и, возможно, ненужному ремонту или замене насоса, когда сокращение может быть указано из-за постоянной потери хорошо урожай.

Как правило, этот процесс требует дополнительных двух-трех месяцев на выполнение, что в сочетании с предварительным восстановлением скважины составляет около трех-пяти месяцев простоя. Это находится в пределах допустимого периода времени для большинства ирригационных или муниципальных систем (с резервированием источников). Если требуется замена колодца, в большинстве случаев следует предполагать дополнительные пять или шесть месяцев простоя. Это может привести к полному простою (или потере источника) на срок до 12 месяцев.

Рисунки 3а и 3б. Типовая скважина и насосная установка (вертикальный турбинный насос) слева и типовая скважина и насосная установка (погружной насос) справа.

Восстановительные процедуры с насосом в скважине

В дополнение к аспектам планирования восстановления водозаборной скважины или скважинного насоса, решение о том, останется ли скважинный насос на месте или будет удален из скважины, имеет огромное влияние на выбор методов, химикатов и времени для фактического процесса.

Если план реабилитации или технического обслуживания скважины предполагает, что скважинный насос остается в скважине на протяжении всего процесса, методы и материалы, которые могут быть использованы в силу их характера и ограниченного пространства, должны иметь возможность вводить либо внутри устья скважины, либо в насос труба колонна / стояк и узел стакана (рис. 3а — для насосов тех типов без обратного или нижнего клапана) или место в кольцевом пространстве между колонной насоса или стояком, обратным клапаном и узлом стакана (и двигателем для погружного насоса установок).

В некоторых случаях во время первоначальной установки насоса в колодец помещалась трубка для измерения воды (зондирования) из ПВХ или другого материала. Это часто может быть использовано для введения определенных химикатов в ствол скважины и по направлению к экранированной области (рис. 3b). Всегда проверяйте, чтобы любые запланированные к использованию химические вещества не повредили материал, из которого состоит сенсорная трубка.

Однако этот тип установки значительно ограничивает прямой физический доступ к экрану и обсадной колонне скважины и вынуждает рассматривать химическую обработку в качестве основного или единственного метода обработки наряду с использованием скважинного насоса для пульсации скважины, откачки, химического разбавления и удаления, и финальное тестирование потока.

В некоторых случаях, особенно при использовании погружных или вертикальных турбинных насосов с обратными или донными клапанами, помпаж скважины или обратная промывка через трубу колонны и чашу будут строго ограничены или невозможны. В ситуациях, когда ожидается, что скважинный насос останется в скважине во время обслуживания или восстановления, также важно использовать только химические вещества и методы, которые не будут вредными для компонентов или поверхностей скважинного насоса и самой скважины.

Например, это особенно важно, когда в скважине используются несколько металлов или сплавов.Смешанное использование компонентов из бронзы, латуни, чугуна и черной или оцинкованной стали является обычным явлением в большинстве скважинных насосов и колодцев. Когда используются кислоты, это обычно означает, что кислота должна быть смешана или снабжена ингибитором, специально разработанным для того, чтобы не воздействовать на металлы в скважине. Всегда проверяйте, что ингибитор не предназначен и не предназначен для защиты только одного типа металла, а не всех металлов, присутствующих в скважине.

Восстановительные процедуры с откачкой из скважины

Если скважинный насос и все связанное с ним оборудование извлекают из скважины во время реабилитации, доступные варианты проведения реабилитации и вероятность успеха больше, чем при оставлении скважинного насоса в скважине.Это связано с относительно большей рабочей зоной и доступом ко всей глубине скважины, обеспечиваемым снятием скважинного насоса, и возможностью проникнуть внутрь и работать над всем экраном скважины или перфорированной секцией.

Перед тем, как начать значительную реконструкцию крупной скважины, очень важно провести тщательный и полный анализ масштабов грунтовых вод или коррозионного потенциала и химического состава воды, а также провести внутрискважинную видеонаблюдение.

Проверка качества воды — путем отбора проб воды, полученной до того, как насос будет снят с работы — и видеоинспекция могут предоставить необходимые рекомендации, чтобы определить, является ли проблема скважины наиболее вероятной из-за физических, биологических, коррозионных или химических проблем.

Это будет бесценно при выборе метода реабилитации. Даже затраты, необходимые для того, чтобы привлечь фирму из другого города для проведения видеоинспекции, принесут дивиденды, намного превышающие стоимость самой видеосъемки, как с точки зрения времени и усилий подрядчика, так и с точки зрения денег клиента.

Во-первых, проведение видеонаблюдения до и после восстановления скважины и запись процесса обеспечивает постоянную визуальную запись текущего состояния скважины, включая глубину, обсадную колонну, экран или размеры и интервалы перфорации, статический уровень воды и относительное состояние обсадной колонны, сварных швов, экрана скважины или перфорационных отверстий и других внутренних компонентов скважины.Эти записи также будут неоценимы для будущих поколений владельцев скважин и подрядчиков, рассматривающих любые будущие работы на этой скважине.

Количество информации, обычно получаемой при простом одно- или двухчасовом видеоэкзамене, невозможно переоценить. В дополнение к непосредственному наблюдению и подтверждению физических условий и любого возможного существующего повреждения скважины, видеоинспекция обычно позволяет визуально исследовать возможные изолированные области с высокой входной скоростью, возникающие через экран скважины или перфорации (часто указываемые по внешнему виду). блестящих или очень чистых поверхностей), механически заблокированных или сильно закупоренных сеток или перфораций, а также вероятных участков передачи воды и мест, где лучше всего сосредоточить усилия по реабилитации.

На мой взгляд, практически нет оправдания или отрицательной причины не проводить одновременно проверку качества воды и скважинную видеонаблюдение всего ствола скважины и экрана скважины перед тем, как приступить к официальному ремонту скважины на дорогостоящей скважине.

Химические методы

Методы восстановления скважины, когда скважинный насос остается в скважине, обычно подразумевают использование хлора, кислот, поверхностно-активных веществ, диспергаторов и других химикатов. Хлор и различные кислоты использовались десятилетиями, часто с переменным успехом из-за неопределенности концентрации раствора, однородности и распределения смеси, а также проникновения в сетку и фильтрующий элемент.

Однако при правильном использовании коэффициент успешного восстановления до 80% -90% от первоначальной удельной мощности скважины не является редкостью. Следует отметить, что закупорка скважин только из-за минеральной корки встречается относительно редко, если не сопровождается какой-либо формой роста бактерий или биопленок. Поэтому для полного и эффективного диспергирования рекомендуется правильное использование соответствующего биоцида вместе с кислотой, особенно в аллювиальных и многих полуконсолидированных или морских формациях. Хлор лучше всего работает, когда используется как часть программы профилактического обслуживания и для борьбы с бактериями.

Кислоты понижают pH воды в достаточной степени, чтобы растворить накипь, а в сочетании с биоцидом — биологический рост на экране скважины и поверхностях обсадной колонны. Они также работают при правильном использовании и распределении внутри и внутри фильтра. Есть несколько сильнодействующих кислот, которые десятилетиями использовались для восстановления колодцев. К ним относятся соляная (соляная кислота высокой концентрации), сульфаминовая, гидроксиуксусная (гликолевая) и серная кислоты. Каждая кислота имеет преимущества и недостатки при использовании и применении, и подрядчикам рекомендуется определять лучший тип кислоты для использования только после того, как будет завершена первоначальная проверка качества воды для конкретных условий скважины, материала и конструкции.

У всех кислот также есть потенциальные проблемы безопасности, связанные с их использованием и сочетанием с другими химическими веществами. Поэтому при смешивании или объединении любых химикатов или при использовании химикатов всегда следует соблюдать надлежащую осторожность и осторожность, а также соблюдать все меры предосторожности, связанные с обращением, смешиванием, впрыском и утилизацией.

В последние годы я также использовал еще один уникальный метод реабилитации с помощью инъекций химикатов с отличными результатами. Когда я работал на Аляске в 1978 году, я познакомился с методом обработки, который местные бурильщики использовали в течение многих лет, который работает для применений с насосом в скважине или из скважины.

В этом методе используется нагретый раствор хлора, закачиваемый в скважину либо непосредственно в ствол скважины, либо в кольцевом пространстве между скважинным насосом и обсадной колонной. Используется сухой гипохлорит кальция (хлор для плавательных бассейнов) крепостью 65-70% и смешивается в бочке емкостью 55 галлонов с предварительно нагретой водой, полученной из пароочистителя, для создания раствора хлора концентрацией около 500 мг / л (с использованием почти 6 унций 65% сухого хлора на 55 галлонов воды) при температуре 170-180 ° F, на 30-40 ° F ниже точки кипения.

Раствор создается и тщательно перемешивается в барабане, в то время как хлор медленно вводится и смешивается с горячей водой. После полного перемешивания раствор затем вводят в желаемую зону сита или обсадной колонны, требующую наибольшей обработки, предпочтительно с использованием стальной тремовой трубы. Перед разбавлением и откачкой раствора из колодца рекомендуется время контакта не менее четырех-шести часов с периодическим перемешиванием смеси вода / раствор. Для достижения наилучших результатов процесс, возможно, придется повторить несколько раз и сосредоточить его в определенной области с наиболее толстым слоем корки.

Я использовал этот процесс много раз за последние 40 лет на скважинах с сильным ростом биопленки, а также в скважинах с остаточным старым смазочным маслом трансмиссионного вала, плавающим на поверхности воды от маслосмазываемых насосов, с отличными результатами — часто лучше, чем когда применялись кислоты. использовал.

Мы провели внутрискважинные видеоинспекции на нескольких из этих скважин до и после обработки, и разница обычно была значительной. Во многих случаях область обработки, ранее закупоренная или покрытая биопленкой или накипью, теперь была открыта и «чиста, как новый ствол винтовки» (по словам одного счастливого владельца колодца).

Как и при всех методах обработки, необходимо соблюдать правила техники безопасности при использовании этого метода или любого другого процесса с использованием химикатов любого типа. Во-первых, никогда не смешивайте и не готовьте химический раствор внутри замкнутого здания или окружающей среды без соответствующей вентиляции и без полного знания о том, какое воздействие может оказать химическое смешивание. Пары, образующиеся при смешивании и приготовлении химического раствора, обычно потенциально опасны для здоровья и вызывают проблемы с дыханием в непроветриваемом или закрытом помещении.Соответствующие защитные очки, перчатки и оборудование также должны использоваться при работе с любым химическим раствором, смешивании и инъекции.

Space не позволяет полностью обработать все доступные химические варианты и используемые процедуры. Как всегда, я рекомендую привлечь и прислушаться к советам знающих и опытных людей и подрядчиков по скважинам, которые ранее добились успеха в ситуациях, аналогичных или точных для вашего применения, и использования лучших химикатов для конкретной скважины.

Механические методы

Рисунок 4а. Хорошо почистите деталь.

Большинство механических методов наиболее эффективны при использовании в тех скважинах, где скважинный насос был удален из скважины. После того, как скважинный насос был спущен и проведен внутрискважинный видеосмотр, я обычно рекомендую провести первичную очистку экрана скважины и обсадной колонны / внутренних перфорированных поверхностей щеткой для большинства скважин. Как видно на рис. 4а, щетку можно легко изготовить в магазине, используя в качестве щетинок размотанные пряди проволочного троса.Размотанные пряди помещаются между двумя пластинами пакера или фланцами, чтобы создать щетку по всему диаметру экрана скважины или обсадной колонны, и сжимаются, чтобы удерживать их на месте.

Работы канатно-инструментальные или насосные с подъемным рычагом

Рисунок 4b. Реконструкция скважины механической зачисткой / помпажем с помощью гидрозатвора.

лучше всего подходит для этого типа скважинных работ. Щетку опускают на бурильную колонну или колонну труб и поочередно поднимают и опускают, чтобы удалить нарост и отложения на

.

поверхности обсадных труб и экранов внутренних скважин.Иногда рекомендуется использовать сосуды, чтобы можно было сместить щетку в тесных или смещенных лунках. Большая часть соскобленного материала сместится и осядет, поэтому любой накопившийся материал может быть сброшен или поднят по воздуху со дна колодца. Как правило, первоначальная очистка обсадной трубы и экрана скважины щеткой удаляет достаточно материала, чтобы сэкономить, по крайней мере, одну химическую обработку, а также может обеспечить лучший доступ к фильтрующему элементу и любому потенциальному засорению, имеющемуся на внешней стороне экрана или внутри перфорационных отверстий для обработки.

Еще одно предостережение. Проверить наличие металла в колодце

Рисунок 5. Реконструкция скважины методом высокоскоростной струйной обработки. Экран или корпус

не сильно корродированы, или экран из ПВХ не использовался, где агрессивная чистка щеткой может ухудшить ситуацию из-за ударов щетки, повреждения или даже разрушения пластика и уже ослабленных материалов.

В этих ситуациях рассмотрите возможность использования щетки меньшего диаметра или альтернативного, более слабого материала, такого как щетина из ПВХ или медной проволоки, или очистите ее водой или воздухом под высоким давлением.

Помимо чистки щеткой, другие механические методы, особенно

Рисунок 6. Обычный метод эрлифта.

тампоны, также могут быть очень полезны при распределении химического раствора по всем поверхностям и в области фильтрующего элемента, окружающего экран скважины или перфорационные отверстия.

Использование либо зачистки скважины, либо помпажа (Рисунок 4b), либо струйной очистки (Рисунок 5) может быть выгодным с фильтром для скважины, особенно для распределения и смешивания химикатов и повторной разработки скважины. Помпаж скважины с использованием гидрораспределителя, эрлифта (рис. 6) или чередующихся циклов запуска и остановки откачки скважины, по-видимому, лучше всего подходит для перфорационных отверстий, поскольку большая часть энергии, передаваемой от гидроабразивной обработки, обычно является ошибкой.

Дополнительные методы реабилитации

Существуют различные другие методы восстановления скважин, которые не подходят ни для обычных химических, ни для механических методов. К ним относятся методы погружения в скважину, передающие звуковые волны (гидроакустическая струя) на поверхности экрана, которые разрыхляют и вытесняют окалину, ил и другой ударный материал. Существуют также другие методы, использующие небольшие заряды взрывчатого вещества, комбинации химических и механических методов, а также различные патентованные и многие отечественные методы, адаптированные для работы на конкретном рынке, в скважинах и типах водоносных горизонтов.

Рис. 7 а, б и в. Стандартный струйный агрегат с пакерами (слева). Восстановление изолированной скважины методом вертикального турбинного насоса (в центре). Вариант с погружным насосом (справа).

Один конкретный метод, которым я добился больших успехов, — это сосредоточение химических и восстановительных работ на более коротких экранах или перфорированных областях путем струйной обработки с помощью скважинного насоса или без него. Это выполняется с использованием надувных резиновых пакеров, которые изолируют процесс до более коротких и разделяют интервалы от 2 футов до 20 футов или более за раз (Рисунок 7a).Хотя это требует больше времени и усилий, чем большинство альтернативных попыток, более высокая стоимость обычно окупается за счет лучших и более точных результатов.

В зависимости от области применения и степени блокировки экрана / перфорации, насос также может быть размещен в пределах двух интервалов пакера, что позволяет изолированную обработку определенных экранированных или перфорированных зон с использованием либо вертикального турбинного насоса (Рисунок 7b), либо погружного насоса (Рисунок 7c). ). Этот процесс, при использовании с скважинным насосом, обеспечивает воду и давление, необходимые для струйной очистки, а также позволяет проводить пробную откачку изолированного экрана или секций скважины, что, как я считаю, имеет неоценимое значение при принятии решения о том, где сосредоточить восстановление и реконструкцию, а также при измерении эффективность наших усилий.

Другой метод использует водоподготовку, закачиваемую в водоносный горизонт и внутри него (на месте) из модернизируемой скважины во время откачки, и кондиционирование воды перед перемещением в проблемную скважину и воздействием на нее. Этот метод, называемый Vyredox, обеспечивает окисление до ионов железа и марганца в водоносном горизонте, что приводит к осаждению этих элементов задолго до того, как они достигнут насосной скважины. Это дорогостоящее и потенциально долгосрочное решение проблемы скважины, требующее рассмотрения конкретных функций для работы и доступа к обновленной площадке для создания и закачки кислорода.

Метод, хорошо принятый во многих регионах США, — это использование закачки диоксида углерода (CO ₂ ). Сообщается, что этот процесс использовался на скважинах по всей стране с благоприятными результатами, хотя в настоящее время этот процесс зависит от конкретного участка и в некоторой степени географически ограничен и, следовательно, во многих случаях является более дорогостоящим. Я не использовал этот метод, поэтому я не могу предоставить никаких данных относительно его эффективности, но с нетерпением жду возможности познакомиться с ним поближе.

Заключение

Большинство методов восстановления скважин могут работать «где-то». Ключевым моментом является признание специфического химического состава подземных вод и точных химических процессов и обменов, уникальных и происходящих в водоносном горизонте, влияющем на конкретную скважину. Вы должны определить возможности, ограничения, доступные и потенциальные качества рассматриваемой скважины, а также баланс между разумными затратами на химические вещества, оборудование и человеческие ресурсы, необходимые для эффективного процесса реабилитации с вероятностью успеха.Однако есть четыре основных принципа, которые я могу заявить с достаточной уверенностью.

• Процесс восстановления скважины должен быть адаптирован и спроектирован с учетом точных характеристик и химического состава воды в водоносном горизонте, а также конкретных схем строительства и использования скважины для наибольших шансов на успех. Обычные и альтернативные химические вещества, методы и процедуры должны быть оценены с использованием окончательного метода, выбранного на основе: соображений безопасности, конкретного типа и конструкции скважины и водоносного горизонта, местной доступности, прошлого опыта и степени успеха, стоимости, рекомендаций коллег и фоновое качество подземных вод.
• При правильном выполнении программа регулярного мониторинга и обслуживания скважины обычно задерживает большие расходы и время простоя, связанные с капитальным ремонтом скважины, а в некоторых случаях может компенсировать потребность на неопределенный срок и должна проводиться для всех скважин с требуемой или рекомендованной частотой
• Большинство скважин должны пройти процесс реконструкции сразу после или вместе с процедурой восстановления. Это поможет перераспределить естественный или искусственный фильтрующий материал, окружающий скважину, и улучшить распределение и однородность потока по экрану или перфорациям скважины, снизить напор насоса и предотвратить перекачивание песка.Реконструкция скважины почти всегда наиболее эффективна, если она проводится в двух направлениях, когда вода попеременно перемещается вперед и назад через входные отверстия скважины и фильтрующий элемент. Это в значительной степени способствует разрыхлению, диспергированию, разрушению и окончательному удалению накипи, песка, гравия, ила и других мелких частиц, а также перераспределению и переработке фильтрующего пакета.
• Всегда помните, что для наших целей эффективность связана с тем, сколько энергии фактически используется для перемещения заданного объема воды против заданного значения сопротивления или напора по сравнению сколичество энергии потребовалось для этой цели. Оптимизация этого фундаментального принципа на протяжении всего процесса может позволить вам получить то, что кажется постепенными изменениями, которые в совокупности могут привести к значительному улучшению.

В следующем месяце мы начнем рассматривать процедуры и методы испытаний для определения эффективности насосной установки и ее отдельных частей.
