Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж
Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.
Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.
Содержание статьи:
Особенности трехходового клапана
Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.
Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.
Разделительные и смесительные приборы
Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

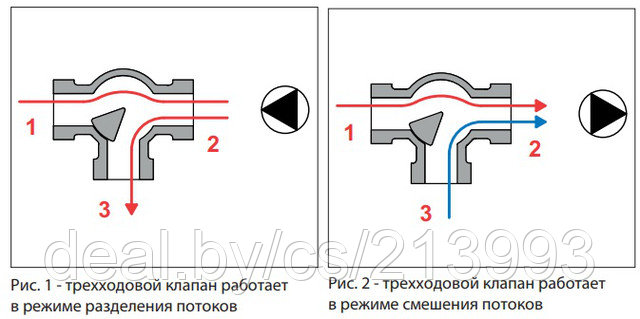

Существует два вида этих устройств: разделительные и смесительные.
Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.
Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды
Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.
Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.
Конструктивное исполнение трехходовых кранов
По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.
Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».
Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.
Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.
Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа
Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.
Все модели таких кранов отличаются друг от друга по некоторым признакам:
- механикой затвора — она может быть как натяжной, так и сальниковой;
- формой заглушки — существуют L, T, S-образные;
- типом затвора — встречается цилиндрический, шаровидный, конусный;
- подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др.;
- способом управления — автоматический, полуавтоматический, ручной.
Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.
В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.
Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.
Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)
Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.
Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.
Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м3/ч.
Принцип работы устройства
Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.
Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.
До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.
Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

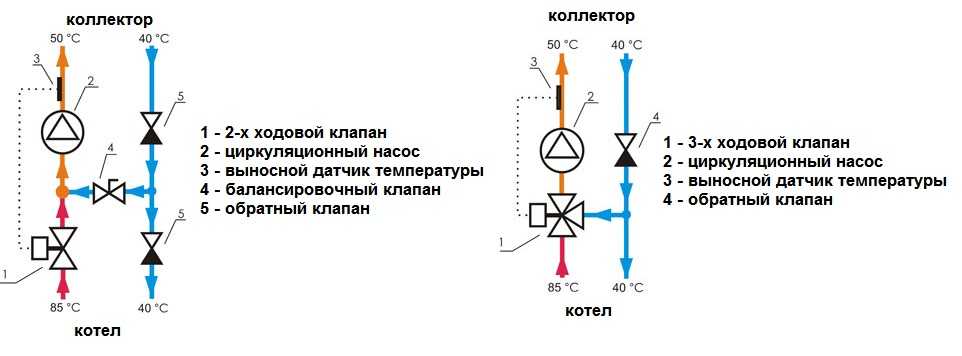

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры
Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.
Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.
Приводной механизм прибора
Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.
Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.
Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.
Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.
Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач
Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.
Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.
Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.
Где используют трехходовые клапаны?
Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.
В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.
Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды
Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.
Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.
Нюансы выбора приспособления
Общими при выборе подходящего трехходового клапана являются следующие рекомендации:
- Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
- Большей износостойкостью обладают изделия медные или латунные.
- Ручное управление более надежное, но менее функциональное.
Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.
Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.
Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.
На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.
Стоимость может быть самой разной, все зависит от производителя.
В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.
Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.
Производители трехходовых приборов
На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.
Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.
Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической
Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.
Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.
Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.
Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.
Особенности установки изделия
Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.
Общие рекомендации по монтажу
Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.
Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.
Исходя из направления, существуют две модели клапанов:
- с симметричной или Т-образной схемой;
- с ассиметричной или L-образной.
При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.
Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.
Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора
Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.
Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.
Врезка смесительного клапана
При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.
Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.
Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода
Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.
Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.
Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.
Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.
Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла
Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.
Монтаж разделительного приспособления
Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.
Чтобы схема работала, в обоих контурах необходимо присутствие .
На основе вышеизложенного можно подытожить общие рекомендации:
- При монтаже любого трехходового клапана до и после него устанавливают манометры.
- Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
- Корпус прибора не должен подвергаться каким-либо нагрузкам.
- Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
- При установке клапан не должен находиться над приводом.
Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.
Выводы и полезное видео по теме
Нюансы установки, учет которых гарантирует правильную работу клапана:
Подробности установки клапана при монтаже теплого пола:
youtube.com/embed/4UdJeCxUFDs» allowfullscreen=»allowfullscreen»/>
Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.
Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.
Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан
Содержание:
Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.
Конструкция
По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.
Термостатический смесительный клапан состоит из таких элементов:
- металлический корпус;
- стальной шарик или шток с запорной шайбой;
- крепежные муфты.
Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.
Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.
Разновидности распределительных клапанов
Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.
Различают такие виды устройств:
- ручные;
- с электрическим приводом;
- с термоголовкой;
- пневматические;
- с гидравликой.
Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.
Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.
Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.
Принцип работы в системе отопления — как работает устройство
Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.
Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.
Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».
Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.
Тонкости установки термостатического смесительного вентиля
Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.
Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.
При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.
Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.
Выбираем трехходовой клапан
Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.
Факторы, влияющие на выбор данного приспособления, таковы:
- пропускная способность труб в отопительной системе;
- число контуров;
- материал внешнего корпуса клапана;
- строение и принцип управления прибором;
- сечение входного патрубка.
Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.
Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.
Трехходовой клапан для отопления: установка смесителя с терморегулятором
Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.
Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.
Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.
Устройство трехходового клапана и принцип работы
Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.
В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.
У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.
Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.
Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.
Какие существуют виды трехходовых клапанов
h3_2
Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:
- Гидравлический;
- С термоголовкой;
- Пневматический;
- Электрический (с электроприводом).
Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.
Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.
Критерии выбора и принцип управления
Тип трехходового клапана зависит от будущих условий эксплуатации:
- Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
- Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
- Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.
Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.
Установка трехходового клапана
В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.
В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.
Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.
Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.
Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.
Подключение трехходового клапана к системе отопления
В любой системе отопления, организованной на основе твердотопливного котла, должны присутствовать так называемые смесительные клапаны. Их тип и количество, в схеме может быть различным в каждой конкретной системе отопления. О том, как работает трехходовой смесительный клапан, какие основные и самые распространенные, типы смесительных клапанов бывают, и о их практическом назначении, мы и погорим в данной статье.
Трёхходовой термостатический смесительный клапан
Зачем нужен трехходовой клапан в твердотопливном котле — трёхходовой термостатический смесительный клапан предназначен для защиты твердотопливного котла от конденсата. Поэтому данное устройство ещё часто называют антикондинсационный клапан.
В устройстве данного клапана имеется термочувствительный элемент, который при нагреве приводит в движение подпружиненный шток, который в свою очередь открывает или закрывает один из каналов клапана.
Как работает трехходовой смесительный клапан
На вход клапана В поступает горячая вода по байпасному каналу, одновременно поступает вода по каналу А из обратки системы отопления. В клапане происходит смешение этих двух потоков, в результате чего на канале АВ образуется смешанный поток с заданной температурной характеристикой. Причем, температура этого смешанного потока зависит от того, какой температурный график открытия клапана имеет каждый конкретный термостат.
В продаже встречаются трёхходовые термостатические смесительные клапана с разной температурой открытия, например, 45 °C , 55 °C, 61 °C, 72 °C и др. Для защиты твёрдотопливного котла от конденсирования обычно применяют клапана с температурой открытия не ниже 55 °C. Выбор термостата по температуре открытия зависит от температурного режима, на котором предполагается эксплуатация твёрдотопливного котла. Например, твёрдотопливный котел будет эксплуатироваться на температуре теплоносителя 60 °C. Тогда, при таком условии необходимо поставить термостатический смесительный клапан с температурой открытия 55 °C.
Схема подключения трехходового смесительного клапана
Трёхходовой термостатический смесительный клапан относительно недорогое устройство, которое позволяет надежно защитить твёрдотопливный котел от эффекта конденсирования, а соответственно, значительно уменьшает образование различных отложений на стенках котла.
Вдобавок к вышеперечисленным полезным эффектам, стоит отметить и то, что термостатический клапан напрямую, и при этом в лучшую сторону, влияет на экономичность работы котла, а также на его срок службы.
Трехходовой смесительный клапан
Трехходовой смесительный клапан представляет из себя устройство с тремя каналами, между которыми, расположена поворотная заслонка, при повороте которой, в ту или иную сторону, в клапане происходит смешение потоков. В отличии от трехходового термостатического клапана, в трехходовом смесительном клапане температурный режим смешанного потока не статичен, а может меняться в широком диапазоне.
На приведенном ниже рисунке показана схема работы клапана. Практически схему работы клапана можно описать следующим образом. Допустим, на один из каналов клапана поступает горячий теплоноситель из котла или распределительного коллектора, одновременно на другой канал клапана поступает более холодный теплоноситель из обратки системы отопления. На третьем канале клапана мы можем получить смешанный поток теплоносителя с отличным от двух других потоков температурным режимом.
Трехходовой смесительный клапан применяется в тех участках гидравлической схемы системы отопления, где требуется получение потока теплоносителя с изменяемым температурным режимом. Рассмотрим способ применения данного типа клапана с помощью нижеприведенной схемы.
На схеме изображен распределительный коллектор на три отдельные линии отопления. В нашем случае линии отопления это – система теплых полов, радиаторы первого этажа и радиаторы второго этажа. Допустим, что в коллектор из котла поступает теплоноситель с температурой семьдесят градусов. Для радиаторов такая температура не страшна, а вот теплый пол теплоноситель с такой температурой пускать нельзя. Вот тут-то на помощь и приходит трехходовой смесительный клапан. Подмешивая в подачу холодный теплоноситель из обратки, клапан позволяет создать на подаче требуемый нами температурный режим. При чем, свой температурный режим можно создать на всех трех линиях, независимо друг от друга. На радиаторной линии трехходовой смесительный клапан тоже очень полезен, так как позволяет уменьшить температуру на радиаторах , например, когда помещение уже прогрелось, и слишком горячий теплоноситель в радиаторах не нужен. На схеме изображены трехходовые смесительные клапана, оснащенные сервоприводами, которые позволяют управлять клапанами в автоматическом режиме. Сервопривод позволяет очень точно поддерживать заданный температурный режим в помещении, за счет четкой обратной связи с терморегулирующей автоматикой.
Четырёхходовой смесительный клапан
Четырёхходовой смесительный клапан представляет из себя, устройство, имеющее 4 канала и поворотную заслонку между каналами. В отличии от трехходовых клапанов, в четырехходовом клапане смешение потоков можно осуществлять сразу в двух направлениях. См. рисунок.
Схема работы четырехходового смесительного клапана
Четырехходовой клапан работает следующим образом. При полностью закрытом клапане (рис 1.) смешение не происходит, и горячий теплоноситель идет по малому кругу, не попадая в систему отопления, возвращается в котел. При повороте заслонки, начинается смешение потоков теплоносителя в двух направлениях : один смешанный поток идет в систему отопления, а другой смешанный поток идет в обратку котла. Немного поворачивая заслонку влево или вправо, можно менять температурный режим в системе отопления и на обратке котла. Например, из котла идет теплоноситель с температурой семьдесят градусов, а нам, допустим, в систему отопления требуется пятьдесят градусов. Поворачивая заслонку клапана, мы разбавляем идущий из подачи котла семидесятиградусный теплоноситель, более холодным теплоносителем, поступающим из обратки системы отопления
При полностью открытой заслонке смешивание потоков не происходит и теплоноситель идет по большому кругу прямо в систему отопления. Стоит отметить, что есть модели четырехходовых клапанов, в которых, положений полностью закрыто и полностью открыто не существует, то есть смешивание потоков присутствует всегда, хотя и минимальном объеме.
Классическая схема использования четырехходового смесительного клапана
Четырехходовой смесительный клапан может управляться как в ручном режиме, так и в автоматическом режиме, при помощи сервопривода. Сервопривод автоматически поворачивает заслонку четырехходового клапана в нужном направлении, по сигналам, поступающим из специального блока управления, который в свою очередь, программируется на создание нужного температурного потока в системе отопления.
Как показывает практика, четырехходовой смесительный клапан – это очень полезный элемент системы отопления, позволяющий значительно увеличить комфортность эксплуатации твердотопливного котла. Фактически, четырехходовой клапан дает следующие возможности:
- удержание необходимого температурного режима в отапливаемом помещении, особенно в периоды межсезонья и оттепелей
- частичная, а при некоторых условиях, и полная защита твердотопливного котла от конденсирования
Установка четырехходового смесительного клапана в систему отопления, организованную на основе твердотопливного котла – это очень эффективное решение в соотношении затраченных средств и получаемого эффекта.
Трехходовой клапан с терморегулятором для отопления, установка
Трехходовой клапан с терморегулятором для отопления — важная часть системы регуляции обогрева помещения. Функции клапана — поддержка комфортного теплового баланса по всему помещению, путем регулировки температуры теплоносителя в отопительном контуре. Трехходовой клапан не уменьшает поток рабочей среды, а смешивает несколько потоков в один, тем самым сообщая ему заданную температуру. Еще одно предназначение трехходового клапана — распределение теплоносителя по разным контурам. Так, в отопительные радиаторы должна поступать вода одной температуры, а температура теплоносителя в системе «теплого пола» должна быть другой.
Устройство трехходового клапана
Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.
- Основные детали клапана:
- корпус;
- шток с запорной шайбой или металлический шарик;
- гайки крепления (муфты).
Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.
Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.
Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.
Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Виды термостатических смесительных клапанов
- Они различаются по способу управления. Условно можно поделить на клапаны:
- с ручным управлением;
- с термоголовкой;
- с электроприводом;
- гидравлические;
- пневматические.
В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.
В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.
Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.
Установка трехходового клапана в системе отопления
Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.
Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.
При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.
Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.
Трехходовой клапан для отопления: установка смесителя с терморегулятором
Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.
Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.
Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.
Устройство трехходового клапана и принцип работы
Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.
В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.
У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.
Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.
Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.
Какие существуют виды трехходовых клапанов
h3_2
Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:
- Гидравлический;
- С термоголовкой;
- Пневматический;
- Электрический (с электроприводом).
Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.
Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.
Критерии выбора и принцип управления
Тип трехходового клапана зависит от будущих условий эксплуатации:
- Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
- Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
- Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.
Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.
Установка трехходового клапана
В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.
В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.
Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.
Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.
Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.
Подключение трехходового клапана к системе отопления
В любой системе отопления, организованной на основе твердотопливного котла, должны присутствовать так называемые смесительные клапаны. Их тип и количество, в схеме может быть различным в каждой конкретной системе отопления. О том, как работает трехходовой смесительный клапан, какие основные и самые распространенные, типы смесительных клапанов бывают, и о их практическом назначении, мы и погорим в данной статье.
Трёхходовой термостатический смесительный клапан
Зачем нужен трехходовой клапан в твердотопливном котле — трёхходовой термостатический смесительный клапан предназначен для защиты твердотопливного котла от конденсата. Поэтому данное устройство ещё часто называют антикондинсационный клапан.
В устройстве данного клапана имеется термочувствительный элемент, который при нагреве приводит в движение подпружиненный шток, который в свою очередь открывает или закрывает один из каналов клапана.
Как работает трехходовой смесительный клапан
На вход клапана В поступает горячая вода по байпасному каналу, одновременно поступает вода по каналу А из обратки системы отопления. В клапане происходит смешение этих двух потоков, в результате чего на канале АВ образуется смешанный поток с заданной температурной характеристикой. Причем, температура этого смешанного потока зависит от того, какой температурный график открытия клапана имеет каждый конкретный термостат.
В продаже встречаются трёхходовые термостатические смесительные клапана с разной температурой открытия, например, 45 °C , 55 °C, 61 °C, 72 °C и др. Для защиты твёрдотопливного котла от конденсирования обычно применяют клапана с температурой открытия не ниже 55 °C. Выбор термостата по температуре открытия зависит от температурного режима, на котором предполагается эксплуатация твёрдотопливного котла. Например, твёрдотопливный котел будет эксплуатироваться на температуре теплоносителя 60 °C. Тогда, при таком условии необходимо поставить термостатический смесительный клапан с температурой открытия 55 °C.
Схема подключения трехходового смесительного клапана
Трёхходовой термостатический смесительный клапан относительно недорогое устройство, которое позволяет надежно защитить твёрдотопливный котел от эффекта конденсирования, а соответственно, значительно уменьшает образование различных отложений на стенках котла.
Вдобавок к вышеперечисленным полезным эффектам, стоит отметить и то, что термостатический клапан напрямую, и при этом в лучшую сторону, влияет на экономичность работы котла, а также на его срок службы.
Трехходовой смесительный клапан
Трехходовой смесительный клапан представляет из себя устройство с тремя каналами, между которыми, расположена поворотная заслонка, при повороте которой, в ту или иную сторону, в клапане происходит смешение потоков. В отличии от трехходового термостатического клапана, в трехходовом смесительном клапане температурный режим смешанного потока не статичен, а может меняться в широком диапазоне.
На приведенном ниже рисунке показана схема работы клапана. Практически схему работы клапана можно описать следующим образом. Допустим, на один из каналов клапана поступает горячий теплоноситель из котла или распределительного коллектора, одновременно на другой канал клапана поступает более холодный теплоноситель из обратки системы отопления. На третьем канале клапана мы можем получить смешанный поток теплоносителя с отличным от двух других потоков температурным режимом.
Трехходовой смесительный клапан применяется в тех участках гидравлической схемы системы отопления, где требуется получение потока теплоносителя с изменяемым температурным режимом. Рассмотрим способ применения данного типа клапана с помощью нижеприведенной схемы.
На схеме изображен распределительный коллектор на три отдельные линии отопления. В нашем случае линии отопления это – система теплых полов, радиаторы первого этажа и радиаторы второго этажа. Допустим, что в коллектор из котла поступает теплоноситель с температурой семьдесят градусов. Для радиаторов такая температура не страшна, а вот теплый пол теплоноситель с такой температурой пускать нельзя. Вот тут-то на помощь и приходит трехходовой смесительный клапан. Подмешивая в подачу холодный теплоноситель из обратки, клапан позволяет создать на подаче требуемый нами температурный режим. При чем, свой температурный режим можно создать на всех трех линиях, независимо друг от друга. На радиаторной линии трехходовой смесительный клапан тоже очень полезен, так как позволяет уменьшить температуру на радиаторах , например, когда помещение уже прогрелось, и слишком горячий теплоноситель в радиаторах не нужен. На схеме изображены трехходовые смесительные клапана, оснащенные сервоприводами, которые позволяют управлять клапанами в автоматическом режиме. Сервопривод позволяет очень точно поддерживать заданный температурный режим в помещении, за счет четкой обратной связи с терморегулирующей автоматикой.
Четырёхходовой смесительный клапан
Четырёхходовой смесительный клапан представляет из себя, устройство, имеющее 4 канала и поворотную заслонку между каналами. В отличии от трехходовых клапанов, в четырехходовом клапане смешение потоков можно осуществлять сразу в двух направлениях. См. рисунок.
Схема работы четырехходового смесительного клапана
Четырехходовой клапан работает следующим образом. При полностью закрытом клапане (рис 1.) смешение не происходит, и горячий теплоноситель идет по малому кругу, не попадая в систему отопления, возвращается в котел. При повороте заслонки, начинается смешение потоков теплоносителя в двух направлениях : один смешанный поток идет в систему отопления, а другой смешанный поток идет в обратку котла. Немного поворачивая заслонку влево или вправо, можно менять температурный режим в системе отопления и на обратке котла. Например, из котла идет теплоноситель с температурой семьдесят градусов, а нам, допустим, в систему отопления требуется пятьдесят градусов. Поворачивая заслонку клапана, мы разбавляем идущий из подачи котла семидесятиградусный теплоноситель, более холодным теплоносителем, поступающим из обратки системы отопления
При полностью открытой заслонке смешивание потоков не происходит и теплоноситель идет по большому кругу прямо в систему отопления. Стоит отметить, что есть модели четырехходовых клапанов, в которых, положений полностью закрыто и полностью открыто не существует, то есть смешивание потоков присутствует всегда, хотя и минимальном объеме.
Классическая схема использования четырехходового смесительного клапана
Четырехходовой смесительный клапан может управляться как в ручном режиме, так и в автоматическом режиме, при помощи сервопривода. Сервопривод автоматически поворачивает заслонку четырехходового клапана в нужном направлении, по сигналам, поступающим из специального блока управления, который в свою очередь, программируется на создание нужного температурного потока в системе отопления.
Как показывает практика, четырехходовой смесительный клапан – это очень полезный элемент системы отопления, позволяющий значительно увеличить комфортность эксплуатации твердотопливного котла. Фактически, четырехходовой клапан дает следующие возможности:
- удержание необходимого температурного режима в отапливаемом помещении, особенно в периоды межсезонья и оттепелей
- частичная, а при некоторых условиях, и полная защита твердотопливного котла от конденсирования
Установка четырехходового смесительного клапана в систему отопления, организованную на основе твердотопливного котла – это очень эффективное решение в соотношении затраченных средств и получаемого эффекта.
Трехходовой клапан с терморегулятором для отопления, установка
Трехходовой клапан с терморегулятором для отопления — важная часть системы регуляции обогрева помещения. Функции клапана — поддержка комфортного теплового баланса по всему помещению, путем регулировки температуры теплоносителя в отопительном контуре. Трехходовой клапан не уменьшает поток рабочей среды, а смешивает несколько потоков в один, тем самым сообщая ему заданную температуру. Еще одно предназначение трехходового клапана — распределение теплоносителя по разным контурам. Так, в отопительные радиаторы должна поступать вода одной температуры, а температура теплоносителя в системе «теплого пола» должна быть другой.
Устройство трехходового клапана
Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.
- Основные детали клапана:
- корпус;
- шток с запорной шайбой или металлический шарик;
- гайки крепления (муфты).
Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.
Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.
Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.
Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Виды термостатических смесительных клапанов
- Они различаются по способу управления. Условно можно поделить на клапаны:
- с ручным управлением;
- с термоголовкой;
- с электроприводом;
- гидравлические;
- пневматические.
В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.
В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.
Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.
Установка трехходового клапана в системе отопления
Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.
Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.
При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.
Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.
Выбор трехходового клапана для отопления
Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.
- В первую очередь:
- количество контуров в отопительной системе;
- конструктивная особенность управления клапаном;
- диаметр входного патрубка;
- пропускная способность трубопроводов системы отопления;
- материал, из которого изготовлен клапан.
С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.
А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.
По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.
Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.
Как работает трехходовой клапан в системе отопления
Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.
Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.
Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.
- Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
- С постоянным гидравлическим режимом.
- С переменным.
Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.
Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.
Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.
Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.
По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.
Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.
Виды трехходовых клапанов по принципу работы
- По принципу действия этот вид делится на два подвида:
- Смесительные.
- Разделительные.
Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.
Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.
Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.
По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.
Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.
- Современный трехходовой кран делится на два типа по способу управления:
- Ручной.
- Электрический.
Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.
К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.
Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.
Схема теплого пола с трехходовым клапаном
Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.
- Установка термосмесительного клапана производится в таких случаях:
- Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
- Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
- Для поддержания необходимой температуры теплоносителя в разных местах системы.
- Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.
Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:
Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.
В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.
Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:
Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.
Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.
Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.
Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.
Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
- В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
- Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
- L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана.
Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.
- Рассматривая смесительный узел, можно выделить в нем следующие составные части:
- клапан обратный;
- датчик температурный;
- насос циркуляционный;
- смесительный трехходовой клапан.
Схема смесительного узла для теплого пола
Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.
После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.
- При подобной схеме подключения теплоноситель движется по следующему маршруту:
- Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
- Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
- Распределение теплоносителя по трубам теплого пола.
- Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.
При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.
Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.
Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.
Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
Схема установки разделяющего трёхходового клапана
Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.
Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.
Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.
Схема установки разделяющего трёхходового клапана
Схемы установки смешивающего трёхходового клапана на разделение
Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.
Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.
На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.
При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.
Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору
Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.
Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.
Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.
Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.
При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.
Или как вариант электрокотел.
Трехходовой смесительный клапан с термоголовкой
Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.
Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.
В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.
Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.
- Факторы, влияющие на работу радиатора, различны:
- температурные перепады на улице;
- солнечная активность;
- сила ветра;
- наличие бытовых приборов, генерирующих тепло.
В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.
- Есть два пути регулировки выделяемой радиатором энергии:
- Качественное изменение свойств радиатора.
- Количественное регулирование выделяемого тепла.
- В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.
В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.
Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.
Устройство трехходового смесительного клапана с термостатом
Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.
Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.
Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.
Сервопривод для трехходового клапана
Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.
Для наглядности рассмотрим устройство сервопривода по рисунку:
- Как видно, внутри сервопривода расположены следующие составные части:
- Электрический мотор.
- Редуктор, состоящий из нескольких шестеренок.
- Выходной вал, которым привод вращает клапан или другое устройство.
- Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
- Управляющая электроника, которая расположена на печатной плате.
- Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.
Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:
То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.
Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.
Клапан трехходовой регулирующий с электроприводом
В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.
- Существует две разновидности:
- трехходовые краны для отопления с электроприводом в виде электрического магнита;
- трехходовые клапаны с сервоприводом на базе электрического мотора.
Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.
Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.
Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.
Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.
Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.
Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.
Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.
Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.
Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.
Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.
Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.
Инструкция использования трехходового клапана esbe. Esbe
Содержание статьи:
Монтаж клапана для котла отопления
Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять
Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов
Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.
При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.
Клапаны Esbe технические особенности устройств
Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.
Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.
Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.
Трехходовые клапаны Esbe модели VTA320
По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.
В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.
К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.
Обзор трехходового клапана Esbe (видео)
Назначение клапанов Esbe
Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.
Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.
Подобрать изделие можно под любой кран
Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор
Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.
Вы можете подробнее прочитать про назначение и особенности .
Устройство трехходового клапана
Смесительный узел
Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.
Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.
В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.
Для выхода из такого положения обычно применяется два варианта действий:
- Заужается вторая линия.
- Монтируется балансировочный клапан.
Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.
Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.
Необходимость использования
Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.
Подключение в смесительном узле
Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.
Трехходовые смесительные клапаны краны, вентили и приводы ESBE
Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.
Трехходовые клапаны Esbe VRG 131 — 139
Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба
Артикул | DN | Kvs | Соединение | A мм | B мм | C мм | D мм | E мм | Масса кг |
11600100 | 15 | 0,4 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600200 | 15 | 0,63 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600300 | 15 | 1 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600400 | 15 | 1,6 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600500 | 15 | 2,5 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600600 | 15 | 4 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11600700 | 20 | 2,5 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11600800 | 20 | 4 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11600900 | 20 | 6,3 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11601000 | 25 | 6,3 | Rp 1″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
11601100 | 25 | 10 | Rp 1″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
11601200 | 32 | 16 | Rp 1 1/4″ | 47 | 94 | 37 | 55 | 47 | 0,95 |
11603400 | 40 | 25 | Rp 1 1/2″ | 53 | 106 | 44 | 60 | 53 | 1,68 |
11603600 | 50 | 40 | Rp 2″ | 60 | 120 | 46 | 64 | 60 | 2,3 |
Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба
Артикул | DN | Kvs | Соединение | A мм | B мм | C мм | D мм | E мм | Масса кг |
11601500 | 15 | 0,4 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11601600 | 15 | 0,63 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11601700 | 15 | 1 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11601800 | 15 | 1,6 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11601900 | 15 | 2,5 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11602000 | 15 | 4 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
11602100 | 20 | 2,5 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11602200 | 20 | 4 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11602300 | 20 | 6,3 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
11602400 | 25 | 6,3 | G 1 1/4″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
11602500 | 25 | 10 | G 1 1/4″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
11602600 | 32 | 16 | G 1 1/2″ | 47 | 94 | 37 | 55 | 47 | 0,95 |
11603500 | 40 | 25 | G 2″ | 53 | 106 | 44 | 60 | 53 | 1,69 |
11603700 | 50 | 40 | G 2 1/4″ | 60 | 120 | 46 | 64 | 60 | 2,3 |
Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.
Как работает четырехходовой клапан?
Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.
Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F
Esbe VRG
Esbe 3F
Обозначение смесительных клапанов и приводов Esbe
Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe
Преимущества сместельных клапанов Esbe
- Простота установки приводов.
- Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
- Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
- Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
- Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
- Высокая точность контроля.
- Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
- Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
- Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
- Легкое и удобное регулирование, высокая производительность
- Надежны и имеют длительный срок службы
Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.
Выбор размера смесительного клапана Эсбе
Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0
Диапазон выбора для регулирующих/смесительных клапанов Esbe
Значение Kvs принимается для потока только в одном направленииДля 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.
Используемые материалы, требования к теплоносителю.
Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.
Особенности конструкции
Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.
Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.
Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).
В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).
Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:
- Гидравлический поворотный привод
; - Пневматический привод;
- Электрический сервопривод
.
Так, трехходовой вентиль Esbe имея сервопривод, будет предполагать собственно сам образец и совместимый с ним привод производства той же компании.
Применение клапанов для отопительных котлов
Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.
С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.
Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.
Схемы подключения
Клапан трехходовой — схема включения
Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:
- В смесительных узлах систем типа «теплый пол».
- Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
- Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.
Клапан в смесительном узле
Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.
Схема теплого пола с трехходовым клапаном
В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.
Для котлов отопления
отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.
Трехходовой клапан в системе отопления
Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов
В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.
Особенности конструкции трехходового клапана ЭСБЕ
Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».
Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.
Работа прибора происходит примерно так:
- При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
- Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.
У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.
Основные разновидности
Трехходовые клапаны бывают трех типов:
- Гидроприводные.
- Электроприводные.
- Пневмоприводные.
Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.
Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.
Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.
В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением
Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.
Плюсы применения именно этого вида клапанов
Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:
- Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
- Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
- Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
- Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
- Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
- Наличие в некоторых деталях так называемой функции защиты от ожога
– автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.
Популярные модели клапанов Esbe
В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:
- оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
- VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
- VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа.
Данный вид клапана можно монтировать в кран с любым типом привода; - VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;
- VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
- DN25 – еще одна особо популярная модель клапана. Представляет собой . Применим также для защиты котлов
мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа; - модель vrg131 – , разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного использовать сервопривод этого же производителя.
Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.
Клапаны Esbe технические особенности устройств
Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.
Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.
Данному устройству нужно уделить несколько больше внимания.
Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при .
По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.
В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.
В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.
К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.
Обзор трехходового клапана Esbe (видео)
Назначение клапанов Esbe
Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.
Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.
Подобрать изделие можно под любой кран.
Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор
Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.
Трехходовой клапан для теплого пола с терморегулятором: выбор и установка
Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы нагрева воздушных масс снизу помещений, — трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Используют трехходовой клапан для теплого пола, чтобы получить в системе теплоноситель заданной постоянной температуры. Там, где вспомогательный нагрев соединен с отопительной сетью (котлом в частном доме), устройство является частью автономного смесительного узла, гарантирующего, что в теплом полу будет циркулировать теплоноситель температурой от 45 до 550С.
Назначение клапана для теплого пола и его виды
Проектирование системы вспомогательного нагрева может предусматривать установку двухходового или трехходового клапана на теплые полы в смесительный узел. Оба вида устройства обеспечивают непрерывную терморегуляцию жидкого носителя тепла. Водяной пол может подключаться как к централизованному, так и к автономному отоплению. В обоих видах систем температура жидкого теплоносителя составляет 650С-850С. При попадании настолько горячей воды в контуры теплого пола создать на поверхности напольного покрытия комфортную для передвижения босиком и нахождения в помещении атмосферу невозможно.
Стяжка пола великолепно аккумулирует тепло, поэтому на поверхности пола температура будет свыше 450С. Что небезопасно и для самого напольного покрытия. Допустимая температура поверхности должна колебаться от 180С до 330С. Чтобы обеспечить такие условия, необходимо охладить нагретую жидкость перед тем, как запустить в контуры системы. Осуществляет эту процедуру смесительный клапан для теплого пола, который можно купить в специализированных магазинах.
Если без них в системах вспомогательного нагрева не обойтись, то какой выбрать — двух- или трехходовой? Определиться очень просто:
- Питающий, или двухходовой клапан для теплого пола — более простой, а потому более устойчивый к нагрузкам прибор. Его установка не перегрузит систему. Устройство позаботиться о том, чтобы резкие и нестабильные выбросы потока были исключены. Его используют в системах нагрева воздушных масс снизу помещений небольшого масштаба (обслуживание площади не более 190 м2). При этом высокотемпературная отопительная система должна обеспечивать нагрев жидкого носителя тепла исключительно для контуров теплой водяной системы. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя, выполняя подмешивание горячей жидкости, идущей от котла, к остывшей, идущей из обратки.
- Конструктивно более сложный трехходовой кран для теплого пола — прибор, выполняющий функцию смешивания горячего и остывшего потоков, а затем выдачи. Применяется в системах обогрева объектов площадью свыше 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Его принцип работы описан выше.
Поскольку трехходовой смесительный клапан для теплого пола (его называют термостатический, термосмесительный) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при некорректной установке прибора в системе могут возникать аварийные ситуации.
Принцип работы и устройство трехходового клапана для теплого пола
Смесительный прибор имеет два входа и один выход. Первый вход предназначен для впрыскивания обратки, второй — для подачи горячей воды от котла, а выход — для выброса в контур подготовленного теплоносителя заданной температуры. Между двумя входами размещается заслонка, перемещение которой и гарантирует процесс смешивания жидкостей. На схеме работу термостатического клапана для теплого пола можно показать так:
Из принципа действия не понятно, как регулировать трехходовой клапан на теплый пол, то есть задавать выход жидкостного носителя определенной температуры? Все очень просто. Современные устройства снабжаются термоголовкой или регулировочным вентилем. При этом в смесительный узел обязательно врезаются расходомеры. На схеме они обозначены буквами Q1,Q2 и Q3. Они контролируют количество подаваемой воды в систему, что снижает риск перегрузок. Размещается трехходовой клапан для теплого пола с терморегулятором в разрыв основного магистрального трубопровода и соединяется со средним входом для обратки.
Дополнительные компоненты смесительного узла
Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В узел включаются:
- Термоголовка. Обеспечивает непрерывность и автоматическую работу системы вспомогательного нагрева воздушных масс. Если купленный двух- или трехходовой кран уже снабжен термостатическим органом, то дополнительно его устанавливать не нужно.
- Сервопривод. Выпускают электрические и механические приборы, а также оборудование с дистанционным способом регулировки. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду к открытию и закрытию заслонки. Благодаря ему можно осуществить подачу теплоносителя с разными температурными характеристиками в разные помещения дома.
Как выбрать клапан для теплого пола?
Популярность водяных полов, которые все чаще применяются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тут встает вопрос, какой именно трехходовой кран установить на теплый пол, какого производителя предпочесть. Ведь изобилие товаров усложняет покупку. При подборе устройства эксперты рекомендуют заранее определиться с тем, какого типа прибор необходим — двух- или трехходовой. Затем выбрать производителя:
- Valtec. Компания представляет на рынке товары российско-итальянского производства. Их основное преимущество — бюджетная цена при отличных физико-технических качествах. На купленный трехходовой кран для теплого пола с терморегулятором производитель дает 7-летнюю гарантию. Продукция снабжается сертификатами качества, техническим паспортом, рекомендационным листом по установке и гарантийным талоном.
- Esbe. Шведская компания предлагает высококачественные краны для теплого пола, выполненные из инновационных материалов. Устройства максимально устойчивы к эксплуатационным условиям, надежны и внешне привлекательные. При покупке шведских приборов рекомендуют внимательно отнестись к техническим характеристикам оборудования. Есть небольшая вероятность несовпадения параметров. Краны поставляются с сертификатами и гарантийными талонами, эксплуатационный срок свыше 5 лет.
- Honeywell. Высокой технологичностью и отличным дизайном отличается термостатический смесительный клапан для теплого пола американской фирмы Ханивел. Главные преимущества ее товаров — практичность и упрощенный монтаж. Конструкция разработана таким образом, что максимально облегчить установку оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет при изготовлении приборов. Так они становятся более эффективными и надежными, но при этом и более дорогостоящими.
У перечисленных производителей потребители покупают трехходовые клапаны на теплый пол уже проверенные временем. Но не стоит надеяться только на качество оборудования, ведь даже самый устойчивый и надежный прибор не сможет защитить систему, если установлен некорректно. При этом выбор должен опираться еще и на пропускную способность агрегата. Этот параметр стоит уточнить в технической документации к оборудованию. При проектировании системы вспомогательного прогрева воздушных масс снизу помещения обязательно просчитывается ее мощность, пропускная способность, потери тепла и т.д.
Установка термосмесителя для теплого пола
Правильная установка трехходового крана на теплый пол заключается не только в присоединение оборудования к трубопроводу, но и тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства выполняется при подключении коллектора и перед заливкой бетонной стяжки теплого пола. На этом этапе выполняют полную сборку системы и ее проверку при температуре носителя не выше 22-250С. Период тестирования качества сборки должен длиться не менее 24 часов. Убедившись с правильности работы системы и отсутствие протечек можно завершать монтаж.
Чтобы подключить трехходовой клапан для отопления с терморегулятором для теплого пола используют обычные гаечные ключи. С их помощью выполняют наворачивание внутренней/внешней резьбы устройства на фитинг или накидную гайку трубопровода. Герметичность соединения обеспечит сантехнический лен, лента ФУМ или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно проследить, что они были проложены в гнездо, иначе герметичного соединения не добиться.
Во время монтажа избегать:
- чрезмерного воздействия на резьбовое соединение;
- перекосов труб, особенно в местах соединения;
- неплотного или разболтанного навинчивания.
Установка крана — ответственный момент, поскольку его работа и получаемые в ходе монтажа резьбовые соединения будет подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы должны быть проведены тщательно и аккуратно. Завершает процесс сборки смесительного узла регулировка трехходового клапана теплого пола с помощью головки. Если уверенности в собственных силах нет, монтаж и покупку необходимого оборудования для сборки системы лучше предоставить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимально-комфортные условия для жизни. По всем вопросам теплого пола обращайтесь к нашим специалистам.
Модели потока для трехходового шарового клапана
Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока
Последнее обновление 9 ноября 2018 г.
Проточный трехходовой шаровой кран
Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости.Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.
Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.
Краны шаровые трехходовые канистра
- Отсечение или перекрытие потока
- Переключение потока между двумя разными источниками
- Объединить поток из двух разных источников
- Альтернативный поток между двумя разными пунктами назначения
- Перенаправить поток, идущий из одного источника в другой пункт назначения
- Разделение потока из одного источника между двумя исходящими пунктами
В этом сообщении основное внимание уделяется основным конструктивным различиям между потоком L-образного (L-образный) и Т-образным (T-образным) потоками в трехходовых шаровых клапанах.Я также опишу некоторые способы, которыми положение рукоятки в сочетании с диапазоном поворота рукоятки используется для управления потоком через типичные трехходовые шаровые краны.
В дополнение к электронной книге в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .
Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.
Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.
Чем трехходовой шаровой кран отличается от двухходового шарового крана?
Двухходовые шаровые краны широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.
Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Одним из вариантов уменьшения или устранения сопротивления потоку через шаровой кран является использование полнопроходного шарового крана.
Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.
Модульные обратные клапаны
Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.
Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.
Например, трехходовой шаровой кран одного типа может использоваться для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время имея возможность полностью перекрыть поток топлива, если это необходимо.
При выборе подходящего трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.
Что такое трехходовой шаровой кран?
Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.
Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.
Шаровой кран — узнайте о шаровых кранах с плавающей и цапфой на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.
Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).
Используя правильный тип клапана и настройку, можно управлять потоком способами, отвечающими одному или нескольким требованиям к процессу, например
- Полностью перекрыть поток
- Смешайте поток из двух разных источников
- Перенаправить поток из одного пункта назначения в другой
- Разделить поток из одного источника между двумя разными направлениями
- Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом
Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с формой потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).
Я опишу основы трехходовых шаровых кранов как с L-образным, так и с T-образным потоком, но сначала я опишу шаровые краны с L-образным профилем. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.
Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L
Типичный шаровой клапан L-образной формы
Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).
Схемы потока
L, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.
Что такое переключающий клапан?
Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.
В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.
Шаровые краны
L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.
Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.
Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.
Если угол поворота рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на ручка). Эта свобода вращения обеспечивает два возможных положения отключения.
Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.
У четырехпозиционного клапана эти два положения закрытия клапана разнесены только на 90 градусов или четверть оборота.
Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это обеспечивает три варианта потока:
- Левый поток
- Правый поток
- Отсечь или перекрыть поток
Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.
Вид спереди типичного трехходового шарового крана с L-образной схемой потока. Схема потока
Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.
Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.
Многие клапаны L-образной формы вертикального типа имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.
Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия миниатюрных латунных клапанов вертикального типа BVPM включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.
Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Миниатюрные латунные клапаны вертикального типа серии BLV включают трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.
Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.
Рассмотрим подробнее поток L-образной формы горизонтального типа.
В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение рукоятки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым отверстием клапана.
Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.
Что такое двухпозиционные шаровые краны L-образной формы?
Вот здесь начинается немного сложностей. Обычный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.
Почему ручки важны для трехходовых шаровых кранов?
Ограничения на угол поворота ручки шарового клапана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.
Рукоятка ограничена этим клапаном, и ее ручка (красные стрелки) мешают движению ручки клапана, ограничивая ее поворот на 90 градусов.
Трехпозиционные шаровые краны L-образной формы
Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.
В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним и правым портами.
Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.
Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.
Четырехпозиционные шаровые краны L-образной формы
Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.
Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между какими-либо отверстиями клапана невозможен, и этот клапан теперь «выключен».
Если ручку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.
Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.
В целом шаровые краны трехходовые описываются по их характеристикам:
- Режимы течения (L-образный или Т-образный поток)
- Ориентация ручки (горизонтальная или вертикальная)
- Сколько поворотов на 90 градусов или положений позволяет ручка
Это типичные варианты положения рукоятки, указанные в описании клапана:
- Два положения (90 градусов)
- Три положения (180 градусов)
- Четыре позиции (270 или 360 градусов)
Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость за счет возможности изменения положения ручки.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.
Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.
Пути потока для шариков Т-образной формы имеют форму заглавной буквы T
Типичный шаровой клапан с Т-образным профилем
Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.
Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.
Клапаны потока
Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.
Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.
В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны с Т-образной схемой не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.
Что такое смесительный клапан?
Смесительные клапаны — это альтернативные названия, используемые для проточных шаровых кранов с Т-образной схемой. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.
Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.
Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.
Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.
Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа
Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.
Загрузите бесплатную PDF-файл с диаграммой протока для трехходовых шаровых кранов ISM.
Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока
Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.
Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:
- Отсечка потока
- Поток между всеми тремя портами
Поточные клапаны с Т-образным профилем вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройниковым отверстием.
Общие области применения шарового клапана с L-образным отверстием:
Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители
- Перенаправить поток из одного накопительного резервуара в другой
- Изменить источник потока с одного насоса на другой
- Изменить источник потока с одного резервуара на другой
- Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
- Отключить весь поток, сохраняя возможность выбора между двумя направлениями потока или двумя источниками потока
Общие области применения шара с Т-образным отверстием:
Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного потока
- Объединить поток из двух разных источников
- Разделение потока между двумя разными направлениями
- Альтернативный поток между двумя разными источниками
- Разрешить смешивание потока из двух разных источников
- Альтернативный поток между двумя разными пунктами назначения
Заключение
Обычно трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:
- Два положения (90 градусов)
- Три положения (180 градусов)
- Четыре позиции (270 или 360 градусов)
В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового клапана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.
Другие сообщения блога по теме
Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.
Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.
Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения
Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.
Об авторе
Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику ISO 9001-2015 миниатюрных пневматических, вакуумных и компоненты гидравлических контуров OEM-производителям и дистрибьюторам по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.
«Вернуться на главную страницу блога
3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?
Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или 3-точечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы. Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение.Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.
Исторически трехходовые клапаны использовались в насосных системах с постоянным расходом для поддержания постоянного расхода, независимо от того, требовалось ли нагревание / охлаждение.В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.
Большинство экспертов согласны с тем, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительную экономию энергии на насосах. Некоторые переключили свою систему с постоянной скоростью на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом.С 3-ходовыми клапанами система переменной скорости никогда не экономит энергию, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса. Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется.Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Поток изменяется только тогда, когда требуется изменение системы управления.
Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик. Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.
Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:
- Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
- Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе. Это может вызвать дискомфорт у пользователя и вызвать жалобы.
Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .
Еще одна проблема, связанная с использованием трехходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. Трехходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию. Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.
Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе.Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.
Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Поток не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки.Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.
3-ходовые шаровые краны для продажи через Интернет
Среди множества типов шаровых кранов, 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.
Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, соответствующую высоким стандартам качества, производительности и поставки наших клиентов.
Трехходовые клапаны предназначены для смешивания, отвода и выбора различных сред.Эти компоненты подключаются к трубкам или трубам для управления потоком жидкостей или газов. Как следует из названия, трехходовые шаровые краны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:
Смесительные клапаны: Объедините два потока жидкости в один.
Отводные клапаны: Отводят жидкости к одному из двух выходных портов.
Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.
Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия желаемых каналов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.
Типы 3-ходовых клапанов для продажи в Интернете
Клапаны с Т-образным и L-образным отверстиями указывают конструкцию отверстия и путь потока среды. Поскольку порты клапана могут быть расположены по-разному, важно знать конструкцию отверстия, чтобы обеспечить возможность желаемого потока среды.
Тройник
Трехходовые клапаны с Т-образным отверстием имеют шар с тремя отверстиями в Т-образной схеме.Эти универсальные клапаны подходят для выбора, переключения и смешивания режимов в зависимости от их настроек:
- Путь потока T1 (левое смешивание) : Среда входит слева и протекает через клапан, смешивая все порты в позиции два, пока она не отклонится влево и не выйдет через передний порт позиции два.
- Путь потока T2 (левый отводящий клапан) : Среда входит слева и движется через клапан в позиции один, пока она не отводится влево из переднего порта позиции два.
- Путь потока T3 (правый дивертер) : Среда входит справа и проходит через клапан в позиции два, отклоняясь вправо и выходя из переднего порта позиции один.
- Путь потока T4 (правое смешивание) : Среда входит справа и проходит через клапан, смешивая все порты в позиции один, отклоняясь вправо и выходя через передний порт позиции два.
Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, что означает, что они всегда открыты и никогда не могут быть полностью закрыты.
L-порт
L-образные отверстия — это клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов для перемещения жидкости из нескольких источников. Эти 3-ходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. У них есть две настройки для перенаправления потока жидкости вправо или влево.
Привод 3-ходового клапана
Клапаны Valworx поставляются со встроенным креплением для легкого крепления к приводу клапана.(Для праймера по клапанам с электроприводом нажмите здесь ). Стандартная настройка клапана зависит от типа привода.
ПРИМЕНЕНИЕ 3-ХОДОВЫХ КЛАПАНОВ
Поскольку трехходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многопортовых клапанов. Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:
- Паровая установка
- Системы воздуха, пара и газа
- Управление технологическим потоком
КУПИТЬ 3-ХОДОВЫЕ ШАРОВЫЕ КЛАПАНЫ У VALWORX СЕГОДНЯ
Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx.Мы производим, тестируем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.
Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о наших продуктах.
Для получения дополнительной информации о трехходовых шаровых кранах нажмите здесь для ProTips: 3-ходовые шаровые краны.
% PDF-1.4
%
583 0 объект
>
эндобдж
xref
583 80
0000000016 00000 н.
0000002691 00000 н.
0000002838 00000 н.
0000003411 00000 н.
0000003543 00000 н.
0000004046 00000 н.
0000004313 00000 н.
0000004908 00000 н.
0000005347 00000 п.
0000005755 00000 н.
0000006217 00000 н.
0000006701 00000 п.
0000007295 00000 н.
0000007409 00000 н.
0000007521 00000 н.
0000007770 00000 н.
0000008025 00000 н.
0000008472 00000 н.
0000008728 00000 н.
0000009230 00000 н.
0000009257 00000 н.
0000010117 00000 п.
0000010303 00000 п.
0000010416 00000 п.
0000011217 00000 п.
0000011354 00000 п.
0000011824 00000 п.
0000011851 00000 п.
0000012497 00000 п.
0000012636 00000 п.
0000012663 00000 п.
0000013105 00000 п.
0000013816 00000 п.
0000014220 00000 п.
0000014944 00000 п.
0000015724 00000 п.
0000016508 00000 п.
0000017101 00000 п.
0000017451 00000 п.
0000018161 00000 п.
0000018231 00000 п.
0000018327 00000 п.
0000038832 00000 п.
0000039185 00000 п.
0000039255 00000 п.
0000039352 00000 п.
0000039623 00000 п.
0000063692 00000 п.
0000064022 00000 п.
0000064092 00000 п.
0000085926 00000 п.
0000086029 00000 п.
0000121533 00000 н.
0000136973 00000 н.
0000152504 00000 н.
0000156438 00000 н.
0000185562 00000 н.
0000210065 00000 н.
0000210441 00000 п.
0000210826 00000 н.
0000211095 00000 н.
0000211468 00000 н.
0000211830 00000 н.
0000212204 00000 н.
0000212467 00000 н.
0000212854 00000 н.
0000213218 00000 н.
0000228332 00000 н.
0000228601 00000 н.
0000228898 00000 н.
0000248047 00000 н. OVNptUH] BJ & Ƞ6
LA!% WdqIZ: X «D @ a`s0b
% PDF-1.4
%
67 0 объект
>
эндобдж
xref
67 74
0000000016 00000 н.
0000002111 00000 п.
0000002192 00000 н.
0000002660 00000 н.
0000003193 00000 п.
0000003573 00000 н.
0000004152 00000 н.
0000004681 00000 п.
0000004731 00000 н.
0000004791 00000 н.
0000004849 00000 н.
0000005212 00000 н.
0000005424 00000 н.
0000005565 00000 н.
0000005783 00000 н.
0000006052 00000 н.
0000006241 00000 н.
0000006660 00000 н.
0000006839 00000 н.
0000007490 00000 н.
0000007974 00000 н.
0000008594 00000 н.
0000009196 00000 н.
0000009703 00000 п.
0000009989 00000 н.
0000010645 00000 п.
0000011218 00000 п.
0000011682 00000 п.
0000015595 00000 п.
0000016728 00000 п.
0000016777 00000 п.
0000016826 00000 п.
0000016870 00000 п.
0000016927 00000 н.
0000017000 00000 п.
0000017071 00000 п.
0000017144 00000 п.
0000017225 00000 п.
0000017348 00000 п.
0000018616 00000 п.
0000018840 00000 п.
0000020493 00000 п.
0000021094 00000 п.
0000027341 00000 п.
0000027916 00000 н.
0000028540 00000 п.
0000035602 00000 п.
0000036211 00000 п.
0000036869 00000 п.
0000037655 00000 п.
0000038219 00000 п.
0000038819 00000 п.
0000040533 00000 п.
0000041165 00000 п.
0000042879 00000 п.
0000043525 00000 п.
0000043657 00000 п.
0000043727 00000 п.
0000043968 00000 н.
0000044350 00000 п.
0000045980 00000 п.
0000046604 00000 п.
0000046776 00000 п.
0000047250 00000 п.
0000047490 00000 н.
0000049537 00000 п.
0000049750 00000 п.
0000050138 00000 п.
0000050338 00000 п.
0000052625 00000 п.
0000052849 00000 п.
0000053248 00000 н.
0000058157 00000 п.
0000001776 00000 н.
трейлер
] / Назад 132196 >>
startxref
0
%% EOF
140 0 объект
> поток
hb«f«wd`a` + ǀ
2-ходовые и 3-ходовые клапаны: какой тип подходит именно вам?
Клапаны играют решающую роль практически во всех промышленных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.
Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>
Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.
2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB». С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».
Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.
Работа 2-ходового клапана
Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB). Когда плунжер и шпиндель находятся полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz. Положения плунжера Percise будут контролировать скорость потока через клапан.
2-ходовые клапаны
обычно используются в основных двухпозиционных приложениях , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.
2-ходовые клапаны
могут также использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.
Для некоторых систем с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положения клапана плунжера и шпинделя можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.
При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом.Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобилестроение, деревообработка, химическая промышленность, производство продуктов питания и напитков, производство электроэнергии, судостроение и промышленность по очистке воды и очистке сточных вод.
>> Сделайте запрос сегодня!
Работа 3-ходового клапана
3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.
Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и затем выходят через порт AB.
Mixing позволяет комбинировать жидкости с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.
При использовании в качестве переключающих клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку течь только из AB в B. Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток ограничивается. разрешено только от AB до A.
3-ходовые клапаны
более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов.Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.
2-ходовые и 3-ходовые клапаны Baelz
2-ходовые и 3-ходовые клапаны
Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности.Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.
Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного диапазона клапанных решений.
Если вы хотите узнать больше о наших системах с 2- или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите расценки сегодня .
Инструкции по установке для двухходовых и трехходовых запорных клапанов с резьбой NPT V5011N, V5013N (на английском языке)
% PDF-1.6
%
11 0 объект
>
эндобдж
68 0 объект
> поток
application / pdf
2017-02-15T21: 04: 09.925Z
22017-02-15T20: 38: 12.982ZAcrobat Distiller 3.0 для Power MacintoshH & BC Technical Communicationsae432d428644e1d16bd06050fb3daba9bb1e1b14239002Acrobat Distiller 3.0 для Power MacintoshAdobe PageMaker 6.52014-09-16T20: 33: 17.000-18Z15: 03.000-18: 03.000-18: 03: 00-18: 00: 03: 00-18: 00: 03: 00: 18: 00: 03: 00: 18: 00: 03: 00: 10: 00: 03: 00: 18: 00: 03: 00: 00: 18: 00: 08: 00: 18: 00: 03: 00: 10: 00: 00: 00: 00: 00: 00: 00: 30: 00: 10: 00: 00: 00: 00: 30: 00: 00: 30: 00: 00: 30: «: » 00: 00.000-05: 0062-0152 Honeywellmed-res
uuid: 1fa3c667-922a-48ac-ab79-cc8d24626786uuid: ecf349fd-4b0e-4873-9185-14302211da59
конечный поток
эндобдж
7 0 объект
>
эндобдж
12 0 объект
>
эндобдж
1 0 объект
> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Type / Page >>
эндобдж
54 0 объект
> поток
HWms8_N) Q / 6Ms
# Ѷ.
