Скважинный насос (1) располагается на глубине ниже 10 метров от динамического уровня воды. По трубе (2) вода поднимается наверх в кессон (4).

Кессон — это конструкция, обеспечивающая скважину теплоизоляционной и герметичной защитой, а также в нем размещается оборудование автоматики. Кессон монтируется на обсадную трубу и сваривается с нею. Такое соединение обеспечивает дополнительную герметичность скважины на воду.

Трубопровод из скважины выходит на поверхность через специальный герметичный оголовок (3). Он представляет собой два фланца, один из которых приварен к обсадной трубе, а второй крепится к первому с помощью болтов.

Обустройство скважины с кессоном

Выход обсадной трубы осуществляется под люк кессона, а не в центр дна. Поскольку при монтаже/демонтаже скважинного насоса (1) должна быть возможность беспрепятственно опускать необходимый инструмент. Такой вход обсадной трубы в кессон (4) позволяет сэкономить немало пространства, которое займет оборудование автоматики (6). Так, мембранный водный аккумулятор (5) на 100 л (чего достаточно даже для большого дома) легко размещается в кессоне.

Далее из кессона выводится труба для подачи воды и кабель электропитания скважинного насоса. Труба выходит или на поверхность (например, для поливочного крана), или прокладывается до строения. Для этого используются специальные фитинги (7) и запорная арматура (8).

Кабель питания подводится к специальному блоку (6), который управляет насосом. Этот блок управления включает в себя манометр и реле давления, совместно с мембранным баком эта система обеспечивает беспрерывную подачу воды в строение с постоянным напором. От блока кабель через герметичный ввод в оголовке (3) подходит к насосу для его электроснабжения.

Схема скважины с несколькими точками водопотребления

Описанная выше схема обустройства предполагает самый простой случай (небольшой дом с небольшим водопотреблением). Для случаев, когда вода поступает в два направления и более (например, помимо жилого строения и для полива, в баню или в фонтан на участке) необходимо учесть ряд дополнительных элементов и расширенную гребенку. С финансовой точки зрения эти изменения в обустройстве незначительны.

При обустройстве системы учитывайте периодичность ее использования. Если вы в доме проживаете круглый год, то необходимо кессон и трубы прокладывать ниже глубины промерзания грунта.

Единственное условие эксплуатации такой системы на даче – необходимо предусмотреть возможность слива воды из трубопровода обратно в скважину. Это сохранит трубопроводную сеть, оборудование и всю систему в рабочем состоянии до следующего дачного сезона.

Почему мы обустраиваем скважины именно так

С 2009 года мы обустроили более 5000 скважин для частных домов и накопили множество материалов по некачественному решению задачи автономного водоснабжения. Представленный ниже фото материал лишь малая часть примеров, из-за которых владельцы частных домов были вынуждены возвращаться к вопросам устройства скважины и тратить дополнительные средства и нервы.

Сборка обсадной колонны на сварке зависит от человеческого фактора и не подвергается контролю. В результате, преждевременная сквозная коррозия обсадной колонны на сварочных стыках.

Резьбовое соединение труб меньше зависит от человеческого фактора и используется большинством буровых компаний.

Тонкостенные трубы при резьбовом соединении прослужат недолго.

Мы используем трубы с толщиной стенки не менее 4,5 мм, что обеспечивает герметичность обсадной колонны несколько десятилетий.

Мы не сторонники кессонов из бетонных колец, которые не защищают устье скважины от грунтовых вод.

Стальные или пластиковые кессоны обеспечивают должную защиту.

Гибкие подводки служат около 5 лет.

Полипропиленовые трубы служат порядка 50 лет.

При вводе коммуникаций в кессон запрещено делать разъемные соединения в недоступных местах – соединение трубы ПНД с металлическим ниппелем за стенкой кессона в земле.

Мы пропускаем трубу ПНД внутри ниппеля с дальнейшей герметизацией внутри кессона.

Нельзя глубинный насос монтировать на шланге, так как он не рассчитан на давление 4 бар.

В качестве водоподъемной трубы мы применяем ПНД-трубы, которые рассчитаны на давление до 16 бар.

В кессоне устье водозаборной скважины дополнительно защищается герметичным оголовком. Однако при выполнении ремонта мы столкнулись с вариантом монтажа насоса с применением скважинного адаптера в кессоне и декоративным оголовком, что лишено здравого смысла. Не доверяйте свою скважину дуракам!

На смену стальным оголовкам пришли полимерные, которые надежны, эстетичны и компактны.

Горловина кессона должна возвышаться на высоту, обеспечивающую невозможность попадания поверхностной воды через нее.

Прокладывайте в траншеях полимерные трубопроводы, а не стальные.

Трубы ПНД служат 50 лет, а металл подвержен коррозии.

Задайте вопрос инженеру: (495) 649-8593

11 доводов, почему мы можем рассчитывать на Ваше доверие.

принцип работы и схема ее обустройства и подключения

Скважины на загородных участках иногда являются единственной возможностью организовать подачу воды в дом. Колодцы уже не обеспечивают потребности современных людей, слишком мало они могут дать воды. А вот скважины могут обеспечить водой достаточно большой дом или несколько домов. Конечно, все будет зависеть от того, какую скважину решено бурить: песчаную или артезианскую. Есть у них определенные различия, особенно это касается мощности водоносного пласта. Поэтому перед тем как начать бурение, надо разобраться в таком вопросе, как правильно организуется скважина на воду – принцип работы и схема ее подключения.

Схема скважины на воду

Принцип работы скважины

Принцип работы скважины на воду достаточно прост.

• В пробуренную в грунте скважину устанавливается осадная труба: стальная или пластиковая, на конец которой насаживается сетчатый фильтр. Он будет удерживать большие примеси, которые находятся в воде, а именно песок и мелкие камушки.
• В трубу опускается насос, который качает воду на поверхность.
• Вода поступает в приемный резервуар, где частично примеси оседают.
• Далее производится ее подача в водопроводную сеть.

Обсадная труба устанавливается обязательно, потому что без нее стенки скважины со временем начнут обрушаться, засыпая вход в водоносный пласт. То есть, скважина перестанет функционировать.

Что касается фильтра, то это могут быть разные элементы. К примеру, стальная оцинкованная сетка, обмотанная вокруг трубы и закрепленная хомутами, мелкие отверстия в самой трубе и так далее.

Насос может опускаться в скважину, а может быть установлен на поверхности грунта, а в саму скважину опускается только шланг. То есть, схема подключения скважины будет зависеть от выбранного насоса. И здесь нельзя говорить о том, что какой-то из этих двух вариантов лучше. У обоих есть свои преимущества и недостатки. К примеру, поверхностный насос легче обслуживать, он всегда ни виду. Глубинный, наоборот, не видно, что позволяет скрыть всю скважину, тем самым обеспечив необходимый ландшафтный дизайн участка.

Принцип работы

Разновидности скважин

Принцип работы скважин у всех одинаковый, но при ее сооружении многое будет зависеть от того, какого типа скважину планируется бурить на загородном участке. Важность данной позиции заключается в том, что каждый тип скважины бурится на определенную глубину.

• Абиссинский колодец имеет глубину до 20 м.
• Песчаная скважина бурится до 50 м.
• Артезианская до 300 м.

Получается так, что строение скважины у всех видов одинаковое – это вертикальный ствол, но чисто конструктивно они отличаются друг от друга. Чем же?

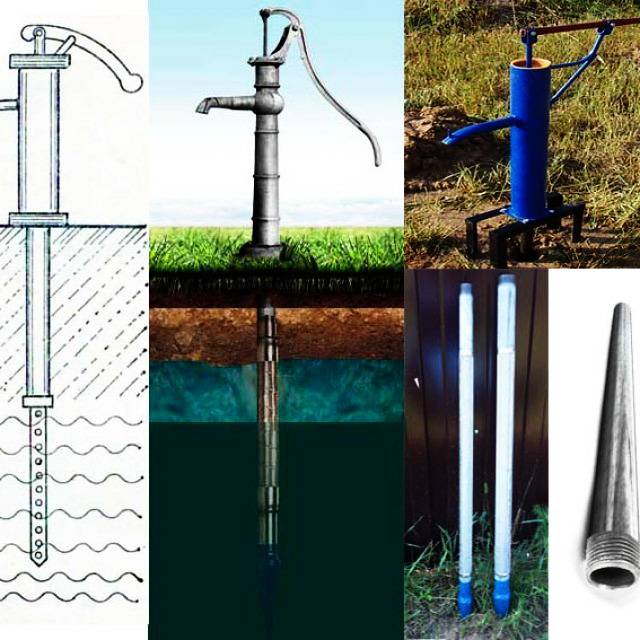

Абиссинский колодец – это забивная скважина. То есть, обсадные трубы забиваются в землю при помощи кувалды. Скважину на песок надо бурить, используя ручные или электрические установки и инструменты. Именно данную разновидность можно провести своими руками, не привлекая специалистов, чем часто и пользуются загородные жители.

Разновидности скважин

По сути, песчаная скважина – это вертикальный ствол, в который устанавливается обсадная труба одинакового диаметра. Что не скажешь об артезианской разновидности. Этот вид может обустраиваться по-разному.

• Однотрубная система. То же самое, что и песчаная с установкой труб одинакового диаметра.
• Двухтрубная. Это когда сначала буриться скважина до известкового пласта, и в нее устанавливается труба большего диаметра. А ниже бурение производится до водоносного слоя, куда вставляется труба меньшего диаметра. Обычно верхняя труба – стальная, нижняя – пластиковая. Все дело в том, что верхние пласты обычно подвижные и пластик может не выдержать их нагрузку.
• Телескопическая. Это когда в скважину устанавливаются трубы разных диаметров. И чем ниже в недра, тем меньшего диаметра труба должна быть установлена. И таких ступенчатых установок может быть более трех.
• С кондуктором. Обычно такую конструкцию скважины на воду используют в тех случаях, если на участке присутствуют плывуны. Это насыщенный водою грунт, обычно песчаный. Он подвижный, поэтому может нанести деформацию обсадной трубе, что станет причиной вывода скважины из строя. Кондуктор – это труба большого диаметра (800-1200 мм), которая устанавливается на толщину слоя плывунов. Она стальная с большой толщиною стенки, так что выдержит достаточно приличные нагрузки. Нередко кондуктор используют в качестве кессона, благо диаметр трубы это сделать позволяет.

Двухтрубная обсадка

Схема скважины артезианской одна из самых сложных. Своими руками ее не пробурить, слишком большая у нее глубина. Плюс, приходится проходить буром твердые пласты, вручную этого не сделать. Здесь требуется спецтехника и опыт специалистов.

Внимание! Стоимость услуг бурения артезианской скважины значительна, но пробурив именно ее, можно гарантировать, что загородный дом или несколько домов будут обеспечены чистейшей водой в течение 50 лет, как минимум. При этом скважина будет выдавать до 10 м³/час воды, что хватит не на один дом.

И все же основная масса загородных жителей выбирает песчаные скважины. Они просто дешевле в производстве работ, к тому же ее можно пробурить своими руками. Но у нее есть свои отрицательные показатели.

• Вода из такой скважины не всегда чистая и пригодная для питья. Придется устанавливать систему водоподготовки, а это почти такие же затраты, как бурение артезианской разновидности.
• Песчаный водоносный слой маломощный, из него можно получить максимум 4-5 м³/час.
• Прослужит она не более 15 лет. И нет гарантии, что на участке найдется еще место, где можно будет пробурить скважину на песок. А если у соседей пробурена точно такая же скважина, то объема воды водоносного пласта может не хватить и на 5 лет.

И хотя строение скважины на песок гораздо проще, специалисты рекомендуют организовывать водозабор из артезианской.

Схема артезианской скважины

Водоснабжение из скважины

Схема водоснабжения из скважины также не отличается особой сложностью. В нее входит несколько видов оборудования, которые выполняют только им присущие функции.

• Насос.
• Кессон.
• Оголовок.
• Гидроаккумулятор.

Скважинный насос

Насос

Конечно, основным элементом скважины на воду является насос. Как уже было сказано выше, он разделяется на глубинный и поверхностный. Если выбирается для откачки воды первый вариант, то диаметр обсадной трубы подбирается по диаметру насоса. Но в свою очередь данный размерный показатель будет зависеть от мощности прибора. Поэтому сначала подбирается мощность насосного агрегата, зависящая от требований потребления воды, которые устанавливает хозяин загородного дома. По мощности выбирается диаметр, а уже в последнюю очередь подбирается сечение обсадной трубы.

Внимание! Зазор между глубинным насосом и стенками обсадки должно составлять 2-4 см.

Необходимо отметить, что глубинные насосы разделяются на скважинные и погружные. Второй вариант является бюджетным, но маломощным. Его чаще всего используют для подачи воды наружу из колодцев. Если скважина имеет небольшую глубину до 15 м, а требования к объему подаваемой воды не жесткие, то можно использовать именно эту разновидность. Скважинные насосы по всем параметрам и показателям лучше погружных.

Если принято решение использовать поверхностный насос, то в основном его подбирают по мощности. В данном случае зависимости мощностного показателя и диаметра обсадной трубы нет. Потому что в скважину будет опускаться шланг, его диаметр в пределах 18-50 мм, что меньше диаметра любой обсадной трубы.

Поверхностный насос

Кессон

Обычно кессоны устанавливаются для того, чтобы оградить скважину от погодных нагрузок, подпочвенных вод, расположенных близко к поверхности земли, и замерзания. Плюс ко всему кессон может использоваться в качестве технологического помещения. То есть, в него можно установить гидроаккумулятор, электрические блоки управления и автоматики насоса, обратный клапан.

В строении скважины кессон играет немаловажную роль, это видно из его назначения. Но не всегда этот защитный резервуар используют. За счет него можно сократить расходы, сделав своими руками что-то похожее на защитный утепленный блок, построенный из обычных строительных материалов: кирпича, досок и утеплителя. Такой блок закрывается скатной утепленной съемной крышкой, что позволяет провести обслуживание и скважины, и поверхностного насоса, и гидроаккумулятора.

Кессон

Оголовок

Элемент, который отвечает за санитарное состояние самой скважины. Он собой закрывает плотно вход обсадной трубы, так что можно гарантировать, что ни мусор, ни подпочвенные воды, ни атмосферные осадки в скважину не попадут. При этом оголовок является несущим элементом. На него подвешивается скважинный насос, через него пропускаются шланг для откачиваемой воды и электрический кабель, питающий током насос.

Многие игнорируют оголовок, закрывая ствол скважины различными предметами. К примеру, отрезанной пластиковой бутылкой. Делать этого нельзя. Не нужно экономить на этом устройстве, стоит он недорого, но это гарантия герметичности скважины. И когда разговор заходит о конструкции скважины на воду, то в том числе подразумевается и установка оголовка.

Оголовки

Гидроаккумулятор

Сегодня в схему подключения скважины обязательно устанавливается гидроаккумулятор. Хотя еще совсем недавно обходились и без него, устанавливая любой резервуар, в который закачивалась вода из скважины, где она отстаивалась. В резервуаре создавался определенный объем воды, который использовался на случай отключения подачи электричества, за счет чего останавливался насос.

Но чтобы из такого резервуара вода подавалась в водопроводную систему дома, требовался дополнительный насос, или резервуар приходилось устанавливать в чердачном помещении. Его высота установки создавало давление в водопроводной сети. Такая схема подключения скважины была достаточно сложной и не эффективной.

Гидроаккумулятор решил данную проблему. Эта металлическая емкость внутри имеет резиновую оболочку, в которую и закачивается вода из скважины. Между стенками резервуара и оболочкой закачен воздух под определенным давлением. При закачивании воды в резиновую оболочку, она расширяется, что приводит к увеличению давления воздуха. Если электроэнергия отключена, насос не работает, но воздух под давлением давит на оболочку, а та в свою очередь на воду. Так создается напор внутри водопроводной системы дома.

Гидроаккумулятор

Все элементы, входящие в схему водоснабжения из скважины, могут располагаться внутри кессона или внутри дома в специально отведенном помещении. Кстати, это может быть и подвал. Главное, чтобы температура внутри этого помещения не опускалась ниже ноля.

Дополнительные элементы

Есть несколько элементов, которые обеспечивают удобство эксплуатации скважины.

• Обратный клапан, который сдерживает обратный ток воды из водопроводной системы. Он обычно начинает работать, когда останавливается насос.
• Кран для прокачки. Его используют только, если появилась необходимость откачать мутную воду из скважины. Обычно это случает на первом этапе эксплуатации, и если водоносный слой за счет межсезонья снизил свой уровень. В такие моменты насос может выкачать основной объем воды, и со дна начинает подниматься ил. Как только уровень поднимется, в первую очередь надо будет откачать мутную воду.
• Манометр, который контролирует давление воды в водопроводной трубе. Он обычно связан с реле, которое отключает или включает насос при повышении или падении давления соответственно.

Элементы водопроводной сети в подвале дома

Казалось бы, что схема скважины не такая уж и сложная. Но из описания видно, что состоит она не только из труб и насоса. Чтобы гарантировать полное соответствие локальной водопроводной сети центральному водопроводу надо обязательно использовать все вышеописанные элементы. Без них нельзя говорить о современном водопроводе, как таковом.

Семь основных конструкций скважин на воду характерные для территории Московской области

Семь основополагающих конструкций водяных скважин применяемые в Московской области.

1. Конструкция фильтровой песчаной скважины
2. Однотрубная конструкция скважины на известняк
3. Двухтрубная конструкция скважины на известняк
4. Однотрубная конструкция с установкой кондуктора
5. Двухтрубная конструкция с установкой кондуктора
6. Простая телескопическая конструкция скважины на известняк
7. Сложная телескопическая конструкция артезианской скважины

При проведении бурения на песок и известняк выполняется обсадка скважины для изолирования от выше расположенных грунтов, для укрепления и препятствия обрушения стенок скважины, под воздействием большого внутрипластового давления.

Конструкция скважины — это набор элементов строения канала скважины на воду:

1. Ствол – выработка в земле, в которую опускают обсадные трубы.
2. Устье – верхняя часть ствола скважины из обсадной колонны, которая находится на поверхности.
3. Забой – самый низ канала, дно скважины на песок, где размещается фильтр песчаной скважины.
4. Обсадная труба (колонна) — это конструкция из металла или НПВХ, которая поддерживает стенки скважины от разрушения. От качества используемых труб (материала и толщины стенок) зависит срок службы всей конструкции.
5. Кондуктор — при первых метрах бурения скважин в осложнённых гидрогеологических условиях (неоднородные, сыпучие грунты и валуны), устанавливается вспомогательная труба, которая фиксирует строение ствола скважины, предотвращает стенки от осыпания и не даёт проникнуть поверхностным водам. Длина кондуктора небольшая — 5-10 метров с диаметром немного больше, чем основная обсадная колонна.
6. Зеркало воды в скважине – это расстояние от поверхности земли до уровня воды.
7. Дебит (производительность) — это объем воды в кубометрах, которая даёт скважина за 1 час.
8. Открытый ствол – не обсаженный ствол при бурении на известняк в плотных каменных и иных не осыпающихся грунтах.
9. Перфорированный фильтр – это фильтр грубой очистки, который фильтрует воду от крупных и мелких песчаных частиц.

Конструкция фильтровой песчаной скважины

Песчаная скважина имеет простое строение — однотрубная конструкция: стальная обсадная труба диаметром 133 мм или 152 мм или 159 мм. В самый низ скважины монтируется галунный фильтр с мелкой сеткой (длиной 1 или 2 метра), изготовленный из нержавеющей стали, который прослужит много лет даже в самых агрессивных условиях.

Однотрубная конструкция скважины на известняк

1. Применить можно конструкцию с одной обсадной трубой, если геологическая обстановка участка без осложнений: отсутствуют крупные валуны, известняки высокой плотности, дисперсионные несвязанные грунты.
2. Пласты известняка напорные, водообильные, однородные (нет прожилок глины или песка).
3. Одна эксплуатационная обсадная металлическая труба диаметром 133 мм (производительность от 3,0 м³/час) или 159 мм (производительность от 5,0 м³/час) спускается в устье скважины до известняка, а далее идет открытый ствол в известняке для поступления подземных вод.

Двухтрубная конструкция скважины на известняк

Буровые мастера советуют заказчикам выбрать двухтрубную конструкцию при совпадении таких условий:

1. Осложнённая геология участка.
2. Известняк водонасыщен, но вода в нём не находится под нужным гидравлическим давлением и поэтому не поднимается выше соединения известняка и основной металлической колонны диаметром 133 мм или 159 мм
3. Система водоснабжения строится для коттеджа со стабильным водопотреблением и с немаленьким дебитом

В такой двухтрубной конструкции, эксплуатационной трубой выступает металлическая труба диаметром 133 мм или 159 мм, которая опускается до известнякового слоя. В этом горизонте находится открытый ствол с уровнем воды, но туда нельзя опускать погружной насос из-за возможных подвижек слоёв. Возможно зажатие оборудования отколовшимися кусками известняка. Чтобы предотвратить аварийную ситуацию необходимо установить на всю глубину скважины вовнутрь металлической колонны пластиковую трубу диаметром 117 мм или 125 мм. А чтобы приток воды стал больше, нижнюю часть трубы нужно перфорировать.

Часто такую конструкцию используют, если в известняковом слое есть вхождение песка или глины. Вторая обсадная труба выполняет функцию перекрытия этих прослоек и не позволяет проникнуть им в забор скважины.

Конструкция известняковой скважины с двумя обсадными трубами наиболее долговечная и стабильная. Большинство наших клиентов выбирают именно её. Звоните по телефону 8(495)723-14-04, у нас бесплатная консультация инженера.

Однотрубная конструкция с установкой кондуктора

1. Верхние слои вашего участка осложнены сыпучими породами или высокими грунтовыми водами.
2. Водонасыщенный известняк размещён под напором (если уровень воды выше известнякового горизонта).
3. Система водоснабжения индивидуального дома.

При таких факторах следует выбрать конструкцию с кондуктором (вспомогательная труба диаметром 168 мм), чтобы укрепить верхние слои от осыпания при бурении. До горизонта известняка скважину бурят, а затем устанавливают обсадную колонну из металла диаметром 133 мм или 159 мм. В водоносном слое известняка обсадка труб не выполняется, оставляем открытый ствол для притока воды.

Двухтрубная конструкция с установкой кондуктора

1. Геологическая сложная обстановка: сыпучие поверхностные грунты, плотные разнородные отложения, высокие грунтовые воды.
2. Известняк водонасыщен, но вода в нём не находится под нужным гидравлическим давлением и поэтому не поднимается выше соединения известняка и основной металлической колонны диаметром 133 мм или 159 мм.
3. Необходим высокодебитный источник для индивидуального водопровода в коттедже.

Вверху конструкции, где неустойчивые породы устанавливается кондуктор диаметром 168 мм. Затем до известнякового горизонта выполняется бурение и обсадка металлическими трубами диаметром 133 мм или 159 мм. Далее в открытый ствол опускаются трубы ПНД 117 мм или 125 мм на всю глубину скважины. В самом низу, чтобы приток воды был больше, можно сделать перфорацию трубы.

Простая телескопическая конструкция скважины на известняк

1. При бурении необходимо пройти сложные породы (валуны, супеси, сверхтвердые известняки).
2. В водоносном известняке вода находится под давлением, вода в скважине выше известняка.
3. Требуется обеспечить водой частный дом.

Начальная обсадная колонна из стали диаметром 133 мм или 159 мм. Потом выполняется бурение и обсадка трубами тоже из стали, но с меньшим диаметром с вхождением в известняк, но при этом остаётся открытый ствол в слое известняка для водопритока.

Сложная телескопическая конструкция артезианской скважины

1. Во время проведения буровых работ попадаются различные труднопроходимые прослойки камней, валунов и сыпучих пород.
2. Водоносный известняк не напорный, вода в источнике глубже известняка.
3. Скважина для водоснабжения большого коттеджа с развитой инфраструктурой.

Обсадка скважины начинается с начального диаметра 133 мм или 159 мм стальной обсадной колонной. Следующая труба в телескопической конструкции идёт меньше по диаметру и тоже из стали, устанавливается в известняк. После в известняке идёт третья часть, ещё меньше по диаметру, куда будет помещён насос. Водоприток идёт из открытого ствола или делают перфорацию в обсадной колонне.

Буровые инженеры при подборе конструкции скважины анализируют:

1. Геологию места бурения.
2. Гидравлические показатели будущей скважины.
3. Какая необходима производительность системы водоснабжения. Под ожидаемый дебит подбираются обсадные трубы и характеристики оборудования системы автономного водоснабжения.

В нашем обзоре показаны схемы и описаны основные конструкции водяных скважин на песчаный и известняковый водоносные горизонты. В реальной жизни под каждый проект проектируется индивидуальная конструкция, от которой зависит срок службы и стабильность работы в целом системы водоснабжения в Вашем доме.

Устройство скважины для воды на дачном участке

Очень часто загородные дома, коттеджи строятся вдали от централизованных водопроводных систем. И тогда на выручку приходит артезианская скважина, которая сможет в полной мере обеспечить подачу воды при правильном проведении всех необходимых работ таких как бурение и устройство скважины. Их должны выполнять специализированные компании, имеющие профессиональное оборудование, специальную технику, опытных специалистов. Бурение выполняют на водоносных известковых породах, это приносит неоспоримые преимущества:

•  получение идеально чистой воды,
•  возможность длительного использования,
•  простота обустройства,
•  минимализм обслуживания.

В основном, правильно обустроенное сооружение может прослужить более 50 лет и давать чистую воду для большого количества жителей дачного или загородного поселка. В этом состоит особая выгода в экономическом плане, так как намного снижается стоимость работ в расчете на 1 потребителя.

Где бурить скважину?

• Существуют определенные правила, которых необходимо придерживаться при выборе места для бурения скважины. Они определяются нижеследующими особенностями:
• нельзя проводить работы в низменностях, так как в таких местах всегда собирается вода при дождях, сходе снега. Это приведет к заиливанию кессона, а его очистка считается достаточно сложной процедурой;
• запрещено проводить бурение вблизи мест проезда транспорта, строительных конструкций, септиков;
• обустройство предполагает расчистку участка от мусора, травы, кустов, бурьянов.

Почему лучше обращаться к профессионалам?

Есть компании, профессионально занимающиеся бурением скважин, используют для этого профессиональное оборудование, специальные машины. Для того чтобы сооружение бесперебойно работало, давало чистую воду, необходимо знать местность, глубину залегания грунтовых вод. Данные сведения можно узнать из специально разработанных карт, которыми пользуются профессионалы. По ним делают расчет необходимой глубины скважины, разрабатывают специфику работ, подбирают необходимую технику, наиболее подходящие способы. Все проведенные операции, правильный подход позволят ускорить процесс, сделать его менее затратным. Они также оформят необходимую разрешительную, проектную документацию. Перед началом основных работ специалисты приезжают на объект, изучают местность, выполняют проектирование непосредственно на местности.

Обнаружением наличия воды, которой больше всего есть в известняке, а также в песчаном грунте занимаются специалисты. Скважины, бур которых осуществляется на песках, считаются песчаными, а на известняке – артезианскими. Но, как показывает практика, ее залежи также могут быть в суглинках, под глиняными платами, но в таких местах они небольшие и вряд ли смогут обеспечить большим количеством воды. Поэтому обустройство таких скважин считается нерентабельным и практически не осуществляется.

Песчаный тип подходит для снабжения водой одного дачного участка или небольшого дома, где расход воды не слишком большой. В то же время его оборудование намного ниже по стоимости, легче и быстрее в обустройстве. Артезианские сооружения считаются наиболее объемными, дают возможность иметь воду в большом количестве, позволяют решить все бытовые и промышленные проблемы. Для бесперебойного обеспечения в них используются современные мощные насосы.

Что входит в бурение и обустройство скважин?

Основные работы заключаются:

• в выборе места при использовании карт местности,
• в расчете размеров скважины;
• в бурении на расчетную глубину,
• в обсадке при использовании труб или бетонных деталей. Данная процедура укрепляет скважину, что полностью исключает осыпание стенок;
• в промывке до появления чистой воды.

Исходя из всего этого, формируется полная стоимость работ. Она также зависит от глубины, диаметра скважины, особенностей участка, где проводятся работы.

Работы по обустройству предполагают прокладку труб к назначенным местам, установку погружного насоса, накопительного бака, автоматику для управления всей системы. Иногда для очистки и смягчения воды устанавливаются фильтры. Правильно оборудованная скважина, применение профессионального оборудования, качественных материалов даст возможность максимально использовать ее в любых целях на протяжении 50 и более лет.

Вода является основным жизненным источником для загородных домов, дачных участков, коттеджей. И артезианская скважина решает проблему нехватки воды. Когда проводят бурение, то обычно его доводят до известняковых слоев, именно это позволяет иметь чистую воду в достаточном объеме. Поэтому многие компании выполняют работы бурения на любую глубину, проектируют, монтируют системы по очистке снабжению водой здания, дома, расположенные вдали централизованных магистралей.

По материалам сайта kakpravilnosdelat.ru

70 фото и инструкция по бурению своими руками

Для благоустройства любого загородного хозяйства требуется вода. Она нужна для строительных работ, для озеленения территории и просто для личных надобностей.

Но что делать, если на приусадебном участке отсутствует система централизованного водоснабжения? Выходом станет автономно организованный объект — скважина или колодец. Разница между ними заключается в глубине водоносных пластов, сроке эксплуатации и стоимости. Предпочтительный вариант — установка скважин для воды.

Краткое содержимое статьи:

Виды скважин

Буровая скважина — это специальное сооружение (выработка или полость в недрах земли) цилиндрической формы, с длиной значительно больше диаметра.

Устройства подразделяют по глубине и методу проходки. Глубина скважины определяется расположением водоносных слоев и требуемым качеством жидкости. Исходя из рельефа местности, водоносные горизонты расположены в земной коре по-разному.

Если ландшафт равнинный, то с большой вероятностью вода залегает по всему периметру. При наличии холмов бурить рекомендуется в низменностях. Классификация сооружений содержит несколько разновидностей.

Абиссинский колодец

Впервые реализован британским инженером Нортоном в 19в. Максимальная глубина достигает 10-15м. Конструкция состоит из комплекта труб диаметром до 60мм, которые собраны между собой резьбовым соединением. На конце последнего звена находится «иглофильтр».

Это острый наконечник, который выполняет несколько функций: пробивает грунт при установке колодца и очищает воду от крупных фракций и загрязняющих частиц. Монтаж абиссинки заключается в поднятии трубы с помощью треноги и забивании в грунт.

К преимуществам относится компактный размер, возможность размещения в любой свободной зоне, простота обслуживания и небольшие финансовые затраты.

Жидкость поднимается принудительно, классическим способом — ручным насосом. Фото абиссинской забивной скважины показаны ниже.

Скважина на песок

Сооружение углубляют на 15-40м. Ствол образуют трубой с поперечным сечением 100-180мм. На ее конце расположен нержавеющий фильтрующий элемент, приваренный к первому звену буровой колонны. Средний срок службы изделия при постоянной эксплуатации — 15 лет.

При заиливании, загрязнении скважины ее промывают. Если процесс не привел к желаемому результату, то потребуется бурение нового ствола, расположенного вблизи предыдущего.

Среди положительных сторон можно выделить демократичную цену по сравнению с артезианской скважиной, меньшее содержание растворенного железа.

Артезианская скважина (на известняк)

Конструктивно она напоминает скважину на песок. Главным отличием является отсутствие фильтрующей сетки в нижней секции труб и глубина источника. Вода из таких сооружений поступает из водоносных слоев, располагающихся в толще известняка. Благодаря чему она получается чистой, с небольшой степенью минерализации.

Достоинства:

• Производительность. Способна обеспечивать потребителей жидкостью в объеме от 1 до 3м3/час.
• Беспрерывная подача воды. На водоотдачу не влияет время работы насоса. При пятиминутном или двухчасовом режиме дебит одинаковый.
• Бактериологическая чистота. Артезианские слои практически не подвержены загрязнениям с верхнего пласта почвы, канализационным стокам.
• Долгий срок службы. Эксплуатация скважины с одной трубой происходит в течение 20-30 лет. При использовании 2 труб (пластиковая вставляется в железную) функционирует до 50 лет.

Существенный недостаток только один — высокая цена.

Технологии бурения разных видов скважин

Самостоятельное бурение артезианских скважин на воду — трудоемкий и сложный процесс. Предпочтительнее пользоваться услугами специальных организаций. Абиссинские и песчаные скважины «под ключ» — совсем другое дело.

Наиболее популярны шнековые, роторные и ударно-канатные разновидности бурения. Все они производятся вручную или механизированно. Технологии отличаются по способу разрушения и извлечения породы.

Шнековое бурение принято считать самым бюджетным вариантом. Оно производится с помощью специального винтового механизма — шнека. Вращаясь, бур врезается в почву. Разрушенный грунт достается на поверхность лопастями. Ограничение шнекового бурения — тип почв. Хорошо бурятся только нетвердые породы. На каменистых поверхностях шнек бессилен.

Роторный способ поможет пробурить скальные породы. Инструментом служит бурильная труба, на конце которой шарошечное долото. Получая вращение от привода установки, кромки долота рассекают грунт. На поверхность почву поднимают буровым раствором, который закачивается в трубу насосом.

Ударно-канатная технология самая медленная из всех. Суть заключается в использовании желонки. Она представляет собой отрезок трубы с толстыми стенками. На верхней ее части есть вырез для извлечения грунта, а на нижней — шариковый или лепестковый клапан. Ударяясь об землю, клапан открывается и захватывает почву.

Инструкция по сооружению скважины

• Определите место бурения.
• Подготовьте инструменты: бур (шнек, желонку), лебедку, штанги, насос, лопату и трубы для обсадки. Создание глубокой скважины невозможно без бурильной вышки. Ее высоту выбирают чуть больше общей длины штанги.
• Выройте шурф 1,5х1,5х2м. Защитите стенки такого углубления досками или фанерой. Шурф необходим для предотвращения осыпания поверхностных слоев почвы в процессе бурения.
• Собранный буровой инструмент устанавливается вертикально и погружается в землю. Через каждые 50см. бур извлекают из земли с помощью лебедки и очищают. Бурение продолжается до тех пор, пока не будет достигнут водоносный слой.
• После обнаружения воды устанавливаются обсадные трубы и изготавливается кессон. Кессон — это камера для размещения насоса. Распространенный материал для его строительства — пластик, кирпич, бетон или металл.
• Подключается насосное оборудование.

Начало работ не представляет большой сложности. Бур легко вгрызается в почву. Но с каждым новым погружением бурение идет все тяжелее. Если бур завяз и не поднимается на поверхность, рекомендуется повернуть его против часовой стрелки и попытаться достать.

Выбор насоса для подъема воды из скважины

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

Важный момент — автоматическая защита от холостого хода. Если вода перестала поступать к механизму, но насос продолжает работу, это может стать причиной перегрева. Автоматика вовремя отключит питание и спасет насос от поломки.

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.

Фото скважины на воду

Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению:

Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак

Устройство скважины под воду

Когда приходится заниматься проведением автономной канализации, невольно задаешься вопросом, какое же именно устройство скважины под воду. Из чего она состоит, какие включает основные, важные и обязательные детали. Сейчас мы рассмотрим эту тему подробнее, чтобы лучше знать, с чем же мы все-таки имеем дело.

схема автономного водоснабжения частного дома из скважины

Скважина — это прекрасный источник собственного обеспечения водоснабжения. Такое устройство может подходить не только для участков и территорий, на которых не предусмотрен централизованный водопровод, но пригодится даже в случае имеющегося водоснабжения, так как воду из собственной скважины можно спокойно расходовать и не бояться за большие счета в конце месяца. Стандартная скважина, как правило, имеет несколько основных элементов в своей конструкции. Она включает в себя направляющую трубу – это основная колонна, которая имеет самый большой диаметр, но при этом обладает самой минимальной длиной. Она устанавливается для того, чтобы предотвращать размыв скважины потоками раствора, а также для управления направлением бурения. Далее идет кондуктор – еще одна колонна, но с меньшим диаметром и большей длиной, которая предназначается для удержания неустойчивой земляной породы в верхних частях скважины. Следом идет уже колонна промежуточная – она третья по порядку и обладает еще меньшим диаметром, но большей длиной, по отношению к кондуктору. Эта колонна предназначается для того, чтобы убирать геологические осложнения, которые могут появляться по мере углубления скважины. Эксплуатационная колонна отвечает за то, чтобы разобщать продуктивные пласты и изолировать их от всех остальных. Она меньше промежуточной колонны по диаметру, но больше по длине. Последней во всей конструкции идет фильтровая колонна, которая отвечает за подачу воды и удерживает при этом водовмещающие породы. Она является самой меньшей по диаметру. Состоит колонна из отстойника, фильтра и трубы надфильтровой. Подобная технология сооружения обязательна при строительстве глубокой скважины.

схема водоносных пластов

Самое главное устройство скважины под воду – фильтр, от которого в большей степени будет зависеть не только долговечность скважины, но и объемы пополнения ее водой. Фильтры должны в обязательном порядке соответствовать основным требованиям. Во-первых, они должны быть наделены минимальным гидравлическим сопротивлением, при этом максимально пропуская воду при самых маленьких размерах. Во-вторых, фильтр обязательно должен легко противостоять коррозии любого происхождения и при этом не залепляться всевозможными осадками в скважине. В-третьих, он обязан быть изготовлен только из материалов, соответствующих санитарным нормам. Ну и конечно, он должен иметь разумную для вас цену, при этом имея наилучшее качество.

Весь процесс устройства автономного водоснабжения:

Устройство конструкции скважины на воду (на песок)

Устройство скважины на воду

Глубина бурения скважины на воду может достигать 50 м (в среднем, 30-40 м). В зависимости от региона эта глубина, естественно, может меняться. Для устройства скважины нужно пробурить почву до водоносного слоя песка. От поверхности: поверхностная земля, песок, глина, водоносный песок.
В зависимости от насыщенности песка водой скважину могут бурить до середины водоносного песка либо до его дна (до упора в следующий глиняный или известняковый слой). Когда скважина пробурена, в нее погружают трубы с фильтром. Перед этим следует убедиться, не обвалились ли стенки скважины при вытаскивании бура.

Конструкция скважины на воду

Водоносная скважина устроена следующим образом:

• На дне конструкции есть фильтр, не пропускающий песок, глину или землю в трубу. Фильтр может быть либо внешний, либо встроенный в трубу (если труба с мелкими отверстиями на конце).
• Если фильтр внешний, то он надевается на трубу, которая является одновременно и водоснабжающей трубой и обсадной трубой (обсадный тип трубы защищает скважину от обвала земли).

Схема предоставлена компанией «Аквалюкс«

Трубы могут монтироваться в процессе бурения скважины или после него (при отсутствии осыпания земли после вытаскивания бура).

Схема водоснабжения из скважины

Чтобы обеспечить водоснабжение из скважины в дом, применяются погружные (а также глубинные) или поверхностные насосы (как и для колодцев). Погружные насосы делают узкими, поскольку диаметр труб в скважине небольшой (в среднем, диаметр составляет 10 см, как для канализации).

Погружные насосы опускаются примерно до середины между поверхностью воды и дном скважины. Они соединены с наружным трубопроводом, идущим в дом.

Поверхностные насосы (насосные станции) могут устраиваться либо в доме, либо в кессоне (небольшой утепленный котлован возле устья скважины). Если насосная станция недостаточно мощная, можно установить в кессоне, чтобы легче было качать воду из скважины. Если мощности для водозабора хватает с лихвой, то лучше поставить станцию в дом.

В случае с насосной станцией вместо погружного насоса на конце трубы или шланга устанавливается фильтр.

В двух словах схема водоснабжения из скважины на воду (на песок) следующая:

• Вода из скважины качается либо погружным насосом, либо насосной станцией (поверхностный насос) через погружную трубу или шланг;
• От погружного насоса вода подается в наружный трубопровод, а далее во внутренний. От погружной трубы или шланга вода подается в наружный трубопровод, который передает воду через насосную станцию во внутренний водопровод.

Дальше больше!

Обработка скважин | Уэллс | Частные водные системы | Питьевая вода | Здоровая вода

Очистка колодезной воды

Есть много различных вариантов очистки колодезных вод. Ни один метод лечения не защитит от всех проблем. Многие владельцы колодцев используют домашнюю установку для очистки воды до:

• Удалить специфические загрязнения
• Примите дополнительные меры предосторожности, поскольку у члена семьи ослаблена иммунная система
• Улучшить вкус питьевой воды

Бытовые системы очистки воды делятся на две категории: точки использования и точки входа.Системы ввода-вывода обычно устанавливаются после счетчика воды и обрабатывают большую часть воды, поступающей в жилые дома. Системы в точках потребления — это системы, которые обрабатывают воду партиями и подают воду в водопроводный кран, такой как раковина на кухне или в ванной комнате, или вспомогательный кран, установленный рядом с краном.

К наиболее распространенным типам бытовых систем очистки воды относятся:

• Системы фильтрации

  Фильтр для воды — это устройство, которое удаляет загрязнения из воды с помощью физического барьера, химического и / или биологического процесса.

• Смягчители воды

  Устройство для смягчения воды — это устройство, снижающее жесткость воды. В смягчителе воды обычно используются ионы натрия или калия, чтобы заменить ионы кальция и магния, ионы, которые создают «жесткость».

• Системы дистилляции

  Дистилляция — это процесс, при котором нечистая вода кипятится, а пар собирается и конденсируется в отдельном контейнере, оставляя после себя многие твердые загрязнители.

• Дезинфекция

  Дезинфекция — это физический или химический процесс, при котором патогенные микроорганизмы дезактивируются или уничтожаются.Примерами химических дезинфицирующих средств являются хлор, диоксид хлора и озон. Примеры физических дезинфицирующих средств включают ультрафиолетовый свет, электронное излучение и тепло.

Чтобы определить лучший вариант очистки, обратитесь к подрядчику по производству систем водозаборных скважин.

Для получения дополнительной информации перейдите по одной из ссылок ниже или обратитесь в местный отдел здравоохранения или на горячую линию EPA по вопросам безопасной питьевой воды по телефону (800) 426-4791.

Для получения дополнительной информации о вариантах очистки воды в домашних условиях посетите:

Консервация скважин для будущего использования

Скважины, которые в настоящее время не используются, но могут быть использованы в будущем, необходимо постоянно обслуживать как работающую скважину.

Колодец пенсионный

Колодцы, которые больше не используются, должны быть списаны. Старые колодцы могут вызвать проблемы с ответственностью землевладельца, если колодец подвергает опасности соседние колодцы из-за загрязнения грунтовых вод. Одна из самых больших проблем со старыми колодцами заключается в том, что о них можно забыть и оставить для дальнейшего разрушения, создавая потенциальную опасность. Колодцы, которые больше не используются, должны быть списаны, чтобы:

• Защита грунтовых вод от поверхностного загрязнения
• Защита от вертикального движения воды между водоносными горизонтами
• Устранение потенциальной угрозы безопасности людей и диких животных

Колодцы с водой должны быть правильно залиты и загерметизированы.В зависимости от штата домовладельцы должны уведомить местный Департамент охраны окружающей среды или Отдел качества воды, чтобы документально подтвердить списание колодца. Домовладельцам настоятельно рекомендуется связаться с этими агентствами, чтобы узнать о необходимых процедурах в их районе. Для получения дополнительной информации о списании / выводе из эксплуатации скважины посетите Wellowner.org’s Old / Unused WellsExternal.

Колодцы могут быть трудными для вывода из эксплуатации, и обычно только подрядчик по системам водоснабжения имеет правильное оборудование.Подрядчик по водоснабжению скважин сможет предоставить дополнительную информацию о заглушке неиспользуемых колодцев. а также должны знать требования кодекса вывода из эксплуатации (вывода из эксплуатации) скважин. Чтобы найти подрядчика, перейдите по приведенной ниже ссылке или обратитесь в местный отдел здравоохранения или на горячую линию EPA по вопросам безопасной питьевой воды по телефону (800) 426-4791.

Начало страницы

Eno Scientific Releases Sonic Well Water Measurement Device

Устройство использует звуковые волны для измерения уровня воды

Представьте, что вы открываете кран и обнаруживаете, что вода не течет.Ваш колодец высох, и вам придется заплатить десятки тысяч долларов, чтобы это починить. Это пугающий сценарий для сообществ, борющихся с засухой, и потенциальная опасность для 43 миллионов американцев по всей стране (15% населения), пользующихся колодезной водой.

Один ученый из Северной Каролины изобрел устройство для проверки уровня воды в колодце, чтобы убедиться, что семьи, школы, фермы и общины никогда не иссякнут. Портативный счетчик Well Watch 600 Стива Джадда, который измеряет уровень воды в цифровом виде, заменяет утомительные, потенциально антисанитарные традиционные методы измерения уровня воды в колодцах.

Well Watch 600 компании Eno Scientific

устанавливается снаружи колодца — или даже в доме — и измеряет уровень воды в колодце с помощью звуковых волн. Устройство устраняет необходимость опускать посторонний предмет в скважину, что увеличивает риск загрязнения, повреждения и затрат на ремонт из-за запутывания оборудования и проводки скважинного насоса. Стоимость устройства, которое может подавать сигнал тревоги при низком уровне в скважине, варьируется от 350 до 479 долларов.

«Я не хотел вручную измерять уровень воды в колодце на ежедневной, еженедельной или даже ежемесячной основе, поэтому я нашел более автоматизированное и экономичное решение с помощью Well Watch», — сказал Майкл Роу, водопользователь из колодца в горы Санта-Крус в Калифорнии.

Все началось в 2007 году, когда в Северной Каролине была засуха, и Джадд на своей ферме в Хиллсборо, Северная Каролина, площадью 180 акров, потратил тысячи долларов на ремонт двух насосов, которые вышли из строя, когда уровень воды в его колодце стал опасно низким.

«Я задумал изобрести что-то, чтобы помочь своей семье и своей ферме, и оказалось, что это устройство, которое помогает домовладельцам, владельцам бизнеса и сообществам по всему миру», — сказал Джадд.

Eno Scientific продала около 4000 устройств Well Sounder Well Watch профессионального уровня правительственным учреждениям, школам, городам, фермерам и полям для гольфа по всему миру.Well Watch 600 — менее дорогое и менее сложное устройство для домовладельцев.

Во время засухи в 2010 году правительство округа Уэйк, Северная Каролина, закупило десятки устройств Well Watch после того, как жители пожаловались, что уровень воды в них низкий из-за нового строительства.

Preferred Pump, национальный поставщик, закупил десятки продуктов для скважин Eno Scientific, которые он распространил среди своих клиентов, бурильщиков, фермеров и подрядчиков по всей территории США.

Продукция также имеет международное признание.Брайан Фоули — дистрибьютор в Австралии, который продал десятки продуктов Well Watch, в основном фермерам, которые по австралийскому законодательству обязаны следить за уровнем содержания в колодцах.

«Устройство защищает людей от низкого уровня воды в колодцах и от застройки, которая может вызвать геологические сдвиги, которые изменят водоснабжение», — сказал Джадд. «Без такого устройства домовладельцы не смогли бы доказать, что их колодцы начинают заканчиваться».

Оборудование и аксессуары для очистки скважинной воды

ОБОРУДОВАНИЕ ДЛЯ ОЧИСТКИ СКВАЖИН

Оборудование и аксессуары для очистки скважинной воды, включая: насосы для воды из скважин, детали для воды из скважин, фитинги для резервуаров, резервуары под давлением, смолы и среды.

Нужна ли вам полная установка скважинного водоснабжения. Или если вам просто нужно заменить деталь в существующей системе водоснабжения из колодца. У нас есть то, что вам нужно. И у нас есть насосы для колодезной воды на 1/2, 3/4 и 1 лошадиные силы, напорные баки от 14 галлонов до 19 галлонов. Также мы можем подобрать пакет для вашего конкретного применения. Просто позвоните нам, и один из наших технических специалистов будет рад вам помочь.

Высокопроизводительные струйные насосы премиум-класса

Высококачественные струйные насосы премиум-класса для глубоких и неглубоких скважин.Струйный насос — это насос, который находится вне скважины. Не в колодце. Эти струйные насосы могут быть подключены к источнику питания 110 или 220 В.

Комплекты фитингов для напорного бака

Эти комплекты включают латунный крест, манометр, реле давления, слив бойлера, стопор. А также включают сливной клапан и латунные ниппели.

Пожалуйста, укажите при заказе 110 или 220 вольт.

Напорные баки премиум-класса

Бюджетные напорные баки из стекловолокна из стекловолокна премиум-класса.Лучшее в оборудовании для очистки скважинной воды. Сделано в Америке. А конструкция из высококачественного стекловолокна не ржавеет и не вмятина. Многие люди заменяют протекающие резервуары на эти, используя имеющиеся у них фитинги и датчики.

Другие размеры доступны по запросу. Добавьте крепление для насоса в верхнюю часть бака за 55,87 долларов. Купить сейчас

Deluxe Pressure Tank

Напольные модели, предназначенные для использования в жилых помещениях. И эти агрегаты требуют минимальной площади.

Большие баки высокого давления Deluxe

Эти модели разработаны для больших домов и учреждений, таких как загородные клубы, фермы и т. Д. И они способны справиться с требованиями более крупных систем, занимая при этом минимальное пространство. Также помните, что носите с собой только оборудование для очистки скважинной воды самого высокого качества.

Комплекты скважинного насоса включают

Deluxe Tank, насос 1/2, 3/4 или 1 л.с., фитинги и манометры. Для людей, начинающих с нуля, которым нужно все.Например, в новых домах, новостройках и т. Д. Помните, что погружные насосы будут подключены как 110 В, так и 220 В. Поэтому вы должны указать, какой именно вы хотите.

Комплекты скважинного насоса

Полные комплекты скважинного насоса

Комплекты скважинного насоса

Резервуары обратного осмоса (RO)

Резервуары для хранения обратного осмоса (баллон)

ВОПРОСЫ?

БЕСПЛАТНЫЙ ЗВОНОК: 800-684-0979

Электронная почта: info @ waterfiltersofamerica.com

СМОЛЫ и минералы для очистки воды из скважин

У нас есть все виды продукции. А если вам нужны другие смолы и материалы / минералы, не перечисленные здесь, позвоните по телефону 800-684-0979 для получения помощи.

Оборудование для очистки воды в скважине. Управление потоком.

. Вы можете использовать устройство управления потоком, чтобы уменьшить расход воды с 5 до 20 галлонов в минуту. А эти компоненты из нержавеющей стали обеспечивают точное и надежное управление потоком.

Прочтите, чтобы узнать об общих тактиках продаж и о вещах, на которые следует обращать внимание, на нашей странице Сравнение методов .

У нас есть широкий выбор качественных насосов, погружных или струйных насосов для неглубоких и глубоких скважин, напорные резервуары практически любого размера, которые могут вам понадобиться, предохранительные клапаны, манометры и многие другие детали и аксессуары для установки скважинной воды. Не видите то, что вам нужно? Позвоните, напишите по электронной почте или посетите наш чат, чтобы получить полезный совет от одного из наших ведущих технических специалистов. Они всегда приветливы и отзывчивы и никогда не окажут на вас никакого давления.

Другое оборудование для очистки воды из скважин

Устройство для смягчения воды — Используется при очистке воды из скважин для удаления кальция и магния из воды для создания мягкой воды и предотвращения накопления кальция или накипи, а также для повышения эффективности мыла.

Система подачи химикатов — Используется при очистке воды из скважин для лечения железных бактерий, органических веществ, кишечной палочки, кишечной палочки, а также для нейтрализации кислой воды или повышения pH.

Кислотный нейтрализатор — Используется при водоподготовке для нейтрализации кислой воды и повышения уровня pH.

Обратный осмос — Используется при очистке колодезной воды для снижения общего содержания растворенных твердых частиц (TDS) в воде, создавая чистую, чистую питьевую воду с великолепным вкусом. Обычно используется для значительного снижения содержания натрия после смягчителя воды.

Железные фильтры — Используется при очистке воды для удаления тяжелых металлов, запахов и красителей. Хороший железный фильтр удалит из воды железо, серу, марганец, вкус и запах.

Фильтр грязи / мутности — Используется при очистке воды для удаления грязи, мутности, песка и отложений из воды.

Well Water Systems -Комплектные пакеты для очистки скважинной воды. Включая железные фильтры, системы впрыска хлора, резервуары для хранения, смягчители воды, системы питьевой воды с обратным осмосом и ультрафиолетовые стерилизаторы.

Общая информация о нагнетательных скважинах

На этой странице:

Определение нагнетательной скважины

Нагнетательная скважина используется для закачки флюида под землю в пористые геологические образования. Эти подземные образования могут варьироваться от глубокого песчаника или известняка до неглубокого слоя почвы. Закачиваемые жидкости могут включать воду, сточные воды, рассол (соленую воду) или воду, смешанную с химическими веществами.

Определение скважины кодифицировано в правилах МСЖД в 40 CFR 144.3.

«Скважина» означает: расточенный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка улучшенная воронка Естественная карстовая впадина или другая естественная трещина, обнаруженная в вулканической местности и других геологических условиях, которые были модифицированы с целью направления и размещения флюидов в недрах; или подземная система распределения жидкости.

Конструкция нагнетательной скважины зависит от типа и глубины закачиваемой жидкости. Например, скважины, которые закачивают опасные отходы или углекислый газ (CO ₂ ) в глубоко изолированные пласты, имеют сложную конструкцию. Эти скважины предназначены для обеспечения нескольких слоев защитной оболочки и цемента. Напротив, неглубокие колодцы обычно имеют простую конструкцию.

UIC классы скважин

Программа подземного управления закачкой состоит из шести классов нагнетательных скважин.Каждый класс скважин основан на типе и глубине закачки, а также от вероятности того, что закачка может привести к угрозе USDW.

Правила

UIC требуют рассмотрения различных мер, чтобы гарантировать, что закачка не поставит под угрозу подземные источники питьевой воды (USDW). Понятие опасности определено в федеральном своде правил (40 CFR 144.12).

Раздел 144.12 Запрещение перемещения жидкости в подземные источники питьевой воды:

(a) Ни один владелец или оператор не должен строить, эксплуатировать, обслуживать, переоборудовать, закупоривать, отказываться от или проводить любые другие операции по закачке таким образом, чтобы обеспечить перемещение жидкости, содержащей любой загрязнитель, в подземные источники питьевой воды, при наличии этот загрязнитель может вызвать нарушение любого первичного регулирования питьевой воды согласно 40 CFR часть 142 или может иным образом неблагоприятно повлиять на здоровье людей.

Использование нагнетательных скважин

Нагнетательные скважины имеют ряд применений, в том числе:

• Хранение CO ₂
• Вывоз мусора
• Увеличение добычи нефти
• Горное дело
• Предотвращение проникновения соленой воды

Широкое использование нагнетательных скважин началось в 1930-х годах для утилизации рассола, образующегося при добыче нефти. Закачка эффективно избавляет от нежелательного рассола и консервирует поверхностные воды.В некоторых пластах закачка увеличила добычу нефти.

В 1950-х годах химические компании начали закачивать промышленные отходы в глубокие скважины. По мере роста химического производства росло и использование глубокого впрыска. Инъекция оказалась безопасным и недорогим вариантом удаления нежелательных и часто опасных промышленных побочных продуктов.

Категории нагнетательных скважин

Правила

EPA разбивают нагнетательные скважины на шесть групп или «классов». К классам I — IV и VI относятся скважины со схожими функциями, конструкцией и эксплуатационными характеристиками.Это позволяет применять согласованные технические требования к этим классам скважин.

Скважины

класса V — это скважины, которые не соответствуют описанию ни одного другого класса скважин. Скважины Класса V не обязательно имеют схожие функции, конструкцию или эксплуатационные характеристики.

В 2010 году EPA доработало правила геологического связывания CO2. Это последнее правило создало новый класс колодцев — Класс VI. Колодцы класса VI используются исключительно для длительного хранения СО2.

Информационный бюллетень МСЖД

Программа UIC создала информационный бюллетень, который предоставляет основную информацию и данные о нагнетательных скважинах, а также о том, как программа защищает подземные источники питьевой воды и здоровье населения.

Регулирование нагнетательных скважин EPA

В 1974 году Конгресс принял Закон о безопасной питьевой воде (SDWA). SDWA требовало от EPA:

• Отчет Конгрессу о методах удаления отходов
• Разработать минимальные федеральные требования к практике инъекций, которые защищают здоровье населения и предотвращают загрязнение подземных источников питьевой воды (USDWs)

Техническое и программное руководство

Технические меморандумы, руководства и руководящие документы разрабатывались программой UIC с момента ее создания.Документы и технические ресурсы используются для информирования лиц, принимающих решения, прояснения проблем и вопросов, а также для руководства реализацией программы UIC в соответствии с требованиями Закона о безопасной питьевой воде и федеральных правил UIC.

Просмотрите список технических и программных руководящих документов.

Определение подземных источников питьевой воды

Подземный источник питьевой воды (USDW) — водоносный горизонт водоносный горизонт Водоносный горизонт — это геологическая формация или группа формаций или часть формации, которая способна давать значительное количество воды в колодец или источник питьевой воды.или часть водоносного горизонта, который в настоящее время используется в качестве источника питьевой воды. USDW также может быть грунтовыми водами, необходимыми в качестве источника питьевой воды в будущем. USDW определяется в Своде федеральных правил (40 CFR 144.3) как:

.

водоносный горизонт или его часть: (a) (1) который снабжает любую общественную систему водоснабжения; или (2) которые содержат достаточное количество грунтовых вод для обеспечения коммунальной системы водоснабжения; и (i) в настоящее время поставляет питьевую воду для потребления людьми; или (ii) содержит менее 10 000 мг / л растворенных твердых веществ; и (b) который не является исключенным водоносным горизонтом.

Программа UIC реализует этот защитный мандат через правила UIC.

Охрана ресурсов питьевой воды

Программа UIC защищает USDW от угроз угроз Строительство, эксплуатация, техническое обслуживание, переоборудование, закупоривание или ликвидация нагнетательной скважины или выполнение других операций по закачке собственником или оператором таким образом, который позволяет перемещать жидкость, содержащая любой загрязнитель, в USDW, если присутствие этого загрязнителя может вызвать нарушение каких-либо основных правил питьевой воды или может отрицательно повлиять на здоровье людей.путем установления минимальных требований к нагнетательным скважинам. Любые инъекции должны быть разрешены в соответствии с:

• Общие правила
• Особые разрешения

Владельцам и операторам нагнетательных скважин запрещается:

• Строить, строить, эксплуатировать, обслуживать, переоборудовать, закупорить или закрыть скважины
• Осуществление любых других инъекционных операций, которые угрожают доллару США

Целью требований UIC является обеспечение того, чтобы:

• Закачиваемые жидкости остаются в скважине и предполагаемой зоне закачки
• Жидкости, которые прямо или косвенно закачиваются в USDW, не приводят к нарушению общественной системой водоснабжения стандартов питьевой воды или иным образом неблагоприятно влияют на здоровье населения.

Ознакомьтесь с правилами МСЖД для получения дополнительной информации о защите USDW.

Просмотрите веб-страницы для отдельных классов скважин для краткого описания требований, относящихся к конкретным классам скважин.

Регулирующее агентство

Нагнетательные скважины контролируются либо государственным, либо племенным агентством, либо одним из региональных офисов EPA. Государства и племена могут подавать заявки на основную ответственность за соблюдение закона для реализации программы UIC. Это называется первенством.

В целом, программы штата и племенные программы должны соответствовать минимальным федеральным требованиям МСЖД, чтобы получить первенство.Если штат или племя не получают первенства, EPA реализует программу напрямую через одно из своих региональных отделений.

EPA делегировало первенство по всем классам скважин 33 штатам и трем территориям. EPA разделяет ответственность в семи штатах. EPA реализует программу для всех классов колодцев в 10 штатах, двух территориях и округе Колумбия, а также для большинства племен.

Интеллектуальный мониторинг скважин | Постскейпсы

Wellntel — это система, которая позволяет домовладельцам, мелким фермерам и вскоре крупным сельскохозяйственным предприятиям отслеживать уровень грунтовых вод, питающий их колодцы.Он сочетает в себе устройство, подобное гидролокатору, радиостанцию ​​дальнего действия и облачные сервисы для обеспечения подробных, точных и своевременных показаний грунтовых вод.

«Подземные воды всегда были неизмеримым ресурсом» для многих владельцев скважин, — сказал Postscapes соучредитель Wellntel Николас Хейс. Традиционно для определения уровня воды в колодце нужно было либо отправить кого-то, чтобы сбросить линию вручную, либо установить дорогостоящее оборудование. Но поскольку изменение климата, демографическое давление и интенсивное сельское хозяйство увеличивают нагрузку на подземные водоносные горизонты, становится все более важным иметь актуальные данные о водоснабжении.Поэтому Хейс и соучредитель Мэриан Сингер решили создать систему, которая будет выполнять надежные дистанционные измерения, а также будет доступной и достаточно простой для среднего домовладельца.

Датчики

Wellntel с батарейным питанием устанавливаются на устье скважины, на уровне земли или чуть ниже. Для определения уровня воды Wellntel использует «цифровую технологию прослушивания», которая напоминает гидролокатор. Но в то время как сонар подразумевает простой сигнал подводной лодки или эхолокацию летучей мыши, это немного другое.Звук, создаваемый датчиком, кодирует определенную цифровую информацию, которую Хейс называет ключом или сигнатурой, которая отражается вниз через скважину. Вместо простого эха датчик отслеживает сложные изменения в ключе, когда он проходит через различные материалы, включая трубы, насосы и провода, которые базовый сигнал может принять за уровень грунтовых вод.

Данные зондирования отправляются по беспроводной сети на концентратор, подключенный к сети Ethernet, в доме, а оттуда — в облачную службу для обработки.Со временем алгоритм учится «слышать» форму конкретного колодца и может отсеивать препятствия и внешние шумы (например, капающая вода), чтобы изолировать сигнал, отражающий текущий уровень воды.

Фирменная радиостанция Wellntel с частотой 915 МГц предназначена для надежной работы на больших расстояниях вне помещений. Хейс говорит, что он прошел испытания на расстояние до мили через плотные препятствия, такие как здания и холмы, и на три мили или более без препятствий. В то время как датчик может сохранять данные на устье скважины в случае прерывания сигнала, он предназначен для удаления локальной информации сразу после ее передачи, чтобы не было доступа к данным путем вмешательства.

В настоящее время решение Wellntel подходит для небольших объектов, таких как дом или небольшая ферма с одной или двумя колодцами. К лету компания планирует расширить его для использования на более крупных фермах с несколькими скважинами. Это будет включать в себя больше способов питания датчиков — например, прямое питание от сети или солнечную панель с резервным аккумулятором — и дополнительные варианты подключения, такие как модемы 3G / 4G. Существует даже возможность совмещать данные Wellntel с существующей инфраструктурой данных фермы или позволить другому сельскохозяйственному оборудованию совмещать данные с радиостанций Wellntel.

Чтобы узнать больше, посетите Wellntel.com или через пару недель поищите компанию на выставке Mountain States Groundwater Expo в Неваде.

Посмотрите видео ниже, чтобы увидеть, как система прикрепляется к колодцу.

Связано: WaterHero, Модель тепловых работ 1

Как Интернет вещей поддерживает поток воды в сельских общинах

Поскольку сельские общины в отдаленных частях Азии и Африки в основном полагаются на грунтовые воды для выживания, обслуживание колодцев может иметь огромное влияние на их жизнь и средства к существованию.

В среднем скважины прокачиваются пять миллионов раз в год, или 13 698 раз в день, что делает поломки неизбежными. В то время как некоторые местные сообщества были обучены выполнять простой ремонт своих собственных проектов водоснабжения, решить более сложные проблемы может быть сложно.

Charity: Water, некоммерческая организация из Нью-Йорка, миссией которой является обеспечение чистой и безопасной питьевой водой людей в развивающихся странах, ответила на эту проблему с помощью устройства Интернета вещей (IoT), которое определяет, когда рука насос колодца может выйти из строя.

Состоит из восьми емкостных датчиков, измеряющих расход воды, и магнитометра, измеряющего каждый ход рукоятки насоса, устройство стоимостью 250 долларов может измерять, насколько эффективен ручной насос при перекачивании воды.

Используя алгоритм прогнозирования, устройство будет отслеживать эффективность ручного насоса с течением времени и предсказывать, когда он может сломаться. Это может вызвать необходимость ремонта местными механиками до и после того, как он станет неисправным.

Все данные, собранные устройством, включая данные о температуре, влажности и GPS о его местоположении, обрабатываются перед передачей через локальную сеть 3G на облачную платформу, размещенную на Amazon Web Services (AWS).Данные передаются один раз в неделю для экономии заряда батареи или чаще, если есть неравномерность потока воды.

В AWS данные собираются и дополняются другими данными, такими как демографические данные сообщества, прежде чем они будут проанализированы. Аналитические отчеты отправляются механикам и государственным чиновникам ежедневно и еженедельно вместе с необработанными данными для тех, кто хотел бы провести дополнительный анализ.

Кристоф Гордер, главный специалист по водным ресурсам компании charity: water, сказал, что разработка устройства, которое было развернуто в странах, включая Эфиопию, где организация проводит свою крупнейшую пилотную программу, была чрезвычайно сложной задачей.

«Очень сложно создать действительно масштабное оригинальное устройство Интернета вещей», — сказал Гордер Computer Weekly из Нью-Йорка. «Самая большая проблема заключалась в том, что это конкретное устройство относится к отдельной категории, и нет отрасли, в которой мы могли бы пойти, где есть большой опыт в этом.

«Если вы хотите создавать телефоны, существует целая экосистема компаний, которые протестируют их для вас и дадут вам различные спецификации того, как они должны быть построены, но в нашем случае нам было не с чем», — добавил он.

Гордер сказал, что большинство проблем было связано с требованием, чтобы батарея устройства прослужила десять лет. Это означало, что команде инженеров пришлось включить множество мер по энергосбережению, которые контролируют, как часто устройство переходит в спящий режим и как оно передает данные.

«То, как устройство управляет само собой, чтобы нам не приходилось менять батарею, на самом деле делает его довольно сложным маленьким устройством», — сказал он, добавив, что благотворительность: вода использовала технический опыт Twisthink, консалтинговой фирмы по инновациям и партнера AWS. , чтобы преодолеть проблемы.

В дальнейшем Гордер сказал, что данные с устройств можно использовать для финансирования бизнес-моделей, позволяющих поддерживать чистую воду в сельских общинах.

«Мы можем заключить контракт с местным механиком на обслуживание конкретной скважины и создать систему поощрений, при которой мы будем вознаграждать этого механика за каждые 5 000 литров чистой воды, протекающей через нее», — сказал он.

В таких случаях устройство скважины может передавать данные в облако, где можно использовать технологию смарт-контрактов для автоматической отправки криптовалютных платежей на смартфон механика.

Гордер сказал, что это открывает «серьезные возможности для бизнеса для местных предпринимателей, привлекает таланты и стимулирует участие частного сектора в обслуживании сельских систем водоснабжения в развивающихся странах».

6 водоочистных устройств для чистой питьевой воды в развивающихся странах

В связи с тем, что 3,575 миллиона человек ежегодно умирают от болезней, связанных с водой, наш текущий водный кризис имеет эпические масштабы. В любой момент времени половина больничных коек в мире занята теми, кто страдает от болезней, вызванных ограниченным доступом к безопасной питьевой воде, плохой гигиеной и санитарией.Учитывая эти ужасающие реалии, преследующие наше общество, крайне важно, чтобы дизайнеры, изобретатели, инженеры и провидцы делали все возможное, чтобы найти решение. К счастью, недостатка в инновациях нет — читайте о шести проектах по очистке воды для развивающихся стран!

1. Lifestraw

Lifestraw — это небольшая трубка в форме сигары, наполненная поистине инновационными технологиями. Эта продуманная конструкция очищает воду от потенциальных болезнетворных микроорганизмов, таких как брюшной тиф, холера, дизентерия и диарея — и все это еще до того, как они достигнут ваших губ.Lifestraw — это недорогой способ доставить питьевую воду тем, кто в ней нуждается, и он считается символом гуманитарного дизайна продукции — он был включен в выставку Cooper Hewitt Design for the Other 90%, на которой были представлены продукты, архитектура и технологии. положительное влияние на малообеспеченную демографию во всем мире.

2. Керамические фильтры для воды

В 2008 году ЮНИСЕФ и Программа по водоснабжению и санитарии были удостоены Гран-при премии за инновационные проекты от Международной водной ассоциации за обеспечение Камбоджи керамическими фильтрами для воды.Эти устройства для очистки воды, изготовленные и распространенные гражданами Камбоджи, привели к снижению заболеваемости диарейными заболеваниями на 50 процентов с момента их первого использования в 2002 году. Фильтры, разработанные совместными усилиями WSP и ЮНИСЕФ, изготовлены из обожженной глины, а крошечные поры керамического материала достаточно малы, чтобы удалить практически все бактерии и простейшие. В конструкции используется сила тяжести для облегчения процесса фильтрации, в результате чего скорость потока составляет 1-3 литра в час.

+ полевой отчет о керамических фильтрах в Камбодже [PDF]

Спасибо!

Следите за нашим еженедельным информационным бюллетенем.

Подпишитесь на нашу рассылку новостей

Получайте последние мировые новости и проекты, создающие лучшее будущее.

ЗАРЕГИСТРИРОВАТЬСЯ

ЗАРЕГИСТРИРОВАТЬСЯ

3. Велосипед для очистки воды

Японская компания Nippon Basic недавно представила так называемый Cycloclean — водоочистительный велосипед, изначально предназначенный для использования в отдаленных деревнях и зонах бедствий. Cycloclean использует кинетическую энергию для очистки воды, и пользователи могут кататься на велосипеде до любого ближайшего водоема, чтобы получить немедленный доступ к источнику питьевой воды.

4. Спасательный мешок

Чон Ук Пак, Мён Хун Ли и Дэ Юл Ли — промышленные дизайнеры, разработавшие гениальное устройство для очистки воды, известное как Life Sack. Эта продуманная конструкция не только очищает воду, но и служит контейнером для перевозки зерна и других продуктов питания. После получения упаковки с едой ее можно использовать в качестве набора для очистки воды от солнечной энергии. Для фильтрации загрязненной воды в спасательном мешке используется технология SODIS (процесс солнечной дезинфекции воды): УФ-А-излучение и процесс термической обработки мешка работают вместе, чтобы уничтожить смертельные микроорганизмы и бактерии в воде.Мешок также можно носить как рюкзак для быстрого и легкого передвижения от источника к месту жительства.

5. Бутылка с «чистой» водой фильтрует воду ультрафиолетовыми лучами

Во время путешествия по Замбии Тимоти Уайтхед подвергся процессу очистки воды, который вызвал у него беспокойство и недоумение. Для этого процесса потребовалось 30 минут, и для производства воды, которую можно было пить, но с ужасным вкусом, использовались таблетки хлора и йода. Вдохновленный разработкой альтернативного решения, он придумал бутылку с чистой водой — устройство, способное фильтровать загрязненную воду за две минуты с помощью комбинации фильтров для воды размером 4 микрона и заводной системы ультрафиолетового излучения.Эта комбинация удаляет до 99,9% примесей из любого источника воды и может быть ценным активом для людей в развивающихся странах.

6. Солнечный шар в форме шара хомяка

Разработанный Джонатаном Лиоу, аспирантом Университета Монаша, солнечный шар представляет собой устройство сферической формы, которое использует энергию солнца для очистки воды. Вдохновленный поездкой в ​​Камбоджу, Лиоу стремился помочь слаборазвитым слоям населения, не имеющим доступа к чистой питьевой воде.Находясь на солнце, солнечные шары испаряются для отделения грязи и загрязнений. Образовавшаяся конденсация дает чуть более трех кварт питьевой воды в день.
