принцип работы и специфика монтажа фанового клапана

Неприятный запах, исходящий из канализации — довольно частое явление в наших домах и квартирах. Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту.

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Содержание статьи:

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

  • наличие посторонних звуков;
  • распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Принцип работы и назначение вакуумного клапана

В часы максимального водоотведения и во время слива большого количества воды в канализационной системе может создаваться воздушное разрежение и вода из высасывается, а запахи, вредные газы и пары попадают в помещение.

Вакуумный клапан устанавливают для компенсации давления в системе канализации. Он предотвращает высасывание воды и проникновение запаха из сифонов.

Происходит это следующим образом. Вакуумный клапан начинает работать во время падения давления в канализационной сети. В момент слива большого объема сточной жидкости (например, при использовании унитаза или нескольких сантехнических приборов) происходит разжижение давления в системе и мембрана клапана автоматически открывается, пропуская воздух вовнутрь трубопровода до того момента, пока давление не выровняется.

Галерея изображений

Фото из

Использование вакуумных клапанов в системе

Экономное сооружение вентиляционного стояка

Вакуумные устройства для стояков системы

Раструбный способ установки клапана

Вариант установки вентиляционного клапана

Различия в моделях вакуумных клапанов

Защита сифона бытылочного типа

Приспособление для защиты сифона ванны

Если канализация не используется, то клапан остается закрытым и препятствует проникновению в помещение паров и газов.

Вода, смываемая в канализацию, увлекает за собой большой объем воздуха. Если вентиляция в системе недостаточна, это приводит к вытягиванию воды из гидрозатвора

Основные области применения:

  1. Невентилируемые канализационные сети. В системах, в которых нет возможности присоединить к трубопроводу вытяжную часть допускается использование воздушного клапана. Применяется устройство для аэрации унитазов, раковин, где расход большого количества стоков может привести к созданию дисбаланса давления и вытягиванию воды из гидрозатвора.
  2. Длинные горизонтальные канализационные сети с большим количеством сантехнических точек и большой вероятностью залпового слива стоков. Например, в общественных туалетах. В таких местах, для недопущения срыва гидрозатвора, через каждые три сантехнические точки устанавливают аэратор.
  3. Системы, в которых сантехника расположена далеко от стояка, а произведение (выражается в мм/м) превышает показатель высоты гидравлического затвора.

Вакуумный клапан (аэратор) позволяет сэкономить материалы и средства при сооружении инженерных сетей в малоэтажных зданиях, отказавшись от установки вентиляционной трубы.

В многоэтажных зданиях он может применяться лишь как дополнительное оборудование, используемое для оптимизации работы канализации.

Вентиляционный клапан устроен так, что он впускает воздух, когда это необходимо, не выпуская при этом газы и запахи из канализации

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

  • легкая и быстрая установка;
  • экономия денежных средств;
  • невозможность установки фанового стояка;
  • минимизация потерь тепла через вентиляционные стояки;
  • улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Конструкция и условия эксплуатации устройства

Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.

При выборе клапана обращают внимание на следующие характеристики:

  • для открытого или закрытого монтажа;
  • необходимый диаметр присоединительного выхода;
  • с обычной или двойной теплоизоляционной стенкой стояка;
  • какой используется механизм запирания — мембранный или штоковый;
  • для вертикального или горизонтального (с Т-образным соединением) подключения.

К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

Устройство вакуумного клапана простое. Это обеспечивает его надежную работу, рассчитанную на сотни тысяч циклов открывания и закрывания

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.

Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы.

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Пошаговая инструкция по монтажу

Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.

Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.

На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на существуют также специальные переходники, обеспечивающие надежный стык .

Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.

Далее выполняют следующие действия:

  1. Отключают водоснабжение в доме.
  2. Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.

Большинство моделей аэраторов имеет раструбный тип присоединения.

Сборка таких соединений осуществляется в следующей последовательности:

  1. Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
  2. Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
  3. Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
  4. Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.

При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.

Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин

Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.

Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.

Некоторые модели клапанов могут использоваться как отверстия для . Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и .

Выводы и полезное видео по теме

Принцип работы и назначение фанового клапана:

Установка фанового клапана, безусловно, может значительно улучшить работу канализационной сети. Но не следует рассматривать его установку как панацею от всех возможных неприятностей, связанных с плохой работой сливной системы.

Если вы самостоятельно устанавливали воздушный клапан в систему канализации или обладаете необходимыми знаниями и умениями, пожалуйста, поделитесь ими с нашими читателями. Оставляйте свои предложения, задавайте вопросы в расположенном ниже блоке.

Клапаны вакуумные (мембранные аэраторы) Ostendorf для систем внутренней канализации — Сибирь-Промкомплект

Клапаны вакуумные (мембранные аэраторы) Ostendorf канализационные из огнестойкого полипропилена для системы внутренней канализации Ostendorf HT.

Используются для компенсации давления в канализационной системе.
Если аэрация является недостаточной, то из сифонов высасывается вода, и из канализационной системы исходит неприятный запах. Чтобы предотвратить этот неприятный эффект, и устанавливаются вакуумные клапаны (аэраторы).

При атмосферном давлении или небольшом сверхдавлении в канализационной сети клапан закрыт и препятствует выходу в помещения неприятных запахов, вредных газов и паров. В момент разрежения давления в системе, например, после спуска воды в унитазе, клапан автоматически открывается, подавая в систему воздух до момента выравнивания давления в системе канализации. Клапан остается закрытым до следующего дисбаланса давления.

Пропускная способность (при нормативном давлении 250 Pa) — DN 110 — 46 л/с

Ostendorf HT — модернизированная система труб и фитингов для внутренней канализации. Она удовлетворяет всем требованиям современных систем внутренней канализации, начиная от звукоизоляции и противопожарной защиты, вплоть до упрощенной прокладки труб благодаря сантиметровой маркировке. При этом сохранены все важные свойства материалов, такие как химическая стойкость, трудновоспламеняемость, стойкость к воздействию горячей воды.

Применение:
Водоотведение внутри зданий
• Бытовая канализация
• Дождевая канализация
• Вентиляция

Основные преимущества и особенности системы внутренней канализации Ostendorf HT:

  • Возможность установки в домах и квартирах где имеется высокотемпературный слив от стиральных и посудомоечных машин (температурная стойкость до +100 °C)
  • Высокая гладкость внутренних поверхностей (трубопровод не зарастает)
  • Возможность использования современных высокоэффективных химических средств для очистки засоров типа Tiret, Крот и т. п. ( трубы имеют высокую химическую стойкость)
  • Трубы и фитинги обеспечивают максимальный комфорт жилья благодаря высокой степени шумопоглощения ( уровень шума 26 дБ)

Материал: Полипропилен (PP), изготавливается по DIN EN 1451-1 и DIN 19560-10, устойчив к воздействию горячей воды, длительная огнестойкость по DIN 4102 класс B1.

Цвет: Серая пыль RAL 7037, не содержит галогенов и кадмия.

Уплотнение: Специально разработанные уплотнительные резиновые кольца, устанавливаемые на заводе.

Химическая стойкость: Применяется для агрессивных сред в диапазоне от pH 2 до pH 12

Маркировка: Долговечная маркировка с обозначением производителя, условного диаметра, стандарта (DIN EN 1451-1), даты изготовления, на трубах нанесена сантиметровая линейка.

Вакуумный клапан для автономной канализации


Система автономной канализации собирает со всех точек водоразбора хозяйственно-бытовые сточные воды и отводит их к месту очистки. Из-за большого количества биологических загрязнений стоки становятся источником неприятного запаха.


Для надежного отвода канализационных газов в коттедже делают фановый стояк. Фановый стояк — это вентилируемое продолжение канализационного стояка, который выходит на крышу. Так обеспечивается не только свободный выход неприятных запахов в атмосферу, но и выравнивание внешнего и внутреннего давления воздуха в системе внутренней канализации.


В наше время появилась частичная альтернатива фановому стояку — канализационный аэратор (вакуумный клапан). Клапан не вентилирует систему канализации, а только защищает жилые помещения от неприятных запахов и выравнивает разницу давлений.


Гидрозатвор или фановый стояк?


В принципе, под каждой раковиной, ванной и унитазом уже установлены приспособления, не позволяющие запахам из канализации проникать в помещения — это гидрозатворы (сифоны). Небольшое количество воды, которое постоянно находится в гидрозатворе, полностью закрывает участок сливной трубы от обратного движения воздуха из стояка. Однако, при сильном изменении давления внутри стояка возможен срыв гидрозатворов, так как объем водяной «пробки» в них небольшой.



гидрозатвор


При каких условиях давление воздуха в канализационном стояке может резко поменяться? Если в домен нет фанового стояка, то причиной скачка давления в стояке становится залповый сброс стоков. Быстрый спуск по трубе большой массы воды создает разряжение воздуха в стояке и внешнее атмосферное давление выдавливает воду из гидрозатвора в слив. Через открывшийся сифон в помещение начинает свободно проникать газы из системы канализации.


Фановая вентиляционная труба обязательно должна присутствовать в каждом доме, где смонтирована система автономной канализации. Совместная работа вентиляционного стояка и гидрозатворов в каждой точке водоотведения — это надежная защита от неприятных запахов в жилых помещениях.


Когда фановый стояк не работает?


В некоторых случаях даже наличие фанового стояка не может полностью компенсировать падение давления в канализационной системе. Снижение эффективности вентиляционной трубы может произойти из-за обледенения ее верхней части, которая возвышается над крышей.


Фановый стояк защищен дефлектором, который не дает атмосферной влаге и различным загрязнениям проникать в систему канализации, но от замерзания эта защита не помогает. Лед образуется из конденсата, который появляется из-за разницы уличной и комнатной температур. Канализационные стоки всегда имеют температуру выше 0С, воздух в системе канализации содержит высокий процент влаги. Зимой при выходе такого подогретого и влажного воздуха через сильно охлажденный верхний срез стояка возникают все условия для обледенения.



дефлектор для фанового стояка


Защитить фановый стояк от обледенения можно, перенеся его верхнюю часть на чердак. Но в этом случае появляется большая вероятность проникновения неприятных запахов в другие помещения дома. Если чердак не отапливается, то в сильные морозы он будет промерзать, также создавая условия для обледенения, хотя и в меньшей степени.


Вакуумный клапан и фановый стояк


В настоящее время в качестве дополнительного средства для выравнивания внутреннего и внешнего давления все чаще используется канализационный аэратор. Другое название данного устройства — вакуумный клапан. При нормальном давлении воздуха в системе сбора и отвода стоков клапан удерживает канализационные газы в трубах, находясь в закрытом состоянии. При образовании разрежения воздуха в канализационном стояке, вакуумный клапан открывается и забирает воздух из окружающей атмосферы, тем самым компенсируя разницу давлений. Теперь даже при мощном залповом сбросе вода во всех гидрозатворах коттеджа останется на месте.



вакуумный клапан


Вакуумный клапан может быть смонтирован в разных частях системы автономной канализации — даже внутри помещения, так как его задача только забирать атмосферный воздух. Например, в обычной ситуации вентиляция и отвод неприятных запахов происходит через основной фановый стояк, выведенный на крышу коттеджа. В случае падения давления в трубах канализации забор внешнего воздуха будет происходить через несколько точек — фановый стояк и вакуумные клапаны, установленные на вспомогательных стояках. При таком многократном дублировании устройств, выравнивающих давление, вероятность срыва гидрозатворов снижается до нуля.


А если совсем без фанового стояка?


Учитывая эффективность канализационных аэраторов, некоторые частные домовладельцы полностью отказываются от строительства фановых стояков. Однако такое решение нельзя считать технологически оправданным.


Например, в многоэтажных городских домах нельзя устанавливать вакуумные клапаны, так как их эффективность недостаточна для больших систем канализации. В соответствии со СНиП вентиляция систем бытовой и производственной канализации осуществляется посредством фановых стояков. Без стояка большой объем канализационных газов не уходит в атмосферу, а скапливается внутри системы.



фановый стояк в многоэтажном доме


По мнению специалистов, полностью отказаться от вентиляционной трубы в пользу вакуумного клапана допустимо лишь в случае невозможности вывести фановый стояк на крышу. Даже в частном доме обязательно должен быть минимум один вентиляционный стояк. Основная причина: с фановым стояком неприятный запах от разложения органики будет постоянно уходить в атмосферу на высоте конька крыши. Так как газы легче воздуха, то запах сразу уходит вверх, не создавая неудобств. Без фанового стояка запахи будут скапливаться в канализационных трубах и найдут себе выход через септик, то есть прямо на территории Вашего участка на уровне земли.


Преимущества и недостатки вакуумного клапана


Перечислим положительные стороны использования канализационного аэратора:


  • не надо делать отверстие в кровле для вывода трубы фанового стояка


  • уменьшается общая длина труб в канализационной системе


  • упрощается монтаж системы канализации в доме


  • упрощается обслуживание системы канализации


  • улучшается внешний вид здания из-за уменьшения количества труб на крыше


  • общие расходы на систему канализации снижаются за счет экономии на материалах и уменьшения объема работ


Недостатки вакуумного клапана:


  • канализационный аэратор рассчитан на небольшие нагрузки


  • без вентиляционной трубы запах канализации может распространяться в доме и по территории участка


Работа клапана происходит в автоматическом режиме. Разные производители могут вносить в базовую конструкцию вакуумного клапана различные изменения с целью сэкономить или, наоборот, улучшить работу и расширить возможности изделия. При выборе канализационного аэратора посоветуйтесь со специалистом.



монтаж вакуумного клапана


Правила монтажа вакуумного клапана


При монтаже вакуумного клапана следует соблюдать несколько правил, чтобы с наибольшей эффективностью использовать возможности данного устройства:


  • точка монтажа вакуумного клапана должна быть выше верхнего сантехнического прибора минимум на 100 мм


  • монтируется клапан на вертикальные участки канализационной трубы


  • клапан устанавливается в хорошо проветриваемом помещении — чердак и т.д.


  • температура в месте размещения клапана не должна опускаться ниже 0С.


  • к месту расположения вакуумного клапана должен быть обеспечен свободный доступ на случай ремонта

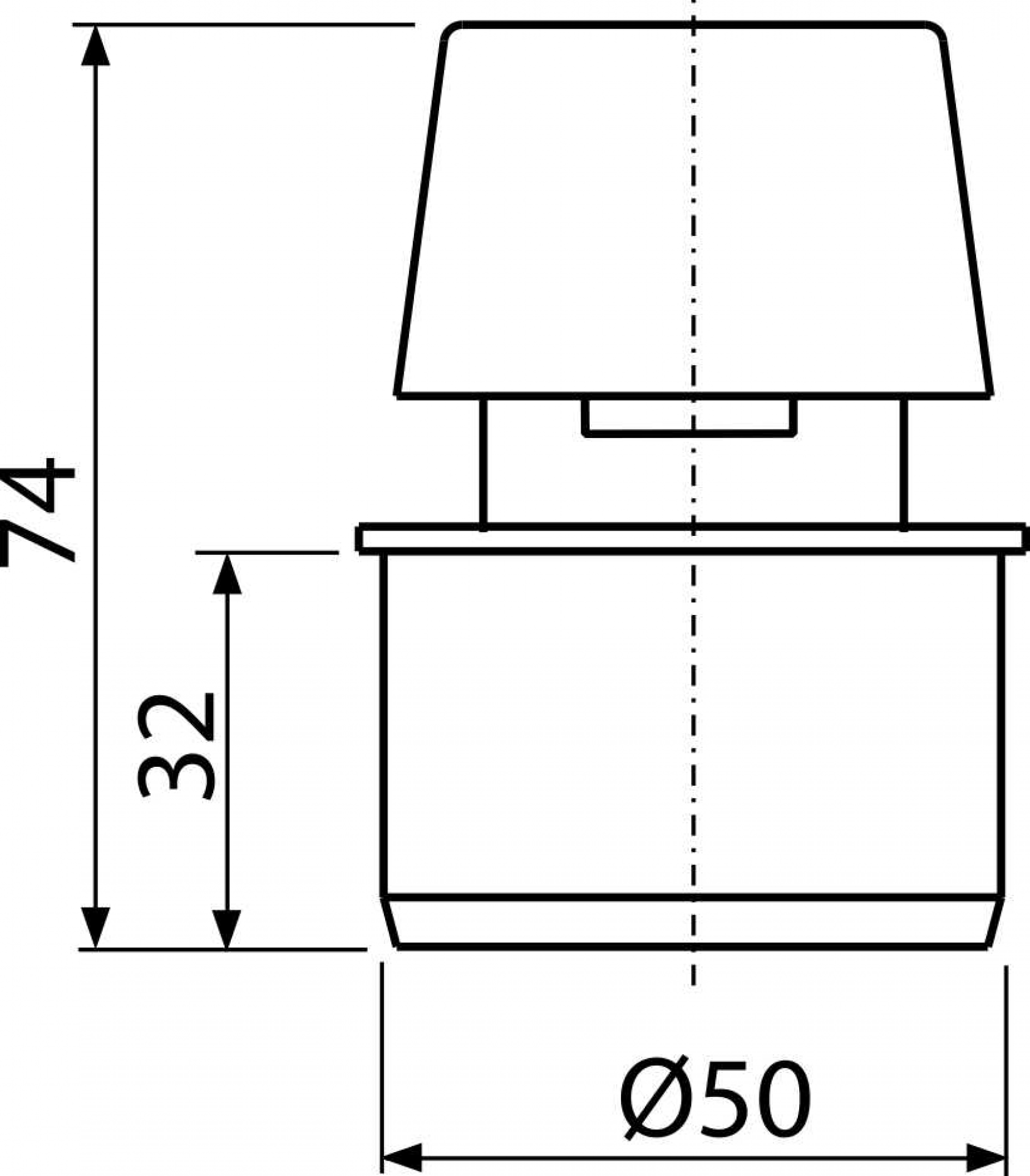

Выпускаются модели вакуумных клапанов с присоединительным диаметром 50 мм и 110 мм. Клапан с меньшим диаметром следует использовать в небольших домах, где установлены 1-2 сантехнических прибора. В зависимости от метода установки канализационный аэратор может быть снабжен внутренним или внешним монтажным элементом. Клапан можно установить непосредственно рядом с сантехническим оборудованием, которое использует и сбрасывает в слив наибольший объем воды. Так решается задача локального выравнивания давления в канализационной трубе.


Вакуумный клапан — это обычная фасонная деталь, поэтому присоединение к трубе чаще всего производится стандартным раструбным способом с использованием резиновых уплотнителей и герметиков.
