Вентиляционная труба для вытяжки в частном доме: Вытяжная труба для вентиляции в частном доме – советы как выбрать

основные свойства и параметры выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:

• долгий срок службы, прочность;
• гладкая поверхность обеспечит хорошую аэродинамику;
• на поверхности нет скопления грязи, пыли, копоти;
• могут выдержать высокие значения температур и давлений;
• стойкие к влиянию агрессивного воздействия.

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.

Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

• ценовая политика: дешевле, чем металлические;
• простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
• ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
• хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
• шумоизоляционные;
• имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
• маленький вес, что дает возможность не так прочно крепить всю систему;
• долгий срок службы.

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Строение вентиляционной сэндвич трубы

Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

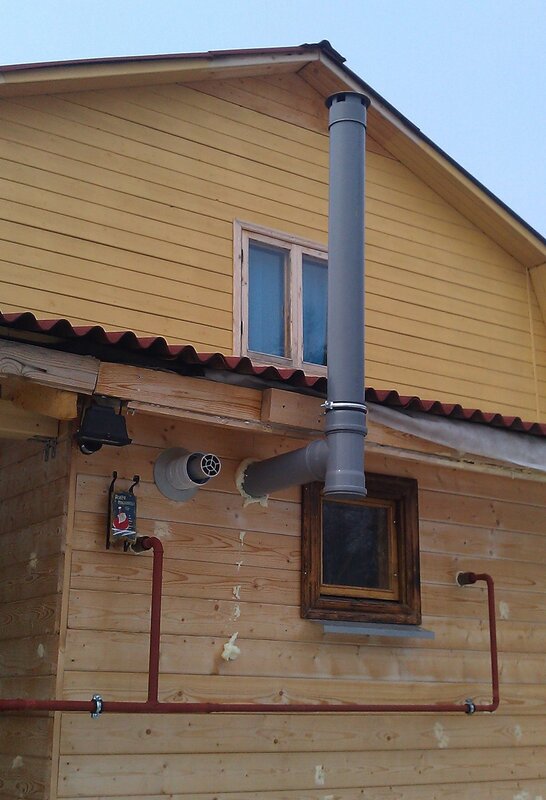

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

Применение гофрированной трубы для вентиляции

Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:

• высокая эластичность и гибкость;
• делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
• прочные;
• простые в использовании, легко монтируются своими руками;
• не требуют специальных приспособлений (переходников, тройников).

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

 S=L/3600V,

с помощью которой легко определяется диаметр.

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

схема и монтаж своими руками

В частном доме вентиляционная система в большинстве случаев оборудуется, исходя из требований проектной документации газового оборудования. Установка вентиляции в здании в большинстве случаев значительно улучшает условия в помещениях и облегчает содержание дома в целом.

При этом затраты на обустройство можно существенно сократить, использовав в качестве вентиляционных каналов пластиковые канализационные трубы.

Сегодня вентиляция из канализационных труб в частном доме — самый рациональный способ оборудования здания эффективной системой циркуляции воздуха.

Можно ли использовать пластиковые канализационные трубы для вентиляции

Идея установки вентиляционной системы в помещениях частного домовладения чаще всего ассоциируется с прокладкой вентиляционных каналов в кирпичной кладке стен или установкой металлических воздуховодов.

И если первый вариант связан с большим объемом строительных работ в период возведения постройки, то установка воздуховодов требует не только меньших трудозатрат, но и количества материалов.

Единственным вопросом при этом, как правило, бывает, можно ли использовать канализационные трубы для вентиляции.

Впрочем, если сравнивать основные особенности и технические характеристики полиэтиленовых или ПВХ-изделий, станет ясно, что они отлично подойдут, чтобы сделать канал воздуховода.

Ведь если смонтированная из них канализация герметична и успешно отводит жидкие стоки, то почему бы не использовать их для… для отвода газа?

Требования к системе вентиляции и трубам для нее

Для системы вентиляции частного дома применяются универсальные требования, которые в равной мере одинаково касаются любых материалов, из которых будут монтироваться все участки.

Так, вентиляция из канализационных пластиковых труб должна обеспечивать прокачку следующего объема отработанного воздуха:

• для жилой комнаты площадью до 20 кв. метров – 3 куб. метра/час на человека;
• жилые помещения свыше 30 кв. метров – объем воздуха не менее 30 куб. метров/час на человека;
• для кухни с электрической плитой – не менее 100 куб. метров;
• для помещения с газовым котлом или колонкой – 140 куб. метров;
• в ванной и туалете объем воздуха должен быть не менее 110 метров.

Такие параметры для расчета вентиляции в частном доме из пластиковых труб действительны для естественной циркуляции воздуха.

Для использования принудительной системы расчеты проводятся с учетом производительности вентиляторов и другого оборудования.

Кроме этого, при использовании пластиковых канализационных труб обязательно учитывается:

• прочность всех элементов;
• совместимость с вентиляторами и другими элементами вентиляционного оборудования;
• герметичность соединений;
• использование элементов соответствующего диаметра;
• возможность использования крепежных элементов системы воздуховодов;
• в случае необходимости — установка шумо- и теплоизоляции;
• совмещение элементов вентиляции с доборными элементами кровли для установки поверх кровельного покрытия.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким.

А вот что касается положительных сторон, то здесь список намного объемнее:

• канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
• огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
• пластиковые конструкции легче, чем металлические;
• большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
• монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
• пластик обладает антибактериальными и антистатическими свойствами;
• пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
• все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
• трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Расчет необходимого диаметра труб и количества материала

Интересная комбинация вентиляционных изделий

Алгоритм проведения расчетов вентиляционной системы из пластиковых канализационных труб состоит из решения двух основных задач – расчета продуктивности вентиляции и общего количества материала для постройки.

На начальном этапе проводится расчет, в котором просчитываются диаметры пластиковых воздуховодов.

Он делается следующим образом:

• вычисляется объем всех помещений дома, при этом во внимание берутся линейные размеры помещений – высота, длина и ширина;
• определяется общее количество воздуха, необходимого для замещения в течение 1 часа в доме, для жилых помещений обычно берется их суммарный объем, для кухни, санузла, бойлерной и котельной применяются установленные нормативы СНиП;
• полученный результат суммируется и округляется в большую сторону;
• определение диаметра вытяжного отверстия и воздуховодов проводится по специальной таблице, учитывающей скорость потока воздуха и объем перемещаемых масс.

Для расчета количества канализационных труб и соединительных элементов составляется схема прокладки трубопроводов. Для прокладки воздуховодов из ПВХ в доме своими руками схема должна учитывать прокладку отдельно линии общей вытяжки и отдельно вытяжку из кухни и котельной.

В расчете учитываются:

• размеры межэтажного перекрытия;
• условия крепления воздуховодов и изгибов;
• количество труб и фитингов определенного диаметра для отдельных веток вентиляции;
• соответствующие по диаметру доборные элементы кровельной конструкции;

При расчете схемы установки канализационных пластиковых труб своими руками рекомендуется максимально уменьшить количество изгибов и поворотов, сделав трассу максимально ровной и легкой для прохождения воздуха.

Для установки канала отвода воздуха из кухни или котельной рекомендуется использовать трубы диаметром 150 или 200 мм. Для вытяжки из ванной и туалета диаметр вытяжки может быть меньшим — от 100 до 150 мм.

А при прокладке вытяжки в жилых помещениях под натяжным потолком или гипсокартонной конструкцией достаточно каналов диаметром 100 мм.

При подборе нужного количества элементов рекомендуется использовать один диаметр труб и фитингов, это позволит в случае необходимости докупить или, наоборот, вернуть лишние элементы в магазин.

Схема и правила монтажа вентиляции из пластиковых канализационных труб

Порядок составления схемы монтажа и последовательность работы по обустройству вентиляции из канализационных труб своими руками в частном доме имеет свои особенности.

Прежде всего определяются места, где будут делаться вытяжные отверстия в стенах, проходы в потолке, как будут соединяться смежные помещения. Для этого лучше заранее сделать детализированный план прокладки магистралей и отводов.

Для кухни, котельной, санузла, ванной и помещения, где располагается баня или сауна, вентканал должен иметь минимальное количество изгибов и ответвлений, вытяжка должна быть вертикальной.

В неотапливаемых помещениях и на чердаке обязательно просчитывается установка дополнительного слоя утеплителя.

А если канал будет прокладываться в непосредственной близости от дымохода, кроме утеплителя, необходимо установить термозащитный экран из негорючего материала.

Эффективность работы вентиляции во многом зависит от того, насколько высоко над кровлей находится наивысшая точка вентканала. Чем выше установлен дефлектор, тем больше будет разница давления, тем лучше будет работать система.

Прокладку рекомендуется начинать с монтажа отдельных каналов с кухни, ванной или санузла. Отверстие в стене рекомендуется делать с таким расчетом, чтобы устанавливаемый соединительный элемент системы мог легко, без задержек устанавливаться на место.

Само отверстие со вставленной канализационной трубой рекомендуется на время зафиксировать ветошью, а после того как она будет выведена наружу, закрепить фиксацию монтажной пеной. На крышу выводится отрезок трубы не меньше чем 0,5 метра.

Такой высоты будет достаточно, чтобы в дальнейшем сделать установку обводов и дефлекторов.

При монтаже на чердаке рекомендуется использовать цельный отрезок трубы. Это, с одной стороны, облегчает монтаж, с другой, обеспечит более легкую чистку и обслуживание ее в дальнейшем.

Для теплоизоляции лучше использовать материалы, не впитывающие влагу, – минеральную вату, полиуретановую или полиэтиленовую изоляцию. Слой изоляции фиксируется пластиковыми хомутами или обвязкой металлической проволоки.

При соединении фитингов и труб места установки резиновых манжет лучше дополнительно герметизировать силиконовым герметиком. Дополнительная изоляция соединений в таком случае не помешает.

Окончательная фиксация к кровельной конструкции или несущим конструкция осуществляется после того, как будет собран весь канал и установлена теплоизоляция.

Для вывода через металлические кровли обычно используются стандартные доборные элементы, входящие в состав элементов для каждого типа металлочерепицы.

Установка запирающих клапанов, вентиляторов и рекуператоров делается до момента окончательной фиксации вентиляционных отверстий. Перед тем как надежно затянуть хомуты и болты крепления, проверяется работоспособность всей системы.

Для снижения уровня шума, так как все-таки по пластиковым каналам при соединении с рекуператором и мощным вентилятором будет передаваться вибрация и шум, в местах соединения устанавливают вставки из гофрированных элементов.

После окончательной фиксации хомутами и монтажной пеной на крыше ставят дефлектор. В качестве экономварианта вместо дефлектора можно установить грибок, он часто используется как заглушка на фановой трубе канализационной системы.

В любом случае над выходом на крышу обязательно нужно установить защитное устройство от попадания вовнутрь вентиляции влаги.

Внутренние вентиляционные отверстия после окончания монтажа маскируют декоративной решеткой с сеткой для защиты от насекомых.

Итоги и выводы

Сегодня, как показывает практика, сделать вентиляцию из канализационных труб в частном доме —  задача вполне выполнимая даже для тех, кто не считает себя строителем.

Обилие конструктивных материалов и удобство монтажа дает возможность собрать любую конфигурацию вытяжки.

Сам процесс проектирования и подготовки обычно занимает гораздо больше времени, чем сборка конструкции на практике. Добиться успеха здесь поможет возможность еще в процессе выбора материала наглядно увидеть, как будут реализовываться отдельные узлы и детали вытяжки.

Каким требованиям должна соответствовать труба для вытяжки

Содержание статьи

Труба для вытяжки может эксплуатироваться в частном доме. В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

• Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
• Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

• Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
• Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
• Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

Установить вытяжки для газовой колонки выгодно по следующим причинам:

• Они способствуют увеличению тяги;
• Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

• Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
• Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
• Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
• Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

• Мощности газовой колонки;
• Объемов отработанного воздуха при максимальной мощности;
• Разницы температуры снаружи и температуры отработанного воздуха;
• Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

Интересное по теме:

Конденсат в вентиляции: причины и устранение проблемы

При неправильном монтаже любого типа вентиляционной системы образуется конденсат в вентиляции в частном доме. Это чревато серьезными последствиями – намоканием стен, сыростью в доме. Через время происходит образование плесневых грибков, что разрушает конструкции, делает поверхности визуально непривлекательными и вредит здоровью людей.

С чем связано появление конденсата

Такая вентиляция однозначно даст не просто конденсат, а будет лить вода

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

• отсутствие теплоизоляции на вентиляционных трубах;
• произведено неправильное утепление труб;
• при монтаже вентиляции были закуплены бракованные материалы;
• плохое утепление пола и стен, наледь;
• возведение дома производилось на влажном фундаменте;
• вода в подвале дома;
• вентиляционные трубы со временем забились мусором;
• неисправности водопровода в доме;
• перепад температуры снаружи и внутри дома;
• неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как и в каком месте правильно утеплять вентканалы

Утепление труб необходимо в месте, где происходит перепад температуры. В частном доме – это следует делать, начиная с потолка последнего этажа через перекрытие и чердак, заканчивая выходом на кровлю. Температура стенки вентканала меняется и образуется конденсат. Эта зона называется – «точка росы», вот ее и следует утеплять.

Важно! Приточная вентиляция требует особого подхода. Чтобы не было конденсата может понадобиться утепление не только труб, но и клапанов (в больших помещениях). Все зависит от длины вентканала и специфики его монтажа.

Слой утеплителя должен быть не менее 100 мм

В любом случае утепление следует начинать с нахождения «точки росы», далее делается экономический расчет, выбирается вид утеплителя. В последнем случае можно выбрать такие материалы:

• пенополистерол;
• минеральная вата;
• пенополипропилен;
• вспененный полиэтилен.

Материалы, которые помогают избежать конденсата в вентиляции, в принципе, недорогие, обладают хорошей теплоизоляцией, а также соответствуют требованиям противопожарной безопасности. При выборе теплоизоляции следует отталкиваться от длины и диаметра вентиляционных каналов.

Изоляция трубы: очередность работа

• Вентиляционная труба насухо вытирается.
• Выбранный утеплитель плотно наматывается на проблемный участок трубы и фиксируется.
• Утеплители, которые по форме напоминают трубу, с одной стороны разрезаются по всей длине.
• Затем следует его надеть так, чтобы все участки плотно прилегали, необходимо добиться полной герметичности.
• Только потом разрезанный шов проклеивается клеем или скотчем.

Важно! Если утеплитель будет прилегать неплотно, то конденсат в трубе вентиляции промочит теплоизоляцию. Это приведет не только к образованию плесени и запаха сырости, но и к ржавчине – вскоре трубу придется менять.

Примеры ошибок утепления

Зимняя конфигурация вентканала

Пример # 1

Ванная комнате без окон, ее размер составляет 2 х 2,5 м. Сделана вентиляция в виде вытяжной трубы из ПВХ с сечением 110 мм. Через деревянное перекрытие вентканал выходит на чердак (протяжностью 2,5 м), а затем на улицу. Причем отрезок трубы вентиляции на чердаке утеплен. Вентруба в ванной с встроенным вентилятором с обратным клапаном. В зимний период начинает капать конденсат в системе вентиляции. Как решить проблему?

Все заключается в неправильном утеплении. Необходимо было правильно рассчитать «точку росы». Даже если труба на чердаке утеплена, в перекрытии она остается открытой, происходит перепад температуры и вследствие этого образуется конденсат. Поэтому рекомендуется, начиная с потолка и заканчивая выходом ее на улицу утеплить с помощью теплоизолирующих материалов. Некоторые хозяева утепляют и уличную часть воздуховодов, что тоже правильно.

Пример #2

В старых постройках, система вентиляции представлена в виде асбестовой трубы, проходящей через чердак на улицу. При минусовых температурах можно обнаружить, что капает из вентиляции, а в некоторых случаях вода стекает ведрами. Многие хозяева задаются вопросом, поможет ли утепление? Ведь все равно холодный воздух остывает и превращается в конденсат.

В частных домах следует, начиная с перекрытия обернуть трубу утеплителем, что бы толщина была 100 мм, на конец вентиляционной трубы следует установить дефлектор. Если дом многоэтажный, то асбестоцементные трубы, как и оцинкованные, имеют пространство между собой, которое не заделано. Поэтому холодный воздух и охлаждает этот участок, образуя конденсат в приточной вентиляции.

Для устранения проблемы необходимо сделать распорки, установить опалубку и залить цементом. Такой метод борьбы с конденсатом, предотвращает попадание холодных ветровых масс в вентиляцию. Воздуховоды в таких домах находятся в кирпичной трубе, необходимо исследовать ее. При необходимости воспользоваться раствором, чтобы заделать щели между кирпичами. Далее следует с помощью утеплителя обернуть воздуховод. Такие нехитрые методы помогают устранить конденсат в вентиляции.

Другие методы устранения конденсата

Правильная организация отвода конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Важно! При минусовых температурах, конденсат в трубке может замерзнуть, поэтому такой метод можно считать временным, не решающим проблему.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м. ), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Отводить влагу из вентиляции можно через трубку, направив в нужном направлении

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Навигация по записям

Пластиковые вентиляционные трубы: для вытяжки, размеры

Вентиляционная система – обязательный элемент в любом частном доме или же квартире. Благодаря работе вытяжки в квартиру поступает свежий воздух и не скапливаются неприятные запахи. Если раньше повсеместно вентиляционные трубы изготавливались из металла, то сейчас наступила эра пластика. Пластиковые трубы для вентиляции более надежны и долговечны в использовании, чем металлические аналоги. Установка таких изделий менее трудоемка и будет стоить существенно меньше.

Вентиляционная система из пластиковых труб

Наиболее распространенное сечение – 150 мм. Пластиковые трубы оказались востребованы не только в частном доме и офисных помещениях, но и в промышленности. Главным образом на это повлияла возможность их установки в труднодоступных местах.

Cодержание статьи

Разновидности пластиковых труб

По типу сечения пластиковые трубы для вытяжки в доме делятся на прямоугольные и круглые. Прямоугольные трубы имеют преимущество перед круглыми аналогами в простоте монтажа и выводе на крышу. Но если воздуховод будет предназначен для вытяжки на кухне, то лучше выбрать трубу 150 мм круглого сечения. Воздух на кухне зачастую насыщен частицами жира, которые могут оседать на стенках. Прямоугольные изделия чаще забиваются и подлежат регулярной чистке.

По материалу изделия различают такие виды труб:

• пропиленовые. Обладают наивысшей стойкостью к агрессивным веществам среди пластиковых труб, также у них высокая прочность, что позволяет им прослужить более 25 лет;
• поливинилхлоридные (ПВХ). Изделия из ПВХ очень легкие, устойчивы к ультрафиолетовым лучам, а главное – полностью герметичны;
• полиуретановые. Так же как и ПВХ, легко устанавливаются в труднодоступных местах, обладают химической стойкостью и медленно износятся.

Виды пластиковых труб для вентиляции

Все перечисленные материалы экологически безопасны как для человека, так и для окружающей среды. Но есть некоторые ограничения для использования в помещениях с высокой температурой. В банях, саунах – монтируют преимущественно трубопровод ПВХ 150 мм.

В отличии от остальных пластиков, ПВХ не испытывает деформации при резком повышении температур. Сегодня пластиковую вентиляцию можно увидеть как в частном доме, так и в торговых центрах, фитнес-залах, кафе и других помещениях.

Почему в вентиляции используют пластиковые трубы?

Бесспорно, главными преимуществами пластиковой системы вытяжки является её прочность, конструктивная простота, удобность в транспортировке и возможность собрать своими руками. Особенно это касается изделий 150 мм, выполненных из ПВХ.

Полный список преимуществ:

• пожалуй, главным свойством пластика является его полная невосприимчивость к процессам коррозии. С введением пластиковых систем проектировщику не нужно беспокоиться о том, как защитить уязвимые трубы от влияния влаги;
• пластик стоит несравнимо дешевле, нежели металлический трубопровод, учитывая постоянно повышающуюся цену на металл;
• монтаж пластиковых труб не требует специальных инструментов для обработки металла и может быть выполнен своими руками без привлечения специалистов;
• пластик не обладает статикой, что исключает притягивание к его стенкам частиц пыли;
• имеют эстетичный вид и могут варьироваться по цветовой расцветке. Так вы сможете подобрать трубы под индивидуальные особенности своего интерьера;
• не нуждается в специальном уходе, легко моется и очищается.

Недостатки:

• огнестойкость пластика очень низка, и потому трубы ПВХ нельзя устанавливать в пожароопасных местах, где возможен контакт с открытым огнем. Из-за этого полимеры плавятся без возможности восстановления;
• не так прочны, как изделия, изготовленные из алюминия.

Условия применения пластиковых труб

Вентиляция из пластиковых труб может использоваться в зданиях со сложными архитектурными особенностями, но для такого применения будет необходим точный расчет и подгонка под заданные размеры. Для помещений с большими объемами циркуляции воздуха целесообразно использовать трубы большого сечения, тогда как для обычных жилых помещений, частного дома, подойдут изделия диаметром 100 мм, 150 мм.

Пластиковые трубы используют в условиях естественной, нагнетательной и всасывающей вентиляции. Учитывается повышенная герметичность установок, потому допускается использование менее мощных и, соответственно, более дешевых вентиляторов. В них отсутствует возможность потери воздуха, а также «подсосы». Гладкие стенки изделий способствуют снижению уровня шума, что положительно сказывается на комфорте труда.

Пластик не используется в помещениях, где температура превышает 90 градусов. В таких случаях применяется инженерная система, при которой вентиляция устанавливается за пределами помещения.

Для монтажа пластиковой вентиляции обязательно понадобятся:

• прямоугольные муфты, играющие роль соединителей;
• редукторы, выступающие как аналоги переходников;
• вертикальные колена;
• решетки со встроенным обратным клапаном, их функция – забор воздуха;
• переходники для изменения круглого сечения на прямоугольное;
• соединители, имеющие обратный клапан, в основном применяются в нагнетательных и всасывающих системах;
• прямоугольные тройники, которые заменяют круглые фитинги.

Элементы вентиляционной системы

Кроме этого, рекомендуется приобрести специальный герметик, для обеспечения плотной стыковки всех швов и соединений в вентиляционной установке. Соединения производятся вручную, уменьшая время и затраты на выполнение работ в доме. Эксплуатация и техобслуживание отличается простотой, ремонтные работы можно проводить своими руками, а межремонтный период увеличен.

Выбор по диаметру

Монтаж любого устройства начинается с проекта, и вентиляционные системы – не исключение. Обязательно должны быть учтены тип помещения, в котором будет производиться монтаж, его особенности, а также мощность устанавливаемой вытяжки.

При установке вытяжки в частном доме, прежде всего нужно определиться с типом и диаметром вентиляционной трубы. Диаметр – наиболее важный элемент трубы, он не должен быть меньше, чем выходное отверстие. Если эти размеры не соблюдены, то вероятно увеличение нагрузки на рабочий мотор, следствием чего будет повышение уровня шума от работы вентиляции.

Оптимальная площадь сечения рассчитывается по формуле: S = 0.9L, где S – площадь сечения; L – скорость воздуха.

Чем длиннее будет воздуховод, тем пропорционально меньше будет эффективность работы вытяжки в доме. Повороты на 90 градусов уменьшают производительность системы на 10%. Нельзя допускать поворота больше чем на 90 градусов, в таком случае отток воздуха будет неправильный.

Чтобы воздух, уже отработанный вентиляцией, не попадал обратно в систему, следует установить обратные клапаны. В идеале, производительность не будет снижаться, если установить трубу длиной не более 3 метров, с круглым сечением и диаметром 150 мм. Вентиляционные системы в частном доме, расположенные на крыше, необходимо изолировать от возможных осадков.

Вентиляция в доме, пластиковые воздуховоды – установка и монтаж (видео)

Установка труб в систему вентиляции

Монтаж пластиковых труб происходит по следующим этапам:

1. Закупаются материалы, проводится расчет и планирование проекта.
2. На противоположных стенах вырезается по отверстию. Позже через них будет проведена труба 150 мм для вытяжки.
3. Воздуховод крепится к поверхности при помощи обхватывающих хомутов и кронштейнов.
4. Устанавливают саму вытяжку, оснащенную обратным клапаном и вентилятором.
5. К непосредственно вытяжке проводят пластиковую трубу.
6. К устройству, которое вбирает воздух, последовательно подсоединяют фильтр, калорифер, кондиционер.
7. Воздуховод соединяется в единую систему с устройством ввода.
8. По желанию устанавливается дополнительная шумоизоляция.

Детали соединяются при помощи фитингов, укрепляются герметиком. Важно предварительно подобрать все нужные для сборки системы фитинги. Сложные конструкции рекомендуется предварительно собрать на полу.

На крыше здания целесообразно установить “грибок”, предупреждающий попадание влаги в систему и регулирующий циркуляцию воздуха. Собрать систему вентиляции своими руками не составит большого труда, если ответственно соблюдать последовательность технологии.

Вентиляционный канал в частном доме, его значение

Вентиляционный канал в частном доме − почему он жизненно необходим?

Огромные темпы строительства частных домов, которые наблюдаются по всей стране, все же внушают некоторые сомнения в качественном строительстве. Под этим подразумевается, что в непрекращающейся гонке на лучшие и дорогие пластиковые окна, элитные двери, строители могут не учесть такую на первый взгляд не столь важную деталь, как вентиляционные каналы в частном доме.

Многие лишь отмахнутся и будут убеждать, что в доме хватит вентиляционных каналов в санузле и на кухне. Но это глубокое заблуждение в дальнейшем может привести к проблемам со здоровьем, ведь недостаток свежего воздуха в комнатах очень быстро возникнет из-за хорошей герметизации пластиковых окон и плотно закрывающихся дверей. Про кладку вентиляционных каналов необходимо задуматься еще на этапе планирования строительства частного дома и предусмотреть вентиляционную систему по всему дому. Особого труда и навыков не требуется для такого строительства.

Основные элементы вентиляционных каналов в доме

В капитальных стенах дома толщиной не меньше 380 мм проводится кладка вентиляционных каналов из кирпича. При этом сечение канала составляет 130 х 130 мм. Под потолком располагается входное отверстие канала. Наилучшим вариантом вентиляции, будет размещение ее в центральной стене дома, а уже оттуда проводится разводка ответвлений из пластиковых труб диаметром не больше 120 мм по всем помещениям. Вентиляционная система не должна иметь большого количества горизонтальных ответвлений, они очень сильно уменьшают тягу, от этого снижается эффективность всей системы вентиляции. Одна общая труба соединяет в себе каналы из отдельных помещений, и все вместе выводится наружу.

Главные характеристики вытяжной трубы:

1. Толщина стенки вытяжной трубы должна быть не меньше 2,5 кирпича. Меньшая толщина стенок приведет к быстрому охлаждению вентиляционного канала в зимнее время. Холодный будет быстро попадать внутрь канала и опускаться вниз, вместо того чтобы выводиться по нему наружу.
2. Высота трубы должна быть выше конька дома. На поверхности крыши будут образовываться завихрения воздуха, если высота канала будет ниже конька. Необходимый расчет высоты проводится путем прокладывания прямой от конька по направлению к трубе, по горизонтальной линии и под углом в 10 градусов. Вентиляционная труба не должна быть ниже полученной прямой.
3. Строительство вентиляционного канала для отопительного котла или камина предусматривает заделку всех щелей кладочным раствором, а сам канал должен иметь размеры 130 х 20 мм.

Особое внимание необходимо обратить на нормальную работу вентиляционной системы камина или печи, чтобы происходил процесс полного сгорания древесины, и удалялись остатки продуктов сгорания. Для того чтобы древесина сгорела полностью, должен быть достаточный доступ кислорода, без этого топливо не сгорит и выделится угарный газ, который скопится в помещении. Для обеспечения достаточной тяги в вентиляционном канале, необходимо подвести трубу под полом к камину или печи.

Дополнительным элементом, обеспечивающим приток свежего воздуха в помещение, служит вытяжка. Владельцы кухонных плит массово устанавливают вытяжку, наивно полагая, что так обеспечивают дополнительную приточную вентиляцию воздуха. Они ошибочно заводят воздуховод от нее в вентиляционное отверстие на кухне и закрывают его. Когда вытяжка начинает работать, она удаляет весь воздух вокруг себя, начинается процесс движения воздушных потоков.

Но это не значит что, удалив 1000 м³ вокруг себя, вытяжка закачает такое же количество свежего воздуха. Наоборот, разницу в образовавшемся воздушном пространстве очень быстро заполнит воздух из других помещений. В многоэтажных и частных домах предусмотрено сечение вентиляционного канала 130 х 130 мм.

Поэтому вентиляционный канал для вытяжки диаметром 140 мм, после принудительного присоединения к нему вытяжки, работает максимально неэффективно. На такой мизерный эффект вентиляции воздуха, не повлияет покупка более мощной кухонной вытяжки. Из-за маленького диаметра сечения канала, вытяжка будет просто сама себя душить.

Вентиляционный канал

Среди множества рекламных предложений, которые предлагают воспользоваться принудительной приточной вентиляцией, самым популярным является вариант установки вентилятора. Казалось бы, нет ничего проще – вентиляторы для вытяжки канальные, после их установки обеспечат закачивание очищенного воздуха. Комната наполнится очищенным с помощью фильтра кислородом, а при необходимости даже нагреется. Не стоит забывать, что после нескольких циклов работы вентилятора, на его фильтры осядут всевозможные микробы, грязь, а после включения вентилятора весь рассадник бактерий вместе со спорами попадет в жилой дом. Чтобы этого избежать, необходимо систематически, а не 1 раз в полгода, менять фильтры.

Основные правила для устройства и эксплуатации вентиляционных каналов в частном доме

Первое правило грамотной вентиляции в частном доме – предусмотреть наличие всех каналов еще на этапе проектирования дома.

• Канальная вентиляция на кухне должна быть комбинированной системы — естественной и принудительной. В качестве принудительной вентиляции будет служить кухонная вытяжка, которая будет строго соответствовать ширине плиты, допускается небольшое увеличение по ширине, и устанавливаться над ней на расстоянии 0,75 м к газовому нагревательному прибору и 0,65 м к электрической плите. Естественной вентиляцией будет служить вентиляционный канал.
• Вентиляционные каналы в частном доме обязательны во всех жилых помещениях, особенно если в наличии металлопластиковые окна.
• Устройство принудительной вентиляции, которое будет включаться при загорании света, в санузле.
• Без применения фильтров обеспечить зазоры в металлопластиковых окнах и наличие каналов под подоконником.

Обязательным безопасным условием пользования вентиляцией в частном доме является своевременная прочистка вентиляционных каналов. Для этого устраивается специальный карман для чистки с глубиной не меньше 0,25 м. В нем будет скапливаться сажа и остатки золы. Такой карман надо расположить в стене дымовых труб, ниже того места, где присоединяется труба из стали или ниже места подключения камина.

При установке асбестоцементных труб, необходимо предусмотреть оцинкованные листки для чистки. В месте скопления отходов переработки сгорания топлива, устраиваются отверстия для прочистки вместе с закрывающими их дверками. Они располагаются в нижней части дымохода и заделываются уложенным на глиняный раствор кирпичом на ребро. Такое устройство кармана обеспечит функциональную эксплуатацию дымового канала.

Даже если произойдет выпадение кирпича, он упадет в нижнюю часть вентиляционного канала и не закроет подключение. Все отходы работы дымохода, раскрошившийся кирпич скапливаются в кармане для чистки. Поэтому так важна чистка дымоходов и вентиляционных каналов, ведь большинство случаев отравления угарным газом в жилых помещениях происходило именно из-за попадания мусора в вентиляцию и несвоевременной очистки кармана.

Предъявляемые требования к вентиляционным каналам очень высокие. Ведь они несут ответственность за жизнь и здоровье живущих в доме людей. На качественную работу вентиляции влияет размер вентиляционного канала. В комнате дома с высотой потолка 2,7 м нижнее отверстие канала должно находиться на расстоянии не больше 0,5 м от потолка и не меньше 1,8 м от пола.

Обязательно устанавливается вентиляционная решетка с размеров 150 х 150 мм на входном отверстии. Если на кровле дома уже есть дымовой канал, тогда вентиляционный располагается на одном уровне с ним. При выполнении вентиляционного канала в кирпичной кладке, размер сечения должен быть равен 140 х 140 мм или больше, то есть 0,5 х 0,5 кирпича, с диаметром не меньше 0,15 м. В течение одного часа вентиляционный канал должен обеспечить троекратный обмен воздуха.

В частных домах предусмотрено отопительное оборудование, которое в обязательном порядке должно иметь вентиляционные каналы. Если дом старый, но в нем остался дымоход от неработающей печи, его можно использовать под вентиляционный канал. Если место установки отопительного оборудования не совпадает с местом расположения канала, вытяжку воздуха осуществят вентиляционные каналы из оцинковки. Они удобны в применении и с достаточно невысокой стоимостью.

Какой должна быть вентиляция в частном доме видео

Читайте также: Кто сказал, что на здоровье нельзя экономить? Выгодная установка вентиляции

Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет.

В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1. Санузла (ванной, туалетной комнаты) – актуально для любого дома;
2.  Кухни – актуально для домов с газовой плитой;
3.  Кухонного зонта (над плитой) – актуально для любого дома;
4.  Котельной – строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;
5.  Дымохода котла  – актуально для любого дома.

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может. Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.

Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

Воздуховод (первый размер) идет внутри шахты (второй размер)
Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы.  Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м³/ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.
Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется.  Подробно про размеры шахт, и приточное отверстие я рассказываю в этой статье — Требования к котельной в частном доме. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

• для маленьких котлов (в коттеджах до 400м²) – вытяжная шахта круглая Ø200 (отв.Ø250)
• для крупных котлов (коттеджи более 400 м²) – вытяжная шахта Ø250 (отв. Ø315)
• воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
• бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см. выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть  не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются  настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты  в помещениях подойдет гипсокартон в 2 слоя.
Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла)
Но если  вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Если у Вас остались вопросы, вы хотите познакомиться или заказать у меня проектирование, звоните +7-963-729-71-20 или пишите на почту [email protected]. На странице Услуги есть калькулятор актуальных цен, и вы можете уточнить цену за интересующий вас раздел проектирования.

Вам может быть интересно:

2017-2021 Блог инженера-проектировщика Алексея Гольцова.

Копирование материалов сайта возможно только с указанием ссылки на первоисточник.

×

Спасибо за обращение!
Ваш запрос отправлен.
Ожидайте ответ на указанный вами электронный адрес.

×

Условия выезда на объект

По Москве и Московской области — бесплатно

Для проектирования новых объектов

Условия работы: я бесплатно выезжаю на объект после согласования стоимости проектирования. Проект обязательно потребуется для монтажа новой системы. Чтобы уточнить стоимость проектных работ, вышлите мне планировки здания и краткое задание [email protected].

Для модернизации существующей системы.

Условия работы: если Ваш объект уже построен, но инженерные системы работают плохо, я смогу приехать к Вам, найти проблему и её устранить.

Без проекта гарантировать работу системы Вам никто не сможет. Поэтому даже для простой модернизации нужно выполнить перерасчет, проект и точный подбор оборудования и материалов.

Я не делаю проект, который Вы не сможете реализовать, поэтому выезжаю на объект только после согласования примерной стоимости модернизации системы «под ключ».
Чтобы уточнить стоимость, вышлите мне планировки здания и краткое описание проблемы на электронный адрес.

Для решения технических проблем. (Бесплатно)

Условия работы: есть проблемы, которые можно решить без выездов, расчетов и проектирования. Для этого позвоните или напишите мне на WhatsApp, объясните задачу, я постараюсь помочь Вам и подсказать решение.

Если мы поймем, что систему нужно модернизировать, я приеду к Вам на объект после согласования примерной стоимости модернизации «под ключ».

В другие регионы России и страны ЕС

Условия работы

Условия работы: выполняю проекты по всей России и в странах ЕС. Мне не требуется присутствие на объекте, если Вы сможете предоставить фото и видео. Я запрошу дополнительные видео, если мне что-то будет непонятно и согласую с Вами промежуточные проектные решения. На качестве проекта такой подход не скажется, а наоборот поможет вдумчиво изучить информацию.

За последние месяцы так работали:
— о. Кипр, г. Лимассол (бассейн 350 м2)
— Хельсинки, Эту-Тёёлё, Мусеокату ( Кафе 200 м2)
— Саратовская область г. Балашов (Дом 550 м2)
— Сыктывкар, ул. Береговая (Ресторан ЕлЯты 350 м2)
— г. Казань, ул. Павлюхина (ресторан 200 м2)
— Иркутская область, г. Тайшет (Спортивный комплекс с бассейном 500 м2)

Первый объект без выезда я выполнил в 2010 году — ресторан 600 м2 в г. Норильск. Системы построены, ресторан работает более 10 лет.

Для объектов свыше 1000м2 — выезд на объект включаем в стоимость проектирования.

×

Оставьте Ваш отзыв

Кто Вы?

Постоянный партнерЧастный заказчик

Укажите кто Вы

Ваш отзыв

Напишите Ваш отзыв

Нажимая на кнопку, вы даете согласие
на обработку своих персональных данных.

Отправить

Опасна ли эта установка вентиляции газовой плиты?

Я бы сказал, что это очень опасно. Запрещение внешней вентиляции для любых топливных приборов в вашем доме противоречит нормам США и Канады; это ваша печь, HWH и плита / духовка, при условии, что все это ПГ или пропан. Приемлемо иметь вытяжку «только с фильтром» для вашей плиты, если она полностью электрическая (что, кстати, относится к каждой квартире, которую я когда-либо снимал; газовые приборы могут быть дешевле по счетам за коммунальные услуги в США, но газовая плита — огромная опасность пожара и общая ответственность любого домовладельца).

Код введен по очень уважительной причине; не только неэффективное сжигание ископаемого топлива может производить окись углерода и дым (оба из которых продолжают вызывать повреждения еще долго после того, как вы попали на свежий воздух), но даже когда эти виды топлива горят идеально, они удаляют кислород из воздуха и заменяют его CO2. . CO2 сам по себе не токсичен, как CO и сажистый дым; как только вы выйдете на свежий воздух, симптомы удушья CO2 начинают исчезать, а отравление сажей и CO («вдыхание дыма») может убить вас через несколько часов после выхода на свежий воздух.Однако потребление кислорода и производство СО2 в помещении с недостаточной вентиляцией — это двойной удар для любого, кто находится в том же помещении; кислород потребляется, поэтому его меньше даже в верхних слоях воздуха в комнате, и по мере накопления СО2 он оседает вниз в «одеяле», выталкивая кислород вверх к потолку и от вас.

По мере роста уровня CO2 естественные рефлексы «вдох / выдох» вашего тела выходят из строя в состоянии ловушки-22, которое называется гиперкапния; ваше естественное дыхание в атмосфере с высоким содержанием CO2 на самом деле увеличивает уровень CO2 в крови, но единственное, что ваше тело может сделать для снижения уровня CO2, — это дышать.Итак, у вас начинается гипервентиляция, что только усугубляет проблему. Если вы потеряете сознание из-за недостатка кислорода, вы не проснетесь, если кто-то другой не вытащит вас из комнаты или не проветрит через нее свежий воздух.

У вашего арендодателя незаконное жилье. Однако он может этого не знать, так что сначала будьте милы. Следуйте стандартной процедуре для запросов на техническое обслуживание и попросите арендодателя установить надлежащую внешнюю вентиляционную линию для этого вытяжного шкафа. Если он откажется или будет тянуть ногу, вы можете позвонить в городскую службу соблюдения Кодекса или федерального представителя HUD (жилищное и городское развитие), и они заставят арендодателя подчиниться.В зависимости от условий вашего контракта, арендодатель может дать вам бесплатно, не дожив до его конца, а это означает, что вы можете бесплатно разорвать договор аренды, если это происходит в течение некоторого времени с ведома арендодателя и в действии.

Поймите, что самый дешевый способ для вашего арендодателя решить проблему с арендаторами, все еще занимающими квартиры, вполне может заключаться в перекрытии подачи газа и замене всех газовых варочных панелей на самые дешевые электрические устройства, которые он может найти. Если это была причина, по которой вы переехали, и вы не получаете «освобождения» от этого фиаско, вы можете застрять в POS со спиральной катушкой.

Требуется ли вытяжка по нормам?

Вытяжки служат для самых разных целей. Домовладельцы используют их для выпуска жира и дыма из кухни; фабрики и склады используют их для выпуска химикатов и потенциально опасных материалов из рабочих мест или складских помещений; рестораны используют их для удаления густого жира и дыма из коммерческих кухонь. Это всего лишь несколько примеров их многочисленных функций.

Международный совет по кодам определяет правила и положения для вытяжек.С 2018 года они публикуют пересмотренные руководства каждые три года с обновленными требованиями к вентиляции для коммерческих и жилых помещений.

Помимо требований Международного кодекса, в вашем регионе могут быть свои собственные коды с особыми правилами. Свяжитесь с местными властями, чтобы обсудить эти требования.

В Международном механическом кодексе 2018 года говорится о требованиях к вытяжке:

«Выхлопная система должна предоставляться, обслуживаться и эксплуатироваться в соответствии с требованиями данного раздела и для всех занятых зон, где машины, чаны, резервуары, печи, кузницы, саламандры и другие приспособления, оборудование и процессы в таких областях производят или выбрасывают пыль или частицы, достаточно легкие, чтобы парить в воздухе, или выделять тепло, запахи, пары, брызги, газ или дым в таких количествах, чтобы вызывать раздражение или наносит вред здоровью или безопасности.”

Другими словами, везде, где уровень дыма опасен для вашего здоровья, требуется выхлопная система. Эти зоны включают, помимо прочего, аппаратные на заводах, комнаты химчистки, коммерческие кухни, зоны раздачи топлива, особенно для самолетов, и многое другое.

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются. Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь здесь .К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

Код требует, чтобы воздух добавлялся для вытяжек более 400 кубических футов в минуту, но это во многом будет зависеть от вашего стиля приготовления пищи и размера вашей кухни. Если вы включаете вытяжку на высокий уровень CFM на длительные периоды времени — или если у вас небольшая кухня — вам обязательно стоит подумать о системе подпиточного воздуха.

В ресторанах требуются вытяжные колпаки. Это то, что гласит Механический кодекс ICC:

«Вытяжки типа I должны устанавливаться там, где кухонные приборы выделяют жир или дым в результате процесса приготовления пищи».

Коммерческие вытяжные шкафы требуют подпиточного воздуха и системы пожаротушения для обеспечения их безопасного использования.

Помимо этих требований, в нормативных положениях указаны типы фильтров, желобов или лотков, материал вытяжного колпака, соединения воздуховод-вытяжной шкаф, отверстия для воздуховодов и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, тогда как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым. Вытяжка над грилем из нержавеющей стали, газовая плита или на кухне ресторана — вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к Типу I.

Требуется ли вытяжка для электрической плиты?

Вытяжка требуется для электрической плиты, если плита производит менее 5 микрограммов смазки при испытании на 500 кубических футов в минуту. Это конкретное требование более актуально для электрических плит на коммерческих кухнях. Вы действительно не сможете проверить это на своей кухне. Итак, мы рекомендуем установить вентилятор типа I над вашей электрической плитой, чтобы гарантировать удаление всех нежелательных загрязнений с вашей кухни. Это сохранит воздух чистым и свежим.

В среднем электрические плиты производят меньше тепла, жира и дыма, чем газовые плиты. Таким образом, вам не понадобится вытяжка, которая перемещает столько кубических футов в минуту, сколько газовая плита.

Какие коды существуют для вытяжек?

Коды введены для того, чтобы потенциально опасные загрязнители не попадали в ваш дом и чтобы все оставались здоровыми. В них указано: 1) требуется ли вытяжка на вашей кухне или в помещении и 2) ее особые требования (CFM, материал, тип фильтров и т. Д.)). Если прибор производит слишком много загрязняющих веществ в данном районе, может потребоваться вытяжка, в зависимости от строительных норм и правил вашего района.

Что я могу использовать, если у меня нет вытяжки?

Если у вас нет вытяжки, следующий лучший вариант — вытяжка для микроволновой печи. Но они намного менее мощные, чем вытяжки, поэтому мы не рекомендуем их. Вы можете приобрести вытяжку профессионального качества, которая прослужит вам долгие годы, нажав на баннер ниже.

Требуется ли вытяжка согласно нормам Онтарио?

Коммерческие вытяжки требуются в Онтарио вместе с системами пожаротушения.Для всех вытяжек воздуховоды должны быть независимой системой, изготавливаться из прочного коррозионно-стойкого материала и иметь надлежащие опоры для увеличения срока службы. Вытяжка должна быть оснащена жироулавливающими фильтрами.

Вытяжки для жилых помещений не требуются для одноэтажных домов. Для многоэтажных домов или больших жилых районов необходимо проконсультироваться с архитектором, чтобы определить, требуется ли вентиляция.

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Вирджиния соблюдает требования, изложенные в IMC, который требует вытяжек для коммерческих помещений.В жилых помещениях они не требуются, но воздуховоды должны быть из нержавеющей стали, меди, алюминия или гальванизированной нержавеющей стали.

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам штата Техас?

Техас также соблюдает правила IMC, поэтому в коммерческой среде требуется вытяжка. Кроме того, воздух не может попадать «на чердак, под потолок, в вентиляционное отверстие или в подползти». Он должен выходить наружу. Однако бесканальные модели разрешены как исключение из этого правила.

Кухни должны вентилироваться с минимальным постоянным потоком воздуха 25 куб. Футов в минуту или прерывистым воздухом 100 кубических футов в минуту. Это настолько мало CFM, что вам не нужна вытяжка, чтобы достичь этого порога. Фактически, бытовые вытяжные вентиляторы могут достигать производительности до 2000 кубических футов в минуту.

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по законам Флориды?

Требования Флориды такие же, как и в Техасе, где в коммерческих помещениях требуются вытяжные шкафы с вытяжкой. Вытяжки без воздуховодов разрешены в жилых помещениях, где требуется не менее 25 кубических футов воздуха в минуту.

Подробнее о требованиях кодекса Флориды можно узнать здесь.

Требуется ли вытяжка по законам Калифорнии?

В Калифорнии требуются вытяжные шкафы, производящие 100 кубических футов в минуту или более с перерывами или производящие 5 воздухообмена за один час.

Это требуется во всех жилых районах, реконструированных домах или на территориях площадью 1000 квадратных футов или больше.

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по нормам штата Массачусетс?

Массачусетс также требует вытяжку, которая производит не менее 100 кубических футов в минуту с перерывами или 25 кубов в минуту непрерывно.Опять же, вы можете достичь такой мощности без вытяжного кожуха — важно, чтобы ваше пространство хорошо вентилировалось.

В Массачусетсе, Техасе, Флориде и Вирджинии вытяжка должна быть установлена ​​на расстоянии не менее 24 дюймов от варочной панели. Мы рекомендуем устанавливать его на расстоянии от 28 до 36 дюймов для максимальной эффективности.

Подробнее см. В этом документе.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим из требований Массачусетса, Калифорнии, Флориды и Техаса.Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Резюме

Во многих штатах есть аналогичные требования к вентиляции. Наиболее важные вещи, о которых следует помнить, — это высота установки и избегать попадания вентиляции на чердак или балки потолка.

В большинстве штатов не требуется конкретно вытяжка для плиты, но они хотят обеспечить достаточную вентиляцию вашего дома с помощью какого-либо вентилятора.

Коммерческие вытяжные вентиляционные колпаки, с другой стороны, должны соответствовать более строгим правилам, следовать инструкциям, изложенным Underwriters Laboratories, и устанавливать защитное оборудование, такое как системы пожаротушения.

Местный кодекс имеет приоритет над международным, поскольку ваш регион может свободно регулировать вентиляцию в пределах своего штата, тогда как международные требования должны быть более стандартизованными.

Итак, не забудьте связаться с местными властями и спросить о вытяжках, прежде чем приступить к установке.

Вытяжные вентиляторы становятся все более популярными из-за недавних исследований, указывающих на их потенциальный вред. Мы настоятельно рекомендуем продумать свои кулинарные привычки и поведение на кухне, чтобы определить, нужен ли он вам.Также учитывайте размер вашей кухни. Международный механический кодекс рассчитывает CFM на основе площади помещения в квадратных футах.

Для получения дополнительной информации о CFM, ознакомьтесь с нашей исчерпывающей статьей о том, как определить CFM вашей вытяжки.

Даже если вы мало готовите, мы рекомендуем приобрести какую-нибудь вытяжную систему. Он удалит все загрязнения, поднимающиеся с поверхности для приготовления пищи, и даст вам душевное спокойствие во время приготовления. Это невероятно удобно для людей с уже существующими заболеваниями, такими как астма, или другими респираторными заболеваниями.

Мы надеемся, что эта статья о строительных нормах и правилах вентиляции была полезной. Эти коды охватывают вентиляцию газовой плиты, вентиляцию электрической плиты и все, что между ними.

Мы выделили некоторые из наиболее важных требований к вентиляции для некоторых штатов, а также на международном уровне, но эта статья не является исчерпывающей. Для получения полной информации, пожалуйста, обратитесь к подробным отчетам, указанным в статье.

Спасибо за чтение!

Статьи по теме

Сколько кубических футов в минуту мне нужно для вытяжки?

Лучшие вытяжки (вытяжки для вашей квартиры)

Руководство по выбору размеров воздуховодов

Требуется ли вытяжка по нормам?

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются.Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь здесь . К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, в то время как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым.Вытяжка над грилем из нержавеющей стали, газовая плита или на кухне ресторана — вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к типу I.

Требуется ли вытяжка для электрической плиты?

Вытяжка требуется для электрической плиты, если плита производит менее 5 микрограммов смазки при испытании на 500 кубических футов в минуту. Это конкретное требование более актуально для электрических плит на коммерческих кухнях.Вы действительно не сможете проверить это на своей кухне. Итак, мы рекомендуем установить вентилятор типа I над вашей электрической плитой, чтобы гарантировать удаление всех нежелательных загрязнений с вашей кухни. Это сохранит воздух чистым и свежим.

Какие коды существуют для вытяжек?

Коды введены для того, чтобы потенциально опасные загрязнители не попадали в ваш дом и чтобы все оставались здоровыми. В них указано: 1) требуется ли вытяжка на вашей кухне или в помещении и 2) ее особые требования (CFM, материал, тип фильтров и т. Д.)). Если прибор производит слишком много загрязняющих веществ в данном районе, может потребоваться вытяжка, в зависимости от строительных норм и правил вашего района.

Что я могу использовать, если у меня нет вытяжки?

Если у вас нет вытяжки, следующий лучший вариант — вытяжка для микроволновой печи. Но они намного менее мощные, чем вытяжки, поэтому мы не рекомендуем их. Вы можете приобрести вытяжку профессионального качества, которая прослужит вам долгие годы, нажав на баннер ниже.

Требуется ли вытяжка согласно нормам в Онтарио?

Коммерческие вытяжки требуются в Онтарио вместе с системами пожаротушения.Для всех вытяжек воздуховоды должны быть независимой системой, изготавливаться из прочного коррозионно-стойкого материала и иметь надлежащие опоры для увеличения срока службы. Вытяжка должна быть оснащена жироулавливающими фильтрами.

Вытяжки для жилых помещений не требуются для одноэтажных домов. Для многоэтажных домов или больших жилых районов необходимо проконсультироваться с архитектором, чтобы определить, требуется ли вентиляция.

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Вирджиния соблюдает требования, изложенные в IMC, который требует вытяжек для коммерческих помещений.В жилых помещениях они не требуются, но воздуховоды должны быть из нержавеющей стали, меди, алюминия или гальванизированной нержавеющей стали.

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам Техаса?

Техас также соблюдает правила IMC, поэтому в коммерческой среде требуется вытяжка. Кроме того, воздух не может попадать «на чердак, под потолок, в вентиляционное отверстие или в подползти». Он должен выходить наружу. Однако бесканальные модели разрешены как исключение из этого правила.

Кухни должны вентилироваться с минимальным постоянным потоком воздуха 25 куб. Футов в минуту или прерывистым воздухом 100 кубических футов в минуту. Это настолько мало CFM, что вам не нужна вытяжка, чтобы достичь этого порога. Фактически, бытовые вытяжные вентиляторы могут достигать производительности до 2000 кубических футов в минуту.

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по нормам Флориды?

Требования Флориды такие же, как и в Техасе, где в коммерческих помещениях требуются вытяжные шкафы с вытяжкой. Вытяжки без воздуховодов разрешены в жилых помещениях, где требуется не менее 25 кубических футов воздуха в минуту.

Подробнее о требованиях кодекса Флориды можно узнать здесь.

Требуется ли вытяжка по законам Калифорнии?

В Калифорнии требуются вытяжные шкафы, которые производят 100 кубических футов в минуту или более с перерывами или производят 5 воздухообмена за один час.

Это требуется во всех жилых районах, реконструированных домах или на территориях площадью 1000 квадратных футов или больше.

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по нормам штата Массачусетс?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса.Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса. Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем.Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Что такое система дренажа-сброса-сброса (DWV)? — Sobieski Services

Вы знаете, как работает сантехника? Хотя это может показаться волшебством, поскольку почти все происходит вне поля зрения, этим внутренним загадкам есть простые и элегантные объяснения.

Начнем с магистральной водопроводно-канализационной системы.Система водоснабжения обеспечивает подачу горячей и холодной воды в дом, а система канализации-сточных вод (DWV) отводит воду и отходы из здания в местную канализацию или септик.

Система водоснабжения

Вода поступает в ваш дом по основному водопроводу, который может поступать из частного колодца или города. Если у вас есть городская вода, эта труба — основная линия подачи — проходит через счетчик воды перед входом в дом. Счетчик регистрирует количество использованной воды.

После того, как главный водопровод входит в дом, ответвление отделяется и идет к водонагревателю, который подает горячую воду к приборам и приборам в доме.

Основная подающая линия обеспечивает водой арматуру и приборы, которые управляются клапанами и кранами. В отличие от дренажной системы, система водоснабжения находится под давлением, обычно от 40 до 55 фунтов на квадратный дюйм. Система подачи должна находиться под давлением, так как вода в системе набегает; сточные воды могут стекать естественным путем под действием силы тяжести.

Вы можете услышать стук труб, когда закрываете кран. Это называется «гидравлический удар», и его следует устранить до того, как будет нанесен какой-либо ущерб. Сантехник установит воздушные камеры или устройства для защиты от гидравлических ударов, чтобы задержать воздух и смягчить удар гидравлического удара.

Система слива-сброса-сброса (DWV)

Система слива-сброса-сброса, также известная как санитарная система, представляет собой всю водопроводную систему в вашем доме за вычетом системы водоснабжения. Сюда входят водосточные трубы, стоки и вентиляционные отверстия. Когда сточные воды попадают в дренажную систему, они должны проходить мимо дренажного сифона — U- или P-образного отрезка трубы, который создает водяной затвор для предотвращения попадания канализационных газов в дом. Каждый водосток в вашем доме должен иметь Р-образный сифон.

Водоотводные трубы направляют воду в основную канализационную сеть, расположенную под землей.Основная канализационная линия направляет воду в городскую канализацию или септик, если он у вас есть.

Дренажные трубы присоединены к системе вентиляционных труб, по которым свежий воздух поступает в дренажную систему. Это помогает предотвратить всасывание, которое может замедлить или препятствовать свободному течению дренажной воды. Вентиляционные трубы обычно выходят из дома через вентиляционное отверстие на крыше.

Сточные воды попадают в основную канализационную трубу и вентиляционную трубу, которая изгибается и становится основной линией канализации, выходящей из дома возле фундамента. Если вы подключены к муниципальной системе, канализационная линия соединяется с основной канализационной линией, расположенной рядом с передним бордюром.Если нет канализации, сточные воды будут сливаться в септическую систему.

Система DWV — одна из самых важных и сложных систем в доме. Подрядчики обычно устанавливают его первыми, а правила сантехники помогают обеспечить надлежащую безопасность и санитарию. Чтобы загрязнители не попали в дом, необходимо соблюдать строгие правила, такие как размер трубы, уклон и высота крепления.

Если у вас есть какие-либо вопросы о вашей водопроводной системе, не стесняйтесь обращаться в Sobieski Services.Мы предоставляем комплексные услуги HVAC и сантехнические услуги на всей территории Делавэра, Мэриленда, Пенсильвании и Нью-Джерси.

Вентиляционная система в частном доме Установка вентиляции на белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Image 152324560.

Вентиляционная система в частном доме Установка вентиляции и вентиляции Фотография, картинки, изображения и сток-фотография без роялти. Изображение 152324560.

Система вентиляции в частном доме Монтаж вентиляционных труб в частном доме.Установка приточно-вытяжной системы вентиляции в новом доме. Внутренняя часть вентилируемых воздуховодов. Промышленная технология частного дома. Новый дом и структура недвижимости. Современные вентиляционные трубы. Вентиляция зданий и установка тепловых труб. Строящийся дом. Деталь крыши, покрытая материалом. Монтаж частного дома. Интерьер системы вентиляции дома.

M

L

XL

Таблица размеров

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

5184 x 3456 пикселей
|
43.9 см x
29,3 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

5184 x 3456 пикселей
|
43,9 см x
29,3 см |
300 точек на дюйм
|
JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

Руководство по модернизации вытяжного воздуховода кухни

Вытяжная вентиляция кухни, правильно выведенная наружу, является важным компонентом хорошего качества воздуха в помещении (рис. 1). Исследования определили, что кухни являются основным местом, где в доме образуются наиболее вредные загрязнители. В процессе готовки влага и загрязняющие вещества попадают в дом из источника топлива для приготовления пищи и из самих ингредиентов.Влияние на здоровье загрязнителей при приготовлении пищи (таких как твердые частицы, формальдегид и NO ₂ ) хорошо известно. Полезное резюме исследования по этому вопросу опубликовано Калифорнийским советом по воздушным ресурсам. Помимо контроля за загрязнителями, контроль запахов и влаги от приготовления пищи является еще одним важным аспектом приемлемого качества воздуха в помещении. Проблема загрязняющих веществ усугубляется тем фактом, что кухни являются одним из самых популярных мест для сбора в доме, что увеличивает подверженность жителей воздействию загрязнителей, загрязняющих пищу, и увеличивает уровень углекислого газа на кухне.

Рис. 1. Высококачественный вытяжной вентилятор для кухни, который правильно расположен непосредственно над плитой, может удалять частицы, запахи и влагу при приготовлении пищи, способствуя улучшению качества воздуха в помещении (Источник: PNNL).

На многих кухнях не установлены соответствующие системы вентиляции. Общие сценарии вентиляции кухни, с которыми можно столкнуться в существующих домах, включают следующее:

1. Рециркуляционная механическая вентиляция
   1. Многие из существующих вентиляторов, установленных в кухонных вытяжках, системах с нисходящим потоком и интегрированных в сверхвысокие микроволновые печи, являются рециркуляционными вентиляторами, а не вытяжными вентиляторами, которые выводятся наружу.Рециркуляционные вентиляторы не обеспечивают вентиляцию, соответствующую современным нормам.
2. Естественная вентиляция
   1. Во многих старых домах нет механической вентиляции, вместо этого используется естественная вентиляция через открывающееся окно.
3. Вентилятор на потолке или стене
   1. Кухонный вытяжной вентилятор, расположенный в общем месте, например на стене или на потолке вдали от плиты, не будет улавливать и удалять кухонные загрязнители так же эффективно, как вытяжной вентилятор, расположенный непосредственно над варочной панелью, даже если этот потолок или настенный вытяжной вентилятор выводится наружу.
4. Вентилятор на чердаке или в подвесном пространстве
   1. Канальные вытяжные вентиляторы, которые заканчиваются на чердаке или в подвальном помещении, не соответствуют нормам и могут вызывать проблемы с влажностью и повторно вносить загрязняющие вещества в жилое пространство.

При выводе воздуховодов наружу системы механической вентиляции кухни могут значительно снизить воздействие загрязняющих веществ при приготовлении пищи, но, хотя это считается лучшей практикой, поскольку кодексы не требуют этого, такая практика обычно не наблюдается в старых домах.В 2018 году было проведено исследование плотно построенных домов без вытяжек (Militello et al. 2018). Дома в исследовании «полагались на вытяжные решетки вентиляторов [общие потолочные или настенные вытяжные вентиляторы] в кухонной зоне для удаления загрязняющих веществ. Эта стратегия в целом оказалась неэффективной. Выбросы твердых частиц от приготовления пищи перекрывают любые вытяжки и распространяются на остальную часть дома »(Militello et al. 2018). Комбинация воздуховодов и вытяжки, а не вытяжного вентилятора на кухне, уменьшит количество загрязняющих веществ на кухне в любом доме.

Кроме того, исследования показывают, что большинство жителей не используют свои вытяжки в обычном порядке или не по назначению, чтобы должным образом проветривать помещение во время процесса приготовления пищи, часто ссылаясь на то, что их вытяжная система на кухне работает слишком громко. Опрос домовладельцев об использовании кухонной вытяжки, проведенный Национальной лабораторией Лоуренса Беркли, показал, что шум был одной из наиболее частых причин, по которым жители не использовали вытяжную систему кухни (20,7%), и многие не считали вытяжку из кухни необходимой (47.7%) (Mullet et al.2013). Добавление наружного воздуховода в качестве дооснащения не только улучшит качество воздуха в помещении за счет снижения воздействия загрязняющих веществ при приготовлении пищи, но также может принести дополнительные преимущества, такие как значительное снижение шума при работе, повышая вероятность использования вентилятора пассажирами. Даже с более старыми вентиляторами с более высоким уровнем шума добавление воздуховодов наружу может значительно снизить уровень шума.

Несмотря на то, что добавление вытяжного воздуховода на кухне может оказать такое влияние на качество воздуха в помещении и уровень шума, переоборудование редко проводится в существующих домах, кроме как в рамках капитального ремонта кухни.Когда выполняется модернизация, вывод кухонной вентиляции наружу в существующем доме часто выполняется электриком, генеральным подрядчиком или разнорабочим. Если это часть более широкого ремонта кухни, он может быть выполнен мастером по ремонту кухни или подрядчиком по ОВК. Важно убедиться, что объем установки вытяжного воздуховода для кухни широко рассматривается. Отсутствие важных рекомендаций по установке и шагов может привести к системе вентиляции с недостаточным потоком воздуха или недостаточной эффективностью улавливания.Эффективность улавливания измеряется как процент выбросов, улавливаемых и сбрасываемых на устройство управления. До недавнего времени эта область производительности кухонной вытяжки в значительной степени игнорировалась, но производители начинают рекламировать характеристики своих вентиляторов, связанные с эффективностью улавливания.

При определении объема проекта необходимо учитывать несколько важных моментов, в том числе, преобразовываете ли вы или заменяете существующую систему или устанавливаете новую систему, а также где и какой тип вентиляторной системы следует установить, а также где и какой тип. воздуховода для установки.Они будут описаны в следующих разделах.

Преобразование или замена существующей системы рециркуляции

Если установлена ​​рециркуляционная система, следует учесть несколько моментов. Во многих случаях эти вентиляторы можно настроить для работы в качестве рециркуляционного или вытяжного вентилятора. Однако некоторые из них могут работать только как рециркуляционные вентиляторы. Проверьте способность вентилятора работать как вытяжной вентилятор. Обратитесь к инструкциям производителя по установке, если таковые имеются, или выполните поиск в Интернете.Если вы собираетесь перенастроить рециркуляционный вентилятор для использования в качестве вытяжного вентилятора, проверьте, способен ли он втягивать необходимое количество воздуха. Для определения этой информации может потребоваться энергоаудит или другая оценка, если подрядчик, устанавливающий вытяжку, не сможет проверить вентилятор.

Даже если существующий рециркуляционный вентилятор может быть преобразован в вытяжной вытяжной вентилятор, домовладелец может пожелать установить новый вытяжной вентилятор для достижения лучшей производительности, включая более высокую энергоэффективность и более тихую работу.Кухонные вентиляторы со временем могут покрыться жиром и грязью, что снижает производительность и их трудно очистить. При поиске нового вентилятора ищите модели с рейтингом ENERGY STAR.

Примечание. Распространенный сценарий настенных вытяжек для вытяжек — они выглядят так, как будто они являются воздуховодами, тогда как дымоход предназначен только для эстетики и не подключен к какой-либо системе воздуховодов (рис. 2). Проверьте за дымоходом, прикреплен ли воздуховод к вытяжке.

Рисунок 2. Эта настенная кухонная вытяжка оснащена рециркуляционным вентилятором; дымоход предназначен только для эстетических целей и не выходит наружу (Источник: PNNL).

Установка новой кухонной вытяжной системы

При установке нового вытяжного кухонного вытяжного вентилятора планировка кухни будет определять тип устанавливаемого блока. Если есть шкафы выше диапазона, подойдет вытяжка под шкафом. Для кухонь с открытым пространством над плитой настенная вытяжка, вероятно, станет лучшим вариантом.Для диапазонов на острове идеально подойдет потолочная вытяжка.

Следуйте инструкциям производителя по установке вытяжки для максимальной эффективности захвата. В соответствии с ASHRAE 62.2-2019 минимально допустимый расход составляет 100 кубических футов в минуту (CFM) при периодической работе или 5 воздухообменов в час (ACH) в зависимости от объема кухни. Минимальные нормы кодекса также установлены в Международном жилищном кодексе (IRC) 2018 г., раздел 1505.4.4. Институт домашней вентиляции (HVI) предоставляет различные рекомендации по размеру вентиляторов в зависимости от расположения и конфигурации системы.Текущие критерии ENERGY STAR требуют, чтобы вытяжные вентиляторы имели минимальную эффективность 2,8 кубических футов в минуту / Вт и максимальный уровень шума 2,0 Сона. Проверьте, была ли система протестирована на эффективность захвата.

Системные требования вытяжки

Вытяжные кожухи, устанавливаемые над домашними бройлерами с открытым верхом, должны быть металлическими и иметь зазор 1/4 дюйма между кожухом и нижней стороной из горючего материала или шкафов. Вытяжка должна расширять всю ширину и глубину варочной панели, выпускать воздух наружу и иметь обратный клапан.(2018 IRC — Раздел M1505.2.1) Проверьте поставляемую производителем заслонку, чтобы убедиться в ее герметичности. Может потребоваться дополнительный или заменяющий демпфер. Можно выбрать вытяжку, микроволновую печь со встроенным вентилятором или систему с нисходящим потоком, но будьте осторожны, чтобы изучить рабочие характеристики этих вариантов, поскольку не все варианты обеспечивают эквивалентное удаление загрязняющих веществ. При изменении конфигурации существующего блока снимите его со стены и следуйте инструкциям производителя по перенастройке с рециркуляционного вентилятора на вытяжной.Обратите внимание, что это может включать электромонтажные работы, в зависимости от существующей проводки. Квалифицированный установщик должен выполнить любые электрические изменения. При замене старого рециркуляционного вентилятора на новую систему, возможно, потребуется изменить проводку, чтобы приспособить ее к современным средствам управления. В старой системе мог быть только переключатель включения / выключения, в то время как новая система могла иметь регулируемую скорость, требуя других деталей проводки. Информацию о сертифицированных вентиляторах можно найти на сайте hvi.org.

Материал воздуховода

Канал, обслуживающий вытяжку, должен быть изготовлен из жесткого металла, например оцинкованной или нержавеющей стали, и иметь гладкую внутреннюю поверхность.Металлические или пластиковые гибкие воздуховоды запрещены. Это распространенное нарушение правил, связанных с кухонными вытяжными системами. Воздуховоды из ПВХ могут использоваться для нисходящих вытяжных систем.

Размер воздуховода

Чтобы убедиться, что размер воздуховода правильный, см. Инструкции производителя по установке размера воздуховода. Чем больше размер воздуховода, тем меньше он будет ограничивать поток воздуха. Использование воздуховода, который слишком мал для требуемого воздушного потока, значительно снизит достигаемую скорость потока.Для достижения номинального расхода воздуха выбранного вентилятора необходим воздуховод правильного размера. Размер, рекомендованный производителем, зависит от модели и иногда от направления выхода (горизонтальный или вертикальный воздуховод). В зависимости от выбранного варианта выхода для вытяжной системы может потребоваться круглый или прямоугольный воздуховод. Например, вытяжка может использовать 6-дюймовую. круглый воздуховод или эквивалент 3,25 x 10 дюймов. прямоугольный воздуховод. Воздуховоды могут быть преобразованы из прямоугольных в круглые с помощью соединительных элементов. Вырежьте отверстия в потолке или стене для вытяжного воздуховода не шире, чем необходимо для установки воздуховода и необходимой изоляции.Слишком маленькое отверстие не позволит установить воздуховод. Слишком большое отверстие усложнит выполнение мероприятий по герметизации воздуха и может потребовать дополнительных опор.

Маршрут, расположение и сложности выхода воздуховода

Найдите кратчайший и наиболее прямой путь к внешней стороне, в который может поместиться воздуховод соответствующего размера, с учетом любых препятствий и соблюдением требований к расположению выводов. Это зависит от расположения оборудования и плана дома.Воздуховоды нельзя совмещать с другими системами воздуховодов. Часто возникают осложнения, которые не позволяют пройти полный прямой путь. Выберите маршрут, который не только минимизирует длину воздуховода, но и ограничивает изгибы на участке воздуховода. Более длинные воздуховоды и колена уменьшат скорость потока, иногда до такой степени, что необходимо рассматривать вентилятор с более высоким номинальным CFM. Колена не только уменьшают поток, но и со временем могут способствовать накоплению смазки. Многие модели вентиляторов имеют возможность отвода воздуховодов сверху или с задней стороны блока для лучшего размещения участков воздуховодов, которые могут идти вертикально или горизонтально.

Рис. 3. Этот вытяжной вентилятор был расположен таким образом, чтобы воздуховод должен был немедленно повернуть «U», а не выходить прямо наружу по как можно более прямому пути для наилучшего воздушного потока (Источник: Energy Smart Academy).

Более длинные участки должны поддерживаться согласно нормам. В зависимости от принятого кода код может относиться к инструкциям производителя воздуховода или к максимуму 10-футовым интервалам. Тот факт, что воздуховоды являются металлическими, предотвратит провисание между опорами, но опоры для воздуховодов могут потребоваться, если длина участка превышает 10 футов (см. IRC M1601 2018.4.4).

Осложнения внутренних стен

Если оборудование расположено у внутренней стены, кратчайший путь может быть через чердак (типично в одноэтажном доме). В двухэтажных домах с кухней на первом этаже на внутренней стене часто требуется проложить воздуховод вверх и через шкафы наружу. Если воздуховод проходит через готовое пространство, чтобы выйти наружу, он может пройти через доступную полость пола, если балки проходят параллельно воздуховоду.В противном случае следует рассмотреть вариант софита. Ознакомьтесь с рекомендациями по максимальной длине, указанными в действующих местных строительных нормах и правилах. Кратчайший возможный пробег идеален.

Осложнения кухонного острова

Кухонный островной шкаф часто сталкивается с такими же сложностями выхода, как и внутренняя стена. Для потолочных островных вытяжек наиболее прямой путь может быть через крышу. Для системы с нисходящим потоком воздуховод должен проходить через балки пола наружу или через потолок, как показано в рассказе ниже.

Осложнения наружных стен

Если оборудование расположено на внешней стене, вывод наружу воздуховодов может быть проще, но иногда конструктивные элементы являются препятствием для прямого выхода наружу.

Пример сценария: кухонная плита расположена на внешней стене с деревянным каркасом. Эта стена имеет стойку прямо в центре диапазона, блокирующую самый короткий и прямой участок вытяжного канала. Изгибы воздуховодов можно использовать для закручивания воздуховода вокруг шпильки, чтобы достать наружу, что приведет к неидеальной установке воздуховода с уменьшенным потоком воздуха.Или подрядчик может вырезать часть стойки, чтобы позволить воздуховоду пройти, а затем установить детали каркаса сверху и снизу, чтобы передать нагрузку на окружающие стойки.

Концевая заделка воздуховода

Вытягивайте вытяжку кухонного вентилятора наружу, а не на чердак, в подпол или в пространство между этажами. Прерывание воздуховода в доме является нарушением норм и приведет к попаданию влаги и загрязнения кухни во внутреннюю среду.Вытяжной воздуховод должен выходить наружу, а конечный конец воздуховода должен находиться на расстоянии не менее 10 футов или 3 футов выше любого воздухозаборника и не менее 3 футов от любого работающего окна (см. IRC 2018, раздел M1504.3). Кроме того, вентилятор не может выпускать воздух на пешеходные дорожки, что является обычным сценарием для городских поселений (см. IRC 2018, раздел R303.5.2).

Пример сценария: На кухне на внешней стене плита была установлена ​​непосредственно рядом с работающим окном во время предыдущего ремонта кухни.Вытяжной воздуховод, установленный над плитой прямо через внешнюю стену, будет выходить слишком близко к окну, нарушая правила и позволяя запахам и кухонным загрязнителям повторно проникать в пространство, когда окно открыто. Решение может заключаться в том, чтобы провести воздуховод вертикально через крышу или, по крайней мере, достаточно высоко на стене, чтобы заканчиваться на расстоянии не менее трех футов от окна. Другим решением может быть преобразование окна в секцию сплошной стены.

Проход во внешней оболочке здания необходимо заделать, чтобы предотвратить проникновение сыпучей влаги, и заделать герметиком, пеной или прокладкой, чтобы предотвратить утечку воздуха через ограждающую конструкцию здания.Окончание воздуховода должно быть закрыто жалюзи, экраном или решеткой для защиты вытяжного воздуховода от погодных условий и вредителей. Программа EPA Indoor airPLUS требует защиты от вредителей на выходе выхлопных газов. Концевые заделки воздуховодов должны эстетично интегрироваться с внешней облицовкой. При установке кухонных вытяжных воздуховодов часто не учитывается, как объединить концевую часть воздуховода с внешней облицовкой, в результате чего конечная решетка просто навинчивается на верхнюю часть внешнего сайдинга.Планирование установки элементов отделки облицовки в рамках работы поможет избежать раздражения глаз в конце проекта.

Уплотнение и изоляция воздуховодов

Все стыки и швы воздуховодов должны быть заделаны мастикой или лентой UL 181. Отсутствие герметизации швов приведет к негерметичности воздуховода и уменьшению потока воздуха. В некоторых случаях протечка воздуховода может также привести к нежелательной конденсации в доме. Тёплый влажный воздух из кухонной вытяжной системы, попадающий в холодные помещения, вызывает конденсацию на поверхности.Тщательное уплотнение всех возможных точек утечки предотвратит серьезные проблемы с производительностью выхлопного канала. Присоедините вытяжной канал к корпусу вентилятора механическими креплениями и заклейте мастикой или лентой UL 181. Герметизируйте отверстия в корпусе вентилятора мастикой или лентой UL 181.

Хотя изоляция воздуховодов не требуется для вытяжных воздуховодов, для воздуховодов, проходящих через безусловное пространство в более холодном климате, рекомендуется изоляция воздуховодов для предотвращения конденсации. Все проходы, создаваемые для воздуховода, должны учитывать ширину любой запланированной изоляции, чтобы избежать раздавливания или сжатия изоляции.

Подпиточный воздух

В домах с устройствами для сжигания важно обеспечить подачу подпиточного воздуха для предотвращения опасных условий, в которых вытяжной вентилятор вытяжки вызывает обратную тягу топочного устройства. IRC 2018, раздел M1503.6, требует, чтобы, если вытяжка способна выпускать более 400 куб. Это применимо только в домах с газовыми приборами с атмосферной вентиляцией. Это проблема безопасности горения.Если в домах впервые установлен кухонный вытяжной вентилятор, если установлена ​​вытяжная система мощностью ≥400 кубических футов в минуту, это требование будет применяться, если в доме есть какие-либо устройства для сжигания с атмосферной вентиляцией. Обратите внимание, что в более ранних версиях IRC это требование применяется ко всем домам с кухонными вытяжными системами ≥400 кубических футов в минуту, независимо от того, есть ли в доме приборы для сжигания топлива.

Хотя 400 кубических футов в минуту — это кодовый триггер для требований к подпиточному воздуху, подпиточный воздух следует учитывать даже для кухонных вытяжных вентиляторов с более низкими показателями CFM.В доме с устройствами для сжигания с атмосферной вентиляцией вытяжка может вызывать обратную тягу даже при потоке воздуха менее 400 кубических футов в минуту (см. Рисунок 4). Если в доме есть приборы для сжигания, подумайте о добавлении подпиточного воздуха независимо от номинального значения CFM вытяжки.

Рис. 4. Чрезмерно мощные кухонные вытяжные вентиляторы могут создавать обратную тягу для других приборов для сжигания в доме (Источник: EPA Indoor airPLUS).

IRC позволяет использовать несколько вариантов подачи подпиточного воздуха.Воздух для подпитки может подаваться механически или естественным путем непосредственно на кухню, в комнату, которая сообщается с кухней, или в систему воздуховодов, которая сообщается с кухней. Этот последний вариант является наиболее распространенным, поскольку он позволяет вводить свежий воздух в систему воздуховодов HVAC дома, что предотвращает попадание некондиционированного наружного воздуха непосредственно в пространство.

Для входа подпиточного воздуха требуется заслонка. Хотя код позволяет использовать демпфер силы тяжести, предпочтительнее использовать механический демпфер.Демпферы силы тяжести не проходят испытания по каким-либо стандартам и часто изготавливаются на месте. Вполне возможно, что обратная тяга может происходить при достаточно низких давлениях, чтобы система выпуска не открывала гравитационный демпфер.

Проверка

Расход вытяжного вентилятора должен быть проверен сертифицированным специалистом по энергетике с использованием процедур испытаний, перечисленных в ANSI / RESNET / ICC 380-2016.

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции — это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт.Правительственные кодексы, программы коммунального обслуживания и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 — это национальный согласованный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам).Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт ASHRAE 62.2-2007 как на код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов, отвечающих требованиям вентиляции всего здания.

Какие проекты необходимы для соответствия стандартам вентиляции ASHRAE 62.2 в Калифорнии?

• Все новое жилищное строительство
• Перестройка существующих зданий
• Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади пола всего жилища, а не только пристройки.)
• Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Почему требуется механическая вентиляция?

В прошлом открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже.Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить соответствующую вентиляцию и удерживать загрязняющие вещества в помещении на приемлемом уровне. Таким образом, теперь в Калифорнии требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме проводятся изменения, а также в пристройках жилого фонда площадью 1000 кв.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, и стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее высока.К сожалению, «частота дыхания» здания через незапланированные проемы зависит от погодных условий и высоты здания. Наибольшие объемы воздуха входят и выходят из дома, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха входят и выходят из высокого дома или многоквартирного дома, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в доме будет недостаточная или избыточная вентиляция.

• Во время холодной погоды и зимних штормов низкие температуры и ветер приводят к максимальному воздухообмену, вызывая неприятные сквозняки и увеличивая счета за отопление.
• В жаркие дни, когда кондиционер работает сверхурочно и температура на улице очень высокая, непреднамеренная вентиляция приносит наибольший объем горячего наружного воздуха, который необходимо охлаждать, что увеличивает расходы на охлаждение.
• В большинстве климатов есть сезоны, когда температуры в помещении и на улице одинаковы. В мягкую погоду и небольшой ветер, мало воздуха перемещается в дом и из него естественным образом. Уровень загрязняющих веществ в помещении может повыситься, а воздух в помещении станет душным, застойным, влажным и нездоровым.

Руководство по покупке вытяжек Best Range

Стильно, но практично
Вытяжки Over-range стали столь же стильными, сколь и практичными. Большинство из них теперь имеют коммерческий вид из нержавеющей стали — и вам не нужно платить профессиональную цену, чтобы получить профессиональную вытяжку.

Вытяжки по сравнению с микроволнами OTR
Лучшие вытяжки, которые мы тестировали в прошлом, превосходно сдерживали и удаляли дым и дым, а также воздухообмен. Некоторые из них также были заметно тише других и лучше обеспечивали высокий и низкий уровень освещения. Наши недавние испытания микроволновых печей были сосредоточены на равномерности приготовления, способности автоматического размораживания, скорости нагрева, уровне шума, простоте использования и вентиляции. Обратите внимание, что даже самые лучшие не могут вентилировать так же хорошо, как вытяжка.

Что следует учитывать
С вентиляцией или без воздуховода? Мы не рекомендуем использовать вытяжку без воздуховодов, так как она будет поглощать дым и запахи и рассеивать их по кухне и остальной части дома.Вытяжка наружу лучше, но сложнее в установке.

Выберите правильный тип. Вытяжки под шкафом устанавливаются на дно навесного шкафа. Если вытяжка находится на внешней стене, воздуховоды можно вывести вверх через шкаф, а затем наружу или, в некоторых моделях, прямо через заднюю часть вытяжки. В противном случае необходимо провести воздуховоды через шкаф к желобу, потолку или потолку.

Настенные вытяжки для дымохода могут работать там, где нет шкафов, и устанавливаются с открытыми вентиляционными трубами на стене.Островные вытяжки, которые также работают над полуостровом, крепятся к потолку и вентилируются через воздуховоды. У них нет стены из шкафов рядом с ними, чтобы помочь отводить дым, поэтому рассмотрите вариант, который как минимум на шесть дюймов шире, чем варочная панель.

Не уменьшайте размер
Это тот случай, когда чем больше, тем лучше. Любая вытяжка, которую вы рассматриваете, должна быть не меньше ширины варочной поверхности, над которой она будет установлена. И избегайте вытяжек с нисходящим потоком, которые не впечатляли в наших прошлых тестах.

CFM — это еще не все
Производитель заявляет, что расход воздуха превышает количество кубических футов в минуту (CFM) выходящего воздуха. Больший поток воздуха означает более быструю вентиляцию, но не гарантирует лучшего улавливания и удаления дыма.

Установите его правильно
Выбираете ли вы вытяжку или сверхвысокую микроволновую печь, убедитесь, что она установлена ​​в соответствии с инструкциями производителя — обычно на высоте 18–30 дюймов над конфорками или элементами.
