Винтовая свая своими руками изготовление: Как изготовить винтовые сваи своими руками?

Сделать винтовые сваи своими руками

Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится.
Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.

Винтовые сваи для опоры различных зданий в виде свайного винтового фундамента используются уже достаточно давно. Фундаменты на винтовых сваях подходят для многих типов грунтов.

Винтовые сваи наилучшим образом зарекомендовали себя в самых сложных ситуациях:

• При строительстве на участках с высоким уровнем грунтовых вод;
• Для грунтов у которых верхний слой слабый, а плотные слои находятся на большой глубине;
• Для участков, отличающихся высоким показателем глубины промерзания;
• На участках с перепадом высот;
• Для строительных объектов с высокой нагрузкой.

Основные отличительные характеристики Винтовых свай:

• Универсальность;
• Большая несущая способность. Некоторые сваи способны выдержать нагрузку до 30 тонн;
• Возможность механизации процесса монтажа;
• Минимальные сроки установки свай;
• Всесезонность. Монтаж винтовых свай можно делать даже в морозы;
• Незначительное количество земляных работ;
• Продолжительный срок эксплуатации до 150 лет;
• Более низкая стоимость по сравнению с другими фундаментами.

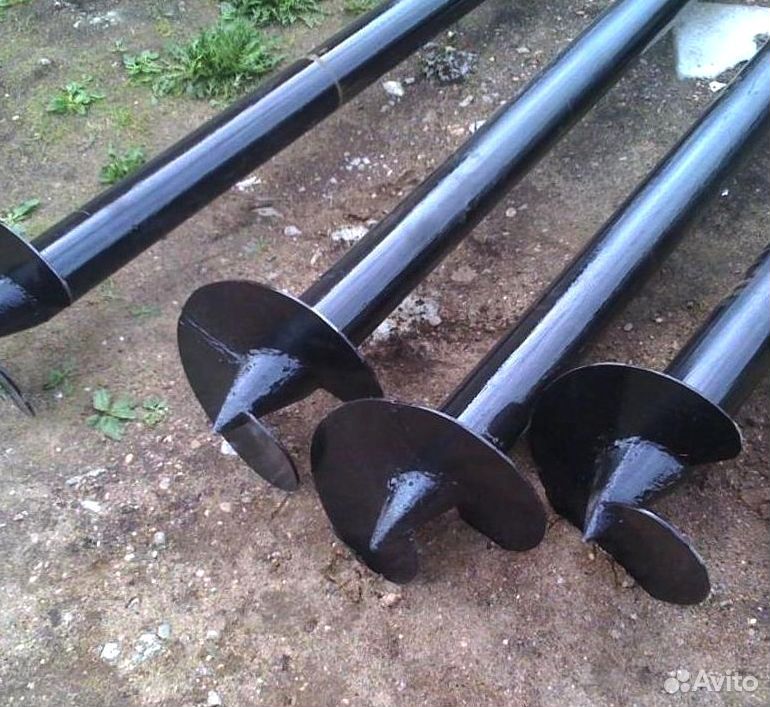

Винтовая Свая представляет из себя стальную трубу с заострённым концом, который называется конусом сваи.

Конус винтовой сваи ещё называют розочка или корона винтовой сваи.

К конусу сваи приваривается гнутая винтовая лопасть, а на сверху свая завершается оголовком из металла.

Винтовые сваи монтируются в грунт технологией ввинчивания. Такой процесс даже можно произвести своими силами, не обращаясь к специалистам.

Когда необходимое количество свай установлено, их подрезают по высоте, и при необходимости сверху приваривают оголовки. Оголовки служат для монтажа обвязки или ростверка.

Размер оголовка выбирается соответственно диаметру сваи.

Мы можем сделать для вас оголовки любых размеров.

или предложить

Площадки для самостоятельного изготовления оголовков винтовых свай

Если требуется увеличение несущей способности винтовой сваи, то можно использовать армирующий каркас.

Для самостоятельной сборки винтовых свай вам понадобятся:

• Лопасти для винтовых свай гнутые со стандартным шагом гибки

• Площадки с отверстиями для изготовления оголовков или готовые оголовки

• Труба нужного диаметра

• Антикоррозийное покрытие для свай

Важной задачей является правильный раскрой конуса на винтовой свае!!!

Если конус раскроен правильно, то винтовая лопасть сядет на него под правильным углом, с наименьшими зазорами и свая легко войдёт в грунт.

Начинаем делать конус:

На конце трубы производим разметку конуса. Стандартные винтовые сваи заканчиваются конусом — 4-х лепестковой короной.

Высота конуса винтовой сваи равна 1.5 диаметра трубы.

После разметки вырезаем лепестки конуса в количестве 4-х штук.

У начала разреза делаем поперечную насечку. С её помощью части конуса легче согнутся.

Далее, осталось только стукнуть по каждому лепестку тяжёлым молотком и они сойдутся в общую вершину конуса.

Теперь части конуса можно заварить.

Следующий этап:

Привариваем гнутую винтовую лопасти к конусу.

Стандартные лопасти для винтовых свай 76, 89, 108, 133, 159, 219, 325 диаметра состоят из 2-х сегментов, которые свариваются между собой.

Только лопасть для 57 винтовой сваи состоит из одного сегмента.

Если вы раскроили конус по нашим рекомендациям и используете лопасти с правильной геометрией и стандартным шагом гибки, то всё у вас получится само собой.

Лопасть плотно сядет на конус с минимальными зазорами, что значительно ускорит время сборки винтовой сваи и сэкономит вам сварочную проволоку.

Вам останется только себя похвалить!

Со своей стороны мы хотим предложить вам наши правильные винтовые лопасти:

Мы умеем делать лопасти любых диаметров и конфигураций, подгонять под трубу нужного диаметра, изменять внешние размеры лопасти.

У нас есть более 40 видов винтовых лопастей для разных нужд. Смело переходите по ссылкам, чтобы посмотреть предложения:

Делаем на заказ Прессы для Гибки Винтовых Лопастей. Гнут лопасти от 57 до 133 диаметра без смены матрицы и пуансона. Мощная гидравлика пресса позволяет гнуть 2 лопасти сразу.

Если вы пока не решились делать винтовые сваи самостоятельно, то мы можем предложить вам готовые винтовые сваи любых диаметров и длины по низким ценам:

Выполним недорогой и качественный монтаж. Рассчитаем нагрузку. Составим карту свайного поля.

Предоставим гарантию! Подпишем договор!

Читайте наши статьи:

Работаем без выходных. Звоните и пишите в любое время.

Ответим на ваши вопросы, поможем подобрать нужный товар.
Закажите обратный звонок, нажав на кнопку «Перезвоните мне»

     +7 (931) 366-09-65

    [email protected]

Делаем качественные винтовые сваи своими руками, этапы работ

Сваи открывают больше возможностей для строительства забора на сложных грунтах (песчаная, глинистая, водянистая структура). Рынок предлагает широкий ассортимент исполнений (одновитковые, многовитковые, цельнолитые или сварные и т. д.), поэтому сложностей с покупкой возникнуть не должно. Однако если в наличии имеется подходящий материал и есть опыт в сварочных работах, вполне реально сделать винтовые сваи нужной конфигурации своими руками.

Обзор плюсов свайных опор

Сваи заглубляют на уровень, который пролегает ниже границы промерзания почвы. Такие опоры могут устанавливаться в любое время года без ограничений, а также не нуждаются в гидроизоляции участка, погружаемого в грунт. Это обусловлено особенностями технологического процесса: винтовые сваи вкручиваются в почву своими руками посредством рычажной системы. Структура грунта может быть различной, но такие опоры не подходят для скалистых участков.

Фундамент на столбах данного вида выделяется на фоне прочих конструкций благодаря следующим особенностям:

• быстрота возведения;
• легковесные конструкции, в частности, забор можно построить без привлечения спец. техники, своими руками;
• невысокая цена, что становится очевидным при сравнении с монолитной конструкцией ленточного фундамента.

Если самому сделать свайно-винтовой забор из имеющихся в наличии материалов, то себестоимость его будет заметно ниже.

Чертежи и технология изготовления

Чем сложнее конструкция сваи, тем более трудоемкий процесс ее создания. Чтобы в результате получить качественное изделие, нужно составить максимально подробный чертеж с указанием основных размеров:

На рисунке показан оголовок, задача которого заключается в создании единой конструкции с ростверком. Однако данное решение в большей мере подходит для строительства дома. Забор чаще возводят без ростверка. Но если планируется строить более тяжелую ограду, можно объединить свайно-винтовой фундамент в единую конструкцию. Это означает, что в некоторых случаях оголовок приваривать не нужно.

Изготовление опор данного вида своими руками выполняется посредством сварки, так как сделать цельнолитые сваи в кустарных условиях проблематично. Конструктивно опоры в таком исполнении представляют собой заостренный с одной стороны столб, на этом же участке крепится определенное количество лопастей.

Учитывая, что винтовые сваи для забора специально не покрываются гидроизоляционными материалами, обеспечить длительный срок их эксплуатации можно, если покрыть своими руками антикоррозионным составом.

Опора при строительстве забора вкручивается в почву до определенного уровня (твердые слои). Если чертежи составлены неправильно или винтовая свая вошла в грунт не полностью, уровень прочности конструкции снизится, а дополнительно к этому есть риск полного ее разрушения по причине проседания фундамента.

Самостоятельное изготовление

Выбор материала (сечение, длина, форма) производится на основании ряда факторов: уровень предполагаемой нагрузки, структура почвы, в частности, граница ее промерзания. Нужно понимать, что изготовленная своими руками свая выдержит вес легких построек, в том числе забора из профнастила, сетки, дерева. Для работы нужно подготовить трубу диаметром от 70 до 100 мм. Длина изделия определяется уровнем заглубления и высотой забора.

Изготовление оголовка трудностей не вызывает и производится как показано на фото, особое внимание уделяется качеству сварного шва

Важная особенность опоры данного вида – заостренный наконечник. Чтобы сделать его своими руками, нужно с одной стороны трубы сделать продольные срезы в нескольких местах, излишки материала удаляются.

Далее, секции необходимо согнуть до получения конусообразной формы трубы. Осталось только своими руками сварить их между собой, после чего отрихтовать соединительные швы.

Винтовая часть изготавливается либо из специальных заготовок с литым наконечником, либо используется 5-6-миллиметровая сталь

Изготовление лопастей своими руками может выполняться с применением уже готовых элементов, например, от старого бура. Если подручных материалов подходящей конфигурации нет в наличии, допускается сделать лопасти собственноручно, для этого нужно подготовить металл – сталь 5-6 мм толщиной. Диаметр определяется уровнем заглубления винтовой сваи: чем глубже она будет располагаться, тем меньше должна быть лопасть.

Изготовление своими руками предполагает ограничение возможностей при воплощении некоторых идей, поэтому свайные опоры легче выполнить однолопастными, для чего требуется растянуть созданную заготовку винта посредством тисков и приложения физических усилий. Степень растяжения определяет созданный ранее чертеж сваи для забора. Все сварные швы необходимо зачистить, а готовую конструкцию следует покрыть антикоррозионным составом.

Вероятные сложности при изготовлении

Даже при наличии достаточного опыта в строительстве, не всегда удается в точности воссоздать правильную конструкцию винтовых опор в бытовых условиях, что в дальнейшем повлияет на качество постройки, а также на срок ее службы. Рекомендуется в точности узнать, какую марку стали применять, толщину метала и достаточную длину готового изделия. Для этого необходимо выполнить ряд сложных расчетов.

Сначала нужно разметить железо под вырезание одинаковых кругов диаметром 25 см, резка плазменным резаком

Легковесный забор допустимо построить с помощью самодельных опор, но в этом случае рекомендуется для повышения надежности использовать трубы достаточно большого сечения и лопасти значительной толщины, что не всегда целесообразно ввиду существенной разницы между реальным уровнем нагрузок и степенью прочности фундамента. Подобный разбег влечет за собой более крупные расходы.

Винт одевают на наконечник конуса и прихватывают сваркой со стороны внутреннего края кромки

Изготовление свайной опоры на производстве предполагает необходимость использования цинкового покрытия, что значительно эффективнее, нежели обычная краска, пусть и при многослойном ее нанесении.

Нужно учитывать, что при погружении сваи происходит моментальное повреждение покрытия при контакте с камнями, что приведет к быстрому развитию процесса коррозии фундамента забора.

Это еще не все неприятности, с которыми придется столкнуться при изготовлении опоры винтового типа. Важная особенность таких изделий – прочный наконечник. Если планируется его приваривать, а в случае самостоятельного изготовления других вариантов попросту нет, рекомендуется воспользоваться услугами сварщика высокой квалификации.

Опасность на данном этапе заключается в некачественных сварных швах, что повлияет на прочность наконечника и лопастей. В результате приваренные конструкционные элементы при погружении сваи могут существенно деформироваться, а в худшем случае и вовсе оторвутся.

Все эти факторы негативно скажутся на длительности эксплуатации забора даже при условии правильно составленного чертежа. Соответственно, при изготовлении винтовых свай играют важную роль не только верно подобранные размеры изделия, но также их качество. Поэтому за самостоятельное производство следует браться лишь при условии наличия соответствующих знаний и опыта.

О низком уровне качества свидетельствует небольшая стоимость и небрежное исполнение, в частности, крепление элементов (лопастей, оголовка) и неравномерная обработка антикоррозионным составом. Если все же выбран вариант самостоятельного изготовления, нужно быть уверенным в своих силах, иначе придется переделывать ограждение, на что уйдет время, силы и дополнительные средства.

Изготовление винтовых свай своими руками

Винтовые сваи представляют собой заостренные металлические трубы, снабженные винтовой лопастью, подобной той, что имеется у ледоруба. Принцип действия винтовых свай прост – он заключается во вкручивании сваи в грунт на требуемую глубину. В дальнейшем внутренняя полость трубы заливается бетоном. Закрепленная система свай способна стать основой фундамента строения или иного сооружения.

Актуальность

Технология применения винтовых свай относится к числу наиболее востребованных и перспективных. Ее достоинством является возможность применения таких свай как при строительстве нового дома, так и при реконструкции существующего строения. Фундамент из винтовых свай выгоден по цене, срок монтажа достаточно короткий, а возможности технологии очень широки. Недостатком является отсутствие на рынке достаточного количества предложений винтовых свай, поскольку зачастую компании-подрядчики не отпускают сваи в свободную продажу, а изготавливают их для собственных нужд, реализуя винтовые сваи в составе услуги по монтажу фундаментов.
Такое положение вещей делает изготовление винтовых свай своими руками перспективным направлением малого бизнеса в сфере производства.
Винтовые сваи имеют следующие преимущества:

• Доступная цена. Практика показывает, что фундамент, построенный на винтовых сваях дешевле, чем решения, основанные на других подходах, на 50-75%.
• Оперативность возведения. Технология позволяет монтировать фундамент всего за один день, в то время как работы с применением обычных свай или заливки бетоном могут занять от 3-х до 7 дней.
• Долговечность конструкции. Эксперты говорят, что можно ожидать времени эксплуатации фундамента на винтовых сваях до 150-200 лет.
• Возможность применения винтовых свай на любых видах грунта.

Производство

Чтобы организовать изготовление винтовых свай своими руками потребуются специальные навыки, а также специализированное оборудование.
Одним из важнейших факторов при изготовлении винтовых свай является выбор сырья, в качестве которого выступают металлические трубы различного диаметра.
Для организации производства потребуется помещение, удаленное от мест проживания людей, в котором обеспечено качественное электроснабжение (380 В). Чтобы осуществлять производство потребуется сварочный аппарат, машина для нарезки труб, шлифовальная машинка и ряд инструментов для металлообработки. Для ознакомления с методикой изготовления свай стоит обратиться к специализированным тематическим ресурсам в сети интернет.

Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

• Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
• Скорость возведения — 2-3 дня;
• Приступать к строительным работам можно сразу после установки свай в землю;
• Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
• Данный вид фундамента подходит для любого типа почв;
• Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

• Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
• Прослужит такой фундамент меньше чем бетонный аналог;
• Требуется хорошее утепление пола в доме;
• Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

• Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

• Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

• Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

установка и изготовление, размеры, особенности конструкции

Свайно-винтовой фундамент относится к разряду сооружений, которые можно возводить в любое время года, при этом считается отличным вариантом для постройки зданий на проблемных участках.

К достоинствам такой конструкции стоит отнести и то, что вполне возможна установка винтовых свай своими руками без привлечения спецтехники.

Преимущества свайно-винтовой конструкции фундамента

Данная технология достаточно часто применяется по целому ряду причин, которые обеспечивают ее преимущества над традиционными железобетонными ленточными или простыми свайными фундаментами

Преимущества фундамента на винтовых сваях:

• Стоимость конструкции на 30-40% меньше.
• Отказ от выполнения земляных работ, которые по праву считаются одним из самых трудоемких этапов в частном строительстве.
• Существенное сокращение времени возведения фундамента. Под средний по размерам частный дом конструкция монтируется за 2-3 дня.

Устройство винтовой сваи

Что же представляет собой этот составляющий элемент фундамента? Конструкция винтовых свай достаточно проста:

• Тело изделия изготовлено из стальной толстостенной одношовной трубы. Считается, что толщина стенки не должна быть меньше, чем 3,5 мм, это придаст свае требуемую мощность.
• Нижняя часть трубы должна быть завальцована и иметь заостренную форму, это упростит вхождение сваи в слой грунта. При этом длина острия должна обеспечить устойчивость элемента в начале завинчивания, именно на этом этапе чаще всего случается отклонение от вертикального направления.
• Основной рабочий узел сваи — лопасти, форма которых и угол наклона определяет усилие закручивания.
• Для повышения устойчивости к воздействию грунтовых вод, винтовая свая должна быть в обязательном порядке подвергнута антикоррозийной обработке. Для этого чаще всего применяют специальные полимерные покрытия, покраску, реже используется метод цинкования, он повышает стоимость изделия.

Достаточно часто можно слышать вопрос о том, возможно ли изготовление винтовых свай своими руками. На этом моменте стоит остановиться более подробно.

Самостоятельное изготовление свай

В принципе, любую конструкцию можно воссоздать самостоятельно, что касается винтовых свай, то технология их изготовления в домашних условиях следующая:

• В первую очереди необходимо заготовить отдельные составляющие — труба подходящего диаметра, винтовую часть, шаг которой должен составлять около 50 мм, наконечник (не менее 150 мм).
• Все комплектующие стыкуются между собой при помощи сварки, при этом стоит обращать внимание на качество шва, в противном случае возможно разрушение конструкции при монтаже.

На первый взгляд все достаточно просто, но при этом стоит помнить о следующих фактах:

• Самостоятельное изготовление возможно для свай небольшого диаметра, подобрать комплектующие и обеспечить качество их соединения для более массивных вариантов практически невозможно.
• Большую роль играет правильный выбор диаметра и шага лопастей, угла их наклона к плоскости. Любая ошибка приведет к увеличению усилия закручивания, а в некоторых случаях и к невозможности монтажа. Подобрать эти параметры опытным путем очень сложно.
• Самостоятельное изготовление свай займет значительный период времени, при этом оно потребует приложения многих усилий, и не только физических. Поиск комплектующих с подходящими параметрами достаточно проблематичен.

Исходя из этого, винтовая свая своими руками теоретически возможна, но экономическая целесообразность выполнения этой работы практически нулевая.

При этом стоит учитывать и то, что серьезный производитель винтовых свай окажет услуги по разработке проекта фундамента, осуществит подбор элементов с требуемыми технологическими параметрами, предоставит схему размещения несущих элементов.

Подбор длины и диаметра свай

Эти размеры относятся к основным техническим параметрам сваи. Длина выбирается исходя из качества грунта, она должна обеспечить погружение опоры до уровня устойчивой почвы, которая будет способна воспринимать возникающие нагрузки.

Выбор диаметра основывается на величине усилий, создаваемых зданием. При этом в учет необходимо принимать все виды нагрузок — вес конструкций, воздействие массы снега и силы ветра.

В строительстве в основном используют следующую классификацию, определяющую размеры винтовых свай в зависимости от типа сооружения:

• 55 мм — легкие ограды с применением сетки-рабицы.
• 76 мм — ограждения из шифера, металлического профнастила.
• 89 мм — массивные заборы из кирпича, легких блоков, а так же при строительстве небольших открытых сооружений (террасы, беседки).
• 108 мм — каркасно-щитовые и рубленые постройки, ангары и другие сооружения, в которых применяются легкие металлические конструкции.
• 133 мм — для домов с более массивными стеновыми конструкциями (кирпич, блоки, камень).
• Большие винтовые сваи используются для строительства серьезных сооружений, в частном домостроении такие элементы практически не применяются, так как их монтаж требует применения специальной техники.

Следует помнить о том, что все эти данные считаются ориентировочными. Все строительные работы следует выполнять на основании специально разработанных проектных решений, в которых будут учтены все особенности здания, грунта и рельефа.

Монтаж винтовых свай своими руками

В первую очередь необходимо сделать разметку участка в соответствии со схемой размещения свай.

После этого можно приступать непосредственно к монтажу:

• Свая устанавливается в требуемую точку. Необходимо наживить ее, погрузив в грунт на глубину наконечника (обычно это делается ударами подходящим инструментом). В первоначальный момент завинчивания необходимо убедится в вертикальности сваи, малейший перекос на этом этапе приведет к уходу элемента с требуемой линии. Выкручивать сваи и монтировать ее на то же место не допускается.
• В верхней части сваи имеется специальное отверстие или проушины, в которые вставляется подходящий рычаг. На первоначальном этапе, пока усилия незначительные, можно воспользоваться простым ломом.
• Работы должны выполнять несколько человек — одни удерживают сваю, задавая ей направление, другие осуществляют вращение.
• Через каждые 2-3 витка необходимо контролировать вертикальность. В процессе углубления придется применить более длинный рычаг, это связанно с возрастанием усилий.
• После монтажа всех свай они подрезаются по одному уровню и соединяются ростверком.

При определенных навыках осуществить монтаж всего фундамента можно за 2-3 дня, если опыт отсутствует, лучше доверить дело специализированной бригаде.

способы, особенности и нюансы монтажа

Строительство любого значимого сооружения на участке, будь то жилой дом или баня, требует качественного фундамента. Но перед мастером встаёт вопрос, как его качественно обустроить, не потратив лишнего. И вот здесь часто выбор падает на свайно-винтовой фундамент, который позволяет обустроить прочное основание по сравнительно невысокой стоимости. Сегодняшняя статья поможет разобраться, как качественно установить винтовые сваи своими руками, что для этого потребуется, каких ошибок в подобной работе нельзя допускать.

Содержание статьи

Что собой представляет винтовая опора

Винтовые сваи или спиральные опоры часто применяются там, где нет возможности монтажа ленточного фундамента. Это обуславливается проблемным грунтом или наклонным рельефом. Их конструкция состоит из следующих элементов:

• рабочий ствол – стальная труба диаметром не менее 55 мм;
• направляющая насадка – стальное или чугунное литьё, которое усиливается при помощи термообработки;
• винтовая спираль – накрученные на ствол витки из поката стали.

ФОТО: dasvar.ruТак выглядит наконечник винтовой сваи заводского производства

Направляющая насадка сваи зафиксирована на конце рабочего ствола. Выше, начиная от наконечника, приварена лента, создающая шнек. По сути, подобные конструкции по силам изготовить и в домашних условиях – опытный мастер может выполнить такую работу своими руками. Однако специалисты рекомендуют использовать винтовые сваи только промышленного производства, опорная нагрузка которых рассчитана в лабораторных условиях.

ФОТО: vosaduly.ruСваи могут быть и такими – здесь всё зависит от плотности и каменистости грунта

Варианты монтажа винтовых свай

Существует 2 способа, которыми можно установить винтовые сваи – вручную или механизировано. Ручной способ подразумевает использование длинных рычагов, при помощи которых опора ввинчивается в грунт. А при механизированном варианте применяются различные приспособления – двигатели или специальные установки.

Споров о том, какой из указанных вариантов лучше, ведётся много. У каждого из них есть свои достоинства и недостатки, однако ручной метод значительно удешевляет процесс, хотя и делает его более трудоёмким.

ФОТО: market.sakh.comСуществует спецтехника, способная справляться с ввинчиванием свай очень быстро

Ручной способ ввинчивания сваи

Для его обеспечения потребуется изготовить простейшее приспособление, называемое оголовком. Он представляет собой отрезок трубы, диаметром немного больше рабочего ствола. На оголовок привариваются хомуты, в которые будут вставляться рычаги, а также проделываются отверстия. Они предназначены для фиксации оголовка на свае при помощи стального штыря.

Некоторые мастера утверждают, что проще ввинтить сваю без оголовка, вставив в её технологические отверстия лом и надев на него трубы с двух сторон, однако подобная работа может закончиться плачевно. Здесь существует опасность деформации рабочего ствола до момента достижения твёрдых слоёв грунта. А причиной тому станет неравномерное распределение нагрузок на сваю при вращении.

ФОТО: remoskop.ruЧем длиннее рычаги, тем проще будет ввинтить сваю в землю

Механизированный вариант и его особенности

Механизированный способ ввинчивания свай значительно упростит монтаж. Однако устройства для его обеспечения имеют очень высокую стоимость, а значит, для разового использования их приобретение нерентабельно. В аренду подобные механизмы взять не удастся, а потому, если нет желания или возможности монтировать винтовые сваи вручную, выгоднее будет нанять специалистов, которые выполнят всю работу. Главное здесь – найти фирму, которая имеет хороший послужной список и гарантирует качество выполняемых работ.

ФОТО: бурспецтехника.рфМеханизмы для ввинчивания заводского производства имеют довольно высокую стоимость

Самостоятельное изготовление механизированного устройства

При наличии определённых навыков, аппарат для ввинчивания свай можно изготовить вручную. Для этого потребуется наличие:

1. Силового агрегата – дрели, гайковёрта и т.п.
2. Механического редуктора, понижающего крутящий момент.
3. Переходника с редуктора на сваю.
4. Удерживающего рычага.

Силовой агрегат должен в обязательном порядке иметь регулировку по скорости вращения. Его мощность не может быть менее 2 кВт.

ФОТО: spectehnika63.ruЗдесь рабочие лишь удерживают двигатель на месте, остальное происходит механизировано

В качестве механического редуктора рационально будет использовать ручной гайковёрт, который в народе называют «мясорубкой». Он уже оборудован усилителем крутящего момента и вполне подойдёт для рассматриваемой цели. Подобные механизмы, при должном уходе, помогут мастеру ввинтить до 20-30 свай. А вот о большем количестве говорить не стоит – вряд ли такой редуктор выдержит дальнейшие нагрузки.

Переходник придётся варить самостоятельно. Если у мастера нет подобных навыков, лучше обратиться за помощью к профессиональному сварщику. Что же касается рычага, то его лучше всего изготовить из двух труб, имеющих различный диаметр. Это позволит сделать рычаг телескопическим.

ФОТО: восток-сваи.рфТелескопический рычаг позволяет регулировать его длину по мере необходимости

Особенности ввинчивания свай своими руками

Работу ручным методом можно выполнить и вдвоём, однако удобнее, проще, а главное, качественней она будет сделана, если в ней участвуют 4 человека. При этом, длина рычага должна быть около 2,5 м. Выполнение полной разметки перед началом работ – это неверное решение. В этом случае легко ошибиться, ведь свая может уйти в сторону при начале ввинчивания. Лучшим вариантом будет разметка в процессе работы. Примерный порядок можно увидеть на фото ниже.

ФОТО: восток-сваи.рфПорядок разметки и ввинчивания свай на участке

Изначально необходимо выкопать приямок, который позволит начать ввинчивание сваи в грунт. Его глубина должна быть 50-80 см. После этого можно начинать процесс с обязательным контролем при помощи двух уровней. Здесь удобнее работать втроём или впятером. При этом, один работник следит только за вертикалью сваи по обоим уровням.

Ввинчивать опору необходимо до тех пор, пока ноги не начнут «пробуксовывать», а опора намертво не встанет. Только в этом случае можно быть уверенным, что она будет надёжно держать строение.

ФОТО: shopces.ruСваи не всегда будут вворачиваться до одного и того же уровня

Свая №2: нюансы

Когда первая свая на месте, можно приступить к разметке второй. На необходимом расстоянии от ввинченной опоры также делается приямок. Немного заглубив вторую опору, замеры перепроверяются. При необходимости, её можно подвинуть. Для этого сваю наклоняют в сторону, противоположную от той, в которую её нужно сместить. Далее делается 1-2 оборота, свая выравнивается, а расстояние снова перепроверяется.

ФОТО: project789263.tilda.wsВвинчивание под небольшим наклоном позволит сдвинуть сваю в нужном направлении

Остальные винтовые сваи

Далее по выше представленной схеме, аналогично с первыми двумя, ввинчиваются оставшиеся угловые опоры. После того, как все 4 сваи на месте, между ними натягивается шнур, по которому можно выставить промежуточные основания. Теперь остаётся лишь обрезать все опоры по необходимой горизонтали. В этом поможет лазерный уровень либо нивелир. Первый найти значительно проще, да и работа с ним не требует особых навыков.

ФОТО: sk-evrodom.ruНивелир позволит отрезать сваи по заданному уровню

Заключение

Как мог убедиться уважаемый читатель, монтаж винтовых свай не слишком сложен, однако эта работа потребует внимательности и аккуратности, ведь отклонения от заданных параметров приведут к разбалансировке нагрузок на каждую из опор. Это означает снижение прочности фундамента. О том, чем грозит перекос основания, можно не говорить – это и так ясно каждому домашнему мастеру. А потому, если человек сомневается в том, что сможет выполнить монтаж винтовых свай своими руками качественно, лучше не пожалеть денег и обратиться к специалистам. Ведь покосившееся из-за «уплывающего» фундамента здание часто приходится попросту перестраивать – ремонт выходит значительно дороже.

ФОТО: kostromaterem.ruВот так ровно встаёт дом при уклонном рельефе на сваях

Очень надеемся, что изложенная информация будет полезна домашним мастерам, затеявшим строительство на своём участке. Любые вопросы, в случае их возникновения, можно задать в обсуждениях ниже. Homius с удовольствием ответит на каждый из них. Там же вы можете оставить свой комментарий, выразить личное мнение о статье или поделиться опытом в установке винтовых свай, если таковой имеется.

Понравилась статья? Тогда не забудьте её оценить.

А напоследок, как уже повелось, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

Предыдущая

DIY HomiusТренд сезона – плитка, похожая на обои

Следующая

DIY Homius8 практичных идей применения в интерьере старого чемодана

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Винтовые сваи — изготовление своими руками, плюсы и минусы, чертежи

Строительство частного дома является достаточно дорогим удовольствием и именно по этой причине, многие изучают различные варианты удешевления стоимости постройки. Как известно, немалая доля затрат уходит на создание монолитного фундамента для дома. Одним из вариантов удешевления этого процесса является установка винтовых свай, которые применяют для возведения деревянных и каркасных домов. В этом случае, как сами сваи, таки и их установку можно осуществить своими руками, уменьшив затраты на наемных работников.

Выбор вида винтовых свай для дома

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы

Основными параметрами для выбора винтовых изделий являются длина и диаметр трубы. Именно от этих параметров зависит устойчивость и срок службы строения.

Важно. Длина трубы выбирается исходя из типа грунта, поскольку заглублять её необходимо до твёрдых и плотных пород. Чем мягче и подвижнее грунт, тем глубже нужно опускать сваю и увеличивать их количество. Опоры необходимо погружать ниже уровня промерзания грунта в зимний период.

Диаметр трубы сваи напрямую зависит от типа и веса самого здания. В среднем, для постройки здания по каркасному методу используют изделия с диаметром трубы от 100 до140 мм, в зависимости от веса материала и этажности здания. Перед тем как выбрать тип опоры и их диаметр, необходимо собрать подробную информацию о типе грунта на месте строительства, такую как:

• тип грунта и схему распределения глубинных слоев;
• наличие грунтовых вод и их уровень при максимальном и минимальном количестве;
• глубина промерзания грунта;
• расчетный вес будущего дома с учетом снеговой нагрузки на кровлю.

Типы свай для дома

Наиболее широкое распространение получили сваи литого и сварного типа

Наиболее широкое распространение получили сваи литого и сварного типа. Сварные сваи можно изготовить самостоятельно и они бывают следующих типов:

Буронабивные сваи: технология устройства и расчет

• Опоры с двойными лопастями используют для типов грунтов, где преобладает большое количество камня;
• Опоры с одинарными крупными лопастями являются стандартными для мягкого типа грунта и имеют открытый тип наконечника, при котором грунт входит внутрь сваи при её закручивании;
• Опоры с закрытым наконечником применимы для всех типов грунта, но используются только при малоэтажном строительстве.

Важно. Пустотелые сварные опоры используют исключительно для лёгких конструкций. Это могут мыть одноэтажные каркасные дома или технические постройки. При увеличении количества свай допускается постройка одноэтажного дома с мансардой.

Изделия литого типа используют для строительства более тяжелых строений, они имеют заострённый наконечник и различаются только по размеру лопастей:

• Изделия с мелкими лопастями применяют для монтажа в промерзлых грунтах, где возможность перекоса при их установке минимальна;
• Средние размеры лопасти применяют для талых грунтов с большим количеством грунтовых вод;
• Крупные лопасти используют для монтажа в обычном грунте рыхлого типа при отсутствии или минимальном наличии грунтовых вод.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

   Винтовые сваи можно вкручивать без использования специальной техники

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

   Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

   Винтовые сваи можно устанавливать даже зимой

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

   В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: После пенсионной реформы пожилых на рабочих местах может не оказаться. Разъяснения

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

Подготовка к монтажу свайного основания

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек

Устанавливать винтовые сваи своими руками достаточно сложно и тут потребуется помощь нескольких человек. Перед началом работ, необходимо приготовить нужный инструмент и дополнительные материалы, среди которых:

• подробный план установки свай на местности с указанием точных размеров;
• деревянные колья и толстая нить для разметки участка;
• магнитный уровень. По сути это тот-же пузырьковый уровень, только с возможностью его установки на сваю при её вкручивании для контроля ровности установки;
• водяной уровень для контроля высот, если участок имеет существенные перепады или идёт под уклоном;
• лом для вставки его в технологическое отверстие сваи при её вкручивании;
• рулетка не менее 25 метров;
• металлические трубы длиной от 1,5 до 3 метров в зависимости от типа грунта, которые будут использованы в качестве рычагов для закручивания свай в ручную;
• маркер для установки отметок на сваях;
• болгарка для обрезки лишних участков трубы при выставлении горизонтального уровня для нижней обвязки.

К сведению. При установке металлической обвязки или монтаже посадочных мест для деревянной обвязки, дополнительно потребуется сварочный аппарат. Не лишним будет приобрести хорошую краску для защиты сварочных швов.

Установка винтовых свай

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада

Монтаж винтовых свай на участке осуществляется примерно со скоростью 5-6 свай за день, если работают одна бригада, состоящая из двух или трех человек. Основной задачей является установка опорных труб максимально ровно. Пошаговая инструкция по установке выглядит следующим образом:

Установка винтовых свай зимой и монтаж фундамента

• Первым делом, сваи покрывают антикорозийным составом, работать можно только после полного его высыхания.
• Далее на месте установки выкапывают небольшой приямок, глубиной в 40-60 см, который будет служить направляющей для лопастей.
• На металлическую трубу устанавливают магнитный уровень для контроля ровности входа.
• На обратном конце трубы, в специальное сквозное отверстие вставляют лом, на него навешивают трубы-рычаги для удобства вкручивания и начинают ввинчивать трубу по часовой стрелке.

Важно. Пока два человека ввинчивают трубу в грунт, третий находится возле сваи и в ручную контролирует ровность ввинчивания согласно установленного уровня.

• Труба вкручивается на глубину примерно в 1.5 метра или до тех пор, пока свая не войдёт в плотные слои и крутить её будет уже невозможно. Это значит что лопасти достигли нужной опоры и насильно вкручивать дальше нет смысла.
• На поверхности оставляют часть трубы, которая в последствии будет обрезана после установки всех свай в процессе регулировки высоты нижней обвязки.

На это можно считать монтаж винтовых свай оконченным и далее начинать установку обвязки.

Конструкция винтовой сваи

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

1. Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
2. Башмак, то есть непосредственно нижняя часть трубы.
3. Наконечник.
4. Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

Общие этапы работ

После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки
Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

• Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Важно. Если строительство проводится в густонаселённой местности, то существует риск повреждения скрытых коммуникаций при ввёртывании трубы. Для этого рекомендуется обследовать участок металлоискателем перед началом работ.

• Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных. Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.
• Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.
• Заливка бетона. При использовании сварных труб, на этом этапе в них заливают бетонную смесь.
• Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.
• Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

Как построить палубу — Винтовые сваи

После статьи об установке и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельной установки свай.

Палубные винтовые сваи

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом щелчке мышью и при каждом изменении, внесенном в ваш проект. Установка винтовых свай внутреннего дворика, в частности, сваи нашего партнера Pylex, — более простой способ сделать фундамент, чем бетонные опалубочные трубы.

Для этого метода вы должны выкопать яму глубиной от 4 до 5 футов под зоной замерзания диаметром около 14 дюймов. Для этого нужна особая лопата. Также вам необходимо купить бетон, перевезти его, замесить и заварить. Бетонный мешок весит около 60 фунтов, и это для одной стопки (8 дюймов), и на него потребуется как минимум 4-5 мешков. Так что, если у вас 4 сваи, этот метод потребует нескольких часов транспортировки, перемешивания…

Рассчитаем количество свай

По всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу.Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор создается последовательно, поэтому он мгновенно вычисляет нужное количество винтовых свай (см. Рисунок ниже).

Установка винтовых свай на настил

Установка проста с помощью рычага и удлинителя для облегчения поворотов и забивания свай на большую глубину. Они совместимы с удлинителем на 24 дюйма. Более того, они регулируются; они могут заработать до 3 дюймов в высоту.Их можно использовать с опорами 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов. Все зависит от типа грунта, на котором они размещены. Обратите внимание, что глинистые почвы могут нести меньше зарядов, чем песчаные. Благодаря своей стальной конструкции и винтовой передаче сваи обеспечивают исключительную устойчивость.Таким образом, они устойчивы к перемещению грунта и замерзанию / оттаиванию.

Фундаменты для настилов со спиральными сваями | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от простых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры. Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми каменистыми почвами, известными человеку. До того, как я перешел на винтовые сваи, я изнашивал множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундамента палубы менее опасной.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота. Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома.Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они стоили дорого для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя. И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунтовом строительстве невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я привлекал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рис. 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое. Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в грунт (рис. 1). Он имеет вывод или вал, обычно длиной 7 футов, приваренный к пластине или винтовой опоре, и колпачок, который прикрепляет вал к раме.

Рисунок 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного строительства представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов заглушек для крепления свай к каркасу.Некоторые из них можно регулировать по высоте, чтобы точно настроить высоту палубы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку.Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, полагаются на винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта. Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рисунок 5.Несущая способность винтовой сваи обычно связана с крутящим моментом, необходимым для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю необходимо вкручивать глубже, чтобы получить более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершается. Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью.

Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает примерно на 13 футов в землю. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь производством спиральных свай, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах ниже того места, где я обычно установил бы бетонную опору.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. Как только препятствие будет преодолено, стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается крупный камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не сдвинется с места.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда на работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие из них заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. В полевом отчете, заполненном установщиком, указываются расположение и глубина свай, а также либо их значения крутящего момента, либо величина, которую они затопили при испытании с использованием кувалды. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может затем поставить печать на полевом отчете инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап

Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле, если бы она не была заполнена водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (рис. 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рис. 11)

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. В сваях почти нет и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в обычном грунте занимает всего около 10 минут — и она на 100 процентов готова к установке с большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, тогда как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения такой же способности. Еще одно преимущество большей емкости заключается в том, что обычно можно использовать меньше опор, хотя, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку грузоподъемность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы точно знаете несущую способность каждой сваи (Рис. 13).

Наконец, есть ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так для вашей. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом на месте, но звоните повсюду. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вам нужно быть осторожным с тем, кого вы нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают винтовые сваи слишком дорогими.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе со строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «спиральные сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно небольшого оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения питания их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание винтовой сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочное испытание, в отличие от снятия показаний крутящего момента, проводится в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Опоры из винтовых свай — Fine Homebuilding

Сводка: Винтовые сваи — также называемые спиральными опорами — это стальные опоры, которые вкручиваются в землю. Автор Джереми Хесс устанавливает их для поддержки таких конструкций, как палубы, подъезды и тротуары; для укрепления фундаментов разрушающегося дома; и для опоры бетонных плит.Здесь он обсуждает части винтовой сваи, как ее установить и как прикрепить к конструкции.

После почти 20 лет строительства я стал дилером Techno Metal Post (TMP), производителя винтовых свай. Спиральные сваи можно забивать практически в любом месте, устанавливать за считанные минуты, они не создают беспорядка и имеют размеры, способные выдержать огромное количество разнообразных конструкций. Став дилером, я установил сваи для поддержки палуб , подъездов, тротуаров на заболоченных территориях, промышленного оборудования и торговых знаков; для укрепления фундаментов разрушающегося дома; и для поддержки оседающих бетонных плит.Некоторые машины, используемые для забивки свай, достаточно малы, чтобы их можно было использовать внутри дома — например, чтобы добавить опору в подвал. Я и мой помощник нередко подъезжаем к месту работы утром, устанавливаем 10 или 12 свай для большой палубы и уезжаем к полудню без каких-либо доказательств того, что мы были там, кроме самих свай.

Винтовые сваи — это, по сути, большие стальные винты, которые вкручиваются в землю и служат в качестве опор, и они используются с начала 1830-х годов.Машины, используемые для привода современных версий, бывают разных размеров, от мотоблока, который я использую, до версий, которые устанавливаются на экскаваторы. Все они работают примерно одинаково. Бензиновый или дизельный двигатель приводит в действие гидравлический насос, который обеспечивает вращение сваи в земле.

Первый проект, который я когда-либо делал — 30-футовый. на 80 футов колода для винодельни — наглядно демонстрирует некоторые преимущества винтовой сваи. Первоначальный дизайн предусматривал бетонные опоры. Однако, поскольку палуба должна была быть построена на неуплотненном насыпи, эти опоры должны были быть 14 футов.глубоко, чтобы добраться до несущей почвы. Владелец почти отказался от проекта, обнаружив, что бетонные опоры будут стоить 20 000 долларов. Мне удалось сэкономить ему 8000 долларов на винтовых сваях. И даже на крутом склоне этого участка установка заняла не неделю, а пару дней.

Если учесть все затраты на обычные опоры, винтовые сваи на удивление доступны. Примите во внимание следующие затраты: аренда шнека или экскаватора или время, необходимое для копания вручную; удаление добычи из раскопок; и устранение повреждений на стройплощадке от тяжелого оборудования.Если бетон будет доставлен из грузовика, как его переместят в яму? Как узнать, что почва будет поддерживать конструкцию? Что, если в период между выемкой грунта и осмотром фундамента пойдет дождь, так что на дне ямы будет 6 дюймов воды? Спиральные сваи решают все эти проблемы. Хотя цены на сваи могут сильно различаться в зависимости от наличия, подрядчика и местоположения, моя компания может установить четыре сваи для типичной жилой террасы за 600–900 долларов.

Хотя существуют и другие монтажники с винтовой сваей, большинство из них не занимается бытовыми работами, как это делает TMP.При этом у вас может быть местный подрядчик, который выполняет бытовые работы с использованием продукции других производителей. Многие из обсуждаемых здесь преимуществ распространены среди производителей.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотр PDF» ниже:

Винтовые сваи | Проектирование свайного фундамента

Что такое винтовые сваи?

Винтовые сваи — это стальные валы с серией полукруглых стальных спиральных пластин с низким шагом, приваренных в стратегических точках вдоль вала.Плиты придают фундаменту несущую способность как при растяжении, так и при сжатии, что позволяет использовать их для широкого спектра применений во многих отраслях и секторах.

Сваи могут быть соединены в группы с помощью стального ростверка для передачи нагрузки и вкручиваются непосредственно в грунт с помощью гидравлического или электрического бурового оборудования, установленного на машине. Благодаря спиральным сваям использование бетона для фундаментов осталось в прошлом.

Винтовые сваи Преимущества

Винтовые сваи

относительно недороги, потому что их очень быстро установить.Они специально разработаны с учетом условий грунта и требований к применению и бывают разной длины и толщины. Спиральная свая — это универсальная, экологически чистая и экономичная технология, которая находит широкое применение в различных отраслях гражданского строительства, таких как строительство, транспорт и связь.

Другие преимущества:

• Экономичная, быстрая установка
• Не требуется бетон, экономит время и деньги на отверждение
• Малая конструкция основания для использования в ограниченных зонах
• Съемная и многоразовая
• Низкий уровень шума и минимальная вибрация во время установки

Где можно установить винтовые сваи?

Наши инженеры проектируют винтовые сваи с учетом условий грунта на каждом отдельном участке.Эта технология является одним из самых быстрых существующих фундаментных решений, и это, в сочетании с уменьшенным воздействием на окружающую среду и простотой установки в местах с ограниченным доступом, является причиной того, что эта технология так популярна и широко используется сегодня.

В зависимости от местоположения и спроектированного решения могут быть установлены винтовые сваи:

• Наклонные под углом до 45 °
• Выступающие из земли или заглубленные
• В любой почве
• Для поддержки конструкций при сжатии и растяжении
• На уклоне, на насыпях и в черенках
• При низких температурах — в отличие от бетона
• В нестандартных ситуациях в соответствии с вашими требованиями

?>

Дома на сваях на винтовых сваях — Дизайнеры домов

Качество вашего дома начинается с его фундамента.Крайне важно выбрать правильную стартовую базу для вашего дома, но некоторые люди находят варианты сложными и трудными для понимания. Мы здесь для того, чтобы немного упростить процесс, продемонстрировав вам множество замечательных преимуществ фундамента на винтовых сваях. Это может быть именно то, что вам нужно!

Фундамент на винтовых сваях универсален

Дома на основе свайного фундамента гибки и зачастую очень удобны в строительстве. Имея так много преимуществ, которые трудно найти в других фондах, подумайте о том, чтобы поговорить со своим дизайнером или консультантом по планированию дома о том, что может предложить фундамент с винтовой сваей.

План дома 1490
384 квадратных футов, 1 спальня, 1.0 ванная комната Коттедж

Большинство планов дома включают плиту, подвал или фундамент подвала, но варианты выходят за рамки этого. Фундамент на основе винтовых свай, который обычно называют «спиральным», состоит из нескольких больших металлических опор, надежно вбитых в землю. Эти столбы служат опорой и основанием для дома.

Как правило, фундаменты на винтовых сваях, используемые в небольших зданиях, не вредят окружающей среде и позволяют экономить деньги. Вы можете получить дом своей мечты, не разбивая банк! Проведите небольшое исследование на ранней стадии, чтобы увидеть, сработает ли это для вашей строительной площадки, потому что выбор правильного фундамента также помогает обеспечить своевременную и эффективную сборку.Вы можете обнаружить, что фундамент на винтовых сваях подходит для многих ваших любимых домов.

Винтовые сваи могут снизить воздействие на окружающую среду

Многие домовладельцы любят фундаменты из винтовых свай, потому что они уменьшают воздействие постройки на окружающую среду. Другие фундаменты требуют рытья, что приводит к разрушению почвы. В некоторых крайних случаях это может привести к усилению эрозии и стока почвы, что нанесет ущерб окружающей экосистеме.

Из-за своей простоты фундаменты на винтовых сваях минимально инвазивны для почвы и прилегающих территорий.Вам даже не нужно ввозить тяжелую технику. Для установки винтовой сваи требуется только небольшая машина, которая помещает опорные стержни в землю. И в качестве дополнительного преимущества этот тональный крем помогает сохранить естественную красоту вашего участка, так что позже вам может не понадобиться так много ландшафтного дизайна.

План дома 1429
2,392 квадратных футов, 5 спален, 3,1 ванных комнат. Пляжный дом

Многие дома вокруг пляжей и заболоченных территорий требуют фундамента с винтовой сваей. Идеально подходящий для мест, подверженных эрозии или паводку, такой фундамент позволяет вам построить дом своей мечты там, где другие фундаменты не выдержат.Итак, создавайте дизайн на пляже своей мечты! Знание винтовых свайных фундаментов позволит вам опередить все и приблизиться к идеальной конструкции.

Берега озер — еще одно обычное место, где можно найти дома с фундаментом на винтовых сваях из-за песчаной почвы и более высокого уровня грунтовых вод. THD-1429 (вверху) может стать прекрасным домом для озера или пляжа благодаря спиральному фундаменту. Здесь достаточно места для семьи и гостей, так что это отличный выбор как для круглогодичного проживания, так и для отдыха.

• Второй уровень
• Третий уровень
• Первый уровень

Относительно безболезненная сборка

Для того, чтобы залить бетонный фундамент и дать настояться, нужно несколько дней или даже недель.Этот процесс может казаться вечным при лучших обстоятельствах; плохая погода может вызвать дальнейшие задержки. Если вы хотите избежать этой головной боли, фундамент на винтовых сваях можно установить и построить за считанные дни.

Как только стержни находятся в земле, они сразу же выдерживают весовые нагрузки. Так что вместо того, чтобы ждать, ваш строитель может сразу приступить к работе! Вы можете сэкономить время и деньги и быстрее заселиться.

План дома 1492
480 квадратных футов, 2 спальни, 1.0 ванная Коттедж

Фундаменты на винтовых сваях обычно небольшие и компактные.Каждый «винт» имеет установленную производителем нагрузку, которую он может выдержать. Обязательно поговорите со своим строителем о выборе правильной конфигурации для винтового фундамента. Модульная конструкция многих домов с этим типом фундамента позволяет очень легко добавлять и расширять дома как сейчас, так и в будущем.

Фундамент на винтовых сваях — надежный метод жилищного строительства, выдержавший испытание временем. На самом деле они являются основным выбором для многих строителей и разработчиков. При всех этих преимуществах нетрудно понять, почему!

Пока вы будете искать свой идеальный дом, подумайте о выборе типа фундамента, которому доверяют дизайнеры и строители в вашем районе, но не забудьте спросить о фундаменте на винтовых сваях! Если у вас есть какие-либо вопросы или вы хотите узнать больше о процессе поиска и строительства дома, дайте нам знать.Нам не терпится помочь осуществить вашу мечту.

Следите за нами и ставьте лайки:

Можно ли построить гараж на столбах (винтовых сваях)?

Ecohome
11 декабря 2017 г. 14:23

Пристройки и небольшие постройки часто строятся на винтовых сваях, так что вы можете это сделать. Но у него есть несколько преимуществ и недостатков, поэтому следующее может помочь вам принять решение —

Преимущества строительства винтовых свай:

Использование винтовых свай для замены фундамента, вероятно, сэкономит вам много денег за счет избежания (или, по крайней мере, значительного снижения) затрат на земляные работы.Это также может дать вам преимущество в районах, подверженных наводнениям, поскольку вы находитесь оторванным от земли. Они также могут позволить строительство на почвах, которые не имеют несущей способности, необходимой для фундамента и перекрытия (плита-плот также является вариантом для более мягких почв).

Недостатки винтовой сваи:

Пол, поднятый на винтовых сваях, оставляет дополнительную поверхность здания, подверженную воздействию ледяного зимнего воздуха, в отличие от плиты, которая находится в прямом контакте с почвой и, следовательно, в некоторой степени защищена от зимних температур из-за относительно умеренной температуры земли зимой.Таким образом, потребуется более высокий уровень изоляции в полу, чтобы соответствовать тем же стандартам эффективности и комфорта, что и плиточный пол. Кроме того, он будет более подвержен утечке воздуха, поэтому не забудьте включить в конструкцию эффективный воздушный барьер.

Учитывая, что это пол и его необходимо будет утеплить перед добавлением черного пола, может пройти некоторое время, прежде чем здание будет закрыто и защищено от атмосферных осадков, поэтому вы должны быть очень осторожны с дизайном и выбором материала. и порядок установки.Избегайте какой-либо чувствительной к влаге изоляции (например, целлюлозы или стекловолокна), лучше подумайте о жестких плитах или минеральной вате. Подождите, пока это будет несколько солнечных дней, и убедитесь, что он хорошо защищен от проникновения воды на время, необходимое для установки крыши.

Дом, слегка приподнятый над землей, также может быть привлекательным и хорошо защищенным местом для диких животных, чтобы создать дом. Обязательно примите меры, чтобы животные не попадали туда.

Если вы планируете перепродажу в будущем, помните, что строительство на винтовых сваях обычно не считается таким прочным, как строительство на бетонном фундаменте, поэтому следует учитывать и долгосрочную ценность.

Какой бы тип здания вы ни выбрали, убедитесь, что его спроектировал инженер.

Фундамент на стальной винтовой свае — EVstudio

Система глубокого фундамента, которая набирает популярность в районах с труднопроходимой почвой, загрязненной почвой и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость.Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии.Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию.Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом утилизировать и утилизировать. Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и на это есть веские причины.Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости к растяжению и растяжению, согласованного с силой натяжения.
