Монтаж коллектора для водоснабжения

Коллектор для водоснабжения, позволяет уместить контроль водоснабжения в одном месте, вне зависимости от расположения и назначения прибора для расхода воды.

У большинства людей, в быту, возникали проблемы с водяным напором, при одновременном использовании нескольких точек подачи воды. Для того чтобы избежать этого используют распределительные коллекторы.
Что такое коллектор, можно узнать в этой статье.

В данной статье, рассмотрим коллектор с точки зрения водоснабжения.
Перед монтажом  необходимо создать план разводки, в котором будут учитываться все необходимые детали: размер помещения, диаметр и длина используемых труб, размеры коллектора и место его установки, количество соединителей, места изгибов и поворотов.

Обязательно перекрыть подачу воды перед установкой!

Монтаж коллектора осуществляется таким образом:

1. Прежде всего, необходимо выбрать место размещения коллектора. Это место должно быть доступным, что бы в случае проверки или ремонта вы могли с легкостью до него добраться. Помещение должно быть с умеренной влажностью. Разместить коллектор можно в коллекторном шкафу или в отдельном помещении.
2. Далее нужно установить аварийные шаровые краны. Их устанавливают на входе системы водоснабжения.  Они служат для того, чтобы в случае аварийной ситуации можно было отключить подачу воды.
3. На следующем этапе устанавливаются комплект счетчика холодной и горячей воды. Стрелки, находящиеся на счетчике, показывают направление движения воды.
4. Следующее действие – установка редуктора – прибор для предотвращения повреждения труб и других систем водоснабжения, в следствии перепадов давления . Для установки редуктора необходимо: вертикально размещать манометр регулировки давления, учитывать направление воды относительно редуктора, предусмотреть отсекающие краны.
5. Дальше производится установка непосредственно коллектора. На каждом выходе устанавливается шаровые краны, чтобы в случае протечки была возможность отключить конкретную трубу. У компании Uponor, есть модификация коллектора, уже со встроенными кранами, а также обозначением по назначению контура (умывальник, мойка, унитаз, стиральная машина, посудомоечная машина и другие).
6. В конце коллектор крепят на стену или размещают в коллекторном шкафу.

Советы по установке коллектора:

• Используйте крепежные хомуты для того, что бы прикрепить коллектор к стене или установить в шкафу.( если нет специального крепежа, в комплекте)
• Устанавливайте отдельно коллекторы для холодной и горячей воды.
• Для установки узла не обязательно использовать дополнительное уплотнение.
•  Если разводка водоснабжения осуществляется в помещении, в котором несколько этажей, нужно предусмотреть установку циркуляционного насоса.
• Распределительный коллектор обязательно комплектуется запорной арматурой (отсечного и регулирующего типа)

Для того, чтобы в будущем без проблем  осуществить подключение дополнительных труб рекомендуют оставить несколько свободных выходов  коллектора и закрыть их заглушкой.
Коллектор для водоснабжения, позволяет уместить контроль водоснабжения в одном месте, вне зависимости от расположения и назначения прибора для расхода воды. Такое приспособление, в отдельном случае, может экономить на материале для монтажа, за счет того, что покупка приборных кранов отдельно, может выйти дороже.

Типы, монтаж гребенок коллекторов водоснабжения и отопления

Коллекторная арматура (гребенка) позволяет решить сразу несколько проблем, которые связаны с распределением потоков воды и управлением ими в отопительных системах и бытовых водопроводах. На современном рынке можно встретить много разновидностей изделия этой категории, каждое из которых имеет определенное назначение и рассчитано на выполнение своих функций.

Описание и функции коллектора для воды

Классическая коллекторная гребенка представляет собой трубу, на которой имеются отводы для потребителей воды. В зависимости от конфигурации арматуры она может выполнять одну, или сразу несколько следующих функций:

1. Распределительная функция. Заключается в том, что подаваемая на коллектор вода равномерно распределяется по линиям вне зависимости от уровня потребления того или иного подключенного прибора. Такое свойство используется для одновременного подсоединения разной сантехники – душа, умывальника, стиральной или посудомоечной машины и так далее. Суть распределения в том, что вне зависимости от того, где требуется вода, она подается через коллектор равномерно. Благодаря этому исключаются риски получить ожоги под душем, или, например, оставить стиральную машину или водонагревательный бойлер в момент набора воды без надлежащего давления.
2. Отсекающая функция. Заключается в том, что на разные приборы подача воды включается или отключается из одного места. Это дает возможность остановить подачу воды на одной из линий в случае выхода из строя какого-либо из сантехнических приборов, не оставляя при этом другую технику без давления. Данная функция коллектора также позволяет включать и отключать определенные радиаторы отопления или ветки теплого пола в целях экономии или в других случаях.
3. Регулировочная функция. Позволяет не просто перекрывать потоки воды на те или иные линии, но также плавно регулировать давление на каждую из них. Такая функция особо часто используется в отопительных системах, давая возможность пользователю оптимально распределить теплоноситель по всем радиаторам или веткам теплого пола. Это позволяет из одного места регулировать интенсивность отопления той или иной зоны, добиваясь максимальной экономии и комфорта.

Разновидности коллекторов

В зависимости от того, какие функции будут возложены на коллекторную арматуру, подбирается и соответствующее изделие. Современные и наиболее часто используемые в быту гребенки различаются по следующим признакам:

• По материалу. Коллекторы бывают латунные, из нержавейки, полипропиленовые и полиэтиленовые. От материала зависит прочность, долговечность и область применения;
• По типу подсоединения. Характеристика зависит, в первую очередь, от материала, из которого изготовлена гребенка. К примеру, если это пластик, то коллектор и потребители подсоединяются при помощи пайки или обжимных фитингов. Металлическая арматура, — оснащается резьбой;
• По количеству отводов. Минимальное количество отводов в коллекторе – два. Максимум не ограничен, но в быту используются с количеством не более 6-7. Подбирается в зависимости от количества подключаемых потребителей воды, а также, иногда, на перспективу расширения системы;
• По наличию запорной арматуры. Бывают гребенки без кранов и с кранами. В первом случае арматура предназначена только для распределения воды между потребителями. Коллекторы с кранами могут выполнять отсекающую функцию и регулировочную. Гребенки без запорной арматуры могут ею оснащаться отдельно в случае необходимости;
• По типу запорной арматуры. Если на гребенке установлены краны, то они могут быть либо отсекающими, либо регулировочными. В первом случае функционал ограничивается только на двух положениях – открыто и закрыто. Если имеет место регулировочная арматура, то у пользователя есть возможность плавно изменять и настраивать давление воды на каждой ветке и к каждому потребителю;
• По размерам. Тут важны два параметра – диаметр присоединительных входов и отводов, и общий диаметр коллектора. Если первая характеристика влияет на выбор подсоединяемых фитингов и труб, то вторая – на пропускную способность коллектора;
• По производителю. Марка коллекторной арматуры по большому счету влияет на ее качество и цену. Если брать хорошие гребенки, то выбор стоит остановить на итальянских и других производителях, например, Far или Valtec. Если нужно дешево и ненадолго – Китай. Что-то среднее по цене и качеству в последнее время предлагают отечественные производители.

Итог

Планируя какую-либо отопительную или водопроводную систему, следует учитывать все вышеприведенные особенности и характеристики коллекторов. Это можно сделать и самостоятельно, но лучше, и в большинстве случаев надежнее, доверить все профессионалам.

Коллекторная схема водоснабжения | elesant.ru

Вступление

Комплект устройств при помощи которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

1. последовательная или тройниковая;
2. веерная или коллекторная;
3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

• Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
• Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

Коллекторная схема разводки водопровода

Смотрим схему выше.

• 1,3 — Шаровые краны на полотенцесушитель;
• 2 — Шаровой кран на перемычку байпас;
• 4 — Главный он же, аварийный шаровой кран на горячую воду;
• 5 — Фильтр грубой очистки;
• 6 — Счетчик учета;
• 7 — фильтр тонкой очистки с латунной сеткой 100 мкм;
• 8 — Редуктор давления, для домов без подкачивающих насосов;
• 9 — Коллектор;
• 10 — Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока подачи воды. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается. Выпускаются коллектора с различным количеством выводов. Наиболее распространены коллектора на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Вот список производителей коллекторов продающих в России:

• VALTEC Россия;
• Итальянская компания Far;
• Немецкая Rehau;
• Итальянская Tiemme;
• Итальянский Luxor;
• UNI-FITT Италия;
• Польский Solomon.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за полуоборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Рассчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода. Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

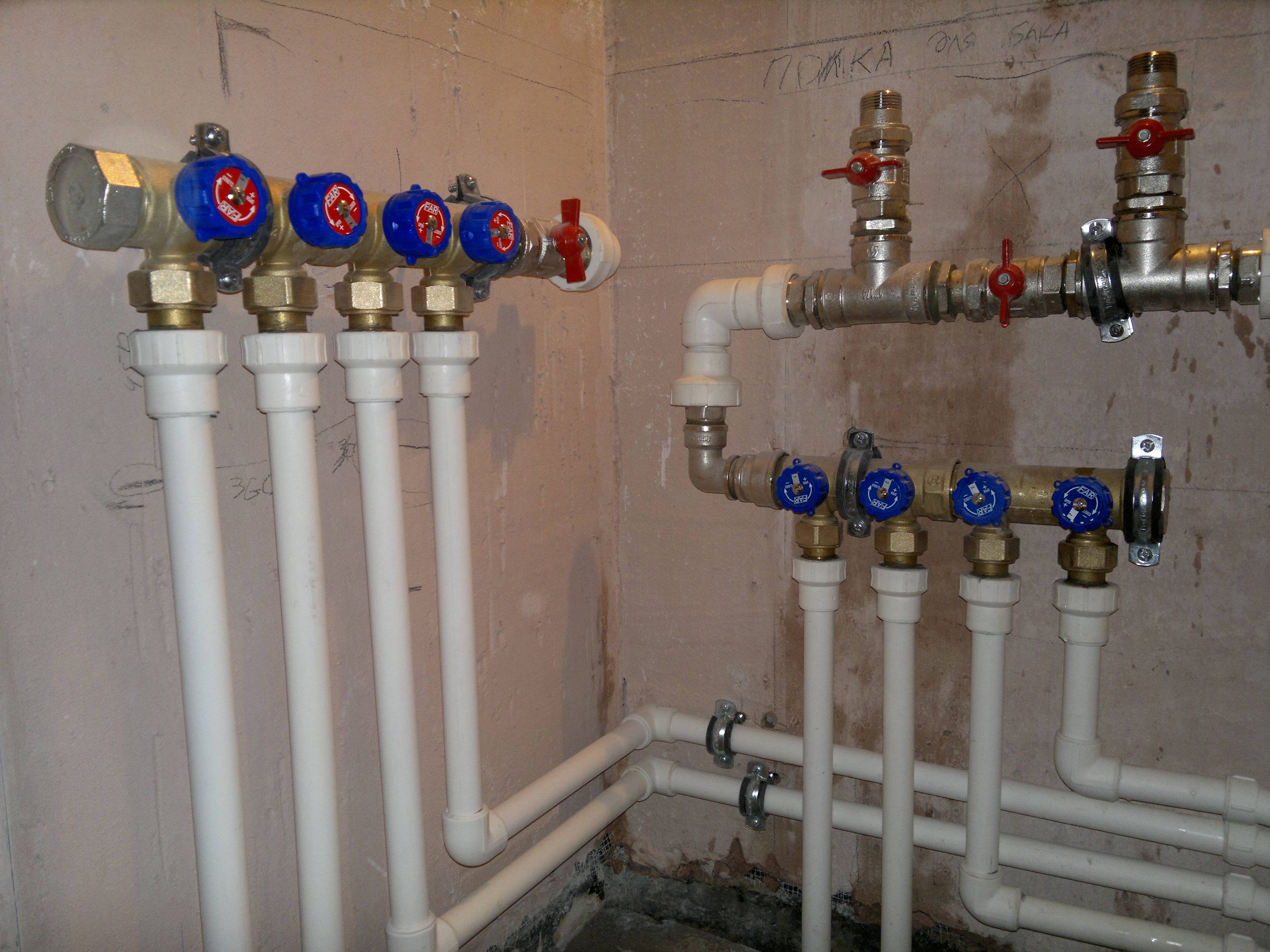

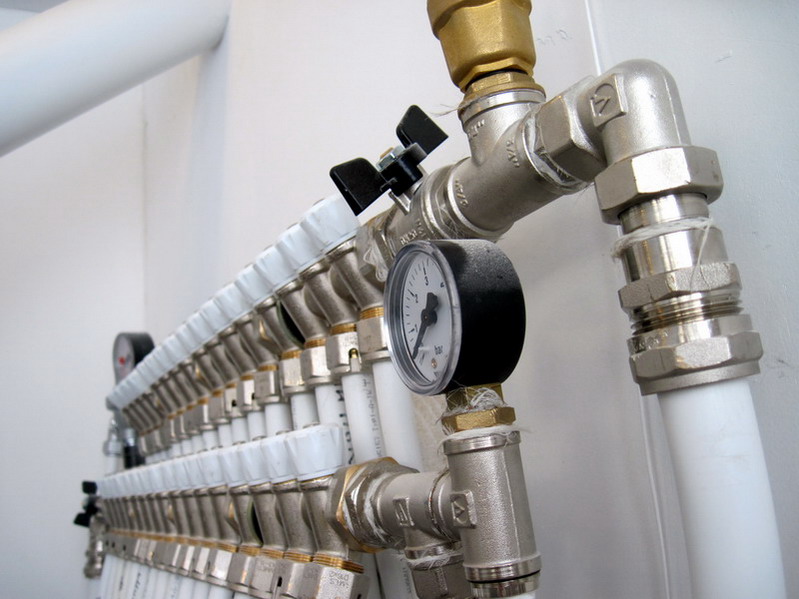

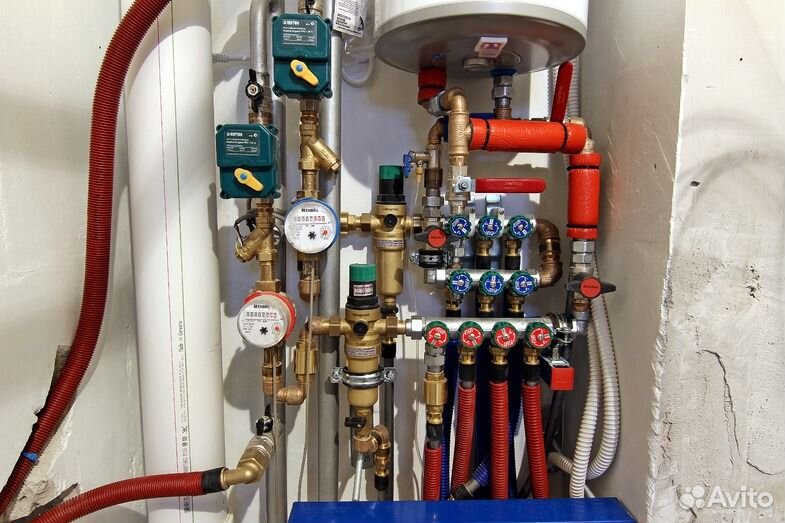

Фотоальбом смонтированных коллекторов

©Elesant.ru

Другие статьи раздела: Водопровод

Статьи по Теме

Монтаж коллекторов водоснабжения Мытищи с гарантией. Мытищинский район

Коллектор водоснабжения полезная в хозяйстве вещь. Он помогает эффективно использовать воду, что значительно сокращает ее расход. Он также позволяет установить минимум соединений в водопроводной системе и еще несет массу положительных моментов.

Если задумались об установке коллектора водоснабжения в своем доме самостоятельно, то следует отбросить эту мысль и обратиться к проверенному специалисту. Заказать выезд мастера в Мытищи или Мытищинский район для оказания услуги по монтажу этого оборудования сегодня довольно просто. Но доверить это стоит только высококвалифицированным специалистам.

Во-первых, некачественная работа может вызвать большое количество неисправностей. Могут образовываться течи различной мощности, и вся квартира может быть затоплена. Во-вторых, нюансов по установке коллектора водоснабжения много, и учитывать их все могут только люди с большим опытом работы и имеющие определенный багаж знаний. Не стоит забывать и о наборе инструментов, которые понадобятся для монтажа. Они есть далеко не у каждого человека. А их покупка не окупится по сравнению с вызовом специалиста.

Мастер поможет подобрать наиболее подходящий водяной коллектор. Он знает каким производителям стоит доверять, а от покупки каких стоит воздержаться. Специалист подскажет где в городе Мытищи можно купить коллектор на наиболее выгодных условиях по цене и с отличным качеством. Или может сам приобрести и доставить необходимый коллектор. В последствии с таким оборудованием в течение длительного срока не будут случаться поломки и другие неприятные ситуации.

Гарантия на установку коллектора водоснабжения

Высококлассный мастер настолько качественно справляется с установкой, что гарантия, которую он предоставляет, в подавляющем большинстве случаев не понадобится. Гарантия – это признак высокого уровня квалификации мастера.

Цена на монтаж коллектора водоснабжения в Мытищах невысока, ее могут позволить себе большинство среднестатистических семей. То же самое актуально и для тех, кто заказывает выезд мастера в Мытищинский район.

После окончания работ мастер спокойно ответит на вопросы заказчика, сделает это в приятной и понятной форме. Даст ценные советы, которые помогут в эксплуатации системы и продлят значительно ее жизнь. Опытный мастер всегда придет на помощь в городе Мытищи, достаточно заказать его на удобное для себя время.

Преимущества сантехнических коллекторов и когда их использовать

Знаете вы об этом или нет, но домовладельцы в Хьюстоне, которым требуются услуги сантехника, скорее всего, выиграют от универсальной, привычной технологии, которая недавно стала краеугольным камнем отрасли: водопроводного коллектора. В то время как домовладельцы, у которых есть конкретные проблемы или вопросы по поводу систем водоснабжения в своих домах, всегда должны консультироваться с лицензированным сантехником для получения рекомендаций, это руководство должно служить полезным введением в концепцию.

Основы сантехнического коллектора

Сантехнический коллектор предлагает очевидную полезность для клиентов, занимающихся водопроводом в жилых домах. Коллекторы могут состоять из традиционной меди, латуни, бронзы или более технологичного материала, известного как PEX / сшитый полиэтилен. В любом случае они служат важнейшими механизмами контроля потока горячей и холодной воды. Обычно они интегрируются с гибкими пластиковыми водопроводными системами, обеспечивая надежные потоки воды при различных температурах.Таким образом, водопроводные коллекторы учитывают такие сантехнические задачи, как ремонт водонагревателя, замена труб и работы по переоборудованию.

Базовая структура

Сантехнический коллектор не представляет особой сложности. Хотя эти устройства бывают разных форм, их основная структура состоит из основной линии обслуживания, которая входит в трубчатую камеру с множеством соединений с линиями отвода. Каждая сливная линия предназначена для определенного приспособления в водопроводной системе. Например, одна линия может подключаться к крану холодной воды в главной ванной комнате, а другая — к приспособлению для подачи горячей воды в гостевой ванной.

Более простые коллекторы, многие из которых изготовлены из меди, имеют четыре или более соединений от основной линии обслуживания к каждой линии отвода для конкретного прибора. Более старые системы могут потребовать отдельных коллекторов горячего и холодного. Более новые, более сложные коллекторы, как правило, изготавливаются из PEX и имеют отдельные входные линии для горячей и холодной воды. В этих системах горячая вода течет из водонагревателя системы и остается отдельно от холодной воды, которая поступает из основной линии обслуживания.

Когда нужны водопроводные коллекторы?

Сантехнические коллекторы играют важную роль во многих сантехнических работах. Практически каждая современная жилищная водопроводная система требует по крайней мере одного коллектора, а для более крупных систем может потребоваться использовать несколько традиционных коллекторов. Для малых и средних систем одного коллектора PEX может хватить для стандартных приспособлений. Многоквартирные жилые конструкции обычно основаны на сетях, которые состоят из одного «главного» коллектора и нескольких «мини-коллекторов» на стыках отдельных блоков.

В одноквартирных домах водопроводчики обычно размещают водопроводные коллекторы как можно ближе к входящей линии подачи в дом. Это может быть в подвале или кладовке на первом этаже. Чтобы обеспечить физический доступ для ручного отключения, коллекторы должны быть отделены от другого оборудования. Хотя они должны иметь по крайней мере 18 дюймов по горизонтали и 36 дюймов по вертикали от водонагревателя системы, они редко бывают намного дальше от этого важного узла.Для удобства некоторые виды сантехнических коллекторов можно монтировать между стойками стены.

Типы сантехнических коллекторов

В зависимости от потребностей данной водопроводной системы коллекторы бывают разных форм и размеров. Компрессионные коллекторы — это сложные элементы оборудования, которые регулируют поток воды для небольших домов и строений. Наряду с обжимными коллекторами, они обычно считаются наиболее удобными для пользователя коллекторами на рынке. Между тем, медные коллекторы для пота служат «традиционной» альтернативой современным коллекторам MANABLOC, которые могут регулировать поток горячей и холодной воды в одной системе.Пресс-манифольды из PEX представляют собой гибрид между более крупными устройствами из PEX и более простыми медными приспособлениями.

Преимущества сантехнических коллекторов

Сантехнические коллекторы, вне зависимости от их типа, обладают очевидными преимуществами. Во-первых, они могут принимать линии питания размером от 3/8 дюйма. В современных коллекторах используются меры безопасности, которые снижают риск падения давления и требуют меньшего количества приспособлений. В то время как медные системы надежны и экономичны, системы PEX очень гибкие и могут быть более энергоэффективными. Во время похолодания они также устойчивы к замерзанию.

Являясь одним из важнейших компонентов жилищной водопроводной системы, водопроводный коллектор хорошо себя зарекомендовал. По мере совершенствования сантехнической техники она, несомненно, сохранит свое значение и полезность.

Алюминиевый водяной коллектор SMARTFLOW® с LinkedXValve

Алюминиевый водяной коллектор SMARTFLOW в сборе с элементом управления LinkedXValve ™

LinkedXValve ™ — это система клапанного соединения, разработанная, спроектированная и изготовленная Plastixs, LLC (патент США 10,160,149 B2).LinkedXValve ™ позволяет одним рычагом управлять как подающей, так и обратной линиями охлаждения пресс-формы одновременно. Его можно установить на стандартные коллекторы и латунные шаровые краны, что позволяет уменьшить занимаемую площадь и повысить эффективность коллекторов. Операторы могут управлять клапанами подачи и возврата с одной стороны коллектора. Это позволяет установить коллектор на небольшой площади. Это важно для обеспечения максимальной эффективности размещения коллектора рядом с формой. На больших установках охлаждающего коллектора он может гарантировать, что наладчик отключит задний ряд клапанов, которые часто заблокированы шлангами, тем самым предотвращая разливы и потерю производственного времени.Быстрая смена пресс-формы с меньшими шансами на ошибку или простои.

ОСОБЕННОСТИ:

1 «и 1-1 / 2» SMARTFLOW ^® Алюминиевый водяной коллектор в сборе с (всего 8, 12, 16, 24 или 32 порта) 3/8 «NPT (на 1» коллекторе) и 1/2 «NPT порты (на коллекторах 1-1 / 2 «) и элемент управления LinkedXValve. Подающий и возвратный коллекторы, расположенные рядом, каждый с 4, 6, 8, 12 или 16 отверстиями (всего 8, 12, 16, 24 или 32 порта) и имеющий 1 «или 1 1/2» NPT (F) входы на каждом конце. Каждый коллектор собирается с:

• Кол-во.8,12,16,24 или 32 (всего портов): порты 3/8 «NPT (на коллекторах 1») и порты 1/2 «NPT (на коллекторах 1-1 / 2») полнопроходной латунный клапан, установленный на каждом порт.
• Кол. 4,6,8,12 или 16 (всего портов): элемент управления Plastixs LinkedXValve. Позволяет управлять как подающим, так и обратным клапанами с помощью одного рычага.
• Кол-во. 8,12,16,24 или 32 (всего портов): штекер быстрого разъединения с наружной резьбой серии 300, установленный в каждом клапане.

Свяжитесь с нами, чтобы узнать больше об алюминиевых коллекторах SMARTFLOW

Создайте свой собственный коллектор из PEX

Синопсис: Расположенный в центре распределительный блок для всей вашей водопроводной системы, коллектор упрощает установку и ускоряет аварийное отключение.Коллекторы можно купить, но есть явные преимущества в создании собственного из готовых деталей, как описано в этой статье.

Думайте о коллекторе PEX как о водопроводном эквиваленте главной электрической панели. Это центральный узел распределения воды, поступающей в вашу домашнюю арматуру. Идея состоит в том, что каждое приспособление или группа приспособлений в доме имеет свою собственную линию водоснабжения, идущую от этой центральной точки, конфигурация, известная как домашняя установка. Трубки могут иметь цветовую маркировку для обозначения линий холодной воды (синий) или горячей воды (красный), а затем маркировать их назначение.Это позволяет домовладельцам быстро находить и отключать воду в определенной области дома для обслуживания, ремонта или в чрезвычайной ситуации. Вы можете купить фирменный коллектор PEX, который имеет маркировку для линий холодной и горячей воды, но эти версии имеют некоторые недостатки в их конструкции и функциях. Я предпочитаю делать пару самодельных коллекторов — горячий и холодный — из готовых деталей. Изготовление собственного коллектора может не только сэкономить деньги и позволить использовать высококачественные детали, но и позволяет настроить настройку в соответствии с вашими потребностями, а также при необходимости перенастроить или отремонтировать коллектор.

Краткий обзор шести преимуществ

Сбалансированное давление воды: по сравнению с типичным коллектором, где все ответвления выходят из одной линейной камеры, индивидуальный коллектор может питаться с двух сторон, обеспечивая более стабильное давление воды, если унитаз смывается, душ работает или стиральная машина начинает цикл полоскания.

Ремонтопригодность: система состоит из стандартных трубок, клапанов и соединений PEX по вашему выбору, поэтому ее можно так же легко отремонтировать с помощью стандартных компонентов.Если изготовленный коллектор выходит из строя, необходимо отключить и заменить весь блок.

Качество: Фирменные коллекторы обычно имеют гарантию от пяти до 10 лет и полагаются на полностью пластмассовые клапаны, которые чувствительны к флюсу, опилкам и другим крошечным загрязнениям, которые могут находиться в линиях подачи. Самодельный вариант может включать в себя более прочные металлические шаровые краны.

Цена: Фирменные коллекторы начинаются от 100 долларов и часто включают в себя выходы как для холодной, так и для горячей воды в одном блоке. (Показанная здесь установка с холодной водой по частям стоит около 100 долларов.Чтобы соответствовать качеству пары самодельных коллекторов горячей и холодной воды, вам придется перейти к модели с металлическими компонентами, которые обычно предназначены для водяных систем лучистого тепла и стоят 300 долларов или больше.

Для получения дополнительных фотографий и подробностей нажмите кнопку «Просмотр PDF» ниже:

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Uponor TruFLOW ™ A2700602 Коллектор в сборе с расходомером, (6) выходных отверстий 1 дюйм, нержавеющая сталь

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section. sectionName}}:

{{option.description}}

{{section.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.

×

Как построить коллектор из PEX: пошаговое руководство

** Наша политика честности: этот пост может содержать партнерские ссылки, и я могу получить компенсацию, если вы совершите покупку без каких-либо дополнительных затрат для вас. Некоторые из них, некоторые нет — я делаю покупки для сравнения. Важно то, что вы точно знаете, о чем мы говорим. Напишите заметку / комментарий, если у вас есть какие-либо вопросы по продуктам, так как это материалы и инструменты, которые мы используем в наших собственных проектах.

Пошаговое руководство по созданию коллектора PEX.

Этот целый дом Uponor PEX — коллектор, который вы видите, настоящий:

Действительно солидно…

Действительно проверено на герметичность…

Действительно блестящий…

А главное действительно сделано!

Вышедшая из строя система магистрали и ответвления из катаной меди, ранее обслуживающая этот дом, теперь заменена коллекторной системой Uponor PEX-A для всего дома. Коллектор Uponor — это лучший из всех вариантов сантехники вместе взятый: все преимущества Uponor PEX-a, , как показано в этом последнем посте , наряду с надежностью медного коллектора.

Приведенные ниже шаги описывают, как мой муж построил * коллектор Uponor в ходе текущего ремонта.

** Предупреждение ** Это ОЧЕНЬ много информации, которая в значительной степени описывает каждую деталь процесса. Если в какой-то момент вы скажете: «Я ухожу! Коллектор PEX для всего дома не для меня! », Это все еще возможно. Ознакомьтесь с предложением в конце.

** Кроме того, просто напоминание: вы можете щелкнуть изображения, чтобы увеличить изображение, если вы хотите рассмотреть его поближе.

Шаг 0a.Решите, что вам нужна коллекторная система с отдельными домашними ветками для каждого прибора (или по другой веской причине, как обсуждается здесь:

Преимущества системы водопроводного коллектора )

Шаг 0b. Решите, что вы хотите использовать Uponor (как обсуждается здесь:

Почему выбирают коллекторную систему Uponor ).

Шаг 0c. Есть какой-нибудь безумный скилз по пайке.

AKA достаточно хорош, чтобы создавать герметичные соединения.

Шаги 1-5. Планируется половина работы.

Убедитесь, что у вас есть нужное количество горячих и холодных линий, а также нужные размеры.Дело не только в количестве раковин, прачечных и других водолюбивых приборов (смотрите контрольный список в нижней части этого поста, чтобы узнать о том, что вы, возможно, упустили **) — вам также нужно учитывать внешние смесители в своих расчетах.

Кроме того, вы должны спланировать, как вы хотите прикрепить коллектор к стене / шкафу / какому-либо корпусу. Мы решили использовать 1-дюймовые медные вешалки для звонков.

После того, как вы построите коллектор PEX и установите его на место, вам не захочется думать об изменениях или расширении позже.Мы предлагаем добавить дополнительную строку для будущих изменений. У коллектора есть две дополнительные линии: одна 1/2 дюйма на холодной стороне и другая 3/4 дюйма на горячей стороне, обе выходят на чердак и закрыты … терпеливо ждут, возможно, никогда не используются, но там, если необходимо. . Для полноты картины они тоже не заправлены водой. Просто оставьте клапан в выключенном положении.

Вот два связанных поста, которые в значительной степени являются частью фазы планирования:

Как спроектировать водяной коллектор из PEX для всего дома

Советы по установке коллектора из PEX, сохраняющего здравомыслие

Шаг 6.Еще раз проверьте свои числа.

Вы не хотите ждать, пока закажете / побегите к сантехнике за последней штукой…

Шаг 7. Разместите заказ.

Uponor не продается в большом магазине. Вы найдете его в магазине сантехники или в Интернете. У нас большой опыт работы с supplyhouse.com .

Вот список выбора всего для последнего коллектора в этом посте (он включает одну незначительную модификацию, описанную в Шаге 9, Замечание № 5).

1 — Прямая медная труба 1 ″ x 4 ′, тип M

1 — Прямая медная труба 1 ″ x 2 ′, тип M

1 — 3/4 ″ x 3 ′ прямая медная труба типа M

1 — 1 ″ медный колпачок

1 — Колено 90 °, 1 дюйм, медное

1 — 1 ″ FTG x Медный колено 90 ° для улицы

1 — 3/4 ″ Медный колено на 90 °

1 — Медная муфта 1 ″

4 — Переходной тройник CxCxC 1 ″ x 1 ″ x 3/4 ″

2 — 1 ″ x 3/4 ″ x 1 ″ Переходной тройник CxCxC

1 — Шаровой кран с полным проходом 3/4 дюйма с Т-образной рукояткой (бессвинцовый)

1 — Шаровой кран с полным проходом, 1 дюйм, с Т-образной рукояткой (бессвинцовый)

2 — Переходник для медных труб 3/4 ″ ProPEX x 3/4 ″ (бессвинцовая латунь)

1 — Переходник для медного фитинга 3/4 ″ ProPEX x 1 ″ (бессвинцовая латунь)

1 — 1 ″ медный коллектор с низкочастотным латунным шаровым клапаном 1/2 ″ ProPEX, 8 выходов (бессвинцовая латунь)

1 — Медный коллектор 1 дюйм с шаровым клапаном ProPEX 1/2 дюйма, 12 выходов (бессвинцовая латунь)

4 — Медный переходник 3/4 ″ ProPEX x 3/4 ″ Шаровой клапан из латуни, большой проход (бессвинцовый)

6 — Вешалки для звонков

На этом этапе вам также понадобится резак для труб .

Шаг 8. Убедитесь, что у вас все есть под рукой, и полюбуйтесь, как все блестит.

Шаг 9. Начните измерять, как все будет сочетаться.

Возможно, вы захотите начать с этого шага перед размещением заказа, но на самом деле, если у вас есть основной дизайн (как вы можете видеть, на холодном источнике на первом рисунке есть D-образная форма, а также общий чувство размера коллектора), вы можете просто купить приличную длину меди вместе со всеми муфтами, запорами и т. д.и начнем. Опять же, если вы копируете коллектор из этого поста (во что бы то ни стало!), Вы можете просто купить все, что есть в списке выбора, и знать, что вы защищены! 😉

Проверьте глубину упоров на каждой муфте. Как только вы узнаете эти размеры, вы можете начать составлять карту длины между каждой частью.

лотов…

и…

лоты…

измерения!

… вы поняли.

При планировании необходимо учесть несколько функциональных и эстетических соображений. Да, эстетика очень важна. Мы не тратим все это время, силы и деньги на небрежный план. Мы хотим, чтобы вы продемонстрировали это с гордостью, как и следовало бы!

№1. Обдумайте любые будущие изменения или ремонт.

Конечно, мы могли бы построить это с минимальным количеством деталей.

Минимальное количество штук для коллектора ГВС.

Однако установка отсечки непосредственно на коллектор означает, что если что-то пойдет не так, вы гарантированно коснетесь двух основных частей коллектора всего дома.

Сведение к минимуму затронутых частей коллектора кажется хорошим способом предотвратить другие проблемы, разделив их более дешевой расходной прямой медной трубой.

Это та же самая причина, по которой к концу горячей линии прикрепляется дополнительный кусок медной трубы вместо того, чтобы просто закрывать конец коллектора Uponor.

№ 2. Помните, что этот коллектор каким-то образом будет прикреплен.

Используете ли вы вешалку для звонков, как мы, или другой метод, помните, где они будут размещены и сколько места потребуется.

В нашем случае одна вешалка для раструба должна была идти в нижней части контура холодной воды, где ¾ ”линии отрываются от коллектора. Работая с шаровым краном диаметром ¾ дюйма и одним концом прямой меди диаметром 1 дюйм, вы вставляете один конец меди в шаровой кран.

Затем поместите вешалку для колокола на медь и отметьте, где она будет крепиться, оставив достаточно места для объединения припоя между медью и шаровым клапаном. Подвес для раструба должен быть установлен так, чтобы он не попадал в стыки — ровно по отношению к трубе.

Хотя в этой области вам понадобится только одна подвеска для раструба, вы можете сохранить это расстояние между всеми тремя шаровыми кранами ¾ ”для эстетического единообразия.

Дополнительный бонус этой методологии? Как только у вас будет измерение, вы можете применить его ко всем остальным, не останавливаясь! Вы можете пройти в паз и отрезать сразу все три детали, необходимые для шаровых кранов диаметром 4 ¾ дюйма.

Эта же методика была применена и к перекрытиям горячей и холодной воды.Они находятся на противоположных концах распределительного шкафа, но они совпадают — мой муж выбрал эстетически привлекательные — а не только функциональные.

# 3: Обеспечьте достаточный зазор для всех отсечок.

Если перекрытие находится в открытом положении, вы не учитываете качели, затем прикрепляете его с наименьшим количеством возможных частей, вы слишком поздно обнаруживаете, что не можете перекрыть воду позже.

# 4: Обеспечьте достаточный зазор для всех муфт для будущего обслуживания.

Если что-то нужно изменить или исправить позже, не стоит забивать руку слишком маленьким пространством.Дайте себе немного места!

# 5 Вы не хотите, чтобы фигуры располагались слишком далеко или слишком близко.

Слишком близко, пайка может повредить запорные элементы. Слишком далеко, и ваш коллектор может занять всю стену.

Как только вы все это увидите, вы можете внести некоторые коррективы. Например, на первом этапе проектирования ожидалось, что подача холодной воды будет идти снизу распределительного шкафа. Однако, как только все это было изложено, реакция была примерно такой: «ЧЕРТ, БЭТМЕН, ЭТО ОГРОМНО!»

Давайте здесь на минутку.

Этот коллектор выглядит мило и красиво, потому что это маленькая картинка на вашем телефоне или мониторе компьютера. Это особенно актуально, если в стенах вашего дома спрятана традиционная система стволов и ответвлений.

Лично эта вещь ОГРОМНАЯ (но согласен с красивой частью!).

Допустим, вам 5 футов 9 дюймов, как и мне в моем волейбольном составе. Если нам 69 дюймов, а коллектор без подводящего трубопровода — 51 дюйм, мы смотрим на то, что находится чуть ниже наших плеч.

Нет, я не помещаю здесь фотографию с перспективой, потому что она теряет захватывающую фотографию с большим финалом. Вы можете быстро прокрутить вниз, чтобы испортить сюрприз, если хотите. 😉

После осознания того, насколько высока высота коллектора, возникли две неотложные проблемы:

1. Размер ящика шкафа
2. Точка входа для воды была под вопросом.

Коробка большего размера, чем ожидалось, возможна. Однако, если у вас есть стандартная восьмифутовая стена, а коллектор уже имеет высоту 51 дюйм, вы понимаете, что вам все равно нужно добавить зазор вверху и внизу, а также место для обслуживания входящей линии — вы смотрите на что-то более близкое к шесть футов! Это оставляет только две ножки для входящей ватерлинии, чтобы петля или изгибаться к коробке, если коробка помещена полностью напротив верхней части каркаса гвоздика.

Таким образом, произошла смена поля, и дополнительный отвод на 90 градусов и дополнительная длина меди дюйма решили эту проблему. Теперь коробка значительно меньше, а пространство под линией горячего водоснабжения — это не просто потраченное впустую пространство, а пригодное для эксплуатации место для линии подачи холодной воды.

Окончательный проект коллектора холодной воды.

Окончательный проект коллектора горячей воды.

Шаг 10: Соберите все инструменты и материалы, необходимые для обработки коллектора Uponor.

Вот список, показанный на картинке выше:

Шаг 11.Зашлифуйте все сопрягаемые поверхности «папа» и «мама».

Очень важно правильно подготовить поверхности, которые вы хотите спаять. Для плотной посадки на них не должно быть заусенцев, грязи и масла. Шлифовка помогает в этом процессе в сочетании с протиранием отшлифованных поверхностей. Дополнительное преимущество шлифования создавало крошечные линии для заполнения флюсом, а затем втягивание припоя при нагревании. Это создает большую площадь поверхности для прилипания припоя и создания воздухонепроницаемого / водонепроницаемого соединения.

Результат = герметичное соединение. (см. Шаг 15 для проверки)

Шаг 12. Сухая посадка

Все клапаны должны быть выровнены, чтобы при пайке узла он находился ровно.

Главное запорное устройство должно располагаться под углом 90 градусов от коллектора, чтобы оставался зазор для поворота.

После того, как коллектор Uponor встанет на место, пометьте каждое соединение с обеих сторон линией Шарпи.

Шаг 13. Нанесите флюс на все стыки, которые вы будете паять.

Как только все будет отмечено, разобрать все в порядке.

Нанесите кистью водорастворимый флюс с обеих сторон (охватываемой и охватывающей) на соединение, которое будет выполнено.

Шаг 14. Пора паять!

Поднимите всю сборку так, чтобы у вас было пространство для перехода вниз по стилю сборочной линии. В этом не должно быть ничего необычного — вы просто хотите быть уверены, что видите все, что происходит.

Эти причудливые речные камни отлично подходили для возвышенности.

Убедитесь, что все клапаны открыты для выхода дыма и тепла.

Нагревание, пайка, нагревание, пайка… Никаких изображений этого — вам нужно двигаться!

Нагрейте охватывающие стороны соединений, продвигаясь вниз по сборке, спаяв их вместе.

Держите под рукой очень влажную тряпку, чтобы охладить детали после полного потоотделения.

Шаг 15. Давление / утечка проверьте свою систему.

Возьмите манометр для проверки давления. Закройте все клапаны, кроме того конца, к которому вы хотите подключить контрольный манометр.Затем подключите контрольный манометр и заполните коллектор воздухом (не более 100 фунтов на кв. Дюйм). Держите 2 часа. Если ваш коллектор не теряет давление, сбросьте давление и двигайтесь вперед. В противном случае залейте воздух и опрыскайте суставы мыльным водным раствором, чтобы найти утечки. При необходимости отремонтируйте, затем повторите попытку.

Это было выполнено с помощью мастера-сантехника и его оборудования для этой работы, но сейчас мы готовы к будущим.

Вот список комплектов для самостоятельного изготовления, чтобы иметь свой собственный:

1 — Jones Stephens G64100 Сборка газового манометра 100 PSI

1 — Переходник с наружной резьбой 3/4 ″ ProPEX x 3/4 ″ NPT (бессвинцовая латунь)

1 — EZ-FLO 50021 Лента с тефлоновой трубной резьбой

2 — Кольцо ProPEX 3/4 ″ со стопором

1 — Лом небольшой длины 3/4 ″ PEX-a

1 — велосипедный насос

Шаг 16. Окончательная шлифовка / чистка / полировка.

Пора удалить грязь, сажу, следы тепла и излишки от пайки и обработки коллектора. Выложите шлифовальную ткань, несколько махровых полотенец и, возможно, немного медного латуни -O . С хорошей смазкой для локтей и легким гудением от паров Brass-O коллектор выглядит как саксофон, готовый к гордому показу!

Шаг 17. Постройте жилой шкаф.

См. Следующий пост…

Вы можете пропустить этот шаг, если планируете установить коллектор внутри недостроенного подвала или чего-то подобного.Вы не увидите такие произведения искусства каждый день, и они достойны того, чтобы их выставлять напоказ. Особенно это актуально, если вы делаете это самостоятельно!

Шаг 18. Установите корпус шкафа.

При установке убедитесь, что рама коробки будет заподлицо с гипсокартоном.

Шкаф был установлен на место всухую, чтобы все линии были достаточно длинными, а коллектор находился на нужной высоте.

После определения окончательной высоты установите блокировку, чтобы облегчить вес шкафа и коллектора.

Шаг 19. Просверлить отверстия.

Мы рекомендуем использовать биты типа Форстнера. Это сделает отверстие более чистым, чем обычная лопаточная коронка.

Набор бит Форстнера

Обратите внимание: просверлите отверстия на 1/8 ″ -1/4 ″ больше, чем внешний диаметр трубы PEX. Это упростит заправку ниток. При одиночных проходах через шпильки этот зазор позволяет установить изоляторы, удерживающие трубу на месте, предотвращая соскальзывание и возможное повреждение при обращении.

Шаг 20. Подключите предварительно запущенный PEX.

Перед этим шагом все линии PEX должны быть закреплены на месте. Вы абсолютно не хотите сюрпризов из-за слишком короткого пробега.

Учтите порядок ваших строк. Вы можете сделать все возможное и сопоставить горячие и холодные линии между горячим и холодным коллекторами. Вы определенно хотите пометить их!

После того, как вся сантехника заказана и промаркирована, наденьте эти кольца pex на трубопроводы внутри вашей «шкатулки для драгоценностей» и используйте этот замечательный расширительный инструмент Milwaukee ProPEX (или рассмотрите вариант DeWALT 20V MAX PEX Expansion Tool , если вы уже вложили средства в семейство инструментов DeWALT — имейте в виду, что эта ссылка предназначена только для инструмента, а не для батареек, так что вы можете немного сэкономить)!

Стретч.Прикреплять. Ждать. Повторяйте, пока не сделаете!

После того, как все соединения будут выполнены, установите подвески для колокола и закрепите коллектор на месте.

Шаг 21. Сделайте снимок вашего коллектора PEX.

Шаг 22. Сделайте крутой снимок рядом со своим произведением.

Шаг 23. Сделайте радостный снимок рядом с вашим творением.

Шаг 24.

Выпейте стакан воды из своего нового блестящего коллектора PEX.

Шаг 25.Возьмите кружку пива, чтобы отпраздновать это событие!

Как видите, в каждый подобный медный коллектор вложено много мысли, точности, любви и заботы. Если выберет Uponor PEX-a и медную коллекторную систему, вы получите надежную, легко обслуживаемую систему на долгие годы… а также функциональный шедевр!

Шаг 26. Поделитесь с нами своим разнообразным опытом!

Если у вас есть один из них или вы вдохновлены этим, мы будем рады услышать от вас!

Не стесняйтесь задавать вопросы в разделе комментариев ниже.У нас было несколько вопросов, отправленных через страницу контактов, которые даже вызвали несколько последовательных публикаций (перечислены ниже).

Вы построили собственный коллектор? Мы хотели бы дать вам виртуальную пятерку и поучиться на вашем опыте!

Слишком много шагов? Не чувствуете себя на 100% при пайке? Выполните шаги 1–5 и отправьте нам свой заказ. Мы будем работать с вами над созданием вашего индивидуального коллектора, который будет полностью проверен на герметичность мастером-сантехником перед отправкой.(прием заказов на август 2021 г.)

Все еще в ожидании, если вы хотите построить коллектор из PEX (и, честно говоря, даже если вы этого не сделаете, потому что там есть хороший совет!)? Прочтите эти посты, чтобы узнать больше о разнообразных добродетелях:

* Дизайн коллектора был вдохновлен обзором коллектора на SupplyHouse. Мы не можем дать должную оценку или связаться с нами, поскольку отзывы анонимны.

** Контрольный список сантехники — вы не хотите, чтобы что-то случайно упустили:
Кухонная раковина
Посудомоечная машина
Холодильник, линия для воды и льда
Наполнитель кастрюли
Раковина для ванной
Барная раковина
Туалет
Душ
Ванна
Полы с подогревом
Полотенце с подогревом стеллажи
Стиральная машина
Водонагреватель
Умягчитель воды

Подумайте об этом с осторожностью, если вы планируете или хотя бы немного подумаете о добавлении смягчителя воды:
Наружные патрубки
Наружная кухонная раковина
Наружный душ
Умывальник
Бассейн
Спринклерная система

Как построить водяной коллектор

Заявка на патент США для ВСТРОЕННОГО ПАТРУБКА И КЛАПАНА В СБОРЕ Заявка на патент (Заявка № 20210236383 от 5 августа 2021 г.

)

FIELD

Это раскрытие относится к системам и способам подачи воды и / или воздуха в гидромассажные ванны, спа и индивидуальные терапевтические системы.Более конкретно, раскрытые варианты осуществления относятся к интегрированным коллекторам и клапанам в сборе.

ВВЕДЕНИЕ

Гидромассажная ванна или спа обычно включает в себя водопроводную систему, сконфигурированную для подачи воды и воздуха в бассейн с водой, содержащийся в раковине или другой конструкции, подходящей для содержания воды. Водопроводная система транспортирует воду и воздух из соответствующих источников к множеству форсунок, каждая из которых предназначена для подачи смеси воздуха и воды в бассейн. Обычные водопроводные системы включают в себя множество коллекторов для воздуха и коллекторов для воды, каждый из которых соединен с подмножеством форсунок.Поток воздуха и воды к коллекторам обычно регулируется одним или несколькими клапанами водопроводной системы. Например, одноходовые клапаны (также называемые односторонними клапанами) могут быть сконфигурированы для изменения количества воздуха, подаваемого в один или несколько воздушных коллекторов. Клапаны с одним выпускным отверстием также могут использоваться в водяной системе для изменения количества воды, протекающей в один или несколько коллекторов. Альтернативно или дополнительно, клапаны с множеством выпускных отверстий могут быть выполнены с возможностью частичного или полного отвода воды из одной подгруппы водяных коллекторов в другую.

Обычные водопроводные системы для джакузи, такие как описанные выше, требуют большого количества труб и шланговых фитингов для соединения коллекторов воздуха и воды с форсунками, для соединения клапанов с коллекторами и для соединения систем подачи воздуха и воды с клапанами. Компоновка системы в некоторых случаях дополнительно ограничивается необходимостью располагать элементы управления клапанами рядом с верхней стороной корпуса, где они будут доступны для пользователей. В результате обычные системы обычно включают в себя множество потенциальных точек отказа, их сложно установить и они занимают много места.Размещение водопроводной системы внутри кожуха может потребовать гидравлически неэффективной схемы расположения шланга (включая, например, несколько фитингов, длинные отрезки шланга и множество изгибов или поворотов в шланге) и может ограничивать конструкцию самого кожуха. Необходимы лучшие решения для подачи воды и / или воздуха в гидромассажные ванны.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предоставляет системы, устройства и способы, относящиеся к интегрированным узлам клапана и коллектора.

В некоторых вариантах осуществления интегрированный узел клапана и коллектора для гидромассажной ванны содержит водяной клапан, включающий в себя корпус водяного клапана, имеющий вход для воды и два выхода для воды, и пару воздушных каналов, прикрепленных к корпусу водяного клапана; пара коллекторов двойной экструзии, соединенных с водяным клапаном, каждый коллектор двойной экструзии имеет пару воздушных каналов коллектора, каждый из которых соединен с одним из воздушных каналов, прикрепленных к корпусу водяного клапана, и водопровод, соединенный с одним из водяных каналов выходы корпуса водяного клапана; и верхнюю часть узла, содержащую воздушный клапан, имеющий вход для воздуха и выход для воздуха, и воздушный соединитель, соединяющий выходное отверстие для воздуха по меньшей мере с одним из воздушных каналов коллектора.

В некоторых вариантах осуществления объединенный узел клапана и коллектора содержит водяной клапан, сконфигурированный для выборочного отвода первой части потока воды к первому выпускному отверстию и второй части потока воды к второму выпускному отверстию; первый коллектор, содержащий первый водопровод, сообщающийся по текучей среде с первым отверстием для воды, при этом первый конец первого водопровода выполнен с возможностью соединения с первым выпускным отверстием водяного клапана; и второй коллектор, содержащий второй водопровод, сообщающийся по текучей среде со вторым водяным портом, при этом первый конец второго водопровода выполнен с возможностью соединения со вторым выпускным отверстием водяного клапана; при этом привод водяного клапана, сконфигурированный для приведения в действие водяного клапана, расположен рядом со вторым концом первого водопровода, дистальнее первого конца первого водопровода.

В некоторых вариантах осуществления интегрированный узел клапана и коллектора содержит водяной клапан, включающий в себя водяной клапан, сконфигурированный для управления количеством воды, выходящей из клапана на выходе первого водяного клапана; вал водяного клапана, жестко соединенный с элементом водяного клапана; и первый коллектор, включающий в себя первый водопровод, соединенный с первым выпускным отверстием водяного клапана; при этом вал водяного клапана расположен, по меньшей мере, частично внутри первого водопровода.

Характеристики, функции и преимущества могут быть достигнуты независимо в различных вариантах осуществления настоящего раскрытия или могут быть объединены в еще других вариантах осуществления, дополнительные детали которых можно увидеть со ссылкой на следующее описание и чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в изометрии примерной водопроводной системы

для гидромассажной ванны предшествующего уровня техники. Фиг. 2 представляет собой изометрический вид иллюстративной водопроводной системы гидромассажной ванны, использующей интегрированный клапан и узел коллектора, содержащий двухпусковой клапан и пару коллекторов с двойной экструзией, в соответствии с аспектами настоящего изобретения.

РИС. 3 — изометрический вид узла клапана и коллектора, показанного на фиг. 2.

РИС.4 — вид спереди в разрезе клапана и коллектора согласно фиг. 2.

РИС. 5 — вид в изометрии другого иллюстративного узла клапана и коллектора, содержащего клапан, показанный на фиг. 2, один из коллекторов фиг. 2, и соединитель для труб в соответствии с аспектами настоящего изобретения.

РИС. 6 — вид спереди узла клапана и коллектора, показанного на фиг. 2, с частями узла, изображенными пунктирными линиями, и иллюстративным элементом водяного клапана и иллюстративным элементом воздушного клапана, изображенными сплошными линиями.

РИС. 7 — частичный вид в изометрии клапана и коллектора согласно фиг. 2, причем части узла показаны пунктирными линиями, а элемент воздушного клапана на фиг. 6 изображены сплошными линиями.

РИС. 8 — изометрический вид в разрезе узла клапана и коллектора, показанного на фиг. 2.

РИС. 9 — изометрический вид, изображающий иллюстративную верхнюю часть сборки клапана и коллектора, показанного на фиг. 2.

РИС. 10 — вид в изометрии, изображающий иллюстративное устройство для прикрепления язычка, сконфигурированное для прикрепления к верхней части сборки, показанной на фиг. 9, в соответствии с аспектами настоящих учений.

РИС. 11 — вид в изометрии, изображающий иллюстративное устройство крепления ручки, сконфигурированное для прикрепления к верхней части узла, показанной на фиг. 9, в соответствии с аспектами настоящих учений.

РИС. 12 представляет собой изометрический вид другого иллюстративного интегрированного узла клапана и коллектора, содержащего двухпусковой клапан и пару коллекторов с одной экструзией, в соответствии с аспектами настоящего изобретения.

РИС.13 — изометрический вид в разрезе клапана и коллектора согласно фиг. 12.

РИС. 14 — вид в изометрии другой иллюстративной водопроводной системы гидромассажной ванны, включающей в себя пару иллюстративных узлов клапана двойной экструзии с одним выходом и узлов коллектора, в соответствии с аспектами настоящего изобретения.

РИС. 15 — вид в изометрии одного из клапанов с одним выходом для двойной экструзии и узлов коллектора, показанных на фиг. 14.

РИС. 16 — изометрический вид в разрезе узла клапана и коллектора, показанного на фиг.15.

РИС. 17 — вид в изометрии другого иллюстративного узла клапана одинарной экструзии с одним выходом и коллектора в соответствии с аспектами настоящего изобретения.

РИС. 18 — вид в изометрии водяного клапана узла клапана и коллектора, показанного на фиг. 14.

РИС. 19 — изометрический вид в разрезе еще одного иллюстративного интегрированного узла клапана и коллектора, содержащего клапан с одним выпуском и коллектор с одной экструзией, в соответствии с аспектами настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

Различные аспекты и примеры интегрированных узлов клапана и коллектора описаны ниже и проиллюстрированы на соответствующих чертежах. Если не указано иное, узел клапана и коллектора в соответствии с настоящими идеями и / или его различные компоненты могут содержать по меньшей мере одну из структур, компонентов, функций и / или вариантов, описанных, проиллюстрированных и / или включенных в настоящий документ. Кроме того, если специально не исключено, этапы процесса, структуры, компоненты, функциональные возможности и / или варианты, описанные, проиллюстрированные и / или включенные в настоящий документ в связи с настоящими идеями, могут быть включены в другие аналогичные устройства и способы, включая взаимозаменяемость между раскрытыми варианты.Следующее ниже описание различных примеров носит просто иллюстративный характер и никоим образом не предназначено для ограничения раскрытия, его применения или использования. Кроме того, преимущества, обеспечиваемые примерами и вариантами осуществления, описанными ниже, носят иллюстративный характер, и не все примеры и варианты осуществления обеспечивают одинаковые преимущества или одинаковую степень преимуществ.

Это подробное описание включает следующие разделы, которые следуют непосредственно ниже: (1) Определения; (2) Обзор; (3) Примеры, компоненты и альтернативы; (4) Преимущества, особенности и выгоды; и (5) Заключение.Раздел «Примеры, компоненты и альтернативы» далее разделен на подразделы с A по E, каждый из которых имеет соответствующие обозначения.

Определения

В данном документе применяются следующие определения, если не указано иное.

«По существу» означает более или менее соответствующее конкретному размеру, диапазону, форме, концепции или другому аспекту, измененному термином, так что функция или компонент не обязательно должны точно соответствовать. Например, «по существу цилиндрический» объект означает, что объект похож на цилиндр, но может иметь одно или несколько отклонений от истинного цилиндра.

«Составляющий», «включая» и «имеющий» (и их конъюгации) используются взаимозаменяемо для обозначения включения, но не обязательно ограничиваются ими, и являются неограниченными терминами, не предназначенными для исключения дополнительных, неперечисленных элементов или этапов метода.

Такие термины, как «первый», «второй» и «третий» используются для различения или идентификации различных членов группы и т.п., и не предназначены для демонстрации серийных или числовых ограничений.

«Связанный» означает постоянное или разъединяемое соединение, прямо или косвенно через промежуточные компоненты.

«Упругий» описывает материал или конструкцию, сконфигурированную так, чтобы реагировать на нормальные рабочие нагрузки (например, при сжатии), упруго деформируясь и возвращаясь к исходной форме или положению при разгрузке.

«Жесткий» описывает материал или структуру, сконфигурированную так, чтобы быть жесткими, недеформируемыми или по существу не обладающими гибкостью при нормальных условиях эксплуатации.

«Гидромассажная ванна» и «водопроводная система» используются в данном описании для обозначения любого оборудования, в котором используются форсунки для обеспечения смешанных потоков воздуха и воды.Сюда входят не только обычные спа, но и бассейны для плавания, лечебный бассейн и тому подобное.

«В жидкостной связи» используется для описания частей, которые связаны (прямо или косвенно через промежуточные компоненты) таким образом, что текучая среда, жидкость, газ и / или любое другое подходящее вещество, способное течь, течь и / или перемещаясь плавно, может свободно перемещаться между частями. Части могут непосредственно сообщаться по текучей среде, при этом вещество может перемещаться непосредственно из одной части в другую и / или наоборот.Части также могут находиться в непрямом сообщении по текучей среде, при этом вещество может перемещаться от одной части к промежуточной части или частям и от промежуточных частей или частей ко второй части и / или наоборот.

Обзор

В общем, узел клапана и коллектора в соответствии с аспектами настоящего изобретения включает в себя, по меньшей мере, один коллектор и корпус клапана, имеющий вход и, по меньшей мере, первый выпуск, который выполнен с возможностью соединения с коллектором. Корпус клапана может быть присоединен к коллектору напрямую или через короткий переходник.Элемент клапана, расположенный внутри корпуса клапана, выполнен с возможностью выборочного управления потоком воды в коллектор. Клапанный элемент приводится в действие с помощью ручки управления или другого интерфейсного устройства, соединенного с клапанным элементом посредством вала клапана.

В некоторых примерах корпус клапана включает впускное отверстие, первое выпускное отверстие и второе выпускное отверстие. Клапан в этих примерах может называться двухходовым или двухходовым клапаном. Второй выпуск, как и первый, выполнен с возможностью соединения с коллектором либо напрямую, либо через короткий переходник.Однако в некоторых примерах одно или оба выхода могут быть вместо этого соединены напрямую или с помощью адаптера с продолжением трубы. В клапане с двумя выходами вода поступает в корпус клапана на входе и может выходить из корпуса клапана через первый выход, второй выход или оба выхода, в зависимости от положения клапанного элемента. Клапанный элемент выполнен с возможностью выборочного ограничения потока воды из одного или обоих выпускных отверстий.

В некоторых примерах выборочное ограничение потока на одном или обоих выпускных отверстиях включает, по меньшей мере, частичное отведение воды от одного выпускного отверстия к другому. Например, клапанный элемент может иметь возможность перехода между первым положением, в котором клапанный элемент предотвращает выход воды из первого выхода и позволяет воде выходить из второго выхода, и вторым положением, в котором клапанный элемент позволяет воде выходить из первого выхода. выпускное отверстие и предотвращает выход воды на втором выпускном отверстии. Клапанный элемент может быть дополнительно выполнен с возможностью перехода из множества или множества промежуточных положений и из них, при этом клапанный элемент позволяет первому ненулевому количеству воды выходить через первое выпускное отверстие и второму ненулевому количеству воды выходить через второе выпускное отверстие.

Обычно узел устанавливается в водопроводной системе таким образом, что каждое выпускное отверстие подает воду к отдельному набору форсунок. Например, первое выпускное отверстие может быть соединено с первым коллектором, соединенным с первым набором форсунок, а второе выпускное отверстие может быть соединено со вторым коллектором, соединенным со вторым набором форсунок. Соответственно, клапанный элемент двухпускового клапана регулирует количество воды, протекающей к каждому из первого и второго комплектов форсунок.

В некоторых примерах корпус клапана дополнительно включает в себя третий выпуск, четвертый выпуск или любое другое подходящее количество выпусков, и элемент клапана выполнен с возможностью управления потоком воды, выходящей из корпуса клапана на каждом выпуске или на подмножествах розетки.Любое подходящее количество выпускных отверстий может быть присоединено к коллекторам и / или трубам. В этих примерах клапан может называться клапаном с несколькими выходами или клапанами с несколькими выходами. Двухходовой клапан, описанный выше, является примером многоходового клапана.

В некоторых примерах корпус клапана включает впускное отверстие и первое выпускное отверстие и не включает никаких других выпускных отверстий. Клапан в этих примерах может называться одноходовым или односторонним клапаном. В этих примерах вода поступает в корпус клапана на входе и выходит на первом выходе. Клапанный элемент выполнен с возможностью управления потоком воды на первом выпуске (например, по меньшей мере, частично перекрывая первое выпускное отверстие и / или впускное отверстие). Например, клапанный элемент может быть выполнен с возможностью перехода между первым положением, в котором он полностью закрывает входное отверстие, и вторым положением, в котором он полностью не перекрывает входное отверстие. Клапанный элемент может быть дополнительно выполнен с возможностью перехода из множества или из множества промежуточных положений, в которых он частично закрывает входное отверстие в выбранной степени.

В некоторых примерах, включая клапан, имеющий одно, два или более выпускных отверстий, корпус клапана имеет такую ​​конфигурацию, что вал клапана проходит через коллектор, соединенный с первым выпускным отверстием. Эта компоновка может позволить расположить привод клапана (например, ручку) на верхней части корпуса гидромассажной ванны, не требуя, чтобы корпус клапана располагался рядом с верхней частью. Напротив, традиционные системы обычно должны располагать корпус клапана рядом с верхней частью корпуса, чтобы ручка клапана была доступна пользователю гидромассажной ванны.

В некоторых примерах узел клапана и коллектора включает в себя один или несколько коллекторов двойной экструзии и корпус клапана, имеющий одно или несколько выпускных отверстий, выполненных с возможностью соединения с коллектором (ами) двойной экструзии. Коллектор с двойной экструзией в соответствии с аспектами настоящего изобретения включает в себя по меньшей мере один воздуховод и по меньшей мере один канал для воды, которые соединены друг с другом снаружи (например, на соответствующих периферийных участках), но не сообщаются друг с другом по текучей среде. Каждый канал для воды и воздуха имеет соответствующее входное отверстие и одно или несколько соответствующих выходных отверстий (например,г., зазубрины). Обычно каждое выходное отверстие для воды расположено рядом с соответствующим выходным отверстием для воздуха, и пара выходных отверстий соединена с трубкой с двойным выдавливанием, сконфигурированной для переноса воды и воздуха в отдельные смежные каналы. Труба двойной экструзии может переносить потоки воды и воздуха к одной и той же струе и / или в любое другое подходящее место.

Клапан, выполненный с возможностью соединения с коллектором двойной экструзии, включает в себя корпус клапана с одним или несколькими выпускными отверстиями, как описано выше, при этом выпускное отверстие (-а) сконфигурировано для соединения с соответствующим водопроводом (-ами) с двойным выпуском. экструзионный коллектор (ы).В некоторых примерах корпус клапана прикреплен к одному или нескольким воздуховодам, выполненным с возможностью соединения с воздуховодом (ами) коллекторов двойной экструзии. Альтернативно или дополнительно корпус клапана может включать в себя колпачки, предназначенные для герметизации открытых концов воздуховода (ей) коллектора.

Поток воды в коллекторы двойной экструзии регулируется корпусом клапана, а поток воздуха в коллекторы двойной экструзии можно регулировать с помощью любого подходящего устройства. В некоторых примерах поток воздуха регулируется воздушным клапаном, имеющим ручку, или другим подходящим приводом, расположенным рядом с ручкой водяного клапана.Такое расположение может быть удобным для пользователя гидромассажной ванны. В некоторых примерах, включая коллектор с двойной экструзией, имеющий более одного воздушного канала, узел может включать соединительную трубу, сконфигурированную для соединения воздушных каналов коллектора друг с другом и / или с воздушным клапаном, так что воздушный клапан может управлять потоком воздуха. ко всем воздушным каналам коллектора.

Узел клапана и коллектора в соответствии с настоящими идеями может включать в себя клапаны и коллекторы, которые изготавливаются отдельно и собираются вместе, образуя узел.В таком примере клапаны и коллекторы могут быть соединены вместе с возможностью разъединения или без разъединения. Например, клапаны и коллекторы могут быть соединены друг с другом с помощью зажимов, пряжек, фиксаторов, резьбовых соединений, фрикционных соединений, клеев, сварных швов и / или любых других подходящих разъемных и / или неразъемных соединений. Дополнительно или альтернативно, один или несколько клапанов могут быть изготовлены как единое целое с одним или несколькими коллекторами или другими компонентами.

Использование узла, содержащего водяной клапан с одним или несколькими выходами, соединенный с одним или несколькими коллекторами с двойной экструзией, может позволить создать более простую водопроводную систему, чем обычные системы.ИНЖИР. 1 изображает пример традиционной водопроводной системы 40 гидромассажной ванны, которая описана здесь, чтобы помочь проиллюстрировать некоторые недостатки традиционных систем по сравнению с аспектами настоящих идей. Как показано на фиг. 1, обычная водопроводная система 40 гидромассажной ванны включает в себя корпус водяного клапана 50 , расположенный во внутренней части 54 оболочки гидромассажной ванны 58 рядом с нижней стороной 62 верхней части 66 . Наличие корпуса клапана 50 в этом месте обеспечивает доступ к ручке клапана (не показана) для человека, находящегося в гидромассажной ванне.Однако размещение корпуса клапана в этом месте требует большого количества шланговых сегментов и шланговых соединителей. Например, наливной шланг 70 соединяет водяной насос 74 с корпусом клапана 50 , а шланги первого и второго коллектора 76 , 78 соединяют корпус клапана 50 с соответствующими первым и вторым водяными коллекторами 80 , 82 . Множество водоструйных шлангов 84 подают воду из коллекторов 80 , 82 к множеству форсунок 86 .Трубопроводы большой длины в этой традиционной системе, как правило, трудно установить, они подвержены поломкам и неэффективны с точки зрения гидравлики.

РИС. 1 дополнительно изображено множество воздушных трубок , 88, , сконфигурированных для подачи воздуха от источника воздуха (не показан) к множеству воздушных коллекторов , 92, , и множество воздушных струйных шлангов , 96, , доставляющих воздух из воздушных коллекторов в форсунки 86 . Узел клапана и коллектора, включающий в себя один или несколько коллекторов с двойной экструзией, в соответствии с аспектами настоящего изобретения требует гораздо меньше шланга и меньше соединителей.

Примеры, компоненты и альтернативы

В следующих разделах описываются избранные аспекты примерных интегрированных узлов клапана и коллектора, а также связанных систем и / или методов. Как описано выше, интегрированный узел клапана и коллектора в соответствии с настоящими идеями может, как правило, включать в себя любой подходящий водяной клапан (ы) (например, клапаны с одним выходом и / или клапаны с несколькими выходами), соединенные с любой подходящей комбинацией двойных клапанов. экструзионные коллекторы, коллекторы для одинарной экструзии, соединители для труб, продолжения труб и / или другие подходящие водопроводные компоненты.В некоторых примерах узел включает воздушный клапан, а в других примерах узел не включает воздушный клапан. Соответственно, примеры в следующих разделах предназначены для иллюстрации и не должны интерпретироваться как ограничивающие объем настоящего раскрытия. Каждый раздел может включать в себя один или несколько отдельных вариантов осуществления или примеров и / или контекстную или связанную информацию, функцию и / или структуру.

A. Иллюстративный узел двойной экструзии с двумя выпускными отверстиями

Со ссылкой на фиг.2-10, в этом разделе описывается иллюстративный узел двойной экструзии с двумя выпускными отверстиями 100 . Узел 100 является примером интегрированного узла клапана и коллектора, описанного выше.

РИС. 2 представляет собой вид в изометрии, изображающий узел 100 , установленный во внутренней части 106 корпуса гидромассажной ванны 112 . Водяной насос 118 подает воду к агрегату 100 через наливной шланг 124 . Воздух подается в сборку 100 прямо или косвенно статическим атмосферным воздухом, воздуходувкой и / или любым другим подходящим источником воздуха (не показан).Множество трубок двойной экструзии , 130, подают воду и воздух из узла 100 к множеству форсунок , 136, . В изображенном примере сборка , 100, ориентирована вертикально и расположена рядом с верхней частью 138 кожуха 112 гидромассажной ванны. В других примерах сборка может быть ориентирована в любом подходящем положении и в любом подходящем месте.

РИС. 3 представляет собой вид в изометрии, изображающий узел 100 , а фиг. 4 — вид в разрезе сборки.Узел 100 включает в себя двухпусковой клапан 145 , включающий корпус клапана 150 , имеющий впускное отверстие 154 , сообщающееся по текучей среде с первым выпускным отверстием 158 и вторым выпускным отверстием 162 . При нормальной работе вода поступает в корпус клапана 150 на входе 154 и выходит из корпуса клапана через первое выпускное отверстие 158 , через второе выпускное отверстие 162 или частично через первое выпускное отверстие и частично через второе выпускное отверстие.Соответственно, внутренняя часть , 166, корпуса клапана , 150, может называться водопроводом, а клапан 145 может называться водяным клапаном. Однако клапан 145 может использоваться для управления потоком любой подходящей жидкости. Поток воды к выпускным отверстиям 158 , 162 регулируется компонентами клапана 145 , подробно описанного ниже.

Клапан 145 дополнительно включает пару воздушных каналов 170 .Каждый воздушный канал 170 прикреплен снаружи к корпусу клапана 150 , так что воздушные каналы и корпус клапана являются единым целым, но воздушные каналы не сообщаются по текучей среде с внутренней частью корпуса клапана 166 . Соответственно, клапан 145 сконфигурирован для раздельной транспортировки воздуха и воды. В примере, изображенном на фиг. 3, каждый воздушный канал , 170, имеет соответствующую внешнюю поверхность , 176, , соединенную с внешней поверхностью 180 корпуса клапана 150 посредством соответствующего периферийного элемента 184 .Однако в других примерах воздушные каналы и корпус клапана могут быть жестко или нежестко соединены любым подходящим способом. В некоторых примерах клапан включает более двух воздушных каналов или только один воздушный канал. Дополнительно или в качестве альтернативы в некоторых примерах клапан включает более одного канала для воды.

Каждый воздушный канал 170 имеет первый концевой порт 190 , сообщающийся по текучей среде со вторым концевым портом 192 . В зависимости от того, как узел 100 установлен в водопроводной системе, воздух может поступать в воздушный канал 170 либо через первый концевой порт 190 , либо через второй концевой порт 192 , и выходить через другой концевой порт.В изображенном примере воздух входит в первые концевые отверстия , 190, .

Клапан 145 имеет первый конец 200 , соответствующий первому выходу 158 и первым концевым отверстиям 190 воздушных каналов 170 , а второй конец 205 соответствует второму выходу 162 и концевые порты второго воздушного канала 192 . Первый и второй концы 200 , 205 клапана 145 , каждый, сконфигурированы для соединения с коллектором двойной экструзии.В примере, изображенном на фиг. 3, первый конец 200 соединен с восьмипортовым коллектором двойной экструзии 220 (например, коллектор двойной экструзии, имеющий восемь отверстий для выхода воды и восемь отверстий для выхода воздуха), а второй конец 205 соединен с четырехканальный коллектор с двойной экструзией 225 (например, коллектор с двойной экструзией, имеющий четыре порта для выхода воды и четыре порта для выхода воздуха). В общем, однако, коллекторы с двойной экструзией, соединенные с клапаном 145 в сборке 100 , могут включать любое подходящее количество выходных отверстий.

В некоторых примерах клапан 145 может быть соединен на конце 200 , конце 205 или на обоих концах с трубной муфтой 227 (см. Фиг. 5), а не с коллектором с двойной экструзией. ИНЖИР. 5 показан пример, в котором коллектор двойной экструзии 225 опущен, а второй конец 205 клапана 145 соединен с муфтой 227 , которая имеет водовод 228 и пару воздушных каналов 229. , но не соединен напрямую с выходными отверстиями для воздуха или воды.Муфта для труб 227 может, например, позволять размещать один или несколько коллекторов двойной экструзии на расстоянии от клапана 145 . Это может быть удобно, например, для установки и / или использования в некоторых сантехнических системах гидромассажных ванн.

Возвращаясь к ФИГ. 3-4, коллектор 220 двойной экструзии включает в себя коллектор для воды 230 , сконфигурированный для приема воды на первом конце 234 водопровода. Первый конец 234 водовода 230 расположен на первом конце 235 коллектора двойной экструзии 220 .

Водопровод 230 имеет жидкостное сообщение с восемью портами для воды 236 . При нормальной работе вода поступает в водовод 230 на первом конце 234 и выходит из водопровода через отверстия для воды 236 и подается к множеству форсунок гидромассажной ванны.

Коллектор с двойной экструзией 220 дополнительно включает пару воздушных каналов коллектора 240 , продолжающихся по существу от первого конца 235 коллектора до второго конца 242 коллектора.Каждый воздушный канал 240 прикреплен снаружи к водоводу коллектора 230 , так что воздушные каналы и водовод не сообщаются по текучей среде. В примере, изображенном на фиг. 3, воздушные каналы , 240, присоединены к водоводу коллектора 230 на периферии 244 , но в других примерах воздушные каналы и водовод могут быть соединены любым другим подходящим способом. Каждый воздушный канал 240 сообщается по текучей среде с четырьмя воздушными каналами 248 .При нормальной работе воздух выходит из воздушных каналов 240 через отверстия для воздуха 248 и доставляется к множеству форсунок гидромассажной ванны. Каждое отверстие для воздуха , 248, расположено рядом с одним из отверстий для воды , 236, , так что каждая пара смежных отверстий для воздуха и воды может быть соединена с трубкой двойной экструзии (например, для подачи потоков воздуха и воды в струю). . Порт для воздуха и соседний порт для воды могут вместе называться портом двойной экструзии.

Аналогично, коллектор с двойной экструзией 225 включает в себя коллектор для воды 260 , сконфигурированный для приема воды на первом конце 264 водопровода, который расположен на первом конце 265 коллектора.Водовод 260 сообщается по текучей среде с четырьмя портами для воды 266 . Коллектор 225 дополнительно включает пару воздушных каналов 270 , продолжающихся по существу от первого конца 264 до второго конца 272 и прикрепленных к водоводу 260 на периферии 274 . Два воздушных порта 278 сообщаются по текучей среде с каждым воздушным каналом 270 и расположены рядом с одним из водяных отверстий 266 .

В изображенном примере водоводы и воздушные каналы коллекторов 220 , 225 являются по существу прямыми (например, отогнутыми, практически без кривизны) и проходят по существу параллельно друг другу. В других примерах водоводы и / или воздушные каналы одного или обоих коллекторов могут включать в себя один или несколько изгибов или изогнутых участков и / или могут не проходить параллельно друг другу.

Первый конец 235 коллектора двойной экструзии 220 сконфигурирован для соединения по текучей среде с первым концом 200 клапана 145 (например.грамм. с первым выпускным отверстием для воды 158 , сообщающимся по текучей среде с водопроводом коллектора 230 , и первыми концевыми отверстиями 190 воздушных каналов 170 , сообщающимися по текучей среде с воздушными каналами коллектора 240 ). Аналогичным образом, первый конец 265 коллектора двойной экструзии 225 сконфигурирован для соединения со вторым концом 205 клапана 145 (например, со вторым выпускным отверстием для воды 162 , сообщающимся по текучей среде с водопроводом коллектора 260 и вторые концевые порты 192 воздушных каналов 170 , сообщающихся по текучей среде с воздушными каналами коллектора 270 ).

В примере, изображенном на фиг. 3-4, первый и второй концы клапана 200 , 205 каждый включают по крайней мере один соответствующий выступ 290 , выступающий из внешней поверхности 180 корпуса клапана 150 , и коллекторы двойной экструзии 220 , 225 , каждый включает крюк 294 , сконфигурированный для зацепления с соответствующим выступом. В изображенном примере крюк 294 включает в себя пару противоположных подпружиненных упругих рычагов 298 , выполненных с возможностью защелкивания вокруг выступа 290 и удержания выступа между ними.Однако в других примерах крючок 294 может иметь любую другую подходящую форму. В некоторых примерах крючки 294 расположены на клапане, а выступы 290 расположены на коллекторах.

Каждый воздушный канал 170 клапана 145 имеет выступ 302 , выступающий по существу в поперечном направлении от внешней поверхности 176 воздушного канала рядом с первым концом клапана 200 и еще одним выступом 302 рядом со вторым концом клапана 205 .Каждый из четырех воздушных каналов коллектора 240 , 270 имеет соответствующий крюк 304 , сконфигурированный для зацепления с одной из кромок 302 , когда соответствующий коллектор соединен с клапаном 145 . В изображенном примере крючки 304 содержат упругие подпружиненные крючки, но в других примерах крючки могут иметь любую другую форму, подходящую для зацепления с выступом 302 . В некоторых примерах крючки 304 расположены на клапане, а выступы 302 расположены на коллекторах.

Выступы 290 и крючки 294 , а также выступы 302 и крючки 304 сконфигурированы для соединения клапана и коллекторов вместе таким образом, что конец водопровода коллектора соединен по текучей среде с связанный конец водопровода клапана и конец воздушных каналов коллектора соединены с жидкостным сообщением с соответствующими концами воздушных каналов клапана.

В примере, изображенном на фиг.3-4, второй конец 272 коллектора двойной экструзии 225 (например, конец коллектора, не соединенный напрямую с клапаном 145 ) оканчивается крышкой 305 . Колпачок 305 может быть соединен с коллектором двойной экструзии 225 с помощью дополнительных крючков и выступов (например, крючков 294 и выступов 290 ) и / или дополнительных крючков и выступов (например, крючков 304 и выступов 302). ) и / или любые другие подходящие устройства.В некоторых примерах крышка 305 является неотъемлемой частью коллектора 225 (например, изготовлена ​​как часть коллектора, приварена и / или приклеена к коллектору и т. Д.). В примерах, в которых колпачок 305 прикреплен к коллектору 225 после изготовления, он может герметизировать открытые в противном случае концы водопровода коллектора 260 и / или воздушных каналов коллектора 270 . В других примерах крышка 305 может быть опущена. Например, коллектор , 225, может быть соединен на втором конце 272 с другим устройством (ями) или может быть герметизирован другим механизмом.

Второй конец 242 коллектора с двойной экструзией 220 (например, конец коллектора, не соединенный напрямую с клапаном 145 ) оканчивается верхней частью узла 308 . Верхняя часть узла 308 может быть соединена со вторым концом 242 коллектора двойной экструзии 220 с помощью дополнительных крючков и выступов и / или с помощью любого другого подходящего механизма. Сборка верхней части 308 описана ниже.

Хотя изображенный пример включает в себя компоненты (например,g., водяной клапан, коллекторы, колпачок и верхняя часть узла), которые соединяются вместе с помощью крючков, выступов и выступов, описанных выше, в других примерах некоторые или все компоненты изготавливаются как монолитные детали или соединяются вместе необратимо. (например, с помощью сварки, клея (ей) и / или тому подобного).

Как показано на фиг. 4, корпус клапана , 150, включает в себя множество канавок , 310, , и соответствующее уплотнительное кольцо , 311, расположено в каждой канавке, чтобы обеспечить по существу водонепроницаемое соединение между корпусом клапана и коллекторами 220 , 225 .Коллектор 220 включает в себя множество канавок 314 и соответствующее уплотнительное кольцо 315 , расположенное в каждой канавке для обеспечения по существу водонепроницаемого соединения между коллектором и верхней частью узла 308 . Коллектор 225 включает в себя множество канавок 318 и соответствующее уплотнительное кольцо 319 , расположенное в каждой канавке для обеспечения по существу водонепроницаемого соединения между коллектором и крышкой 305 .

Как описано выше, водяной клапан 145 сообщается по текучей среде с водопроводами коллектора 230 и 260 , а водопроводы коллектора сообщаются по текучей среде друг с другом через водяной клапан 145 .Воздушные каналы 170 , прикрепленные к корпусу клапана 150 , каждый из них сообщается по текучей среде с соответствующим одним из воздушных каналов коллектора 240 и соответствующим одним из воздушных каналов коллектора 270 . Соответственно, один набор воздушных каналов 170 , 240 и 270 образуют первый сборочный воздушный канал 320 , а другой набор воздушных каналов 170 , 240 и 270 образуют второй воздушный канал узла 324 на второй стороне узла 100 .

Монтажные воздушные каналы 320 , 324 соединены между собой воздушной муфтой 330 . Пневматическая муфта 330 содержит трубку или другое подходящее устройство (а), обеспечивающее сообщение по текучей среде между воздушным каналом 320 и воздушным каналом 324 . В изображенном примере воздушная муфта 330 является частью верхней части сборки 308 , но в других примерах одна или несколько воздушных муфт могут быть расположены на любой подходящей части сборки (например.g., напрямую соединенный с любой комбинацией воздушных каналов 170 , 240 и 270 , пригодных для обеспечения гидравлической связи между воздушным каналом агрегата 320 и воздушным каналом агрегата 324 ).

Воздушная муфта 330 дополнительно соединяет воздушные каналы агрегата 320 , 324 с воздушным клапаном 350 , так что воздушные каналы агрегата сообщаются по текучей среде с корпусом 354 воздушного клапана.Воздушный клапан 350 включает корпус воздушного клапана 354 , который имеет впускное отверстие для воздуха 358 и выпускное отверстие для воздуха 362 , соединенное с воздушной муфтой 330 . В нормальном режиме работы воздух входит в корпус воздушного клапана 354 на входе воздуха 358 и выходит на выходе воздуха 362 . Клапан подачи воздуха 350 на входе воздуха 358 может быть обеспечен, например, шлангом, соединенным с системой подачи воздуха.

Через воздушную муфту 330 корпус воздушного клапана 354 находится в гидравлическом сообщении с каналами воздушного узла 320 , 324 .Поток воздуха от воздухозаборника 358 к воздушной муфте 330 управляется элементом воздушного клапана 370 воздушного клапана 350 . Фиг. 6-7 изображен элемент воздушного клапана 370 внутри воздушного клапана 350 . ИНЖИР. 6 — вид спереди, а фиг. 7 — частичный вид в изометрии. На фиг. 6-7, корпус воздушного клапана , 354, и некоторые другие компоненты узла показаны пунктирными линиями, а элемент воздушного клапана 370 и некоторые другие компоненты для ясности изображены сплошными линиями.

В некоторых примерах воздушный соединитель 330 опущен, и отдельные воздушные клапаны соединены с каждым воздушным каналом сборки.

Как показано на фиг. 6-7, элемент воздушного клапана 370 содержит верхнюю часть 372 , стенку 376 , жестко соединенную с верхней частью, и нижний конец 378 , соединенный со стенкой. Нижний конец 378 по существу открыт, так что корпус воздушного клапана 354 сообщается по текучей среде с воздушной муфтой 330 .Стенка 376 проходит только вокруг части окружности элемента воздушного клапана 370 . Отверстие 380 образовано между верхней частью 372 , стенкой 376 и нижним концом 378 . Отверстие 380 сообщается по текучей среде с открытым нижним концом 378 .

Элемент воздушного клапана 370 может вращаться внутри корпуса воздушного клапана 354 . Элемент воздушного клапана 370 может поворачиваться в любом подходящем диапазоне угловых положений (например,g., в диапазоне 360 градусов, 180 градусов, 90 градусов и / или любого другого подходящего диапазона угловых положений).

Воздухозаборник 358 обращен к элементу воздушного клапана 370 . Впускное отверстие для воздуха 358 и стенка 376 в некоторых примерах имеют такую ​​форму и расположение, что существует, по меньшей мере, одно угловое положение элемента воздушного клапана 370 , при этом стенка 376 полностью блокирует впуск воздуха. Когда элемент воздушного клапана 370 находится в этом положении, которое может называться здесь выключенным положением, впускное отверстие для воздуха 358 и корпус воздушного клапана 354 не сообщаются по текучей среде.Другими словами, стенка 376 закрывает вход.

Элемент воздушного клапана 370 может поворачиваться из выключенного положения по меньшей мере в одно положение (называемое положением включения), при этом по меньшей мере часть отверстия 380 элемента клапана сообщается с входным отверстием для воздуха 358 , например что входное отверстие для воздуха и корпус воздушного клапана 354 находятся в гидравлическом сообщении, а входное отверстие для воздуха находится в гидравлическом сообщении с воздушным соединителем 330 .

В некоторых примерах элемент воздушного клапана 370 может вращаться между выключенным положением и только одним включенным положением.В других примерах, включая пример, изображенный на фиг. 6-7, элемент воздушного клапана 370 может вращаться между выключенным положением и множеством включенных положений. Каждое из включенных положений связано с различным угловым положением элемента воздушного клапана 370 . Исходя из углового положения элемента воздушного клапана 370 , входное отверстие для воздуха 358 может быть полностью заблокировано стенкой 376 , частично заблокировано стеной или полностью разблокировано стеной. Скорость, с которой воздух может поступать в корпус воздушного клапана 354 на входе воздуха 358 , зависит от того, какая часть воздухозаборника выходит на отверстие 380 , а не закрывается стенкой 376 .Соответственно, поток воздуха в корпус воздушного клапана 354 на входе воздуха 358 основан на угловом положении элемента воздушного клапана 370 , и каждое положение элемента клапана соответствует соответствующему количеству воздушного потока. .

В некоторых примерах элемент воздушного клапана 370 не имеет положения выключения. Другими словами, не существует положения, в котором стена 376 полностью перекрывает воздухозаборник 358 . В этих примерах поток воздуха в сборку 100 может быть остановлен другим механизмом (например.г., устройство в другой части водопровода).

Как правило, элемент воздушного клапана 370 может вращаться между выключенным положением и одним или несколькими включенными положениями любым подходящим способом, включая ручное приведение в действие пользователем (либо напрямую, либо через одно или несколько устройств взаимодействия, примеры которых описаны ниже), автоматическое или частично автоматическое срабатывание электронного контроллера и т. д.

В изображенном примере стенка 376 имеет форму продольного цилиндрического сечения.В других примерах, однако, стенка 376 может иметь любую форму, подходящую для выборочного перекрытия воздухозаборника 358 .

Верхняя часть 372 элемента воздушного клапана 370 проходит через резьбовую воздушную заглушку 388 , выполненную с возможностью резьбового вхождения в верхнюю часть узла 308 . Пробка 388 помогает предотвратить наклон элемента воздушного клапана 370 и помогает герметизировать воздушный клапан 350 от выхода воздуха.Элемент воздушного клапана 370 может вращаться внутри заглушки 388 . Верхняя часть 392 элемента воздушного клапана 370 выступает из заглушки 388 (например, снаружи воздушного клапана). Верхняя часть 392 может быть соединена с устройством сопряжения, чтобы позволить пользователю вращать элемент воздушного клапана 370 (например, для управления воздушным клапаном), как описано ниже. Верхняя часть 392 жестко соединена с верхней частью 372 элемента воздушного клапана 370 и может называться валом клапана воздушного клапана.

РИС. 6 дополнительно изображен элемент водяного клапана 400 внутри корпуса водяного клапана 150 водяного клапана 145 . ИНЖИР. 8 представляет собой вид в разрезе узла 100 , изображающий элемент водяного клапана 400 . Как описано выше, водяной клапан 145 представляет собой двухпусковой клапан, сконфигурированный для выборочного управления потоком воды, поступающей в корпус водяного клапана 150 на входе воды 154 в первый выход 158 и второй выход 162 .Элемент водяного клапана 400 содержит диск 410 , жестко соединенный с валом клапана 416 . Вал клапана 416 проходит через центральную часть 420 диска 410 . Диск , 410, прикреплен к валу клапана , 416, под углом (например, так, что первая поверхность 422 и вторая поверхность 424 диска образуют неперпендикулярный угол с валом).

Вал клапана 416 прикреплен с возможностью вращения на первом конце 430 к опорной балке 434 расположен внутри корпуса клапана 150 рядом со вторым выпускным отверстием 162 и жестко соединен с внутренней стенкой 436 клапана тело.Вал клапана 416 проходит через первое выпускное отверстие 158 и через водовод 230 коллектора двойной экструзии 220 до верхней части узла 308 . Вал клапана 416 может вращаться, а диск 410 выполнен с возможностью вращения вместе с валом клапана. Вал клапана , 416, может быть по существу параллелен верхней части воздушного клапана 372 (например, валу клапана воздушного клапана).

Диск 410 имеет размер и форму, чтобы выборочно отводить поток воды, поступающей в корпус клапана 150 на входе воды 154 на первый выпуск 158 , направлять поток на второй выпуск 162 или отводить первую часть потока к первому выходу и вторую часть потока ко второму выходу.В изображенном примере внутренняя часть корпуса клапана 150 определяет цилиндр, проходящий между первым выпускным отверстием 158 и вторым выпускным отверстием 162 , а диск 410 содержит цилиндрическую секцию цилиндра. Другими словами, выступ диска 410 на плоскость, поперечную валу 416 , по существу равен по размеру и форме поперечному сечению корпуса клапана 150 . Соответственно, кромка 440 диска 410 входит в зацепление с внутренней стенкой 436 на всех частях кромки, за исключением случая, когда вал клапана 416 вращается так, что часть кромки диска примыкает к впускному отверстию 154 .

Элемент водяного клапана 400 может вращаться, по меньшей мере, между первым угловым положением, в котором диск 410 по существу блокирует сообщение по текучей среде между входом 154 и первым выходом 158 , и вторым угловым положением, в котором диск по существу блокирует сообщение по текучей среде. между входом и вторым выходом 162 . В первом угловом положении диск 410 отводит большую часть или практически всю воду, поступающую на впуске 154 , на второй выпуск 162 .Во втором угловом положении диск 410 отводит большую часть или практически всю воду, поступающую на впускном отверстии 154 , к первому выпускному отверстию 158 . ИНЖИР. 8 изображен диск , 410, во втором угловом положении.

В некоторых примерах элемент водяного клапана 400 может вращаться только между первым и вторым положениями. В других примерах, включая изображенный пример, элемент 400 водяного клапана может вращаться между первым и вторым положениями и множеством промежуточных положений, при этом диск 410 частично блокирует первое выпускное отверстие 158 и частично блокирует второе выпускное отверстие 162 .ИНЖИР. 6 изображен диск , 410, в одном из промежуточных положений.

Второй конец 444 вала клапана 416 удерживается внутри резьбовой водяной пробки 452 . Резьбовая водяная пробка 452 , которая с резьбой входит в верхнюю часть узла 308 , предотвращает наклон вала клапана 416 и помогает герметизировать верх узла от выхода воды. Вал клапана 416 может вращаться внутри заглушки 452 .Верхняя часть 456 элемента водяного клапана 400 выступает из пробки 452 .

РИС. 9 представляет собой изометрический вид сборки 100 , изображающий верхнюю часть сборки 308 . ИНЖИР. 9 изображена верхняя часть 392 элемента воздушного клапана 370 и верхняя часть 456 вала водяного клапана 416 . Пользователь может вращать верхние части 392 , 456 для приведения в действие воздушного клапана 350 и водяного клапана 145 соответственно.Чтобы облегчить приведение в действие клапанов (например, рукой пользователя), верхняя часть узла 308 может дополнительно включать в себя одно или несколько интерфейсных устройств, соединенных с верхними частями 392 , 456 . Примерные интерфейсные устройства могут включать в себя, без ограничения, одну или несколько ручек, вкладок, циферблатов, кнопок, переключателей, переключателей и / или тому подобное. Фиг. 10-11 изображены иллюстративные интерфейсные устройства.

РИС. 10 представляет собой вид в изометрии иллюстративного устройства для прикрепления язычка 468 .Устройство крепления язычка 468 включает в себя корпус 470 , сконфигурированный для соединения с верхней частью узла 308 . Устройство крепления язычка 468 включает в себя первый язычок 472 , выходящий из паза 474 в корпусе 470 . Первый язычок 472 выполнен с возможностью жесткого соединения с верхней частью воздушного клапана 392 . Пользователь может перемещать язычок 472 вдоль прорези 474 для управления потоком воздуха, входящего в узел 100 на входе воздуха 358 .

Устройство для крепления язычка 468 дополнительно включает в себя второй язычок 480 , выходящий из паза 484 в корпусе 470 и сконфигурированный для жесткого соединения с верхней частью водяного клапана 456 . Пользователь может перемещать язычок 480 вдоль прорези 484 для управления потоком воды в коллекторы с двойной экструзией 220 , 225 (например, для управления частью воды, которая направляется в один коллектор, а не в другой. ).

РИС. 11 представляет собой вид в изометрии иллюстративного устройства крепления ручки 500 . Устройство крепления ручки 500 включает в себя корпус 504 , сконфигурированный для соединения с верхней частью узла 308 . Первая ручка 508 сконфигурирована для соединения с верхней частью воздушного клапана 392 , а вторая ручка 512 сконфигурирована для соединения с верхней частью водяного клапана 456 . Соответственно, вращение каждой ручки приводит в действие соответствующий клапан.

Ручки 508 , 512 и выступы 472 , 480 сконфигурированы для вращения соответствующих связанных элементов клапана среди континуума с различными настройками. В других примерах крепежное устройство может быть выполнено с возможностью поворота элемента клапана между заранее определенным количеством дискретных настроек (например, между настройкой включения и настройкой выключения или между настройкой, которая отводит всю воду в первый коллектор, и настройкой, которая отводит всю воду во второй коллектор).

В некоторых примерах узел 100 установлен в водопроводной системе вертикально, при этом верх узла 308 ориентирован вверх (например, рядом с верхней частью корпуса гидромассажной ванны), а крышка 305 ориентирована к земле, так как показанный на фиг. 2. Такая ориентация обычно обеспечивает доступ к валу воздушного клапана и валу водяного клапана с верхней стороны корпуса, так что человек, находящийся в гидромассажной ванне, может легко управлять клапанами. Однако в других примерах сборка , 100, может быть установлена ​​в любой подходящей ориентации (например,g., горизонтально, под углом, при этом верхняя часть сборки 308 ориентирована на землю и т. д.).

B. Иллюстративная установка для одинарной экструзии с двумя выпускными отверстиями

Со ссылкой на фиг. 12-13 в этом разделе описывается иллюстративный узел водяного коллектора с двумя выходами 600 . Узел водяного коллектора с двумя выходами 600 является другим примером интегрированного узла клапана и коллектора, описанного выше. В то время как узел двойной экструзии с двумя выходами 100 , описанный в предыдущем разделе, сконфигурирован для управления потоком воздуха и воды к множеству отверстий двойной экструзии, узел 600 сконфигурирован для управления потоком воды к множеству водных портов.Узел 600 может дополнительно использоваться вместе с отдельной системой управления воздухом. Некоторые аспекты сборки , 600, , по существу, аналогичны аспектам сборки , 100, и, соответственно, подробно не описываются ниже.

РИС. 12 представляет собой вид в изометрии сборки 600 , а фиг. 13 — вид в разрезе сборки. Как показано на фиг. 12-13 показано, что узел 600 включает в себя двухходовой водяной клапан 610 , содержащий корпус клапана 612 , имеющий вход 614 , первый выход 618 и второй выход 622 .Первое выпускное отверстие 618 соединено с первым концом 628 водяного коллектора 630 и сообщается с ним по текучей среде. Второе выпускное отверстие 622 соединено с первым концом 632 второго водяного коллектора 634 и сообщается с ним по текучей среде. Первый и второй водопроводные коллекторы 630 , 634 могут быть по существу идентичными.

Каждый из первого и второго водяных коллекторов 630 , 634 включает в себя водовод 638 , сообщающийся по текучей среде с множеством водяных отверстий 640 .В изображенном примере каждый коллектор 630 , 634 включает в себя шесть отверстий для воды, но любое подходящее количество отверстий может быть предусмотрено на каждом коллекторе.

Водяной клапан 610 включает в себя клапанный элемент 650 , содержащий диск 654 , жестко закрепленный на валу клапана 658 . Вращающийся вал клапана 658 вращает диск 654 , чтобы выборочно или частично заблокировать первое и второе выпускные отверстия 618 , 622 , как описано выше в отношении водяного клапана 145 .В примере, изображенном на фиг. 13, диск 654 расположен так, чтобы отводить практически всю воду, поступающую в корпус клапана 612 на входе 614 на второй выпуск 622 .

Вал клапана 658 имеет первый конец 662 , соединенный с возможностью вращения с опорным стержнем 664 , расположенный внутри корпуса клапана 612 , и второй конец 670 , соединенный с верхней частью узла 674 , соединенный со вторым конец 680 первого коллектора 630 .Вал клапана 658 проходит через первый коллектор 630 .

Верхняя часть сборки 674 содержит заглушку 684 , прикрепленную с резьбой ко второму концу 680 первого коллектора 630 . Вал клапана 658 проходит через заглушку 684 и может вращаться внутри заглушки. Заглушка 684 поддерживает вал клапана 658 в сборке 600 таким образом, чтобы вал клапана не наклонялся внутри сборки, и герметизирует первый коллектор 630 от выхода воды.Верхняя часть 688 вала клапана 658 выступает из заглушки 684 (например, снаружи по отношению к верхней части узла 674 ) и сконфигурирована для прикрепления к ручке или другому подходящему пользовательскому интерфейсу для облегчения приведения клапана в действие с помощью Пользователь.

Второй конец 692 второго водяного коллектора 634 оканчивается крышкой 694 , сконфигурированной для предотвращения выхода воды из второго конца второго водяного коллектора.

В некоторых примерах второй конец 692 может быть соединен с другим компонентом водопровода (например.g., удлинительную трубку, переходник и / или подобное), а не для крышки 694 .

C. Иллюстративный узел двойной экструзии с одним выходом

Со ссылкой на фиг. 14-18, в этом разделе описывается иллюстративный узел двойной экструзии с одним выходом 700 . Узел 700 является еще одним примером интегрированного узла клапана и коллектора, описанного выше. Узел , 700, включает в себя по меньшей мере один коллектор двойной экструзии и сконфигурирован для управления потоком воздуха и воды к множеству отверстий для двойной экструзии.

РИС. 14 представляет собой вид в изометрии, изображающий два узла 700 , установленных во внутренней части 106 корпуса гидромассажной ванны 112 . Водяной насос 118 подает воду к агрегатам 700 через пару наливных шлангов 124 . Воздух подается к узлам 700 прямо или косвенно с помощью воздуходувки или другого подходящего источника воздуха (не показан). Трубы двойной экструзии 130 подают воду и воздух из узлов 700 к множеству форсунок 136 .

РИС. 15 представляет собой изометрический вид сборки 700 , а фиг. 16 — вид в разрезе сборки. Как показано на фиг. 15-16 показано, что узел 700 включает в себя клапан с одним выходом 710 , включая корпус клапана 714 , имеющий вход 718 , сообщающийся по текучей среде с выходом 722 . При нормальной работе вода поступает в корпус клапана 714 на входе 718 и выходит из корпуса клапана на выходе 722 .

Выход 722 соединен с муфтой коллектора 730 и сообщается с ней по текучей среде.Муфта коллектора 730 включает продолжение водопровода 736 и пару заглушек 740 воздушного канала. Муфта коллектора 730 предназначена для соединения клапана 710 с коллектором двойной экструзии 742 , который может быть по существу аналогичен коллектору двойной экструзии 220 , как в изображенном примере. Продолжение водопровода 736 соединяет корпус клапана 714 с водоводом коллектора 744 и герметизирует пару воздушных каналов коллектора 746 .

В изображенном примере корпус клапана 714 имеет множество выступов 754 , которые могут быть по существу аналогичными выступам 290 . Муфта коллектора 730 имеет множество крючков, сконфигурированных для зацепления с выступами 754 . В изображенном примере крючки включают в себя по меньшей мере один двуплечий подпружиненный крюк 758 , который может быть по существу аналогичен крюку 294 , и одноплечий подпружиненный крюк 762 , который может быть по существу Аналогичен крючку 304 .Однако в других примерах муфта коллектора и корпус клапана могут быть выполнены с возможностью соединения друг с другом любым подходящим способом. В некоторых примерах муфта является одним целым с клапаном.

Муфта коллектора 730 имеет по крайней мере один выступ 764 , сконфигурированный для зацепления с двуплечим крюком 768 коллектора 742 . Каждая из крышек 740 воздушных каналов включает в себя фланец 770 , выполненный с возможностью зацепления с одноручьевым подпружиненным крюком 772 соответствующего одного из пары воздушных каналов коллектора 746 .Однако в других примерах соединительный элемент коллектора может быть выполнен с возможностью соединения с коллектором двойной экструзии любым подходящим способом. В некоторых примерах соединительный элемент является одним целым с коллектором (например, коллектор сконфигурирован для непосредственного взаимодействия с клапаном).

Корпус клапана 714 включает в себя множество канавок 780 , и соответствующее уплотнительное кольцо 782 расположено в каждой канавке для обеспечения по существу водонепроницаемого соединения между корпусом клапана и муфтой коллектора 730 .Муфта коллектора 730 включает в себя множество канавок 786 и соответствующее уплотнительное кольцо 790 , расположенное в каждой канавке для обеспечения по существу водонепроницаемого соединения между муфтой коллектора и коллектором 742 .

В некоторых примерах первый коллектор двойной экструзии соединен с соединителем коллектора 730 , а второй коллектор двойной экструзии соединен с первым коллектором двойной экструзии (например, с помощью двухзаходных крючков и выступов).ИНЖИР. 17 изображает пример, в котором соединительный элемент коллектора 730 соединен с четырехходовым манифольдом двойной экструзии 795 , который может быть по существу аналогичен манифольду двойной экструзии 225 , а коллектор 795 соединен с манифольдом 742 .

Возвращаясь к ФИГ. 15-16, клапан 710 включает элемент клапана 810 , расположенный внутри корпуса клапана 714 . ИНЖИР. 18 для ясности изображен элемент клапана , 810, без корпуса клапана и коллектора.Элемент клапана 810 сконфигурирован для управления потоком воды между входом 718 и выходом 722 . Клапанный элемент 810 содержит полую заглушку 814 , имеющую стенку 816 , боковое отверстие 820 и верхнее отверстие 824 , сообщающееся по текучей среде с боковым отверстием. Пробка 814 имеет размер и форму, позволяющую вращаться внутри корпуса клапана 714 . Путем вращения заглушки 814 внутри корпуса клапана 714 боковое отверстие 820 может выборочно перекрываться с впускным отверстием 718 .Клапанный элемент , 810, может вращаться, по меньшей мере, между первым положением, в котором практически все впускное отверстие 718 перекрывает боковое отверстие 820 , и вторым положением, в котором практически ни одно из впускных отверстий 718 не перекрывает боковое отверстие 820 (например, , при этом входное отверстие практически полностью закрыто стенкой 816 ). В изображенном примере клапанный элемент , 810, может дополнительно вращаться между множеством или непрерывностью дополнительных положений, в которых заданная часть впускного отверстия 718 перекрывает боковое отверстие 820 .

Когда ненулевая часть впускного отверстия 718 перекрывает боковое отверстие 820 , вода может проходить от впускного отверстия через боковое отверстие в клапанный элемент 810 и выходить из клапана через верхнее отверстие 824 до соединительная муфта проточного коллектора 730 к коллектору 742 . Количество воды, присутствующей на впускном отверстии, которое может протекать в клапанный элемент 810 , зависит от размера части впускного отверстия 718 , которая перекрывает боковое отверстие 820 .Этот размер зависит от углового положения элемента клапана 810 внутри корпуса клапана 714 .

Угловое положение клапанного элемента 810 выбирается путем вращения вала клапана 830 , жестко прикрепленного на первом конце 832 к клапанному элементу. В изображенном примере вал клапана 830 соединен с опорной балкой вала 836 , проходящей через верхнее отверстие 824 клапана 810 , но в других примерах вал может соединяться с элементом клапана любым другим подходящим способом. манера.

Узел 700 включает в себя верхнюю часть узла 850 , которая по существу похожа на верхнюю часть узла 308 , по крайней мере, в некоторых отношениях. Соответственно, верхняя часть узла , 850, включает воздушный клапан и воздушную муфту, соединяющую выход воздушного клапана с воздушными каналами 746 . Верхняя часть 860 вала клапана 830 выступает из верхней части узла 850 , и любые подходящие интерфейсные устройства могут быть прикреплены к верхней части 860 и / или к верхней части вала воздушного клапана для облегчения работы клапанов.

D. Иллюстративная установка для однократной экструзии с одним выходом

Со ссылкой на фиг. 19 в этом разделе описывается иллюстративная установка для одинарной экструзии с одним выпускным отверстием 900 . Узел , 900, является еще одним примером интегрированного узла клапана и коллектора, описанного выше. Узел , 900, сконфигурирован для управления потоком воды к множеству отверстий для воды и может дополнительно использоваться вместе с отдельной системой управления воздухом.

РИС.19 — вид в разрезе узла 900 . Как показано на фиг. 19 показано, что узел 900 включает в себя водяной клапан 910 с одним выходом, который может быть по существу аналогичен водяному клапану 710 , по меньшей мере, в некоторых отношениях. Соответственно, клапан 910 содержит корпус клапана 912 , имеющий вход 914 и выход 918 . Выпускное отверстие 918 соединено с первым концом 928 водяного коллектора 930 , который может быть по существу аналогичен водяному коллектору 630 , и сообщается с ним по текучей среде.

В некоторых примерах, включая изображенный пример, узел 900 не включает соединитель коллектора, такой как соединитель коллектора 730 . Некоторые цели соединителя коллектора 730 , такие как уплотнение концов воздушных каналов коллектора двойной экструзии, не применимы к сборке 900 . Однако соединительный элемент коллектора может необязательно быть включен в некоторые примеры одностороннего экструзионного узла с одним выходом.

Клапан 910 включает элемент клапана 940 , жестко соединенный с валом клапана 944 .Элемент клапана 940 и вал клапана 944 по существу аналогичны элементу клапана 810 и валу клапана 830 , соответственно, и работают аналогичным образом.

Узел 900 включает верхнюю часть узла 960 , которая по существу аналогична верхней части узла 674 .

E. Иллюстративные комбинации и дополнительные примеры

В этом разделе описаны дополнительные аспекты и особенности интегрированных узлов клапана и коллектора, представленных, без ограничения, в виде серии параграфов, некоторые или все из которых могут быть обозначены буквенно-цифровыми обозначениями для ясности и эффективности.Каждый из этих параграфов может быть объединен с одним или несколькими другими параграфами и / или с раскрытием из другого места в этой заявке любым подходящим способом. Некоторые из нижеследующих параграфов прямо относятся к другим параграфам и дополнительно ограничивают их, предоставляя, без ограничения, примеры некоторых подходящих комбинаций.

А0. Интегрированный узел клапана и коллектора для гидромассажной ванны, этот узел содержит: водяной клапан, включающий в себя корпус водяного клапана, имеющий вход для воды и два выхода для воды, и пару воздушных каналов, прикрепленных к корпусу водяного клапана; пара коллекторов двойной экструзии, соединенных с водяным клапаном, каждый коллектор двойной экструзии имеет пару воздушных каналов коллектора, каждый из которых соединен с одним из воздушных каналов, прикрепленных к корпусу водяного клапана, и водопровод, соединенный с одним из водяных каналов выходы корпуса водяного клапана; и верхнюю часть узла, содержащую воздушный клапан, имеющий вход для воздуха и выход для воздуха, и воздушный соединитель, соединяющий выходное отверстие для воздуха по меньшей мере с одним из воздушных каналов коллектора.
A1. Узел по параграфу A0, в котором водяной клапан содержит диск, жестко прикрепленный к первому вращающемуся валу под неперпендикулярным углом, так что диск может вращаться, по крайней мере, между первым положением, при этом диск предотвращает гидравлическое сообщение между впускным отверстием для воды и первое из выпускных отверстий для воды и второе положение, в котором диск предотвращает гидравлическое сообщение между впускным отверстием для воды и вторым из выпускных отверстий для воды.
A2. Узел по параграфу A1, в котором диск может дополнительно вращаться во множество промежуточных положений и из них, при этом диск отводит первую часть потока воды, входящей в корпус водяного клапана на входе воды, к первому выходу и отводит вторую часть. потока воды на второй выход.
A3. Узел по любому из пп. А1 — А2, в котором первый поворотный вал проходит, по меньшей мере, частично через водопровод одного из коллекторов двойной экструзии.
A4. Узел по любому из пп. A1 — A3, в котором воздушный клапан включает в себя элемент воздушного клапана, имеющий часть стенки и открытую часть, и элемент воздушного клапана жестко прикреплен ко второму вращающемуся валу, так что элемент воздушного клапана с возможностью поворота между по меньшей мере первым положением, в котором часть стенки перекрывает входное отверстие для воздуха по существу полностью, и вторым положением, в котором открытая часть перекрывает входное отверстие для воздуха по существу полностью.
А5. Узел по параграфу A4, в котором элемент воздушного клапана может дополнительно поворачиваться во множество промежуточных положений и из них, в которых часть стенки частично перекрывает входное отверстие для воздуха.
А6. Узел по любому из параграфов с А4 по А5, в котором первый и второй поворотные валы по существу параллельны друг другу и каждый простирается до вершины узла.
А7. Узел по любому из пп. От А0 до А6, в котором каждый коллектор с двойной экструзией разъемно соединен с водяным клапаном.
B0. Интегрированный узел клапана и коллектора, содержащий: водяной клапан, сконфигурированный для выборочного отвода первой части потока воды к первому выпускному отверстию и второй части потока воды к второму выпускному отверстию; первый коллектор, содержащий первый водопровод, сообщающийся по текучей среде с первым отверстием для воды, при этом первый конец первого водопровода выполнен с возможностью соединения с первым выпускным отверстием водяного клапана; и второй коллектор, содержащий второй водопровод, сообщающийся по текучей среде со вторым водяным портом, при этом первый конец второго водопровода выполнен с возможностью соединения со вторым выпускным отверстием водяного клапана; при этом привод водяного клапана, сконфигурированный для приведения в действие водяного клапана, расположен рядом со вторым концом первого водопровода, дистальнее первого конца первого водопровода.
В1. Узел по параграфу B0, в котором первая и вторая части потока воды каждая содержит ненулевое количество воды.
B2. Узел по любому из параграфов с B0 по B1, в котором водяной клапан включает в себя вал водяного клапана, жестко соединенный на первом конце с приводом водяного клапана и жестко соединенный на втором конце с диском, сконфигурированным для выборочного отклонения первого и вторые порции струи воды.
B3. Узел по любому из параграфов с B0 по B2, в котором первый коллектор включает в себя первый воздушный канал, внешне соединенный с первым водопроводом, второй коллектор включает второй воздушный канал, внешне соединенный со вторым водопроводом, а водяной клапан включает в себя третий воздушный канал выполнен с возможностью соединения первого воздушного канала со вторым воздушным каналом.
B4. Узел по пункту B3, дополнительно содержащий воздушный клапан, сконфигурированный для управления потоком воздуха через выпускное отверстие для воздуха, соединенное с первым воздушным каналом.
B5. Узел по пункту B4, дополнительно содержащий привод воздушного клапана, сконфигурированный для приведения в действие воздушного клапана, и в котором привод воздушного клапана расположен рядом с приводом водяного клапана.
C0. Интегрированный узел клапана и коллектора, содержащий: водяной клапан, включающий в себя водяной клапан, сконфигурированный для регулирования количества воды, выходящей из клапана на выходе первого водяного клапана; вал водяного клапана, жестко соединенный с элементом водяного клапана; и первый коллектор, включающий в себя первый водопровод, соединенный с первым выпускным отверстием водяного клапана; при этом вал водяного клапана расположен, по меньшей мере, частично внутри первого водопровода.
C1. Узел по пункту C0, в котором водяной клапан дополнительно содержит второй выпуск водяного клапана, а элемент водяного клапана дополнительно сконфигурирован для регулирования количества воды, выходящей из клапана на выходе второго водяного клапана.
C2. Узел по пункту С1, в котором выход второго водяного клапана соединен со вторым коллектором.
C3. Узел по пункту С1, в котором выход второго водяного клапана соединен с продолжением трубы.
C4. Узел по любому из пп. C0-C3, в котором первый коллектор дополнительно содержит первый воздушный канал, а узел дополнительно содержит воздушный клапан, сконфигурированный для управления потоком воздуха в первый воздушный канал.
C5. Узел по пункту C4, в котором воздушный клапан включает в себя впускное отверстие для воздуха и элемент воздушного клапана, имеющий часть стенки, выполненную с возможностью выборочного перекрытия, по меньшей мере, части впускного отверстия для воздуха на основании углового положения элемента воздушного клапана.

ПРЕИМУЩЕСТВА, ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Различные варианты осуществления и примеры интегрированных клапанных и коллекторных узлов, описанные здесь, обеспечивают несколько преимуществ по сравнению с известными решениями для обеспечения регулируемого потока (потоков) воды и / или воздуха в гидромассажную ванну или другие подходящие устройство.Например, описанные здесь иллюстративные варианты осуществления и примеры объединяют регулирующие клапаны с корпусом коллектора, тем самым устраняя необходимость в трубах и фитингах для соединения клапанов с коллектором. Соответственно, сокращаются время и затраты на изготовление и установку таких труб и фитингов. Кроме того, уменьшение количества соединений имеет тенденцию к уменьшению количества потенциальных точек отказа в системе (например, точек, в которых система склонна к утечкам и / или работает неэффективно), и, соответственно, имеет тенденцию к снижению частоты сбоев системы.

Кроме того, среди других преимуществ, иллюстративные варианты осуществления и примеры, описанные здесь, позволяют легко установить клапан в сборе в таком положении и ориентации внутри корпуса гидромассажной ванны, что позволяет привод клапана (например, ручка, язычок, кнопка и / или тому подобное), чтобы быть легкодоступным для человека, находящегося в гидромассажной ванне, или другого пользователя.

Кроме того, помимо других преимуществ, иллюстративные варианты осуществления и примеры, описанные в данном документе, позволяют использовать узел клапана и коллектора гидромассажной ванны, включая трубы, имеющие меньшую длину и / или меньшее количество витков (например.g., изогнутые части), чем обычные сборки. Это может упростить установку и обслуживание и повысить эффективность и / или производительность водяных и / или воздушных контуров. Повышение эффективности и / или производительности может позволить добавить дополнительные форсунки в систему, которая включает в себя водяной насос стандартного размера, что приведет к усовершенствованию спа и / или терапевтической системы. Дополнительно или альтернативно, повышение эффективности и / или производительности может позволить поддерживать стандартное количество форсунок в системе, имеющей меньший насос, что снижает стоимость изготовления и эксплуатации системы.

Кроме того, помимо других преимуществ, иллюстративные варианты осуществления и примеры, описанные в данном документе, позволяют использовать водопроводную и / или воздушную водопроводную систему, которая занимает меньше места внутри корпуса гидромассажной ванны, чем обычные системы. Это дает больше свободы в дизайне корпуса.

Кроме того, помимо других преимуществ, описанные здесь иллюстративные варианты осуществления и примеры позволяют интегрировать узел воздушного клапана в узел водяного клапана. Это способствует снижению затрат и упрощению использования системы, поскольку оператор может управлять воздушной и водяной системами из одного и того же места (например,г., от пары соседних ручек).

Кроме того, среди других преимуществ, иллюстративные варианты осуществления и примеры, описанные в данном документе, позволяют интегрировать управление клапанами для систем воздуха и / или воды в узел, включающий любую из множества комбинаций коллектора (например, любую подходящую комбинацию двух -портовые, четырехходовые, шестипортовые и / или восьмиходовые коллекторы или любые другие подходящие типы коллекторов и / или трубных муфт и / или труб в любом подходящем порте клапана в сборе). Это обеспечивает гибкость в конструкции сантехнической системы и терапевтического кресла (например,g., относительно выбранного количества и / или размещения форсунок).

Ни одна из известных систем или устройств не может выполнять эти функции. Однако не все варианты осуществления и примеры, описанные в данном документе, обеспечивают одинаковые преимущества или одинаковую степень преимущества.

ЗАКЛЮЧЕНИЕ

Изложенное выше раскрытие может охватывать несколько отдельных примеров с независимой полезностью. Хотя каждый из них был раскрыт в его предпочтительной (-ых) форме (-ах), конкретные варианты его осуществления, как раскрыто и проиллюстрировано в данном документе, не следует рассматривать в ограничительном смысле, поскольку возможны многочисленные вариации.В той степени, в которой заголовки разделов используются в данном раскрытии, такие заголовки предназначены только для организационных целей. Предмет раскрытия включает в себя все новые и неочевидные комбинации и субкомбинации различных элементов, функций, функций и / или свойств, раскрытых в данном документе. В нижеследующей формуле изобретения особо выделяются определенные комбинации и субкомбинации, рассматриваемые как новые и неочевидные. Другие комбинации и субкомбинации характеристик, функций, элементов и / или свойств могут быть заявлены в приложениях, требующих приоритета от этого или родственного приложения.Такие формулы изобретения, будь то более широкие, более узкие, равные или отличающиеся по объему от исходной формулы изобретения, также считаются включенными в предмет настоящего раскрытия.

Как установить водопроводную коллекторную систему

Большинство новых домов оснащено водопроводной системой для распределения горячей и холодной воды по всему дому. Сантехнические коллекторы обладают рядом существенных преимуществ по сравнению с традиционными медными трубами. Поскольку в этих системах используются гибкие и прочные трубы из сшитого полиэтилена (PEX), их проще установить.Эти трубы PEX могут пропускать холодную и горячую воду без каких-либо недостатков, связанных с медью.

Системы водопроводных коллекторов также позволяют безопасно и быстро изолировать любую протекающую линию. Кроме того, они помогают обеспечить поддержание постоянного давления воды во всех линиях, поскольку каждая арматура получает воду непосредственно из набора труб PEX для холодной и горячей воды, которые выходят из коллектора. Вот что вам нужно сделать, если вы хотите установить в доме водопроводный коллектор.

Шаг 1 — Место расположения коллектора

Первым шагом является выбор места для самого водопроводного коллектора. Постарайтесь установить его ближе к выходу водонагревателя. Служебные шкафы и подвалы — отличные варианты для размещения водопроводного коллектора.

Шаг 2 — Проложите трубопровод PEX

После того, как вы выяснили, где установить водопроводный коллектор, следующим шагом будет проложить трубопровод PEX от коллектора ко всем приспособлениям. Обычно вы будете проложить два набора труб от коллектора к каждому приспособлению — один для горячей воды, а другой для холодной воды.Используйте отдельные трубы с цветовой кодировкой для горячей и холодной воды, чтобы не ошибиться при окончательной установке труб. Возможно, вам придется просверлить отверстия в стеновых стойках, чтобы пропустить через них трубы. При этом просверливайте отверстие ближе к центру, чтобы снизить вероятность повреждения пластиковых труб, если в стену забить какой-нибудь гвоздь. Также рекомендуется максимально отделить линии горячей и холодной воды друг от друга.

Шаг 3 — Присоедините трубы

После того, как вы проложили трубы ко всем водопроводным устройствам в нашем доме, пора прикрепить их к металлическим трубам, обслуживающим эти приспособления.Используйте обжимные кольца, чтобы надежно прикрепить трубы PEX к металлическим трубам с помощью обжимного инструмента. Убедитесь, что трубы надежно закреплены и правильно обжаты; в противном случае вы рискуете получить утечку. Если ваша водопроводная арматура еще не была установлена, вы можете прикрепить трубы PEX к заглушкам. Заглушки — это трубы-пустышки, которые устанавливаются на место, чтобы указать, куда пойдут светильники. После установки приспособлений можно отрезать заглушки и установить клапаны и трубы для приспособления.

Шаг 4 — Установите водопроводный коллектор

Теперь пришло время установить сам водопроводный коллектор. Используйте монтажный шаблон, прилагаемый к коллектору, для разметки и просверливания отверстий в стене. Используйте прилагаемые болты, чтобы надежно закрепить водопроводный коллектор на месте, предварительно убедившись, что он установлен по вертикали. Затем прикрепите различные трубы PEX к отдельным запорным клапанам на коллекторе. Наконец, подсоедините водопроводный коллектор к основным водопроводным магистралям.

.
