Ввод электропроводки в доме: Электрический ввод в частный дом

Электрический ввод в частный дом

Воздушный электрический ввод в частный дом

Примечание к фото:

• Высота ввода в дом в 2,75 метра принимается для неизолированных проводов.
• Для изолированных проводов ввода, разрешенная высота допускается в 2,5 метра.(ПУЭ п.2.4.55)
• Воздушный ввод электропитания в дом заключается в прокладке электрической линии по воздуху (воздушная линия, ВЛ.) от опоры линии электропередач (ЛЭП) до самого дома.
• Если расстояние от опоры ЛЭП до дома больше 20 метров, то нужно установить дополнительную опору. В случае пролегания воздушной линии над дорогой высота его пролегания должна быть не менее 6 метров. При пересечении пешеходных переходов высота от линии до земли должна быть не менее 3.5 метров.
• Воздушный провод для электрического ввода в дом не должен «пробираться» сквозь заросли деревьев. Трасса пролегания должна быть свободна.

СИП лучший провод для электрического ввода в частный дом

Лучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП. (Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

Ввод электропитания в частный дом

Провод электрического ввода, дойдя до стены дома, не может сразу в него «нырнуть». Для его ввода в дом нужно сделать специальную вводную конструкцию. Вводить кабель (провод) в дом можно через стену и через крышу. Высота ввода в дом должна быть не ниже 2750 мм.

Электрический ввод в частный дом через стену

Кабель или провод подводится к конструкции ввода и закрепляется на ней при помощи изоляторов.

Сами изоляторы крепятся на крюках, ввинченных в стену для деревянного дома. Или на крюках, приваренных к кронштейну для кирпичной стены.

От изоляторов кабель вводится через отверстие в стене. В отверстие в стене обязательно должна быть вставлена металлическая гильза. Диаметр гильзы должен быть чуть больше диаметра кабеля. Если электрический ввод в частный дом осуществляется проводом СИП в металлическую гильзу нужно вставить гильзу пластмассовую, так как провод СИП имеет только один слой изоляции.

Вводную гильзу нужно монтировать таким образом, чтобы в неё не попадали осадки. Например, выдвинуть гильзу наружу и слегка загнить конец.

Электрический ввод в частный дом через крышу

Ввод электропитания в частный дом через крышу производится через трубу-стояк. Труба стояк является одновременно проходным каналом для кабеля (провода) и опорой для изоляторов. Труба должна быть заземлена.

Подземный электрический ввод в частный дом

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

Для подземного ввода кабеля в дом нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ, бронерованный ВбБШв). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

1. Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.
2. Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Важно! Нельзя заводить кабель под фундаментом, только через или поверх него.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

Раздел: Подключение дома

Похожие статьи

Каким кабелем сделать ввод в дом | Полезные статьи

Ввод электричества в дом выполняется на основании технического условия (ТУ), которое выдает электроснабжающая организация, и проекта электроснабжения. Подключение выполняется воздушным или подземным способом от ближайшей к строению опоре воздушной линии электропередач (ВЛЭП). О том, каковы особенности каждого способа и каким кабелем сделать ввод в дом, и пойдет речь далее.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый — самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками.
Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

Крепление самонесущих кабелей возможно выполнить двумя способами:
    • на изоляторах;
    •  при помощи специальной арматуры.
Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

    • Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору.
    • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м.
«Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники.
Какой кабель нужен для ввода в дом при подземной прокладке
При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи.
Глубина траншеи:
    • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели.
    • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.

Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр.
Общие требования:
    • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом.
    • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке.
При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.

Воздушный ввод в дом

Рекомендуется ответвление от воздушной линии (электрический ввод в дом) делать, используя СИП (Самонесущий изолированный провод).

Основные преимущества СИП: долговечен, работает даже в агрессивных климатических и химических условиях, обладает высокой стойкостью к механическим повреждениям, предполагают монтаж без отключения линии.

Конструктивно СИП состоит из токопроводящей алюминиевой жилы с изоляцией из светостабилизированного сшитого полиэтилена.

Характеристики провода СИП:

• Устойчивы к температурам от -50°С до +50°С.
• Стойкость к воздействию солнечной радиации.
• Прокладка проводов должна проводиться при температуре не ниже -20°С.
• Радиус изгиба при прокладке – не меньше 7,5 диаметров провода.
• Рабочая температура жил +90°С.
• В аварийном режиме или перегрузке предельно допустимая температура +130°С.
• Срок службы до 40 лет.
• Гарантийный срок 3 года.

Использование специальной арматуры СИП

Элементы узла для абонентского ответвления: анкерный зажим 2 шт., кронштейн 2 шт., прокалывающий зажим 4 шт., а при трехфазном вводе 8 шт., монтажная лента.

Закрепить анкерный кронштейн к стене дома можно дюбель — гвоздями или металлическими распорными анкерами. На опоре — специальной крепежной нержавеющей монтажной лентой для СИП.

Анкерные зажимы крепятся на анкерных кронштейнах, достаточно продеть петлю анкерного зажима («клина») в отверстие кронштейна и, защелкнув, зафиксировать её. Для крепления СИП удалите из корпуса зажима клин и на его место заведите две жилы. Зафиксируйте жилы установленным между ними клиром.

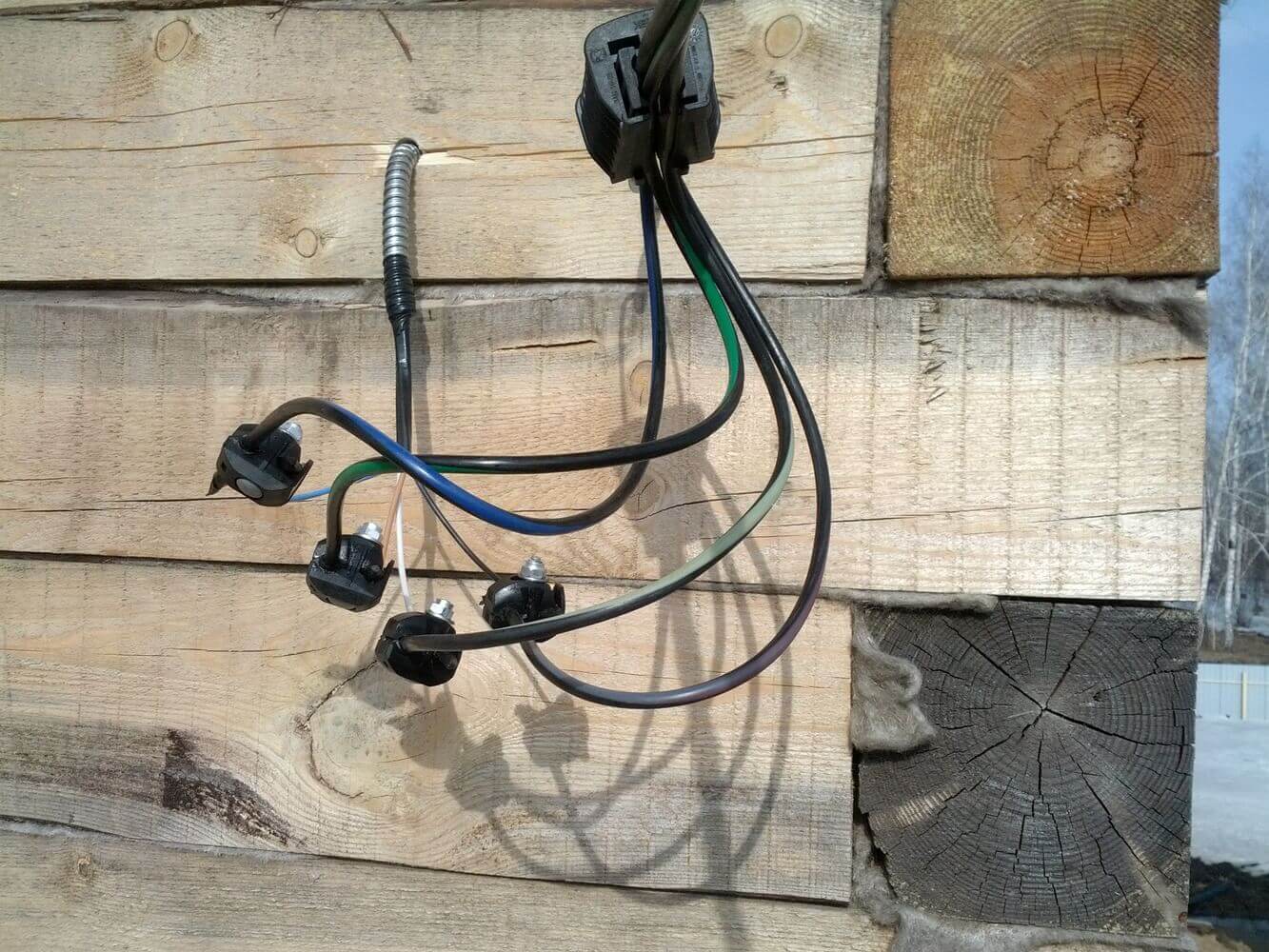

Для присоединения ответвления СИП к действующей ВЛ применяются ответвительные зажимы, (проколы), которые благодаря своей конструкции обеспечат хороший контакт даже проводов малых сечений. Если выполняется ввод в деревянный дом через стену необходимо выполнять его медным кабелем. Для чего лучше использовать кабель ВВГнг (негорючий), который вводится в дом через заранее заложенную в стену толстостенную трубу. Труба защитит кабель в случае механических повреждений. Переход с СИП на медный кабель также осуществляется ответвительными зажимами.

Материалы, близкие по теме:

Как выполнить ввод электроэнергии в частный дом

Все чаще люди меняют свои квартиры в центре город на небольшие дома или коттеджи в пригороде. Конечно, у каждого на это свои причины: кто-то желает дышать чистым воздухом, кому-то надоели соседи, а кто-то просто хочет больше простора.
Электросеть частного дома и городской квартиры значительно отличается. Чаще всего встречаются воздушные линии электропередач. Но встречаются и такие случаю, когда проводят подземные кабельные магистрали.
Кабельная линия от электрического столба до дома называется ответвлением. Линия может быть проложена по воздуху или под землей. Обслуживание и ремонт линии ответвления входит в обязанности собственника частного дома. Но при этом самостоятельное проведения различных по типу работ без согласования с владельцами линии электропередач законодательно запрещается.

Проект линии ответвления можно создать самостоятельно, согласовав его при этом со специалистами. В проектной документации должны быть отражены перечни всех решений и материалов, используемых в дальнейших работах.
Работу реально выполнить самостоятельно, но при необходимости можно обратиться в управляющую компанию. Как правило, владельцы линии электропередач предоставляют услуги по проведению электричества к частному дому.
Разрабатывая проект ввода кабеля в частный дом необходимо определиться, какой способ будет более подходящим. Первым способом является проведение кабеля в дом к воздушной линии электропередач. Выбирать место для расщепления провода внутри здания следует с учетом вероятности обрыва нулевого проводника у линии электропередач.
А при подключении ввода кабеля в дом путем подземной кабельной линии электросети необходимо учитывать несколько другие факторы. Принципы подсоединения полностью соответствуют требованиям к кабельным линиям. Необходимо позаботиться о прокладке фундамента, для провода, ведь в связи с климатическими и погодными изменениями, грунт, оказывающий воздействие на кабель, будет оседать и промерзать.
Несмотря на то способ ввода кабеля в частный дом, необходимо помнить главное: все работы, связные с электромонтажом необходимо согласовывать с владельцами линии электропередач и согласовывать с ним созданный проект.
Не рекомендуется, можно даже сказать, запрещается выполнять любые подключения кабеля электропередач к частному дома. Объясняется это все просто: самостоятельное вмешательство в основную линию электропередач является небезопасным для жизни и здоровья человека. Любые повреждения могу вывести все линию электропередач из строя.

При выполнении ответвления кабелем также следует помнить, что для закрепления провода на частном доме, необходимо устанавливать дополнительную трубостойку на крыше, в случае, если дом имеет недостаточную высоту. Кабель должен располагаться минимум на 2 метра выше, чем уровень крыши. Трубостойку можно заменить обыкновенным столбом, который обязательно должен иметь заземление.
Кроме кабеля можно выполнить ответвление с помощью отдельных проводов. В частный дом провод будет вводиться через стену. Важно чтобы при этом не нарушилась его изоляция. Каждый из проводов при этом должен быть положен в специальных отдельных изолированных трубах, это обеспечит прочность проводам и дополнительную изоляцию.
При установке изоляторов под провода необходимо соблюдать расстояние. Каждый изолятор должен быть отдален другого не менее чем на 20 см.
Ввод кабеля в частный дом является одним из самых сложных с технической стороны электромонтажных работ. Ведь перед началом работ необходимо тщательно все продумать и составить проект, который будет отвечать всем требованиям безопасности и эксплуатирования линии электропередач.

Ввод электричества в квартиру | Ремонт электрики

Ввод электричества в квартиру.

Электропитание квартир в многоквартирных домах осуществляется по-разному. В домах старой постройки оно поступает в квартиру от общего этажного распределительного щита по двухпроводной системе (проводам L и PEN). В большинстве случаев распределительные щиты в квартирах не предусматриваются, а электричество сразу распределяется через распаечные коробки по помещениям. Безусловно, в этом есть большие неудобства. Поэтому в случае серьезного ремонта перед владельцем остро ставится вопрос о современной организации электрообеспечения внутри квартиры. Сюда могут входить и монтаж новой проводки, и установка внутреннего распределительного устройства, и замена элекгроустановочных изделий. Установка своего распределительного щита позволяет увеличить число квартирных групповых линий, обеспечив каждую из них своей защитой. Такое решение создает удобства при обслуживании системы электрообеспечения, а также повышает ее надежность и безопасность.

В современных домах ноной постройки от этажного щита электропитание подается по трехпроводной системе (провода L, N и РЕ) на квартирный распределительный щит.

В домах старого фонда часто применяется четырехпроводная система питания TN-C. В этой системе по стояку проходят три фазных провода (LI, L2, L3) и провод PEN, совмещающий функции нулевого защитного и нулевого рабочего проводников. В квартиру же приходят один фазный провод и PEN-проводник Такая система не предполагает создания защитного заземления, что при нормальном режиме работы оборудования не представляет никакой опасности.

Но в случае соприкосновения токоведущих частей с токопроводящим корпусом какого-либо устройства существует высокая вероятность поражения электрическим током. Единственным способом защиты в этом случае становится УЗО.

Зачастую (при отсутствии на вводе проводника РЕ) для организации защитного заземления защитные провода от розеток сводят в отдельную коробку, откуда провод сечением не менее 2,5 мм2 проводят к этажному щиту и присоединяют к его металлическому корпусу. Такое решение может представлять опасность для окружающих (в случае плохого заземления самого корпуса щита) и требует обязательного согласования с владельцем электрических сетей дома.

Внутридомовые сети многоэтажных квартир чаще всего принадлежат жилищно-коммунальным управлениям или другим подобным организациям, выполняющим сходные функции. Там можно получить акт разграничения балансовой принадлежности, где указывается выделенная мощность на квартиру, схема подключения квартиры и т. д.

В современных многоквартирных домах питание осуществляется по системе TN-C-S. В этом случае проводник PEN разделяется на проводники РЕ и N, как правило, на вводном устройстве всего дома и с этажного щита в квартиру вводятся три провода (L, N и РЕ), что позволяет создать эффективную систему защиты. Квартирные распределительные щиты устанавливаются рядом с вводом кабеля в квартиру на высоте 1,4—15 м от пола в зоне свободного доступа. Рядом со щитом не должно быть нагревательных приборов и источников открытой воды. Они монтируются согласно предварительно разработанной электрической схеме открыто на стене или в скрытой нише.

Навесной щит крепится на стену. Для его монтажа не требуется проводить «грязных» и шумных работ. Современные навесные щитки вполне эстетичны и несмотря на то что выступают за плоскость стены, очень часто используются при ремонте проводки. Выбираются они по количеству устройств защиты и управления для соответствующих групп электропитания. Щиты обычно комплектуются элементами крепежа, DIN-рейками для установки защитных устройств и соединительными колодками для подключения проводов.

Выбирая то или другое защитное устройство, следует получить от продавца исчерпывающую информацию о характеристиках и качестве изделия. Уважающий себя производитель всегда дает достаточный объем технической информации. Если же ее не удается получить, лучше воздержаться от покупки и поискать необходимое устройство в другом месте.

Распределительный щит можно смонтировать и в закрытой нише, но при этом нужно предусмотреть достаточное пространство для размещения всех необходимых устройств, а также их коммутации.

Схема организации электропитания стандартной квартиры с однофазным вводом по системе TN-C, т. е. нулевой рабочий и нулевой защитный проводники объединены в одном проводнике на всем его протяжении.

На входе на фазный и нулевой провод установлены однополюсные автоматы для защиты всей цепи от токов перегрузки и короткого замыкания Для одновременного срабатывания от объединяются при помощи специальной насадки на рычаги управления От главных автоматов провода электропитания через счетчик подключаются к устройству защитного отключения (УЗО), что является ошибкой. Простое УЗО должно устанавливаться в схему электропроводки после защитного автомата. Причем номинал УЗО по рабочему току должен быть больше или равен номиналу автомата защиты. Делается это для того, чтобы при перегрузке первым отключался автомат защиты, а не УЗО. Далее электросеть разделена на три группы, защищенные однополюсными автоматами защиты (освещение, розетки и стиральная машина).

Описанный выше процесс ввода электричества в квартиру предполагает наличие необходимых комплектующих и инструментов, которые можно приобрести в специализированном магазине et-market. com.ua. Остается пожелать нашим читателям успехов, и «да будет свет» в вашем доме!

Вам также могут быть интересны следующие ремонтные статьи:

Однофазный и трёхфазный ввод в частный дом.

Дата публикации: 10.12.2018 16:03

Вы наверное согласитесь со мной уважаемый читатель, что при постройке дома без электричества не обойтись. Ведь без электричества невозможно будет обеспечить работу бытовой техники, обогрева жилья, а также пожарную безопасность. Поэтому мы с вами должны понимать, что вопрос об подключении электричества должен возникать первоначально. Т.к до возведения вашей жилой постройки вы можете заниматься данным вопросом.

Первый вопрос который у вас возникнет это, а с чего мне начать ? Разберем все по порядку.

Для начала вы должны получить ТУ(технические условия). Для их получения вам необходимо предоставить список документов, который вы можете получить в электроснабжающей организации, либо же в организациях занимающихся электромонтажем. В данном документе описываются мероприятия, которые должен выполнить исполнитель и заявитель. Тех.условия дают право на получение мощности для вашего частного дома.    Также, если это новый частный дом, то вам понадобится проект, который в дальнейшем согласовывается с электроснабжающей организацией вашего города. Хочется отметить, что если у вас есть желание чтобы ваш учёт( электрический счетчик) был установлен в доме, то вам необходимо будет указать это в заявление на получение технических условий.

Итак тех.условия получили, проект согласован. Что дальше ?

А дальше вы должны выполнить оставшиеся мероприятия указанные в тех.уловие, под этим подразумевается подключение вашего участка к электрическим сетям.

Подключение мы можем выполнить двумя способами :

1. Воздушный -электропитания от опоры ВЛ. (счётчик вместе с  щитом учёта устанавливается на опоре, также можно выполнить подключение напрямую, а именно установить счётчик в доме, об этом я упоминал выше)

1. Подземным — является самым надежным вариантом прокладки кабеля, но также дорогой и трудоемкий.

Начнём с воздушного ввода. Данный метод является наиболее распространенный среди подключений.   Для воздушного ввода обычно используется провод СИП(самонесущий изолированный провод).

Почему именно он ? Он более устойчив к перепаду температуры и воздействию осадков. Для ввода обычно используется двухжильный провод( по однофазной нагрузки 220в), или же четырехжильный, пятижильный провод( по трёхфазной нагрузке 380в) 16 мм2.

Монтаж электропитания производится только специалистами электросетей. Далее с помощью электромонтажников организации вашего города( не занимайтесь самодеятельностью и вызовите специалистов, это в первую очередь ваша безопасность!!!) нужно будет осуществить подключение кабеля проходом через крышу или стену до щита в вашем доме.

Теперь перейдём к подземному типу прокладки кабеля. Как мы же писали выше, данный вид прокладки является самым надежным.

Прежде чем произвести подземный электрический ввод нужно от опоры ВЛ до дома выкопать траншею глубиной 0. 8см.  Опуск осуществляется в трубке, которая будет не менее 2м, от уровня грунта.

Кабель лучше всего использовать не менее 16 мм2. Прокладывая кабелем бронированным тип ВбБШв,  трубка используется только на подъемах. Токопроводящая оболочка должна быть заземлена и на ВЛ и щитке дома.  Данный вид кабеля является бронированным. Но  не будем забывать про трубку для кабелей ВВГ и АВВГ. На протяжение всей трассы кабель прокладывается в металлической или пластиковой трубке. После укладки кабеля, осуществляется песчаная подсыпка, далее укладывается сигнальная лента, на случай, если будут проводится земляные работы.

Осталось теперь завести кабель в дом. Существует два способа, это либо поднять кабель на высоту 2 метра по стене(при прокладке по стене кабель находится в металлической трубке и выходит пряму к щитку), либо через фундамент( при заранее готовом отверстии кабель прокладывается через металлическую трубу и также внутри дома выходит к щиту).

Для трёхфазной нагрузки(380в) используется четырех или пятижильный кабель, для однофазной (220в) двухжильный.

Важно знать что для дома должен монтироваться контур заземления, которые соединяется с шиной PE ваше щита. О том как правильно делать заземление для участка мы расскажем вам в следующей статье.

Как в частный дом выполнить ввод электроэнергии

Как в частный дом выполнить ввод электроэнергии

В этой статье ЭлектроВести расскажут вам, как выполнить ввод электроэнергии в частный дом.

Подключение дома к электрической сети. Ввод электричества в дом и на прилегающую территорию: практические советы и основные моменты которые нужно знать.

Чаще всего в населенных пунктах, где преобладают частные дома, используются воздушные линии электропередач. Однако могут применяться и кабельные подземные магистрали.

Часть такой линии от ближайшей опоры до ввода в дом принято называть ответвлением. Оно может быть проложено по воздуху или под землей. Законодательно определено, что ответвление находится в собственности владельца линии электропередачи. Техническое обслуживание, эксплуатация и реконструкции ответвления входят в его обязанности. Самостоятельное проведение работ без согласования с владельцем ЛЭП выполнять запрещено.

Для создания нового ответвления и подключения его к вводу здания необходимо иметь проект, который должен быть согласован с представителями владельца линии до начала выполнения работ. В документе должен быть отражен перечень всех технических решений и материалов.

Если выполнить ответвление своими силами затруднительно, то тогда следует заключить договор с энергоснабжающей организацией о подключении здания к ЛЭП и оплатить предоставление услуги.

По старым правилам ответвления для частных домов с однофазной схемой выполнялись двумя проводниками:

• L – фазным;
• PEN – нулевым совмещенным.

У трехфазных схем использовались 4 проводника: три фазных (L1, L2, L3) и один нулевой совмещенный.

Существующие правила эксплуатации требуют создать расщепление совмещенного нулевого проводника PEN у ввода в дом на:

• рабочий N;
• защитный РЕ.

Для этого применяют искусственные заземлители, которые дополнительно повышают безопасность эксплуатации ЛЭП и не противоречат требованиям действующих правил.

Большинство находящихся в эксплуатации распределительных сетей низкого напряжения построены с использованием системы защитного заземления TN-C. Такая сеть обычно состоит из питающего трансформатора, трех фазных проводников и объединенного PEN-проводника, совмещающего в себе функции нейтрального (N) и защитного (PE) проводников. Однако такая система построения электрических сетей низкого напряжния не позволяет в должной мере удовлетворить повышенные требованиям эксплуатации потребителей электроэнергии, которые подключаются к указанным электрическим сетям.

Подключение ввода дома к воздушной линии электропередач

Место расщепления может быть выбрано на ближайшей опоре ЛЭП или в электрическом распределительном щите дома.

При выполнении расщепления внутри здания необходимо учитывать вероятность обрыва или отгорания нулевого проводника у питающей ЛЭП. На приведенном ниже рисунке наглядно показано, что при созданной аварийной ситуации через установленное повторное заземление дома станет протекать электрический ток от всех ближайших присоединений.

Схема работы ответвления ВЛ-0,4 кВ для частного дома с повторным заземлением при обрыве нуля на линии (для увеличения нажмите на рисунок)

При такой ситуации нагрузка на провод ответвления PEN проводника значительно возрастет, он станет сильно нагреваться и может перегореть. Это можно исключить использованием провода повышенной мощности, выдерживающего такую же токовую нагрузку, как и провода ЛЭП.

С этой целью для ответвительного PEN проводника выбирают провод с площадью поперечного сечения S отв равной аналогичному значению у провода линии S лин.

При расщеплении PEN проводника непосредственно на опоре ВЛ для владельца дома эта задача упрощается, а большой запас толщины проводов делать нет необходимости. Их можно уменьшить до разумных пределов, обеспечивающих нормальное протекание тока нагрузки. Но к распределительному щиту дома придется тянуть три жилы, а не две для однофазной схемы и пять, а не четыре для трехфазной схемы.

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Место перехода с системы TN-C на TN-C-S определяется расположением схемы расщепления PEN проводника.

Для подключения зданий по схеме TN-C повторное заземление и расщепление PEN проводника не выполняется, а количество жил в кабеле уменьшается на одну.

Системы заземления TN-S и TN-C-S различаются режимами работы N- и PE-проводников, поскольку в системе TN-S разделение на N- и РЕ-проводники производится по всей сети, а в системе TN-C-S такое разделение осуществляется только в определенной ее части. Применение системы TN-C-S считается наиболее перспективным, так как не требует коренной реконструкции распределительной сети низкого напряжения и, соответственно, увеличения материальных затрат. В этом случае разделение общего PEN-проводника на N- и РЕ-проводники производится обычно в месте присоединения ответвления к основной магистрали (например, ввод в здание, ответвление на объект, использующий трехфазное напряжение и др. ). При этом металлические корпуса однофазных и трехфазных электроприемников заземляются с помощью РЕ-проводника непосредственно и/или через «трехполюсные» розетки (так называемые «евророзетки»), снабженные дополнительным заземляющим контактом с целью обеспечения электробезопасности в отношении возможного поражения людей электрическим током.

Подключение ввода дома к подземной кабельной линии электропередач

Все принципы выполнения электрической схемы, рассмотренные для воздушной ЛЭП, полностью соответствуют требованиям подключения к кабельным линиям. Отличия заключаются в способах расположения и механического подключения составных частей монтируемого участка. Коммутация жил кабеля ответвления к подземной линии выполняется в специальном металлическом шкафу.

Для его монтажа необходимо выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунтов во время промерзания зимой и в условиях осенне-весенней распутицы.

Материал шкафа и конструкция должны отвечать требованиям повышенной прочности для того, чтобы противостоять попыткам вандалов проникновения к электрооборудованию. С этой целью такие шкафы рекомендуется поднимать на высоту более двух метров. Такие же шкафы часто располагают на опорах ВЛ.

Все работы на воздушной ЛЭП и подземной кабельной линии, включая монтаж ответвлений, проводятся исключительно по утвержденному проекту силами местной обслуживающей организации. Самостоятельное выполнение подключений категорически запрещено и опасно для жизни!

Конструктивные особенности воздушного ответвления

Закрепление проводов электрической схемы к опорам осуществляется через фарфоровые, стеклянные или полимерные изоляторы. В случае использования самонесущих кабелей СИП применяют специальный крепеж, который продается вместе с кабелями. При размещении ответвления важно выдержать все расстояния, обеспечивающие безопасность пользования электроэнергией.

Особенности конструкции воздушного ответвления (для увеличения нажмите на рисунок)

Если от ближайшей опоры до ввода в дом расстояние превышает 25 метров, то необходимо устанавливать дополнительную опору в качестве промежуточной. При расположении проводов над проезжей частью дороги минимальное провисание нижнего провода не должно быть меньше 6 метров.

В случае необходимости расположения кабелей над дорожками их требуется монтировать на высоте, превышающей 3,5 метра. Расположение изоляторов на стене дома выбирают так, чтобы прикрепленные к ним провода размещались над поверхностью земли не ниже, чем на 2,75 метра. Выращивание деревьев и даже кустарников под электрическими проводами недопустимо.

Над закрепленными изоляторами могут находиться элементы крыши, балкон и другие архитектурные конструкции. Расстояние от них до токоведущих частей должно превышать 0,2 м. Для присоединения изолированных алюминиевых проводов к линии используют скрутку или специальные зажимы.

Правила монтажа ответвления отдельными проводами

Ввод проводов воздушной ВЛ в деревянное здание

Этот способ широко использовался до появления в продаже самонесущих изолированных кабелей СИП. Для его применения проход через стену выполняется изолированным проводом, который дополнительно отделяется от стены фарфоровой втулкой, воронкой и полутвердой изоляционной трубкой из резины или полиэтилена.

Каждый провод схемы закрепляется на своем изоляторе, установленном около входного отверстия. Его можно делать общим для всех проводов, но прокладка их должна быть выполнена в отдельных изолированных трубах. Изоляторы на стене дома должны отстоять друг от друга не менее, чем на 20 см.

Правила монтажа ответвления кабелем

Для низких строений используют трубостойку и ввод кабеля выполняют через крышу.

Схема организации ввода кабеля в низкое строение

При этом способе необходимо обеспечить удаление кабеля от крыши на 2 метра или более. Стальная трубостойка в обязательном порядке подключается к контуру заземления дома.

В отдельных случаях удобно применить подставной столб.

Схема организации ввода кабеля с помощью приставного столба

Спуск кабеля по столбу в этом случае тоже рекомендуется выполнять в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, не иметь разрывов и подсоединений. Их необходимо подключать одним концом к изоляторам линии, а вторым — непосредственно на клеммы вводного автомата для коммутации на электросчетчик.

Установка вводного устройства

Как выполнить вводное устройство для частоного дома. Протяженные магистрали линий объединяют множество потребителей с трансформаторной подстанцией. При транспортировке электрической энергии постоянно происходят коммутации нагрузок, сопровождаемые переходными процессами, качанием мощностей, колебаниями токов, напряжений, частоты.

Во время грозового периода существует вероятность попадания энергии молнии в воздушные ЛЭП. Все эти неисправности призваны устранять защиты линии, но до момента их срабатывания электропроводка дома может пострадать.

Поэтому между линией электропередачи и распределительным щитом дома необходимо монтировать еще один шкаф, выполняющий функцию защит электрооборудования здания от проникновения в электропроводку анормальных режимов, периодически возникающий на ЛЭП. Его называют вводным устройством. В нем размещают:

• мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
• разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
• схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства

Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

В заключение еще раз обратите внимание, что все работы на линиях электропередач и их опорах разрешено выполнять только обученному и допущенному персоналу организации, за которой закреплено это электрооборудование.

Ранее ЭлектроВести писали, что председатель комитета Верховной Рады по вопросам энергетики и жилищно-коммунальных услуг, депутат от фракции «Слуга народа» Андрей Герус намерен обратиться в Антимонопольный комитет (АМКУ) для проверки «спецаукционов» по продаже электроэнергии национальной атомной энергогенерирующей компании «Энергоатом» на наличие нарушений конкурентного законодательства.

По материалам: electrik.info.

Как соединить бытовую проводку для удлинения цепей

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

При выполнении работ по ремоделированию может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств. Соединение — это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка. Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.

Соединения для сращивания проводов должны размещаться внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая.После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.

По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов. К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводников должна быть меньше кубического дюйма емкости розетки.

Для расчета заполнения коробки каждый провод 14AWG, входящий в коробку, умножается на 2.Двенадцать сечений проволоки умножаем на 2,25. Все провода заземления считаются как 1, умноженная на самый большой калибр провода в коробке. Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.

Устройства, включая переключатели и розетки, умножаются на 2-кратный размер самого большого диаметра провода в коробке. Любые металлические зажимы учитываются как 1-кратный самый большой провод. Косички и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводников, проверьте это перед добавлением новых проводов или устройств.

Электрическая распределительная коробка

Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади. Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут. Протяните около 8-10 дюймов кабеля через зажим и затяните хомут вокруг него, чтобы он крепко держался, но не зажимал пластик.

Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода.Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода. Избегайте надрезов и царапин на медном проводе при снятии изоляции.

Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима. Поверните гайку как можно глубже на резьбу, а затем с помощью отвертки и молотка постучите по ней, пока она не затянется.

Соединение проводов

Лучший способ удалить изоляцию, не повредив медь, — это использовать инструмент для зачистки проводов.У большинства съемников есть набор резаков для самых обычных калибров. Осторожно поверните скребки назад и вперед один или два раза и снимите изоляцию прямо с конца.

Сожмите провода вместе так, чтобы концы совпали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев. Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.

Если концы проводов слишком далеко друг от друга, гайка не затянется должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе.При необходимости отрежьте немного кончика, чтобы достать их еще до присоединения разъема.

Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен. Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте соединения в заднюю часть коробки и прикрепите крышку.

Еще подобное на Do-It-Yourself-Help.com

Электротехнические коды для сервисных электрических панелей

Определения правил электрооборудования для бытовых электрических сервисных панелей

Понимание важности электрических кодов для домашнего электрического обслуживания

Основная причина отказов:

NEC 110. 3
Письменная электрокоррекция — все места
Несоблюдение инструкций производителя.

NEC 110.3
Перечень и маркировка электрооборудования Все электрическое оборудование, включая светильники, устройства и приборы, используемые как часть или в связи с электрической установкой, должно быть зарегистрировано и маркировано Национально признанной испытательной лабораторией (NRTL) как испытанное и признанное подходящим для особая цель.

Информация о принятии кода:
Приведенные коды являются только примерами и могут не соответствовать актуальности или точности для вашего приложения или юрисдикции.Свяжитесь с местным строительным управлением для получения полной информации.

НАЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ КОДЫ

Антиоксидантный состав NEC 110-3 и 110-14 должен использоваться на всех концах алюминиевых проводов.

NEC 110-26 Глубина рабочего пространства в направлении доступа к токоведущим частям, когда напряжение относительно земли не превышает 150 вольт, должна составлять минимум 3 фута. Минимальная ширина рабочего пространства перед электрооборудованием должна равняться ширине оборудования или 30 дюймов, в зависимости от того, что больше.Это рабочее место должно быть чистым и простираться от пола до высоты 6 1/2 футов и не должно использоваться для хранения. Все рабочие места должны быть освещены.

NEC 230-8 и 230-54 Входные каналы для обслуживания должны быть непроницаемыми для дождя, дренажными и герметизированными для предотвращения конденсации влаги. Сечения проводников для однофазных жилых помещений на 120/240 В
NEC 310-15 Медь-алюминий, эксплуатационный рейтинг
………….. 4 AWG ……2 AWG. 100 ампер
………….. 1 AWG ………. 2/0 …. 150 ампер
……. ………. 2/0 ………… 4/0 ….. 200 ампер
Проконсультируйтесь с типом изоляции проводника, чтобы определить точные эксплуатационные характеристики.

NEC 230.54 Электротехнические услуги — Кабельные каналы служебного входа должны быть непроницаемыми для дождя и дренажными.

NEC 230.70 Электрооборудование — Средства отключения обслуживания должны быть установлены в легкодоступном месте либо вне здания или сооружения, либо внутри, ближайшего к точке входа проводников служебного входа.

NEC 240-3 Номинал предохранителя или автоматического выключателя обычно определяет минимальный размер проводника цепи согласно следующей таблице:
Предохранитель минимального размера провода или цепь
Размер выключателя Медь / алюминий
15 А ………. 14 … н / д
20 А ………. 12 … н / д
30 А .. …….. 10 …. 8
40 ампер ……….. 8 …. 6
50 ампер ……….. 6. … 4

Примечание. Проводники, питающие двигатели, блоки кондиционирования воздуха и другое специальное оборудование, могут иметь максимальную токовую защиту, превышающую общие ограничения, указанные в приведенной выше таблице.

Электрические панели NEC 240-24 должны быть легко доступны и не должны располагаться в ванных комнатах или вблизи легковоспламеняющихся материалов, например, в шкафах для одежды.

NEC 300.4 Кабелепровод для электрических служб кабельные каналы «Если кабельные каналы, содержащие незаземленные проводники № 4 или больше, входят в шкаф, коробку или корпус, проводники должны быть защищены изолятором, обеспечивающим плавно закругленную изолирующую поверхность.

NEC 300-5 Подземный сервис Отводы должны иметь свое местоположение, обозначенное предупреждающей лентой, которая помещается в траншею на высоте не менее 12 дюймов над подземной установкой.

NEC 300.5 Подземная проводка кабелепроводы и кабельные каналы «Прямой подземный кабель или кабелепровод или другие кабельные каналы должны соответствовать следующим минимальным требованиям к покрытию:
Кабель для прямого закапывания Жесткий или промежуточный металлический кабелепровод Неметаллическая дорожка качения (ПВХ)
24 дюйма 6 дюймов 18 дюймов.
Для бытовых распределительных цепей с номинальным током 20 А или менее при напряжении 120 В или менее и с защитой GFCI в источнике допускается минимальное покрытие 12 дюймов.
ПРИМЕЧАНИЕ. Эта таблица не применяется к подземной проводке для открытых бассейнов, спа или гидромассажных ванн — см. Статью 680 NEC.

NEC 300.7 Провода для электрических служб Части кабельных каналов или гильз, подверженные различным температурам (т. Е. Проходящие изнутри наружу здания), должны быть герметизированы одобренным материалом для предотвращения попадания конденсата в оборудование.

NEC 300.9 Трубопровод для электрических служб Дорожки качения Внутренняя часть дорожек качения, установленных во влажных местах над уровнем земли, считается влажными.

NEC 310-15 Размеры проводов для электрических служб «РАЗМЕР ПРОВОДНИКА ДЛЯ ТРЕХПРОВОДНЫХ, ОДНОФАЗНЫХ, ОДНОФАЗНЫХ ЖИЛЬНЫХ УСЛУГ И ПИТАТЕЛЕЙ НА 120/240 Вольт
Медь — алюминий — Сервисный рейтинг
4 AWG…… 2 AWG …… 100 ампер
1 AWG …… 2/0 ………… 150 ампер
2/0 ….. ……. 4/0 ………… 200 ампер
400 тыс. Мил..600 тыс. Куб. .

NEC 370-17 Дорожки качения, содержащие незаземленные проводники № 4 или больше При входе в шкаф, коробку или корпус, проводники должны быть защищены кабельным вводом, обеспечивающим плавно закругленную изолирующую поверхность.

Примеры бытовых электротехнических норм для услуг

IRC-коды

Домашнее электрическое обслуживание
1. Минимум 100 А 3-проводного подключения для одноквартирного дома.
NEC 230,79

2. Только одна услуга на жилище, за исключением многоквартирных домов.
NEC 230.2

3. Средства отключения обслуживания должны быть размещены в месте входа рабочих проводов.2003 IRC E3501.6.2

Электрические разъединители
1. Блоки наружного воздуха должны иметь разъединитель в пределах видимости.
NEC 440.14

2. Минимальный ток отключения для одной цепи составляет 15 ампер, для двух цепей — 30 ампер, а для всех остальных — 60 ампер. (отдельно стоящие гаражи с более чем двумя цепями должны иметь провод на 60 А)
NEC 230.79

3. Электрические водонагреватели должны иметь средства отключения в пределах видимости прибора или иметь автоматический выключатель, который можно заблокировать в разомкнутом положении.
NEC 430.III .

Общая информация

Рабочее пространство вокруг электрического оборудования должно быть минимум: 30 дюймов в ширину, 36 дюймов в глубину и 6 футов 6 дюймов в высоту. Если высота оборудования выше 6 футов 6 дюймов, минимальная высота должна быть до верхней части оборудования. Он также должен быть освещен. 2003 IRC E3503

Всегда обращайтесь в местную строительную администрацию для получения полной и актуальной информации о кодах.

style = «clear: left»>

Производство электроэнергии в вашем доме — Как работают электросети

И, наконец, мы подошли к проводу, который подводит электричество к вашему дому! Мимо типичного дома проходит ряд столбов с одной фазой питания (на 7200 вольт) и заземляющий провод (хотя иногда на полюсе может быть две или три фазы, в зависимости от того, где находится дом в распределительной сети). В каждом доме к столбу прикреплен барабан трансформатора .

Во многих пригородных районах линии распределения проходят под землей , и в каждом или двух домах есть зеленые трансформаторные коробки.

Задача трансформатора — снизить напряжение 7200 вольт до 240 вольт , что составляет нормальную бытовую электрическую сеть. Давайте еще раз посмотрим на этот столб снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по полюсу проходит оголенный провод.Это заземляющий провод. У каждой опоры на планете есть один. Если вы когда-нибудь наблюдали, как энергетическая компания устанавливает новую опору, вы увидите, что конец этого неизолированного провода прикреплен в виде катушки к основанию опоры и, следовательно, находится в прямом контакте с землей, протяженностью от 6 до 10 футов (1,8 м). до 3 метров) под землей. Это хорошее надежное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, проходящий между полюсами (и часто оттяжки, идущие с боков), прикреплен к этому прямому соединению с землей.
• Два провода выходят из трансформатора и три провода идут в дом. Два от трансформатора изолированы, а третий — голый. Оголенный провод — это провод заземления. На каждый из двух изолированных проводов подается 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать приборы как на 120, так и на 240 вольт. Трансформатор имеет такую ​​конфигурацию проводов:

240 Вольт поступает в ваш дом через счетчик ватт-часов , который измеряет ваше потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов.Раньше считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые напрямую связываются с энергокомпанией. Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что сокращает время восстановления [источник: DOE].

Ответственность за входящие электрические провода / кабели

Ответственность домовладельца за входящие электрические услуги обычно начинается там, где провода коммунальных предприятий присоединяются к дому.

В случае, если ваш счетчик находится на опоре вдали от здания, ваша ответственность обычно начинается с того, что сервисные провода прикреплены к верхней части опоры.

Расположение вашего электросчетчика не имеет ничего общего с тем, где начинается ваша ответственность.

Во многих старых домах входящий электрический кабель имеет тканевое покрытие. Со временем солнце, ветер и дождь испортят это покрытие. Если входящий кабель все еще в хорошем состоянии, покрасьте его.Это остановит его ухудшение. (Это также помогает кабелям пластикового типа)

Если кабель начал разрываться и терять внешнее тканевое покрытие, его можно поместить в кабелепровод, или поверх него можно установить тяжелый серый пластиковый экран, который можно приобрести у поставщиков электрических деталей и называемый «U-guard».

Никогда не устанавливайте сайдинг поверх входящего служебного кабеля.

Линии обслуживания должны располагаться на высоте не менее десяти футов над землей и на них не должно быть деревьев. Если входящие служебные провода прикреплены к стене дома, а не к стальной опоре (мачте) на крыше, и кабели находятся над любой плоской крышей, которая находится менее чем на 8 футов ниже проводов, может возникнуть проблема. если только проводка не родилась.

Согласно национальным правилам электроснабжения (которые наша коммунальная компания использует в качестве ориентира), входящий служебный кабель должен находиться на высоте более 8 футов над крышей при подключении к стене здания. Если инспекция коммунальной компании обнаружит, что пристройка была добавлена ​​к дому без разрешения или осмотра здания, и крыша находится ближе, чем позволяет регулирование, они отключат электрическую сеть. Затем сервис необходимо будет перевести в код, прежде чем он будет восстановлен.

Расстояния по высоте

• На высоте 10 футов над пешеходной или дворовой площадкой
• На высоте 12 футов над жилым домом или подъездной дорогой
• На высоте 18 футов над общественными улицами или стоянками.

Кабели подземного питания

• Должно быть минимум 18 дюймов под землей.
• Установленная высота счетчика Должен быть от 48 ″ до 66 ″ над землей.
• Перед счетчиком должно быть свободное пространство 36 дюймов.
• Все ограждения границ собственности должны находиться на расстоянии более 36 дюймов от счетчика.

ПРИМЕЧАНИЕ: Сильно изношенный кабель может привести к тому, что считыватель счетчика пометит ваш дом на предмет отключения электричества через десять дней!

Электропроводка

: что это такое?

Электропроводка определяется как прокладка кабелей, связанных с такими устройствами, как выключатели, розетки распределительных щитов и осветительная арматура в конструкции. Но чтобы по-настоящему разобраться в электропроводке, нам нужно копнуть немного глубже. Существуют различные типы и методы подключения, а также меры предосторожности, которые необходимо соблюдать, и различные электрические части, которые участвуют в процессе, с которыми вам следует ознакомиться.Читайте дальше, чтобы получить очень подробный обзор того, что участвует в процессе электропроводки, и что вам нужно знать при работе с электропроводкой в ​​вашем доме.

Способы электромонтажа

Существуют различные методы электропроводки, которые включают соединительную коробку или систему соединения, а также систему петли или петли. Выбранный вами метод должен определяться приложением, для которого вы используете проводку, вашим бюджетом, удобством и многим другим. Мы объясним больше об этих методах здесь:

Соединительная коробка или соединительная система: В этом типе электропроводки соединения с приборами выполняются через соединения.Стыки выполняются в соединительных или ответвительных коробках. Для подключения проводки используются подходящие разъемы или вырез для стыка. Первым шагом в этом способе установки является снятие изоляции с провода. Существует несколько различных типов соединений, которые можно использовать для соединения этих кабелей, а иногда их можно просто обернуть или связать узлом. Метод, который вы используете в своей системе соединения, может варьироваться в зависимости от напряжения, типа кабеля, соединения, разъема, области применения и других факторов.

Кто-то может подумать, что система соединительных коробок — хороший метод для электропроводки, потому что в ней не используется много кабелей и, следовательно, она дешевле, чем другие методы.Однако покупка соединительных коробок будет дополнительными расходами, которые могут компенсировать тот факт, что вы экономите на проводке.

Хотя расходы могут иметь значение, а могут и нет, если вы используете надежное соединение для подключения проводов, результатом должно быть безопасное и надежное соединение для широкого диапазона приложений и напряжений. Это относительно простой способ создать проводное соединение, временное или постоянное.

Замкнутая или замкнутая система: Замкнутая система — еще один метод, который часто используется при электромонтаже.Обычно используется для ламп и других приборов, проводка подключается параллельно, поэтому каждым прибором можно управлять индивидуально.

Когда требуется подключение к свету или выключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова проводя вперед к следующей точке питания. Выключатель и источники света проходят по цепи в серии петель, пока не будет достигнута последняя цепь. Фазные или линейные проводники замкнуты в распределительном щите или коробке, а нейтрали могут быть замкнуты либо в распределительном щите, либо от светильника или вентилятора.

У петлевой системы есть как преимущества, так и недостатки. Некоторые преимущества включают тот факт, что для него не требуется соединительная коробка, что позволяет вам сэкономить деньги. Кроме того, отсутствуют стыки, которые, возможно, придется скрывать между полом и кровельным пространством. Еще одно преимущество состоит в том, что место повреждения доступно, поскольку точки сделаны только на выходах.

Что касается недостатков, то для кольцевой проводки требуется больше кабелей, что увеличивает вероятность падения напряжения и потерь в меди.Это также может быть затруднительно в приложениях, связанных с выключателями и патронами для ламп.

Виды электропроводки

Существуют разные способы подключения электропроводки. К ним относятся проводка с планками, проводка кожуха и заглушки, проводка с планками, проводка в свинцовой оболочке и проводка из кабелепровода. Используемая проводка зависит от приложения, для которого она используется.

Кабельная проводка: Это система проводки, в которой используется обычная проводка с изоляцией из VIR или ПВХ (иногда с оболочкой и погодоустойчивым кабелем), которая плетется и скрепляется и удерживается на стенах или потолке с помощью фарфоровых, деревянных или пластиковых клемм.Он используется для временной электропроводки, поэтому не подходит для жилых домов, хотя иногда встречается в старых постройках.

Cleat Wiring имеет свои достоинства и недостатки. К некоторым преимуществам можно отнести то, что это простой и дешевый вид электропроводки. Кроме того, поскольку она часто используется на открытом воздухе, система легко доступна для ремонта и осмотра. Установка относительно проста, также можно легко выполнить настройку.

За недостатками они видны, значит, может быть непривлекательной.Также не рекомендуется для постоянного использования из-за возможного провисания проводки. Он подвергается воздействию пара, влажности, дыма, дождя и химикатов, которые впоследствии могут повредить провода и кабели, что в конечном итоге приведет к несчастным случаям.

Проводка в кожухе и заглушке: В этой системе кабели проходят через деревянный корпус с канавками. Эти канавки служат для удержания кабелей на месте. Кожухи, удерживающие провода, обычно крепятся к стене или потолку с помощью шурупов.После того, как все кабели будут на месте, сверху на кожух надевается крышка, закрывающая провода. Этот тип проводки также больше не используется в постоянном современном строительстве, но его можно увидеть в некоторых временных приложениях.

К преимуществам обсадной и заглушающей проводки можно отнести то, что она недорогая, прочная и долговечная. Его легко настроить и отремонтировать, если фазный и нейтральный провода установлены в отдельные гнезда. Он защищен от атмосферных воздействий и непогоды за счет прочной изоляции в кожухе и заглушке, что также помогает снизить риск поражения электрическим током.

С другой стороны, эта система подвержена высокому риску возгорания и плохо работает в условиях высокой кислотности или влажности. Кроме того, ремонт дорог, требуя дорогостоящих материалов, которые нелегко найти. Известно также, что термиты вызывают повреждение оболочки и покрытия древесины.

Batten Wiring: Это система, в которой изолированные кабели проходят через деревянные планки, которые крепятся к стенам и потолку с помощью дюбелей и винтов. Латунные зажимы используются для закрепления кабелей на планках, которые крепятся с помощью гвоздей, устойчивых к ржавчине.Разводка из планок часто используется для установки внутри помещений.

Проводка из планок проста и удобна в установке. Он относительно недорогой и приятный для глаз. Он прочный, долговечный, его легко ремонтировать или настраивать. Он также устойчив к протечкам.

К сожалению, проводка из планок может быть проблематичной из-за ее чувствительности к влажности и химическим веществам. Провода видны, поэтому они подвержены воздействию тепла, пыли, пара и дыма. Этот тип проводки также плохо работает с толстыми проводами и подходит только для напряжений ниже 250.Также для установки требуется много кабелей и проводов.

Провод в свинцовой оболочке: В этом типе проводки используются проводники, изолированные с помощью VIR и покрытые покрытием из алюминиево-свинцового сплава. Это помогает защитить кабели от коррозии и других повреждений. Деревянные планки проходят через проволоку и фиксируются зажимами.

Проводка в свинцовой оболочке может служить защитой от углеводородов и влаги. Они обладают отличной коррозионной стойкостью и пригодны для заземления.

Однако свинец — это одновременно тяжелый и мягкий металл. Поскольку он тяжелый, с ним сложно работать и устанавливать его дорого. Есть также экологические проблемы, связанные с тем, что свинец может быть вредным и даже запрещен в некоторых странах.

Кабельная проводка: Кабельная проводка может быть поверхностной или скрытой. В этой системе используются кабели из ПВХ, которые проходят через кабелепроводы, изготовленные из ПВХ или стали. Если трубы видны на стенах или потолке, это считается поверхностной проводкой.Если трубы расположены на поверхности или на потолке, проводка будет считаться скрытой.

ПВХ в кабелепроводах обладает высокой устойчивостью к коррозии. Система очень прочная и популярная, а также водонепроницаемая. Риск поражения электрическим током отсутствует. Легко обслуживать и настраивать.

С другой стороны, кабельную проводку сложно установить, это более трудоемко и дороже. Поиск неисправностей также может быть сложной задачей. Кроме того, стальной трубопровод может быть очень дорогим, если он используется в этой системе.

Важность электрической схемы

Электрическая схема очень важна в процессе электромонтажа. Составление схемы перед тем, как приступить к электрическому проекту, дает множество преимуществ. Во-первых, для эффективного управления проектом. Диаграмма покажет вам ключевые области, которые могут быть проблематичными, включая острые углы, узкие стены и возможные мокрые пятна. Возможность предвидеть проблемные области может помочь вам спланировать работу заранее, чтобы они могли быстро пройти через эти области.

Электрические схемы также экономят время и деньги. Это потому, что они могут помочь вам спланировать, какой тип электропроводки лучше всего подойдет для вашей собственности. Это также может дать вам представление о том, сколько проволоки потребуется для завершения конструкции. Это означает, что вам не придется тратить зря провода или прекращать то, что вы делаете, чтобы набраться больше. Все это может привести к увеличению стоимости проекта.

Еще одно преимущество электрической схемы — это предотвращение травм.Работа с электричеством может быть чрезвычайно опасной, и диаграмма может помочь электрикам предвидеть места, где вероятна травма. Это могут быть места с гвоздями или острыми предметами, а также места, где может возникнуть электрический ток. Очевидно, что травмы могут привести к поездкам в больницу, увеличению медицинских расходов, эмоциональным травмам или, что еще хуже, смерти.

Цвета электропроводки

Электрические провода бывают разных цветов, и у каждого свое предназначение. Цвета укажут тип, размер и функцию.Некоторые могут подумать, что разные цвета проводов не важны и что все они должны работать при установке. Тем не менее, это не так. Использование неправильного цвета может быть опасным, поскольку вы не следуете его назначению. Когда вы использовали правильный цвет и в случае возникновения проблемы, вы сразу поймете, какой из них следует заменить, чтобы устранить проблему.

Красный: Они используются для горячего провода, ножек переключателя и являются вторым горячим проводом, используемым в установках на 220 вольт.Их также можно использовать для соединения проводов между двумя проводными датчиками дыма.

Зеленый: Зеленый и неизолированный медные провода используются только для заземления. Они заземляют устройства и в целях безопасности прикреплены к распределительным коробкам и соединениям устройств.

Желтый и синий: Используются в качестве горячей проволоки. Обычно их тянут по каналу. Синие провода часто используются для путешественников в трех- и четырехпозиционных переключателях. Их также можно использовать в качестве ножек переключателя для управления такими вещами, как освещение, вентиляторы и переключаемые розетки.

Бело-серый: Эти провода не соответствуют общим правилам. Их можно использовать для второго горячего провода на приборе на 240 вольт или розетке. Их также можно использовать в качестве ножки переключателя для освещения или для запуска приложения трехпозиционного переключателя. Поскольку нелегко сказать, для чего используются эти провода, рекомендуется пометить их, чтобы показать, что они используются для чего-то другого, кроме нейтрали. Для этого можно просто пометить конец провода черной или красной изолентой, чтобы избежать путаницы.

Черный: Они всегда используются для горячей проволоки. Они могут питать выключатель или розетку и часто используются для выключателей. Важно никогда не использовать эти провода для подключения нейтрали или заземления.

Электропроводка может быть очень опасной, и чем больше вы о ней знаете, тем лучше. Важно понимать разные типы и цвета проводов, а также различные методы, используемые при электромонтаже. Также важно создать электрическую схему подключения перед тем, как приступить к проекту.Помня все это, вы можете рассчитывать на безопасный и эффективный электромонтаж, когда посетите авторитетное отделение USESI для удовлетворения ваших проектных потребностей.

Электросистема в вашем доме

Электросистема в вашем доме

ВНИМАНИЕ! Цветовые коды
провода, упомянутые в этой статье, предназначены только для США — у меня нет
Подсказка о том, какие цветовые коды проводов для домашней электропроводки есть в любом
другие страны. Для получения информации проконсультируйтесь с вашим местным электриком.

Вот базовое описание того, как электроэнергия получает
к вашему дому.Большинство домов подключено к сети 220 вольт.
способен около 200 ампер. В некоторых старых домах может не быть проводов,
способ. У них может просто быть напряжение 110 вольт. Ниже описывается
Система 220 вольт в США.

Вернувшись на электростанцию, электричество
генерируются огромными турбогенераторами, которые приводятся в движение
ископаемое топливо, ядерная энергия или гидроэнергетика, например Ниагарский водопад. В
мощность генерируется при очень высоких напряжениях и передается по сети
линий раздачи.По мере приближения к вашему дому он идет к
подстанция, где напряжение понижается, а затем отправляется в путь. Это
наконец прибывает в ваш район и отправляется на трансформатор
где напряжение понижено до 220 вольт. Это то, что входит в
ваш дом и идет к автоматическому выключателю.

В следующем разделе описывается немного технической ерунды.
о синусоидальных волнах и фазовых соотношениях. Вы можете пропустить это, если вы
не интересует .

Переменный ток (AC) — это то, что вам и
это то, что управляет всем в вашем доме.Альтернативная часть означает, что
напряжение постоянно меняется от нуля до плюс 110 вольт, а затем
обратно на ноль, а затем на минус 110 вольт. Этот цикл повторяется
60 раз в секунду, таким образом, описание вашей услуги составляет 110 В переменного тока.
60 Гц. Hz — это аббревиатура Герца, известного ученого из
Германия, которая также изобрела бизнес по аренде автомобилей (и в качестве побочного
изобрел радио и беспроводную связь вместе со многими своими
коллег, Avis, Enterprise и Alamo).

Циклическое изменение напряжения происходит очень плавно
и описывается как синусоидальная вариация, названная в честь Самуэля Синуса,
известный математик и врач по носу.Теперь это важно — 220
вольт приходит к вам каким-то странным образом. Идут три провода
к вашему дому. Тот, что посередине (так сказать), называется
общий. На каждой стороне этого провода есть провода 110 вольт — 110 вольт
измеряется между этим проводом и общим. Если вы измеряете
два внешних провода вы получите 220 вольт. Все это происходит в
комплексная векторная математика двух синусоидальных сигналов 110 вольт, но
достаточно сказать, что это работает, и вы можете выбрать 110 или 220
вольт для работы ваших приборов.

Помните средний провод, который я назвал «общим»? Это
поступает от электростанции как обычная
провод, а также прикреплен к трубе холодной воды, которая идет
в ваш дом через землю. Это важно, потому что ты
должен понимать, что земля является частью цепи нашей власти
распределительная система. На самом деле для вас это значит, что вы можете получить
ударил, если вы оказались в контакте с какой-либо формой земли, будь то
кухонная раковина или лужа воды на земле снаружи, и приходите
при контакте с «горячей» проволокой.Земля — ​​земля, и если вы
прикоснуться к «горячему» проводу и заземлены в другом месте вашего тела,
ток будет течь по цепи. Если один из ваших пальцев находится в
розетка и другой палец на той же руке касается земли, вы
почувствуете удар по руке. Если никакая другая часть твоего тела не
заземлен, вот и все, что произойдет. Это напугает вас, но не будет
причинит тебе боль или убьет тебя. Что ж, тебе может быть больно, если ты дернешь руку
прочь и ударил им об угол кухонного шкафа или любого другого предмета.
другой относительно острый предмет!

Еще не запутались? Что ж, вот еще одна вещь, о которой стоит подумать.
Еще один провод проходит через ваш дом. это
иногда покрытый зеленой изоляцией, а иногда и голый
провод заделан пластиковой изоляцией Romex. Это
провод заземления и подключается к шине заземления внутри вашего
электрическая коробка. Он связан с тем же местом, что и
белый или общий провод подключен, но используется ТОЛЬКО для заземления
схемы из соображений безопасности. Не думай, что ты умный и попробуй
использовать этот зеленый провод для передачи тока в цепи! это
небезопасно и НЕЗАКОННО.

Однажды я слышал о сантехнике, который проводил электричество под
кухонная раковина. Он думал, что знает, что делает, и решил
ленись и не спускайся в подвал, чтобы выключить цепь. Он работал
одной рукой в ​​кармане (техника безопасности электрика), чтобы
не рискуйте одной рукой зацепиться за горячий провод, а другой — за землю.
Затем он совершил одну большую ошибку. Когда он потянулся к горячей проволоке,
подключите его к утилизации, его лоб теперь пропитан потом,
коснулся дна стальной раковины.Излишне говорить, что он не
дольше установка затворов.

Я должен кое-что упомянуть здесь о заземлении
прибор. В некоторых случаях рекомендуется прикрепить заземление.
ремень от прибора к водопроводной трубе, так как водопроводные трубы
в землю и считаются абсолютным заземлением
устройство — ну, это не всегда так. Рассмотрим два устройства, которые
составляют 99,9999% всех домов. Ну, по крайней мере, первое, это
водонагреватель. Одна сторона водонагревателя подключается к холодному
водоснабжение.Другой подключен к трубам горячей воды в вашем
дом. Вполне возможно, что электрический путь к земле
прерывается в водонагревателе. Это может быть из-за пластика
компоненты внутри водонагревателя или к тефлоновой резьбовой ленте
используется для герметизации стыков труб. В любом случае наземный путь может
быть разбитым водонагревателем. Лекарство от этого — установка
медная заземляющая лента на трубах водонагревателя, одним концом к
выпускная труба (со стороны горячей воды), а другая — со стороны входа (холодная
воды).Теперь в вашем доме все заземлено, верно ??
Не совсем так.

Я упоминал смягчители воды ?? Нет, но я сделаю это. Воды
смягчители. Там. О, проблема с ними? То же самое. Пластик
части внутри водоумягчителей обеспечивают такую ​​же электрическую изоляцию
как водонагреватель. Итак, когда вы покупаете медь
заземляющие ремни и зажимы, возьмите два — нет, сделайте три. Вода
счетчик — последняя проблема в прерывании электрического заземления
система в медных трубах в вашем доме.Так что положите один по воде
умягчитель и один через счетчик воды — так же — один конец
подключен к каждой из впускных и выпускных труб.

Почему это так важно, спросите вы? Хорошо, если
установщик прибора использует трубу с горячей водой в качестве «предохранительного
заземление «и никаких заземляющих лент не установлено, и есть
сбой в приборе, например, утилизация, очень
хороший шанс, что рама устройства будет подключена к
«горячая» сторона внутренностей устройства.Поэтому все горячие
водопровод повсюду в доме будет подключен к 110 вольт!
Следующий человек, который одновременно возьмет горячий и холодный кран, будет
никогда не делай этого снова, грязные руки или нет! Их даже не будет рядом
чтобы запачкать руки, они будут мертвы !! Вот почему это
важный.

Главное здесь — безопасность. Есть много
источники земли в районе или рядом с местом, где вы будете работать
электрическая цепь. Не ленитесь — потратьте лишние несколько минут, чтобы
найдите подходящий автоматический выключатель и выключите его.Проверить схему
тестер, чтобы убедиться, что «горячий» провод не в сборе и
продолжайте свою работу.

Одно последнее примечание. Вы думаете, что когда-нибудь сможете стать
поражен электрическим током при прикосновении к белому (общему) проводу правильно подключенного
дом где все сделано для кода? Конечно, вы можете! Рассмотреть возможность
это — вы находитесь у коробки выключателя и решаете снять
белый провод от одной из цепей дома по какой-то причине — там
в воздухе висит белый провод. Теперь все знают, что белый цвет
обычное дело, какое это имеет значение, если вы стоите в луже
воды и хвататься за заземляющий провод ?? Не пытайтесь !! Вы можете очень хорошо
пожмите руку установщику утилизации.Если
в цепь, частью которой является белый провод, подключено какое-либо устройство
и включил, даже лампочку на 60 ватт, этот белый провод
подключил через прибор к черному проводу! Возьми?? Белый
провод ищет заземление, чтобы лампочка загорелась! Так
если вы пропустите этот путь к земле через кроссовки,
лампочка может не загореться, но вы обязательно загорится !! Helllooooooo Святой
Пит!!

Назад к брату
Домашняя страница Боба

Авторские права
© 1996 Боб Хьюитт — Все права защищены

Что делать, если вы обнаружите старую отключенную проводку за стенами

Т.М. Детвилер

Мы ремонтируем наш старый дом и обнаружили в стенах много отсоединенной старой проводки. Лучше удалить или оставить в покое? Stan C., Fort Mill, Южная Каролина

Старая, отсоединенная проводка — обычное дело, когда вы открываете стены, пол и потолок в старом доме. Это хорошая идея удалить его по нескольким причинам, но прежде чем я перейду к этому, самое важное, в чем нужно убедиться, — это то, что проводка действительно мертва.Если вы не можете четко увидеть, что проводка ни к чему не подключена, вам понадобится электрик, чтобы оценить это. Даже в этом случае дважды проверьте всю проводку с помощью бесконтактного детектора напряжения, прежде чем начинать с ним возиться.

Предположим, электрик проверяет старую проводку и обнаруживает, что она капутна и безопасна в обращении. Удалить его относительно легко. Если это проводка с ручкой и трубкой (легко узнаваемая по белой фарфоровой арматуре, к которой крепится провод), вам сначала нужно вытащить ручки, которые прибиты к раме.Это ослабит провода, и их можно будет просто протянуть. Для современной скрепленной проводки возьмитесь за скобы кончиком диагональных плоскогубцев, затем потяните вниз, чтобы удалить их. Вы также можете использовать съемник для прихваток, небольшой инструмент, который выглядит как вилочная отвертка с изгибом вала. Затем воспользуйтесь огнезащитной пеной, чтобы заделать все отверстия в каркасе. И старая проводка, и ее отверстия служат проводником для грызунов. Эти отверстия также могут стать причиной сквозняков. Что еще более важно, отверстия образуют готовый путь для горячих дымовых газов в случае пожара.Поэтому вы залили их огнезащитной пеной.

Эта история опубликована в февральском выпуске журнала Popular Mechanics за 2017 год.

Рой Берендсон
Старший домашний редактор
Рой Берендсон проработал более 25 лет в Popular Mechanics, где он писал о плотницких, каменных, малярных, сантехнических, электрических, деревообрабатывающих, кузнечных, сварочных работах, уходе за газонами, использовании бензопил и наружном энергетическом оборудовании.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.
