Схемы по электрике. Виды и типы. Некоторые обозначения

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

• Электрические.
• Газовые.
• Гидравлические.
• Энергетические.
• Деления.
• Пневматические.
• Кинематические.
• Комбинированные.
• Вакуумные.
• Оптические.

Основные типы:

• Структурные.
• Монтажные.
• Объединенные.
• Расположения.
• Общие.
• Функциональные.
• Принципиальные.
• Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

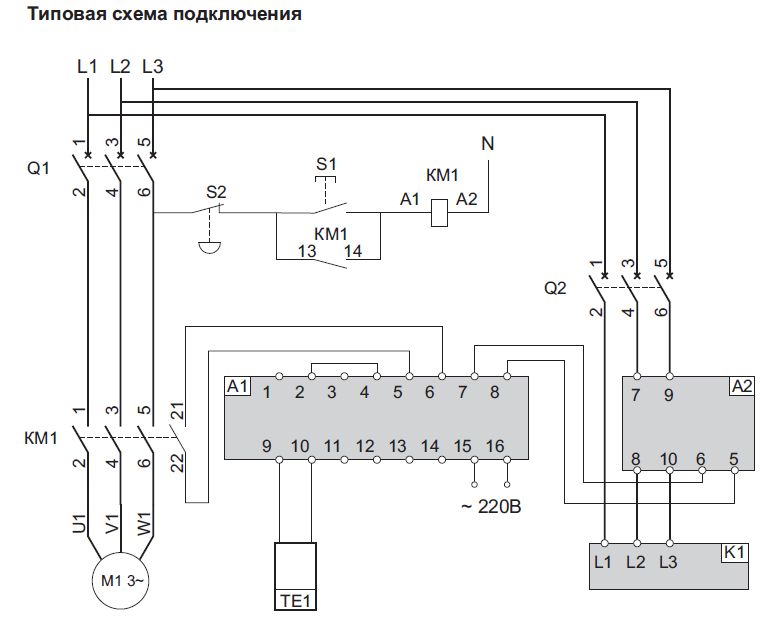

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме

Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:

• Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
• Лучше для начала разделить схему на части, если много элементов и схема сложная.
• Начинают сборку от фазы.
• При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

Похожие темы:

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Originally posted 2019-06-18 15:31:30. Republished by Blog Post Promoter

Схема подключения выключателя, розеток и ламп. Как подключать эти установочные изделия.

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

Видео по этой теме:

P.S. Учтите, что качественное выполнение работ в процессе установки электрических розеток, выключателей, ламп и прочих изделий ведёт к долговечной эксплуатации этих самых электроустройств. Даже мелочь, сделанная как попало, может в последствии обернуться массой проблем. Так что делайте всё на совесть (и не только себе)!

Разводка электропроводки, схема подключения проводов

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД) и другие инженерно технические системы (ИТС)

Разводка электропроводки, в числе прочего, подразумевает соединение между собой различных коммутационных, иных электротехнических устройств и изделий.

Здесь будет рассмотрено подключение к электропроводке выключателей, розеток, осветительных приборов.

Разводка проводов производится в распределительных (разветвительных) коробках, при отсутствии должного опыта может представлять определенную сложность. Поэтому изложение материала по этой теме я постарался сделать максимально наглядным.

На рисунке 1 представлены:

1. Собственно сама распределительная коробка.
2. Условное обозначение приведенного варианта на схеме электропроводки.
3. Детализация предыдущего обозначения, которую буду применять впоследствии.

При рассмотрении вариантов разводки, для удобства восприятия на фотографиях саму коробку показывать не буду. Считайте, что все, что Вы видите, находится внутри нее.

Соединения и изоляцию проводов при монтаже электропроводки можно выполнять различными способами, про это отдельно написано здесь.

Далее на всех рисунках изображено:

1. Внешний вид рассматриваемого соединения.
2. Его условное обозначение на схемах электропроводки.
3. Принципиальная схема разводки. Все что находится внутри распределительной коробки обозначено пунктиром. Номера точек соединения соответствуют приведенным на фотографии.

ПРИМЕРЫ СОЕДИНЕНИЙ ЭЛЕКТРОПРОВОДКИ

Подключение электрической розетки

Здесь расположение фазового (L) и нулевого (N) проводов не принципиально. Данный вариант еще может быть использован для разветвления проводки, тогда вместо розетки будет еще одна соединительная линия.

Разводка электропроводки для одноклавишного выключателя

При подключении выключателей порядок фаз следует соблюдать.

Подключение к электропроводке двухклавишного выключателя

Двухклавишный выключатель используется для управления трехпроводной люстрой. Соответственно, здесь применяется трехпроводный электрический кабель.

Данные варианты рассмотрены, когда электропроводка, после подключения к ней рассмотренных устройств, уходит к другим потребителям (провод справа). Если распределительная коробка в линии является последней, то указанный провод отсутствует, соответственно разводку делать проще.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3. 5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т. д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

Схемы электрические. Типы схем / Хабр

Привет Хабр!

Чаще в статьях приводят вместо электрических схем красочные картинки, из-за этого возникают споры в комментариях.

В связи с этим, решил написать небольшую статью-ликбез по типам электрических схем, классифицируемых в Единой системе конструкторской документации (ЕСКД).

На протяжении всей статьи буду опираться на ЕСКД.

Рассмотрим ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению.

Данный ГОСТ вводит понятия:

• вид схемы — классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями;
• тип схемы — классификационная группировка, выделяемая по признаку их основного назначения.

Сразу договоримся, что вид схем у нас будет единственный —

схема электрическая (Э)

.

Разберемся какие типы схем описаны в данном ГОСТе.

Далее рассмотрим каждый тип схем более подробно применительно для электрических схем.

Основной документ:

ГОСТ 2.702-2011 Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем

.

Так, что же такое и с чем «едят» эти схемы электрические?

Нам даст ответ ГОСТ 2.702-2011:

Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи

.

Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:

Схема электрическая структурная (Э1)

На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

Пример схемы электрической структурной:

Схема электрическая функциональная (Э2)

На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

Пример схемы электрической функциональной:

Схема электрическая принципиальная (полная) (Э3)

На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т. д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняют для изделий, находящихся в отключенном положении.

Пример схемы электрической принципиальной:

Схема электрическая соединений (монтажная) (Э4)

На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.

Пример схемы электрической соединений:

Схема электрическая подключения (Э5)

На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т. д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.

Пример схемы электрической подключений:

Схема электрическая общая (Э6)

На общей схеме изображают устройства и элементы, входящие в комплекс, а также провода, жгуты и кабели (многожильные провода, электрические шнуры), соединяющие эти устройства и элементы. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии.

Пример схемы электрической общей:

Схема электрическая расположения (Э7)

На схеме расположения изображают составные части изделия, а при необходимости связи между ними — конструкцию, помещение или местность, на которых эти составные части будут расположены.

Пример схемы электрической расположения:

Схема электрическая объединенная (Э0)

На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.

Пример схемы электрической объединенной:

PS

Это моя первая статья на Хабре не судите строго.

Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.

Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.

При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

Схема подключения

— подробное руководство

Что такое электрическая схема?

Схема подключения — это визуальное представление компонентов и проводов, относящихся к электрическому соединению. Эта графическая диаграмма показывает нам физические связи, которые намного проще понять в электрической цепи или системе. Одна электрическая схема может обозначать все межсоединения, тем самым сигнализируя об относительных местоположениях.Использование монтажной схемы положительно распознается в проектах по производству или устранению неисправностей в электрической сети. Это может предотвратить множество повреждений, которые даже подорвут электрическую схему.

В этой статье мы узнаем некоторые интересные факты о схеме подключения , их важности и полезном онлайн-инструменте, то есть EdrawMax, чтобы быстро их нарисовать.

Источник изображения : smartdraw.com

Почему мы используем схемы подключения?

Электрические схемы широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими и реализующими электрические схемы. Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.

Схема соединений также может быть полезна при ремонте автомобилей и строительстве домов. Например, домостроитель может легко найти правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или любых нарушений кодекса.

Преимущества схем подключения:

Схема подключения дает несколько преимуществ, как указано ниже.

• Диаграммой легко поделиться даже в электронном виде.
• Процесс создания диаграммы быстрый и позволяет использовать обычное построение.
• Доступ к сотням и тысячам символов подключения делает схему более понятной.
• Диаграмму легко редактировать в зависимости от различных условий.
• Правильный инструмент обеспечивает точное размещение символов, что невозможно сделать вручную или другими способами.

Тип электросхемы

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно отобразить на одной из диаграмм, чтобы убедиться, что соединения работают правильно.Его три основных вида заключаются в следующем.

A. Принципиальные схемы

Схематические диаграммы показывают схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема соединений представляет исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.

C. Иллюстрированный

Это наименее эффективная схема среди электрических схем. Часто это фотографии, прикрепленные к подробным чертежам или этикеткам физических компонентов. Картинка даже не пытается быть четкой или эффектной. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

Схема подключения

Принципиальная схема VS

Концепция может сбивать с толку, поскольку схема соединений указывает на физическую компоновку или расположение компонентов, тогда как схемы показывают функции различного оборудования, используемого в цепи.

Давайте посмотрим на его сходства и различия.

Сходства

Отличия

Как читать электрические схемы: символы, которые вы должны знать

Чтобы прочитать схему соединений , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в электрической схеме, включают источник питания, заземление, провода и соединения, переключатели, выходные устройства, логический вентиль, резисторы, свет и т. Д.

1. Переключатель — Переключатель на электрической схеме включает вспомогательные символы, такие как размыкающий переключатель, размыкающий переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT и т. Д.
2. Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Более того, он работает от постоянного напряжения.
3. Резистор — резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
4. Провод и соединение — Обозначения проводов и соединений включают в себя провод, соединенный провод и несоединенный.Соединяемые провода обычно образуют двутавровое соединение, тогда как несоединенные провода представляют собой просто пересекающиеся несоединенные провода.
5. Конденсатор — Конденсатор — это накопитель электрического заряда. Этот символ используется с резистором, а также может отображаться как фильтр для пропускания сигналов переменного тока и блокировки сигналов постоянного тока.
6. Логический вентиль — Логический вентиль — это своего рода сигнал процесса, используемый для представления истинного (высокий, 1, вкл., + Vs) или ложного (низкий, 0, выкл., OV).Он также содержит субсимволы, такие как AND, NOT, NAND, NOR и OR.
7. Semiconductor — Полупроводниковые символы являются интеллектуальными и обычно используются для обозначения таких компонентов, как биполярный, MOSFET, управляемый выпрямитель, управляемый переключатель, диод, диод, симистор и т. Д. преобразуется в кинетическую энергию.
8. Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из важнейших частей различных продуктов, таких как телефоны и телевизоры.
9. Индуктор — это компонент электрической цепи, обладающий индуктивностью. Он также включает в себя различные символы, такие как индуктивность передатчика положения, половина индуктивности, взаимная индуктивность и т. Д.

Примеры электрических схем

1.Схема 2-ходового переключателя

В схеме двухпозиционного переключателя необходимо управлять потоком мощности (включение / выключение) на нагрузку (лампу, свет, потолочный вентилятор, розетку и т. Д.). Однако типичная схема будет включать в себя 3-проводной кабель. называется Ромекс. Он состоит из белого, черного и неизолированного медных проводов.

A. Белый провод = нейтраль

B. Черный провод = провод под напряжением или провод питания

С. Оголенный медный провод = Земля

Подключение двухпозиционного переключателя требует, чтобы вы управляли горячим или черным проводом для включения и выключения нагрузки.

На схеме поясняется, что источник питания входит слева. Здесь единственный провод, то есть черный провод, управляется двухпозиционным переключателем. К одному винту на стороне двухпозиционного переключателя подводится черный или горячий провод. Черный провод также идет от другого винта на двухпозиционном переключателе, идущем к нагрузке.Комбинированные белые провода помогают продолжить цепь.

Источник изображения : how-to-wire-it.com

Также важно подключить коммутатор к заземляющему проводу. Зеленый винт представляет собой заземляющий провод для подключения, как показано ниже.

Источник изображения : инструкции по подключению.com

Теперь все оголенные медные или заземляющие провода подключены. Схема двухпозиционного переключателя, показанная ниже, поможет вам понять основную концепцию подачи электроэнергии к нагрузке. Здесь вы должны воспринимать контролируемую нагрузку как свет.

Источник изображения : how-to-wire-it.com

2.Схема 3-ходового переключателя

Этот трехпозиционный переключатель также использует трехжильный кабель Romex, идущий от источника. Между трехпроводным кабелем и трехпозиционными переключателями проложен 4-проводный кабель. Трехжильный кабель содержит тот же провод, что и белый провод, черный провод и неизолированный медный провод, тогда как четырехжильный кабель содержит дополнительный красный провод, который также является горячим.

Источник изображения : инструкции по подключению.com

Левая коробка

Здесь левый винт в нижнем положении является стандартным и получает свой черный провод от 3-х проводного источника. Тем не менее, левый винт в верхней части получает черный провод от 4-проводной правой коробки.

Правая коробка

В ней левый винт в нижнем положении получает черный провод от 3-х проводной нагрузки.Левый винт в верхнем положении получает красный провод от 4-х проводной левой коробки. Его правый винт в верхней части получает черный провод от 4-проводной левой коробки.

Источник изображения : how-to-wire-it.com

3. Подключение к розетке

Стандартные розетки также являются дуплексными розетками.При подключении розетки необходимо выбрать один из нескольких вариантов. Вам понадобится трехжильный кабель в обоих розетках для подключения розетки (горячей. Также вам понадобится четырехжильный кабель, чтобы переключить верхнюю или нижнюю розетку.

Источник изображения : how-to-wire-it.com

Черный или горячий провод, идущий слева, является основным источником питания. Провод перевязан проводом, идущим к черному проводу и выключателю, который далее идет к розетке.

Источник изображения : how-to-wire-it.com

Как нарисовать электрическую схему в Edraw?

После того, как мы получили лучшее понимание основной концепции, теперь мы должны продолжить изучение того, как нарисовать схему подключения с помощью одного из лучших онлайн-инструментов — EdrawMax.Чтобы создать схему подключения в Интернете, перейдите на официальный сайт Edraw и выполните следующие действия.

Шаг 2: Выберите Электротехника и Базовая электрическая часть. Поскольку создание электрической схемы — это электрическая концепция, вам необходимо выбрать Электротехника на боковой панели.Это приведет вас к различным параметрам в главном интерфейсе, откуда вы должны перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать значок + Basic Electrical . Этот выбор приведет вас к главному интерфейсу создания диаграммы, как показано ниже.

Шаг 4: Сделайте схему соединений с помощью различных инструментов.

В этом окне вы можете создать свою электрическую схему, выбирая различные символы коммутационной схемы из библиотеки символов. Доступны различные символы, такие как путь передачи, квалификационные символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

Статьи по теме

Как подключить лодку | Руководство для начинающих с диаграммами

4.Получить источник к штурвалу лодки

Следующий шаг — подвести питание от домашней батареи к панели переключателей, где мы можем использовать его для каких-то благ. Два проводника — положительный от переключателя батареи (с предохранителем) и отрицательный от соединенных вместе отрицательных сторон батареи — должны быть подведены к центральной панели переключателя. Для этого следует использовать первичный провод морского класса.

Иногда это длинная проводка на лодке. Кроме того, эти два проводника будут нести ток всех ваших электрических нагрузок вместе взятых, поэтому обычно это довольно толстые кабели.Даже для небольшой лодки (3-5 нагрузок) мы рекомендуем для этого провод не менее 12AWG. 10AWG для больших лодок (5-10 нагрузок) — это нормально. 8AWG в большинстве случаев приближается к перебоям для лодок до 30 футов.

Помните, что это все общие черты, есть много веских причин делать исключения.

Имейте в виду, что чем длиннее будет проводка от батареи до панели переключателя, тем больше будет падение напряжения (подробнее о падении напряжения). Не допускайте падения напряжения, используя кабель большего диаметра.

Силовые кабели будут подведены к заказной морской панели переключателя New Wire Marine и луженой морской отрицательной шине. Большинство наших коммутационных панелей включает водонепроницаемые перезагружаемые автоматические выключатели со всеми предварительно выполненными соединениями, чтобы они работали, вот как это показано здесь.

Обратите внимание: если вы не заказываете автоматические выключатели на панели переключателей на лодке, вам необходимо вставить блок предохранителей перед панелью, а затем отдельные проводники от каждого предохранителя к каждой панели (мы действительно рекомендуем включать автоматические выключатели в панель, если у вас есть пространство, это действительно упростит вашу жизнь, устанавливая и обслуживая новую настраиваемую панель переключателей).

Положительный провод основной аккумуляторной батареи подключается непосредственно к новой панели переключателей. Минус основной батареи должен идти к отрицательной шине (как эта), где в конечном итоге будут прикреплены все минусы нагрузки вашей лодки.

Схема подключения электрической панели

Схема подключения электрической панели используется для обозначения каждого устройства, а также соединения между устройствами внутри электрической панели . Поскольку электрические панели — это то, что будет содержать системы управления, технические специалисты и инженеры по ПЛК обычно сталкиваются со схемами подключения панелей.Хотя электрические панели на первый взгляд могут быть не слишком сложными, для выбора подходящих устройств, определения размеров проводки и проектирования компоновки панели, которая документируется схемами электрических соединений панели, уходит много инженерных усилий.

Важно отметить, что электрические схемы панели должны соответствовать местным властям, которые диктуют стандарты , которые должны соблюдаться внутри панели. В США этим органом является Национальная ассоциация противопожарной защиты (NFPA), а кодекс называется Национальным электротехническим кодексом (NEC).Кроме того, каждое государство может выбрать разные версии кода в зависимости от выпуска. Перед проектированием панели важно ознакомиться с кодом, который применяется в вашем регионе.

Электрическая панель — основные компоненты

В этом разделе мы хотели бы начать с рассмотрения стандартной электрической панели, изучения компонентов и понимания вариантов выбора, лежащих в основе определенных компонентов и решений по компоновке. Электрическая панель

— система управления на основе MicroLogix

Электрическая панель выше включает в себя ПЛК MicroLogix, защитные устройства (предохранители), соединительные устройства (неуправляемый переключатель, преобразователь EtherNet в RS232), клеммные колодки и источник питания.

Конструкция электрической панели — силовые устройства

Силовые устройства внутри электрической панели используются для подачи необходимого тока на каждое устройство и защиты их от ситуаций перегрузки по току.

• Автоматический выключатель | Обычно это точка входа внешнего тока в панель. Выключатель электрической панели аналогичен тому, что вы можете найти в домашних условиях, но с гораздо более высокими характеристиками. Это устройство используется для отключения всего питания от электрического щита и автоматически срабатывает при превышении определенного уровня тока (в зависимости от номинала автоматического выключателя).
• Предохранители | Предохранитель — это статическое устройство, которое защитит оборудование и персонал от скачков тока. В зависимости от кода предохранитель может использоваться отдельно или в сочетании с автоматическим выключателем. При срабатывании предохранителя его необходимо заменить перед возобновлением работы.

Схема электрических соединений панели — Электропроводка частотно-регулируемого привода

На приведенной выше схеме электрических соединений показан пример автоматического выключателя, а также нескольких предохранителей, защищающих частотно-регулируемые приводы.Обратите внимание, что на чертеже автоматического выключателя есть значок, который указывает, что цепь размыкается во время скачка тока.

Конструкция электрической панели — трансформаторы и источники питания

Регулирование напряжения — важный процесс в каждой панели. Трансформаторы и блоки питания используются для преобразования одного уровня напряжения в другой. Это создает уникальную проблему для электрических чертежей: разные уровни напряжения должны управляться отдельно. Кроме того, для разных уровней напряжения потребуются отдельные клеммы, предохранители и электрические щупы.Как правило, размеры проводки указываются в начале набора чертежей. На отдельной странице напряжение будет указано в источнике, но редко на каждом проводе. Следовательно, важно отследить проводку, чтобы подтвердить местоположение и характеристики источника. Схема электрических соединений панели

— Падение напряжения на трансформаторе

На приведенной выше схеме показан трансформатор, который принимает напряжение 575 В переменного тока и преобразует его в 115 В переменного тока. 115 В переменного тока является стандартным напряжением в Северной Америке и используется для многих устройств, включая ПЛК, HMI, переключатели и многое другое.

Блок питания выполняет ту же функцию, но на чертеже обозначается другим символом.

Как упоминалось выше, преобразование напряжения приведет к созданию новой шины питания. Поэтому чрезвычайно важно следить за маркировкой и этикетками на чертежах, чтобы отслеживать уровень напряжения, о котором идет речь.

Конструкция электрической панели — Устройства управления

Устройства управления — это компоненты, которые будут управлять процессом. К ним относятся программируемые логические контроллеры, частотно-регулируемые приводы, весоизмерительные ячейки и т. Д.На панели, о которой мы упоминали выше, мы можем идентифицировать ПЛК серии MicroLogix вместе с массивом внешних модулей ввода / вывода. Давайте посмотрим на пример их представления на чертеже электрической панели. Схема подключения электрической панели

— пример трансформатора и источника питания

На приведенной выше схеме подключения электрической панели показан пример трансформатора и источника питания, используемых в системе ПЛК. Важно отметить, что источник питания может быть отдельным блоком (как обсуждалось в предыдущем разделе) или модулем в стойке ПЛК.Помимо питания ПЛК, на схеме подключения будет показан массив IO, связанный с ПЛК; давайте посмотрим на пример ниже.

Базовый провод — соединение между двумя компонентами.

На рисунке выше показана первая карта ПЛК Allen Bradley CompactLogix. Основываясь на модели карты (1769-IQ16), а также на характере устройств, привязанных к каждой точке на карте, мы можем сразу сделать вывод, что карта представляет собой 16-точечную входную карту 24 В постоянного тока. На чертеже показаны следующие устройства:

• Вход 0: «ИЗ СТРОКИ 1219» | Устройство, нарисованное на другой странице набора чертежей.
• Ввод 1: «PB4028» | Кнопка нормально разомкнутого типа
• Вход 2: «PB4029» | Нормально закрытая кнопка
• Вход 3: «PB4030» | Кнопка нормально разомкнутого типа
• Вход 4: «PB4031» | Кнопка нормально разомкнутого типа
• Ввод 5: «CR1503» | Реле управления
• Вход 6: «CR1504» | Реле управления
• Вход 7: «190-MC01» | Моторный контактор
• Вход 8: «905-MC01» | Моторный контактор
• Вход 9: «906-MC01» | Моторный контактор
• Вход 10: «030-MC02» | Моторный контактор
• Вход 11: «030-SE01» | Трехпозиционный селекторный переключатель
• Вход 12: «035-MC01» | Моторный контактор
• Вход 13: «030-ZS01» | Трехпозиционный селекторный переключатель
• Вход 14: Н / Д
• Вход 15: «Контакт РАБОТА СИСТЕМЫ РАЗРЯДА»

На электрическом чертеже каждая карта будет разделена на страницу.Другими словами, внешние модули, которые мы видели на панели, будут иметь отдельную страницу, на которой показаны компоненты, подключенные к каждой точке.

Конструкция электрической панели — символы электрических устройств

Мы не рассмотрели все основные компоненты в приведенном выше разделе. Однако, поскольку мы углубились в точки ввода и вывода, привязанные к внешним устройствам, важно охватить их, прежде чем мы продолжим. В этом разделе мы представим символ устройства, который вы можете найти на электрической схеме панели, и дадим краткое описание устройства, а также несколько примеров для справки.

Обозначения проводки на электрических чертежах

Провода — это то, что связывает устройства вместе. Линии используются для обозначения разводки панели. Вы увидите следующие основные линии:

Basic Wire — соединение между двумя компонентами.

Примечание. Провод становится пунктирной линией, когда проводка выходит за пределы панели, описанной на чертеже.

Соединение проводов — Соединение между несколькими проводниками.

Wire Bypass — Байпас без тока двух проводов.Между горизонтальным и вертикальным проводниками нет соединения.

Обозначения кнопок и переключателей на электрических чертежах

Кнопки и переключатели играют важную роль в автоматизации производства. Они используются для получения данных, вводимых пользователем, а также состояния оборудования. Важно отметить, что переключатель не всегда приравнивается к кнопке на машине. Переключатель также включает в себя широкий набор концевых выключателей, используемых в процессе. Этикетка над устройством обычно указывает на природу устройства.

Выключатель — [левый] — нормально разомкнутый | [Центр] — нормально закрытый | [Справа] — однополюсный двухпозиционный переключатель (SPDT)

Электрический переключатель — это базовое устройство, которое проводит ток, когда он замкнут, и блокирует прохождение тока, когда он разомкнут. Сигнал, который передается через коммутатор, может быть прочитан полевым устройством или входом ПЛК, как мы видели выше.

В промышленном производстве используется широкий спектр переключателей. Мы написали подробное руководство о том, как работают некоторые из этих переключателей и где они используются в производстве, в следующей статье: Концевой выключатель.

Кнопка — [Левая] — Нормально открытый | [Вправо] — нормально замкнутый

Нажимная кнопка — это мгновенный электрический переключатель, который будет проводить ток, когда он замкнут, и блокировать прохождение тока, когда он разомкнут. Разница между переключателем и кнопкой заключается в том, что кнопка автоматически вернется в исходное состояние, в то время как переключатель будет поддерживать это состояние до тех пор, пока не будет переключен.

Свет — [Слева] — Красный | [Справа] — зеленый

Свет обычно используется в качестве индикатора процесса.Это может быть светодиодный индикатор на панели или индикатор на машине или технологическом оборудовании.

Контакт катушки двигателя

Контакт катушки двигателя — это вход контактора или частотно-регулируемого привода. Подавая напряжение на катушку, привод замыкает необходимые контакты и запускает двигатель. Обратите внимание, что на катушке также указаны клеммы, на которые должны быть заземлены соединения. Ориентация (+24 В постоянного тока против 0 В постоянного тока) важна и будет указана на электрическом чертеже.

Контакт двигателя или реле — [левый] — нормально разомкнутый | [Справа] — нормально замкнутый

Контакт отображает состояние определенного устройства. Когда реле находится под напряжением, контакт либо замыкается, либо размыкается в зависимости от начального состояния. Когда контакт замкнут, ток течет; когда он открыт, ток прекращается. Когда дело доходит до контактора двигателя, рекомендуется отправлять сигнал обратно на ПЛК в качестве подтверждения того, что устройство находится под напряжением. Таким образом, ПЛК получит сигнал от контакта и подтвердит его логикой.

Другие устройства на электрических чертежах

Мы рассмотрели несколько основных устройств, которые могут встретиться на электрических чертежах. Этот список ни в коем случае не является исчерпывающим. Существует ряд вариаций основных устройств, а также символов для других, с которыми вы столкнетесь. Мы рекомендуем вам обращаться к техническим примечаниям производителя, когда речь идет о соответствующих символах. В большинстве случаев они указаны в паспорте.

Конструкция электрической панели — Сетевые устройства

Сети являются важным компонентом большинства современных панелей.Они поддерживают ряд различных протоколов, таких как EtherNet, DeviceNet, ProfiBUS, ControlNet, Serial и другие. Разница между представлениями типовых схем электропроводки электрической панели для нормальной электропроводки и сетевых устройств заключается в том, что в них часто не используется многожильный кабель. Другими словами, стандартный кабель EtherNet, который может содержать 8 проводов, будет представлен как один провод. Давайте посмотрим на пример ниже. Схема подключения электрической панели

— сетевые устройства

На приведенной выше схеме показано соединение между неуправляемым коммутатором и рядом периферийных устройств, использующих протокол EtherNet.Как упоминалось выше, для простоты предполагается, что читатель понимает использование стандартного кабеля EtherNet RJ45 для этой цели.

Обратите внимание, что на этой странице описаны только сетевые подключения к этим устройствам. Те же устройства будут перечислены на другой странице, так как им требуются дополнительные сигналы. Пример: частотно-регулируемый привод (VFD) «030-SC01 конвейерная платформа» будет подключен к источнику питания, двигателю, ПЛК и цепям безопасности. Они будут рассмотрены на отдельной странице электрической схемы панели.

Анализ монтажных схем электрической панели

В этом разделе мы рассмотрим ряд страниц схем электрических соединений, наметим ключевые элементы, расскажем, какую информацию можно извлечь с каждой страницы, и прокомментируем, как конкретную страницу можно использовать для устранения неисправностей. система. Схема электрических соединений панели

— цепь стартера двигателя

Схема панели управления двигателем

На приведенном выше чертеже мы видим 4 ключевых элемента:

1. Точка входа в электрическую шину указана на предыдущей странице.Если мы перейдем к первой странице наших электрических чертежей, мы сможем найти спецификацию напряжения на шине: 460 В переменного тока, 3 фазы, 60 Гц.
2. 195-MC01 — это контактор двигателя, который включает в себя автоматический выключатель, плавкий предохранитель и контакт. На чертеже указана установка автоматического выключателя: 5А.
3. 195-HSS01 — выключатель двигателя. Обратите внимание, что отключение обеспечивает средство отключения высокого напряжения от двигателя, а также обратную связь с ПЛК. На чертеже указано «LOCAL: I: 4/08» в качестве входа отключения в ПЛК.
4. 195-M01 — трехфазный двигатель мощностью 0,75 л.с.

Возможные действия по поиску и устранению неисправностей

• Сработавший контактор двигателя | См. Устройство 192-MC01. Измерьте входящее в устройство напряжение 460 В переменного тока, 60 Гц. Убедитесь, что уставка выключателя составляет 5 А.
• Двигатель не работает | См. Устройство 195-M01. Убедитесь, что выключатель двигателя (195-HSS01) находится в положении ВКЛ. Это можно сделать, измерив выходное напряжение и проверив сигнал ПЛК, указанный выше.Убедитесь, что контактор двигателя (195-MC01) не сработал. Убедитесь в исправности обмоток двигателя, измерив сопротивление, когда он отключен с помощью выключателя двигателя.

Схема электрических соединений панели — цепь безопасности

Схема цепи безопасности панели

Схема электрических соединений выше содержит пример цепи безопасности, которую можно найти в промышленной среде. Здесь показаны следующие компоненты:

1. MSR304 — это реле безопасности Allen Bradley.Он отправляет сигнал через серию предохранительных выключателей и аварийных остановов и считывает сигнал, который он получает в конце цепочки. Если все переключатели замкнуты, реле подтверждает, что цепь безопасности исправна, и подает питание на нагрузку, к которой оно привязано.
2. 090-ZSS11 — это предохранительный выключатель, который является частью цепи безопасности устройств. Как показано на схеме, устройства безопасности подключаются одно за другим.
3. Световой индикатор кнопки аварийной остановки — это устройство, которое указывает на нажатие кнопки аварийной остановки.Обратите внимание, что этот сигнал поступает непосредственно от кнопки через нормально разомкнутый контакт. Другими словами, этот свет будет активироваться только при нажатии кнопки E-Stop; ни какой другой элемент в цепи цепи безопасности.

Возможные действия по поиску и устранению неисправностей

• Неисправность цепи аварийного останова | См. Устройство «MSR304». Начните с проверки сигнала аварийной остановки. Отожмите кнопку аварийной остановки, если она нажата. Проверьте напряжение на каждом устройстве, связанном с безопасностью. Цепь должна возвращать сигнал 24 В постоянного тока на каждую линию.Если это не так, сузьте круг схемного элемента (переключателя), который вызывает проблему.
• Цепь безопасности не сбрасывается | См. Устройство «MSR304». Необходимо будет выполнить те же действия, что и выше. Реле сбрасывается только при получении правильного сигнала от полевых устройств. В противном случае реле не сработает.

Схема электрических соединений панели — Программные инструменты

В этом разделе мы опишем различные инструменты, которые инженеры и техники используют для создания схем электрических соединений панели.Некоторые из этих инструментов дороги и продаются только через дистрибьюторов. Однако большинство этих поставщиков предоставляют пробные версии, которые вы можете использовать с ограниченными возможностями, чтобы оценить, подходит ли их решение для вас.

AutoCAD Electrical от Autodesk — один из наиболее часто используемых инструментов в отрасли. AutoCAD — это полнофункциональный набор инструментов с широким набором функций для многих приложений. Это дорогая лицензия, но она поставляется с обширной библиотекой устройств, которая постоянно пополняется предложениями большинства поставщиков.

EPLAN — Этот инструмент специализируется на программном обеспечении для проектирования панелей и промышленного дизайна. Вы не найдете обширного списка функций, которые вы можете увидеть в AutoCAD, но функции, которые вы найдете, исключительно хорошо разработаны и поддерживаются командой. EPLAN приобрел популярность в последние годы и стал предпочтительным инструментом для многих инженеров и электриков.

SkyCAD — Этот «недорогой» инструмент имеет меньше наворотов, но имеет огромную скидку по сравнению с чем-либо другим на рынке.Это отличное решение для небольшого предприятия, частного пользователя или подрядчика.

Вывод схемы электрических соединений панели

Электрические чертежи являются обязательными в соответствии с Национальным электротехническим кодексом (NEC) в США и другими органами власти в различных регионах мира. Они предоставляют список спецификаций, по которому электрики и инженеры будут проектировать и собирать панель управления, используемую на производстве и в промышленности.

На каждой странице чертежа будет отображаться схема, которая будет содержать некоторые элементы панели вместе со ссылками на другие страницы.Используя схему, можно идентифицировать элементы на панели, проверять соединения и устранять неполадки на местах, когда они возникают.

Схема подключения прицепа — огни, тормоза, трасса, провода и разъемы

Так много проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!

Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

Плоский 4-контактный разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый сигнал поворота и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

Плоский 5-контактный разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Общая полная масса прицепа должна иметь тормоза . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых немного больше электричества, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и вспомогательного света .

Прицеп расширенного использования + с тормозами, дополнительным питанием и фонарями заднего хода = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже ).)
7 . Пурпурный = фонари заднего хода (иногда другого цвета).

7-контактные разъемы, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен вспомогательный источник питания, но у него нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Схема подключения прицепа и таблица применения разъемов

Описание 906 Штифт

Single Axle Trailer Wiring

Trailer Wiring

Trailer Wiring

Trailer Wiring

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы проводки подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужна вспомогательная мощность , просто оставьте ее. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных фонарей по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с требованиями местных постановлений.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп 80 ″ или шире — или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если она выше определенного размера.Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных фонаря находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам, как и к боковым габаритным огням. (См. Частичную схему электропроводки прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, требуется только дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента чередующегося красного и белого цветов по бокам и сзади.Здесь существует множество правил, касающихся высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Схема электрических соединений отрыва прицепа

Многие прицепы должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда идут провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по подключению, сращиванию, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. Дополнительную информацию см. В Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.

Примечания к электрической схеме прицепа:

Размер провода:

Доступно много разных размеров проводов. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем, для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, калибр 14 или 12.То же самое для вспомогательного источника питания.

Осветительные цепи с маломощными лампами, такими как светодиоды, требуют низкого энергопотребления, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

Фонари:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключаемый к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить заземление от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подсоединить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда включены во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших самодельных прицепов коммунального типа. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней подумайте о большем габарите.

Синий провод Примечания:

В некоторых местах пятый контакт обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фарам заднего хода со стороны автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов. Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Чтобы решить проблемы с электропроводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4- штифтовой автомобиль и прицеп едет без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность составляет 3000 # (хотя истинная емкость — 5000 #). Другой способ — иметь переходник, который идет с 5-контактного прицепа на стандартный 7-контактный (с двумя пустыми проводами).Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Контакт для дополнительного питания обычно имеет красный провод, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +». Каким бы ни было название, он соединяет с буксиром положительное напряжение постоянного тока.Как правило, вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , поскольку она является дополнительной и отличается для каждого трейлера. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь.Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий требованиям к мощности. Если это просто для зарядки разорвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр. Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по прокладке проводов:

На приведенной выше схеме проводки прицепа показан один из вариантов направления прокладки — начиная с язычкового соединителя, а затем вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления. Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить.Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (запечатать) концы трубки, чтобы не допустить проникновения влаги. Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего.В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

При прокладке проводов учтите возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам. Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это».Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.

Еще один хороший источник со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на etrailer.com. Во-вторых, вы можете получить большинство электрических элементов прицепа в любом магазине запчастей для прицепов или в Интернете. etrailer и JohnsonTrailerParts.com являются хорошими поставщиками электрических деталей.

Схема подключения материнской платы Duet 3 6HC

нажмите на изображение для увеличения

Duet 3 Mainboard 6HC имеет следующие разъемы:

6-сторонняя барьерная планка: два контакта для основных VIN и GND; два контакта для питания VIN и GND для клемм OUT_0; положительный и отрицательный выводы OUT_0. OUT_0 предназначен для привода нагревателя станины. Сторона заземления OUT_0 переключается с помощью МОП-транзистора, а положительная сторона защищена предохранителем на 15 А.

4-контактный JST VH DRIVER_0 — DRIVER_5: Соединения шагового двигателя. (см. примечание ниже)

2-контактный JST VH OUT_1 — OUT_3: предназначены для нагревателей или вентиляторов экструдеров. Максимальный рекомендуемый ток 6А каждый. Если к этим выходам подключаются индуктивные нагрузки, необходимо использовать внешние обратные диоды.

4-контактные разъемы KK со смещенным патрубком OUT_4 — OUT_6: предназначены для вентиляторов с ШИМ-управлением. Разъем подходит для стандартного 4-контактного ШИМ-вентилятора ПК.В качестве альтернативы, 2-контактный вентилятор может быть подключен между контактом V_OULCn (+ ve) и контактом OUT_n_NEG (-ve). Положительный вывод на эти разъемы — это центральный контакт 3-контактного блока перемычек с маркировкой OUT4-OUT6_Select. Перемычка в верхнем положении запитает их от источника VIN с предохранителем. В качестве альтернативы вы можете подключить 3-контактный понижающий стабилизатор к 3-контактной перемычке для подачи необходимого напряжения на центральный контакт.

2-контактные разъемы KK с маркировкой OUT7 — OUT9: предназначены для вентиляторов.Максимальный рекомендуемый ток 2,5А каждый. В эти выходы встроены обратные диоды.

5-контактные разъемы KK с маркировкой IO_0 — IO_8: предназначены для концевых выключателей, Z-датчиков, мониторов накала и других функций низковольтного ввода-вывода. Каждый разъем обеспечивает питание как 3,3 В, так и 5 В. Входы выдерживают напряжение до 30 В. Выходы представляют собой сигналы уровня 3,3 В с резисторами серии 470R.

Осторожно! Распиновка 5-контактных разъемов отличается от 5-контактного разъема Z-щупа для Duet Maestro! Он был изменен, чтобы снизить риск короткого замыкания с + 5В до +3.3В.

2-контактный разъем KK с пометкой RESET_EXT: для внешнего нормально разомкнутого переключателя сброса.

3-контактный KK с маркировкой PS_ON: выход на МОП-транзистор с открытым стоком для управления источником питания в стиле ATX или SSR. Вывод + 5V также может использоваться для подачи внешнего питания 5V. Небольшое количество энергии 5 В может быть получено с этого вывода (через внутренний резистор 220 Ом), так что управляющие клеммы SSR могут быть подключены непосредственно между выводами + 5V и PS_ON. Примечание: на версии v0.На плате 5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.

2-контактный разъем KK с маркировкой GND и V +: Предназначен для питания постоянно включенного вентилятора или аналогичного устройства. Осторожно! На платах v0.5 обозначения GND и V_FUSED на нижней стороне платы неверны! Те, что наверху, правильные. Примечание: на плате v0.5 этот разъем повернут на 180 градусов по сравнению с предполагаемой ориентацией на платах более поздних версий.

2-контактный разъем KK с маркировкой от TEMP_0 до TEMP_3: разъемов для термистора или датчиков PT1000.

2-контактный разъем KK с маркировкой GND 12 В: Всегда под напряжением 12 В. Обратите внимание, что этот источник питания используется совместно с 12 В, который можно выбрать для out4-out6 и out 7-out9, поэтому общий потребляемый ток 12 В не должен превышать 800 мА.

3-контактный KK с маркировкой Laser / VFD: out9 Уровень сигнала PWM смещен на 5 В, что позволяет использовать лазерный / VFD-привод или сервопривод для хобби. Обратите внимание, что управляющий сигнал out9 распределяется между этим заголовком и 2-контактным выходом OUT9.Используйте только один или другой, но не оба.

Разъем 2×5: Предназначен для подключения интерфейсных плат PT100 и термопар (те же платы, что и в серии Duet 2).

4-контактный разъем для светодиодных лент DotStar : предназначен для подключения и питания светодиодных лент DotStar. В прошивке 3.01 также есть экспериментальная поддержка светодиодных лент NeoPixel. При использовании NeoPixel подключите вывод Duet DO к Neopixel DI и оставьте вывод Duet CLK неподключенным. Можно управлять максимум 50 светодиодами NeoPixel. Осторожно! Общий ток, потребляемый Raspberry Pi (включая любые подключенные USB-устройства), светодиодами DotStar и другими устройствами, питающимися от шин 5 В и 3,3 В на Duet, не должен превышать 3,0 А.

6-контактный разъем SWD : предназначен для отладки микропрограмм, а также обеспечивает резервный механизм для программирования плат расширения.

Диагностический светодиод : непрерывно мигает, когда основная плата работает нормально, примерно на полсекунды горит и полсекунды не горит.На плате расширения также есть диагностический светодиод. Когда плата расширения запускается, этот светодиод быстро гаснет. Если плата расширения подключена к основной плате с совместимой прошивкой, светодиод на плате расширения переключится на мигание синхронно со светодиодом основной платы, как только будет установлена ​​временная синхронизация по шине CAN.

• 4-проводной двигатель и OUT1, OUT2 и OUT3 — это разъемы серии JST VH. Для них требуется как минимум провод 22AWG (рекомендуется 20AWG или 0,5 мм ² .Большинство проводов шаговых двигателей размера NEMA17 будет недостаточно толстым для использования в обычном режиме; но вы можете удвоить оголенную часть провода на себя, чтобы набухнуть, и надеть на изоляцию небольшой отрезок термоусадочной трубки, чтобы увеличить изоляцию. Вам понадобится подходящий инструмент для обжима обжимных штифтов, например Engineer PA21 (используйте отверстие губки 2,2 мм, чтобы обжать оголенный провод, и 2,5 мм, чтобы обжать изоляцию). В качестве альтернативы вы можете припаять провод к обжимному контакту
• Конфигурация питания 5 В по умолчанию — внутреннее — 5V-EN перемычка, 5V-> SBC перемычка (Duet питает SBC), SBC-> 5V без перемычки.Если вы хотите, чтобы SBC подал 5V на Duet, снимите перемычку с Internal-5V-EN и установите перемычку на SBC-5V (оставив перемычку 5V-> SBC на месте). ПРИМЕЧАНИЕ это обходит защиту 5 В, и отказ SBC может повредить Duet.
• Два банка слаботочных выходов (OUT4-6, OUT7-9) могут быть отдельно выбраны для питания от VIN или внутреннего 12V. Общий ток, потребляемый вентилятором 12 В, не должен превышать 800 мА.
• Отдельный вход питания OUT0 позволяет подавать другое напряжение для сильноточного выхода OUT0 (например,g для обогревателя большой кровати) Если это не требуется, необходимо подать питание по VIN как на POWER IN, так и на OUT0 POWER IN, чтобы OUT 0 был запитан.
• SBC_3.3V предназначен исключительно для обеспечения одинаковых логических уровней между Duet и SBC, не пытайтесь использовать этот вывод для подачи или вывода 3.3V

нажмите на изображение для увеличения

Осторожно! На платах v0.5 обозначения GND и V_FUSED на нижней стороне платы неверны! На приведенной выше схеме подключения правильные.То же самое для блока перемычек OUT7 — OUT9, который обеспечивает питание этих разъемов соответственно (см. Ниже).

Осторожно! На платах v0.5 не подключайте ничего к выводу OUT разъема IO_5, потому что на платах прототипов этот вывод используется для передачи сигналов на Raspberry Pi. Вывод IO_5_OUT будет доступен на платах более поздних версий.

щелкните изображение, чтобы увеличить его

Схемы подключения

Как построить электрические схемы

Электрические схемы помогают техническим специалистам увидеть, как органы управления подключены к системе.

Многие люди могут читать и понимать схемы, известные как метки или линейные диаграммы. Этот тип схемы похож на фотографирование всех соединенных деталей и проводов. На этих схемах показано фактическое расположение деталей, цвет проводов и способ их подключения. Рисунок 1 представляет собой типичный пример одной из этих диаграмм, взятых с конденсаторной установки известного производителя бытовых кондиционеров.

Рисунок 1.

Единственное, чего не делают эти диаграммы, так это того, чтобы показать, как что-то на самом деле работает! Схема или лестничная диаграмма делает это.См. Рисунок 2.

Рисунок 2.

Обратите внимание, насколько чище и проще лестничная диаграмма. Макет предназначен не для расположения деталей, а для объяснения, как все работает. Чтобы «прочитать» или понять лестничную диаграмму, необходимы некоторые знания в области электричества.

Большинство механиков предпочитают схемы с этикетками, поэтому многие производители объединяют схемы с этикетками и лестничными диаграммами для создания электрических схем для своего оборудования. Это «гибридные» диаграммы. Гибридные диаграммы очень распространены и работают достаточно хорошо.Все, что работает, лучше всего, если заказчик это понимает. Немного попрактиковавшись, вы сможете составлять простые диаграммы.

Поскольку мы будем иметь дело с простыми схемами, хорошее практическое правило — помнить, что типичная схема состоит из источника питания, переключателя, нагрузки и заземления. Думайте об электричестве как о воде. Когда вода «течет» по трубе, электричество «течет» по проводам. Электричество течет от источника питания через выключатель через нагрузку на землю.На схемах переключатели в основном выглядят одинаково. Специальные символы могут использоваться для обозначения рабочей силы, которая приводит в действие переключатель. Обычно в цепи будет только одна нагрузка.

Типичная общая схема будет выглядеть так, как показано на рисунке 3.

Рисунок 3.

Гибрид — типичный пример того, как, вероятно, будет выглядеть простой набросок. Если нужно, его можно пометить. Фактически, рекомендуется пометить клеммы на элементах управления, если есть вероятность использования неправильных клемм на элементе управления.В нашем примере, гибридном скетче (рис. 3), термостат может быть представлен как SPDT stat и имеет клеммы R, W и Y. Поскольку это охлаждение, выполняйте установку при повышении температуры, как показано на лестничной диаграмме, вам нужно пометить клеммы, которые будут использоваться на термостате, R и Y.

Коммутаторы

будут выглядеть практически одинаково на простых схемах. Для обозначения силы, заставляющей переключатель работать, могут использоваться специальные символы.

Выключатели обозначаются по количеству полюсов и ходов.Полюсы относятся к числу переключателей, задействованных одной силой. Броски относятся к количеству «включенных» позиций. Следовательно, однополюсный двухпозиционный переключатель (SPDT) — это один переключающий механизм с двумя положениями «включено». См. Рис. 4, где показаны различные варианты расположения переключателей.

Рисунок 4.

Есть много «нагрузок». Все это может быть представлено каким-то символом сопротивления или энергозатратным символом. Попрактикуемся в создании гибридной диаграммы, которую может запросить типичный покупатель.

Вот простой пример проектной спецификации. Помещение необходимо проветривать, когда температура или влажность становятся слишком высокими. Должна открываться заслонка, и при ее открытии включается вытяжной вентилятор. При выполнении двух предыдущих условий загорится индикаторная лампа. Вся система будет иметь низкое напряжение, чтобы сэкономить на расходах на проводку. Теперь у нас есть информация, чтобы начать монтажную схему. (Мы не собираемся отбирать устройства по номерам, которые нам нужны для выполнения этой работы. Общая номенклатура будет достаточной, поскольку мы демонстрируем создание монтажной схемы).

Компоненты схемы будут включать трансформатор, источник низкого напряжения, термостат (переключатель), гигростат (переключатель), привод заслонки низкого напряжения (нагрузка), светильник низкого напряжения (нагрузка) и контактор с катушкой низкого напряжения (нагрузка ).

Попробуйте сделать схемы лестничного типа. Как вы увидите, их на самом деле сделать проще всего, потому что они следуют логическим шагам, и текущий поток можно быстро отследить. Релейную диаграмму также можно быстро преобразовать в схему меток, просто указав клеммы и даже выделив цветом линии, представляющие провода.Помните, мы не пытаемся быть пуристами, а пытаемся составить понятную гибридную диаграмму. Задайте себе эти вопросы, прежде чем начнете рисовать схему:

• Сколько нагрузок нужно контролировать?

• Сколько имеется переключателей для управления нагрузками?

• Сколько нагрузок будет контролировать коммутатор?

• Сколько переключателей будут управлять нагрузкой?

Рисунок 5.

Начните с источника питания, в данном случае трансформатора.Стандартной практикой является построение лестничных диаграмм для чтения слева направо, поэтому наша ветвь источника питания является левой линией и может рассматриваться как «горячий» (L1) источник питания. См. Рисунок 5A.

Всегда помните о нашем пути прохождения тока — от источника питания, через переключатель, через нагрузку, до земли. Затем добавьте переключатель, нагрузку и перейдите на землю. На рисунках 5B и 5C показано, как это будет выглядеть теперь, при этом C является более репрезентативным для того, как будет выглядеть базовый набросок. (Диаграммы обычно строятся так, что переключатели и нагрузки показаны в их «нормальном» или обесточенном положении.)

Если переключатель «замкнут» или «включен», нагрузка будет включена. У нас ток идет от источника питания, через переключатель, через нагрузку и на землю. Коротких замыканий нет; то есть путь тока к земле без нагрузки. Нет никаких «открытий»; то есть блокирование прохождения тока на землю, когда переключатель замкнут. Это сработает? Ну, частично, но в конструкции также предусмотрено наличие двух переключателей для управления нагрузками. Давайте добавим еще один переключатель для управления нагрузкой. Если мы добавим этот переключатель в «серию», как показано на рисунке 5D, оба переключателя должны быть «замкнуты» до того, как нагрузка будет включена.Этого нет в проектной спецификации. Каждый выключатель должен работать с нагрузками. Следовательно, нам придется «параллельно» переключать переключатели, как показано на рисунке 5E. Проверяя цепи, мы видим, что через любой из переключателей будет протекать ток, чтобы запитать нагрузку. Нам еще предстоит разобраться с большим количеством вещей. Нам нужно запустить вентилятор и зажечь свет, еще две нагрузки. Будьте осторожны, не кладите нагрузки последовательно! При последовательном подключении напряжения на нагрузках будут отличаться! При параллельном подключении нагрузок на все нагрузки будет подаваться одинаковое напряжение.Вы можете добавить контакты контактора (показаны как двухполюсные) в цепь вытяжного вентилятора (E.F.). См. Рисунок 5F.

Рисунок 5F — это вполне работоспособная диаграмма, но давайте разберемся с ней. Маркировка диаграммы не оставляет места для ошибки. Чтобы обозначить диаграмму, теперь вам нужно знать, какие устройства вы используете и как они работают. Например, предположим, что наш термостат — T87F, наш гигростат — W43A-14, двигатель заслонки — M836, контактор или реле — R8222D, лампа — 32RG18-2111T и трансформатор AT140A1000.

Рисунок 6.

Рисунок 6 — результат маркировки клемм и проводов. На T87F R превращается в Y при повышении температуры. W43 переводит от C до H при повышении влажности. Клеммы двигателя M836 — это T и T. R1 — катушка R8222D. (Провода катушки на R8222D не кодированы. На пластике корпуса есть слово «катушка», а стрелки указывают на соответствующие клеммы). 1R1 и 2R1 — это контакты, связанные с катушкой R1. Когда R1 запитан, 1R1 и 2R1 закроются, запустив вытяжной вентилятор.

Теперь все будет работать как указано. Иногда, создавая диаграмму, вы можете выявить ошибки в логике или найти лучший способ выполнить то, что хочет сделать заказчик. Как и в случае с этой системой, вы могли заметить, что M836 имеет концевой выключатель, который можно использовать для запуска вытяжного вентилятора, если напряжение и потребление тока двигателя вентилятора могут регулироваться концевым выключателем. Мы могли бы исключить R8222D, если хотите использовать вспомогательный переключатель. В зависимости от важности и критичности сообщения о включении света, было бы лучше добавить устройство проверки вентилятора SML, которое будет сигнализировать о включении света.То, как теперь подключен свет, действительно доказывает, что термостат или гигростат включил цепь, а не то, что заслонка открылась или вентилятор действительно работал.

Умение читать электрические схемы и уметь составлять простые схемы принесет большую пользу вам и вашим клиентам.

Рисунок 7.

Рисунок 7 — это реальная диаграмма, составленная одним из продавцов в Милуоки для клиента, чтобы показать ему, как использовать внутренний вентилятор как для обогрева, так и для охлаждения.

.
