Схема горячего водоснабжения загородного дома: Схема водоснабжения дома: система водоснабжения загородного дома

Дек 5, 1973 alexxlab

Содержание

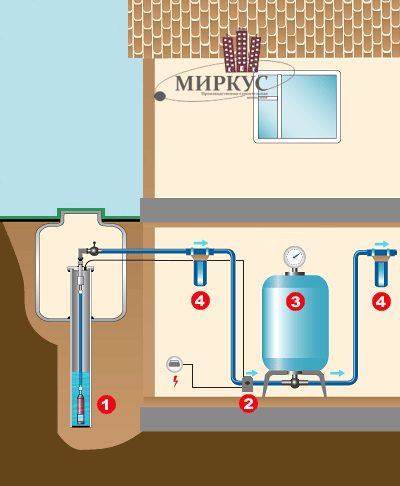

Основные схемы водоснабжения загородного дома

Системы водоснабжения могут быть самотечными и напорными. Последние, в свою очередь, подразделяются на летние и круглогодичные системы водоснабжения.

Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.

Если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее есть один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше.

Схемы горячего водоснабжения загородного дома

а — с использованием коллектора; б — с применением принудительной циркуляции; в — стандартная

Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.

Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.

Третья схема, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в бистему горячего водоснабжения обратного клапана на линии подачи воды.

Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.

Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.

В том случае, если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.

Схема совмещения горячего водоснабжения с отоплением

1,2-3 — стояки горячего водоснабжения; 4 — воздухосборник; 5 — котел; 6 — отопительный прибор; 7 — кран подпитки; 8 — вентиль

Схема подключения автономной системы горячего водоснабжения

1 — котел; 2 — расширительный бак; 3 — шаровый кран; 4 — циркуляционный насос; 5 — бойлер; 6 — предохранительный клапан; 7 — расширительный бак горячего водоснабжения; 8 — рециркуляционный насос; 9 — фильтр; 10 — обратный клапан; 11 — устройство автоматического заполнения системы

В комнате, где располагается насосная станция, следует поддерживать определенную температуру воздуха. В зимнее время она не должна быть ниже +2°С.

В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.

Во время монтажа домашней сети горячего водоснабжения устраиваются цепи циркулирования горячей воды. Они представлены в виде трубопровода, имеющего форму петли, который проходит от бойлера недалеко от точек разбора подогретой воды и возвращается к бойлеру снова.

Благодаря подобной циркуляции вода все время перекачивается и поступает к потребителю уже спустя 1-2 секунды после открытия крана.

Выполнение рециркуляции горячей воды

1 — бойлер; 2 — петлеобразный трубопровод; 3 — вентили разбора горячей воды

Как правильно сделать горячее водоснабжение в частном доме

Мы привыкли каждый день пользоваться горячей водой и с трудом можем себе представить комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого льется холодная струйка. Вода желаемой температуры и в нужном количестве — вот о чем мечтает владелец каждого частного дома.

Существуют разные варианты организации горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменный узел обеспечивает работу отопительной сети, а второй «занят» приготовлением горячей воды. Очень популярна схема ГВС с одноконтурным котлом, функционирующим в паре с накопительным водо-водяным теплообменником, или бойлером. Другой вариант ГВС основан на использовании электрического накопительного водонагревателя. Четвертая схема состоит из множества проточных нагревателей для каждой точки водоразбора (чаще применяются в квартирах). И наконец, дом можно снабжать горячей водой с помощью отдельного комбинированного нагревателя, имеющего основной (за счет теплоносителя системы отопления) и дополнительный нагрев (за счет электроэнергии). Независимо от того, какая схема горячего водоснабжения будет устроена у вас, ясно одно: без надежного водонагревательного прибора не обойтись.

Набор котельного оборудования для отопления двух контуров и приготовления горячей воды с пультом управления. Наиболее распространенная комбинация: газовый котел в паре с водо-водяным бойлером.Мы поведем сегодня речь о водонагревателях, выполненных как самостоятельное изделие, а не встроенных в котел, и позволяющих обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрические, газовые и косвенного нагрева (водо-водяные). Одни снабжаются емкостью для нагрева и хранения воды и относятся к накопительному типу водонагревателей, другие нагревают поток воды и относятся к проточному типу.

Проточный электроводо-нагреватель VED E exclusiv от VAILLANT.

Накопительные (емкостные) электронагреватели

Сегодня на российском рынке их великое множество. Предлагаются модели объемом от 150 до 1000 л. Можно встретить накопители от фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и др.

Накопительный водонагреватель работает по принципу термоса с подогревом и представляет собой теплоизолированную емкость (колбу) с нагревательным элементом (ТЭНом) внутри и облицовкой снаружи. Прибор снабжен элементами управления температурой нагрева и мощностью. Хорошая теплоизоляция колбы очень важна: чем она толще, тем меньше энергозатраты на поддержание температуры воды.

Фланец с ТЭНами для горизонтальной установки в накопительные водонагреватели.

Температуру можно регулировать в диапазоне от 7 до 85°. Вода нагревается до заданного уровня, который далее поддерживается автоматически, с помощью термостата, по мере необходимости включающего и выключающего ТЭНы. Водонагреватели, как правило, имеют защиту от замерзания, которая не допускает падения температуры воды ниже 5-7°С.

Накопительные водонагреватели делятся на открытые и закрытые (или безнапорные и напорные). Открытые-безнапорные могут использоваться только вместе со специальным смесителем, перекрывающим воду на входе в водонагреватель при прекращении водоразбора, и работать, соответственно, только на одну водоразборную точку. Поэтому объем их баков, как правило, невелик (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где горячая вода используется в рукомойнике или кухонной мойке, но для коттеджа не подходят.

Накопительный электро-нагреватель хорош для дачи, но в коттедже его установка имеет смысл, только если вдруг возникли перебои с подачей воды.

Для эксплуатации в загородных домах, где проживают семьи из 3-5 человек, больше подходят накопительные приборы закрытого типа емкостью 50-200 л. Теплая вода вытекает из прибора автоматически при открывании крана на одной из точек водоразбора, а взамен поступает порция холодной воды. Для того чтобы уже нагретая вода не замещалась холодной, предусматривается система равномерного подмешивания воды.

Электрические накопительные водонагреватели горизонтального исполнения успешно размещают в труднодоступных уголках помещений.

Все емкостные электронагреватели снабжаются стальной колбой с особым антикоррозийным внутренним покрытием. У каждой фирмы свои секреты его изготовления. Компания ELECTROLUX, к примеру, покрывает внутреннюю поверхность накопительных резервуаров серии EWH мелкодисперсионной эмалью с алюминиевыми добавками. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает длительную эксплуатацию и хорошую защиту от коррозии. Специальная эмаль используется и в накопителях средней емкости (50-200 л) серии Super Glass от ARISTON. Одной из последних разработок фирмы, реализованных в моделях серии TI TECH Elite, стало внутреннее покрытие титановой эмалью. STIEBEL ELTRON предварительно обрабатывает сталь для накопителей пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие anticor, способное выдерживать воздействие воды и пара дольше, чем двухслойная эмаль.

Для дополнительной защиты от коррозии в накопителях со стальными баками применяют магниевые антикоррозийные аноды, которые, постепенно разрушаясь, заполняют микротрещины в эмали (результат воздействия горячей воды и пара). Как работает анод? От него, в соответствии с электрохимическим рядом напряжений, к местам возможных дефектов в эмалевом покрытии устремляется поток электронов. Он-то и препятствует коррозии в месте повреждения эмали. Срок службы магниевого анода зависит от его качества и размера и у дешевых водонагревателей составляет не более 1 года, а у более качественных — от 2 до 3 лет. Чем длиннее анод, тем дольше срок его службы (в некоторых моделях — около 7 лет). Если помнить о своевременной замене этого элемента, водонагреватель вполне способен прослужить лет 10, не создавая своему владельцу особых проблем.

Однако замена магниевого анода и контроль его состояния — довольно трудоемкая и дорогостоящая работа. Необходимо слить воду, демонтировать электрический ТЭН и выкрутить анод из его фланца. Если анод имеет небольшие размеры, эту процедуру надо проводить дважды в год. Самостоятельно сделать это практически невозможно, поскольку демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать представителя сервисной службы производителя прибора, что потребует дополнительных затрат на выезд специалиста, замену прокладки и, если необходимо, магниевого анода. Фирма STIEBEL ELTRON решает проблему путем установки индикатора состояния магниевого анода, а также использует анод специальной конструкции — он выкручивается из бака, не деформируя ТЭН и прокладки.

Накопительные водонагреватели закрытого типа требуют обязательного применения так называемой группы безопасности — арматуры, которая устанавливается на магистраль холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводной системе более 6 бар). Редукционный клапан понижает давление до нормального (3-4 бара), если в водопроводной сети оно превышено. Обратный клапан защищает прибор от слива воды, если неожиданно прекращается ее подача. Тем самым ТЭНы предохраняются от сгорания в случае аварийной ситуации. Поскольку при нагреве вода расширяется и давление внутри колбы растет, что может привести к выходу прибора из строя, предохранительный клапан по необходимости открывается и стравливает воду в канализацию. Группа безопасности, как правило, не входит в стандартный комплект, ее нужно приобретать дополнительно. Сейчас многие производители (к примеру, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в единое устройство, которое легко монтируется при установке самого нагревателя. Баки водонагревателей сделаны с запасом и выдерживают давление до 10 бар. Большинство нагревателей средней емкости (до 150 л) можно крепить на стену с помощью специальных кронштейнов.

Группа безопасности для накопительных электронагревателей:
1. Воронка с сифоном для слива.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.

Водонагреватель среднего объема (100 л) можно успешно разместить даже в канализационной шахте.

Важную роль при выборе нагревателя играет мощность, от которой зависит скорость нагрева воды. Накопительные приборы небольших объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно с заземлением, которое необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 л от STIEBEL ELTRON и VAILLANT снабжены сетевым штекером и могут включаться в «евророзетку». У компании STIEBEL ELTRON есть довольно мощные приборы (1-4 кВт), рассчитанные на подключение в сеть 220 B (а также 3-6 кВт для сети 380 В). Для нагревателей больших объемов использование такой маленькой мощности нецелесообразно, поскольку вода будет нагреваться слишком долго.

Приблизительно время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт 860 л воды нагревается на 1°С за 1 мин. Как правило, накопители стандартной мощности (2 кВт) нагревают воду объемом 100 л до 65°С приблизительно за 3 ч. Ускорить процесс можно, на время увеличив мощность прибора. Так, фирма VAILLANT предлагает навесные (серия VEH exclusiv, объем от 50 до 150 л) и напольные 200-400-литровые нагреватели, имеющие, кроме обычного режима, функцию ускоренного нагрева на удвоенной мощности. Это позволяет за короткое время восстановить запас израсходованной горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) дает возможность снизить затраты на электроэнергию. Аналогичными режимами работы обладают также нагреватели от DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней емкости (до 200 л) в том, что после принятия душа запаса горячей воды в баке не останется и нагрева следующей порции придется ждать довольно долго. В результате из желающих принять ванну может выстроиться целая очередь, что не слишком комфортно. Так что лучше сразу подумать об установке нагревателя большей емкости (200-600 л).

Во многих современных емкостных электронагревателях предусмотрен ночной (во время действия льготного тарифа) нагрев воды. Некоторые приборы, например от SIEMENS и ELECTROLUX, можно переключить на экономичный нагрев, и в течение всего дня температура воды будет поддерживаться на уровне 55°С (при таком режиме практически не образуется накипь и вдобавок экономится время при последующем нагревании воды).

Для всех мощных приборов (от 2 до 4 кВт/220 В и 6 кВт/380 В) необходима собственная выделенная электропроводка, подключаемая на свой автомат. Разумнее провести отдельный кабель с заземлением и для малых нагревателей. Это касается всех приборов мощностью более 2 кВт. К обычной двухпроводной розетке их подключать нельзя.

При большом расходе горячей воды (до 1м³/ч) разумнее всего использовать комбинированные электрические водонагреватели увеличенной емкости в напольном исполнении. Такие модели выпускают фирмы OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Очень популярны водонагреватели с объемом бака от 200-600 л (мощность 2-4 Вт/220 В или 6 кВт/380 В) до 1000 л.

Накопительный нагреватель напольного типа SHW-200S от STIEBEL ELTRON.

Конструкция таких приборов позволяет установить в бойлере (емкости водонагревателя) либо ТЭН, либо теплообменник, благодаря которому в отопительный сезон появится возможность использовать для нагрева санитарной воды тепловую энергию котла, экономя электроэнергию. В летний период, когда котел отключен, бойлер снабжается ТЭНом, а ГВС обеспечивается за счет электрического нагрева. В гамме комбинированных приборов от AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями — под ТЭНовый фланец и фланец с теплообменником. Одновременная работа двух нагревательных элементов позволяет сократить время подготовки воды. Но фланцевые соединения, как правило, не входят в стандартную комплектацию — вам придется покупать их отдельно.

Встраиваемый теплообменник для установки на фланец водо-водяного нагревателя подключается к котлу.

Емкостный водонагреватель ЕКН-100 от AUSTRIA EMAIL.

Как же определить, сколько горячей санитарной воды нужно для вашего дома? Сначала посчитайте количество водоразборных точек. При этом надо иметь в виду, что каждая из них потребляет свое определенное количество воды (с температурой на входе в систему ГВС порядка 60-65°С). Например, раковина в ванной расходует в среднем 3-4 л/мин, душевая — 6-7 л/мин, кран на кухне — от 2 до 5 л/мин. Санузлов, кстати, может быть несколько, например основной и гостевой. Если в гостевом есть и раковина, и душ, потребление воды составит около 8 л/мин. Конечно, речь идет о воде, поступающей через смеситель, ведь открывается и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш бойлер настроен на нагрев до 65°С, вода будет разбавляться примерно вдвое до температуры около 40°С. Следовательно, на ванну в 160 л понадобится 80 л горячей воды, затем еще 20-40 л на душ, то есть во время водных процедур израсходуется 100-120 л.

Разумеется, в течение дня вода потребляется неравномерно. «Пиковые» нагрузки приходятся на утро (принятие ванны, приготовление пищи, мытье посуды), середину дня (обеденное время) и вечер. Конечно, можно только ориентировочно определить вашу предполагаемую потребность в санитарной горячей воде. В расчетах используют усредненные данные, делая поправку на индивидуальные привычки каждого обитателя дома.

Примерный суточный расход горячей воды на одного человека

Место водоразбора	Объем воды, л	Полезная температура, °С	Объем воды при температуре 60°С, л
Кухонная мойка	10-20	50	8-16
Ванна	150-180	40	90-108
Душ	30-50	37	15-27
Раковина	10-15	37	5-8
Мойка для рук	2-5	37	1-3

Потребность в горячей воде в пересчете на одного человека, л/сут

Потребление воды	Температура горячей воды		Удельный расход электроэнергии, кВт·ч на 1 чел.
Потребление воды	60°C	45°C	Удельный расход электроэнергии, кВт·ч на 1 чел.
Экономное	10-20	15-30	0,6-1,2
Среднее	20-40	30-60	1,2-2,4
Большое	40-80	60-120	2,4-4,8

Электрические нагреватели накопительного типа

Фирма	Модель	Объем, л	Мощность, кВт	Цена, $
BAXI (Италия)	SV580	80	1,2	126
	SV510	100	1,5	142,1
	SV550/R15	50	1,5	155,7
	SV580/R15	80	1,5	178,2
	SV510/R15	100	1,5	200,8
ARISTON (Италия)	SG 100 H	100	1,5	158
	SG 120	120	1,5	191
	SG 150	150	1,5	218
	SG 200	200	1,5	295
	TI 150 QB	150	2	370
	TI STI	200	3	749
	TI STI	300	3	832
	TI STI	500	3	1946
STIEBEL ELTRON (Германия)	PSH 50 Sl	50	2/220 B	232
	SH 80 A	80	2/220 B	512
	HFA 100 Z	100	2-4/220 B 2-6/380 B	705
	SHZ 150 S	150	1,5-4,5/220 B 1,5-6/220 В	921
	SHW 200 S	200	2-4/220 B 2-6/380 В	1349
DIMPLEX (Германия)	ACS 200	200	2-6, 220/380 В	1222
	ACS 300	300	3-6, 220/380 В	1352
	ACS 400	400	3-6, 20/380 В	1492
	ACH 100	400	1-6, 220/380 В	633
VAILLANT (Германия)	VEH 100 classic	100	2	539
VAILLANT (Германия)	VEH 80 classic	80	2	499
GENERAL (Италия)	MH 100	100	1,2	135
	MV 140	140	2	180
	SVT 150	150	2,5	450
	SVT 200	200	2,5	550
SIEMENS (Германия)	DG80014	80	1/3/4/6	407
SIEMENS (Германия)	DG80014	100	1/3/4/6	439
TATRAMAT (Cловения)	EO 80 J	80	2	327
	EO 120 J	120	2	393
	EO 150 J	150	2/3	381
HEIZER (Италия)	EV-80	80	1,2	90
HEIZER (Италия)	EV-100	100	1,2	100
WESTER (Великобритания)	WHS-80/2	80	1,2	123
	WHS-150/2	150	2	279
	WHS-200/2	200	2	300

Полный газ

Одним из вариантов ГВС является использование мощных проточных и накопительных газовых нагревателей. Проточные приборы производятся фирмами MORA (Чехия), PROTHERM (Словакия), SIME, RIELLO, ARISTON, HEIZER (Италия), DEMIR DÖCÜM (Турция), RINNAI (Корея), а также немецкими VAILLANT, JUNKERS, BOSCH и шведской ELECTROLUX.

Компактная газовая колонка D250-SE (DEMIR DÖCÜM) с расходом горячей воды 10 л/мин

Проточные нагреватели (или газовые колонки) подают горячую воду практически сразу после поворота крана. Пламя появляется либо в результате электророзжига (от высоковольтной искры), либо вследствие действия пьезоэлемента и запальной горелки. Благодаря блоку управления мощность проточного нагревателя плавно регулируется (в зависимости от требуемой температуры горячей воды). Подача газа прекращается автоматически после окончания водоразбора. Современные газовые колонки имеют несколько уровней защиты от аварийных ситуаций: при недостаточной тяге дымохода прибор немедленно выключается, а в случае погасания пламени автоматически прекращается подача газа. В нагревателях серии GWH есть датчик тяги, находящийся в верхней части газовой колонки. Если на улице сильный ветер, велика вероятность возникновения эффекта обратной тяги, при которой продукты сгорания начнут уходить не в трубу, а в квартиру. Установленный датчик автоматически прекратит подачу газа и выключит колонку. Немаловажным фактором при выборе колонки является ее устойчивость к работе при слабом давлении воды и газа. К примеру, колонки MORA срабатывают при давлении воды всего 0,2 атм.

Проточные нагреватели способны обеспечить от 2 до 12 л горячей воды в минуту. Газовые колонки мощностью 7-20 кВт хороши, когда нужно обслужить одновременно несколько точек водоразбора или с комфортом принять ванну. Более мощным приборам (от 20 кВт и выше) вполне под силу целиком взять на себя горячее водоснабжение дачного домика или небольшого коттеджа. Таковы колонки GIWH 16 РА (27,8 кВт) из серии Fast от ARISTON, GWH-350 (24,4 кВт) от ELECTROLUX, 24/2 XIP (24,4 кВт) из серии MAG premium от VAILLANT, модель 17/17i (29,5 кВт) из серии Idrabagno от RIELLO и др.

Проточный газовый нагреватель от VAILLANT.

Для всех колонок с открытой камерой сгорания требуется устройство дымохода. Если такой возможности нет, лучше приобрести колонку с закрытой камерой. Продукты сгорания принудительно, за счет встроенного вентилятора, выводятся в дымовую трубу, которая устанавливается в стене дома. Колонки в данном исполнении — «турбо» — выпускаются фирмами RIELLO, ARISTON, PROTHERM и др.

Емкостные газовые нагреватели хорошо известны многим сельским жителям, имеющим дело с отечественными АОГВ и АКГВ. Их импортные аналоги от AMERICAN WATER HEATERS GROUP, VAILLANT, ARISTON, HEIZER, конечно, могут похвастаться современным дизайном, удобством и гибкостью автоматического управления. Однако право на существование имеют и те и другие, тем более что отечественные накопители работают вполне надежно, а стоят на порядок дешевле импортных.

Газовый накопительный водонагреватель серии Super SGA от ARISTON с открытой камерой сгорания.

Так же, как и электронакопители, емкостные газовые приборы представляют собой теплоизолированный бак, внутри которого установлен теплообменник. Расположение атмосферной горелки и дымоотвода стандартное, как в газовых колонках. Борьба с коррозией обеспечивается с помощью специального эмалевого покрытия и защитного анода. Поскольку нагреватели являются напорными и подключаются к водопроводной магистрали, не забудьте смонтировать дренажную трубку, по которой будут стекать излишки горячей воды при избыточном давлении. Высокая мощность (от 6 до 27 кВт) емкостных приборов в сочетании с возможностью хранить запас теплой воды делает их вполне приемлемым вариантом горячего водоснабжения коттеджа. Бака на 155 л достаточно, чтобы обеспечить питание до четырех водоразборных точек. Если места в доме достаточно, подойдут напольные газовые накопители, обычно имеющие емкость от 120 л и более. Фирма VAIILLANT, к примеру, изготавливает газовые накопительные водонагреватели серии VGH объемом 130, 160, 190 и 220 л. Приборы обеспечивают независимую от отопления работу по приготовлению горячей воды, имеют термоэлектрический контроль наличия пламени, пьезорозжиг и ступенчатую регулировку температуры воды в нагревателе.

Газовый накопительный водонагреватель VGH 160 от VAILLANT.

Блок управления и газовая горелка водонагревателя VGH 160 легкодоступны для эксплуатации и обслуживания.

Газовые нагреватели проточного типа

Фирма	Модель	Мощность, кВт	Расход воды (40°C), л/мин	Давление воды, атм	Цена, $
ELECTROLUX	GWH-275RN	11,4/19,2	5,5-11	1-10	176
ELECTROLUX	GWH-350RN	11,6/24,4	7-14	1-10	275
ARISTON	Fast GIWH 10 PA	17,4	10	13	195
	Fast GIWH 13 PA	22,7	13	13	210
	Fast GIWH 16 PA	27,8	16	20	285
	Fast GIWH 13 PЕ	22,7	13	13	295
MORA	5506	17,5	10	min 0,2	173
	5507	22,7	10	min 0,2	195
	5510	28	16	min 0,2	224
	5510 LUX (автоматич. поддержание температуры)	28	16	min 0,2	311
VAILLANT	MAG 19/2 XZ C+	19	10	min 0,3	204
	MAG premium 19/2 XZ	19	10	min 0,3	304
	MAG premium 24/2 XZ	24	10	min 0,3	333
	MAG premium 19/2 XI	24	10	min 0,3	376
JUNKERS	WR 275-1KD1P23	19,2	Нет данных	Нет данных	299
	WR 350-1KD1P23	24,4	Нет данных	Нет данных	399
	WR 400-3KD1B23	27,9	Нет данных	Нет данных	?429
DEMIR DЦCЬM	D-150 S	10,4	2,5-6	min 0,1	120
	D-250 SЕ	17,4	4-10	min 0,1	160
	D-350 S	24,4	6-14	min 0,2	220
	D-350 SET	24,4	6-14	min 0,2	250

В паре с бойлером

Для совместной работы с одноконтурной котельной установкой хорошо подходят накопительные водо-водяные теплообменники, или бойлеры косвенного нагрева. Если площадь вашего загородного жилища составляет не более 250-300 м², обеспечение санитарной водой целесообразно доверить укомплектованной паре котел-бойлер (обычно это газовый котел мощностью 25-30 кВт с бойлером на 140-150 л).
Конструктивно бойлер представляет собой теплоизолированную стальную емкость с внутренним покрытием из многослойной эмали. Внутри установлены магниевый анод и гладкотрубный теплообменник греющего контура, обеспечивающий быстрый нагрев и большую мощность. Как правило, теплообменник достает почти до дна емкости, чтобы весь объем воды прогревался равномерно. Бойлер снабжается патрубками циркуляционного трубопровода, подачи и вывода теплоносителя, а также фланцевым отверстием для визуального контроля состояния прибора и профилактических работ (например, чистки от накипи и отложений). Кроме того, именно это отверстие служит для установки ТЭНового фланца, если понадобится переключение на электропитание. Циркуляционный трубопровод необходим, чтобы вода, проходя к крану, не остывала по пути. Для ее перекачивания требуется небольшой насос, наличие которого, однако, лучше предусмотреть заранее. Не все модели бойлеров имеют соответствующий фланец.

При организации сетей ГВС подбирают бойлер либо с ТЭНом, либо с теплообменником.
Обычно ТЭН монтируется в летний период, и бойлер работает как накопительный нагреватель. Другое дело, если вы планируете отключение котла. С наступлением теплой поры вам придется посетить магазин и подобрать для вашего прибора фланец с нагревательными ТЭНами. А стоит он не дешево — от $600 до $800, в зависимости от объема водонагревателя. Разумеется, надо будет вызвать сервисного специалиста и оплатить его работу по монтажу фланца.

Среди производителей водо-водяных теплообменников можно назвать фирмы AUSTRIA EMAIL (серия Vacutherm), VIESSMANN, PROTHERM, TATRAMAT, UNITHERM, REFLEX и др. Комбинированные устройства выпускают GORENJE (серия KGV), HEIZER (серия GT), STIEBEL ELTRON, Wester (серия NTX). В некоторых приборах, к примеру в навесных бойлерах Vacutherm емкостью 150 и 200 л от AUSTRIA EMAIL, теплообменник выполнен по схеме «бак в баке» — такая конструкция замедляет отложение накипи на стенках емкостей.

Водо-водяные бойлеры от UNITHERM (Германия) объемом 600 и 300 л. Наличие дополнительного фланца позволяет подключить ТЭН и значительно ускорить подготовку горячей воды

При высокой температуре, практически независимо от жесткости воды, всегда образуется накипь. Она оседает на внутренних поверхностях бака, на теплообменнике, что не лучшим образом сказывается на сроке и качестве его службы. Поэтому время от времени ребристую трубу теплообменника и нагревательный элемент рекомендуется обрабатывать специальными средствами для удаления извести.

Для защиты накопительных нагревателей от накипи желательно умягчить воду, перед тем как запустить в емкость (существуют специальные фильтрующие установки, снижающие жесткость воды). Если нет возможности отфильтровать воду, можно просто почистить ТЭНовый или теплообменный узел — они достаточно легко демонтируются.

В заключение отметим, что схема и комплектация системы горячего водоснабжения в больших коттеджах и загородных домах определяется еще на стадии проектирования. Все монтажно-установочные работы лучше поручить фирме, специалисты которой учтут ваши потребности в воде и осуществят подбор соответствующего оборудования.

Водо-водяные накопители (бойлеры)

Фирма	Модель	Объем, л	Цена, $
AUSTRIA EMAIL	VT 800 FFM	800	3590
	VT 1000 FFM	1000	4250
	HT 300 ERR	300	1250
	HT 400 ERR	400	1500
	HT 500 ERR	500	1685
MORA	200 NTR	210	489
	300 NTRR	302	1012
	500 NTRR	470	1312
	750 NTRR	731	2920
REFLEX	S 150	155	798
	S 300	290	1018
	S 400	390	1449
	S 500	480	1631
VIESSMANN	Vitocell-V 100	160	942
	Vitocell-V 100	200	980
	Vitocell-V 100	300	1368
	Vitocell-V 100	500	1921

Снабжение дома горячей водой — как сделать, варианты и схемы

Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.

Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

Проточный – большой пиковой мощности

Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.

Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.

Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.

Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.

Недостатки проточного

При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.

Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается.
В результате также происходи перерасход воды и энергии.

Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.

В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.

Накопительная система нагрева воды

Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.

Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).

Недостатки накопительных

Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.

Бойлер косвенного нагрева – стабильная система ГВС

Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.

Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.

Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.

С буферной емкостью – наибольший запас энергии

В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.

Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…

Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами. Как и почему используется буферная емкость

Другие особенности нагрева воды отоплением

Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы. Какой котел выбрать — одноконтурный или двухконтурный

Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.

Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.

Бойлер послойного нагрева

Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.

Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.

Ошибка – неправильное подключение бойлера ГВС

Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.

Соответственно разогреть воду в бойлере косвенного нагрева до нужной температуры он не в состоянии, так как требуемая температура теплоносителя должна быть+80 град. В результате котел работает в аварийном режиме, а вода не нагревается. Подключать такой бойлер можно только к отопительному контуру… Кстати подключить бойлер косвенного нагрева можно и к твердотопливному котлу.
Подробней, схема включения бойлера косвенного нагрева с твердотопливным котлом

Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…

Система горячего водоснабжения в частном доме: виды, характеристики, советы

Наличие горячей воды в частном доме – это неотъемлемая часть комфортной жизни. Температура обычной холодной воды не превышает 10 градусов. Поэтому требуется её подогревать для бытовых целей. При создании комфорта в индивидуальном жилом доме люди стараются в первую очередь решить данную проблему. Ведь далеко не везде есть общее горячее водоснабжение. Современное оборудование позволяет организовать водоснабжение в частном доме разными путями. Рассмотрим их.

Типы водонагревателей для установки в частном доме

Системы бывают накопительные и проточные. Особенности их работы понятны из названий.

Накопительныйводонагреватель — это мощный бак или бойлер, в который встраивают ТЭН. Большой объем, где происходит циркуляция воды, даст возможность использовать горячую воду в течении нескольких часов.

Накопительные системы

Это специальные баки, которые вмещают в себя большой объем воды и поддерживают его температуру на высоком уровне продолжительное время, предварительно нагревая её. Отличаются данные бойлеры объёмом бака:

От 5 до 10 литров: хватит, чтобы помыть руки или немного посуды.
50 – 100 литров: достаточно для мытья посуды и принятия душа.
Около 1000 литров: хватит на большую семью.

Положительные стороны накопительной системы:

Удерживает температуру определённого объёма воды.
Создаёт запас горячей воды. Актуально при перебоях водоснабжения.
Устанавливается в любом месте.

Отрицательные стороны:

Имеют ограниченнный объём.
Подогрев занимает время, иногда продолжительное.
Чем больше объем бойлера, тем сложнее найти для него подходящее место.

Проточные нагреватели

Проточный нагреватель сможет подать горячую воду практически сразу. Компактный вес и небольшие размеры облегчают транспортировку и монтаж.

Водонагреватели проточного типа годятся для как маленьких домов, так и для больших, с двумя и более этажами. Они не накапливают воду, а подогревают проточную и сразу падают потребителю.

Достоинства:

Компактные размеры, могут быть подвесными или напольными. Зачастую имеет оригинальный дизайн передней панели.
Процесс нагрева и сразу как только открылась подача воды.
Для отдельного крана необязательно ставить отдельный агрегат нагрева.

Недостатки:

Подача горячей воды имеет небольшую задержку.
Остывшая вода от предыдущего запуска должно быть слита.
При одновременном использовании горячей воды в разных местах от одного источника нагрева будет слабый поток и резко снизится температура.
Нагреватель склонен к быстрому накоплению накипи.

Косвенные системы

Изображение бойлера косвенного нагрева в разрезе.

Водонагреватель косвенного нагрева отличается тем, что забирает тёплую воду из системы отопления дома. Такую систему выгодно использовать зимой, поскольку она не потребует дополнительных ресурсов для нагрева.

Способы нагрева воды в системе

Для получения горячей воды из обычной холодной, её необходимо нагреть. Для этого потребуется источник энергии. По типу нагрева системы бывают:

Электрические, которые могут иметь второй контур.
Газовые колонки со вторым контуром.
С косвенным нагревом.

Для подбора определённого варианта требуется вычислить мощность, которая необходима для нагрева воды. Чтобы обеспечить горячей водой один кран достаточно 10 кВт, однако, для одновременного использования ванны с краном мощность нагревателя должна быть не менее 28 кВт.

Газовые котлы

Преимущества данного типа нагрева воды в том, что он обладает автономностью. К тому же отсутствие электроэнергии не помешает нагревать воду. На рынке присутствуют модели газовых котлов, которая позволяет сэкономить большое количество газа. Однако потребуется подключение дымохода. Но есть специальные модели, которые возможно установить в любом месте дома. Использование второго контура системы газового нагрева воды позволяет решить проблему не только горячей воды в доме, но и его отопления.
Обратите внимание, использование газового котла электроуправлением потребуется автономные источники питания, чтобы в работе системы не было сбоя.

Электронагреватели

Установить электросистему нагрева воды можно самостоятельно. Проводку можно подвести напрямую от щитка. Обратите внимание, для проточного типа электронагревателей потребуется отдельная линия. Это связано с их высокой мощностью. Выводные автоматы должны быть заменены. А также следует подумать об экономической целесообразности использования проточного типа водонагреватель.

Котлы на альтернативных видах топлива

Если нет возможности подключить газ и постоянно происходят перебои с электричеством, то лучше установить котел, работающей на альтернативном топливе.

В качестве топлива для таких системы используют древесину, торфобрикеты или жидкое топливо. Такие типы котлов устанавливают в домах, которые удалены от коммуникаций. Осуществлять при их помощи нагрев воды для бытового использования в доме дорого и сложно.
Что касается солнечных коллекторов, то в нашей стране они не распространены. Однако их использование позволило бы иметь автономный источник электроэнергии и использование электрокотла было бы целесообразным.

Виды нагревательных элементов

Сухой ТЭН не имеет прямого контакта с водой, он погружен в специальную металлическую колбу. Эта колба защищает нагревательный элемент от коррозии.

Существует 2 вида теплонагревательных элементов по своему принципу работы. Их отличает способ взаимодействия с водой:

Мокрый ТЭН. Принцип работы схож с кипятильником, который опущен в воду. Только в бойлере устройство больше и имеет высокую мощность.
Сухой ТЭН. Установлен внутри банка, поэтому греет не воду, а бак. Это даёт некоторые преимущества:
a. Отсутствие контакта ТЭНа с водой снижает требования к последней.
b. Пробои ТЭНа исключены.
c. Накипь на устройстве не образуется. Это продлевает срок службы, и увеличивает эффективность работы.

При покупке устройства нагрева воды следует обратить внимание на характеристики нагревательного элемента.

Мокрый ТЭН — погружен непосредственно в воду внутри бойлера, он имеет низкую цену, устанавливается на бюджетные модели бойлеров.

Выбор труб для разводки системы горячего водоснабжения

На данный момент рынок предлагает большое количество видов труб для систем водоснабжения. Главные показатели, по которым следует выбирать трубы – это стоимость и надёжность. Монтаж при этом не должен вызывать существенных трудностей.

Материалы труб:

Сталь.
Медь.
Пластик.
Металлопластик.

Стальные трубы

Стальные трубу принято рассматривать как традиционный вариант, отвечающий большинству требований при построении систем горячего водоснабжения.

Их изготавливают из чёрной или же оцинкованной стали. Последний вариант устойчив к коррозии. Срок эксплуатации около 50 лет. Трубы из стали способна выдержать перепад температуры и значительные изменения давления.
Для установки системы водоснабжения из стальных труб потребуется опытный мастер, поскольку человеку неквалифицированному выполнить работу будет сложно. Недостатка у стальных труб два: снаружи труб может образовываться конденсат на них, а внутри может отлаживаться налёт.

Трубы из меди

Отличаются высоким сроком эксплуатации – до 70 лет. У них красивый внешний вид и они могут органично вписаться в декор. Недостаток материала – высокая стоимость. Да и найти медные трубы на рынке не так-то просто.

Медные трубы прекрасно выдерживают высокие давления и температуры, исключают развитие коррозионных процессов.

Пластиковые трубы

Отличаются долговечностью, универсальны в использовании, имеет низкую стоимость. Популярные остальных материалов. Их аккуратный внешний вид тоже является плюсом.

Для производства таких труб применяют:

Полипропилен.
Поливинилхлорид.
Полиэтилен.

Разводка водопровода из пластиковых труб выполняется в короткие сроки. Работу просто выполнить самостоятельно. Понадобятся лишь трубы, схема разводки и сварочный аппарат. В качестве последнего можно использовать газовую горелку.

Пластиковые трубы легко монтируются, они долговечные, прочные и не потребуют сварки.

Металлопластик

Практичный в использовании отличается малым весом. Их легко монтировать. Данная труба состоит из стального каркаса, который с обеих сторон покрыть пластиком. Эксплуатировать такие трубы можно до 35 лет. Металлопластиковая труба способна выдержать температуру до 75 градусов.
Достоинства: невысокая стоимость, простая установка, надёжность изделий. Недостатки: слабая стойкость к низким температурам, поэтому из них лучше выполнять разводку внутри дома.

Данные по среднему расходу воды для выбора системы

Чтобы правильно выбрать систему нагрева воды, требуется найти усредненное значение по её расходу. Для этого требуется провести некоторые вычисления. Ниже рассмотрен среднестатистический вариант в качестве примера.
Расход воды в душе будет составлять от 4 до 8 литров за 1 минуту. Чтобы проводить дальнейшие расчёты возьмём максимальную цифру – 8 литров. Если каждый член семьи будет принимать душ в течение 10 минут, то ему потребуется 80 литров воды. Это объем на одного человека.

Организация системы горячего водоснабжения в частном доме требует взвешенного подхода к выбору оборудования и материалам.

Для мытья посуды потребуется 15 минут, расход воды будет составлять примерно 3 литра на одну минуту. Итого получается 45 литров. Выходит, что на одного члена семьи потребуется 125 литров.
Диапазон комфортная температура использованию от 30 до 40 градусов. Возьмём 35.
Накопительные бойлеры могут нагревать воду до 80 градусов. Среднее значение терморегулятора стоит примерно на 65 градусов. Температура холодной воды, которая поступает в водонагревателе равняется 10 градусам. Расчёт объёма водонагревателя = 125 *(35 – 10):(65 – 10) = 56 литров.
При необходимости в потреблении объема воды до 200 литров, на рынке представлен широкий спектр настенных моделей. Если потребуется большее количество воды, необходимо выпускать свой взор на напольные модели.
Обратите внимание! Использование проточных систем актуально при небольшом объёме использования горячей воды. Но следует учитывать, что такое тип водонагревателя потребует дополнительных затрат на оснащение электропроводки. Также у такого водонагревателя будет высокий расход электроэнергии. Стоит подумать, нужно ли ставить такую систему.
Косвенные системы хороши тем, что позволяют не только отапливать дом, но и получать горячую воду для бытовых нужд. Если строится новый дом, а система отопления ещё не установлена, то стоит рассмотреть возможность конструирования косвенно системы. Однако контур получения горячей воды должен иметь отдельный подогрев. Иначе в летний период получить её будет невозможно.
Тем, кто приобрёл дом с уже готовой системой отопления, но в них не было системы подогрева воды, предстоит её установить. И выбор, скорее всего, падёт на создание второго контура в системе с газовым отоплением. Или же предстоит приобретение электробойлера при наличии централизованной системы отопления, либо котла на твёрдом и жидком топливе.

Электрические нагреватели накопительного типа можно установить своими силами и подвести линию проводки непосредственно от щитка.

При необходимости монтаж можно доверить специалистам. На водоснабжении лучше не экономить, чтобы не возникло непредвиденных обстоятельств.

Полезная информация от профессионалов

В заключение приведены полезные советы от профессионалов. Они пригодятся при монтаже систем нагрева воды для бытового использования и позволят избежать неприятностей во время эксплуатации:

Котов Владимир Викторович, мастер участка: На первоначальном этапе строительства загородного дома в нём можно установить бойлер для нагрева воды объёмом 100 литров. Это даст комфорт проживающим на объекте. При сезонном использовании дома, например, как дачу, целесообразно устанавливать проточный водонагреватель. Он компактный и удобный в эксплуатации.

Литвинов Дмитрий Юрьевич, проектировщик водопроводных систем: При небольшом размере семьи можно установить бойлер на 50 — 100 литров. Он позволит компенсировать потери тепла и расход воды. При покупке газового бойлера лучше отдать предпочтение готовому комплекту с котлом и бойлером. Их параметры правильно подобраны производителем.

Кудряшов Валерий Леонидович, слесарь-водопроводчик: При большом содержании примесей в проточной воде в количестве свыше 140 миллиграмм на литр рекомендуется не использовать проточные водонагреватели. Примеси будут выпадать на нагревательном элементе и трубах. Проточный нагреватель выйдет из строя в скором времени. При наличии котла в доме на альтернативных источниках топлива, будь то дрова или уголь, использование накопительного бака позволит организовать вторичный контур водоснабжения. Это позволит избежать дополнительных затрат на электроэнергию для подогрева воды.

Выводы

Приведенная информация поможет владельцам частных домов сделать правильный выбор и определиться с установкой системы горячего водоснабжения. Ввиду того, что обустройство данной система требует ответственного подхода, выбор оптимального варианта оборудования, проектирование системы и ее монтаж лучше доверить специализированным организациям, профессионально занимающимся этим направлением. Это позволит обеспечить надежное и бесперебойное функционирование системы на долгие годы.

Система горячего водоснабжения частного загородного дома (дачи/коттеджа)

Горячее водоснабжение загородного дома является неотъемлемой частью общей системы автономного водоснабжения. Непосредственно к системе горячего водоснабжения частного дома относится водонагреватель и водопровод, по трубам которого горячая вода будет подведена к сантехприборам.

Горячее водоснабжение частного дома сегодня может быть основано на нагревателях разных типов:

электрический водонагреватель;

двухконтурные котлы с проточным теплообменником;

двухконтурные котлы со встроенным бойлером;

бойлер.

Чтобы организовать эффективное горячее водоснабжение в коттедже или на даче, необходимо правильно выбрать водонагреватель. Каждый из перечисленных источников ГВС обладает набором технологических особенностей и, как следствие, разными эксплуатационными возможностями.

котельная

Цена нагревателя и цена топлива (энергии) также имеют большое значение при выборе оборудования. Например, наиболее подходящий для Вас по всем параметрам водонагреватель при длительном использовании может оказаться слишком дорогим из-за высокой цены на топливо для него.

Окончательный выбор оборудования будет сделан на основе проекта по организации горячего водоснабжения в Вашем доме. При разработке проекта используется поэтажный план дома, данные по количеству проживающих и количеству точек водоразбора, расчет баланса водопотребления и водоотведения.

Часто системы ГВС проектируются одновременно с общим водоснабжением и отоплением. ГВС является составной частью системы отопления, если тепло для горячей воды забирается от котла, а не от отдельного водонагревателя.

водонагреватель

При летнем проживании, когда в легком дачном доме отсутствует какая-либо система отопления, не подведен газ, лучшим решением может стать простой электрический водонагреватель.

Горячее водоснабжение дома с системой отопления и количеством одновременно открытых кранов не более 2-х или 3-х может быть организовано на базе двухконтурного котла с небольшим встроенным бойлером.

Для большого загородного дома с одновременным использованием многих кранов для нагрева воды рекомендуется устанавливать внешний бойлер.

Мощность нагревателя для ГВС рассчитывается на основании поэтажного плана, количества проживающих и одновременно открытых кранов.

трубы из сшитого полиэтилена РЕХ

Трубы для ГВС могут быть проложены двумя способами — открытым и скрытым. В первом случае трубы после монтажа останутся на виду, во втором будут спрятаны в пол или стены. Для открытого монтажа используются трубы из полипропилена, для скрытого — трубы из сшитого полиэтилена РЕХ. В основном используются трубы диаметром 32 мм.

По многолетнему опыту монтажа систем ГВС трубы из полипропилена и сшитого полиэтилена оказались не только наиболее надежными, но также легкими и удобными при монтаже. Последнее качество труб позволяет сократить время монтажа системы ГВС в загородном доме.

При правильном выборе источника нагрева воды и его мощности, горячее водоснабжение дачи или коттеджа будет комфортным, неотличимым от городского. Горячая вода пойдет из крана практически сразу, в необходимом количестве и без перебоев.

схема отопления и водоснабжения котельной, как сделать циркуляцию своими руками, газовый котел и теплообменники

Современный дом должен стать максимально уютным и комфортным для проживания. Новое поколение водонагревателей позволяют решить проблемы с горячей водой и отоплением, так как сегодня отсутствие газа, мощной электропроводки или дымохода уже не является препятствием. Необходимо только лучше знать принципы работы разных систем, выбрать схему и сделать монтаж своими руками. Как провести горячее водоснабжения частного дома?

Система горячего водоснабжения частного дома

Чтобы горячая вода практически сразу текла из крана. всегда можно было принять душ и ванну, следует понять какой способ нагрева будет предпочтительней:

Проточные нагреватели смогут подать горячую воду практически сразу.Компактный вес и небольшие размеры облегчают транспортировку и монтаж. Система может работать автоматически и сразу в нескольких точках. К недостаткам можно отнести то, что придется правильно произвести настройку, чтобы отрегулировать интенсивность потока и не снизить температуру воды на выходе.
Накопительные водонагреватели представляют из себя мощный бак или бойлер, в который встраивают как трубчатый теплообменник, так и ТЭН. Большой объем, где происходит циркуляция воды, даст возможность использовать горячую воду в течении нескольких часов. Нагревание происходит медленнее, пока происходит накопление тепловой энергии, а периодическое отключение не всегда удобно.

Тем не менее, каждая схема водоснабжения имеет свои плюсы и недостатки, но здесь важно разобраться с теплоносителями, которые будут нужны для выбранного водонагревателя.

Если нет возможности подключить газ и постоянно происходят перебои с электричеством, то лучше установить котел, работающей на альтернативном топливе.

Ведь наиболее целесообразно решить сразу две проблемы – это горячее водоснабжение для частного дома и отопление. Тем более, что современные аппараты позволят сделать это без особых проблем.

Виды котлов для ГВС

Существующие системы водоснабжения позволяют использовать несколько типов водонагревателей:

Газовые колонки или двухконтурный котел, чтобы одновременно отапливать дом.
Электрические подогреватели воды, которые тоже могут иметь второй контур.
Пластинчатый теплообменник, подключенный непосредственно к контуру отопления.

Чтобы выбрать один из вариантов, придется рассчитать мощность, которая необходима для получения горячей воды нужной температуры. Для одного крана достаточно иметь 10 кВт, но чтобы одновременно наполнить ванну и открыть кран, мощность нагревателя должна составлять на менее 28 кВт.

Можно ли подключить стиральную машинку без водопровода?
Глубинный насос – залог хорошей работы скважины.
Пробурить скважину самостоятельно? Узнайте, как.

Газовые котлы сегодня является наиболее экономичными и позволяют неплохо сэкономить. Есть несколько наиболее распространенных видов:

Основное преимущество котла типа АОГВ состоит в его автономности. ОН лучше подходят для отопления и важно выбрать хорошую модель, чтобы не расходовать много газа. Плюс состоит в том, что отсутствие электричества не помешает работе.
Настенный котел должен быть подключен к дымоходу. У него электронное управление и неплохой коэффициент полезного действия. Есть турбированные модели, которые устанавливают в любом месте дома. Второй контур решает проблемы горячей воды и отопления. Только следует учитывать, что не должно быть постоянных перебоев с электричеством.
Электрические нагреватели накопительного типа можно установить своими силами и подвести линию проводки непосредственно от щитка. Для проточного типа потребуется устанавливать отдельную линию и заменять вводные автоматы, так как они обладают большой мощностью. Поэтому будет большой расход энергии, что экономически нецелесообразно.
Котлы, работающие на твердом или жидком топливе обычно устанавливают в доме, удаленном от разных коммуникаций. Обеспечить горячую воду и отопление с их помощью будет гораздо сложнее и не так дешево.

Чтобы газовые котлы не зависели от сбоев, связанных с электричеством, нужно иметь автономный источник питания или хороший аккумулятор.

Солнечные коллекторы пока еще не стали привычным атрибутом.

Между тем, это позволило бы электрофицировать дом и сделало покупку электрокотла рентабельным.

Кроме выбора котла надо продумать схему, позволяющую подавать тепло и иметь горячую воду во всем доме и на каждом этаже.

Схема подачи горячей воды, отопления

Совмещение двух систем становится более целесообразно, потому второй контур присутствует во многих современных нагревателях:

ГВС позволяет использовать практически все виды котлов. Мощность рассчитывается исходя из площади дома. Если он имеет от 60 до 300 квадратных метров. то вполне достаточно использовать 25-35 Квт, а от 300 до 1200 – 35-100 кВт. Замкнутый цикл позволяет использовать как воду, так и антифриз. Хорошо подходит для проточных нагревателей, которые монтируют на стене и полу.
Накопительный бойлер косвенного обмена достаточно популярен, так как установленный в нижней части электронагреватель может включаться по мере необходимости. В современных моделях в бойлер устанавливают проточный нагреватель вместо теплообменника. Вода нагревается очень быстро, так как насос подает ее в верхнюю часть. Двухконтурный котел послойного нагрева обойдется дешевле, он компактнее и потребует меньше времени для монтажа.
Для горячего водоснабжения можно установить накопительный газовый нагреватель. Особенно это целесообразно в домах, где был установлен котел, работающий на твердом или жидком топливе, так как его лучше использовать для отопления.
Чтобы обеспечить постоянную циркуляцию воды по дому от накопительного водонагревателя используют циркуляционный насос небольшой мощности. Горячая вода будет поступать одновременно на кухню и в ванную, при этом температура и напор будут примерно одинаковые.
Для отопления лучше использовать двухтрубную систему. Постоянная циркуляция воды обеспечит тепло. Каждый радиатор должен быть оснащен краном, чтобы была возможность его отключить.
Коллекторная система более сложная, так как предполагает подключение каждого радиатора и потребуется установить большое количество труб и коллекторный шкаф. Преимущество состоит в том, что удастся регулировать температуру в любой комнате и проще делать ремонт, поскольку не придется отключать отопление во всем доме.

Читайте также материал про коллектор, греющие кабели и как провести воду из колодца в дом.

При выборе проточного водонагревателя следует обратить внимание за какое время происходит нагрев и температуру. Если она будет только 25-35 градусов, то этот вариант вряд ли подойдет.

Мощность нагревателя, производительность которого составляет тринадцать литров в минуту при температуре 45-50 градусов Цельсия должна быть не менее 32 кВт.

Нельзя забывать и о таком параметре, как минимальная производительность, чтобы скорость потока воды была не меньше указанной величины, так как иначе прибор просто не включится. При выборе бойлера обращают внимание на объем, поскольку на каждого человека должно приходиться не менее 30 литров, а для обеспечения полного комфорта – 60 литров. Мощность нагревательного элемента должна составлять не менее 20 кВт.

Особенности монтажа газового котла для циркуляции и подогрева воды своими руками в доме

Для установки газового котла потребуется помощь специалистов, так как нужно подготовить соответствующие схемы, получить разрешения, установить вентиляцию и дымоход в случае необходимости. Между тем, основную часть работ можно провести, чтобы осталось только произвести подключение. Это касается как горячего водоснабжения, так и отопления в доме.

Пластиковые трубы значительно облегчают установку, так как они долговечные. прочные и не потребуют сварки. Нужно только рассчитать необходимое количество метров, приобрести фитинги,силикон, паклю, а также запасные крепления для труб и радиаторов. Из обязательных инструментов потребуется специальный паяльник и ножницы. Кроме того надо иметь перфоратор и шуруповерт, уровень имолоток, несколько разводных ключей, плоскогубцы, ножницы по металлу и т.д.

Подвесной котел должен находится от потолка на расстоянии не менее пятидесяти сантиметров. Для него и радиаторов используются только надежные крепежные детали. При обустройстве котельной стены и пол лучше облицевать огнеупорной плиткой и убедиться в том, что всегда есть свободный доступ.

Обязательно должен быть установлен дымоход и вентиляция. Циркуляционный насос не займет много места, но он обеспечит постоянный напор, горячая вода будет фактически сразу поступать без задержек.

При работе с пластиковыми трубами понадобится помощник, так как соединение происходит практически сразу и нельзя допускать перекосов. Сквозь стены придется пробить все отверстия, а затем замазать их цементным раствором. Радиаторы монтируют в последнюю очередь.

Надо постараться установить их на одном уровне. Расстояние от пола составляет не менее 10-15 сантиметров, а от стены от двух до пяти сантиметров. Запорная фурнитура и термодатчики позволят контролировать температуру и перекрывать движение воды.

Узнать больше о монтаже горячего водоснабжения своими руками вы можете, ознакомившись с видео

Важно помнить, что без определенных навыков лучше не браться за эту работу. Необходимо будет сделать правильный расчет. Главное – это схема, сначала необходимо создать проект и лишь затем приступать к монтажу.

Впрочем, в результате проблема с горячем водоснабжением и отоплением будет решена, поэтому овчинка выделки стоит. Широкий выбор нагревателей обязательно позволят найти подходящую модель.

Схема системы отопления и горячего водоснабжения :: HighExpert.RU

Современную жизнь в личном доме или коттедже сегодня трудно представить без применения устройств автоматики для системы отопления и горячего водоснабжения (далее ГВС). Такие устройства позволяют обеспечить не только необходимый уровень комфорта для проживания, но и высокую энергоэффективность [снижение эксплуатационных затрат может достигать до 20%], а также существенную экономию времени, т.к. способны работать автономно — практически без вмешательства человека.

Для общего представления возможностей применения предлагаемой нами автоматики приведена одна из возможных схем системы отопления и горячего водоснабжения загородного дома [см. Рисунок].

Рисунок. Возможная схема системы отопления и горячего водоснабжения загородного дома.

Схема системы отопления содержит:

котел [газовый котел или котел на твёрдом топливе] с группой безопасности;
отопительный контур котла с тепловым аккумулятором;
контур радиаторной системы отопления с трехходовым краном, сервоприводом и погодозависимой автоматикой на основе терморегулятора ТРЦ-03;
контур системы горячего водоснабжения с дифференциальным регулятором температуры ТРЦ-02;
дополнительный контур горячего водоснабжения от солнечного коллектора со специальным терморегулятором ТРЦ-XX СК [перспективная разработка];
необходимые устройства для подпитки системы и т.д.

Котел с группой безопасности

В данной системе отопления может быть применён газовый котел, либо котел, работающий на твердом топливе, что не принципиально. Группа безопасности котла содержит манометр, устройство для выпуска воздуха из контура системы отопления, а также сбросной клапан [обычно настроенный на давление 1,5 Бар].

Контур котла с тепловым аккумулятором

Этот контур системы замыкается на аккумуляторе тепла (АТ) [тепловом аккумуляторе], в качестве которого используется специальная замкнутая утеплённая ёмкость объёмом обычно от 100 литров и до 500 литров, а иногда и большего объёма, содержащая несколько резьбовых отверстий (или отводов) для подключения к ним других контуров системы отопления или горячего водоснабжения. Кроме того, отопительный контур котла содержит, обратный клапан, циркуляционный насос, термостатический клапан [настроенный на температуру открытия около +55 градусов Цельсия], нержавеющий сетчатый фильтр грубой очистки, необходимые шаровые краны и термометры. При работе котла и температуры теплоносителя в контуре котла ниже примерно +50 градусов Цельсия термостатический клапан не пускает теплоноситель в тепловой аккумулятор, благодаря чему котел достаточно быстро прогревается, а также практически устраняются возможные последствия выпадения конденсата на его стенках. После прогрева котла и теплоносителя до температуры равной или выше +55 градусов Цельсия, термостатический клапан открывается и теплоноситель начинает прогревать емкость с АТ. В аккумулятор тепла установлен ТЭН мощностью до 3,6 кВт, который управляется от цифрового терморегулятора ТРЦ-01 [его датчик температуры установлен в гильзе АТ], который не допускает падения температуры теплоносителя в зимний период ниже +7 градусов Цельсия; также этот регулятор температуры может управлять ТЭН для дополнительного подвода тепловой энергии в систему отопления дома.

Контур радиаторной системы отопления с погодозависимой автоматикой регулирования

Контур радиаторной системы начинается от патрубка и крана, выходящего с аккумулятора тепла; содержит трехходовой смесительный кран [смесительный клапан], сервопривод, который приводит в действие этот кран, циркуляционный насос, обратный клапан, трубопроводы и радиаторы системы отопления, необходимые шаровые краны, термометры…и замыкается в нижней точке теплового аккумулятора. Погодозависимая автоматика радиаторной системы отопления дома содержит контроллер ТРЦ-03, который управляет сервоприводом смесительного крана по заданному алгоритму — в зависимости от температуры теплоносителя [поступающего к радиаторам системы отопления дома] и от температуры воздуха на улице. Погодозависимый контроллер ТРЦ-03 поддерживает необходимую температуру теплоносителя в радиаторной системе отопления дома по заданной пользователем погодозависимой кривой регулирования, управляя открытием или закрытием смесительного клапана. Благодаря предлагаемой нами погодозависимой автоматике регулирования температуры для системы отопления обеспечивается необходимый уровень комфорта в доме, экономия личного времени, а также снижение эксплуатационных затрат на отопление.

Контур системы горячего водоснабжения с дифференциальным регулятором температуры

Контур системы ГВС начинается от патрубка и крана, выходящего из теплового аккумулятора; содержит сетчатый нержавеющий фильтр грубой очистки, циркуляционный насос ГВС, обратный клапан, бойлер косвенного нагрева с хорошей теплоизоляцией, термостатический смесительный клапан на выходе из бойлера для потребления горячей воды, необходимые шаровые краны, манометр, термометры… и замыкается в нижней точке аккумулятора тепла. Дифференциальный регулятор температуры ТРЦ-02 на основе показаний термодачиков в аккумуляторе тепла и внутри бойлера ГВС управляет по заданному алгоритму циркуляционным насосом ГВС и ТЭН, расположенный внутри бойлера ГВС. Таким образом, при работе системы отопления от котла или когда он отключен, система обеспечивает необходимую потребность в горячей воде. Термостатический смесительный клапан [расположенный на выходе бойлера для потребления горячей воды], настроенный, например, на температуру +45…+50 градусов Цельсия, ограничивает температуру горячей воды этим диапазоном и, тем самым, не допускает возможность ошпаривания.

Дополнительный контур горячего водоснабжения от солнечного коллектора со специальным терморегулятором

Этот контур является вспомогательным для предыдущего контура системы горячего водоснабжения, упомянутого выше. Дополнительный контур ГВС начинается с выхода патрубка и крана от АТ, содержит сетчатый нержавеющий фильтр грубой очистки, циркуляционный насос, обратный клапан, солнечный коллектор с группой безопасности, необходимые шаровые краны… и замыкается через обратный клапан на вход змеевика бойлера косвенного нагрева. Дополнительный контур горячего водоснабжения управляется специальным контроллером ТРЦ-XX СК [наша перспективная разработка], управлению подлежат: электропривод солнечного коллектора для его открытия или затенения с помощью специальных жалюзей, занавеса или рольставней; циркуляционный насос солнечного коллектора. Управление этими устройствами осуществляется перспективным контроллером по специальному алгоритму на основе анализа температур от термодатчиков, расположенных на выходе из солнечного коллектора и внутри теплового аккумулятора. Возможный перегрев системы с солнечным коллектором не допускается за счёт автоматического затенения его рабочей поверхности.

19.08.2021

Схема и система водоснабжения загородного дома (двухэтажного)

Перед вами очень грамотная и продуманная система водоснабжения 2-х этажного загородного дома.

Система водоснабжения спроектирована для двухэтажного загородного дома и состоит из полиэтиленовой бочки на чердаке на 160 литров, двух емкостей для горячей воды на 50 и 80 литров. Потребители — кухня и санузел.

Вода в бочке откачивается из скважины погружным насосом и разбавляется полипропиленовыми трубами сечением 25 мм.Вход из колодца проложен в подвале под фундамент дома
на глубине 1 м. От подвала до бочки на чердаке идет труба.
Поскольку система была спроектирована так, чтобы ее можно было использовать как летом, так и зимой, переключение воды с помощью кранов оказалось довольно сложным.

На фото 1 показаны основные переключатели кранов системы, расположенные на кухне.

Ссылка по теме: Вода на даче своими руками — все аспекты водоснабжения загородного дома

Назначение клапанов обратных клапанов:

клапан К02 не дает стечь воде из водонагревателя, если в водопроводе нет воды;
кран БН2 позволяет при необходимости слить эту воду;
кран ВНЗ используется для подключения и отключения посудомоечной машины;
кран БН5 8 в открытом положении подключает водопровод к внешнему водопроводу;
кран БН7 отключает часть системы от ванной и позволяет использовать зимой автономно;
кран БН6 обеспечивает возможность слива воды из кухонной части системы зимой;
кран БН4 позволяет слить воду из трубы, подающей горячую воду в смеситель на кухне;
обратный клапан K01 и кран Bh2 подают воздух в водонагреватель, когда он используется зимой.

Унитаз оборудован обратным клапаном КОЗ, предотвращающим слив воды обратно в колодец. Для слива воды обратно в колодец параллельно клапану устанавливается вентиль Bh20.

Для подключения стиральной машины устанавливается смеситель BH9 с переходом на внешнюю резьбу 3/4 «(фото 2). При зимнем использовании на него можно прикрутить садовую арматуру, позволяющую удобно набирать воду.

Смеситель ВН13 на горизонтальной трубе (на фото 2 не виден) служит для отключения участка водоснабжения — смесителя для раковины, душа, унитаза и водонагревателя — от вертикальной трубы, ведущей к бочке.

Перед водонагревателем в ванной устанавливается обратный клапан К02 аналогично К2 и ВН05, а параллельно клапану устанавливается клапан Вх24, позволяющий сливать воду из водонагревателя (фото).

Для слива воды из трубы, подающей горячую воду от водонагревателя к смесителям для раковины и душа, в самой нижней точке трубы под раковиной устанавливают кран Bh25 с дымоходом (фото 4).

Для слива воды из гибкой трубки, по которой вода поступает в унитаз, установлен аналогичный клапан БН16, также с штуцером.Для слива воды из душа в нижней части его трубки встраивается тройник, к которому подсоединяется шланг с краном БН17 и штуцером.

Ссылка по теме: Как сделать автономный водопровод на даче своими руками

В качестве запаса воды на чердаке установлена полиэтиленовая бочка объемом 160 л (фото 5). В его крышке двумя гайками закреплен отрезок латунной полудюймовой дроби. Изнутри на эту трубу стандартный переходник

кран ВНЗ используется для подключения и отключения посудомоечной машины;
кран БН5 8 в открытом положении подключает водопровод к внешнему водопроводу;
кран БН7 отключает часть системы от ванной и позволяет использовать зимой автономно;
кран БН6 обеспечивает возможность слива воды из кухонной части системы зимой;
кран БН4 позволяет слить воду из трубы, подающей горячую воду в смеситель на кухне;
обратный клапан K01 и кран Bh2 подают воздух в водонагреватель, когда он используется зимой.

В ванной установлен обратный клапан K0Z, не позволяющий воде стекать обратно в колодец. Для слива воды обратно в колодец параллельно клапану устанавливается вентиль Bh20.

К дну бочки присоединяется отрезок полипропиленовой трубы. Его верхний конец соединен с трубой, ведущей из подвала.

Для автоматического отключения помпы используется датчик наполнения от стиральной машины. На штуцер датчика устанавливается пластиковая трубка, длина которой подбирается таким образом, чтобы при опускании трубки в воду датчик переключался, когда уровень воды достигает 80-100 мм ниже верхнего края бочки.

Среди нескольких выводов датчика нормально замкнутая пара соединена последовательно с переключателем насоса. При вдувании в штуцер открывается пар. В крышке ствола просверливается отверстие диаметром, достаточным для установки трубки в корпус.Для надежности датчик приклеен к поверхности ствола силиконовым герметиком.

Простой индикатор заполненной бочки можно собрать следующим образом: параллельно контактам датчика подключить последовательно цепь резистора и светодиода, например L-1503 SRC-E, включенного в диагональ диодного моста, для Например, KD906A (B) или KC407A. Мощность

резистор на 100-220 кОм, включенный последовательно с мостом, должен быть не менее 0,5 Вт. На фото 3 этот светодиод установлен в коробке с автоматическими предохранителями на 16 А, которые используются как выключатели.

Работа дачного водопровода в теплое время года

Клапаны ВН1 — ВН6 закрыты, ВН7 (кухонные), ВН8, ВН12, ВН13 открыты. Краны BH9, Bh20, Bh21, Bh24 под водонагревателем и Bh25 — Bh27 (слив под раковиной, слив из душа и унитаза) в ванной должны быть закрыты. Чтобы заполнить систему водой, включите в колодце насос. Вода через кран Bh22 в ванной, обратный клапан KOZ и кран BH8 попадает в бочку на чердаке, на кухне через кран BH7, минуя кран Bh3 через обратный клапан K02, наполняет водонагреватель, установленный в кухня.Чтобы воздух выходил из водонагревателя, рычаг смесителя в раковине необходимо установить в положение, при котором открыта горячая вода. После заполнения водонагревателя из смесителя потечет вода, и его нужно закрыть. При заполнении бочки установленный в ней датчик наполнения сработает и выключит насос, после чего выключатель насоса может быть выключен.

Затем нужно включить нагрев в водонагревателе. После нагрева воды можно использовать на кухне миксер. Для работы посудомоечной машины необходимо открыть кран ВНЗ.

После заполнения водонагревателя на кухне необходимо залить водонагреватель в ванной, открыв Bh23 (на горизонтальной трубе в ванной, летом он должен быть постоянно открыт). Затем установите рычаг смесителя для раковины в ванной в положение, при котором открывается горячая вода (для выхода воздуха из водонагревателя) и закройте его после наполнения. Включите водонагреватель в ванной.

Когда вода в бочке закончится, достаточно снова включить насос, чтобы наполнить ее.Если есть датчик отключения помпы, вы можете держать этот переключатель постоянно включенным, но лучше время от времени опорожнять бочку.

Схема водоснабжения дачи (дома в два этажа) — фото

ЗАКАЗАТЬ КАЧЕСТВО И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ БУТЫЛКИ. ПРОВЕРЕНО! ПРОСТО СМОТРИТЕ СЕБЯ И БУДЬТЕ ИЗУДАННЫМ. ЕСТЬ ОТЗЫВЫ. GO >>>

Ниже другие записи по теме «Дача и сад — своими руками»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Водоснабжение для загородного дома

На предыдущих страницах были сделаны ссылки на некоторые особенности, показанные на Таблице 51. На этой иллюстрации представлена общая система водоснабжения, показывающая несколько важных деталей.

Пластина LI. Водоснабжение для загородного дома — гидроцилиндр двойного действия — фильтры для цистерны — горячее водоснабжение

Водоснабжение для

Загородный дом

Пластина 51.

Гидравлический подъемник двойного действия

Гидравлический гидроцилиндр двойного действия имеет очень большую ценность при определенных обстоятельствах; например, когда имеется ограниченный запас чистой родниковой воды, но в слишком малом количестве для непрерывной работы гидроцилиндра.В этих условиях любой другой источник воды низкого качества из пруда, озера или ручья, расположенный должным образом, может быть использован для управления гидроцилиндром, его расположение и соединения таковы, что не будет перекачиваться только чистая вода. Эта машина сравнительно недавнего производства и очень эффективна.

Фильтры цистерны

Одной из главных особенностей плиты 51 является работа, связанная с цистерной.

Сбор и хранение дождевой воды очень необходимы как средство обеспечения подачи мягкой воды, когда естественное водоснабжение жесткое.В таких условиях иногда необходимо использовать дождевую воду для питья.

Хранение питьевой воды в резервуарах и цистернах не рекомендуется, если можно использовать лучшие методы, но иногда необходимо, и в этом случае нельзя уделять слишком много внимания обеспечению наилучших возможных условий. Чтобы вода, поступающая с крыши, была в надлежащем состоянии для питья, необходимо ее фильтровать.

Если бы дождевая вода могла храниться без примесей, это была бы самая чистая вода, которую можно было бы получить, но, падая на крышу, она не только несет с собой такие вещи, как ветки, куски шифера и т. Д., но также и вещи гораздо хуже, такие как разлагающиеся растительные вещества, птичий помет, пыль и грязь, содержащие всевозможные примеси.

Эти вещи не только делают воду нечистой, но до некоторой степени обесцвечивают ее и вызывают появление неприятных запахов.

Таким образом, будет видно, что перед перекачкой из цистерны в резервуар дома вода должна быть очищена, и фильтрация является самым простым и наиболее практичным способом выполнения этой работы. Есть много видов фильтров для цистерн.

Фильтр простой формы можно построить следующим образом. Для фильтрующей камеры требуется лишь небольшая часть бачка, которая должна быть кирпичной и простираться от стены примерно на два фута в бачок. Это практически кирпичная коробка, построенная из нижней части цистерны примерно на два или три фута, верхняя часть коробки также замурована кирпичом. Дно этого кирпичного ящика должно быть покрыто толстым слоем гравия или щебня и древесного угля. В нижней части кирпичного ящика в разных точках вокруг него должны быть предусмотрены узкие отверстия, чтобы вода из бачка могла проходить • в фильтр, и в этих отверстиях следует использовать грубую проволочную ткань, чтобы предотвратить попадание гравия и древесного угля. от тренировки.Таким же образом следует защитить верхнюю поверхность фильтрующего материала.

Кирпичный ящик не должен быть покрыт каким-либо покрытием для обеспечения водонепроницаемости.

Всасывающая труба насоса должна заканчиваться внутри корпуса фильтра и плотно прилегать к фильтрующему материалу. Также хорошо предусмотреть воздуховод диаметром 1/2 или 3/4 дюйма, соединяющийся с фильтровальной камерой и заканчивающийся над поверхностью воды в цистерне. Вода из цистерны будет фильтроваться через фильтрующий материал, а также через кирпичи фильтровальной камеры, и при перекачивании из последней в резервуар дома будет полностью пригодна для питья.Между прочим, пористый камень и кирпич являются отличными фильтрующими материалами, так как они заполнены мельчайшими воздушными пространствами, что является необходимой характеристикой любого материала, который будет использоваться для целей фильтрации. После использования в течение двух или трех лет фильтровальная камера должна быть вырвана, фильтрующий материал обновлен, а кирпичи тщательно очищены перед повторным использованием или использованы новые, что было бы лучше, поскольку поры кирпичей будут стали более или менее заполненными за этот промежуток времени.Если старые кирпичи собираются использовать снова, неплохо было бы их запечь, тем самым уничтожив любые загрязнения, которые могут в них присутствовать.

Хотя только что описанное фильтрующее устройство является эффективным и удовлетворительным, это отличная идея в такой работе, как это, прежде всего, чтобы предотвратить попадание примесей в цистерну, а также фильтровать воду некоторым образом. аналогично описанному методу.

Для задерживают попадание в бачок большей части более грубых веществ и, таким образом, предотвращают быстрое засорение фильтра бачка.

Этот уловитель может быть установлен напротив цистерны или отделен от нее, его верхняя часть достигает поверхности земли и снабжена съемной крышкой. Чугунная решетка должна покрывать всю площадь уловителя и надежно устанавливаться на расстоянии нескольких дюймов от ее дна. Над решеткой и почти до верха уловителя следует насыпать гравий или щебень, а из верхней части этого материала в цистерну выводить выпускное отверстие того же размера, что и токопроводящая труба.Токопроводящая труба с крыши подводится к водосборному бассейну до точки под железной решеткой. Следовательно, чтобы попасть в цистерну, вся дождевая вода должна проходить через щебень или гравий, который при необходимости легко заменяется. Следует иметь в виду, что этот уловитель следует использовать только в качестве вспомогательного средства для фильтра цистерны.

Другая очень хорошая и простая форма фильтра цистерны может быть сконструирована, как показано на Таблице 51.

В центре цистерны несколько отрезков пористой плитки большого размера должны быть надежно соединены вместе, дно приклеено к дну. цистерна.Плитка должна быть полностью заполнена щебнем и древесным углем, а всасывающий патрубок насоса подсоединен к верху. Внизу плитки следует просверлить отверстия в количестве, достаточном для проникновения воды в фильтрующий материал. Вода из цистерны также фильтруется через плитку. Присоединение всасывающей трубы к фильтру должно быть выполнено таким образом, чтобы он не мог разрушить плиточный или цементный шов и, таким образом, снизить его эффективность из-за перекачивания нефильтрованной воды.

При желании этот же фильтр можно положить на дно бачка с отверстиями для фильтрации на конце, противоположном соединению всасывающей трубы.

На пластине 51 отфильтрованная вода из цистерны перекачивается в резервуар на чердаке, а перелив из последнего направляется в цистерну. Из бачка на поверхность земли спускается перелив.

Необходимо всегда обеспечивать бесперебойную подачу воды, и использование гидроцилиндра двустороннего действия вместе с использованием дождевой воды является средством для этого.Если желательно использовать воду из цистерны в насосе, кран, разработанный для этой цели, может быть присоединен к насосу в нижней части воздушной камеры.

При использовании резервуаров для хранения дождевой воды лучше использовать для футеровки листовую медь с оловянным покрытием, чем листовой свинец, так как дождевая вода часто разъедает свинец. Это факт, что чистая вода чаще атакует металлы, чем вода, содержащая большое количество примесей.

[PDF] ВВЕДЕНИЕ СИСТЕМЫ ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

1 СИСТЕМА ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ВВЕДЕНИЕ Системы горячего и холодного водоснабжения в зданиях используются для стирки, приготовления пищи, c…

СИСТЕМА ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

ВВЕДЕНИЕ

Системы горячего и холодного водоснабжения в зданиях используются для стирки, приготовления пищи, уборки и других специализированных функций. Холодная вода для зданий также известна как питьевая вода. В некоторые страны поставляются непитьевые; это не для питья или приготовления пищи. Системы водоснабжения должны быть спроектированы и установлены в соответствии с рекомендациями BS 6700, Правилами водоснабжения, соответствующими нормативными актами, подзаконными актами, другими соответствующими британскими стандартами и рекомендациями производителей.Водные правила интерпретируются в Руководстве по водным правилам Консультативной схемы водного регулирования, которое предоставляет помощь в применении правил. Устав водных ресурсов был заменен с момента создания отдельных компаний водоснабжения в Великобритании. Правила водоснабжения (водоснабжения) 1999 года вступили в силу в июле 2000 года. Правила применяются только в Англии и Уэльсе. Шотландия ввела новые законодательные акты, которые налагают аналогичные требования в Шотландии. В Северной Ирландии будут действовать аналогичные правила.Информацию о медицинских помещениях можно найти в Техническом меморандуме по здравоохранению HTM 2027. Ответственность за соблюдение Водных правил изначально лежит на владельцах или арендаторах недвижимости.

ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ Большинство зданий могут получать воду из водопровода (Служба водоснабжения Министерства энергетики в Нью-Йорке), но в сельской местности иногда необходимо получать воду из частных источников, таких как:    

колодцев источники реки Озера.1

Общественное водоснабжение в Северной Ирландии поступает из озера Лох-Ней и различных водохранилищ по всей стране. Лох-Ней — большое внутреннее пресноводное озеро, в которое впадает и выходит несколько рек. В некоторых частях Великобритании вода подается из скважин, но в одном или двух случаях они оказались загрязненными. Для потребления человеком вода лучшего качества обычно поступает прямо из земли, а не из ручья или пруда, которые подвержены вероятному загрязнению воздуха.В случае озера Лох-Ней сток с сельскохозяйственных угодий приносит в него фосфаты из удобрений. Это означает, что часть процесса очистки воды должна снижать уровень фосфата до приемлемого предела. Вырытый колодец обычно бывает достаточно большого диаметра, чтобы в него мог войти человек с лопатой, а глубина от 3 до 6 метров является обычной для этой Северной Ирландии. В некоторых странах колодец намного глубже для доступа к пластам водоносной породы. В таких обстоятельствах может оказаться более экономичным «затопить» ствол скважины.Скважина небольшого диаметра пробивается буровой установкой — ровно настолько, чтобы в нее могли войти механический насос и нагнетательная труба. В типичной скважине используется многоступенчатый центробежный насос, доставляющий достаточное количество воды с глубины от 30 до 60 метров. Большинство современных скважин облицованы сборными бетонными хвостовиками, а скважины — стальными трубами. В Северной Ирландии обильные дожди, а геология недр не позволяет широко использовать артезианские скважины. Поэтому поверхностные воды, будь то естественные или искусственные водоемы, являются нашим основным источником питьевой воды.В более засушливых регионах мира инженер должен изучить наиболее экономичный метод получения подходящего источника воды для бытового и промышленного использования.

ГЛАВНАЯ ВОДА В ЗДАНИЯ Водопроводные сети можно разделить на три категории: (1) Магистральные магистрали: они несут воду из источника (резервуар, насосная станция и т. Д.) В район без снабжения потребителей в пути. (2) Вторичная сеть: распределительная сеть, питаемая от магистральной магистрали и обеспечивающая подключения потребителей в районе.(3) Сервисные трубы: ответвления от вторичной сети, обслуживающие отдельные помещения. Важно, чтобы источник питьевой воды не подвергался загрязнению. Не должно быть взаимного или перекрестного соединения водопровода с любым другим водопроводом. 2

Обратные клапаны или запорные клапаны не считаются пригодными для предотвращения перекрестного загрязнения. Конструкция водопровода должна быть устроена таким образом, чтобы исключить возможность обратного сифонации или обратного сифона в водную систему из любого выхода.Подключение к сети Подключение к магистрали или вторичной магистрали обычно выполняет только компания водоснабжения. Подключение служебного трубопровода к магистральной магистрали не является нормальной практикой. Подключения к вторичной сети могут быть выполнены под давлением для соединения труб диаметром 50 мм и ниже, тогда как для больших труб требуется отключение магистрали. Водопроводные трубы монтируются водопроводной компанией от магистрали до границы (хряща) помещения, которое будет снабжаться. На этом этапе предусмотрен запорный клапан, позволяющий изолировать систему водоснабжения помещения от сети. На рисунке ниже показано типичное подключение к водопроводной сети для бытового или промышленного потребителя.Часто бывает нормально установить счетчик, чтобы поставщики воды могли взимать со всех потребителей плату за использованную воду.

Подводящую к зданию трубу следует держать на минимальной глубине около 760 мм, чтобы избежать повреждений от мороза и тяжелых транспортных средств. Ямка клапана может быть специально сделанной пластиковой камерой с крышкой, управляемой ключом. Иногда его размещают на пешеходной дорожке для облегчения доступа, если требуется аварийная изоляция.

На приведенной выше диаграмме показан входящий водопровод в здание.Труба имеет муфты, чтобы можно было перемещать трубу или оседать в здании.

КАЧЕСТВО ВОДЫ Для питья и стирки важно иметь воду хорошего качества. Это достигается рядом с источником, поддерживая чистоту резервуаров и очистных сооружений по всей распределительной сети. В Северной Ирландии частные источники водоснабжения могут иметь проблемы с жесткостью или быть кислыми, если они поступают из торфяных нагорий. Обычная жесткая вода не представляет опасности для здоровья, но может вызвать накопление накипи в бойлерах и системах горячего водоснабжения, а также жесткая вода плохо пенится с мылом.4

ПРОСТАЯ ХИМИЯ ВОДЫ Вода — это химическое соединение. Это жидкость, которая кипит при 100 ° C и замерзает при 0 ° C и состоит из молекул воды. Каждая молекула содержит два атома водорода, соединенных с одним атомом кислорода. Имеет химическую формулу h30. Это отличный растворитель, поэтому обычная питьевая вода содержит растворенные вещества, такие как железо (Fe), марганец (Mn), кальций (Ca), магний (Mg), сульфат (S04) и фторид (F). Он также будет содержать растворенные газы, включая кислород (02), азот (N) и диоксид углерода (C02).Многие из вышеперечисленных минералов необходимы для здоровья и правильного роста нашего организма, но их содержание необходимо тщательно контролировать, как и возможное содержание вредных бактерий. Присутствие этих минералов обычно придает воде гораздо более приятный вкус, чем в случае «чистого» соединения. Способность дождя растворять газы, присутствующие в атмосфере, приводит к образованию слабых кислот, например —

h30 + C02 h30 + S02 h30 + C03

h3C03, углекислота h3S03, сернистая кислота h3C04, серная кислота

В проникающих слоях почвы вода растворяет карбонаты, хлориды и сульфаты кальция и магния.Он также может растворять аммиак, оксиды кремния и железа. Количество каждого из этих растворенных материалов зависит от толщины и типа слоев, через которые проходит вода, и от растворимости материала. Присутствие кислот в дождевой воде увеличивает ее способность растворять многие материалы. Помимо химикатов, вода также может содержать микроорганизмы, например бактерии, паразиты, вирусы и водоросли. Уровень pH природной воды варьируется от 6,0 до 8,0 и зависит от типа породы, через которую проходит вода.В некоторых регионах он может быть ниже 4,0, например, из-за кислотных дождей. Шкала pH от 0 до 14 измеряет кислотность и щелочность. Чем ниже значение, тем более кислая вода.

pH менее 7 pH более 7

—

раствор кислотный раствор щелочной

ЖЕСТКАЯ И МЯГКАЯ ВОДА Мягкая вода содержит мало растворенных твердых частиц или не содержит их. Часто бывает коричневатого или желтоватого цвета. С другой стороны, жесткая вода будет иметь высокое содержание солей кальция или магния.Мягкая дождевая вода, которая просачивается через определенные типы пластов горных пород, например, мел или известняк, таким образом «затвердевает». При взбалтывании мыльного раствора жесткая вода не образует пены, тогда как мягкая вода легко пенится. В таблице ниже жесткая и мягкая вода подразделяются на несколько классов в зависимости от жесткости.

Жесткую воду можно разделить на два типа — ВРЕМЕННАЯ и ПОСТОЯННАЯ. Временную твердость можно удалить путем нагревания до температуры выше 60 ° C, тогда как постоянную твердость необходимо удалить химическими методами.Временная жесткость может привести к образованию отложений накипи на трубах отопления, котлах, чайниках и т. Д.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ Физические свойства воды относительно легко измерить, а некоторые легко наблюдаются. 1. ТЕМПЕРАТУРА — это важно, поскольку она может оказывать заметное влияние на другие свойства — скорость химических реакций, растворимость, вкус и т. Д. 2.

ЦВЕТ — чистая вода в больших объемах имеет бледно-зелено-голубой оттенок. Однако взвешенное в воде вещество может изменить видимый цвет.Использование хлорирования при очистке воды обычно удаляет все следы исходного цвета.

3. СОДЕРЖАНИЕ ТВЕРДЫХ веществ — твердые вещества могут присутствовать в суспензии или растворе, либо в том и другом. Более крупные взвешенные твердые частицы обычно осаждаются довольно быстро, тогда как более мелкие твердые частицы могут потребовать добавления химикатов для их удаления. Мутность воды — это мутный вид из-за присутствия очень мелких твердых частиц, например, когда присутствуют глина и / или водоросли. 6

ВКУС — чистая вода не имеет особенно приятного вкуса, как и водопроводная вода часто из-за использования хлорсодержащего дезинфицирующего средства. С другой стороны, вода, содержащая растворенные естественным образом соли, может иметь довольно приятный и сладкий вкус. С другой стороны, присутствие органических производных соединений (водоросли, торф) может привести к неприятному вкусу.

ДЕЗИНФЕКЦИЯ Этот процесс уничтожает вредные организмы в воде, так что при использовании воды в бытовых целях не происходит заражения болезнями.Обычно это достигается хлорированием, то есть добавлением хлора в воду. Организмы в воде, которые может потребоваться уничтожить путем дезинфекции, включают бактерии, вирусы и простейшие. Устойчивость этих организмов к воздействию дезинфекции зависит от типа присутствующего организма. Сам по себе хлор является очень сильным окислителем, и уровень его дозировки должен строго контролироваться, в противном случае у потребителя возникнут проблемы со вкусом и запахом при поставке.Альтернативный метод дезинфекции — использование озона (O3). Однако это очень дорогой метод, если он применяется в больших масштабах. Озон должен производиться в точке обработки, и его производство связано с использованием большого количества электроэнергии, и его стерилизующий эффект не такой стойкий, как у хлора. Дезинфекция — это, как правило, последний шаг в процессе лечения.

ДРУГИЕ ФОРМЫ ОБРАБОТКИ ВОДЫ Вышеупомянутые методы очистки воды представляют собой общее руководство по шагам, которые могут быть применены для получения питьевой воды.Качество воды и, следовательно, требования к ее очистке могут сильно различаться в зависимости, например, от природы источника. Поэтому не существует единой стандартной системы очистки воды. У каждой воды будут свои требования. Некоторые из других возможных типов лечения кратко упомянуты ниже.

(A)

РАЗМЯГЧЕНИЕ ВОДЫ

Жесткая вода образуется из источника, в котором присутствует мел или известняк. Жесткая вода затрудняет получение мыльной пены и приводит к образованию отложений в чайниках или трубах с горячей водой.Жесткую воду можно смягчить, добавив известь или карбонат натрия, что приведет к образованию осадка, который можно удалить фильтрацией. В качестве альтернативы жесткая вода может быть пропущена через ионообменные смолы, которые эффективно удаляют соединения, которые изначально вызвали жесткость. 7

(B)

УДАЛЕНИЕ ЖЕЛЕЗА И МАРГАНЦА

Следы железа и марганца можно найти во многих водах. Утюг, хотя и не является вредным в небольших количествах, может придавать воде горький привкус и вызывать образование коричневых пятен на белье.Присутствие марганца также может вызвать проблемы со вкусом, и он может реагировать с хлором с образованием нежелательной черной слизи. Комбинация хлора и извести с последующей фильтрацией в настоящее время является обычной обработкой для удаления марганца.

(C)

ДОБАВЛЕНИЕ ФТОРИДА

Добавление фторида в воду было предметом многочисленных общественных дебатов. В настоящее время общепринято, что добавление фторида в небольших количествах к воде эффективно для уменьшения кариеса.Фторид в форме кремнефтористоводородной кислоты можно добавлять в воду после завершения всех других форм обработки.

(D)

УДАЛЕНИЕ ВКУСА, ЗАПАХА И ОРГАНИЧЕСКОГО УДАЛЕНИЯ

Активированный (т.е. термообработанный) уголь в порошкообразной (PAC) или гранулированной (GAC) форме все чаще используется при очистке воды для удаления вкуса, запаха и органических веществ. . Его можно добавлять (как PAC) на различных этапах обработки, но чаще всего применяется в качестве фильтров, содержащих GAC, перед этапом дезинфекции.

(E)

PH CORRECTION

При необходимости, например, в районах с мягкой водой, pH воды регулируется добавлением щелочи. Можно использовать лайм и соду. Цель регулировки pH — сделать воду неагрессивной для металлических трубопроводов как в распределительной сети, так и в доме.

(F)

НОВЫЕ РАЗРАБОТКИ

Водное хозяйство разрабатывает новые процессы, например, sirofloc, мембранную фильтрацию. В процессе Sirofloc используется тонкоизмельченный магнетит для притягивания твердых частиц (в том числе коллоидного цвета).Сам магнетит удаляется магнитным способом.

РЕЗЮМЕ Вода может быть умягчена несколькими альтернативными методами; Базовый метод обмена, добавление извести-соды и использование ингибиторов. В бытовых установках используется метод обмена основанием, и вода пропускается через среду, называемую «цеолитом», которая превращает соли кальция в воде в соли натрия. Для промышленных предприятий вода может быть смягчена добавлением извести или соды. В этом процессе необходимо удалить большие объемы осадка.Добавки, такие как «Калгон», могут использоваться для удаления «шерсти» в котлах, и их можно рассматривать как ингибиторы, а не как настоящие умягчители. Вода содержит растворенные и взвешенные твердые частицы, которые представляют собой мелкие частицы мусора животных и растений. Вода из мела или соленосных пластов может содержать более 1000 p.pm. (частей на миллион) твердых веществ, тогда как вода из высокогорных источников может содержать менее 50 частей на миллион. (частей на миллион). Вода на очистных сооружениях фильтруется и стерилизуется «хлором», чтобы уменьшить вредное воздействие бактерий в воде.Следует учитывать значение pH воды, то есть ее кислотность или щелочность. Мягкие кислые воды получают из твердых нерастворимых горных пород или торфяных возвышенностей, они имеют pH менее 7,0 и могут вызвать коррозию труб и резервуаров, если их не пропустить через цилиндр, заполненный известняком для нейтрализации кислотности. Вода с pH более 7,0 является щелочной и не разрушает металлы.

ХРАНИЛИЩЕ ХОЛОДНОЙ ВОДЫ

Хранение воды в жилищах обычно требуется для удовлетворения 24-часового спроса, то есть, если подача прекращается, будет подача холодной воды на 24 часа.Расход холодной воды в любом здании зависит от:  

Использование воды Количество обслуживаемых потребителей.

На схеме ниже показан типичный резервуар для хранения воды.

Для домашнего использования, в отличие от промышленного, требования к хранению на душу населения изложены в Своде правил (Великобритания) CP310 и перечислены в прилагаемой таблице A8 на следующей странице. Практика распределения хранилищ для каждой арматуры или прибора используется реже, поскольку потребление воды больше зависит от количества людей, чем от количества приборов.

МАТЕРИАЛЫ Пластиковые резервуары и резервуары из стеклопластика используются для небольших установок, например, в домах. Они изготавливаются как единое целое, что снижает риск утечки. Стеклопластик (армированный стекловолокном) и оцинкованная сталь Секционные панельные резервуары используются для более крупных установок. Они собираются на месте с прокладками между панелями и мембранами внутри, чтобы сделать их водонепроницаемыми. Резервуары из стеклопластика (GRP) должны соответствовать BS7491, части 1, 2 и 3.

УСТАНОВКА БАКОВ Типичный резервуар показан ниже.

Важно, чтобы в резервуарах не было застойных зон, а входные и выходные отверстия должны быть на противоположных концах, чтобы обеспечить сквозной поток воды, как показано ниже.

Рекомендуется сбалансированный поток воды в резервуары и из резервуаров, что достигается путем установки входных и выходных отверстий на одном уровне и с одинаковой длиной трубопроводов. Это гарантирует, что одинаковое количество воды поступает в каждый резервуар через шаровой кран. Показанные выше резервуары соединены общей выпускной трубой или коллектором.Каждый резервуар должен иметь отдельный шаровой кран и поплавок, а также отдельную сливную трубу для перелива. Резервуары необходимо периодически очищать от пыли и скопившейся грязи, и для этой цели используется дренаж с клапанами. Также можно рассмотреть возможность использования поплавкового клапана замедленного действия для обеспечения большего обтекания воды.

Правила водоснабжения (качества воды) разрешают подавать холодную воду с температурой до 25 ° C, хотя в нормальных условиях она будет значительно ниже 18 ° C, но цель должна состоять в том, чтобы поддерживать температуру ниже 20 ° C. ° C, насколько это практически возможно для ограничения микробиологического роста.Это достигается путем изоляции всех резервуаров, трубопроводов, арматуры и клапанов. Резервуары и трубопроводы также изолированы для уменьшения конденсации. Кроме того, все трубопроводы следует располагать вдали от теплых зон, таких как помещения для растений и теплые места на крыше. Трубопроводы нельзя прокладывать через горячие каналы или рядом с источниками тепла, такими как радиаторы и бойлеры.

РАСЧЕТ ТРЕБОВАНИЙ К ХРАНЕНИЮ ХОЛОДНОЙ ВОДЫ Служба общественного здравоохранения предоставляет данные для расчета требований к хранению холодной воды для различных зданий.В таблице 2.2 приведены требования к хранению в течение 24 часов в зависимости от различных фитингов, например: Душ 140-230 литров, ванна 900 литров, туалет 180 литров, умывальник 90 литров, умывальник 90-180 литров, писсуар 110 литров. Если водохранилище должно быть расположено в каждом жилом доме, это должно быть обеспечено резервуаром для хранения холодной воды, установленным в пространстве под крышей или аналогичной области, с резервуаром для воды объемом не менее 227-300 литров. Бачок должен быть защищен от мороза и рассчитан на поддержание качества воды. Таблица 2.3 дает рекомендуемый минимум хранения холодной воды для систем горячего и холодного водоснабжения, как показано ниже.

BS6700 (2006) также дает Рекомендуемые минимальные запасы холодной воды для бытовых нужд (горячие и холодные выходы) в Таблице 1.

Пример 1 В доме с 1No. Баня, 1н. Раковина, 1No умывальника, 1No. Душ и 1 туалет. Объем хранилища холодной воды можно определить с помощью Таблицы 2.2, как описано выше. Использование минимальных требований к хранению для 24-часовой подачи холодной воды дает; Ванна = 900 литров, Раковина = 90 литров, Раковина = 90 литров, Душевая кабина = 140 литров, WC = 180 литров.Итого = 1400 литров. Эти 1400 литров — слишком много места для дома. В более старой (1986 г.) таблице B4.2 указано, что в доме имеется хранилище из расчета 90 литров на человека в течение 24 часов. Требуемое хранение = 90 x 5 человек = 450 литров Из таблицы A11 руководства Института сантехники ближайший размер резервуара — SCM 680, фактическая вместимость которого составляет 491 литр до водопровода, 680 литров — это номинальный объем резервуара. Размеры этого прямоугольного резервуара составляют 1092 мм x 864 мм x 736 мм в высоту. В таблице A12 показан эквивалентный резервуар в виде круглой цистерны из полиэтилена или полипропилена.14

Цистерна в этом случае будет PC 100 с фактическим объемом 455 литров и высотой 760 мм. В разделе 2.4.3.1 Руководства G (2004) указано, что объем внутреннего хранилища составляет 227–300 литров. Типичный круглый резервуар для хранения показан ниже.

Воздушный сосуд показан на приведенной выше схеме на трубопроводе водопроводной воды к резервуару. Это используется для уменьшения гидравлического удара, как показано ниже.

Потребление холодной воды в зданиях зависит от количества жителей.Для большинства жилищ достаточно емкости для холодной воды объемом 227 литров.

ПРИМЕР 2 Для определения размера резервуара (ов) для хранения холодной воды для коммерческого / промышленного здания обычно применяемый метод основан на Таблице 2.3 в руководстве CIBSE G (2004), как показано выше. Например, для отеля с максимальным количеством человек 50, запас воды будет: 135 x 50 = 6750 литров. Самый большой объем бака из оцинкованной стали в таблице А11 Института сантехники составляет 3364 литра. Следовательно: 2No. Можно использовать стальные резервуары объемом 3364 литра каждый, что дает общую емкость по воде: 2 x 3364 = 6728 литров. Размеры каждого резервуара (A11): длина 2438 мм, ширина 1524 мм, высота 1219 мм.

ПРИМЕЧАНИЕ: В здании можно иметь систему хранения холодной воды, хотя это не обеспечит безопасность подачи холодной воды. Это означает, что в здании нет бака для хранения холодной воды. Не будет возможности круглосуточного хранения, так что, если водопровод будет отключен, туалеты не смогут смыть, а другие предметы сантехники станут неработоспособными. Это возможно только в небольшом здании, где водопроводная система надежна и не отключается регулярно, а вода не требуется по важным причинам.Система без хранения не рекомендуется для коммерческих зданий, но была опробована в некоторых домашних системах. Отсутствие накопления воды в здании дает некоторые преимущества: во-первых, нет риска повреждения от мороза, а во-вторых, меньше риск роста бактерий, переносимых водой.

ПОЛУЧЕНИЕ И ХРАНЕНИЕ ГОРЯЧЕЙ ВОДЫ Горячая вода используется для мытья и приготовления пищи. Требуемая температура составляет около 45oC. Вода обычно создается в сосуде с более высокой температурой (от 55 ° C до 65 ° C) и смешивается с холодной водой через смесительные краны или смесительные клапаны.Лучше хранить воду при температуре, намного превышающей температуру тела (37oC), чтобы снизить риск роста бактерий и других заболеваний, передающихся через воду.

Системы горячего водоснабжения можно разделить на два основных типа: 1. Локальные системы 2. Центральные системы Местные системы горячего водоснабжения можно подразделить на проточные и накопительные водонагреватели:

 Проточные — электрические с мощностью от 0,02 литра. / с и 0,05 л / с, электрическая нагрузка от 3 до 12 кВт.

 Накопительные водонагреватели — для горячей воды объемом от 7 до 70 литров, с электронагревательными элементами мощностью 3 кВт.

ЦЕНТРАЛЬНЫЕ СИСТЕМЫ Обычно состоят из бойлера или водонагревателя, соединенного циркуляционным трубопроводом с большим резервуаром-хранилищем. Комбинация этих двух параметров будет пропорциональна, чтобы обеспечить адекватное обслуживание точек водозабора, чтобы соответствовать заранее определенному шаблону использования. Например, в больнице может быть постоянная потребность в горячей воде в течение всего дня, и в этом случае, вероятно, уместно использовать небольшую емкость с быстрым периодом восстановления (большая мощность котла).И наоборот, для спортивного павильона, где может возникнуть единственная внезапная потребность после игры, может быть достаточно большой емкости хранения и длительного периода восстановления (небольшая мощность котла). В большинстве центральных систем используется (и) водонагреватель (и) косвенного нагрева, поскольку в системах прямого нагрева может потребоваться частая очистка, поскольку внутри бойлеров накапливается накипь. Когда используется непрямая система, первичная и вторичная водяные системы должны отводиться отдельно — первичная вода через. Питающий и расширительный (F & E) бак и вторичная горячая вода через.Цистерна для хранения холодной воды. Типичная ОТЕЧЕСТВЕННАЯ система показана ниже.

ТРАДИЦИОННАЯ СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ИЛИ БЕЗ ДАВЛЕНИЯ ДЛЯ ДОМА 18

На приведенной выше диаграмме показан водонагреватель косвенного нагрева, известный как косвенный, поскольку горячая вода из бойлера (первичная циркуляция) не вступает в прямой контакт с горячей водой в цилиндре (вторичная циркуляция) — эта вода используется для мытья и приготовления пищи. Накопитель горячей воды, косвенный змеевик и трубопроводы изготовлены из меди.Для этого можно использовать «пластиковые» трубопроводы, и полибутилен чаще всего устанавливается, особенно в скрытых местах. На выпускной трубе горячей воды в верхней части цилиндра требуется вентиляционное отверстие, чтобы обеспечить расширение воды и предотвратить повышение давления в цилиндре при нагревании. Температура воды в баллоне должна контролироваться в соответствии со строительными нормами. См. Раздел «УПРАВЛЕНИЕ». Это достигается с помощью погружного термостата в цилиндре или накладного термостата, который включает и выключает насос или регулирующий клапан.Альтернативный метод управления — использование клапана с термостатическим управлением, чувствительная головка которого находится на цилиндре.

СИСТЕМА ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ БЕЗ ДАВЛЕНИЯ С НАСОСОМ ДЛЯ ДУША 19

Поскольку поток воды из душевой лейки зависит от напора воды между уровнем воды в баке и выпускным отверстием для душа, то сначала будет недостаточный поток. напольный душ. В бытовых установках используются два метода преодоления плохого потока воды в душевых; 

Подайте давление во всей системе горячего водоснабжения (см. Бытовые системы горячего и холодного водоснабжения под давлением).



Установить душевой насос; он установлен в системе горячего водоснабжения (HWS) и системе подачи холодной воды (CWS) на смесительный клапан душа. Отдельный душевой насос может быть установлен в пространстве под крышей или горячим прессом, или комбинированный блок со смесительным клапаном может быть установлен в душевой зоне. Обычно это более дешевый вариант, поскольку баллоны под давлением стоят до 6 раз дороже, чем баллоны без давления.

ЦИЛИНДРЫ ГОРЯЧЕЙ ВОДЫ В бытовых помещениях горячая вода хранится в медных емкостях.В более крупных установках можно использовать медные цилиндры с более толстыми стенками или стальные цилиндры с медной футеровкой. Тонкостенные медные баллоны не выдерживают большого давления, поэтому в системах с водой под давлением используются сосуды из нержавеющей стали. На фотографиях ниже показаны некоторые альтернативные водонагреватели для хранения горячей воды.

Еще один способ классифицировать системы горячего водоснабжения — это системы накопления или системы без накопления. Системы хранения есть; Накопитель горячей воды непрямого действия, как показано выше. Емкость для хранения, работающая на прямом газе или масле.Емкость-накопитель с электрическим обогревом

Системы без хранения; Центральное отопление Комбинированные котлы, обеспечивающие мгновенную подачу горячей воды по запросу. Пластинчатые теплообменники, которые используются для больших потребностей в горячей воде. Проточные водонагреватели; газовый или электрический. Кожухотрубные теплообменники накапливают немного горячей воды, но используются в основном для быстрого нагрева.

РАСЧЕТ ТРЕБОВАНИЙ К ХРАНЕНИЮ ГОРЯЧЕЙ ВОДЫ Объем емкостного водонагревателя следует рассчитывать в соответствии с BS 6700.Температура воды для хранения не должна превышать 65oC. В жилых домах емкость обычно должна быть из расчета 45 литров на человека и 200 литров для электроустановок в непиковый период. Количество горячей воды, которое должно храниться в водонагревателе, можно найти в таблице 2.7 и 2.8 руководства G Раздел 2 (2004). Для бытовых установок обычно достаточно баллона объемом около 120 литров. Также BS6700 (2006) дает данные о требованиях к хранению горячей воды в разделе 5.3 — Услуги горячего водоснабжения. В следующей таблице содержится информация от BS6700.

РАСЧЕТ МОЩНОСТИ КОТЛА, НЕОБХОДИМОЙ ДЛЯ НАГРЕВА ЦИЛИНДРА ГОРЯЧЕЙ ВОДЫ Количество тепла, требуемого от котельной установки:

H = 3600

mx Cp x (t горячей — t холодной) / Часы нагрева x КПД x

Где;

H = необходимое количество тепла или мощность котла (кВт) m = масса воды в баллоне (кг). 1 кг воды = 1 литр Cp = Удельная теплоемкость воды (4,187 кДж / кг ° C) t hot = температура горячей воды (около 60 ° C) t холодная = температура холодной питательной воды обычно принимается равной 10 ° C Часы нагрева = Допуск 1.От 5 до 3 часов для стандартного цилиндра до нагрева

. КПД

обычно принимается за 0,9, так как водонагреватели

3600

Для преобразования часов в секунды.

изолированный.

ПРИМЕР 1 Рассчитайте мощность котла, необходимую для нагрева 120-литрового водонагревателя за 1,5 часа. Температура горячей воды составляет 60oC, а температура холодной подачи — 10oC. H

м x Cp x (t горячая — t холодная) / Часы нагрева x КПД x 3600

120 кг x 4.187 x (60-10) / 1,5 x 0,9 x 3600

5,17 кВт

Пример 2 Рассчитайте мощность котла, необходимую для нагрева 120-литрового водонагревателя за 1,5 часа. Температура горячей воды составляет 55 ° C, а температура холодной подачи 10 ° C. H

mx Cp x (t горячая — t холодная) / Часы нагрева x Эффективность x 3600

120 кг x 4,187 x (55-10) / 1,5 x 0,9 x 3600

4.65 кВт

Пример 3 Рассчитайте мощность котла, необходимую для нагрева 500-литрового водонагревателя для дома престарелых за 2,0 часа. Температура горячей воды составляет 65 ° C, а температура холодной подачи 10 ° C. H

mx Cp x (t горячая — t холодная) / Часы нагрева x Эффективность x 3600

500 кг x 4,187 x (65-10) / 2,0 x 0,9 x 3600

17,77 кВт

БЫТОВЫЕ ГОРЯЧИЕ И ХОЛОДНЫЕ СИСТЕМЫ ДАВЛЕНИЯ

Для обеспечения необходимого давления горячей и холодной воды в сантехнических приборах (особенно душевых) используется невентилируемая система.

СИСТЕМА ГОРЯЧЕГО ДАВЛЕНИЯ Для подачи горячей воды под давлением он может быть обеспечен комбинированным бойлером (см. Раздел «Отопление») или баллоном под давлением, как показано ниже. Иногда это называют системой горячего водоснабжения без вентиляции.

Цилиндр с горячей водой под давлением имеет внутри обычный непрямой змеевик для нагрева воды для стирки и приготовления пищи от бойлера. Баллон должен выдерживать увеличение давления воды по сравнению с системой без давления.Это означает, что баллон на самом деле представляет собой сосуд высокого давления из нержавеющей стали, который выдерживает двойное рабочее давление. Также требуется расширительный бак, чтобы вместить объем расширения, поскольку вода нагревается от 10 ° C до примерно 65 ° C. Этот расширительный бак иногда встроен в кожух, который включает цилиндр и изоляцию. Типичный баллон под давлением показан ниже.

СИСТЕМА ХОЛОДА ПОД ДАВЛЕНИЕМ Нет проблем с подачей холодной воды под давлением в дом, поскольку можно использовать систему водоснабжения и прокладывать ее по трубопроводу.Редукционный клапан (PRV) для раковины, ванны, раковины, душа и туалета. Это показано на диаграмме выше; Напорная или невентилируемая система горячего и холодного водопровода для дома. Клапан понижения давления (PRV) необходим для снижения давления с 3 до 1,5 бар. Этого давления достаточно для работы бытовых сантехнических приборов. Если давление слишком высокое, повышается вероятность утечки, используется больше воды, и вода может брызгать обратно из бассейнов.

ИЗОЛЯЦИЯ Всегда рекомендуется устанавливать запорные клапаны на каждом сантехническом приборе как для горячего, так и для холодного обслуживания.Это означает, что локальное обслуживание может быть легко выполнено. Можно использовать недорогие шаровые краны на четверть оборота.

ХОЛОДНАЯ ВОДА ДЛЯ ВЫСОТНЫХ ЗДАНИЙ Если напор воды в магистрали недостаточен для подачи воды на верхние этажи высотных зданий, то, вероятно, потребуется подавать воду на верхнюю часть здания. Напор воды в водопроводе можно легко рассчитать по следующей формуле:

xgxh

p / ( xg)

 gh

= = =

Давление воды (Н / м2 или Па) Для преобразования из бар давления — 1 бар = 100000 Н / м2 или Па.Плотность воды (1000 кг / м3) Ускорение свободного падения (9,81 м / с2) Напор (м)

Перестановка дает;

Где;

ПРИМЕР 1 Для давления воды 3,4 бар эквивалентный напор будет; h

p / (xg)

3,4 x 100 000 / (1000 x 9,8)

34,66 метра

Это означает, что водопровод может доставляет воду на высоту 34,66 метра. На этой высоте не было бы потока воды из трубы, и мы не принимали во внимание сопротивление трубы и фитинга.Чтобы преодолеть эти трудности, необходима система повышения давления воды. Для приблизительного перевода бар давления в напор умножьте его на 10.

Пример 2 Рассчитайте приблизительно напор воды в резервуаре, если давление составляет 4 бара. Ответ:

4 бара x 10

Примерно 40 метров напора.

Это можно сравнить с точным ответом; 40,775 метров.

ПОВЫШЕНИЕ ДАВЛЕНИЯ Оборудование для повышения давления можно разделить на три категории: 1.Пневматическая система, как показано на следующей странице, в основном регулируется давлением. 2. Прерывистая насосная система, управляемая поплавковым выключателем. 3. Непрерывно работающая насосная система, которая является полезным приложением для небольших систем и полагается для своего управления на тщательный выбор характеристик насоса и небольшой сброс давления от нагнетания к всасыванию.

ХОЛОДНАЯ ВОДА ДЛЯ ВЫСОТНЫХ ЗДАНИЙ

ПНЕВМАТИЧЕСКОЕ УСИЛЕНИЕ Типичная пневматическая система повышения давления холодной воды показана ниже.В системе пневматического наддува воздушная подушка под давлением поддерживается в верхней части сосуда высокого давления. Когда кран открыт, воздух может расширяться за счет вытеснения воды из цилиндра по трубопроводу. Этот процесс может продолжаться до тех пор, пока уровень воды не упадет до заданного значения, когда насосы будут включены, чтобы снова поднять уровень. Питьевая вода забирается из сосуда под давлением, хотя питьевая вода может подаваться прямо на нижние этажи, где давление в сети достаточно.В системе форсированной воды принимаются меры по обеспечению чистоты воды. Закачиваемый воздух фильтруется, чтобы предотвратить проникновение пыли и насекомых, а емкость сосуда остается достаточно небольшой, чтобы предотвратить застой — вирусные заболевания могут распространяться, когда бактериям позволяют размножаться во влажных, застойных и теплых условиях. Для жилых помещений объем воды между высоким и низким уровнями обычно составляет не более 4,5 литров на одно жилище. Для квартир высотой около 15 этажей возможна упрощенная система, показанная ниже.Система, представленная ниже, отличается от предыдущей конструкции, главным образом тем, что небольшая питьевая вода подается посредством увеличенного участка трубы над уровнем самой высокой квартиры. Эта увеличенная секция позволяет воде течь в краны питьевой воды без использования насоса, пока секция не станет пустой.

Для зданий высотой более 10 этажей необходимо рассмотреть возможность выравнивания давления на отдельных водозаборных соединениях с помощью диафрагм или путем размещения системы трубопроводов в вертикальных зонах с редукционными клапанами.Для очень высоких зданий может потребоваться промежуточное водохранилище и дополнительное насосное оборудование. На приведенном ниже рисунке показана типичная система холодного водоснабжения с повышенным давлением для многоэтажного здания, такого как многоквартирный дом или апартаменты.

СИСТЕМА ХОЛОДНОЙ ВОДЫ ПОД ДАВЛЕНИЕМ ДЛЯ ВЫСОТНЫХ ЗДАНИЙ

СИСТЕМА ГОРЯЧЕЙ ВОДЫ ДАВЛЕНИЕ Следующие системы могут использоваться для производства горячей воды под давлением в коммерческих зданиях. 

Используйте накопитель с горячей водой под давлением, аналогичный бытовой системе под давлением, как показано ниже.



Используйте систему с насосом или наддува, как показано ниже.



Используйте пластинчатый теплообменник (см. Раздел «Теплообменники в термальных жидкостях» в примечаниях).

На схеме ниже показана система с горячей водой под давлением, в которой используются души, напорные из водопровода.

Альтернативная система, использующая подкачивающие насосы, показана ниже.

ЗАМЕЧАНИЯ ПО ПРОЕКТИРОВАНИЮ СИСТЕМЫ           

Постановление о строительстве. G3 (английский) требует, чтобы упакованные блоки были сертифицированы BBA.Предохранительный клапан устанавливается на заводе. Установите обратный клапан (NRV) на подаче воды из водопровода (MWS), чтобы избежать обратного потока. Увеличение объема составляет около 4% при нагревании воды. Предохранительный клапан расширения и предохранительные клапаны температуры должны иметь дренаж. Ограничитель расширения не должен открываться при нормальных условиях. Выключатель высокой температуры автоматически отключает основной источник тепла. Установить на 95 ° C. Температура и сброс давления установлены на 95 ° C. Слив через предохранительные клапаны должен быть на видном месте, предпочтительно за пределами здания, с непрерывным падением, макс.Длина 9 метров. Рекомендуется встроенный антивакуумный клапан. Выключатели высокого и низкого давления системы необходимы и должны быть подключены к системе управления котлом для отключения котла.

РАЗМЕР КОММЕРЧЕСКИХ СИСТЕМ ГОРЯЧЕЙ ВОДЫ В больших системах горячего и холодного водоснабжения всегда будет повышенное давление одним из методов, ранее описанных в разделе «Коммерческая холодная вода» примечаний. Размеры труб можно подбирать с использованием обычных рабочих характеристик труб.

ПРИМЕР 1 Размер и конструкция трубопроводов HWS и оборудования в системе, показанной ниже.Данные здания: Здание представляет собой спортивный зал — территория — душевой блок. Предоставленная информация:

1. Каталог калориферов: Albion 2. Каталог мембранных сосудов: Brefco 3. Руководство по герметичным системам: SEVA (Ассоциация герметичных расширительных сосудов) 4. 4. Каталог душевых: Mira 415

ПРЕДЛАГАЕМЫЙ ПРОЦЕСС ПРОЕКТИРОВАНИЯ 1. Выберите рабочее давление системы из каталога баллонов и каталога душа. 2. Выберите тип цилиндра. 3. Размер водонагревателя (водонагревателя) 4. Размер первичных труб LTHW F & R.5. Определите размер трубопроводов системы горячего водоснабжения (HWS) 6. Установите все давления на чертеже. 7. Выберите максимальное рабочее давление или настройку предохранительного клапана. 8. Рассчитайте содержание воды в системе. 9. Размер расширительного бака 10. Полный чертеж.

ДАВЛЕНИЕ В ЦИЛИНДРЕ ГОРЯЧЕЙ ВОДЫ Из каталога для душа (MIRA 415) расход смесительных клапанов должен составлять: 9 л / мин при давлении 1,0 бар. Выберите класс Albion, рабочий напор =

метра = давление бар

Скажем, рабочее давление внутри цилиндра составляет бар.

Размер резервуара с горячей водой Из каталога для душевых (MIRA 415) расход смесительных клапанов должен составлять: 9 л / мин при давлении 1,0 бар. Предполагается, что все души будут работать одновременно. Предположим, что время восстановления цилиндра составляет 1 час. Каждый сеанс душа длится 10 минут. Также между сеансами душа будет 20 минут. Общий расход ГВС из баллона: 9 л / мин. х 6 шт. = 54 л / мин. Если в среднем сеанс душа длится 10 минут, то: 54 л / мин x 10 минут = 540 литров. В час будет два сеанса душа.Общий объем необходимого хранилища = 540 литров x 2 = 1080 литров. Эта вода будет генерироваться при температуре 60-65 ° C, а для душа может потребоваться около 45 ° C, таким образом, 70% воды при 60 ° C можно смешать с 30% холодной воды при 10 ° C.

—

000

30%

0.7

70%

Таким образом, емкость накопителя горячей воды составляет: 1080 литров x 70% = 756 литров. Стоит отметить, что если время восстановления можно сократить вдвое, то размер накопителя горячей воды также уменьшится вдвое. Время восстановления зависит от выхода первичной обмотки. В каталоге Albion указано:

Ссылочный номер

Объем, литры,

Размеры:

Мощность и расход первичного тепла:

Размер трубы для первичной подачи и возврата составляет: (На основе макс.падение давления 300 Па / м.) Из таблицы размеров труб C4.14 подойдет размер трубы.

РАЗМЕР РАСШИРИТЕЛЬНОГО СОСУДА Содержание воды в системе: Используйте приведенную ниже таблицу для определения общего содержания воды в системе. Трубопровод:

Объем баллона

литра

Общее содержание воды в системе

литра

Коэффициент допуска = (Максимальное рабочее давление — Минимальное входное давление) / максимальное рабочее давление Коэффициент допуска = Размер емкости = (Содержание воды в системе — Коэффициент расширения) / Коэффициент приемлемости.Размер емкости

литра

ПРЕДОТВРАЩЕНИЕ МЕРТВЫХ НОГ В СИСТЕМАХ ГОРЯЧЕЙ ВОДЫ Мертвые ноги возникают в системах горячего водоснабжения, где вода не движется в течение определенного периода времени. Чаще всего мертвые ноги возникают ночью, когда не используется горячая вода, а содержимое труб и приборов остывает. Когда на следующее утро выходы горячей воды открываются, более холодная вода сливается до того, как горячая вода достигнет выхода. Это может занять некоторое время, если речь идет о протяженных трубопроводах.Еще одна трудность с мертвыми ногами заключается в том, что когда вода охлаждается до 20–45 ° C, она становится более восприимчивой к росту бактерий, и за ночь у нее остается достаточно времени для размножения возможных бактерий. Это происходит даже в том случае, если трубопровод изолирован. Чтобы избежать мертвых ног в сантехнических системах, есть два общих подхода; 1. Установите вторичную обратную трубу. 2. Постоянно поддерживайте температуру воды с помощью электронагревателя.

ПРЕДОТВРАЩЕНИЕ БАКТЕРИАЛЬНОГО РАЗВИТИЯ Бактерии можно найти повсюду, и при их размножении они могут причинить вред.Следующее может привести к значительной колонизации, и этого следует избегать:  грязь, окалина, ржавчина, водоросли, органические частицы и ил в цистернах и калориферах  Температура хранения и / или распределения в диапазоне 20-45oC.  Большие объемы статической воды или малое соотношение использования воды к объему системы.

ЛЕГИОНЕЛЛОЗ 

Легионелла ассоциируется с инфекциями дыхательных путей у людей. Заболевание называется легионеллезом.

По степени тяжести болезнь варьируется от болезни легионеров, острой тяжелой пневмонии, до лихорадки Понтиак, легкой непневмонической, гриппоподобной инфекции.Legionella pneurnophila серогруппы 1 является наиболее частой причиной инфицирования человека.

МЕСТОПОЛОЖЕНИЯ ЛЕГИОНЕЛЛЫ Лаборатория общественного здравоохранения провела исследование присутствия легионеллы в водных системах и обнаружила легионеллу в 60% всех искусственных систем водоснабжения. Это поразительный результат, который показывает, что инженеры не должны останавливаться на достигнутом при проектировании систем водоснабжения. Места риска есть; градирни, системы горячего водоснабжения, гидромассажные ванны с гидромассажем и клинические увлажнители в респираторном оборудовании, овощные спреи для супермаркетов, природные гидромассажные ванны, фонтаны и горшечный компост.В Великобритании почти все основные вспышки легионеллы были связаны с градирнями и крупными системами водоснабжения.

УСЛОВИЯ ВЫЖИВАНИЯ И РОСТА Температура — самый важный фактор в выживании и росте легионелл. Микроорганизмы могут расти при температуре 20-45 ° C, оптимальная температура для роста и вирулентности составляет 36 ° C. Легионелла может выжить при температуре ниже 20 ° C, но не может расти, а при температуре выше 60 ° C легионелла быстро погибает.Влажность также является важным фактором, учитывая способность Legionella выживать в аэрозолях. По мере увеличения влажности способность Legionella к выживанию возрастает. Питательные вещества, поступающие в водные системы из водопроводных материалов или органических веществ, также могут способствовать росту легионелл. Образование биопленок в водных системах обеспечивает защиту от неблагоприятных условий, таких как концентрация биоцидов и сила сдвига воды. Более того, присутствие других микроорганизмов, в зависимости от присутствующего типа, увеличивает способность Legionella к выживанию.

СИСТЕМЫ И БАКИ ДЛЯ ХРАНЕНИЯ ХОЛОДНОЙ ВОДЫ В резервуарах и трубах для хранения холодной воды должна храниться вода с температурой ниже 20 ° C. Системы хранения холодной воды и резервуары должны быть промыты, протестированы и продезинфицированы, если необходимо, перед вводом в эксплуатацию, как того требуют «Положения о водоснабжении (водопровод) 1999 года». Все системы хранения холодной воды и все резервуары для хранения следует тщательно очищать не реже одного раза в год.

Если используется непрерывная дезинфекция, следует вести официальный журнал и ежедневно записывать показания эффективности дезинфекции в системе хранения холодной воды.Не реже одного раза в неделю группа технического обслуживания должна проверять и подписывать журнал регистрации, а в случае падения уровня дезинфекции ниже минимального эффективного уровня принимать соответствующие меры. Плановая профилактика Система ежедневных проверок цеха хлорирования

ИСПЫТАНИЕ ВЫХОДОВ В течение одной недели в году необходимо проводить тщательные проверки выпускных отверстий для очень горячей и холодной воды, включая все термостатические смесительные клапаны и т. Д., И сохранять соответствующий журнал. В случае выхода холодной воды они должны показывать концентрацию хлора 1-2 мг / л в течение одной минуты после слива сточных вод.В случае выхода горячей воды они должны показывать температуру от 50 до 60 ° C в течение одной минуты после слива. При подключении к дозирующему насосу должна быть достигнута концентрация хлора 1-2 мг / л. Все термостатические смесительные клапаны, душевые лейки, краны-распылители и т. Д. Должны быть проверены, сначала пропустив горячую воду в отходы без регистрации температуры в течение как минимум одной минуты, а затем сбросив холодную воду на отходы, когда концентрация хлора составляет 1-2 мг / л хлора. сила должна быть достигнута.

УСТАНОВКА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА Влажные градирни следует заменить конденсаторами с воздушным охлаждением или конденсаторами с воздушным охлаждением.Увлажнители должны быть паровыми, а не водяными.

РЕЗЮМЕ Чтобы свести к минимуму риск заражения легионеллой: избегайте брызг воды, избегайте температуры воды, которая может стимулировать рост легионеллы и других микроорганизмов, избегайте застоя воды, не используйте материалы, которые могут содержать бактерии или обеспечивать питательные вещества для роста , поддерживать чистоту во всех системах, использовать методы очистки воды и обеспечивать правильную и безопасную работу и техническое обслуживание системы удаления отходов и установки.

РАЗМЕР ТРУБЫ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ

В приведенной ниже таблице приведены данные о загрузке единиц оборудования.

S.NO

ЖИЛЫЕ И КВАРТИРЫ

РАЗГРУЗОЧНЫЕ УСТАНОВКИ

Унитаз ПРОМЫВКА (БАК)

Умывальник

МОЙКА

ДУШ (С ФОРСУНКОЙ)

ОБЩЕСТВЕННАЯ ВАННА

ОФИСЫ 1

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет

000

000 туалет 3

ШКОЛЫ И ПРОМЫШЛЕННЫЕ ЗДАНИЯ 1

ПРОМЫВКА ЦИСТЕРНА

УМЫВАТЕЛЬ

РАКОВИНА

для расчета расхода воды

в секунду диаграмму на следующей странице.

Нагрузочное устройство 40

Таблица, приведенная ниже, предназначена для выбора размера трубы.

РАЗМЕР ТРУБЫ ХОЛОДНОЙ ВОДЫ БЕЗ НАПОРНОГО ДАВЛЕНИЯ Метод аналогичен методу L.T.H.W. размер трубы, за исключением того, что доступное давление обеспечивается не насосом, а напором резервуара. Чем выше резервуар находится над выпускными отверстиями, тем больше напор будет доступен для проталкивания воды через выпускные отверстия и преодоления сопротивления трубопровода.

ДОСТУПНАЯ ГОЛОВКА Имеющаяся головка создает давление воды, и это давление воды используется для преодоления сопротивления трения трубы и создания скоростного давления для потока воды на выходе.p1 — p2 = сопротивление трению + скоростное давление Или, h2 — h3 = потеря напора в трубе из-за трения + скоростной напор Где

p = h =

давление (Н / м2) напор (м)

На практике, чтобы Чтобы избежать дополнительных расчетов скоростного давления, обычно рассчитывают имеющееся давление, учитывая разницу в уровнях между дном резервуара для хранения и высотой точек водозабора. Потери давления в системе — это потери на трение в трубопроводе и потери давления на скорости через санитарную арматуру, такую как краны, шаровые краны бачка и насадки для душа.Скорость потери напора через арматуру следующая: Краны на колонне 1 м Душевая головка 1,5 м Шаровой кран 1 м

РАСХОД ВОДЫ Расход холодной воды для сантехнических приборов для небольших установок можно найти в таблице ниже.

В более крупных и сложных зданиях, где установлено много сантехнических приборов, следует учитывать одновременную потребность в таблицах Руководства B (1986) B4.20 и B4.21

Размер трубы Процедура 1.

Разделите систему на секции.

Вычислить единицы спроса, если одновременный спрос эффективен.

Оцените скорость потока в каждой секции.

Оценить диаметр трубы.

Измерьте длину участка трубы на участке.

Рассчитайте длину трубы, равную сопротивлению фитингов.

Рассчитайте эффективную длину трубы.

Определите потерю давления из-за трения для трубы

Рассчитайте давление на трение.

10.

Рассчитайте суммарное потребляемое давление.

ПРИМЕР 1 Определите подходящий размер трубы для показанной ниже системы. ДАННЫЕ Фитинги включают следующее; выход из цистерны или большого судна, 3No. Отводы, 1 шт. Задвижка, 1No. Отвод 15 мм. Длина участка составляет 8 метров, необходимо использовать медную трубу. Расход для смесителя для мойки 15 мм, указанного в таблице выше, составляет 0,2 л / с. Давление, необходимое для проталкивания воды по трубопроводу и крану, исходит от напора воды над краном.Приведенная ниже формула показывает соотношение между давлением и напором.

P Где; P = r = g = м / с2) h =

xgxh

давление (Н / м2) плотность (1000 кг / м3 для воды) ускорение свободного падения (9,81 напор (м)

Следовательно: P = 19 620 Н / м2

1000 x 9,81 x 2,0

Сопротивление потоку от арматуры и трубопроводов.

ПРИМЕР 2 Определите подходящие размеры труб для показанной ниже системы.Здание представляет собой трехэтажный дом престарелых.

ДАННЫЕ Должна использоваться медная труба. Значения расхода должны быть получены из таблицы выше.

ОТВЕТ: Из приведенной выше таблицы расход для частной ванны составляет 0,3 л / с. Размеры труб, расход и давление указаны на рисунке ниже.

ПРИМЕР 3 Определите подходящие размеры труб для показанной ниже системы. Здание представляет собой трехэтажную гостиницу.

ДАННЫЕ Должна использоваться медная труба.Данные о расходах и одновременном потреблении можно получить из справочника.

РАЗМЕР ГЛАВНОЙ ВОДЫ

ПРОЦЕДУРА ОПРЕДЕЛЕНИЯ ТРУБЫ 1. Обратитесь к секции трубы.

2. Рассчитайте скорость потока по таблице ниже. 3. Оцените скорость потока в каждой секции. 4. Оцените диаметр трубы по таблицам размеров труб.

5. Измерьте длину участка трубопровода по чертежам. 6. Рассчитайте длину трубы, равную сопротивлению фитингов. Общая эквивалентная длина фитинга = Эквивалентная длина x коэффициент потери давления z (дзета).7. Рассчитайте эффективную длину трубы.

8. Определите потерю давления из-за трения по таблицам.

9. Рассчитайте давление, потребляемое из-за трения (Па) = эффективная длина трубы (м) x потеря давления из-за трения (Па / м)

10. Рассчитайте общее потребляемое давление = потеря на трение + потеря статического давления 11. Определите давление в начале раздела. 12. Рассчитать давление в конце раздела = Давление в начале раздела — Общее потребляемое давление Если давление в конце раздела меньше максимально допустимого падения давления, мы можем принять этот размер трубы.

13. Определите необходимое давление в конце секции, это может быть минимальное давление, необходимое для оконечного оборудования.

14. Если доступное давление в конце секции больше или равно давлению, требуемому в конце секции, то размер трубы правильный.

РАСХОД ВОДЫ Расход холодной воды для сантехнических приборов для небольших установок можно найти в таблице ниже. В более крупных и сложных зданиях, где одновременно установлено много сантехнических приборов, следует учитывать потребности в таблицах Руководства B (1986) B4.20 и B4.21.

РАСЧЕТ ТРАНСФЕРНОГО НАСОСА Для определения размера насоса необходимы два элемента; 

РАСХОД ЖИДКОСТИ



РАЗВИВАЕМОЕ ДАВЛЕНИЕ

РАСХОД ЖИДКОСТИ Рассчитайте емкость верхнего водяного бака. Например, размер резервуара составляет 5 метров, ширина 3 метра и высота 3 метра. Кубический метр = длина x ширина x высота. Выньте пространство для обслуживания воздушного зазора на высоте 30 см. CM = 5 X 3 X 2,7 CM = 40,5 Следовательно, 1 кубический метр = 1000 литров 40 500 литров. Требование наполнения резервуара водой составляет 1 час.1 час = 60 минуэтов 1 минуэт = 60 секунд F = литры / минуэты F = 40500/60

F = 675

F = литры / секунды F = 675/60 F = 11,25 л / с. / с — скорость потока.

ПРИМЕЧАНИЕ: Для преобразования литров в имп. Галлон литров делить на 4,5. Для конвертации литров в нас. Галлон-литр разделить на 3,78.

РАЗРАБОТАННОЕ ДАВЛЕНИЕ

Давление, которое должен развивать насос, должно равняться падению давления в системе.Обычно это можно найти в таблицах размеров труб. Расход жидкости также можно найти в таблицах размеров труб или в других данных. Добавьте 20% запаса к давлению насоса, чтобы обеспечить расширение в будущем и снижение эффективности системы. Проектировщик должен быть осторожен при добавлении запаса к давлению насоса, поскольку слишком большое давление может привести к «перекачке» в открытых системах и другим проблемам. В некоторых каталогах насосов вместо давления указаны единицы измерения напора.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДЛЯ ПЕРЕКАЧИВАЮЩЕГО НАСОСА Общий объем бытового резервуара для хранения _______ галлонов на основе __ часов времени заполнения. Требуемый расход составляет ____ галлонов в минуту через ___ дюйм диаметром.(диаметр ____ мм) Труба с потерей трения ____ / 1 м прямого участка трубы. 1

Потеря напора из-за линейной длины трубы Общая длина трубопровода

= = =

____ м ____ м x ____ / 1 м ____ м

= =

____ ном. ____ м прямого участка

Потеря напора в коленах Всего шт. локтей Каждый локоть эквивалентен

Следовательно, потеря головы через локти = =

____ x____m ____m

Потеря головы через тройникитройников

____ ном.

Каждый тройник соответствует

____ м прямого участка трубопровода

Следовательно, потеря напора через тройники

= =

____ x____ м ____ м

Всего клапанов

____ ном.

Каждый клапан соответствует

____ м прямого участка трубы

Следовательно, потеря напора через клапан

= =

____ x____ м ____ м

Потеря напора через клапаны

Требуется статический напор

____m

Разница по высоте между уровнем насоса во всасывающем баке на уровне земли и наивысшем баке-накопителе.6

Полный напор, необходимый насосу Потеря напора из-за линейной длины трубы

____ м

Потеря напора через колена

____ м

Напор через тройники

____2 м потери через клапаны

____ м

Требуемый статический напор

____ м

Требуемый общий напор

____ м

Пропускная способность

____2 ____ галлонов в минуту Напор

____ бар

Выбранная производительность рабочего и резервного насоса

@ ____ м

ПРИМЕЧАНИЕ. Потери на трение в фитингах указаны на следующей странице.Потери на трение по линейной длине трубы могут быть получены из указанной выше таблицы размеров трубы. Статический напор достигается с высоты здания. 56

Приблизительные потери на трение для фитингов из ПВХ и ХПВХ при эквивалентной длине в метрах прямой трубы для воды можно найти в таблице ниже: Эквивалентная длина потерь на трение — метр прямой трубы Номинальный размер фитинга 15 мм 20 мм 25 мм 32 мм 40 мм 50 мм 63 мм 90 мм 100 мм 150 мм 200 мм 250 мм 300 мм Колено 90o, длинная стреловидность 0,457 0,609 0,762 1.158 1,219 1,737 2,103 2,407 3,657 радиус

5,486

6,705

7,924

9,753

2,438

3,230

4,114

4,72

4,114

4,72

Скорость потока 5,029

5,334

6,096

Тройник Расход 1,219 1,524 1,828 2,133 2,438 3,657 4,572 4,876 6,705 Отвод

9,966 14,935 17,373 20,421

Колено 90o, стандартное 1.097 1,371 1,615 2,042 2,286 2,621 острый внутренний радиус 45o Коленчатые клапаны

3,383 3,992

0,243 0,335 0,426 0,548 0,640 0,792 0,944 1,219 1,554 0,10 0,121 0,182 0,243. Адаптер

4,267

РАСЧЕТ РАСХОДА БУСТЕРНОГО НАСОСА: рассчитайте расход, используя таблицу единиц нагрузки и график расхода, приведенные ниже. S.NO 1 2 3 4 5 6

ЖИЛЫХ И ПЛОСКИХ Унитазах Смывной ЦИСТЕРН (БАК) УМЫВАТЕЛЬ ВАННА ДУШ (С ФОРСУНКОЙ) ОБЩЕСТВЕННАЯ ВАННА

ГРУЗОВЫЕ БЛОКИ 2 1½ 10 5 3 22

ОФИСЫ 1 2

ОТДЕЛЕНИЕ УМЫВАТЕЛЬ ЦИСТЕРН

2 3

ШКОЛЫ И ПРОМЫШЛЕННЫЕ ЗДАНИЯ 1 2 3

УМЫВАТЕЛЬ СМЫВАЮЩЕЙСЯ ЦИСТЕРНЫ РАКОВИНА ЛАБОРАТОРИИ

2 3 1

ПРИМЕР В многоэтажном здании с трехэтажным водоснабжением в котором будет вся бытовая техника.ВОДЯНОЙ ШКАФ —— 24 НЕТ УМЫВАТЕЛЬ ———- 30 НЕТ ВАННА ————— 24 БДУ КУХОННАЯ РАКОВИНА ——- — 10 NOS

С использованием вышеупомянутого графика и таблицы №

приборов

№

1 2 3 4

Санузел Умывальник Ванна Кухонная мойка

24 30 24 10

Загрузочная единица 2 1 1/2 10 5

Всего единиц загрузки 48 45 240 50 383 SAY 400

Из приведенного выше графика требуемый расход составляет 3,9 л / с.

ДАВЛЕНИЕ: для бустерного насоса немного отличается от перекачивающего насоса на диаграмме ниже.

ПРОХОДНАЯ ЛИНИЯ

На приведенной выше диаграмме общая высота здания составляет 31,5 метра, включая уровень резервуара. Поскольку было замечено, что 1 бар = 10,2 метра, в соответствии с этим общее конечное давление системы составляет 31,5, деленное на 10,2. Следовательно, ответ будет 3,08 бара на конце трубы, который находится на уровне земли. А на четвертом этаже — 1,71 бара. ПРИМЕЧАНИЕ: удовлетворительное давление при использовании приборов составляет 1,5 бара — минимальное удовлетворительное давление. Как мы заметили, минимальное удовлетворительное давление равно 1.5 баров. А на четвертом этаже оно достигает 1,71 бар, то есть от четвертого до первого этажа может быть обеспечена гравитационная линия для удовлетворительного давления. Но с нижней крыши до пятого этажа давления удовлетворения не будет. Чтобы получить удовлетворительное давление, используйте подкачивающие насосы, чтобы поднять воду до удовлетворительного уровня. Для расчета напора подкачивающего насоса используйте формулы, аналогичные перекачивающему насосу, за исключением статического напора, потому что подкачивающий насос на крыше будет иметь положительный статический напор.

НАПОРНАЯ ТРУБА

ФИКСИРОВАННЫЙ ЗАЖИМ

СКРЫТАЯ ТРУБКА ДЛЯ ГОРЯЧЕЙ ВОДЫ

СКРЫТАЯ ТРУБА ДЛЯ ХОЛОДНОЙ ВОДЫ

ТИПОВОЕ УСТАНОВКА A ДЛЯ ОТКРЫТОГО ТРУБОПРОВОДА И ПОДКЛЮЧЕНИЯ

9000 ВХОДНОЙ ПОДКЛЮЧЕНИЕ

9000 ВХОДНОЙ ТРУБОПРОВОД

МЕТРОВОЙ КОМНАТА

Все о сантехнике — этот старый дом

Примите душ и почувствуйте расслабляющий пульс горячей воды.Бросьте грязную одежду в стиральную машину, добавьте немного моющего средства и нажмите кнопку, чтобы все было очищено менее чем за час. Да, домашнюю сантехнику легко принять как должное.

Но чудо воды по запросу становится более очевидным, когда что-то идет не так, или когда проект реконструкции требует установки новых линий подачи, слива и вентиляции. Многие проблемы с сантехникой могут быть связаны с неправильными деталями установки. К счастью, сантехнические материалы, процедуры и детали конструкции подробно описаны в Унифицированном сантехническом кодексе (UPC), который является справочным руководством, используемым лицензированными сантехниками и большинством строительных отделов.

Независимо от того, занимаетесь ли вы сантехническим проектом своими руками или работаете с профессиональным сантехником, подробности здесь помогут вам принять базовые решения относительно существующей водопроводной системы или планируемых модификаций.

Основные системы и принцип их работы

Водопроводы обеспечивают подачу воды для использования по всему дому

Есть два основных способа получения воды в домах: из колодца или из местного водоканала.Если коммунальное предприятие поставляет воду, на главной линии подачи, которая входит в дом, будет счетчик воды и главный запорный клапан.

Если вода поступает из колодца на участке, будет большой резервуар для хранения, который заполняется скважинным насосом. Вы найдете запорный клапан на трубе, которая питает резервуар (из колодца), и на трубе, которая питает водонагреватель и все линии холодной воды, которые проходят в разные части дома. Важно знать, где находятся эти запорные клапаны (и держать их доступными), на случай, если в вашей водопроводной системе возникнет проблема, требующая отключения воды.

В старых домах (построенных до 1970 г.) линии подачи обычно изготавливались из медных труб и медных или латунных фитингов. В более новых домах, скорее всего, будут пластиковые трубопроводы (см. САНТЕХНИЧЕСКИЕ ТРУБЫ ниже). В старых домах, которые были отремонтированы, часто используются медные и пластиковые трубопроводы.

Системы очистки воды от загрязняющих веществ

Если вы получаете воду из городского водопровода, она будет очищена от загрязняющих веществ, представляющих опасность для здоровья.Колодезная вода неочищенная. Независимо от того, какой у вас источник воды, важно проверить воду, чтобы убедиться, что она безопасна. (Поиск по запросу «тестирование воды» в вашем районе приведет к появлению ряда компаний, которые могут проверить вашу воду.) Вода из колодцев может быть загрязнена бактериями, химическими веществами, минералами или радоном.

Городская вода также может переносить загрязняющие вещества. Тест на воду позволит выявить конкретные загрязнители, в том числе такие минералы, как железо. Хотя минералы не токсичны, они могут сократить срок службы водонагревателя и затруднить стирку.Результаты теста воды подскажут, какие виды очистки воды необходимы. При использовании колодезной воды нередко проводят две или более процедур — например, для удаления бактерий, радона и минералов.

Отвод сточных вод в канализационную систему или городскую канализацию

Сливные линии, по которым сливается грязная вода, легко отличить, потому что они намного больше, чем линии водоснабжения. В наши дни большинство сливных и вентиляционных линий сделаны из пластика (см. САНТЕХНИКА ниже).В старых домах канализационные трубы могут быть медными или чугунными. В сельской местности сточные воды направляются в отстойник, питающий отстойник, состоящий из перфорированной трубы, засыпанной гравием. Жидкие сточные воды распределяются по всему септическому полю, повышая чистоту, поскольку они просачиваются через гравий в почву. Твердые частицы оседают в септике, и их необходимо откачивать не реже одного раза в год, а в условиях интенсивной эксплуатации — чаще.

В городских районах и многих пригородах сточные воды направляются в городскую канализационную систему.Плата за муниципальные водопроводные и канализационные системы основывается на потреблении воды, которое регистрируется счетчиком воды, установленным на основной водопроводной линии вашего дома.

Сантехнические отверстия обеспечивают хороший дренаж

Для всех канализационных дренажных линий требуются вентиляционные отверстия для обеспечения хорошего дренажа. Без подпиточного воздуха, который обеспечивает вентиляция, действие вакуума может препятствовать перемещению сточных вод по дренажным линиям. Все сантехнические устройства (раковина, унитаз, душ, стиральная машина и т. Д.) Должны иметь вентиляцию, но некоторые приспособления могут иметь общую вентиляционную линию.Рекомендации по вентиляции приведены в СКП. Обычные вентиляционные отверстия собираются из пластиковых труб и проходят через отсеки для стоек и чердак, чтобы пройти через крышу. Когда невозможно вентилировать приспособление обычным способом (например, вентилировать раковину, расположенную на кухонном острове), большинство строительных норм и правил допускают установку вентиляционного клапана воздухозаборника (AAV).

Сантехнические трубы

Пластиковая труба

Существует три основных типа пластиковых труб, используемых в жилищном водопроводе.Каждый тип имеет определенные характеристики, которые определяют наилучшее использование, но с точки зрения общих характеристик пластиковая труба имеет явные преимущества перед металлической трубой. Он не будет разъедать или взаимодействовать с минералами в водопроводе, как медные и чугунные трубы. В отличие от металлических труб, он обеспечивает некоторую изоляционную ценность. И с ним легче работать, потому что фитинги присоединяются к трубе с помощью растворителей или компрессионных соединений, а не пайки.

Труба ПВХ (поливинилхлорид) в основном используется для дренажа и трубопроводов холодного водоснабжения.
ХПВХ Труба (хлорированный поливинилхлорид) дороже, чем ПВХ, и чаще всего используется для трубопроводов горячего водоснабжения, поскольку выдерживает более высокие температуры.
Трубка PEX (сшитый полиэтилен) представляет собой гибкую пластиковую трубку, предназначенную для горячего и холодного водоснабжения. Многие сантехники и домашние мастера предпочитают PEX, а не ПВХ и ХПВХ, потому что его способность сгибаться может устранить необходимость в коленях при прокладке трубопровода, что упрощает процесс установки.Сантехнические линии PEX могут иметь цветовую маркировку; вы используете окрашенный в красный цвет полиэтилен для горячей воды и трубки синего цвета для холодной воды. PEX также используется в системах теплого пола.

Медь

Медные трубы давно используются в сантехнике. Жесткая медная труба (обычно диаметром ½ или дюйма) обычно используется для линий подачи; большие диаметры используются для линий сточных вод. Гибкая медная труба малого диаметра иногда используется для питания кофеварок и устройств для приготовления льда.Изготовление медных водопроводных труб требует использования паяных фитингов, хотя в некоторых случаях также могут использоваться фитинги компрессионного типа. Медная сантехника может служить долго, но она дороже пластика и более восприимчива к повреждениям, вызванным «жесткой» водой, поскольку медь может химически взаимодействовать с некоторыми минералами.

Чугун и свинец

Эти два материала для водопроводных труб больше не используются, и не зря. Чугун дорогой, тяжелый, с ним трудно работать, он подвержен коррозии и ржавчине.Со свинцом также трудно работать, и его токсичность представляет серьезную опасность для здоровья при использовании линий подачи свинца. Если у вас есть старый дом, в котором есть чугунные или свинцовые водопроводные линии, немедленно замените все свинцовые подводящие линии. При необходимости чугунные отводы можно заменить пластиковыми.

Не забудьте про арматуру

Сантехника требует множества приспособлений. Вот некоторые из основных деталей, необходимых в водопроводной системе для жилых помещений:

Муфты для соединения двух участков трубы
Колено для изменения направления
Тройники для создания ответвлений подвода
Очистка для очистки забитых канализационных трубопроводов
Клапаны перекрытия подачи воды
Переходная арматура для соединения различных материалов (например, медных и ПВХ-труб)

Водяное отопление

На отопление воды обычно приходится 15% или более общих затрат на электроэнергию в доме.Решение о том, какой тип водонагревателя лучше всего подходит для вашего дома, зависит от ряда факторов: стоимости установки, энергоэффективности (которая определяет эксплуатационные расходы), ожиданий по техническому обслуживанию и долговечности, а также домашних деталей, которые определяют ежедневные потребности в горячей воде. Вот ваш выбор:

Водонагреватели резервуарного типа: по-прежнему наиболее распространенный выбор

Водонагреватель резервуарного типа накапливает горячую воду в резервуаре, размер которого может составлять от 6 галлонов. (для обслуживания одной ванной комнаты) до 80 галлонов.или больше.

Этот тип водонагревателя использует природный газ, пропан, электричество или мазут для нагрева воды. Когда температура воды внутри бака упадет до 115 ° (F) или около того, нагревательный элемент автоматически включится, чтобы снова нагреть воду до нужной температуры. Этот цикл нагрева повторяется независимо от того, используете вы горячую воду или нет. Водонагреватели, соответствующие стандарту ENERGY STAR®, имеют изоляцию для снижения потерь тепла в режиме ожидания, поскольку вода в баке «ждет» своего использования.

Бесконтактные водонагреватели: без потери тепла в режиме ожидания

Верный своему названию, безбаковый водонагреватель не может накапливать горячую воду.Когда кто-то открывает кран с горячей водой, нагревательный элемент в модели без бака автоматически включается, и вода нагревается, проходя через теплообменник. В большинстве бытовых безбаквальных водонагревателей в качестве источника тепла используется природный газ или пропан. В отличие от водонагревателей резервуарного типа, которые используют энергию для поддержания температуры воды даже в пустом доме, водонагреватели без резервуара используют энергию только по запросу (их иногда называют «нагревателями по запросу»). Хотя водонагреватель без резервуара может стоить вдвое дороже, чем водонагреватель резервуарного типа, это разумный выбор, если есть длительные периоды времени, когда нет потребности в горячей воде.

Водонагреватели косвенного действия: «Бесплатная» горячая вода зимой

Этот тип водонагревателя зависит от системы отопления всего дома для нагрева воды, которую вы используете для стирки. В зимние месяцы, когда ваша система отопления работает для поддержания тепла в доме, система косвенного нагрева воды обеспечивает бесплатное горячее водоснабжение. Но эта экономия энергии теряется в жаркую погоду, когда система отопления должна работать, чтобы нагреть воду. Системы косвенного нагрева воды обеспечивают максимальную экономию энергии в холодном климате.

Водонагреватели с тепловым насосом: эффективны в более теплом климате

Некоторые системы тепловых насосов, которые обеспечивают отопление и охлаждение всего дома, также могут нагревать воду для стирки. Тепловые насосы для всего дома, которые также нагревают воду для стирки, используются уже несколько десятилетий. В последнее время компактные воздушные тепловые насосы стали использоваться в качестве источника тепла для водонагревателей резервуарного типа. Блок теплового насоса устанавливается сверху резервуара для горячей воды, и тепловой насос автоматически включается, когда вода в резервуаре опускается ниже заданной температуры.Этот тип водонагревателя лучше всего работает в теплом и мягком климате.

Солнечная горячая вода: экономия средств от солнца

Есть ли у вашего дома или вашей собственности хорошее солнечное освещение? Если это так, вы можете подумать о «гелиотермической» системе. Этот тип системы обеспечивает циркуляцию воды или (в холодном климате) раствора антифриза в теплообменнике, который использует прямые солнечные лучи в качестве источника тепла. Изолированный резервуар для хранения хранит воду, нагретую солнечными батареями. Резервуар также будет иметь резервный источник тепла, чтобы довести воду до температуры, когда солнечное отопление недоступно.Солнечные системы горячего водоснабжения давно зарекомендовали себя в США и во всем мире. Солнечная тепловая система может сократить ваши расходы на нагрев воды на 80%.

Общие проблемы

Засоренные линии

Засорения обычно возникают в сливных линиях, и их необходимо устранять незамедлительно, чтобы избежать повреждений раковиной или унитазом при переполнении. Большинство унитазов можно удалить с помощью поршня (он же помощник сантехника). Засорение раковины обычно происходит в сифоне, расположенном непосредственно под сливом раковины.Чтобы очистить забитую ловушку, поместите ведро под ловушку и отсоедините ловушку, отвинтив две накидные гайки. Слейте воду из ведра, очистите ловушку и снова соберите водопровод. Если вам не удается найти или удалить засор, вызовите сантехника.

Утечки

Утечки воды могут вызвать серьезные повреждения, но большинство утечек можно предотвратить. Вот основные причины утечек в водопроводной системе:

Утечки вокруг фитингов. Неправильно выполненное паяное соединение может протекать в медных трубопроводах.Компрессионные или резьбовые сантехнические соединения могут протекать, если соединение ослаблено. Чтобы предотвратить утечки в резьбовых соединениях (используемых на душевых лейках и гибких линиях подачи для раковин и унитазов), перед установкой соединительной гайки оберните сантехническую ленту Teflon® вокруг резьбы.
Трещина на трубе. Труба из ПВХ и ХПВХ может треснуть от сильного удара или замерзшей в трубе воды. Медная труба может треснуть, если вода замерзнет на участке трубопровода.
Неисправные клапаны. Качество сантехнической арматуры может отличаться.Хороший клапан может обеспечивать герметичность в течение многих лет, в то время как плохо сделанный клапан начнет протекать после частого использования.

Примеси

Сегодня вода во многих регионах, скорее всего, будет содержать примеси, которые могут представлять серьезную опасность для здоровья. Хорошая новость заключается в том, что системы смягчения последствий могут удалить это загрязнение, если они правильно установлены и обслуживаются. Убедитесь, что ваша вода проверена компанией, проводящей испытания воды. Эти специалисты могут порекомендовать правильное лечение для удаления определенных загрязнений.

Чрезмерное водопотребление

Современные сантехнические устройства, такие как туалеты и насадки для душа, спроектированы так, чтобы использовать воду более эффективно, чем старые приспособления. Замена старых водоотводящих устройств новыми, более эффективными версиями снизит ваши расходы на канализацию (или снизит нагрузку на вашу септическую систему), а также защитит окружающую среду. Используйте ту же стратегию с посудомоечной и стиральной машинами. Новые модели ENERGY STAR не только сократят потребление воды; они также помогут снизить ваши счета за электричество.

Скважина и гнойник

Дом с собственным колодцем и септикой требует обслуживания и периодического ремонта. Септик следует откачивать не реже одного раза в год, и следует проявлять осторожность, чтобы не повредить зараженное поле, перемещая по нему тяжелое оборудование.

Колодец иногда может быть заражен бактериями. Это проявится в тесте на воду. Если присутствуют бактерии, проблему можно решить с помощью обработки хлором. Колодезный насос, который подает воду в сборный резервуар, со временем потребует замены, но это стандартный ремонт, с которым может справиться любой сантехник.

Системы горячего водоснабжения — Heat-Timer® Corporation

Система горячего водоснабжения (ГВС) подает горячую воду к приборам, используемым людьми у раковины, душа, ванны и любого другого устройства, где вода может контактировать с людьми. Обычно они работают за счет подачи горячей воды через централизованный резервуар для хранения отдельно от воды, которая может использоваться для парового или водяного отопления.

ГВС в жилых домах и ГВС в коммерческих целях

В коммерческих и жилых системах определение ГВС одинаково.Под горячей водой для бытового потребления понимается любая горячая вода, поставляемая для использования людьми, ну… внутри страны. Для бытовых систем ГВС это цилиндрический напольный водонагреватель на 40 или 50 галлонов, который можно найти во многих домах по всей стране и который используется для подачи горячей воды к приборам по всему дому или квартире. Это простые системы с холодной водой на входе и горячей водой, рассчитанные на потребности семьи.

Однако коммерческая система горячего водоснабжения должна учитывать вопросы потребности в воде для многих пользователей, на многих этажах и во многих приспособлениях.Коммерческое ГВС должно учитывать, сколько воды необходимо в периоды пикового использования, и поддерживать постоянное давление воды при всех нагрузках. Системы ГВС должны контролироваться и подключаться к водопроводу, чтобы предотвратить рост смертоносных бактерий легионеллы, одновременно уменьшая любую потенциальную опасность ожога в раковине или душе. В крупных отелях, офисных зданиях и на курортах требуется пик горячей воды во время утренней спешки для подготовки к работе. В таких компаниях отсутствие горячей воды или то, что люди поочередно обжигают руки и лицо в душе, просто недопустимы.Всего одна вспышка легионеллы в вашем отеле может отравить и даже убить ваших гостей, что приведет к судебным искам по легионелле на несколько миллионов долларов. Здесь нет тактики запугивания, это случилось.

Как работают бытовые системы горячего водоснабжения

В коммерческих бытовых системах горячего водоснабжения решения чаще всего основаны на резервуарах. Центральный резервуар с горячей водой нагревается до ~ 140–160 ° F (60–70 ° C), а затем охлаждается смесительным клапаном до 110–120 ° F, прежде чем она попадет в раковины и душевые кабины, чтобы не произошло ожогов.Вода централизованно хранится в резервуарах с более высокой температурой, чтобы предотвратить рост бактерий Legionella и обеспечить удовлетворение потребности в горячей воде в периоды пиковой нагрузки.

Типичная система, установленная с использованием электронного трехходового смесительного клапана Heat-Timer, показана ниже:

Вышеупомянутая система типична для более крупных установок в многоквартирных домах, офисных зданиях, гостиницах и других многоквартирных домах. Несколько котлов снабжают несколько резервуаров горячей водой до 160F.Когда требуется горячая вода, датчики, используемые с 3-ходовым смесительным клапаном Heat-Timer ETV, передают информацию о температуре обратно в компьютерное управление ETV. В системе управления используется расширенная логика ПИД-регулирования для смешивания холодной воды, достаточной для обеспечения необходимой температуры воды для бытового потребления к приборам в здании. Приведенную выше диаграмму можно распространить на столько котлов, сколько используется в конкретном механическом помещении.

Смешанные системы ГВС и отопления (приоритет ГВС)

Иногда котельная система может быть спроектирована для обеспечения как ГВС, так и горячей воды, используемой для водяного (радиаторного) отопления.В конце концов, обе эти системы требуют горячей воды, поэтому может быть экономически выгодно использовать одни и те же бойлеры для обеспечения обоих. В такой системе требуется дополнительная логика, позволяющая регуляторам котла управлять системой эффективно и правильно.

Когда один котел используется как для отопления здания, так и для горячего водоснабжения, котел может иногда обеспечивать только тепло (в зимние месяцы). В других случаях может потребоваться обеспечение только горячей водой для бытового потребления (в летние месяцы). В других случаях котел может одновременно обеспечивать и тепло, и горячую воду.В этих сценариях задействуется так называемый «приоритет горячего водоснабжения». Поскольку потребности в горячей воде обычно удовлетворяются быстро, котел переключается на производство горячей воды, и потеря тепла в здании в течение этого времени, как правило, незначительна. Посетите нашу страницу о приоритете горячего водоснабжения, чтобы увидеть подробное обсуждение того, как работают эти системы.

Как вы управляете крупными бытовыми системами горячего водоснабжения?

Независимо от того, являются ли ваши котлы модулирующими или ступенчатыми, или ваша система требует приоритета ГВС, или является полностью автономной системой горячего водоснабжения, Heat-Timer® предоставляет систему управления Platinum Series, которая является наиболее сложной системой управления энергопотреблением в мире.В сочетании с нашим 3-ходовым электронным терморегулирующим клапаном (или электронной темперирующей станцией) мы предлагаем комплексное решение для управления системой горячего водоснабжения для жилых комплексов, гостиниц, офисных зданий, школ, кампусов и т. Д.

Вы можете выбрать правильный Platinum Control для вашей системы горячего водоснабжения в зависимости от множества различных факторов, как показано ниже:

Platinum HWR Control — Этот элемент управления предназначен для использования с одним водогрейным котлом, который используется для отопления здания и бытовая горячая вода.Он управляет приоритетом ГВС и полностью управляет насосом ГВС для максимальной эффективности.

Platinum HWRQ Control — Этот регулятор может управлять несколькими котлами и несколькими ступенями котла. Он может работать как средство управления для автономной системы горячего водоснабжения или как средство управления опциями приоритета горячего водоснабжения в общей котельной системе. При использовании в качестве регулятора нагрева он также имеет возможность сброса вне помещения для максимальной тепловой эффективности.

Platinum Multi-MOD — Для автономных систем горячего водоснабжения, требующих модулирующего управления несколькими котлами.Multi-Mod точно контролирует уставку, а ступени автоматически вращаются для балансировки нагрузки и равномерного износа. Он также включает в себя возможность сброса вне помещения, беспроводные датчики и всесторонние возможности удаленного управления мобильными устройствами и через Интернет.

Электронная станция темперирования — Завершает решение для горячего водоснабжения наша электронная станция темперирования, которая включает в себя наш моторизованный электронный клапан темперирования (ETV) в предварительно смонтированном решении. Этот трехходовой смесительный клапан с электроприводом имеет собственный управляющий компьютер, который может располагаться на расстоянии до 500 футов.от клапана.

Использование горячей воды представитель Heat-Timer® в вашем регионе .

ZERH Веб-семинар: Эффективное распределение горячей воды: вы знаете, что распределение горячей воды важно (текстовая версия)

Вот текстовая версия вебинара Эффективное распределение горячей воды: вы знаете, что распределение горячей воды важно, представленный в сентябре 2016 г.Смотрите презентацию.

Элли Варановски:
… Веб-семинар по техническому обучению Департамента энергетики для дома с нулевой энергией по распределению горячей воды. Этот вебинар продлится сегодня с 12:00. до 13:00 Восточное стандартное время. Мы очень рады, что вы можете присоединиться к нам сегодня на этой сессии по эффективным системам распределения горячей воды, которые соответствуют требованиям EPA WaterSense и DOE Zero Energy Ready Home. Сегодняшний докладчик — Иона Шейн из программы EPA WaterSense.Меня зовут Элли Варановски. Я координирую поддержку программы и расскажу о некоторых общих замечаниях по ведению веб-семинаров. Все участники будут находиться в режиме только для прослушивания на протяжении всего вебинара, однако мы приглашаем вас задавать вопросы, если они появятся. Вы можете сделать это через приложение вопросов в программе GoToWebinar. Мы будем отслеживать эти вопросы на протяжении всего вебинара, поэтому, если они возникнут, мы обязательно пингуем Иону, чтобы ответить на некоторые из них. В противном случае мы ответим на некоторые вопросы в конце вебинара.Этот сеанс записывается, поэтому, если вы захотите вернуться к нему позже, мы разместим запись веб-семинара на сайте ресурсов нашего дома, посвященного Zero Energy Ready. Таким образом, вы сможете получить к нему доступ позже. Подождите некоторое время, чтобы запись была расшифрована и добавлена на страницу DOE YouTube. С учетом сказанного, я собираюсь передать это нашему техническому директору Джейми Лайонсу, Newport Partners, который расскажет немного о программе Zero Energy Ready Home и представит Джона.

Джейми Лайонс:
Отлично.Спасибо, Элли, большое за краткое вступление, и спасибо всем за то, что присоединились к нам на часть вашего напряженного дня, чтобы немного глубже погрузиться в энергоэффективные системы распределения горячей воды.

Первый слайд:
Прежде чем мы передадим его Ионе, как техническому директору Zero Energy Ready Home, я просто хотел немного рассказать о том, где мы находимся, когда мы говорим об эффективном распределении горячей воды через линза Zero Energy Ready Home. Таким образом, слайд здесь — это всего лишь общий обзор требований программы для проекта, который должен быть помечен как дом, готовый к нулевой энергии DOE.У требований есть пара разных аспектов. У нас есть свои обязательные требования. Это своего рода обязательные условия для того, чтобы здание обладало эффективностью и производительностью, чтобы заслужить знак Zero Energy Ready Home. У нас есть целевые характеристики дома, которые — мы оставим подробности на другой день — но, по сути, они служат мерой того, насколько эффективным должно быть здание или дом. И еще есть коэффициент корректировки размера, который является точно таким же методом, который используется ENERGY STAR ^® Homes, который немного повышает эффективность дома, если он больше, чем эталонный размер дома.

Следующий слайд:
Итак, краткий рассказ о требованиях программы. И сегодня мы действительно хотим здесь обнулить. У нас есть эти обязательные, обязательные требования, и одно из них — эффективность использования воды. И просто чтобы сделать быстрый шаг назад к тому, что это на самом деле означает в доме с нулевым потреблением энергии, я думаю, что большинство, возможно, все мы можем вспомнить дом, здание, в котором мы жили, где мы рано включаем душ. днем принять душ — что нам делать? Все мы ждем 30, 60, 90 секунд, пока поступит горячая вода.И если вы задумаетесь о том, что происходит во время этого ожидания, у нас в канализацию уходит много-много воды, которая действительно никому не помогала, служила какой-либо полезной цели. Если сложить это, получилось бы сотня, а в некоторых случаях несколько тысяч галлонов в год. И мы также, мы теряем много энергии в этой воде. Эта вода когда-то была нагрета и оставалась в трубопроводе с горячей водой, а затем остыла. И снова энергия, которая пошла в эту воду, на самом деле не служила полезной цели.Так что это своего рода фон того, почему эффективность использования воды и, в частности, система распределения горячей воды имеют решающее значение как часть дома с нулевым потреблением энергии.

Следующий слайд:
Еще немного контекста. Это домашняя страница дома с нулевым потреблением энергии, Buildings.energy.gov/zero. И я просто хотел бы указать на этих вебинарах, которые мы проводим, что если вы посетите этот сайт, там есть четыре больших синих прямоугольника, поле «Ресурсы» — щелкните по нему …

Следующий слайд:
… он приведет вас к ряду ресурсов, включая более двух десятков записанных тренингов. И эти тренинги посвящены продажам и маркетингу домов с нулевым энергопотреблением, а также немало из этих более глубоких погружений в техническую тему. Мы провели недавние записанные веб-семинары по корпусам зданий с высоким сопротивлением R, оптимизированным системам отопления, вентиляции и кондиционирования воздуха, дизайну и технологиям обеспечения качества воздуха в помещениях, устойчивости к стихийным бедствиям и так далее. Мы просто хотим, чтобы группа знала, что все эти записанные веб-семинары, которые, как правило, длятся примерно час, предлагают целый ряд ресурсов для наших партнеров DOE Zero Energy Ready Home.

Следующий слайд:
Итак, я оставлю этот слайд здесь на секунду; у него есть веб-сайт Zero Energy Ready Home, а также контакт — контакт по электронной почте, если у вас действительно есть какие-либо вопросы. Так что я оставлю это на секунду, когда представлю нашего основного докладчика, Джона Шайна из программы EPA WaterSense. Джона является техническим координатором по аспекту новых домов в программе EPA WaterSense, и он также принимал участие в технической разработке и внедрении спецификаций новых домов WaterSense и их систем сертификации с момента их создания.Джона также участвует в усилиях по расширению программы WaterSense и ее охвату коммерческим и многосемейным секторами. Лично я хочу сказать, что мы с Джоном работали вместе в течение нескольких лет, и он очень эффективно работал со строителями, их проектировщиками, их сантехническими подрядчиками и помогал им понять основы хорошей эффективности использования воды и проектирования систем горячего водоснабжения. В рамках своей работы с EPA WaterSense, Джона участвует в организации Earth Day Network, и, подобно тому, что он делает сейчас, он продвигает эффективность использования воды, эффективность с помощью стратегий зеленого строительства, в работе, которая привела его обоих в США.С. и на Ближний Восток. Итак, без дальнейшего прощания … Джона, я собираюсь сменить ведущего и позволить вам работать со своими слайдами.

Иона Шейн:
Хорошо. Большое спасибо, Джейми. …

Следующий слайд:
Хорошо, еще раз, большое спасибо и всем за то, что вы здесь. Просто чтобы дать краткий обзор того, что я хочу осветить сегодня. Я хочу рассказать немного о том, почему горячая вода так важна? Я думаю, что то, о чем мы говорим, все в большей степени относится к строительной индустрии, и я действительно считаю важным, чтобы у нас был некоторый контекст, чтобы понять, почему что-то получает и действительно заслуживает того внимания, которое ему уделяется в последние годы.Я также хочу рассказать немного об исторической справке о том, как это стало проблемой в домах, которые мы строим в наши дни. И, конечно же, я собираюсь поговорить о некоторых стратегиях решения проблемы эффективного распределения горячей воды. Наконец, я собираюсь немного поговорить об изоляции труб. Я собираюсь немного заглянуть в будущее, чтобы узнать о некоторых разработках, которые мы начинаем видеть в различных областях, как базовых, так и достижимых кодах, которые, скорее всего, появятся в ближайших к вам юрисдикциях в ближайшем будущем.Я собираюсь сэкономить время для вопросов в конце, но я действительно призываю людей, если у вас есть вопросы, когда я собираюсь продолжить, введите их. Джейми будет достаточно любезен, чтобы следить за окном вопросов , и он может вскочить с любыми конкретными вопросами, которые возникают у людей. Я знаю, что это область, в которой типичные практики сильно различаются в зависимости от индивидуальных строителей, с которыми вы работаете, различных профессий, регионов, всего, что влияет на этот тип строительства, который происходит в строительной отрасли.И чтобы сделать его как можно более полезным для вас, мне действительно нужны эти вопросы. Мне бы ничего не хотелось, кроме как не просмотреть все мои слайды, потому что люди задают слишком много вопросов, которые имеют прямое отношение к проектам, над которыми они работают. Так что в конце обязательно будет время для вопросов, но, пожалуйста, не ждите. Не стесняйтесь спрашивать, когда считаете нужным.

Следующий слайд:
Но чтобы дать себе немного предыстории и чтобы я действительно понимал, откуда взялась аудитория, я хотел начать с нескольких основных вопросов.

Экран вопроса 1:
Итак, мой первый опрос: какая у вас стандартная система распределения горячей воды? И, конечно же, это может применяться, если вы строитель, оценщик или архитектор, но на самом деле, если у вас есть какая-либо роль, в которой вы участвуете в проектах, просто дайте мне знать, какие типы систем вы обычно видите. … Я дам этому еще несколько секунд. Похоже, люди все еще отвечают. OK. Я собираюсь закончить этот вопрос, потому что у меня есть еще пара вопросов к вам.Это очень полезно знать — похоже, что большинство людей в сегодняшней аудитории обычно занимаются соединением и ответвлением.

Экран вопроса 2:
Хорошо, для следующего вопроса, для тех из вас, кто ответил, что вы обычно делаете рециркуляцию, что составляет около четверти аудитории, я хотел бы спросить, ну, какой тип рециркуляции? Это непрерывная работа, управление по требованию, управление с помощью какого-то таймера или датчика температуры, или кто-то из вас использует какую-то из существующих интеллектуальных или адаптивных технологий планирования нового поколения? И снова, я собираюсь дать этому еще несколько секунд, чтобы дать всем возможность ответить…. Ок, отлично. Еще раз спасибо всем. Похоже, у нас здесь хорошее сочетание различных технологий, используемых в игре.

Экран вопроса 3 опроса:
И наконец, я хотел бы задать последний вопрос опроса, но я хотел бы спросить, какова ваша главная проблема в использовании эффективного распределения горячей воды? Вы чувствуете, что у вас нет выбора технологии или системы, что у вас нет образования или знаний об этих возможных стратегиях, испытываете ли вы сопротивление со стороны вашего сантехнического подрядчика или торговых партнеров, или это действительно проблема дополнительных затрат, это слишком дорого, чтобы делать это должным образом? … OK. Я собираюсь пойти дальше и закрыть это, но еще раз спасибо всем. Похоже, что перед нами снова ряд проблем. И я бы сказал, это довольно типичный представитель отрасли. Как я уже сказал, распределению горячей воды традиционно не уделялось особого внимания, поэтому это область, в которой нам нужно много образования. Мы только начинаем разрабатывать инструменты и технологии, которые нам действительно нужны, чтобы быть эффективными. А поскольку это новый проект, связанный со строительством, его реализация может быть немного дорогостоящей, особенно если это новая концепция.

Следующий слайд:
ОК. Итак, как я уже сказал, я действительно хотел начать с некоторой предыстории того, почему вода так важна, когда дело доходит до энергии. И правда в том, что вода потребляет много энергии. Мы можем начать с действительно большого масштаба, с действительно большой картины, что каждая капля воды — каждый галлон воды, который мы используем, имеет след. Вода много весит. Он весит более восьми фунтов на галлон. Итак, если учесть тот факт, что мы потребляем триллионы галлонов как страна, это большой вес, который мы должны перемещать, поэтому мы используем энергию для перемещения воды.Мы берем энергию для очистки воды и распределяем ее по домам, чтобы она была чистой, здоровой и безопасной для употребления. А с другой стороны, мы используем энергию для обработки этой воды. Таким образом, наши отрасли водоснабжения и водоотведения потребляют около 70 миллиардов киловатт-часов в год. Довольно значительный кусок энергии. Тем не менее, это всего несколько процентов, если мы посмотрим на все потребление энергии в целом по стране, но помните, что это не принимает во внимание конечное использование. Это не учитывает энергию, которую мы вкладываем в воду, когда она попадает в наш дом, потому что мы собираемся нагреть ее с помощью наших водонагревателей.Энергия и вода немного лучше документированы в Калифорнии, чем где-либо еще в стране. По нашим оценкам, в Калифорнии используется около 19 процентов электроэнергии и 30 процентов неэнергетического природного газа. Итак, из всего потребления энергии в наших больших штатах, в штате Калифорния мы используем почти 20 процентов — почти пятая часть этой энергии, этого электричества — только для воды в той или иной форме, будь то ее перемещение, обработка это, очищая сточные воды или нагревая их в наших домах.Это действительно значительное количество энергии.

Следующий слайд:
Если посмотреть немного более конкретно на то, как мы используем энергию в наших домах, мы смотрим на своего рода пирог с использованием энергии, мы видим многое, чего мы ожидаем, верно? Отопление помещений — действительно большой кусок. Это выше 7000 градусов тепла в сутки, так что это холодный климат; мы не используем много переменного тока. Но у нас есть большой, значительный кусок пирога — это водонагреватель. Я часто слышу, как люди часто говорят, что это действительно зависит от климата.И это абсолютно верно. Но вы увидите, как этот пирог сдвигается, и я перехожу от более прохладного климата к более теплому здесь, ну, все меняется. Я использую все меньше и меньше для обогрева помещений и все больше и больше для охлаждения. Но горячая вода в основном всегда номер 2 или 3. И это вполне согласуется с тем, что мы видим в исследованиях конечного потребления энергии. В настоящее время в большинстве домов горячая вода является вторым по потреблению конечным потреблением энергии в наших домах. Здесь нужно сэкономить много энергии.Еще одна интересная вещь, которая произошла со временем, заключается в том, что когда мы смотрим на энергоэффективные дома, часть, которая идет на нагрев воды, на самом деле имеет тенденцию становиться немного больше. И это говорит нам о том, что мы просто не добиваемся таких успехов как отрасль в области эффективности нагрева воды в целом — я говорю не только о водонагревателях; Я говорю о процессе в целом. Мы не добиваемся тех же успехов в области нагрева воды и эффективности водопользования, которые мы наблюдали в других отраслях отрасли с точки зрения ограждающих конструкций зданий, эффективного оборудования HVAC и прочего.Так что у нас действительно много работы. Но есть также много возможностей.

Следующий слайд:
Итак, давайте разберемся. Я только что упомянул, я просто сказал, что когда я говорю о горячей воде, я говорю не только о водонагревателе. Я говорю о системе в целом. А давайте посмотрим на всю систему. И посмотрите на некоторые способы экономии энергии, если взглянуть на использование горячей воды с системного подхода. Итак, что мы будем делать с водой, когда она попадет в наш дом? Первое, что мы собираемся сделать, это сделать его горячим, верно? И у нас есть инструменты, которые мы можем использовать, чтобы сделать это более эффективным.Мы можем использовать более совершенные водонагреватели, более высокую эффективность рекуперации, более низкие потери в режиме ожидания. Я даже могу использовать такую технологию, как рекуперация тепла дренажной воды, которая эффективно снижает количество, которое мне нужно для нагрева воды, потому что она, по сути, подогревает эту воду. Что я буду делать после того, как нагрею его? Я собираюсь его распространять, да? Я возьму его из водонагревателя и перенесу его по дому к месту использования, в ванную, на кухню, в стиральную машину, туда, где мне нужно его использовать .И снова у нас есть множество методов, которые мы можем использовать для повышения эффективности распределения. И о некоторых из них мы поговорим подробнее. Но мы можем использовать рециркуляцию на основе спроса, структурированный дизайн, изоляцию труб — все это инструменты, которые помогут нам более эффективно доставить воду от водонагревателя до точки использования и, в конечном итоге, сэкономить воду и энергию. И наконец, что мы будем делать после того, как подведем воду к приспособлению и к месту использования? Мы действительно собираемся его использовать. И снова, конечно же, у нас есть множество технологий, которые мы можем использовать для повышения эффективности.Один из лучших и простых способов — поискать продукты с маркировкой WaterSense, это программа сертификации продуктов, которую выполняет моя программа WaterSense. Они широко доступны. Они доступны во всех ценовых категориях и в любом стиле. Ни у кого не должно возникнуть проблем с их поиском. Они сертифицированы сторонними организациями как по эффективности, так и по производительности, поэтому они представляют собой очень простой способ, опять же, повысить эффективность использования воды и энергии в доме.

Следующий слайд:
На этом слайде я также хочу рассказать о некоторых важных изменениях, которые были внесены в HERS.Для тех из вас, кто работает в этой отрасли и использует оценки HERS, до самого недавнего времени единственным способом получить оценку HERS с поправкой на эффективность горячей воды был водонагреватель. Итак, если вы установите более эффективный водонагреватель, мы знали, что вы будете использовать меньше энергии на этапе генерации, и мы могли бы представить это в баллах HERS. Что касается разрешенных домов, я полагаю, что только в прошлом месяце появилась новая методология расчета модифицированной конечной нагрузки для горячего — для нагрева воды в доме.И теперь HERS по крайней мере так или иначе учитывает каждую фазу процесса. Итак, я знаю, что это на первом слайде — в аудитории все еще довольно много людей, которые все еще используют неконтролируемую рециркуляцию. Плохая новость, что у меня для вас будет то, что вы сейчас будете за это наказаны в HERS. По правде говоря, так точнее. Это действительно не очень энергоемкая практика. Хорошая новость как для вас, так и для всех остальных заключается в том, что если вы используете рециркуляцию, скажем, для контроля спроса, и если вы еще больше сокращаете спрос за счет эффективного использования продуктов с маркировкой WaterSense или некоторых других технологий, вы действительно собираетесь чтобы получить пару ЕЕ баллов.Так что это действительно важный сдвиг в рейтинговой системе HERS. И если вы еще не сталкивались с этим — как я уже сказал, на самом деле это просто дома, основанные на разрешенных датах, поэтому многие из вас, вероятно, либо увидят это в течение последних недель или двух впервые, либо будут видеть это в течение ближайший месяц.

Следующий слайд:
Итак, давайте исторически поговорим о том, как возникла проблема с горячей водой. По правде говоря, наши системы горячего водоснабжения работают не так, как раньше, потому что мы не строим дома, как раньше.Мы не строим дома, как раньше, и у нас нет сантехники, как раньше. Таким образом, изменилась как физическая структура наших систем, так и модели использования, которым мы их подвергаем. Опять же, возвращаясь к опросам, я заметил, что большинство людей все еще используют системы магистральных и ответвлений. И еще раз, я думаю, что это хороший представитель отрасли. Мы много лет используем магистральные и ответвительные системы. По сути, мы используем одни и те же стратегии проектирования, даже несмотря на то, что требования к системе и планировке — и размер домов, которые мы должны учитывать, совсем немного изменились.Так что это действительно становится проблемой, если задуматься о том, как раньше выглядели дома. Мой дед был водопроводчиком, а его рынок был, я бы сказал, бунгало с одной ванной площадью 1200 квадратных футов в западной Пенсильвании. Ну, когда у меня было бунгало площадью 1200 квадратных футов, и многие люди, вероятно, были в этих домах, видели эти дома или даже жили в этих домах. Но у вас есть водонагреватель в подвале, кухня прямо над водонагревателем, а ванная прямо над кухней. Все, правда? По сути, это мокрая стена, прежде чем мы называли ее мокрыми стенами.Поэтому, когда у меня был такой тип системы, ствол и ответвление действительно работали хорошо, потому что все было очень близко друг к другу. Итак, если это моя система распределения магистральных и ответвлений, и все уложено друг на друга. Помните, он был разработан 50, 60, 70 лет назад, а это значит, что на другом конце у меня была насадка для душа со скоростью пять галлонов в минуту. Что ж, у меня может быть ветка длиной 10 футов, три четверти дюйма или ветка в один дюйм, а затем у меня может быть ствол. У меня может быть ветка пять футов, три четверти дюйма, а затем у меня есть пара футов ветки.В общем, я храню там только около 75 унций воды. Поскольку у меня хранится всего 75 унций воды, и у меня действительно высокий расход в точке использования, я могу очень быстро получить горячую воду. Я вытащу всю эту холодную воду. Я собираюсь быстро принести горячую воду к приспособлению. И я собираюсь получить горячую воду очень быстро. Это действительно неэффективная система. Не делайте ошибок. Но это работает. И, честно говоря, есть много вещей, которые мы делали в 20-х, 30-х, 40-х и 50-х и намного, намного позже, но чего мы больше не делаем, потому что мы знаем, что это ненадежные методы строительства, и мы знаем, что они неэффективны.Итак, у нас есть история относительно неэффективных водопроводных систем, но, по крайней мере, когда мы строили бунгало площадью 1200 квадратных футов, это работало.

Что произойдет, если мы возьмем тот же дизайн и применим его к дому площадью 2300 квадратных футов? Там может быть две с половиной или три с половиной ванных комнаты, что по сегодняшним меркам даже не так уж и много для дома. Итак, мой 10-футовый ствол становится 30-футовым стволом. Итак, у меня есть 30 футов однодюймовых медных L-трубок, протянувшихся по всему дому во всевозможных странных дизайнах, потому что у нас есть элементы дизайна, которые переносят эти ванные комнаты в разные уголки дома.От этого 30-футового однодюймового ствола у меня может быть 10-футовая ветвь, состоящая из медных труб в три четверти дюйма. И тогда у меня останется всего несколько футов ветки. Но все сказано и сделано, у меня может быть 200 или 300 унций, хранящихся в этой системе. Еще одна вещь, которая изменилась, это то, что я больше не использую 5 галлонов в минуту для душа. Теперь предположим, что у меня есть хорошая эффективная лейка для душа с маркировкой WaterSense, которая потребляет два галлона в минуту. Давайте не ошибемся — это хорошо. Этот продукт, который использует два галлона вместо пяти минут, экономит деньги, экономит воду, экономит энергию и хорошо работает.Но я не смогу вылить всю воду из системы так быстро, как я бы это сделал.

Следующий слайд:
Что еще более важно, чтобы действительно изменить динамику того, как вода проталкивается через мою систему. Получается, что по мере прохождения воды скорость, с которой она течет, действительно сильно влияет на то, как вода смешивается в трубе. Итак, вы можете видеть здесь, где у меня действительно высокая скорость потока, у меня есть то, что мы называем поршневым потоком. Вы можете видеть, что происходит не так уж много микширования.И поскольку я протекаю очень быстро, я не собираюсь терять много воды в трубе. По сути, мы должны нагреть трубу, прежде чем мы сможем получить горячую воду в месте использования. Когда я начинаю немного замедляться, эта пробка начинает высыхать, и мы получаем то, что мы называем длинной пулей. Как видите, мне, вероятно, придется немного больше микшировать. И поскольку я перемещаю воду медленнее, я буду терять тепло в системе немного быстрее, чем мог бы в противном случае.И затем, наконец, когда я начинаю переходить к очень низким расходам, вы можете видеть, как горячая вода начинает подниматься вверх по верхней части трубы, и я собираюсь начать много перемешивать. Еще раз, поскольку я двигаюсь очень медленно, я потеряю много тепла в этой трубе. Я позволяю ему излучать тепло. Итак, как я уже сказал, мы действительно коренным образом изменили природу системы. И если мы по-прежнему просто подключаем системы магистралей и ответвлений и не учитываем объем воды, который мы храним, мы действительно делаем не очень хорошо.Мы не признаем этот факт, внося изменения, которые мы должны сделать, чтобы наши системы оставались высокопроизводительными и эффективными с точки зрения потребления воды и энергии.

Следующий слайд:
Итак, каков конечный результат? Конечный результат в лучшем случае, когда я храню в системе более 200 унций воды, ну, вместо того, чтобы ждать 20 секунд и тратить впустую пол-галлона или три четверти галлона, теперь я собираюсь подождать полторы минуты. И я собираюсь потратить впустую три галлона.И снова это лучший сценарий. Если кто-то вышел за пределы ограды здания, прибавьте к этому время. Если они ушли под плиту, прибавьте время, долейте воды. Если они пошли окольным путем, опять же, это просто добавит времени, это добавит к потраченной впустую воде и прибавит к потраченной впустую энергии. Итак, теперь у нас есть система, которая плохо работает, тратит много энергии, расходует много воды. Опять же, с точки зрения производительности домовладельцев это не устраивает. Люди не будут стоять минуту и 30 секунд в ожидании горячей воды.Они собираются начать разрабатывать другие распорядки. Они включают душ и идут варить кофе. Они включают душ и выбирают одежду на день. Они включают душ и чистят зубы. Они разрабатывают механизмы преодоления этих проблем, потому что они просто не собираются ждать, пока неэффективная система получит горячую воду.

Следующий слайд:
Итак, давайте посмотрим, какие возможные последствия это может иметь в полевых условиях. Я не проводил опрос по этому поводу, но хочу задать вам вопрос: что мы обычно просим сделать водопроводчиков, когда приводим их в дом? Просим ли мы их установить эффективную систему, которая будет хорошо работать в течение всего срока службы дома? Или мы просим их отремонтировать дом как можно быстрее и дешевле за отведенное им время? Я бы сказал, что обычно мы просим их сделать последнее.Я не думаю, что кто-то не согласится с тем, что мы должны попросить их сделать первое. Вы должны попросить их разработать умные и эффективные системы, которые будут хорошо работать в течение всего срока службы дома. Но в большинстве случаев это не так. Итак, давайте посмотрим на некоторые планировки жилья. В данном случае у меня есть дом с тремя спальнями, двумя с половиной ванными комнатами, и мы попробуем применить мою систему ствола и ответвления. Итак, как вы можете видеть в этом случае, мой водонагреватель стоит в углу дома, и это довольно обычное место для его установки.У меня есть две ванные комнаты прямо над ней, полуванна рядом с ней, стиральная машина и сушилка рядом, а затем кухня. Итак … Итак, если я посмотрю на эти души здесь, как быстро я смогу налить в них горячую воду?

Следующий слайд:
И я хочу отметить, что вы заметите, когда мы говорим о распределении горячей воды, эффективности горячей воды в домах, мы много говорим о душах. И для этого есть причина. Причина в том, что мы знаем, что горячая вода, которая выходит — извините, вода, которая выходит из душа, когда мы просим горячую воду, которая не горячая, будет потрачена впустую.Мы знаем это, потому что вы не собираетесь принимать душ, пока не станет такой температуры. Диапазон температур, в которых люди чувствуют себя комфортно, действительно довольно узок. Если вам нравится по-настоящему горячая вода, если вы скажете, что любите по-настоящему горячий душ, это может означать, что вам нравится 105 градусов тепла. Если вы скажете мне, что вам нравится более прохладный душ, это может означать, что вам нравится 102 градуса. В данном случае мы не имеем дело с огромным комфортом. То, что мы видим, когда смотрим на схемы розыгрыша душа, выглядит примерно так.Мы включаем воду — пользователь включает горячую воду, она будет оставаться холодной, оставаться холодной, она поднимется до температуры, она станет горячей. Это 110 градусов, что слишком жарко для большинства людей, чтобы принять душ. Затем мы видим эффект дросселирования. И это когда кто-то на самом деле принимает душ, потому что он берет ту воду, которая нагревается до температуры, и регулирует ее, чтобы довести ее до тех 103, 104, 105 градусов, что им на самом деле комфортно входить.

Следующий слайд:
Итак, почему мы так много говорим о душе, когда говорим о горячей воде? Что ж, мы говорим о них, потому что они много потребляют воду и энергию в доме.Но еще и потому, что мы знаем, что почти 25 процентов обычного душа тратится впустую. Это период разогрева или период удушения, когда человек еще не принял душ и просто сливает горячую или некогда горячую воду в канализацию, тратя воду и энергию. Это действительно другая история, чем краны. Данные говорят нам, что краны обычно используются для розыгрыша горячей воды. Нет никакого физического способа, которым горячая вода могла бы вытекать из этого крана, учитывая дизайн дома и количество времени, в течение которого она просуществовала.Но бывает. OK? Кто-то включил кран, они выключили кран, они вымыли руки, они что-то смыли. Они делали все, что должны были, и продолжали заниматься своим днем. В этом смысле мы создали отходы, не так ли? Потому что мы нагрели воду и фактически не привели к эффективному использованию горячей воды. Но мы не можем там ничего спасти, верно? Потому что, если мы исправим это так, что горячая вода действительно будет выходить из крана, мы создали более эффективную систему, мы исправили сточные воды, верно? Теперь мы получаем функциональную горячую воду из раковины там, где раньше ее не получали, но мы не расходуем меньше воды.Мы не расходуем меньше энергии, потому что не уменьшаем ее нагрузку. Таким образом, душевые кабины — это действительно то место, где мы можем сэкономить много воды за счет эффективного распределения горячей воды.

Следующий слайд:
И снова я напомню людям, что продукты с маркировкой WaterSense действительно являются одними из самых простых и дешевых обновлений энергии, которые вы можете сделать в доме. А также продукты с сертификатом ENERGY STAR, которые часто включают водный фактор или встроенную экономию энергии. Таким образом, что касается таких вещей, как посудомоечные машины и стиральные машины, оказывается, что производители, которые хотят соответствовать сертификации ENERGY STAR, давно выяснили, что наиболее эффективный способ снизить энергетические факторы для достижения этого уровня сертификации — это уменьшить количество используемой горячей воды.Так что это в основном стратегия, которую они используют для получения сертификата. Вы действительно получаете выгоду как от экономии выбрасываемой воды, так и от экономии энергии в этом факторе, в этой эффективности.

Следующий слайд:
Итак, Джейми кратко упомянул об этом в начале, но, признав эту проблему — получив небольшую справку о том, почему это стало проблемой, как нам превратить это в спецификацию? Или к требованиям дизайна? И то, что мы использовали в WaterSense и было принято Zero Energy Ready Homes, — это то, что у нас есть люди, рассчитанные на максимум полгаллона воды между источником горячей воды и самым дальним приспособлением.Обычно источником является водонагреватель. Это также может быть контур рециркуляции с контролем потребления. Поэтому, убедившись, что между этими двумя точками не больше полгаллона воды, мы можем гарантировать, что нам не придется спускать столько воды, чтобы получить столько прохладной или охлажденной воды. , чтобы получить горячую воду в месте использования. Мы также знаем, что, поскольку мы не можем хранить такой большой объем, вода не пойдет — труба не пойдет слишком окольным путем.Мы не собираемся терять много тепла под прямыми углами, которые нам не обязательно нужны, и мы сможем сэкономить гораздо больше тепловой энергии, чем в противном случае. Вот как мы подходим к требованию 0,5 галлона, которое вполне выполнимо во многих ситуациях, но также немного лучше, чем стандартная практика. Честно говоря, стандартная практика такова, что мы просто не обращаем внимания на этот том.

Следующий слайд:
Как это вычислить? У нас есть очень быстрый и простой калькулятор Excel, доступный на нашем веб-сайте.Это просто вопрос сложения объема, сохраненного для всех отдельных компонентов, и калькулятор действительно очень легко помогает вам в этом.

Следующий слайд:
Итак, вернемся к моим макетам здесь. Это мой типичный дом с тремя спальнями, двумя с половиной ванными комнатами, назовем его домом площадью 2300, 2500 квадратных футов. Как мы говорили раньше, здесь все как бы сгруппировано. Так что я могу довольно эффективно доставить горячую воду даже в туалеты на втором этаже.

Следующий слайд:
Даже в самом худшем случае в данном случае, когда умывальники верхнего уровня, где у меня низкий расход, потому что мне нужно подняться на уровень выше, хранить большие объемы, Я все еще в состоянии получить чуть меньше полгаллона, и мне придется ждать, и я бы сказал, что это приемлемое время. Если я посмотрю на душ, у меня все еще меньше 30 секунд, что, смею сказать, немного лучше, чем в наши дни отраслевой стандарт.

Следующий слайд:
Но что происходит, и вы знаете, я уверен, что многие люди испытали это на практике. Я все время вижу это в своей работе. Входит дизайнер и — или кто-то другой — по какой-то причине они решают, ну, знаете, кухня действительно должна быть справа от этого дома, а нам нужен шкаф вон там слева.

Следующий слайд:
Это прекрасная вещь, чтобы решить, но пробел, который я всегда впечатляю людей, заключается в том, что мы не можем предположить, что система горячего водоснабжения будет работать так же, если я кардинально изменил ее, переместив водонагреватель.Итак, переключившись на другую сторону дома, что мне теперь делать? Теперь мне нужно идти, мне нужно не только подняться на уровень выше, но и пройти через весь дом. Итак, разложив систему таким образом, я больше не смогу соответствовать требованиям.

Следующий слайд:
И действительно оказывается, что когда я складываю все, у меня не только получается больше, чем полгаллона воды, которое мы выделили для всех этих ванных комнат наверху, но и теперь я время ожидания превышает минуту.И я думаю, что сейчас мы находимся в зоне, где мы можем с уверенностью сказать, что эта система не работает. Это неприемлемо для домовладельцев. И я думаю, вы знаете, это больше, мы, вероятно, находимся в той опасной зоне, где, поскольку люди не собираются стоять там ни минуты, пока их вода нагревается, они начнут разрабатывать механизмы преодоления этого .

Следующий слайд:
Итак, какие варианты мы можем использовать? Что ж, я мог бы переключить это на коллекторную систему. Системы манифольдов, которые обычно представляют собой трубопроводы из полиэтиленового полиэтилена, включают отдельные трубопроводы гораздо более узкого диаметра.Поскольку они более узкие в диаметре, они хранят намного меньше воды.

Следующий слайд:
Итак, если я оглянусь на свой более эффективный дизайн, вы увидите, что для каждого отдельного прибора я немного уменьшил хранимый объем и время ожидания.

Следующий слайд:
Теперь у коллекторных систем есть некоторые минусы. Во-первых, я всегда впечатляю людей, их действительно сложно переоборудовать. И их сложно модернизировать, потому что все эти отдельные линии полностью независимы.И поэтому, если есть один ствол или только один или два, у нас есть несколько вариантов, где мы можем превратить это в систему рециркуляции. Я не могу этого сделать с параллельной системой труб. Вы должны убедиться, что у вас все получилось правильно с первого раза. Еще одна вещь, которую мы теряем в этом случае, — это то, что использование горячей воды в домах чрезвычайно кластеризовано и в среднем имеет очень короткую продолжительность. Таким образом, он включает кран на пять секунд за раз, но делает это 10 раз за короткий период. Или это использование душа, а затем использование раковины, которая находится рядом с ним, в непосредственной близости друг от друга.Поэтому, когда мы делаем это в системе ствола и ответвления или в другом дизайне, мы получаем некоторые преимущества последовательного использования, потому что первое использование эффективно предопределяет использование для вашего следующего. В системе параллельных трубопроводов это возможно только в том случае, если вы используете точно такое же приспособление. Таким образом, вы получите некоторые преимущества от последовательного использования, если, скажем, вы моете посуду и включаете и выключаете кран. Вы не получите этого, если мама или папа проснутся первыми и пойдут принимать душ, а через 10 минут один из детей проснется и пойдет принимать душ во второй ванной.Это разные линии, поэтому вы не видите таких преимуществ. Так что у этой системы есть свои недостатки.

Следующий слайд:
Просто чтобы дать представление — конечно, Cadillac, так сказать, самый эффективный способ с точки зрения энергии воды, — это система рециркуляции по требованию, в которой мы фактически поднимаем воду. очень близко к месту использования, либо с помощью кнопки, либо с помощью датчика движения, либо с помощью чего-то, что указывает на потребность в горячей воде в этой точке использования, так что это прямо там.Но как структурированный дизайн, так и структурированный дизайн с параллельными трубами, рециркуляция по требованию, все законные инструменты для удовлетворения требований этого дома. Тот, который не соответствует требованиям, — это тот, на который мы просто особо не обращали внимания. Опять же, я действительно пытаюсь подчеркнуть, что горячая вода слишком ресурсоемкая система, чтобы не обращать на нее внимания. Вы не можете просто перемещать компоненты и не учитывать их, не думая, что они будут влиять на производительность системы.

Следующий слайд:
Итак, я хотел уделить несколько минут, чтобы поговорить об изоляции труб, не только потому, что это хорошая практика, но и потому, что это одна из тех вещей, которые мы все чаще и чаще наблюдаем в код. Как я уже сказал, изоляция труб — действительно хорошая практика. Это повышает эффективность двумя способами. Во-первых, он сводит к минимуму потери тепла, возникающие, когда вода находится в трубах. Мы только что немного поговорили об этих преимуществах последовательного использования.Это существенно удлиняет окно, необходимое для реализации этих преимуществ от последовательного использования, потому что вода в этих трубах дольше остается горячей. Во-вторых, он максимизирует тепловой потенциал системы. Итак, эта вода, о которой мы говорили в начале этой презентации, когда эта вода движется по системе от водонагревателя к месту использования, добавление изоляции на ней не дает трубе излучать тепло. Если вы когда-либо использовали его или даже просто были на строительных выставках и видели продавцов, замечал ли кто-нибудь, что с точки зрения материалов излучающий пол с подогревом похож на, скажем, водопроводные трубы из PEX? По сути, это похоже на одно и то же, и на самом деле это одно и то же.Таким образом, мы, по сути, используем что-то, что специально разработано для излучения тепла наружу в том случае, когда мы очень хотим удерживать тепло. И изоляция труб действительно помогает в этом. А теперь давайте проясним: это хорошая практика, но не панацея. Это не панацея. Изоляция трубы из плохой системы — это лейкопластырь. Будет лучше, но не хорошо. И поэтому вы не можете просто изолировать систему распределения горячей воды и ожидать, что она будет работать хорошо. Его еще нужно правильно спроектировать.Есть некоторые случаи, когда, я думаю, нам действительно нужно быть начеку, и те из вас, кто работает со строителями, строит дома или работает в поле, должны это знать. Больше всего я вижу, когда трубы с горячей водой проходят под плитой. Что под плитой дома? В лучшем случае — прохладная влажная грязь, которая по сути является радиатором. Я использую трубу, которая, как мы уже сказали, излучает тепло через влажную прохладную среду, я потеряю много тепла в этом процессе.Вы часто это видите, либо потому, что обычная практика сантехнической промышленности в этом районе заключается в том, чтобы проходить под плитой, либо в раковинах на кухонном острове, это еще один действительно распространенный случай, когда сантехника проходит под плитой, а затем поднимается. Так что в любое время, когда он проходит под плитой, в любое время, когда он должен выйти за пределы оболочки, чего он не должен делать, во всяком случае, — но по какой-либо причине он должен выходить за пределы оболочки дома, тогда вам обязательно нужно быть начеку. для изоляции труб в таких случаях.

Следующий слайд:
Я упоминал код пару раз. И отчасти я хочу упомянуть, что эти вещи приближаются. Почему коды склонны к изоляции? Что ж, с точки зрения должностного лица кодекса, изоляцию намного легче проверить, чем эффективный дизайн распределения. Это сложно. Особенно, когда они входят в дом, когда гипсокартон отключен, а система находится за стенами — есть некоторые вещи, которые они могут сделать, чтобы убедиться, что вы поместили изоляцию на трубы, но мне немного сложнее проверить и убедиться, что вы на самом деле спроектировал это эффективно.Так что многие из вас увидят это в ближайшие годы, когда юрисдикции примут более свежие кодексы. Вы видите это в UPC — Универсальном сантехническом кодексе 2015 года — а также в IEEC 2015 года — на него есть ссылка в международном сантехническом кодексе — которые являются двумя основными базовыми кодами. Как я уже сказал, эти базовые коды. Это минимальные требования, которые, как правило, широко применяются во всех юрисдикциях. Мы, безусловно, видим это в региональных нормах и правилах, и, конечно, программы зеленого строительства также признают и дают баллы за изоляцию труб горячего водоснабжения.Хорошая практика. Как я уже сказал, надеюсь, вы сможете распознать места, где это абсолютно необходимо, но для многих из вас это будет мандатом на ближайшее будущее, если это еще не сделано.

Следующий слайд:
Итак, еще раз, еще пара мыслей о нормах и стандартах. Мы знаем, у нас есть действительно достоверные данные о том, что наши водопроводные системы слишком велики. В некоторой степени этого требуют наши коды. Так что есть действительно острая потребность в обновлениях. Я не знаю ни одного примера в построенной среде, где можно было бы значительно увеличить размер системы.Возможно, вы захотите немного увеличить размер кондиционера. Возможно, вы захотите немного увеличить размер водонагревателя. Есть случаи, когда помогает немного передышки. Но, конечно, мы имеем дело не с этим. Проблема становится в том, что мы говорили о размере трубы. В большинстве наших сантехнических кодов разрешается регулировка до трехдюймовой трубы. Это действительно сложно реализовать в полевых условиях. И так, как сейчас, из-за шагов, которые вы должны пройти, чтобы использовать его, в кодах.Поэтому я подчеркиваю это, потому что многие люди участвуют в разработке кодексов на местном и национальном уровнях, и я действительно думаю, что важно, чтобы мы знали, что кодексы действительно играют здесь роль, и что есть обновления, которые мы можем Сделайте это, чтобы тем из нас, кто работает в строительной отрасли, было проще разрабатывать высокопроизводительные системы.

Следующий слайд:
И я попытался сэкономить, как и обещал, некоторое время в конце для вопросов. Я с радостью приму любой из них.

Следующий слайд:
Я просто хотел добавить некоторые дополнительные ресурсы, и они будут доступны людям после вебинара. Но это все ресурсы, которые доступны на нашем сайте. И, конечно же, вы можете свободно обращаться в WaterSense с любыми возникшими у вас вопросами.

Следующий слайд:
Джейми, есть вопросы?

Джейми Лайонс:
Да, Иона. У нас их несколько. Спасибо, что провели нас через этот разговор.Хотите быстро вернуться на один слайд — один из вопросов действительно относится к некоторым ресурсам. Возникает вопрос, где лучше всего найти калькулятор объема горячей воды.

Иона Шейн:
Это на нашем сайте. Это должно быть — вы можете увидеть точный URL — но мы дважды проверим, чтобы убедиться, что он доступен для щелчка, когда он появляется на странице ресурсов в Zero Energy Ready Home. А если нет, мы внесем некоторые изменения, чтобы хотя бы сделать URL видимым.

Джейми Лайонс:
Великий; Спасибо.Я предполагаю, что он может быть расположен прямо на главном сайте WaterSense, верно?

Иона Шейн:
А, да, если вы зайдете в WaterSense — New Homes and to Building, вы сможете найти это место.

Джейми Лайонс:
Хорошо. Было бы несколько вопросов, относящихся к системам рециркуляции по запросу, с некоторыми советами по их проектированию, и я думаю, что хороший вопрос высокого уровня для начала, Джона, был бы: как система рециркуляции на основе спроса на самом деле экономит энергию ? Разве у нас не остается такое же количество воды в этой трубе после события с горячей водой, с той же вложенной энергией, которая затем остывает? Глядя на ваш слайд, — может, мы могли бы вернуться к тому первому примеру дизайна? Слайд 18, 19, где-то там? И, может быть, поговорите с тем, что, если бы в этом доме была рециркуляция по требованию? Как бы это выглядело, и чем оно отличалось бы от ствола и ветки?

Иона Шейн:
Давайте проясним: рециркуляция по требованию — единственный способ сэкономить энергию с помощью рециркуляции.Вы все еще можете плохо спроектировать его и не осознавать этого преимущества. Есть несколько преимуществ. Если бы мы, скажем, перепроектировали систему рециркуляции для этого дома, опять же, она не так уж сильно разбросана, поэтому мы, конечно, вышли бы из водонагревателя. Мы, вероятно, подойдем прямо к двум ванным комнатам наверху, а затем проведем эту линию обратно вниз и обратно на кухню. Причина, по которой мы это сделаем, заключается в том, что мы, вероятно, хотим поставить главную ванную комнату выше всего остального с точки зрения эффективности распределения.Итак, в этом случае наш — вы, ребята, видите мой курсор?

Джейми Лайонс:
Да, мы видим курсор.

Иона Шейн:
Итак, в этом случае мой насос, вероятно, будет где-то здесь. Теперь это сделало бы для меня пару вещей. В дополнение к более быстрой доставке горячей воды туда, где она должна быть, я бы потерял намного меньше энергии в процессе перемещения горячей воды к месту использования, чем в противном случае. Причина в том, что насосы по запросу работают с гораздо более высокой скоростью потока.И поэтому я не излучаю столько тепла, как в противном случае. Во-вторых, вода, которую я снова наливаю в водонагреватель в этот момент, и в большинстве современных насосов действительно есть термисторы, поэтому они отключаются, когда они действительно видят горячую воду. Но горячая вода 105, 95 градусов. Вода, которую я снова наливаю в водонагреватель, все еще значительно теплее, чем когда она попадала в дом через водопровод. Итак, теперь я уменьшил Delta T для любой воды, которую я истек кровью, тогда как раньше я слил эту чуть теплую воду в канализацию.Так что я возвращаю немного этой энергии. И, конечно же, есть еще встроенный элемент, не так ли? Итак, та вода, которую я стекал в канализацию, которую я теперь рециркулирую обратно в систему, имеет энергию еще до того, как она попала в мой дом, где я ее нагрел, где я ее нагрел. Итак, как я уже сказал, есть несколько мест, где у нас есть возможность сэкономить энергию, используя рециркуляцию по требованию. Нам по-прежнему нужно быть осторожными. Нам все еще нужно разработать систему разумно и эффективно, иначе мы не дойдем до этого.Но данные действительно показывают, что если вы все сделаете правильно, вы можете выйти на первое место, даже если вы тратите немного энергии на работу этого насоса. Теперь, когда мы, конечно, не сможем сэкономить энергию — на самом деле, мы потеряем ее много, — это если этот насос всегда будет работать. Итак, если этот насос всегда работает, он будет: A) потреблять много энергии для запуска насоса, потому что насос всегда будет включен, и B) он будет держать мой водонагреватель постоянно включенным. Тот случай, когда мне всегда нужны люди, и я не могу сосчитать количество случаев, когда я видел это в поле, и, к сожалению, много раз они происходят из мест, где дома были переоснащены с помощью глубокого энергоснабжения, и домовладельцы жалуются, что после всех этих действительно агрессивных мер по повышению энергоэффективности их счета за электроэнергию растут.И что происходит, у них есть водонагреватель по запросу, но постоянно включенный рециркуляционный насос. Это просто огромный сток энергии, потому что в этом случае вы всегда запускаете водонагреватель по запросу. Так что это сложная технология, потому что, как я уже сказал, если мы сделаем рециркуляцию правильно, и у нас будет хороший контроль спроса на нее и изолируем основной контур рециркуляции, и мы сделали это с эффективной компоновкой, тогда мы действительно сможем сэкономить энергию. Но если мы не справимся с рециркуляцией, мы действительно сможем использовать огромное количество энергии.

Джейми Лайонс:
Еще пара мыслей, Иона. Возможно, вы прокомментируете конструкцию рециркуляции на основе спроса. Одна из вещей, на которую мы часто указываем партнерам, которые рассматривают этот вариант дизайна, заключается в том, что когда мы говорим об этом объеме сохраняемого объема между водонагревателем и самым дальним приспособлением, который существенно меняется, верно, когда у нас есть требуется контур рециркуляции? Теперь нашим «источником» горячей воды больше не является водонагреватель; это петля.Поэтому, когда мы пытаемся оценить наш сохраненный объем между источником и приспособлением для конечного использования, это действительно ответвление цикла для насадки для душа. Мы стремимся достичь лимита в 0,5 галлона на этом трубопроводе. Это верно? И вы можете добавить к этому?

Иона Шейн:
Именно так, Джейми. Фактически то, что мы сделали, потому что мы контролируем работу контура рециркуляции с помощью регуляторов потребления. Мы знаем, что нужна горячая вода. Мы знаем, что этот цикл горячий, верно? Я вошел в комнату и нажал на спусковой крючок, или я нажал кнопку и потребовал горячую воду.Итак, как вы сказали, источником больше не является водонагреватель. Источником является контур рециркуляции. И поскольку я взял этот источник горячей воды и распределил его по всему дому стратегическим образом, не все время, а особенно, когда он мне нужен, там, где он мне нужен, он будет намного более гибким. , с точки зрения проектирования ответвлений от этой основной линии рециркуляции, так что я нахожусь под рециркуляцией в полгаллона — предел хранения в полгаллона. И что еще более важно, жители получат горячую воду быстро и легко, не дожидаясь ее и не тратя при этом воду и энергию.

Джейми Лайонс:
И отлично. Еще один последний момент — у нас осталась пара минут. Еще по запросу тема оформления рециркуляции. В отрасли ведется довольно много дискуссий о конструкции контура. Выделенная обратная линия или обратная линия холодной воды. Есть ли какие-либо советы, какие-либо рекомендации по выбору размера этой петли, чтобы способствовать более интенсивному перемешиванию, чтобы смягчить эффекты сэндвича с холодной водой и тому подобное?

Иона Шейн:
Хороший вопрос. Как вы упомянули, Джейми, есть два способа сделать рециркуляцию.Один из них — иметь выделенную обратную линию. Во-вторых, вы, по сути, используете линию холодной воды в качестве возврата. В наличии выделенной обратной линии есть энергетическая выгода, потому что я собираюсь получить — как мы уже говорили ранее, я могу вернуть эту теплую воду обратно в водонагреватель более эффективным способом, чем если бы мне пришлось ее пропустить. система холодного водоснабжения. Оба эти решения помогут смягчить сэндвич с горячей водой. Бутерброд с горячей водой — дань уважения нашим производителям. Это не такая большая проблема, как раньше, потому что производители делают более качественные водонагреватели по запросу.Но в ранних поколениях, и то, что мы видим в меньшей степени в новых поколениях, это если в водопроводной системе есть горячая вода, когда вы включаете кран, душевую насадку или приспособление, вы получаете горячую воду, которая уже находится в системе. . Между тем, у водонагревателя нагревается секунда. Верно? Если подумать, водонагреватель по запросу — опять же, снимаю шляпу перед технологиями — он действительно выполняет довольно удивительную работу, если подумать обо всем, что он должен делать. Он должен обнаруживать поток, он должен продуть свою камеру, он должен довести свой нагревательный элемент до температуры, прежде чем он фактически начнет производить горячую воду.Таким образом, в течение нескольких секунд из водонагревателя будет вытекать холодная вода. Для пользователя это означает, что вы включаете приспособление, сначала вы получаете горячую воду, которая была в трубах, затем вы получаете холодную воду, которая прошла через водонагреватель до того, как он действительно включился, а затем вы снова получаете горячую воду. . Итак, это бутерброд с горячей водой, холодной водой, затем снова горячей водой. В любом случае рециркуляция, независимо от того, используется ли это выделенная обратка или вы используете холодную воду в качестве обратной линии, рециркуляция поможет в этом.Что касается размеров, это на самом деле просто вопрос — я не решаюсь давать общие рекомендации по выбору размера, потому что я думаю, что наибольшее влияние от этого на самом деле оказывает насос. И я бы посоветовал людям следовать рекомендациям производителя по этому поводу.

Джейми Лайонс:
Очень хорошо. Еще раз спасибо всем за то, что присоединились к нам и посвятили часть своего дня этому тренингу по эффективным системам распределения горячей воды. Джона, вы хотите быстро перейти к слайду с контактами, и мы на этом подпишемся? Несколько напоминаний всем.Ранее я напомнил группе о ресурсах, доступных на веб-сайте DOE Zero Energy Ready Home по адресу www.buildings.energy.gov / zero. На этом слайде вы можете увидеть веб-сайт программы EPA WaterSense, а также контактную информацию сегодняшнего докладчика Джона Шейна. Мы опубликуем этот записанный веб-семинар на веб-сайте Zero Energy Ready Home в течение пары недель, поэтому мы приглашаем вас и ваших коллег на …

[Конец аудио]

Системы водяного отопления | Дизайнеры домов

Когда дело доходит до решения, как нагреть горячую воду, вам сначала необходимо определить, сколько горячей воды будет использовать ваш дом ежедневно — душевые, посудомоечные, стиральные машины.Затем вам нужно решить, как развести горячую воду — солнечную, газовую или электрическую. Имея в основном три популярных варианта, выбор вашей системы водяного отопления не должен вызывать затруднений.

Выбор подходящего водонагревателя — важное решение для вашего нового дома. Взгляните и обязательно взвесьте каждый тип перед тем, как совершить фиксацию.

Бесконтактные водонагреватели
Вы когда-нибудь получали струю холодной воды в душе из-за того, что кончилась горячая вода — это может быть пугающим занятием.С водонагревателем без бака вы получите бесконечный запас горячей воды и снизите счета за электроэнергию. Бесконтактные водонагреватели (также называемые «проточными» водонагревателями или водонагревателями «по запросу») состоят из электрического или газового нагревательного элемента, заключенного в небольшой модуль. Вместо того, чтобы нагревать большое количество воды, хранящейся в резервуаре, устройство без резервуара нагревает только воду, которая течет через него.

Практически сразу же, когда вы запрашиваете горячую воду — через кран, посудомоечную и стиральную машины — модуль определяет изменение потока и давления, и сразу же включается нагревательный элемент.Перестаньте вызывать воду, и нагреватели немедленно отключатся.

Преимущества использования безрезервуарного водонагревателя заключаются в том, что он намного меньше, чем водонагреватель с баком, а водонагреватели меньшего размера «в месте использования» можно установить под краном, внутри ванной комнаты или кухонного шкафа. Что касается долговечности, то безбаковый нагреватель прослужит вдвое дольше, чем бак-нагреватель — просто потому, что в нем нет бака, который мог бы заржаветь.

Самым большим недостатком использования безрезервуарного водонагревателя является цена, которая составляет в среднем около 1500 долларов за единицу и максимальный расход — в основном, сколько горячей воды можно использовать одновременно.Большие семьи, которым нужно использовать два душа одновременно, плюс много стирки, не смогут. Что нового — есть водонагреватель по запросу с цифровым контролем температуры с датчиком, который буквально проверяет температуру воды тысячи раз в день.

Баковые водонагреватели
Первым решением при выборе нового водонагревателя бакового типа обычно является источник топлива. Установка на природном газе обойдется дешевле в эксплуатации, чем электрическая модель. Когда дело доходит до выбора резервуара для воды, действительно важны размер и эффективность.Если вы склонны использовать много горячей воды в определенное время дня — скажем, утром, когда все принимают душ, — вам понадобится модель с более высоким показателем первого часа (сколько горячей воды может произвести агрегат. через час). Если вы не хотите беспокоиться о том, когда и сколько воды вы используете, вам понадобится водонагреватель с быстрой скоростью восстановления, чтобы гарантировать, что у вас никогда не закончится горячая вода. Большинство резервуаров имеют размер от 20 до 80 галлонов.

Солнечный водонагреватель
Использование солнечной энергии для нагрева горячей воды экономически эффективно независимо от того, где вы живете, и вы можете ожидать, что она обеспечит 50-75% потребности в горячей воде для бытового потребления.Эта активная система использует коллекторы (термопанели) для сбора солнечной энергии, которая затем используется для предварительного нагрева воды, поступающей в водонагреватель для бытового потребления. Газовая горелка или электрические элементы водонагревателя служат резервным источником тепла — в основном в более прохладные месяцы и в пасмурные дни. Горячая вода подается к кранам по всему дому так же, как и в традиционный водонагреватель.

Основные схемы водоснабжения загородного дома

Схемы горячего водоснабжения загородного дома

Схема совмещения горячего водоснабжения с отоплением

Схема подключения автономной системы горячего водоснабжения

Выполнение рециркуляции горячей воды

Как правильно сделать горячее водоснабжение в частном доме

Снабжение дома горячей водой — как сделать, варианты и схемы

Проточный – большой пиковой мощности

Недостатки проточного

Накопительная система нагрева воды

Недостатки накопительных

Бойлер косвенного нагрева – стабильная система ГВС

С буферной емкостью – наибольший запас энергии

Другие особенности нагрева воды отоплением

Бойлер послойного нагрева

Ошибка – неправильное подключение бойлера ГВС

Система горячего водоснабжения в частном доме: виды, характеристики, советы

Типы водонагревателей для установки в частном доме

Накопительные системы

Проточные нагреватели

Косвенные системы

Выбор труб для разводки системы горячего водоснабжения

Данные по среднему расходу воды для выбора системы

Полезная информация от профессионалов

Выводы

Система горячего водоснабжения частного загородного дома (дачи/коттеджа)

схема отопления и водоснабжения котельной, как сделать циркуляцию своими руками, газовый котел и теплообменники

Система горячего водоснабжения частного дома

Виды котлов для ГВС

Схема подачи горячей воды, отопления

Особенности монтажа газового котла для циркуляции и подогрева воды своими руками в доме

Схема системы отопления и горячего водоснабжения :: HighExpert.RU

Котел с группой безопасности

Контур котла с тепловым аккумулятором

Контур радиаторной системы отопления с погодозависимой автоматикой регулирования

Контур системы горячего водоснабжения с дифференциальным регулятором температуры

Дополнительный контур горячего водоснабжения от солнечного коллектора со специальным терморегулятором

Схема и система водоснабжения загородного дома (двухэтажного)

Назначение клапанов обратных клапанов:

Работа дачного водопровода в теплое время года

Схема водоснабжения дачи (дома в два этажа) — фото

Ниже другие записи по теме «Дача и сад — своими руками»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Водоснабжение для загородного дома

Гидравлический подъемник двойного действия

Фильтры цистерны

[PDF] ВВЕДЕНИЕ СИСТЕМЫ ПОДАЧИ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

Все о сантехнике — этот старый дом

Основные системы и принцип их работы

Сантехнические трубы

Не забудьте про арматуру

Водяное отопление

Общие проблемы

Системы горячего водоснабжения — Heat-Timer® Corporation

ГВС в жилых домах и ГВС в коммерческих целях

Как работают бытовые системы горячего водоснабжения

Смешанные системы ГВС и отопления (приоритет ГВС)

Как вы управляете крупными бытовыми системами горячего водоснабжения?

ZERH Веб-семинар: Эффективное распределение горячей воды: вы знаете, что распределение горячей воды важно (текстовая версия)

Системы водяного отопления | Дизайнеры домов

Добавить комментарий Отменить ответ
