Схема отопления тихельмана для двухэтажного дома: Петля Тихельмана — надежное отопление для больших домов

Схема отопления Тихельмана для одноэтажного и двухэтажного дома: фото и видео инструкция

В настоящее время существует огромное количество методов обустройства отопительной системы в частном доме. Именно по этой причине многие домовладельцы нередко стоят перед трудным выбором, какому из предлагаемых видов обогрева отдать свое предпочтение. Кого-то интересует трехтрубная схема отопления Тихельмана, а кто-то, в силу некоторых обстоятельств, обустраивает свое жилище инновационными схемами, такими как анодно-капиллярная. А чтобы вы четко понимали, что представляет собой та или иная система, поговорим о каждой из них.

Устройство водяного отопления

Этот вариант является наиболее востребованным, причем с его помощью можно обустроить не только частный дом, но и квартиру в многоквартирном доме. Обвязка подобного обогревательного узла может быть коллекторной, одноконтурной и многоконтурной, к которой относится как двухтрубная, так и отопительная система Тихельмана.

Классическое водяное отопления по схеме Тихельмана

Вне зависимости от схемы обвязки по тепловому контуру циркулирует теплоноситель, в качестве которого используют обычную воду. Нередки и случаи, когда магистраль наполняется специальным незамерзающим раствором, который, в отличие от воды, не замерзает при отрицательной температуре. Необходимость в таком наполнении теплового блока возникает лишь в том случае, когда контур частично находится на улице или в помещение, в котором температура может опускаться ниже положительной отметки.

С этой статьей читают: Водяное отопление частного дома

Внутренние системы

Такой способ обогрева может работать как за счет естественной (гравитационной) циркуляции теплоносителя, так и посредством искусственно нагнетаемой (за счет насоса). Первая обвязка теплового контура может быть оснащена нижним и верхним розливом. Схема функционирования верхнего розлива отопления характеризуется тем, что прогретая до необходимого уровня вода имеет меньшую плотность, чем «отработанная», то есть та, которая уже отдала свою тепловую энергию обогревательным приборам.

Подобная обвязка предполагает то, что теплоноситель перемещается вверх по подающему стояку в радиаторы. Далее, отдавая теплоэнергию, он направляется вниз в нагреватель для последующего прогрева. В свою же очередь нижний розлив отопления характеризуется отсутствием общего вертикально располагающегося стояка подачи горячей воды, поэтому теплоносителья поступает непосредственно в обогревательные приборы, то есть в батареи.

Существует еще тупиковая схема системы отопления. Она подразумевает перемещение теплоносителя по магистрали в противоположном холодной направлении.

Тупиковая система будет рентабельнее, если сократить протяженность контура к минимуму. При устройстве помещения с большой площадью наилучшим решением будет установка двух небольших теплонагревательных систем для дома.

Что такое петля Тихельмана

Говоря о трехтрубной системе отопления, нельзя не упомянуть схему Тихельмана. Этот тип обуславливается возвратной системой с реверсом. В простонародье такой способ устройства обогрева частного дома именуется как петля Тихельмана. Благодаря тому, что циркуляционные магистрали в этой схеме сбалансированы, резкие перепады температурного режима не наблюдаются.

Петля Тихельмана, отзывы о которой самые разные, обеспечивает максимально равномерный прогрев радиаторов. А это, в свою очередь, станет отличным выбором для владельцев частных домов.

Но, несмотря на положительные стороны отопительной схемы Тихельмана, она обладает еще и недостатками. Так, к примеру, для ее устройства потребуется гораздо больше расходных материалов, нежели при обвязке любой другой системы.

Помимо вышеуказанных обогревательных обвязок, можно выделить еще и замкнутую (кольцевую) обвязку, которая имеет сходства с одноконтурной схемой. Так, обогревательные приборы посредством переходных соединений монтируются в цепь. По конечному счету выходит замкнутый кольцевой контур с постоянно перемещающимся теплоносителем.

Также хотелось бы отметить и каскадную систему отопления. Ее принцип основывается на работе двух соединенных между собой котлов. При этом используются еще и специальные регуляторы, что обеспечивает увеличение эффективности функционирования узла.

Биметаллические радиаторы

Современные виды устройства обогревательных узлов

Традиционные методы  отопления, такие как петля Тихельмана, одноконтурные схемы и идентичные по функциональности системы обогрева прочно закрепились в своей нише. Однако, на смену им приходят более инновационные виды создания эффективно работающих узлов.

Нанообогрев дома

В последнее время люди все чаще и чаще отдают свое предпочтение именно этому варианту обогрева помещения. И пусть вас не пугает замысловатое название этого узла. В действительности же, многие из вас уже не раз сталкивались с подобными конструкциями, принцип работы которых достаточно примитивен.

ВИДЕО: Инфракрасный пленочный теплый пол – самый популярный пример наноотопления

Нагревательные элементы размещаются в тонкой пленочной основе, которая может монтироваться как в напольном покрытии, так и на стенах. Это обогревательная система еще называется «инфракрасный пленочный теплый пол». Однако, такие тепломаты сегодня используются в качестве дополнения к основному источнику тепла. Реже в качестве основного.

С этой статьей читают: Кабельный теплый пол – разновидности и способы монтажа

Устройство контуров с помощью электродных нагревателей

Этот вариант обвязки отопительной магистрали характеризуется выделением тепла за счет ионизации теплоносителя, а именно, воды. Так, в процессе образовываются положительно и отрицательно заряженные ионы. Частицы, приближаясь к пластинам электродов, начинают постепенно выделять тепловую энергию. Несмотря на незначительную популярность, такие нагревательные элементы обладают массой преимуществ:

•
  котлы подобного типа оснащены автоматическим регулятором температурного режима, что очень удобно;
•
  электродные нагреватели имеют достаточно высокий КПД;
•
  финансовая выгодна в эксплуатации этого котла;
•
  высокий коэффициент теплоотдачи;
•
  возможность замены теплонагревательного элемента;
•
  за небольшой промежуток времени и при незначительных энергозатратах в помещение достигаются комфортные температурные условия;
•
  для устройства обвязки с использование электродного котла потребуются сравнительно небольшие капиталовложения;
•
  нет необходимости в подключении к централизованной газопроводной магистрали.

Особенности анодно-капиллярной системы

Усовершенствованный вариант обогревательных узлов, который обусловливается принципом поляризации молекул воды. Благодаря такому процессу удается увеличить площадь соприкосновения теплоносителя и нагревателя. А это, в свою очередь, дает возможность минимизировать теплопотери. Именно этим анодно-капиллярная обвязка отличается от других вариантов создания отопительного блока.

Иногда можно столкнуться с процессами, схожими с электролизом. Однако этот процесс крайне редкий, потому как в основе топливных ресурсов нет сторонних примесей. С целью улучшения эффективности функционирования подобных блоков, квалифицированные специалисты рекомендуют использовать анодные электроды. Этот вариант топлива производится с высокими показателями качества.

Надеемся, наши советы помогут вам сделать правильный выбор и обустроить свой дом эффективно работающей отопительной установкой.

ВИДЕО: Попутная схема системы отопления. Петля Тихельмана

схема системы отопления в двухэтажном доме трехтрубной

Системы отопления, в которых теплоноситель транспортируется по двухтрубной попутной схеме, называются петля Тихельмана. Основные особенности схем в отсутствии работ по балансировке, стабильности эксплуатации. Рассмотрим технические показатели, устройство тепловой магистрали, возможность применения и формирование своими руками. Следует разобраться в достоинствах, недостатках схемы отопления и просчитать затраты прежде, чем выбирать подключение данного типа для частных особняков.

Что такое петля Тихельмана?

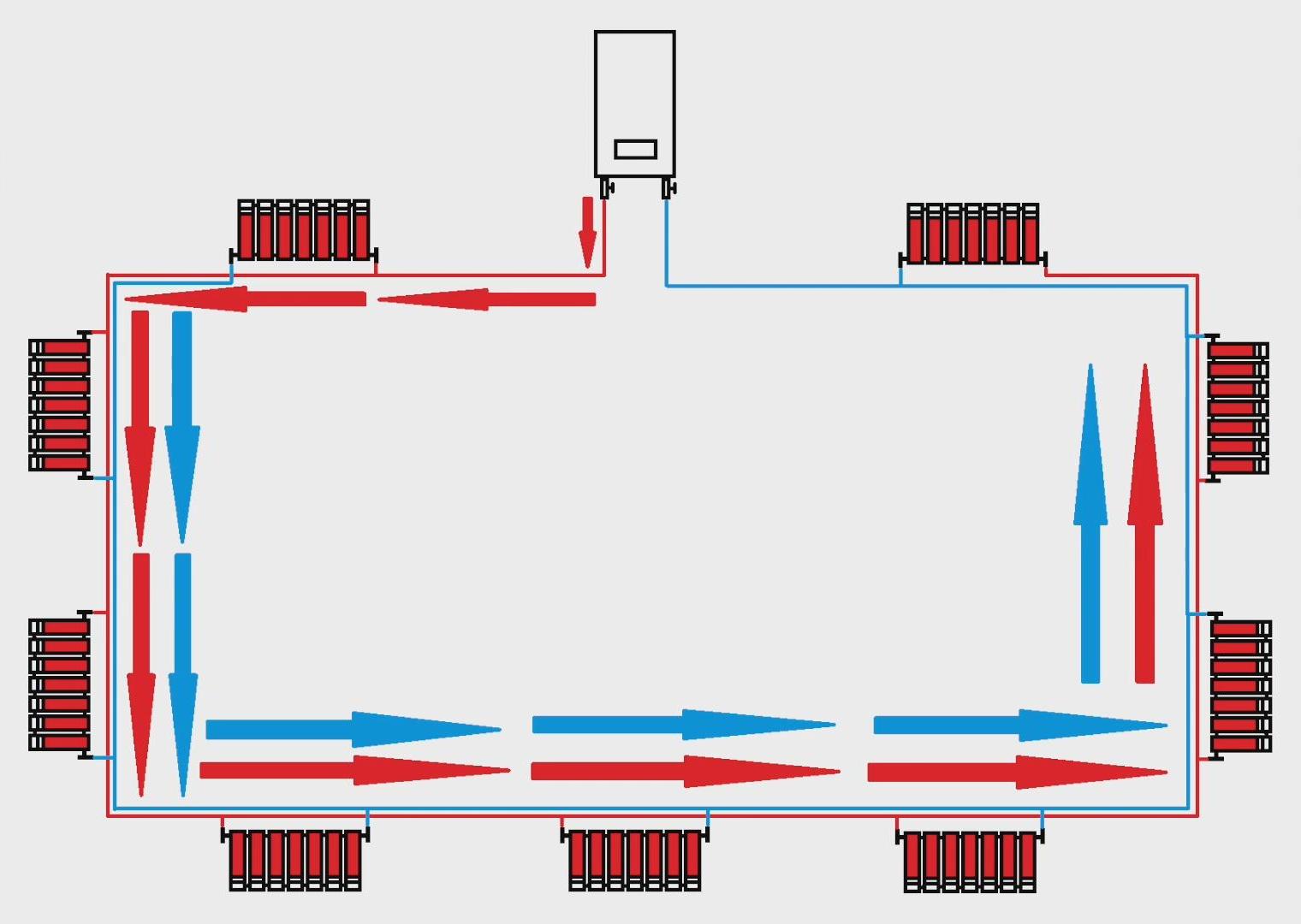

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

Преимущества и недостатки

К достоинствам относят:

• равность длины трубопроводов подачи и обратного тока для каждого прибора отопления;
• одинаковость гидравлических условий для батарей;
• отсутствие работ по балансировке;
• стабильность работы всей магистрали.

Благодаря одинаковой тепловой мощности батарей, конструкция обеспечивает равномерность подачи тепла в радиаторы при любом отдалении от прибора нагрева.

Минусы тоже есть:

1. Необходимо просчитать количество радиаторов. Если батарей много, то придется покупать трубы с большим диаметром, а это увеличивает расходы.
2. Для правильного выполнения разводки трубопровод выкладывается по периметру строения, а это дополнительные сложности в зонах входных проемов, окон.

Не рекомендуется применять петлю Тихельмана в домах небольшой площади, здесь удобнее обустраивать тупиковую систему отопления.

Рекомендуем к прочтению:

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Важно! Если применяется отопление петля Тихельмана для двухэтажного дома с интеграцией в систему насоса увеличенной производительности, нужно позаботиться об устранении шума при работе насоса.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

На заметку! Если обустроить разделительные схемы, то упрощается поэтажная балансировка и настройка всей магистрали отопления в доме.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

Важно! Чтобы насосное оборудование работало без перебоев, перед ним монтируется фильтр грубой очистки.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Рекомендуем к прочтению:

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60. Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм.

Совет! Чтобы не выбирать отводы для подключения батарей, применяются детали с сечением в 16 мм. Их используют для присоединения всех радиаторов в доме.

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Петля Тихельмана и схема системы отопления в двухэтажном доме трехтрубной

Мастера по отоплению знают, что петля Тихельмана – название двухтрубной сети с попутным движением теплоносителя. Система не считается распространенной, но в некоторых случаях является единственно возможной формой монтажа. Особенность в отсутствии балансировки и поддержании стабильной работы магистрали. Однако такая сеть имеет недостатки, потому перед выбором технологии надо сделать ряд точных расчетов. Рассмотрим плюсы и минусы петли, варианты применения и обвязки.

Конструктивные особенности петли Тихельмана

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Более точное понимание конструкции выдает схема двухтрубной сети с радиаторами, развернутая в прямой ряд. Классическая магистраль представляет собой тепловой узел в начале, от которого протянуто два трубопровода к каждой батарее. Одна труба для подачи горячего теплоносителя, вторая для возврата жидкости в котел. В этом случае важно расстояние от котла до батареи. Чем оно больше, тем выше гидравлическое сопротивление в петле подключения.

Если же свернуть ряд батарей в кольцо, то оба края будут максимально близко к котлу, поэтому выгоднее установить трубопровод обратки не на подачу охлажденного теплоносителя в котел, а на подачу воды далее по цепи – попутным способом. То есть труба подачи воды одним концом подключена к котлу, заканчивается на последней в ряду батарее, возвратный трубопровод начинается от первого в ряду радиатора, продолжается до котла.

Важно! Схема петли Тихельмана реализуется вне зависимости от расположения радиаторов, можно формировать ее при линейном расположении. Выглядит это как разворот трубы от зоны врезки крайнего радиатора в обратку для возврата охлажденной воды – на одном участке система превращается в трехтрубную.

Достоинства и недостатки

При внимательном изучении сети видно, что длины подающего и обратного отрезков для каждой батареи равны – это объясняет основное преимущество сети, она не нуждается в балансировке.

Еще к плюсам относят:

• равность гидравлических условий работы для радиаторов;
• стабильность работы сети с поддержанием одинаковой тепловой мощности батарей.

Минусы:

Рекомендуем к прочтению:

1. Увеличивается сечение трубопроводов и диммеров. Иначе система будет сложной в настройке.
2. Обход трубами здания по всему периметру потребует обводки дверей, высоких окон, прочих препятствий – это приведет к удорожанию сети.

Важно! Сеть с петлей применяется в строениях от 150 м2. В домах меньшей площади выгоднее ставить тупиковую систему.

Возможности применения петлевой сети

Рассматривая, где именно подойдет петля для отопления, следует отметить, что система будет уместной для сети с включением 10 и более радиаторов. Проблема в том, что отопление петля Тихельмана для двухэтажного дома требует большого количества материалов из-за периметральной выкладки системы.

Есть несколько нюансов:

1. Если обходу труб мешают двери, окна, укладывается еще один контур для обратной циркуляции воды и возврата ее в котельную. Снизить расход теплоносителя рекомендуется уменьшением сечения труб к первым батареям, но при условии, что общее количество радиаторов не более 10.
2. Если приборов прогрева более 10, и они стоят далеко друг от друга, снижение диаметра труб приведет к неравномерному прогреву помещений. Повышение производительности установкой насоса большей мощности не решает проблему – при работе система начнет шуметь.

Монтаж петли Тихельмана оправдан только в случае установки сети с большим количеством батарей.

Технология установки петли Тихельмана в частном доме

Правила формирования схемы отопления Тихельмана для двухэтажного дома просты:

• основной конструкционный элемент – насос гидравлического типа;
• формируется общий стояк отопления;
• на каждый этаж выкладывается собственная петля;
• диаметр труб и батарей выбирается по отдельности для каждого этажа;
• в контур попутки установить балансировочный кран – на каждый отдельный этаж.

На заметку! В строениях от 2-х этажей поэтажные краны монтируются рядом в котельной.

Обвязка на котел

Различается открытая и закрытая двухтрубная сеть с попутной циркуляцией теплоносителя. Поскольку радиаторов подключается более 10 штук, продавить плечо гравитационными силами невозможно, потому на выходе по трубопроводу подачи монтируется система безопасности из автоматического воздухоотводчика, клапана стравливающего и водомера.

Важно! Открытые сети оснащаются вертикальным разгонным каналом до предела высоты образования уклона. В верхней точке сети монтируется открытый расширительный бак, затем трубопровод подачи направляется в разводящую систему.

Рекомендуем к прочтению:

На магистрали возвратной циркуляции врезаются:

• циркуляционный насос, мощность которого определяется в соответствии с показателями гидравлического сопротивления сети;
• перед насосом интегрируется сетчатый грязевой фильтр;
• после насосного оборудования врезается тройник для присоединения расширительного бака, манометра нижней точки;
• в зоне монтажа группы безопасности врезается сливной или заправочный патрубок.

Обвязка трубопроводов

Для верхней и нижней разводки подбираются трубы PPR. При условии скрытой выкладки покупается трубопровод PEX с фитингами надвижного типа. Если трубы прокладываются в плотных основаниях, обязательно применяется теплоизоляционная оболочка.

Подбор сечения трубопровода:

1. Теплопотери дома в 150 м2 не более 15 кВт – сечение внутреннего туннеля не более 20 мм. Применяются такие трубы для внутренних магистралей сети с батареями до 8 единиц. Насос выбирается 25-40.
2. Теплопотери дома площадью в 250 м2 в пределах 15-27 кВт – сечение труб до 25 мм, насос 25-60.

Важно! Трубопровод подачи к последней в ряду батарее не может быть сечением ниже 16 мм. Присоединение батарей осуществляется отводками с тем же диаметром (16 мм).

Арматура

Чтобы система Тихельмана в двухэтажном доме работала исправно, ее укомплектовывают запорной арматурой, которая позволяет установить температурный режим в каждой комнате.

Совет! Для корректировки перепадов давления в сети количество секций должно быть разным для каждого радиатора, но только с учетом мощности каждой секции и всей батареи. Чтобы избежать ошибки, на радиаторы устанавливают регулировочные клапаны, особенно на крайние приборы.

Балансировать петлю поможет метод статистической регулировки с использованием вставок вместо регулировочных клапанов. Вставки снижают условный проход на заданную величину. Устанавливают кольцевые уплотнители в точке резьбового подключения радиатора. Изготовить уплотнения в виде колец несложно из куска плотной резины.

Системы с попутным движением теплоносителя

При монтаже систем отопления в частных домах наиболее широкое применение получила двухтрубная разводка. Для ее реализации чаще всего применяются две основные принципиально разные схемы — попутная и тупиковая. Рассмотрим, чем отличается попутная система отопления, какими достоинствами и недостатками она обладает.

Принцип действия попутной системы

Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

Петля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

При использовании попутной системы задача балансировки решается намного проще.

Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

Системы отопления с попутным движением теплоносителя, как правило, реализуются с нижней разводкой труб по горизонтальной схеме. При этом прокладывается три трубы:

• подающая магистраль;
• обратная магистраль;
• труба для возврата «обратки» к котлу.

Преимущества и недостатки петли Тихельмана

Как уже было сказано, основным достоинством петли Тихельмана является сбалансированность системы отопления. Она не требует установки дополнительной арматуры для регулировки потока, которая стоит достаточно дорого и к тому же может требовать обслуживания и выходить из строя.

Благодаря сбалансированности системы отопления попутного типа и одинаковой длины циркуляционных колец во всех радиаторах поддерживается практически одинаковый поток теплоносителя, а значит и греют они одинаково. В результате котел и циркуляционный насос работают в оптимальном режиме, и в целом обеспечивается оптимальное значение КПД системы.  Соответственно вы получаете качественный обогрев помещений при снижении расхода энергоносителя и финансовых затрат на эксплуатацию системы.

Петля Тихельмана демонстрирует особую эффективность при создании достаточно крупных систем отопления со значительной протяженностью трубопроводов. В таких условиях спроектировать сбалансированную и хорошо работающую тупиковую систему бывает довольно проблематично. При использовании же попутной схемы особых сложностей с гидравлическим расчетом не возникает.

Схема с попутным движением теплоносителя, как правило, работает с принудительной циркуляцией. Однако может она применяться и в самотечных системах. Более того, в системе с естественной циркуляции теплоносителя петля Тихельмана представляет собой оптимальное решение именно за счет своей сбалансированности и отсутствия необходимости в регулирующей арматуре.

Преимущества системы с попутным движением теплоносителя оптимальным образом раскрываются при ее комплектации высококачественными отопительными приборами. Радиаторы Ogint сочетают в себе высокую тепловую эффективность и отличные гидравлические характеристики. Благодаря этому они позволяют добиться наилучшего режима работы отопления.

Помимо преимуществ петля Тихельмана имеет и ряд недостатков, которые ограничивают ее применение. К основным минусам относятся:

• более сложный монтаж за счет применения труб разного диаметра;
• увеличенная протяженность трубопровода, что приводит к удорожанию системы;
• наличие трех магистральных труб, что может ухудшать эстетические характеристики при открытой прокладке.

В связи с перечисленными недостатками системы с попутным движением теплоносителя имеют меньшее распространение, по сравнению с более простыми тупиковыми системами. Однако в ряде случаев именно такая схема является практически единственным решением для реализации действительно эффективного и экономичного отопления.

Радиаторы для систем с попутным движением теплоносителя:

трехтрубное отопление в двухэтажном доме, диаметр труб для одноэтажного, как спроектировать

Одной из разновидностей двухтрубных систем отопления является схема ТихельманаПроектирование системы отопления можно выполнять по-разному. Один из вариантов – построение схемы Тихельмана, предполагающей специфическую обвязку радиаторов. Система Тихельмана является попутно-перехлестывающей. Может показаться, то рисовать схему довольно сложно. Это отчасти правда, так как ее составление требует практики и определенных навыков. Схема Тихельмана предполагает универсальность и хорошую регулируемость.

Варианты схемы Тихельмана

При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.

Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость

При установке радиаторов по схеме Тихельмана могу возникнуть трудности в виде препятствий, например, расположение двери.

Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.

Варианты схемы Тихельмана:

• Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
• Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
• Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.

По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.

Нюансы трехтрубной системы отопления

Спроектировать правильную систему отопления очень важно, так как это этого зависит тепло и комфорт в доме в течение всего холодного периода, который в нашей стране отличается суровостью. Систему отопления с теплоносителем в виде воды может быть однотрубной, двухтрубной, трехтрубной и даже четырехтрубной. Систему Тихельмана часто называют трехтрубной.

Трехтрубная система — это компромисс между двухтрубной системой, которая не отличается гибкостью

Схему Тихельмана относят к разновидности двухтрубной системы, которую отличает реверсивный тип и возвратная отопительная система.

Трехтрубная система качественно отличается от двухтрубной, но не дотягивает до четырехтрубной. Такую систему можно назвать компромиссной: ее отличительной чертой является гибкость и доступная стоимость, если сравнивать с затратами на установку четырехтрубной системы. Установка трехтрубной системы – самый оптимальный и экономичный вариант.

Нюансы и характеристики системы:

• Простота в эксплуатации. Система работает очень просто, если предварительно разобраться в принципе ее работы.
• Процесс автоматического регулирования способствует тому, что теплоноситель и его расход остаются постоянными для каждого потребителя.
• Систему можно использовать для обустройства зданий любого типа.
• Для работы системе не нудна установка и применение обратных клапанов: она работает благодаря циркулирующему насосу.

Трехтрубные системы отопления могут быть открытыми и закрытыми. Закрытые системы предполагают беспрерывное функционирование и циркуляцию теплоносителя к источнику тепла и к источнику нагрева. Открытые системы характеризуются неравенством. После того как сетевую воду выливают, происходит соприкосновение воды с атмосферой. Открытую систему можно пополнять в любом месте.

Система Тихельмана в двухэтажном доме

В частном доме жильцы предпочитают пользоваться автономными системами отопления. Чтобы получить тепловую энергию, используют самостоятельный генератор тепла. Обычно такими генераторами являются котлы среднего размера. Самой работоспособной и популярной является схема подключения под названием «Схема Тихельмана».

Если разрабатывается схема Тихельмана отопления 2 х этажного частного дома, то задача становится сложнее

Схема Тихельмана предполагает радиаторы работают на одинаковых условиях, имеют одно и то же сопротивление, и качество протока теплоносителя.

Преимущество схемы заключатся в способности самостоятельной балансировки. Одну ветку схемы можно использовать для обвязки двух домов. При условии, что используется принудительная циркуляция теплового носителя. Классическая двухтрубная схема предполагает начало обратной магистрали от последней батареи, а конец схемы находится там, где расположен котел. А вот схема Тихельмана имеет противоположную конструкцию.

Преимущества схемы:

• Сбалансированность системы;
• Отсутствие регулировочного оборудования;
• Одинаковый проток по все системе отопления;
• Оптимальная работа теплорегулирующего оборудования.

Схема имеет и недостатки. Для того чтобы она работала правильно и эффективно, необходимо использовать дополнительные трубы, имеющие большой диаметр. Покупка оборудования предполагает дополнительные расходы.

Диаметр труб в схеме Тихельмана

Хорошая и правильно сбалансированная система отопления по схеме Тихельмана обеспечивает интенсивную работу и качественно отопления без больших материальных затрат на ее установку. Благодаря тому, то теплоноситель движется равномерно по протоку, КПД такой системы очень высокий. Надежность схемы заключается в равномерном прогревании всех радиаторов.

Чтобы система работала качественно, надежно и эффективно, для ее установки необходимо использовать только качественные трубы, имеющие большой диаметр.

Классической считается двухтрубная схема предполагает начало обратного тепла магистрали на первом радиаторе. Такая прямая система предполагает равномерное передвижение теплоносителя по магистрали. Система характеризуется одинаковым сопротивлением и протоком.

Что может помешать проводке труб:

• Дверной проем;
• Архитектурные особенности помещения.

Конечно, на установку такой схему понадобятся какие-то средства, так как трубы должны быть качественными. Но установка получается экономичнее, чем использование дорогостоящих регулировочных систем. Схема позволяет объединить все радиаторы в один большой прибор отопления, обеспечивающий равномерное распределение тепла по всему помещению.

Что такое система тихельмана (видео)

Система отопления Тихельмана – это экономный и эффективный способ установки качественной системы отопления. Нарисовать схему будет несложно, если предварительно ознакомиться с нюансами и потренироваться в ее составлении в течение некоторого времени. Схема предполагает одинаковы проток теплоносителя по всему отопительному контуру. Преимущества такой системы превышают недостатки.

Добавить комментарий

Схема отопления с петлей Тихельмана: плюсы и минусы

Двухтрубные системы отопления частного дома, как правило, это тупиковые системы, что приводит к тому, что в последнем радиаторе вследствие наибольшей удаленности напор и проток теплоносителя слабее, соответственно отопительный прибор греет хуже. Эта проблема решает путем увеличения количества секций радиаторов или  добавлением регуляторов на каждый радиатор.

Второе решение, которое используется при монтаже двухтрубных систем отопления частного дома, является балансирование системы.

Схема Тихельмана достаточно проста. В классической двухтрубной схеме обратная тепломагистраль начинается от последнего радиатора и заканчивается котлом, а подача начинается от котла и заканчивается последним радиатором.

Особенности петли Тихельмана заключаются в том, что «обратка» начинается с первого радиатора, доходит до последнего и возвращается к котлу, а подача, как и в классической схеме, начинается с котла и заканчивается последним радиатором.

Получается, что первый радиатор от котла первый на подаче и последний на обратке, соответственно, последний радиатор последний на подаче, но первый на обратке.

Это своего рода прямоточная система, в которой теплоноситель в подающей и обратной тепломагистралях перемещается в одном направлении.

Данная схема позволяет обеспечивать равномерное сопротивление и проток в двухтрубных системах.

Преимущества и недостатки петли Альберта Тихельмана

Двухтрубные системы отопления частного дома, монтаж которых выполнен по схеме Тихельмана, обладают преимуществами прямоточных однотрубных систем («ленинградки») и двухтрубных систем, а также рядом дополнительных превосходств.

Прежде всего, отметим сбалансированность системы и отсутствие необходимости установки различного регулировочного оборудования, которое стоит довольно дорого.

При этом проток теплоносителя по всей системе одинаков, а работа теплогенерирующего оборудования оптимальна и отличается высоким КПД.

К недостаткам схемы Тихельмана отнесем необходимость использования дополнительных труб и желательно большого диаметра, а это дополнительные расходы.

Причем не всегда архитектурные особенности частного дома позволяют произвести монтаж открытой системы отопления с тремя трубами. Например, установке системы отопления данного типа могут помешать дверные проемы, и ряд других архитектурны форм.

Поэтому организовать круговое движение промежуточного теплоносителя в двухтрубной системе отопления частного дома не всегда возможно.

Также отметим, что в большинстве случаев при монтаже возвратных отопительных систем реверсивного типа по схеме Тихельмана применяется горизонтальная разводка.

По остальным характеристикам и используемому отопительному оборудованию и теплогенераторам петля Тихельмана не отличается от двухтрубных аналогов.

схема устройства системы отопления в частных двухэтажных и одноэтажных домах, плюсы и минусы, диаметр труб

В последнее время большой популярностью пользуются петли Тихельмана. Они представляют собой отопительную систему, где теплоноситель транспортируется по двухтрубной схеме. Подобный вариант характеризуется эффективностью и стабильной работой, а также долговечностью, что имеет важное значение при обустройстве отопительной системы.

Что это такое

Для того чтобы разобраться в особенностях данной петли и понять принцип ее работы, необходимо вначале представить саму отопительную систему, которая отличается попутным движением носителя тепла. Другими словами, батареи в подобной системе подключаются последовательно по заранее определенной схеме. Именно поэтому полностью исключается возникновение каких-либо сбоев и проблем в работе устройства.

От данного узла отходит несколько трубопроводов, которые нужны не только для передвижения теплоносителя, но и для оттока воды. В контуре имеется несколько устройств, каждый из которых является шунтом, играющим важную роль в процессе возрастания гидравлического давления в системе.

Уникальные конструктивные особенности делают данный вариант отличным решением для частного дома, так как полученная в результате система может похвастаться устойчивой работой и равномерным прогревом каждого радиатора.

Следует отметить, что подобную систему можно реализовать не только при классическом, но и при линейном расположении радиатора. Однако при этом нужно будет продумать двухтрубную разводку, которая необходима для стабильного функционирования системы.

Плюсы и минусы

Огромная популярность и востребованность петли Тихельмана вызвана целым рядом преимуществ, которые выгодно выделяют ее на фоне конкурентов. Среди основных достоинств можно выделить следующие:

• равная длина трубопровода и обратного тока для любого радиатора;
• для каждого радиатора предоставляются одинаковые гидравлические условия;
• нет необходимости проводить какие-либо работы по балансировке, что в значительной степени упрощает процесс установки и эксплуатации;
• стабильная работа магистрали, вне зависимости от внешних условий.

Отличительной особенностью подобной системы является наличие одинаковой мощности радиаторов, благодаря чему удается обеспечить равномерное распределение тепла во всех помещениях.

Разумеется, недостатки у такой системы тоже есть. Прежде всего, нужно будет пристальное внимание уделить просчету числа радиаторов, которые будут находиться в системе. Если их слишком много, то необходимо будет покупать трубы, отличающиеся большим диаметров, а это существенно увеличит расходы на организацию подобной системы. Кроме того, чтобы система могла стабильно работать, нужно будет осуществлять разводку труб по периметру строения, что вызовет сложности при работе около входных проемов.

Подобные системы не нужно пытаться реализовать в небольших домах, так как это неэффективно. Более предпочтительным вариантом считается не петля Тихельмана, а тупиковая система.

Сфера применения

Слишком большое использование материалов не всегда является оптимальным решением, поэтому для создания отопительной системы в многоэтажном доме подобная петля обычно не используется. Сделать это можно только в том случае, если имеется магистраль, которая отличается расположением радиаторов по периметру строения. А вот при кольцевой системе дела обстоят намного сложнее, ведь придется произвести серьезные траты на материалы, а также на создание замкнутого кольца. Последний вариант можно создать только при отсутствии каких-либо дополнительных преград в виде дверей или окон. В результате нужно будет уложить еще одну магистраль, чтобы теплоноситель мог возвращаться. Это будет крайне неэффективно и дорого, поэтому лучше всего отдать предпочтение другим вариантам отопительной системы.

Такая система в загородном доме будет крайне эффективной, однако нужно убедиться в том, что ничто не мешает ее работе на полную силу. Например, если петля удлиняется или увеличивается сечение труб, то это негативно скажется на работоспособности всей системы.

Если нужно уменьшить потребление теплоносителя в области подключения первой батареи, то диаметр трубы также нужно будет уменьшить. Благодаря этому удастся сохранить напор воды на других участках.

Кроме того, данный способ считается более рациональным и позволяет контролировать напор воды на любом участке.

Если появилась необходимость в том, чтобы уменьшить диаметры, нужно обязательно провести предварительные расчеты.

В противном случае радиаторы, которые находятся на большом расстояние от отопительного прибора, не смогут получить теплоноситель в нужном количестве.

Следует отметить, что при наличии специального насоса для увеличения производительности также нужно провести работы по устранению шума в процессе работы. Таким образом, использовать подобную систему можно только в тех сферах, где общая длина магистрали составляет не более 70 метров. Кроме того, допускается установка не более 10 радиаторов одновременно. Иначе не будет никакой эффективности, а разводка не позволит оправдать вложенных денег.

Схема устройства

Наиболее важным отопительным элементом, который обеспечивает стабильную работу всей системы, является гидравлический насос. При его помощи нужно будет оборудовать общий стояк, однако при этом на каждом этаже дополнительно укладывается отдельная петля. Отличительная особенность подобной системы в том, что сопротивление внутри трубы одинаковое. При этом для создания подобной системы нужно будет тщательно просчитать протяженность трубопровода как для всей системы, так и для каждой отдельно взятой трубы.

Следует отметить, у каждого частного дома, в зависимости от его проектных и конструктивных особенностей, имеются определенные теплопотери, поэтому и нужно данный параметр считать отдельно для каждой части системы.

Отличительная особенность системы разделения в том, что она позволяет производить балансировку, тем самым делая процесс настройки петли максимально простым.

При желании обустроить подобную систему в частном доме необходимо придерживаться определенных рекомендаций:

1. Правильно выбрать тип гидравлического насоса, так как именно данная деталь играет самую важную роль в процессе работы всей системы.
2. Для каждого этажа нужно будет выложить свою петлю.
3. Перед выбором наиболее оптимальных материалов следует также провести тщательные просчеты потери тепла и энергии. Кроме того, выбирать определенный материал нужно с учетом всех особенностей подачи теплоносителя на этаж.
4. В попутку обязательно нужно встроить балансировочный кран. Если же в доме несколько этажей, то такой кран нужно будет поставить в котельной.

Обвязка котла

Как и любая другая отопительная система, петля Тихельмана может быть открытой или закрытой. На выходе обязательно следует смонтировать группу безопасности, которая при необходимости включит предохранитель, манометр и начнет отводить воздух из помещения.

Если же система открытого типа, то здесь не получится обойтись без разгонного стояка. На самой верхней его части дополнительно устанавливается расширительный бак, после которого создается трубопровод для отправления теплоносителя. При необходимости труба обратного тока дополняется при помощи специального насоса, выбрать который можно с учетом сопротивления внутри системы.

Перед началом обвязки котла обязательно стоит убедиться в том, что насосы работают без сбоев, а также следует установить фильтры для очистки воды. Это поможет гарантировать стабильную работу отопительной системы в будущем, а также избавит владельца от необходимости проводить очистительные работы.

После того как все работы проведены, необходимо будет установить тройник, который включает в себя расширительный бак, манометр и систему контроля уровня давления в магистрали. Пристальное внимание нужно уделить выбору запорной арматуры, которая может быть выполнена в виде шаровых кранов. Они должны устанавливаться не только со всех сторон от насоса, но и на отводе расширительного бачка.

Если организуется отопительная система, где находятся контуры с различной скоростью подачи теплоносителя, то нужно будет смонтировать гидрострелку.

Трубопроводы

Двухтрубная система создается легко, а вот трехтрубную создать не очень просто. Отопительная система подключается через трубы, сечение которых нужно будет дополнительно высчитать. Для этого используются два наиболее важных параметра – площадь помещения, а также уровень теплопотери. Последний показатель понять достаточно легко. Если комната не превышает 150 метров кв., то теплопотери составляют не более 15 кВт. Здесь все зависит от того, какие материалы использовались при строительстве объекта, а также утеплен ли он при помощи специальных средств. Нужно будет проложить линии, диаметр которых не более 2 см, а также насосное оборудование на 25-40 кВт.

Если потери тепла варьируются в диапазоне 15-27 кВт, то нужно будет приобрести трубы, диапазон которых составляет 25 мм. При необходимости можно использовать трубы с меньшим сечением, однако стоит быть предельно внимательным с расчетами, так как это может негативно сказаться на эффективности всей системы.

Арматура

Некоторые не уделяют должного внимания выбору арматуры, считая ее неважным элементом петли Тихельмана. Однако без качественной регулировочной арматуры невозможно гарантировать функциональность схемы. Для того чтобы добиться оптимального давления внутри системы, нужно правильно подобрать количество секций в радиаторе, однако тут придется проводить точные расчеты, с которыми может справиться только опытный специалист.

Чтобы обезопасить себя от возможных ошибок, можно установить на каждом радиаторе специальный клапан. Если же нет возможности смонтировать его, то нужно применять метод статической регулировки, которая поможет обеспечить балансировку петли Тихельмана. Подобная система нуждается в установке вставок, которые помогут снизить проход теплоносителя на нужную величину.

Итак, петля Тихельмана является одной из наиболее популярных и востребованных при создании отопительной системы. Ее основное преимущество заключается в стабильности работы и равномерности прогрева всех элементов. Подобная система монтажа отопления подойдет как для одноэтажного, так и для двухэтажного домов. В отличие от двухконтурного теплого пола с напольным покрытием такая система обеспечивает естественную циркуляцию.

Подробный обзор отопительной системы «Петля Тихельмана» представлен в следующем видео.

Петлевая система отопления Тихельмана: установка и расчет

Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта довольно простая, но при электромонтаже в этом случае, конечно, нужно придерживаться определенной технологии. Перед установкой такой системы в обязательном порядке необходимо составить подробный проект, сделав все необходимые расчеты.

Что такое система и как она монтируется

Контур обогрева петли Тихельмана на самом деле очень прост.В этом случае подводящая труба проходит обычным образом — то есть от котла до последнего радиатора. Реверс монтируется к отопительному агрегату не от последней батареи (как в обычных тупиковых системах), а от первой. При такой разводке сумма длин всех труб, подключенных к каждому радиатору, одинакова. То есть на последнюю батарею идет длинная подача, а от нее забирается короткая отдача. От первого радиатора — соответственно наоборот.

Преимущества системы

Эта электрическая схема имеет следующие преимущества:

• отсутствие необходимости в сложной балансировке;

• равномерное отопление всех комнат в доме;

• работают с максимальной эффективностью.

В тупиковых двухтрубных системах радиаторы, расположенные рядом с котлом, всегда нагреваются сильнее, чем установленные в удаленных помещениях. Чтобы исправить ситуацию, в таких схемах используются балансировочные краны. С их помощью ограничивается количество теплоносителя, проходящего через расположенные ближе к котлу батареи. Но даже балансировка таких систем не позволяет задействовать все радиаторы на полную мощность. Кроме того, при такой схеме необходима установка более мощного насоса.

Попутная схема системы отопления Петля Тихельмана таких недостатков полностью лишена. Все батареи в нем работают в абсолютно равных условиях. То есть его не нужно балансировать.

Недостатки системы

Конечно, такая схема подключения имеет не только достоинства, но и недостатки. В тупиковых системах диаметр магистрали обычно сужается по направлению теплоносителя. Делается это в основном в целях экономии.В сопутствующих системах такая схема не применяется. В этом случае по понятным причинам трубы одинакового диаметра прокладываются по периметру помещения. То есть сэкономить на стоимости магистралей и арматуры при такой схеме разводки невозможно.

В каких случаях рекомендуется монтировать

Поскольку монтаж сопутствующей системы отопления стоит дороже, чем обычный тупик, рекомендуется использовать ее только в больших домах со значительным количеством радиаторов.То есть там, где балансировка существенно влияет на работу циркуляционного насоса.

Также необходимость сборки такой системы ставится под сомнение в тех случаях, когда трубы в силу особенностей планировки невозможно провести по периметру помещения. В этом случае придется делать дорогостоящую трехтрубную систему, запуская обратку длинной петлей. И это обычно дорого с финансовой точки зрения.

Конструкция системы: диаметр трубы

Конечно, составление детального проекта — это то, что в первую очередь требует установка отопления петлей Тихельмана. Расчет системы в этом случае проводится обычным образом. Чтобы определить требуемый диаметр трубы, необходимо сначала рассчитать желаемую тепловую мощность системы. Сделать это можно по формуле Q = (V * Δt * K), где V — объем дома, Δt — разница температур в помещении и на улице, K — коэффициент теплопотерь. Последний параметр зависит от степени утепленности задачи.

Далее необходимо определить скорость движения теплоносителя в магистралях. Диапазон значений оптимального показателя в этом случае составляет от 0,36 до 0,7 м / с. Все полученные данные в конечном итоге следует подставить в специальную таблицу размеров труб.Чаще всего в таких системах для обратной и подающей магистралей закупается металлопластик диаметром 26 мм. Радиаторы соединяются отрезками 16 мм.

Объем воды в системе

Конечно, для того, чтобы система отопления контура Тихельмана работала эффективно, перед ее установкой также следует рассчитать необходимый расход теплоносителя. Для определения этого параметра следует предварительно рассчитать теплопотери здания. Это можно сделать с помощью формулы G = S * 1 / Po * (Tv — Tn) k.Здесь Po — сопротивление теплопередаче, Tv и Tn — температура воздуха на улице и в доме, k — понижающий коэффициент. Первый и последний показатель определяются из таблиц в зависимости от особенностей конструкции здания. Собственно расход теплоносителя рассчитывается по формуле Q = G / (c * (T1-T2)), где:

• с — удельная теплоемкость воды (4200),
• T1 — ее температура в обратке,
• Т2 — в подающей трубе.

Последние два параметра определяются с учетом коэффициента нелинейности теплоотдачи радиаторов.В конечном итоге разница между их значениями должна быть примерно 15-20 С.

Специальные программы

Конечно, можно произвести расчет контура системы отопления Тихельмана и вручную. Но лучше использовать специальную программу. Все, что нужно будет сделать в этом случае, — это ввести данные, запрошенные программой, в форму. В большинстве случаев такое программное обеспечение, к сожалению, продается за деньги. Однако некоторые разработчики предоставляют его демонстрационные версии или предлагают бесплатные варианты с ограниченным функционалом, которого может хватить для расчета системы отопления обычного загородного дома.

Петля Тихельмана на два этажа и более

Чаще всего такую ​​систему отопления монтируют в одноэтажных домах большой площади. Именно в таких домах он работает наиболее эффективно. Однако иногда такую ​​систему собирают и в двух-трехэтажных домах. При электромонтаже в таких домах следует придерживаться определенной технологии. По схеме Тихельмана в этом случае связывают не каждый этаж отдельно, а все здание. То есть поддерживается равная сумма длин обратного и подающего трубопровода для каждого радиатора дома.

Петля Тихельмана на двух этажах собирается по особой схеме. Также специалисты считают, что использовать только один циркуляционный насос в этом случае нецелесообразно. Если есть такая возможность, стоит установить по одному подобному устройству в каждом здании на каждом этаже. В противном случае, если выйдет из строя единственный насос, сразу отключат отопление во всем доме.

Особенности монтажа: при необходимости балансировки

Как уже было сказано, регулировка количества теплоносителя, проходящего через радиаторы, проходная система отопления не требует петли Тихельмана.Но только тогда, когда в здании установлены радиаторы такой же мощности. Однако в больших домах такая схема сборки системы отопления применяется редко. Например, слабые радиаторы обычно устанавливают в котельной и других подсобных помещениях, а в жилых комнатах — более мощные модели. Конечно, для всех этих батарей потребуются разные воздуховоды. Если расход теплоносителя рассчитан на слабые радиаторы, на мощные его будет недостаточно. При обратных схемах — в небольших батареях начнут возникать гидравлические шумы.Чтобы этого не произошло, устанавливают балансировочные краны.

Этапы установки

Система отопления собирается по данной схеме обычным способом. То есть:

• Котел смонтированный . Высота помещения, в котором он будет установлен, должна быть не менее 2,5 м. В этом случае минимально допустимый объем помещения составляет 8 м ³ . Котел обычно выбирают из расчета, что на 10 кВт площади требуется 1 кВт мощности.

• Радиаторы смонтированы. Самый популярный вид оборудования — биметаллические батареи. Перед монтажом радиаторов следует сделать разметку. Это отопительное оборудование обычно крепится на специальных кронштейнах.

• Сами трассы протянуты. Чаще всего пластиковые трубы используются для сборки систем отопления, в том числе сопутствующих. К их достоинствам можно отнести простоту монтажа, способность выдерживать даже очень высокие температуры и долговечность.

• Установлен циркуляционный насос.Это устройство обычно устанавливается в непосредственной близости от котла, на обратном трубопроводе. Врезать его нужно через обход с тремя кранами. Перед циркуляционным насосом необходимо установить фильтр. Эта добавка значительно продлит срок ее службы.

• Установлены расширительный бак и группа безопасности. Первый подключен к обратке через одну трубу. Конечно, для системы Тихельмана нужно выбрать расширительный бачок мембранный. Группа безопасности обычно идет в комплекте с котлом.

Монтаж петель Тихельмана: полезные советы

Особенности планировки комнат могут усложнить сборку такой системы. Например, в любом случае багажник придется тянуть в районе двери. В подсобных помещениях допускается прокладка труб поверх проема. Ведь в этом случае дизайну помещения обычно не уделяют особого внимания. В жилых помещениях трубу чаще всего протягивают под дверью. Для этого может потребоваться проделать такую ​​процедуру, как пробивка стяжки.Если по каким-то причинам протяжку под дверью сделать нельзя, обратная труба возвращается в то же место, откуда пришла корма. В этом случае в системе появляются участки, в которых проходят не две, а три трубы. Такая схема иногда применяется в частных домах. Но собрать систему отопления стоит немало. Поэтому, как было сказано выше, в этом случае стоит подумать об использовании коллекторной или тупиковой схемы.

Мнение владельцев загородных домов о системе

По мнению большинства владельцев загородной недвижимости, эта схема действительно очень эффективна — петля Тихельмана.Отзывы о такой системе заработали просто отлично. При правильном проектировании и сборке в доме устанавливается очень комфортный микроклимат. К тому же само оборудование редко выходит из строя и служит долго.

О петле Тихельмана хорошо отзываются не только владельцы жилых домов, но и владельцы коттеджей. Система отопления в таких постройках в холодное время года часто используется нерегулярно. Если разводка выполняется по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно.С проходной системой таких проблем, конечно же, не возникает. Но собрать отопление по такой схеме действительно дороже, чем тупиком.

Стоит ли монтировать самостоятельно

Как уже можно понять из всего вышесказанного, обогреватель «Петля Тихельмана» имеет довольно простую конструкцию. В любом случае собрать его не сложнее, чем обычную тупиковую систему. Однако следует учитывать, что петлю Тихельмана чаще всего монтируют в домах очень большой площади.Монтаж систем отопления в таких постройках уже сам по себе имеет массу нюансов. К тому же расчет коммуникаций для такого объекта должен быть максимально точным. Просто брать средние значения (10 кВт котла на 1 м ^{2 из помещения} , диаметры труб 26 и 16) в этом случае не получится. Сделать правильные расчеты по таблицам и даже с помощью соответствующих программ самостоятельно будет довольно сложно. Поэтому для проектирования и установки системы Tichelman Loop в большом доме все же стоит нанять специалистов.

Попутное движение теплоносителя. Система отопления петля Тихельмана: установка и расчет

Схема прохода отопительной трубы отличается тем, что она саморегулирующаяся. Если он собран правильно, то после установки настраивать его не нужно. Каждый радиатор в этой системе должен иметь одинаковую разницу давлений между подающей и обратной магистралью. Каждый нагреватель в соответствующем контуре работает в одинаковых гидравлических условиях.

Как устроена поездка

Такая же разница давлений на радиаторах возникает, потому что сумма длин подачи и возврата для каждого одинакова.Это хорошо видно на схеме. Возьмите любую батарею из системы и оцените общую длину подводящих и отводящих труб к котлу.

Тех. Все нагреватели автоматически находятся в одинаковых условиях, и это именно то, что другие схемы достигают точной настройки, а иногда и не могут добиться. Например, сложная конфигурация лучевой цепи, где каждая батарея длинной парой трубопроводов соединена с одним коллектором. Длина этих трубопроводов разная, радиаторы взаимно влияют друг на друга, поэтому систему необходимо тщательно регулировать.

Диаметр трубопровода

Желательно, чтобы диаметр магистрального трубопровода (и подающего, и обратного) был одинаковым по всему кольцу, за исключением присоединения последнего радиатора. Где от точки разветвления до предпоследнего можно использовать меньший диаметр, потому что это будет уже не линия, а отвод к последнему нагревателю в контуре. Те. Окончательная резка и подача и возврат могут быть с меньшим диаметром.

Воздействие ствола одного значительного диаметра необходимо для обеспечения таких же условий для радиаторов.Те. так что эта «поездка» будет сбалансированной системой, в которой все батареи стабильно работают в одинаковых условиях.

Если начать «играть» в экономию и уменьшить диаметр магистрали в направлении потока жидкости (потому что с каждой веткой уходит меньше), очень легко сделать так, чтобы группа последних радиаторов всегда была холоднее , т.е. систему окажется сложно настроить.

Таким образом, для небольшого дома с 6-8 радиаторами от котла прокладывается труба диаметром 26 мм (внешняя для металлопластика, для полипропилена и др. — другие значения), затем до предпоследнего. устройство — 16 мм.Напротив, для обратки — от первой батареи 16 мм, затем от второй — кольцо 26 мм до котла.

Но это только пример для небольшой системы, и если дом большой, то диаметр линий может быть больше, чтобы трубопровод не шумел на концевых участках, чтобы скорость в нем не превышает 0,7 м / с. Определить необходимый диаметр можно простым подбором подключаемой мощности, пример расчета можно найти на этом ресурсе.

Всегда нужна поездка

Соответствующая система отопления на 20 процентов дороже тупиковой. Перерасход денежных средств связан с использованием труб большого диаметра, и в частности их фитингов — тройников на ответвлениях радиаторов и переходников на меньший диаметр, которые подключаются к радиаторам.

В тупиковой схеме диаметры труб будут меньше, так как вся мощность делится на 2 и более плеч, на выходе из котла.

Особенно громоздко становится, когда нет возможности проложить трубы по кольцу по периметру дома — от выхода котла до входа в него. Затем возвратная труба должна быть возвращена таким же образом, как и сток.

Получается сложная петля из трех магистральных трубопроводов большой толщины. Этого следует избегать, и поездка превращается в более простую тупиковую схему для конкретных обстоятельств.

Обычный переход в тупиковую систему происходит при уменьшении количества радиаторов до 10 и менее.Тогда появляется возможность балансировать радиаторы в тупиках и сами плечи без особого увеличения мощности насоса.

С 3, 4 или даже 5 радиаторами в плече нет проблем с балансировкой всех радиаторов и плеч в тупиковой схеме отопления.

А если по плечам придется разделить те же десять радиаторов, что и 6 и 4, то лучше сделать саморегулирующуюся поездку, так как при 6-ти нагревательных приборах и неравных тупиках придется без надобности увеличивать мощность насоса и тоже «зажать» ближе расположенные к нему батарейки.

Осложнения при создании системы совместного отопления и ее настройке

Если, как рекомендовано, диаметр трубопровода будет одинаковым, а радиаторы будут расположены на одной высоте, и если не будет слишком большой разницы в мощность радиаторов, то проблем с системой быть не может.

Точнее любые проблемы типа «не прогреть 3-й радиатор» возникают только из-за нарушения монтажа. Например, полипропилен, спаянный с переливами и внутренним диаметром внахлест.

Но если присутствуют факторы, отрицательные для работы системы, как указано выше, то могут возникнуть различия в работе радиаторов.

• Расположенный выше будет собирать больше охлаждающей жидкости.
• Слишком мощный не сможет развить его до максимума, а при увеличении расхода помпы самые маленькие аккумуляторы начнут шуметь из-за большой скорости.
• Подключены трубопроводом уменьшенного диаметра (последнее не в счет), скорее всего, не будет развивать мощность, так как давление на них будет меньше.

В целом поездка по схеме стабильная, но «щадящая», не стоит нарушать правила ее создания, и все будет работать как положено.

Остается только вопрос комбинирования очень мощных радиаторов с другими, потому что, если его не решить, система будет … вообще неприменима.

Возможно, что в теплице нам понадобится один обогреватель на 5 кВт, а в туалете — 0,5 кВт. Настроив насос и трубопроводы под 5 киловатт, мы приложим повышенное давление к батарее в унитазе и слишком сильно увеличим скорость.

И выход из конфликта мощности все тот же, что и в плечевой схеме — балансировочные клапаны. Они должны стоять, по крайней мере, на самых маленьких радиаторах в пути, защищая их от высокого давления.

Но если радиаторами управляют местные термоголовки, то возможно, что какая-то часть отключится, а любая оставшаяся в работе начнет шуметь из-за повышенного потока. Поэтому балансировочные краны лучше разместить сразу на всех отопительных приборах при создании сопутствующей схемы отопления дома.

Остается один из главных вопросов — возможно ли собрать попутную систему отопления дома своими руками? Конечно можно. Но вам также нужно уделить внимание усвоению следующих вопросов.

Выбор типа труб и их диаметра, выбор радиаторов по мощности, обвязка котла, обвязка радиатора, правильный подбор арматуры, способы монтажа, приемы и проблемы с выбранным трубопроводом, обучение установке. В принципе, даже новички в сантехническом деле собирают отличные эффективные системы отопления из современных материалов.Вполне вероятно, что так будет и дальше.

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже?

Итак, связанное движение теплоносителя — это движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (рис. 1). Со счетчиком (тупиком) все как раз наоборот (рис.2)

Рис. 1 Схема двухтрубной системы отопления с попутным движением теплоносителя.

Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, длины трубопроводов и монтажа.

I. Гидравлика и балансировка.

Под гидравликой подразумевается прямой расчет потери давления в ответвлениях / кольцах. Балансировка — это соединение ответвлений друг с другом, а именно, мы стремимся к тому, чтобы все кольца / ответвления имели одинаковую потерю давления.При расчете потерь давления в сети необходимо рассчитать потери давления в главном циркуляционном кольце (наиболее нагруженном и протяженном) и в остальных кольцах, чтобы связать их с главным циркуляционным кольцом. Все просто: если в одном кольце потеря давления меньше, чем в другом, то вода будет стремиться именно к этому контуру, следовательно, в других кольцах ее будет недостаточно. Это значит, что мы не получим требуемый расход теплоносителя в каждой ветви и, соответственно, необходимую теплоотдачу от отопительных приборов, в этом случае система считается неуравновешенной.Гидравлика для прохождения теплоносителя на удивление проста. Если у вас есть ветка радиаторов с такой же мощностью и размером (рис.3), то достаточно рассчитать потери давления в контуре через любой радиатор, в остальных контурах величина потерь давления такая же. Система по умолчанию гидравлически связана, то есть сбалансирована и не требует предварительной настройки радиаторных клапанов.

Рис. 3 Схема с попутным движением теплоносителя при одних и тех же силовых устройствах.

Однако, если мощность нагревательных устройств разная или они имеют другой размер (что влияет на значение местного сопротивления устройства), то вам придется подсчитывать потери в каждой цепи и подключать устройства к каждой. другие с помощью термостатических вентилей (рис.4).

Рис.4 Схема с попутным движением теплоносителя при разных силовых устройствах.

При использовании противоточного контура в любом случае рассчитываются потери давления в каждом контуре, и на каждом устройстве устанавливается термостатический клапан. Однако можно сказать, что в случае установки термостатических клапанов на устройства с соответствующей схемой течения теплоносителя, скорее всего, настроек клапана будет достаточно для балансировки. Если у нас тупиковая схема, то на первом устройстве на ветке (рис.5) мы должны установить максимальную настройку, т.е. максимально зажать секцию, и если система очень длинная, настроек клапана может не хватить, или если мы выставим максимальную настройку, секция будет уменьшена так, чтобы вода в водонагреватель не течет.

Рис.5 Установка клапана — схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» предпочтительна схема с попутным потоком теплоносителя.

Однако в этой схеме есть одна «ловушка».В этой схеме есть так называемые «точки равного давления». Если подводящие линии к отопительному прибору в этом месте подсоединить к магистрали, вода в приборе не будет течь. Что это за точки? Предлагаю вам прочитать картинку 6.

Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что эти точки расположены в середине контура, но в случае более сложной разводки трудно предсказать, где эти точки находятся.И физика здесь проста: в точке 1, расположенной на подающей трубе, и точке 2, на противоположной стороне, давление одинаковое, а поскольку между этими точками нет разницы давлений, вода не течет через устройство. .

Совет: старайтесь избегать таких точек и подключайте устройство подальше от них!

II. Длина трубопровода и установка.

Часто связанная схема требует более длинных трейлов, но это не всегда так.Все зависит от помещения и расположения приборов. Что касается монтажа, то тупиковую схему установить проще хотя бы потому, что диаметры параллельных участков и размеры фасонных деталей не отличаются. По критерию «Длина трубопроводов и установка» тупиковая схема является более оптимальной. Для простоты и удобства сравнения приведенные выше сведения о схемах потоков теплоносителя представлены в сводной таблице 1.

Таблица 1. Сравнение схем потоков проходящего и тупикового теплоносителя

Схема гидравлической системы

Обустройство системы отопления — задача ответственная и достаточно сложная.Есть много видов конструкций. Считается наиболее доступным сооружением с естественной циркуляцией, не требующим установки дополнительного оборудования. Однако, чтобы свести к минимуму главный недостаток этой конструкции — низкое давление циркуляции, потребуется установка труб большого диаметра. Это приводит к проблемам с выбором радиаторов и удорожанию трубопровода. Таким образом, более практичными являются системы отопления с насосной циркуляцией, которые могут работать с любыми типами радиаторов и трубопроводами малого диаметра большей протяженности.

Как видно из названия, отличительной особенностью системы является наличие, обеспечивающее продвижение теплоносителя. Нагретая до нужной температуры вода по подающей трубе с помощью насоса направляется к отопительным приборам. Охлаждаясь, он обратным ходом поступает в котел. Кроме того, в системе обязательно присутствует расширительный бак, который помогает создать стабильное давление и допускает увеличение объема теплоносителя при нагреве.

Встроенный в конструкцию насос продвигает теплоноситель по трубопроводам, обеспечивая тем самым оптимальное давление и максимальный эффект от использования системы

Циркуляционные и расширительные трубы от бака должны входить в обратную линию перед насосом.Расстояние между стыками не менее 2 м. Дно расширительного бака размещается на высоте не менее 800 мм над самой высокой точкой конструкции. Чтобы воздух легко удалялся из системы, необходимо обеспечить обходное движение теплоносителя. Для этого подводящий трубопровод размещают с подъемом в сторону дальнего стояка и в самых высоких участках проточных воздухосборников.

На основания стояков обычно устанавливаются пробковые фонтанные краны, обеспечивающие возможность отключения их от системы.Регулирующие клапаны размещаются на приточных участках отопительных приборов. Скорость движения теплоносителя в трубах имеет определенные ограничения, иначе при работе обогрева будет слышен шум. Так для жилых помещений это значение составляет 1,5, 1,2 и 1 м / с для диаметров трубопровода 10, 15 и 20 мм.

Существует несколько разновидностей системы. Их подразделяют:

• По расположению стояков на конструкциях с горизонтальными и вертикальными стояками.
• Об установке питающей линии для вариантов с нижней и верхней разводкой.
• По способу подключения отопительных приборов двухтрубные и однотрубные.
• По схеме линия на устройство с попутным движением теплоносителя и тупиковая.

Рассмотрим все варианты подробнее.

Горизонтальный и вертикальный стояк?

Горизонтальная система предполагает подключение радиаторов к единой башне, которую лучше всего расположить вне помещения: в коридоре или на лестничной клетке. Основное преимущество этого варианта — экономия труб и меньшие затраты на установку.К недостаткам можно отнести некоторые эксплуатационные трудности и склонность к формированию в системе. Для их прокачки на радиаторах обычно устанавливаются краны Маевского. Горизонтальная конструкция чаще всего применяется в одноэтажных постройках большой площади.

Горизонтальное расположение системы позволяет сэкономить на трубах и установке. Однако такая система имеет склонность к проветриванию, что требует установки дополнительного оборудования, например кранов Маевского

.

При устройстве вертикальной системы все нагреватели подводятся к вертикальному стояку.Такой способ позволяет отдельно соединить каждый этаж многоэтажки. Главное преимущество в том, что во время работы не образуются воздушные пробки. Однако расположение вертикального варианта системы обойдется немного дороже, чем горизонтального.

Вертикальная конструкция не склонна к появлению в процессе эксплуатации воздушных пробок, но более дорогая в расположении

Нижняя или верхняя проводка?

Устройство с нижней разводкой монтируется так, чтобы впускной и выпускной трубопровод располагался под радиаторами.Система дает небольшой уклон на борьбу с пробками. С этой же целью конструкция оснащена кранами Маевского. Несомненным плюсом, который дает нижняя разводка, является введение отопления в работу поэтапно, по мере возведения полов. Что может быть очень важным для индивидуального строительства?

Конструкции с нижней разводкой предполагают размещение котла и магистралей ниже уровня радиаторов, что позволяет постепенно вводить систему отопления в эксплуатацию

Верхняя разводка предполагает размещение подводящей трубы над нагревательными приборами.Чаще всего его монтируют на чердаке или в потолке крыши. Теплоноситель поднимается вверх и оттуда распределяется по помещениям. В этом случае обратная труба всегда устанавливается под радиатором. В самой высокой точке конструкции монтируется расширительный бачок, который выполняет свои функции и отвечает за исключение возможности возникновения воздушных пробок. Система неприемлема для зданий с плоской крышей.

Однотрубная или двухтрубная

Основной отличительной особенностью однотрубной конструкции является одна труба, к которой подключается обогреватель.Радиаторы присоединены последовательно. В каждом из них теплоноситель охлаждается и подходит для последующих устройств с более низкой температурой. Таким образом, последний в цепи аккумулятора намного холоднее первого. Преимущество системы — относительно невысокая стоимость комплектующих и монтажа. Однако есть существенные недостатки.

Первая — это невозможность регулировать температуру радиаторов. Нельзя ни уменьшить, ни увеличить теплоотдачу, а также отключить аккумулятор от системы.Однако при установке устройств с помощью специальной перемычки, которая называется байпасной, можно при необходимости выключить радиатор. Но косвенный обогрев помещения с помощью подводящих труб и стояка будет продолжаться.

Однотрубная система отопления не предполагает возможности регулирования температуры теплоносителя в радиаторах; кроме того, менее нагретая вода поступает в следующий нагреватель в цепи

Второй существенный недостаток — это разница температур между последовательно включенными нагревательными приборами.Чтобы максимально увеличить его уровень, вы можете выбрать разные размеры. В этом случае самый маленький должен быть первым, а площадь всех последующих постепенно увеличивается. Однако внешний вид помещения, в котором будет располагаться система, может пострадать от такого разнообразия.

Предлагаем подвести к каждому радиатору подводящую и напорную трубы. Таким образом, охлаждающая жидкость в оборудовании сливается в котел, а не в следующее устройство. Это позволяет в радиаторы подавать воду примерно одинаковой температуры.Система лишена недостатков однотрубных конструкций. Он может использовать трубы меньшего диаметра и соединения меньшего размера, что делает конструкцию более эстетичной и позволяет использовать ее при скрытом монтаже, например, в стяжке пола.

Отличительная особенность двухтрубной системы: подводящий и напорный трубопроводы подходят для каждого радиатора, что позволяет поддерживать одинаковую температуру теплоносителя на пути ко всем устройствам

Параллельное подключение двухтрубных радиаторов очень удобно.При установке на каждое устройство монтируется кран, дающий возможность регулировать температуру оборудования. При необходимости с его помощью можно отключить аккумулятор от системы и провести его замену или ремонт. Существуют модели термостатических регуляторов, которые позволяют автоматически регулировать температуру в помещении. Главный недостаток двухтрубных конструкций — большее количество, необходимое для обустройства. Это делает систему более дорогой и затрудняет установку.

Тупиковые и обходные схемы

Тупиковые конструкции предполагают, что движение охлаждаемого теплоносителя в обратном трубопроводе будет противоположным направлению нагретого в потоке.В такой системе длина циркуляционных колец разная. Для приборов, расположенных на наибольшем удалении от котла, максимальная длина циркуляционного кольца. По мере приближения оборудования к котлу длина циркуляционного кольца уменьшается. Поэтому добиться равномерного нагрева всех нагревательных приборов достаточно сложно. Те из них, что находятся ближе к основному стояку, всегда лучше прогреются.

Еще одна трудность: точное соединение циркулирующих колец.Особенно в том случае, когда нагрузка на ближайший к основному стояк невелика. Однако, несмотря на все недостатки, тупиковые системы являются одними из самых экономичных. Чтобы практически нивелировать свои «минусы», сокращают общую протяженность магистралей и собирают несколько небольших конструкций вместо одной длинной. Таким образом можно добиться хорошей горизонтальной регулировки системы.

Устройства с попутным движением отличаются одинаковой длиной циркуляционных колец.Благодаря этому все нагревательные устройства работают в абсолютно одинаковых условиях, что дает равный нагрев всех батарей независимо от их удаленности от основного стояка. При этом такие системы используются ограниченно, так как для их обустройства требуется большее количество труб, чем для тупикового строительства. Чаще всего их устанавливают в тех случаях, когда соединение циркуляционных колец в пределах, рекомендованных СНиП, невозможно.

Насосное отопление практичнее и эффективнее.Встроенный в конструкцию насос обеспечивает оптимальную скорость движения жидкости в трубах, что позволяет получить максимально возможный эффект от использования системы отопления. Разнообразие вариантов обустройства дает возможность подобрать для их условий оптимальную конструкцию, которая обеспечит максимально комфортные условия в отапливаемом здании.

Двухтрубная система отопления, в которой теплоноситель подается по подающей трубе, а затем, пройдя через отопительный прибор, попадает в обратный трубопровод, является одной из самых распространенных.

Есть два типа двухтрубных систем отопления:

• Тупиковая система отопления

Система отопления

• с попутным движением воды также называется системой Тихельмана , в честь инженера, который разработал и успешно применил ее на практике.

Недостатки тупиковой двухтрубной системы отопления

В тупиковой системе отопления теплоноситель поступает в отопительный прибор, затем в обратный трубопровод, по которому движется к котлу.Чем ближе радиатор к котлу, тем интенсивнее в нем идет процесс теплопередачи. И наоборот, чем дальше отопительный прибор от котла, тем длиннее путь теплоносителя к нему и тем меньше у него подвод тепловой энергии. В результате в помещении, расположенном ближе к котлу, жарко, а в удаленных, наоборот, прохладно.

Для исключения подобных «перекосов» в системе отопления применяется ее балансировка с помощью запорной арматуры и труб разного диаметра, изменяющих расход теплоносителя отдельно для каждого отопительного прибора.

В свою очередь, клапаны создают в системе отопления дополнительное сопротивление, для преодоления которого необходимо установить более мощный циркуляционный насос. При этом установка слишком мощного циркуляционного насоса может вызвать в системе отопления гидравлический шум, что может привести к нежелательным последствиям в ее работе.

Еще одним недостатком тупиковой системы отопления является сам процесс балансировки. При его выполнении в ручном режиме очень сложно получить желаемый результат и равномерно обеспечить теплом весь дом, а управление обогревом отопительных приборов в автоматическом режиме может оказаться дорогостоящим.

Всех этих недостатков лишена система отопления Тихельман

Что такое схема отопления с попутным движением воды?

В системе Тихельмана циркуляционные контуры каждого отопительного прибора равны по длине. В результате хладагент, движущийся к первому радиатору, проходит ту же длину, что и хладагент, движущийся к самому удаленному нагревательному устройству. В результате все радиаторы в системе отопления, сколько бы их ни было, находятся в равных условиях эксплуатации и получают одинаковое количество тепловой энергии.Балансировать систему отопления Тихельман не нужно.

Для движения теплоносителя в системе отопления Тихельмана создается контур общей длины, состоящий из двух трубопроводов: подающего и обратного. Форма контура напоминает петлю, расположенную по периметру отапливаемого помещения. Не случайно эту схему нагрева называют петлей Тихельмана.

Следует отметить, что и в подающем, и в обратном потоке теплоноситель движется в одном направлении.Отсюда еще одно название: «схема с попутным движением теплоносителя».

Как и в тупиковой схеме, подводящий патрубок подключается к каждому отопительному прибору поочередно. Отличие обвязки — монтаж обратного трубопровода. Если в тупиковой схеме теплоноситель от первого радиатора попадает в обратную линию сразу же попадает в котел, то в петле Тихельмана он должен пройти по обратной трубе расстояние, равное длине трубы от котла до котла. последний отопительный прибор.

Это означает, что у первого радиатора самая короткая подающая труба, но самая длинная обратная труба, а у последнего радиатора, наоборот, самая длинная подающая труба, но самая короткая обратная труба. В результате в сумме длины подающего и обратного патрубков каждого отопительного прибора равны между собой. Для обвязки всех радиаторов можно использовать трубы одинакового диаметра, сделав исключение для подачи первого отопительного прибора (можно использовать трубу меньшего диаметра, если основная установка d = 26 мм , то здесь d = 16 мм )

Аналогично монтируется последний радиатор, у которого обратный патрубок может иметь меньший диаметр, чем подающий.

Преимущества и недостатки системы отопления Тихельман

Системы

Тихельмана широко применяются при установке систем отопления с большим количеством радиаторов (от 8 и более приборов), балансировка которых может представлять определенные трудности.

Использование системы Тихельмана дает отличный результат, но не следует забывать и о недостатках, среди которых следует выделить:

• Чем больше длина трубопровода, в среднем петля Тихельмана уходит на на 15-20% больше труб , чем на монтаж тупиковой цепи.
• Невозможность установки везде — ведь во многих домах архитектура просто не позволяет прокладывать петлю по периметру здания.

Заключение

Система отопления Тихельмана — это вариант двухтрубной системы отопления, не требующий балансировки. Он отлично подходит для одноэтажных построек и с успехом может применяться для отопления загородных домов и коттеджей.

Действительно, система Тихельмана немного дороже, чем обычная двухтрубная система отопления, но она проста в эксплуатации.
