Рециркуляция ГВС — принцип работы, схемы подключения

Что такое рециркуляция ГВС и для чего она нужна

Бойлер может находиться далеко от санузлов или кухни. Если открыть смеситель, то горячая вода польется из него не сразу. Сначало нужно будет слить остывшую воду из трубы. Чем дальше бойлер, тем дольше сливать остывшую воду.

Линия рециркуляции ГВС представляет собой кольцо, по которому насос крутит горячую воду. Тройник на рисунке размещаем поближе к смесителю. Рециркуляция поддерживает наличие горячей воды в трубе.

На рисунке черными стрелками обозначено время ожидания горячей воды в смесителе. t_{без рециркуляции} — в разводке ГВС без рециркуляции и t_{с рециркуляцией} — с рециркуляцией. Разница наглядна — во втором случае горячая вода появится в смесителе почти мгновенно.

Как подключить рециркуляцию

В больших бойлерах обычно предусмотрен специальный вывод. К нему подключается рециркуляция. На схеме показано, как это сделать. Специальный насос для рециркуляции монтируется стрелкой в направлении бойлера. На этой линии также нужно разместить обратный клапан. В том же направлении.

Если специального вывода в бойлере нет, то рециркуляция подключается к холодной воде, как на схеме.

Если в обвязке бойлера есть и смесительный клапан ГВС, то подключение рециркуляции, только по схеме на рисунке. Даже, если есть специальный вывод в бойлере.

Управление рециркуляцией

Управление рециркуляцией возможно тремя способами:

• по времени;
• по температуре линии рециркуляции
• одновременно по времени и температуре

Современные насосы могут включать в свой блок всю нужную автоматику. Есть «умные» насосы с функцией обучения. Они сами изучают, по какому графику жители пользуются водой. И корректируют свое время работы и простоя.

Если вы выбрали недорогой насос, то понадобится внешняя автоматика. Для управления насосом по времени достаточно подключить насос через обычный таймер. Для управления насосм по температуре и времени, нужно подключить насос через контроллер насоса.

Рециркуляция ГВС — Построй свой дом

Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.

Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.

Рециркуляции ГВС и ее применение

Очень часто бывает так, когда в загородном доме система водоподготовки оборудована в техническом помещении, при этом оно расположено на значительно расстоянии от жилой зоны. К тому же большинство домов, имеет несколько санузлов на разных этажах. Проектируя систему водоснабжения для таких домов, инженеры закладывают значительную протяженность трубопроводов, в которых находится достаточно большой объем воды.

В том случае, если жильцы дома долгое время не пользовались горячей водой, через какое-то время вода в трубах остывает. Вот поэтому, при открытии крана ГВС требуется время, иногда немалое, пока горячая вода, проследовав по трубопроводу начнет поступать из крана. Это создает не только определенные неудобства для пользователя, но и приводит к перерасходу воды, особенно если она поступает из городского водопровода.

Для того, чтобы этой проблемы не было, при проектировании горячего водоснабжения дома, предусматривается узел рециркуляции, поддерживающий постоянный или периодический поток воды в системе ГВС. Благодаря этому горячая вода поступает из крана практически сразу.

Установить узел рециркуляции ГВС можно там, где за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева либо второй контур котла. Необходимо отметить, что рециркуляция ГВС подразумевает совершенно иную компоновку системы водоснабжения. Поэтому лучше всего, если она будет разрабатываться на стадии проектирования дома, так как попытки переделать уже имеющуюся систему, как правило приводят к большим затратам.

Схемы организации рециркуляции ГВС

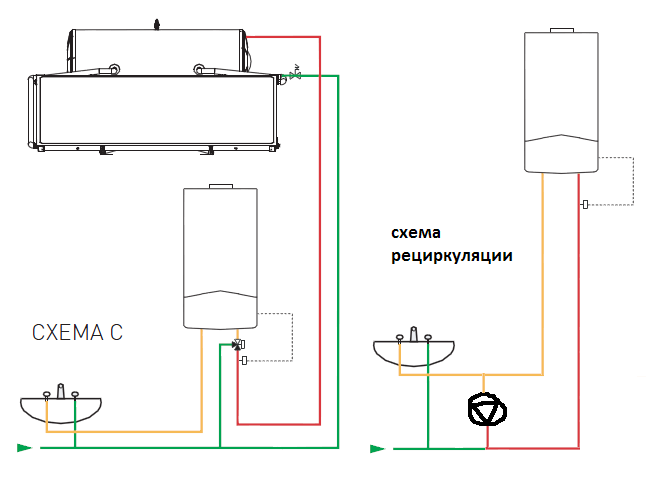

Принципиальная схема рециркуляции ГВС может отличаться в зависимости от используемого оборудования. Так, например, в конструкции некоторых бойлеров косвенного нагрева предусмотрен третий отвод для подключения возвратной трубы рециркуляции. Если такого отвода в вашем бойлере нет, обратный поток можно подключить через тройник к патрубку подачи холодной воды.

Схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС

На рисунке выше показана схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС, где:

1. Котел отопления;
2. Группа безопасности котла с расширительным баком;
3. Циркуляционный насос системы ГВС;
4. Группа безопасности бойлера с расширительным баком;
5. Потребители горячей воды;
6. Радиаторы отопления;
7. Бойлер косвенного нагрева;
8. Циркуляционный насос бойлера;
9. Обратные клапаны;
10. Циркуляционный насос системы отопления;
11. Сетчатый фильтр грубой очистки

Схема рециркуляции ГВС с накопительным бойлером

Если на вашей даче стоит электрический водонагреватель с двумя отводами, то для организации рециркуляции на патрубке подачи холодной воды сначала устанавливается разъемное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, а другой — для обратной трубы петли рециркуляции.

На рисунке выше показана схема рециркуляции ГВС с накопительным бойлером, где:

1. Накопительный водонагреватель;
2. Кран для подсоса воздуха при сливе бака;
3. Группа безопасности;
4. Обратные клапаны;
5. Циркуляционный насос;
6. Суточный таймер;
7. Потребители горячей воды

В приведенной схеме организации рециркуляции ГВС, подача холодной воды в систему происходит только при снижении давления, в остальных случаях горячая вода будет циркулировать по замкнутому контуру, включая весь объем накопительного бойлера. Но такая схема имеет и свои недостатки, так как при таком подключении, бойлер не будет отдавать 2/3 своего объема с неизменно высокой температурой, как это положено, так как при подпитке весь объем жидкости будет равномерно охлаждаться.

Насосы для системы рециркуляции ГВС

Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов.

Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.

В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.

Трубопроводы для системы рециркуляции ГВС

Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.

В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.

Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу.

Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.

Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.

Эксплуатация системы рециркуляции ГВС

Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.

Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.
