Давление в системе отопления многоквартирного дома: Рабочее давление в системе отопления многоквартирного дома

какой перепад необходим для обогрева жилой многоэтажки

Такой технический параметр, как рабочее давление в системе отопления в многоквартирном доме очень важен. Его несоблюдение влечет за собой сбои в функционировании обогревательного контура. Давайте остановимся подробнее на этом вопросе.

Какие факторы влияют на рабочее давление

На величину напора в системе отопления в многоквартирном доме влияют многие факторы. Одни из них напрямую, другие неявно способствуют отклонению давления от значения, регламентируемого нормами.

Это могут быть следующие обстоятельства:

1. Износ оборудования котельной. В многоквартирном доме напор создает оборудование теплосетей. Неисправность запорной арматуры, основных узлов приводит к уменьшению давления в контуре отопления.
2. Большое расстояние между многоквартирным домом и котельной;
3. Этажность квартиры и расположение ее по отношению к стояку.




4. Самовольная установка жильцами труб другого диаметра. Чтобы напор в стояках многоэтажного дома соответствовал требованиям нормативов, сечение труб рассчитывают еще на этапе проектирования. Если отдельные жильцы меняют трубопровод, это приводит к росту или снижению давления.
5. Степень износа батарей. По причине низкого качества теплоносителя на стенках радиаторов и труб откладываются примеси. В результате существенно сужается проходной диаметр, а производительность системы падает. Во избежание этого промывают стояки, выполняют замену старых батарей.
6. Завоздушенность радиаторов. После ремонтных работ и последующего заполнения трубопровода при напоре теплоносителя в системе многоэтажки меньшем требуемого значения, возникают воздушные пробки. Циркуляция теплоносителя на таких участках либо отсутствует, либо снижается. Воздух необходимо «стравливать».

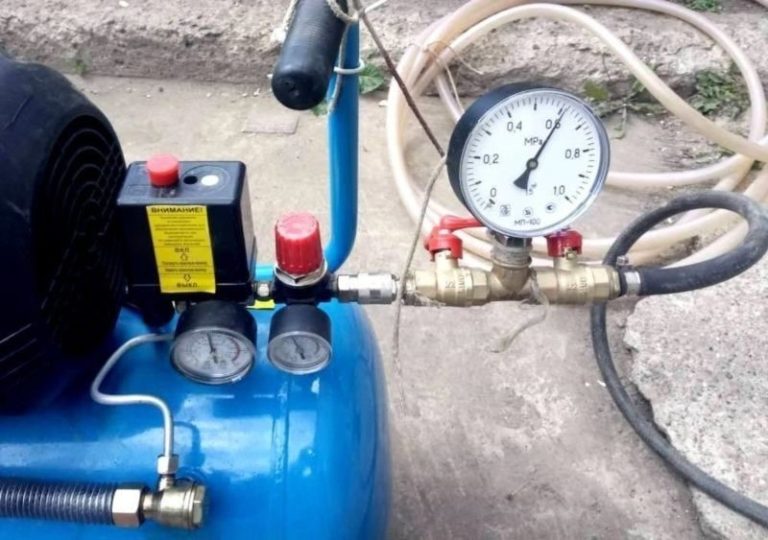

Чтобы выявить и ликвидировать неисправности, при проведении испытаний напор повышают до 1,5 раз.

Используемый в системе теплоноситель холодный, что создает меньше проблем в случае протечек. Запас прочности у системы отопления многоэтажного жилого строения должен быть достаточно большим, чтобы выдержать неконтролируемые гидроудары.

Из этого видео вы узнаете, каким должно быть оптимальное давление в системе отопления многоэтажки:

Нормативные требования к напору

Давление в системе отопления многоэтажки, бывает:

• рабочим;
• опрессовочным.

Первое из них — показатель стабильный, в наибольшей степени комфортный. На нем система работает значительную часть времени. К давлению второго вида относится увеличенная нагрузка, создаваемая на незначительное время при запуске системы отопления с целью проверки ее работоспособности.

Показатель рабочего давления складывается из двух типов давления — статического и динамического. Первое создает столб воды под влиянием гравитации. Чем выше этот столб, тем больше значение динамического давления. Этот напор в системе создают насосы, его еще называют избыточным. Оно не должно быть выше рабочего больше, чем на 20%.

В радиаторы многоквартирных домов вода при помощи насосного оборудования поступает наверх под напором и с определенной скоростью. Разница давлений между первым и последним этажом — максимум 10%. Существуют следующие нормативы:

• 9-этажное здание — от 5 до 7 Атм;
• выше 9 этажей — от 7 до 10 Атм.

Наблюдения показывают, что напор в системе отопления на подаче обычно равен 6, на обратке — 4 Атм. На теплотрассе перепад и в системе отопления — вещи разные. В подземных теплотрассах, идущих от котельной к потребителям, теплоноситель подают под напором в 12 Атм.

Если известно давление в трассе, можно посчитать минимальную высоту жилого здания, которое можно отопить, не применяя дополнительные насосы. Для этого 10 м умножают на напор обратки. При давлении обратки 4,5 кгс/см², соответствующему 45 м водяного столба, учитывая, что высота одного этажа равна 3 м, удастся отопить 15 этажей.

Как устранить перепады

В системе отопления многоэтажки горячий теплоноситель имеет температуру до 130⁰. Потребителям такие высокие температурные показатели не нужны. Снижая температуру сетевой воды, корректируют и давление в сети. Осуществляют это через элеваторный узел путем смешивания.

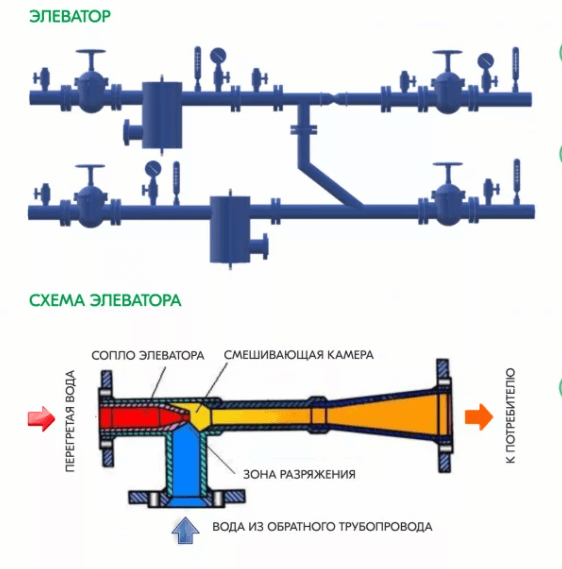

Находится он в подвале многоэтажного жилого здания. В нем происходит смешивание теплоносителя подачи и обратки.

Этот видеоматериал ознакомит с устройством и работой элеваторного узла:

На входе в элеватор имеются задвижки, они отсекают его от теплотрассы. Другие две задвижки изолируют его от дома. Манипуляции с температурой поступающей горячей воды выполняются посредством корректировки диаметра отверстия сопла, находящегося в смесительной камере элеватора. Струя нагретой воды из подачи впитывается в воду из обратного трубопровода. В отопительном контуре происходит повторный цикл.

В нестандартных ситуациях, когда отоплению многоквартирного дома грозит разморозка, увеличивают отверстия сопла или удаляют узел регулирования и подают теплоноситель прямо в квартиры.

Узкие места в вопросах с давлением в системе отопления в основном выявляют и устраняют специалисты. Они контролируют исправность оборудования, наличие протечек, занимаются их устранением. Чтобы давление в системе многоэтажной жилой постройки соответствовало нормам, нужно:

1. Применять для устройства стояков трубы сечением 2,5 – 3,3 см. На ответвлении к радиатору должен быть такой же диаметр.
2. Меняя какой-то участок, необходимо использовать трубу с таким же условным проходом.
3. В квартире нужно контролировать состояние радиаторов. Своевременно спускать воздух.

Точные диаметры стояков, разливов и подводки к батареям в многоэтажном доме определяют путем выполнения гидравлического расчета. В основном разливы системы отопления выполняют трубами с диаметром условного прохода от 50 до 80 мм. Роль стояков выполняют трубы ДУ20 – ДУ25.

Подвод к радиатору в квартире выполняют трубой такого же диаметра, как и стояк или немного тоньше.

Каждый владелец отдельной квартиры в многоэтажном доме не может изменить никаким образом давление теплоносителя в отопительной системе. Температурный комфорт зависит от обслуживающих служб и организаций, подающих тепло. Они же являются гарантом высокой эффективности отопительной техники, ее безопасной эксплуатации.

Возможно, вам также будет интересно прочитать про то, как выбрать тюнер для цифрового телевидения.

Давление в системе отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 5 мин Просмотров 1. 2к.
Обновлено 06.12.2017

Большинство владельцев частных домов самостоятельно обслуживают автономную систему отопления. Вследствие этого, наиболее частым вопросом у них является: «Что такое рабочее давление в системе отопления (СО), и каковы причины его отклонения от нормы?». Ответы на данные вопросы и будут темой данной публикации.

[contents]

Изучаем теорию

Важнейшими показателями любой СО, определяющими ее эффективность, являются температура и давление.

С первым параметром все понятно: он зависит от работы теплогенератора. Касательно второго показателя: если система не заполнена теплоносителем давление в ней равняется атмосферному. При заполнении контуров вода (благодаря гравитационным силам) начинает воздействовать на элементы конструкции. После запуска котельной установки, вода (антифриз, рассол) начинает нагреваться и расширяться, появляется циркуляция. После включения в работу циркуляционного насоса воздействие на внутренние поверхности элементов СО резко возрастает, а напор воды увеличивается.

Следует понимать, что на отдельных участках отопительного контура данный показатель  не бывает одинаковым. Например, на подающем трубопроводе (после циркуляционного насоса) напор всегда выше, чем на участке обратного тока.

Суммируя вышесказанное: давление теплоносителя в системе отопления целиком зависит от температуры теплоносителя, проходного сечения трубопровода, арматуры и оборудования, а так же мощности насоса.

Определяемся с терминологией

В современной теплотехнике и нормативных документах встречаются несколько определений:

• Статическое, появляется в системе под действием гравитации на теплоноситель.
• Динамическое, вызывается движением воды в СО.
• Рабочее давление в системе теплоснабжения – это сумма статического давления и динамического напора.
• Номинальное, характеризует показатель, при котором производитель гарантирует элементам СО определенный срок работы без изменений в эксплуатационных характеристиках.
• Максимальное. Это пограничный показатель, который выдерживает СО без выхода из строя ее элементов.
• Опрессовочное или испытательное, обычно принимается выше рабочего в 1,5-2 раза.

Важно! Наиболее «слабым звеном» в любой отопительной системе является теплообменник теплогенератора. Самые прочные модели могут выдерживать около 3 кг/см² или 0,3 МПа. Кроме этого, разводка СО, выполненная полимерной трубой, также имеет ограничения.

Статика и динамика

В открытой, гравитационной СО, статическое воздействие теплоносителя на конструкционные элементы равны перепаду высот между нижней и самой верхней точкой конструкции. Причем, самый высокий показатель будет в нижней точке.

Достаточно часто монтаж системы отопления частного дома предполагает наличие циркуляционного насоса и расширительного бака закрытого типа. В такой конструкции присутствует, как статическое (из-за перепада высот), так и динамическое воздействие, которое будет создаваться насосным оборудованием. По мере удаления от циркуляционного насоса, данный показатель незначительно снижается из-за гидравлического сопротивления, создаваемого трубопроводом, арматурой и пр. элементами системы.

«Скачки» и «перепады»

В процессе эксплуатации автономных СО практически каждый владелец сталкивается с проблемой скачков давления. Повышение данного значения может говорить о:

• Перегреве теплоносителя.
• Неправильных расчетах сечения трубопровода.
• Загрязнении СО.
• Наличии воздушных пробок.
• Некорректной работе регулятора давления в системе отопления.

Совет: Если вы столкнулись с данной проблемой, первое, что нужно сделать – это проверить подпитку. На практике, именно такая причина специалистами отмечается как наиболее часто встречающаяся.

Падение давления владельцу автономной СО частного дома может сказать о следующем:

• Утечках. Для выявления данной проблемы, чаще всего, достаточно внимательно осмотреть трубопровод и входящее в СО оборудование.

Совет: Утечка теплоносителя из СО может быть и «незаметной», через поврежденную мембрану расширительного бака. Для проверки нужно нажать на клапан подкачки воздуха расширительного бака. Наличие воды говорит о трещине в мембране.

• Удалении воздушной пробки через воздухоотводчик. Как правило, данная проблема возникает вскоре, после заполнения СО.

Совет: Специалисты рекомендуют  перед закачкой в систему, теплоноситель следует подвергнуть процедуре деаэрации.

• Перекрытии участка СО запорно-регулирующим прибором.

Методы контроля

Для мониторинга давления в СО применяют специализированные приборы – манометры, которые в режиме реального времени показывают все изменения данного значения. Конструктивно, данные устройства могут нести чисто информативную функцию, или быть оснащены контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления. Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, вследствие чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который, может быть закрытого или открытого типа.

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического воздухоотводчика и подрывного клапана.

Что считается нормой?

В частных домах рабочее давление должно составлять сумму статического и динамического. Как правило, данное значение варьируется в районе 1,5  — 2 кг/см².

Большинство наших соотечественников, проживающих в многоквартирных домах с центральной СО, интересует вопрос,  какое давление в трубах теплоснабжения в квартире? Однозначно ответить на данный вопрос практически невозможно: все зависит от этажности дома и выбранной схеме разводки.

Как правило, давление в СО многоэтажного дома не должно быть меньше 5 атмосфер, которые используются для преодоления этажности и местных сопротивлений. Чаще всего, в пятиэтажных домах данное значение достигает 4-5 бар; а в девятиэтажках – 6-8 бар; в  подающей магистрали оно обычно бывает 10-12 кг/см² и зависит от протяженности трассы.

Важно! Давление в трубах теплоснабжения в квартире изменять самостоятельно крайне не рекомендуется. Это может негативно отразиться на эффективности работы отопительной системы и сроке службы отопительных приборов.

В качестве заключения. Как бы грамотно не была смонтирована отопительная система частного дома, рано или поздно каждый владелец сталкивается с перепадами и скачками давления, которые сигнализируют о неполадках и необходимости проведения мероприятий для их обнаружения и устранения.

Система отопления многоквартирного дома

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

• При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
• Если менять стояк, то какие трубы можно применить?
• Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
• Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
• При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных системах отопления умели делать так, что температура по стояку оказывалась без существенной разницы для пользователей. И повышением площади радиаторов с выравниванием теплоотдачи никто не боролся.

• Для централизованной системы отопления характерна большая скорость теплоносителя, — до предела возникновения шума в трубах. Отсюда и большая мощность насосов и большой перепад давления.
• Вторая особенность – большое общее давление в системе. Заполнение велось с нижней точки, и чтобы поднять теплоноситель на 9-й этаж приходилось создавать соответствующее давление, вплоть до 12 атм.
• Следующая особенность – большая температура теплоносителя – плохая теплоизоляция, утечки тепла, бесхозность энергоресурса, зачастую позволяла решать коммунальщикам поставленные задачи «тепло в домах» путем просто накручивания расхода и взвинчивания температуры выше нормы, даже выше 100 град С при повышенном давлении.

Все это предъявляет свои требования к радиаторам и трубам.

Какие трубы и радиаторы применять в многоэтажном доме

Все многоэтажки в советское время оборудовались стальными трубами и чугунными радиаторами. Сейчас появился выбор. Другие виды труб и радиаторов практичней, дешевле, долговечней.

Но самостоятельно делать выбор, при замене радиатора в квартире, без соглосования с ЖЭКом недопустимо. Тем более разбирать стояк и менять трубы – это сделают только специалисты.

В основном Жэковские спецы впаивают пенопропилен РN30 25 мм (наружный диаметр) с алюминиевой армировкой, несмотря на то, что его предельная температура все равно +95 град, а в централи может быть и больше… Сейчас уже появились и PN25 c аналогичными характеристиками.

Возможно и применение металлопластиковых труб для подключения радиаторов в многоэтажном доме – по решению службы обслуживающей сеть. Применяемый диаметр – в основном 20 мм (наружный).

При замене радиатора, работники жека обязательно обяжут создать схему с отключением двумя кранами и байпасом параллельным радиатору.

При замене радиатора в квартире

• Модель, размеры (теплоотдача) радиатора согласовываются со специалистами обслуживающей организации.
• Отключается стояк, сливается жидкость.
• Обычно старые стальные трубы обрезаются, так как раскрутить резьбовые соединения не представляется возможным. Чаще радиаторы меняют вместе с трубами, типы применяемых труб также согласовываются с ЖЭКом.
• Радиатор навешивается на штатное крепление, снабжается заглушками, шаровыми кранами, краном Маевского.
• Радиатор подключается к стояку трубами по схеме с байпасом.

Почему на верхних этажах холодно

Если скорость теплоносителя поубавить, температуру также поубавить, то в домах будет холодно, особенно это скажется на верхних этажах, где радиаторы зачастую последние в кольце. Подобное происходит как по техническим причинами, вследствие зарастания труб, износа оборудования, так и по организационным.

Топливо нынче дорого, и не известно на каком уровне командования, его выделенное количество ополовинилось, но результат впечатляющий, – в топку попадает половина от положенного угля, мазута, газа. А специалистам теплосети предложено «выкручиваться» и перераспределять тепло, «изыскать методы». В результате часть насосов отключается, заменяется, котел приглушается, вентильки подзакручиваются, — создается искусственный «износ оборудования».

Еще вариант плохой работы отопления в многоэтажном доме — радиаторы не греют. В любом подвале многоэтажного дома возможны варианты регулировки, когда какой либо стояк будет греть плохо – схема весьма сложная. Проблема может заключаться в отсутствии достойных кадров в организации, в результате чего сеть просто не налажена.

Но выход из ситуации можно найти только в мытарствах по местным организациям. Или создания для небольшого дома своей котельной по согласованию с властями. Или переход на индивидуальное отопление в квартире.

Особенности в новостройках

В настоящее время все больше переходят на современные проекты отопления. Применяются двухтрубки в разводке, вследствие чего уменьшаются энергопотери на движении теплоносителя. Схема подключения радиатора в квартире с двухтрубной системой отопления.

Такие проекты сейчас предусматривают и другие материалы, вместо стали применяется PEX, в том числе и армированный алюминием. Радиаторы с минимальным давлением 16 атм, с нижней (сокрытой) подводкой.

Новейшее достижение – индивидуальная разводка по отдельной квартире. Стояки из двух труб предназначен для целой квартиры. По квартире разводка может быть выполнено как угодно, но обычно по проектам расположение стояков такое, что удобно сделать лучевую схему от центральных коллекторов, при этом трубы прокладываются под фальшивым полом.

Это дает возможность также под балконными блоками установить внутрипольные конвектора.
Также – индивидуальный теплосчетчик на квартиру.

Но в массивах старых застроек, при централизованной системе отопления многоквартирного дома сие не достижимо. Пользуются теми благами, которые наладил ЖЭК.

Вариант монтажа отопления в современной квартире многоэтажного дома

• Подключение к стояку центрального отопления (индивидуального котла) отопительной сети всей квартиры выполняется в одной точке, от которой идет разводка к радиаторам.
• Трубы размещаются в полу, конструкция которого позволяет это сделать. Применяются радиаторы с нижним подключением и внутрипольные конвекторы.
• Предпочтительнее лучевая схема включения радиаторов, при которой под полом размещаются только цельные отрезки труб, — от центрального коллектора к каждому отопительному прибору.
• В случае применения попутной, тупиковой схемы, все скрытые разветвления труб могут выполняться только обжимными несъемными фитингами, с помощью фирменного инструмента.
• Допускаются к скрытому монтажу фитинги и трубы только от одного производителя. Паянные трубы к скрытому монтажу не допускаются.

Какое должно быть давление в системе отопления — Отопительные системы

У хозяев квартир и частных домов, собственноручно занимающихся обслуживанием отопительных систем, очень часто возникает вопрос – какое давление в системе отопления считается нормальным и что делать, если оно «скачет» в ту или иную сторону? Разобраться в данных вопросах и подсказать верное решение в ситуациях с изменением давления и есть цель нашей статьи.

Немного теории

Чтобы хорошо понимать, что такое рабочее давление в системе отопления частного дома или многоэтажки и из чего оно складывается, приведем немного теоретической информации. Итак, рабочее (полное) давление – это сумма:

• статического (манометрического) давления теплоносителя;
• динамического напора, вызывающего его движение.

К статическому относится давление водного столба и расширения воды в результате ее нагревания. Если систему отопления с высшей точкой на уровне 5 м заполнить теплоносителем, то в низшей точке возникнет давление, равное 0.5 Бар (5 м водного столба). Как правило, внизу располагается тепловое оборудование, то есть, котел, чья водяная рубашка принимает на себя эту нагрузку. Исключение — давление воды в системе отопления многоквартирного дома с котельной, расположенной на крыше, тут наибольшую нагрузку несет самая нижняя часть трубопроводной сети.

Теперь нагреем теплоноситель, находящийся в состоянии покоя. В зависимости от температуры нагрева объем воды станет увеличиваться в соответствии с таблицей:

Когда система отопления открытая, то часть жидкости свободно перетечет в атмосферный расширительный бак и прироста давления в сети не будет. При закрытой схеме мембранная емкость тоже примет часть теплоносителя, но давление в трубах при этом вырастет. Самое высокое давление возникнет, если в сети задействовать циркуляционный насос, тогда к статическому прибавится динамический напор, развиваемый агрегатом. Энергия этого напора расходуется на принуждение воды к циркуляции и преодоления трения о стенки труб и местных сопротивлений.

Важно. Для настройки и контроля измерение давления всегда производится в самой нижней точке, возле котла, где оно самое высокое. Именно с этой целью в помещении котельной устанавливают манометры.

Давление в системе многоэтажного дома

Системы в зданиях повышенной этажности характеризуются высоким статическим давлением теплоносителя. Оно возрастает вместе с высотой дома, так как выше становится столб воды в трубах. Соответственно, для его преодоления используются мощные насосы с сухим ротором. Например, давление в отопительной системе многоэтажного дома, чья схема показана ниже, должно составлять не менее 5 Бар.

На преодоление подъема потребуется порядка 3 Бар и на трение с местными сопротивлениями – еще около 2 Бар с запасом. На манометрах, устанавливаемых в подвальных тепловых пунктах высотных зданий, можно увидеть значения от 4 до 7 Бар. Вообще, в системе центрального отопления, а точнее, в подающей магистрали, нередко поддерживается давление 12—15 Бар. Все зависит от протяженности трассы до ближайшей ТЭЦ.

Вывод. При централизованном теплоснабжении в условиях квартиры измерять, а тем более пытаться снизить максимальное давление в системе – бессмысленно. Даже если снять показания манометра в тепловом пункте, то это ничего не даст, в квартирах на разной высоте они все равно будут различаться. Все, что может волновать хозяина квартиры – это эффективность работы и срок службы радиаторов. В многоэтажках лучше не ставить чугунные батареи, они могут выдержать лишь около 6 Бар.

Давление в системе отопления частного дома

Все понятно, когда в доме смонтирована открытая система, сообщающаяся с атмосферой через расширительный бак. Даже если в ней задействован циркуляционный насос, то давление в расширительном баке будет идентично атмосферному, а манометр покажет 0 Бар. В трубопроводе сразу после насоса давление будет равным напору, что может развивать этот агрегат.

Все сложнее, если используется система отопления под давлением (закрытая). Статическая составляющая в ней искусственно увеличивается с целью повысить эффективность работы и исключить попадание воздуха в теплоноситель. Дабы глубоко не вдаваться в теорию, хотим сразу предложить упрощенный способ вычисления давления в закрытой системе. Нужно взять перепад высот между низшей и высшей точками отопительной сети в метрах и умножить его на 0.1. Получим статическое давление в Барах, а затем прибавим к нему еще 0.5 Бар, это и будет теоретически необходимое давление в системе.

В реальной жизни добавка 0.5 Бар может оказаться недостаточной. Поэтому принято считать, что в закрытой системе с холодным теплоносителем величина давления должна составлять 1.5 Бар, тогда во время работы оно вырастет до 1.8—2 Бар.

Важно. Чем выше удастся поднять давление, тем лучше для работы отопления. Но его величина ограничивается техническими характеристиками котельного оборудования. Большинство бытовых теплогенераторов рассчитано на максимальное давление 3 Бар, но есть и более «слабые» экземпляры с показателями 2 и даже 1.6 Бар. Поэтому при настройке надо добиться в холодной системе на 0.5 Бар ниже, чем указано в паспорте котла. Иначе постоянно будет срабатывать клапан сброса давления.

Как поднять или снизить давление в отопительной системе?

Иногда во время эксплуатации в сети возникает большой перепад давления, что приводит к ее неработоспособности. Зная причины, из-за чего это случается, можно найти и способ устранения:

• растрескивание мембраны расширительного бака. В одних моделях есть возможность поменять мембрану, в противном случае емкость меняется полностью;
• неверно выполнен расчет давления в расширительном баке отопительной системы или его вместительность. Она должна составлять десятую часть от объема теплоносителя во всей сети, а давление газа за мембраной бака – на 0.2 Бар ниже системного;
• сильное засорение грязевика;
• наличие воздушных пробок. Часто бывает, что снизить давление удается с помощью мероприятий по удалению воздуха либо заменив автоматический воздухоотводчик;
• потеря герметичности арматуры, отделяющей систему от водопровода подпитки. С той стороны напор сильнее и вода извне бесконтрольно пополняет отопительную сеть;
• выход из строя автоматики котла;

В свою очередь, падение давления в отопительной системе происходит по таким причинам:

• неплотность соединений, протечки;
• скрытая утечка в двухконтурном котле, когда вода уходит в сеть ГВС через неисправный клапан;
• трещина в теплообменнике котла;
• вышел из строя регулятор давления.

В действительности причин может быть множество и зачастую обнаружить их не так просто, надо иметь практический опыт. Если найти неисправность не удается, надо обращаться за помощью к специалисту, имеющему все необходимое оборудование.

Заключение

Напорные отопительные схемы не так просты, как может показаться. Хорошо, если оборудование и магистрали смонтированы на совесть, а после запуска и настройки в сети не поднимается и не падает давление. Другое дело, когда спустя несколько лет работы появляются подобные проблемы. Без датчика, обнаруживающего неплотности, подчас очень трудно отыскать небольшую течь. Вот почему так важно качественно собрать каждое соединение при монтаже.

давление в системе отопления в закрытой системе отопления

как заполнить водой закрытую систему отопления

чем заполнить систему отопления в частном доме

расчет количества теплоносителя для системы отопления

как заполнить систему отопления

Выбор радиатора отопления по рабочему давлению

Сравнение показателей давления для разных типов радиаторов:

При выборе отопительных приборов для оснащения централизованных и автономных систем отопления необходимо учитывать ряд моментов. Одним из ключевых показателей является давление. При выборе радиаторов обязательно нужно учитывать, на какое давление они рассчитаны. Этот показатель должен соответствовать показателю системы отопления. Нарушение этого требования является одной из распространенных причин, почему происходит разгерметизация секций радиаторов и их разрушение.

Важно различать два показателя: рабочее и испытательное давление. Рабочим называют давление, на постоянное воздействие которого в процессе эксплуатации рассчитаны отопительные приборы. Оно зависит от рабочего давления системы отопления.

Автономные системы отопления в частных домах и квартирах, как правило, работают с давлением теплоносителя на уровне 3-5 атмосфер. В системах отопления многоквартирных домов может действовать давление 8-16 и более атмосфер. В данном случае этот показатель зависит от этажности: чем больше этажей в доме, тем более высоким будет давление в системе отопления. Выбирать радиаторы необходимо таким образом, чтобы их рабочее давление не менее чем на 2 атмосферы превосходило максимальное рабочее давление теплоносителя в системе.

Испытательное давление представляет собой максимальное давление, которое радиатор отопления выдерживает при условии кратковременного воздействия. Этот показатель определяется в ходе проведения заводских гидравлических испытаний отопительных приборов. Для потребителя он имеет значение, прежде всего, потому, что характеризует устойчивость батарей к гидроударам, которые нередко могут возникать в системах централизованного отопления, особенно при их запуске в начале отопительного сезона.

Показатели давления определяются, в первую очередь, характеристиками материала, из которого изготовлены радиаторы, а также особенностями их конструктивного исполнения.

Cтальные радиаторы

Стальные панели — это радиаторы низкого давления. Это объясняется особенностями их конструкции. Уязвимым местом в них являются сварные швы, при помощи которых соединяются листы стали, из которых изготавливаются радиаторы. Учитывая большую площадь панели, на швы передается довольно значительное усилие на разрыв. В результате этого при повышении давления сварные швы могут разрушаться.

В зависимости от производителя и модели, стальные радиаторы могут быть рассчитаны на рабочее давление на уровне 6-8 атмосфер. Также они имеют испытательное давление в 10-13 атмосфер, что характеризует низкую устойчивость к гидроударам. Такие показатели позволяют использовать их только в составе автономных систем отопления.

Чугунные радиаторы

Чугунные радиаторы демонстрируют более высокую устойчивость по отношению к внутреннему давлению в сравнении со стальными. Однако их показатели являются далеко не самыми лучшими. Старые батареи рассчитаны на работу под давлением 8-9 атмосфер. Использовать такие радиаторы в системах отопления зданий высотой более 9 этажей не рекомендуется. Современные батареи из чугуна обладают более высокими характеристиками.

Так, рабочее давление чугунных радиаторов Ogint достигает 12 атмосфер, а испытательное — 18 атмосфер. Благодаря этому они могут эксплуатироваться в зданиях более высокой этажности и намного лучше противостоят гидроударам. Однако для систем отопления многих высотных домов рабочее давление чугунных радиаторов зачастую оказывается недостаточным.

Алюминиевые радиаторы

Алюминиевые радиаторы, представленные на российском рынке, имеют значительный разброс по показателям давления. Многие модели имеют рабочее давление в пределах 6-9 атмосфер.

Современные качественные радиаторы из алюминия Ogint рассчитаны на рабочее давление до 16 атмосфер, а их испытательное давление достигает 24 атмосфер. Необходимо учитывать, что в силу высокой чувствительности алюминиевых радиаторов к качеству теплоносителя они рекомендованы только для использования в составе систем автономного отопления. Для таких систем показатели рабочего и испытательного давления алюминиевых радиаторов являются более чем достаточными. Если же использовать их в централизованной системе высотного многоквартирного дома, то они не смогут обеспечить высокую надежность. Особенно опасными для них будут гидроудары.

Биметаллические радиаторы

Биметаллические радиаторы демонстрируют наиболее высокую устойчивость по характеристикам давления. Их сердечник, по которому циркулирует теплоноситель, изготавливается из качественной стали и обладает высокими прочностными характеристиками. Он способен воспринимать значительные нагрузки без деформаций и разрушения.

Рабочее давление биметаллических радиаторов Ogint составляет 25 атмосфер, а давления испытаний — 35 атмосфер.

Эти радиаторы высокого давления могут без ограничений использоваться в системах отопления зданий практически любой высотности. Кроме того, они не боятся даже самых сильных гидроударов. Эти качества делают их наиболее надежным решением для централизованных систем отопления.

ᐉ отопление многоквартирного дома — Консультация специалиста

Доброго времени суток всем.

Зарегистрироваться и написать на форуме решился по причине отчаяния из-за полного (по моему мнению) непрофессионализма и игнорирования коммунальными службами наших обращений в эти службы.

Суть проблемы такова. Наш дом — 9 этажей, 3 подъезда, однотрубная система отопления с вертикальной разводкой и нижней подачей, был сдан в эксплуатацию в 1991 году. Первые лет 10-15 нареканий на отопление не было, да и цены были адекватные. Но постепенно с миграцией жильцов, ремонтами квартир, переделкой отопления в них, изменением температурного режима ТЭЦ и т.д. качество отопления значительно ухудшилось, а цена значительно выросли. В 2017 году нам установили тепловой счётчик на дом. По началу заслонки (задвижки) были полностью открыты, и цены на отопление в этот период были не такими высокими, как в последующие отопительные сезоны, когда эти задвижки начали крутить те, кто в этом ничего не понимает. А вернее, не понимает как счётчик считает энергию. Они думают что задвижка это как кран в квартире и не учитывают циркуляцию, объем проходящей воды, разницу температур и т.д. Соттветственно были удивлены что с прикрытыми задвижками количество Гк увеличилось, и многи так до сих пор и не поняли, что чем меньше давление в системе, тем хуже циркуляция, больше разница температур и соответственно выше цифра в платёжке при еле тёплых батареях.

Схема у нас такова, наверное как и везде, но есть несколько особенностей. Теплоноситель с ТЭЦ приходит на ЦТП. ЦТП в ведомстве коммунального предприятия Теплокомунэнерго, дом на обслуживании частной фирмы которая создалась после того как ликвидировали ЖЭКи.

По неоднократным жалобам, нас всё таки пустили на ЦТП и мы увидели следующие параметры на выходе из теплового пункта – давление 7 атмосфер, температура теплоносителя 68 градусов. Температура горячей воды – 50 градусов.

С ЦТП идёт раздача по 2-веткам. Два дома на одной ветке и 3 дома на другой. Мы находимся в тупике, последний третий дом. Протяжённость теплотрасы (вернее транзитной трубы) до входа в дом 273 метра. К нам теплоноситель уже заходит с давлением 4.2-4.3 атмосферы и температурой 63-64°С.

На элеваторном узле 3-го последнего подъезда температура уже 56-58°С. У меня на стояк приходит подача максимум 54°С. Обратка 24°С. Когда открываешь вентиль обратки (с перекрытым краном из общей обратки) оттуда течёт маленькая тонкая струйка. Через час, батареи по стояку нагреваются до температуры 45-50°С. Но когда открываешь общий кран, давление обратки перекрывает циркуляцию и через час батареи еле тёплые. Установил у себя в квартире датчики температуры как на подаче так и на обратке для контроля, плюс беспроводной датчик для архивации и графиков. Несмотря на небольшие колебания температуры (до пары градусов) на домовом счётчике, у меня на стояке получаются качели.

Объездил все инстанции, они все скинули проблему на управляющую организацию. Та прислала «специалистов» которые не нашли проблему. Даже в тех квартирах, где я тепловизором смотрел и фиксировал нарушения, они сказали что всё нормально, так и должно быть.

Например отсутствие циркуляции через байпас из-за неработающего трёх ходового крана или вообще отсутствующего байпаса, это для них нормально – ведь циркуляция идёт через (цитирую) – Первую секцию батареи! А переделанная система ( подгреваемые полы и вынесенные через арку батареи) это тоже по их словам нормально. Пробовали они всё это просто рукой, без никаких приборов и не составляли никаких актов. Соответственно, те соседи, у которых есть проблемы, теперь говорят что их проверили и им слесаря сказали что у них всё нормально.

Честно говоря, просто опускаются руки. Когда написал запрос на управляющую организацию, они ничего не ответили. Когда пытаюсь задать те же вопросы в телефоном режиме чтобы записать ответы, то же ничего не говорят. Масса отговорок и никакого действия.

1. 1. Должна ли быть циркуляция через байпас в схеме отопления как я описал выше? В ДБН ничего не нашёл по этому поводу.

2. 2. Почему при более менее постоянной температуре на входе в дом и уличной температуре, прыгает температура на стояке?

3. 3. Что порекомендуете в данной ситуации? Как добиться нормальной работы отопления?

PS Хотелось бы знать, какими нормативными актами регламентирована методика измерений температуры радиаторов в доме по стоякам. Почему тепловизор и пирометр для обслуживальщиков не сертефицированные приборы а рука сантехника это показатель?

Изменено 01.2020 13:25 » data-short=»1 г»>13 января, 2020 пользователем Vitaly_UA

Чем и как производится опрессовка многоквартирных домов.

В наших статьях мы решили осветить вопрос, который вас интересует — вопрос о том, чем и как проводится опрессовка систем отопления многоквартирного жилого дома. Хочу ответить сразу, что в целом опрессовка многоквартирного дома или детского сада или торгового центра значительных отличий не имеют.

Опрессовку отопления обычно начинают производить после окончания отопительного сезона, который заканчивается в конце апреля — начале мая.

Выполняют эти работы для определения неисправностей в системе, утечек воды в трубопроводах или арматуре.

Основной задачей эксплуатирующей или подрядной организации является проверка состояния запорной арматуры стояков, магистралей, элеваторного или теплового узла, проверка работы стояков системы отопления.

За прошедший отопительный период, как правило, известны стояки и  квартиры, откуда поступали жалобы на низкую температуру. Зная такие проблемные стояки, мы рекомендуем их проверить, на отсутствие засора в стояке, появившегося от избыточного количества ржавчины и окалины в трубах и нагревательных приборах. Для ликвидации таких проблем необходимо произвести промывку под давлением конкретного стояка или системы в целом.

Перед началом опрессовки системы отопления многоквартирных домов необходимо выполнить ряд подготовительных мероприятий, а именно:

1)Необходимо проверить запорно-регулирующую арматуру на элеваторном узле, магистралях и стояках.

В многоэтажных домах в целях экономии, как правило, устанавливаются чугунные задвижки. Во время эксплуатации от высоких температур уплотнительные шнуры (сальниковая набивка) начинают терять свои герметичные свойства и начинают течь. Поэтому при проведении подготовительных работ набивают новый сальник. На задвижках меняют изжившие паронитовые прокладки между фланцами задвижек и прикипевшие болты.

Также на элеваторном узле обязательно меняют манометры или отправляют их на поверку к государственному поверителю. В металлической оправе термометра проверяют наличие масла. Сам узел окрашивают черной краской.

2)Выполняют обследование всей системы отопления в целом с целью обнаружения утечек на трубопроводах и арматуре. При обнаружении таковых — их устраняют.

3)Следующим этапом проверяют состояния тепловой изоляции по подвалу на магистральных трубопроводах и стояках.

На этом подготовительные мероприятия заканчиваются, после чего приступают непосредственно к процессу опрессовки системы отопления многоквартирного дома.

Эти работы выполняют в несколько этапов: сначала испытания проводят на всей системе, после чего на тепловом узле. Так как испытания на узле обычно выполняют с давлением более высоким, чем в системе отопления.

1) Заполняют систему сетевой водой, подключают ручной насос — пресс или электрический пресс, которым создают повышенное давление в системе.

2) Если после создания повышенного давления, стрелка манометра остается на том же месте в течение 30 минут, значит, течи в системе нет, и опрессовка считается законченной. Если этого не происходит, то снова осматривают систему, в поиске течи. Узел ввода прессуется отдельно на 10 атмосфер.

После этого телефонограммой вызывают инспектора МОЭК и теплосетевой компании, которые составляют «Акт готовности системы к отопительному периоду».

Кроме проведения таких работ инспектор может проверить систему на жесткость. Из любого крана наполняется небольшая емкость водой из системы, а лаборант или инспектор проверяет жесткость наполненной воды. Если жесткость укладывается в пределы 70-100 единиц, это значит, что система наполнена сетевой водой и готова к эксплуатации.

ООО «Ремстройсервис» выполняет опрессовку системы отопления многоквартирных домов, а также в любых других типах зданий. Звоните нам по номеру 8(495)787-17-43, всегда готовы Вам помочь.

Смотреть видео:

Низкое давление воды в вашем многоквартирном доме?

Низкое давление воды — обычная проблема в многоэтажных домах, особенно в многоквартирных домах, коммерческих офисных зданиях и отелях. К сожалению, это часто приводит к жалобам арендаторов и проблемам обслуживания клиентов. Вот некоторые из наиболее распространенных причин этой проблемы и способы их решения от нашей команды по системам горячего водоснабжения в Нью-Джерси.

Проблемы в вашей водопроводной системе

Если у вас достаточно воды, но вы по-прежнему получаете жалобы на низкое давление в кранах, душах и приборах, то в вашем доме может быть одна из нескольких внутренних проблем с водопроводом.Сюда могут входить:

Забитые трубы:

Это часто имеет место в старых зданиях, где со временем накапливаются ржавчина и отложения, заполняющие трубы и уменьшающие поток воды. Трубы от котлов могут казаться в хорошем состоянии только для того, чтобы обнаружить, что они корродированы и полны черного шлама при открытии. Важно регулярно обслуживать вашу котельную систему, чтобы уменьшить накопление, которое также может повлиять на производительность и затраты на отопление.

Неисправные клапаны:

Если вы недавно ремонтировали или модернизировали свою водопроводную систему, возможно, проблема связана с конструкцией или одним из новых клапанов. Иногда клапаны могут даже случайно остаться закрытыми. Это можно определить, осмотрев ваши трубы и клапаны.

Низкий уровень водоснабжения

Если в ваше здание не поступает достаточное количество воды на служебном входе, ваша водопроводная система не сможет удовлетворить потребности в вашем здании, особенно в часы пик. Часто на нижних этажах будет достаточное давление воды, при этом давление снижается по мере того, как вы поднимаетесь вверх по зданию. Это может произойти по многим причинам: из-за временного сокращения поставок из-за утечки или технического обслуживания или даже из-за недостаточной инфраструктуры в вашем районе.Это можно исправить, установив приподнятый резервуар для воды или усилитель давления.

Мало горячего водоснабжения

Если вы испытываете только низкое давление горячей воды, вероятно, проблема в системе горячего водоснабжения в вашем доме. Он может быть недостаточно мощным для подачи горячей воды в периоды пиковой нагрузки или может быть поврежден из-за отсутствия технического обслуживания, поврежденных деталей или накопления шлама. Ваш подрядчик по коммерческой отопительной системе может быстро и эффективно очистить, обслужить и отремонтировать вашу систему горячего водоснабжения.

Если ваша система изо всех сил пытается удовлетворить спрос, установка интеллектуального интегрированного решения для управления горячей водой имеет важное значение для поддержания оптимального обслуживания клиентов. Это не только повысит эффективность вашей системы горячего водоснабжения без необходимости полной модернизации, но также поможет значительно снизить потребление энергии.

Обслуживание, ремонт и модернизация систем горячего водоснабжения в Нью-Джерси

Tri-Tech Energy — специализированная компания по обслуживанию коммерческих систем отопления и вентиляции и кондиционирования в Нью-Джерси, имеющая репутацию передового опыта и комплексных высококачественных услуг — 24 часа в сутки, 7 дней в неделю.

Наша команда подрядчиков может обслуживать коммерческие здания любого размера, от ресторанов и отелей до торговых центров, фабрик и офисных зданий. Обладая более чем 30-летним опытом в ремонте, техническом обслуживании и установке, Tri-Tech Energy может предложить решения для отопления, вентиляции и кондиционирования воздуха, необходимые вашему бизнесу.

Для получения дополнительной информации о нашей компании или услугах, которые включают обслуживание и ремонт коммерческих котлов, ремонт коммерческих систем отопления, а также ремонт систем отопления, вентиляции и кондиционирования воздуха, свяжитесь с нами сегодня и поговорите с квалифицированным коммерческим подрядчиком в области отопления, вентиляции и кондиционирования воздуха или посетите наш веб-сайт по адресу https: // www.tritechenergy.com/

Как создать в квартире положительное давление воздуха?

Давление воздуха внутри здания может быть как положительным, так и отрицательным. Давление воздуха внутри дома зависит от различных факторов, таких как выхлопные газы, ветер и утечки воздуха внутри дома.

Отрицательное давление воздуха означает, что давление воздуха внутри меньше, чем давление снаружи, что приводит к проникновению воздуха в здание.

Напротив, положительное давление воздуха создается, когда внутреннее давление превышает внешнее давление.Положительное давление воздуха выталкивает воздух за пределы дома.

Итак, что лучше: отрицательное или положительное давление воздуха? Что вызывает изменение давления воздуха?

Какие шаги необходимо предпринять для создания правильного давления воздуха в доме? Вы узнаете ответ в этой статье.

Положительное или отрицательное давление воздуха: что лучше?

В доме должно быть положительное давление воздуха, так как это помогает улучшить качество воздуха в помещении. . Положительное давление воздуха способствует вытеснению загрязняющих веществ внутри помещений снаружи.

В случае отрицательного давления воздуха, загрязняющие вещества, такие как дым и другие твердые частицы, будут накапливаться, что ухудшит качество воздуха внутри дома. Здание будет втягивать холодный воздух снаружи через отверстия и трещины.

Количество выдыхаемого воздуха должно немного превышать количество воздуха, подаваемого через дыхательные пути, кондиционер или нагревательные устройства.

Другими словами, разницы между воздухом, удаляемым и подаваемым в птичник, должно быть достаточно для поддержания положительного давления воздуха.

Но перепад положительного давления не должен быть большим. Это важно; в противном случае это может повредить конструкцию дома.

Признаки отрицательного давления воздуха

• Наружные двери открываются и закрываются с силой
• Холодные сквозняки внутри дома
• Внутри комнаты остаются запахи
• Видимая сажа выходит на дно газовой печи
• Вода нагревателю требуется время, чтобы нагреть воду
• Пилотное пламя не горит
• Затхлый застойный запах
• Вытяжные вентиляторы не работают

К результатам отрицательного давления в доме относятся проблемы со здоровьем, высокие затраты на электроэнергию и дискомфорт условия на рабочем месте.

Что вызывает положительное и отрицательное давление воздуха?

Положительное или отрицательное давление воздуха возникает из-за дисбаланса между воздухом, поступающим в комнату, и воздухом, который выпускается.

Положительное давление воздуха вытесняет воздух из здания через щели в окнах и дверях. Это также приводит к тому, что воздух выходит наружу, когда кто-то открывает двери.

В случае отрицательного давления воздуха происходит обратное. Воздух нагнетается внутрь из-за отрицательного давления воздуха.

Наружный воздух попадает внутрь дома, когда кто-то открывает двери. Также воздух попадает внутрь дома через щели вокруг окон и дверей.

Отрицательное давление воздуха вызывает попадание внутрь здания загрязняющих веществ, таких как выхлопные газы автомобилей, гербициды, пестициды, пыльца и запахи.

Вот некоторые из факторов, которые приводят к положительному или отрицательному давлению воздуха.

Некоторыми факторами можно управлять, в то время как другие обусловлены естественными силами, такими как сильное давление ветра.

1. Давление ветра

Давление ветра может способствовать как положительному, так и отрицательному давлению воздуха с одной стороны дома. Это заставит воздух входить с одной стороны и выходить с другой.

Вы не можете контролировать давление ветра, но можете заблокировать его, например, посадив деревья или построив стену.

Уплотнение дома также может снизить давление воздуха. Вы можете использовать течеискатель, чтобы обнаружить и закрыть уплотнения.

2. Эффект дымохода

Давление воздуха может быть также вызвано эффектом дымохода или дымовой трубы.Подъем теплого воздуха приводит к увеличению давления на верхние части птичника.

По законам физики воздух будет втягиваться в нижние части дома.

Вы ничего не можете сделать с эффектом дымохода. Но понимание эффекта важно, чтобы вы знали, как создать положительный эффект воздуха, сосредоточив внимание на других факторах.

3. Камины и печи

Любые газовые приборы, такие как печи и камины, вытесняют воздух из дома.

Если вентиляция не поступает снаружи, газовые приборы будут выталкивать внутренний воздух за пределы дома.

Отрицательное давление воздуха вызывает обратную тягу дымовых газов внутри домов. Это серьезная проблема, которая может негативно сказаться на здоровье.

4. Утечка в воздуховоде

Утечка во впускных каналах вентилятора создает отрицательное давление воздуха. С другой стороны, негерметичность вытяжного воздуховода может привести к положительному давлению воздуха.

Воздуховоды должны быть хорошо закрыты.

Вам необходимо проходить тестирование не реже одного раза в год. Профессиональный техник проведет испытания под давлением для выявления утечек.

5. Вытяжки духовки

Вытяжки духовки также могут создавать отрицательное или положительное давление воздуха. Вам нужно запустить их на низкой скорости, чтобы они могли удалить дым.

Высокая скорость может увеличить перепад давления, что приведет к высокому положительному давлению воздуха.

Также желательно накрывать кастрюли крышками. Вода будет меньше дымить и закипать быстрее. В результате вам не придется запускать вытяжку на высокой скорости.

6. Вытяжные вентиляторы для ванной

Некоторые люди подключают вытяжной вентилятор к выключателю света, что может оказаться неэффективным.

Вентиляторы лучше запускать через таймер или гигростат, который срабатывает в зависимости от уровня влажности внутри.

Это гарантирует, что вентиляторы не будут работать без надобности, что может привести к чрезмерному положительному давлению воздуха.

7. Централизованные пылесосы

Централизованные пылесосы с HEPA-фильтрами удобны, поскольку они не удаляют взвешенные в воздухе частицы.Однако они также создают разгерметизацию, которая нарушает давление воздуха внутри дома.

Рекомендуется использовать традиционный вакуум, чтобы избежать дисбаланса давления воздуха. Большинство современных пылесосов оснащены высококачественными фильтрами.

Лучше купить традиционный пылесос, чем централизованный.

Просто убедитесь, что рейтинг MERV (Максимальный отчетный объем энергоэффективности) выше 13, чтобы он правильно очищал комнату.

 Также прочтите: Во сколько можно пылесосить в квартире?

8.Вентиляционные отверстия

Вентиляционные отверстия в большинстве домов выводят воздух изнутри дома, не возвращая его обратно. Вытяжные отверстия выводят воздух из комнат.

Традиционные вентиляционные отверстия не возвращают воздух в дом.

Входная дверь внутри дома открывается не так часто, как входная дверь магазина. Итак, перечисленные выше являются наиболее частыми источниками попадания воздуха внутрь и снаружи дома.

Отрицательное давление воздуха возникает, когда источники воздуха, попадающие внутрь, больше, чем источники воздуха, выходящие наружу.

Это приводит к тому, что наружный воздух втягивается внутрь с чердака, пространства для ползания и трещин вокруг дверей, окон и электрических розеток.

Он приносит в дом внешнюю влажность, тепло и загрязняющие вещества. В результате снижается качество воздуха в помещении.

Кроме того, из-за этого системе отопления и охлаждения становится труднее поддерживать заданную температуру в помещении.

Как создать положительное давление воздуха?

Лучшим решением для создания положительного давления воздуха является использование вентилятора с рекуперацией энергии (ERV) или вентилятора с рекуперацией тепла (HRV).

Вентилятор с рекуперацией тепла (HRV)

[amazon fields = «B003E5Z2HY» value = «thumb» image_size = «large» image_align = «center» image_alt = «Heat Recovery Ventilator»]

HRV имеют два вентиляционных канала с обменник в центре. Воздуховоды проходят между собой и проходят между внутренней и внешней частью дома.

Один воздуховод направляет прохладный свежий воздух внутрь помещения, а другой — застоявшийся воздух наружу.

Теплообменник, расположенный в середине воздуховодов, позволяет выходящему воздуху передавать большую часть тепла входящему воздуху без фактического смешивания воздушных потоков.

Обычно имеется вентилятор или воздуходувка с каждой стороны воздуховода, которые ускоряют процесс обмена внутреннего и внешнего воздуха.

Вентилятор с рекуперацией энергии (ERV)

[amazon fields = «B000XJNZ1Y» value = «thumb» image_size = «large» image_align = «center» image_alt = «Energy Recovery Ventilator»]

ERV — альтернатива HRV, которая работает несколько иначе, чтобы поддерживать надлежащее давление воздуха в доме.

Устройство передает влагу из выходящего воздуха в входящий, что помогает поддерживать уровень влажности в доме.

Устройство

ERV рекомендуется, если вы живете в жарком и влажном климате. Устройство поддерживает необходимый уровень влажности и снижает нагрузку на кондиционер.

Напротив, ВСР лучше, если вы живете в холодном и менее влажном климате.

Использование HRV и ERV поможет поддерживать хорошую вентиляцию помещения. Установка устройства может потребовать больших затрат.

Но вложение того стоит, так как оно приведет к созданию здоровой окружающей среды в доме.

Заключительные замечания о положительном давлении воздуха в квартире

Поддержание положительного давления воздуха может улучшить качество воздуха внутри дома.

Это также приведет к экономии энергии, поскольку устройство HVAC будет эффективно работать, поддерживая в комнатах комфортную температуру.

Поддерживать положительное давление воздуха не так сложно, как может показаться.

Советы, упомянутые в этом сообщении в блоге, гарантируют, что давление воздуха внутри дома будет немного положительным, что приведет к значительному улучшению качества воздуха в помещении.

Вам также могут понравиться следующие статьи:

Управление отоплением по решениям — Heat-Timer® Corporation

Операторы многоквартирных домов / комплексов

Как владелец, менеджер или оператор многоквартирного комплекса ваша задача — пройти Линия между комфортом жильцов и высокими затратами на отопление и горячее водоснабжение.Стоимость энергии, конечно же, зависит от вашей чистой прибыли, и все же многие владельцы не понимают возможности снижения затрат, которая существует за счет использования современных средств управления системами отопления и / или горячего водоснабжения как в новых, так и в старых зданиях.

Как в системах отопления, так и в системах горячего водоснабжения квартир, обеспечение комфортного отопления и безопасной подачи горячей воды во все части вашего дома в периоды пиковой нагрузки является первоочередной задачей. Для многоквартирных комплексов с несколькими котлами или даже с несколькими котельными, система управления Heat Timer Platinum Series была разработана специально для вас.Они способны управлять подачей тепла и горячего водоснабжения и представляют собой наши самые сложные, самообучающиеся средства управления, готовые к подключению к Интернету. Простые в установке и программировании с полным набором возможностей беспроводного сенсорного интерфейса, эти элементы управления имеют возможности дистанционного управления, которые позволяют осуществлять полный мониторинг и управление любым типом распределенной или многоступенчатой ​​системы отопления. Вместе с нашими 2-х, 3-х и 4-х ходовыми терморегулирующими клапанами почти полностью устранены опасения по поводу пиковой подачи горячей воды и образования бактерий.

Для получения индивидуальной консультации по вопросам модернизации вашего многоквартирного дома, пожалуйста, позвоните нашим инженерам напрямую по телефону (973) 575-4004

Школы и университеты

Среди клиентов Heat Timer сотни школ и университетов по всей стране.В непрекращающемся стремлении обеспечить образование за минимальные деньги, эти школы использовали элементы управления таймером нагрева почти всеми возможными способами.

• Таймер нагрева Контроллеры серии Platinum использовались со старой многокотловой системой для увеличения срока службы котла при одновременном снижении затрат на отопление.
• Регуляторы уставки серии Digi-Span, используемые с вакуумными насосами с таймером нагрева, для сокращения времени работы парового котла в большой средней и начальной школе. Наше решение не потребовало замены котла и повысило комфорт здания при одновременном снижении эксплуатационных расходов и затрат на топливо.
• Мультимодовая система с таймером нагрева и управление паром с таймером нагрева были использованы для замены системы ручного управления опережением / запаздыванием, что позволило исключить резкие появления горячих / холодных точек в основных зонах нагрева большого исторического комплекса зданий.
• Таймер нагрева Регулирующий клапан сброса горячей воды был использован для создания высокоэффективной системы водяного отопления плинтуса. VOLVE может изменять температуру циркулирующей воды в зависимости от температуры наружного воздуха, чтобы использовать как можно меньше энергии для нагрева системы.

Школы и исторические здания обычно имеют более старые системы отопления, замену которых школьные советы не желают финансировать. Продукты Heat Timer могут продлить срок службы котла, снизить затраты на электроэнергию и решить давние проблемы отопления / охлаждения в вашей школе, и все это за небольшую часть стоимости полной модернизации системы. Окупаемость может произойти всего за несколько месяцев, но возможность мгновенно и удаленно контролировать и контролировать вашу систему является для некоторых операторов бесценной.

Позвоните специалистам по таймеру тепла сегодня, чтобы обсудить проблемы отопления и распределения горячей воды в вашей школе по телефону (973) 575-4004

Отели и курорты

Гость отеля, застрявший в холодном душе, почти скоро определенно дайте этому отелю холодное отношение в следующий раз, когда они пойдут бронировать проживание. И наоборот, запустите систему, которая подает слишком горячую воду для душа, и судебные иски о ожогах обязательно последуют.

Операторы отелей и курортов сталкиваются с общей проблемой доставки клиентам не содержащей бактерий, не обжигающей горячей воды в периоды пиковой нагрузки. Они должны обеспечить это во всех комнатах и ​​зонах во всех местах, при этом следя за тем, чтобы чрезмерные рабочие циклы котла не приводили к увеличению счетов за отопление.

Heat Timer производит и производит одни из самых надежных смесительных клапанов и решений для ГВС, которые можно найти в США.Эти решения уже используются крупными гостиничными брендами по всей стране, а также на курортах и ​​в загородных домах как со старыми, так и с новыми котлами и системами распределения. Наши клапаны работают как с системами нагрева горячей воды, так и с паром и интегрируются с нашими системами управления, обеспечивая при этом безотказную работу.

Клапаны с таймером нагрева для водяного отопления и горячего водоснабжения дополняют сложные системы беспроводного управления отоплением, доступные для всех типов систем управления зданием, используемых в индустрии гостеприимства. Наши системы могут действовать как автономная BMS для управления энергопотреблением или могут быть интегрированы в более крупные системы BMS через стандартные отраслевые интерфейсы, такие как BACNET. Дистанционные датчики, а также мониторинг и управление через Интернет дополняют предложение, делая наши системы одними из самых простых для развертывания во всех типах зданий.

Для получения дополнительной информации о том, как Heat Timer сократил эксплуатационные расходы отеля за счет экономии энергии, свяжитесь с нашей командой сегодня.

Заводы и промышленные решения

В то время как устройства управления тепловым таймером используются для управления отоплением и ГВС на многих заводах и складах, наши системы настолько универсальны и гибки, что они также обеспечивают промышленный технологический пар для всех видов связанных приложений.К ним относятся научно-исследовательские лаборатории, производственные процессы, требующие пара для работы инструмента, или даже медицинское и фармацевтическое производство, где наши системы контролируют использование пара или горячей воды на различных этапах производственного процесса.

Многие котлы, используемые на заводах, существуют уже давно. Для «автоматизации» они используют простые элементы управления передатчиком давления с опережением / запаздыванием. Эти средства управления можно рассматривать как самый ранний вид автоматики котла, однако они не обладают упреждающей логикой, таймерами в схемах и аналоговыми средствами управления.В результате эти системные котлы часто находились в конфигурации сильного / слабого пламени, причем один работал на 100%, а другой на 15%. Это не только приводило к неравномерному износу котлов, но и нестабильность пламени, особенно при слабом пламени, приводила к повреждению горелок раньше, чем это было необходимо.

Использование полного модулирующего управления котлом Multi-MOD с таймером нагрева позволило нашему клиенту модулировать каждую ступень котла для поддержания точного контроля температуры. Используя только один датчик в общем коллекторе пара, наша система автоматически вращает котлы в соответствии с требованиями пользователя. Кроме того, система использует собственные алгоритмы для прогнозирования спроса, а не просто реагирования на изменения нагрузки. Точное, упреждающее плавное регулирование — это, по сути, лучшая обработка, которую вы можете дать котлу, и таймер нагрева Multi-MOD создан именно для этого.

Все это вместе с сигналами тревоги, мониторингом и контролем доступно вам через Интернет или прямо с вашего мобильного телефона или iPad. Все эти возможности работают вместе с вами, чтобы продлить срок службы котла как в системах отопления, так и в технологических процессах на вашем предприятии.

Позвоните сегодня по телефону Heat Timer, чтобы узнать, как мы можем создать уникальную систему, которая будет управлять вашими HVAC и потребностями, связанными с технологическими процессами.

Больницы и медицинские учреждения

Больницы, дома престарелых, дома престарелых и все виды медицинских учреждений предъявляют одни из самых жестких требований к контролю температуры горячей воды для бытового потребления. Ошпаривание — постоянная угроза для и без того ослабленных групп пациентов, и департаменты здравоохранения многих штатов устанавливают правила, устанавливающие максимальную температуру воды на выходе в общественных учреждениях (~ 110 градусов).На многих предприятиях старые системы с простыми парорегулирующими клапанами не обеспечивают необходимого контроля. Чтобы избежать ожогов, менеджеры предприятия снижают температуру, но затем во время высокой нагрузки эти системы не могут обеспечить достаточное количество горячей воды.

Для решения подобных проблем специалисты HVAC обычно рекомендуют термостатирующий клапан с таймером нагрева и связанный с ним контроль контроля температуры. Используя эту систему, можно как контролировать температуру котла с помощью программируемых уставок, так и автоматически отключать горячую воду в случае возникновения проблемы.

В системе используется датчик после клапана темперирования, который считывает TMC. Система управления включает соленоид на клапане темперирования, который может реагировать на температуру воды, превышающую запрограммированную уставку всего на один градус. Клапан отключает горячую воду до тех пор, пока температура не вернется в пределы, установленные операторами.

Таймер нагрева теперь также создает станцию ​​темперирования, которая объединяет в себе клапан и систему управления, все предварительно смонтированные и смонтированные по трубопроводу для простой установки.Просто подключите его к розетке и подключите к источнику горячей и холодной воды для простой и немедленной работы.

Позвоните в нашу команду инженеров сегодня, чтобы узнать, как таймер обогрева помогает медицинским учреждениям по всей стране оставаться в безопасности и избежать инцидентов.

Чтобы понять, как создать свою полную систему отопления, вентиляции и кондиционирования или горячего водоснабжения, вызовите таймер нагрева сегодня.

Наши системы предназначены для коммерческих и многосемейных применений, независимо от того, насколько большими, сложными или требовательными являются ваши требования к отоплению, а также насколько старым или новым является ваше здание. Наша продукция ориентирована на создание систем, которые просты в установке, программировании и управлении, а обеспечивает экономичное управление системой отопления и безопасное горячее водоснабжение.

Если вы являетесь оператором отеля, управляющим многоквартирным домом, менеджером по эксплуатации торгового центра или университетского городка, или профессионалом в области HVAC и ищете экономичное и надежное решение для горячего водоснабжения, свяжитесь с нашей командой профессионалов по проектированию систем отопления сегодня.

Бостонский многоквартирный дом в эпоху модерна

Еще в 60-е годы городские многоквартирные дома обычно строились хорошо.Эти хорошие кости часто включали прочный фундамент, кирпичную оболочку, квадратную и истинную конструкцию и разумный дизайн. И настоящий боевой корабль в подвале для отопления помещений и водоснабжения.

После нескольких лет нерешительности владельцы многоквартирного дома на 6 Джейсон-стрит, Арлингтон, штат Массачусетс, 34-квартирного жилого дома всего в шести милях от центра Бостона, построенного в 1964 году, наконец, решили заменить первоначальную гидравлическую систему. , все еще продолжая пыхтеть после всех этих лет.

«Пришло время заменить систему, хотя это было непросто, учитывая, что основные ее части все еще работали», — объясняет Боб Ферт, механик, отвечающий за управление зданием. «Мы восхищались надежностью старого котла, поэтому предъявляли высокие требования к его замене — как по выбору оборудования, так и по качеству монтажа».

Ферт, пришедший в отрасль гидроники в 1956 году, кое-что знает о том, как следует устанавливать системы отопления.«Эта старая установка была такой же красивой, как и все, что я видел, учитывая ее возраст, поэтому быстрая, достаточно хорошая установка системы не годилась», — говорит он.

По словам Ферта, жителям многоквартирного дома приходилось иметь дело только с одним компромиссом. Во всяком случае, было слишком много тепла. Компромиссом владельца здания были деньги, которые он стоил для подпитки старой большой тепловой электростанции — до 40 000 долларов в год. На это потребовалось время, но они наконец нашли правильное решение.

Heat, бостонский стиль

В многоквартирном доме расположены 34 квартиры с одной и двумя спальнями, каждая площадью от 1200 до 1400 квадратных футов.Сдается какая-либо из квартир редко. Тем, кто знаком с районом Арлингтона, он в восторге. Шестиэтажное здание не постарело ни дня, а изнутри со всех сторон открываются великолепные виды на окрестности и зеленые насаждения.

Однако поддержание комфорта в салоне даже в разгар бостонской зимы было лучшим способом, который в то время могли предоставить технологии. Хотя в этом многоквартирном доме было необходимо тепло — его было слишком много. В конце концов, котел с двухпозиционным регулированием был на 40-50 процентов больше (эй, вот как все делали раньше), а каждое внутреннее пространство обернуто чугунным плинтусом.

Тем, кто никогда не сталкивался с теплом от чугунного плинтуса, Ферт тоже может рассказать об этом. «Это настолько хорошо, насколько это возможно для комфорта», — сказал он.

Но когда оригинальный чугунный секционный котел «свинина», гигант на 1,8 миллиона БТЕ, подал на эти плинтусы 200 F воды, тепло было на пути, нравится вам это или нет. А плинтус хорошо сохранял тепло, атрибут и вызов.

Зимой лучший способ для жителей регулировать температуру — учитывая настрой котла «все или ничего» и склонность плинтуса делить тепло еще долго после того, как термостат был понижен, — это открывать окна.Ну хоть свежего воздуха хоть отбавляй!

Изобретательность старой школы

В конце концов, почти 60-летнему пожирателю мазута, который выделял почти столько же тепла в механическое помещение на нижнем этаже, как и в эти чугунные плинтусы, пришлось уйти. К тому времени, когда владелец здания Картер Найт и Ферт решили заменить его, котел (хотя все еще находился в рабочем состоянии) работал с КПД не выше 50–60 процентов в хороший день.

Оригинальный котел сжигал 10 галлонов топлива в минуту при пиковой нагрузке и непрерывно работал с коротким циклом — горение в течение пяти или 10 минут, а затем отключение на весь отопительный сезон.В среднем владелец здания тратил от 30 000 до 40 000 долларов на топливо для обогрева здания, а также на воду для бытовых нужд.

Ферт объясняет, что котел первоначально забирал мазут № 6 (наименее очищенное и самое густое топливо) из двух емкостей емкостью 3000 галлонов, закопанных на территории. Давным-давно было разумно покупать дешевое масло для отопления, но это представляло одну ключевую проблему: материал был толстым.

Но оставьте изобретательность янки, чтобы решить эту проблему. Небольшой газовый обогреватель использовался для нагрева масла на пути к котлу, что уменьшало его вязкость.Однако несколько лет назад они перешли на более тонкое жидкое топливо № 2 и вывели из эксплуатации старый масляный обогреватель.

Оригинальный основной насос системы на 130 галлонов в минуту, настроенный для непрерывной полнопоточной циркуляции в течение отопительного сезона, поддерживал движение горячей воды через большую трехдюймовую вторичную магистраль. Отсюда артерии поступали в реку тепла для циркуляции в квартирах.

Новая стратегия циркуляции обеспечивает надлежащее гидравлическое разделение между первичной и вторичной линиями, которое теперь управляется двумя регулируемыми циркуляционными насосами пропорционального давления ECM, которые каскадно переключаются и вращаются каждые 24 часа.Когда термостаты здания требуют тепла, циркуляторы активируются для удовлетворения потребности. Когда клапаны закрываются и потребность в тепле удовлетворяется, система постепенно понижается, чтобы поддерживать давление в системе, а также экономить энергию.

Время для обновления

Горе продавцу, ищущему легкой продажи для этой бригады, настроенной на замену системы 57-летней давности, все еще терзающей тепло!

Как выяснилось, Ферт был одним из первых, кто сказал, что старая система соответствует требованиям после того, как он и другие исследовали свои варианты.В конце концов, они выбрали два котла Laars MagnaTherm FT (дымовые трубы) с КПД 1 миллион БТЕ, 95% с диапазоном изменения 20: 1 для полного резервирования (Ферт называет их сестрами-близнецами).

«Мы знали, что это не будет недорогой заменой [котла], но наши ориентиры были нацелены на надежность, долговечность и эксплуатационную эффективность — и у Magnas эти характеристики были на высоте», — добавляет он.

Помимо Ферта и Найта, в замену вошли Джарретт Пимента, менеджер по обслуживанию в Манчестере, Denron Plumbing and HVAC из NH, а также технические специалисты Бобби Вудс и Джо Бреннан; Фред Флеминг из Tower Hill Sales, представитель производителя в Laars; и Майк Манос, региональный менеджер по обслуживанию в северо-восточном регионе Лаарса.Флеминга попросили помочь с выбором и спецификацией продукта.

«Мы всегда рады работать с Денроном», — сказал Манос. «Так уж получилось, что благодаря с трудом полученным доказательствам их преданности делу они были выбраны в качестве уполномоченного сервисного агента Лаарса, прошедшего обучение на заводе в этом районе, что трудно удержать».

Ферт отмечает: «Теперь, когда котлы работают, стало так тихо. Вы можете проверить привод на насосах Вари-Прайм и посмотреть на расход топлива на дисплее котла — системы просто мурлыкают.Какое улучшение по сравнению с двухпозиционной горелкой большого масляного котла и невыносимым жаром в механическом помещении. И еще одно преимущество для владельца здания: по нашим оценкам, окупаемость или рентабельность инвестиций составит пять лет ».

Среди ключевых преимуществ, которые компания MagnaTherms принесла предприятию, был насосный агрегат Vari-Prime. По словам Флеминга, Vari-Prime — это пакет переменного управления, который поддерживает заданное пользователем повышение температуры между входом и выходом котла, тщательно согласовывая нагрузку с мощностью котла, значительно улучшая производительность и эффективность.Конечно, сброс наружного воздуха обеспечивает непрерывное управление котлом.

Котлы MagnaTherm теперь настроены на работу с опережением и запаздыванием, одна из которых является первичной на один день; Следующей идет его сестра-близнец. Их идеальный рабочий диапазон составляет от 150 F до 180 F.

Ключевые преимущества котлов Laars включают:

• “TruTrac O ₂ Trim — электрический контроль соотношения топлива и воздуха в режиме реального времени для оптимизации процесса сгорания. эффективность во всем диапазоне отклонений.
• CF-Tech — Технология профильных дымоходов для повышения эффективности, а также продления срока службы теплообменника.
• Лаарс Линк — Мощная логика управления легко управляется с помощью сенсорного экрана, управляемого значками, для интуитивно понятного оперативного управления.
• Котлы также имеют небольшую занимаемую площадь; Вертикальная конструкция является ключевым преимуществом, когда механическое пространство пола в помещении ограничено.

Котлы работают с наружным датчиком, обеспечивая температуру нагретой жидкости до 140 градусов весной и осенью, отмечает Манос.«Поскольку дельта Т котлов составляет от 20 до 30 градусов, мы можем работать с температурой возврата ниже 128 градусов, что обеспечивает очень высокую эффективность работы», — добавляет он. «А с диапазоном изменения 20: 1 котлы могут работать с мощностью до 1 миллиона БТЕ каждый и понижать мощность до 50 000 БТЕ — примерно то, что использует сушилка!»

Более низкие рабочие температуры в весенние и осенние месяцы не только помогают достичь более высокой эффективности и экономии топлива, но также обеспечивают легко регулируемое, контролируемое и комфортное тепло.

«Некоторые арендаторы даже отметили, насколько им было комфортнее прошлой зимой», — говорит Манос. «И они бы знали, потому что у многих из них был 30-летний опыт, с которым можно было сравнивать!»

Жильцы довольны, окна закрыты.

Наконец, новая команда решила отделить тепло помещения от обеспечения теплом воды для бытовых нужд жителей многоквартирного дома. Раньше с этим справлялись все еще работающий оригинальный теплообменник Taco и проверка потока.Теперь для этой задачи предназначены котел Laars Mighty Therm2 мощностью 400 МБ / ч и два резервуара для хранения горячей воды емкостью 120 галлонов.

Старые школьные технологии оправдали ожидания

Когда управляющий недвижимостью Боб Ферт рассказал о том, как бытовые потребности жилого дома на улице Джейсон-стрит, 6 удовлетворяются с помощью все еще работающего оригинального оборудования, его тон был благоговейным.

«Старый теплообменник Taco свисал с потолка механического помещения с обратным клапаном Taco», — говорит он.«Это было почти невероятно; они по-прежнему хорошо работали после всех этих лет. Я уверен, что ценю надежное производство ».

Как выяснилось, некоторые из технологий старой школы все еще используются там. Пневматические термостаты. «Хотя сейчас они работают нормально — даже с новым оборудованием — старые пневматические термостаты в конечном итоге должны будут уйти». Команда замены сейчас ищет лучший способ их заменить.

Однако, прежде чем это произойдет, вот некоторые идеи, которым стоит улыбнуться (если вы не знакомы с ними):

Для работы органов управления воздушный компрессор поддерживает заданное давление в медных линиях, идущих от механического помещения к все термостаты жилого помещения.При изменении настройки температуры клапан открывается как сигнал о большем (или меньшем) количестве горячей воды на плинтусах, издавая слышимый вздох или шипение.

«О, старые добрые дни», — говорит Ферт, убегая от звука компрессора грузового поезда, когда он сработал, чтобы поддерживать давление в этих линиях!

HVAC в многоквартирных домах | Building Science Corp

Отделение

Автор является сторонником индивидуальных зданий и индивидуальных служб и школ систем в дополнение к тому, что является поклонником Red Sox.В авторском мире компартментализации и правила Red Sox. Самый элегантный аргумент в пользу разделения многоквартирных домов исходит от Хандегорда (2001).

Воздушные потоки в высотных зданиях, создаваемые эффектом стеклопакета, ставят под угрозу контроль дыма и пожарную безопасность, отрицательно влияют на качество и комфорт воздуха в помещении, а также увеличивают эксплуатационные расходы на энергию для кондиционирования помещения ( Рисунок 1 ). Изолируя блоки друг от друга и от коридоров, шахт, лифтов и лестничных клеток, можно управлять внутренними воздушными потоками, управляемыми эффектом стека (, рис. 2, и , рис. 3, ).

Рис. 1: Stack Effect — Внутренние воздушные потоки в высоких зданиях ставят под угрозу контроль дыма, пожарную безопасность, качество воздуха в помещении, комфорт и энергопотребление.

Рисунок 2: Разделение — Изоляция отдельных квартирных единиц от коридоров и коридоров от шахт, лифтов и лестничных клеток снижает внутренние потоки воздуха, вызываемые эффектом стеклопакета.

Рисунок 3: Герметичность блока — Каждый блок изолирован от соседних блоков и снаружи системой воздушного барьера с минимальным рекомендуемым сопротивлением или воздухопроницаемостью 2.00 л / (с.м ² ) @ 75 Па. Межблочное разделение также должно соответствовать определенным требованиям к классу огнестойкости для данного разделения.

Для обеспечения герметичности блока секционирования необходимо обеспечить минимальное сопротивление или воздухопроницаемость 2,00 л / (с.м ² ) при 75 Па — рекомендуемое минимальное сопротивление систем воздушного барьера ограждения (Lstiburek, 2005). Этот уровень герметичности агрегата необходим для контроля давления воздуха в дымовой трубе, а также для ограничения воздушного потока от соседних агрегатов и перекрестного загрязнения.Кроме того, лифты следует располагать в вестибюлях, вестибюлях и других «шлюзах», изолируя их от коридоров. Двери агрегата должны быть защищены от атмосферных воздействий.

Распределенная вентиляция

Применяя далее принцип разделения, вентиляция обеспечивается для каждого отдельного блока через внешние стены, а не через границы внутреннего давления, такие как полы. В соответствии с принципом разделения вентиляция обеспечивается системами вентиляции, уникальными для каждого блока, а не центральными системами ( Рисунок 4 ).

Рис. 4. Распределенная вентиляция — Вентиляция отдельного блока обеспечивается через внешние стены, а не через внутренние границы давления, такие как полы.

На практике центральные вытяжные системы на крыше сложно и, возможно, невозможно сбалансировать, и обычно они сводят на нет меры по контролю эффекта стека за счет разделения на отсеки. Баланс усложняется из-за аддитивного влияния давления в дымовой трубе на давление вентилятора в стояках вытяжного канала.Поскольку давление в дымовой трубе зависит от температуры, потоки в выхлопных системах также зависят от температуры. Использование регуляторов постоянного воздушного потока (устройств, которые поддерживают постоянный воздушный поток при изменении давления воздуха) может в некоторой степени смягчить этот эффект, но они используются редко и требуют чрезвычайно высокого давления в воздуховодах для эффективной работы. Квартиры на верхних этажах, как правило, сильно вентилируются в холодную погоду, поскольку они расположены ближе к вентиляторам и больше всего подвержены давлению трубы.

Валы, действующие как вытяжные желоба или содержащие вытяжные каналы, трудно эффективно герметизировать и значительно усложняют борьбу с возгоранием и задымлением из-за развития сложных трехмерных путей воздушного потока и внутренних полей давления (Lstiburek, 1998). Конструкция вентиляционной шахты также обычно связана с плесенью и является предметом частых судебных разбирательств из-за этих путей воздушного потока и гипсовой плиты, используемой для создания противопожарных перегородок (Lstiburek, 1998).

Центральные системы дополнительно ограничены, поскольку большинство установок не позволяют управлять отдельным блоком — центральные вентиляторы управляются администрацией здания и, как правило, либо работают постоянно, либо постоянно выключены.Блоки либо все вентилируются, либо все не вентилируются, что приводит к чрезмерной вентиляции во многих блоках и значительно более высокому потреблению энергии, либо в условиях недостаточной вентиляции во многих блоках, что приводит к накоплению загрязняющих веществ и другим жалобам.

Распределенное отопление, охлаждение и горячее водоснабжение

Принцип разделения можно также распространить на отопление, охлаждение и горячее водоснабжение. Обогрев помещения агрегата обеспечивается герметичными газовыми печами и водонагревателями, расположенными в каждом отдельном агрегате (фотография , фотография 1 и фотография , фотография 2 ), которые отводятся вверх или вниз через пластиковые воздуховоды небольшого диаметра.Выхлопные газы и воздух для горения поступают по отдельным каналам, идущим по параллельным путям ( Рисунок 5, и Рисунок 6, ). Большинство систем можно проложить вверх или вниз с 4 по 5 этажей.

Фотография 1: Отопление помещений — Герметичная печь для сжигания газа обеспечивает обогрев помещения.

Фотография 2: Горячее водоснабжение — Герметичный водонагреватель для продуктов сгорания. Нагреватель
обеспечивает горячее водоснабжение.

Рисунок 5: Вентиляция газовой печи — Герметичные топки для сжигания (две системы труб — выход выхлопных газов и входящий воздух для горения) вентилируются на крышу или вниз в сухой колодец («яма» с экраном).Вентиляционные каналы могут подниматься или опускаться до 100 футов.

Рис. 6: Вентиляция газового водонагревателя — Герметичные водонагреватели для внутреннего сгорания (две системы труб — отходящие газы и воздух для горения) отводятся на крышу или вниз в сухой колодец («яма» с экраном) . Вентиляционные участки могут подниматься или опускаться на 100 футов.

Кондиционирование воздуха осуществляется аналогичным образом с отдельными внешними блоками, расположенными на крышах или на уровне земли в сухих колодцах или в гаражах ( Рисунок 7 ).Комбинированное отопление и охлаждение с помощью тепловых насосов выполняется аналогично.

Рисунок 7: Конфигурация кондиционеров или теплового насоса —Отдельные блоки расположены на крыше или в сухом колодце («яма» с экраном).

Проходы на крышах собираются и помещаются в «будки для собак», что сводит к минимуму проникновения. Все кабели, каналы и трубы проходят через стены «конюшен» ( Фотография 3 ). Крышки «собачьей будки» съемные, обеспечивая доступ.

Фотография 3: Службы, расположенные на крыше — Проходы на крыше собираются и размещаются в «будках для собак» — все кабели, каналы и трубы проходят через стены «будок».

Компоненты распределенного отопления, охлаждения и горячего водоснабжения, возможно, проще в обслуживании и дешевле в обслуживании менее квалифицированным персоналом, чем центральные системы. Проблемы с системами ограничиваются отдельными юнитами, а не многими юнитами или целыми зданиями. Распределенные системы также дешевле устанавливать во многих регионах.Этот аргумент стоимости поддерживается для каждого проекта на основе многосемейных разработок, поскольку действует свободный рынок, и разработчики принимают эти подходы из соображений первой стоимости. Разработчики редко выбирают системы, потому что они работают лучше, или потому, что они более энергоэффективны, или потому, что они более безопасны и обеспечивают лучшее качество воздуха в помещении — разработчики выбирают системы, потому что они дешевле. Все больше таких систем внедряются и заменяют стандартные подходы, главным образом, по соображениям стоимости.

Центральные системы отопления, охлаждения и горячего водоснабжения не способствуют энергосбережению, поскольку они не способствуют рациональному индивидуальному поведению, если не предусмотрены индивидуальные измерения. По опыту автора, индивидуальные системы легче всего измерять по отдельности (фото 4 и фото 5 ).

Фотография 4: Индивидуальный учет услуг — Рациональное поведение поощряется, когда все услуги измеряются и оплачиваются отдельно.

Фотография 5: Индивидуальный учет газа — Расход газа для отопления помещений и горячего водоснабжения отдельно для каждого отдельного блока.

В жарком влажном климате регулирование влажности с частичной нагрузкой практически невозможно контролировать с помощью центральных систем в квартирах или многоквартирных домах, если предварительно подготовленный подпиточный или вентиляционный воздух не подается в коридоры через крышные блоки. Возникает вопрос, можно ли подавать подпиточный и вентиляционный воздух в отдельные квартиры через протечки коридора или дверные проемы.Большинство пожарных кодексов не допускают такой подход (хотя при чтении кодов не всегда ясно) и требуют полностью вытяжной подачи с дымовыми заслонками. В подходе распределенного кондиционирования индивидуальные осушители предусмотрены в каждом блоке — обычно в шкафу для обработки воздуха ( Фотография 6 ).

Фотография 6: Контроль влажности при частичной загрузке — В каждом блоке — обычно в шкафу для обработки воздуха — предусмотрены отдельные осушители для регулирования влажности при частичной нагрузке в жарком влажном климате.

Индивидуальные многоквартирные дома, по сути, идентичны односемейным особнякам в отношении отопления, охлаждения и горячего водоснабжения вплоть до типов используемого оборудования. Поскольку для всех практических целей эти системы являются «жилыми системами», они могут быть установлены менее квалифицированными «жилищными подрядчиками», что также является огромной привлекательной особенностью для разработчиков, поскольку теперь все больше субподрядчиков могут выполнять как установку, так и обслуживание.

Конфигурации системы вентиляции

Вентиляция отдельных квартир или многоквартирных домов с использованием подхода секционирования должна обеспечиваться в соответствии со стандартом ASHRAE 62.2 «Вентиляция и приемлемое качество воздуха в малоэтажных жилых домах». По мнению авторов, название стандарта вводит в заблуждение и ограничивает, поскольку авторы считают, что стандарт также должен применяться к квартирам и кондоминиумам независимо от их высоты (малоэтажный, среднеэтажный или высотный).

Конфигурация системы, предпочтительная для автора, представлена ​​на Рис. 8 . Воздуховод для наружного воздуха напрямую подсоединяется к обратной стороне приточно-вытяжной установки. Встроенная заслонка с электроприводом и вентилятор обработчика воздуха управляются программируемым термостатом или другим устройством для обеспечения минимальной вентиляции и предотвращения чрезмерной вентиляции.Отработанный воздух выводится из кухни и ванны прямо наружу через периодически работающий вентилятор (или вентиляторы), управляемый жильцами. Автор также предпочитает, чтобы вытяжной вентилятор (или вентиляторы) управлялся переключателем со встроенным таймером, который отключает вытяжной вентилятор (или вентиляторы) через заранее установленное время (скажем, 10 минут) — практика, распространенная в отелях и отелях. индустрия гостеприимства.

Рисунок 8: Воздух из наружного воздуха в устройство обработки воздуха — Заслонка с электроприводом, расположенная на одной линии с воздуховодом для наружного воздуха, соединенным с возвратной стороной устройства обработки воздуха.Заслонка и кондиционер управляются программируемым термостатом или другим контроллером. Вентиляторы для кухни и ванны периодически контролируются жильцами.

Рис. 9: Осушитель с устройством обработки воздуха — Осушитель добавлен для контроля влажности при частичной нагрузке в жарком влажном климате.

Осушители должны иметь прямой выход наружу ( Рисунок 10 ). Еще лучший подход, по мнению автора, — это использование конденсационных осушителей, не требующих вентиляции снаружи.Вода, удаляемая с одежды, конденсируется и сливается — выхлопа наружу не происходит. Этот подход имеет очевидные преимущества в отношении подпиточного воздуха (в нем нет необходимости) и, таким образом, дает огромные преимущества в жарком влажном климате с точки зрения скрытой нагрузки и отрицательного давления, не говоря уже о преимуществах в холодном климате, возникающих в результате рекуперации тепла. В жарком влажном климате поток выхлопных газов 200 кубических футов в минуту приводит к нагрузке примерно в 1 тонну. В периоды частичной нагрузки выхлоп 200 куб. Фут / мин почти полностью представляет собой скрытую нагрузку, резко искажающую соотношение ощутимого и скрытого.И, наконец, в ограждении здания на одну дыру меньше, о чем нужно беспокоиться.

Рис. 10: Осушитель — Осушитель с прямым выходом наружу. Предпочтительны конденсационные сушилки без вентиляции.

Не все квартиры или кондоминиумы спроектированы и построены с установками кондиционирования воздуха. Во многих блоках есть электрическое отопление и нет кондиционера, особенно на Тихоокеанском Северо-Западе, а в других есть настенные тепловые насосы, которые обеспечивают как обогрев, так и охлаждение. Рис. 11 и Рис. 12 иллюстрируют подход разделения на секции для таких единиц.

Рис. 11: Вытяжка с наружным воздуховодом — Не лучший подход, поскольку он основан на «индуцированной инфильтрации» — выходящий воздух будет заменен инфильтрационным воздухом через воздуховод. Лучше всего работает с эффективным разделением на отсеки (герметичность агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (с.м ² ) при 75 Па).

Рисунок 12: Вытяжной воздуховод с наружным воздуховодом — PTHP: Аналогично рисунку 11, но с добавлением кондиционирования воздуха с помощью комплектного теплового насоса.

Вытяжка обеспечивается непрерывно работающим вытяжным вентилятором, при этом наружный воздух («подпиточный» воздух) поступает через канал наружного воздуха. По мнению авторов, это не лучший подход, поскольку он основан на «индуцированной инфильтрации» — выходящий воздух будет заменен инфильтрационным воздухом через воздуховод. По опыту авторов, этот подход лучше всего работает с эффективным разделением на отсеки (воздухонепроницаемость агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (см ² ) при 75 Па), тем самым ограничивая воздух, забираемый из соседних агрегатов и коридора, и, таким образом, благоприятствуя наружный воздуховод как источник «подпиточного» воздуха.

Более подходящий подход представлен на Рис. 13 , где и приток, и отвод воздуха обеспечивается вентилятором с теплообменником. Установленная стоимость этого подхода значительно больше, чем у подходов, описанных в , рис. 11, и , рис. 12, . Но у этого подхода есть преимущества в более низких эксплуатационных расходах (во многих климатических условиях, особенно в экстремальных, таких как суровый холод и жаркая влажность), и в том, что он не полагается на «индуцированную инфильтрацию».

Рис. 13: Вентилятор с теплообменником — E Дорого в установке, экономично в эксплуатации.

Сводка

Разделение ограждающих конструкций здания, квартирных единиц и кондоминиумов для управления внутренними воздушными потоками, управляемыми эффектом стеклопакета, можно распространить на системы вентиляции и системы отопления, охлаждения и горячего водоснабжения. Подход приводит к распределенным системам, которые позволяют управлять отдельным блоком, обслуживать, заменять и измерять.

Этот подход, возможно, приводит к созданию более безопасных с точки зрения дыма и огня зданий, более энергоэффективных, комфортных и долговечных зданий с лучшим качеством воздуха в помещениях.

Ссылки

Стандарт ASHRAE 62.2 — 2004, Вентиляция и приемлемое качество воздуха в малоэтажных жилых зданиях.

Handegord, G.O. «Новый подход к вентиляции многоэтажных квартир». Материалы восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Lstiburek, J.W. «Реакция зданий на давление». Thermal VII, ASHRAE / DOE / BTECC, декабрь 1998 г.

Lstiburek, J.W. «Понимание воздушных барьеров». Журнал ASHRAE, июль 2005 г.

Вентиляционные отверстия в многоквартирных домах

По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся повысить энергоэффективность, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует.Также часто бывает, что наружный воздух поступает с загрязнителями и ухудшает качество воздуха в доме.

Важно понимать, как работают системы вентиляции в многоквартирных домах, и как вы можете использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

Схема вентиляции в многоквартирных домах

Системы вентиляции в многоквартирных домах обычно строятся по трем основным направлениям: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

Естественная вентиляция

Естественная вентиляция просто включает в себя открытие окон и дверей в вашем многоквартирном доме. Открытие окон позволяет застоявшемуся воздуху выходить наружу, а свежий воздух — поступать внутрь. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и процесс не требует длительных процедур технического обслуживания.Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется. Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляцию.

Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока. При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание как естественных, так и механических систем вентиляции. Входные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор.Вентилятор увеличивает давление воздуха и подает его на остальную часть здания. Затем вытяжные вентиляторы в потолке используются для вывода старого, застоявшегося воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязнителей и аллергенов.Это может сделать пребывание в квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

Коридоры обычно представляют собой обычное пространство для появления нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Сделай сам, чтобы улучшить домашнюю вентиляцию

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую циркуляцию воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире. Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

Проветривайте свой дом как можно чаще, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию.Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие здания правильно разделены перегородками и имеют подходящее расстояние между этажами. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

Документ: пандемия COVID-19 ускоряет кризис качества воздуха в помещениях и ухудшения здоровья в многоквартирных домах

‍

Аннотация

Люди в густонаселенных городских районах уже проводят около 90% своего времени в помещении между своими домами и рабочими местами. Меры по сохранению дома, которые мы внедрили в связи с пандемией коронавируса, приблизили время, проведенное в помещении, к 100%. Хотя было доказано, что эти меры замедляют распространение коронавируса, означают ли они, что замкнутое пространство, такое как квартира, защищено от COVID?

Мы склонны думать о системах отопления, вентиляции и кондиционирования воздуха (HVAC) как о способе обогрева помещения зимой или охлаждения летом.Хорошо спроектированная система HVAC должна делать больше, чем просто приносить комфорт в дом; он должен способствовать здоровому качеству воздуха в помещении (IAQ).

COVID-19 в сторону, ~ 50% из всех заболеваний вызваны или усугублены плохим качеством воздуха в помещении [1]. Как циркуляция воздуха и плохое обслуживание систем отопления, вентиляции и кондиционирования в зданиях способствуют ухудшению качества воздуха в помещении? В густонаселенных городских районах приносят ли системы сжигания ископаемого топлива внешние и нежелательные загрязнители внутрь зданий? Как жилое строительство способствует респираторным заболеваниям, связанным с COVID-19?

В этом документе исследуются и начинаются разъяснения мер по обеспечению качества воздуха и гигиены окружающей среды, а также модернизации, которые владельцы многоквартирных домов в густонаселенных городских районах должны внедрять для улучшения здоровья во время кризиса COVID-19 и в последующий период.Этот документ, начиная с научных фактов и принципов, содержит перечень проектов вентиляции зданий, проблемы, связанные с проектированием вентиляции, и заканчивается стратегиями и передовыми методами повышения качества воздуха в помещении и обеспечения здоровой среды обитания.

‍

Краткие научные факты и принципы

Как распространяется коронавирус?

Коронавирусы очень распространены: до сих пор они проявлялись в виде простуды (30% случаев), SARS и MERS.Проблема с коронавирусами в том, что они очень быстро и легко мутируют, что является частью того, что привело к такому быстрому распространению COVID-19. Этот тип вируса передается по воздуху, когда инфицированный человек выделяет капли из дыхательных путей при кашле, дыхании и чихании. Крупные капли могут оставаться в воздухе в течение тридцати минут и могут заразить людей на расстоянии шести футов. Более мелкие и легкие капли могут двигаться дальше и оставаться в воздухе еще дольше.

В многоквартирном доме инфицированный человек может постоянно пополнять запасы коронавируса, передающегося по воздуху, путем дыхания, кашля или чихания в квартире, а также в коридорах и местах общего пользования.Риск распространения может увеличиваться в зависимости от факторов окружающей среды, таких как температура и влажность. Социальное дистанцирование, достаточная вентиляция, поддержание рекомендуемого уровня относительной влажности и чистка поверхностей могут снизить риск заражения COVID-19.

Имеет ли значение температура и влажность?

По словам Элизабет МакГроу, директора Центра динамики инфекционных заболеваний при Университете штата Пенсильвания: «Мы знаем, что они [капли] лучше держатся на плаву, когда воздух холодный и сухой.Когда воздух влажный и теплый, [капли] падают на землю быстрее, что затрудняет передачу инфекции ». Введение холодного и сухого воздуха зимой усиливает распространение коронавируса. Однако более теплые температуры не способствуют этому. Коронавирус может быть инактивирован только при воздействии температур выше 133 ° F в течение 30 минут или более, что маловероятно с системами распределения воздуха в жилых помещениях.

Может ли солнце убить коронавирус? »Не убьет коронавирус и не сделает квартиру безопасной, потому что температура солнечного излучения на поверхности Земли не может достигать 133 ° F.Кроме того, хотя УФ-С, излучаемый солнцем, дезинфицирует поверхности, озоновый слой в атмосфере фильтрует их. Ультрафиолетовые лучи, которые достигают поверхности Земли, — это УФ-А и УФ-В, которые не обладают дезинфицирующими свойствами лучей УФ-С.

Как воздух движется в здании?

Понимание движения воздуха в зданиях важно при исследовании качества воздуха в помещении. Схема воздушного потока в многоквартирном доме является результатом комбинированных сил, в которых преобладает эффект дымовой трубы (также называемый эффектом дымохода [2]) и механической вентиляцией.Макгуайр [3] (1967) подчеркивает, что «среди этих эффектов преобладающим естественным влиянием на движение воздуха в здании является эффект дымохода, но все эти силы необходимо учитывать, и иногда одна или несколько из них могут стать доминирующим фактором в том, как воздух движется. переезд в закрытое помещение ». На движение и условия воздуха в помещении влияют изменения скорости ветра, направления ветра и температуры наружного воздуха.

Следуя второму закону термодинамики, воздух движется от более высоких уровней давления к более низким уровням давления по путям наименьшего сопротивления (отверстия в стенах, проходы водопровода, шахты и т. Д.) несёт с собой запахи, влажность, бактерии, грибки и вирусы. Если здание не герметично закрыто с помощью отсеков, воздух вполне может перемещаться из одной квартиры в другую, увеличивая риск перекрестного заражения. Деятельность человека, такая как ходьба, дыхание или использование оборудования, также способствует перемещению воздуха в жилом пространстве.

Разбавляющая вентиляция и вытесняющая вентиляция

Разбавляющая вентиляция или смешанная вентиляция — это традиционный метод подачи кондиционированного воздуха в помещения.Кондиционированный воздух вдувается через потолок или стену и разбавляет воздух в комнате, пытаясь обеспечить равномерную температуру, но, к сожалению, он также равномерно распределяет загрязнения по пространству. Открытие окна — это пример разбавляющей вентиляции.

При вытеснительной вентиляции воздух с низкой скоростью подается в комнату на низком уровне и выходит через потолок. Поток воздуха поддерживается конвективными силами, которые также влияют на концентрацию загрязняющих веществ, поднимающихся от пола до потолка.Вытесняющая вентиляция делает воздух более чистым, поскольку загрязняющие вещества удаляются из рабочей зоны в направлении потолка, а также меньше жалоб на сквозняки. Вытесняющая вентиляция используется в основном в Европе и редко в жилых помещениях.

Источник: Mason & Barry

Уровни влажности: в поисках «сладкого места»

Контроль уровня влажности в жилом помещении в значительной степени влияет на комфорт, экономию энергии и снижает риск роста патогенных микроорганизмов. Дом будет чувствовать себя наиболее комфортно при уровне относительной влажности (% RH) от 30% до 50%, но что это значит для качества воздуха в помещении?

Выделенная синим цветом «оптимальная зона» на приведенном ниже графике показывает, что наименьшее количество загрязняющих веществ возникает, когда относительная влажность поддерживается между 40% и 60%, с оптимальными результатами для при относительной влажности 50% .Не только вирусы, но и бактерии, грибки (например, плесень) и клещи с трудом размножаются в этой зоне. 50% относительной влажности также является лучшим показателем для снижения риска астмы или респираторных инфекций.

Источник: адаптировано из «Критериев воздействия влажности на человека в жилых зданиях». Д-р Элия Стерлинг, 1985 г. и Справочник по основам ASHRAE, 2013 г.

Когда наружный воздух не такой свежий

Американская ассоциация легких опубликовала систему отчетов о состоянии воздуха, в которой перечислены уровни озона и загрязнение частицами и какие группы людей подвергаются наибольшему риску.Данные показывают, что эти уровни намного выше в густонаселенных городских районах, чем в пригородах с низкой плотностью населения, и становится очевидным, что жители многоквартирных домов, которые открывают окна, чтобы подать «свежий воздух», также вносят загрязнители, которые могут повлиять на их здоровье. Системы HVAC, которые подают наружный воздух в систему вентиляции здания без ее очистки, также подвергают опасности жителей. Исследования показали, что воздействие загрязнения воздуха создает долгосрочные проблемы для здоровья, и существует четкая корреляция между воздействием атмосферных твердых частиц, имеющих диаметр менее 2.5 микрометров (PM2,5) и повышенный риск смерти, особенно от респираторных и сердечно-сосудистых заболеваний. В апреле 2020 года исследование, опубликованное Гарвардским университетом, показало, что «увеличение PM2,5 на 1 мкг / м3 связано с увеличением смертности от COVID-19 на 8% (95% доверительный интервал [ДИ]: 2%, 15% [4]) ». В то время как основной источник загрязнения воздуха связан с проезжающими мимо зданиями автомобилями, отопительные системы, работающие на ископаемом топливе, такие как бойлеры и устройства для горячего водоснабжения, занимают второе место.

Системы вентиляции в многоквартирных домах

Если здание не было построено после 1973 года, маловероятно, что оно было спроектировано с учетом качества воздуха в помещении.Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разрабатывает стандарты вентиляции и опубликовало первую версию Стандарта 62 в 1973 году, чтобы «указать минимальную интенсивность вентиляции и другие меры для новых и существующих зданий». Первоначальной целью и намерением этих стандартов было обеспечение лучшего качества воздуха в помещении для людей, находящихся в здании, и снижение рисков неблагоприятных последствий для здоровья (источник: ASHRAE). Выпуски 62.1 и 62.2 ASHRAE (для малоэтажных жилых домов) с тех пор регулярно обновляются.

В густонаселенных городских районах, таких как Нью-Йорк, Бостон или Чикаго, большинство многоквартирных домов были построены до 1973 года без учета внутреннего качества воздуха в помещении. В большинстве этих зданий используется естественная вентиляция, позволяющая впускать наружный воздух и выводить застоявшийся воздух без использования механических систем. В последнее время создаются передовые проекты экологичного дизайна с естественной вентиляцией в основе системы вентиляции. Однако передовые проекты устойчивого дизайна требуют сложного архитектурного проектирования и зданий, расположенных за пределами зон континентального климата (мягкое лето, мягкая зима).В существующей застроенной среде, особенно в зданиях, возраст которых превышает 50 лет, естественная вентиляция не дает гарантии того, что застоявшийся воздух удаляет из здания быстро и эффективно.

Системы вытяжной вентиляции или точечная вентиляция удаляют застоявшийся воздух из зданий. Эти системы состоят из вертикальных вентиляционных шахт, которые соединяются с «влажными комнатами» квартиры, такими как ванные комнаты и кухни. В конце каждой шахты вытяжной вентилятор на крыше отсасывает застоявшийся воздух либо непрерывно с фиксированной скоростью потока, либо в определенное время дня, если установлен таймер для управления работой вытяжного вентилятора.Поскольку эта система создает отрицательное давление, свежий воздух поступает в квартиры по путям наименьшего сопротивления: через открытые окна или щели и дыры в наружных стенах. Как и куда воздух попадает из этих отверстий в квартиры и в вытяжные шахты, зависит от перепада давления воздуха между зонами. Воздух также можно удалить из коридоров, водопроводных шахт и, в конечном итоге, из других квартир. Термический дискомфорт и неприемлемое качество воздуха в помещении особенно вероятны, когда люди держат окна закрытыми из-за экстремально высоких или низких температур.Проблемы, связанные с недостаточной вентиляцией, также возможны, когда силы инфильтрации, такие как скорость ветра и перепад атмосферного давления, являются самыми слабыми, когда не требуется ни обогрев, ни охлаждение.

Какими бы простыми ни были эти системы вытяжной вентиляции, они требуют надлежащего проектирования, чтобы гарантировать, что нужное количество застоявшегося воздуха удаляется из квартиры, исходя из кубических футов в минуту (куб. Футов в минуту). Вентиляционная шахта должна быть спроектирована с меньшими секциями на верхнем этаже, который находится ближе к крышному вентилятору, и с большими секциями на нижних этажах.Еще одним важным вопросом является техническое обслуживание этих систем: вентиляторы с ременным приводом необходимо регулярно проверять, чтобы убедиться, что ремень не сломан и что их двигатель находится в рабочем состоянии. Когда один вытяжной вентилятор выходит из строя, несвежий воздух не удаляется из влажных помещений, соединенных с шахтой, а также может перемещаться в другие помещения в здании. Кроме того, выхлопные валы со временем собирают пыль, жир, влагу и другие загрязняющие вещества. Их необходимо регулярно чистить, чтобы обеспечить надлежащую вытяжку воздуха.

В небольших многоквартирных домах воздуховоды обычно являются средством передвижения для кондиционированного воздуха. Со временем в этих воздуховодах собираются взвешенные в воздухе частицы и загрязнения, требующие регулярной профессиональной чистки воздуховодов. Большинство людей не чистят свои системы воздуховодов, что позволяет накапливать частицы. Вдыхание этих частиц может усугубить существующие состояния, такие как астма и аллергия, и может распространить болезни по жилым помещениям.

Недавно построенные многосемейные здания спроектированы с использованием передовых систем вентиляции, которые могут обеспечить надлежащую балансировку, что означает, что объем наружного воздуха, подаваемого в помещение, равен количеству воздуха, выходящего из этого помещения.Дополнительные функции включают рекуперацию тепла или энергии для поддержания низкого потребления энергии HVAC.

Правильное количество свежего воздуха

Людям нужен свежий воздух, чтобы чувствовать себя живыми. Открытие окна на несколько минут, конечно, не повредит, но если оставить окна открытыми, это увеличит потребление энергии, потому что системе отопления, вентиляции и кондиционирования воздуха придется усерднее работать, чтобы поддерживать заданную температуру. Так как же контролировать количество свежего воздуха в большинстве многоквартирных домов?

По мере того, как в помещении появляется все больше людей, увеличивается уровень CO2 и, следовательно, потребность в свежем воздухе.За исключением коммерческих приложений, таких как аудитории, конференц-залы или школы, где заполняемость может сильно различаться, системы вентиляции в многоквартирных домах проектируются и рассчитываются с учетом фиксированной скорости воздухообмена. Таким образом, единственный способ подать свежий воздух в большинство многоквартирных домов — это открыть окно, что подвергнет жителей опасности при высоком уровне PM2,5.

Фильтрация воздуха

В системах центрального отопления в многоквартирных домах обычно используется пар или горячая вода (гидронная система) для распределения тепла между фанкойлами, плинтусами или радиаторами.Фанкойлы могут быть оснащены элементарными фильтрами, которые улавливают крупные частицы, такие как мех домашних животных или пыль. Однако фильтрация невозможна, если нагревательными клеммами являются плинтусы или радиаторы. Это особенно неудобно зимой, когда воздух может быть сухим и болезнетворными микроорганизмами много.

Системы охлаждения имеют одно преимущество перед системами отопления, когда дело доходит до фильтрации, поскольку они обеспечивают циркуляцию воздуха, и поэтому фильтры могут быть установлены в потоке воздуха, чтобы задерживать некоторые загрязняющие вещества. Большинство фанкойлов и оконных кондиционеров имеют фильтры, которые могут задерживать только крупные частицы.

Центральные системы принудительной вентиляции, в которых используются кондиционеры, можно найти в очень больших и относительно новых многоквартирных домах. Это те же системы, которые используются в коммерческих зданиях, и они предлагают лучшие варианты фильтрации воздуха на подаче, отводе или на обоих направлениях. Такие системы доступны для фильтрации воздуха, очистки воздуха и антибактериальной фильтрации, что делает их отличным «защитным щитом» от распространения переносимых по воздуху патогенов, таких как бактерии, вирусы или грибки. К сожалению, модернизация многоквартирного дома до такой системы приточного воздуха была бы технически сложной и, безусловно, непомерно дорогостоящей.

Контроль влажности

Относительная влажность в жилом помещении должна поддерживаться в пределах от 40% до 60% для оптимизации комфорта и снижения риска распространения патогенов. По словам доктора Стефани Тейлор [5], международного консультанта и основного члена недавно сформированной группы по эпидемии ASHRAE, контроль влажности оказывает большее влияние на ограничение распространения вируса, чем попытка реализовать 100% раствор наружного воздуха, что может привести к уравновешиванию проблемы.

Если здание не оборудовано централизованной системой кондиционирования воздуха, которая обеспечивает управление как увлажнением, так и осушением, в настоящее время не существует средств для системы HVAC для управления уровнями влажности при определенной уставке.В здании должны быть установлены отдельные увлажнители воздуха. Следовательно, жители многоквартирных домов могут подвергаться риску зимой в климатических зонах, где наружный воздух может быть слишком сухим, а также подвергаться риску летом, если не предусмотрено кондиционирование воздуха, из-за чего относительная влажность остается выше 60% в течение длительного периода времени. время. К счастью, зимой нормальная деятельность человека, такая как дыхание, приготовление пищи или купание, увеличивает влажность наружного воздуха и помогает поддерживать относительную влажность в приемлемом и безопасном диапазоне.Однако летом контроль влажности имеет важное значение, и его можно достичь, используя кондиционеры надлежащего размера, которые осушают по мере охлаждения помещения. Обратите внимание, что у крупногабаритных систем кондиционирования будут более короткие циклы, чем у систем надлежащего размера; поскольку они будут чаще включаться и выключаться, из жилого помещения будет выводиться меньше влаги.

Могут ли вентиляционные системы распространять COVID-19?

Достаточно ли правила шести футов дистанции, чтобы избежать заражения? Более крупные капли, выходящие изо рта во время разговора, кашля или чихания, определенно пройдут менее шести футов, прежде чем упадут на пол.Более легкие капли вызывают беспокойство, потому что ветер на открытом воздухе может переносить зараженное вирусом дыхание на расстояние более шести футов и заражать человека, поскольку они могут перемещаться намного дальше и оставаться в воздухе намного дольше, чем более крупные капли.

Внутренние блоки отопления и кондиционирования воздуха могут также направлять зараженный вирусами воздух в определенные части комнаты в зависимости от скорости и направления воздушного потока. Другая проблема заключается в том, что некоторые системы отопления, вентиляции и кондиционирования воздуха могут удалять застоявшийся воздух, содержащий вирусы и другие частицы, точно так же, как потолочные вентиляторы и другое оборудование для разбавляющей вентиляции.В больших коммерческих зданиях, оборудованных централизованными системами вентиляции, где используется рециркуляция, высок риск перекрестного загрязнения. Одним из возможных путей перекрестного загрязнения является прохождение переносимой по воздуху пыли через систему воздуховодов, когда система HVAC выключена или находится в неисправном состоянии. Без соответствующей фильтрации системы, использующие разбавляющую (или перемешивающую) вентиляцию, увеличивают риск распространения вируса.

Вытесняющая система вентиляции (см. Ниже) значительно снизит риск распространения, поскольку низкая скорость воздуха заставит капли быстро падать на пол.Хотя эта система является отличным вариантом для нового строительства, ее внедрение в качестве модернизации обойдется очень дорого.

Очистители воздуха

Подавляющее большинство портативных очистителей воздуха улавливают только частицы размером 0,3 микрона и более. Вирусы примерно в 100 раз меньше бактерий и обычно имеют размер от 0,004 до 0,1 микрона. Таким образом, простой очиститель воздуха вряд ли улавливает COVID-19 или другие вирусы.

Какие решения у нас есть?

В предыдущем разделе показано, что многоквартирные дома имеют довольно простую конструкцию HVAC по сравнению с более сложными и часто гораздо более крупными коммерческими зданиями.В последнем случае центральные системы вентиляции можно было бы модернизировать с относительно низкими затратами, добавив усовершенствованные системы фильтрации, которые предотвратили бы распространение патогенных микроорганизмов в системах распределения воздуха. Напротив, в подавляющем большинстве многоквартирных домов отсутствует даже самое основное оборудование для фильтрации воздуха, поскольку их системы HVAC основаны на циркуляции пара или горячей воды, а свежий воздух не может быть механически подан в эти жилые помещения.

Реализация стратегии герметизации воздуха

Герметизация воздуха помогает уменьшить неконтролируемое движение воздуха в здании.Следует реализовать стратегию герметизации воздуха и обеспечить соблюдение минимальных требований к вентиляции. Эта мера также:

• Устраняет запахи курения или приготовления пищи, распространяющиеся в коридорах или между квартирами
• Не дает паразитам и грызунам проникать в квартиры, так как трубы или другие отверстия в стенах будут закрыты
• Создает воздушный поток от впуска к выпуску
• Снижает потребление энергии ( приводит к снижению счетов за электроэнергию)

Примеры стратегий герметизации воздуха включают:

• Крыша: крыши часто являются одним из основных источников утечек воздуха в многоквартирных домах, поскольку горячий воздух имеет тенденцию подниматься и выходить через верхнюю часть помещения. здание.Во-первых, поверхность крыши должна быть хорошо изолирована таким материалом, как полиуретановые плиты или целлюлоза с сыпучим наполнителем. Во-вторых, использование аэрозольной пены или других материалов позволит закрыть воздушные зазоры вокруг дымоходов, вентиляционных отверстий, электрических коробок или панелей доступа.
• Неровные проемы окон и наружных дверей: окна становятся сквозняками, потому что грубый проем не запечатан должным образом. После снятия обшивки можно использовать аэрозольную пену для заполнения зазоров между проемом и оконной рамой.
• Утечки вокруг труб: распыляемая пена может использоваться для заполнения зазоров вокруг труб или трубопроводов. Во влажных областях или вокруг труб, склонных к конденсации, следует использовать герметик.
• Двери и окна: уплотнитель для всех наружных дверей и окон. Квартирные двери можно дооснащать дверными проемами, если конструкция вентиляции не предназначена для подачи воздуха через коридоры.

Конечная цель стратегии герметизации воздуха — разделить квартиры в здании на части.Разделение на секции снижает эффект стека в здании и обеспечивает подачу свежего воздуха снаружи, а не из других квартир или мест общего пользования. Это также гарантирует, что несвежий воздух удаляется за пределы здания, не перемещаясь в другие помещения.

Повысьте скорость вентиляции в соответствии со стандартами ASHRAE 62

Ученые из Принстонского университета, Калифорнийского университета в Лос-Анджелесе и Национального института здоровья (NIH) [6] недавно провели исследование, которое показало, что «жизнеспособные вирусы могут быть обнаружены в аэрозолях. до 3 часов после аэрозолизации.«Поскольку COVID-19 передается в основном от человека к человеку через респираторные капли, образующиеся, когда инфицированный человек кашляет или чихает, Центр по контролю за заболеваниями рекомендует увеличить вентиляцию зданий в качестве оправданной меры для сокращения количества рециркулируемого загрязненного воздуха.

В зданиях, оборудованных централизованной системой вентиляции, можно, например, поддерживать минимальное положение заслонок наружного воздуха на уровне 20% или выше или постоянно запускать вентиляторы HVAC на расчетной скорости для поддержания высоких воздухообменов, но эти меры не применимы для старых построенных зданий. до первого кода вентиляции и, следовательно, отсутствие забора и вытяжки наружного воздуха.В последнем случае, который включает в себя большинство многоквартирных домов, следует рассмотреть следующие меры:

• Если позволяют внешние условия, приоткрыть рабочие окна на короткое время. Хотя потребление энергии увеличится, воздухообмен будет значительно улучшен.
• Убедитесь, что вытяжные вентиляторы работают должным образом и регулярно обслуживаются
• Проверьте чистоту в ванных комнатах и ​​регистрах вентиляции кухни.

Как упоминалось в разделе «Когда наружный воздух не такой свежий», в густонаселенных городских районах наблюдается рост загрязнения наружного воздуха, что ухудшает состояние здоровья людей.Хотя бактерии, вирусы и грибки, скорее всего, не будут поступать извне, другие патогены, содержащиеся в воздухе, окружающем здание, могут повлиять на здоровье людей. Поэтому важно продумать меры, которые бы увеличили фильтрацию и обеззараживание воздуха. Ситуация с COVID-19 должна стать катализатором внедрения системы очистки воздуха и комплексных решений для оценки качества воздуха в помещении в многоквартирных домах.

Следующие предлагаемые меры включают решения по обработке воздуха, которые были проверены в зданиях, отличных от многоквартирных жилых домов:

Мониторинг и контроль относительной влажности

Источник: Holmes

Если центральная система распределения воздуха не снабжает здание, нет средств для обслуживания. «Безопасные» уровни влажности от 40% до 60% в жилом помещении, за исключением установки портативных испарительных увлажнителей в каждой квартире.Стоимость этих устройств колеблется от 100 до 700 долларов.

Эти переносные увлажнители необходимо наполнять часто, иногда чаще, чем один раз в день, поскольку они не подключаются к водопроводу. Это ручное вмешательство может обременить жильцов в секторе аренды, если они не осознают преимущества эксплуатации этого устройства.

Используйте антибактериальные воздушные фильтры

Большинство имеющихся в продаже очистителей воздуха или фильтровальных решений представляют собой высокоэффективные воздушные фильтры (HEPA).Типичный фильтр HEPA может удалять из воздуха множество частиц, но не удаляет коронавирус, потому что, как и многие другие вирусы, он слишком мал: фильтр HEPA составляет 0,3 микрона, а вирус — около 0,1 микрона.

Источник: Excell Air Filters

Антибактериальный фильтр удаляет из воздуха твердые частицы и вредные патогены, такие как вирусы, перед их рециркуляцией в помещения. Антибактериальные фильтры обычно устанавливаются в дополнение к стандартным фильтрам для улавливания частиц пыли и уничтожения микроорганизмов за счет использования положительно заряженных элементов для притягивания отрицательно заряженных частиц.Эти фильтры фильтруют частицы через микроскопические поры и волокна, эффективно задерживая пыль и другие загрязнители. Удаляя частицы пыли, эти фильтры также продлевают срок службы кондиционеров и улучшают их производительность.

Недостатком антибактериального фильтра является его короткий срок службы. Антибактериальный фильтр может работать от 3 до 6 месяцев. Хотя фильтры можно чистить и мыть, планирование их замены через регулярные промежутки времени — лучший вариант.

Используйте оборудование для УФ-излучения

Солнечный свет содержит три типа ультрафиолетовых лучей: УФ-А, УФ-В и УФ-С. Все типы УФ-излучения могут быть вредными для человека, поскольку они способны глубоко проникать в кожу и повредить ДНК. УФ-С, состоящий из коротких и энергичных волн света, способен уничтожать вирусные частицы, такие как вирусы, но, тем не менее, может быть очень опасным для людей при непосредственном контакте с их кожей. С конца 1800-х годов искусственно созданное УФ-С использовалось для стерилизации в больницах, офисах и на фабриках.Сегодня производители предлагают технологии UV-C в коммерческих приточно-вытяжных установках и крышных установках для улучшения качества воздуха в помещениях, либо в виде встроенной системы, либо в виде комплекта для модернизации.

В жилом секторе, однако, меньше приложений, хотя несколько производителей предлагают комплекты для модернизации UV-C , которые сейчас доступны на рынке. Независимо от того, установлены ли они в воздуховоде центрального кондиционера, в блоке комбинированного оконечного кондиционирования (PTAC) или во внутреннем блоке системы теплового насоса, комплекты для модернизации UV-C могут быть очень эффективными.Эти излучатели УФ-С должны иметь высокую выходную мощность, чтобы должным образом уничтожать вирусы и другие патогены.

Другие области применения включают интеграцию комплектов UV-C в очистители воздуха или в профессиональные портативные устройства. Около 6 секунд прямого воздействия ультрафиолетового бактерицидного излучения достаточно для обеззараживания поверхности.

Пример комплекта дооснащения фанкойла. Источник: Steril-Aire Ручной УФ-прибор. Источник: Steril-Aire

. Одним из недостатков УФ-оборудования является то, что лампа потребляет электричество (от 50 до 75 Вт) и ее необходимо заменять каждые 6–12 месяцев в зависимости от времени работы.

Установка систем с воздушным тепловым насосом

Пример антибактериального фильтра: титан-апатитовый фотокаталитический фильтр Daikin. Источник: Daikin

Многоквартирные дома в густонаселенных городских районах, как правило, оснащены центральным бойлером (паровым или горячей водой) с трубопроводами, питающими радиаторы или плинтусами, которые не обеспечивают возможности фильтрации воздуха. При такой конфигурации только портативное оборудование могло обеспечить фильтрацию воздуха, необходимую для обработки жилых помещений. Новые тепловые насосы с воздушным источником тепла (АТН) являются альтернативой традиционным системам отопления.Эти электрические системы способны очень эффективно обеспечивать обогрев и охлаждение даже в холодных климатических зонах, а также могут фильтровать и осушать воздух. Снижается перенос воздуха между помещениями, что снижает риск заражения патогенами. Таким образом, преобразование паровых систем или систем горячего водоснабжения в тепловые насосы с воздушным источником повысит качество воздуха в помещении.

Кроме того, бесканальные системы могут предлагать многоступенчатую фильтрацию, состоящую из стандартного воздушного фильтра, задерживающего пыль и более крупные частицы, с добавлением антибактериального фильтра, который может устранить до 99.9 процентов бактерий и вирусов для оптимального улучшения качества воздуха в помещении.

Альтернативой антибактериальным фильтрам могло бы стать оснащение или модернизация внутренних блоков ASHP комплектом УФ-света, который обеспечил бы аналогичные результаты, но потреблял бы больше энергии для работы.

Подобно комнатному кондиционеру, ASHP соответствующего размера будет осушать воздух в режиме охлаждения, поддерживая относительную влажность ниже 60% и тем самым снижая риск распространения патогенов.

Кампании по повышению осведомленности о качестве воздуха в помещении и коммуникационные стратегии

Независимо от того, должно ли это информировать людей о профилактических мерах по сдерживанию распространения вируса, такого как COVID-19, или делиться общей информацией об улучшении качества воздуха, владельцам многоквартирных домов и компаниям по управлению зданиями следует рассмотреть возможность внедрения эффективных инструментов для общения с жителями.Во время пандемии COVID-19 телеканалы и Интернет предоставили обширную информацию о ситуации. Однако информация, предоставляемая разными СМИ, временами была противоречивой и могла меняться несколько раз в день. Жильцы дома, вероятно, чувствовали бы себя более комфортно, если бы четкие инструкции исходили непосредственно из здания, в котором они живут: постоянный обмен сообщениями, один источник информации.

В ситуации, когда вы сидите дома или бесконтактно, наиболее эффективными инструментами будут письменные средства общения, такие как электронные письма, памятки или доски с плакатами, которые можно разместить в холле и / или на каждом этаже здания (напр.грамм. лифтовые площадки). Другие передовые методы коммуникации могут включать вебинары или записанные видео-сообщения. Использование визуальных элементов, таких как фотографии, диаграммы или графики, может обеспечить полезный контекст наряду с письменным общением. Темы могут включать:

• Инструкции CDC о социальном дистанцировании
• Приглашение жильцам чистить и дезинфицировать все поверхности, к которым можно дотронуться, чтобы предотвратить быстрое распространение болезни
• Приглашение жильцам заменить или очистить воздушный фильтр ( s) регулярно
• Контактная информация для экстренных случаев
• Ответы на вопрос «что, если».Например: «что делать, если в вашем доме заболел житель».

Заключение

Кризис COVID-19 создал новые социальные правила того, как мы подходим к глобальным угрозам здоровью и защищаемся от них. За последние 3 месяца, благодаря Интернету и телевидению, мы коллективно приобрели огромные знания о патогенах, о том, как они распространяются в нашей среде и как снизить риск распространения. Мы также узнали, что в нашей среде обитания и на работе есть недостатки, и что улучшение качества воздуха в помещениях должно стать одним из наших высших приоритетов.

Многоквартирные дома в густонаселенных городских районах в большинстве своем были возведены до того, как в 1973 году был выпущен первый набор стандартов вентиляции, и поэтому не имеют конструктивных особенностей качества воздуха в помещении. В этих зданиях не только воздух внутри помещений подвержен риску распространения патогенных микроорганизмов, но и наружный воздух, попадающий в здания, загрязнен выхлопными газами от транспортных средств и других источников оборудования для сжигания ископаемого топлива, такого как котлы. Таким образом, открытие окна, позволяющего «свежему воздуху» разбавляться воздухом в помещении, в конечном итоге не является решением.

Усовершенствованные фильтрующие решения, такие как антибактериальные фильтры и дезинфекция УФ-светом, на протяжении десятилетий эффективно использовались в больницах для уничтожения бактерий, вирусов и грибков. Эти технологии могут быть легко реализованы в многоквартирных домах, в которых для отопления и охлаждения используется циркуляция воздуха. Центральные и индивидуальные кондиционеры, а также тепловые насосы с воздушным источником могут использовать эти технологии для улучшения качества воздуха. Наряду с этими мерами, надлежащая герметизация воздуха во избежание перекрестного загрязнения между квартирами и поддержание уровня относительной влажности от 40% до 60% доказали свою эффективность в ограничении распространения распространенных патогенов, присутствующих в зданиях.

Наконец, в целях борьбы с угрозами здоровью и последствиями пандемии коронавируса владельцы зданий должны подготовиться к информированию и обучению своих жителей. Коммуникационные инструменты могут включать частые информационные кампании и рекомендации по предотвращению пандемии и реагированию на нее. Наилучшие результаты достигаются, когда владелец здания или управляющая компания четко объясняют, как они планируют применять передовые методы для улучшения состояния окружающей среды во всем мире. Инженеры и ученые имеют возможность проектировать и модернизировать системы зданий для повышения качества воздуха в помещениях; однако технические улучшения должны быть реализованы вместе с четкими инструментами коммуникации.

Пандемия COVID-19 открыла глаза на неравенство в состоянии здоровья в густонаселенных городских сообществах. Благодаря большему вниманию к реализации мер по обеспечению качества воздуха в помещении люди в многоквартирных жилых домах будут вести более здоровый образ жизни и будут меньше подвергаться риску во время пандемий.

‍

Ссылки:
1. Американский колледж аллергии, астмы и иммунологии. Глобальная сеть здравоохранения в помещениях: https://www.survivingmold.com/docs/GIHN_STATEMENT_2_2012.PDF
2. Эффект дымохода, когда теплый воздух поднимается и холодный воздух падает, может быть усилен за счет форм зданий, естественных дымоходов, таких как лестничные клетки или шахты лифтов и системы вытяжной вентиляции зданий.
3. Макгуайр Дж. Х. «Дымовое движение в зданиях». Пожарная техника 3, вып. 3 (1967): 163-174.
4. Воздействие загрязнения воздуха и смертность от COVID-19 в Соединенных Штатах: общенациональное перекрестное исследование (обновлено 24 апреля 2020 г.) Сяо Ву М.С., Рэйчел С. Нетери, доктор философии, М. Бенджамин Сабат, Массачусетс, Даниэль Браун PhD, Франческа Доминичи PhD. Все авторы являются сотрудниками Департамента биостатистики Гарвардского университета Т. Школа общественного здравоохранения Чана, Бостон, Массачусетс, 02115, США
5. https://www.ashrae.org/professional-development/tech-hour-videos‍
6. https://www.medrxiv.org/content/10.1101/2020.
