Для чего расширительный бак в системе отопления: Мембранный расширительный бак для отопления

виды, назначение и правильный выбор

В системе отопления одним из ключевых элементов для обеспечения бесперебойного функционирования является расширительный бак. Такой бак незаменим в отопительных системах, заполненных водой. Во время нагревания вода имеет свойство расширяться в объеме, поэтому для сбора ее избытка необходим бак. Подбирать оптимально подходящий по техническим параметрам бак нужно с учетом особенностей системы отопления и специфики отапливаемого объекта.

Какие бывают расширительные баки

В зависимости от конструкции выделяют такие виды расширительных баков:

• Открытые относятся к устаревшим моделям. Они громоздкие, занимают много места и должны устанавливаться в самой верхней точке системы отопления, поэтому их обычно располагают на крышах и чердачных помещениях. Особенность такого бака заключается в том, что в случае нехватки воды в системе он может восполнить недостачу. Недостатком такой конструкции является высокая уязвимость к коррозии и нефункциональность при высоком давлении.
• Закрытые мембранные баки лишены недостатков, которые есть у бачков открытого типа. Изнутри пространство бака разделено эластичной мембраной из резины. Одна часть бака рассчитана для сбора воды, а другая заполнена воздухом или газом. В момент поступления в камеру воды давление внутри воздушной камеры повышается до уровня, который установлен в системе отопления. Чем больше кубатура теплоносителя, тем важнее обеспечить контроль уровня давления.

Наиболее популярными и удобными в эксплуатации являются мембранные расширительные баки. Для контроля давления внутри камеры предусмотрено наличие специального компрессора. В небольших по объему баках, как правило, применяются диафрагменные мембраны, которые не подлежат замене. Более удобна мембрана балонного типа, так как при необходимости ее можно заменить.

Назначение расширительного бака

Чтобы понять, зачем нужен расширительный бак в системе отопления, стоит детальнее разобрать принцип функционирования отопительной системы с водным теплоносителем. Потребность в использовании расширительного бака связана с важным физическим свойством воды при нагревании расширяться в объеме. Чтобы компенсировать это свойство и исключить его влияние на функционирование системы отопления необходим расширительный бак.

Для снижения уровня давления в системе отопления и устранения рисков разрыва трубопровода необходимо удаление излишков воды. Именно для этого используется расширительный бак. Выбирать его нужно, учитывая технические параметры отопительной системы и кубатуру отапливаемого объекта.

Как правильно выбрать расширительный бак

Инженеры рекомендуют осуществлять выбор расширительного бака для системы отопления, руководствуясь специальными расчетами, чтобы определить оптимальный объем бака. Для профессионального проектирования отопительных систем специалисты применяют такие важные показатели для расчетов:

• объем теплоносителя;
• начальное давление в баке;
• предельное допустимое давление внутри бака;
• коэффициент расширения теплоносителя;
• коэффициент наполненности бака при максимальном уровне воды.

Для планирования простой домашней системы отопления можно использовать упрощенный вариант расчета без учета показателей давления. Для этого достаточно учесть, что при нагревании до 80 °C вода увеличивается в объеме на 5%. Для надежности стоит увеличить этот показатель вдвое до 10%. Таким образом, если в системе отопления находится 120 л воды, бак должен быть рассчитан на 12 л.

Если дом отапливается при помощи низкотемпературной системы, можно уменьшить запас на расширение во время нагрева воды до 6%. В таком случае при неизменном объеме воды в системе в достаточно использовать расширительный бачок объемом 7-8 л.

ТОП-3 популярных модели расширительных баков

Среди наиболее популярных моделей бачков для монтажа отопительных систем выделим такие:

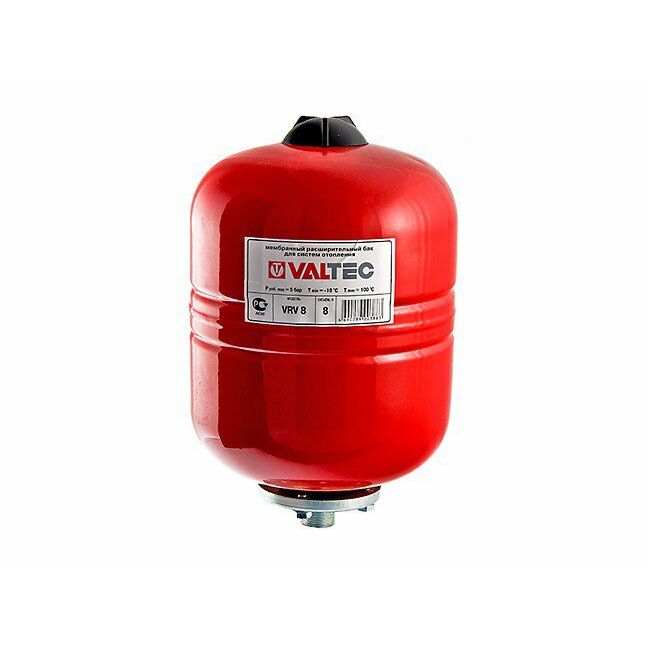

• Бак расширительный VALTEC для ГВС и ХВС на 24 л со сменной мембраной – идеальный многофункциональный вариант, который может применяться в экстремальных климатических условиях с отопительными системами, где температура теплоносителя достигает 100 °C. Также может использоваться для обустройства систем водоснабжения с давлением до 10 бар.

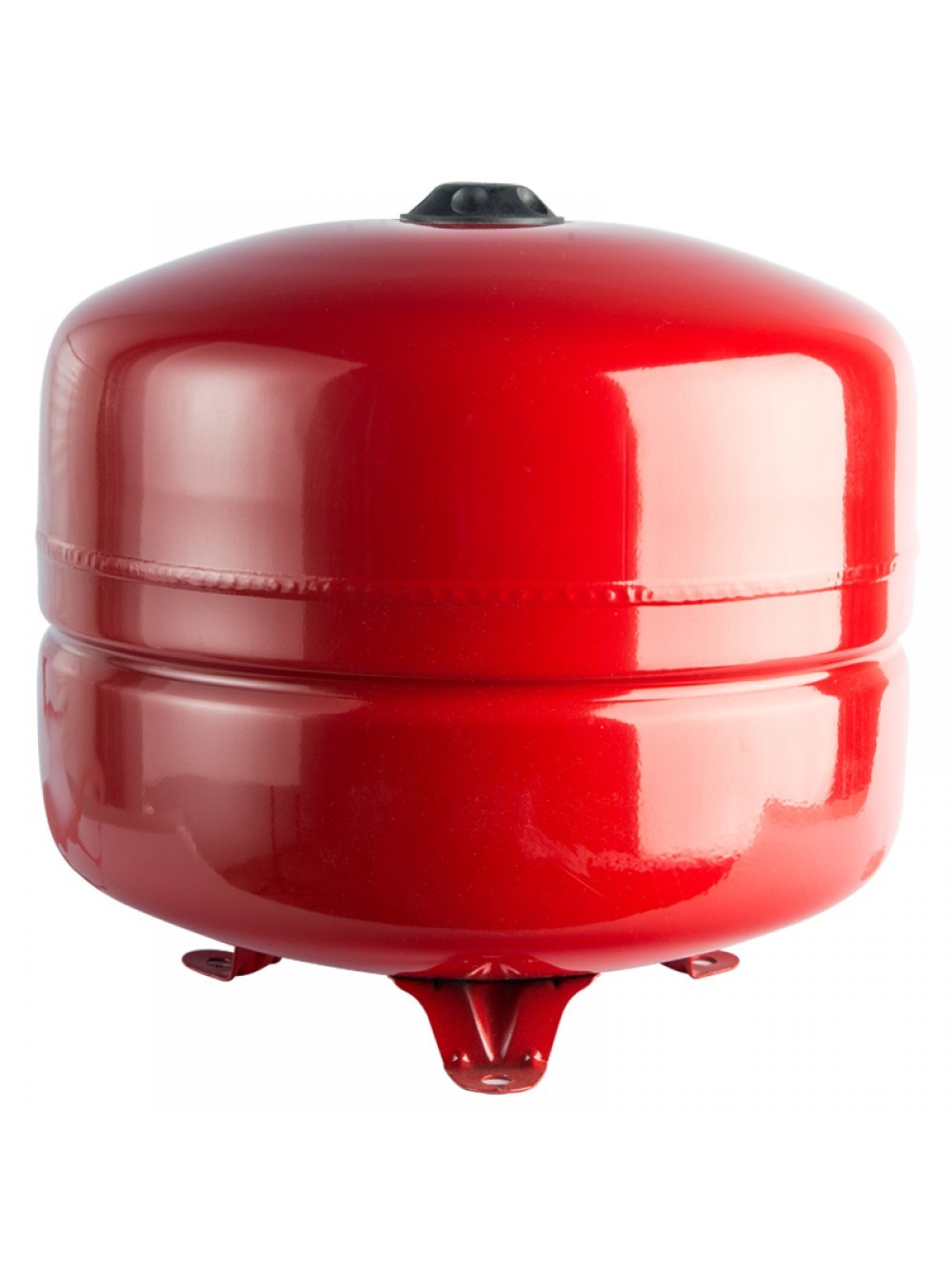

• Мембранный бак Stout на 12 л с несменной мембраной – оптимальное решение для небольших систем отопления и водоснабжения загородных домов. Отличное сочетание цены и качества. Рабочие характеристики обеспечивают функционирование при температуре до 100 °C и внутреннем давлении, не превышающем 10 бар.
• Расширительный бак Reflex DE 80 со сменной мембраной – универсальный вариант, который рассчитан на работу с горячей и холодной системой водоснабжения с температурой до 70 °C. Внутренняя поверхность бака и мембрана имеют защитное покрытие, поэтому значительно продлевается срок службы агрегата.

При выборе бака дополнительно нужно учитывать диаметр сечения трубопровода, используемого для системы отопления. Устанавливать бачок можно в любом техническом помещении дома, избегая места за циркуляционным насосом, так как там фиксируется наибольшее давление в сети, что может негативно повлиять на корректную работу бачка. По этой же причине стоит избегать крайней удаленной точки отопительного контура, где давление минимальное.

Как правильно подключить расширительный бак к системе отопления

Ремонт котлов отопления

Расширительный бак является одним из важнейших элементов любой автономной системы отопления жилища. Именно от его правильного выбора и грамотной установки зависят основные параметры и безопасность работы системы автономного отопления.

Все расширительные баки можно разделить на устройства открытого и закрытого типа, и применяются они в разных типах систем отопления. Расширительные емкости с открытым верхом ранее часто использовались в открытых системах отопления. В строениях старого типа подобные расширительные бачки устанавливались в самой верхней точке системы отопления.

Современные баки закрытого типа представляют собой герметичную емкость, разделенную на 2 части эластичной мембраной, и могут монтироваться в любом месте системы отопления жилища. Правда, специалисты не советуют врезать расширительный бак непосредственно за циркуляционным насосом, чтобы не допустить резких скачков давления в системе.

Правила грамотного монтажа расширительного бака мембранного типа

• Расширительный бак может быть установлен только в помещении, температура воздуха в котором не опускается ниже 0 °С.
• При монтаже расширительного бака следует оставить свободный доступ к клапану, регулирующему давление в воздушной камере.
• Смонтированный расширительный бак не должен затруднять доступ к запорной арматуре, сливным кранам и другим важным узлам управления системой отопления.
• Расширительный бак должен быть смонтирован так, чтобы не испытывать на себе никаких дополнительных статических нагрузок и давления со стороны любых агрегатов или труб системы отопления.
• Для обеспечения необходимого начального давления в расширительном баке, следует сразу за водомером устанавливать редуктор давления.

Наиболее характерные ошибки, возникающие при подключении расширительного бака

Несомненно – разумнее всего будет поручить монтаж расширительного бака квалифицированному специалистам, которых можно найти в разделе котлы и отопление.

Однако если вы чувствуете в себе силы справиться с этой задачей самостоятельно, то следует ознакомиться и постараться избегать наиболее часто встречающихся ошибок, возникающих в процессе подключения расширительных баков.

Чаще всего мешают качественно выполнить данную операцию следующие условия:

• Отсутствие или плохое состояние монтажного инструмента. Основными инструментами, используемыми при монтаже расширительного бака, являются разводной и газовый ключ. Может также понадобиться ключ для монтажа металлопластиковых труб и специальный ступенчатый ключ для применения в особых типах соединений.
• Использование для уплотнения системы материалов, непригодных для особых условий эксплуатации. Чаще всего используют первый попавшийся герметик, который не выдерживает испытаний высокими температурами.
• Выбор неудачного места для установки бака. Чаще всего в результате такого монтажа серьезно затрудняется доступ к запорной арматуре, узлам управления и контроля отопительной системы.
• Ошибки в расчетах необходимого объема расширительного бака. Выбор первого попавшегося на глаза расширительного бака может серьезно снизить эффективность работы всей отопительной системы.

Где отремонтировать котел отопления?

Монтаж расширительного бака системы отопления

Для эффективной и бесперебойной работы системы отопления необходимо предусмотреть перепады давления, которые возникают в трубах при изменении температуры воды. Расширительный бак служит для временного сброса лишней жидкости. В зависимости от вида системы отопления используют различные типы расширительных баков. К каждому из них предъявляются отдельные требования по монтажу.

Монтаж расширительного бака отопления открытого типа

Система отопления открытого типа предполагает возможность доливать теплоноситель во время эксплуатации. То есть происходит постоянный контакт внутренних поверхностей с кислородом, из-за чего металл быстрее окисляется.

В открытой отопительной системе конструкция расширительного бака является достаточно простой. Она представляет собой открытую металлическую емкость. По мере нагревания воды (или другого теплоносителя), её излишки перемещаются в бак, а при остывании снова возвращаются в трубопровод.

Для нормальной работы системы расширительный бак следует устанавливать в наивысшей точке. Рекомендуется использовать для этих целей чердак, так как гармонично вписать изделие в дизайн помещения не всегда удобно. Чтобы уменьшить теплопотери, бак необходимо покрыть слоем теплоизоляции.

Установка расширительного бака открытого типа кажется относительно простой, поэтому многие владельцы домов стремятся осуществить её самостоятельно. Но даже в самом простом деле необходим опыт и знание базовых правил. При их отсутствии лучше довериться специалистам в сфере монтажа отопления.

Монтаж расширительного бака отопления закрытого типа

Закрытая система отопления имеет ряд преимуществ, поэтому в последние годы ей отдают предпочтение большинство домовладельцев. Особенностью такого типа отопления является герметичность всех элементов цепи. Это избавляет от коррозии и испарения теплоносителя.

Чтобы компенсировать перепады давления также используется расширительный бак, но его конструкция более сложная. Он представляет собой герметичную емкость, разделенную гибкой мембраной на два отсека. Когда нижняя часть заполняется жидкостью, мембрана поднимается, сжимая газ в верхней части. Из этого следует, что даже при максимальном давлении мембранный расширительный бак заполняется жидкостью не полностью. То есть для большого дома понадобится достаточно габаритное изделие.

В отличие от открытой отопительной системы, мембранный бак можно устанавливать на любом уровне относительно пола. Чаще всего для этого используют помещение, выделенное под котельную или подвал.

Ошибки, допускаемые при монтаже расширительных баков системы отопления

Качественный монтаж элементов системы отопления имеет такое же значение, как и качество используемых материалов. Допустив ошибку при установке, легко испортить самое надежное оборудование. Рассмотрим основные ошибки при монтаже расширительного бака, усложняющие работу системы отопления:

•
  Неверный расчет размера расширительного бака. Недостаток объема приведет к повышению давления в системе, вытеканию теплоносителя или выходу из строя оборудования;
•
  Слишком большое расстояние между котлом и расширительным баком. Если между этими элементами отопительной системы расположено несколько узлов или соединений, то в самом котле возможны значительные перегрузки;
•
  Неудобное расположение расширительного бака. Часто бак монтируется так, что свободный доступ к нему ограничен. Это сильно усложняет его обслуживание.;
•
  Отсутствие кранов возле закрытого бака. В случае выхода из строя конструкции придется полностью сливать теплоноситель со всей системы. При наличии кранов этого делать не нужно.;
•
  Некачественные инструменты и материалы. Недостаток или плохое качество инструментов, запорных механизмов, прокладок и других элементов, используемых при монтаже расширительного бака, снизит качество работы оборудования.

Монтаж мембранного расширительного бака в системе отопления

Качественный монтаж мембранного бака, произведенный нашими специалистами:

Система отопления проектируется и устанавливается на длительный срок, и любые ошибки скажутся на комфорте проживания и затратах на обогрев дома. Поэтому при отсутствии уверенности в собственных силах и опыта следует доверить монтаж всей системы и расширительного бака профессионалам. Специалисты компании «Техносистемы» не только качественно выполнят все работы, но и осуществят последующее гарантийное и послегарантийное обслуживание.

У нас очень демократичные цены на монтаж расширительного бака в систему отопления. Убедитесь сами!

Расширительный бак для отопления. Особенности выбора

Чтобы продлить срок службы отопительного оборудования и возместить термическое расширение теплоносителя в системе отопления устанавливают расширительный бак. Какой расширительный бак для отопления выбрать рассмотрим в данной статье.

Оглавление:

1. Особенности и функции расширительного бака для отопления
2. Разновидности расширительных баков для отопления
3. Подбор расширительного бака для отопления
4. Рекомендации по подбору расширительного бака
5. Производители расширительных баков для отопления

Особенности и функции расширительного бака для отопления

С увеличением температуры в системе отопления на 15 градусов, благодаря тепловому расширению, объем теплоносителя увеличивается на половину процента. Расширительный бак возмещает это расширение, избыток теплоносительной жидкости попадает в емкость бака. При остывании теплоносителя механизм расширительного бака выталкивает недостающую жидкость назад в систему.

Если случится небольшая утечка воды, чтобы не было понижения уровня давления в системе расширительный бак выталкивает теплоноситель, тем самым возмещая утраты.

Если в закрытой системе отопления, расширительный бак отсутствует — расширение теплоносителя приводит к повышению давления, быстрому износу комплектующих отопительной системы или к поломке и разрыву труб и кранов.

Сфера использования расширительного бака для отопления:

• система обогрева, работающая на тепловых насосах и солнечных коллекторах;
• система отопления автономного типа;
• независимая система отопления, которая подключена к ЦО;
• система замкнутого контура.

Преимущества установки расширительного бака для отопления:

• отсутствие загрязнения воды;
• невысокая стоимость;
• обеспечение безопасности и надежности;
• отсутствие теплопотерь;
• минимальное количество воздуха в системе;

• регулировка давления;
• использование расширительного бака не зависит от типа и качества теплоносителя;
• повышение срока эксплуатации радиаторов, труб, кранов и котла.

Разновидности расширительных баков для отопления

Фото расширительный бак для отопления:

В зависимости от принципа работы выделяют:

• расширительные емкости для отопления открытого типа;
• закрытые расширительные баки отопления.

Расширительные емкости открытого типа менее популярны. Такие устройства устанавливают в системах, где циркуляция воды происходит самовольно без применения насоса. Открытый расширительный бак для отопления содержит крышку, которая легко открывается, при необходимости подлива воды. Недостатком расширительной емкости для отопления открытого типа есть связь теплоносителя с кислородом, что приводит к образованию коррозии в системе отопления. При отсутствии герметичности в открытом баке отопления вода быстрее испаряется из системы, и следует ее постоянно подливать. Установку открытого расширительного бака следует проводить в самой высокой точке отопительной системы, а эта процедура не всегда доступная.

Закрытый или мембранный расширительный бак системы отопления устанавливают в системе, где перемещение теплоносителя обеспечивается насосом. Расширительная емкость закрытого типа изготавливается в виде стального резервуара без крышки, который имеет внутреннюю перегородку в виде резиновой мембраны. Одна половина служит для заполнения теплоносителем, а во второй находится воздух или азот. Расширительный бак покрывают краской порошкового типа, чтобы при высокой температуре теплоносителя избежать механических повреждений стенок сосуда. Одной стороной, мембранный расширительный бак крепится к системе отопления при помощи штуцера или фланца, а другая сторона, служит для закачки воздуха. Давление в расширительном баке отопления позволяет автоматически регулировать подачу теплоносителя в систему или обратно в сосуд.

Закрытые расширительные баки разделяют на:

• сменные,
• несменные.

Расширительные баки сменного типа стоят дороже, но имеют ряд преимуществ:

• возможность замены мембраны при повреждении или разрыве;
• экономия на трубах, так как нет необходимости устанавливать закрытый расширительный бак в верхней точке системы отопления;
• обеспечение минимальных теплопотерь;
• так как теплоноситель не контактирует с кислородом трубы и вся система защищена от образования ржавчины;
• вертикальное или горизонтальное расположение мембраны;
• исключение связи с металлической внутренней стенкой бака;
• легкая замена мембраны осуществляется через фланец расширительного бака.

Несменные расширительные баки хотя имеют более низкую стоимость и не допускают замены мембраны. Мембрана в расширительном баке несменного типа располагается плотно и жестко прижимается к внутренней поверхности стенки бака. Повреждение мембраны происходит лишь в случае неправильного запуска системы отопления, когда давление поднимается быстро и превышает предельно допустимую норму.

В зависимости от типа мембраны выделяют расширительные баки с:

• балонной мембраной,
• диафрагменной мембраной.

Расширительный бак с балонной мембраной более надежный и имеет больший объем. Теплоноситель не контактирует со стенками бака, что предотвращает образование коррозии.

Плоский расширительный бак для отопления оснащен разделительной перегородкой в виде диафрагмы, которую в случае повреждения невозможно заменить.

Подбор расширительного бака для отопления

Размер емкости расширительного бака для отопления зависит от таких факторов:

• тип и вместительность всей отопительной системы;
• предельное значение рабочей температуры теплоносителя;
• предельное давление;
• высота, на которой устанавливают расширительный бак.

Для определения приблизительного объема расширительной емкости, нужно узнать общий объем всей отопительной системы: трубопровода, приборов отопления и отопительного котла. От этого объема следует высчитать 10 %. Например, если общий суммарный объем системы обогрева составляет 600 л, то следует выбрать расширительный бак вместительностью в 60 л.

3 % объема расширительного бака для отопления приходится на резервный запас теплоносителя, для возмещения возможных утечек.

Точный расчет расширительного бака для отопления производится с помощью специалистов или специальных онлайн калькуляторов.

Советы по правильному подбору расширительного бака:

1. После проведения расчетов, следует позаботиться о том, чтобы скачки напора в системе отопления не превышали максимальных единиц, которые указаны в техническом паспорте устройства.

2. Расчет, в результате которого будет выявлен объем расширительной емкости, лучше увеличить на пару единиц. Расширительный бак большего объема не принесет никаких негативных последствий, а меньшая расширительная емкость способна отрицательно повлиять на работу системы.

3. Перед монтажом расширительного бака, узнайте параметры прибора, чтобы избежать проблем с транспортировкой бака в помещение.

4. Если в качестве теплоносителя выступают гликолевые смеси, следует увеличить предварительный расчет расширительного бака в половину.

5. При частом срабатывании предохранительного клапана установка и подбор расширительной емкости произведены неверно.

Рекомендации по подбору расширительного бака

1. Лучше отдать предпочтение мембранной или закрытой расширительной емкости. Хотя такой бак стоит дороже, система отопления, в которой установлен расширительный бак закрытого типа прослужит дольше, благодаря отсутствию контакта между теплоносителем и кислородом.

2. Обратите внимание на материал резиновой перегородки закрытого расширительного бака. Производители используют для этих целей резину из натурального бутилкаучука или EPDM.

3. Если расширительная емкость будет использоваться совместно с системой центрального отопления, резина для мембраны должна обладать прочностью и стойкостью к высоким температурам. Так как центральное отопление не предполагает больших скачков давления, но температура теплоносителя бывает достаточно высокой.

4. Бак с высокой эластичностью мембраны подойдет для частной системы отопления, так как высокие перепады давления характерны для данного типа системы отопления.

5. Для применения расширительного бака не только в системе отопления, но и в системе водоснабжения резина для мембраны должна быть пищевой, чтобы не понижать качественные характеристики воды.

6. При выборе между заменяемой и незаменяемой мембраной лучше отдать предпочтение первому варианту. Так как при поражении незаменяемой мембраны нужно менять расширительный бак полностью.

7. Перед покупкой расширительного бака, изучите технические характеристики прибора, потребуйте сертификаты качества покупаемой продукции.

8. Обязательно следует оформить гарантийный талон.

9. Главными условиями правильного выбора расширительного бака является стойкость перед диффузией, перепадами температур и давления, долговечность, согласованность с санитарно-гигиеническими нормами, использование качественных материалов при изготовлении.

Производители расширительных баков для отопления

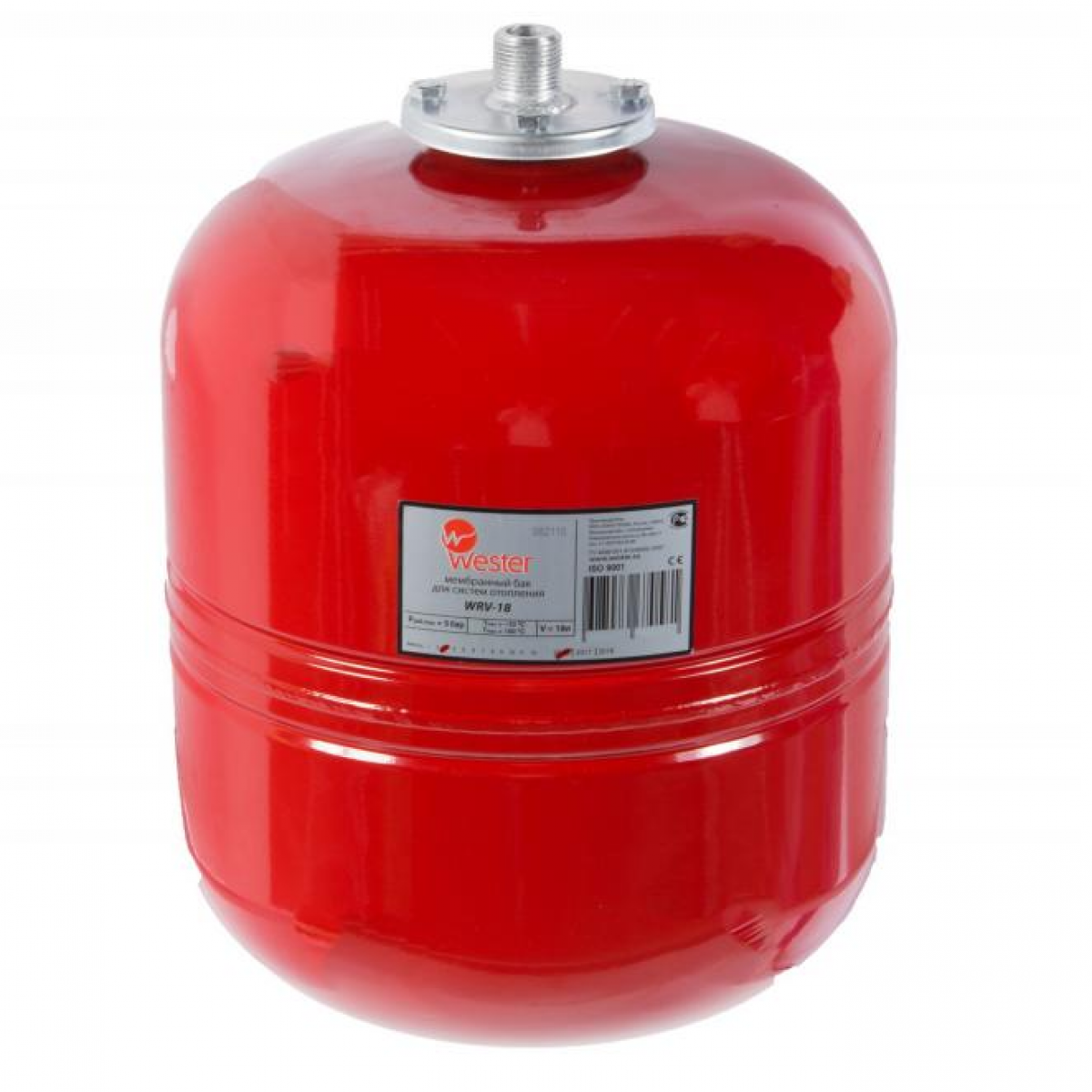

1. Расширительный бак для отопления Wester (Великобритания)

Особенности:

• изготовлены из высококачественной стали;
• отлично справляются с возмещением расширения теплоносителя;
• мембрана изготовлена из EPDM;
• наличие сертификата качества;
• баки оснащены сменными мембранами;
• отсутствие контакта воды с воздухом;
• расширительные баки компании Wester представлены в объемах от 8 до 2000 л.

Расширительный бак системы отопления цена: от 18 $ за расширительный бак объемом 8 л, до 3600 $ за расширительный бак объем, которого составляет 2000 л.

2. Расширительный бак Zilmet (Италия)

Особенности:

• предназначены для установки в индивидуальной системе отопления;
• углеродная сталь — основа для металлического корпуса расширительного бака Zilmet;
• наличие пневмоклапана внутри расширительного бака;
• минимальный объем бака составляет 4 л, а максимальный 1000 л;
• цветовая гамма: красная;
• рабочая температура от 0 до +98 °C;
• компания производит расширительные баки для отопительной системы и для системы водообеспечения;
• расширительные емкости для отопления выпускаются в двух сериях: Cal PRO — расширительные емкости для отопительной системы, ОЕМ PRO — плоские расширительные емкости для котлов;
• цена: от 30 до 2600 $.

3. Расширительный бак системы отопления Reflex (Германия)

Особенности:

• высокий уровень гидравлической устойчивости;
• отсутствие воздуха в системе отопления;
• защита от перепадов давления;
• разнообразие расширительных баков.

Разновидности расширительных баков Рефлекс:

• серия N, NG — представляет расширительные емкости с незаменимыми мембранами и покрытием из полимеров. Предельная рабочая температура составляет 70 °C. Объем бака варьируется от 8 до 1000 л;
• серия S представляет белые и красные расширительные баки для использования в системе отопления и водообеспечения. Предельная температура 70 °C. Минимальный объем 8 л, максимальный — 600 л;
• серия G представляет расширительные баки только в красном цвете, которые имеют заменяемую мембрану и пневмоманометр.

Цена: от 20 до 4000 $.

4. Бак расширительный для отопления Cimm (Италия)

Особенности:

• для системы отопления выпускают расширительные баки несменного типа;
• для изготовления мембран расширительных баков, предназначенных для установки в системе водообеспечения;
• минимальный объем расширительных баков 6 л, а максимальный — 1000 л.

Разновидности:

• Серия СР представляет плоские расширительные баки объёмом от 6 до 18 л, предельная рабочая температура +90 °C;
• Серия ERE представляет мембранные балонные расширительные баки, которые выдерживают температуру +100 °C.

5. Расширительные баки Gilex (Россия)

Особенности:

• назначение: отвод дополнительного объема теплоносителя;
• разновидности: расширительные баки открытого и закрытого типа;
• объем от 6 до 300 л;
• модели с объемом более 12 л выдерживают давление в 6 атмосфер.

6. Расширительный бак Flexcon (Нидерланды)

Особенности:

• разнообразие расширительных баков, согласно типу давления в системе: расширительные баки для высокого, среднего и низкого давления;
• надежная мембрана, которая покрывает стенки бака;
• специальное зажимное кольцо способно удерживать давления, не допуская снижения уровня воды;
• минимальное попадание воздуха в систему;
• отсутствие испарения воды;
• применение в системах отопления с этиленгликолевыми смесями;
• применение: закрытые системы обогрева, кондиционные системы;
• рабочая температура от -10 до 120 °C;
• объем от 6 до 12000 л.

Разновидности:

• модели серии С предназначены для систем обогрева с низким давлением до 3 бар, предельная температура для нормальной работы устройства +70 °C;
• серия СЕ предназначена для системы обогрева со средним уровнем давления, предельное давление 6 бар;
• серия СЕ для высокого давления представляет расширительные баки, которые выдерживают давление до 10 бар;
• серия PRO, M представлена разборными расширительными баками для обогрева вертикального или горизонтального исполнения, с предельным объемом наполнения в 62 % и рабочей температурой 70 °C.

Мембранные расширительные баки для системы отопления

ДЛЯ ЧЕГО НУЖЕН МЕМБРАННЫЙ РАСШИРИТЕЛЬНЫЙ БАК В СИСТЕМЕ ОТОПЛЕНИЯ

Опытные специалисты знают, что ни одна качественная система отопления не может обойтись без мембранного бака. Основная задача мембранного бака – это компенсация скачков давления жидкости в системе отопления. Далее мы более подробно рассмотрим в следствие каких факторов данные скачки появляются и какой бак для этого лучше использовать.

Начнем с того, что расширительные баки бывают двух конструкционных типов:

— открытые расширительные баки

— закрытые мембранные расширительные баки

В системах отопления не рекомендуется использование баков открытого типа, так как они сильно увеличивают теплопотерю системы и не могут работать на высоких давлениях. Поэтому в дальнейшем речь в данной статье пойдет именно о закрытых мембранных баках.

В КАКИХ СИСТЕМАХ ОТОПЛЕНИЯ ПРИМЕНЯЮТСЯ РАСШИРИТЕЛЬНЫЕ БАКИ

Мембранные расширительные баки применяются в следующих типах систем отопления:

— Системы отопления с установленными автономными нагревателями

— Системы отопления в которых подключен к централизованному теплоснабжению по независимой схеме

— Системы с использованием солнечных коллекторов и тепловых насосов

— В любых других закрытых системах отопления с переменной температурой рабочей среды

ОТКУДА БЕРУТСЯ ПЕРЕПАДЫ ДАВЛЕНИЯ В ЗАКРЫТОЙ СИСТЕМЕ ОТОПЛЕНИЯ

Для примера разберем физические свойства самого распространенного теплоносителя в система отопления – ВОДЕ. Как и другие жидкости вода имеет различную плотность при разных температурах.

Так плотность (ρ) воды при 0°С 0,99987 г/мл, а при 90°С уже 0,9653 г/мл. Не трудно посчитать что изменения в объеме при нагревании воды до данной температуры составляет 3,6%. В случае с теплоносителями на основе гликоля разница будет еще больше.

В закрытой системе отопления такое увеличение объема вызывает достаточно сильное повышение давления. Еще раз повторим, что такой перепад давления в следствии увеличения объема теплоносителя реализуется только в закрытой системе отопления.

УСТРОЙСТВО МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

Конструкция мембранного бака представляет собой металлический корпус полость которого разделена резиновой мембраной. Мембрана внутри емкости делит ее на две камеры:

• пневмокамеру, внутри которой находится закаченный под давлением воздух

• гидрокамеру, в которую поступает теплоноситель системы

Работа бака устроена таким образом, что пневмокамера, в которой под давлением закачан воздух или газ компенсирует давление жидкости в системе отопления. При нагреве теплоносителя и его увеличении в объеме излишки объема поступают в гидрокамеру, а объем пневмокамеры уменьшается, что приводит к увеличению давления в ней газа. Для контроля давления пневмокамеры оборудование может быть оснащено прибором для измерения давления, который может отключить насос в случае достижения допустимого значения.

КАК РАССЧИТАТЬ ОБЪЕМ РАСШИРИТЕЛЬНОГО БАКА ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

Если Вы хотите примерно прикинуть объем мембранного расширительного бака для своей системы отопления, то можно воспользоваться принятым правилом, что объем бака должен составлять 10% от объема теплоносителя системы. Однако если Вам нужно рассчитать объем более точно, то нужно воспользоваться следующей формулой для расчета:

V = A x VT / (1– P_min / P_max) / К

где:

VT- общий объем теплоносителя в системе

A – коэффициент расширения теплоносителя при максимальной возможной температуре

P_min (атм.) – начальное давление в расширительном баке

P_max (атм.) – максимально допустимое значение давления, обычно принимают равным давлению срабатывания предохранительного клапана на группе безопасности (3-4 атм)

К — коэффициент заполнения расширительной ёмкости, определяющий максимальный объем жидкости (в процентах от полного объема мембранного бака), который может вместить экспанзомат. По таблице:

Ниже приведены коэффициенты теплового расширения водо-гликолевой смеси в зависимости от температуры:

Для примера возьмем систему с объемом 400 л заполненную водо-гликолевой смесью с содержанием гликоля 40%.

Для такой смеси коэффициент температурного расширения при 90°С составляет 0,0473.

Давление в расширительном баке примем равным 1,5 атм, а максимальным давлением – 3 атм.

V = 0.0473×400/(1-1,5/3)/0,37 = 102.27 л

Объем бака принято округлять в большую сторону.

ПРОИЗВОДИТЕЛИ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ

Производителей мембранных расширительных баков существует огромное множество. Однако, как и все узлы инженерной системы расширительный бак должен быть качественный. Только используя это правило Вы сможете эксплуатировать систему отопления долго и без перебоев при своевременном сервисном обслуживании. Качественные узлы системы отопления помогут сэкономить большое количество времени и денег, потраченных на ремонт, восстановление работы системы и косвенных издержек после поломки оборудования.

Специалисты компании PROM GURU (ПРОМ ГУРУ) рекомендуют мембранные расширительные баки производства фирм WESTER и REFLEX. Баки этих брендов давно зарекомендовали себя на российском рынке своей долгой и бесперебойной работой.

Чтобы подобрать мембранный расширительный бак, запасные части, произвести монтаж оборудования или даже спроектировать всю системы отопления мы настоятельно рекомендуем обратиться к профессиональным специалистам компании PROM GURU (ПРОМ ГУРУ). Также по Вашей заявке наш сервисный инженер может выехать на осмотр объекта в кратчайшие сроки. Для это нужно оставить заявку:

e-mail: [email protected]
тел. +7 (495) 008-15-88
Через веб-сайт: форма обратной связи.

Также читайте наши другие статьи по подбору узлов для системы отопления:

Расширительные баки для безопасности — E.W. Tompkins Plumbing Heating Cooling

Расширительные баки для водонагревателя — это предохранительное устройство, которое может снизить вероятность повреждения вашей водопроводной системы давлением. Это относится к водонагревателям резервуаров, а не к новым системам без резервуаров. E.W. Tompkins Plumbing Heating Cooling порекомендует вам установить его, если у вас его нет, а возможно.

В процессе нагрева происходит тепловое расширение.Расширительный бачок выполняет роль «переливного» бака. Он поглощает колебания давления поступающей воды, а также поглощает излишки воды. При нагревании вода расширяется.

В столичном регионе есть открытые системы, в которых расширяющаяся вода может отталкиваться обратно в городские водопроводы. Обычно здесь нет проблем.

Но во многих домах есть «закрытая система водоснабжения» , где водопроводная система в доме имеет односторонний клапан (иногда называемый обратным клапаном).В этой системе дополнительное давление воды, которое создается с тепловым расширением. Это может нанести большой ущерб, потому что давление воды не может вернуться в городские водопроводные трубы. Ему некуда идти. Многие участки в Albany, Troy, Schenectady требуют расширительных баков. Проверьте свой местный строительный кодекс и узнайте. Возможно, вам потребуется один.

Даже если у вас нет одностороннего клапана на резервуаре для горячей воды, вам может быть полезно иметь расширительный резервуар. Они находятся над резервуаром для воды и имеют длину около 15 дюймов и ширину около 12 дюймов. Наличие бака снижает давление на унитаз и краны. Это может помочь этим приспособлениям прослужить намного дольше. Бак легко установить и E.W. Tompkins Plumbing Heating Cooling . Нам нравится торговая марка Amtrol.

Рекомендуем проверить водонагреватель на предмет ржавчины сверху и снизу агрегата. Если вашему резервуару 10-12 лет, вы можете рассмотреть установку водонагревателя и установку расширительного бачка.

Позвоните в E.W. Tompkins Plumbing Heating Cooling по телефону 518-462-6577 и поговорите с нашими представителями по работе с клиентами.Мы предлагаем средство Red Runner, которое защитит ваши полы.

Защита систем водяного отопления с расширительными баками

Защита систем водяного отопления с помощью расширительных баков

Вода
имеет тенденцию расширяться при нагревании и становится почти
несжимаемый. Эти две вещи создают мощную силу в водонагревателе.Для
Например, вода в стандартном резервуаре для хранения емкостью 80 галлонов может расшириться на столько же
как 2,5 галлона при нагревании, и это тепловое расширение вызовет
значительное повышение давления в водопроводной системе, если не допустить
объем жидкости регулируется.

Мембранные расширительные баки для питьевой воды Bell & Gossett — ASME (PTA) шт.
используется для контроля роста давления в
закрытые системы питьевого водоснабжения. Водонагреватель или водонагреватель в
здание обычно создает термически расширенную воду.Бак теплового расширения
правильного размера позволит разместить дополнительный объем воды через
расширение во время цикла нагрева, а также контроль над повышением давления в системе.
Это не дает давлению достичь критических пределов. В резервуаре используется сжатый воздух.
для поддержания давления в системе. Он принимает и вытесняет изменяющийся объем
вода по мере того, как она нагревается и остывает. Эти резервуары сконструированы с использованием гибкого бутилового пластика.
барьер, который отделяет накопленную воду от захваченного воздуха для регулирования давления
подушка.Этот барьер, который представляет собой сменный баллон или фиксированную диафрагму, позволяет
вода должна содержаться в мочевом пузыре. Предотвращает коррозию и
потенциальное заболачивание. Эти баки теплового расширения разработаны с учетом
Стандарты ASME. Они также доступны без кода.

Баки теплового расширения под давлением
отличается от расширительных баков из простой стали. У них гибкий мочевой пузырь или
диафрагма, отделяющая воздушную подушку от жидкости системы.Воздушная сторона
предварительная зарядка бака должна быть отрегулирована на месте, чтобы соответствовать системному питанию.
давление. По мере того, как вода в системе расширяется, мочевой пузырь расширяется, толкая
против воздушной подушки, чтобы принять расширенную воду.

Главный
характеристики

Принимает расширенную воду, вызванную тепловым расширением. И возвращает воду
в систему при использовании горячей воды. Он также защищает водонагреватель и
светильники. Это исключает потери энергии и воды. Предотвращение опасного повышения давления
устраняет потенциальную угрозу безопасности.Эти резервуары ASME соответствуют всем разделам VIII,
Стандарты Дивизиона I. Каждый
бак имеет стальной соединитель. Он имеет стальные купола глубокой вытяжки для максимальной прочности.
и выдержка давления. Каждый бак имеет жесткий полипропиленовый вкладыш для
Устойчивый к коррозии резервуар с бутиловой диафрагмой для длительного срока службы.
Кольцо диафрагмы имеет механическую канавку для постоянного герметичного уплотнения. Мембранный бак был разработан таким образом, чтобы
позволяет отделить воздушную подушку системы от воды системы.Нет
заболачивание резервуара происходит, поскольку воздух удерживается между стенкой резервуара и
внешняя сторона мочевого пузыря, помещенного внутри резервуара. Вода в системе содержится
внутри мочевого пузыря. Это изменяет систему на систему удаления воздуха, так как
весь воздух, удаляемый из системы, вода выпускается из системы в
Атмосфера.

Почему
размер важен для расширительного бачка?

Воздух сжимаемый и, как
объем воды в накопительном баке увеличивается, объем воздуха в
расширительный бачок уменьшается.Это приводит к увеличению давления воздуха и
со временем это увеличивает давление питьевой воды. Вот почему правильный выбор
и правильный размер расширительного бачка важен. Если расширительный бачок
малоразмерный и не может выдержать дополнительное давление, питьевая вода
давление может превысить допустимые пределы и активировать T&P резервуара.
(он же сбросной) клапан. Это проблема, поскольку предохранительный клапан является предохранительным.
устройство; постоянная работа клапана может привести к его выходу из строя, и к
потенциально опасные последствия.Расширительные баки доступны в различных вариантах исполнения.
размеры. Размер, который вам может понадобиться, будет зависеть от двух очень важных переменных. В первую очередь,
вам необходимо знать емкость вашего водонагревателя в галлонах и давление воды в вашем водонагревателе.
трубопроводная система дома. Мощность вашего водонагревателя указана на
этикетку или табличку сбоку водонагревателя. Итак, как определить
ваше входящее давление воды? Это просто и легко. Все, что вам нужно, это небольшой датчик, который крепится к любому крану.
с резьбой для садового шланга.Вы легко можете получить его в любом сантехническом доме.
магазин расходных материалов. Вы также можете позвонить в местный отдел водоснабжения. Они
пришлем техника к вам домой. У этого человека очень точные датчики
который будет делать то же самое.

Получив эту информацию, посетите
местные водопроводные магазины, которые продают эти резервуары. Они смогут помочь
вы с резервуаром подходящего размера в соответствии с вашими потребностями.

Расширение
установка резервуара

Это потребует от вас
установите в линию подачи холодной воды простой тройник.Вам просто нужно
вытяните кусок трубы к полу из тройника. Многие сантехники
настаивайте на том, чтобы баллон был подвешен в воздухе. Это может привести к разного рода
нагрузка на трубы и фитинги. Вы можете просто установить резервуар на
на землю с помощью запорного клапана с шаровым краном на высоте примерно 30 см над резервуаром. Вы можете
поставьте резервуар на несколько деревянных брусков. Однако, прежде чем что-либо делать, прочтите
инструкции от производителя очень внимательно.

1 сентября 2016 Дженнифер

Расширительный бак водонагревателя | Парень-водонагреватель

Стандартный расширительный бак водонагревателя может вызвать нагрузку на водопроводные баки из-за нормального теплового расширения, которое происходит в процессе нагрева.Это специальное устройство, также называемое баком теплового расширения, поможет свести к минимуму риск повреждения всей водопроводной системы давлением. Эта проблема, однако, отсутствует в современных и безбаквальных водонагревателях, но именно водонагреватели сталкиваются с этой проблемой.

Этот расширительный бак водонагревателя действует как приемник перелива, забирая избыточный объем воды из водонагревателя при нагревании воды, а также поглощая колебания давления поступающей воды.Поскольку вода после нагрева расширяется в результате теплового расширения, водонагреватель создает дополнительный объем каждый раз, когда вода нагревается. Например, подсчитано, что водонагреватель на пятьдесят галлонов расширится до пятидесяти двух галлонов, когда он нагреется до 120F. дополнительный объем создает избыточное давление в системе, и, если это давление будет меньше, со временем может привести к повреждению сантехники, водопроводных труб и водонагревателя.

Водонагреватели часто вызывают проблемы с водопроводом из-за расширения воды при нагревании.К счастью, проблемы с расширительным бачком водонагревателя можно решить путем установки. Расширительные бачки дают так много преимуществ, в том числе:

Увеличение срока службы водонагревателя

Как уже отмечалось, объем воды будет увеличиваться с повышением температуры. Это приведет к нескольким проблемам, связанным с давлением. Причина в том, что воде некуда деваться. Из-за этого увеличивается нагрузка на швы подогревателей воды, клапаны и компоненты бака.Расширительный бачок водонагревателя дает излишки воды по назначению. Таким образом, давление внутри резервуара и в любом другом месте останется на безопасном уровне.

Небольшой ремонт сантехники

Так же, как вы могли предположить в настоящее время, высокое давление, возникающее в результате расширения воды, может иметь негативные последствия не только для нагревателя. Вскоре давление поднимется настолько, что вода начнет выталкиваться в трубы водопроводной системы.Напряжение может привести к негерметичности труб и стать причиной проблем с сантехникой, например, унитазами и раковинами. Расширительный бак будет иметь жизненно важное значение для уменьшения необходимости ремонта других участков водопроводной системы.

Возможность использовать много горячей воды

Расширительный бак позволит вам максимально увеличить доступное вам количество воды. Как только вы включаете кран горячей воды, он автоматически откачивает воду из расширительного бака, прежде чем использовать воду в нагревателе.Без расширительного бачка вода уйдет в канализацию, потому что в конечном итоге она будет вытолкнута из водонагревателя в трубы холодной воды, где отводится тепло.

Как установить расширительный бак водонагревателя

В случае, если у вас не установлен односторонний клапан на основной водопроводной линии, и поэтому у вас нет закрытой системы водоснабжения, вы все равно сможете воспользоваться расширительным баком водонагревателя . Эти резервуары обычно устанавливаются над водонагревателями на холодных линиях перед входом в водонагреватели, но они могут быть установлены в любом месте на холодном трубопроводе перед входом в водонагреватель.Наличие расширительного бака водонагревателя помогает предотвратить работу туалетов и капание из кранов, предотвращая попадание дополнительного давления в системе на эти приспособления и их преждевременное повреждение.

Если вы нанимаете сантехника для установки обогревателя, для начала лучше спросить о цене установки водонагревателя. Это может быть не больше, чем вы платите, когда делаете это одновременно. В случае, если вы устанавливаете водонагреватель самостоятельно, рассмотрите возможность установки расширительного бачка водонагревателя , даже если он не нужен, потому что преимущества перевешивают затраты и трудозатраты.

Стандартный расширительный бак водонагревателя может вызвать нагрузку на водопроводные баки из-за нормального теплового расширения, которое происходит в процессе нагрева. Это специальное устройство, также называемое баком теплового расширения, поможет свести к минимуму риск повреждения всей водопроводной системы давлением. Эта проблема, однако, отсутствует в современных и безбаквальных водонагревателях, но именно водонагреватели сталкиваются с этой проблемой.

Этот расширительный бак водонагревателя действует как приемник перелива, забирая избыточный объем воды из водонагревателя при нагревании воды, а также поглощая колебания давления поступающей воды. Поскольку вода после нагрева расширяется в результате теплового расширения, водонагреватель создает дополнительный объем каждый раз, когда вода нагревается. Например, подсчитано, что водонагреватель на пятьдесят галлонов расширится до пятидесяти двух галлонов, когда он нагреется до 120F. дополнительный объем создает избыточное давление в системе, и, если это давление будет меньше, со временем может привести к повреждению сантехники, водопроводных труб и водонагревателя.

Водонагреватели часто вызывают проблемы с водопроводом из-за расширения воды при нагревании.К счастью, проблемы с расширительным бачком водонагревателя можно решить путем установки. Расширительные бачки дают так много преимуществ, в том числе:

Увеличение срока службы водонагревателя

Как уже отмечалось, объем воды будет увеличиваться с повышением температуры. Это приведет к нескольким проблемам, связанным с давлением. Причина в том, что воде некуда деваться. Из-за этого увеличивается нагрузка на швы подогревателей воды, клапаны и компоненты бака.Расширительный бачок водонагревателя дает излишки воды по назначению. Таким образом, давление внутри резервуара и в любом другом месте останется на безопасном уровне.

Возможность использовать много горячей воды

Расширительный бак позволит вам максимально увеличить доступное вам количество воды. Как только вы включаете кран горячей воды, он автоматически откачивает воду из расширительного бака, прежде чем использовать воду в нагревателе.Без расширительного бачка вода уйдет в канализацию, потому что в конечном итоге она будет вытолкнута из водонагревателя в трубы холодной воды, где отводится тепло.

Как установить расширительный бачок водонагревателя

В случае, если у вас не установлен односторонний клапан на основной водопроводной линии, и поэтому у вас нет закрытой системы водоснабжения, вы все равно сможете воспользоваться расширительным баком водонагревателя . Эти резервуары обычно устанавливаются над водонагревателями на холодных линиях перед входом в водонагреватели, но они могут быть установлены в любом месте на холодном трубопроводе перед входом в водонагреватель.Наличие расширительного бака водонагревателя помогает предотвратить работу туалетов и капание из кранов, предотвращая попадание дополнительного давления в системе на эти приспособления и их преждевременное повреждение.

Если вы нанимаете сантехника для установки обогревателя, для начала лучше спросить о цене установки водонагревателя. Это может быть не больше, чем вы платите, когда делаете это одновременно. В случае, если вы устанавливаете водонагреватель самостоятельно, рассмотрите возможность установки расширительного бачка водонагревателя , даже если он не нужен, потому что преимущества перевешивают затраты и трудозатраты.

Вот список наших услуг, которые вы можете получить в The Water Heater Guy:

1. Ремонт водонагревателя
2. Установка водонагревателя
3. Водонагреватели, работающие на природном газе
4. Газовые водонагреватели L. P.
5. Бесконтактные водонагреватели
6. Водонагреватели электрические
7. Водонагреватели на солнечных батареях
8. Водонагреватель Energy Saver
9. Бренды водонагревателей
10. Техническое обслуживание водонагревателя
11. Круглосуточная служба аварийного водонагревателя
12. Гибридные водонагреватели
13. Когда заменять водонагреватель в вашем доме
14. Слив воды из водонагревателя
15. Важность модернизации водонагревателя
16. Замена водонагревателя
17. Расширительный бак водонагревателя
18. Настройка водонагревателя
19. Обслуживание водонагревателей в жилых домах
20. Услуги по водонагревателям для коммерческих помещений

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ЗВОНИТЕ ИЛИ ТЕКСТ НА ЛЮБОЙ НОМЕР

.
