Элеватор в системе отопления — что это, принцип работы

Элеватором отопления называют струйный насос, используемый в отопительных системах многоквартирных домов с централизованной подачей тепла.

Применение элеватора отопления позволяет решить одновременно несколько задач:

  • оптимизировать процесс потребления тепловой энергии, поступающей от котельной
  • обеспечить безопасный режим работы системы отопления, снизив температуру теплоносителя в подающем  трубопроводе до безопасного уровня (95С и ниже)
  • равномерно распределить тепло по всему многоквартирному дому

Решение перечисленных задач требуется только в случаях централизованной подачи тепла в жилые дома и строения. В частных домах и небольших отопительных системах, в которых температура нагрева воды позволяет подавать теплоноситель напрямую в радиаторы, струйные насосы не используются.

Основные особенности систем центрального отопления

Тепло от котельной потребителям передается с помощью нагретого теплоносителя, движущегося по трубопроводу от котлов к тепловым пунктам жилых домов. Как правило, домов много, а котельная одна, к тому же в большинстве случаев, расположенная на расстоянии нескольких километров или сотен метров от потребителя.

При одном и том же объеме теплоносителя, количество тепла, поступающее в дома, прямо пропорционально температуре его нагрева: чем она выше, тем больше тепла передано потребителям. При минусовой температуре воздуха теплоноситель может быть нагрет до 130-150 градусов Цельсия.

Для предотвращения процесса парообразования теплоноситель в системе отопления находится под давлением.

Чем больше число потребителей, тем больший объем теплоносителя необходимо нагревать  и перекачивать. При этом энергетики должны не просто подать тепло в дома, но и обеспечить его безопасное потребление, что возможно только при температуре воды в радиаторах 60-70С. При более сильном нагреве приборов отопления контакт с их поверхностью может вызвать ожог.

Возникает ситуация, при которой со стороны котельной в дома под высоким давлением подается теплоноситель с температурой 130-150 С, а в квартиры поступает вода с температурой не выше предельно допустимого значения (для жилых домов 70-80С, для детских учреждений и больниц не выше 55-60С). Именно для решения этой задачи в подавляющем большинстве случаев в нашей стране используют элеватор отопления (он же струйный насос)

Как работает элеватор отопления?

Элеватор отопления состоит из корпуса сопла, сопла и смесительного тройника.  Принцип действия элеватора отопления предельно прост: теплоноситель, движущийся от котельной под высоким давлением, подается в сопло, выходной диаметр которого меньше входного диаметра трубы. Сужение диаметра приводит к увеличению скорости движения жидкости и возрастанию ее кинетической энергии.

Затем жидкость с высокой скоростью поступает в смесительную камеру, размер которой намного больше  выходного диаметра сопла, что приводит к резкому падению давления до уровня ниже атмосферного давления. Создается разрежение, за счет которого происходит подсос жидкости из обратного трубопровода, подведенного к камере смешения.

В результате нагретый теплоноситель  «захватывает» часть обратной воды, движущейся к котлу, и увлекает ее в следующую камеру, где обе жидкости смешиваются, обмениваясь энергией, а затем поступают в подающий трубопровод отопительной системы дома, продолжая свое движение к отопительным приборам.

За счет смешения холодной обратной воды и горячего теплоносителя из подающего трубопровода удается получить нужную температуру теплоносителя и обеспечить  его циркуляцию без использования дополнительных циркуляционных насосов.

При этом в систему отопления дома поступает весь теплоноситель от котельной и часть обратной уже остывшей воды, а ее оставшаяся часть, не «захваченная» элеватором, продолжает движение по обратному трубопроводу и движется к котельной, откуда, после нагрева, вновь повторяет движение к потребителю.

В результате удается уменьшить количество циркулирующей воды в теплотрассе между котельной и потребителями, что позволяет повысить эффективность всей отопительной системы в целом.

Преимущества  и недостатки элеватора отопления

Конструкция элеватора отопления проста, а его стоимость невелика. Для его работы не нужно подключение к электрической сети – элеватор отопления энергонезависимое устройство. Оценивают эффективность работы элеватора по коэффициенту подсоса или безразмерному расходу среды. Как правило, КПД элеватора невелик и составляет в среднем 30%, но, несмотря на это отказываться от их применения преждевременно.

Недостатком струйного насоса в системе отопления считают отсутствие возможности управления температурой теплоносителя, но для решения этой проблемы можно использовать элеваторы с регулируемым диаметром сопла, что позволяет управлять скоростью движения потока, менять уровень разрежения в камере смешения и, следовательно, контролировать температуру воды.

Для изменения диаметра сопла в конструкцию элеватора включают электрический привод, а также датчик температуры и устройство автоматического контроля.

Элеваторный узел

Элеваторы отопления устанавливаются в составе элеваторного узла, включающего дополнительное оборудование:

  • запорную арматуру
  • манометры
  • термометры
  • фильтры (уловители грязи)

Схемы обвязки элеваторов являются частью проекта системы отопления и выполняются в соответствии с ним. Никакие самостоятельные действия посторонних лиц при этом недопустимы.

К сожалению, внешний вид элеватора, представляющий собой сужение трубопровода, часто вызывает недоумение не только у случайных граждан, но и у неграмотных  сотрудников ЖЭУ.

Нередки случаи попыток «все исправить» и демонтировать элеватор или изменить его конструкцию (например, рассверлив сопло).

Результатом подобных действий бывает нарушение работы отопительной системы, при котором отопительные приборы, расположенные вначале системы перегреты, а последние радиаторы едва теплые.

Элеваторный узел системы отопления: определение, принцип работы

Что это такое — элеваторный узел системы отопления, четко осознает далеко не каждый потребитель. В отечественных климатических условиях сложно представить себе жилище без источника обогрева. Рассматриваемая система позволяет оптимизировать отопление, в отличие от печного аналога, которое не могло обогреть пол, по причине существенного ухода теплого воздуха вверх. Попробуем разобраться с тонкостями элеваторного оборудования и его преимуществами.

Общие сведения

Поскольку техническое развитие не стоит на месте, специалисты сконструировали водяную систему отопления. Здесь уместно задать вопрос: «А что это такое элеваторный узел системы отопления?». Он представляет собой конструкцию, позволяющую обогреть воздух в помещении, независимо от высоты потолков и общей площади комнат.

В частном доме владельцы чаще всего используют тип индивидуального отопления. В квартирах, как правило, эксплуатируется центральная система. Далее рассмотрим, что собой представляет элеваторный блок, какие функции он выполняет.

Что такое элеваторный узел системы отопления?

Рассматриваемый агрегат представляет собой устройство, входящее в узел отопления, которое выполняет опции струйного либо инжекционного насоса. Главная задача подобной модификации – увеличение давления внутри работающей конструкции обогрева. Проще говоря, элеваторная система прокачивает теплоноситель по системе, одновременно повышая его объем.

Понять, что это такое элеваторный узел системы отопления, поможет следующий пример:

  • При подаче из основного водопровода поставляется порядка 5 кубических метров жидкости для теплоносителя.
  • В рабочую систему уже поступает в два раза больше материала.
  • Увеличение подачи и объема связаны преимущественно с обычными физическими законами.
  • Прежде всего, учитывайте, что элеватор в тепловой системе – это подсоединение к центральным тепловым сетям, где эксплуатируется главная ТЭЦ под давлением или в котельной.

Принцип работы

Работа элеваторного узла системы отопления заключается в подаче воды, которая движется по трубопроводу. В зимний период температура жидкости может достигать 150 градусов по Цельсию. Несмотря на то, что градус кипения составляет 100 градусов, дополнительную роль в работе системы играет один из законов физики. При рассматриваемой температуре вода начинает кипеть только в случае нахождения в открытом резервуаре без подачи дополнительного давления. Поскольку в трубопроводе имеется дополнительная нагрузка, жидкость активнее циркулирует при помощи насосного оборудования. В связи с этим кипение не происходит даже при превышении критических значений.

Особенности

Элеваторный узел системы отопления, фото которого представлено ниже, при температуре в 150 градусов не может работать эффективно. На это имеется ряд предпосылок:

  • Чугун очень не любит термических перепадов. Если в квартире используются радиаторы из такого материала, в этом случае он подвержены деформации и выходу из строя. Поломка может дойти до степени полного разрушения батареи.
  • Чрезмерная температура также активно нагревает металлические радиаторы, вследствие чего можно получить ожоги.
  • Современная обвязка приспособлений выполняется из пластика, который максимально выдерживает 90 градусов. При 150 градусах – он начнет просто плавиться.
  • Чтобы остудит основной очаг, как раз и используется элеватор.

Предназначение

Назначение элеваторного узла в системе отопления направлено на понижение температуры жидкости, используемой в конструкции. В жилище после прохождения данного узла попадает теплоноситель нормальной температуры. Как выяснилось, элеваторы необходимы для того, чтобы понижать температуру воды для систем отопления.

Сам процесс производится достаточно просто. Приспособление включает в себя рабочую камеру, где смешивается горячая вода и жидкость, поступающая из обратного контура. Такое решение дает возможность получать достаточное количество теплоносителя без чрезмерного расхода воды.

Обслуживание

Далее рассмотрим особенности обслуживания элеваторного узла системы отопления. Что это такое, рассмотрено выше. В процессе эксплуатации системы возникают определенные потери температур жидкости. При этом необходимо учитывать, что подача воды осуществляется через сопло с уменьшенным диаметром, в отличие от размеров трубопровода горячей воды. Увеличение скорости движения жидкости обеспечивается давлением, что дает возможность обеспечить теплоносителем все стояки. Такая конструкция гарантирует равномерный обогрев комнат, независимо от наличия или отсутствия распределительного блока.

Номера элеваторных узлов системы отопления требуют правильного обслуживания. Некоторые работники просто снимают сопло и устанавливают заслонки из металла, отвечающие за ручную регулировку скорости подачи воды. Это не самый худший вариант, гораздо проблематичнее эксплуатировать систему без них.

В подобной ситуации жилища в непосредственной близости от системы будут получать излишнее количество тепла, даже в самый сильный мороз жильцам придется проветривать квартиру. А в помещениях, размещенных вдалеке от развязки, напротив, будет холодно. Людям придется использовать дополнительные источники обогрева. На самом деле, виной всему является неправильное обслуживание системы.

Эксплуатация

Принцип работы элеваторного узла системы отопления более понятен при изучении схемы. Она дает возможность понять, что конструкция выполняет опцию сразу двух приспособлений: насоса циркуляционного типа и смесителя.

Конфигурация устройства максимально проста, но довольно эффективна. Система отличается приемлемой ценой, не требует подключения электрической энергии. Для эффективной работы необходимо соблюдать определенные правила, а именно:

  • В части прямого и обратного оборота следует поддерживать давление порядка 0,9-2,0 Бар.
  • Температурный режим выходной жидкости не поддается регулировке.
  • Все детали приспособления должны точно подгоняться, что требует проведения соответствующих расчетов.

Невзирая на некоторые сложности эксплуатации, элеваторный узел системы отопления, размеры которого требуют правильной корректировки, достаточно популярен в коммунальной отрасли и отличается высоким показателем эффективности. На итоговые результаты работы конструкции абсолютно не влияют перепады тепловых и гидравлических параметров. Блок не нуждается в постоянном наблюдении, а его регулировка осуществляется правильным подбором размера сопла.

Основные неисправности

Чаще всего в рассматриваемом узле поломки случаются по причине выхода из строя самого устройства. Это может быть связано с изменением диаметра сопла или его засорения. Кроме того, может деформироваться арматура, грязевики либо сбиться настройки регуляторных элементов.

Заметить неисправность несложно. Главным признаком поломки является наличие перепадов температур до подключения к системе и после нее. В случае значительного различия показателей, можно смело говорить о нарушениях в работе блока. Если разница параметров не очень существенная, проблема, скорее всего, заключается в засорении сопла. Для ремонта лучше воспользоваться услугами специалистов, поскольку самостоятельное вмешательство может привести к ухудшению ситуации.

Прочие неполадки

Чтобы устранить засорение сопла, оно снимается механическим путем и тщательно прочищается при помощи ветоши и щетки. Если диаметр этого элемента изменяется вследствие наличия ржавчины, работа отопительной системы будет нарушена. При этом помещения в нижней части многоэтажного дома будут перегреваться, а верхние квартиры – испытывать недостаток тепла. Проблема решается единственным путем – заменой сопла.

Манометры отопительной системы монтируются перед грязевиком и за ним. Если приборы показывают значительный перепад давления, это свидетельствует о засорении грязеочистительного элемента. Неисправность устраняется путем удаления загрязнений через спусковые краны, размещенные в нижней части узла. В случае невозможности решить проблему данным способом, грязевик разбирается и чистится.

В завершение

Система отопления жилища с простейшей элеваторной системой – не самая совершенная конструкция. Такой узел сложно поддается регулировке, часто требует разборки и замены сопла инжекторного типа. Оптимальным вариантом считается модернизированная элеваторная установка с возможностью автоматической корректировки элементов, дающих возможность смешивать теплоноситель в конкретном диапазоне.

центрального, схема теплового узла, элеватор системы, нужное количество узлов

Безусловно, отопление является важной системой жизнеобеспечения в любом доме. Его можно найти в любых постройках, которые подключены к центральному или автономному теплоснабжению. Важным механизмом в такой системе является элеваторный узел отопления.

Что такое элеваторный узел?

Элеваторный узел

Самый простой способ узнать, что представляет собой элеваторный узел — это спуститься в подвал любого многоэтажного дома. Среди различных деталей системы отопления можно будет увидеть и элеватор системы.

Существует 2 трубопровода, с помощью которых производится подача тепла в дом — подающий и обратный. По первому трубопроводу поступает горячая вода в дом. А с помощью второго трубопровода в котельную попадает уже холодная вода из системы. Тепловая камера осуществляет подачу горячей воды в подвал здания. На входе обязательно должна быть установлена запорная арматура (это может быть как простая задвижка, так и шаровые стальные краны).

Схема элеваторного узла (или же схема теплового узла) очень проста: подающий теплопровод, обратный теплопровод, задвижки, водомер, грязевики, термометры и манометры, сам элеватор и нагревательные приборы.

Температура теплоносителя определяет его дальнейшую работу. Существует 3 основных уровня тепла:

  • 150/70оС;
  • 130/70оС;
  • 95/70оС (или 90/70оС).

Выбор уровня тепла зависит от места проживания. Например, для Москвы достаточно будет установить подачу 130 градусов, а обратную подачу 70 градусов. А для Иркутска уже понадобится график 150/70оС. От установленного режима зависит число максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха на улице, котельная может работать и при температурах 70/54оС. Это делается для того, чтобы помещения не перегревались, и в них было комфортно находиться. Тепловые сети и котельные в таком случае будут работать по максимуму. Стоит отметить, что наиболее высокая производительность котельных агрегатов получается именно при максимальной нагрузке.

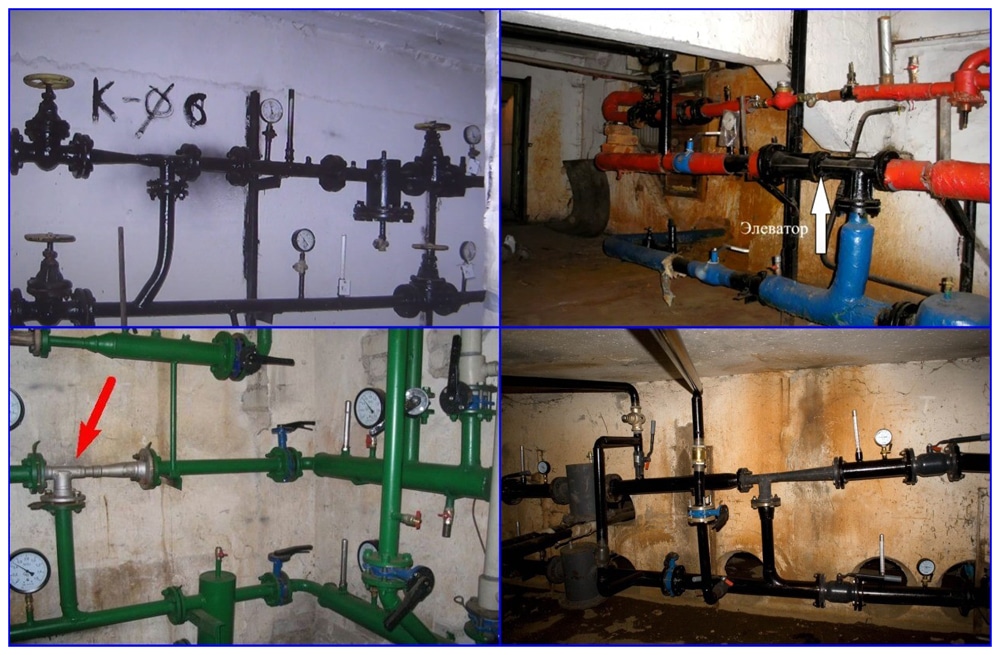

Узел в подвале многоквартирного дома

Если температура теплоносителя 95 или 90 градусов, то нужно только распределить тепло по всей системе отопления. Например, можно воспользоваться коллектором с балансировочными кранами.

Если же температура выходит за пределы 95 градусов, то нагрев нужно делать меньшим, поскольку нельзя запускать такую воду в отопительную систему. Именно в этом и заключается основная функция элеваторного узла.

Принцип работы элеватора отопления

Элеватор необходим для того, чтобы охлаждать горячую воду, которая поступает от котельной, до нужной температуры, а затем подавать ее в системы отопления жилых домов. Охлаждение в данном устройстве происходит путем смешивания горячей воды подающего теплопровода и холодной воды обратного теплопровода. Затем охлажденная вода проходит задвижки и грязевики и поступает в элеватор, внутри которого находится сужающий механизм (сопло).

Схема элеваторного узла

После этого вода выходит из сопла с большой скоростью и пониженным давлением. Количество поступающей и обратной воды регулируется таким образом, чтобы довести температуру воды, выходящей из системы отопления, до нужной величины.

Таким способом повышается эффективность тепловой системы здания. Элеватор работает одновременно и как циркулярный насос, и как смеситель. Если же ТЭЦ не задаст нужные параметры теплоносителя, то элеватор, получив не очень горячую воду, смешает ее с остывшей водой из обратного трубопровода, и в результате батареи в квартирах будут чуть теплыми.

Преимущества

Среди преимуществ элеваторной системы отопления можно отметить:

  • простоту конструкции;
  • высокую эффективность;
  • ненадобность подключения к электрическому току.

Что касается недостатков элеваторного отопления, то тут можно выделить следующее:

  • нужен качественный подбор и точный расчет элеватора;
  • отсутствует возможность регулировки температуры на выходе;
  • нужно наблюдать за перепадом давления между подачей и обратной подачей (норма — 0,8-2 бар).

Конструкция элеватора

Данное устройство состоит из таких элементов, как струйный элеватор, камера разрежения и сопло. Также есть еще такое понятие, как «обвязка узла элеватора». Оно заключается в установке запорной арматуры, манометров и термометров.

Схема элеватора и отображение принципа работы

Сегодня популярными считаются элеваторы, которые могут выполнять регулировку сопла благодаря электрическому приводу. Кроме того, есть возможность регулировать расход теплоносителя в автоматическом режиме.

Поскольку данное оборудование имеет неоспоримые преимущества, нет никаких предпосылок, что в скором времени коммунальные предприятия могут отказаться от них. Альтернатива, конечно же, есть, но другое оборудование очень дорого стоит, менее надежно и требует для своей работы электричество.
