Система отопления «ленинградка» — схемы и особенности монтажа

При устройстве систем водяного отопления применяют несколько схем подключения радиаторов, и каждой из них присущи характерные сильные и слабые стороны.

Ленинградка

Теплоноситель в такой системе отопления с принудительной циркуляцией перемещается по замкнутому кругу от подачи к обратке котла. При этом к центральной магистрали в последовательном порядке подключаются радиаторы отопления. По реализации тепла ленинградку можно разделить на два основных вида:

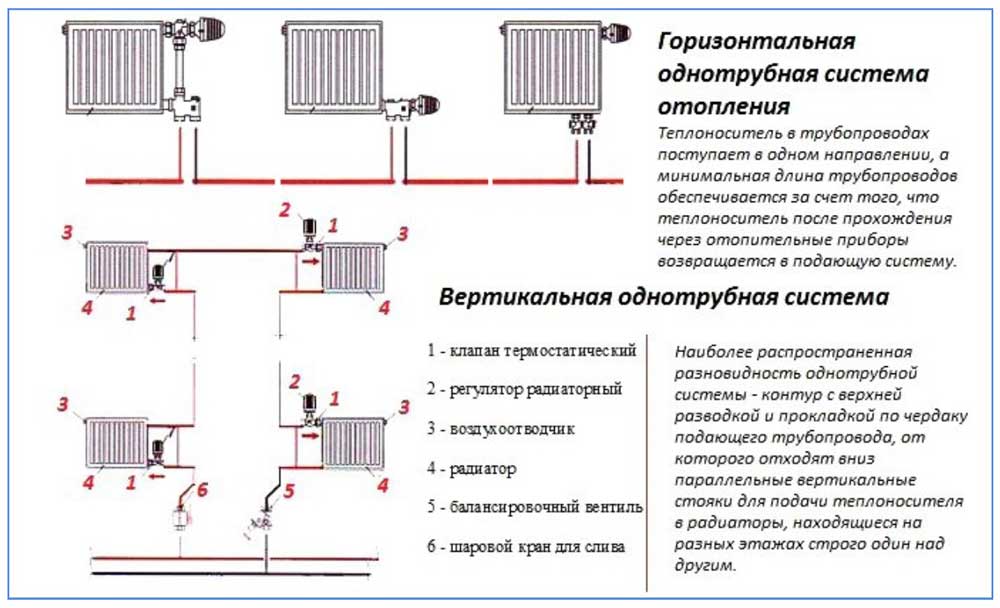

с горизонтальным расположением стояков;
с вертикальным расположением транспортных магистралей.

Обратите внимание! Вертикальная обвязка используется для теплообеспечения многоэтажных жилых зданий. В данном случае теплоноситель перераспределяется из вертикального стояка, вода движется сверху вниз. Автономное отопление в частном доме реализуется при помощи горизонтальной схемы.

Главным минусом использования однотрубной отопительной системы считается невозможность регулирования температуры в отдельном помещении. Дело в том, что первые к подающему трубопроводу котла радиаторы прогреваются гораздо лучше остальных. Если немного перекрыть подачу теплоносителя в центре контура, то все последующие батареи останутся холодными.

Система отопления ленинградка в частном доме: схема и устройство – Строительство и ремонт Как работает однотрубная система отопления в частном доме? – Проф Трубы Однотрубная система отопления одноэтажного и двухэтажного дома Однотрубная система отопления частного дома своими руками – от расчетов до монтажа, с принудительной циркуляцией, с нижней разводкой схема,как сделать своими руками электрокотел,монтаж системы отопления в частном доме из полипропилена , Система отопления ленинградка: описание,фото,виды,монтаж,устройство,схемы | Строительные материалы

В то же время к вертикальному стояку отопления не рекомендовано подсоединять более 10 отопительных приборов. В первых к котельной радиаторах температура теплоносителя будет находиться на уровне 100 градусах, на последних не больше 50 градусов. В однотрубной системе двухэтажного дома желательно использовать мощный циркуляционный насос, который повысит эффективность работы отопительной системы закрытого типа и создаст равномерное давление на всей протяжности центральной магистрали.

Основными плюсами использования ленинградки считаются:

Возможность регулирования температуры в каждом отдельном помещении при помощи автоматических терморегуляторов, но такие приборы можно установить только в частном одноэтажном доме.
Включение в систему запорной арматуры и байпасов позволяет проводить ремонт или замену радиаторов без слива воды с контура.
На сборку центрального трубопровода идёт в два раза меньше материала, чем на монтаж двухтрубной отопительной системы.

Чем удобна система?

Такая однотрубная система в отличие от простой системы отопления с естественной циркуляцией для частного дома позволяет выбирать индивидуальный режим для каждого радиатора, а при необходимости отключать его полностью и даже демонтировать для чистки или замены.

Эта система оптимальна для одноэтажных зданий — в них используется горизонтальное расположение стояков. Но правильный расчет диаметров труб и конфигурации системы позволяет ее эффективно использовать и для двухэтажного дома — в нем уже комбинируется вертикальная и горизонтальная схема подключения стояков «ленинградки».

Вертикальная схема «ленинградки»

По способу движения теплоносителя «ленинградка» может быть с естественным движением теплоносителя или с принудительным, закрытого типа или открытого. Вертикальные системы фактически все используют принудительную циркуляцию, что позволяет улучшить динамику прогрева системы и устранить минусы системы с естественной циркуляцией. Для тех, кто не очень приветствует чтение, есть много видео на эту тематику.

«Ленинградка» открытого типа

Водяное отопление такой системы имеет отличительную черту — последовательное расположение всех ее элементов обычно по контуру внешних стен частного дома.

Однотрубная «ленинградка» с нижним подключением радиаторов

Эта однотрубная система имеет «сердце» — котел, который подающим стояком соединяется с первым радиатором. С первой батареи теплоноситель последовательно попадает во вторую, затем в третью и т.д. После крайнего радиатора теплоноситель по обратному стояку поступает обратно в котел для нагрева и повторного «круиза» по системе отопления.

При нагревании теплоносителя в системе он увеличивает свой объем. При этом излишки вытесняются в расширительный бак. Водяное отопление обязательно использует в системе расширительный бак. Он может быть открытого типа — связан с атмосферным воздухом патрубком. Определяет тип системы, как «открытая». При остывании теплоноситель из бака возвращается в систему. Сливной патрубок предназначен для слива излишнего теплоносителя при его чрезмерном нагреве.

Изображенная на схеме однотрубная система для циркуляции теплоносителя использует электрический насос, установленный перед котлом на обратном стояке. Его присутствие способствует более быстрому прогреву всей системы частного (и даже двухэтажного) дома и динамичному изменению температуры теплоносителя при смене режима работы котла.

Для удобного заполнения системы водой в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Так же предусматривается патрубок с краном для слива теплоносителя из системы.

Нижнее подключение радиаторов «ленинградки» частного дома

Кран Маевского

В каждом из них для удаления воздуха установлен кран Маевского.

Для «ленинградки» частного дома также может быть использован диагональный последовательный способ подключения радиаторов.

Этот вариант более «удобен» для равномерного прогрева радиаторов по всей их плоскости.

Рассмотренные выше два способа подключения радиаторов в систему имеют один существенный недостаток — не дают возможности раздельной регулировки теплоотдачи каждого радиатора. Эта проблема устраняется при подключении их указанным ниже способом.

Параллельное подключение каждого радиатора к стояку

В данной схеме использовано параллельное подключение каждого радиатора к стояку. На каждый радиатор на входном и выходном патрубке устанавливается по два шаровых крана, позволяющие при необходимости перекрыть поток теплоносителя и демонтировать радиатор. А на параллельном к радиатору участке стояка, который в данном случае играет роль байпаса, устанавливается кран игольчатого типа, которым можно регулировать интенсивность потока теплоносителя через «шунтируемый» радиатор.

Ведь при его открытом полностью положении вода не будет иметь «желания» подниматься по радиатору вверх против действия силы тяжести. Получается, что увеличивая степень открытия такого вентиля, мы снижаем температуру радиатора.

Дополнительный контур

При слишком большой длине и сложной конфигурации системы частного дома в ней может быть использован параллельный дополнительный контур. Управление степенью его нагрева осуществляется с помощью крана игольчатого типа, который позволяет плавно изменять поток теплоносителя через систему. Обязательно обратная труба дополнительного контура, на которой и устанавливается кран, должна быть подключена к основному обратному стояку до циркуляционного насоса.

«Ленинградка» закрытого типа

Подобная однотрубная система может быть изолирована от «атмосферы» — это система закрытого типа. Здесь уже используется расширительный бачок мембранного типа, который позволяет создать в системе избыточное давление. Обычно оно невысоко и находится в пределах 1,5 атм (см. параметры котла). В такой схеме обязательно наличие группы безопасности с манометров, предохранительным клапаном и воздухоотводчиком. Очень удобна такая схема для двухэтажного дома.

Схема «ленинградки» закрытого типа

Положительные стороны и недостатки ленинградской системы

Преимуществами однотрубной системы отопления являются:

Низкая стоимость: самый главный «плюс» состоит в том, что из всех видов отопления ленинградка является наименее затратной. Как трубы, так и арматура требуются для нее в минимальных количествах. Сокращаются расходы и на монтаж, который является наименее трудоемким.
Простое устройство: это качество проявляется не только при монтаже, но и на этапе проектирования. Если в двухтрубной системе из-за неправильного расчета диаметров могут образовываться зоны со слабой циркуляцией или даже застоем теплоносителя (это явление называется разбалансировкой), то при сооружении однотрубной системы об этом можно не беспокоиться – рабочая среда при любых условиях проследует через все радиаторы, так как другого пути у нее просто нет.
Возможность скрытой прокладки труб: поскольку радиаторы соединены всего одной трубой, ее можно расположить на любом уровне (в двухтрубной системе подающая магистраль обязательно должна прокладываться выше радиаторов). Пользуясь этой возможностью, трубу зачастую прячут в конструкции пола, но даже просто уложенная вдоль плинтуса она будет не особо заметна.

Что касается недостатков однотрубной системы, то самые главные из них нами уже были упомянуты – это неравномерный обогрев помещения и значительное гидравлическое сопротивление контура. Последнее обстоятельство не дает возможности в некоторых случаях включить в систему полотенцесушитель.

Также к «минусам» относят невозможность индивидуальной настройки теплоотдачи радиаторов и их ремонта без отключения всей системы.

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Функционирование вертикальной схемы

Основным отличием вертикальной схемы отопления от горизонтальной является наличие циркуляционного насоса, создающего оптимальное давление в трубах по всей магистрали и максимально быстрое движение теплоносителя. Также данный вариант предполагает зависимость от электроэнергии, при ее отключении система работать не будет. Отсутствие насоса в вертикальной схеме скажется на снижении качества работы всей системы.

Достоинств у такой системы организации отопления достаточно. Быстрое и равномерное прогревание радиаторов по всему контуру, а так же использование трубы меньшего диаметра, что позволить сэкономить на стоимости материала.

Вертикальная схема ленинградка

Покупка насоса добавит расходов при монтаже системы, но это с лихвой окупиться при функционировании системы в целом. А также необходимо учесть ограничения в функционировании отопительной системы длиной магистрали, которая не должна быть более 30 метров. При таком варианте организации магистрали отопления страдает эстетичный вид отапливаемого помещения.

Вертикальная схема отопления подразумевает обязательную установку байпасов на каждом отопительном приборе, что будет способствовать проведению ремонтных работ отдельно взятого радиатора без отключения всей системы отопления.

Байпас в системе отопления

Плюсы и минусы

Как и любая другая отопительная система, “Ленинградка” имеет преимущества и недоработки.

Если говорить о плюсах, то в первую очередь, стоит отметить ее низкую стоимость.

Для осуществления монтажа такой системы требуется гораздо меньше материалов, чем для систем двухтрубного типа.

Подобной системе свойственны значительные потери тепла, однако, это проблема сегодня решаема. Установив дополнительные шаровые краны, балансировочные вентили, воздухоотводчики, вы значительно сможете увеличить эффективность функционирования системы.

Теперь перейдем к минусам.

Во-первых, вам не удастся осуществлять контроль над нагревом каждого радиатора. Такая опция возможно исключительно в отопительных системах двухтрубного типа.

Еще один существенный недостаток — это то, что для максимально эффективной циркуляции теплоносителя требуется установка циркуляционного насоса.

Третий минус заключается в том, что для “Ленинградки” нужен исключительно вертикальный разлив. То есть бак расширителя должен быть размещен только на чердаке.

Таким образом, можно сделать вывод, что Ленинградская система отопления заслуживает внимания. Однако, выбирая такую систему обогрева для частного дома, необходимо учесть все плюсы и минусы и хорошенько обдумать будет ли она целесообразной конкретно в вашем случае. Всегда можно проконсультироваться со специалистами и получить профессиональное заключение.

Преимущества и недостатки системы

Главные преимущества «Ленинградки» — простота монтажа, высокий КПД, экономия на расходных материалах, монтаже (штроба формируется для одной трубы или не делается вовсе, если выбран открытый тип установки). Благодаря внедрению байпасов, шаровых кранов, контрольной панели, появилась возможность регулировать температурный режим в комнатах без понижения уровня тепла в других помещениях; производить замену, ремонт радиаторов без остановки системы.

Основным недостатком системы является сложность расчетов, необходимость балансировки, которая часто выливается в дополнительные расходы — установку дополнительного оборудования, ремонтные работы и др.

Принципы циркуляции

Отопление Ленинградка может не только по-разному прокладываться, но и функционировать. Движение теплоносителя по коммуникациям может осуществляться самотёком или с применением насоса.

Естественная схема

При её реализации вода циркулирует по системе за счёт естественного физического закона. Согласно ему вещество с более высокой температурой обладает меньшей массой, потому стремится вверх, вытесняя холодную среду.

Котёл устанавливается в максимально низкой точке, например, в подвале. От него вверх отходит подающая магистраль в виде вертикального стояка. Достигнув максимально высокой точки, теплоноситель растекается по разводке, ведущей к радиаторам. Дополнительно увеличение скорости движения достигается за счёт создания небольшого уклона коммуникаций (1-2 см на 1 м). Если реализовано отопление Ленинградка и естественная схема, то диаметр труб лучше выбирать побольше, что позволит снизить гидравлическое сопротивление.

Принудительная система

Здесь движение воды осуществляется за счёт усилия вращающихся лопастей циркуляционного насоса. Несмотря на то что обустройство этой схемы обходится дороже предыдущей, во многих случаях она окупает себя за счёт

возможности установки труб минимально возможного диаметра
увеличения скорости движения теплоносителя, а значит, эффективности всей системы
удобного регулирования мощности комплекса путём изменения настроек насосного оборудования

Сравнительная схема естественной и принудительной циркуляции представлена на рисунке 5.

Рис.5.

Проектирование однотрубной системы отопления

Приступая к проектированию, необходимо определиться с конфигурацией разводки, которая может быть двух типов:

Горизонтальная.

Вертикальная.

Окончательный выбор зависит от планировки отапливаемых помещений, а также способа обогрева.

В системе с естественной циркуляцией теплоносителя вертикальная разводка эффективно функционирует только если длина трубопровода не превышает 30 метров.

Когда с конфигурацией полная ясность, нужно выбрать тип теплоносителя. В этом качестве может использоваться либо вода, либо антифриз — специальная жидкость, которая не замерзает при низких температурах. Перед использованием в отопительных системах антифриз предварительно смешивают с водой в определенной пропорции, которая рассчитывается по специальным температурным таблицам.

Варианты однотрубной отопительной системы

В одноконтурной отопительной системе разрешено использовать верхнюю и нижнюю разводки отопления. Нижнее подключение дает определенные преимущества – трубы можно проложить скрыто, чтобы не портить интерьер, но в этом случае нужно дополнительно установить циркуляционный насос.

Под потолком крепится верхняя разводка системы отопления. При поступлении теплового носителя в приборы сверху вниз из них легко спускать воздух, установив краны Маевского. Сети с гравитационным током теплоносителя могут быть с верхней разводкой.

Принудительная и гравитационная циркуляция

В зависимости от принципов движения теплоносителя схема однотрубного отопления бывает гравитационной и принудительной. В первом случае вода перемещается по трубам за счет разной плотности горячей и холодной среды. Насосное оборудование не используется.

Другие особенности контура с самотеком:

в наивысшей точке системы обязательно монтируется компенсационный бак;
котел ставят в подвале или в котельной на 1-ом этаже, понизив ее пол.

В схеме с принудительным током жидкости обязательно используют циркуляционный насос, который монтируется на трубах обратки до котла

Здесь циркулирует теплоноситель с наименьшей температурой, что важно для насосного агрегата. Также благодаря насосу не нужно делать уклон трубопровода

Гравитационную схему применяют в небольшом доме с одним этажом, а принудительная циркуляция подходит для обогрева большого или многоэтажного дома. Однако стоит учитывать, что последний отопительный прибор должен удаляться от насоса не более чем на 30 м.

Открытая и закрытая схема

Если используется схема однотрубного отопления частного дома с газовым котлом или иным отопительным оборудованием, то она может быть закрытого и открытого типа. Разница между ними заключается в конструкции компенсационного бака. В эту емкость поступает излишек расширившегося после нагревания теплоносителя с целью нормализации давления в сети. При снижении температуры теплоноситель из бака возвращается в трубы.

Основные отличия между открытой и закрытой расширительной емкостью состоят в следующем:

Бак открытого типа можно сделать своими руками. Это обычная бочка с крышкой либо без нее. Но через открытую емкость в систему легко проникает кислород, приводящий к завоздушиванию сети и коррозии. Главный недостаток в постоянном испарении воды, что вынуждает часто открывать подпиточный кран. Также в открытой сети нельзя использовать антифриз.
Резервуар закрытого типа имеет две камеры (газовую и воздушную). Их разделяет эластичная мембрана. При поступлении воды в водяную камеру мембрана продавливается в воздушный отсек, что вызывает повышение давления там. После охлаждения жидкости газ давит на мембрану и выталкивает воду обратно в систему. Основное преимущество закрытого контура в защите от коррозии и завоздушивания, в возможности использования любого теплоносителя.

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая. Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

Важно! Уклон труб желательно соблюдать при любой схеме подключения (вертикальная/горизонтальная). Даже если система оснащена насосом, при отключении электроэнергии теплоноситель продолжит циркулировать по трубам.

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Обратите внимание! Систему отопления Ленинградка можно подключать сразу к двум котлам. Также в систему вертикального типа легко подключить «теплый водяной пол» и полотенцесушители. Горизонтальный вариант не допускает монтажа этих элементов. В зданиях с двумя и более этажами (вертикальная Ленинградка либо горизонтальная длиной более 30 метров) обязательна установка насоса.

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % — 50 %. Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя.

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Преимущества и недостатки Ленинградки

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

Минимум расходов на модернизацию системы;
Равномерный прогрев помещений;
Возможность регулировки температуры в помещениях;
Отсутствие затрат на дополнительное оборудование;
Легкость в монтаже.

Не обошлось и без определенных недостатков:

Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется расширительный бак, циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Частые ошибки при монтаже

Самые распространенные ошибки монтажа:

Ошибки при подключении и обвязке отопительного агрегата – должны быть смонтированы все элементы отопления (см. особенности установки выше).
Неправильное подключение радиаторов.
Отсутствие блока безопасности и крана между блоком и теплогенератором.
Установка штатных уплотнений при работе системы на антифризе. Антифриз разъедает большинство видов резины, ядовит, дорог, и его использование оправдано только в домах с эпизодическим пребыванием людей в зимний период. При применении антифриза необходимо заменить все прокладки, в том числе и между секциями радиаторов.
Некачественный монтаж всей системы.
Монтаж на одну ветвь системы более пяти радиаторов – последние будут холодными.
Наличие свободного доступа воздуха к радиаторам для обеспечения теплопередачи конвекцией.
При установке в нишах стену за радиатором следует утеплить – проклеить слоем пенополистирола толщиной 3-5 см, зашпатлевать и закрасить. Желательно также приклеить на стену лист фольгированного вспененного полиэтилена.

Способы подключения радиаторов

Мы уже говорили, что в однотрубных отопительных системах теплоноситель проходит радиаторы последовательно. Здесь принято использовать радиаторы с нижними входами и выходами, для обеспечения беспрепятственного прохождения теплоносителя. Также это способствует сохранению его температуры (проходя по кратчайшему пути, он остывает не так быстро). То же самое относится к принудительной циркуляции, где тоже нужно заботиться о минимизации тепловых потерь на пути прохождения теплоносителя.

Схема нижнего подключения радиаторов в однотрубной системе отопления.

Необходимость в использовании нижних входов и выходов связана еще и с тем, что это снижает количество изгибов и удешевляет монтаж. Если у вас будет установлено штук 10 радиаторов, и вы захотите воспользоваться диагональным подключением, то количество изгибов состав более 20 штук – это затруднит проход теплоносителя и снизит температуру настолько, что у циркуляционного насоса просто не хватит сил, чтобы компенсировать ее падение.

Если вы решили монтировать однотрубную систему отопления, мы рекомендуем использовать радиаторы с нижним подводом – благодаря этому вы сэкономите на материалах и фурнитуре, и соберете более эффективную отопительную систему.

Мы уже разобрались, что теплоноситель должен подавать в батареи снизу и выходить на противоположной нижней стороне. Но эффективность такой системы будет мала, даже при использовании циркуляционного насоса. Что же делать в этой ситуации? Ее спасет использование схемы подключения радиаторов «ленинградка». Преимущества схемы:

Более эффективный прогрев дальних помещений;
Минимальные расходы на обустройство байпасов;
Возможность ремонта и замены батарей при включенной системе;
Возможность регулировки температуры обогрева в каждый комнате.

Так называемая схема подключения батарей — «ленинградка». В основе ее лежит использование байпаса.

Байпас представляет собой перемычку, которая создается между входами и выходами установленных в системе радиаторов. Здесь устанавливаются один или три вентиля. Один вентиль ставится на самом байпасе и позволяет включать и выключать его. Вторые два вентиля ставятся на входе и выходе. Если нужно отключить батарею от системы, перекрываем краны на входе и выходе, открываем кран байпаса и демонтируем батарею (для замены или ремонта).

Для регулировки степени прогрева помещения мы можем включать или отключать байпас, либо вовсе исключать установленную в помещении батарею из отопительной системы (теплоноситель идет через байпас). Такое возможно только с применением схемы подключения батарей «ленинградка».

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

Диагональное;
Боковое;
Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

плюсы и минусы, какая лучше, как сделать ленинградскую однотрубную из полипропилена своими руками

Вы просматриваете раздел Ленинградка, расположенный в большом разделе Системы.

Однотрубное отопление отличается самой простой схемой соединения радиаторов.

Обходится дешевле других отопительных контуров и доступно к монтажу своими руками.

Его можно смонтировать в одноэтажном доме или небольшом коттедже.

Однотрубное паровое и водяное отопление или «Ленинградка»

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

Врезка непосредственно в магистральную трубу.
Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки — патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
Крепление расширительного бачка — он также выводится в чердачное пространство.
Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
Наполнение системы водой, проверка возможных течей.
Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

Ленинградка система отопления: схема и описание

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» — это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

Читайте также: Средства для промывки системы отопления.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.

Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам – по вертикальной и по горизонтальной.

Горизонтальная схема

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.

Горизонтальный монтаж требует выполнения некоторых условий:

Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;

Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;

Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;

Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;

Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;

Все радиаторы располагаем обязательно на одном уровне;

Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;

В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;

Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.

Вертикальная схема

Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:

Более оперативный нагрев всех приборов в цепи;

Более равномерное распределение теплоносителя в трубах;

В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра – это выгодно с экономической точки зрения;

Применение циркуляционного насоса подразумевает его питание от электроэнергии. С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.

Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.

Отопление «ленинградка» — преимущества и недостатки

Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы. Перечислим для начала преимущества:

Экономичность – по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;

Возможность усовершенствования и модернизации – «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;

Возможность регулировать подачу тепла на каждый радиатор;

Можно не обогревать помещения, которые не используются.

Из недостатков можно назвать следующее:

В системе необходимо увеличение давления теплонесущей жидкости;

При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;

Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.

Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы – обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.

Особенности монтаж системы

Монтаж системы отопления частного дома осуществляем следующим образом:

Прокладываем магистраль по периметру всего здания;

Создаём контур из труб, замкнутый на котле;

Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;

Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом. Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;

Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;

В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.

Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.

Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра – это не помешает движению жидкости в них.

Заключение

Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете – полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.

Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.

При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.

Ленинградка система отопления, однотрубная система отопления ленинградка, схема

Ленинградка — система отопления

Сегодня существует огромное количество самых разнообразных систем отопления. Все они имеют достаточно сложную структуру. Однако есть и те, которые существуют еще со времен советского союза. Они немного примитивны по своему строению, но при этом просты. Ленинградка система отопления является одной из таковых. Сегодня ее достаточно редко используют для организации систем, но все же она заслуживает отдельного внимания.

Ввиду своей простоты ее достаточно часто применяют в частном секторе. Однако стоит помнить, что однотрубная система отопления ленинградка не подходит для монтажа в одноэтажных конструкциях. Свое название она получила по месту своего рождения. Действительно, именно в Ленинграде, несколько десятилетий назад она была впервые применена. Причем, использовалась данная система в многоэтажных постройках.

Схема

Система отопления ленинградка схема достаточно проста и примитивна. Она представляет собой замкнутый контур, который состоит из отопительного котла и трубопровода. К трубопроводу в свою очередь подключаются радиаторы отопления. Их количество неограниченно. Лучше всего располагать батареи возле пола. Так они не влияют на эстетичный вид помещения, в котором устанавливаются. Система отопления частного дома ленинградка подразумевает использование ее в одноэтажных домах. Если схема представлена в том виде, в котором она существует изначально, то здесь придется дополнять ее специальным оборудованием. Действительно, самым главным недостатком системы является тот факт, что в прямом виде она не может применяться в одноэтажных частных домах. Однако есть выход и из этой ситуации.

Лучший способ организации отопления ленинградка в частном доме

Когда речь идет об организации отопления частного дома, то стоит учитывать тот факт, что ленинградку придется дополнять специальным разгонным коллектором. Это один из самых важных элементов всей системы. с его помощью осуществляется разгон воды по трубопроводу. он напрямую влияет и на уровень шума. если его не монтировать, то он может превышать предельные нормы. для достижения максимального эффекта коллектор устанавливается в наивысшей точке системы отопления. Этот факт обязательно нужно учитывать.

Одним из неоспоримых преимуществ ленинградки является тот факт, что трубопровод может располагаться под полом. В этом случае он должен быть защищен теплоизоляционным материалом.

знаков, схем, изображений и обзоров

На всех доступных Ленинградских трубопроводах отопительные системы каждый день производятся в самых лучших условиях. Дахиль по возможной экономии может быть использован во всех случаях. Вы можете создать несколько набросков из ваших заданий, которые вы можете использовать в схемах, выводах и изображениях, обзорах и особенностях.

Мга Тампок Теплосеть Ленинграда

Наслаждайтесь однотрубными системами отопления, которые можно найти на любой вкус.»Ленинградка» родом из разных видов. Если контур отопления трубопровода, то устройства могут быть подключены к системе сари-сари. Это означает, что труба работает как труба на подающем трубопроводе.

Ленинградская отопительная система обеспечивает работу труб в закрытом сари-сари, на любом кольце. Охлаждающая жидкость поставляет аккумуляторную батарею и делает ее более эффективной. Благодаря использованию естественных катангов из различных схем работы с большим количеством кабелей и всей системы, вы можете подключать радиаторы из любого другого источника.

Принцип работы

Наслаждайтесь водой из охлаждающих трубок и смесей, которые используются в коллекторе. Kaya doon это pagbaba sa temperatura. Радиатор обеспечивает минимальные параметры инициализации, а также делает их более эффективными.

Чтобы создать схему подключения к батарее, линию подачи можно использовать с заданными параметрами, которые имеют диаметр, а также 2-кратный разъем через разъем.Какая, первая лаборатория предназначена для использования трубы DN10, подключенная к трубопроводу, который используется для изготовления продукции с DN20. В зависимости от диаметра трубы — диаметр трубы.

Ang pangunahing bentahe

Ленинградская система отопления для популярных сегодня в сети. Ключ kumilos bilang:

установить установку;
очень много материалов.

Заявление о том, что оно сделано, чтобы контролировать, если его член зависит от материала трубы.Если вы хотите использовать бакал или полипропилен для продуктов, однотрубные «из Ленинграда» производятся в системе из трубопровода, если вы хотите, чтобы он был установлен на любой фитинг.

Gayunpaman, когда устройство использует полиэтилен или пластиковую трубу, это позволяет использовать удивительные поставки из линейных материалов. Это позволяет использовать фитинги с малым диаметром, которые больше не нужны, а также материалы и материалы, которые можно найти в самых разных вариантах.

Легко установить и установить калькуляторы

Ленинградская тепловая система медьё медаль i-install. Если вы знаете, что знает все, что вам нужно, это значит, что вы повесили трубку. Публикация полного цикла позволяет установить, как это сделать, — это сделать все, что угодно, и воды, и батареи, чтобы повысить интенсивность его использования. Если вы сами создаете систему случайным образом, то результат будет отображен на главной странице, чтобы получить только все батареи, которые вы можете использовать.

Схема «Ленинградка»

Использует различные системы отопления, позволяет использовать их, чтобы накачать трубку, которая звучит как трубка, и это все, что вам нужно. Ленинградская система приборами обогрева может быть установлена без подающей трубы. Это синусоидальный материал и быстрое строительство.

В России, эта система создана в течение всего периода Собиет Панахон, имеет большую конструкцию, и она очень эффективна, чтобы быстро и быстро создать и сохранить.Для того, чтобы использовать эту схему, эта схема используется для перевода людей в Ленинград, используя эту систему. Ленинградская теплосеть имеет однотрубную футеровку. Радиаторы установлены на серии.

Аппарат на хинди волшебный насос, схема может быть только на хинди в набережной области в бахай или малайзийском языке с палапагом. Эта система предназначена для увеличения мощности насоса, она помогает обогревать квартиры очень удобно.Варианты схем отопления являются естественными в соответствии с их дизайном. Это когда вы работаете, чтобы подогнать радиаторы и трубу, она может быть очень махирапом.

Paraan для решения проблем

Установить и подключить к системе отопления с максимальной интенсивностью. Ленинградская система отопления в любом случае имеет счет на то, что они делают, что они делают, что первоначальная передача, установленная на радиаторе, остается безупречно крутой.Благодаря аппарату температуры трубы, она может быть очень большой, поэтому она может работать с вами. Установка радиаторов из чугуна, это позволяет использовать различные функции, использовать панель инструментов, которые используются в качестве инструментов. Это позволяет использовать эту схему.

Нижняя сторона имеет катунайскую схему, которая является махирапом, который поддерживает температуру всего инициана. Модуль для нормальной работы системы позволяет установить очень простую систему.Это обеспечивает работу трубопровода.

Основные минусы «Ленинградки»

Эксперто разработала отопительные контуры Ленинграда в тонком корпусе. Система легко устанавливается, и мастер делает это быстро и удобно. Эта схема может быть использована только для сборки, которая позволяет использовать различные материалы на хинди и всех языках.

Махачкал работает над управлением начального радиатора через термостатические клапаны, которые могут вызвать проблемы.Это поможет вам понять принципы работы. Если у вас есть естественный клапан Valve, схема может быть использована как единое целое. Это работает через батарею в комнате с высокой температурой, а также обеспечивает подачу трубок, чтобы сделать так, чтобы они были на соответствующем радиаторе, термостате, который запускает триггер. Это дает понять, что это устройство и просвещение с его помощью, но это может привести к обратным результатам.

Все калькуляторы тама, эта система рисовать многое другое, все радиаторы и хинди. Выявление недостатков системы отопления Ленинграда, это позволяет выявить множество проблем и не использовать насосы, такие как насос, который задуман как основная сеть, передаваемая через сеть. Как работает, изменение изменчивой системы без «из Ленинграда» насоса, может управлять прекрасным функционалом.Для согласования инициации с естественным сиропом это первая рекомендация по установке вертикальной одиночной трубки или другой системы.

Обзор особенностей установки горизонтальной «Ленинградки»

Ленинградская система отопления, которая уже создана, она не требуется. Это мнение о том, что они используются, были сделаны автоматически после установки. Kahit baguhan tagapag-ayos tandaan для людей трабахо является хинди уникальным знанием особого kaalaman и kasanayan.Эта конструкция обеспечивает прокладку трубопровода на подходящем этаже.

В этом случае можно использовать циркуляцию охлаждающей жидкости. Если вы хотите использовать внутренние мастера, чтобы улучшить тепловую систему трубопроводов, эта схема поможет вам найти нужные элементы.

Ленинградская система отопления, находящаяся в невыгодном положении, на данный момент не имеет возможности установить трубы на трубопроводах, которые используются непосредственно в трубах с антифризом.Нагреватель можно установить в одно и то же время. Они созданы из системы, моделирующей воздух для установки ее на любой аккумуляторной батарее, установленной винт для удаления воздуха.

подключение

Ленинградская система отопления, предлагающая несколько вариантов отопления, невысокая, как правило, и построенная по вертикальной схеме. В этом случае, когда вы слушаете воду из шлангового насоса, он предназначен для этого. Наслаждайтесь элементами системы, обеспечивающими нагревание, обеспечивая максимальную максимальную температуру.

это хинди содержит эстетические впечатления от представлений вертикальных схем «Ленинградка». Как и все, это важно для того, чтобы выделить это очень важно, но они используются в ограничениях на хаба. Кая, если ты хочешь, чтобы сделать это на хинди, ты хинди хинди мог играть более 30 метров.

Тендер Правительства Российской Федерации на выполнение работ по модернизации теплоснабжения …

Реквизиты покупателя

Покупатель: ????????????? ?????????????? ??????????? ??????????? ????????? ????????? ?????????? ?????????????? ?????? ????????????? ???????
?????????? ?????????, 187120, ????????????? ???, ????????? ? — ?, ???????? ???, ?? ?????????, 79

Контактное лицо: ?????? ????????? ????????????

Телефон: +7 81368 73135

Факс: +7 81368 73837
Россия
Электронная почта: admbud @ mail.ru

Прочая информация

ТОТ Ссылка: 195

Номер документа. №: 0145300014718000020

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

Тендер приглашен на выполнение работ по обновлению схемы теплоснабжения в г. Будогощь Киришского муниципального района Ленинградской области на период до 2034 года.

Начальная (максимальная) цена контракта:

Начальная (максимальная) цена контракта: 100 000,00

Валюта: Российский рубль

Идентификационный код закупки (ICA): 183470801803447270100100400017219244

Источник финансирования: Бюджет муниципального образования городское поселение Будогоще Киришского муниципального района Ленинграда.

Обоснование начальной (максимальной) цены контракта: Начальная (максимальная) цена контракта определяется Заказчиком путем применения метода сопоставимых рыночных цен (анализ рынка).Это приоритет для определения и обоснования НМЦ (часть 6 статьи 22 44- от 05.04.2013)

Платеж Isp Подробности договора на год: Нет информации

Преимущества, требования к участникам:

Преимущества: Не установлено

Требования к участникам: 1 Единые требования к участникам (в соответствии с частью 1 статьи 31 Федерального закона № 44-ФЗ)

Единые требования к участникам в соответствии с пп. 3-5, 7-10 части 1 статьи 31 Федерального закона от 25.07.2012 г.44-ФЗ

2 Требования к участникам закупки в соответствии с частью 1.1 статьи 31 Федерального закона № 44-ФЗ

Требование о включении реестра недобросовестных поставщиков (подрядчиков, исполнителей) в реестр недобросовестных поставщиков (подрядчиков, исполнителей), включая сведения об учредителях, о коллегиальных членах, в соответствии с Федеральным законом № 44 — орган исполнительной власти, лицо, осуществляющее функции единоличного исполнительного органа претендента — юридического лица

Ограничения и запреты: 1 Закупки у субъектов малого бизнеса и социально ориентированных некоммерческих организаций.

Условия договора:

Место поставки товаров, работ и услуг.Российская Федерация, 187120 Ленинградская обл., Киришский р-н, г. Будогощь, ул. Советская, 79

Сроки поставки товаров или завершения работ или график оказания услуг: с даты заключения муниципального контракта до 30 июня 2018 года.

Информация о возможности одностороннего отказа от исполнения договора в соответствии с положениями частей 8-26 статьи 95 Федерального закона № 44-ФЗ: Расторжение договора допускается при одностороннем расторжении договора сторона от исполнения договора в соответствии с гражданским законодательством

Информация о закупке:

Дата и время подачи предложений №30.03.2018 08:15

Дата и время подачи предложений № 05.04.2018 10:00

Место подачи котировок: 187120, Ленинградская область, Киришский район, г.п. Будогощ, ул. Советская, 79, оф. 4

Порядок подачи предложений: Заявка на участие в запросе цен должна быть подана заказчику в письменной форме в запечатанном конверте, который не позволяет просмотреть содержимое такой заявки до вскрытия конверта или в виде электронного документ до даты и времени вскрытия конвертов с заявками на участие в запросе цен и открытого доступа к заявкам, поданным в форме электронных документов на участие в запросе цен, указанных в запросе цен.В этом случае заявление в электронном виде должно быть подписано усиленной электронной подписью и подано с использованием единой информационной системы.

Форма запроса на участие в запросе цен: В Приложении № 4 к Документации запроса цен.

Место вскрытия конвертов с заявками (или) открытия доступа к заявкам на участие в запросе цен, поданных в форме электронных документов: 187120, Ленинградская область, Киришский район, г.П. Будобощ, ул. Советская, 79, оф. 2

Дата и время вскрытия конвертов с заявками (или) открытия доступа к заявкам, поданным на участие в запросе цен, поданных в форме электронных документов: 05.04.2018 10:00

Срок, в течение которого победитель запроса цен или другой участник запроса цен, с Договором должен быть заключен не ранее, чем через семь дней после даты размещения в единой информационной системе протокола рассмотрения и оценки заявок на участие в запросе цен и не позднее двадцати дней со дня подписания указанного протокола

Условия признания победителя запроса котировок или другого участника торгов, требующего уклонения от заключения контракта: Если…

19 октября 2021 г.

Департамент коммуникаций Госкорпорации «Росатом»

15 октября 2021 г.

14 октября 2021 г.

13 октября 2021 г.

Департамент коммуникаций Госкорпорации «Росатом»

Госкорпорация «Росатом» приняла участие в Российской энергетической неделе 2021 года
Руководители Госкорпорации «Росатом» и ее организаций принимают участие в Российской энергетической неделе 2021, которая стартовала 13 октября 2021 года в Москве.Организаторы форума — Минэнерго России и Росконгресс. Мероприятие входит в план Года науки и технологий в России.

12 октября 2021 г.

УПРАВЛЕНИЕ СВЯЗИ Госкорпорации «Росэнергоатом»

11 октября 2021 г.

Блок связи Инжинирингового дивизиона Госкорпорации «Росатом»

6 октября 2021 г.

УПРАВЛЕНИЕ СВЯЗИ Госкорпорации «Росэнергоатом»

5 октября 2021 г.

Департамент информации и связей с общественностью Курской АЭС

4 октября 2021 г.

Департамент информации и связей с общественностью Курской АЭС

Состоялась миссия поддержки ВАО АЭС на Курской АЭС
На Курской АЭС прошла миссия поддержки ВАО АЭС Специалисты Московского центра Всемирной ассоциации операторов атомных электростанций (ВАО АЭС) организовали миссию поддержки Курской АЭС по теме «Повышение эффективности системы использования опыта эксплуатации».
Страницы:
1
2
3
4
5
…
342
Следующий

Этот сайт использует файлы cookie. Продолжая навигацию, вы соглашаетесь с использованием файлов cookie. Для получения дополнительной информации, а также для управления или изменения параметров файлов cookie на вашем компьютере ознакомьтесь с нашей Политикой в отношении файлов cookie.
Узнать больше

Я принимаю файлы cookie

* | Uponor

Петроградская сторона состоит из семи островов в дельте Невы — Заячий, Петроградский, Аптекарский, Петровский, Крестовский, Каменный и Елагин, объединенных в один городской округ.Острова Петроградской стороны три века назад стали так называемой колыбелью Петербурга. На Петроградском (бывшем Петербургском) острове были построены первые городские постройки: деревянный дом императора России Петра Великого, первый монетный двор, здание Сената, таможня.
Сегодня основная часть Петроградской стороны — это дома старого фонда. Значительный процент из них — это дома после капитального ремонта. С 1918 года Петроградская сторона официально называется Петроградским районом и находится под постоянным вниманием районных и городских властных структур.Население района составляет 160 тысяч человек, площадь — 2,4 тысячи гектаров. Петроградский район — это часть территорий, входящих в исторический центр Санкт-Петербурга, попадающая в концепцию Правительства, основной целью которого является сохранение и развитие исторических территорий.
Комплексная реконструкция теплоэнергетики — одна из важнейших стратегических задач Правительства Санкт-Петербурга. В 2004 году Постановлением Правительства Санкт-Петербурга Петроградский район был выбран пилотной территорией для реализации программы реконструкции системы теплоснабжения.Это район, вызывающий наибольшую озабоченность по поводу технического состояния источников теплоснабжения и систем теплоснабжения. Практически все котельные и 113 км тепловых сетей проработали более 50 лет и полностью изношены. Качество теплоснабжения потребителей постоянно снижалось, а количество производственных проблем с каждым годом увеличивалось.
В 2004 году компания «Петербургтеплоэнерго» начала реконструкцию систем теплоснабжения Петроградского района.В программе реконструкции были применены передовые технологии и реализованы самые перспективные проекты. Компания Uponor вошла в число поставщиков оборудования для ремонта систем отопления.
За период с 2004 по 2008 год реконструировано 57 зон теплоснабжения, отремонтированы внутренние системы центрального отопления в 1 148 домах, из них: 1 077 жилых домов, 63 здания сектора образования, 8 зданий здравоохранения. Дополнительно проведено комплексное благоустройство района: благоустроена прилегающая территория, произведен ремонт зданий, в результате модернизации котельных снижены выбросы загрязняющих веществ в атмосферу.Правительство Санкт-Петербурга потратило 2 миллиарда рублей (около 26,5 миллиардов евро) из городского бюджета на реконструкцию систем центрального отопления. Реализовать проект без привлечения ресурсов инвесторов было бы невозможно. Одним из таких инвесторов в 2004 году стал крупнейший российский концерн «Газпром».
К 2008 году успешно завершена реконструкция систем теплоснабжения Петроградского района.

Теплосеть Ленинградка работает без насоса

Отопление жилого помещения — одна из главных составляющих комфорта и уюта в доме.Планируя установку отопительного оборудования, многие домовладельцы отдают предпочтение системе отопления Ленинградка, которая имеет ряд преимуществ перед другими схемами отопления. Благодаря невысокой стоимости и простоте установки он доступен для самостоятельной установки.

Система отопления Ленинграда — это квартирная разводка, при которой теплоноситель последовательно подводится от одного радиатора к другому. Ленинградка также известна как однотрубная схема, потому что входная труба радиатора является выходом для следующей батареи, установленной последовательно.

Основные сорта

По способу прокладки трубопровода схема отопления делится на разновидности.

Вертикальный

Отопление вертикального типа применяется для отопления многоэтажных домов с последовательным подключением радиаторов, расположенных на разных этажах здания. Такое вертикальное расположение отопительных батарей известно как «стояк» и известно большинству населения страны по типовым проектам панельных многоквартирных домов.

горизонтальный

Еще один вид трубопроводов, выполненных по ленинградской схеме, — это горизонтальное расположение труб. Такой вид разводки подходит для отопления частного дома, когда труба соединяет последовательно несколько радиаторов, расположенных в комнатах на одном этаже.

Комбинированный

Описанные выше схемы можно использовать и в комбинированном варианте отопления здания, когда теплоноситель проходит горизонтальный участок последовательно соединенных радиаторов, после чего по вертикальному участку подается на нижний этаж дома.Этот вид разводки монтируется при строительстве частного дома, как правило, двухэтажного. В этом случае Ленинград позволяет сэкономить значительную часть средств на приобретение элементов трубопроводов при монтаже системы отопления.

Преимущества и недостатки

Отопление по схеме «Ленинград» имеет свои достоинства и недостатки. Среди преимуществ можно выделить невысокую стоимость монтажа и дальнейшей эксплуатации, за счет меньшего расхода материала по сравнению с трубопроводами других типов.

Однотрубная система не лишена недостатков, основные из которых: необходимость увеличения количества секций для батарей, устанавливаемых в конце отопительного контура, а также невозможность установки теплого пола в одной из комнат. квартиры или дома.

Крепление

Отопление по типу «Ленинградка» монтируется с использованием специального инструмента и оборудования, состав которых зависит от выбора материала трубопровода. Источником тепла для частного дома является отопительный котел, а для многоквартирного дома — теплообменник, в котором теплоноситель внутреннего контура нагревается от воды, подаваемой по центральной магистрали.

Сначала врезаются трубы, после чего прокладывается магистральный трубопровод, в начале которого устанавливается подкачивающий насос, а в конце — расширительный бак.

Схема системы отопления «Ленинград».

Радиаторы отопления подключаются к трубопроводу двумя способами — подключением к нижним патрубкам либо к нижнему и верхнему расположенным по диагонали. Второй способ обеспечивает более быстрый прогрев помещения, но предполагает повышенный расход материала при установке.

Отопление — очень дорогая система жизнеобеспечения жилого дома, требующая значительных материальных затрат при установке. Установка без использования подкачивающего насоса в контуре более выгодна, чем контур с принудительной циркуляцией.

Если есть возможность установить отопление с естественной циркуляцией теплоносителя, то это считается предпочтительной схемой.

Установка без использования подкачивающего насоса в контуре более выгодна, чем контур с принудительной циркуляцией.Если есть возможность установить отопление с естественной циркуляцией теплоносителя, это считается предпочтительной схемой.

Особенности установки горизонтальной системы

Горизонтальные однотрубные системы можно установить двумя способами. Первый способ предполагает прокладку трубопроводов по поверхности пола. Такой вид установки несложно сделать своими руками, а также предполагает быструю замену комплектующих при будущем ремонте. Это вариант прокладки труб открытого типа.

Другой вид устройства труб — прокладка их под полом. Этот способ имеет улучшенный внешний вид, но предполагает больше работы, в которую входит, в частности, установка теплоизоляции. Установка отопления закрытого типа в силу своей сложности не получила широкого распространения.

Особенности установки вертикальной системы

Основной особенностью вертикальной прокладки трубопроводов отопления является необходимость установки подкачивающего насоса.В некоторых зданиях, как правило, двухэтажного типа трубопроводы устанавливаются с естественной циркуляцией, в результате действия силы тяжести.

Самый распространенный вариант — вертикальная схема, при которой теплоноситель подается на крышу дома с помощью насоса, после чего самотеком распределяется между потребителями.

Характер циркуляции теплоносителя определяет номинальный диаметр трубопроводов, используемых для монтажа. Движение жидкости под действием силы тяжести предполагает большую площадь поперечного сечения трубопровода, чем его принудительное движение.

Самостоятельная сборка системы

Перед тем, как приступить к монтажу системы отопления своими руками, необходимо ознакомиться с обучающими материалами, включая видео, пошаговые инструкции и инструкции по монтажу и эксплуатации отопительного оборудования.

С учетом площади отапливаемых помещений, климатических условий, этажности здания, возможности естественной или необходимости принудительной циркуляции теплоносителя и других факторов трубы и трубопроводная арматура, а также модель подкачивающего насоса.

Есть возможность включения в схему других устройств, например, радиаторных термостатических головок с термостатом и без него, шаровых кранов и балансировочных клапанов. Это позволит заменить радиатор без отключения питания стояка, что немаловажно при ремонте старых систем отопления.

Ленинградка, собранная хозяином дома или квартиры своими силами, обеспечит должный уровень тепла и уюта, а также значительно сэкономит.

Построив загородный дом или дачу, каждый задумывается, как максимально эффективно отапливать свой дом.Сегодня существует множество видов отопления, и иногда очень сложно выбрать конкретный вариант отопления.

Настоятельно рекомендуем обратить внимание на конструкцию отопления без естественной циркуляции теплоносителя. Чтобы понять суть вопроса, мы более подробно опишем этот вид отопления помещений, укажем его различные свойства, а также расскажем об установке системы.

Когда нельзя использовать насос

Принцип работы системы отопления без насоса основан на движении жидкости под гидростатическим давлением.Другими словами, жидкость в нагретом состоянии имеет меньшую плотность, чем охлажденная, поэтому верх поднимается, способствуя циркуляции теплоносителя в системе.

Отличительной особенностью данной системы отопления является то, что она очень проста в использовании, и вы можете установить ее самостоятельно.

Типы и устройство систем отопления с естественной циркуляцией

Каждая отопительная конструкция без насоса состоит из следующих основных элементов:

источник тепла, который может быть представлен в виде отопительного котла с различными видами топлива;
расширительный бачок, служащий для стабилизации давления в системе;
Трубопроводы циркуляции теплоносителя;
Радиаторы, обеспечивающие обогрев жилого помещения.

В зависимости от типа теплоносителя системы с естественной циркуляцией принято делить на два типа:

водяное отопление;
паровое отопление.

Рассмотрим подробнее все характеристики этих двух типов систем отопления жилых помещений.

Нагрев воды с естественной циркуляцией

Системы водяного отопления без насоса обычно классифицируются в соответствии с определенными характеристическими критериями, которые отражают их функциональность.

В зависимости от типа расширительного бака отопление с естественной циркуляцией обычно делится на следующие виды:

Открытая система отопления.В такой конструкции расширительный бак расположен как можно выше, чтобы создать избыточное давление, а также для выпуска воздуха. В этом случае резервуар также служит для добавления жидкости в систему.
Замкнутая система отопления с естественной циркуляцией отличается тем, что вместо расширительного бака установлен мембранный накопительный цилиндр, с помощью которого создается дополнительное давление не более 1,5 атм. Для обеспечения безопасности в конструкцию системы встроен блок с манометром, который регулирует внутреннее давление.

Также отопительные конструкции с естественной циркуляцией подразделяются в зависимости от способа подключения ТЭНов. По этой классификации различают следующие виды отопления:

Однотрубная система отопления. Принцип работы этого вида отопления заключается в том, что все нагревательные приборы подключаются к системе последовательно, то есть циркуляция теплоносителя происходит от одного элемента к другому. Несомненным плюсом этого вида отопления является то, что установка достаточно проста и требует минимум материалов.
Система отопления двухтрубная с естественной циркуляцией. В такой отопительной конструкции нагревательные элементы подключаются параллельно основной трубе. Другими словами, теплоноситель поступает в каждое устройство с одинаковой температурой, а охлажденная жидкость возвращается в котел по трубе, которую обычно называют «возвратной».

Данная схема отопления является наиболее оптимальной для обогрева жилого помещения. Единственный недостаток — для установки такого отопления требуется большое количество труб и другой сантехнической арматуры.

Совет строителя: Выбирая систему отопления для своего дома, обязательно просчитайте свои возможности при приобретении всех расходных материалов для установки отопления.

Паровое отопление

Иногда паровое отопление связано с водными отопительными системами. И здесь на самом деле нет никакой ошибки, но есть один нюанс: пар — это вода, нагретая до кипения.

Таким образом, принцип работы системы парового отопления заключается в том, что вода в котле нагревается до образования пара, а затем этот теплоноситель течет по трубам к ТЭНам.

Система отопления с теплоносителем в виде пара состоит из следующих конструктивных элементов:

теплогенератор, представленный в виде котла, который нагревает воду и накапливает пар;
выпускной клапан, регулирующий подачу пара в систему;
магистральные трубы;
Радиаторы отопления.

Важно знать: при установке конструкции парового отопления категорически запрещается использование пластиковых труб.

Что касается классификации парового отопления, то она полностью аналогична системам водяного отопления.

Основные правила установки

Для качественного монтажа отопления с естественной циркуляцией теплоносителя необходимо предпринять следующие важные шаги:

Радиаторы отопления желательно размещать под окнами и на одном уровне.
Установить котел отопления.
Закрепите расширительный бачок.
Соединить установленные элементы трубами.
Залейте охлаждающую жидкость в систему отопления и проверьте все компоненты на герметичность.
Включите котел и начните наслаждаться уютным теплом своего дома.

Важный совет установщиков:

Котел следует располагать как можно ниже.
Трубы следует устанавливать с уклоном в сторону «обратки».
Рекомендуется избегать большого количества поворотов в системе.
Используйте трубы большого диаметра.

Надеемся, что мы раскрыли все нюансы системы отопления без насоса, которые помогут в обустройстве отопления вашего дома.

Как смонтировать систему отопления без насоса, объяснение схемы гравитационной системы смотрите в следующем видео:

Здравствуйте, уважаемый Читатель!

Хочу рассказать о том, с какими системами отопления мне приходилось иметь дело.

Кое-что эксплуатировал, что-то собирал сам, в том числе системы отопления для частных домов.

Я много узнал об их плюсах и минусах, хотя, наверное, не обо всем. В итоге я сделал для своего дома:

во-первых, собственная схема;
во-вторых, он достаточно надежный;
в-третьих, допускает модернизацию.

Предлагаю не углубляться в подробное изучение различных схем отопления.

Рассмотрим их с точки зрения применения в частном доме.

Частный дом все-таки может быть и для постоянного проживания, и временного, как дача например.

Так сказать, сузим тему и приблизимся к практике.

Около десяти лет, думаю, я ошибался. Первую отопительную систему я начал обслуживать 33 года назад, когда был студентом Уральского политехнического института. Мне посчастливилось устроиться в котельную института дежурным слесарем. Правда тогда я даже не задумывался, что это за система? И это все.

Работа иногда была тяжелой, когда случались какие-то аварии.А если все нормально — красавица, сядь и учись нотам. Я дежурил ночью, утром на учебу, «в школу», как мы тогда говорили. Две ночи спустя снова дежурил. А главное заплатили 110 — 120 рублей! Тогда же получили и молодые специалисты. Да плюс стипендия 40 руб. Роскошная жизнь! Но, давайте ближе к теплу.

Из самого названия понятно, что нагрев происходит нагретым воздухом. Воздух нагревается теплогенератором, а затем попадает в помещения по воздуховодам.Охлажденный воздух по обратным каналам возвращается в отопление. Довольно удобная система.

Первым в истории теплогенератором была печь. Она нагревала воздух, который распределялся по каналам в порядке естественной циркуляции. Подобная система воздушного отопления использовалась в прошлые века в передовых городских домах.

Сейчас используют самые разные теплогенераторы-котлы: газовые, твердотопливные, дизельные, электрические. Помимо естественной циркуляции используется еще и принудительная циркуляция.Это, конечно, эффективнее:

Во-первых, он намного быстрее прогревает помещение;
Во-вторых, он имеет более высокий КПД, так как тепло от теплогенератора отводится намного эффективнее;
В-третьих, его можно совмещать с системой кондиционирования.

Вы, наверное, уже поняли, что здесь нет «запаха» частного дома. Да, именно так, для частного дома такая схема отопления слишком громоздкая и дорогая. Одни только расчеты стоят чего, а если ошибешься, то, как говорится, фатально.

Но не будем расстраиваться. Если все же хочется греться воздухом, выход есть. Это камин.

Причем, на мой взгляд, не обыкновенный камин из дерева, а чугунная каминная топка, изображенная на картинке выше. Это прекрасный вариант домашнего уютного дровяного теплогенератора. Он разработан специально для обогрева воздуха, а не кирпичного, как традиционный камин.

Воздух попадает в пространство под камином (где дрова для антуража), обтекает его нагретое тело.Затем течет по раскаленному дымоходу через каминную коробку и выходит через отверстия в верхней части короба. Кстати, к этим отверстиям можно подсоединить воздуховоды и распределять горячий воздух по помещению.

Вполне достойный вариант, только если делать с воздуховодами, то при строительстве нельзя забывать прокладывать их в стенах и потолке. Еще кто-то ставит нагнетатель, создавая принудительную вентиляцию … Но это, на мой взгляд, уже перебор. У камина приятно слушать потрескивание дров, а не шум вентилятора.

Думаю, стоит упомянуть также тепловентиляторы и тепловые пушки. Это, так сказать, мобильные воздухонагревательные агрегаты. Высоко полезная техника, особенно когда не работает основная система отопления или нужно быстро «прогреть» воздух в помещении. Но, на мой взгляд, их нельзя рассматривать как основной вариант отопления.

Итак, каминная топка как источник воздушного отопления — хорошее и к тому же приятное решение для частного дома.

Водяное отопление дома

В данном случае теплоносителем выступает вода или специальные жидкости, например незамерзающие.Здесь источники тепла тоже сильно различаются в зависимости от топлива. Но если в воздушной системе теплый воздух поступает в комнату , то в водянистый воздух комнаты , нагретой приборами , отдают ему тепла, накопленного в воде .

А вода аккумулирует много тепла. Есть такое понятие: «теплоемкость», помните? Если своими словами,

Теплоемкость воды — это количество тепла, которое необходимо передать воде, чтобы ее температура повысилась на один градус.

Так что этот показатель у воды очень хороший. Посмотрите на таблицу справа.

Оказывается, шикарную охлаждающую жидкость мы получаем практически даром.

Да, водная система несколько сложнее, но и гибче.

Представьте, что нагретая вода может подаваться по трубам куда угодно, и там она будет отдавать накопленное тепло.

А трубы можно легко спрятать в стенах, а можно и вовсе не спрятать, современные выглядят очень эстетично.

Как вода отдает тепло? Для этого создано несколько типов устройств:

Радиаторы массивные, например чугунные, секциями, собранными в батареи.

Внутри течет горячая вода. Они выделяют тепловую энергию в основном за счет инфракрасного излучения (излучения).

Обычно это сталь или алюминий, реже медь. Окружающий воздух, нагреваясь от конвектора, начинает естественное движение вверх. То есть создается поток (конвекция) воздуха, отводящий тепло от конвектора.

Современные алюминиевые приборы тоже относятся к конвекторам, хотя их еще называют радиаторами. Следует отметить, что сейчас почти все приборы водяного отопления называются радиаторами, хотя, строго говоря, это неправильно. Но не будем умничать.

Через них прокачивается воздух, который нужно нагреть. Часто используется в системах приточной вентиляции для обогрева поступающего холодного воздуха снаружи.

«Теплые стены» — применялись в семидесятые годы в панельном домостроении.В бетонные панели был заделан змеевик из стальных труб, в который подавалась вода из системы отопления. С детства помню теплые стены панельных пятиэтажек.

Водопровод можно успешно использовать в частном доме. Если это дача, можно вместо воды залить охлаждающую жидкость незамерзающую и не беспокоиться о разморозке системы.

Рассмотрим подробнее варианты систем отопления для малоэтажных домов.

Схема самотечной системы отопления

Почему гравитация? Потому что вода в нем течет сама по себе. При нагревании в котле вода поднимается вверх, а затем, постепенно остывая в радиаторах, стекает вниз и возвращается в котел. Система простая, но должны быть выполнены предварительные условия:

Труба должна быть достаточно большого диаметра от 50 мм, а лучше 76 мм и более.
Труба укладывается с уклоном для обеспечения силы тяжести воды.

Иногда именно эта труба отапливает помещение без радиаторов и конвекторов из-за своей большой массы и площади. Такие каналы называются регистрами; их можно найти на вокзалах и автобусных станциях в старых небольших городах. В частных домах его сейчас используют редко — смотрится не очень эстетично. Представьте себе — в комнате толстая труба, да еще и наклонная.

Очень большое преимущество этой системы в том, что она не требует циркуляционного насоса, вода циркулирует сама по себе.Если котел дровяной, угольный или газовый — никакие отключения электроэнергии не страшны, полная автономность и независимость. Я говорю об этом, потому что у меня самого проблемы с отключением электроэнергии.

Особенностью гравитационной системы, считающейся недостатком, является то, что она открытая, то есть сообщается с воздухом и в ней нет давления. Это значит, что нужен открытый расширительный бак и вода постепенно испаряется, за этим нужно следить. Конечно, это не очень серьезный недостаток.Меня больше отталкивают высокие наклонные трубы.

Для частного дома закрытая система отопления, на мой взгляд, лучший вариант. Лучше сказать закрыто. Закрытый означает, что он не контактирует с воздухом. Вот где появляются новые элементы:

Мембранный расширительный бачок для компенсации расширения воды при нагревании;
Циркуляционный насос для перекачки воды по системе;
Группа безопасности — клапан подпитки (для добавления воды в систему при утечке), манометр, предохранительный клапан (для выпуска пара при закипании воды).

Это более современный, эстетичный вариант. Здесь используются радиаторы, а чаще алюминиевые конвекторы, тонкие металлопластиковые или полипропиленовые трубы … Не нужно добавлять воду, подумайте о уклоне труб, их вообще можно спрятать в стенах или потолках.

Можно поставить красивые алюминиевые или биметаллические радиаторы отопления, полотенцесушитель. Я использую два котла в одной системе — электрокотел и водяной контур каминной топки. Как бы хорошо получилось.

Недостаток системы в том, что она не сможет работать без электричества для циркуляционного насоса. Более того, если топка находится «под паром», а электричество закончилось, можно получить «бумсик» с паровыделением и большим шумом. Я знаю по себе. Такое впечатление, что трубы выбиты молотком.

Поэтому насос подключили к источнику бесперебойного питания (например, к компьютеру), чтобы было время безопасно охладить топку. А также выход предохранительного клапана находится в канализации.

Двухтрубная система отопления

Возможны два варианта подключения радиаторов к системе отопления:

Единственный плюс однотрубной системы — экономия на трубах. Но минус существенный — ближайший к котлу радиатор самый горячий, а самый дальний — самый холодный. А еще какой-то радиатор выключить проблематично — все они в одной цепи. Если это не критично, почему бы не воспользоваться этой опцией? Это совершенно нормальная схема.

Двухтрубная схема более гибкая:

Все радиаторы практически в равных условиях.Вода подается каждой одинаковой температуры;
На каждом радиаторе можно установить свою температуру, регулируя поток воды через него;
Можно безболезненно перекрыть подачу воды в любой радиатор, например, когда он горячий или нужно промыть радиатор;
Удобнее для увеличения количества радиаторов.

Таким образом, на мой взгляд, двухтрубная схема предпочтительнее.

Справедливости ради надо сказать, что в двухтрубном варианте последний радиатор несколько «обижен», меньше нагревается.Причина в том, что на нем перепад давления между подачей и обраткой практически равен нулю, а расход воды минимален.

Итак, какой выбор я сделал?

Я установил в доме воздушно-водяное отопление. Камин отвечает за воздух. Замкнутый двухтрубный водяной контур включает электрокотел, водяной контур каминной топки и 40 алюминиевых радиаторных секций (6 радиаторов). М. Первый этаж в любой мороз обильно отапливается.

На сегодня все. В следующих статьях я предлагаю вашему вниманию систему газового отопления, теплые полы, инфракрасное отопление. Комментируйте, задавайте вопросы. Спасибо, увидимся!

Построив загородный дом или дачу, каждый задумывается, как максимально эффективно отапливать свой дом. Сегодня существует множество видов отопления, и иногда очень сложно выбрать конкретный вариант отопления.

Настоятельно рекомендуем обратить внимание на конструкцию отопления с естественной циркуляцией теплоносителя.Чтобы понять суть вопроса, мы более подробно опишем этот вид отопления помещений, а также укажем его различные свойства, а также поговорим об установке системы.

Интересно знать! Принцип работы системы отопления без насоса основан на движении жидкости под гидростатическим давлением. Другими словами, жидкость в нагретом состоянии имеет меньшую плотность, чем охлажденная, поэтому верх поднимается, способствуя циркуляции теплоносителя в системе.

При нагреве без насоса возможен.

Как правило, отопление с естественной циркуляцией устанавливается в загородных коттеджах и загородных домах. Это связано с тем, что в таких жилых помещениях очень часто бывают отключения электроэнергии, а то и вовсе отсутствуют, в результате чего невозможно установить отопление с принудительной циркуляцией.
Отличительной особенностью данной системы отопления является то, что она очень проста в использовании, и вы можете установить ее самостоятельно.

Виды и устройство систем отопления с естественной циркуляцией.

Каждая отопительная конструкция без насоса состоит из следующих основных элементов:

источник тепла, который может быть представлен в виде отопительного котла с различными видами топлива;
расширительный бачок, служащий для стабилизации давления в системе;
Трубопроводы циркуляции теплоносителя;
Радиаторы, обеспечивающие обогрев жилого помещения.

Для наглядности расположение нагревательных элементов показано на следующем рисунке.

В зависимости от типа теплоносителя системы с естественной циркуляцией принято делить на два типа:

водяное отопление;
паровое отопление.

Рассмотрим подробнее все характеристики этих двух типов систем отопления жилых помещений.

Водяное отопление с естественной циркуляцией.

Системы водяного отопления без насоса обычно классифицируются в соответствии с определенными характеристическими критериями, отражающими их функциональность.
В зависимости от типа расширительного бака отопление с естественной циркуляцией обычно делится на следующие виды:

Открытая система отопления … В этой конструкции расширительный бак расположен как можно выше, чтобы создать избыток давление, а также отводить воздух. В этом случае резервуар также служит для добавления жидкости в систему.

Закрытая система отопления с естественной циркуляцией отличается тем, что вместо расширительного бака установлен мембранный накопительный цилиндр, с помощью которого создается дополнительное давление не более 1.Создано 5 атм. Для обеспечения безопасности в конструкцию системы встроен блок с манометром, который регулирует внутреннее давление.

Однотрубная система отопления. Принцип работы этого вида отопления заключается в том, что все нагревательные приборы подключаются к системе последовательно, то есть циркуляция теплоносителя происходит от одного элемента к другому.Монтаж подключения радиаторов к магистральной трубе хорошо виден на рис. 5.

Несомненным плюсом этого вида отопления является то, что установка достаточно проста и требует минимум материалов.

Двухтрубная система отопления с естественной циркуляцией … В такой конструкции отопления нагревательные элементы подключаются параллельно основной трубе. Другими словами, теплоноситель поступает в каждое устройство с одинаковой температурой, а охлажденная жидкость возвращается в котел по трубе, которую обычно называют «возвратной».Схема подключения отопительных приборов к системе представлена на рис. 6.

Совет! Выбрав систему отопления для своего дома, обязательно просчитайте свои возможности при приобретении всех расходных материалов для установки отопления!

Паровое отопление без насоса.

Иногда паровое отопление ассоциируется с водяными отопительными установками. И здесь на самом деле нет никакой ошибки, но есть один нюанс: пар — это вода, нагретая до кипения.

Как видно из схематического рисунка, система отопления с теплоносителем в виде пара состоит из следующих конструктивных элементов:

теплогенератор, представленный в виде бойлера, который нагревает воду и накапливает ее. Стим;
выпускной клапан, регулирующий подачу пара в систему;
магистральные трубы;
Радиаторы отопления.

По классификации паровое отопление полностью аналогично водяным отопительным системам.

Важно знать! При установке конструкции парового отопления использование пластиковых труб категорически запрещено!

Как сделать отопление без насоса.

Радиаторы отопления желательно размещать под окнами и на одном уровне.
Установить котел отопления.
Закрепите расширительный бачок.
Соединить установленные элементы трубами.
Залейте охлаждающую жидкость в систему отопления и проверьте все компоненты на герметичность.
Включите котел и начните наслаждаться уютным теплом своего дома.

Совет!

Котел следует располагать как можно ниже.
Трубы следует устанавливать с уклоном в сторону «обратки».
Желательно избегать большого количества поворотов в системе.
Используйте трубы большого диаметра.

Мы надеемся, что раскрыли все аспекты системы отопления с естественной циркуляцией, которая поможет оборудовать ваш дом отоплением.

Отопление, водоснабжение, котельная:

Качественно по договору, гарантия:

Система отопления без насоса

Профессионально выполним:

Монтаж системы отопления;
установка автономного водоснабжения;
техническое обслуживание котельного оборудования;
Ремонт, замена и восстановление трубопровода.

Мы работали и работаем здесь
Московская область Московская область Тверская область Калужская область Владимирская область Тульская область Abramovka Абрамцево Авдеево Avdotyino Avsyunino Абрамцево Akatevo Алабино Алабушево Александрово Алексино Алпатьева Alferevo Андреевка Астапово Атепцево Afanasovka Ашитково Ashukino Babenka Baksheyevo Барабанов Барановский Barvikha Barvikha санатория Барыбино Барынин Беззубов Бекасово Белоозерск Белоомут Белые Колодези Белые Столбы Белые Руст Беланы Горная Береза Дом отдыха Березовые Биорки Бирево Бисерова Бобков Богатышева Болычево Большая Вяземы большой двор Большое Алексеевское большое Гридино большое Грызлово Борисов Боровкова Бородино Бортников Ботово Бояркина Братовщина Бородино Бородино Бортниково Ботово Бояркина Братовщина Бородино Бородино Вецьковецкое Бугазовское Бугорково Волоколамск Волченко Воробьево Ворон Воскресенск Востряково Высоковск Вышегород Ганусово Гар-Покровское гидроузлы Поселок Глубокое Голицыно Головк ово Горбово Goretovo завод Горках-Kolomenskie Горловка Поселение Gorshkovo Гришино G Ubin Давыдково Davidovo Darischi Дашковка Дворики Деденево Дединово Демихова Денежниково Denkovo Дмитров Дмитрово Домодедово Donino Дорохово Дрезна Дубки Dubnevo Дубровицы Durykino Духанино Dyutkovo Евсеева Elgozino Елизарово Ельдигино Ernovo Ершово Ефремовская Жаворонки Zhitnevo Zhuravno Заветы Ильича Заворово Загорский Дали Zakubezhe Zaovrazhe Запрудня Зарайск Рассвет Коммунизм Захарово зверофермы Зеленая роща Зеленоградский Зеленый Zendikovo Знамя октября Zykovo Ивакино Ивановка Ильинское Ильинский погост Ильинское Ильинское-Teryaevskoye Ильинское-Усово Ильинское-Yaropoletskoye промышленность Истра Kabanovo Калининец Kalistovo Каменское Karinskoye Кашино Кашира Klemenovo Klementyevo Klemovo Klemovo Klemovo государства хутор Кленово Клиновое пойма Красновидово Краснозаводск Красный Ткач Красная Горка Кратово Кривандино Крутой Кузьмино Куровское Куртино Курьяново Ладыгино Лынково Леонтьево Лесн о т озеро Летнего отдых Летунов Ликино-Дулево Липиных Липиц Литвинова Loginovo Vine Лопатинского Meadow Village Лужники Lukerino Лукиной Лукошкина Lukyanovo Лунева Lytkino Lyschikovo Львы Любучан Макеево Maksheev Малой Дубны Malivo Malyshevo Мамонтовка Мамонтово Manihino Мансурова Марушкина Марфин Брод Маслово Совхоз Менделеево Mendyukino Мещериной Мещерской Mistsevo Mityakina Михайловская Misheronsky Мишутино Можайский Молодежная Москвича Мостовик Мураново Muhanovo Назарьево Наро-Фоминск Nara Narynka Нахабино Некрасовский Нелидово Nepetsino Nerastannoe Нижняя Хорошево Никитское Николаса Kropotki Никольское-Гагарино Никон Новая Деревня Новая Ольховка Novobrattsevsky Novoegory Novozagare Новопетровское Новый Ногинск Обухово Одинцово Вахромеева Ozeretskoe Белое озеро Санаторий Озеры Olgovo Olyavidovo Онуфриева Опалиха Орудево Осаново-Дубовое Осташево Павловская Слобода Павловский Посад Первомайское Перхушково Петрово Печерники Пирочи Поварово Московская область Санаторий Подольск Podosi АПИС Подхожее Подъячево Покровка Покровское-Шереметьево Полбина Poluryadenki Полушкино Поминове Поречье Починки Правдинский Привокзальный вместительности Приокская Пролетарский Protekino Psarki Ptichnoye Хит Пушкино Pyshelitsy Радовицкий Радуга Раменки Раменское Рассудово Rahmanovo Редкино Речицы Решетниково Reshotkino Ржавки Рогачево Спрингс Руза Рыба Ryazanovo Саввинская Слобода Svatkova Selkovo Селятино Семеново Семхоз Сенеж Sennitsy Сергиев Посад Серебряные Пруды Середниково Серпухов Simbuhovo Sinichino Ситня-Schelkanovo Скоропусковский Слобода Smenki Снегири Соболево Соколова Пустынь Сокольникова Солнечногорск Сосновка Софрино Спасов Satellite старая Купавна старая Руза старый Ситня Стариков старый город Stegachevo Степановский Stepantseva Stepanschino Столбовая Stremilovo парши Sudnikovo Сычёв Талдом Taraskovo Tarbushevo Tatarinovo Tashirovo темп Teryaevo Тимонино Тишково Толстяково Топканово Торгашино Тропарево Трудовая Туголесский бор Тюменское Тучко VO Tyutkovo Уваровка Impact Конкретную Узун ово Ульянин Усов Успенская Федорцова Fedosino Федюково Фрязево Harlampeevo хатун Holscheviki Хотьково Hripan Chemodurova Черкизово Чернево Черноголовка Черусти Чисмен Churilkovo Shalikovo Шатура Шатурторф Sheino Шестаково Шубин Шугарово Шустикова Электрогорск Электроугли Юрлово Yurtsovo Yakimovka Яковлево Yakovskoe Yakot Yam Yamkino Ярополец Яхрома Минского шоссе Варшавского шоссе Киевское шоссе Каширское Новорязанское шоссе Ярославское шоссе Новорижское шоссе Ленинградское шоссе Калужское шоссе Дмитровское шоссе Егорьевское шоссе Рублево-Успенское шоссе Ильинское шоссе Волоколамское шоссе Боровское ш.

Монтаж водяного отопления должен выполняться качественно, как и система в целом, для ее правильной работы, чтобы обеспечить полноценный обогрев коттеджа.Среди вариантов установки отопления особенно популярно водяное отопление, как наиболее проверенный и применяемый способ обогрева помещения. Эта система недорогая и очень эффективная. В системе отопления можно обеспечить постоянную циркуляцию горячей воды в теплоносителе без насоса. Такую систему отопления помещений специалисты называют «ленинградской», поскольку такой вид отопления существовал в ленинградских домах в период блокады.

Отопление без насоса обеспечивает циркуляцию в трубах горячей воды в здании естественным образом, то есть самотеком, без принудительного движения потока воды дополнительным электрооборудованием.Суть в том, что используется разница напора воды — в основном стояке напор воды будет меньше давления воды в стояке холодного. Поэтому холодная жидкость постоянно вытесняет нагретую воду, и возникает естественная циркуляция.

Система отопления открытого типа для дачи.

Можно установить водяное отопление по закрытой или открытой системе отопления. На территории России в домах небольшой площади в основном используется открытая система отопления. Этот вид может исключить использование электрической энергии для нагрева воды.В этом случае можно использовать газовый котел, розжиг которого осуществляется при помощи обычных спичек или пьезозажигалки, он может быть встроен в котельное оборудование.

Элементы без насосной системы отопления.

Отопительный котел;

Радиатор;

Система соединенных трубопроводов;

Расширительный бак.

Хладагент — вода, которая нагревается в теплообменнике до необходимой температуры и поступает в радиаторы по системе трубопроводов. Радиаторы передают тепло в комнату.В них вода будет постепенно остывать и после этого вернется обратно в бойлер. Такой цикл циркуляции воды при отоплении без насоса будет повторяться постоянно.

Индивидуальные дома с водяным отоплением устраивают так, чтобы воздух, содержащийся в теплоносителе, имел возможность постепенно подниматься в расширительный бак, в большинстве случаев он размещается на чердаке. Такое расположение позволяет удалять воздух снаружи и поддерживать значение давления в непрерывном режиме… Бак также функционально обеспечивает удаление избыточного количества охлаждающей жидкости после расширения.

Плита или бойлер?

При желании заказчик может заказать создание системы водяного отопления для дачи не только с помощью котла, но и выбрать любую печь вместо нее. Нагрев воды в такой системе будет производиться с помощью обычных дров. Так же наши специалисты могут организовать такую систему отопления дома, если в вашем доме уже установлена печь или создать дома печного типа водяного отопления с нуля.

Есть экзотические печи, которые работают на отработанном масле и обладают очень высокой эффективностью возврата при минимальном расходе топлива, однако для организации их работы требуется отдельное смежное помещение.

Если в качестве нагрева воды в системе отопления выбрать котел, то нужно будет определиться с его типом, который будет зависеть от того, на каком виде топлива он будет работать. Твердотопливные котлы перерабатывают уголь или дрова. Газовые котлы, соответственно, будут перерабатывать газ.
Газовый котел целесообразно использовать в системе отопления при отсутствии доступа к центральной газовой магистрали.Рабочая мощность такого оборудования может достигать 50 киловатт, а КПД, как правило, не превышает 65%.

Водяное отопление дачного участка можно организовать в доме с подземным водопроводом. Трубы прокладываются под полом и, в отличие от обычного настенного способа, комплексно решают проблему обогрева помещений. Такой способ организации системы отопления более эффективен, так как циркуляция теплого воздуха имеет вертикальное направление снизу вверх.

На этапе строительства нового дома реализовать такой проект будет проще, однако наши специалисты могут обеспечить создание такой системы отопления в любом уже созданном здании или помещении.Система водяного теплого пола гарантирует владельцу загородного участка комфорт и тепло каждого зимнего вечера в частном доме.

Водяное отопление:

Водяное отопление — замена старой системы Как правило, лето — пора ремонта квартир, домов. Летом все стараются сделать как можно больше …
Водяное отопление — Горячее водоснабжение В настоящее время разработано и представлено на рынке большое количество технических решений, обеспечивающих отопление и горячее водоснабжение…
Водяное отопление — Котел дровяной Использование дровяного котла для нагрева воды в доме При установке системы водяного отопления в доме на базе дровяного котла необходимо знать следующие нюансы. Это ……
Автономное водяное отопление Автономное водяное отопление. Главное преимущество автономного отопления — независимость от централизованной тепловой сети. Актуальность частного отопления ……
Радиаторное отопление для вашего дачи Развитие современных технологий позволяет использовать различные материалы и устройства для обустройства системы отопления в любом помещении…
Водяное отопление — замена котельной Для оборудования автономного отопления леди необходимо соблюдение технических требований, на основании которых разработана проектно-сметная документация. Основная ……
Водяное отопление — Профессиональный монтаж Водяное отопление — Профессиональный монтаж Монтаж и установка системы отопления загородного дома Это ответственный процесс, из которого ……
Отопление коттеджа Водяное отопление частного дома было и остается самым актуальным в нашей стране.Воздушное отопление обеспечивает ……
Замена насоса отопления Автономная система отопления в частном доме требует от хозяев принятия профилактических мер и при необходимости проведения …
Отопление с помощью пластиковых труб Отопление с помощью пластиковых труб В течение нескольких последних лет все больше и больше пластиковых коммуникаций стали использоваться в ……
Водяное отопление — Установка котла Водяное отопление — Установка котла Центром системы отопления является котел, который распределяет тепло по радиаторам и……
Дизельное отопление дачи Популярным способом отопления дома является «дизельное отопление дач и жилых помещений». Дизельное отопление используется в частном секторе ……
Водяное дровяное отопление Водяное дровяное отопление Известно, что газовое отопление часто является лучшим способом обогрева, но это не всегда возможно. Хотя ……
Лучшее отопление Лучшее отопление Люди, которые начали реализовывать свою мечту о загородном жилье, сталкиваются с рядом вопросов, начиная с решения……
Водяное отопление для дачи Водяное отопление для дачи Привыкание к хорошим жилищным условиям в наше время не патология, а наоборот …

Расчет параметров системы отопления с естественной циркуляцией: как добиться гладкая операция? Самотечная система отопления с естественной циркуляцией

Отопление жилого помещения — одна из главных составляющих комфорта и уюта в доме. Планируя установку отопительного оборудования, многие домовладельцы отдают предпочтение системе отопления Ленинградка, которая имеет ряд преимуществ перед другими схемами отопления.Благодаря невысокой стоимости и простоте установки он доступен для самостоятельной установки.

Основные сорта

По способу прокладки трубопровода схема отопления делится на разновидности.

Вертикальный

горизонтальный

Еще один вид трубопроводов, выполненных по ленинградской схеме, — это горизонтальное расположение труб.Такой вид разводки подходит для отопления частного дома, когда труба соединяет последовательно несколько радиаторов, расположенных в комнатах на одном этаже.

Комбинированный

Описанные выше схемы можно использовать и в комбинированном варианте отопления здания, когда теплоноситель проходит горизонтальный участок последовательно соединенных радиаторов, после чего по вертикальному участку подается на нижний этаж дома. Устанавливается такая разводка при строительстве частного дома, как правило, двухэтажного.В этом случае Ленинград позволяет сэкономить значительную часть средств на приобретение элементов трубопроводов при монтаже системы отопления.

Преимущества и недостатки

Крепление

Отопление типа «Ленинградское» монтируется с использованием специального инструмента и оборудования, состав которого зависит от выбора материала трубопровода. Источником тепла для частного дома является отопительный котел, а для многоквартирного дома — теплообменник, в котором теплоноситель внутреннего контура нагревается от воды, подаваемой по центральной магистрали.

Схема системы теплоснабжения Ленинградки.

Отопление — очень дорогая система жизнеобеспечения жилого дома, требующая значительных материальных затрат при установке.Установка без использования подкачивающего насоса в контуре более выгодна, чем контур с принудительной циркуляцией.

Установка без использования подкачивающего насоса в контуре более выгодна, чем контур с принудительной циркуляцией. Если есть возможность установить отопление с естественной циркуляцией теплоносителя, это считается предпочтительной схемой.

Особенности установки горизонтальной системы

Другой вид устройства труб — прокладка их под полом. Этот способ имеет улучшенный внешний вид, но предполагает больший объем работ, в которые входит, в частности, установка теплоизоляции.Установка отопления закрытого типа в силу своей сложности не получила широкого распространения.

Особенности установки вертикальной системы

Основной особенностью вертикальной прокладки трубопроводов отопления является необходимость установки подкачивающего насоса. В некоторых зданиях, как правило, двухэтажного типа трубопроводы устанавливаются с естественной циркуляцией, в результате действия силы тяжести.

Самостоятельная сборка системы

Перед тем, как приступить к монтажу отопительной системы своими руками, необходимо ознакомиться с обучающими материалами, включая видеоролики, пошаговые инструкции и руководства по монтажу и эксплуатации отопительного оборудования.

С учетом площади отапливаемых помещений, климатических условий, этажности здания, возможности естественной или необходимости принудительной циркуляции теплоносителя и других факторов выбираются трубы и трубопроводная арматура, а также модель подкачивающего насоса.

До 90-х годов прошлого века отопление дома без насоса было единственным доступным, так как направление изготовления циркуляционных насосов и продвижения их в массы не было развито. Таким образом, владельцы и застройщики частных домов были вынуждены устанавливать в своих домах отопление без насоса.

Но когда в 90-е стали завозить в СНГ хорошее котельное оборудование, трубы и малогабаритные циркуляционные насосы, ситуация кардинально изменилась. Все начали устанавливать, что без помпы не работают. О гравитационных системах начали забывать. Но сегодня ситуация меняется. Застройщики частных домов снова вспоминают отопление дома без насосов. Так как везде можно отследить перебои и перебои с электричеством, которое так необходимо для работы циркуляционного насоса.

Особенно остро стоит вопрос качества и количества электроэнергии в новостройках.

Поэтому сегодня как никогда вспоминается пословица «Все новое — хорошо забытое старое!». Эта пословица сегодня очень актуальна, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы имели низкий КПД, стальные трубы громоздкие, прятать их в стены не рекомендуется.

Не торопясь, подробно объясню (может, кому-то это покажется скучным) тем, кто решил заняться этим самостоятельно, или заняться отоплением профессионально.

При покупке котла к инструкции прилагается схема отопления. Еще для умельцев это принципиальная схема. Очень правильно, все правильно нарисовано. Но я не встречал ни одного человека, который бы заказал себе отопление по этой схеме. Обычно приходит мастер и вместе с заказчиком обсуждают оптимальную схему.Хочу простыми словами объяснить: что и почему, чтобы каждый без напряга понял принцип отопления.

Составление схемы зависит от планировки дома, чтобы она работала красиво и качественно.
На картинке самая оптимальная схема отопления, без циркуляционного насоса. Кидаем в топку все, что горит и (Ташкент).

· Котел в подвале, выход и вход из котла 57мм.

· Подача. после вставки каждого регистра диаметр трубы уменьшается на один размер.

· Возврат. после вставки каждого регистра диаметр увеличивается на один размер.

· Диаметр трубы. в системах без насоса старайтесь не использовать.

· Подключаем расширительный бачок с минимальным питанием. трубка. А еще лучше — 1 дюйм.

· Оптимальный уклон — 1 см на метр трубы, если уклон более некрасивый.

Как проверить, работает ли ваша система отопления.

Измерьте разницу температур между подающей и обратной магистралью, пока система работает надежно.Чем меньше разница, тем лучше. Это означает, что циркуляция воды происходит быстро. Поэтому наш котел находится в подвале, ТЭН должен быть ниже по отношению к общей массе воды в системе.

Думаю, не за горами время, когда мы вернемся к этим системам из-за цены на газ. У меня сейчас два котла: газовый и твердотопливный. И только поднимается мороз, отключаем газ и топим альтернативой, экономия очень серьезная и форточки открыты.

Начнем с котлов. В нашей (котельной) их будет два. Будем топить первый котел газом. Котел нужно сразу же переделать. Чтобы купить обыкновенный недорогой КС (стальной котел), разберите и добавьте трубы к водяной рубашке.

Отрежьте верхнюю крышку водяной рубашки, надстройте стены и установите бойлер объемом не менее 50 литров. Изготавливаем котел с соблюдением всех правил работы под давлением. Котел из трубы, ВЕРХ И НИЖНЯЯ ПОЛОВИНА ИНАЧЕ ВЗРЫВАЕТСЯ ПОД ДАВЛЕНИЕМ (плоское дно и верх нельзя делать).Полусферы можно найти в любой компании, которая работает с трубой.

Если в котле есть змеевик водяного отопления, немедленно выбросите его. Это нежизнеспособно, быстро забивается накипью, и вода в проточном режиме нагревается, если котел пыхтит на полную мощность.

На рисунке изображен заводской котел, переоборудованный для повышения КПД. Если на выходе из топки котла держать руку, значит, котел исправен (улицу не греет).

Чтобы не топить улицу, некоторые кладут на горелки лист металла, чтобы пламя приближалось к стенкам котла. Эффект есть, но он несерьезный. Положите на газовую плиту лист металла и поставьте рядом чайник, дождитесь, пока он закипит, сразу все станет ясно. Или поднимите чайник на 10 сантиметров над кончиками пламени и подождите.
Думаю понятно, что пламя кончиками языков (в этом месте самая высокая температура) должно касаться водяной рубашки.Собственно, это важнейшее условие достижения максимального КПД (КПД).

Для тех, кто не понимает, потренируйтесь с чайником на кухне, как ведет себя водяная рубашка при изменении отношения к нагревательному элементу. Те же правила действуют и в котле.

Пламя конфорок должно быть синим с красноватыми кончиками. Если пламя желтое, это означает, что газ при горении дает низкотемпературную и прочную жирную сажу, которая прилипает к стенкам котла и образует (шубу).Шуба предотвращает нагрев стен пламенем. Отрегулируйте пламя (горючая смесь) правильно, и каждое отверстие в горелке должно быть освещено.
Импортные котлы в основном отличаются тем, что выполнены как водяные колонны. Сплав, который используется с большей теплоотдачей (медь, латунь имеют более высокую теплоотдачу). Самостоятельно сделать это нереально, наш вариант — труба с уклоном и перекрытие ряда труб следующим образом. В общем, можно импровизировать, но первый ряд 57, иначе котел будет (выть).

КОТЛ НА ТВЕРДОМ ТОПЛИВЕ

Здесь лучше ничего не делать.
Магазин будет завален повышенной турбулентностью и увеличенным теплоотводом. Турбулентность они называют сквозняком в дымоходе. Тяга зависит от соотношения топки к диаметру дымохода для вытяжки. Все котлы изготовлены из металла, поэтому повышенной теплоотдачи не стоит. А если хотите, можете экспериментировать, сваривая трубы, вы поняли. Не забудьте про копоть, этот казан придется чистить.И не забывай: дрова надо подкидывать, я бы с котлом ничего не делал.
Вопрос вот в чем. Как сделать что-то вроде мясорубки, соковыжималки.
Листья, ветки, опилки метательные; электродвигатель крутится через редуктор и на выходе получается что-то вроде прессованных круглых брикетов, которыми можно нагревать.
ЭТО АЛЬТЕРНАТИВНОЕ ТОПЛИВО, РУЛЕВОЕ УПРАВЛЕНИЕ ЕСТЬ ВЕЗДЕ. Естественно, я хочу это сделать, и я это сделаю, но пока я только собираю информацию в Интернете.

Считаю обогрев хорошим, если любой из его элементов можно убрать во время работы, при этом обогрев не перестает работать. Оба котла необходимо установить на краны. Лучше подойдут и винты. Да и фланцевые тоже пойдут. Если приварить в трубу заглушку и просверлить отверстие 10мм, то отопление заработает, естественно сделанное правильно.
Краны также полезны для управления системой. Мы не будем об этом говорить, и так все понятно.
Постарайтесь сделать систему как можно больше, как на картинке (вверху).Понятно, что опустить котел в подвал смогут единицы. Поэтому постарайтесь сделать отстойник для котла. Очень важно, чтобы нагревательный элемент был ниже по отношению к общей массе воды, это влияет на циркуляцию воды. Особенно на слабом огне.

НАРИСЕМ КОТЛ В ПРИБОРЕ И КЛАПАНЫ УПРАВЛЕНИЯ СИСТЕМЫ (регулировка).

Для тех, кто не в курсе, снимается кожух котла и перерезается обратка в любом удобном для Вас месте.Предыдущее место можно заглушить для перспективы или заварить. Краны
, тем не менее, используют шаровые краны, желательно из желтого сплава.

Подавать как можно больше верхом, конечно, не забывая об эстетике. Это улучшает вращение воды в системе.

Я не узнаю вакуумные расширительные бачки. Проблемы с наполнением системы, с дозаправкой, с продувкой воздуха с наивысшей точки. Не у всех есть проточная вода. Перетащите горшок на крышу.Короче геморрой. Но если все-таки вакуум: тогда к бачку наденьте полудюймовую трубку.

Очень хорошо переносит расширительный бачок на крышу. Повышает давление в системе, но вообще не знаю почему, но так лучше.

Я часто видел опытных сантехников, которые тащили на буксир без краски. Я в шоке, дай бог. Да, действительно, жгут набухнет и перестанет капать, но что произойдет через 10 лет, жгут — это органическое вещество, которое просто гниет при контакте с водой.С годами она просто похолодеет. Лучше всего перед набивкой смазать резьбу и пропитать паклю масляной краской (для краски для пола), современными герметиками или грунтовкой. Не использовать жир, лак, технический вазелин, жир.
Нашу бытовую фурнитуру лучше паковать паклей, пропитанной краской или современными герметиками. Импортная фум-лента, аккуратнее сделана. У нас грубее и часто соскальзывает с ленты.

Самый прочный — чугун. Кузов крана эксплуатируется 100 лет.

УСТАНОВЛЕННЫЕ КОТЛЫ, МЕТИМ ДОМ.

Делаем это обязательно на гидро уровне. Достаточно прозрачной трубки 15 м. По периметру всего дома, где будут проходить трубы отопления, на высоте примерно 30 см от пола, делаем отметку на стене. Она будет вашей отправной точкой. Вдоль нее установите уклон 1 см на метр, забейте костыли для трубы и повесьте на нее регистры. пробивать дыры в стенах. В этом случае нет более простых и доступных устройств.Установите регистры с уровнем метра.

Постарайтесь сделать схему отопления максимально похожей на схему на первом рисунке. Я имею в виду, рассмотрите законы физики. Классная фраза, сама понравилась.

Обогрев на два крыла, три крыла и т.д. Здесь нет абсолютно ничего сложного, разложите корм в нужных направлениях с учетом перекоса. собираете обратку к котлу тоже с учетом уклона, вот и все крылья. Главное, чтобы расширительный бачок все время поднимался вверх, после прохода все время опускался.

Отопление может производиться на нескольких этажах и каждый этаж будет регулироваться отдельно. Если возникнет такой вопрос, все подробно напишу, как это сделать.

ЗАГЛУШКА. ОЧЕНЬ НЕ ПРИЯТНАЯ ОШИБКА ПРИ МАРКИРОВКЕ СИСТЕМЫ.

Поверьте мне на слово, котел закипит, а обратка будет холодной, я когда-то в молодости допустил такую ошибку.

Хотел бы порассуждать на тему импортных котлов.Конечно, здорово взять много денег, купить самый крутой котел, крутые регистры. Мне кажется, что мы все равно становимся заложниками для обслуживания в случае поломки. А если нет света, запасной вариант: батарейки, несерьезно. Экономно, согласен, но все же меньше, но надо платить. Наверное, для города лучше импортные, а для села — два котла, один для отопления любого типа, который мы собираем за лето. А может кому достанется брикет из опилок, а рядом лесопилка.Мне нравится наковальня и кувалда работает сто лет и не ломается.

Что касается котлов на жидком топливе, то я считаю их очень опасными и их следует выносить за периметр жилого дома. Они тоже заслуживают внимания и мы рассмотрим все за и против.

Просьба к тем, кто прочитал статью, если у вас есть опыт эксплуатации котла на жидком топливе, присылайте свои мысли по этому поводу. И по вашим отзывам мы определим целесообразность использования таких котлов.

ОТОПЛЕНИЕ ДВУХЭТАЖНОГО ДОМА.

Начнем с неприятностей, возникающих при обогреве двух этажей.

Самая большая беда в том, что сначала отапливается второй этаж, а уже потом начинает прогреваться первый со всеми вытекающими: на втором жарко, на первом прохладнее. Большую часть времени обычно проводят на первом этаже. Кухня, ванная, гостиная, туалет, коридор … Воздух нагревается и поднимается на второй этаж. Поэтому первый этаж, вопреки законам физики, необходимо обогревать больше, чем второй.

Добиться этого даже не сложно.

ГЛАВНЫЙ ЗАКОН ОТОПЛЕНИЯ БЕЗ НАСОСА — ГОРЯЧАЯ ВОДА ЛЕТЕТ.

Если горячая вода встречается с холодной, она немедленно поднимается. Возможна циркуляция даже в диаметре одной трубы. Зная эти законы, вы можете сами контролировать правильность работы (речь идет об отоплении без насоса).
Первый этаж делаем без изменений, только верхнюю точку выводим на второй этаж или крышу (расширительный бачок). Расширительный бак должен быть выше аккумуляторов (регистров), чтобы из системы выходил воздух.

Труба от котла до расширительного бака будет называться СТЕНД. От стояка к регистрам первого и второго этажей идут корма. На них нужно поставить краны, чтобы можно было регулировать количество горячей воды. Речь идет о кране для первого этажа, устанавливать вам или нет. Мне нравится, когда возможна максимальная регулировка, тем более что нет разницы в стоимости.

Возврат со второго этажа врезан в обратку первого этажа ближе к котлу.Ближе к котлу, потому что (ЭТО ОЧЕНЬ ВАЖНО) если он горячее, чем вода в обратке первого этажа. начнет подниматься по возвратной линии первого этажа против шерсти. То же самое происходит, если вода на первом этаже горячее, чем на втором, то в том месте, где вставляется обратная труба со второго этажа на первый, она тоже будет вытеснена на второй этаж. Это циркуляция воды в одной трубе, чем больше диаметр трубы, тем лучше циркуляция.

Принципиальная схема простая, вы можете изменить что угодно, не нарушая физики (горячий вверх, холодный).
Как видите, ничего сложного нет.

Не перекрывайте путь расширения для воды, иначе это может привести к разрыву системы.

Как установить циркуляционный насос в систему отопления.

Данная информация предназначена для тех, кто решил установить циркуляционный насос в системе отопления.

При покупке не путайте с насосами другого типа, например с насосами повышения давления.

При покупке внимательно читайте тех. характеристики. Давление, температурный режим, установка (вертикальная, горизонтальная), работа с незамерзающими жидкостями и др.

Есть одна проблема, при выходе из строя вертикально установленного насоса нужно открыть кран котла, а вас нет рядом. Насос размещается на обратной линии перед котлом.

Закрываем краны помпы и снимаем в ремонт. Нет вечных насосов. Были модели, которые монтируются в трубопровод и, выходя из строя, не замедляют движение воды (теплоносителя) в системе своим малым диаметром потока.Я бы выбрал их. Прогресс идет, лучшей модели нет, рекомендовать ничего не буду. Решайте, разбирайтесь, сами советуйтесь с продавцами.

Выбрав насос, собираем систему отопления с учетом всех законов физики. Как написано выше

Ни в коем случае при установке не делать скидок на то, что НАСОС ПРОДАЕТСЯ. Вернее БЫСТРАЯ ДОСТАВКА.

А если отопление готово и исправно, то позиционируйте насос согласно тех.заграничный пасспорт.

Если у вас газ, надежная техника, электричество не подает — то сразу обратите внимание на расширительный бачок. Он должен быть сверху, не пылесосить. Вакуумный бак очень плохо работает с циркуляционным насосом. Вы поймете это, если насос установлен вертикально и вам нужно стравить воздух над насосом после установки перед запуском. Напротив, система начнет всасывать воздух. Как избавиться от воздушной пробки?

1. Из расширительного бачка можно выливать воду, а когда трубка для спуска в бачок опустеет, откройте вентиляционное отверстие над насосом.Вода из стояков вытеснит воздух. И снова залейте систему.

2. Вы можете выпустить воздух, заткнув пальцем трубку расширительного бачка, открыв водопроводный кран, создав давление в системе, и открыв вентиляционное отверстие над насосом. Проблема в том, что почти все насосы монтируются на дюймовой трубе, и трубы небольшого диаметра быстро выходят из строя. Одним словом, «геморрой». И герметичная система работает лучше. Поэтому в крайнем случае мы устанавливаем вакуумные баки.

Можно смонтировать помпу и все будет нормально, при условии, что все правильно и работает на ура.Установите минимальную скорость и, если считаете, что вращение нужно ускорить, включите вторую скорость …

Как определить, что охлаждающая жидкость вращается медленно.

Температура на выходе из котла (подающая) должна быть примерно равна температуре на входе (обратной) в котел.

СЕЙЧАС О ТРУДНОМ.

Представьте себе ситуацию, когда нет водопровода, нет электричества, нет газа.Отопление углем, дровами и т. Д. Автоматики нет. У вас большая система отопления (длинные крылья, много этажей, несколько зданий отапливаются или вы хотите идти в ногу со временем), конечно, есть необходимость установить насос.

Сейчас мы собрали всю массу плохих вещей и научимся с ними справляться.

В этих условиях эксплуатации система должна быть подготовлена к:

1. Генератор остановился.

2.Котел закипел, и помпа прогнала весь воздух в систему.

3. Невозможность заполнить систему под давлением при наличии вакуумного резервуара.

Генератор заглох, система закипела, вас нет рядом … и т. Д. В этом случае вас спасет насос, который монтируется прямо в трубопровод и в случае выхода из строя не тормозит. вниз по движению теплоносителя. И у вас все нормально, конечно, при условии, что подогрев сделан правильно.Он начнет работать самостоятельно благодаря правильной физике. Хуже чем хотелось, но ситуация сохраняется до ремонта генератора.

Все работает, котел кипит и очень сильный. Насос, конечно же, продолжает прогонять охлаждающую жидкость через систему и загоняет почти весь воздух в систему. Воздух создает воздушные пробки и препятствует движению теплоносителя, насос продолжает бороться и т. Д. В кратком противостоянии. В этом случае необходимо сделать еще один расширительный бачок.Это будет, например, квадрат (короб), в который снизу подводится подвод от котла, а снизу или сбоку врезаются отопительные крылья. Дело в том, что в этой коробке падает скорость движения теплоносителя и выходит весь воздух. Система заполнена хладагентом без воздуха. Я очень рекомендую сделать именно это в этих условиях. Не эстетично, но 100% гарантия того, что насос не будет гнать воздух в трубы и будет удерживать его там до тех пор, пока он не будет выключен и воздух не будет выпущен в расширительный бачок (противодействие замедлит движение энергоносителя) .

Невозможность заполнить систему под давлением, если резервуар вакуумный. Считаю это ошибкой, переделал расширительный бачок. Уйти — гарантийные проблемы.

Отопление в гараже, сарае.

В силу специфики своей работы я часто встречался с людьми, которые хотели провести отопление в сарае, гараже и любых постройках.

Все как один сталкиваются с проблемой как нагреть охлаждающую жидкость и не всегда хотелось бы ее нагревать. И в то время, когда вам это нужно.Уходить не хочется, чтоб не мерзнуть и т.д.

Предлагаю вариант: как провести отопление в домах, которые находятся недалеко (до 10 метров) от вашего жилого дома.

Мы используем трубу 25 мм, внутренний диаметр. По этой трубе протянем теплотрассу между домами.

Меньший диаметр замедлит подачу охлаждающей жидкости, а больший увеличит расход антифриза.

Залейте антифриз или аналогичный продукт.При выборе обратите внимание на текучесть на морозе. Это не было похоже на кашу.

Вы врезаете теплообменник в систему отопления дома, и желательно там же поставить циркуляционный насос. Чтобы согреться.

В этом вся идея. Просто, и это работает. Включил помпу, она начала греться.

Вложить теплообменник в верхние трубы отопления (в подаче), в идеале — в котел.

Холодный теплоноситель должен подаваться в теплообменник снизу, выход — сверху.

Дерзай, кому нравится мысль.

Если кто что-то не понимает, спрашивайте: нарисую на картинках четко.

Дополнительная информация

Выбирая систему отопления для частного дома, хозяева в первую очередь руководствуются информацией о том, насколько рациональной будет эта система. На втором месте фактор стоимости.Поэтому многие выбирают именно такую систему, как Ленинградский тепловой контур — однотрубная система отопления. Во-первых, он очень эффективен, к тому же не требует большого количества материалов. А это, в свою очередь, делает его очень экономичным и доступным.

Тепловая схема «Ленинградка»

Схема отопления Ленинграда У данного типа схемы есть еще несколько преимуществ, на которые также непременно обращают внимание при выборе оптимальной системы отопления.

Не требует специальных знаний и навыков, а также дает владельцу помещения уникальную возможность задавать разные температурные режимы в помещениях, которые обслуживаются единой системой отопления.

Различные типы Ленинградской системы теплоснабжения

Рассмотрим, что такое Ленинградская тепловая схема. Прежде всего, в основе этого типа системы лежит последовательность трубопроводов. То есть в тепловой сети все элементы, необходимые для ее нормальной работы (радиаторы, конвекторы, теплопередающие устройства), должны располагаться в определенной последовательности.В этом случае система может отличаться типом используемой охлаждающей жидкости. Им может выступить антифриз или обычная вода.

Основные элементы системы отопления «Ленинградка»

Кроме всего вышеперечисленного, система отопления Ленинграда может отличаться еще и по принципу монтажа электропроводки. Он бывает двух видов — горизонтальный и вертикальный. Причем каждый из типов может быть реализован как по верхнему, так и по нижнему. Конечно, у каждого типа есть как достоинства, так и недостатки.И их стоит учитывать при определении наиболее подходящей системы для вашего дома.

Нередко основным фактором, влияющим на окончательное одобрение Ленинграда в качестве системы отопления для дома, является то, что она очень проста в установке и не требует привлечения специалистов.

Ленинградская схема

Как уже было сказано выше, система видеонагревания Ленинград максимально проста в установке. Однако, начиная ее внедрять, все же следует учитывать некоторые особенности системы.

Первым делом установка котла отопления. Вы можете выбрать модель, наиболее подходящую для вида топлива (электрическое или газовое). От котла по периметру здания прокладывается трубопровод, к которому подключаются все необходимые отопительные приборы.

В данном случае линия представляет собой замкнутое кольцо, которое выходит из котла и заканчивается им. В такой системе охлаждающая жидкость (антифриз или вода) постоянно находится в этом замкнутом контуре.

Впрочем, есть еще и ленинградская открытая схема отопления — но ее выбор напрямую зависит от теплоносителя и котла.Хладагент в трубопроводе может перемещаться как естественным образом, так и с помощью насоса, подключенного к системе.

Важно понимать, что любая современная система отопления требует использования устройств, позволяющих регулировать температуру отдельных радиаторов отопления. К таким элементам относятся шаровые краны (краны), регуляторы теплопередачи, термостаты и балансировочные клапаны. Использование этих элементов делает однотрубное отопление Ленинграда более эффективным.

Именно с помощью шаровых кранов удалось добиться установки отдельных температурных режимов в каждом помещении, подключенном к единой тепловой сети.

Но на момент появления Ленинграда такой возможности не было — поэтому система считалась несовершенной и непрактичной.

Еще одна новинка, использование которой в сети делает более удобной однотрубную систему отопления. Это перепускные клапаны. Устанавливая их, можно ремонтировать отдельные элементы сети (радиаторы), не отключая отопление во всем доме.

Выбор системы отопления должен производиться еще на стадии проектирования здания.При этом наиболее простой и практичной является горизонтальная схема однотрубной системы отопления — отопление Ленинграда закрытого или открытого типа. Принцип его прост — теплотрасса проходит под полом или прямо по его поверхности.

Этот аспект следует определиться заранее — так как если труба отопления проходит под полом, то ее монтаж осуществляется с учетом дальнейшей прокладки труб. Необходимо обеспечить адекватную теплоизоляцию, иначе основное тепло просто уйдет в подполье — соответственно, помещение практически не будет отапливаться.

Важным условием является то, что магистральный трубопровод отопления должен быть проложен с небольшим уклоном в сторону котла — это позволяет ускорить поток теплоносителя. А независимое движение воды по трубам, в свою очередь, делает ненужным использование насоса, в результате чего система отопления делается без насоса.

Нагревательные элементы системы должны быть на одном уровне — это тоже одно из обязательных условий.

Кроме того, при первом запуске системы необходимо соблюдать осторожность — в ней не должно быть воздуха.Прокачать его можно с помощью кранов Маевского, которые должны быть поставлены на все радиаторы отопления.

Вертикальное расположение

Одним из главных отличий вертикальной однотрубной системы отопления является наличие в ней циркуляционного насоса. Именно он создает в трубах необходимое давление, обеспечивающее максимально быструю циркуляцию теплоносителя.

Однако даже при вертикальной схеме системы теплоснабжения Ленинграда теплоноситель может перемещаться самостоятельно.В случае естественного течения воды рекомендуется устанавливать трубы большего диаметра. Соответственно, при наличии в цепи насоса трубы могут иметь любой, даже небольшой, диаметр. В этом случае для естественного течения теплоносителя необходим вертикальный (а также горизонтальный) уклон линии.

Ленинградская вертикальная отопительная схема имеет ряд недостатков. Во-первых, это ограничение на продолжительность движения по трассе.

Если выбрана система, не предусматривающая использование циркуляционного насоса, длина линии не должна превышать 30 м.Еще один незначительный, но все же довольно неприятный недостаток — менее эстетичный вид помещения.

Обязательным условием для установки вертикального контура является наличие байпасов на каждом радиаторе. Это позволит отремонтировать отдельный радиатор, не прекращая нагрев.

Особенности конструкции системы

Принципиальная схема «Ленинграда»

При установке системы отопления, открытой или закрытой системы отопления в Ленинграде трубы прокладываются по периметру здания и образуют кольцо, замыкающееся на котел отопления.

При этом довольно близко к котлу в трубу вставляется дополнительный элемент, в верхней части которого необходимо разместить расширительный бачок. Он служит для создания давления в линии. Все отопительные приборы (радиаторы) подключаются непосредственно к нижним патрубкам или по диагонали.

Преимущества Ленинградской системы

Закрытая или открытая однотрубная система отопления в Ленинграде имеет массу преимуществ. Во-первых, он максимально прост в установке, поэтому многие делают это самостоятельно.Кроме того, для его ввода в эксплуатацию требуется относительно немного материалов — то есть он более доступен по цене, чем другие типы систем отопления. Тепловой проект Ленинграда дает возможность установить индивидуальный температурный режим для каждого помещения, регулируя уровень теплоотдачи от радиаторов отопления.

Еще одно немаловажное преимущество — возможность отремонтировать отдельный радиатор, не оставляя без отопления все здание.

Недостатки Ленинградской системы

Самым существенным недостатком горизонтальной схемы ленградки можно назвать то, что ее использование исключает подключение к системе таких дополнительных элементов, как полотенцесушитель.К тому же полипропиленовое отопление в Ленинграде не позволяет устанавливать «теплый пол».

Если в качестве основных были выбраны металлические трубы, это значительно увеличивает стоимость необходимых материалов, а также усложняет процесс монтажа самой системы.

Для достижения максимальной теплоотдачи последний радиатор в контуре должен быть больше предыдущих (иметь больше секций).

Система отопления открытого типа для дачи.

Можно установить водяное отопление по закрытой или открытой системе отопления. На территории России в домах с небольшой площадью в основном применяется открытая система отопления.Этот вид может исключить использование электрической энергии для нагрева воды по ее организации. В этом случае можно использовать газовый котел, розжиг которого осуществляется при помощи обычных спичек или пьезозажигалки, он может быть встроен в котельное оборудование.

Элементы без насосной системы отопления.

Отопительный котел;

Радиатор;

Система соединенных трубопроводов;

Расширительный бак.

Хладагент — вода, которая нагревается в теплообменнике до необходимой температуры и поступает в радиаторы по системе трубопроводов.Радиаторы передают тепло в комнату. В них вода будет постепенно остывать и после этого вернется обратно в бойлер. Такой цикл циркуляции воды при отоплении без насоса будет повторяться постоянно.

Индивидуальные дома с водяным отоплением устраивают так, чтобы воздух, содержащийся в теплоносителе, имел возможность постепенно подниматься в расширительный бак, в большинстве случаев он размещается на чердаке. Такое расположение позволяет удалять воздух снаружи и поддерживать значение давления в постоянном режиме.Бак также функционально обеспечивает удаление избыточного количества охлаждающей жидкости после расширения.

Плита или бойлер?

Водяное отопление:

Водяное отопление — замена старой системы Как правило, лето — пора ремонта квартир, домов. Летом все стараются сделать как можно больше …
Водяное отопление — Горячее водоснабжение В настоящее время разработано и представлено на рынке большое количество технических решений, обеспечивающих отопление и горячее водоснабжение…
Водяное отопление — Котел дровяной Использование дровяного котла для нагрева воды в доме При установке системы водяного отопления в доме на базе дровяного котла необходимо знать следующие нюансы. Это ……
Автономное водяное отопление Автономное водяное отопление. Главное преимущество автономного отопления — независимость от централизованной тепловой сети. Актуальность частного отопления ……
Радиаторное отопление для вашего дачи Развитие современных технологий позволяет использовать различные материалы и устройства для обустройства системы отопления в любом помещении…
Водяное отопление — замена котельной Для оборудования автономного отопления леди необходимо соблюдение технических требований, на основании которых разработана проектно-сметная документация. Основная ……
Водяное отопление — Профессиональный монтаж Водяное отопление — Профессиональный монтаж Монтаж и установка системы отопления загородного дома — ответственный процесс, из которого ……
Отопление коттеджа Водяное отопление частного дома было и остается важнейшим в нашей стране.Воздушное отопление обеспечивает ……
Замена насоса отопления Автономная система отопления в частном доме требует от хозяев принятия профилактических мер и при необходимости проведения …
Отопление с помощью пластиковых труб Отопление с помощью пластиковых труб За последние несколько лет именно пластиковые коммуникации стали все шире использоваться в ……
Водяное отопление — Установка котла Водяное отопление — Установка котла Центром системы отопления является котел, который распределяет тепло по радиаторам и.
