Ход установки циркуляционного насоса в систему отопления

Мощности нагревателей, работающих по принципу естественной циркуляции, часто не хватает для произведения нужных объемов теплоты. В некоторых зданиях можно вести обогрев за счет разницы температуры и массы теплоносителя, но коттеджи большой площади потребуют подключения насоса в систему отопления. Чтобы тепло равномерно распределялось по жилищу, а нагревательный контур функционировал без перебоев, необходимо соблюдать технологическую последовательность его монтажа.

Модернизация отопительной сети

Стандартная система отопления хорошо работает даже без добавления дополнительных элементов, но это верно только для небольших построек.

Обогревательный контур слишком неравномерно распространяет энергию по своим элементам, особенно в случае автономного водоснабжения. Вода в котле будет доходить до кипения, но радиаторы в удаленных от него комнатах останутся почти холодными.

Врезка насоса

Эффективность работы отопительной сети можно повысить за счет установки труб большого диаметра или врезки циркуляционного насоса. Предварительный демонтаж конструкций, вмонтированных в стены и пол, требует привлечения строительных организаций в силу своей трудоемкости.

К тому же замена труб на аналоги широкого сечения серьезно ударит по кошельку домовладельца. Применение водяного насоса станет более выгодным техническим и экономическим решением.

Применение аппаратов подобной конструкции позволит улучшить температурный режим частного дома и добиться постоянного равномерного отопления. Попадание воздуха в систему приводит к образованию газовых пробок, что поднимаются и не дают воде поступать к радиаторам.

Действующий насос исключит возможность их появления и существенно расширит радиус действия обогревательного контура. Чтобы не тратить лишние деньги на оборудование с избыточной мощностью и правильно определить место, куда его ставить, понадобится провести технические расчеты.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

На практике, использование 20 кВт котла будет значить, что в минуту он пропустит сквозь себя 20 литров жидкости.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

На конечную мощность обогрева повлияет выбор места, куда можно будет поставить оборудование.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

  • шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
  • фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
  • верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
  • схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
  • защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Установка насоса в систему отопления частного дома

Еще не столь давно, когда приобретение качественного насосного оборудования для автономной системы отопления частного дома представляло собой огромную проблему, предпочтение повсеместно отдавалось схемам с естественной циркуляцией теплоносителя. Однако, при всей кажущейся простоте такого подхода, подобные системы не отличаются высокой эффективностью и экономичностью. Кроме того, значительно сужены возможности точной регулировки температуры в отдельных помещениях дома, а со многими современными теплообменными приборами и системами такой тип организации переноса теплоносителя – и вовсе не возможен.

Установка насоса в систему отопления частного дома

Да и декларируемая простота монтажа схемы с естественной циркуляцией – тоже весьма условная, так как требуется обязательное соблюдение уклона, строго оговоренное расположение приборов, а сами трубы должны быть увеличенного диаметра. Иногда в условиях конкретного здания соблюдение всех существующих обязательных условий для обеспечения нормальной циркуляции становится трудной или даже неразрешимой задачей. Все перечисленные проблемы поможет решить установка насоса в систему отопления частного дома.

Именно этот блок вопросов и будет рассмотрен в настоящей публикации. Его можно разделить на несколько основных подразделов:

  • Для чего нужен циркуляционный насос, и какие преимущества дает его установка?
  • Как устроен циркуляционный насос для системы отопления?
  • Как правильно выбрать оптимальную модель?
  • Где лучше установить циркуляционный насос для отопления?
  • Как самостоятельно провести монтажные работы?

Цены на циркуляционные насосы для отопления

циркуляционные насосы



Преимущества системы отопления с принудительной циркуляцией теплоносителя.

Содержание статьи

Ярые сторонники систем отопления с естественной циркуляцией теплоносителя приводят целый ряд, казалось бы, неопровержимых доводов в пользу именно такой схемы.

  • Насос – это лишние затраты на приобретение и монтаж.
  • Любое электрическое оборудование становится дополнительным потребителем дорогой электроэнергии.
  • Зависимость насосного оборудования от стабильности электропитания делает систему отопления чрезвычайно уязвимой при аварийных ситуациях в электросетях.
  • Насос – это дополнительный узел системы, уязвимый с точки зрения механических поломок.

Казалось бы, на первый взгляд – все справедливо. Но если разбираться непредвзято, по каждому пункту, то картина меняется буквально на прямо противоположную.

Посмотрим на схему системы отопления с естественной циркуляцией:

Простейшая схема системы отопления с естественной циркуляцией теплоносителя

Так ли проста в монтаже и дешева такая схема? Вовсе нет!

От котла (поз 1) необходимо в обязательном порядке монтировать разгонный вертикальный участок (поз. 2), из трубы большого диаметра – желательно 1½ дюйма или даже больше. При этом он должен дойти до максимально высокой точки – выше любых приборов теплообмена. Там же, на максимальной высоте, придется установить и расширительный бак открытого типа (поз. 3).

Коллектор подачи (поз. 4) должен расположиться с обязательным уклоном не менее 5% (5 см на каждый погонный метр контура). При этом опять же диаметр трубы не должен быть менее 1¼ дюйма.

Вертикальные стояки (поз. 5), по которым теплоноситель подается непосредственно в радиаторы отопления (поз. 6) выполняются из труб диаметром не менее ¾ дюйма.

Наконец, требования к диаметру и соблюдению уклона коллектора «обратки» (поз. 7) — такие же, как и в трубе подачи. Получается, что в любом случае котел должен находиться ниже самых низкорасположенных радиаторов отопления.

В небольшом здании, с компактно расположенными помещениями, такой подход еще осуществим, да и то – не всегда. Трубы большого диаметра, мало того что значительно дороже, являются более сложными в монтаже. Их чрезвычайно непросто, часто – и вовсе невозможно спрятать, чтобы они не портили интерьера. Практически полностью исключается возможность скрытого нижнего подключения радиаторов. Стоимость самого насоса и его установки (которую вполне можно провести и самостоятельно) – просто несопоставимы с перечисленными выше издержками.

Использовать скрытое расположение труб отопительного контура с нижним подключением радиаторов в системе с естественной циркуляцией теплоносителя – невозможно

Даже при самом продуманном, оптимальном размещении всех элементов контура с естественной циркуляцией вряд ли реально создать в нем избыточное давление только за счет перепадов температуры и разнице в плотности выше 0,6 атмосфер. А такого напора будет явно недостаточно для многих современных отопительных приборов. Тем более – можно даже не вынашивать планов по созданию водяной системы подогрева полов.

Мало того, даже незначительный засор, где-нибудь на изгибах труб или на другом уязвимом к этому явлению участке, способен полностью парализовать перемещение теплоносителя по трубам. И это будет тем более вероятным, если система достаточно разветвлена, так как скажет свое слово еще и гидравлическое сопротивление.

Для выхода системы с естественной циркуляцией на расчетную мощность обязательном порядке необходим мощный стартовый энергетический «импульс». Это – лишние затраты энергоносителей, причём – весьма немалые. Ну а даже краткосрочная остановка котла по тем или иным причинам потребует и определенных усилий, и немалого времени, чтобы вновь вывести систему отопления на нормальный режим работы. Низкая скорость теплоносителя и расходование части энергии, выработанной котлом, только на его перемещение – это общее снижение КПД всей системы. И, поверьте, что эти лишние расходы энергии обязательно превысят суммарное потребление компактного циркуляционного насоса, работающего с постоянной нагрузкой.

Даже сравнительно недорогие насосы, относящиеся к классу энергопотребления «В», потребляют всего порядка 20÷30 Вт в час. А у более совершенных приборов класса «А» этот показатель еще ниже

Низкая скорость циркуляции – это еще и явно неравномерный нагрев приборов теплообмена, установленных в таком контуре и разнесенных по помещениям. Регулировка уровня теплоотдачи радиаторов, установленных в помещениях дома, становится возможной исключительно по количественному принципу, то есть изменением объема проходящей через приборы жидкости. Этот способ – не отличается точностью, а в условиях невысокого давления в трубах может даже привести к запиранию того или иного радиатора или участка контура. Говорить же о качественной регулировке в таких условиях, то есть с подмесом теплоносителя из обратки — вообще наивно.

Возможно, вас заинтересует информация о том, как производится установка радиаторов отопления

Итог такой же – неэффективность системы напрямую негативно сказывается на экономичности расхода энергоресурсов, то есть ведет к лишним затратам в течение всего периода эксплуатации отопления. Выгоднее уже один раз потратиться на насос…

Наконец, несколько слов об уязвимости насосного оборудования от наличия электропитания.

Это действительно так, но точно таким же образом зависимы и все электроприборы в доме. В том числе – и большинство современных котлов отопления, оснащенных автоматикой. Проблема решаема – достаточно установить для котельного оборудования источник бесперебойного питания.

Если в населенном пункте случаются перебои с энергоснабжением, проблема решается установкой источника бесперебойного питания для котла и другого оборудования системы отопления

При невысоких показателях потребляемой мощности насоса, даже не самый дорогой и мощный ИБП способен обеспечить работу оборудования в течение нескольких часов. Этого – вполне достаточно.

Ну и, наконец, ничто не мешает смонтировать насос так, чтобы в экстренных случаях оставалась возможность переключиться на естественную циркуляцию в системе. Так обычно и поступают – схема обвязки насоса включает байпас (перемычку) и несколько вентилей (может применяться и автоматический клапан).

Пример обвязки циркуляционного насоса, позволяющей быстро переключаться с принудительной циркуляции теплоносителя на естественную и обратно

Ну и насчет того, что насос становится еще одним уязвимым звеном системы. Можно успокоить читателя: статистика показывает, что выход из строя циркуляционных насосов относится больше к казуистическим ситуациям, настолько они редки. Конструкции приборов ведущих производителей отличаются отменной надежностью и способны служить десятки лет, если, конечно, не нарушаются правила эксплуатации. А полученная выгода в виде экономичности работы системы оправдывает покупку даже дорогого насоса уже через два – три года. Так что с этой стороны «ожидать подвоха» приходится меньше всего.

Выражаем надежду, что читатель убежден в необходимости установки циркуляционного насоса. Значит, пришло время рассмотреть, как правильно его выбрать.

Как подобрать оптимальный циркуляционный насос

Две основных разновидности циркуляционных насосов

Циркуляционные насосы – это приборы, работающие от электроэнергии. Но прямой контакт электрической части с гидравлической – недопустим. Это разделение обеспечивается двумя подходами к компоновке приборов, которая и предопределяет их подразделение на приборы «сухого» и «мокрого» типа. Многое становится понятным уже из названия.

  • Насосы с «сухим ротором» появились раньше своих собратьев. Принципиальная их схема такова, что электропривод полностью изолирован от насосной части, и вращение на рабочее колесо передается через вал. Даже внешне такие насосы можно отличить по удлиненному корпусу, за счет вынесенного блока электродвигателя. Как правило, такие приборы — достаточно массивны, поэтому чаще всего практикуется их консольная установка – для этого на корпусе предусмотрены кронштейны или монтажные площадки.

Примеры циркуляционных насосов с «сухим ротором»

Циркуляционные насосы «сухого» типа – это мощные и производительные приборы, обеспечивающие и очень большой расход проходящего через них теплоносителя, и высокие показатели давления в системе. Без них сложно обойтись. Если проектируется мощная котельная, например, на крупный особняк в несколько этажей. А вот в условиях квартиры или частного дома средних размеров их применение уже видится избыточным, тем более что им присущи определённые недостатки.

— Про сложности, связанные с габаритностью, массивностью и особенностями установки – уже упоминалось.

— Передающий вращение вал имеет сложную систему уплотнений, не допускающих протечки находящейся под давлением жидкости. Эти уплотнения постепенно снашиваются, что предопределяет необходимость регулярных профилактических работ, в том числе – и замены на новые.

— Работа таких насосов всегда сопровождается шумовым эффектом – за счет необходимости воздушного охлаждения электропривода. Это также накладывает свои ограничения на выбор места установки прибора.

Возможно, вас заинтересует информация о том, каким должно быть давление в расширительном бачке отопления закрытого типа

Одним словом, если система отопления не требует специфически высоких показателей напора и расхода теплоносителя, оптимальным вариантом станет все же приобретение насоса с «мокрым ротором».

  • Насосы с «мокрым ротором» устроены иначе. Принципиальная схема показана на иллюстрации ниже:

Принципиальная схема устройства циркуляционного насоса с «мокрым ротором»

Корпус силового блока (поз. 1) герметично, за счет кольцевых прокладок, соединён с корпусом насосной рабочей камеры (поз. 2) с помощью нескольких винтов (поз.3). С обеих сторон рабочей камеры-«улитки» предусмотрены те или иные крепления для врезки в трубы – это могут быть резьбовые патрубки (поз. 4) для муфтового соединения или фланцы.

Внутри силового блока размещена обмотка статора (поз. 5) – это единственный отсек, который не контактирует с жидкой средой – он герметично отделен ото всех остальных «стаканом» из нержавеющей стали (поз. 6). Таким образом, уплотнения стоят исключительно на статичных деталях, то есть не изнашиваются от трения.

Внутри расположен ротор (поз. 7), на вал которого жестко надето рабочее колесо насоса (поз. 8). Ротор опирается на подшипники, которые получают постоянную смазку от теплоносителя. Жидкая среда, заполняющая все внутреннее пространство насоса, является еще и отличным отводчиком тепла, и прибору не грозит перегрев, не требуется дополнительная система охлаждения двигателя. Чтобы гарантированно обеспечить полное заполнение всего объема насоса теплоносителем, предусмотрена специальная пробка (поз. 9) для выпуска воздуха.

Вращение ротора насоса в жидкой среде, безусловно, влечет определенные энергетические потери, то есть снижение КПД прибора. Но на фоне низкого потребления электроэнергии – этот фактор не выглядит заслуживающим особого внимания – за несущественностью потерь.

Работа насоса – практически бесшумна, прибор компактен и прост в установке – оп просто врезается в нужный участок трубы, очно не требуя каких-либо дополнительных креплений. Правда, при этом обязательно должно быть соблюдено важное условие – ось ротора, независимо от положения корпуса, должна занять горизонтальное положение. При таком положении подшипники никогда не будут сухими, и выход из строя из-за перегрева им не грозит.

Еще одна деталь – нельзя допускать попадания в подшипники твердых взвесей, которые вполне могут образоваться в контурах системы. Поэтому непосредственно перед насосом всегда рекомендуется устанавливать фильтр механической очистки – «грязевик».

Возможно, вам будет интересна информация о том, насколько надежна для систем отопления труба пп

Критерии оценки циркуляционного насоса при выборе

Выбирая циркуляционный насос для установки в имеющуюся систему отопления, необходимо учитывать ряд критериев.

  • Напряжение питания. В масштабах автономных систем отопления для квартир и частных домов используются насосы с однофазным питанием 220 В 50 Гц. Невысокий ток потребления освобождает от необходимости прокладывать какие-либо выделенные линии питания – достаточно сетевых розеток. Единственно, что желательно предусмотреть – это бесперебойное питание, о котором упоминалось выше.
  • Потребляемая мощность. Естественно, чем она ниже (при сохранении остальных эксплуатационных характеристик), тем прибор экономичнее. Оптимальным выбором станет прибор класса энергопотребления «А», пусть он даже стоит дороже. Чем ниже класс («В», «С» и так далее) тем больше будет расход электроэнергии.

Самые экономичные в эксплуатации – циркуляционные насосы с классом энергопотребления «А»

Большинство современных насосов имеют возможность выбора одного из двух-трех режимов работы, с разными показателями создаваемого напора. В соответствии с этим меняется и потребляемая мощность. Обычно показатели вынесены на шильдик прибора, в виде таблички.

Табличка со значениями создаваемого напора и потребляемой при этом мощности. Вместо значений напора или вместе с ними могут быть указаны показатели производительности насоса

Раз коснулись вопросов чисто эксплуатационных характеристик, влияющих на работу системы отопления – производительности и создаваемого напора, есть смысл рассмотреть подробнее именно эти показатели.

Существуют таблицы, по которым можно приблизительно определить необходимые параметры – одна из них размещена ниже.

Общая площадь помещенийНеобходимая тепловая мощность (кВт) при разнице температур теплоносителя в трубах подачи и обратки ( Δt)Параметры насоса, min (без учета гидравлического сопротивления контуров и их разветвленности)
Δt= 20 °СΔt= 15 °СΔt= 10 °СПроизводительность (м ³/час) Напор (м вод. ст.)
до 20028,021,014,01,251,0
35046,035,023,02,02,0
50070,052,035,03,02,0
900116,087,058,05,03,0
1100140,0105,070,07,03,0
Δt= 20 °С — оптимальный режим для радиаторов отопления
Δt= 15 °С — оптимальный режим для конвекторов отопления
Δt= 10 °С — оптимальный режим для контуров «теплого пола»

Однако, далеко не всегда можно полагаться на такие табличные значения, так как они обычно рассчитаны на «идеальные» условия эксплуатации, и не учитывают многих факторов. Не составит большого труда определить нужные значения и самостоятельно.

  • Производительность насоса. Главная задача этого прибора – переместить по контуру определенное количество теплоносителя, то есть, в конечном счете – и необходимое количество тепловой энергии, достаточного для эффективной работы приборов теплообмена (радиаторов, конверторов, контуров «теплого пола»).

Для вычисления потребуются следующие значения:

W – необходимая тепловая мощность (выраженная в ваттах) системы отопления, обеспечивающая комфортную температуру в помещениях при самых неблагоприятных погодных условиях.

Значение мощности хозяевам должно быть известно. Если нет – то его также можно рассчитать, для каждого помещения в отдельности, а затем провести суммирование.

Как самостоятельно провести расчет необходимой тепловой мощности системы отопления?

Существует понятный и достаточно точный алгоритм проведения подобных вычислений. На нашем портале он реализован в специальном калькуляторе, который вы найдете в статье «Расчет отопления по площади помещения»

Δt – разница температур в трубах «подачи» и «обратки» отопительного контура при входе в котел и выходе из него. Оптимальные значения для разных типов теплообменных приборов – показаны в таблице выше.

С – теплоёмкость теплоносителя, выраженная в Вт × ч / (кг × °С). Для воды она составляет 1,16. Если используется иной теплоноситель, то этот параметр должен указываться на его упаковке. Бывает. Что эта величина показана производителем в иных единицах – в кДж / (кг × °С). Перевести несложно – поправочный коэффициент равен 0,28. То есть 1 кДж = 0,28 Вт×ч.

Формула для расчета необходимой производительности (G) – такова:

G = W / (Δt × С)

По этой формуле получается показатель производительности, выраженный в килограммах в час. Останется только лишь перевести это значение в объемное выражение, с учетом плотности.

Предлагаем воспользоваться калькулятором расчета производительности насоса – об быстро и точно приведет к нужному результату.

Калькулятор расчета производительности насоса для системы отопления

Перейти к расчётам

Обратите внимание, что в калькуляторе предусмотрена возможность расчета напора как для систем, заполненных водой, так и для других теплоносителей. Это может иметь значение – ни одна жидкость для отопления, или антифриз, не может сравниться с водой по теплоемкости, и вместе с тем – плотнее ее. Значит, и производительность насоса потребуется более высокая.

Значения теплоемкости и плотности антифризов зависят от их процентной концентрации. Они могут указываться на упаковочных ярлыках, но если этих параметров нет, то таблицы характеристик по каждому из типов теплоносителей несложно отыскать в интернете.

  • Создаваемый насосом напор. Этот показатель важен с тех позиций, что создаваемое насосом давление в трубах должно обеспечить необходимое движение теплоносителя с нужным расходом, при этом полностью компенсировать все неизбежные потери за счет гидравлического сопротивления труб и всей установленной запорно-регулировочной арматуры. Если создаваемый напор будет недостаточным, то не исключаются явления застоя в системе, «запирания» тех или иных ответвлений контуров, что в итоге ведет к разбалансированной и неэффективной работе всего отопления в целом.

Формула расчета – достаточно громоздкая, и нет смысла ее приводить здесь, так как вряд ли кто захочет погружаться в такие вычисления. Однако, существует и несколько упрощенный алгоритм, который тем не менее выдаст результат со вполне приемлемым уровнем точности. Эта методика заложена в предлагаемый ниже калькулятор расчета.

Калькулятор расчета необходимого минимального напора циркуляционного насоса

Перейти к расчётам

Значение необходимого напора зависит от протяжённости завязанных на насос контуров отопления (с учетом труб подачи и «обратки»). Важное значение имеет насыщенность системы запорно-регулировочными устройствами и их сложностью. Наконец, даже материал труб влияет на показатели гидравлического сопротивления – в стальных трубах оно существенно выше, чем в идеально гладкостенных полипропиленовых или металлопластиковых. Все эти нюансы учтены в программе калькулятора. Кстати, заложенные в алгоритм расчета значения уже учитывают необходимый эксплуатационный запас, то есть итоговый результат можно считать не минимальным, а оптимальным.

  • Циркуляционный насос должен иметь хорошо защищенный корпус, как от проникновения воды и влаги, так и от пыли. Показателем этих особенностей является класс IP. Для приборов такого предназначения оптимальными станет класс IP Выше – можно, ниже – приобретать не стоит.
  • Диапазон рабочей температуры. Как правило, большинство современных приборов способны работать с верхней границей нагрева жидкости в 110 ºС, что для системы отопления – больше чем достаточно. Тем не менее, проверяйте эту характеристику в паспорте. Дело в том, что можно по ошибке приобрести очень схожий по компоновке, да и просто внешне, насос для повышения давления воды в водопроводе. А вот там температурный диапазон – уже совершенно иной, и для контура отопления однозначно не подойдет.
  • Обратите внимание на максимально допустимое рабочее давление в системе отопления этот показатель обычно обозначается аббревиатурой PN, и выражен в барах. Этот параметр говорит, скорее, о прочностных возможностях прибора – какое давление он может выдержать. Но не надо его путать с создаваемым насосом напором – это абсолютно разные величины.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

  • Наконец, покупателя всегда должны заинтересовать размеры прибора. В первую очередь, конечно, это его монтажная длина монтажная длина (L). Эта величина стандартизированная, и большинство циркуляционных насосов для систем отопления выпускаются с монтажной длиной 130 или 180 мм. Если установка насоса планируется в месте с достаточно ограниченным пространством, то следует внимательно оценить и все остальные габаритные показатели прибора. Обычно к паспорту прикладывается схема, в которой указаны все размеры.

Характеристики, обычно выносимые на шильдик насоса: 1 – класс энергопотребления; 2 – предел температуры перекачиваемой жидкости; 3 – степень защищенности корпуса по классификации IP; 4 – максимально допустимое рабочее давление

Немало полезной информации может содержаться и в самом наименовании модели (это особо характерно для продукции зарубежных производителей). Пример показан на иллюстрации, а возможные расшифровки различных вариантов обозначения – приведены в таблице.

В названии модели содержится полезная информация!

Группа обозначенийЦифровое или буквенное обозначениерасшифровка обозначения
1 — тип моделиUP— циркуляционный насос, один режим работы
UPS— то же, но с возможностью переключения режимов работы
220— условный диаметр трубы
3-40— создаваемый насосом напор ( в дециметрах водяного столба)
4 — особенности врезки в контурпробел— резьбовое муфтовое соединение
F— фланцевое соединение
5 — особенности исполнения моделипробел— корпус из серого чугуна
N— корпус из нержавеюще стали
В— корпус из сантехнической бронзы
К— допускается работа при отрицательной температуре
А— предусмотрен автоматический воздухоотводчик
6130— монтажная длина насоса

Чтобы закончить тему с выбором насоса- последняя рекомендация. Не стоит кидаться на слишком привлекательную невысокую цену, если про марку насоса вы слышите впервые. В продаже всегда имеется достаточное количество моделей известных производителей, которые сопровождают свою продукцию гарантийными обязательствами. Лидерами по заслуженной популярности считаются изделия под брендами «Grundfos», «Wilo», «DAB», «Ebara», «Pedrollo», «Hoffmann». Ничуть не отстаёт от них качеством и надежностью российский «Джилекс».

Насос, как и любой другой прибор системы отопления, приобретается с расчетом на многодетную эксплуатацию, и как бы сиюминутная выгода не обернулась впоследствии массой неприятностей. К сожалению, в этом сегменте строительного трынка – масса подделок или откровенно некачественной продукции. Не дайте себя обмануть – всегда проверяйте документы на приобретаемое изделие, требуйте простановки отметки в паспорте, дающей право на гарантийное обслуживаете, уточняйте наличие и местонахождение сервисных центров.

Возможно, вас заинтересует информация о том, что собой представляют биметаллические радиаторы отопления какие лучше

Установка циркуляционного насоса в контур отопления

Основные правила установки циркуляционного насоса

Прежде всего, хозяину необходимо определиться с местом установки циркуляционного насоса. Рекомендуемый участок – это отрезок «обратки» перед входом в котел, но желательно – после расширительного бака. Мембранные расширительные баки любят спокойное, ламинарное течение теплоносителя, а насос волей-неволей создаёт некоторую турбулентность потока на определенном участке за собой.

Рекомендуемое расположение циркуляционного насоса на трубе «обратки» — после расширительного бака по ходу течения теплоносителя

Если расширительный бак – открытого типа, или мембранная емкость расположена на трубе подачи, то в распоряжении хозяев – вся общая труба обратки после врезки последнего ответвления (стояка).

Однако, необходимо правильно понимать, что это – рекомендуемая позиция, которая вовсе не является догмой. Считается, что такое расположение продлевает срок эксплуатации насосного оборудования, так ему приходится иметь дело с более холодной средой, нежели на выходе из котла. Но температурный диапазон современных моделей насосов (до +110 ºС) предоставляет полную возможность их монтажа и на трубе подачи. Правда, есть маленький, но важный нюанс – такое расположение требует тщательно подобранных и сбалансированных параметров системы. Дело в том, что насос всегда оставляет за собой область разрежения жидкости. Если он будет установлен непосредственно за котлом, то при работе системы на верхнем пороге мощности, в сильные холода, такое разрежение может привести к вскипанию теплоносителя в теплообменнике, что чрезвычайно опасно. Так что если насос приходится монтировать на трубе подачи, то желательно – подальше от котла, но до первого разветвления контура.

Если система отопления имеет явно выраженную разветвленность (например, от котельной труба подачи расходится в противоположные стороны в две пристройки или крыла здания), то лучше установить на каждое крыло свой циркуляционный насос. В этом случае оптимальным местом будет именно труба подача, после разветвления ее на два направления, но до первого разветвления на стояки или радиаторы.

Одним словом, в этом вопросе необходим индивидуальный подход к каждому конкретному случаю – общих «рецептов» нет. Приходится подлаживаться под имеющиеся обстоятельства и под наличие свободного места.  И при этом еще необходимо иметь в виду, что пространственное положение насоса тоже имеет свои ограничения.

Допустимые (сверху) и запрещенные положения циркуляционного насоса с «мокрым ротором»

Ось ротора насоса должна обязательно располагаться в горизонтальном положении, независимо от ориентации трубы. Правда, и в этом случае есть исключения (в нижнем ряду – справа) – монтажная коробка, куда подключается кабель электропитания и где располагается переключатель режимов работы должна оставаться доступной и не оказываться снизу прибора. Это уже – из соображений безопасности, чтобы был доступ для ревизии, а в случае появления подтекания теплоносителя – он не попал на контакты.

Возможно, вас заинтересует информация о том, как выбрать электрокотёл для отопления

Как самостоятельно установить насос для системы отопления

Уже говорилось, что оптимальным методом врезки насоса является монтаж перемычки-байпаса с системой кранов. Это дает возможность сохранить какую-никакую работоспособность системы в случае длительного отсутствия подачи электроэнергии или при вышедшем из строя насосе – его можно будет демонтировать для замены, профилактики или ремонта, не прибегая к сливу теплоносителя и не отключая систему полностью.

Принципиальная схема рекомендуемой обвязки циркуляционного насоса

1 – циркуляционный насос.

2 – накидные гайки-«американки» для разборного соединения насоса с трубой. Обычно входят в комплект поставки прибора. В ряде моделей вместо резьбового муфтового соединения применено фланцевое – тогда в комплект входит пара ответных фланцев.

3 – фильтр-«грязевик». Рекомендуется к обязательной установке. Монтируется со стороны подачи теплоносителя, до входа в насос.

4 – пара отсечных кранов, позволяющих перекрыть «петлю» насоса для его снятия, или для переключения в режим естественной циркуляции теплоносителя.

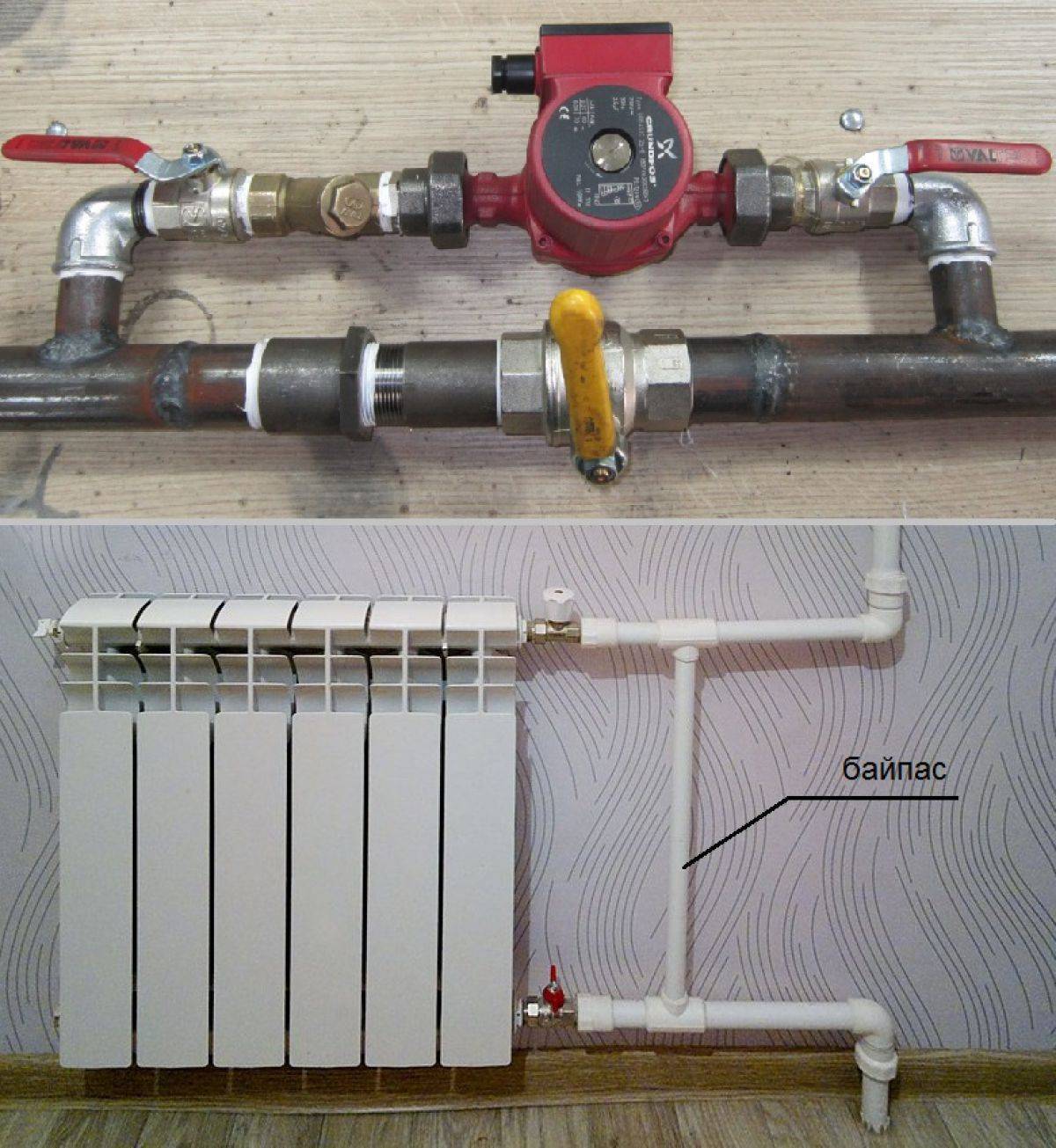

5 – перемычка-байпас, как правило, является продолжением «участком) трубы-«обратки».

6 – кран, перекрывающий участок байпаса для перенаправления потока только через насосную «петлю». Вместо клапана может применяться автоматический шариковый или тарельчатый клапан.

Возможно, вас заинтересует информация о том, как устроен байпасный клапан что это такое

Как видите, пространство под установку насосного узла может потребоваться достаточно большое. Если еще учитывать обязательные требования и рекомендации по монтажу, то иногда в конкретных приходится придумывать достаточно замысловатые конструкции.

Иногда за недостаточностью свободного места мастерам приходится прибегать к различным нестандартным решениям

Очень удачно, если свободное место позволяет установить готовый насосный узел, который можно найти в строительных магазинах. Он может быть в различном исполнении: с краном на байпасе или с клапаном, крашеный или нет, с резьбовыми участками для муфтовой врезки в трубу с помощью сгонов или с ровными торцами со снятой фаской – для монтажа на сварку. Общее у них одно – конструкция уже продумана под монтаж кранов и фильтра, и при этом обязательно останется свободный участок необходимой монтажной длины для установки насоса на «американки» или фланцы – очень удобно!

Такие узлы могут иметь горизонтальное или вертикальное расположение насоса. Обратите внимание – в петлях вертикального расположения (на рисунке – нижний правый фрагмент), помимо всего, предусмотрен и клапан для выпуска воздуха.

Подобные байпасные узлы для установки циркуляционного насоса можно найти в ассортименте специализированных магазинов.

Если нет – то придётся собирать этот узел самостоятельно. Впрочем, для домашнего мастера, имеющего опыт сантехнических монтажных работ – это не должно составить особого труда. Технология сборки будет зависеть и от материала труб отопительного контура, и от опыта мастера. Например, выполнение электрогазосварочных операций с трубами требует достаточно высокой квалификации, и дилетантскими действиями можно навредить.

Для домашнего хозяина, освоившего достаточно простую технологию пайки полипропиленовых труб, задача наверняка не покажется сложной.

Несложный в исполнении насосный узел из полипропиленовых деталей

Два тройника, два уголка, два крана (или три крана и клапан), две гайки-«американки», «косой» фильтр да необходимые короткие отрезки труб – весь перечень комплектующих. Смонтировать такой узел, даже не являясь профессионалом, можно буквально за час.

Несколько сложнее со стальными трубами ВГП – с ними потребуется и тщательная запаковка резьбовых соединений, и часто, еще и сварка. Самое сложное – это не ошибиться с монтажными длинами врезаемых насоса и кранов. Работу целесообразно проводить примерно в такой последовательности:

ИллюстрацияКраткое описание выполняемой операции
Готовятся комплектующие – краны, сгоны по диаметру «обратки» и по ДУ насоса, фильтр-«грязевик», резьбовые патрубки.
Накидные гайки-«американки» должны быть в комплекте насоса.
Готовятся необходимые инструменты и материалы.
Потребуется комплект ключей (газовых, разводных или рожковых нужного размера).
А герметизацию резьбовых соединений лучше всего проводить с использованием пакли и специальной уплотнительной пасты типа «Unipak»
Для начала собираются и сразу запаковываются на паклю три вот таких узла.
Два из них – для установки насосной «петли», и отличаются они между собой только тем, что со стороны входа теплоносителя узел дополняется «косым» фильтром.
Нижний узел – это кран (или клапан), с одной стороны которого запакован патрубок под вваривание в трубу обратки, а с другой – сгон.
Собранный нижний узел модно приложить к трубе обратки, чтобы наметить участок на вырезку. При этом не забываем предусмотреть еще и место для приваривания второго резьбового патрубка – к которому будет впоследствии стыковаться сгон.
Далее, собирается «петля» насоса.
Гайки «американок» с прокладками закручиваются до конца, но не затягиваются.
Окончательное обтягивание будет уже при завершении монтажных работ, а пока нас интересует точный размер получившегося узла.
Обрезанные концы трубы «обратки» выставляются ровно по одной оси – возможно, придется сделать какие-либо упоры или подставки.
Затем идет «примерка» насосной «петли» – как показано на иллюстрации. Намечаются места вваривания ее патрубков в тело трубы «обратки».
Далее, начинаются, собственно, сварочные работы. Описание их технологии – не входит в рамки рассмотрения настоящей статьи. Можно лишь отметить, что после надёжных прихваток, насос лучше демонтировать, открутив «американки», во избежание случайного повреждения прибора сварочными брызгами.
После выполнения сварочных операций, необходимо провести сборку нижнего участка – состыковать сгон и тщательно его запаковать.
Ну а затем уже можно установить насос на место, точно выставить ось его ротора по горизонтали, и вот теперь уже провести окончательное обтягивание накидных гаек-«американок» со штатными прокладками, которые надежно зафиксируют прибора в нужном положении и обеспечат герметичность соединения.
При этом никогда не забываем еще раз проконтролировать то, что сам насос расположен правильно: стрелка направления потока соответствует реальному потоку теплоносителя в системе.

По сути, установка насоса на этом и заканчивается. Правда, некоторые модели требуют еще и электромонтажных работ – присоединения кабеля питания  к клеммам монтажной коробки. Выполнить это – несложно.

Клеммное соединение кабеля питания в монтажной коробке насоса (пример)

Клеммы на насосе подписаны, и при коммутации проводов следует не забывать об их цветовой маркировке.

  • N – «ноль», провод голубого или бело-голубого цвета.
  • L – фаза, провод может иметь различную окраску, белую, черную,, красную, коричневую. Но никогда не голубую (синюю) и не зеленую (жёлто-зелёную).
  • Значок заземления – провод зеленого или желто-зеленого цвета.

После коммутации кабеля устанавливается на место крышка монтажной коробки и затягивается штатным винтом, для обеспечения герметичности.

Естественно, что длина кабеля должна быть такой, чтобы доставать до выделенной или установленной специально для насоса розетки питания.

Для выпуска воздуха необходимо аккуратно отвернуть пробку, расположенную по оси ротора насоса

Но и после этого насос проверять не спешим – его запрещено запускать «на сухую». Систему необходимо заполнить теплоносителем, а в ходе этой операции, чтобы в петле насоса не скапливался воздух, если нет специального воздухоотводчика, имеет смысл аккуратно отвернуть винт-пробку. Как только воздух выйдет, и из отверстия начнет вытекать теплоноситель, пробку закручивают до конца на место. Повторную проверку рекомендуется провести при полном заполнении системы – и при этом уже осуществить, при немного подвыкрученной пробке, кратковременный пуск насоса. После проверки пробка герметично закручивается.

Впрочем, многие мастера при заполнении контуров теплоносителем не отвлекаются на насос, а проводят полный выпуск воздуха уже при окончательно заполненной системе.

Вот только после этого, если после заполнения системы на соединениях смонтированного узла не появилось подтеканий, можно говорить о том, что установка циркуляционного насоса завершена.

Возможно, вас заинтересует информация о том, что такое гидрострелка принцип работы назначение и расчеты

В завершение публикации – видеосюжет, в котором показан пример проведения монтажа циркуляционного насоса для отопления. Схема установки циркуляционного насоса в систему отопления вы можете узнать по ссылке.

Видео: демонстрация работ по монтажу циркуляционного насоса

как правильно установить и подключить насос, не пользуясь услугами специалиста

Во многих небольших домиках функционируют самотечные системы отопления. Они работают благодаря произвольной циркуляции воды, которая вызвана сменой масс тёплой и холодной, поступающей в систему, воды.

Но вот большие здания или даже домики с двумя этажами они обогреть не в состоянии. Для этого требуется установка циркуляционного насоса в выбранную систему отопления.

Такое устройство предназначено для того, чтобы тепло во все составляющие обогревательной системы поступало равномерно.

Для чего необходимо подключение насоса в систему отопления?

Для обогрева больших зданий или даже домиков с двумя этажами требуется установка циркуляционного насоса в выбранную систему отопления.

Счастливые обладатели частного дома, которые имеют свою, отдельную отопительную систему, могут столкнуться с проблемой неравномерного распределения тепловой энергии по дому.

В дальних от котла комнатах батареи могут просто не прогреваться. Эту проблему нужно решать.

Чаще всего для этого используют такие варианты:

  1. Создание новой отопительной системы с трубопроводом большего диаметра.
  2. Врезка насоса в систему отопления, которая уже присутствует.

Первый способ, конечно, достаточно действенный и очень практичный, но вот стоит он гораздо дороже, чем монтаж насоса в систему отопления, да и усилий тут потребуется куда больше. Ведь нужно демонтировать старые трубы, а это задача не из простых.

А вот второй из предложенных вариантов будет проще, осуществить его быстрее и дешевле, в чём вы можете самостоятельно убедиться.

Усовершенствование отопительной системы с помощью помпы поможет не только стабилизировать температурные показатели во всём доме, но и избавиться от такой проблемы труб, как воздушные пробки, которые образовываются внутри и не дают теплоносителю циркулировать.

Преимущества циркуляционного насоса явны, поэтому с каждым годом всё больше людей осуществляют подключение насоса к отоплению для того, чтобы оптимизировать систему обогрева своего жилья и избавиться от традиционных проблем, которые возникают у владельцев частных домов.

Особенности выбора насоса

Установка любого насоса в существующую или проектируемую систему отопления начинается с выбора агрегата. Нужно помнить, что для благополучного отопления обычного дома не нужен огромный прибор с заоблачной мощностью.

Такой аппарат будет создавать лишний шум, стоит он дороже и надобности в нём, по сути, нет. Прежде чем приступать к выбору насоса, нужно рассчитать уровень мощности аппарата, который подойдёт вам и вашему дому.

Основными показателями мощности является диаметр имеющегося трубопровода, уровень напора теплоносителя и температура воды. Для того чтобы просчитать уровень расхода теплоносителя, который пропускается через замкнутый контур отопительной системы, его нужно просто сравнить с показателем расхода воды для котла.

Необходимо знать, какова мощность котла, столько литров теплоносителя в минуту может пройти через его систему. Кроме того, надо рассчитать, сколько воды потребуется на благополучную работу каждого радиатора и каждого кольца системы отопления.

Мощность батареи зависит от того, сколько литров в минуту ей понадобится для оптимальной работы.

Нужно помнить, что показатели мощности циркуляционного насоса зависят от длины трубопровода. По сути, на десять метров отопительной системы необходимо где-то полметра насосного напора.

Разновидность насосов

Чтобы разобраться в том, как поставить насос на отопление, нужно сначала разобраться в том, какие именно бывают эти устройства.

Принято использовать помпы двух типов: так называемые, «сухие» и «мокрые».

Первые во время работы никак не соприкасаются с самим теплоносителем, а вторые – погружены в воду, которую качают.

«Сухие» помпы обычно очень шумные, поэтому схема установки насоса на отопление такого плана подходит больше крупным предприятиям, фирмам, производственным цехам.

А вот агрегаты, которые работают в воде, характерны как раз для отопления загородных домов, частных зданий.

Их обычно делают в специальных бронзовых или латунных корпусах с нержавеющими деталями для того, чтобы система от воды не повредилась.

Если вам нужно оптимизировать работу обогрева личного дома, то следует разобраться в том, как правильно установить насос на отопление такого типа.

Начальный этап установки

Для того чтобы операция по монтажу помпы была легче и быстрей, попробуйте найти в магазинах устройство с уже подобранными разъёмными резьбами.

Это избавит вас от необходимости метаться в поисках креплений и соединений самостоятельно. Также запаситесь всеми необходимыми гаечными ключами для установки вышеперечисленных креплений.

После того как все подготовительные этапы пройдены, необходимо изучить инструкцию к насосу и схему его крепления. Если в своих силах вы не уверенны, то лучше привлечь к этому процессу профессионала.

Подбираем место для установки насоса

Правильно подобранное место установки позволит в дальнейшем получить удобный доступ для его обслуживания. Нажмите для увеличения.

Очень важно, чтобы схема подключения насоса отопления подразумевала тот факт, что систему нужно будет периодически обслуживать, так что к ней неплохо было бы иметь подход.

Если некоторые детали «мокрых» помп старых моделей могли повредиться от постоянного контакта с водой, то сегодня такие системы выпускают в таких конструкциях, что влага им абсолютно нестрашна, как и высокие или низкие температуры.

Это позволяет производить монтаж и на подающем трубопроводе, и на обратном.

Для того чтобы увеличить степень давления на участке всасывания, установите агрегат недалеко от места подключения расширительного бака на территории спадающего трубопровода отопления.

Вы должны быть уверенны, что насос в состоянии пережить сильный напор горячей воды, иначе возникнут проблемы.

Правила установки

Если вы уже изучили теоретическую часть вопроса о том, как установить насос на отопление, то пора приступать к практике. Для этого следует придерживаться нескольких основных правил установки. Вот некоторые из них:

С двух сторон от самого насосного оборудования необходимо закрепить специальные шаровые краны, которые понадобятся вам в процессе технического обслуживания системы или демонтажа самого насоса.

Принцип подключения насоса обогрева дома. Нажмите для увеличения.

Обязательно нужно оснастить систему фильтром. Делается это для того, чтобы оградить устройство от мелких частичек, которые могут повредить установку и её компоненты.

Увы, но вода в отопительных системах ещё далека от идеальной, поэтому насосы требуют дополнительной защиты.

Сверху отопительного байпаса нужно вмонтировать клапан. Он может быть ручной или автоматический – это не так важно.

Необходим он для того, чтобы выпускать воздушные пробки, которые начнут образовываться в трубах через некоторое время.

Клеммы такого насоса следует направлять чётко вверх.

А сам агрегат, если он относится к виду «мокрых» моделей, необходимо устанавливать горизонтально, иначе в воде будет присутствовать лишь его часть, то есть рабочая поверхность может повредиться и весь монтаж насоса в систему отопления будет бессмысленным.

Каждое крепление и соединение необходимо обработать герметическим средством защиты. Это повысит продуктивный потенциал всей конструкции. Также следите за тем, чтобы насос и крепления располагались в отопительной цепочке закономерно и последовательно.

Принцип монтажа насоса

Для начала, нужно слить отопительную жидкость и прочистить систему, если этого давно не делали. Потом врезать насос в специально отведённом для этого месте, согласно плану. После того, как система будет закреплена, трубы заполняются водой.

Фрагмент подключения насоса в систему отопления. Нажмите для увеличения.

Следует тщательно проверить, нет ли каких-то неисправностей и погрешностей в работе. Если таковые имеются, то на этом этапе их устраняют. После этого с помощью центрального винта из труб выводится лишний воздух.

Насос следует подключать лишь после того, как система запущена, трубы наполнены водой и воздуха в них не осталось. Автоматизировать работу насоса и защитить его от неправильной эксплуатации может модель насоса типа автомат.

Кстати, выпускать воздух необходимо перед каждым запуском насосной установки. Вручную такое развоздушивание труб осуществляется, благодаря специальным клапанам, установленным с обеих сторон теплового насоса.

Лишь придерживаясь всех правил и учитывая все нюансы того, как подключить насос отопления, вы сможете самостоятельно установить такой насос на своей отопительной системе.

Помните, что к этому вопросу нельзя относиться халатно, ведь от вашей работы будет зависеть тепло и уют родного дома, а значит – благополучие и здоровье всей семьи. Если вы в своих силах не уверенны, то лучше для такой миссии пригласить специалиста, который сделает работу быстро и качественно.

Оцените статью:

Поделитесь с друзьями!

Установка насоса в систему отопления частного дома

Два основных вида устройства для системы отопления

Циркуляционные насосы различают по условиям работы. Если ротор соприкасается с рабочей средой, то он называется мокрым. Если ротор изолирован от перекачиваемой жидкости, то он называется сухим.

Принцип работы сухого ротора

  • КПД выше;
  • способен работать с загрязнённой жидкостью;
  • подходит для перекачки больших объёмов;
  • менее чувствителен к перепадам температуры.

Ротор устроен без активного возбуждения (постоянный магнит) и соприкасается с перекачиваемой жидкостью — так называемый мокрый. Находится в отдельном стакане, изолированном от электрического статора.

Внимание! Роль смазки и охлаждения играет транспортируемая среда. Из плюсов:

Из плюсов:

  • простота устройства;
  • сравнительно низкая цена;
  • долгий срок службы;
  • бесшумность работы;
  • компактность.

Фото 1. Циркуляционный насос с сухим ротором Wilo Crono Bloc-BL 50/220-3/4 с высоким уровнем КПД.

Из минусов:

  • низкий КПД;
  • необходимость точного соблюдения правил монтажа — ротор располагается строго горизонтально;
  • чувствительность к чистоте — абразивные примеси в теплоносители резко сокращают срок службы;
  • повышенная шумность;
  • необходимость регулярного техобслуживания и меньший срок службы.

В каком режиме работает мокрый ротор?

Чаще в частном доме устанавливают циркуляционные насосы с мокрым ротором. При этом их низкая эффективность не играет особой роли, поскольку итоговая затрачиваемая мощность невелика. Куда важнее бесшумный режим, долговечность, нетребовательность к ТО и компактность.

Фото 2. Циркуляционный насос с мокрым ротором Making Oasis Everywhere CN-22/2, компактный и долговечный.

Виды насосов

При покупке циркуляционного насоса важно знать, что данные системы бывают трех видов. Основным различием является энергоисточники — воздушные, грунтовые или жидкие (вода)

Система, работающая от грунтовой энергии, эффективна, но больше подходит для частных домов. Температура почвы не подвергается резким скачкам, и поэтому такой метод считается стабильным.

Воздушные насосы часто используются в России, реализация данного способа отопления не составит особого труда.

Система с водным источником энергии сегодня является наиболее эффективной и популярной — источником тепла может служить система водоснабжения или даже водоем.

Грунтовой энергоисточник — это проверенный и надежный способ, при наличии небольшого земельного участка энергия грунта используется для обогрева. Стабильность метода заключается в сохранении практически неизменной температуры почвы в течение многих лет.

Классификация насосов

Модель с мокрым ротором служит дольше, так как детали смазываются теплоносителем

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

  • минимальный уровень шума;
  • компактность и небольшой вес;
  • сокращение энергопотребления;
  • простота настройки и обслуживания;
  • длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Насос с сухим ротором

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

  • Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
  • Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
  • In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
  • Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

  • специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
  • клапан для выпуска пара в систему отопления;
  • трубопровод;
  • отопительные радиаторы.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования

Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени

Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков

Водяной насос – это не та деталь, на которой следует экономить.

Конструкция насоса

Осуществить подбор насоса для отопления будет намного проще, если разобраться в принципе его действия и понять, какой может быть его конструкция. Основной принцип — это принудительное движение воды или другого источника энергии. Такая система обеспечивает быстрый нагрев отопительных приборов, за счет чего повышается и сама температура в помещении.

Корпус насоса состоит из разных материалов и содержит несколько элементов:

  • ротор;
  • ротор вращения;
  • роторный вал;
  • электродвигатель;
  • крыльчатка.

Колесо состоит из двух дисков, соединенных лопастями и расположенных противоположно друг другу. Лопасти имеют по два отверстия, благодаря которым движется жидкость и лопастные колеса. На самом корпусе также есть отверстие, преобразующее водную энергию в давление. Таким образом, теплоноситель охлаждает и смазывает роторный вал, двигаясь при этом в нужном направлении.  Ротор закрепляется на подшипниках и изолируется от статора электрического двигателя, который располагается под емкостью из нержавейки.

Принцип работы циркуляционного насоса напоминает дренажный. Происходит воздействие на жидкость и направление в трубопровод. Колесо находится в движении, и от этого всасывающий жидкость патрубок создает вакуум и циркуляцию теплоносителя.

Эффективность работы циркуляционного насоса зависит не только от того, какой прибор вы выберете, но и правильной установки и точных расчетов, о которых будет рассказано далее.

Обзор моделей циркуляционных насосов популярных изготовителей

Марка Грюндфос выпускает различные серии насосов для бытового и промышленного монтажа

Сравнивать нагнетательные устройства можно не только по параметрам. Выбор также предусматривает изучение информации о моделях известных производителей.

Grundfos UPS

Качественное устройство, оснащенное керамическими подшипниками, нержавеющими гильзами и композитными колесами. Грундофс выпускает в основном мокророторные модели, которые отличаются:

  • энергоэффективностью – потребляют 45-220 Вт;
  • минимальным уровнем шума, не превышающим 43 дБ;
  • температурным диапазоном эксплуатации от 2 до 110 градусов;
  • простотой монтажа и обслуживания;
  • компактность и легкий вес.

Оборудование Grundfos нельзя назвать бюджетным.

Wilo Star-RS

Итальянские насосы Вило отличаются качеством и долговечностью в российских условиях работы

Серия отличается надежность узлов и электронных схем. Wilo – экономичная модель с режимами регулировки мощности, чугунным корпусом, полипропиленовыми турбинами. Для валов применена нержавейка, для подшипников – металлографит. Особенности агрегатов:

  • легкость монтажа;
  • работа при температуре от -10 до +110 градусов;
  • наличие системы защиты от колебания напряжения.

Насосы на большой скорости шумят.

DAB VA

Итальянское оборудование стоит выбрать для эксплуатации в отечественных условиях. Двигатель в литой алюминиевой оболочке, турбинное кольцо из технополимера, вал и подшипник – из керамики. Особенности приборов:

  • три режима регулировки скорости;
  • быстроразъемные монтажные фиксаторы;
  • установочные размеры 130 и 180 мм;
  • шумность на уровне до 70 дБ.

Втулки выполняются из графита.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

  • С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
  • Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
  • Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
  • Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Как выбрать лучший насос для системы отопления частного дома

Зависит от типа системы и необходимых функций, расчётов, проведённых при создании проекта.

Общие параметры

Рекомендуется обращать внимание на 4 характеристики:

  1. Допустимая температура. Качественные приборы поддерживают работу в диапазоне 110—130 °C. Следует учитывать, что даже недорогое устройство должно иметь в описании не менее 90 °C. Это не касается низкотемпературных систем. Напротив, для твердотопливных котлов, этот показатель очень важен.
  1. Материал, применённый в изготовлении корпуса. Наиболее благоприятным в соотношении цена — качество считают чугун. При недостатке бюджета рекомендуют искать насос из жаропрочного пластика.
  2. Размер соединения — от G1 до G4. И также важен тип: резьбовой или фланцевый. Резьбовой делится на наружный и внутренний, причём для них необходимо устанавливать специальные переходники. Фланцевый — цельное крепление, для подбора которого достаточно учесть диаметр точки монтажа.
  3. Необходимо два вида защиты: от сухого хода и от перегрева. Оба типа используют в циркуляционных насосах для продления эксплуатации. Первый служит в «мокрых» устройствах для безопасного охлаждения мотора. Вторая предназначена для отключения прибора по достижению критической температуры. Качественная защита обеспечит сохранность и позволит избежать аварий.

Выбор, исходя из производительности

Силы устройства должно хватать на передачу горячего теплоносителя по всем участкам обвязки. Для расчёта пользуются простой формулой:

K = N, где N — мощность котла в кВт.

Размерность K — литры в минуту. Так, для нагревателя 30 кВт используют насос 30 л/мин.

Давление в одноэтажных и двухэтажных домах

Каждое устройство имеет верхнюю границу, пересечение которой грозит возникновением неисправностей. В частных двухэтажных домах её принимают за 3—4 атмосферы, в остальных случаях — за 1,5—2,5.

Обязательно нужно рассчитать высоту подъёма воды прибором. Для этого определяют длину обвязки и умножают её на 0,06 м. Например, для 80 м трубы необходим напор 4,8 Атм.

Желательно выбирать насос с несколькими скоростями. Это позволит контролировать расход или быстрее прогревать помещение, при необходимости.

Важно! Рекомендуется выбирать устройства до 1,6 м/с, поскольку, в противном случае возникает шум

Внешние условия

Диаметр труб должен соответствовать расчётам для обвязки. Число находят при создании проекта. Использование материалов меньшего размера снизит давление в системе. Это правило работает и в обратную сторону.

Возможно применение байпаса, который создаст естественную циркуляцию теплоносителя. Для монтажа потребуется приобрести трубы меньшего диаметра. Их размещают вокруг насоса, врезая кран в любой участок.

Как подобрать прибор, исходя из особенностей потребления

0,1 кВт/м2для небольших частных домов;Зависит от размеров строения и региона, в котором оно расположено. В тёплом климате необходимо:

  • 0,07 кВт/м2 для многоквартирных;
  • 2 для производственных зданий.

В холодных районах используют нормы СНиП 2.04.07—86, по которым:

  • Для малоэтажных строений применяют насосы мощностью 173—177 Вт/кв. м.
  • Для 3-этажных и более высоких — 97—101 Вт/кв. м.

Технические характеристики устройств

Циркуляционные насосы для ГВС и отопления выбирают по мощности и способу монтажа в систему труб

Знание характеристик циркуляционного насоса поможет найти подходящий вариант для домашнего или квартирного отопления. При покупке учитываются такие параметры:

  • напор – технический параметр, определяющий поднятие воды на определенный уровень;
  • расход и показатель производительности – количество теплоносителя, поданного за определенное время;
  • монтажные габариты – размер прибора, позволяющий определить возможность врезки в трубопровод.

На передней части корпуса присутствуют цифровые и числовые маркеры:

  • разновидность – циркуляционные нагнетатели обозначаются как UP;
  • регулировка скорости – модели с односкоростным режимом не индексируются, S означает ступенчатое переключение, E – плавное частотное;
  • диаметр внутреннего патрубка в мм;
  • напор – в зависимости от изготовителя маркируется в метрах или дециметрах.

По информации на передней панели можно определить тип корпуса. N говорит о том, что использовалась нержавейка, чугун не индексируется, A – о наличии штуцера для спускника, K – о возможности применения для систем с холодной водой, KU –для холодной, но с пенным наполнителем для статора и клеммной коробки.

Установка насоса в систему отопления частного дома — подключение и материалы


Содержание:
1. Подготовка к монтажу
2. Выбираем место
3. Проведение работ
4. Подключение
5. Итоги

Чтобы тепло в помещении, оснащенном автономной системой отопления, распределялось равномерно, нам потребуется циркуляционный насос. Его работа – принудительное циркулирование теплоносителя в контуре.

Установка насоса в систему отопления частного дома www.burimvodu.ru позволяет одновременно прогревать радиаторы во всех помещениях, несмотря на то, как далеко они находятся от котла.

Подготовка к монтажу

Для облегчения работ по установке специалисты советуют покупать насос с готовыми резьбами разъемного типа, чтобы не подбирать крепления и соединения. Будет нужен фильтр грубой очистки.

Также следует подготовить обратный клапан – для нормализации работы системы.

Потребуются инструменты и материалы:

  • два шаровых крана размером по диаметру трубы;
  • разводной и трубный ключи;
  • герметик;
  • небольшой отрезок трубы с таким же диаметром, как и у стояка.

Перед установкой надо изучить инструкцию к циркуляционному насосу, а также схему.

Выбираем место

При монтаже такого агрегата необходимо выбрать способ его врезки с учетом того, что в дальнейшем устройство нужно будет обслуживать. Помимо этого требования есть и другие моменты, которые влияют на выбор места для установки.

Раньше его врезали в обратку – чтобы рабочая область омывалась охлажденной уже водой, и тем самым продлевался срок эксплуатации устройства. Сейчас производители выпускают насосы с деталями, узлами из материалов, не боящихся воздействия горячей воды. Поэтому их можно устанавливать не только в обратный, но также в подающий трубопровод.

Нужно определиться, куда именно вы будете врезать устройтво.

Чтобы повысить давление теплоносителя, его стоит установить на участке трубы подачи воды, разместив поближе ко входу в систему расширительного бака. Это обеспечит поддержание высоких температур.

Перед установкой на байпас (перемычку, отрезок трубы между прямой и обратной подводкой теплоносителя) надо проверить, выдерживает ли устройство сильный напор горячей воды.

Если в помещении, где оборудован «теплый пол», устройство врезают на линии подачи горячей воды. Это исключит самую существенную проблему в работе отопительной системы: завоздушенность.

При наличии мембранного бачка, насос на байпасе врезают в обратный трубопровод, предпочтительно поближе к расширительному бачку. Когда же доступ к устройству будет затруднен, его можно установить на подающий трубопровод, туда же врезать и обратный клапан.

Проведение работ

Правильная установка насоса в систему отопления частного дома требует выполнять работы, соблюдая определенные правила монтажа. Один из них – врезка по обеим сторонам от циркуляционного агрегата шаровых кранов. Они могут понадобиться впоследствии при демонтаже насоса и обслуживании системы.

Обязательно нужно установить фильтр – для дополнительной защиты устройства.

Обычно качество воды оставляет желать лучшего, а попадающиеся частички могут повредить компоненты агрегата.

Сверху на байпасе вмонтируйте клапан – неважно, ручной он будет или автоматический. Он нужен для стравливания периодически образующихся в системе воздушных пробок.

Клеммы следует направлять строго вверх. Само устройство, если оно принадлежит к мокрому типу, нужно монтировать горизонтально. Если этого не сделать – омываться водой будет только его часть, как следствие – повредится рабочая поверхность. В этом случае присутствие насоса в отопительном контуре бесполезно.

Циркуляционный агрегат и крепления нужно расположить в отопительном контуре закономерно, в правильной последовательности.

Перед началом работ слейте из системы теплоноситель. Если давно не чистили – произведите очистку, несколько раз промыв ее.

Сбоку основной трубы в соответствии со схемой вмонтируйте байпас – П-образный отрезок трубы со встроенным в его середину насосом и шаровыми кранами по бокам. При этом надо учитывать направление движения воды (оно отмечено стрелкой на корпусе циркуляционного устройства).

Каждое крепление и соединение надо обрабатывать герметиком – чтобы предотвратить утечку и сделать более эффективной всю конструкцию.

После закрепления байпаса заполните отопительный контур водой и проверьте его способность к нормальному функционированию. Если обнаружатся погрешности в работе или неисправности – их нужно устранять немедленно.

Подключение

Посредством центрального винта из труб выведите лишний воздух. При правильно проведенных работах из специального отверстия начнет сочиться жидкость. Для насоса с ручным управлением следует вывести воздух перед началом работы: его надо включить на пару минут и открыть клапан, повторив действия пару раз.

Насосный агрегат подключается после запуска системы, когда трубы заполнены и выпущен весь воздух. Это нужно делать перед каждым запуском устройства.

В системах с естественной циркуляцией при подключении к электросети используют предохранитель-автомат, чтобы можно было производить отключение. Его устанавливают на расстоянии от котла не менее 0,5 м.

В конструкциях с принудительной циркуляцией устройство начинает работать, когда включается тепловое реле. Когда производится установка дополнительного насоса в систему отопления дома, необходимо, чтобы он и встроенный прибор работали одновременно. Для этого новый агрегат также подключите к реле или к встроенному параллельным способом.

Если у вас электрокотел – насос подключите сразу к нему. Это позволит циркуляционному устройству срабатывать только тогда, когда осуществляется подогрев воды.

Безопасная эксплуатация циркуляционного агрегата возможна при использовании розетки с заземлением.

Итоги

Самостоятельная установка насоса в систему отопления дома возможна только соблюдая все правила монтажа и учитывая нюансы подключения.

К этому вопросу нельзя относиться легкомысленно, понадеявшись на «авось», чтобы не подвергать риску свою семью. Точное следование всем требованиям обеспечит вашему дому тепло и комфорт.

Выбор насоса для отопления в частном доме: разновидности, особенности монтажа насосов

В процессе обустройства частного дома владельцы нередко устанавливают самотечные системы отопления. Их работа основывается на естественной способности жидкости к циркуляции, создаваемой под влиянием изменения масс теплой и холодной воды, которая подается в систему.

Если небольшие дома эти системы в состоянии эффективно отапливать, то для более крупных жилых строений они становятся непригодны. Решить проблему можно путем монтажа циркуляционного насоса в уже установленную отопительную систему.

Основное назначение этой установки состоит в обеспечении равномерной подачи теплоносителя к каждому элементу системы обогрева.

Для чего необходимо подключение насоса?

С покупкой или завершением строительства частного дома проблемы у владельца не заканчиваются. Если в нем установлена автономная система отопления, то следует быть готовым к тому, что не все участки системы будут получать в равном количестве тепловую энергию.

Вполне ожидаемой будет ситуация, при которой радиаторы, расположенные на максимальном удалении от котла, постоянно остаются теплыми. И оставлять это так не следует.

Среди возможных путей решения этой проблемы можно выделить следующие:

  • устройство системы отопления «с нуля», оборудованной трубопроводом большего диаметра;
  • установка насосного оборудования в уже функционирующую систему отопления.

Хотя, выбрав первый вариант, можно получить ощутимый эффект, все же затраты на его реализацию заметно выше по сравнению с установкой насоса в отопительную систему. К тому же этот процесс является очень трудозатратным. Причина этого заключается в том, что владельцу придется выполнить демонтаж старых труб, что потребует серьезных усилий.

Второй вариант представляется более предпочтительным не только по причине отсутствия аналогичных сложностей. На его реализацию требуется меньше финансов и времени.

Решение врезать в систему отопления помпу будет самым правильным. Помимо того, что температура во всех помещениях не будет падать ниже установленного уровня, можно будет навсегда забыть о таком неприятном явлении, как воздушные пробки, при появлении которых внутри труб ухудшается циркуляция воды.

Всем, кто имел возможность попользоваться циркуляционными насосами, понимают, какую они способны принести пользу. По этой причине об использовании такого метода задумываются все больше владельцев, ведь после подключения помпы к отопительной системе им становится проще поддерживать благоприятный тепловой режим в доме и в то же время удается не думать о проблемах, с которыми сталкиваются собственники, не имеющие такого оборудования в своем доме.

Особенности выбора насоса

Осознав всю полезность присутствия насоса в отопительной системе, первым делом следует определиться с типом устройства. Следует иметь в виду, что решить поставленную задачу можно, если выбираемый прибор и не будет обладать впечатляющей мощностью.

Если купить чересчур мощный насос, то последствия такого решения вас вряд ли обрадуют. Помимо сильного шума вы заплатите за него слишком высокую цену, а пользоваться всеми его возможностями не сможете. До того, как вы начнете рассматривать модели насосов, вам следует понять, какой мощностью он должен обладать.

На мощность влияют такие характеристики, как:

  • диаметр трубопровода;
  • уровень напора теплоносителя;
  • температура воды.

Понять, какой будет норма расхода теплоносителя, проходящего сквозь замкнутый контур системы отопления, довольно просто. Для этого нужно выяснить норму расхода воды для котла и сопоставить полученные значения.

Мощность котельной установки и пропускная способность теплоносителя — это ключевые параметры, которые обязательно нужно учитывать. Также нужно определить норму расхода теплоносителя для каждого в отдельности радиатора и кольца отопительной системы.

При расчете мощности нужно исходить из того, какой объем воды в минуту должен поступать, что она смогла поддерживать требуемую температуру.

Имейте в виду, что не меньшее значение на характеристики мощности насосной установки оказывает длина трубопровода. Здесь нужно придерживаться следующего правила: на каждые 10 метров системы обогрева должно приходиться порядка 0,5 м насосного напора.

Разновидность насосов

Еще до того, как вы начнете знакомиться с особенностями монтажа насоса для отопления в частном доме, не помешает узнать, какие существуют виды этих установок.

Самыми распространенными считаются два типа:

  • «сухие»;
  • «мокрые».

Особенность первых состоит в том, что в процессе эксплуатации исключается их взаимодействие с теплоносителем. Что касается «мокрых» насосов, то они все время находятся в воде, обеспечивая ее циркуляцию.

Во время использования «сухих» помп возникает сильный шум. По этой причине подобные насосы для отопления дома являются не лучшим решением. Эти агрегаты желательно устанавливать на крупных предприятиях, в фирмах и производственных цехах.

Для владельцев загородных домов и иных частных строений оптимальным вариантом станут именно модели, постоянно погруженные в воду.

Чаще всего они изготавливаются в бронзовых или латунных корпусах, содержащих нержавеющие элементы, что защищает систему от повреждения в результате длительного контакта с водой.

Чтобы в каждом помещении вашего дома поддерживалась комфортная температура, вы должны уяснить, как должен выполняться монтаж насосного оборудования.

Подготовка к монтажу

Прежде чем приступить к монтажу помпы, следует выполнить подготовительные работы, которые в рассматриваемом случае являются обязательными .

Начальный этап установки

Во избежание сложностей во время установки насоса для отопления дома и в целях экономии времени желательно приобрести в магазине модель, которая уже будет иметь необходимые разъемные резьбы. Так вам не придется тратить дополнительное время и силы на то, чтобы найти подходящие крепления и соединения. Позаботьтесь и о наличии необходимых гаечных ключей, с помощью которых вы будете монтировать крепления.

Завершив подготовительные мероприятия, следует ознакомиться с инструкцией к насосу и схемой его монтажа. Если вы сомневаетесь, что справитесь с этой задачей, имеет смысл поручить эту работу опытным специалистам.

Подбираем место для установки насоса

Какой бы вариант подключения насоса для отопления частного дома вы ни выбрали, нужно позаботиться о том, что к нему был обеспечен свободный доступ для обслуживания. А необходимость в этом у вас, скорее всего, возникнет.

Раньше в магазине продавались «мокрые» помпы, чьи элементы довольно быстро выходили из строя вследствие длительного контакта с водой. Однако с каждым годом технологии становятся все совершеннее, в результате чего сегодня доступны системы, иных конфигураций, которые надежно защищены и от влаги, и от критических температур. Благодаря этому насос можно установить не только на подающем, но и на обратном трубопроводе, не опасаясь выхода из строя установки раньше положенного срока.

Важной задачей является увеличение уровня давления на участке всасывания. Решить ее можно путем размещения оборудования рядом с местом подключения расширительного бака в зоне спадающего трубопровода отопления.

Вы должны принять все необходимые меры, чтобы насос смог справиться с сильным напором горячей воды. В противном случае это может привести к возникновению аварийных ситуаций.

Правила установки

После ознакомления с основными теоретическими аспектами монтажа насоса на отопление можно переходить к самой работе. И чтобы она была выполнена без последствий, необходимо помнить о некоторых правилах установки:

  1. Позаботьтесь об установке с левой и правой стороны помпы специальных шаровых кранов. Они принесут вам пользу тогда, когда потребуется выполнять техническое обслуживание системы либо демонтировать насосное оборудование.
  2. Приобретите фильтр и установите его в систему. Благодаря ему установка будет защищена от мелких частичек, которые могут негативно повлиять на работу самой помпы и отдельных ее элементов.
  3. Не забывайте, что в наших системах отопления циркулирует вода, содержащая разные примеси. Поэтому советуем предпринять соответствующие меры защиты.
  4. Позаботьтесь об установке клапана, который размещают над отопительным байпасом. Выбрать можно как ручной, так и автоматический вариант — большого значения это не имеет. Если ваша отопительная система будет оборудована таким приспособлением, то вы сможете решить проблему с воздушными пробками, появления которых вам не избежать.
  5. Убедитесь, что клеммы помпы обращены строго наверх.
  6. Обратите внимание на тип агрегата. Если вам придется иметь дело с «мокрой» моделью, то его монтаж следует выполнять строго горизонтально. При несоблюдении этого требования он не сможет полностью погрузиться в воду. Вследствие этого возникнет риск повреждения рабочей поверхности аппарата. И тогда толку от установки насоса в отопительную систему не будет.
  7. Всем креплениям и соединениям необходимо обеспечить надежную защиту, для чего на них наносят герметический состав. Так вы добьетесь того, что все узлы будут работать максимально долго.
  8. Проверьте, как размещены в системе отопления насос и крепления. Они должны быть установлены последовательно и в соответствии с технологией монтажа.

Принцип монтажа насоса

На первом этапе из системы удаляют отопительную жидкость и выполняют прочистку, если в этом имеется необходимость. Далее производится врезка насоса — это нужно сделать в специально подготовленном для этого месте. Закончив работы по установке системы, в трубопровод подают воду.

Очень важно убедиться в отсутствии неисправностей и отклонений в работе. Если что-нибудь подобное будет обнаружено, это сразу же нужно устранить. Далее выполняется очистка от излишков воздуха, используя для этого центральный винт.

Подключать помпу допускается лишь к уже работающей системе, которая должна быть заполнена теплоносителем и очищена от воздуха. Минимизировать участие со стороны владельца в работе насоса можно путем установки модели типа автомат. Вдобавок ко всему это обеспечит ему защиту на случай нарушения правил эксплуатации.

Имейте в виду, что из системы придется удалять излишки воздуха каждый раз, когда потребуется включить насос. Для выполнения этой работы вручную следует применять специальные клапаны, которые должны быть заранее размещены по обеим сторонам теплового насоса.

Выполнить правильный монтаж насоса вы сможете при условии, что вами будут соблюдаться все правила и особенности подключения подобного оборудования.

Имейте в виду, что подобная работа требует максимально серьезного отношения, так как это в конечном итоге повлияет на то, насколько комфортно будет находиться в вашем доме. Объективно оценивайте свои силы. Если у вас есть сомнения насчет того, что вы сможете все сделать правильно, воспользуйтесь услугами профессионала.

Причины поломки циркуляционных насосов

Со временем каждый насос отопления начинает хуже работать и в итоге выходит из строя. И чаще всего подобное происходит по следующим причинам:

  • ошибки, допущенные во время монтажа насоса. Валу двигателя обязательно нужно придать горизонтальное положение. Если этого не сделать, то это приведет к образованию скопления воздуха, из-за чего устройство может сломаться;
  • ошибки при размещении клеммного модуля либо подводки кабеля;
  • пренебрежение процедурой удаления из системы излишков воздуха;
  • неэффективное удаление из системы твердых частиц.

Имейте в виду, что для устранения любой поломки циркуляционного насоса необходимо обладать специфическими навыками и знаниями. По этой причине заниматься ремонтом таких агрегатов должны профессионалы.

Заключение

Чтобы на порядок повысить качество обогрева в частном доме, следует не только правильно выбрать насос для отопления, но и произвести грамотную его установку. Соблюдение технологии его монтаж поможет сэкономить время и деньги и поддерживать в каждом помещении дома комфортный микроклимат.

Оцените статью: Поделитесь с друзьями!

как правильно установить, монтаж своими руками

Установка циркуляционного насоса в систему отопления иногда просто необходима. В небольших сооружениях (маленьких домах, гаражах) водяное отопление может работать на естественной циркуляции. В большом коттедже этот вариант невозможен: часть помещений просто останутся холодными. В таком случае необходима установка насоса в систему отопления частного дома.

Содержание статьи

Чем отличается принудительная циркуляция от естественной?

При естественной циркуляции теплоноситель в трубах перемещается сам, под действием силы тяжести. Принудительная подразумевает наличие насоса, который проталкивает теплоноситель в трубопроводе, ускоряет его движение. У такой системы есть преимущества и недостатки.

Плюсы:

  • снижается инерционность, увеличивается скорость движения. Насос для отопления в частном доме позволяет наполнить контуры горячим теплоносителем за короткое время. Это касается и длинных контуров тоже. При естественной циркуляции к дальним радиаторам вода зачастую поступает уже остывшей, а на второй этаж не поднимается вообще;
  • равномерный прогрев;
  • поскольку вода идет под напором, уменьшается количество воздушных пробок;
  • в гравитационных системах используются трубы с большим сечением – недостаток скорости компенсируется большим объемом воды;
  • чтобы естественная циркуляция работала, трубопровод нужно устанавливать под определенным углом. При наличии насоса для системы отопления трубы могут иногда иметь даже отрицательный уклон, насос справится с этим препятствием. Монтаж такого трубопровода существенно проще.

Недостатки:

  • дополнительные расходы на оборудование – стоимость самого насоса;
  • расходы на электричество, от которого работает насос;
  • энергозависимость. При отключении электроэнергии система прекратит работу, дом остынет.

Последняя проблема — самая серьезная при установке циркуляционного насоса для отопления: как правильно установить, зависит от особенностей системы. Если поставить его параллельно на байпас, в отсутствие электричества теплоноситель сможет циркулировать естественным путем.

Но при этом возникнут вышеупомянутые сложности: низкая скорость, неравномерный прогрев. Лучше пойти на дополнительные расходы: приобрести для дома автономный источник энергии (что такое генератор для котла отопления).

Устройство и виды

Насос состоит из ротора, вала, крыльчатки, электродвигателя и корпуса. Принцип работы – центробежный. Крыльчатка (рабочее колесо) – эта два диска, соединенных изогнутыми лопастями. В дисках есть отверстия для забора теплоносителя и для крепления колеса к валу.

При вращении крыльчатка затягивает воду в насос и за счет центробежной силы проталкивает под напором дальше, в контур. В зоне забора образуется разрежение, в зоне выхода – повышенное давление. Вращение вала с крыльчаткой осуществляется при подаче энергии от мотора.

Насосы делятся на две большие группы: сухие и мокрые. Для установки циркуляционного насоса в системе отопления частных домов обычно используются мокрые: в этой конструкции теплоноситель омывает двигатель и выполняет функцию смазки.

У сухих двигатель не контактирует с водой, легко перегревается, что сказывается на его долговечности.

Мощность сухих насосов высокая, в частном доме необходимости в ней, как правило, нет.

Особенности установки

Как установить насос отопления в систему отопления? Чтобы минимизировать препятствия на пути теплоносителя, обеспечить полноценное охлаждение рабочих частей, рабочий вал должен располагаться строго по горизонтали.

В большинстве случаев схема подключения циркуляционного насоса в систему отопления выглядит так: прибор ставят на обратную трубу перед входом в котел. Перед насосом устанавливают грязевой фильтр. Его задача – задерживать песок, частицы накипи, окалину и другие абразивные элементы, которые могут повредить крыльчатку или подшипники, снизить срок службы аппарата.

Почему монтаж в систему отопления циркуляционного насоса предпочтителен на обратку: подшипники и пластиковые элементы устройства чувствительны к высоким температурам. Горячая вода понижает их ресурс.

Если отопление дома осуществляется теплыми полами, монтаж насоса в систему отопления своими руками можно выполнить и на подаче, поскольку теплоноситель в теплых полах низкотемпературный, в пределах 50 градусов. Если же отопление радиаторное – только на обратку.

Варианты установки

Установка насоса на отопление частного дома своими руками осуществляется параллельно, на байпас, чтобы при отключении электричества вода циркулировала по гравитационному принципу. Но иногда естественная циркуляция невозможна. Например, в системе теплых полов: трубы укладываются горизонтально, протяженность контуров большая (водяные теплые полы технология монтажа).

Другое дело, если отопление радиаторное. Особенно когда уже есть старая гравитационная схема, которую вы хотите модернизировать. Как врезать насос в систему отопления с естественной циркуляцией? В этом случае – по классической схеме: на обратку, параллельно, с байпасом.

Врезать сам насос недостаточно: рекомендуется заменить старый открытый расширительный бачок на новый мембранный. Это позволит замедлить износ металлических узлов оборудования (в теплоноситель перестанет попадать воздух извне, приостановится коррозия), а также снизить теплопотери (что позволит экономить топливо).

Установить мембранный бачок (в отличие от открытого) можно на любой высоте, предпочтительно рядом с котлом. Одновременно устанавливают предохранительный клапан для сброса избытка давления при перегреве системы.

Расширение системы

Если площадь дома увеличилась, старого оборудования уже не хватает для полноценного обогрева, необходимы второй котел и дополнительный насос в системе отопления. Место его монтажа будет зависеть от общей схемы с двумя котлами.

В ряде случаев установка дополнительного насоса в систему отопления рекомендована и при одном котле: если он мощный, дом большой, контуров много, схема комбинированная (теплые полы + батареи). В последнем варианте коллекторов желательно тоже два (для радиаторов и для пола), у каждого свой насос.

Монтаж

Как подключить насос к котлу отопления, когда схема и место выбраны?


Порядок действий следующий:

  1. Слить теплоноситель, прочистить трубопровод.
  2. Врезать в трубу байпас, на него поставить насос.
  3. С обеих сторон от аппарата врезать шаровые краны – на случай отключения/ремонта/демонтажа насоса.
  4. На участке магистрали рядом с байпасом тоже нужен отсекающий кран.
  5. Перед самим насосом установить очистительный фильтр.

Видео об установке циркуляционного насоса в систему отопления.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выльется горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не разбирается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главным преимуществом здесь является экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова.Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего собственного дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.


Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов гидравлических систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Тем не менее, многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства. При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой в отопительной системе в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также домов, которые могут какое-то время пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.


Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам. Вместо того чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, гостиницах и крупных зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства. Установка возвратной линии в существующую конструкцию сложна и зачастую обходится дорого.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и часто являются единственным вариантом модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, возможен отказ байпасного клапана. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя байпасного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Без танка? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в каждом приспособлении, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, и это может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в заданное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобным, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса необходимо отказаться от мечты о мгновенном подаче горячей воды и довольствоваться ожиданием в течение нескольких секунд с использованием системы по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не может попасть в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по запросу — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от каждого домохозяйства. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы слить холодную воду в канализацию, переложите краны в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую экономию денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако следует также учитывать, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться на короткое ожидание — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока вы ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и рециркуляционная система, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен находиться на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.


Мы все знаем, что много воды тратятся зря каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Установка циркуляционного насоса на отопление. Устанавливаем циркуляционный насос в систему отопления

Для повышения производительности системы отопления установлен циркуляционный насос.С его помощью теплоноситель равномерно циркулирует по системе и равномерно распределяет тепло по помещению. Далее рассмотрим, как подключить циркуляционный насос к системе отопления.


Функциональные особенности циркуляционного отстойника для систем отопления

Владельцы автономной системы отопления довольно часто сталкиваются с проблемой неравномерного распределения тепла по разным помещениям. Помещения, которые находятся возле котла, характеризуются высокой температурой воздуха, а дальние — низкой.

Для решения этой проблемы следует использовать следующие параметры:

  • расширить трубы и перепроектировать всю систему;
  • применяется циркуляционный насос, который поможет распределить теплоноситель в системе отопления.

На выполнение второго метода должны быть затрачены минимальные физические и материальные усилия. Подключение циркуляционного насоса к системе отопления позволяет получить:

  • равномерное распределение тепла в системе;
  • устраняет скопления воздуха и эффективно транспортирует теплоноситель;
  • улучшить работу системы отопления.

Система отопления, основанная на транспортировке теплоносителя, должна быть установлена ​​на циркуляционном оборудовании. Это устройство позволяет принудительно транспортировать теплоноситель в системе отопления, имеющей замкнутый контур.

По конструктивным особенностям циркуляционные насосы принято делить на две группы:

  • оборудование с мокрым ротором;
  • оборудование с сухим ротором.

Первый вариант отличается наличием ротора и крыльчатки, вращающейся в теплоносителе.Между элементами в виде ротора и статора находится стакан, для изготовления которого чаще всего используется нержавеющая сталь. Кроме того, ротор отличается наличием вала — металлического или керамического происхождения.

Жидкость, которая движется по системе, отвечает за смазку деталей и охлаждение двигателя. Этот насос имеет пятидесятипроцентный КПД.

Более совершенные модели таких насосов имеют модульный принцип. Группировка блоков осуществляется в зависимости от размера насоса и желаемой подачи жидкости.Таким образом, чтобы отремонтировать данное оборудование, достаточно заменить некоторые его части.

Кроме того, этот тип насоса отличается наличием рабочего колеса, имеющего как радиальные, так и осевые особенности. Одно из главных преимуществ таких отложений — независимый отвод лишнего воздуха, который присутствует в системе.

Для перекачки больших объемов жидкости в общественных или промышленных условиях рекомендуется использовать шлам с сухим ротором.

Принцип работы такого оборудования заключается в том, что теплоноситель никаким образом не контактирует с поверхностью ротора при его работе.Кроме того, на участке между конструкцией электродвигателя и основной частью осадка находится торцевой герметик. Между секциями насоса образуется тонкая водная пленка, способная герметизировать оборудование при вращении ротора.

Для изготовления колец используют уголь агломерированного типа. Если им приходится работать в условиях высоких эксплуатационных нагрузок, в качестве основы используется керамика или нержавеющая сталь.

По конструктивным особенностям различают два типа осадка.Первый из них работает в сухой среде и имеет соединение фланцевого типа, а второй отличается наличием соединения муфтового типа. При наличии двух форсунок на одном фрагменте насоса он называется прямоточным, они устанавливаются непосредственно в трубе.

Циркуляционный насос для систем отопления — характеристика и особенности выбора

Процедура выбора циркуляционного насоса — важный процесс, требующий высокой степени ответственности от его исполнителя.Отстойник, используемый в системе отопления, должен быть изготовлен из качественных материалов, так как он должен легко выдерживать температуру теплоносителя, которая достигает отметки более ста градусов.

Кроме того, стоит обратить внимание на такие характеристики устройства:

  • значение рабочего давления определяется метрами;
  • объем рабочего потока.

Выбирая отстойник, следует сравнить его мощность с помещением и системой отопления, в которой он будет установлен.Для этого сначала определите количество тепла, которое необходимо для обогрева всего дома.

Для расчета этого показателя площадь отапливаемого помещения следует умножить на 100 Вт тепла, если расчеты проводятся в жилом доме и на 70 Вт, если в квартире. С улучшенной системой теплоизоляции этот показатель снижается до 50.

Для полноценной транспортировки теплоносителя в системе необходимо правильно рассчитать давление, при котором будут совершаться эти действия.Для этих целей необходимо определить точку системы, расположенную далеко от начальной точки системы, то есть участок наиболее удаленного излучателя.

Для расчета циркуляционного насоса для системы отопления рекомендуем воспользоваться следующей формулой:

K = (A + BxC) / bxs (m), где:

  • K — общая длина между точками;
  • А — гидравлическое сопротивление;
  • Б — рабочая жидкость и ее плотность;
  • С — величина сопротивления секций канализации;
  • b — значение плотности;
  • с — значение ускорения.

Каждое из этих значений находится в технических показателях циркуляционного насоса.

Кроме того, важным фактором является производитель циркуляционного насоса. Предлагаем вам ознакомиться с наиболее популярными производителями этого оборудования, отзывы о продукции которых крайне положительные.

1. Циркуляционный насос для систем отопления Grundfos — среди преимуществ использования данных насосов отметим:

  • оптимальное соотношение малой мощности и высокой производительности;
  • экономное потребление электроэнергии, обеспечивающее работоспособность оборудования;
  • возможность поддерживать необходимую температуру при автономной работе насоса;
  • наличие специальных терморегуляторов, упрощающих работу с системой;
  • простота конструкции не требует особого опыта установки и обслуживания данного оборудования;
  • Разнообразие моделей по конструктивным и технологическим возможностям позволяет подобрать оборудование, подходящее под индивидуальные характеристики любой системы отопления;
  • стоимость таких насосов напрямую зависит от их конфигурационных характеристик;
  • отличается высокой практичностью и надежностью, что подтверждают положительные отзывы большинства покупателей.

2. Циркуляционный насос для систем отопления Wilo — немецкого производства, насосное оборудование этого производителя качественное, а также имеет положительные технические характеристики. Среди преимуществ данного оборудования отметим:

  • установка циркуляционного насоса Wilo позволяет значительно повысить КПД системы отопления и улучшить теплообмен;
  • Таким образом, отопительные котлы требуют меньше топлива, а это означает, что затраты на обеспечение теплопроизводительности значительно снижаются;
  • Благодаря наличию высокого давления на трубах не скапливается налет и всевозможные соли.

Схема установки циркуляционного насоса в системе отопления

Монтажные работы по подключению циркуляционного насоса к системе отопления следует проводить в соответствии с такими требованиями:

1. Элементы в виде шаровых кранов устанавливаются по обе стороны от примерного места установки самого насосного оборудования, что поможет остановить поток воды, при необходимости отремонтировать или заменить насос.

2. Клапан фильтра поможет механически очистить воду.Таким образом, насос и система проработают дольше.

3. Ручной клапан поможет решить проблему скопления пара.

4. Также следует обратить внимание на маркировку установленного оборудования.

5. Устанавливайте погружной насос исключительно горизонтально.

6. Убедитесь, что клеммы расположены в правильном направлении.

7. Во избежание всевозможных протечек следует использовать качественный герметик.

8. Подключайте оборудование только к заземленной электросети, тем самым защищая людей, использующих насос и оборудование, от скачков напряжения.

Как установить циркуляционный насос в систему отопления

Серьезное отношение к процессу подключения циркуляционного насоса поможет избежать большинства проблем, возникающих при его эксплуатации, среди них самые распространенные:

  • срочная поломка оборудования;
  • несоблюдение технологии монтажа насосов;
  • неправильное расположение клемм;
  • отсутствие заземления;
  • принудительное кондиционирование;
  • Невыполнение очистки системы;

Установка циркуляционного насоса в открытой системе отопления встречается крайне редко, так как его эффективность не всегда оправдана.

Для проведения работ по установке циркуляционного насоса в системе отопления, наличие:

  • американки
  • байпасная линия;
  • Обратный клапан

  • ;
  • Клапан фильтра

  • ;
  • все виды сантехнического инструмента.

После покупки помпы следует процедура установки. Перед его выполнением необходимо обязательно ознакомиться с инструкцией, в которой указаны основные индивидуальные моменты монтажа этого оборудования.

Монтаж циркуляционного насоса в системе отопления осуществляется на обратной магистрали теплоносителя возле котла. Таким образом можно снизить температуру теплоносителя, проходящего через оборудование, и значительно увеличить срок его службы.

Перед проведением монтажа насоса необходимо отключить котел от системы и установить запорные механизмы, блокирующие движение теплоносителя. Далее устанавливается насос с резьбовыми соединениями.

Обратите внимание, что горизонтальное расположение циркуляционного насоса значительно снизит его шумовые характеристики. Так как его вертикальная установка способствует выделению большого количества шума при работе.

Кроме того, следует установить фильтр, который поможет очистить воду от грязных примесей, при пренебрежении этим правилом насос быстро выйдет из строя. При установке циркуляционного насоса в закрытой системе отопления необходимо установить обратный клапан для предотвращения вытекания воды из системы, в системе отопления открытого типа установка обратного клапана необязательна.

Особенности подключения циркуляционного насоса к системе отопления

Для подключения насоса к системе выполните ряд действий:

1. При установке оборудования в ранее работавшую систему отопления рекомендуется полностью избавиться от теплоносителя, слив его из системы.

2. Если система отопления использовалась в течение длительного времени, рекомендуется очистить ее, заливая жидкость и промывая систему.

3. Далее монтируется функциональная цепь и запорная арматура. Шаровые краны установлены с обеих сторон насоса. С их помощью можно произвести демонтаж насосного оборудования без слива теплоносителя.

4. В зоне перед насосом следует установить фильтр, ограничивающий поступление механических примесей в насос.

5. Наличие воздушного клапана позволит при необходимости избавить систему от скопления воздуха.

6. Во избежание повреждения рабочей части насоса устанавливайте его только в горизонтальном положении.В этом случае направление выводов должно быть вверху.

7. Для защиты резьбовых соединений от влаги рекомендуется их обработать герметиком.

8. После завершения всех работ запустить охлаждающую жидкость в системе. Далее, открывая центральный винт, система удаляет лишний воздух.

При индивидуальном отоплении циркуляция осуществляется за счет физических свойств поднимающейся вверх теплой воды. Чем сильнее нагревается котел, тем быстрее теплоноситель проходит цикл и нагревает помещение.Но в частных домах или квартирах с большой площадью это приводит к перерасходу источника энергии (газ, электричество, твердое топливо). Технически грамотное решение — установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить лучшую точку вставки, правильно установить и запустить устройство.

Типы циркуляционных насосов

Установка устройства принудительного обогрева позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи .Работа такого оборудования дает значительную экономию на расходе газа или другого источника теплоносителя. По внутреннему устройству сами насосы делятся на два типа: «мокрые» и «сухие».

Насосы мокрого типа «устроены таким образом, что при работе ротор и рабочее колесо контактируют с водой . Жидкость одновременно служит смазкой и охлаждением для вращающихся элементов . Такое оборудование подходит для частного дома, квартиры или загородный коттедж.Он предназначен для небольших теплотрасс, т.е. для частного использования. КПД — 50%. Срок службы 20 лет. Лучше приобретать прибор с корпусом из латуни или нержавеющей стали.

Насосы сухие «Тип имеет две внутренние камеры, разделенные прокладками . Нет контакта между ротором и жидкостью . Смазка производится отдельно. Уплотнения заменяются каждые три года. Насосы имеют повышенный КПД на 80%. Такие циркуляционные устройства монтируются в промышленных системах отопления и торговых центрах.В связи с более громкой работой их устанавливают в отдельных помещениях — котельных.

Не устанавливайте слишком мощный агрегат — это создаст лишний шум. Оптимальной будет установка оборудования, которое по теплопроводности имеет дефицит на 15% от требуемой мощности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» насоса можно параллельно установить несколько «мокрых» насосов. Это увеличивает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна работать эффективно. Технически невозможно из-за недостатка места установить насос возле котла. К счастью, современные насосы разработаны с учетом того, что их можно включить в отопительный контур в любом месте. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластмассовые детали агрегата «мокрого» типа постоянно контактируют с водой. Поэтому наиболее оптимальной схемой отопления с циркуляционным насосом будет врезка прибора в обратку к котлу . Температура носителя в этом участке контура менее высокая. Следовательно, детали насоса будут меньше подвержены перегреву. Если нет технической возможности установки перед котлом, то возможна установка на подачу.Рабочая температура деталей — 110 ° C.

Важная роль байпаса

В контуре циркуляционного устройства должен присутствовать байпас . Это объясняется энергетической зависимостью насоса от электрического тока, в случае внезапного отключения которого отопление должно продолжать работать с естественной циркуляцией. Байпас перекрывает охлаждающую жидкость через насос и направляет воду по прямому каналу .Байпас состоит из двух колен труб, ответвляющих поток от основного канала, и трех шаровых кранов, регулирующих движение воды. Один клапан закрывает прямой трубопровод, два других клапана перекрывают или открывают путь к насосу. Грузоподъемность кранов должна быть равна грузоподъемности системы.

Подобная схема практична и при ремонте циркуляционного насоса. Если вам нужно что-то в нем заменить или проверить, система сможет нормально работать и без него.Также в межсезонье можно сэкономить электроэнергию на насосе, запустив на время отопление без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

Подготовительные работы

Как установить насос для отопления? При интеграции насоса в существующую систему отопления частного дома необходим :

Установка продукта

Установка насоса для принудительной циркуляции теплоносителя дает хорошие результаты по экономии источника энергии и более эффективному отоплению.Установка устройства может быть осуществлена ​​самостоятельно при наличии данной инструкции и необходимых инструментов. Если что-то покажется сложным, лучше пригласить специалистов.

Похожие видео

Циркуляционные насосы становятся все более распространенными модулями в системах отопления дома. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному обогреву всего домочадца. Срок службы современных моделей достигает 10-15 лет. Давайте разберемся, как выбрать и установить водяной насос для отопления дома и зачем он вообще нужен.

Потребность в циркуляционных насосах

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления дома, давайте немного поговорим о том, зачем он нужен в системе отопления. В продаже недавно появились тонкие пластиковые трубы. Их предшественники толще. металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственный поток теплоносителя через систему отопления.

Раньше водяные насосы не были нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления.Следует отметить конструкцию старых отопительных приборов — их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только здесь нужно было смонтировать контуры по особой схеме:

  • От котла установлена ​​высокая труба, поднимающая теплоноситель над всеми отопительными приборами;
  • На самой высокой точке был установлен расширительный бачок;
  • Подводящий патрубок установлен под углом, чтобы охлаждающая жидкость беспрепятственно текла в сторону радиаторов;
  • Возвратная труба должна быть установлена ​​под углом к ​​боковой стороне котла.

Эта конструкция без водяных насосов обеспечивала отличную теплопроизводительность.

Проблемы создавались только в том случае, если нужно было отапливать большой дом. При этом теплоноситель протекал по системе с трудом, так как большой контур создает большое сопротивление. Чем длиннее трубы и больше нагревательных приборов, тем больше препятствий. В двухэтажных особняках сопротивление достигает наивысшего уровня. В результате наблюдаем:

Озвученные проблемы решаются двумя способами — путем более тщательного изучения контура системы отопления или с помощью водяного насоса.

  • Неравномерный нагрев системы отопления;
  • Холодные отделения;
  • Перегрев котловой воды.

Особенности современных систем отопления

Насос водяного отопления — это небольшое устройство с электродвигателем и крыльчаткой, обеспечивающее нормальную циркуляцию теплоносителя в системе. В современном отоплении без него можно обойтись — сказывается большое количество изгибов, небольшой зазор пластиковых и металлопластиковых труб, а также малая мощность нагревательных приборов.

Такое количество препятствий вызывает увеличение гидростатического сопротивления в системе отопления. Сказывается и обилие дополнительных элементов — это термостатические клапаны, коллекторы, гидравлические стрелки и многое другое. Очень много проблем создает желание спрятать все трубы в стенах, чтобы снаружи были видны только радиаторы — в этом случае без водяного насоса для отопления дома не обойтись.

Масла в огонь подливает полное отсутствие уклонов в современном отоплении — все трубы расположены в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в закрытых системах отопления. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальный поток теплоносителя здесь просто невозможно — необходимо поставить на отопление водяной насос.

Насос также может быть установлен в открытой системе отопления сразу после котла, но всегда перед расширительным баком, а не после него.

Два насоса в системе отопления и др.

Для обеспечения экономичной работы отопления советуем приобретать более совершенные энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды при отоплении частного дома зачастую не единственный в системе. В моде последних лет полы с водяным подогревом. Они обеспечивают обогрев полов, создавая комфортную атмосферу для проживания людей. Поскольку основой для их изготовления являются тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна.Поэтому в системе устанавливается дополнительный насос.

Системы теплого пола требуют установки водяного насоса. Его кладут в распределительную коробку рядом с термостатическими клапанами, после чего необходимо подключить к электросети. Он работает только в контуре теплого пола, при этом второй насос гонит теплоноситель по остальному контуру отопления.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать автономную систему отопления полов и помещений, потребители задумываются, сколько насосов нужно для обогрева частного дома.Здесь один электронасос ставится совместно, по потоку или по возврату, затем он устанавливается на отдельный насос для каждого контура.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирают по нескольким основным параметрам:

  • Производительность и давление;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура охлаждающей жидкости.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и давление

Правильно произведенные расчеты помогут вам выбрать агрегат, наиболее соответствующий вашим потребностям, а значит, поможет сэкономить семейный бюджет.

Под производительностью водяного электронасоса понимается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула — G = W / (∆t * C). Здесь C — теплоемкость теплоносителя, выраженная в Вт * ч / (кг * ° C), ∆t — разница температур в обратном и подающем трубопроводе, W — необходимая теплоемкость вашего дома.

Рекомендуемая разница температур при использовании радиаторов 20 градусов. Поскольку в качестве теплоносителя обычно используется вода, ее теплоемкость составляет 1,16 Вт * ч / (кг * ° C). Тепловая мощность рассчитывается индивидуально для каждого домохозяйства и выражается в киловаттах. Подставьте эти значения в формулу и получите результат.

Напор рассчитывается в соответствии с потерей давления в системе и выражается в метрах. Потери считаются следующим образом — учитываются потери в трубах (150 Па / м), а также в других элементах (котел, фильтры водоподготовки, радиаторы).Все это складывается и умножается на коэффициент 1,3 (дает небольшую наценку в 30% на потери в арматуре, изгибах и т. Д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимое давление.

Тип ротора

Для отопления дома используются водяные насосы с мокрым ротором. Их отличает простая конструкция, минимальный уровень шума и отсутствие необходимости в обслуживании. Также они отличаются небольшими габаритами. Смазка и охлаждение в них осуществляется с помощью охлаждающей жидкости.

Что касается водяных насосов сухого типа, то они не используются в домашнем отоплении. Они громоздкие, обладают высоким уровнем шума, требуют охлаждения и периодической смазки. Также они требуют периодической замены прокладок. Но пропускная способность у них большая — по этой причине они используются в системах отопления многоэтажных домов и крупных промышленных, административных и офисных зданий.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А».Их недостаток — высокая стоимость, но лучше один раз вложиться, чтобы получить разумную экономию энергии. К тому же дорогие электронасосы обладают меньшим шумом и более длительным сроком службы.

Тип управления

Через специальное приложение вы можете получить информацию о работе устройства, где бы вы ни находились.

Обычно скорость вращения, производительность и давление регулируются трехпозиционным переключателем. Более совершенные насосы оснащены электронными системами управления. Они контролируют параметры систем отопления и экономят электроэнергию. Управление самыми продвинутыми моделями осуществляется по беспроводной сети прямо с вашего смартфона.

Температура охлаждающей жидкости

Водяные насосы для отопления частного дома отличаются диапазоном рабочих температур. Некоторые модели выдерживают нагрев до + 130-140 градусов, и именно этому стоит отдать предпочтение — они справятся с любыми тепловыми нагрузками.

Как показывает практика, работа на экстремальных температурах возможна лишь в течение кратчайшего времени, поэтому наличие надежного питания будет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обращать внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип подключения (фланцевое или муфтовое), наличие автоматического дефлектора. . Также обратите внимание на бренд — ни в коем случае не покупайте дешевые модели у малоизвестных разработчиков. Водяной насос — не вещь, на которой можно экономить.

Подключение циркуляционного насоса к системе отопления

Монтаж циркуляционного насоса в системе отопления частного дома начинается с выбора места его расположения.Следует решить, где делать вставку — в ленту или в обратку. Последний вариант наиболее распространен. В системах открытого типа он также может быть установлен на подающей трубе, но только сразу после котла, к расширительному баку.

Также в правилах установки прописано, что в теплообменнике котла не должно быть разрежения — оно создается водяными насосами. Следовательно, оптимальным местом является обратная труба, а не подающая труба.

Размещение водяных насосов отопления для дома в обратном трубопроводе имеет очень важный плюс — температура теплоносителя в этой зоне ниже, что обеспечивает хорошее охлаждение электронасоса.В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минуты.

В случае полов с подогревом насос монтируется в шкафу управления. При использовании нескольких контуров водяные насосы монтируют как можно дальше от котла, за гидрострелкой — по одному насосу в каждую сторону. Размещение на подающей трубе также возможно, если контур не разветвляется, но он слишком длинный — в этом случае электронасос ставят подальше от котла.

Правильная установка вспомогательного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже решили, куда поставить циркуляционный насос для отопления и разработали краткую инструкцию — если схема не разветвляется, ставьте на обратку. В случае нескольких контуров схема подключения будет разной — ставим насос на подающие трубы каждого направления.

Независимо от того, где будет установлен водяной насос для отопления дома, ось его ротора должна располагаться строго в горизонтальном положении. На других осях его положение может быть произвольным. Но его электрическая схема не должна располагаться внизу, что является вполне логичным объяснением — в случае аварии контур будет заполнен теплоносителем, что вызовет короткое замыкание.

Монтажные работы

Водяной насос помещается в систему отопления через байпас. Взгляните на его рисунок и познакомьтесь с основными элементами:

Схема байпасного подключения хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную.Также поможет замена водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) является основным действующим лицом в системе;
  • Запорная арматура (3) — отключить насос от отопления;
  • Перепускной клапан (4) — обеспечивает продвижение теплоносителя только через насос или по обоим каналам;
  • Грязевой фильтр (2) — обеспечивает грубую фильтрацию от крупных механических примесей.

Давайте разберемся, как подключить насос к котлу отопления и что для этого нужно.Сначала осмотрите место установки, чтобы найти свободное место для байпаса. На следующем этапе собираем обводные элементы, подготавливаем краны, гайки, приводы и грязевой фильтр. Также нам понадобится набор ключей для соединения отдельных узлов и пломб.

Приступаем к сборке байпаса — формируем участок с водяным насосом прикручивая грязевой фильтр и отводы к нему. Далее приступаем к осмотру участка трубы, на котором будет проходить вставка. Отрезаем кусок под обводной кран, берем участок с помпой, вырезаем под него отверстия.Далее свариваем все элементы и только потом стягиваем шпонками все резьбовые соединения — до сварки этого делать нельзя.

Также можно установить обратный клапан на насос отопления — он поможет избежать движения теплоносителя в неправильном направлении.

Подключив водяной насос к напольному или настенному котлу, приступаем к электромонтажным работам — подключаем запитанные провода к клеммам. Рекомендуется поставить отдельный автоматический выключатель УЗО, подобрав образец на 1 или 2 кВт.

Следующим шагом будет запуск водяного насоса. Для этого ее необходимо наполнить водой, удалив из нее воздух. Удаление воздушной пробки осуществляется через встроенный воздухоотводчик или через резьбовую пробку. Открываем все краны, открываем спускной клапан или откручиваем резьбовую пробку, ждем пока выйдет воздух и потечет вода. После этого герметизируем систему и пробуем запустить водяной насос. Если устройство шумное, значит, не все воздушные пробки вышли — мы частично откручиваем резьбовую пробку и оставляем систему открытой до тех пор, пока не исчезнут пузырьки воздуха.

Далее остается только отрегулировать частоту вращения вала так, чтобы производительность была немного меньше нормальной. Установить водяной насос в систему отопления своими руками — это нормально, нужно только уметь работать с инструментами. Если возникнут проблемы, посоветуйтесь со специалистами.

Видео

Устройства и системы для строительства и энергоснабжения — испытания и сертификация институтом VDE

Знаки качества

, такие как знак качества EHPA или KEYMARK для теплового насоса, символизируют энергоэффективность, качество и надежность продукции.Для достижения стандарта качества тепловых насосов требуются всесторонние испытания. Институт VDE — это немецкая организация, признанная Европейской ассоциацией тепловых насосов (EHPA), которая как нейтральная и независимая организация выдает сертификаты качества для выдачи международного знака качества EHPA. Благодаря нашему многолетнему опыту и знаниям в области тепловых насосов, мы также возглавляем Немецкую комиссию по печати качества (Deutschen Gütesiegelkommission).

Институт испытаний и сертификации VDE предлагает полные технические испытания тепловых насосов с компрессорами с электрическим приводом.За основу взяты правила испытаний тепловых насосов EHPA. В дополнение к вышеупомянутому спектру испытаний и испытаний и сертификации для Keypark тепловых насосов, в т.ч. требуемых FPC (заводской контроль продукции), институт VDE предлагает дополнительные услуги для тепловых насосов:

  • Испытания в соответствии с DIN EN 14511 «Тепловые насосы с компрессорами с электрическим приводом для отопления и охлаждения помещений» в качестве основы для выдачи знака качества EHPA
    Испытания в соответствии с EN 14825 «Кондиционеры, блоки жидкостного охлаждения и тепловые насосы с компрессорами с электрическим приводом для обогрева и охлаждения помещений.Испытания и номинальные характеристики в условиях частичной нагрузки, а также расчет сезонных характеристик ».
  • Испытания в соответствии с EN 16147 «Тепловые насосы с компрессорами с электрическим приводом — Испытания, номинальные характеристики и требования к маркировке установок горячего водоснабжения».
  • Расчет уровня звуковой мощности в соответствии с DIN ISO 3744 и DIN EN ISO 3745, соответственно, в полупространстве с низким коэффициентом отражения с уровнем точности 1 и в соответствии с DIN EN ISO 9614 «Определение уровней звуковой мощности источников шума. с использованием звукового давления »

видео, схемы.Двухтрубная система водяного отопления

Главное преимущество частного жилищного строительства в том, что здесь достигается полная независимость от общекоммунальных льгот. При этом они все же должны быть, но гораздо лучшего качества, чем те, которые могут предложить ЖКХ. Наверное, самое главное, что в вашем доме отопительный сезон может начаться по желанию домовладельца и, соответственно, заканчиваться, когда он этого захочет. Конечно, также важно, как оно будет проходить.


Систему отопления нельзя купить в магазине и установить дома. Точнее конечно все его комплектующие в магазине или на рынке просто продаются, но купить их одним комплектом не получится. Чтобы сделать систему отопления частного дома своими руками, сначала необходимо знать:

  1. Чем будет отапливаться дом.
  2. Какой энергоноситель целесообразно использовать в системе.

Проектирование системы отопления — одно из важнейших в коммуникациях частного дома

После этого потребуется провести массу расчетов по определению количества радиаторов отопления, а также труб.Все это должно во многом соответствовать друг другу.

В общем, для начала нужно определиться, какой котел сможет обогреть дом.

Виды отопительных котлов

В частном доме вы хотите, чтобы было тепло, но вы также хотите, чтобы это было достигнуто с минимальным участием человека. Поэтому отопительный котел следует приобретать исходя из того, какой вид топлива проще всего обеспечить для его бесперебойной работы.

Итак, котлы могут быть:

  • газ,
  • электрический,
  • уголь,
  • комбинированный.

Важно!
Все современные котлы более-менее экономичные, тихие, относительно небольшие и простые в обслуживании. Но всем им, даже если мы говорим об угольном котле, для запуска требуется электричество.

Газовый котел

Как монтируется однотрубная система

Чтобы установить систему таким образом, потребуется меньше труб. Система может быть только с верхней разводкой. Подходит для небольших частных домов с мансардой.Радиаторы отопления. Поэтому каждый следующий будет немного холоднее.

Система должна содержать:

  • котел,
  • расширительный бачок,
  • батарейки,
  • фильтры очистки воды,
  • может быть насос.

Важно!
Установить температуру в помещении с такой системой отопления очень сложно. Одно отключение батареи приведет к выключению всей системы.

Воздушное отопление

Этот способ отопления дома сейчас довольно популярен.Воздушное отопление предполагает наличие в каждом помещении обогревателей или специальных вентиляционных каналов, по которым будет течь горячий воздух. И первый, и второй могут располагаться в стенах или на потолке.

Существует три типа воздушного отопления:

  1. Местный.
  2. Центральный.
  3. Шторы из воздуха.
Локальное отопление

Этот способ обогрева сложно назвать полноценным, но и качественному ему есть место.Для этого в каждой комнате нужно установить тепловентиляторы или тепловые пушки и наслаждаться теплом. Обогреватели нагревают воздух, сушат его. Тепло будет только в отдельной комнате и при условии, что двери будут закрыты.

Тепловентилятор — его можно установить в помещении, но можно установить на стене как часть центрального воздушного отопления.

Центральное отопление

Системы с централизованной подачей горячего воздуха могут быть с:

  • прямоточная рециркуляция,
  • в сборе,
  • частичная рециркуляция.

Обычно вентиляционные каналы располагаются над подвесным потолком, оставляя в нем отверстия, через которые горячий воздух будет поступать в комнаты.

Все это можно делать в стенах, если, конечно, пространство позволяет отвести определенную часть, чтобы спрятать трубы.

Воздушные завесы

Устройства, похожие на кондиционеры, навешивают над входными дверьми или устанавливают рядом с ними. Из штор выходит мощный поток теплого воздуха, который блокирует попадание холодного воздуха в комнату при открытии двери.В частном доме такую ​​шторку можно установить только при входе в нее и то, если двери постоянно открываются.

Воздушное отопление дороже в установке, чем водяное. Любой котел (обычно электрический или газовый) может нагреть воздух.

Преимущества системы воздушного отопления:

  1. После фильтрации циркулирует теплый воздух.
  2. В доме постоянный приток свежего воздуха, так как система забирает его с улицы для отопления.
  3. Возможность установки в систему капельного увлажнителя.

Дефекты:

  1. Невозможность смонтировать систему в построенном доме.
  2. Дорогой монтаж.


Рано или поздно перед владельцами загородной недвижимости встает вопрос, как правильно сделать отопление в частном доме без посторонней помощи. Однако для этого придется вникать во все тонкости системы. Распространенным теплоносителем для отопления жилых помещений является обычная вода, которая достигает необходимых значений температуры после прохождения через специальный бойлер.Хотя инновационные варианты аккумулирования тепла появились недавно, в настоящее время они не получили широкого распространения.

Принцип действия

Необходимо ознакомиться с функционированием системы водяного отопления во избежание ошибок при установке своими руками. К тому же нужно уметь находить неисправности в крайних случаях, ведь при вызове мастера придется распрощаться с немалой суммой денег. Следует понимать, что водопровод представляет собой замкнутую сеть, в которую входят водонагреватели и трубопроводы.

Компоненты

Прежде чем научиться делать отопление в частном доме самому, в любом случае необходимо ознакомиться со всей конструкцией. Такие системы обычно включают в себя стандартный набор оборудования. Регулировка нагрева, как правило, осуществляется изменением температуры теплоносителя.

Однако при установке регулирующих клапанов появляется возможность изменять микроклимат в разных помещениях.

  • Тепловой пункт , который в большинстве случаев представляет собой целый комплекс устройств, расположенных в специальных помещениях… Контролируют режимы расхода, регулируют параметры теплоносителя и тому подобное.
  • Трубопроводы служат для передачи нагретой жидкости к отопительным приборам. Их можно разводить по разным схемам. Эти элементы устанавливаются открытым способом или убираются под финишное покрытие.
  • Конвекторы и необходимы для передачи тепла в комнату, в которой они расположены. Первые из них создают более мощный поток поднимающегося воздуха, но при очистке возникают определенные трудности.Что касается радиаторов, то значительная часть их нагрева происходит за счет теплового излучения.
  • Термостаты очень часто стали применяться в системах отопления. Они состоят из термостатической головки и клапана. При снижении температурного режима в помещении ниже установленного, давление газа снижается. В связи с этим происходит раскрытие проходного сечения.

Примечание! Работающие аккумуляторы значительно снижают уровень влажности в воздухе, и этот показатель может упасть до 20-25 процентов.Поэтому рекомендуется использовать увлажнители или обустроить аквариум.

Варианты циркуляции жидкости

На самом деле движение воды внутри трубопроводов может быть естественным или вынужденным. Однако в каждом из них теплоноситель движется по кругу, достигая в котле определенной температуры.

  1. Принудительная циркуляция создается с помощью специального насоса, мощность которого можно варьировать. Именно с его помощью жидкость приводится в движение. Таким способом вполне реально регулировать температуру отдельных радиаторов отопления.
  1. Естественная циркуляция обеспечивается без специальных устройств, а движение происходит за счет разницы плотностей охлаждаемой и нагретой воды. В этом случае должен быть достаточный диаметр вертикальных стояков для создания побудительной силы.

Дополнение! Первый вариант стал использоваться в современном мире гораздо чаще. Единственный недостаток — зависимость системы отопления от электросети.

Выбор подходящего оборудования

С развитием техники современные устройства для получения тепла стали отличаться высоким коэффициентом полезного действия и автоматическим управлением. Также они позволяют несколько снизить потребление энергии и рационально использовать ресурсы.

Информация о котле

Эти устройства представляют собой закрытые резервуары, в которых теплоноситель нагревается до требуемых параметров. Кроме того, существуют двухконтурные аналоги, которые наряду с этим снабжают жилище горячей водой.

При данной опции нет необходимости приобретать дополнительное оборудование, что положительно сказывается на семейном бюджете.

  • используется там, где есть магистральная сеть этого источника энергии. В процессе работы сжигается природный газ, цена на который довольно низкая. Что касается места установки, то такие изделия могут располагаться на полу или сбоку от комнаты.
  • Котлы твердотопливные — специальные конструкции из чугуна или стали. Их задача — вырабатывать тепловую энергию от сгорания твердых материалов.Как правило, в качестве сырья используются дрова, топливные пеллеты, торф, уголь и так далее.
  • Аналоги жидкого топлива состоят из теплоизолированного тела, содержащего камеру сгорания с сетью разветвленных каналов. Дизельные агрегаты могут быть оснащены специальным теплообменником для повышения эффективности.
  • Электрокотлы имеют множество преимуществ, но с экономической точки зрения они считаются не очень выгодными, так как в качестве сырья используется электроэнергия.
  • Комбинированные установки , способные работать не на нескольких видах топлива. Таким образом, есть возможность сэкономить в зависимости от сезонных явлений или времени суток. Переход на другой режим работы осуществляется заменой горелки или обычным переключением.

Внимание! Монтаж комбинированных конструкций практически ничем не отличается от монтажа обычных устройств. Комбинированные модели не требуют дополнительного дымохода.

Выбор трубопроводов

От них будет зависеть герметичность системы отопления, поэтому к качеству предъявляются серьезные требования. Их задача — не только поддерживать температурный режим. Охлаждающая жидкость не должна выходить за пределы замкнутого контура, что может быть обеспечено только изделиями с хорошими прочностными характеристиками.

Можно выделить две широкие группы товаров.

  1. Продукция на основе пластмасс в последнее время пользуется огромным спросом.Особенно это касается полипропилена и поливинилхлорида. Первый из них отличается повышенной стойкостью к истиранию, а второй способен успешно противостоять химическим веществам.
  2. Металлические трубы обладают достаточной механической прочностью, поэтому продолжают оставаться хорошим вариантом. Однако они обладают относительно низкой коррозионной стойкостью. Хотя этого нельзя сказать о изделиях из нержавеющей стали и меди.

Примечание! В последнее время активно применяется композитный материал — металлопластик, сочетающий в себе разные слои.Обычно металлическое основание находится внутри, чтобы сохранять форму.

Накопители тепла

К таким устройствам относятся конвективно-радиационные конструкции, в том числе отдельные секции с каналами внутри. Нагрев осуществляется с помощью излучения или конвекции. Большинство людей покупают товары, исходя в первую очередь из эстетических предпочтений, но такой подход неверен.

  • Секционные радиаторы состоят из литых под высоким давлением секций. Между собой они соединены резьбовыми элементами.Герметизация осуществляется с помощью прокладок из различных материалов.
  • Панельные конструкции представляют собой панели прямоугольной формы, состоящие из сваренных между собой стальных листов. Высота и ширина изделий могут существенно различаться.
  • Трубчатые аппараты считаются самым дорогим вариантом. Прежде всего, они рассчитаны на давление 10-15 атмосфер. Благодаря сварным швам вероятность протечек практически отсутствует.
  • Пластинчатые теплообменники обеспечивают нагрев с помощью прямоугольных элементов из специальной стали.Обычно их толщина составляет от 0,4 до 1 миллиметра.

Дополнение! Что касается материалов, используемых в производстве, широкое распространение получили биметаллические изделия, которые отличаются от своих алюминиевых аналогов наличием стальных вставок.

Выполнение работ

Ознакомившись с составными элементами их видов, пора узнать, как сделать отопление в загородном доме или в любом другом доме. Для проведения установки вам понадобится несложный набор инструментов, управлять которым не так уж и сложно.Однако при работе с полипропиленовыми трубами также потребуется сварочный аппарат.

Котельная

В этом разделе рассматривается установка настенного газового прибора. Это более простой вариант. В первую очередь следует определиться с местом расположения, при этом должны быть соблюдены все требования. Обычно они встречаются в проекте или в паспорте на отопительный прибор.

  1. В первую очередь на боковой поверхности закрепляется специальная планка, на которой будет закреплен котел.Всегда входит в комплект оборудования. При работе используются анкеры.
  2. Далее подвешивается сам котел и подключается к дымоходу. Обычно он выполняется из листовой стали … Обучающие видео часто отражают эти моменты.
  3. После этого можно смонтировать подающий трубопровод, который крепится с помощью полипропиленовых муфт. Другая сторона припаяна.

Важно! Что касается газовой трубы, то к отопительному прибору ее подключают специалисты газовой службы.Поэтому самостоятельно провести это мероприятие не получится.

Установка радиаторов отопления

Кроме самих нагревательных приборов потребуется определенный набор деталей: кронштейны и дюбеля, четыре заглушки, заглушки и кран Маевского, представляющий собой устройство для выпуска воздуха.

  1. В боковой части комнаты карандашом делаются отметки, где будут располагаться кронштейны. Маркировка осуществляется по уровню.
  2. В стене просверливаются отверстия необходимого диаметра, что в первую очередь зависит от используемого дюбеля.
  3. Далее подключаются необходимые элементы к АКБ. Деталь откручивается от крана, а на резьбу наматывается обмотка. На него уже надевается накидная гайка, которая вкручивается в пробку. Краны тоже прикручены.
  4. Теперь следует припаять патрубки одним концом к тройнику, а другим — к вентилю радиатора.
  5. После соединения всех элементов устройство фиксируется.

Внимание! При разметке необходимо учитывать высоту изделия от подоконника до пола.Кроме того, необходимо учитывать, что кронштейны необходимо устанавливать таким образом, чтобы они находились между секциями.

Сварка полипропиленовых труб

  • В процессе пайки на стыках деталей должна формироваться бортик. Совершенно необходимо, чтобы по всей окружности был ровный проход.
  • Чтобы не было видно следов линейного расширения, используется компенсатор, расположенный на незаметном месте.
  • Нагревают элементы паяльником не более пяти секунд. Оборудование настроено на температуру 270 градусов.
  • После соединения отдельных частей их следует удерживать в определенном положении в течение некоторого времени, как указано в любой инструкции по сварке.
  • В зависимости от нагрева рукав отодвигается в сторону, оставляя специальный след. Элементы нужно прижать друг к другу.
  • После соединения две детали держатся около тридцати секунд, чтобы соединение затвердело.
  • Сам паяльник имеет две насадки, каждая рассчитана на разную сторону.
  • Время нагрева можно значительно увеличить при сварке изделий большого диаметра.

Если вам необходимо создать или модернизировать отопление в частном доме, то лучше сначала потратить час-два на изучение вопроса, сбор мнений специалистов и, в частности, чтение этого материала, чтобы рассмотреть наиболее частые ситуации и проверенные временем решения.

Знание проблемы — ключ к успеху.Даже если отопление в доме не будет производиться самостоятельно, то хозяину лучше поговорить на их языке с инопланетными установщиками. Так будет проще проконтролировать правильность и бюджет процесса, можно будет закупить материалы самостоятельно, а это значит существенную экономию. Поэтому выгодно изучить, как устроена система отопления.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водопровод с принудительной циркуляцией жидкости.Теплоноситель движется по трубам под действием насоса, нагревает радиаторы, от которых нагревается воздух. В котле вырабатывается энергия.

Все, что этому не соответствует, называют «раритетом», а специалисты еще называют «дикостью» — настолько оно будет уступать по потребительским качествам жильцам дома обычной площадью 70 — 500 кв.

Из чего состоит

В отоплении всегда используется ряд узлов и агрегатов, о которых стоит узнать подробнее.

  • Котел — теплогенератор, который сжигает топливо, нагревает воду (теплоноситель).
  • Циркуляционный насос — не только может быть установлен отдельно, но и является частью автоматизированного котла, как и некоторые другие элементы. Прогоняет охлаждающую жидкость по трубкам.
  • Трубы — используются современные пластмассовые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы — передают энергию в воздух.
  • Расширительный бак — обязательный элемент, поддерживает стабильное давление при тепловом расширении воды.Защищает систему от несчастных случаев.
  • Группа безопасности — может входить в состав котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Должен быть установлен в любой закрытой системе.
  • Очистительный фильтр — небольшой незаменимый элемент.

Это минимум обычной системы. Если он установлен правильно, для чего используется арматура и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые — два режима работы «открыто-закрыто».
  • Балансировочные клапаны — аналогичные обычным клапанам — точная настройка системы.
  • Спирит-трехходовые клапаны — автоматические регуляторы расхода.
  • Термоголовки — это устройства, управляющие клапанами в зависимости от температуры и ручных настроек.
  • Краны

  • Маевского — это ручные дефлекторы для выпуска воздуха.

Чем топить

В первую очередь хозяев волнует вопрос — как отапливать дом. У каждой местности свои приоритеты.

  • Многие дома сейчас отапливаются природным газом из сети. Это дешевое и удобное топливо. Если есть газовая труба, то думать не о чем, нужно подключить и установить газовый котел.
  • Но также часто можно встретить дровяное отопление в твердотопливных котлах … В большинстве регионов это дешево. Но не удобно. Для упрощения процесса горения система дополняется буферной емкостью или, что еще хуже, сложными, не лучшими по качеству устройствами — котлами длительного горения.
  • Уголь вытесняет дрова в некоторых угольных регионах, где они дешевы.
  • Пеллеты — это «автоматизированные дрова», удобнее, но дороже.
  • Электричество потихоньку заменяет дрова, так как это очень удобно, а с ночным тарифом сносно по цене. Но с суточной оплатой это слишком дорого.

Желательно утеплить пол и устроить теплый пол.

После этих мероприятий, если они будут выполнены в обычном режиме, в доме будет тепло…

Подробнее о том, как сделать отопление

Отопление в доме осуществляется в следующей последовательности.

  • Принимается решение по схеме подключения отопительных приборов, определяются места их размещения и соответственно расположение трубопроводов. Определяется мощность оборудования и другие технические условия (разрабатывается проект! …)
  • Подбирается место для котла и устанавливается котел, возможно согласно проекту газификации дома, возможно за счет подключения дымохода на естественной тяге.
  • Обвязка котла сделана, — установлен трубопровод и обязательное оборудование для обеспечения его работы и всей системы.
  • Радиаторы

  • распределяются и устанавливаются по помещениям в соответствии с требуемой тепловой мощностью для каждого помещения. Этот вопрос можно найти
  • Прокладывается трубопровод, подключаются радиаторы и котел с собственной разводкой.
  • Система залита охлаждающей жидкостью и протестирована.

Привязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос, и группу безопасности, а иногда и расширительный бак.Вся их обвязка состоит из установки запорной арматуры.

Насос установлен на твердотопливный котел, расширительный бак, группа безопасности, возможны также блоки контроля температуры, автоматики и управления.

В сложных системах все это дополняется гидравлической стрелой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможна установка буферной емкости, также устанавливается бойлер горячей воды.

В самом простом варианте твердотопливный котел надо правильно привязать —

Элементы, входящие в состав сложных систем

Старые системы не применяются

Было упомянуто, что с современной точки зрения охлаждающая жидкость должна перемещаться под действием насоса.Все, что течет само по себе, — это анахронизм, непрактичный, нефункциональный и вдвое дороже.

Также по современной концепции система отопления должна быть двухтрубной, а однотрубная — дорогостоящей как в создании, так и в эксплуатации, громоздкой и не предусматривающей … Его цена догоняет за счет большой диаметр труб и фасонных частей, а кольцевая схема создает как трудности прокладки, так и сложность обеспечения одинаковой температуры радиаторов.

Выбор схемы — одна из трех

Как совместить отопление с дизайном

Сейчас все чаще пытаются убрать не только трубы под полом, но и сами радиаторы. Установлены внутрипольные конвекторы, хоть и дороже, но не загромождают интерьер. О наличии отопления с ними напомнит декоративная решетка под подоконниками, под входными дверями …

Промежуточный вариант практичнее в эксплуатации — трубы спрятать под полом, радиаторы с нижним подключением оставить на стенах — трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но самая дешевая и практичная — тупиковая с ответвлениями с более тонкими трубами от магистрали. Под полом допускается установка фитингов на металлопластиковые трубы. Часто подключение радиаторов отопления совмещают с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самым дешевым и легко выполняемым самостоятельно вариантом является установка системы полипропиленовых труб….Но это нельзя рекомендовать. Он самый ненадежный. Это связано с невозможностью обеспечить стандартное качество соединения и номинальный зазор труб в сварных соединениях.

О выборе радиаторов можно долго спорить … но все, что можно найти в магазине, подходят для частного дома.
Подключить и установить радиаторы нужно по правилам …

Крепление

Теперь дело за малым — собрать воедино все элементы, которые были спроектированы.Кстати, конечно, лучше использовать готовое проектное отопление, если оно есть….

А если это известно, то и система отопления должна исправно работать … Осталось

Проживание в вашем доме на земле дает ряд преимуществ, в том числе возможность установки системы отопления, работающей в автономном режиме. Грамотно подобранная и установленная отопительная разводка в частном доме позволяет организовать быстрый равномерный обогрев всех помещений. Контроль расхода топлива, рассчитанный в зависимости от погодных условий, позволяет снизить расходы на отопление.

На практике используется несколько проверенных схем отопления, которые различаются типом циркуляции теплоносителя (чаще всего водяного), а также способом прокладки магистральных труб. В большинстве жилых домов устанавливаются однотрубные, двухтрубные, радиальные или «ленинградские» системы отопления. Каждая схема подключения отопления частного дома имеет свои особенности, на которые обращают внимание при проектировании инженерных коммуникаций.


Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому (ым) контуру (ам) может происходить в естественном или принудительном режиме.Вода, нагретая котлом отопления, устремляется к радиаторам. Эта часть отопительного контура называется прямоточной (токовой). Попав в батареи, теплоноситель остывает и отправляется обратно в котел для обогрева. Этот участок замкнутого маршрута называется обратным (текущим). Для ускорения циркуляции теплоносителя по контуру используются специальные циркуляционные насосы, врезанные в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие такого насоса.

Естественная циркуляция охлаждающей жидкости

Движение воды в системе «гравитационное». Это возможно благодаря физическому эффекту, который проявляется при изменении плотности воды. Горячая вода имеет более низкий показатель плотности. Обратная жидкость имеет высокую плотность, а потому легко вытесняет уже нагретую в котле воду. Горячий теплоноситель устремляется вверх по стояку, а затем распределяется по горизонтальным линиям, проведенным с небольшим уклоном не более 3-5 градусов.Наличие уклона позволяет жидкости перемещаться по трубам самотеком.

Схема обогрева, основанная на естественной циркуляции теплоносителя, является наиболее простой, а потому легко реализуемой на практике. Кроме того, в этом случае никаких других сообщений не требуется. Однако такой вариант подходит только для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести необходимость установки труб большего диаметра, а также низкое давление в системе.

Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод укладывается с уклоном не более 5 градусов

Принудительная циркуляция охлаждающей жидкости

В автономных системах отопления (теплоносителя) предусмотрен принудительный циркуляционный насос в замкнутом контуре, обеспечивающий ускоренный поток нагретой воды к батареям, а охлажденной — к отопительному прибору. Движение воды возможно за счет разницы давлений, возникающей между прямым и обратным потоком теплоносителя.

При установке данной системы не требуется соблюдать уклон трубопровода. Это преимущество, но существенный недостаток заключается в летучести такой системы отопления. Поэтому на случай отключения электроэнергии в частном доме обязательно должен быть генератор (мини-электростанция), который обеспечит работу системы отопления в аварийной ситуации.

Схема организации системы отопления жилого дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезанным в обратный трубопровод

Схема с принудительной циркуляцией воды в качестве теплоносителя может применяться при установке отопления в доме любой площади.При этом подбирается насос подходящей мощности и обеспечивается его бесперебойное питание.

Схема однотрубных соединений

В системе отопления этого типа нагретый теплоноситель последовательно проходит через все радиаторы, отдавая при этом часть тепловой энергии устройствам. Такую схему предпочитают выбирать, если на устройство системы отопления помещения выделен небольшой бюджет. Ведь для прокладки вам понадобится минимальное количество труб, а также сопутствующие расходные материалы.

Нельзя не отметить ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

  • невозможность проводить раздельное регулирование уровня теплоотдачи для каждого отдельного радиатора;
  • — уменьшение количества тепла, отдаваемого батареями в комнату по мере их удаления от отопительного котла.

Нагревательный контур «» предназначен для решения задачи независимого регулирования уровня теплоотдачи каждой отдельной батареи.В однотрубной системе вода равномерно течет через все установленные радиаторы. Установка запорной арматуры на каждую батарею и установка байпаса (байпасной трубы) позволяет циркулировать хладагент при отключении нагревателя.

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по байпасной трубе

Варианты двухтрубной системы

Основным отличием отопления частного дома является подключение каждой батареи к сети постоянного и обратного тока, что увеличивает потребление трубы вдвое.Но у хозяина дома есть возможность регулировать уровень теплоотдачи каждого отдельного обогревателя. В результате в помещениях можно обеспечить разный температурный микроклимат.

При установке вертикальной двухтрубной системы отопления применима как нижняя, так и верхняя схема разводки отопления от котла. Теперь подробнее о каждом из них.

Вертикальная система с нижней разводкой

Расположите его следующим образом:

  • От котла отопления подводящий магистральный трубопровод запускается по полу нижнего этажа дома или через подвал.
  • Дальше от основной трубы припускаются стояки, обеспечивающие попадание теплоносителя в аккумуляторные батареи.
  • От каждой батареи выходит обратная труба, по которой охлажденный хладагент возвращается в котел.

При проектировании нижней разводки автономной системы отопления учитывается необходимость постоянного удаления воздуха из трубопровода. Это требование выполняется установкой воздуховода, а также установкой расширительного бачка с помощью кранов Маевского на все радиаторы, расположенные на последнем этаже дома.

Схема двухтрубной автономной системы водяного отопления для дома с нижней разводкой. По вертикальным стоякам теплоноситель поднимается вверх от центральной трубы

.

Вертикальная система с верхним фрезерованием

В этой схеме теплоноситель от котла по магистральному трубопроводу подводится на чердак или в самый потолок верхнего этажа. Далее вода (теплоноситель) спускается по нескольким стоякам, проходит через все батареи и по магистральному трубопроводу возвращается обратно в котел отопления.

Для периодического удаления пузырьков воздуха в данной системе установлена. Этот вариант нагревательного устройства намного эффективнее предыдущего способа с более низким трубопроводом, поскольку в стояках и радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Охлаждающая жидкость движется вверх по центральному стояку, а затем спускается вниз, проходя через все установленные радиаторы

.

Горизонтальная система отопления — три основных типа

Устройство горизонтальной двухтрубной автономной системы отопления с принудительной циркуляцией — наиболее распространенный вариант отопления частного дома.В этом случае используется одна из трех схем:

  • Тупиковая схема (А) … Преимущество — небольшой расход труб. Недостаток заключается в большой длине циркуляционного контура радиатора, наиболее удаленного от котла. Это в значительной степени затрудняет настройку системы.
  • Схема с подачей попутной воды (B) … За счет одинаковой длины всех циркуляционных контуров легче настроить систему. При реализации потребуется большое количество труб, которые удорожают работы, а также портят своим внешним видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (V) … Поскольку каждый радиатор подключается к центральному коллектору отдельно, очень легко обеспечить единообразие всех помещений. На практике установка отопления по этой схеме является наиболее затратной из-за большого расхода материалов. Трубы спрятаны в бетонную стяжку, что значительно увеличивает привлекательность интерьера. Разводка радиационного (коллекторного) теплого пола становится все более популярной среди индивидуальных застройщиков.

Вот как это выглядит:

Три схемы устройства горизонтальной двухтрубной автономной системы отопления, которые наиболее часто используются при строительстве малоэтажных домов и частных коттеджей

Какая схема подключения отопительных контуров лучше

Однозначно сказать о превосходстве какой-либо одной схемы разводки над другими невозможно — все зависит от этажности, наличия подвалов и конструкции кровли.Один из самых распространенных случаев — одноэтажный дом с крутой вальмовой или двускатной крышей … Независимо от того, есть ли под зданием подвал, лучшим вариантом является двухтрубная система отопления с вертикальными стояками. В этом случае разводка может быть как снизу, так и сверху. Последний предпочтительнее использовать, если котел монтируется на первом этаже, что характерно для построек, не имеющих подвала.

Теперь давайте посмотрим на предыдущий пример дома, но заменим крутую крышу на плоскую.Разводку лучше всего делать горизонтально, разместив котел в подвале. Кстати, статистика показывает, что для одноэтажных домов плоская крыша применяется сравнительно редко, при этом почти все они оборудованы подвалами.

Для двухэтажных и многоэтажных домов допускаются как однотрубные, так и двухтрубные контуры отопления с вертикальными стояками. В этом случае вы можете использовать верхнюю или нижнюю фрезеровку. Не допускается только горизонтальная установка подающих ответвлений. В общем, практически любой вариант, вне зависимости от типа и конструкции кровли.

При выборе типовой схемы электропроводки необходимо учитывать множество факторов, начиная от площади дома и заканчивая материалами, использованными при его строительстве. Такие вопросы лучше решать у специалистов, чтобы исключить вероятность ошибки. Ведь речь идет об отоплении дома, главном условии комфортного проживания в частном доме.

Проблема организации системы отопления для собственного дома — один из ключевых вопросов при строительстве, реконструкции, капитальном ремонте и т. Д.Даже при покупке готовой загородной постройки стоит уделить этому вопросу пристальное внимание. А для этого обязательно иметь представление об имеющихся типах систем отопления, их достоинствах и недостатках, особенностях эксплуатации.

Из всех видов отопления лидером по популярности остается вода — с трубами, по которым нагретый жидкий теплоноситель от котла идет к радиаторам, конвекторам или контурам теплого пола. Несмотря на громоздкость такой системы, масштаб работ по ее созданию, реальной альтернативы, если оценивать ее по единым критериям «доступность — эффективность — экономичность», пока нет.Ну а среди всех водных систем самая простая в исполнении — однотрубная. О том, как спланировать и установить однотрубную систему отопления для частного дома своими руками, и пойдет речь в данной публикации.

Чем отличается однотрубная система отопления


Главная особенность однотрубной системы отопления, наверное, уже сразу понятна из самого названия.

Циркуляция теплоносителя здесь организована по одной магистральной трубе, которая образует кольцо, которое начинается и заканчивается в котле отопления.Все радиаторы отопления подключаются к этой трубе последовательно или параллельно.

Отличить внешне однотрубную и двухтрубную систему нетрудно даже просто взглянув на радиатор отопления.

Несмотря на разницу в подключении радиаторов — все это однотрубная система

Несмотря на разнообразие вариантов подключения АКБ, представленных на рисунке, все это относится к однотрубной разводке. Варианты «а» и «б» показывают последовательное размещение радиаторов — труба как бы проходит сквозь них.В вариантах «в» и «г» батареи устанавливаются параллельно трубе. Но в любом случае и вход, и выход любого радиатора «полагаются» на одну общую магистраль.

Для наглядности, для облегчения понимания приводим двухтрубную схему подключения:

Всегда при любой схеме врезки АКБ вход в нее идет от питающей магистрали, а выход закрыт на «обратную» трубу.

Подробнее о том, что это такое, читайте в специальной статье на нашем портале.

Даже неопытный в создании системы отопления, скорее всего, сразу поймет главный недостаток однотрубной схемы. Нагретый в котле теплоноситель, проходя последовательно через расположенные радиаторы, остывает, и в каждой последующей батарее его температура ниже. Эта разница будет особенно заметна, если сравнить первую точку теплообмена, ближайшую к котельной, с самой последней в «цепочке».

Есть определенные методы, позволяющие в определенной степени нивелировать этот недостаток — о них речь пойдет ниже.

Преимущества однотрубной системы

Как бы то ни было, схема однотрубной системы отопления достаточно популярна, что обусловлено ее достоинствами:

  • Такая разводка требует минимального количества материала — (можно смело говорить о 30-40% экономии на трубах).
  • По первому пункту масштаб выполняемых монтажных работ значительно меньше.
  • Схема подключения простая, а потому с задачей самостоятельного монтажа сможет справиться большинство владельцев с определенными навыками сантехнических работ.
  • Однотрубная система чрезвычайно надежна — после правильной установки и отладки она не потребует вмешательства в свою работу в течение многих лет. Для этого не требуются сложные регулировочные узлы или оборудование.
  • Такая система достаточно универсальна, и при желании ее можно смонтировать как в одноэтажном доме, так и на нескольких уровнях, конечно, немного изменив необходимое оборудование и адаптировав схему подключения.

По поверхности пола проходит одна труба — не слишком бросается в глаза и легко декорируется

  • Основная труба всегда проходит по полу (кроме вариантов с стояками, о которых будет сказано ниже).Такое расположение дает возможность украсить трубу без особых затрат, например, закрыв ее, после соответствующей теплоизоляции, финишного покрытия пола … И, в конце концов, одна низкорасположенная труба не так бросается в глаза, и она его всегда легче спрятать, чем два.

Недостатки однотрубной схемы отопления

Однотрубные системы отопления активно применялись в промышленных масштабах при строительстве жилых и общественных зданий. Строителей, конечно, полностью удовлетворила простота монтажа и экономичность с точки зрения материалоемкости, поэтому недостатки системы отошли на второй план.Но в частном строительстве «недостатки» однотрубной системы придется знать и учитывать, поскольку они довольно существенны.

  • Главное уже было сказано — при максимально упрощенном виде разводки невозможно добиться одинаковой температуры охлаждающей жидкости во всех схемах АКБ. Один из выходов — постепенно увеличивать количество секций из комнаты в комнату по мере удаления от котла, чтобы добиться равной теплопередачи за счет увеличения площади активного теплообмена.Но при этом, конечно, об экономии на материалах уже говорить будет сложно — радиаторы могут стоить намного дороже труб.

Есть и другие способы выравнивания температуры — о них речь пойдет ниже.

  • Если планируется система отопления с естественной циркуляцией, то могут возникнуть трудности с соблюдением обязательного необходимого уклона труб. При однотрубной системе линия располагается по полу, и если помещение достаточно просторное, либо периметр постройки длинный, то иногда с такой задачей справиться просто невозможно.

Вывод — однотрубная система с естественной циркуляцией подходит только для компактных в плане зданий. В противном случае установка циркуляционного насоса станет обязательной. Однако при каждой возможности стараются установить насос, и многие современные отопительные котлы уже имеют встроенный циркуляционный блок.

  • Однотрубная система полностью исключает врезку в нее, помимо радиаторов отопления, контуров «теплых полов». Если в будущем хозяева намерены организовать водяной теплый пол в каком-либо из помещений, то лучше сразу смонтировать двухтрубную систему.

Подробнее — в специальной статье на нашем портале:

Схема подключения однотрубной системы отопления

Общий контур однотрубной системы чаще всего располагается по наружным стенам помещения дома и проходит параллельно полу (или с необходимым уклоном). Но схема включения радиаторов отопления в эту схему может отличаться. Рассмотрим возможные варианты — от самых простых до более сложных и эффективных.

Поскольку принципиальная схема расположения труб и общего оборудования не меняется, то от рисунка к рисунку общая нумерация узлов будет сохранена, с указанием только вновь появившихся элементов.

Вас может заинтересовать информация о том, как работает система отопления

Самые простые схемы

НО. Самая простая однотрубная разводка:

Цифры на схеме показывают:

1- отопительный котел. Основная подающая труба (поз. 2) идет вверх от котла. На схеме представлен вариант однотрубной системы отопления открытого типа, поэтому расширительный бак (поз.3) монтируется в самой высокой точке разводки.

Цены на разные типы отопительных котлов

котлы отопления

Если система работает по принципу естественной циркуляции, то для однотрубной разводки требуется пусковой участок — так называемый «бустерный коллектор» (поз. 4). Он предотвратит застой теплоносителя в системе и даст дополнительный толчок циркуляции жидкости по трубам. Высота этого коллектора наддува над первым радиатором (h 1) составляет не менее полутора метров.

Сами радиаторы отопления (поз. 5) в простейшей схеме устанавливаются последовательно с нижним подключением входа и выхода с противоположных сторон. Понятно, что при прокладке трубы для обеспечения естественной циркуляции наблюдается уклон (показан коричневыми стрелками). При этом необходимо учитывать превышение последнего радиатора в цепи над котлом отопления (h 2). Чем больше это значение, тем лучше, поэтому котельные часто размещают в подвальных помещениях или искусственно заглубляют пол в месте установки прибора.Максимально допустимое значение h составляет 2 — 3 метра.

Чтобы избежать всех этих сложностей, оптимальным решением будет установка насосного агрегата (поз. 6). Он включает в себя сам насос (поз.7), байпас (перемычку) и систему клапанов (поз.8), позволяющих при необходимости переключаться с принудительной циркуляции на естественную (например, если в зоне Перебои в подаче электроэнергии в зданиях не редкость).

Необходимо предусмотреть еще один момент — возможность освобождения воздушных пробок, которые могут скапливаться в верхней части радиаторов.Для этого установите на батарейках вентиляционные отверстия (поз. 9).

Слева кран Маевского. Справа автоматический воздухоотводчик

.

Это могут быть краны Маевского, которые периодически откручиваются для выпуска воздуха. Более дорогой вариант — автоматические дефлекторы, не требующие вмешательства человека.

Цены на кран Маевского

Кран Маевского 1/2

Данная схема подключения радиаторов является наиболее примитивной, так как в ней максимально отражены все недостатки однотрубной системы.Последние радиаторы в цепи всегда будут намного холоднее, чем первые.

B. На следующей схеме предусмотрено только одно усовершенствование — радиаторы подключены по диагонали (показаны фиолетовыми стрелками).

Такое прохождение хладагента через батарею способствует максимальному выходу тепловой энергии и более равномерному нагреву всех секций. Но разница температур в первом и последнем радиаторах явно будет больше.К тому же такая схема вставки аккумуляторных батарей существенно снижает возможности естественной циркуляции теплоносителя, а при длительном общем контуре она станет невозможной вообще. Поэтому без циркуляционной установки не обойтись.

IN. Для такой разводки больше подходит открытая или открытая система закрытого типа с принудительной циркуляцией. На схеме ниже показан вариант с герметичным расширительным бачком.

В этом случае насос врезается прямо в основную трубу (хотя указанная схема его обвязки может остаться в ране).Основное отличие — расширительный бак мембранного типа (поз.10), который обычно устанавливается на «обратке» недалеко от котла (здесь нет регламента — выбрано оптимальное место с точки зрения компоновки и удобства использования. ). И вторым обязательным элементом является «группа безопасности» (поз. 11), состоящая из предохранительного клапана, рассчитанного на определенное значение максимального давления в системе, автоматического воздухоотводчика и устройства визуального контроля — манометра.

Собран в одном корпусе «Группа безопасности»

В дальнейшем при рассмотрении схем будет показана только замкнутая система с принудительной циркуляцией.Делается это только для того, чтобы не перегружать чертежи линиями. Но в целом выбор за хозяином дома остается прежним — расширительный бак закрытый или открытый, а циркуляция естественная, принудительная или комбинированная.

У всех трех вышеперечисленных схем есть один важный общий недостаток. Он заключается в том, что при выходе из строя и экстренном демонтаже любого из радиаторов система временно выходит из строя полностью, так как электрическая цепь разорвана.

Поэтому, если решение о монтаже однотрубной системы отопления уже принято, то лучшим выбором будет «Ленинград», который позволяет уйти от многих характерных недостатков и дает больше возможностей в плане наладки.

Вас может заинтересовать информация о том, что такое

Модернизированный вариант однотрубной системы отопления — «Ленинградка»

Доподлинно неизвестно, откуда взялось это давнее название «Ленинградка». Возможно, именно в Северной столице специалисты НИИ разработали технический регламент на такую ​​систему отопления. Не исключено, что в начале масштабного жилищного строительства в стране некоторые строительные организации Ленинграда первыми запустили такую ​​схему «на ходу».Как бы то ни было, именно «Ленинград» был рассчитан на массовое строительство, как малоэтажное, так и многоэтажное, а его конструкция при экономичности по материалоемкости и простоте монтажа дает возможность эффективно использовать тепловая энергия в больших отопительных контурах …

Основное отличие «Ленинграда» в том, что вход и выход на каждом из радиаторов соединены перемычкой — байпасом. Или другой вариант — от основной трубы делают отводы к входу и выходу каждой из батарей.

Цены на байпас

Принципиальная схема «Ленинграда» представлена ​​на рисунке:

Принципиальная схема однотрубной системы — «Ленинградки»

Наличие байпаса (поз. 12) дает возможность более равномерно распределять тепло по радиаторам, которые расположены на разном расстоянии от котла отопления. Даже если ток охлаждающей жидкости прервется через какую-либо батарею (например, произошло засорение или воздушная пробка), система все равно будет работать.

На представленной схеме показан простейший вариант «Ленинграда», без оснащения какими-либо регулирующими устройствами. Раньше его часто использовали, и опытные мастера уже знали, какой примерно диаметр байпаса требуется на конкретной батарее, чтобы максимально выровнять температуру во всех точках. Так, совсем незначительное увеличение количества труб позволяет сократить общее количество аккумуляторных секций в удаленных от котельной помещениях.

Возможно, вас заинтересует информация о том, как это работает и как это работает

Тот же вариант, но с диагональной вставкой батарей, улучшающей их общую теплоотдачу:

Но это еще не все.Во-первых, самостоятельно рассчитать диаметр перемычки для каждой батареи очень сложно. А во-вторых, такая схема пока не предусматривает возможности демонтажа какого-либо отдельного радиатора без нарушения замыкания общей схемы. Поэтому лучше всего использовать модернизированную модификацию «Ленинграда»:

.

Модернизированный контур — с отводами и регулирующими клапанами

В этом варианте каждый радиатор с двух сторон окружен отводами (поз.13). Вы можете в любой момент «отрезать» аккумулятор от общей трубы — например, когда помещение по каким-то причинам временно не нуждается в обогреве или возникла необходимость его демонтажа для ремонта или замены. В этом случае система никак не пострадает.

Эти краны, по большому счету, можно использовать для регулировки нагрева конкретного радиатора, увеличивая или уменьшая ток теплоносителя.

Но здесь было бы разумнее установить шаровые краны, которые в первую очередь рассчитаны на работу в двух положениях — «открыто» или «закрыто».А для регулировки будет служить игольчатый балансировочный клапан, установленный на байпасе (поз. 14).

Схема такая же — при диагональном подключении:

А вот аналогичное подключение — на фото:

Радиатор подключен к «Ленинграду»

  • Синие стрелки — запорные шаровые краны на входе и выходе из радиатора.
  • Зеленая стрелка — балансировочный клапан.

Такая модернизированная система «Ленинградка» дает возможность при необходимости монтировать систему не как одноконтурную петлю, а с выделенными участками — ответвлениями.Например, так можно организовать разводку в двухэтажном доме, или в доме с «флигелями» или боковыми пристройками.

«Ленинградка» с дополнительной ответвлением

В этом случае от основной трубы (поз. 16) делают ответвление, идущее в дополнительный отопительный контур, и врезку в обратную трубу (поз. 17). А на «обратке» дополнительного контура (поз. 15) желательно установить еще один игольчатый регулирующий клапан (поз. 18), с помощью которого можно добиться баланса в совместной работе обоих ответвлений. .

Для двухэтажного дома возможен и другой вариант. Если планировка помещений в целом совпадает, то рациональным будет применить систему вертикальных стояков.

19 — межэтажное перекрытие.

20 — труба питательная котла.

21 — труба «обратная».

22 — стояки, в состав которых входят радиаторы по схеме «Ленинград» с регулируемым байпасом.

Здесь, однако, есть один интересный момент. Сам слив организован по принципу однотрубной системы (выделен зеленым цветом).Но если рассматривать систему в целом, то стояки уже входят в двухтрубную систему — каждый из них подключается параллельно к подающей трубе и к обратной (выделены коричневым цветом). Таким образом, получается гармоничное сочетание достоинств обеих систем.

Видео: Система отопления Ленинградка

Вас может заинтересовать информация о том, что такое

Планирование системы отопления

При проведении предварительного планирования любой системы отопления необходимо учитывать множество нюансов, напрямую влияющих на ее эффективность.Очень важно правильно определиться с выбором основных элементов — бойлера, радиаторов, труб для создания контуров, расширительного бачка, циркуляционного насоса. В идеале такой расчет следует доверить специалистам. Но знание основ и умение ориентироваться в таких вопросах никогда не будут лишними.

Какой котел нужен?

Главное требование к котлу: его тепловая мощность должна полностью обеспечивать эффективность системы отопления — поддерживать необходимую температуру во всех отапливаемых помещениях и полностью восполнять неизбежные тепловые потери.

В данной публикации не будем останавливаться на типах отопительных котлов. Каждый домовладелец принимает индивидуальное решение — исходя из наличия и стоимости энергии, наличия или отсутствия возможности оборудования котельной, хранения топлива, с учетом своих финансовых возможностей для приобретения того или иного оборудования.

Но мощность котла — это тот общий параметр, без которого невозможно создать рациональную и эффективную систему отопления.

Можно найти множество рекомендаций для простейшего самостоятельного расчета необходимой мощности.Как правило, рекомендуется начинать с коэффициента 100 Вт на квадратный метр дома. Однако такой подход дает только приблизительную стоимость. Согласитесь, ни разница климатических условий региона, ни особенности помещения здесь не учитываются. Поэтому мы предлагаем использовать более точный метод.

Для начала составьте небольшую таблицу, в которой вы укажете все помещения своего дома и их параметры. Конечно, план застройки есть у каждого хозяина, и, зная особенности своего «имущества», он потратит довольно много времени на заполнение такой таблицы.Пример показан ниже:

комната площадь, кв.м внешняя или балконная дверь наружные стены, количество, куда смотрят окна, количество и тип размер окна необходимое для отопления, кВт
ИТОГО: 18,7 кВт
коридор 6 1 1, К 2.01
кухня 11 1, B 2, двойное остекление 120 × 90 см 1,44
гостиная 18 1 2, Ю.З 2, стеклопакет 150 × 100 см 3,35
спящий 12 1, B 1, двойное остекление 120 × 90 см 1,4
дети 14 1, Z 1, двойное остекление 120 × 90 см 1.49
так далее по всем комнатам

Теперь, когда данные подготовлены, перейдите к калькулятору ниже и рассчитайте потребность в тепловой энергии для каждой комнаты с записью в таблицу — это очень просто. Остается только просуммировать все значения.

Калькулятор для расчета необходимой тепловой мощности

Расчет ведется по каждой комнате отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные опции в предложенных списках

Укажите площадь помещения, м2

100 Вт на кв.м

Кол-во внешних стен

Один, два, три, четыре

Наружные стены фасада:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Какая степень утепления внешних стен?

Наружные стены не изолированы Средняя изоляция Наружные стены хорошо изолированы

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35 ° С и ниже от — 25 ° С до — 35 ° С до — 20 ° С до — 15 ° С не ниже — 10 ° С

Высота потолка в помещении

До 2.7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

«Окрестности» по вертикали:

Для второго этажа — холодный чердак наверху или неотапливаемое и неизолированное помещение Для второго этажа — утепленный чердак или другое помещение наверху Для второго этажа — отапливаемое помещение наверху Первый этаж с утепленным полом Первый этаж с холодным полом

Установлены окна типа

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргонным наполнением

Количество окон в комнате

Высота окна, м

Ширина окна, м

Тип и количество радиаторов отопления

Широкий ассортимент современных радиаторов отопления может запутать в этих вопросах неопытного человека.Как правильно подойти к проблеме выбора теплообменных аппаратов и сколько их потребуется?

Что важно знать о радиаторах отопления?

На нашем портале размещена специальная публикация, полностью посвященная этим вопросам, с освещением всевозможных нюансов. А встроенный в статью калькулятор поможет быстро и точно рассчитать, что требуется для каждой комнаты.

Трубы отопления

Здесь также возможны варианты — отопление может быть создано на основе металлических, пластиковых или металлопластиковых труб.У каждого из вариантов есть свои достоинства и недостатки. Удобнее всего представить в виде таблицы — так будет проще сравнить и сделать правильный выбор.

Рисунок Преимущества труб Дефекты
Трубы стальные обычные «черные» ВГП
Высокая устойчивость к внешним механическим воздействиям Требуется внешняя защита от коррозии
Способность выдерживать высокие значения давления теплоносителя По той же причине уязвимость к коррозии — требовательность к чистоте теплоносителя
относительно небольшое линейное тепловое расширение Комплексная сборка — сварка, нарезание резьбы, гибка и т. Д.требуется.
Устойчив к высоким температурам Большой вес, усложняющий доставку и установку
Высокая цена по сравнению с полимерными трубами
Трубы из нержавеющей стали
Стальные трубы со всеми положительными качествами Стоимость труб и фитингов к ним очень высока
Не подвержен коррозии, гораздо более долговечный Из-за особенностей металла обработка и установка намного сложнее и дороже, чем у обычной стали
Внешне они выглядят намного эстетичнее.
Медные трубы
Высочайшая устойчивость к перепадам температур (от отрицательных до предельно высоких, до 500 ° C) и давлению, гидроударам Самый дорогой из всех вариантов — как для самих труб, так и для аксессуаров
Срок службы при грамотно проведенном монтаже практически не ограничен
Оригинальный эстетичный вид
Монтаж — намного проще, чем с любыми стальными трубами
Трубы армированные
Эстетичный внешний вид Боится замерзания
Гладкая внутренняя поверхность канала Гарантированный срок службы короткий — обычно не более 10 ÷ 15 лет
Коррозионная стойкость, вполне приемлемая термическая стойкость для систем отопления При невысокой стоимости самих труб, достаточно высокой цене на фитинги и другие комплектующие
Простота установки — выполняется стандартным бытовым ящиком для инструментов Не исключена возможность расслоения стен, особенно при нарушении технологии монтажа.
Малое линейное тепловое расширение
Сгибаемый с соблюдением мер предосторожности
Трубы полипропиленовые
Самый легкий материал для систем отопления Высокий коэффициент линейного расширения
Срок службы — довольно большой: 25 лет и более Устойчивость к ультрафиолетовому излучению
Гладкая внутренняя поверхность При температуре выше 90 ° может начаться деформация и разрушение материала
Морозостойкость Невозможность придания криволинейных форм — всегда требуется установка дополнительного фигурного элемента
Монтаж совершенно несложный, может быть освоен любым владельцем в считанные часы Нарушения технологии сварки часто приводят к сужению диаметра прохода на стыках деталей
Внешне выглядят очень эстетично Для установки необходим специальный инструмент — паяльник для ПП
Стоимость как самих труб, так и их комплектующих невысока
Трубы из сшитого полиэтилена PEX
Высокая устойчивость к перепадам температуры и давления Стоимость как самих труб, так и их компонентов довольно высока
Высокая плотность материала Для установки требуются специальные инструменты профессионального уровня
Пластичность — в процессе монтажа трубе можно придать требуемую конфигурацию Устойчивость к УФ-излучению
Коэффициент линейного расширения — малый
Если у вас есть необходимые компоненты и инструменты, установка проста.
Сцепные устройства очень надежны

Итак, любой из представленных типов труб может подойти для рассматриваемой системы отопления. Однако следует учесть некоторые нюансы:

  • Если планируемая температура в отопительном контуре выше 70 градусов, то от использования полимерных труб (особенно полипропиленовых, в меньшей степени — PEX) лучше отказаться.
  • Обвязка твердотопливного котла всегда выполняется исключительно металлическими трубами.
  • Если разводку решено проводить по схеме с естественной циркуляцией и открытым расширительным баком, то лучшим решением будет выбор стальных труб с их открытым расположением.
  • Если есть желание убрать контур в стены, то применяется нержавеющая сталь, полипропилен () или PEX. Допустимо использование металлопластика, но только с пресс-фитингами (запрещается убирать резьбовые в стены или в пол). В любом случае при обмуровке труб следует изолировать их от химического воздействия.цементосодержащие растворы. Кроме того, следует учитывать возможность линейного расширения при колебаниях температуры и выполнять теплоизоляцию для предотвращения потерь тепла из-за ненужного нагрева стены или массива пола.

Сложно дать рекомендации по диаметрам труб — этот параметр во многом зависит от индивидуальных особенностей самой системы отопления. В этом вопросе лучшим решением будет обращение к опытному мастеру, который уже собрал своими руками не одну систему и хорошо знает многие нюансы.

Вас может заинтересовать информация, как организовать в частном доме

Циркуляционный насос

Как правильно завязать тираж — было показано выше. А теперь лучше остановиться на правильном выборе устройства.

Понятно, что насос должен питаться от 220 В. Обычно потребляемая мощность таких устройств небольшая, и ее влияние на общую сумму затрат на электроэнергию незначительно. Поэтому параметр энергопотребления в данном случае не является ключевым.

Два других параметра гораздо важнее.

  • Во-первых, это производительность насоса, то есть его способность перемещать необходимое количество теплоносителя за единицу времени. Исходными значениями для расчета являются коэффициент теплоемкости воды Т, мощность отопительного котла и разница температур на подающем трубопроводе и в обратном трубопроводе на входе в котел.

Для проведения расчетов предлагаем воспользоваться специальным калькулятором:

Калькулятор для расчета производительности циркуляционного насоса

— Мощность котла уже рассчитана выше.

— Разница температур может варьироваться в зависимости от используемых теплообменных устройств (радиаторы, конвекторы, теплые полы).

— Теплоемкость воды — это табличное значение, и оно уже введено в программу.

Rinnai ru199in

Рекомендуемые товары в безрезервуарных нагревателях Rinnai. RU199iP Rinnai RU199iP Интерьер — Безбаковый водонагреватель для сжиженного нефтяного газа КПД 96% 1 766,00 долларов США Бесплатная доставка во все 48 штатов. Руководство по установке безрезервуарной стеллажной системы Rinnai 5 Система безрезервуарных стеллажей Rinnai (TRS) предназначена для поставки комплексного решения для нагрева воды в полностью собранном виде система.TRS включает в себя предварительно смонтированные соединения для воды и газа и коллекторы под безрезервуарными водонагревателями, которые составляют

Rinnai Sensei 9,8 галлона в минуту RU199IN Внутренняя цена без резервуара WH Рекомендованная производителем розничная цена: 1 280 долларов США. Rinnai Sensei 8.0 галлонов в минуту 160 РУБ. В салоне Tankless WH Рекомендуемая производителем цена: 1450 долларов США. Rinnai Sensei 8,0 галлонов в минуту … 17 ноября 2020 г. · Rinnai / iFLOW RU 199in / iFLH-18000Q IFLH-180000 / RU199IN Rinnai / iFLOW RU 199in / iFLH-18000W IFLH-180000 / RU199IN Rinnai / RedZone RU80i / DVS 1000-50 -06-M0181

rinnai.co.kr охватывает примерно 3067 пользователей в день и около 92 009 пользователей в месяц.Домен rinnai.co.kr использует суффикс Commercial, и его сервер (ы) расположены в N / A с IP-номером 58.72.180.63, и это домен .co.kr. Купите дешевые водонагреватели Rinnai RU199iN Black Friday RU199in на природном газе, 11 галлонов в минуту, Cyber ​​Monday 2019 Reviews. Вы предпочитаете закончить об этом из-за использования florida vaca

В RUC98iN Риннаи добавил переходник из ПВХ на вентиляционное отверстие. В остальном единицы идентичны. Q2: В чем разница между этой моделью, RUC98iN и более новой моделью RU199iN? О2: RU199iN имеет несколько улучшений, в основном: * Он имеет больше модульных компонентов, что упрощает обслуживание и ремонт устройства.Rinnai.pissedconsumer.com Свяжитесь со службой поддержки Rinnai. Вы можете позвонить в Rinnai по бесплатному номеру, написать электронное письмо, заполнить контактную форму на их веб-сайте www.rinnai.us или написать письмо в Rinnai America Corporation, 103 International Drive, Peachtree City, Georgia, 30269, США.

Лучшие водонагреватели Rinnai относятся к группам RUC и RUR или сериям SE + и Sensei. Это сверхвысокопроизводительные модели, в которых используется конденсационная технология, сверхнизкий уровень выбросов NOx, интеллектуальная технология, а также высочайшая эффективность и скорость потока воды. .19 июля 2020 г. · RU199iN использует технологию ThermaCirc360, которая рециркулирует немного теплой воды через водопроводы дома, чтобы вам не пришлось ждать раздражающих минут после включения …

Navien 240a пропан

апр. 07, 2020 · Водонагреватели Navien Tankless — ключевые особенности. Этот бренд предлагает покупателям модели с различными характеристиками и функциями, соответствующими их предпочтениям. Что отличает этот бренд от других, так это большой объем воды, который он обеспечивает. Непревзойденная производительность.Это одна из причин, по которой модели Navien пользуются наибольшим спросом. Безрезервуарные водонагреватели Navien, Rinnai, Noritz & Takagi Condensing представляют собой компактные нагревательные блоки, которые обеспечивают горячую воду по мере необходимости и не хранят горячую воду, как традиционные водонагреватели резервуарного типа. При открытии крана горячей воды вода поступает в безбаковый водонагреватель.

Одна из лучших моделей Navien — NPE240S-NG. Этот обогреватель, работающий на природном газе, достаточно тихий, чтобы находиться в любом месте вашего дома, благодаря интеллектуальному предварительному нагреву.Он также прост в установке и может трансформироваться даже в полевых условиях. Атмор. Компания Atmor, производящая только электрические водонагреватели, является одним из самых популярных производителей в мире. Нагреватели позволяют… и модели с пропаном (LP) только на thecleanair.ca. Бесконтактный водонагреватель для конденсации Запросите предложение. Позвоните сейчас 905-201-1293 Печь Торонто

Navien CCR-180, CR-180A, CR-210, CR-210A, CR-240, CR-240A, CC-180, CC-180A , CC-210, CC-210A, CC-240, CC-240A Изделие Rinnai должно быть водонагревателем, работающим на природном газе или пропане, с коэффициентом энергии.82 или выше, или с рейтингом теплового КПД не менее 90%. … Получить документ Газовая печь Performance 96 готова эффективно обогреть ваш дом, используя 0,95 доллара из каждых 1 доллара, которые вы тратите на топливо. Помимо этого, Performance 96 может обеспечить идеальную влажность в сочетании с совместимым термостатом Edge® от Carrier.

Информация о портале HVAC. Портал HVAC предоставляет подрядчикам и клиентам доступ к порталам онлайн-приложений для программ WARM и COOLAdvantage.. Возможно, вы найдете полезным сокращенное руководство по использованию онлайн-портала. Официальный партнер программы ENERGY STAR® по программе «Бытовые водонагреватели», Navien … Каждый из них включает в себя пять газовых безбаквальных водонагревателей Navien мощностью 199 900 БТЕ / ч с диапазоном изменения 10: 1. Система, предназначенная для пивоваренного завода, обеспечивает воду при температуре 160 ° F для очистки чанов, мытья полов и т. Д.

Переключение между бензином (11000 импульсных ватт, 8300 погонных ватт) и пропаном (9500 скачков, 7500 рабочих) простым поворотом Диск выбора Напряжение легко изменяется от 120 до 240 вольт, что идеально подходит для безобрывных переключателей и аварийного резервного питания. Электрический запуск приводит в действие 4-тактный двигатель OHV объемом 457 куб. см…SupplyHouse.com — это поставщик №1 лучших деталей и расходных материалов для вентиляции, включая воздуховоды, трубы и вентиляционные отверстия, которые идеально подходят для выполнения ваших проектов HVAC.

Honeywell RedLINK Connects Wireless Comfort System Руководство пользователя

RedLINK подключает беспроводную систему комфорта

RedLINK® подключает
RedLINK® Wireless Comfort Systems

Ваши клиенты на связи. Ты?

Смартфоны с беспроводной технологией. Социальные медиа.
Сегодня люди находят новые и лучшие способы связи.

Эксклюзивная беспроводная технология RedLINK® от Resideo поможет вам лучше удовлетворить ваши потребности. Наш полный набор систем комфорта с беспроводной связью предоставит вам расширенные возможности для бизнеса.
Благодаря Total Connect Comfort, Resideo предлагает вам индивидуальное решение, которое соответствует стилю жизни и бюджету ваших клиентов и растет вместе с их меняющимися потребностями. Помогите своим клиентам максимально использовать возможности своего дома, взяв на себя управление и оставаясь на связи.

Total Connect Comfort идеально подходит для тех, у кого есть смартфон, дом для отдыха, инвестиционная недвижимость или бизнес.

Total Connect Comfort
После регистрации ваши клиенты могут настраивать свою систему и параметры предупреждений, загружать бесплатные мобильные приложения и многое другое на mytotalconnectcomfort.com.

Total Connect Comfort позволяет пользователям:
· Просматривать и изменять настройки своей системы HVAC (Нагрев, Охлаждение, Выкл., Авто, ЭМ обогрев, Осушитель, Увлажнитель, Вентилятор).
· Просмотр и установка температуры.
· Просмотр и контроль влажности в помещении.
· Просмотр температуры и влажности наружного воздуха.
· Голосовое управление термостатом — произнесите «Hello Thermostat» для активации, затем используйте предварительно запрограммированные голосовые команды для регулировки термостата.

· Доступ к нескольким термостатам, если система зонирована.
· Доступ к нескольким местоположениям, если подключено более одной системы.
· Получать оповещения о температуре и влажности по электронной почте.
· Доступ к более чем 90 системным предупреждениям через Интернет.
· Получайте автоматические обновления по мере появления новых функций.

Беспроводная технология
Чистый дизайн соответствует очевидному коммерческому потенциалу
Удовлетворение, которое ваши клиенты получают от комфортного знакомства с элегантным дизайном и простыми функциями термостата Prestige®, вернет их в ваш бизнес для удовлетворения всех их потребностей в области отопления, вентиляции и кондиционирования воздуха.
Delta T * Диагностика и предупреждения
В зависимости от ограничений, установленных при установке, ваши клиенты могут быть предупреждены с инструкциями по обращению к вам за помощью, если их система не работает должным образом. Предупреждения дают клиентам ощущение безопасности, в то время как журналы данных для этих предупреждений, а также взаимодействие с пользователем и производительность системы позволяют обслуживать или заменять оборудование до потери нагрева или охлаждения.
* Все системы IAQ Prestige® стандартно поставляются с датчиком температуры возвратного и нагнетаемого воздуха для измерения Delta T.
Комфорт и связь — на совершенно новом уровне.
Один элемент управления — всегда правильный элемент управления.
Теперь с возможностью выбора функций для жилых помещений или легких коммерческих предприятий, расширенными опциями ступенчатого управления и назначаемыми входными и выходными реле, Prestige® предлагает вам гибкость в использовании одного термостата практически в каждом приложении.
Журналы предупреждений и взаимодействий
Журнал предупреждений и изменений настроек с возможностью поиска позволяет узнать, произошел ли сбой в системе или проблема была вызвана ошибкой пользователя.
Настраиваемые напоминания об обслуживании
Напоминайте своим клиентам, когда пора звонить вам для обслуживания, когда их гарантия истекает, или настройте свои собственные напоминания.

Беспроводные системы комфорта RedLINK®

Беспроводные термостаты FocusPRO®

Теперь вы можете легко переместить термостат в более подходящее место, установить многоступенчатое оборудование, провести модернизацию при отсутствии проводов или добавить зонирование.

EConnect®
Беспроводные термостаты для электрического обогрева
Благодаря связи RedLINK® и простому подключению интерфейсного модуля оборудования ваши клиенты могут ощутить комфорт, которым они хотят управлять с помощью беспроводного термостата, расположенного именно там, где они хотят.

TrueZONE®
Системы беспроводного зонирования
При использовании с панелями TrueZONE® с технологией RedLINK® беспроводной адаптер позволяет добавить зонирование в любой дом или несколько зон в существующую систему.

Подключайтесь к большему количеству продаж с аксессуарами

Принадлежности

RedLINK® дают вашим клиентам возможность настроить свою систему для достижения своих потребностей в контроле, комфорте и удобстве. Благодаря установке, которая требует не более нескольких минут и нажатия кнопки, RedLINK® предлагает вам возможность повысить прибыльность за счет дополнительных продаж.

Модуль дистанционного управления оборудованием
Обеспечивает беспроводную связь устройств управления с наружными двухступенчатыми компрессорами, тепловыми насосами или внутренним бойлером.
RedLINK® Internet Gateway
Подключается к любому из термостатов RedLINK®, представленных в этой брошюре.
Беспроводной датчик наружного воздуха
Устанавливаемый снаружи дома или здания, датчик будет отображать наружную температуру и влажность на термостатах RedLINK®, представленных в этой брошюре, и на портативном пульте управления комфортом.

Portable Comfort Control
Предоставляет клиентам свободу вносить изменения в любую часть системы из любого места в кондиционируемом помещении.
Беспроводной датчик воздуха в помещении
В сочетании с термостатом Prestige® IAQ беспроводной датчик в помещении позволяет клиентам изменять место срабатывания термостата, среднюю температуру в больших помещениях или контролировать влажность.

Беспроводной пульт дистанционного управления для входа / выхода
Легко управляйте своим комфортом и потреблением энергии, управляя термостатом из любой точки дома или здания.
Беспроводной пульт дистанционного управления вентиляцией и фильтром
Одно касание 20-4060-минутное усиление вентиляции и фильтрации по времени для дома.

Руководство по выбору систем комфорта Prestige®

НОМЕР МОДЕЛИ

КОМПЛЕКТ ВКЛЮЧАЕТ

ЭТАПОВ (ВЫДЕЛЕННЫЕ ТЕРМИНАЛЫ)

НАБОРЫ PRESTIGE® IAQ

Комплект системы

Prestige® IAQ, включающий: термостат Prestige IAQ HD YTHX9421R5085WW, интерфейсный модуль оборудования (EIM) и два канальных датчика
для предупреждений и диагностики.

YTHX9421R5101WW

Комплект системы Prestige® IAQ, включающий: Prestige IAQ HD

Термостат, интерфейсный модуль оборудования (EIM), беспроводной датчик наружной температуры и два канальных датчика для предупреждений и диагностики.

Тепловой насос до 4H / 2C и стандартный 3H / 2C

YTHX9421R5127WW YTHX9421R7001WW

Prestige® 2-проводной комплект для оценки качества воздуха в помещении с технологией RedLINK®. В комплект входят полноцветный сенсорный термостат THX9421R5021WW, THM5421R1021 EIM, THM6000R7001 RedLINK® Internet Gateway и два канальных датчика
Prestige® 2-проводный комплект IAQ с технологией RedLINK®. В комплект входит термостат с полноцветным сенсорным экраном THX9421R5021WW, THM5421R1021 EIM, беспроводной наружный датчик C7089R1013, беспроводной внутренний датчик C7189R1004, интернет-шлюз THM6000R7001 RedLINK® и два датчика в воздуховоде.

(до 4-х обычных охлаждающих с использованием выходов U-терминала [только для легкой коммерции.] До 2-х ступеней геотермального лучистого тепла с использованием выходов с U-образным контактом.) Управление увлажнителем, осушителем или вентилятором

TH8110R1008 RedLINK® VisionPRO®

1 нагрев / 1 охлаждение

TH8320R1003 RedLINK® VisionPRO®

До 3 нагрева / 2 охлаждения — Тепловой насос До 2 нагрева / 2 охлаждения — Обычный

ОБОРУДОВАНИЕ · Тепловой насос (геотермальная энергия и воздух-воздух) · Принудительный теплый воздух · Горячая вода · Двойное топливо · Пар / гравитация Интернет
(THM6000R7001) Требуется · Предварительная продувка · Программируемый вентилятор · Отпуск на время отпуска
Все модели: · Экономайзер / Время суток · Коммерческие варианты осушения
(Prestige® и TH8321R1001) · Календарь праздников на 365 дней (предварительно загружено
и до 25 мероприятий для клиентов)

МОДЕЛИ REDLINK® VISIONPRO®

TH8321R1001 RedLINK® VisionPRO®

До 3 нагрева / 2 охлаждения — тепловой насос До 2 нагрева / 2 охлаждения — обычно.Увлажнитель, осушитель или управление вентиляцией.

Беспроводные системы FocusPRO®

НОМЕР МОДЕЛИ

КОМПЛЕКТ ВКЛЮЧАЕТ

Программируемый FocusPRO®, модуль интерфейса оборудования YTH6320R1001 и датчик возвратного воздуха

Непрограммируемый FocusPRO®, модуль интерфейса оборудования YTH5320R1000 и датчик возвратного воздуха

Опции программы

ОПЦИИ РАСПИСАНИЯ
Временное отключение

5-1-1 / 5-2 День

Есть

Постоянное удержание
Да

НЕТ

Применение · Ступени до 3H / 2C
Тепловой насос или 2H / 2C Обычный · Газовый, масляный или электрический · Тепловой насос · Двойное топливо · Принудительный теплый воздух · Горячая вода · Метод паровой / гравитационной энергии · Интерфейсный модуль оборудования — фиксированный FocusPRO® — Аккумулятор

Беспроводные термостаты EConnect® для электрического отопления
НОМЕР МОДЕЛИ

YTL9160AR1000 (США)
YTA7210-AR-SPK (Канада)

Оборудование · Плинтус · Конвектор · Нагреватель с принудительным вентилятором
Электропитание · Термостат: 2 батарейки AA, · EIM: Hardwire

Технические характеристики · Цвет — Термостат: Белый EIM: Поставляется с белой и светло-миндальной крышкой
· Переключение — SPST · Метод переключения — реле · Максимальная нагрузка — 1500 Вт при 120 В, 3000 Вт при 240 В · Минимальная нагрузка — 50 Вт при 120 В В, 100 Вт при 240 В

Опции программирования · 7 дней / 5-2 дней · Временное отключение · Постоянное удержание
Ограниченная гарантия · 3 года

ОБЩИЕ ХАРАКТЕРИСТИКИ

ЭЛЕКТРОПРОВОДКА

Источник питания 24 В перем. Тока
Принадлежности RedLINK · Отображает температуру
и влажность на открытом воздухе — Требуется беспроводной датчик наружного воздуха
(C7089R1013) · Контроль температуры с помощью пульта дистанционного управления
— Портативное управление комфортом
(REM5000R1001) Требуется · Подключение конденсаторного блока
или От котла к устройствам управления — без проводов — Удаленный модуль оборудования
(ERM5220R1018) Требуется · Удаленное измерение температуры и влажности в помещении
— Беспроводной датчик внутреннего воздуха
(C7189R1004) Требуется · Подключение к Интернету
— Интернет-шлюз RedLINK (THM6000R7001) Требуется
· Возврат и восстановление в одно касание — требуется дистанционный вход / выход (REM1000R1003)

· 20-40-60-минутное усиление вентиляции по времени — — Требуется дистанционное управление вентиляцией и усилением фильтра (HVC20A1000)
· Расширение диапазона беспроводной связи — беспроводной адаптер (THM4000R1000) Программирование
· Программируемый на 7 дней или непрограммируемый
· Жилой или коммерческий сектор · Программируемый вентилятор · Отпуск на время отпуска Дисплей
· Цветное разрешение HD (только для Prestige IAQ) · Пользовательский интерфейс с сенсорным экраном · 8 кв.дюйм. Размер дисплея (Prestige).
Размер дисплея 10 кв. Дюймов (VisionPRO) · Справка на экране · Подсветка — постоянная или по запросу · Одновременное отображение температуры в помещении и заданной температуры · Часы реального времени · Программирование на основе интервью и настройка установщика

Предупреждения и диагностика · Предупреждающие предупреждения Delta T и диагностика
— Требуется EIM (только Prestige) · Предупреждения с использованием входов с сухим контактом — Требуется EIM · Настраиваемые напоминания (на основе календаря и температуры · Напоминание о замене фильтра, увлажнителя и УФ-лампы · Пользователь Журнал взаимодействий · Журнал предупреждений · Экранный логотип дилера (только Prestige IAQ) · Журнал производительности (только Prestige IAQ)

Управление

· Циркуляция вентилятора · Настраиваемое переключение · Контроль качества воздуха в помещении и настраиваемые выходы
(только модели Prestige и TH8321R1001) · Входы проводных датчиков · Постоянное сохранение памяти · Автоматическое или ручное переключение

Prestige IAQ R, C Модуль интерфейса оборудования R, C, WO / B, W2 / AUX1, W3 / AUX2, Y, Y2, G, AL / A, U1, U1, U2, U2, U3, U3, RH, RC , R, C, S1, S1, S2, S2, S3, S3, S4, S4

· Adaptive Intelligent RecoveryTM

· Пределы уставки температуры

· Блокировка клавиатуры

· Улучшенный двухтопливный тепловой насос

Эксплуатация

Ограниченная гарантия 5 лет

R, Rc, W-O / B, Y, G, C, S1, S1, K

R, Rc, WO / B, W2AUX / E, Y, Y2, AL / A, G, C, S1, S1, K
R, Rc, WO / B, W2AUX / E, Y, Y2, AL / A , G, C, S1, S1, K, U1, U1

ДОБАВЛЕНИЕ КЛЕММ ПРОВОДКИ ПРИ ИСПОЛЬЗОВАНИИ С EIM
Интерфейсный модуль оборудования — R, C, WO / B, W2 / AUX1, W3 / AUX2, Y, Y2, G, AL / A, U1, U1, U2, U2, U3, U3, RH, RC, R, C, S1, S1, S2, S2, S3, S3, S4, S4

Решения

· Перемещение термостата без подключения
новых проводов · Обновление до многоступенчатого
или добавление охлаждения без запуска новых проводов термостата · Отображение температуры и влажности наружного воздуха — Беспроводной датчик наружного воздуха
(C7089R1013) Требуется · Подключение к Интернету
— RedLINK® Интернет-шлюз (THM6000R7001) Требуется

ОБЩИЕ ХАРАКТЕРИСТИКИ

· Контроль температуры с помощью ручного пульта дистанционного управления — Портативное управление комфортом (REM5000R1001) Требуется
Особенности и функции · Постоянная память
Сохранение · Возможность выбора автоматического или ручного переключения
· Дистанционный локатор · Улучшенный двухтопливный нагреватель
Работа насоса · Резервное управление

· Доступна частная маркировка · Adaptive Intelligent
Recovery, пределы заданных значений температуры (только для программируемой модели) Отображение информации · 5.Размер дисплея 09 кв. Дюймов (видимая область) · Подсветка по запросу · Одновременное отображение температуры в помещении и заданной температуры. Пользовательский интерфейс · Программные клавиши

Ограниченная гарантия · FocusPRO® и оборудование Интерфейсный модуль
— 5 лет

СОЕДИНИТЕЛЬНЫЕ КЛЕММЫ
Модуль интерфейса оборудования — C, R, Rc, Rh, W-O / B, W2-Aux / E, Y, Y2, G, L, RAS, RAS

Аксессуары RedLINK · Отображает только температуру наружного воздуха
— Требуется беспроводной датчик наружного воздуха (C7089R1013) · Контроль температуры с помощью ручного пульта дистанционного управления
— Требуется переносное управление комфортом (REM5000R1001) · Требуется подключение к Интернету
— Требуется интернет-шлюз RedLINK® (THM6000R7001)
· Возврат и восстановление в одно касание — требуется дистанционный вход / выход (REM1000R1003)

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей
· Интерфейс пользователя: программные клавиши Только английский дисплей · 4.Размер экрана 53 кв. Дюйма (видимая область) · Подсветка по запросу

Контроль · Постоянное сохранение в памяти · Ранний запуск · Температурные ограничения

ЭЛЕКТРОПРОВОДНЫЕ КЛЕММЫ
Модуль интерфейса оборудования — 3-проводный

Комфортное беспроводное подключение

Resideo стремится соединить подрядчиков с их клиентами и обеспечить им идеальный комфорт. Все остались довольны нашей полной линейкой беспроводных систем комфорта RedLINK® и аксессуаров. Ваши клиенты получают полный контроль над своими системами отопления и охлаждения, а вы наслаждаетесь простой установкой, увеличением продаж надстроек и общим улучшением прибыли.Все это включено в соединение RedLINK®.

Для получения дополнительной информации resideo.com/pro

Resideo Technologies, Inc.
1985 Douglas Drive North Golden Valley, MN 55422 1-800-468-1502 resideo.com

50-1194 | VN | 21.04 © 2021 Resideo Technologies, Inc. Все права защищены. Торговая марка Honeywell Home используется по лицензии Honeywell International, Inc.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
