Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?
Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

~~циркуляционные насосы~~

Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

~~расширительные баки Flexcon~~

Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

Общий объем системы (Vс) можно определить несколькими способами:

Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С	Содержание гликоля, % от общего объема
	0	10	20	30	40	50	70	90
0	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0224	0.0288
10	0.00027	0.0034	0. 0066	0.0098	0.013	0.0162	0.0226	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.024	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0266	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0301	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0343	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0387	0.0449
70	0.0227	0.0258	0.0288	0. 0318	0.0348	0.0378	0.0438	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0494	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.0557	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0621	0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

~~Расширительный бак Джилекс~~

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

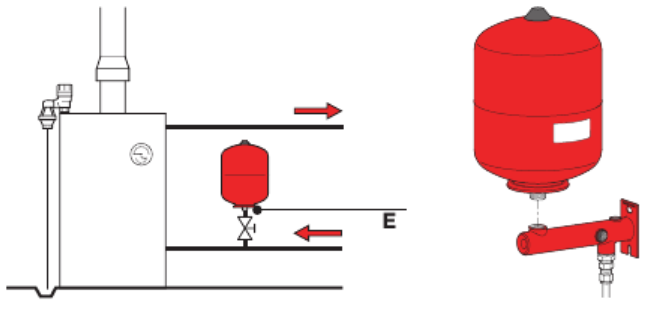

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация	Краткое описание выполняемой операции
	Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
	На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
	Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка — мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент.
	Наматывается нить для запаковки крана, …
	… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
	От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
	Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
	Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
	В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной.
	Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
	Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
	Лета хомута расправляется и продевается в щели монтажной площадки.
	Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
	После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
	.. а затем – до упора, с помощью отвертки или ключа.
	В таком виде бачок будет готов к подвешиванию на стене.
	Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
	Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
	Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия. Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Принцип работы расширительного бака
Разновидности расширительных емкостей для отопления
Расчет расширительного бака для отопления
Установка расширительного бака для отопления открытого типа
Установка закрытого расширительного бака
Советы и правила установки расширительного бака
Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

открытые,
закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

расширительные емкости сменного типа,
расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

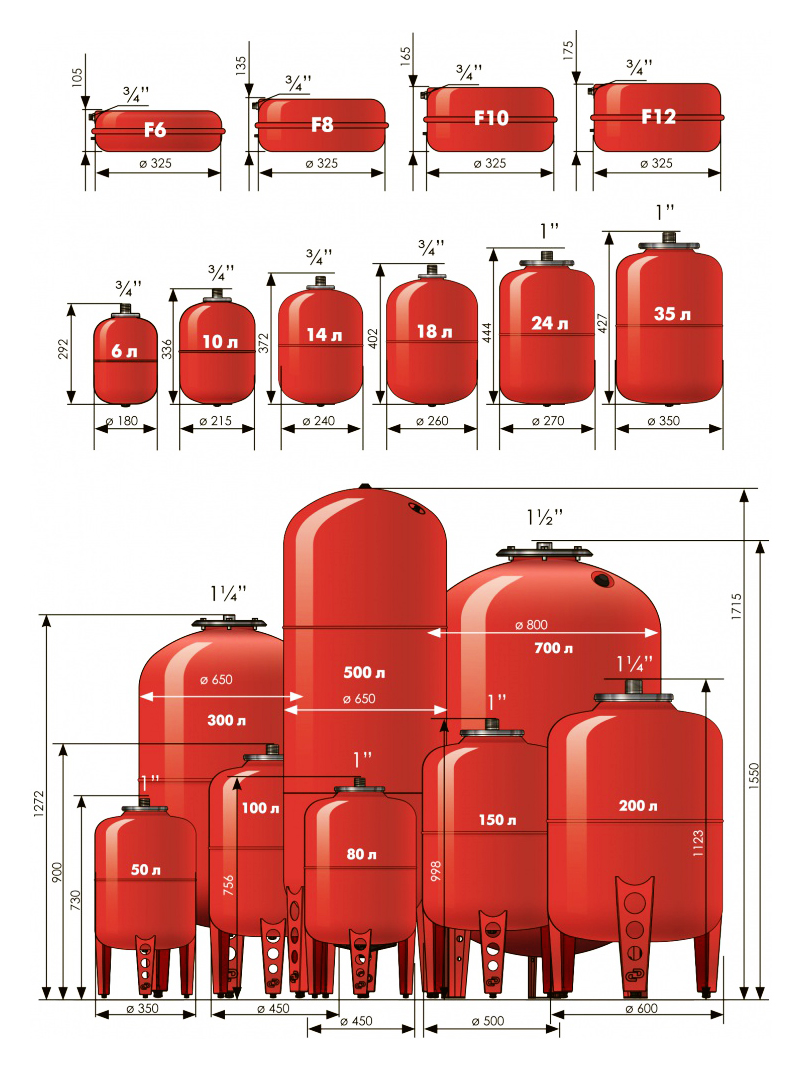

Расширительные баки бывают двух форм:

балонной,
плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

тип системы;
вместительность системы;
максимально допустимое давление;
место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

расширительный,
сигнальный,
циркуляционный,
переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

минимальные теплопотери;
не нуждаются в изоляции;
работа при высоких скачках напора;
установка в любом месте, без привязки к наивысшей точке;
устройства закрытого типа более компактны и легче устанавливаются;
отсутствие образования ржавчины на внутренних стенках системы отопления;
легкость в обслуживании.

Инструменты для работы:

разводной ключ;
ключ для установки пластиковых труб;
ступенчатый ключ.

Подготовительный этап включает:

отключение котла от электричества, газоснабжения или водообеспечения;
перекрытие крана, отвечающего за циркуляцию теплоносителя;
слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

отсоединить расширительную емкость от системы;
сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
снимите фланец, расположенный в месте подсоединения бак к системе;
снимите мембрану и спустите излишки воды;
вставьте мембрану и установите фланец;
прикрепите бак, предварительно установив нужное давление.

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков

Мембранные баки применяют в следующих случаях:

при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
в системах, где задействуют тепловые навесы и солнечные коллекторы;
в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств

Мембранные расширительные баки в системах отопления имеют ряд преимуществ:

мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
при необходимости мембрану можно без проблем заменить;
мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
отсутствует риск, что питьевая вода будет загрязнена;
потребуется минимальная подкачка воздуха;
отсутствуют потери теплоносителя в результате испарения;
низкие эксплуатационные затраты;
монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.
Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.

Расчёт объёма

Объём – это главная характеристика, по которой выбирается расширительный бак. Многие источники советуют выбирать объём расширительного бака в пределах 10% общего объёма теплоносителя в отопительной системе. Этот способ определения вместимости устройства основан на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве +100 градусов не превышают 0,08. Такой метод расчётов не учитывает давление в системе, поэтому может дать неточности. Есть более точный метод расчёта объёма мембранного расширительного бака. Здесь используется соотношение:

V = C*Bt / (1 – (Pmin /Pmax)), где

С – объём теплоносителя в системе;
Bt – коэффициент теплового расширения теплоносителя;
Pмin – начальное давление в баке;
Pmax – допустимое давление в системе.

Объём теплоносителя в отопительной системе определяют, учитывая все её узлы. Данный параметр получают из проектной документации на отопление. Если такой возможности нет, можно воспользоваться ориентировочным расчётом, который основан на том, что объём теплоносителя в системах отопления связан с мощностью отопления – на каждый кВт приходится 15 л жидкости. Коэффициент теплового расширения жидкости определяют с помощью её состава – чаще всего, в отопительных системах квартир и домов не исключено добавление в воду гликолей для улучшения её характеристик. Этот коэффициент может зависеть и от температуры теплоносителя. Можно найти необходимые величины в таблицах объёма воды в трубе.

Максимальное давление в отопительной системе определяют с помощью минимальной из величин, которые допускаются для разных узлов. Переходной клапан настраивается именно на неё. Первоначальное давление в отопительной системе при охлаждённом теплоносителе соответствует настроечному (минимальному) давлению. Для многих устройств возможно точное его регулирование распространёнными средствами (стравливание воздуха из бака или его накачивание насосом). Давление в баке контролируется во время установки на него манометра. Расчётные данные дадут увеличение объёма теплоносителя в системе в процессе его нагревания. Для выбора бака коэффициент заполнения округляют в большую сторону. Коэффициент зависит от максимального и начального давления и может быть найден с помощью таблиц, предоставляемых производителями или в специальной литературе.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.

Расширительная ёмкость внутри газового котла
Система на основе твердотопливного котла требует установки расширительного бака
Схема с электрическим котлом

Правила установки закрытых расширителей

Установленный расширитель отопления.

Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Установка мембранных расширительных баков

До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.
Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: «Монтаж и установка расширительного бака в системе отопления своими руками «).

Посмотрите также видео о мембранных расширительных баках системы отопления:

В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Монтаж герметичных резервуаров

Установка расширительного бака в динамической (закрытой) системе отопления осуществляется в любой точке контура. Это так, но не совсем. Все же есть важные аспекты, которые следует учитывать. Ниже представлены несколько примеров, куда нельзя устанавливать расширительный бак в системе отопления:

нельзя монтировать расширительный бачок после насоса, нагнетающего давление в контуре.

Как установить расширительный бачок в системе отопления? Непосредственно за насосом точно нельзя, это приведет к постоянным скачкам стрелки манометра. Все дело в том, что нанос постоянно нагнетает давление, которое на участке за ним выше, чем на возврате. Работа бачка в таких условиях будет некорректной. Технически грамотной и рациональной будет установка расширительного бачка в системе отопления на участке обратного хода теплоносителя. Он, проходя по контуру, испытывает на себе силу трения и сопротивления. Это снижает его скорость. Помимо этого, проходя весь цикл, теплоноситель отдает свое тепло и, соответственно, уменьшается в объёме. Все эти факторы сопутствуют уменьшению давления в системе отопления. И в результате получается, что на возврате теплоносителя давление немного меньше и оно более стабильное, чем сразу за насосом;

нельзя ставить расширительный резервуар по ходу теплоносителя сразу за котлом.

Монтаж расширительного бака в закрытой системе отопления сразу за котлом выполнять нельзя, потому что на этом отрезке самая высокая температура теплоносителя. Жидкость в этом месте находится в состоянии своего максимального расширения для данного контура. Поэтому давления там выше, чем во всей системе. Не стоит забывать, что бачок настраивается под определенное давление в системе, и отклонения могут привести к перепадам. Нестабильность давление на этом участке также может быть вызвано наличием встроенного насоса в электрическом котле;

нежелательно расположение герметичного бачка таким образом, чтобы жидкость в него поднималась.

Бак в разрезе

Установка расширительного бачка в системе отопления должна выполняться таким образом, чтобы ниппель воздушной камеры смотрел вниз. Все дело в воздухе, который может быть в контуре. Мембранный бак является герметичным. Связи между камерами, разделенными мембраной, также нет. Если установить бак таким образом, что теплоноситель будет спускаться в бачок, то весь возможный воздух туда попасть никак не сможет. Так как по законам физики его выталкивает вверх и он успешно может добраться до места его выхода наружу. В системе предусмотрена установка в самой высокой точке воздухоотводчика. Это такой клапан, который автоматически стравливает воздух из контура. Также в радиаторах современного образца, вверху на торце, есть спусковой клапан для воздуха, который работает в ручном режиме. Перед тем как установить расширительный бак в систему отопления, нужно помнить, что мембранный бачок не может выводить воздух из системы. Если ниппель будет смотреть вверх, то проходящие мимо пузырьки воздуха непременно окажутся в бачке. После этого его уже будет не выгнать, что постепенно приведет к уменьшению полезного объёма резервуара.

Ставьте расширительный бачок перед котлом на обратке, там же нужно ставить манометр. Так как на этом участке стабильное давление.

Расширительный бачок для отопления закрытого типа устанавливается посредствам специальных фитингов, в народе именуемых «американкой». Это вид соединения, который легко откручивается, при этом он надежный и герметичный. Его конструкция состоит из двух частей, которые не имеют резьбового соединения. При ее накручивании можно не использовать паклю или герметик, так как внутри есть уплотнительная резинка. Если при монтаже расширительного бака не использовались американки, и он был посажен намертво, то дальнейшее обслуживание становится затрудненным.

Перед тем как установить расширительный бак для отопления, надо поставить кран. Это позволит проводить текущее обслуживание и проверить работоспособность резервуара. Для определения исправности бака, перед запуском котла нужно перекрыть доступ рабочей жидкости в резервуар, перекрыв кран. Затем включить систему и не открывать его, пока стрелка шкалы манометра не дойдет до единицы. После этого надо открыть вентиль и наблюдать за показаниями манометра. Если бак работает исправно, давление дойдет до 0,2 атмосферы, так как в него вытисниться лишняя жидкость. Распространенная ошибка, которую допускают при монтаже расширительного бака отопления закрытого типа – это установка крана после американки, перед самим баком, а не до нее.

Например, порвалась мембрана и надо устранять неполадку. Есть разборные модели бачков, а есть неразборные. В разборных можно поменять только мембрану, а вот неразборные меняются целиком. В любом случае надо снимать бак с контура. Перекрываем кран, который стоит после американки, и весь теплоноситель из системы вытечет после того, как буде снят расширительный бак для отопления. Если бы схема установки была правильной, и кран стоял до американки, такое не произошло бы.

Расширительный бак крепится к стене. Для этого к его корпусу приварены уши, с отверстиями для крепежа. Если таких креплений в конструкции бака не предусмотрено, можно использовать универсальное крепление с хомутом. Сначала оно крепится на стену, а затем вокруг резервуара затягивается хомут.

Монтаж негерметичных резервуаров

Возможные схемы

Установка расширительного бака в открытой системе отопления осуществляется в самой высокой точке контура. У него часто даже крышки нет. Основное ее назначение – это защита теплоносителя от попадания в него мусора. Получается, что вода в бачке контактирует с воздухом. Этот аспект является одним из недостатков данной системы. Повышенный уровень кислорода в воде ведет к разрушению стенок трубы. Воздух вступает в реакцию с металлом и чем его больше, тем разрушительный эффект сильнее. Правильно установленный бачок помимо того, что компенсирует изменения объема теплоносителя, он также выводит из него воздух. Так как является самой высокой точкой в системе. Открытые системы отопления работают без насосов. Жидкость в них циркулирует самотеком. Такие системы делаются под наклоном. Теплоноситель движется медленно, медленнее, чем в замкнутых системах.

Есть несколько вариантов, где устанавливать расширительный бак в системе отопления:

Первый и самый классический вариант – это установка расширительного бака в системе отопления на стояке, прямо над котлом. В этом случае нагретый в котле теплоноситель поднимается вверх и не только продвигается по контуру, а и попадает в бачок. В результате там всегда высокая температура, иногда доходит даже до кипения, если были допущены ошибки в расчетах. При этом бачок будет издавать звуки, похожие на те, которые появляются при кипении чайника. Не свист, но слышно хорошо;

В расширительном баке для отопления открытого типа, установленном на обратке, теплоноситель будет холоднее, чем на подаче. Поэтому проблемы кипения и постоянных звуков исключаются;

комбинированно;

Бывает и так, что устанавливают два резервуара: один на подаче, второй на обратке. Это в тех случаях, когда возникают карманы для воздуха в системе отопления, а установка дополнительного расширительного бака на обратном ходе теплоносителя решает эту проблему.

На форумах есть мнение, что в схеме установки расширительного бака на обратке в замкнутой системе отопления должны присутствовать насосы. Есть и опровержения этому, в частности, личный опыт автора, который успешно эксплуатирует подобную систему без насоса больше двадцати лет.

Настройка прибора перед использованием

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Закрытый бак своими руками

Закрытый (герметичный) бачок

Герметичные баки делаются в производственных условиях. Сделать расширительный бак для отопления своими руками можно и дома, но это какой трудоемкий и сложный процесс, что овчинка не стоит выделки. Поэтому на практике очень редко можно встретить самодельные герметичные расширительные баки для отопления. Инструкция с описанием этапов самостоятельного изготовления резервуара:

изготовить каркас, состоящий из двух половинок;
на каждую из частей наварить по фланцу, благодаря которым крепится мембрана и соединяются части корпуса. Получиться две камеры: в одной воздух, во второй – вода. Они не должны контактировать. Конструкция должна быть герметична;
в одну из частей нужно врезать патрубок для прохода жидкости, а во второй ниппель, через который будет регулироваться количество воздуха;
купить, или вырезать, из резины мембрану и поместить её между двумя частями, скрутить болтами фланец. При этом нельзя забывать о герметичности;
установить на контур и провести настройку расширительного бака для отопления.

Лучше отказаться от этой затеи в пользу покупки заводского изделия, не поскупившись на более дорогую модель с встроенным ниппелем. Так как сделать расширительный бак для отопления, учитывая количество инструментов, которые будут нужны для работы, и необходимость наличия навыков достаточно высокого уровня, крайне сложно.

Давление в воздушной камере герметичного бачка настраивается под определенные требования котла. Поэтому есть риск, что купленная дешевая модель без ниппеля не будет работать в вашей системе отопления должным образом.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

рулетка, карандаш;
болгарка;
сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Не размечайте сразу все детали. Надо учитывать толщину круга, лучше отмерять и вырезать по одной заготовке. Не забывайте зачищать края.

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Бывает, что температура в открытом контуре повышается до такого уровня, что вода в расширительном резервуаре закипает. Учитывайте это при выборе утеплителя для бака. Он должен быть устойчивым к воздействию высоких температур и иметь высокие теплоизоляционные характеристики.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

через которое осуществляется подпитка системы;
через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

так, чтобы вода была выше уровня патрубка;
так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

испарение;
аварийный выброс;
разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Неисправности

Одной из самых распространённых поломок мембранного расширительного бака считают разрыв мембраны из-за превышения допустимого давления и неравномерных нагрузок. Для запрессованных мембран используют более прочные материалы, так как их нельзя поменять, поэтому сменные мембраны рвутся довольно часто. Из-за разрыва мембраны расширительный бак выйдет из строя, потому что вода попадёт на внутреннюю поверхность, и бак заржавеет, что недопустимо. Поэтому материал, из которого сделана мембрана, сильно влияет на надёжность и качество расширительного бака. Нужно быть внимательным при выборе нужной модели, установке и обслуживании устройства. Прежде всего, его необходимо правильно настроить.

Обзор принципа работы расширительного бака смотрите в следующем видео.

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

Плохое качество требуемых инструментов или их отсутствие.
Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
Установка расширителя в недоступном месте.
Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Полезные советы от профессионалов

Напоследок предлагаем вам ознакомиться с дельными советами, которые, возможно, предупредят возникновение определенных ошибок в рабочем процессе:

Как вы могли догадаться, реальный объем расширительного бака вычисляется согласно сложной формуле и, если вы не специалист, то не стоит слишком усердствовать и вникать в цифры – берите за основу стандартно принятый показатель в 10% от общего объема теплоносителя.
Если в процессе эксплуатации собственноручно изготовленного расширительного бачка в системе отопления слишком часто срабатывает предохранительный клапан, это говорит о том, что объем бака был вычислен неверно. А это, в свою очередь, означает, что вы ошиблись с расчетом общего объема теплоносителя в системе

Решение в данной ситуации весьма простое: добавьте в систему еще один расширительный бак, который компенсирует недостающий объем.
Чтобы трубная разводка была установлена грамотно, следует особое внимание уделить лишь двум местам в системе: месту поступления теплоносителя в расширительный бак (должно осуществляться в верхней точке) и месту его ухода (осуществляется снизу).
Чтобы избежать закипания жидкости в расширительном баке, позаботьтесь о двух вещах: грамотно выбранном диаметре труб контурной разводки и наличии уклона контуров.

Мы ознакомили вас с общей информацией о расширительных баках в отопительной системе, а также предоставили инструкцию по изготовлению эффективной конструкции своими руками. Желаем вам удачи!

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Видео описание

В видео о том, как настроить правильно работу расширительного бака:

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Источники

https://msklimat.ru/ustanovka-membrannogo-rasshiritelnogo-baka-dlya-otopleniya.html
https://stroy-podskazka.ru/otoplenie/membrannyj-rasshiritelnyj-bak/
https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
https://msklimat.ru/ustanovka-rasshiritelnogo-baka-v-zakrytoj-sisteme-otopleniya.html
https://mr-build.ru/newsanteh/rassiritelnyj-bak-dla-otoplenia-otkrytogo-tipa.html
https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/ustanovka-rasshiritelnogo-baka
https://opechkah.ru/bez-rubriki/rasshiritelnyj-bak-dlya-otopleniya-ustanovka-svoimi-rukami
https://otivent. com/kak-pravilno-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
https://ogon.guru/otoplenie/komponenti-sistemi/ustanovka-rasshir-baka.html
https://m-strana.ru/articles/rasshiritelnyy-bachok/
https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html

Как вам статья?

Мне нравитсяНе нравится

Сергей Владимирович

Задать вопрос

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов
⏳ 08-28-2018 06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

**Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.**
Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см², максимальное давление — 3 кгс/см². Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Источники:

Расчет мембранных расширительных баков Reflex — www.climatik.su

Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

расположение бачка – помещение топочной, недалеко от котла,
аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
манометром измеряется давление в системе, а потом в воздушной камере бачка,
стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Установка расширительного бака в закрытой системе отопления в Самаре и Тольятти, цены на монтаж

Расширительный бак — важный элемент системы отопления. Его основная функция заключается в сохранении давления теплоносителя в трубах, радиаторах и котельном оборудовании в требуемых пределах. Он компенсирует естественное тепловое расширение жидкости, принимая на себя излишки ее объема.

Как осуществляется монтаж расширительного бака компанией SUPER ГАЗ

Специалист выезжает на объект.
Производится осмотр отопительной системы.
Выбирается место для установки бака.
Подбирается необходимое оборудование и комплектующие.
Осуществляется монтаж бака.

ВАЖНО! Самостоятельное подключение расширительных баков и дополнительных устройств не дает возможности дальнейшего использования гарантийного обслуживания. Также есть вероятность неправильного функционирования отопительной системы и выхода ее из строя.

Сотрудники SUPER ГАЗ выполнят все необходимые работы согласно с нормами и регламентом в данной области. У нас имеются допуски и разрешения на проведения данного вида монтажа.

Виды расширительных баков

Существует два типа расширительных баков:

Открытые, в которых теплоноситель контактирует с атмосферным воздухом.
Закрытые, с эластичной мембраной, отделяющей жидкость от окружающей среды.

Расширительные баки открытого типа с технической и эксплуатационной точки зрения уже устарели. Они представляют собой емкость, располагающуюся выше отопительного контура и соединенную с ним. Главный недостаток открытого бака — необходимость постоянного контроля уровня теплоносителя, поскольку нагретая жидкость имеет свойство достаточно быстро испаряться в атмосферу. Даже несмотря на относительную простоту добавления новой порции теплоносителя, такие баки во многом уступают бакам закрытого типа.

Особенности работы мембранного бака

Бак в закрытой системе отопления представляет собой плоский или цилиндрический баллон, внутреннее пространство которого разделено эластичной мембраной. Эта мембрана выполняется из технической резины, устойчивой к воздействию горячей воды. Одна половина бака предназначена для теплоносителя, во второй — газ или атмосферный воздух. При увеличении объема теплоносителя в камере с газом возрастает давление, что отображается на манометре. При падении температуры мембрана и газ возвращают жидкость обратно в систему.

Сфера применения мембранных баков

В системах отопления с электрическими, газовыми, твердотопливными или жидкотопливными теплогенераторами.
В отопительных контурах, подключенных к централизованной сети по независимой схеме.
В системах с тепловыми насосами и солнечными коллекторами.
В любых других замкнутых контурах, где имеется температурное расширение теплоносителя.

Также существуют мембранные расширительные баки для холодной воды. Конструкционно они не отличаются, но окрашиваются в синий цвет и оснащаются мембраной из резины, разрешенной для контакта с питьевой водой. Она должна сохранять вкусовые качество воды, не влияя на ее вкус и запах. Такие расширительные баки монтируются в автономных системах водоснабжения и используются в качестве гидроаккумуляторов. Их использование позволяет снизить нагрузку на гидронасосы, уменьшив их частоту включения.

Виды закрытых расширительных баков

Между собой закрытые расширительные баки отличаются объемом, формой и предназначением. Это может быть круглый, плоский или цилиндрический бак вертикального или горизонтального расположения. Объем выбирается с учетом объема теплоносителя в системе, или с учетом производительности насоса, если мембранный бак выступает в роли гидроаккумулятора. Для малых отопительных контуров может быть достаточно емкости на 5 л, а вот гидроаккумулятор может иметь вместительность и 200 л, что позволяет делать достаточные запасы воды для семьи из нескольких человек.

Мембранные баки в системах горячего или холодного водоснабжения изготавливаются из материалов, которые не могут повлиять на качество воды, изменив каким-либо образом ее цвет, вкус, запах.

Преимущества закрытого расширительного бака в системе отопления

Нет необходимости контролировать уровень теплоносителя и пополнять его объем.
Не обязательно размещать бак закрытого типа выше отопительного контура.
Меньшие габариты в сравнении с баками открытого типа.
Снижается риск коррозии труб из-за отсутствия контакта теплоносителя с атмосферным воздухом.
Возможно создание систем с давлением выше атмосферного.
Простой и быстрый монтаж, низкие эксплуатационные расходы.

В современных газовых котлах обычно уже имеются встроенные расширительные баки. При создании систем отопления с малым количеством теплоносителя, встроенного бака может быть достаточно. Если же необходимо монтировать более объемный отопительный контур, следует подобрать бак соответствующих размеров. Оптимальная вместительность бака — 10% от общего объема теплоносителя в системе. Некоторые особенности установки расширительного бака:

Располагать закрытый расширительный бак необходимо в котельной, однако это не обязательное условие.
Следует обеспечить свободный доступ для осмотра и обслуживания.
При установке бака на высоте, необходим свободный доступ к его запорной арматуре и клапану сброса.
Труба подводки не должна нагружать своим весом бак.
Если в процессе эксплуатации системы выявлено, что вместительность расширительного бака недостаточна, можно, как заменить его на более объемный, так и установить дополнительный в подходящей точке отопительного контура.

ПОМНИТЕ! Только качественно выполненная установка и наладка обеспечат длительное и правильное функционирование оборудования.

Всё необходимое для отопления вашего дома вы можете заказать в компании SUPER ГАЗ. Мы предлагаем доступные расценки на монтаж расширительного бака в закрытой системе, а также на другие виды работ по установке и обслуживанию отопительного оборудования. Обращайтесь!

Преимущества сотрудничества с компанией SUPER ГАЗ

У нас работают исключительно профессионалы.
К каждому клиенту мы находим индивидуальный подход.
Гибкая ценовая политика.
Мы используем только качественное оборудование и материалы.
Многолетний опыт работы.
Наличие допусков и разрешительной документации к выполнению работ повышенной опасности.

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

СодержаниеПоказать

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

С мембраной тарельчатого типа;
с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

Vсум — общий объём сети.
Ерас — коэффициент, учитывающий тепловое расширения среды
Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

Vос = 30 x 15 = 450 л.
P м = 2.5 бар
P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

8 л;
12 л;
24 л;
35 л;
50 л.

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

Бак размещают над котлом по прямому стояку подающей магистрали.
Корпус бака требуется тщательно теплоизолировать.
Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

Эксплуатация бачка при давлениях, выше допустимого размера.
В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Источник фото: youtube.com/watch?v=LaQG2wtFzbk

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Иллюстрированное руководство — Home Inspection Insider

Еще до того, как мы посмотрим, где установлены расширительные баки и на горячей или холодной линии, мы должны понять, что включает в себя этот бак. Расширительный бак — это предохранительное устройство, устанавливаемое в системе отопления для защиты арматуры и труб в водопроводной системе, оснащенной устройством предотвращения обратного потока или клапаном ограничения давления.

В большинстве случаев большинство местных строительных норм и правил должны устанавливать расширительный бак при установке нового водонагревателя.

Расширительные баки устанавливаются на трубе холодной воды над водонагревателем. Обычно расширительные бачки устанавливаются в вертикальном положении. Однако расширительный бак можно установить перевернутым или на бок, при условии, что он закреплен ремнями для поддержки. Расширительный бак — это небольшой заполненный воздухом резервуар, который действует как расширительная камера, чтобы контролировать увеличение объема воды, создаваемое при нагревании и расширении воды.

В этой статье будет рассмотрено, где устанавливается расширительный бак и как самостоятельно управлять установкой.

Как работает расширительный бак

Расширительный бак требуется в определенных обстоятельствах и может помочь водонагревателю прослужить дольше. Все мы знаем, что вода расширяется при нагревании. Без расширительного бака, подключенного к водонагревателю, любая закрытая водопроводная система может серьезно пострадать из-за теплового расширения.

Например, при нагревании воды от 50 до 120 градусов по Фаренгейту ее объем увеличивается примерно на 2%. Если у вас установлен расширительный бак, в нем будет место для расширяющейся воды, что снизит давление на трубы, арматуру и резервуар для воды.

Расширительные баки необходимы в закрытых водопроводных системах. Существуют обратные клапаны или клапаны ограничения давления, которые предотвращают попадание расширяющейся воды обратно в центральный водопровод. Расширительный бачок имеет две секции; первая имеет воздушную камеру под давлением при расширении диафрагмы, в то время как другая секция принимает расширяющуюся воду при нагревании.

Расширительные баки могут быть обязательными

Для установки водонагревателя требуется разрешение на установку водопровода от местных властей.Вы узнаете о требованиях к расширительному бачку при подаче заявления на получение разрешения на водонагреватель. Однако в большинстве случаев местные власти могут вынудить вас установить резервуар для воды там, где у вас есть водонагреватель.

Однако в расширительном баке для воды нет необходимости, если в вашей системе нет обратных клапанов или клапанов ограничения давления. Если в вашей системе есть эти клапаны, было бы разумно установить резервуар, даже если ваш местный кодекс не делает это обязательным.

Где установить расширительный бачок

Если вы только что купили новый расширительный бачок, где бы вы его установили? Сначала устанавливается расширительный бак с помощью тройника над сердцем воды и в трубе подачи холодной воды.Затем резервуар обычно ставят горизонтально.

Однако в случаях, когда у вас ограниченное пространство, вы можете установить бак вертикально. Сантехническая арматура, которая вам понадобится для установки, будет зависеть от типа имеющихся у вас труб и ориентации резервуара.

Соединения при установке выполняются с помощью медных фитингов и труб. Расширительный бак имеет штуцер 3/4 дюйма, присоединенный к трубе холодной воды с помощью тройника и труб с резьбой, пайкой или короткой длины.

Расходные материалы и инструменты, необходимые при установке

Существуют различные расходные материалы и инструменты, которые вы должны иметь при установке расширительного бачка, как показано ниже:

¾-дюймовый медный тройник
Трубка- уплотнительная лента
Тепловой расширительный бак
Медная труба ¾ дюйма
Медные гибкие трубы
Ниппель диэлектрического водонагревателя
Паяльное оборудование для водопровода
Плоскогубцы или трубный ключ
Не менее двух ¾-дюймовых внутренних- резьбовые медные соединения
Дополнительный медный фитинг ¾ дюйма

Подготовка к установке расширительного бачка

Если у вас уже есть расширительный бак и вы хотите добавить еще один сверху, вы должны сначала слить воду из водонагревателя.Еще до начала работы необходимо убедиться, что над водонагревателем у вас достаточно места для размещения расширительного бачка.

Если вы производите совершенно новую установку, сливать что-либо не нужно. Поэтому будет лучше, если вы сразу перейдете к процессу установки бака. Во-первых, давайте посмотрим, как можно подготовиться к установке путем слива воды из бака:

Первый шаг — отключить основной водопровод, который подключается непосредственно к стороне холодной воды водонагревателя.
Затем вы можете присоединить шланг к сливному клапану под нагревателем и провести его к другому концу ближайшего слива.
Сбросьте давление в баке водонагревателя, открыв слив на горячей стороне более плотного крана и водонагревателя. Не открывайте клапан слишком быстро или слишком сильно; это может привести к сползанию из слива.
После слива в течение нескольких минут, слегка приоткройте клапан T&P, чтобы проверить давление. Если давления нет, переходите к шагу 5. Если вы заметили некоторое давление, подождите несколько минут, а затем повторите шаг 4.
Наконец, вы можете закрыть кран и закрыть сливной клапан, как только заметите, что в водонагревателе больше нет давления.

Этапы установки расширительного бачка для воды

После подготовки самое время установить расширительный бачок. Однако сначала есть шаги, которые вы должны выполнить, если хотите добиться успеха. Давайте посмотрим на эти шаги:

Составьте план

Ничего успешного не начинается без плана.Даже самые успешные военные экспедиции начинаются с плана на бумаге. Для этого проекта вам понадобится хороший план для прокладки ответвления к расширительному бачку от системы холодной воды бака горячей воды.

Нарисуйте схему. Вы также можете приобрести подходящую арматуру, которая понадобится вам для управления линией от расширительного бачка до тройника, вставленного в линию подачи холодной воды. Если вам повезет, вам может потребоваться только один тройник и один фитинг на конце расширительного бачка.

Обычно требуется по крайней мере один угловой фитинг.

Выберите место

Установка может быть более простой, если в вашей квартире есть линии PEX. Если есть медные линии, все еще выполнимо, но может быть как-то сложно. Первый шаг здесь — выбрать точное место, где вы хотите установить расширительный бачок.

Расширительный бак должен быть установлен над водонагревателем не менее чем на 18 дюймов. Также он должен быть ближе к водонагревателю.

Сомневаюсь, что вы видели такие, которые соединены с медной трубой, которая торчит прямо в воздухе. Хотя это все еще может работать, это не рекомендуется. Если в какой-то момент медная труба порвется, ваш подвал превратится в бассейн.

Стоит сэкономить силы и приобрести универсальное крепление расширительного бачка. Эти крепления подходят практически к любому резервуару и, вероятно, сохранят вашу безопасность.

Приобретите соответствующее оборудование

Помимо кронштейнов бака и расширительного бачка, дополнительное оборудование должно завершить проект, который вы должны приобрести.К ним относятся несколько фитингов, немного тефлоновой ленты для надежного соединения и фитинг, который соединяет ваш расширительный бачок с водяными линиями соответствующего размера.

Вы можете использовать PEX для соединения фитингов. Однако, если у вас есть медь, вы можете сделать одно из следующих двух действий: приобрести толкатель из PEX, который подходит для фитингов, потому что они соединяют трубы из PEX и меди, или приобрести медный фитинг и узнать, как их паять.

Возможно, вам придется вырезать небольшую часть из медной трубы подачи холодной воды, прежде чем вставлять тройник из PEX.Однако это простая задача, которую вы можете выполнить самостоятельно.

Если у вас стальные оцинкованные трубы, пора их заменить.

Монтажный кронштейн и подготовка бака

Первое, что вам нужно сделать здесь, это использовать тефлоновую ленту, чтобы прикрепить соединительный фитинг к концу вашего расширительного бачка. Было бы лучше, если бы вы запомнили, что фитинг, который вам нужен на стороне, соединяющей ваш расширительный бачок, — ¾ гнездовой. С другой стороны, ваша медная труба или размер PEX составляет ½ дюйма.

Можно приступить к установке кронштейна расширительного бачка. Монтаж необходим перед установкой расширительного бачка.

СОВЕТ : Всегда проверяйте, что воздушный клапан, расположенный напротив водопровода, доступен и есть достаточно места для крепления велосипедного насоса. В какой-то момент он вам понадобится, если вам нужно отрегулировать давление. Например, если давление воды ниже или выше 50 фунтов на квадратный дюйм, вы должны сбросить давление или накачать резервуар, чтобы он соответствовал давлению в водяной системе.Поднимите давление как можно ближе к отметке 50. Перед установкой резервуара необходимо проверить и отрегулировать давление.

Отключите подачу воды и установите резервуар

На этом этапе отключите подачу воды в ваш дом. Было бы лучше, если бы вы открыли самый нижний кран, чтобы слить воду из водопровода. Далее вы можете выключить водонагреватель и закрепить расширительный бачок на кронштейне бачка.

Добавить тройник

Удерживайте или поместите полотенце ниже точки, в которой вы вставляете тройник в линию холодной воды резервуара для горячей воды.Вы заметите там остаточную воду, которая будет протекать. Затем вы можете перейти к отрезанию линии подачи там, где вы хотите вставить тройник.

Используйте тройник, чтобы оценить, на сколько нужно отрезать линию, чтобы он подошел. Затем, в зависимости от того, как вы управляете своим PEX, вы можете согнуть его, чтобы вам вообще не приходилось вырезать какую-либо часть.

Обратите внимание на направление, в котором будет проходить расширительный бачок и линия между тройником. Вы должны вставить тройник так, чтобы соединение, ведущее к расширительному бачку, было обращено в этом направлении.Затем надавите на два других шарнира и обожмите их до тройника.

Подсоедините расширительный бачок к тройнику

Отрежьте кусок Pex, который проходит между тройником и расширительным бачком. Если между ними есть какие-то другие фитинги, вам придется разрезать несколько кусков PEX, чтобы соединить их.

Тест контроля качества

После того, как вы подключили все фитинги и полную линию между подачей холодной воды и резервуаром, вы можете теперь проверить на утечки.Краны, которые вы открыли для слива воды и давления, на этом этапе должны оставаться открытыми.

Затем вы можете перейти к открытию клапана, соединяющего ваш дом с основным водопроводом. Закройте кран, как только увидите, что из него вытекает ровная струя воды. Убедитесь, что все установленные вами фитинги не протекают.

Если вы заметили утечки, отключите подачу в дом, снова слейте воду и давление, используя тот же кран, и проверьте новые фитинги.Негерметичные соединения потребуют большего давления или обжима, чтобы получить лучшее соединение.

Убедившись, что соединение установлено, повторите процедуру включения.

Горячая вода

Наконец, перезапустите бак с горячей водой.

Нужна дополнительная информация о расширительных баках водонагревателя? Посмотрите это видео на YouTube ниже.

Почему расширительный бак находится на стороне холодной воды?

Как мы видели выше, расширительный бак расположен на стороне холодной воды в системе водоснабжения.Причина этого может быть связана с тем, что резервуар не изолирован.

Когда расширенные объемы воды попадут в резервуар, он охладится из-за того, что находится ближе к холодной воде. Таким образом, расширенная вода проходит через холодную воду, прежде чем уйти через краны.

Должен ли мой расширительный бак быть горячим?

Один из наиболее частых вопросов, которые задают люди, — должен ли расширительный бачок быть горячим. К сожалению, однозначного ответа нет. Верхняя часть расширительного бачка должна быть теплой, а нижняя часть — комнатной температуры.

Если весь резервуар теплый, высока вероятность того, что весь резервуар заполнен горячей водой. Ситуация возможна только в тех случаях, когда диафрагма выходит из строя.

Заключение

Теперь ясно, что установка расширительного бачка включает врезку в трубу холодной воды, которая находится над водонагревателем. К нему прилагается небольшой заполненный воздухом резервуар, который действует как расширительная камера, которая контролирует любое увеличение объема воды. Поскольку расширительный бак — это защитное устройство, устанавливаемое в системах отопления для защиты арматуры и труб, при использовании такой системы отопления вы должны соблюдать все имеющиеся строительные нормы и правила.

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.

Назначение теплового расширительного бака

При установке нового водонагревателя в большинстве районов Канзас-Сити требуется тепловой расширительный бак.Нажмите на свой город, используя правую навигацию, чтобы определить, требуется ли

резервуар теплового расширения для производителя водонагревателя, если ваш дом находится в системе с замкнутым контуром. Дом, в котором есть PRV, считается замкнутым контуром, хотя в большинстве PRV есть байпас. Замкнутый контур также создается при наличии в водосчетчике обратного клапана.

Что такое тепловое расширение?

Когда вода нагревается от комнатной температуры до 120 градусов, вода расширяется, как при замерзании.Это называется тепловым расширением. Когда 40 галлонов холодной воды нагреваются до 120 градусов или больше, она расширяется до 40,6 галлона. Если этому дополнительному объему некуда деваться, это приведет к увеличению давления внутри водопроводной системы.

Правильная установка расширительного бака

На линии холодной воды между запорным элементом водонагревателя и входом водонагревателя следует установить расширительный бак. Также необходимо установить расширительный бак.Если за водонагревателем находится стена, его можно установить, как на картинке слева. Для правильной поддержки расширительного бачка может потребоваться установка бачка до отключения подачи воды в водонагреватель.

PRV и расширительные баки идут рука об руку

Для того, чтобы расширительный бак работал должным образом, его необходимо откалибровать в соответствии с давлением поступающей воды. PRV установит давление воды на определенное количество, а расширительный бак надувается, чтобы немного превысить это количество.Когда давление воды слишком велико, расширительный бак заполняется водой и быстро выходит из строя.

Эти изображения ниже показывают, что существующий расширительный бачок вышел из строя и нуждается в замене. Баки теплового расширения могут выйти из строя более катастрофически, чем водонагреватель.

Расширительные баки рекомендуется проверять каждый год и заменять каждые 7 лет. Установка PRV и настройка давления могут помочь вам меньше беспокоиться о техническом обслуживании расширительного бака.

| Русские шаблоны WordPress Общетематические шаблоны

Thermal Expansion Tank Guide от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов. В связи с этим важно, чтобы у всех нас было базовое представление о

какие они. Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева.Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается по мере поступления в резервуар водонагревателя. Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально отрицательных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе на 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая для расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми» системами. Поэтому, когда объем нагретой воды превышал емкость бака, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водопровода требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для того, чтобы вода в доме не могла загрязнить воду.В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением.Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв.дюйм) избыточные уровни давления, вызванные тепловым расширением, могут оказывать влияние на систему горячего водоснабжения. Ниже приведены некоторые из возможных эффектов:

— Преждевременный выход продукта из строя — Повреждение или обрушение центрального дымохода (Повышенное содержание угарного газа в доме) — Снижение производительности и срока службы продукта — Повреждение соединений водонагревателя и трубопроводной системы дома — Уменьшение срока службы водопроводных приборов и приборов в доме — Шумный гидравлический удар в трубах дома

Итак, какое решение?

Бак теплового расширения — это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

Когда давление в водонагревателе нормализуется (обычно после того, как
поступает запрос на горячую воду в доме), вода из расширительного бака возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить попадание капель из кранов и работающих туалетов, не позволяя избыточному давлению достигать приспособлений и преждевременно их повреждать.

Вам нужен расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не принесет никакого вреда, но, скорее всего, в этом нет необходимости. В колодце есть колодец, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но можете уменьшить его.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить шаги, перечисленные ниже:

Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, разбрызгиватели, посудомоечную машину, стиральную машину и испарительный охладитель.
Найдите наружный водопроводный кран как можно ближе к передней части дома. Вот откуда в дом попадает вода из городского водопровода.
Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и откручивать шланг.
Навернуть на его место манометр. Они могут приобрести манометр у нас.
Включите патрубок.
Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.
Повторите тест трижды в течение дня: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило — установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Расширительные баки для водонагревателей | Эйс Привет

Что такое расширительный бак?

Расширительный бак водонагревателя предназначен для предотвращения колебаний давления воды и продления срока службы водонагревателя. Колебания давления воды могут повредить водонагреватель и водопроводную систему дома. Расширительный бак водонагревателя служит приемником перелива, поглощая избыточный объем воды, который водонагреватель создает при нагревании воды.Расширительные баки обычно устанавливаются над водонагревателем на холодной стороне до того, как вода попадет в водонагреватель.

Тепловое расширение

Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Дополнительный объем воды создает избыточное давление в водопроводной системе и со временем может привести к повреждению водонагревателя, арматуры и водопровода. Избыточная горячая вода из-за теплового расширения может храниться в расширительном баке, а когда требуется горячая вода, она возвращается в водонагреватель.Наличие расширительного бака также помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению достигать приспособлений и преждевременно их повреждать.

Водная система

Дома обычно имеют закрытую систему, которая представляет собой водную систему с односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан. В закрытой системе это дополнительное давление воды из-за теплового расширения может нанести наибольший ущерб, потому что дополнительное давление воды некуда девать, поскольку оно не может вернуться в городскую воду.В большинстве городов требуется установка расширительных баков в закрытых системах. Если у вас есть какой-либо предохранитель обратного потока, установленный на основной водопроводной линии, вам может потребоваться также установить расширительный бак водонагревателя. Вы можете проверить местные строительные нормы и правила или позвонить в городской отдел планирования и строительства в вашем районе, чтобы узнать больше.

Если у вас не установлен односторонний клапан на основной водопроводной линии и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.

Если вы нанимаете сантехника для установки водонагревателя, неплохо будет узнать цену и за установку расширительного бачка. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно. Подумайте о наличии расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты. Чтобы получить дополнительную информацию или запланировать установку, позвоните в ACE HI PLUMBING, HEATING & AIR по телефону 970-667-0300 сегодня. У нас есть обученные и опытные специалисты, которым вы можете доверять.

Комментарии закрыты.

расширительных баков водонагревателя — стоит того или нет?

Вам интересно, что делает расширительный бачок водонагревателя? Интересно, можете ли вы установить его самостоятельно? В любом случае, вы попали в нужное место. Прочтите, чтобы узнать все, что вам нужно знать.

Заявление об ограничении ответственности: REthority поддерживается за счет рекламы и участия в партнерских программах. Мы можем получать комиссию, когда вы переходите по нашим ссылкам. Информация, включенная в этот пост, предназначена только для информационных целей и не должна восприниматься как юридическая или финансовая консультация.

Перейти к:

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это защитная система, которая снижает давление в водопроводе. Эти резервуары представляют собой небольшие резервуары, которые устанавливаются на водопроводной трубе, ведущей к вашему водонагревателю.

Расширительные бачки водонагревателя предотвращают повреждение или перегрузку водопроводной и сантехнической арматуры избыточным давлением.Они делают это, принимая избыток воды из водонагревателя и сжимая воздух внутри резервуара.

Легче понять, как работает расширительный бак водонагревателя, если вы знаете основы работы водонагревателя. В этом руководстве мы поговорим об этом, о том, как работает расширительный бак водонагревателя, как определить, нужен ли он, средние затраты и установку.

Как работает расширительный бак водонагревателя

Расширительный бак водонагревателя — это простая, но эффективная резервная система, защищающая водопровод в доме от избыточного давления.Откуда взялось избыточное давление?

Все начинается с водонагревателя, который выполняет простую работу по нагреванию воды для использования в вашем доме. Когда вода в водонагревателе становится горячее, она естественным образом расширяется.

Тепловое расширение

Этот процесс называется тепловым расширением. Водонагреватель на 50 галлонов рассчитан на 50 галлонов холодной воды, но как только эта вода нагревается, объем воды увеличивается до 52 галлонов.

С двумя дополнительными галлонами воды, с которыми водонагреватель не справится, лишней воде некуда деваться, кроме водопровода.Он давит на стенки труб, стыков и арматуры, ослабляя их со временем.

Давление повышается

Поскольку водонагреватель теперь обрабатывает больший объем воды, чем был вначале, давление внутри водопровода возрастает.

Это давление может со временем повредить вашу сантехнику, точно так же, как высокое кровяное давление напрягает ваше тело. Он может даже подняться достаточно высоко, чтобы взорвать водонагреватель.

Давление сброшено в резервуар

Вот как работает расширительный бак водонагревателя для предотвращения такого рода повреждений: Половина бака заполнена водой из водопроводной системы вашего дома.

Другая половина заполнена сжатым воздухом. В центре находится пузырёк из бутилкаучука, который позволяет воде в баке расширяться при нагревании.

Эта избыточная расширенная вода из водонагревателя течет в расширительный бак и толкает резиновый баллон в сжатый воздух на другой стороне резервуара, дополнительно сжимая воздух внутри резервуара.

Вам нужен расширительный бак водонагревателя?

Не в каждом доме нужен расширительный бак водонагревателя.Как узнать, нужен ли он вам?

Расширительный бачок водонагревателя нужен если:

У вас традиционный водонагреватель в виде резервуара
Вы подключены к замкнутой системе водоснабжения.
Это требуется вашему городу или производителю водонагревателя
Шайбы в сантехнике изнашиваются быстрее, чем обычно
Вы замечаете, что из предохранительного клапана водонагревателя капает вода

Расширительный бачок водонагревателя не нужен, если:

В вашей системе используется проточный водонагреватель
Вы подключены к системе водоснабжения открытого типа

Без расширительного бачка водонагревателя, который поддерживает ваш водонагреватель и справляется с избыточной водой и давлением из-за расширения, вода будет либо течь обратно в городское водоснабжение, либо попадать в вашу водопроводную сеть.

Это зависит от того, какая у вас система водоснабжения: открытый или закрытый.

Системы открытого водоснабжения

Если ваш дом подключен к системе водоснабжения открытого типа , избыточной воде (из-за расширения из-за тепла) нужно куда-то пойти — она просто сливается обратно в городское водоснабжение.

Это не вызывает дополнительного давления или нагрузки на водопровод в доме, а это означает, что вам не понадобится расширительный бак водонагревателя.

Системы водоснабжения закрытого типа

В замкнутой системе водоснабжения система водоснабжения имеет односторонний клапан (обратный, обратный или редукционный клапан), который предотвращает попадание воды обратно в городское водоснабжение.

В замкнутых системах водоснабжения лишней воде некуда деваться, поэтому она уходит в водопровод и увеличивает давление.

В чем разница между двумя

Лучший способ узнать наверняка — позвонить сантехнику.Они осмотрят вашу сантехнику и проверят наличие специальных клапанов предотвращения обратного потока, чтобы указать на систему с замкнутым контуром.

Оттуда они смогут порекомендовать расширительный бачок подходящего размера для вашего водонагревателя и установить его для вас.

Если вы используете замкнутую систему водоснабжения, вашему городу может потребоваться расширительный бак из-за повышенного риска возникновения избыточного давления в водопроводе.

Вам следует уточнить в вашем муниципалитете, требуется ли расширительный бак водонагревателя.В конце концов, если с водонагревателем что-то пойдет не так, это может привести к дорогостоящей ошибке.

Некоторые производители не соблюдают гарантию, если расширительный бак водонагревателя не установлен в замкнутой системе водоснабжения. Так что вам нужно будет установить его, чтобы гарантия не была аннулирована.

Расходы на расширительный бак водонагревателя

Теперь, когда вы знаете, нужен ли вам расширительный бак водонагревателя, следующим шагом будет определение примерной стоимости.Расширительные бачки водонагревателя ужасно не дороги.

Но дорогие модели могут быть немного дороже. Будьте готовы заплатить от 40 до 200 долларов, или около 120 долларов в среднем, за расширительный бак водонагревателя. Цена зависит от размера резервуара.

В среднем, в жилых домах с водонагревателями на 40-50 галлонов используется расширительный бак на 2 галлона. Это связано с тем, что 50 галлонов нагретой воды расширяются примерно на 2 галлона, что делает этот резервуар идеальным размером для большинства домов.

Наем сантехника для установки бака будет немного дороже, чем установка его самостоятельно, но стоит оставить эту работу профессионалу.

Будьте готовы заплатить от 175 до 450 долларов за установку профессионального расширительного бачка для водонагревателя. Если у вас есть сантехник, который установит расширительный бак водонагревателя при установке водонагревателя, вы сможете сэкономить на некоторых трудозатратах.

Установка расширительного бачка водонагревателя

Установка расширительного бачка водонагревателя считается в меру сложным проектом своими руками.Он включает в себя несколько шагов, несколько инструментов и деталей, а также опыт работы с сантехникой в вашем доме.

Если у вас нет опыта работы с сантехникой или вы никогда не выполняли подобный проект, мы рекомендуем обратиться к профессионалу для установки.

Всегда полезно понимать процесс установки, чтобы знать, чего ожидать. Когда сантехник устанавливает расширительный бак водонагревателя, он предпринимает следующие шаги:

Соединение трубы подачи холодной воды, ведущей к водонагревателю
Установка тройника над водонагревателем
Установка расширительного бачка водонагревателя

Установка не так проста, как кажется.Вот как сантехник установит расширительный бачок вашего водонагревателя.

Закройте клапаны

Во-первых, закроются краны воды и отсоединены трубы горячей и холодной воды от водонагревателя. К входному отверстию для холодной воды на водонагревателе будет прикреплен диэлектрический переходник.

Нижняя резьба диэлектрического соединения должна быть обернута трубной герметизирующей лентой и навинчена на входное отверстие для холодной воды с помощью плоскогубцев или трубного ключа.

Оберните нити

Теперь верхняя резьба диэлектрического соединения также будет обернута лентой для уплотнения труб.Медный переходник с внутренней резьбой будет прикреплен к верхней резьбе соединения и снова закреплен плоскогубцами или трубным ключом.

На этом этапе будет установлен тройник. Сначала к медному переходнику с внутренней резьбой на водонагревателе прикрепляется короткий кусок медной трубы.

Закрепите тройник

Тройник крепится к медной трубе с помощью соединений методом пайки или плотной посадки. Его следует установить на высоте примерно 12 дюймов над водонагревателем, чтобы было достаточно места для расширительного бачка.

Другой короткий кусок медной трубы (не длиннее 6 дюймов) будет припаян или вставлен на боковой выпуск только что установленного тройника.

Присоедините расширительный бак

В конце этой трубы будет установлен еще один медный переходник с внутренней резьбой. Теперь можно устанавливать расширительный бачок водонагревателя. Трубная герметизирующая лента будет обернута вокруг резьбового соединения нового расширительного бачка.

Затем он будет вручную навинчен на только что установленный переходник с внутренней резьбой.Наконец, верхний открытый выход тройника соединяется с трубой подачи холодной воды.

Водопроводчик может использовать для этого гибкую медную трубу или жесткие трубы. Трубопровод горячей воды будет повторно подсоединен к водонагревателю, водяные краны будут открыты, и установка будет проверена.

Должен ли профессионал устанавливать расширительный бак водонагревателя?

Прочитав этапы установки расширительного бачка водонагревателя, вы поймете, почему большинство домовладельцев решают вызвать сантехника для этой работы.

Это относительно сложный проект, который включает в себя множество фитингов, специализированных инструментов и деталей, а также тщательную точность во избежание повреждения сантехники.

Ошибка при установке может привести к утечкам, повышенному давлению в водопроводе, обрыву резьбы, перетяжке и т. Д. Для этого проекта лучше вызвать профессионала и не рисковать делать это самостоятельно.

Итак, что такое расширительный бак водонагревателя?

Расширительные баки водонагревателя — важное защитное устройство для любого дома с замкнутой системой водоснабжения.Их рекомендуется установить, если у вас есть традиционный водонагреватель в виде резервуара.

Может быть, это требуется в вашем городе, или вы могли просто заметить, что вода капает из предохранительного клапана вашего водонагревателя. В любом случае расширительные баки — это доступные устройства, которые предотвращают дорогостоящие повреждения сантехники и водонагревателя в вашем доме.

Установка расширительного бака — Alta Vista Plumbing Services, LLC

Опытные сантехники, обслуживающие водонагреватель, всегда советуют домовладельцам рассмотреть возможность установки расширительного бачка, если у них есть водонагреватель.Это важная функция безопасности, которая защищает отопительное оборудование и водопроводные трубы от повреждений, вызванных повышенным давлением воды. Это небольшой резервуар, установленный рядом с водонагревателем, и он не занимает много места.

Как вода увеличивает давление и какое отношение это имеет к установке расширительного бака? Вот простое объяснение:

Водонагреватель нагревает воду
По мере того, как вода нагревается, ее объем увеличивается, что приводит к увеличению давления воды
Расширительный бак предназначен для сбора избыточной воды и поддержания постоянного давления в трубах

As Как видите, установка расширительного бачка водонагревателя необходима для безопасности вашего дома.

Вам действительно нужна установка расширительного бачка?

Последние модели водонагревателей оснащены клапанами, которые сбрасывают избыточное давление воды. Однако даже с этим клапаном вам все равно следует подумать об обеспечении дополнительной защиты от избыточного давления. В конце концов, установка расширительного бака доступна по цене и защищает ваши значительные вложения в водонагревательное оборудование.

В общем, вам следует рассмотреть услугу по установке расширительного бачка, если:

Ваша система водоснабжения закрыта
Водопроводные трубы оснащены обратным клапаном
Ваше давление воды колеблется
Вы хотите максимально продлить срок службы вашего водонагревателя

Кроме того, существуют различные города, которые регулируют необходимость установки расширительного бачка, особенно если у вас закрытая система.

Выберите профессиональную компанию для установки расширительного бака!

Alta Vista Services — это сантехническая компания с аккредитацией A + BBB, имеющая большой опыт установки расширительных баков и обслуживания водонагревателей. Мы находимся в Джорджтауне, Техас, а также обслуживаем домовладельцев в Раунд-Роке и Остине.

Защитите свой дом и убедитесь, что ваше водонагревательное оборудование проработает максимальный срок службы без значительных повреждений. Мы готовы помочь вам с установкой расширительного бачка! Звоните прямо сейчас: 512-713-0226!

Без названия

% PDF-1.6
%
243 0 объект
>
эндобдж
338 0 объект
> поток
Acrobat Distiller 7.0 для Macintosh 3009-05-12T10: 24: 59-04: 002009-05-12T10: 32: 27-04: 002009-05-12T10: 32: 27-04: 00application / pdf

без названия

uuid: 94364f36-3f01-11de-a00f-001451085470uuid: 4016817e-6f9f-41b6-b40c-f79c15b6ea7d

конечный поток
эндобдж
236 0 объект
>
эндобдж
237 0 объект
>
эндобдж
238 0 объект
>
эндобдж
239 0 объект
>
эндобдж
157 0 объект
>
эндобдж
164 0 объект
>
эндобдж
167 0 объект
>
эндобдж
170 0 объект
>
эндобдж
172 0 объект
> поток
HWn}

Расширительный бак для отопления закрытого типа установка

Расширительный бак для отопления закрытого типа: установка своими руками

Установка расширительного бака | Строительный портал

Оглавление:

Принцип работы расширительного бака

Разновидности расширительных емкостей для отопления

Расчет расширительного бака для отопления

Установка расширительного бака для отопления открытого типа

Установка закрытого расширительного бака

Советы и правила установки расширительного бака

Обслуживание расширительного бака для отопления

Установка расширительного бака в системе отопления подключение и монтаж

Как установить мембранный расширительный бак системы отопления

Применение мембранных расширительных баков

Преимущества применения мембранных устройств

Конструкционные особенности

Отличия от гидроаккумулятора

Расчёт объёма

Где и как устанавливается бачок

Правила установки закрытых расширителей

Установка мембранных расширительных баков

Правильное положение емкости

Особенности выбора места установки

Настройка прибора перед использованием

Бак как дополнительная емкость

Монтаж герметичных резервуаров

Монтаж негерметичных резервуаров

Настройка прибора перед использованием

Закрытый бак своими руками

Открытый бак своими руками

Как проверить и накачать расширительный бак

Неисправности

Ошибки, возникающие при установке

Полезные советы от профессионалов

Особенности выбора места установки

Видео описание

Выводы и полезное видео по теме

Расширительный бак: расчёт, выбор, установка

Мембранный расширительный бак (экспанзомат)

Расчёт расширительного бака для отопления

Где и как установить расширительный бак

Как установить расширительный бак в системе отопления

Содержание

Где ставить расширительный бак в закрытой системе отопления?

Как подключить расширительный бак

Указания по настройке

Что в итоге?

Установка расширительного бака в закрытой системе отопления в Самаре и Тольятти, цены на монтаж

Виды расширительных баков

Особенности работы мембранного бака

Сфера применения мембранных баков

Виды закрытых расширительных баков

Преимущества закрытого расширительного бака в системе отопления

Преимущества сотрудничества с компанией SUPER ГАЗ

Схема и правила установки расширительного бака в системе отопления

Устройство и виды расширительного бака

Принцип действия оборудования для закрытой системы

Установка расширительного бака в закрытой отопительной сети

Расчет объема бака

Подбор модели

Способы подключения

Первый запуск

Техника безопасности при установке

Расширительный бак своими руками

Иллюстрированное руководство — Home Inspection Insider

Как работает расширительный бак

Расширительные баки могут быть обязательными

Где установить расширительный бачок

Расходные материалы и инструменты, необходимые при установке

Подготовка к установке расширительного бачка

Этапы установки расширительного бачка для воды

Почему расширительный бак находится на стороне холодной воды?

Должен ли мой расширительный бак быть горячим?

Заключение

Назначение теплового расширительного бака

Thermal Expansion Tank Guide от Lee Supply

Направляющая для расширительного бака

Расширительные баки для водонагревателей | Эйс Привет

расширительных баков водонагревателя — стоит того или нет?

Перейти к:
