Варианты окон в дом с ломаной крышей фото: 40 фото домов, дизайн, варианты

Июн 20, 1972 alexxlab

40 фото домов, дизайн, варианты

Практичная по конструкции и солидная по дизайну ломаная крыша идеально гармонирует с архитектурой частных домов, выдержанных в любом стиле: классическом, современном, провинциальном. Предлагаем вам найти вдохновение в нашей коллекции фото, для которой мы отобрали самые интересные решения для традиционных и ультрасовременных кровель ломаной формы.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Кирпичная или каркасная постройка в деревенском стиле — любое здание удачно гармонирует с ломаной крышей нейтрально-серого цвета, а колоритности архитектуре добавят оконные рамы и входные двери яркого оттенка.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Мансардная кровля

Коттедж с ломаной крышей и фасадами из профнастила металлизированного бежевого оттенка смотрится очень современно, несмотря на традиционность архитектурных форм. Особенно эффектна призматическая арка, обрамляющая пространство балкона на мансарде.

Слуховые окна на мансарде под ломаной крышей — не единственный источник естественного света, поступающего во внутренние помещения. Пристроив к мансарде террасу, вы не только сделаете интерьер светлее, но и получите дополнительную зону для отдыха. Такой просторный балкон будет также играть роль навеса над крыльцом, как в проекте дома на фото.

При отделке крыши ломаного типа можно использовать комбинацию из нескольких материалов, например, гибкой и деревянной черепицы, как на фото.

Бюджетный вариант отделки частного дома — фасады, обшитые вагонкой, и кровля с настилом из рулонной битумной черепицы или Ондулина.

Авангардный антураж частному дому на фото придает отделка из серого фальца, а архитектуру здания подчеркивают белые торцевые доски, повторяющие очертания ломаной крыши с мансардой и пристройкой-верандой.

Несмотря на использование рустикально-седой доски в обшивке фасадов, дом на фото не выглядит провинциально, а наоборот, очень даже по-современному. Основным стилеобразующим элементом здесь выступает панорамное остекление мансарды с использованием металлического профиля.

Просторный первый этаж кубической формы со сплошным остеклением и лаконичная ломаная кровля с мансардой — это оригинальные черты дизайна коттеджа в стиле модерн на фото. Наружная отделка дымчато-серого тона акцентирует лаконичность и даже некоторую аскетичность архитектуры этой загородной усадьбы.

Темно-серый тон, присутствующий в фасадной облицовке коттеджа на предыдущем фото, плавно перетекает в дизайн его интерьеров — несущие конструкции и ограждение антресольного этажа, камин и обивка мебели — все выдержано в сдержанно-серой гамме. Уютные, теплые нотки в обстановку дома вносит древесина медово-янтарного цвета.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Четырехскатные крыши

Ломаной может быть не только двускатная, но и четырехскатная вальмовая крыша, как на фото этого провинциального домика во французской глубинке.

Массивная вальмовая крыша ломаной конструкции выглядит очень основательно, особенно с кровельным покрытием из сланцевой или металлической черепицы.

Песочно-белая вальмовая крыша с несколькими изломами красиво завершает архитектуру частной усадьбы, построенной в стиле фахверк. Белые фасады, желтовато-коричневое дерево и серый сланец — благородное сочетание для наружного дизайна загородного дома.

Отличительная черта современной архитектуры частных домов — приземистость зданий, как вы видите на фото, когда высота первого этажа идентична высоте вальмовой крыши с мансардой.

Интересное решение для загородного дома в деревенском стиле — деревянные фасады скомбинированы с шатровой кровлей, имеющей несколько изломов. При этом дополнительные скаты крыши формируют навесы над крыльцом и пристройками: гаражом и верандой.

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Крыши из Ондулина

Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.

Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.

Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Ломаная крыша — 130 фото интересных решений и практичных советов по обустройству

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Фото ломаной крыши

Также рекомендуем посетить:

ломаные крыши частных домов на фото

Содержание

Определение ломаной крыши
Устройство ломаной крыши
Виды ломаных крыш
Монтаж ломаной крыши

Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.

Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.

Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.

Определение ломаной крыши

Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».

Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.

Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

Виды ломаных крыш

В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.

Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.

Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.

Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.

Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.

Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

Выбор материалов и их закупка в необходимом количестве.
Произведение замеров и расчетов.
Обработка древесины специальными растворами и антисептическими средствами.
Установка балок перекрытия.
Сбор и установка каркаса боковых стен.
Возведение верхних скатов.
Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
Покрытие крыши кровельным материалом.
Монтаж оборудования для оттока воды.
Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

кровельные конструкции должны иметь отличную изоляцию;
серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

возможность возведения крыши на старой постройке;
позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
рациональное использование пространства под крышей и увеличение полезной площади дома;
даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

придает более привлекательный внешний вид дому;
в некоторых случаях существует возможность возвести двухуровневую мансарду;
сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

коньковый прогон – это место встречи пары верхних стропил;
бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

кровельное покрытие;
гидроизоляция;
контробрешетка;
обрешетка;
теплоизоляция;
начальная обрешетка;
карниз;
пароизоляция;
стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

брус с сечением 90х140 или 140х140 мм для мауэрлата;
подстропильные балки;
балки для усиления потолка;
доски для напольного покрытия;
стойки для внутренних стен помещения;
конек для крыши и стойки;

доска необрезная для кровли для теплоизоляции и обрешетки;
стропила для скатов 40х100 мм;
материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
кровельные материалы;
отделочные материалы для стен и потолка;
крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

вес материалов кровли;
примерную массу снега;
массу элементов обрешетки;
нагрузку изоляционных материалов на стропила;
размеры крыши;
углы установки скатов;

шаг установки элементов стропильной системы и кровельной обрешетки;
дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

антипирены – необходимы для защиты от пожара;
антисептические средства;
пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

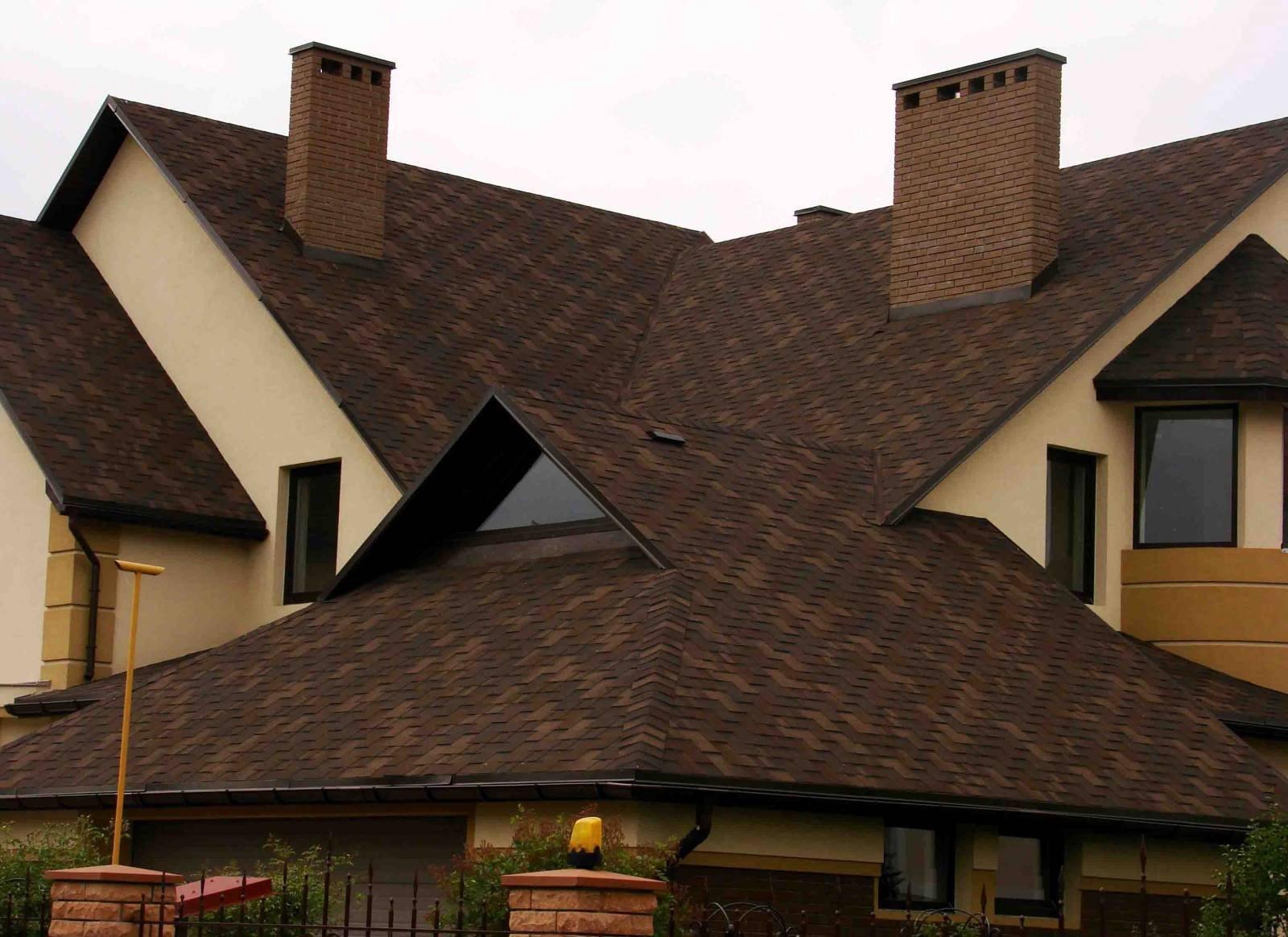

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

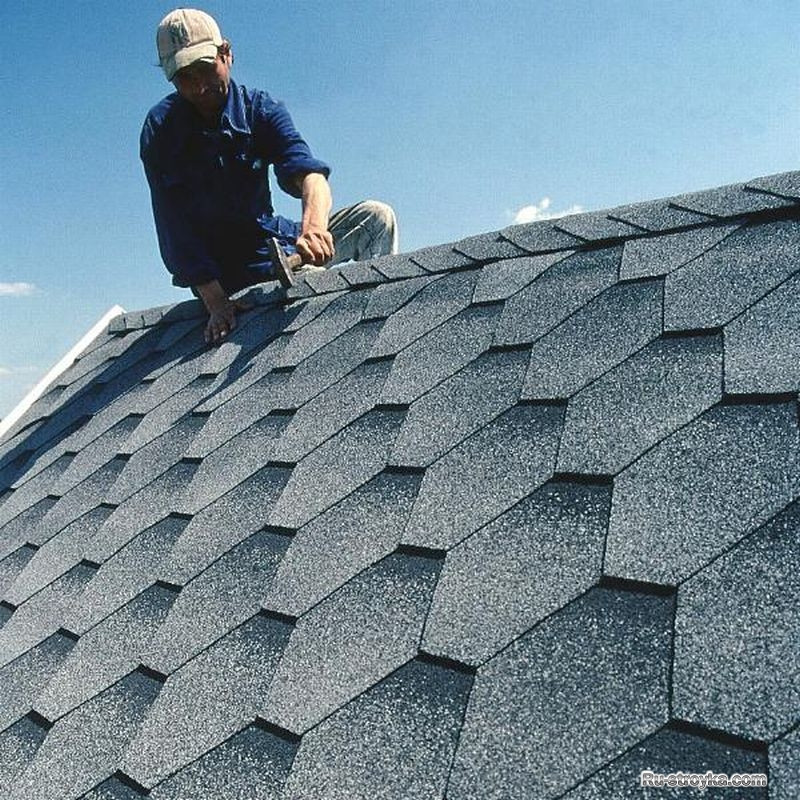

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

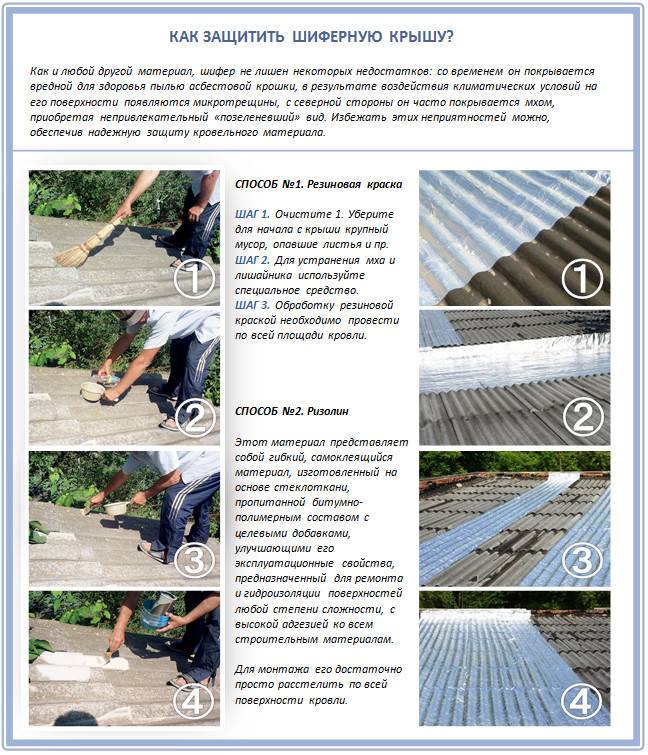

шифер;

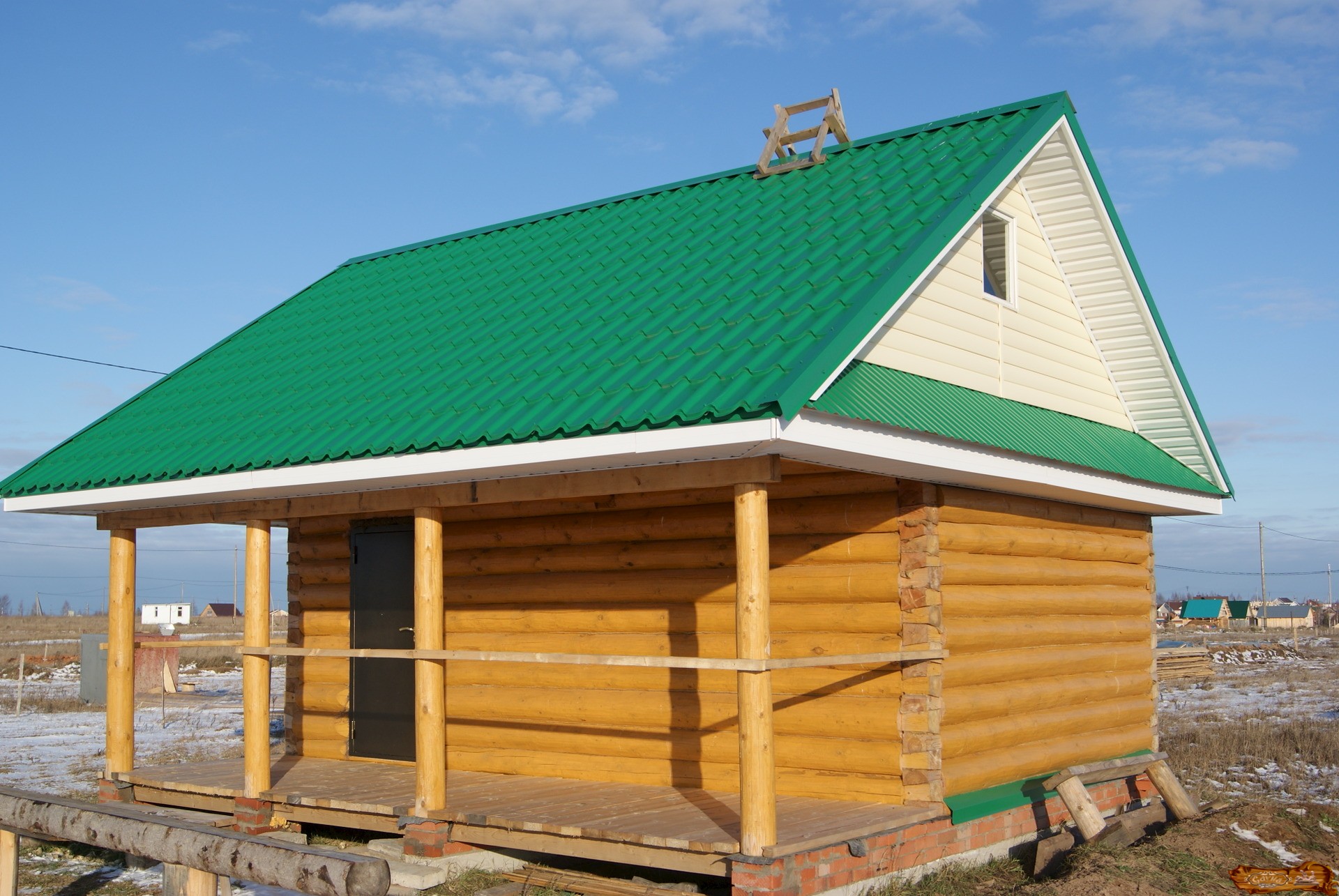

металлочерепица;
керамическая черепица;
дерево;
рулонные битумные материалы;
профнастил;
ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

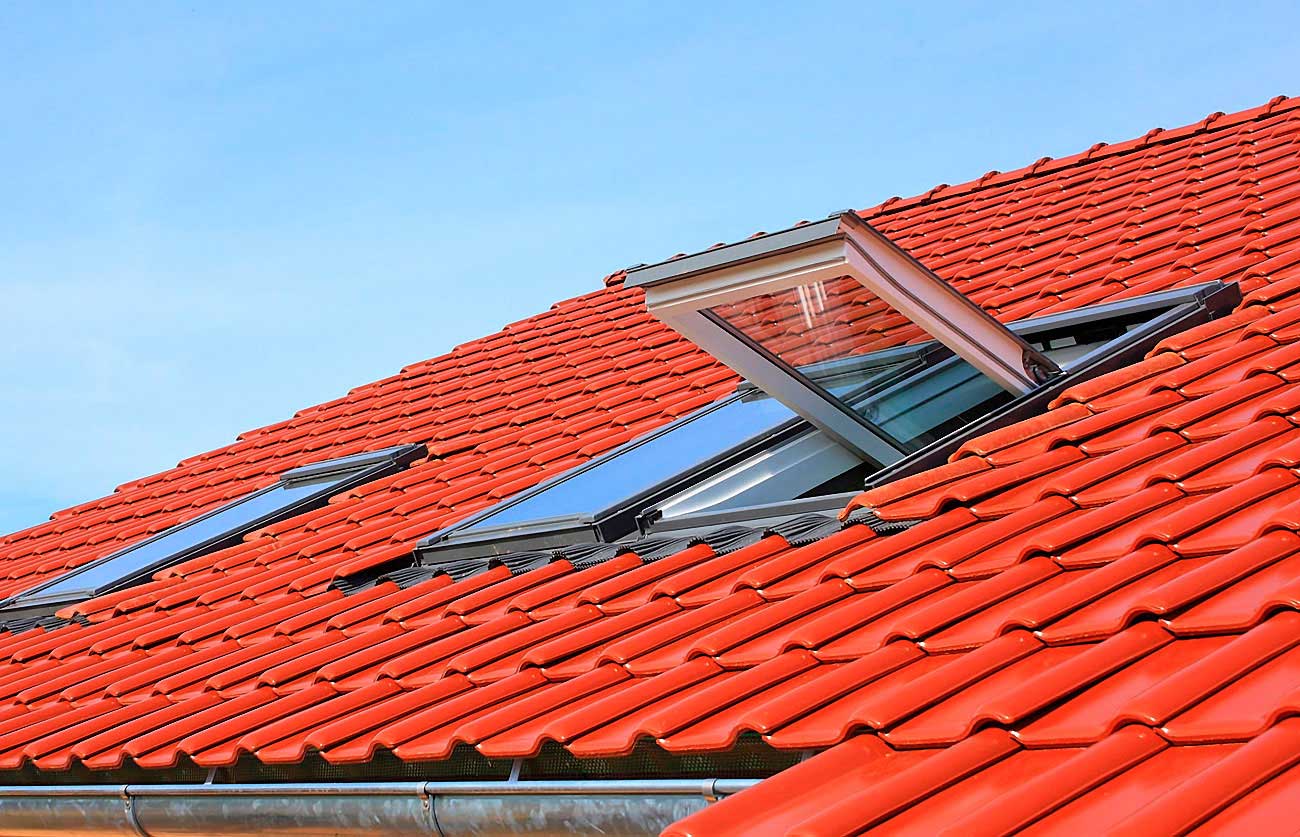

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.
