Ленточный фундамент с ростверком (ленточно-ростверковый)

Прежде чем начинать строительство, необходимо определиться с тем, какой вид фундамента будет использоваться. При решении данного вопроса учитывают:

• характеристики грунта, их состав, подвижность, уровень промерзания и подъема грунтовых вод;
• площадь, количество этажей и общий вес строения, т.е. параметры давления, оказываемого на единицу площади;
• стоимость и доступность строительных материалов;
• сложность и длительность изготовления, включая землеройные, монтажные и отделочные работы;
• общую стоимость планируемого строительства.

Если очень долго, чаще других использовался ленточный фундамент, то современное строительство чаще использует свайные конструкции. Два наиболее популярных способа объединены в ленточно-ростверковый фундамент, который также называют свайно-ростверковым или свайно-ленточным.

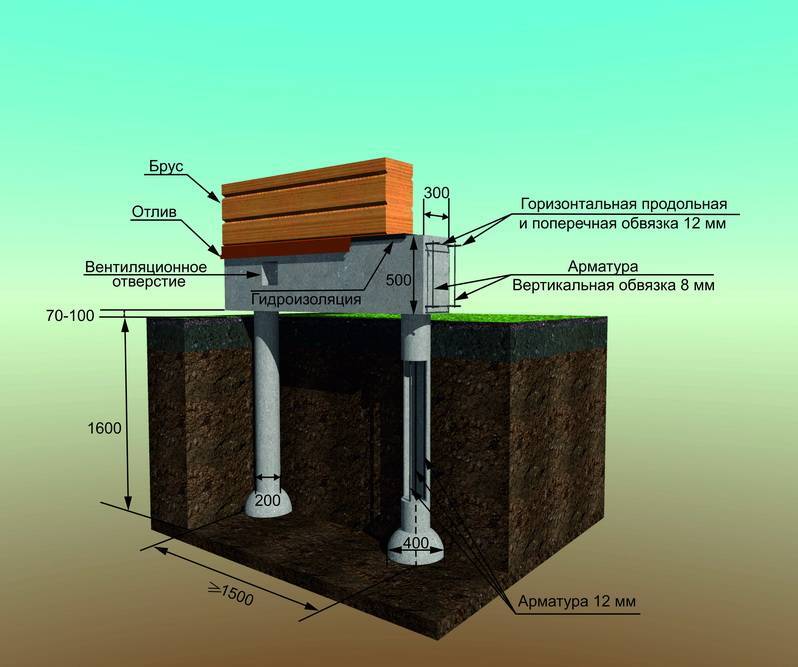

Ленточный фундамент с ростверком

Он обеспечивает надежную непрерывную опору под зданием, но строится долго и обходится недешево и подходит не для всех типов грунта.

В ленточном фундаменте с ростверком используется одновременное использование двух технологий. Основой данной конструкции являются свайные основания, объединенные выше поверхности земли общим элементом, изготовленным в виде плиты, решетки или ленты. Плитный ростверк представляет собой сплошную железобетонную монолитную или сборную плиту, пролагаемую на всей площади здания. Ленточный фундамент с ростверком – это облегченная конструкция, которой связываются оголовки свай, расположенных по соседству, по периметру здания и вдоль внутренних опорных перегородок. Такое основание заливается бетоном или для его сооружения используются железобетонные конструкции. Подобный способ имеет финское происхождение и может называться способом создания нулевого уровня здания.

Ленточный фундамент с ростверком сооружается на склонах, при неустойчивых грунтах или на участках, обладающих сложным рельефом. С его помощью проще и дешевле добиться горизонтального уровня, не проводя значительных работ по изменению рельефа (искусственные насыпи или срывание выступающих участков).

По сравнению со сплошной ленточной, конструкция с ростверком обходится значительно дешевле. Она обеспечивает экономию от 10 до 25 % средств.

Устройство ленточно-ростверкового фундамента

Ленточно-ростверковый фундамент по своему устройству делится на:

• Высокий — выступает над уровнем земли на 10-15 см, обеспечивает наибольшую прочность в период вспучивания замерзшей земли, но требует дополнительного утепления уровня пола первого этажа.
• Повышенный — находится непосредственно на уровне земли. Для того чтобы ростверк не испытывал давления набухающей почвы, под ним удаляют некоторую часть грунта.

Изготовление ленточно-ростверкого фундамента требует сложных расчетов его прочности, расположения свай и толщины ростверка.

При строительстве обязательно соблюдение следующих элементов:

• Наличие песчаной подушки толщиной не менее 20 см под сваями и под самим ленточным фундаментом для того чтобы уберечь материал от разрушающего воздействия грунта.
• Устройство гидроизоляции, как опор, так и ростверка. Для этого используются готовые асбоцементные трубы или сооружения изолируются с помощью листов рубероида или полиэтиленовой пленки.

Строительство ленточно-ростверкого фундамента рекомендуется при возведении зданий, изготовленных из облегченных строительных материалов.

Услуги по строительству надежных оснований домов для жителей Москвы и Подмосковных районов можно заказать в строительной компании «Проект». Мы строим качественно и недорого!

виды, плюсы и минусы, схема

Ростверковый ленточный фундамент представляет собой надежную и прочную опору для строения. Для его создания применяются две технологии. Одна необходима для создания основания, располагающегося выше уровня земли. Вторая технология – создание ростверка, принимающего на себя часть нагрузки.

Особенности и устройство конструкции

Фундамент подходит для укладки на неровных поверхностях, склонах, на участках со сложным рельефом. С ним достичь горизонтальной поверхности значительно проще, чем другими видами основы для зданий. Ленточный фундамент не требует проведения сложных подготовительных работ по выравниванию участка и использование спецтехники. Это дает важное преимущество – дешевизна.

По устройству ростверковый ленточный фундамент подразделяется на несколько видов:

1. Высокий. Устанавливается над уровнем земли на расстоянии в 15 см. Подходит для участков с промерзшей землей с периодическим вспучиванием грунта. После возведения здания требуется утеплить полы первого этажа.
2. Повышенный. Укладывается на уровне земляного покрова. Для устранения давления с ростверка требуется удаление части грунта.

Ленточный фундамент требует тщательных расчетов толщины ростверка, количества свай и других параметров.

Выбирая при строительстве дома ростверковую ленточную основу, обязательно соблюдается два основных правила:

1. Создание песчаной подушки. Ее толщина составляет 20-30 см, она укладывается под сваями и бетонным каркасом с целью его защиты от разрушения под воздействием грунта.
2. Создание гидроизоляции опор и ростверка. С этой целью используются листы рубероида, асбоцементные трубы или полиэтиленовая пленка.

Фундамент подходит для строительства зданий из облегченных материалов.

Плюсы и минусы конструкции

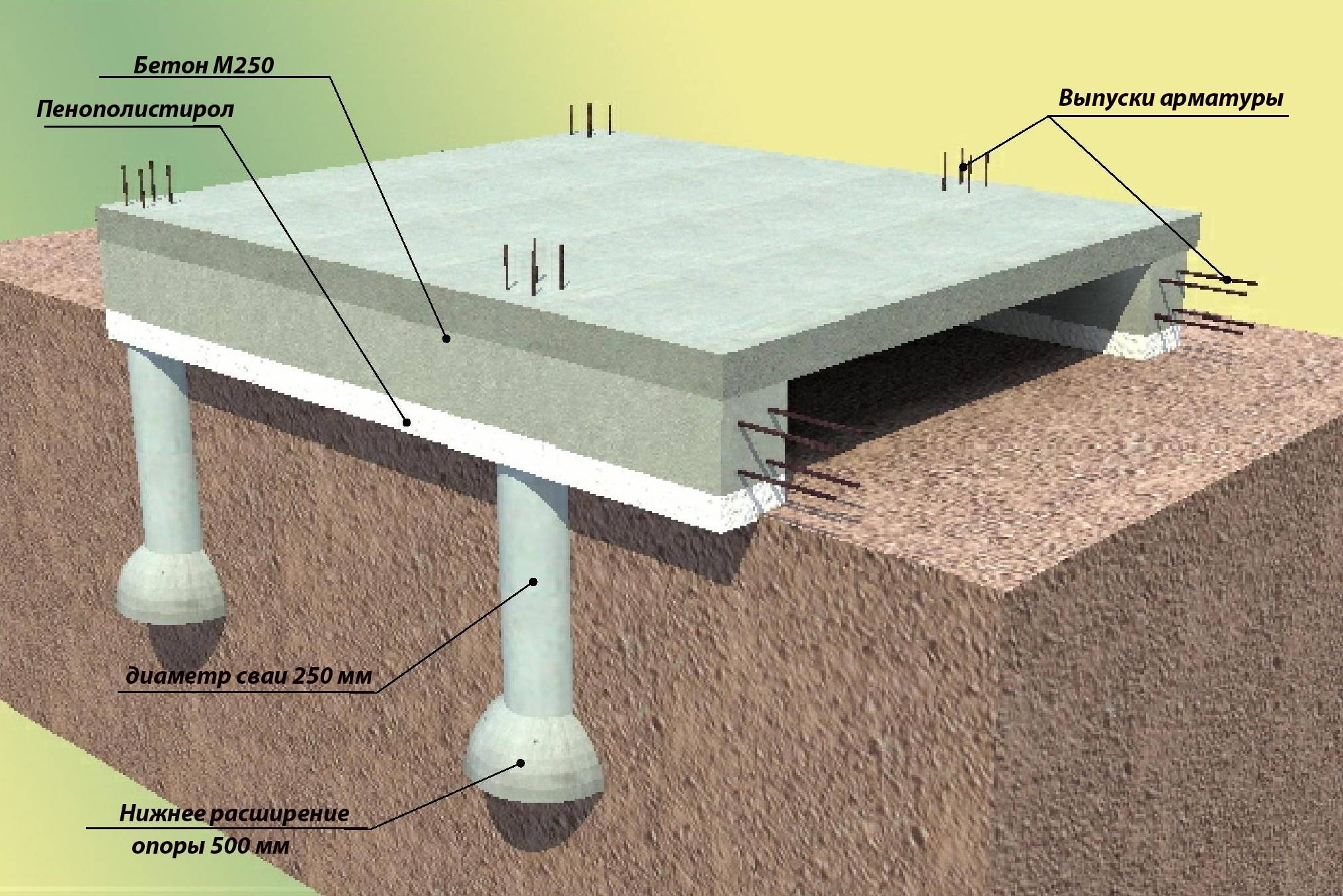

Схема свайного фундамента с ростверком

Ленточный фундамент имеет преимущества:

• невысокая стоимость;
• надежность;
• возможность оборудовать подвальное помещение или погреб;
• равномерно распределяет нагрузку по основанию;
• подходит для сооружений из любых материалов;
• не требует удаления грунта по всей территории основания.

Ростверк улучшает качество ленточного фундамента, делает его прочнее, увеличивает срок службы.
Минусов меньше, но все же они есть:

• нельзя монтировать на грунтах со слабой несущей способностью;
• требует проведения трудоемкой работы.

Какой бывает ленточная конструкция

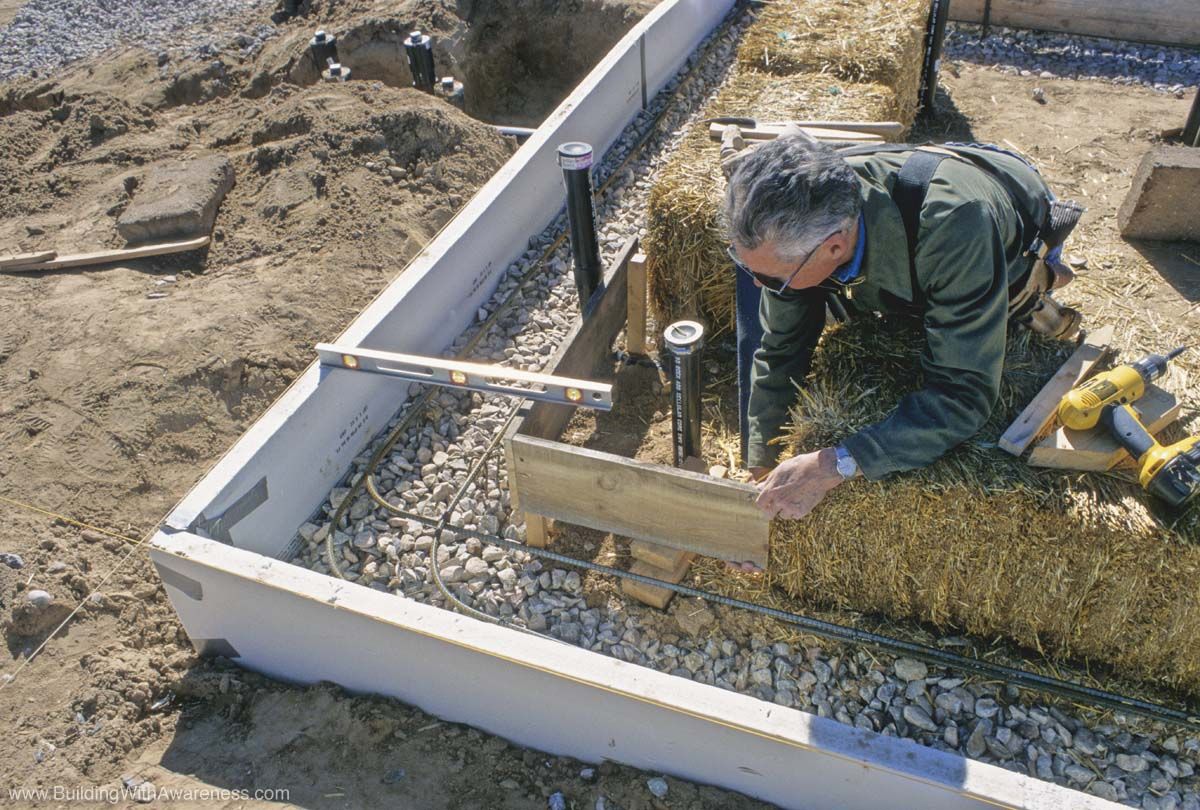

Один из видов фундамента с ростверком

При строительстве ростверкового ленточного фундамента используется несколько видов строительных материалов, что влияет на название готовой конструкции. Отличия заключаются в технологии изготовления основания.

• Монолитный. Работы по созданию конструкции проводятся на строительной площадке. Монолитный фундамент состоит из бетона и армирующей сетки. Для его создания сооружается опалубка в вырытом котловане, затем укладывается арматура. Полученная конструкция заливается бетонной смесью. Преимуществом монолитной основы является долговечность – она способна прослужить 100 и более лет. Использование монолитного ленточного фундамента актуально при строительстве сооружений, запланированных для длительной эксплуатации. Конструкция требует от 4 недель на сборку.
• Сборный бетонный. Конструкция собирается из железобетонных блоков, отливаемых на заводе. Элементы связываются арматурой между собой, образовавшиеся промежутки заливаются бетонным раствором. Сборная ленточная конструкция подходит для каркасных домов. Срок службы основы составляет 50-80 лет. Но его нельзя использовать на просадочных и пучнистых почвах.
• Бутовый. Изготавливается из бутового природного камня. Требуют соблюдения техники укладки элементов, правильного расчета и соединения. Если нарушается технология кладки, то дом может потрескаться. Срок службы бутового фундамента составляет 50-70 лет.
• Кирпичный. Маловостребованный фундамент, требующий проведения трудоемкой и длительной работы. Конструкция сооружается из кирпича или строительных блоков. Фундамент недолговечен: при соблюдении техники укладки срок службы составляет не более 50 лет.

Значение ростверка в строительстве зданий

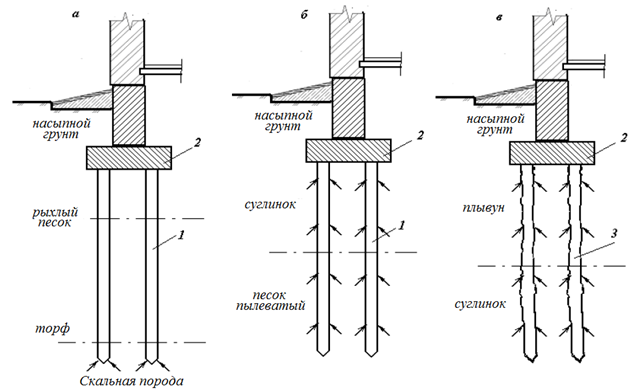

Разрез ленточного фундамента с ростверком

Ростверк выполняет 2 основные функции:

1. Распределение продольных и поперечных нагрузок по периметру фундамента.
2. Объединение конструктивных элементов основы в монолитную конструкцию.

Функциональность ростверка зависит от материала изготовления. Элемент классифицируется на несколько видов:

• деревянный – изготавливается из брусьев, отличается дешевизной, доступностью и легкостью установки. Подходит для домов, построенных на основе древесины. Недолговечен, подвержен гниению и быстрой порче;
• стальной – представляет собой балочный каркас, построенный из стальных прутьев и металлических свай. Используется при возведении бани, одноэтажных домов, бытовок. Подвержен коррозии, требует дополнительной обработки перед использованием, но надежный и выносливый;
• монолитный – ростверк выполняется в виде системы, состоящей из балочных перекрытий и вертикальных элементов, соединенных бетоном в единую конструкцию. Отличается выносливостью, устойчивостью к внешним воздействиям, надежностью и долговечностью.

Ростверк увеличивает срок службы фундамента, защищает его от лишней нагрузки, предотвращая преждевременное разрушение основы.

Ростверковый ленточный фундамент – это отличное решение для тех, кто желает построить дом на качественном и долговечном основании. Это надежная конструкция, соответствующая требованиям к надежности и безопасности. Приложив немного усилий, ленточная основа и ростверк будут установлены на строительной площадке собственными руками. При отсутствии знаний и опыта работы с данной конструкцией дело рекомендуем доверить специалистам для предотвращения негативных последствий.
