Тепловая завеса или тепловентилятор что лучше?

Как работают тепловые завесы и тепловентиляторы

Приветствую всех читателей этого блога! Перед наступлением зимы актуальной темой становятся разнообразные нагревательные приборы. Ранее я рассказал вам как выбрать тепловую пушку, а  этой статье мы кратко поговорим о тепловых завесах и тепловентиляторах. Начинаем с тепловых завес.

Как работает тепловая завеса?

Тепловая завеса нужна для отсечения потоков холодного воздуха из дверных проемов и ворот во время зимы, а также для отсечения пыли и насекомых в летний период. Внутри тепловой завесы расположены вентиляторы и нагревательные элементы, при помощи которых и нагревается воздух.

В качестве нагревательных элементов могут использоваться ТЭНы с оребрением или игольчатые нагревательные элементы. Тепловая завеса должна иметь большую производительность по объему воздуха.

Так, например, завеса мощностью 3 кВт должна иметь производительность 300 кубических метров воздуха в час.

Мощность вентиляторов определяет не только количество воздуха, проходящее через завесу в час, но и длину струи теплого воздуха. Эта длина должна превышать высоту (или ширину — в случае вертикальной установки) дверного проема.

Виды тепловых завес

Воздушные тепловые завесы делятся на следующие основные типы:

  • Электрические — в них и вентилятор и нагревательный элемент работают от электрической сети. Мощность таких приборов начинается от 3 кВт и больше. При мощности до 9 кВт, есть возможность использовать сеть с напряжением 220 В. При превышении этой мощности, будет необходима трехфазная сеть с напряжением 380 В.
  • Неэлектрические — у таких завес вентиляторы работают от электричества, а нагрев воздуха происходит каким-либо другим способом. Например, широкое применение получили тепловые завесы, в которых воздух нагревается с помощью горячей воды через теплообменник. Кроме этого, существуют газовые тепловые завесы. Чаще всего этот вид тепловых завес используется там, где необходима большая мощность таких приборов — промышленные предприятия, большие магазины, склады и тому подобные объекты.

По ориентации в пространстве, тепловые завесы бывают следующих видов:

  • Вертикальные — могут устанавливаться только вертикально сбоку от проема.
  • Горизонтальные — устанавливаются только горизонтально над дверным проемом.
  • Универсальные.

Правила монтажа электрических тепловых завес

Здесь приведены общие правила монтажа электрических тепловых завес. Советую вам обязательно прочитать руководство по эксплуатации прибора перед тем, как приступать к монтажу. В ней могут содержаться какие-либо особые рекомендации производителя.

  • Тепловая завеса должна закрывать весь проем двери или ворот. Если завеса будет уже дверного проема, то часть потока холодного воздуха не будет отсекаться.
  • Рекомендовано устанавливать тепловую завесу как можно ближе к верхнему краю проема. При этом расстояние до потолка не должно быть меньше 10-15 см.
  • Тепловые завесы мощностью больше 3 кВт подключаются непосредственно к распределительной коробке через автомат или УЗО. Для обеспечения безопасности, эти работы должен производить человек с соответствующей группой допуска.
  • Тепловая завеса должна быть доступна для текущего обслуживания и ремонта.
  • Если нет возможности использовать завесу нужной мощности, то можно построить теплый тамбур возле двери. Это позволит уменьшить необходимую мощность прибора.

Как работают тепловентиляторы?

Тепловентилятор — бытовой нагревательный прибор, предназначенный для обогрева жилых и производственных помещений. Внутри тепловентилятора находится сам вентилятор и нагревательный элемент (спираль или ТЭН).

Вентилятор создает принудительную конвекцию воздуха через прибор, а нагревательный элемент увеличивает его температуру. В большинстве бытовых тепловентиляторов в качестве нагревательного элемента используется спираль из тугоплавкой проволоки. Это самый дешевый вариант нагревательного элемента.

Главным его недостатком является то, что такой прибор сжигает ощутимо кислород в воздухе.

Тепловентилятор, в отличии от тепловой завесы, расходует гораздо меньше воздуха в час, но нагревает его на большую температуру. Использовать настенный тепловентилятор вместо тепловой завесы по этой причине не получится. У него просто не хватит мощности, чтобы отсечь поток воздуха.

Все тепловентиляторы оснащены термостатом, на котором можно выставить оптимальную для вас температуру в помещении. Делается это следующим образом:

  • Включаете тепловентилятор на максимум и ждете пока он нагреет помещение до оптимальной температуры.
  • После того, как помещение нагрелось до оптимальной температуры, ручку термостата нужно поворачивать в сторону уменьшения температуры до щелчка.

После этого тепловентилятор постоянно будет поддерживать данную температуру.

Монтаж тепловентилятора

Напольные приборы вообще не требуют никакого монтажа. Их достаточно просто установить на твердое основание и включить питание от сети. Современные тепловентиляторы оборудованы защитой от опрокидования и перегрева, но оставлять их без присмотра все равно не стоит!

Источник: https://znayteplo.ru/otoplenie/teplovye-pushki-i-teploventilyatory/kak-rabotayut-teplovye-zavesy-i-teploventilyatory/

Обогреватель и тепловая завеса — как выбрать?

Если вы мерзнете дома или на работе, но не можете улучшить отопление в помещении — разумным решением будет покупка обогревателя. Но какой обогреватель лучше? Какие вообще типы обогревателей бывают и в чем их различия? Какой обогреватель экономичнее? Какой обогреватель лучше выбрать для дома или квартиры, а какой для дачи? В этой статье эксперты Product-test.ru отвечают на эти и другие вопросы, чтобы вы легко смогли выбрать подходящую модель.

Какой обогреватель лучше?

Все зависит от того, где вы собираетесь пользоваться прибором и что от него ожидаете: быстрого нагрева или экономичности, компактности или высокой мощности. Выделим основное:

  • Лучшими обогревателями для квартиры и дома в одинаковой степени будут масляные обогреватели, конвекторы и тепловентиляторы. Главное — правильно подобрать мощность.
  • Для дачи лучше выбирать масляные обогреватели или конвекторы с функцией защиты от мороза. Они будут поддерживать температуру в 5-8 градусов, не давая стенам промерзать в ваше отсутствие, поэтому вы сможете быстро обогреть помещение во время приезда.
  • Для ванной надо выбирать приборы с влагозащитным корпусом — этом могут быть ИК-обогреватели или конвекторы. Но помните, что даже с такой опцией сушить полотенца и прочие вещи на обогревателе нельзя.
  • В дом с детьми с детьми и животными лучше всего подойдут конвекторы, тепловентиляторы и ИК-обогреватели. Главное, чтобы их можно было повесить на стену или потолок — так они будут вне досягаемости для маленьких ручек.
  • Для гаража рекомендуем купить тепловую пушку или завесу — они достаточно мощные, чтобы защитить от холода и сквозняков.
  • Самые эффективные обогреватели — инфракрасные и тепловентиляторы, они обогревают помещение быстрее других.

Какой обогреватель экономичнее?

Самые экономичные обогреватели — инфракрасные, по сравнению с другими моделями их энергопотребление в два раза ниже. Самые неэкономные — тепловые пушки и завесы, они пропускают через себя большие потоки разогретого воздуха, что значительно сказывается на счетах.

Экономичность масляных обогревателей, конвекторов и тепловентиляторов зависит от множества факторов. Но вы можете оценить ее самостоятельно, сравнив потребляемую и выдаваемую мощность: чем ближе друг к другу эти значения, тем экономичнее прибор.

Типы обогревателей

Существует пять популярных типов обогревателей. Расскажем подробнее об их преимуществах и недостатках.

Масляный обогреватель (радиатор)

Принцип действия масляного радиатора очень простой — электрическая спираль нагревает минеральное масло, и оно в свою очередь передает тепло стенкам герметичного корпуса. Обогреватель состоит из нескольких секций, поэтому похож на батарею центрального отопления.

Выбирая из двух схожих обогревателей с одинаковой мощностью, покупайте прибор с большим количеством секций — у таких моделей поверхность теплообмена обширнее, поэтому нагреваются они не сильно, но тепла отдают столько же.

Обогреватели с небольшим количеством секций могут быть слишком горячими, а значит — небезопасными для семей с детьми и домашними животными.

Цена масляных обогревателей вполне демократичная, к тому же они могут длительное время обогревать комнату в квартире или на даче. Вот только зачастую такие приборы плохо вписываются в интерьер.
Размещение: только напольное.
Плюсы: бесшумный, не сжигает кислород, может работать много часов подряд, не требует постоянного присутствия человека, потребляет сравнительно мало электроэнергии.
Минусы: тяжелый, громоздкий, долго (20-30 минут) прогревается до заданной температуры.

Тепловентилятор (термовентилятор)

Такой обогреватель раздувает по комнате воздух, прошедший через нагревательный элемент. В это же время некоторые модели можно использовать как обычный вентилятор для охлаждения летом. Тепловентиляторы пользуются популярностью благодаря низкой цене, но у них есть ряд недостатков.

Модели с обычной электрической спиралью сжигают кислород и пыль, из-за чего в комнате становится душно и может появиться специфический запах. При покупке обогревателя с керамическим нагревательным элементом такой проблемы не возникает, но и у таких моделей есть свой минус — они сильно сушат воздух.

Также стоит принять во внимание шум, который распространяют движущиеся лопасти.

В магазине вы также можете встретить тепловую пушку (разновидность тепловентилятора), но такой прибор применяется в основном в производственных помещениях, например, на складе, стройке или в гараже. От младшего собрата пушка отличается прочным металлическим корпусом и высокой мощностью.

Размещение: напольное, настольное, настенное.
Плюсы: низкая цена, компактный, быстро разогревается.
Минусы: шумный, может сжигать пыль, кислород, сушит воздух.

Конвектор (конвекторный обогреватель)

Этот обогреватель распространяет тепло за счет конвекции: нагревательный элемент внутри прибора разогревает воздух, и он, как более легкий, поднимается наверх, а его место занимает холодный — получается постоянный воздухообмен, поэтому помещение прогревается равномерно.

Среди конвекторов встречаются модели с влагозащитным корпусом — их можно разместить в ванной, чтобы избежать распространения грибков и плесени. Только обратите внимание на тип нагревательного элемента, это может быть электрическая спираль или ТЭН.

Последний предпочтительнее, потому что не сжигает кислород и пыль, в отличие от голой спирали.

Размещение: настенное, напольное.
Плюсы: бесшумный, равномерно разогревает помещение, модели с ТЭН не сжигают кислород.
Минусы: модели с электрической спиралью сжигают кислород и пыль, высокая цена.

Инфракрасный обогреватель (ИК-обогреватель)

Один из самых спорных, но в это же время популярных обогревателей. За счет инфракрасных волн он нагревает не воздух, а предметы — эффект получается как от солнца или костра. Инфракрасный обогреватель быстро согревает небольшие помещения и не сжигает кислород, к тому же его можно использовать даже на улице, что будет кстати вечером на даче.

Среди таких моделей встречаются приборы с влагозащищенным корпусом, поэтому они также подойдут для ванны. Стоить отметить, что инфракрасный обогреватель требует правильной установки, в противном случае он может нанести вред.

Так, его не рекомендуется размещать в местах, где человек проводит много времени, например, над кроватью — при длительном прямом воздействии его лучи могут вызвать неприятные ощущения и даже ожог, как от долгого пребывания на солнце. Кроме того, согласно отзывам к инфракрасным обогревателям, некоторых покупателей раздражает свет, излучаемый прибором.

Отдельно стоит упомянуть споры о безопасности ИК-обогревателей: есть версия, что короткие волны, излучаемые прибором, могут наносить вред здоровью. Но это опять-таки вопрос установки, при правильном выборе места монтажа он не должен плохо влиять на человека.

Расположение: настенное, потолочное, напольное, на подвесной потолок.
Плюсы: бесшумный, быстро разогревается, не сжигает кислород и не сушит воздух, потребляет мало электроэнергии.
Минусы: высокая цена, может быть небезопасен при неправильном размещении, светится в темноте.

Тепловая завеса

С этим типом обогревателей многие сталкивались на входах в торговые центры — они обдувают теплым воздухом дверной проем и таким образом не дают холоду проникать внутрь. Тепловую завесу можно установить над или вдоль окна — эффект будет такой же. За счет уменьшения теплопотерь и интенсивного обдувания теплым воздухом прибор может быстро прогреть небольшое помещение. Но такие обогреватели не лучший выбор для квартиры из-за шума, ведь они работают намного интенсивнее обычного тепловентилятора.

Расположение: над проемом или вдоль проема.
Плюсы: значительно снижает теплопотери, защищает от пыли и насекомых, летом защищают от горячего воздуха.
Минусы: высокая цена, очень шумные, расходуют много электроэнергии.

Настенный, напольный или потолочный обогреватель?

Современные обогреватели можно размещать в разных местах в зависимости от их типа, интерьера и потребностей. Как правило, приборы рассчитаны на конкретный тип установки, но в некоторых моделях есть возможность выбора.

  • Напольная установка — самая популярная. Напольные обогреватели не требуют специального монтажа, мобильны, но не всегда вписываются в интерьер и могут представлять опасность для маленьких детей и домашних животных.
  • Настенный монтаж — встречается практически во всех типах. Настенный обогреватель менее доступен для детей и животных, не занимает место на полу и может хорошо вписаться в интерьер. Недостаток только в том, что часто перемещать его с места на место не получится — для обогрева соседней комнаты придется покупать отдельный прибор.
  • Потолочный монтаж — этот тип установки доступен только в ИК-обогревателях, тепловых завесах и тепловентиляторах. Это еще больший простор для экономии пространства, а с потолочными инфракрасными обогревателями можно даже подогреть полы.

Какой мощности обогреватель выбрать?

Обычно в характеристиках к приборам указывается, на какую площадь они рассчитаны. Если же такой информации нет, то вы можете найти подходящий обогреватель по его мощности:

  • Инфракрасный обогреватель расходует 0,5 кВт на каждые 10 м² площади, то есть для комнаты в 20 м² нужен прибор мощностью 1 кВт.
  • Остальные обогреватели расходуют приблизительно 1 кВт на каждые 10 м² помещения — при площади комнаты в 20 м² подойдет прибор мощностью 2 кВт.

Эти правила справедливы для помещений с хорошей теплоизоляцией и высотой потолков в 3 метра. При слабой теплоизоляции помещения стоит присмотреться к приборам помощнее, а при работе центрального отопления можно выбрать и менее мощный обогреватель.

Дополнительные возможности

Самые востребованные среди вспомогательных функций:

  • Термостат — это устройство для поддержания постоянной температуры. Оно не даст прибору остыть или нагреться больше необходимого.
  • Регулировка температуры — возможность задать прибору необходимый градус нагрева. Обогреватели с терморегуляторами позволяют выбирать самую комфортную температуру в зависимости от потребностей.
  • Дистанционное управление — управление обогревателем с помощью пульта.
  • Отключение при опрокидывании — функция будет полезна в доме с детьми и домашними животными, потому что обогреватель в лежачем положении может вызвать пожар или просто выйти из строя.
  • Отключение при перегреве — автоматическое отключение прибора при слишком высокой температуре нагревательного элемента. Это может произойти при загрязнении обогревателя или из-за невозможности эффективно отводить тепло.
  • Защита от мороза — эта функция актуальна для дачных домиков. Обогреватель в режиме защиты от мороза будет поддерживать в помещении температуру 5-8 градусов, не давая промерзать стенам, так что когда вы вернетесь на дачу, вам не придется долго ждать, когда комнаты согреются.
  • Влагозащитный корпус — очень полезная функция для тех, кто планирует использовать обогреватель в ванной. Обогреватель в ванной позволяет быстро сохнуть влажному помещению и не дает грибкам распространяться на поверхностях.
  • Увлажнитель — хорошее дополнение к обогревателям, которые сушат воздух. Так помещение остается теплым и с комфортной влажностью. Кроме того, в увлажненном воздухе бактерий и вирусы распространяются хуже, чем в сухом, подробнее об этом мы уже писали в статье о профилактике простуды и гриппа.
  • Таймер — позволит задавать время включения и отключения прибора. Например, если обогреватель начнет работать за 20 минут до возвращения с работы, то вы гарантированно вернетесь в теплую квартиру.

Определившись с типом и характеристиками прибора, можно приступать к выбору. В этом вам поможет наш Каталог обогревателей и тепловых завес — там вы найдете множество предложений интернет-магазинов и сможете купить обогреватель по самой низкой цене.

Источник: https://product-test.ru/obogrevateli-i-teplovye-zavesy/helper

Сравнение электрического конвектора и тепловентилятора

С наступлением холодов люди начинают задумываться о способах обогрева своих домов. В частных домах в основном ест печное или централизованное отопление, а также камины, в многоэтажных домах отопление централизованное.

Но не всегда этого достаточно и люди начинают приобретать обогреватели – наибольшим спросом пользуются такие устройства как конвектор и тепловентилятор.

Эти агрегаты представлены на рынке в большом ассортименте и отличаются по принципу работы, цене, производителю и типу, поэтому выбор сделать достаточно сложно. В этом обзоре мы попытаемся выяснить, что лучше конвектор или тепловентилятор.

Тепловентиляторы – принцип работы, плюсы и минусы

Сложно понять, в чем заключается отличие тепловентилятора от конвектора ведь по сути, они просто циркулируют теплый воздух. Принцип работы заключается в следующем: теплые потоки воздуха поднимаются вверх, а холодные опускаются – вниз. Но все же отличия имеются. Тепловентилятор прост в управлении и его могут позволить себе большинство покупателей.  Такие агрегаты бывают:

  1. Настольные;
  2. Напольные;
  3. «Тепловые завесы» устанавливается под дверью;
  4. С установкой на потолке.

Принцип работы: вентилятор прогоняет воздух через нагревательный элемент, откуда он выходит уже в теплом виде. Отметим, что нагревательный элемент может быть:

  • электрическим;
  • керамическим;
  • трубчатым.

Покупатели в основном делают свой выбор в пользу тепловентиляторов с керамическим нагревательным элементом, потому что помещение обогревается без каких-либо продуктов сгорания.

Смотрите также – Сравнение возможностей электрокотлов и конвекторов

Среди достоинств тепловентилятора можно выделить следующие:

  1. Нагревается за короткий промежуток времени – правильно выбранная мощность позволяет нагреть комнату за несколько минут;
  2. Доступная стоимость – покупатели останавливают свой выбор на этом устройстве благодаря его цене;
  3. Небольшие размеры – можно переносить прибор в любую комнату;
  4. Эргономичность – низкие потребление электроэнергии.

Недостатки:

  • Шум – работает такой тип устройства очень громко;
  • Неприятный запах – при попадании пыли или мусора на открытую спираль;
  • Загрязнение окружающей среды – происходит в результате сжигания кислорода;
  • Существует возможность перегрева;
  • Снижение влажности воздуха.

Если вы выбрали тепловентилятор, то необходимо покупать агрегаты с керамическим нагревательным элементом и губчатым фильтром глубокой очистки при мощности аппарата 1-3 кВт.

Смотрите также – Какой обогреватель лучше масляный или конвекторный?

Конвекторы – принцип работы, плюсы и минусы

При обогреве помещения этим электрическим обогревателем холодный воздух проходит через решетку, которая находится в нижней части конвектора, а затем через нагревательный элемент. В результате через решетку на верхней панели выходит уже теплый воздух, который распределяется по комнате.Большинство моделей могут похвастаться влагозащищенностью, поэтому их можно использовать в саунах и в ванных комнатах.

Конвекторы по своему виду бывают:

  1. Газовые – дорогостоящие из-за необходимости подключения к газовой магистрали;
  2. Электрические – самые простые и наиболее распространенные;
  3. Водяные;
  4. Инфракрасные.

При сравнении конвектора и тепловентилятора становится понятно, что первый намного сложнее по устройству.
По типу расположения конвекторы бывают:

  • Напольные;
  • Настенные;
  • Комбинированные;
  • Внутрипольные.

Смотрите также – Какой электрический конвектор лучше купить для дома

Преимущества конвектора:

  1. Воздух греется быстро;
  2. Безопасность от возникновения пожаров;
  3. Различные варианты крепления;
  4. Можно выбрать необходимый уровень температуры;
  5. Можно создать сеть из нескольких устройств;
  6. Бесшумность работы;
  7. Безопасное использование;
  8. Компактность;
  9. Долговечность.

Недостатки:

  • До оптимальной температуры может нагреваться долго;
  • Боится сквозняков – выходит из строя;
  • Сбой в электросети приведет к поломке;

Что лучше купить?

Если вы стоите перед выбором: купить конвектор или тепловентилятор, то необходимо учесть следующее:

  1. Если обогреватель покупается на несколько лет, то лучше выбрать конвектор. Если вывести одну сеть, то появиться возможность обогреть сразу несколько комнат. Основным фактором будет наличие термостата, с помощью которого можно отрегулировать температуру;
  2. Если необходимо быстро нагреть помещение на непродолжительный срок, то выбор очевиден – тепловентилятор;
  3. Оптимальным вариантом будет совмещение конвектора и тепловентилятора. Сначала первый быстро нагреет воздух, а второй будет поддерживать необходимую температуру.

В этой статье мы постарались объяснить вам, чем уличаются конвекторы от тепловентиляторов. Также подробно рассмотрели все достоинства и недостатки этих видов обогревателей, и принцип их работы. Вам остается только решить, что предпочтительнее для вас и сделать покупку.

Смотрите также – Какой обогреватель не сжигает кислород и не сушит воздух

Источник: https://tehrevizor.ru/kak-vybrat/klimaticheskaja-tehnika/chto-luchshe-konvektor-ili-teploventilyator.html

Что лучше, тепловентилятор или инфракрасный обогреватель?

Пожалуй, в каждой семье можно найти электрические отопительные приборы, которые очень выручают весной и осенью, когда на улице еще достаточно прохладно, а централизованная подача тепла уже остановлена. Пригодятся данные устройства и в гараже, в мастерской или на даче, где магистральное тепло попросту отсутствует.

Из-за разнообразия модификаций многие хозяева не понимают, что лучше: тепловентилятор или инфракрасный обогреватель, что лучше использовать для решения проблемы автономного отопления в собственном жилище? На деле, однозначно ответить на данный вопрос не получится, у обоих устройств имеются уникальные слабые и сильные стороны.

Тепловентилятор: основные особенности

Тепловентилятор представляет собой усовершенствованный вариант рефлектора, широко эксплуатирующегося несколько десятилетий назад. Статистика показывает, что на рынке данное устройство принадлежит к числу наиболее популярных, что объясняется невысокой ценой, эксплуатационным удобством, эффективностью и отсутствием сложностей в процессе монтажа – прибор просто подключается к розетке.

Впрочем, существуют и достаточно массивные устройства данной группы, предполагающие фиксацию на стене или на потолке, но используются они, по большей части, не в быту, а в зданиях промышленного или административного назначения. Внутри находятся нагревательные элементы и вентилятор, способствующий быстрому и равномерному распределению горячего воздуха по помещению.

Если говорить о нагревательных элементах, то используются следующие детали:

  • Спираль на основе нихрома. Классический вариант. Металлический элемент может нагреваться до 1000 градусов, так что безопасность изделия весьма сомнительна, велика вероятность пожара при контакте с посторонними предметами. Второй недостаток – на спирали постепенно скапливается пыль, выделяющая неприятный запах при каждом новом запуске. Бытует мнение, что подобная техника провоцирует сжигание кислорода в помещении, но это заблуждение. Тесты показывают, что содержание кислорода падает на доли процента, ощутить его невозможно.
  • Керамика. Нагрев происходит всего до 150 градусов, то есть с точки зрения безопасности данный вариант оптимален. Несмотря на такое невысокое значение, воздух керамика прогревает даже быстрее спирали, что объясняется большей площадью самого элемента. Недостаток – дороговизна.
  • ТЭН – трубчатые элементы. Трубка делается из металла или кварцевого стекла, внутри располагается стержень на основе графита или специальная проволока, в качестве дополнительной среды используется кварцевый песок, способствующий более равномерному распределению тепловой энергии. Нагрев происходит до 500 градусов, то есть техника достаточно безопасна и долговечна.

Тепловентилятор: плюсы и минусы

Начнем с положительных качеств:

  • Скорость прогрева. Если мощность определена правильно (для стандартных помещений с высотой потолков около 250 сантиметров рекомендуется исходить из значения в киловатт на 10 квадратных метров), то желаемой температуры удастся достичь за считанные минуты.
  • Компактность. Комнатные модели весят около килограмма, легко переносятся с места на место.
  • Дешевизна.
  • Многофункциональность. Некоторые модели можно использовать даже летом, не включая режим обогрева. Это превращает устройство, по сути, в стандартный вентилятор. Наиболее совершенные и технологичные модификации производятся с увлажнителем, то есть устройством, формирующим оптимальные микроклиматические условия в помещении, компенсирующим снижение уровня влажности из-за активной работы нагревательного элемента.

Если говорить о минусах, то основной, характерный для всех моделей, недостаток, заключается в некоторой шумности. От нее никуда не деться, вызвана она вращением лопастей вентилятора. Прочие “недостатки”, в том числе неприятные запахи, актуальны только для спиральных моделей, керамика их лишена.

Инфракрасный обогреватель: основные особенности

Принцип работы инфракрасного обогревателя кардинально отличается от всего прочего отопительного оборудования. Нагревает он не воздух, а предметы, расположенные в зоне действия, в том числе стены и пол. Иными словами, излучение легко проходит сквозь воздух, но поглощается непрозрачными предметами, что и приводит к повышению температуры.

Несмотря на такой “солнечный” принцип работы, внутри устройства нет никаких сложных деталей, его покупка не приведет к каким-то космическим расходам.

Как и в случае с тепловентиляторами, при покупке необходимо обратить внимание на тип нагревательного элемента:

  • Галогеновый элемент. Галогеновая лампа, продуцирующая излучение в инфракрасном спектре. Внутри элемента находится нить накаливания из вольфрама или карбона, которая нагревается при подаче энергии, распространяет инфракрасное излучение. В процессе работы не обходится без раздражающего свечения, кроме того, бытуем мнение, что такой прибор распространяет короткие волны, вредные для человеческого организма. Таким образом, от подобной покупки лучше отказаться.
  • Карбоновый элемент представляет собой трубку на кварцевой основе. Внутри трубки создано безвоздушное пространство со спиралью на основе углеволокна. Нагревается спираль очень быстро, кроме того, она характеризуется высоким КПД. К сожалению, присутствуют и некоторые недостатки, в том числе высокое потребление энергии, неприятное красноватое свечение, вредность для людей, страдающей астмой и аллергией.
  • Элемент с оболочкой на основе керамики оптимален с точки зрения защиты, обладает прочными стенками, не светится во время работы. Минимальный срок службы – 3 года, мощность варьируется от 50 Ватт до 2 кВт.
  • Трубчатый металлический элемент конструктивно напоминает кварцевый аналог, но стоит дороже, что компенсируется прочностью и долговечностью.

Важная деталь

При покупке следует обращать внимание не только на тип нагревательного элемента, но и на некоторые конструктивные нюансы:

  • Материал. Если пластина сделана из черного металла, то она ориентирована исключительно на эксплуатацию в сухих помещениях. Для влажных комнат предназначены устройства на основе нержавеющей стали.
  • Минимально допустимая толщина фольги излучателя – 120 микрон. Если данное условие не выполняется, то эффективного обогрева достичь не получится.

Инфракрасный обогреватель: плюсы и минусы

Положительные качества техники выглядят следующим образом:

  • Высокая скорость работы. Повышение температуры заметно уже спустя считанные секунды;
  • Не изменяется уровень содержания кислорода в помещении;
  • Благоприятное воздействие на человеческий организм. Инфракрасное оборудование активно используется в медицинской сфере;
  • Отсутствие запаха;
  • Вариативность установки. Существуют и мобильные исполнения, и стационарные варианты, фиксирующиеся на стенах и потолках;
  • Отсутствует циркуляция воздуха, то есть исключается вероятность формирования сквозняков, что особенно важно, если дома есть маленькие дети.

Недостаток у данной категории товара, по сути, один. Это световое излучение, которое кому-то может показаться чересчур раздражающим.

И что в итоге?

Если оценивать соотношение недостатков и достоинств, то ответ на вопрос, что выбрать: инфракрасное устройство или тепловентилятор, кажется очевидным. Первый вариант во всех отношениях лучше. Тем не менее, вторая разновидность также имеет право на существование. Во-первых, она может эксплуатироваться и летом, работая в качестве обычного вентилятора для создания прохлады в помещении, что недоступно инфракрасному аналогу.

Во-вторых, она характеризуется большей вариативностью в плане регулировки температуры, в том числе, имеются режимы, благодаря которым воздух прогревается до небольшой температуры (около 5 градусов) и эта отметка сохраняется необходимое время. Такая функция хорошо подходит, к примеру, для гаража, так как устройство почти не тратит энергию, но препятствует промерзанию коммуникаций и инженерных систем.

Наконец, изначально тепловентиляторы стоят несколько дешевле.

Таким образом, чтобы сделать хороший выбор, нужно принять во внимание предстоящие эксплуатационные условия, определить точный список требований, предъявляемых к технике!

Источник: https://ZnatokTepla.ru/obogrevateli/teploventilyator-ili-infrakrasnyj-obogrevatel. html

Что лучше — тепловентилятор или масляный обогреватель

Среди тех, кто по каким-то причинам нуждается в дополнительном обогреве помещения или просто не имеет основного, постоянно идут споры на тему: что лучше — тепловентилятор или масляный обогреватель. На этот вопрос нет однозначного ответа. Однако постараемся показать возможности обоих классов приборов, которые применяются в одинаковых условиях, осветить их достоинства и недостатки.

Общие требования к обогреву помещения

Есть четкие критерии, по которым сразу можно оценить возможности того или иного электроприбора. Например, для неотапливаемого помещения эти показатели выглядят так:

  • при площади до 6 кв.м — 550 Ватт;
  • от 7 до 9 — 750 Ватт;
  • от 10 до 20 — от 1000 до 1750.

На обогрев комнаты с площадью больше 20 квадратов нужен обогреватель мощностью 2 кВт и выше. Какой класс при этом выбрать — постараемся определить на основании комплексного анализа возможностей приборов.

Что такое масляный обогреватель

Масляный обогреватель представляет собой герметичный корпус из нержавеющих металлических сплавов. В качественных изделиях это алюминийсодержащие составы, дешевые китайские продукты грешат использованием простой стали, при этом делается расчет на герметичность (изнутри радиатор не гниет) и внешнее защитное покрытие.

Сразу стоит отметить — наилучшим сочетанием цены и срока службы будет обладать изделие среднего и высокого ценового диапазона.

Принцип действия масляного обогревателя достаточно прост:

  • внутри герметичного металлического корпуса, который состоит из отдельных блоков (для большой площади контакта с воздухом), находится трансформаторное масло;
  • после включения прибора электрический ТЭН или их группа нагревают теплоноситель;
  • когда температура масла достигнет значения, которое задано с помощью регулятора, нагрев прекращается;
  • после того, как масло остынет на определенное число градусов, снова включаются ТЭНы и возвращают теплоносителю заданную пользователем температуру.

Масляный радиатор самодостаточен. В зависимости от объема, может отличаться время прогрева. Но после того как устройство вышло в рабочий режим, оно показывает отличные характеристики экономичности и эффективности. ТЭНы включаются на непродолжительное время, радиатор практически постоянно имеет одинаковую температуру.

Как работает тепловентилятор

Тепловентилятор также не отличается сложностью. Здесь источником тепла служит раскаленная спираль или тонкие металлические пластины.

При обдуве воздухом он нагревается и поступает в объем комнаты. Общий принцип работы сходен с механикой масляного радиатора:

  • при старте тепловентилятор выходит на технический максимум;
  • подача напряжения для нагрева тепловыделяющих металлических деталей подается до тех пор, пока терморегулятор не зафиксирует среднюю температуру в корпусе, заданную пользователем;
  • полного прекращения потребления энергии не происходит — вентилятор работает постоянно.

Но есть и ключевые отличия у двух классов, о которых будет упомянуто позже. Здесь отметим главное: тепловентилятор сильно привязан к потоку воздуха, при невозможности подать полный объем на обдув устройство будет отключаться из-за срабатывания внутренней защиты от перегрева, отдавая в комнату заметно меньше тепла, чем заявлено производителем. Накрытый тепловентилятор не сможет «выжить», в отличие от масляного радиатора.

Раунд первый. Сравнение с позиции цены и удобства

Первое, что оценивает пользователь, — удобство использования электроприбора и его безопасность. Среднестатистическому потенциальному владельцу данной оценки достаточно, чтобы решить, что лучше купить — тепловентилятор или масляный обогреватель. При этом энергопотребление и стоимость долговременной эксплуатации не берутся во внимание. Поэтому проведем прямое сравнение.

  1. Уровень шума. Чистый проигрыш тепловентилятора. Хотя современные модели оснащаются горизонтальными вентиляторами или шнековыми турбинами, уровень шума значителен. Тепловентилятор не замолкает, это способствует развитию усталости, снижению концентрации, внимания человека. Вдобавок с ходом использования устройство загрязняется и начинает шуметь все больше и больше.
  2. Переключение режимов. Если говорить максимально точно, оба класса обогревателей издают щелчки, потрескивания. Но у качественного масляного обогревателя дискомфортный шум возникает только тогда, когда его, например, хранили кверху ногами или лежа. После установки в вертикальное положение время бульканья и потрескивания мало, устройство быстро входит в режим и единственный звук, который издается, — негромкие щелчки пуска, издаваемые термореле. Тепловентилятор же звонко щелкает релейными группами гораздо чаще. При этом коммутируется большое напряжение, звук отчетливый, достаточно громкий, вдобавок у многих моделей одновременно растут обороты двигателя вентилятора.
  3. Общая надежность. Отказы устройства имеют важную роль, и здесь тепловентилятор — откровенный аутсайдер. У него две группы защиты по температуре, подвергаются постоянному выгоранию нагреватели, истощению смазки — вентиляторная группа, окислению и высыханию — регуляторы. У хорошего масляного радиатора узких мест всего два. Биметаллическая пластина в регуляторе, которая окислится или лопнет через десяток лет, а также универсальный предохранитель температуры и давления — при любых неполадках, связанных с перегрузками и нарушением давления масла, он блокирует работу устройства и подлежит замене.
  4. Безопасность использования. Тепловентилятор — легкий, зачастую не оборудуется датчиком положения. Его легко смахнуть, уронить, разбить. При этом нет никакой гарантии, что он перестанет работать. А это вызывает дополнительную возможность возгорания предметов, коротких замыканий, поражений током. Масляный радиатор — прочный, тяжелый, солидный. Его трудно уронить, повредить, задеть им другие предметы. Но нагретые элементы тепловентилятора закрыты решетками, а к блоку нагрева масляного радиатора с температурой до 90 градусов можно прикоснуться. Поэтому по уровню безопасности использования оба класса имеют свои ниши, где каждый из них способен одержать победу.
  5. Микроклимат. Тепловентилятор проигрывает с громким треском. Он сжигает кислород. Вдобавок в него постоянно засасывается пыль, сгорает на спирали и издает неприятный запах. Масляный радиатор не имеет никаких проблем. Современные модели, оборудованные блоком увлажнения, способны улучшать микроклимат, в том числе насыщая воздух в комнате ароматическими маслами.
  6. Насадка-увлажнитель, может использоваться для сушки белья. Сравнение можно проводить еще долго. Несомненные преимущества масляных радиаторов, выигрыш по многим позициям видны в процессе эксплуатации. Но при выборе модели в магазине тепловентилятор выигрывает, он дешевый, легкий, компактный, можно купить модель любой мощности.

Раунд последний. Показатели долговременной эксплуатации

Чтобы понять, что же все-таки лучше, рассмотрим показатель стоимости долговременной эксплуатации.

  1. Потребление энергии. Одинаковые по мощности, тепловентилятор и масляный обогреватель кардинально разнятся по месячному потреблению энергии. Первый — имеет постоянный минимальный уровень, вентилятор не выключается. Второй — работает точно определенное количество времени, которое тем ниже, чем меньше уровень потерь тепла в помещении. Но показатели отдачи масляного радиатора стабильны. А тепловентилятор с течением времени начинает потреблять все больше — засоряются нагревательные элементы, истончаются, для создания определенного количества тепла работать в режиме нагрева приходится больше.
  2. Качество нагрева. Многократно подтвержденный факт состоит в том, что масляный радиатор показывает лучшие результаты в условиях постоянного обогрева комнаты. После выхода в рабочий режим воздух в помещении стабилен, как и средняя температура масла в обогревателе. При этом от тепловентилятора требуется больше отдачи — постоянное движение воздуха и падение влажности не способствует образованию ощущения тепла. Прогревать комнату приходится гораздо дольше.
  3. Скорость нагрева. Бытует расхожее мнение, что тепловентилятор быстрее прогревает комнату до минимально комфортной температуры. В чистом сравнении классических классов приборов это так. Но сегодня производители масляных радиаторов предлагают модели с обдувом пластин, которые до достижения в комнате комфортной температуры буквально включают турборежим, не уступая тепловентиляторам.
  4. Срок службы. Как было сказано выше, количество узлов, подверженных постоянному износу, у тепловентилятора в разы выше. Полный отказ, после которого не имеет смысл проводить ремонт, наступает сравнительно быстро. У масляного обогревателя понятие бессмысленности ремонта может быть только в случае, когда радиатор просто сгнил. А у моделей среднего и высокого ценового диапазона это теоретически достижимо только спустя десятилетия.

Как видно из вышеизложенного, по стоимости долговременной эксплуатации масляный нагреватель лидирует с огромным отрывом. Он просто работает, работает и работает. Срок эксплуатации до отказа очень велик, стоимость ремонта мала. Тепловентилятор, постоянно работающий буквально на износ, не может похвастаться даже сравнимым временем работы до возникновения необходимости ремонта.

Заключение

Как видим, выбор конкретного класса обогревателя диктуется целесообразностью применения в конкретных условиях. Если помещение маленькое, находиться в нем придется недолго, прибор хочется передвигать или поставить под ногами, при этом шум не имеет значения — тепловентилятор выигрывает соревнование. Но если хочется иметь постоянно обогреваемую комнату, в которой хороший микроклимат и вдобавок срок использования прибора исчисляется месяцами — лучше масляного радиатора просто не найти.

Источник: https://TehnoPanorama.ru/obogrevateli/chto-luchshe-teploventilyator-ili-maslyanyj-obogrevatel.html

Как самому сделать тепловую пушку?

Как самому сделать тепловую пушку

Отопительная пушка – это компактное устройство для домашнего обогрева, сконструировать которое может любой желающий. Наиболее важным моментом в конструировании является соблюдение техники безопасности и принципа сборки. Для того чтобы сделать тепловую подушку, необходимо определится с будущими её составляющими. Для изготовления тепловой подушки понадобятся следующие составляющие:

  • металлическая спираль;
  • медная проволока;
  • небольшой вентилятор;
  • кабель для подключения к электросети.

Металлическую спираль можно взять из старой кухонной электропечи, затем длину спирали необходимо будет укоротить при помощи пассатижей или плоскогубцев. Данная процедура нужна для уменьшения сопротивление тока. Таким образом, эффективность работы будущей обогревательной конструкции возрастёт существенным образом.

Далее вопрос, как самому сделать тепловую пушку — у вас не вызовет трудности. Наматываем медную проволоку на спираль, после чего прикрепляем вентилятор к одному из концов спирали. Важным нюансом является то, что спираль с одного конца, где будет размещаться вентилятор не должна быть до конца намотана. (См.

также: Дизельные, тигельные, роторные, туристические и вращающиеся печи)

Для спирали и вентилятора должны быть два отдельных источников электропитания, в противном случае произойдёт банальное замыкание. Финальным этапом конструирования является подключение провода от спирали к электросети и вот конструкция к успешной работе готова.

Тепловая подушка является экономным и доступным средством обогрева. Конечно, данный способ обогрева является далеко неидеальным, однако вполне приемлемым для повседневной эксплуатации. В зависимости от температуры помещения, зависит длительность использования тепловой подушки. Учитывая современную стоимость камина, самостоятельное средство обогрева, которое может быть сконструировано собственными руками, является вполне приемлемым решением современности.

Так как отопительный сезон в большинстве случаев достаточно короткий, поэтому покупка камина, который впоследствии после короткого использования будет просто стоять, является не совсем рентабельным решением. Тепловая самодельная пушка – это легко просто и доступно, а самое главное эффективно.

Материальных затрат практически не требует, а употребление электроэнергии легко сопоставимо с камином средней тепловой мощности. Очень важно чтобы обогревательное устройство стояло в достаточно изолированном месте и вблизи него не должно быть каких-либо легко воспламеняющихся материалов.

Соблюдая элементарные правила безопасности, которые всем известны, можно себе обеспечить безопасный и вполне комфортный обогрев. (См. также: Как выбрать обогреватель для дома)

Тепловая пушка имеет множество вариаций, в том числе и при использовании газовой смеси. Такой вариант применяется в основном для увеличения эффективности теплового обогрева помещения, когда квадратная площадь значительная и в таком случае просто необходим мощный энергетический агрегат.

Самодельная газовая тепловая пушка является именно тем решением, которое позволит обеспечить обогрев помещения должным образом, при этом не требует практически материальных расходов для конструирования.

Для конструирования газовой пушки необходимо будет найти металлическую трубу крупного диаметра и сделать на конце трубы вверху крупное отверстие. Через него собственно и будет выходить газ.

Затем необходимо будет вмонтировать в трубу камеру сгорания, общий план конструкции находится в свободном доступе в интернете. Поэтому каких-либо трудностей разобраться не возникнет.

Существует один и очень важный нюанс, который играет первостепенное значение, а в большинстве случаев ему мало уделяют внимание – это герметичность топливной камеры.

С практической точки зрения — не до конца герметизированная или плохо герметизированная топливная камера не представляет сверхвысокого источника опасности, так как вентилятор всё равно задаёт нужное направление газу.

Главным недостатком является существенное снижение эффективности функционирования агрегата, то есть отчасти теряется материальная экономичность. (См. также: Батареи отопления)

Основные положения конструирования тепловой пушки

Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо.

Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние. Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки.

Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова.

Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании.

Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения.

При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства. Поскольку теплый воздух может катализировать множество химических реакций.

Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже. (См. также: Отопление теплиц своими руками)

Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади. Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.

Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.

Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:

  • камера сгорания;
  • бак с дизельным топливом;
  • металлическая труба крупного калибра;
  • катализатор;
  • вентилятор.

Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)

Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.

Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата.

С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию.

Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.

Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять.

Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания. Если вы начали конструирование, то не торопитесь, иначе придётся переделывать много раз.

Трубу необходимо обматывать именно медной проволокой для обеспечения должной эффективности функционирования самодельного обогревательного устройства.

Дизельная пушка – это практическое и новаторское рациональное решение

Дизельная тепловая пушка – это своего рода новаторский национальный агрегат. Применяется в основном для тепловентиляции крупногабаритных помещений жилого типа. В связи, с чем требуется особая бдительность во время конструирования, чтобы использование такого устройства было бы совершенно безопасным.

Очень часто дизельную пушку использую для сушки вещей.

Данный момент является категорически недопустимым, так как вероятность возгорания всего помещения очень велика! Поскольку каждая одежда имеет определённую покраску и при нагревании краска практически мгновенно загорается, а пламя может перекинуться на соседние участки.

Самодельная дизельная тепловая пушка, является обыденным решением для обогрева квартиры или частного дома в холодное время года, когда на градуснике показатель перескочил минус. Если соблюдать простые правила безопасности, то с помощью данного самодельного обогревательного устройства можно будет обеспечить экономичный обогрев собственной жилой площади.

При использовании самодельного теплового агрегата, необходимо раз в неделю, хотя бы на краткий период времени обеспечить проветривание помещения, чтобы ликвидировать продукты сгорания газовой смеси и уменьшить концентрацию углекислого газа.

Источник: http://otopimdom.ru/kak-samomu-sdelat-teplovuyu-pushku/

Дизельная и электрическая тепловая пушка своими руками

Необходимость быстро обогреть помещение появляется очень часто. В некоторых случаях необходимо отопить гараж, просушить бетонную стяжку, прогреть сарай, подвал, загородный дом. В этом случае наилучшим решением будет тепловая пушка — газовая, дизельная или электрическая. Необязтельно покупать устройство — можно создать тепловую пушку своими руками.Подобную пушку можно сделать собственноручно

Общие сведения

Сложно найти более простое и удобное в эксплуатации устройство для обогрева различных помещений, чем тепловая пушка. Этот аппарат представляет собой конструкцию, состоящую из мощного ТЭНа и вентилятора, которые находятся в одном корпусе. Тепловая пушка может быстро прогревать воздух и так же быстро его распространять. Для обогрева маленького помещения потребуется несколько минут, да и обогрев большой комнаты не займет много времени.

Конструкция этого устройства довольно проста, потому теплопушка своими руками почти никогда не выходит из строя. Для работы аппарата можно выбрать разное топливо:

  • природный газ;
  • электричество;
  • бензин;
  • керосин;
  • дизтопливо.

Эффективность обогрева пушки будет зависеть от ее мощности. Для домашнего применения достаточно аппарата мощностью 5-12 кВт. Для помещений, значительных по площади, потребуется оборудование мощностью 250-350 кВт.

Для работы пушки вам понадобится топливо

Электрическая пушка

Это оборудование самое безопасное и простое в устройстве. Если участок подключен к электросети, то лучше всего сделать своими руками электрическую тепловую пушку. Самодельный аппарат сможет пригодиться как при строительстве, так и в дальнейшем для разных личных потребностей. Само название «пушка» возникло из-за схожести круглого корпуса с боевым орудием. Корпус также может иметь прямоугольную или квадратную форму.

Требуемые материалы

Изготовление устройства для обогрева не слишком затратно. Чтобы сделать электрическую пушку своими руками, понадобятся:

  • стальной корпус;
  • рама, где будет находится конструкция;
  • электрический вентилятор;
  • нагревательный ТЭН;
  • провода для подсоединения устройства к электросети;
  • включатель.

Корпус можно сделать из оцинкованного листового металла или подходящего куска трубы. Для работы будут необходимы инструмент по металлу и сварочный агрегат.

Для создания электрической пушки вам понадобится, как минимум, вентилятор

Корпус этого устройства при эксплуатации может очень сильно нагреваться. Потому надо выбирать довольно толстый либо жароустойчивый металл. Помимо этого, есть смысл на металлические элементы нанести теплоизоляцию.

Выбирая ТЭН, нужно не забывать, что температура выходящего воздуха будет зависеть от количества и мощности этих нагревательных элементов. При этом скорость работы вентилятора на температуру не повлияет, однако чем быстрее вращается это устройство, тем равномерней тепло распределяется по помещению. То есть, за температуру обогрева отвечает обогревательный элемент, а за качество распределения — вентилятор.

Чтобы снизить затраты, можно использовать ТЭН от старого утюга либо иного устройства. В некоторых случаях есть смысл укоротить длину ствола пушки, чтобы повысить температуру прогрева. Подходящий электрический двигатель с крыльчаткой можно снять с ненужного пылесоса.

В этом видео вы узнаете, как сделать пушку:

Процесс изготовления

Чтобы собрать тепловую пушку, лучше всего вначале нарисовать схему электрической цепи обогревателя. Как правило, используют уже готовые схемы.

Изготавливают электрическую теплопушку в следующем порядке:

  1. Вначале необходимо подготовить раму и корпус устройства.
  2. После надо в центре корпуса установить один или несколько нагревательных элементов.
  3. Затем нужно подвести к ним провод питания.
  4. Установив вентилятор, к нему подключить электричество.
  5. Подсоединить шнур питания, кабель от нагревающих элементов и вентилятора к пульту управления.
  6. Установить защитную решетку на торцах корпуса.

Во время сборки нужно непременно изолировать все соединения проводов. После завершения сборки выполняют пробный запуск обогревателя. Если он работает в нормальном режиме, без сбоев, то можно применять оборудование по назначению.

Порядок изготовления пушки представлен выше

Конструкция на дизельном топливе

На участках, где невозможен доступ к электропитанию либо ограничен, оптимально изготовить дизельную тепловую пушку своими руками. Это оборудование самостоятельно сделать немного сложней, в отличие от электрического аналога, так как нужно будет изготовить два корпуса и использовать сварку. Для обогрева помещения размером приблизительно 700 м² потребуется около 15 литров горючего.

Принцип работы

Нижний элемент в этой конструкции — бак для дизтоплива. Сверху устанавливают непосредственно пушку, в которой находятся вентилятор и камера сгорания. Горючее попадает в камеру, а вентилятор передает прогретый воздух. Для розжига и передачи горючего будут необходимы топливный насос, соединительный шланг, форсунка и фильтр. К вентилятору подключается электрический двигатель.

Камера сгорания устанавливается в центре в верхней части корпуса. Это железный цилиндр диаметром приблизительно в 2 раза меньше относительно диаметра корпуса. Продукты горения топлива выводятся из камеры с помощью вертикально установленной трубы.

Особенности сборки

Нижняя часть обязана располагаться на расстоянии не меньше 20 см от верхнего корпуса. Чтобы емкость для топлива чрезмерно не нагревалась, ее необходимо сделать из материала с небольшой теплопроводностью. Можно выбрать и обычный металлический резервуар, который необходимо накрыть теплоизоляционным слоем.

Верхнюю часть надо изготовить из толстого металла. Подойдет отрезок металлической трубы. В корпусе нужно разместить:

  • вентилятор с электрическим двигателем;
  • форсунку с топливным насосом;
  • камеру сгорания с трубой для вывода продуктов горения.

После крепят топливный насос, а к баку подводят металлическую трубу, с помощью которой горючее подается вначале на топливный фильтр, а после на форсунку. По краям верхнего корпуса устанавливают защитные сетки. Про электропитание для работы вентилятора надо подумать предварительно. Если доступ к электросети ограничен, можно использовать аккумуляторную батарею.

Во время эксплуатации дизельного обогревателя необходимо соблюдать технику безопасности. Даже на расстоянии одного метра горячий воздушный поток может достигать 450 градусов. Не советуют применять это устройство в закрытых пространствах, так как продукты горения дизтоплива представляют опасность для человека.

Кроме обогревателей, которые работают на дизтопливе, для пушек применяют и иные горючие материалы, к примеру, машинное масло.

Газовый обогреватель

По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Здесь также находится камера сгорания, которая расположена в корпусе. Вместо емкости для жидкого топлива устанавливается баллон сжиженного газа.

Как и во время применения дизтоплива, огромное значение имеет вывод продуктов горения, так как в самодельных конструкциях очень сложно обеспечить полное сгорание газа. Воздух, поступающий в помещение, нагревается во время контакта с камерой сгорания. Сгоревший газ выводится на улицу с помощью специального отвода. Эта конструкция непрямого обогрева более безопасна, в отличие от обогрева с помощью открытого огня.

Увеличение теплоотдачи

Для того чтобы повысить теплоотдачу, к камерам сгорания чаще всего приваривают пластины — как правило, по 5-10 шт. Причем размеры камеры сгорания и пластины обязаны быть меньше размера корпуса, чтобы они не прикасались к его стенкам и не смогли перегреть.

Корпус газового устройства обогрева при эксплуатации сильно нагревается, потому его нужно накрыть теплоизоляционным слоем, чтобы не допустить возгорания и ожогов. Для сборки газовой конструкции будут необходимы:

  • горелка;
  • баллон с газом;
  • железный корпус;
  • редуктор;
  • рама для фиксации корпуса;
  • устройство для розжига;
  • вентилятор.

Баллон с газом подсоединяют к редуктору, обеспечивая этим самым равномерную транспортировку топлива к горелке. При этом воздух около камеры сгорания прогревается, а вентилятор выводит его в помещение. Принцип сборки почти такой же, как и для дизельного нагревателя.

Советы по использованию

С газовой пушкой можно применять лишь баллоны, заполненные газом на специальном оборудовании. В баллонах, которые наполнены кустарным способом, может случиться утечка.

При сборке и эксплуатации газового нагревателя нужно придерживаться определенных правил:

  1. Использовать прибор для дистанционного розжига, так как розжиг вручную может спровоцировать взрыв.
  2. Трубы подачи газа на участках соединений нужно непременно герметизировать.
  3. Не оставлять включенное устройство без наблюдения в течение продолжительного времени.
  4. Никогда не применять с пушкой баллоны, которые заполнены кустарным методом.
  5. Постоянно следить, чтобы баллон с газом находился на достаточной дистанции от обогревателя, в противном случае он перегреется и взорвется.

Еще один немаловажный момент — соотношение габаритов обогреваемого помещения с мощностью газовой установки. Запрещается устанавливать очень мощный обогреватель в небольшой комнате, так как это может привести к пожару.

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

  1. Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
  2. Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
  3. Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
  4. Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
  5. Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
  6. Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
  7. При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
  8. Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
  9. Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
  10. Теплопушки можно заправлять лишь в полностью остывшем состоянии.
  11. Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
  12. Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

Эффективность тепловых пушек уже давно доказана их практическим применением: если необходимо что-то просушить или обогреть помещение — лучшего варианта не найти. Причем конструкция этого оборудования очень простая, что дает возможность самостоятельно изготовить этот обогреватель. Устройства являются очень мощными, потому при их применении нужно быть очень внимательными.

Источник: https://kaminguru.com/obogrevatel/teplovaja-pushka.html

Конструирование тепловой пушки своими руками

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

  • газовые;
  • дизельные;
  • электрические;
  • многотопливные;
  • водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

  • цена;
  • мощность;
  • простота в обслуживании;
  • вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

  • корпус;
  • тэн для нагрева;
  • мощный вентилятор;
  • прибор для управления;
  • провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

Источник: https://tvoygarazh.ru/oborudovanie/teplovaya-pushka-svoimi-rukami.html

Тепловая пушка своими руками: руководство по изготовлению

Тепловые пушки на все сто процентов оправдывают свое название.

Они буквально выстреливают тепловую энергию, обеспечивая прогрев помещения в считанные минуты.

Предлагаем читателю познакомиться с ними поближе, и узнать – как делается тепловая пушка своими руками.

По сути своей тепловая пушка — это тот же тепловентилятор. В открытом с двух сторон корпусе круглой формы установлены источник тепла и вентилятор, прогоняющий через него воздух.

В результате на выходе образуется тёплый воздушный поток, температура которого может достигать нескольких сот градусов.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Все тепловые пушки делятся на две большие группы:

Электрические

Нагревательный элемент выполнен в виде спирали или ТЭНа.

Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.

ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).

Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.

С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:

  • не шумят;
  • не производят выхлопных газов;
  • могут менять мощность в пределах от 0% до 100%;
  • могут быть полностью автоматизированы;
  • не требуют хранения запаса топлива.

Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.

Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).

Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.

Горелочные

Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:

  1. Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
  2. Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
  3. Многотопливные. В большинстве своем работают на отработанных маслах.

Горелочные пушки могут отличаться способом нагрева.

Дизельная тепловая пушка прямого нагрева

Существует две разновидности:

  1. С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
  2. Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.

Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.

С косвенным нагревом

Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.

Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.

Газовая пушка

Как сделать тепловую пушку своими руками?

Такой обогреватель несложно изготовить самостоятельно. Однако, следует помнить, что он является пожароопасным, поэтому все требования безопасности нужно соблюдать обязательно.

Рассмотрим технологию изготовления различных видов тепловых пушек.

Дизельная

Корпус делаем из стальной трубы с толстыми стенками (тонкостенная быстро прогорит).

Внутри размещаем:

  • камеру сгорания (делается из трубы в 1,5 – 2 раза меньшего диаметра) с форсункой;
  • вентилятор с электродвигателем.

Камера сгорания должна иметь патрубок для присоединения к дымоходу.

Снаружи к корпусу крепится топливный насос, который будет подавать горючее в форсунку, а также фильтр.

С двух сторон корпус-труба должен быть закрыт решетками.

Во время работы пушки корпус довольно сильно нагревается, поэтому емкость для горючего следует крепить на расстоянии хотя бы в 20 см от него. При этом она должна иметь теплоизоляционную защиту на основе базальтового волокна (пенопласт и другие полимеры при нагреве выделяют вредные летучие вещества).

Газовая пушка своими руками

Центральным элементом этой пушки является газовая горелка, длину которой:

  • немного увеличивают при помощи трубы соответствующего диаметра;
  • далее рассверливают имеющееся в ней отверстие, так чтобы его диаметр составил 5 мм.

Жиклер, через который осуществляется подача газа, тоже нужно увеличить — до 2-х мм.

Теплообменник делается из трубы меньшего диаметра:

  1. С одной стороны в него следует вставить удлинитель горелки.
  2. Далее нужно вырезать в теплообменнике отверстие и приварить к нему трубу, по которой будет подаваться нагретый воздух.
  3. На другой ее стороне устанавливается вентилятор с электродвигателем.
  4. Все компоненты можно закрепить при помощи хомутов.
  5. В завершение в пушке необходимо просверлить отверстие, через которое можно будет осуществлять розжиг газа.

Горелка пушки может подключаться как к централизованному газопроводу, так и к баллону с бутаном или пропаном. Во втором случае нужно правильно настроить редуктор, отрегулировав давление. Для обогревателя мощностью до 10 кВт оно должно составлять не более 0,5 атм, для более мощных давление следует увеличивать.

Газовый баллон должен оснащаться теплоизолирующей защитой и располагаться на удалении от сильно нагревающегося корпуса.

Используйте только те баллоны, которые заправлялись с применением профессионального оборудования.

Если для заполнения использовались «самопальные» устройства, может иметь место утечка газа, которая приведет к взрыву.

Электрическая

Тепловая пушка электрическая своими руками изготавливается проще всего. В трубе устанавливают ТЭН и вентилятор с двигателем. ТЭН не обязательно покупать — его можно снять, к примеру, со старого утюга.

на тему

Источник: https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/teplovaya-pushka-svoimi-rukami.html

Как сделать тепловую пушку

У владельцев частных хозяйств нередко возникает необходимость обогревать не только свое жилище, но и различные подсобные помещения, мастерские или гаражи. Для этой цели обычно применяются тепловентиляторы разных типов. Но покупать столь простой обогреватель не обязательно, сгодится и тепловая пушка, сделанная своими руками. В данном материале мы поведаем, как можно изготовить это нехитрое устройство в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Рекомендации по изготовлению

Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.

Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:

  • тонкий листовой металл для изготовления корпуса;
  • нагревательная спираль из нихрома;
  • небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
  • изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
  • клеммы, провода, выключатели.

Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А.

Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами.

На торце получившейся трубы ставится осевой вентилятор.

Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.

Заключение

Самодельная тепловая пушка, питающаяся электроэнергией, — агрегат достаточно простой, такие часто можно встретить в гаражах у автолюбителей. При всех своих достоинствах они имеют один существенный недостаток – значительная стоимость электричества. Так что пользоваться обогревателем придется экономно.

Источник: https://cotlix.com/kak-sdelat-teplovuyu-pushku

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

  • Минимальные затраты на оборудование.
  • Простота монтажа.
  • Прокладка труб в любом месте.
  • Наличие подключения нескольких котлов для отопления.
  • Мобильность отопления дачного и садового домов.
  • Безопасность.
  • Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:





  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество — отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

  • Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
  • Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

  • Трубопровод устанавливается по всему периметру помещения.
  • Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

  • Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
  • Использование горизонтальной разводки труб не позволит установить «теплый пол».
  • Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.



Водяное отопление частного дома своими руками: схемы, которые вам пригодятся

На сегодняшний день, всё больше и больше, получает распространение коттеджное строительство. Это связано с тем, что предложения, существующие на рынке недвижимости, при одинаковой стоимости, предлагают потребителю выбор: частное домовладение или доля в общей собственности многоквартирного комплекса, и многие выбирают первый вариант.

Водяное отопление традиционно применяют для отопления частных домов.

Конечно, в таком случае, те вопросы, которые раньше решались на обще домовом уровне, теперь становятся заботой новоиспечённого домовладельца. И среди прочих, таких, как прокладка канализации и коммуникаций, утепление стен и уход за кровлей, добавляется задача по обогреву здания. Традиционно для этих целей применяют водяное отопление. Что можно использовать для частного дома и провести своими руками мы рассмотрим подробно, разобрав существующие на сегодня схемы.

Выполнить водяное отопление своими руками не сложно, главное решить, какой из предложенных вариантов подойдёт именно в вашем случае.

Основные варианты подключения

Провести водяное отопление в частном доме можно любым из предложенных способов, главное хорошо понимать для себя, какой результат необходимо получить в результате такой работы.

Естественный ток

Применяя указанный способ, используют законы физики: нагретая вода или другая жидкость, будет подниматься, остывшая – спускаться. Таким образом, получается постоянная циркуляция.

Однако её можно применять только на небольших площадях, а трубы необходимо брать большого диаметра, и она является достаточно независимой. Вы не сможете настроить и запустить её так, как нужно вам. Система работает по своему циклу независимо от внешних факторов. Её можно только полностью остановить.

Подобные системы отлично проявляют себя в случаях, когда нет возможности обеспечить постоянную подачу электричества, так как могут работать самостоятельно.

Как правило, их исполнение является однотрубным.

Системы с нагнетанием теплоносителя

Данные системы отличает возможность применять разные схемы монтажа, о которых поговорим далее, например, наливные полы и реостаты.

Всё, что для этого необходимо: дополнить систему отопления помпой, которая будет перекачивать теплоноситель принудительно. Такой подход является гораздо более практичным и применяется повсеместно.

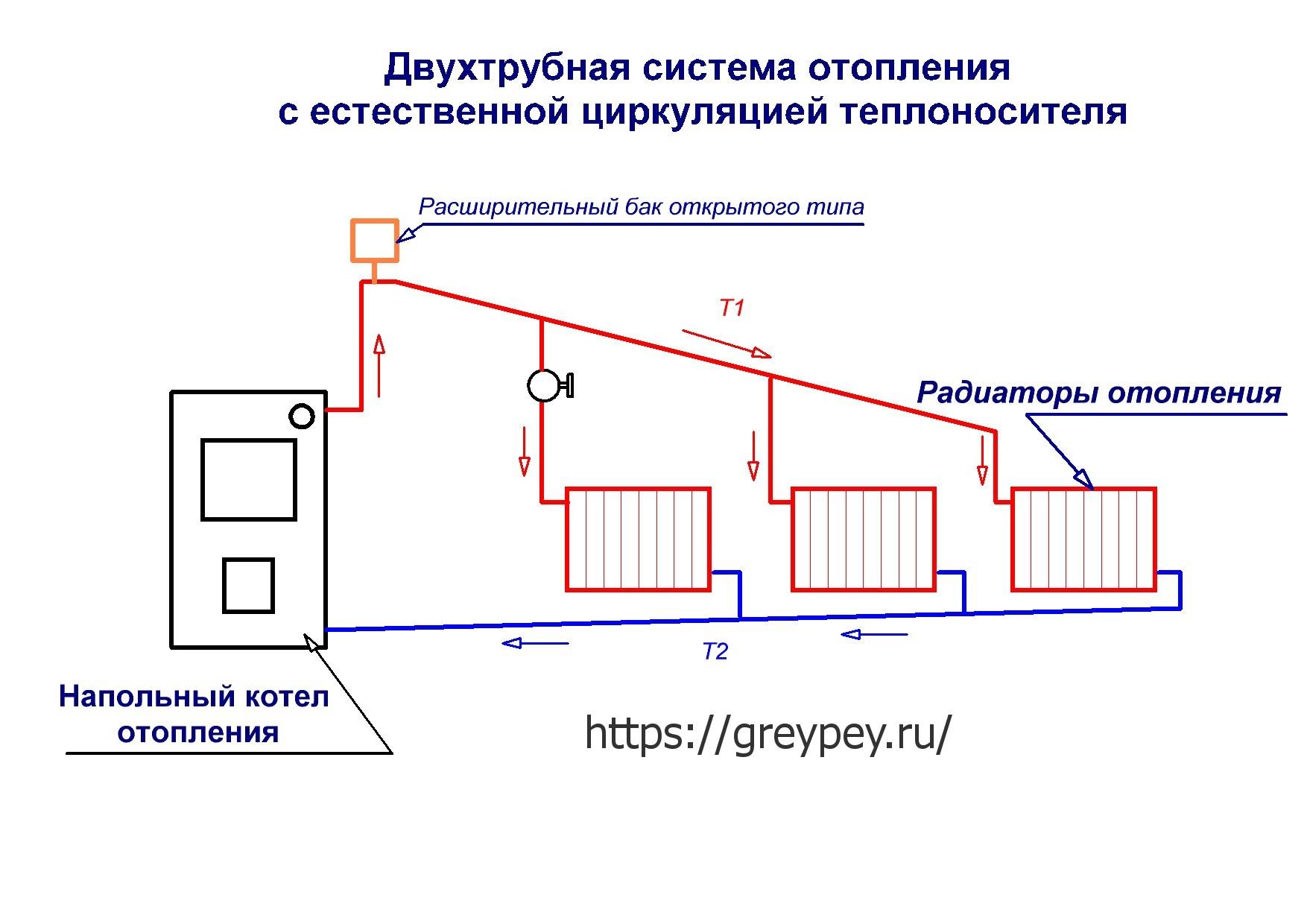

Это широко известная двухтрубная система. Её применение позволяет получить возможность контролировать температуру на каждом радиаторе, использовать наливные полы и получать стабильные показатели на всех участках цепи.

Не зависимо от того, какой вариант используется: схема водяного отопления частного дома с насосом или без него, есть базовые элементы, без которых сложно её представить.

Составные части обеспечивающие отопление

Главные составляющие, используется ли схема отопления без насоса или с ним, это:

  • Нагреватель. В его роли может выступать печь, камин, котёл на газу или ТЭН. Выбор осуществляется в зависимости от возможностей подвести те или иные коммуникации в дом. Чаще всего применяют газ, он наиболее экологичен и экономичен;
  • Трубы, без которых системы водяного отопления просто невозможно представить. В случаях системы с естественным током трубы берут большего диаметра (порядка сорока миллиметров) и располагают их под углом от трёх до пяти градусов, что позволяет улучшить динамические характеристики системы. Если речь идёт и применение насоса – трубы делают меньшего диаметра и монтируют без наклона;
  • Система реостатов, применяемая в двухтрубной системе отопления, позволит выставить температуру на каждом нагревательном элементе отдельно;
  • Радиаторы, которые являются главным обогревающим элементом такой системы. В прочем, одним из вариантов того как сделать водяное отопление в доме, являются наливные полы, в таком случае радиаторы не используют;
  • Обязательным элементом любой системы является расширительный бак, призванный стабилизировать систему и равномерно распределить давление на всех её участках. Так как вода в процессе нагрева расширяется, а при остывании сокращается – в системе постоянно меняется давление. Расширительный бак призван гасить его колебания и поддерживать давление на безопасном уровне.

В зависимости от конкретной ситуации, водяное отопление дома может включать в себя дополнительные устройства, такие как: гидрострелки, коллекторы, дополнительные бойлеры, регулировочную автоматику и другие элементы.

В качестве нагревателя часто используют газовый котел — он наиболее экологичен и экономичен.

Плюсы и минусы

Конечно же, самым простым вариантом отопления будет система отопления без насоса, однако она же будет самым уязвимым и неуправляемым вариантом.

Поэтому лучше всего немного потратиться на дополнительное оборудование и построить двухтрубную управляемую систему.

При этом если речь идёт о тёплых наливных полах – вся автоматика управления будет расположена возле главного распределительного узла, и управление системой будет осуществляться из одного места.

Если же речь идёт о радиаторной системе, оптимальным решением будет установка реостатов на каждый радиатор. Это позволит вам самостоятельно регулировать температуру внутри каждого отдельного помещения. Плюсом такой системы, безусловно, будет являться экономия энергии, затрачиваемой на обогрев.

Например, в гостиной температура может быть ниже, чем в спальне, а в кладовой можно установить пониженную температуру, для увеличения срока хранения продуктов.

В этом смысле, двухтрубная система принудительного отопления, является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Двухтрубная система принудительного отопления является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Заключительное слово

Главное, что необходимо помнить, независимо от того, на каком варианте вы остановитесь, это то, что самостоятельный монтаж системы отопления в частном доме – не такое уж сложное дело. Всё что вам потребуется: выбрать свой вариант такой системы, немного более подробно изучить выбранный вариант подключения, рассчитать на бумаге всё, что вам необходимо, закупить оборудование и инструмент, и начать работу.

Не нужно бояться испортить материал, возьмите его сразу с запасом. Монтаж проводите в тёплое время года, чтобы ничто не отвлекало вас от неспешной работы. При расчёте стоимости такого проекта вместе с закупкой инструмента получится сумма немного большая, чем можно заплатить наёмным рабочим, но здесь есть безусловная выгода:

  • Вы будете знать, как работает ваша система, из каких элементов она состоит, и что делать, если она выйдет из строя;
  • Для замены и оперативного ремонта каждого отдельного элемента у вас будет весь необходимый инструмент, приобретённый ещё на этапе монтажа системы.

Таким образом, однажды заплатив приличную сумму, всё дальнейшее обслуживание и монтаж вы возьмёте в свои руки, что сэкономит средства. Вы не будете зависеть от мастеров и их рыночных цен на услуги, полностью обслуживая свою сеть самостоятельно.

Как видите, такой подход имеет больше плюсов, чем минусов. Кроме того, стоимость работы наёмной бригады, даже если речь о монтаже системы с нуля – практически сравнима со стоимостью материалов и инструментов, если вы решите делать монтаж сами.

Навигация по записям

Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах


Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

Как отремонтировать электрический водонагреватель: 7 распространенных проблем

Электрические водонагреватели похожи на своих собратьев, работающих на газе. Оба они используют стальную изолированную рубашку резервуара-накопителя с изоляцией между резервуаром-хранилищем и рубашкой резервуара для уменьшения потерь тепла нагретой воды.

Основное отличие электрических водонагревателей от газовых — источник тепла. В электрическом водонагревателе вода нагревается электрическими верхним и нижним нагревательными элементами, которые входят в резервуар для воды.В газовых водонагревателях есть газовая горелка, которая нагревает воду снизу емкости.

Проблемы с электрическими водонагревателями, которые производят мало тепла или не производят его совсем, обычно вызваны неисправным нагревательным элементом — недорогой деталью, которую относительно легко заменить. Другие проблемы могут быть связаны с неправильными настройками, высоким давлением воды в доме или недостаточным обслуживанием резервуара.

Проверьте гарантию

Как на бытовые, так и на коммерческие водонагреватели имеют ограниченную гарантию.На каждом баке есть паспортная табличка с моделью и серийным номером. Эти числа указывают год изготовления резервуара и определяют, имеется ли пропорциональная гарантия на резервуар, которая может предлагать новый резервуар или детали бесплатно или со скидкой. Сделайте снимок или запишите информацию и позвоните производителю, если резервуар протекает или элемент неисправен. Гарантия производителя не распространяется на работу в полевых условиях. Это можно сделать до того, как приступить к устранению проблемы.

Предупреждение

Электрические водонагреватели — это приборы высокого напряжения (240 В), работать с которыми при включенном питании опасно.Перед проверкой каких-либо электрических частей водонагревателя отключите питание цепи водонагревателя, отключив соответствующий прерыватель на панели обслуживания вашего дома (блок прерывателя). Кроме того, проверьте все провода в водонагревателе с помощью бесконтактного тестера напряжения, чтобы убедиться, что питание отключено, прежде чем прикасаться к проводам.

Ель

Нет горячей воды

Водонагреватель, который не производит горячую воду, может не получать питание, у него может быть сработавший концевой выключатель или один или несколько неисправных нагревательных элементов.

Как исправить

Сначала проверьте автоматический выключатель водонагревателя на сервисной панели, чтобы убедиться, что он не сработал. Если сработал прерыватель, выключите его, а затем снова включите.

Если прерыватель нагревателя не сработал (если он все еще включен), попробуйте сбросить ограничение высокой температуры на нагревателе:

  1. Выключить прерыватель контура водонагревателя в сервисном щитке.
  2. Снимите съемную панель верхнего нагревательного элемента на водонагревателе.
  3. Удалите изоляцию и пластмассовый защитный кожух, стараясь не прикасаться к проводам или электрическим клеммам.
  4. Нажмите красную кнопку — кнопку сброса отключения по высокой температуре — расположенную над верхним термостатом.
  5. Заменить защитный кожух, изоляцию и панель доступа.
  6. Включить автоматический выключатель нагревателя.
  7. Если это не решит проблему, проверьте каждый нагревательный элемент и при необходимости замените его.

Ель / Кэндис Мадонна

Неадекватная горячая вода

Если ваш водонагреватель вырабатывает горячую воду, но ее недостаточно, ваш агрегат может быть слишком маленьким, чтобы удовлетворить потребность семьи в горячей воде.Убедитесь, что потребность не превышает мощность водонагревателя.

Как исправить

Водонагреватель должен иметь 75 процентов своей мощности для горячей воды. Например, водонагреватель на 40 галлонов рассчитан на 30 галлонов. Если потребность в обогревателе слишком высока, попробуйте ограничить длину душа, установить насадки для душа с низким потоком и распределить мытье посуды и стирку на разное время дня вместо того, чтобы делать это одновременно.

Если ваш агрегат не слишком мал, или он внезапно производит меньше горячей воды, чем раньше, возможно, один или оба его нагревательных элемента вышли из строя.Постоянная подача теплой воды во время душа свидетельствует о неисправности верхнего нагревательного элемента. Быстро вытекающая горячая вода во время душа свидетельствует о неисправности нижнего нагревательного элемента.

Светящийся декор / Getty Images

Слишком высокая температура воды

Слишком много горячей воды может быть так же неприятно, как и ее недостаток. Если вы столкнулись с этой проблемой, возможно, на одном или обоих термостатах вашего водонагревателя установлено слишком высокое значение.

Как исправить

Чтобы проверить настройки термостата:

  1. Выключить питание водонагревателя в сервисной панели.
  2. Снимите защитную панель, изоляцию и пластмассовый защитный кожух с каждого нагревательного элемента водонагревателя. Не прикасайтесь к проводам или электрическим клеммам.
  3. Проверьте провода, чтобы убедиться, что питание отключено, с помощью бесконтактного тестера напряжения.
  4. Проверьте настройку нагрева на обоих термостатах: они должны иметь одинаковую температуру. Рекомендуемая настройка составляет от 115 F. до 125 F.
  5. Отрегулируйте температуру до желаемого значения с помощью отвертки с плоским жалом.
  6. Отрегулируйте другой термостат на такое же значение.
  7. Замените защитный кожух, изоляцию и панель доступа для каждого элемента.
  8. Включить автоматический выключатель нагревателя.

Ель / Кэндис Мадонна

Утечки воды

Утечки воды обычно вызваны негерметичными клапанами и водопроводными соединениями, но они также могут быть связаны с проблемами резервуара. Утечка воды может нанести значительный ущерб дому, поэтому важно как можно скорее устранить утечку.

Как исправить

Утечки из баков водонагревателя могут быть вызваны ослабленными нагревательными элементами или коррозией бака. Осмотрите элементы на предмет ослабления и, при необходимости, затяните их гаечным ключом для элементов.

Ржавый бак не подлежит ремонту и подлежит замене. Отключите питание и подачу воды к водонагревателю, затем полностью слейте воду из бака, чтобы предотвратить утечку.

Ель / Кэндис Мадонна

Ржавая вода или неприятный запах

Если вода выходит из крана с коричневым, желтым или красным оттенком, это может означать, что внутри резервуара водонагревателя или в трубах в вашем доме возникла коррозия.Если ваша вода пахнет тухлыми яйцами, возможно, в баке водонагревателя есть бактерии. Возможно, вам потребуется заменить анодный стержень в резервуаре, что обычно требует услуг профессионального сантехника.

КариХоглунд / Getty Images

Шумы, производимые резервуаром

Из вашего водонагревателя доносится шум? Это похоже на тихое урчание или треск? А может это пронзительное нытье? Шум, который вы слышите, может быть звуком кипящей воды.Чрезмерное скопление осадка на дне резервуара может вызвать перегрев дна резервуара, что приведет к кипению воды.

Как исправить

Первое решение, которое следует попробовать, — это слить воду из резервуара, чтобы избавиться от осадка. Если это не поможет, возможно, вам потребуется заменить бак.

Ель / Кэндис Мадонна

Смотреть сейчас: Как отремонтировать электрический водонагреватель

Сантехника для лодок | ЛодкаUS

Насос

Водяные насосы на лодке могут быть электрическими или ручными.Электрический насос нагнетает давление во всей водяной системе. Большинство электрических насосов имеют реле давления, которое срабатывает, когда давление падает ниже установленного значения — обычно около 30 или 40 фунтов на квадратный дюйм. Открытие любого крана на лодке сбрасывает давление и заставляет насос включаться и работать, пока он не восстановит давление до настройки отключения. Насос будет включаться и выключаться, пока кран не закроется. Вход электрического насоса подключается непосредственно к выходу бака (или многоканальному вентилю), а выход подает воду ко всем кранам и приборам.

Ручные насосы — с ручным или ножным управлением — снабжают одиночный патрубок, подключенный непосредственно к выпускной стороне насоса. Регулирующий клапан не требуется; расход воды регулируется работой насоса. Основное преимущество ручных насосов заключается в том, что они резко сокращают потери воды, что является серьезной проблемой для лодок, которые проводят длительные периоды вдали от источников воды.

Аккумулятор

В некоторых водных системах есть аккумулятор. В больших гидроаккумуляторах есть баллоны под давлением, но самые маленькие — это просто пустые резервуары, попадающие в линию после насоса.Когда насос работает, он пытается заполнить резервуар снизу, сжимая воздух, оставшийся внутри резервуара. Давление из бака позволяет забирать небольшое количество воды без необходимости работы насоса, тем самым сокращая цикличность насоса.

Горячая вода

Судовой водонагреватель — это просто небольшой изолированный резервуар после насоса. Для работы водонагревателя необходима система подачи воды под давлением. Насос забирает воду из накопительного бака (ов) и наполняет бак водонагревателя.Внутри водонагревателя находится электрический нагревательный элемент и обычно спиральная труба, называемая теплообменником. При наличии переменного тока электрический элемент (управляемый термостатом) нагревает воду. Вдали от причала горячая охлаждающая жидкость двигателя направляется через спиральную трубу для нагрева воды в баке при работающем двигателе.

Водонагреватели имеют четыре отверстия с резьбой. Вход бака соединяется тройником с выходным шлангом от насоса. Обратный клапан необходим в этой линии или в нагревателе, чтобы предотвратить обратную миграцию горячей воды к насосу.Выходное соединение подает нагретую воду к горячей стороне всех кранов, в том числе через тройники. Два других порта предназначены для подключения теплообменника, которое зависит от установки двигателя. Для подключения водонагревателя используйте только металлические детали, а не пластиковые. Если клапан сброса давления не является встроенным, у нагревателя будет пятый порт для этого важного компонента.

Смесители

Смесители

являются конечной точкой для линий водоснабжения. Для ручных насосов требуются простые патрубки, но в системе напорной воды смесители для лодок отличаются от смесителей на берегу только стилем и тем, что они могут быть оснащены зазубринами для шлангов.Для смесителей требуется два соединения: одно с холодной стороны к линии подачи от насоса, а другое с горячей стороны к выходу водонагревателя.

Душ

Душевые патрубки идентичны патрубкам смесителя. Единственная разница в том, что вода подается не через кран, а через трубу или шланг к душевой лейке.

Хорошим дополнением практически к любой лодке является палубный душ, который легко установить, просто подключившись к линиям подачи холодной и горячей воды.

Сливы

Сливы раковин обычно соединяются армированным резиновым шлангом с фитингом, проходящим через корпус. На парусной лодке раковины лучше всего располагать рядом с центральной линией лодки, чтобы при крене они не опускались ниже ватерлинии. Поскольку умывальники часто располагаются далеко за бортом, они могут быть подключены к сливу в чашу унитаза, чтобы избежать риска затопления. Есть побочные выгоды от протекания пресной воды через голову.

Душевые поддоны слишком часто стекают в трюм, чтобы трюмная помпа откачивала их за борт.Однако такое расположение в конечном итоге приводит к появлению неприятного запаха трюма и риску забивания трюмного насоса волосами. Душевые поддоны должны быть изолированы от трюма и включать сливной насос, автоматический или подключенный к выключателю. Выпускное отверстие через корпус должно всегда оставаться над водой.

Мойка

Поскольку на немногих лодках имеется достаточно пресной воды, чтобы можно было мыть ею палубу, промывочные насосы не подключаются к системе пресной воды. Тем не менее, промывочный насос очень удобен для обмывания палубы и сбивания грязи с якорной цепи.

Входной штуцер промывочного насоса соединен с погружным штуцером, проходящим через корпус, а выходная сторона соединена с краном, установленным на палубе, или соединителем шланга с наружной резьбой. Специального сквозного корпуса не требуется; если вы устанавливаете насос для мойки палуб; используйте Y- или тройник для соединения с существующей впускной линией. Используйте прочный резиновый всасывающий шланг с армированной проволокой, чтобы шланг не складывался. Мусор может повредить или разрушить промывочный насос, поэтому очень важно иметь сетчатый фильтр на всасывающем трубопроводе.

Все о водонагревателях с тепловым насосом

Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель перестанет работать по истечении 10-15 лет службы, вы можете просто принять холодный душ. Или, что еще хуже, бак обогревателя проржавел насквозь, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.

Тем не менее, большинству домовладельцев сложно потратить деньги на замену работающего водонагревателя; это все равно, что тратить деньги на новую крышу — зачем что-то ремонтировать, если она не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.

Начальная цена покупки водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели производства Рема. Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.

Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, имеющий сертификат ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года.Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits. Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. Мой домашний штат Коннектикут предоставит мне мгновенную скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора. Посетите www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.

И еще есть низкие эксплуатационные расходы HPWH: U.S Агентство по охране окружающей среды (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год за счет перехода на HPWH с обычного электрического блока. Это существенно, особенно в течение всего срока службы обогревателя.

Предоставлено Energystar.gov

Как HPWH почти окупается за два года

$ 1,199

–100 долларов США 1

— 400 долл. США 2

$ 699

— 660 долларов США 3

$ 39

1.реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто имеет 30% -ную категорию

2. Государственная скидка: Коннектикут

3. Годовая экономия электроэнергии 330 долларов x 2 года

Еще одно преимущество выбора водонагревателя с тепловым насосом, сертифицированного ENERGY STAR, заключается в том, что экологические преимущества также огромны. Согласно EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов автомобилей.»Узнайте больше на сайте energystar.gov/waterheaters.

Ричард Третуэй, Эксперт по водопроводу и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».

Тепло всегда переходит с горячего на холодное

Чтобы понять, как водонагреватель с тепловым насосом превращает воздух в помещении с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам нужно усвоить два факта: во-первых, тепло — это измеримая единица энергии, а во-вторых, тепловая энергия. всегда переходит от горячего к холодному.

Тепловая энергия выражается в калориях или, как правило, для бытовых целей в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более прохладной.

Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от более теплого к более холодному).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, по сути, сталь стала теплее от вашего прикосновения.

Как это работает

Во время работы вентилятор, установленный на верхней части водяного бака HPWH, выталкивает воздух из помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе трубопроводов.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос перемещает трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется в сторону холодной воды, повышая ее температуру и охлаждая газ обратно до жидкости, где он затем перекачивается обратно в радиатор, и веселье начинается снова.Третеви говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».

Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают охлажденный воздух в комнату, где он расположен. Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.

HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда известные как гибридные водонагреватели, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды без необходимости использовать резервную электроэнергию.

Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только с тепловым насосом, полностью электрическим или гибридным режимом, который представляет собой комбинацию из двух и срабатывает только при горячей температуре. потребность в воде высока.В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли прийти домой, чтобы принять горячий душ и постирать много вещей.

Рекомендации по установке

В отличие от других типов водонагревателей, вам не следует устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.

Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в пространстве, которое вы уже платите за тепло, может отнять у Питера, чтобы он заплатил Полу. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса. Помещение с сушилкой для белья или подсобное помещение с печью — идеальное место.

Ваша экономия в долларах энергии может быть разной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно зимой. А более прохладная поступающая вода потребует большего количества БТЕ, чтобы нагреться.

Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть 220-вольтный провод, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы подключить 220-вольтный контур.

HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.

Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.

Веб-сайты производителей — хороший источник дополнительной информации. В некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя, основанные на количестве жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и распространителей. И все сайты заполнены спецификациями их различных моделей, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, что следует учитывать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.

Загрузите этот полезный гид по экономии при обновлении вашего водонагревателя до ENERGY STAR!

Ресурсы

Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третуэй.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие. Посетите ENERGY STAR для получения дополнительной информации.

9 вдохновляющих идей для душа вне решетки 2021

Хотя мы не можем избавиться от необходимости ходить на работу каждое утро, у нас есть кое-что, что полностью скрасит день.

Представьте себе…

Outdoor Happens поддерживает считыватели. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.Нажмите, чтобы узнать больше

Вместо того, чтобы заходить в холодную кабину ванной, вы ополаскиваетесь под открытым небом в экологически чистой душевой кабине без решетки.

Посмотрим правде в глаза, никому не нравится слышать сигнал будильника о начале нового рабочего дня.

Но принятие душа не должно быть утомительным благодаря этим вдохновляющим идеям для душа без решетки.

Устанавливаете ли вы его глубоко на заднем дворе или создаете новое пристройку для своего лесного убежища, обязательно ознакомьтесь с этими существующими идеями для вашего нового проекта DIY.

1. Душ вне решетки у этой юрты

Солнечная энергия — фаворит среди любителей автономного душа; в конце концов, вы действительно не отключитесь от сети, если черпаете сок из сети.

Но что, если вам не хватает солнца, чтобы нагреть воду?

Пропан может компенсировать провисание, как Эта юрта доказала, что эта хижина встроена в лесополосу. Расположенный внутри деревянного навеса с наклонной крышей, чтобы отогнать ледяные капли дождя, он простой, но привлекательный.

Преимущество газового водонагревателя — постоянная подача нагретой воды независимо от погоды и времени года. И давайте посмотрим правде в глаза, реальный аргумент в пользу автономного душа — это не возможность использовать его в середине лета; это возможность выйти из холодной зимы в поток горячей воды. Когда пасмурно и солнца недостаточно, чтобы нагреть душ на солнечной энергии, вам нужно что-то еще.

В этом пропановом душе вам будет тепло и жарко, даже если вы будете окружены снежным покровом.Больше никаких холодных стирок из ведра.

2. Душ из решетки из вулканического камня, Тэм Хант, на Green Tech Media

Хотя пропан можно подавать из баллона, вы можете захотеть полностью переключиться на силу природы. Именно это сделал Там Хант с этим автономным душем, используя водосборный резервуар, насос и систему фильтрации для подачи воды и солнечную энергию для обеспечения горячей водой. Сока хватило даже на зарядное устройство для телефона и другие личные устройства, на тот случай, если вы не сможете полностью оторваться от реального мира.

Там отказался от предварительно обработанной древесины в пользу алькова из лавы , установленного на холмах . За исключением небольшого трубопровода, вас можно простить за ощущение, что вы ступили в свой собственный водопад. Хотя здесь нет защиты от дождя, есть несколько вещей, которые могут быть лучше, чем горячий душ под дождевым дождем.

3. Этот симпатичный экологически чистый душ без решетки в Channel Rock, Калифорния,

.

Вы когда-нибудь хотели иметь собственный домик на дереве, но чувствуете, что просто стали слишком старыми, чтобы это сойдет с рук? Этот термосифонный душ не выглядит далеким с точки зрения дизайна.В деревянной хижине находится автономный душ, в котором для подогрева воды используются два разных типа отопления.

Встроенный резервуар для хранения воды

Am забирает тепло непосредственно от солнечной энергии, в то время как нагреватель на основе термосифона использует более сложный процесс, основанный на конвекции. Солнечная панель нагревает воду в резервуаре для хранения, которая поднимается против силы тяжести в изолированный резервуар. Это отличная альтернатива электричеству и достаточно изолированная, чтобы вы все равно могли греться под горячим душем, когда солнце прячется за облаками.

4. Сдержанный и минималистичный с Homestead Honey

Гравитация держала все под контролем миллионы лет, даже до того, как у нас появилось электричество. При правильной настройке вам просто не понадобится насос для душа с сильным напором для подачи нагретой воды из пункта А в пункт Б. И этот автономный душ от Homestead Honey является доказательством того, насколько эффективным может быть гравитационный душ . Нет электричества и нет насосного механизма.

Они просто установили старую полуразрезанную бочку Pepsi на деревья и прикрепили гибкую трубку к старинной душевой лейке.Вода нагревается над огнем и доливается вручную, а давление выталкивает воду через трубку и из насадки для душа. Только не забудьте подмешать и холодную воду; все мы любим горячий душ, но никто не любит обжигаться.

5. Очень стильный летний душ от Ecco Temp

Если вы не совсем согласны с тем, чтобы принять душ под бочкой с водой или мешком для душа, то этот душ вне решетки немного ближе к дому. Он по-прежнему использует пропан и воду из водопровода, а бак-смеситель будет уместным в вашей ванной комнате.Но как только вы привяжете его к дереву на открытом воздухе, вы почувствуете, что находитесь в милях от цивилизации.

Бестселлер №1

Бесконтактный водонагреватель FOGATTI RV на …

  • Экономия времени: по запросу …
  • Простота использования: Предназначена для …
  • Безопасность: водонагреватель Camper …
  • Гарантия качества: …
  • Обратите внимание: Этот продукт …
  • БЕЗБАКОВАЯ ВОДА ДЛЯ ЖИВОТНЫХ …

6. Частный душ без решетки от Homestead Crossing Inc

Нет ничего лучше уединения, даже если вы принимаете душ в дикой природе.Иногда вам просто нужна собственная кабинка с дверью. И это именно то, что здесь построили Homestead Crossing, прямо посреди спокойствия потрясающих Озарков. Это немногим больше четырех стен и двери, сделанных из обработанного бруса, с резервуаром для воды и тазом.

Здесь вообще нет никаких мод-минусов. Убранный резервуар для воды устанавливается наверху секции из обработанной древесины, заполняется водой из шланга или вручную. А как же жара? Вода ежедневно нагревается непосредственно солнечными лучами и под действием силы тяжести рассеивается из расположенной под ней насадки для душа.Это просто, но красиво.

7. Горячая вода для душа вне сети от Off Grid Quest

Для этого автономного душа потребуется горячая вода, и не все приспособления подходят для подачи ее непосредственно от солнца. И давайте посмотрим правде в глаза, половина удовольствия от этого душа — это возможность сидеть под каскадом горячей воды, когда она близка к морозу или вы окружены снегом. К счастью, вы можете взять всю необходимую горячую воду из самодельной дровяной печи, которая также удовлетворит ваши кулинарные потребности.

Off Grid Quest представляет нам еще один отличный пример техники термосифона , в котором вода циркулирует и нагревается бесконечно, пока горит плита.Итак, если у вас есть место и дрова, обратите внимание на их продуманный дизайн и создайте свой собственный бесконечный источник горячей воды без необходимости в электричестве.

8. Слияние с природой с отрядом на открытом воздухе

Зачем нужен простой безрешетный душ на улице , если по сути можно иметь всю ванную комнату? Как доказал Outdoor Troop, вам не нужно останавливаться перед отдельной кабиной или душевой лейкой, прикрепленной к дереву. Их решение — гораздо более амбициозная душевая кабина, которая дает уединение и пространство для более чем одного человека.

Душевая кабина сделана почти полностью из старых бревен, привезенных прямо из дома, что идеально подходит для создания бесшовного вида, если вы можете их получить, хотя подойдет и другое дерево. Опять же, они выбрали нагрев непосредственно от солнца, а вода под действием силы тяжести подается в старый садовый распылитель. Вы могли ошибиться, полагая, что этот ливень вырос из самой земли.

9. Душ с распылителем от сорняков своими руками от Livin Lightly

Пожалуй, самый минималистичный и истинно автономный душ , который мы когда-либо видели. Эта идея от Livin ’Lightly — не более чем распылитель от сорняков и душевой шланг.Нет ни душевого насоса, ни электричества, ни пропана. Вам придется нагреть воду самостоятельно, и вы не получите слишком долгий душ, но вы сможете использовать ее буквально где угодно.

Благодаря нескольким компонентам, которые можно купить в большинстве хозяйственных магазинов, вы скоро сможете принимать горячий душ везде, где можно припарковаться и развести костер. Только не забудьте купить себе новый танк; неизвестно, остались ли какие-либо химические остатки в бывшем в употреблении опрыскивателе.Теперь вы будете опрыскивать эти сорняки в кратчайшие сроки и с небольшими затратами, и когда мы говорим о сорняках, мы, конечно же, имеем в виду детей.

Идеи Off Grid от My Homestead Life

В заключение, у нас есть для вас несколько альтернативных предложений, потому что всем нужно оставаться чистыми вдали от дома. Это не отдельный дизайн душа, а, скорее, действительно полезный список вариантов, которые у вас есть для создания собственного фрагмента неба вне сетки.

Если вы действительно хотите расслабиться, у вас есть садовый шланг — вы действительно получите достаточно нагретой воды для нескольких душа, если оставите его на солнце на достаточно долгое время.Или вы можете нагреть воду прямо у костра и умыться в тазу, хотя это действительно простые варианты.

Пакеты для душа

Solar — это дешевый и простой способ смыть воду, и для этого достаточно просто сходить в магазин и немного тепла от солнца. Конечно, если у вас мало времени или ресурсов, почему бы не посетить ближайшую стоянку для грузовиков, развлекательный центр или государственный парк? В большинстве случаев вы найдете душевые, которые с радостью примут вас.

Вот несколько продуктов, которые помогут вам построить свой собственный автономный душ! Некоторые из них — душевые с батарейным питанием, некоторые — солнечные (например, солнечный автономный душ слева!), Некоторые — газовые… Все это позволяет легко найти вдохновение для собственного душа на открытом воздухе.

Последнее обновление 2021.06.07 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Дешевая солнечная гидромассажная ванна / спа / водонагреватель для бассейна: 9 шагов (с изображениями)

Следующим шагом является установка труб, которые входят в коробку.Это та часть, с которой я больше всего экспериментировал. Я попробовал несколько вариантов установки труб, в том числе массив крошечных 1/4-дюймовых линий, идущих от коллектора, но обнаружил, что чем сложнее установка, тем лучше получаются утечки. площадь, поэтому чем больше площадь поверхности панели, тем больше мощности вы получаете в свою систему. Размер элементов не имеет такого значения, как покрытие поверхности. Тест 1/4 «также подтвердил это. Из-за такого меньшего диаметра потребовалось гораздо больше, чтобы покрыть намного меньшую площадь панели, и ограничить скорость потока, и в итоге он оказался не таким эффективным, как мой окончательный дизайн.

Эта конструкция проста, легка и устойчива к утечкам. С тех пор, как я экспериментировал, я сделал 3 покупки 50-футовых катушек оросительной линии, а не одной 150-футовой (или 200-футовой, как они обычно продают) катушки, поэтому мне пришлось соединить их вместе. Соединение, которое вы хотите использовать, если вам нужно это сделать, представляет собой простой винтовой компрессионный тип, а НЕ черная трубка с цветным концом, в который вы вставляете шланг (они будут протекать как сумасшедшие, они удерживают трубу только за выступ, а другой зажимает трубу).Если вы используете один кусок линии, вам вообще не нужно беспокоиться об этом, хотя установка стыка на входе / выходе панели позволит легко отсоединить панель от линий подачи, чтобы панель или его корм можно забрать для обслуживания.

При этом сама конструкция проста: 3 плоских катушки лески уложены в панель. Чтобы леска оставалась плоской и свернутой, вам нужно будет привязать ее к ней с помощью веревки / проволоки. Я использовал старые / утилизированные жилы одножильных проводов Ethernet, чтобы связать их.Вам нужно будет измерить все это перед рукой, чтобы убедиться, что ваши катушки подходят правильно, концы которых выходят только из отверстий рамы (или с достаточным количеством хвоста, чтобы добраться до источника / места назначения).

Для начала: определите длину хвоста, необходимую для достижения выхода из панели (или источника / назначения подачи). Начните наматывать первую катушку снаружи внутрь. Трубка поставляется предварительно свернутой в бухту, поэтому это довольно легко сделать, вам просто нужно направить ее и держать ровно. Будет легче, если вы дадите трубке нагреться, оставив ее на солнце перед тем, как начать, так как она немного смягчится, станет более гибкой и менее склонной к перегибам.Получите центр катушки как можно плотнее, без перегибов, с общей шириной катушки чуть ниже внутренней ширины панели (около 12 петель). Положите на катушку доску или что-нибудь другое, плоское и тяжелое, чтобы удерживать ее на месте, когда вы правильно установите.

С длинным концом трубки (конец / остальная часть трубки, идущая на следующую спираль), установите его направление вне центра первой спирали, чтобы было легко запустить следующую спираль (т. Е.: по касательной). Прижмите его в этом положении, чтобы удерживать все на месте, пока вы закрепляете его проволокой.Начиная с внешнего края катушки, где этот хвост пересекает вершину, оберните проволоку вокруг хвоста и скрутите ее, чтобы закрепить. Затем пропустите проволоку под и вокруг самого крайнего витка трубки и обратно через хвост, так, чтобы провод пересекался между трубками (вроде как на фигуре 8). Продолжайте это делать для каждой катушки, стараясь при этом держать их плотно рядом друг с другом. Оказавшись в центре, закрепите конец провода так же, как он был начат.

Переместитесь к участку, где короткий хвост выходит наружу по направлению к выходу, и начните там еще один кусок проволоки.Чтобы соединить эту часть вместе, мы будем использовать полузацепы вокруг каждой катушки. Для этого оберните проволоку вокруг трубки, а затем проведите ее под проволокой и вокруг нее. Каждая зацепка заканчивается проводом, направленным на следующую катушку. Чтобы все было плотно (держит катушку свернутой, что мы и собираемся здесь делать), плотно натяните провод после обертывания под трубкой, затем начните наматывать вокруг провода примерно на полпути между витками, используя пальцы, чтобы взять любое провисание, которое он пытается внести в систему. Осторожно потяните, чтобы плотно прижать сцепку (проволока здесь порвется, если вы натянете ее слишком сильно, особенно если она мягкая / медная, как я использовал).Продолжайте для каждой катушки. Сделайте это хотя бы еще раз, чтобы связать три секции. Повторите наматывание и связывание катушек 2 и 3, каждый раз переходя от центра одной катушки к внешней стороне следующей. Последняя катушка должна заканчиваться хвостом, поднимающимся вверх по бокам двух других катушек и выходящим рядом с другой хвостовой частью, так, чтобы линии входа и выхода находились рядом друг с другом. Прикрепите хвост к самой внешней петле других витков и к другому хвосту с помощью пары обмоток проволоки на перекрестках.

Как купить лучшую солнечную систему горячего водоснабжения

У вас только что был шокирующий счет за электроэнергию, или ваша система горячего водоснабжения требует замены, и вы задаетесь вопросом, может ли подойти вариант с солнечной батареей или тепловым насосом ? Стоит ли это первоначальных затрат и действительно ли это сэкономит вам деньги в долгосрочной перспективе? Короткий ответ: наверное, да.

Хорошо подобранная солнечная система горячего водоснабжения (HWS) или тепловой насос может стоить больше для начала, но они могут быть значительно дешевле в эксплуатации, чем обычная электрическая или газовая система. Хорошо для вашего банковского счета и для всей планеты. И часть стоимости покупки может быть компенсирована за счет государственных скидок и льгот.

На этой странице:

Покупайте умнее с членством CHOICE

  • Найдите лучшие бренды
  • Избегайте плохих исполнителей
  • Получите помощь, когда что-то пойдет не так

Крышная солнечная система горячего водоснабжения

Солнечные системы горячего водоснабжения

  • Состоит из солнечных коллекторных панелей и накопительного бака.Домохозяйству из четырех человек обычно требуется около четырех квадратных метров площади солнечного коллектора (две панели) и бак на 300–360 л. Вам понадобится большой резервуар, чтобы в течение нескольких дней было меньше солнечного света (или было больше горячего душа, чем обычно).
  • Термосифонные системы имеют как коллекторные панели, так и накопительный бак, установленный на крыше. Жидкость в панелях циркулирует в резервуар за счет эффекта термосифона (при нагревании вода становится светлее и поднимается в резервуар).
  • Насосные или сплит-системы имеют панели коллектора на крыше, но резервуар расположен на уровне земли (или в другом месте в здании).Горячая вода перекачивается из панелей в резервуар.
  • Если панели не могут быть установлены в идеальном месте (обычно это северная часть крыши без затенения), их эффективность может снизиться, и вам потребуется большая площадь коллектора.
  • Коллекторы могут быть плоскими или откачиваемыми трубками. Вакуумные трубы, как правило, более эффективны — поэтому требуют меньшей площади панели, но они также более дороги.
  • Накопительный бак обычно имеет электрический или газовый усилитель, чтобы вода оставалась горячей в дни с меньшим количеством солнечного света.
  • В районах, подверженных морозам, вода может замерзнуть и повредить панели, поэтому вам нужны морозостойкие панели, в которых для нагрева бака используется специальная жидкость-теплообменник, а не напрямую.
  • Солнечные системы горячего водоснабжения могут быть сравнительно дорогими и трудоемкими в установке по сравнению с обычными газовыми и электрическими системами горячего водоснабжения, но правильно подобранная система окупится в долгосрочной перспективе из-за очень низких эксплуатационных расходов.

Солнечная энергия обычно не может обеспечить постоянный нагрев горячей воды.В дни, когда мало солнечного света, или вечером, когда в течение дня требуется горячая вода, вода в резервуаре может стать слишком холодной. Его нужно будет нагреть (вернуть до температуры) либо с помощью электрического элемента, либо с помощью газовой горелки.

Солнечные системы горячего водоснабжения с электрическим наддувом обычно немного дешевле покупать, и они имеют дополнительный смысл, если у вас также есть солнечные панели для снижения стоимости электроэнергии. Но системы горячего водоснабжения часто нуждаются в повышении в ночное время (когда вы, вероятно, будете покупать более дорогую электроэнергию из сети), поэтому солнечные панели, вероятно, будут питать только часть нагрева.Электрический наддув эффективен, но не всегда наиболее эффективен, потому что усилитель запускается всякий раз, когда вода в баке становится слишком холодной, независимо от того, действительно ли вам нужна горячая вода в данный момент.

Газовые наддувные системы могут работать на природном (сетчатом) газе или от баллонов со сжиженным нефтяным газом. LPG, как правило, дороже в эксплуатации, но это хороший вариант, если у вас уже установлены баллоны со сжиженным нефтяным газом. Газовый бустер обычно представляет собой проточный («мгновенный») газовый водонагреватель; Если вы открываете в доме кран с горячей водой, но вода, поступающая из накопительного бака, слишком холодная, включается нагреватель и нагревает воду до нужной температуры, прежде чем она попадет в ваши краны.Эта форма повышения давления часто является наиболее эффективной, поскольку она нагревает воду только тогда, когда на самом деле используется горячая вода.

Тепловой насос системы горячего водоснабжения

Тепловой насос для систем горячего водоснабжения

  • Очень эффективная электрическая система накопительного бака, работающая по тому же принципу, что и холодильник или кондиционер, путем извлечения тепла из воздуха и использования его для нагрева бака для воды.
  • Агрегаты обычно объединены (бак и компрессор вместе), но также могут быть разделены (отдельный бак и компрессор).
  • Необходимо установить в хорошо вентилируемом помещении, обычно на открытом воздухе.
  • Компрессор на блоке может быть шумным, как наружный блок кондиционера, поэтому не устанавливайте его слишком близко к соседнему дому.
  • Как правило, лучше всего работают в регионах с теплым и умеренным климатом, но некоторые модели предназначены для работы и в холодном климате, и большинство систем имеют бустерный элемент на случай холодной погоды или высокого спроса.
  • Обычно вам понадобится бак на 270–315 л для семьи из четырех человек. Размеры баков обычно варьируются от 125 до 400 л.

Государственные скидки

Государственные льготы

Правительства некоторых штатов используют схемы стимулирования энергоэффективности. Чтобы найти стимулы и скидки для систем горячего водоснабжения, посетите сайт правительства Австралии Your Energy Savings (YES) и выполните поиск на странице скидок по запросу «горячая вода». Или просто свяжитесь с правительством вашего штата. Некоторые производители и поставщики также размещают на своих сайтах калькуляторы скидок.

Стимулы федерального правительства

Главный финансовый стимул для покупки новой солнечной батареи или теплового насоса HWS исходит от регулируемых федеральным правительством сертификатов малых технологий (STC). Они применяются во всех частях Австралии. Солнечные системы и системы с тепловым насосом соответствуют определенному количеству STC в зависимости от эффективности системы и места вашего проживания.

В большинстве случаев самый простой способ использовать STC — продать их компании, поставляющей вашу новую систему горячего водоснабжения — они обычно «платят» вам, скидывая систему, которую вы покупаете.Вы также можете самостоятельно торговать STC, но это немного сложнее, и вы, возможно, не добьетесь большего успеха.

Солнечные системы и системы горячего водоснабжения с тепловым насосом обычно соответствуют требованиям от 20 до 40 STC. Рыночная цена на STC варьируется, но обычно составляет от 30 до 40 долларов. Таким образом, для системы, имеющей право на 30 STC, по цене 30 долларов за STC вы получите 900 долларов. Разные поставщики могут указывать разные суммы для STC.

Системные цены

Бренды

Солнечные системы и системы горячего водоснабжения с тепловым насосом поставляются многими компаниями; Rheem, Solahart, Bosch, Chromagen, Apricus, Dux, Steibel Eltron и другие.

Хотя мы не тестировали солнечные системы горячего водоснабжения или тепловые насосы, мы опросили наших членов об их системах горячего водоснабжения, чтобы выяснить, какие бренды они считают наиболее надежными. Обследование включает солнечные и тепловые насосные системы.

Цены

Как для солнечных систем, так и для систем горячего водоснабжения с тепловым насосом, окончательная стоимость может варьироваться, так как она зависит от стоимости системы, установки, скидок и цены STC на момент покупки.

  • Солнечные системы горячего водоснабжения стоят от 3000 до 7000 долларов за полную установку.Системы с баком, установленным на крыше, как правило, немного дешевле, чем сплит-системы, а системы с электрическим наддувом, как правило, дешевле покупать, чем системы с наддувом газа.
  • Системы горячего водоснабжения с тепловым насосом стоят от 2700 до 5000 долларов за полную установку.

А что насчет солнечных батарей?

Если вы собираетесь использовать систему горячего водоснабжения на солнечных батареях или тепловом насосе, логичным шагом будет также рассмотреть возможность использования солнечной фотоэлектрической (PV) системы панели, которая поможет обеспечить электроэнергией ваш дом.Конечно, это еще один аванс, но для большинства домов в Австралии системы солнечных панелей окупятся за несколько лет благодаря экономии на счетах за электроэнергию.

См. Наши путеводители по номеру:

Установка

Установка солнечной HWS может быть более сложной, чем для обычной электрической или газовой системы. На следующий день этого не произойдет, поэтому, если вы не проживете какое-то время без горячего душа, это, вероятно, не лучший вариант, когда умирает ваш старый HWS.Тепловой насос HWS проще, поскольку его часто устанавливают и подключают к водопроводу, как и другие наружные электрические резервуарные системы.

Солнечным панелям горячей воды требуется секция крыши с хорошим доступом солнечного света, желательно обращенная на север для максимального воздействия. При использовании термосифонной системы крыша может нуждаться в усилении, поскольку она должна выдерживать нагрузку от резервуара для воды. А если доступ к крыше затруднен, поставщик может взимать дополнительную плату за установку.

Узнайте у местного совета о строительных нормах и правилах.Советы, наверное, не будут возражать против установки солнечной системы горячего водоснабжения, но могут быть ограничения. Например, нормативы по шуму охватывают шум от системы горячего водоснабжения теплового насоса. Установщик должен знать соответствующие правила, но все же стоит уточнить их; вы не хотите в конечном итоге спорить с соседом из-за шумного теплового насоса.

А как насчет квартир?

Для многоквартирных домов может быть непрактично или даже невозможно установить солнечную горячую воду для отдельных блоков, и в большинстве блоков не будет подходящего внешнего пространства для теплового насоса.Однако корпорация владельцев может рассмотреть возможность коммерческой установки всего здания. У вилл и таунхаусов есть больше возможностей, но все равно потребуется одобрение корпорации владельцев, а непосредственная близость домов означает, что потенциальный шум от теплового насоса становится важным фактором.

Расчет стоимости

Поставщикам обычно требуется около 30 минут для оценки вашего дома. Розничные поставщики часто связаны только с одним или двумя брендами, но большинство брендов имеют широкий ассортимент товаров, поэтому поставщики должны иметь возможность давать предложения по целому ряду различных типов и моделей.Как всегда, получите предложения как минимум от двух поставщиков.

Вопросы, которые должен задать вам поставщик:
  • Сколько человек живет в доме? Сколько вы принимаете душ и стираете горячее белье каждый день и в какое время дня?
  • Какая у вас сейчас система горячего водоснабжения?
  • Подключен ли к объекту газ?
Вопросы, которые следует задать поставщику:
  • Включена ли установка в предложение?
  • Сколько времени займет от размещения заказа до выполнения?
  • На сколько STC отвечает система? Включен ли выкуп ЮТК и по какой цене ЮТК?
  • Могут ли они помочь вам с другими государственными скидками?
  • Можете ли вы сохранить существующий бак водонагревателя как часть новой системы? Возможно, его можно будет использовать как усилитель для солнечной системы горячего водоснабжения.Однако это может означать, что вы не имеете права на STC, потому что они применимы только к совершенно новым установкам.

Альтернативные решения для нагрева воды — Off the Grid News

Тем, кто предпочитает жить за пределами сети, не привыкать к тяжелой работе, но всегда есть новые проекты вокруг усадьбы, которые могут существенно повысить качество вашей жизни и одновременно сэкономить много денег. По некоторым оценкам, на нагрев воды приходится почти 30 процентов энергетического бюджета любой семьи.Просто нет причин платить за эту услугу, когда несколько альтернатив, таких как солнечные водонагреватели, могут нагреть воду, достаточную для личного использования. Для тех из вас, кто уже установил солнечные водонагревательные системы и использует электрические цепи в качестве резервного нагревателя, есть несколько экономичных способов повышения эффективности вашей солнечной водонагревательной системы.

В дополнение к (существенным) денежным стимулам для начала использования системы солнечного нагрева воды, конечно, есть экологические преимущества.Если вы перейдете на солнечную систему нагрева воды, использование невозобновляемых ресурсов значительно сократится; это число быстро приблизится к нулю, если ваша резервная система отопления представляет собой дровяную печь или топку, а не время от времени использует обычную систему, работающую на угле.

Газовые водонагреватели без резервуаров технически являются «экономичной» альтернативой обычным системам водяного отопления, но вряд ли они окупаются. Consumer Reports показывает, что на то, чтобы окупиться, может потребоваться более 20 лет, потому что стоимость установки газового водонагревателя без резервуара может быть очень высокой.Другие варианты безбаквального отопления требуют столь же высоких затрат на установку, с периодом значительного времени, чтобы вернуть эти деньги в виде экономии. Безусловно, самый дешевый вариант, солнечные водонагревательные системы представляют свои проблемы. А именно, не все солнечные водонагреватели могут достаточно быстро нагреть воду, чтобы удовлетворить ваши потребности в воде; однако переход на солнечный водонагреватель станет отличным стимулом сократить потребление воды.

Существуют различные способы изготовления самодельных солнечных водонагревателей, каждый из которых соответствует вашему образу жизни и типу работы, которую вы готовы выполнить в первоначальном процессе.В зависимости от местоположения, высоты и зимних температур не каждый дом сможет полностью работать на солнечном водонагревателе, потому что накопитель горячей воды не сможет поддерживать достаточно высокую температуру 24/7. Если вы живете в районе, где вы не можете использовать солнечный водонагреватель для удовлетворения всех ваших потребностей в энергии (или это не вариант для большей части зимы), солнечные водонагревательные системы могут быть отличными инвестициями. По крайней мере, это дешевая альтернатива обычным водонагревателям в остальное время года.Более вероятно, что вы сможете использовать солнечную систему нагрева воды, по крайней мере, в зимние дни (хотя маловероятно, что вы получите большую отдачу по вечерам или ночью), когда ваш солнечный коллектор может прогреться достаточно, чтобы нагреть вода.

Используйте силу солнца, когда электричество отключается…

Установка новых солнечных водонагревательных систем

Если вы в настоящее время полагаетесь на обычные методы обогрева вашего дома, вы, возможно, не будете готовы к полной окунуться в мир солнечного нагрева воды.Это вполне понятно, но нет причин не использовать солнечное нагревание воды хотя бы для некоторых из ваших потребностей в воде, таких как купание и приготовление пищи. Солнечные водонагреватели — отличный (и чрезвычайно эффективный) выбор для таких нужд. Из-за логистических проблем, которые возникают в особенно холодных регионах страны, солнечное нагревание воды, вероятно, не является столь же эффективным выбором для отопления всего вашего дома.

Простые солнечные системы отопления — отличный выбор для новичков: это почти так же просто, как установить деревянный ящик с медными трубами внутри.Звучит слишком хорошо, чтобы быть правдой, но солнечные водонагреватели могут быть чрезвычайно эффективными и простыми в установке.

изображение любезно предоставлено Министерством энергетики США

Это называется «пассивной системой», потому что не существует насосной системы, предназначенной для перемещения нагретой воды. Скорее, горячая вода естественным образом поднимается к верху емкости, а затем холодная вода нагревается за счет оставшейся солнечной энергии. Если вы живете в теплом (или относительно мягком) климате, пассивные системы — безопасный выбор, потому что ваша вода почти всегда сможет достичь идеальной температуры.Если вы живете в более холодном климате, вам нужно будет настроить «активную систему», чтобы учесть периоды, когда солнечной энергии будет просто недостаточно для нагрева воды, достаточной для вашего дома.

Пассивные системы намного дешевле в установке, чем активные системы, и они практически не нуждаются в техническом обслуживании или ремонте с течением времени. Их также называют «моноблочными» солнечными системами водяного отопления. Традиционно резервуар для хранения воды устанавливается над солнечными коллекторами; это успешно в теплом климате, потому что горячая вода естественным образом поднимается в резервуар для воды, и для завершения процесса не требуется дополнительная энергия.

В пассивных системах резервуар для хранения воды хранится на вашей крыше. Поскольку этот контейнер будет вмещать такие большие объемы, важно проконсультироваться с подрядчиком, чтобы убедиться, что ваша крыша является достаточно прочной конструкцией, чтобы удерживать контейнер, не прогибаясь. Постройте стеклянный деревянный контейнер, который будет отвечать за поглощение солнечной энергии , и установить медную обвязку внутри емкости для воды. Поскольку ящик собирает солнечную энергию, вода в трубах нагревается. Подсоедините эту систему к резервуару для хранения над ящиком (опять же, обычно расположенному на крыше), чтобы гарантировать, что нагретая вода будет подниматься в резервуар для хранения, как задумано.Технически называемый «принципом термосифона», это просто относится к принципу естественного «повышения температуры», с которым вы знакомы.

В отличие от пассивных систем, активные системы отопления не полагаются на естественный поток воды для направления нагретой воды в горячую воду

изображение любезно предоставлено Министерством энергетики США

резервуар для хранения

. Скорее, активные системы используют системы насоса / клапана для циркуляции нагретой и ненагретой воды в системе. Как вы понимаете, установка системы, требующей установки ряда насосов, обходится дороже, чем пассивная система отопления.Однако у активных систем есть несколько больших преимуществ; их универсальность — их главный аргумент. Поскольку они не зависят от воды, поднимающейся в накопитель горячей воды, они могут располагаться практически в любом месте. Универсальность в размещении означает, что вы можете скрыть резервуары для хранения из виду, вместо того, чтобы устанавливать резервуар на крыше вашего дома. Понятно, что активные системы также позволяют вам лучше контролировать систему, потому что они требуют электронных контроллеров для управления настройками температуры.

Советы для новичков в солнечных водонагревателях

  • Используйте свою землю и ресурсы! Вместо того, чтобы платить диковинные цены за пиломатериалы в другом месте, проявите изобретательность с обрезками древесины вокруг дома и посмотрите, удастся ли вам построить солнечный коллектор тепла из обрезков древесины. Другие выживальщики в вашем районе, вероятно, более чем готовы протянуть руку помощи, если вы хотите собрать определенные записки или ресурсы для этого проекта.
  • План для вашей среды! Поговорите с другими людьми в вашем районе, которые живут вне сети, и выясните, с какими проблемами они могли столкнуться при использовании солнечных систем водяного отопления.Если трубы в вашем районе склонны к замерзанию, вам нужно будет включить функцию, чтобы этого не произошло с вашей солнечной системой отопления. Это не только положит конец вашему запасу горячей воды, по крайней мере на время, но и может нанести серьезный ущерб вашим трубам. Установка того, что называется «теплообменником» в резервуаре для хранения воды, может обеспечить чрезвычайно полезную услугу: вместо нагрева воды в резервуаре и в солнечном коллекторе теплообменник предотвращает утечку тепла обратно из резервуара для хранения воды.

Способы улучшения существующих солнечных водонагревателей

  • Рассмотрите возможность подключения солнечной системы отопления к дровяной печи. Поскольку при очень низких температурах вы не сможете надежно нагреть воду с помощью солнечной энергии, необходимо иметь резервную систему. Вместо того, чтобы полагаться на кого-то другого, который позаботится об этом за вас, просто вернувшись к старым привычкам использования электроэнергии, дровяная печь также может нагреть воду, и она поможет вам встать и двигаться, когда вам понадобится горячая вода.
  • Подумайте о замене своего скромного резервуара для хранения воды на (намного) больший. Чем больше емкость для хранения горячей воды, тем горячее будет вода и дольше. Технически это называется «тепловой инерцией», и это означает, что вы можете существенно повысить эффективность своего солнечного водонагревателя, не внося чрезмерных затрат.
  • Вы знаете, в каком направлении смотрит ваш солнечный коллектор? Этот фактор, по логике, может сыграть большую роль в том, насколько эффективна ваша солнечная система отопления.Если вы находитесь в южном полушарии, ваши солнечные водонагревательные коллекторы должны быть обращены на север, и наоборот, если они расположены в северном полушарии. Правильно повернув сборный ящик под углом, вы сократите время, необходимое для нагрева воды, и повысите общую эффективность системы отопления дома.
  • Медь дороже, чем некоторые альтернативы трубам, но это один из этапов развития, на котором не стоит экономить. Медь — такой отличный проводник, что инвестирование в медные водопроводные трубы легко вернет вам деньги в будущем.

Производство кипящей воды в любом месте и в любое время при полном отсутствии электроэнергии…

Подключение солнечной системы отопления и дровяной печи

Зачем покупать ее, если вы можете сделать это сами? Как и вы, те, кто предпочитает жить вне сети, являются трудолюбивыми людьми, которые ценят трудолюбивый подход к любой дилемме. Как уже говорилось выше, водонагреватели не всегда могут нагреть количество воды, необходимое вашему дому.Вместо того, чтобы выбирать простой выход и устанавливать обычную систему, подключите дровяную печь к системе водяного отопления. Таким образом, вы получите полный контроль над системой и сможете легко развести огонь, если вам понадобится нагреть воду.

Покупка насадки для нагрева воды для камина или топки может оказаться довольно дорогостоящей, если вы хотите такую, которая не подвергнет опасности всю вашу семью. В качестве альтернативы вы можете создать свой собственный и придерживаться самых важных стандартов безопасности.Если вы строите собственное водонагревательное оборудование, вам необходимо убедиться, что температура снаружи водонагревателя достаточно высока, чтобы вскипятить воду. Это просто мера безопасности, чтобы защитить себя и других членов вашей семьи от опасно высоких температур.

Если вы живете в особенно суровом климате и обнаружили, что солнечные водонагреватели не являются эффективным способом нагрева воды на регулярной основе, вы можете постоянно использовать водонагреватель, используя дровяную печь или топку.Добавление элемента управления, который позволяет вам включать и выключать циркуляцию воды, является разумным выбором, если в вашем доме постоянно горит огонь, поскольку вода может нагревать топку, а не наоборот.

Leave a Comment

Схемы вентиляции: Схема вентиляции в частном доме

Принципиальная Схема Приточной Вентиляции — tokzamer.ru

Предел огнестойкости воздуховодов данной схемы — EI

В системе VRV могут сочетаться режимы охлаждения и нагрева, в том числе и с рекуперацией тепла. Естественно, работа вытяжной вентиляции должна компенсироваться поступлением свежего воздуха в том же объеме.

В противном случае будет перерасход тепловой энергии, повышение температуры и избыточный перегрев помещений, что неблагоприятным образом может сказаться на самочувствии людей или технологическом процессе. Рекуперация и утилизация тепла вентиляционных выбросов, в том числе с помощью теплонасосных систем теплоснабжения.
Как устроена приточная вентиляция? Обзор системы вентиляции вассейна в частном доме.

Из него воздух поступает в вытяжную шахту, которая выводится на В случаях, когда естественная вентиляция не обеспечивает нужных условий, применяют вентиляционные системы с механическим побуждением.

Отдельно стоит упомянуть о вентиляции промышленных объектов и складских ангаров — 20 м3 на единицу площади.

Схема действия естественной комбинированной вытяжной и впускной вентиляции На диаграмме четко показано направление воздушного потока в помещении: свежий воздух в пространство через поры и трещины в защите моделей окон, дверей, стен , а также замена старой воздушной массы через вентиляционные каналы. Рисунок 7.

После установки необходимых опорных конструкций выполняется установка сети воздушного транспорта и звукоизоляции.

Назначение систем вентиляции такого типа аналогично приточным и вытяжным.

ДОМ ЗА ГОД. Монтаж системы вентиляции с рекуперацией тепла // FORUMHOUSE

Как работает естественная вентиляция

Что касается офисных помещений, при построении системы вентиляции основное внимание обращается на те помещения, где будет находится персонал офиса. Ионин Москомархитектура ; В. Площадь одного продуха должна быть не менее 0,05 м. При этом высота здания определяется разностью отметок поверхности проезда для пожарных автомашин и нижней отметки открывающегося окна.

Применяется на котельных или в индивидуальных тепловых пунктах, то есть изменение параметров теплоносителя будет происходить непосредственно во всей системе теплоснабжения. Их удобно монтировать на специальных портах, врезанных в калачи калорифера в верхней части корпуса либо в наивысшей точке трубопроводов узла регулирования.

Благодаря тому, что система имеет эстетичный вид ее можно установить в помещении в доме, квартире.

Чем меньше Kv или диаметр клапана, тем скорость реагирования на изменение параметров воздуха или теплосети будет выше, то есть система будет не инерционная. Схема вентиляции естественного типа включает себя в основном вертикальные вентиляционные каналы в стенах, которые должны быть достаточной длины для того чтобы возникала тяга.

Состоит из вытяжной решетки, размещенной на внутренней стене кухни, санузла, туалета или другого помещения в общественном здании, вентиляционных каналов в стене, панелей или приставных коробов.

Он необходим для того, чтобы удаляемое количество воздуха полностью замещалось свежим, иначе возникает разряжение или наоборот повышенное давление в связи с большим поступлением наружного воздуха выдавливает его через щели в окнах и неплотности в дверях.

Входная система вентиляции основана на принципе впрыска воздуха в помещение.
ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ ЛЕГКО! ЛИЧНЫЙ ОПЫТ КЛАПАН ДОМВЕНТ

Физическая основа вентиляции

Альтернативные источники генерирования холодного воздуха. При расчете приточной установки можно столкнуться с ситуацией, когда подобранный калорифер в максимальном режиме выдаст тепловую мощность во много раз превышающую требуемую.

В проектной документации здания и сооружения с помещениями с пребыванием людей должны быть предусмотрены меры по: 1 ограничению проникновения в помещения пыли, влаги, вредных и неприятно пахнущих веществ из атмосферного воздуха; 2 обеспечению воздухообмена, достаточного для своевременного удаления вредных веществ из воздуха и поддержания химического состава воздуха в пропорциях, благоприятных для жизнедеятельности человека; 3 предотвращению проникновения в помещения с постоянным пребыванием людей вредных и неприятно пахнущих веществ из трубопроводов систем и устройств канализации, отопления, вентиляции, кондиционирования, из воздуховодов и технологических трубопроводов, а также выхлопных газов из встроенных автомобильных стоянок; 4 предотвращению проникновения почвенных газов радона, метана в помещения, если в процессе инженерных изысканий обнаружено их наличие на территории, на которой будут осуществляться строительство и эксплуатация здания или сооружения». Установка приточной вентиляции позволит направить воздух заданной температуры в заданном направлении. При качественно-количественном способ регулирования происходят и корректировки температуры в системе теплоснабжения либо от источника тепла и изменение расхода теплоносителя зонально на каждой установке в своем режиме.

При размещении помещений венткамер в другом пожарном отсеке следует у стены или в стене ставить противопожарный нормально открытый клапан. Места забора и подачи воздуха. Каждую такую установку необходимо снабжать отключающей арматурой на входе и выходе теплоносителя, а также гильзами для термометров на подающем и обратном трубопроводах.

В системе с воздушным охлаждением наружные блоки, в которых расположены фреоновые агрегаты с воздушным конденсатором, устанавливаются выше внутренних блоков, как правило, на кровле здания. Также эта схема применима и для работы с котельными установками при выполнении всех выше сказанных требований.

Это может быть как сборная система, когда вентилятор и все остальные элементы подбираются отдельно и собираются уже на объекте, так и моноблочные, когда все эти элементы собираются на заводе в один корпус тепло и звукоизолированный и поставляется на объект. Такие воздухораспределители выпускают шести типоразмеров. Недостаточное сечение вытяжных труб воздуховодов , вследствие ошибочного проектирования.

Автоматизация системы приточно-вытяжной вентиляции, выполненной развернутым способом

Допускается предусматривать возможность интенсификации воздухообмена в периоды использования помещений санитарных узлов и кухонь, устанавливая бытовые вытяжные вентиляторы в данных помещениях. Рисунок 5 — Схема системы механической вытяжной вентиляции централизованной с естественным притоком воздуха Рисунок 5 — Схема системы механической вытяжной вентиляции централизованной с естественным притоком воздуха: 1 — приточное устройство; 2 — вытяжное устройство; 3 — отопительный прибор; 4 — спутник; 5 — сборный вытяжной канал; 6 — вытяжной вентилятор; 7 — вытяжная шахта с зонтом; 8 — противопожарный клапан Рисунок 6 — Схема системы механической вытяжной вентиляции с индивидуальными вентиляторами с естественным притоком воздуха Рисунок 6 — Схема системы механической вытяжной вентиляции с индивидуальными вентиляторами с естественным притоком воздуха: 1 — приточное устройство; 2 — вытяжной вентилятор; 3 — отопительный прибор; 4 — вытяжной канал; 5 — вытяжная шахта с зонтом Приток воздуха в квартиры осуществляется так же, как и в системах естественной вентиляции. Наумов, канд. В случае возникновения аварийных ситуаций, когда один калорифер вышел из строя или разморозился, второй нагреватель будет подключен в работу и справится полностью с основной функцией.

Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция , она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей. Система подачи и вытяжная вентиляция для хорошего воздухообмена в доме В этом случае система вентиляционных каналов оснащена клапанами, так что загрязненный воздух высвобождается на дорогу и не переносится в смежные пространства. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию.

Например, частый случай, когда в нерабочее время отключаются приточные установки, а вытяжные по каким либо причинам продолжают работать, а в здании создается разряжение воздуха. Это же относится к параметрам наружного и внутреннего воздуха. Статьи Принцип работы вентиляции: основные моменты, о которых следует знать Чтобы воздух внутри здания был качественным, он должен быть чистым и обладать нормальной влажностью. Если уровень загрязнения наружного воздуха превышает показатели, приведенные в приложении А, необходимо проводить его очистку. Общеобменная вентиляция Местная или локальная.
Естественная вентиляция — ОШИБКИ

Для чего нужны системы вентиляции

При прокладке воздуховодов через стены используйте специальные рукава или адаптеры.

Наружный воздух поступал в квартиры через неплотности в оконных переплетах, форточки, фрамуги или открываемые окна и удалялся через вентиляционные каналы санитарных узлов и кухонь.

Удалять воздух из помещений кабинетов, служебных помещений площадью 35 м2 и менее можно за счет перетекания воздуха в коридор; из помещений большей площади — непосредственно из помещений. В расписании предусмотрена необходимая последовательность мер, начиная с подачи необходимых материалов и заканчивая установкой вентиляции. В качестве запорной арматуры применяют как стальные или латунные шаровые краны желательно полнопроходного сечения либо фланцевая арматура.

Рисунок 7. При размещении приточного устройства над отопительным прибором следует обеспечить его незамерзание.

Смотрите также: Проводку чинят

1 Область применения

Количество дефлекторов уточняется в каждом конкретном случае совместно с разделом АС. Если системы для жилых и общественных зданий в первую очередь призваны подать необходимое количество кислорода вместе с наружным воздухом и удалить продукты дыхания людей, то производственная вентиляция часто рассчитывается для удаление вредных веществ в первую очередь, с компенсацией удаляемого воздуха наружным.

Максимальное количество внутренних блоков, подключенных к одной системе — 64 при трех модулях и 20 при одном модуле. Эта система, как правило, исключительно оборудована воздухонагревателями, которые прикреплены к источнику воздуха. Варианты применения современных дефлекторов см. Предел огнестойкости транзитных воздуховодов и коллекторов — EI

5.3. Автоматизация вытяжных вентиляционных систем

Манометры монтируются на насосной группе для контроля работы насоса и визуального определения создаваемого перепада. В комнатах он согревается и опять течет наружу. Пропилен-гликолевые смеси используются на безопасных производствах, где в случае разгерметизации системы токсичный теплоноситель может нести потенциальную угрозу жизни или нарушения технологического цикла. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет Пример принципиальной схемы Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика.

Для удаления излишков тепловой энергии или холодного воздуха используются: Теплоносители, установленные в промежуточных точках. Однако установка приточных клапанов тоже помогает не всегда.
«Золотое правило» вентиляции в частном доме

Система вентиляции в многоквартирном доме: решения для многоэтажных зданий


Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

  • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
  • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

  1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
  3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
  4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Как создается схема вентиляции в многоэтажном доме

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Тепловой баланс многоэтажки

Вентиляционная система выполняет несколько функций:

  1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
  2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
  3. Поддерживает кратность воздухообмена.
  4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

  1. Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
  2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
  3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

  • Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
  • В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
  • Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

  • Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
  • Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
  • Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
  • Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
  • Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
  • Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +50С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

Отдушины

В последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Вентиляция квартир

Схема движения воздуха в квартире

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

  • Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
  • Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
  • Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

Приточный клапан

  • Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

  • Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
  • Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».



Схема вентиляции в панельном доме 9 этажей

Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

Как устроена вентиляция в панельном доме

Современная пассивная вентиляция в панельном доме не особо отличается от тех, которые использовались 50-60 лет назад:

  • Схема вентиляции с организацией отбора воздуха из квартир в единый вентиляционный колодец. Такой вариант чаще всего используется в высотных зданиях с этажностью не менее девяти;
  • Система с подключением индивидуальных вентиляционных выводов из квартир в сборный коллектор крыше или чердачном помещении;
  • Схема с выводом индивидуальных для каждой квартиры вытяжных труб на крышу здания, такие системы характерны для старых 5-ти этажных «хрущевских» панельных домов.

Современная вентиляция работает на спаренных или строенных каналах. Это значит, весь загрязненный воздух из квартиры в панельном доме удаляется из трех санитарных зон, каждая зона оснащена своим воздуховодом – из кухни, из санузла и ванны, и вентиляция основного помещения квартиры.

Преимущества и недостатки различных схем вентиляции панельных конструкций

Первой в многоэтажных домах стала применяться многоканальная система вентиляции. И пока дома строились из кирпича, устройство вентиляции вполне удовлетворяло на приемлемом уровне потребности в воздухообмене в квартирах 5-ти этажного панельного здания. Тем более что многочисленные щели и неплотности в оконных и дверных рамах создавали нормальный подпор и приток воздуха, обеспечивающих стабильные характеристики вытяжной трубы.

С появлением бетонных домов панельных конструкций появилось несколько дополнительных проблем:

  1. Многоканальная схема оказалась чересчур громоздкой и забирала большой объем пространства внутри здания. Для зданий выше 5-ти этажей такая схема вентиляции становилась все более тяжелой и громоздкой;
  2. Производительности многоканальной схемы было явно недостаточно для нормального выравнивания притока свежего воздуха по всей квартире в панельном доме, в кухне и санузлах эффективность вентиляции была минимальна, а в жилых помещениях ее работа была избыточной, что зачастую сопровождалось обратным перетоком загрязненного воздуха из сервисных помещений в жилые комнаты;
  3. В простой многоканальной схеме отсутствовали любые средства регулирования и выравнивания производительности воздуховодов, вне зависимости от этажа панельного дома. Как правило, нижние этажи вентилировались значительно лучше верхних.

К сведению! Такое распределение эффективности воздухозабора приводило к тому, что жильцы первого-второго этажей вынуждены были мириться с интенсивными потерями тепла в зимнее время, а владельцы квартир на верхних этажах рисковали получить отравление из-за плохого удаления продуктов сгорания газа на кухне.

Вентиляция в панельном девятиэтажном доме

Для современного многоэтажного дома в девять этажей проблемы с организацией нормально работающей вентиляции были решены с помощью простого решения. Вместо того, чтобы устраивать отдельно вентиляционные каналы большой протяженности для каждой квартиры панельного 9-ти этажного дома, специалисты построили одну вентиляционную шахту большого диаметра.

Сегодня схема вентиляции в панельном доме 9 этажей использует один главный магистральный воздуховод с подключенными к нему короткими воздуховодами отдельно из каждой квартиры. Сборный коллектор на крыше снабдили дефлектором, усиливающим тягу при ветреной погоде. В первых вариантах системы вентиляции вывод из вентиляционной шахты оборудовали специальной автоматической щелевой решеткой-заслонкой, дающей возможность сохранять постоянную скорость воздуха в главном вентиляционном канале.

Позже от нее отказались, и верхние два этажа панельного дома стали оборудовать по старинке — с индивидуальным выводом вентиляционных каналов на крышу. Таким образом, обеспечивалась стабильная работа главной трубы и отличный уровень вентиляции на верхних этажах. Кроме этого, индивидуальные выводы из каждой квартиры стали подключать не напрямую, а выше, — через два-три этажа. Небольшого и узкого индивидуального вентиляционного канала длиной в пять-семь метров хватало, чтобы значительно улучшить работу вентиляции в квартире панельного дома.

Особенности работы системы вентиляции панельного дома

Среди основных недостатков приведенной системы удаления воздуха в панельном доме наиболее неприятными являются:

  • Резкое снижение эффективности пассивных вентиляционных устройств в жару, даже в ночное время или при ветреной погоде;
  • Возможный переток удаляемых вентиляцией запахов и газов из одной квартиры в другую. Чаще всего причиной такого эффекта может послужить установленная кем-то из жильцов электровентиляторная система вентиляции в санузле или в кухне. Чтобы избежать подобного явления, необходимо всем жильцам устанавливать активную схему приточно-вытяжной вентиляции с обратным клапаном. В противном случае, повышая эффективность вытяжки в своей квартире,вы,таким образом, создаете условия для смены направления движения воздуха на нижних этажах;
  • Падение производительности главной вентиляционной шахты из-за резкого увеличения отложений пыли, различного рода загрязнений на внутренних стенках воздуховодов. Отложения пыли на стенках шахты всего в 0,5 см могут снижать эффективность ее работы до 20%.

Одной из причин накопления грязи и пыли в вентиляционных каналах является отсутствие элементарных схем фильтрации, задерживающих испарения жиров и продуктов горения газа.

Современные системы вентиляции для панельного дома

Низкая эффективность и сильная зависимость от погодных условий все чаще заставляют проектные и строительные организации отказываться от использования пассивных систем воздухообмена в пользу более гибких и эффективных приточно-вытяжных систем с принудительным принципом вентилирования. Де факто они стали стандартом для высотных панельных домов, офисных зданий и торговых центров.

Кроме создания комфортных условий пребывания в панельном доме с помощью систем кондиционирования и вентиляции, такие устройства позволяют эффективно сохранять тепло и снижать затраты на отопление помещений.

Чаще всего в системе для панельного дома применяется забор воздуха с уровня 2-3 этажа, после очистки и увлажнения осевые вентиляторы нагнетают потоки воздуха по наружным вентиляционным коробам по этажам панельного дома. Параллельно работает вытяжная схема, установленная на крыше и отбирающая тепло у отработанного воздуха.

Заключение

Большинство панельных домов старой постройки не могут быть переоборудованы на активный вариант вентиляции и воздухообмена. Кроме того, подобные проекты требуют значительных капитальных затрат, на которые большинство владельцев квартир в панельном доме идти не готовы.В этих условиях улучшить работу схемы можно регулярным обслуживанием и чисткой шахт и вентиляционных магистралей, в среднем один раз в два года. Кроме того возможна  установка современных схем дефлекторов,  способных усиливать работу вытяжных устройств на 10-15% даже в летнее время.

Принципиальная схема системы вентиляции — что это такое?

При проектировании стадии П проекта вентиляции необходимо выполнить «Принципиальную схему вентиляции».

Аксонометрическая схема и Принципиальная схема системы вентиляции.

Аксонометрическая схема

Схемы вентиляции необходимо выполнять в аксонометрии (фронтальной изометрической проекции). Аксонометрия позволяет увидеть сеть воздуховодов в трех измерениях. В аксонометрии появляется третья ось, на которой указываются значения высоты.

Принципиальная схема

Согласно «ГОСТ 21.602-2003 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» п.4.13

4.13 Условные обозначения приборов, средств автоматизации и линий связи следует принимать по ГОСТ 21.404.
Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В ГОСТ 21.205.
Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице (приложение В ГОСТ 21.205), приняты по ГОСТ 21.404.

Смотрим «ГОСТ 21.205-93 Система проектной документации для строительства (СПДС). Условные обозначения элементов санитарно-технических систем».

ПРИЛОЖЕНИЕ В (справочное). ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ

Примечание — Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.

ОбозначениеИзмеряемая величина

Функциональный признак прибора

Т

Температура

P

Давление

D

Перепад

H

Ручное воздействие

I

Показание

C

Автоматическое регулирование

S

Включение, отключение, блокировка

Подробнее про оформление и обозначения на схеме нужно смотреть в ГОСТ 21.404.

Более подробно с принципиальными схемами можно в:

Пособие по проектированию принципиальных схем систем вентиляции и противодымной вентиляции в жилых, общественных зданиях и стоянках автомобилей: примеры схем и решений. Огнестойкие воздуховоды. Противопожарные клапаны и дымовые клапаны.

Шифр ТО-06-17640

Вот несколько схем примеров из пособия:

Пособие по проектированию принципиальных схем систем вентиляции в формате PDF можно почитать онлайн:

схемы, расчет, как сделать своими руками

Система вентиляции воздуха в частном доме не менее важна, чем водоснабжение или отопление. Владельцы, недооценивающие ее значение, в процессе эксплуатации здания сталкиваются с «плачущими» окнами и плесенью в углах.

Продуманная на стадии строительства, схема вентиляции будет стоить намного дешевле.

Расчет вентиляции

Расчет вентиляции частного дома – это первый и очень важный этап. Собрать короба намного проще, чем рассчитать правильно их диаметр и длину. Основные факторы, влияющие на расчеты вентиляции:

  • кубатура помещений,
  • количество жильцов,
  • количество техники.

Следует принять во внимание необходимость охлаждения или обогрева воздуха, подаваемого в комнаты. Первичные расчеты намного сложнее, чем монтаж вентиляции своими руками. Поэтому большинство домовладельцев прибегают к помощи специалистов, способных разработать уникальную схему вентиляции любого дома.

Типы вентиляции частных домов

Перед тем, как сделать вентиляцию в доме, следует определиться с ее типом. Существует три типа вентиляции:

  • естественная,
  • принудительная,
  • комбинированная.

Выбирая подходящую для своего дома схему вентиляции, следует учитывать:

  • состояние экологии,
  • стеновой материал,
  • финансовые возможности.

Несмотря на лишние расходы, иногда лучше найти сумму, требуемую расчетами вентиляции, чем страдать от удушливой атмосферы в доме много лет подряд.

Естественная вентиляция

Такую систему вентиляции своими руками оборудовать вполне реально. Она хороша, если коттедж находится в экологически чистом месте, построен из любого натурального материала, пено- или шлакоблока, газобетона, кирпича, керамзитового блока или монолитного керамзитобетона.

Приток воздуха осуществляется через форточки или специальные клапана на окнах, а выдув отработанного воздуха через воздуховоды, ведущие под конек крыши.

Комбинированная вентиляция

Естественная система вентиляции воздуха дополняется усилением вытяжки. Устанавливается она тогда, когда естественным способом воздух не достаточно эффективно вытягивается, хотя тяга в системе есть. Принудительная тяга устанавливается на кухнях, в кладовках, котельных, ванных комнатах и туалетах.

Принудительная вентиляция

Система принудительной вентиляции обязательно содержит мощные фильтры приточного воздуха. Она устанавливается в местах с плохой экологией, а также в домах из современных многокомпонентных панелей: вакуумных, пенополистеролбетона, СОТА, МДМ, сэндвич, в каркасных и термодомах.

Схема достаточно дорогая: на техническом этаже монтируется приточная установка с обогревателем воздуха, у конька крыши – крышный вентилятор. По системе воздуховодов отработанный воздух вытягивается наружу, а по другим трубам подается подогретый (при необходимости) и отфильтрованный воздух с улицы. Подробности о том, как сделать вентиляцию принудительного типа, смотрите в специальном материале.

Как правильно составляется принципиальная схема вентиляции

Проектная документация включает несколько подразделов, один из которых – принципиальная схема вентиляции. Это важная графическая часть, на которой указывается расположение всех элементов. Выполняется в виде разрезов или аксонометрии. Конкретный набор чертежей не регламентируется, а определяется по месту.

Основные понятия

Принципиальная схема разрабатывается для вентиляционных систем жилых, общественных и производственных зданий. Входит в состав проектной документации согласно 87 постановлению правительства РФ, которое регламентирует список документов, необходимых для успешного прохождения государственной экспертизы.

Государственной экспертизе подвергаются все проекты вентиляции жилых, общественных и производственных зданий. Исключение составляет частное домостроительство, т.е., свой дом можно построить без получения соответствующей разрешительной документации.

Принципиальная схема

Официальное определение предлагает ГОСТ 2.701-2008. Принципиальная схема – подробный чертёж вентиляции, отражающий полную картину расположения и принципов работы элементов. Правила выполнения строго не регламентированы. Есть положение, согласно которому в рабочей документации выполняются аксонометрические схемы вентиляции, но нет упоминания о «принципиальных». Рабочие чертежи используются для монтажа, а не обоснования выбора того или иного проектного решения.

При необходимости можно воспользоваться положениями подраздела 5.1 ГОСТ Р ЕН 13779-2007, а нормативные данные, необходимые для расчёта мощности воздухообмена, собраны в СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование».

Требования, нормы и правила

В государственных стандартах, строительных нормах и правилах, а также сводах правил собран большой объём данных, обязательных для учёта при разработке проекта вентиляции:

  • Вентсистема подбирается в строгом соответствии с федеральными законами РФ, а также ГОСТ 12.1.005, ГОСТ 30494, ГОСТ Р 51541, СП 7.13130, СП 44.13330, СП 49.13330, СП 54.13330.
  • Согласно постановлению правительства РФ от 18 февраля 2018 года номер 87, перед непосредственной разработкой проектной документации надо выполнить и согласовать технические условия (ТУ).
  • Вентилирование должно обеспечивать нормативные показатели кратности воздухообмена, а также температуру, влажность, давление и предельно допустимую концентрацию вредных веществ (ПДК).
  • В графической части проекта потоки воздуха обозначаются согласно ГОСТ Р ЕН 13779.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

  • Воздуховодов, связи между ветками.
  • Точек подключения и соединения вентиляторов с воздуховодами.
  • Места забора и подачи воздуха.
  • Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Классификация систем воздухообмена

Во время работы над проектом учитывается рециркуляция воздуха для снижения затрат на отопление, а также рассчитывается разделение вентсистемы на функциональные участки. Дробление осуществляется исходя из специфики и режима работы каждого помещения. Они могут объединяться в одну систему вентилирования или разделяться на несколько параллельных, невзаимодействующих между собой веток.

При выборе проектного решения анализируется несколько принципиальных типов воздушного обмена:

  • Общеобменная система воздухообмена с прямоточной схемой движения или использованием принципа рециркуляции.

Общеобменная вентиляция

  • Местная или локальная. Включает приточку и вытяжку от конкретных рабочих мест или станков.

Местная вентиляция

При пожаре с частичным или полным задымлением помещений применяется противодымная вентиляция. Она удаляет продукты горения из всего здания или путей эвакуации (лестничные клетки, лифтовые шахты, проходные тамбур-шлюзы). Если есть вероятность неконтролируемого увеличения ПДК вредных веществ в одном или нескольких помещениях, то применяется аварийная вентиляция, она срабатывает автоматически и оборудуется своей электрической системой управления питанием, не зависящей от общей.

Для удаления излишков тепловой энергии или холодного воздуха используются:

  1. Теплоносители, установленные в промежуточных точках.
  2. Теплообменники пластичного или регенеративного типа действия.
  3. Системы оборотного водоснабжения и насосы.

Дополнительный эффект при использовании стандартных схем обмена воздуха достигается за счёт использования следующих инженерных решений:

  • Применение местных рециркуляторов. Это значительно сокращает затраты энергии на обогрев/охлаждение. Используется только в случае объединения вентилирования и отопления.
  • Альтернативные источники генерирования холодного воздуха. Это косвенное или испарительное охлаждение.

Ошибки самостоятельного проектирования

Проектировщики-любители не всегда могут оценить весь объект, факторы и условия. Например, при расчёте тепловых потерь не учитывается оборудование или микрокапилярное вентилирование, а вентиляторы подбираются с излишней мощностью или, наоборот, слишком слабые. Не учитывается среднее количество работников за смену. Таких недочётов очень много. Последствия от непрофессионального проекта могут проявиться не сразу, а через несколько лет

Пример принципиальной схемы

Перед заключением договора на расчёт проекта вентиляции следует оценить уровень компетенции подрядчика. Компания «Мега.ру» предоставляет услуги в данной области. У нас в штате только профессионалы, инженеры с большим опытом, постоянно повышающие свою квалификацию. Мы оказываем услуги по Москве и области, занимаемся проектной деятельностью и в соседних регионах, работаем удалённо. Наши специалисты готовы проконсультировать вас по любым вопросам. Все способы связи опубликованы на странице «Контакты».



Расширенные режимы ИВЛ и оптимальные схемы прицеливания | Экспериментальная интенсивная терапия

Что мы должны оптимизировать?

Дыхательный объем

Основное исследование, проведенное Сетью по синдрому острого респираторного дистресс-синдрома в 2000 году, установило мнение, что у пациентов с острым повреждением легких и острым респираторным дистресс-синдромом необходима искусственная вентиляция легких с более низкой дозировкой дыхательного объема (6,2 против идеального 11,8 мл / кг масса тела) снижает смертность и увеличивает количество дней без вентиляции [2].Есть также данные, подтверждающие использование низкого V T у пациентов без ранее существовавшего повреждения легких [3,4,5,6]. Недавнее исследование даже предполагает, что защитная вентиляция легких может рассматриваться как профилактическая терапия, а не только как поддерживающая терапия [7].

Если мы предположим значение требуемого альвеолярного минутного объема (MV A ) и просто захотим контролировать дозировку дыхательного объема ( V T ) для пассивного пациента, мы можем получить функцию стоимости следующим образом:

$$ {V} _ {\ mathrm {T}} = \ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f} + {V} _ {\ mathrm {D}} $

(1)

, где V D представляет объем мертвого пространства, а f — частоту вентиляции, и, следовательно, MV A / f представляет альвеолярный объем.Таким образом, «стоимость» с точки зрения дозировки дыхательного объема (и, предположительно, риска VILI) снижается по мере увеличения частоты для данной необходимой минутной альвеолярной вентиляции. Однако мы видим, что не существует определенного минимального значения, потому что дыхательный объем сходится к объему мертвого пространства, когда частота увеличивается до бесконечности. На практике предел будет зависеть от характеристик производительности вентилятора по объему, поскольку ни один вентилятор не является идеальным регулятором потока. Кроме того, в США частота обычного вентилятора ограничена максимум 150 вдохами в минуту.

Дыхательное давление

Простое управление дозировкой дыхательного объема, независимо от каких-либо соображений механики легких, может иметь ограниченное применение. Недавние исследования показали, что V T , нормализованное по механике легких (например, V T / C), является лучшим предиктором смертности, чем дозировка дыхательного объема [8,9,10]. Мы предпочитаем звонить V T / C (или эквивалентно, P plat — totalPEEP) приливное давление, P T , вместо рабочего давления, потому что P T отличается от V T , используя только масштабный коэффициент и управляющее давление, иногда используется в отношении любого потока, управляющего давлением, а не только статического давления в конце вдоха в отверстии дыхательных путей.В когорте пациентов с черепно-мозговой травмой P T было связано с развитием ОРДС [11]. В серии пациентов с ОРДС, получавших ЭКМО по поводу рефрактерной гипоксемии, P T во время ЭКМО было единственным режимом ИВЛ, который показал независимую связь с внутрибольничной летальностью [12]. У пациентов, перенесших операцию, интраоперационное высокое значение P T и изменения уровня PEEP, которые привели к увеличению на P T , были связаны с большим количеством послеоперационных легочных осложнений [13].С другой стороны, если V T строго поддерживается на уровне 6 мл / кг прогнозируемой массы тела и P plat ниже 28–30 см H 2 O, то P T разделяет та же информация, что и у P plat , о связи с 90-дневной смертностью [14].

Однако, если мы определим оптимальную схему нацеливания как минимизацию P T , мы получим тот же результат, что и минимизация до дыхательного объема, потому что приливное давление связано с движущим давлением посредством податливости, C , что может быть считается просто масштабным коэффициентом.Если соответствие влияет только на масштабирование функции стоимости, то оно не влияет на расположение минимума.

$$ {P} _ {\ mathrm {T}} = \ frac {1} {C} \ cdot \ left (\ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f } + {V} _ {\ mathrm {D}} \ right) $$

(2)

Приливная сила

Gattinoni et al. предположили связь между передачей энергии (от аппарата ИВЛ к легким) и VILI [15]. Однако, как отметили Марини и Джабер [16], «… трудно напрямую связать мощность, рассеиваемую в проксимальном сопротивлении дыхательных путей, с вредными явлениями на альвеолярном уровне.Кроме того, они не учитывают влияние ПДКВ на уравнение мощности, потому что «… работа вентилятора против ПДКВ временно сохраняется в виде потенциальной энергии в эластичных тканях дыхательной системы; позже он преобразуется в кинетическую энергию, когда газ выходит в атмосферу через клапан выдоха ». Следовательно, мощность, используемая для доставки дыхательного объема против PEEP, не сохраняется в организме и, как ожидается, не будет способствовать повреждению легких. Таким образом, они предположили, что потенциально лучшим индикатором риска травм для клинических целей может быть «движущая сила», определяемая как:

$$ \ mathrm {Driving} \ kern0.2} {2 \ cdot C} = \ frac {f \ cdot {V} _ {\ mathrm {T}} \ cdot {P} _ {\ mathrm {T}}} {2} $$

(4)

, что равно полной мощности без резистивной части и энергии, которая уходит в атмосферу во время выдоха. Марини и Джабер предложили движущую силу как показатель, который может быть связан с риском ВИЛИ, и рекомендовали нормализовать мощность «… по крайней мере, для аэрированной емкости легких». Если приливная энергия используется в качестве функции стоимости, мы заменяем V T в формуле.2 $$

(5)

Решение получается аналитически путем дифференцирования приливной силы относительно f и установки результата на ноль. Решение уравнения. 5 для оптимальной частоты приводит к замечательному результату

$$ {f} _ {\ mathrm {TP}} = \ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {V _ {\ mathrm {D}}} = \ frac {\ mathrm {MV}} {2 \ cdot {V} _ {\ mathrm {D}}} $$

(6)

, где f TP = частота минимальной дыхательной мощности, а MV = минутный объем, измеренный в проксимальном отделе дыхательных путей.Если мы выразим MV как произведение дыхательного объема и частоты, оптимальный дыхательный объем (т. Е. Оптимальный с точки зрения минимальной дыхательной мощности) можно выразить просто как функцию мертвого пространства:

$$ {V} _T = 2 \ cdot {V} _D $$

(7)

Кроме того, если мы примем V D = 2,2 мл / кг (IBW) в качестве оценки нормального объема мертвого пространства, дыхательный объем будет определяться как:

$$ {V} _ {\ mathrm { T}} = 4.4 \ \ mathrm {mL} / \ mathrm {kg} $$

(8)

для минимальной приливной силы для вентиляции нормальных легких.Как уже упоминалось, движущая сила связана масштабным коэффициентом с приливной силой. Следовательно, условие минимальной движущей силы выполняется на той же оптимальной частоте и, следовательно, дает такой же оптимальный дыхательный объем.

Cressoni et al. определили транспульмональную механическую работу как площадь между конечностью вдоха и кривой транспульмонального давления в зависимости от объема во время вдоха с постоянным потоком [17]. 2 $$

(9)

, где R — линейная (вязкая), R ′ — нелинейная (турбулентная) часть сопротивления дыхательных путей, а P mus — давление, создаваемое инспираторными мышцами.Предполагалось, что поток \ (\ dot {V} \) следует синусоидальной кривой с соотношением I : E 1: 1:

$$ \ dot {V} (t) = \ hat {\ точка {V}} \ cdot \ sin \ left (2 \ cdot \ uppi \ cdot f \ cdot t \ right) $$

(10)

где \ (\ widehat {\ dot {V}} \) представляет пиковый расход. На основе этой модели дыхательное усилие определялось как скорость работы или мощность. С предположениями формул. 9 и 10, средняя скорость мышечной работы была получена как [18]:

$$ \ underset {\ mathrm {Totalpower}} {\ underbrace {{\ dot {W}} _ {\ mathrm {mus}}} } = \ underset {\ mathrm {Tidalpower}} {\ underbrace {\ frac {f} {2 \ cdot \ mathrm {C}} \ cdot {\ left (\ frac {{\ mathrm {MV}} _ {\ mathrm {A}}} {f} + {V} _ {\ mathrm {D}} \ right)} ^ 2}} + \ underset {\ mathrm {Resistivepower} \ left (\ mathrm {viscous} \ right)} { \ underbrace {\ frac {1} {4} \ cdot R \ cdot {\ uppi} ^ 2 \ cdot {\ left ({\ mathrm {MV}} _ {\ mathrm {A}} + f \ cdot {V} _ {\ mathrm {D}} \ right)} ^ 2}} + \ underset {\ mathrm {Resistivepower} \ left (\ mathrm {turbulent} \ right)} {\ underbrace {\ frac {2} {3} \ cdot {R} ^ {\ prime} \ cdot {\ uppi} ^ 2 \ cdot {\ left ({\ mathrm {MV}} _ {\ mathrm {A}} + f \ cdot {V} _ {\ mathrm { D}} \ right)} ^ 3}} $$

(11)

Чтобы найти оптимальную частоту при минимальной мощности дыхания, необходимо решить следующую задачу оптимизации. 2 \)).{-2/3} $$

(14)

Otis et al. и Мид вывели свои уравнения, чтобы лучше понять энергетику дыхания и связанные с этим эффекты на «воображаемом пути от здоровья к болезни». Их не интересовало изобретение новых режимов искусственной вентиляции легких.

В 1991 году Флер Т. Тегерани запатентовала схему наведения, основанную на уравнении. 13. Система была разработана, чтобы «… уменьшить нагрузку на дыхательные мышцы, имитировать естественное дыхание, стимулировать самостоятельное дыхание и сократить время отлучения от груди» [20].Интересно, что первоначальная реализация этой схемы нацеливания заключалась не в минимизации передачи энергии от аппарата ИВЛ к пациенту [21], а в выборе начальных настроек и «… выборе модели дыхания, которая побуждает пациентов дышать самостоятельно как можно раньше». [22]. Обратите внимание, что разработка этой схемы нацеливания началась почти за десять лет до начала интенсивных исследований роли дозировки дыхательного объема на смертность. В то время забота заключалась в том, чтобы избежать чрезмерно большого дыхательного объема, а не минимизировать его.Тем не менее, на протяжении многих лет ASV доказала свою эффективность и приводит к относительно защитному дыхательному объему в диапазоне 8,1 ± 1,4 мл / кг идеальной массы тела [23].

Мощность вдоха (адаптивный режим вентиляции 2)

Режимы вентиляции с использованием адаптивного прицеливания на основе уравнения. 13 не обязательно обеспечивают защитную вентиляцию легких [24, 25]. Чтобы уменьшить дыхательный объем (и, следовательно, дыхательное давление) [10], мы можем вывести понятие средней силы вдоха [26]. Мощность вдоха определяется как сумма резистивной и дыхательной мощности, которая передается от аппарата ИВЛ к пациенту, при условии, что внутреннее ПДКВ равно нулю:

$$ \ mathrm {Вдохновение} \ \ mathrm {мощность} \ \ left ({\ dot {W}} _ {\ mathrm {insp}} \ right) = \ mathrm {tidal} \ \ mathrm {power} \ \ left ({\ dot {W}} _ {\ mathrm {T}} \ right) + \ mathrm {резистивный} \ \ mathrm {power} \ \ left ({\ dot {W}} _ {\ mathrm {R}} \ right) $$

(15)

Существуют различия между мощностью вдоха, общей мощностью [15], силой упругости, силой дыхания и силой прилива.Эластическая сила включает приливную силу и мощность ПДКВ, мощность вдоха включает приливную силу и силу сопротивления, а общая мощность включает силу упругости и силу сопротивления. Рисунок 2 и таблица 1 объясняют эти концепции (которые были созданы Отисом, Гаттинони, Марини и нами). Обратите внимание, что мощность определяется как работа в единицу времени, которая рассчитывается как произведение работы и частоты вентиляции. Работа на вдохе на вдох определяется как интеграл давления вдоха по отношению к объему вдоха, или графически, как площадь между кривой давления и осью объема, как показано на рис.2.

Рис. 2

Определение различных компонентов мощности вдоха и выдоха. Сила дыхания была введена Отисом, сила сопротивления и сила упругости была определена Гаттинони, а Марини разделил силу упругости на ее компоненты, мощность ПДКВ и силу приливов. Теперь авторы вводят понятие силы вдоха, которая складывается из силы прилива и сопротивления. Обратите внимание, что на рисунке показана работа вместо мощности, а мощность является результатом произведения между работой и частотой вентиляции

Таблица 1 Определение различных типов мощности, относящихся к рис.2

Существует важное различие между мощностью мышц \ ({\ dot {W}} _ {\ mathrm {mus}} \) и мощностью на вдохе . Отис вывел среднюю мощность, которая необходима для дыхания без поддержки вентилятора с синусоидальной формой волны мышечного давления . Напротив, концепция мощности вдоха основывается на принципе того, сколько энергии доставляется пациенту аппаратом ИВЛ с использованием прямоугольной формы волны давления (при условии, что общее ПДКВ равно нулю).

Мощность вдоха не является еще одним прогностическим фактором для VILI. Вместо этого он служит основой для определения альтернативной функции затрат, которую можно использовать для описания оптимальной схемы вентиляции. Сила вдоха включает не только приливную силу (которая может быть лучшим индикатором для VILI), но также включает резистивную силу. Это приводит к более «естественной» вентиляции, подобной силе дыхания Отиса. Однако, как мы увидим, минимизация мощности вдоха сводится к определенным характеристикам пациента к тому же результату, что и минимизация мощности вдоха, что может иметь значение для профилактики ВИЛИ.2 \ cdot \ left (1+ \ coth \ left (\ frac {T _ {\ mathrm {I}}} {2 \ cdot R \ cdot C} \ right) \ right) $$

(16)

, где coth () — функция гиперболического котангена, а T I — установленное время вдоха на аппарате ИВЛ. Чтобы найти оптимальную частоту для минимальной мощности вдоха f IP , необходимо решить следующую задачу оптимизации:

$$ \ underset {f \ in \ left [0, \ infty \ right]} {\ arg \ min } {\ dot {W}} _ {\ mathrm {insp}} $$

(17)

Предполагая, что I : E = 1: 1, можно получить следующее численное решение:

$$ {f} _ {\ mathrm {IP}} = \ frac {\ mathrm {MV}} { 2 \ cdot {V} _ {\ mathrm {D}}} \ left (1- \ frac {1} {2 \ cdot {f} _ {\ mathrm {IP}} \ cdot R \ cdot C \ cdot \ left ({e} ^ {\ frac {1} {2 \ cdot {f} _ {\ mathrm {IP}} \ cdot R \ cdot C}} — 1 \ right)} \ right) $$

(18)

Обратите внимание, что уравнение.18 — это так называемая «итерация с фиксированной точкой». Это означает, что мы не можем напрямую рассчитать оптимальную частоту f IP . Оптимальная частота находится с помощью итеративного численного процесса, начиная с начального значения. Можно показать, что уравнение. 18 сходится к решению для минимальной приливной мощности уравнения. 6 для малых постоянных времени дыхательной системы (см. Дополнительный файл 1). Следовательно, оптимальная частота для минимальной мощности вдоха всегда равна или меньше частоты для минимальной приливной мощности .

$$ {f} _ {\ mathrm {IP}} \ le {f} _ {\ mathrm {TP}} $$

(19)

Давление вдоха (среднечастотная вентиляция)

Marini et al. вывел уравнение, которое позволяет прогнозировать дыхательный объем с точки зрения настроек вентилятора и механики легких [27]. В 2013 году Чатберн и Мирелес-Кабодевила расширили это уравнение для прогнозирования минутного альвеолярного объема как функции частоты и изобрели новую оптимальную схему нацеливания, названную среднечастотной вентиляцией (MFV) [28]. {- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} $

(20)

, где R I — сопротивление на вдохе, R E — сопротивление на выдохе и D — доля Ti за период T .{- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} — ​​{V} _ {\ mathrm {D}} \ right] \ end {array}} $$

(21)

Чтобы получить оптимальную частоту вентиляции, необходимо решить следующее уравнение, чтобы максимизировать альвеолярный минутный объем:

$$ \ underset {f \ in \ left [0, \ infty \ right]} {\ arg \ max} {\ mathrm {MV}} _ {\ mathrm {A}} $$

(22)

Эту проблему можно решить экспериментально, опробовав разные частоты [28].Уравнение 21 также можно использовать по-другому, чтобы минимизировать давление на вдохе при условии постоянного минутного объема. Следовательно, его можно использовать так же, как уравнения ASV или AVM2. Следовательно, мы можем найти минимально необходимое заданное целевое давление вдоха для желаемого минутного альвеолярного объема. Частоту минимального давления вдоха ( P insp ) можно найти, решив следующую задачу оптимизации:

$$ \ underset {f \ in \ left [0, \ infty \ right]} {\ arg \ min } {P} _ {\ mathrm {insp}} $$

(23)

, где P insp может быть выражено путем перестановки уравнения.{- \ frac {1-D} {f \ cdot {R} _ {\ mathrm {E}} \ cdot C}} \ right)} $$

(24)

Уравнение 23 можно также решить экспериментально, подставив различные значения для частоты вентиляции в уравнение. 24. Логично, что та же самая частота, которая максимизирует минутный альвеолярный объем, также минимизирует давление на вдохе.

Схема вентиляции | Станьте сертифицированным инспектором по вентиляции

Схема вентиляции

Elmhurst устанавливает стандарты качества для лиц, прошедших обучение по вводу в эксплуатацию и испытанию домашних вентиляционных систем в соответствии с Частью F Строительных норм.

О тестировании вентиляции и скорости вентиляции

В отличие от испытания на герметичность, при котором учитывается потеря воздуха из-за утечек в ткани здания, вентиляция связана с потоком воздуха внутри помещения, в результате чего несвежий воздух в помещении удаляется и заменяется свежим наружным воздухом. Плохая вентиляция может привести к накоплению ненужной влаги, плесени и конденсата, которые могут не только повредить дом, но и создать серьезный риск для здоровья жителей.

Все здания вентилируются посредством комбинации инфильтрации (неконтролируемый воздухообмен) и специальной вентиляции (контролируемый воздухообмен с помощью естественных и / или механических устройств).Уровень инфильтрации обычно ограничивается воздухонепроницаемостью здания, при этом хорошо построенные здания предлагают меньше путей утечки воздуха для неконтролируемого прохождения воздуха. Однако, если здание очень воздухонепроницаемое, потребуется достаточная механическая вентиляция для поддержания комфортного уровня движения воздуха для людей.

Часть F Строительных норм и правил гласит, что новые жилища должны иметь соответствующую вентиляцию и что стационарные системы механической вентиляции, а также связанные с ними средства управления должны быть испытаны, чтобы гарантировать соответствие критериям «адекватной вентиляции».

Зачем присоединяться к схеме вентиляции Elmhurst

Схема вентиляции

Elmhurst предлагает надежность и стандарты качества тем, кто обучен вводить в эксплуатацию и проводить испытания вентиляции в качестве инспектора вентиляции.

Преимущества

Доступ к порталу участников Elmhurst

участников могут получить доступ к порталу участников Elmhurst, Access Elmhurst, где они могут отправлять отчеты и получать доступ к техническим руководящим документам.

Создание новых проверок и сдача отчетов

С помощью плитки «Вентиляция» в Access Elmhurst вы можете создавать новые инспекции, вводить данные клиента, загружать документы, отправлять отчеты о вводе в эксплуатацию вентиляции и получать сертификаты вентиляции.

Включенная страховка

Участники схемы вентиляции Elmhurst будут автоматически покрывать свою вентиляционную работу страховым полисом Elmhurst.Дополнительная информация доступна здесь.

Доступ к службе технической поддержки Elmhurst

Наша ведущая служба технической поддержки готова помочь участникам с любыми проблемами или проблемами, с которыми они сталкиваются при проведении тестов вентиляции. Если у вас есть какие-либо вопросы или вам требуется техническая поддержка, отправьте электронное письмо по адресу :[email protected] или позвоните по телефону 01455 883 236.

.

Вход в список Elmhurst’s Scheme

членов внесены в наш публичный реестр инспекторов по вентиляции, который представители общественности могут использовать для поиска инспектора, который является частью этой схемы компетенций.


Плата за схему вентиляции

Регистрационный сбор — 265 фунтов стерлингов + НДС
Годовое продление — 265 фунтов стерлингов + НДС
Lodgements- 2,50 фунтов стерлингов + НДС за подачу

Как присоединиться к схеме вентиляции Elmhurst

Я не проходил обучение вентиляции.

Я уже прошел обучение вентиляции

Шаг 1: Пройдя курс обучения «Бытовая вентиляция», вы получите соответствующие знания, чтобы стать утвержденным инспектором по вентиляции.

КУРСЫ ПРОСМОТРА>

Step 1: Если вы прошли двухдневный курс «Домашняя вентиляция», вы имеете право присоединиться к программе Elmhurst и можете подать заявку, заполнив форму заявки, приведенную ниже.

ПРИМЕНЕНИЕ СХЕМЫ>

Шаг 2: После завершения курса вы получите право присоединиться к программе. Вы можете сделать это, заполнив форму, указанную ниже.

ПРИМЕНЕНИЕ СХЕМЫ>

Гибридная вентиляция — дышащие здания

Что такое гибридная вентиляция?

Гибридная вентиляция — это термин, который чаще всего используется для описания схем, в которых вентиляция не является ни полностью естественной, ни полностью механической. Дизайнер проявил прагматический подход и выбрал не самую чистую или простую стратегию, а лучшее решение для удовлетворения потребностей в вентиляции помещения, минимизируя при этом затраты, расходы на обслуживание и потребление энергии.

Например, система NVHR Breathing Buildings использует эффективные центробежные вентиляторы для достижения гибридной смешанной вентиляции в продукте малого форм-фактора. Конструкция работает с открывающимися окнами, чтобы способствовать и дополнять стратегию преимущественно естественной вентиляции, тем самым обеспечивая решение с низким энергопотреблением, которое работает круглый год и может надежно использоваться в односторонних помещениях.

Очень немногие современные здания имеют чисто естественную вентиляцию. Во всех зданиях, от простых кухонных или вытяжных вентиляторов до самых больших вентиляционных установок, предусмотрена механическая вентиляция в той или иной форме.Точно так же все хорошо спроектированные здания будут иметь естественную вентиляцию; низкоуровневое приточно-вытяжное оборудование, механическая вентиляция с открывающимися окнами или отдельные зоны с естественной и механической вентиляцией, работающие независимо.

С точки зрения комфорта пассажиров, стратегия гибридной вентиляции, иногда называемая смешанной вентиляцией, является очень привлекательной концепцией. Схема, предназначенная для использования естественной вентиляции в течение большей части рабочего времени, может быть дополнена механическими системами в условиях пикового нагрева или охлаждения.В принципе, это гибридное решение способно выдержать большие экстремальные тепловыделения и внешние колебания температуры, чем это может быть при использовании чисто естественной стратегии вентиляции. В результате потребление энергии сводится к минимуму при нормальных повседневных условиях, обеспечивая при этом достаточную мощность вентиляции в широком диапазоне внутренних / внешних сценариев.

Как специалисты по экологичному строительству, мы все хотим проектировать здания с низким или нулевым потреблением энергии. Но, как обсуждалось в предыдущем сообщении блога Breathing Buildings, хотя экономия энергии является важной и достойной восхищения целью, основное внимание уделяется проектированию лучших зданий!

Отличным источником информации о гибридной вентиляции является веб-сайт исследования IEA Hybvent и прилагаемый к нему бесплатный буклет «Принципы гибридной вентиляции» под редакцией Пера Гейзельберга.

Чтобы обсудить, как мы можем помочь вам в разработке наилучшей стратегии вентиляции для вашего здания, свяжитесь с командой разработчиков Breathing Buildings по электронной почте [email protected] или позвоните нам по телефону 01223 450 060

Поперечная вентиляция — Designing Buildings Wiki

Вентиляция необходима в зданиях для удаления «застоявшегося» воздуха и замены его «свежим» воздухом:

В широком смысле вентиляцию в зданиях можно разделить на «естественную» или «механическую».

Естественная вентиляция может быть ветровой (или ветровой), или это может быть «вытяжная» вентиляция, управляемая плавучестью. Для получения дополнительной информации о «вытяжной» вентиляции, управляемой плавучестью, см. Эффект стека.

Перекрестная вентиляция возникает там, где существует разница давлений между одной стороной здания и другой. Обычно это эффект ветра, при котором воздух втягивается в здание с наветренной стороны с высоким давлением и выходит из здания с подветренной стороны с низким давлением.Ветер также может управлять односторонней и вертикальной вентиляцией.

В то время как перекрестная вентиляция , как правило, проще обеспечить, чем вытяжная вентиляция, у нее есть недостаток, заключающийся в том, что она наименее эффективна в жаркие, тихие дни, когда она больше всего необходима. Кроме того, он обычно подходит только для узких зданий.

Если есть окна с обеих сторон, то перекрестная вентиляция может подойти для зданий, ширина которых в пять раз превышает высоту от пола до потолка.Если есть отверстия только с одной стороны, ветровая вентиляция может быть подходящей для зданий, ширина которых в 2,5 раза превышает высоту от пола до потолка.

Помимо этого, обеспечение достаточного количества свежего воздуха создает сквозняки рядом с проемами, и необходимы дополнительные элементы дизайна, такие как внутренние дворы, или включение таких элементов, как атриум, , перекрестная вентиляция и эффекты стека, или вентиляция с механической поддержкой.

Поперечная вентиляция наиболее подходит для зданий, которые:

  • Узкий.
  • На открытых сайтах.
  • Перпендикулярно преобладающему ветру.
  • Без внутренних препятствий для воздушного потока.
  • Обеспечено регулярное распределение отверстий.

Менее подходит там, где:

Некоторые из этих проблем можно избежать или смягчить путем тщательного выбора места и проектирования зданий. Например, жалюзи могут использоваться там, где требуется вентиляция, а окна — нет, а во внутренних перегородках могут быть предусмотрены воздуховоды или отверстия, хотя они будут эффективны только при наличии достаточного открытого пространства и могут возникнуть проблемы с акустическим разделением. .

Поперечная вентиляция может быть проблематичной зимой, когда окна могут быть закрыты, особенно в современных зданиях, которые имеют тенденцию к высокой герметичности. Для обеспечения достаточной фоновой вентиляции на окнах могут быть предусмотрены параметры струйной вентиляции или трещин. Капельные вентиляторы могут быть самобалансирующимися, при этом размер открытого пространства зависит от разницы давления воздуха на нем.

В простых зданиях перекрестная вентиляция часто может быть спроектирована, следуя практическим правилам для открываемой площади, необходимой для данной площади этажа, в зависимости от характера пространства и занятости.Ситуация усложняется, когда перекрестная вентиляция комбинируется с эффектом дымовой трубы или механическими системами, и учитываются тепловая масса и солнечная энергия. Моделирование этого поведения может стать чрезвычайно сложным, иногда требуя использования местных погодных данных, программного обеспечения, такого как программы вычислительной гидродинамики (CFD) и даже тестирования в аэродинамической трубе.

Вентиляция в зданиях регулируется Частью F строительных норм.

Тенденции в области искусственной вентиляции легких: насколько эффективно мы вентилируем наших пациентов?

1) Заданные значения Оператор устанавливает все параметры формы волны давления (режимы управления давлением) или кривых объема и потока (режимы управления объемом) Простота Изменение состояния пациента может изменять настройки несоответствующий
2) Двойной (d) Аппарат ИВЛ может автоматически переключаться между регулировкой объема и контролем давления во время однократного вдоха Он может адаптироваться к изменяющимся условиям пациента и обеспечивать либо предварительную настройку V T или пиковое давление на вдохе, в зависимости от того, что считается наиболее важным Правильная установка может быть сложной и может потребовать постоянной корректировки, если вентилятор не управляет автоматически
3) Сервопривод (r) Выходной сигнал вентилятор (давление / объем / поток) автоматически следует изменяющимся входным сигналам Поддержка вентилятором пропорциональна на вдохе Требуется оценка механических свойств искусственных дыхательных путей и / или респираторной системы
4) Адаптивный (a) Аппарат ИВЛ автоматически устанавливает цель (и) между вдохами в ответ на меняющееся состояние пациента Может поддерживать стабильную V T Подача с контролем давления для изменения механики легких или инспираторного усилия пациента Автоматическая регулировка может быть неуместной, если предположения алгоритма нарушены или если они не соответствуют физиологии
5) Биопараметры (b) Аппарат ИВЛ автоматически регулирует давление на вдохе или V T случайным образом Он имитирует изменчивость, наблюдаемую при нормальном дыхании, и может улучшить оксигенацию или механику Диапазон изменчивости, установленный вручную, может быть неприемлемым для достижения целей
6) Оптимальный (o) Аппарат ИВЛ автоматически регулирует целевые параметры схемы вентиляции, чтобы минимизировать или максимизировать некоторые общие характеристики производительности ( e.грамм. скорость дыхания) Он может адаптироваться к изменению механики легких или усилию вдоха пациента Автоматическая регулировка может быть неуместной, если предположения алгоритма нарушены или если они не соответствуют физиологии
7) Интеллектуальный (i) Это схема нацеливания, которая использует программы искусственного интеллекта, такие как нечеткая логика, экспертные системы на основе правил и искусственные нейронные сети Она может адаптироваться к изменению механики легких или усилию вдоха пациента Автоматическая регулировка может быть неприемлемой, если предположения алгоритма нарушены или не соответствуют физиологии

Вентиляция чердака 101 | IIBEC

1 ноября 2019 г.

Многие могут не осознавать, что вентиляция жилых чердаков была требованием в самом первом издании модельных строительных норм и правил Конференции строительных чиновников Америки (BOCA), опубликованных в 1948 году.И, конечно же, вентиляция чердаков по-прежнему рассматривается в модельных строительных нормах и правилах. Но, учитывая, что вентиляция чердаков требуется более 70 лет, она по-прежнему остается одной из самых неправильно понимаемых концепций в кровельной промышленности. В результате многие чердаки не вентилируются должным образом.

Чтобы лучше понять чердачную вентиляцию, лучше всего начать с основ. В этой статье рассказывается, зачем вам нужна вентиляция, наиболее распространенный тип вентиляции, требования строительных норм и общие вопросы, связанные с вентиляцией.

Почему вентиляция чердака

Вентиляция чердака выполняет две основные функции: понижает температуру чердака и отводит лишнюю влагу. Снижение температуры на чердаке может помочь снизить энергозатраты на кондиционирование воздуха и температуру настила крыши, оптимизировать срок службы кровельного покрытия и минимизировать образование обледенения. Некоторые преимущества удаления избыточной влаги включают снижение возможности роста плесени и грибка и минимизацию возможности гниения древесины.

Баланс — это ключ

Рисунок 1 — Сбалансированная система.Изображение предоставлено NRCA. Существует два метода вентиляции чердаков: статический и механический. Самый распространенный метод — статический. Этот метод основан на конвекции, которая представляет собой способ теплопередачи, вызванный тенденцией более теплого воздуха подниматься вверх. Другими словами, воздух проходит через чердачное пространство естественным образом, без использования механических средств.

Наружный воздух попадает в чердак через вентиляционные отверстия в потолке или карнизе, поднимается через чердачное пространство, когда он нагревается, и выходит через вентиляционные отверстия, расположенные наверху или рядом с ним.Чтобы этот метод был наиболее эффективным, примерно равное количество вентиляции должно быть размещено на уровне потолка или карниза, а также в верхней части чердака или рядом с ней. Это называется «сбалансированной системой». См. Рисунок 1 .

Рисунок 2 — Система механической вентиляции. Рисунок предоставлен NRCA. В механическом методе используются некоторые механические средства, такие как вентиляционные отверстия, для создания движения воздуха. Как и в случае статического метода, необходимо обеспечить достаточное количество всасываемого воздуха в чердак.См. Рисунок 2 .

По данным Национальной ассоциации кровельных подрядчиков (NRCA), вытяжной вентилятор с расходом воздуха 1,0 куб. Фут в минуту на квадратный фут чердачного пространства, измеренный на чердаке, обычно считается эквивалентным соотношению вентиляции 1: 150.

Что требует кодекс?

В рамках данной статьи будет обсуждаться только Международный жилой кодекс (IRC) издания 2018 года. Большинство требований, касающихся вентиляции чердаков, не сильно изменились по сравнению с предыдущими редакциями.

Требования к количеству вентиляции и размеру отверстий можно найти в Разделе 806 «Кровельная вентиляция» главы 8 «Конструкция кровли и потолка». Ниже приведены требования, взятые непосредственно из IRC:

R806.1 Требуется вентиляция.

Закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки устанавливаются непосредственно на нижнюю сторону стропил крыши, должны иметь поперечную вентиляцию для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от проникновения дождя или снега.Вентиляционные отверстия должны иметь минимальный размер 1/16 дюйма (1,6 мм) минимум и 1/4 дюйма (6,4 мм) максимум. Вентиляционные отверстия, имеющие минимальный размер более 1/4 дюйма (6,4 мм), должны быть снабжены сеткой из коррозионно-стойкой проволочной сетки, аппаратной тканью, перфорированным винилом или аналогичным материалом с отверстиями, имеющими минимальный размер 1/16 дюйма (1,6 мм). ) минимум и 1/4 дюйма (6,4 мм) максимум. Отверстия в элементах каркаса крыши должны соответствовать требованиям Раздела R802.7. Необходимые вентиляционные отверстия должны открываться непосредственно для наружного воздуха и должны быть защищены от проникновения птиц, грызунов, змей и других подобных существ.

R806.2 Минимальная площадь вентиляции.

Минимальная чистая свободная вентиляционная площадь должна составлять 1/150 площади вентилируемого пространства.

Исключение: Минимальная чистая свободная вентиляционная площадь должна составлять 1/300 вентилируемого пространства при соблюдении обоих следующих условий:

  1. В климатических зонах 6, 7 и 8 на теплой зимой стороне потолка устанавливается замедлитель парообразования класса I или II.
  2. Не менее 40% и не более 50% требуемой площади вентиляции обеспечивают вентиляторы, расположенные в верхней части чердака или стропильного пространства.Верхние вентиляторы должны быть расположены не более чем на 3 фута (914 мм) ниже конька или самой высокой точки помещения, измеряемой по вертикали. Остальная часть необходимой вентиляции должна быть расположена в нижней трети чердачного помещения. Если расположение элементов каркаса стен или крыши противоречит установке верхних вентиляторов, допускается установка более чем на 3 фута (914 мм) ниже конька или самой высокой точки помещения.

Несмотря на то, что основным требованием кода является соотношение 1: 150, обычно используется соотношение 1: 300.Чтобы использовать 1: 300, необходимо выполнить два условия исключения. Первое условие требует наличия замедлителя парообразования I или II класса для зданий, расположенных в климатических зонах с 6 по 8. Примером замедлителя парообразования класса I может служить полиэтиленовый лист, который должен быть установлен на теплой стороне изоляции чердака. Замедлитель парообразования класса II может представлять собой изоляцию из стекловолокна с крафт-облицовкой, установленную на чердаке стороной из крафт-бумаги вниз.

Рисунок 3 — Требования к расположению и количеству вентиляционных отверстий для второго исключения из Раздела R806.2 — Минимальная площадь вентиляции. Второе условие требует уточнения расположения вентиляционных отверстий для достижения сбалансированной системы, как показано на Рисунок 3 .

Заслуживающий внимания вывод из этого «исключения» состоит в том, что на уровне всасывания допустимо иметь от 10% до 50% площади вентиляции. Кроме того, можно интерпретировать, что нежелательно иметь более 50% площади вентиляции на уровне выхлопных газов. Площадь всасывания всегда должна быть равна или больше площади вытяжки, в противном случае всасываемый воздух может вытягиваться изнутри здания / жилого помещения через отверстия в потолке (например,г., может светиться, чердачные подъездные двери).

Как упоминалось ранее, эта статья касается только IRC 2018. Важно уточнить у чиновника строительных норм, где находится здание, какой кодекс был принят. Также имейте в виду, что государственные и местные юрисдикции могут добавлять или удалять части кода модели или вносить местные поправки.

Мне сказали, что математики не будет

Рисунок 4 — Пример здания для определения минимального объема вентиляции (рисунок любезно предоставлен ICC).Обсуждение вентиляции чердака не будет полным без подробных расчетов по определению минимально необходимой чистой свободной вентилируемой площади (NFVA). Ниже приведен пример, показанный в комментарии IRC для простой двускатной крыши с соотношением 1: 300. См. Рисунок 4 .

Площадь чердака = 20 футов x 50 футов = 1000 футов 2
Требуемый NFVA = площадь мансарды x 1/300
= 1000 футов 2 /300
= 3,33 фута 2

Преобразование квадратных футов в кв. Дюймы: 3.33 фута 2 x 144 дюйма 2 / фут 2 = 480 дюймов 2

Ridge NFVA (50%) = 480 дюймов 2 x 0,5 = 240 дюймов 2

NFVA каждого потолка (25%) = 480 дюймов 2 x 0,25 = 120 дюймов 2

Следовательно, должно быть 240 кв. Дюймов NFVA, расположенного на гребне, и 120 кв. Дюймов NFVA, расположенных на каждом потолке.

Нужно ли вентилировать чердак?

Вентиляция чердачных помещений часто рассматривается как техническое требование при укладке крутых крыш, а также как требование строительных норм.Однако, начиная с IRC издания 2009 г., чердаки могут быть вентилируемыми или невентилируемыми. Итак, решение о вентиляции чердака не продиктовано строительными нормами; это действительно выбор дизайна.

Требования к невентилируемым чердакам можно найти в Разделе R806.5 IRC 2018. В этом разделе содержится обширный список требований и условий, которые должны быть соблюдены, чтобы иметь чердак без вентиляции. В этой статье они не обсуждаются, но читателям предлагается ознакомиться с этими требованиями.

Проблемы с отводом воздуха

Знать, что требует строительный кодекс, — это одно, а другое — как он выполняется в реальной жизни. Ниже приведены некоторые из наиболее распространенных проблем, с которыми можно столкнуться в этой области.

Отсутствие впускных или выпускных отверстий.

Как упоминалось ранее, для работы системы вентиляции необходимы как приточные, так и вытяжные отверстия. Одно невозможно без другого. Необходимо проверить вентиляционные отверстия на потолке, чтобы убедиться, что это не так:

  • Заблокирован изоляцией чердака из-за того, что не использовались изоляционные перегородки
  • Забиты мусором
  • Устанавливается на твердую основу

При замене кровли частый запрос от домовладельца — это новый сплошной коньковый вентиляционный канал, или подрядчик порекомендует его, потому что на крыше его никогда не было.Однако иногда в резиденции нет вентиляционных отверстий на потолке или карнизе. Поскольку нет никаких условий для забора воздуха, коньковая вентиляция в основном неэффективна. Или, что еще хуже, вытяжные вентиляционные отверстия могут привести к попаданию теплого влажного воздуха из дома на чердак, что может быть проблематичным.

Рисунок 5 — Коньковая вентиляция и статическая вытяжная вентиляция. Изображение предоставлено Air Vent, Inc.

Недостаточно вентиляционных отверстий.

Глядя на крыши жилых домов, нет ничего необычного в том, чтобы увидеть двускатную крышу только с двумя или тремя статическими вытяжными отверстиями.Расчеты вентиляции показывают, что в большинстве случаев этого недостаточно. Чтобы проиллюстрировать это, давайте посмотрим на значение NFVA для приведенного выше примера. Расчеты показывают, что зданию необходимо 240 дюймов. 2 для вытяжки. Типичный статический вытяжной вентиль обеспечивает от 50 до 60 дюймов 2 на штуцер. Три статических вентиляционных отверстия с NFVA 60 дюймов 2 обеспечат только 180 дюймов 2 вентиляции.

Другой способ взглянуть на это — сравнить статические вытяжные вентиляционные отверстия со сплошным коньковым вентиляционным отверстием.Графический пример, демонстрирующий, что требуется 15 статических вытяжных вентиляционных отверстий, чтобы равняться вытяжному вентиляционному отверстию 42 погонных фута конькового вентиляционного отверстия, можно увидеть на , рис. 5, .

Короткие замыкания.

Часто статические вытяжные вентиляционные отверстия устанавливаются на крыше, которая также имеет коньковый вентиль. Это следует из убеждения, что «чем больше, тем лучше» или что вентиляции никогда не бывает слишком много. Однако такой конструкции следует избегать, поскольку статические вытяжные отверстия создают «короткое замыкание» предполагаемого воздушного потока.См. Рисунок 6 .
Рисунок 6 — Пример короткого замыкания в статической системе вентиляции. Рисунок любезно предоставлен NRCA.

Вальмовые крыши.

Частая проблема с вальмовой крышей заключается в том, что конек либо короткий, либо его вообще нет. И во многих из этих случаев вальмовая крыша образует на чердаке большое объемное пространство для вентиляции. Одним из методов является использование вентиляции чердака с электроприводом с гигростатом / термостатом, расположенным рядом с коньком или верхом крыши. Конечно, должны быть вентиляционные отверстия для обеспечения сбалансированной системы.См. Рисунок 7 .
Рисунок 7 — Механическая вентиляция, используемая с шатровой крышей. Рисунок любезно предоставлен NRCA.
Другой вариант — установка вальмовых дефлекторов по коньковым линиям вальмовой крыши. Не так давно такая практика не была рекомендована, потому что использовались традиционные коньковые вентилирующие изделия, и они были довольно склонны к инфильтрации погодных условий. Однако теперь доступны специальные продукты для гребня, специально разработанные для решения этой проблемы.

Фронтальные форточки.

Фронтальные форточки устанавливаются в вертикальных стенах по концам фронтонов.Они могут быть расположены на остроконечной вершине или где-нибудь в области фронтальной стены ( Рисунок 8 ). При использовании в сочетании с вентиляционными отверстиями на потолке они служат вытяжными отверстиями. Часто можно встретить небольшие вентиляционные отверстия в щиколотке, которые явно не обеспечивают адекватного NFVA.

Когда вентиляционные отверстия в фронтоне используются без вентиляционных отверстий на потолке, они работают как приточные, так и вытяжные, поэтому их эффективность зависит от направления ветра. Интересно отметить, что вентиляционные отверстия в щиколотке не упоминаются в строительном кодексе.Итак, если вентиляционные отверстия в фронтоне используются без вентиляционных отверстий на потолке, можно ли утверждать, что эта ситуация не соответствует нормативам? Это вопрос к компетентному органу.
Рисунок 8 — Примеры оконных форточек.

При закрытии

Вентиляция чердака служит важной цели и является ключом к хорошей работе кровельной системы. Любой, кто занимается кровлей жилых домов, должен ознакомиться с назначением вентиляции чердака и понять, как создать эффективную систему вентиляции при соблюдении требований строительных норм.

Джоан П. Кроу, AIA, является старшим менеджером GAF по кодексу и соблюдению нормативных требований. Кроу имеет степени бакалавра и магистра в области архитектурных исследований и является лицензированным архитектором. У нее 30-летний опыт работы в строительной отрасли. Кроу ранее работала в NRCA и Wiss, Janney, Elstner Associates, Inc. Она является членом AIA, ARMA, CRCA, CSA, ICC, MRCA, NRCA, PIMA, IIBEC, RCMA, SEIA и SPRI.

Вентиляция — Американский фонд защиты прав некурящих

Может показаться удивительным, что системы вентиляции представляют угрозу для бездымного воздуха, но это именно то, что они представляют с Big Tobacco.Табачная промышленность имеет долгую историю продвижения схем вентиляции / курительных комнат среди политиков, предприятий гостиничного бизнеса и аэропортов в качестве альтернативы законам и политике, запрещающим курение в воздухе. Не заблуждайтесь: эта тактика позволила табачным компаниям защитить свою прибыль за счет здоровья некурящих.

На самом деле безопасного уровня воздействия пассивного курения НЕТ. Даже кратковременные периоды или низкие уровни пассивного курения по-прежнему приводят к значительным рискам для здоровья, включая немедленное воздействие на сердечно-сосудистую систему.Наука ясно, что системы вентиляции, курительные комнаты и секции для курения не устраняют опасность для здоровья, связанную с пассивным курением. Единственный известный способ снизить риски, связанные с пассивным курением, — это создание полностью бездымной среды.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — это организация, которая разрабатывает технические стандарты для систем вентиляции зданий.

ASHRAE основывает свой стандарт вентиляции для приемлемого качества воздуха в помещении на условиях, которые полностью свободны от вторичного табачного дыма, вторичного дыма марихуаны и выбросов электронных курительных устройств.

Дополнение 2015 г. к стандарту ASHRAE 62.1-2016 «Вентиляция для обеспечения приемлемого качества воздуха в помещении » гласит:

«С тех пор, как к стандарту была добавлена ​​нынешняя формулировка ETS, на рынке появились электронные курительные устройства (обычно называемые« электронные сигареты »), которые становятся все более популярными. Кроме того, некоторые юрисдикции легализовали курение каннабиса.

В этом дополнении изменено текущее определение ETS, чтобы включить выбросы от электронных курительных устройств и от курения каннабиса.Существующие требования по отделению пространств, свободных от ETS, от пространств ETS остаются неизменными ».

«Позиционный документ ASHRAE в отношении табачного дыма в окружающей среде» был первоначально утвержден 22 октября 2010 г. Он был подтвержден 26 июня 2019 г. Новый срок действия — 26 июня 2020 г.

Согласно этому положению:

«В настоящее время единственным средством эффективного устранения риска для здоровья, связанного с воздействием внутри помещений, является запрет курения.

Leave a Comment

Схема подключения бойлера косвенного нагрева к одноконтурному котлу: Как подключить бойлер косвенного нагрева к одноконтурному котлу? Обновлено 26.02.2020

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

Устройство бойлера в схеме

СодержаниеПоказать

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

  1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
  2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
  3. Выполняют врезку в горводопрод.
  4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
  5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
  6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
  7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
  8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

  1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
  2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
  3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
  4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
  5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

  • Установить двухконтурный котёл.
  • Одноконтурный котёл и бойлер косвенного нагрева (БКН).
  • Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

  • Большой размер, который требует отдельного помещения.
  • Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

  • Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
  • Давление в самой системе не должно превышать параметры водонагревателя.
  • При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
  • Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
  • Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Схема Подключения Бойлера Косвенного Нагрева К Одноконтурному

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов описание — ниже.

Такое оборудование работает в автоматическом режиме.
Как правильно подключить бойлер косвенного нагрева

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой.

Во время монтажа необходимо в определенное место установить датчик температуры есть отверстие в корпусе и связать его с определенным входом котла.

Схема без приоритета При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. Вместо подачи газа используется подключение ТЭНа к электрической сети.

Автономная система управления гораздо удобнее.

Сервопривод в этой схеме служит как раз для контроля работы клапана.

Обвязка одноконтурного котла с бойлером ГВС.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Контролируйте давление.

На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Мы уже упоминали про трёхходовой клапан.

Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Еще по теме: Как подсоединить выключатель двухклавишный

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

Как подключить бойлер к настенному котлу: три варианта

Тема данной статьи – настенные газовые котлы и бойлеры косвенного нагрева. Рассмотрим, как они совместно работают, а также возможные варианты их подключения.

  1. Первый вариант подключения бойлера

Итак, первый вариант подключения – это когда на стенке газового одноконтурного котла изначально уже имеются выходы для подключения бойлера косвенного нагрева.

Если посмотреть на котёл снизу, он чем-то будет напоминать обычный двухконтурный котёл, но по паспорту он значится как одноконтурный настенный газовый котёл.

Если посмотреть схему этого котла, то увидим, что он имеет один патрубок – подача на систему отопления, второй – подача на бойлер, а также патрубки для входа газа, обратки с бойлера и обратки системы отопления. Также в этом котле уже расположен встроенный трехходовой клапан с электроприводом.

Давайте рассмотрим, как всё это работает. Так как в котле уже есть готовые выходы, мы наш бойлер сразу подключаем непосредственно к котлу.

Далее подключаем к нашему котлу контур отопления. Допустим, что у нас на улице зима, и отопление работает на полную мощность.

Котёл включен и греет теплоноситель вот по этому контуру:

Греются радиаторы или тёплый пол – это, в принципе, неважно. Котёл работает на отопление дома. Допустим, в нашем котле, который имеет мощность 24 кВт и поддерживает температуру 50 °C, задействовано 15 кВт тепловой мощности. В какой-то момент через температурный датчик, установленный непосредственно на самом бойлере, к котлу поступает запрос на нагрев бойлера.

После этого автоматика котла даёт команду трёхходовому клапану переключиться с контура отопления на контур подогрева бойлера.

Подача теплоносителя в систему отопления останавливается, и он начинает поступать в теплообменник бойлера для нагрева хозяйственной воды. Одновременно горелка на котле запускается на полную мощность, на 24 кВт, и температура держится на максимальном уровне порядка 80 °C.

Это нужно для того, чтобы максимально быстро нагреть воду в бойлере до нужной температуры. Когда в бойлере полностью нагреется горячая вода, автоматика котла через тот же самый датчик температуры переключается на контур отопления. Допустим, что у нас до этого температура теплоносителя была выставлена на 50 °C. Для этого требуется всего 40 % мощности горелки. Давайте рассмотрим, как эта система работает летом, когда отопление отключено. Котёл мы переводим в летний режим, большую часть времени он не работает, но находится в режиме ожидания. Как только на автоматику котла поступает сигнал, что нужно греть бойлер, котёл запускается, выводит горелку на полную мощность, на 24 кВт, и температура теплоносителя на выходе из котла опять поддерживается в районе 80 °C.

После того, как в бойлере полностью приготовится горячая вода, котёл полностью отключается и уходит опять в режим ожидания.

  1. Второй вариант подключения бойлера

Давайте рассмотрим ещё один вариант подключения, также с настенным газовым котлом. Единственное его отличие в том, что у котла нет никакой возможности изначально подключить бойлер косвенного нагрева. В отличие от первого варианта, в этом котле нет встроенного трёхходового клапана, поэтому нам придется устанавливать его отдельно.

Выглядит он примерно вот так и устанавливается на выходе из котла. После этого мы подключаем к котлу бойлер и отопительный контур.

Для управления трёхходовым клапаном мы подключаем электропривод к автоматике настенного котла. Температурный датчик от бойлера по-прежнему подключается к котлу.

Далее работа котла в принципе ничем не отличается от работы, показанной в первом варианте. Когда котёл работает в режиме отопления, циркуляции через теплообменник бойлера у нас не происходит. Как только поступает запрос от бойлера на нагрев воды, автоматика котла переключает внешний трехходовой клапан, и весь теплоноситель от котла поступает только на теплообменник бойлера.

При первом и втором способах подключения мы можем прямо на котле выставлять температуру, которую нужно поддерживать в бойлере.

В некоторых котлах имеется очень полезная функция, которая называется “антилегионелла”. Допустим, летом в бойлере мы поддерживаем температуру в районе 45 °C, но время от времени котёл в бойлере нагревает воду до 65 °C, чтобы убивать легионеллу.

  1. Третий вариант подключения бойлера, его плюсы и минусы

Давайте рассмотрим третий вариант подключения. В этом случае тоже имеется одноконтурный настенный котёл без возможности подключения бойлера. Подключение внешнего бойлера будем рассматривать на примере насосных групп от компании “Meibes”.

В этом случае подключение котла будет производиться через гидрострелку на три независимых отдельных контура с отдельными насосами.

Допустим, это радиаторный контур, контур тёплых полов и бойлер. Давайте рассмотрим работу системы. Допустим, нам нужно греть только радиатор и тёплый пол.

В этом случае котёл гонит теплоноситель в гидрострелку, и через распределительный коллектор теплоноситель насосами забирается для радиаторов и тёплых полов.

После того, как поступает запрос на нагрев бойлера, автоматика котла отключает насосы, которые идут на радиаторы и на тёплый пол. Циркуляция теплоносителя там останавливается и включается насос, который идёт только на нагрев бойлера.

Таким образом, весь теплоноситель, который идёт от котла, циркулирует только через контур бойлера. Одновременно с этим горелка в котле запускается на полную мощность, и температура на выходе поддерживается в районе 80 °C.

Таким образом, бойлер быстро нагревается, буквально за 10 – 15 минут.

После этого автоматика котла отключает циркуляционный насос, который идёт на бойлер, затем опять включает насосы, которые идут отдельно на отопление дома, и горелка котла тоже переходит в обычный режим работы. В летний период, когда у нас отопление отключено, котёл тоже находится в отключенном состоянии и запускается только тогда, когда нужно подогреть бойлер.

Если автоматика котла не позволяет управлять внешними насосами, можно установить отдельный контроллер, который сам может управлять и котлом, и отдельными контурами.

Можно спросить: а зачем отключать насосы, которые идут на отопление, перед тем, как греть бойлер? Достаточно просто включить насос загрузки бойлера и добавить мощность горелки. И не нужно использовать никакую сложную автоматику.

Но на практике, к сожалению, так не получается. Допустим, что у нас дом имеет площадь примерно 200 м² и котёл мощностью 24 кВт. Вся мощность котла нам требуется на отопление и на нагрев бойлера. Для контура отопления в среднем требуется примерно 12 – 16 кВт. Таким образом, если у нас котёл будет работать одновременно и на отопление, и на бойлер, бойлеру достанется порядка 8 кВт. Допустим, объём бойлера составляет 150 литров и теплообменник этого бойлера имеет мощность примерно 24 кВт.

Если бы мы котлом грели только бойлер без отопления, он бы грелся примерно за 15 – 20 минут.

Но в случае, если котёл будет работать одновременно и на отопление, и на бойлер, получится по-другому. Допустим, у нас мощность распределилась пополам по 12 кВт. В этом случае бойлер будет греться гораздо дольше – от 60 до 80 минут, а может, и ещё дольше.

Есть ещё один нюанс. Любой бойлер должен выдавать горячую воду в протоке – когда в бойлере полностью заканчивается нагретая горячая вода, он ещё должен продолжать выдавать горячую воду в протоке порядка 12 – 14 литров в минуту.

Если теплообменнику бойлера достанется всего лишь 12 кВт, то вода в протоке  будет идти порядка 6 литров в минуту, а может, и 4 литра в минуту.

Из этой ситуации можно, конечно, выйти по-другому – взять настенный котёл с хорошим запасом мощности, примерно на 50 кВт. Но где взять такой мощный настенный котёл? Разве что поставить ионизационный? Но он получится раза в три дороже. Также можно попробовать поставить напольный котёл и доукомплектовать его отдельным насосом и расширительным баком с группой безопасности.

Пусть он также будет с хорошим запасом мощности на 50 кВт.

Автоматика нам тоже в этом случае не нужна. Температуру на котле нам придётся выставить примерно на 80 °C, чтобы он её поддерживал постоянно.

Но самое интересное, что для тёплых полов нам достаточно было бы и 40 °C, для радиаторов, как правило, достаточно 60 °C.

(рисунок 41)Получается, что нам такая высокая температура нужна только для прогрева бойлера. Учитывая, что бойлер греется достаточно быстро, и горячей водой мы не пользуемся круглыми сутками, можно сказать, что большую часть времени такая высокая температура останется невостребованной.

Подводя итоги, скажем, что из трёх вышеперечисленных вариантов подключения наиболее оптимальным является первый, где в котле уже имеется встроенный трёхходовой клапан, и автоматика котла уже заточена для подключения бойлера. Если вы воспользуетесь данным вариантом подключения, то не столкнётесь ни с какими проблемами при подключении и при работе котла.

Бойлер косвенного нагрева: знакомимся со схемой подключения

Советы по монтажу бойлера

Важно произвести монтаж бойлера согласно действующим нормативам и правилам, тогда система будет работать долго и без сбоев. В процессе установки необходимо руководствоваться следующими рекомендациями:

  1. Произвести заземление бойлера.
  2. Чтобы исключить возможные гидроудары, следует предусмотреть гидроаккумулятор на выходной магистрали.
  3. Предусмотреть возможность подключения бойлера к розетке, если вдруг газовый котел выйдет из строя.
  4. Установить перекрывающие краны на подающую и обратную линии емкости, чтобы при необходимости иметь возможность отсоединить ее.
  5. Чтобы вода быстрее нагревалась, рекомендуется устанавливать бойлер как можно выше, чем радиаторы.
  6. Установку лучше осуществлять возле газового котла отопления.

Схему подключения бойлера к газовому котлу выбирают в зависимости от имеющихся условий и особенностей эксплуатации системы. В связи с этим заранее обдумывают все нюансы, и делают правильный выбор. Оптимальный вариант – это система, которая расходует немного газа и отличается максимальной эффективностью.

Схема отопления с бойлером косвенного нагрева

Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:

Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.

Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.

Именно это решение заслуживает большего внимания потому что не требует каких-то особых познаний в программировании, гидродинамике и всём прочем.

Схема подключения бойлера косвенного нагрева к котлам Phroterm (газовым, электрическим) будет выглядеть следующим образом.

Это схема взята из руководства пользования данных котлов. Единственное что не указано на схеме это расширительный бак для бойлера.

В месте где расположена группа безопасности необходимо врезать расширительный бак. Объем расширительного бака должен быть 0,1*объем бойлера т.е. 10% от его литража. К тому же предохранительный клапан необходимо установить не для системы отопления (он рассчитан на давление 3 бара), а для системы водоснабжения с рабочим давлением 8 бар. В продаже есть полноценные группы безопасности для бойлеров косвенного нагрева с уже установленными манометром, предохранительным клапаном и воздухоотводчиком. Их удобно крепить на стене. К ней же ставится расширительный бак.

Еще один нюанс в использовании накопительного косвенного водонагревателя. Его необходимо периодически разогревать до температуры выше 60 гр. по Цельсию. Это предотвратит образования в нем бактерий. Самой опасной считается легионелла. Она очень активно размножается именно в теплой воде. При небольшой концентрации она безопасна для человеческого организма, но при высокой…

Автоматика котла позволяет проводить такую профилактику, однако при неправильном монтаже вы можете плодить эту дрянь у себя в бойлере постоянно. Имейте это ввиду.

Это касается и двухконтурных котлов хотя в меньшей степени. При долгом отсутствии движения воды следует сливать в начале застоявшуюся в канализацию.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.

Обвязка БКН с двухконтурным котлом
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева



Котел косвенного нагрева Устанавливается совместно с моноблочными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства Емкостный привод.Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС. BCN должен решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвращает гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. Для подключения БКН Установлен с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
  • Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера.Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
  • Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике.Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля.Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

  • Холодная вода — может быть установлена ​​полипропиленовая трубка.Материал подходит для пайки всей системы HPW.
  • Горячее водоснабжение — температура ГВС. Представленный пользователь поддерживается при температуре 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
    Другой вариант: проложить обвязку медной трубой. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Размещайте установку котла сразу за отоплением котла, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. Серьезная тепловая нагрузка Наблюдается на участке между котлом и котлом.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема смесительного узла SO — Подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании котла;
  • Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется два циркуляционных насоса. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

Как обычно при использовании горячей воды В трубопроводе между БКН и точкой водоподготовки постоянно остается какая-то она.В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Утилизация необходима для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение затрат на топливо;
  • энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
  • Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

SAMI простая схема Подключение бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго контура контура нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в режиме «проточный». Если нужен «накопительный» режим, то вариант только один — использование БКН, потому что в самой телячке накопительных баков нет накопителя горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ отрицательный. Но у кого-то может быть такая ситуация, что 2х часовой котел уже есть, а БКН есть. И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухкайтовому, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:

  1. Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для системы горячего водоснабжения …
  2. Раз уж про эту чешскую марку уже начали писать, то это как минимум один бойлер косвенного нагрева «Разберите по винтам» ….
  3. Для корректной работы нужна рабочая схема подключения бойлера косвенного нагрева.В этом случае будет работать обогрев, а горячий …
  4. Самая простая и правильная схема частного дома с газовым котлом представлена ​​на этой странице. Так как это для газовых котлов …

Дополнять котлы косвенного нагрева в частных домах могут как газовые, так и твердотопливные или котлы, работающие на дизельном топливе. Установка такого оборудования может сделать проживание в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкция агрегатов этого типа у нас относительно простая. Это бойлер косвенного нагрева представляет собой небольшую утепленную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обыкновенный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх по спирали, нагревается и выходит через верхнее сопло.За обогрев самой декорации в таких приборах отвечает система обогрева. Горячая вода из котла сверху подается в нагревательную спираль, а снизу отводится от нее.

Какие правила следует соблюдать при подключении

Безнаказанность бойлеров косвенного нагрева производится своими руками с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и снятию его, устанавливаются краны;
  • на входе холодная вода В агрегате установлен обратный клапан;
  • в обвязке котла, расширительный бак обязателен.

Краны на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основное оборудование. Обратный клапан При установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке блоков косвенного нагрева используется для предотвращения разрушения их корпуса во время работы.Ведь вода, как известно, довольно сильно нагревается и расширяется. Следовательно, давление внутри агрегата может возрасти до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, следовательно, должна включать следующие этапы:

  • подключение агрегата к водопроводу из скважины;
  • гребная магистраль, подающая потребителям подогретую воду;
  • присоединение змеевика к трубам котла, подающего и редуцирующего теплоноситель;
  • установка расширительного бачка и группы безопасности.

Одновременно с котлом в котельных, он обычно монтируется и упрощает использование системы рециркуляции горячей воды.

Пошаговая установка котла в систему отопления принудительного типа

В сетях данного типа блокировка узлов косвенного нагрева выглядит следующим образом:

  • после циркуляционного насоса в подающей трубе, трехходовой клапан разбит; №
  • в втулке на корпусе котла вкручен датчик температуры нагрева воды;
  • один из выходов трехходового клапана соединен с приемным патрубком теплоносителя котла;
  • в обратной трубе разрезать тройник;
  • Репетитор соединен переходным патрубком охлаждающей жидкости;
  • в репетиторе установлен вентиль;
  • Расширительный бак монтируется на трубе горячей воды рядом с котлом.

Датчики косвенного нагрева обычно изначально поставляются с одинарными котлами. Когда вода в котле охлаждается, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления на время отключена.

Как только температура воды в котле достигает определенного значения, трехходовой клапан снова переключает котел в режим отопления.

Ступени монтажа водонагревателя с насосом

Иногда котлы косвенного нагрева при вводе в систему комплектуются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не возле котла, а на некотором удалении от него.

В данном случае монтаж осуществляется по такой технологии:

  • теплоноситель котла от котла подключается к змеевику котла сверху.
  • в холодной воде, магистраль врезана в сегмент котельной разведения;
  • перед этими сегментами в трубе холодной воды устанавливается обратный клапан;
  • На реверсе отопителя установлена ​​помпа;
  • труба подключена к змеевику;
  • Установлен расширительный бачок.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Котловой контур подключается через обычные тройники. Для переключения потока в этом случае насосы и датчик температуры соответствуют датчику температуры, в зависимости от степени нагрева воды, контактирующему с насосом бойлера или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому приобретайте для гравитационных систем обычно не напольные, а настенные подвесные котлы.

Включает в себя правильный монтаж Водонагреватели в сетях с естественной циркуляцией теплоносителя следующие этапы:

  • змеевик котла подключается к потоку от котла с помощью трубы большего диаметра, чем в системе отопления;
  • далее, на этом участке между котлом и водонагревателем прекращается подача в систему отопления;
  • между котлом и результирующим ответвлением установлена ​​термостатическая головка с потолочным датчиком, работающим от аккумуляторов;
  • котел подключен к котлу разводящей трубы;
  • в топливопроводе, перерезана магистраль для отвода остывшей охлаждающей жидкости от радиаторов;
  • ближе к реверсивному котлу установить расширительный бак.

Вода при применении такой схемы нагревается за счет разницы в сечении подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате в систему отопления начинает поступать вода.

Можно ли подключить к двухконтурным котлам

Используйте двухконтурные котлы, которые могут греть воду как в системе отопления, так и в ГВС, в загородных домах достаточно комфортно.Однако у этого оборудования есть один серьезный недостаток. Вода из кранов ГВС При использовании двухкилтового котла в качестве водонагревателя он может не только перегреться, но и остыть. Свое равномерное отопление оборудование такого типа, как уже было сказано, обеспечить не в состоянии.

Исправьте ситуацию, в этом случае используется бойлер. Подключать такое оборудование к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами производится обычным способом. При этом на самом болете форсунки, отвечающие за ГВС, просто накладываются друг на друга.

Установка бойлера косвенного нагрева в коллекторную сеть

Такие современные системы Водонагреватели тоже очень часто используются. Монтируются котлы в коллекторных сетях обычно на коньке как можно ближе к питанию. То есть там, где температура охлаждающей жидкости самая высокая.

Подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • водонагреватель подключает подачу от гребенки системы отопления;
  • обратка, расширительный бачок, группа безопасности подключены;
  • смонтированы подающие и отводящие патрубки водопровода.

При монтаже линии сверления змеевика в коллекторных системах используются режущие краны.

Инструкция по установке Переработка

Часто сантехнические приборы располагаются в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома на горячую воду обычно приходится ждать, пока краны в ванных комнатах не застаются и не остынут в трубах. А это, конечно, неудобно и не особо экономично.

Исправить эту ситуацию можно, установив на даче Recycling systems. Монтаж такой сети производится примерно так:

  • максимально близко к потребителю, тройник врезается в горячую воду, подавающую горячую воду;
  • к тройнику подсоединяется труба нужной длины;
  • Удлиненная магистраль соединяется с котлом через рециркуляционную насадку;
  • рядом с котлом в форсунке в контуре разбился дополнительный насос не слишком большой мощности.

При применении такой водной схемы в трубах между котлом и потребителем после включения насоса в электросети он не будет храниться и, соответственно, охлаждаться. То есть использовать горячую воду. Жители дома смогут сразу после откручивания задвижек кранов.

Отопительное оборудование сейчас достаточно разнообразное. Но крайне важно понимать все его тонкости, иначе можно допустить фатальные ошибки. В полной мере это относится и к водяным двигателям, нагревающим ее по косвенной методике.

Особенности

Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь рассматривать нельзя) — то, что он лишен собственного теплового узла. Вода забирает тепловую нагрузку от внешних систем отопления.

Они могут получать тепловую энергию За счет:

  • сжигания минерального или органического топлива;
  • влияние электрического сопротивления;
  • связь с системой центрального отопления;
  • Накопление солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже защищенные патентным законодательством частные инновации отдельных фирм не меняют сути давно устоявшейся схемы. Часть теплоносителя идет от источника и идет по змеевику, встроенному в привод. Циркуляция поддерживается насосом. При тесном контакте с трубками или резервуаром, где изначально холодная вода, он нагревается.

Поскольку даже один зря излучаемый джоуль тепла оказывает крайне негативное влияние на работу системы, она обязательно оборудована теплозащитным экраном. Полиуретан или полистирол обычно выбирают как непроницаемые для оттока тепла. Поступление новых доз холодной воды естественным образом происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

Далее начинаются определенные отличия: хотя большинство котлов сконструировано с подачей холодной воды снизу, есть такие, в которых она поступает через верх. В такой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев будут сняты сверху. Трудно найти причину, по которой следует поступать иначе.Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, при этом в емкости есть хотя бы небольшая порция.

Чтобы змея занимала максимально возможное пространство в теле, это обычно делается в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. Специальная цепь останавливается специальной командой реле, питающей насос.При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть цепь — и нагрев возобновляется. Преимущества такого устройства хорошо известны. Все эти моменты необходимо учесть перед началом работы.

Принцип установки

Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для его крепления предусмотрены кронштейны специального вида, которые должны располагаться на ровных и прочных вертикальных поверхностях.Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода не подходят. Стоит выбирать между экономией на обустройстве внутреннего пространства и экономией на котле. Наружным приборам предпочитают удовлетворять потребности больших домовладений, иногда даже кладут изделия емкостью более тысячи литров и убирают специальную котельную.

В частных домах можно ограничить бойлеры косвенного нагрева, накапливая от 250 до 300 литров воды. Точный выбор мощности должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухкилту, оборудованному встроенным насосом, координацию работы клапана по сигналу с термостата берет на себя сам котел-автомат. Это очень важно, ведь двухконтурный отопительный аппарат, в отличие от одноконтактного, должен подавать горячую жидкость как в систему отопления, так и в водопровод горячего водоснабжения.

Если установить трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с контуром отопления.Такой подход приемлем, когда резервуар установлен. большой бак. На заметку: такой способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться о смягчении поступающего теплоносителя. Но иногда необходимо к нему адаптироваться.

Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу данной схемы.В этом случае способ получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет существенного значения. И тут на выручку приходит котел, который сглаживает колебания по двум контурам. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Установщики должны учитывать, какая из функций будет иметь наивысший приоритет.

Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить с помощью пары насосов.Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что в первую очередь будет контур горячего водоснабжения. Правильно настроить алгоритм работы котла в связке с одно-навесным аппаратом. Для получения разных потоков жидкости, основных параметров друг друга, обоим насосам должен предшествовать обратный клапан. Горячая вода подается исключительно от бойлера.

Установка

Качественная обвязка котла, прикрепленного к двухкилту, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входного сопла котла к начальному звену теплообменника. Все устроено таким образом, чтобы вода, идущая из водопровода, проходила через теплообменник котла. Он поступит сразу к котлу, а оттуда попадет в тракт ГВС. Подключить электрокотел можно примерно по такой же схеме, но водопровод связан с первой насадкой второго узла, передающей тепло, а вторая насадка уже присоединена к котлу.

Рекомендуется установка водонагревателя как можно ближе к источнику энергии для упрощения их связок с помощью автоматики. При установке устройства происходит подключение стыковки. Важно: правильно смонтированный и подключенный водонагреватель обязан отбирать лишь часть тепла. Чрезмерно большой расход способен парализовать систему отопления. Решить такую ​​проблему чаще всего удается, если установить своими руками или с помощью профессионалов циркуляционно-ходового насоса с автоматическим управлением.

Только в последней очереди монтируется термоблок. Практически всегда рекомендуется поручить сборку контура специалистам. Нюанс в том, что бойлеры косвенного нагрева, имеющие блок управления, необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

Требуется только:

  • тянуть подачу и принимать ходы;
  • состыковать привод с водопроводом;
  • надеть верхний вывод гребенки, раздающей горячую воду;
  • Залить бачок и сразу начать прогрев.

Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. При установке нужно будет позаботиться о креплении датчика, измеряющего силу прогрева. Этот датчик подключается к строго определенному входу котла. Допускается подключение котлов независимо от электросети к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует иметь в виду, что можно нагреть воду внутри котла немного слабее, чем основная жидкость в змеевике.

Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них обязательно есть ТЭН, помогающий добавлять тепло. Если при настройке системы управления рециркуляцией первенство отдается нагреву горячей воды в кране, движение всего теплоносителя направляется через замененный приводной узел. В результате заметно снижается общий расход времени на полученную жидкость с необходимой температурой.

Как показывает практика, если проектировщики и установщики котельной предпочтут именно с приоритетом, можно обеспечить комфортные условия для арендаторов. Чтобы прогреть весь объем жидкости, находящейся в емкости, нужно потратить от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже маленький корпус вряд ли способен так сильно остыть, чтобы в нем его обнаружили.Но многое зависит от установленного котла и котла: их мощность должна совпадать, а в идеале рекомендуется ставить котел с запасом мощности от 25%.

Для обеспечения стабильной работы устройств, подключенных к гребенчатой ​​разводке горячей воды, необходимо дополнить мощность котла специальным расширительным баком. Рекомендуемое значение — 10% от основного резервуара, помогает погасить эффекты температурного расширения. Все подключаемые ответвления должны быть оборудованы краном шаровой отрезной.С их помощью любой узел удалось в нужный момент отключиться от трассы и проверить или исправить.

Трубопроводы, по которым подается жидкость, обычно снабжены обратными клапанами. С их помощью предотвращается встречное движение теплоносителя, повышается удобство и безопасность монтажа. Котел необходимо поставить рядом с котлом, на обслуживающей среде которого установлен насос, обеспечивающий циркуляцию. В этом варианте очень важно обеспечить отдельный контур, по которому вода будет поступать в водонагреватель от бойлера.Фактически создается параллельный тип подключения.

Если в котле есть насос, а в бойлере сразу на циркуляционном насосе следует монтировать трехходовой вентиль, один канал подключается к трубе водонагревателя. Так обеспечивается нормальный нагрев. На обратном патрубке до точки входа в котел необходимо установить тройник. И уже в этот тройник подключил патрубок, вытягивающий жидкость из теплообменника. Подобная простая система легко и элегантно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан сбрасывает свежую струю в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается в обратном направлении. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

При использовании котла, независимого от энергосетей, обеспечить приоритет котла не так просто, как в других версиях.Рекомендуется ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы нижняя точка настенной модели была приподнята также над котлом. Но точное соблюдение такого требования получается лишь в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на такую ​​большую высоту, которая только возможна.

Ставя котел на пол, сразу уменьшите скорость нагрева жидкости. Что еще хуже, нижняя часть бака в принципе не может нормально прогреться.Если подключить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно с помощью водонагревателя, связанного с трубой большего размера, чем на нагревательном звене. Сразу в начале ветви нагрева нагревательного характера устанавливается головка термостата и накладывается датчик. Энергия выдается батареями.



Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима привязка, согласованная с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства емкостного привода. Есть несколько вариантов тиснения, что дает возможность учесть технические условия эксплуатации БКС.

БПН обвязочная арматура

Принцип работы котла связан с использованием тепла, отбираемого от отопительной системы, для нагрева ГВС.BCN должен решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвращает гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — Предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен содержать не менее 10% всего бойлера косвенного нагрева.
  • Клапан предохранительный — Необходимость аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется при техническом обслуживании, для заправки привода химическими реагентами, устраняющими накипь.
  • Группа безопасности Бойлера косвенного нагрева — Включает манометр, нагнетательный клапан и воздухоотводчик.Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достаточном нагреве воды датчик подает сигнал на отключение насосного оборудования. Вода перестает лечить. После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — Работает как узел укрытия, открывая и закрывая подачу воды в котел от системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может отличаться в зависимости от технических характеристик, особенностей здания, реальной потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключаются холодное и горячее водоснабжение, подпитка и реверс системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при выполнении обвязки:

  • Холодная вода — можно установить обычную полипропиленовую трубку. Материал подходит для пайки всей системы HPW.
  • Горячее водоснабжение — Заявленная пользователем температура ГВС поддерживается на уровне 65-70 °. Допускается использование полипропилена с усилением из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
    Другой вариант: выполнить обвязку медной трубы. При укладке медной трубы использование теплоизоляции. Медь — хорошая теплопроводность, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя.Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может стать труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Расположение котла сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель должен быть прогрет до 90-95 ° С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка.Этот участок обвязки рекомендуется выполнять для стальной или медной трубы.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Величина источника тепла, количество водонепроницаемых точек, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние ГВС и системы отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения — это энергетическая зависимость.Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

BPN BCN с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос).БКН монтируется сразу после ТЭНа. Подачу циркуляционного насоса перекрывают, ставят трехходовой вентиль.

Достоинств решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании котла;
  • Возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления на BKN до тех пор, пока температура в котле не достигнет заданных значений. После прогрева теплоноситель HBU полностью возвращается в систему отопления.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда котел планируют использовать только время от времени. Требуется подключение двух циркуляционных насосов. Первый ставится на подогрев, второй прямо на подачу воды в БКН. В системе отопления здания поддерживается постоянная циркуляция теплоносителя.

Циркуляционный насос на приводе подключен к термодатчику. При понижении температуры нагрева подается сигнал ГВС на включение.Создается давление, достаточное для изменения движения охлаждающей жидкости и направления ее через BCN. Чтобы система нормально работала, необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидросистему

Схема применяется в промышленных целях, а также при обвязке больших приводов свыше 200 литров. Подключение через гидросистему применяется для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла, а также солнечных коллекторов.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому лучше обратиться за помощью к специалисту.

Сводная система

Схемы гидравлических соединений, применяемые в энергонезависимых отопительных котлах. Котел и сопутствующее оборудование поднимаются над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных с особенностями работы.Вода нагревается медленнее, температура нагрева и подачи воды в емкость будет меньше, чем в системах с принудительной циркуляцией. Главное преимущество: возможность работы при отсутствии электричества. При частом отключении напряжения в сети самоконкурсная система вне конкуренции.

Установка рециркуляции ГВС с БКН

В обычном режиме при использовании горячей воды часть ее количества постоянно остается в трубопроводе между БКН и водопроводной точкой.В сложных системах ГВС без рециркуляции на этом участке может быть несколько десятков литров жидкости.

При повторном открытии крана из него сначала течет уже остывшая вода, что снижает комфортность использования бойлера. Рециклинг нужен для обеспечения мгновенной подачи горячей воды потребителю. Дополнительное преимущество, возможность подключить полотенцесушитель.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения.Отличие в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самой мешалкой или водяным краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с использованием насосного оборудования.

Recycling имеет ряд недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение затрат на топливо;
  • энергетическая зависимость.

В конструкции европейских котлов косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа.Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента обнаружения крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на это максимальное количество тепловой энергии. Для нагрева змеевика требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоотделения и мощности котла).
  • Частые запуски и прекращения подачи горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым подсчетам, только на 1 точку водозабора при интенсивном использовании расходуется около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме тоже работает так же, как и однозаземленный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС сразу подается горячая вода.Обвязка бойлера и бойлера косвенного нагрева предполагает установку системы рециркуляции.

Основные минусовые схемы: зависимость работы БЦН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости доработки существующей системы отопления и ГВС.

Benchmark 2500 и 3000

На протяжении более двадцати лет коммерческие конденсационные котлы AERCOs Benchmark устанавливают планку высокой эффективности и считаются золотым стандартом в области водяного отопления. Котлы Benchmark 2500 и 3000 обеспечивают надежное отопление помещений для широкого спектра применений, обеспечивая при этом самый высокий в отрасли диапазон регулирования горелки и сезонную эффективность. Benchmark — это мощный котел с компактными размерами, простой в установке и обслуживании, прочный, с теплообменником из нержавеющей стали 439 для увеличения срока службы продукта.

Используйте наши предварительно заполненные расписания с подробными примечаниями, чтобы получить именно тот продукт, который вам нужен.

Особенности и преимущества

Включая высоконадежный жаротрубный теплообменник AERCO из нержавеющей стали, Benchmark 2500 и 3000 предоставляют инженерам, руководителям помещений и владельцам зданий гибкость, позволяющую вписаться как в модернизацию, так и в новое строительство, требующее одного или несколько котлов 2500 или 3000 MBH.

  • Прочный жаротрубный теплообменник из нержавеющей стали 439
  • Компактные размеры
  • Низкие затраты на эксплуатацию, техническое обслуживание и установку
  • Простота обслуживания
  • Диапазон изменения 15: 1 (7%)
  • Эффективность до 99%
  • Низкий уровень выбросов NOx выбросы 20 ppm или менее при всех скоростях горения
  • Возможность установки с регулируемым первичным потоком
  • Универсальность вентиляции с помощью AL29-4C или полипропилена
  • Канальный воздуховод для горения
  • Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, 4 Сигнал -20 мА или Modbus

Непревзойденная модуляция и КПД

Водогрейный котел Benchmark разработан для конденсации в любой гидравлической системе с замкнутым контуром.Он обеспечивает непревзойденную модуляцию горелки для согласования подводимой энергии непосредственно с изменяющейся нагрузкой системы, чтобы обеспечить максимально возможную сезонную эффективность. И ни один другой продукт не обладает такой емкостью на такой небольшой площади.

Низкий уровень выбросов

Чтобы минимизировать выбросы, серия Benchmark оснащена горелкой с низким уровнем выбросов NOx, выбросы которой соответствуют самым строгим требованиям по выбросам NOx и CO. Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.Котел может быть настроен на условиях эксплуатации на сверхнизкие выбросы NOx — 13 частей на миллион.

Компактная, простая в применении конструкция

Обладая наименьшей площадью основания в отрасли и имея размеры всего 78 дюймов в высоту, 28 дюймов в ширину и 56 дюймов в глубину, Benchmark 2500 и 3000 легко проходят через дверной проем стандартного размера, преодолевая самые сложные проекты в самых маленьких механических помещениях.Котлы Benchmark могут использоваться как отдельные блоки или в модульных схемах и предлагают выбираемые режимы работы, включая постоянную уставку, график сброса наружного воздуха или сигнал 4-20 мА.Для котельных от 2 до 16 котлов можно использовать встроенную технологию AERCO Edge® Boiler Sequencing Technology (BST). Система управления AERCO Control System (ACS) предлагает подходящее решение для отопительных установок с числом котлов, превышающим 16, до 32 котлов. Точно так же системы Benchmark могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания через Modbus.

Технология последовательного включения котлов (BST)

Она требует меньше энергии для группы модулирующих котлов, каждый из которых работает на «частичной нагрузке», для обогрева здания, чем для одиночного котла, работающего на «полном огне», для обеспечения вся рабочая нагрузка.Чтобы удовлетворить спрос на строительство, BST будет использовать как можно больше котлов, каждый из которых будет работать с максимальной эффективностью. Важно отметить, что, поскольку BST реагирует в режиме реального времени на изменение количества доступных котлов (до 16 котлов), пользователи могут в любой момент отключить агрегат для обслуживания или включить резервные котлы для экстремально холодных условий без изменений. BST. А по мере добавления или удаления отдельных котлов подаваемая энергия автоматически регулируется, чтобы предотвратить колебания температуры коллектора установки.

Конденсационные котлы | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные ENERGY STAR дома, версия 3 / 3.1 (Ред. 09)

Эталонный проектный дом ENERGY STAR — это набор характеристик эффективности, смоделированных для определения целевого показателя ENERGY STAR ERI [индекс энергоэффективности] для каждого дома, проходящего сертификацию.Следовательно, хотя перечисленные ниже функции не являются обязательными, если они не используются, для достижения цели ENERGY STAR ERI потребуются другие меры. Кроме того, обратите внимание, что Обязательные требования для всех сертифицированных домов, Приложение 2 [см. Список ниже], содержат дополнительные требования, такие как общие пределы утечки в воздуховоде, минимально допустимые уровни изоляции и минимально допустимые характеристики оконного проема. Поэтому EPA рекомендует партнерам ознакомиться с документами в Приложении 2, прежде чем выбирать меры.

Обратите внимание, что эффективность HVAC в эталонном дизайне для версии 3.1 отличается от эффективности для версии 3.0. Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Приложение 2 требований национальной программы для домов, сертифицированных ENERGY STAR, версия 3 / 3.1 (Ред. 09) требует, чтобы дома заполняли следующие контрольные списки:

Полевой контрольный список национального оценщика

Система HVAC.
10. Приборы для сжигания.
10.1 Печи, бойлеры и водонагреватели, расположенные в пределах давления в доме, имеют механическую вытяжку или прямую вентиляцию. Альтернативы в сноске 57. 55, 56, 57

Сноска 57) Естественно спроектированное оборудование разрешено в пределах границ давления дома в климатических зонах 1-3, если оценщик следовал разделу 802 стандартов RESNET, включая ANSI / ACCA 12 QH-2014, приложение A, разделы A3 (испытание на угарный газ) и A4 (испытание на разгерметизацию в зоне устройства для сжигания) и подтвердили, что оборудование соответствует ограничениям, установленным в пределах.

Дом, готовый к нулевому энергопотреблению, DOE (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.

Приложение 2 Дом, готовый к нулевому энергопотреблению Министерства энергетики США, Целевой дом.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или производительный путь. Согласно предписаниям DOE «Дом с нулевым энергопотреблением», строители должны соответствовать минимальным показателям эффективности HVAC, перечисленным в Приложении 2 требований национальной программы, или превышать их, как показано ниже.Путь производительности DOE Zero Energy Ready Home позволяет строителям выбирать индивидуальную комбинацию показателей для каждого дома, которая по своим характеристикам эквивалентна минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero Дом, готовый к использованию энергии, экспонат 1.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

Соблюдать все соответствующие разделы применимого Международного жилищного кодекса, включая соответствующие разделы Главы 13: Общие требования к механическим системам, Главы 14: Отопительное и охлаждающее оборудование, Главы 20 Котлов и водонагревателей, Главы 21 Гидравлические трубопроводы, Главы 22 Специальные трубопроводы и Системы хранения и Глава 24 Топливный газ.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

2009 , 2012 , 2015 и 2018 Международный механический код (IMC)

Соблюдайте все соответствующие разделы. Примечание. В главе 2 «Определения» определены категории устройств для сжигания в зависимости от типа вентиляции.

Международный кодекс энергосбережения (IECC) 2009 г.

403.1 Каждая система отопления и охлаждения должна иметь собственный термостат.

403.2 Воздуховоды — Изолируйте приточные каналы на чердаках как минимум до R-8 и всех остальных каналов как минимум до R-6. Герметичность воздуховода проверяют, как описано в разделе 403.2.2 Уплотнение.

403.3 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3.

403.6 Размеры отопительного оборудования должны соответствовать разделу M1401.2 Международного жилищного кодекса.

2012 IECC

R403.1 Каждая система отопления и охлаждения должна иметь свой собственный термостат. Если основная система отопления представляет собой печь с принудительной подачей воздуха, по крайней мере, один термостат должен быть программируемым.

403.2 Воздуховоды — Изолируйте приточные каналы на чердаках как минимум до R-8 и всех остальных каналов как минимум до R-6. Герметичность воздуховода проверяют, как описано в разделе 403.2.2 Уплотнение. Воздухообрабатывающий агрегат должен иметь обозначение производителя, показывающее, что утечка воздуха составляет не более 2% от расчетного расхода воздуха при испытании в соответствии с ASHRAE 193.

R403.3 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

403.6 Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

2015 и 2018 IECC

403.1 Каждая система отопления и охлаждения должна иметь свой собственный термостат. Если основная система отопления представляет собой печь с принудительной подачей воздуха, по крайней мере, один термостат должен быть программируемым.

Раздел 403.3.1 Изоляция (предписывающая). Приточные и возвратные каналы на чердаках имеют изоляцию не менее R-8, если диаметр 3 дюйма или более, или R-6, если диаметр менее 3 дюймов. Все остальные воздуховоды имеют изоляцию не менее R-6, если диаметр 3 дюйма или более, и R-4.2, если меньше 3 дюймов. Герметичность воздуховода проверяется в соответствии с описанием в R403.3.2 Уплотнение. Обработчик воздуха должен иметь обозначение производителя, показывающее, что утечка воздуха составляет не более 2% от расчетного расхода воздуха при испытании в соответствии с ASHRAE 193.

R403.4 Трубопроводы механической системы, способные пропускать жидкости> 105 ° F или <55 ° F, должны быть изолированы по крайней мере до R-3. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызываемых солнечным светом, влагой, оборудованием и ветром. Защита не может быть обеспечена липкой лентой.

403.7 Размеры отопительного оборудования должны соответствовать Руководству ACCA S и J.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Стандарты американских подрядчиков по кондиционированию воздуха (ACCA)

ACCA Manual S. Выбор бытового оборудования, ANSI / ACCA 3-Manual S-2004, предоставляет информацию о том, как выбрать и рассчитать нагревательное и охлаждающее оборудование для соответствия ручной нагрузке J в зависимости от местного климата и условий окружающей среды на строительной площадке. Руководство S охватывает стратегии определения размеров для всех типов охлаждающего и нагревательного оборудования, а также исчерпывающие данные производителей о производительности по ощутимой, скрытой или теплопроизводительности для различных условий эксплуатации.

Руководство ACCA D: Системы воздуховодов для жилых помещений , Руководство ANSI / ACCA 1-Руководство D-2011, содержит признанные ANSI принципы определения размеров воздуховодов и расчеты, применимые ко всем материалам воздуховодов; рабочая точка системы (подача куб. футов в минуту и ​​внешнее статическое давление) и размер воздуховодов для односкоростных и многоскоростных (ECM) нагнетателей; способ определения влияния трения в воздуховоде и падения давления в фитинге на производительность воздуходувки и подачу воздуха; и данные эквивалентной длины.

Руководство по ACCA J: Расчет нагрузки на жилые помещения , ANSI / ACCA 2-Руководство J-2011, содержит информацию для расчета нагрузок на отопление и охлаждение для определения размеров оборудования для частных домов на одну семью, небольших многоквартирных домов, кондоминиумов, таунхаусов, и промышленные дома.

Стандарт ACCA 5: Спецификация установки качества HVAC , ANSI / ACCA 5 QI-2010, детализирует признанные на национальном уровне критерии правильной установки бытовых и коммерческих систем HVAC, включая печи с принудительной подачей воздуха, бойлеры, кондиционеры и тепловые насосы. Стандарт охватывает аспекты проектирования, установки и распределения систем, а также необходимую документацию. Руководство для техников по качественной установке, выпущенное ACCA, объясняет Спецификацию качественной установки (QI) HVAC и предоставляет подробные процедуры для шагов, которые технические специалисты должны выполнить, и задокументировать, чтобы продемонстрировать соответствие Спецификации QI HVAC.

Стандарт ACCA 9: Протоколы проверки качества установки HVAC, ANSI / ACCA 9 QIVP-2009, определяет протоколы для проверки установки систем HVAC в соответствии со Стандартом 5 ACCA. Протоколы служат руководством для подрядчиков, проверяющих и администраторов, которые участвовать в усилиях по проверке с привлечением независимых объективных и квалифицированных третьих сторон, чтобы убедиться, что установка ОВК соответствует требованиям Стандарта 5.

Национальный кодекс топливного газа (NFPA-54 2015)

Продукты сгорания из газовой печи (без конденсации) выводятся из здания с помощью специальных типов вентиляционных труб, изготовленных из различных материалов в зависимости от температуры дымовых газов, как указано в ANSI Z223.1, Национальный кодекс по топливному газу (NFPA-54 2012), «Таблица 12.5.1. Тип используемой системы вентиляции». В таблице 2 показаны соответствующие вентиляционные материалы для бытовых вентилируемых устройств сжигания, взятые из таблицы 12.5.1 NFPA.

Таблица 2. Допустимые типы вентиляции для различных типов устройств сгорания, выдержки из NFPA 54 2012, Национальный кодекс топливного газа, таблица 12.5.1.

Дополнительные соответствующие требования см. В Национальном кодексе по топливному газу.

Сеть жилищного энергоснабжения (RESNET) Ипотечное кредитование Стандарты национальной системы оценки энергопотребления дома

Процедуры и технические стандарты, в соответствии с которыми проводится оценка энергопотребления дома, включая энергетический аудит дома.

Сантехнические котлы | 2017-12-07 | phcppros

Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогреванием, считает свой способ наилучшим, и не смейте пытаться сказать им что-нибудь другое. Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие. И поэтому они будут продолжать делать то, что делали раньше, и насмехаться над каждым, кто пытается сказать им иное.

Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности. Видите ли, я довольно давно изучал гидронику и самонадеянно относился к тому, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал. Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет.Большинство, я полагаю, этого не сделали, но они отнеслись к этому вежливо. За исключением одного парня на вечеринке.

Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта. Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня-отопителя и сразу же вовлек его в разговор о котлах.

Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

Он сделал еще один глоток пива, вытер подбородок, принял вид знающего человека и продолжил рассказывать мне некоторые подробности о своем методе установки.

Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы. Во время разговора я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый я продолжал, пока он внезапно не прервал меня.

«Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему.Вы пытаетесь сказать мне, что он неправ? »

«Ну нет, — сказал я. «Просто …»

Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так. Это именно то, что вы говорите! »

Я сделал шаг назад и попытался подобрать слова. Он выглядел так, будто был готов наброситься на меня.

После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло — лучшее тепло.После того, как он произнес эту мощную изюминку, он сделал еще один глоток пива, вытер капли со своего подбородка и направился прочь.

Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке. И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая тонкость. И самое главное, не пытайтесь учить того, кто не хочет, чтобы его учили.

На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным.То, как следует прокачивать котел, во многом зависит от того, к какой системе эмиттера он подключен. Итак, вот один метод, который дал мне чудесные результаты.

Котлы чугунные со старыми радиаторами

Многие из этих старых чугунных радиаторных систем все еще существуют. Некоторые из них существуют уже почти 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе.Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

Одна из первых вещей, которая приходит на ум при установке чугунного котла в радиаторную систему, — это «защита котла».

Что такое защита котла, спросите вы?

Что ж, это работает так: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

Итак, когда термостат впервые включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе. Это нехорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с PH 3-4, и вызывает ржавчину чугунного котельного блока. Это также приведет к повреждению вентиляционного отверстия котла и, в конечном итоге, дымохода.

Как нам этого не допустить?

Рад, что вы спросили.

Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не рассчитали его с учетом излучения или просто заменили его на тот же размер, что и раньше. В конце концов, это лучший способ.

Первый метод, наименее эффективный для этого типа системы, заключается в следующем.

Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти клеммы могут использоваться для управления насосом системы или насосами. При правильном подключении клеммы не будут активировать насосы, пока котел не нагреется и не достигнет нижнего предела, установленного на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы.Температура бойлера быстро падает, и насос снова выключается. Между тем бойлер, заполненный нагретой водой, которая была послана в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет на верхний этаж. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет ее это делать. Этот процесс повторяется до тех пор, пока вся система не нагреется, а термостат не сработает.Это не очень эффективный способ запустить котел.

Второй метод — это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию — байпасный контур с ручным балансирным клапаном. Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

Обводная труба должна быть такого же диаметра, как подающая и обратная трубы котла. Чтобы настроить расход в байпасе, нужно начать с полностью открытым клапаном. Затем следует включить все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла. Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением.Это приведет к меньшей цикличности котла и позволит системе эмиттера нагреваться более равномерно.

Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Он просто будет иметь пониженный расход, что может поставить в затруднительное положение неосторожного подрядчика по отоплению. Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после того, как система будет нагрета. Аналогичным образом, мощность излучения также будет уменьшена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла.Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе.Этот метод обеспечивает лучшую защиту котла, поскольку он смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока в систему за счет байпаса. Это означает снижение тепловыделения системы, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и обратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро попадает в самые высокие радиаторы и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план, как спуститься вниз и сорвать термостат со стены.

В двух словах, это приводит к неравномерному нагреву.

Идем дальше.

Давайте возьмем новый подход и рассмотрим первичный вторичный трубопровод как наш четвертый метод.С помощью этого метода мы отделяем контур котла от контура системы и добавляем по насосу для каждого. Это обеспечивает полный поток как через котел, так и через систему, и позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

Это отличный подход для зонированной системы в большинстве случаев. Он позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что включается одна зона. В этот момент скорость потока в системе должна быть ниже, чем в котле.Когда это произойдет, питательная вода котла будет попадать в подающий тройник и разделять направления.

Часть нагретой воды уйдет в систему (равная расходу системы), а часть пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

Но что происходит, когда все зоны требуют тепла одновременно?

Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, попадает в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как если бы близко расположенных тройников не было и котел был напрямую подключен к трубопроводу.

Вы могли бы сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерное нагревание радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали — высокими затратами на электроэнергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из обратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто проходит через байпас и возвращается обратно в котел. Тем временем насос системы работает, и вся вода течет прямо через близко расположенные тройники без добавления тепла. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом часть горячей воды, поступающей в котел, начинает поступать в подающий тройник, где она смешивается с водой в системе. Это медленно увеличивает теплоту воды в системе и обеспечивает равномерное и постоянное повышение температуры всех радиаторов.

Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

Этот метод прокладки трубопровода дает немало преимуществ. Котел можно настроить для работы в режиме холодного пуска, то есть можно отключить нижний предел.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. Это когда блок максимально холодный, не вызывая конденсации дымовых газов.

В однозонной системе он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда наружная температура станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного более низкой эффективностью. В однозонной системе этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

Это значит, что клиенты счастливы!

Объяснение бытовых конденсационных котлов

Согласно современным строительным нормам Великобритании, новые и заменяющие газовые котлы, устанавливаемые в жилых домах, должны быть высокоэффективными конденсационными котлами — если возраст вашего котла превышает 10 лет, велика вероятность, что это не конденсационный котел и, следовательно, он будет довольно неэффективным.

Конденсационный котел

Конденсационный котел использует современные технологии для максимально эффективного использования топлива (обычно газового или жидкого) — обычно конденсационный котел будет иметь КПД до 90%, тогда как старые котлы могут достигать 70%.

Конструкция котла отводит больше тепла от горелки за счет использования высокоэффективного теплообменника и подачи более холодной воды, возвращаемой из радиаторов, через вторичный теплообменник в горячие дымовые газы, так что вода нагревается перед входом в котел. .

Конденсационный котел известен как таковой, что температура дымовых газов ниже, и влага в нем «конденсируется», эта вода стекает через дно котла — этот «слив» обычно проходит через трубу снаружи здания. , эта труба является одним из существенных отличий от «старой» котельной.

Современные конденсационные котлы можно разделить на три типа, которые фактически определяют тип системы, используемой для центрального отопления и горячего водоснабжения.

Каждый из этих типов использует одну и ту же высокоэффективную технологию, но тот, который лучше всего подходит для вашей собственности, будет зависеть от различных факторов, включая тип собственности, ваш образ жизни и то, какая система уже установлена, если таковая имеется.

Комбинированный котел

Комбинированный бойлер (или комбинированный) обеспечивает подачу горячей воды как для бытового горячего водоснабжения, так и для центрального отопления по мере необходимости — в системе нет накопительного бака для горячей воды.

Вода в краны горячей воды для бытового потребления подается непосредственно из водопровода холодной воды и нагревается комбинированным блоком, вода отбирается из кранов.

Вода для системы центрального отопления находится в системе с замкнутым контуром под давлением, которая при необходимости нагревается комби и перекачивается через радиаторы.

В помещениях с ограниченным пространством комбинированные котлы имеют то преимущество, что не требуют коллектора и резервуаров для хранения горячей воды, однако недостатком является отсутствие резервуара для хранения горячей воды для сушилки.

Самым большим преимуществом комбинированного бойлера, вероятно, является то, что он обеспечивает непрерывную подачу горячей воды под давлением сети — вы не ограничены только резервуаром для хранения горячей воды.Тем не менее, поток горячей воды для бытового потребления из комбинированного водонагревателя фактически находится под давлением в сети, и когда два крана открыты, расход в каждый из них будет меньше, чем если бы был открыт только один кран. Комбайн с высокой пропускной способностью поможет обеспечить лучший поток воды, когда открыто более одного крана.

Теоретически пароконвектомат должен обеспечивать эффективный душ, находящийся под давлением в сети, однако отвод холодной воды из водопровода в другом месте системы, вероятно, уменьшит поток воды через пароконвектомат, и, с большинством пароконвектоматов, это будет иметь эффект. повышения температуры воды, вытекающей из котла, — поэтому расход и температура в душе будут меняться.Использование термостатической насадки для душа должно, по крайней мере, поддерживать температуру.

Системы

Combi обычно считаются одной из самых простых в разработке и установке систем, поскольку нет необходимости в расширительном баке или резервуаре для хранения. Ограничения по установке комби обычно «зависят от модели» и включают давление и расход воды, а также размер трубы для подачи газа — они должны быть проверены установщиком во время осмотра перед установкой. В то время как труба подачи газа может быть заменена на счетчик при необходимости, проблемы с давлением / расходом воды часто оказываются непреодолимыми; тот факт, что комбинированный бойлер был установлен в прошлом, не означает, что поставки газа или воды будут удовлетворять современный комбинированный котел.

Обычные котлы

В обычном бойлере вода нагревается и хранится для бытовых нужд в баке с горячей водой (обычно в цилиндре) или подается через радиаторы для обогрева помещения.

Котел, бак для горячей воды и радиаторы питаются из баков с открытым коллектором, уровень воды в каждом из которых контролируется каким-либо поплавковым клапаном. Обычно давление воды в кранах горячей воды «довольно низкое», оно увеличивается с увеличением вертикального расстояния между краном и напорным баком, но редко бывает достаточным для действительно хорошего душа, если не установлен душевой насос.

Одним из недостатков традиционной системы водогрейного котла является то, что для повторного нагрева воды в баке после отвода горячей воды требуется время.

Установка более сложная, чем с комбинированным котлом, так как для обычного котла обычно требуются дополнительно два напорных бака холодной воды (на возвышении от котла) и бак горячей воды. Если места не хватает, можно использовать сушильный шкаф.

Системные котлы

Подобно обычному котлу, системный котел хранит горячую воду в баке, однако системный котел имеет основные компоненты для системы горячего водоснабжения, встроенные в сам котел.Обычно насос, который в обычном котле обычно отделен от котла, встроен в системный котел; То же самое и с расширительным баком, который устраняет необходимость в напорных баках.

Leave a Comment

Отопление в доме схема: Популярные схемы отопления частного дома. На чем остановить выбор?

аналитика, советы, помощь с выбором материалов.

[Error]
Maximum function nesting level of '256' reached, aborting! (0)
/home/bitrix/www/bitrix/modules/main/lib/config/option.php:430
#0: Bitrix\Main\Config\Option::getDefaultSite()
	/home/bitrix/www/bitrix/modules/main/lib/config/option.php:43
#1: Bitrix\Main\Config\Option::get(string, string, string, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/option.php:30
#2: CAllOption::GetOptionString(string, string, string)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699
#3: CAllMain->get_cookie(string)
	/home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321
#4: Bitrix\Main\Composite\Engine::onEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:480
#5: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/tools.php:3880
#6: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#7: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#8: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#9: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#10: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#11: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#12: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#13: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#14: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#15: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#16: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#17: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#18: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#19: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#20: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#21: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#22: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#23: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#24: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#25: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#26: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#27: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#28: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#29: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#30: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#31: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#32: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#33: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#34: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#35: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#36: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#37: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#38: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#39: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#40: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#41: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#42: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#43: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#44: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#45: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#46: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#47: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#48: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#49: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#50: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#51: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#52: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#53: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#54: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#55: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#56: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#57: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#58: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#59: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#60: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#61: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#62: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#63: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#64: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#65: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#66: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#67: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#68: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#69: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#70: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#71: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#72: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#73: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#74: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#75: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#76: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#77: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#78: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#79: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#80: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#81: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#82: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#83: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#84: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#85: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#86: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#87: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#88: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#89: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#90: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#91: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#92: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#93: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#94: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#95: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#96: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#97: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#98: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#99: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#100: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#101: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#102: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#103: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#104: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#105: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#106: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#107: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#108: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#109: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#110: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#111: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#112: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#113: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#114: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#115: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#116: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#117: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#118: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#119: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#120: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#121: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#122: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#123: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#124: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#125: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#126: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#127: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#128: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#129: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#130: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#131: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#132: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#133: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#134: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#135: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#136: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#137: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#138: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#139: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#140: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#141: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#142: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#143: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#144: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#145: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#146: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#147: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#148: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#149: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#150: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#151: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#152: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#153: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#154: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#155: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#156: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#157: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#158: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#159: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#160: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#161: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#162: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#163: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#164: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#165: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#166: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#167: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#168: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#169: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#170: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#171: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#172: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#173: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#174: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#175: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#176: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#177: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#178: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#179: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#180: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#181: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#182: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#183: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#184: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#185: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#186: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#187: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#188: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#189: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#190: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#191: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#192: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#193: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#194: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#195: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#196: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#197: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#198: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#199: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#200: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#201: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#202: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#203: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#204: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#205: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#206: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#207: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#208: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#209: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#210: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#211: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#212: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#213: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#214: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#215: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#216: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#217: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module. php:465
#218: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#219: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#220: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#221: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#222: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#223: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#224: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#225: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#226: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#227: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools. php:3885
#228: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#229: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#230: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#231: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#232: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#233: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#234: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#235: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#236: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#237: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#238: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#239: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#240: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#241: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#242: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#243: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465
#244: CAllMain::FinalActions(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54
#245: require(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog.php:3
#246: require_once(string)
	/home/bitrix/www/bitrix/footer.php:4
#247: require(string)
	/home/bitrix/www/404.php:53
#248: require(string)
	/home/bitrix/www/bitrix/modules/iblock/lib/component/tools. php:66
#249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string)
	/home/bitrix/www/bitrix/components/bitrix/news/component.php:145
#250: include(string)
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:605
#251: CBitrixComponent->__includeComponent()
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:680
#252: CBitrixComponent->includeComponent(string, array, boolean, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039
#253: CAllMain->IncludeComponent(string, string, array, boolean)
	/home/bitrix/www/articles/index.php:133
#254: include_once(string)
	/home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159
#255: include_once(string)
	/home/bitrix/www/bitrix/urlrewrite.php:2

аналитика, советы, помощь с выбором материалов.

[Error]
Maximum function nesting level of '256' reached, aborting! (0)
/home/bitrix/www/bitrix/modules/main/lib/config/option.php:430
#0: Bitrix\Main\Config\Option::getDefaultSite()
	/home/bitrix/www/bitrix/modules/main/lib/config/option. php:43
#1: Bitrix\Main\Config\Option::get(string, string, string, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/option.php:30
#2: CAllOption::GetOptionString(string, string, string)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699
#3: CAllMain->get_cookie(string)
	/home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321
#4: Bitrix\Main\Composite\Engine::onEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:480
#5: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/tools.php:3880
#6: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#7: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#8: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#9: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#10: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application. php:174
#11: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#12: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#13: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#14: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#15: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#16: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#17: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#18: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#19: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#20: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#21: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application. php:187
#22: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#23: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#24: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#25: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#26: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#27: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#28: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#29: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#30: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#31: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#32: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#33: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#34: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#35: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#36: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#37: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#38: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#39: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#40: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#41: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#42: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#43: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#44: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#45: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#46: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#47: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#48: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#49: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#50: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#51: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#52: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#53: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#54: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#55: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#56: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#57: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#58: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#59: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#60: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#61: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#62: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#63: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#64: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#65: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#66: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#67: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#68: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#69: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#70: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#71: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#72: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#73: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#74: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#75: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#76: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#77: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#78: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#79: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#80: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#81: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#82: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#83: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#84: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#85: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#86: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#87: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#88: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#89: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#90: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#91: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#92: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#93: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#94: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#95: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#96: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#97: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#98: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#99: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#100: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#101: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#102: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#103: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#104: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#105: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#106: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#107: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#108: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#109: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#110: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#111: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#112: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#113: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#114: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#115: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#116: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#117: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#118: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#119: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#120: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#121: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#122: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#123: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#124: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#125: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#126: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#127: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#128: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#129: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#130: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#131: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#132: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#133: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#134: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#135: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#136: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#137: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#138: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#139: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#140: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#141: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#142: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#143: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#144: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#145: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#146: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#147: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#148: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#149: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#150: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#151: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#152: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#153: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#154: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#155: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#156: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#157: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#158: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#159: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#160: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#161: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#162: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#163: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#164: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#165: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#166: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#167: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#168: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#169: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#170: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#171: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#172: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#173: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#174: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#175: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#176: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#177: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#178: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#179: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#180: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#181: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#182: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#183: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#184: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#185: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#186: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#187: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#188: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#189: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#190: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#191: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#192: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#193: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#194: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#195: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#196: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#197: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#198: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#199: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#200: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#201: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#202: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#203: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#204: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#205: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#206: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#207: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#208: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#209: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#210: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#211: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#212: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#213: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#214: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#215: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#216: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#217: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#218: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#219: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#220: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#221: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#222: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#223: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#224: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#225: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#226: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#227: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#228: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#229: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#230: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#231: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#232: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#233: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#234: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#235: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#236: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#237: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#238: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#239: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#240: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#241: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#242: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#243: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465
#244: CAllMain::FinalActions(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54
#245: require(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog.php:3
#246: require_once(string)
	/home/bitrix/www/bitrix/footer.php:4
#247: require(string)
	/home/bitrix/www/404.php:53
#248: require(string)
	/home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66
#249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string)
	/home/bitrix/www/bitrix/components/bitrix/news/component.php:145
#250: include(string)
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:605
#251: CBitrixComponent->__includeComponent()
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:680
#252: CBitrixComponent->includeComponent(string, array, boolean, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039
#253: CAllMain->IncludeComponent(string, string, array, boolean)
	/home/bitrix/www/articles/index.php:133
#254: include_once(string)
	/home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159
#255: include_once(string)
	/home/bitrix/www/bitrix/urlrewrite.php:2

аналитика, советы, помощь с выбором материалов.

[Error]
Maximum function nesting level of '256' reached, aborting! (0)
/home/bitrix/www/bitrix/modules/main/lib/config/option.php:430
#0: Bitrix\Main\Config\Option::getDefaultSite()
	/home/bitrix/www/bitrix/modules/main/lib/config/option.php:43
#1: Bitrix\Main\Config\Option::get(string, string, string, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/option.php:30
#2: CAllOption::GetOptionString(string, string, string)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:2699
#3: CAllMain->get_cookie(string)
	/home/bitrix/www/bitrix/modules/main/lib/composite/engine.php:1321
#4: Bitrix\Main\Composite\Engine::onEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:480
#5: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/tools.php:3880
#6: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#7: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#8: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#9: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#10: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#11: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#12: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#13: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#14: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#15: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#16: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#17: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#18: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#19: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#20: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#21: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#22: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#23: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#24: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#25: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#26: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#27: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#28: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#29: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#30: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#31: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#32: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#33: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#34: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#35: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#36: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#37: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#38: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#39: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#40: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#41: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#42: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#43: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#44: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#45: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#46: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#47: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#48: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#49: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#50: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#51: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#52: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#53: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#54: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#55: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#56: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#57: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#58: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#59: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#60: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#61: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#62: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#63: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#64: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#65: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#66: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#67: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#68: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#69: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#70: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#71: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#72: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#73: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#74: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#75: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#76: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#77: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#78: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#79: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#80: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#81: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#82: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#83: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#84: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#85: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#86: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#87: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#88: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#89: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#90: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#91: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#92: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#93: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#94: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#95: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#96: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#97: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#98: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#99: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#100: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#101: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#102: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#103: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#104: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#105: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#106: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#107: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#108: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#109: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#110: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#111: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#112: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#113: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#114: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#115: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#116: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#117: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#118: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#119: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#120: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#121: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#122: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#123: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#124: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#125: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#126: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#127: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#128: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#129: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#130: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#131: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#132: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#133: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#134: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#135: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#136: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#137: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#138: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#139: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#140: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#141: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#142: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#143: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#144: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#145: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#146: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#147: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#148: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#149: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#150: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#151: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#152: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#153: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#154: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#155: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#156: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#157: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#158: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#159: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#160: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#161: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#162: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#163: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#164: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#165: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#166: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#167: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#168: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#169: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#170: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#171: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#172: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#173: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#174: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#175: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#176: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#177: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#178: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#179: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#180: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#181: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#182: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#183: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#184: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#185: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#186: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#187: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#188: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#189: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#190: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#191: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#192: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#193: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#194: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#195: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#196: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#197: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#198: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#199: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#200: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#201: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#202: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#203: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#204: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#205: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#206: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#207: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#208: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#209: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#210: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#211: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#212: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#213: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#214: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#215: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#216: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#217: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#218: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#219: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#220: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#221: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#222: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#223: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#224: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#225: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#226: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#227: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#228: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#229: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#230: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#231: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#232: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#233: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#234: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#235: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#236: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#237: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/lib/application.php:187
#238: Bitrix\Main\Application->terminate(integer)
	/home/bitrix/www/bitrix/modules/main/lib/application.php:174
#239: Bitrix\Main\Application->end()
	/home/bitrix/www/bitrix/modules/main/tools.php:3885
#240: LocalRedirect(string, string)
	/home/bitrix/www/bitrix/php_interface/init.php:644
#241: CYakusHandlers::OnAfterEpilog()
	/home/bitrix/www/bitrix/modules/main/classes/general/module.php:465
#242: ExecuteModuleEventEx(array)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3487
#243: CAllMain::RunFinalActionsInternal()
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:3465
#244: CAllMain::FinalActions(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog_after.php:54
#245: require(string)
	/home/bitrix/www/bitrix/modules/main/include/epilog.php:3
#246: require_once(string)
	/home/bitrix/www/bitrix/footer.php:4
#247: require(string)
	/home/bitrix/www/404.php:53
#248: require(string)
	/home/bitrix/www/bitrix/modules/iblock/lib/component/tools.php:66
#249: Bitrix\Iblock\Component\Tools::process404(string, boolean, boolean, boolean, string)
	/home/bitrix/www/bitrix/components/bitrix/news/component.php:145
#250: include(string)
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:605
#251: CBitrixComponent->__includeComponent()
	/home/bitrix/www/bitrix/modules/main/classes/general/component.php:680
#252: CBitrixComponent->includeComponent(string, array, boolean, boolean)
	/home/bitrix/www/bitrix/modules/main/classes/general/main.php:1039
#253: CAllMain->IncludeComponent(string, string, array, boolean)
	/home/bitrix/www/articles/index.php:133
#254: include_once(string)
	/home/bitrix/www/bitrix/modules/main/include/urlrewrite.php:159
#255: include_once(string)
	/home/bitrix/www/bitrix/urlrewrite.php:2

Схема отопления одноэтажного дома с принудительной циркуляцией — Отопление и утепление

Содержание статьи

Наличие системы отопления в доме это требование, ни у кого сомнения не вызывающее. А вот точки зрения, на каких принципах она должна работать, различаются.

Существует всего два возможных варианта обустройства системы отопления (СО). В первом случае теплоноситель движется по трубопроводам СО, подчиняясь базовым физическим законам. Такие системы относятся к СО с ЕЦ (естественной циркуляцией). Во втором, схема отопления одноэтажного дома с принудительной циркуляцией (ПЦ) предусматривает перемещение теплоносителя по системе за счёт работы встроенного циркуляционного насоса.

Принципы работы СО ПЦ.

Для лучшего понимания принципа работы указанной системы стоит сначала разобраться в том, как функционирует СО ЕЦ. Этот вопрос был подробно рассмотрен здесь.

Встраивая в такую систему циркуляционный насос, удаётся устранить большую часть недостатков, добиться равномерного распределения горячего теплоносителя по всем отопительным приборам, за счёт чего повышается эффективность работы СО и снижается расход топлива, необходимого котлу для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешения горячего и остывшего теплоносителя. Но фактически этого не происходит, так как устанавливаемые модели циркуляционных насосов создают в магистралях небольшие давления, не приводящие к смешению.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать, какое количество тепла производится.

Кроме этого СО с ПЦ допускает использование радиаторов любых типов.

Преимущества, которые наличие насоса обеспечивает СО ПЦ.

  • Отсутствуют ограничения на диаметр и материалы, из которых изготовлены трубы, применяемые для монтажа СО указанного типа;
  • Это позволяет получить определённую экономию на закупке материалов по более низким ценам, без потери качества работы монтируемой системы;
  • Упрощаются работы по монтажу системы, т.к. отпадает потребность в выполнении верхней разводки и строгого контроля за уклоном трубопроводов;
  • Отсутствие существенных перепадов температур в системе положительно сказывается на увеличении сроков эксплуатации элементов и узлов СО ПЦ;
  • Появляется возможность выполнения разводки коллекторного типа, что позволяет прогревать до одинаковой температуры все радиаторы, независимо от их удалённости от котла;
  • Можно увеличить протяжённость трубопровода до необходимой;
  • Становится технически возможным встраивание в СО ПЦ дополнительных устройств, тёплые полы, например;
  • Отопление одноэтажного дома с принудительной циркуляцией позволяет выставлять необходимую температуру, как во всём здании, так и в его отдельных помещениях. Напоминаем, что регулировка температуры в СО ЕЦ невозможна в принципе.

Недостатки системы.

  1. Система является энергозависимой, что, во-первых, добавляет к эксплуатационным расходам стоимость оплаты потреблённой электроэнергии, а, во-вторых, пропадание питания приводит к остановке насоса;
  2. Работающий насос издаёт определённый шум, что не всем нравится.

Схемы устройства системы отопления дома с принудительной циркуляцией.

При монтаже схемы отопления в одноэтажном частном доме выполнить её можно в следующих вариантах: одно или двухтрубные. При этом разводка может быть нижней или верхней.

Однотрубная СО ПЦ.

Указанная система выполняется:

С горизонтальной разводкой в тех случаях, когда она обустраивается в небольших жилых домиках или в производственных помещениях. Из главного стояка попадающая в него горячая вода распределяется между стояками горизонтальными, последовательно проходя по ним через все установленные радиаторы. Охлаждённый теплоноситель возвращается в котёл по обратке.

Важное требование, оснащение всех радиаторов кранами для стравливания воздуха (краны Маевского), и монтаж в начале подающей магистрали запорной арматуры, позволяющей регулировать температуру в помещении.

С вертикальной разводкой. Поступает м магистраль СО с верхних этажей на нижние. В одноэтажных домах без мансарды не используется.

Двухтрубная СО ПЦ.

Схема системы отопления одноэтажного дома с принудительной циркуляцией с горизонтальной разводкой может выполняться в трёх вариантах:

  • Коллекторная система;
  • Попутная СО;
  • Тупиковая СО ПЦ.

В первом варианте каждый отопительный прибор подключается индивидуально, что способствует их равномерному нагреву. Но изначально требует для монтажа повышенного расхода труб, а, следовательно, больших расходов на их закупку.

Попутные СО имеют равные контуры циркуляции теплоносителя. это делает процесс регулировки температуры более простым и надёжным, однако увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В системах тупиковых каждый следующий радиатор, по ходу движения воды, находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля за работой СО.

С вертикальной разводкой. Отопление в одноэтажном доме своими руками по указанной схеме может быть выполнено с нижней или с верхней разводкой.

В первом случае циркуляционный насос подаёт холодный теплоноситель из обратки в котёл. Из него – в подающую магистраль и далее по радиаторам. Остывая, вода через расширительный бак возвращается в котёл.

Во втором случае магистральный трубопровод СО размещается выше радиаторов (чаще всего, на чердаке), а обратка прокладывается по полу помещения или в подвале под потолком. Теплоноситель циркулирует из котла в подающую магистраль, оттуда в радиаторы, из них в обратку и через расширительный бак насосом подаётся в котёл.

Выбор циркуляционного насоса.

Циркуляционный насос

Насосы, в первую очередь, подбираются по таким параметрам, как создаваемый напор и производительность. Их требуемое значение предварительно вычисляется с учётом размеров помещения, которое будет обогревать СО ПЦ.

Таблица 1. Контрольные цифры.

Параметры насосаПлощадь объекта (м2)
≤ 250250 – 350350 — 800
Напор (атм)0,40,60,8
Производительность (м3/час)3,54.511,0


Загрузка…

Какая схема отопления одноэтажного дома лучше?

Схема отопления деревянного одноэтажного дома

Для выбора варианта обогрева частного дома нужно учесть способ разводки, доступный и выгодный вид топлива, а также теплоноситель. Схема отопления одноэтажного дома во многом зависит от площади и конструктивных особенностей строения.

К таким особенностям относятся:

  • наличие или отсутствие подвала и чердака;
  • разновидность строительных материалов, использованных для возведения основных ограждающих элементов;
  • наличие в доме подсобных помещений для возможного размещения отопительных котлов и топлива.

Классификация систем отопления

В одноэтажных домах устанавливают автономные или зависимые от внешних источников топлива обогревательные системы. В первом случае они могут работать на твердом или дизельном топливе, а также на сжиженном газе. Во втором случае зависимость заключается в подключении системы к магистральному газопроводу или электросетям.

Также различием служит участие человека в процессе работы оборудования. Полностью автоматизированные системы не требуют присутствия владельца дома и регулирование им температурных режимов.

Классификация отопительных систем проводится по нескольким показателям:

  • По виду используемого топлива — газ магистральный или сжиженный, дрова или уголь, электроэнергия, дизельное топливо.
  • По типу теплоносителя — вода или антифриз, а также воздух.
  • По варианту разводки — одно- или двухтрубная, а также лучевая.
  • По способу циркуляции теплоносителя — с естественной или принудительной циркуляцией.

Газовое отопление

Из всех видов топлива газ является наиболее выгодным с точки зрения материальных затрат. По себестоимости условная единица такой энергии обойдется владельцу в 5–8 раз дешевле, чем при использовании альтернативных источников тепла. Но минусом газовой системы является отсутствие магистральных трубопроводов в некоторых регионах и отдельных населенных пунктах страны. Хотя в местах, где возможна подвозка баллонов со сжиженным газом, проблема может быть решена в положительную сторону.

Преимуществом газовых систем является максимальная автоматизация, сводящая к минимуму человеческий фактор в управлении.

В небольших по площади одноэтажных домах, как правило, устанавливают настенные одноконтурные котлы, работающие на газе. Подобное оборудование нуждается в устройстве дымоходов и обязательной вентиляции, поэтому для его установки необходимо отдельное помещение.

Двух- и многоконтурные газовые котлы, кроме отопления дома, обеспечивают:

  • подачу горячей воды;
  • тепловые завесы на входе в основную постройку, зимний сад или гараж;
  • системы снеготаяния, установленные на крышах, крыльце, пешеходных дорожках или подъездных путях.

Крупногабаритные мощные котлы для больших построек выпускают в виде напольных конструкций. А в случае использования сжиженного газа предусматривают для газгольдеров отдельные хранилища, расположенные под землей. Это, конечно, потребует дополнительных материальных затрат, но в результате они себя оправдают.

Твердое топливо

Двухтрубная схема отопления коттеджа

Этот вариант отопления стоит на втором месте по дешевизне условной единицы энергии. Его дополнительным преимуществом является независимость от наличия или отсутствия газовых трубопроводов и перебоев с электричеством в случае циркуляции теплоносителя естественным способом. Но кратковременные отключения можно компенсировать, используя бензогенератор, который, обладая необходимой мощностью, даст возможность циркуляционному насосу функционировать в критической ситуации.

Твердотопливные котлы обладают рядом недостатков. Прежде всего, дрова или уголь необходимо время от времени подбрасывать в топку, иначе после прогорания очередной порции топлива теплоноситель в трубах достаточно быстро остынет. Производители выпускают твердотопливные котлы длительного горения, но они предназначены либо для отопления отдельных помещений, либо для обогревательных систем одноэтажных домов большой площади.

Важно! В малогабаритных постройках лучше и разумнее установить комбинированное оборудование, работающее на твердом топливе, а в случае необходимости — на электричестве. В таких котлах дополнительно устанавливают ТЭНы.

Жидкое топливо

Жидкотопливные котлы работают на мазуте или дизтопливе. Они способны обеспечить автономную работу системы, но лишь в пределах определенного периода времени. Оно ограничивается объемом топливной емкости и количеством оставшейся внутри горючей смеси.

Недостатков у жидкотопливных систем отопления много, в частности:

  • необходимость отдельного помещения;
  • высокая стоимость и требования к качеству источника энергии;
  • требование регулярного подвоза и перекачки в емкость дизтоплива;
  • трудоемкое обслуживание, состоящее из частой очистки деталей, внутренней поверхности котла и дымохода от копоти и нагара.

Жидкотопливное оборудование рекомендуется устанавливать лишь на время — пока к участку подводится газопровод. Затем можно будет заменить горелку на газовую и пользоваться более выгодным топливом.

Электричество

Монтаж систем отопления

Система электроотопления считается наиболее дорогостоящей. Ее удобно устанавливать в домах, которые используются время от времени. Хотя владельцы с хорошим материальным достатком вполне могут позволить себе подобный способ обогрева. Электрические котлы просты в эксплуатации и обслуживании, экологичны и эстетичны.

Слишком большие затраты при использовании электроэнергии не позволяют большинству владельцев использовать подобное оборудование для обогрева собственного жилья.

Воздушное отопление

Воздуховоды представляют собой металлические трубы большого диаметра — порядка 100– 160 мм. Устанавливаются они над навесным потолком или под полом. Воздух прогревается в теплообменнике, после чего по каналам распределяется по помещениям и выходит через специально устроенные и закрытые декоративными решетками отверстия. Воздух может иметь естественную циркуляцию по способу конвекции либо нагнетаться принудительно, для чего на чердаке или в подвальном помещении устанавливаются турбины.

На системы воздушного обогрева обязательно следует ставить фильтры, чтобы частички пыли не циркулировали вместе с потоками воздуха.

Подобные системы еще на стадии разработки закладывают в проект, где предусматривают скрытое размещение воздуховодов. Монтаж труб поверх ограждающих конструкций испортит общий интерьер помещения, если он не выполнен, к примеру, в стиле лофт.

Водяное отопление

Двухтрубная система отопления двухэтажного дома

Наиболее эффективно в одноэтажных домах использовать отопительные системы с водяным теплоносителем. Для этого в трубы заливают воду или антифриз (незамерзающая жидкость) в случае временного отсутствия обогрева.

Водяное отопление работает с любыми котлами, а теплоноситель циркулирует в трубах естественным или принудительным способом с помощью вмонтированных в систему насосов.

Однотрубная система

Это наиболее простой способ разводки, предусматривающий монтаж труб по периметру дома. В этом случае подразумевается последовательная циркуляция теплоносителя из котла в один радиатор, затем во второй, третий и т. д.

Из последней батареи охладившаяся вода поступает назад в котел для подогрева.

Двухтрубная схема

Наиболее распространенная система отопления, предусматривающая подвод горячего теплоносителя по подающей трубе через верхний участок каждого из радиаторов. Отвод остывшей воды осуществляется через обратку из нижней части батареи.

Лучевая, или коллекторная, схема

Система отопления, по принципу естественной циркуляции

Наиболее дорогостоящая система отопления, в которой теплоноситель подается отдельно в каждый радиатор. В такой системе отопительные приборы получают теплоноситель непосредственно из коллектора, подсоединенного к котлу, поэтому температура в батареях имеет одинаковые значения.

Заключение

Из нескольких вариантов для каждого одноэтажного дома можно подобрать индивидуальную систему отопления исходя из возможностей домовладельца, удобства эксплуатации и, конечно же, планировки дома. От правильного выбора будет зависеть комфортность проживания и настроение домочадцев.

Схема системы отопления дома, как не ошибиться в выборе.

Схема системы отопления дома — это основной чертеж в проекте системы отопления, где располагается котёл и нагревательные приборы, обвязанные трубопроводами. Без такого объемного чертежа отопления не стоит приступать к монтажу системы.

Схема системы отопления является частью объемного проекта и расчетов радиаторов  отопления, потому как, для того чтобы её выполнить требуется приложить немало усилий, выполняя ряд необходимых, предшествующих работ.

Для того чтобы заказчику предложить, а впоследствии выполнить ту или иную систему, необходимо увязать желания заказчика и возможности конструкций конкретного дома.

Нет ни одного технически одинакового решения. Мы совместно с заказчиком принимаем решение и даем гарантии, прописанные в договоре. А что является основной гарантией? То, что выбранная и смонтированная система отопления будет работать.



Для выполнения схемы системы отопления коттеджа и дома делается проект отопления, который включает в себя ряд работ.

Началом любого проекта служит выполнение теплотехнического расчета строительных конструкций дома для определения тепловых потерь каждого помещения и подбора нагревательных приборов. Мы заранее оговариваем с заказчиком какие именно отопительные приборы он хочет у себя видеть, и какие радиаторы, конвекторы или встраиваемые в пол приборы подойдут для его строения.

По суммарным тепловым потерям определяется мощность котла, а его марку и тип мы подбираем в зависимости от наличия того или иного вида топлива на участке. Поэтому, зная имеющийся вид топлива, мы можем подобрать твёрдотопливный ( ровяной), газовый или электрический котёл.

Следующим этапом после определения тепловых нагрузок идет конструирование схемы системы отопления дома.

После определения схемы выполняется гидравлический расчет для определения диаметров трубопроводов, подбора циркуляционного насоса, расширительного бака, определения количества циркулирующей воды или антифриза в системе.

Окончанием проекта является составление спецификации на оборудование и нагревательные приборы, трубопроводы и арматуру.



В современном строительстве применяются различные схемы системы отопления дома, а определить какую выбрать позволяет обследование  конструкций дома и пожеланий заказчика.

Кроме системы отопления в доме где имеются бетонные перекрытия могут быть применены теплые полы в помещениях где необходима повышенная температура, например такие как ванная, душевая, детская.

Схема системы теплых полов выполняется отдельной веткой от общей системы отопления дома, ввиду того, что температура теплоносителя для теплых полов значительно ниже 40-500С, чем для основного отопления  90-700С.

При проектировании  отопления коттеджа одновременно решается вопрос о месте установки отопительного котла, для которого желательно выделить отдельное помещение, особенно для газового котла, в котором кроме котла может быть установлен водонагреватель для горячего водоснабжения и химическая очистка воды.

Все вышеперечисленные работы являются частью проекта отопления результатом, которого является схема отопления, по которой можно выполнять монтаж.

Звоните мы всегда готовы выполнить работы и проконсультировать Вас.      8-495-787-17-43

Читать дополнительно:



Схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:



  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.

Системы отопления | Дизайнеры домов

В зависимости от вашего географического положения, обогреву вашего нового дома следует уделять особое внимание. Важно учитывать затраты на электроэнергию, качество воздуха и безопасность. Поскольку это дорогостоящая установка в любом новом доме, имеет смысл с экономической точки зрения внимательно следить за энергоэффективностью. Одно только отопление может составлять более 40 процентов затрат на электроэнергию в вашем доме, а для больших домов и семей — до 65 процентов.

Установка энергоэффективной системы отопления, которая поможет сохранить комфорт в вашем доме и сократить расходы на отопление на 40 процентов.

Первое, что вам следует сделать, это выяснить, сколько тепла потребуется для адекватного и эффективного обогрева вашего нового дома. Требования к отоплению или «тепловая нагрузка» (как говорят профессионалы отрасли) дома зависят от климата, размера и стиля дома; уровни изоляции; Герметичность; количество полезной солнечной энергии через окна; количество тепла, выделяемого осветительными приборами и приборами; установка термостата; и другие эксплуатационные факторы.В совокупности эти факторы определяют, сколько тепла должна подводить система отопления в ваш дом за годовой отопительный сезон.

Чтобы упростить задачу, это число (обычно измеряемое как БТЕ в год) должно определяться компетентным подрядчиком по отоплению, поскольку оно включает в себя измерение дома (включая окна), проверку уровней изоляции, возможно, даже выполнение испытания двери с вентилятором и выполнение расчетов, чтобы определить, сколько тепла потребуется в конкретном климате, в котором вы живете. Как только это будет определено, вам решать, какая система отопления будет предпочтительнее для вашего дома и на чем вы хотите, чтобы она работала.Нефть, газ, древесина и пропан — вот несколько вариантов.

Ниже приводится список доступных типов систем отопления, включая полезные советы об их эксплуатационных расходах и энергоэффективности, которые помогут избавиться от тепла при выборе правильной системы для вашего дома.

Типы тепла

В основном есть два способа обогрева дома: лучистое или конвективное тепло. Лучистые обогреватели нагревают объект, а не окружающий его воздух, в то время как конвекционные обогреватели наполняют комнату теплым воздухом, передавая тепло от одного объекта к другому с помощью движущегося воздуха или воды.От дизайна интерьера вашего дома будет зависеть, какая форма отопления лучше всего подходит для вашего дома. Для домов с большими открытыми пространствами, открытыми лестничными клетками и высокими потолками лучше всего подходят лучистые обогреватели, потому что они согревают вас и вашу семью, а не окружающее вас открытое пространство. Если в вашем доме много закрытых и хорошо изолированных комнат, чем конвективное тепло, это тепло для вас, потому что его очень легко контролировать, если вы правильно зонировали свой дом.

Выбор между центральным отоплением и отоплением помещений

Прежде чем вы решите, хотите ли вы центральное отопление или отопление помещений, вам необходимо выяснить, какие области вашего дома вы хотите отапливать, насколько велики комнаты и как долго вам нужно отапливать комнаты для.Создавая зоны в своем доме, вы даете себе возможность обогревать каждую зону индивидуально, что является ключом к энергоэффективности. Независимо от того, используете ли вы обогреватели или зональную систему центрального отопления, обе системы предпочтительнее использования системы центрального отопления всего дома, потому что эта система будет обогревать каждую комнату в вашем доме, независимо от того, используете ли вы их или нет.

Типы обогревателей

Системы центрального отопления / принудительное воздушное отопление
Большинство систем центрального отопления, используемых сегодня, являются либо системами с принудительным подогревом воздуха, либо водяными (горячая вода).Это стандартная установка, состоящая из нагревательного элемента, распределительной системы и элементов управления, таких как термостаты, которые регулируют систему.

Существует несколько типов систем центрального отопления на выбор:

Системы с принудительной подачей воздуха (конвекционные нагреватели) состоят из печи, которая нагревает воздух, вентилятора, который продувает горячий воздух через распределительную систему каналов и регуляторов (термостаты) . Популярность этой системы делает тот факт, что она быстро обеспечивает тепло, а ее воздуховоды также могут использоваться для фильтрации и увлажнения воздуха в вашем доме и обеспечения центрального кондиционирования воздуха.Обратной стороной этой системы является то, что вентиляторы и воздуховоды могут быть шумными и требуют обслуживания.

Когда дело доходит до заправки печи, вы можете использовать природный газ, электричество, жидкий пропан и масло. Газовая печь считается наиболее эффективной системой с принудительной подачей воздуха, особенно конденсационные газовые печи, которые выделяют скрытое тепло при конденсации водяного пара. Масляные печи несколько менее эффективны, потому что они производят вдвое меньше водяного пара и поэтому не подходят для процессов конденсации.Электрические печи на 100% эффективны, но очень дороги в эксплуатации и их трудно зонировать. Стоимость базовой системы с шестью розетками начинается от 2500 долларов.

Для максимальной эффективности вы должны убедиться, что система имеет высокий рейтинг звезд (4-5 звезд на этикетке с рейтингом энергопотребления), возможность зонирования, электронное зажигание, термостат с программируемым таймером, хорошо изолированные воздуховоды и регистры положительного закрытия. .

Гидравлическое отопление работает, когда вода нагревается в бойлере (обычно с помощью масла или газа), а затем циркулирует по дому к панелям радиаторов (устанавливаемым под полом), конвекторам на плинтусах или конвекторам фанкойлов (обычно называемым плинтусами), которые обогреть комнату конвекцией и излучением.Каждая панель имеет собственный регулирующий клапан, поэтому вы можете контролировать температуру в каждой комнате. Большинство систем работают довольно тихо и не сушат воздух в вашем доме. Стоимость большинства систем составляет около 5500 долларов.

Для максимальной эффективности выбранная вами система должна иметь бойлер с низким содержанием воды, панели быстрого реагирования, хорошо изолированные трубы и индивидуальные регуляторы / термостаты для каждой комнаты.

Электрический тепловой насос работает, перемещая имеющееся тепло из одной области в другую одним из трех способов — воздух-воздух, вода-воздух и земля-воздух.Воздух-воздух использует конденсатор, который поглощает тепло из наружного воздуха и передает его внутреннему теплообменнику, а затем циркулирует по всему дому. Насос типа вода-воздух поглощает тепло из грунтовых или поверхностных вод, например из близлежащего пруда. Один из лучших способов — это земля-воздух, также известная как геотермальная система. Эта система использует подземные петли для поглощения тепла от земли. — Наиболее естественно возобновляемая форма энергии матери-природы — поэтому ее много, и для ее циркуляции требуется минимальное количество электроэнергии.Преимущество теплового насоса заключается в том, что он объединяет возможности нагрева и охлаждения.

Электрический тонкопленочный обогреватель — это когда тонкие пленки устанавливаются на потолке, в стеновых панелях или под напольными покрытиями для получения лучистого тепла. Он работает на «пиковом» электричестве и управляется термостатом. Стоимость электрического тонкопленочного обогрева начинается от 35 долларов / м2.

Для максимальной эффективности убедитесь, что ваш дом имеет соответствующую изоляцию от нагревательной пленки, программируемые таймеры (чтобы сократить ваши счета за электроэнергию) и индивидуальные термостаты для каждой комнаты.

Обогреватели

Обогреватели предназначены для обогрева определенной зоны, а не всего дома (в некоторых случаях дровяные обогреватели могут производить достаточно тепла для всего дома). Установив индивидуальные обогреватели в разных зонах вашего дома, вы сможете лучше контролировать температуру в доме.

Есть несколько типов обогревателей, которые вы можете выбрать для помещения:

Газовые обогреватели вырабатывают конвективное или лучистое тепло, используя природный газ. Эти агрегаты могут быть установлены как на внутренних (с вертикальным дымоходом), так и на внешних стенах.Доступны блоки от 30 до 120 м2 по цене от 600 долларов.

Для максимальной эффективности использования этой системы убедитесь, что выход тепла находится на уровне пола, он имеет электронный розжиг, дымоход и дистанционный термостат.

Кондиционеры с обратным циклом — это электрические конвекционные обогреватели, которые отбирают тепло из наружного воздуха и доставляют его в ваш дом с помощью компрессора и вентилятора. Большим преимуществом использования этой системы является то, что летом она доставляет прохладный воздух. Эта система очень гибкая и может быть установлена ​​в стене или окне, как сплит-система с компрессором снаружи и консольным блоком, установленным внутри, и как мульти-сплит-система, которая имеет более одного внутреннего блока, подключенного к внешнему блоку.Он бывает разных размеров и стоит от 500 долларов. Предупреждение — поскольку сама система находится на открытом воздухе, в областях, где температура опускается ниже 5 градусов, может уменьшиться количество тепла, выделяемого системой.

Для максимальной эффективности приобретите систему с регулируемыми жалюзи и программируемым таймером.

Электрические обогреватели / панельные конвекторы доступны в виде конвекционных или лучистых обогревателей, которые используют электричество «пиковой нагрузки». Поскольку эти системы могут быть очень дорогими в эксплуатации, их следует использовать в помещениях, требующих лишь кратковременных выбросов тепла, таких как ванная или спальня.Поскольку их теплопроизводительность достигает всего 70 м2, они не могут обеспечить достаточный обогрев основных комнат в вашем доме. Стоимость этих обогревателей начинается от 200 долларов.

Твердотопливные обогреватели доступны в виде конвекционных или лучистых обогревателей, которые сжигают дрова, брикеты, уголь и т. Д. Лучшие обогреватели этого класса — герметичные обогреватели «медленного горения», котлы и печи, для которых требуется дымоход. Насколько хорошо эти обогреватели работают, зависит от качества древесины и метода эксплуатации. Стоимость этих обогревателей начинается от 800 долларов.

Камины добавляют чудесный вид дому и очагу, но являются одним из самых неэффективных способов обогрева комнаты. С повышением температуры большая часть нагретого огнем воздуха уходит в дымоход, и вы все еще прижимаетесь к огню. Но не в этом смысл иметь один — так что, если ваш бюджет позволяет, балуйтесь камином или двумя. Стоимость установки камина зависит от размера и используемых материалов, но можно с уверенностью сказать, что около 5000 долларов.

Портативные альтернативы

Если вы ищете способ сократить расходы с определенными комнатами в вашем доме, такими как запасные спальни, дополнительные ванные комнаты, закрытые патио, вы можете подумать о покупке портативных обогревателей, а не добавлять дополнительную зону в свой дом. дом.На выбор предлагается несколько обогревателей — электрические радиаторы, электрические тепловентиляторы, электрические обогреватели с естественной конвекцией, такие как маслонаполненные обогреватели, переносные газовые обогреватели и керосиновые обогреватели. Имейте в виду, что эти обогреватели — космические свиньи, и их нельзя заблокировать, поэтому вам нужно найти для них безопасный дом.

Размер / стоимость действительно имеет значение

После того, как вы определились с системой, которую хотите использовать, вам необходимо определить размер системы, необходимой для правильного и эффективного обогрева вашего дома.Выбор обогревателя подходящего размера очень важен, если вы хотите, чтобы ваш дом был удобным и доступным. Когда дело доходит до обогрева, используйте голову.

Выбор слишком большого обогревателя не только будет стоить дороже, но и не будет работать эффективно и не даст вашему дому ощущения «уюта». То же самое верно, если ваш обогреватель меньше размера. Вот почему так важно определить «тепловую нагрузку» вашего дома.

Хотя может показаться, что легко срезать углы и сказать несколько долларов на систему отопления, имейте в виду, что покупная цена не равна стоимости владения.Высокоэффективные системы будут иметь более высокую начальную цену из-за задействованных передовых технологий, но деньги, которые вы сэкономите на затратах на электроэнергию, могут компенсировать разницу за короткое время. Например, геотермальная система может стоить на 30-50 процентов дороже стандартной печи с принудительной подачей воздуха, но экономия энергии может окупить разницу в течение трех лет (в течение семи лет система будет оплачена), что неплохо для системы с ожидаемая продолжительность жизни три десятилетия.

Больше, чем просто обогреватель

Имейте в виду, что независимо от того, насколько качественную систему отопления вы покупаете для своего нового дома, все это не имеет значения, если ваш дом не спроектирован должным образом для сохранения тепла.Посмотрите на это как на проектирование отопительного агрегата. Этот пакет должен включать в себя не только систему отопления, которая соответствует вашему дому и образу жизни, но и дом с хорошо изолированными потолками, стенами и полами, плотно закрытыми окнами и дверями и правильным зонированием жилой и спальной зон. Очень часто спальни не зонируются должным образом, и в итоге вы получаете «сауну», где вы вынуждены замораживать другие зоны, чтобы убрать тепло, или «ледяную коробку», где вы вынуждены резко повышать температуру. нагрейте в другой зоне, чтобы избежать холода.Подобные ошибки могут быть очень дорогостоящими и неудобными, поэтому подумайте о каждой комнате индивидуально и подумайте о том, как ее использовать в любое время дня.

Испытываете неравномерное отопление в доме? Позвоните в компанию Lawes сегодня!

Согласно Министерству энергетики США (DOE) термостаты должны быть установлены на 68 градусов по Фаренгейту зимой. При такой настройке вы сможете сэкономить электроэнергию, но также предотвратить такие проблемы, как замерзание труб и переохлаждение. Также очень важно следить за тем, чтобы во всех комнатах дома была ровная температура.Иногда случается так, что когда люди понимают, что в доме неравномерно отопление, они просто повышают температуру термостата. Однако они могут не знать, что они будут увеличивать свои счета за электроэнергию в доме, поскольку они будут использовать больше энергии. Поэтому разумно выяснить, что вызывает неравномерную температуру в вашем доме, и устранить проблему до того, как она усугубится.

Ознакомьтесь с нашими услугами по отоплению и охлаждению
Позвоните, чтобы назначить бесплатную смету на дому

Почему комнаты в моем доме нагреваются неравномерно?

Ниже приведены восемь причин, по которым в вашем доме есть комнаты, которые не отапливаются равномерно.

Печь неправильного размера

Может быть, печь, которая была установлена ​​в вашем доме, на самом деле слишком мала. Нагревательный элемент, который слишком мал для вашего дома, вынужден работать очень усердно, чтобы поддерживать желаемую температуру. Следовательно, он останется включенным дольше, чем следовало бы. Это неизбежно приводит к деформации агрегата и неравномерному нагреву. У вас также будет проблема, если у вас слишком большая печь. Негабаритные системы отопления могут привести к перегреву помещений, в результате чего термостат отключится раньше, чем следовало бы.В конечном итоге это может привести к короткому циклу и отказу системы.

Поэтому важно убедиться, что печь, которая установлена ​​в вашем доме, имеет идеальный размер. По данным Национальной лаборатории возобновляемых источников энергии (NREL), печь идеального размера равномерно обогреет ваш дом, повысит уровень комфорта и уменьшит ваши счета за электроэнергию. Чтобы вы лучше понимали, как это работает, если ваш дом составляет 1000 квадратных футов, ваша печь должна иметь выходную мощность 30 000 БТЕ. Есть и другие факторы, которые определят идеальный размер печи для вашего дома.Вам понадобится лицензированный подрядчик по HVAC, чтобы выполнить ручной расчет J нагрузки, чтобы определить лучший отопительный прибор для вашего дома.

Обслуживание печи

По утверждению Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), хорошо функционирующая система отопления должна иметь не менее 78% годовой эффективности использования топлива для наилучшей производительности. Кроме того, если печь не обслуживается в надлежащем состоянии, это повлияет на эффективность печи, что может привести к неравномерному распределению тепла по дому.Регулярное обслуживание печи — лучший способ обнаружить и устранить проблемы с вашим нагревательным элементом. Печь необходимо обслуживать не реже одного раза в год, и вы должны убедиться, что лицо, выполняющее эту услугу, является сертифицированным специалистом по HVAC.

Звоните сегодня: (732) 741-6300

Неравномерное отопление

Тепло поднимается естественным образом. Если вы живете в двухэтажном доме, комнаты, расположенные наверху, будут намного теплее, чем комнаты внизу. Таким образом, помещения на нижнем этаже потребуют больше тепла от вашего обогревателя.Это особенно актуально в тех случаях, когда есть один термостат, контролирующий температуру во всем доме. Лучший способ исправить такую ​​проблему — установить систему зонирования. Это позволяет каждой части дома иметь собственный термостат.

Узнайте больше о наших услугах по ремонту систем отопления, вентиляции и кондиционирования воздуха
Позвоните, чтобы назначить бесплатную смету

Утечки воздуха в дверях и окнах

Трещины и отверстия также могут стать причиной неравномерного распределения тепла по дому. Если вы хотите получить максимальную пользу от печи, особенно в очень холодные месяцы, убедитесь, что окна, двери и другие открытые пространства закрыты, чтобы холодный воздух не попадал в дом.Это также хороший способ сэкономить электроэнергию. Если в ваших окнах и дверях есть трещины или щели, их можно закрыть с помощью:

  • уплотнитель
  • Герметик
  • Метчики дверные
  • Лента из пеноматериала
  • Изолированные окна
  • Стеклопакеты
  • Оконная пленка
  • Дверная змея

По сути, просто убедитесь, что конверт вашего дома должным образом запечатан.

Звоните, чтобы записаться на прием: (732) 741-6300

Грязные воздушные фильтры HVAC

Печи поставляются с воздушными фильтрами, которые блокируют грязь и другие твердые частицы, предотвращая их попадание в воздуходувку через возвратный канал.Таким образом, со временем воздушные фильтры собирают много грязи, что, в свою очередь, влияет на циркуляцию воздуха. Если нагретый воздух распределяется слишком медленно, любые помещения, не расположенные близко к печи, не получат необходимого тепла. Поэтому важно регулярно чистить или заменять воздушные фильтры. В каждом доме будет свой график замены воздушного фильтра, основанный на нескольких факторах. Поэтому лучше проверять фильтры каждый месяц, а затем при необходимости чистить или заменять их.

Заблокированные вентиляционные отверстия

Если вентиляционные отверстия заблокированы или закрыты, это означает, что не хватает нагретого воздуха, поступающего во все комнаты в доме. Заблокированные вентиляционные отверстия не только вызывают неравномерное распределение воздуха, но и могут вызвать повышение давления в вентиляционной установке. Фактически из-за этого может выйти из строя блок HVAC. Поэтому, прежде чем искать другие возможные проблемы с вашим устройством, проверьте, закрыты или заблокированы вентиляционные отверстия.

Негерметичные воздуховоды

При исправной работе воздуховодов нагретый воздух должен равномерно распределяться по всем комнатам в вашем доме, даже в тех, которые не расположены близко к отопительному агрегату.Однако вдоль воздуховода могут образоваться дыры, что приведет к протечкам или утечкам. Такие утечки в воздуховодах HVAC вызваны несколькими причинами, в том числе:

  • Ухудшение с течением времени
  • Жевание грызунами
  • Повреждения в результате строительных работ
  • Неправильная установка

Во избежание утечек в воздуховоде убедитесь, что все отверстия заделаны герметиком. Любые другие повреждения в печи необходимо устранить.

Ознакомьтесь с нашими услугами по ремонту отопления
Позвоните, чтобы записаться на бесплатную консультацию

Настройки вентилятора термостата

Если вы выберете настройку «авто» для вентилятора печи, теплый воздух будет распределяться только во время нагрева агрегата.Когда печь не нагревается, воздух не распределяется. Это будет продолжаться до начала следующего цикла. Это приводит к тому, что печь постоянно запускается и останавливается, а воздух в доме распределяется неравномерно. Это в основном вызывает износ устройства с течением времени.

Поэтому вам следует убедиться, что печь работает в режиме «ВКЛ», а не в режиме «АВТО», поскольку эта настройка позволяет воздуху непрерывно поступать в блок HVAC. Единственным недостатком настройки «ВКЛ» является то, что ваша печь будет потреблять больше энергии, что приведет к увеличению счета за электроэнергию.Однако вы можете сэкономить энергию, используя потолочный вентилятор и убедившись, что он вращается по часовой стрелке и установлен на низком уровне.

Заключение

Обратитесь к опытному подрядчику по ОВК, который поможет вам выяснить, что именно вызывает неравномерное распределение воздуха в вашем доме. Подрядчик также даст вам несколько советов о том, как лучше обслуживать вентиляционную установку, чтобы проблема не повторялась.
