Какую полипропиленовую трубу выбрать для отопления: 6 недостатков пластиковых труб для отопления, о которых стоит знать каждому

Какие полипропиленовые трубы лучше со стекловолокном или фольгой

Полипропиленовые трубы многие считают лучшими. Они действительно имеют очень хорошие технические и эксплуатационные характеристики: не корродируют, не взаимодействуют с водой, не изменяют её состав и вкус, имеют длительный срок эксплуатации — до 50 лет, имеют очень гладкие стенки, на которых не образуются осадки. В общем, достоинств очень много. Осталось решить, какие полипропиленовые трубы лучше, а это совсем непросто. Придётся разбираться в некоторых тонкостях.

Решить, какие полипропиленовые трубы лучше, непросто

Содержание статьи

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100 °C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлинения. Если есть прослойка стекловолокна, температурное расширение в 4–5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по-прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование стекловолокном или фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Плюсы и минусы

  1. Трубы армированные стекловолокном более долговечные. С фольгой из алюминия плохо переносят скачки давления и температуры. Причиной является шов скрепляющий алюминиевую фольгу.
  2. Слой стекловолокна не дает проникать кислороду к теплоносителю, что положительно влияет на долговечность котла, препятствуя образованию ржавчины. Алюминий пропускает кислород.
  3. Прослойка из стекловолокна надежна и не потребуют частого обслуживания. Качество труб армированных алюминиевой пленкой, зависит от правильности ее монтажа.
  4. Стекловолоконные системы по сравнению с укреплёнными алюминием имеют пониженную потерю тепла, что в некоторых случаях хорошо, а иногда плохо.
  5. Температура использования у стекловолоконных систем ниже и при сильном нагревании они будут провисать. У алюминиевых температурный режим выше.

Какие ППР трубы подходят для различных систем

Исходя из всего сказанного выше делаем вывод, что полипропиленовые трубы армированные фольгой лучше для отопления если предполагается эксплуатация системы с высокой температурой. Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Учитывая, что рекомендованная температура в котлах отопления не приводящая к появлению накипи 60 °C, то если для системы отопления правильно подобрать диаметр труб, размеры и количество радиаторов отопления, применение изделий со стекловолокном будет предпочтительней.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.
Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем. Обратите внимание, наличие компенсаторов обязательно.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем. Обратите внимание, наличие компенсаторов обязательно.

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т. п. используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1–2 мм), при внутреннем армирующий слой находится примерно посередине. Получается, что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасный вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь её задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

Производители качественных полипропиленовых труб

Определившись с типом ППР трубы, которая вам необходима, надо решить какой из производителей лучше. Задача непростая, хотя есть явные лидеры рынка по качеству — немцы. Странно, но очень часто получается, что немецкие строительные материалы — лучшие, и полипропиленовые трубы не исключение — по качественным показателям лидируют именно немецкие изделия. Вот перечень фирм, которые имеют очень хорошую репутацию:

  • (Берингер). Трубы делает из рандом-сополимера, благодаря чему они могут использоваться для подачи питьевой воды.

    Полипропиленовые трубы Banninger (Барингер) имеют характерный зеленый цвет

  • Aquatherm (Акватерм). В этой кампании постоянно ведутся разработки, используются самые новые материалы и технологии. В последние годы появились трубы серии «green» — абсолютно безопасные.
  • Wefatherm (Вефатерм). Под этой маркой выпускают армированные фольгой трубы нового поколения. Они отличаются тем, что их не надо зачищать при сварке, что значительно ускоряет и упрощает монтаж системы отопления или горячего водоснабжения.

    Еще одни немецкие полипропиленовые трубы Wefatherm (Вефатерм)

  • Rehau (Рехау). Широко известная фирма, имеющая широкий ассортимент продукции и качество, которое проверено годами.

Тут даже нельзя сказать, что какая-то продукция лучше, какая-то — хуже. Все примерно одинаковы. Весь вопрос в том, какая из фирм представлена в вашем городе/регионе. Есть у их только один недостаток — более чем приличная цена. Других не замечено.

Не менее популярны чешские полипропиленовые трубы. По качественным показателям они почти не уступают немецким, но имеют чуть ниже цены. В основном на рынке представлены две марки:

  • FV-Plast (ФВ-пласт). В производстве в основном используется рандом-сополимер третьего типа (обозначается PPR, на сегодняшний день он пока — лучший). Изделия пригодны для транспортировки воды температурой до +90 °C, имеют хорошую гибкость. Это позволяет использовать меньше фитингов, а, значит, стоимость трубопровода в итоге будет меньше (фитинги дорогие).

Эти трубы тоже имеют хорошую репутацию и отличные отзывы. Если есть они у вас в магазине, можете брать не задумываясь.

В среднем ценовом сегменте располагаются турецкие полипропиленовые трубы. Если в понятие «лучшие» входит и не очень высокая цена, то выбирать надо изделиях этих фирм:

  • Pilsa (Пилса). Выпускаются трехслойные армированные стекловолокном трубы. Область применения — холодное и горячее водоснабжение, системы отопления.
  • TEBO (Тебо). В ассортименте обычные полипропиленовые трубы, также есть армированные стекловолокном и фольгой. Подходят для транспортировки холодных и горячих жидкостей, газов.
  • Valtek (Валтек). В производстве используют полипропилен PPR-100, имеющий повышенные прочностные характеристики. Есть полный набор — однослойные, многослойные, армированные стекловолокном и сплошной алюминиевой фольгой.
  • Kalde (Кальде). Используют рандом-сополимер третьего типа (PPR), который отличается повышенной прочностью, гибкостью. Использовать можно для отопления, горячего и холодного водоснабжения, канализации.

Практически все турецкие производители полипропиленовых труб работают в среднем ценовом диапазоне. Качество изделий — хорошее, ассортимент — приличный. Если позволяют средства, выбирайте из этих производителей. Если нужны еще более бюджетные решения, смотрите в сторону российских и китайских производителей:

  • Китайские ППР трубы BLUE OCEAN имеют неплохую репутацию. Их можно смело использовать, проблемы возникают редко.
  • Российская фирма  PRO AQUA (Про Аква) производит сантехнические изделия из рандом-сополимера 3 класса (PPR). Производятся два типа труб — однослойные и армированные фольгой (армирование сплошное, сшивка фольги «встык»).
  • Оренбургская фирма РВК делает полипропиленовые трубы в полном ассортименте — и обычные, и армированные. При небольшой цене они имеют нормальное качество. Не немецкие, конечно, но за такие деньги — неплохо.

Трубы РВК

  • Heisskraft (Хайскрафт). Эта немецкая фирма запустила два завода в России — в Санкт-Петербурге и Краснодаре. Качество продукции высокое — немцы предъявляют высокие требования, а цены намного ниже чистых «немцев».
  • Российская фирма Политек (расположена в Подмосковье) выпускает полипропилен для холодного водоснабжения (из PPR-80), а также канализационные полипропиленовые трубы для наружной и внутренней разводки.

Продукция всех этих марок находится на рынке уже многие годы, фирмы имеют стабильную репутацию. Однако периодически появляются сообщения, что какая-то продукция оказалась очень низкого качества. Когда начинают разбираться, оказывается, что была куплена подделка. Количеством подделок можно, кстати, измерять популярность того или иного брэнда: много подделок — очень популярный товар. Как не ошибиться при покупке — читайте дальше.

Как не ошибиться

Если вы выбрали для себя лучше полипропиленовые трубы, перед тем, как покупать, зайдите на официальный сайт производителя. Вам надо будет:

В общем, у вас должно сложиться положительное впечатление о качестве изделий. Только если все «тесты» пройдены, можно покупать.

Выбор труб для отопления в многоквартирном доме | Информация

Рыночное изобилие предложения труб для систем отопления ставит в тупик человека, не являющегося профессионалом в этом вопросе. Изделия, из какого материала, являются боле предпочтительными в тех случаях, когда планируется ремонт или замена системы отопления в отдельно взятой квартире или подъезде?

Виды труб

Для монтажа систем отопления производителями, в настоящее время, предлагаются трубы, изготовленные из следующих материалов.

  • Медные. Материал характеризуется повышенной стойкостью к коррозии и длительным периодом эксплуатации. Трубы предлагаются в двух видах: отожжённые и не прошедшие подобной обработки. Первая предлагается бухтами, вторая мерными отрезками. В системах отопления используется только отожжённая труба. При внутренней прокладке требуется обернуть трубы покрытием из ПЭ для исключения температурных деформаций.

  • Нержавеющие. Выполняются из легированных сталей. Поставляются в торговые сети в двух исполнениях: бесшовные и сварные (шовные). Для систем отопления рекомендуется использовать бесшовные.

Выводы

Проанализировав эксплуатационные характеристики труб из материалов, рассмотренных выше, и сопоставив их с требованиями, которые предъявляются к ним при обустройстве системы отопления в многоквартирном доме можно констатировать следующее:

  • Медные трубы. Сборка единой системы из труб с различной электрохимической активностью приводит, в обязательном порядке, к ускорению коррозионных процессов на материалах, являющихся более активными.

Поэтому по технологии требуется избегать в системах отопления расположения стальных труб (кроме тех, которые изготовлены из нержавеющей стали), а также изготовленных из цинка и алюминия после труб из меди (по направлению поступающего теплоносителя). Чтобы не вызвать преждевременного выхода из строя первых в результате коррозии.

Если изделия из вышеперечисленных материалов требуется установить после участка, на котором проложены трубы из меди, в них требуется, в обязательном порядке, предусматривать пассивные аноды (магниевые, например). Кроме этого медные трубы весьма подвержены воздействию блуждающих токов. Исходя из этого, требуется тщательное выполнение заземления подобных трубопроводов.

  • Трубы, изготовленные из легированной стали («нержавейка»), аналогичны медным трубам, за исключением токов блуждающих. Трубы из нержавейки дешевле меди, а монтаж с помощью пресс фитингов прост и занимает немного времени.

  • Полипропиленовые трубы. Давление в системах отопления многоквартирных домов может достигать 16 атм (при опрессовках). Рабочее давление составляет от 6 атм до 8 атм. Теплоноситель в системе может иметь температуру до +95°С. Использование полипропиленовых труб в системах отопления многоквартирных домов не рекомендуется.

  • Оцинкованные трубы. Выбирая данный материал, следует помнить о том, что в сетях централизованного теплоснабжения в используемый теплоноситель постоянно добавляют разнообразные присадки. Их наличие провоцирует разрушение защитного слоя (цинкового покрытия) с выпадением существенного количества осадков. Кроме этого продукты, являющиеся результатом происходящих в подобных трубах химических реакций, (нерастворимые соли, частицы цинка и т.п.) оказывают негативное влияние на оборудование (радиаторы, установки подготовки теплоносителя и т.п.).

Полипропиленовые трубы для отопления и возможные альтернативы.

Полипропиленовые трубы для отопления казались вам весьма не надежными и вы относились к ним с большой долей скепсиса пытаясь найти приемлемую для себя альтернативу. А тем временим утренний будильник прозвенел как всегда слишком рано, и вот вы, собрав все силы, опускаете свои ноги на пол. А там вместо привычного тёплого пола почему то находится вода. И тут, наконец, вы понимаете, что это первый день отопительного сезона, и вы ещё в прошлом году собирались заменить трубы отопления. Итак, это время настало. Вот тут стоит серьезно задуматься над выбором, чтобы в самый неподходящий момент не остаться без тепла.

Широкий выбор материалов в строительных супермаркетах предполагает практически полный спектр труб для отопления. Там вы найдёте почти всё — от классических до самых модных, изготовленных из самых что ни на есть качественных материалов. Остается лишь разобраться чего душа желает, и какую систему отопления потянет ваш семейный бюджет.

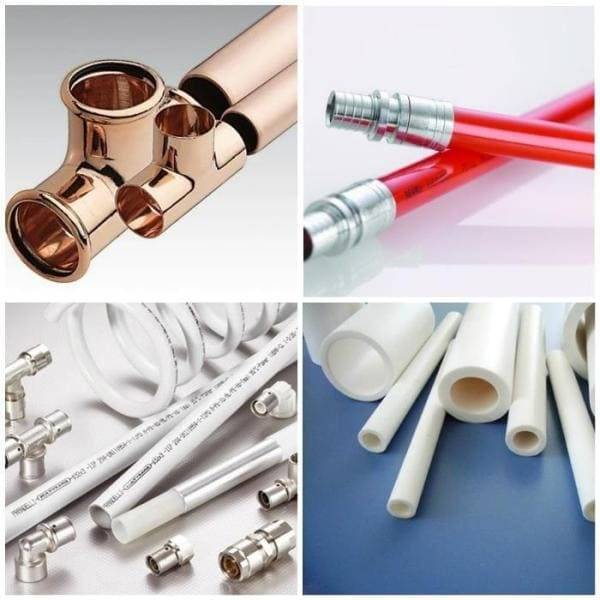

Итак, начнем сначала, самыми известными являются:

полипропиленовые трубы для отопления
— стальные
— металлопластиковые
— медные

Стальные  — это самый распространенный вид, они установлены во многих квартирах. Такие трубы используют в основном для напольных котлов с системой естественной циркуляции. Тут по сравнению с металлопластиковыми или медными, у которых диаметр 1,5 дюйма, стальные будут гораздо дешевле. Но физика процесса такова, что такие стальные трубы подвержены влиянию блуждающих токов. В общем, они устанавливаются там, где нужна механическая прочность и большие диаметры. А вот для настенных котлов с принудительной циркуляцией и медным теплообменником они не подойдут и с точки зрения эстетики, и в практическом смысле — вследствие коррозии тонкий теплообменник быстро засорится.

Полипропиленовые трубы для отопления имеют много достоинств. Они легко монтируются, долговечны и не подвержены коррозии. Положительной стороной полипропилена являются: долговечность; низкая теплопроводность; относительно высокая температуростойкость (до 75 градусов), а кратковременно они могут выдержать повышение температуры даже до 95-97 градусов; у них отсутствует электропроводимость; к тому же они достаточно легкие. Срок использования полипропилена составляет 25 лет и более. Только надо учитывать то, что чем выше давление и температура, тем меньше срок эксплуатации. Полипропиленовые трубы для отопления устойчивы к размораживанию, то есть, если в них замерзла вода, то полипропилен расширится, а когда оттает, примет свою прежнюю форму. Многие полипропиленовые трубы для отопления под воздействием горячей воды изгибаются и удлиняются, поэтому монтировать их в стены не рекомендуется. Чтобы удалить данный недостаток, полипропилен стали армировать, и в итоге получился металопластик.

Металлопластиковые трубы имеют все преимущества пластиковых, но лишены их недостатков. Они механически прочные, не гнутся при прохождении по ним горячей воды, поэтому их возможно монтировать в стены (могут выдержать длительно температуру до 95 градусов и кратковременно — до 110 градусов), при условии, что они будут закреплены специальной сварочной машинкой или пресс-фитингами. Они износоустойчивы и обладают низким гидравлическим сопротивлением, антистатичны, не конденсирую влагу. Легко монтируются. Но они не устойчивы к морозам. Если в металлопластиковой трубе замерзнет вода, ее наверняка разорвет. И их стоимость более чем в два раз выше стоимости полипропиленовых.

Медные трубы легкие и хорошо гнутся, что с одной стороны облегчает укладку, а с другой стороны, их необходимо более прочно закреплять. Они не деформируются под воздействием горячей воды. Теплопроводимость у них в четыре раза выше, чем у стали. Они довольно долговечны. Из-за гладкой внутренней поверхности на них не появляются отложения, и они не подвержены коррозии. Благодаря «текучести» материала они не лопнут, даже если в них замерзла вода. Медь очень устойчива к ультрафиолетовым лучам и высоким температурам (выдерживает температуру от -200 до +250 градусов). Срок использования медных труб от 40 до 80 лет. Но в некоторых ситуациях они могут все-таки корродировать. Причиной этому могут быть неправильно сваренные швы, гидравлический удар, очень высокое давление. Есть еще одна особенность — медь нельзя соединять со стальными радиаторами, медь также не сочетается с алюминием. Во время монтажа медные трубы спаиваются между собой, а иногда применяются бронзовые обжимные фитинги, и тогда их монтаж не нуждается в специальном оборудовании. Еще одним недостатком меди является дороговизна, но это уже проблема второстепенная.

Однако, выбирая трубы для отопления, надо учитывать, что не бывает универсальных решений  и для квартиры в многоэтажном доме, и для частного коттеджа. Прежде чем сделать покупку, необходимо обязательно получить консультацию специалиста, который поможет сделать вам выбор с учетом схемы систем водяного отопления. Лучше, чтобы этот специалист и производил работы по монтажу системы отопления в вашей квартире или доме. И на всякий случай попросите у него рекомендации клиентов, это всегда надежный способ застраховаться от непрофессионалов.

Об авторе: Права на данную статью принадлежат компании МДМ-САНТЕХПЛАСТ www.mdm-plast.ru , копирование данной статьи разрешается только полностью, без внесения изменений и правок, с обязательным указанием ссылки на сайт компании МДМ-САНТЕХПЛАСТ.

стекловолокно и фольга, основные отличия, достоинства и недостатки обоих видов

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире достаточно много, но пока еще не разработана единая система маркировки и часто изделия из одного и того же материала, с аналогичными характеристиками имеют разное обозначение. Тем не менее, некоторые обозначения стандартны, и их знание облегчит выбор материала с требуемыми техническими характеристиками.

Характеристики  и маркировка полипропиленовых труб

Чтобы ориентироваться в названиях и понимать разницу, немного поговорим о марках полипропиленов. Любой из них обозначается двумя латинскими буквами: «PP» или в русскоязычном варианте «ПП».  Далее могут стоять цифры или другие буквы, которыми «маскируются» типы материалов:

  • Гомополимеры — это первый тип, потому и обозначаться может как PPH, PP-1, PP-тип 1.
  • Блоксополимер – полимер второго типа. Обозначается PPB, PP-2, PP-тип 2.
  • Самый современный, с лучшими характеристиками – рандом сополимер. Его обозначают: PPR, PP-random, PPRC. Они длительное время выносят температуру среды до 70оС и кратковременные ее превышения. Так что Для отопления ищите именно рандом-сополимерные полипропиленовые трубы, хотя по сравнению с другими типами они имеют более высокую стоимость.

    ПП трубы выпускаются из разных полимеров с разными характеристиками , которые влияют на область эксплуатации

Именно трубы PPR (ППР в русскоязычном варианте) на данном этапе считаются самыми лучшими, безопасными и надежными. Изделия PPR, PP-random могут использоваться в системах централизованного отопления, а также индивидуального, если стоит газовый или жидкотопливный котел. Если установлен твердотопливный котел с автоматической защитой от перегрева (срабатывает при температуре теплоносителя 95оС), для разводки системы отопления можно использовать специальный полимер, который имеет повышенную стойкость к температурам: PPs. Он нормально переносит внутреннюю среду в 95оС и краткие перегревы до 110оС.

Если в системе будет стоять твердотопливный агрегат без автоматики, никакой полипропилен не выдержит. Тогда для разводки вам понадобятся или медные или стальные трубы. Использовать полипропилен можно в сетях с таким котлом только при наличии жидкостных теплоаккумуляроров, которые сглаживают перепады температур, повышают безопасность системы и снижают себестоимость отопления, одновременно повышая его комфортность.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

Следующее, на что нужно обратить внимание, это на давление. Маркируется этот параметр латинскими буквами PN, а цифры, стоящие за ними, обозначают номинальное давление воды, которое может выдерживать эта труба на протяжении 50 лет при температуре среды 20оС. Выпускают трубы PN 10, PN 16, PN 20 и PN 25. Соответственно эти изделия прослужат 50 лет при давлении 10, 16, 20 и 25 бар/см2 и температуре среды 20оС.

При изменении температуры и/или давления срок эксплуатации значительно сокращается. Например, срок эксплуатации изделий PN 16 при  50оС уже не 50 лет, а всего 7-8. Нужно также знать, что чем больше давление, тем толще стенка трубы, хотя PN 20 и PN 25 имеют слой армирования, из-за чего их стенки и наружный диаметр меньше, чем у аналогов PN 16.

В принципе, для индивидуального отопления можно использовать и марки PN 10, PN 16. Они пригодны для  температур теплоносителя не выше 70оС. Пиково и кратковременно могут выносить нагрев до 95оС. Срок службы у них при таких условиях, конечно, не 50 лет, но  десяток лет они работать будут. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагреве до 70оС увеличивается практически на 1 см. Если такие трубы спрятать в стене или в стяжке пола без компенсационного контура или петли, то через некоторое время они разрушат близлежащие материалы. Если же они проложены поверху (зафиксированы к стене клипсами/держателями), то ощутимо провиснут. Если в «холодном» виде такой трубопровод выглядит нормально и взгляд на нем не задерживается, то висящие трубы ощутимо портят внешний вид. Потому такие трубы используют чаще для разводки холодной или горячей воды (температура ГВС редко превышает 45-50оС и температурное расширение имеет не такие масштабы).

Труба из полипропилена (ППР) армированная

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Отличаются эти марки типом армирующего материала: в PN 20 используют стекловолокно, в PN 25 – алюминий (цельный лист или перфорированный зависит от производителя). Несмотря на разные материалы укрепляющей прослойки, оба типа имеют коэффициент расширения значительно ниже, чем у чисто полимерных труб – на ¾ меньше.  Но при использовании стекловолокна он на 5-7% выше, чем в фольгированных изделиях.

Самые лучшие марки (Wain Ecoplastik, Valtec, Banninger и др.) имеют большое количество подделок. Кроме невысокой цены (по сравнению с оригинальными) подделки можно определить на глаз. У качественной трубы слои ровные. Это основной показатель качества. Если армировка располагается посередине, то оба слоя полипропилена имеют абсолютно одинаковую толщину в любом месте, хотя все указанные выше производители располагают слой алюминия ближе к наружному краю.

Тут четко видно, что слои полипропилена совсем не одинаковой толщины

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют сварку алюминия встык. Такие трубы более надежны, хоть для их производства требуется дорогое оборудование. На фото выше виден шов «внахлест». Это явный признак дешевых труб, причем невысокого, мягко говоря, качества.

Наружная и внутренняя поверхности оригинальных изделий гладкая. Надпись нанесена четко, ровно по линейке, не смазана. Кроме того, чтобы избежать претензий в поделках часто название незначительно искажают: пропускают или добавляют лишнюю букву, заменяют другой.

Одна из подделок EcoPlastik. Если присмотритесь, увидите ошибку в написании (нажмите чтобы увеличить)

Так что, просто внимательно присмотревшись к таким «мелочам», вы сможете определить подделку. А вообще, если вы точно определились с маркой, не поленитесь зайти на официальный сайт и поинтересоваться как должны выглядеть трубы выбранной марки, какой должна быть поверхность:матовой или гладкой, какого цвета, как выглядит логотип, который наносят, изучить ассортимент изделий, которые производит данная фирма.

Трубы армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используют стекловолокно. Вообще, первоначально, этот тип предназначался для подачи горячей воды.  Безусловно, неплохо чувствовать себя они будут и в большинстве отопительных систем. И работать будут неплохо. Не 50лет, но и не год-два. При условии, что это действительно качественные трубы, а не подделка. А теперь подходим к важному моменту: как определить качество. Как ни прискорбно, ориентироваться нужно на цену: европейцы выпускают самые лучшие трубы. Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их применении в отоплении. В этом типе изделий ни цвет армирующей прокладки, ни материал, из которого она изготовлена, практически никакой роли не играют. Стекловолокно может быть оранжевого, красного, синего или зеленого цвета. Это просто красящий пигмент и ни на что он не влияет. Если и можно ориентироваться на цвет, то только на продольную полосу, которая нанесена на поверхности трубы: красная говорит о пригодности для горячих сред, синяя – для холодных, обе вместе – об универсальности.

Цвет стекловолокна не на что не влияет

Теперь об особенностях применения армированных стекловолокном труб именно для отопления.  Их можно ставить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (кроме большого температурного расширения) – высокой кислородопроницаемостью. В условиях высоких температур большое количество кислорода в системе ведет к достаточно активному разрушению металлосодержащих элементов. Если в системе использованы действительно надежные и качественные, соответствующие сертификатам алюминиевые радиаторы (обязательное условие — из первичного алюминия), то больших проблем быть не должно. Но если их качество вызывает сомнения, или установлены чугунные радиаторы, то использовать нужно только трубы с фольгой, которая в разы снижает количество кислорода, проходящее через стенки труб PPR. И еще один момент: от толщины стенок проницаемость зависит, но не сильно, а зависит  от качества материала. Вот и снова вернулись к тому, что для того чтобы отопление из полипропиленовых труб работало долго, требуются качество.

Полипропиленовые труб армированные стекловолокном и фитинги для них

Но большая часть монтажников, советует ставить для отопления именно трубы со стекловолокном. Почему? Их монтировать быстрее. Примерно в два раза. А все потому, что для получения качественного сварного шва в фольгированных трубах требуется снять слой фольги и часть материала, который находится над ней.   Для этого необходимо  специальное устройство (на каждый диаметр  — свое). Как водится, хороший инструмент дешевым не бывает, а деньги на него тратить совсем не хочется.  К тому же сама процедура зачистки в общей сложности удлиняет процедуру монтажа системы почти в два раза. И сноровка в этом деле тоже нужна. Собственно, их резоны ясны.  Но если вы делаете отопление для себя, то вряд ли для вас они решают что-то. Потому внимательно читайте про армирование фольгой. Тут тоже все непросто.

Трубы армированные фольгой

Обозначают армированные алюминием полипропиленовые трубы так: РЕХ/Аl/РЕХ. Есть два вида расположения фольги: ближе к наружному краю и посередине. Есть один нюанс монтажа армированных полипропиленовых труб: нельзя допускать контакта фольги с теплоносителем. Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь все дальше в трубу. Рано или поздно (скорее рано) такую трубу разорвет. Потомку практически все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Именно они требуют зачистки: снятия наружного слоя полипропилена и фольги. Зато в результате, при сварке,  получается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

Слой фольги может располагаться ближе к наружному краю трубы или в глубине материала

При использовании труб, в которых слой фольги находится в середине, требуется не зачистка, а торцовка. Для этого используется тоже специально приспособление, но другого плана – оно срезает на несколько миллиметров фольгу внутри трубы, не разрушая слоев полипропилена. Эта процедура проще и выполняется быстрее (продавцы такие трубы называют «ленивками» понятно, почему?). В принципе, если шов выполнен грамотно и правильно, полипропилен сваривается друг с другом, то такой шов более-менее надежен. Но вот если имеется микропора, то вода в нее проникнет и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточно вертикальном срезе, недостаточном опыте (неправильная выдержка при сварке) и неполном удалении фольги, а проконтролировать насколько тщательно удалена фольга между слоями полимера нереально… Все это чревато разрывами, протечками и нарушением целостности системы. Как они образуются продемонстрировано на рисунке ниже.

При центральном расположении фольги два слоя полипропилена свариваются далеко не всегда. Вот что получится через несколько лет

Особенно много неприятностей приносит такое явление, когда трубы у вас спрятаны в стене или в полу. Ремонт будет долгим и нелегким. В некоторых случаях (зимой) быстрее сделать новую разводку «поверху», оставив старую в стене (но слив воду). А микропоры в швах случаются очень часто: контролировать качество удаления фольги между слоями полипропилена практически невозможно, а значит, и гарантировать герметичность шва нереально. И это в случае качественной трубы, а если попадется подделка, типа той, что на фото выше? Как заторцевать такое изделие? О качестве шва тут вообще речи быть не может.

Разница сварного шва после нескольких лет эксплуатации (нажмите чтобы увеличить)

Есть у такого расположения еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. И это, даже при условии сварки без микрощели, значительно снижает надежность трубопровода. С другой стороны такие изделия (ленивки) значительно дешевле своих европейских аналогов. Тут все объясняется просто: их выпускают фирмы, которые стараются выиграть в цене (турецкие производители и азиатские). Но как эта экономия скажется в дальнейшем? Скорее всего – потребуется срочная замена или ремонт части трубопровода, или системы целиком.

Вот как в натуральную величину выглядит труба с центральным расположением фольги после 2-х лет эксплуатации

Все сказанное выше справедливо для сплошного листа фольги в качестве армирующего слоя. Но есть еще перфорированная фольга. Производится она турецкой кампанией Kalde. Производитель заявляет, что из-за наличия перфорации слой фольги удалять необязательно: при сваривании через поры происходит адгезия материалов, которая обеспечивает прочность соединения.  Насчет прочности, наверное, все так и обстоит. Но как насчет реакции с фольги с водой и кислородопроницаемости? Наверняка эти показатели хуже, чем у труб с цельной фольгой. Хотя тут та же ситуация, что и в ППР трубах, армированных стеклопластиком: при использовании качественных алюминиевых радиаторов система будет служить достаточно долго.

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Итоги

Не знаю как вы, но для себя я могу сделать следующие выводы. Если проводка будет скрытая,  однозначно необходимы полипропиленовые трубы армированные сплошной фольгой. Причем фольга должна располагаться ближе к наружному краю, а не посередине. Если трубы располагают «поверху», вполне можно использовать качественные трубы для отопления со стекловолокном (только не в тех системах, где стоит твердотопливный котел).

О том, как правильно сваривать трубы из полипропилена, какие фитинги для этого нужны и порядок действия при сварке читайте в статье «Полипропиленовые трубы и фитинги: виды и порядок сварки«

Какие трубы выбрать для отопления и водоснабжения дома?

Р. Витченко

Как подобрать систему трубопроводов, чтобы минимизировать возможность ошибки при монтаже и получить долговечную систему отопления и водоснабжения для внутренних инженерных сетей дома?

Материалы трубопроводов

Современные материалы для внутридомовых систем ХВС, ГВС и отопления имеют ряд специфических технологических и эксплуатационных особенностей, которые следует учитывать еще до этапа монтажа.

Самые популярные материалы для изготовления водопроводных и отопительных систем – это сшитый полиэтилен (PE-X), полиэтилен повышенной термостойкости (PE-RT), полипропилен (PP), металлопластик (MLC).

Рис. 1. Строение полиэтилена

Сшитый полиэтилен (PE-X) — полимер этилена с поперечно сшитыми молекулами (PE — PolyEthylene, X — Cross-linked). От обычного полиэтилена он отличается дополнительными поперечными молекулярными связями в своей структуре.

Существует три основные технологии производства PE-X — две химические и физическая:

1. Пероксидные (химические), из которых основной способ – это «способ Томаса Енгеля» (при высокой температуре, под высоким давлением в присутствии пероксида – вещества с повышенным содержанием активного кислорода) — PE-Xa.

Рис. 2-3. Процесс выпуска PE-Xa

Силановая (химическая) или PE-Xb – обработка экструдированной трубы влагой, в которую предварительно был имплантирован силан + катализатор.

Рис. 4-5. Процесс производства PE-Xb

Электронный (физический) метод, PE-Xc – обработка потоком электронов. Полиэтилен повышенной термостойкости (PE-RT) – это этилен-октеновый сополимер, обладающий молекулярной структурой с контролируемым распределением боковых цепей, что позволяет достичь высоких показателей сопротивления гидростатическому напряжению в широком интервале температур эксплуатации.

Рис. 6. Процесс изготовления PE-Xс обработкой потоком электронов из электронной пушки

Полипропилен (PP) – термопластичный полимер пропилена (пропена). Полипропилен получают полимеризацией пропилена в присутствии металлокомплексных катализаторов, например, катализаторов Циглера–Натта (например, смесь TiCl4 и AlR3).

Рис. 7. Кристаллическая микроструктура компаунда термостойкого полиэтилена PE-RT

Рис. 8. Формула и структура полипропилена

Металлопластик (MLC) – композиционный материал, используемый в производстве водопроводных труб, в котором комбинируются алюминиевый и полиэтиленовые слои.

Рис. 9. Металлопластиковая труба

Имеются разные варианты изготовления металлопластиковых труб:

  • PEX/AL/PEX – слой сшитого полиэтилена/ слой алюминия/слой сшитого полиэтилена;
  • PE-RT/AL/PE-RT – слой полиэтилена повышенной термостойкости/слой алюминия/ слой полиэтилена повышенной термостойкости;
  • PEX/AL/PE – слой сшитого полиэтилена/слой алюминия/слой полиэтилена.

В Таблице 1 показаны основные сравнительные данные материалов.

Таблица 1. Полимерные трубы для воды

На основе данных таблицы 1 можно сделать ряд выводов.

• Полипропилен – жесткие трубы. Полипропиленовые трубы в современных системах из-за отсутствия антидиффузионного барьера применяются только в системах водоснабжения. В случае использования полипропиленовых труб (без антидиффузионного слоя) в закрытых отопительных системах заказчики теряют гарантию на свои стальные элементы системы (например, котлы или радиаторы). Из-за свойств полипропилена – жесткости и высокого коэффициента линейного расширения, система из ПП требует компенсаторов теплового удлинения, что увеличивает количество необходимых фитингов и несколько увеличивает стоимость системы и время на монтирование.

Рис. 10. Тепловое расширение изделий из различных материалов длиной 50 м при Δt = 50 K

Рис. 11. Пример выполнения стояка из полипропиленовой системы

В металлопластиковых трубах металлическая основа, скрыта внутри изделия, обеспечивая ее жесткость и сохранение формы, а полиэтиленовые слои закрывают ее снаружи, обеспечивая гладкость поверхности, стойкость к коррозии и привлекательный внешний вид. Также алюминиевая основа выполняет функцию антидиффузионного барьера. Важным фактором является толщина и качество алюминия, а также вид сварного соединения, используемого при изготовлении трубы – в стык или внахлест. Сварка встык требует большей толщины алюминия, что увеличивает стоимость, но в результате получается более качественное изделие. Устойчивость к температурам зависит от типа используемого полиэтилена.

Рис. 12. Виды сварного соединения: в стык (левый), внахлест (правый)

PE-RT трубы из-за своих свойств в основном предназначены для систем напольного отопления (низкотемпературных систем отопления).

Рис. 13. Пример монтирования системы «теплого пола» из PE-RТ

Изделия из PE-X пластичны и не требуют присутствия компенсаторов в смонтированной системе. Имеют хорошие показатели выносливости в широком диапазоне температур (от –100°С до +110°С) и к нагрузкам на протяжении длительного времени. Обладают памятью формы.

Рис. 14. Пример выполнения стояка из PE-X

Рис. 15. Бухта PE-X

На основе данных таблицы 2 можно сделать следующие выводы.

Таблица 2. Сравнение труб из разных видов PE-X

  • Эксплуатация PE-Xb для подачи питьевой воды запрещено в некоторых странах Европы, а применение его для систем отопления связано с определенными рисками. При воздействии высоких температур силан, который остается в трубах, стимулирует процесс старения, в результате чего изделия из PE-Xb постепенно теряет пластичность и становится хрупким. Использование на объекте нескольких видов PE-X (например, PE-Xb для отопления и другой материал для водоснабжения) может привести к ошибке монтажа (трубы могут быть перепутаны между собой). С точки зрения монтажа и эксплуатации на объекте удобнее применять один вид труб и систему соединений.
  • Использование PE-Xа, в отличии от PE-Xb, связано с меньшими рисками. Пероксид, находящийся в стенке трубы, в пределах нормы считается безопасным для человека. Поэтому при установке нужно обращать внимание на то, чтобы не перепутать трубы для водоснабжения с трубами для отопления.
  • Использование PE-Xc минимизирует риск человеческой ошибки при монтаже, так как труба является универсальной для любой системы. В сравнении с другими видами труб при воз действии высоких температур PE-Xc сохраняет свои свойства дольше, что минимизирует риск досрочного выхода системы из строя.

Монтаж систем трубопроводов

К сожалению, нельзя предупредить все риски только рациональным подбором материала. Трубная система – это трубы, фитинги и соединения. Тип соединения, скорость и простота установки и долговечность играет большую роль в современном строительстве. А учитывая то, что все материалы в той или иной степени взаимозаменяемы, нужно обратить внимание на способ соединения, разработанные для каждого типа трубы. Ниже приведена таблица 3 с типами соединения, обычно применяемыми для монтажа системы отопления и водоснабжения.

Таблица 3. Способы монтажа фитингов

Каждый способ соединения имеет определенные преимущества и недостатки.

Сварка полипропилена. Этот способ соединения применяется для полипропиленовых труб и требует определенного навыка. С одной стороны, при правильном его исполнении, это соединение можно считать вполне надежным. Но в условиях стройки (в разных температурных условиях) имеется опасность недостаточного прогрева кромок трубы и фитинга перед соединением, в результате чего шов не будет иметь герметичности (будет расслаиваться) или не будет иметь достаточной прочности под нагрузкой. Или, наоборот, в случае перегрева могут возникнуть внутренние наплывы в зоне соединения вплоть до полного перекрытия отверстия в фитинге. Такие наплывы опасны тем, что визуально не обнаруживаются и мешают прохождению воды через соединение (многократно повышают местные потери давления).

Рис. 16. Пример трубопродов из полипропилена

Прессовое соединение – при соединении трубы и фитинга труба не подлежит расширению, что требует меньшего диаметра фитингов, в результате растут местные потери давления. Уплотнение соединения обычно выполняется резиновыми кольцами, а их срок службы ограничен. Также существует риск недостаточного обжима в месте соединения трубы и фитинга, что может со временем привести к потере герметичнгерметичности при эксплуатации.

Рис. 17. Пример систем трубопроводов с радиальной опрессовкой

Цанговое соединение – при соединении трубы и фитинга труба не подлежит расширению, что требует меньшего диаметра фитингов, в результате чего растут местные потери давления. Обычно фитинги делаются из латуни и имеют высокую стоимость. Само же соединение остается разъемным (на резьбе). К таким соединениям всегда должен быть доступ из-за возможности утраты герметичности во время эксплуатации (согласно ДБН их нельзя прятать в стены и полы).

Рис. 18. Пример цангового соединения

Соединение с помощью натяжной гильзы. При данном способе монтажа труба PE-X расширяется (калибруется) и внутренний диаметр фитинга не меньше, чем внутренний диаметр трубы. Это хорошо тем, что местные потери давления увеличиваются минимально. Уплотнение на фитингах обычно без резиновых уплотнительных колец, что гарантирует долгий безаварийный срок эксплуатации. Благодаря монтажу с помощью специальных инструментов, такой вид соединений практически не допускает ошибок монтажника.

Рис. 19. Пример монтажа трубопроводов для отопления и водоснабжения с помощью натяжной гильзы

Совет потребителям – помимо осознанного правильного выбора материалов трубных систем, чтобы избежать ошибок монтажа, последствия которых проявятся со временем, следует использовать услуги профессионалов, обладающих навыками, опытом и необходимым специальным инструментом.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 8 037


Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Система отопления в частном доме. Какую выбрать схему?

Системы отопления делятся на две большие группы – однотрубные и двухтрубные. Разница заключается в присоединении отопительных приборов. В однотрубной системе радиаторы подключаются последовательно, отсюда основной минус такой системы. По мере движения теплоносителя в отопительных приборах температура постепенно уменьшается, поэтому ближайшие к котлу радиаторы всегда более нагретые, чем отдалённые.

В двухтрубных системах батареи подключаются параллельно, поэтому все приборы нагреваются одинаково. Но такие системы более сложные при монтаже и требуют больше затрат на материалы. Давайте более подробно разберём каждую систему. Пойдём от простого к сложному.

Простейшая однотрубная система – самый дешёвый вариант.

Посмотрите на рисунок, система проще некуда. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котёл, где опять нагревается.

В такой системе нельзя отключить или уменьшить мощность одного радиатора, так как закрыв его циркуляция в системе полностью прекратится. Вы спросите: «Зачем нужна такая система, где невозможно отключить радиатор, если стало жарко»?

Вы абсолютно правы!

Но в некоторых случаях такую систему стоит монтировать. Например, Вы имеете дачный домик с одной комнатой, где система состоит из трёх радиаторов и электрического котла. В этом случае, нет необходимости отключать радиаторы, а если стало жарко, можно просто уменьшить температуру на котле. Такую систему можно охарактеризовать так – просто, дешево и без заморочек.

Однотрубная система – «ленинградка»

Схема выглядит таким образом: понизу идёт труба розлива в которую с помощью тройников врезаются батареи отопления.

Эту систему делают очень часто. Люди рассуждают так: одна труба розлива всегда проще и дешевле, чем две. Но экономия на трубе при монтаже «ленинградки» имеет место только тогда, когда есть возможность сделать полный круг, то есть обойти кругом всё помещение. Если же полностью закольцевать розлив не получается, то приходится возвращать холостую трубу и вся экономия сходит на нет. Очень часто при монтаже «ленинградки» допускаются непоправимые ошибки, которые приводят к тому, что система совсем или частично не работает. Как известно, теплоноситель всегда циркулирует по пути наименьшего сопротивления, поэтому большая его часть идёт по нижней трубе помимо радиатора. А в батареи циркуляция очень слабая и чтобы её увеличить монтируется так называемая редукция. Делают её двумя способами — заужением участка трубопровода под радиатором или установкой на нём запорной арматуры.

Гравитационная система — она работает без насоса

По-другому такую систему отопления называют самотечной. В чем ее смысл? Из курса физики известно, что горячая жидкость, а в данном случае, нагретый теплоноситель имеет меньшую плотность, чем остывший. Поэтому, выходя из котла жидкость как бы всплывает, поднимаясь наверх, затем охлаждается в отопительных приборах и падает вниз, далее проходя по обратному трубопроводу поступает обратно в отопительный котел.

Процесс этот называют естественной циркуляцией. Таким образом, для работы такой системы отопления не нужен циркуляционный насос, все и так вертится под действием силы тяжести. Но движение теплоносителя при естественной циркуляции происходит медленно, поэтому циркуляционный насос на такую систему обычно всё равно ставят. Монтируется он на обводной линии, а на основную трубу устанавливается шаровой полнопроходной кран, который открывают при отключении электроэнергии. Гравитационная система монтируется из стальных труб достаточно большого диаметра. Горизонтальные участки розлива выполняются с уклоном — подача от котла, обратка к котлу. Величина уклона должна составлять не менее 5 мм на погонный метр трубы. Верхнюю трубу сделать с уклоном, как правило, не составляет труда, а с нижней возникают проблемы. Приходится устанавливать котел как можно ниже или поднимать обратный трубопровод вместе с радиаторами. Гравитационная система получается дорогой, громоздкой и некрасивой. Чтобы исключить закипание котла при отключении электричества можно пойти по другому пути — это установка источника бесперебойного питания на циркуляционный насос.

Коллекторная — система на любителя

Еще эту систему называют лучевой. Суть схемы такова. В отапливаемом помещении, обычно ближе к центру, располагается коллектор, от которого к каждому радиатору идут две трубы – подающая и обратная.

Трубы в ней, как правило, используются из металлопластика или сшитого полиэтилена. Прокладываются они чаще всего в конструкции пола (в стяжке), реже по потолку нижнего этажа. Лучи, подходящие к радиаторам, имеют разную длину, поэтому для правильной работы необходима тщательная балансировка. Преимуществами такой системы является отсутствие соединений труб, находящихся в стяжке, так как лучи делаются из цельных кусков и быстрота монтажа. При чём второе преимущество достаточно спорное. Самым главным минусом такой системы является дороговизна – большое количество трубы, коллекторы стоят денег.

Попутная система — «Петля Тихельмана»

В этой системе теплоноситель движется по кругу в одном направлении. Подача в ней большим диаметром начинается на первом радиаторе, далее уменьшаясь заканчивается на последнем. Розлив же обратного трубопровода начинается наоборот – большим диаметром на последнем радиаторе и меньшим на первом.

Таким образом, сумма труб подачи и обратки каждого отопительного прибора одинакова. На первом радиаторе — короткая подача, длинная обратка, на последнем наоборот — большая подача, маленькая обратка. Что это даёт? Все радиаторы в такой системе имеют одинаковое гидравлическое сопротивление, то есть находятся в одинаковых условиях. Сделали попутку, запустили, всё сразу работает – хлопаем в ладоши! Не нужно никакой регулировки! На самом деле, балансировочные вентиля в попутной системе ставить рекомендуется, так как ещё есть человеческий фактор. При монтаже, сварке или пайке возможны дефекты (заужение труб), поэтому минимальная балансировка всё же может потребоваться.

Тупиковая двухтрубная система

Петля Тихермана — это очень хорошо. Но не всегда есть возможность закольцевать систему. Входные двери, лестничные марши мешают прохождению труб отопления. В таких случаях монтируется двухтрубная тупиковая система.

Розлив в ней состоит из двух труб — прямой и обратной. Уменьшение диметра трубы происходит от первого радиатора к последнему. Приборы отопления присоединяются параллельно. Система прекрасно работает, когда количество радиаторов на каждой ветке розлива не очень большое, так как чем больше приборов находится на каждом контуре, тем сложнее сбалансировать систему. Для регулировки системы необходимо прикрывать балансировочные клапаны на ближних радиаторах.

Какую схему выбрать?

Выводы:

Диаметр трубы

Система давления, АТМ

Температурные ограничения и область применения

Тен

Один

Холодная вода. +20

Пятнадцать

1,5

Холодная вода, теплый пол.+60

Двадцать

Два

Горячая вода. +80

Двадцать пять

2,5

Горячая вода. Обогрев. +95

Тридцать два

Три

Горячая вода. Обогрев. +95

Сорок

Более 3

Горячая вода.Обогрев. +95

Виды арматуры

Технические характеристики

Максимальная температура Ноль

Минимальная температура, С Ноль

Термическое расширение, деформация

Максимальное давление, атм.

Область применения

Цельный алюминий

Шестьдесят

Пять

вторичный

Один

Холодная вода

Перфорированный алюминий

Семьдесят

Десять

вторичный

1.5

Отопление открытого типа

Стекловолокно

Девяносто

Двадцать

низкий

Два

Горячее водоснабжение, отопление, теплый пол.

Композитный

Девяносто пять

20-30

отсутствует

2.5-3

любая

Диаметр

Ширина шва, мм

Время, необходимое для хорошей адгезии при пайке

Нагревательные трубки на паяльнике, ч

Соединить трубы до полного застывания, сек.

Пятнадцать

Двенадцать

Шесть

Десять

Двадцать

Четырнадцать

Семь

Десять

Двадцать пять

Шестнадцать

восемь

Пятнадцать

Тридцать два

восемнадцать

Двенадцать

Пятнадцать

Сорок

Двадцать

восемнадцать

Тридцать



Маркировка Название Характеристики Области применения
PPH Гомополимер
  • Высокая твердость;
  • Недостаточная устойчивость к низким температурам
  • Системы вентиляции;
  • Трубопроводы промышленные
RRV Блок-сополимер
  • Гибкость;
  • Морозостойкость
  • Системы холодного водоснабжения;
  • Системы «Теплые полы»;
  • Производство ударопрочных фитингов и труб
Ппр Статистический сополимер
  • Высокая прочность;
  • Способность выдерживать кратковременный скачок температуры до +110 градусов Цельсия;
  • Восстановление формы после оттаивания;
  • Высокая устойчивость к кислотам и щелочам;
  • Превосходная звукоизоляция
  • Системы холодного и горячего водоснабжения;
  • Системы «Теплые полы»;
  • Системы отопления в частных домах;
  • Системы сжатого воздуха

Номинация место наименование товара рейтинг
Рейтинг лучших производителей полипропиленовых труб 1 5.0
2 4.9
3 4.8
4 4,7
5 4.6
6 4.5
7 4.4
8 4.3
9 4.2
10 4.1
11 4.0













Плюсы Минусы
Дешевле — С таким продуктом массового производства существует масса конкуренции, что означает низкие цены. Отлично, если вы ищете небольшую дополнительную мощность нагрева. Quick Heat Loss — Поскольку эти обогреватели полагаются на распространение тепла по воздуху, плохая изоляция или сквозняки в окнах могут привести к быстрой потере тепла.
Быстрее — Электрические тепловентиляторы нагревают комнату за считанные минуты. Их вентиляторы быстро распространяют тепло по воздуху помещения. Более высокие счета — Из-за быстрой потери тепла стандартные электрические обогреватели должны обеспечивать более высокое тепло в течение длительного времени, что требует больших затрат энергии.
Дополнительные параметры — Существуют тысячи тысяч моделей на выбор. У вас больше шансов найти модель, которая идеально подходит вам по вкусу. Шумный — Специально для обогревателей с вентиляторами всегда присутствует некоторый уровень шума, связанный со стандартными электрическими обогревателями.
Безопаснее для детей — Большинство стандартных тепловентиляторов не слишком горячие на ощупь, а шум делает более очевидным, что он включен (и горячий!) Неточно — Если у вас нет Настоящая высококлассная модель, стандартные конвекционные обогреватели не так хороши для поддержания одной постоянной температуры.Обычно они становятся слишком горячими или недостаточно горячими, и вам нужно время от времени возиться с элементами управления. воздух.
Energy Efficient — Эти обогреватели удивительно сохраняют тепло. Как только они достигнут желаемой температуры, они могут сэкономить вам тонну энергии, только используя малую мощность для поддержания тепла. Тяжелее — Масляные обогреватели, полагающиеся на тяжелую жидкость на большой поверхности, часто весят более 20 фунтов.
Бесшумный — Поскольку все тепло исходит от нагрева масла, в этих нагревателях практически нет звука. Прекрасно, если вас отвлекает шум вентилятора. Медленно нагревается — Для того, чтобы все масло нагрелось до желаемой температуры, нужно время — подождите 30 минут, прежде чем комната полностью нагреется.
Безопаснее для пожара — Блокировка тепловентиляторов может привести к пожару. Масляные обогреватели намного безопаснее и не имеют риска возгорания, если на них * случайно * оставлены шторы / одежда. Более дорого (впереди) — Как правило, эти обогреватели стоят немного дороже, чем стандартные электрические тепловентиляторы. Тем не менее, они также должны сэкономить вам деньги в долгосрочной перспективе.
Accurate — Термостаты на масляных обогревателях работают очень хорошо и входят в состав большинства моделей. Масляные обогреватели отлично подходят, если вы цените постоянную постоянную температуру.
Lasting Heat — Благодаря высокой теплоотдаче масляный обогреватель будет оставаться горячим в течение нескольких часов после выключения.Отлично подходит для экономии энергии и в ночное время.
Дешево в эксплуатации — Инфракрасные обогреватели обычно являются самым дешевым типом обогревателей в эксплуатации. В целом они потребляют меньше ватт, и им не нужно особо много работать, если в помещении сквозит сквозняк. Только вкл. / Выкл. — Одним из недостатков инфракрасных обогревателей является то, что вы не можете бесшумно контролировать температуру. Обычно он либо просто включен, либо выключен, и только с 2 или 3 настройками мощности. Это может усложнить задачу, если вы действительно ищете идеальную комнатную температуру.
Бесшумный — За исключением некоторого шума при запуске, инфракрасные обогреватели в основном бесшумны. Идеально подходит для спальни. Может нагреваться / прикосновение детей — Наконец, эти ребята действительно сильно нагреваются при работе на большой мощности. Будьте осторожны, если у вас есть дети или любопытные домашние животные! Отличная альтернатива — повесить их на стену, вне досягаемости любознательных рук / лап.
Продолжительность нагрева — Поскольку они нагревают предметы, а не воздух, прохладный ветерок или открытая дверь не означают, что вы потеряете все это тепло.
Настенные варианты — Для инфракрасных обогревателей есть множество творческих вариантов. Новинка — простые минималистичные панели, которые крепятся к стене и мягко нагревают всю комнату. Они могут быть даже в виде произведений искусства или зеркал!
Нежный, мгновенный нагрев — Одна из самых приятных вещей в этих нагревателях заключается в том, что они оба мгновенного действия, но щадящие. Когда вы включаете их, вы сразу чувствуете тепло, но этого тепла не становится слишком много (поскольку предметы теплые, а не воздух).

Главные требованияНеобходимая тепловая мощность, кВтПримеры моделей

  • Невысокая цена
  • Межосевое расстояние 50 см
  • Использование в квартире
1,4 – 1,5Elsotherm BM 500х80
Sira Ali Metal 500 8 сек

  • Межосевое расстояние 20 см
  • Установка под французские окна
  • Использование в коттедже
0,8RIFAR B-200 8 сек.

  • Современный дизайн
  • Стойкость к химически агрессивным теплоносителям
  • Межосевое расстояние 50 см
1Royal Thermo PianoForte 500/Bianco Traffico 6 секций

  • Полноценный биметалл
  • Межосевое расстояние 35 см
  • Возможность терморегуляции
1,2Global Style Extra 350 сек.10

  • Полноценный биметалл
  • Межосевое расстояние 50 см
  • Работа с антифризом
1Royal Thermo Revolution Bimetall 500 6 секций

Название компанииRadena BimetallGlobal StyleRifar Base
Масса одной секции, кг1,951,971,92
Тепловой поток, Вт185168204
Рабочее давление, бар253520
Размеры(высота/глубина/ширина)552/85/80575/80/80570/100/80

МоделиПреимуществаНедостатки
Royal Thermo Piano Forte (Италия)
  • Коллекторы из стали рассчитаны на скачки давления до 30 атмосфер;
  • функция Power Shift позволяет увеличить теплоотдачу;
  • значение теплоотдачи может быть от 740 до 2590 Вт;
  • стойкость к теплоносителям;
  • предусмотрена установка напольная или настенная.
Высокая стоимость изделия.
Rifar Monolit  (Россия)
  • Может эксплуатироваться в различных условиях;
  • Значение теплоотдачи варьируется от 784 до 2744 Вт;
  • превосходная сопротивляемость любым теплоносителям;
  • используется подключение снизу;
  • рассчитан на эксплуатацию в течение 25 лет.
  • Значительная стоимость по сравнению с другими отечественными аналогами.
  • Отсутствует нечетное количество секций.
Global Style Plus 500 (Италия)
  • Внутренние элементы обработаны легированной сталью, а снаружи алюминиевое покрытие;
  • превосходный показатель прочности;
  • максимальное рабочее давление 35 бар;
  • гарантированный срок эксплуатации – 10 лет.
При снижении температуры теплоносителя падает показатель теплоотдачи.
Sira Rs Bimetal 500 (Италия)
  • Высокая прочность обусловлена максимальным рабочим давлением в 40 бар;
  • значение теплоотдачи от 804 до 2412 Вт;
  • высокий показатель устойчивости к воздействию теплоносителя;
  • гарантия – 20 лет.
Высокая цена.



    ИндукционныйТЭН
    МощностьОтапливаемая площадьСтоимостьМощность/ко-во ТЭНОтапливаемая площадьСтоимость
    3 кВт30-40 м2220-415$3 кВт/1 ТЭН20-35 м280-100$
       3 кВт/3 ТЭН30 м2180$
    4 кВт50-60 м2230-420$5 кВт/2+3 ТЭН50 м2300$
    5 кВт50-65 м2240-525$6 кВт/3 ТЭН60 м2150$
    7 кВт70-80 м2300-695$7 кВт/1 ТЭН50-70 м2150$

    Плюсы Минусы
    Газ не требуется — Только электричество. Отлично подходит для удаленных объектов. Низкая теплоемкость — Не подходит только для питания всего дома.
    Меньше — Более компактный благодаря минимальному количеству движущихся частей. Более высокие эксплуатационные расходы — Электроэнергия стоит больше, чем газ (в настоящее время).
    Первоначально дешевле — И по цене, и по стоимости установки, и по простоте. Пострадавшие от отключений электропитания — Высокий риск, если они часто возникают в вашем районе.
    Простота установки — Отсутствие дымохода / дымохода или сложных трубопроводов. Менее доступны / распространены — Не входит в стандартную комплектацию газовых котлов для получения помощи / технических специалистов.
    Минимальный уход — Нет движущихся частей.
    Дешевле в эксплуатации — Газ обеспечивает больше тепла на каждый доллар почти во всех областях. (Может измениться в будущем). «Невозобновляемые источники энергии» — Хотя электричество, скорее всего, получают с угольных заводов, то же самое.
    Мощный — Способен отапливать большие дома. Установка — Может быть сложной задачей, требуется выхлоп и т. Д.
    Хорошо известный — «Стандартные» варианты упрощают получение помощи, запасных частей или онлайн-справки. Вопросы безопасности — Требуется детектор угарного газа и регулярное обслуживание.


    ТопливоТеплота сгорания, МДж/кгТопливоТеплота сгорания, МДж/кг
    Древесные гранулы (пеллеты)18.5Антрацит26,8…34,8
    Дрова сухие8,4…11Уголь бурый13…25
    Дрова березовые сухие12.5Уголь бурый (брикеты)20.2
    Древесина дубовая19.9Уголь бурый (пыль)25
    Древесина еловая20.3Уголь донецкий19,7…24
    Древесина зеленая6.3Уголь древесный31,5…34,4
    Древесина сосновая20.9Уголь каменный27
    Торф16.3Уголь коксующийся36.3
    Торф волокнистый21.8Уголь кузнецкий22,8…25,1
    Торф фрезерный8,1…10,5Уголь челябинский12.8
    Торфяная крошка10.8Уголь экибастузский16.7
