Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин Просмотров 26.2к. Обновлено 08.12.2020

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

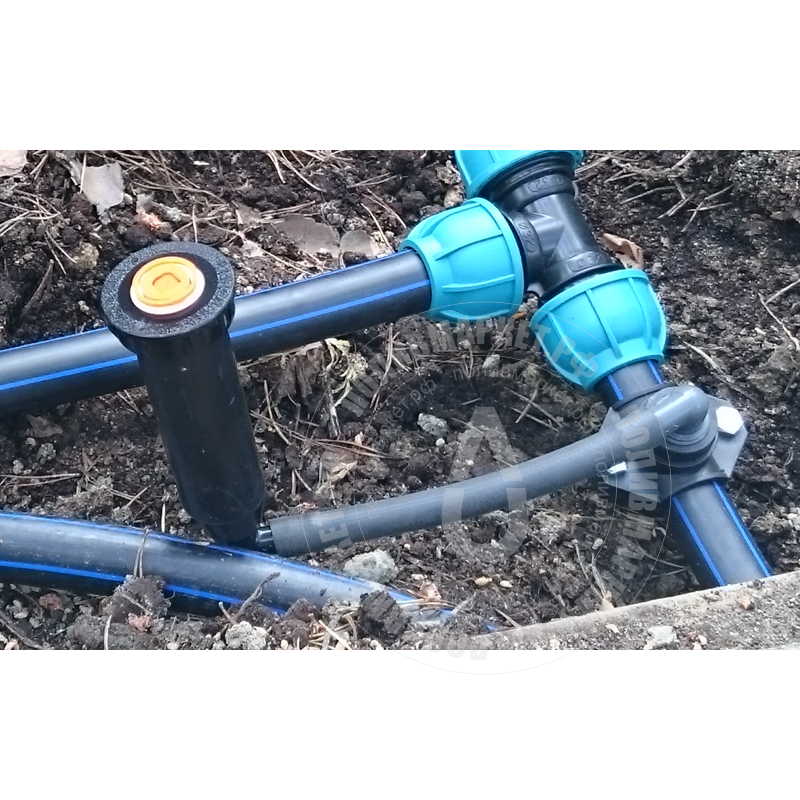

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R — указывает, что материалом изготовления изделия является полиэтилен;
• PP-R — означает, что стенка изготовлена из полипропилена;
• PE-X — основной материал изготовления стенки — сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов — примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

пошаговое описание работы, виды сварки

Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

• Простой монтаж;
• Не подвержены коррозии;
• Очень легкие конструкции;
• Внутренняя сторона труб не зарастает;
• Универсальность – отопления, водопровод и канализация;
• Гарантийный срок для пластика от 50 до 70 лет;
• Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

• Разборное резьбовое соединение — для марок PN 10 и PN 16;
• Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

Поэтапно процесс сварки можно описать следующим образом:

1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.
4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время. Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.

Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

• Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
• Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
• Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.

Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

• резьбовое соединение фитингами;
• фланцевое соединение.

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

• Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
• Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
• Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

1. По месту соединения нужно сделать ровный срез;
2. На участок трубы одевается фланец;
3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

Соединение полипропиленовых труб: способы и порядок работы

Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.

Способы соединения полипропиленовых труб

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.

1. Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
2. Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.

Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.

Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:

• уголки, тройники, муфты;
• фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
• полностью полимерные или комбинации полимер-металл;
• с внутренней, внешней резьбой.

Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:

• сварочный аппарат или «паяльник» для полипропилена;
• труборез;
• специальный инструмент для зачистки армирования металлом;
• инструменты для снятия фаски со среза
• измерительные линейные инструменты, угольник, маркер, уровень.

Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:

• паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
• на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
• армированные алюминием трубы предварительно очищают от металла;
• все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;
• подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
• снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.

Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.

Стыковое соединение

Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.

Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).

Технология следующая:

1. Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
2. Состыковывают нагретые элементы и удерживают до остывания.

У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.

Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.

Что следует помнить при монтаже горячим способом:

• соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
• после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
• если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
• всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.

Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.

Сварка с помощью электрофитингов

Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.

Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.

Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.

Холодная сварка

Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.

Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.

Разъемные соединения

Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.

Обжимные

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.

Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.

Резьбовые

Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.

Для монтажа соединения пластик-металл потребуются:

• разводные ключи;
• специальные фитинги;
• материал для герметизации стыков;
• муфта-американка и специальный ключ с зацепами.

Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.

Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.

Стыковка полипропилена и полиэтиленовых материалов

Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.

1. Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
2. Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.

Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.

Соединение враструб

Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом  такое изделие изначально. Сборщику остается только вставить трубы друг в друга.

Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.

Соединение пластиковых водопроводных труб: как сделать самостоятельно

Andrey

15114
0
2

Если вы читаете эти строки, значит, наверняка приняли решение монтировать водопровод из пластиковых труб самостоятельно. С одной стороны в этом нет ничего сверхсложного, но с другой – для получения качественного результата необходимо досконально знать технологию и некоторые нюансы соединения.

Пластиковый водопровод

Поэтому, чтобы вы сами могли ответить для себя на поставленный выше вопрос, в данной статье я расскажу, какими способами и как осуществляется соединение пластиковых труб различных видов, а также ознакомлю вас с некоторыми тонкостями этой работы.

Соединение труб

Прежде всего следует сказать, что понятие «пластиковые трубы» включает в себя целую группу материалов:

Виды пластиковых труб

Все они обладают разными свойствами, в результате чего их соединение осуществляется разными способами. Поэтому далее я расскажу, как соединять пластиковые водопроводные трубы всех вышеперечисленных видов.

Паяльник с насадками для полипропиленовых труб

Полипропиленовые

Полипропиленовые трубы в последнее время пользуются, пожалуй, наибольшей популярностью благодаря невысокой стоимости, прочности и долговечности. Поэтому начнем знакомство с «премудростями» соединения именно с них.

Итак, монтаж «полипропилена» осуществляется путем сварки. При этом обязательно используются фитинги – муфты, уголки, тройники и т.д.

Поэтому, перед тем как соединить водопроводные трубы из полипропилена самостоятельно, вам необходимо подготовить следующие инструменты:

Труборез для пластиковых труб

Кроме того, в процессе монтажа трубопровода вам обязательно понадобится рулетка и карандаш.

Фитинги необходимо приобретать от того же производителя, что и трубы. В противном случае качественное соединение не гарантировано даже при строгом соблюдении технологии сварки.

Итак, инструкция по монтажу водопровода из «полипропилена» выглядит так:

1. прежде всего нужно включить паяльник и прогреть его. Аппарат должен нагреться до рабочей температуры, после чего отключиться, и затем опять нагреться. О режимах работы устройства свидетельствуют световые индикаторы;
2. пока нагревается паяльник, нужно воспользоваться зачисткой и удалить верхний армировочный слой с участка детали, который будет привариваться к фитингу;

Срезка армировочного слоя зачисткой

3. далее соединяемые поверхности необходимо очистить от пыли, грязи и влаги. Отмечу, что одна из самых распространенных ошибок новичков заключается в пренебрежении чистотой, в результате чего соединение получается непрочным;

На фото – нагрев соединяемых деталей в насадках

4. далее трубу и разогретый фитинг нужно вставить в насадку. На данном этапе крайне важно выдержать правильное время нагрева, которое зависит от диаметра соединяемых деталей. Если вы передержите детали в насадках, то они деформируются, если же недодержать, то соединение получится недостаточно прочным.
   В комплекте со сварочным аппаратом обязательно должна быть таблица с указанием времени нагрева для деталей разного диаметра;

Соединение разогретых деталей

5. после разогрева пластика нужно вытащить детали из насадок и соединить их друг с другом. Надо сказать, что данный этап является наиболее ответственным, так как операцию необходимо выполнять быстро, чтобы пластик не успел остыть. Кроме того, важно вставить трубу в фитинг до самого конца, но при этом не деформировать ее.
   После соединения деталей их нужно удерживать в таком положении, пока не остынет пластик.
6. по такому принципу собираются все элементы водопровода согласно проекту.

Прежде чем приступить к сборке трубопровода, потренируйтесь на обрезках труб, чтобы приобрести необходимый опыт.

На первый взгляд может показаться, что технология достаточно сложная, но в действительности, когда вы самостоятельно выполните несколько соединений работа пойдет быстро и просто.

Металлопластиковые трубы

Металлопластиковые

Металлопластиковые трубы можно соединить своими руками тремя способами:

1. компрессионными фитингами – в этом случаев конец трубы надевается на цангу, после чего на нее надвигается компрессионное кольцо, которое сдавливается зажимной гайкой;
2. обжимными фитингами – в этом случае на конце фитинга имеется кольцо, которое обжимается специальным прессом;
3. при помощи пуш-фитингов – новый вид соединения, который не требует использования никаких инструментов.

Надо сказать, что вне зависимости от способа соединения, вам понадобятся следующие инструменты:

• труборез;
• калибратор.

Если этих инструментов у вас под рукой не оказалось, можно воспользоваться монтажным ножом и любым цилиндрическим предметом подходящего диаметра.

Компрессионный фитинг

Наиболее распространенным в наше время является монтаж при помощи компрессионных фитингов. Осуществляется он в такой последовательности:

1. прежде всего выполняется обрезка труб труборезом. На этом этапе важно обеспечить линию реза строго под углом 90 градусов;

Калибровка диаметра

2. перед тем как соединить металлопластиковые трубы для водопровода, обязательно нужно обработать обрезанный торец, а именно — выполнить калибровку (выравнивание) диаметра калибратором и снять фаску. Как правило, эти манипуляции осуществляются одним инструментом;
3. далее нужно скрутить гайку с фитинга и надеть ее на трубу. Вслед за гайкой надевается компрессионное кольцо;

Соединение металлопластиковой трубы с компрессионным фитингом

4. после этого цанга вставляется в трубу до упора. Прежде чем выполнить эту процедуру, нужно убедиться, что на цангу надеты резиновые уплотнительные кольца;
5. затем на цангу сдвигается зажимное кольцо, после чего на резьбу фитинга накручивается гайка. Сильно затягивать последнюю не стоит, чтобы не повредить резиновые уплотнители.

По такому принципу соединяются друг с другом все элементы водопровода. Достоинством подобного монтажа является то, что для него требуется минимальный набор инструментов, который имеется практически у каждого мужчины. Кроме того, это единственный способ, который позволяет получить разъемное соединение, что в некоторых случаях очень удобно.

Процесс соединения обжимными фитингами осуществляется в такой же последовательности, единственное, вместо компрессионного кольца и гайки используется обжимное кольцо, которое сдавливается специальным ручным или электрическим прессом.

Обжимка фитинга электрическим прессом

Наиболее же быстрый и интересный способ соединения металлопластиковых труб – это монтаж пуш-фитингами. Труба (после подготовки торца по описанной выше схеме) просто вставляется в фитинг до упора, и дальше никакие манипуляции не производятся. Причем, входит она в фитинг вполне легко.

Пуш-фитинг для металлопластиковых и полиэтиленовых труб

После сборки водопровода включается вода, в результате чего проталкивается клин фитинга, и зажимается, тем самым предотвращая течь. Таким образом, для выполнения такого данного соединения даже не требуются ключи, кроме того, скорость монтажа водопровода повышается в несколько раз.

Пуш-фитинги можно использовать не только для металлопластиковых труб, но и выполненных из сшитого полиэтилена.

Надо сказать, что каждый из этих способов позволяет получить надежное соединение, поэтому каждый должен сам выбирать, как соединять металлопластиковые водопроводные трубы, с учетом наличия инструмента и стоимости фитингов.

Схема соединения полиэтиленовых труб компрессионными фитингами

Полиэтиленовые

Соединение полиэтиленовых труб также может быть выполнено несколькими способами. Наиболее распространенными являются следующие технологии монтажа:

• соединение компрессионными фитингами;
• сварка при помощи электромуфты.

Основные детали компрессионного фитинга

Монтаж при помощи компрессионных фитингов напоминает соединение металлопластиковых труб, однако, имеются свои нюансы:

1. как и в предыдущих случаях, работа начинается с обрезки трубы и снятия фаски;
2. далее на трубу надеваются детали фитинга в такой последовательности:
   • зажимная гайка;
   • цанга;
   • упорное кольцо;
   • уплотнительное кольцо;
3. после этого конец трубы вставляется в корпус, затем к нему придвигаются все детали и затягивается гайка. Следует отметить, что гайку надо закручивать от руки.

Как правило, такой способ соединения применяют для монтажа оросительных наружных водопроводов на дачах. А вот сварку электромуфтой можно использовать для прокладки наружного бытового водопровода.

Сварка полипропиленовых труб с использованием электромуфты

Для выполнения этой процедуры вам понадобится специальный аппарат и электромуфты подходящего диаметра. Работа осуществляется в такой последовательности:

1. поверхность соединяемых деталей следует подготовить – снять верхний слой при помощи специального скребка, после чего обезжирить подготовленный участок;
2. затем на соединяемую поверхность надевается электромуфта. Она должна располагаться так, чтобы место стыка соединяемых деталей находилось посередине;
3. далее к электромуфте подключаются электроды, в результате чего начинают разогреваться спирали, расположенные внутри. Это приводит к тому, что полиэтилен расплавляется и поверхности привариваются друг к другу.

Цена сварочного аппарата очень высокая, поэтому выгодней взять оборудование на прокат.

Обработка ПВХ трубы клеящим составом

Поливинилхлоридные

Поливинилхлоридные трубы, как правило, соединяют клеевым способом. Правда, клеевым его можно назвать лишь условно, так как состав, которым обрабатываются соединяемые поверхности, расплавляет пластик. Таким образом, осуществляется сварка деталей, а не склеивание.

Соединение выполняется в такой последовательности:

1. соединяемые поверхности очищаются от загрязнений и влаги, кроме того, с торца трубы снимается фаска. Это необходимо для того, чтобы заусенцы не соскребли клеящий состав в процессе соединения деталей;
2. далее нужно измерить глубину фитинга и нанести на трубе карандашом монтажную метку;
3. после этого надо обработать соединяемые детали клеящим составом при помощи кисти;

Соединение деталей

4. в завершение работы детали нужно соединить и провернуть на четверть оборота друг относительно друга, чтобы состав равномерно распределился. В процессе высыхания клея на детали не должны оказываться какие-либо внешние воздействия. Время застывания зависит от температуры воздуха и ряда других факторов.

С момента нанесения клея на поверхность деталей до их соединения должно пройти не более 25 секунд.

Вот, пожалуй, и вся информация о том, как соединить пластиковые трубы для водопровода самостоятельно, которой я хотел с вами поделиться.

Вывод

Большинство пластиковых труб, как мы выяснили, можно соединить самостоятельно без наличия какого-либо опыта и специального оборудования. Для этого необходимо лишь строго соблюдать технологию и придерживаться изложенных выше советов. Таким образом, вы сможете сэкономить семейный бюджет на монтаже водопровода.

Дополнительную информацию содержит видео в этой статье. Если у вас возникли сложности в процессе монтажа водопровода, задавайте вопросы в комментариях, и я обязательно постараюсь вам помочь.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

26 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.

Монтаж и соединение полиэтиленовых труб и труб ПНД

Трубы полиэтиленовые низкого давления (ПНД) и полиэтиленовые (ПЭ) трубы всё увереннее чувствуют себя сегодня на российском рынке сантехнического оборудования. Всё чаще находится применение им не только в быту, но и на производстве. Такой материал – достаточно выгодная покупка, поскольку он является отличным сочетанием доступной цены и достаточно высокого качества. Как же работать с подобными изделиями?

О монтаже и соединении труб из полиэтилена

Полиэтиленовые материалы позволяют провести внутреннюю и наружную системы водопровода. Обычно это делается закрытым способом, при котором соединение труб ПНД или полиэтиленовых труб осуществляется с применением неразъёмного вида соединения. Для укладки бытового трубопровода из ПЭ и ПНД труб необходимо применять разъёмные соединения.

Таким образом, соединение полиэтиленовых труб и труб ПНД может осуществляться двумя способами: разъёмными и неразъёмными соединениями. У каждого из них также есть свои разновидности.

Так, разъёмное соединение труб ПНД и ПЭ может быть фитинговым, фланцевым или раструбным с использованием уплотнителя. Неразъёмные соединения полиэтиленовых труб и труб ПНД, получаемые путём сваривания частей трубопровода, подразделяются на электромуфтовые и стыковые, с применением специального сварочного оборудования.

Специализированный интернет-магазин сантехники «СанКомф» предлагает трубы ПНД от компании «Политек» а также разъёмные фитинги для их монтажа, который можно произвести и самостоятельно. Для монтажа неразъёмным соединением Вам потребуется участие специалиста со специализированным оборудованием.

Для бытовых целей наиболее часто используются разъёмные виды соединений, которые легко может установить даже домашний мастер, если он умеет работать с фитингами и фигурными деталями. Соединение полиэтиленовых труб и труб ПНД следует осуществлять с использованием фитингов из пластика либо латуни. Раструбное соединение может применяться для монтажа наружного трубопровода, а также бытовой системы канализации.

Как осуществляется соединение труб ПНД и ПЭ посредством спайки (сварки)?

Как уже было указано выше, существует два варианта спайки полиэтиленовых материалов – сваркой встык и с применением электромуфты. Оба варианта достаточно надёжны и могут обеспечить отличный результат.

Чтобы соединение труб ПНД и ПЭ было максимально качественным соединения частей трубопровода, необходимо проводить сварку с учётом следующих параметров:

•          Смещение свариваемых труб не должно превышать величину равную десятой части от их толщины;

•          Стыковой шов должен находиться выше или на одном уровне с поверхностью трубы;

•          Окончательная высота валика сварки должна быть в пределах 2,5 мм для труб с размером стенки менее 5 мм, и 5 мм, при стенке 6-12 мм.

Соединение полиэтиленовых труб и труб ПНД посредством электромуфт

Этот вид сварки также называют терморезисторной. Осуществляется он с использованием полиэтиленовых фасонных частей, в которые вмонтированы электрические спирали. Эти спирали расплавляются при подаче тока и припаиваются к стенкам трубы. Прежде чем начать работу, необходимо провести зачистку свариваемых краёв, а также обеспечить их неподвижность в процессе.

Соединение труб ПНД и ПЭ сваркой встык

Стыковая сварка осуществляется с использованием монтажно-сварочной установки. Находясь внутри этой установки, края трубы нагреваются до нужной температуры и спаиваются. При таком способе по окончании работы можно удалить шов при помощи специального оборудования. Для спаивания встык подойдут лишь трубы более 50 см диаметром.

Соединение пластиковых труб с металлическими

Если вас заинтересовал этот вопрос, то угадывается два варианта развития событий: у вас уже есть соединение пластиковых и металлических труб, которое доставляет вам головную боль или вы только собираетесь соединить этих двух антагонистов.

Рассмотрим первый вариант: у вас протечка на стыке металла и металло-(или)пластика.

Беспокоить он может только из-за протечек. А протечки неизбежны при резких перепадах температур или гидроударах. Второе, конечно, редкость, а вот перепады температур — это да, проблема. При каждом включении-отключении (точнее, наоборот) горячей воды, или даже замены горячей холодной, ожидайте подставу от этого инженерного решения.  Причины — плохие фитинги и разный коэффициент термического расширения металла и пластика. В общем, дело в том, что горячая вода сильно нагревает металл, что приводит к его расширению, неравномерному по сравнению с пластиком или металлопластиком.

Как следствие, рано или поздно фитинги  дают трещины или, в лучшем случае, ослабляют «хватку». Обычно это фитинги китайского производства, но качественные тоже не «железные» и могут дать слабину. Сантехникам приходится либо поджимать самораскрутившийся фитинг, либо заменять треснувший на новые. Правда сейчас в номенклатуре поставщиков можно отыскать  фитинги с защитой от самораскручивания или использовать систему с опрессовкой фитингов. Поэтому настоятельно не рекомендуется экономить на комплектующих в таких ситуациях.

Второй вариант: вы только собираетесь соединить металлопластиковые или просто пластиковые трубы с металлическими.

Не знаю причины, но догадываюсь. Вы хотите сэкономить. У вас или уже есть металлический стояк, а вы хотите сделать себе разводку пластиком, или какая-то похожая причина, например, хочется удлинить металлический трубопровод. Настоятельно рекомендуется устранить проблему основательно. Например, скинуться с соседями и поменять весь стояк на пластик. Почему? Потому, что вас ждут проблемы, описанные выше в первом варианте, плюс еще одна. Если вы самовольно врежетесь в общую инженерную конструкцию со своим кардинально отличным материалом, то вы будете нести полную материальную ответственность за аварии. Любой ЖЭК, ЖКО или как-там-она-сейчас-называется управленческая компания (и даже ваш сосед!) заактирует это дело и с радостью навесит на вас весь ущерб от аварии и материальные расходы на ее ликвидацию.

Как практически соединить металл с пластиком.

Вы прочитали все вышесказанное, это вас не останавливает и вы полны решимости провернуть аферу. Как обычно, пути два: или вызываем сантехников и умываем руки, или закатываем рукава и делаем сами.

Сантехники дело знают. Рассмотрим самостоятельную работу.

Для соединения стальной трубы с пластиковой (или металлопластиковой) вам потребуется:
1) пресс фитинг или переходник, один конец которого оснащен резьбой для металлической трубы, а другой раструбом для надвижного соединения пластиковых труб;
2) два раздвижных ключа;
3) пакля или  тефлоновая лента.

Пресс фитинг для соединения металлической и пластиковой труб

Сначала необходимо открутить муфту металлического трубопровода в том месте, где будет соединение с  пластиковой трубой. Или кардинально: отрезаем болгаркой старую трубу. Резьборезом нарезаем резьбу, предварительно смазав край трубы маслом или солидолом,  до выхода трубы из плашки. Протираем резьбу, наматываем паклю или фумленту, смазываем силиконом. Накручиваем прессфитинг. Желательно рукой без применения ключа, так как фитинг может треснуть. Лучше докрутить фитинг после включения воды, до остановки протечки, чем сразу его пережать ключом.

Как вы уже знаете, пластик и металл имеют разный коэффициент температурного расширения, поэтому не рекомендуется накручивать фитинги с внутренней резьбой из ПВХ на металл. При монтаже  систем центрального отопления и горячего водоснабжения нужно использовать переходные муфты с уплотнительной резинкой или же латунные разъемные муфты с элементом из ПВХ.

Подробное руководство по фитингам из ПВХ

Эта запись была опубликована 27 мая 2016 г. пользователем Admin.

Как компания, в названии которой написано «Фитинги из ПВХ», мы получаем много вопросов о фитингах. Эти вопросы часто связаны с размерами и размерами трубопроводной арматуры, что имеет смысл, потому что эти темы могут сбивать с толку! Другие вопросы касаются самих фитингов и их предназначения. Совместимость и общие сведения о трубопроводной арматуре могут быть ошеломляющими для того, кто плохо знаком с миром ПВХ! Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать этот пост в блоге в качестве руководства по монтажу трубопроводов! В этом руководстве по трубопроводной арматуре описаны все основные типы фитингов из ПВХ, а также способы и причины их использования.Это длинный пост, поэтому вы можете использовать раздел «Содержание» для навигации по нему!

Содержание

> Размеры фитингов
> Типы концов ПВХ и клеи
> Фитинги мебельного класса по сравнению с другими. Стандартные фитинги
> Фитинги из ПВХ — Описание и применение
—-> Тройники
—-> Колена
—-> Крестовины
—-> Муфты и соединения
—-> Заглушки и заглушки
—-> Переходники (внутренняя и внешняя)
—-> Втулки
—-> Ниппели
—-> Фланцы

Размер фитингов

Как упоминалось в предыдущем сообщении в блоге о наружном диаметре трубы из ПВХ, трубы и фитинги из ПВХ используют номинальную систему для стандартных размеров.Это сделано для того, чтобы все части с одинаковым размером в названии были совместимы друг с другом. Все фитинги диаметром 1 дюйм подходят, например, к трубе диаметром 1 дюйм. Это кажется довольно простым, правда? Что ж, вот что сбивает с толку: внешний диаметр (OD) трубы из ПВХ больше, чем размер, указанный в ее названии. Это означает, что 1-дюймовая труба из ПВХ будет иметь внешний диаметр более 1 дюйма, а фитинг из ПВХ диаметром 1 дюйм будет иметь еще больший внешний диаметр, чем труба.

Самое главное при работе с трубами и фитингами ПВХ — это номинальный размер.Фитинг диаметром 1 дюйм подойдет к трубе диаметром 1 дюйм, независимо от того, какой из них — сортамент 40 или 80. Таким образом, хотя фитинг с раструбом диаметром 1 дюйм имеет отверстие шириной более 1 дюйма, он подойдет для трубы диаметром 1 дюйм, потому что Внешний диаметр этой трубы также больше 1 дюйма.

Может наступить время, когда вы захотите использовать фитинг из ПВХ с трубой из не ПВХ. Номинальный размер в этом случае не так важен, как наружный диаметр трубы, которую вы используете. Пока внешний диаметр трубы такой же, как внутренний диаметр (ID) фитинга, в который она входит, они будут совместимы.Однако фитинг диаметром 1 дюйм и труба из углеродистой стали диаметром 1 дюйм могут быть несовместимы друг с другом только потому, что они имеют одинаковый номинальный размер. Обязательно проведите исследование, прежде чем тратить деньги на детали, которые могут быть несовместимы друг с другом!

Щелкните здесь, чтобы получить дополнительную информацию о внешнем диаметре ПВХ.

Типы концов ПВХ и клеи

Без клея трубы и фитинги из ПВХ будут плотно прилегать друг к другу. Однако они не будут водонепроницаемыми. Если вы собираетесь пропускать какие-либо жидкости через вашу трубу, вы должны убедиться, что не будет утечек.Это можно сделать несколькими способами, и выбранный вами метод будет зависеть от того, что вы подключаете.

Сама труба ПВХ

обычно не имеет резьбовых концов. Это лишь одна из причин того, что большинство фитингов из ПВХ имеют скользящие концы. «Скольжение» в ПВХ не означает, что соединение будет скользким, это скорее означает, что фитинг будет скользить прямо по трубе. При установке трубы в фитинг соединение может показаться герметичным, но для транспортировки любых жидких сред его необходимо герметизировать. ПВХ-цемент изолирует трубы за счет химической реакции, которая связывает пластик одной части с другой.Для гарантированного уплотнения фитинга вам понадобится как грунтовка ПВХ, так и цемент ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к склеиванию, а цемент удерживает две детали плотно склеенными.

Резьбовые соединения нужно уплотнять иначе. Основная причина, по которой люди используют резьбовые детали, заключается в том, что при необходимости их можно разобрать. ПВХ-цемент склеивает трубы между собой, поэтому, если он используется для резьбовых соединений, он создает уплотнение, но резьба становится бесполезной. Хороший способ герметизировать резьбовые соединения и поддерживать их работоспособность — использовать ленту для уплотнения резьбы из ПТФЭ.Просто оберните его вокруг наружной резьбы несколько раз, и он сохранит соединение герметичным и смазанным. И если вы захотите вернуться к этому стыку для обслуживания, фитинги все равно можно будет открутить.

Хотите знать обо всех различных типах концов и соединениях из ПВХ? Щелкните здесь, чтобы получить дополнительную информацию о типах концов ПВХ.

Фурнитура мебельного класса по сравнению со стандартной фурнитурой

Часто наши клиенты спрашивают нас: «В чем разница между фурнитурой мебельного класса и обычной фурнитурой?» Ответ довольно прост: наша фурнитура для мебели не имеет печати производителя или штрих-кода.Они чисто белые или черные, на них ничего не напечатано. Благодаря этому они отлично подходят для применений, где будет видна труба, независимо от того, предназначена ли она для мебели. Размеры такие же, как у обычных примерочных размеров. Например, мебельный фитинг диаметром 1 дюйм и обычный фитинг диаметром 1 дюйм подходят к трубе диаметром 1 дюйм. Кроме того, они так же долговечны, как и остальные наши фитинги из ПВХ.

Щелкните здесь, чтобы получить дополнительную информацию о наших трубах и фитингах для мебели.

Фитинги из ПВХ — Описание и применение

Ниже приводится список наиболее часто используемых фитингов из ПВХ.Каждая запись содержит описание фитинга, а также возможные варианты его использования и применения. Для получения дополнительной информации о любом из этих фитингов посетите соответствующие страницы с описанием продуктов. Важно помнить, что каждый фитинг имеет бесчисленное количество повторений и применений, так что имейте это в виду при покупке фитингов.

Тройники

Тройник ПВХ — тройник с тремя концами; два по прямой и один сбоку под углом 90 градусов. Тройники позволяют разделить линию на две отдельные линии с соединением под углом 90 градусов.Также тройники могут соединять две лески в одну основную. Также их часто используют для конструкций из ПВХ. Тройники — это чрезвычайно универсальный фитинг, который является одним из наиболее широко используемых деталей в сантехнике. Большинство тройников имеют концевые муфты скольжения, но доступны версии с резьбой.

Колено

Если вам нужно, чтобы ваша трубопроводная система могла поворачиваться или обходить что-то на своем пути, вам нужно будет согнуть трубопровод с помощью колен из ПВХ. Колена чаще всего доступны с углами 90 градусов и 45 градусов, поэтому ваш трубопровод может быть направлен так, как вы этого хотите.Боковые локти — это немного другая деталь, которая обычно используется в качестве углов в таких проектах, как навесы, палатки, дисплеи и коробки. У них три конца вместо двух. Большинство отводов имеют концы скользящей муфты, но доступны версии с резьбой.

Крестовины

Крестовины — это немного менее распространенный тип фитингов, соединяющих четыре секции труб. У них есть четыре скользящих соединения (S x S x S x S), которые встречаются под углом 90 градусов, образуя форму «плюс». Крестовины ПВХ обычно используются при строительстве каркаса из трубы ПВХ.Крестовины могут добавить каркасу большую структурную целостность. Их также можно использовать для разделения потока жидкости в разные стороны.

Муфты и соединения

Муфты — одна из самых простых (и недорогих) арматуры ПВХ. Это небольшая часть, которая соединяет или «связывает» одну часть с другой, обычно навсегда. Они могут соединять трубу с трубой и трубу с фитингом. Некоторые из них даже уменьшаются, чтобы вы могли соединить маленькую трубу с большой или наоборот.Доступны муфты со скользящей или внутренней резьбой, в зависимости от того, для чего они вам нужны.

Соединения, как муфты, соединяют предметы, но они не являются постоянным решением, которое можно легко разобрать. Соединения из ПВХ часто используются при строительстве временных конструкций, таких как опоры для палаток, и могут быть разобраны, когда конструкция больше не нужна. Они имеют кольцо в центре, которое отделяет два конца друг от друга, что позволяет легко разбирать и обслуживать.

Заглушки и заглушки

У колпачков

очень простая задача: остановить поток. Их надевают на конец трубопровода, который не нужно подключать к другой трубе. Они могут остановить конвейер, который вы планируете расширить позже, или предоставить вам легкий доступ к системе при необходимости. Они также могут добавить законченный вид трубам в строительных проектах из ПВХ. Колпачки идут вокруг трубы или снаружи, поэтому они могут иметь конец с внутренней или внутренней резьбой.

Заглушки похожи на заглушки, но вместо того, чтобы останавливать поток в трубе, они останавливают поток в фитинге.Из-за этого заглушки заходят внутрь штуцера. Это означает, что они имеют либо втулку, либо конец с наружной резьбой.

Адаптеры (женский и мужской)

Переходники, иногда называемые переходными муфтами, представляют собой универсальные фитинги. Эти фитинги предназначены для изменения типа конца трубы, что позволяет подключать ее к фитингам и трубам разных размеров. Они могут иметь резьбовые или скользящие муфты для подсоединения к бесконечному разнообразию труб и фитингов. Адаптеры могут быть с наружной или внутренней резьбой, а также с гнездом или втулкой.

Втулки

Втулки

во многом похожи на переходники, но основное внимание уделяется соединению труб различного диаметра за счет уменьшения фитинга. (Втулки не могут уменьшить трубу.) Втулки также обычно имеют резьбу, что отличает их от других типов фитингов. Это позволяет использовать различные типы соединений и упрощает обслуживание и настройку трубопроводов. Втулки часто используются в озеленении и аквакультуре, потому что они лучше работают с водой, чем металлические детали, которые могут ржаветь.

Соски

В некоторых ситуациях необходимо соединить два охватывающих конца в системе PVC. Подходит для этой работы соска. Ниппель — это штуцер с двумя концами с наружной резьбой. Поскольку такой фитинг требует плотной посадки, они чаще всего изготавливаются из ПВХ сортамента 80. Однако они по-прежнему совместимы с частями расписания 40.

Фланцы

Фланцы — это фитинги, которые позволяют прикреплять аксессуары и другие предметы к трубе.Они также могут увеличить прочность трубы. Самый распространенный тип фланца находится у основания унитаза. Фланцы представляют собой дисковые фитинги, которые создают плотное уплотнение, прижимая две поверхности вместе болтами, зажимами, краями или сжимающим усилием. Однако в большинстве фланцев для соединения двух поверхностей используются болты. Фланцы из ПВХ доступны со скользящими или резьбовыми концами. Из-за необходимой прочности фланцев они обычно изготавливаются из ПВХ сортамента 80.

Это лишь некоторые из наиболее популярных фитингов из ПВХ.Если вы продолжите изучать трубы и фитинги из ПВХ, вы наткнетесь на многие другие типы фитингов и различные разновидности тех, что описаны здесь.

Подробное объяснение 12 типов соединителей для труб из ПВХ!

Самыми большими частями водопроводной системы, конечно же, являются трубы и соединители. Трубы — это то, что помогает транспортировать воду из водопровода в раковину. У вас не может быть канализационной системы без соединителей труб. Знаете ли вы, что существует много типов соединителей для труб из ПВХ, а не только один?

Опытные сантехники уже знают все о трубах и дополнительных деталях.

Однако у среднего домовладельца могут возникнуть проблемы с пониманием всех этих различных типов соединителей для труб из ПВХ.

Чтобы помочь вам, мы создали список наиболее распространенных типов разъемов и некоторую дополнительную информацию.

Что такое соединители для труб из ПВХ

Вы, наверное, знаете, что такое трубы из ПВХ. Что ж, если вы работаете над проектом из ПВХ, вы также должны понимать, что такое соединители для труб из ПВХ.

Соединители из ПВХ, широко известные как фитинги, объединяют все воедино.Как следует из названия, они соединяют трубы вместе.

Хотя существует несколько типов соединителей для труб из ПВХ, все они могут быть разделены на две категории:

1. Соединители сантехнического класса
2. Соединители мебельного класса

Соединители сантехнического класса

Соединители сантехнического класса находят свое место в водопроводно-канализационные системы, а также канализационные системы. Люди используют их как в жилых, так и в коммерческих жилищах.

По базовому строительству выполняют свою работу профессионально.Однако на вид они не такие красивые. Это связано с тем, что на них много штрих-кодов или выпуклых и тисненых надписей.

Люди покупают их, потому что они довольно доступны по цене, и их можно найти в большинстве местных хозяйственных магазинов.

Мебельные соединители

Мебельные соединители покажут, какими на самом деле могут быть проекты из ПВХ. Большинство типов ПВХ-соединителей, которые мы перечислим далее, попадают в эту категорию.

Они не придерживаются основной идеи соединителей, и вы можете найти их во всех формах и формах.Вы можете использовать их на различных типах труб из ПВХ, и они служат многим целям.

Однако соединители мебельного класса дороже, чем соединители сантехнического назначения. Кроме того, хотя вы можете найти некоторые из них в хозяйственных магазинах, вы должны проверить профессиональные магазины для других.

Наиболее распространенные типы соединителей для труб из ПВХ

Подобно нескольким типам труб из ПВХ, существует множество типов соединителей для труб из ПВХ.

В то время как некоторые выглядят так, как вы думаете, как выглядят арматуры, другие могут показаться устрашающими.Вот некоторые из распространенных типов разъемов:

• Переходники
• Втулки
• Заглушки и заглушки
• Муфты
• Колена
• Фланцы
• Ниппели
• Тройники
• Седла
• Крестовины
• Крестовины
• Крестовины

• Адаптеры

  Адаптеры увеличивают длину участка или изменяют тип соединения на конце трубы. Это похоже, например, на адаптеры для электрических устройств.

  Адаптеры позволяют соединять вместе разные типы ПВХ.Это поможет вам не использовать другие инструменты или более сложную настройку.

  Адаптеры изготавливаются из большинства стандартных материалов, включая латунь, медь, ковкий пластик, АБС, ПВХ и сталь.

  Втулка

  Втулка помогает соединять трубы разных размеров. Обычно это делается путем уменьшения фитинга большего размера на трубу меньшего размера.

  Втулки обычно имеют как внутреннюю, так и внешнюю резьбу. Однако это не всегда так. Втулки занимают гораздо меньше места по сравнению с муфтой или муфтой, хотя все три имеют одно и то же назначение.

  Люди делают втулки из всех видов трубопроводных материалов, таких как АБС, латунь, медь, ковкая сталь, нержавеющая сталь и ПВХ.

  Заглушки и заглушки

  Заглушки, как следует из названия, закрывают конец трубы. Вы кладете их над трубой, чтобы закрыть ее. Их можно наклеить, нарезать резьбой или припаять к трубе.

  Заглушки имеют то же назначение, но вы вставляете их внутрь фитинга. Они имеют резьбу, поэтому вы можете продолжать использовать ту же трубу.

  Кроме ПВХ, крышки и заглушки доступны из латуни, меди, АБС-пластика, ковкой стали и стали.

  Муфты

  Муфта расширяет участок трубы. Он также может изменить размер трубы. Если муфта уменьшает размер трубы, ее также называют «раструбным редуктором». Это происходит из-за ее колоколообразной формы.

  Муфты обычно имеют внутреннюю резьбу, но иногда и без резьбы. Вы можете взять трубы без резьбы и либо склеить их, либо припаять медью.

  Муфты — одни из наиболее часто используемых соединителей.

  Помимо ПВХ, они бывают из АБС, меди, латуни, ковкой стали и стали.

  Колена

  Колена изменяют направление потока жидкости. Это разъемы, которые сделаны под углом, обычно 90 или 45 градусов.

  Есть еще несколько уникальных отводов с углом 60 или даже 22,5 градуса. Локти либо с резьбой, либо с потом. Уличные локти имеют как мужскую, так и женскую резьбу.

  Таким образом, вы можете легко соединять разные трубы или соединители. Также есть отводы с боковым выходом.Работают они аналогично тройнику с загибом.

  Отводы — одни из самых важных соединителей в большинстве проектов сантехники. Они бывают из ПВХ, а также из латуни, меди, АБС-пластика, стали и пластичных.

  Фланцы

  Фланцы соединяют трубы. Это отличная идея, если необходимо устранить утечки ПВХ. Трубы, которые вы используете с фланцами, заканчиваются приваркой или резьбой к фланцам.

  Затем скрепите их болтами. Профессионалы обычно используют фланцы в промышленных приложениях, особенно при высоком давлении.

  Люди используют их и для бытовых насосных систем, обычно в ванной. Это соединители, которые крепят унитаз к полу и доходят до слива.

  Фланцы бывают из ПВХ, меди, латуни и гибкие. Фланцы из ПВХ — это те, которые вы можете найти в туалетах.

  Ниппели

  Ниппели имеют вид коротких трубок, напоминающих заглушки. На обоих концах есть наружная резьба. Ниппели соединяют два разных прямых участка трубопровода. Короткие соски имеют уникальный внешний вид, так как они имеют нить от одного конца до другого.Другими словами, резьба идет по всей длине трубы. Это помогает им обеспечить очень плотное соединение.

  Ниппели бывают из латуни, меди, стали, ковкой стали и, конечно же, из ПВХ.

  Тройники

  Тройники по форме напоминают латинскую букву «Т». Они помогают соединить три или более труб, чтобы обеспечить хороший поток воды.

  По сути, это выглядит как довольно длинная муфта, имеющая выходное отверстие с одной стороны. Этот выход находится под углом 90 градусов от корпуса разъема.Его размер зависит от размера трубы.

  Боковой выход обычно называют «верхом», а прямая часть фитинга — «участком». Если участок тройника меньше верха, это называется соединителем «с упором».

  Тройники изготавливаются из ПВХ, АБС, ХПВХ, латуни, стали и меди.

  Крестовины

  Крестовины представляют собой тройники с двумя вершинами. С их помощью можно соединить четыре трубы ПВХ.

  Они более ограничены по сравнению с тройниками и имеют меньшее количество материалов.Из-за этого многие профессионалы предпочитают использовать несколько тройников вместо крестовины.

  Кроме ПВХ крестовины бывают ковкими и латунными.

  Тройник с седлом

  Если вам нужно быстро добавить трубу или тройник к существующей трубе, лучше всего подойдут тройники с седлом. Вы также можете найти их под названием «защелкивающиеся тройники». Это отличный способ добавить новый трубопровод, не разрезая существующую трубу из ПВХ. Обычно в оросительных системах используются тройники-тройники. Таким образом, вы легко добавите еще одну дождевальную линию.Для выполнения этой задачи нужно взять тройник-седло и приклеить его к трубе. После того, как все настроено, вам нужно просверлить еще одно отверстие, и все готово.

  Седельные тройники изготавливаются только из ПВХ.

  Соединения

  Соединения более или менее аналогичны соединениям. Если муфты неудобны или непрактичны, профессионалы используют штуцеры. Непаянные муфты требуют ввинчивания в них труб.

  Муфты, напротив, имеют собственную гайку, которая создает уплотнение, соединяющее две трубы.Например, это отличный выбор, если у вас есть две неподвижные трубы, которые нельзя ввинтить в муфты.

  Таким образом, любой ремонт в будущем будет намного проще и понятнее. Существуют даже диэлектрические муфты, которые профессионалы используют для соединения труб из различных металлических материалов.

  Это возможно благодаря их антикоррозийным свойствам. Однако у профсоюзов есть несколько недостатков. Главный из них заключается в том, что вы не можете использовать их с LP или природным газом.

  Соединения бывают из ПВХ, латуни, ХПВХ, ковкого материала, латуни и стали.

  Отводы

  Для соединения дренажных труб можно использовать отводы. Они идут под углом 45 градусов. Wyes обеспечивает плавный поток воды. Это отличается от тройников, поскольку вы используете тройники для вертикальных сливных соединений. Трубки соединяют плоские горизонтальные трубы.

  Стыки изготавливаются из ПВХ, АБС и латуни.

  Существуют ли соединители для труб из ПВХ разных размеров?

  Так же, как существуют различные типы соединителей для труб из ПВХ, существуют также многочисленные размеры.Как и трубы из ПВХ, для соединений труб из ПВХ используется система номинальных размеров.

  Это сделано для того, чтобы вы могли легко найти совместимые трубы и соединители. Теоретически все 2-дюймовые трубы подходят ко всем 2-дюймовым соединителям.

  Хотя это кажется довольно простым, есть несколько сбивающих с толку факторов.

  Это связано с тем, что внешний диаметр трубы из ПВХ может быть больше указанного размера. Другими словами, труба из ПВХ размером 2 дюйма будет иметь внешний диаметр больше 2 дюймов.

  Однако одновременно внешний диаметр соединителя из ПВХ будет больше, чем указано на этикетке!

  Вот почему номинальный размер очень важен.2-дюймовая труба всегда подходит к 2-дюймовому соединителю, независимо от того, 40 или 80-дюймовая труба. Даже если у 2-дюймового соединителя более широкое отверстие, он все равно уместится на 2-дюймовой трубе.

  Это потому, что оба имеют внешний диаметр более 2 дюймов.

  Хорошая сторона соединителей из ПВХ состоит в том, что их можно использовать с трубами, не содержащими ПВХ. Предположим, это так; номинальный размер уже не так важен.

  Теперь вам не нужно смотреть на внешний диаметр всего. Вместо этого внешний диаметр трубы должен быть совместим с внутренним диаметром или соединителем.

  Однако медная труба 2 дюйма, например, может не соответствовать 2-дюймовому соединителю трубы из ПВХ.

  Номинальный размер имеет значение только в том случае, если и труба, и соединитель изготовлены из ПВХ.

  Вот почему так важно знать все существующие типы соединителей для труб из ПВХ. Разные разъемы изготавливаются по-разному.

  Понимание их и понимание того, как их делают производители, имеет решающее значение для поиска подходящей трубы.

  Bottom Line

  Так же, как существуют различные типы труб из ПВХ, существует множество типов соединителей для труб из ПВХ.У каждого своя цель, и у каждого есть свои преимущества и недостатки.

  Хотя соединители для труб из ПВХ наиболее эффективны при использовании их с трубами из ПВХ, в этом нет необходимости. Сантехники используют их для труб любых форм и размеров.

  Конечно, прежде чем заняться каким-либо проектом сантехники своими руками, вам следует проконсультироваться со специалистом. Это особенно актуально, если вы возитесь с канализацией в доме.

  Тем не менее, понимание того, как работают соединители из ПВХ, полезно.

  Самый большой выбор стандартных и уникальных фитингов для труб из ПВХ

  Обратите внимание: мы получаем фитинги от нескольких поставщиков.Представленные изображения могут незначительно отличаться от реального продукта, но работают так же в сантехнических приложениях. Если дизайн является проблемой, свяжитесь с нами.

  Боковой выход 90-х

  Боковой выход 90-х — S x S x S — # 777

  Этот фитинг является скользящим и имеет три входа. Отлично подходит для изготовления рамок для ящиков, полок, дисплеев, навесов, палаток и многого другого!
  Используйте с крестовинами, тройниками и боковыми выпускными тройниками для создания неограниченного числа конфигураций.

  Показано: 1-1 / 4 «x 1-1 / 4» x 1-1 / 4 «боковое отверстие 90

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Боковые выходы 90-х — S x S x FIPS — # 778

  Этот фитинг имеет три входа, один из них имеет внутреннюю резьбу FIPS (очень трудно найти)

  Показано: 3/4 дюйма S x 3/4 дюйма x 3/4 дюйма, FIPS, боковой выпуск 90

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройники с боковым выходом — S x S x S x S — # 779

  На рисунке: тройник с боковым выходом 1-1 / 2 дюйма

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено 90 °

  Обычные 90-е — S x S — # 406

  Показано: угловой патрубок 1-1 / 4 «на 90 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переход 90-х — S x S — # 406

  Показано: Угловой переходник на 90 ° 1 «x 3/4»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Резьбовые 90-е — S x FIPS — # 407

  Показано: Колено 90 ° с резьбой 1-1 / 4 «S x 1-1 / 4» FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Резьбовые 90-е — FIPS x FIPS — # 408

  Показано: 1-1 / 2 «FIPS x 1-1 / 2» FIPS Колено 90 ° с резьбой

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Street 90-х — S x Втулка — № 409

  Показано: 1-1 / 2 «S x 1-1 / 2» Патрубок 90 ° Уличное колено

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Threaded Street 90-х — S x MIPS — # 410

  Показано: 1-1 / 2 «S x 1-1 / 2» MIPS Резьбовой отвод 90 ° Street

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для проточной части? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Threaded Street 90-х годов — FIPS x MIPS — № 412

  Показано: 1-1 / 2 «FIPS x 1-1 / 2» MIPS Резьбовой отвод 90 ° Street

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  All Street 90’s — Втулка x Втулка — № 333

  очень уникальный

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено 45 °

  Стандартные 45 — S x S — # 417

  Показано: угловой патрубок 1/2 дюйма, 45 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Уникальные «труднодоступные» отводы

  Колено Unique 11-1 / 4 ° — S x S — # 411

  Показано: Колено 3 «11-1 / 4 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено 15 ° — S x S — # 418

  Показано: Колено 1-1 / 2 «15 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено Unique 22-1 / 2 ° — S x S — # 416

  Показано: Колено 3/4 «22-1 / 2 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено Unique 30 ° — S x S — # 415

  Показано: Колено 1-1 / 2 «30 °

  Обратите внимание: Эти фитинги изготавливаются по индивидуальному заказу и поэтому не подлежат возврату

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено Unique 60 ° — S x S — # 424

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено 45 ° Street — втулка x скольжение — # 427

  Показано: колено 1-1 / 2 «45 ° Street

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  22 Угловой патрубок 1/2 ° — патрубок x скользящий — # 442

  Показано: Колено для улицы 1-1 / 4 «22-1 / 2 °

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Колено с коротким патрубком 45 ° — патрубок x скользящий — # S427

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройник

  Стандартные тройники — S x S x S — № 401

  Показано: Обычная футболка 1 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  Ищете фитинги из других материалов? Фитинги, соединители и переходники от
  до — индексная страница Фитинги от
  до черного (ковкий чугун) —
  к оцинкованной арматуре (ковкий чугун) —
  к латунным фитингам
  к хромированным латунным фитингам —
  к арматуре из нержавеющей стали —
  к дренажной арматуре из АБС-пластика

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходные тройники — S x S x S — # 401

  Показано: переходной тройник 1 «x 3/4» x 1/2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройники с резьбой — S x S x FIPS — № 402

  Показано: Тройник с резьбой 1-1 / 2 «S x 1-1 / 2» x 1-1 / 2 «FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходные тройники с резьбой — S x S x FIPS — № 402

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройники с резьбой — S x FIPS x S — # 403

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройники с резьбой — FIPS x FIPS x FIPS — № 405

  Показано: Тройник с резьбой 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Футболки Street — втулка x S x S — # 444

  На фотографии: Футболка Street 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройник с короткими головками — S x S x S — # S401

  Показано: тройник с короткими головками 2 «x 2» x 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройник Unique Spigot — Spigot x Spigot x Spigot — 404A-020

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Крестов

  Обычные крестовины — S x S x S x S — # 420

  Показано: 1-1 / 4 «Обычный крест

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Трудно найти тройник (Y-образный фитинг)

  Стандартные Wyes — S x S x S — # 475

  1/2 дюйма до 2 дюймов = максимальное внутреннее давление 235 фунтов на кв. Дюйм при 73 ° — от 3 до 4 дюймов = максимальное внутреннее давление 150 фунтов на кв. именуется «тройник 45 °»

  Показано: 1-1 / 4 дюйма, обычная звезда

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  120 ° WYE — S x S x S — # 475-020120

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  120 ° WYE — втулка x S x S — # 475-21131T

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Заглушки ПВХ

  Заглушки — S — # 447

  Показано: Заглушка 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Заглушки с резьбой — FIPS — № 448

  Показано: Заглушка с резьбой 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Заглушки ПВХ

  Заглушки — # 449

  Устанавливается внутри фитинга — НД. = то же, что и труба

  Показано: Пробка 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Заглушки с резьбой — MIPS — № 450

  Показано: Заглушка с резьбой 1-1 / 4 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Муфты — S x S — # 429

  Показано: Муфта 1 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  Нажмите здесь, чтобы сравнить стандартную муфту с короткой муфтой

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  КОРОТКИЕ муфты — S x S — # 429-S

  Показано: короткое соединение 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходные муфты / муфты — S x S — № 429

  Подходят для трубы к трубе (не втулки)

  Показано: Переходная муфта 1-1 / 4 «S x 1»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Резьбовые муфты / муфты — FIPS x FIPS — № 430

  Показано: резьбовое соединение 1 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходные муфты / муфты с резьбой — FIPS x FIPS — № 430

  Трудно найти

  Показано: переходная муфта с резьбой 3/4 «FIPS x 1/2» FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Втулки ПВХ

  Втулки скольжения — втулка x S — # 437

  Показано: втулка 1-1 / 2 «x скользящая втулка S 1»

  Обратите внимание: Нижняя кромка скользящей втулки, которую вы получаете, может быть круглой или шестигранной в зависимости от размера и / или наличия на складе.

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Втулки с скользящей резьбой — втулка x FIPS — № 438

  Показано: втулка 1-1 / 2 «x 1» Втулка с скользящей резьбой FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Резьбовые втулки — MIPS x FIPS — № 439

  Показано: Резьбовая втулка 1-1 / 4 дюйма MIPS x 1 дюйм FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Муфты скольжения — S x S — # 457

  Показано: скользящее соединение 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Резьбовые соединения — FIPS x FIPS — # 498

  Показано: резьбовое соединение 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Удлинители и стояки

  Удлинители труб — патрубок x внутренний патрубок — # 314

  Необычный удлинитель трубы, который помещается внутрь Sch. 40, давая вам дополнительное пространство на конце трубы. Всегда полезно иметь несколько под рукой «на всякий случай»

  Показано: Удлинитель трубы 1-1 / 2 «

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Удлинители труб — внутренний патрубок x внутренний патрубок — # 315

  или внутренняя муфта / муфта
  Очень уникальна — подходит внутри Sch. 40 труба. Соединяет 2 куска трубы внутри. Очень удобно иметь под рукой запасной.

  Показано: Внутренний удлинитель трубы 1-1 / 4 дюйма

  Закажите 10, 48, 96 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  Мы также предлагаем защитные приспособления для фитингов из ПВХ, которые отлично подходят для удаления трубы изнутри фитинга.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Удлинители с резьбой (удлинители стояка) — FIPS x MIPS — № 434

  Всегда иметь запасные части под рукой

  Показано: удлинитель с резьбой 3/4 дюйма MIPS x 3/4 дюйма FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Удлинители для фитингов

  Полезный и уникальный — фитинг, который надевается поверх фитингов . Идеально подходит для использования там, где из фитинга не выходит достаточное количество трубы.Одна сторона этих фитингов подходит к внешней стороне фитингов из ПВХ сортамента 40, таких как муфты, 90 °, тройники и т. Д. Другая сторона фитинга имеет двойное назначение. Он подходит для трубы диаметром 1-1 / 2 дюйма или внутри 2-дюймового фитинга (ступицы).

  1-1 / 2 «Пример: подходит БОЛЬШЕ 1-1 / 2» ступичного фитинга x 1-1 / 2-дюймовой ступицы (входит труба) или 2 «втулки (входит в фитинг)

  2″ Пример: подходит БОЛЕЕ 2 «фитинг ступицы x ступица 1-1 / 2» (входит труба) или втулка 2 «(входит в фитинг)

  Показано: удлинитель фитинга 1-1 / 2 «

  Эти удлинители подходят для фитингов OVER sch 40

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники для шлангов с наружной резьбой

  Показано: переходник для шланга MHT 3/4 дюйма x 1/2 дюйма MIPS

  MHT = штуцер с наружной резьбой

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  Не забудьте проверить эти сопутствующие товары:
  на смесители горячей / влажной воды для ПВХ —
  к кронштейнам труб —
  к хомутам для ремонта труб
  к приспособлению для защиты фитингов RamBit PVC —
  к воротам ПВХ
  к сантехническим инструментам —
  к ремонтной арматуре Sharkbite®

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники для шлангов с внутренней резьбой

  Показано: переходник для шланга с внутренней резьбой 3/4 «FHT x 1/2» MIPS

  FHT = Фитинг с внутренней резьбой для шланга
  Фитинг с внутренней резьбой включает шайбу — запасные шайбы доступны ниже.

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к латунному фитингу шланга — к размеру — направляющей наружного диаметра

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Шайба для виниловых шлангов

  Для шланговых адаптеров с внутренней резьбой, показанных выше

  Обычный
  с сеткой фильтра

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Адаптеры с зазубринами (вставки)

  Адаптеры с зазубринами скольжения — S x зазубрины — # 474

  Показано: переходник 1 «S x 1»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники с зазубринами втулки — Втулка x зазубрина — # 460

  Показано: патрубок 1-1 / 2 дюйма x переходник зазубрины 1-1 / 2 дюйма

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Тройники Saddle — Saddle x Slip — # 463

  Этот фитинг приклеивается к боковой стороне Sch.40 труба

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Уплотнение с зажимом для трубы — над трубой x над ступицей — # 21184

  Показано: трубное уплотнение 1-1 / 2 «с зажимом

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Адаптеры с наружной резьбой

  Адаптер с наружной резьбой — S x MIPS — # 436

  Показано: адаптер MIPS 1-1 / 2 «x 1-1 / 2»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники с наружной резьбой — S x MIPS — # 436

  Показано: переходник 1 «S x 1-1 / 4» MIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники с наружной резьбой — заподлицо — S x MIPS — № 436

  Показано: переходник заподлицо с переходником MIPS 1-1 / 2 «x 2»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Фитинг переходников с наружной резьбой — втулка x MIPS — # 433

  Показано: патрубок 1-1 / 2 «x переходник MIPS 1-1 / 2»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Адаптеры с внутренней резьбой

  Женский адаптер — S x FIPS — # 435

  Показано: адаптер FIPS 1-1 / 4 дюйма x 1-1 / 4 дюйма

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Адаптеры с внутренней резьбой, усиленные нержавеющей сталью — S x FIPS — # 435-SR

  Показано: Адаптер 1-1 / 2 «S x 1-1 / 2» FIPS, армированный нержавеющей сталью

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники с внутренней резьбой — S x FIPS — # 435

  Показано: Переходник FIPS 1 «S x 3/4»

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Переходники с внутренней резьбой, армированные нержавеющей сталью — S x FIPS — # 435-SR

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Фитинг переходников с внутренней резьбой — втулка x FIPS — # 478

  Показано: патрубок 3/4 дюйма x переходник фитинга FIPS 3/4 дюйма

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Фитинги, армированные нержавеющей сталью, переходники с внутренней резьбой — втулка x FIPS — # 478-SR

  Показано: патрубок 1-1 / 4 дюйма x переходник фитинга, армированный нержавеющей сталью 1-1 / 4 дюйма FIPS

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  График 80 Фитинги ПВХ

  Sch. 80 переходников с наружной резьбой — S x MIPS — # 836

  Показано: адаптер 1-1 / 2 «S x 1-1 / 2» MIPS, график 80

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Schedule 80 Переходники с наружной резьбой — S x MIPS — # 836

  Показано: переходник 1 «S x 3/4» MIPS, график 80

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Сорт. 80 гнездовых адаптеров — S x FIPS — # 835

  Показано: Адаптер 1-1 / 4 «S x 1-1 / 4» FIPS, спецификация 80

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Нужен герметик для резьбы? Мы вас прикрыли.

  Чтобы наши клиенты получали свежие продукты, герметики для резьбовых соединений не подлежат возврату.

  ---

  Сорт. 80 Фланец с болтовым креплением — S — # 851

  Максимальное внутреннее давление 150 фунтов на кв. Дюйм при 23 ° C (73 ° F)

  Фланец с болтовым креплением сорт. 80, 2 дюйма — скользящий = 16,17 долл. США

  ---

  к началу страницы — к определениям (терминам) ПВХ

  Перчатки одноразовые бесплатно при любой покупке фитинга из ПВХ! Просто нажмите на это поле >>>

  ---

  Гибкая горизонтальная муфта

  Характеристики гибкой горизонтальной муфты:

  • Эти гибкие ландшафтные муфты по достоинству оценят специалисты по озеленению, установщики дождевателей, разнорабочие, фермеры и домовладельцы
  • Превратите кошмар в сладкий сон
  • Сломанные трубы можно легко отремонтировать, даже если два конца больше не будут совпадать
  • Изготовлен из гибкого ПВХ
  • Универсальная длина 18 дюймов обеспечивает невероятную гибкость
  • Идеально подходит для спринклерных систем.Не для приложений с постоянным давлением
  • Для подземного использования
  • Не для питьевой воды
  • Максимальное рабочее давление 150 фунтов на квадратный дюйм
  • Для использования с холодной водой
  • Изгиб до 180 °
  • Посмотрите изображение некоторых распространенных областей применения этих гибких муфт

  Закажите 10, 50, 100 или более одинаковых товаров для дополнительной экономии!

  Ценовые скидки появятся в вашей корзине покупок.

  Советы и рекомендации по работе с пластиковой трубой

  Безопасная, прочная и дешевая пластиковая труба является стандартом для водопроводных сетей, а DWV & lpar; слива & дефис; отходы & дефис; вентиляция & rpar; система. Традиционно чугун, медь и сталь использовались во всех жилых и коммерческих зданиях, но в последние 50 лет или около того эти материалы были заменены ПВХ и поливинилхлоридом. и его пластиковые собратья ХПВХ & lpar; Хлорированный ПВХ & rpar; и ABS & lpar; акрилонитрил-бутадиен-стирол & rpar ;.Различные трубы имеют разные «графики», которые относятся к толщине трубы и тому, какое давление она будет выдерживать.

  Использование пластиковой трубы:

  • ПВХ используется как для водоснабжения, так и для водостока, но для трубопроводов водоснабжения, только если они рассчитаны на давление. В некоторых юрисдикциях он используется для подачи в здание, но не для распределения внутри здания. Никогда не используется для горячей воды. ПВХ поставляется в разных графиках в зависимости от области применения — наиболее распространенными являются & двоеточие; график 35 для канализации, график 40 для водоснабжения и DWV и график 80 для высокого давления.ПВХ и АБС, используемые для DWV, также доступны с пенопластом.
  • ХПВХ используется как для водоснабжения, так и для распределения, и, если это одобрено местными юрисдикциями, может использоваться для распределения горячей и холодной воды внутри здания. ХПВХ выпускается с медными трубками размера & lpar; CTS & rpar;, сортамента 40 и сортамента 80.
  • ABS обычно используется только для DWV.

  Трубы из ПВХ, ХПВХ и АБС обычно соединяются с использованием одних и тех же методов цементирования растворителем, также известных как сварка растворителем.Если это звучит немного пугающе, не волнуйтесь & двоеточие; это безопасно и просто & искл; Если вы собираетесь приступить к собственному пластиковому проекту, у нас есть несколько советов, которые помогут вам добиться успеха.

  Стоит отметить, что эти трубы также могут быть соединены с использованием механических методов, таких как компрессионные фитинги, переходники с наружной и внутренней стороны, резиновые втулки с зажимами и фитинги толкаемого и дефисного типа, хотя эти методы различаются для каждой трубы и обычно не считаются так же надежно, как и приклеивание & rpar ;.Чаще всего эти альтернативные методы используются для ремонта, а не для первичной прокладки сантехники.

  Прежде чем начать

  • Если вам не нужно снимать застрявший фитинг или решать какую-либо другую случайную проблему, вам, скорее всего, понадобятся только основы, чтобы приступить к работе с пластиковой трубкой & двоеточием; резаки и ножницы для пластиковых труб, грунтовка для ПВХ и ХПВХ, а также клей для клея на основе растворителя. И не забудьте свое полотенце и искл.
  • В случае разреза не &Трубы большого диаметра часто лучше разрезать ножовкой, и в этом случае удаление заусенцев является абсолютной необходимостью.
  • Если у вас есть устойчивая поверхность для установки контейнеров, вы можете сэкономить время, открутив крышки для грунтовки и цемента. К крышкам должен быть прикреплен аппликатор или «мазок», который можно оставить внутри контейнера & двоеточие; вместо того, чтобы поворачивать и открывать контейнер при каждом использовании, вы можете просто быстро вытащить мазок. Просто не забудьте закрыть все, когда закончите & excl;
  • При соединении пластмасс нужно работать быстро, но также необходимо быть в безопасности.Хотя на самом деле вам не придется напрямую контактировать с кожей с грунтовкой или цементом & lpar ;, благодаря тампоне & rpar ;, но рекомендуется носить нитриловые или другие химически стойкие перчатки. Убедитесь, что рабочая зона хорошо вентилируется, и не работайте вблизи источников высокой температуры или открытого огня.

  Осторожно & искл; Существует множество различных цементов на основе растворителей & lpar; «клеи» & rpar; там, так что не забудьте внимательно прочитать этикетку того, что вы получаете.ПВХ, ХПВХ и АБС требуют разных цементов и полуфабрикатов; они не взаимозаменяемы. Существуют также переходные цементы для соединения различных материалов, а некоторые цементы специально разработаны для холодной погоды, быстрого высыхания и т. Д.

  Рекомендации по измерению и резке трубы

  Конечно, первый необходимый шаг к склейке труб — это отрезать куски нужной длины. Во всех типах пластиковых труб кусок необходимо обрезать под прямым углом, удалить заусенцы и снять фаску & lpar; или снять фаску & rpar; по внешнему краю перед приклеиванием.Удаление заусенцев позволит обеспечить плавный поток воды по водопроводу или плавный поток отходов через дренажную трубу, а снятие фаски упростит вставку трубы в фитинг и предотвратит выталкивание всего цемента. примерки. & lpar; При использовании механического фитинга снятие фаски предотвратит повреждение прокладки или уплотнительного кольца. & rpar;

  Теперь вы, вероятно, думаете, что в этот момент вы можете собрать все вместе для своей спринклерной системы или другого проекта, чтобы вы точно знали , сколько нужно разрезать, сделать разрезы, а затем склеить все вместе навсегда.Отличная идея, верно & quest; К сожалению, это не работает — если вы установите пластиковые водопроводные соединения всухую с целью их измерения, вы получите неверные измерения.

  Сухая труба пройдет только часть пути в фитинг — цемент на основе растворителя & lpar; и небольшое скручивание & rpar; необходим для того, чтобы труба прошла до конца внутрь, где она упирается в выступ или выступ, называемый «ступицей». Загляните внутрь пластикового фитинга, и вы увидите ступицу чуть дальше середины отверстия.Это расстояние называется глубиной раструба.

  • Пластиковые фитинги предназначены для соединения с пластиковой трубой с помощью посадки с натягом, также известной как прессовая посадка или посадка с трением. Это означает, что фитинг спроектирован так, что он не точно соответствует трубе — ступица фитинга на самом деле немного сужается, чтобы обеспечить максимально плотное прилегание, чтобы не было зазоров для заполнения клея и цемента.
  • Клей для пластиковой трубы, несмотря на название, вовсе не клей. На самом деле это растворитель, который разжижает пластик, поэтому труба и фитинг будут плавиться вместе.Думайте об этом как о сварке металла — та же идея, но с использованием химикатов вместо горелки. После затвердевания соединения труба и фитинг больше не являются отдельными частями, что делает правильно зацементированное соединение практически герметичным.
  • Если вам нужно точно знать, какую длину трубы вам нужно отрезать для вашего проекта, просто измерьте расстояние от ступицы фитинга до внешнего края, чтобы определить точную глубину раструба.

  Профессиональный наконечник и двоеточие; У разных производителей может быть немного разная глубина гнезда, поэтому, если вы приобретаете фитинги у нескольких поставщиков и вам нужна высокая степень точности, вы можете измерить каждый фитинг.Если вы закупаете все фитинги от одного производителя, вам не нужно проверять каждый фитинг, но мы рекомендуем проверять хотя бы один фитинг каждого размера и типа.

  Подготовка трубы и фитингов к приклеиванию

  Подготовка к приклеиванию труб у каждого типа немного отличается. Тем не менее, ВСЕ необходимо очистить от грязи, жира, масла, воска или других посторонних веществ, и ВСЕ должны быть сухими и помещенными через дефис.

  • Трубу и фитинги можно очистить наждачной бумагой или химическим очистителем.Помните, что очиститель не заменяет грунтовку. Грунтовка начинает химическую реакцию трубы и фитинга, поэтому может иметь место надлежащее соединение. После очистки ПВХ и ХПВХ грунтуются и склеиваются. Приклеивается только АБС & полу; грунтовка не используется.
  • Для обеспечения надежного клеевого соединения трубопровод и фитинг должны быть установлены сухими и соединенными дефисом. После того, как труба будет очищена и снята фаска, вставьте ее в раструб фитинга на глубину от одного дефиса до одной половины раструба.
  • Если труба выходит за пределы дна & lpar;, что означает, что она идет до глубины раструба & rpar ;, тогда трубу и фитинг необходимо оценить, чтобы определить, какая из них выходит за пределы допуска, а затем снова начать с другой трубы или другого фитинга.

  Примечания к грунтовкам

  Некоторые клеи ПВХ и ХПВХ содержат грунтовку, а некоторые грунтовки содержат чистящие средства. Некоторые виды клея вообще не требуют грунтовки, обычно используемой для труб из АБС-пластика. И грунтовка, и цемент должны наноситься с соблюдением всех мер предосторожности и процедур производителя, чтобы гарантировать безопасность рабочего и герметичное соединение.

  Следует проконсультироваться с местной юрисдикцией относительно их конкретных требований. Если специалист по ремонту или профессиональный сантехник использует продукт, для которого не требуется грунтовка на трубе из ПВХ или ХПВХ, им может потребоваться капитальный ремонт трубы, если инспектор сочтет, что грунтовка была необходима, но не была использовал.

  Праймеры

  могут быть фиолетового или прозрачного цвета. В некоторых юрисдикциях требуется, чтобы грунтовка была пурпурной и чтобы цвет был виден во время осмотра.Если допускается использование прозрачной грунтовки, у сантехника должна быть баллончик с грунтовкой на рабочем месте, чтобы инспектор мог ее оценить.

  Как подсоединить трубы и фитинги

  Фактический процесс соединения труб и фитингов из ПВХ, ХПВХ и АБС называется «сварка растворителем». Это довольно простая процедура — нужно просто двигаться быстро и стараться не навести беспорядок & excl;

  • Шаг 1 и двоеточие; Перед нанесением грунтовки и цемента всегда проверяйте, чтобы ваши срезы были квадратными и без заусенцев, даже при использовании резака для труб.Неровные порезы и случайные кусочки пластика делают сварные швы слабыми и могут вызвать проблемы на стыке в будущем. Труба должна быть сухой и очищенной от грязи и мусора.
  • Шаг 2 и двоеточие; Убедитесь, что срок годности клея и грунтовки не истек. Срок годности большинства очистителей, грунтовок и клея составляет три года. Срок годности клея ХПВХ составляет два года. Дата изготовления проставляется на банке. Цемент должен быть жидким, а не густым, как желе.
  • Шаг 3 и двоеточие; ТОЛЬКО для ПВХ и ХПВХ & lpar; ABS не использует грунтовку & rpar; — Нанесите грунтовку как на внутреннюю часть фитинга, так и на внешнюю часть трубы, начиная с фитинга.Вы захотите покрыть каждый на глубину гнезда. Не будьте скупы, но не используйте столько, чтобы он слишком сильно забрызгал лужи. Удерживайте фитинг или трубу так, чтобы в случае капания грунтовки она капала вниз и из трубы фитинга, а не внутрь.
  • Шаг 4 и двоеточие; Когда вы закончите наносить грунтовку, быстро нанесите цемент на фитинг и трубу, пока грунтовка еще влажная. & lpar; Грунтовка иногда выглядит сухой, но она все равно будет влажной, если соединение будет выполнено в течение пяти минут.Это период, когда химические вещества в грунтовке испаряются. & Rpar; Нанесите большой ровный слой цемента прямо на загрунтованные участки.
  • Шаг 5 и двоеточие; Вставьте трубу в фитинг, медленно повернув ее на четверть или дефис. Это приведет к растеканию цемента и созданию более прочного сварного шва. Полоса цемента должна образоваться вокруг нового шва, при этом излишки цемента будут вытеснены.
  • Pro Наконечник и двоеточие; Если ориентация фитинга имеет значение — например, в случае колена или тройника — вставьте трубу фитингом на четверть или дефис от ее окончательного положения.Таким образом, фитинг будет идеально выровнен, когда вы повернете его для распределения цемента.
  • Шаг 6 и двоеточие; Крепко удерживайте новое соединение в течение 30 секунд, чтобы все оставалось на месте, пока растворитель делает свое дело. Через 30 секунд два куска пластика «расплавятся» в достаточной степени, чтобы их оставили в покое для полного отверждения. Аккуратно сотрите излишки цемента и грунтовки сразу после 30 секунд & полутвердого; оставив его включенным, можно повредить трубу.
  • Шаг 7 и двоеточие; Время схватывания см. В инструкциях производителя цемента.Большинству потребуется не менее двух часов, прежде чем соединение будет запущено.

  Соединение пластика с другими материалами

  Трубы из ПВХ и ХПВХ можно соединять друг с другом и с другими материалами трубопроводов, такими как медь и полиэтиленгликоль. Это можно сделать с помощью переходников «папа» и «мама». Если используется этот метод и один из переходников металлический, рекомендуется, чтобы пластмассовая сторона соединения была наружной стороной. Если вы примените переходник с металлической вилкой к переходнику с пластиковой розеткой, фитинг с внутренней резьбой будет подвергаться нагрузке, может сломаться и потребовать замены.

  ПВХ и ХПВХ могут соединяться с помощью компрессионных муфт и нажимных фитингов. Рекомендации производителей по сборке и ограничения в отношении расположения & lpar; т. Е. Внутри или снаружи зданий & rpar; следует строго соблюдать.

  Трубопровод DWV из ПВХ и АБС

  можно соединять с чугунным, медным DWV и оцинкованным вентиляционным трубопроводом с помощью гибких муфт. Муфты для типов материалов, которые могут быть соединены, будут проштампованы на фитингах. Некоторые экранированы лентой по периметру и закреплены несколькими дефисами для обеспечения стабильного перехода.Пластиковые трубы могут быть присоединены к разнородным металлическим фитингам с помощью прокладки типа «толкающий дефис», вставляемой в чугунный фитинг.

  Как приклеить пластиковую трубу & lpar; Видеоурок & rpar;

  Узнайте, как быстро и правильно загрунтовать и приклеить пластиковые трубы & lpar; PVC, CPVC, ABS и т. Д. & Rpar; для прочных стыков без протечек и дефисов.

  Ассоциация пластиковых труб и фитингов

  О фитингах

  Пластиковые фитинги

  изготавливаются из различных термопластов, в том числе:

  • ABS — акрилонитрил-бутадиен-стирол
  • ХПВХ — хлорированный поли (винилхлорид)
  • PE — Полиэтилен
  • ПС — Полистирол
  • ПВХ — поливинилхлорид

  Пластиковые трубы и фитинги:

  • Легче и дешевле в установке, чем металлические системы.Обладают превосходной текучестью благодаря гладкой внутренней отделке. Не гниют, не ржавеют, не разъедают и не собирают отходы. Сопротивляйтесь механическим повреждениям. Просты в обращении (загружать и выгружать может один человек).
    На черновую обработку уходит меньше времени, чем на металлические материалы.
  • Выдерживает земные нагрузки и транспортировку (при надлежащем обращении)

  Использование и приложения

  Пластиковые фитинги используются для:

  • DWV — Сливной канал и вентиляция (АБС и ПВХ)
  • Канализация и сток — (ПВХ и ПС)
  • Водопровод — (ПВХ)
  • Линии водоснабжения — (ХПВХ, ПВХ и ПЭ)
  • Орошение — (ПВХ и ПЭ)
  • Трубопровод — (ПВХ и ПЭ)
  • Спринклерный пожарный — (ХПВХ)
  • Различные промышленные применения (все)

  См. Использование пластиковых труб для получения дополнительных сведений и описаний, касающихся приложений, работающих под давлением, и приложений, не работающих под давлением.Большинство пластиковых фурнитуры
  может использоваться как в земле, так и над землей. Их также можно использовать на открытом воздухе, если материал содержит стабилизаторы и УФ-ингибиторы для защиты от ультрафиолетового излучения, или если юрисдикция может требовать, чтобы система была
  окрашен латексной краской на водной основе. Подробную информацию о местных правилах для каждого материала можно получить у поставщика фурнитуры.

  Совместимость

  Пластиковые фитинги доступны в различных схемах размеров, соответствующих всем следующим:

  • Медная трубка размером ¼ «-2» (CTS).Труба Schedule 40 до 12 дюймов (Sch50 / IPS / DWV). Труба Schedule 80 до 12 дюймов (Sch 80). Размер канализации и слива 3 «-12» +. Прокладка канализации и слива размером 6-12 дюймов +. Системы трубопроводов PE ¼ «-2» (SDR, Sch 40, CTS)
  • Механический для всех систем

  Код Статус

  Пластиковые фитинги признаны приемлемыми для использования во всех основных моделях сантехники. Для конкретных применений материала обратитесь к соответствующему сайту материала или обратитесь к разделу Строительные нормы и правила.Всегда
  перед установкой проверьте местные правила сантехники.

  Наличие

  Пластиковые фитинги можно приобрести в магазинах сантехники, хозяйственных магазинах и домашних центрах по всей Северной Америке. См. Ссылки на нашем членском сайте.

  Химическая стойкость

  Большинство пластиковых материалов фурнитуры не подвержены воздействию обычной бытовой химии и чистящих средств. Обратитесь к соответствующим сайтам для получения информации о применении для конкретных материалов.

  Маркировка

  Стандарты для пластиковых фитингов обычно требуют, чтобы продукт можно было легко идентифицировать с помощью маркировки, которая может включать следующее:

  1. Название или торговая марка производителя. Стандарт, которому он соответствует. Подходящий размер. Тип смолы. Идентификатор позиции. Идентификатор полости формы. DWV, если для дренажа. Номер SDR или номер расписания.
  2. Если арматура предназначена для питьевой воды, лабораторная печать или отметка, подтверждающая пригодность для питьевой воды

  Установка

  Пластиковые фитинги относительно просты в установке.Три распространенных метода соединения фитингов и труб включают следующее:

  1. Растворители цементов и грунтовки
  2. Резьба механическая
  3. Вставки с зазубринами и зажимными кольцами

  Всегда соблюдайте местные правила и рекомендуемые методы безопасной работы. Пластиковые водопроводные системы не следует испытывать сжатым воздухом или другими газами. Обратитесь к соответствующим сайтам для получения информации о применении для конкретных материалов.

  Элементы арматуры

  Как работать с пластиковой сантехнической арматурой | Руководства по дому

  С развитием технологий появляются новые продукты и материалы, которые проще и дешевле производить, а также более удобны для потребителя. Пластиковая сантехническая арматура попадает в эту категорию. Пластиковая сантехническая арматура, ставшая стандартом в проектах коммерческого и жилищного строительства, проста в установке, и ее можно купить практически в любом магазине товаров для дома.Вы можете найти их в готовых наборах для туалетов, раковин и других помещений дома и офиса.

  Фитинги без резьбы

  Фитинги без резьбы по-прежнему являются стандартом для водопровода из ПВХ в США. Они бывают разных форм и размеров, от базовых соединителей до S-образных колен, P-образных заглушек, U-образных соединений, L-образных соединений, заглушек и переходников. Они производятся вместе с трубой из ПВХ, чтобы соответствовать любому количеству труб в любом количестве настроек, независимо от того, говорите ли вы о 8-дюймовых сливных трубах или 2-дюймовых фитингах для раковины.Для работы необходимо приклеить к трубе из ПВХ.

  Фитинги с резьбой

  Более современные версии стандартных фитингов из ПВХ — это резьбовые фитинги. Вместо того, чтобы полагаться на грунтовку и клей, резьбовые соединения предназначены для использования в качестве отдельных крышек, переходников и соединений. И хотя вы можете использовать водопроводную ленту, чтобы закрыть резьбу фитингов, они должны быть водонепроницаемыми после того, как они будут соединены винтами. Как и в резьбовых соединениях для металлических труб, у них есть охватываемый и охватывающий концы, которые можно соединить вместе.

  Грунтовка и клей

  Вы все равно должны использовать грунтовку и клей для соединения пластмассовых сантехнических фитингов без резьбы. После того, как вы отрежете трубу до нужного размера и соберете все вместе, чтобы обеспечить правильную длину, вы должны сначала очистить трубу старой тряпкой, чтобы удалить грязь и мусор. Затем вы загрунтовываете внешнюю часть охватываемого фитинга и внутреннюю часть женского фитинга грунтовкой, обычно фиолетовой. Затем нанесите клей для труб, соедините все части и дождитесь схватывания клея.

  Гибкие фитинги

  Ряд гибких фитингов заменили такие устройства, как P-сифоны под раковинами и входные патрубки унитаза. Они имеют прокладки и резьбовые соединения на каждом конце и сделаны из гибкого пластика или комбинации проволоки и пластика для поддержки. Эти гибкие фитинги заменили многие из более сложных в использовании фитингов и позволяют быстро и легко реконструировать такие вещи, как слив в раковине, соединения стиральной и сушильной машин и водопровод.

  Ресурсы

  Биография писателя

  Тим Андерсон пишет статьи с 2007 года.Его опубликовали в Интернете через GTV Magazine, Home Anatomy, TravBuddy, MMO Hub, Killer Guides и группу Delegate2. Он проработал более 15 лет подрядчиком по плитке и камню в третьем поколении, прежде чем перешел на внештатную писательскую деятельность.

  Работа с пластиковыми трубами и нажимными фитингами

  За последние несколько лет появилось несколько замечательных инноваций как в пластиковых трубах, так и в нажимных фитингах. Эти новые сантехнические изделия упростили, чем когда-либо, среднему мастеру самостоятельно прокладывать водопровод и подсоединять фитинги на профессиональном уровне.Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, — это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.

  Сегодня мы покажем вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино. Итак, приступим.

  Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида.Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.

  Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до нужной длины с помощью ножовки или резака для ПВХ. После резки удалите все заусенцы и вытрите грязь или мусор с участка трубы, которая будет подключена к фитингу. Напильник — лучший инструмент для этого.

  Затем нанесите пурпурный грунт на конец трубы и на фитинг, к которому он будет присоединяться.Это очищает трубу и фитинги и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки как на трубу, так и на фитинг, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд и все. Стык запломбирован. Это было достаточно просто.

  Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в ​​секторе водопровода.PEX означает сшитый полиэтилен высокой плотности. Он известен тем, как легко соединять фитинги с помощью сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.

  Для присоединения трубок из полиэтиленгликоля к фитингу требуется специальный инструмент для обжима полиэтиленгликоля, подобный этому, и обжимные кольца, которые надеваются на трубку и фитинг. Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на соединение и обжать его с помощью обжимного инструмента.Это проще простого.

  Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг в мире сантехники — это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве. Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Без пайки. Без сольвентной сварки.Обжимной инструмент не требуется. И самое приятное то, что вы можете использовать эти фитинги для соединения медных трубок, трубок из ХПВХ или даже полиэтиленгликоля (PEX) … все в один фитинг, как вы видите здесь.

  Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов. Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях.А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба выйдет сразу. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

  Ну вот и все. С помощью этих продуктов даже новичок может получить готовый результат как профессионал, и для этого не потребуется много времени на обучение.

  Закрыть стенограмму
  .

Твердотопливные котлы длительного горения: каталог, цены в Москве

Твердотопливные котлы «Суворов»  – современное отопительное оборудование для частных домов и промышленных зданий. Модели отличаются продолжительной работой в автономном режиме, позволяют снизить расходы на приобретение топлива и обслуживание.

Назначение котлов на твердом топливе

Котлы длительного горения применяются для обогрева помещений разной площади. Модельный ряд позволяет подобрать устройство производительностью от 10 до нескольких сот киловатт. Этого достаточно, чтобы отапливать площадь от 100 до 4300 квадратных метров соответственно.

Обогрев помещения осуществляется как через закрытую систему с принудительной циркуляцией теплоносителя, так и через открытую – с естественным движением жидкости.

Главное отличие газогенераторного котла «Суворов» от аналогов – регулировка мощности в зависимости от погодных условий. Это обеспечивает комфортную температуру в межсезонье. В базовой комплектации модель предназначена только для отопления, но существует возможность наладить бытовое ГВ.

Дополнительный контур для горячего водоснабжения

В стандартный одноконтурный котел встраивают контур ГВС из нержавеющей стали, который обеспечит нагрев воды в необходимом количестве. При этом модели различной мощности способны подготовить разный объем горячей воды за единицу времени:

• 10 кВт – 200 л/ч;
• 15 кВт – 250 л/ч;
• 20 кВт – 300 л/ч;
• 30 квт – 400 л/ч.

При приготовлении большого количества ГВ проводится регулировка параметров двухконтурного котла. Поскольку максимальная мощность устройства ограничена, подачу теплоносителя в систему снижают. Это позволяет увеличить температуру подаваемой воды на 35 градусов.

Принцип работы котлов на твёрдом топливе

Главное конструкционное отличие устройств этого типа – дополнительная камера сгорания, где происходит дожиг древесных газов. Процесс сопровождается выделением большого количества тепловой энергии, которая в обычных твердотопливных котлах выбрасывается в дымоход вместе с продуктами горения.

Котлы «Суворов» оснащены системой стабилизации работы на разных мощностях. Она представляет собой двухступенчатую заслонку, регулирующую подачу воздуха в основную камеру сгорания. Это замедляет и продолжительное время поддерживает процесс горения на одном уровне, что гарантирует:

• комфортное отопление в межсезонье, не допуская высокой температуры теплоносителя;
• многочасовую работу на одной закладке дров.

Также предусмотрено управление соотношением первичного и вторичного воздуха для максимального дожига древесных газов.

В моделях «Суворов-М» помимо регулятора тяги используется специальное устройство, обеспечивающее поддержание необходимой для дожига температуры дымовых газов при снижении генерируемой мощности.

Отходы

Обслуживание не занимает много времени. Древесные отходы сгорают без остатка, а зола скапливается в специальном отсеке – зольнике, расположенном в нижней части устройства.

При периодической работе в полную силу смолы и копоть на внутренних элементах не скапливаются, поэтому топочная камера не нуждается в чистке. Если же агрегат продолжительное время работал на низкой мощности и после ее увеличения не вышел на номинальную, устройство нуждается в чистке. Для доступа к внутреннему объему достаточно снять верхнюю крышку.

Преимущества пиролизных котлов длительного горения

Благодаря продвинутым техническим характеристикам твердотопливные котлы отличаются рядом достоинств:

• Выбор моделей номинальной мощностью от 10 до 400 кВт.
• Возможность использовать в системах с естественной и принудительной циркуляцией.
• Эффективность – при правильном подборе топлива обеспечивается высокий КПД (до 92 %).
• Современный автоматический регулятор, позволяющий поддерживать мощность в 5 раз ниже номинальной.
• Вместительный объем топки, обеспечивающий непрерывное горение от 14 до 36 часов.
• Долговечность – производитель дает трехлетнюю гарантию. Футеровка боковых стенок продлевает срок службы топки.
• Нет необходимости в регулярной чистке.
• Возможна комплектация ТЭНом или контуром ГВС.

Виды применяемого горючего в твердотопливных котлах

В качестве топлива рекомендуют использовать:

• дрова;
• брикеты.

КПД напрямую зависит от характеристик горючего. На сухой древесине обеспечивается большая производительность и продолжительный срок автономной работы без повторной загрузки топлива. Максимальное рекомендованное значение влажности горючего – 25 %, оптимальное – 4-10 %.

Особенности моделей

Дровяной котел «Суворов» появился на рынке первым. Главное преимущество этого устройства перед аналогами – работа на низкой мощности (до 20 % от номинальной). Эффекта удалось достичь благодаря особенностям конструкции двухступенчатой заслонки, регулирующей подачу воздуха в топку.

Работая над усовершенствованием модели, производитель создал модификацию «Суворов М», преимуществами которой стали:

• продолжительная эксплуатация без чистки – обеспечивается особенностями формы газового тракта и теплоотражающими элементами на боковых стенках топки;
• повышенная экономичность – достигается благодаря технологии контроля температуры дымовых газов;
• увеличенная продолжительность автономной работы;
• большая вместимость топки.

Были также разработаны еще более мощные котлы в сравнении с модельным рядом «Суворов».

Установка и подключение отопительного оборудования

Монтаж и подключение проводятся согласно действующим нормативно-правовым актам лицами, имеющими соответствующую квалификацию. После установки сотрудниками монтажной организации делают запись в гарантийном талоне, без нее гарантия не поддерживается.

Лучший выбор пиролизных отечественных и импортных котлов.

При отсутствии магистрального газоснабжения котлы, работающие на
твердом топливе, становятся оптимальным вариантом отопления. Они просты в
обслуживании и достаточно эффективны. Но где купить пиролизные котлы
длительного горения по выгодной цене? Решение этого вопроса доверьте
нам. Наш интернет-магазин Купитькотлы.РФ занимается реализацией отопительного
оборудования не первый год, поэтому предлагает своим клиентам только
лучшие модели котлов. Если Вы проживаете в Санкт-Петербурге или любом
другом городе России, можете выбирать наш интернет-магазин Купитькотлы. РФ. Вас приятно
удивит наш ассортимент. Ваш заказ может быть доставлен в любую точку РФ
удобной вам транспортной компанией.

Преимущества пиролизных котлов

Твердотопливный пиролизный котел прекрасно подойдет как для обогрева
жилого дома, так и для офиса или промышленного сооружения. В качестве
топлива такое оборудование может использовать дрова, древесные отходы,
специальные брикеты и пеллеты. Кроме того, в последнее время
распространение получили пиролизные котлы, работающие на угле и коксе.
Стоит отметить некоторые особенности такого обогревателя, а именно:

•
  выход оборудования на заявленную производительность занимает от получаса до часа, за это время котел нагревается до 60-90°C и прогревает систему отопления;
•
  малый расход твердого топлива, по сравнению с котлами прямого горения, экономия до 3 раз;
•
  увеличенный срок горения на одной закладке до 16 часов;
•
  котел имеет высокую производительность – до 92%, а благодаря тому, что топливо сгорает полностью, зола отсутствует;
•
  наличие котлов любых мощностей от 10 кВт до 2,5 мВт;
•
  благодаря наличию современной автоматики, обогреватель способен
  поддерживать стабильную температуру в течение всего времени работы.

Важно также то, что для корректного функционирования системы необходимо оборудовать правильно дымоход.

Как заказать у нас?

Чтобы приобрести пиролизный котел у нас, достаточно заполнить форму
заказа. Остались вопросы? Не стеснитесь и задавайте их нашим
квалифицированным специалистам по номеру: +7 (812) 947-69-80. Наши
консультанты всегда будут рады помочь Вам определиться с выбором. Также
Вы можете отправить Ваш вопрос на адрес электронной почты или заказать
бесплатный обратный звонок с сайта.

Котел длительного горения, эффективная работа до 7 суток на 1 загрузке

Среди огромного количества видов отопительного оборудования, представленного на рынке, одним из традиционных вариантов для использования в частном доме является котел длительного горения.

Твердотопливный котел длительного горения

При помощи самых современных научных разработок инженеры смогли построить такой котел, который может работать до 7 суток на одной загрузке! Это не фантастика, это уже реальность! Несмотря на достаточно крупные габариты прибора и его громоздкость, это самое практичное и экономичное решение для отопления большой площади на сегодняшний день!

Котел длительного горения может быть использован как основной источник горения, что объясняет его большую популярность для многих отдаленных районов страны, где нет другого варианта отопления дома.

ТТ котел длительного горения для большого дома

В отличие от классического котла, где тепло отдается пламенем при сгорании топлива, прибор длительного горения работает совсем по другой схеме. Котел длительного горения является абсолютно новой и усовершенствованной конструкцией.

Устройство твердотопливного котла

В обычных ТТ котлах одна закладка дров или угля обеспечивает горение в течение 6-7 часов, что не очень экономично и требует постоянного контроля, дабы поддерживать оптимальный температурный режим. Приборы же длительного горения могут поддерживать тепло в течение 7 суток с одной закладки дров или угля.

За счет чего происходит такая разница в потреблении сырья и как достигается эта производительность? Об этом мы и поговорим в этой статье.

Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно. Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Особенность конструкции ТТ котла длительного горения

Обычно сама конструкция и крупные габариты такого прибора уже подсказывают потребителю, что все дело в большом объеме загрузочной камеры. Однако длительность горения здесь обуславливается не большим объемом ресурсов, а медленным тлением.

Конструкция ТТ котла

Длительность горения обеспечивается за счет применения специальных приемов. Сегодня существует 2 основные системы длительного горения, применяемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува.

Вторая система менее распространена в нашей стране по причине высокой цены и большого количества технических параметров. А вот система Бурельян является основополагающей при производстве котлов длительного горения, представленных сегодня на современном рынке.

Она представляет собой небольшую печь, которая состоит из двух камер. В первой (нижней) камере происходит горение твердого топлива, в результате чего образуется газ. Он поступает во вторую камеру, которая находит выше первой. Здесь происходит смешивание горячего газа с воздухом и дальнейшее сгорание. Высокую теплоотдачу и хорошую циркуляцию воздуха обеспечивают трубы, расположенные снизу вверх по окружности цилиндра котла.

ТТ котел длительного горения

Безусловно, длительность горения котла до нескольких суток обуславливается необходимостью загрузки большого объема топлива. С этой целью, дверца загрузочной камеры располагается не внизу, а в верхней части котла. Всю же нижнюю часть заполняет топливо.

Большая загрузочная камера обеспечивает длительное горение

Дымовой патрубок находится в верхней части котла, который соединяется с дымоходом. А в самой нижней части можно увидеть зольник, который необходим для сбора золы и систематического доступа для очистки.

Если в обычных печах зольник играет роль поддувала, поставляя порцию кислорода, то здесь зольник играет исключительно функцию сбора остатков горения, поэтому его дверца герметична. Откуда же поступает воздух? Вверху котла расположена воздушная камера, которая одновременно играет роль рекуператора (здесь дымовые газы нагревают ее стенки). То есть воздух из воздушной камеры поступает уже нагретым.

ТТ котел

Вверху камеры находится заслонка, которая регулирует поставку воздуха к топливу. Чтобы кислород дозировано поступал в камеру, в котле расположен распределитель воздуха, который соединен с воздушной камерой длинной телескопической трубой.

По мере сгорания топлива распределитель опускается вместе с верхним слоем горящего сырья, что обеспечиваем постоянную подачу кислорода. Для того чтобы вернуть распределитель в исходное положение, достаточно потянуть трос с кольцом вверх. Кстати, остаток топлива в камере, можно определить по положению троса.

В результате такой конструкции, производителям удается достичь производительности (КПД) до 85 %, и регулируемой мощности от 50-100%.

Видео. Принцип работы ТТ котла длительного горения.

Принцип такой конструкции объясняет высокую экологичность котлов длительного горения. Процент выброса углекислого газа в атмосферу получается очень низким.

Сырьем для горения обычно выступает уголь, торфяные брикеты, дрова, кокс. Но кроме обычных дров можно применять любые отходы деревообрабатывающей промышленности. Эти отходы измельчаются до мелкодисперсного состояния, после чего прессуются в гранулы, называемые пеллетами. Топливо может комбинироваться – все зависит от модели.

Пеллетный котел

Большой объем загрузочной камеры и недостаточный приток кислорода в камеру сгорания значительно увеличивает общий КПД ТТ котла, с учетом этих факторов процесс тления происходит крайне медленно и может достигать до 7 суток. Пиролизные котлы тоже хороши, но они очень требовательны к качеству и влажности исходного топлива. Да, здесь производительность тоже уменьшится при влажных дровах, но не так сильно, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов.

различное топливо для котла

За счет того что кислород в камеру поступает ограниченными дозами, процесс тления происходит очень медленно. Но вместе с тем загруженных в котел ресурсов достаточно, чтобы получить генераторный газ, обладающий высокими показателями теплопроводности. Через керамическую форсунку он устремляется в основную камеру сгорания, где и продолжается процесс активного горения. При этом процесс форсируется и поддерживается дополнительным воздухом, который создает вентилятор.

Само пламя образуется при смешении газа и воздуха, а усиливается благодаря использованию вентиляторов.

Такие агрегаты из-за сложности схемы и объемных габаритов, в основном используют для обогрева крупных помещений, больших загородных особняков. Для небольшой дачи или одноэтажного домика это попросту экономически не обосновано приобретать такой котел. Слишком уж велика производительность таких агрегатов.

ТТ котел для больших помещений

Высокая производительность котлов длительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку. Конструкция агрегата помогает равномерно прогревать водяной контур по всему периметру. Температура отходящих газов не превышает 130-150 градусов. Тепло, выделяющееся в котле, максимально эффективно прогревает теплоноситель.

Выбирая для дома котел длительного горения, давайте пройдемся по основным его техническим характеристикам и отметим достоинства и недостатки.

Технические характеристики

• Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
• Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
• 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

 Преимущества:

• Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
• Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
• Относительная доступность и недорогая цена твердого топлива.
• Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
• Экономия времени и ресурсов.
• Автономность работы. Может быть использован в качестве основного отопительного прибора.
• Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
• Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

• Большие габариты.
• Высокая цена.
• Необходимость в регулярной чистке.

Меры безопасности

Чтобы твердотопливный котел длительного горения прослужил долгую службу и не стал причиной ожогов или аварий в доме, следует выполнять простые правила эксплуатации этого прибора.

• Не допускайте перегрев системы. Учитывая высокую инерционность котла, он крайне медленно остывает. Поэтому важно следить за контрольной отметкой температуры. Особенно это касается труб, выполненных из металлопластика или пластика. Если температура на выходе будет составлять 110-115 градусов, то это приведет к печальным последствиям. Трубы могут попросту расплавиться. Для этого необходимо при монтаже отопительной системы использовать охлаждающие теплообменники и переключающие клапаны.

  Система вентиляции в помещении

• Ни в коем случае нельзя устанавливать запорный вентиль на трубопроводе между расширительным баком и котлом.
• Помещение должно иметь вентиляцию для притока воздуха.

  Меры безопасности

• Запрещается разжигать котел, если в расширительном бачке нет воды.
• Нельзя класть на котел легковоспламеняющиеся предметы.

Действительно ли котел будет работать все 7 суток на 1 загрузке топлива?

Владельцев дач и частных домов, при выборе твердотопливного котла, более всего интересуют такие параметры, как цена, мощность и длительность горения с одной загрузки топлива.

ТТ котел длительного горения

Вот давайте в сравнительной характеристике и будем придерживаться этих основных критериев, чтобы определить, какой из приборов будет наиболее эффективным.

• Вид топлива. От этого во многом зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова, например, максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая оптимальную температуру. Отличным решением будет универсальная модель, которая работает сразу на нескольких вариантах.
• Материал котла. Это также зависит от сырья. При использовании угля, лучше отдавать предпочтение выбору котла из стали, а вот для дров больше подойдут чугунные конструкции.

  ТТ котел из стали

• Мощность котла. Этот параметр зависит от объема загрузочной камеры. Чем она больше, тем дольше котел может гореть с одной загрузки.
• Вес конструкции определяет материал. Чугунный аппарат почти на 20% будет тяжелее.
• Цена изделия. Это весьма условный параметр. Но если котел приобретается с целью основного источника отопления, то все же не стоит экономить, ведь от этого зависит производительность аппарата и комфортный микроклимат в доме.

В любом случае, если продавец заявляет, что этот котел будет работать 7 суток на одной загрузке топлива — обязательно потрудитесь заглянуть в технический паспорт, ведь сколько бы он не расхваливал особенности и преимущества устройства, именно в паспорте будет прописана его нормативное время горения.

Время горения не всегда только зависит от выбранной модели. На этот параметр влияет вид и качество топлива, площадь помещения, высота потолков, качество утепления дома.

Время горения в зависимости от вида топлива

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении.

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

1. Слесарный набор (разводные, рожковые, накидные ключи).
2. Строительный уровень.
3. Дисковая пила.
4. Отвертка и набор насадок.
5. Маркер.
6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

• Муфта стальная (3 штуки).
• Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
• Металлическая труба для подключения котла.
• Герметик (огнеупорный).
• Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

   Место размещения котла

2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

3. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

4. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

   Защищаем стену за котлом

5. Освободите новый котел от заводской упаковки.
6. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
7. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

  Манометр

• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
2. Берем уголок и аккуратно накручиваем сверху.

   Схема обвязки котла

3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

   Герметизация соединений

4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

Сэндвич трубы

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

   Подсоединение ТТ котла к дымоходу

   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

   Подключение к дымоходу

Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

2. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Видео. Подключение твердотопливного котла к дымоходу.

3. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

   Группа безопасности

Внимание! Ни в коем случае нельзя устанавливать запорную арматуру на отрезке трубопровода между котлом и группой безопасности.

Этап 4. Подключаем котел к системе отопления.

1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек. Особенно обращайте внимание на резьбовые и сварные соединения.

2. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

3. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Видео. Правильное подключение твердотопливного котла длительного горения.

Пиролизные котлы длительного горения: устройство и принцип работы

Содержание

1. Схема и устройство котла пиролизного горения
2. Принцип работы пиролизного устройства отопления
3. Достоинства и недостатки пиролизных котлов
4. Установка и монтаж котлов пиролизного типа

Введение

Каждый владелец частного дома, выбирая твердотопливный отопительный котел несомненно хочет сделать лучший выбор. Один из основных критериев на который обращают внимание все покупатели без исключения это экономичность. Среди всего многообразия устройств представленных на российском рынке, есть одна разновидность использующая особый способ его сжигания – пиролизные котлы длительного горения. Давайте попробуем разобраться как работает такой котел и как он устроен, а также рассмотрим его основные плюсы и минусы.

Схема и устройство котла пиролизного горения

Объяснить суть пиролиза можно на примере котла длительного горения на дровах. Под воздействием высоких температур в топке (около 450 градусов Цельсия), происходит разложение древесины на твердую и газообразную составляющую. Впоследствии, каждая из этих составляющих сжигается отдельно. Отопительные приборы такого типа называют еще газогенераторными, а сам метод – методом сухой перегонки. Благодаря этой технологии достигается лучший КПД и меньший расход дров, чем при использовании классического способа, но значительно возрастает цена устройства.

Основными видами топлива для котлов длительного горения использующих метод пиролиза являются: древесина, уголь, торф, опилки, пеллеты. Главные требования к топливу следующие:

•


  ограниченные габариты

  Габариты закладки должны быть не больше размеров топки. В случае использования древесных поленьев, их длинна обычно ограничивается 40см, а диаметр 20см.




•


  низкая влажность

  Для получения высокого КПД, а также для продления срока службы котла, необходимо, чтобы влажность используемого в нем топлива не превышала 20%.

Фото 1: Система автоматической подачи пеллет в пиролизный котел

По типу используемого топлива, все виды пиролизных котлов можно разделить на:

•


  дровяные

  Конструктивно, спроектированы для работы на дровах. Именно на этом топливе они дают наилучший КПД. Самая известная модель такого типа — пиролизный котел на дровах «Buderus Logano»




•


  угольные

  Основной вид топлива бурый уголь или кокс.




•


  пеллетные

  Такие котлы работают на пеллетах – прессованных топливных гранулах из одходов деревообработки.




•


  комбинированные (или универсальные)

  Могут работать на любом из выше перечисленных видах топлива. КПД универсальных котлов длительного горения обычно хуже чем у спроектированных под определенный вид топлива.

Фото 2: Устройство пиролизного котла на дровах

В зависимости от того сколько контуров содержит конструкция выделяют:

•


  одноконтурные

  Водогрейный котел содержит один контур, который используется для отопления дома.




•


  двухконтурные

  В конструкции предусмотрен дополнительный контур, для обеспечение горячего водоснабжения.

Ниже показана схема пиролизного котла, глядя на которую мы разберем его устройство. Бытовой котел отопления длительного горения, обычно состоит из следующих основных элементов:

Фото 3: Схема конструкции пиролизного котла

•


  Устройство управления

  Блок автоматического управления котлом предназначен для установки различных режимов работы котла. Данное устройство позволяет контролировать различные параметры работы отопительного прибора.




•


  Корпус

  Наружный каркас выполнен из стали и покрыт специальной жаропрочной и износостойкой краской. Изпользование особых красок в отопительных котлах продиктовано условиями их эксплуатации и температурным режимом.




•


  Теплоизоляция

  Для уменьшения теплопотерь пиролизного котла его теплоизолируют. В качестве материалов для теплоизоляции используются муллитокремнеземистные плиты, асбест, диатомит, а также известь.




•


  Устройство от закипания котла

  Данное приспособление позволяет держать температуру котла в необходимых рамках. Закипание котла очень опасно и может превести к выходу котла из строя, а в некоторых случаях и к взрыву.




•


  Теплообменник

  Теплообменник представляет собой чугунную или стальную емкость, которая наполнена теплоносителем. В верхней и нижней его части оборудованы вентили для подключения подающей и обратной линии системы отопления. В процессе горения теплоноситель внутри теплообменника нагревается и циркулирует по отопительной системе.




•


  Камера загрузки

  Камера загрузки (газифицирующая или топочная) представляет собой отсек, в который загружается твердое топливо. После загрузки и розжига топлива, уменьшается подача первичного воздуха. Процесс горения замедляется и топливо начинает медленно тлеть, выделяя при этом пиролизный газ. Температура при которой происходит эта процедура равна приблизительно 450С. Образовавшаяся газообразная смесь нагнетается в следующий отсек, называемый камерой сгорания.




•


  Камера сгорания

  В камере сгорания происходит сжигание смеси из древесного газа и вторичного воздуха. Подача этой смеси осуществляется принудительно из отсека газификации. Процесс горения проходит при температуре 1100С.




•


  Подключение подающей линии

  Подающий патрубок используется для подачи горяей воды из котла в систему отопления.




•


  Колосник

  Колосник представляет собой чугунную или стальную решетку, расположенную между камерами загрузки и сжигания. На ней происходит газификация твердого топлива, также через отверстия в ней пиролизный газ нагнетается в расположенную ниже камеру сжигания.




•


  Патрубок дымохода

  Дымоход представляет собой канал для отвода газообразных продуктов сгорания. Длина и сечение дымовой трубы должны зависят мощности котла.




•


  Вентилятор дымовой трубы

  Так как в большинстве пиролизных котлов отечественного производства применяется верхнее дутье, необходимо использовать принудительную тягу с помощью вентилятора или дымососа.




•


  Клапан подачи первичного воздуха

  Первичный воздух предназначен для предварительного разогрева топлива и начала процесса пиролиза.




•


  Клапан вторичного воздуха

  Вторичный воздух необходим для дожига пиролизных газов в камере сгорания.




•


  Подключение обратной линии

  Через обратный патрубок, теплоноситель, из системы отопления возвращается обратно в отопительный прибор.

Вернуться к оглавлению

Принцип работы пиролизного устройства отопления

Итак, как же работает пиролизный котел? Давайте разберем поэтапно схему его работы на примере пиролизного котла на угле:

Этап 1:

В топку загружается твердое топливо, в нашем случае уголь. Котел разжигается и дверца в топочную камеру плотно закрывается. Так как поступление первичного воздуха ограничено, начинается процесс тления и выделения пиролизного газа. Длительностью горения можно управлять, регулируя подачу первичного воздуха.

Фото 4: Как работает угольный котел пиролизного горения

Этап 2:

Смесь пиролизного газа и первичного воздуха принудительно нагнетается внутрь камеры сжигания сквозь отверстия в колосниковой решетке. Туда же подается и вторичный воздух для обеспечения интенсивности горения. Происходит процесс сжигания смеси пиролизного газа и вторичного воздуха при большой температуре. Образовавшаяся тепловая энергия нагревает теплоноситель внутри теплообменника.

Фото 5: Как работает система дожига пиролизных газов

Этап 3:

Через газоход, посредством принудительной тяги с помощью дымососа, осуществляется вывод газообразных продуктов сгорания в атмосферу.
Особо следует отметить, что выхлопные газы, образовавшиеся в результате пиролизного горения, содержат минимальное количество вредных примесей. Большую часть дымовых газов составляют водяные пары и углекислый газ.

Как видно, принцип действия пиролизного котла несколько сложнее традиционного. Именно поэтому стоимость их обычно в 2 раза выше. Прежде чем принять решение какой котел купить пиролизный или классический, давайте разберем плюсы и минусы котлов пиролизного горения.

Вернуться к оглавлению

Достоинства и недостатки пиролизных котлов

Использование технологии пиролиза имеет как преимущества, так и недостатки. Основными плюсами котлов длительного горения пиролизного типа являются:

•


  Длительность горения

  Интервал между загрузками увеличен в 3-4 раза по сравнению с классическими. Например отопительный пиролизный котел «Прометей Эко» способен непрерывно работать на одной закладке топлива до 12 часов.




•


  Повышенная экономичность

  При использовании пиролизного горения твердое топливо прогорает значительно лучше. Для получения одного и того же количества тепла при использовании пиролиза, потребуется меньше топлива, чем при традиционном сжигании.




•


  Высокий КПД

  КПД при использовании пиролиза значительно выше. Диапазон значений КПД для пиролизных котлов 85-92%.




•


  Экологичность

  В составе газов на выходе котла пиролизного типа почти полностью отсутствуют вредные примеси. Основную часть выхлопных газов составляют водяные пары и углекислый газ.




•


  Возможность регулировки

  Процесс газогенерации легко поддается регулировке. Поэтому чаще всего пиролизные котлы автоматические. Регулировка интенсивности горения позволяет подстраиваться под потребности отопительной системы.

Фото 6: Автоматический бытовой газогенераторный котел

Помимо рассмотренных нами плюсов, они обладают и рядом недостатков. Давайте остановимся на них поподробнее:

•


  Энергозависимость

  Особенность конструкции пиролизного котла в том, что подача первичного и вторичного воздуха, а также тяга осуществляется принудительно с использованием вентиляторов, требующих наличия электричества. Однако, существуют и энергонезависимые модели на естественной тяге, но они достаточно редки.




•


  Требуется низкая влажность толпива

  Метод газогенерации очень прихотлив к содержанию влаги в твердом топливе. Чем более сухое топливо используется, тем лучше. Рекомендуемая влажность не более 20%




•


  Требуется полная загрузка

  При малом количестве топлива, пиролизные котлы начинают гореть нестабильно. Поэтому рекомендуется не делать загрузки менее 30-50%, от рекомендуемой производителем нормы.




•


  Сложность автоматической подачи топлива

  Для дровяных пиролизных котлов сложно организовать автоматическую подачу топлива из-за больших размеров поленьев. Сделать автоматический угольный котел длительного горения возможно лишь в случае однородности размеров фракций угля.




•


  Высокая цена

  Высокая стоимость газогенераторных котлов длительного горения один из самых существенных их недостатков. Купить такой котел можно в 1.5-2 раза дороже, чем устройства аналогичной мощности, но использующие традиционный способ сжигания.

Подробнее об отопительных приборах пиролизного типа, их преимуществах и недостатках смотрите в видео:

Вернуться к оглавлению

Установка и монтаж котлов пиролизного типа

Процесс установки, монтажа и обвязки пиролизного котла имеет свои особенности. Соблюдение всех нюансов, позволит обеспечить долгий срок службы отопительного прибора, а также обезопасить его владельцев. Технология пиролизного горения вносит ряд особенностей в монтаж котлов:

Фото 7: Дровяной пиролизный котел с теплоаккумулятором

• Выполняя монтаж котла, следует учесть, что надув воздуха и тяга в них осуществляется с помощью вентиляторов и дымососов. Поэтому установку следует проводить в непосредственной близости от источника электропитания.




• Также следует принять во внимание требования к влажности топлива. Во избежании сбоев в работе, производить установку котла длительного горения следует в сухом помещении.




• Поскольку температура газов на выходе ниже, чем у обычного, допускается применения дымоходов с более тонкими стенками (до 0.5мм).




• Рекомендуется подключение теплоаккумулятора. Поскольку наилучший КПД и режим работы котла длительного горения достигается полной загрузке, излишнее тепло рекомендуется накапливать в теплоаккумуляторе и использовать его для отопления по мере необходимости.

Вернуться к оглавлению


Заключение

В заключении хочется сказать, что пиролизные котлы, хоть и имеют высокую стоимость, но обладают рядом существенных преимуществ. Если ваш бюджет позволяет вам приобрести отопительный прибор данного типа, то вы уж точно не разочаруетесь. Эти устройства стоят своих денег, благо сейчас, на российском рынке, появились сравнительно недорогие пиролизные котлы отечественного производства.

Твердотопливные котлы длительного горения с водяным контуром

Чтобы в доме было тепло, необходимо постоянно контролировать степень нагрева теплоносителя в системе отопления. Для тех, кто проживает в собственном доме и много работает за его пределами, постоянное подкладывание дров может доставить определенные неудобства. Чтобы добиться максимальной теплоотдачи от закладываемого топлива, стоит обратить внимание на твердотопливные котлы длительного горения с водяным контуром. Такое оборудование имеет некоторые особенности, которые следует учитывать в процессе выбора.

Твердотопливные котел длительного горения позволит поддержать температуру воздуха на оптимальном уровне

Содержание статьи

Преимущества и недостатки твердотопливных котлов длительного горения

Любой котел отопления на твердом топливе длительного горения имеет ряд преимуществ:

• высокий уровень теплоотдачи, достигающий 90%;
• простота обслуживания и монтажа. Закладка производится намного реже;
• возможность повсеместной установки, в том числе в домах, не подключенных к системе электроснабжению или газовому трубопроводу;
• использование одного агрегата для обогрева дома и подогрева воды при выборе подходящей модели котла длительного горения;
• допустимость использования различных видов твердого горючего;
• экологичность;
• наличие автоматизации позволяет отказаться от постоянного контроля за процессом.

К недостаткам отдельных моделей следует отнести:

• повышенные требования к характеристикам используемого твердого горючего и условиям его хранения;
• зависимости автоматизированных устройств от системы электроснабжения;
• высокая стоимость пиролизных устройств и котлов шахтного типа;
• необходимость выделения большой площади при монтаже оборудования оснащенного топливным бункером.

Для хранения топлива следует предусмотреть место

Принцип работы твердотопливного котла длительного горения

Отопительное оборудование длительного горения имеет особое конструктивное исполнение. Производители используют один из возможных вариантов:

• увеличивают объем камеры сгорания;
• используют пиролизную схему горения топлива;
• предусматривают автоматическую подачу горючего в камеру сгорания.

Увеличение объемности камеры сгорания позволяет добиться того, что время сгорания одной порции топлива составит 5÷6 часов. Пиролизные котлы с водяным контуром используют газогенераторную схему: при сгорании древесины выделяются горючие продукты, которые затем поступают в специальную камеру дожигания. Это способствует медленному сгоранию топлива и интенсивному сгоранию продуктов пиролиза с образованием большого количества тепла.

Автоматический котел на твердом топливе отличается сложным конструктивным исполнением. В процессе его работы происходите непрерывная подача пеллетного горючего, загружаемого в специальный вместительный бункер. Оказавшись в топке, топлива сгорает по пиролизной либо простой схеме, выделяя большое количество тепла. Производители предлагают модели, оснащенные бункером объемом несколько кубов. Такой котел с водяным контуром способен вырабатывать тепло на протяжении нескольких недель при одной загрузке.

Схема работы обычного и пиролизного котла

Как выбрать котел на твердом топливе длительного горения

Выбирая котел долгого горения, стоит обратить внимание на:

1. Мощность заинтересовавшей модели. Если предпочтение отдается двухконтурному агрегату, стоит выбрать котел с водяным контуром, способный нагреть объем воды, достаточный для нужд семьи.
2. Производительность контура горячей воды. Его характеристики должны соотноситься с потребностью в горячей воде.
3. Периодичность и удобство обслуживания. Стоит убедиться, что при загрузке дров или очистке зольника не будут возникать трудности. При наличии выбора стоит отдать предпочтение модели, оснащенной объемным бункером. В этом случае очистка зольника будет производиться раз в три месяца, длительность горения может достигать пяти дней.
4. Материал корпуса и змеевика. Для первого предпочтителен чугун. Для второго – медь или сталь.

Совет! Если в семье много человека, стоит обратить внимание на модель со встроенным бойлером. Не лишним будет установка теплового аккумулятора.

При выборе котла с водяным контуром следует учитывать особенности будущей эксплуатации

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

• за счет пиролиза;
• верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Внимание! Чугунные изделия способны прослужить намного дольше, чем стальные.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Совет! Если сложно выбрать между сталью и чугуном, стоит обратить внимание на комбинированный вариант. Такие модели демонстрируют лучшие характеристики, характерные для обоих сплавов.

Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

• угле;
• древесине любого вида;
• торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Внимание! Некоторые модели допускают использование различных видов.

Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.

Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Чем выше КПД, тем ниже затраты на эксплуатацию

Виды котлов

Реализация принципа длительного горения может осуществлять по-разному. Каждый вид котлов имеет свои отличительные особенности. Предлагаем познакомиться с существующими разновидностями твердотопливных котлов, чтобы было проще сделать выбор.

Принцип работы и внешний вид котла может отличаться

Пиролизный котел длительного горения

Пиролизные котлы с водяным контуром комплектуются двумя топливными камерами. В первой происходит сгорания твердого топлива. Вторая предназначена для сгорания газа, выделяющегося в первой (пиролиза древесины). Такое конструктивное исполнение позволяет повысить КПД устройства до 80%, учитывая, что топливо сгорает практически без остатка. К преимуществам таких котлов с водяным контуром стоит отнести высокую температуру сгорания, повышенную теплоотдачу, минимизацию отходов и экологичность процесса.

Внимание! Топливо, предназначенное для пиролизных котлов длительного горения должно иметь влажность не более 20%.

К преимуществам стоит отнести возможности загрузки топлива раз в сутки, длительный срок службы, достигающий 20 лет. Достаточная толщина стенки устройства делает его эксплуатацию безопасной при значительном разогреве топки.

Из недостатков стоит отметить высокую стоимость, которая полностью компенсируется за счет низкой стоимости используемого топлива. Повышенные требования к мощности монтируемого пиролизного котла с водяным контуром. Если агрегат будет работать вполовину мощности, дымоходная труба быстро забьется.

Производители предлагают котлы с водяным контуром, имеющие ряд дополнительных функциональных возможностей. Например, предусмотрена возможность использования различных видов топлива.

Внимание! Специалисты рекомендует приобретать пиролизные котлы для домов, имеющих площадь более 100 квадратов.

Схема работы пиролизного котла

Котлы с принципом верхнего горения

Занимают промежуточное положение между обычными и пиролизными котлами. Нагрев теплоносителя осуществляется за счет сгорания дров и угарных газов. Закладка топлива производится внутрь высокой узкой вертикальной емкости, по внешнему контуру которой проходит водный контур. Сгорание топлива осуществляется сверху вниз, с догоранием выделяемых газов в верхней жаровой камере. Закладка очередной партии топлива осуществляется после полного выгорания предыдущей.

Схема работы агрегата с принципом верхнего горения

Пеллетные

Твердотопливный котел работает на специальных гранулах – пеллетах. Для их изготовления используются торф, древесные и сельскохозяйственные отходы, что способствует значительно снижению стоимость пеллет. Они бывают нескольких категорий: премиум (белые), стандарт (темные) и предназначенные для использования в промышленном производстве. Они гипоаллергены, имеют высокий КПД. Отличаются малой зональностью, что позволяет производить чистку котла раз в месяц. Для их хранения следует выделить сухое помещение, чтобы не допустить отсыревания пеллет.

Пеллетный котел может иметь компактные размеры

Рейтинг лучших производителей твердотопливных котлов

Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.

Оборудование выпускается под различными товарными знаками

Гейзер

Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.

Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:

Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.

Гейзер – надежное оборудование от отечественного производителя

Буржуй-К от завода «ТеплоГарант»

Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:

• Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;

«Буржуй-К Эксклюзив» – стильное решение для любого интерьера

• Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;

«Буржуй-К Стандарт» – надежность и простота обслуживания

• ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;

«Буржуй-К ТА»: работа автоматизирован

• Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.

«Буржуй-К Модерн» – агрегат пиролизного типа

Buderus

Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.

Buderus – отменное немецкое качество

Viessmann

Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.

Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.

Vitoligno 100-S тип VL1A – длительный срок службы гарантирован

Твердотопливные котлы длительного горения с водяным контуром своими руками — чертежи, видео

Высокая стоимость отопительного оборудования заставляет задуматься о том, чтобы изготовить твердотопливный котел длительного горения своими руками. Соблюдая рекомендации специалистов и используя проверенные чертежи, можно собрать агрегаты с высокими эксплуатационными характеристиками. Предлагаем познакомиться с одной из возможных моделей.

Чертеж котла, который можно изготовить своими руками

Котел твердотопливный длительного горения своими руками: чертежи и подробное описание

Если решили изготовить котел твердотопливный длительного горения своими руками, чертежи позволят оценить геометрические параметры будущего агрегата и требования к материалу, используемому в процессе его изготовления. Предлагаем познакомиться с последовательностью изготовления устройства из старого газового баллона:

Где купить твердотопливный котел длительного горения, цены, каталоги

Прежде чем оформить заказ на конкретный котел, стоит ознакомиться с ориентировочной стоимостью на наиболее популярные модели. Особое внимание стоит уделить их функциональным возможностям. Средняя цена твердотопливных котлов по состоянию на январь 2018 года представлена в таблице:

Таким образом, производители предлагают отопительного оборудование в большом ассортименте. Если вы решили купить твердотопливный длительного горения котел, делитесь в комментариях, какой модели и почему было отдано предпочтение.

Предыдущая

ИнженерияЗаземление в частном доме своими руками 220 В: безопасность проживающих

Следующая

ИнженерияНасосная станция для частного дома: критерии выбора и особенности эксплуатации

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как работают твердотопливные котлы СИВ от ООО НП «Котел 52»

Содержание:

Завышенные цены на ДТ, дорогое электричество и газ заставляют промышленный бизнес и владельцев частных домовладений искать и находить более экономичные решения. К примеру, устанавливать котлы на твердом топливе. Чтобы выбрать наиболее подходящую модель, нужно знать, как работает твердотопливный котел, и представлять его принципиальную конструкцию.

Главные достоинства ТТК – дешевизна энергоносителей (это дрова, пеллеты, уголь, брикеты, сыпучие древесные материалы), автономность работы, длительный срок эксплуатации и простое управление. Конечный результат приобретения агрегата длительного горения – значительная экономия на затратах при обслуживании и эксплуатации, урезание расходов на запасы топлива – уголь или дрова всегда стоили дешевле, чем газ или электроэнергия. Из этой статьи Вы узнаете, из чего состоит и как работает котел отопления в классическом, пиролизном и пеллетном вариантах.

Топочная камера

В ней сгорает загружаемое топливо. Она же выполняет функции теплообменника при отдаче тепла в систему отопления. Камера горения – это портал для загрузки (дверца), дымоход (узел вывода продуктов горения), система колосников, камера для сбора сажи и золы, а также отверстие для подачи воздуха. При горении тепло нагревает рубашку-теплообменник вокруг камеры. В теплообменнике находится вода, которая подается в систему отопления естественным или принудительным путем.

Рубашка-теплообменник

Принцип работы твердотопливного теплогенератора основан на нагреве теплоносителя, протекающего между двойных стенок агрегата. Это и есть рубашка, или теплообменник. Сгорая, топливо нагревает стенки камеры горения, и через них нагревается рабочая жидкость в рубашке. Носитель поднимается вверх, и попадает в общую систему отопления. После прохождения воды по всей системе, опоясывающей отапливаемый объект, она остывает, и в охлажденном состоянии возвращается в котел, точнее, рубашку по обратной подаче (обратке).

Для разгона теплоносителя в систему встраивается циркуляционный насос. Этот узел позволяет не обращать внимание на перепады уровней монтажа труб, что упрощает сборку системы. Некоторые модели котлов СИВ от нижегородской фирмы «Котел 52» имеют вмонтированные помпы, но чаще насосы устанавливают на выносе, врезая агрегат из в трубу обратной подачи теплоносителя. В открытых инерционных системах отопления с естественной циркуляцией рабочей среды насосы не нужны – теплоноситель перемещается по трубам отопительной системы за счет гравитации, уклона труб и разницы температур в разных точках кольца отопления. Инерционные схемы полностью автономны, и этим привлекают покупателей твердотопливных пиролизных котлов. О том, как работает пиролизный котел, читайте дальше:

Такие агрегаты имеют не одну, а две камеры горения. В первичном отсеке сгорает топливо в режиме обедненной подачи воздуха. Фактически, топливо тлеет, выделяя пиролизные газы, которые также сжигаются, но уже во вторичном отсеке. Двойное сгорание обеспечивает эколочичность выхлопов и КПД до 95%.

Организация дымоудаления

В классическом твердотопливном теплогенераторе образуется много дыма, который необходимо выводить на улицу. И как работают отопительные котлы любых моделей и конструкций в этом случае? Удаление дыма и отработанных газов продуктов происходит через изолированный трубопровод, который монтируют от ТТК на улицу.

Как контролируется и регулируется температура теплоносителя

Без доступа кислорода в камеру горения ни один котел работать не будет. Поэтому Вам нужно знать, какие механизмы для этого имеют твердотопливные котлы длительного горения и как работает система регулировки воздуха. Чем интенсивнее поступает воздух в камеру, тем быстрее сгорает топливо. Объем воздуха регулируется заслонками и шиберами, которые открываются/закрываются вручную или сервоприводами.

Другие конструкции ТТК

А как работает печь длительного горения на дровах? Практически так же, как и пиролизная печь, как работает весь ряд твердотопливных котлов — прежде всего, топливо должно гореть. Второе требование – топливо должно гореть долго. При организации процесса длительного горения сжигание начинается сверху, и послойно уничтожает горючие материалы в топке. Этим обеспечивается медленное тление и вторичное сгорание пиролизных газов.

Рассмотрим, как работает печь длительного горения на дровах:

1. После начала реакции пиролиза в первичной камере доступ кислорода почти закрывается, чтобы дрова не горели, и тлели;
2. Во вторичной камере дожига пиролизный газ выгорает полностью, тем самым значительно сокращая объем сажи и золы;
3. Остатки газов выходят наружу по системе дымоудаления.

При такой организации горения топливо сгорает на 95%, утилизируясь почти полностью. Отвечая на вопрос покупателей, как работает печь длительного горения на дровах, можно уверенно утверждать, что принцип их работы прост, а результат впечатляет. Одна-две загрузки в неделю – это цикл обслуживания, который понравится любому потребителю. Узнать во всех подробностях, как работают печи длительного горения, Вы можете в отделе консультаций на сайте выксунского предприятия «Котел 52», обратившись по телефону или по форме обратной связи.

твердотопливные котлы отопления, отопительные на твердом топливе, пиролизного типа

Содержание:

Жители регионов, где природный газ недоступен, вынуждены использовать для отопления домов традиционные виды топлива – уголь, торф и дрова. Хорошей альтернативой обычным печам и котлам выступают инновационные пиролизные модели, характеризующиеся большей эффективностью и имеющие встроенную автоматику.

Особенности конструкции

Пиролизный котел — твердотопливный котел модифицированного типа, позволяющий из дров извлекать газ, впоследствии использующийся для обогрева жилища. Пиролиз является физико-химической реакцией, широко применяемой в различных промышленных областях. В основе этого процесса лежит распад сложной органики под воздействием значительной температуры и в условиях кислородного голодания. В итоге на выходе получаются более простые компоненты в твердом, жидком и газообразном состоянии.

Конструкция твердотопливного пиролизного котла состоит из двух камер:

• Верхняя камера. Предназначена для осуществления реакции пиролиза топливного материала при температурном режиме +200 — +800 градусов. В результате этого происходит образование древесного угля и природного газа, состоящего из СО с примесями СО2.
• Нижняя камера. В нее из верхнего отделения поступает пиролизный газ, смешанный с воздухом: итогом его сгорания при температуре +1100 – 1200 градусов является образование большого количества тепла. Полученная энергия используется для нагревания воды и теплоносителя.

Принцип работы

Из-за того, что внутри пиролизных котлов длительного горения сжигаются не дрова, а природный газ, достигается достаточно высокий КПД – 85-90%. Процесс горения в таком случае проще поддается контролю, что дает возможность введения автоматического управления оборудованием. Для разделения верхней и нижней камеры используется колосник. Получения газа в верхнем отделении достигается за счет медленного тления и пиролизации топлива. И это все – в условиях дефицита кислорода. Препятствием для потери тепла из этой камеры служит топливо на колоснике: сквозь него происходит слабое поступление первичного воздуха.

Подача получаемого в результате тления топлива газа в нижнюю камеру происходит вместе со вторичным воздухом. В роли форсунки выступает дно нижнего отделения, для изготовления которого используется термостойкая керамика. Отличительной особенностью таких топок являются усиленные показатели аэродинамического сопротивления, что позволяет использовать в них принудительную тягу, создаваемую дымососом.

Время работы газогенераторного котла, обеспечиваемого одной загрузкой, находится в прямой зависимости от уличной и внутренней температуры воздуха, качеств утепления помещения, типа топлива и его характеристик, а также правильности монтажа системы отопления. По сравнению с обычным оборудованием твердотопливные пиролизные котлы на порядок эффективнее.

Выбор твердого топлива

Для работы пиролизного котла отопления подойдет любой тип твердого топлива, включая древесину, торф, бурый и черный уголь.

 Эти материалы имеют различный период полного сгорания:

• Мягкая древесина – до 5 часов.
• Твердая древесина – около 6 часов.
• Бурый уголь – 8 часов.
• Черный уголь – 10 часов.

Как показывает практика, наибольшей эффективность твердотопливного пиролизного котла длительного горения достигается при использовании сухой древесины. При помощи сухих поленьев длиной до 65 см и влажностью 20% можно не только вывести оборудование на максимальную мощность, но и существенно продлить срок его службы. Если такие дрова отсутствуют, газ можно генерировать с помощью всякого органического топлива, для которого характерен образование летучих фракций.

Производители пиролизных котлов на твердом топливе допускают использование следующих видов материала:

• Древесных отходов.
• Топливных пеллет и брикетов.
• Некоторых видов торфа.
• Отходов пищевой промышленности, имеющих в своем составе целлюлозу.
• Каменного угля.

При сгорании пиролизного газа пламя имеет белый цвет, минимально выделяя побочные продукты горения. Если правильно отрегулировать первичный и вторичный воздух, а также подобрать качественное топлива, то процентная доля дыма не превышает 20%. При увеличении влажности топлива при его сгорании будет образовываться большое количество водяного пара. В результате этого появится копоть и деготь, что приводит к снижению теплотворных характеристик твердотопливных котлов пиролизного горения, вплоть до затухания.

Как запускается и работает пиролизный котел длительного горения

Прежде, чем включить газогенератор, важно учесть его отличия от обычного твердотопливного обогревателя. И это не только касается наличия двух камер, имеющих специальные шиберные задвижки-регуляторы. Важный момент – перед использованием загрузочного бункера отопительного пиролизного котла его необходимо хорошо прогреть.

По достижению оптимального температурного режима +500-800 градусов проводится загрузка твердого топлива. Только после этого шибер можно привести в режим пиролиза и включить дымосос. В результате такого порядка операций создаются условия для медленного бескислородного сжигания топлива. Пиролизный газ сгорает чистым желтовато-белым пламенем, что обеспечивает эффективное отопление помещений.

Рекомендации по выбору твердотопливного котла

Приобретение и установка твердотопливного пиролизного котла отопления имеет смысл лишь в том случае, если у потребителя есть возможность постоянно закупать сухие дрова, или заготовлять их с соблюдением всех необходимых условий. В противном случае лучше не рисковать, отдав предпочтение современному высокотехнологичному котлу, топка которого комбинирует высокоэффективное пиролизное и традиционное сжигание: соотношения этих процессов – 4/1. Данное оборудование способно работать не только на дровах, но и на отходах древесного производства, торфе, угле и т.п. влажностью не более 50%.

Наиболее практичными считаются котлы, вмещающие дрова длиной до 65 см. В качестве покрытия верхнего и нижнего отделения должен использоваться керамобетон: это позволяет обеспечить оптимальный температурный режим внутри оборудования, без угрозы перегорания внутренних стенок. Признаком хорошего котла является возможность поддержания длительности горения до 10 часов, с продолжительностью службы не менее 20 лет.

Сильные и слабые стороны

Неоспоримыми достоинствами пиролизных котлов на твердом топливе являются следующие характеристики:

1. Простота в обслуживании. Благодаря наличию автоматизации работа оборудования не требует надзора человека. Загрузка топлива также очень удобна – ее проводят раз в 10-15 часов (это в 2 раза реже, чем в случае с традиционными твердотопливными моделями). Что касается чистки топки и дымохода, то благодаря минимальному образованию сажи реализовать ее достаточно легко.
2. Практичность. В регионах, где отсутствуют газовые магистрали твердотопливный котел пиролизного типа является наиболее практичным решением для организации автономного отопления.
3. Экологическая безопасность. После сгорания топлива практически не остается золы в топке и в дымоходной трубы. Выделяющиеся в процессе горения газы не содержат токсичные компоненты, а в процессе работы газогенератора концентрация СО2 в 3 раза ниже, чем в случае со стандартным твердотопливным котлом. Как результат, загрязнение окружающего пространства сведено к минимуму.
4. Высокая скорость нагревания. Пиролизный котел быстро прогревает помещение.

Слабые стороны:

1. Дороговизна. Пиролизные котлы дороже обычного оборудования в полтора раза.
2. Оснащены только одним контуром. Вне зависимости от модели, все газогенераторные агрегаты являются одноконтурными. Это означает, что воды для бытовых нужд во время их работы не нагревается.
3. Требовательность к топливу. Превышения влажности используемого топлива может провоцировать серьезные сбои в работе отопления.
4. Отсутствие полного автоматического режима. В отличии от газового, твердотопливный пиролизный котел на дровах лишь частично автоматизирован, так как загрузка топлива производится вручную.

Сжигание твердого топлива — обзор

Химический состав

Сжигание твердого топлива включает сушку, выделение и сжигание летучих, а также твердофазное сжигание. Сжигание Biochar приведет к образованию относительно крупных частиц (от микрометров до миллиметров), которые образуют зольный остаток и летучую золу (приблизительно от 1 до 200 мкм). Их образование сильно коррелирует с исходной зольностью биомассы и, более конкретно, с количеством огнеупорного материала, т.е.е. материалы, которые не плавятся при температуре печи, например оксиды кремния, кальция или магния.

В то же время сжигание нелетучих веществ приведет к постепенному испарению таких элементов, как натрий, калий, сера и хлор; эти элементы будут образовывать путем зародышеобразования и конденсации мелкие частицы сульфатов (от 1 нм до 1 мкм) и хлорид калия (или натрия), такие как KCl, K ₂ SO ₄ или NaCl. Эти элементы также могут конденсироваться или адсорбироваться на поверхности других частиц.Другие второстепенные элементы, присутствующие в биомассе в более низких концентрациях, также могут испаряться и следовать аналогичному поведению, таким образом участвуя в составе мельчайших частиц. Это касается кадмия, свинца и цинка, причем последний обычно является наиболее распространенным (Sippula et al., 2009).

Мелкие и ультратонкие частицы обычно более богаты следующими элементами: калием, натрием, серой, хлором, цинком и свинцом (Obernberger et al., 2006), которые могут быть использованы для образования следующих элементов: K ₂ SO ₄ , KCl, (KCl) ₂ , K ₂ CO ₃ , Na ₂ SO ₄ , NaCl, (NaCl) ₂ , ZnO, ZnCl ₂ , PbO и PbCl ₂ (Jöller et al., 2007). Зола и мелкие частицы обычно классифицируются по соотношению основных элементов (алюминий, кальций, железо, калий, магний, натрий, фосфор, кремний и титан), второстепенных элементов (мышьяк, барий, кадмий, кобальт, хром, медь, ртуть, марганец, молибден, никель, свинец, сурьма, таллий, ванадий и цинк), а также содержание серы, хлора и кислорода (Baxter et al. , 1998).

Химический состав топлива (в основном углерод, водород, кислород, азот, сера и хлор) влияет на механизм образования частиц.Сера и хлор будут производить сульфатные и хлорированные соли в виде твердых частиц по такому же механизму, что и для калия. Твердые частицы также могут образовываться при взаимодействии кислых газов (SO _x и HCl) с основными газами, такими как аммиак (NH ₃ ). Более сложные механизмы, такие как зародышеобразование хлорида (KCl) на сульфатах (K ₂ SO ₄ ), могут иметь место в зависимости от температуры (Christensen et al., 1998; Jimenez and Ballester, 2005, 2007).Механизмы образования частиц более широко изучены для угля; для сравнения, биомасса богаче калием, кремнием и кальцием и содержит меньше алюминия, железа и титана, что в некоторых случаях приводит к образованию различных типов частиц (Demirbas, 2004).

Сгорание летучих веществ, выделяемых на ранней стадии пиролиза топлива, также приведет к образованию мелких частиц (PM _0,1 до PM _2,5 ) в результате выделения ароматических органических соединений (ЛОС) в полициклические ароматические углеводороды и сажа.Эти явления, происходящие в пламени, сильно зависят от параметров горения.

плюсы и минусы, принцип действия

На долгие годы твердое топливо (газ, дрова и др.) Уступило место жидкому топливу и газу. Это связано с тем, что сжигание твердого топлива менее эффективно — слишком много энергии уходит на разрыв связей между молекулами, которые всегда сильнее в твердом теле, чем в жидкости или газе. Казалось, чуть больше, и место твердому топливу останется только в воспоминаниях о старинных очагах и архаичных паровозах.Однако списывать со счетов твердое топливо еще рано; пиролизный котел позволяет повысить эффективность его сжигания. долгое горение.

Что такое пиролиз?

Еще в средние века люди понимали, что сжигание древесины — не лучший способ высвободить солнечную энергию, хранящуюся в древесине. Сжигание древесного угля оказалось намного эффективнее, и угольные пожары были захламлены по всей Европе. Колльеры, популярные герои европейских сказок, знакомые каждому читателю братьев Гримм, не знали, что технология, с помощью которой они сжигали древесный уголь, в будущем будет называться пиролизом.

Пиролиз — процесс разложения органических веществ под действием высоких температур. Чтобы термическое разложение не превратилось в обычное горение, к материалу, подвергающемуся пиролизу, искусственно ограничивается доступ кислорода. В древности для этого использовали угольные карьеры. Серьезным недостатком этого метода является то, что энергия, выделяющаяся при сжигании древесного угля (так называемое первичное сжигание), тратится впустую. Полностью утилизировать энергию пиролиза помогают специальные устройства, получившие множество положительных отзывов — газогенераторы или пиролизные твердотопливные котлы.

Устройство и принцип работы котла

Первичная камера сгорания или камера пиролиза по устройству напоминает топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллеты) размещается через загрузочное окно на массивной огнеупорной решетке — решетке, которая подает воздух к топливу, называемому первичным.

Топливо поджигают и ждут, пока весь объем топлива не будет охвачен пламенем.Это называется выходом из режима котла газогенератора. Именно с этого момента и начинаются отличия от обычных печей и котлов, или, как их еще называют, печей и котлов прямого горения. После выхода котла в режим доступ первичного воздуха существенно ограничивается, в результате чего горение практически прекращается. Только часть топлива продолжает гореть. Вырабатываемого ими тепла достаточно, чтобы разложить остаток топлива с выделением пиролизного газа — смеси летучих органических веществ.

Пиролизный газ принудительный, реже под действием силы тяжести поступает во вторичную камеру — камеру сгорания или камеру дожигания, в которую подается достаточное количество воздуха, которая называется вторичной. От контакта с кислородом, нагретым до высоких температур (более 300 градусов Цельсия), газ мгновенно вспыхивает и горит с выделением большого количества тепла. Выполняется основная функция котла — нагрев теплоносителя.

Принцип работы пиролизного котла подробно показан на видео.

Преимущества газогенераторных котлов

Газогенераторные твердотопливные котлы имеют ряд преимуществ перед котлами прямого горения.

В пиролизных котлах топливо сгорает практически полностью, поэтому регулярная очистка котла от сажи не требуется.

Но главное преимущество полного сгорания не в этом. Всем известно, насколько неприятным и едким может быть дым от сжигания продуктов жизнедеятельности. На самом деле продуктом сгорания любого органического вещества является углекислый газ и обычная вода.Безвредные вещества без цвета и запаха. Опасность составляет органическое «несгоревшее» — множество токсичных и неприятно пахнущих веществ, образующихся при разложении органических отходов, попадающих в атмосферу с дымом. За счет полного сгорания топлива выброс органических отходов пиролизными котлами сведен к минимуму.

Во-первых, это делает газогенераторы намного более экологичными, чем котлы прямого сжигания, во-вторых, позволяет использовать для пиролиза не только специализированные виды топлива, но и швейные, кожевенные, меховые и другие отходы.производство. Таким образом достигается двойной эффект: выгода от отходов за счет участия в нагреве теплоносителя в котле, и при этом решается вопрос безвредной утилизации отходов на месте, без вывоза на полигон, что потребует дополнительных затрат.

Более эффективное использование топлива позволяет котлу работать на одной топливной закладке длительное время — 12 часов и более (против 4-5 часов для котлов прямого горения). Конечно, это способствует значительной экономии.

Из-за специфики твердого топлива, в частности неравномерного горения, работа твердотопливных приборов всегда была менее зависимой от регулирования и контроля, чем работа печей и котлов на жидком или газообразном топливе. Принцип пиролиза решает эту проблему, так как основной процесс сгорания происходит в камере дожигания, где сгорает пиролизный газ. Это дает возможность сделать работу пиролизных котлов полностью управляемой и поддающейся автоматизации.

Недостатки газогенераторных котлов

Если вы решили купить газовый котел, конечно, нужно знать о его недостатках.

Использование котлов в быту

Идеальные условия для пиролизного котла — столярное производство, отходы которого просто идеальное топливо для газогенератора. Но что делать, если вы собираетесь установить пиролизный котел для отопления частного дома и при этом не хотите обустраивать дровяной сарай или возиться с сушкой дров из открытой груды дров? В этом случае ваш выбор — пеллетный котел.

Пеллетный газогенераторный котел представляет собой водогрейный агрегат, использующий в качестве топлива горючие пеллеты. Гранулы пеллеты производятся из измельченных и прессованных отходов столярного производства (стружка, опилки, кора, веточки), масличной продукции (лузга подсолнечника), торфа, навоза (сушеный навоз). В чем преимущество гранулированного твердого топлива?

• пеллеты хранить и хранить намного проще, чем дрова

Гранулированное топливо

• готово к немедленному использованию, не требует дробления и сушки.
• для пиролиза топливных гранул — это достаточно малая первичная камера.
• стандартный размер пеллет позволяет полностью автоматизировать процесс подачи топлива.

Комбинация газогенератора с бойлером косвенного нагрева позволит использовать бытовой пиролизный котел не только для отопления, но и для горячего водоснабжения.

Компактные бытовые пеллетные котлы занимают мало места в доме и не требуют сложных процедур запуска и эксплуатации, так как обладают высокой степенью автоматизации.Удобство бытовых пиролизных котлов подтверждено многочисленными положительными отзывами.

Качественный газогенератор в условиях эксплуатации прослужит вам долгие годы и позволит сэкономить значительные средства.

Котлы длительного горения — это совершенно уникальная и совершенно новая конструкция котельного оборудования, принцип работы которой основан на использовании твердого топлива для отопления. При этом для полноценного функционирования необходимо использовать только то твердое топливо, влажность которого не будет превышать 20 процентов.Уровень производительности такого устройства составляет 50, 70, а иногда и целых 100 процентов!

Принцип действия

Твердым топливом для котлов длительного горения являются дрова, торфяные брикеты или уголь. Подача кислорода в камеру для топки с водяным контуром крайне ограничена, поэтому процесс тления топлива идет очень медленно. Также замедляется процесс сжигания инертного газа, образующегося из топливного ресурса.

Таким образом, традиционное горение трансформируется в довольно медленное тление.При этом объема исходных ресурсов достаточно, чтобы получить на выходе генераторный газ, который обладает очень высокой теплопроводностью , а затем проложить путь к огнеупорной керамической форсунке для выхода в камеру сгорания, где происходит активное горение. процесс продолжается, поддерживается дополнительным воздухом. Момент воспламенения начинается, когда воздух смешивается с газом, и усиливается за счет использования катализатора. Сам генераторный газ в это время выгорает с сажей и тяжелыми соединениями.

Когда топливо сгорает в котельной, сгорание становится очень поверхностным, и тяжелые соединения, окись углерода и другие вредные вещества, загрязняющие окружающую среду, неизбежны. Однако с точки зрения химии эти продукты обеспечивают отличное горение и экономичность. для собственника котельной.

Процесс тления, сопровождающийся недостатком кислорода, задерживает внутри котла длительного горения наиболее ценные продукты, способствующие максимальной энергоэффективности, а негорючие и практически нетоксичные элементы, образующие абсолютно безвредный дым, попадают в дымоход. .

Хотя дрова являются наиболее распространенным и даже традиционным видом твердого топлива, гораздо более выгодной и практичной альтернативой являются торфяные брикеты, влажность которых даже при неправильном хранении составляет всего 18 процентов, а время горения — 12 часов. За счет этого достаточно пополнять камеры сгорания не чаще одного раза в два или даже три дня, при этом дров горит не дольше 6 часов В результате интервалы между закладками новых порций топлива заметно сокращаются. .

Дизайн

Такой отопительный прибор длительного горения по своей конструкции является стандартным однокотловым котлом , применяемым исключительно в качестве системы отопления с принудительной циркуляцией. При этом производство и подача горячей воды следует полностью исключить из бытового потребления.

Преимущества

Технические характеристики и меры предосторожности

Выбор котла по индивидуальным потребностям

Безусловно, квалифицированные продавцы помогут подобрать котел длительного горения на несколько дней с учетом индивидуальных потребностей покупателя, однако большинство профессионалов заинтересованы в продаже определенных типов и моделей котлов.Именно поэтому будет целесообразно подготовить к покупке заранее и как минимум при выборе твердотопливного отопительного котла учитывать следующие ключевые факторы.

Важным моментом при выборе котла является его предназначение и предполагаемое использование, поскольку твердотопливные котлы могут использоваться как в качестве основного, так и дополнительного источника отопления.

При использовании котла длительного горения в качестве основного функционального агрегата лучше найти качественную модель с оптимальным соотношением цены и качества.Цена определяется в основном надежностью установки и ее качественными характеристиками. Выбор недорогих устройств чаще всего приводит к снижению КПД и нарушению стабильности работы оборудования.

Если котельная установка планируется как дополнительный источник отопления, то выбор можно остановить на вполне бюджетных моделях устройства.

Следующий критерий — это виды топлива, подходящие для заправки различных моделей котлов длительного горения.Допустим, в деревне, городском поселке или просто в небольшом поселке на продажу выставлено большое количество дешевых дров. Целесообразно отдать предпочтение этому материалу и, соответственно, установке, которая будет поддерживать режим работы на этом виде топлива. Не следует забывать, что именно уголь обладает наибольшей энергоемкостью и калорийностью. Исходя из этого, также можно выбрать универсальный тип котельного агрегата , обеспечивающий одновременное сжигание дров и угля.

Несмотря на то, что на западном рынке, в том числе европейском, твердотопливные котлы, оснащенные системой автоматической подачи и контроля топлива, являются лидерами продаж, на внутреннем рынке к ним относятся настороженно и потребительским спросом практически не пользуются. . Высокая стоимость оборудования пугает массового покупателя, но такие высокотехнологичные установки имеют массу преимуществ и очень выгодны в эксплуатации , потому что вложения окупаются невероятно быстро, а котел прослужит долгие годы.

Вероятность поломок и других неудобств очень мала. Причем автоматические котлы длительного горения следует загружать не чаще одного раза в 6-7 дней, так как дозаправки хватает почти на недельный режим работы без перебоев.

Заключение

Современные отопительные котлы длительного горения обладают высокой степенью эффективности, удобства и производительности. Последние модели котельного оборудования и все приспособлены для работы на двух видах твердого топлива одновременно (например, на древесных продуктах, угле или обычной древесине).Благодаря компактности твердотопливных котлов становится особенно удобно использовать их в небольших помещениях как жилого, так и коммерческого типа. Заметную популярность такие котлы приобрели еще и благодаря простоте эксплуатации и отсутствию сложных условий обслуживания.

Работа электрического котла может вызвать короткое замыкание , что часто приводит к пожарам или другим чрезвычайным ситуациям, связанным с материальными отходами или даже с человеческими жертвами. В отличие от обычных газовых и дизельных агрегатов твердотопливные котлы длительного горения абсолютно безопасны в эксплуатации, так как риск взрыва сведен к нулю.Таким образом, устройство, работающее на твердом топливе, не только экономично и производительно, но и является гарантией безопасности.

Несмотря на появление новых методов отопления, жители как Западной Европы, так и США и СНГ, особенно те, кто по тем или иным причинам не имеет доступа к природному газу, продолжают отапливать свои дома самым доступным топливом — углем. торф или дрова. Это правда, что традиционные котлы и пиролизные котлы заменили современные печи — современные и эффективные, оснащенные системами автоматического управления.Они работают на доступном твердом топливе, которое горит практически без остатка, обеспечивает высокую мощность и эффективность, может работать с одной или двумя нагрузками до 24 часов и обеспечивает минимальные тепловые потери.

Газогенераторные пиролизные котлы длительного горения — это домашние лаборатории, которые извлекают из древесины газ, который впоследствии используется для отопления. Пиролиз как физико-химический экзотермический процесс давно используется в различных отраслях промышленности. Его суть заключается в разложении сложных органических соединений (нефть, уголь, древесина) в условиях высоких температур и ограниченного доступа кислорода к простым веществам — твердым, жидким и газообразным.

Таким образом, пиролизный котел представляет собой двухкамерный нагревательный прибор, в верхней камере которого при температуре от 200 до 800 ° С происходит экзотермическая реакция пиролиза древесины, в результате чего она распадается на фракции: древесный уголь и пиролизный газ, в основном CO 2, количество CO 2. Смесь пиролизного газа и воздуха подается в нижнюю камеру сгорания и при горении при температуре 1100-1200 ° C выделяет очень большое количество тепла, которое используется. для отопления.

Ступени пиролизного котла

В результате пиролизные твердотопливные котлы для выработки тепловой энергии фактически сжигают не дрова, а газ, обеспечивая высокий КПД 85-90%.Сжигание газа, как известно, легче контролировать, а это, в свою очередь, позволяет автоматизировать процесс управления системой отопления.

Конструктивно топка пиролизного котла состоит из двух отдельных камер, разделенных решеткой. В верхней загрузочной камере газификации при высокой температуре и недостатке кислорода топливо медленно тлеет и пиролизуется. Отвод тепла из верхней камеры мешает топливо, лежащее на решетке, через слой которой сверху вниз проходит слабый поток первичного воздуха.

Устройство и схема пиролизного котла

Генерирующий газ, выделяющийся в процессе одновременно с потоком вторичного воздуха, поступает в нижнюю камеру сгорания, нижняя часть которой представляет собой сопло из жаропрочной керамики — шамота. Топки отопительных котлов этого типа отличаются повышенным аэродинамическим сопротивлением, поэтому в них используется принудительная тяга, которая реализуется не вентилятором, а дымососом.

Продолжительность работы газогенераторных котлов на одной нагрузке зависит от температуры снаружи и в помещении, качества утепления дома, вида топлива и его влажности, грамотного проектирования отопительной системы, но всего прочего. равных, их работа намного эффективнее по сравнению с традиционными твердотопливными аналогами.

На практике пиролизные котлы на твердом топливе могут эффективно работать на любом виде твердого топлива, будь то древесина, торф, бурый уголь или каменный уголь. Конечно, продолжительность полного сгорания каждого вида топлива разная и выглядит это так:

• мягкая древесина — время горения не более 5 часов;
• массив дерева — время горения около 6 часов;
• бурый уголь горит примерно за 8 часов;
• черный уголь горит до 10 часов.

Интересно в этом плане мнение пользователей, красноречиво отражающее их отзывы: пиролизные котлы наиболее эффективны при работе на сухой древесине.Это сухие дрова длиной 45-65 см, влажность которых не превышает 20%, не только обеспечивают максимальную мощность котла, но и продлевают срок его службы.

Сухие дрова длиной 45-65 см обеспечивают максимальную мощность котла и продлевают срок его службы.

Конечно, при отсутствии качественной древесины для генерации газа в котле подойдет любое ископаемое топливо с высоким выходом летучих фракций, при условии, что это разрешено производителем котла:

• древесина трата;
• пеллеты и брикеты топливные;
• некоторые виды торфа;
• целлюлозные отходы пищевой промышленности;
• уголь.

Важно: Пиролизный газогенератор горит почти белым цветом, практически не выделяя побочных продуктов сгорания, при условии правильной стоимости первичного и вторичного воздуха и влажности топлива не более 20-30%.

Если влажность топлива выше допустимой, процесс горения будет сопровождаться выделением большого количества водяного пара, а это чревато образованием сажи, смолы, снижением теплотворной способности пиролизный газ и даже затухание котла.

Особенности запуска и работы

При запуске твердотопливного пиролизного котла следует учитывать особенности, отличающие его от традиционных твердотопливных котлов. Все понимают, что работа агрегата в режиме газогенератора происходит за счет двух камер, оборудованных специальными заслонками-регуляторами — затворами, но не все помнят, что, в отличие от традиционных котлов, загрузочный бункер пиролизного котла должен иметь предварительный подогрев.

Как только температура в нем, в зависимости от вида топлива, достигнет оптимальных 500-800 ° С, можно начинать загрузку твердого топлива и только после этого переводить заслонку в режим работы пиролиза и запускать вытяжной вентилятор.

Чистое желтовато-белое пламя свидетельствует о правильной настройке газогенератора и отсутствии токсичных продуктов сгорания в дымовой смеси.

При такой последовательности действий при пуске обеспечивается медленное бескислородное горение топлива, эффективный выброс и горение пиролизного газа с чистым желто-белым цветом и постоянная комфортная температура в отапливаемом помещении в течение дня.

Приобрести пиролизные отопительные котлы, не сомневаясь в эффективности их работы, смело могут те, у кого есть возможность купить сухие дрова или хотя бы сушить их при повышенной влажности.

Если нет уверенности в такой возможности, можно выбрать современный высокотехнологичный отопительный котел, в топке которого совмещено 80% высокоэффективного сжигания пиролизного топлива и 20% традиционного. Современные комбинированные котлы обеспечивают качественное сжигание не только дров, но и древесных отходов, торфа, угля или любой их смеси влажностью до 50%.

Комбинированный котел оборудован очень большой загрузочной камерой и может сжигать 80% топлива в режиме пиролиза и 20% в режиме обычного твердотопливного котла

При прочих равных рекомендуется: выбрать котел, объем загрузочной камеры которого способен вместить дрова длиной до 65 см.Причем обе камеры должны быть покрыты качественным керамобетоном: он обеспечивает оптимальную температуру внутри аппарата, качественное сгорание топлива и предохраняет его стенки от выгорания. Хороший котел должен обеспечивать продолжительность горения топлива до 10 часов и прослужить не менее 20 лет.

Список достоинств и недостатков

В заключение приведем неоспоримые «достоинства» газогенераторных отопительных приборов и «минусы», из которых пока нет пиролизного котла — отзывы пользователей.

Итак, плюсы:

1. Простота обслуживания и при отсутствии газоснабжения остается лучшим вариантом отопления.
2. Легкость загрузки: раз в 10-15 часов, то есть по сравнению с традиционными твердотопливными котлами в 2 раза меньше.
3. Высокая экологичность: топливо сгорает практически полностью, дымовые газы практически не содержат токсичных продуктов сгорания, а при работе газогенератора концентрация CO 2 в 3 раза ниже соответствующего показателя обычного твердотопливного котла. .
4. Небольшое количество золы в топке и внутри дымохода после завершения работы облегчает очистку и последующую дозаправку газогенератора.
5. Очень высокая скорость нагрева охлаждающей жидкости, воды или воздуха, до комфортной температуры 60 ° C.

Недостатки:

1. Высокая стоимость газогенераторных котлов: в 1,5- «раза дороже традиционных твердотопливных аналогов.
2. Все модели пиролизных подогревателей являются одноконтурными установками, не нагревающими воду для бытовых нужд.
3. Слишком требовательны к топливу: не работайте на топливе с высокой влажностью.
4. Не работает в полностью автоматическом режиме: необходимо вручную загружать топливо.

Видео о правилах эксплуатации пиролизных систем

Тем не менее высокая экологичность, экономичность и экономичность, достигаемая за счет полного сгорания топлива и мизерных тепловых потерь, полностью компенсируют недостатки пиролизных газогенераторных котлов и круг их поклонников неуклонно растет.

Все имеет высокий уровень эффективности, благодаря конструкции и принципу работы устройства. На этой странице мы рассмотрим и попробуем разобраться, как работают твердотопливные котлы. Основное отличие обычных твердотопливных котлов заключается в том, что во втором случае сгорание длится гораздо дольше из-за принципа сгорания. Так что рассмотрим принцип работы твердотопливных котлов и как работают твердотопливные котлы, чтобы понять.

Принцип работы котла длительного горения твердотопливного.

Как правило, такие твердотопливные котлы работают по принципу «верхнего горения». Как работает котел длительного горения? Прежде чем кислород попадет непосредственно в топку, где происходит горение, он нагревается. Его нагревают, чтобы со временем уменьшить количество сжигаемых отходов: сажи, золы. Кислород подается не снизу вверх, а сверху вниз. Таким образом, горит только верхний слой, уложенный в топку. Из-за того, что воздух поступает сверху, он не проникает вниз и там процесс горения невозможен.Горит только верхний слой топлива. Когда горит верхний слой, включается подача нижнего слоя. Так постепенно по мере того, как воздух для горения течет все ниже и ниже. Благодаря такому подходу верхний слой горючего всегда горит, а тот, который остается неповрежденным, остается на месте, пока не дойдет до своей очереди. Это позволяет очень экономно расходовать топливо и контролировать процесс сгорания. Именно по этой технологии твердое топливо горит очень долго.

Такие котлы не только экономичны, но и экологичны.Конечно, при условии использования, которое не только обеспечит максимальную эффективность котла, изолируя тепло, но и обезопасит от возможных возгораний.

Понятно, как работает пиролизный котел, можно из этого видео:

Как работает пиролизный котел? Устройство и принцип работы пиролизного котла.

Принцип действия основан на процессе разложения твердого топлива на пиролизный газ и кокс. Это достигается за счет недостаточной подачи воздуха.Из-за слабой подачи воздуха топливо медленно тлеет, но не горит, в результате чего образуется пиролизный газ. В результате газ соединяется с воздухом. происходит горение и выделяется тепло, которое нагревает теплоноситель. Благодаря этому процессу в дыме очень мало вредных веществ, а сажа и зола незначительны. Так что в случае с пиролизными котлами тоже можно говорить об экологичности.

Итак, давайте подробнее рассмотрим принцип работы пиролизного котла.

• Что такое пиролиз? Пиролиз — процесс горения в условиях недостатка кислорода. Результатом такого горения являются твердые продукты сгорания и газ: твердые отходы — это зола и смесь летучих углеводородов плюс диоксид углерода.
• Принцип работы газогенератора (или пиролизного котла) заключается в том, что такой твердотопливный котел разделяет процесс нагрева на два процесса. Первый — обычный, с ограничением подачи кислорода.При нехватке воздуха твердое топливо очень медленно тлеет, выделяя газ. Ограничивает подачу кислорода, котел очень простой, механический вентиль, который в зависимости от количества воздуха в топке либо открывается, либо закрывается. В этом случае можно вручную «поддаться жару», открыв вентиль.
• Вторая часть процесса горения топлива, это сжигание летучих отходов процесса горения в первой печи. Во второй топке прогорает так называемый пиролизный газ — результат сгорания твердого топлива в первой топке.
• Регулировка одновременно, как и в случае подачи воздуха в первую топку, очень проста. Термостат контролирует процесс горения и изменяет работу котла ровно настолько, насколько это необходимо для выработки необходимого количества тепла. По принципу работы не сильно отличается от.
• КПД пиролизных котлов. На сегодняшний день наиболее эффективными являются котлы, в которых горение происходит сверху вниз.Конечно, это создает определенные трудности, например, в таких котлах приходится делать принудительную тягу, потому что вторая камера дожигания пиролизного газа находится под колосниковой решеткой. Если проще: топливо рассыпается в отходы процесса сгорания — в золу. При этом образуется газ, который также перегорает. Результат: максимальное тепловыделение при практически безотходном процессе сжигания. Кроме того, золу можно использовать в качестве удобрения.

Принцип работы пиролизного котла спроектирован таким образом, что помимо наиболее эффективного сжигания топлива мы имеем минимальные отходы процесса горения .Главный минус — цена пиролизных котлов, но положительных моментов на самом деле много:

• Минимум отходов и минимальная очистка топки по сравнению с другими твердотопливными котлами.
• Длительный срок службы батареи без подзарядки, благодаря экономичной подаче воздуха.
• Автоматизация процесса горения . Котел сам регулирует, когда увеличивать горение, а когда уменьшать.
• Крупное твердое топливо подходит для таких котлов, так как в любом случае дожигание топлива происходит практически полностью.

Автоматика и механика твердотопливных котлов.

Несмотря на все уровни контроля процессов горения и безопасности эксплуатации в целом, твердотопливные котлы практически не содержат сложных автоматических устройств. Из-за того, что чаще всего температура регулируется механиками, ломаться в котлах практически нечего. К тому же конструкция котла проста и надежна. Поэтому выполнить реально, но лучше обратиться к специалистам.Даже возможно, но зачем лишние проблемы, если все можно доверить профессионалам?

минусы и плюсы, принцип работы

Пиролизные котлы длительного горения

Несмотря на появление новых способов отопления, жители Западной Европы, США и СНГ, особенно недоступные по тем или иным причинам, продолжают отапливать дома наиболее доступным топливом — углем, торфом или дровами. Правда, старые печи заменили на традиционные котлы и пиролизные котлы — современные и эффективные, оснащенные системами автоматического управления.Они работают на доступном твердом топливе, которое сгорает практически без остатка, обеспечивает высокую мощность и КПД и способны работать на одной или двух загрузках до 24 часов, обеспечивая минимальные тепловые потери.

Состав

• Принцип работы, устройство пиролизного котла

• Топливо для пиролизного котла
• Особенности запуска и работы

• Как выбрать пиролизный котел
• Список достоинств и недостатков

Принцип работы, устройство пиролизного котла

Пиролизные газовые котлы длительного горения представляют собой домашние лаборатории, которые извлекают из дров газ, который впоследствии используется для отопления.Пиролиз как физико-химический экзотермический процесс давно используется в различных отраслях промышленности. Его суть заключается в разложении сложных органических соединений (нефть, уголь, древесина) при высоких температурах и ограниченном доступе кислорода к простым веществам — твердым, жидким и газообразным.

Таким образом, пиролизный котел представляет собой двухкамерный нагревательный прибор, в верхней камере которого при температуре от 200 до 800 ° С происходит экзотермическая реакция пиролиза древесины, в результате которой она распадается на фракции: древесный уголь и пиролизный газ, состоящий в основном из CO и незначительного количества CO2.Смесь пиролизного газа и воздуха подается в нижнюю камеру сгорания и, горя при температуре 1100-1200 ° C, выделяет очень большое количество тепла, которое используется для нагрева.

Ступени пиролизного котла

В результате твердотопливные пиролизные котлы для выработки тепловой энергии фактически сжигают не газ, а газ, обеспечивая высокий КПД 85-90%. Сжигание газа, как известно, легче контролировать, а это, в свою очередь, позволяет автоматизировать процесс управления системой отопления.

Конструктивно топка пиролизного котла представляет собой две независимые камеры, разделенные решетками. В верхней загрузочной камере газификации при высокой температуре и недостатке кислорода топливо тлеет и пиролизуется. Отвод тепла из верхней камеры предотвращается из-за того, что топливо лежит на решетке, через которую сверху вниз проходит слабый поток первичного воздуха.

Устройство и схема пиролизного котла

Образующийся газ, выделяющийся в процессе одновременно с потоком вторичного воздуха, поступает в нижнюю камеру сгорания, нижняя часть которой представляет собой форсунку из жаропрочной керамики — шамота.Топки отопительных котлов этого типа отличаются повышенным аэродинамическим сопротивлением, поэтому в них используется принудительная тяга, которая реализуется не вентилятором, а дымоудалением.

Продолжительность работы газового котла на одну нагрузку зависит от температуры на улице и в помещении, качества утепления дома, вида топлива и его влажности, грамотного проектирования системы отопления, но при прочих равных, их работа намного эффективнее по сравнению с традиционными твердотопливными аналогами.

Топливо для пиролизного котла

На практике твердотопливные пиролизные котлы могут эффективно работать на любом виде твердого топлива, будь то древесина, торф, бурый и каменный уголь. Конечно, продолжительность полного сгорания для каждого вида топлива разная и выглядит это так:

• мягкая древесина — время горения не более 5 часов;
• массив дерева — время горения около 6 часов;
• бурый уголь выгорает примерно за 8 часов;
• черный уголь горит до 10 часов.

В этом плане интересно мнение пользователей, которое красноречиво отражено в их отзывах: пиролизные котлы наиболее эффективны при работе на сухой древесине. Это сухие дрова длиной 45-65 см, влажность которых не превышает 20%, не только обеспечивают максимальную мощность котла, но и продлевают срок его службы.

Конечно, при отсутствии качественных дров для генерации газа в котле подойдет любое органическое топливо с высоким выходом летучих фракций, если это разрешено производителем котла:

• древесные отходы;
• пеллеты и брикеты топливные;
• некоторые виды торфа;
• бумажные отходы пищевой промышленности;
• уголь.

Важно: Образующийся пиролизный газ горит почти белым пламенем, практически не выделяя побочных продуктов сгорания, при условии выбора расходов первичного и вторичного воздуха и влажности топлива не более 20-30%.

Если влажность топлива выше допустимой, процесс горения будет сопровождаться выделением большого количества водяного пара, а это чревато образованием сажи, смолы, снижением теплотворной способности пиролизный газ и даже затухание котла.

Особенности запуска и работы

При запуске твердотопливного пиролизного котла необходимо учитывать особенности, отличающие его от традиционных твердотопливных котлов. Все понимают, что агрегат работает в режиме газогенератора благодаря двум камерам, оборудованным специальными задвижками-регуляторами — затворами, но не все помнят, что, в отличие от традиционных котлов, бункер пиролизного котла должен быть предварительно подогрет.

Как только температура в нем, в зависимости от вида топлива, достигнет оптимальных 500-800 ° С, можно начинать загрузку твердого топлива и только потом переводить заслонку в режим пиролиза и запускать дымоудаление.

Чистое желтовато-белое пламя свидетельствует о правильной настройке газогенератора и отсутствии токсичных продуктов сгорания в дымовой смеси

При такой последовательности действий при запуске происходит медленное бескислородное сгорание топлива. При этом пиролизный газ эффективно выделяется и горит чистым желтовато-белым цветом, а в отапливаемом помещении в течение дня поддерживается постоянная комфортная температура.

Как выбрать пиролизный котел

Покупку пиролизных котлов отопления, не сомневаясь в эффективности их работы, смело можно отдать тем, у кого есть возможность покупать сухие дрова или даже сушить их при повышенной влажности.

Если нет уверенности в такой возможности, можно выбрать современный высокотехнологичный отопительный котел, топка которого сочетает в себе 80% высокоэффективного сжигания пиролизного топлива и 20% традиционного. Современные комбинированные котлы обеспечивают качественное сжигание не только дров, но и древесных отходов, торфа, угля или любой их смеси влажностью до 50%.

Комбинированный котел оборудован загрузочной камерой очень большого объема и способен сжигать 80% топлива в режиме пиролиза, и 20% в режиме обычного твердотопливного котла

Ceteris paribus, это Рекомендуется выбирать котел, объем загрузочной камеры которого способен вместить дрова длиной до 65 см.Причем обе камеры должны быть покрыты качественным керамобетоном: он обеспечивает оптимальную температуру внутри аппарата, качественное сгорание топлива и защищает его стенки от возгорания. Хороший котел должен обеспечивать время горения топлива до 10 часов и прослужить не менее 20 лет.

Список достоинств и недостатков

В заключение приведем неоспоримые «достоинства» газогенераторных отопительных приборов и «минусы», от которых пиролизный котел пока не свободен — отзывы пользователей.

Итак, плюсы:

1. Простота в обслуживании и при отсутствии магистрального газа остается оптимальным вариантом для отопления.
2. Легкость загрузки: раз в 10-15 часов, то есть по сравнению с традиционными твердотопливными котлами в 2 раза меньше.
3. Высокая экологичность: топливо сгорает практически полностью, дымовые газы практически не содержат токсичных продуктов сгорания, а при работе газогенератора концентрация СО2 в 3 раза ниже соответствующего показателя обычного твердотопливного котла.
4. Небольшое количество золы в топке и внутри дымохода после завершения работы облегчает очистку и последующее заполнение газогенератора.
5. Очень высокая скорость нагрева теплоносителя, воды или воздуха, до комфортной температуры 60 ° C.

Недостатки:

1. Высокая стоимость газогенераторных котлов: в 1,5– раза дороже традиционных твердотопливных аналоги.
2. Все модели пиролизных отопительных приборов являются одноконтурными, не нагревают воду для бытовых нужд.
3. Слишком требовательны к топливу: не работайте на топливе повышенной влажности.
4. Не работает в полностью автоматическом режиме: топливо необходимо загружать вручную.

Тем не менее, высокая экологичность, эффективность и экономичность, достигаемая за счет полного сгорания топлива и мизерных тепловых потерь, полностью компенсируют недостатки пиролизных газогенераторных котлов, и круг их поклонников неуклонно расширяется.

Газификация древесины котлы — DOKOGEN

Котел с газификацией древесины DC25GD

Котлы с экологической газификацией древесины

G enerator D Котлы okogen характеризуются специальной камерой, которая с обеих сторон выложена специальными керамическими фасонными деталями, с воздухозаборниками в нижней части и керамическим соплом, а в нижней камере — сферическими керамическими частями.Задний дымоход оборудован трубчатым теплообменником.

Газификация древесины (обратное горение) с последующим сжиганием древесного газа в керамической камере сгорания обеспечивает оптимальное сжигание всех горючих компонентов. Подача воздуха и процесс горения регулируются вытяжным вентилятором. Это обеспечивает быстрое зажигание и хорошее сгорание котла с момента розжига. Температура пламени 1000 — 1250 ° С.

Обратное горение (газификация) и керамическая камера сгорания обеспечивают практически полное сгорание с минимумом вредных выбросов.Котлы соответствуют европейским нормам для экологически чистых продуктов и относятся к 5 классу стандарта котлов ČSN EN 303-5 . Отвечает самым строгим требованиям ЕС — ECODESIGN 2015/1189.

Преимущества котлов с газификацией древесины ATMOS

• Возможность сжигания больших кусков дерева
• Большой топливный бак — длительное время горения
• Трубчатый теплообменник
• Высокая эффективность более 90% — первичный и вторичный воздух предварительно нагревается до высокой температуры
• Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
• Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
• Охлаждающий контур для защиты от перегрева — без риска повреждения котла
• Вытяжной вентилятор автоматически выключается при сгорании топлива — термостат выхлопных газов
• Удобное золоудаление — большое пространство для золы (при сжигании дров необходимо очищать его раз в неделю)
• Малый размер и небольшой вес
• Высокое качество

Вид на верхнюю загрузочную камеру

Размеры заливного отверстия

Вид на нижнюю камеру сгорания

Пламя в нижней камере сгорания

Трубчатый теплообменник

Вытяжной вентилятор и дымовая труба

Установка

Котлы

ATMOS необходимо подключать через LADDOMAT 22 или терморегулирующий клапан (трехходовой клапан, управляемый приводом), чтобы поддерживать минимальную температуру воды, возвращающейся в котел, на уровне 65 ° C.Температура воды на выходе из котла должна постоянно поддерживаться в пределах 80–90 ° C.
Стандартная конфигурация всех котлов включает контур охлаждения для предотвращения перегрева. Рекомендуем устанавливать котлы с накопительными баками.

МОДЕЛЬ КОТЛОВ DCxxGD ПРЕДНАЗНАЧЕНА ДЛЯ ПОДКЛЮЧЕНИЯ ТОЛЬКО К НАКОПИТЕЛЬНЫМ БАКАМ ДОСТАТОЧНОЙ МОЩНОСТИ С МИНИМУМОМ 55 ЛИТРОВ НА 1 кВт УСТАНОВЛЕННОЙ МОЩНОСТИ КОТЛА.

Laddomat 22 и терморегулирующий клапан

Контур охлаждения котла

Подключение котла к Laddomat 22 и накопительным бакам

Подключение котла с регулятором ACD 01 и накопительными баками

Регулирование котлов

Электрический — механический — мощность котла регулируется с помощью регулирующей воздушной заслонки с регулятором тяги типа FR 124, которая автоматически открывает или закрывает предохранительный клапан в зависимости от заданной температуры воды на выходе (80-90 ° C). ).При настройке регулятора мощности следует уделять особое внимание, поскольку регулятор выполняет еще одну важную функцию, помимо регулирования мощности — он также защищает котел от перегрева. Регулирующий термостат, расположенный на панели котла, регулирует вытяжной вентилятор в соответствии с заданной температурой (80 — 85 ° C). На регулирующем термостате следует установить температуру на 5 ° C ниже, чем на регуляторе тяги FR 124.

Котлы

также оснащены термостатом отходящих газов, который служит для отключения вытяжного вентилятора после сгорания дров.

Котел работает на пониженной мощности даже без вентилятора — нагрев не пропадает при отключении электроэнергии. При мощности до 70% от номинальной мощности котел может работать без вентилятора (для котлов DCxxGD мы не рекомендуем работу с выключенным вытяжным вентилятором).

Регулирующая заслонка воздуха

Вытяжной вентилятор и дымовая труба

Панель управления со стандартным регулированием

Каждый котел может быть оснащен эквитермальным регулятором ATMOS ACD 01 для управления системой отопления в зависимости от температуры наружного воздуха, температуры в помещении и времени.Эта регулировка позволяет управлять котлом с вентилятором и многими другими функциями.

Пульт управления с эквитермическим регулированием ATMOS ACD 01

Технические характеристики

5 моментов нового твердотопливного котла отопления

+

Сейчас лето, но вопрос отопления дома всегда актуален.Сегодня мы хотим снова поговорить о теме отопления, на этот раз попробуем разобраться, как выбрать хороший твердотопливный отопительный котел для частного дома.

В большинстве современных домов есть системы отопления, основанные на использовании природного газа или электроэнергии, такие как газовые котлы или электрические конвекторы.

Однако существуют альтернативы, в которых использование этих основных источников тепла невозможно или экономически невыгодно по разным причинам. Часто в таких случаях необходимо искать альтернативные источники тепловой энергии.

С другой стороны, люди часто хотят иметь запасные варианты теплоснабжения, чтобы избежать возможного дискомфорта в случае проблем с основным вариантом.

В этих случаях очень интересная возможность установить в доме специальный отопительный прибор.

Что такое твердотопливный котел?

Домашний твердотопливный котел — это отопительное устройство, предназначенное для выработки тепла в результате сгорания твердого топлива.

Первым прототипом таких твердотопливных обогревателей была обыкновенная крестьянская каменка, сжигавшая дрова.

Даже сегодня топливо для твердотопливных котлов практически не изменилось, его основными видами также являются древесина, уголь, торф и другие энергоэффективные горючие материалы.

Рассмотрим основные характеристики бытового твердотопливного котла:

1. Виды твердотопливных котлов на отработанное топливо.

В зависимости от того, какое топливо можно использовать, различают следующие основные типы котлов:

• Котел на дровах
• Угольный котел
• Пеллетный котел
• Комбинированный (многотопливный) котел

Думаем понятно, какой вид топлива используется в каждом из вышеперечисленных типов котлов.

Комбинированный (многотопливный) котел может использовать несколько видов топлива.

Соответственно, выбирать твердотопливный котел нужно с учетом того, какой вид топлива вы планируете использовать.

2. Типы котлов в зависимости от способа сжигания топлива.

По данному признаку принято различать следующие типы котлов:

• Котел с естественной тягой. Это простой твердотопливный котел, в котором топливо горит без дополнительной подачи воздуха.
• Котлы с дополнительной тягой. В таких моделях есть специальный вентилятор, который подает дополнительный поток воздуха в зону горения, что обеспечивает более быструю циркуляцию.
• Котлы пиролизные (газогенераторные). Принцип работы пиролизного котла следующий: в котле есть разделение процесса горения на две камеры: в первой камере происходит обугливание топлива и отбор специального газа. (пиролиз), который уже горит во второй камере.Большинство бытовых пиролизных котлов работают на дровах.
• Котлы длительного горения. Само их название указывает на то, что в такой модели процесс сжигания определенного объема топлива происходит относительно дольше, чем в других типах котлов. Особенность работы котлов длительного горения заключается в том, что в них, в отличие от других, реализуется принцип «верхнего горения», то есть сначала сжигаются верхние слои топлива, а затем нижние, что обеспечивает более длительное горение и равномерное распределение тепловой энергии.

Ну что уж говорить о каком твердотопливном котле купить.

Если вам нужен недорогой обогреватель — покупайте котлы с естественной или дополнительной тягой.

Если вам нужен твердотопливный котел с высоким КПД — лучше купить пиролизный.

Если вы хотите обеспечивать тепло без частой перезагрузки топлива — ваш выбор — твердотопливный котел.

3. Мощность твердотопливного котла.

Как уже было сказано в статье об электрических конвекторах, мощность отопительных приборов следует рассчитывать исходя из предполагаемой площади обогрева с учетом следующей пропорции:

1 кВт Мощность = 10 кв.м. Площадь

Расчет мощности твердотопливного котла нужно проводить, хотя бы с округлением в большую сторону, а лучше покупать котел на несколько большей мощности.

4. Тип теплообменника.

Большинство производителей твердотопливных котлов устанавливают в них чугунные или стальные теплообменники.

A Чугунный теплообменник отличается меньшей склонностью к коррозии, большим временем нагрева и охлаждения, а также низкой устойчивостью к резким перепадам температуры.

Чугунные теплообменники имеют секционную конструкцию.

В теплообменнике из стали время нагрева / охлаждения меньше.

Обладает более высокой устойчивостью к перепадам температуры, но также более высокой восприимчивостью к коррозии.

Стальные теплообменники выполнены в виде монолитного изделия.

Выбрать тип теплообменника действительно непросто, но лично мы считаем, что лучше всего покупать котел с чугунным теплообменником.

5.Дополнительные параметры.

К наиболее важным дополнительным параметрам котлов относятся следующие два:

• Возможность подключения охлаждающего теплообменника — во избежание перегрева. Это очень важный момент, так как работа твердотопливного котла связана с высокими температурами.
• Возможность перевода на газ или жидкое топливо. Это позволит при необходимости изменить способ использования прибора в будущем.

А производители твердотопливных котлов?

Немецкие компании Buderus, Viessmann и Junkers можно считать флагманами.

Надеюсь, теперь вы будете знать, какой твердотопливный котел лучше всего правильно выбрать в процессе покупки.

Три способа оптимизации сжигания твердого топлива

Основным оправданием покупки твердотопливного котла является то, что используемое топливо является более дешевой альтернативой нефти и газу, что может привести к более быстрой окупаемости. Много лет назад все котлы работали на твердом топливе; однако удобство трубопроводов для нефти и газа, а также снижение цен на топливо, рост затрат на рабочую силу и строгие правила EPA подняли вопросы относительно того, какой тип котла позволит сэкономить больше денег.

Technology продвинула твердотопливные котлы далеко вперед за последние годы. Системы могут быть сконструированы для автоматической работы с электромеханическими системами подачи топлива, регуляторами частоты и даже с автоматическим оборудованием для удаления золы.

Тем не менее, даже при современной технике, необходимо получить экономию на твердотопливном котле. При правильной эксплуатации эти котлы могут работать непрерывно, останавливаясь только на плановые процедуры отключения.

Чтобы воспользоваться преимуществами твердотопливного котла, необходимо понимать несколько принципов подачи топлива и его сжигания.Вот три совета по оптимизации работы твердотопливного котла.

Твердотопливные котлы также можно настроить переносными. Эта универсальность оказывается удобной для пользователей, работающих с сезонным нагревом воды и / или пара.

Непрерывная и равномерная подача топлива — ключ к успеху

Котельная система живет и умирает (так сказать) от потока топлива в топку. Наибольшие проблемы возникают у котлов, у которых нет хорошего контроля над тем, насколько равномерным и последовательным является этот поток.Этот принцип особенно важен в приложениях с частыми колебаниями нагрузки. Система должна контролировать подачу топлива, потому что даже небольшое прерывание подачи может вызвать нарушение нагрузки. Дозирование топлива в котел должно соответствовать требованиям нагрузки, иначе процесс не будет равновесным. Это может помочь увидеть в топливе ингредиент, который, наряду с воздухом в условиях недожога и перегрева (обсуждается позже), производит энергию.

В случае твердого топлива почти всегда существует множество размеров частиц.Из-за такого несоответствия размеров топлива дозирование топлива должно поддерживать постоянную турбулентность потока, чтобы разные размеры не разделялись. Если имеет место тенденция к разделению, слой печи не будет однородным, и горение будет смещено в сторону определенных областей. Равномерная консистенция топлива обеспечит большую площадь поверхности горения и предотвратит появление горячих точек и мертвых зон внутри печи.

Использование системы подачи и дозирования топлива, в которой используются шнеки для перекачки топлива, является эффективным способом точного контроля скорости подачи, а также поддержания постоянной смеси размеров топлива.

Винтовые конвейеры оказались намного эффективнее цепных или ленточных конвейеров. Геометрия лопастей и кожух шнека позволяют получать более точные прогнозы скорости подачи. Другие типы конвейеров известны тем, что заставляют топливо «накапливаться», что приводит к неравномерным слоям топлива на дне печи, вызывая неэффективное сгорание. Системы дозирования, в которых используются винтовые конвейеры, также создают пробку между печью и внешней средой. Цепные системы дозирования не создают такого уплотнения, позволяя неизмеримому количеству избыточного воздуха попадать в зону горения.

Под огнем Воздух: меньше значит больше

Чаще всего твердотопливные системы используют слишком много воздуха для подпаливания и, как следствие, не имеют достаточного количества топлива в топке. Когда это соотношение воздух / топливо несбалансировано, сгорание происходит преждевременно, что не только снижает потенциал КПД, но также может вызвать повреждение печи.

По мере того, как твердое топливо горит, оно претерпевает определенные изменения. Во-первых, вся влага из топлива испаряется. После высыхания топливо начнет выделять летучие газы.По мере поступления большего количества воздуха газы воспламеняются и выделяют энергию. Этот процесс будет продолжаться до тех пор, пока выгорает только уголь. Наконец, золу выпускают, и ее нужно утилизировать.

На этой схеме показан процесс, в котором топливо поступает в топку и проходит различные стадии сгорания.

Если смотреть на груду топлива внутри топки, не должно быть видно решеток. На самом деле даже не должно показаться, что куча горит.Когда используется достаточное количество воздуха, горючее будет казаться «дымящимся», но на самом деле происходит то, что тепло и воздух вступают в реакцию с топливом и выделяют летучие газы топлива. Если используется слишком много воздуха для дожигания, летучие газы будут выделяться и сгорать одновременно, выделяя тепло на дне печи, а не в верхней части печи, где начнется передача тепла. Это преждевременное возгорание может быстро сократить срок службы решеток, а также ухудшить теплопередачу и даже унести частицы золы / пыли с дымовыми газами.

Это отличная фотография, показывающая потоки летучих газов, выделяющихся из топлива и поднимающихся в верхнюю часть камеры, где процесс сгорания будет завершен.

Будьте осторожны, чтобы не уменьшить количество нагнетаемого воздуха до такой степени, чтобы котел не сгорел. Это может быть опасно, поскольку система может отреагировать увеличением скорости вращения вентилятора, что приведет к тому, что большее количество топлива станет летучим и заполнит печь. Если эти газы внезапно воспламенится искрой, может произойти опасный обратный удар и вызвать повреждение котельного оборудования и всех, кто находится в непосредственной близости.Лучший способ обеспечить необходимое количество воздуха — это иметь систему управления, которая ограничивает подачу воздуха вместе с подачей топлива. Для некоторых видов топлива необходимо использовать разные соотношения. Записывайте, в каких сценариях лучше всего будет горючее на решетках и будет достаточно воздуха для улетучивания топлива со скоростью, позволяющей не отставать от производства.

Наберитесь наверху и пожаре Air

После того, как нагретое топливо вступает в реакцию с воздухом подпаливания и выделяются летучие газы, нагретый воздух интенсивно смешивается с газами и вызывает их возгорание, выделяя тепло, которое должно передаваться через поверхности нагрева котла в воду. внутри судна.Цель состоит в том, чтобы добиться стехиометрического горения; то есть, когда каждая доступная высвобождаемая молекула топлива сопоставляется с молекулой кислорода из вентилятора, что приводит к анализу дымовых газов, который не показывает ни окиси углерода, ни кислорода. Это идеальное смешивание возможно только в лабораторных условиях; однако есть способы добиться очень эффективного сгорания в котельной среде.

Это еще одна отличная фотография внутренней части печи. Когда летучие вещества выделяются из топлива, они встречаются с потоками воздуха под высоким давлением из форсунок с избыточным пламенем.Это турбулентное смешение воздуха и летучих газов завершает процесс сгорания, выделяя тепло для передачи внутри котла.

При недостатке избыточного воздуха большое количество окиси углерода и других горючих веществ будет проходить через систему и выходить из дымовой трубы. Эта трата топлива приводит к потерям тепла и снижает эффективность. Избыток воздуха для горения приводит к потерям тепла, поглощаемым избыточным воздухом, что также снижает эффективность. Цель здесь — найти «золотую середину» для перегретого воздуха.Точно так же, как поток воздуха под горением должен изменяться со скоростью подачи топлива, количество воздуха над огнем должно зависеть исключительно от количества кислорода в дымовой трубе. Меньшее количество кислорода указывает на более эффективное сгорание. Снимите показания дымовой трубы, чтобы увидеть корреляцию между уровнями окиси углерода и кислорода, чтобы определить наилучшую настройку кислорода для соответствующей системы котла.

Понимание того, как работает твердотопливный котел, сводится к пониманию топлива и процесса сгорания, а также оборудования, контролирующего процесс сжигания топлива.Неправильная эксплуатация может привести к нежелательному техническому обслуживанию и разочарованию владельца котла. С другой стороны, при правильной эксплуатации твердотопливные котлы могут быть очень надежными, стабильными и экономичными.

Купить твердотопливные котлы в Украине от производителя

Сейчас на современном рынке можно найти котлы разных типов, которые отличаются не только ценой, но и работают на разном топливе. Каждый тип отличается способом установки, эффективностью и другими эксплуатационными параметрами.Из широкого ассортимента отопительных приборов особую популярность приобретают твердотопливные котлы.

Понимая постоянно растущий спрос на эти агрегаты, производители стараются постоянно вносить достаточно серьезные изменения в свои конструкции. Это позволило значительно повысить их КПД при снижении расхода топлива. В результате таких доработок твердотопливный котел стал достойной альтернативой газовым и электрическим аналогам.

Виды котлов на твердом топливе

Сегодня производители предлагают несколько видов твердотопливных котлов в Киеве:

• • Классические котлы на угле или дровах.Эти модели отличаются простотой конструкции, невысокой ценой и простотой в эксплуатации. У них объемная камера сгорания. В них разрешается загружать топливо различных видов и качеств. Однако стандартный дровяной котел отличается низким КПД, необходимостью частой загрузки топлива и удаления продуктов сгорания, ручной регулировкой температурного режима теплоносителя.
• • Твердотопливные котлы длительного горения. На одной загрузке топлива устройство способно нагревать воду в течение 30… 120 часов.Это достигается за счет использования технологии сжигания «сверху-снизу» для сжигания древесины или угля. Этот метод исключает постоянную подачу воздуха в камеру сгорания. В результате топливо не горит, а медленно тлеет.
• • Дровяные пиролизные котлы длительного горения. Работа таких устройств основана на принципе выделения пиролизных газов (своеобразной смеси водорода, окиси углерода, водорода, углеводородов) при сгорании любого твердого топлива.Этот дымовой газ автоматически отправляется в отдельную камеру. В результате его сгорания достигается лучшее высыхание твердого топлива, обеспечивающее его более полное сгорание. Благодаря этому твердотопливные пиролизные котлы характеризуются КПД до 92%.
• • Котел на пеллетах. Оснащение таких нагревательных устройств специальным бункерно-шнековым механизмом позволяет сделать их работу максимально автоматической. В качестве топлива используются довольно дешевые пеллеты. Их невысокая стоимость обусловлена ​​оригинальной технологией изготовления.Отходы обработки древесины (опилки, стружка) и сельскохозяйственной переработки (солома, лузга подсолнечника) прессуются в небольшие цилиндры. Из загрузочного контейнера пеллеты периодически подаются шнеком в камеру сгорания. Пеллетные твердотопливные котлы длительного горения с автоматикой отличаются экономичностью.

Котлы твердотопливные от производителя

В ГК «ЭПГ-КОЛВИ» вы можете купить твердотопливный котел от производителя:

• • с ручной загрузкой на дрова или уголь КОЛВІ А;
• • с автоматической загрузкой окатышей или мелкого угля KOLVI AM, Eurotherm WMSP, Eurotherm CMS;
• • с автоматической загрузкой древесных гранул или стружки КОМКОНТ (Беларусь)

Купить котел твердотопливный длительного горения с установкой в ​​Украине

Группа компаний «ЭПГ-КОЛВИ» предлагает твердотопливные котлы, цена на которые достаточно лояльная, от ведущих мировых брендов в различных исполнениях.

20 лучших программ для ландшафтного дизайна

Согласитесь, с мощной поддержкой облагораживать приусадебный участок куда проще. Тогда цветники с весны до поздней осени всегда будут покрыты цветами, а альпийская горка будет видна практически от калитки. Да и изгородь будет смотреться не как дикие дебри, а как произведение искусства.

Освойте программы для ландшафтного дизайна, и вы сразу увидите, насколько стало удобней создавать шедевры.

Предлагаем обзор 20 ТОП программ по визуализации ландшафтного дизайна – самых популярных и интересных. Есть среди них и бесплатные программы.

В чем-то они схожи с программами для дизайнеров интерьеров, только работают с экстерьером, то есть с природой. Быть может, вы уже опробовали какие-то продукты – поделитесь своими впечатлениями в комментариях.

1. Garden Planner

Интересная и продуктивная программа по моделированию ландшафта. Вполне доступная для начинающих дизайнеров, поскольку разобраться ней можно в течение получаса.

Программа условно-бесплатная.

Преимущества: есть обширная база зеленых объектов: деревья, клумбы, живые изгороди и т.д., инструментов – более 1000 позиций. Можно внести коррективы с поправкой на климат, освещенность, минимальную и максимальную температуры, то есть выбрать те растения, которые приживутся в вашей климатической зоне. Каждый цветок или кустарник сопровождается описательной карточкой. А в режиме ускоренной перемотки можно увидеть, как изменится растительность на участке за год-два-пять.

Недостатки: англоязычный продукт. Но он понятен на интуитивном уровне. Нет 3D проекции. На всех планах присутствуют водяные знаки разработчиков.

Скачать программу можно на сайте разработчика http://www.smallblueprinter.com/.

2. X-Designer

Полное название – X-Designer планировщик садового участка 3D. Разработан компанией ИДДК. Одна из самых простых, но вполне функциональных программ.

Для ее освоения понадобится тоже немного времени – до получаса.

Программа условно-бесплатная. По окончании пробного периода полную версию можно купить на официальном сайте компании.

Преимущества: 3D режим позволяет увидеть участок в пространстве. Можно задать размер участка, время года, дату, время суток, «посадить» растения. И таким образом увидеть, как ландшафт будет выглядеть ночью или днем, весной или поздней осенью. Как и предыдущий продукт, X-Designer позволяет увидеть изменение участка в перспективе. Полезная функция – модифицирование рельефа.

Недостатки: довольно простой функционал, который отразился на слабой графике. Однако представить хотя бы примерно, как будет выглядеть приусадебный участок, можно.

Сайт: http://iddk.ru/ru/

3. Наш Сад

Программное обеспечение – результат работы компании DiaComp. Под названием «Наш Сад» разработчик выпустил несколько версий программ. К примеру, Наш Сад 6.0 Омега, Наш Сад 9.0 Рубин, Наш Сад 10.0 Кристалл.

Программа доступна и понятна. Позволяет смоделировать свои объекты, рассчитать смету, представить участок в объемной проекции.

Программа условно-бесплатная.

Преимущества: обширный каталог с растениями и их детальными характеристиками. Ландшафт можно дополнить другими объектами: гаражами, домами, беседками, водоемами и пр. Можно придать форму деревьям и кустарникам. Изменить рельеф. Готовый эскиз можно сохранить, посмотреть в разное время суток и года, рассмотреть в 3D режиме и распечатать.

Недостатки: Для опытных ландшафтных дизайнеров она может показаться излишне простой.

Сайт: http://www.dicomp.ru/

4. SketchUp

Утилита Google SketchUp была разработана не исключительно для проектирования ландшафта, а для построения трехмерных объектов вообще. Однако она неплохо себя зарекомендовала именно как программа для создания ландшафтного дизайна.

Изначально была продуктом Google, и до сих пор в онлайн режиме можно скооперироваться с другими продуктами компании.

Две версии программы: бесплатная и платная.

Преимущества: модель участка 3D, можно разработать новую модель или воспользоваться из представленных на GoogleEarth. В платной версии программа работает в тандеме с приложениями Google. Можно задавать рельеф, тенистые и солнечные участки местности.

Недостатки: в бесплатной версии функционал ограничен. Но в платной версии возможностей намного больше и она понравится опытным дизайнерам. Подходит только для Mac Os версий 10.8, 10.7, 10.5 Intel и 10.6 Intel

Сайт: https://www.sketchup.com/ru

5. Realtime Landscaping Architect

Красивая и мощная компьютерная программа, в которой созданный ландшафт выглядит очень реалистично.

Программа условно-бесплатная.

Преимущества: 3D проекция, на эскизах отлично прорисованы детали. Возможность увидеть ландшафт в перспективе, большая библиотека объектов и моделей. Можно не только распечатать эскиз, но и создать видеоролик. Составление сметы.

Недостатки: нет русскоязычной версии. Платная утилита стоит дорого.

Сайт: https://www.ideaspectrum.com/

6. Sierra Land Designer

Программа похожа на русские утилиты серии Наш Сад, однако обладает более широким функционалом. Несмотря на богатый каталог моделей, его можно дополнить индивидуальными позициями.

Программа условно-бесплатная.

Преимущества: показывает участок в разное время суток и в разные сезоны. Обширная база, которую можно дополнить своими объектами. Позволяет вносить коррективы согласно собственным замерам, менять освещенность. Возможность увидеть, как изменилось озеленение в будущем.

Недостатки: изначально все объекты двухмерные. Но готовые проекты имеют трехмерное изображение. Не русифицированная.

Сайт: http://www.sierra.com

7. Punch Home Design

Универсальная утилита для работы с ландшафтом, зданиями и помещениями с удобными графическими инструментами. Содержит множество модулей, объектов, текстур. При необходимости можно их редактировать.

Программа платная. Предоставляется 15-дневный пробный период. Скачать бесплатно ознакомительную версию можно на официальном сайте.

Преимущества: есть 2D и 3D проекции, между ними можно переключаться без потери данных. Программа анализирует материалы, инструменты, декор и другие объекты на их совместимость. Картинки очень реалистичные. Возможность создания сметы, задания параметров, распечатки или отправки на электронную почту.

Недостатки: программа платная. Но в течение пробного периода можно оценить, стоит ее покупать или нет. Софт и виртуальная прогулка по участку в этом помогут.

Сайт: http://www.punchsoftware.com/

8. FloorPlan 3D 12 версия Deluxe

Разработчики программы дизайна интерьера FloorPan 3D решили занять еще одну нишу и выпустили версию 12 Deluxe в помощь дизайнерам ландшафта. Все та же простота и трехмерная графика. Но теперь можно моделировать земельный участок, загружать данные измерений, рельефа, варьировать время, освещенность и тип климата.

При ее установке убедитесь, что на жестком диске достаточно свободного места.

Программа платная. После ознакомления с функционалом требуется купить у разработчика ключ.

Преимущества: разрабатываемый проект можно увидеть под любым углом. Возможность «устанавливать» заборы, ворота, калитки, прокладывать дорожки, составлять смету. Готовый проект экспортируется на компьютер. Осталась функция визуального путешествия с возможностью попутно добавлять или убирать объекты. Огромный каталог всего, что необходимо на участке, – от рулонных газонов до статуй и фонарей.

Недостатки: За короткий период иногда сложно оценить степень полезности утилиты. Нереалистичная графика. На русском языке программы пока нет.

Сайт: http://www.floorplan.ru/

9. TurboFloorPlan 3D Home & Landscape Pro

TurboFloorPlan Landscape – удобная и простая в пользовании программа с большим набором разнообразных функций и объектов. В ней можно проектировать интерьеры домов и создавать шедевральные ландшафты своими руками.

Программа условно-бесплатная.

Преимущества: понятна как простым пользователям, так и специалистам в области ландшафтного проектирования. Помимо растений, кустарников, деревьев есть различные объекты для сада: мостики, ограждения, водоемы, строения, скульптуры и пр. Можно создавать сметы. Также есть 3D проекция, визуальный тур по участку.

Недостатки: программа не русифицирована. Однако интерфейс ее понятен интуитивно.

Сайт: https://www.turbocad.com/

10. Complete Landscape Designer 3

Еще одна программа для ландшафтного дизайна. Работать можно как с основным фоном, так и накладывать объекты на цифровую фотографию.

Скачать программу без регистрации можно на сайте.

Преимущества: в библиотеке много объектов: строения, растения и пр. Можно задать поиск по определенным параметрам, выбрать тип, степень влажности и кислотности почвы.

Недостатки: интерфейс английский, но разобраться в нем просто. Нет трехмерного изображения, поэтому схему участка можно увидеть только в плоскости.

Сайт: https://www.alphasoftware.com/

11. Expert Landscape Design 3D

Программа Landscape Design легкая в оперировании. В ней можно создать вполне достойный проект участка.

Программа бесплатная.

Преимущества: можно создать с нуля полноценный проект. Не занимает много места и не требует большого объема оперативной памяти. Функционал понятен и новичку. Большая база объектов.

Недостатки: проект хорошо виден в 2D режиме. 3D проекция также имеется, но ее качество оставляет желать лучшего. В программе можно создать проект для себя, а не для продажи.

Сайт: http://expert-landscape-design-3d.software.informer.com/

12. Autodesk 3DS Max

Этот комплекс охватывает и интерьерное, и архитектурное, и ландшафтное проектирование. В ней создаются роскошные трехмерные проекты с детализированной графикой.

Программа платная. Ознакомиться с работой программы можно в демо-версии.

Преимущества: детализация, 3D проекция, широкий выбор объектов в каталоге, текстур, спецэффектов, безграничные возможности в проектировании.

Недостатки: энергоемкость, сложность для новичка, высокая цена.

Сайт: https://www.autodesk.com/

13. 3D Home Architect

Программа с увлекательным и простым интерфейсом. С ней справятся и новички, она будет интересна и профессионалам. Можно выбирать растения, исходя из их характеристик.

Программа платная.

Преимущества: сообщает об ошибке, если объекты находятся не на своем месте, например, наслаиваются друг на друга. Богатая библиотека всевозможных позиций позволяет создавать различные проекты, менять растительность, строения, светильники и прочее. Можно создать смету. По окончании готовый проект отправляется на компьютер или электронную почту. Проект создается в режиме 3D.

Недостатки: не русифицирована. Немного слабовата графика, хотя для проекта этого достаточно.

Сайт: http://3dhomearchitect.ru/

14. Better Homes and Gardens Landscaping & Deck Designer

Простая, но функциональная утилита по проектированию ландшафтного дизайна участка в том числе. Программа создана компанией Chief Architect.

Программа платная. Но на сайте можно ознакомиться с ее работой.

Преимущества: отличная графика, множество растений и справочной информации по ним, других объектов, при помощи которых меняется ландшафт. Детальная прорисовка участка, в том числе и его рельефа. 3D визуализация проекта. Варианты освещения. Возможность взглянуть на сад в перспективе.

Недостатки: англоязычная версия.

Сайт: https://www.homedesignersoftware.com

15. Ландшафтное искусство

Это не просто утилита. Это серия программ по ландшафтному проектированию, выпущенная на дисках. Тут есть программы и энциклопедии, полезные советы по обустройству газонов, водоемов, ограждений, выращиванию хвойных растений, кустарников и пр.

Такие диски, равно как и книги по дизайну интерьера, займут достойное место в вашей библиотеке.

Серия платная. Скачать нельзя. Купить можно только на дисках.

Преимущества: можно изучить специфику работы, начиная с самых азов. Для дачного участка найдутся водоемы, растительность, малые архитектурные формы и пр. Чтобы разобраться – есть обучающее видео.

Недостатки: электронной версии программы нет. Выпускается только на дисках.

5 лучших приложений для ландшафтного дизайна

Профессиональный ландшафтный дизайнер, выезжая на место к клиенту, желает тут же набросать варианты оформления или хотя бы занести данные не только в ежедневник, но и в планшет. И тут понадобятся приложения по разработке ландшафтного дизайна. Мы подготовили и такую подборку лучших продуктов.

Перед установкой проверяйте, совместимы ли они с вашим устройством.

Некоторые разработаны только для Андроида. Другие функционируют одинаково хорошо и на IPad, и на смартфонах, работающих на Андроиде.

С приложениями нужно учиться оперировать, особенно с графическими редакторами. Это поможет и в работе, и тем, кто только собирается стать дизайнером.

1. Home Design 3D Outdoor/Garden

Приложение, позволяющее полностью создать проект ландшафта: сад, участок, игровую площадку. Можно внести замеры участка, отметить местонахождение дома, укомплектовать проект мебелью, различными объектами (их в базе немногим больше 100).

Есть возможность увидеть пространственный ландшафт.

Есть платная версия, позволяющая сохранить проект на гаджете. Но скопировать, переслать его нельзя. Совет: делайте скрины.

https://play.google.com/store/apps/details?id=fr.anuman.HomeDesign3DOutdoorGarden

2. PRO Landscape Companion

Хорошее приложение с большим потенциалом. Можно не только создавать новые ландшафтные проекты, но и редактировать готовые снимки участка. Есть функции добавления растений. Правда, цены указаны в условных единицах. Но и их можно редактировать.

Возможность сохранять проект и отправлять его на электронную почту, передать данные на компьютер. Проект виден в трехмерной графике.

Единственное но. На сложных этапах приложение запрашивает ключ. На момент написания статьи разработчик не указал, каким образом получить данный ключ.

https://play.google.com/store/apps/details?id=com.prolandscape.companion

3. Ландшафтный дизайн

В этом приложении создавать или редактировать проекты не получится. Это сборник красивых двориков и их отдельных зон. Зато оно поможет найти общий язык с клиентом и понять, каким видится ему ландшафт.

Согласитесь, лучше один раз показать, чем сто раз попытаться объяснить словами.

https://play.google.com/store/apps/details?id=com.LandscapingIdeas.muntasir

4. FloraMe -Landscaping made easy

Англоязычное приложение, позволяющее варьировать ландшафт. Есть выбор грунтов, растений. В конце можно сохранить или отредактировать проект.

Профессиональной программой по планировке участка на даче или близ коттеджа его не назовешь, но поиграть с текстурами, флорой можно.

https://play.google.com/store/apps/details?id=com.xubnaha.florame

5. Home Outside®

Приложение, позволяющее разработать примерный план участка и план посадки. По окончании можно экспортировать проект клиентам или себе на электронную почту.

Важная функция – создание проекта на основе цифрового фото.

Отличный инструмент для планирования. Теперь клиент визуально представит, как будет выглядеть участок. Единственный минус – платная более продвинутая версия. Да и английский язык создает неудобства. Значит, просто нужно подучить терминологию – пригодится.

https://play.google.com/store/apps/details?id=com.jmmds.palette

Мы отразили программы и приложения, наиболее интересные для садоводов и дизайнеров ландшафта. Теперь проще будет разобраться, какие программы нужны.

Радует, что разработчики подумали не только о пользователях компьютера, но и о тех, кто работает на планшетах и смартфонах.

обзор бесплатных и онлайн программ для планирования дачного участка

В наш век компьютерных технологий гораздо проще выполнять некоторые задачи с помощью машин, а не вручную. Не осталось в стороне и архитектурное и ландшафтное проектирование. Сейчас любой пользователь-непрофессионал может создать простой проект за несколько минут. В этой статье мы рассмотрим основные программы для планировки участка загородного дома – платные и бесплатные, с интерфейсом на русском и английском языке.

Содержание

1. Простые программы

Простые программы для планировки и проектирования участка

Рассмотрим сначала список простых программ, которые зачастую являются бесплатными. Сделать план земельного участка в них будет доступно даже новичку без опыта.

Garden Planner

Garden Planner – простая в освоении программа разработчика Artifact Interactive для проектирования участка в 2D формате. Её преимущества в том, что вы можете спланировать свой участок буквально за 5 минут. Единственным минусом является то, что интерфейс на английском языке. Но он прост и интуитивно понятен.

Интерфейс проектирования

В программе можно указать размеры и создать план буквально за 5 минут! База объектов будет достаточна для среднестатистического дачного участка.

Пример плана, созданный за 5 минут

Есть также онлайн версия данного приложения. Она практически ничем не отличается от десктопной.

FloorPlan 3D

FloorPlan 3D (TurboFloorPlan Home and Landscape Deluxe 2017) – многофункциональный комплекс для проектирования зданий, домов, офисов и участков. Подойдёт как для профессионалов, так и для новичков.

Скриншот интерфейса

Интерфейс довольно простой, так что освоите программу довольно быстро.

Вид плана в 2D

В FloorPlan 3D вы можете настроить размеры, цвета и материалы объектов. Также есть сервис «Ведомость», в котором можно посчитать смету и стоимость материалов. Таким образом, программа отлично подойдёт для создания плана объектов на участке, а также плана вашего дома с расстановкой мебели и сметой на строительство.

X-designer

X-designer — планировщик садового участка в 3Д формате. Это продукт российского разработчика «ИДДК» позволяет спроектировать ваш участок без специальных навыков. В программе можно выбрать вид плана сверху или 3D отображение. Интерфейс полностью на русском.

Скриншот интерфейса X-designer

Также в X-designer можно управлять рельефом участка, временами года и суток. Библиотека содержит более 500 объектов.

Пример зимнего вида участка

Профессиональные продукты для проектирования

Следующая линейка продуктов предназначена для профессиональной обработки графики и составлении качественных планов специалистами.

Наш Сад Кристалл

Наш Сад Кристалл версия 10 (предыдущая версия Наш Сад Рубин 9.0) – программа отечественного разработчика ЗАО «ДиКомп». Является не только инструментом проектирования, но и настоящей энциклопедией садоводства. В базе содержится информации о более чем 17000 видов растений, из них около 2000 роз. Существует возможность отбора растений по более чем 20 параметрам: почва, срок жизни, скорость произрастания и т.д…

Настоящая энциклопедия растений

Примечательно, что есть встроенный фоторедактор, в который вы можете вставить реальные фотографии объектов, затем их обработать и вставить в свой проект дачного участка.

Встроенный фоторедактор

Проектировщик программы имеет 2D и 3D вид и позволяет спроектировать рельеф, дорожки, водоемы на участке, декоративные элементы и объекты строительства.

Sierra LandDesigner 3D

Sierra LandDesigner 3D – приложение для проектирования для ландшафтного дизайна в 2D и 3D формате. Разработчик программы – компания Sierra, известная многим любителям видеоигр. К сожалению, программа старая (2000 года выпуска) и найти на официальном сайте разработчика её нельзя. Тем не менее, скачать её можно на просторах интернета. Есть русифицированная версия программы.

Интерфейс Sierra LandDesigner 3D v. 7.0

Punch Home Design

Punch Home Design – пакет продуктов для визуализации интерьеров и внешнего вида дома и дачного участка.

Вся линейка продуктов

Самый простой продукт «Punch! Landscape, Deck & Patio v19» позволяет проектировать ландшафт с помощью библиотеки, импорт и экспорт которой возможен из других программ AutoCad и Sketchup!

Интерфейс Punch Home Design

Она также хорошо подходит для профессионального проектирования как и Realtime Landscaping Architect, а интеграция с другими 3D объектами делает её незаменимой.

SketchUp

SketchUp – бесплатный программный комплекс для 3D-моделирования не только дачного участков, а вообще любого предмета или объекта. Подойдёт для начинающих пользователей, которые хотят распланировать свой сад в объёмном трёхмерном виде. Для корпоративных клиентов необходимо будет купить лицензию.

У программы имеется собственная база объектов, которая пополняется пользователями. Их можно добавить к себе в план.

Пример поиска 3D объекта «ель»

Несмотря на то, что SketchUp позволяет составить планировку участка, основное её предназначение – 3D моделирование. Поэтому подойдёт она скорее всего для ландшафтного дизайна.

Пример планировки в SketchUp

Еще один пример

Realtime Landscaping Architect

Realtime Landscaping Architect – программа для планировки участка в формате 2D и 3D для операционной системы Windows. Отличается данный продукт более профессиональным подходом к проектированию и подойдёт продвинутым пользователям, а также ландшафтным дизайнерам.

Скриншот интерфейса

Также программу отличает более детальная прорисовка объектов. В базе пакета Plus содержится 10400 моделей, из которых 5100 растения, в пакете Architect – 16400 объектов, из которых 7200 растения.

Детальная прорисовка растений

Этот программный комплекс позволяет создавать презентации, просматривать динамику роста растений, как на них будет попадать тень в течение дня и многое другое. В общем, полноценный продукт для профессионального проектирования.

Прочие профессиональные продукты:

В данном материале мы не рассматриваем такие профессиональные продукты как Autodesk 3DS Max и ArchiCad. Они универсальные в своём роде и признаны лучшими в мире для построения любых трёхмерных объектов. В том числе и для планирования участка.

Вместо резюме

Выбор программы во многом зависит от того, что вы хотите:

• Для простого создания плана в двумерном виде подойдёт программа Garden Planner.

• Для более детальной проработки и просмотра вашего плана в 3D формате новичкам подойдут: FloorPlan 3D или X-Designer.

• Если вы задумываетесь над более качественными продуктами и желаете более детально проработать ваш план, то советуем присмотреться в российской программе Наш Сад Кристалл или англоязычным Punch Home Design и Sierra LandDesigner 3D.

• Из коммерческих продуктов для профессионального ландшафтного и не только проектирования советуем Realtime Landscaping Architect, SketchUp, а также линейки продуктов Autodesk 3DS Max и ArchiCad.

* Для корпоративного использования цена версии 695$

Читайте про этапы строительства:

3.8
/
5
(
13

голосов
)

Программы для планировки участка — бесплатно и без регистрации

Сегодня в Интернете можно скачать большое количество готовых ландшафтных проектов для загородных участков. Но многие предпочитают создавать проект самостоятельно с нуля, учитывая собственные вкусовые предпочтения. В этом случае можно воспользоваться одной из программам ландшафтного проектирования. С их помощью возможно самостотельно распланировать свой участок с учетом всех нормативов. Ранее мы выкладывали пример планировки участка 10-15 соток.

В помощь по освоению программ для ландшафтного проектирования представляем Вашему вниманию самоучитель, в котором описана работа с такими программами как Garden Planner, X-Designer и 3D Home Architect Design Suite Delux. Наглядность и доступность информации обеспечивает быстрое освоение функциональных возможностей программ.

Скачать самоучитель (124Mb)

Далее представляем Вашему вниманию самые популярные программы по ландшафтному проектированию:

X-Designer — Планировщик садового участка 3D

Данная программа не требует специальной подготовки и позволяет легко смоделировать участок с помощью имеющейся обширной библиотеки растений и ландшафтных объектов. Любые жилые и хозяйственные строения, беседки для отдыха, самые разнообразные лужайки, цветники, деревья и другие компоненты вы можете не только разместить , но и увидеть, как будет выглядеть спланированный участок в разное время суток в какой-либо сезон. Также имеется возможность сфотографировать собственное творение с целью дальнейшего продолжения работы над проектом.

Скачать программу X-Designer бесплатно (0,2 Gb)

Наш Сад Рубин 10.0

Наш Сад Рубин 10.0

Многофункциональная, но при этом очень удобная программа позволяет спроектировать ландшафтный дизайн участка при помощи высококачественных цифровых фотографий. Редактор-планировщик можно использовать как для моделирования с нуля, так и для тех случаев, когда на участке уже имеются какие-либо объекты. Библиотека программы включает множество различных строительных объектов и садовых элементов, поэтому имеется возможность создавать интересные ландшафтные проекты.

Купить Наш Сад Рубин 10.0 на официальном сайте
Скачать программу Наш Сад 10.4 бесплатно (3,7 Gb)

Garden Planner 3d

Garden Planner 3d

Очень простая программа для моделирования садового участка. Все что требуется, так это расположить предложенные элементы и объекты в соответствии с собственными пожеланиям, используя удобный интерфейс «drag and drop». Для усиления наглядности разработчики предусмотрели возможность изменения масштаба и цвета листвы.

Видеообзор программы:

Использовать Garden Planner 3 онлайн
Скачать программу Garden Planner 3 бесплатно (3,5 Mb)

3D Home Architect Design Suite Deluxe

3D Home Architect Design Suite Deluxe

Эта программа превращает процесс моделирование участка в увлекательное занятие. Она является мощным многофункциональным планировщиком, но при этом отличается понятным интерфейсом. Огромный выбор дизайнерских элементов позволяет разработать высокоточный проект участка, расставить мебель и освещение для сада. Несмотря на то, что сам проект создается в формате 2D, результат моделирования можно просмотреть с помощью встроенного функционала в объемном варианте.

Скачать 3D Home Architect Design Suite Delux бесплатно с официального сайта

Профессиональные программы для ландшафтного проектирования

Профессионалы с высоким уровнем подготовки могут воспользоваться при создании ландшафтных проектов следующими программами:

AutoCAD

Одно из самых известных профессиональных программных средств для проектирования дизайна. С помощью данной программы специалисты могут создавать проекты с учетом всех тонкостей рельефа участка. При моделировании учитываются координаты, изломы поверхности, визуализируются все проектируемые объекты. Кроме того, мощное программное обеспечение позволяет составлять полноценную рабочую документацию, учитывая все особенности того или иного проекта, например особенности проектирования деревянного дома.

Скачать программу AutoCAD бесплатно  (0,2 Gb)

3D Max

Очень сложная полнофункциональная и высокопроизводительная программа, которая предоставляет огромные возможности по моделированию в 3D формате. В большинстве случаев данный планировщик используется при работе архитекторами и инженерами, после окончания специализированных курсов.

Скачать программу 3D Max бесплатно (2,2 Gb)

Punch! Professional Home Design

Эта специализированная программа для трехмерного планирования отличается максимально простым и эффективным интерфейсом. В связи с этим она пользуется успехом среди простых обывателей при моделировании участка, дома или даже квартиры. Библиотека программы содержит огромное количество стандартных объектов и элементов, которые можно видоизменять. Ценность данной программы для профессионалов заключается в возможности выпуска высококачественной проектной документации, а также в том, что имеется возможность пополнять библиотеку собственными компонентами.

Скачать программу с официального сайта

Похожее

Бесплатные и платные программы для планировки участка на русском языке

Ухоженная, хорошо обустроенная территория двора загородного дома всегда привлекает внимание соседей и гостей. Какое удовлетворение, гордость вызывает у владельца усадьбы вопрос о том, как он добился такой гармонии, красоты и сколько денег пришлось заплатить специалисту за составление ландшафтного проекта. Хозяин горд, потому что всё сделано им самим, а за разработку ландшафта не заплачено ни рубля. Эту сложную работу помогла выполнить компьютерная программа для планировки земельных участков.

Так выглядит планировка участка в специальной программе

Практически каждое программное обеспечение в области обустройства придомовой территории позволяет проработать все детали, элементы проекта, притом заниматься этим можно в режиме онлайн. В первую очередь определяют место для жилого дома, а затем территорию заполняют садовыми дорожками, цветниками, другими компонентами дизайна. После окончания этих работ необходим просмотр ландшафтного участка в 3D, то есть в трёхмерной проекции, в которой лучше заметны все недоработки и просчёты.

Вернуться к оглавлению

Содержание материала

Порядок планировки

Все программы планировки участка имеют руководство пользователя, с которым необходимо внимательно ознакомиться, чтобы понять особенности функционирования программного обеспечения.

Проект и планировка участка в специальной программе

Затем следует приступить к проведению подготовительных работ: сбор необходимых для проектирования данных, обработку полученной информации, составление планов, чертежей.

Исследование территории

Перед составлением проекта необходимо собрать следующие сведения:

1. Есть ли на участке уклоны, низинные места, в которых по весне застаивается вода. Необходимо знать, создавать дополнительную дренажную систему или можно обойтись без неё.
2. Каков состав почвы, потому что не каждая огородная или садовая растительность способна произрастать, плодоносить на песчаной или глинистой земле. Это обстоятельство также должна учитывать планировка дачного участка.
3. На какой глубине залегают грунтовые воды, которые могут влиять на заболоченность местности, а значит на частоту полива растений.
4. В каком направлении чаще всего дуют ветра, какова освещённость отдельных мест территории. Это необходимо знать для того, чтобы правильно выделить площадь для планировки огорода и садового участка.
5. Какая растительность имеется на участке. Если её трудно вписать в конкретный стиль оформления, то есть ли необходимость её пересадки или удаления.

Зонирование участка

На участке следует определить место:

Жилая зона – это центр композиции, поэтому планировку незастроенного земельного участка начинают с определения места расположения дома. Как правило, после его возведения начинается разработка прилегающей территории. Но если жилое здание уже построено, то с помощью ландшафтного редактора следует удачно вписать его в окружающий пейзаж.

Пример планировки и зонирования участка

Для хозяйственных построек, которые планируется возвести позже, место следует отводить заранее. Иначе велика вероятность нарушения уже разработанного стиля ландшафтного дизайна, так как первоначальная планировка дачного участка будет видоизменена. Построенные до проектирования здания не так уж сложно вписать в проект, испробовав массу вариантов на экране монитора и выбрав наиболее приемлемое решение.

Сарай или складское помещение можно отделить, замаскировать декоративными насаждениями. Огороду необходимо выделить территорию на южном склоне загородного участка. Овощам любят солнечный свет и тепло.

Для садовых деревьев можно отвести землю в любом месте, но не на сильном ветру. Беседку для отдыха на даче следует размещать в самой красочной зоне, например, в саду у фонтана или водоёма.

Вариант ландшафтного дизайна и зонирования участка

Выбор ландшафтного оформительского стиля

Чтобы планировка участка не выглядела как хаотичный набор архитектурных форм и растений, необходимо избрать стиль его оформления. Существует несколько оформительских вариантов, среди которых можно выделить следующие:

• геометрический или регулярный;
• ландшафтный или живописный.

Основу геометрического стиля составляет симметричное расположение дизайнерских элементов, которые образуют прямоугольники, квадраты, круги. Но главной деталью являются прямые дорожки, расположенные параллельно или веером разбегающиеся от центра композиции. Чёткие фигуры присущи также мавританскому стилю. Их дополняет богатая растительность, малые архитектурные сооружения, водные источники. Модерн как оформительский жанр также изобилует прямыми линиями и прямоугольными формами.

Создание ландшафтного дизайна участка в программе

Ландшафтный или живописный стиль выражается простой имитацией природы, её естественного состояния. Произвольная форма дорожек, цветников, пластиковых грядок идеальна для неровного участка, имеющего возвышенности, уклоны, небольшие естественные водоёмы и ручьи. Близок к нему деревенский стиль и кантри. Им обоим присуща естественность небольших огородов и садов, обнесённых плетеным забором.

Сделать правильный выбор оформительского стиля возможен после изучения рельефа местности, наличие склонов, горок, чтобы использовать их при обустройстве участка дорожками, палисадника перед домом, ступеньками, альпийскими горками. Если есть деревья, кусты, то следует определить, насколько они вписываются в новый ландшафт. Возможно, некоторую растительность придётся удалить, чтобы на территории посадить новую.

Вернуться к оглавлению

Заключительный этап планирования

Определившись со стилем, на основе полученной информации составляются планы, чертежи с указанием размеров. Участок, изображённый на экране монитора, заполняют элементами и объектами, придуманными или из имеющейся библиотеки.

Следует знать, что округлые формы вызывают чувство защищённости, изобилие вертикальных линий может породить беспокойство, а преобладание горизонтальных линий действует успокаивающе.

А затем территорию рассматривают в трёхмерном изображении. Некоторые программы позволяют увидеть пейзаж при изменении тени в течение дня, а зелёные насаждения в летнюю и зимнюю пору года. Используя эту возможность можно обнаружить ошибки, чтобы исправить их на стадии проектирования.

Вариант планировки дачного участка

Есть программные пакеты, которые в финале позволяют провести калькуляцию работ, определить общие затраты на реализацию разработанного проекта. Этот процесс облегчён тем, что интерфейс большинства из них на русском. Есть и на иностранном языке, но русификатор придётся искать в интернете.

Вернуться к оглавлению

Программы

Если владелец участка решил спроектировать его своими силами, с учётом собственных предпочтений, то программа для планировки будет его лучшим помощником. Ею он может воспользоваться в режиме онлайн или скачать на свой компьютер, чтобы пользоваться ей совершенно самостоятельно и бесплатно. Притом он вполне обойдётся без специальных знаний о проектировании или программировании.

В интернете предлагается множество программ для планировки участка, у которых много схожих функций, а различия весьма незначительные.

Поэтому достаточно рассмотреть работу 3-х, 4-х, чтобы понять принципы функционирования других графических редакторов по проектированию.

Наш Сад Кристалл 10.0

Софт интересен тем, что он сочетает новейшие приёмы проектирования ландшафта с использованием обширнейшей библиотеки растений. Его охотно используют как садоводы-любители, так и профессионалы. Это своеобразное учебное пособие для подготовки специалистов в области дизайна. С помощью программы можно спроектированный участок просмотреть, как он будет выглядеть в любой сезон, при различных погодных условиях в течение суток.

Основные возможности программы:

• высокий уровень визуализации;
• богатая библиотека;
• возможность калькуляции при составлении сметы расходов;
• наличие чертёжных инструментов;
• возможность сезонного редактирования изображений;
• используя соответствующую опцию отражение в плане заборов и лестниц;
• презентация составленного проекта, заснятого на видеоролик.

Expert Landscape Design 3D

По отзывам пользователей – это очень простая, лёгкая для освоения программа проектирования земельных участков. Ей не требуется сложное системное оснащение, а использовать её может каждый начинающий проектировщик-любитель на каком угодно компьютере. Работая с ней, он получит хорошую практику для дальнейшей работы с более сложным программным обеспечением.

Наряду с достоинствами у этой программы два недостатка:

1. У неё не хватает графических инструментов для профессионального проектирования.
2. В ракурсе 3D получается недостаточно качественное изображение.

Пример проектирования и планировки участка в программе Expert Landscape Design 3D

Complete Landscape Designer 3

При использовании этой программного редактора возможна качественная, быстрая планировка дачного участка или его перепланировка в сторону улучшения. Он имеет огромную базу шаблонов-заготовок, а также богатую библиотеку растений. В начале работы следует загрузить фото дачной территории, запустить программу, найти подходящий объект на рабочем участке и модернизировать его.

Если задать почве конкретные данные о её влажности, кислотности, месторасположению на даче, то программа выдаёт список растений, которым земля на участке подходит по указанным параметрам. Добившись наилучшего варианта, можно реализовать результаты своего усовершенствования на практике.

3DS Max

Комплекс 3DS Max создан для создания трёхмерной компьютерной графики в различных областях, в том числе в ландшафтном проектировании. Им пользуются высокопрофессиональные архитекторы, дизайнеры, мультипликаторы, хотя его освоение под силу любителям. Предъявляет высокие требования к операционным системам. Это мировой лидер среди подобных программ, но его скачать бесплатно из интернета невозможно.

Достоинства комплекса практически безграничны. Важнейшие:

• большой набор модулей визуализации;
• широкий выбор инструментов и спецэффектов;
• огромные возможности для создания трёхмерной анимации.

Так выглядит интерфейс программы 3DS Мах

Какую бы программу ни выбрал пользователь, она значительно облегчит работу по планировке земельного участка, сделать его замечательным местом, как для отдыха, так и для выращивания фруктов, ягод, овощей. Она поможет реализовать творческие замыслы владельца. А удачно выполненный и реализованный проект будет радовать своей оригинальностью и красотой.

Программа для планировки дачного земельного участка на русском языке

Строительство любого дома начинается с грамотной планировки участка. Это необходимо, чтобы здание располагалось максимально удобно, не загораживало от солнечного света собственную прилегающую территорию и получало достаточное количество солнечной энергии. К тому же изначально составленная схема участка значительно облегчит работы по ландшафтному дизайну.

Интерфейс программы для планировки участка

Если раньше все чертежи и схемы составлялись вручную, карандашом на листе бумаги, и не могли в полной мере представить полноценную картину.

То уже сегодня программа для планировки участка способна значительно облегчить и упростить рабочий процесс. С помощью компьютера можно не только правильно расположить все необходимые зоны на территории, но и визуализировать задумку, воспользовавшись функцией 3D.

Вернуться к оглавлению

Содержание материала

Принципы работы планировочных программ

Все программы для планировки участка можно разделить на профессиональный и бытовой софт. Первый используется профессиональными строителями, проектировщиками и ландшафтными дизайнерами. У них дорогая лицензия, обширный функционал и зачастую не самый простой интерфейс, требующих определенных навыков и знаний.

Второй тип пригоден для использования садоводами-любителями, индивидуальными строителями и людьми далекими от проектирования.

Пример оригинального проекта участка с планировкой

Главная их задача помочь спланировать собственный участок, грамотно расположить все постройки, разбить клумбы и цветники, обустроить искусственный водоем, подобрать растения.

Ввиду того, что такие программы не предназначены для коммерческого использования, их можно бесплатно скачать в сети или приобрести за символическую плату, программы будут на русском языке или с русификатором в комплекте.

И те, и другие программы предлагают несколько способов планировки и создания модели участка своими руками. Это может быть двухмерная графика и трехмерная. В первом случае построенные документы будут удобны для дальнейшей работы. Точные размеры, понятная разбивка и планировка. Это будут чертежи, которые можно использовать в качестве технического задания и осуществлять дальнейшую работу строго по ним.

Схематическое изображение объектов на участке

3D моделирование пригодится для визуализации картинки. В том случае, если хочется просмотреть несколько проектов и проработать не одну идею, и проверить, как они будут смотреться в реале, может эта функция.

Также построение 3d модели будущего участка позволит сориентировать имеющиеся строения по сторонам света, найти оптимальное расположение. В некоторых программах в автоматическом режиме можно будет пронаблюдать, как будут падать тени от растений и построек на участке в разное время дня.

В вечернее время на объемной картинке можно будет проверить работу подсветки и освещения. Более глобальная перспектива предусматривает демонстрацию изменения участка в разные периоды года.

Вернуться к оглавлению

Список программ для проектирования участка

Практически любая программа для проектирования участка требует предварительного скачивания из сети или приобретения любым другим способом физического носителя дистрибутива. Софт необходимо заранее установить на домашний компьютер и затем можно начинать работать.

В зависимости от выбранной программы и способа приобретения, можно стать владельцем лицензионной или пиратской версии, русифицированной или на оригинальном языке разработчика.

SketchUp

Многофункциональная программа для проектирования, в которой можно разрабатывать и ландшафтный дизайн и осуществлять предпроектную подготовку и планировку садового участка.

Выпускается в двух версиях – платной и бесплатной. Первая предназначена для коммерческого использования профессиональными организациями и специалистами. Второй можно пользоваться в домашних условиях, проектируя собственный садовый участок.

Готовый проект участка в программе SketchUp

Огромным преимуществом программы является ее слаженная работа с различными продуктами google. Одним из самых полезных сервисов является обмен данными практически в автоматическом режиме с приложением Google Earth.

Это удобно потому, что для создания 3D модели собственного участка можно не создавать основу с нуля, а взять готовые, полностью соответствующие действительности параметры планировки земельного участка из виртуального глобуса. И уже дальше работать с этим материалом.

В программе есть возможность создавать как двухмерные, так и трехмерные изображения и планы садового участка. Причем эти объекты будут связаны между собой, вся возможная информация будет автоматически переноситься на новые рабочие листы и области, делать дважды одну и ту же работу не придется.

Данная программа также подойдет для планировки и проектирования частных домов.

Sierra LandDesigner 3D v. 7.0

Один из сервисов целого пакета программ, предназначенных для проектирования зданий и сооружений.

Создание плана участка в программе Sierra LandDesigner 3D

Может использоваться как в комплексе, так и как отдельный софт. Разработчик предполагал, что программу будут покупать, но сегодня в рунете можно найти и скачать установочники совершенно бесплатно.

Спроектировать дачный участок в этой программе можно под ключ.

Работать предстоит с двухмерной графикой, но по итогу программа в автоматическом режиме предложит посмотреть псевдо 3D модель, что позволит более наглядно представить себе дачный участок.

Благодаря нескольким функциональным блокам в этой программе можно не только грамотно расположить все необходимые зоны на участке, разместить постройки и определить, как будут проходить дорожки и тропинки в саду. Разработчики проделали огромную работу по сбору богатых библиотек различных растений. Не отходя от компьютера можно даже подобрать подходящие цветы для каждой клумбы и выбрать нужные растения.

Всего в базе более 6,5 тысяч объектов.

• Подобрать различные растения и посмотреть, как они будут выглядеть на участке в 3d модели, поможет приложение LandDesignerv 3D;
• Собственный дом можно не рисовать с нуля, а разбить сад, взяв за основу реальную фотографию имеющегося здания – приложение Photo Garner Designer;
• Представить собственную модель дачного участка в 3D версии без долгих и детальных прорисовок поможет приложение 3D Deck, которое оперирует огромными готовыми библиотеками;
• Простое и понятное приложение Garden Planner поможет составить схему вашего садового участка, расположить на ней все необходимые объекты, в том числе деревья и кустарники.

В качестве вспомогательных приложений можно использовать Ortho Problem Solver и Garden Encyclopedia.

Вариант планировки участка созданного с помощью Sierra LandDesigner 3D

Это фундаментальные сборники информации о садовых и комнатных растениях, их дательное описание, фото и видео каждого вида, а также прогнозирование и профилактика различных неприятностей, которые могут ждать каждого садовода-любителя.

X-Designer

Программа для планировки дачного участка, доступная на русском языке. Работать придется сразу же с 3D моделью. Огромное преимущество программы заключается в том, что рисовать и создавать объекты с нуля не придется. Все необходимое вытаскивается из встроенных достаточно богатых библиотек.

При этом недостатка эксклюзивности не наблюдается, так как каждый объект имеет целый ряд настроек для индивидуализации.

Когда правдоподобная модель дачного участка создана, появляется возможность рассмотреть ее с разных ракурсов. Есть даже опция летающей обзорной камеры.

Пример 3d визуализации участка в X-Designer

Планировщик предлагает не только любоваться созданным проектом, но и распечатать созданные проекты. Сделать это можно в любой удобной проекции и использовать их как руководство к действию на местности.

Наш Сад Рубин 9.0

Программу можно назвать русскоязычным аналогом Sierra. Очень похожий функционал и даже способ реализации точно такой же. Софт состоит из нескольких блоков, каждый из которых можно использовать для решения конкретных задач. А воспользовавшись всем комплексом сразу создать полноценный проект ландшафтного дизайна.

Огромное преимущество Рубина в том, что интерфейс полностью на русском языке. Программа бесплатная, а значит достаточно простая, так как рассчитана на массового потребителя.

Кроме стационарных программ, для проектирования садового участка можно воспользоваться онлайн продуктами. Они еще проще в освоении, чем все вышеприведенные, но и принцип работы очень примитивный. Онлайн продукты не обладают и малой частью того функционала, который есть в полноценных программах для проектирования. Однако, они позволяют очень оперативно создать схематичный план будущего участка. В качестве примера можно назвать сервис портала domnagorke.ru и ru.floorplanner.com.

программа для легкого самостоятельного проектирования и планирования дома и дачи

На данной странице вы можете спроектировать свой участок в режиме онлайн, задав лишь необходимые параметры вашего сада. Если вы нажмете кнопку “Отмена”, то параметры участка будут установлены по умолчанию.

Программа для проектирования дачного участка и дома

Внимание! Для корректного отображения калькулятора необходимо установить Adobe Flash Player.

Сегодня не составляет труда найти готовые проекты планировки дома и приусадебного участка. Некоторые из них, безусловно, достойны внимания, но всегда хочется сделать все так, чтобы были учтены собственные желания. Именно поэтому единственным верным решением является использование специальной программы для ландшафтного дизайна.

Планировщик позволит быстро выполнить достойный проект без наличия специальных знаний. Легкая версия подойдет для освоения пользователей любого уровня. Конструктор, предназначенный не только для профессионалов, но и для «чайников» функционален, прост и понятен. Богатая коллекция растений и различных ландшафтных объектов позволяет осуществить планирование дачного участка любого типа, а специальная подготовка при этом не требуется!

Простой и понятный онлайн-проектировщик для ландшафтного дизайна

Многофункциональная программа на русском языке дает возможность воплотить любую задумку, касающуюся проектирования дачного участка, самостоятельно. Высококачественные изображения различных садовых и строительных объектов позволяют смоделировать как простой, так и сложный проекты. Интерфейс очень удобен – вы сможете изменить цвет объектов, их размеры и другие характеристики.

Теперь для проектирования участка нет необходимости нанимать специалиста – все можно сделать своими руками. Благодаря программе, сложное занятие становится доступным и увлекательным. Результат процесса вас обязательно обрадует, ведь, применяя высокоточную программу, вы сможете учесть даже мельчайшие нюансы. А так как результат можно будет сохранить, он всегда будет под рукой.

Ценная программа даром

Скачать программное средство для профессионального проектирования можно абсолютно бесплатно. Проектировщик могут использовать как профессионалы, так и новички. Используя программу, вы получите в свое распоряжение огромное количество средств для проектирования любого рельефа и визуализации различных ландшафтных объектов.

Если перед вами стоит задача проработать план своего участка с учетом своих задумок и желаний, смоделировать проект для работы или учебы – проектировщик поможет вам в этом. Он является одной из наиболее простых программ и имеет полностью русифицированный интерфейс. Ввиду этого, понять функционал сможет любой человек.

Программы для планировки участка | Сделать Дом

В наш век компьютерных технологий гораздо проще выполнять некоторые задачи с помощью машин, а не вручную. Не осталось в стороне и архитектурное и ландшафтное проектирование. Сейчас любой пользователь-непрофессионал может создать простой проект за несколько минут. В этой статье мы рассмотрим основные программы для планировки участка загородного дома – платные и бесплатные, с интерфейсом на русском и английском языке.

Содержание

1. Простые программы

· Garden Planner

· FloorPlan 3D

· X-designer

2. Профессиональные программы

· Наш Сад Кристалл

· Sierra LandDesigner 3D

· Punch Home Design

· SketchUp

· Realtime Landscaping Architect

· Прочие

3. Подводим итоги

Простые программы для планировки и проектирования участка

Рассмотрим сначала список простых программ, которые зачастую являются бесплатными. Сделать план земельного участка в них будет доступно даже новичку без опыта.

Garden Planner

Ссылка http://www.smallblueprinter.com/garden/

Стоимость $34

Язык Английский

Сложность Простой

Garden Planner – простая в освоении программа разработчика Artifact Interactive для проектирования участка в 2D формате. Её преимущества в том, что вы можете спланировать свой участок буквально за 5 минут. Единственным минусом является то, что интерфейс на английском языке. Но он прост и интуитивно понятен.

Интерфейс проектирования

В программе можно указать размеры и создать план буквально за 5 минут! База объектов будет достаточна для среднестатистического дачного участка.

Пример плана, созданный за 5 минут

Есть также онлайн версия данного приложения. Она практически ничем не отличается от десктопной.

FloorPlan 3D

Ссылка https://www.turbocad.com/turbofloorplan/

Стоимость $49,99

Язык Русский

Сложность Простой

FloorPlan 3D (TurboFloorPlan Home and Landscape Deluxe 2017) – многофункциональный комплекс для проектирования зданий, домов, офисов и участков. Подойдёт как для профессионалов, так и для новичков.

Скриншот интерфейса

Интерфейс довольно простой, так что освоите программу довольно быстро.

Вид плана в 2D

В FloorPlan 3D вы можете настроить размеры, цвета и материалы объектов. Также есть сервис «Ведомость», в котором можно посчитать смету и стоимость материалов. Таким образом, программа отлично подойдёт для создания плана объектов на участке, а также плана вашего дома с расстановкой мебели и сметой на строительство.

X-designer

Ссылка http://iddk.ru/ru/catalog_copy/product/2037

Стоимость 229 руб

Язык Русский

Сложность Простой

X-designer — планировщик садового участка в 3Д формате. Это продукт российского разработчика «ИДДК» позволяет спроектировать ваш участок без специальных навыков. В программе можно выбрать вид плана сверху или 3D отображение. Интерфейс полностью на русском.

Скриншот интерфейса X-designer

Также в X-designer можно управлять рельефом участка, временами года и суток. Библиотека содержит более 500 объектов.

Профессиональные продукты для проектирования

Следующая линейка продуктов предназначена для профессиональной обработки графики и составлении качественных планов специалистами.

Наш Сад Кристалл

Ссылка http://www.dicomp.ru/products/rubin-9/index.html

Стоимость 3500 руб

Язык Русский

Сложность Простой

Наш Сад Кристалл версия 10 (предыдущая версия Наш Сад Рубин 9.0) – программа отечественного разработчика ЗАО «ДиКомп». Является не только инструментом проектирования, но и настоящей энциклопедией садоводства. В базе содержится информации о более чем 17000 видов растений, из них около 2000 роз. Существует возможность отбора растений по более чем 20 параметрам: почва, срок жизни, скорость произрастания и т.д…

Настоящая энциклопедия растений

Примечательно, что есть встроенный фоторедактор, в который вы можете вставить реальные фотографии объектов, затем их обработать и вставить в свой проект дачного участка.

Встроенный фоторедактор

Проектировщик программы имеет 2D и 3D вид и позволяет спроектировать рельеф, дорожки, водоемы на участке, декоративные элементы и объекты строительства.

Sierra LandDesigner 3D

Ссылка http://www.sierra.com/

Стоимость Условно бесплатная

Язык Русский

Сложность Простой

Sierra LandDesigner 3D – приложение для проектирования для ландшафтного дизайна в 2D и 3D формате. Разработчик программы – компания Sierra, известная многим любителям видеоигр. К сожалению, программа старая (2000 года выпуска) и найти на официальном сайте разработчика её нельзя. Тем не менее, скачать её можно на просторах интернета. Есть русифицированная версия программы.

Интерфейс Sierra LandDesigner 3D v. 7.0

Punch Home Design

Ссылка http://www.punchsoftware.com/c-35-all-products.aspx

Стоимость от $39,99

Язык Английский

Сложность Средний

Punch Home Design – пакет продуктов для визуализации интерьеров и внешнего вида дома и дачного участка.

Вся линейка продуктов

Самый простой продукт «Punch! Landscape, Deck & Patio v19» позволяет проектировать ландшафт с помощью библиотеки, импорт и экспорт которой возможен из других программ AutoCad и Sketchup!

Интерфейс Punch Home Design

Она также хорошо подходит для профессионального проектирования как и Realtime Landscaping Architect, а интеграция с другими 3D объектами делает её незаменимой.

SketchUp

Ссылка https://www.sketchup.com/ru

Стоимость Бесплатная

Язык Русский

Сложность Средний

SketchUp – бесплатный программный комплекс для 3D-моделирования не только дачного участков, а вообще любого предмета или объекта. Подойдёт для начинающих пользователей, которые хотят распланировать свой сад в объёмном трёхмерном виде. Для корпоративных клиентов необходимо будет купить лицензию.

У программы имеется собственная база объектов, которая пополняется пользователями. Их можно добавить к себе в план.

Пример поиска 3D объекта «ель»

Несмотря на то, что SketchUp позволяет составить планировку участка, основное её предназначение – 3D моделирование. Поэтому подойдёт она скорее всего для ландшафтного дизайна.

Пример планировки в SketchUp

Еще один пример

Realtime Landscaping Architect

Ссылка для скачивания https://www.ideaspectrum.com/compare-landscaping-software/

Стоимость от $79,95

Язык Английский

Сложность Сложный

Realtime Landscaping Architect – программа для планировки участка в формате 2D и 3D для операционной системы Windows. Отличается данный продукт более профессиональным подходом к проектированию и подойдёт продвинутым пользователям, а также ландшафтным дизайнерам.

Скриншот интерфейса

Также программу отличает более детальная прорисовка объектов. В базе пакета Plus содержится 10400 моделей, из которых 5100 растения, в пакете Architect – 16400 объектов, из которых 7200 растения.

Детальная прорисовка растений

Этот программный комплекс позволяет создавать презентации, просматривать динамику роста растений, как на них будет попадать тень в течение дня и многое другое. В общем, полноценный продукт для профессионального проектирования.

Прочие профессиональные продукты:

В данном материале мы не рассматриваем такие профессиональные продукты как Autodesk 3DS Max и ArchiCad. Они универсальные в своём роде и признаны лучшими в мире для построения любых трёхмерных объектов. В том числе и для планирования участка.

Вместо резюме

Выбор программы во многом зависит от того, что вы хотите:

• Для простого создания плана в двумерном виде подойдёт программа Garden Planner.
• Для более детальной проработки и просмотра вашего плана в 3D формате новичкам подойдут: FloorPlan 3D или X-Designer.
• Если вы задумываетесь над более качественными продуктами и желаете более детально проработать ваш план, то советуем присмотреться в российской программе Наш Сад Кристалл или англоязычным Punch Home Design и Sierra LandDesigner 3D.
• Из коммерческих продуктов для профессионального ландшафтного и не только проектирования советуем Realtime Landscaping Architect, SketchUp, а также линейки продуктов Autodesk 3DS Max и ArchiCad.

Летний коттедж — Планы усадебного дома

План дома летнего коттеджа

Этот коттедж в стиле фермерского дома с 3 спальнями и 2 ванными комнатами 1817 кв. Футов, дизайн , имеет открытую гостиную и кухню, а также крытую веранду перед домом. дом.

Кухня хорошо оборудована для обработки и сохранения урожая. На большой кухне есть место для 6-конфорочной плиты для массового консервирования. В большой пристроенной кладовой есть достаточно места для длительного хранения продуктов и, при желании, место для сушилки.

В очень просторной прачечной есть место для 2 морозильных камер и раковина для легкой уборки!

Простая конструкция этого плана дома делает летний коттедж идеальным для металлических построек, легкой конструкции ICF или любого домашнего строителя своими руками.

>> Посмотреть всю коллекцию планов дома

Основные характеристики

План этажа

План этажа летнего коттеджа

Стоимость

Что входит в набор планов

Большинство наборов планов дома состоит минимум восьми листов макета размером 24 на 36 дюймов, которые содержат информацию, достаточную для обрамления фундамента, изготовления предполагаемой системы обрамления внешних стен и облицовки, планировки интерьера и экстерьера дома, покупки и установки предполагаемых дверей и окон, размещения бытовые приборы и электрические устройства, а также указать и приобрести шкафы, стеллажи и т. д.У покупателя будет возможность персонализировать краску и отделку, напольное покрытие, верхнюю часть шкафов, а также детали отделки и молдинга.

Каждый набор планов дома включает как минимум следующую информацию:

Лист A-1 Титульный лист и указатель листов

Титульный лист включает 3D-визуализацию дома в САПР, указатель планов, общие примечания и примечания к гарантии и отказу от ответственности

Лист A-2 План этажа

На листе плана этажа содержится план дома в масштабе 1/4 дюйма = 1 дюйм.План этажа содержит достаточно деталей и размеров, чтобы точно построить дом согласно чертежу. Этот лист также включает в себя расписание дверей и окон для облегчения покупки и может содержать другие детали, полезные для процесса строительства.

Лист A-3 План фундамента

План фундамента включает внешний размер фундамента и детали, отражающие цель проекта фундамента. В связи с широким различием площадок и почвенных условий, климатических условий и требований юрисдикции, проектирование фундамента должно выполняться опытным профессиональным инженером, практикующим в юрисдикции, в которой предполагается строительство.

Лист A-4 План крыши

На плане крыши показан вид сверху вниз на плоскости крыши с четко обозначенными уклоном, впадиной и гребнями для руководства при проектировании и установке каркаса.

Лист A-5 Внешний вид

Внешний вид показывает все четыре стороны спроектированного дома с достаточной детализацией, чтобы определить высоту окон, дверей и внешних элементов, таких как колонны. Другие примечания, такие как оклад дымохода, могут быть рассмотрены на этом листе.

Лист A-6 Внутренние фасады

Внутренние фасады на этом листе показывают шкаф, стеллажи и бытовую технику, расположенную на кухне, прачечной, кладовой и ванных комнатах, с достаточной детализацией, чтобы столярные изделия можно было указать и купить. Перед покупкой каких-либо столярных изделий необходимо всегда ответственно подходить к согласованию размеров плана с размерами рабочей площадки.

Лист A-7 Подробности и разделы

Подробности и лист разделов содержат подробности, которые могут быть полезны, например, стенные секции, чтобы помочь в правильной конструкции или высоте полок в шкафу.

Лист A-8 Схема электрооборудования

На схеме электрооборудования показано одно из возможных расположений потолочных вентиляторов, освещения, розеток и выключателей для проектируемого дома. Покупатель может переместить каждый из этих предметов и, конечно же, настроить этот выбор в соответствии со своей жизнью в новом доме.

Часто задаваемые вопросы

Соответствуют ли планы строительным нормам?

Планы разработаны в соответствии с общепринятыми строительными практиками и в целом в соответствии с нормами жилищного строительства, но не гарантируются и не гарантируют соответствие какому-либо конкретному набору кодексов и стандартов.

Поскольку планы могут быть приобретены и использованы для строительства дома во многих различных юрисдикциях с различными типами почвы и климатом, конкретные размеры элементов каркаса, меры по энергоэффективности и т. Д. Оставлены на усмотрение местного строительного специалиста и инженера.

Юрисдикции, которые потребуют печати инженера для проектирования фундамента или конструкции крыши, например, потребуют, чтобы этот инженер имел лицензию в этой юрисдикции.

Могу ли я построить более одного дома из купленных мной планов?

Лицензия на планы, приобретенные у HomesteadHousePlans.com позволяет покупателю построить один дом из каждого приобретенного набора планов. Планы не могут быть переданы или проданы третьей стороне и не могут быть использованы для строительства второго дома либо первоначальным покупателем, либо последующим покупателем.

Есть вопросы или требуются индивидуальные изменения?

Свяжитесь с нами сегодня!

Сохраните этот дизайн!

14 идей дизайна интерьера летнего дома

Дом красивых редакторов

Возможно, у вас еще нет дачи — но это не значит, что вы не можете мечтать об украшении будущего.На пляже, на берегу озера или в сельской местности, эти места для побега послужат вам для больших путешествий и подарят вам зависть к оформлению в одном флаконе. Ваши доски Pinterest не готовы к этому.

Реклама — продолжить чтение ниже

2

Гавайский отпуск

Весла, выполняющие функции настенного искусства, переносят на улицу и создают привлекательный контраст с белыми стенами в этом современном доме.

Узнайте больше на сайте Lark & ​​Linen.

3

Канадский дом у озера

Эта впечатляющая стена из окон поможет вам всегда чувствовать себя на свежем воздухе, даже если погода не подходит. Поговорим о том, чтобы жить мечтой.

4

Побег из Северной Каролины

Этот загородный дом был построен в виде переоборудованного сарая и украшен главным образом фермерским домом.

5

Бунгало «Флорида»

Представьте себе, что вы пьете сладкий чай на этой ширме на веранде каждый день.Мы все будем об этом.

6

Кейп-Код Эстейт

Этот пляжный домик — идеальное место для летних обедов на свежем воздухе. Плетеная мебель естественного цвета придает ему непринужденную атмосферу, не чувствуя себя в доме престарелых вашей бабушки.

7

Отступление на побережье Мексиканского залива

Старинные стеклянные лампы, стена галереи, плетеные корзины и старинная мебель создают ощущение коттеджа этого пляжного домика.Майор кивает на старинный каяк, который можно использовать как настенное искусство.

8

Отель Мэн

Этот бывший отель был преобразован в летний домик, и, поскольку ни в одном из номеров не было особой архитектуры или даже лепнины, новые настенные покрытия придали им пляжный характер.

9

Шведский фермерский дом

Эффектная крутоскатная крыша и мягкие панели добавляют современный вид главной спальне этого фермерского дома.

10

Флорида Хейвен

Когда ты у моря, нет ничего особенного в плетении. Или слишком много синего и белого.

11

Эллинг в Нантакете

Счастливый час, повторить, пожалуйста. Барная тележка на открытом воздухе — это то, что мы часто упускаем из виду на открытом патио, но она делает каждый день вечеринкой.

12

East Hampton Getaway

Белые стены, потолки и полы солнечной веранды успокаивают смелые подушки из пальмовых листьев и узорчатый ковер.Все в меру, правда?

13

Newport Abode

Старинные бамбуковые обеденные стулья и красная люстра добавляют экзотический оттенок более традиционному пространству.

14

Нью-Йорк Эстейт

Обедать под глицинией? Всего садовых целей.

Сиенна Ливермор
Редактор коммерции
Сиенна Ливермор — коммерческий редактор Hearst, освещающая самые продаваемые товары, предметы домашнего обихода, моду, красоту и вещи, без которых вы просто не можете жить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Вдохновение для летнего дачи — Идеи дизайна интерьера для дома

Сегодня первый день лета, и я не вижу лучшего способа показать вам, как я взволнован, кроме как жить в этом коттедже с вами.Когда я впервые увидел это, я почувствовал, как мой подбородок опускается и опускается, и в конце концов мне захотелось оказаться в этом месте. Все, что я мог сказать, было: «Я хочу этого»! Я не шучу. Я хочу этот коттедж! Я люблю каждую комнату, все ощущение света и ветра, всю простую мебель и стиль жизни.

Лето должно быть об этом: простота, свежесть и легкость. В солнечный летний день нельзя допускать стрессов. Только удобный стул, хорошая книга, дети, бегающие по лужайке во дворе, муж готовит легкую еду на мангале (как насчет шашлыка из креветок?) И десерт? Принеси мне сочного и сладкого арбуза.

А пока давайте пофантазировать с этим коттеджем…

Крыльцо

Мне нравятся эти качели на крыльце. Я мог бы там мороженого!

Снаряды и звезды

Ожидайте, что в этом коттедже все будет белым и светлым. Более летнего, чем это? Невозможно.

Ремесло и работа

Мне нравится этот небольшой офис / мастерская у гостиной. Белые фонари великолепны.

Откройте свое сердце

Впустите ветерок!

Без суеты

Эта кухня идеально подходит для дачи. Полы очень легко чистить, они просторные, и с таким ассортиментом вы можете готовить для группы людей. Разве это не коттедж? Собираетесь всей семьей, едите вкусную еду и просто расслабляетесь?

Вкуснятина в моем животике

Вы увидите так много милых мелочей вокруг этого коттеджа.Обратите внимание на сердечки на сумке и контейнере. Любовь кроется в деталях.

Больше любви

Мне нравится эта фотография! Разве это не мило?

Стол и балки

Большая часть дерева в этом доме очень светлая, и он отлично смотрится со всей белой мебелью.

Лестница

Мне всегда нравится видеть семейные фотографии в рамке у лестницы. Я думаю, они всегда делают это место более личным и интересным. Back & white — обычно лучший вариант.

Главная спальня

Ой, как удобно! Мне нравится зона отдыха с белыми диванами, а кровать выглядит очень уютно.

Белый

Белоснежные простыни идеально подходят для летних ночей.

Время купания

О да! Вы едете в коттедж отдохнуть, да?

Главная ванная комната

Обожаю эту ванную! Это идеально!

Гостевая спальня

Разве это не интересный способ разместить кровать?

Мышление

Расположить вашу кровать таким образом — замечательно, если вы хотите оценить прекрасный вид.Добавление консоли за столом — идеальное завершение.

Комната маленьких девочек

Какой маленькой девочке не понравится такая комната?

Star Light, Яркая звезда

Так уютно и мило!

Флаги

Я люблю флаги, и удобное кресло — обязательное условие для чтения и объятий!

вверх

Еще одна красивая комната этого дома.

Детали

В этой ванной комнате есть светильник и лестница, по которой можно повесить полотенца.

Качели Качели

Еще эти качели. Я в них влюблен.

Друзья

Я бы хотел посидеть там с хорошими друзьями летней ночью.

Бассейн

Пляж рядом, но мы всегда можем освежиться в бассейне.

Очарование

Обо всем заботятся очень хорошо.

Давай, играй

Внутри старого гаража! Это идеальная игровая комната, особенно потому, что она находится вдали от дома.Шучу !!! 🙂

На пляж

Веселое место, где можно проводить каждое лето.

Источник: 1-й вариант.

А теперь расскажи мне. Тебе тоже не нужен этот коттедж? Для меня это место связано с летом. Я думаю, что это в некотором смысле идеальный коттедж мечты.

Я хочу пожелать вам счастливого лета. Лето, которое вы можете провести со всеми людьми, которых вы любите, и делать то, что может создать прекрасные летние воспоминания, которые можно сохранить в вашем сердце на всю жизнь.Я также хочу поблагодарить вас за то, что вы провели здесь со мной дни.

Поздравляю с первым днем ​​лета! 🙂

xo

Лучиана домаBunch.com

Я могу помочь вам с дизайном интерьера: услуги дизайна HB.

Приходите Следуйте за мной в Twitter: Twitter / HomeBunch

Найдите стиль своего коттеджа: 45+ современных и минималистичных летних пространств

Кому-то подойдет для жизни в коттедже только яркий, пляжный или деревенский декор.В то время как для других не менее важны яркий дизайн и связь с природой. Вот где появляется сдержанный современный отдых.

Помимо смелой архитектуры, в этих минималистских помещениях вы найдете классные кухни, скульптурные элементы и элегантный стиль. Вот несколько наших любимых уединений, которые демонстрируют более чистую сторону стиля коттеджа.

Когда вы окружены кристально чистой водой озера Джозеф в Мускоке, главное — сохранять лаконичность и простоту.Коллекция деревянных скульптур утки добавляет игривой индивидуальности.

Фотограф: Вирджиния Макдональд

Источник: House & Home, июль 2019 г.

Дизайнер: Архитектура AKB Architects

Спальни олицетворяют жилую роскошь. «Единственное, что я хотела здесь, — это природа», — говорит домовладелец Рене Метрик. Большие окна создают ощущение сна в лесу.

Фотограф: Вирджиния Макдональд

Источник: House & Home, июль 2019 г.

Дизайнер: Архитектура AKB Architects

Темное дерево и глубокая мраморная плитка, кажется, сливаются с каменистым ландшафтом за окном главной ванной комнаты.Представьте, что вы нежитесь в ванне, пока солнце садится за горизонт? Похоже на мечту!

Фотограф: Вирджиния Макдональд

Источник: House & Home, июль 2019 г.

Дизайнер: Архитектура AKB Architects

Прямо в дверях этого современного коттеджа вас встречает привлекающее внимание произведение искусства, задающее тон всему пространству: акцент делается на природе. Белые стены и фарфоровые полы создают ощущение галереи.

Фотограф: Алекс Люки

Источник: House & Home, июль 2019 г.

Дизайнер: Марго Белл и Даша Риччи, Peaks & Rafters; Архитектура + VG Architects

Светлая и просторная кухня поражает аналогичной ноткой благодаря бело-деревянной палитре.Открытые стеллажи демонстрируют предметы первой необходимости, а наклонная крыша выглядит неожиданно.

Фотограф: Алекс Люки

Источник: House & Home, июль 2019 г.

Дизайнер: Марго Белл и Даша Риччи, Peaks & Rafters; Архитектура + VG Architects

«Несмотря на то, что в коттедже есть сталь и бетон, он соединяет вас с улицей и создает уютную атмосферу, — говорит дизайнер Марго Белл. Легкое постельное белье в главной спальне не отнимает у звезды шоу: всей этой великолепной зелени снаружи!

Фотограф: Алекс Люки

Источник: House & Home, июль 2019 г.

Дизайнер: Марго Белл и Даша Риччи, Peaks & Rafters; Архитектура + VG Architects

В этом безмятежном доме у озера светлое дерево, натуральный камень и белоснежные стены создают умиротворяющую атмосферу для летнего отдыха.Резная деревянная скульптура добавляет художественности основному жилому пространству, сохраняя при этом современность и минимализм.

Фотограф: Вирджиния Макдональд

Источник: House & Home Август 2019

Дизайнер: Слоан Моран

В номере Muskoka стираются границы между жилым помещением и открытым небом благодаря окнам от пола до потолка, обрамляющим пышные деревья, окружающие отель. Кроме того, в кресле под раковиной вы можете расслабиться и выпить стакан ледяного лимонада.

Фотограф: Вирджиния Макдональд

Источник: House & Home Август 2019

Дизайнер: Слоан Моран

Дизайнер из Калгари Рина Сотропа доказывает, что иногда меньше значит больше в ее маленьком семейном кемпинге.Белые шкафы из МДФ и ниши, обшитые деревянным шпоном, обеспечивают удобство хранения, а минимальный набор аксессуаров позволяет избежать беспорядка.

Фотограф: Фил Крозье

Источник: House & Home, июнь 2020 г.

Дизайнер: Рина Сотропа, In House Design Group

«Нам повезло жить в месте, где вы можете оказаться в самой удивительной дикой природе всего за 45 минут», — говорит Рина, изображенная здесь со своей дочерью Аннабель. Простыни нейтрального цвета со стегаными деталями сохраняют акцент на горных пейзажах снаружи.

Фотограф: Фил Крозье

Источник: House & Home, июнь 2020 г.

Дизайнер: Рина Сотропа, In House Design Group

В этом уютном обеденном уголке дизайнер Селина ван дер Гест и домовладелец Слоан Клевин были вдохновлены найденной ими фотографией. Простое место с уютной банкеткой и деревянными балками идеально подходит как для повседневной трапезы, так и для общественных встреч.

Фотограф: Джон Груэн

Источник: House & Home Август 2017 г.

Дизайнер: Селина ван дер Геест

Залитая солнечным светом, утонувшая гостиная, выкрашенная в цвет алебастра, — это уединение, наполненное воздухом.В этом безмятежном месте с достаточным количеством удобных сидений вы захотите расслабиться, расслабиться и подышать свежим летним чтением.

Фотограф: Джон Груэн

Источник: House & Home Август 2017 г.

Дизайнер: Селина ван дер Геест

Обтекаемая конструкция печи в стиле шейкер вдохновила архитектора Дугласа Ларсона на создание этой главной спальни с искусной и функциональной привлекательностью. Он также служит скамейкой, а корзины без помех отдают дань уважения природе.

Фотограф: Джон Груэн

Источник: House & Home Август 2017 г.

Дизайнер: Селина ван дер Геест

Графические детали черного цвета, такие как насадка для душа, подвеска, перила и старинная ванна на ножках, создают поразительное впечатление на фоне полностью белого цвета этой ванной комнаты.

Фотограф: Джон Груэн

Источник: House & Home Август 2017 г.

Дизайнер: Селина ван дер Геест

Мягкая стена с синими панелями вызывает чувство дзен в этой главной спальне с чистым постельным бельем и драпировкой, которая изящно перетекает на деревянный пол.

Фотограф: Ангус Фергюссон

Источник: House & Home Август 2017 г.

Дизайнер: Алекс Арнотт

Повседневная и беззаботная атмосфера в этом жилом пространстве в Мускоке, украшенном встроенными диванами, закрытыми диванами, товарными корзинами и уютной нейтральной цветовой гаммой. Дизайнер Кори ДеФрансиско из Muskoka Living Interiors покрасил потолок в яркий глянцевый белый цвет.

Фотограф: Вирджиния Макдональд

Источник: House & Home, июль 2017 г.

Дизайнер: Кори ДеФрансиско

Чтобы максимально использовать вид на озеро, Кори расположил угловую ванну основной ванной комнаты рядом с большими окнами.

Фотограф: Вирджиния Макдональд

Источник: House & Home, июль 2017 г.

Дизайнер: Кори ДеФрансиско

Книжный шкаф с открытыми полками в коттедже домовладельца и владельца магазина Maison Pepin Лизанн Пепин в Квебеке рядом с озером Либби также служит разделителем пространства и местом для хранения вещей. Наполненный ее любимыми журналами и объектами , он придает причудливой четверти изюминку индивидуальности.

Фотограф: Максим Десбьенс

Источник: House & Home, июль 2018 г.

Лизанна сохраняла простоту и безмятежность в главной спальне.Теплые деревянные полы прекрасно дополняют белоснежное постельное белье, стены и потолочные балки.

Фотограф: Максим Десбьенс

Источник: House & Home, июль 2018 г.

Прихожая — это оазис без лишнего шума, где аксессуары занимают почетное место на крючках и полках. Полы, окрашенные в угольный цвет, дополняют свежую цветовую палитру номера.

Фотограф: Максим Десбьенс

Источник: House & Home, июль 2018 г.

Полы, покрытые черным маслом, и островок из мореного дуба не дают этой кухне выглядеть слишком модной.В баре с окнами для завтрака обещают воскресный бранч с красивым видом.

Фотограф: Джанет Кимбер

Источник: House & Home, июль 2018 г.

Дизайнер: Фенвик Боннелл

Отель Glass Boat House, удостоенный медали генерал-губернатора в области архитектуры, расположен на скалистом берегу в регионе Кавартас Онтарио. Он излучает безмятежное сияние. «Мы выбрали самое прямое и простое решение для объекта: ящик из чистого стекла», — говорит архитектор Пэт Хэнсон. «Что [владельцы] любили находиться в этом месте, так что здание максимально незаметно; это почти как если бы его там нет.”

Фотограф: Майкл Грейдон

Источник: House & Home, июль 2011 г.

Дизайнер: Архитектура gh4

Внутри кухня открытой планировки и обеденная зона предлагают обширный вид на спокойную воду и красочный гранит. Раковины интегрированы в столешницы из Corian, что придает им гладкий и цельный вид, а холодильник и духовые шкафы аккуратно спрятаны за плоскими дверцами шкафов.

Фотограф: Майкл Грейдон

Источник: House & Home, июль 2011 г.

Дизайнер: Архитектура gh4

На втором этаже спальня в стиле лофт — единственная в коттедже — выходит окнами на жилую зону и озеро.Белые стены, пол и постельное белье отражают естественный свет по всей комнате, создавая ощущение супер простора.

Фотограф: Майкл Грейдон

Источник: House & Home, июль 2011 г.

Дизайнер: Архитектура gh4

Из основной примыкающей ванной комнаты открывается потрясающий вид на воду и небо. Для более уединенного отдыха щелчок переключателя закрывает комнату раздвижными керамическими панелями из фритты.

Фотограф: Майкл Грейдон

Источник: House & Home, июль 2011 г.

Дизайнер: Архитектура gh4

Коттедж дизайнера Кэрри Маккарти площадью 830 квадратных футов на Б.Остров Пендера К. — это успокаивающая передышка от ее жизни в Ванкувере. Чистые интерьеры, выкрашенные в кремово-белый цвет, сохраняют акцент на окружающих горах, лесах и океанах.

В гостиной простые встроенные скамейки являются идеальным местом для чтения и предлагают практичное место для хранения предметов кладовой и постельного белья.

Фотограф: Янис Николай

Источник: House & Home, июль 2014 г.

Дизайнер: Кэрри Маккарти

На кухне тонкий холодильник идеально вписывается в компактное пространство, а простые шкафы и столешницы Silestone выглядят минималистично.Открытые полки демонстрируют коллекцию модной керамики Кэрри и не дают ощущению замкнутости пространства.

Фотограф: Янис Николай

Источник: House & Home, июль 2014 г.

Дизайнер: Кэрри Маккарти

Спальня находится на мансарде второго этажа коттеджа площадью 830 квадратных футов. Здесь простой деревянный куб служит прикроватной тумбочкой, а гладкая белая рабочая лампа добавляет немного индустриальной прохлады.

Фотограф: Янис Николай

Источник: House & Home, июль 2014 г.

Дизайнер: Кэрри Маккарти

Спрятанный в верхней части потолка спальни простой письменный стол с остатками МДФ и прохладный металлический стул создают простое рабочее пространство.

Фотограф: Янис Николай

Источник: House & Home, июль 2014 г.

Дизайнер: Кэрри Маккарти

Расположенный среди деревьев на острове площадью 45 акров, этот коттедж в Халибертоне, Онтарио, является идеальным местом для отдыха вне сети. Подобно мосту, здание поддерживается тонкими, неокрашенными стальными столбами, прикрепленными к прочной каменной плите. Открытое пространство под ним придает коттеджу ощущение прохлады и парения.

Фотограф: Майкл Грейдон

Источник: House & Home Октябрь 2011 г.

Дизайнер: Сюзанна Димма и Аррис Хассам

Владельцы этого коттеджа — бывший главный редактор H&H Сюзанна Димма и дизайнер Аррис Хассам — спроектировали свое убежище с учетом экологических требований.«Мы спросили себя:« Как это здание улучшит наш образ жизни, не нарушая окружающей среды? » — говорит Арриз. На кухне бытовая техника работает от солнечной энергии, а минималистичная мебель и изящные табуреты создают тихую, ненавязчивую атмосферу.

Фотограф: Майкл Грейдон

Источник: House & Home Октябрь 2011 г.

Дизайнер: Сюзанна Димма и Аррис Хассам

Высокоэффективная дровяная печь обеспечивает тепло гостиной открытой планировки коттеджа, а найденная ветка действует как естественная скульптура.

Фотограф: Майкл Грейдон

Источник: House & Home Октябрь 2011 г.

Дизайнер: Сюзанна Димма и Аррис Хассам

Сюзанна считает застекленную веранду своим любимым местом для отдыха в коттедже, особенно на решетчатой ​​кушетке с наклонными ножками, которую спроектировал Аррис. Близлежащий водопад можно услышать через экранированные панели во всю высоту.

Фотограф: Майкл Грейдон

Источник: House & Home Октябрь 2011 г.

Дизайнер: Сюзанна Димма и Аррис Хассам

Архитектор из Ванкувера Марко Симчич спроектировал эту каюту площадью 1350 квадратных футов на B.Тихий и гостеприимный остров Гамбье C.’s должен быть ярким и гостеприимным. Лиственный фасад помогает множеству строений коттеджа выделяться среди кленового леса и диких наперстянок вокруг него.

Замкнутый с трех сторон душ на открытом воздухе — прекрасное дополнение, установленный всего в нескольких шагах от основной ванной комнаты.

Фотограф: Янис Николай

Источник: House & Home Август 2016 г.

Дизайнер: Эрин Чоу; Архитектура Марко Симчича

Монохромный интерьер коттеджа позволил дизайнеру Эрин Чоу воспользоваться эклектичным сочетанием стилей мебели.«Мы смешали современное с деревенскими и даже традиционными вещами», — говорит она. В основном жилом помещении белые стены и бетонные полы с подогревом создают атмосферу галереи, которая создает ощущение прохлады и спокойствия, а текстурный ковер добавляет мягкости ногам.

Фотограф: Янис Николай

Источник: House & Home Август 2016 г.

Дизайнер: Эрин Чоу; Архитектура Марко Симчича

Древняя мексиканская ветка дерева создает графическое, но в то же время подходящее деревянное дополнение к полностью белой гостевой ванной комнате.«Эта пустая стена просто требовала драматического искусства», — говорит Эрин.

Узнайте, как сделать своими руками: печать на пне.

Фотограф: Янис Николай

Источник: House & Home Август 2016 г.

Дизайнер: Эрин Чоу; Архитектура Марко Симчича

В гостевой спальне окно чуть ниже линии крыши пропускает много солнечного света в течение дня. Черный металлический торшер и основание стола добавляют контраст, а декоративные подушки и ткань цвета шибори в обрамлении создают небольшой узор.

Фотограф: Янис Николай

Источник: House & Home Август 2016 г.

Дизайнер: Эрин Чоу; Архитектура Марко Симчича

Основная ванная комната, облицованная гладким керамогранитом, — это роскошное убежище в скромной кабине. Изящная отдельно стоящая ванна с видом на океан, а большой потолочный люк создает ощущение купания на открытом воздухе.

Фотограф: Янис Николай

Источник: House & Home Август 2016 г.

Дизайнер: Эрин Чоу; Архитектура Марко Симчича

Уединенный островной коттедж канадской художницы Марты Стерди с потрясающим видом на Хау-Саунд находится всего в получасе езды на лодке от Западного Ванкувера.«На острове есть что-то дикое, потому что он так подвержен стихийным бедствиям», — говорит она о своей частной собственности в пять акров.

На открытом воздухе круглая терраса с чистой уличной мебелью и напольными подушками позволяет гостям расслабиться прямо у Тихого океана.

Фотограф: Мартин Тесслер

Источник: House & Home, июль 2012 г.

Дизайнер: Марта Стерди

Залитые солнцем кухня открытой планировки, столовая и гостиная в коттедже площадью 3500 квадратных футов прекрасно сочетаются друг с другом благодаря гармоничной палитре белого и теплого дерева.Шары из смолы, подвешенные над столом на асимметричной высоте, создают игровой центр.

Фотограф: Мартин Тесслер

Источник: House & Home, июль 2012 г.

Дизайнер: Марта Стерди

На протяжении всего коттеджа Марта столкнулась с проблемой сочетания своей непримиримо минималистской эстетики с существующими теплыми деревянными акцентами. В своей главной спальне она придерживалась палитры черного и воздушного белого, а аксессуары и мебель свела к минимуму.

Фотограф: Мартин Тесслер

Источник: House & Home, июль 2012 г.

Дизайнер: Марта Стерди

Сдержанная эстетика Марты наиболее ярко проявляется в яркой архитектуре дома. С одной стороны коттеджа гладкий застекленный трап ведет во внутренний дворик, откуда открывается беспрепятственный вид на океан.

Фотограф: Мартин Тесслер

Источник: House & Home, июль 2012 г.

Дизайнер: Марта Стерди

Гостевой коттедж Джона Бейкера и Джули Дауст-Бейкер в Онтарио такой же минималистичный и запоминающийся, как их дизайнерский магазин в Торонто Mjölk.В вестибюле скамейка из светлого дерева от известного финского дизайнера Алвара Аалто и простая вешалка для шляп задают тон: светлый, скандинавский и освежающий современный.

Фотограф: Эшли Кэпп

Источник: House & Home, июль 2015 г.

Дизайнер: Джон Бейкер и Джули Дауст-Бейкер

В гостиной-столовой открытой планировки синий диван добавляет яркости. Оригинальные полы из сосновых досок были обработаны щелоком и мылом, чтобы придать им яркий отбеленный вид, что создает приятный контраст с оригинальными дубовыми французскими дверями.

Фотограф: Эшли Кэпп

Источник: House & Home, июль 2015 г.

Дизайнер: Джон Бейкер и Джули Дауст-Бейкер

Рулонные шторы Ikea мягко фильтруют естественный свет на скромной кухне коттеджа. Джон и Джули украсили существующие шкафы новыми ручками и экономичной фанерной стойкой.

Фотограф: Эшли Кэпп

Источник: House & Home, июль 2015 г.

Дизайнер: Джон Бейкер и Джули Дауст-Бейкер

Все три спальни коттеджа имеют одинаково яркую и свежую атмосферу, с белоснежными стенами и полосатыми одеялами Marimekko, создающими нотку морского стиля.

Фотограф: Эшли Кэпп

Источник: House & Home, июль 2015 г.

Дизайнер: Джон Бейкер и Джули Дауст-Бейкер

Автор: Виктория Кристи, Харлин Сидху и Рэйко Милли

6 вариантов программного обеспечения для проектирования верхних навесов (бесплатные и платные)

Конечно, вы можете купить сарай, но поскольку это несложная конструкция, если у вас есть некоторый опыт строительства, почему бы не спроектировать свой собственный сарай и не построить его самостоятельно? Таким образом вы получите именно то, что хотите, и, вероятно, сэкономите немного денег.

Отправной точкой является набросок некоторых идей, а затем составление твердого плана сарая. Хотя вы можете сделать это с помощью ручки и бумаги, вы можете получить лучшие результаты, используя программу для проектирования навесов.

Ниже мы приводим 5 вариантов программного обеспечения для проектирования сараев, которые предлагают варианты для конкретных сараев. Некоторые предлагают бесплатный доступ и функции; другие программы являются платными (т.е. за них нужно платить).

К вашему сведению, если это ваше первое знакомство с концепцией программного обеспечения для дизайна дома, есть варианты практически для каждого аспекта дома и сада.

Связано: Типы навесов | Надлежащим образом безопасный навес на заднем дворе | Красивые навесы на заднем дворе

1. Программа для проектирования 3D навесов Home Stratosphere (бесплатно)

Щелкните здесь, чтобы использовать это программное обеспечение.

Мы рады предложить бесплатное онлайн-приложение (нечего загружать).

Вы начинаете с выбора базового дизайна, а затем можете настраивать его разными способами. Для начала есть 9 шаблонов. Оттуда небо — предел.

Конструктивные особенности включают:

• Индивидуальный размер
• Тенты и веранды
• Дверь (разные типы)
• Мансардные окна
• Многие конфигурации стен
• Настройка цвета

Попробуйте здесь.

2. Люкс Home Designer

Home Designer Suite является промежуточным звеном среди множества программных продуктов от главного архитектора. Он обновляется с новой версией каждый год и может быть загружен с веб-сайта.

В качестве программного обеспечения для 3D-дизайна дома для домашних энтузиастов оно пытается воспроизвести процессы и соображения, принятые профессионалами при планировании дома. При правильном исполнении результат можно сравнить с профессиональной работой. Хотя это должно быть отличной новостью для новичков и простых домашних мастеров без опыта работы с САПР, у этого также есть свои недостатки.

Чтобы разобраться с инструментами, кнопками и элементами управления, требуется время. Не ожидайте, что начнете программу в одночасье и уж тем более не через час.

Если вы уже начинаете свой проект сарая, программа не позволит вам сразу же начать работу и творить. Чтобы начать работу над новым планом, вам сначала придется иметь дело с мастером строительства дома, который задаст вам множество вопросов о таких важных деталях, как стиль дома, минимальная площадь в квадратных футах, настройки по умолчанию, внешний сайдинг и т. Д. Это программное обеспечение определенно требует терпения, чтобы быть добродетелью.

Отличие Home Designer Suite от других программ для проектирования заключается в том, что он начинается не с чертежа или эскиза, а со стены, которую строят по одному.

Итак, чтобы создать садовый сарай, перейдите в раскрывающееся меню «Построить», «Стена» и «Прямая внешняя стена». Подробная инструкция по этому поводу размещена на ее веб-сайте.

Характеристики

• 2D- и 3D-модели с автоматическим 3D-рендерингом
• Инструменты автоматические
• Встроенные шаблоны стилей и более 6000 элементов библиотеки
• Инструменты для ландшафтного дизайна
• Смета расходов
• Виртуальный 3D тур
• Приложение для 3D-просмотра
• Поворот символов в 3D
• Home Designer Suite 2019 стоит 99 долларов США с 30-дневной гарантией возврата денег
• Совместимость с MAC и ПК
• Сохранение дизайнов в облаке

Плюсы

• Сложные функции
• Инструменты САПР профессионального качества

Минусы

• Количество инструментов может быть огромным
• Влечет за собой кривую обучения
• Только один компьютер одновременно

Скриншоты / Видео:

Home Designer Suite Видео

Щелкните здесь, чтобы перейти к Home Designer Suite

3.Приложение Shed Boss

Shed Boss App — это инструмент дизайна, созданный Shed Boss как средство для клиентов и домашних мастеров, позволяющих легко спроектировать сарай своей мечты прямо у них под рукой. Это простое приложение с простыми и абсолютно простыми инструментами и функциями.

Для начала просто нажмите кнопку, которая указывает, что вы хотите начать строительство сарая. Затем вы перейдете к основному пользовательскому интерфейсу приложения. Инструменты и функции находятся в левой части экрана. Приложение не позволит вам пропустить процесс, поэтому вам придется строить навес в том порядке, в котором вы их видите.

Сначала вам будет предложено выбрать один из нескольких типов зданий, а затем ввести размеры и размеры шага. Чтобы увеличить или уменьшить масштаб, используйте колесо прокрутки мыши или сожмите экран, если вы используете свой мобильный телефон или планшет.

Чтобы построить навес, достаточно выбрать из доступных функций приложения. Основные инструменты, основной сарай.

Характеристики

• Настраиваемый трехмерный вид вашего проекта
• Обширные конструктивные особенности, включая окна, двери, линии крыши, изоляцию, антресоли и световые люки
• Подробный ввод технических деталей, чтобы сделать ваше здание безопасным, здоровым и соответствовать стандарту
• Фоторежим позволяет получить изображение того, как будет выглядеть ваш новый сарай в том месте, где вы хотите, с помощью дополненной реальности.
• Поделиться в Facebook или Twitter
• Доступно в Apple Store и Google Play

Плюсы

• Очень проста в использовании
• Информативные советы об идеальном месте для сарая

Минусы

• Не могу спроектировать или настроить
• Ограниченные возможности
• Функция измерения размеров не распознает десятичные дроби, поэтому не может устанавливать точные измерения

Скриншоты:

Нажмите здесь, чтобы открыть приложение Shed Boss

4.Ярмарка Динкум Конструктор Навесов

Приложение Fair Dinkum Sheds Designer создано Fair Dinkum Sheds, австралийским дистрибьютором стальных зданий. Приложение позволяет пользователям спроектировать свой собственный сарай, сарай, гараж или навес для машины. При желании пользователи также могут запросить расценки на свой дизайн.

Функции находятся в левой части экрана. Пользователи могут сразу перейти к другим функциям, но первый шаг — выбрать тип здания, над которым нужно работать. В отличие от других приложений, он дает пользователям больше свободы действий, когда дело доходит до настройки размеров, и имеет большое количество цветов и вариантов облицовки.Но, как и в случае с большинством приложений для дизайна сарая, все, что вам нужно сделать, это нажать на доступную опцию, чтобы увидеть, нравится ли вам результат.

Нет возможности увеличивать или уменьшать масштаб. Чтобы увидеть под другим углом, просто удерживайте и перетаскивайте курсор.

Характеристики

• 3D проект
• Обширные конструктивные особенности
• Установить точные размеры
• Опубликовать результат в Facebook, Twitter или по электронной почте
• Доступно в Apple Store и Google Play

Плюсы

Минусы

• Ограниченные инструменты и функции
• Не удается увеличить или уменьшить масштаб

Скриншоты / Видео:

Дизайнерское видео с ярмарки Dinkum Sheds

Щелкните здесь, чтобы увидеть ярмарку Dinkum Sheds Designer

5.SketchUp

SketchUp — это программа для 3D-моделирования, используемая для различных приложений для рисования, таких как дизайн интерьера, архитектура, гражданское и машиностроение, дизайн фильмов и видеоигр. Он позволяет создавать практически все с нуля и быть максимально дотошными. Бесплатное программное обеспечение называется SketchUp Make и может быть загружено с веб-сайта. Платная версия называется SketchUp Pro и используется многими профессиональными архитекторами.

В отличие от многих программ для проектирования, пользователи SketchUp начинают с работы в 3D.Еще одно отличие SketchUp заключается в том, что он позволяет создавать все и вся с нуля. Это означает, что у вас будет много возможностей проявить смелость и творческий подход, когда вы настраиваете и добавляете детали. С другой стороны, это также может означать, что работа со SketchUp может быть сложной.

Его пользовательский интерфейс поначалу может показаться сложным, но на самом деле он довольно прост. Наиболее часто используемые инструменты — это карандаш и инструменты для толкания и вытягивания. Таким образом, эта техника в основном заключается в рисовании, а затем в «толкании». Так создается большая часть 3D-моделей.Это упрощает обучение даже тем, у кого нет опыта работы с САПР. В течение часа вы начнете создавать формы и модели домов.

В SketchUp вы начинаете с рисования произвольного прямоугольника. Вы толкаете и тянете, вводите желаемые размеры и создаете паркетную доску.

Если немного отступить, работа со SketchUp может быть сложной, но это потому, что она позволяет создавать трехмерную копию реального объекта. Неудивительно, что это программное обеспечение используют профессиональные архитекторы. Вам решать, хотите ли вы расслабиться и создать сарай из одних только ракушек снаружи или создать копию из фанеры, шпилек, черепицы и т. Д.

Характеристики

• 2D-модели
• 3D модели
• Это самая большая в мире библиотека бесплатных 3D-моделей 3D Warehouse.
• Световые эффекты
• Текстуры
• Диспетчер слоев
• Добавление вида модели, масштабов чертежа, веса линий, размеров, выноски и графики
• Анимация
• Точные размеры
• Экспорт в PDF, изображения и файлы САПР
• Автосохранение и сохранение вручную в формате Sketchup
• Импорт файлов JPEG, планов САПР, PDF-файлов и других типов файлов
• Работает под Windows и MAC OS
• Доступен на 10 языках

Плюсы

• Имеет бесплатную версию
• Интеллектуальное и интуитивно понятное программное обеспечение
• С его помощью можно строить и создавать что угодно
• Позволяет добавлять сложные детали
• Обширная библиотека бесплатных 3D-моделей, а также варианты эстетичного дизайна
• Множество обучающих видео
• Планшетная версия для андроидов и айфонов

Минусы

• Бесплатная версия не позволяет импортировать файлы
• Только платная версия позволяет экспортировать файлы
• Доступно для совместного использования только в 3D-моделях
• Тенденция перестать отвечать, когда файл становится слишком тяжелым

Скриншоты / Видео:

Видеоурок по SketchUp

Демонстрационное видео SketchUp

Щелкните здесь, чтобы перейти к SketchUp

6.Udesignit 3D гаражный навес

Udesignit 3D Garage Shed не сильно отличается от большинства приложений для проектирования сараев. Он имеет простой пользовательский интерфейс и множество советов из меню «Справка», которые упростят его использование. В этом аспекте меню «Справка» приносит несколько баллов для гаража Udesignit 3D. Однако управление не всегда работает. Может быть сложно отменить действие или просто выбрать цвет по вашему выбору.

Чтобы создать навес, выберите желаемую системную единицу, установите внешние размеры и выберите 3D.Вы можете снова настроить направления с помощью значка «Размеры» в правой части экрана. Функции отображаются в виде значков и расположены слева, справа и над экраном.

Характеристики

• Установка размеров
• Анимация 3D вида
• Выбор сайдинга
• Выбор кровли
• Выбор дверей
• Выбор окон
• Краска sico color
• Смета материальных затрат
• Посмотреть типовой план
• Устанавливается только на android

Плюсы

• Простота использования
• Имеет функцию сметы затрат материала

Минусы

• Ограниченные возможности и варианты дизайна
• Невозможно установить внешние размеры

Скриншоты / Видео:

Демонстрационное видео Udesignit 3D Garage Shed

Летний коттедж — Жизнь на берегу

Архитектор / дизайнер: Allison Ramsey Architects, Inc.Дизайнерская группа Энди МакдональдаBarn Owl DesignsБарри МурB & D Studio, LLCBeau Clowney ArchitectsБенджамин ШоуолтерБен Паттерсон, AIAБилл Инграм, архитекторBob Timberlake, Inc., Bridgewater Consulting LLCBrown Design Studio, LLCBuilding Science AssociatesC3 Studio, LLCCaldwell / Cline Architects Брэндон Ингрэм ДизайнЧарльз Пол Гебель АрхитекторCHK ArchitectsChrist AssociatesЧак ДитчеКлей АдамсCMA ArchitectsCooper Johnson Smith Architects, Inc.Cooper Robertson & PartnersCornerstone Group ArchitectsДома в сельской местностиCourt Atkins GroupCowart GroupCroft & AssociatesCroweidavidie Design and AssociatesДэвидэвид Сэвэйдэдэдэвид РэнглДэвидэдэвид Рэвидел Рэвэйдэдэвид Рэвэйдэдэдэвид Рэвэйдэдэдэвид Рэвэйдэдэдэвид Рэвэйдэл Рэвэйдэл РэвэйдэдэдэвэдэдэдэдэдэдэдэдэдэвэдэдэдэгэдэКомпания Simmons, Inc., Деннис Уэдлик, Design Discoveries II, Дизайн для загородной жизни, Devlin Architecture, Дизайн доменов, Дональд А. Гарднер, Architects, Inc., Duany Plater-Zyberk & Co. , Inc. Фрэнк Г. Грин, AIA Франк МакКоллFrank Welch and Associates, Inc., Frusterio Design Group, Inc., Garrell Associates, Inc., Gary JustissGary / Ragsdale, Inc.Джефф Чик и партнеры, Inc., Geoffrey Mouen Architects, Inc., Джеффри Прентисс, Джордж Грейвс, AIA, Джордж Исреал. John BaxterGrace Street Системы проектирования жилых домовГруппа 3 ДизайнHearthstone HomesHistorical Concepts, LLCДомашние планы LLCHoyte Johnson, AIAIndoor Outdoor LivingInsite Architecture, Inc.Jack Herr Design Associates, Inc., Джейсон Эдвард БигелоуДж. CardyJ. Дин Уайнсетт, Джим Пфаффман, Джим Уильямс, JKH Architects, J.M. Gunn & Co., Inc. Джон БолкДжон Генри, Inc.Johnston Design GroupДжон Ти, архитекторДжонатан Миллер, архитекторДжон Кондорет, Джова, Дэниэлс и Басби, Just Right for CountryJ.Wright Home Design, K2 Urban Design, Кейт Ковингтон, AIAKen Pieper and Associates LLC, Кен Тейт, архитектор, Kurk Homes, Lake and Land Studio, LLC, Ларри Гарнетт и партнеры, Ларри Джеймс Дизайн, Лью Оливер, Inc. Майк Фандерберк, архитектор Митчелл Барнетт, ПК, Митчелл Гинн, Moser Design Group, Muson Design, Naumann Group Real Estate Inc., Решения для нового дома, New South Classics, LLC.Allen Smith & AssociatesParagon Design GroupФилип ФрэнксPursley Dixon ArchitectsR. Calvin Clendaniel Associates, RLE Designs, LLC, R.N. Black Associates, LLC, Роберт Орр и партнеры, Роберт Орр и партнеры, Рон Хаз, Рон Уорд, Архитекторы Росни, RPGARyan Gainey & Company, Sailer Design, LLC, SALA Architects, Сандерс, Архитектура, PLLC, Скотти Гуд, Скотт Циглер, прибрежные коттеджи, Simple Elegant Designs, Inc.Джо Лэнд Компани Салливан Дизайн Компани Саммерур энд Ассошиэйтс Архитекторы, Инк. Дуглас ЭнохThe Cottage Group, LLCThe Evans GroupThe Village StudioThe Vogt GroupТим Браун Архитектура, LLCТим ХолмсТимоти Брайан, LLC TMC Architecture, Inc., Todd Architects, Inc. Студия T. BakerWiregrass, Inc. WM. Брайан Джерниган, Inc.Мастерские Семь, ООО Захари Хендерсон

0
футов ²

Квадратный фут

10000
футов ²

Сброс настроек
Поиск

Что такое стиль дизайна коттеджа?

Несмотря на то, что стиль коттеджа столь же привлекателен, он немного более застегнутый и традиционный, чем стиль «сестринский коттедж». Подумайте: «Множество узоров, окрашенная мебель и состаренная отделка в сочетании с корзинами, коврами из натурального волокна и садовой палитрой», — говорит дизайнер Керри Келли, председатель правления Американского общества дизайнеров интерьеров.Дизайн коттеджа — это кульминация французского винтажа, шебби-шика и деревенского стиля, хотя насколько каждый стиль влияет на вашу предпочтительную атмосферу в коттедже, решать вам. Независимо от того, придерживаетесь ли вы традиционного или деревенского стиля, главное — создать естественное, винтажное пространство, но самым легким и воздушным способом. Мы покажем вам, как это сделать, воспользовавшись нашими советами ниже.

Коттеджный стиль — уютно

Что делает космический коттедж уютным? Пары паттернов.А именно цветочные против полосатых или клетчатых. Для дополнительного комфорта добавьте дополнительные аксессуары с пушистыми подушками, веселым рисунком, ткаными вставками и цветами из двора — как это сделала Брия Хаммель в этом веселом уголке для завтрака.

Стиль коттеджа может быть винтажным

«Стиль коттеджа напоминает коллекцию из жизни», — говорит Керри. Ключевым моментом является использование безделушек, старинных предметов и значимых аксессуаров (например, книг, предметов искусства и тарелок), и не бойтесь смешивать старое и новое.Здесь полки, заполненные красочными книгами, служат прекрасным фоном для винтажной виньетки Линн Форд: пишущая машинка 70-летней давности на новом бетонном столе.

Или, стиль коттеджа может быть самодельным

Если вы хотите вывести винтаж на новый уровень, сделайте так, как мастерица своими руками Мэриан Парсонс, и превратите старую мебель в стиль коттеджа. Она использовала ткань, нитки и хлопковый шнур, чтобы создать чехол для одноцветной оттоманки.Другие идеи DIY, которые вдохновят пространство вашего коттеджа: обесцвеченная деревянная мебель, сшивание самодельных одеял, ремонт старых ламп.

Коттеджный стиль с природными элементами

Выветренные аксессуары и тканые материалы — это тонкие, но уместные элементы дизайна коттеджа. Если вы ошиблись в выборе загородного коттеджа, попробуйте украсить его деревянной мебелью или плетеными корзинами — как это сделала блогер Maison de Mings в своем садовом сарае.Если вы предпочитаете более чистый загородный стиль, выберите коврики из натурального волокна или тканые аксессуары (например, подносы для журнального столика из ротанга или лампы).

Коттеджный стиль в пастельных тонах

Пастель и цветы. Что может быть красивее? Дизайнер Сара Ричардсон определенно подумала об этом, когда взяла эту просторную спальню полностью в коттедж с подушками с цветочным принтом и оттенками голубого.Дополнительные очки для старинного будильника и чайного подноса — две скобы в загородном стиле. Другие цвета, которые вы можете использовать: светло-абрикосовый, пыльно-розовый, шалфей, приглушенный желтый.

И, стиль коттеджа может быть простым

Несмотря на многочисленные влияния, стиль коттеджа основан на одном главном элементе: простоте. Правильное количество безделушек и текстур передают ностальгию, архитектурные элементы могут дышать, винтажная и эффектная мебель, сделанная своими руками, сияет — и все это в сочетании яркого, самодельного и естественного.Его знакомая простота окутает вас радушными и счастливыми объятиями.

.

Выбор класса ламината, 21, 22, 23, 31, 32, 33, 34 класс, эксплуатация ламината,

Выбор класса ламината

Деление по классам
ламината пришло к нам от европейских производителей. Классификация означает,
сколько лет прослужит ламинированный пол, относящийся к тому или иному классу,
и как он будет реагировать на экстремальные воздействия. Ламинат условно
делится на «домашние» классы-21, 22, 23 и «коммерческие»-31, 32, 33.
