Котел на отработанном масле EcoBoil-А-200 до 200 кВт с автоматическим розжигом

Котлы на отработанном масле серии EcoBoil предназначены
для водяного отопления различных типов помещений и зданий, как жилых домов, так
и производственных и складских площадей.

Иcпользуются там, где нет газа или
дорогое электричество, так так же как альтернатива другим видам отопления.
Из-за дешевизны отработанного масла, этот вид отопления является самым
экономичным или вообще бесплатным!

Котлы снабжены электронной автоматикой,
вентилятором, маслонасосом, проводами и шлангами. Укомплектованы полностью
и после установки готовы к работе.

Котлы на
отработанном масле серии EcoBoil потребляют топлива меньше, а
тепла отдают больше, по сравнению с другими котлами на отработке.

Водогрейный котел на отработанном масле мощностью до 8 кВт служит для отопления небольших частных домов, дач, небольших теплиц, вагончиков, бытовок и прочих небольших помещений  в негазифицированных районах, где проведение газа затруднено либо стоит очень дорого. Использование котлов на отработке позволяет значительно съэкономить на отоплении помещений, потому что отработка стоит копейки, или вообще достается бесплатно. В комплект поставки входит блок управления котлом, с помощью котрого можно настраивать и регулировать режимы работы котла. Котел EcoBoil-8/25 способен отопить помещение до 80 м2 при высоте потолков до 3-х метров при нормальной степени утепления.

Технические характеристики

	Автоматический котел	Полуавтоматический котел
Мощность	до 200 кВт (регулируется)	до 200 КВт (регулируется) 172 000 ккал/ч
Расход масла	5 — 20 л/час	5 — 18 л/час
Потребление электричества	0,6 — 1,4 кВт/ч	200 Вт/ч
Вес	360 кг	340 кг
Габаритные размеры (Выс × Шир × Глуб)	130х75х140 см	150×98×107см
Размеры дымохода	200 х 150мм	200 х 150мм
Объём водяного контура	210 л	210 л
Диаметр резьбового соединения	2″ (50мм)	2″ (50мм)
Таблица сравнения Котлов на отработанном масле полуавтоматических с автоматическими
Параметр	Автоматический котел EcoBoil-A	Полуавтоматический котел EcoBoil
Тип поджига	Автоматический	Ручной
Чистка котла	1 раз в 1-2 месяца	1 раз в день
Требует ежедневного присмотра	Нет	Да
Пуск после аварийного выключения, в том числе после отключения электричества	Автостарт (N-количество попыток, при неудаче уходит в ошибку до перезапуска и устранения причины)	Ручной. Самостоятельно маслонасос не начнет качать топливо
Тип подачи топлива	Форсунка, под давлением воздуха	Капельно маслонасосом. Без форсунок. Пиролиз
Режимы работы	Старт/стоп	Минимум / максимум котел полностью не отключается
Режим день/ночь	Есть. Дневная/ночная температуры и время перехода на день/ночь	Нет
Поддержание температуры системы в заданных диапазонах	Есть. Гистерезис (разница температур настраивается)
Возможность подключения резервного питание от 12 Вольт	Нет	Есть
Требуется сжатый воздух (компрессор)	Да	Нет
Потребление электричества в час	0.5-1.5 кВт (зависит от мощности горелки)	0. 1 — 0.25 кВт
Фильтрация масла	Встроено в горелку 3 степени фильтрации	Не требуется
Подогрев масла	Есть. Встроен в горелку	Не требуется
Защита от закипания теплоносителя	Есть	Есть
Защита от перегрева масла в маслобаке	Есть	Нет маслобака
Защита от различных поломок	Есть
Контроль пламени	Фотодатчик пламени	Аналоговый термодатчик по температуре пламени

Котлы на отработке | «ИП Лутфуллин Р. Р.»

  Отопительное оборудование – это обязательный аспект при обустройстве жилого или коммерческого, промышленного помещения. В российских погодных условиях в холодное время года просто не обойтись без производительных радиаторов и котлов, которые создают комфортную обстановку для жизни и работы. При этом нужно отметить, что мощное и удобное в эксплуатации оснащение для отопительной системы имеет достаточно высокую стоимость, что заставляет владельцев помещений искать наиболее экономичные и выгодные решения.

  Одним из удобных и при этом доступных по цене вариантов отопления помещения является котел на отработке. Выгода его использования заключается как в приемлемой стоимости самого агрегата, так и дешевизне необходимого для него топлива, в качестве которого выступает отработанное масло практически любого типа.

это независимый это электросети источник тепла



безопасен для использования



может быть установлен в качестве дополнительного источника отопления дома и используется при сильных морозах.

  Раньше такие котлы применялись исключительно для обогрева производственных объектов, но сегодня в силу усовершенствования оборудования такие аппараты применяются и для частных домовладений. Покупатели ценят сочетание высокой надежности и эффективности в работе котлов на отработке, и по этой причине такое оснащение всегда востребовано.



  Наша компания рада предложить своим клиентам широкий ассортимент отопительных агрегатов, функционирующих за счет отработанных масел. Наша техника – это проверенные агрегаты, имеющие гарантию качества и долговечной продуктивной работы на любом объекте. Обратитесь к нам, чтобы подобрать оптимальное решение для вашего дома, цеха, склада или магазина.

Телефон:

+7927303-49-61

+7917753-22-10



Адрес:

Россия, Республика Башкортостан, г. Туймазы, ул. Светлая, д.9452774





Мы всегда рады сотрудничеству!

Котел с горелкой на отработке, солярке, печном топливе





































































ОБЩАЯ ИНФОРМАЦИЯ

Котлы с горелками на отработанных маслах позволяют значительно сократить расходы на отопление и решить проблему утилизации отходов ГСМ, что особенно актуально для предприятий, имеющих большое количество отработанных масел: транспортных предприятий, автосервисов, СТО, кафе, ресторанов, ж/д, флота и т. д. В качестве топлива для горелок AL могут быть использованы любые отработанные масла (минеральные, синтетические, моторные, трансмиссионные, трансформаторные, турбинные, закалочные масла или их смеси), узнать больше.

Разрешение на монтаж котла не требуется, что еще больше упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м², достаточно 1,5-2,3 тонны топлива. Возможно, может потребоваться расходная емкость для подогрева топлива, о ней подробно здесь.

На фото: Запуск парового котла ПАР-0,5-0,07ПО с горелкой AL-35V, г.Краснодар

Водогрейные котлы отопления на отработанном масле используются те же, что и на дизтопливе. Цена на дизельные горелки ниже, чем на горелки, использующие в качестве топлива нефть, отработку, солярку, смотрите прайс-лист. Но использование котлов с отработкой оказывается гораздо более выгодным по причине невысокой стоимости топлива. Уже к концу первого года эксплуатации стоимость котла на отработанном масле сравняется с аналогичным показателем по дизельному котлу. Используя котел на отработке длительный период времени, Вы получаете существенную экономию денежных средств. Там, где непрерывный цикл производства, требующего большого количества тепла (сушильные камеры для сушки песка, автосервисов ит.д.), котлы с горелками на отработке, солярке, печном топливе приводят к сокращению расходов в 3 раза.

Наша компания выпускает горелки на отработанных маслах серии AL, о производстве узнать больше. Произведенные нами горелочные устройства эксплуатируются с различными теплогенераторами и жидкотопливными котлами, а также с некоторыми видами твердотопливных котлов, посмотрите фотоальбом объектов

У НАС ВЫ МОЖЕТЕ КУПИТЬ КОТЕЛ на отработанном масле, солярке, светлом печном топливе по самым выгодным ценам.

На фото: Котел OLB-1500RD-R с горелкой AL-15V, Московская область

Жаротрубные двухходовые котлы отлично показали себя при работе с горелками серии AL на отработанном масле, солярке, печном топливе. Данные котлы на «отработке», цена на которые указана в разделе Прайс-лист, имеют высокий уровень КПД и конструкцию, обеспечивающую комфортную чистку топочной камеры. Мы предлагаем котлы серии ACV CA (Бельгия), SCHUSTER (Италия), OLB (Корея), REX (Италия) и D/DD (Россия).

На фото: Горелка AL-70V установлена на котел ICI Caldaie REX85 в котельной ГОК, Архангельская обл.





АССОРТИМЕНТ КОТЛОВ ПОД ГОРЕЛКУ НА ОТРАБОТАННОМ МАСЛЕ:

Котлы Schuster (Италия) 64-1570 кВт подробнее

Котлы OLB (Республика Корея) 29-81 кВт подробнее

Котлы ЯИК (Россия) 16-50 кВт подробнее

Котлы ACV (Бельгия) серия N 16,6-51 кВт подробнее

Котлы ACV (Бельгия) 100-1279 кВт подробнее

Котлы ICI CALDAIE (Италия) 70-1400 кВт подробнее

Котлы D/DD (Россия) подробно



ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Цены на котлы под сменную горелку серии AL на отработанном масле в прайс-листе

Как выбрать котел на отработке, узнаете на этой странице

Какой выбрать котел на отработке: стальной или чугунный, узнаете на этой странице

Как подобрать котел по мощности, рассказываем на этой странице



КОНСУЛЬТАЦИИ:

На Ваши вопросы ответим
по телефону (495) 755-61-70 и по почте olimpia-center@mail. ru

Универсальный автоматический котел на отработанном масле У-КДО-90 (115 кВт)

Котел Серии КДО Автоматический 120 кВт
Номинальная мощность 115 квт.
Расход топлива 600-9500 гр.час.
Сеть 220вольт 50 герц 530 ватт
Диаметр дымохода 159 мм
Объем воды в котле 86 л
Габаритные размеры ШхВхД(мм) 700х1000х1200мм
Вес котла 159 кг
Тип системы отопления открытая, закрытая (до 3,5 бар)
Рабочая температура не более 95С
Способ подачи топлива полностью автоматический
Потребляемое топливо отработанное масло, печное топливо, сырая нефть, дизельное топливо

Котлы на отработанном масле УКДО — самые современные и качественные котлы.

Котлы на отработанном масле УКДО — №1 в Мире!

Автоматические котлы в качестве топлива используют отработанное масло, печное топливо. Эксплуатация таких котлов экономически выгодна из-за низкой стоимости топлива в сравнении с другими энергоносителями.
Широкая линейка от 15 до 400 кВт. тепловой мощности горелок УКДО, позволяет подобрать оборудование как для нужд теплоснабжения в частных домах, коттеджах, СТО, авто сервисы и коммерческих систем отопления.
Котлы выполнены из высококачественной жаропрочной стали, предназначены для водяной системы отопления.
Котлы отличает специально разработанная камера сгорания, с концентрически расположенными дымогарными трубами.
В конфигурации котла есть специальный зольник сбора отложений, для легкого обслуживания котла.
Расположение выхода дымохода вертикально вверх позволяет ссыпаться отложениям в сборник золы и тем самым не затрудняет удаление отработанных газов.
Данная конструкция идеально подходит для котлов, сжигающих отработанное масло в качестве топлива, и тем самым позволяет повысить КПД котла до 90%, что является наилучшим показателем в данной отрасли.
Котлы УКДО можно использовать с бойлером для нагрева санитарной воды, что позволяет создать двухконтурную систему: отопление и горячее водоснабжение одновременно.
Горелка легко устанавливается на котел с помощью стандартного евро фланца.
Топливная линия герметично монтируется и не имеет открытых емкостей или бачков, поэтому отсутствуют запахи и испарения масла. Работа горелки контролируется специальными высокотехнологичными устройствами и датчиками.
Котлы: Европейские стандарты качества.
Главное преимущество — один из самых высокий КПД среди котлов на отработанном масле.
А так же легкая эксплуатация и обслуживание.
На котле могут работать горелки на отработанном масле всех производителей.
Котел на отработанном масле УКДО единственный, производимый в России, специально предназначенный для использования в качестве топлива используются минеральные и синтетические отработанные автомобильные масла, масла для автоматических коробок передач, трансмиссионное масла вязкостью до 90W по SAE, индустриальные масла, гидравлические масла, дизельное топливо, керосин, масла растительного происхождения, светлое и темное печное топливо, мазут М40.
Серьезная техподдержка и консультативная помощь.

Горелки: Уровень качество работы горелки ГНОМ выше американских и финских аналогов.
Высокая надежность и легкое обслуживание.
Отсутствие потребности в постоянных регулировках и настройке.
Нечувствительны к агрессивным жидкостям в топливе.
Доступные цены на запчасти и самое главное — наличие на складе!

Запчасти: Всегда доступны
Быстрая доставка клиенту.
Стоимость запчастей для горелки ГНОМ в 2 раза ниже, чем у китайских и американских аналогов.

Стандартный комплект поставки котла включает в себя: корпус (теплообменник), блок управления, горелку, дозирующий топливный насос, топливный фильтр, подогреватель топлива, документация,инструкция.

Технологические обновления котлов на отработанном масле УКДО 2019 году.
Изменения коснулись передней дверцы котла:
Применены усиленные петли крепления.
Усилители передней дверцы привариваются по измененной технологии (электрозаклепка), что позволило полностью исключить коробление металла в процессе производства и последующей длительной эксплуатации.
Изменения в конструкции панели управления котлом:

Применен цифровой процессорный блок управления с целью изменения порядка работы котла под нужды пользователя. Термоконтроллер позволяет более точно поддерживать температуру теплоносителя в котле при уменьшении дельты включения / отключения горелки, либо уменьшить частоту включений горелки с помощью увеличения дельты для сниженных требований по поддержанию температуры теплоносителя.
Внесены изменения в конструкцию горелки:

Изменена конструкция предварительного нагревателя топлива, что упростило его обслуживание и улучшило теплотехнические характеристики, повысило надежность работы.



• Автозапуск Старт/Стоп
• Авто пуск после аварийного выключения, в том числе после отключения электричества
• Режим День/Ночь ( экономит 30 % топлива)
• Сменные форсунки
• Настраиваемый гистерезис: температуры теплоносителя и топлива в бачке подогрева.
• Питание: 220В. Тен подогрева топлива 220V 1 — 1. 5кВт (настраиваемая мощность от 0,3 кВт)
• Контроль пламени и защита от: замыкания, перегрева котла, перегрева топлива, перелива топлива, поломки тэна и переферии
• Умная запатентованная защита от перелива топлива.

Конструктивные особенности котлов УКДО

• двухоборотный теплообменник из специальной высококачественной стали (опционально)
• турбоциклонная горелка ГНОМ с электрическим поджигом;
• сжигает практически все виды жидкого топлива;
• GSm модуль (опционально)
• электронный блок управления
• термостат-регулятор
• насос для подкачьки топлива

Для работы котла необходим компрессор

Универсальные котлы КДО представлены в следующих мощностных модификациях:

Характеристики	У-КДО-50	У-КДО-70	У-КДО-100	У-КДО-150	У-КДО-200	У-КДО-300	У-КДО-400
Мощность, кВт	15-35,1	55-81,4	78-116,3	174,4	232,6	348,8	465,1
КПД Отопления, %	92,9	92,7	92,8	92,6	92,9	93,2	93,1
ГВС косвенно	да	да	да	да	да	да	да
Рабочее давление  в контуре отопления, Атм	1,5-3,5	1,5-3,5	1,5-3,5	1,5-3,5	1,5-3,5	1,5-3,5	1,5-3,5
Вход/Выход отопления, мм	40	40	50	65	65	80	80
Диаметр дымохода, мм	159	159	200	200	200	350	350
Размеры, мм (ВхШхГ)	1180х927х612	1300х927х612	1395х1100х730	1745х1040х930	1825х1040х930	1970х1235х1135	2030х1235х1135
Вес, кг	135	180	250	380	450	1050	1100
Напряжение/Частота	220В/50Гц/1ф

Отличие комплектаций горелок ГНОМ
Перечень функций	Горелка гном
	Норма	Стандарт	Все включено
Турбина	Пластик 12 вольт	Пластик 12 вольт	Металл 220 вольт
Поплавки уровня топлива	1 шт	2 шт	2 шт
Защита от перелива топлива	программное	программное	Программное  + поплавок нижнего уровня топлива
Клапан воздушный	Газовый клапан ловато	Газовый клапан ловато	Пром-китай
Материал масленого бака	Сталь Ст3пс	Сталь Ст3пс	нержавейка
Тип присоединения проводки	Клемма	клемма	Коннектор 16А
Материал крышки топливного бака	Сталь Ст3пс	нержавейка	нержавейка
Покрытие корпуса	Порошок	Порошок	Порошок
Фото датчик	Россия	Россия	Италия
Кожух защиты проводки	Пластиковая оплетка	Пластиковая оплетка	Жесткий армированный гофра-канал

Котел на отработанном масле с водяным контуром POLARUS P12M

предназначен для быстрого и экономичного отапливания радиаторами, теплыми полами и другими теплоносителями производственных, складских, офисных и прочих помещений.

Эффективно отопит помещение размером до 4000 м.куб.

Емкость теплоносителя котла 80 литров.

Помимо отработанного масла, топить котел можно на «солярке», а также жидком печном или дизельном топливе.

Устройство и состав:

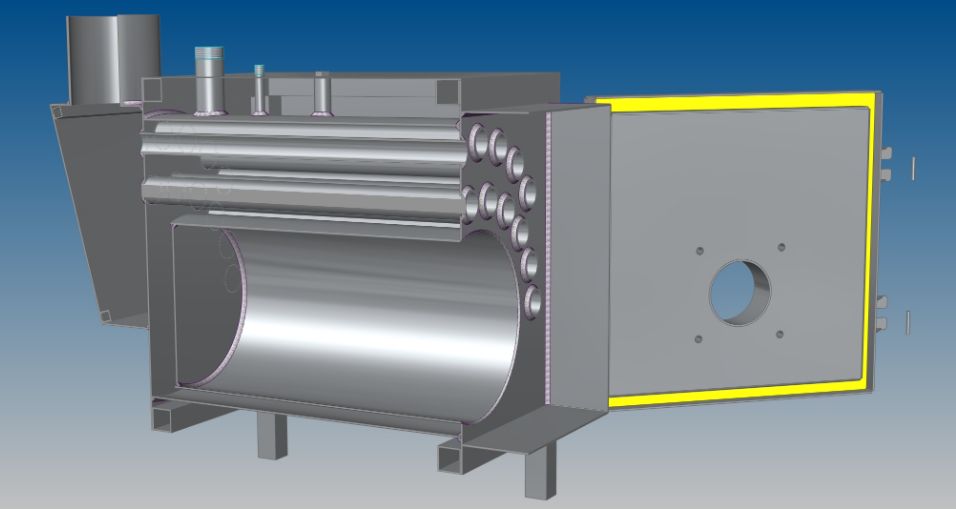

Котёл POLARUS P12M представляет собой сварную конструкцию, состоящую из топки, горелки, водяной (или другого теплоносителя) рубашки, топливного бака, системы регулирования подачи топлива и воздуха (топливной смеси) и устройства управления.

В центре котла расположена топка, окружённая рубашкой с теплоносителем, в которую подаётся топливо и воздух, нагнетаемый воздуходувкой, который распыляет топливо, образуя воздушномасляную смесь. Смесь сгорает, нагревая теплоноситель, который находится в окружающей топку рубашке. К котлу подключается система отопления, имеющую в составе (не входит в базовую комплектацию):

• циркуляционный насос

• радиаторы;

• расширительный бак.

Основные особенности модели P12M:

• Цифровая регулировка температуры

• Для работы не требует компрессора! (в отличии от моделей с форсуночной горелкой)

• Защита от перегрева

• Автоматическое отключение котла в случае отключения электропитания

• Фильтрация топлива перед попаданием в камеру сгорания

• Регулировка мощности котла в диапазоне от 10 до 80 кВт

• Исключена возможность перелива топлива

• Оптимальное сочетания цены и качества.

Технические характеристики POLARUS P12M

Нагревательная мощность, кВт	от 10 до 80
Максимальный объем отапливаемого помещения, м3	4000 м3
Рабочее давление, Атм	0-3
Расход топлива, л/час	1 — 6
Объем бака, л	35
Потребляемая мощность, кВт	0,2
Напряжение питания, В	220V
Диаметр дымохода, мм	160
Габариты (ДхШхВ), мм	800х670х1370
Масса, кг	170

Принцип работы POLARUS P12M

Упаковка, вид:

Опасность автоматических водозаборников

Большинство бытовых паровых котлов имеют автоматическую подачу воды, которая добавляет воду в котел в том случае, если устройство отсечки воды в котле сообщает, что ему требуется немного воды. Это не столько элемент безопасности, сколько элемент удобства. На самом деле, кодов для автоматического устройства подачи воды на бытовой паровой котел не существует. Можно сказать, что, возможно, лучше заставить домовладельцев взглянуть на свой бойлер, заставив заливать в него воду вручную, не устанавливая автоматическую подачу воды.

Проблема с автоматическими дозаторами воды заключается в том, что они включаются в любое время, когда их об этом попросит устройство отсечки из-за низкого уровня воды. Это представляет проблему, поскольку именно устройство отключения по низкому уровню воды имеет тенденцию выходить из строя или подвергаться влиянию внешних факторов больше, чем любое другое устройство на котле. Если он застревает при вызове воды и не запускает функцию, угадайте, что. Вы получите затопленную систему и, возможно, большой ущерб от воды наверху, поскольку вода будет выливаться из всех вентиляционных отверстий радиатора, ослабленных гаек уплотнения клапана, слабых соединений в радиаторах и т. Д.Подобные ситуации случаются часто.

Поилки для воды делают то, для чего они предназначены. Это питательная вода в котельную. Они будут делать это каждый раз, когда их об этом просят. Что произойдет, если у вас есть старомодный механический отсекатель низкого уровня воды, такой как устройство Mcdonnell Miller № 67, и немного грязи попадет в рябь поплавкового механизма и заставит его застрять в положении, которое требует воды? Что ж, происходит то, что вы получаете затопленную систему и потенциально серьезный ущерб из-за затопления наверху.Я видел, как это происходило чаще с механическими устройствами, чем с электронными. Я видел, как из-за этого паркетный пол был поврежден на 30 000 долларов. Что, если бы вас не было дома, когда это произошло? Насколько безопасным теперь вы чувствуете себя благодаря автоматическому водоочистителю?

Думайте о безопасности с электронным ограничителем расхода воды и электронной системой подачи воды? Подумай еще раз. Есть ситуация, которая вроде периодически возникает с этими устройствами. Это происходит во время отключения электричества, которое обычно случается во время ливня.Когда электричество пытается возобновить работу, но не включается на полную мощность, отсечка из-за низкого уровня воды каким-то образом заставляет питатель подавать воду. Итак, пока лампочки горят, но тускло в доме, бойлер питает воду. Это не происходит так часто, как проблема с отказом механического управления, но я видел это более пары раз. Это не повреждает органы управления, и к тому времени, когда прибывает сантехник, кажется, что котел работает нормально. Кроме того, что он затоплен, и жители домов моют полы.Затем, когда сантехник не может найти ничего плохого, домовладелец обычно рассказывает, что в доме действительно было тускло освещение и как будто электричество не смогло восстановить полную мощность. Бинго. С котлом действительно все в порядке, но на него повлияли внешние факторы, например, отключение электроэнергии.

Хорошо, теперь, когда вы понимаете, что удобство ваших автоматических кормушек просто сопряжено с опасностью, что можно сделать, чтобы немного уменьшить опасность.

Мы можем установить прерыватель в провод, который отправляет сигнал на фидер. Мы можем сделать это независимо от того, какое у вас управление — электронное или механическое. Он работает, ощущая тот факт, что вода скапливается в трубопроводе и оказывает давление вниз. Как только будет оказано давление, достаточное для того, чтобы выключатель «открылся», питатель физически отключается от источника питания. Котел по-прежнему затоплен и будет генерировать сигнал «нет тепла» водопроводчику, но затопление системы будет удерживаться в трубопроводе в подвале, и вся идея состоит в том, чтобы остановить затопление системы питателем. прежде чем вода станет достаточно высокой, чтобы нанести ущерб наверху.Мы настоятельно рекомендуем, если у вас есть автоматическая подача воды на паровом котле, установить прерыватель в контуре подающей линии, чтобы предотвратить дорогостоящий ущерб вашему дому из-за «застревания питателя».

Чтобы увидеть схему этой установки, щелкните здесь, чтобы открыть чертеж в формате PDF.

HydroLevel VXT120 Автоподатчик воды для парового котла 120 В: Электронные компоненты: Amazon.com: Industrial & Scientific

---

• Убедитесь, что это подходит
  введя номер вашей модели.
• Универсальная совместимость Работает со всеми отсечками низкой обводненности зондового и поплавкового типа

• Программируемая задержка подачи помогает предотвратить затопление котлов

• Блокировка защиты от наводнений

• Светодиод бортовой диагностики также указывает на ключевые функции управления.

• Светодиодный индикатор бортовой диагностики также указывает на ключевые функции управления.

]]>

---

Характеристики данного продукта

Фирменное наименование	Гидроуровень
Материал	Другой
Количество позиций	1
Номер детали	VXT120
Код UNSPSC	32000000

---

Котельные системы и управление — Erdmann Corporation

Котлы — это сосуды под давлением, обычно интегрированные в более крупную систему, используемые для передачи тепла между продуктами сгорания и водой. Они часто используются в промышленных и коммерческих целях для добавления энергии в воду, генерируя пар, необходимый для широкого спектра критических операций. В зависимости от требований и ограничений области применения профессионалы отрасли используют различные типы котлов, в том числе:

• Пожарные котлы. В дымогарных котлах технологическая вода окружает нагревательные трубы снаружи. Когда горячие газы сгорания проходят через трубы, тепло передается от газов к материалу трубы и воде.
• Водотрубные котлы. В водотрубном котле технологическая вода течет по трубам, а горячие газы сгорания проходят через внешнюю оболочку.
• Котлы-утилизаторы. Этот тип котла собирает отходящее тепло и использует его для нагрева поступающих газов для более эффективного производства пара.
• Парогенераторы-утилизаторы. Это высокоэффективные системы теплообмена, которые рекуперируют энергию выхлопных газов газовой турбины и передают ее в необожженный или дополнительный генератор для создания пара или горячей воды.

В Erdmann Corporation мы специализируемся на поставках продуктов, подходящих для использования в паровых системах, включая котельные системы и средства управления. Независимо от того, нужен ли клиенту продувочный клапан или система рекуперации тепла для своего котла, мы можем удовлетворить его потребности.

Обзор компонентов котельной системы

Котельная система обычно состоит из трех основных компонентов:

• Система питательной воды. Питательная вода — это вода, которая подается в котел для конверсии пара.Система питательной воды направляет воду в котел и автоматически регулирует ее, чтобы удовлетворить потребности в паре.
• Паровая система. Паровая система — это часть котла, отвечающая за сбор и регулирование пара, производимого котлом. Клапаны и элементы управления манометрами используются для контроля и регулирования давления пара.
• Топливная система. Топливная система подает топливо в котел для выработки тепла.

Обеспечение надлежащего функционирования этих отдельных компонентов и всей системы в целом требует использования средств управления котлом.

Нажмите для просмотра видео

Как управлять разными типами котлов

Способ управления котельной системой зависит от конкретной конструкции. Например:

• Коммерческие котлы могут управляться с помощью циклов включения / выключения, большой / малой нагрузки или модулирующих систем управления.
  • Автоматическое включение / выключение включает или выключает котел в зависимости от потребности в тепле.
  • Регуляторы максимальной / минимальной нагрузки изменяют уровень горелок, обеспечивающих подвод тепла, для поддержания определенного рабочего давления в зависимости от потребности в паре.
  • Плавное регулирование повышает КПД котла за счет контроля и автоматического изменения подачи топлива в соответствии с требованиями нагрузки.
• Несколько котельных установок можно соединить вместе для большей функциональности. Управление системой этого типа во многом похоже на управление системой с одним котлом; им можно управлять с помощью автоматического цикла включения / выключения, большого / малого пламени или плавного регулирования.
• Модульные котлы выдерживают широкий диапазон нагрузок за счет соединения нескольких котлов.Каждый из котлов включается при необходимости и выключается, когда его нет. Например, если нагрузка превышает мощность одного бойлера, включается дополнительный, чтобы принять избыточную потребность в горячей воде или паре.

Котельные системы и управление от Erdmann Corp.

Основанная в 1933 году, Erdmann Corporation поставляет средства управления котлами, котельные системы и другие специализированные продукты и услуги для различных промышленных секторов, включая химическую, спиртовую, пищевую, электростанции и т. Д.Наш ассортимент котельной продукции включает:

• Клапаны продувки котла. Продувочные клапаны удаляют загрязнения, образующиеся во время работы котла.
• Измерители проводимости. Измерители проводимости могут определять количество TDS, измеряя проводимость котловой воды, питательной воды или конденсата.
• Обратные клапаны питательного насоса. Эти клапаны защищают котельное оборудование, обеспечивая правильное направление потока технологической воды.
• Кормовые баки. Питательные баки снижают уровень свободного кислорода в технологической воде перед ее подачей в котел.
• Системы рекуперации тепла. Системы рекуперации тепла регенерируют энергию из конденсата перед его сбросом или отправкой обратно в котел.
• Сигнализация уровня. Сигнализация уровня предупреждает о слишком низком или слишком высоком уровне воды в котле.
• Регуляторы уровня. Регуляторы уровня используются для регулирования уровней жидкости, газа или пара.
• Охладители проб. Охладители проб охлаждают воду и контролируют ее качество.
• Системы впрыска пара. Системы впрыска пара подают санитарный пар и горячую воду в котлы, особенно те, которые используются для ликероводочных заводов.
• Конденсатоотводчик. Уловители пара удаляют нежелательную конденсацию, т. Е. Остатки воды, для улучшения производительности и увеличения срока службы паровых систем.
• Системы управления TDS. Системы TDS ограничивают уровень общего растворенного твердого вещества (TDS) в котле.
• Вентиляционные головки. Вентиляционные головки используются для безопасной фильтрации конденсата и выпуска пара.

Для получения дополнительной информации о наших котельных системах, системах управления котлами и других предложениях продукции свяжитесь с нами сегодня.

Устройство автоматической подачи воды

продолжает заливать воду в бойлер

Паровые котлы

не очень распространены по сравнению со многими типами систем отопления по всей стране и в мире, но они обычны для северо-восточных частей Соединенных Штатов и довольно распространены в Город Нью-Йорк, где с 1929 года в Kew-Forest Plumbing работают специалисты по отоплению.Чтобы система парового отопления работала должным образом, она должна поддерживать уровень воды, предписанный производителем, и этот уровень не должен подниматься слишком высоко или становиться слишком низким. Раньше у человека, обслуживающего бойлер, была ежедневная задача вручную регулировать уровень воды по мере необходимости. В последние годы у нас появился «автоматический дозатор воды» для поддержания уровня воды и избавления этого человека от повседневных обязанностей по поддержанию уровня воды в бойлере. Автоподатчик воды — это роскошь, но он также может вызвать скрытые проблемы, которые могут остаться незамеченными, и эти проблемы могут стоить вам больших денег на ремонт или даже вызвать преждевременную поломку бойлера.

Вы часто слышите, как устройство подачи воды наполняет бойлер? В таком случае не расслабляйтесь и благодарите, что вам больше не нужно вручную поддерживать этот уровень воды. У вас может быть более серьезная проблема, которую стоит решить раньше, чем позже. Пусть ваш подрядчик по сантехнике и отоплению в Нью-Йорке сразу же проверит систему и ее компоненты. Многие сантехники называют котел «сердцем дома», поскольку он является одним из важнейших органов, обеспечивающих тепло и защиту всех остальных компонентов.Все мы знаем, что организму нужен кислород для нормальной работы, но, хотя кислород помогает человеческому телу и сердцу, он не подходит для систем отопления. Когда в бойлер подается новая вода, она вводит в систему новый кислород, который вызывает окисление или разрушение бойлера и его компонентов. Если не принять меры, это может значительно снизить срок службы котла.

Паровой тепловой системе, когда она работает хорошо, потребуется совсем немного свежей воды. Котел нагревает воду до образования пара, пар поднимается к излучению, пар со временем конденсируется обратно в воду, а затем каскадом возвращается в котел по трубопроводу.Если котел не теряет эту воду, кислород в воде «выгорает», и система безопасна и долговечна. Если бойлер теряет воду, добавляется новая вода, и проблемы начинаются быстро.

Как котел теряет воду? Что ж, есть много способов. Некоторые способы найти легко, а другие труднее. Давайте рассмотрим некоторые общие причины. Как мы уже говорили ранее, когда котел включается, вода нагревается до пара. Этот пар начинает продвигаться вверх к излучению.Во многих системах парового отопления радиаторы имеют воздушные клапаны или вентиляционные отверстия. Эти клапаны выпускают воздух из трубопроводов и радиаторов и позволяют пару занять место выпущенного воздуха. Воздушные клапаны «шипят» из этого воздуха, и это шипение означает, что клапан выполняет свою работу в этот момент, но когда пар заполняет трубы и радиаторы и достигает воздушных клапанов, они должны перестать выпускать воздух и закрываться, чтобы пар застрял в радиаторах. Если воздушные клапаны изношены или выходят из строя, они могут не закрываться должным образом, и они позволят пару выйти через воздушные клапаны в комнату.Это вода (в виде газа / пара), покидающая систему. Если многие воздушные клапаны в доме «пропускают» или шипят пар, это может означать быструю и значительную потерю воды в системе. Отсечка по низкому уровню воды учитывает потерю воды. Он приказывает кормушке восполнить потерянную воду. Проблема решена, да? Неправильный! Проблемы только начались. Если ваши воздушные клапаны шипят паром после того, как радиаторы нагреваются, вам следует позвонить в Kew-Forest, чтобы решить системные проблемы и заменить вышедшие из строя воздушные клапаны.

Другой причиной потери воды в системе парового отопления является утечка в обратном трубопроводе конденсата. Это труба, по которой конденсированная вода возвращается в котел. Иногда линия возврата конденсата видна и проходит по периметру подвала, но иногда она скрыта в стенах или даже находится под полом подвала. Если утечка скрыта, домовладелец может не знать об этом, а поскольку устройство для подачи воды восполняет потерянную воду, он может не заметить ужасный ущерб, который может произойти с их системой отопления и ее компонентами.

Исследования показывают, что срок службы бойлера может быть сокращен более чем наполовину при резкой потере воды (и повторном заполнении). Это означает, что этот роскошный контроль, автоматическая подача воды, может быть ужасным фактором, способствующим потере котла и других компонентов трубопровода. Не допустите, чтобы срок службы вашего котла был потерян. Свяжитесь с Kew Forest Plumbing and Heating, чтобы проверить автоматическую подачу воды вашего котла.

Автоматические системы контроля уровня | Спиракс Сарко

Одноэлементный регулятор уровня воды

Стандартная одноэлементная система контроля уровня воды в котле с пропорциональным регулированием обеспечивает превосходный контроль на большинстве котельных установок.

Однако при одноэлементном пропорциональном управлении уровень воды должен упасть, чтобы регулирующий клапан питательной воды открылся. Это означает, что уровень воды должен быть выше при низких скоростях пропарки и ниже при высоких скоростях пара: характеристика контроля за падением уровня.

Однако при очень резких изменениях нагрузки на некоторых типах водотрубных котлов одноэлементное управление имеет свои ограничения.

Рассмотрим ситуацию, когда котел работает в пределах своей номинальной мощности:

• Котел «вода» на самом деле будет содержать смесь воды и пузырьков пара, которая будет менее плотной, чем одна вода.
• Если потребность в паре увеличивается, давление в котле сначала падает, и система управления увеличивает мощность розжига горелки. Скорость испарения увеличится, чтобы удовлетворить возросший спрос.
• Повышенная скорость испарения означает, что котловая вода будет содержать больше пузырьков пара и станет еще менее плотной.

Если теперь на котел подана внезапная нагрузка:

• Давление внутри котла еще больше понижается, и часть котловой воды превращается в пар.Мигание котловой воды плюс повышенное тепловложение при максимальном включении горелок означает, что «вода» котла будет содержать еще больше пузырьков пара, а ее плотность будет еще больше уменьшена.
• По мере падения давления удельный объем пара увеличивается, и результирующая более высокая скорость, с которой пар отводится из котла, может вызвать «вздутие» смеси паровой пузырь / вода, что приведет к очевидному повышению уровня воды. .
• Регуляторы уровня обнаруживают это очевидное повышение уровня воды и начинают закрывать регулирующий клапан питательной воды, когда на самом деле требуется больше воды.Сейчас ситуация такова, что существует большая потребность в паре, и в котел не добавляется вода для поддержания уровня.
• Достигнута точка, в которой «вздутие» в воде схлопнется, возможно, до уровня ниже аварийного сигнала низкого уровня, и котел может внезапно «заблокироваться», в результате чего установка отключится.

Двухэлементный регулятор уровня воды

Двухэлементное управление изменяет характеристику управления падающим уровнем, чтобы обеспечить повышение уровня воды при высоких скоростях пропаривания.Это делается для того, чтобы количество воды в котле оставалось постоянным при всех нагрузках, а также чтобы в периоды резкого увеличения потребности в паре управляющий клапан питательной воды открывался.

Система работает, используя сигнал парового расходомера, установленного в трубопроводе отвода пара, для увеличения уставки регулятора уровня при высоких паровых нагрузках.

Два элемента сигнала:

• Первый элемент — Сигнал уровня воды в котле.
• Второй элемент — Сигнал расхода от расходомера пара в отводе пара котла.

Краткое описание двухэлементного контроля уровня воды

Любая котельная установка, которая испытывает частые внезапные изменения нагрузки, может работать лучше с двухэлементной системой управления питательной водой.

При значительных изменениях нагрузки технологического процесса (обычное применение — пивоваренные заводы) следует рассмотреть двухэлементный контроль, который может оказаться необходимым при резких изменениях нагрузки более чем на 25% на бойлере.

Трехэлементный регулятор уровня воды

Трехэлементное управление, как показано на рисунке 3.17.8, включает в себя два сигнальных элемента, как упоминалось ранее, плюс третий элемент, который является фактическим измеренным расходом питательной воды в котел. Трехэлементное управление чаще встречается в котельных, где некоторое количество котлов снабжается питательной водой из общей кольцевой магистрали под давлением.

В этих условиях давление в кольцевой магистрали питательной воды может изменяться в зависимости от того, сколько воды забирает каждый из котлов.

Поскольку давление в кольцевой магистрали изменяется, количество воды, которое будет пропускать регулирующий клапан питательной воды, также будет изменяться для любого конкретного открытия клапана. Вход от третьего элемента изменяет сигнал на регулирующий клапан питательной воды, чтобы учесть это изменение давления.

Выключаете котел на ночь? Вы можете терять деньги — вот почему

Выключение котла на ночь может показаться здравым смыслом, но если вы делаете это по экономическим причинам, сначала прочтите это — возможно, вы совсем не сэкономите много денег.

Почему некоторые люди выключают котлы на ночь?

Мысль выглядит примерно так. Когда вы заправляетесь в постель, даже в разгар зимы, велика вероятность, что вам будет достаточно тепло. С хорошей изоляцией и закрытыми стеклопакетами дом, вероятно, будет оставаться достаточно теплым в течение нескольких часов после отхода ко сну, а поскольку вы не будете использовать горячую воду, вы можете также выключить свой бойлер. Что касается лета, ну, это ведь понятно, не так ли?

Это правда, что котлы время от времени включаются ночью. Комбинированные котлы работают лучше всего, когда теплообменник внутри находится в тепле, поэтому его нужно будет «доливать» несколько раз за ночь, чтобы обеспечить мгновенную подачу горячей воды, когда она вам понадобится. В системном котле или котле, работающем только на обогрев, именно цилиндр нагревается, когда его температура падает, и термостат дает команду котлу разжечься (при условии, что он не работает по таймеру).

Многие люди тоже не потребляют много горячей воды из-под крана. Их посудомоечная и стиральная машины и душ нагревают воду по запросу, а их чайник и кофеварка делают утренние напитки из холодной водопроводной воды.Итак, кроме получасового ожидания прогрева радиаторов, есть ли необходимость оставлять котел включенным на ночь?

Минусы отключения на ночь

Все приведенные выше аргументы имеют смысл. В конце концов, если вы не нагреваете воду, вы не сжигаете газ, а если вы не сжигаете газ, вы не тратите деньги.

Однако, прежде чем переключаться, учтите несколько моментов.

Во-первых, насколько хорошо изолирован ваш дом? Если у вас есть изоляция чердака, изоляция пустотелых стен, окна с двойным или тройным остеклением и хорошая герметизация дверей и окон, ваш дом действительно должен сохранять хорошую долю тепла, по крайней мере, в течение нескольких часов.

Но если что-то из этого отсутствует, температура в вашем доме может довольно быстро понизиться, и новое тепло не будет генерироваться. Это может означать, что стены будут влажными, поскольку на них конденсируется водяной пар, что не только увеличит потери тепла, но также может вызвать структурные или косметические повреждения, за которые придется платить. В более экстремальных обстоятельствах вы можете заморозить трубы, что может стать гораздо более серьезной головной болью — и дорогостоящей.

Во-вторых, за восстановление утренней температуры до комфортных 18–20 ° C приходится платить.Если температура вашего дома упала ниже 10 ° C за ночь, вашему котлу придется приложить дополнительные усилия, чтобы прогреться утром, тогда как если бы котел работал с термостатом, скажем, на 15 ° C, он бы не работал. У меня не так много работы по утрам.

Нельзя сказать, что было бы на дешевле оставить котел включенным или что вы использовали бы меньше газа — ни одно из утверждений не будет правдой. Но вы можете сэкономить не так много, как думаете, из-за дополнительной энергии, необходимой на следующий день.

Использование термостата и таймера

Вполне возможно, чтобы ваш котел был выключен на ночь без физического отключения питания. Это можно сделать двумя способами.

Термостат

Вы можете установить на термостате минимальную температуру перед сном вечером. Если вы хотите быть уверенным, что отопление не включается, установите минимальную температуру, и маловероятно, что отопление включится, если температура в вашем доме резко не упадет.

В качестве альтернативы вы можете установить термостат на среднее значение, например, 12–14 ° C. В большинстве ночей отопление, вероятно, не будет включаться, но на случай очень холодных ночей предусмотрена гарантия. Таким образом вы сможете защитить свой дом от упомянутых выше рисков и в среднем сэкономить деньги.

Таймер

Все современные котлы поставляются с таймером, обычно на отдельной панели, подключенной к самому котлу. Вы можете установить время включения и выключения для каждого дня недели.Таким образом, вы можете настроить его на отключение, скажем, в 23:00. каждую ночь и приходите каждый будний день в 7 утра (и в 8 утра по выходным). Таймер будет иметь приоритет над термостатом, поэтому, даже если температура упадет ниже установленного вами значения, нагрев не включится.

Предварительный нагрев

Однако таймер и термостат не должны влиять на процесс предварительного нагрева или комбинированный котел. Время от времени вы можете слышать, как ваш котел загорается, даже если отопление выключено и вы не набираете горячую воду.Это совершенно нормально и нужно для того, чтобы у вас была горячая вода при включении. Если предварительного нагрева нет, возможно, вам придется открыть кран на 40–60 секунд, прежде чем пойдет горячая вода. Если вы пытаетесь сэкономить воду, это плохо.

У вас есть погружной нагреватель?

И последнее, что следует учитывать, — это наличие в вашей системе погружного нагревателя или нагревающего цилиндра. Ваш бойлер нагревает воду и циркулирует вокруг вашего цилиндра, чтобы нагреть воду внутри, но вы также можете получить погружные нагреватели, которые, по сути, представляют собой элементы котла, вставленные в цилиндр (это немного сложнее, но не намного).Это означает, что для нагрева воды вы используете электричество, а не газ.
Почему ты бы так поступил? Что ж, если у вас есть тариф на электроэнергию, который дает вам дешевое ночное электричество, вы можете проснуться с полным баком воды, не используя ни одного кубического дюйма газа, и это может сработать дешевле, учитывая тариф. Просто убедитесь, что ваш цилиндр хорошо изолирован, так как из плохо изолированного цилиндра будет происходить утечка тепла, и погружные нагреватели будут срабатывать чаще. Также помните, что это не имеет ничего общего с вашим центральным отоплением, поэтому, если вам нужны горячие радиаторы утром, вам нужно оставить котел включенным — просто используйте таймер, чтобы разбудить его до того, как будильник разбудит вы .

Найди мой новый котел

Отсечки низкого уровня воды — Боб Вила

Фото: supplyhouse.com

Средний домовладелец редко задумывается о котле, пока не возникнет проблема. К счастью, как двигатель, приводящий в действие систему парового или водяного отопления, котлы обычно обеспечивают безопасную и надежную работу. Но они не без проблем. Напротив, котлы подвержены целому ряду проблем.По данным Национального совета инспекторов котлов и сосудов высокого давления, наиболее серьезные поломки котлов также являются наиболее частыми. Это состояние, известное как «сухой огонь», и его последствия могут быть не только разрушительными, но и опасными. Фактически, сухой огонь «может превратить ваш котел в бомбу замедленного действия», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com.

Конечно, системы парового и водяного отопления имеют сложную конструкцию, но сухое горение обычно происходит по простой причине — например, из-за разрыва трубы или неплотного соединения.Поскольку котлам требуется достаточный объем воды для нормальной работы, любое прерывание подачи воды в агрегат приводит к перегреву. Еще хуже то, что без воды бойлер не сможет отапливать дом. Таким образом, не зная о низком уровне воды в бойлере, холодный домовладелец может включить термостат, в результате чего прибор станет еще сильнее. Продолжение сухого горения может необратимо повредить котел или, что еще хуже, привести к тому, что котел станет летучим.

Фото: supplyhouse.com

Важно отметить, что не каждый котел подвержен риску перегрева до такой степени, что может нанести вред себе, дому, который он должен обогревать, или людям, которые там живут. Котлы могут быть защищены простой и недорогой системой отключения малой воды (LWCO). Устройство LWCO активно контролирует уровень воды в бойлере, затем отключает питание и отключает систему, если уровень падает ниже порога безопасности. Эксперты считают эту функцию практически стандартной. «Точно так же, как вы не купили бы машину без ремня безопасности, — говорит О’Брайан, — вам не следует запускать паровую или водяную систему отопления без отключения по низкому уровню воды.Он продолжает: «Если в вашем котле нет LWCO, серьезно подумайте о том, чтобы добавить его».

Существует два основных типа устройств отсечки малой воды. Один из них, называемый «плавающий» LWCO, имеет плавучий шар, который поднимается и опускается вместе с уровнем воды. Если вода опускается до опасно низкого уровня, устройство отключает питание котла. Альтернатива, электрическая модель, контролирует уровень воды, проверяя ее проводимость, и отключает систему, когда уровень становится слишком низким. Оба варианта достойны рассмотрения, есть ли у вас паровой или водогрейный котел.Но нельзя сказать, что все отсечки по малой воде взаимозаменяемы. Одна функция, в частности, определяет, подходит ли данный LWCO для вашего котла — способ, которым устройство перезагружается, когда вода возвращается в котел.

В паровой системе выберите отсечку по низкому уровню воды с автоматическим сбросом. Причина? Уровень воды в паровом котле нередко колеблется в процессе нормальной работы. LWCO может отключить котел, если уровень воды упадет слишком низко, но как только уровень вернется к безопасному минимуму, автоматический сброс позволяет котлу снова запустить его.С другой стороны, в водогрейном котле низкий уровень воды обычно является признаком того, что возникла проблема, требующая внимания. По этой причине рекомендуется соединить водогрейный котел с LWCO с ручным сбросом. Таким образом, домовладельцам предлагается устранить основную причину сбоя, прежде чем они снова активируют котел.

Амбициозные мастера, имеющие опыт работы в сфере сантехники, могут установить устройство отключения низкого уровня воды самостоятельно, без помощи профессионала, но всем остальным О’Брайан советует нанять подрядчика.Если вам нужна помощь в выборе подходящего устройства для вашего котла и отопительной системы, свяжитесь со специалистами SupplyHouse.com — и не откладывайте. В конце концов, учитывая, что эти устройства могут предотвратить потенциально пагубные последствия, отключения при низком уровне воды могут быть, как говорит О’Брайан, «самой важной функцией безопасности дома, о которой вы никогда не слышали». До настоящего времени.

Фото: supplyhouse.

что лучше и экономичнее, электрические котлы с радиаторами

Содержание:

Зачастую по ряду объективных причин в частном доме невозможно обустроить систему отопления с газовым или твердотопливным котлом. В таких случаях единственным выходом будет использование электричества для обогрева жилья. Безусловно, это повлечет за собой существенные материальные затраты, однако при отсутствии альтернатив с этим можно примириться. В данном материале речь пойдет о выборе оборудования для отопления и о том, что экономичнее – конвектор или котел на электричестве, поскольку данный вопрос будет интересовать потребителей более всего.

Электрический котел как источник тепла в частном доме

В тех случаях, когда хозяева частных домов хотят провести водяное отопление с радиаторами, выбор между электрокотлом или конвекторами однозначно делается в пользу первого. Электрокотел является главным элементом системы, он осуществляет нагрев теплоносителя, который далее циркулирует по трубам и батареям.

Организовать такое отопление в условиях частного дома очень просто, поскольку в продаже можно найти все необходимые комплектующие. Если правильно подобрать электрокотел, то можно обогревать жилье любого размера – и маленькую дачу, и большой коттедж в несколько этажей.

На выбор потребителям представлено большое количество электрокотлов любых конструкций. Наиболее простые агрегаты состоят из теплообменника и автоматики для запуска системы. Усовершенствованные модели котлов обладают дополнительными функциями, в частности, в них встроены блоки регулировки температуры. Наиболее современные и высокотехнологичные электроприборы позволяют осуществлять дистанционное управление.

Стоит отметить, что простые модели электрокотлов небольшой мощности можно приобрести по вполне доступной цене, так что общая стоимость оборудования отопления не будет слишком высокой.

Классификация электрокотлов

Все электрические котлы можно разделить на несколько групп по способу нагрева воды:

1. ТЭНовые модели. В таких агрегатах прогрев теплоносителя осуществляется специальными трубками, то есть ТЭНами. Эти элементы довольно чувствительны к накипи, поэтому не отличаются долгим сроком службы. При использовании жесткой воды такие агрегаты часто ломаются. К тому же в некоторых случаях случается электрический пробой на трубопровод.
2. Котлы на электродах. Такие модели осуществляют прогрев теплоносителя очень быстро, благодаря тому, что электроды непосредственно контактируют с водой. Электродные котлы отличаются высокой пожарной безопасностью, поскольку нагрев электродов автоматически прекращается, если в контуре нет жидкости.
3. Наиболее эффективные, но и самые дорогие электрокотлы – это индукционные. В таких моделях элементы конструкции, проводящие ток, не контактируют с водой, а также они не склонны к образованию накипи. Тем не менее, данное оборудование является очень сложным технически и дорогостоящим, хотя и весьма надежным.

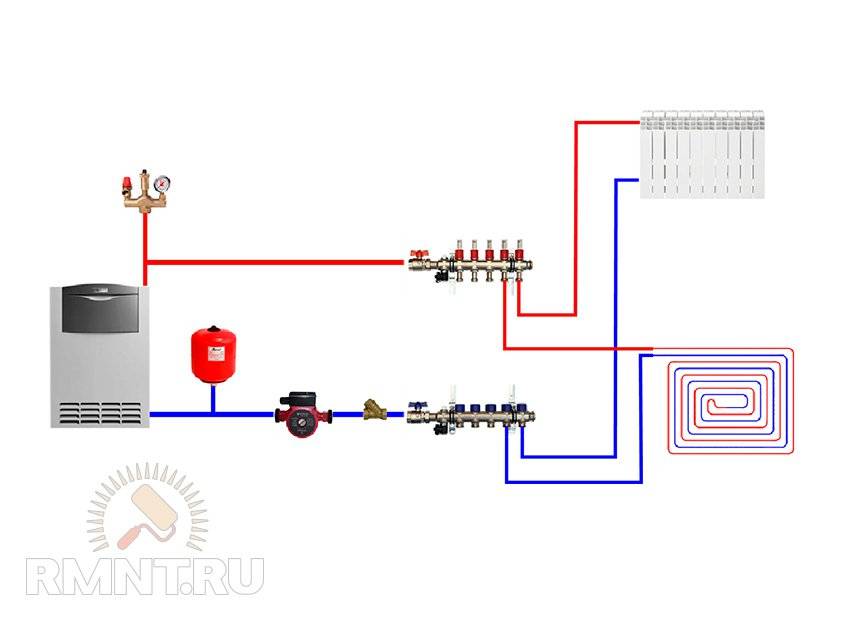

Водяное отопление с электрическим котлом лучше всего оборудовать современными алюминиевыми или стальными радиаторами. Чугунные батареи в данном случае будут не слишком предпочтительны, поскольку они очень тяжелые, нуждаются в большом объеме воды, а значит, создают дополнительную нагрузку на котел.

Преимущества и недостатки отопления с электрокотлом

Чтобы понять, что лучше – электрический котел или конвекторы, стоит разобраться в схеме функционирования электрического водяного отопления. В целом, принцип работы такой системы сводится к тому, что электрокотел осуществляет прогрев воды, которая затем расходится по трубам и радиаторам. Такое отопление позволяет нагревать комнаты довольно быстро.

Наиболее существенные достоинства отопления с электрическим котлом таковы:

• доступная для понимания и удобная схема – в устройстве предусмотрен один регулятор уровня нагрева теплоносителя;
• быстрое включение – котлу не требуется предварительный прогрев для начала работы;
• пожарная безопасность – отсутствует вероятность взрыва, поскольку используется электричество, а не газ;
• работа котла обеспечивается электричеством, то есть отдельное помещение для топлива не нужно;
• отопительная система может быть с легкостью переоборудована газовым котлом вместо электрического, если рядом будет проведена газовая магистраль, это позволит снизить затраты.

Стоит отметить, что подобная система отличается большой трудоемкостью, поскольку необходимо проложить трубопровод, закрепить и качественно подсоединить батареи, проверить систему на герметичность. При этом, как правило, самый экономичный электрокотел будет все же менее экономичным, по сравнению с газовым котлом.

Среди прочих недостатков электроотопления с котлом можно назвать:

• Необходимость отдельной электрической линии для подключения котла. В некоторых случаях, если устанавливается мощный агрегат, требуется трехфазный счетчик.
• Оборудование, в котором токопроводящие элементы контактируют с жидким теплоносителем, нельзя назвать полностью безопасным.
• Образование накипи на нагревательных элементах котла приводит к снижению его эффективности и повышению энергопотребления.
• Большой объем теплоносителя в отопительном контуре приводит к возрастанию расходов на эксплуатацию системы.
• Чтобы можно было регулировать температуру нагрева каждой отдельной комнаты, потребуется двухтрубная разводка или «ленинградка».
• В связи с высокой стоимостью электроэнергии обогрев дома такой системой будет очень дорогим.

Выбирая, что лучше поставить в своем доме – котел или конвектор, стоит помнить о том, что в любом случае затраты на обогрев будут достаточно высокими.

Минимизировать потребление электроэнергии в процессе эксплуатации электрокотла можно несколькими способами. Например, обеспечить во всех помещениях дома качественную теплоизоляцию, чтобы максимально сократить теплопотери. Для этого можно поставить новые тройные стеклопакеты, смонтировать утеплитель на стенах и чердаке. Кроме того, стоит приобрести электрокотел с точной и чувствительной автоматикой, которая будет поддерживать заданную температуру в каждой комнате.

Обогрев с помощью конвекторов

Что касается электроконвекторов, то это разновидность нагревательных приборов простой конструкции, которые обогревают помещение благодаря естественному движению воздуха.

Строение конвекторов предполагает наличие следующих деталей:

• Металлический корпус с отверстиями, сквозь которые входит холодный воздух, а выходит уже теплый.
• Нагревательные элементы, которые передают тепло проходящему сквозь прибор воздуху.
• Блок управления – он регулирует температуру накаливания ТЭНов и отвечает за несколько других функций прибора.

Некоторые модели электрических конвекторов содержат ряд дополнительных приспособлений, например, увлажнители воздуха, встроенные в корпус.

Схема функционирования данных приспособлений предельно проста. Как только прибор включается в сеть, нагревательный элемент начинает накаляться и передавать тепло воздуху, находящемуся вокруг него. Теплые воздушные массы покидают прибор через щели, расположенные в верхней его части. На их место подается холодный воздух сквозь отверстие в нижней части корпуса. Движение воздуха происходит самопроизвольно под влиянием законов физики – в этом и заключается естественная конвекция.

Выбирая, что поставить в доме – электрический котел или конвекторы, стоит учитывать скорость прогрева помещения. В частности, электроконвектор прогреет помещения в течение 1-2 часов. Однако комфортные условия при этом сохраняются ненадолго. Режим прогрева регулируется специальной автоматикой – она управляет нагревом теплообменника.

По строению блок управления бывает:

• Механический – содержит биметаллический элемент, который включает и выключает прибор. В данном случае о точной регулировке речи не идет.
• Электронный. Режим нагрева регулируется специальным электронным датчиком, причем температуру можно выставить с точностью до 0,5-1 градуса. Некоторые модели конвекторов среди прочего оснащены термометрами, которые считывают температуру окружающего воздуха.

Примечательно, что электронные блоки управления работой конвектора на 10 % экономичнее механических по расходу электроэнергии.

Достоинства и недостатки электроконвектора

Чтобы помочь потребителю определиться, что лучше – конвекторы или котел, стоит привести ряд положительных качеств, которыми отличаются конвекторы.

В первую очередь, отметим простоту установки такого оборудования. Достаточно просто разместить приборы на стене или под окнами и подключить их к электросети. Нет необходимости в дорогостоящей и утомительной прокладке трубопровода и монтаже радиаторов. Кроме того, теплоносителем в данном случае служит воздух, а значит, никаких проблем с утратой герметичности или протечкой жидкости не возникнет.

В условиях квартиры или частного дома не все помещения используются с одинаковой интенсивностью, поэтому и прогревать их не обязательно в полной мере. Благодаря раздельной установке конвекторов, в каждом отдельном помещении можно поддерживать различный температурный режим. В случае с водяным отоплением регулировка температуры возможна, но лишь в некоторой степени.

Стоит учитывать и пожарную безопасность электрических конвекторов. Эти приборы можно размещать вплотную к стенам, поскольку задняя стенка у них почти не греется. Передняя панель даже при максимальном нагреве не раскаляется более 90℃, то есть прикосновение к ней не вызовет ожогов и не приведет к возгоранию. При прохождении сквозь конвектор воздух не меняет свою структуру.

Среди наиболее существенных недостатков электрических конвекторов можно назвать:

• Высокое потребление электрической энергии. По данному показателю эти устройства практически аналогичны водяному отоплению с электрокотлом. Правда, если приобретать модели приборов с электронным управлением, затраты можно несколько снизить.
• Предварительный прогрев теплообменника конвектора происходит достаточно долго, при этом электроэнергия потребляется на полную мощность, но почти вхолостую.
• Электроконвекторы можно использовать только индивидуально. То есть, если появится возможность провести в дом газ, систему отопления придется монтировать с нуля. В случае с электрокотлом достаточно будет лишь заменить агрегат.
• Многие потребители жалуются, что конвекторы простых моделей высушивают воздух. Вблизи прибора его температура может быть очень высокой, поскольку остывание происходит постепенно. Электрический котел работает по другому принципу.

Выводы

Таким образом, невозможно однозначно ответить, какое оборудование лучше установить в доме – конвекторы или электрокотел с радиаторами. В каждом конкретном случае выбор будет зависеть от обстоятельств. Например, если в ближайшее время возможна прокладка газопровода вблизи частного дома, то вполне целесообразно выглядит обустройство водяного отопления с электрическим котлом. После подключения к газовой магистрали будет достаточно лишь заменить котел. Если же газ в вашем регионе в обозримом будущем не появится, можно обойтись электроконвекторами – установка обойдется гораздо дешевле.

С точки зрения расходов на электроэнергию, в обоих случаях отопление будет очень дорогим. Минимизировать затраты можно, если установить электроконвекторы с электронной автоматикой. Это позволит снизить расходы на 5-10 %. В обоих случаях мощность оборудования подбирают исходя из принятых норм – 1 кВт энергии на 10 м² площади.

Конечно же, стоит учитывать и размер, и тип помещения. Так, на небольшой даче можно обойтись установкой конвекторов, не вкладывая время, силы и деньги в дорогостоящее водяное отопление. Если же вы проживаете в большом доме, то водяное отопление с электрическим котлом позволит создать более комфортные условия для проживания. К тому же, его всегда можно переоборудовать газовым котлом при первой возможности.

основные различия, критерии выбора этих способов отопления

Для отопления зданий при отсутствии газоснабжения – отопление электроприборами часто являются единственным способом создания в доме комфорта и уюта. Электрокотел или конвектор, что выбрать – ответ на этот вопрос может дать специалист, изучив индивидуальные особенности жилья.

Так ли затратно электрическое отопление?

По затратам, в качестве основного источника тепла, отапливать помещение с помощью электричества очень дорогое удовольствие. Но если учесть, что электросхема не требует больших затрат на проектную документацию и целый ряд согласований – такой метод уже не пугает своей ценой. Если добавить невысокую цену на монтаж, оборудование и отсутствие выплат за техобслуживание, возможность внесения в систему некоторых усовершенствований – отопление дома электроэнергией способ выгодный, может законно являться основным методом обогрева.

Важно. Отправляясь в магазин для покупки оборудования и комплектующих, важно уже на этом этапе представлять сумму затрат и возможность экономии средств. В решении этой проблемы поможет знание положительных и отрицательных сторон отопления с помощью электрического котла или калориферов.

При выборе следует учитывать один из главных критериев. При большой общей площади отапливаемого здания и отдельных комнат – в этом случае оптимальна установка электрокотла и системы отопления. Особенно если планируется подводка газовой трубы. В остальных случаях лучше применять электроконвекторы. При значительном падении напряжения в сети, а для наших условий это «проза жизни» котлы, могут, попросту не запустится – это еще один плюс калориферам.

Достоинства и недостатки отопления с помощью электрокотла

К преимуществу данного типа, можно отнести:

• конструктивные особенности агрегата позволяют снизить затраты на электроэнергию;
• для лучшей работы и дополнительной экономии, в систему можно заливать антифриз или смягченную воду. Данное свойство особенно актуально для России, ее климатических условий;
• при оснащении системы двухконтурным агрегатом, отпадают затраты на покупку бойлера для снабжения дома горячей водой;

Недостатками данного вида приборов является:

• при высокой мощности оборудования увеличивается потребление электроэнергии. В некоторых котлах эта цифра составляет более 20кВт/ч. Но в случае если систему отапливать в дневное время с помощью пиролизного котла, работающего на дровах, а электрический включать в ночное время, затраты можно значительно понизить;
• при значительном падении напряжения и перебоях с подачей энергии котел не сможет отапливать здание. Это достаточно спорный недостаток. В этих случаях не сможет работать ни одна схема отопления. Даже для эксплуатации газовых агрегатов, требуется электрическое напряжение.
• для безопасной работы котла требуется оснащения цепи проводкой с достаточным сечением.

Ответ на вопрос, выгодней электрокотел либо электроконвектор будет не полным, пока не узнаешь плюсы и минусы второго метода.

Электроконвекторы – их достоинства и недостатки

В сравнении с котлами, плюсы этих приборов незначительны, но они достаточно значительные:

1. Потребление электричества. При оснащении большого количества комнат, суммарная мощность приборов будет не выше 24 кВт/час. Если 9-11 комнат оснастить конвекторами эта цифра будет около половины энергии, потребной котлу. Даже если добавить затраты на горячее водоснабжение. Даже при экономном режиме, электрокотел потребляет порядка 15 кВт/час. По этому показателю преимущество очевидно.
2. Не требуется больших затрат на монтажные работы. Конструкция очень проста. В розетку подсоединяется вилка от калорифера и система работает. Здесь не требуется проведение трубопроводов, установки и обвязки котла.
3. При выходе электрокотла из строя отопление не сможет работать по всему зданию. В работе с калориферами, прекратится обогрев только одной комнаты. Такая схема более независима от повреждения одной из ее частей.
4. Обустроить дом системой отопления может каждый человек. Но это достаточно спорное достоинство.

Выше приведены основные преимущества. Если использовать электроконвектор то снижается нагрузка на сеть, разные затраты. Но так ли это, неужели на вопрос электрокотел или конвекторы преимущество за настенными приборами. Не торопитесь делать поспешные выводы.

Да установка приборов не требует квалификации, но следует учесть, что для нормальной работы потребуется заменить проводку и установить большое количество розеток и защитных устройств. Такая работа потребует значительных вложений. Особенно при усилении ввода в здание. Теперь этот способ уже не выглядит таким экономным.

Такая схема работает хорошо, она проста. Но здесь возникает проблема сухости воздуха в комнате. Для ее решения потребуется затрачивать дополнительные средства.

Вывод. Никто не может дать однозначный ответ, электрический котел или конвекторы лучше для создания тепла.

Перед определением способа необходимо знать сроки подведения к дому природного газа. Если скоро решится вопрос с газоснабжением населенного пункта, оптимальным решением будет проведение трубопроводов в комнатах и установка электрокотла. Хороший, лучший вариант. Котел легко заменить газовым, а система трубопроводов будет уже готова. Даже если до этого потребуется несколько лет, лучше заранее быть готовым.

В случае отсутствия перспектив ближайшей газификации, лучше использовать более экономичный метод отопления конвекторами. Но и в этом случае ответ неоднозначный. Установка двухконтурного электрокотла, оснащение системы тепловым аккумулятором и оснащение дома электросчетчиком для ночного тарифа смогут сэкономить финансы.

К этому остается добавить, работа конвекторов не автоматизирована, поэтому регулировку придется проводить, переходя по всему зданию.

В заключение советы от специалистов

Для отопления небольшого дачного домика, не используемого для круглогодичного проживания, не следует монтировать полную схему отопления. В этом случае лучше провести надежную электропроводку и отапливать комнаты конвекторами. В случае если комнат в здании больше 5, комнаты большие, отопление требуется в холодное время года — в этом случае лучше отапливать помещения с помощью электрического котла.

По желанию заказчика, некоторые компании оснастят схему отопления дома конвекторами автоматическим управлением, но такая операция поднимет цену оборудования до уровня котла. Температуру следует выставлять комфортную, помните при превышении этого значения на несколько градусов, перерасход энергии равен 10%.

При покупке не следует экономить. Приобретая качественные приборы и комплектующие, вы увеличиваете срок безаварийной и бесперебойной работы системы. При этом замена калориферов потребует больших вложений средств, а заменить тэны в водяном нагревателе можно за небольшие деньги.

Основное правило при покупке. Для обслуживания небольшого дачного дома, достаточно будет купить несколько конвекторов, но при условии скорого подвода к загородному дому газовой трубы лучшим решением будет монтаж полноценной системы отопления.

Навигация по записям

Что лучше котел или электрический конвектор для отопления дома?

Существует немало способов обогреть свой дом начиная от костра в чуме и заканчивая сложными и дорогими геотермальными конструкциями. Но если исключить крайности, то выбор ограничивается двумя вариантами – обогрев с помощью трубопроводной системы с радиаторами и котельным оборудованием или применение приборов с электрическим нагревательным элементом – ТЭНом. Эффективность того или иного варианта связана с конкретными условиями эксплуатации, чтобы определиться с выбором необходимо познакомиться с достоинствами и недостатками каждого способа.

Использование жидкого теплоносителя

Котел, трубы, фитинги, радиаторы, вспомогательные устройства и элементы безопасности – все это потребуется для обустройства отопительной системы с жидким теплоносителем. Даже при минимальных требованиях к подобной конструкции следует быть готовым к серьезным финансовым вложениям. Но насколько они оправданы – стоит ли тратить время и деньги на создание сложной системы? В большинстве случаев затраты окупаются за счет эффективности и надежности применяемого оборудования и сравнительно низкой цены энергоносителя.

Этот тип обогрева не имеет альтернативы в многоэтажных домах и очень популярен у частных застройщиков. Спрос основан на целом ряде достоинств системы:

1. Использование котлов для различных видов топлива;
2. Возможность установки дополнительного контура для горячего водоснабжения;
3. Доступность автоматизации поддержания температурных параметров;
4. Равномерное распределение тепла;
5. Максимальная эффективность в круглосуточном режиме работы.

При всех несомненных плюсах есть и минусы – высокая стоимость, риск протечки, сложность монтажа, необходимость в хранилищах запаса топлива при использовании жидкостных или твердотопливных котлов, большие временные затраты на прогрев всех элементов системы. Немаловажное значение для эффективной работы имеет назначение и характеристики приобретаемых материалов и оборудования – труб, радиаторов, запорно-регулирующей арматуры, насосов и т. д.

Отопление электрическими конвекторами

Из всего спектра электрических обогревателей конвекторы являются наиболее удобными и простыми приборами с КПД близким к 100%. В основе высокой эффективности и скорости прогрева помещения – отсутствие обвязки, то есть нагрев воздуха начинается сразу после включения. В зависимости от модели, используются нагреватели 3 типов – игольчатый, монолитный или трубчатый. ТЭН смонтирован в нижней части металлического корпуса и оснащен конвекционной решеткой.

Отопительное устройство имеет небольшой вес и очень компактно, благодаря чему его монтаж не требует больших усилий. Конвектор можно вешать на стену, устанавливать на ножки или он может представлять собой плинтусную конструкцию с высотой около 15 см. Для регулирования температуры применяется встроенный терморегулятор механический или электронный. В дорогих моделях возможно программирование режима работы на несколько дней.

Но при всех своих преимуществах отопление посредством электрических конвекторов имеет и отрицательные стороны:

• Высокая стоимость электроэнергии;
• Риск возгорания при недостаточном сечении электропроводки;
• Некорректная работа при снижении напряжения в сети;
• Низкий уровень влажности при работе мощного прибора;
• Отрицательное воздействие пыли, которая циркулирует вместе с конвективным потоком.

Почти все эти недостатки характерны для любого типа электрических обогревателей – масляные радиаторы, тепловентиляторы, инфракрасные приборы. Но у конвекторов есть преимущества: они экономичнее тепловентиляторов, безопаснее масляных радиаторов, благодаря низкой температуре внешней поверхности и дешевле инфракрасных обогревателей. Такие устройства идеально подходят как резерв и/или дополнение для автономного отопления.

Отопительные приоритеты

Ответ на вопрос «Что лучше приобрести для обогрева дома: котельное оборудование с радиаторами или электроконвекторы?» должен учитывать характеристики жилья – площадь, этажность, теплоизоляционные качества и режим эксплуатации – временный или постоянный. На выбор могут повлиять и такие факторы, как тип доступного энергоносителя и финансовые возможности владельца.

Водяное отопление – традиционный способ обогрева квартир и домов для постоянного места проживания. Особенно этот вид отопления актуален при возможности подключения к газовой магистрали, или наличии недорогого твердого и жидкого энергоносителя. Несомненным достоинством подобной системы является возможность замены теплогенератора без дополнительных проблем, связанных с обвязкой и радиаторами. Такая замена может потребоваться при появлении доступа к менее дорогому топливу или при выходе котла из строя.

Этот вид отопления выбирают для домов с большой площадью и этажностью, так как, даже если установлен электрический котел есть определенные преимущества перед отоплением конвекторами. Котел позволяет использовать буферную емкость – теплоаккумулятор, при наличии которой нагрев производится преимущественно ночью по сниженному тарифу. Еще одним плюсом можно назвать эффективное регулирование мощности в соответствии с наружной температурой.

В рамках данной статьи рассмотрим также сравнение отопления дома с помощью электического конвектора или электрического котла с радиаторной развязкой с помощью этого видео

Если площадь дома небольшая или он используется в сезонном режиме, то нет смысла вкладываться в монтаж отопительного контура. Это как раз те случаи, когда электрический конвектор станет лучшим решением, при малой площади помещения разница в эффективности между электрокотлом и конвектором практически отсутствует, а вот затраты на монтаж отличаются в разы. Для работы компактных обогревателей потребуется только надежная проводка и хорошее напряжение в крайнем случае проблему низкого напряжения можно решить за счет приобретения стабилизатора.

Быстрый нагрев позволит обеспечить комфорт во время кратковременного посещения загородного дома зимой, что актуально для любителей проведения праздников вдали от городской суеты. И, конечно же, конвектор незаменим в качестве резервного источника тепла, при аварийной ситуации или недостаточной мощности основного оборудования в период сильных холодов.

Электрокотел-или конвектор, что выгоднее покупать для отопления?

Время на прочтение: 6 мин.

Сегодня будем рассуждать о том, чем же все-таки лучше отапливать свой загородный дом, если энергоноситель — электричество.

Есть два варианта:

Содержание статьи

Продукция Белорусского производства -ТЕПЛОПИТБЕЛ для отопления дома, дачи, квартиры, административных и производственных помещений. Для льготного отопления.

Электрический котел, который греет теплоноситель и отдает его в радиаторную сеть.

Выбор между этими вариантами вызывает много вопросов и целую бурю эмоций. Одни люди спрашивают, что же все-таки лучше использовать котел с радиаторами или электроконвекторы, другие прямо утверждают, что только идиоты могут приобретать электрокотел, когда достаточно будет развесить электропанели, потому что трубы в разы дороже проводов, приводят еще различные аргументы на эту тему, но все эти доводы не обоснованы. Попробуем разобраться в этой статье.

Электрический котел или электроконвектор

Однозначного ответа на вопрос, что лучше использовать электрический котел или электроконвекторы нет, крайние взгляды на этот вопрос не приемлемы, потому что, существуют конверторы, существуют электрокотлы, их выпускают в достаточном количестве и в достаточном количестве они покупаются людьми, значит имеет право на существование и тот и этот подход.

Белорусский завод производитель энергосберегающих обогревателей

Когда использовать электрокотел, а когда конвекторы

Установлены четкие границы 4 и 6. Что это означает? Если отопительных приборов 4, это совсем небольшой дом, то заводиться с электрокотлом и радиаторной гидравлической сетью нет никакого смысла, легче и проще обойтись электроконвекторами. Если приборов 5 — это граница раздумий, можно уже приобрести электрический котел или все-таки посмотреть в сторону конвекторов, а если отопительных приборов становиться 6, то начиная с этого количества, рекомендуется однозначно электрокотел.

Откуда взялось это деление 4-6 приборов и откуда вообще пошла практика использования электрических котлов в системах отопления, все просто из экономической эффективности. Только когда приборов мало, эта экономическая эффективность малозаметна, а когда становится много, она становится уже существенной, но она не лежит на поверхности, ее нужно разъяснять, эту экономическую эффективность. Те Господа, которые шумят по поводу того, что котел электрический никогда и нигде не нужен, им эту эффективность еще не разъяснили.

Белорусский завод Теплопитбел-энергосберегающие обогреватели, конвекторы и электрические батареи для льготного отопления дома.

Об эффективности

Основной постулат центральный котел электрический более эффективен, чем отдельно взятые конвекторы, несмотря на то, что он дорогой, а электропанели дешевые.

Электроконвектор представляет из себя высокоомную спираль с большим сопротивлением, накрученную на керамическое основание и помещенная в металлический корпус.

КПД что у котла, что у конвекторов одинаковое 98-99%. Откуда берется эта экономическая эффективность не совсем ясно.

Для пояснения воспользуемся одной известной формулой:

Снижение температуры воздуха в помещении на один градус приводит к экономии энергоносителя в размере 6%

Формула достаточно механистическая, плюс ко всему она не учитывает температуру наружного воздуха, но тем не мение пользоваться ей можно.

Что означает данная формула, а то что если мы перегрели воздух в помещении на 2 градуса, то мы потеряли 12% энергоносителя.

В чем экономическая эффективность электрокотла, по сравнению с конвекторами? Когда мы подбираем себе отопительные приборы, мы рассчитываем их мощность на самое холодное время года и к этой мощности прибавляем 10-15% на всякий случай. Это обычная практика. Котел подбирается с небольшим запасом. С конвекторами немного сложнее, потому что они подбираются не на все теплопотери дома, а отдельно по теплопотери каждого помещения в котором эти электропанели будут устанавливаться и плюс еще небольшая неприятность в том, что шаг мощности конвекторов достаточно большой. Не возможно взять конвектор с мощностью 1070 ватт или 1125 ватт, мы можем взять киловатт, киловатт двести, полтора киловатта, два киловатта и так далее.

Энергосберегающий конвектор Теплопитбел-Белорусский завод.

Когда мы выбираем конвекторы, то по сравнению с котлом для одного и того же дома они будут иметь мощность более, чем котел на 2-4 киловатта, если за пример взять дом в 200 квадратных метров.

Что происходит во время работы

Минус 28 градусов, самая холодная пора у нас за весь отопительный сезон. Когда температура ниже, мы можем установить в котле мощность, которая будет покрывать теплопотери дома, для заданной температуры на улице, т.е. мы не будем перегружать помещение. Когда на улице минус 28 градусов, мы ставим 14 квт мощность котла, когда минус 10, ставим 6квт, на этих киловаттах, котел будет подогревать теплоноситель ровно столько сколько требуется для обеспечения теплопотери дома.

Регулятор на конвекторе устроен таким образом, что он может регулировать только температуру воздуха в данном отдельном помещении, но он не может регулировать мощность электроконвекторов, по-этому когда конвектор включается, он выдает все свои 2 киловатта, а если у нас помещение при минус 10 теряет 500 ватт, то 2 киловатта очень быстро перегревают воздух. Конвектор включится, только когда увидит, что воздух достаточно нагрелся. Это означает, что он будет уже перегрет на 2 градуса, вот эти 2 градуса перегрева будут приводить к тому, что мы будем терять энергоноситель отдавая лишнее тепло на улицу.

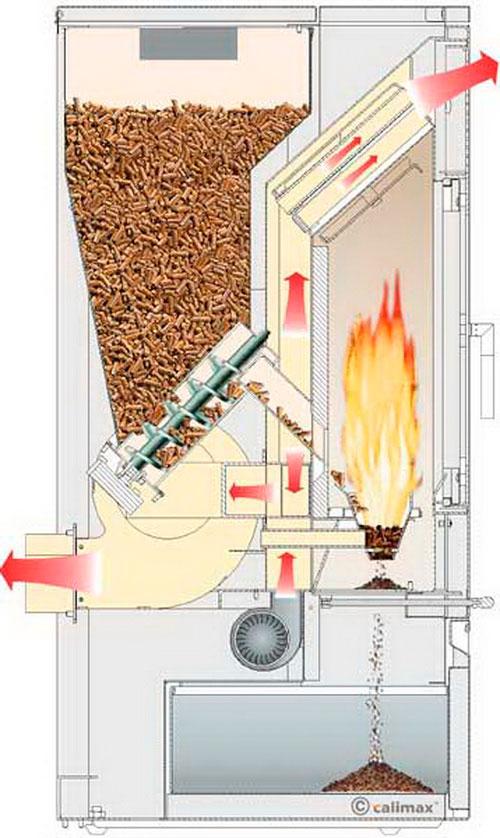

Кроме этого электрический котел можно интегрировать вместе с бункерной емкостью. По скольку у нас есть гидравлическая система и эту буферную емкость мы будем заряжать по дешевому ночному тарифу, чтобы днем котел не включался вовсе. В электрическом конвекторе мы никаким образом запастись мощность ночью не можем.

Электрокотел Bosch

И третья особенность, которая допускается при использовании электрического котла, и невозможно при использовании электроконвекторов — очень часто люди выбирают комбинированные системы отопления, электрический котел и дровяной, электрический для удобства, дровянной для того, чтоб отапливаться дешевле. Днем топится дровами, ночью включается электрокотел по недорогому тарифу. Мы не можем электрические конвекторы интегрировать никаким образом гидравлическую систему, где у нас стоит дровяной котел.

Три причины, которые приводят к тому, что электрический котел более привлекательный в использовании в частном доме, чем отдельные электроконвекторы. Кроме этого есть технические сложности, которые сопровождают использование конвекторов.

Таких технических сложностей три:

1. Самая неприятная — повышенная мощность суммарная электрических конвекторов. Так как мы отбираем конвекторны не под теплопотери всего дома целиком, а под теплопотери каждого отдельного помещения, в результате у нас получается превышение необходимой мощности, как минимум на 24 квт, куда девать их и чем обеспечивать не известно, потому что мощность разрешенная у нас не безгранична у нас возникают проблемы с вводным автоматом.  Когда у нас включаются все конвекторы на ту мощность, которая нам не нужна, но отрегулировать мы ее не можем, сделать меньше, плюс к этому у нас работают стиральные машины, чайник, телевизор, вводной автомат может выбивать. Бороться с этим можно только одним способом , ходить и выключать из обогрева те или иные помещения, а это не удобно, потому, что там холодно и надо контролировать, чтоб они не промерзли окончательно и на гране промерзания надо будет приходить и включать отопление в этом помещении вновь. Это большие хлопоты, где-то, что-то
   мы обязательно упустим , за всем уследить не возможно.
2. Электрическая сеть. Тот кто полагается, что развесив конвекторы по дому и воткнув их в ближайшую розетку вы сделали все, что требуется, глубоко ошибается. Если вы записываете мощные электрические приборы, которые будут работать в течение 5-6 часов, будьте любезны, подведите к каждому отдельному конвектору отдельный кабель, потому что, если у вас будет линия на которой будут висеть дополнительные электрические приборы там будут соединения, соединения которые в течение долгого времеми испытывают высокую нагрузку, могут начать греться и никто не даст гарантии, что там все выполнено качественно или что там со временем, что-то не окислилось. Высока вероятность перегорания провода, в последствии — пожара.
3. Последняя сложность — это невозможность управлять конвекторами удаленно, так как мы можем управлять электрическим котлом по смс. Точнее управлять можно, но для этого все конвекторы нужно объединить в единую сеть, подсоединить к устройству, которое будет принимать наши удаленные команды. В электрическом котле это все уже есть. По- этому, по стоимости электрические конвекторы схожи с радиаторами и электрической сетью которую нам нужно будет подвести к каждому конвектору. Электрокотел будет сопоставим по своей цене с умным домом который управляет сетью электроконвекторов. С точки зрения первоначальных затрат, конвекторы выигрывают только, если они втыкаются просто в розетки. Во всех остальных случаях цена конвекторов и котла с гидравлической сетью приблизительно одинаковы. Чуть дороже котел, но его мнимая дороговизна, окупается в первый же год эксплуатации по тем трем особенностям, которые мы описапли выше.

Вывод

И конвекторы и электрокотлы имеют право на жизнь.

Электрокотел или конвектор – честное сравнение этих обогревателей

В связи с последними ростами тарифов в Украине, с непонятными и непредсказуемыми решениями власти по закупке газа, многие переходят на электроотопление. Но в этой индустрии также большой выбор типов отопления, в котором также есть свои плюсы и минусы. И основная борьба идет между электрокотлами и конвекторами, в качестве основного отопления, как дополнительное, то бесспорно лидируют керамические обогреватели. В этой статье мы сделаем вывод, что лучше, электрокотел или конвектор, а также узнаем, что экономичнее (выгоднее)?

Электрокотел или конвекторы: какие сильные стороны этих устройств?

Что электрокотлы, что конвекторы очень популярны и о них можно услышать много приятных отзывов. Но на формах до сих пор идут бои между пользователями, кому же отдавать предпочтения. Потому мы решили решить эту проблему и предлагаем сравнить, что лучше электрокотел или конвектор способом сравнения преимуществ и недостатков.

Характеристика электрокотла

Система отопления, во главе которой стоит электрокотел, очень близка к автономной системе газового отопления. Здесь потребуется разводка труб, радиаторы отопления и много времени на монтаж этой системы. Но это дает и плюсы, так как такая система очень надежна и отлично служит в качестве основного отопления (и только!). Востребованность электрокотла растет с увеличением квадратуры дома и становится реально экономным при большой площади.

Электрокотел не подойдет для дачи или дома, где в холодную пору жильцов долгий период времени не будет. Теплоноситель замерзнет и могут быть серьезные проблемы от потопа. Но электрокотлом легко и просто управлять, все что необходимо – это выставить нужную температуру и пару раз за сезон проконтролировать давление.

Характеристика конвектора

Конвектор ассоциируется с локальным обогревом, хотя в последнее время их массово устанавливают, как основное отопление. Конвекторы быстро нагревают воздух в помещении и могут стабильно удерживать температуру, контролируя датчиком тепла. Основным преимуществом конвекторов является возможность их монтажа в любую точку помещения и отсутствие необходимости устанавливать дополнительных радиаторов и батарей. Потому конвекторы больше используют для локального обогрева.

По экономичности, электроконвектор обходит котел за счет отсутствия такой сложной системы, где требуется множество компонентов и такая длинная система разводки. Но конвекторы также имеют недостатки такие как: не прогревают поверхности (стены, мебель и т.д.), а также сильно сушат воздух.

Что выбрать: котел или конвектор дома?

Мы описали сильные и слабые стороны этих обогревателей, и под каждый конкретный случай необходимо выбирать по индивидуальным требованиям. Что котел, что конвектор достойны быть в этом сравнении, так как они относятся электроотоплению, а это – лучшее, что может предложить индустрия отопления. Но конкуренты у электрокотла или конвектора также есть, и основные – это керамические обогреватели.

Керамические обогреватели – это альтернатива между электрокотлами и конвекторами, где их недостатки отсутствуют. Воздух не сушится, теплоноситель не замерзает, разводка батарей не требуется, экономия – выше чем у конкурентов. Керамические обогреватели настолько вырвались вперед, что сегодня обогнали даже конвекторы. А сравнивать их с котлами бессмысленно!

Если желаете получить экономное, удобное в использовании и лучшее отопление – то выбирайте электрообогреватели Венеция. Они заслужили право быть №1 в Украине и производятся в самом сердце нашей страны. Если остались вопросы в битве электрокотел или конвекторы – скорее пишите в комментарии.

Электрический котел или конвекторы – что лучше?

В этой статье мы пройдемся по одному из самых частых вопросов от владельцев домов, квартир и коммерческих помещений. Что выгоднее выбрать при построении новой системы отопления на базе электричества: конвекторы или электрический котел?

Однозначного ответа на этот вопрос нельзя дать. Ниже мы расскажем про две разных системы и очертим в каких случаях и что будет выгоднее.

Система отопления из электрических конвекторов

Конвектор – это электрический нагревательный элемент в радиаторном корпусе. В комплектации имеет простейший термостат для замера температуры окружающего воздуха, кнопку включения и выключения, модели подороже имеют ручной переключатель мощности. С завода идут с кабелем и вилкой для традиционной розетки. Визуально конвектора выглядят как белый прямоугольник, похожий на радиатор, реже встречаются другие формфакторы и цвета.

Для построения новой системы отопления на базе конвекторов нужно вычислить тепловые потери каждой комнаты, которую мы будем отапливать.

После расчета теплопотерь, мы должны подобрать подходящую нам модель аппарата. И уже на втором этапе построения системы мы сталкиваемся с первым неудобством – мощностной ряд настенных конвекторов не дает нам возможности подобрать модель точно под наши тепловые потери. Например, комнате нужно подать 840 Вт тепловой энергии, а конвектор есть только на 500 Вт или 1000 Вт, очень редко можно найти 750… Не догреть помещение мы не имеем права, поэтому вынуждены выбрать изначально более мощный агрегат. Такой прирост в мощности нас будет ожидать в каждом помещении. Если взять дом в 150 м2, то это плюс 1,5-2 кВт.

После подбора всех конвекторов, нам нужно просуммировать их мощность. Когда мы получим итоговый результат обязательно нужно проверить, чтоб входящей мощности от РЭС хватило, при чем не только на отопление, но и на бытовые нужды. Пусть на короткий промежуток времени, но случиться момент, когда одновременно включаться все конвектора, и тогда Ваш автомат не должен выбивать. Отключение автомата, пока вас нет дома – угроза промерзания здания.

Так же, есть дополнительные требования к электрическому подключению конвекторов. Когда мы говорим не о конвекторе-помощнике, который мы включаем в офисах и квартирах в лютые морозы для помощи водяной системе отопления, а про девайс, который является единственным источником тепла в доме – просто розетки недостаточно. Единичная мощность от 500 Вт и более считается высокой и требует отдельного подводящего провода, правильного сечения с заземлением и автомата для отключения. В такой системе, желательно, установить устройство защиты от перепадов напряжения и от утечки электрического тока. На каждый конвектор не обязательно, но хотя бы группами. Одно УЗО и реле напряжения на весь дом может привести к дискомфорту в зимнее время, когда проблема в одном конвекторе, а выключается весь дом.

Регулировка мощности электрический конвекторов – ручная. Как правило, это колесико на самом приборе. Этим колесиком, вы регулируете нужную температуру в помещении. Нюанс работы температурного реле в конвекторах – граница выключения прибора. Изначально, в простейший механизм термостата зашит порог в + 2 С. Это означает, что выбрав на колесике положение, которое соответствует +20, конвектор отключиться только тогда, когда увидит температур на датчике +22. Такой логикой производитель себя страхует, поскольку термостат находится в корпусе конвектора а заданные +20 С нужно поддерживать во всем помещении. Это приводит к перегреву помещения и возможному дискомфорту. Существует «старинная» поговорка среди инженеров: «Повышение внутренней температуры помещения на 1 С – приводит к увеличению эксплуатационных затрат на 6%». В этой фразе не учитывается несколько важных факторов, но практика ее подтверждает. Так же, дополнительные затраты вы можете понести из-за дискомфорта. Перегретое помещение хочется проветрить. Открыли форточку и затраты на отопление возросли еще больше.

Удаленный мониторинг и управление через смартфон в такой системе требует дополнительных вложений в контроллеры микроклимата, датчики-термостаты и исполнительные механизмы в электрическом щитке. В климатической технике – это нетипичное решение, и его стоимость будет выше, чем большинство стандартных климат-систем на рынке. Управление мощностью конвектора не только по внутренней, а по внешней температуре – вообще космическое решение, и таких конвекторов на рынке вы не встретите, разве что под заказ.

Горячую воду конвекторами нагреть нельзя – нужно устанавливать отдельный бойлер с тэном.

В санузлах ставить конвектора не рекомендуется, а некоторые производители запрещают.

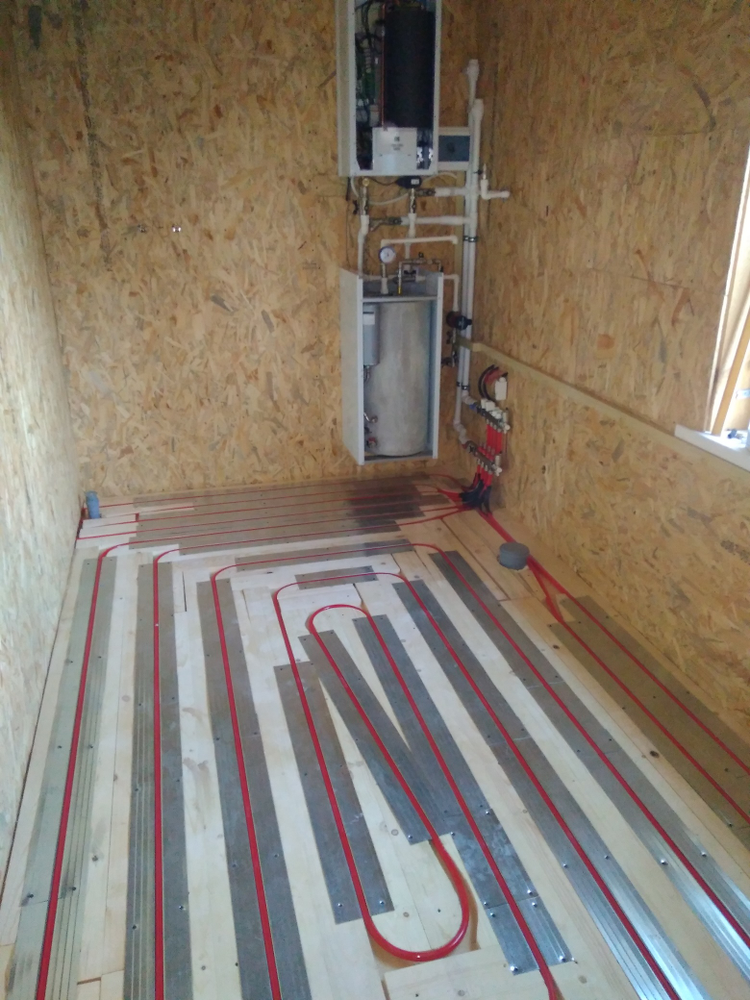

И очевидно, что теплые полы на базе электрических конвекторов вы не сделаете.

Система отопления с электрическим котлом

Электрический котел – устройство, которое передает тепловую энергию от встроенных тэнов, воде системы отопления. Современные электрокотлы комплектуются циркуляционным насосом для транспортировки тепла в систему, мембранным баком для компенсации расширения теплоносителя, арматурой безопасности, авариным автоматом и платой управления, которая очень просто интегрируется в любую стандартную климатическую автоматику. Некоторые котлы на столько умные, что могут сами видеть уличную температуру и регулировать по ней свою мощность, теплоноситель в системе отопления и температуру горячей воды.

После расчета теплопотерь каждой комнаты мы можем корректно подобрать радиатор с точностью до 10 Вт. На рынке существует много разных типов, высот и моделей радиаторов.

Если мощность электрического котла, который вы подобрали немного больше необходимой, то электрический котел можно изначально ограничить через сервисные настройки. В таком случае, вы не столкнётесь с проблемой недостатка мощности и перегрева помещений.

Для подключения к электрической сети, котлу нужен кабель соответствующего сечения с заземлением, один аварийный автомат, УЗО и реле защиты от напряжения.

Систему на базе электрического котла легко и недорого снабдить контролем микроклимата помещений, в зависимости от уличной температуры и с возможностью выхода в интернет. Современные климатические программы и приложения для смартфонов дадут возможность не только управлять температурой помещений удаленно, но и получать сообщения об аварийных ситуациях.

С помощью приоритетного клапана вы сможете не только отапливать помещение, а еще и греть горячую воду. С автоматикой можно будет контролировать нагрев по времени и температуре, то же самое и с отоплением.

В вашем домашнем тепловом пункте вы сможете организовать систему подачи теплоносителя в радиаторы и теплые полы отдельно, и каждому со своей температурой.

Систему полотенцесушителей можно будет запитать от отопления или горячей воды.

Какое решение куда применить?

Если у Вас небольшое помещение – до 150 м2. Это помещение НЕ для основного жилья: арендный офис, склад, холодный гараж, холодный чердак, холодный подвал, отдельная сауна или небольшой отдельный зал для занятия балетом (а у нас в практике было и такое), Ваше решение – электрические конвекторы

Во всех остальных случаях водяная система с электрическим котлом будет: практически аналогичной в капиталовложениях, экономичнее в эксплуатации, технологичнее и надежнее, а также будет приносить больший комфорт для Вас.

Что выгоднее, электро котел или электрические конвектора? — Разное

Не за горами отопительный сезон. Если вы решили обогреваться используя электрическую систему, то наиболее рациональное отопление – это электро котел, подключен к обшей системе отопления, или же электро конвекторы, которые подключаются к обычной электрической розетке.

Использовать для электрического отопления электрокотел – это хорошо. Во-первых, купить электрокотел можно не дорого, к примеру здесь Romstal.ua, во-вторых, нагреваемую воду в котле можно использовать не только для отопления, но и для горячего водоснабжения. Но есть и отрицательные моменты. В основном электрические котлы для отопления используют в частных домах. А при установке котла появляются повышенные требования к вводу электроэнергии в дом и электрической безопасности. Это является большим минусом такого отопления.

А вот электрическое отопление загородных домов конвекторами намного выгоднее.

Как рассказали нам специалисты компании «Ромстал Украина» — во-первых, если установить в каждую комнату по настенному конвектору, то нагревание всех комнат не превысит энергопотребление, которое используется при нагревании электрическим котлом. Во-вторых, конвекторы от котлов отличаются простотой конструкции. Если, например, котел, выйдет со строя, то разлаживается вся система отопления. Конвекторы же независимы друг от друга и легко заменимы при поломке. В-третьих, что немаловажно, это простота в установке. Электрическое отопление полностью по всей квартире своими силами не установишь, а вот конвекторы прикрепить к стене и подключить к розетке можно сделать самостоятельно.

Что же такое электрический конвектор?

Это усовершенствованный обогреватель, который бывает жидкого или спирального типа. Но поскольку спиральные обогреватели высушивают воздух. Поэтому лучше всего выбирать масляные, хотя они и дороже. И потребление электроэнергии таким прибором намного ниже, чем спиральным. И  сама форма такого обогревателя способствует движению нагретого воздуха вверх. А это дает возможность быстрому обогреву помещения.

Выбирая электро конвектор, необходимо проверять наличие терморегулятора, без которого нагревательный процесс будет длиться беспрерывно. Также желательно, чтобы конвектор был оснащен вентилятором, распространяющим теплый воздух по квартире.

Электроконвекторы выпускаются с потребляемой мощностью от 0,5 кВт до 2,5 кВт. Они дают возможность регулировать температуру в помещении. Также это позволяет фиксировать определенный микроклимат.

Электрические радиаторы или накопительные обогреватели энергоэффективны? — Суст-ит

Газеты кажутся полными рекламы электрических радиаторов, утверждающих, что они дешевы в эксплуатации и энергоэффективны. Давайте сначала посмотрим на дешевый в эксплуатации элемент — это не каламбур!

Электроэнергия — один из самых дорогих видов отопления в Великобритании, при котором выделяется больше всего CO2, если только вы не используете в настоящее время зеленый тариф. Если вы покупали или продавали дом за последние восемь лет, вы знаете, что наличие энергетического рейтинга для собственности является требованием закона.Он принимает форму EPC (Сертификата энергоэффективности) и обеспечивает рейтинг энергопотребления A-G, примерно такой же, как у вашей стиральной машины. EPC грубо прогнозирует эксплуатационные расходы вашего дома на основе уровней изоляции, систем освещения, остекления, вашей системы отопления и средств управления. EPC для собственности, оснащенной системой электрического отопления, почти всегда будет оштрафован и будет иметь более низкий рейтинг энергии от A до G, чем те, которые оснащены газовым или даже масляным котлом. Почему? Ну просто потому, что электричество дороже за киловатт-час для обогрева дома.По иронии судьбы, даже если бы у вас в доме был суперэффективный наземный или воздушный тепловой насос, оценка EPC показала бы, что современный газовый комбинированный котел является более энергоэффективным. Даже современный масляный котел даст лучший рейтинг EPC и, при нынешних ценах на нефть, будет стоить значительно дешевле в эксплуатации!

Калькулятор стоимости накопительных нагревателей

Итак, возвращаясь к рекламе, как можно утверждать, что электрические радиаторы являются энергоэффективными? Давайте посмотрим, что делает электрическое отопление; преобразует электрическую энергию в тепло (тепловую энергию).Электрическое отопление помещений почти на 100% эффективно, так как почти вся покупная энергия (15,5 пенсов за кВт) преобразуется в тепло, это относится к конвекторным обогревателям, масляным радиаторам и большинству портативных электрических обогревателей. Однако что, если эта энергия вообще дороже? Электроэнергия почти в три раза дороже газа! Лучшие газовые конденсационные комбинированные котлы имеют КПД около 88%, при этом газ стоит всего 4,3 пенсов за кВт. Электричество — не самый экономичный способ обогрева дома.

В отличие от энергоэффективного светодиодного освещения, при котором вы можете потреблять меньше электроэнергии и получать больше света, электрическое отопление не позволяет получать больше тепловой энергии, чем вы изначально вкладываете. Это делает электрические конвекторы мощностью 1 кВт такими же энергоэффективными, как и электрические радиаторы, единственная разница будет заключаться в том, насколько хорошо термостатические регуляторы и таймер регулируют их тепловую мощность. И что еще более важно, насколько хорошо утеплен ваш дом!

Калькулятор стоимости электрического отопления

Основное различие между электрическими радиаторами и накопительными нагревателями заключается в том, что в последних используется экономия 7, которая дешевле в периоды пиковой нагрузки — обычно примерно вдвое дешевле стандартных тарифов.Накопительные обогреватели накапливают тепловую энергию в глиняных блоках в течение ночи, а затем медленно выделяют ее в течение дня. Звучит неплохо? Единственная проблема заключается в том, что вечером, когда вы собираетесь прижаться к телевизору, они, как правило, заканчивают работу! Значит, вам понадобится какое-то резервное отопление. Теперь у «Экономики 7» есть жало; энергетические компании берут с вас больше за использование электроэнергии в дневное время. Включите электрический камин, и вы будете платить вдвое больше, чем ваш сосед не из эконом-класса 7 платит за свою энергию.

Посмотрите самые энергоэффективные …

← SWIPE →

Итак, электрические радиаторы — хороший выбор? Если у вас есть бензин или место для цистерны с маслом, они, вероятно, не для вас. Если ваш единственный выбор — это электричество, внимательно посмотрите на свое энергопотребление и то, сколько вы платите за свою энергию, а затем произведите вычисления. Не забудьте также добавить к стоимости нагрева воды погружным нагревателем. Для этого у нас есть множество калькуляторов энергопотребления. Одна вещь, которую стоит учитывать, — это то, что электрическое отопление не требует ежегодного обслуживания, как бойлер, что позволяет сэкономить деньги и нервы.Что еще более важно, прекратите терять тепло, за которое вы платите, и изолируйте свой дом как можно лучше.

Калькулятор стоимости электроэнергии

Электрическое отопление имеет много преимуществ — почему оно не пользуется популярностью?

Live Better Electrically была популярной темой, которую продвигали электроэнергетические компании по всей Северной Америке в конце 1950-х — начале 1960-х годов. В пятизвездочном доме с золотым медальоном не будет ничего, кроме электроприборов: плита, стиральная машина и сушилка для белья.Чтобы претендовать на получение пятизвездочного тарифа на электроэнергию по самой низкой цене, в доме также должно быть электрическое отопление и подогрев воды. Иногда электрическая печь или водяной котел удовлетворяли потребности в обогреве помещения; однако электрические плинтусы обеспечивали большую часть обогрева помещения.
Строителям нравились электрические плинтусы, поскольку они были дешевы в установке, все подключения выполняли электрики, и не требовалось никаких уродливых переборок, чтобы скрыть воздуховоды. Электрические плинтусы до сих пор используются в новом строительстве, особенно в Квебеке, где тарифы на воду немного более выгодны, чем в других частях Канады.
В 2016 году канадские дома были заполнены электроприборами, многие из которых еще в 1950-х годах относились к сфере научной фантастики. Однако редко можно найти прямую электрическую печь без вторичного источника тепла, такого как тепловой насос или даже дровяная печь в семейной комнате. Электрическое водонагревание обычно ограничивается сельскими районами, не подключенными к газовой сети.

НАГРЕТЬ ЭЛЕКТРИЧЕСТВОМ

Рисунок 1 Классический обогреватель плинтуса. Плинтусы легко устанавливаются, бесшумны, просты в обслуживании и очень недороги.По всей вероятности, миллионы таких аппаратов все еще используются по всей Канаде.

Рис. 2 Типовой комплект выдвижного нагревателя, подходящий для кондиционера конкретного производителя. Открытые катушки всегда под напряжением, даже если они не требуют тепла, поскольку одна нога постоянно находится под напряжением. Два круглых диска по обеим сторонам вверху ограничивают тепловую нагрузку. Плавкие вставки подключаются снизу в качестве отказоустойчивого, чтобы предотвратить работу нагревателя из-за выхода из строя.

Рисунок 3 Главные электрические разъединители. Хотя они являются выключателями, главная электрическая цепь безопасности должна находиться в распределительном щите здания.В этой модели контакторы использовались для питания другой ветви цепи нагревателя по сигналу термостата. Большим недостатком использования контакторов (на основании жалоб домовладельцев) является громкий «щелчок», который они производят при втягивании, что особенно шумно и раздражает в 3 часа ночи, когда в доме все тихо.

Рис. 4 Комплект выдвижного обогревателя последней модели, использующий переключающие реле с электронным управлением, которые работают значительно тише. В последних разработках реле отключают питание от обеих ветвей нагревателей, когда цикл нагрева завершен.

Это не значит, что сегодня в Канаде не используется электрическое тепло. Напротив, это достаточно стабильная отрасль, в которой несколько канадских производителей лидируют, предлагая множество продуктов. Thermolec, компания из Квебека, имеет ряд промышленных канальных нагревателей, пленочных нагревателей, нагревателей подпиточного воздуха и электрического бойлера. Stelpro с двумя производственными предприятиями, расположенными в Сен-Бруно-де-Монтарвиль и Гран-Мер, Квебек, ежегодно производит более 800 000 нагревательных элементов, включая электрические плинтусы, конвекторы, тепловентиляторы, нагревательные кабели и т. Д.Компания Ouellet, также расположенная в Квебеке, производит широкий спектр продуктов для электрического обогрева жилых помещений, начиная от обогревателей для плинтусов, обогревателей для больших помещений, настенных конвекторов, лучистых обогревателей, электрических печей, обогревателей для вставок в пол, кабельных матов для обогрева полов и нагревательных кабелей для снега. таяние. Компания Dimplex с офисом в Кембридже, штат Орегон, предлагает аналогичный широкий ассортимент продукции, включая солнечную горячую воду и накопительный нагреватель, который накапливает тепло, нагревая керамические кирпичи непиковым теплом, которые будут использоваться позже в тот же день, когда цены поднимутся.

ЧТО ДЕЛАТЬ?

Меня огорчает, что правительства продолжают субсидировать альтернативные методы производства электроэнергии и электромобилей. Я согласен с Советом по науке и другими защитниками окружающей среды, которые говорят, что лучший ответ — использовать меньше. Забудьте о субсидировании альтернативной энергии и электромобилей, потратьте часть денег на строительство лучших зданий. Субсидировать существующих домовладельцев и владельцев коммерческих зданий, чтобы сократить их

Рис. 5 и 6 Прокладка кабеля для обогрева пола мощностью 209 Вт в небольшой ванной комнате в подвале.Инфракрасный термометр показывает, что в бывшем холодном подвальном этаже теперь комфортные 25 ° C.

потери тепла на 50% и более в кратчайшие сроки. По-прежнему существуют коммерческие здания без единой изоляции. При необходимости субсидировать строительство нового дома в соответствии со стандартами Passivhaus; минимизировать тепловую нагрузку при расчетной температуре наружного воздуха.

Наша отрасль будет там с электрическим теплом: небольшие тепловые насосы с инверторным приводом, стратегически зонированные или небольшие канальные высокоскоростные системы с инверторными тепловыми насосами, и, возможно, небольшое количество резервного тепла или небольшие электрические котлы как часть зонированной гидравлической системы, обеспечивающей горячее бытовое отопление. вода тоже.Нам всем предстоит много работы, чтобы помочь всем использовать меньше.

Иэн МакТир (Ian McTeer) — консультант по HVAC с 35-летним опытом работы в отрасли. Совсем недавно он был полевым представителем Trane Canada DSO. Мактир — механик по холодильной технике и газовый техник 1-го класса.

Примечание автора: Предлагаю прочитать книгу Оззи Зенера под названием: Зеленые иллюзии, Грязные секреты чистой энергии и будущее защиты окружающей среды . Раздел о солнечных батареях заставит вас закричать.

Все в день работы

Хотя я отстаивал преимущества использования электрического тепла перед ископаемым топливом, бесплатного обеда не бывает, когда речь идет о надлежащих технических характеристиках, правильной установке / вводе в эксплуатацию и надлежащем техническом обслуживании (PSIM) электрического нагревательного оборудования. Электричество опасно: поражение электрическим током, вспышка дуги и пожар — настоящая опасность, поджидающая сонного / беспечного техника, установщика или другого ничего не подозревающего человека, не уважающего Мать-природу. Установщики должны соблюдать инструкции по установке и действующие электрические правила.

Специалисты по обслуживанию должны всегда проверять электрические устройства на предмет правильного сечения проводов, хорошего заземления и слабых соединений, которые могут вызвать перегрев и потенциальные пожары. Если для типичной системы воздуховодов в существующем здании был выбран обычный тепловой насос, убедитесь, что система может обрабатывать требуемый воздушный поток. Например, обычный трехтонный тепловой насос может быть сертифицирован AHRI для обеспечения максимальной HSPF при 1200 кубических футов в минуту. Однако, если к устройству обработки воздуха был добавлен комплект электрического нагревателя, может потребоваться больший поток воздуха, превышающий 1200 кубических футов в минуту.Обязательно ознакомьтесь со спецификациями вашего производителя.

Почему мы не греем электричеством?

Электрический обогреватель на 100 процентов эффективнее, даже электрический обогреватель для плинтуса является более эффективным обогревателем, чем лучшие газовые печи на рынке. Ему не нужен дымоход или горизонтальная вытяжная труба, воздуховоды или слив. Обогреватели для плинтусов имеют несколько недостатков при установке, легко обслуживаются и легко заменяются, не вызывают проблем с угарным газом, предлагают бесшумную работу и недороги в приобретении.

Я знаю, почему мы не отапливаем электричеством. Производство электроэнергии и ее распределение между конечными пользователями обходятся дорого.

В провинции Онтарио из-за неуправляемых расходов плательщики налогов оказались на грани допустимости, и жители других провинций тоже испытывают трудности. Онтарио потратил годы и миллиарды долларов на головокружительную попытку удовлетворить необоснованное мнение о том, что производство электроэнергии должно увеличиваться до бесконечности.

Канадцы стремились воспользоваться преимуществами трудосберегающих электроприборов, впоследствии создав огромную обрабатывающую промышленность, в которой работают многие тысячи рабочих.

Ontario Hydro начала грандиозную программу развития инфраструктуры в 1950-х годах, начав с расширения объекта на Ниагарском водопаде под названием Beck II, еще одна огромная плотина была построена в рамках проекта морского пути Святого Лаврентия и полного расширения угледобывающих мощностей. в сочетании с необходимыми линиями электропередачи сделал Онтарио оживленным местом. Нантикок, принадлежащий компании Ontario Hydro, был крупнейшей угольной электростанцией в Северной Америке. Введенная в эксплуатацию в 1978 году, это была последняя угольная станция, выведенная из эксплуатации в Онтарио в 2013 году.Его склонность к загрязнению воздуха, кислотным дождям и загрязнению CO ₂ нельзя упускать.

А вот и ядерное оружие

После Второй мировой войны уцелевшие отголоски знаменитого Манхэттенского проекта, в результате которого возникли бомбы в Хиросиме и Нагасаки, стали искать гражданского выхода. По мере развития неубедительных знаний о том, как производить электричество с помощью атома, Северная Америка устроила запой при строительстве атомных электростанций.

В 1954 году комиссар США по атомной энергии Леви Стросс настаивал на том, что вскоре ядерная энергия станет «слишком дешевой для измерения».«В ядерной энергии нет ничего дешевого, как вскоре обнаружит провинция Онтарио. Пикеринг Атомная станция была запущена в 1974 году, что на 218 миллионов долларов превысило бюджет (в 1974 году я зарабатывал около 4 долларов в час).

Позже объект в Дарлингтоне был построен за 14 миллиардов долларов, что почти на 10 миллиардов больше бюджета. Дарлингтон был введен в эксплуатацию в 1993 году и сейчас находится в процессе ремонта среднего возраста, стоимость которого оценивается в несколько миллиардов долларов. Атомные генерирующие станции в Онтарио, в том числе завод на озере Гурон, который сдан в аренду British Gas, были денежной ямой, поглощающей налоговые сборы и сборы с пользователей.Необходимые и постоянные вливания денежных средств в хаотичную энергетическую политику Ontario Hydro подтолкнули рынок отопления в руки поставщиков природного газа.

БОЛЬШЕ НЕТ

Постоянно растущие затраты, связанные с обеспечением всех форм энергии, включая электроэнергию (особенно от атомных станций), побудили Научный совет Канады (SCC) в 1977 году призвать канадцев принять общество консерваторов. SCC заявил, что все новые здания должны быть более эффективными и лучше изолированными; очевидно, что SCC был проигнорирован.

Первый премьер-министр Трюдо в это время привез в Оттаву Амори Ловинса, американского физика и ученого-эколога, для консультаций по энергетической политике Канады. Ловинс верит в разработку «пути мягкой энергии», которая фокусируется на энергоэффективности и возобновляемых источниках энергии. Ловинс думал, что отопление с помощью электричества можно сравнить с резкой масла бензопилой! Хотя я очень уважаю Ловинса, я принципиально не согласен с его идеями относительно электрического отопления.В марте 1979 года ядерный реактор, размещенный на блоке 2 объекта «Три-Майл-Айленд» недалеко от Гаррисберга, штат Пенсильвания, частично разрушился. Несмотря на то, что в результате инцидента никто не пострадал и местные жители не пострадали от каких-либо последствий для здоровья людей, опасения по поводу потенциального ядерного «китайского синдрома» положили конец строительству новых атомных станций в Северной Америке.

Отопление | процесс или система

Отопление , процесс и система повышения температуры замкнутого пространства с основной целью обеспечения комфорта жителей.Регулируя температуру окружающей среды, отопление также служит для поддержания структурных, механических и электрических систем здания.

В термоэлектрической генерирующей системе источник тепла — обычно работающий на угле, масле или газе — используется внутри котла для преобразования воды в пар высокого давления. Пар расширяется и вращает лопатки турбины, которая вращает якорь генератора, вырабатывая электроэнергию. Конденсатор преобразует оставшийся пар в воду, а насос возвращает воду в бойлер.

Encyclopædia Britannica, Inc.

Историческое развитие

Самым ранним способом обогрева салона был открытый огонь. Такой источник, наряду с соответствующими методами, такими как камины, чугунные печи и современные обогреватели, работающие на газе или электричестве, известен как прямое отопление, поскольку преобразование энергии в тепло происходит на обогреваемом участке. Более распространенная форма отопления в наше время известна как центральное или косвенное отопление. Он заключается в преобразовании энергии в тепло в источнике вне, отдельно от обогреваемого объекта или объектов или расположенных внутри них; Получающееся тепло передается на объект через текучую среду, такую ​​как воздух, вода или пар.

За исключением древних греков и римлян, большинство культур полагалось на методы прямого нагрева. Древесина была первым топливом, которое использовалось, хотя в местах, где требовалось только умеренное тепло, таких как Китай, Япония и Средиземноморье, использовался древесный уголь (сделанный из дерева), потому что он производил гораздо меньше дыма. Дымоход, который сначала был простым отверстием в центре крыши, а затем поднимался прямо из камина, появился в Европе к 13 веку и эффективно устранял дым и испарения огня из жилого помещения.Закрытые печи, по-видимому, впервые использовались китайцами около 600 г. до н.э. и в конечном итоге распространились по России в северную Европу, а оттуда в Америку, где Бенджамин Франклин в 1744 году изобрел улучшенную конструкцию, известную как печь Франклина. Печи гораздо менее расходуют тепло, чем камины, потому что тепло огня поглощается стенками печи, которые нагревают воздух в комнате, а не пропускают вверх по дымоходу в виде горячих дымовых газов.

Центральное отопление, кажется, было изобретено в Древней Греции, но именно римляне стали лучшими инженерами-теплотехниками древнего мира с их системой гипокауста.Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и, в Британии, уголь, а горячие газы распространялись под полом, согревая их в процессе. Однако система гипокауста исчезла с упадком Римской империи, и центральное отопление было восстановлено лишь примерно 1500 лет спустя.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

Центральное отопление снова стало использоваться в начале 19 века, когда промышленная революция вызвала увеличение размеров зданий для промышленности, жилых помещений и сферы услуг. Использование пара в качестве источника энергии предложило новый способ обогрева фабрик и заводов, когда пар передавался по трубам. Котлы, работающие на угле, подавали горячий пар в помещения с помощью стоячих радиаторов. Паровое отопление долгое время преобладало на североамериканском континенте из-за очень холодных зим.Преимущества горячей воды, которая имеет более низкую температуру поверхности и более мягкий общий эффект, чем пар, начали осознаваться примерно в 1830 году. В системах центрального отопления двадцатого века обычно используется теплый воздух или горячая вода для передачи тепла. В большинстве недавно построенных американских домов и офисов теплый воздух вытеснил пар, но в Великобритании и на большей части европейского континента горячая вода заменила пар в качестве предпочтительного метода отопления; канальный теплый воздух там никогда не был популярен. Большинство других стран приняли американские или европейские предпочтения в методах отопления.

Системы центрального отопления и топливо

Важнейшими компонентами системы центрального отопления являются устройства, в которых можно сжигать топливо для выработки тепла; среда, транспортируемая по трубам или каналам для передачи тепла в обогреваемые помещения; и излучающее устройство в этих пространствах для выделения тепла либо конвекцией, либо излучением, либо обоими способами. Принудительное распределение воздуха перемещает нагретый воздух в пространство с помощью системы воздуховодов и вентиляторов, которые создают перепады давления. Лучистое отопление, напротив, предполагает прямую передачу тепла от излучателя к стенам, потолку или полу замкнутого пространства независимо от температуры воздуха между ними; Излучаемое тепло устанавливает цикл конвекции во всем пространстве, создавая в нем равномерно нагретую температуру.

Температура воздуха и влияние солнечного излучения, относительной влажности и конвекции — все это влияет на конструкцию системы отопления. Не менее важным соображением является объем физической активности, который ожидается в конкретной обстановке. В рабочей атмосфере, в которой напряженная деятельность является нормой, человеческое тело выделяет больше тепла. В качестве компенсации поддерживается более низкая температура воздуха, позволяющая рассеивать лишнее тепло тела. Верхний предел температуры 24 ° C (75 ° F) подходит для сидячих рабочих и домашних жилых помещений, а нижний предел температуры 13 ° C (55 ° F) подходит для людей, выполняющих тяжелую ручную работу.

При сгорании топлива углерод и водород реагируют с атмосферным кислородом с выделением тепла, которое передается из камеры сгорания среде, состоящей из воздуха или воды. Оборудование устроено так, что нагретая среда постоянно удаляется и заменяется охлаждающей системой — , т. Е. с циркуляцией. Если среда является воздухом, оборудование называется топкой, а если среда — водой, бойлером или водонагревателем. Термин «бойлер» более правильно относится к сосуду, в котором производится пар, а «водонагреватель» — к сосуду, в котором вода нагревается и циркулирует ниже ее точки кипения.

Природный газ и мазут являются основными видами топлива, используемыми для производства тепла в котлах и печах. Они не требуют труда, за исключением периодической очистки, и работают с ними с помощью полностью автоматических горелок, которые могут регулироваться термостатом. В отличие от своих предшественников, угля и кокса, после использования не остается остаточной золы для утилизации. Природный газ вообще не требует хранения, а нефть перекачивается в резервуары для хранения, которые могут быть расположены на некотором расстоянии от отопительного оборудования.Рост объемов отопления на природном газе был тесно связан с увеличением доступности газа из сетей подземных трубопроводов, надежностью подземных поставок и чистотой сжигания газа. Этот рост также связан с популярностью систем теплого воздуха, к которым особенно хорошо подходит газовое топливо и на которые приходится большая часть природного газа, потребляемого в жилых домах. Газ легче сжигать и контролировать, чем нефть, пользователю не нужен резервуар для хранения и он платит за топливо после того, как он его использовал, а доставка топлива не зависит от капризов моторизованного транспорта.Газовые горелки обычно проще, чем те, которые требуются для жидкого топлива, и имеют мало движущихся частей. Поскольку при сжигании газа выделяются ядовитые выхлопы, газ из обогревателей должен выходить наружу. В районах, недоступных для трубопроводов природного газа, сжиженный нефтяной газ (пропан или бутан) доставляется в специальных автоцистернах и хранится под давлением в доме до тех пор, пока он не будет готов к использованию так же, как природный газ. Нефтяное и газовое топливо во многом обязано своим удобством автоматической работе их теплоцентралей.Эта автоматизация основана в первую очередь на термостате, устройстве, которое, когда температура в помещении упадет до заданной точки, активирует печь или котел до тех пор, пока потребность в тепле не будет удовлетворена. Автоматические отопительные установки настолько тщательно защищены термостатами, что предвидятся и контролируются почти все мыслимые обстоятельства, которые могут быть опасными.

Плюсы и минусы водяного отопления

От: Первая поставка

В системах водяного лучистого отопления используется горячая вода и теплообменник для передачи тепла внутри домов и коммерческих помещений.Некоторые люди удивляются, узнав, что гидравлические системы нагревают поверхности конструкции, а не воздух. Это контрастирует с системами печей с принудительной подачей воздуха, которые работают за счет нагнетания нагретого воздуха в пространство для вытеснения более холодного воздуха. Гидравлические системы в старых домах направляют пар к чугунным радиаторам. Современные системы поставляют горячую воду в небольшие обогреватели плинтуса. В других современных системах нагретая вода циркулирует по контурам лучистого отопления, установленным под полом. Эти системы сохраняют пол в тепле при обогреве дома.Гидравлические системы — отличный выбор для одних ситуаций, но не для других.

Преимущества водяного отопления

Большинство людей, живущих в верхней части Среднего Запада, используют принудительное воздушное отопление, однако выбор системы водяного отопления имеет ряд явных преимуществ. Вот список преимуществ использования водяного отопления для отопления дома.

Недостатки водяного отопления

Хотя гидравлические системы отопления идеально подходят для определенных ситуаций, есть некоторые недостатки, о которых следует помнить, если вы рассматриваете гидравлическую систему.Ниже приводится список недостатков жидкостного отопления.

Лучший источник тепла

Горячая вода, используемая в гидравлических системах, обычно нагревается котлом, работающим на природном газе, пропане или мазуте. Другие системы полагаются на тепловые насосы, солнечное тепло или водонагреватели по запросу. В самых надежных излучающих системах вместо бойлеров используются водонагреватели высокой эффективности.Преимущество безбаквальных водонагревателей заключается в том, что они могут мгновенно нагревать воду, что позволяет экономить электроэнергию за счет сокращения общего времени работы. Системы безрезервуарного водонагревателя также стоят меньше денег и более эффективны, чем стандартные водонагреватели.

Первый Комфорт

Система отопления и охлаждения будет играть огромную роль в повседневном комфорте домовладельца. Правильная система обеспечит годы энергоэффективной службы, а неправильная система неизбежно приведет к неудовлетворенности и дополнительным расходам.Преимущества и недостатки, перечисленные в этой статье, должны помочь любому, кто ищет новую систему HVAC, сделать осознанный выбор. Положитесь на First Supply за информацией, инструментами и расходными материалами.

котлов в Анн-Арборе | Котельная в Анн-Арборе | Отопление Анн-Арбор

Что питает ваш котел (газ, масло, электричество, пропан, дрова)?

Ваш котел отапливает дом через радиаторы, плинтусные конвекторы, теплые полы или теплообменники с вентилятором?

Знаете ли вы, какие британские тепловые единицы (BTU) требуются для вашего дома?

В зависимости от того, как вы ответили на предыдущие вопросы, есть ряд вещей, которые вы должны принять во внимание, чтобы выбрать правильный котел в Ann Arbor для вашего дома.Каждый дом уникален, с разной степенью теплоизоляции, возрастом системы отопления, типом котла и климатом.

Как выбрать подходящий котел в Анн-Арборе?

По словам Боба Вила, «любой котел с рейтингом AFUE 85 или более процентов считается высокоэффективным котлом; многие из них имеют сертификат Energy Star, что означает, что они соответствуют строгим правилам энергоэффективности, установленным Агентством по охране окружающей среды США. Большинство новых нефтяных печей сегодня имеют рейтинг AFUE от 80 до 90 процентов, а их газовый эквивалент — от 89 до 98 процентов.Конденсационные котлы могут достигать номинальных значений более 95 процентов при использовании с функцией модуляции сброса наружного воздуха, которая учитывает температуру наружного воздуха. Электрические котлы почти на 100 процентов эффективны, потому что не производят отходящих газов; они могут быть хорошим вариантом в тех районах страны, где затраты на электроэнергию низкие ».

Какие популярные марки котельных систем?

Одними из самых известных брендов, доступных в Мичигане, являются Triangle Tube, Viessmann и Dunkirk. Эти бренды доступны через CMR Mechanical здесь, в Декстере, штат Мичиган, и мы будем рады встретиться с вами, чтобы обсудить преимущества каждого бренда.Мы поможем вам определить, что лучше всего соответствует вашим потребностям.

Устанавливает ли CMR котлы в Анн-Арборе?

Все наши технические специалисты являются высококвалифицированными специалистами, которые постоянно продолжают свое образование посредством непрерывного обучения, поэтому они всегда в курсе, гарантируя вам лучший доступный сервис. Если вы не знаете, как выбрать подходящий котел для дома, позвоните нам сегодня! Мы будем рады рассказать вам о новом котле в Анн-Арборе сегодня!

Как выбрать жилой котел | Домашние дела

Есть ли в вашем доме бойлер? Вы знаете, какой из них лучше? Узнайте, как различные котельные системы влияют на ваши расходы на отопление в зависимости от эффективности использования топлива и энергии.

Знаете ли вы, что по оценкам Energy Star, средняя семья ежегодно тратит до 2200 долларов на счета за электроэнергию? По данным Агентства по охране окружающей среды США (EPA), расходы на отопление и охлаждение составляют половину этих расходов. В то время как большинство домовладельцев в Соединенных Штатах полагаются на печь для отопления, в некоторых домах по-прежнему используются котельные. Если в вашем доме установлена ​​бойлерная система или вы думаете о ее покупке, читайте дальше, чтобы узнать, какая бойлерная система лучше всего подходит для вашего дома.

Типы котлов

Котлы используют природный газ, пропан, масло или электричество для нагрева воды, создавая пар, который согревает ваш дом через любое количество устройств подачи: радиаторы, плинтусные конвекторы, излучающие полы или теплообменники с вентилятором.

Газовые котлы

Высокоэффективные газовые котлы работают на природном газе или пропане. Однако природный газ доступен не везде, и домовладельцы в конце газопровода, например, на северо-востоке, могут платить более высокие цены на топливо.Хотя пропан, как правило, дороже природного газа, он доступен повсюду в США.

Котлы на жидком топливе

Котлы на жидком топливе распространены в регионах, где природный газ недоступен. Если вы покупаете мазутный котел, вам нужно будет регулярно доставлять мазут к вам домой. Этот мазут также следует хранить в резервуарах до тех пор, пока он не понадобится. Основным недостатком котлов, работающих на жидком топливе, является то, что ваши эксплуатационные расходы напрямую связаны с ростом и падением цен на нефть.

Электрические котлы

Хотя электрические котлы обладают высокой энергоэффективностью, они не всегда являются экономичным выбором, поскольку электричество обычно стоит больше, чем другие виды топлива.

Решая, какой котел лучше всего подходит для вашего дома, учитывайте следующие факторы: размер котла, требования к вентиляции и энергоэффективность.

Размер

Хотите сэкономить на отоплении? Тогда ваш котел должен быть подходящего размера для вашего дома. Слишком маленький котел не сможет производить достаточно тепла, а слишком большой будет тратить энергию.Мощность бойлера измеряется в БТЕ, что означает британские тепловые единицы. Чтобы оценить потребности в БТЕ для внутреннего пространства вашего дома, используйте следующие базовые показатели для своих расчетов:

• В холодном климате бюджет 50 БТЕ на квадратный фут.
• В умеренном климате бюджет 35 БТЕ на кв.
• В теплом и жарком климате бюджет 20 БТЕ на квадратный фут.

Вентиляция

Бытовые котлы должны вентилироваться. Если у вас есть доступ к дымоходу в закрытом помещении вашего дома, вы можете разместить там свой котел.Однако, если для котла требуется собственная система принудительной вентиляции, вам нужно будет разместить ее на открытом пространстве вашего дома, чтобы он мог собирать воздух для вентиляции.

Энергоэффективность

Рейтинг EnergyStar на вашем котле означает, что он соответствует строгим требованиям по энергоэффективности, установленным EPA. Это также указывает на то, что агрегат является энергоэффективным котлом, что позволяет сэкономить ваши деньги. Ищите масляный котел с номинальной мощностью не менее 80 процентов или газовый котел с КПД от 89 до 98 процентов.Котлы, использующие электричество, обычно работают со 100-процентным КПД, потому что они не теряют энергию на вентиляцию. Электрические котлы — особенно привлекательный вариант, если вы живете в регионе, где затраты на электроэнергию невысоки.

Что такое высокоэффективный котел?

В стандартном котле часть тепла, необходимого для кипячения воды и производства пара, теряется, поскольку топливо сжигается и преобразуется в энергию. Современные высокоэффективные котлы сконструированы таким образом, чтобы улавливать выходящее тепло и направлять его обратно в саму котельную систему.

Почему важен рейтинг высокой эффективности?

Котлы с низким КПД, как правило, испытывают высокие потери тепла, требуя большего количества топлива для работы эффективной системы. Большинство котлов старше 10 лет имеют КПД от 50 до 70 процентов. Это означает, что от 30 до 50 процентов топлива, используемого для обогрева вашего дома, тратится впустую. Помимо экономии на расходах на топливо, высокоэффективный котел также более экологичен, поскольку он потребляет меньше топлива и создает меньшее загрязнение.

Сравнение высокой эффективности и стандартной эффективности

Федеральная торговая комиссия требует, чтобы новые котлы отображали свой показатель годовой эффективности использования топлива (AFUE), чтобы потребители могли адекватно сравнивать единицы. Эти номиналы котлов следующие:

• Старые котлы с низким КПД имеют рейтинг AFUE от 56 до 70 процентов.
• Новые стандартные котлы с минимальным КПД рассчитаны примерно на 78 процентов AFUE.
• Новые котлы среднего КПД имеют рейтинг AFUE от 80 до 83 процентов.
• Новые высокоэффективные котлы имеют рейтинг AFUE от 90 до 98 процентов.

Если вашей системе отопления более 10 лет, переход на новую модель, скорее всего, приведет к значительной экономии. Независимо от того, как вы решите сохранить свой дом в тепле и уюте, вы также захотите защитить свои вложения в систему отопления. Это означает, что нужно хорошо заботиться о вашей системе и ее ключевых компонентах. Чтобы еще больше минимизировать затраты, связанные с обслуживанием и ремонтом котельной системы вашего дома, подумайте о приобретении гарантии American Home Shield ^® Heating Home Warranty.Наши гибкие планы могут помочь вам защитить ваш дом, а также ваш семейный бюджет.

Источники:

http://www.usboiler.net/choosing-the-right-boiler.html
https://www.homebuilding.co.uk/the-guide-to-choosing-a- новый-котел /
https://www.bobvila.com/articles/how-to-choose-a-new-boiler/

Электрокотельная установка. Установка электрического котла PEX Manifold

Это пример бытовой электрокотловой установки с 4-мя контурами труб из PEX и одной температурой, которая устанавливается на котле.

Вы заметите, что в этом примере есть один насос Taco с шаровыми кранами и коллектор HousPEX PEX с 4 контурами. Температура пола устанавливается котлом, но вы можете использовать смесительный клапан, если вам нужна более высокая температура для других зон.

Рисунок 1: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 2: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 3: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 4: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Изображение 5: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX Готовая

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (обшивка)

Кол-во 1 — Электрические отопительные котлы

Количество 2 — Смесительные клапаны для систем водяного отопления (в данном приложении не используются)

Количество 0 — шаровые краны для стороны водяного отопления

, количество 2 — шаровой кран Webstone серии ProPal и слив

Количество 1 — датчики температуры и тройники

Количество 1 — Расширительный бак гидравлического отопления

Количество 1 — чугунный насос (Taco 0015-MSF3-IFC)

Количество 1 — Фланцы насоса с шаровыми кранами (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 4 — Супер распорка и зажим

Qunatity 1 — Реле переключения гидравлического циркулятора (для 1 зоны)

Количество 1 — Термостаты водяного отопления и датчики пола (для 1 зоны)

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество 1 — Гидравлические воздухоочистители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Гидравлические предохранительные клапаны котла и предохранительные клапаны водонагревателя

Количество 1 — Коллектор из PEX с радиационным теплом — 4 порта 1/2 дюйма

Сторона водяного отопления (распределение)

Quantity X — трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)

X = различное количество необходимого продукта — в зависимости от фактической системы

.

Котельные под ключ — ООО ПКФ «АГРИУС»

Этапы строительства котельных под ключ производства завода ООО ПКФ «Агриус»

1.Оформление заявки

На данном этапе заказчик предоставляет всю необходимую информацию об объекте(котельной) для того, чтобы мы могли составить технико-коммерческое предложение. Основная цель этого этапа — добиться оптимально необходимой комплектации котельной, при минимальных затратах.

2.Предварительная договоренность

На данном этапе мы предоставим Вам технико-коммерческое предложение и совместно с Вами доведем его до рабочего варианта. Предложение включает в себя стоимость котельного оборудования и требуемых услуг, а также сроки их исполнения.

3.Заключение договора

Этап заключения договора является одним из самых важных и ответственных, на котором необходимо учесть все технические и правовые моменты, т.к. по этому документу у нас и будут проходить дальнейшие взаимоотношения.

4.Проектирование

Первый этап по строительству котельной. Все технические решения, внедренные при проектировании котельной, напрямую отразятся на работоспособности котельной. На данном этапе определяются все комплектующие котельной, ее габариты, тепловая, газовая и электрическая схема. Сроки проектирования зависят от скорости предоставления заказчиком всех необходимых данных.

5.Закупка оборудования и изготовление котельной

Срок поставки оборудования может занимать от 1 недели до нескольких месяцев, но наша компания знает как сократить эти сроки до минимума, наши дилерские соглашения позволяют получить максимальную экономию при изготовлении котельной и позволяют предоставление заказчику максимально рентабельную ценовую политику. Все этапы изготовления котельной сопровождается фото и видео отчетами Заказчику. По готовности котельной мы официально приглашаем представителя заказчика на «холодный» запуск котельной, где проверяем и демонстрируем работоспособность основных узлов и автоматики. Последним этапом является подготовка котельной к транспортировке.

6.Доставка котельной до места монтажа

Очередной ответственный этап — это доставка. Тут все зависит от сезонности и удаленности до объекта. Доставка может осуществляться Ж/д транспортом или автотранспортом (еврофура, низкорамный трал)

7.СМР (строительно-монтажные работы)

Монтаж котельной предполагает выезд бригады аттестованных специалистов на место установки котельной. Установка на фундаменте заказчика котельной и дымовых труб, перевод из транспортного состояния в стационарно-рабочее, подключение к коммуникациям. Проверка и приведение в рабочее состояние фланцевых, болтовых и сварных соединений.

8.ПНР (пуско-наладочные работы) и режимо-наладочные работы

Выполнение работ по пуско-наладке и режимо-наладке котельной обеспечивает безопасность эксплуатации котельных. Наладка систем автоматики безопасности, регулирования и сигнализации продлевает срок службы оборудования. Пуско-наладочные работы включают в себя следующие этапы:
-режимная наладка котлов;
-наладка систем погодозависимого регулирования;
-наладка установок химводоподготовки;
-наладка вспомогательного оборудования;
-наладка систем каскадного управления котлами;
-систем управления насосами;
Все это снижает затраты на топливо, энергию, хим. реагенты, ремонт и прочее. Результатом этого является «Технический отчет по пуско-наладочным работам и тепломеханическим испытаниям котлов», который в дальнейшем регистрируется в органах Ростехнадзора.

9.Сдача объекта

Сдача объекта происходит в следующие организации: УГСН, ГРО (газовое хозяйство), Ростехнадзор, при необходимости в Пожарный надзор, СЭС.
Сдача объекта включает в себя подготовку исполнительной документации. Состав документации согласуется с заказчиком и организациями, выдавшими технические условия.

Котельные под ключ | Производство котельных | Монтаж

Виды котельных

Для максимально точного выбора котельной необходимо определить применимый в Вашем случае вид. Мы предлагаем только функциональные варианты, оптимальные по соотношению цена-качество, которые строго соответствуют действующим в данной сфере правилам безопасности и нормативным документам.

Специалисты АО «Яринжком» предложат оптимальные варианты исполнения котельной установки, основываясь на предоставленных Заказчиком технических данных по типу исполнения котельной, виду топлива, типу тепловой нагрузки, специальных решений, размещения и типу котлоагрегатов.

Виртуальный тур по котельной

Производство котельных

Проект будущей котельной проходит обязательную процедуру согласования с Заказчиком. И только после того, как согласие Заказчика получено, проектная документация поступает в производство работ.

АО «Яринжком» изготавливает котельные установки различных видов и мощности на любом виде топлива: от крупных промышленных стационарных объектов до мобильных установок и мини-котельных.

Производство котельной можно условно разделить на следующие этапы:

Этап 1: Изготовление металлического блок-модуля, возведения отдельного здания из ЛМК или подготовка уже существующего помещения (здания) для монтажа котельной.

Этап 2: Сборка основных узлов оборудования. Соединение узлов в единую систему котельной установки.

Этап 3: Контроль качества – обязательный этап для любой котельной установки, собранной в заводских условиях нашей компании.

Этап 4: Приемо-сдаточные испытания и процедуры приемки Отделом Технического Контроля (ОТК) совместно с Заказчиком на производственной площадке АО «Яринжком».

Только после успешного прохождения каждого из этапов производства котельная упаковывается и готовится к отправке на место монтажа.

В области поставки оборудования АО «Яринжком» сотрудничает напрямую с ведущими российскими и европейскими производителями (Viessmann, BOCH-Buderus, Weishaupt, ЭНТРОРОС, WOLF, Wilo, Grundfoss и др ).

Подробнее о производстве

Строительство блочных котельных под ключ по выгодной стоимости в Москве

Компания «ИТ Синтез» предлагает заинтересованным промышленным предприятиям и частным предпринимателям строительство блочных котельных «под ключ» в Москве по лучшей стоимости. Производится обслуживание и снабжение запасными частями. Что входит в комплекс работ?

В штатный перечень мероприятий по разработке и запуску объекта входят следующие этапы:

• Составление, совместно со службой заказчика, подробного технического задания с указанием всех параметров будущего отопительного сооружения;
• Все проектные работы, производство расчетов, подготовку технической документации, спецификаций материалов и комплектующих;
• Подбор специализированного оборудования;
• Контроль строительной готовности, проверка подведенный магистралей;
• Перевозка блоков и узлов котельных, дымовых труб и прочих конструкций на площадку, определенную для возведения объекта;
• Монтаж отопительного сооружения, проведение работ по пусконаладке, испытаний и проверке функционирования всех систем, запуск и контроль при различных режимах нагрузки;
• Обучение обслуживающего персонала, передача пакета документации по обслуживанию и эксплуатации, подписание акта приемки.

В перечень возможных работ, которые мы выполняем по согласованию с заказчиком, входит получение лимитов на газ, проведение экспертных оценок, согласование и сдача объекта Федеральному государственному надзору.

Преимущества строительства блочно-модульных котельных

Собственный отопительный комплекс является очень выгодным, с экономической точки зрения, для крупных промышленных перерабатывающих и производственных предприятий для минимизации расходов на энергообеспечение собственных мощностей и инфраструктуры. Все затраты на строительство современной котельной окупаются в течение трех лет и сравнимы с подключением к магистральным сетям отопления, учитывая все платежи и накладные расходы.

Источник подачи тепла дает возможность снижения протяженности сетей и потерь при транспортировке. Новейшее автоматизированное управление обеспечивает уменьшение эксплуатационных расходов.

Преимущества работы с «ИТ Синтез»

1.
   Мы строим современные отопительные комплексы на основании разработанной проектной документации своим бюро и предоставленной заказчиком от других разработчиков, прошедших проверки и экспертизу.
2.
   Работам предшествует подведение инженерных коммуникаций и магистральных сетей, устройство железобетонного фундамента, в соответствии с произведенными расчетами.
3.
   Для возведения сооружения используем быстросборные металлоконструкции. Потолки и стены оборудуем панелями из сэндвича с плотным пожаробезопасным наполнителем из минеральной ваты, толщиной 10 см. На полах укладываем маты с таким же утеплителем толщиной 16 см.
4.
   При необходимости, можем выполнить общестроительную подготовку перед монтажом своими силами.

Основные компоненты комплекса

Газовая модульная котельная включает в себя ряд необходимых позиций оборудования и комплектующих, без которых невозможно ее функционирование:

• паровые водогрейные котлы;
• автоматика;
• контрольно-измерительные приборы;
• комбинированные горелки для газа и дизтоплива;
• пластинчатые теплообменники;
• расширительные мембранные емкости;
• шкафы с электрооборудованием;
• узел учета расходования топлива в комплекте с электронным корректором;
• блоки химической водоподготовки с автоматизированной модульной установкой для понижения уровня железа и фильтрации;
• деаэраторы;
• пожарное оповещение;
• приточно-вытяжная вентиляция;
• системы контроля и регулирования;
• трубопроводы обвязки;
• самонесущие дымоотводные трубы с теплоизоляцией;
• газоотводы со взрывными клапанами.

Мы используем оборудование от лучших производителей, чтобы вы могли не сомневаться в  бесперебойной работе отопительного комплекса.

Почему стоит сотрудничать с «ИТ Синтез»

К нашей компании обращаются крупные предприятия и частные клиенты:

• Мы разрабатываем промышленные котельные «под ключ»  по доступной цене;
• У нас высококвалифицированные сотрудники и современные методики для производства автоматизированного проектирования;
• Предлагаем заказчику эффективное решение для поставленных технических заданий, предлагая оптимальную стоимость;
• Сопровождение проектов с начала постановки задания до сдачи в эксплуатацию;
• Бесплатное обслуживание в течение года.

По всем вопросам, касающимся оказания услуг, условий договора или оформления заявки, свяжитесь с нашими специалистами.

Монтаж котельных под ключ в Москве, стоимость

Многие компании предлагают монтаж котельных под ключ. И у каждой организации свои представления о том, что должно входить в этот комплекс услуг. Мы не будем говорить обо всех, мы расскажем о том, что такое котельная под ключ от компании Термопроект.

Монтаж котельных под ключ от «Термопроект»

Работа над системой отопления в компании Термопроект начинается со встречи с клиентом и выезда на его объект. Это может быть небольшой частный домик, загородный коттедж, офисное здание или производственный цех – не важно. Наши специалисты работают с отопительными системами всех типов.

После осмотра объекта и выяснения основных его характеристик инженеры компании проводят теплотехнические расчеты и составляют проект будущей котельной. На основании этой документации производится подбор оборудования, подходящего под тип здания, режим его использования и ожидания клиента. Далее идет монтаж, пуско-наладка, настройка автоматики и обязательный инструктаж всех пользователей котельной. Как видите, заказчик в этих процедурах участвует по-минимуму. От него требуется только рассказать о своих пожеланиях к системе отопления, обеспечить доступ на объект и в конце принять готовую работу.

Чем отличается монтаж котельных под ключ от компании Термопроект от предложений других организаций?

— мы берем на себя все работы, в том числе подбор, закупку и доставку оборудования;

— мы оформляем проектную документацию во всех инстанциях;

— мы согласуем время монтажа с заказчиком, так, чтобы не мешать его домочадцам/сотрудникам;

— мы проводим не только пуско-наладку, но и настройку всей автоматики, включая термостаты;

— мы учим заказчика работать с установленным котельным оборудованием;

— мы даем гарантию на все работы и оборудование.

Доверив монтаж котельной компании Термопроект, вы доверяете свое отопление настоящим профессионалам!

Котельная под ключ — проектирование, строительство и монтаж

Котельные от мировых производителей котельного оборудования

Мы выполняем подбор, замену, монтаж и установку котельных с использованием котельного оборудования отечественного и зарубежного производства, например:

ACV — Бельгийская компания смогла завоевать популярность у отечественного потребителя благодаря широкому применению нержавеющей стали, устойчивой к воздействию любых агрессивных веществ, при изготовлении теплообменников и других важных узлов. Газовые котлы отопления ACV представлены в трех базовых комплектациях. Можно выбрать навесное, напольное и конденсационное оборудование.

Ariston — Итальянская торговая марка, за которой скрывается известный мировой производитель бытовой техники Indesit Company, занимается проектированием и производством газовых отопительных котлов с середины 70-х годов прошлого века.

Baxi — один из крупнейших производителей в Европе оборудования для отопления и ГВС (горячего водоснабжения), компания имеет представительства в семи странах, таких как Италия, Великобритания, Испания, Франция, Германия, Россия, Турция, страны Восточной Европы и Ближний Восток.

Daewoo — Котлы «DAEWOO» (Ю.Корея) — это современные настенные двухконтурные газовые котлы с закрытой камерой сгорания, мощностью от 11 до 46 кВт (8 моделей). Первые модели котлов «DAEWOO» были выпущены в 1988 году. В Россию котлы поставляются с 2005 года. В данный момент выпускаются котлы уже пятого поколения, имеют европейский сертификат качества (CE).

Giersch (Гирш) — Компания Giersch была создана Райнхольдом Гиршем в 1951 году. С самого начала компания занималась выпуском горелок для котлов, а в 2001 году вошла в созданную группу ENERTECH GmBH и является лидирующим европейским производителем жидкотопливных, газовых, комбинированных горелок для отопительных котлов и воздухонагревателей. Компания также производит низкотемпературные котлы, газовые и жидкотопливные конденсатные котлы, тепловые насосы, солнечные коллекторы.

Lamborghini (Ламборджини) — Итальянский концерн Ламборджини сконцентрировал производство отопительного и климатического оборудования в своем специальном подразделении Lamborghini Clima. Здесь разработаны две высокопроизводительные серии двухконтурных газовых котлов Lamborghini для обеспечения частных домов, коттеджей, загородных хозяйств теплом и горячей водой. Котлы обеих серий Ninfa и Taura выпускаются мощностью 24 и 32 кВт в исполнениях с открытой (MC) и закрытой (MCS) камерой сгорания. Выбор (подбор) оборудования происходит на основании технического задания заказчика, технических расчетов и многолетнего опыта инженеров-проектировщиков нашей компании. Мы выполняем самостоятельный подбор оборудования, также проводим консультацию и техническую поддержку заказчиков в выборе оборудования, составляем оптимальные варианты проектов котельных под ключ по выгодным ценам в Москве и Московской области.

Котельные под «Ключ», покупайте газовые котельные с оборудованием под ключ по выгодной цене в Санкт-Петербурге

Компания «Masters Group» специализируется не только на продаже отопительного и водогрейного оборудования, выпускаемых всемирно известными брендами, но и разработкой проектов отопительных систем разной сложности, их монтажом и сервисным обслуживанием. За годы успешной деятельности наши специалисты накопили огромный практический опыт эксплуатации котлов отопления разной мощности и оборудования ГВС. Поэтому, если вас интересует газовая котельная под ключ, то можете быть уверенным, что для вашего дома будет подобрано и установлено именно то оборудование и комплектующие, которые не только обеспечат необходимый уровень комфорта в вашем жилище, но и гарантируют эффективную и экономичную работу на протяжении долгого периода времени.

Котельная с оборудованием под ключ, установленная профессионалами, является отличным вариантом для домовладельца. Ведь в итоге наш клиент получает не только гарантию на котел, бойлер и иные элементы системы, но и на их эффективную работу в дальнейшем.

Котельная под ключ от «Masters Group»

Для удобства наших клиентов из Санкт-Петербурга и области нами разработано уникальное инженерное предложение. Газовая котельная под ключ предлагается в виде нескольких готовых проектов, каждый из которых рассчитан на отапливаемый объект (жилой дом, коммерческое помещение или иное здание) определенной площади. Любой желающий устроить у себя автономное отопление с высокими характеристиками сможет без особого труда подобрать наиболее подходящий вариант, тем самым сэкономив себе, не только немало времени, но и средств. Ведь котельная с оборудованием под ключ от компании «Masters Group», имеет стоимость на 10-15% ниже цены, если бы все оборудование и комплектующие приобретали отдельно.

Внимание! Готовые решения котельных под ключ продаются только на условии, если их установку будут выполнять специалисты компании «Masters Group».

Строительство и монтаж модульных котельных под ключ от ГК Газовик | ГК Газовик

Компания «Газовик» производит котельные под ключ для отопления и горячего водоснабжения любых объектов — жилых зданий, загородных домов, коттеджей и коттеджных поселков, производственных и складских помещений, торговых комплексов и т. д. Наши специалисты спроектируют и установят котельную любой мощности и комплектации с учетом ваших требований и предполагаемых условий эксплуатации.

Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами.

«КОТЕЛЬНЫЕ ПОД КЛЮЧ» — ЧТО ЭТО ТАКОЕ?

Довольно часто приходится слышать выражение «котельные под ключ». Что скрывается за этой формулировкой? Что включает в себя данная услуга и для кого она наиболее актуальна?

Когда говорят о «котельных под ключ», имеют в виду полный цикл производства и установки. Таким образом, услуга включает в себя следующие этапы:

— проектирование и расчет;

— подбор оборудования с учетом потребностей заказчика;

— доставку блок-модулей на место установки;

— монтаж котельных;

— пусконаладочные работы.

ЭТАПЫ ПРОИЗВОДСТВА «КОТЕЛЬНЫХ ПОД КЛЮЧ»

СКОЛЬКО СТОИТ «КОТЕЛЬНАЯ ПОД КЛЮЧ»?

На этот вопрос не существует универсального ответа. Поскольку мы осуществляем индивидуальное проектирование «котельных под ключ», их стоимость будет разной в каждом конкретном случае.

На стоимость «котельной под ключ» влияет немало факторов, главные из которых — мощность агрегатов, производители оборудования, сложность комплектации.

В то же время мы понимаем, насколько важно для вас иметь представление о стоимости проекта. Поэтому на нашем сайте предусмотрена возможность заполнить опросный лист, на основе которого будет составлена смета на строительство.

Кроме того, вы можете связаться с нами с помощью формы обратной связи или позвонить по бесплатному номеру 8-800-333-90-77.

Компания “Газовик” комплектует под ключ следующие типовые проекты котельных:

Проект

с паровыми котлами с Фрибином

Прошлым летом Cerney успешно ввел в эксплуатацию эту паровую установку на предприятии FRIBIN, крупнейшем игроке в мясной отрасли Испании, а также ведущем производителе свинины и продуктов ее переработки.

Это новое предприятие является частью расширения, проводимого компанией, лидером в мясной отрасли, с целью увеличения производственных мощностей и адаптации к новым требованиям рынка.

Вот почему требовалось оборудование, основанное на производительности, долговечности, интегрированных технологиях и новейших разработках, а также на качестве изготовления и гарантии.

Из чего состоит установка?

Установка состоит из термического дегазатора и двух котлов C / M 8000/11 с экономайзерами и всего вспомогательного оборудования, необходимого для выработки пара. Все это полностью построено на наших предприятиях в Сарагосе.

Установка теплового деаэритора

Термический деаэратор обеспечивает работу с водой отличного качества, которая благодаря растворенным в ней газам предотвращает любые повреждения как в котле, так и во всей установке, при минимальных расходах на химическую очистку.Производство полностью сухого пара в широком диапазоне условий гарантируется котлами Cerney, благодаря их большому объему воды и их испаряющим и теплообменным поверхностям, а также всем ключевым факторам, обеспечивающим получение пара без влаги. Использование индивидуальных экономайзеров также позволяет нам адаптировать производительность в соответствии с потребностями клиентов.

Также были включены другие меры по энергосбережению, такие как частотно-регулируемый привод и датчик кислорода в горелке, рекуперация тепла от непрерывно регулируемых продувок, частотно-регулируемый привод в насосах и т. Д.Эти повышения эффективности позволили нашему клиенту получить выгоду от помощи ЕС в области развития и добиться экономии в будущем.

Инжиниринг и монтаж котельной

В объем проекта входила не только поставка оборудования, но также проектирование и монтаж всей котельной. Наш опытный штатный персонал выполнил монтаж и последующий ввод в эксплуатацию под руководством нашего инженерного отдела.

Это просто еще один пример промышленного проекта «под ключ», адаптированного к потребностям клиента, как и все другие проекты, разработанные в Черни.

Аренда котлов | ПОСУДА

Проверьте аренду котла через WARE

Компания WARE специализируется на аренде котлов. Мы страстно желаем предоставить самые современные технологии для котельных, а также непревзойденное обслуживание и поддержку наших клиентов по аренде котлов на протяжении более шестидесяти лет. Наш опыт в этой области делает наши услуги по аренде котлов не имеющими аналогов в промышленной и коммерческой котельной. Если на вашем предприятии есть потребность в бойлере любого размера или мощности, вы можете поспорить, что у WARE есть именно такой бойлер.

WARE поставляет арендные котлы на салазках, арендные котлы перегретого оборудования и арендные котлы на прицепе, а также мобильные котельные в различных диапазонах давления. От 10 лошадиных сил до 250 000 фунтов в час, вы можете быть уверены, что выбор WARE означает, что у нас есть арендованный котел нужного размера, который удовлетворит ваши потребности. И независимо от того, когда в вашем бизнесе возникает необходимость, днем ​​или ночью, уважаемые сотрудники компании WARE по аренде котлов доставят к вам на место, чтобы ваша система котла была запущена и работала, 24 часа в сутки.

Независимо от того, нужен ли вашему бизнесу арендный котел во время расширения объекта, остановки завода, ремонта или ремонта объекта или в качестве замены во время ежегодной проверки вашего котла, WARE может убедиться, что ваше решение для аренды будет там, когда оно вам понадобится.

Наши решения по аренде котлов включают:

• Круглосуточная доставка и поддержка
• Служба ввода в эксплуатацию
• Консультации перед установкой
• Обучение операторов
• Установки под ключ

24 ЧАСОВАЯ РАБОТА АРЕНДНЫХ КОТЛОВ

Если вы обнаружите, что операторы котлов вашей установки связаны и не могут управлять работой арендуемого котла, WARE может предоставить операторов для проекта.

WARE также предлагает котельные системы сверхвысокой эффективности. По запросу мы с радостью предоставим информацию о котельной системе сверхвысокого КПД.

Стоимость аренды котла WARE может быть получена в течение часа. Свяжитесь с нами, чтобы сообщить о своих потребностях сегодня.

Установка котла | Юнайтед Бойлер Сервисез

Если вы заменяете стареющую котельную систему или строите новый объект с нуля, United Boiler здесь, чтобы предоставить квалифицированные услуги по установке, чтобы ваша котельная начала работать быстро и эффективно. Наша команда сертифицированных инженеров и техников может сделать все, от модернизации до полного проектирования и сборки, от замены изношенных компонентов до полной установки под ключ — и мы делаем это правильно с первого раза.

Услуги, которые мы предлагаем

United Boiler предоставляет профессиональные услуги по установке котлов предприятиям и организациям в штате Джорджия. Наши услуги включают следующее:

• Полная установка «с нуля». Если вы строите новое здание или занимает новое помещение, на котором в настоящее время нет котельной, мы можем принять участие в самом начале процесса, чтобы установить полную котельную систему, предназначенную для этого пространства, при этом минимизируя и избегая логистических проблем.
• Котельные «Под ключ». Мы можем быстро и легко оснастить ваше предприятие системой котельной под ключ, состоящей из всех компонентов, необходимых для бесперебойной и эффективной работы.
• Замена и дооснащение. Мы можем заменить стареющую котельную систему на новую систему, разработанную для простоты использования и максимальной эффективности. Мы можем адаптировать ваш новый котел к существующей инфраструктуре или при необходимости полностью переустановить все трубы.
• Замена деталей и компонентов. Мы можем установить индивидуальную замену стареющих или вышедших из строя компонентов, включая горелки, средства управления, теплообменники, насосы, коллекторы, клапаны, двигатели и многое другое.
• Аренда котлов временного назначения. Если ваша компания не может позволить себе простой во время процесса установки, мы можем установить арендованный котел под ключ, чтобы вы могли работать до тех пор, пока ваша постоянная установка не будет готова к использованию.

Полный набор опций

United Boiler устанавливает котельные системы всех разновидностей и типов, чтобы удовлетворить все потребности отрасли. Мы устанавливаем котлы, предназначенные для работы на природном газе, пропане, мазуте или отработанном масле, с типами конструкции, которые включают электрические, водотрубные, водяные, медные, мельхиоровые, нержавеющие и другие. Короче говоря, когда речь идет о котлах, мы ничего не видели или с чем работали, поэтому мы можем спроектировать, построить и установить систему, соответствующую вашим потребностям.

Чтобы обсудить ваши потребности в установке котла, свяжитесь с нами сегодня.

Промышленные переносные котельные — Ремонт и обслуживание котлов, аренда и продажа котлов

В South Texas Boiler мы можем предоставить нашим клиентам полностью укомплектованную котельную, которая является мобильной, со всеми необходимыми компонентами, необходимыми для подключения и запуска, эксплуатации и обслуживания высокопроизводительных систем подачи пара и горячей воды.Полные мобильные котельные S.T.B.I. представляют собой котлы, размещенные в автономном, защищенном от атмосферных воздействий передвижном блоке, пригодном для использования на автомагистралях. Они полностью подключены к трубам, имеют проводку и спроектированы с внешними соединениями для упрощения установки и обслуживания. Наши мобильные котельные идеально подходят для проектов, требующих максимальной организации, удобства и автономности. Не требуется дополнительных затрат времени или средств для защиты устройства от непогоды или демонтажа системы. Передвижные котельные S.T.B.I. включают помещения для выполнения любых необходимых административных функций и ведения документации.Наши мобильные котельные контролируются и обслуживаются нашим штатным квалифицированным обслуживающим персоналом. Мы стремимся помочь нашим клиентам минимизировать время простоя в случае, если потребуется мобильная котельная. Компания South Texas Boiler предлагает эффективное и исключительное решение для сдачи в аренду мобильной котельной.

ПРЕИМУЩЕСТВА МОБИЛЬНОЙ КОТЕЛЬНОЙ

· Никаких дополнительных конструкций для защиты мобильной котельной от неблагоприятных погодных условий не требуется.

· Вся паровая установка, средства управления системой и водоочистное оборудование смонтированы в полностью передвижном контейнере.

· Эти агрегаты предназначены для операторов котлов и для их удобства с пространством для проверки химического состава воды, ведения журналов учета и т. Д.…

ОСОБЕННОСТИ МОБИЛЬНОЙ КОТЛОВОЙ КОМНАТЫ

· Услуги по паровой и горячей воде

· Системы защиты от пламени

· Встроенная горелка

· Тепло / свет

· Различные диапазоны давления

· Любой вид топлива

· Краткосрочная или долгосрочная аренда

· Доступны услуги по подключению под ключ

О BEI

Разработчики и производители экономайзера с гребнем

Boilerroom Equipment, Inc.была основана в 2005 году с целью поставки высокотехнологичной продукции для рекуперации тепла для промышленного котельного производства. BEI выполняет проектирование и производство на своем заводе в Экспортной Пенсильвании, примерно в 25 милях от Питтсбурга. BEI гордится репутацией, которую она заработала за относительно короткое время как ведущий новатор и пионер в котельной промышленности. BEI была пионером в использовании программного обеспечения для оценки производительности и оценки производительности в режиме онлайн для поддержки своих продуктов в режиме реального времени; услуга по-прежнему не имеет себе равных среди конкурентов.Экономайзер HeatSponge представляет собой новейшее достижение в технологии экономайзеров промышленных котлов. HeatSponge не имеет себе равных на рынке, начиная с легкой цельной конструкции и заканчивая простотой в обслуживании при длительном обслуживании. В 2009 году BEI предприняла одну из самых амбициозных разработок новых продуктов в индустрии промышленных котлов; модернизированный конденсационный гидронный экономайзер котла. HeatSponge Sidekick представляет собой самый важный продукт на рынке водяных котлов с момента появления первых конденсационных котлов.До разработки Sidekick единственным способом, которым владельцы обычных водогрейных котлов могли добиться повышения эффективности конденсации, было демонтаж своего котла, независимо от возраста или состояния, и установка дорогостоящего и запатентованного конденсационного котла. Sidekick — это продукт, впервые представленный на рынке, который был разработан специально с учетом операционных реалий рынка водяных котлов.

Хотя экономайзеры паровых котлов составляют основную часть их продукции, BEI также разрабатывает и производит паровые аккумуляторы и котлы-утилизаторы для промышленных клиентов.BEI гордится своей запатентованной конструкцией многобаковых аккумуляторов, в которой используются меньшие по размеру модульные аккумуляторные емкости, что обеспечивает гораздо более экономичное решение для одиночных больших аккумуляторных емкостей. BEI установила котельные под ключ и выступила в качестве экспертов-консультантов для компаний, желающих изменить работу своих котлов.

Спасибо за внимание к нашей компании. Мы очень гордимся нашей продукцией и искренне ценим ваше внимание к Boilerroom Equipment, Inc.

Винс Сэндс, основатель PE
и вице-президент

Boilerroom Equipment, Inc. Авторские права 2014. Все права защищены.

Boilerroom Equipment, Inc.

2081 Borland Farm Road

Люкс Б

Экспорт, Пенсильвания 15632

Телефон отдела продаж: 1.866.666.8977

Прямой телефон завода: 724.327.0077

Факс: 724.327.0074

ОБСЛУЖИВАНИЕ КОТЕЛЯ

Круглосуточное АВАРИЙНОЕ ОБСЛУЖИВАНИЕ всего в вашей котельной!

Котельные

• Установка

• Ввод в эксплуатацию

• Ремонт регулирующего клапана / клапана

• Обновления управления

• Панели управления

• Ремонт огнеупоров

• Замена трубопровода

• Анализ горения

• Трубопровод

• Мойка котла

Смягчение воды

• Оборудование

• Установка

• Ввод в эксплуатацию

• Ремонт

Проектирование и строительство котельных

Мы можем спроектировать и / или изготовить индивидуальный полный комплекс мобильной котельной в соответствии с вашими потребностями, включая:

• Навесной на прицеп или контейнер

• Котлы / нагреватели теплоносителя

• Оборудование для умягчения воды

• Емкости / деаэраторы

• Насосы

• Системы подачи химикатов

• Продувочные цистерны

• Все соединительные трубопроводы и электрические

Насосные услуги

Код Сварка

• Ремонт и переделка под сварку штампом NBIC R

• Замена трубопровода котла

• Ремонт трубных листов

• Замена трубки Моррисона

• Штамповая сварка ASME PP для строительства силовых трубопроводов

• Конструкция для сварки труб согласно ASME B31. 1 Включая трубопровод из нержавеющей стали

• Неразрушающий контроль всей сварки

Комплекты котельной

Мы можем спроектировать, построить, установить и обслуживать полную котельную в соответствии с вашими потребностями, включая:

• Котлы / нагреватели теплоносителя

• Стековые экономайзеры

• Оборудование для умягчения воды

• Емкости / деаэраторы

• Насосы

• Системы подачи химикатов

• Продувочные цистерны

• Такелаж

• Установка

• Трубопровод

• Изоляция

• Бетонные опоры

• Электрический

• Ввод в эксплуатацию

• Обучение операторов

• Профилактическое обслуживание

• Соглашения

• Соглашения с операторами на месте

• Круглосуточное обслуживание 7 дней в неделю

• Поддержка и замена деталей

Мобильные котельные с низким и сверхнизким выбросом NOx добавлены к расширяющемуся арендному парку

Фремонт, Калифорния, 11 марта 2016 г.

Пять новых экологически чистых мобильных котельных были добавлены к растущему парку арендных котельных Nationwide Boiler Inc.Каждая предварительно спроектированная и испытанная на огнестойкость система включает в себя паровой котел с дымовой трубой и вспомогательное оборудование паровой установки для полной автономной работы. Оборудование предназначено для легального транспорта по автомагистралям и для удовлетворения растущего спроса со стороны коммерческих и промышленных пользователей котлов в Калифорнии и других частях страны, которые должны соблюдать строгие требования по выбросам в атмосферу.

Две из пяти систем имеют конструкцию 650 л.с., 250 фунт / кв.дюйм, котлы с наддувными горелками, выделяющие менее 9 ppm NOx и 50 ppm CO при сжигании природного газа.Альтернативным вариантом топлива для клиентов, у которых нет природного газа, является сжиженный пропан (LPG). Оборудование находится в 48-футовом контейнере, установленном на шасси прицепа. Эти передвижные котельные предварительно сертифицированы на соответствие самым строгим требованиям по выбросам в стране, установленным в Районе управления качеством воздуха Южного побережья (SCAQMD) или в районе Лос-Анджелеса, Калифорния.

Две дополнительные системы включают котлы мощностью 800 л.с., расчетные котлы 250 фунт / кв.2 масло. В оставшейся системе находится первая в отрасли мобильная котельная мощностью 1000 л.с. Пожарный котел мощностью 1000 л.с. спроектирован под давлением 290 фунтов на кв. Дюйм и включает в себя горелку с низким выбросом NOx на природном газе или жидком топливе №2. Оборудование размещено в 53-футовом контейнере, установленном на шасси прицепа.

Каждая из новых систем, перечисленных выше, предварительно оборудована трубами и проводкой и включает деаэратор распылительного типа, пару вертикальных центробежных насосов питательной воды и системы химической обработки, продувочный сепаратор, охладитель проб, умягчитель воды с солевым баком для регенерации (опция для Система мощностью 1000 л.с.) и центр управления двигателем.Новые мобильные котельные со сверхнизким выбросом NOx мощностью 650 л.с. первоначально будут храниться в штаб-квартире Nationwide Boiler во Фремонте, Калифорния.

ЭЛЕКТРОДНЫЕ ВОДОГРЕЙНЫЕ КОТЛЫ типа ЭВК

Общие сведения

Электродные водогрейные котлы предназначены для систем
автономного водяного отопления с естественной циркуляцией
теплоносителя, открытого типа, производственного и
сельскохозяйственного назначения, имеющих расширенный бак,
сообщающийся с атмосферой.

&nbsp&nbspКотел обеспечивает обогрев помещений высотой 3 м и температурой
наружного воздуха минус 28°С.

Структура условного обозначения

ЭВК-Х/Х УХЛ4:

ЭВК — электродный водогрейный котел;

Х — максимальная потребляемая мощность котла, кВт/ч;

Х — напряжение питания, В;

УХЛ4 — климатическое исполнение и категория размещения по ГОСТ

15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.

&nbsp&nbspАтмосферное давление от 630 до 800 мм рт. ст..

&nbsp&nbspТемпература окружающего воздуха от 1 до 35°С.

&nbsp&nbspРежим работы повторно-продолжительный.

&nbsp&nbspЭлектродные водогрейные котлы по типу защиты от поражения
электрическим током соответствуют классу 1 по ГОСТ 27570.0-87.

Технические характеристики

Технические данные приведены в таблице.

&nbsp&nbsp

Табл.

&nbsp&nbspГарантийный срок — 1 год со дня ввода котла в эксплуатацию.

Электродный котел состоит (рис. 1) из двух деталей: корпуса,
кожуха и сборочной единицы: крышки котла.

Рис. 1.

&nbsp&nbspОбщий вид электродного водогрейного котла типа ЭВК

&nbsp&nbsp1 — крышка котла;

&nbsp&nbsp2 — пластина;

&nbsp&nbsp3 — корпус;

&nbsp&nbsp4 — токоведущие электроды;

&nbsp&nbsp5 — втулка;

&nbsp&nbsp6 — кожух;

&nbsp&nbsp7 — патрубок;

&nbsp&nbsp8 — электродные пластины

&nbsp&nbspКорпус котла изготовлен из стальной трубы и имеет входной и
выходной патрубки для прохода нагреваемой воды и соединения котла с
системой отопления.

&nbsp&nbspКрышка котла имеет пять отверстий для установки фторопластовых
изолирующих втулок. На крышке через изолирующие втулки крепятся
токоведущие электроды из нержавеющей стали, к которым приварены
электродные пластины.

&nbsp&nbspДля фиксации взаимного расположения электродных пластин
используется пластина с прорезями, изготовленная из стеклотекстолита.

&nbsp&nbspКрышка котла соединяется с корпусом котла винтами М8 с гайками.

&nbsp&nbspДля защиты от поражения электрическим током токоведущие
электроды закрыты кожухом.

&nbsp&nbspКотел крепится своими патрубками к трубам системы водяного
отопления. Для эффективной циркуляции воды необходимо расположить как
можно ниже.

&nbsp&nbspРабота электродного котла основана на преобразовании
электроэнергии в тепловую при прохождении электрического тока через
воду, как через активное сопротивление.

&nbsp&nbspРежим работы котла зависит от удельного сопротивления воды,
применяемой для заполнения отопительной системы.

&nbsp&nbspУдельное сопротивление воды в городской сети меняется от 750 до
3000 Ом·см при 20°С в зависимости от времени года и качества очистки.

&nbsp&nbspС целью поддержания потребляемой мощности не выше максимальной
на воде с различными величинами удельного сопротивления производится
выбор схемы включения электродов при помощи удаления (установки)
перемычек (рис. 2, 3).

Рис. 2.

Табл. к рис. 2.

&nbsp&nbspСхема включения электродов в зависимости от удельного
сопротивления воды для ЭВК-2/220 и ЭВК-4/220

Рис. 3.

Табл. к рис. 3.

&nbsp&nbspСхема включения электродов в зависимости от удельного
сопротивления воды для ЭВК-9/380 и ЭВК-25/380

&nbsp&nbspАвтоматическое управление работой котла производится системой
управления, электрическая схема которой приведена на рис. 4 и 5.

Рис. 4.

&nbsp&nbspПринципиальная схема включения электрических котлов ЭВК-2/220 и
ЭВК-4/220

&nbsp&nbspТУДЭ — термоуправляемый датчик;

&nbsp&nbspЭВК — электродный водогрейный котел;

&nbsp&nbspQF — автоматический выключатель (или предохранитель)
устанавливается в разрыв фазового провода

Рис. 5.

&nbsp&nbspПринципиальная схема включения электрического котла ЭВК-9/380 и
ЭВК-25/380

&nbsp&nbspТУДЭ — термоуправляемый датчик;

&nbsp&nbspЭВК — электродный водогрейный котел;

&nbsp&nbspQF — автомат АП-50;

&nbsp&nbspКМ — пускатель электромагнитный типа ПМЕ-212;

&nbsp&nbspЩО — щиток осветительный серии ЩК

В комплект поставки входят: автоматика задания и ограничения
температуры типа ТУДЭ; автомат защиты от перегрузок и короткого
замыкания типа АП-50-3МТ У3 на 50 А; руководство по эксплуатации;

паспорт.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

Электродные водогрейные и паровые котлы

Страница 45 из 59

Электродный принцип нагрева воды обеспечивает простоту конструкции и регулирования мощности. Металлоемкость электродных водонагревателей ниже, а надежность в большинстве случаев выше, чем у элементных,

К недостаткам этих водонагревателей относят; загрязнение воды продуктами электрохимических реакций, происходящих на металлических электродах и корпусе, зависимость мощности нагрева от температуры воды, повышенную опасность поражения электрическим током.
Электродные водогрейные котлы выпускают проточными низкого и высокого давления на низкое (до 0,4 кВ) и высокое (6… 10 кВ) напряжение и на мощности от 25 до 10000 кВт типов КЭВ (котел электродный водогрейный), КЭВЗ (котел электродный водогрейный с замкнутым контуром), а также ЭПЗ (электродный, прямоточный с замкнутым контуром).

Котлы используют в системах горячего водоснабжения в центральных и местных электрокотельных.
В системах горячего водоснабжения котлы работают в первичном замкнутом водо-водяном контуре теплообменных аппаратов (бойлеров) или отопительных приборов. Работа с теплообменником обеспечивает циркуляцию через котел несменяющейся воды, что существенно уменьшает накипеобразование на электродах и не загрязняет потребляемую воду. Открытый водоразбор из котлов возможен, если вода предварительно смягчается или если она используется с температурой не выше 60°С.

Котлы типа КЭВ изготавливают с пластинчатыми и с цилиндрическими электродами из углеродистой стали. Цилиндрические электроды предназначены для воды с удельным сопротивлением до 10 Ом-м и ниже, а пластинчатые — выше 10 Ом-м. Цилиндрический стальной корпус 1 котла (рис. 19.6) имеет входной 2 и выходной 3 патрубки для воды. Внутри котла смонтированы три цилиндрических фазных электрода 4 (или шесть для котлов повышенной мощности), размещенные внутри нулевых электродов (антиэлектродов) 5, приваренных к общей диафрагме. Электроды образуют схему замещения типа «звезда».
Мощность регулируется изменением активной площади электродов, введением между электродами изоляционных фторопластовых труб 7 при помощи маховика 8.

Номинальная мощность котла, указанная в техническом паспорте, рассчитана для воды с заданным удельным сопротивлением. При ином сопротивлении работа котла не допускается либо из-за чрезмерного опасного увеличения плотности тока, либо резкого снижения мощности котла.
При сопротивлении воды выше заданного в систему добавляют тринатрий-фосфат (Na3P04) или сульфат натрия (Na2SO4) в виде водных растворов.

При низком сопротивлении воды в нее добавляют дистиллированную воду.
Котлы для безопасной работы в обязательном порядке оборудуются предохранительными клапанами давления, настроенными на максимально допустимое давление воды. Эксплуатация самодельных электродных котлов, безопасность которых не подтверждена службой Котлонадзора, запрещается.

Паровые электродные котлы используют не только для горячего теплоснабжения и отопления, но также и для технологического пароснабжения (в кормоприготовлении, подсобном производстве и т. д.), поэтому они более универсальны, чем водогрейные котлы.
Паровые котлы выпускаются для получения пара низкого давления на низкое (0,4 кВ) и высокое (6 кВ) напряжения мощностью от 100 до 5000 кВт.

Рис. 19.6. Электродный водогрейный котел КЭВ-0,4 с цилиндрическими электродами:

1 — корпус; 2, 3 — входной я выходной патрубки; 4 — фазный электрод; 5 — антиэлектрод; 6 — изоляторы с выводами; 7 — фторопластовая труба; 8 — маховик.

Рис. 19.7. Электродный паровой котел КЭПР-160/0,4:

1 — проходной изолятор; 2— парогенерирующая камера; 3 — вытеснительная камера; 4 — электродная система; 5 — поплавковый регулятор подпитки; 6 — механический сепаратор пара; 7 — регулятор давления пара.

Электрокотел типа КЭПР мощностью 160 кВт представляет собой сварной сосуд из стандартных стальных труб, размещенных соосно и образующих внутреннюю (парогенерирующую) 2 и внешнюю (вытеснительную) 3 камеры (рис. 19.7). Внутри парогенерирующей камеры размещена электродная система 4 в виде пакета плоских пластин, образующих схему замещения «треугольник». Питание к электродной системе подводится по токоведущим шпилькам в проходных изоляторах 1. Крайние пластины с наружной стороны электроизолированы. Под действием возрастающего давления пара срабатывает регулятор давления .7 и вода из камеры 2 вытесняется во внешнюю 3, оголяя электроды и этим уменьшая мощность котла до образования потребного расхода пара.

Водогрейные котлы мощностью от 100 Квт до 35 Мвт

Котлы электродные водогрейные КЭВ-0,4

 Описание

Котлы электродные водогрейные КЭВ-0,4 предназначены для получения горячей воды за счёт тепла, выделяемого электрическим током при прохождении его непосредственно через воду. Применяются для отопления и горячего водоснабжения жилых и производственных помещений как в закрытых, так и в открытых отопительных системах. Кроме того, электродные котлы КЭВ-0,4 могут применяться на строительных площадках, промышленных и сельскохозяйственных предприятиях, где требуется горячая вода с температурой до 95-130 °С для технологических процессов. Наиболее перспективным является использование электродных котлов в теплофикационных системах, имеющих аккумулирующие устройства.

Расшифровка условного обозначения: КЭВ-100/0,4
К — котёл
Э — электродный
B — водогрейный
100 — потребляемая номинальная мощность, кВт
0,4 — номинальное напряжение питающей сети, кВ

Электродный водогрейный котел КЭВ предназначен для применения в системах отопления с принудительной циркуляцией и системах горячего водоснабжения жилых и общественных зданий.

 Технические характеристики.

Комплект поставки.

• — Блок электрокотла — 1 шт.
• — Шкаф управления — 1 шт.
• — Запасные части ЗИП (изолятор, ухо, электрод, шпилька, втулка, пружина, гайка — по 3 шт)
• — Паспорт КЭВ 100/0,4 — 1 шт.
• — Упаковка: деревянные ящики.

 Назначение, устройство и принцип работы.

 Котлы КЭВ не подлежат регистрации в органах Ростехнадзора. Принцип работы электрокотла заключается в прямом нагреве воды электрическим током, который проходит непосредственно через находящийся в котле объем воды.

Конструктивно электрокотел представляет собой сосуд цилиндрической формы, который является водогрейной камерой. Внутри сосуда расположен блок фазных электродов. По токоведущим шпилькам через проходные изоляторы к электродам подводится напряжение трехфазной электрической сети 380 В 50 Гц.

В верхней части камеры расположено регулировочное устройство, представляющее три изолирующие перегородки и рычажный механизм привода, вал которого выведен наружу котла и соединяется с рукояткой управления. С помощью этого устройства регулируется мощность котла в пределах от 25 % до 100 % номинальной, путем введения-выведения изолирующих перегородок из межэлектродного пространства котла.

Управление электрокотлом осуществляется от шкафа управления, в котором смонтированы автомат защиты, контактор и схема автоматики. В силовой цепи предусмотрены приборы контроля токовой нагрузки и напряжения, а также защиты, действующие на отключение электрокотла при перегрузках и коротких замыканиях.

Схема автоматики позволяет поддерживать постоянную температуру воды в водогрейной камере. В схеме автоматики предусмотрена защита, действующая на отключение электрокотла при нагреве корпуса котла до 45 град. С.

Предусмотрена световая сигнализация наличия напряжения, включения нагрева, отказа контактора, включения насоса, аварии (перегрузки по току и перегреву), а также перевода щита управления в режим дистанционного управления.

Подготовка к работе.

Электрокотлы должны быть установлены в отдельном помещении. В этом же помещении устанавливаются шкафы управления и вспомогательное оборудование электрокотлов.

Установка электрокотлов вертикальная напольная без крепления. После установки электрокотел, шкаф управления и насос должны быть заземлены. В связи с тем, что электрокотлы устанавливаются на объектах, подключенных к городским водопроводным сетям, дополнительных требований к качеству питательной воды не предъявляется.

Порядок работы.

При включении в сеть происходит нагрев воды в электрокотле до установленной температуры. При достижении установленной температуры происходит автоматическое отключение нагрева и включение насоса на прокачку воды. При понижении температуры воды до заданного предела отключается насос и включается нагрев. Таким образом, происходит автоматическое регулирование температуры теплоносителя в заданных пределах.

Нагрев управляется регулятором температуры, насос находится в непрерывном режиме работы.

Регулятор мощности задает потребляемую мощность, чтобы температура в помещении соответствовала санитарным нормам. Для выхода на необходимую мощность можно добавлять в теплоноситель соли (например, поваренную).

Электрозащита схемы осуществляется автоматическими выключателями, тепловым реле.

Электродные котлы

Электродные котлы

Электротеплоснабжение является одной из форм централизованного теплоснабжения потребителей. Преимущества электроэнергии — простота конструктивного исполнения электроотопительных приборов, возможность точного поддержания температурного режима в отапливаемых помещениях и экономия в связи с этим первичных энергетических ресурсов у потребителя, более широкие возможности автоматизации процесса — позволяют при помощи электрических схем теплоснабжения реализовать и определенные преимущества, характерные для индивидуальных систем теплоснабжения, прежде всего их мобильность. Одним из элементов в схемах электротеплоснабжения являются электродные котлы паровые и водогрейные, работающие по принципу прямого преобразования электрической энергии в тепловую.

Электродные котлы паровые регулируемые предназначены для выработки насыщенного пара давлением до 0,6 МПа (6 кгс/см²) и применяются для отопления жилых и производственных помещений, а также для технологического пароснабжения сельскохозяйственных, промышленных и бытовых объектов. Условное обозначение котла: числитель — потребляемая электрическая мощность, кВт; знаменатель — номинальное напряжение питающей сети, кВ. Например, условное обозначение КЭПР-250/0,4 расшифровывается: котел электродный паровой регулируемый потребляемой мощностью 250 кВт, номинальным напряжением питающей сети 0,4 кВ.

В паровом котле теплота, выделяющаяся при протекании электрического тока через воду, представляющую активное сопротивление, идет на ее нагрев и испарение. Электродные котлы паровые вырабатывают насыщенный пар. Конструкция электродного парового котла на напряжение 0,4 кВ показана на рис. 16.

В цилиндрическом корпусе котла установлена коаксиально цилиндрическая обечайка с двумя камерами — парогенерирующей 1 и вытеснительной 2. В парогенерирующей камере расположен пакет плоских электродов 3, на которые по токоведущим шпилькам через проходные изоляторы 4 в днище 5 подается напряжение 0,4 кВ трехфазной электрической сети. Вода, заполняющая межэлектродные пространства, образует активные электрические сопротивления, включенные по схеме ’’треугольник”.

Крайние пластины пакета электродов изолируются снаружи диэлектрическими пластинами для исключения несимметричной нагрузки по фазам (перекоса). В случае питания котла водой с низким удельным сопротивлением система электродов выполняется из трех цилиндрических стержней (вариант А), а не из плоских.

Парогенерирующая и вытеснительная камеры сообщаются по воде в нижней части котла, по пару обе камеры связаны только через регулятор температуры РТ-40. Конструкция котла обеспечивает автоматическое регулирование в заданном режиме электрической мощности котла и, следовательно, его паропроизводительности. Повышение давления пара в котле выше установки регулятора температуры связано с закрытием клапана регулятора, при этом перекрывается связь парогенерирующей камеры с паровым объемом вытеснительной, что приводит к повышению давления в паровом объеме парогенерирующей камеры по сравнению с вытеснительной. Это влечет вытеснение котловой воды из парогенерирующей камеры в вытеснительную, снижению уровня в электродной системе и связанное с этим уменьшение электрической мощности котла и его паропроизводительности. При снижении давления ниже уставки регулятор температуры открывает связь камер по пару, из-за чего давление в них выравнивается, котловая вода перетекает в парогенерирующую камеру, увеличивая уровень погружения электродов, возвращая котел в заданный режим работы.

Ввод питательной воды осуществляется в вытеснительную камеру через поплавковый регулятор уровня 7, отбор пара производится через патрубок 8 в парогенерирующей камере. Поплавковый регулятор уровня 7 представляет сосуд, соединенный двумя патрубками и водяным пространством вытеснительной камеры электродного котла. В съемном днище регулятора имеются два патрубка для автоматической 9 и ручной 10 подпитки. Полый поплавок 11 через шток и кулису соединен с краном 12 на патрубке автоматической подпитки. При автоматической подпитке открыт клапан автоматической подпитки на питательном трубопроводе, клапан ручной подпитки закрыт, вода поступает в корпус регулятора уровня и через нижний патрубок в котел. Как только уровень воды в котле достигнет положения, превышающего верхний уровень затопления электродов на 100 мм, поплавок через шток с кулисой перекрывает кран 12, прекращая поступление воды в котел. Номинальный расход питательной воды регулятор уровня обеспечивает при полностью затопленных электродах. В случае выхода из строя поплавкового регулятора уровня временная работа котла возможна при ручном регулировании подачи воды через патрубок ручной подпитки 10.Уровень воды в котле контролируется по указателю уровня 13. Котел оснащен защитой от перепитки, в которой электродный датчик уровня 14, установленный в крышке 15, дает сигнал соответствующему исполнительному механизму на прекращение подачи питательной воды при достижении предельного уровня воды в котле. Защита котла от превышения давления осуществляется двумя предохранительными клапанами.

Электрическая схема включения котла (рис. 17, а) имеет автоматический выключатель, служащий для защиты от перегрузок и коротких замыканий; контактор для коммутации цепи подключения электродного котла; трансформаторы тока и амперметры, предназначенные для контроля токов нагрузки электродного котла; вольтметры для контроля напряжения питания. Схема питания котла водой приведена на рис. 17,б.

Каждый котел имеет защиты, действующие на отключение его от электрической сети при одно- и междуфазных коротких замыканиях без выдержки времени и перегрузке по току на 15% от номинальной нагрузки. В табл. 14 приведена техническая характеристика паровых электродных котлов на напряжение 0,4 кВ. Паровые электродные котлы большой единичной мощности изготовляются на напряжение питающей сети выше 1000 В.

Трехфазные водогрейные электродные котлы применяются для отопления и горячего водоснабжения крупных зданий и небольших поселков. Электродные котлы на напряжение 0,4 кВ выполняются с пластинчатыми электродами, наиболее приемлемыми для воды с низкой удельной электропроводностью.

На рис. 18 приведено схематическое устройство электродного водогрейного регулируемого котла напряжением 0,4 кВ, мощностью 12-250 кВт. Внутри цилиндрического корпуса установлены электроды, напряжение к которым подается через проходные изоляторы, укрепленные на днище котла. Нагрев воды происходит при движении между плоскими электродными пластинами при протекании через нее электрического тока. Регулирование мощности осуществляется изменением протекающего через воду электрического тока при помощи диэлектрических пластин (антиэлектродов), собранных в пакет и входящих в зазоры между электродными пластинами. Мощность электродных водогрейных котлов рассчитана на определенное удельное сопротивление воды при 20 ° С. При нагреве воды с удельным сопротивлением при 20 °С, отличающимся от расчетного, мощность котла будет определяться:

где N_ном, N — номинальная и фактическая мощность водогрейного котла, Вт; Р_20расч — расчетное удельное сопротивление воды, Ом*м; Р₂₀ — фактическое удельное сопротивление воды, Ом *м. Электродные водогрейные котлы на напряжение 6-10 кВ изготовляются с цилиндрическими и кольцевыми электродами. Котлы с цилиндрическими электродами применяются при высоком удельном сопротивлении воды.

Цилиндрический корпус электродного водогрейного котла (рис. 19, а) имеет входной 2 и выходной 3 патрубки для воды. Крышка 5 и днище б в зависимости от диаметра корпуса и  рабочего давления в котле выполняются либо плоскими, либо эллиптическими. В днище устанавливаются вводы фазных электродов. Фазные электроды 7 представляют цилиндрические стержни определенных длины и диаметра, к которым подводится напряжение по токоведущим шпилькам изоляторами 8. Каждый фазный электрод коаксиально окружен нулевым электродом 9. Все нулевые электроды приварены к диафрагме 10, которая разделяет полость котла на две части между входным и выходным патрубками и направляет поток воды в кольцевые зазоры между фазными и нулевыми электродами, в которых происходит ее нагрев.В нижней части нулевых электродов крепятся фторопластовые втулки 11, служащие для равномерного распределения воды по фазам и для защиты от износа узлов уплотнения между фазным электродом и проходным изолятором.

Мощность котла регулируется вертикальным перемещением фторопластовых экранов 12, расположенных коаксиально относительно фазных и нулевых электродов, которые жестко закреплены на крестовине 13, связанной с электроприводом 16. Перемещение фторопластовых экранов относительно фазных электродов изменяет их активную площадь и, как следствие, мощность котла.

Котлы с кольцевыми электродами применяются для нагрева воды с низким удельным сопротивлением. Внутри котла (рис. 19,6) между днищем и диафрагмой 2 установлены три фторопластовые камеры 3 с отверстиями в нижней части для прохода воды в межэлектродное пространство. Размещенные в камерах фазные электроды выполнены из концентрических стальных колец, соединенных между собой сваркой. Нулевые электроды 6, расположенные над фазными, выполнены аналогично фазным. Нулевые электроды закреплены жестко на подвеске 7, связанной с электроприводом 10. Регулирование мощности осуществляется электроприводом за счет изменения расстояния между фазным и нулевым электродами. Минимальный зазор между электродами устанавливается расчетом.

Электродные котлы / Правила ПТЭЭП / Библиотека / Элек.ру

3.2.46. Данные требования распространяются на электродные водогрейные и паровые котлы независимо от рабочего давления и температуры нагрева воды в них, питающиеся от источников тока промышленной частоты напряжением до и выше 1000 В, предназначенные для систем отопления, горячего водо- и пароснабжения жилых, коммунально-бытовых, общественных и производственных зданий, сооружений, промышленных и сельскохозяйственных установок.

3.2.47. В эксплуатацию допускаются только электродные котлы, изготовленные в организациях, имеющих технические средства, обеспечивающие соответствие их качества требованиям государственных стандартов или технических условий, согласованных в установленном порядке.

3.2.48. Электродные котлы и трубопроводы должны иметь тепловую изоляцию из материала, обладающего малым удельным весом и низкой теплопроводностью. Температура наружной поверхности изоляции должна быть не выше 55 °С.

3.2.49. Электродные котлы должны устанавливаться в отдельном помещении. В этом же помещении можно располагать технологическое оборудование и устройства защиты и автоматики. Электродные котлы напряжением до 1000 В допускается устанавливать в производственных помещениях совместно с другим оборудованием. В помещении котельной должны быть предусмотрены дренажные устройства, обеспечивающие аварийный и ремонтный сброс воды из системы отопления или горячего водоснабжения.

3.2.50. В электрокотельной напряжением выше 1000 В должно быть предусмотрено отдельное помещение для электротехнического персонала. В этом же помещении могут устанавливаться пульт телеуправления и телеизмерения, а также устройства защиты и автоматики.

3.2.51. Исходя из необходимости выравнивания графика энергопотребления, эксплуатировать электродные котлы в теплофикационных системах, не имеющих пускорегулирующих устройств, не допускается. Электродные котлы должны быть оснащены устройствами автоматики, отключающими их в соответствии с заданным графиком работы.

3.2.52. Электродные паровые котлы напряжением выше 1000 В допускаются в эксплуатацию после регистрации, проверки и испытаний их в установленном порядке.

3.2.53. Электродные котлы могут работать без постоянного дежурства персонала при наличии устройств автоматического и дистанционного управления, обеспечивающих ведение нормального режима работы электродных котлов автоматически или с пульта управления, а также при наличии защиты, обеспечивающей остановку котла при нарушении режимов работы с подачей сигнала на пульт управления. При этом должна быть предусмотрена возможность остановки котла с пульта управления.

3.2.54. Регулирование мощности электродных котлов под напряжением не допускается.

3.2.55. Электродный котел должен быть немедленно отключен при:

• несчастном случае;
• исчезновении напряжения на устройствах дистанционного и автоматического управления и на всех контрольно-измерительных приборах;
• повышении давления в котле выше разрешенного на 10% и продолжении его роста;
• прекращении или снижении расхода воды через водогрейный котел ниже минимально допустимого, а также в других случаях, предусмотренных производственной инструкцией.

В местной производственной инструкции должен быть также указан порядок устранения аварийного состояния и пуска электродных котлов.

3.2.56. На каждый котел напряжением выше 1000 В, установленный в котельной, должен быть заведен журнал, в который заносятся дата, вид ремонта, результаты осмотра, сведения о замене деталей, данные об аварийных ситуациях и т.д.

3.2.57. Осмотр электродных котлов напряжением до 1000 В выполняется перед каждым отопительным сезоном, а напряжением выше 1000 В — с определенной периодичностью, устанавливаемой графиком, но не реже 1 раза в месяц. Осмотр осуществляется согласно требованиям местной производственной инструкции, утвержденной ответственным за электрохозяйство Потребителя.

Результаты осмотра и меры по устранению неисправностей заносятся в журнал за подписью работника, проводившего осмотр.

3.2.58. Планово-предупредительный ремонт производится с периодичностью, устанавливаемой для котлов напряжением выше 1000 В специальным графиком, но не реже 1 раза в 6 мес. Для котлов напряжением до 1000 В необходимость планово-предупредительного ремонта определяет технический руководитель Потребителя или организация, проводящая ремонт.

3.2.59. Профилактические испытания и измерения на электродных котлах должны проводиться в соответствии с нормами испытаний электрооборудования (Приложение 3).

электродный водогрейный котел — патент РФ 2160411 —

Изобретение предназначено для отопления небольших зданий и может быть использовано в водогрейных системах для местного отопления. Котел содержит электроды, при этом активная часть фазного электрода выполнена из чугуна, нулевой электрод и токопровод подвергнуты химико-термической обработке, а выходной патрубок выполнен из диэлектрика. Такое выполнение котла позволяет повысить надежность его работы, а также температуру и рабочее давление теплоносителя. 1 ил.

Рисунок 1

Формула изобретения

Электродный водогрейный котел, содержащий трубчатый нулевой электрод, фазный электрод, входной и выходной патрубки, отличающийся тем, что активная часть фазового электрода выполнена из чугуна, причем нулевой электрод и токопровод подвергнуты химико-термической обработке, а выходной патрубок выполнен из диэлектрика.

Описание изобретения к патенту

Изобретение относится к теплотехнике и может быть использовано в системах местного отопления небольших зданий, например жилых домов, а также в водогрейных системах. Известен электродный котел, содержащий корпус, трубчатый нулевой электрод, фазный электрод; при этом корпус покрыт полиамидом (Зыков А.К. «Паровые и водогрейные котлы», Справочное пособие, М., Энергоатомиздат, 1987, с. 128, ил. с.60). Недостатком данного устройства является то, что для его эксплуатации необходима специальная подготовка теплоносителя, что значительно усложняет эксплуатацию электродного котла потребителем. При этом температура теплоносителя не превышает 95^oС при максимальном избыточном давлении не более 0,1 МПа. Известен электродный водогрейный котел, содержащий трубчатый нулевой электрод, фазный электрод, входной и выходной патрубки (Патент РФ N 2027949, 22B 1/30 от 22.04.93, опубл. 27.01.95 г., прототип). Недостатком данного котла является то, что выходной патрубок выполнен перпендикулярно корпусу. Такое размещение выходного патрубка может привести к образованию воздушной пробки под крышкой корпуса, кроме того пузырьки воздуха током воды будут захватываться и перемещаться в систему отопления, что приведет к созданию воздушных пробок в системе, закипания воды в корпусе котла и преждевременном выходе его из строя. Задачей изобретения является повышение надежности работы котла, нагрузки, а также температуры теплоносителя и рабочего давления. Поставленная задача решается изобретением, в котором электродный водогрейный котел, содержащий трубчатый нулевой электрод (корпус), фазный электрод, входной (тройник) и выходной (переходник) патрубки, по изобретению активная часть фазового электрода выполнена из чугуна, причем нулевой электрод и токопровод подвергнуты химико-термической обработке, а выходной патрубок (переходник) выполнен из диэлектрика. Анализ предложенного технического решения с прототипом позволил выявить признаки, отличающие предложенное решение от прототипа, что соответствует критерию «новизна». Сопоставительный анализ предложенного решения с известными не выявил признаков, полностью совпадающих с признаками предложенного устройства, что соответствует критерию «изобретательский уровень». Сущность изобретения поясняется чертежом, на котором изображен общий вид электродного водогрейного котла. Котел состоит из нулевого электрода 1, подвергнутого химико-термической обработке, сущность которой состоит в насыщении стальных и чугунных деталей азотом и углеродом при обработке их в неядовитых расплавах солей на основе цианата калия при температуре 500-600^oC. Образующиеся нитриды и карбонитриды железа и легирующих элементов придают деталям повышенную твердость поверхности, износостойкость, разгаро- и коррозионную стойкость. Упрочненный слой толщиной 0,2 — 0,3 мм относительно вязок, что исключает его выкрашивание и отслоение при работе. Нулевой электрод 1 подвергается такой обработке для увеличения коррозионно-стойкости. Кроме того, электродный водогрейный котел состоит из диэлектрического покрытия 2 (полипропилен — для работы до 150^oC, керамика — для работы выше 150^oC), активной части фазного электрода 3, выполненной из чугуна, подвергнутого химико-термической обработке для увеличения разгаро- и коррозионно-стойкости ее, а также уменьшения образования накипи, токопровода 4, выполненного из стали, подвергнутой химико-термической обработке для повышения коррозионно-стойкости ее, диэлектрического покрытия 5, выполненного из диэлектрика (полипропилена или керамики), тройника 6 с входным патрубком, выполненного из полипропилена или керамики, выходного патрубка (переходника) 7, выполненного из полипропилена (керамики). Котел работает следующим образом. Котел устанавливается вертикально, выходным патрубком (переходник) 7 вверх, тройник 6 подключается к обратной ветви отопительной системы (на чертеже не показана), выходной патрубок (переходник) 7 подключается к расширителю воды. В расширитель заливается вода, которая заполняет систему отопления и внутреннюю полость котла. Нулевой электрод 1, подвергнутый химико-термической обработке, соединяется с нулем электрической сети, токопровод 5 из стали соединяется с фазой сети. Электрический ток протекает в слое воды между нулевым электродом 1 и активной частью фазного электрода 3, нагревая воду. Нагретая в корпусе вода поднимается к выходному патрубку (переходнику) 7 и по трубопроводу попадает в отопительную систему (на чертеже не показана). Охладившись в отопительной системе, вода через тройник 7 с входным патрубком поступает в котел, где вновь нагревается. При нагреве воды вода расширяется и излишек ее из котла через выходной патрубок (переходник) 7 поступает в расширитель (на чертеже не показан) отопительной системы. Выполнение корпуса и изолирование токопровода от корпуса диэлектрическим покрытием 2 и 5 предохраняет потребителя от ожогов и поражения электрическим током. Предложенный электродный водогрейный котел в отличие от известных позволяет эффективно отапливать помещения, при этом срок службы его за счет применения химико-термической обработки значительно превосходит известные.

Котлы электрические водогрейные (КЭВ) напряжением 6 и 10 кВ

Электрические водогрейные котлы КЭВ-1000, КЭВ-1600, КЭВ-2500, КЭВ-4000, КЭВ-6000, КЭВ-10000, КЭВ-15000, КЭВ-20000 напряжением 6 и 10 кВ предназначены для получения горячей воды с температурой 95, 115, 130, 150° . Они применяются для отопления и горячего водоснабжения жилых и производственных помещений как в закрытых, так и в открытых системах теплоснабжения. Котлы предназначены для работы во всем диапазоне природных вод России и СНГ.

Данные котлы имеют мощность 1000, 1600, 2500, 4000, 6000, 10000, 15000, 20000 кВт и выпускаются в виде унифицированных серий для различного удельного электрического сопротивления теплоносителя и требуемой выходной температуры. Заводом выпускаются модификации данных котлов с изолированным корпусом.

Завод производит шкафы управления для КЭВ 6, 10, обеспечивающие весь перечень необходимых защит и реализующие работу котла в автоматическом режиме.

По заданию заказчика может быть произведено проектирование котлов с нестандартными характеристиками.

Технические характеристики КЭВ 6кВ

Технические характеристики КЭВ 10кВ

Электродные котлы и энергопереход

Электродный котел, котел с электрическим приводом, в котором вода, которая должна быть нагрета, сама используется в качестве электрического сопротивления, обеспечивает надежный и надежный способ преобразования энергии в тепло, способный напрямую использовать напряжение до 24 кВ без ступенек. понижающие трансформаторы и достижение очень высоких скоростей разгона (чему способствовало отсутствие поверхностей нагрева и трубопроводов котла). Эта технология существует уже несколько лет, но вновь вызвала интерес к ней как к средству помощи в поддержании стабильности в сетях с высоким процентом возобновляемых источников энергии, а также как к экономичному варианту преобразования энергии в тепло.Мартин Лёвланд, технический директор, PARAT Halvorsen, Норвегия

В электродном котле переменный ток течет в воде между тремя или более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло можно использовать для обеспечения горячей водой системы отопления или для производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии).До того, как электрические сети в Европе были подключены, электродные котлы давали возможность использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах с улучшением сетевых соединений между странами и ростом цен на электроэнергию накопление тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать эту технологию и поддерживать ее как можно более современную, предлагая ее для нишевых приложений, например, для больниц, которым требовалось электрическое оборудование. котел в качестве резервного для дополнения к масляному котлу.

Компания также поставила оффшорную версию для приложения FPSO (соответствует требованиям зоны опасности «EX»).

Появляются новые рынки

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей непостоянной ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, от которых регулирующий орган Дании потребовал установить аккумуляторы тепла, чтобы помочь предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла выставлена ​​на отрицательное регулирование сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулируется, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без поверхностей нагрева особенно подходит для такого типа быстрого нарастания температуры.

В других странах, особенно в Германии, рынок электродных котлов развивался в приложениях с отрицательным вторичным регулированием, т. Е. С потреблением энергии из сети, но на более длительные сроки.

Другой рынок — ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла для централизованного теплоснабжения приносит больше доходов, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для регулирования внутренней нагрузки в многоблочных ТЭЦ при запуске или остановке агрегата, что позволяет поддерживать нагрузку на поршневые двигатели или газовые турбины на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать важной частью резервного плана на случай отказа газоснабжения или других частей инфраструктуры. В таких условиях электродный котел может подавать центральное отопление или пар критически важным клиентам. Электродный котел может выйти на полную нагрузку из холодных условий за 5-10 минут, что является преимуществом для резервного котла.

В Норвегии пользователи используют электродный котел, поскольку в качестве источника тепла электроэнергия может конкурировать с нефтью и газом.Использование электричества также улучшает экологические показатели.

Принципы и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего резервуаров. Электроды подвешены внутри внутреннего контейнера, который электрически изолирован от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами.

Циркуляционный насос подает воду в емкость с электродом.Мощность котла пропорциональна уровню воды на электродах.

Для традиционного топочного котла необходима камера сгорания и секция трубы для передачи тепла от пламени воде. Это приводит к большому, тяжелому и дорогостоящему строительству. В электродном котле тепло выделяется непосредственно в компактном водяном объеме между электродами.

Электродный котел работает на среднее напряжение в диапазоне 6-24 кВ. В отличие от типичного низковольтного нагревателя, ему не нужен трансформатор низкого напряжения, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо отработана и хорошо изучена на основе многолетнего опыта.

Используемая в настоящее время высоконадежная электродная система была разработана PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды изнашивались из-за сильноточных потоков, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT.Потоки тока были снижены до уровня, при котором электроды больше не испытывали чрезмерного износа.

В ответ на рост возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродные котлы постоянно совершенствуются. Вариант на 24 кВ был разработан в 2015 году и сейчас успешно эксплуатируется на четырех заводах. Система управления котлом также была улучшена, а время отклика уменьшено, чтобы котел мог выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Опыт реализации проекта

PARAT Halvorsen AS была первой компанией в мире, которая применила паровой электродный котел для регулирования сети. В настоящее время в Германии в этом приложении задействовано более 250 МВт паровых котлов PARAT.

Проект на площадке под управлением Currenta в Леверкузене, Германия (см. Рисунок слева вверху), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка.Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене подает насыщенный пар под давлением 32 бар, а пароперегреватель низкого напряжения обеспечивает температуру пара до 380 ° C.

Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по преобразованию электроэнергии в тепло на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает вырабатываемое тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в электросети общего пользования.

Электростанция была спроектирована совместно ŠKO-ENERGO и E.ON Czech Republic.

Еще одной недавней установкой (см. Справа) был высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей компании централизованного теплоснабжения Италии. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковой нагрузки и регулирования сети в Милане.

Мысли о будущем

PARAT Halvorsen всегда ищет инновационные пути развития электродных котлов.Недавняя награда от Statoil, например, предусматривает поставку системы отопления с электродными котлами мощностью 2 x 12 МВт 11 кВ (смонтированная на салазках) для месторождения Johan Sverdrup Phase 2. Морское месторождение будет полностью эксплуатироваться на возобновляемых источниках энергии, передаваемых с материковой части Норвегии, а не на обычных электростанциях, установленных на платформе.

Мы также считаем, что бизнес возобновляемых источников энергии в настоящее время сталкивается с проблемой, в решении которой могут помочь электродные котлы. С тех пор, как мы вышли на рынок регулирования энергосистем в 2010 году, мы стали свидетелями значительного роста использования возобновляемых источников энергии в европейской энергосистеме.Однако, путешествуя, мы замечаем, что многие ветряные турбины не работают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие сетевые тарифы, даже когда сеть не загружена. По этим причинам много ГВтч возобновляемой энергии теряется каждый день, так как она никогда не производится. Поэтому мы обращаемся к политикам с таким же вызовом, чтобы они работали над созданием подходящей основы для использования возобновляемой энергии так же усердно, как они делали это над установкой технологий возобновляемой генерации.

PARAT IEH Высоковольтный электродный котел

Superior Electrode Boiler ИННОВАЦИИ

Пар высокого давления
PARAT Котел высокого давления может внести свой вклад в сокращение выбросов NOx и CO2 для крупных промышленных компаний, заменив котлы, работающие на ископаемом топливе, на чистый электрический пар с расчетным давлением до 85 бар изб. Это кардинально изменит правила игры в области обезуглероживания высокопроизводительного производства пара.

Нулевая нагрузка
Компания PARAT разработала НОВОЕ решение для гарантии нулевой нагрузки (патент заявлен) на наших электродных котлах в режиме ожидания.Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Комбинированный водогрейный и паровой
Электродный котел PARAT СЕЙЧАС может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого типа центрального отопления, нуждающегося как в горячей воде, так и в паре.

Оффшорная электрификация
PARAT Halvorsen играет важную роль в электрификации Северного моря и получил первые заказы на проект Йохана Свердрупа 2х12 МВт и Эдварда Грига 2х17 МВт (EX).Оба проекта будут электрифицированы от берега и значительно сократят выбросы. PARAT поставит полные салазки под ключ, спроектированные, изготовленные и собранные во Флеккефьорде, Норвегия. Мы являемся квалифицированным поставщиком Power to Heat с отличными решениями для сертифицированных EX наружных установок на платформах и судах FPSO.

Сокращение времени установки
PARAT Halvorsen не только проектирует и производит котлы. Перед поставкой котла мы можем его протестировать со всем установленным под ключ оборудованием, первичным контуром и системой ПЛК, чтобы убедиться, что у конечного потребителя будет плавный запуск и сокращенное время установки.

ПИТАНИЕ НА ОБОГРЕВ с электродным котлом PARAT

PARAT; котлы с 1920 года.
Наш электродный котел был спроектирован и разработан нашими собственными инженерами и произведен в нашем цехе в Норвегии с 1990 года. Электродные котлы PARAT очень надежны и в настоящее время являются предпочтительным решением для преобразования энергии в тепло во всем мире. Благодаря нашему многолетнему опыту мы поставили первые в мире паровые котлы, предназначенные для регулирования энергосистемы.

Горячая вода и пар
Электродный котел поставляется как с горячей водой, так и с паром.Возобновляемая энергия может использоваться в паровых сетях и сетях централизованного теплоснабжения. Электродный котел также является ценным резервным котлом.

Регламент сети

Растущее производство возобновляемой энергии от солнца и ветра все чаще дает избыточную мощность в сети. Эта мощность должна использоваться для стабилизации частоты тока на уровне 50 Гц. Это называется регулированием частоты сети.

Регулирование электрических сетей
Увеличение выработки энергии из ветряных и солнечных систем создало потребность в быстром регулировании частоты в электрических сетях.Электродный котел PARAT может использоваться для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки. Преобразование электроэнергии в тепло позволяет аккумулировать возобновляемую энергию в периоды перепроизводства. Это позволяет возобновляемым источникам энергии работать непрерывно, а экологически чистая энергия заменяет ископаемое топливо.

Электродный котел PARAT обеспечивает наиболее компактное и экономичное преобразование энергии в тепло и является превосходным решением для регулирования энергосистемы.

PARAT Халворсен разработал первый быстродействующий электродный котел, способный переключаться из режима ожидания в режим полной нагрузки за 30 секунд.

Нулевая нагрузка
Компания PARAT разработала НОВОЕ решение для гарантии нулевой нагрузки (патент заявлен) на наших электродных котлах в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Резервный котел
Поскольку в будущем электроэнергия будет доступна в качестве конкурентоспособного топлива, электродный котел PARAT также станет ценным резервным котлом на случай выхода из строя топливных котлов или системы распределения топлива.Никакие другие типы котлов не могут быть готовы из холодного состояния до полной нагрузки за 5 минут.

Низкая цена на электроэнергию
Даже в странах, где возобновляемые источники энергии еще не широко используются в электрических сетях, электродный котел можно использовать в периоды с низкими ценами на электроэнергию, например, в ночное время и в выходные дни.

Типичные кривые регулирования SRL в Infraserv Höchst, Франкфурт.

Паровые решения

Электродный котел PARAT — это ведущее в мире решение для высоковольтных электродных паровых котлов.Благодаря диапазону давления пара от 6 до 85 бар и мощности до 60 МВт у вас есть решения для производства пара малой и большой мощности. Это идеальный котел для замены паровых котлов, работающих на ископаемом топливе, на чистое электрическое тепло.

В воде между электродами образуется пар. Внутренняя система циркуляции подает воду к электродам в соотношении 10: 1 для испарения. Выход регулируется дроссельной заслонкой, регулирующей уровень в верхней камере.

Пар накапливается в верхней части напорного резервуара и выпускается через главный паровой клапан. Если давление пара превышает заданное значение, мощность автоматически снижается.

Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Проводимость постоянно контролируется, чтобы обеспечить правильную мощность котла. Когда проводимость превышает выбранную уставку, запускается автоматическая продувка.

Пар высокого давления
Электродный котел СЕЙЧАС может поставляться как паровой котел высокого давления.Мы разработали котел с расчетным давлением до 85 бар и мощностью 30 МВт на блок от 6-24 кВ. Это первый в мире современный паровой котел с электродом высокого давления. Используя эту технологию вместо котлов, работающих на ископаемом топливе, вы сможете значительно снизить выбросы.

Комбинированный водогрейный и паровой
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева.Это делает котел очень гибким для любой системы отопления, где требуется как горячая вода, так и пар.

Super heating
Электрические пароперегреватели могут поставляться отдельно с низковольтным питанием.

Принципиальная схема парогенератора электродного котла.

Горячая вода

Сеть централизованного теплоснабжения всегда будет иметь возможность получать избыточную электроэнергию из возобновляемых источников энергии.Это идеальный котел для замены водогрейных котлов, работающих на ископаемом топливе, на чистое электрическое тепло.

За счет установки резервуара для хранения тепла появляется возможность принимать большое количество энергии при получении сигнала для регулирования сети. После этого энергия может высвобождаться из резервуара, когда клиенту нужно тепло.

Горячая вода создается за счет циркуляции котловой воды через верхнюю камеру, где установлены электроды.Резервуар котла находится под давлением азота, и из-за относительно небольшого объема воды котел также действует как расширительный сосуд.

Если температура, передаваемая клиенту, превышает заданное значение, мощность котла автоматически снижается. Мощность регулируется дроссельной заслонкой, регулирующей уровень в верхней камере котла. Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Благодаря оптимальной конструкции электродов, проводимость воды остается постоянной и, следовательно, потребление воды остается минимальным.

В нашу поставку могут входить трубопроводы, регулирующий клапан и теплообменник для подачи тепла в контур централизованного теплоснабжения.

Комбинированный водогрейный и паровой
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любой системы отопления, где требуется как горячая вода, так и пар.

Принципиальная схема системы горячего водоснабжения электродного котла.

Технические характеристики

Дизайн-коды
Мы поставляем котлы с маркировкой CE в соответствии с PED / 2014/68 / EU с кодом EN 12953. Другие коды дизайна по запросу. Электродный котел также доступен в версии EX для установки во взрывоопасных зонах Зоны 2. Ячейка подключения среднего напряжения разработана в соответствии с EN 61936 для силовых установок.

Принцип работы котла
Котел состоит из внешней и внутренней емкости.Внутри внутреннего контейнера, который электрически изолирован от внешней оболочки, погружены электроды. Котел рассчитан на 6-24 кВ. Тепло генерируется омическим сопротивлением воды между электродами. Котел действует как чистое омическое сопротивление в главной цепи. Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами. Компания PARAT использует эту успешную концепцию электродов с 1993 года. Благодаря геометрии электродов поток тока настолько мал, что электроды не изнашиваются.

Система управления
Мы использовали наш опыт для разработки современной и надежной системы управления котлом на платформе ПЛК Siemens S7 Fail-safe, которая проста в использовании. Котел также доступен с системой удаленного мониторинга PARAT. Это позволяет удаленно контролировать работу котельной через Интернет из любой точки мира. Это также включает в себя онлайн-поиск и устранение неисправностей и обновления управляющего программного обеспечения из сервисного центра PARAT в Норвегии. КИП может быть поставлен как 1oo2 или 2oo3.

Размеры

Электродный котел очень компактный. Даже котел мощностью 60 МВт нормально поместится в существующую котельную. Корпус котла стандартно изолирован минеральной ватой 2×75 мм и облицован алюминиевыми листами с порошковым покрытием. Визуальные части окрашены.

Наружные размеры котла указаны для электродных котлов с изоляционным кожухом. Мы оставляем за собой право вносить изменения:

Паровой котел

Данные по массе приведены для расчетного давления 16 бар изб. Размер из расчета 10 кВ. Пар исходя из температуры питательной воды 100 ° C. Возможны изменения.

* Если циркуляционные насосы расположены на одном уровне с котлом, необходимо добавить дополнительную высоту для насоса NPSH.

Водогрейный котел

Весовые данные приведены для расчетного давления 6 бар изб. Размер из расчета 10 кВ. Возможны изменения.

См. Ознакомительный видеоролик с электродным котлом.

Электрические и электродные парогенераторы

HVJ Высоковольтный реактивный электродный котел

Производительность: от 2700 до 140000 баррелей в час (от 80 до 4200 л.с.) @ 99.КПД 5%
Стандартная модель: ASME Раздел I, Часть PEB
Соответствие: UL508A, ANSI / NFPA 79

Электродный котел HVJ сконфигурирован для работы от одного из трех различных трехфазных источников питания: 4160 В, 6900 В и 13,2 кВ, а его стандартные рабочие давления находятся в диапазоне от 100 до 400 фунтов на квадратный дюйм; по поводу моделей с более высоким давлением обращайтесь на завод.

Особенно хорошо подходит в качестве вспомогательного котла для электростанций и центральных паровых установок, а также в качестве котла-пони для расширения или дополнения промышленных процессов.Электродный котел HVJ подает практически мгновенный пар при необходимости, переходя от режима ожидания к полной мощности за минуты или даже секунды, и может значительно снизить затраты на электроэнергию, используя непиковую мощность. Он обычно используется для водяного отопления, стерилизации, увлажнения и технологического пара. Электродный котел HVJ — действительно одна из самых замечательных инноваций в отрасли, обладающая рядом преимуществ, в том числе превосходным качеством пара (чистота 99,8%), высокой производительностью и лучшим в отрасли фактическим КПД (99,8%).7% против 65% для котлов, работающих на ископаемом топливе). Общая стоимость владения HVJ ниже, чем у большинства котлов, работающих на ископаемом топливе, благодаря: более низким установленным капитальным затратам, страховым ставкам, затратам на персонал, затратам на техническое обслуживание, снижению затрат на электроэнергию и более низким затратам на очистку воды. Электродный котел HVJ без продуктов сгорания также является безопасным и экологически чистым вариантом, а в некоторых областях, где качество воздуха не соответствует стандартам EPA, он может быть единственным жизнеспособным вариантом.

• Циркуляционный насос с ЧРП непрерывно регулирует подачу пара в соответствии с потребностью в технологическом паре, обеспечивая динамический диапазон 100: 1 для почти бесконечной модуляции
• Рабочая температура резервуара никогда не превышает температуру пара, который он генерирует, поэтому HVJ может перейти от режима ожидания к полной мощности за минуты или даже секунды, что обеспечивает самый быстрый отклик в отрасли.
• Пар образуется в верхних двух третях сосуда над поверхностью воды, обеспечивая достаточно места для частиц воды, которые отделяются от пара, и выходят лучше 99.8% сухой пар
• Когда HVJ не вырабатывает пар, нет дымохода, позволяющего отводить тепло, а его очень малый объем воды (одна пятая от сопоставимого котла, работающего на ископаемом топливе) снижает количество энергии, затрачиваемой на поддержание его в состоянии ожидания.
• В условиях низкого уровня воды циркуляционный насос не имеет воды для выработки пара, что делает его «отказоустойчивым» в условиях низкого уровня воды
• Не требует вентиляционной трубы, воздухозаборников или жалюзи для воздуха для горения; без местных выбросов, для установки не требуется разрешение Управления по охране окружающей среды (Title V)
• В большинстве юрисдикций не требуется наличие специального оператора котла в круглосуточном режиме без выходных для ухода за котлом, что снижает затраты на персонал

Руководство по эксплуатации и обслуживанию | Материал спецификации | Принцип действия

Электродные котлы — Altenergy

Как работает электродный котел?

Электродный паровой или водогрейный котел — компактное решение, используемое для преобразования электроэнергии в тепло.Принцип его работы довольно прост. Электричество, поступающее через электроды внутри котла, создает вокруг них поле, которое заставляет молекулы воды, циркулирующей в верхней части котла, двигаться быстрее. Таким образом вода нагревается. Сам корпус котла находится под давлением с использованием системы инертного газа (например, азота). Объем воды регулируется регулирующим клапаном. Он поддерживается на довольно низком уровне, поэтому мощность котла можно регулировать практически мгновенно. Проводимость воды постоянно контролируется, чтобы обеспечить правильную мощность котла.Когда проводимость превышает установленные параметры, автоматически запускается продувка. Работа парового котла построена на аналогичных принципах. Пар собирается в верхней части котла, выходит через регулирующий клапан. В случае, если давление пара превышает заданное значение, мощность пулера автоматически уменьшается.

Области применения

Электродные котлы предоставляют возможность включения альтернативных источников энергии (например, солнечных, ветряных) в системы центрального отопления. Другое важное приложение — регулирование энергосистемы.

Регулирование сети

Подключение альтернативных источников энергии к сети требует мгновенного регулирования мощности и частоты. Время отклика менее 30 секунд от минимальной до полной нагрузки электрода дает возможность использовать его для первичного регулирования. Преобразование электроэнергии в тепло позволяет аккумулировать возобновляемую энергию в периоды перепроизводства.

Тепловые сети

Горячая вода и пар, производимые электродными котлами, могут использоваться в тепловых сетях, что позволяет минимизировать использование котлов, работающих на ископаемом топливе.Установленный резервуар для хранения тепла обеспечивает емкость для приема большого количества энергии, когда требуется регулирование сети. Когда клиенту нужно тепло, энергия может высвобождаться из резервуара.

Электродные котлы позволяют пользователям не только влиять на экологическую продукцию предприятий, но и минимизировать бюджет на ископаемое топливо.

Электродные котлы Парат

Предлагаем решения на базе электродных котлов Парат. Норвежская компания более 20 лет производит оборудование на собственном предприятии во Флеккефьорде.Однако они начались в начале 1920-х годов. На данный момент компания реализовала широкий спектр проектов в Европе и успешно стабилизировала энергосистемы во многих городах.

Ключевые преимущества электрокотлов Parat:

• От холодной до полной нагрузки менее чем за 5 минут
• 30 секунд от минимальной до полной нагрузки
• Минимальная нагрузка 0%
• Отсутствие тока заземления
• Компактная конструкция — до 60 МВт в одном блоке
• Не требуется трансформатор низкого напряжения
• Нет Износ электродов
• Требуется минимальное техническое обслуживание

Производитель паровых котлов с электродом — Hi-Therm Boilers India.

Электродные паровые котлы

Hi-Therm также генерируют пар с помощью электричества, но по другому принципу, чем паровые электрические котлы. Эти котлы работают полностью в автоматическом режиме и поставляются в собранном виде с простой в установке конструкцией. Электродный паровой котел имеет отличную систему автоматического управления, которая делает его очень простым в эксплуатации, чрезвычайно эффективным и экономичным. Он полностью пожаробезопасен и абсолютно безопасен даже без воды, так как в сухом состоянии электрический ток не может проходить.Кроме того, от этих котлов нет дыма или дыма. Компактный блок состоит из бойлера, подающего насоса и органов управления вместе с подающим баком. Все они размещены на тяжелой платформе MS с элегантной отделкой.

Hi-Therm произвела, поставила и ввела в эксплуатацию электродные паровые котлы для своих клиентов в Махараштре, а также в других частях Индии. Эти котлы доказали свою высокую надежность для производства пара с использованием электроэнергии.

Некоторые особенности электродного парового котла:

»Вне области действия Закона о регулировании котлов Индии (IBR)
» Отсутствие проверок и ежегодных остановок
»Быстрое реагирование на пропаривание с полным паром менее чем за 2 минуты
» Экономия труда, поскольку не требуется обученного обслуживающего персонала.
»Нет котельная, дымовая труба или топливный склад с минимальной занимаемой площадью благодаря компактной конструкции
»Очень удобна по сравнению с угольными и мазутными котлами
» Отсутствие риска пожара или взрыва, что делает его очень безопасным.
»Котел можно хранить рядом с оборудование, в котором используется пар
»Отсутствие дыма, золы или грязи делает его более чистым

Технические характеристики модели:

Стандартное рабочее давление 100 фунтов на квадратный дюйм (также доступны более высокие рабочие давления)

Электродные паровые котлы

имеют особую простую в установке конструкцию, поэтому их можно удобно разместить на крышах зданий, в подвалах, лестницах и во многих других местах, которые в противном случае остались бы пустыми. Наряду с этим, есть также большая экономия на монтажных работах на месте, потому что все, что требуется для его работы, — это подключение к электросети и подключение к оборудованию с использованием пара, водоснабжения и канализации.Также из-за абсолютной чистоты котел можно разместить рядом с оборудованием, использующим пар.

Принцип нагрева:

Электродный паровой котел принципиально отличается от любого другого метода нагрева воды или производства пара. Как мы знаем, прохождение электричества через любой резистор вызывает повышение температуры внутри материала. Тот же принцип применяется в электродном паровом котле, в котором прохождение электричества через воду вызывает повышение температуры воды.Таким образом, тепло генерируется внутри самой воды и не передается воде с использованием какого-либо другого источника тепла с более высокой температурой. Кроме того, произведенное тепло точно эквивалентно расширенному электричеству, и, следовательно, в этом процессе почти нет потерь или незначительных потерь энергии.

Обратите внимание:

»Используйте только мягкую воду. Использование жесткой воды приводит к отложению накипи на поверхности электродов, что увеличивает потребление электроэнергии.
»Используйте только источники переменного тока. Использование источников постоянного тока приведет к выделению водорода и кислорода в результате электролиза. Подача переменного тока со скоростью 10 циклов в секунду и выше не вызывает электролиза.
»Иллюстрации являются иллюстративными и могут быть изменены с нашего уведомления.

Электродный котел модели HTE-3 (165 кг / час) в конструкции ПС в работе с экспортным домом в Насике.

Электродное водяное отопление | Система повышения давления горячей воды непрерывного действия

MicroHeat Technology использует электрическую энергию для производства горячей воды непрерывного действия.В этой бустерной технологии водонагревателя используются электропроводящие свойства жидкостей, которые позволяют «непосредственно возбуждать» жидкость. Прямое возбуждение жидкости электрически вызывает нагрев жидкости — это процесс, называемый «прямой передачей энергии». В этом процессе жидкость нагревается без использования технологии теплообмена (нагревательных элементов), а энергия передается непосредственно жидкости. Непосредственное возбуждение «проводящих» жидкостей (например, воды, гликоля) с неограниченным контролем обеспечивает энергоэффективные и высокоэффективные средства производства непрерывного потока горячей воды , горячей воды .

Преимущества прямой передачи энергии для вашей системы горячего водоснабжения с непрерывным потоком

В применении к водяному нагреву, как и в электрическом водонагревателе непрерывного действия (CFEWH), технология Direct Energy Transfer обеспечивает чрезвычайно энерго- и водосберегающее решение для повышения температуры горячей воды с дополнительными преимуществами, такими как точная и безопасная температура контроль и без масштабирования.

Проточный водонагреватель продемонстрировал эффективность применения технологии, надежно и непрерывно обеспечивая лучшую на рынке стабильную температуру горячей и теплой воды.Это достигается с помощью цифровой системы, управляемой микропроцессором, которая постоянно отслеживает и реагирует на изменения характеристик нагреваемой воды 100 раз в секунду.

Как работает ваш водонагреватель непрерывного действия

Дизайн CFEWH и цифровое управление точно рассчитывают количество электроэнергии, подаваемой для нагрева воды, путем имитации уравнения теплового нагрева. Точная передача энергии стала возможной благодаря тому факту, что наши системы непрерывного горячего водоснабжения не используют нагревательные элементы (теплообмен) и, как следствие, не испытывают «тепловой инерции» [1].

Использование этой технологии прямого энергоснабжения для передачи энергии в поток воды означает, что электрическая энергия подается напрямую, а не через нагревательные элементы, которые значительно горячее, чем вода. Непосредственное приложение энергии приводит к тому, что температура в варианте воплощения имеет ту же температуру, что и вода, нагреваемая в проточном водонагревателе с непрерывным потоком, и, следовательно, не страдает от накипи и коррозии под напряжением, в отличие от тепловых элементов (голых или защищенных).

[1] Тепловая инерция — Степень медленности, с которой температура тела приближается к температуре окружающей среды, и которая зависит от его поглощающей способности, его удельной теплоемкости, теплопроводности, размеров и других факторов.

ЭЛЕКТРОДНЫЙ ВОДОНАГРЕВАТЕЛЬ — 3278470 NOVA SCOTIA LIMITED

Настоящее изобретение относится к электрическим водонагревателям и парогенераторам, а более конкретно к электродному водонагревателю / электродному парогенератору, который подает горячую воду или пар с по существу высокой скоростью и эффективностью.

Самая распространенная форма систем электрического водяного отопления включает накопительный бак, в котором вода нагревается до заданной температуры. Вода в резервуаре для хранения поддерживается при заданной температуре, поскольку вода забирается из резервуара для хранения и пополняется холодной входящей водой.Электрические системы хранения горячей воды обычно считаются энергоэффективными, поскольку они работают по принципу хранения воды, нагретой до заданной температуры, превышающей температуру, требуемую для использования, даже если потребителю может не потребоваться горячая вода до некоторого времени в будущем. Поскольку тепловая энергия теряется из-за горячей воды в накопительном баке, требуется дополнительное потребление электроэнергии для повторного нагрева этой воды до заданной температуры.

Более энергоэффективное средство нагрева воды, чем системы накопительных резервуаров, включает использование системы водонагревателя без резервуара, также называемой системой водонагревателя «по требованию» или «мгновенным», которая нагревает воду только во время подачи горячей воды. использовал.В большинстве безрезервуарных водонагревательных систем предшествующего уровня техники для нагрева воды используются электрические нагревательные элементы резистивного типа. Основным недостатком безбаковых систем водонагревателя, в которых используются электрические нагревательные элементы резистивного типа, является то, что сами элементы имеют значительную тепловую массу и тепловое сопротивление, что существенно снижает скорость нагрева воды, особенно когда поток воды начинается с нуля.

Альтернативой использованию нагревательных элементов для нагрева воды является пропускание электрического тока через воду между двумя электродами, между которыми существует напряжение переменного тока, известное как нагрев с прямым электрическим сопротивлением (DER).К сожалению, существующие электродные водонагреватели очень сложны, что делает их дорогими в производстве и трудными для компактной реализации.

Желательно создать электродный водонагреватель / электродный парогенератор, который был бы простым и компактным.

Также желательно обеспечить электродный водонагреватель / электродный парогенератор, который подает горячую воду / пар с существенно высокой скоростью и эффективностью.

Также желательно обеспечить электродный водонагреватель, который обеспечивает кипящую воду с существенно высокой скоростью и эффективностью.

Соответственно, одна цель настоящего изобретения состоит в том, чтобы предоставить электродный водонагреватель / электродный парогенератор, который является простым и компактным.

Другой целью настоящего изобретения является создание электродного водонагревателя / электродного парогенератора, который подает горячую воду / пар с существенно высокой скоростью и эффективностью.

Другой целью настоящего изобретения является создание электродного водонагревателя, который подает кипящую воду по существу с высокой скоростью и эффективностью.

Согласно одному аспекту настоящего изобретения предоставляется электродный водонагреватель. Электродный водонагреватель содержит корпус для содержания в нем воды. Корпус имеет по меньшей мере отверстие для пропускания через него воды. По меньшей мере два электрода расположены внутри корпуса и прикреплены к нему так, что по меньшей мере один из электродов может вибрировать во время подачи электроэнергии переменного тока. Электрическая схема соединяет по меньшей мере один из электродов с токоведущим проводом источника переменного тока и, по меньшей мере, другой из электродов с нейтральным проводом источника питания переменного тока.

Согласно одному аспекту настоящего изобретения предоставляется электродный водонагреватель.

Электродный водонагреватель содержит корпус для содержания в нем воды. Корпус имеет по меньшей мере отверстие для пропускания через него воды. По меньшей мере два электрода расположены внутри корпуса и прикреплены к нему так, что по меньшей мере один из электродов может вибрировать во время подачи электроэнергии переменного тока. Электроды содержат внутренний электрод, имеющий продольную ось, и по меньшей мере один полый цилиндр, расположенный концентрично к нему.

Согласно одному аспекту настоящего изобретения предоставляется электродный водонагреватель. Электродный водонагреватель содержит корпус для содержания в нем воды. Корпус имеет по меньшей мере отверстие для пропускания через него воды. По меньшей мере два электрода расположены внутри корпуса и прикреплены к нему так, что по меньшей мере один из электродов может вибрировать во время подачи электроэнергии переменного тока. Электрическая схема соединяет каждый из электродов с токоведущим проводом многофазного источника питания переменного тока.

Одним из преимуществ настоящего изобретения является то, что оно обеспечивает электродный водонагреватель / электродный парогенератор, который является простым и компактным.

Еще одно преимущество настоящего изобретения состоит в том, что оно обеспечивает электродный водонагреватель / электродный парогенератор, который подает горячую воду / пар с существенно высокой скоростью и эффективностью.

Еще одним преимуществом настоящего изобретения является создание электродного водонагревателя, который обеспечивает кипящую воду по существу с высокой скоростью и эффективностью.

Один вариант осуществления настоящего изобретения описывается ниже со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1 a — упрощенная блок-схема, иллюстрирующая вид в разрезе электродного водонагревателя согласно варианту осуществления изобретения;

РИС. 1 b — упрощенная блок-схема, иллюстрирующая подробный вид в разрезе одного электрода, помещенного в корпус электродного водонагревателя согласно варианту осуществления изобретения;

РИС.1 c по 1 g — это упрощенные блок-схемы, иллюстрирующие вид сверху, вид в разрезе, вид сбоку, вид сверху в перспективе и вид снизу в перспективе нижней пластины электродного водонагревателя согласно варианту осуществления. изобретения;

РИС. 2 a — упрощенная блок-схема, иллюстрирующая вид в разрезе электродного водонагревателя согласно варианту осуществления изобретения с установленными на нем впуском и выпуском воды;

РИС.2 b — упрощенная блок-схема, иллюстрирующая схему управления для работы электродного водонагревателя согласно варианту осуществления изобретения;

РИС. 2 c — упрощенная блок-схема, иллюстрирующая вид сбоку проточного водонагревателя, использующего электродный водонагреватель согласно варианту осуществления изобретения; и

ФИГ. 3 — упрощенная блок-схема, иллюстрирующая вид в разрезе водонагревателя котлового типа, использующего электродный водонагреватель согласно варианту осуществления изобретения.

Если не указано иное, все технические и научные термины, используемые в данном документе, имеют то же значение, которое обычно понимается специалистом в данной области техники, к которой принадлежит изобретение. Хотя любые методы и материалы, подобные или эквивалентные описанным здесь, могут быть использованы на практике или при тестировании настоящего изобретения, теперь описаны некоторые методы и материалы.

Хотя описание вариантов осуществления, приведенное ниже, относится к водогрейному котлу быстрого приготовления для обеспечения относительно небольших количеств горячей / кипящей воды / пара для потребления человеком в домашних условиях, для специалистов в данной области техники станет очевидным, что варианты осуществления изобретения не ограничиваются этим, но также могут быть адаптированы для обеспечения больших количеств горячей / кипящей воды / пара в различных других применениях, таких как, например, отопление и промышленные процессы.

Ссылаясь на фиг. 1 a от до 1 g предоставляется электродный водонагреватель 100 согласно варианту осуществления изобретения. Электродный водонагреватель , 100, содержит электрически непроводящий корпус, в одном случае имеющий нижнюю пластину , 102, . 1 , верхняя пластина 102 . 2 , и кольцо корпуса 104 . Нижняя пластина 102 . 1 , верхняя пластина 102 . 2 и кольцо корпуса , 104 изготовлены из термостойкого и электрически непроводящего материала, в одном случае из пластика, такого как, например, ацеталь, с использованием стандартных технологий формования пластика. В качестве альтернативы могут использоваться другие термостойкие и электрически непроводящие материалы или внутренняя часть корпуса может быть покрыта термостойким и электрически непроводящим материалом. Электроды 106 . 1 — 106 . 7 расположены внутри корпуса с электродами , 106, 106, . 2 — 106 . 7 выполнены в виде полых цилиндров, окружающих внутренний электрод 106 . 1 концентрически относительно продольной оси 120 , как показано на ФИГ. 1 а . Электроды 106 . 1 — 106 . 7 могут быть расположены на одинаковом расстоянии друг от друга. Верхняя и нижняя концевые части электродов , 106, . 2 — 106 . 7 размещены в соответствующих пазах 122 , расположенных в нижней пластине 102 . 1 и верхняя пластина 102 . 2 . Электроды 106 . 2 — 106 . 7 и канавки 122 имеют такие размеры, что ширина W _G канавок 122 больше, чем ширина W _E электродов 106 . 2 — 106 . 7 , оставляя зазоры G ₁ и G ₂ между ними, а также высоту H _E электродов 106 . 2 — 106 . 7 , при этом внутренняя высота корпуса R _H и глубина D _G канавок 122 таковы, что между вершинами электродов 106 имеется зазор G ₃ . 2 — 106 . 7 и соответствующие канавки 122 , как показано на ФИГ. 1 б . Поставка электродов 106 . 2 — 106 . 7 и канавки 122 , как показано на ФИГ.1 b удерживает электроды 106 . 2 — 106 . 7 в отношении: друг друга, имеющего заранее определенные расстояния между ними; внутренний электрод 106 . 1 ; и корпус, но также включает электроды , 106, . 2 — 106 . 7 , чтобы вибрировать в направлении вдоль оси 120 , а также в направлениях, перпендикулярных к ней в пределах заранее определенного диапазона — зазоры G ₁ , G ₂ и G ₃ — как указано стрелками блока ИНЖИР.1 б . Электроды 106 . 1 — 106 . 7 изготовлены из электропроводящего материала, такого как, например, алюминий, нержавеющая сталь или латунь. Корпус вместе с электродами , 106, закрепляется, например, с помощью винтового болта 116 A вместе с винтовой гайкой 116 B, так что внутренний электрод 106 . 1 и кольцо корпуса 104 упираются между нижней пластиной 102 . 1 и верхняя пластина 102 . 2 , что упрощает сборку устройства. Кольцо корпуса 104 , нижняя пластина 102 . 1 и верхняя пластина 102 . 2 может находиться в водонепроницаемом контакте при закреплении. Необязательно, уплотнение, такое как, например, уплотнительное кольцо, расположено между кольцом корпуса , 104, и соответствующей пластиной корпуса , 102, . 1 / 102 . 2 .Далее необязательно электрод , 106, . 1 выполнен в виде полого цилиндра, внутри которого расположен прилегающий цилиндр, обеспечивающий возможность электрода , 106, . 1 должен располагаться так, чтобы он мог вибрировать.

Электроды 106 . 1 — 106 . 7 подключены к изолированной проводке 108 . 1 и 108 . 2 чередующимся образом, как показано на фиг. 1 а , с проводкой 108 . 1 и 108 . 2 для подключения к нулевому проводу и токоведущему проводу, соответственно, однофазного переменного тока, также известного как бытовая мощность, или наоборот. Электропроводка 108 . 1 и 108 . 2 поставляется с использованием стандартной изолированной проводки для бытовой электросети и подключается к соответствующим электродам 106 . 1 — 106 . 7 с использованием стандартной технологии монтажа, например, пайки.Соединение проводов с электродами может быть покрыто, чтобы предотвратить контакт медных проводов и припоя с водой, когда они используются в пищу человеком. Электропроводка 108 . 1 и 108 . 2 достаточно гибкий, чтобы включить электроды , 106, . 2 — 106 . 7 вибрировать, как описано выше. Для защиты пользователя нагревателя 100 от поражения электрическим током в случае неисправности устройства, заземляющее кольцо 110 для подключения к заземлению через проводку 108 . 3 расположен вокруг кольца корпуса 104 . Необязательно, заземляющее кольцо , 110, опускается, например, когда нагреватель , 100, расположен внутри заземленного корпуса.

Вода подается на электроды 106 . 1 — 106 . 7 и удаляются оттуда после нагрева через отверстия 112 , 113 , расположенные в верхней пластине 102 . 2 и нижняя пластина 102 . 1 . Отверстия , 112, , , 113, могут быть размещены так, чтобы вода приблизительно равномерно распределялась вокруг электродов , 106, . 1 — 106 . 7 и размеры, позволяющие протекать через него воде в заданном диапазоне. Например, в приложениях, где нагреватель , 100, пуст, когда он не используется, поток воды ограничивается до такой степени, что предотвращается скачок напряжения при запуске нагревателя , 100, .

Во время работы переменный ток пропускается через воду, расположенную между соседними электродами, нагревая ее. Большая площадь поверхности электрода, контактирующего с водой, может быть размещена в относительно небольшом объеме, например, путем обеспечения множества вложенных электродов, таких как концентрические кольцевые электроды, как показано на фиг. 1 а . Скорость нагрева воды увеличивается за счет того, что электроды могут вибрировать, вызванные подачей электроэнергии переменного тока.

Очевидно, что электродный водонагреватель , 100, может быть реализован с использованием разного количества двух или более электродов.Кроме того, электроды могут иметь форму, отличную от круглой формы кольца, такую ​​как, например, кольца, имеющие овальное или квадратное поперечное сечение, пластины, полусферы.

Электродный водонагреватель 100 спроектирован в зависимости от электропроводности воды, диапазона расхода воды, диапазона желаемых температур горячей воды и электрической мощности (напряжения и частоты) с использованием стандартных электрических параметров. инженерные методы. Электроды могут быть сконструированы таким образом, чтобы потребляемая устройством электрическая мощность не превышала заданный предел.

Следует отметить, что, хотя в описании электродного водонагревателя , 100, продольная ось , 120, ориентирована по существу вертикально, он также может работать с продольной осью , 120, , ориентированной по существу горизонтально или под углами между ними.

Ссылаясь на фиг. 2 a от до 2 c , электродный водонагреватель 100 был реализован в проточном водонагревателе 200 , показанном на фиг.2 c , для обеспечения относительно небольшого количества горячей / кипящей воды на кухне вместо электрического чайника. Электродный водонагреватель , 100, имеет впускное отверстие для воды 130 для приема воды через впускное отверстие 130 A и выпускное отверстие для воды 132 для подачи нагретой / кипящей воды через выпускное отверстие 132 A, как показано блочные стрелки на фиг. 2 а . Впускное отверстие для воды , 130, и выпускное отверстие для воды, , 132, , изготовлены из термостойкого и электрически непроводящего материала, в одном случае из пластика, такого как, например, ацеталь, с использованием стандартных методов формования пластика.Впускное отверстие для воды 130 и выпускное отверстие для воды 132 , например, монтируются на верхней пластине 102 . 2 и нижняя пластина 102 . 1 , соответственно, электродного водонагревателя 100 водонепроницаемым способом с использованием, например, клея. Датчик температуры на входе 140 и датчик расхода воды 142 могут быть расположены на входе 130 для измерения температуры воды на входе и расхода воды на входе и для подачи сигналов, указывающих на это, через проводку 140 A и 142 A, а также датчик температуры воды на выходе 144 , расположенный в выпускном отверстии для воды 132 для измерения температуры воды на выходе и для подачи сигнала, указывающего на это, через проводку 144 A.
