температура обратки и подачи, тепло от радиаторов
В квартирах или частных домах жильцы часто сталкиваются с явлением неравномерного нагрева радиаторов отопления в разных частях жилища. Характерны такие ситуации в случаях, когда помещения подключены к автономным отопительным системам.
Как оптимизировать систему отопления (СО), перестать переплачивать и чем поможет установка теплорегулятора для батарей — рассмотрим далее.
Зачем нужна регулировка тепла в квартире
По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:
- Возникает необходимость создания в доме максимально комфортных условий для жизни.
- Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
- Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
- Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.
Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства.
Настройка температуры в многоквартирном доме на обратке и подаче
Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:
- система работает от котла индивидуальной мощности;
- установлен специальный трехходовый кран;
- прокачка теплоносителя происходит в принудительном порядке.
В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.
С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.
Существуют следующие нюансы в процессе регулировки уровня тепла:
- Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
- Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
- Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.
Типы регулировочных клапанов для батарей
Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.
По типам регулировки выделяю два вида клапанов:

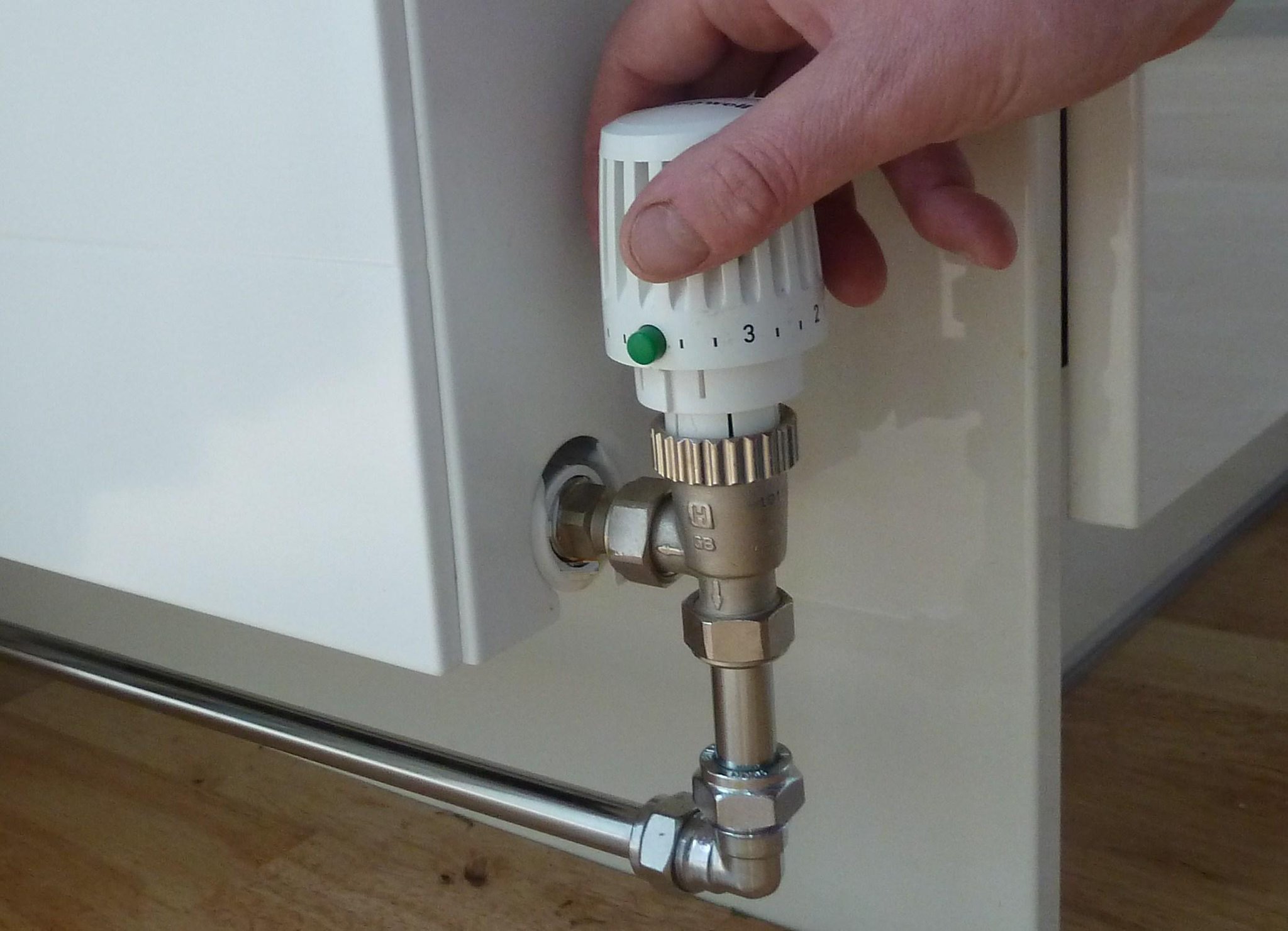

- Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.
Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.
- Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.
Как отрегулировать радиаторы отопления
Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.
- Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
- Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
- Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.
Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.
- Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.
Регулировка отопления в частном доме
В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование.
Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:
- регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
- контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.
Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.
Полезное видео
Посмотрите видео, в котором рассказывается про регулирование батарей отопления с помощью специальных кранов.
Итоги — почему это так важно
Регулировка температуры радиаторов отопления целесообразна в частных и многоквартирных домах, даже если здесь уже установлен общедомовой счётчик. Ручные краны, автоматизированные термостаты или трёхходовые клапаны с термоголовкой просты в использовании и не стоят заоблачных денег, зато позволят сэкономить средства, отрегулируют температуру в помещениях и сделают проживание или эксплуатацию площадей комфортной.
Как наладить, отрегулировать систему отопления
Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.
Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.
Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.
Если не хватает мощности радиаторов
Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.
Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.
Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.
Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах
Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.
Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.
Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.
Простые причины неполадок системы отопления
Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.
В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.
Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.
Перед любой балансировкой системы отопления прочистите фильтр.
В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.
Балансировка системы с помощью кранов-регуляторов
Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.
Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.
Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.
Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.
Пример, как отрегулировать отопление в одноэтажном доме
Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.
В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.
Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.
После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…
Принципы регулировки
Создавать значительные закрытия нельзя.
Основной принцип балансировки – максимально открыть путь для движения теплоносителя. Закрытие – это вынужденная мера.
Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.
А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей. Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…
Пример для двухэтажного дома
Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.
В результате на первом этаже все еще холодно, а на втором этаже уже жара.
Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…
Дополнительная информация – какие схемы разводки отопительного трубопровода применяются
Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.
Наладка по проекту
При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.
Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.
Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.
Шумящий радиатор
Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.
Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления…
Шумящий радиатор требует балансировки системы или ее переделки.
Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака
Как в Москве регулируют отопление?
https://realty.ria.ru/20201113/otoplenie-1584275114.html
Как в Москве регулируют отопление?
Как в Москве регулируют отопление? — Недвижимость РИА Новости, 13. 11.2020
Как в Москве регулируют отопление?
Отопление в жилых квартирах Москвы действительно корректируется при необходимости. Регулировка происходит в соответствии с изменением погодных условий в… Недвижимость РИА Новости, 13.11.2020
2020-11-13T10:00
2020-11-13T10:00
2020-11-13T10:00
москва сегодня: мегаполис для жизни
москва
жкх
городское хозяйство москвы
комплекс городского хозяйства москвы
отопление
отопительный сезон 2020-2021 в россии
/html/head/meta[@name=’og:title’]/@content
/html/head/meta[@name=’og:description’]/@content
https://cdnn21.img.ria.ru/images/152936/87/1529368765_0:0:2860:1609_1920x0_80_0_0_d975bdd4ddaf87060dba9d92342a5889.jpg
Отопление в жилых квартирах Москвы действительно корректируется при необходимости. Регулировка происходит в соответствии с изменением погодных условий в столице. Например, при резком похолодании температура теплоносителя в городской системе теплоснабжения увеличивается. В обратной ситуации, при стремительном потеплении, температура понижается, чтобы избежать так называемого перетопа в квартирах.Технологические режимы для системы централизованного теплоснабжения Москвы выбирают в соответствии с температурой наружного воздуха. При среднесуточной температуре плюс 4 градуса по Цельсию температура теплоносителя составляет 75-77 градусов, при понижении до плюс 3 она увеличивается до 77-79 градусов. Задания на изменение режима отопления выдаются заблаговременно, на основе показателей краткосрочного прогноза погоды.При переходе через ноль возможно дальнейшее повышение температуры теплоносителя, например, в настоящий момент она составляет 82-84 градуса. Тепло регулируется с помощью двух основных параметров: за счет понижения или повышения температуры теплоносителя или с помощью сокращения его объема. Регулировка отопления в квартирах москвичей проходит под контролем диспетчерских служб в автоматическом режиме с помощью температурных датчиков.
москва
Недвижимость РИА Новости
internet-group@rian. ru
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
2020
Недвижимость РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
Новости
ru-RU
https://realty.ria.ru/docs/about/copyright.html
https://xn--c1acbl2abdlkab1og.xn--p1ai/
Недвижимость РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
https://cdnn21.img.ria.ru/images/152936/87/1529368765_129:0:2860:2048_1920x0_80_0_0_9c03f041473c20d635da396b30e7885e.jpg
Недвижимость РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
Недвижимость РИА Новости
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og. xn--p1ai/awards/
москва, жкх, городское хозяйство москвы, комплекс городского хозяйства москвы, отопление, отопительный сезон 2020-2021 в россии, задать вопрос, жилье
Реформа ЖКХ: Задвижкой регулировать отопление нельзя
А
общедомовой теплосчетчик вовсе не
экономит плату за тепло. Вердикт
специалиста.
В редакцию
обратился житель дома № 45 по ул. Курской
Борис Бессонов. 19 ноября на общем собрании
в ТСЖ «Курская,45» разгорелись дебаты:
можно ли регулировать отопление задвижкой
с целью сэкономить на оплате — или лучше
ее не трогать вообще.
Комментирует
проблему руководитель группы режимов
МУП «Гортеплосеть» Вера Лущенко.
«Такая постановка
вопроса — регулировать поступление в
многоквартирный дом объем теплоносителя
с помощью задвижки (да еще с целью
сэкономить на плате за отопление!) — в
корне НЕВЕРНА, безграмотна и просто
ВРЕДНА. Задвижка является элементом
ЗАПОРНОЙ, а не РЕГУЛИРУЮЩЕЙ аппаратуры.
Это сказано во всех учебниках и каталогах.
У задвижки есть два рабочих положения
— «ОТКРЫТО» и «ЗАКРЫТО» — и никаких
промежуточных быть не может.
Во всех домах
жилфонда Железногорска (за исключением
домов с поквартирным отоплением) заложена
элеваторная схема. В элеваторе установлен
диаметр входного сопла теплоносителя,
необходимый для поддержания температуры
внутри помещений в +20°С,
а регуляция теплоотдачи осуществляется
централизованно — «Гортеплосетью». А
именно: в зависимости от наружной
температуры меняется температура
теплоносителя: чем холоднее на улице,
тем выше температура носителя, чем
теплее на улице, тем ниже температура
носителя. Это называется температурный
график.
Никаких других
вариантов при элеваторной схеме БЫТЬ
НЕ МОЖЕТ. Для регуляции подачи тепла с
помощью автоматических клапанов,
реагирующих на специальные датчики,
нужно ПОЛНОСТЬЮ МЕНЯТЬ СИСТЕМУ ОТОПЛЕНИЯ
в доме, что совершенно не оправдано в
наших условиях. Это очень затратно и
бессмысленно.
Что касается
общедомовых приборов учета (ОДПУ) тепла.
Тут надо понять главное — ОДПУ НЕ ЭКОНОМИТ
поступление тепла в дом, прибор только
ФИКСИРУЕТ его объем. Идея установки
прибора учета тепла в том, чтобы дом
заплатил столько, сколько потребил. Но
само потребление счетчик регулировать
НЕ МОЖЕТ.
А вот установка
дополнительных радиаторов в некоторых
квартирах повышает общедомовой расход
тепла. Например, по проекту режим подачи
теплоносителя 115-75°С
(это температуры прямой подачи и
обратной), а по причине лишних секций
обратная вода остынет больше и будет
холоднее, например, до 60° — этот факт
зафиксирует ОДПУ, и плата за отопление
дома повысится. Но повысится она для
ВСЕГО ДОМА, потому что эту плату разделят
на суммарную площадь всех помещений и
тариф за кв. метр будет общим для
всех. Получается, что дополнительный
комфорт некоторых оплачивает весь дом.
Именно поэтому недопустимо вмешательство
в систему отопления НИГДЕ — ни в квартире,
ни в подвале.
Единственная
альтернатива существующей централизованной
системе отопления с элеваторной схемой
— поквартирное отопление от индивидуального
котла. Здесь хозяин квартиры регулирует
всё сам, независимо от соседей — и объем
тепла, и оплату.
Как регулировать температуру батареи отопления — Новости и объявления — ЖК «Островский»
В связи с многочисленными звонками, напишу небольшой гайд по отопительным батареям.
1. Если батарея чуть тёплая.
Сама батарея это обычная железка через которую идёт горячая вода, все навороты слева и справа это обычные краны, такие как Вы видите на кухне. Только клапан закрывается при нажатии на железный наконечник. Справа сверху есть этот кран, обычно он закрыт белой крышкой на резьбе. Если закрутить крышку до конца, значит нажать на металлический наконечник и воду перекрыть. А если Вы её выкрутили почти до конца или вообще сняли, то у Вас батарея пропускает максимальное количество горячей воды и она должна быть горячая. Для забывчивых на крышке сверху есть указатель плюс и минус со стрелкой вращения.
2. Если у Вас батарея холодная или есть ощущение, что процедура выкручивания кранов не помогает согреться,
значит в Вашей батарее есть воздушная пробка и вода не может поступать в контур. Нужен опытный сантехник, который грамотно откроет нужные клапаны и стравит воздух. Вызвать сантехника можно по телефону: 89122314975 , 286-13-64 / Комарова Н.Ю. — техник-смотритель/. Все полезные телефоны Вы всегда найдёте на нашем сайте в разделе контакты http://rut4.ru/contactus
p.s. По заложенной в автоматику программе, котельная подаёт тепло в зависимости от погоды за бортом и при снижении температуры воздуха вода в батареях автоматически будет теплее. Точные показатели и прочие подробности о её работе выложу в следующей публикации на эту тему.
+ на эту тему
С наступлением последних холодов, как то незаметно, но, при этом, навязчиво встал вопрос микроклимата в квартире.
Включишь батареи — жарко, выключишь — холодно.
Было принято решение доверить это дело автоматике.)))
К нашим терморегуляторам (старого образца) подходят данные термостаты.
Регулируют отлично и оперативно.
Как только заживем по счетчикам — так и экономия будет заметна при комфортном климате в квартире.
Сами там открывают и закрывают, то батарея холодная..то горячая. И реагируют моментально на открытие окна, к примеру.
Кран для радиатора отопления — как отрегулировать температуру в доме
Комфортная температура в помещениях в холодное время года в первую очередь зависит от нормальной работы системы отопления, хотя помимо этого могут влиять и другие факторы: достаточное утепление наружных стен, количество и тип окон, качество утепления оконных проемов, расположение помещений – угловое или посередине здания, на первом или выше расположенных этажах.Регулировать и поддерживать работу системы отопления в оптимальном режиме можно установкой на отопительных приборах специальных устройств: простых – таких, как обычный кран для радиатора отопления, и более сложных – терморегуляторов различного типа.
Особенно нуждаются в регулировке системы центрального отопления в многоквартирных домах, когда котельная не может обеспечить одинаковую нормативную температуру подаваемого теплоносителя во всех подключенных к ней объектах. Часто бывает так, что в домах, расположенных ближе к котельной, батареи перегреты и приходится открывать форточки, чтобы остудить помещения.
Чтобы лучше понять, как регулировать температуру батареи отопления, необходимо знать о существовании двух основных видов систем отопления – однотрубной и двухтрубной.
Виды систем отопления
В однотрубной системе теплоноситель подается по одной трубе большого диаметра, к которой последовательно подключаются приборы отопления. Вход в радиаторы осуществляется в верхней части прибора трубой меньшего диаметра, чем магистральной, а выпуск – такой же трубой в нижней части. На каждую батарею отопления устанавливается отсекающий вентиль, а также устраивается специальный замыкающий участок трубы, называемый байпасом. Если перекрыть движение теплоносителя через радиатор, циркуляция по магистрали не нарушится благодаря байпасу. Теплоноситель из-за теплоотдачи радиаторов постепенно остывает, так что самые дальние от теплогенератора (котла) приборы отопления нагреваются меньше, чем ближние, поэтому регулировка температуры радиаторов отопления здесь особенно необходима.
Однотрубная и двухтрубная системы отопления
Двухтрубная система включает две трубы, по которым движется теплоноситель – подающую и обратную. Приборы отопления подключаются к подающей трубе параллельно, причем вход в радиатор может быть и в верхней и в нижней части. Теплоноситель в двухтрубной системе подходит к каждому прибору с одинаковой температурой. В этой системе радиаторы также оснащаются отсекающими вентилями.
Регулировка при монтаже и начале отопительного сезона
Первичная регулировка батарей отопления в квартире должна быть произведена еще на стадии монтажа. В частности, для того чтобы предотвратить образование воздушных мешков, радиаторы монтируют с небольшим уклоном (разность высот 3—4 мм) в сторону стояка и подающей трубы. С другой стороны, в верхней части батареи устанавливается кран Маевского, с помощью которого воздух удаляется. Кроме того, по окончанию отопительного сезона, когда удаляют воду из системы, небольшой уклон обеспечит полный слив воды из радиаторов.
В начале отопительного сезона, если стояки уже горячие, а часть батареи не нагревается, значит в приборе образовался воздушный мешок, мешающий нормальной циркуляции теплоносителя. В этом случае производится процедура удаления воздуха с помощью плоской отвертки. Кран Маевского медленно откручивают отверткой до тех пор, пока весь воздух не выйдет и не появится вода.
Устройства регулировки температуры в приборах отопления
Шаровой кран
Шаровой кран на батарею отопления – это простейшее устройство, с помощью которого можно регулировать температуру прибора.Следует знать, что шаровой кран может иметь только два положения – «полностью открыт» и «полностью закрыт», так как в его конструкции не предусматривается промежуточных положений. Если попытаться оставить кран открытым в промежуточном положении, то велика вероятность повреждения главной детали – полированного шара твердыми частичками, находящимися в теплоносителе. В этом случае кран может выйти из строя. Таким образом, регулировка батарей отопления кранами заключается в том, что при слишком высокой температуре в помещении краны просто закрывают, прерывая циркуляцию теплоносителя через радиаторы.
Шаровой кран
Для помещений с особыми требованиями к микроклимату, где должна поддерживаться температура с точно установленными значениями и большие колебания недопустимы, регулировка с помощью кранов использоваться не может.
Вентиль конусный
Вентиль конусный для радиатора отопления – достаточно простое механическое устройство, имеющее по сравнению с шаровым краном больше возможностей для регулирования температуры в радиаторах, так как с его помощью можно гибко регулировать интенсивность потока теплоносителя, проходящего через батарею. С помощью маховика, надетого на шток, вентиль открывают или закрывают, при этом шток движется по резьбе вверх или вниз, перекрывая или увеличивая посредством клапана с прокладкой просвет во внутренней перегородке (седле) вентиля, изменяя интенсивность потока теплоносителя.
Вентиль конусный
Как и с шаровым краном, все манипуляции с вентилем производятся вручную, устройство не имеет никаких датчиков, и настройка температуры отопительного прибора может быть только приблизительной.
Терморегуляторы или термостаты
Терморегуляторы (термостатические вентили) или термостаты являются наиболее совершенными и удобными устройствами, так как позволяют регулировать температуру радиаторов в автоматическом режиме в зависимости от температуры в помещении. Конструкция терморегуляторов состоит из двух основных частей – клапана и термостатической головки, включающей термобаллон или сильфон – цилиндр с гофрированными стенками, который заполнен специальной жидкостью. При повышении температуры в помещении, жидкость расширяется, вызывая расширение сильфона и выдавливание штока из термобаллона. При этом клапан начинает перекрывать просвет седла термостата, уменьшая интенсивность циркуляции теплоносителя через батарею и, соответственно, уменьшая ее теплоотдачу. При понижении температуры в помещении процесс происходит в обратном порядке.
Терморегулятор
Терморегуляторы различного вида имеют один и тот же принцип действия и отличаются по способу управления, по рабочему веществу термоголовки (вместо жидкости там может быть газ), а также по типу системы отопления, для которой предназначаются – однотрубной или двухтрубной. Производители предлагают следующие виды термостатических вентилей:
- механические с ручной регулировкой;
- электронные;
- электрические;
Термостаты с ручной регулировкой
Термостаты с ручной регулировкой оснащены головкой вентиля, на которую нанесена шкала с рисками и цифрами от 0 до 5, обозначающими режим работы устройства. Ноль на шкале означает полностью закрытое положение клапана, остальные цифры позволяют регулировать температуру в помещении в диапазоне 14–28 градусов.
Простые модели электронных терморегуляторов оборудуются дисплеем, на котором высвечиваются значения температуры, и устанавливать нужный режим можно с помощью кнопочного управления.
Электронный терморегулятор с дисплеем
Более сложные модели электронных термостатов оборудуются встроенными и выносными датчиками, выносными пультами управления, позволяющими программировать работу нескольких устройств – задавать суточную или недельную регулировку температуры.
В электрических терморегуляторах вместо сильфона используется электрический сервопривод, получающий сигнал от датчика температуры. При повышении или понижении температуры в помещении миниатюрный электродвигатель сервопривода начинает работать, воздействуя на шток клапана.
Терморегуляторы также различаются по предназначению – для однотрубных или двухтрубных систем отопления, так как эти системы имеют свои особенности, связанные со скоростью движения теплоносителя и перепадами давления. Устройства для однотрубных систем имеют маркировку RTD-G, для двухтрубных –RTD-N и отличаются по гидравлическому сопротивлению клапанов.
Видео урок по установке различных видов вентилей и терморегуляторов:
youtube.com/embed/nnQz2VA7C_M» allowfullscreen=»»/>
Балансировка отопления, теплоснабжения многоквартирных и многоэтажных домов в Перми
Услуги гидравлической балансировки стояков, системы центрального отопления в МКД, ТСЖ в Перми и Пермском крае.
Субсидии за капремонт системы отопления!
Государство выделяет субсидии до 80% за реконструкцию отопления и ГВС.
Подробней о возмещении затрат узнайте у наших сотрудников.
Комплексное решение вопросов в ЖКХ
Балансировка стояков системы отопления — гидравлическая настройка перепада давления и регулирующей арматуры с целью обеспечения равномерного распределения тепла по отопительным приборам.
Если в вашей квартире холодно, а у соседа — жарко, значит система отопления в вашем доме не сбалансирована. Недостаточная циркуляция теплоносителя через батареи приводит к снижению температуры в комнате, а слишком большой расход воды — к чрезмерному перегреву и появлению шума в радиаторах.
Признаки разбалансировки системы отопления многоэтажного дома:
- Температура в одной части многоквартирного дома завышена, а в другой части занижена.
- Квартиры с завышенной температурой – скидывают лишнее тепло на улицу.
- Квартиры с заниженной температурой – включают электрообогреватели.
- Холодно в доме
- Холодные батареи
- Плохая циркуляция в системе отопления
- Духота в помещении
- Переплата за отопление
Зачем балансировать систему отопления в МКД?
- Избавиться от сквозняков из-за перегрева комнаты
- Выравнивание температуры помещений по зданию, позволит автоматике проводить более качественное регулирование.
- Уйдут в прошлое жалобы жильцов на недогрев и духоту в квартирах.
- Установить на этажах, одинаковое температурное значение на всех радиаторах.
Пермская сетевая компания ПАО «Т плюс», ООО «ПСК» (г. Пермь)
Городское коммунальное и тепловое хозяйство ПМУП «ГКТХ» (г. Пермь)
ООО «Новая городская инфраструктура Прикамья» ООО «НОВОГОР-Прикамье» (г. Пермь)
ОАО «ЗАКАМСКАЯ ТЭЦ № 5» (г. Краснокамск)
ОАО ООО «ИСП» ИнвестСпецПром (г. Чайковский)
ЗАО «БСК» Березниковская сетевая компания (г. Березники)
ПАО «Уралкалий», ООО «Соликамская ТЭЦ», МУП «Теплоэнерго» (г. Соликамск)
Котельные — № 1, 5, 8, 9, 12, 13, 17, 20, 25, 26, 27, 28, 29, 31, 32, 33, 34, 35, 37, 39 (г. Кунгур)
АО «Интер РАО-Электрогенерация» (г. Добрянка)
Как происходит балансировка системы отопления многоквартирного дома?
Производим аудит системы отопления с последующим восстановлением параметров теплоснабжения.
Одной из основных проблем при балансировке является отсутствие точных расходов по стоякам, известны только данные общего расхода на весь многоквартирный дом. Т.к. дома были построены давно, не исключается факт замены жильцами радиаторов отопления и внесение существенных изменений в схему теплоснабжения МКД, что влияет на расход.
Результатом балансировки должна быть температура одного значения в контрольных точках. Контрольными точками следует выбирать обратный трубопровод каждого стояка. По температуре обратного стояка можно понять, какая температура батареи у последнего потребителя.
Выставить необходимый расход по каждому стояку отопления, так чтоб температура обратного теплоносителя лежала в диапазоне +/-2 С.
Температура на радиаторах разная в следствии
- Медленной циркуляции теплоносителя по стояку.
- Большого теплосъёма с теплообменных приборов.
Причины, влияющие на замедление циркуляции в стояке системы отопления:
- Изменение диаметра трубы на стояке к меньшему значению (заужение диаметра трубопровода). Установка полипропиленовых (ПП) и металлопластиковых труб вместо металлической трубы.
- Применение трубопроводной арматуры с большим гидравлическим сопротивлением. Фитинги металлопластиковых труб имеют большой коэффициент гидравлического сопротивления из-за малого внутреннего диаметра.
- Демонтированный байпас у батарей. После демонтажа байпаса, расчётный суммарный диаметр уменьшается (вода протекает не через две трубы, а через одну), соответственно увеличивается гидравлическое сопротивление участка трубопровода.
Причины увеличенного теплосъёма теплообменными приборами:
- Подключение нестандартного теплообменного оборудования. Использование теплоносителя для обогрева теплового пола.
- Увеличение количества теплообменного оборудования. Монтаж дополнительных радиаторов и увеличение количества секций батареи. Установка отопительных приборов в помещениях, которые не рассчитанный проектом, для обогрева от общедомовой системы теплоснабжения – балконы и лоджии.
Почему остывают батареи?
Существуют две схемы отопления – однотрубная и двухтрубная.
Двухтрубная система отопления.
Особенность — наличии двух трубопроводных веток (подачи и обратки). Для работы такой схемы необходимо два трубопровода – подающий трубопровод и обратный трубопровод. Оба трубопровода подключаются к радиатору отопления. По трубе подачи горячий теплоноситель поступает в батарею, по трубе обратки остывшая вода возвращается в систему теплоснабжения.
В отличие от однотрубной схемы тепло подается во все радиаторы отопления с равной температурой, не теряя характеристики теплоносителя на последних батареях по ветке.
Однотрубная система отопления.
Особенность — температура на радиаторах расположенных ближе подающему трубопроводу выше, чем у радиаторов расположенных в конце стояка отопления. Однако этот эффект нивелируется количеством секций радиатора. Радиаторы, которые ближе к подаче – секций меньше. Радиаторы, которые ближе к обратке – секций больше.
В однотрубной схеме, теплоноситель подается по стояку отопления, расположенному вертикально, между двумя трубопроводами (лежанками) теплоснабжения (подачи и обратки). Лежанки трубопровода обычно находятся на чердаке и в подвале здания. К трубе стояка последовательно подключены отопительные радиаторы.
Теплоноситель протекая от подающего трубопровода к обратному, постепенно теряет свою первоначальную рабочую температуру.
В домах ранней постройки обычно используется именно такая схема отопления. Раньше строителей это очень устраивало, т.к. в схеме используется всего лишь с один трубопровод, монтаж стояка прост в исполнении, экономия на расходе материалов (отсутствуют дополнительные фитинги, трубы, лежанки, перемычки и обратные стояки) и простата в сервисном обслуживании.
Особенностью однотрубной системы в многоквартирных домах, является наличие байпаса. После демонтажа байпаса, теплоноситель циркулирует только через радиатор отопления. В случае перекрытия запорной арматуры (крана) на батарее – циркуляция теплоносителя прекратится, и весь стояк отопления встанет.- Радиаторы отопления у остальных жителей — остынут
Решим проблемы с отоплением раз и навсегда! Звоните!
Первичный выезд инженера бесплатный. Звоните!
Узнайте больше!
chevron_right
chevron_right
chevron_right
chevron_right
chevron_right
Возьмите под свой контроль отопление дома
Дом
org/ListItem»>- Возьмите под свой контроль отопление дома
Блог
Вы знаете, как обогреть дом до комфортной температуры. и позволяют снизить счета?
Регуляторы отопления предназначены для того, чтобы вы могли контролировать свое отопление и то, сколько вы платите.
Очень заманчиво повернуть циферблат на 27 ° C и надеяться на лучшее в это время года, но это также приведет к огромным счетам за электроэнергию. В доме без каких-либо средств управления установка и правильное использование комнатного термостата с программатором и термостатических радиаторных клапанов может сэкономить вам 75 фунтов стерлингов в год и снизить выбросы углекислого газа на 320 кг *.
* Типичная экономия для типичного двухквартирного дома с тремя спальнями, отапливаемого газом. Цифры основаны на ценах на топливо по состоянию на май 2020 года.
Ознакомьтесь с нашими советами ниже, чтобы узнать, как вы можете контролировать свое отопление.
Комнатный термостат
Этот тип термостата предотвращает использование вашей отопительной системой большего количества топлива, чем необходимо. Он включит обогрев, пока в комнате не достигнет заданной вами температуры, а затем выключит, пока температура не упадет ниже запрограммированной температуры.
Термостат должен быть установлен на самую низкую комфортную температуру, обычно от 18 ° C до 21 ° C.Вам не нужно включать комнатный термостат, когда на улице холоднее; дом будет нагреваться до заданной температуры в любую погоду, однако в более холодные дни это может занять немного больше времени. Включив комнатный термостат, вы не сделаете тепло в доме быстрее. Также имейте в виду, что комнатным термостатам необходим свободный поток воздуха для измерения температуры, поэтому они не должны быть заблокированы занавесками или мебелью или размещены рядом с источником тепла.
Термостатические радиаторные клапаны
Они позволяют вам контролировать температуру ваших отдельных радиаторов, позволяя уменьшить нагрев в комнатах, которые вы не используете.
Установите их на нужный уровень для комнаты; более низкие настройки потребляют меньше энергии и, таким образом, экономят ваши деньги.
Термостат котла
Ваш котел должен иметь циферблат или цифровую установку температуры. Это устанавливает температуру воды, которая перекачивается из бойлера через радиаторы для обогрева вашего дома. Увеличивайте его в холодные зимние периоды, чтобы не замерзнуть.
Однако, если в вашем доме есть маленькие дети или пожилые люди, не устанавливайте термостат котла слишком высоко, так как это может сильно нагреть радиаторы на ощупь, что может привести к травмам.
Программатор или таймер
После того, как вы установили программатор или таймер в соответствии с вашим обычным распорядком дня, он автоматически отключит отопление, когда вас нет дома или когда вы можете обойтись без отопления.
Программаторы
позволяют вам устанавливать периоды времени «включено» и «выключено». Большинство моделей позволяют включать и выключать центральное отопление и горячую воду в разное время. Также могут быть ручные изменения.
Настройка контроля времени
Вы должны настроить программу центрального отопления так, чтобы она включалась примерно за полчаса до того, как вы встаете, и выключалась примерно за полчаса до того, как вы ложитесь спать. И если в течение дня дом пуст или вы можете обойтись без отопления в течение дня, убедитесь, что вы установили выключение программатора и на этот период.
Перед установкой программ убедитесь, что часы на программаторе правильные.Вам также может потребоваться отрегулировать его при изменении часов. У нас есть больше советов по настройке регуляторов отопления и таймеров.
Котельная
Рекомендуется каждый год и поможет поддерживать производительность системы отопления. Стоимость будет варьироваться в зависимости от того, где вы живете, и объема необходимой работы, но тем, кто живет в арендованном жилье, арендодатель всегда должен платить за это.
Если система отопления работает неэффективно, то стоит напомнить арендодателю об обслуживании котла в рамках ежегодной проверки безопасности.Если ваш котел нуждается в замене, мы посоветуем вам купить новую, энергоэффективную модель.
Накопительные электрические
Обычно они имеют два элемента управления: элемент управления выходом и элемент управления вводом. Установите регулятор мощности в соответствии с тем, насколько тепло вы хотите сейчас. Установите его на ноль, когда вы выходите или ложитесь спать, и увеличивайте его, когда вам слишком холодно.
Настройте входной контроль в соответствии с тем, сколько тепла, по вашему мнению, вам понадобится завтра.Вы можете включить его, если на следующий день ожидается похолодание или если в вашем доме недостаточно тепло.
Отопление на мазуте или сжиженном нефтяном газе
Сетевой газ — обычно самый дешевый вариант отопления дома, но если вы в настоящее время используете нефть или сжиженный нефтяной газ (СНГ), стоит проверить, сможете ли вы получить подключение к магистральному газу.
В качестве альтернативы вы можете сэкономить деньги, переключившись на возобновляемую систему отопления, такую как котел на биомассе или тепловой насос — ознакомьтесь с нашими советами, чтобы узнать, может ли это сработать для вас.Если вы отапливаете дом, используя масло, вы можете получить более выгодную сделку, присоединившись к группе топочного мазута.
Умное управление отоплением
Интеллектуальные термостаты
— это новейший тип управления отоплением, который подключается к Интернету, что позволяет получать доступ к ним и настраивать их удаленно. Они могут дать вам гораздо больший контроль над отоплением, где бы вы ни находились, в любое время суток.
Одним из преимуществ интеллектуальной системы управления отоплением является то, что вы можете вносить изменения удаленно, если ваши планы меняются — например, вы можете изменить время включения отопления, если окажется, что вы вернетесь домой раньше или позже, чем вы думали.
Последнее обновление: 5 января 2021 г.
Контроль температуры в доме — Energy Education
Рисунок 1. Цифровые термостаты могут помочь снизить затраты на электроэнергию в доме. [1]
Контроль температуры в доме относится к процессу поддержания в доме комфортной, однородной и регулируемой температуры. Наличие равномерной температуры означает ограничение того, насколько сильно изменяется температура в комнате или доме. В развитых странах температура регулируется с помощью термостата для включения печи или кондиционирования воздуха.Затем этот термостат подключается к системе HVAC (отопление, вентиляция и кондиционирование) для распределения теплого или холодного воздуха по всему зданию.
Движение тепла
Одной из основных целей контроля температуры в доме является предотвращение потери тепла во внешнюю среду или проникновения холода в дом. Этой передаче тепла способствуют три основных механизма теплопередачи. Три типа теплопередачи: [2]
Эти три метода теплопередачи позволяют внешнему теплу проникать внутрь дома через крохотные промежутки между окнами и стенами или через уплотнения, а также излучаться через оконное остекление и передаваться через стены.
Контроль температуры
Главный ключ к поддержанию комфортной температуры — наличие в доме ряда различных компонентов, которые способствуют созданию безопасной оболочки здания. Нежелательную теплопередачу между внешним и внутренним пространством необходимо свести к минимуму, чтобы поддерживать внутренний микроклимат на комфортном уровне. Кроме того, предотвращение нежелательного движения очищенного воздуха может снизить нагрузку на нагревательные или охлаждающие устройства, снизить затраты на нагрев и охлаждение и сэкономить деньги в долгосрочной перспективе. Поэтому правильный контроль температуры в доме жизненно важен для проектирования энергоэффективных зданий. Кроме того, отсутствие контроля температуры внутри дома может способствовать росту плесени и образованию конденсата, повреждая оболочку здания. Помимо создания комфортного дома, правильное регулирование температуры и влажности может уменьшить повреждение дома.
Наряду с методами теплопередачи, которые способствуют обмену между внутренней и внешней средой, есть несколько источников тепла внутри здания, таких как деятельность человека и бытовых приборов, а также способы предотвращения утечки выделяемого тепла.Использование высококачественной изоляции в стенах, окнах и дверях предотвращает попадание теплого очищенного воздуха внутрь дома. Изоляция стен, пола, потолка, подвала и чердака помогает предотвратить потерю тепла за счет уменьшения количества тепла, которое может излучаться наружу, и предотвращения передачи тепла в более прохладный воздух снаружи. [3] И наоборот, хорошая изоляция также может удерживать тепло в теплое время года. Наряду с этим, правильные методы фенестрации предотвращают попадание неочищенного горячего или холодного воздуха в дом снаружи.
Контроль температуры в доме привел к увеличению потребления энергии в Канаде и большей части мира. Существующие технологии могут быть применены для значительного сокращения увеличения энергопотребления и выбросов парниковых газов.
Список литературы
7 причин температурного дисбаланса в доме | by Keen Home
Мы все были там: как бы вы ни старались, по крайней мере в одной комнате в вашем доме либо слишком жарко, либо слишком холодно. В то время как ваша гостиная может иметь именно ту температуру, которую вы хотите, в вашей спальне наверху холодно.Это раздражает и неудобно — вы платите за систему кондиционирования, так почему она не работает должным образом? Температурный дисбаланс может расстраивать, но он также может быть признаком более серьезных проблем.
Вместо того, чтобы запускать термостат или перегружать систему, подумайте, что на самом деле может быть в основе проблемы.
Воздуховоды неподходящего размера или HVAC
Если размер ваших воздуховодов или HVAC не подходит для вашего дома, вы не получите необходимый воздушный поток. Это не только повлияет на баланс отопления и охлаждения в вашем доме, но и может нанести долговременный ущерб вашей системе.В холодные месяцы неправильный поток воздуха может привести к замерзанию змеевиков испарителя вашей системы. В теплые месяцы возникает обратная проблема: ваша система может перегреться и преждевременно выйти из строя.
Герметичные воздуховоды
Воздуховоды могут терять до 30% воздушного потока из-за утечек. Даже небольшие утечки из плохо изолированных воздуховодов могут повлиять на воздушный поток по всему дому. Большие утечки, например, из-за незакрепленных стыков, могут полностью исключить приток воздуха в отдаленные помещения.
Плохая изоляция
Это наиболее распространено в старых домах, но в любых обстоятельствах плохая изоляция и тонкие стены могут иметь большое негативное влияние на общую температуру в доме. Если ваш дом не сохраняет тепло или прохладный воздух, вы в конечном итоге потратите впустую энергию и потратите больше на кондиционирование всего дома. Даже если это проблема только в определенных комнатах, ваша система будет эксплуатироваться дольше, чем необходимо для их нагрева и охлаждения, что в долгосрочной перспективе может оказаться дорогостоящим.
Повышение температуры в многоуровневых домах
В типичном двухэтажном доме разница температур между верхним и нижним этажами составляет 8–10 градусов. Это связано с тем, что тепло естественным образом перемещается с нижнего уровня на верхний, в результате чего в комнатах наверху теплее, чем в нижних.Что еще хуже, большинство систем отопления и охлаждения контролируют температуру только вокруг одного термостата, что может привести к тому, что комнаты, расположенные дальше или выше, будут недостаточно кондиционированными.
Термостаты наиболее эффективны в помещении, в котором они установлены.
Термостаты лучше всего регулируют температуру там, где они находятся. Допустим, ваш установлен в вашей гостиной: когда в этой комнате достигнута заданная температура, вся система отключится, чтобы предотвратить перегрев дома.Это происходит независимо от того, доведена ли остальная часть дома до такой же температуры.
Помещения, расположенные далеко от вашего нагревательного и / или охлаждающего агрегата
Само собой разумеется, но помещения, ближайшие к вашей печи или холодильному агрегату, естественно, будут получать большую часть кондиционированного воздуха. Те комнаты, которые расположены дальше или на концах воздуховода, получают гораздо меньший поток воздуха и, как следствие, могут не отапливаться или охлаждаться равномерно по сравнению с остальной частью дома.
Факторы, относящиеся к комнате (расположение, окна и т. Д.)
Расположение комнат, а также размер и количество окон в этих комнатах могут влиять на температуру. Например, комната, которая большую часть дня обращена к солнцу, естественно, будет теплее, чем комната, обращенная к нему. Если вы живете в особенно теплом или холодном месте, количество и размер окон в данной комнате, а также их герметичность могут повлиять на общую температуру.
На отопление и охлаждение дома может влиять множество факторов. Мы рекомендуем провести энергетический аудит дома, чтобы определить, что влияет на вас, чтобы вы могли начать думать о решениях.
Найти и устранить негерметичные воздуховоды
Устранить утечки в воздуховодах довольно просто: найдите источник утечек и заклейте их изолентой. Тем не менее, мы рекомендуем работать с профессионалом. Они будут знать, где искать (обычно на стыки и фитинги вдоль воздуховода), и иметь оборудование для повышения давления, которое поможет им найти и закрыть утечки.Если вы любите заниматься своими руками, то в блоге по обустройству дома This Old House есть отличное видео с практическими рекомендациями, за которым вы можете следить.
Установите лучшую изоляцию
Независимо от температурного дисбаланса, настоятельно рекомендуется добавить лучшую изоляцию в ваш дом. Лучшая изоляция может уменьшить утечки и снизить влияние факторов окружающей среды на температуру внутри вашего дома. Министерство энергетики США дает несколько отличных советов по установке изоляции, но мы снова рекомендуем работать с профессионалом.
Добавить систему зонирования
Системы зонирования помещений позволяют контролировать температуру независимо от термостатов, установленных на каждом этаже. Эти термостаты устанавливаются на панели управления по всему дому и взаимодействуют с заслонками, установленными внутри вашего воздуховода. Заслонки автоматически открываются и закрываются в соответствии с настройками отдельных термостатов. Зонированная система не только помогает сбалансировать температуру на разных этажах, но и позволяет обогревать или охлаждать отдельные комнаты по запросу или полностью закрывать неиспользуемые комнаты.Такие компании, как ZoneFirst, занимаются производством систем зонирования более 50 лет и предлагают решения для дома, которые подрядчик HVAC может помочь вам установить.
Добавьте вторую систему HVAC
Если размер вашей системы HVAC или воздуховодов не подходит для вашего дома, вам может потребоваться добавить вторую систему или полностью заменить существующую. Это самый дорогостоящий вариант, но он дает вам лучший контроль над разными этажами и может быть единственным решением в действительно крайних случаях.Мы рекомендуем, чтобы ваша система была осмотрена профессионалом, чтобы определить, следует ли это делать.
Установка Smart Vents
Если вы предпочитаете делать что-то самостоятельно, другой вариант — установить систему Smart Vent. Интеллектуальные вентиляционные отверстия позволяют контролировать вентиляционные регистры в определенных комнатах, аналогично заслонкам в традиционных системах зонирования. С помощью нашей системы вы можете использовать функцию планирования занятости приложения Keen Home, чтобы настроить интеллектуальные вентиляционные отверстия на открытие и закрытие в определенное время дня в зависимости от того, когда комнаты фактически используются. Или установите Smart Vents в автоматический режим, чтобы автоматически координировать воздушный поток и температуру между комнатами. Интегрируйте Smart Vents с интеллектуальным термостатом, чтобы создать комплексное решение для отопления каждой комнаты, которое может разумно определять ваши потребности, и все это за небольшую часть стоимости добавления стандартной системы зонирования или второго HVAC . Самое приятное: поскольку Smart Vents подключены к Интернету, они со временем становятся лучше. С момента запуска системы Smart Vent мы выпустили множество обновлений прошивки и программного обеспечения, и мы постоянно работаем над интеграцией с другими интеллектуальными устройствами, чтобы расширить возможности системы.
Температурный дисбаланс может быть вызван множеством факторов. К счастью, есть столько же способов их решить. Правильное решение для вас зависит от источника, будь то среда или конфигурация вашей системы. Пройдите энергетический аудит, чтобы определить источник вашего дисбаланса и найти правильное решение для вашего дома. Сейчас идеальное время для этого — начните исправлять проблемы прямо сейчас, пока не наступила зимняя стужа!
Руководство по основам работы с контроллером температуры
| Instrumart
Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и датчики
Просмотреть все контроллеры Danaher’s Partlow и West
Зачем нужны терморегуляторы?
Регуляторы температуры необходимы в любой ситуации, когда необходимо поддерживать стабильную заданную температуру.Это может быть в ситуации, когда
объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения
окружающая среда вокруг него. Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл — это
наиболее простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог
система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °.Тем не мение,
в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.
Блок-схема управления без обратной связи
Управление по замкнутому циклу намного сложнее, чем по разомкнутому. В приложении с замкнутым контуром выходная температура постоянно
измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. Управление с обратной связью всегда учитывает
выходной сигнал и передаст его обратно в процесс управления.Замкнутый контур управления аналогичен автомобилю с внутренним климатом.
контроль. Если выставить температуру в машине 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни).
или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.
Блок-схема управления с обратной связью
Введение в регуляторы температуры
Контроллер температуры — это устройство, используемое для поддержания заданной температуры на заданном уровне.
Самый простой пример терморегулятора — обычный термостат, который можно найти в домах. Например, водонагреватель.
использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне. Температура
контроллеры также используются в духовках. Когда для духовки установлена температура, контроллер контролирует фактическую температуру внутри.
духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до
уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы
понижение температуры.
Приложения общего контроллера
Промышленные регуляторы температуры работают примерно так же, как и в обычных бытовых применениях. Базовая температура
Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют
фактическая температура. Эта измеренная температура постоянно сравнивается с пользовательской уставкой. Когда фактическая температура отклоняется
от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев
элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.
Общие области применения в промышленности
Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Некоторые
Обычно регуляторы температуры используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, а также термоформование.
машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных
приложения для контроля температуры в промышленности:
Термообработка / Духовка
Контроллеры температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т. Д.
теплообменники.Упаковка
В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями клея-расплава, туннелями для термоусадочной пленки или этикетками.
аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют
эти операции для обеспечения выпуска продукции высокого качества.Пластмассы
Контроль температуры в пластмассовой промышленности является обычным для переносных чиллеров, бункеров и сушилок, а также для формования и экструзии.
оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при
разные критические точки при производстве пластика.Здравоохранение
Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее
контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и
камеры для выращивания кристаллизации и испытательные камеры, в которых должны храниться образцы или испытания должны проводиться в определенных условиях.
температурные параметры.Еда и напитки
Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и
варочные и пекарские печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры
Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в
контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.
Входы
Контроллеры температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от
от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также
линейные входы, такие как мВ и мА. Типичные стандартизованные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.
Контроллеры
также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичный RTD — это платиновый датчик на 100 Ом.
В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов
датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока.
10 В постоянного тока. Контроллеры также могут быть настроены для приема сигналов милливольт от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.
Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком.
обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность
позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.
Выходы
Помимо входов, у каждого контроллера есть выход.Каждый выход можно использовать для нескольких вещей, включая управление
процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в
программируемый логический контроллер (ПЛК) или регистратор.
Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейные выходы.
аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер
возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для
запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет
обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.
Другой тип вывода — это драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Самый
твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.
Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор
Выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев
цепи контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе
обесточен и контакты разомкнуты.
На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы
откалиброван так, чтобы сигнал изменялся в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%,
аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.Когда
контроллер отправляет 100% сигнал, на выходе будет 10 В или 20 мА.
Другие параметры
Сравнение аварийных сигналов контроллера
У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка — это набор целевых значений.
оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что
Контроллер будет стремиться поддерживать температуру на этом значении.
Другой параметр — это значение срабатывания сигнализации. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть
несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые
установить значение. Точно так же низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.
Например, в системе контроля температуры фиксированный высокий аварийный сигнал предотвращает повреждение оборудования источником тепла путем
обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть
установите, если низкая температура может повредить оборудование в результате замерзания.
Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала.
сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и
входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен.
сломанный.Эта функция известна как Loop Alarm.
Другой тип сигнала тревоги — сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения
контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять некоторую заранее запрограммированную величину от
уставка. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо внутри, либо за пределами назначенного
температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.
Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы.
когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменена на 170 °,
сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня — при 160 °. Другой распространенный набор параметров контроллера — это ПИД-регулятор.
параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от
контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.
Как это работает
Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную
или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение.
Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от
на контроллере.
Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке,
Контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса, а также от того,
или значение процесса не приближается к заданному значению или отклоняется дальше от заданного значения. Этот выходной сигнал затем инициирует некоторые
тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод
значение мощности, которое затем применяется к выходу.
Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер
решает, нужно ли включить выход, выключить или оставить в его текущем состоянии.
Управление ВКЛ / ВЫКЛ — один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например,
регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение
температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на
увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °,
обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным.
Однако, как только температура достигнет 67 °, нагреватель снова включится.
В отличие от управления ВКЛ / ВЫКЛ, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания желаемой температуры.Выход
мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности.
Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени
получить аналоговое представление.
Система с пропорциональным временным распределением использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает
при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время
ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность
должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.
Пример дозирования выходного времени
При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние
вывод для заданных изменений в процессе.Из-за механики реле более короткое время цикла может сократить срок службы реле и
не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается.
лучше. Более длительное время переключения, независимо от типа выхода, допускает большие колебания технологического значения. Общее правило таково:
ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.
Дополнительные функции
Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них — коммуникационные возможности. Общение
link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом.
Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.
Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер.
уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход.
сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение с
удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.
Другой распространенной функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через
канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.
Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного
уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой
входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.
Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания
Питание 24 В постоянного тока при максимальном токе 40 мА.
В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера.
Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например
как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей
станет красным.
Типы контроллеров
Контроллеры температуры бывают разных стилей с широким спектром функций и возможностей.Также есть много
способы категоризации контроллеров в соответствии с их функциональными возможностями. Как правило, регуляторы температуры бывают одноконтурными.
или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны,
Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля
петли позволяют управлять большим количеством функций технологической системы.
Диапазон надежных одноконтурных контроллеров варьируется от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков.
который может автоматически выполнять до восьми изменений уставок в течение заданного периода времени.
Аналог
Самый простой и базовый тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие простые контроллеры, которые
Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими
шум. Дисплей контроллера обычно представляет собой ручку управления.
Базовые аналоговые контроллеры используются в основном в некритичных или простых тепловых системах для обеспечения простой температуры включения-выключения.
управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент
режим управления мощностью для систем без датчиков температуры. Их основной недостаток — отсутствие читабельности дисплея и отсутствия
сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями.
например, включение / выключение нагревательных элементов или охлаждающих устройств.
Предел
Эти контроллеры обеспечивают безопасный контроль температуры процесса.У них нет возможности самостоятельно контролировать температуру.
Проще говоря, контроллеры предельных значений — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны
прием термопар, RTD или технологических входов с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля
является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В
выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример
будет отключением безопасности для печи. Если температура в печи превышает некоторую заданную температуру, ограничительное устройство отключит систему.
Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.
Регуляторы температуры общего назначения
Регуляторы температуры общего назначения используются для управления наиболее типичными промышленными процессами. Обычно они бывают разных
Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного
общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.
Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы.
используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для
процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.
Привод электродвигателя клапана
Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для
двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки
обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи по скользящей схеме или чрезмерного знания трехчленного ПИД-регулятора
алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии.
потребности процесса в любой момент времени.
Профиль
Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них.
уставка. Программирование изменения уставки называется рампой, а время нахождения на каждой уставке называется выдержкой или выдержкой. Один пандус или
одна выдержка считается одним сегментом.Профайлер предлагает возможность ввести несколько сегментов, чтобы разрешить сложную температуру.
профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше
Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими создавать больше рецептов и сегментов.
Контроллеры профилей могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, наряду с выдержкой и выдержкой / циклом
продолжительности без присмотра оператора.
Типичные области применения контроллеров профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.
Многоконтурный
Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром,
это означает, что они могут принимать более одной входной переменной.
Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри
одиночное шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных
шлейфовые контроллеры. Программирование любого из контуров аналогично программированию терморегулятора, установленного на панели. Тем не мение,
Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный
канал связи.
Многоконтурные контроллеры необходимо настраивать с помощью специальной программы на ПК, которая может загружать конфигурацию в
контроллер с использованием выделенного интерфейса связи.
Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают:
DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.
Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК.
среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математических вычислений.
интенсивная работа процессора ПЛК, что позволяет увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они
обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки,
вырезы в панелях и экономия места на панелях.
Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например,
Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь
до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего
точка подключения для питания и интерфейсов связи.
Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых
любой может изменить важные настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер,
производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий
от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер
модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули
также может автоматически настраиваться после горячей замены.
Другие характеристики регулятора температуры
Напряжение питания
Обычно существует два варианта напряжения питания, когда речь идет о контроллерах температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).
Размер
Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям.
Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.
Сравнение размеров DIN
Размер DIN | 1/4 | 1/8 | 1/16 | 1/32 |
---|---|---|---|---|
Размер в мм | 92 х 92 | 92 х 45 | 45 х 45 | 49 х 25 |
Размер в дюймах | 3.62 х 3,62 | 3,62 x 1,77 | 1,77 x 1,77 | 1,93 x 0,98 |
Наименьший размер — это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер
вверху находится 1/16 DIN, размер которого составляет 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с
вырез в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.
Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты
учитывайте только размеры передней панели и размеры выреза в панели.
Одобрения агентств
Желательно, чтобы терморегулятор имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует требованиям.
минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В
Наиболее распространенное одобрение, регистрация UL и cUL, применяется ко всем контроллерам, используемым в США и Канаде. Обычно бывает один
сертификация требуется для каждой страны.
Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.
Третий тип сертификата — FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.
Класс защиты передней панели
Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или
Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из
только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон.
разрешено только ограниченное проникновение. Рейтинги IP используются в США, Канаде и Европе.
Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют
Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не масла или растворителей). В
«X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.
Как отрегулировать электрический водонагреватель
Изучение того, как управлять электрическим водонагревателем , может помочь предотвратить любое повреждение устройства. Кроме того, регулировка нагрева воды может помочь сэкономить деньги, поскольку для достижения более высокой температуры потребуется больше энергии.Подобно тому, как настоятельно рекомендуется установить температуру воздуха на уровне 68 градусов, большинство экспертов заявляют, что достаточно установить электрический водонагреватель на 110 градусов.
Как это работает?
Пользователь устанавливает желаемую температуру с помощью термостата водонагревателя, поэтому, когда вода в баке опускается ниже заданного значения, он запускает нагрев воды. Он будет контролировать тепловой поток, включая и выключая горелку. Термостат может быть простым компонентом, позволяющим подавать тепло в накопительный бак или из него, или это может быть вся электрическая система управления, которая управляет более крупными и более сложными системами отопления дома как для воды, так и для окружающего воздуха.Термостат включает в себя термодатчик, отслеживающий уровень температуры воды. Датчик посылает сигнал на нагревательный элемент, который регулирует тепловой поток. Наиболее распространенные датчики являются электрическими и используют механические части, которые перемещаются от теплового давления к открытию или закрытию соединения, которое зажигает горелку (газ) или включает нагревательный элемент (электрический).
Регулировка термостата
Регулировка термостата приведет к изменению температуры воды при использовании электрического нагревателя.Нагреватель имеет циферблат для считывания показаний, а на многих новых установках — светодиодную панель управления с кнопочным управлением. Пользователь просто поворачивает диск до желаемого значения температуры. Блок управления светодиодами позволяет использовать кнопку вверх или вниз, при нажатии на которую отображается температура. Светодиод обеспечивает большую точность, поскольку отображает точное число. Традиционный циферблатный регулятор приблизит желаемую температуру, если циферблат правильно откалиброван.
Какая температура лучшая?
При выборе подходящей настройки температуры для вашего водонагревателя возникают проблемы как с точки зрения безопасности, так и с финансовой точки зрения.Большинство специалистов по безопасности рекомендуют температуру воды не выше 125 градусов. Это может быть немного на высоте в доме с детьми. Несмотря на то, что надлежащие методы безопасности требуют присмотра за всеми маленькими детьми при использовании системы подачи воды, например, у ванной или кухонной раковины, дети без присмотра, открывающие кран с горячей водой, могут получить ожоги третьей степени, подвергаясь воздействию воды 125 градусов в течение более двух минут.
Предлагаемая максимальная установка на 120 градусов будет означать, что ребенку придется запускать воду в течение 10 минут, чтобы получить ожог.Очевидно, что установка домашнего водонагревателя на этот уровень обеспечит большую безопасность в доме, где есть маленькие дети. Обратное довольно опасно, потому что температура воды, установленная на уровне 150 градусов, вызывает ожоги за две секунды, а при 140 градусах требуется шесть секунд, чтобы вызвать сильный ожог у ребенка.
Почему 120 работает
Дебаты о том, что температура воды, установленной на 120 градусов, может оказаться опасной для здоровья, если не использовать достаточно горячую воду для уничтожения микробов, ошибочно. Частое мытье рук с мылом при температуре 120 градусов — хороший способ предотвратить распространение болезней.В любом случае большинство болезней передается через вдыхание микробов, переносимых по воздуху.
Как отрегулировать тепло в теплице на заднем дворе
Лора Ливитт (Лаура) 12 октября 2018 г.
В вашей теплице может быть слишком холодно или слишком тепло, поэтому используйте функции, позволяющие регулировать температуру.
Один из самых захватывающих периодов для создания теплицы на заднем дворе — это осенний сезон. По мере того, как температура начинает снижаться от палящей к приятной, ваша теплица по-прежнему получает и улавливает достаточно тепла, чтобы продолжать выращивать эти растения. Это прекрасная передышка, где вы можете выращивать растения круглый год. Тем не менее, один из наиболее важных моментов, которые следует учитывать при выборе теплицы, — это то, как вы будете регулировать температуру внутри, в частности, как вы будете поддерживать температуру на достаточно низком уровне летом и как вы будете поддерживать достаточно высокую температуру зимой, чтобы ваши растения процветают.
При выборе теплицы обратите внимание на тепловые характеристики
Один из самых популярных способов отрегулировать температуру в теплице — использовать небольшую оконную панель в крыше теплицы. В зависимости от того, насколько высокого качества ваша теплица, это может быть все, от панели, которую вы можете вручную выдвинуть, до тщательно продуманного окна, которое можно взломать, чтобы позволить теплу уйти и уравновеситься с погодой на улице. Эти вентиляционные отверстия — отличный вариант для длительного поддержания хорошей температуры в теплице.Еще одна ценная особенность — это просто дверь в вашу теплицу; Когда вы работаете с растениями, оставьте дверь открытой, чтобы избавиться от летней духоты.
Таким же образом ваша теплица имеет функции удержания тепла зимой. Если дни начинают становиться прохладнее, начните замечать любые «холодные точки» внутри теплицы, места, где погодные условия или другой аспект теплицы не удерживает тепло идеально. До того, как температура резко упадет, замените уплотнитель или добавьте изоляционные элементы; простое свернутое полотенце может иметь значение.Эти модификации сделают теплицу очень теплой только летом, поэтому подумайте о внесении изменений, которые можно будет отменить, например, свернуть полотенце, после того, как зима пройдет.
Подумайте о приобретении жалюзи или сетки, которые можно добавить к определенным частям теплицы, если в вашем районе жара. Очевидно, что большая часть теплицы — это получение полного солнца, на котором будут расти ваши растения, но для участков, которые обычно являются просто хранилищем инструментов или в настоящее время в них растут частичные солнечные растения, сетчатая сетка, обрезанная над окном, действительно может помогают регулировать температуру.Просто убедитесь, что вы удалили их, как только прошел самый сильный жар.
Если вам нравятся проекты автоматизации, простой и увлекательный проект может заключаться в создании системы на основе температуры, которая автоматически открывает вентиляционное отверстие на крыше вашей теплицы. Выберите температуру, которая вряд ли станет проблемой для ваших растений, так как даже после открытия вентиляционного отверстия температура может немного повыситься, пока выходит горячий воздух и температура выравнивается. В профессиональных теплицах есть множество автоматизированных систем, от полива до внесения удобрений и вентиляторов, поэтому несколько небольших проектов, таких как добавление вентилятора, который включается при открытии вентиляционного отверстия, могут быть одновременно интересными и полезными.
Варианты изоляции
При выборе материалов для теплицы обратите внимание на панели с двойным остеклением или многослойный пластик с пузырьками; эти материалы будут удерживать тепло внутри зимой, что позволит продолжать выращивать весенние и летние культуры. Даже с этими материалами может быть трудно точно определить, насколько холодно, без ущерба для ваших шансов на успех в садоводстве. Многие садоводы используют пузырчатую пленку для покрытия любых из этих вышеупомянутых холодных точек, создавая двойной слой изоляционного материала, но при этом пропуская весь важный солнечный свет.
Получите максимум тепла для вашего обогрева Доллар
В то время как большинство садоводов предпочли бы не обогревать теплицы, некоторые участки означают, что для поддержания роста необходимо немного обогреть зимой. Чтобы свести нагрев к минимуму, начните с хорошей изоляции, а затем купите хороший термометр и простой термостат. С помощью термостата вы можете контролировать время включения обогревателя и позволять ему работать только до тех пор, пока растения не выйдут из опасной зоны.Вы можете использовать специальную изоляционную ткань или флис для защиты растений в особенно холодные ночи, и, убедившись, что вы спланировали заранее, вам не нужно включать обогреватель только потому, что температура на улице должна быть очень низкой. Еще один хороший план на первые несколько сезонов в теплице — использовать в теплице как можно больше морозостойких растений; даже если для роста им в основном нужен солнечный свет и тепло, сбор растений с максимальной температурой толерантности позволит им пережить тяжелую ночь или две.
С помощью этих стратегий вы можете поддерживать в теплице благоприятную для растений температуру круглый год, при этом используя как можно меньше избыточной энергии. Эти зимние овощи будут еще слаще, если их выращивать в необычное время!
Как мне отрегулировать отопление дома?
Один из наших консультантов по домашней энергетике, Майк, рассказывает историю, когда он впервые осознал силу своих термостатов центрального отопления.
Майк Эллаби, 19 мая 2020 г.
Полезный совет…
Когда я переехал в свой новый дом пять лет назад, строитель и агент по недвижимости устроили мне передачу.Меня особенно заинтересовал термостат на стене, так как я раньше не видел ничего подобного. Техническое объяснение его работы, которое мне дали, было примерно таким: «Включите его, когда вам это нужно, и выключите, когда нет».
Я поигрался с ним (технический язык был немного выше меня) и сумел выяснить, как настроить его на включение и выключение два раза в день с помощью «программатора». Этот программатор — обычно присоединяется к комбинированному котлу. или встроенный с термостатом — это означает, что вам не нужно вручную крутить его вверх и вниз, когда вы остываете или готовите.
Обучение консультанта по домашней энергетике
Когда я впервые начал работать консультантом по домашней энергетике, я прошел курс по вопросам энергетики для городов и гильдий. Это было интересно, практически полезно, и, хотя я сдал экзамен, я понял, что еще далеко не добился максимального экономичного использования моих средств управления отоплением и, должно быть, зря потратил деньги на протяжении многих лет, не используя свои средства управления эффективно. Боюсь представить, сколько, но я, безусловно, мог бы хорошо провести выходные!
Во время курса я узнал о концепции настройки нагрева на время разогрева и охлаждения.Мой дом современный и хорошо изолирован. Для разогрева требуется всего около 15 минут, а на то, чтобы остыть, — лучшая часть часа. Поэтому, если я включу обогреватель за 15 минут до того, как встану, но выключу его за 1 час до того, как я должен выйти или лечь спать, у меня будет три четверти часа, которые я экономлю на обогреве каждый день. . Это даст приличную экономию за двенадцать месяцев. Если я буду делать это каждый день в течение года, я сэкономлю более 270 часов отопления! Это стоит того, и об этом стоит подумать каждому из нас.
Уловка состоит в том, чтобы сохранить в доме как можно больше тепла, и иногда самые простые вещи могут быть наиболее рентабельными. Сквозняки увеличивают теплопотери, но их относительно дешево исправить с помощью устройства для защиты от сквозняков вокруг двери или заделывания щелей вокруг окон и дверей. Если у вас открытый дымоход и нет открытого огня, то дымоход можно закрыть с помощью дымоходной овцы. Да, это реально! Дайте ему Google!
Изоляция
— еще одна победа.У меня уже есть изоляция для полых стен, но, возможно, у вас ее нет, и она может помочь отрегулировать тепло в вашем доме, сохраняя тепло зимой и прохладу летом. Вы даже можете получить внешнюю изоляцию стен для массивных стен (а у нас их много здесь, в Котсуолдсе). Финансирование, доступное для малообеспеченных, нуждающихся в твердой изоляции стен, недавно увеличилось, поэтому позвоните в нашу справочную службу по телефону 0800 500 3076 и спросите о твердой изоляции стен. В прошлом это было довольно дорого, но внимательно следите за финансированием и получите бесплатный опрос и расценки, если сможете.
На данный момент…
Как и многие, в последнее время работаю дома. Я работаю в столовой, где солнце светит с раннего утра до раннего полудня, поэтому я установил свой термостатический клапан радиатора (TRV, или, если вам нужна спортивная версия, TVR ..!) Ниже, так как мне не нужно его нагревать. комнаты столько же, когда светит солнце. Я также обошел другие комнаты, которые мы мало используем, и поставил их на более низкие настройки теперь, когда погода становится теплее.
