Предохранительный клапан

В этой статье мы рассмотрим устройство, без которого не бывает ни одна закрытая система отопления, это — предохранительный клапан.

Содержание
1. Назначение предохранительного клапана
2. Устройство клапана
3. Монтаж и меры безопасности

Назначение предохранительного клапана

Общеизвестно, что при нагревании жидкость увеличивается в объеме, вследствие чего, если система не имеет сообщения с окружающей средой, в ней повышается давление. Для предотвращения большого повышения давления при расширении жидкости при обычных эксплуатационных параметрах в системе отопления (до ~ 90°C), в системе устанавливается расширительный бак, который принимает на себя увеличившийся объем теплоносителя. Но тем не менее, давление в системе с нагретым теплоносителем всё-равно превышает давление при его комнатной температуре. Обычно это превышение составляет 1-1,3 бар. и общее максимальное давление в исправной системе отопления составляет ~ 2,5 бара. Такое давление считается нормальным для всего оборудования, которое применяется в отопительной системе.

Рис.1 Срабатывание предохранительного клапана

Но что произойдет, если давление существенно превысит эту величину? Это может произойти по причине неправильно расчитанного расширительного бака; при неверном расчете и начальном заполнении системы с повышенным давлением; в случае перегрева котла отопления, что достаточно часто случается в системах с твердотопливными котлами; в случае случайного открытия крана подпитки и т.п. В этом случае давление в системе может в очень короткое время (минут, и даже секунд) достигнуть критических значений, при которых могут быть повреждены оборудование, узлы и трубопроводы системы отопления. Для того, чтобы избежать негативных последствий избыточного повышения давления при расширении теплоносителя, в закрытых системах отопления устанавливается предохранительный клапан, который открывается при определенном давлении и сбрасывает образовавшийся избыток жидкости.

Таким образом, предохранительный клапан в системах отопления предназначен для сброса избыточного количества теплоносителя при давлении, превышающим заданное значение

Видео 1. Работа предохранительного клапана системы отопления

Устройство клапана и принцип его работы

Рис. 2 Устройство предохранительного клапана

Устройство предохранительного клапана довольно простое. В корпусе клапана 1, как правило, изготовленного из качественной латуни, монтируется золотник 2 на штоке 3, прижимаемый к седлу клапана пружиной 4. Для ручного открытия клапана предусмотрена ручка 7. Когда давление в системе превысит давление, на которую настроен клапан, жидкость через входной патрубок 5 отожмет золотник от седла клапана, вследствие чего образуется канал для протока теплоносителя к выходному патрубку 6. После снижения давления до нормы, золотник под воздействием пружины, вновь будет прижат к седлу клапана.

Давление, при котором срабатывает клапан устанавливается в заводских настройках и изменению в эксплуатации не подлежит.

Монтаж предохранительного клапана и требования безопасности

Предохранительный клапан устанавливается на участке, вблизи оборудования, наиболее чувствтельного к повышенному давлению — как правило, на расстоянии не более одного метра от котла отопления на подающей магистрали. Клапан может монтироваться непосредственно на трубе с помощью переходника, так и устанавливаться в составе так называемой, группы безопасности, которая как правило, включает автоматический воздухоотводчик и манометр. К точке подключения группы безопасности может быть подсоединен расширительный бак системы отопления

Рис.3 Установка группы безопасности с предохранительным клапаном в обвязке твердотопливного котла.

Установка запорной арматуры на участке от трубопровода системы отопления до предохранительного клапана (группы безопасности) не допускается.

В большинстве современных котлов, предназначенных для эксплуатации в закрытых системах отопления, имеется встроенный предохранительный клапан, устанавливаемый на подающей магистрали после теплообменника.

Рис. 4 Воронка для разрыва струи

В случае организации сброса теплоносителя через предохранительный клапан в дренаж (канадизацию) по требованиям безопасности должен быть обеспечен разрыв струи на случай засорения дренажной системы. Такой разрыв может быть обеспечен с помощью специальной воронки. Диаметр дренажного трубопровода не должен быть менее диаметра выпускного патрубка клапана, должно быть обеспечено беспрепятственное движение жидкости по трубопроводу, предотвращена возможность замерзания и засоров.

Внимание! Высокая температура!

При монтаже и эксплуатации предохранительного клапана необходимо помнить, о том что температура теплоносителя, сбрасываемая через клапан может достигать 100°С, поэтому для предотвращения ожогов клапан должен быть установлен в месте, где случайно не может оказаться какая-либо часть тела человека.

Предохранительный клапан должен периодически (как правило, перед началом и в конце отопительного сезона) проверяться на работоспособность путем нажатия (поднятия — в зависимости от конструкции) ручки клапана. Такой тест, кроме проверки работы частей клапана, также обеспечивает его промывку от возможных отложений в области золотника и седла.

Традиционно предлагаем высказываться по этому материалу, а также по другим статьям по узлам и элементам отопления в комментариях ниже. Постараемся ответить на все Ваши вопросы.

Зачем необходим предохранительный клапан в системе отопления?

Кто первый придумал предохранительный клапан? История об этом умалчивает. Известно лишь одно — это нехитрое устройство предотвратило немало аварий и сберегло сотни, если не тысячи человеческих жизней. Обязательный элемент — предохранительный клапан в системе отопления защищает контур и котел от механического разрушения избыточным давлением. Он считается механизмом прямого действия, т. к. работает непосредственно с рабочей средой, сбрасывая избыток жидкости, пара, либо смеси пара и жидкости.

Защита отопительных систем — предохранительный клапан

Все контура отопления, любое котельное оборудование, независимо от места установки, относятся к источникам повышенной опасности. Их можно рассматривать как сосуд, находящийся под давлением. В систему отопления входит котел, в нем нагревается теплоноситель, а он при определенных, нештатных условиях может разрушить оборудование. О котельном отоплении дома можно прочитать здесь.

Для защиты отопительных систем применяется предохранительный клапан для отопления, простое и, тем не менее, эффективное устройство.

Принцип работы

Известно, что чем проще конструкция устройства, тем оно надежнее. Клапан состоит из корпуса и главного рабочего элемента — стальной пружины. Упругость пружины, которая регулируется специальным винтом, определяет величину давления, при котором мембрана, находящаяся под давлением пружины и внутренним давлением контура с другой стороны, откроет проход наружу. Как только давление в системе отопления придет в норму, пружина вернет мембрану в исходное положение.

Подбор и установка предохранительного клапана в контуре

В частных домах и небольших центральных котельных устанавливаются пружинные сбросные предохранительные клапаны. В контурах отопления с диаметром труб свыше 200 мм устанавливаются, так называемые, рычажно-грузовые клапаны. Правильный подбор предохранительного клапана для системы отопления, учитывает его инерционность, которая для систем с давлением до 0,25 МПа составляет 15%, а выше 0,25 МПа – 10%. Это значит — для высокого рабочего давления, клапан должен сработать быстрее.

При подборе клапана важно правильно выбрать диаметр, который должен равняться диаметру подводящего патрубка. Идеально выбранный предохранительный клапан для котлов отопления должен учитывать технические характеристики мембранного расширительного бака. Клапан должен немедленно сработать, если расширительный бак уже не в состоянии компенсировать увеличение объема теплоносителя при нагреве. По существующим правилам клапан предохранительный для системы отопления устанавливается только на выходном патрубке нагревательного котла. Параллельно клапану устанавливается манометр для контроля состояния контура.

При установке клапанов нужно обязательно учесть следующее:

• между котлом и клапаном не должно быть никаких установленных устройств;
• установить сливную трубку для удаления излишка воды в канализацию или в обратку;
• в закрытой системе клапан устанавливается в высшей точке.

Зачем нужны клапаны на батареях

На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.

Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.

Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.

Что такое предохранительный клапан в системе отопления и зачем он нужен

В период морозов возникает потребность в отоплении жилья. При перепадах температур в трубах может возникать излишнее давление. Оно может привести к нарушению их формы, а то и вовсе к их разрыву. Дабы избежать различных повреждений, в систему отопления монтируется предохранительный клапан.

С его помощью регулируется температура отопительной системы. Для дальнейшей безопасности работы важно следовать правилам установки. Их вы сможете найти в техническом документе, они могут быть разными, тут все зависит от мощности и модели.

Общие советы по установке приведу ниже:

1. Трубы должны находится снаружи того места, где они поставлены.
2. После установки стоит проконтролировать, открывается ли он при нужном вам давлении, а также проверить его на герметичность.
3. Рядом с клапаном стоит вмонтировать манометр.
4. Отводную трубу обязательно нужно делать с видимым разрывом.
5. На отводящих и подводящих трубах нельзя устанавливать фильтры.
6. Калибр входной трубы должен соразмеряться входному калибру клапана, в то время как размер отводной трубы обязан быть не меньше размера выходного патрубка.

Лучше не шутить и вызвать мастера, так как ошибка обойдется вам слишком дорого.

Предохранительный клапан защищает ваше оборудование от чрезмерного давления, которое приведет к его повреждению.

О других видах оборудования в системе

Пояснение принципа действия

Трехходовой клапан на системе отопления довольно несложно устроен, имеет два отверстия, в которые поступает горячая и холодная вода и одно, откуда вода выходит.

Пожалуй, это один из лучших вариантов, так как его конструкция довольно надежная и отлично выполняет свою функцию. Монтаж крана низкого качества может привести к плохим последствиям.

Перепускной клапан системы отопления устанавливается в закрытых отопительных конструкциях, его советуют ставить в том случае, когда наивысший напор сильно преобладает над давлением настройки. Будьте готовы к тому, что при его использовании будет возникать шум.

Балансировочный клапан для системы отопления работает исправно и долго, но обычно расходует большое количество воды, что можно исправить, если он автоматический, между тем, с настройкой придётся повозиться. На нем можно более умеренно регулировать проходное сечение.

Обратный клапан действует автоматически, в работе напоминает предохранительный, предотвратит течь, если участок трубы будет поврежден.

Воздушный клапан для системы отопления удаляет воздух, который может вывести систему из строя. Для его изготовления используют разные металлы, но лучше всего тут подходит высокопрочный сплав алюминия, так как он не будет ржаветь и долго прослужит.

Подробно про работу обратного клапана смотрите в видео ниже.

Думаем, теперь вы поняли, что установка предохранительного клапана дело серьезное и необходимое, так что не затягивайте с этим!

Будем благодарны, если вы нажмете на кнопки социальных сетей.

% PDF-1.4
%
1623 0 объект
>
эндобдж

xref
1623 73
0000000016 00000 н.
0000002621 00000 н.
0000002784 00000 н.
0000007263 00000 н.
0000007728 00000 н.
0000008368 00000 н.
0000008756 00000 н.
0000009224 00000 н.
0000009759 00000 н.
0000010207 00000 п.
0000010735 00000 п.
0000011171 00000 п.
0000011210 00000 п.
0000011853 00000 п.
0000011968 00000 п.
0000012563 00000 п.
0000012649 00000 п.
0000012737 00000 п.
0000013071 00000 п.
0000013460 00000 п.
0000018329 00000 п.
0000024909 00000 н.
0000025078 00000 п.
0000025457 00000 п.
0000025746 00000 п.
0000025859 00000 п.
0000032632 00000 п.
0000039496 00000 п.
0000046983 00000 п.
0000054195 00000 п.
0000054365 00000 п.
0000054639 00000 п.
0000061543 00000 п.
0000068621 00000 п.
0000070762 00000 п.
0000073412 00000 п.
0000078020 00000 п.
0000081705 00000 п.
0000083333 00000 п.
0000086932 00000 п.
0000087300 00000 п.
0000087576 00000 п.
0000087915 00000 п.
0000088324 00000 п.
0000088584 00000 п.
0000089436 00000 п.
0000089754 00000 п.
00000

однотрубная или двухтрубная система отопления?

Для теплоснабжения жилых помещений применяют две основных разновидности систем отопления: однотрубную и двухтрубную. Первый вариант работает от одного магистрального стояка, а второй действует за счёт двух ответвлений трубопровода. Но даже не беря в расчёт тип постройки, для которой их применяют, нужно учитывать алгоритм действий системы и подходящую вариацию конструкции. В критерии характеристик может входить и регулировка температур, и подача обогрева, и другое. Давайте сравним два вида систем и разберемся в каком случае какой вид необходимо использовать.

Однотрубная система отопления

В зданиях многоэтажного типа у однотрубной системы отопления теплоноситель движется на самый верхний этаж, а к нисходящей магистрали в определённой последовательности подключены все соответствующие отопительные приборы и устройства. При этом весь верхний уровень здания будет обогреваться гораздо сильнее, чем нижние уровни. К примеру, это довольно частая практика, встречающаяся в многоэтажных постройках советского времени. В таких домах повышенное тепло в верхней части и наиболее холодная атмосфера в нижней. Зато для частных жилых помещений это не играет особого значения, ведь при работе данного вида отопления, обогрев распространяется более равномерно и не так контрастно за счёт малого количества этажей. Это может быть наиболее эффективным принципом действия и лучшим решением для домов такого типа.

Подвиды

Самыми распространёнными подвидами однотрубной системы отопления являются следующие:

• Ленинградка: это система обогревательных устройств, таких, как панели, радиаторы, конвертеры и др. Где за основную подачу тепла отвечает котёл. Радиаторы закрепляют вдоль стен по периметру жилого здания. Транспортируемые внутри жидкости (смесь антифриза или вода) могут свободно циркулировать по трубопроводу. Главные особенности данного вида однотрубной системы заключаются в простоте и выгоде. Обычно такие трубы изготавливают из доступных и лёгких материалов и их легко установить. При этом классическая Ленинградка, как правило, задействована в небольших сооружениях. Тут стоит принять во внимание факт того, что в недавнем времени появились различные инновационные технологии, с помощью которых её можно усовершенствовать и существенно дополнить функционал.
• Паук: так систему теплоснабжения называют из-за формы: в центре (или близко к нему) крепится главный котёл, а от него расходятся ответвления в разных направлениях. Теплоноситель в этом случае движется вверх. На второй трубе он останавливается на середине и опускается книзу. Затем охлаждается и проходит в обратном направлении. Единственный минус в том, что необходимы уклоны на нижних уровнях. А большой плюс – такое отопление работает бесперебойно.

Преимущества

Из основных достоинств однотрубной системы отопления выделяют то, что благодаря повышенному давлению жидкости, нормализуется её циркуляция. А также и ряд следующих преимуществ.

• Устойчивость гидродинамических качеств
• Простота эксплуатации и монтажа
• Выгодное приобретение за счёт доступных материалов
• Требуется закрепление только одной магистрали

Конечно, при этом есть и перечень особенностей, таких как взаимодействие и зависимость всех элементов друг от друга. А также повышенное гидродинамическое сопротивление, сложность в устранении ошибок. К недостаткам же относится ограниченное число всех отопительных приборов, подсоединяемых к одному стояку и высокие потери тепла.

Двухтрубная система

При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.

При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

• Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
• Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
• Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Преимущества

Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.

• Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
• Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
• Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
• Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
• Лёгкое устранение неисправностей.

Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.

Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.

Монтаж и обслуживание

Монтаж у двух перечисленных типов систем отопления существенно отличается. В однотрубной системе отопления все выглядит весьма просто. Тяни трубу, соблюдай уклоны, по пути соединяй радиаторы и все будет весьма работоспособно. У двухтрубной системы тянуть надо уже две трубы: отдельно подачу и обратку.

В комплектацию системы обогрева с наличием одного магистрального стояка входят отопительные устройства, которые оснащены мощными характеристиками и свойствами, если говорить о прочности и долговечности. Все они должны быть изначально рассчитаны на высокие показатели давления и температуры. После всех этапов подсоединения однотрубной системы производят подключение всех необходимых элементов по определённо заданной схеме. Для развоздушивания радиаторов устанавливают краны Маевского. Затем производят опрессовку и пробный запуск.

У трубопровода двухтрубной системы отопления применяют полноценный набор действий для качественного и надёжного обслуживания в дальнейшем. После этого проводят балансировку и регулировку, настраивают все рабочие параметры. Для этого используют специальные фрагменты – патрубки, которые потом размещают в самой верхней и самой нижней возможной точке всего теплопровода. Это необходимо для сброса воздуха и для слива жидкости. Излишний воздух батарей должен выпускаться через специальные краны/клапаны. С помощью насоса в определённую ёмкость поступает доля воздуха для регулирования показателя нагрузки. Регуляторы особого назначения обеспечивают настройку системы подачи обогрева, уменьшив напор на выбранную батарею. Распределение давления формируется в зависимости от балансировки показателей между первой и последней батареями.

Двухтрубная или однотрубная разводка. Что лучше?

При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.

Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.

Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.

Читайте так же:

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

• Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
• Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

• С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
• С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

• экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
• возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
• простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

• установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
• наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

Двухтрубная или однотрубная система отопления

Главная

Какую систему отопления выбрать двухтрубную или однотрубную

Практически перед каждым владельцем частного дома, встает вопрос:
«Двухтрубную или однотрубную систему отопления выбрать?»

Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.

Однотрубная система отопления — система, при которой функцию подачи и отвода теплоносителя играет одна труба.

Плюсы однотрубной системы:

• для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
• фактически не требует никакой регулировки отдельных веток и стояков.
• имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
• повышенная гидравлическая устойчивость данной системы.
• в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.
• сроки монтажа меньше, чем в двухтрубной системе.
• при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:

• повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
• по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.

Плюсы двухтрубной системы:

• на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
• менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
• позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
• менее чувствительна к ошибкам, допущенным на стадии проектирования.

Минусы двухтрубной системы.

Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.

Наши рекомендации.

Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.

Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.

Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь — надежность, удобство эксплуатации и ремонта. Какую выберите вы?

Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.

А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?

Кто искал такую лампочку, знает, сколько это занимает времени.

Какое отношение этот пример имеет к системе отопления? Самое прямое.

Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы «сидят» на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы — проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?

Правильно. «Встала» бы вся система. И постепенно она вся замерзла бы.

А что можно сказать о поиске замерзшего участка трубы? Поверьте — это практически невозможно!

А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?

Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она — нет!

Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.

А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.

Разве это не мощный фактор в пользу выбора двухтрубной системы?

Задаваясь вопросом: «Двухтрубную или однотрубную систему отопления нужно выбирать?», не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!

Какая система отопления лучше однотрубная или двухтрубная?

Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

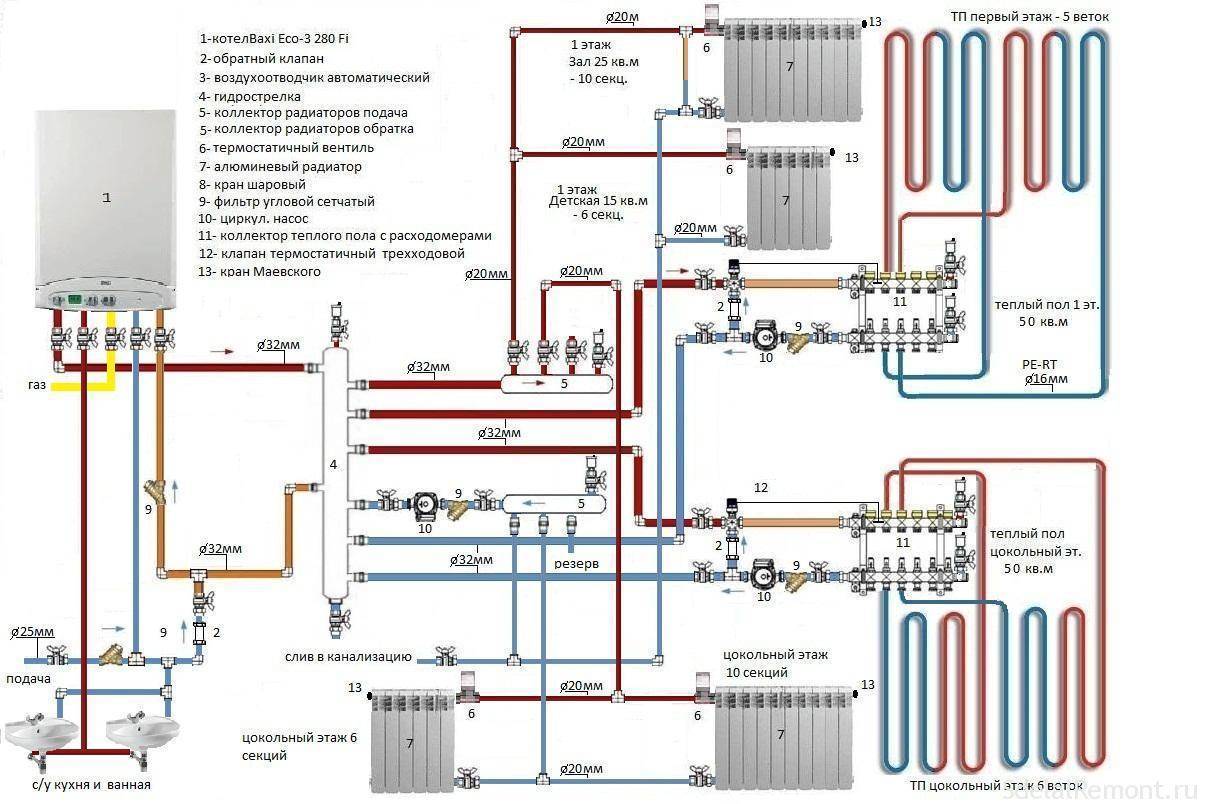

Схема однотрубной и двухтрубной систем отопления частного дома.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

• Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

Какая система отопления лучше однотрубная или двухтрубная? Чем отличаются?

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

• Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.

Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).

Видео

однотрубная или двухтрубная, отличия, что выбрать для частного дома, чем отличается ленинградка

В процессе проектирования системы отопления встаёт вопрос, как лучше подключить радиаторы – по однотрубной схеме или по двухтрубной?

Каждый из способов подключений имеет свои особенности, преимущества и недостатки. Чтобы выбрать схему разводки правильно, необходимо определить её эффективность применительно к вашему дому. Чем отличаются одно- и двухтрубные системы? И по каким критериям делают выбор?

Одноконтурная схема отопления

Однотрубная система является самым простым вариантом соединения радиаторов и котла. Она используется для отопления небольших и средних помещений.

Имеет важное преимущество — даёт возможность организовать работу независимо от электрического циркуляционного насоса.

В простоте и независимости от электричества главные преимущества однотрубной разводки. Как она работает?

Принцип работы

В однотрубной схеме одна и та же труба выполняет функцию подачи горячей воды и возврата холодной. Магистральная труба соединяет последовательно все радиаторы. При этом в каждом из них вода теряет часть тепла. Поэтому в однотрубной схеме отопления есть более горячие радиаторы — вначале, и более прохладные — в конце контура.

Внимание! Самыми тёплыми будут комнаты, расположенные сразу после котла. Прохладными будут помещения, расположенные перед входом в котёл. Это необходимо учитывать при строительстве дома.

При такой схеме отопления первыми от котла должны быть большие помещения — кухни-столовые, залы. А последними — небольшие спальные комнаты.

Обустройство

Однотрубная разводка идеальная для организации движения теплоносителя самотёком. При правильном расположении отопительных устройств вода внутри труб будет двигаться самостоятельно, без помощи циркуляционного насоса. Для этого необходимо организовать значительный перепад высоты между котлом и раздающим коллектором.

Котёл нагрева теплоносителя располагают как можно ниже — на первом этаже помещения или в подвале.

Коллектор, через который раздаётся нагретая вода, располагают как можно выше — под потолком верхнего этажа или на чердаке. Из котла в коллектор вода поднимается в процессе нагрева.

При нагреве она расширяется, становится легче и потому — поднимается вверх. Затем из раздающего коллектора поступает в трубу подачи, далее — в радиаторы и возвращается в отопительный котёл.

Справка! В отоплении большого дома однотрубная схема может делиться на несколько последовательных разводок. При этом все они будут начинаться от раздающего коллектора и заканчиваться перед котлом.

Кроме котла, раздающего коллектора и радиаторов, в схему обязательно встраивают расширительный бачок. Коэффициент расширения воды зависит от величины нагрева, при различном нагреве вода расширяется по-разному. При этом некоторое количество теплоносителя вытесняется из системы. Для сбора и хранения вытесненной воды в систему устанавливают бак.

Главная движущая сила теплоносителя — температурный подъём воды. Чем выше температура теплоносителя, тем больше скорость движения воды по трубам. Также на скорость самотёка влияет диаметр труб, наличие углов и изгибов в них, вид и количество запорных устройств. В такой системе устанавливают только шаровые краны. Обычные вентили даже в открытом положении создают преграду движению воды.

Вертикальная и горизонтальная разводка: отличия

Чаще однотрубную схему собирают на уровне одного этажа — в горизонтальной плоскости.

Трубы прокладывают вдоль пола, соединяя радиаторы в соседних комнатах, расположенные на одном этаже. Такая разводка получила название горизонтальной.

Реже схему собирают в многоэтажном доме вертикально. При этом трубы соединяют комнаты, расположенные друг над другом. Такая схема отопления получила название вертикальной. В чём разница между двумя разводками, и какая из них лучше для частного дома?

Вертикальная схема:

• Требует подключения специфических батарей — удлинённых в высоту. Большая часть радиаторов на рынке предназначена для включения в горизонтальную систему — они удлинены в ширину. При неправильном подключении радиаторов эффективность их работы снижается.
• Узкие батареи для вертикальной разводки хорошо отапливают небольшие по площади помещения. И хуже — большие комнаты.
• Отличается небольшой вероятностью завоздушивания труб, образования воздушных пробок — воздух удаляется через вертикальный стояк.

Внимание! Вертикальная разводка оптимальная для большого количества этажей при небольших площадях комнат.

Горизонтальная разводка:

• Предоставляет большой выбор радиаторов.
• Работает эффективнее вертикальной, что обусловлено физикой передвижения теплоносителя по трубам.

Горизонтальная разводка используется при обустройстве отопления на одном этаже. В доме из нескольких этажей вода между этажами передаётся по вертикальному стояку. Таким образом, для двух- или трёхэтажного коттеджа оптимальной будет комбинированная система с элементами вертикальной и горизонтальной разводки.

Вам также будет интересно:

Плюсы и минусы ленинградки

Перечислим преимущества однотрубного отопления:

• Простое и недорогое обустройство, которое обеспечивает небольшое количество труб, соединителей, патрубков и других дополнительных устройств в системе.
• Идеальная схема для движения воды самотёком и для организации гравитационной системы отопления, без необходимости работы циркуляционного насоса.

Недостатки:

• Неравномерный обогрев комнат — есть жаркие и прохладные помещения.
• Не подходит для организации отопления больших домов, площадь которых больше 150 кв.м, или в систему отопления которых встроено более 20 радиаторов.
• Большой диаметр труб делает неэстетичным их вид на стенах.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

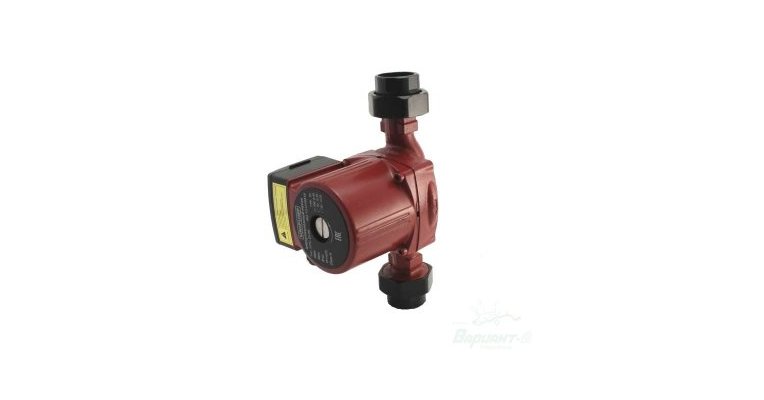

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос.

Что выбрать для частного дома

Выбор системы — однотрубная или двухтрубная — осуществляется на стадии проектирования отопления дома. Если решено, что обогревать дом будут настенные радиаторы, то рисуют схему их расположения на стенах, расположение труб и выбирают оптимальную схему подключения. По каким критериям выбирают тот или иной тип разводки для вашего дома?

• Экономичность или стоимость монтажа и материалов.
• Эффективность обогрева комнат — она зависит от многих факторов — количества комнат и их размеров, расположения больших и маленьких помещений, от их функциональности — спальная, кухня или кладовка.
• Автономность работы отопления — можно ли использовать насос или необходима полная независимость от электропитания.

Выбор схемы разводки батарей в системе отопления индивидуален для каждого дома.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про основные особенности однотрубной и двухтрубной систем отопления.

Какая система отопления лучше: однотрубная или двухтрубная?

Наиболее экономичным будет монтаж однотрубной схемы отопления. Её можно использовать для обогрева небольшого дома. Для большого строения необходима двухтрубная схема подключения радиаторов. Она позволит равномерно прогревать помещения, но обойдётся дороже.

К тому же её работа потребует присутствия циркуляционного насоса, питающегося от электричества.

Если необходима полностью автономная система отопления стоит обратиться к однотрубной схеме и использовать её в подходящих вариантах — вертикальном отоплении по стоякам или в горизонтальном — на каждом этаже вашего дома.

Главный критерий качества работы и правильного выбора системы — это тепло в доме, небольшой расход энергоносителя и надёжность вашего отопления.

что выбрать для частного дома, плюсы и минусы

Обогрев дома или квартиры обязательное условие комфортного проживания людей, самым распространенным способом обеспечить жилище теплом в холодное время года является водяная система. Водяные системы отопления бывают однотрубными и двухтрубными.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя. На выбор типа циркуляции, как правило, влияет выбранный тип разводки трубы прямого тока: верхняя или нижняя.

Верхняя разводка подразумевает прокладку прямой трубы на значительной высоте, что обеспечивает хорошее давление при прохождении теплоносителя через радиаторы без установки насоса. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет проводить магистральную трубу прямого тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами. Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна и установка бака открытого типа, но с одним условием – его нужно устанавливать в самой верхней точке системы, то есть на чердаке. Это, в свою очередь, ведет к дополнительным тратам на утепление бака.

При нижней разводке подающая труба располагается чуть ниже подоконника. В этом случае не возникает проблемы с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы. Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохода труб через проем входной двери. Если котел установлен в непосредственной близости к входу в дом, контур отопления прокладывают по периметру до двери. В противном случае можно разделить контур на два независимых крыла, имеющих свою прямую и обратную трубы.

Суть и достоинства двухтрубной схемы отопления

Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.

Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.

Преимущества системы:

1. Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
2. Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
3. Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
4. Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.

Перед тем, как закупать необходимые материалы и приступать к монтажу контура, нужно спланировать схему отопления и рассчитать возможность её размещения на данной площади. Длины отходящих от узла труб должны быть примерно одинаковы.

Однотрубная или двухтрубная: сравнение, преимущества и недостатки.

В настоящее время наиболее распространенными системами отопления являются:

1. однотрубная система отопления дома – включает в себя одну трубу по которой теплоноситель перемещается от нагревательного котла в батареи;
2. двухтрубная – включает в себя 2 трубы: для подачи теплоносителя и для его возврата в котел (так называемая обратная труба).

Преимущества однотрубной системы:

• простота монтажа и обслуживания;
• низкая стоимость.

Недостатки однотрубной системы:

• невозможность регулирования температуры теплоносителя и, как следствие, низкая температура воздуха в помещениях находящихся в конце системы;
• ограниченное количество помещений и этажей которые можно обогреть системой.

Преимущества двухтрубной системы отопления:

• равномерная температура теплоносителя во всех помещениях отапливаемых системой;
• возможность регулирования температуры в отдельных помещениях;
• большее, чем у однотрубной системы количество помещений, которые можно обогреть.

Недостатки двухтрубной системы:

• больший, чем у однотрубной, объем работ по монтажу двухтрубной системы отопления;
• относительная дороговизна.

Из приведенного сравнения видно, что двухтрубная система отопления является более комфортной для людей.

Однотрубная система отопления

Ключевой признак однотрубных систем – все приборы соединяются последовательно, отсутствует деление на обратный контур и подающую магистраль.

Подобные конструкции с вертикальным расположением стояков можно встретить в большинстве жилых домов, возведенных в советские годы. По единой магистрали перемещается нагретая и охлажденная жидкость. Она циркулирует по одной из двух схем:

1. С замыкающими участками конструкции. Отличительный элемент установки – байпас, расположенный между трубами присоединения к радиатору. Теплоноситель делится на два потока: один поступает в отопительные приборы верхних этажей, остальная часть спускается по стояку через байпас. Охлажденная водяная смесь соединяется с горячим теплоносителем и спускается к нижним этажам. Схема позволяет устанавливать трехходовой вентиль для поддержания комфортного температурного режима в комнатах.

2. С проточной конфигурацией: теплоноситель последовательно стекает от верхних этажей вниз, постепенно расходуя энергию. Для нивелирования разницы потребуется установить на нижних этажах дома радиаторы с большим количеством секций.

Однотрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя

Схема получила высокую распространенность благодаря следующим преимуществам:

• возможность отказаться от насоса и сделать систему гравитационной;

• низкие расходы на строительные материалы;

• простые узлы обвязок;

• облегченный монтаж по сравнению с коллекторной и двухтрубной разводкой.

Также перечислим основные минусы:

• неравномерный прогрев дома: температура на верхних этажах значительно выше, чем на нижних. Неправильное распределение теплогидравлических нагрузок ведет к необходимости увеличения размера приборов по мере остывания теплоносителя;

• вертикальная однотрубная конструкция с нижней разводкой отопления не сможет успешно функционировать без циркуляционного насоса, воздухоотводчика и расширительного бака;

• при использовании проточной схемы владелец дома не сможет установить кран двойной регулировки и настраивать температуру в помещении.

Схема однотрубной системы отопления с насосной циркуляцией воды с проточным движением воды и через байпасы

Однотрубная конфигурация с естественным движением теплоносителя подходит только для коттеджей с чердачным помещением, в котором устанавливается верхняя разводка. Следует помнить, что данная схема значительно осложняет осуществление врезки теплого пола.

Варианты монтажа: важное

Установка такого рода отопительной системы требует главного решения: какую схему монтажа применить, расположить трубы горизонтально или по вертикали? Для того, чтобы схема работала вертикально, необходимо начать все отводы к радиаторам от вертикального стояка. Схема в вертикальном исполнении позволит избежать воздушных пробок, но «влети в копеечку». Вариант с вертикальной подачей идеальна при монтировке системы в двух или трех этажном здании – в таком варианте каждому этажу будет соответствовать свой отвод к стояку.

Горизонтальная схема водяного отопления выбирается, прежде всего, в малоэтажном строительстве – легко и логично присоединить радиаторы по цепочке именно по линии горизонта.

Стояк системы располагают в коридоре или на площадке  общего пользования.

Преимущества отопительной системы Ленинградка

Положительные стороны, которые имеет ленинградская система отопления, значительно превышают ее недостатки. Как показала практика, основные отрицательные характеристики Ленинградки представляли проблемы только на начальном периоде ее применения. Современные технические средства позволяют легко их устранить, в результате чего данная отопительная система получила широкое распространение. Особенно востребован такой вариант обогрева помещений в частных домах.

Среди преимуществ, которые имеет система отопления Ленинградка, особого внимания заслуживает:

• доступная стоимость отопительного оборудования. Для создания магистрального трубопровода требуется меньше материалов, чем при обустройстве двухтрубной системы, имеющей более сложную конструкцию. В итоге экономится значительная сумма средств, если выбран монтаж отопления Ленинградка;
• современные теплоизоляционные материалы и новейшие технологии позволяют легко и быстро решить проблему, связанную с потерей тепловой энергии;
• для повышения эффективности работы системы дополнительно устанавливают балансировочные вентили, шаровые краны, воздухоотводчики, термостатические датчики;
• в настоящее время для однотрубных систем разработали схему последовательной подачи теплоносителя, что позволяет регулировать уровень нагрева каждого радиатора в отдельности;

Исходя из информации об однотрубных отопительных конструкциях, с учетом их преимуществ и недостатков, каждый владелец недвижимости может принять решение относительно целесообразности использования данного способа обогрева. Установить систему Ленинградка в частном доме несложно, это можно сделать даже своими руками.

Плюсы и минусы

Опираясь на способы установки радиаторов, можно сделать собственные выводы:

1. независимо от длины контура такая СО требует меньшего количества трубопровода, что положительно сказывается на стоимости монтажных работ;
2. однотрубный обогрев предполагает достаточно простые варианты подключения, с которыми справится любой домашний мастер;
3. может использоваться как в одноэтажных, так и многоэтажных постройках.

Рассматривая достоинства нельзя не упомянуть, как будет смотреться разводка такой СО по жилому помещению. Магистральная труба, по которой осуществляется подача воды в батареи и котлоагрегат – всегда проходит вдоль плинтуса пола. При желании ее можно скрыть фальшполами, «утопить» в стену, задекорировать и пр.

В качестве недостатков однотрубной системы отопления можно отметить:

• При последовательном подключении радиаторов достаточно сложно добиться на них одинаковой температуры, без применения дополнительного оборудования и увеличения площади теплообмена.
• Такой тип обогрева с естественной циркуляцией можно использовать только для небольших помещений. Кроме того, не всегда есть возможность соблюдать обязательный уклон контура.

Совет! Сегодня, достаточно популярным стал обогрев помещений посредством водяных «теплых полов». Следует понимать, что однотрубное отопление для этого совершенно не подходит. Если еще на этапе проектирования отопительной системы предполагается организация теплого пола, то рекомендуется сразу обращать внимание на схемы двухтрубного отопления.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры. Достоинства, особенности отличие однотрубной системы отопления:

1. Соблюдение гидродинамического равновесия в системе;
2. Простой проект, быстрый монтаж;
3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления;
4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления;
2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения;
3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов;
4. Нельзя регулировать температуру в каждом отдельном радиаторе;
5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше — однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
7. Однотрубное отопление опрессовывается и запускается в работу.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Ленинградка или двухтрубная система отопления что выбрать

Монтаж отопительной системы проводится разными способами. Главным элементом отопления считается котёл, который вырабатывает тепло. далее теплоноситель транспортируется по трубам к радиаторам за счёт естественного расширения жидкости во время нагревания или принудительно при циркуляционного насоса. Контур отопления может выполняться из одной трубы (ленинградка) или двух трубопроводов. В нашей статье проанализируем каждую из систем, ознакомимся с их преимуществами и недостатками, что поможет сделать правильный выбор.

Ленинградка

Теплоноситель в такой системе отопления с принудительной циркуляцией перемещается по замкнутому кругу от подачи к обратке котла. При этом к центральной магистрали в последовательном порядке подключаются радиаторы отопления. По реализации тепла ленинградку можно разделить на два основных вида:

• с горизонтальным расположением стояков;
• с вертикальным расположением транспортных магистралей.

Главным минусом использования однотрубной отопительной системы считается невозможность регулирования температуры в отдельном помещении. Дело в том, что первые к подающему трубопроводу котла радиаторы прогреваются гораздо лучше остальных. Если немного перекрыть подачу теплоносителя в центре контура, то все последующие батареи останутся холодными.

В то же время к вертикальному стояку отопления не рекомендовано подсоединять более 10 отопительных приборов. В первых к котельной радиаторах температура теплоносителя будет находиться на уровне 100 градусах, на последних не больше 50 градусов. В однотрубной системе двухэтажного дома желательно использовать мощный циркуляционный насос, который повысит эффективность работы отопительной системы закрытого типа и создаст равномерное давление на всей протяжности центральной магистрали.

Основными плюсами использования ленинградки считаются:

1. Возможность регулирования температуры в каждом отдельном помещении при помощи автоматических терморегуляторов, но такие приборы можно установить только в частном одноэтажном доме.
2. Включение в систему запорной арматуры и байпасов позволяет проводить ремонт или замену радиаторов без слива воды с контура.
3. На сборку центрального трубопровода идёт в два раза меньше материала, чем на монтаж двухтрубной отопительной системы.

Однотрубная система

Здесь присутствуют все детали, которые устанавливаются в каждой системе. Самыми важными считаются:

1. Отопительный котел. Он должен работать на любом виде топлива, которое можно найти в месте нахождения обогреваемого помещения. Это может быть:
2. газ;
3. древесина;
4. бензин;
5. дизельное топливо.
6. Трубы для циркуляции теплоносителя.
7. Задвижки.
8. Вентили и другая запорная аппаратура.
9. Отопительные приборы.
10. Термометры.
11. Клапаны, предназначенные для выпуска воздуха. Их устанавливают непосредственно на радиаторе или закрепляют на самой высокой точке отопительной системы.
12. Кран для слива воды. Его монтируют в самой нижней точке.
13. Расширительный бачок. Он может быть закрытым или открытым.

Положительные и отрицательные свойства однотрубной системы

Она состоит из одного горизонтального коллектора и нескольких отопительных батарей, подключенных к коллектору двумя подводками. Часть теплоносителя, двигающегося по основной трубе, попадает в радиатор. Здесь происходит отдача тепла, нагрев помещения и возврат жидкости назад в коллектор. В следующую батарею попадает жидкость, температура которой немного меньше. Так продолжается до заполнения теплоносителем последнего радиатора.

Моделирование оптимальной геометрии контура

Для одного частного дома может быть спроектировано несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу разводки.

При проектировании, в первую очередь, исходят из работоспособности системы, а также оптимальной геометрии с позиции минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

Естественная и принудительная циркуляция воды

Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут печи, камины, а также газовые, электрические или твердотопливные котлы.

Давление воды в контуре обеспечивают или за счет использования циркуляционных насосов или выстраиванием геометрии системы, позволяющей создать условия для естественной циркуляции.

Также источником горячей воды может быть централизованная система отопления для нескольких домов. В случае слабого напора возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости перемещения жидкости по трубам.

При выборе варианта с естественной циркуляцией теплоносителя или небольшого давления в трубах при централизованном отоплении необходимо внимательно отнестись к возможности максимального использования физических законов, позволяющих начинать и поддерживать движение жидкости.

Обязательным элементом разводки в этом случае является коллектор разгона. Он представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по приборам отопления и, потеряв начальную температуру, стекает вниз.

По причине разной плотности возникает перепад гидростатического давления горячего и холодного столба жидкости, который является движущей силой для циркуляции воды.

Вертикальная и горизонтальная разводка

Подвод горячей воды к радиаторам может быть осуществлен разными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

Вертикальные схемы с верхней подачей горячей воды максимально используют разницу гидростатического давления между теплым и холодным сегментами контура, поэтому их практически всегда применяют при естественной циркуляции, а также при низком давлении в системе.

Кроме того, такие схемы работоспособны при аварийном отключении насоса, которое может наступить по причине его поломки или отсутствия электроэнергии.

Разводку с нижней подачей практически не применяют при отоплении с естественной циркуляцией. В случае наличия хорошего давления в системе ее использование оправдано, так как у такой схемы существует два значительных плюса, относительно альтернативного варианта.

• меньшая суммарная длина используемых труб;
• отсутствует необходимость проведения трубы по чердаку или технологическим нишам под потолком второго этажа.

Горизонтальную схему разводки отопления используют для одноэтажных частных домов. Если здание имеет два или более этажа, то ее часто используют в случае, когда с позиции дизайна вертикальные стояки нежелательны.

Горизонтальные трубы, подающие и отводящие воду можно органично вписать в интерьер помещений, а также спрятать под пол или в ниши, расположенные на уровне пола.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

Даже если с схеме «Тихельмана» установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Достоинства и недостатки

Востребованность двухконтурной отопительной системы объясняется наличием ряда весомых преимуществ. Прежде всего, она предпочтительней одноконтурной, поскольку в последней теплоноситель теряет заметную часть тепла еще до попадания в радиаторы. К тому же двухконтурная конструкция более универсальна и подходит для домов разной этажности.

Недостатком двухтрубной системы считается ее высокая цена. Однако многие ошибочно считают, что наличие 2 контуров предполагает использование двукратного количества труб, и стоимость такой системы вдвое больше, чем однотрубной. Дело в том, что для однотрубной конструкции необходимо брать трубы большого диаметра. Это обеспечивает нормальную циркуляцию теплоносителя в трубопроводе, а значит, и эффективную работу такой конструкции. Преимущество же двухтрубной в том, что для ее монтажа берут трубы меньшего диаметра, которые существенно дешевле. Соответственно и дополнительные элементы (сгоны, вентили и т. д.) тоже используются с меньшим диаметром, что также несколько удешевляет конструкцию.

Бюджет монтажа двухтрубной системы выйдет ненамного большим, чем для однотрубной. С другой стороны, эффективность первой будет заметно выше, что станет хорошей компенсацией.

Артерии отопительных систем

В настоящее время существует широкий ассортимент трубопроводов. Они изготавливаются из самых разных материалов. Раньше во всех отопительных системах применялись стальные или чугунные трубы. В настоящее время популярны полипропиленовые изделия. Такой материал обладает низкой теплопроводностью, устойчивостью к разным химическим веществам, экологической безопасностью, хорошей гибкостью, легкостью во время выполнения монтажных работ. Благодаря таким качествам созданное полипропиленовое отопление прослужит долгое время на любых объектах. Для него нескоро потребуется совершать ремонт.

Что рекомендуют специалисты

При монтаже лучевого отопления необходимо придерживаться советов мастеров:

• воздухоотводы необходимо устанавливать, как на прямой, так и на обратной подаче коллектора;
• оптимальное место установки компенсационного бака — на обратном трубопроводе, до циркуляционного насоса.
• циркуляционные насосы лучше монтировать на каждом контуре.

Установка насосов на обратке, где температура теплоносителя более низкая, несколько увеличит их ресурс.

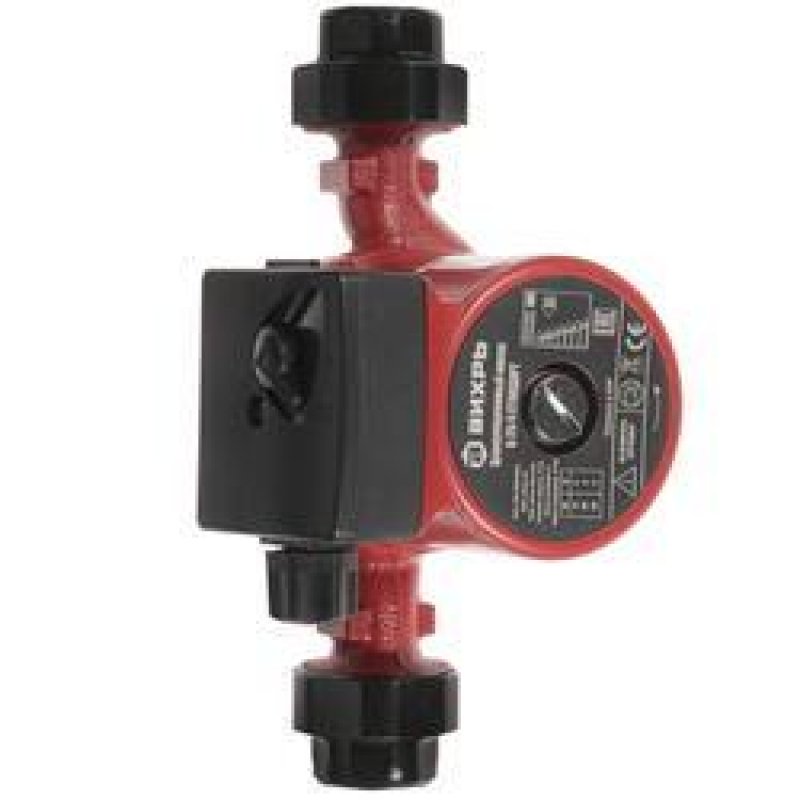

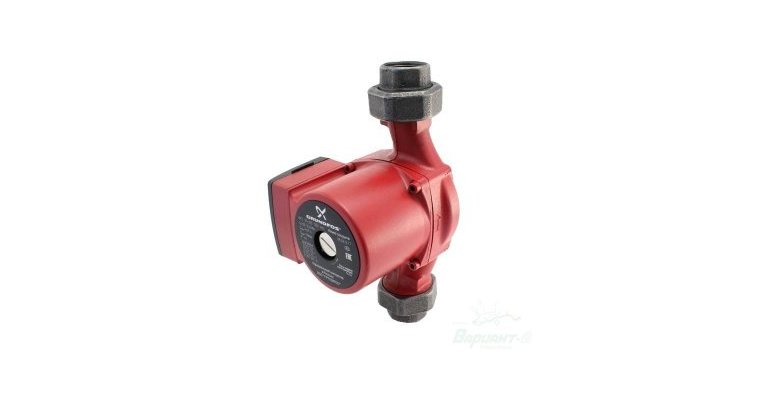

Циркуляционные насосы в системе отопления

Оборудование дома лучевой системой обогрева при кажущейся её сложности и затратности на самом деле при соблюдении всех технологий и рекомендаций будет выигрышным решением как по энергоэффективности, так и по предоставляемому комфорту.

Однотрубная или двухтрубная система отопления лучше и эффективнее | Своими руками

При проектировании системы отопления встаёт резонный вопрос – какой схеме отдать предпочтение: одно- или двухтрубной?

Смонтировать однотрубную магистраль легче, проще и дешевле, в то время как расчёт двухтрубной необходимо проводить учитывая многие технические параметры различных узлов. Так ли всё на самом деле?

Читайте также: Расширительный бак в системе отопления

Однотрубная система отопления

Однотрубная система отопления была популярна долгое время (особенно в Советском союзе) во многом благодаря простоте монтажа, а соответственно и меньшим затратам на её создание.

Часто однотрубную систему называют «ленинградкой», в традиционном проточном варианте она представляет собой магистраль, в которой все радиаторы расположены последовательно.

Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующий отопительный прибор.

Минусы такой разводки очевидны.

Практически невозможно обеспечить одинаковую температуру теплоносителя для каждого радиатора, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих далее за ним.

Например, если в спальне слишком жарко и вы убавите температуру с помощью вентиля, то надо понимать, что в таком случае и в других комнатах станет прохладнее. Однако решить эту проблему всё-таки можно благодаря установке перед отопительным прибором отдельного участка трубопровода – байпаса, являющегося для теплоносителя обводным контуром. На байпасе ставят запорную арматуру, посредством которой можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрыть подачу теплоносителя к прибору.

Другой минус однотрубной системы состоит в том, что она требует более высокого давления в трубопроводе.

Следовательно, повышается мощность насосов, а значит, увеличиваются эксплуатационные расходы.

Третий существенный недостаток – в однотрубной системе отопления одноэтаж ного дома расширительный бак обязательно должен быть установлен в самой верхней точке контура (например, на чердаке). В случае же многоэтажного здания придётся прибегать к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах. Дело в том. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, она постепенно охлаждается, доходя до нижней точки с потерей теплоэнергии едва ли не до 50%. Поэтому в таких системах на всех этажах монтируют дополнительные перемычки, притом на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Однако, несмотря не все недостатки, однотрубная система отопления сегодня вес же довольно распространена.

В первую очередь – за счёт экономии материалов при её устройстве, кроме того, при открытом монтаже данный вид разводки выглядит более эстетично.

Ну и наконец, можно найти множество технологических решений, которые избавляют от проблем, существовавших с такими системами буквально десять лет назад.

На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики. балансировочные вентили, шаровые краны.

Любые устройства в однотрубной системе должны иметь лучшие характеристики, чем в двухтрубной: выдерживать повышенное давление и высокую температуру.

Ссылка по теме: Проект системы отопления в частном доме

Двухтрубная система отопления

Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, по другой он возвращается в котёл в качестве «обратки». Несмотря на то что однотрубная система стоит гораздо дешевле, многие домовладельцы предпочитают двухтрубную. Она позволяет устанавливать комфортную температуру отдельно в каждом помещении, к тому же подходит для зданий различной конфигурации с любым количеством этажей. Двухтрубную систему отопления, помимо этого, легко продлить в вертикальном и горизонтальном направлении, поэтому если нужно будет достраивать дом, систему отопления менять не придётся.

Двухтрубная система бывает горизонтального и вертикального исполнения, В первом варианте к единому стояку подключают нагревательные приборы одного этажа, в то время как во втором – один стояк обслуживают радиаторы с разных этажей. Вертикальная система стоит несколько дороже, чем горизонтальная, поскольку здесь нужно больше труб, а сам монтаж проводится дольше.

Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также её проще эксплуатировать. Другая классификация двухтрубных систем отопления касается направления течения теплоносителя. Существуют системы тупиковая и прямоточная. В первом случае прямая и возвратная вода текут в противоположных направлениях, а во втором – их направления совпадают.

Третья классификация связана с циркуляцией воды в отопительной системе. В небольшом частном доме вполне может использоваться естественная циркуляция теплоносителя, в коттеджах большой площади потребуется принудительная.

Единого мнения о том, какая система лучше – однотрубная или двухтрубная, нет. Выбор того или иного варианта зависит от многих факторов, а потому нередко можно видеть дома, где, например, использованы одновременно одно- и двухтрубная разводка.

При монтаже труб в системе отопления с естественной циркуляцией делают уклон 3-5°/м в системе с принудительной циркуляцией 1 см/м.

Однотрубная система отопления и двухтрубная – отличие на фото

Подключение радиаторов в однотрубной и двухтрубной системах отопления:

1. Однотрубная система/диагональное подключение
2. Однотрубная система/нижнее подключение 3. Двухтрубная система/диагональное подключение 4. Двухтрубная система/нижнее подключение

Ссылка по теме:  Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать

Системы отопления частного дома

1. Однотрубная 2. Двухтрубная 3. Коллекторная

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Преимущество двухтрубных систем с прямым возвратом

В сфере отопления есть две категории гидравлических трубопроводных систем: однотрубные и двухтрубные с прямым возвратом. Однотрубная система вызывает в воображении образы паровых радиаторов, которые можно было увидеть в старых многоквартирных домах. Они обычно используются в небольших жилых, коммерческих и промышленных зданиях и основаны на системе самотечной циркуляции. С другой стороны, двухтрубные системы с прямым возвратом могут быть как насосными, так и самотечными и подходят для зданий любого размера.

Двухтрубная гидронная система с прямым возвратом имеет существенные преимущества перед однотрубной системой. В однотрубной системе одна труба идет от одного радиатора к другому, а затем обратно к котлу и течет по кругу. Циркуляция горячей воды, основанная на силе тяжести, имеет тенденцию терять тепловой импульс по мере продвижения по контуру. По сути, первая квартира в контуре будет очень теплой, тогда как последняя квартира на обратном пути к котлу будет холодной из-за падения температуры воды.

Двухтрубные гидравлические системы с прямым возвратом имеют трубопровод для подачи и возврата. Его преимущество перед однотрубной системой состоит в том, что горячая вода одновременно направляется непосредственно к каждому терминалу радиатора. По обратному контуру проходит охлажденная вода, которая циркулировала от терминала обратно к насосу и котлу для повторного нагрева. Этот тип схемы может вызвать дисбаланс дифференциального давления из-за того, что длина трубы меньше между клеммами, ближайшими к насосу, и длиннее на противоположной стороне цепи.Следовательно, ручные балансировочные клапаны с расходомером Вентури необходимы для поддержания равномерного напорного потока. Двухтрубные системы с прямым возвратом требуют меньше времени для нагрева, чем однотрубные системы, и обеспечивают равномерное распределение по всему зданию.

Это сообщение любезно предоставлено Flow-Pac LLC. Мы выражаем им искреннюю признательность. Пожалуйста, свяжитесь с г-ном HVAC, если вы хотите стать приглашенным писателем.

1

Сравнение двухтрубных систем отопления / охлаждения с четырехтрубными системами — UA

Две трубы vs.Четырехтрубные системы отопления / охлаждения

Университет Алабамы имеет два различных типа систем циркуляции воды; двухтрубные системы и четырехтрубные системы. Эти системы обеспечивают отопление и охлаждение зданий на территории кампуса. Двухтрубная система менее гибкая, чем четырехтрубная. При смене сезона двухтрубную систему необходимо переключить из режима охлаждения в режим нагрева или наоборот. Всегда существует вероятность того, что необычные погодные условия могут вызвать некоторый дискомфорт у пассажиров.С другой стороны, четырехтрубная система имеет подающий и обратный трубопровод. Четырехтрубные системы могут подавать тепло в одно помещение и охлаждать другое.

В целом, многие здания на территории кампуса имеют двухтрубную систему. В течение года отдел технического обслуживания и отдел энергоменеджмента постоянно обсуждают оптимальное время для запуска систем отопления кампуса. Помещения выполняют переключение системы на основе приоритетов, установленных для (1) обеспечения комфорта студентам, проживающим в университетских корпусах, (2) поддержания необходимой температуры для защиты оборудования и выполняемых исследований, и (3) обслуживания наибольшего количества людей и занятий.

Нет точного расписания переключения системы; он основан на нескольких различных критериях. Учитываются долгосрочные прогнозы погоды, количество солнечных лучей и холодный ветер. Помните, что переключение между охлаждением и нагревом занимает пару дней. Поэтому мы должны выбрать подходящее время, когда у вас будут оптимальные условия на территории кампуса. Большинство опрошенных заявили, что они предпочли бы быть холодными, чем горячими. Чтобы чувствовать себя комфортно в эти дни с изменяющимися погодными условиями, одевайтесь в соответствии с сезоном и погодой.Носите несколько слоев одежды, чтобы вы могли адаптироваться к различным условиям в классе или на рабочем месте и при этом чувствовать себя комфортно.

University Facility постарается максимально удовлетворить потребности каждого здания с учетом политики университета и внешних факторов. Пожалуйста, свяжитесь с вашим представителем здания, если вы хотите поменять здание. Представитель здания оценит все потребности здания и будет работать с Energy Management, чтобы наилучшим образом обслужить большинство жителей здания.В производственных помещениях не хватает людей, чтобы переключать здания с обогрева на охлаждение, поэтому, как только ваше здание будет переключено, оно не будет переключено обратно до следующего сезонного изменения.

К зданиям с двумя трубами относятся Морган-холл, здания Вудс-Квер, Малый зал и Грейвс-холл. Четырехтрубные здания включают Центр Фергюсона, Студенческие службы, Бевилл, Библиотеку Бруно и Здание Блаунта.

Паровая установка Комер

Большинство зданий на территории кампуса отапливаются зимой за счет циркуляции горячей воды по зданию и охлаждаются летом за счет циркуляции охлажденной воды через здание.Обозначение с двумя или четырьмя трубами относится к типу распределительной системы, по которой вода проходит через здание. Большинство зданий на территории кампуса получают горячую воду от паровой установки кампуса, расположенной в Би-Би-Комере.

Паровая установка работает только в зимние месяцы, поэтому в прохладный осенний день в некоторых зданиях может не быть горячей воды. Пар вырабатывается в больших котлах, работающих на природном газе, и пар используется для нагрева воды, которая циркулирует по зданию для отопления.На запуск паровой установки может уйти от десяти до двенадцати часов.

Операционные и фискальные цели оправдывают отсрочку запуска паровой электростанции Comer как можно дольше без ущерба для комфорта. На паровую установку приходится примерно 30 процентов потребления природного газа университетом, и ее эксплуатация обходится примерно в 200 000 долларов в неделю. Углеродный след UA из-за «прямых выбросов» намного ниже, чем у аналогичных организаций, отчасти из-за нашей политики в отношении запуска паровых котлов. Каждый день, когда университет может отложить запуск паровой электростанции, мы сокращаем общий углеродный след; помогая нам в наших усилиях по обеспечению устойчивого развития и улучшая наши позиции в качестве экологов.Прогнозы погоды будут внимательно отслеживаться, температура в зданиях будет контролироваться, а комментарии преподавателей, студентов и персонала будут оцениваться для определения возможного пуска и останова центральной паровой электростанции.

Департамент инфраструктуры всегда заботится о комфорте студентов и сотрудников, поскольку стремится к энергоэффективности и экологической ответственности.

Сравнение двухтрубных систем и четырехтрубных систем

Системы отопления, вентиляции и кондиционирования воздуха (HVAC) обеспечивают отопление и охлаждение зданий, а в более современных системах HVAC начинают использоваться гидравлические трубопроводы для удовлетворения потребностей в отоплении и охлаждении недавно построенных зданий.Для этого вида работ возможны две основные конфигурации системы: двухтрубная система или четырехтрубная система.

● Двухтрубная система — Эти системы присутствуют при обогреве и охлаждении с общим гидравлическим трубопроводом . Каждый фанкойл имеет один подводящий патрубок и один возвратный патрубок (всего две трубы).

● Четырехтрубная система — Эти системы присутствуют, когда отопление и охлаждение имеют отдельные гидравлические трубопроводы .Каждый фанкойл имеет две трубы подачи и две трубы возврата (всего четыре трубы).

Хотя каждая система имеет свои преимущества и недостатки, каждое конкретное предприятие может быть модернизировано одной из двух систем в зависимости от различных факторов.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха

Для двухтрубной системы требуется половина гидравлических трубопроводов по сравнению с четырехтрубной системой, что означает меньшее количество материалов, требуемых для сборки и установки, более короткое время установки и более низкую стоимость.Поскольку система меньше по размеру, она также занимает гораздо меньше места, что снижает требования к пространству механических помещений здания.

Хотя двухтрубная система изначально дешевле, у нее есть свои недостатки. Основное ограничение двухтрубной системы — отсутствие гибкости в эксплуатации. В зависимости от потребностей объекта трубопроводный контур системы, проходящий по всему зданию, должен подключаться к котлу или чиллеру. А поскольку все участки здания должны работать в одном и том же режиме, обогрев одних участков и охлаждение других невозможно при такой конфигурации системы.

Таким образом, двухтрубные системы идеальны для теплого тропического климата , потому что здания в этих районах редко требуют обогрева помещения.

Четырехтрубные системы HVAC

Четырехтрубная система обеспечивает большую гибкость и имеет больше вариантов производительности, чем двухтрубная система. Например, фанкойлы системы могут более легко обеспечивать одновременное охлаждение и осушение, используя одновременно теплообменники с холодной и горячей водой.

Следует также понимать, что в этой системе используется вдвое больше трубопроводов, чем в двухтрубной системе, поскольку для нее требуется больше места для размещения контуров, проходящих через здание. Это означает, что необходимое количество приспособлений, клапанов и точек подключения больше. Двухтрубная система также требует больше времени для установки и, как правило, дороже, чем ее аналог.

Четырехтрубные системы идеально подходят для мультиклиматических регионов , которые испытывают как высокие, так и низкие температуры наружного воздуха.Причина в том, что в течение года здания будут нуждаться как в обогреве, так и в охлаждении, что делает четырехтрубную систему более эффективным вариантом.

Все еще не уверены в общих различиях двух- и четырехтрубных систем HVAC? Gausman & Moore Инженеры будут работать со строителями и подрядчиками вашего предприятия, чтобы определить, какой тип системы оптимален для вашего здания. Наша цель — создать в помещении здоровую, комфортную, энергоэффективную и экономичную среду.Для получения дополнительной информации о наших услугах в области HVAC и других услугах в области машиностроения свяжитесь с нами сегодня.

(PDF) Система водяного отопления, ориентированная на потребности, и инструмент для проектирования активной однотрубной системы

CLIMA 2019

общая впускная труба, ответвление с HX и обратно через

общая обратная труба, различна для каждого HX.

Следовательно, значения потерь перепада давления

на каждом патрубке различны, и важно, чтобы

выполняла гидравлическую балансировку.Чтобы избежать гидравлической балансировки

, можно использовать двухтрубную схему с обратным возвратом (Tichelmann)

(рис. 2b). Если ответвления имеют очень похожее гидравлическое сопротивление

и система правильно спроектирована

, система обратного возврата является самобалансирующейся.

В настоящее время гидравлические сепараторы

часто используются, чтобы избежать взаимодействия между первичным контуром

(контур с нагревателем) и вторичным контуром (контур с

ответвлениями с HX).

Регулирование температуры зоны в случае пассивной двухтрубной системы отопления

осуществляется термостатическими вентилями радиатора

или электронными вентилями радиатора, управляемыми термостатом

.

2.3 Активная двухтрубная система

В активной двухтрубной системе отопления на каждый радиатор установлен насос

, который может непрерывно

контролировать массовый расход внутри радиаторов.На рис. 2c

представлена ​​схема такой системы. Необходимо установить обратный клапан

на патрубок радиатора, чтобы предотвратить обратный поток

при выключенном насосе. По сравнению с клапанами

(пассивными) двухтрубными системами, насосная (активная) система

имеет ряд преимуществ:

• в системе есть регулирующие клапаны, поэтому рассеяние энергии накачки

намного меньше,

• гидравлическая балансировка не требуется, конструкция

потоки

обеспечивают насосы,

• конструкция проще — один тип насоса

может работать с широким диапазоном типоразмеров радиаторов.

Недостатками активной двухтрубной системы являются:

• все еще некоторые потери давления на обратных клапанах,

• взаимодействие давления может вызвать регулирование

колебаний,

• затраты на установку в настоящее время все еще высоки, но к

использование с FCU и по сравнению с ценами

электронных клапанов PICV, это уже не большая проблема

(например, маленький насос с электроникой

с корпусом предлагается за 88 € +

56 € [11], в то время как цена PICV начинается с

100 евро [12]),

• насосам требуется проводное соединение, которое

представляет собой дополнительные расходы в типичных беспроводных приложениях

, таких как радиаторы (не дорого

по сравнению с системой с помощью сервоклапанов).

Несколько компаний уже предлагают активную двухтрубную технологию

. С 2001 по 2009 год несколько исследовательских проектов

выполнялись в сотрудничестве с университетом Дрезденского технического университета

. Эти проекты были сосредоточены на разработке и тестировании

компонентов для систем отопления

, управляемых насосами. Результаты испытаний

, проведенных на испытательной площадке, демонстрируют 20% -ную экономию тепловой энергии

и 70% -ную экономию электроэнергии,

по сравнению с системой отопления, управляемой термостатическими клапанами

[13].Тем не менее, количество экономии тепловой энергии

взято из сравнения системы, управляемой

термостатическими клапанами с одним термостатом для всего дома

, с системой, использующей зональное регулирование с помощью насосов

. Другими словами, экономия, вызванная регулированием зоны

, и экономия, вызванная работой системы, управляемой насосом-

, смешались. Интересные результаты:

— экономия электроэнергии, очевидно, вызванная

используемой топологией.Анализ моделирования [14] показывает, что

, несмотря на более низкую эффективность (энергия накачки / электрическая энергия

) небольших децентрализованных насосов по сравнению с

с большим центральным насосом в пассивной двухтрубной системе, общая откачка

Потребление энергии ниже в активной двухтрубной системе

, чем в пассивной системе, из-за рассеивания энергии на регулирующих клапанах

.

Активная двухтрубная конструкция системы не сложнее, чем

пассивная двухтрубная система.Расчетная масса

потоков через теплообменники одинаковы, поэтому также можно использовать

труб того же диаметра и одинаковые радиаторы.

Единственное, что нужно сделать, это добавить гидравлический сепаратор к

, разделить первичный и вторичный контур, обратные клапаны

,

и циркуляционные насосы. Скорость насоса

регулируется непрерывно, что позволяет разработчику использовать один насос типа

для широкого диапазона радиаторов.Это делает конструкцию

более простой и более устойчивой к ошибкам и модификациям.

2.4 Активная однотрубная система

По сравнению с пассивной однотрубной системой, активная однотрубная система —

содержит вторичный насос, назначенный каждому теплообменнику

в каждом вторичном контуре, который генерирует

потока воды через HX. Вторичные контуры

(контуры с радиаторами) подключены к первичному контуру

через тройник.Возвратная вода из HX

возвращается в первичный контур и смешивается с

, обходя питающую воду. Отверстия подачи и возврата в сдвоенном тройнике

расположены по одной координате рядом с первичной трубой

, из-за того, что между ними нет перепада давления

. Следовательно, давление во вторичных контурах

не зависит от первичного контура — изменение потока

в первичном контуре не влияет на поток во вторичных контурах

.Более того, если насос во вторичном контуре

выключен, в радиаторе вторичного контура

нет потока. В такой системе существует только

тепловых взаимодействий между первичным и вторичным контурами.

Тепловые потоки радиатора непрерывно регулируются скоростью насоса

в соответствии с требованиями температуры в зоне.

Преимущества активной однотрубной гидронной системы

:

• система обычно содержит только две трубы диаметром

(первичный и вторичный), поэтому

размер каждого отдельного ответвления

с учетом потерь давления больше не требуется

,

• вторичные контуры гидравлически отделены от первичного контура

, что исключает необходимость в гидравлической балансировке системы

,

• экономия времени и материалов (меньше труб,

соединений , клапаны и работа сантехника),

• один тип насоса во вторичном контуре дает

возможность управлять широким диапазоном тепла

теплообменников — система устойчива к

неточностям конструкции,

Можете ли вы установить высокоэффективную печь только с одной трубой?

Вполне приемлемо иметь высокопроизводительную печь с одной трубой.Просто пролистайте страницы любого руководства по установке высокоэффективной печи, и вы найдете ответ. Я веду блог об этом, потому что многие домовладельцы спрашивали меня об этом.

А теперь об остальном.

Почему две трубы

Высокоэффективные печи поставляются с двумя трубами; одна труба подает воздух для горения прямо в топку и смешивает его с топливом. Другая труба выводит дымовые газы прямо на улицу. Обе эти трубы направлены наружу примерно в 95% печей, которые я проверял в Миннесоте.В этих системах печь получает весь воздух для горения непосредственно снаружи и выбрасывает побочные продукты горения прямо на улицу. Такая двухтрубная система называется устройством с прямым отводом воздуха.

Я часто слышу, как путают термины «прямая вентиляция» и «боковая вентиляция». Кодекс Миннесоты по топливному газу 2015 года определяет устройство с прямым выпуском газа следующим образом: «Устройства , которые сконструированы и установлены таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся в наружную атмосферу. Другими словами, двухтрубная система. Однотрубная система может иметь боковую вентиляцию, но никогда не будет прямой вентиляцией.

Примечание: концентрическая вентиляция выглядит как однотрубная система, но на самом деле это одна труба внутри другой. Это по-прежнему двухтрубная система.

Двухтрубная система предпочтительнее, потому что топка не должна использовать нагретый воздух в помещении для горения. Кондиционированный воздух в помещении не тратится впустую.

Еще одно преимущество двухтрубной системы — дополнительная гибкость при установке.Когда в печь поступает воздух для горения снаружи, вам не нужно беспокоиться о конкуренции со стороны других домашних приборов. Вы знаете, например, этот жадный кухонный вытяжной вентилятор или этот слабый водонагреватель с естественной тягой. Я коснулся этого в своем сообщении в блоге о макияже и мифе о 300 кубических футах в минуту. Кроме того, у вас есть возможность установить приборы с прямой вентиляцией в местах, где иначе вы бы не смогли; подробности см. в разделе 303.3 Кодекса MN по топливному газу.

В чем проблема однотрубной системы?

С однотрубной системой проблем нет, но правила вентиляции другие.Я прочитал десятки, может быть, сотни руководств по установке высокоэффективных печей. У каждого из них были инструкции по установке с прямой и непрямой вентиляцией. На приведенной ниже диаграмме от Goodman показаны различные требования к вентиляции для непрямого и прямого вентилирования.

Итак, что мы говорим о однотрубных или непрямых вентиляционных системах при их осмотре? Ничего такого. Мы проверяем, правильно ли они установлены, вот и все. Откровенно говоря, в однотрубной системе меньше ошибок.Единственная проблема, с которой я регулярно сталкиваюсь, — это воздухозаборник, на который кто-то может случайно установить что-то сверху и заблокировать, как показано ниже.

Простое решение — следовать инструкциям производителя по установке. Туда надеть трубу и добавить локоть. Легкий.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Как работает центральное отопление?

Где бы мы были дома или на работе без центрального отопления? Ответ — очень холодно, особенно в Великую британскую зиму.

Большинству из нас никогда не придется беспокоиться о том, что заставляет работать систему центрального отопления. Они устанавливаются профессионалами, и хотя ремонт труб центрального отопления — это задача, которую можно успешно выполнить с помощью небольшого самодельного ремонта, если вам не повезло, и вы столкнулись с серьезной проблемой, то снова потребуется квалифицированный подрядчик, который будет ездить на спасать.

Тем не менее, это не означает, что понимание того, как система центрального отопления обогревает дома и другую недвижимость, неинтересно или полезно.Вот ваше руководство, чтобы понять, как работает центральное отопление.

Источник центрального отопления

В большинстве систем центрального отопления источником является котел в доме или собственности, который нагревает воду. Затем эта вода по сети труб транспортируется по всему зданию в радиаторы.

В то время как в Соединенном Королевстве частные дома и квартиры обычно имеют собственные бойлеры, в Европе использование систем централизованного теплоснабжения гораздо более распространено.

Источник тепла в системе централизованного теплоснабжения является общим с сетью труб, по которым горячая вода подается в несколько зданий. Целый многоквартирный дом можно отапливать от одного котла, что теоретически снижает потребление энергии и счета, поскольку один источник заменяет несколько котлов.

Конечно, здесь есть свои проблемы. В случае выхода из строя трубы в системе централизованного теплоснабжения значительное количество домов и зданий может остаться без тепла. В системе центрального отопления любые проблемы влияют только на одну собственность.

Трубы в системах центрального отопления

По медным трубам горячая вода проходит через систему центрального отопления. Те, которые соединяют котел с насосами и точками разделения контура, имеют диаметр 22 мм или 28 мм. Между тем, трубы контура радиатора изготавливаются из стандартной медной трубы диаметром 15 мм.

Некоторое количество тепла теряется из труб при движении воды, хотя сочетание медного материала, небольшого диаметра и скорости потока обеспечивает минимальные потери.

Старые системы центрального отопления имеют однотрубную схему. В однотрубных схемах горячая вода проходит через один радиатор и попадает в следующий.

К тому времени, когда вода достигает последнего радиатора контура, она теряет немного тепла. Чтобы компенсировать это, необходимо установить радиаторы большего размера ближе к концу петли, чтобы излучать такое же количество тепла, как и в начале.

Современные системы центрального отопления работают по двухтрубной схеме, где каждый радиатор снабжен собственным набором труб.Труба горячей воды идет прямо от котла к радиатору. Затем по возвратной трубе охлажденная вода, выпущенная радиатором, возвращается в котел для повторного нагрева.

Радиаторы в системах центрального отопления

Там, где трубопровод встречается с радиатором, поток воды регулируется клапанами. Эти клапаны определяют, сколько времени вода находится в радиаторе, что влияет на количество выделяемого тепла.

Радиаторы центрального отопления передают тепло за счет излучения и конвекции.Радиация — это тепло, которое вы чувствуете, исходящее от горячей поверхности, в данном случае от панелей радиатора. Положите руки на радиатор или встаньте в непосредственной близости от него, и вы почувствуете выгоду.

Конвекция — более эффективный способ обогрева всего помещения или здания. Вместо этого он нагревает воздух, создавая циркуляцию тепла вокруг радиатора.

Воздух, нагретый радиатором, поднимается вверх и удаляется от радиатора, а его место занимает более холодный воздух, который затем нагревается.Цикл продолжается, повышая общую температуру во всей комнате.

Термостат

Термостат контролирует температуру в доме путем включения и выключения системы центрального отопления в соответствии с установленной температурой.

Обычно находится в гостиной или холле. Если термостат обнаруживает, что воздух вокруг него слишком низкий по сравнению с желаемой температурой, он включает центральную систему.

И наоборот, если температура слишком высока, центральное отопление сделало свою работу, и термостат отключит его.

Дома с термостатом, как правило, будут более энергоэффективными и экономичными, поскольку они обеспечивают гораздо больший контроль, позволяя центральному отоплению работать только тогда, когда это необходимо.

Как в 2- и 4-трубных системах ОВК используется энергия?

Существует множество систем отопления, вентиляции и кондиционирования воздуха, в которых используются гидравлические трубопроводы в качестве механизма для охлаждения и обогрева помещений. Отдельные фанкойлы питают отдельные зоны, в то время как котел и центральный чиллер принимают на себя общую нагрузку системы отопления, вентиляции и кондиционирования воздуха в соответствии с требованиями.Возможны две основные конфигурации системы:

1. Отдельный гидравлический трубопровод обеспечивает нагрев и охлаждение
2. Один и тот же гидравлический трубопроводный контур выполняет обе функции

Двухтрубная система:

Когда гидравлический трубопровод разделяет функции нагрева и охлаждения, и Фанкойлы имеют только одну подводящую трубу и одну обратную трубу.

Четырехтрубная система:

Когда отдельные гидравлические трубопроводы обеспечивают нагрев и охлаждение, а фанкойлы имеют две подающие трубы и две возвратные трубы.

В большинстве инженерных решений каждая конфигурация имеет свой набор достоинств и недостатков. В этой статье мы приводим краткое описание двух- и четырехтрубных систем. Затем мы сравним каждую с более современной альтернативой: тепловыми насосами с водяным источником.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха

Двухтрубные системы используют только половину
Гидравлические трубопроводы, используемые в четырехтрубных системах. Это приводит к большему количеству
экономичный и быстрый монтаж. Двухтрубные системы больше
компактный, уменьшающий необходимое пространство, необходимое для механических помещений.Кроме того,
с двухтрубными системами обслуживание проще. Это связано с уменьшением
необходимое количество трубопроводной арматуры и клапанов.

Самое большое ограничение двухтрубной системы отопления, вентиляции и кондиционирования воздуха
система — это отсутствие универсальности в эксплуатации. Гидравлический трубопроводный контур
Проходящий через конструкцию присоединяется либо к котлу, либо к чиллеру.
Это будет зависеть от конкретных потребностей проекта. Также с двухтрубной
систем, все помещения должны работать в одном и том же режиме. Это делает это
невозможно одновременно нагревать и охлаждать разные участки.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха хорошо себя чувствуют в тропическом климате, где конструкции часто работают целый год без необходимости обогрева помещения. В этих случаях котел обычно не принимают во внимание. (Если не требуется для горячего водоснабжения, но это совершенно другая строительная система.)

Четырехтрубная система HVAC

Четырехтрубная система HVAC использует двойной трубопровод
как двухтрубные системы HVAC. Они дороже и требуют больше времени для установки, так как
хорошо. Кроме того, для четырехтрубных систем требуется больше места.Это потому, что они
необходимо поддерживать два контура гидравлических трубопроводов, которые проходят через
строительство. Кроме того, большее количество клапанов, приспособлений и соединений
очков тогда требует дополнительного обслуживания.

С другой стороны, четырехтрубная система HVAC предлагает:
характеристики, которых нельзя получить от двухтрубной системы. Например,
Фанкойлы могут производить одновременно осушение и охлаждение. Они делают это
одновременное использование змеевиков с горячей водой и охлаждением.

Змеевик охлажденной воды используется на
максимальная способность извлекать из воздуха как можно больше влаги.(даже
с охлажденным воздухом ниже необходимой температуры.)

Любое избыточное охлаждение компенсируется
змеевик, который производит воздух соответствующей влажности и температуры.

Двухтрубные системы не допускают эту опцию.
Это связано с тем, что влажность и температура воздуха устанавливаются один раз.
они проходят через фанкойл. Повышенное осушение требует большего
охлаждение и более высокая температура воздуха приводят к более высокой влажности.

Еще одно важное преимущество четырехтрубных систем состоит в том, что отдельные участки здания могут охлаждаться или нагреваться одновременно.Вы можете добиться этого, используя соответствующий гидравлический контур в фанкойлах, обслуживающих выбранные зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть систем охлаждения помещений
достигается с помощью электричества. Кроме того, отопление помещений обычно зависит от
мазут или природный газ. Имейте в виду, что одна тонна-час охлаждения обычно
имеет более высокую стоимость, чем одна тонна-час отопления. это правда просто потому что
электричество в Нью-Йорке очень дорогое.Поэтому модернизация системы охлаждения обычно
чтобы обеспечить большую доходность на потраченный доллар. Фирмы по управлению недвижимостью могут сконцентрироваться
на первом, чтобы максимизировать рентабельность инвестиций. (ROI)

Могут быть различия, которые противоречат приведенному выше правилу. Одно из этих различий заключается в том, что в конструкции используется современный высокоэффективный чиллер в сочетании со старым котлом. В этом случае цена за тонну-час отопления может быть несколько выше. Проведение энергоаудита, как правило, является наиболее надежным способом определения наиболее рентабельных обновлений.

Водяные тепловые насосы: выбор правильных характеристик обеих систем

Системы, в которых вместо фанкойлов используются водяные тепловые насосы, могут пользоваться преимуществами четырехтрубной системы, но при этом зависят от отдельного гидравлического трубного контура. Тепловые насосы с водяным источником могут работать как в режиме нагрева, так и в режиме охлаждения с использованием общего водяного контура.

Тепловые насосы отбирают тепло из мест, где требуется
охлаждение, и тепло отводится в водяной контур.

Обогрев помещения возможен одновременно, и эта тепловая энергия может быть извлечена из того же водяного контура тепловыми насосами в режиме обогрева.При такой конфигурации системы охлаждающая и тепловая нагрузки уравновешивают друг друга. Это дает значительно более высокую эффективность работы. Однако котел и чиллер не обязательно работать вместе. Чиллер будет работать с большей холодовой нагрузкой, а котел — с большей тепловой нагрузкой.

Для дальнейшего снижения эксплуатационных расходов могут применяться как высокоэффективные чиллеры, так и высокоэффективные котлы.

Просто имейте в виду, что эффективность заметно различается для каждого типа оборудования:

Газовые и мазутные котлы используют годовое топливо.
Эффективность использования (AFUE).Это измерение представляет собой
процент. Например, газовый котел, оснащенный AFUE 95%, производит
95% теплоты сгорания поступает в воду, проходящую через гидравлический трубопровод.

Чиллеры

используют коэффициент энергоэффективности (EER) для обозначения
их эффективность в стандартных условиях испытаний. Затем они используют интегрированный
Коэффициент энергоэффективности (IEER) для обозначения их эффективности после изучения
изменчивость нагрузки и сезонные факторы

Кроме того, EER и IEER являются не процентами, а скорее
отношение мощности охлаждения в британских тепловых единицах в час к потребляемой электроэнергии в ваттах.(сопоставимо с расходом топлива автомобиля)

Самые эффективные чиллеры с водяным охлаждением производят EER выше 20, в то время как самые эффективные котлы производят AFUE выше 95%. Чиллеры с воздушным охлаждением работают менее эффективно, чем их аналоги с водяным охлаждением.

Обратите внимание, что вы также можете заменить чиллер и котел на геотермальный тепловой насос. Эти системы столь же эффективны, как чиллер с водяным охлаждением, и могут равняться эксплуатационным расходам газового котла в режиме отопления.

Подмес — частая причина «неправильной» температуры воды в кране

Зимой, во время отопительного сезона, сотрудники инженерной службы ежедневно выполняют десятки заявок, поступающих от жителей по телефону круглосуточной диспетчерской службы МУП «РСП». Жители обращаются по вопросам недостаточной температуры радиаторов отопления, слабого напора холодной и горячей воды, низкой температуры горячей воды. Все эти обращения требуют тщательного исследования и установления причин имеющихся недостатков.

«Причин низкой температуры ГВС может быть множество, — прокомментировал главный теплотехник МУП «РСП» Дмитрий Шугаев. — Это некорректное подключение бойлеров и сантехнических приборов в какой-либо квартире, ошибки застройщика, допущенные при проектировании или при монтаже системы водоснабжения, так и «завоздушивание» стояка ГВС, что приводит к нарушению циркуляции ГВС по данному стояку (например в следствие замены полотенцесушителя) и так далее… Так, недавно была проведена работа по перевариванию стояков в доме 13 по Подмосковному бульвару, где застройщик «забыл» установить краны для сброса воздуха из системы ГВС. Каждый случай требует внимательного изучения, замера микроклимата в квартире, опроса всех жителей, подключенных к стояку, исследования состояния систем теплоснабжения и водоснабжения, проверку всех подключений. Наиболее частой причиной неудовлетворительной температуры ГВС оказывается так называемый «подмес», когда холодная вода смешивается в системе с горячей».
Чаще всего подмес происходит из-за неправильно подключенного бойлера, гигиенического душа, душевой кабины, биде в одной из множества квартир по стояку. Причем результаты подмеса ощущают не только жильцы квартиры с неправильно подключенными приборами, но и жители квартир во всем подъезде.
Если гигиенический душ (биде) оборудован смесителем и лейкой с кнопочным пуском, то самая распространенная ошибка заключается в том, что после использования оборудования, люди не закрывают смеситель, ограничившись выжатой кнопкой на лейке. И через открытый смеситель постоянно идет смешение воды в разных пропорциях, в зависимости от давления в системе. Это приводит к тому, что у соседей снизу или сверху из крана холодной воды идет теплая, а из крана с горячей воды — холодная. И подмес происходит постоянно, пока открыт смеситель на биде.
Также бойлер может стать причиной подмеса, если при его использовании не закрыт вводной отсекающий кран горячего водоснабжения квартиры.
Для предотвращения подмеса в вашей квартире, рекомендуется устанавливать обратные клапана перед приборами учета горячей и холодной воды.

Расширительный бак в системе отопления. Дополнительные функции. | Рукастый мужик

Я панически боюсь закрытых систем, неподконтрольных мне. Несмотря на то, что мембранный бак расширения для своей системы отопления было первое, что я приобрел — я так им и не пользуюсь.

(на фото видно что бак неоднократно перекладывался с места на место и ни разу не был в деле)

(на фото видно что бак неоднократно перекладывался с места на место и ни разу не был в деле)

Мои подозрения подтвердил случай у соседа — он «упустил» наличие жидкости в системе. Жидкость вскипела и — взорвалась. Хорошо, он в это время вышел за дровами…

Вместе с тем — мне очень нравятся многофункциональные системы, поэтому я использую расширительный бак открытого типа, который вместе с основной «нагрузкой» выполняет еще ряд функций

Это — расширительный бак. Независимо от состояния воды в системе — «бульканье» всегда происходит в него.

Это — емкость для горячей воды в душ и остальные краны.

Это — гидрострелка+гидроаккумулятор. Вода в моей системе циркулирует 2 контурами: большой и малый. Малый — выполнен трубой 20мм, большой — 32. Таким образом, вода в системе всегда горячая, и всегда — ниже точки кипения (если уголь в котел не забрасывать в режиме «кочегар на паровозе»). Бак 70 литров, после того как печь погаснет — некоторое время продолжается подмес горячей воды в систему…
Раньше была бочка 200 литров — но она проржавела, эффект был лучше.

Уровень воды в системе всегда поддерживает гениальное изобретение — поплавок от унитаза:

А верхняя бочка — всегда наполнена холодной водой из колодца, о чем в конце статьи есть отдельная ссылка.

Были идеи по увеличению емкости «теплоаккумулятора», но — работает и так… Может кому-то пригодится: если использовать автомобильный терморегулятор, который заставляет жидкость бегать по большому и малому кругу — можно добиться экономичной системы отопления: вода не прогрелась — бежит по батареям. Прогрелась — идет подмес холодной воды из гидроаккумулятора. Печь погасла — еще 2-3 часа теплая жидкость поступает из «расширительного бачка»

Видео на эту тему — ниже:

Обещанная в конце статьи ссылка — вот:

Вода в дом и баню из колодца круглый год автоматически

Другие статьи на тему «водоснабжение»

Всем удачи!
————————

Отопление без газа и электричества

Отопление без газа и электричества

Сегодня вопрос отопления без газа и электричества поднимается все чаще и чаще, особенно он стал острым после вероломного нападения и развязывания северным агрессором очередной энергетической войны. Растут цены как на газ, так и на электрику и уголь. Очень актуальным становится вопрос минимизации применения газа для отопления дома или вообще отказа от него. В этой статье мы рассмотрим как вариант использования альтернативной энергетики, так и экономии классических теплоносителей.

В этой статье мы рассмотрим как вопрос альтернативной энергетики, так и экономии классических теплоносителей.

Отопление жилого дома без газа и электроэнергии

Самым популярным решением является твёрдотопливный котёл. Такие котлы можно топить как углем, дровами, так и щепой, брикетами. Твердотопливные котлы в большей части – это простое и очень надежное оборудование, доступное для любого украинца. По принципу работы такие котлы можно разделить на:

• чугунные и стальные котлы;
• пиролизные котлы.

Чугунные и стальные котлы дешевле, особенно стальные, их строение проще, также они практически «всеядны», самым большим их минусом является КПД на уровне 70-75%.

Пиролизные котлы могут развивать КПД до 90% и время горения топлива на два-три часа дольше, однако самыми большими минусами твердотопливных котлов пиролизного типа является высокая стоимость, прихотливость к топливу (влажность не более 15%) и обязательное электроснабжение.

Пиролизные котлы могут развивать КПД до 90% и время горения топлива на 2-3 часа дольше, однако самыми большими минусами твердотопливных котлов пиролизного типа является высокая стоимость, прихотливость к топливу (влажность не более 15%) и обязательное электроснабжение.

Устройство системы отопления с твердотопливным котлом

Старые отопительные системы были в основном открытого типа, теплоноситель в радиаторах и отопительном оборудовании циркулировал природным образом благодаря нагреванию в котле. Такие системы неустойчивы, а их главным минусом является то, что в разных радиаторах может отличаться температура, проектирование таких систем дело сложное, и возможны ошибки. Все современные твердотопливные котлы в системе отопления без газа нуждаются в принудительной циркуляции теплоносителя с помощью циркуляционного насоса. Такой циркуляционный насос либо группа обвязки котла (выполняет функцию подмеса и терморегуляции, увеличивает КПД системы) нуждаются в обязательном электроснабжении.

Если свет пропадает, то вся система отопления без газа останавливается, с котла прекращает сниматься тепловая энергия, и он может взорваться, ведь если даже полностью перекрыть подачу кислорода, тепло не перестанет выделяться мгновенно. Для работы циркуляционных насосов необходим резервный источник питания UPS, иначе вы сильно рискуете.

Поэтому система отопления без газа и электричества – это устарелая система. Современные твердотопливные котлы с циркуляционными насосами обеспечивают намного более равномерное распределение тепла по дому, более высокий КПД и больший ресурс оборудования.

Самым большим минусом данной системы отопления без газа и электричества с помощью ТП котла будут особенности эксплуатации: котел необходимо чистить раз в два-четыре дня и закладывать дровами. Эти минусы частично развязаны в пеллетных котлах.

Пеллетные котлы, экогорошек, брикеты.

Пеллетные котлы – это твердотопливные котлы со специальной горелкой, в которую автоматически подаются пеллеты. Такие котлы оборудуются бункером на 100-500 л, в который засыпаются пеллеты на 20-40 часов работы котла. КПД таких котлов достаточно высок.

Пеллеты – прессованные гранулы из деревянной стружки, щепы, соломы, жмыха. Очень важно выбирать качественные пеллеты: они должны быть блестящими и твердыми, не крошиться ногтем.

Чем качественнее пеллеты – тем меньше зольность, выше КПД, больше ресурс котла. Пеллетные котлы, безусловно, удобны. Минус у пеллет один – их цена. Отопление без газа с помощью пеллет, экогорошка и брикетов будет стоить дороже газового.

Система отопления без газа.

Тепловой насос.

Тепловой насос – это оборудование, которое по типу кондиционера или холодильника берет энергию у окружающей среды и передает ее вашему дому. Тепловые насосы отличаются тем, что для отопления используют 1 кВт электричества на 2-7 кВт тепла в зависимости от температуры теплоносителя и внешней среды. Ниже показан график COP – зависимость тепловой и электрической энергии.

Тепловые насосы различаются в зависимости используемого вида энергии внешней среды на:

• Воздух – вода
• Вода – вода
• Рассол – вода

Тепловые насосы воздух – вода являются самой распостраненной системой отопления без газа, они достаточно просты в установке и использовании, имеют вид внешнего блока кондиционера. Цена такого теплового насоса от 500 USD, однако они эффективно работают только при температуре воздуха выше -5С, при понижении температуры ниже -10С большинство моделей демонстрируют СОР не больше 1.5-1.2.

Тепловые насосы воздух-вода подключаются очень просто, не требуют высокомощной линии питания и устанавливаются вне дома. Особенно эффективны такие системы для обогрева бассейна.

Тепловые насосы вода – вода. Такие насосы используют теплоту подземных вод. Вода выкачивается из коллектора либо артезианского слоя, охлаждается на 1-3 градуса и возвращается под землю. Такие тепловые насосы одинаково эффективны на протяжении всего года и очень широко используются в Скандинавских странах, Германии, Англии, Исландии. Самой сложной задачей такой системы – вернуть воду назад под землю. Цена таких систем достаточно высока, установка хлопотна, требует скважин и исследований грунта.

Тепловые насосы рассол – вода (земля-вода). Такие системы отопления без газа используют энергию земли, снимая ее с помощью контура из труб, закопанных в землю. Теплоноситель проходит 1-2 км труб, уложенных на площади не менее 500 кв.м., нагревается на 2-3 градуса. В летнее время такая система послужит в качестве кондиционера и эффективно охладит помещение. Важно правильно рассчитать установку и не заморозить грунт.

Системы отопления без газа с тепловыми насосами очень расспространены в Европе, однако для Украины они еще слишком дороги, хотя экономия энергоресурсов достигает 95%.

Солнечные коллекторы.

Данный вид приборов нельзя отнести к системам отопления без газа и электричества, ведь для циркуляции теплоносителя необходимо наличие насоса, а мощности солнечных лучей хватит для обогрева в период октября и марта-апреля. Солнечные коллектора обычно являются основным нагревателем для системы горячего водоснабжения с помощью бойлера косвенного нагрева однако могут осуществлять и подмес нагретой воды в систему отопления в случае избытка тепла в системе ГВС.

Минимизация использования газа.

Возможно, стоит обратить внимание на методы минимизации потребления зага, ведь инвестиции в новую систему будут достаточно высоки.

Конденсационный котел – -25-40% газа

Этот тип котлов использует скрытую энергию выхлопных газов, охлаждая их до 40С и конденсируя воду, которая в виде пара образовывается при сгорании газа. Экономия газа составит от 25 до 45%. Чем ниже теппература в системе отопления (на пр., теплый пол 30-40С), тем выше КПД такого котла и тем больше экономия газа. Разница в цене конденсационного и обычного котла окупит себя за 3-6 месяцев сезона отопления. В Западной Европа запрещены все типы газовык котлов, кроме конденсационных!

Термостат для газового котла -10-15% газа

Простой прибор, который подключается к котлу и устанавливается в жилом помещении. Когда температура в комнате достигает заданной – термостат выключает котел. Обычно котел управляется температурой воды в системе отопления и владельцу дома приходится регулировать его работу очень часто, ведь постоянно возникает перегрев или недогрев помещения. Экономия газа благодаря ликвидации перегрева составит 10-20% ежегодно, окупит термостат себя за 1-3 месяца. Для системы отопления без газа и электричества термостат не подходит.

Программатор для газового котла -15-40% газа

Более сложная версия термостата. В программаторе возможно задавать температуру помещения в зависимости от времени суток и дня недели. Снижение температуры на 1С экономит 4% газа, а пониженная температура во время сна даже полезна человеку. Стоимость программатора от 20$ окупит себя за 1-2 месяца, плюс это огромный комфорт в доме.

В этой статье мы рассмотрели все варианты основных систем отопления без газа и электричества, надеемся, что информация была полезной для Вас.

Тепломеханические решения котельной | mss-tver.ru

Для обеспечения расчетной потребности в тепле в котельной устанавливаются 3 автоматизированных водогрейных котла Турботерм производства «Рэмэкс» теплопроизводительностью 800 кВт. Расход газа на котел составляет 96 нм³/ч, расход воды через котел — 27,6 м³/ч. КПД котла — не менее 92%.

Схема теплоснабжения котельной четырехтрубная. Температурный график систем отопления и вентиляции 95-70°С с автоматической коррекцией температуры воды в подающем трубопроводе по температуре наружного воздуха. Температура воды на горячее водоснабжение равна 60°С.

Расход воды на систему отопления и вентиляции составляет 74,5 м³/час, давление в подающем трубопроводе на выходе из котельной равно 2 кгс/см², давление в циркуляционном трубопроводе на входе в котельную – 1 кгс/см².
Расход воды на систему горячего водоснабжения равен 3,12 м³/час, давление в подающем трубопроводе на выходе из котельной составляет 3,2 кгс/см², давление в циркуляционном трубопроводе на входе в котельную — 2,2 кгс/см².

Контур котлов котельной состоит из трех котлов ТТС-800, которые автоматически включаются и выключаются в зависимости от тепловой нагрузки потребителя. Температурные расширения воды компенсируются с помощью двух расширительных мембранных баков объемом по 200 литров каждый. Циркуляция воды в котловом контуре осуществляется котловыми насосами фирмы «WILO» (Германия) с трехфазными электродвигателями. Данные насосы устанавливаются на каждом котле. Насос IPL 65/150-0,75/4 в «рабочей точке» обеспечивает напор воды 5,36 метров водяного столба, при этом расход воды составляет 37,3 м³/час, а потребляемая электрическая мощность – 0,75 кВт.

Регулирование температуры воды в подающем трубопроводе на системы отопления и вентиляции, в зависимости от температуры наружного воздуха, осуществляется с помощью трехходового смесительного клапана 3F150 фирмы «ESBE». При этом происходит подмес обратной воды системы отопления и вентиляции в трубопровод прямой сетевой воды.

Циркуляция теплоносителя в сети отопления и вентиляции осуществляется с помощью двух насосов, работающих в режиме: один насос рабочий, один резервный. Насосы IL 100/220-5,5/4 фирмы «WILO» с трехфазными электродвигателями создают напор 14,5 метров водного столба. Потребление составляет 5,5 кВт, расход- 70,9 м³/час.

В котельной для приготовления воды на нужды горячего водоснабжения установлены два вертикальных ёмкостных водоподогревателя REFLEX SF 1000 производства Рефлекс Винкельманн ГмбХ+Ко. Циркуляция греющей воды осуществляется с помощью индивидуальных для каждого водоподогревателя насосов IPL 32/110-0,25/4 фирмы «WILO» с трехфазными электродвигателями. Потребляя 0,25 кВт энергии, они обеспечивают напор 3,32 метра водного столба.

Циркуляция воды в системе горячего водоснабжения осуществляется с помощью двух насосов IPL 30/90-0,25/2 фирмы «WILO» с трехфазными электродвигателями. Они работают в режиме: один насос рабочий, один резервный, обеспечивая напор 10,3 метра водного столба и потребляя 0,25 кВт.

Тепловой счетчик ТСК5 с вычислителем ВКТ-5 производства ЗАО «Теплоком», г. Санкт-Петербург производит учет тепла, вырабатываемого котельной. Для вычисления количества тепла тепловой счетчик измеряет расход, давление и температуру воды в подающем и обратном трубопроводах сети отопления и вентиляции, расход, давление и температуру воды в подающем и циркуляционном трубопроводах горячего водоснабжения, расход воды на подпитку теплосети и температуру исходной воды.

Для измерения расхода воды в подающем трубопроводе отопления и вентиляции используются электромагнитные преобразователи расхода ПРЭМ-2 Ду150 производства ЗАО “Теплоком”, г. Санкт-Петербург. Их расчетный расход составляет 71,5 м³/час, максимальный расход — 630 м³/час, минимальный — 6,3 м³/час.

Для измерения расхода воды в подающем и циркуляционном трубопроводах горячего водоснабжения используются электромагнитные преобразователи расхода ПРЭМ-2 Ду50 производства ЗАО «Теплоком» с расчетным расходом 0,7-5,3 м³/час, максимальным расходом 72 м³/час и минимальным — 0,72 м³/час.

Учет потребления воды котельной на подпитку тепловых сетей производится счетчиком холодной воды ВСХд-15 с импульсным выходом производства ЗАО «Тепловодомер», температура воды для которого должна быть не больше 50°С. Максимальный расход данного счетчика составляет 3 м³/час, минимальный — 0,06 м³/час, эксплуатационный и номинальный — 1,5 м³/час.

Для защиты от образования отложений на поверхностях нагрева и их коррозии в котельной предусматривается установка химводоподготовки непрерывного действия производительностью 1,5 м³/ч, поставляемой ООО «ГидроТехИжиниринг», г. Москва. Система состоит из автоматической установки умягчения непрерывного действия HYDROTECH STF 1248-9000 и коррекционной обработки воды реагентом HydroChem 140.
Дымовые газы от каждого котла по индивидуальным газоходам отводятся в индивидуальные дымовые трубы Ду300 высотой 21 м. Дымовые трубы выполнены из элементов MKD фирмы «МК Дымоходы».

Для уменьшения тепловых потерь и обеспечения требований техники безопасности в котельной выполнена тепловая изоляция поверхностей трубопроводов с температурой выше 45°С.

Первая и вторая стадии строительства

Третья стадия строительства

методов смешивания с системами лучистого отопления —

Джордж Кэри

При проектировании системы лучистого отопления становится очевидным, что эта система имеет характеристики, отличные от обычных систем отопления с плинтусом. Одно быстрое отличие — это температура воды, циркулирующей по трубке. Большинство излучающих систем можно разделить на два типа.

Первая — это «мокрая система», в которой трубы устанавливаются в бетон. Второй тип — это «сухая система», когда трубы либо скрепляются скобами из-под пола, либо укладываются на черный пол, а последний настил укладывается поверх него.

Средняя температура воды составляет 110–120 ° F для бетона и 130–140 ° F для скрепления; конечно, есть исключения, когда может потребоваться более горячая или более холодная вода. К сожалению, большинство котлов, работающих на жидком топливе, не могут работать при таких низких температурах без проблем с дымовыми газами. Лучший способ преодолеть эту проблему — использовать смесительное устройство определенного типа, которое понижает температуру подачи в излучающую зону (зоны), позволяя контуру котла поддерживать температуру, достаточно высокую для удовлетворения его требований.Доступны многочисленные методы смешивания.

Проблемы смешивания
Вот некоторые общие проблемы, связанные с предметом
смешивания:

Что такое смешивание?
Смешивание — это когда вы берете более холодную возвратную воду и «смешиваете» ее с некоторым количеством горячей котловой воды для получения воды с температурой ниже, чем температура котла, но более теплой, чем возвратная вода.

Существуют ли различные методы смешивания ?
Вы можете использовать двухходовой клапан, трехходовой клапан, четырехходовой клапан или циркуляционный насос. Все четыре устройства могут использоваться для подачи воды смешанной температуры.

Как работает каждый из этих методов?
1. Двухходовой клапан работает по принципу впрыска. Есть котловой контур с циркуляционным насосом и излучающий контур с собственным циркуляционным насосом. Эти два контура связаны между собой подающей и обратной трубой, которые расположены близко друг к другу.Двухходовой клапан расположен на подающей трубе и имеет контроллер, который измеряет температуру подаваемой воды в радиационном контуре. Контроллер будет циклически открывать и закрывать клапан в зависимости от температуры воды в зоне излучения. Когда клапан открывается, он нагнетает горячую воду в излучающий контур. Там он смешивается с прохладной возвратной водой из лучистой зоны.

2. Трехходовой клапан смешивает холодную возвратную воду с горячей котловой водой для обеспечения «смешанной» температуры.Он имеет три порта: один для возврата воды из излучающей зоны, один для горячей воды из контура котла и смешанный порт для подачи в излучающую зону. Эти клапаны можно настроить вручную на поддержание фиксированной температуры или они могут иметь привод, который изменяет положение клапана в соответствии с нагрузкой.

3. Четырехходовой клапан очень похож на трехходовой, за исключением того, что у него четыре порта вместо трех. Два порта идут в котел, а два порта — в зону излучения. Этот клапан можно настроить вручную или использовать с приводом для регулирования температуры воды в зависимости от нагрузки зоны.

4. Последний метод — с ТНВД. Этот метод используется с начала 1960-х годов. Тогда контроллер включал и выключал насос, чтобы нагнетать горячую воду в зону излучения. Сегодня существуют управляющие компании, которые будут контролировать скорость насоса с мокрым ротором с водяной смазкой и защитой по сопротивлению. Вместо включения и выключения насоса система управления увеличивает или уменьшает скорость насоса.

Как выбрать
Вот некоторые общие рекомендации по смешиванию:

Один метод смешивания предпочтительнее других?
Не совсем, все эти методы работают, но каждый метод имеет свои преимущества, а также свои ограничения.
1. Например, двухходовые клапаны следует использовать только для небольших нагрузок, когда количество нагнетаемого потока составляет небольшой процент от общего расхода излучающей зоны, обычно менее 25%.
2. Трехходовые автономные термостатические клапаны относительно недороги, но могут обеспечивать только одну фиксированную температуру. Это заставляет термостат зоны включать и выключать насос зоны. Этот тип работы подходит для небольшой зоны излучения, но не рекомендуется, когда зоны становятся больше.
3. Впрыскивание с регулятором скорости стало популярным в последние несколько лет. Этот метод смешивания, в котором используются обычные циркуляционные насосы с мокрым ротором, обеспечивает множество преимуществ для излучающих систем, таких как полная модуляция температуры и защита возврата котла от холодной воды. Она ограничена только мощностью насоса с мокрым ротором, которая обычно составляет около 35–40 галлонов в минуту. В типичной излучающей системе этот расход составляет приблизительно 1 000 000 БТЕ / ч.
4. Трехходовые и четырехходовые клапаны, когда они используются с приводными двигателями, в течение многих лет очень успешно устанавливаются во многих излучающих системах. Привод регулирует положение клапана для подачи соответствующей температуры смешанной воды в зависимости от тепловой нагрузки зоны. Единственное реальное ограничение этого метода — по сравнению со стоимостью циркуляционного насоса с мокрым ротором — состоит в том, что клапан и привод более дороги, чем нагнетательный насос.

Что произойдет, если я использую только один насос со смесительным устройством?
Будет только одна точка смешивания, которая будет контролировать температуру подаваемой воды в зону излучения, но не температуру воды, возвращающейся в котел.Кроме того, скорость потока через котел будет изменяться, снижая эффективность котла.

Почему я должен использовать два насоса?
С двумя насосами и смесительным устройством вы создаете две точки смешивания. Это позволяет вам контролировать температуру воды, возвращающейся в котел, а также в излучающую зону. Кроме того, второй насос обеспечивает постоянный поток через котел, увеличивая эффективность котла.

Почему я должен беспокоиться о температуре воды, возвращающейся в котел?
Большинство котлов, работающих на жидком топливе, относятся к неконденсатному типу.Это означает, что важно, чтобы дымовые газы, выделяемые в процессе сгорания, выводились из котла. Когда вода в котле имеет температуру ниже точки росы этих дымовых газов, газы снова конденсируются в воду внутри котла. Результаты могут быть очень разрушительными. В коммерческих применениях тепловой удар котла — еще одна важная причина для контроля температуры обратной воды.

Есть ли предпочтительный способ прокладки смесительных устройств и двух насосов?
Предпочтительным методом является использование первично-вторичной перекачки.Этот метод, который применяется с 1950-х годов, предотвращает последовательную перекачку насосов друг с другом и предотвращает затруднения при открытии или закрытии клапанов по сравнению с насосами с высоким напором. Эта технология трубопроводов также позволяет подбирать клапаны и нагнетательные насосы в соответствии с нагрузками, которые они предназначены для управления.

Что такое первичная-вторичная перекачка?
Это метод перекачки, который прост как в теории, так и в применении. Он основан на простом правиле, которое гласит: когда два контура соединены между собой, поток в одном не вызовет потока в другом, если устранено падение давления в трубопроводе, общем для обоих.

Как устранить падение давления в общем трубопроводе?
Это достигается за счет очень близкого расположения подающего и обратного тройников вторичного контура! (Максимум четыре диаметра трубы). Это означает, что вы можете соединить два контура между собой (например, контур котла и контур излучающего тепла, каждый со своим собственным насосом), но насосы из каждого контура не будут вызывать поток в другом контуре.

Как правильно выбрать размер смесительного устройства?
Размер насоса или клапана зависит от требуемого расхода из высокотемпературного контура.Затем этот расход будет смешиваться с частью более холодной возвратной воды, чтобы обеспечить желаемую температуру «смешанной» воды. Это пример расчета необходимого расхода:

1. Нагрузка на излучающую зону = 100 000 БТЕ / ч, рассчитанная с перепадом температуры 20 ° F.

2. Расчетный расход излучающей зоны = 10 галлонов в минуту
3. Излучающая расчетная температура подачи = 120 ° F
4. Температура обратной линии = 100 ° F.
5. Температура подачи котлового контура = 180 ° F
6. Разница температур между подачей котлового контура и излучающим обратным контуром составляет 80 ° F.Для расчета необходимого расхода; разделите нагрузку БТЕ / час излучающей зоны на разницу температур (дельта Т) x 500. 100 000/80 x 500 = 2,5 галлона в минуту.
7. Требуемый расход составляет всего 2,5 галлона в минуту для котловой воды 180 ° F. Эта вода будет смешиваться с 7,5 галлонами в минуту (10–2,5 галлона в минуту) излучаемой возвратной воды 100 ° F для обеспечения расчетной температуры воды 120 ° F или 10 галлонов в минуту. Следовательно, регулирующий клапан или впрыскивающий насос должен быть рассчитан на расход 2,5 галлона в минуту.

Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], позвоните мне по телефону FIA 1-800-423-7187 или подпишитесь на меня в Twitter по адресу @Ask_Gcarey.

ICM

Смотрите другие похожие статьи в категории «Факты о котле».

Жидкий теплоноситель на основе этиленгликоля

Водные растворы на основе этиленгликоля широко используются в системах теплопередачи, где температура теплоносителя может быть ниже 32 ^o F (0 ^o C) . Этиленгликоль также обычно используется в системах отопления, которые временно не могут работать (в холодном состоянии) в окружающей среде с морозными условиями, например, в автомобилях и машинах с двигателями с водяным охлаждением.

Этиленгликоль — наиболее распространенная антифризная жидкость для стандартных систем отопления и охлаждения. Следует избегать использования этиленгликоля, если есть малейшая вероятность утечки в питьевую воду или системы обработки пищевых продуктов. Вместо этого обычно используются растворы на основе пропиленгликоля.

Удельная теплоемкость, вязкость и удельный вес раствора воды и этиленгликоля значительно зависят от процентного содержания этиленгликоля и температуры жидкости. Свойства настолько сильно отличаются от чистой воды, что системы теплопередачи с этиленгликолем должны быть тщательно рассчитаны для фактической температуры и раствора.

Точка замерзания водных растворов на основе этиленгликоля

Точки замерзания водных растворов на основе этиленгликоля при различных температурах указаны ниже

9020 25.9

52

3,4

Из-за возможного образования гликоля и воды этилен растворы не следует использовать в условиях, близких к точкам замерзания.

Динамическая вязкость водных растворов на основе этиленгликоля

Динамическая вязкость — μ — водных растворов на основе этиленгликоля при различных температурах указаны ниже

9020 9

1,5

3,8

²⁾

9025 9025 точка

Примечание! Динамическая вязкость водного раствора на основе этиленгликоля увеличивается по сравнению с динамической вязкостью чистой воды.Как следствие, потеря напора (потеря давления) в системе трубопроводов с этиленгликолем на увеличена на по сравнению с чистой водой.

Удельный вес водных растворов на основе этиленгликоля

Удельный вес — SG — водных растворов на основе этиленгликоля при различных температурах указан ниже

12

51

1. ниже точки замерзания
2. выше точки кипения

Примечание! Удельный вес водных растворов на основе этиленгликоля увеличен по сравнению с удельным весом чистой воды.

Плотность водных растворов на основе этиленгликоля

Поверните экран, чтобы увидеть всю таблицу.

Пример — Объем расширения в системе обогрева с этиленгликолем

Система обогрева с объемом жидкости 0.8 м ³ защищен от замерзания 50% (по массе, массовая доля 0,5) этиленгликоля. Температура установки системы составляет 0 ^o C , а максимальная рабочая температура среды составляет 80 ^o C .

Из приведенной выше таблицы видно, что плотность раствора при температуре установки может достигать 1090 кг / м ³ — а средняя плотность при рабочей температуре может составлять всего 1042 кг / м ³ .

Массу жидкости при установке можно рассчитать как

м _inst = ρ _inst V _inst (1)

= (1090 кг / м ³ ) (0,8 м ³ )

= 872 кг

где

м _inst = масса жидкости при установке (кг)

ρ _inst = плотность при установке (кг / м ³ )

V _inst = объем жидкости при установке (м ³ )

Масса жидкости в системе во время работы будет такой же, как масса в системе во время установки

m _inst = м _op (2)

= ρ _op V _op 9000 3

где

м _op = масса жидкости при работе (кг)

ρ _op = плотность при работе (кг / м ³ )

V _op = объем жидкости при работе (м ³ )

(2) можно изменить для расчета рабочего объема жидкости как

V _op = м _inst / ρ _op (2b)

= (872 кг) / ( 1042 кг / м ³ )

= 0.837 м ³

Требуемый объем расширения, чтобы избежать давления, можно рассчитать как

ΔV = V _op — V _inst (3)

= (0,837 м ³ ) — (0,8 м ³ )

= 0,037 м ³

= 37 литров

где

ΔV = объем расширения (м ³ )

Объем расширения можно рассчитать как

ΔV = ( ρ _inst / ρ _op — 1 ) V _inst (4)

Specific Теплота водных растворов на основе этиленгликоля

Удельная теплоемкость — c _p — водных растворов на основе этиленгликоля при различных t температуры указаны ниже.

Поверните экран на всю таблицу.

• Температура замерзания 100% этиленгликоля при атмосферном давлении составляет -12,8 ^o C (9 ^o F)

• 1 БТЕ / (фунт _м ^o F) = 4186,8 Дж / (кг K) = 1 ккал / (кг ^o C)

Примечание! Удельная теплоемкость водных растворов на основе этиленгликоля на меньше , чем удельная теплоемкость чистой воды. Для системы теплопередачи с этиленгликолем циркулирующий объем должен быть увеличен на по сравнению с системой только с водой.

В растворе 50% с рабочими температурами выше 36 ^o F удельная теплоемкость снижается примерно на 20% . Сниженная теплоемкость должна быть компенсирована циркуляцией большего количества жидкости.

Примечание! Плотность этиленгликоля выше, чем у воды — проверьте приведенную выше таблицу удельного веса (SG), чтобы снизить чистое воздействие на теплопередающую способность. Пример — удельная теплоемкость водного раствора этиленгликоля 50% / 50% равна 0.815 при 80 ^o F (26,7 ^o ° C). Удельный вес при тех же условиях составляет 1,077. Чистое воздействие можно оценить как 0,815 * 1,077 = 0,877.

Автомобильные антифризы не следует использовать в системах отопления, вентиляции и кондиционирования воздуха, поскольку они содержат силикаты, которые могут вызвать загрязнение. Силикаты в автомобильных антифризах используются для защиты алюминиевых деталей двигателя.

Примечание! Для растворов этиленгликоля следует использовать дистиллированную или деионизированную воду. Городскую воду можно обрабатывать хлором, который вызывает коррозию.

Системы автоматической подпитки не следует использовать, так как утечка приведет к загрязнению окружающей среды и ослаблению защиты системы от замерзания.

Точки кипения Растворы этиленгликоля

Для полной таблицы с точками кипения — поверните экран!

9020

Раствор Увеличение циркулирующего потока, необходимое для потока этилена на 50% на 50% для 50% растворов этиленгликоля по сравнению с чистой водой указаны в таблице ниже

14

14

9020

Коррекция перепада давления и комбинированная поправка перепада давления и объемного расхода для 50% раствора этиленгликоля

Коррекция перепада давления и комбинированная поправка перепада давления и увеличения расхода для 50% раствора этиленгликоля по сравнению с чистой водой указаны в таблице ниже

9020

Диагностика системы отопления | O’Reilly Motor Cars

Основы услуг по диагностике систем отопления в O’Reilly Motor Cars

Система обогрева вашего автомобиля поглощает избыточное тепло двигателя через смесь воды и антифриза, называемую охлаждающей жидкостью.Шланги переносят охлаждающую жидкость от двигателя к радиатору, где тепло отводится наружу. Система обогрева направляет нагретую охлаждающую жидкость к сердечнику обогревателя на приборной панели, который направляет теплый воздух во внутреннее отделение вашего автомобиля. Этот цикл зависит от шлангов обогревателя, по которым охлаждающая жидкость идет от двигателя к сердечнику обогревателя, где тепло может, наконец, согреть внутреннюю часть вашего автомобиля. Компоненты системы отопления включают вентилятор нагревателя, водяной насос, термостат, шланги нагревателя и сердечник нагревателя.Эти компоненты регулируют внутреннюю температуру двигателя и салона автомобиля. Водяной насос подает охлаждающую жидкость к блоку двигателя. Охлаждающая жидкость течет от головок цилиндров к сердечнику отопителя, где вентилятор отопителя направляет поток теплого воздуха в салон автомобиля. Как только тепло передается от охлаждающей жидкости к транспортному средству, охлаждающая жидкость возвращается в водяной насос, где продолжает циркулировать по системе. Во время обслуживания системы отопления наш обслуживающий персонал проверит все рабочие компоненты для диагностики и определения проблемы.

Почему вам следует заказать услуги по диагностике системы отопления в компании O’Reilly Motor Cars?

Ремонт системы отопления может быть связан с механическими и электрическими проблемами. Пятна под приборной панелью со стороны пассажира указывают на утечку охлаждающей жидкости, которая может быть результатом коррозии сердечника отопителя или трещин в шлангах отопителя. Иногда трудно определить виновника неисправности системы обогрева, поэтому может потребоваться диагностика системы обогрева. Во время диагностики системы отопления наш обслуживающий персонал может проверить сердечник нагревателя, электродвигатель вентилятора, регулирующий клапан нагревателя, водяной насос, термостат и другие компоненты.Мы также можем проверить уровни охлаждающей жидкости, осмотреть регулирующие клапаны нагревателя или устранить неисправность электродвигателя вентилятора. К концу диагностики системы отопления наш обслуживающий персонал устранит проблему с системой отопления, отремонтирует компонент и восстановит полную функциональность системы отопления. В следующий раз, когда ваша система отопления выйдет из строя, просто позвоните нам или свяжитесь с нами.

Мы с гордостью обслуживаем потребности клиентов в диагностике систем отопления в Милуоки, Висконсин, Вокеша, Висконсин, Расин, Висконсин и прилегающих районах.

Обслуживаемых площадей:
Милуоки, Висконсин | Ваукеша, Висконсин | Расин, Висконсин | и прилегающие районы

Подавление коррозии в системе водяного отопления — насосы-дозаторы газообразный хлор дезинфекция хлораторы очистка воды

При любом наполнении и повторном наполнении системы водяного отопления кислород также попадает в систему. Даже если система вентилируется, пузырьки воздуха и воздушные карманы остаются в сложной системе трубопроводов. В результате может возникнуть коррозия, которая приведет к утечкам, снижению эффективности системы и, наконец, к полному отказу системы.С введением предписания VDI 2035 — лист 2 системы водяного отопления должны быть защищены от коррозии. Дозирующие станции Lutz-Jesco установлены в обратном трубопроводе теплой воды, где гарантируется хорошее перемешивание. Специальная форсунка должна выдерживать температуру до 110 ° C (230 ° F).

При заполнении или повторном заполнении системы отопления (мощностью более 100 кВт) дозирующие станции подают в контур тринатрийфосфат и сульфид натрия. Добавление тринатрийфосфата приводит к увеличению значения pH и снижению жесткости воды.Требуется значение pH от 8,2 до 9,5. Если система отопления сделана из алюминия или алюминиевых деталей, значения pH должны находиться в диапазоне от 7,5 до 8,2.

Сульфид натрия, с другой стороны, используется в качестве поглотителя кислорода. После первого заполнения необходимо поддерживать сульфидный остаток от 5 до 20 мг / л. Образованного буфера достаточно для связывания кислорода, выделяемого стареющей водой. Чем ниже температура отопительной воды, тем большее количество сульфида натрия необходимо добавить (при температуре воды 100 ° C (212 ° F) кислород в воде не растворяется).Рекомендуется регулярно проверять значение pH, концентрацию фосфатов и сульфида натрия, а также общую жесткость и проводимость воды. Рекомендуемый график мониторинга — сразу после процесса наполнения, через одну неделю и через шесть недель. Как минимум, тестирование следует проводить один раз в год.

Если вода для отопления не соответствует стандартам, подачу химикатов можно увеличить вручную на дозирующих станциях Lutz-Jesco. При высокой жесткости воды или если ожидается частая подпитка отопительной воды, следует использовать смягченную или полностью опресненную воду.По причинам гарантии производители печей требуют соблюдения нормативных требований, чтобы избежать повреждений от коррозии и известкового налета. С дозирующими станциями Lutz-Jesco можно без проблем регулировать значение pH и связывание кислорода.

Смесительный клапан может дать вам больше горячей воды!

У вас постоянно заканчивается горячая вода, но вы не хотите вкладывать деньги в резервуар для воды большего размера? Большинство людей никогда не слышали о термостатическом смесительном клапане , хотя он действительно мог бы помочь их водоснабжению.Принцип их работы довольно прост, и эти относительно недорогие клапаны могут быть установлены на большинстве систем горячего водоснабжения и имеют три очень больших потенциальных преимущества.

Значение смешивания — это, по сути, значение контроля температуры. Вы подключаете его к линиям горячей и холодной воды прямо над резервуаром для горячей воды. Вы устанавливаете желаемую температуру воды, а затем клапан смешивает горячую воду из вашего бака с обычной холодной водой, пока она не даст вам желаемую температуру.

Итак, если ваш резервуар для горячей воды настроен на 150 градусов, а ваше значение смешивания установлено на 120 градусов, тогда он будет смешивать холодную воду с вашей горячей водой до тех пор, пока она не достигнет 120 градусов, а затем эта вода будет поступать в ваш дом.Вы можете подумать, что можете просто установить резервуар для горячей воды на 120 градусов и все готово, но вот три очень веских причины, почему вам следует использовать это значение:

1) Защита от ожогов. Баки для горячей воды могут колебаться по температуре, они могут подниматься и опускаться независимо от того, на что они настроены. Термостатический смесительный клапан — один из лучших способов контролировать температуру воды.

2) Больше горячего водоснабжения ! Если в резервуаре для воды установлено значение 120 градусов, то каждый раз, когда вы используете горячую воду, 100% воды поступает из резервуара, и температура сразу же начинает падать.Но если ваш резервуар настроен на 150 градусов и смешивается с холодной водой за пределами резервуара до температуры 120, то вы используете меньше горячей воды из резервуара. Таким образом, увеличив температуру резервуара для воды, вы можете значительно увеличить продолжительность использования горячей воды, прежде чем она опустится ниже желаемой температуры 120. Это означает, что резервуар меньшего размера может дать вам столько же горячей воды, как резервуар большего размера, а резервуар большего размера может работать как резервуар очень большого размера.

3) Защита от болезней. Некоторые опасные бактерии могут расти при более низких температурах, например, 120 градусов.Если вы снизите температуру в резервуаре для воды для защиты от ожогов, это может создать питательную среду для бактерий. Но если вы сделаете резервуар для воды слишком горячим и используете значение смешивания для контроля температуры, то у вас будет гораздо более безопасное водоснабжение.

Узнайте больше о наших услугах горячего водоснабжения.

Работают ли солнечные водонагреватели зимой на Северо-Востоке?

Солнечные водонагреватели не производят столько горячей воды зимой.Системы, установленные на северо-востоке, будут иметь защиту от замерзания, и снег будет таять с вашего солнечного водонагревательного коллектора задолго до того, как он соскользнет с вашей крыши.

Один из наиболее распространенных (и важных) вопросов, которые задают о любой солнечной технологии на Северо-Востоке: насколько хорошо она будет работать в середине зимы, когда на улице ниже нуля и мало солнечного света?

Первое, что следует помнить, это то, что солнечные водонагреватели не предназначены для полной замены вашего водонагревателя.Обычный солнечный водонагреватель сможет нагреть 60-80% воды, которую вы используете в течение этого года. С апреля по сентябрь почти вся ваша горячая вода будет подогреваться солнечными батареями. Зимой процент горячей воды, нагретой солнцем, падает до 10-20% — как и следовало ожидать при коротких днях и слабом солнце в декабре. Вот почему практически каждая солнечная система водоснабжения, установленная в США, будет подключена к резервному обычному водонагревателю, чтобы обеспечить удовлетворение ваших потребностей в горячей воде даже в январе.

Что касается риска замерзания, любая активная солнечная система нагрева воды (см. Здесь объяснение различных типов водонагревателей) должна быть спроектирована так, чтобы не замерзать зимой. В холодном климате есть несколько способов предотвратить замерзание: первый — это заставить солнечный водонагреватель циркулировать нетоксичную антифризную смесь через коллектор и нагревать воду в вашем баке косвенно (через теплообменник), а не циркулирующую воду. что может привести к замерзанию и повреждению коллектора.Другой — использовать так называемую систему обратного слива, в которой циркулирует вода или смесь антифриза, с использованием датчика температуры в сочетании с насосом для слива жидкости из системы, когда она слишком холодная или когда солнце перестает нагреваться. вода. Любая солнечная система водонагревателя, установленная авторитетным установщиком в Новой Англии, будет защищена от замерзания.

Несмотря на долгие зимы, Массачусетс фактически входит в число лучших штатов США по количеству установок для солнечных водонагревателей — уступая только обычным, солнечным подозреваемым (Калифорния, Гавайи, Флорида и Аризона).

Экономика солнечного нагрева воды

Экономика солнечного нагрева воды

Alex Contryman

28 ноября 2010 г.

Представлено как курсовая работа по физике 240,
Стэнфордский университет, осень 2010 г.

Солнечные водонагревательные системы используются в домах в качестве
эффективный способ обеспечения горячей водой при одновременном снижении энергии
расходы. Эти недорогие простые системы могут иметь эффективность до
70%, что делает их более привлекательными, чем фотоэлектрические, для использования солнечной энергии.
энергия для бытового использования.[1,2] Различные системы солнечного нагрева воды.
существуют проекты для различных сценариев, наиболее важными факторами являются
климат (морозостойкость), инсоляция и размер дома. В основном,
более простые системы, такие как прямые термосифоны или коллекторы периодического действия, могут быть
используется в более солнечном и теплом климате. Обе эти системы нагревают
воды напрямую и полагаться на пассивные средства для создания потока горячей воды.
[2] Однако подобные системы не могут выдерживать отрицательные температуры. Для
более температурный климат обычная система — это система, в которой гликоль / вода
смесь циркулирует в замкнутом контуре насосом между солнечными
коллекторы и резервуар для горячей воды, косвенно нагревая воду.[3]

Если солнечное водонагревание может обеспечить более дешевую горячую воду
в дома, чем обычные водонагреватели, почему его использование не более
широко распространенный? Посмотрите на стоимость и производительность этих систем отопления.
могу помочь объяснить. Я выберу лучший и худший сценарий для
домов в США и рассчитайте время окупаемости инвестиций в
солнечная система водяного отопления. Цены на солнечное водяное отопление
системы различаются, но типичная система стоит около 6000 долларов. [3] Для
В целях своих расчетов я предполагаю, что система с ценой 5000 долларов
используется в обоих сценариях.В настоящее время предлагается федеральный налоговый кредит.
на солнечные водонагревательные системы, что снижает эффективную цену до
3500 долларов. [4]

В лучшем случае место с
самая большая инсоляция
Аризона, где средняя дневная инсоляция составляет около 6,5 кВтч / м ² . [5] Прямой активный
для этого используется система с площадью солнечного коллектора 3,6 м ² и КПД 72%.
кейс. [1] Годовая экономия энергии с помощью этой системы составляет

.

6.5 кВтч / м ² / день ×
3,6 м ² ×
0,72 ×
365 дней в году = 6150 кВтч / год

Если предположить, что альтернативой солнечной горячей воде является
электрический водонагреватель и электричество стоит $ 0,10 за кВтч, время
к погашению —

3500 долларов США / (6150 кВтч / год × 0,10 доллара США / кВтч) = 5,7 лет

Для наихудшего сценария инсоляция для
Миннесота и другие северные штаты примерно 4
кВтч / м ² . [5] Непрямая активная система с солнечным коллектором.
Площадь 3.5 м ² и КПД 60%.
кейс. [1] С помощью этой системы экономия энергии составляет

в год.

4 кВтч / м ² / день ×
3,5 м ² ×
0,60 ×
365 дней в году = 3060 кВтч / год

Если предположить, что горячая вода на природном газе
альтернативный вариант по цене 0,04 доллара США за кВт · ч, то время до погашения составляет

долларов США.

3500 долларов США / (3060 кВтч / год × 0,04 доллара США / кВтч) = 28,6 лет

В лучшем случае система окупается в
разумное количество времени, но в худшем случае у меня есть
выбранный домовладелец будет примерно безубыточным, так как срок службы
Солнечная система водяного отопления составляет от 20 до 30 лет.[3] Для этого климата
менее дорогостоящая система в сочетании с газовым водонагревателем может стоить дороже
подходящее. Из этого слишком упрощенного расчета видно, что
солнечная горячая вода не может конкурировать с водонагревателями, работающими на природном газе, поскольку
пока природный газ остается недорогим.

Солнечные водонагревательные системы могут быть не такими популярными, как
можно было бы подумать из-за относительно долгого времени до безубыточности на
инвестиции. Однако можно мгновенно увидеть сбережения, рефинансировав
ипотека для оплаты системы или установки системы при строительстве
Новый дом.Таким образом, увеличенный ежемесячный платеж по ипотеке компенсируется
снижение счетов за электроэнергию. Существующие налоговые льготы могут убедить некоторых
установить солнечные системы горячего водоснабжения, но все равно нужно много времени, чтобы увидеть
выгода. Более эффективная программа могла бы заключаться в предоставлении беспроцентных займов.
тем, кто устанавливает эти системы. Таким образом домовладельцы начинают экономить
деньги сразу.

© Алекс Контриман. Автор дает разрешение на
копировать, распространять и демонстрировать эту работу в неизменном виде, с
ссылка на автора, только в некоммерческих целях.Все остальные
права, в том числе коммерческие, принадлежат автору.

Список литературы

[1] «Рейтинги
Сводка сертифицированных SRCC коллекторов, «Рейтинг солнечной энергии и
Certification Corporation, 7 декабря 10.

[2] Б. Рамлоу и Б. Нус, Солнечный водонагреватель: A
Всеобъемлющее руководство по солнечным системам водоснабжения и отопления помещений (Новое
Издательство Общества, 2006).

[3] Б. Дель Кьяро и Т. Теллин-Лоутон, «Solar
Водяное отопление: как Калифорния может уменьшить свою зависимость от природных
Газ, Калифорнийский центр политики и исследований окружающей среды, апрель 2007 г.)

[4] «Жилищная энергетика
Кредиты », Налоговая служба (2009).

[4] W. Marion и S. Wilcox, «Данные солнечной радиации
Руководство для плоских пластинчатых и концентрирующих коллекторов »,
(Красная книга),
Национальная лаборатория возобновляемых источников энергии.

.

Местная вентиляция — Проектирование — Этапы реконструкции вентиляции | Местная вентиляция — Проектирование — Этапы реконструкции вентиляцииВеерВент

Местная вентиляция – это система воздухообмена в ограниченной части пространства, микроклимат которого отличается от общей его атмосферы. То есть фактически этот вид вентиляции предназначен для установки на отдельно рассматриваемом рабочем месте.

Если задачи вентиляции, которые ставит перед специалистами ООО «ВеерВент» помещение и его назначение, можно решить способом общеобменной и местной вентиляции, всегда выбирают последний вариант, поскольку он не только обладает высокой эффективностью, но по сравнению с общеобменным аналогом намного экономнее в плане потребляемой электроэнергии. Но по работоспособности отдельно местная система вентиляции, без общеобменной приточно-вытяжной системы, мало эффективна. Проектировщики ОВиК оценивают такую эффективность от 40% до 70%, от требуемых 95-100% , так как от местной вытяжной системы зависит здоровье персонала.

В помещениях с локальным выбросом вредностей использование местной вентиляции позволяет уменьшить количество подаваемого и отсасываемого воздуха в несколько раз!

Виды местной вентиляции

Для создания системы вентиляции на рабочем месте формируют один из двух видов – вытяжную или приточную местную вентиляцию.

Вытяжная местная вентиляция применяется для локализованных очагов вредных веществ, когда имеется возможность недопущения распространения их по всему производственному помещению. Она состоит в улавливании и отводе выбрасываемых в воздух помещения вредных выделений. С ее помощью организовывается выброс пыли, дыма, газов.

Приточная местная вентиляция предназначена для интенсивной подачи непосредственно к рабочему месту свежего воздуха, его охлаждении при необходимости, а также обдувания охлажденными воздушными потоками, если имеет место значительное тепловое облучение.

Но не стоит считать местную вентиляцию панацеей для всех типов зданий. Наши специалисты при оценке помещения, выявлении задач, которые ставятся перед вентиляцией, при выполнении проекта промышленных вентиляционных систем в первую очередь руководствуются предполагаемой эффективностью, экономностью и целесообразностью использования того или иного метода. Так, местная вентиляция не всегда в состоянии на должном уровне удалять из помещения и ликвидировать выделяемые вредности; в этом случае оптимальным вариантом будет сочетание элементов общеобменной и местной вентиляции.

Способы создания местной вентиляции

Для удаления из локализованных участков помещения вредных выбросов (вытяжная местная вентиляция) формируют шкафы-укрытия, завесы, бортовые отсосы, кожухи около станков, зонты и пр.

Для создания приточной местной вентиляции организовывают воздушные оазисы, воздушные завесы. Воздушные оазисы представляют собой передвижные перегородки, имеющие достаточно большую высоту (до 2,5 м), внутрь которых и нагнетается охлажденный воздух. Воздушные завесы – это тепловентиляторы, устанавливаемые близ печей, рабочих окон, ворот и т. п.

Применение местной вентиляции

Местная вентиляция во многих случаях оправдана, а нередко попросту объективно необходима. Она применяется практически в любых промышленных отраслях, в том числе в шахтах, химической, металлургической промышленностях.

В зависимости от типа источника вредностей (станок, ванна и т.д.) применяются различные местные отсосы, вытяжные зонты, вытяжные панели и др. Бортовые отсосы, например, удобно расположить по периметру ванн.

Преимущества местной вентиляции

К их числу относится, прежде всего, экологическая необходимость, связанная с максимально эффективной защитой здоровья рабочего вредного производства. С ее помощью предотвращают возникновение и развитие легочных и раковых заболеваний, аллергий, раздражения слизистой глаз, головных болей.

Вторым значительным преимуществом следует назвать экономическую эффективность ее применения. Состоит она в сбережении затрат электроэнергии (до 60%), а также в повышении производительности труда рабочего персонала (по статистике – до 20%). Кроме того, местная вентиляция способствует дополнительному нагреву воздуха производственного помещения, что создает еще одну статью экономии.

Рекомендуем решать проблемы с выбросами отработанного воздуха, начиная с проектирования систем вентиляции. Системы с несколькими местными отсосами и зонтами требуют точного расчета, что позволит экономично реализовать проект, и начиная с проекта инженерных систем появляется стратегическая возможность планирования строительства или реконструкции систем.

Виды вентиляции, функции, характеристики, цены

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

• По способу циркуляции воздуха: естественная и принудительная (механическая).
• По назначению: приточная, вытяжная или приточно-вытяжная.
• По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
• По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Типы вентиляции

Типы систем вентиляции различаются по следующим параметрам:

• по способу перемещения воздуха: естественная, механическая и комбинированная;
• по назначению: приточная и вытяжная вентиляция;
• по зоне обслуживания: местная и общеобменная;
• по конструкции: наборная и моноблочная.

Естественная и механическая система вентиляции

Перемещение потока воздуха в системе вентиляции может осуществляться за счет естественных сил или искусственным образом за счет механической энергии.

• Естественная вентиляция работает за счет разности давлений между улицей и помещением. Разность давлений зависит от  разности  температур, между улицей и помещением, разности высот между воздухозаборной решеткой в помещении и верхом  вытяжной шахты и от скорости ветра. Преимущества системы естественной вентиляции, обуславливающие ее широкое  применение – это низкие капитальные и эксплуатационные затраты, долговечность. Недостатки – зависимость от внешних погодных условий, в результате которых в теплый период года естественная вентиляция работает плохо или не работает вовсе.
• Механическая (искусственная) вентиляция работает за счет давления создаваемого вентилятором.  Преимущества механической вентиляции – это стабильность работы, распределение воздуха по разветвленной сети воздуховодов, управление системой, возможность обработки воздуха (очистка от пыли, нагрев, охлаждение и т. п.)
• Комбинированная система вентиляции совмещает в себе преимущества естественной и механической вентиляции. Комбинированная система вентиляции работает по двум схемам: естественный приток/механическая вытяжка и механический приток/естественная вытяжка. Ярким примером комбинированной системы вентиляции является  гигрорегулируемая вентиляция Aereco, в которой приток воздуха осуществляется естественным образом, через стеновые или оконные клапана, а стабильную работу системы обеспечивает механическая вытяжка на основе вентилятора.

Приточная и вытяжная система вентиляции

• Приточная система вентиляции предназначена для притока (подачи) свежего воздуха в обслуживаемые помещения. Приток (поступление) свежего воздуха осуществляется, как естественным, так и механическим образом. Применение вентилятора позволяет проводить разнообразную обработку приточного воздуха: очистку от пыли, нагрев, охлаждение, увлажнение и т. п.
• Вытяжная вентиляция, предназначена для удаления загрязненного (отработанного) воздуха из обслуживаемых помещений.  Вытяжная вентиляция может быть, как с естественным, так и с механическим  побуждением движения.

Местная и общеобменная система вентиляции

• Местная приточная вентиляция применяется в основном на производственных предприятиях с высоким уровнем вредных выделений. В данном случае приточный воздух подается непосредственно в зону дыхания человека.
• Местная вытяжная вентиляция активно применяется как на производстве, так и в быту (например бытовые вытяжки на кухне). Основное назначение местной вытяжной вентиляции – это локальный сбор и последующее удаление загрязненного воздуха для предотвращение его распределения по всему помещению.
• Общеобменная вентиляция, применяется для создания воздухообмена в помещении или группе  помещений в целом. Общеобменная вентиляция может быть как приточной, так и  вытяжной, с естественным и с механическим побуждением.

Наборная и моноблочная система вентиляции

Система механической вентиляции состоит из приточной, вытяжной или приточно-вытяжной вентиляционной установки, системы воздуховодов и комплекта воздухораспределителей. Вентиляционная  установка может быть наборного или моноблочного исполнения.

• Наборная вентиляционная установка собирается непосредственно на объекте  из отдельных функциональных узлов — воздушного фильтра, вентилятора, шумоглушителя, нагревателя и т.д.
• В моноблочной установке все функциональные узлы (воздушный фильтр, вентилятор, нагреватель и т.п.) размещаются в едином звукоизолированном корпусе на этапе заводской сборки.

Функциональные характеристики наборных и моноблочных систем не отличаются друг от друга. Если в работе системы вентиляции есть проблемы, чаще они  вызваны неправильным расчетом производительности,  давления и т.п., а не применением наборной или моноблочной системы.

Преимущество наборной системы вентиляции – более низкая стоимость, гибкость в монтаже и ремонте, преимущество моноблочной установки – меньший уровень шума, простота монтажа, более эстетичный внешний вид.

Основные элементы системы вентиляции

Описание основных элементов системы вентиляции

Состав системы вентиляции зависит от ее типа. Наиболее сложными и часто используемыми являются приточные искусственные (механические) системы вентиляции. Их состав мы и рассмотрим. Типовая приточная механическая вентиляционная система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):

Воздухозаборная решетка

Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Эти решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Воздухозаборные решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.

Воздушный клапан

Воздушный клапан необходим для предотвращения попадания холодного наружного воздуха в помещение при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан («бабочка») и воздушный клапан с электроприводом и возвратной пружиной (возвратная пружина закрывает клапан при пропадании электропитания). Пружинный обратный клапан недорогой, но менее эффективный (возможно попадание холодного воздуха с улицы в помещение при выключенной системе). Воздушный клапан с электроприводом дороже, но он гарантированно перекрывает доступ холодного воздуха и, кроме того, позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

Кроме этого существуют недорогие ручные клапана — управление заслонкой такого клапана производится с помощью рукоятки. Ручной клапан рекомендуется устанавливать совместно с пружинным обратным клапаном для того, чтобы иметь возможность перекрыть доступ холодного воздуха в помещение при отключении системы вентиляции на длительный период (например, при отъезде в отпуск). В противном случае соприкосновение теплого внутреннего воздуха с холодной поверхностью воздуховодов может привести к образованию конденсата, который в виде капель воды будет стекать в помещение.

Фильтр

Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм).

Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Для контроля загрязнения фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

Калорифер

Калорифер или воздухонагреватель предназначен для подогрева подаваемого с улицы воздуха в зимний период. Калорифер может быть водяным (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших офисов (площадью более 100 кв.м.) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся очень большими.

Существует способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не смешиваются.

Вентилятор

Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы бывают двух видов: осевые (пример — бытовые вентиляторы «на ножке») и радиальные (центробежные) (типа «беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Поскольку вентилятор является источником шума, после него обязательно устанавливают шумоглушитель, чтобы предотвратить распространение шума по воздуховодам. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал определенной толщины, которым облицовываются одна или несколько стенок шумоглушителя. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и т.п.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используется воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).

Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

Распределители воздуха

Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

Системы регулировки и автоматики

Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.

Системы вентиляции, в отличие от кондиционеров, которые все же не являются предметами первой необходимости, устанавливаются во всех офисных и жилых зданиях. Наличие вентиляционных систем является просто необходимостью, а требования к их техническим характеристикам имеют силу закона. Это можно объяснить тем, что при отсутствии вентиляции в закрытых помещениях возрастает концентрация вредных веществ, в первую очередь углекислого газа, что негативно сказывается на самочувствии людей, вызывает сонливость, головную боль, потерю работоспособности. В некоторой степени эту проблему можно решить, периодически проветривая помещение, однако тогда вместе со свежим воздухом внутрь попадает пыль, разные запахи, уличный шум и другие неприятности. К тому же приходится постоянно открывать и закрывать окно или форточку. Для решения всех этих проблем и существуют системы вентиляции воздуха.

При разработке системы вентиляции в первую определяют ее тип.

Классификация типов вентиляционных систем производится на основе следующих основных признаков:

по способу перемещения воздуха: естественная или искусственная система вентиляции;

по назначению: приточная или вытяжная система вентиляции;

по зоне обслуживания: местная или общеобменная система вентиляции.

Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления и других естественных факторов. Их достоинствами являются дешевизна, простота монтажа и надежность, которая определяется отсутствием электрооборудования и движущихся частей. Поэтому такие системы широко применяется при строительстве типового жилья и представляют собой вентиляционные короба, расположенные в самых неудобных местах на кухне, в ванной или в коридоре.

Негативной стороной дешевизны естественных систем вентиляции является их сильная зависимость от вышеуказанных внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Более того, такие системы в принципе нерегулируемы и с их помощью очень трудно решить многие задачи в области вентиляции.

Там, где недостаточно естественной, применяется искусственная или механическая вентиляция. В таких системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие очищать, перемещать и нагревать воздух. Они не зависят от условий окружающей среды. В квартирах и офисах очень важно использовать именно искусственную систему вентиляции, так как только она может гарантировать создание комфортных условий.

Приточная система вентиляции служит для подачи свежего воздуха в помещения. Подаваемый воздух, при необходимости, может нагреваться и очищаться от пыли. Вытяжная вентиляция, наоборот, удаляет из помещения нагретый или загрязненный воздух. Обычно в помещении устанавливается обе системы вентиляции. При этом, их производительность должна быть сбалансирована; в противном случае в помещении будет образовываться недостаточное или избыточное давление, что может привести к неприятному эффекту «хлопающих дверей».

Назначение местной вентиляции заключается в подаче свежего воздуха на определенные места (местная приточная вентиляция) или в отборе загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению, применяют местную вытяжную вентиляцию. В таких случаях она достаточно эффективна и сравнительно недорога. Местная вентиляция используется, чаще всего, на производстве. Общеобменная вентиляция эффективна для бытовых условий. Здесь исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

В отличие от местной, общеобменная вентиляция предназначена для осуществления вентиляции во всем помещении. Она так же может быть приточной и вытяжной. Приточная общеобменная вентиляция обычно выполняется с подогревом и фильтрацией приточного воздуха. Поэтому она должна быть механической (искусственной). Общеобменная вытяжная вентиляция, в принципе, проще приточной и выполняется в виде вентилятора, установленного в отверстии в стене или окне, так как удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.

Состав системы вентиляции зависит от ее типа. Приточные искусственные (механические) системы вентиляции являются наиболее сложными и часто используемыми. Такая система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):

Наружный воздух поступает в систему вентиляции через воздухозаборную решетку. Такие решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Они не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь посторонних предметов и капель дождя.

Воздушный клапан предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Он особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются воздушные клапана с электроприводом, что позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Фильтр грубой очистки задерживает частицы величиной более 10 мкм. А если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки, которые задерживают частицы до 1 мкм, и особо тонкой очистки – задерживают частицы до 0,1 мкм. Фильтрующим материалом в фильтре грубой очистки служит синтетическая ткань, например, из акрила. Фильтр необходимо периодически очищать от грязи и пыли, как правило, не реже 1 раза в месяц. При загрязнении разность давления воздуха на входе и выходе фильтра увеличивается – для контроля загрязнения фильтра можно установить дифференциальный датчик.

Калорифер или воздухонагреватель предназначен для подогрева подаваемого с улицы воздуха в зимний период. Он может быть водяным (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы – установка такой системы требует меньших затрат. Для офисов площадью более 100 кв.м. желательно использовать водяные нагреватели – в противном случае затраты на электроэнергию окажутся очень большими. Есть способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не должны смешиваться.

Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом его производительности, то есть количества подаваемого воздуха, и полного давления. По конструктивному исполнению вентиляторы бывают осевые (пример — бытовые вентиляторы «на ножке») и радиальные или центробежные («беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, но характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах с разветвленной сетью воздуховодов применяют радиальные вентиляторы, которые отличаются высоким давлением созданного ими воздушного потока. Важными характеристиками вентиляторов являются также габариты и уровень шума, которые в большой степени зависят от марки оборудования.

Вентилятор — источник шума, поэтому после него обязательно надо устанавливать шумоглушитель, для того чтобы избежать распространения шума по воздуховодам. Турбулентные завихрения воздуха на лопастях вентилятора, то есть аэродинамические шумы являются основным источником шума. Для снижения этих шумов используется звукопоглощающий материал заданной толщины, который служит для облицовки одной или нескольких стенок шумоглушителя. В качестве такого материала обычно используются минеральная вата, стекловолокно и т. п.

Воздуховоды. После того, как обработанный воздушный поток выходит из шумоглушителя, он готов к распределению по помещениям. Для этого используется воздухопроводная сеть, которая состоит из фасонных изделий (тройников, поворотов, переходников) и воздуховодов. Основными характеристиками воздуховодов являются форма (круглая или прямоугольная), площадь сечения и жесткость (бывают гибкие, полугибкие и жесткие воздуховоды). Чтобы воздуховод не стал источником шума, скорость потока в воздуховоде не должна превышать определенного значения. Объем прокачиваемого воздуха определяется площадью сечения воздуховода, то есть размер воздуховодов подбирается исходя из максимально допустимой скорости воздуха и расчетного значения воздухообмена. Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь прямоугольную или круглую форму. Гибкие и полугибкие воздуховоды изготавливаются из многослойной алюминиевой фольги и имеют круглую форму. Такую форму им придает каркас из стальной проволоки, свитой в спираль. Удобство этой конструкции заключается в том, что при транспортировке и монтаже воздуховоды можно складывать «гармошкой». Ее недостатком является высокое аэродинамическое сопротивление, которое возникает вследствие неровной внутренней поверхности, — поэтому их используют только на участках небольшой протяженности.

Распределители воздуха обеспечивают попадание воздуха из воздуховода в помещение. В качестве таких обычно используют диффузоры (плафоны) или решетки (прямоугольные или круглые, потолочные или настенные). Кроме декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

В первую очередь при выборе оборудования для системы вентиляции, необходимо рассчитать следующие параметры:

Производительность по воздуху (м3/ч).

Допустимый уровень шума (дБ).

Скорость потока воздуха в воздуховодах (м/с).

Рабочее давление (Па).

Мощность калорифера (кВт).

Начнем с расчета требуемой производительности по воздуху или «прокачки», измеряемой в м³/ч. Для этого необходим поэтажный план помещений с экспликацией (таблицей наименований каждого помещений с указанием его площади). Сначала определяют требуемую кратность воздухообмена для каждого помещения. Она показывает, сколько раз в течении одного часа происходит полная смена воздуха в помещении, например, для помещения площадью 50 м² с высотой потолков 3 м (объем 150 м³) двукратный воздухообмен соответствует 300 м³/ч. Кратность воздухообмена зависит от назначения помещения, количества людей, мощности тепловыделяющего оборудования и других показателей. Например, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2 – 3-х кратный воздухообмен.

Требуемую производительность по воздуху мы получим, просуммировав расчетные значения воздухообмена для всех помещений. Типичные значения производительности — 1000 – 10000 м³/ч для офисов, 1000 – 2000 м³/ч для коттеджей, 100 – 800 м³/ч для квартир.

К проектированию воздухораспределительной сети приступают после расчета производительности по воздуху. Сеть состоит из фасонных изделий (переходников, разветвителей, поворотов и т.п.), воздуховодов и распределителей воздуха. Сначала необходимо составить схемы воздуховодов. По этой схеме рассчитывают три взаимосвязанных параметра — скорость потока воздуха, уровень шума и рабочее давление.

Скорость потока воздуха зависит от диаметра воздуховодов. Обычно она ограничивается 3 – 5 м/с. При более высоких скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать большого диаметра «тихие» воздуховоды не всегда возможно, так как их бывает трудно разместить в межпотолочном пространстве. При проектировании систем вентиляции часто приходится искать компромисс между диаметром воздуховодов, уровнем шума и мощностью вентилятора.

Рабочее давление определяется мощностью вентилятора и рассчитывается исходя из типа распределителей воздуха, числа поворотов и переходов с одного диаметра на другой, диаметра и типа воздуховодов. Давление, создаваемое вентилятором, должно быть тем больше, чем длиннее трасса и чем больше на ней поворотов и переходов. Для подогрева наружного воздуха в холодное время года в приточной системе вентиляции используется калорифер. Его мощность рассчитывается исходя из минимальной температуры наружного воздуха, требуемой температуры воздуха на выходе и производительности системы вентиляции. Температура воздуха, поступающего в жилое помещение, должна быть не ниже 16°С. Минимальная температура наружного воздуха зависит от климатической зоны.

Система вентиляции необходима для работы практически любого предприятия. Она относится к числу оборудования, рабочее состояние которого должно поддерживаться постоянно. Промышленная вентиляция обеспечивает эффективное осуществление производственного процесса. Именно поэтому к системе промышленной вентиляции предъявляются высокие требования, которым она должна соответствовать.

В условиях работы предприятия осуществляется процесс производства продукции. Он всегда связан с определенными техническими издержками — выбросами в окружающую среду большого количества веществ: пыли, тепла, влаги и т.д. Очистка воздуха от вредных примесей осуществляется за счет работы специальных установок. Промышленная вентиляция представляет собой мощную систему трубопроводов большого диаметра. Благодаря современной комплектации, обеспечивается быстрое поступление чистого воздуха, очищенного от примесей, в производственные помещения.

Промышленная вентиляция отличается большими габаритами и весом. Для монтажа вентиляционного оборудования используется специализированная техника. Установка системы промышленной вентиляции осуществляется согласно ГОСТ, а также в соответствии с пожарными, строительными и санитарными нормами.

Промышленная вентиляция и очистка воздуха являются одним из самых важных условий для нормального функционирования предприятия и хороших условия работы его персонала.

Вентиляции производственных помещений

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации циркуляции и очистки воздуха для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со Строительными Нормами и Правилами.

Системы вентиляции служат для удаления из помещения загрязненного и (или) нагретого воздуха и подачи в него чистого. Системы кондиционирования воздуха обеспечивают создание и автоматическое поддержание в помещении заданных параметров воздушной среды независимо от меняющихся метеоусловий.

Вентиляция производственных помещений осуществляется несколькими способами. Путем вытеснения отработанного воздуха, или путем постепенного его перемешивания с чистым воздухом. Существует также метод вентиляции путем замещения воздуха. Этот метод реализуется так: свежий воздух равномерно поступает с одной стороны здания через приточные клапаны, а отработанный воздух удаляют вытяжные осевые вентиляторы, которые находятся в другой части здания. Однако у этого способа есть ряд недостатков: конструкция существующих приточных клапанов и их аэродинамические характеристики не удовлетворяли теоретическим расчетам распространения и направления поступающего воздуха; количественное и качественное расположение вытяжных вентиляторов нуждается в дополнительных расчетах.

Вентиляция перемешиванием и растворения (принудительная вентиляция)

В вентиляции путем перемешивания необходим не только пассивный, но и активный приток воздуха, а также мощная вытяжка. В этом случае, поступающий свежий воздух распределяется и перемешивается по всему помещению, что снижает количественное содержание отработанного воздуха. Однако необходимо обратить внимание на проектирование системы вентиляции. Могут возникнуть ситуации, когда канальные вентиляторы не только улучшают вытяжку грязного воздуха, но и препятствуют притоку свежего.

Особенности вентиляции на производстве

Вентиляция на производстве должна создавать благоприятные рабочие условия персонала предприятия. Современные системы вентиляции варьируются в зависимости от назначения здания. Так, вентиляция цехов зачастую совмещена с воздушным отоплением. Кондиционирование воздуха используется лишь в случае, когда выполняются сложные технологические процессы. Вентиляция на производстве характеризуется не только своими размерами, но и присутствием специфических элементов. Во-первых, она оснащается мощной системой фильтров, поскольку на производстве часто вырабатываются вредные вещества, наносящие вред окружающей среде или здоровью людей. Во-вторых, вентиляция на производстве оснащается также противопожарной и аварийной вентиляцией.

Вентиляция на производстве зависит и от направления деятельности цеха. Например, на металлургическом производстве основная задача вентиляции – это удаление огромного количества тепла и пыли, и обычно именно такая вентиляция является самой мощной. При сборке космических кораблей и осуществлении подобной технологически сложной работы вентиляция должна не только удалять вредные выбросы, но и поддерживать постоянную температуру в цеху. В этом случае вентиляционная система проектируется на основе чиллера. В деревообрабатывающей промышленности задача вентиляции цеха — удаление от мест обработки древесины стружки, пыли и т.п.

Что касается воздушного отопления, то иногда оно выполняется на газовом или дизельном топливе. В таких случаях установка вентиляция цеха имеет не водяной нагреватель, а газовую или дизельную горелку.

Отдельно рассматривается вентилирование офисов или ресторанов Основная проблема данных помещений – это большое количество людей при ограниченной территории помещения. Довольно часто применяется воздушное отопление таких зданий, и огромное тепловыделение влечёт за собой необходимость грамотной вытяжной системы, с применением приточно-вытяжных зонтов.

Вентиляция цехов

Вентиляция производственных цехов требует учета многих специфических условий, главное из которых – учет типа производства. Если производство связано, например, с выделением большого количества пыли и тепла, то в этом случае устанавливаются мощные вентиляторы, задачей которых будет удаление выбросов из цеха и отвод излишнего теплового излучения. На предприятиях подобного типа обычно используются воздуховоды больших диаметров (до 6 метров). Кондиционирование в таких цехах экономически нецелесообразно и поэтому достаточно установки только вытяжной вентиляции.

Если же на предприятии используется высокоточное оборудование, или продукция не должна подвергаться перепадам температур, то в этом случае наилучшим вариантом станет установка вентиляционной системы на основе чиллера, которая способна поддерживать точно заданную температуру в цехе.

Некоторые системы вентиляции способны удалять твердые отходы с места производства (стружка, пыль). Данная система использует специальные устройства, которые отделяют отходы от воздуха и собирают в бункер.

В сборочных производствах выгодно использовать традиционную приточно-вытяжную вентиляционную систему.

Промышленная вентиляция в больших зданиях и помещениях

Вентиляция необходима в больших зданиях и помещениях, к которым относятся складские и промышленные объекты, а также сооружения непроизводственного характера, но большие по площади.

Вентиляцию больших зданий и помещений принято разделять на два вида – вентиляция промышленных, или производственных объектов, и вентиляцию зданий большой площади, где могут располагаться, в том числе, различные непроизводственные объекты.

К промышленным объектам относятся: комбинаты, заводы, фабрики, лаборатории, мастерские и цеха. Как правило, в производственных помещениях воздух содержит частички пыли, газа, всевозможные микрочастицы, дым или пар. Это создаёт в помещении свой микроклимат, оказывающий воздействие на находящихся в нём сотрудников.

Нормативная документация определяет предельно допустимое содержание (ПДК) газов, пыли, тех или иных микрочастиц.

Для объектов промышленности предусмотрена и естественная подача воздуха. Но, как правило, естественная подача затруднена или не возможна. В этих условиях требуется разработка системы промышленной вентиляции с принудительной проточной системой.

В помещениях, где работает большое количество сотрудников, по санитарным нормам и правилам (СанПиН) необходимо устанавливать системы вентиляции и кондиционирования. Этот вид промышленной вентиляции принято обозначать термином – «промышленное кондиционирование». Требования к промышленной вентиляции определяются нормативной документацией.

Промышленная вентиляция решает широкий круг вопросов, обеспечивая надлежащие санитарно-гигиенические условия для сотрудников предприятия. Промышленная вентиляция обеспечивает: поддержание параметров микроклимата, предусмотренных для данного производственного объекта (температура воздуха в помещении, его влажность и подвижность), обеспечивает поддержание допустимого уровня концентрации вредных веществ в помещении; обеспечивает пожарную безопасность на производстве.

Следовательно, промышленная вентиляция решает более широкий круг проблем, чем, просто, системам кондиционирования. При проектировании систем вентиляции на промышленных объектах учитывается значительное количество факторов. Поэтому, проектирование промышленных систем вентиляции существенно отличается от проектирования систем кондиционирования.

Промышленная вентиляция должна отвечать многим требованиям — строительным, санитарно-гигиеническим и нормативно-техническим требованиям. Грамотно спроектированная промышленная вентиляция улучшает технологический процесс на производстве.

Подбор вентиляционного оборудования.

Вентиляционное оборудование создаёт надлежащий воздухообмен в производственных помещениях, обеспечивая его принудительную, активную вентиляцию. Необходимо учитывать много факторов при подборе оборудования. Существует 5 основных факторов, влияющих на выбор вентиляционного оборудования:

Тип вентилятора (электродвигатель, корпус, рабочее колесо)

Производительность вентилятора (в зависимости от статического давления)

Энергоэффективность (надёжность работы, уровень шума)

Тип помещения, в котором используется вентилятор

Схема вентиляции помещения

Типы вентиляторов: центробежные, потолочные, радиальные и осевые. Они отличаются по своим техническим параметрам и области применения.

Центробежные вентиляторы создают меньше шума и обеспечивают большее давление, нежели осевые вентиляторы. В тоже время, осевые вентиляторы имеют большую производительность при одинаковых аэродинамических параметрах.

Установка радиальных вентиляторов (более сложных в изготовлении) стоит дороже, нежели осевых вентиляторов. Применение радиальных вентиляторов в системах канальной вентиляции, подразумевает дополнительные расходы на проектирование системы воздуховодов, ее закупку и монтаж, что ещё больше удорожает сам проект вентиляции в целом. Однако, качество в данном случае, обеспечиваемой вентиляции, значительно выше.

От правильного выбора схемы вентиляции, грамотного расчёта системы, её проектирования и монтажа, зависит правильный воздухообмен в помещении, жизнедеятельность людей и, в целом, эффективность работы предприятия.

Промышленная вентиляция, проектирование и монтаж.

Промышленная вентиляция подразделяется на общеобменную и технологическую. Общеобменная промышленная вентиляция компенсирует воздух, удаляемый вытяжками, создает правильный воздушный баланс в помещении. Технологическая вентиляция – это система вентиляции, необходимая для успешного функционирования различных технологических процессов на производстве.

Для устройства систем промышленной вентиляции на предприятиях требуется применение приточной системы: принудительный приток воздуха, необходимый при обработке поступающего воздуха для расчета температуры и обмена воздуха в системах вентиляции. При устройстве вентиляции на промышленных предприятиях отработанный воздух удаляется из помещений принудительно, а также и естественными методами. Для душевых, уборных, химчисток, медицинских объектов, сушильных помещений понадобится отдельная вытяжная вентиляция. В крупных промышленных зданиях необходима установка технологической промышленной вентиляции, учитывающей все особенности данного производства.

Для создания проекта промышленной вентиляции необходимо обращаться к специалистам по проектированию вентиляционных систем. Прежде, чем обращаться к проектировщикам, Вы должны составить на проект техническое задание, которое учитывает следующие параметры по объекту:

Цель и назначение объекта.

Строительные чертежи с размерами и отметками по высотам, и по сторонам, данные по конструкции (обязательно указать материалы перекрытий и стен, размер окон).

Предусмотренные площади снаружи здания для установки оборудования.

Противопожарные нормы безопасности.

Режим работы и план размещения, характеристики вредных источников (углекислый газ, тепло, влага,пыль).

Количество персонала и деятельность, режим работы.

Электрическое освещение помещений (тип, расположение светильников)

Электрическая мощность, имеющаяся тепловая мощность.

Запросы по внутренним параметрам воздуха (влажность, температура).

Уровень шума.

Главная / Вентиляция и аспирация

Вентиляция и аспирация

В отличие от кондиционеров, которые все же не являются предметами первой необходимости, системы вентиляции устанавливаются во всех жилых и офисных зданиях. Наличие вентиляционных систем настолько важно, что требования к их техническим характеристикам регулируются государством и прописаны в Строительных Нормах и Правилах (СНиП). Все это объясняется тем, что при отсутствии вентиляции в закрытых помещениях возрастает концентрация углекислого газа и других вредных веществ. Это негативно сказывается на самочувствии людей, вызывает головную боль, сонливость, потерю работоспособности. Частично проблему можно решить, периодически проветривая помещение, однако в этом случае вместе со свежим воздухом внутрь попадает пыль, разные запахи, уличный шум. К тому же приходится постоянно открывать и закрывать окно или форточку.

Для решения всех этих проблем и существуют системы вентиляции воздуха.

Типы систем вентиляции

При разработке системы вентиляции в первую очередь определяют ее тип.

Классификация типов вентиляционных систем производится на основе следующих основных признаков: -По способу перемещения воздуха: естественная или искусственная система вентиляции -По назначению: приточная или вытяжная система вентиляции -По зоне обслуживания: местная или общеобменная система вентиляции -По кострукции: наборная или моноблочная система вентиляции -Естественная и искусственная система вентиляции

Естественная вентиляция

Создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных системы вентиляции являются дешевизна, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей. Благодаря этому, такие системы широко применяется при строительстве типового жилья и представляют собой вентиляционные короба, расположенные на кухне и санузлах. Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.

Искусственная или механическая вентиляция

Применяется там, где недостаточно естественной. В механических системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы могут удалять или подавать воздух в вентилируемые помещения не зависимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.

Приточная и вытяжная система вентиляции

Приточная система вентиляции служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли. Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».

Местная и общеобменная система вентиляции

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию. Общеобменная вентиляция, в отличии от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может быть проще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.

Наборная и моноблочная система вентиляции

Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты.

В моноблочной системе вентиляции все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы бывают приточные и приточно-вытяжные. Приточно-вытяжные моноблочные установки могут иметь встроенный рекуператор для экономии электроэнергии. Моноблочные системы вентиляции имеют ряд преимуществ перед наборными системами:

Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных приточных установок заметно ниже, чем в наборных системах. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время, как наборные системы, как правило, требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.

Функциональная законченность и сбалансированность. Все элементы приточной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью.

Небольшие габариты. Например, моноблочная приточная вентиляционная система производительностью до 500 куб. м в час выполняется в прямоугольном корпусе высотой всего 22 см.

Простой и недорогой монтаж. Установка моноблочной приточной системы занимает несколько часов и требует минимального количества расходных материалов.

Вентиляция кафе, вентиляция ресторана, вентиляция ночного клуба.

Вентиляция предприятий общественного питания состоит из нескольких частей:

1. вентиляция горячего цеха и помещений для приготовления холодных блюд

2. вентиляция зала кафе и бара с танцзалом

3. вентиляция бытовых и офисных помещений / душевые, санузлы, гардероб.

Для расчета систем вентиляции необходимы следующие данные: длина, ширина, высота всех помещений, наличие и размер оконных проемов, противопожарные стены, ориентация здания по странам света — обычно эти данные есть в архитектурно-строительных чертежах или в паспорте БТИ. А также чертежи помещений.

Зачем нужно устанавливать принудительную вентиляцию

Здесь становится особенно актуальным баланс воздуха в помещении: объем приточного воздуха равен объему воздуха, вытягивания из помещения. Абсолютное большинство зданий до последнего времени проветривались с помощью естественной вентиляции: приток свежего воздуха через окна, а вытяжка — через специальные каналы, проложенные в стене дома. Сейчас в окна устанавливаются стеклопакеты. Таким образом, возникает дисбаланс воздухообмена. Теперь воздух проникает в помещение через все щели в доме: через двери, вытяжки из санузлов, вытяжки от каминов и т.п.

В таких случаях, чтобы восстановить нормальную циркуляцию воздуха необходимо подать свежий воздух в помещение с помощью принудительной вентиляции. Некоторые наши клиенты, не понимая того, что у них не хватает притока воздуха, еще больше увеличивают дисбаланс, устанавливая дополнительные вытяжки, рассуждая так, что вытяжка дешевле, чем приток. Особенно актуально грамотно установить принудительную вентиляцию в помещениях кафе, ресторанов и подобных им организаций по ряду причин.

1. Для клиентов стремятся создать комфортную установку, чтобы в залах не было запахов кухни, чтобы сигаретный дым не застаивался в помещении, чтобы не было сквозняков. Сюда подается наибольший объем приточного воздуха, который надо подогреть. Вопрос: где взять энергию. Каждый наш клиент решает эту проблему по-разному, в зависимости от возможностей.

2. Как удалить воздух из кухни от плит и грилей. Мы нередко видим у своих клиентов на кухне, где требуется промышленный зонт, вытяжные зонты годные лишь на то, чтобы их поставить только в квартиру: неудачной конструкции, со слабыми вентиляторами, а иногда и без жироуловителей.

ВНИМАНИЕ! Если вы на вытяжной зонт не установите жироуловитель, наш опыт показал что:

— в такой ситуации вентилятор покроется копотью около 1см через две-три недели. Поэтому его рекомендуется чистить регулярно минимум каждые три недели. Загрязненный вентилятор быстро исчерпает свой ресурс и сгорит.

— воздуховоды на вытяжке без жироуловителя в течение года или полтора покрываются таким слоем сажи, что их обычно выкидывают, так как чистка воздуховодов обойдется примерно так же, как установка новых. Обычно на кухнях устанавливают вытяжные зонты с нержавеющими жироуловителями, которые можно регулярно мыть. Использованный воздух выбрасывается на уровень кровли согласно нормам СниП. Вытяжной зонт должен быть спроектирован так, чтобы он удалял пары от плит, но также не надо забывать, что это все же не аэродинамическая труба. Воздух на кухне обновляется не моментально, а через несколько минут.

При этом, чем мощнее вытяжной зонт, тем сильнее будет дисбаланс воздуха, который надо восстанавливать дополнительным притоком, а, следовательно, использовать дополнительную мощность на обогрев приточного воздуха.

Для устройства вентиляции в кафе или ресторане от Заказчика необходимы следующие данные:

А. План помещений с указанием размеров помещений

Б. Точное количество людей, постоянно находящихся в залах для посетителей.

В. При необходимости учитывается вытяжка из с/узлов и кухни.

Г. Выделяемая мощность на обогрев приточного воздуха.

Д. Наличие помещений для курения и количество курящих (ориентировочно).

Е. Толщина и структура наружных стен.

Ж. Указать предполагаемые места установки приточных и вытяжных установок.

З. Площади плит, грилей и т.п.

И. Теплоизбытки на кухне: потребляемая мощность плит, холодильников, грилей.

Вентиляция в бассейне.

Закрытое помещение бассейна отличается от обычных помещений тем, что от зеркала бассейна отделяется влага, которую необходимо удалить. Это производится вентиляцией и осушением. Вентиляция здесь требует особого внимания, так как влага и запахи выделяются особенно интенсивно.

Значительные средства, вложенные в строительство бассейна оправдываются только в том случае, если в нем поддерживается нужная температура, влажность и скорость воздуха, не говоря уже об удалении отработанного воздуха и вредных запахов. Испарение является решающим фактором при проектировании вентиляции, поэтому нужно стремиться к тому, чтобы оно было по возможности малым. Чем выше температура воды бассейна, тем больше испарение влаги, тем большую производительность должна иметь система вентиляции. Испарение можно уменьшить, избегая высокой температуры воды и поддерживая относительную влажность воздуха насколько это возможно большой. Поэтому контроль влажности имеет важнейшее значение. От переувлажнения страдают металлические материалы, разрушаются ограждающие и несущие конструкции. Превышение относительной влажности 60% приводит к конденсации влаги на поверхности помещения.

Отсутствие вентиляции ведет к увеличению влажности, снижению комфорта, выпадению конденсата, появлению застойных запахов и распространению их по соседним помещениям.

Все это надо учитывать при организации вентиляции в бассейне. Температура воды в бассейне должна поддерживаться в пределах 24-26°С, температура воздуха в бассейне 26-28°С.

При устройстве вентиляции в бассейне необходимо учитывать, что он должен обеспечиваться ОТДЕЛЬНЫМИ приточной и вытяжной системами, не связанными с общеобменными системами вентиляции здания, так как бассейн и основные помещения имеют разные назначения и резко отличающийся тепловлажностной режим. В помещении бассейна нужно держать слабое давление, на 5% ниже атмосферного, (что достигается превышением объёма вытяжки над притоком) для предотвращения распространения влажного воздуха по помещению.

Теплый приточный воздух направляется вдоль остекления, вдоль наружных ограждений, на места установки светильников. Теплый и сухой воздух препятствует конденсации сухого пара и высушивает брызги. Этот метод надеженый, но энергоемкий.

Для экономии энергии и для подстраховки можно в бассейн установить осушитель воздуха. При этом можно уменьшить производительность вентиляции. При правильно подобранном осушителе допустимо установить приточную вентиляцию из расчета 10 м. Куб на 1 кв. м зеркала воды. Этот метод позволит сэкономить на мощности теплоносителя. К тому же в летнее время одной вентиляции недостаточно для поддержания нужной влажности.

Для устройства вентиляции в бассейне от Заказчика необходимы следующие данные:

А. Площадь помещения бассейна

Б. Площадь зеркала воды

В. План помещений с указанием размеров помещений

Г. При необходимости учитывается вытяжка из с/узлов.

Д. Выделяемая мощность на обогрев приточного воздуха.

Е. Толщина и структура наружных стен.

Ж. Указать предполагаемые места установки приточных и вытяжных установок.

З. Температура воздуха бассейна и температура воды в бассейне.

К нам нередко обращаются владельцы частных бассейнов. Площадь зеркала таких бассейнов от 30 до 50 м. Кв

Пример запроса на расчет вентиляции.

А. Площадь помещения бассейна –100 м. Кв, высота потолка 4 м.

Б. Площадь зеркала воды -45 м.кв

В. План помещений с указанием размеров помещений — приложить

Г. При необходимости учитывается вытяжка из с/узлов. — нет

Д. Выделяемая мощность на обогрев приточного воздуха. – не более 25 кВт, (указать т-ру входящей воды, т.к чаще всего в коттедже в качестве источника энергии стоит котел)

Е. Толщина и структура наружных стен. — кирпич — 50см

Ж. Указать предполагаемые места установки приточных и вытяжных установок. А) чердак, Б) подвал, В) бройлерная, Г) другое

З. Температура воздуха бассейна и температура воды в бассейне: т-ра воды –26 град. С, т-ра возд 28 град. С

Вентиляция в коттедже (загородном доме).

При постройке коттеджа все чаще применяются пластиковые окна, которые не пропускают свежий воздух в помещение. Также в домах присутствует один или несколько каминов, кухня и санузлы.

Для топки камина и осуществления тяги необходимо предоставить определенный воздухообмен в камине, этого можно достичь двумя путями: забирать воздух из помещения или путем подачи воздуха непосредственно в камин.

Пример: Один из наших клиентов, у которого была только естественная вентиляция, жаловался, что не может разжечь камин, не открыв при этом дверь на улицу. Зато когда камин разгорался, через системы воздущных каналов дым от камина проникал в бассейн. Все эти пакости происходили из-за несбалансированности воздухообмена в доме).

Для обеспечения баланса вытяжки из кухни и санузлов, а также подачи свежего воздуха в жилые помещения можно воспользоваться системой приточно-вытяжной вентиляции.

Поскольку в загородных домах чаще всего используется автономная система водяного обогрева коттеджа, то для подогрева приточного воздуха зимой можно воспользоваться водяным калорифером. Использование водяного калорифера экономически выгодно в процессе эксплуатации, нежели электрический калорифер который потребляет в процессе работы определенное количество электроэнергии, хотя на этапе комплектации оборудования электрический калорифер, в плане цены, выглядит привлекательнее.

Любая приточная вентиляция комплектуется системой автоматики, которая управляет работой вентилятора, калорифера (устройство для подогрева уличного воздуха зимой), а так же информирует о степени загрязненности фильтрующих элементов. Не стоит забывать и о том, что при подаче воздуха в помещения используются воздуховоды, которые имеют свои расчетные размеры, для того чтобы их не было видно необходимо предусмотреть их декоративную облицовку.

Для устройства вентиляции в коттедже от Заказчика необходимы следующие данные:

А. Поэтажный архитектурный план и консультация с архитектором коттеджа (если он есть).

Б. Указать количество каминов

В. При необходимости учитывается вытяжка из с/узлов и кухни.

Г. Выделяемая мощность на обогрев приточного воздуха.

Д. Наличие помещений для курения.

Е. Толщина и структура наружных стен.

Ж. Указать или продумать совместно со специалистом предполагаемые места установки приточных и вытяжных установок.

И. Предоставить необходимые данные по бассейну (если он есть).

Создание в серверной постоянных параметров климата настолько важно, что в странах Европы сервер не ставят на гарантию, пока в серверной не установят прецизионный кондиционер.

Требования к работе климатического оборудования в серверной следующие:

— Помещения нуждаются в поддержании постоянной температуры и иногда влажности и чистоты воздуха.

— Определенный температурный режим должен поддерживаться круглосуточно и круглый год.

— Установка должна давать сигнал о возникновении неисправности или выходе температуры за рамки допустимого диапазона.

Кондиционирование с помощью прецизионного кондиционера — это наилучший с технической точки зрения – вариант, поскольку:

— поддерживают температуру с точностью до 0,1 град.С

— могут работать при температуре наружного воздуха (-50 ) град.С

— позволяют реализовать любые типы управления

— поддерживают стабильную влажность и чистоту воздуха

— срок службы оборудования превышает 10 лет.

Стоимость таких кондиционеров в 5-10 раз выше, чем бытовой сплит-системы.

Использование в серверной полупромышленного кондиционера является компромиссным вариантом, так как он не предназначен для использования в технологических помещениях. Он гораздо дешевле прецизионного, но имеет следующие минусы.

— поддерживают температуру с точностью до 2 град.С

— могут работать при температуре наружного воздуха не ниже (-25 ) град.С, при установке дополнительного устройства- всесезонного блока

— не могут поддержать влажность и чистоту воздуха

— срок службы обрудования около 4-5 лет.

— Сравнительно большая вероятность отказа, большие траты на ремонт-до 50% от стоимости оборудования.

Особенность серверных – 100%-ое резервирование. Один кондиционер поддерживает заданную температуру, а другой служит резервом на случай неисправности в первом. Логично при этом обеспечить одинаковую выработку ресурса на обоих кондиционерах.

Прецизионные кондиционеры

Прецизионные кондиционеры являются разновидностью колонных кондиционеров, шкафных кондиционеров и, по причине высокой стоимости, имеют довольно узкую область применения – компьютерные залы, телефонные станции и станции систем сотовой связи, высокоточные производства.

Особенности прецизионных кондиционеров

Отличительные черты прецизионных кондиционеров – высокая надежность, высокая точность поддержания требуемых параметров воздуха в помещении (температура +/-10С, влажность +/-2%), способность работы в широком диапазоне температур (нижняя граница до –350С). Подобно другим типам прецизионных кондиционеров, выпускаются в вариантах «только охлаждение» и «тепловой насос». Кроме систем работающих только на фреоне, существуют системы с охлаждаемыми водой теплообменниками а также различные комбинированные системы, в том числе использующие холодный наружный воздух непосредственно для охлаждения помещения (режим free cooling). Дополнительно, все эти кондиционеры могут оснащаться увлажнителями для поддержания требуемого уровня влажности в обслуживаемом помещении.

Монтаж прецизионных кондиционеров

Монтаж прецизионных кондиционеров мало чем отличается от монтажа обычных канальных или шкафных кондиционеров (за исключением монтажа и настройки увлажнителя), но предполагает большую ответственность монтажной организации за качество выполнения работ. Поэтому монтажные работы выполняются наиболее опытными монтажниками со строгим соблюдением технологии монтажа – пайка фреоновых трубопроводов в инертной среде, осушка контура, вакуумирование, дозаправка фреоном и т.д. Отказ кондиционера, предположим, в кафе приведет, в худшем случае, к временному дискомфорту для персонала и посетителей. Выход из строя серверной или телефонного узла, пусть даже временный, из-за отказа кондиционера, может иметь гораздо более серьезные последствия. Поэтому в обслуживаемом помещении обычно устанавливают два комплекта оборудования – рабочий и резервный. Подобная мера, кроме повышения надежности работы системы, позволяет проводить регулярное техническое обслуживание прецизионных кондиционеров, не ставя под угрозу работоспособность основного технологического оборудования.

Современное строительство торговых комплексов характеризуется созданием объемно-планировочных решений с применением многоуровневых пространственных элементов (пассажей, атриумов), с сочетанием различных функциональных зон.

В начальной стадии проектирования необходимо вместе с архитектором и представителем местных пожарных органов определить количество и площадь пожарных отсеков.

Для блокирования распространения продуктов горения при пожаре должны быть системы приточной противодымной вентиляции с механическим побуждением для подачи наружного воздуха и для создания избыточного давления в лестнично-лифтовых узлах, в коридорах и на объединенных выходах. Для ограничения распространения дыма на путях эвакуации применяются системы вытяжной противодымной вентиляции с естественным побуждением через дымовые клапаны (люки), которые размещаются на наклонной остекленной кровле, а также вытяжные системы с механическим побуждением (крышные вентиляторы).

Проектирование систем вентиляции и кондиционирования воздуха выполняется на основании технического задания на проектирование, содержащего исходные данные, требования по обеспечению микроклимата, указания по сроку службы систем, оборудования, а также действующих нормативных документов на проектирование.

Правильный выбор систем вентиляции и кондиционирования с учетом объема помещений и режима работы, интенсивности тепло – влагопоступлений обеспечивает повышение уровня комфорта для пользователя, сокращает эксплуатационные расходы. Вполне отвечают этим требованиям системы с вентиляторными доводчиками (фанкойлами) в комбинации с центральными системами кондиционирования, обеспечивающими подачу достаточного объема очищенного наружного воздуха, (регулирование температуры внутреннего воздуха по отдельным зонам, по рециркуляционному воздуху в доводчиках-фанкойлах).

Системы приточно-вытяжной вентиляции предусматриваются раздельными для групп помещений различного назначения с учетом размещения их в разных пожарных отсеках. Для обеспечения бесперебойной работы систем вентиляции и кондиционирования предусматривается резервирование электродвигателей насосов и вентиляторов для установок, обслуживающих работающие круглосуточно помещения.

Предусматриваются холодильные машины Чиллеры или центральные кондиционеры. Для управления системами вентиляции, кондиционирования, тепло- и холодоснабжения предусматривается автоматизированная система управления. Применение АСУ позволяет оптимизировать процессы управления и регулирования, проведения технологических процессов обработки воздуха по энергосберегающим схемам, заложенным в программе, улучшить надежность работы систем СКВ, обеспечить быстрое обнаружение аварии.

При установке кондиционеров в крупных торговых комплексах как правило протяженность межблочных коммуникаций большая. Здесь используют не просто кассетные или потолочные кондиционеры, а Мульти зональные системы, с внутренними кассетными или потолочными блоками.

В Гипермаркетах, например стоят центральные кондиционеры, руф-топы или чиллеры с фанкойлами.

При монтаже вышеперечисленного оборудования как правило требуется проект, привлекаются высококвалифицированные специалисты. В таких комплексах размещены помещения различного назначения, разный приток посетителей, т.е варьируются тепловые нагрузки. Также на верхних этажах размещают кафе и бары. В комплексе необходимо поддерживать круглогодично оптимальные параметры микроклимата.

Вентиляция в офисе

Основными вредными факторами, возникающими в процессе работы в офисе являются: курение и, иногда, большая заполненность рабочих помещений. В качестве борьбы с табачным дымом можно предложить несколько вариантов: самый радикальный из них – это полностью отказаться от курения на рабочих местах. Если это невозможно, то в помещениях, в которых находятся курильщики необходимо устроить приточно-вытяжную вентиляцию. Причем приток воздуха целесообразно подавать в помещения для не курящих, а вытяжку устраивать из помещений, в которых находятся курильщики.

Для помещений, в которых постоянно находится большое количество человек так же необходимо устроить приточно-вытяжную вентиляцию. Это избавит Вас, Ваших сотрудников и клиентов от нехватки кислорода, которая приводит к понижению работоспособности.

Любая система приточно-вытяжной вентиляции комплектуется системой автоматики, которая управляет работой вентилятора, калорифера (устройство для подогрева уличного воздуха зимой), а так же информирует о степени загрязненности фильтрующих элементов.

Зимой при подогреве приточного воздуха, калорифер потребляет электроэнергию из расчета от 3 кВт/ч, в зависимости от количества подаваемого в помещение воздуха и температуры наружного воздуха. Расчет ведется для температуры -25° С. Не стоит забывать и о том, что при подаче воздуха в помещения используются воздуховоды, которые имеют свои расчетные размеры, для того чтобы их не было видно необходимо предусмотреть их декоративную облицовку.

Для устройства вентиляции в офисе от Заказчика необходимы следующие данные:

А. План помещений с указанием размеров помещений

Б. Точное количество людей, постоянно находящихся в каждом помещении.

В. При необходимости учитывается вытяжка из с/узлов и кухни.

Г. Выделяемая мощность на обогрев приточного воздуха.

Д. Наличие помещений для курения.

Е. Толщина и структура наружных стен.

Ж. Указать предполагаемые места установки приточных и вытяжных установок.

Типичная приточно- вытяжная вентиляция в небольших офисах, это приток до 1000 м. Куб/час с подогревом от электрического нагревателя. Разводка чистого воздуха по помещениям через гибкие воздуховоды, спрятанные за подвесным потолком типа армстронг и подача его через потолочные диффузоры непосредственно в помещения. Для системы приточной и вытяжной вентиляции отводится специальное отдельное помещение. Там же устанавливается шкаф управления системами.

При проектировании системы вентиляции в первую определяют ее тип.

Классификация типов вентиляционных систем производится на основе следующих основных признаков: по способу перемещения воздуха: естественная или искусственная система вентиляции; по назначению: приточная или вытяжная система вентиляции; по зоне обслуживания: местная или общеобменная система вентиляции.

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ

Естественная вентиляция помещений обуславливается разностью температур наружного и комнатного воздуха и силой ветра. Ветровой напор воздуха оказывает на одну сторону здания давление, вгоняя воздух в помещение, а с подветренной стороны за счет разрежения отсасывает воздух из помещения. Воздухообмен зависит от вида строительного материала стен здания. Дерево и кирпич хорошо пропускают воздух. Бетонные стены (особенно окрашенные масляной краской) и цементная штукатурка значительно снижают воздухопроницаемость. В целях усиления естественной вентиляции прибегают к проветриванию помещений через окна, форточки, фрамуги.

С целью усиления естественной вентиляции в стенах жилых домов прокладывают вытяжные вентиляционные каналы. В жилых зданиях отверстия вытяжных каналов обычно находятся в кухне, в ванной и туалете. Канал заканчивается на крыше специальной насадкой — дефлектором, который усиливает отсасывание воздуха за счет силы ветра. В современных жилищах системы вентиляции с канальной вытяжкой не всегда обеспечивают удаление из квартиры воздуха. Летом нередко возникает неблагоприятное явление, называемое «опрокидыванием тяги». Под действием солнечных лучей крыша нагревается, нагревается и воздух на крыше. В результате изменяется направление движения воздушных масс и естественная вытяжная система превращается в естественнуб приточную систему. В этих случаях через вентиляционные каналы в помещения поступают посторонние запахи и пыль, что создает опасность распространения грязи и инфекций из одной квартиры в другие. Для предотвращения данного явления и улучшения воздухообмена в вытяжной канал можно вмонтировать электрический вентилятор для создания принудительного воздухообмена.

ВЕНТИЛЯЦИЯ С МЕХАНИЧЕСКИМ ПОБУЖДЕНИЕМ (ИСКУССТВЕННАЯ ВЕНТИЛЯЦИЯ)

Если в системах вентиляции используется оборудование (вентиляторы), позволяющее перемещать воздух по каналу на значительные расстояния, то такая система вентиляции называется вентиляцией с механическим побуждением. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т.д.), что невозможно в системах естественной вентиляции. Система вентиляции с механическим побуждением требует затрат на электроэнергию и на объектах, имеющих большие площади, эти затраты являются довольно существенными.

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, то есть одновременно и естественную вентиляцию и вентиляцию с побуждением. В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ

Приточные системы — один из видов вентиляции с механическим побуждением, служат для подачи в вентилируемые помещения свежего воздуха взамен удаляемого отработанного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Вытяжная вентиляция удаляет из помещения загрязненный, нагретый, отработанный воздух.

При проектировании в помещениях предусматривают как приточные, так и вытяжные системы вентиляции, при этом строго следят за балансом притока и вытяжки. Проектировщики учитывают возможность поступления воздуха от приточной системы в смежные помещения (которые она не обслуживает) или наоборот из смежных помещений. В помещениях может быть предусмотрена только вытяжная или только приточная система вентиляции. Недостаток (дисбаланс) притока или вытяжки восполняется естественным путем. Если в помещении имеется вытяжная система без притока, воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы, переточные решетки, неплотности в дверях и окнах. Если в помещении приточная система без вытяжки — ситуация обратная — воздух удаляется из данного помещения наружу или перетекает в смежные помещения теми же способами.

И приточная и вытяжная системы вентиляции могут обслуживать как отдельные рабочие места (местная вентиляция), так и все помещение в целом (общеобменная вентиляция).

МЕСТНАЯ (ЛОКАЛЬНАЯ) ВЕНТИЛЯЦИЯ

Система вентиляции называется местной в случае подачи воздуха в определенную (локальную) зону помещения или прямо к рабочим местам (местная приточная вентиляция) или удаления загрязненного воздуха непосредственно от мест образования вредных выделений (местная вытяжная вентиляция).

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ в помещении локализованы и стационарны (например неподвижный сварочный пост). Используя локальные вытяжки мы не допускаем распространении вредных веществ по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и, частично, выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы с различными типами укрытий (укрытия в виде шкафов, бортовые, в виде кожухов у станков и др.)

Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования /выделения, не давая им распространиться по помещению. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

ОБЩЕОБМЕННАЯ ВЕНТИЛЯЦИЯ

Общеобменные системы вентиляции — как приточные, так и вытяжные — предназначены для вентиляции в всего помещения вцелом или значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения

ОБЩЕОБМЕННАЯ ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

ОБЩЕОБМЕННАЯ ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая простейшая (аскетичная) система удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

Вытяжная система может иметь протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м. и соответственно потери давления в сети составляют более 30-40 кг/кв.м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись локальной вытяжной системой. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Типы естественной и механической вентиляции воздуха. Местная и общеобменная система вентиляции

Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции — это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

1. По способу создания для циркуляции воздушного потока:

• искусственная вентиляция;
• с естественным приводом.

2. По назначению:

• вытяжные системы;
• приточные.

3. По зоне обслуживания:

• общеобменные системы;
• местные.

4. По конструктивному исполнению:

• бесканальные системы;
• канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

1. Естественная.
2. Механическая.
3. Вытяжная.
4. Приточная.
5. Приточно-вытяжная.
6. Местная.
7. Общеобменная.

Естественная вентиляция

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего — это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений — местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) — для и общая — для устранения во всем объеме помещения вредного воздуха.

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

К таким системам относятся местные и бортовые отсосы, и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы — воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции — 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений — главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь — все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы — они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах — воздуховодах, либо же на крыше зданий. Также предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м 3 /ч. Для расчета площадь помещения умножается на его высоту и на 2.
2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

схема и монтаж — основные этапы

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения — не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

• Выполняется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
• Подчищаются края отверстий.

• Передняя часть вентилятора устанавливается в отрезок трубопровода.
• Затем конструкция размещается в отверстии.
• Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

• В стене выполняются борозды под кабель.
• В получившиеся отверстия укладывается кабель к вентилятору.
• Кабель закрепляется при помощи скоб.

4. Отделочные работы.

• На выключатель вентилятора устанавливается защитный короб.
• Герметиком промазываются все стыки вентиляционной системы.
• Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система — это залог создания в помещении оптимального микроклимата.

Общая информация

Слово «вентиляция» происходит от латинского «ventilatio», что в переводе означает проветривание. Под ней понимают регулируемый с помощью технических средств воздухообмен с целью создания наиболее благоприятных и комфортных условий для человека в жилых, производственных и других помещениях.

Обычно в любых помещениях за счет неплотности окон, дверей и прочих ограждений всегда происходит инфильтрация наружного воздуха, то есть происходит естественный воздухообмен, который принято называть неорганизованным. Вентиляция представляет собой организованный воздухообмен с применением различных технических средств — приточно-вытяжных установок
, вентиляторов
, систем чиллер-фанкойл и так далее.

К основным характеристикам воздухообмена можно отнести такие параметры как объем и кратность воздухообмена. Под объемом понимают количество воздуха в кубических метрах, поступаемого в помещение в течение часа. Минимальной нормой воздухообмена на одного взрослого человека считается 30 м³/час, на ребенка — 20 м³/час.

Кратность воздухообмена — это сколько раз меняется воздух в замкнутом помещении в течение часа. В зависимости от типа и назначения помещения устанавливаются нормы кратности воздухообмена. Так, например, для жилых комнат рекомендована кратность 0,5-1,0, а в кухнях воздух должен меняться более интенсивно и рекомендованная кратность составляет 3,0. Для производственных помещений данный показатель может сильно отличаться в зависимости от типа производства или деятельности, осуществляемых в данных помещениях.

При кратности воздухообмена менее 0,5 в час, человек начинает чувствовать себя некомфортно, появляется ощущение духоты, снижение работоспособности и т.д.

Эффективность вентиляции

Показывает, насколько быстро происходит удаление отработанного воздуха из помещения и определяется процентным отношением концентрации вредных примесей в вытяжном воздухе к концентрации вредных примесей в помещении.

Эффективность определяет качество воздухообмена и показывает, насколько вентиляционная система способна обеспечивать комфортные условия по чистоте воздуха. Данный показатель воздухообмена напрямую зависит от геометрии помещения, взаимного расположения приточных и вытяжных каналов, плотности и распределения источников вредных примесей и т. д.

Еще одним параметром определяющим качество является коэффициент воздухообмена.

— это процентный показатель скорости замещения воздуха в помещении, который можно определить по формуле:

Данный параметр зависит от условий раздачи воздуха в помещении, расположения и геометрических параметров диффузоров, расположения источников тепла и т.д. На сегодняшний день различают два типа воздухообмена в закрытом помещении — вентиляция перемешиванием и вытеснением.

Вентиляция вытеснением позволяет получить значение эффективности свыше 100%, тогда как, перемешиванием — не более 100%. Коэффициент воздухообмена может достигать значения от 50 до 100% при использовании вытеснения, и не превышает 50% при перемешивании.

Является наиболее эффективным методом воздухообмена на промышленных объектах. Помимо промышленных объектов данный тип весьма популярен в устройстве, так называемых, систем комфортной вентиляции. При правильно рассчитанной схеме данный метод воздухообмена позволяет достигать наиболее высоких показателей качества воздуха.

Данный вид воздухообмена работает по следующему принципу: воздух подается на нижний уровень и течет в рабочую зону с минимальной скоростью. Под рабочей зоной
подразумевают часть комнаты или помещения занимаемую или используемую людьми. Как правило, рабочей зоной считают пространство, отстоящее на 50 см от стен и оконных проемов и от 10 до 180 см над полом.

Помимо рабочей зоны различают прилегающую зону. Прилегающая зона
— это пространство вокруг приточного диффузора, где воздух имеет свою локальную скорость. Комфортная вентиляция подразумевает, что скорость воздуха около диффузора не должна превышать 0,2м/с.

Для работы принципа вытеснения приточный воздух, подаваемый в рабочую зону, должен иметь немного меньшую температуру, чем воздух помещения. Для комфортных систем температура подаваемого воздуха должна быть на 1-3°С ниже комнатной температуры, а для промышленных зданий или специальных систем на 1-5°С. Если же температура приточного воздуха будет слишком низкой относительно температуры основного воздуха помещения, то возникает риск возникновения конвекционных потоков.

Вентиляция вытеснением имеет ряд преимуществ и недостатков.

Преимущества:

• удобна в эксплуатации в промышленных зданиях и объектах, при значительных выделениях вредных примесей и тепловой энергии;
• имеет высокий коэффициент полезного действия и обеспечивает высокое качество воздуха.

Недостатки:

• приточные диффузоры такой вентиляционной системы требуют более широких площадей для размещения;
• приточные диффузоры могут быть случайно загромождены и эффективность значительно снизится;
• прилегающая зона значительно расширяется;
• вертикальный температурный градиент вырастает.

Под вертикальным температурным градиентом понимают разницу температур приточного воздуха и воздуха под потолком. Оптимальная разница температур для жилых помещений должна находиться в пределах 2-3°С.

При проектировании вентиляции по принципу вытеснения важно учитывать взаимное расположение отопительных устройств, а также их мощность. От этого зависит динамика воздушных потоков внутри помещения. Приточный воздух, подаваемый из диффузоров в рабочую зону снизу, может смешиваться с посторонними течениями воздуха, в связи с чем происходит неравномерный нагрев воздушных слоев по высоте и в некоторых случаях смещение теплого воздуха вниз. На практике это означает, что воздухообмен вытеснением сменился на перемешивание.

При смешивании приточный воздух подается одним или несколькими потоками в рабочую зону и вовлекает в движение большие объемы воздуха внутри помещения. Рабочая зона находится в зоне возвратного потока, где скорость воздуха составляет примерно 70% от скорости приточного потока.

Вентиляция перемешиванием имеет ряд характеризующих ее параметров.

Длина струи
— это расстояние от источника-распределителя до того сечения воздушной струи, где скорость ядра потока падает до 0,2м/с.

Эжекция
— это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении. В нашем же вопросе под эжекцией понимают способность диффузоров подмешивать в струю приточного воздуха прилегающий воздух помещения.

К одним из приточных устройств с высокой степенью эжекции можно отнести диффузоры струйного типа, где воздух, проходя на большой скорости сквозь сопла, закручивается. Такие диффузоры применяются для устройств перемешивания, тогда как вытеснение использует приточные устройства с низкой степенью эжекции.

Для того, чтобы снизить эффект сквозняков при температуре приточного воздуха ниже температуры воздуха помещения, диффузоры должны иметь как можно большую степень эжекции.

Настилающий эффект
. В случае если приточное отверстие вентиляции находится слишком близко от плоской поверхности, струя приточного воздуха стремится отклониться в сторону этой поверхности и течь непосредственно по ее плоскости. Данный эффект достигается благодаря разряжению атмосферы между приточной струей и ограничивающей плоской поверхностью, а так как нет возможности подмеса воздуха в приточную струю, то она отклоняется в сторону этой поверхности.

Если воздухообмен требует создания настилающего эффекта, то приточное отверстие должно располагаться на расстоянии не более 30 см от ограничивающей поверхности.

Скорость воздуха и температура
. Одним из немаловажных факторов ощущения комфорта в помещении является отсутствие сквозняков. Данный эффект достигается при скорости движения воздуха менее 0,18 м/с и его температуре в пределах 20…22°С. При этом скорость движения воздуха в помещении зависит от таких факторов как геометрия помещения, температура воздуха в рабочей зоне, назначение помещения, интерьер и т. д.

Препятствия
. При проектировании вентиляции необходимо учитывать наличие физических препятствий. К физическим препятствиям можно отнести потолочные светильники, перекрытия, ярусы (если потолок многоярусный) и др. Струя приточного воздуха с большой долей вероятности способна обогнуть препятствие, если оно не превышает 2% от высоты потолка.

Вентиляция аудиторий

Аудитории и учебные классы являются специфическими помещениями — большая рабочая зона, высокие потолки, значительное количество людей. Обновление воздушных масс подобных помещений требует особого похода. Одним из наиболее распространенных способов воздухообмена таких помещений является организация подвода приточного воздуха под сидячие места. Делается это с расчетом на то, что приточный воздух будет нагреваться и под воздействием тепла подниматься вверх. Однако на практике это не всегда срабатывает.

Воздух склонен вести себя как жидкость, и перед тем как устремиться вверх, стекает вниз и накапливается, а уже потом поднимается вверх и устремляется к вытяжным отверстиям. В связи с этим, иногда, целесообразно размещать диффузоры во фронтальной части аудиторий и учебных классов. Проиллюстрировать это можно следующим образом:

Несмотря на теоретические расчеты и компьютерное моделирование поведения потоков воздуха, на практике добиться реальной вентиляции вытеснением довольно трудно, необходимо учитывать ряд таких факторов, как количество и взаимное расположение диффузоров, наличие и место положения источников тепла, интерьер комнаты и прочие факторы. На практике это означает, что замещение воздуха вытеснением фактически является перемешиванием.

Некоторые эксперименты с размещением и геометрией диффузоров показали, что вентиляция перемешиванием может быть весьма удовлетворительной. Так, например, перемешивание воздуха показало хорошие результаты, когда вытяжные отверстия располагаются в задней части помещения (непосредственно над дверью). Однако при расположении вытяжных отверстий в других частях помещения приводило к образованию короткозамкнутых потоков.

Если аудитория имеет входную дверь в задней части помещения, то вентиляция этой части особенно важна. Воздухообмен в задней части помещения не дает возможности образовывать стену теплого и отработанного воздуха.

Естественная вентиляция

Обуславливается разницей температур наружного и внутреннего воздуха, а также силой ветра. Работает это следующим образом. Ветровые потоки воздействуют на одну сторону здания, оказывая на нее давление и вгоняя свежий воздух в помещение. Тогда как с противоположной стороны здания создается разреженная атмосфера и отработанный воздух из помещения стремиться вырваться наружу.
Естественная вентиляция в значительной степени зависит от структуры строительного материала стен здания. Такие материалы как дерево и бетон хорошо пропускаю воздух и способны обеспечить достаточный воздухообмен в помещениях. А вот бетон, масляная краска, штукатурка значительно снижают воздухопроницаемость.

Для того чтобы естественная вентиляция была более эффективной, прибегают к использованию окон, форточек, фрамуг, позволяющих беспрепятственно проникать наружному воздуху внутрь помещения. Одним из распространенных методов устройства воздухообмена в квартирах являются вытяжные вентиляционные каналы, как правило, располагающиеся в кухнях, ванных комнатах, туалетах. Данные каналы из комнат ведут на крышу здания, где заканчиваются специальными насадками — дефлекторами, за счет ветра усиливающими эффект обновления воздушных масс.

Однако в больших жилищных системах (например, в многоэтажках) вентиляция квартир с помощью вентиляционных каналов не всегда эффективна. Иногда происходит так называемое «опрокидывание тяги», когда вместо удаления отработанного воздуха из помещения происходят обратные процессы — через каналы в помещение поступает наружный воздух вместе с пылью и посторонними запахами.

В этом случае целесообразно в вентиляционные каналы устанавливать вентиляторы. Однако слишком мощные вентиляторы, установленные в одной квартире, могут выгонять воздух не только на крышу, но и в соседние квартиры.

Механическая вентиляция

Одним из современных и наиболее эффективных способов организованного воздухообмена в помещении является механическая вентиляция. Она при помощи электродвигателей, вентиляторов, воздухонагревателей, фильтров, автоматики и т.д. позволяет транспортировать воздух на значительные расстояния.

Однако, в отличие от естественной вентиляции, механическая требует затрат электроэнергии, иногда довольно значительных. Данный вид систем позволяет осуществлять качественный воздухообмен в помещениях независимо от объемов удаляемого и приточного воздуха, кроме того, работа такой системы не зависит от погодных условий. Также к положительным моментам механической системы вентиляции можно отнести то, что она позволяет производить обработку приточного воздуха — подогрев или охлаждение, осушение воздуха или увлажнение воздуха, фильтрацию и т.д., что практические невозможно при естественном воздухообмене.

На практике часто используют смешанную вентиляцию — и механическую, и естественную. Каждый конкретный проект определяет необходимость в санитарно-гигиеническом отношении, техническом плане и экономической целесообразности какому типу воздухообмена отдать предпочтение.

Вентиляторы

Вентиляторы являются основным элементом систем механического воздухообмена. По определению, вентиляторы — это машины, предназначенные для транспортирования газов с невысокой степенью сжатия по сети воздуховодов или просто из одного помещения в другое (или на/с улицы).

По типу и конструктивным особенностям вентиляторы делятся на осевые, центробежные и тангенциальные. В зависимости от потребностей выбирается тип вентилятора
, его производительность, конструктивное исполнение и другие технические характеристики.

Приточно-вытяжная вентиляция

В общем случае вентиляция должна быть и приточной и вытяжной. При этом, производительность обоих видов должна быть сбалансирована, с учетом вероятности поступления воздуха из смежных помещений или его удаления в таковые. Сбалансированный приточно-вытяжной воздухообмен позволяет в значительной степени снизить фактор сквозняков и избежать эффекта «хлопающих дверей».

Однако, на практике, зачастую используют либо приточную (тогда воздух удаляется из помещения через неплотности проемов, окна, форточки, фрамуги), либо вытяжную (когда удаляется теплый и загрязненный воздух, а приток свежего производится естественным путем).

Приточная вентиляция

Производится посредством приточных установок. Вентиляционная приточная установка
служит для подачи свежего воздуха в помещение взамен удаляемого.

Приточная установка в современном исполнении может быть как моноблочной, так и наборной. Моноблочные системы имеют большую монтажную готовность и не требуют специальных навыков и знаний при их установке, однако имеют большую стоимость, чем наборные системы приточной вентиляции. Для установки моноблочной системы достаточно закрепить установку на стене и подвести к ней сеть воздуховодов и электропитание.

Приточная установка в качестве основных узлов имеет калорифер, вентиляторы, систему фильтрации и электроавтоматику для управления и контроля.

Если к качеству воздуха предъявляются особые требования, то приточный воздух может подвергаться дополнительной обработке, такой как нагрев, охлаждение, осушение воздуха
, увлажнение воздуха
, очистка с помощью фильтров и т.д. Приточные установки бывают как промышленного назначения (используются на промышленных объектах), так и бытового.

Вытяжная вентиляция

Является прямо противоположным явлением приточной и предназначена для удаления отработанного воздуха из жилых, производственных и других помещений. Различают общеобменную (осуществляющую воздухообмен для всего помещения) и местную (устанавливаемую непосредственно на рабочем месте).

Как правило, вытяжная вентиляция оправдывает себя на промышленных объектах, когда необходимо удалять избыточное тепло и вредные примеси либо из всего объема воздуха помещения, либо только из определенных мест. Однако, для квартир также может использовать вытяжные установки — на кухнях, в ванных комнатах, туалетах. Работа вытяжной установки может быть основана как на принципе естественного воздухообмена, так и иметь механическое побуждение движения воздуха, например, используя вентиляторы.

Местная вентиляция

В случае если приточный воздух подается на определенные места в помещении, или наоборот отработанный воздух отводится из таковых мест, то вентиляция называется местной. Различают местную приточную и местную вытяжную.

Местная приточная
— требует меньших затрат при эксплуатации, чем общеобменная. В основном применяется в производственных помещениях, где необходим интенсивный воздухообмен (местные отсосы и приток) для обслуживания рабочих мест с целью снижения концентрации излишков влаги, теплоты, газов, вредных примесей, пыли и т. д. Как правило, применяется в совокупности с общеобменной.

Местная вытяжная
— применяется в тех случаях, когда источники выделения вредных веществ, теплоты и других выделений в помещении локализованы, и можно не допустить загрязнение воздуха во всем помещении. Она позволяет добиваться хорошего санитарно-гигиенического эффекта при небольших объемах удаляемого воздуха за счет того, что удаление вредных веществ происходит непосредственно из мест их образования или выделения и возможность их распространения в воздухе ограничивается.

Если же производственные работы ведутся на всей площади помещения, и грязный воздух распространяется на значительной площади или в значительном объеме, тогда она неэффективна, и требуются другие решения для обеспечения необходимых условий воздушной среды.

Общеобменная вентиляция

Предназначена для воздухообмена во всем помещении, либо в значительной его части. Обещеобменные вытяжные системы равномерно удаляют воздух из помещения, в то время как общеобменная приточная обеспечивает подачу свежего воздуха и равномерное его распределение по всему объему пространства помещения.

Общеобменная приточная
— используется для разбавления вредных концентраций примесей в воздухе помещения, которые не были удалены при помощи систем местной вентиляции. Она также помогает поддерживать нормы свободного дыхания человека в рабочей зоне.

Если тепловой баланс отрицательный, то есть температура в помещении ниже температуры внешнего воздуха, то общеобменная приточная вентиляция устраивается с механическим побуждением движения приточного воздуха (например, используют вентиляторы) и его подогревом. При этом количество воздуха, подаваемого подобной системой, должно быть достаточным для компенсации удаляемого.

Общеобменная вытяжная
— простейший тип — это обычные вентиляторы, как правило, осевого типа, которые располагаются в оконном проеме, форточке или в отверстии стены. Такой воздухообмен способен удалять воздух только из зоны расположенной непосредственно возле вентилятора и осуществляет лишь общий воздухообмен.

Иногда общеобменная вытяжная вентиляция использует для транспортирования воздушных масс воздуховоды. Однако при относительно длинной трассе воздуховодов возникает потеря давления и эффективность воздухообмена снижается. Наиболее простым решением в данной ситуации является установка более мощного осевого вентилятора или используются вентиляторы центробежного типа.

В зависимости от типа и назначения помещения выбирается та или иная система вентиляции. В каждом конкретном случае следует учитывать, что загрязняет воздух — пыль, избыточное тепло, тяжелые газы, легкие газы, влага, пары и т.д., а также характер распределения загрязняющих веществ в объеме помещения (сосредоточенное распределение, рассредоточенное, разноуровневое и т.д.) В ряде случаев рационально использовать вытяжные каналы в полу здания, а иногда наоборот — переносить их в верхнюю часть помещения.

Как правило, в помещении любого назначения невозможно обойтись одной системой вентиляции, например, только приточной или только вытяжной. Наиболее эффективной системой воздухообмена является общеобменная приточно-вытяжная с механическим побуждением.

Канальная и бесканальная вентиляция

Вентиляционная система может иметь как бесканальное, так и канальное исполнение. Бесканальная не имеет сети воздуховодов, и воздухообмен происходит через какие-либо отверстия в стенах — окна, форточки, фрамуги и т.д. Канальная же подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается (или наоборот отводится) в определенные места. При этом бесканальная, более проста и дешева при монтаже и эксплуатации, но имеет и более низкую эффективность по сравнению с канальной системой.

Подготовка воздуха

В ряде случаев недостаточно простого воздухообмена в помещении. Если к качеству воздуха предъявляются особые требования, то на помощь приходит дополнительное оборудование.

Летом, когда воздух более теплый и влажный, целесообразно прибегнуть к применению систем кондиционирования, которые позволяют помимо осуществления процесса воздухообмена производить обработку воздуха — его фильтрацию и охлаждение. К такому оборудованию можно отнести бытовые сплит-системы кондиционирования, системы чиллер-фанкойл, промышленные кондиционеры
и т.д.

Зимой воздух более холодный и сухой, и для его подготовки помимо фильтрации можно использовать подогрев и увлажнение воздуха.

Если вентиляция квартир
является вопросом относительно несложным, то существует ряд специфических помещений, где качество воздуха требует более внимательного подхода.

В качестве таких помещений можно выделить бассейны. Большое количество воды, как следствие, интенсивное испарение и последующая конденсация влаги требуют постоянного осушения воздуха в помещении бассейна. Обычно, грамотно спроектированная вентиляция в достаточной мере справляется с данным вопросом, но в ряде случаев требуется применение осушителей воздуха. Помимо бассейнов осушители воздуха
широко применяются для осушения рабочей атмосферы в аквапарках, прачечных, складах и подвалах, в фармацевтической и пищевой промышленностях, для сушки гигроскопических материалов и т.д. В качестве главного недостатка данного вида климатического оборудования можно выделить тот фактор, что осушители воздуха не обеспечивают притока свежего воздуха, а лишь обрабатывают воздух, имеющийся в помещении.

По большому счету, все климатическое оборудование можно разделить на бытовое, полупромышленное и промышленное.

Как правило, бытовое оборудование имеет малую и среднюю мощность, в то время как промышленное — более высокую.

Для обработки значительных объемов воздуха в помещении используют промышленные кондиционеры
, увлажнители воздуха, осушители и прочее климатическое оборудование.

Промышленные кондиционеры по аналогии с бытовыми могут иметь как моноблочное исполнение, так и являться сплит-системой (состоят из наружного и внутренних блоков).

Иногда в специфических помещениях требуется дополнительное увлажнение воздуха. В этом случае используют промышленные увлажнители
. Примеры применения промышленных увлажнителей — базовые и серверные станции (сухой воздух более склонен к накоплению статического электричества и вызывает угрозу пробоя), библиотеки и музеи (при низкой влажности картины коробятся, а краска трескается), типографии (краска плохо совмещается), текстильная промышленность (сухой воздух снижает прочность пряжи и провоцирует ее обрывы), склады древесины (при пересыхании древесина склонна к короблению и растрескиванию), жилые помещения (поддержание здорового и комфортного уровня влажности) и т. д.

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).

Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

• По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
• По назначению: приточные и вытяжные.
• По зоне обслуживания: местные и общеобменные.
• По конструктивному исполнению: канальные и бесканальные.

Естественная вентиляция.

Перемещение воздуха в системах естественной вентиляции происходит:

• вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, так называемой аэрации;
• вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле здания;
• в результате воздействия так называемого ветрового давления.

Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.

При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с. Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).

Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.

Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

Механическая вентиляция.

В механических системах вентиляции используются оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные расстояния. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением.

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию.

В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

Приточная вентиляция.

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Вытяжная вентиляция.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

Местная вентиляция.

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция.

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция.

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).

Основные требования, которым они должны удовлетворять:

• Место образования вредных выделений по возможности должно быть полностью укрыто.
• Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
• Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

• Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
• Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха

Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция.

Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).

Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.

Системы вентиляции включают группы самого разнообразного оборудования:

• Вентиляторы.
  • осевые вентиляторы;
  • радиальные вентиляторы;
  • диаметральные вентиляторы.
• Вентиляторные агрегаты.
  • канальные;
  • крышные.
• Вентиляционные установки:
  • приточные;
  • вытяжные;
  • приточно-вытяжные.
• Воздушно-тепловые завесы.
• Шумоглушители.
• Воздушные фильтры.
• Воздухонагреватели:
  • электрические;
  • водяные.
• Воздуховоды:
  • металлические;
  • металлопластиковые;
  • неметаллические.
  • гибкие и полугибкие;
• Запорные и регулирующие устройства:
  • воздушные клапаны;
  • диафрагмы;
  • обратные клапаны.
• Воздухораспределители и регулирующие устройства воздухоудаления:
  • решетки;
  • щелевые воздухораспределительные устройства;
  • плафоны;
  • насадки с форсунками;
  • перфорированные панели.
• Тепловая изоляция.

Введение

Вентиляция — главный элемент в создании благоприятного климата, призванный для подачи свежего воздуха с улицы и удаления загрязненного воздуха из помещений.

Воздух в помещениях — важный фактор, влияющий на здоровье, и, как следствие, на трудоспособность людей, в находящихся этих помещениях.

Вентиляция является одной из важнейших систем обеспечения нормальных условий жизнедеятельности человека. Если она действует совместно с другими климатическими системами, то в помещениях поддерживается комфортный микроклимат. Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещении и на рабочих местах в соответствии со строительными нормами. Речь идет о свежем воздухе, который должен поступать в помещение. Именно с этой целью в помещениях устанавливают системы вентиляции.

Во всех зданиях предусмотрены центральные вентиляционные стояки, ответвлением на каждом этаже через которые организуются естественные вытяжки из кухни и санузлов, а счет чего организуется простейший естественный воздухообмен в помещении: воздух уходит через вентиляционные решетки, а с улицы постепенно попадает через окна, двери, различные негерметичные стыки и т.п.

Для решения проблем вентиляции помещений различного назначения от квартир до производственных помещений существует большое количество вентиляционных систем, где необходимый объем циркуляции воздуха обеспечивается за счет вентиляторов различной мощности, помимо этого в таких системах обычно присутствуют дополнительные секции обработки воздуха: нагрев, фильтрация можно добавить увлажнение, охлаждение и т.п. по необходимости.

Вентиляцию характеризуют объем и кратность воздухообмена. Объемом вентиляции называется количество воздуха которое поступает в помещение в течении часа.

Классификация систем вентиляции

Четыре основных способа классификации систем вентиляции:

· По способу создания давления для перемещения воздуха:

o с естественным

o с искусственным приводом

· По назначению:

o приточные

o вытяжные

· По зоне обслуживания:

o местные

o общеобменнные

· По конструктивному исполнению:

o канальные

o бесканальные

Виды вентиляции

· Естественная вентиляция

· Механическая вентиляция

· Приточная вентиляция

· Вытяжная вентиляция

· Приточно-вытяжная вентиляция

· Общеобменная и местная вентиляция

Естественная вентиляция

Естественная вентиляция создается, как можно догадаться естественным путем, без применения вентиляционного оборудования, а только за счет естественного воздухообмена, отличия температуры в помещении и на улице и потоков ветра. За счет изменения атмосферного давления в зависимости от этажа, на котором расположено помещение. Естественные системы вентиляции легко монтируются и сравнительно не дорогие по стоимости. Но такие системы вентиляции вплотную зависят от климатических условий, вследствие чего они не способны решить весь объем возлагаемый на вентиляцию помещения.

Рисунок 1. Схема естественной вентиляции жилого помещения.

Механическая вентиляция

Принудительная замена отработанного воздуха в помещении на свежий называют механической вентиляцией. При этом используются специальное оборудование, позволяющее подводить и отводить воздух из помещений в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды.

При необходимости вентиляционные системы воздух подвергается различным видам обработки (нагреванию, очистке, осушению, охлаждению, увлажнению и т.д.), что практически невозможно реализовать в системах с естественной вентиляцией.

На практике часто предусматривают так называемую смешанную вентиляцию, совмещающую в себе одновременно естественную и механическую вентиляцию. В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным. Механическая вентиляция может устраиваться как на локальном рабочем месте (местная), так и для всего помещения в целом (общеобменная).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Приточная вентиляция

Приточная система вентиляции служит для подачи в вентилируемые помещения чистого воздуха в замен удаленного загрязненного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Вытяжная вентиляция

Вытяжная вентиляция удаляет из помещения загрязненный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Местная вентиляция

Местная приточная вентиляция

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Их задача — подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Рисунок 2.

Местную вытяжную вентиляцию применяют, когда вредности дым, газы, пыли, и частично тепло выделяются локализовано, например от станка на производстве или от плиты на кухне. Такая вентиляция улавливает и отводит вредности, позволяя предотвратить их распространение по всему помещению, к местной вытяжной вентиляции относятся местные отсосы- укрытия в виде шкафов или кожухов у станков, вытяжные зонты, бортовые отсосы и прочее. К местной вентиляции также относятся воздушные завесы — воздушные щиты которые не дают воздуху проникнуть из одного помещения в другое, или с улицы в помещение.

Основные требования, которым местная вытяжная вентиляция должна удовлетворять:

Место образования вредных выделений по возможности должно быть полностью укрыто.

Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.

Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.

Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха.

ПРЕИМУЩЕСТВА: Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

НЕДОСТАТКИ: Местные системы вентиляции не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды. То же самое происходит, если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменная вентиляция

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Необходимость качественной вентиляции в помещении.

Чистый воздух является одним из важнейших условий существования жизни как таковой. Однако в воздухе всегда содержатся примеси, количество которых зависит от многих причин. Для снижения загрязненности наружного воздуха принимаются различные меры.

В то же время для повышения качества воздуха в помещениях делается очень немного. И это несмотря на то, что во всех частях света большую часть времени люди проводят в помещении. Например, жители Северной Европы проводят в помещении до 90 % времени.

Воздух в помещении изначально загрязнен примесями, содержащимися в наружном воздухе. Поэтому газ, который мы вдыхаем, является смесью наружного воздуха и примесей, выделяемых строительными материалами, машинами, людьми, животными и другими источниками загрязнения, находящимися в помещении. Современные дома обычно отличаются плотной изоляцией, поэтому внутри зданий быстро накапливаются загрязняющие вещества, если для их удаления не используются специальные системы.

Где бы ни находились люди — на работе, в школе или дома, при вдыхании очищенного воздуха их самочувствие и работоспособность улучшаются. Результаты исследований показывают, что с улучшением вентиляции в офисе уменьшается количество заболеваний (а, значит, и отпусков по болезни) среди персонала. Это подчеркивает необходимость улучшения качества воздуха.

Качество воздушной среды неразрывно связано с вентиляцией. Уменьшение количества кислорода и увеличение количества углекислого газа вызывают состояние духоты в помещениях. Повышенная концентрация углекислого газа приводит к кислородному голоданию мозга, сердечной недостаточности, удушью. Повышенная концентрация в воздухе пыли, табачного дыма и других загрязнителей отравляет организм человека. Неприятные запахи создают дискомфорт или раздражают нашу нервную систему, снижают трудоспособность. Повышенная скорость воздуха вызывает ощущение сквозняка, а пониженная приводит к застою воздуха в различных частях помещений, что вызывает ускоренное размножение бактерий и плесени. Находясь в помещении, мы ощущаем на себе воздействие любого из этих факторов. Именно в результате отсутствия циркуляции воздуха, плохого проветривания и недостаточного притока свежего воздуха в доме создаются условия, при которых вредные вещества могут действовать на человека, представляя непосредственную угрозу его здоровью.

Быстрыми темпами растет количество людей, страдающих различными видами аллергии. Даже наука не в состоянии объяснить причину столь широкого распространения этого заболевания. Очень важным фактором является внутренняя среда помещения — это признано всеми. Таким образом, снижение заболеваемости аллергией напрямую связано с повышением качества вентиляционной системы.

Сегодня практически не существует препятствий для улучшения качества воздуха в помещении. В этой области выработаны современные требования, которые должны неукоснительно выполняться. Вряд ли найдется человек, который станет отрицать важность исследований влияния качества воздуха на наше здоровье и самочувствие. В правительственном отчете о состоянии здравоохранения и окружающей среды (№ SOU 1996: 124) сформулирована основная задача государственной комиссии по изучению данного вопроса: «Должна быть исключена возможность заболевания или ухудшения самочувствия из-за низкого качества внутренней среды помещения».

Типы систем вентиляции различаются по следующим параметрам:

• по способу перемещения воздуха: естественная
  , механическая и комбинированная;

• по назначению: приточная
  и
  вытяжная вентиляция
  ;

• по зоне обслуживания: местная
  и
  общеобменная
  ;

• по конструкции: наборная
  и
  моноблочная
  .


Естественная и механическая система вентиляции

Перемещение потока воздуха в системе вентиляции может осуществляться за счет естественных сил или искусственным образом за счет механической энергии.

• Естественная вентиляция работает за счет разности давлений между улицей и помещением. Разность давлений зависит от разности температур, между улицей и помещением, разности высот между воздухозаборной решеткой в помещении и верхом вытяжной шахты и от скорости ветра. Преимущества системы естественной вентиляции, обуславливающие ее широкое применение – это низкие капитальные и эксплуатационные затраты, долговечность. Недостатки – зависимость от внешних погодных условий, в результате которых в теплый период года естественная вентиляция работает плохо или не работает вовсе.
• Механическая (искусственная) вентиляция работает за счет давления создаваемого вентилятором. Преимущества механической вентиляции – это стабильность работы, распределение воздуха по разветвленной сети воздуховодов, управление системой, возможность обработки воздуха (очистка от пыли, нагрев, охлаждение и т.п.)
• Комбинированная система вентиляции совмещает в себе преимущества естественной и механической вентиляции. Комбинированная система вентиляции работает по двум схемам: естественный приток/механическая вытяжка и механический приток/естественная вытяжка. Ярким примером комбинированной системы вентиляции является гигрорегулируемая , в которой приток воздуха осуществляется естественным образом, через стеновые или оконные клапана, а стабильную работу системы обеспечивает механическая вытяжка на основе вентилятора.

Приточная и вытяжная система вентиляции

• Приточная система вентиляции
  предназначена для притока (подачи) свежего воздуха в обслуживаемые помещения. Приток (поступление) свежего воздуха осуществляется, как естественным, так и механическим образом. Применение вентилятора позволяет проводить разнообразную обработку приточного воздуха: очистку от пыли, нагрев, охлаждение, увлажнение и т.п.
• Вытяжная вентиляция
  , предназначена для удаления загрязненного (отработанного) воздуха из обслуживаемых помещений. Вытяжная вентиляция может быть, как с естественным, так и с механическим побуждением движения.

Местная и общеобменная система вентиляции

• Местная приточная вентиляция применяется в основном на производственных предприятиях с высоким уровнем вредных выделений. В данном случае приточный воздух подается непосредственно в зону дыхания человека.
• Местная вытяжная вентиляция активно применяется как на производстве, так и в быту (например бытовые вытяжки на кухне). Основное назначение местной вытяжной вентиляции – это локальный сбор и последующее удаление загрязненного воздуха для предотвращение его распределения по всему помещению.
• Общеобменная вентиляция, применяется для создания воздухообмена в помещении или группе помещений в целом. Общеобменная вентиляция может быть как приточной, так и вытяжной, с естественным и с механическим побуждением.

Наборная и моноблочная система вентиляции

Система механической вентиляции состоит из приточной, вытяжной или приточно-вытяжной вентиляционной установки, системы воздуховодов и комплекта воздухораспределителей. Вентиляционная установка может быть наборного или моноблочного исполнения.

• Наборная вентиляционная установка собирается непосредственно на объекте из отдельных функциональных узлов — воздушного фильтра, вентилятора, шумоглушителя, нагревателя и т.д.
• В моноблочной установке все функциональные узлы (воздушный фильтр, вентилятор, нагреватель и т.п.) размещаются в едином звукоизолированном корпусе на этапе заводской сборки.

Функциональные характеристики наборных и моноблочных систем не отличаются друг от друга. Если в работе системы вентиляции есть проблемы, чаще они вызваны неправильным расчетом производительности, давления и т.п., а не применением наборной или моноблочной системы.

Преимущество наборной системы вентиляции – более низкая стоимость, гибкость в монтаже и ремонте, преимущество моноблочной установки – меньший уровень шума, простота монтажа, более эстетичный внешний вид.

Главная » Перекрытия » Типы естественной и механической вентиляции воздуха. Местная и общеобменная система вентиляции

Виды вентиляции, преимущества и недостатки вентиляционных систем

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Современный мир не может обходиться без систем вентиляции. Эта важная категория нашей повседневной жизни. Невозможно обеспечить необходимые условия жизнедеятельности без свежего воздуха и создать оптимальный микроклимат. Основной задачей вентиляции является подача свежего и удаление загрязненного воздуха из помещений. Особенно остро эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее важно решение данного вопроса и в жилых домах. Существуют различные виды вентиляции помещений. Их основные характеристики являются ключевым фактором применения того или иного вида.

Поступление свежего воздуха — залог здорового микроклимата в помещении

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Проветривание — простой способ естественной вентиляции в комнате

Система естественной вентиляции, в которой воздушные массы поступают и устраняются под действием лишь природных условий, называется самопроизвольной. Вторым видом естественной вентиляции является организованная. При ней движение воздуха обеспечивается за счет отверстий. Они специально расположены на разной высоте и имеют разные размеры. В свою очередь, организованная вентиляция делится на ярусную, гравитационную и аэрацию.

Полезный совет! При проектировании собственного жилого дома одним из первых шагов должен быть расчет естественной системы вентиляции.

Такая система имеет как преимущества, так и недостатки. К первым можно отнести не высокую стоимость и легкость установки. А вот ее полная зависимость от внешних климатических условий – это огромный минус.

Схема движения воздушного потока внутри дома при естественной вентиляции

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

• нет зависимости от времени года и климатических условий;
• производится любой, необходимый именно в определенной ситуации, вид очистки;
• более дорогой вариант по сравнению с естественной;
• большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

1. Приточных вентиляторов – обеспечивают приток воздуха.
2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.
