Изготовление плитных фундаментов: Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Плитный фундамент своими руками | Больше Строим

Плитные фундаменты, заложенные  на глубину 35-50см., относятся к мелкозаглубленным, а конкретнее, к незаглубленным фундаментам. Главным отличием плитных фундаментов от других является то, что они обладают жестким пространственным армированием по всей несущей поверхности, благодаря чему удается значительно уменьшить удельные нагрузки на основание без его внутренней деформации, которая всегда возникает, если происходит неравномерное перемещение грунта.

Устройство плитного фундамента своими руками

Фундаменты, которые  перемещаются сезонно вместе с грунтом, называются плавающими. За их основу берется сплошная или решетчатая плита, которая выполняется из монолитного железобетона, или из сборных железобетонных плит, поверх которых выполняется выравнивающая стяжка из обычного бетона. Устройство плитного фундамента своими руками тесно связано со значительным расходом арматуры и бетона. Вот поэтому их применение целесообразно лишь при сооружении маленьких и  весьма компактных в плане построек, когда устройство высокого цоколя не обязательно, т. е. в качестве пола используется непосредственно сама плита. Существуют здания, в которых полы располагаются невысоко над отметкой «земля», в этом случае более выгодными (по сравнению со столбчатыми)  получаются плитные фундаменты, потому что отпадает необходимость в цокольном перекрытии и ростверке.
Внешние силовые воздействия, а также любые деформации грунтового основания принимает на себя сплошная незаглубленная плита, входящая в состав пространственной системы «плита-надфундаментное строение». Кроме того, при применении незаглубленных фундаментных плит снижается расход бетона до 25%, трудовых затрат до 35%, стоимость подземной части примерно на 50%, если сравнивать с заглубленными фундаментами.
В холодных регионах России, при наличии сезонного промерзания грунта и  возможности морозного пучения его, вместо более дорогостоящего фундамента глубокого заложения, предпочтительнее  использование морозоустойчивого фундамента (плиты) мелкого заложения. Мелкое заложение морозоустойчивого фундамента достигается путем устройства теплоизоляции, размещаемой в наиболее важных местах.
Лишь поэтому и возможно в условиях весьма сурового климата строительство фундаментов с глубиной заложения 35-50 см.
Широко распространена технология морозоустойчивого фундамента мелкого заложения в Скандинавских странах. Он выполняется в виде железобетонной монолитной плиты толщиной примерно 20-25 см, с контурными ребрами (утолщенными краями).
Для защиты плитного фундамента, выполненного своими руками, от мороза можно применить экструдированный пенополистирол, он не гниёт, имеет высокую прочность, долговечен. Теплоизоляционный синтетический материал и гидроизоляция устилаются на бетонной подготовке или на песчаной подушке и на нём, непосредственно выполняется бетонирование плиты. Железобетонная фундаментная плита лежит как-бы на «одеяле» из пенополистирола.
В большинстве случаев нарушение конструкции здания, обусловлено разрушением фундамента, которое происходит, как правило, из–за ошибок, допущенных на этапе проектирования или нарушениях технологии при строительстве. Только при условии грамотного  и ответственного подхода, начиная от проекта до завершающего этапа строительства, можно выстроить дом, который простоит не один десяток лет.
P.S. А на десерт предлагаю посмотреть видео-ролик: Изготовление плитного фундамента

Проектирование плитных фундаментов | «Арт Строй Дизайн»

Плитные фундаменты нашли широкое распространение благодаря своим уникальным свойствам. Основное применение фундаментные конструкции данного типа осуществляется на почвах неоднородного состава, с высоким уровнем стояния грунтовых вод и прочих слабых или иных «сложных» грунтах. С помощью плиты удается обеспечить необходимую прочность и надежность дома (учитывается несущая способность, конструкция здания, характер деформирующих воздействий).

Первоначальным этапом возведения дома, конечно, считается создание проекта. Проектирование плитного фундамента производится как один из этапов изготовления проекта дома. Грамотный проект позволит гарантировать получение надежного и долговечного фундаментного основания под дом. При нарушении технологии или расчетов, не соблюдение требований СНиПов и ГОСТов, как правило, приводит к плачевным последствиям.

Особенности проектирования плитных оснований

Итак, проектирование плитных фундаментов производится на основе действующего Стандарта «Руководство по проектированию фундаментных плит каркасных зданий» от 1977 г. Данный Документ прописывает основные требования, которые должны быть учтены при создании проекта фундамента. Данный тип конструкции фундамента создается для домов, площадь которых превышает 100 кв. м., часто используется для промышленных строений и сооружений хозяйственного назначения.

Основной расчет проекта производится при помощи современных программ, что позволяет правильно рассчитать следующие факторы:

• Высокая точность размерного ряда:
• Учитывает различные деформационные нагрузки в условиях определенной местности;
• Учитывает статические и дополнительные динамические нагрузки от готового строения;
• Учитывает факторы механики грунтов, что, в свою очередь, помогает правильно определить конфигурацию фундамента;
• Правильно рассчитать расход строительных материалов, необходимо получить минимальный расход и минимальные трудозатраты. Как результат – получение жесткой конструкции.

Техническая сторона вопроса

Проектирование плитного фундамента производится с учетом определенных факторов. Все характерные особенности устанавливаются при помощи проведения инженерно-геологических изысканий. Кроме того, расчет включает определение технико-экономических показателей (проект обязательно должен оправдывать вложенные средства). Для этого выполняются сравнительные характеристики нескольких однотипных вариантов. В расчеты проекта дополнительно включают чертежи особенностей деформирования железобетона.

Проектирование плитного фундамента включает еще ряд особенностей. Так, например, производится расчет диафрагм, в проект включается расчет армирования основания (создание рамного каркаса для фундаментной конструкции), расход строительных материалов, определение кренов, деформаций  прочих смещений и многое другое. Расчет также должен учитывать условия эксплуатации фундаментной группы.

Кто проводит расчеты?

Самостоятельно все это выполнить качественно – невозможно. Именно поэтому доверить проектирование необходимо только профессиональной организации. Это обеспечит получение правильно обустроенного плитного основания. Заметьте, что некоторые конструкции данного типа имеют не только прямоугольную или круглую формы, но и более сложные полигональные конфигурации.

Как мы видим, расчеты и проектирование требуют наличие определенных знаний и навыков. Только в этом случае есть возможность получить долговечную и прочную конструкцию фундамента.

Стоимость плитного фундамента

Полезная информация о плитном фундаменте

Плитный фундамент строительство в Москве под ключ

Плитный фундамент представляет собой железобетонную плиту, под которой предварительно утрамбовывается 10-30 сантиметров песка или щебня. Такое основание может быть как заглубленным, так и незаглубленным. Оно носит название «плавающая плита». Строительство плитного фундамента рекомендовано на болотистых грунтах при небольшой высотности здания. Поэтапное создание основания:

• Проведение расчетов (лучше всего воспользоваться услугами профессиональных проектировщиков)
• Выравнивание поверхности участка
• Заливка тонкого слоя бетона на участке, подготовленном под основание
• Укладка направляемой гидроизоляции
• Изготовление каркаса и опалубки

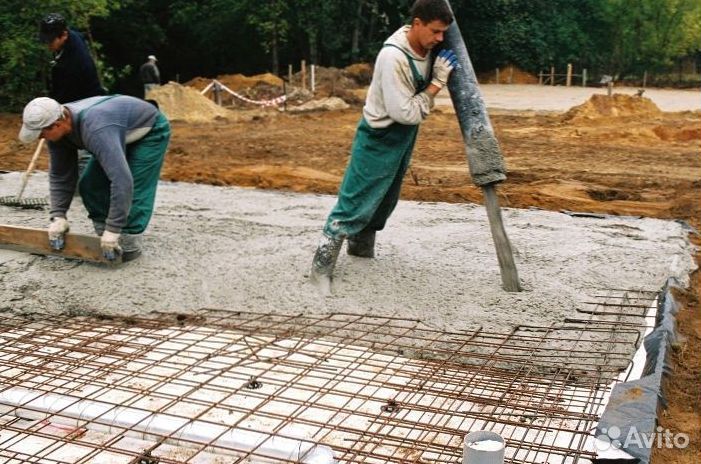

• Бетонирование
• Гидроизоляция и утепление (цена зависит от используемых материалов)

Строительство плитного фундамента – это достаточно трудоемкий процесс, при котором важна максимальная точность. Именно поэтому мы рекомендуем доверить это дело профессионалам из нашей компании. Они выполнят полный комплекс работ под ключ. Опытные специалисты, занимающиеся строительством уже не один год, смогут сделать все качественно и в срок.

Уже сегодня у вас есть возможность заказать проведение таких работ под ключ в Москве и Московской области в нашей компании. Доступная стоимость начальных работ позволит вам быстро возвести новый дом.

Цена — Строительство плитного фундамента

Окончательную смету Вашего проекта составит наш специалист. Выезд и консультация бесплатно. Позвоните нам: +7 (499) 394-31-58 или напишите и мы вышлем подробный прайс-лист.

Заказать Строительство плитного фундамента
Рассчитать стоимость

Выслать свой проект на расчет

Обслуживание и гарантия

После завершения работ специалистами компании СтройДом — мы всегда будем на связи. Сотрудники компании предоставят гарантию на выполненные работы.
Выбрать по типу.

Фундамент плита — цена под ключ в СПб

Плитный фундамент под гараж 6х8	184 000 р. Смета и расчёт Высота плиты: 200 мм. Длина: 6 м. Ширина: 8 м Средний срок изготовления: 14 дней Этапы строительства и цена под ключ: 1. Выборка грунта, разработка котлована и разметка фундамента 6 на 8 м включая аренду техники и работу 25 000 р. 2. Устройство песчаной подушки, толщина 300 мм 19 м3 песка с доставкой 10 000 р. 3. Устройство подушки из щебня фракции 20/40, толщина 100 мм 6 м3 щебня с доставкой 15 000 р. 4. Установка опалубки (покупка материалов + монтаж) материалы + работа 21 500 р. 5. Устройтво гидроизоляции фундамента армированная плёнка для гидроизоляции55 м2 материала Технониколь 12 500 р. 6. Устройство армированного каркаса 128 хл. арматуры d12 мм, ячейка 250х200 мм 52 000 р. 7. Заливка фундамента бетоном, доставка бетона, работа монолитчиков и насоса 9,5 м3 бетона М250 48 000 р. СУММА цена под ключ: 184 000 р. Рассчитаем цену вашего фундамента бесплатно! Позвоните нам или заполните форму, с вами свяжутся наши специалисты, рассчитают стоимость вашего фундамента и отправят вам смету.
Плитный фундамент для бани 6х8	206 000 р. Смета и расчёт Высота плиты: 250 мм. Длина: 6 м. Ширина: 8 м Средний срок изготовления: 14 дней Этапы строительства и цена под ключ: 1. Выборка грунта, разработка котлована и разметка фундамента 6 на 8 м включая аренду техники и работу 25 000 р. 2. Разводка коммуникаций под фундамент трубы, вода, эл-во, канализация от 15 000 р. 3. Устройство песчаной подушки, толщина 300 мм 19 м3 песка с доставкой 10 000 р. 4. Устройство подушки из щебня фракции 20/40, толщина 100 мм 6 м3 щебня с доставкой 15 000 р. 5. Установка опалубки (покупка материалов + монтаж) материалы + работа 21 500 р. 6. Устройтво гидроизоляции фундамента 55 м2 материала Технониколь 12 500 р. 7. Устройство армированного каркаса 128 хл. арматуры d12 мм, ячейка 250х200 мм 52 000 р. 8. Заливка фундамента бетоном, доставка бетона, работа монолитчиков и насоса 12 м3 бетона М250 55 000 р. СУММА цена под ключ: 206 000 р. Рассчитаем цену вашего фундамента бесплатно! Позвоните нам или заполните форму, с вами свяжутся наши специалисты, рассчитают стоимость вашего фундамента и отправят вам смету.
Плитный фундамент для деревянного дома 6х8	264 000 р. Смета и расчёт Высота плиты: 250 мм. Длина: 6 м. Ширина: 8 м Средний срок изготовления: 14 дней Этапы строительства и цена под ключ: 1. Выборка грунта, разработка котлована и разметка фундамента 6 на 8 м включая аренду техники и работу 25 000 р. 2. Разводка коммуникаций под фундамент трубы, вода, эл-во, канализация от 15 000 р. 3. Устройство песчаной подушки, толщина 300 мм 19 м3 песка с доставкой 10 000 р. 4. Устройство подушки из щебня фракции 20/40, толщина 100 мм 6 м3 щебня с доставкой 15 000 р. 5. Установка опалубки (покупка материалов + монтаж) материалы + работа 21 500 р. 6. Устройство теплоизоляции 48 м2 полистирола 23 000 р. 7. Устройтво гидроизоляции фундамента 55 м2 материала Технониколь 12 500 р. 8. Устройство армированного каркаса 140 хл. арматуры d14 мм, ячейка 200х200 мм 72 000 р. 9. Заливка фундамента бетоном, доставка бетона, работа монолитчиков и насоса 12 м3 бетона М300 70 000 р. СУММА цена под ключ: 264 000 р. Рассчитаем цену вашего фундамента бесплатно! Позвоните нам или заполните форму, с вами свяжутся наши специалисты, рассчитают стоимость вашего фундамента и отправят вам смету.
Плитный фундамент для кирпичного дома 6х8	276 000 р. Смета и расчёт Высота плиты: 300 мм. Длина: 6 м. Ширина: 8 м Средний срок изготовления: 14 дней Этапы строительства и цена под ключ: 1. Выборка грунта, разработка котлована и разметка фундамента 6 на 8 м включая аренду техники и работу 25 000 р. 2. Разводка коммуникаций под фундамент трубы, вода, эл-во, канализация от 15 000 р. 3. Устройство песчаной подушки, толщина 300 мм 19 м3 песка с доставкой 10 000 р. 4. Устройство подушки из щебня фракции 20/40, толщина 100 мм 6 м3 щебня с доставкой 15 000 р. 5. Установка опалубки (покупка материалов + монтаж) материалы + работа 25 000 р. 6. Устройство теплоизоляции 48 м2 полистирола 23 000 р. 7. Устройтво гидроизоляции фундамента 55 м2 материала Технониколь 12 500 р. 8. Устройство армированного каркаса 140 хл. арматуры d14 мм, ячейка 200х200 мм 72 000 р. 9. Заливка фундамента бетоном, доставка бетона, работа монолитчиков и насоса 15 м3 бетона М300 78 500 р. СУММА цена под ключ: 276 000 р. Рассчитаем цену вашего фундамента бесплатно! Позвоните нам или заполните форму, с вами свяжутся наши специалисты, рассчитают стоимость вашего фундамента и отправят вам смету.
Фундамент УШП 6х8 (утеплённая шведская плита с системой водяного отопления)	316 000 р. Смета и расчёт Высота плиты: 250 мм. Длина: 6 м. Ширина: 8 м Средний срок изготовления: 14 дней Этапы строительства и цена под ключ: 1. Выборка грунта, разработка котлована и разметка фундамента 6 на 8 м включая аренду техники и работу 25 000 р. 2. Разводка коммуникаций под фундамент трубы, вода, эл-во, канализация от 15 000 р. 3. Устройство песчаной подушки, толщина 300 мм 19 м3 песка с доставкой 10 000 р. 4. Устройство подушки из щебня фракции 20/40, толщина 100 мм 6 м3 щебня с доставкой 15 000 р. 5. Установка опалубки (покупка материалов + монтаж) материалы + работа 21 500 р. 6. Устройство теплоизоляции 48 м2 полистирола 23 000 р. 7. Устройтво гидроизоляции фундамента 55 м2 материала Технониколь 12 500 р. 8. Устройство армированного каркаса 140 хл. арматуры d14 мм, ячейка 200х200 мм 72 000 р. 9. Установка водяного тёплого пола покупка оборудования, монтажные работы 52 000 р. 10. Заливка фундамента бетоном, доставка бетона, работа монолитчиков и насоса 12 м3 бетона М300 70 000 р. СУММА цена под ключ: 316 000 р. Рассчитаем цену вашего фундамента бесплатно! Позвоните нам или заполните форму, с вами свяжутся наши специалисты, рассчитают стоимость вашего фундамента и отправят вам смету.

IV.7. Устройство плитных фундаментов

Комплексный процесс сооружения плитных фундаментов включает работы по зачистке котлована, бетонной подготовке, кирпичной кладке, бетонированию плиты и ряд сопутствующих работ. При этом собственно бетонные работы занимают по трудоемкости 25—50% всех трудозатрат. На зачистку вручную дна и откосов котлована расходуется до 25%, на бетонную подготовку — до 20%, на кирпичную кладку — до 40% трудозатрат.

При выполнении бетонных работ затраты труда в зависимости от размеров плиты и условий производства работ распределяются следующим образом: арматурные работы — до 50%; устройство опалубки — до 15%; укладка и уплотнение бетонной смеси — до 35%.

Ниже приводятся фактические трудозатраты при возведении монолитных фундаментных плит.

Фактические затраты

1. Разработка грунта вручную, чел.ч/м³. 2,4—6,34;

2. Бетонная подготовка, чел.ч/м² 0,6—2,7;

3. Укладка арматуры, чел.ч/т 4,7—12,45;

4. Устройство опалубки, чел.ч/м²:

   – деревянной 0,69—1,7;

   – из металлической сетки 0,46—0,84;

5. Кирпичная кладка прижимной стенки, чел.ч/м³ 4—9,9;

6. Укладка бетона, чел.ч/м³ 1,07—4,3;

7. Изготовление арматурных каркасов, чел.ч/т 17—18;

8. Общие трудозатраты, чел.ч/м³ 7,2—26,8;

В том числе по пп. 3, 4, 6 2,7—8,7.

Удельные затраты

Расход арматуры, кг/м³ 100—200;

Расход опалубки, м²/м³:

   – деревянной 0,24—0,7;

   – из металлической сетки 0,7—1,1.

При подаче бетонной смеси по технологической схеме кран — бадья темп работ не превышает 40—50 м³ в смену. В тех случаях когда по условиям производства работ строительная организация имеет возможность обеспечить снабжение данного объекта бетонной смесью более интенсивно, целесообразно предусмотреть для подачи смеси бетоноукладчики, вибротранспортное оборудование и т. п. Дополнительные затраты на механизацию в этом случае частично будут компенсированы тем, что краны для подачи материалов можно будет выбрать меньшей грузоподъемности (1—3 т), а высокий темп бетонирования (100 и более м³ в смену) позволит значительно улучшить качество плиты, сократить объемы работ по устройству разделительных швов и уменьшить общую продолжительность возведения фундамента. Весьма перспективен метод доставки бетонной смеси автотранспортом непосредственно к месту укладки, при котором нет необходимости в специальных бетоноукладочных машинах и отпадают ограничения по темпу бетонирования.

Применяя эту технологическую схему, следует обеспечить высокое качество бетонной смеси, не допускать езды автомобилей по забетонированным участкам, бетон которых еще не схватился (менее четырех дней), необходимо содержать в порядке настил для движений автомашин. Для съезда машин в котлован следует устраивать пандусы.

Сокращение затрат труда на арматурных работах достигается прежде всего за счет централизованной заготовки арматурных каркасов, сеток и стержней. Дальнейшее снижение затрат может быть получено при внедрении пружинных зажимов и лент для соединения арматурных стержней вместо вязальной проволоки (рис. IV-27). Эти зажимы из проволоки П-1 или П-2 диаметром 1,5 мм позволяют быстро и надежно соединять арматурные стержни, расположенные перпендикулярно друг другу. Они изготовляются на универсально-гибочном автомате А-7115, оснащенном специальным приспособлением. Производительность автомата 27,7 тыс. шт. в смену. Применение зажимов позволяет снизить затраты труда на арматурных работах на 10%, существенно повысить надежность соединений и облегчить условия труда рабочих.

Рис. IV-27. Зажим для крепления арматуры

1, 2 — арматурные стержни; 3 — зажим

В качестве наружной и внутренней опалубки монолитных плит целесообразно использовать (вместо деревянной опалубки) стальную сетку из проволоки диаметром 0,7 мм с ячейками 5×5 см. Сетку крепят к арматуре плиты вязальной проволокой (или пружинными зажимами) из расчета 25 соединений на каждый квадратный метр сетки. Стаканы под колонны следует изготовлять в унифицированной инвентарной опалубке, описанной выше.

В результате внедрения перечисленных мероприятий трудоемкость бетонных работ может быть снижена до 1,25—2,5 чел.ч на 1 м³, а суммарная трудоемкость процесса устройства фундаментных плит — до 2,2— 4,4 чел.ч на 1 м³ [18].

Левинзон А.Л., Бриммер Л.А. Опыт устройства монолитных фундаментных плит сборных железобетонных зданий Москвы

Вот, что нужно знать перед изготовлением «Фундамента плиты» | Поживем Увидим

Фундамент плита

Фундамент плита

ПЛИТНЫЙ ФУНДАМЕНТ

Плитные фундаменты, состоящие из сплошной незаглубленной монолитной плиты, сооружают при высоком уровне грунтовых вод (особенно напорном), а также при неравномерно сжимаемом, слабом грунте. Такие фундаменты имеют жесткое пространственное армирование по всей несущей плоскости. В этом случае система «плита — над фундаментное строение» хорошо воспринимает все внешние нагрузки, независимо от возможных деформаций и неравномерных перемещений основания (фундаменты, которые имеют вместе с грунтом сезонные перемещения, называют плавающими).

Уплотнение песка

Уплотнение песка

Конструкция плитного фундамента

Как мы уже сказали, представляет собой сплошную или решетчатую плиту, выполненную из монолитного железобетона. Такое конструктивное решение широко используется в зарубежной строительной практике. В нашей стране технология плитных фундаментов для жилых и общественных зданий малой этажности разработана Хабаровским институтом инженеров железнодорожного транспорта совместно с Дальневосточным научно-исследовательским институтом по строительству. Для построения плитных фундаментов созданы специальные методики расчета и принципы конструирования, позволяющие с большой надежностью и минимальными трудовыми и материальными затратами соорудить нулевой цикл здания бес подвальной конструкции.

Отсыпка уплотнение песком

Отсыпка уплотнение песком

Плитный фундамент позволяет избежать дорогостоящих и часто ненадежных методов предотвращения неравномерных деформаций грунта, гарантируя надежность системы на все время эксплуатации здания. Особенно эффективна технология возведения плитных фундаментов в сейсмических районах, где другие конструктивные решения защиты здания от колебаний почвы требуют больших материальных и трудовых затрат. Экономическая целесообразность фундамента в виде сплошной незаглубленной железобетонной плиты очевидна. Эта технология позволяет избежать большого объема земляных работ, снизить трудоемкость процесса возведения фундамента, добиться существенной экономии материальных ресурсов.

Вот, что нужно знать перед изготовлением «Фундамента плиты»

Железобетонную плиту изготавливают по месту, предварительно убрав плодородный слой почвы. В зависимости от рельефа местности и характера грунтов под плитой выполняют песчаную подсыпку с обязательным уплотнением катками, вибраторами и т.п.
Плиту усиливают арматурным каркасом, в качестве которого можно использовать металлические стержни, проволоку диаметром 3 – 6 мм, трубы и металлический лом. Изготовление арматурного каркаса осуществляется сварными стыками без использования вязальной проволоки. Сам каркас должен иметь пространственную структуру из жестко связанных между собой нижнего и верхнего ярусов, которые должны располагаться таким образом, чтобы арматура полностью помещалась в толще бетона.

Такое конструктивное решение гарантирует надежность от разломов плиты при местных просадках или перемещениях грунтовых слоев. До укладки арматурного каркаса песчаную подушку застилают одним двумя слоями рубероида или поливинилхлоридной пленки, что позволяет избежать утечки цементного молока из бетона в процессе его укладки и вибрирования. Кроме того, изоляционный слой отсекает капиллярную грунтовую влагу, не позволяя ей проникать в поры бетона. Отсечка капиллярной влаги особенно важна при наличии агрессивных вод, так как выполнить защиту подошвы железобетонной плиты другими методами практически невозможно.

Вот, что нужно знать перед изготовлением «Фундамента плиты»

В зданиях, где не требуется цокольная часть нулевого цикла (гаражи, складские помещения и т. п.), верхняя плоскость фундаментной плиты может быть ровной. Жилые здания возводят на плитах с цокольными ребрами, высота которых зависит от рельефа местности и требуемой высоты цоколя. Цокольными ребрами могут служить сборные фундаментные блоки, выложенные в один ряд в виде ленточного фундамента. Для сейсмических зон цокольные ребра выполняются в монолитном варианте. Арматурный каркас цокольных ребер должен быть жестко сварен с арматурным каркасом фундаментной плиты. Бетонирование таких ребер производят в один прием с бетонированием плиты, не допуская больших перерывов между укладкой отдельных порций бетона. Для ребер сооружают деревянную опалубку. Принцип построения такой опалубки практически не отличается от принципов построения опалубки для ленточных монолитных фундаментов.

Бетон должен быть класса не ниже В15 и марки морозоустойчивости F75 при толщине плиты 15 – 20 см.

Монолитная плита фундамент: где применяется

Для малоэтажного жилого строительства индивидуальными подрядчиками, довольно часто используется монолитная плита — фундамент из железобетона. К этой технологии приходится прибегать, когда на участке очень плохое качество грунта и использовать там другие варианты изготовления фундамента просто не представляется возможным. Данная технология довольно затратна по материалам, но ее простота и качество постройки сыскали много приверженцев из профессионального круга. Стоимость фундамента «монолитная плита» значительно меньше стоимости традиционного фундамента.

Из чего состоит плитный фундамент, и как он устроен

Подобная конструкция выглядит как монолитная железобетонная плита фундамента, закладываемая по всей площади постройки дома. Она обеспечивает снижение давления на грунт за счет своей большой площади поверхности. Благодаря этому, устойчивость земляного полотна под фундаментом повышается и препятствует изменению его формы. Плиты надежно защищены от воздействия деформаций, и возведенный дом не будет иметь трещин. Плита работает как единая система — в зависимости от времени года может происходить ее поднятие и снижение, без отражения на прочности конструкции. Для исключения подобного процесса, желательно производить закладку песчаного основания на гидроизоляции с последующей трамбовкой.

Толщина плит — это один из главных параметров плитного фундамента. Эта толщина определяется из расчетных значений предполагаемой постройки. В зависимости от веса и размера строения, выбирается допустимая толщина. Применяемый диапазон толщин плит составляет обычно от 100 до 250 миллиметров. При такой толщине плита имеет достаточную прочность и устойчива к воздействию факторов внешней среды. Брать более толстую плиту нецелесообразно, так как будет увеличена нагрузка на грунт, и это может отрицательно сказаться на устойчивости дома. Применение стандартных 250-миллиметровых плит связано с удобством работы и заливкой фундамента.

Гидроизоляция плитного фундамента

Гидроизоляция фундамента — один из самых важных этапов в его строительстве. Главное произвести его герметизацию со всех сторон. Еще на этапе сборки опалубки для заливки фундамента бетоном надо уложить рулонные гидроизоляционные материалы. Предпочтительнее использовать битумные материалы в виде рулонов. Их укладка производится в несколько слоев на песчаную утрамбованную насыпь. Слои укладываются внахлест. Стыки герметизируют с помощью газовой горелки — данная технология напоминает производство крыш. После герметизации нижней плоскости, производится обтяжка боковых стен опалубки битумом для боковин фундамента. Герметизацию верхней плоскости фундамента можно производить вышеописанным способом, либо использовать современные средства напыления и обмазки.

Теплоизоляция фундамента

Для снижения тепловых потерь фундамента, необходимо провести его теплоизоляцию. Иногда применяют закладку утеплительного слоя прямо под фундамент, но все-таки эффективнее и проще использовать утеплитель под стяжкой пола. Для постоянного проживания в различные времена года, такой способ будет наиболее оптимальным решением. Очень важно произвести термоизоляцию торцов плиты фундамента. Обычно слой утеплителя закладывается прямо под бетонную отмостку.

Материал, который может функционировать в роли утеплителя

Чтобы выбрать оптимальный материал для утеплителя, надо ознакомиться с его свойствами и способами монтажа. Очень хорошо для подобного фундамента подходят пенопласт и пенополистирол. Толщина теплоизоляции, оптимальная для небольшого дома, редко когда превышает 100 миллиметров. Для качественного присоединения материала к плите, можно использовать клеевое напыление полимеризующих элементов.

Монолитная плита — фундамент своими силами

При изготовлении плитного фундамента, у заказчика всегда есть альтернатива. Можно осуществить заливку бетоном в опалубку и его армирование, либо заказать модульные плиты и установить их. К преимуществом первого варианта относятся простота создания и высокая механическая прочность. Второй рассчитан на минимальное время монтажа, и может применяться на грунте невысокого качества. Фундамент-плита оптимален для здания из пеноблоков. Такое здание прочное, надежное, и быстровозводимое. Для него как раз подойдет первый вариант изготовления плитного фундамента, поэтому процесс его создания можно описать подробнее.

Опалубка фундамента

Чтобы изготовить опалубку, потребуются доски шириной 25 миллиметров. Их сбивают в щиты и устанавливают по периметру. Опалубка должна быть очень прочно зафиксирована от возможных перемещений. Для этой цели лучше всего подойдут колышки и подкосы. Размеры опалубки следует вымерять точно, перепроверить несколько раз.

Арматурная составляющая фундаментной плиты

Для того чтобы плитный фундамент был прочный и долговечный, не давал трещин и препятствовал воздействию внешних нагрузок, нужно использовать арматуру. Для арматуры лучшим вариантом будут стальные пруты квадратного профиля с максимальным изгибающим моментом сопротивления. Для количества арматуры в плите, основополагающим фактором являются толщина плиты и вес предполагаемого здания. Габаритные размеры поперечного сечения арматуры составляют обычно от 12 до 14 миллиметров.

Вязка арматуры для плиты толщиной в 250 миллиметров применяется двухуровневая. Для нее используются квадраты с размерами 200 на 200 миллиметров, скрепляемые сваркой или проволокой. Для сварки надо выбирать соответствующую арматуру с индексом «С» после марки стали. Проволочное соединение узлов стоит делать крепкой проволокой, и затягивать ее при помощи подручного инструмента.

Видео: Фундамент — Монолитная плита

Подготовка к возведению плитного фундамента

Строительство фундамента — неотъемлемая часть любого строительного проекта. Хотя заливка плиты может быть грязной изнурительной работой, процесс подготовки площади под бетонную плиту относительно прост. Вот несколько вещей, которые необходимо сделать, чтобы подготовить место перед заливкой бетона. Важно отметить, что в следующей статье объясняется, что необходимо для подготовки фундаментной плиты надземного дома. Подземные плиты и плиты, необходимые для коммерческих зданий, могут потребовать различных методов подготовки.

1 — Обрамление области для плиты

Используя доски размером 2 на 12 дюймов, сделайте рамку вокруг области, где будет заливаться плита. Этот фрейм называется формой. Можно использовать готовые формы, но они часто дороже, чем обычные доски. Когда форма установлена ​​на место, ее необходимо укрепить кольями и 2-дюймовыми и 4-дюймовыми досками, чтобы при заливке бетона ее вес не прогибал ее.

2 — Выровняйте землю внутри формы

Для полного выравнивания земли внутри формы необходимо использовать лопаты и грабли. Используйте лазерный уровень, чтобы убедиться, что земля абсолютно ровная.

3 — Опоры для копания

По всей внутренней части формы, примерно на 3 фута от периметра, необходимо вырыть траншею шириной 1 фут и глубиной около 7 футов. Чтобы траншея была вырыта по прямой линии, обычно проводят веревку от одного конца формы к другому. Затем прямо под этой струной выкапывается траншея.Важно правильно вырыть траншею для фундамента, потому что это то, что не дает плите опрокидываться вперед и назад при намокании, промерзании почвы и т. Д. Подобные траншеи необходимо выкопать в местах, которые будут находиться под любыми несущими стенами. дома, который будет построен на плите.

4 — утрамбовывать землю

Чтобы уплотнить почву как можно сильнее, чтобы она стала устойчивой основой для фундамента, по ней необходимо проложить трамбовку или прыгающий домкрат. Эти инструменты снова и снова ударяют тяжелым грузом о почву, заставляя частицы грязи сближаться.На чрезвычайно больших работах для этого иногда используется паровой каток. Обязательно утрамбуйте траншеи, вырытые для опор, и помните: слишком большой утрамбовки не бывает.

5 — Подготовка арматурного стержня

Вдавите стойки в траншеи основания так, чтобы их вершины доходили примерно до середины траншеи. Вдоль этих стоек необходимо привязать арматуру так, чтобы после заливки бетона арматура плавала в середине траншеи и укрепляла основание. После того, как арматурный стержень правильно размещен в траншеях фундамента, необходимо построить арматурную сетку над землей.Еще раз, используйте колья, чтобы поднять арматуру над землей. Сетка арматурных стержней должна покрывать всю площадь внутри формы, а расстояние между стержнями должно составлять около 2 футов. Это создаст серию квадратов размером 2 на 2 фута. Свяжите арматуру с помощью стяжек и начните перемешивать бетон, который нужно заливать.

Детали и изоляция фундамента на основе плиты, Руководство по строительству

Плита на ровном фундаменте, рабочий проект; основы

Существует множество различных почвенных условий и соответствующих конструкций плит.На этой странице рассказывается о том, как построить бетонную плиту с утолщенными краями на основе FPSF на почве с высоким уровнем грунтовых вод, чтобы предотвратить морозное пучение, предварительно установив дренаж под плитой.

Связанная плита на фундаментном фундаменте Страницы:

Ниже приводится техническое руководство по строительству монолитного дома. Конструкция и размеры любой фундаментной плиты будут определяться размером и дизайном здания, которое будет стоять на ней, а также условиями почвы, на которую будет залита плита.Всегда консультируйтесь с инженером перед началом строительства, так как он почти наверняка понадобится вам для штамповки ваших чертежей, чтобы ваш фундамент прошел через Код.

Детали конструкции неглубокого фундамента с защитой от замерзания или теплоизоляции FPSF для плиты на уровне

Плита на грунте, шаг за шагом Инструкции для проблемных расширяющихся грунтов и высоких уровней грунтовых вод

РАССТОЯНИЕ для плиты на фундаментном уровне:

• Нанять инженера, чтобы он установил, как установить опору для фундамента.Для определения дальнейших действий часто назначают испытания почвы.
• На обширной глине, неизвестных грунтах или заполнителях инженеры иногда настаивают на строительстве траншеи из уплотненного щебня, чтобы выдержать нагрузки фундамента. В этом случае по периметру будущего дома выкапывается траншея, где будут опоры. Спецификации глубины, ширины и засыпки будут предоставлены инженерами. См. Нашу страницу о плитных плитах как альтернативе утолщенной краевой плите на фундаментном фундаменте.

Примечания по выемке фундаментной плиты на фундамент:

1) Начиная с траншеи для щебня для несущей части фундамента (согласно инструкциям инженера), гравийный грунт может быть более доступным вариантом, чем щебень.

2) Попросите вашего подрядчика защитить верхний слой почвы для будущего использования. Вынутый верхний слой почвы должен быть помещен в специально отведенное место и защищен от вымывания водонепроницаемым покрытием, например, брезентом.

ДРЕНАЖ под плитой на фундаментном фундаменте:

• На дне дренажной траншеи фундамента установите жесткий дренажный трубопровод французского производства (мокрый кафель), который может дренировать до более низкого уровня.Если это невозможно, его следует подключить к отстойнику.
• Покройте французский водосток слоем щебня, затем накройте геотекстилем, чтобы предотвратить накопление осадка.

Примечания для водостоков под FPSF или перекрытиями на уровне:

1) Некоторые опытные строители предпочитают жесткие пластиковые желоба французского типа гибким желобам для увеличения прочности.

2) Наличие доступного Т-образного соединения для очистки является хорошей дополнительной функцией, поскольку они позволяют легко обслуживать в случае накопления отложений.

3) При борьбе с проблемой железных бактерий основание траншеи из щебня потенциально может быть более долгосрочным решением, чем обычные французские водостоки. Это включает в себя включение уплотненного слоя камня под опорами.

• Если вы имеете дело с высоким содержанием железобактерий, рекомендуется построить на поверхности яму для доступа для очистки.
• Насыпьте щебень гравия вокруг французского водостока и установите поверх него геотекстиль. Барьер предотвращает попадание отложений в канализацию, а гравий обеспечивает достаточный дренаж.

ЗАПОЛНЕНИЕ перекрытия уклона

• Покройте траншею слоем проницаемого засыпного материала.
• Постепенно заполните и уплотните остальную часть траншеи, а также ненарушенный грунт в центре перед тем, как насыпать по ней щебень. Компакторы с виброплитой работают лучше всего и доступны в большинстве пунктов проката строительных материалов.
• Выройте несколько небольших траншей для вставки перфорированных труб, которые будут использоваться для отвода радона (см. «Отвод радонового газа» ниже).Затем трубы следует засыпать небольшим количеством щебня.

СТРОИТЕЛЬНАЯ ОПАЛУБКА для плиты по сорту:

• Определение границ бетонной плиты может быть легко выполнено с помощью деревянных кольев, вбитых в землю, и веревочной линии, проложенной под прямым углом.
• Сделайте выровненную меловую линию на внутренней стороне опалубки, чтобы обозначить высоту заливаемого бетона
• Верх опалубки можно использовать в качестве измерителя для определения высоты заливаемого бетона.

ОТВОД РАДОНОВЫХ ГАЗОВ с плитой на фундаментном фундаменте:

Радон — это радиоактивный газ природного происхождения, который образуется, когда уран, присутствующий в земной коре, начинает распадаться. Газ проникает в дома через трещины в плите. Облучение радоном связано примерно с 16% смертей от рака легких в Канаде и является второй по значимости причиной рака легких после курения.

Министерство здравоохранения Канады рекомендует принимать меры по снижению уровней радона, когда концентрация радона превышает 200 Бк / м3.Длительное воздействие радона в высоких концентрациях может подвергнуть вас риску рака легких. Чтобы узнать все о смягчении воздействия радона в домах, см. Здесь.

УСТАНОВКА МЕХАНИЧЕСКИХ СИСТЕМ СНИЖЕНИЯ РАДОНА:

Детальный проект Примечания:

Если вы планируете в конечном итоге построить вторую ванную комнату, попросите вашего подрядчика выполнить черновую подготовку перед заливкой плиты на грунт или защищенный от замерзания неглубокий фундамент (FPSF), поскольку очень сложно изменить водопровод после заливки.

ИЗОЛЯЦИЯ И ВОЗДУХ / ПАРОБАРЬЕРЫ ДЛЯ ПЛИТЫ МАРКИ:

• Установите анкерные болты и боковые изоляционные панели, а затем центральные панели. Далее обрезаем водопроводную систему и механическое оборудование.
• Следить за тем, чтобы в изоляции не было разрывов даже в проблемных местах.
• Установите полиэтиленовый воздух / пароизоляцию по всей площади изоляции. В некоторых случаях на этом этапе будет добавлен слой аэрозольной пены с закрытыми ячейками, чтобы добавить изоляцию и создать постоянный барьер для влаги и газа в почве.
• Закройте полиэтиленовый барьер во всех точках проникновения и отверстиях соответствующей строительной лентой.

1) Мы используем термин «воздух / пароизоляция», чтобы не путать их индивидуальные роли. Полиэтилен должен быть неповрежденным, без отверстий просто для удержания и удаления скоплений радонового газа под плитой. Если вы живете в районе с неизвестным загрязнением радоном или не собираетесь устанавливать систему отвода радона, дыры в полиуретане не вызывают беспокойства, поскольку «пароизоляция» не требует герметизации или герметичности.Смотрите наши страницы пароизоляции для получения дополнительной информации.

2) Уровни изоляции в строительных нормах США и Канады различаются в зависимости от региона, но неизменно то, что они недостаточны для предотвращения потерь тепла через цокольные этажи и стоят домовладельцам больших денег. Региональные строительные нормы и правила будут требовать от 5 до 7,5 рандов, но удвоение этого показателя окупится всего за 2 года. Мы рекомендуем как минимум R15 в большинстве холодных климатов, и больше, если вы включаете лучистое тепло в плиту на фундаментном фундаменте.

БЕТОННАЯ АРМАТИВНАЯ СЕТКА:

• Установите сварную стальную арматурную сетку и арматуру в соответствии с техническими требованиями инженера. Убедитесь, что полиэтиленовый барьер не поврежден и не пробит для надлежащей защиты от радона. Использование стульев с арматурой должно удерживать острые концы стальной арматуры подальше от мембраны под плитой на уклоне или FPSF.

УСТАНОВКА ИЗЛУЧАЮЩЕЙ ТЕПЛОВОЙ ТРУБКИ В ПЛИТУ МАРКИ:

Именно здесь вы должны установить трубы для водяных (водяных) излучающих полов или излучающих полов с воздушным обогревом. Финансовые вложения, вложенные в комфорт теплых полов, можно, вероятно, перенаправить на изоляцию. Лучистое тепло для пола — это комфортное тепло, но с достаточной изоляцией черного пола вы можете уменьшить дискомфорт от холода, связанный с бетонными полами, поддерживая их при комнатной температуре.

Примечание. Если вы выбрали водяной лучистый пол с подогревом, сантехнический подрядчик установит сеть труб из сшитого полиэтилена (PEX).Арматурную сетку часто используют как сетку для крепления трубопроводов. Пластиковые застежки-молнии отлично подходят для этой цели, но убедитесь, что концы обрезаны или закреплены, и не выступают над уровнем заливаемого бетона.

СОВЕТЫ ПО ЗАЛИВКЕ БЕТОНА ПЛИТЫ ПРИ КОНСТРУКЦИИ СОРТА:

Перед заливкой бетонной плиты FPSF убедитесь, что подрядчик дождется подходящих погодных условий. Согласно CMHC (Канадская ипотечная и жилищная корпорация), нельзя заливать бетон в замерзшую опалубку.Кроме того, бетон должен выдерживаться при температуре выше 10 ° C в течение трехдневного периода отверждения после его укладки, чтобы обеспечить надлежащую прочность и отделку поверхности без повреждений от мороза.

Когда вы будете готовы начать заливку бетона:

• Убедитесь, что арматурная сетка и арматурный стержень находятся на высоте, указанной инженером. Чтобы предотвратить образование трещин в плите, подрядчик может использовать опорные стулья, которые удерживают сетку на правильной высоте во время заливки бетона (CMHC).
• Затем поместите анкерные болты фундамента в бетон до того, как он начнет затвердевать, но когда он будет достаточно затянут, чтобы они оставались на месте.
• Бетон должен оставаться влажным не менее трех дней, потому что он должен затвердеть, а не, как некоторые говорят, сухим. Вы можете сделать это, обмыв поверхность водой и накрыв ее полиэтиленовым покрытием или брезентом.
• Отделка бетонной плиты по уклону: наиболее доступная окончательная отделка достигается простой обработкой бетона мастерком до желаемого блеска.Высокий уровень качества затирки может занять более половины дня, в зависимости от толщины и бетонной смеси. В некоторых случаях уровень отделки минимален для подготовки поверхности к полировке. Полированный бетон — это очень прочная поверхность, на которой виден камень, использованный в смеси, но он намного дороже, чем готовый бетон.
• После затвердевания можно врезать компенсационные швы в поверхность, чтобы предотвратить появление микротрещин. Швы могут дать эффект крупной плитки с добавлением эпоксидной затирки, но швы также можно скрыть под разделительными стенами.Убедитесь, что их у вас достаточно для площади фундамента.

См. Другие плиты на страницах с информацией о сортах здесь:

Пошаговая инструкция по созданию плиты перекрытия на грунте, Строительство плиты с утолщенной кромкой на уровне грунта, Плотные плиты для плохих почвенных условий или заполнение во избежание выемки грунта и восстановления почвы. Все, что вам нужно знать о строительстве дома с высокими эксплуатационными характеристиками, можно найти в руководстве по экологическому строительству Ecohome, страницы

.

Изготовление подходящей станины для бетона | Журнал Concrete Construction

Джо Насвик
Конечные характеристики бетонной плиты зависят от типа грунтовых материалов под ней, плотности почвы, содержания влаги и ровности поверхности, на которой лежит бетон.Существует много типов уплотнителей, каждый из которых лучше работает на одном типе почвы, чем на другом.

Мультиоборудование
Газовая трамбовка может уплотнять как связный, так и смешанный грунт. Трамбовки предназначены для использования в траншеях, вокруг подпорных стен и при укреплении оснований бетонных плит, дорог и колонн мостов.

JCB
Эти однобарабанные катки могут иметь размер от 4,6 до 20 тонн. Доступны модели с гладким вальцом или вальцом с лапой для всех типов почв.Таблица 1. Свойства заполняющих материалов

Таблица 2. Области применения оборудования

Таблица 3. Материалы и тип оборудования

Способы подготовки земли для укладки бетона зависят от выполняемой работы. Типы проектов включают в себя фундаменты, промышленные и коммерческие этажи, дороги и шоссе, а также другие внешние твердые ландшафты из плит на одном уровне. Последовательность строительства начинается с удаления поверхностной растительности и верхнего слоя почвы, выемки участков с высоким уклоном, подготовки поверхности и укладки насыпи с последующим бетонированием.Каждый успешно завершенный шаг позволяет перейти к следующему этапу. Обратное также верно. Например, когда грунт выкапывается из одного места и используется для засыпки других участков без надлежащего уплотнения, образовавшаяся осадка со временем разрушает даже самые лучшие бетонные работы. Это также относится к случаям, когда фундаменты и технологические траншеи засыпаются без уплотнения и бетонные элементы кладутся сверху.

Правильная подготовка почвы очень важна для выполнения проекта.Это включает удаление слабых материалов с поверхности, оценку основания, выбор подходящих материалов для использования в качестве заполнения, надлежащее уплотнение, контроль влажности и обеспечение плоских однородных поверхностей для укладки бетона. Обычно подрядчики по профилированию доводят площадку до грубого уклона путем выемки грунта, засыпки и уплотнения, в то время как подрядчики по бетону покрывают в своих контрактах тонкую профилировку и уплотнение нескольких верхних дюймов. Обе стороны должны участвовать в совещаниях перед началом строительства для согласования технических характеристик и деталей.

Основы почвы

Грунт под бетоном должен иметь надлежащие инженерные характеристики, чтобы выдерживать ожидаемые нагрузки без нарушения несущей способности или чрезмерной осадки. Например, бетонный фундамент должен выдерживать нагрузки, связанные с колоннами или несущими стенами, без смещения или осадки, превышающей допустимую для каркаса здания. Земля под плитой промышленного пола должна выдерживать вес вилочных погрузчиков и материалов, хранящихся на плите.Инженеры-конструкторы определяют нагрузку, которую земля должна выдерживать для каждого приложения. Затем инженеры-геологи отбирают грунт на участке, чтобы определить, соответствует ли он требованиям к опорной нагрузке. Если это невозможно, есть несколько вариантов, позволяющих улучшить возможности поддержки. Грунт может быть удален и заменен подходящими материалами, заполнители могут быть смешаны с почвой для повышения прочности и сжимаемости, или слои более подходящих материалов могут быть размещены над более слабыми грунтами для лучшего распределения приложенных нагрузок.Как правило, чем плотнее почва, тем большую нагрузку она может нести. Достижение надлежащего уровня плотности достигается за счет контроля влажности почвы и надлежащего уплотнения.

Кевин Макдональд, вице-президент по инженерным услугам Cemstone, Мендота-Хайтс, Миннесота, говорит, что существует два основных типа грунта: крупнозернистый и мелкозернистый. Есть и органические почвы, но они не подходят для использования в качестве подстилки для бетона и должны быть удалены (см. Таблицу 1).Крупнозернистые почвы включают песок и более крупные частицы заполнителя, размер песка обычно составляет от 0,003 до 0,08 дюйма в диаметре, а размер заполнителей достигает 1½ дюйма. Мелкодисперсные почвы включают глины и илы. Размеры частиц глины и ила могут быть менее 0,00004 дюйма в диаметре, они обладают связной природой и в гораздо большей степени подвержены влиянию воды. Макдональд добавляет, что глины и илы имеют гораздо большую площадь поверхности, чем крупнозернистые материалы, и могут быть химически активными. Когда вы смешиваете крупнозернистые заполнители с глиной и илом, способность выдерживать нагрузки может быть значительно увеличена.

Идеальный материал для уплотнения и уплотнения — хорошо отсортированный материал — заполнители, смешанные с песками и илами. При правильном содержании влаги может быть достигнуто максимальное уплотнение.

Влажность

Содержание влаги играет жизненно важную роль в достижении максимальной плотности. Очень сухая почва плохо уплотняется; капиллярное напряжение заставляет отдельные зерна почвы склеиваться в комки, которые не могут быть легко разрушены или уплотнены до высокой плотности. Очень влажная почва также плохо уплотняется, потому что вода раздвигает частицы, что не позволяет достичь максимальной плотности.Максимальное уплотнение возможно, когда присутствует только необходимое количество воды для данного веса материала. Уловка состоит в том, чтобы знать, какая сумма будет правильной. Таким образом, перед тем, как проект начнется, проектные условия почвы проверяются, чтобы определить оптимальное содержание влаги, необходимое для достижения максимальной плотности. Каждый тип почвы на участке имеет свои собственные характеристики оптимального содержания влаги, и полевой контроль этого содержания влаги имеет важное значение для обеспечения надлежащего уплотнения насыпи.

При определении размера опоры для плиты указываются типы грунта и плотности, соответствующие требованиям проекта.Использование уплотнительного оборудования — это следующий шаг к достижению необходимой плотности.

Доступно множество типов уплотнительного оборудования. Для мелкозернистых почв, таких как глины и илы, чаще всего используются месильные катки или катки с пневматическими шинами. Для более крупнозернистых почв более эффективны катки с вибрационным барабаном. Вибрационные уплотнители оцениваются по частоте и амплитуде. Они используют вращающиеся эксцентриковые валы или поршни для создания сил уплотнения. Частота измеряется колебаниями в минуту, а амплитуда — это расстояние, на которое компактор перемещается вверх и вниз — сила, приложенная к материалу.

Доступно несколько типов уплотнителей: от небольших мотоблоков до больших самоходных машин с сиденьем. Они уплотняются за счет ударов, вибрации или разминания. Для разных почв требуется разное оборудование (см. Таблицу 2). Ниже приведены основные типы доступного оборудования.

Трамбовки. Эти инструменты, также называемые «прыгунами», выглядят как двигатель, установленный на прямоугольной стальной опоре. Они работают, создавая высокие ударные силы с меньшей частотой, обычно от 500 до 700 ударов в минуту.Трамбовки идеально подходят для ограниченных территорий и часто используются в траншеях. Они особенно хороши для уплотнения мелкозернистых почв, таких как глина и ил. Они выполняют все три типа уплотнения: удар, вибрацию и замешивание.

Виброплиты. Это, пожалуй, самый популярный каток. Они обеспечивают низкую амплитуду и высокую частоту за счет вращения эксцентриковых грузов на высокой скорости, передавая силу на плоскую пластину, которая движется вперед по земле.Частоты могут колебаться от 2500 до более 6000 колебаний в минуту и ​​лучше всего подходят для уплотнения сыпучих грунтов.

Реверсивные виброплиты. За счет использования двух противоположных эксцентриковых грузов на валу, эти уплотнители совершают плавный переход от движения вперед к движению назад. Вы также можете заставить их стоять в одном положении, чтобы усилить уплотнение мягких мест. Благодаря двойному весу усилие уплотнения больше, чем у стандартных виброплит. Из всех уплотнителей они лучше всего подходят для обработки всех типов почв.

Катки. На рынке представлено много типов: прогулочные, прогулочные, гладкие или барабаны с установленными на них шипами или «овечьей лапой», вибрационные и невибрационные. Достигая наивысшей производительности среди всех уплотнителей, они лучше всего подходят для работы с асфальтом, а также для уплотнения песка и глины. Барабаны с планками идеально подходят для уплотнения траншей и могут управляться дистанционно, чтобы снизить утомляемость оператора из-за вибрации машины. Агрегаты с шипами также обеспечивают разминание.

Резиновая шина. Используемые для крупных проектов, таких как дорожное строительство, эти катки состоят из 7-11 пневматических шин на тяжелой раме. Вес обычно колеблется от 10 до 35 тонн. Уплотнение достигается за счет разминания и давления на почву.

Одна ошибка, часто совершаемая при размещении насыпи и уплотнении, связана с толщиной каждого подъема, необходимой для правильного уплотнения. Некоторые подрядчики думают, что они могут уплотнить любую толщину, утрамбовывая ее верх.Но это не так, и со временем могут возникнуть серьезные проблемы. Джим Нихофф, главный инженер компании Professional Service Industries, Торнтон, штат Колорадо, говорит, что существуют рекомендуемые подъемники для каждого типа материала, а также для каждого типа уплотнителя (см. Таблицу 3). «Обычно глинистая почва должна уплотняться 8-дюймовым подъемом или меньше, а песчаный грунт не должен превышать 12 дюймов. Кроме того, верхние 6 дюймов материала должны иметь более высокий уровень уплотнения, чем почва под ними ». Он добавляет, что при засыпке траншеи высота подъема не должна превышать 6 дюймов и должна быть уплотнена до того же уровня, что и окружающая почва.

Измерение уплотнения

Существуют проверенные временем способы, которые используют подрядчики для оценки степени уплотнения почвы. Один из методов состоит в том, чтобы «закрепить» участок с помощью шестиколесного самосвала, загруженного щебнем или почвой, или с помощью загруженного грузовика для готовой смеси. Макдональд говорит, что если вы видите трещины в почве, «волны изгиба» перед шинами или колею глубиной более 1 дюйма, потребуется дополнительная работа по стабилизации уклона. Он добавляет, что еще один способ оценить уровень уплотнения — это забить стальной штифт в землю с помощью молотка.Если колышек трудно забить, скорее всего, уплотнение хорошее.

Большинство испытательных компаний часто используют ядерные плотномеры для измерения уплотнения. Тест прост в выполнении, занимает примерно 5 минут, может измерять глубину примерно 2 фута под поверхностью и показывает процент уплотнения. Это позволяет легко сравнивать с рабочими спецификациями, которые обычно предусматривают минимальный процент уплотнения.

Как указывалось ранее, уплотнение во многом зависит от влажности почвы.Макдональд говорит, что один из способов определить, не слишком ли много воды, — это перекатать землю между руками. Если вы можете создать нить диаметром ¼ дюйма и длиной около 3 дюймов, почва не будет хорошей опорой. Если вы размещаете стандартный ¾-дюймовый крупный заполнитель с мелкими частицами, обработанными водой, возьмите горсть материала и отожмите его. Если они едва слипаются, уровень влажности примерно правильный.

Укладка бетона

Бетонные подрядчики обычно несут ответственность за верхний слой уклона и поддержание отметки.Скотт Тарр, судебно-медицинский инженер и партнер Concrete Engineering Specialists, Довер, штат Нью-Хэмпшир, говорит, что образование колей, вызванное шинами от грузовых автомобилей, сортировочного оборудования и лазерных стяжек, может быть причиной растрескивания полов. «Ровность дна плиты важна, — говорит он. «Мне нравится видеть, как подрядчики по бетону приносят погрузчики с бортовым поворотом с грейдерами, управляемыми лазером, на стройплощадку, потому что они могут убирать колеи по мере их появления». После пересчета участков их следует заново уплотнить. Он добавляет, что размещение 3 или 4 дюймов уплотняемого камня обеспечивает стабильную рабочую платформу.

Подготовка поверхности

В неудачах легко винить сам бетон. Но некоторые конкретные проблемы являются результатом плохой подготовки почвы и плохого контроля качества бетона. Хорошо подготовленные плоские грунтовые поверхности, равномерно уплотненные до указанной плотности, будут должным образом выдерживать нагрузки, приложенные к бетону выше. Кроме того, если с течением времени контролировать содержание воды в земле, почва не будет сжиматься и расширяться.

Подложки и основания для бетонных плит

Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты. Липпинкотт и Джейкобс

То, что находится под вашей бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание. Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.

ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?

Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:

• Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
• Основание — это слой гравия поверх земляного полотна.
• Основание (или слой основания) — это слой материала поверх основания и непосредственно под плитой.

Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной

Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий

Единственный слой, который абсолютно необходим, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если естественная почва относительно чистая и плотная, то можно положить плиту прямо поверх нее без каких-либо дополнительных слоев. Проблема заключается в том, что почва может плохо дренироваться, и она может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.

Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки — например, грузовики или вилочные погрузчики — проектировщик, вероятно, определит толстое основание. Нижнее основание также может действовать как разрыв капилляров, предотвращая попадание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.

Переработанный щебень — отличный источник материала основания. Производитель бетона

Базовый курс поверх подстилающего основания упрощает переход к нужному уклону и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).

Вся основа и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона. Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус ¾ дюймов для полов с более высокими допусками.

КАК НАСЧЕТ ПОЧВЫ?

Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки

Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие места заполняются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.

Тип почвы определяет, что должно произойти перед укладкой плиты. Есть три основных типа почвы, и вот что вам следует знать о каждом:

• Органические почвы , то, что вы могли бы назвать верхними почвами, прекрасны для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
• Зернистые грунты — песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
• Связные грунты — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая совсем не опирается на почву, или плита после растяжения, которая плавает на поверхности почвы, но не полагается на нее в качестве структурной опоры.

Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы

Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до того, как она разрушится, — это ее несущая способность, обычно выражаемая в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.

Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.

Таким образом, мы видим, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены. Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.

УНИФОРМА ОПОРА

Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.

Что происходит с бетонной плитой, если опора неоднородна?

Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он сжимается с одной стороны и растягивается с другой. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться вниз (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.

Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?

Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — ее собственного веса обычно достаточно, поскольку плита на уровне грунта обычно не предназначена даже для того, чтобы выдерживать статическую нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.

После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel

КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?

Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).

Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно, не поперечное ограничение. Это то, для чего в первую очередь нужно соединение, чтобы допустить боковую усадку в плите.

Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.

Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.

Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер

Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть только около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.

Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо друг от друга. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.

Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.

КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?

Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.

Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.

Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность. Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.

Итак, уплотнение выполняет следующее:

• Уменьшает степень сжатия (оседания) почвы, когда плита находится на ней
• Увеличивает допустимый вес (несущая способность)
• Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
• Уменьшает набухание и сокращение

Насколько может быть уплотнена почва, инженер-геотехник (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (каждый из которых использует разные веса для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.

С помощью теста Проктора мы пытаемся определить содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что согласно спецификации, плотность почвы должна быть 95% от максимальной модифицированной плотности по Проктору, вы поймете, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.

Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.

Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:

• Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
• Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку в диапазоне от 1000 до 2500 фунтов на квадратный дюйм
• Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
• Песок, которым можно забить арматурный стержень №4 на глубину примерно 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм

Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.

Подробнее о строительстве высококачественных плит на уклоне.

Уплотнитель плит Видео
Время: 02:18
Надлежащее функционирование и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона

ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ

Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация. Статическая сила — это просто вес машины. Вибрационная сила использует своего рода механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься друг с другом.

Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:

• Связные грунты необходимо разрезать, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с овчинами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
• Гранулированный грунт требует, чтобы частицы вибрировали только для того, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.

Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки с гладкими катками или катки с опорными лапами. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.

Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT
Катки с овальной лапкой используются для уплотнения связных грунтов.

Вот некоторые подробности о каждом из типов оборудования:

• Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для связных глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
• Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
• Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.

Трамбовки отлично подходят для уплотнения связных грунтов и на ограниченных территориях.
Wacker Neuson
Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson

Подробнее о требованиях к уплотнению бетоноукладчиков.

РАЗМЕЩЕНИЕ БЕТОНА

Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подвергается дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.

Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.

Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело загруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.

Непосредственно перед укладкой бетона вы можете также установить влагозащитный барьер. Для внутренних полов лучше всего расположить между основным слоем и бетоном. Подробнее об этом см. Пароизоляция для бетонных плит.

Узнайте больше о правильной подготовке земляного полотна для промышленных полов и проездов.

Последнее обновление: 31 июля 2018 г.

Фундамент из плит

: укладка идеальной плиты

Быстрые ссылки

Заложить хороший фундамент жизненно необходимо. Мы даже говорим «сделайте фундамент правильно, а все остальное встанет на свои места», когда говорим о любом проекте, а не только о строительстве.Это потому, что все мы знаем, насколько важна прочная основа. В этой статье мы рассмотрим бетонные плиты и фундаменты из плит, чтобы подробно изучить различные варианты заливки плит и ответить на несколько наиболее распространенных вопросов, касающихся бетонных плит.

Основы бетонных плит

Бетонная плита — это просто горизонтальный элемент из заливного бетона, используемый в строительных проектах. Бетонные плиты можно укладывать на фундамент или, в некоторых случаях, прямо на грунт, чтобы сформировать цокольный этаж здания. Для верхних этажей более тонкие плиты можно укрепить арматурной сталью, чтобы сформировать перекрытия и потолки.

Существует множество различных типов бетонных плит, и их использование зависит от рассматриваемого строительного проекта, местоположения площадки и типа грунта, а также от того, находится ли плита на уровне земли или на верхнем этаже здания. В рамках данной статьи мы рассмотрим фундамент типа «плита на грунте».

Что такое фундамент плитный на грунте?

Фундамент в виде плиты на уровне грунта — это просто бетонная плита, залитая непосредственно на землю, обычно на слой гравия, который обеспечивает лучший дренаж.Область плиты имеет траншею по внешним краям, и бетон заливается в нее, а также по всей площади поверхности, чтобы обеспечить опору для плиты по внешнему краю. Арматурные стержни могут использоваться в зоне основания для ее усиления, а арматурная сетка может использоваться в верхней трети бетонной плиты, чтобы минимизировать растрескивание. Плита на грунте обычно используется, когда нет опасности грунта ниже точки замерзания, хотя иногда может быть добавлена ​​изоляция, чтобы использовать плиту на грунте в областях, склонных к морозу.

Что такое фундаментная опорная плита?

Вас простят за то, что вы подумали, что грунтовая несущая плита будет чем-то совершенно отличным от плиты на уровне грунта, поскольку используются два термина, но на самом деле эти два термина относятся к одному и тому же типу бетонной плиты — где опоры и сама плита являются монолитными, то есть они оба сформированы в одной бетонной заливке.

Проблемы с фундаментным перекрытием

Фундамент в виде плиты на уровне грунта может хорошо работать для многих строительных проектов, но они не подходят для строительных проектов, где существует высокий риск движения грунта, например, в районах, где зимой наблюдается сильное промерзание, или в районах с грунтом. склонен к вздыбиванию или другим формам движения.

Фундамент «плита на грунте», поврежденный растрескиванием, также может нарушить структурную целостность всего здания, и его часто сложно и дорого ремонтировать. Другие факторы, которые могут повредить фундамент из плиты на уровне грунта, включают корни деревьев, попадание воды и просадку.

Заливка идеальной бетонной плиты перекрытия

Чтобы изготовить бетонную плиту перекрытия наилучшего качества, важно сначала тщательно подготовить участок земли. Землю следует выкопать на необходимую глубину и тщательно выровнять.Одновременно следует рыть внешнюю траншею. Любые ямы или низкие карманы следует тщательно засыпать землей. После выравнивания почву необходимо утрамбовать с помощью соответствующих инструментов, а затем разложить мелкий гравий по всей площади, сгребая его, чтобы обеспечить равномерное покрытие.

Для усиления опор следует использовать арматурные стержни

, а по всей площади плиты следует добавить проволочную сетку, аккуратно удерживать на месте и соединять вместе. Наконец, бетон следует заливать за один раз, одновременно заполняя фундамент и поверхность плиты.Никогда не следует заливать бетон в очень холодные дни, когда температура близка к температуре замерзания, потому что существует риск образования льда во влажном бетоне.

Разработка фундамента из бетонной плиты

При расчете общей стоимости укладки бетонной плиты необходимо учитывать несколько факторов:

• затраты на расчистку и выравнивание земли и рытье траншеи под фундамент
• затраты на щебень под плиту
• затраты на изделия для армирования бетона (см. Наш удобный калькулятор здесь)
• затраты на сам бетон
• затраты на рабочую силу

При расчете количества бетона, необходимого для базового плиточного фундамента, вам потребуются длина и ширина области плиты, а также необходимая глубина плиты.Не забывайте, что траншея или опоры по краю плиты будут глубже, поэтому вам нужно будет рассчитать объем бетона для этой части отдельно от основной площади плиты. В качестве быстрого примера, для плиты площадью 2 м x 3 м с глубиной 15 см потребуется 0,9 м ³ бетона, то есть 2 м x 3 м x 0,15 м.

Прежде чем вы начнете читать дальше…

Вы ищете арматуру для строительного проекта в Великобритании?

У нас есть стальная арматура и арматурная сетка, а также все арматурные аксессуары, которые могут потребоваться для вашего проекта.Мы также предоставляем комплексные услуги по армированию стали — просто отправьте свои графики, а мы сделаем все остальное.

Низкие сроки выполнения заказа, отсутствие минимального веса заказа и индивидуальные проекты приветствуются. Свяжитесь с одним из наших экспертов по армированию сегодня, чтобы узнать цену.

Фундаменты из плит

чаще встречаются в новых частных домах

Написано На Чжао, on 23 ноября, 2020 •

Анализ NAHB Обзора строительства (SOC) показывает, что 63. 2% всех новых одноквартирных домов, построенных в 2019 году, были построены на плиточном фундаменте, за ними следовали 22,6% с полным / частичным подвалом и 13,0% с подъездом. Разрыв между темпами внедрения плиточного фундамента и полного / частичного фундамента подвала растет: доля новых домов, построенных на плитах, неуклонно увеличивалась с 46,0% в 2000 году до 63,2% в 2019 году, а доля новых домов с подвалами снизилась с 36,8% до 22,6%. %.

Типы фундаментов в разных странах сильно различаются по регионам.Дома в более холодных районах, где строительные нормы и правила обычно требуют, чтобы фундамент был ниже линии замерзания, в основном строятся с полными или частичными подвалами. Подразделение с наибольшей долей полностью / частично подвальных помещений в новых домах — это Западно-Северо-Центральное подразделение (74,2%), за ним следует Новая Англия (73,3%), Среднеатлантическое подразделение (64,7%) и Восточно-Северо-Центральное подразделение ( 57,6%). В этих подразделениях полностью / частично цокольный фундамент предлагает дополнительные площади чистового пола при незначительном увеличении стоимости строительства. Средняя площадь готового подвала составляла 1154 кв. Фута в Восточно-Северном Центральном дивизионе, 992 кв. Фута в Западно-Северо-Центральном дивизионе, 953 кв. Фута в Средней Атлантике и 728 кв. Футов в Новой Англии. . В целом по стране средняя чистая площадь подвальных помещений в 2019 году составила 1128 кв. Футов.

Новые дома с плиточным фундаментом наиболее распространены в регионах Западный Юг, Центральный (95,6%), Южно-Атлантический (76,2%), Тихоокеанский (66,0%) и Горный (46,0%) районы. Они наиболее популярны в районе Запад-Юг-Центральный, где в течение последних десяти лет новые дома на одну семью в основном строились на плиточном фундаменте.Более теплый климат делает строительство на плитах более экономичным по сравнению с цельными / частичными цокольными этажами. Фундаменты из плит также нуждаются в минимальном обслуживании в долгосрочной перспективе. В Восточно-Южном Центральном дивизионе 40,8% новых домов, построенных в 2019 году, были построены на полозьях, а 37,3% были построены на плитах.

Этот пост был первоначально опубликован 12 ноября 2020 года.

Нравится:

Нравится Загрузка …

Связанные

‹Строительство домов на заказ: 3 квартал 2020 г. Обмен данными о новых домах с патио продолжает расти›

Теги: фундамент, обследование строительства

Лучшие методы установки фундаментов по материалам

Когда дело доходит до выбора фундамента для нового дома, найти идеально подходящий вариант одновременно увлекательно и сложно.Хотя есть несколько типов фундаментов, выбор метода и материала не менее важен.

Это та точка, где местоположение вашего сайта и бюджет являются важными факторами при принятии решения. Вы склоняетесь к менее дорогой монолитной бетонной плите или предпочитаете быстрое производство и сборку сборных железобетонных панелей? Легко ли добраться до вашего объекта для бетономешалки и грузовика, или ваш удаленный участок лучше подходит для обработки обработанной древесины? Это важные вопросы, которые следует задать, прежде чем начинать работу.

Обязательно проконсультируйтесь со своим строителем за советом и опытом в отношении определенных методов установки фундамента. Если вы уже провели какое-то исследование или только начинаете, я составил для вас краткий список основных методов.

Литой бетон

Бетон, который является старейшим искусственным материалом на Земле, представляет собой смесь цемента, песка, гравия, щебня, различных заполнителей и ключевого ингредиента: воды. Пропорции этих элементов определяют долговечность и прочность смеси.Одна непрерывная заливка смеси в деревянные формы на месте позволит застыть в виде единой плиты, чтобы выдержать вес вашего дома. Многие строители и домовладельцы предпочитают этот метод кладке или сборным железобетонным панелям, поскольку он может иметь меньший риск просачивания влаги как единое целое.

При заливке в монолитный фундамент из плит на грунте бетон наиболее эффективен в теплом климате и в районах, где грунтовые воды препятствуют укладке подвала. Залитые бетонные плиты не следует устанавливать в холодном климате или в местах, где земля часто замерзает и оттаивает зимой, что подвергает плиту большему риску растрескивания и поломки.

Чтобы защитить плиту от потенциальных трещин, ее обычно армируют закладными стальными стержнями. Бетон имеет заметно высокую прочность на сжатие, но низкий предел прочности. Перевод: он может выдерживать большие нагрузки, которые переносят сжатый вес на его поверхность, но слабее при воздействии растягивающих сил, которые растягивают фундамент в продольном направлении; это похоже на то, когда земля под ней сдвигается и тянется в противоположных направлениях. Стальные стержни, известные как арматура, добавляют дополнительную прочность на разрыв в тех редких случаях, когда превышается несущая способность фундамента.Очень важно отрегулировать смесь с помощью соответствующего количества воды, чтобы бетон мог легко течь вокруг арматурных стержней и обеспечивать полное и равномерное распределение.

Наливной бетон — это простой и легкий вариант для различных стилей дома и фундаментов. Ингредиенты легко доступны, и им можно придать любую форму, поэтому они гарантированно впишутся в ваш уникальный дизайн дома. Его монолитный характер и гладкая текстура обеспечивают прекрасную отделку и приятный внешний вид. Он также очень устойчив к воздействию влаги, плесени, плесени и насекомых.

Впечатляющая способность бетона

выдерживать интенсивные нагрузки за счет высокой прочности на сжатие делает его более экономичным по сравнению с другими конструкциями, такими как сталь или дерево. Однако бетонные плиты могут быть не лучшим решением для холодных сред, даже если они защищены арматурой. Его низкая прочность на растяжение ставит бетон в невыгодное положение из-за потенциальных трещин, которые могут быть дорогими и трудными для ремонта.

Стоимость бетона может быть разной, но это один из наименее дорогих материалов для фундамента.Выбранные ингредиенты, доступность материалов и метод смешивания (ручное или машинное) влияют на его стоимость. В среднем цена на бетон в США составляет от 113 до 126 долларов за кубический ярд, или от 2,83 до 3,57 долларов за квадратный фут, в зависимости от толщины плиты, плюс затраты на рабочую силу.

Сборные железобетонные панели

Панели из сборного железобетона

обладают той же прочностью на сжатие, что и заливной бетон, но производятся вне строительной площадки как передвижные блоки. Эти панели создаются путем заливки смеси в формы многократного использования и их корректировки в соответствии со спецификациями вашего чертежа.После затвердевания формы удаляются, а бетонные панели транспортируются к вам на место для установки.

Поскольку бетонные панели отверждаются в контролируемой среде, они не подвергаются риску задержек из-за погодных условий. Вы должны получить фундамент за тот же промежуток времени (или меньше!), Чем если бы он был залит на месте. Однако для установки сборных железобетонных панелей требуется такое оборудование, как кран, что может вызвать затруднения. По этой же причине затраты на рабочую силу могут быть выше, чем у заливного бетона.

Бетон обычно не рекомендуется в холодном климате, но его можно эффективно использовать в сочетании с другими материалами и изоляцией. При правильном отверждении и установке сборные железобетонные панели могут привести к более теплым и сухим подвалам и могут предложить такие удобные функции, как легкий доступ для проводки и водопровода. Кроме того, высокопрочная смесь с низким содержанием воды, используемая для сборных панелей, обычно плотнее, чем средний бетон, и обеспечивает большую водостойкость.

Сборные железобетонные панели доступны по конкурентоспособной цене по сравнению с другими фундаментными материалами.Они наиболее эффективны при строительстве подвалов с одинаковой высотой подоконников, поскольку разная высота стен может замедлить процесс строительства и установки и минимизировать рентабельность.

Бетонная кладка

Использование бетонных шлакоблоков или традиционных кирпичей для возведения подвальных стен и рам для подвальных помещений известно как бетонная кладка. Эти конструкции могут быть усилены стержнями по мере необходимости для поддержки. Установка блоков — сложный процесс, который включает выравнивание и соединение частей вместе.

Бетонные блоки (CMU) — это универсальные строительные изделия, которые можно рассматривать как экологически чистый вариант. Их можно повторно использовать для многих целей, поскольку они бывают самых разных форм и размеров. Эти портативные блоки, которые чаще всего изготавливаются из цемента, заполнителей и воды, прочны, просты в установке, не требуют особого ухода и пожаробезопасны.

Хотя это относительно недорогой вариант, домовладельцы рискуют получить дорогостоящий ремонт в долгосрочной перспективе, если конструкция не имеет достаточной гидроизоляции.Влага и земля могут просочиться сквозь трещины, что приведет к появлению плесени, грибка и вредителей. Барьер для воздуха и влаги может помочь закрыть щели, но может продлить необходимое время для завершения проекта.

При выборе бетонных блоков для строительства хотя бы части фундамента вы можете рассчитывать примерно на 3 доллара за квадратный фут для шлакоблоков и дополнительно от 9 до 12 долларов за квадратный фут на установку, рабочую силу и оборудование. Вы можете ожидать, что завершенный проект площадью 100 квадратных футов будет стоить от 1200 до 1500 долларов, в зависимости от вашего местоположения и участка.

Камень

Готовы купить себе каменную крепость? Найти современные дома с каменными подвалами непросто, но когда-то они были очень популярны.

Если вы переезжаете в причудливый старинный фермерский дом или недавно отчеканенный исторический дом (построенный до Первой мировой войны), вы можете унаследовать каменный подвал, состоящий из смеси камней и цемента, образующих прочный барьер. Они имеют тенденцию к трещинам и сколам со временем, поэтому строители отошли от этого когда-то банального подхода.

Большинство строителей не используют этот метод в современных домах, поэтому, если у вас есть дом с каменным подвалом, он, вероятно, довольно старый. По мере того как все конструкции стареют, вы можете столкнуться с проблемами, поскольку раствор изнашивается и крошится из-за повреждения водой или изгиба. Состав и отсутствие однородности с камнями делают ситуацию невероятно сложной для исправления. Когда стена начнет рушиться, не ждите; Вы должны попытаться заменить раствор, как только заметите участки разрушения.

К сожалению, по мере того, как вы продолжаете заменять раствор, другие области будут продолжать крошиться, позволяя проникать большему количеству влаги. Вы можете рассмотреть возможность использования определенных способов нанесения бетона распылением для постоянного ремонта каменных стен со стальным каркасом. Эти новые стены заменят камень и снизят риск обрушения стен в конечном итоге.

Stone предлагает великолепный эстетический вид на многие дома, но исторически не хватает устойчивости и структурной целостности, чтобы прослужить очень долго.Тем не менее, вы можете подумать о добавлении каменного фасада к фундаменту, чтобы создать неповторимый шарм и интригу в своем внешнем дизайне.

Дерево

Пиломатериалы, подвергнутые обработке под давлением, представляют собой экологически чистый вариант для новых покупателей жилья. Он прост в сборке и достаточно устойчив. Древесина химически обрабатывается, чтобы противостоять влаге, которая может привести к повреждению плесенью, грибком или термитами.

Однако не все препараты были созданы одинаково. Обязательно проведите исследование, чтобы узнать все, что вам нужно знать о деревянном фундаменте вашего нового дома, о прочности обработки и о том, что именно отталкивает.Если древесина устойчива к влаге, но не к насекомым, примите во внимание окружающую среду и убедитесь, что нет явных рисков. Залогом прочного деревянного фундамента является регулярный уход и рекомендуемые повторные обработки.

Обработанная древесина рассчитана на то, чтобы выдерживать большие нагрузки и элементы окружающей среды, такие как снег и ветер. Хотя пиломатериал может быть влагостойким, его все же не рекомендуется строить на сильно насыщенных участках. Со временем обработка может изнашиваться, что приведет к дорогостоящему ремонту и замене, если за ней не ухаживать должным и постоянным образом.

Домики и коттеджи в удаленных местах, скорее всего, будут иметь деревянный фундамент, потому что древесину легко транспортировать в места, куда нелегко проехать цементовозы и бетономешалки. Раньше они были обычным явлением в северных регионах для строительства подвалов и фундаментов, но в последние годы их популярность снизилась.

Древесина, к сожалению, довольно дорога, и регулярный уход и обработка добавляют к долгосрочным расходам. Однако это может быть эффективным решением, если вы готовы посвятить время и усилия продолжению обработки древесины и уходу за своей структурой с течением времени, увеличивая долговечность и экономичность.

Метод фундамента «Выбери свой дом»

Когда вы покупаете или строите новый дом, фундамент имеет ключевое значение. Он готовит почву для вашего следующего великого приключения и обещает долгие годы и особые воспоминания. Я надеюсь, что мое исследование дало вам несколько отличных вопросов, которые стоит задать своему строителю, и новые варианты, которые следует рассмотреть, чтобы вы могли выйти и выбрать метод фундамента для дома, который подходит именно вам.
