Как правильно заливать фундамент ленточный: технология, этапы работ, фото и видео

Как правильно залить ленточный фундамент, организация и этапы процесса заливки, видео

Ленточный фундамент идеально подходит для частного строительства. Его можно заливать под одноэтажные и многоэтажные дома, специалисты рекомендуют его использовать практически на всех типах грунта. В зависимости от масштабов строительства, можно организовать мелкозаглубленный или заглубленный ленточный фундамент. Таким образом, с подобным типом основы дома можно существенно сэкономить там, где это уместно, и обеспечить долговечность конструкции там, где это необходимо. Однако у новичков строительного дела часто может возникнуть вопрос о том, как правильно залить ленточный фундамент. Основываясь на свой многолетний опыт, специалисты подробно отвечают на поставленный вопрос.

Особенности организации ленточного фундамента

Перед тем, как перейти непосредственно к стадии организации ленточного фундамента, специалисты рекомендуют обратить внимание и запомнить ряд особенностей по заливке ленточного фундамента под дом:

• перед тем, самостоятельно организовывать ленточный фундамент, нужно ознакомиться с рядом требований и норм по данному вопросу. Обращать внимание нужно на разнообразные пособия, которые обычно сопровождают каждый свод правил;
• на основе полученной информации нужно правильно определить тип грунта, где планируется проведение строительства. От этого зависит и вид, и конструкция будущего фундамента. Обязательно при заливке ленточной основы дома определяется уровень грунтовых вод и глубина промерзания земли;
• перед тем, как залить ленточный фундамент, нужно провести расчеты и подробно описать план строительства, что впоследствии указывается в проектной документации дома и технической карте фундамента;
• обязательно нужно составить смету расходом, где указывается нужное количество строительного материала, а также их стоимость.

Совет!!! При составлении сметы опытные строители рекомендуют к конечной стоимости всех строительных материалов прибавить еще 20% от полученной суммы. Кроме этого при организации фундамента на основе бетонной смеси нужно использовать материал марки М300 не ниже.

Процесс заливки ленточного фундамента под частный дом

По окончанию подготовки проектной и сметной документации и после закупки всех необходимых строительных материалов, переходим к непосредственной заливке ленточного фундамента. Новичкам, не сведущим в вопросе о том, как правильно залить ленточный фундамент, видео-инструкция от профессионалов может существенно пригодиться. Людям, которые уверенны в своих силах, все же рекомендуется перед полевыми работами проконсультироваться у опытных строителей и прорабов. Они могут многое подсказать и исправить недостатки проекта.

Этапы организации ленточного фундамента

Подготовка и разметка участка

На данном этапе участок под строительство расчищают от мусора и растительности. Вы сравнивает существенные неровности земли. Далее приступают к разметке. Для этого необходимо запастить уровнем, угольником, отвесом, деревянными колышками и отвесом. Определяют ось будущего дома. Используя отвес, намечают первый угол фундамента. Отмечают его деревянным колышком. Строго перпендикулярно первому углу отмечают на необходимом расстоянии второй и третий угол здания. На их месте устанавливаются деревянные колышки и между ними натягивается леска. Уголком определяют местоположение последнего, четвертого угла. На его месте также вбивается голышек и через него протягивается леска. Насколько правильно были отмеряны углы фундамента, определяют по длине диагоналей полученного прямоугольника. Расположение внутренней стороны фундамента определяют по тому же принципу, что и внешнюю. Внутренняя стена основания дома должна лежать от внешней на расстоянии, равном ширине строения. Не нужно забывать, что ленточный фундамент организовывается не только под ограждающими конструкциями дома, но и под несущими. Следовательно, определяются месторасположение основы дома и под остальными стенами. Это делают так же, как и для ограждающих конструкций.

Рытье котлована

После того, как разметка фундамента была проведена успешно и все его углы вымерены правильно, определяют при помощи уровня перепад высот на строительной площадке, где будет заливаться основа дома. Основываясь на полученные данные, определяют глубину будущей траншеи. Она должна быть по высоте максимально приближенной к параметрам, заложенным в проектной документации. Когда приступают непосредственно к рытью траншеи, следят за тем, чтобы ее дно и стены были максимально ровными. Специалисты рекомендуют стены траншеи дополнительно трамбовать.

Организация фундаментной подушки

Ее высота и конструкционные материалы, которые составляют данную часть фундамента, описываются в проекте дома. Однако независимо от типа грунта и капитальности строительства, от того, будет ли ленточный фундамент залитый цементным раствором или бетоном, фундаментная подушка засыпается обязательно.

Обустройство опалубки

Опалубка – это деревянный каркас основы дома. По ней будет проводиться заливка ленточного фундамента. Опалубка может закупаться в готовом виде. Такая конструкция полностью готова к монтажу, ее нужно только собрать. В других случаях опалубку для фундамента делают сами из отшлифованных, ровных досок. Высока опалубки должна равняться высоте ленточного фундамента. Заранее отмерянные доски укладываются в траншею и закрепляются при помощи гвоздей или саморезов. Шляпки последних смотрят внутрь опалубки.

Вязка арматуры

Арматура – стальной каркас фундамента и выполняется он из стальной проволоки. Ее диаметр, а также необходимое количество определяется еще на стадии составления проектной документации. В большинстве случаев армирующий каркас делаются из двух уровней проволоки. Нижний укладывается на расстоянии 5-8 см от дна траншеи. Верхний – не должен доходить до верха опалубки на ту же величину. Не следует сваривать места крепления арматуры. Ее закрепляют при помощи вязальной проволоки.

Непосредственная заливка фундамента

Ленточный фундамент заливается слоями по 20 см каждый, но каждый слой должен полностью охватывать всю опалубку. Заливать фундамент частями нельзя, так как это снизит несущую способность основания дома. Итак, каждый слой по 20 см раствора заливается либо вручную, что значительно увеличит срок выполнения работ, либо при помощи спецтехники. В данном случае ускоряется ход проведения операции и повышается качество конечного результате. Каждый слой утрамбовывается при помощи глубинного вибратора. Последующий слой бетона или цемента заливается, как только предыдущий либо уже утрамбовывался, либо приобрел марочную прочность.

Созревание фундамента

Мало правильно залить бетонный раствор для ленточного фундамента. Нужно еще его правильно высушить. Для этого бетонный раствор накрывается полиэтиленовой пленкой и периодически смачивается водой. Фундамент набирает марочную прочность в течение 2-3 недель, в зависимости от условий окружающей среды. Чем холоднее на улице, тем больше дозревает фундамент.

Выводы

Итак, о том, как правильно залить ленточный фундамент на болотистой почве или на других типах грунта, а также о том, как нужно проводить подготовительные работы, подробно описано в нормативной документации. С ней следует внимательно ознакомиться прежде, чем приступать к укладке фундамента. Заливка основы дома – многостадийный процесс, на каждом этапе которого есть свои нюансу, а потому консультация специалиста никогда не помешает.

Видео по заливке ленточного фундамента:

Заливка ленточного фундамента — технология, правила, секреты

От качества исполнения фундаментных работ будет зависеть в дальнейшем состояние возведенного здания и срок его безаварийной эксплуатации. Выбирая конструкцию фундамента под дом, нужно учитывать такие факторы, как этажность и вес будущего коттеджа, тип грунтов, уровень грунтовых вод. В частной малоэтажной застройке, которая возводится своими руками, во многих случаях оптимальным решением будет ленточный фундамент.

Выбор материала и подготовка траншеи

При обустройстве фундамента нужно строго соблюдать все этапы работ и их очередность.  Сначала выбирают материал для заливки. Он напрямую зависит от  типа грунта, на котором строится дом. При возведении здания на чрезмерно и сильно пучинистых грунтах используется только монолитный железобетон. На средне- и слабопучинистых основаниях можно использовать монолитный бетон. Ленточный фундамент на грунтах с сильным пучением должен представлять собой жесткую раму из пересекающихся лент, которая способна выдержать сильное давление грунта.

1. Схема разметки фундамента при помощи египетского треугольника

   Сначала проводится разметка фундамента в соответствии со строительными планами. Профессиональные строители применяют для разбивки геодезические инструменты, такие как теодолит, вешки и пр. Те, кто строит здание своими руками, могут произвести разметку при помощи веревочного прямоугольного треугольника.

2. Сначала при помощи колышков и натянутой между ними веревки отмечают линию центрального фасада (со стороны улицы).
3. При помощи отвеса отмечаются точки углов здания, от которых, используя прямоугольный веревочный треугольник, устанавливают перпендикулярные линии боковых стен.
4. Правильность разбивки проверяют, натягивая диагональные шнуры между противоположными углами.
5. По подготовленной разметке проводят земляные работы, утраивая траншею под фундамент в соответствии с проектными параметрами.
6. Следующие этапы после выемки грунта – трамбовка дна траншеи при помощи ручных или механических приспособлений и устройство подушки под фундамент.

Уплотнение основания особенно актуально при строительстве на пучинистых грунтах. Оно снижает пучение грунта и увеличивает несущую способность основания. Если дом строится на торфяных и лессовых грунтах, то для усиления несущей способности в низ фундамента укладывают монолитную подушку из бетона или железобетона. На сильных основаниях (песчаные, супесчаные грунты) достаточно будет подушки из крупнозернистого песка или мелкого гравия. Ее засыпают частями, выравнивают слои и уплотняют ручной или механической трамбовкой.

Установка опалубки

Схема обустройства опалубки фундамента ленточного типа

• простейшую деревянную опалубку изготавливают из обрезной сосновой доски толщиной не менее 40 мм;
• устанавливают опалубку с таким расчетом, чтобы обрез фундамента под дом (его верхняя часть) выступал над нулевой отметкой (уровнем грунта) на 100 мм;
• опалубочные щиты собирают на земле;
• затем устанавливают их в траншею;
• закрепляют к вбитым в грунт стойкам.

Для изготовления опалубки своими руками можно использовать также специальную влагостойкую фанеру. Такой материал обойдется несколько дороже, чем сосновый погонаж, но он обеспечивает более высокое качество фундаментных работ. Из-за практически полного отсутствия щелей и зазоров между частями опалубки, вода из раствора не просачивается в грунт, поэтому бетон будет сохнуть более равномерно.

На плотных глинистых и суглинистых грунтах можно проводить заливку без опалубки. Но такой способ устройства фундамента годится только под традиционный каменный дом, имеющий достаточно большой вес. В чем выгода устройства фундамента без опалубки? Существенно снижаются временные затраты на работы. Кроме того, экономится часть денег, предназначенная на покупку пиломатериалов для устройства опалубки. С другой стороны, при таком методе заливки, расход бетона увеличивается на 10-15% по сравнению с нормативным.

Армирование

Технология заливки ленточного фундамента  на пучинистых грунтах предусматривает обязательное армирование. Схема армирования разрабатывается при проектировании дома, в зависимости от индивидуальных особенностей строения (этажности и веса строения, площади застройки, заглубления фундамента под дом и пр.).

Вид готового арматурного каркаса для «ленты»

Для обустройства арматурного каркаса используется стальная рифленая арматура. Но в последнее время все большую популярность приобретает композитные материалы. Арматура из стеклопластика по своим прочностным характеристикам не уступает стальной. При этом она имеет гораздо меньший вес (что существенно облегчает производство работ), не подвержена коррозии.

Правила монтажа арматурного каркаса рекомендуют соединять между собой все его элементы при помощи вязки стальной проволокой. Использовать для соединения арматуры сварку не рекомендуется. В местах сварных швов нарушается структура металла, поэтому такие соединения достаточно быстро разрушаются под воздействием коррозии. При этом существенно уменьшается прочность и несущие характеристики фундаментной конструкции.

Заливка фундамента

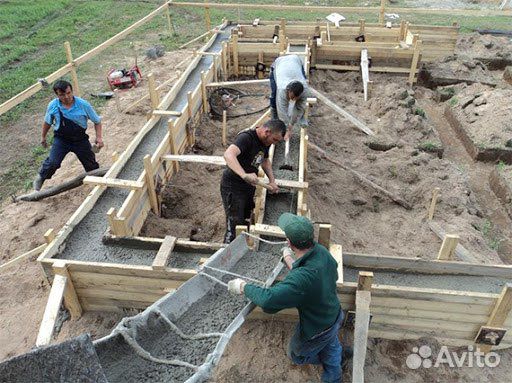

Заливка ленточного фундамента ручным способом

Для заливки фундамента под дом используется бетон заводского производства М200 или цементный раствор, приготовленный своими руками непосредственно на объекте. Использование бетонного раствора, изготовленного промышленным методом предпочтительней. В этом случае застройщик может быть уверен в стабильном качестве материала и соответствии его заявленным техническим  характеристикам. Кроме того, производитель доставит любое количество бетона, необходимое на стройплощадке на данный момент. Это позволяет быстро выполнить любые объемы бетонирования своими руками.

Правила устройства фундамента на гравийной или песчаной подушке осень просты:

1. Сначала заливают так называемый «стартовый слой».
2. На дно траншеи заливается слой бетона толщиной около 10 см. Раствор заполнит поры в основании, что предотвратит дальнейшие потери бетона за счет просачивания его в грунт. Кроме того, стартовый слой станет хорошей основой для укладки арматуры.
3. Заливка ленточного фундамента может проводиться частями. Бетонную смесь заливают слоями высотой 40-50 см за один раз.
4. Выполненную заливку необходимо уплотнить, чтобы максимально удалить из нее пузырьки воздуха. Раньше бетонную смесь «отбивали» арматурным прутом. Это занятие долгое и утомительное. Чтобы облегчить труд по обустройству фундамента своими руками, стоит взять в аренду пневматическую вибротрамбовку.

Но ленточный фундамент (как мелкозаглубленный, так и заглубленный) можно заливать не частями, а за один раз. Если для заливки используется раствор, приготовленный на стройплощадке своими руками, то смесь желательно периодически уплотнять вибротрамбовкой.

В бетон заводского приготовления добавляют специальные присадки, которые повышают текучесть раствора. Это предотвращает образование воздушных пузырьков при заливке и расслаивание бетона во время высыхания. Поэтому уплотнять такой раствор не нужно.

Завершающие этапы работы с фундаментом наступают после застывания бетона. При нормальной температуре и влажности бетон набирает 70% прочности за 24 дня. После того, как конструкция достигла необходимой прочности, демонтируют опалубку и делают битумную гидроизоляцию фундамента. Хотя работ по гидроизоляции можно избежать, если заказать у производителя бетон с гидрофобными добавками. Затем пазухи фундамента засыпаются грунтом. Засыпка проводится частями, каждый слой тщательно трамбуется.

Заливка фундамента частями: преимущества и недостатки. Как правильно заливать фундамент

Заливка монолитного фундамента требует большого количества бетона, приготовить который за один раз не всегда удается. Крупные строительные участки оборудуют спецтехникой и бетономешалкой больших размеров, а вот в частном строительстве, не всегда удается арендовать или заказать данное оборудование. В таком случае возникает вопрос: разрешается ли заливать фундамент частями. Ответ на него узнаем далее.

Оглавление:

1. Бетон для фундамента: характеристика и стадии созревания
2. Частичная заливка фундамента — преимущества и недостатки
3. Технология заливки фундамента частями — расчет интервалов схватывания
4. Как заливать ленточный фундамент правильно: рекомендации по частичной заливке фундамента
5. Особенности ручной заливки фундамента частями

Бетон для фундамента: характеристика и стадии созревания

Для изготовления бетона используют цемент и дополнительные наполнители, такие как гравий, песок или керамзит. Улучшить текучесть раствора помогает вода, а для защиты от мороза в состав добавляют пластификаторы и присадки.

После приготовления бетонного состава, его заливают во внутрь опалубки, далее следует созревание:

1. Первый этап — схватывание бетонного состава. Вещество, попадая в опалубку начинает затвердевать, это происходит при взаимодействии цемента с водой. Связи между составляющими еще не отличаются особой прочностью, а при нагрузке на поверхность, легко разрушаются. При этом, повторного схватывания добиться нереально.

Длительность данного этапа определяется температурными показателями внешней среды и влажностью воздуха и составляет от четырех часов до суток. Снижение температуры увеличивает время схватывания бетона. При этом, в начале схватывания консистенция состава так и остается жидкой. Если в это время к составу добавляют еще раствор, то связи между ними не нарушаются. При температуре в 18-19 градусов, жидкий этап составляет около двух часов. При температуре 0-1 градус — более шести часов.

Возможен вариант увеличения данного показателя с помощью перемешивания состава, однако не злоупотребляйте данным способом, так как это отрицательно сказывается на эксплуатационных свойствах бетона.

2. Вторым рабочим этапом является затвердение бетонного состава. Данный процесс достаточно длительный и подразумевает постепенную гидратацию бетонных компонентов для придания бетону максимальных прочностных характеристик в соотношении с маркой рабочей смеси. Процесс твердения в первый день заливки происходит ускоренно, дальше скорость развития данного процесса снижается.

В первый час после схватывания бетон отличается минимальной прочностью, добавление новой порции раствора приведет к растрескиванию поверхности. Только через 3 дня после заливки состав набирает нужную прочность.

В зависимости от особенностей рабочего цикла бетона сделаем выводы, что постепенная заливка фундамента под дом своими руками возможна, при соблюдении определенных рекомендаций:

• последовательное смешивание каждой порции бетона, время между заливкой которых не превышает двух часов при теплой погоде и четырех — при прохладной, швы не образуются, бетон остается таким же прочным, как и при сплошной заливке;
• при длительных перерывах в работе, допускается выполнять заливку максимум через 64 часа, не более, после перерыва, поверхность очищается от пыли и влаги, зачищается с помощью щетки, таким образом, увеличивается сцепление между швами.

При заливке фундамент частями, не забывайте об армировании. Оно является обязательным в любом случае.

Частичная заливка фундамента — преимущества и недостатки

Процесс периодической заливки фундамента имеет такие преимущества:

1. Отсутствие необходимости в использовании тяжелой спецтехники.

Довольно часто при проведении строительных работ, отсутствует возможность подъезда к участку специализированным оборудованием и даже бетономешалкой. В таком случае, единственным вариантом является периодическая заливка фундамента. Так как без специализированных бетономешалок приготовить большое количества раствора нереально.

2. Повышение комфорта в проведении строительных работ.

Не всегда удается выполнить полную заливку фундамента, существуют причины, когда останавливается строительный процесс. В таком случае, постепенная заливка фундамента — решает данный вопрос.

Несмотря на это, выделяют такие недостатки заливки фундамента частями:

• снижение прочности основания;
• при неправильной технологии проведения работ — появление трещин на фундаменте;
• необходимость точного следования технологии.

Полная заливка фундамента позволяет получить монолитную конструкцию, с максимальными прочностными характеристиками. В любом случае, качество фундамента — после проведения работ по частичной заливке находится на более низком уровне, по сравнению с монолитными конструкциями.

Технология заливки фундамента частями — расчет интервалов схватывания

Перед началом заливки фундамента, ознакомьтесь с правилами по определению времени и интервала застывания бетонного состава. Неправильная заливка отрицательно скажется на качестве фундамента.

Выделяют всего два этапа застывания бетона:

• схватывание;
• затвердевание.

Каждый из этих процессов отличается индивидуальными характеристиками и временем завершения. Сразу после заливки бетонного состава в опалубку, начинается схватывание. Отдельные компоненты соединяются между собой. Дотрагиваться до бетонного раствора в это время категорически запрещено, во избежание нарушения его целостности. В теплую и жаркую погоду, бетонный раствор схватывается уже через три часа. Поздней осенью или ранней весной данное время увеличивается до 24 часов.

После схватывания, структура состава остается жидкой, поэтому во время этого процесса, допускается заливать бетон небольшими порциями. Однако, заливка по истечению суток уже недопустима.

Следующий процесс — застывание. Его длительность составляет около четырех недель. По истечению этого времени происходит полное затвердение бетона и возможность принимать нагрузки. Через трое суток, после начала затвердевания, разрешается выполнять дополнительную заливку бетона на уже готовое покрытие. В период от 1 до 3 дней после начала затвердевания, категорически не разрешается заливать раствор. Так как бетон — не набрав дополнительной мощности, трескается под нагрузкой нового состава, микротрещины хотя и не видны, но последствия их проявятся уже после возведения дома. Через данные дефекты во внутрь фундамента будет попадать вода, постепенно разрушая его.

Учтите, что время заливки в летнее и зимнее время года значительно отличается. Так, при высокой температуре летом, заливка второго слоя выполняется через четыре часа после основной заливки, зимой это время увеличивается до восьми часов. При заливке после высыхания раствора, предварительно высушите, очистите и почистите щеткой основание.

Как заливать ленточный фундамент правильно: рекомендации по частичной заливке фундамента

Кроме определения времени частичной заливки, определитесь с технологией выполнения данного процесса. Их выделяют две:

• блочная;
• послойная.

При заливке ленточного фундамента и устройству подземной траншеи, опалубка заливается строго по почве. В таком случае, заливку выполняют с соблюдением стыков, то есть послойно.

При строительстве ленточного монолитного фундамента — остановитесь на блочной заливке. То есть, швы располагаются в перпендикулярном по отношению к стыкам положении. При послойной заливке такого фундамента, он в обязательном порядке армируется.

Перед началом заливки определитесь со способом и составьте чертежи в виде объемной схемы фундамента. На ней, указывается общая площадь фундамента и он разделяется на несколько частей, в соотношении с типом заливки. В соотношении с делением, выделим три варианта схемы:

• вертикальное деление — основание фундамента разделяется на отдельные части, разделенные стальными перегородками, после полного застывания, перегородки снимают и заливают бетон;
• косой вариант заливки — самый сложный способ, в таком случае территория делится по диагонали, для его выполнения необходим определенный опыт, используется в сложных конструкционных фундаментах;
• горизонтальная частичная заливка — фундамент по глубине разделяется на части, между ними не устанавливают никаких перегородок, достаточно определить высоту нанесения каждого из слоев, дальнейшая заливка выполняется в соотношении со схемой и интервалом введения новой порции бетона.

Кроме того, на эскизе укажите размеры заливаемой части, в соотношении с этими показателями, определите количество бетона для заливки.

Особенности ручной заливки фундамента частями

После составления чертежей, приступайте к непосредственной частичной заливке. Сначала соорудите опалубку в местах первичной заливки. Для ее изготовления используют дерево, металл или пластик. Деревянная опалубка должна иметь ламинированное покрытие, во избежание чрезмерного впитывания влаги древесиной.

Используя металлические конструкции, выбирайте материалы с антикоррозийным покрытием. Пластиковая опалубка отличается легким весом и удобством эксплуатации.

Кроме того, выделяют два варианта опалубка в зависимости от ее конструкции:

• сборная;
• цельная.

В нашем случае, рекомендуем остановиться на первом варианте. Сборные типы опалубок легко разбираются и собираются при необходимости.

Далее подготовьте арматуру. Ленточный фундамент армируется обязательно. Выделяют такую маркировку арматуры:

• сварная;
• антикоррозийная.

На арматуре для фундамента должны быть два варианта данной маркировки. Сварная арматура отличается прочностью и предотвращает растрескивание фундамента. Перед началом заливки бетонных конструкций на дне конструкции засыпьте песок. Утрамбуйте его с помощью специального оборудования. Далее приступите к приготовлению бетонного раствора.

В качестве основных ингредиентов для приготовления раствора используют:

• песок;
• цемент;
• воду;
• наполнитель.

Заливка фундамента выполняется высококачественным составом марки 300 или 400. При наличии около 85 кг сухого состава, вам потребуется около 42 литров воды. Используйте для работы только сухой песок.

Рекомендуется заливать фундамент в сухую и теплую погоду. При работе в летнее время года, накройте бетон пленкой, во избежание чрезмерного испарения влаги. Постепенная заливка подразумевает порционное приготовление бетона. Чтобы рассчитать состав для определенного участка определите сначала его объем. Измерьте показатели высоты, ширины и глубины конструкции, умножьте полученные значения и получится количество кубометров бетонного состава для работы. Готовьте бетон в бетономешалке, такой состав отличается максимальной однородностью и высоким качеством.

Далее следует создания фундамента своими руками. При заливке фундамента в виде ленты горизонтальным способом, разделите конструкцию на несколько частей. Например, при высоте фундамента в 1 метр, рекомендуется выполнять бетонирование в три или четыре слоя.

После заливки бетона, утрамбуйте состав вибратором. Данное устройство удалит из конструкции излишки воздуха и улучшает его сцепление с арматурой. Кроме того, каждый из слоев выравнивается специальным приспособлением или обычной деревянной планкой.

После выдержки определенного времени, приготовьте новую порцию раствора и повторите процесс. Обязательно уплотняйте каждых из слоев вибратором. Если данного приспособления у вас нет, замените его обычной арматурой, с помощью которой прокалывают раствор вдоль фундамента. Только учтите, делать это нужно с максимальной скоростью, до начала затвердевания раствора.

Накрывайте каждый из слоев бетона полиэтиленовой пленкой, во избежание быстрого испарения влаги или попадания дождя на поверхность. Если интервал между заливкой слоев превышает сутки, то перед началом заливки следующего слоя, очистите поверхность от пыли и грязи.

Если постепенная заливка фундамента выполняется уже на полностью высохшее основание, то предварительно обработайте его щеткой по металлу, для улучшения шероховатости и адгезии с бетоном.

Заливка ленточного фундамента — сложный процесс, однако если подойти к нему с ответственностью и правильно рассчитать время застывания раствора, то результат заливки будет не хуже, чем у монолитных сооружений.

Заливка фундамента видео:

Заливка фундамента своими руками: секреты профи для начинающих мастеров

Оглавление:

1. С чего начинается заливка фундамента?
2. Популярный выбор: заливка ленточного фундамента
3. Каким бетоном лучше заливать ленточный фундамент?
4. Заливка фундамента вручную
5. перевозка манипулятором — описание на нашем сайте

Вот прописная истина, которую обязан знать каждый «самоделкин»:

«Работы нулевого цикла требуют выверенных и точных действий рабочих, ведь от качества их исполнения зависит долгая и надежная служба будущей постройки».

Но внять «голосу разума» старается отнюдь не каждый начинающий строитель. А зря, фундамент «не прощает» малейших ошибок.

Устойчивость, равновесие и компенсирование всех силовых нагрузок – вот те главные свойства «подошвы» здания. Нельзя сказать, что технология заливки фундамента сложна, скорее «богата» на мелкие, но важные нюансы. Сталкиваясь с ними в процессе работы, начинающий мастер может растеряться. А ведь решение следует принять немедленно и от его правильности зависит успех всего мероприятия.

Мы не зря остановимся именно на правилах ручной заливки фундамента, поскольку использование готовых железобетонных блоков хоть и ускоряет темпы работы, но несет за собой дополнительные затраты. Вылитый монолит – эталон крепости и надежности, поэтому именно этот метод обустройства «подошвы» чаще всего практикуется в строительстве.

Для заливки качественного фундамента своими руками настройтесь на серьезную теоретическую подготовку. Мы же в свою очередь основательно «вооружим» вас полезной информацией, а именно:

• С чего нужно начинать заливку фундамента гаража
• Правила и секреты удачной заливки фундамента
• Выбор стройматериала: состав и марка бетона для заливки фундамента
• Подсчитаем, сколько стоит залить фундамент
• Эффективные «подсказки»: заливка фундамента видео и фото

Начнем естественно с подготовки, поскольку именно от ее скрупулезности зависит, будет ли «основа» крепким «корнем» вашей постройки.

С чего начинается заливка фундамента?

Прежде, чем приступить к земельным работам, следует провести ряд обязательных мероприятий. Подготовка к заливке фундамента включает в себя:

• Изыскательные работы

С их помощью определяют, как залить фундамент под гараж, чтобы избежать в дальнейшем подмывания «подошвы» грунтовыми водами. Не старайтесь самостоятельно угадать: нужен вам дренаж или нет – поскольку водная «подземка» не предсказуема. Решение залить фундамент самому без геологической разведки может больно «ударить» по постройке в уже скором будущем.

• Расчеты нагрузок на будущую «основу» и разработка ее схемы

Определившись с параметрами строения и рассчитав его вес, определяем, как практичнее и лучше заливать гаражный фундамент (выбираем тип «основы»). Это самый «трепетный» этап, поскольку от его результатов зависит размер бюджета работ нулевого цикла. Различные способы заливки фундамента отличаются по цене. Выбрав оптимальный вариант, вы сможете приблизительно спрогнозировать свои будущие расходы.

Следующий этап перед заливкой фундамента – земельные работы на участке:

• Выполняем разметку будущей «основы»

С помощью колышков и веревок очертим точные границы траншей, так как они помогут не искривить «основу» и правильно залить будущий фундамент.

• Рытье траншей и обустройство песчаной подушки

На дно траншеи укладывают фильтрующую «подстилку»: 10 см щебенки и 5 см песка (каждый слой тщательно утрамбовывают).

• Установка арматуры

Это завершающий этап подготовки перед заливкой фундамента. Для этих целей используют арматуру диаметром 8-10 мм. Из нее формируют сетку, расчет «густоты» которой заложен в плане гаража.

ДЕЛЬНЫЙ СОВЕТ!

Как лучше заливать фундамент?

Естественно, с помощью помощников и в один «присест». Заливка фундамента частями не рекомендуется. Гараж – небольшая постройка, поэтому лучше нанять помощников, но заложить для него крепкую и цельную «основу». Ведь при заливке фундамента частями (вручную и без сторонней помощи) образовываются стыковочные швы. Это слабое звено постройки, да и споры о правильной ориентации стыков (горизонтально, вертикально или наискось) ведутся до сих пор.

Заливать фундамент частями не стоит еще потому, что это ведет к еще большему затягиванию строительного процесса. Недельный перерыв для набора предельной прочности каждого слоя – обязательное условие, пренебрегать которым категорически нельзя.

Если планируете выполнить заливку фундамента своими руками, предлагаем использовать стандартный проект гаража, чтобы не тратиться на разработку индивидуального плана строения. Но если геометрия участка требует оригинального и компактного размещения постройки, то без помощи опытного архитектора не обойтись.

Популярный выбор: заливка ленточного фундамента

Данный вид «подошвы» является самым популярным решением для самостроев. Другие способы заливки гаражного фундамента применяются для таких случаев:

• «Столбики» для легких сборных конструкций

Технология заливки столбчатого фундамента подходит только для облегченных зданий. Это самый дешевый метод «укоренить» временные постройки. Несмотря на доступность способа, залить такой фундамент самому не так уж просто из-за трудностей подгонки одинакового уровня всех отдельностоящих столбиков.

• «Сплошное плато» для тяжелых зданий

Технология заливки монолитного фундамента позволяет обустроить самую надежную и устойчивую «подошву». Но затраты «зашкаливают», так как требуется: большой расход материала, продолжительный временной отрезок, большая строительная бригада, работающая в непрерывном цикле. Так же следует отметить сложность технологии заливки монолитного фундамента.

Для заливки ленточного фундамента используют такой принцип: «основа» подпирает все стены гаража, тем самым равномерно распределяя нагрузку его «коробки». Бетонная «лента» прочно связывает небольшую постройку с землей и значительно экономит средства по сравнению со сплошной «подошвой».

Сколько стоит залить фундамент такого типа?
В среднем, затраты на работы нулевого цикла «съедают» 1/5 всего бюджета стройки. Уменьшить их можно лишь при идеальных технических условиях участка, где особенности грунта позволяют обустроить «неглубокую» основу.

Как залить ленточный фундамент правильно?
Чтобы в итоге получить прочную и крепкую «основу», следует подобрать оптимальные технические показатели бетона.

Каким бетоном лучше заливать ленточный фундамент?

В любом проекте гаража архитектор точно указывает требуемую марку бетона для заливки фундамента. Чаще всего для этих целей применяют стройматериал с показателем прочности М-200.

Основные компоненты «классического» бетона: цемент, песок, щебень и вода. Можно купить готовую смесь с доставкой на участок или приготовить ее самому. Если остановились на последнем варианте, учтите, что марка цемента должна быть в 2 раза выше, нежели выходная характеристика бетона. Щебень выбираем средней зернистости – 20-40 мм.

Например, для приготовления бетона марки М-200, потребуется цемент М-400.

Каким бетоном заливать фундамент? Есть ли готовый «рецепт» для гаража?

Состав бетона для заливки фундамента выражается соотношением веса цемента/песка/щебня:
1 ÷ 3 ÷ 5
Например, для 50 кг цемента потребуется 150 кг песка и 250 кг щебня.

Количество воды рассчитывается из соотношения цемент/вода и выражается показателем 0,68.

Например, чтобы приготовить 1 куб. м. бетона потребуется 0,68 куб.м. воды.

ВНИМАНИЕ!

Приведенный состав бетона для заливки фундамента приблизительный (расхождение с заводской смесью – 10-15 %). Более точный рецепт можно вычислить самому, используя сравнительные таблицы всех его компонентов (цемента, песка, щебня).

Заливка фундамента вручную

Итак, как правильно залить ленточный фундамент под гараж? Для этого чаще всего используют съемную опалубку. Это строительный короб, который формирует бетонные «ленты» и демонтируется после полного затвердения «основы».
Допускается заливка фундамента без опалубки для участков с плотным, глинистым грунтом. Хотя принять такое «рискованное» решение под силу только опытному строителю. При заливке фундамента без опалубки существует опасность «пересушить» бетон, поскольку определенная часть влаги из него вытягивается землей. Оптимальное решение – укладка полиэтиленовой пленки по всему периметру траншеи.

Все подготовительные этапы заливки фундамента пройдены и приступим к описанию нюансов самого процесса.
Бетон следует заливать порциями (высота уровня 0,4-0,5 м) и равномерно распределять по всему периметру траншей. С помощью тяпки или вибропресса его утрамбовывают и освобождают от пузырьков воздуха. Манипуляции прекращают, когда на поверхности смеси появляется «молочко».

Так, как залить фундамент лучше весь сразу, то продолжаем работу до нужного уровня высоты «подошвы». Затем поверхность тщательно выравнивают и после первого схватывания бетона (2-3 часа), накрывают мешковиной.
При жаркой погоде ближайшие 2-3 дня «основу» следует периодически увлажнять и снова закрывать от солнца. Полностью застывает фундамент на протяжении 4 – 6 недель.

ВАЖНО!

Главное в процессе закладки фундамента правильно организовать работу на участке. Для наглядного примера, просмотрите, как выполняется заливка бетона (фото и видео есть на нашем сайте) профессионалами.

Можно ли заливать ленточный фундамент частями – допустимые варианты укладки

Вопрос о заливке фундамента послойно или частями довольно часто возникает у частных застройщиков. Им недоступны возможности крупных строительных компаний, имеющих собственные миксеры, доставляющие бетонную смесь на стройплощадку по графику, и бетононасосы, подающие раствор в любую точку опалубки. В пользовании владельца земельного участка, решившего самостоятельно возвести подземную часть строения, может оказаться лишь бетономешалка небольшого объема, которая способна только частично удовлетворить потребности в необходимом количестве раствора, так как ее ресурсы ограничены. Но можно ли заливать фундамент частями, в несколько этапов, если между циклами замеса проходит некоторое время? В этом стоит разобраться.

Этапы созревания бетона

После установки опалубки и монтажа арматуры производится заливка фундамента бетонным раствором. Он замешивается в определенной пропорции из цемента необходимой марки с использованием наполнителей в виде песка, гравия или щебня, возможно – керамзита, и, конечно же, воды. Свойства бетона улучшаются пластификаторами и различными присадками, повышающими морозостойкость и другие необходимые характеристики в зависимости от требуемых условий.

После того, как в опалубку фундамента была произведена заливка бетона – полная или частями, в растворе начинают происходить необратимые процессы, состоящие из двух основных этапов:

• схватывания;
• твердения.

Первая фаза длится несколько часов – от 3 до 24. Время напрямую зависит от температуры воздуха – чем меньше градусов показывает термометр, тем продолжительнее будет схватываться бетонная смесь. Процесс схватывания, в свою очередь, имеет так называемую «жидкую» стадию, при которой внутренняя структура материала практически не подвергается никаким изменениям. При температуре 20 градусов, например, «жидкий» период продолжается около двух часов, а при температурном режиме, близком к нулю градусов – начальная стадия схватывания может продлиться до восьми часов. Данная статистика касается как ленточного, так и плитного фундамента.

Именно в период «жидкой» фазы схватывания допускается производить заливку фундамента частями, не опасаясь нарушения цементных связей. В результате твердения такой бетон превращается в монолитный камень.

Не рекомендуется продлевать время полного схватывания бетонного раствора путем постоянного его перемешивания. Во-первых, это может значительно ухудшить характеристики будущего фундамента. Во-вторых, появится вероятность смещения арматуры или закладных частей от проектного положения, даже если элементы будут установлены достаточно жестко. В-третьих, неравномерность смешивания приведет к разным стадиям схватывания бетонного раствора, что резко сократит срок эксплуатации объекта.

На вопрос, можно ли хотя бы частями залить фундамент сразу же после окончания схватывания раствора, специалисты отвечают, что ни в коем случае нельзя. Дело в том, что в этот период бетон еще слишком слаб, и нагрузка от следующей порции смеси наверняка приведет к появлению микротрещин в его толще. Послойная заливка «с перерывом» разрешается лишь после трех дней твердения бетонной массы. Далее, нагрузки для нижних пластов бетона уже не произведут столь фатального воздействия.

Этап твердения бетона длится долго. Окончательную прочность он набирает через несколько лет. Но ожидать столь длительного времени нет никакой необходимости, поэтому дальнейшие работы по возведению наземной части можно производить после обязательного срока выдержки, составляющего 28 дней. Максимальная скорость твердения монолита происходит в течение первых 24 часов, замедляясь с каждым днем все больше. Через месяц бетон приобретает требуемую прочность и характеристики, соответствующие его марке.

Выводы

На вопрос, можно ли заливать фундамент частями, специалисты, опираясь на характерные особенности созревания бетонной смеси, отвечают положительно. Но при этом они рекомендуют руководствоваться определенными правилами:

• для предотвращения появления расслоений в толще фундамента, последовательную заливку следует производить с учетом температурных условий. В теплый период года между заливкой слоев бетона допускается временной промежуток не более двух часов, а в более холодный – не более четырех часов. Прочность монолита, в этом случае, не пострадает;
• при остановке работ на некоторое время, заливку на ранее выполненный бетонный пласт можно производить не ранее, чем через трое суток. При этом, с поверхности бетона потребуется удалить влагу и пыль, предварительно зачистив ее металлической щеткой. Фундамент, обычно, во время «отдыха» прикрывают пленкой.

При заливке бетона частями необходимо соблюдать не только условия, связанные с паузами между укладкой слоев. Важные требования могут касаться вопросов правильной установки арматуры. В связи с этим, в работе следует четко руководствоваться указаниями проектной документации.

Варианты поэтапной заливки ленточного фундамента

Строительными нормами предусматривается три варианта поэтапной заливки фундамента:

• горизонтальная – пластами;
• вертикальная – блоками;
• диагональная – частями, под углом.

Последний способ деления заливочных участков является достаточно сложным и нерациональным при возведении фундаментов под небольшие жилые дома. Он используется в случае строительства сложных по конфигурации и громоздких объектов, а выполняется только профессиональными бригадами.

Для ленточных фундаментов целесообразно применять горизонтальный и вертикальный способ деления, или расположения швов.

Прочность фундамента после его заливки частями и последующего твердения обеспечивает правильная укладка рабочей арматуры по отношению к стыковочным швам монолита. Она должна занимать перпендикулярное положение относительно стыков. Например, при горизонтальной послойной заливке наличие вертикальной арматуры является обязательным условием. А при блочной укладке бетонной смеси необходимо не только присутствие продольной арматуры, которая имеется в любом ленточной фундаменте, но и ее прочное сцепление по углам здания и в местах расположения узлов сопряжения.

На практике, для ленточных фундаментов чаще всего используют горизонтальную заливку. Ее технология проще, доступнее и понятнее. Вариант с вертикальными швами требует устройства вспомогательной опалубки и, как результат, дополнительных трудовых и материальных затрат. Между блоками устанавливают прочные металлические перегородки, которые в процессе заполнения бетоном соседнего участка убирают.

При горизонтальном разделе слоев нередко возникает вопрос, можно ли залить ленточный фундамент неопределенными по объему частями? На что специалисты отвечают, что уровень заполнения опалубки и толщина пластов должны зависеть от расположения вертикальной арматуры. Ситуации, когда горизонтальные швы фундамента и арматурные стержни оказываются на одной отметке, не допустимы!

Еще один нюанс, который следует учитывать при устройстве ленточного фундамента частями. Если заливка подземной части конструкции выполняется просто в траншею, а опалубка ставится только для цоколя, то один из горизонтальных стыков требуется делать по уровню грунта. После этого монолит оставляется для твердения на несколько суток, иначе под массой раствора, уложенного в опалубку, может произойти разрушение цементных связей нижележащего слоя бетона.

Как правильно залить фундамент | Как построить дом

Несмотря на то, что мы, как нам казалось. подробно рассказали о том, как заливать и армировать ленточный фундамент в статье «Монолитный ленточный фундамент для дома из газосиликатных блоков. Армирование ленточного фундамента» , нам часто начинающие строители задают вопрос: «Как правильно залить фундамент для будущего дома?».

Все, о чем мы будем сегодня рассказывать, в полной мере относится не только к фундаменту, но и к заливке армопояса, заливке оконных или дверных перемычек или железобетонных балок над проемами.

При заливке монолитного фундамента возможна укладка бетонной смеси двумя различными способами (принципиально различными):

• заливка фундамента (укладка бетонной смеси) полностью без перерывов в бетонировании до начала схватывания предыдущего слоя бетона;
• укладка бетона частями с перерывами после схватывания уложенного ранее бетонного слоя. В этом случае образуется рабочий шов, который еще называют: холодный шов, строительный шов, шов бетонирования. Перед продолжением бетонирования необходимо рабочий шов очистить от образовавшейся цементной пленки, при этом бетон должен достигнуть определенной прочности.

Заливка фундамента без перерыва наиболее предпочтительна, т.к. в этом случае обеспечивается наивысшее качество монолитного фундамента или монолитных конструкций в целом.

В некоторых, предусмотренных СНиПом случаях (технологические или организационные причины), заливка фундамента без перерыва невозможна. В этом случае применяются рабочие швы. При проектировании фундамента рабочие швы предусматриваются и проектом.

Сегодня мы обратимся непосредственно к документам, т.к. часто (и это правильно!) читателям нашего блога недостаточно простого описания технологии выполнения работы — требуется объяснение того или иного действия.

Именно поэтому в сегодняшней статье мы приведем выдержки из нормативных документов, в компетентности составителей которых не имеет смысла усомниться. Приводимые нормативные документы, на наш взгляд, являются самым правильным  основанием при проведении тех или иных работ. Итак, начнем (нормативные документы будем рассматривать только в части заливки фундаментов).

Укладка бетонной смеси

В соответствии с  СНиП 3.06.04-91 МОСТЫ И ТРУБЫ, раздел «Укладка бетонной смеси», п.п. 4.21.-4.25:

•  Бетонную смесь необходимо укладывать в опалубку горизонтальными слоями без технологических перерывов. Направление укладки (заливки) бетонной смеси должно быть в одну сторону во всех слоях.
• При значительных площадях поперечного сечения бетонируемой конструкции допускается укладывать и уплотнять бетонную смесь наклонными слоями, образуя горизонтальный опережающий участок длиной 1,5-2 м в каждом слое. Угол наклона к горизонту поверхности уложенного слоя бетонной смеси перед ее уплотнением не должен превышать 30°.
• После укладки и распределения бетонной смеси по всей площади укладываемого слоя уплотнение начинают с опережающего участка.

• Перед началом уплотнения каждого укладываемого слоя бетонную смесь следует равномерно распределить по всей площади поперечного сечения бетонируемой конструкции. Высота отдельных выступов над общим уровнем поверхности бетонной смеси перед уплотнением не должна превышать 10 см. Запрещается использовать вибраторы для перераспределения и разравнивания в укладываемом слое бетонной смеси, поданной в опалубку. Бетонную смесь в уложенном слое уплотнять только после окончания распределения и разравнивания на бетонируемой площади.

• Следующий слой бетонной смеси необходимо укладывать до начала схватывания бетона в предыдущем уложенном слое. Если перерыв в бетонировании превысил время начала схватывания бетона в уложенном слое (бетон потерял способность к тиксотропному разжижению при имеющихся средствах виброуплотнения), необходимо устроить рабочий шов. В этом случае бетон в уложенном слое должен быть выдержан до приобретения прочности, не менее указанной в табл. 2 СНиП 3.03.01-87 (в зависимости от способа очистки от цементной пленки).

• При отсутствии специального указания в проекте толщина слоя бетона, уложенного после рабочего шва, должна быть не менее 25 см.

Очистка рабочих швов.

Теперь обратимся к  СНиП 3.03.01-87 Несущие и ограждающие конструкции, раздел «Укладка бетонных смесей»:

• Перед бетонированием скальные основания, горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др.  Непосредственно перед укладкой бетонной смеси очищенные поверхности должны быть промыты водой и просушены струей воздуха.
• Для чего нужно очищать рабочие швы?  При укладке бетона на рабочий шов, который имеет цементную пленку, образуется не монолитная конструкция, а трехслойная конструкция: бетон-цементная пленка-бетон. В случае возникновения порогового напряжения разрушение конструкции произойдет именно по получившейся границе раздела.

• Определены следующие способы очистки цементной пленки, при этом должны соблюдаться требования по прочности поверхности бетона во время его очистки:
  — механическая обработка металлической щеткой — при прочности бетона не менее 1,5 МПа;
  — механическое фрезерование — при прочности бетона не менее 5 МПа;
  — гидропескоструйная обработка — при прочности бетона не менее 5 МПа;
  — промывка водой и сушка сжатым воздухом — при прочности бетона не менее 0,3 МПа.
• Исходя из вышесказанного понятно, что самым простым способом удаления цементной пленки является способ использования водяной  или водовоздушной струи под давлением 0,5-0,7 МПа. Этот способ хорош тем, что очистку от пленки можно производить после достижения прочности бетона  0,3 МПа. Время достижения такой прочности составляет от 4 до 18ч. В этом состоянии бетона по его поверхности можно ходить, хотя и остаются следы от обуви.

Как правильно выполнить отсечку (рабочий шов) при укладке бетона

Опять воспользуемся   СНиП 3.03.01-87 Несущие и ограждающие конструкции, раздел «Укладка бетонных смесей»:

• Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Т.е. в случае бетонирования фундамента или балок отсечка (рабочий шов) должна производиться вертикально, т.к. наклонный шов в плоскости действия скалывающих (иначе: сдвигающих, срезывающих) напряжений способен ослабить конструкцию. В случае бетонирования колонн — горизонтально (строго перпендикулярно граням колонны).

• Отсечку выполняют из щита, выполненного из досок. В местах расположения арматуры в щите делают отверстия.
• Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа (после очистки рабочего шва).
• В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.
• Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 1,5 МПа.

Как можно определять прочность бетона?

 Прочность — свойство материала сопротивляться разрушению под действием внутренних напряжений, вызванных внешними силами или другими факторами (стесненная усадка, неравномерное нагревание и т. п.).

На сегодняшний день применяются  несколько методов определения прочности бетона:

• Метод стандартных образцов;
• Метод использования выбуренных из конструкции кернов, которые затем испытывают под прессом;
• Метод неразрушающего контроля. При использовании этого метода измеряется не прочность бетона, а некоторые физические показатели, которые связанны с прочностью бетона  некой корреляционной зависимостью.

Третий метод наиболее приемлем, т.к. он наименее трудоемок. Кроме того, сегодня существует большое количество приборов, используемых для определения прочности материалов, в том числе, и бетона. Но стоимость этих приборов достаточно высока. Поэтому, если вы хотите удостовериться в соблюдении технологии заливки бетонных конструкций (в нашем случае — фундамента), необходимо найти компанию, владеющую этим замечательным прибором и договориться со специалистом, способным грамотно провести все замеры.

На этом мы заканчиваем статью о том, как правильно заливать монолитный фундамент. Надеемся, что этой статьей мы ответили на все, возникающие у вас вопросы.

Это точно Вас заинтересует:

в земле, как залить, технология заливки

В официальном строительстве фундамент без опалубки – это нонсенс, и ни в каких сводах правил даже упоминаний о таком варианте нет. Однако он активно используется частными застройщиками при возведении домов и надворных построек, которые чаще всего строятся без проекта. При хорошей прочности природного основания, заливка фундамента в землю без опалубки (речь идёт в основном о лентах мелкого заложения) вполне оправдана. Конструкция требует меньших затрат, избавляет от выполнения ряда технологических операций и получается долговечной. Как этого добиться, и в каких случаях такое устройство неприемлемо, вы узнаете из представленного здесь материала.

При логическом размышлении любому человеку понятно, что коль опалубка является обязательной при формировании фундамента — значит, точность геометрических форм, которые она обеспечивает, важна и оправдывает затрачиваемые на неё средства. Опалубка даёт возможность получить полноценный монолит без пустот и провалов, качественно зафиксировать в нужном положении арматуру, произвести в случае необходимости утепление и защиту от воздействия грунтовой влаги.

Но главная роль опалубки всё же заключается в обеспечении точности размеров ленты по периметру здания и в сечении, которые она сохраняет до момента набора бетоном половинной прочности. Только когда грунт на участке прочен настолько, чтобы обеспечить такую же стабильность, может быть произведена заливка фундамента без опалубки. В этом случае, её роль сыграют стенки траншей.

Вот какие преимущества и недостатки имеет подобное решение:

Технология безопалубочной заливки фундамента может осуществляться в двух вариантах: железобетонном и бутобетонном. В первом случае, применяется гидрофобизированный бетон классов В15-В22,5 или обычный бетон класса В25, который сам по себе уже является гидрофобным, так как имеет марку по водонепроницаемости не менее W8.

В бутобетоне роль арматуры играет камень фракции 70-150 мм. Его послойно выкладывают в траншею, проливая каждый слой бетоном класса В15 или В20. Первый изготавливают на высокомарочном цементе М500, с такими пропорциями сухих компонентов: (Ц/П/Щ) – 1:3,5:5,6.

Чтобы перейти в следующий класс, доля цемента в бетоне увеличивается, а песка и щебня уменьшается. Таким образом, на 1 часть цемента уже пойдёт 2,6 долей песка и 4,5 долей щебня. Аналогично изготавливаются бетоны этих классов и при каркасном армировании, единственно, в бутобетоне для удобства заливки должно быть чуть больше воды.

Проясним вопрос впитывания грунтом цементного молока — если производить заливку, ничем не застилая траншею. Быстрая утрата бетоном влаги нарушает процесс гидратации и тем самым снижает конечную прочность получаемого камня. Такая ли создаётся ситуация при заливке бетона прямо в грунт? Не совсем.

• Когда пласт земли достаточно плотный, вода не просачивается в него слишком быстро. Та часть цементного молока, что всё-таки проникает в стенки траншеи, затвердевает в них, как бы сращивая стенки ленточного монолита с грунтом. Таким образом, получается прочное соединение, которое будет фундаменту только на пользу — и соответственно, застилать траншею плёнками вовсе не требуется. Единственно, будет немного больше расход бетона, но это всё равно дешевле, чем покупка гидроизоляционного материала.
• Но тут нужно смотреть на качество поверхностного слоя земли. Если при копке вы видите, что грунт склонен к осыпанию, в таком случае дно и стенки траншей лучше застелить ПВХ плёнкой или геотекстилем, уложив полотна с нахлёстом, и прижав их ко дну и бровке траншеи камнями или кирпичными обломками.
• Допускать осыпания никак нельзя, так как в тех местах, где это происходит (обычно ближе к дну траншеи), нарушается геометрия ленты. Соответственно, уменьшается площадь опоры фундамента, он теряет свою устойчивость под нагрузкой. Решив устроить фундамент без опалубки в земле, помните, что его прочность на 90% зависит от того, насколько высокой плотностью обладает грунт на участке.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: При расчёте толщины ленты этот параметр нужно увеличивать на треть относительно размера для традиционной опалубочной заливки. За счёт большей ширины компенсируется вероятность снижения прочности фундамента из-за нарушения геометрии конструкции.

Перед тем, как залить фундамент без опалубки, строительную площадку требуется подготовить. Территория в пятне застройки очищается от пней, кустарника, больших камней. Растительный слой почвы удаляется: в городской черте его толщина обычно не превышает 10-12 см, за городом, ближе к лесу – 15, а то и все 25 см. После срезки его временно хранят или сразу вывозят, потому что для стройки он не пригодится – разве что часть может пойти на благоустройство территории.

Снятие растительного слоя почвы

На следующем этапе выполняется вертикальная планировка стройплощадки. Её задача состоит в том, чтобы при строительстве фундамента пришлось выполнять как можно меньше земляных работ. Это и есть начальный этап строительства. В его процессе земляные массы перемещаются бульдозером с таким расчётом, чтобы грунт, срезанный с бугров, заполнил имеющиеся выемки. Общий слой разравнивается и по возможности уплотняется. Делать это нужно сразу под всем домом, так как всё равно придётся формировать ещё и полы.

На этом же этапе организуется отвод ливневой или грунтовой воды за пределы стройплощадки; производится разметка линий фундамента и точек прокладки под ним или сквозь них коммуникаций; организуется временный подъезд для транспорта, доставляющего стройматериалы. Кстати, для их хранения, которое должно осуществляться на ровных поверхностях, качественная планировка площадки тоже очень важна.

Когда площадка будет готова, можно приступать к разметке контуров траншеи, которые в данном случае будут соответствовать контурам фундаментной ленты. Проще всего производить разметку, когда здание имеет прямоугольную форму. Если забор на участке ещё не установлен, привязку обычно осуществляют к красной линии улицы (нормативное расстояние 5 м), от проезда или соседского забора нужно отступить 3 м.

• Отмерив нужное расстояние, проводите первую линию фундамента, параллельную оси улицы или другого ориентира. На этой линии обозначаете два угла будущего здания, но забивать одинарные колышки здесь неудобно, так как вам нужно получить две линии по ширине траншеи. Гораздо проще отступить от углов, к примеру, по одному метру, и установить обноски.
• Обносками называют П-образные колышки, на перекладине которых вкручиваются саморезы, фиксирующие разметочные шнуры. Их положение гораздо проще нивелировать, просто перекрутив саморез на другое место, тогда как одинарный колышек пришлось бы выдёргивать и забивать по новой. Натянув между обносками два параллельных шпагата, расстояние между которыми соответствует ширине фундаментной ленты, вы получаете первую линию траншеи.
• Далее размечаются перпендикулярные стороны. От углов тоже отступаете по 1 м за первую линию, и устанавливаете обноску. Определив с помощью угольника прямой угол, ведёте его на длину стены и намечаете противоположный угол. С таким же отступом снова забиваете скамеечку-обноску.
• Обозначив две стены, перпендикулярные первой, вам останется только соединить между собой удалённые точки, и замкнуть прямоугольник четвёртой линией. Проверить точность разметки проще всего путём замера длин диагоналей. Если обнаружилась разница, просто передвигаете шнуры на перекладинах, выкрутив и вкрутив на другое место саморезы.
• Пересечения 4-х пар шнуров образуют 4 угла прямоугольного фундамента. Забив в этих точках по арматурине, вы получаете точные очертания внешнего контура ленты. Отмерив от них нужные расстояния, проводите линии промежуточных внутренних стен.

Копать траншеи лучше вручную, так как у экскаватора гораздо больше шансов повредить целостность бровок и перебрать грунт на дне. Глубина траншеи зависит от уровня заложения подошвы фундамента. Но в целом, при рытье безоткосных траншей нужно знать величину их максимально допустимой глубины в соответствии с типом грунта:

1. На песках 100 см.
2. На супесях 125 см.
3. На суглинках 150 см.
4. На плотных глинах 200 см.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Вынутый грунт складируется отдельно, а потом вывозится. Обратной засыпки здесь нет – разве, что понадобится выполнить подсыпку внутреннего периметра фундамента под полом. Но использовать для этой цели можно не всякий грунт, только песок, щебень, и жирную глину — остальные сильно подвержены воздействию сил морозного пучения.

При копке следует соблюдать максимально точную геометрию дна и стенок траншеи. Незначительные неровности дна компенсируются насыпным песчано-гравийным слоем, толщина которого в уплотнённом виде составляет не менее 200 мм.

Главный вопрос, который нужно решить перед заливкой фундамента — это глубина заложения и ширина ленты, достаточная для монтажа того или иного стенового материала. В официальном строительстве все эти вопросы можно найти в проекте. Частники же часто строят без него, и законом это не запрещено. Однако допущенные ошибки могут дорого стоить, поэтому надо всё же постараться правильно определить тип грунта и узнать уровни промерзания и расположения подземных вод.

УПГ по регионам можно легко найти на картах, а уровень воды в грунте лучше замерить самостоятельно. Делается это в самые «мокрые» сезоны – весной, после схода снега или осенью, до того, как он ляжет. Всего-то и надо, что пробурить лунку трёхметровой глубины (но в стороне от будущего фундамента). Установленный в неё на 3-4 часа сухой длинный шест с нанесённой на него отметкой поверхности земли покажет, какого уровня достигает грунтовая вода. Между УГВ и подошвой фундамента должно быть не менее 50 см.

Ширина ленты зависит от материала и толщины основных стен здания, а так же наличия или отсутствия заглубляемых помещений.

В подвале стены заглублены на всю высоту, в цокольном этаже – наполовину. Так как в данном случае роль стен играет именно ленточный фундамент, толщина в первую очередь определяется в зависимости от длины пролётов. Такой фундамент обязательно должен иметь уширение опорной части, так что придётся заливать ещё и подушку толщиной 30 см. Если пролёт стены (от угла до угла, или от угла до пересечения) составляет 3-4 м, толщина монолитной ленты должна быть 25 см вверху, и 40 см внизу. Но это если с опалубкой. Без неё нужно увеличивать толщину минимум на 20% — соответственно вверху будет 30 см, а внизу 50 см.

Если говорить о подвале, как о помещении, заглублённом на полную высоту стен, то его высота будет более 2-х метров, а такие фундаменты без опалубки не делают вообще. Максимум, что можно предусмотреть, так это погреб под одним из помещений (например, под котельной, или кухней). Если же нужен полноценный этаж, то он может быть только цокольным – со стенами, погружёнными ниже планировочной отметки земли лишь наполовину своей высоты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Если роль опалубки в нижней части играют стенки траншеи, фундаментную ленту сначала выводят на уровень поверхности грунта. Затем в наземной части монтируют опалубку, и, проложив на стыке двойной слой гидроизоляции, доливают остальную часть фундамента до заданной высоты.

Как быть, если по расчёту достаточно толщины фундамента 300-350 мм, а толщина основных стен (да ещё с облицовкой) должна быть 400 или 500 мм? Если лента заложена глубоко, то утолщение по всей высоте выльется в приличную сумму. Выход один: сделать цоколь более широким. Чаще всего для этой цели используют кирпич. Кладку выводят с таким расчётом, чтобы получилось уширение в виде консоли, которая и компенсирует недостающую ширину.

При выкладке цоколя каждый ряд кирпичей выдвигается относительно предыдущего не более чем на 4 см (треть ширины), образуя ступеньку. Высота наземной части фундамента рассчитывается так, чтобы в последнем ряду на него можно было полностью опереть газобетонную кладку.

Вот как такая конструкция выглядит на схеме:

Схема с монолитной лентой и кирпичным цоколем

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Свисание газобетонных блоков с цоколя допустимо, но не более 50 мм.

Если для формирования уширенного цоколя использовать не кирпич, а тоже монолит, то придётся ставить опалубку с более широким расстоянием между бортами, и изготавливать каркас соответствующего размера. Это требует дополнительного времени, поэтому, если на местности нет опасности сейсмических подвижек, консольный цоколь всё же проще сделать из кирпича.

Если брать во внимание не двухэтажные гаражи или гостевые дома с саунами и бассейнами, а вести речь о самых обычных строениях, которые хозяин может построить самостоятельно, то вариант формирования фундамента без опалубки для таких случаев самый оптимальный. Небольшой вес построек позволяет строить на лентах мелкого заложения, а когда не нужно далеко заглубляться, получается очень существенная экономия. Тем более что в гараже многие владельцы даже не бетонируют полы, а просто утрамбовывают грунт.

Правда, не всегда всё бывает так радужно. Фундаменты мелкого заложения сильнее всего страдают от морозного пучения: здесь оно воздействует не только сбоку, но и снизу вверх, под подошвой. Ситуация нивелируется за счёт насыпных слоёв из непучинистых грунтов, но не на сто процентов.

В поверхностные слои почвы просачивается атмосферная влага, которая, замерзая — особенно при некачественном уплотнении, может образовывать ледяные линзы. Поэтому, если в регионе бывают суровые зимы, фундамент малого заложения лучше утеплить. Сделать это можно, уложив вдоль стенок траншеи пенополистирол, а так же утеплив отмостку по периметру.

Ленточный фундамент часто используют для строительства на неровном рельефе. При больших перепадах отметок он делается ступенчатым, а при незначительном уклоне, разница нивелируется за счёт высоты цокольной части дома. В первом случае обойтись без опалубки точно не получится, так как конструкция имеет сложную конфигурацию, и на каждом уровне одна её часть врезается в грунт, а вторая выходит на поверхность.

Во втором случае, когда уклон очень небольшой, применение безопалубочной технологии вполне возможно, если не считать, что опалубку всё равно придётся собирать для цокольной части. Можно, конечно, использовать для её выкладки керамический кирпич, но любые сложности с инженерной геологией участка требуют применения монолитных технологий.

При строительстве заборов безопалубочные фундаменты выполняют чаще всего. Обычно это замоноличенные в грунте столбы, на которые навешивается профнастил, металлический штакетник или древеснокомпозитные доски. Под стойки в земле просто бурят отверстия, и слегка притрамбовав их дно песком или отсевом, льют в них бетон.

Когда забор выкладывается из кирпича, камня или бетонных блоков, его вес при высоте 2 м не намного меньше веса стены того же гаража или бани. Поэтому для опоры кладки обязательно предусматривается фундамент мелкого заложения. Траншея под него копается между столбами, с небольшой разницей по ширине.

В наземной части фундамент забора выглядит, как балки, прокинутые между более широкими в сечении, опирающимися на столбы кубиками. В строительстве такая конструкция называется столбчато-ленточной, и заливается она в два этапа: сначала заглублённая часть столбов, а потом их верхняя часть бетонируется одновременно с лентой.

Столбчато-ленточный фундамент для забора

Под какую бы постройку ни формировался фундамент, процесс его заливки аналогичен. О подготовке к ней мы уже рассказали, теперь обратим ваше внимание на основные моменты, важные для получения качественного монолита.

• Если изготавливать бетон вы решили прямо на стройплощадке (рецептура была представлена выше) следует принять меры к надлежащему хранению цемента. Он должен находиться если не под навесом, то хотя бы лежать на поддонах, и его нужно укрыть полиэтиленом или брезентом.


  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Цемент, хоть это и не пищевой продукт, должен быть свежим! Его прочностные качества через месяц после даты изготовления начинают постепенно снижаться, так что запасаться цементом задолго до начала работ не имеет смысла.

• Песок и щебень, используемые для изготовления бетона, должны быть фракционированы и избавлены от примесей путём промывки. Применять для этой цели природные песчано-гравийные смеси запрещено.
• Если вы заказали готовый заводской бетон, при его приёмке следует ознакомиться с сопроводительной документацией: паспортом качества и накладной с подписью представителя ОТК.
• Точно так же следует принимать стальную арматуру – согласно паспорту качества, в котором указан класс и марка стали, диаметр, тоннаж и другие данные.


  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Наличие следов коррозии препятствием для использования не является — но при условии предварительной очистки металла щёткой или обработки поверхности преобразователем ржавчины.

• Армировать ленту удобнее всего собранными заранее объёмными фрагментами каркаса. В зависимости от высоты ленты, в нём могут быть не только верхний и нижний ряды продольной арматуры, но и промежуточные. Расстояние между рабочими поясами каркаса составляет в среднем 50 см. Собирать каркас для глубокой ленты приходится из отдельных стержней.
• При строительстве лент небольшой высоты, не имеющих промежуточных поясов, проще всего использовать арматурные хомуты заводского изготовления, к которым остаётся только привязать рабочие стержни. Их же используют для формирования монолитного цоколя поверх плиты, или ростверка, опирающегося на сваи.

  Арматурные хомуты, на основе которых можно быстро сформировать монолитную ленту

• Снаружи каркасу обязательно нужно обеспечить защиту слоем бетона. Его толщина в подошве должна быть не менее 70 мм, сверху и по бокам – 50 мм. Обеспечит эти расстояния применение специальных пластиковых фиксаторов: стульчиков и звёздочек. Если бетонирование ведётся параллельно с установкой каркаса, процесс армирования должен опережать заливку как минимум на одну захватку.
• Существует немало способов подачи бетонной смеси в траншею: неповоротными или поворотными бадьями; распределительной стрелой бетононасоса; виброжелобом или бетоноукладчиком. Но это, если процесс механизирован. Если же бетон изготавливается на месте, главный инструмент – это старая добрая лопата-совок.
• В процессе работ нужно не допускать разбавления бетонной смеси атмосферными осадками, и не добавлять воду на месте укладки. Для увеличения подвижности лучше сразу, в процессе замеса ввести в бетон пластификатор.
• В траншею смесь укладывается без разрывов в пределах одной захватки, слоями одинаковой толщины, продвигаясь в одну сторону. Толщина одного слоя зависит от типа применяемого глубинного вибратора. Если инструмент ручной, слой бетона может лишь на четверть превышать длину его рабочей части.

Смесь для следующего слоя должна подаваться с таким интервалом, чтобы обеспечить монолитность ленты – до схватывания уже уложенного бетона.

Продолжительность и способы ухода за бетоном выбираются в соответствии с температурой окружающей среды. Если учесть, что в частном строительстве фундаменты обычно заливают весной, чтобы за лето и осень успеть построить дом, температура воздуха составляет в среднем +10 градусов. Такая погода для твердения бетона весьма благоприятна: его не требуется ни прогревать из-за холода, ни увлажнять из-за жары. При этом опалубку снимают уже на пятый день, а через две недели, когда наберётся 70% нормативно-безопасной прочности, можно начинать работы по возведению основных стен.

Почва: Другая половина Фонда

Узнаем, что там внизу. Отбор образцов в результате серии бурений позволяет инженерам определить характеристики подземного грунта. Том О’Брайен

Большинство строителей и архитекторов знакомы с проблемой осадки зданий: дымоход, который не перестает опускаться, трещины в стенах, которые продолжают открываться , старый дом, который внезапно начинает двигаться без видимой причины. У каждого в строительной индустрии есть история об исправлении, которое «должно было сработать», но не вышло.

Предотвращение проблем с осадками начинается с признания того, что почва, на которой опирается фундамент, является частью системы фундамента; это строительный материал, как и гвоздики 2х4, которыми обрамлен дом. Тот факт, что вы не можете пойти на лесной склад и выбрать этот строительный материал — что в большинстве случаев вы просто собираетесь использовать то, что у вас есть, — делает особенно важным, чтобы вы распознавали различия между типами почвы, знали кое-что о как почвы реагируют на строительные нагрузки и уметь определять потенциальные проблемы.

Дифференциальное поселение — настоящий враг

Необходимо понимать несколько вещей о поселении. Сначала заселяются все дома. Количество может быть настолько маленьким, что его нельзя будет обнаружить, или может быть настолько однородным, что не останется никаких следов, но это, несомненно, происходит. Во-вторых, из-за естественных и связанных со строительством вариаций свойств почвы не каждая точка фундамента оседает на одинаковую величину.

Во избежание проблем с подъездами и подключениями к инженерным сетям необходимо минимизировать итоговые поселения.Во избежание перекоса дверных коробок и растрескивания стен необходимо исключить неравномерную осадку, разницу в осадке между различными точками на фундаменте. Различие между полной и дифференциальной осадкой важно. Дворец изящных искусств в Мехико, например, разместился на нескольких метрах без значительного повреждения конструкции и продолжает работать, поскольку поселение было однородным. Пизанская башня, с другой стороны, бесполезна ни для чего, кроме моментов Kodak туристов.

Элементарное исследование может раскрыть большинство проблем

К счастью для застройщиков, в большинстве жилищного строительства нагрузки относительно невелики. Следование проверенным временем процедурам и избегание некоторых распространенных заблуждений в большинстве случаев убережет вас от неприятностей.

Для начала вы можете много узнать о состоянии почвы на своем участке, воспользовавшись ресурсами государственного сектора. Министерство сельского хозяйства США (www.usda.gov) подготовило почвенные карты для большей части страны.Эти карты, доступные бесплатно в любом местном филиале Министерства сельского хозяйства США, накладывают контуры почвенного типа на аэрофотоснимки. Изучая эти карты и сопровождающие их описания почв, вы можете узнать такую ​​информацию, как, например, может ли ваш участок иметь высокий уровень грунтовых вод или могут ли проблемные почвы, такие как глина, подверженная усадке / набуханию, скрываться под поверхностью.

Аэрофотоснимки, сделанные 30 или более лет назад, часто обнаруживают свидетельства неожиданного развития или манипуляций на этом месте.Еще лучшим источником информации такого типа является топографическая карта Геологической службы США (www.usgs.gov). На этой карте могут быть заброшенные кладбища, фермерские пруды, колодцы или давно забытые городские свалки. Топографическую карту можно приобрести за несколько долларов в магазинах товаров для активного отдыха или бесплатно загрузить (www.topozone.com).

Являясь моментальными снимками во времени, почвенные карты и топографические карты могут дать ценную информацию о человеческой деятельности, которая имела место на суше (см. Два способа взглянуть на один и тот же участок земли).Не забудьте также связаться с местными строительными и инженерными отделами; они часто обладают обширной местной информацией и опытом, которыми обычно рады поделиться. Другими хорошими источниками информации являются застройщики, которые строили рядом, или домовладельцы на прилегающих участках.

Два взгляда на один и тот же участок земли

Карты почв от Министерства сельского хозяйства США представляют собой аэрофотоснимки с наложенными на них типами почв. Они могут предупредить строителей о проблемных почвенных условиях до того, как они начнут копать.Топографические карты Геологической службы США могут отображать заболоченные участки или прерывистые водотоки.

USDA почвенная карта Топографическая карта USGS Городская свалка?

Описания почв, сопровождающие эту карту, показывают, что за исключением подозрительной области в центре (Ма означает искусственную почву), все почвы, очерченные на этом крупном плане, представляют собой песок, благоприятный для строителей. Две прямые жирные линии слева от свалки представляют собой водохранилища. Какая городская свалка?

Хотя топографическая карта, как правило, является лучшим индикатором предыдущего развития, строитель, который полагался только на топографическую карту в этом случае, не смог бы сказать, что озера были созданы руками человека, и, что более важно, не имел бы понятия, что его земля мечты когда-то была городской свалкой.

Целинная почва не всегда полезна

Если ваше исследование выявит потенциальные проблемы, самое время перекусить и проконсультироваться с экспертом (см. Когда вам следует вызывать инженера по почвам?). Если вы не обнаружили в истории действий, которые могли оставить проблемы, это, вероятно, хорошие новости, но все же могут быть вещи, требующие внимания. «Целинная почва» по своей сути не является беспроблемной. Грязь (разложившийся органический материал), например, могла оставаться нетронутой с тех пор, как мать-природа отложила ее, но строить на ней всегда — плохая идея.

Глина тоже может доставить хлопот. Прочность глинистых почв обратно пропорциональна изменению влажности: чем больше влажность, тем слабее почва. Если глиняные материалы лежат в основе вашего участка, план участка должен предусматривать положительный дренаж, который будет направлять поверхностные воды от конструкции и мощеных участков; в противном случае вода может проникнуть в поддерживающую почву и ослабить ее. Это, по сути, частая причина послеконструктивных проблем с поселениями. Если ограничения площадки не позволяют направить сток от проезжей части, вам следует запланировать боковые стоки вдоль проезжей части, чтобы вода не скапливалась под тротуаром.Дренажи фундамента также должны быть тщательно спроектированы так, чтобы отводить грунтовые воды от конструкции. Эти меры недешевы, но и стоят меньше, чем ремонт, недоброжелательность и слухи соседей.

Заполняя пробелы

Что делать, если на участке есть мокрое, рыхлое, мягкое, низкое или грязное место? Можете ли вы соединить это с заливкой? У инженеров-геотехников, подобных мне, есть несколько простых практических правил, на которые мы обращаемся, когда обращаемся на сайт и спрашиваем, что делать. После этого все усложняется.

Правило первое: Никогда не заполняйте низкое место срезанной поверхностью, кустарником или древесным мусором, независимо от того, сколько чистой заливки будет помещено поверх него. На это могут уйти годы, но органический материал неизбежно разложится и вызовет оседание.

Правило второе: гадость должна быть удалена. Хотя можно насыпать песок и гравий в навоз и создать стабильную смесь, это не надежное решение. Обычно происходит то, что по всему переработанному материалу разбрасываются карманы непрочного материала, и эти области с годами медленно сжимаются.

Для борьбы с проблемами осадки инженеры-грунтовики хотят, чтобы фундамент опирался на устойчивый, уплотненный материал, который простирается по крайней мере на половину глубины воздействия, то есть расстояния под основанием, на котором его вес все еще «ощущается» частицами почвы.

Квадратные фундаменты (например, те, что под колонной Лалли) нагружают почву на глубину, примерно в два раза превышающую ширину фундамента. 2 фута. на 2-фут. пьедестал, например, «ощущается» частицами почвы на глубине примерно 4 фута ниже фундамента.

Ленточный фундамент, длина которого в десять или более раз превышает ширину, например стеновой фундамент, нагружает почву на глубину, равную примерно четырехкратной ширине фундамента. Таким образом, 18-дюйм. широкий фундамент «ощущается» частицами почвы на глубине 6 футов ниже основания. Максимальное напряжение для любого типа фундамента возникает на глубине примерно четверти глубины воздействия.

Для строителя все это означает, что для пьедестала, который я только что описал, вы должны предоставить по крайней мере 2 фута.грамотной поддержки; для полосы вы должны предоставить не менее 3 футов. Если это невозможно сделать с существующей почвой, вам следует запланировать удаление и замену нежелательного материала и восстановление площадки до уровня с помощью инженерной насыпи.

Другая половина фундамента

Для предотвращения проблем с осадкой устойчивый и уплотненный грунт должен простираться как минимум на половину расстояния от основания основания до глубины воздействия (наибольшее расстояние под основанием, на которое его вес ощущается частицами почвы).Ленточный фундамент (например, стена справа) нагружает почву больше, чем квадратный фундамент (например, пьедестал слева), и поэтому имеет большую глубину воздействия.

Самоуплотняющийся грунт еще не изобретен

Одно из заблуждений, с которым я часто сталкиваюсь, — это вера в то, что почва будет уплотняться и укрепляться, если ее просто вывалить на площадку и оставить нетронутой в течение нескольких месяцев — что насыпь, сброшенная в низину осенью, будет готова для поддержки строительства весной. без уплотнения.На это мнение я всегда отвечаю: «Не бойтесь». Чтобы понять, почему, вспомните свой школьный урок физики: «Покоящийся объект имеет тенденцию оставаться в покое, если на него не действует внешняя сила». Рыхлый грунт сам по себе не уплотняется и не укрепляется.

Особенно важно укладывать насыпь тонкими слоями, чтобы уплотняющий эффект оборудования для уплотнения ощущался на всем протяжении до дна каждого слоя. Максимальная толщина каждого слоя варьируется в зависимости от типа почвы: обычно около 12 дюймов.для песка и от 6 до 8 дюймов для глины. Требуемая степень уплотнения обычно устанавливается местными строительными нормами и указывается как некоторый процент от максимальной плотности в сухом состоянии, определенной одним из нескольких стандартных методов.

Также необходимо контролировать влажность наполнителя. Если влажность слишком низкая, отдельным зернам почвы трудно перестроиться в самую плотную конфигурацию; добавление влаги смазывает зерна и облегчает выравнивание.Но если влаги слишком много, почва становится нестабильной под воздействием оборудования для уплотнения, потому что часть уплотняющего усилия будет нести вода между зернами почвы, что приведет к перекатыванию почвы по типу водяного дна. Зернистые почвы, такие как песок, наиболее желательны для использования в качестве засыпки, потому что их влажность легко регулируется.

Правильное размещение заливки

Чтобы свести к минимуму оседание и обеспечить правильную опору фундамента, заливку необходимо укладывать тонкими слоями, и каждый слой должен быть уплотнен индивидуально.

Не приближайте тяжелое оборудование к фундаментным стенам

Уплотнение грунта у стен ниже уровня земли также требует особой осторожности, чтобы горизонтальная нагрузка, создаваемая оборудованием для уплотнения, не повредила стены. Хорошее практическое правило — держать тяжелое оборудование подальше от стены на расстоянии не менее двух третей несбалансированной высоты насыпи. Другими словами, если засыпка снаружи стены на 6 футов выше, чем засыпка изнутри, большие ролики следует держать на высоте не менее 4 футов.подальше от стены.

Полоса земли, прилегающая к стене, должна быть уплотнена с помощью небольшого ручного оборудования. Но не заблуждайтесь: он должен быть уплотнен; неуплотнение приводит к появлению трещин на тротуарах и неровностях проезжей части. Не менее важно обеспечить правильную укладку и уплотнение насыпи в котлованах инженерных коммуникаций. Например, неправильное размещение заливки сантехническим подрядчиком не только вызывает проблемы со сливом, но и часто приводит к оседанию наружных стен и растрескиванию подземных сливных линий.

Уход за уплотнением грунта у фундаментных стен

Во избежание повреждения от горизонтальных нагрузок, возникающих при уплотнении, тяжелое оборудование следует держать подальше от стены на расстоянии не менее двух третей высоты несбалансированной насыпи.

Поиск и устранение неисправностей

Монитор трещин используется для отслеживания движения трещин в течение определенного периода времени. Схема движения позволяет инженеру определить, когда и какие корректирующие действия могут потребоваться.

Несмотря на все ваши усилия, что, если новые домовладельцы позвонят вам в офис и потребуют, чтобы вы сразу же пришли и осмотрели только что обнаруженную трещину? У вас есть не только проблема с общественностью, потому что ранее незамеченные микротрещины внезапно становятся предметом беспокойства покупателя, но и настоящая техническая проблема: вы должны выяснить, что произошло.

Большинство трещин мелкие и незначительные — следствие оседания и смещения, которым подверглись все дома. В таких случаях вам нужно объяснить домовладельцам несколько вещей. В идеале вы должны заранее подготовить их к этим возможностям:

• Акт строительства дома изменил местные условия грунтовых вод. В частности, сохнет мелководная почвенная зона под домом. Небольшого осадка может быть достаточно, чтобы вызвать растрескивание волос.
• Когда вы красили дом, он был пуст. Когда владелец завладел и принес домашний спортзал, водяную кровать и детскую кроватку, это напряжение неизбежно привело к деформации практически всех элементов конструкции. Это тоже может вызвать растрескивание волос.

Конечно, бывают случаи, когда простых объяснений недостаточно, когда кажется, что происходит что-то странное. Лучший способ определить причину проблемы — установить монитор трещин (Avongard Products; 800-244-7241; www.avongard.com), состоящую из двух частей специализированную линейку, которая полупостоянно закрепляется над трещиной. Использование монитора трещин избавляет вас от необходимости на глаз и по памяти определить, выросла или изменилась трещина. Если окажется, что у вас возникла реальная проблема, данные будут неоценимы для тех, кто пытается выяснить, что вызывает трещину и что нужно делать, потому что различные механизмы урегулирования оставляют отличительные подписи, которые становятся очевидными, когда данные отображаются в виде графиков.

Исправление проблем с фундаментом требует тщательного исследования специалистами.Вы не должны нанимать подрядчика по заливке цементным раствором для «грязевого подъема» (закачивания бетона под проблемный участок) до тех пор, пока причина бедствия не будет точно определена. Если угол дома оседает из-за наличия под землей сжимаемого органического материала, например, закачка одного или двух ярдов бетона в почву непосредственно под фундаментом увеличит нагрузку на мягкий материал и, таким образом, увеличит осадку. Стена может выглядеть хорошо, когда подрядчик убирает стройплощадку и уезжает, но больше телефонных звонков разгневанным домовладельцам неизбежно.

При ремонте, как и в начале проекта, следует руководствоваться одним правилом: лучшая защита от будущих проблем — сделать это правильно с первого раза.

Роберт М. Фелтон — инженер-геолог-консультант и внештатный писатель из Уэйк-Форест, Северная Каролина. С ним можно связаться по электронной почте [электронная почта защищена]. Чертежи: Кристофер Клэпп

Где используется ленточный фундамент? — AnswersToAll

Где используется ленточный фундамент?

Ленточные опоры обычно используются в качестве фундаментов несущих стен.Фундамент обычно в два раза больше ширины несущей стены, иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта фундамента.

Какова основная функция ленточного фундамента под фундаментной стеной?

Ленточные опоры поддерживают фундаментные стены. Бетонные ленточные фундаменты должны иметь минимальную глубину для защиты от замерзания.

Как далеко должна быть опора под землей?

Глубина ниже уровня земли до основания опоры должна быть не менее 300 мм, в зависимости от того, что произойдет раньше, что позволяет обеспечить как минимум 100 мм почвенного покрова до площадки.

Какой тип фундамента самый экономичный?

Изолированные опоры

Как рассчитать размер опоры?

Как рассчитать размер опоры

1. Определите ширину и длину цементной плиты в дюймах.
2. Разделите ширину на 12, чтобы преобразовать ее в футы.
3. Разделите длину на 12, чтобы преобразовать ее в футы.
4. Определите требуемую глубину или толщину основания в дюймах.
5. Умножьте ширину на длину, а затем на глубину.

Как рассчитать глубину опоры?

Общие факторы, которые необходимо учитывать при определении глубины фундамента:

1. Нагрузка, приложенная от конструкции к фундаменту.
2. Несущая способность почвы.
3. Глубина уровня воды ниже поверхности земли.
4. Типы грунта и глубина слоев при слоистом грунте.
5. Глубина прилегающего фундамента.

Как рассчитать фундамент котлована?

Объем выемки

1. = 4.60 Мтр.
2. = 0,30 метра. + 3.00 Мтр.
3. = 3,60 млн.
4. Общий объем выемки. = 4,60 метра x 3,60 метра.
5. = 49,68 КУМ.
6. Объем засыпки. = Объем котлована — Объем бетона.
7. Засыпка производится после устройства ПКК, опор, колонн.
8. Объем шт.

Как измеряется объем земляных работ?

Площадь резки и заполнения определяется для каждой секции трапециевидным методом или методом расчета нетто-площади.Затем объем определяется путем умножения средней площади на расстояние между секциями.

Код для рабочего пространства при выемке грунта?

4.13 Никакие земляные работы или земляные работы ниже уровня любого фундамента здания или сооружения не должны начинаться или продолжаться, если не предприняты соответствующие меры для предотвращения опасности для любого работающего человека в результате обрушения конструкции или падения любой ее части.

Как рассчитать засыпку и выемку грунта?

Засыпка для рисунка 3.1:

1. Объем засыпки = объем выемки — объем фундамента — объем стены.
2. (Обратите внимание, что вычитается только часть стены, которая находится в траншее, поэтому высота стены в траншее равна средней глубине траншеи минус 2′-0 дюймов для основания: 6′-0 ”- 2′- 0 ”равно 4′-0”)
3. Объем засыпки = 207,4 кубических ярда.

Какой материал используется для засыпки?

известняк

Как рассчитать материал для засыпки?

Прямоугольная область

1. Измерьте длину, ширину и глубину области, которую вы хотите засыпать землей.
2. Вычислите объем грязи, необходимый для заполнения измеренной вами области, умножив длину (120 дюймов) на ширину (60 дюймов) на глубину (30 дюймов).
3. Преобразуйте кубические дюймы в кубические ярды, разделив на 46 656 кубических дюймов.

Какова скорость земляных работ?

Пример анализа скорости земляных работ при земляных работах

Как рассчитать мурум?

Когда мы засыпаем морум в цоколе и уплотняем его, нам нужно 30% дополнительного материала, так как морум, поставляемый на участок, представляет собой рыхлую почву с пустотами. = 13,74 + 4.122 = 17,862 куб. mtr. или уплотненный грунт = 1,3 × рыхлый грунт.

Что такое песчаная насыпь?

Песок для засыпки — распространенный материал, используемый как в жилых, так и в коммерческих строительных проектах. Как следует из названия, это вещество состоит из очень мелких частиц породы. Эти частицы могли со временем разложиться на песок естественным образом или пройти через дробильные машины несколько раз.

Какой песок лучше всего заливать?

В наши дни М-песок становится широко известным, предпочитая речной песок, а также заменяет / заменяет / заменяет обычный песок в бетоне.Кроме того, М-песок довольно прочен, а также дешев по сравнению с речным песком.

Песок — хороший фундамент?

Песчаная почва имеет песчаную текстуру, потому что она образована небольшими частицами выветрившейся породы. Это хорошая почва для строительных конструкций, поскольку она позволяет воде стекать со строительной площадки, но не смещается или перемещается. Песок можно утрамбовать, чтобы придать почве дополнительную устойчивость.

Как узнать тип почвы?

Есть шесть основных типов почв: меловые, глинистые, суглинистые, торфяные, песчаные и илистые.Чтобы проверить свою почву, вам нужно взглянуть на нее и пощупать. Добавьте воды и попробуйте перекатывать ее между руками. Понаблюдайте за тем, как выглядит и на ощупь ваша почва, липкая, песчаная, рыхлая или слизистая.

Плюсы и минусы ремонта фундамента из углеродного волокна

4 января 2013 г. • Мэтью Сток и Барри Шиллинг.

За прошедшие годы в строительных материалах для дома произошло много изменений и улучшений. Асфальтовая черепица заменила деревянную тряпку, гипсокартон теперь является стандартом по сравнению с штукатуркой, а виниловый сайдинг гораздо более распространен, чем деревянная вагонка.

Изменилось и то, что мы используем для ремонта наших домов. Пена для распыления заполняет пустоты вокруг окон вместо кусочков изоляционного материала из стекловолокна. Быстросохнущая легкая шпаклевка позволяет быстро и легко заполнить дыры в стенах. Краски на водной основе почти заменили масла, особенно для домашних мастеров.

Изменения коснулись и профессионального ремонта дома, в том числе использования лент из углеродного волокна для ремонта фундамента.

Использование углеродного волокна для ремонта структурного фундамента

Старый способ ремонта стены, которая вздулась, прогнулась или повернулась внутрь из-за бокового давления от расширения почвы вокруг фундамента дома, заключался в использовании стальных двутавровых балок, установленных вертикально к внутренней части стены и закрепленных сверху и снизу, чтобы предотвратить дальнейшее движение. .Этот метод все еще используется время от времени, но его в значительной степени вытеснили другими методами, в основном с применением полос из углеродного волокна.

Углеродное волокно — это высокопрочная нить, из которой соткана ткань, которая практически не рвется и не растягивается. При ремонте структурного фундамента на поврежденную стену наносится эпоксидная смола с интервалами, определяемыми типом и степенью повреждения. Когда стальной уголок добавляется к верхней части стены между балками перекрытия, стена полностью стабилизируется, и дальнейшее движение не происходит.

Преимущества углеродного волокна для ремонта фундамента

Быстрая установка — Процесс укладки углеродного волокна очень прост: участок стены, на котором будет проходить полоса, отшлифован, и на нее нанесен слой высокопрочной эпоксидной смолы. Полоса из углеродного волокна встраивается в нее под давлением, а стальной уголок прикручивается к верхней части. В зависимости от размера стены ремонт карбона может быть выполнен за сутки.

Incredible Strength — Углеродное волокно — это сверхпрочный материал, который даже используется в строительстве коммерческих самолетов.Он не может сломаться, а волокна не растягиваются, поэтому при правильном применении ремонт стен будет постоянным.

Low Visibility — Когда полоса из углеродного волокна приклеена к стене, она проявляется только в виде небольшого выступа на стене толщиной в доли дюйма. Его можно закрасить, от чего он почти исчезнет, ​​и над ним можно построить обычную каркасную стену, если нужно закончить подвал.

Нет обслуживания — Когда ремонт углеродного волокна закончен, он не требует дальнейшего внимания ни домовладельца, ни кого-либо еще.

Низкая стоимость — Ремонт из углеродного волокна может быть выполнен примерно за половину стоимости стальных балок.

Углеродное волокно: только один недостаток

Ограничения на применение — Единственный недостаток ремонта углеродным волокном заключается в том, что его можно использовать только на стенах, которые отклонились или сдвинулись внутрь на два дюйма или меньше. Когда дело доходит до смещения стены, два дюйма — это довольно много, поэтому большинство домовладельцев заметят проблему до этого момента. Учитывая все преимущества ремонта из углеродного волокна, у домовладельцев есть веские причины обращать пристальное внимание на любые признаки повреждения фундаментной стены.

В случаях сильного смещения стен используется сталь, но процесс был обновлен, чтобы создать ремонт, который не требует обслуживания и может быть менее назойливым, чем в прошлом.

Хотя процесс изготовления углеродного волокна не является слишком сложным, он требует услуг профессионала, который понимает характер повреждения и может указать правильное количество и расположение полос из углеродного волокна, а также монтажников, которые выполняют работу должным образом. В US Waterproofing мы нанимаем специально обученную группу консультантов и монтажников, чтобы каждый раз делать работу правильно с первого раза.Почему бы не попросить бесплатную консультацию?

Готовы начать?

Запишитесь на БЕСПЛАТНУЮ консультацию сейчас.

просто введите свой почтовый индекс:

Теги:
ремонт фундамента, ремонт фундамента дома, ремонт фундамента дома, ремонт структурного фундамента, ремонт фундамента из углеродного волокна

Архив центра обучения

Испытания и обследование грунтов и фундаментов

Осмотр фундамента

Фонды

Услуги

SME по мониторингу строительства и испытаниям включают в себя надзор за строительством фундаментов мелкого и глубокого заложения, а также фундаментом.Глубокое понимание геотехнической инженерии и знание грунтовых условий являются предпосылкой для строительства успешного фундамента. Чтобы подтвердить несущую способность фундамента, SME предлагает широкий спектр услуг в области строительных материалов: от отбора проб и основных испытаний на классификацию грунтов до сложных геотехнических разработок и технических условий, а также мониторинга и испытаний земляных работ. Для фундаментов структурная целостность настолько же надежна, насколько и поддерживающие их грунты и материалы, используемые в процессе строительства.Команда профессионалов SME наблюдает и испытывает фундамент, несущий грунт для неглубоких фундаментов, а также отслеживает размещение структурной насыпи и процедуры уплотнения для фундаментов, поддерживаемых инженерной насыпью.

Фундамент мелкого заложения

• Фундамент
• Фундамент аккуратный траншеи
• Плот или мат Фундамент
• Фундамент ступенчатый

Услуги по мониторингу глубоких фундаментов включают в себя надзор за установкой: процедуры бурения и забивки свай, регистрацию количества ударов, документирование глубины / длины, проверку надлежащей опоры и мониторинг вибрации.

Глубокие фундаменты

• Кессоны (прямой вал или с рожком)

• Сваи
• Типы забивных свай

  • Древесина
  • Сталь
  • Предварительно напряженный бетон
  • Композитный
• Фундамент глубокий пробуренный

  • Сваи монолитные шнековые
  • Опоры из заполнителя набивные
• Специальные сваи

Анализатор забивки сваи (КПК)

Опыт работы

SME включает также использование нашего собственного анализатора забивки свай (КПК).PDA — это наиболее широко используемая система для испытаний на динамическую нагрузку, мониторинга забивки свай и оценки несущей способности забивных свай. Системы PDA также оценивают целостность вала, забивные нагрузки и энергию удара при мониторинге установки сваи. Кроме того, тесты КПК можно использовать для оценки несущей способности существующих свай.

Испытания на свайную нагрузку

SME привлекает свою команду экспертов для предоставления независимых сторонних услуг по нагрузочному тестированию и мониторингу установки свай для проверки адекватной поддержки.Услуги МСП включают:

• Нагрузочные испытания O-ячейки
• Испытание боковой нагрузкой
• Испытания на проходимость свай
• Контрольно-измерительные приборы и мониторинг
• Анализ волнового уравнения
• Испытания материалов и сварных швов

Основа

В проектах строительства или реконструкции может потребоваться опора для временной или постоянной поддержки существующего фундамента путем обеспечения дополнительной глубины фундамента и заливки раствора.Дополнительные услуги включают:

• Основа из массивного бетона
• Винтовые сваи и кронштейны
• Микро-сваи
• Затирка (уплотнение или проникновение)

Инженерная заливка

Инженерная насыпь

Методы улучшения грунта все чаще используются для новых проектов на объектах, которые ранее считались экономически неоправданными или технически невыполнимыми.Эти участки теперь можно развивать, удаляя неподходящие почвы и заменяя их инженерным заполнением. Успешное размещение инженерного наполнителя требует надлежащего оборудования и методов, подходящих материалов и испытаний для проверки надлежащего уплотнения.

Понимая принципы механики грунта, специалисты компании SME CMS оценивают не только саму спроектированную насыпь, но и подземные условия на проектных площадках, чтобы определить правильное размещение, а также толщину слоя и уровни уплотнения.Кроме того, мы проводим лабораторные испытания и мониторинг осадки инженерно-насыпных или нижележащих грунтов; рекомендации по стабилизации грунта в зонах поддержки зданий, тротуаров и инженерной насыпи; наблюдение за проверкой обнаженного грунта после удаления верхнего слоя почвы для определения участков, которые могут потребовать дополнительных выемок или переделки; и мониторинг земляных работ, чтобы определить, когда указанные материалы были обнажены.

МСБ оказывает дополнительные услуги по инженерному наполнению, в том числе:

• Обозначение типа грунта
• Спецификация уровня уплотнения
• Полевые испытания плотности
• Контроль надбавки / преднатяга
• Влажность / плотность (Проктор)
• Оценки пробного броска
• Земляные работы и подготовка земляного полотна
• Наблюдение за размещением насыпи
• Проверка материала фундамента
• Обезвоживание
• Контроль качества, мониторинг и испытания строительства
• Контрольно-измерительные приборы и мониторинг расчетов

Тестирование плотности поля

Полевые испытания плотности используются для измерения содержания влаги и процента уплотнения инженерного наполнителя, размещаемого во время операций засыпки или сортировки.Проводятся испытания на плотность, чтобы подтвердить, что почва адекватно увлажнена и уплотнена в соответствии с рекомендациями проекта. Плохо уплотненный материал под фундаментом или участками плит может привести к оседанию и проблемам со зданием, включая трещины в стенах и потолке, неравномерную осадку полов; окна или двери не открываются или не сдвигаются должным образом.

Доплата / предварительная загрузка

В строительных проектах используются участки, которые раньше считались непригодными.Мягкие грунты имеют низкую несущую способность и / или подвержены уплотнению, что приводит к большим оседаниям при воздействии строительных нагрузок. Один из методов успешного строительства на мягких грунтовых отложениях — это использовать дополнительную нагрузку / предварительную нагрузку для предварительной обработки почвы перед строительством здания, чтобы предотвратить большие или дифференциальные осадки и потенциальное повреждение конструкций.

Инженеры-геотехники SME используют дополнительную нагрузку / предварительную нагрузку для улучшения слабого сжимаемого грунта, подвергая площадку нагрузке (обычно в виде дополнительной заливки или дополнительной нагрузки), превышающей нагрузку, которая должна быть приложена к готовой конструкции.Мы отслеживаем скорость и величину урегулирования с помощью расчетных пластин, чтобы определить количество времени, в течение которого надбавка должна оставаться на месте для достижения необходимого уровня урегулирования. После достижения желаемого урегулирования надбавка снимается, и можно начинать строительство. Продолжительность нагрузки зависит от величины дополнительной / предварительной нагрузки, сжимаемости грунта, толщины слоя и характеристик дренажа подземных грунтов. Иногда система вертикальных отводов для песка или фитиля используется в сочетании с предварительной нагрузкой, чтобы сократить время консолидации и обеспечить более раннее использование площадки.

МСП имеет опыт оказания следующих услуг:

• Планы и спецификации доплаты
• Контроль надбавки / преднатяга
• Набережная с натягом
• Вертикальные трапы
• Наблюдать за удалением и утилизацией дополнительных материалов

Пробная прокатка

Прокатка используется при земляных работах и ​​строительстве тротуаров для проверки однородности и устойчивости земляного полотна перед укладкой насыпи.Если насыпь размещается на неподходящей почве, земляное полотно может не обеспечивать надлежащую опору и может препятствовать надлежащему уплотнению насыпи. Кроме того, плохое земляное полотно может уплотняться под весом насыпи, вызывая оседание и трещины в конструкциях, поддерживаемых насыпью. Чтобы определить, подходит ли земляное полотно, SME проверяет грунт, используя тяжелую строительную технику, чтобы катить по поверхности земли, наблюдая за реакцией поверхности, наблюдая за отклонениями (развитие колейности, накачивания или соткания грунта).

SME имеет значительный опыт в проведении контрольных проверок, тестирования и мониторинга. В наши услуги входят:

• Контроль и испытание пробой
• Исследование земляного полотна
• Проверка материалов
• Электрический конусный пенетрометр для испытаний
• Тестирование плоских дилатометров
• Тестирование прессиометра

Проверка материалов

Как натуральные, так и искусственные наполнители используются для различных строительных целей.Поскольку заполняющий материал может поступать из разных или нескольких источников, важно убедиться, что любой материал, доставленный на площадку, соответствует техническим спецификациям для его конкретного использования.

SME предоставляет широкий спектр услуг по проверке материалов, включая определение характеристик грунта и проверку того, что материалы пригодны для использования в качестве насыпи; исследование предложенного источника заимствования; проверка того, что материалы под фундаментом подходят для достижения желаемой несущей способности; проверка раскопок продлен до надлежащей глубины и достиг надлежащего уровня материала; классификация и тестирование материалов контролируемого наполнения; проверка использования надлежащих материалов, надлежащего уплотнения и толщины подъема во время укладки и уплотнения; наблюдение за земляным полотном и проверка того, что площадка была должным образом подготовлена ​​перед размещением контролируемой насыпи; и предоставление решений для обработки, модификации или стабилизации материалов, чтобы разрешить их повторное использование в разработке.

Прочие услуги по проверке материалов для МСП включают:

• Проверка материала земляного полотна
• Проверка материала наполнителя
• Проверка импортных материалов
• Классификация и характеристика почв участка
• Проверка добавок (известь, цемент, песок, пуццолан и т. Д.)
• Собственные лабораторные испытания
• Отбор проб и тестирование в полевых условиях

Проверка удержания земли

Системы удержания грунта используются в различных строительных проектах.Они могут быть временными во время раскопок или более постоянными постройками, такими как стены подвала. Системы заземления могут использоваться для стабилизации или поддержки откоса или существующей стены; создание опор автомобильных мостов, стенок флигелей и подъездных насыпей; или поддержите соседнюю конструкцию перед выполнением земляных работ. Независимо от области применения, системы удержания грунта защищают близлежащие фундаменты от оседания, стабилизируя поперечное давление грунта, контролируя движение и осушая потенциальные грунтовые воды.

SME имеет обширный опыт работы с широким спектром систем удержания грунта и оказывает услуги по тестированию, мониторингу и управлению строительством для различных площадок и условий грунта. Наши инженеры и полевые техники учитывают конструктивность, ограничения площадки, надежность и риски, а также почвенные условия при предоставлении наиболее эффективного решения.

Типичные системы заземления, с которыми мы работаем, включают:

• Шпунт
• Солдат балки и утеплитель
• Гвозди грунтовые
• Наружные связи — грунтовые анкеры или анкеры
• Внутренние распорки — стойки, диагонали и стойки
• Сваи шнековые
• Секущие свайные стены

Тайбэки

Подкладки устанавливаются за подпорными стенками для обеспечения боковой поддержки.Прут, проволока или жила (трос) крепится одним концом к земле, а другим — к стене. Анкеровка в земле обычно достигается путем просверливания отверстия в почве или скале и помещения части проволоки или стержня в раствор. Раствор образует связь с окружающей почвой и анкером для фиксации анкера. Подкосы натягиваются, что, по сути, тянет стену к удерживаемому грунту. Услуги по врезке малых и средних предприятий во время строительства обычно включают:

• Установка монитора для проверки правильности длины закрепки
• Монитор нагрузочного тестирования

Шпунт

Шпунт — это технология удержания грунта, состоящая из связанных секций, которые образуют стену для временной или постоянной боковой поддержки грунта с уменьшенным притоком грунтовых вод.Шпунтовые сваи забиваются в землю с помощью ударных молотков или вибромолотов. На некоторых участках, где возникает проблема вибрации, листы можно вдавить в землю с помощью гидравлики. Покрытие может быть консольным (без боковой поддержки) или закрепленным (боковая поддержка, такая как подпорки или мертвое тело). Шпунт может быть из различных материалов, в том числе:

• Сталь
• Древесина
• Винил
• Бетон
• Легкий алюминий
• Стекловолокно

Услуги по шпунтованию малых и средних предприятий во время строительства обычно включают:

• Мониторинг установки для проверки надлежащих размеров и толщины пленки
• Нагрузочное испытание
• Контроль вибрации
• Испытание боковым давлением
• Совместные испытания

Секущие перегородки для монолитного бурения на месте (ACIP)

Секущие стены ACIP — это несущие стены, состоящие из армированных, взаимосвязанных бетонных свай, которые устанавливаются на месте.Они противостоят боковому давлению и притоку грунтовых вод для удержания грунта, контроля грунтовых вод, устойчивости откосов или поддержки переборок.

Инженеры SME использовали секущие стены ACIP для жесткой опоры во время земляных работ или для создания постоянных систем удержания грунта. Наши услуги во время строительства обычно включают:

• Документация об условиях до строительства
• Контроль установки для документирования правильной установки
• Испытание раствора
• Надзор за строительством и производством
• Нагрузочное испытание

Стены из механически стабилизированного грунта (MSE)

Стены

MSE могут использоваться для стабилизации неустойчивых склонов, для удержания грунта на крутых склонах или вместо жестких подпорных стен.Лицевая сторона стены часто строится из сборных сегментных блоков, панелей или геоячеек, которые могут выдерживать некоторые дифференциальные движения. Стены обычно засыпаны чистой зернистой почвой. Элементы арматуры устанавливаются внутри засыпки с использованием металлических полос или горизонтальных слоев георешеток. Армированная грунтовая масса вместе с облицовкой образует стену. Во время строительства МСБ может:

• Наблюдайте за установкой, чтобы убедиться в правильности установки
• Испытание материала обратной засыпки, чтобы убедиться, что он соответствует техническим условиям проекта
• Провести испытания засыпного материала на коррозионную активность почвы
• Выполните испытание на уплотнение обратной засыпки
• Контроль производства сборных панелей для облицовки

Строительное управление

Надзор за строительством и управление, которое МСП предоставляет нашим клиентам, так же важно, как и предварительная работа, и является ключом к реализации проекта.Наши полевые инженеры объединяют технические знания, контроль качества и понимание проекта, чтобы убедиться, что работа сделана правильно. Мы работаем как глаза и уши наших клиентов на стройплощадке, контролируя строительство на предмет соответствия проектным спецификациям и предоставляя немедленные инженерные данные при изменении конструкции или полевых условий. Наша цель — решать проблемы до того, как они превратятся в проблемы.

Приборы

Приборы

являются естественным дополнением геотехнических услуг SME и позволяют нам контролировать и оценивать производительность подструктур на протяжении всего жизненного цикла проекта от начала до завершения.

SME использует специальные контрольно-измерительные приборы для измерения нагрузки, прогибов и давления в земле. Приборы могут быть предоставлены для широкого спектра геотехнических применений, включая подпорные стены, фундаменты, временное удержание грунта, земляные насыпи, дамбы, дамбы, плотины, свалки, механически стабилизированные земляные бермы (MSE), причалы и порты, а также туннели. Контрольно-измерительные приборы могут использоваться на всех этапах проекта, от исследования площадки и проверки конструкции до наблюдения за строительством, проверки качества и безопасности.

Наши проекты могут включать в себя инструменты с ручным мониторингом, а также автоматизированные системы с веб-интерфейсами. Обширные полевые возможности МСП дополняются нашими сильными сторонами в области прогнозного моделирования, управления данными, теоретического анализа, проектирования и подготовки отчетов.

Контрольно-измерительная аппаратура, используемая МСБ, включает:

• Индикаторы уклона
• Пьезометры
• Весоизмерительные ячейки
• Мониторы трещин
• Расчетные мониторы
• Тензодатчики и термометры
• Маятники
• Акселерометры
• Экстензометры
• Сейсмографы

Подбор фундаментов из разных грунтов

🕑 Время чтения: 1 минута

Обычно выбор типа фундамента для данной конструкции определяется рядом факторов, например типом грунта, прошлым использованием площадки, прилегающей застройкой, масштабом процесса разработки, ограничениями.Среди этих факторов важную роль играют типы грунтов, поэтому в данной статье рассматривается выбор фундамента для разных типов грунтов.

Выбор фундамента для разных типов грунта

Фундаменты рекомендуются на основе различных типов почвы, которые указаны ниже:

1. Скалы
2. Глина однородная твердая и твердая
3. Мягкая глина
4. Торф

1. Скалы

В эту категорию входят камни, твердый мел, песок и гравий, песок и гравий с небольшим содержанием глины и плотный илистый песок.

Рекомендуемые типы фундаментов

Для этого типа грунта подходят следующие типы фундаментов:

1. Ленточный фундамент
2. Падовый фундамент
3. Плотный фундамент.

Рис.1: ленточный фундамент

Рис.2: подушечный фундамент

Рис.3: Плотный фундамент

Факторы, которые необходимо учитывать

При выборе типа фундамента необходимо учитывать следующие факторы:

• Минимальная глубина 450 мм должна использоваться для фундамента, если зона подвержена замерзанию, чтобы защитить фундамент.
• По возможности, основание полосы или траншеи должно находиться над уровнем грунтовых вод.
• Инженер должен быть осведомлен о текущих условиях песка.
• Песчаные склоны, возможно, размытые поверхностными водами, поэтому защитите фундамент с помощью дренажа по периметру.
• Выветрившаяся порода требует оценки при осмотре
• Инженер должен знать о глотках в мелках

2. Глина однородная твердая и жесткая

Ниже рассматриваются три случая:

Корпус I

там, где фундамент не приближается к растительности или существующая растительность не имеет значения.

Рекомендуемый фундамент

1. Ленточный фундамент
2. Падовый фундамент
3. плот фундамент.

Факторы, которые следует учитывать в этом случае, следующие:

• Минимальная глубина до нижней стороны фундамента должна составлять 900 мм.
• При строительстве ленточного фундамента из высушенной глины на сухой почве, фундамент должен быть загружен зданием до возобновления дождей.

Корпус II

где деревья, живые изгороди и кустарники находятся рядом с местом расположения фундамента, или в будущем планируется посадить эти деревья рядом со строением.

Рекомендуемый фундамент

Можно выбрать один из следующих типов фундамента:

1. бетонные сваи, поддерживающие железобетонные фундаментные балки и сборный бетонный пол
2. Бетонные сваи, несущие бетонную плиту
3. Специально разработанная траншея заполняет определенный глинистый грунт в зависимости от расположения фундамента относительно деревьев
4. Плотный фундамент

Рис.4: свайный фундамент

Факторы, которые необходимо учитывать

• Инженер должен знать, что размер и тип свайного фундамента определяется экономическими факторами.
• При использовании грунтовой плиты из монолитного бетона под плитой следует избегать создания препятствий, если она укладывается в сухую погоду в высушенной глине.
• Если расстояние между недавно посаженным деревом и положением фундамента как минимум в 1-2 раза превышает высоту зрелого дерева, то можно построить ленточный фундамент.
• В некоторых случаях можно использовать усиленное заполнение траншеи. Например, в глине с низким и средним потенциалом усадки или в зоне периметра корневой системы дерева.

Корпус III

где деревья вырубают незадолго до начала строительства фундамента

Рекомендуемый фундамент

1. Железобетонная свая в ранее прикорневой зоне дерева
2. Ленточный фундамент
3. Плотный фундамент

Фактор, необходимый для учета

• Сваи должны быть правильно привязаны к подвесным железобетонным плитам или фундаментным балкам.
• Должна быть предусмотрена достаточная длина плиты, чтобы выдерживать силу пучения глины.Кроме того, верхняя часть сваи может быть снабжена рукавами для уменьшения трения и подъема.
• Для глиняных уклонов более 1 из 10 может потребоваться специальная конструкция свай, поскольку возможно возникновение ползучести. Следовательно, при проектировании сваи необходимо учитывать поперечную ось и консольный эффект.
• В некоторых случаях можно использовать усиленное заполнение траншеи. Например, в глине с низким и средним потенциалом усадки или в зоне периметра корневой системы дерева.

3.Мягкая глина

В эту категорию входят мягкая глина, мягкая илистая глина, мягкая песчаная глина и мягкий илистый песок.

Рекомендуемый фундамент

Для этого типа грунта допустимы следующие типы фундаментов:

1. Фундамент широкополосный
2. Плотный фундамент
3. Сваи к более твердым пластам ниже
4. Для небольших проектов используйте опоры и балочный фундамент для твердого слоя

Факторы, которые необходимо учитывать

• Широкий ленточный фундамент используется при достаточной несущей способности и приемлемой расчетной осадке.
• Ленточный фундамент должен быть усилен в зависимости от толщины и выступа за поверхность стены.
• Служебные входы в здания должны быть гибкими.
• Часто грунт можно улучшить с помощью виброобработки, и это было бы экономичным решением, если бы он использовался в сочетании с ленточным или плотным фундаментом.

4. Торф

Рекомендуемый фундамент

1. Бетонные сваи дошли до твердого слоя почвы ниже
2. Для небольших проектов подушечка и балочный фундамент выдерживают сильную ударную нагрузку.
3. Плотный фундамент для случая, когда твердые пласты недоступны на разумной глубине, но есть твердые поверхностные корки с подходящей несущей способностью толщиной 3-4 м.

Учитываемый фактор

• Типы свай включают забивной бетон на месте с временной обсадной колонной, забивной бетон на месте и забитый сборный железобетон.
• Учет торфяного затвердевания на сваях
• Если используется плотный фундамент, входы в здание должны быть гибкими.
• При работе с агрессивным торфом, вероятно, потребуются особые свойства и защита.
• Если слой торфа неглубокий над твердым слоем почвы, выкопайте его и замените утрамбованной насыпью. Для этого используйте плот или усиленный фундамент с широким разбросом в зависимости от предполагаемой осадки.
• Часто грунт можно улучшить с помощью виброобработки, и это было бы экономичным решением, если бы он использовался в сочетании с ленточным или плотным фундаментом.

Опоры и фундаменты

Если вы еще этого не сделали, вы должны вскоре выбрать тип дверей, окон, гаражных ворот, сайдинга или лепнины, отделки, кирпича, печи, камина, шкафов, ванны и душа.

Калькуляторы объема бетона: опоры, фундаменты,
Плиты и многое другое

9. Инженерное дело

В определенных условиях может потребоваться инженер; Мэрия, ваш генеральный подрядчик или вы можете почувствовать, что в доме или участке есть что-то, что требует одобрения инженера.

• При строительстве на склоне вы можете попросить инженера определить, что нужно, чтобы ваш дом оставался на месте. Например, для фундаментных стен может потребоваться дополнительная сталь, или вам, возможно, придется использовать более прочный тип бетона.Использование инженера временами может показаться немного дорогостоящим, но он сохранит все в надлежащих условиях, и вы можете просто оказаться в одном из самых счастливых домов в округе.
• Любой подвал с (засыпанными) фундаментными стенами высотой более 7-8 футов требует инженерного ремонта.

10. Земляные работы

Когда строитель или геодезист обозначили на участке, где будет расположен дом, въезжает экскаватор и выкапывает яму под фундамент.

Дополнительно: съемка

Хотя это может стоить немного дороже, в затруднительной ситуации вы можете попросить геодезиста отметить углы дома.Большинство участков требует проведения обследования после того, как фундамент заложен. Если вы проведете их до того, как начнете с фундамента, это будет стоить немного дороже, но это может сэкономить вам много денег и сэкономить нервы. Многие фундаменты приходилось перемещать или полностью переделывать, потому что они находились не в том месте.

• Возможно, вы захотите сейчас покопаться в сервисных подключениях. Спросите об этом сантехника и электрика.
• Сантехник выполнит работы по прокладке ливневой канализации, канализации и водоснабжения.Они должны быть проверены городским инспектором, и компания водоснабжения захочет увидеть подключение к водопроводу.
• Электрик проложит трубы для Cable, BC Tel и любых электрических подключений. Провода и кабели будут протянуты соответствующими коммунальными предприятиями позже.
• При необходимости соединение можно будет установить позже.

11. Песок и гравий

В зависимости от вынутой почвы вам понадобится хороший песок, грунтовая выработка и дренажная порода.

• Под всеми плитами должно быть не менее 6 дюймов гравийной засыпки.
• В определенных условиях вам придется внести некоторую заливку. Либо для повышения уровня грязи, либо из-за нестабильной грязи. Этот слой (обычно приямок) необходимо утрамбовать и выровнять. Не стоит дешево обходиться с этим; убедитесь, что вы делаете хорошую работу. Компактное оборудование можно арендовать в компании по аренде. Просто убедитесь, что вы получили оборудование подходящего размера для работы.

12.Фонд

Закажите материалы, необходимые для фундамента, на складе пиломатериалов, а Формы — у компании по производству бетона. Когда материалы будут доставлены, строители смогут приступить к закладке фундамента.

Рассчитайте количество бетона, которое вам понадобится для вашего фундамента: Британская система мер: Бетонный калькулятор; Метрика: Калькулятор бетона

• Не пытайтесь сэкономить на заказе всех стройматериалов в это время. Вы будете тем, кто будет перемещать его, когда он встанет на пути.Склады пиломатериалов разделят материалы на две или три (или сколько угодно) упаковок.

13. Сантехника, отопление и электричество

Свяжитесь со специалистами по сантехнике, отоплению и электричеству, чтобы они могли установить все необходимое до заливки бетона.

• Пример: для Legal Suite электрик может проложить кабель внутри бетона.
• Постарайтесь не слишком расстраиваться, ожидая кого-либо из этих людей.Некоторые блокировки сделаны для их удобства. Если они не хотят делать это сейчас, они могут выкопать их позже (но не хотите ли вы копать? Ха-ха). Вещи случаются, будь вежливым.

14. Осмотр фундаментов

Когда строители закончат укладку фундамента, свяжитесь с мэрией и запросите осмотр фундамента.

• Некоторые строители заливают бетон сначала для опор, а затем для фундамента, в то время как другие предпочитают заливать бетон для опор и фундаментов одновременно.

16. Ленточный фундамент

Обычно на следующий день после заливки бетона фундамент можно зачищать. Чтобы забрать их анкеты, необходимо позвонить в бетонную компанию.

• Постарайтесь разместить снятые материалы в таком месте, где они не мешают и останутся прямыми и чистыми.

17. Гидроизоляция

Гидроизоляция требуется на той части фундамента, где перекрытие или нижнее покрытие ниже уровня грунта.

• Это может быть грязно. Просто прислонитесь к стене с брызгами.

18. Дренажная плитка

Drain Tile необходимо разместить по периметру вашего дома всякий раз, когда есть жилое пространство ниже уровня класса (уровня земли). Это включает в себя пространство для хранения или обхода контента.

• Правила, касающиеся дренажа, зависят от почвенных условий или типа дома. В большинстве случаев перекрытия на уровне земли (когда бетонный пол находится выше уровня земли) вы можете отказаться от дренажной плитки.Но установить его никогда не помешает.
• Эту работу обычно делаете вы с хорошими тачками, лопатой и множеством друзей.
• Верх сливной плитки должен быть уложен на уровне стыка фундамент / фундамент.
• В некоторых муниципалитетах с ливневой канализацией вам не разрешат подключать водосточные трубы к водосточной трубе по периметру. То же самое, если у вас установлен слив в колодце. Вам придется проложить вторую линию и слить ее в гравийную яму.
• Убедитесь, что эта работа выполнена правильно; это может просто помешать вам получить бассейн в вашем подвале.

19. Осмотр дренажной плитки

Инспектор мэрии.

20. Монтажные устройства для канализации и водоснабжения

Сантехник обычно подключает канализацию и воду. Когда это будет завершено, инспектор мэрии будет вызван для проверки. Кроме того, местная компания водоснабжения должна проверить водопроводную сеть, прежде чем она будет закрыта.

• На случай, если это не было сделано при раскопках.
• Примечание: газовая компания будет устанавливать собственные подключения к счетчику газа.

21. Засыпка и профилирование

После осмотра дренажной плитки в большинстве случаев можно выполнить засыпку и профилирование.

Примечание. Опять же, хотя иногда это упускается из виду, хорошо подготовленный фундамент для вашего дома и подъездной дороги будет одним из ваших лучших вложений. Как строитель, вы будете ответственны за это. Если вы не способны или не желаете взять на себя эту ответственность, наймите инженера или вы можете рассмотреть возможность привлечения генерального подрядчика.Опять же, это может стоить немного; Я бы не стал шутить с этой частью. В любом случае руководствуйтесь здравым смыслом и спрашивайте, если сомневаетесь.

• Используйте хороший материал для внутренней части фундамента, гаража, проезжей части и тротуаров. Не экономьте на уплотнении этих участков.
• Steel поможет с укреплением и удержанием вещей на месте. Но из-за оседания у вас, скорее всего, со временем появятся трещины в плите или полу гаража. Большинство трещин можно исправить.

• Плита или защитное покрытие: состоит из слоя гравия, поли (который должен быть изолирован от газа радона), а затем слоя бетона.
• Легкое пальто можно закончить самостоятельно. Но для изготовления плит наймите профессионального мастера по отделке бетона. Примечание: возможно, за исключением ограниченного пространства для обхода, что бетонные работы могут быть выполнены после завершения обрамления. Единственное отличие состоит в том, что на этом этапе большую часть времени вы можете обойтись без помпы, что маловероятно в будущем.

<< Начало работы Обрамление >>

Фундамент бревенчатой ​​хижины: выбор лучшего основания для коттеджа

Выбор фундамента для бревенчатой ​​хижины — важное решение.

Фундамент бревенчатой ​​хижины — это не то же самое, что фундамент простого сарая.

Фундаменты используются для безопасной передачи веса и нагрузки вашей кабины по земле. Следовательно, у вашего бревенчатого дома должна быть прочная и прочная основа, на которой можно строить.

Фундамент используется для прочности и устойчивости; хороший фундамент защитит вашу каюту от:

• Проседание — когда грунт со временем удаляется от вашей кабины и удаляет окружающий фундамент. Проседание происходит в течение длительного времени, но его легко заметить в самых тяжелых формах, так как обычно кабина будет наклонной.
• Поселок — когда вес и нагрузка кабины заставляют почву отодвигаться, заставляя кабину проваливаться в землю. Расчет обычно происходит в начале жизни хижины.

Продолжайте читать, чтобы узнать о различных типах фундаментов, о том, когда их использовать и как построить их для вашего нового бревенчатого дома.

Справочник по выбору типа фундамента

Просто потому, что фундамент вашей хижины не будет виден после ее постройки — это не значит, что это не важно!

На фундамент, который вы решите построить для своей каюты, будут влиять:

• Тип породы и почвы вашего участка (камень, мел, гравий, песок, глина или торф)
• Размер вашей бревенчатой ​​хижины
• Водные столы
• Изолинии каменно-гравийные
• Конструкция дренажа
• Земельный участок (топография)
• Строительный бюджет

Помните, что на этапе проектирования строительства не следует чрезмерно проектировать фундамент.

Большинство советов по фундаменту относится к домам из кирпича и раствора, которые требуют гораздо более прочного фундамента, чем бревенчатый домик или здание с деревянным каркасом.

Это приводит к ненужным расходам на проект строительства кабины и потраченным впустую материалам.

В результате у столба есть фундаменты мелкого заложения: ленточный, подушечный и плотный.

Более сложные фундаменты, такие как глубокие фундаменты: столбы, усиленные широкие полосы и сваи обычно не требуются для традиционных домов из бревенчатых домов.

Плотный фундамент (бетонное основание)

Плотный фундамент — это очень простой метод фундамента, при котором бетонный плот укладывается под всю вашу бревенчатую хижину.

Плотный фундамент используется для распределения всего основания груза кабины по всей площади пола площадки.

Плотный фундамент дешевле и быстрее, чем ленточный, так как требует меньше сырья и земляных работ.

Фундаменты на плотах обычно закладываются из твердого материала, такого как камень или битый кирпич, который не впитывает воду, чтобы защитить вашу каюту от движений в земле.

Когда следует использовать эту технику?

• Как правило, фундамент плота закладывают на мягком грунте (например, мягкой глине), чтобы помочь распределить нагрузку в вашей каюте. — это потому, что мягкие грунты имеют меньшую несущую способность.
• Плотные фундаменты подходят для плохих грунтовых условий, когда традиционные фундаменты (например, ленточный фундамент) не могут должным образом переносить нагрузку на кабину.

Top-Tip
Рассчитайте объем бетона, необходимый для фундамента плота, вычислив:

(длина x ширина x глубина «Толщина блока») * 1.3

Пример для кабины 900FT ² :

(9,15 x 9,15 x 0,1 м) * 1,3 = 8,36 м ³ * 1,3 = 10,89 м ³

Как построить плотный фундамент из бетонного основания

1. Для начала отметьте все четыре края периметра кабины колышками. При разметке добавьте 6 дюймов к внешнему периметру каюты:



   , например. Для кабины 30 футов x 30 футов требуется фундамент размером 31 фут x 31 фут.

   После того, как вы отметили все четыре края, вы можете использовать теорему Пифагора, чтобы убедиться, что фундамент хижины квадратный.В качестве альтернативы, более простой способ — измерить обе диагонали вашего фундамента, и если они имеют одинаковые размеры, ваш фундамент квадратный.

2. Выкопайте всю землю внутри колышков на глубину от 80 до 100 мм. Заполните эту область слоем твердого материала, а затем используйте пластинчатый уплотнитель, чтобы убедиться, что он компактный: Необязательно — Используйте стальные прокладки (известные как «арматура») для дальнейшего армирования. Обычно это используется в ленточных фундаментах или для больших кабин.Если вас это интересует, посмотрите, сколько стоит построить бревенчатую хижину под заголовком фундамента участка.
3. По внешнему периметру фундамента необходимо уложить деревянную опалубку, которая будет действовать как ставня, удерживающая бетон.
4. Смешайте и залейте бетон, используя указанную ниже прочность смеси. При замешивании бетона старайтесь не добавлять сразу слишком много воды и не разбавлять смесь.

   Прочность смеси
   Строительные стандарты 5328 (BS-5328) рекомендуют прочность C30: 1 часть цемента, 2 части песка и 3 части твердого материала.

   Практическое правило: 1 человек может перемешивать 1 м ³ в день

   Смешивание и погрузка бетона на колесах может стать очень сложной задачей. Мой совет: используйте все, что превышает 2 м ³ в день, и вам следует покупать готовый бетон.

5. Выровняйте бетон с помощью длинного прямого бруска, опираясь каждым концом на опалубку, чтобы получить ровную поверхность.

Наконечник для более прочного основания

Для прочного основания вместо опалубки и деревянного перекрытия бетонного основания можно использовать блочную кладку.Это обычная уловка, используемая для более тяжелых кабин, чтобы придать основанию большую жесткость.

Ленточный фундамент Основание

Ленточный фундамент — это наиболее распространенный метод фундамента, используемый для строительства традиционных домов из кирпича и раствора.

Ленточный фундамент — это сплошная «полоса» бетона под несущей древесиной вашей кабины. Эта полоса затем действует как уровень, на который вы можете положить свои бревна.

Ленточный фундамент можно использовать в том случае, если на участке для вашей хижины имеется прочный грунт и нет признаков стоячей воды или переувлажнения.Дно ленточного фундамента должно опираться на плотное грунтовое основание.

Ленточный фундамент — вторая по цене форма фундамента, которую можно использовать для кабины.

Когда следует использовать эту технику?

• Ленточный фундамент следует использовать, если у вас есть глина на месте.
• Ленточный фундамент следует использовать только для срубов, построенных на сухих участках, без стоячей воды.
• Ленточный фундамент представляет собой неглубокую форму фундамента, поэтому на самом деле его следует использовать только для поддержки одноэтажных домиков — если только вы не решили сделать глубокий ленточный фундамент (аналогичный тому, который вы использовали бы для дома из кирпича и раствора).

Верхний наконечник

Отправной точкой для любого основания или фундамента является ровная и сухая площадка.

• Если ваш участок неровный, вам понадобится больше опалубки и бетона, чтобы получить законченный уровень, который будет стоить больше денег.
• Если ваш участок не высохнет, бетон не застынет должным образом.

Как построить плотный фундамент из бетонного основания

1. Для начала, используя план этажа для бревенчатой ​​хижины, определите всю несущую древесину.Затем, используя колышки и веревку, отметьте, где эти бревна будут проходить параллельно земле.
2. После того, как вы разметили ленточный фундамент, выкопайте всю землю внутри колышков на глубину 600 мм при ширине 300 мм. Ширина 300 мм гарантирует, что 12-дюймовые бревна будут хорошо сидеть на фундаменте.

   Верхний наконечник
   Убедитесь, что края траншеи выровнены по горизонтали и вертикали.

3. [Необязательно] Уложите бетонные распорки и арматуру на дно траншеи — стальную арматурную сетку, которая придает дополнительную прочность фундаменту.
4. Выполняя те же действия с плотным фундаментом, перемешайте и залейте бетон на глубину 150 мм.



   Следите за погодой: если будет слишком жарко (95 по Фаренгейту или выше), бетон будет слишком быстро схватываться и станет слабее. Если он слишком холодный (35 по Фаренгейту или ниже), вода в бетонной смеси может замерзнуть и потрескаться, что приведет к неправильному отверждению смеси.

5. После того, как бетон застынет, возьмите инженерные блоки и возьмите стену до готового уровня земли.

Варианты ленточного фундамента

Фундамент под засыпку траншеи — это обычная адаптация ленточного фундамента. Фундамент из траншеи глубже ленточного, но и тоньше.

Затем траншея заполняется бетоном, а не частично бетонным и частично инженерным кирпичом.

Обычно насыпь траншеи используется для глинистых почв, где требуется глубокая траншея.

Падовый фундамент (известные как бетонные опоры)

Опорный фундамент несет одноточечную нагрузку из вашей кабины.Обычно четыре угла вашей хижины будут опираться на бетонный фундамент, поэтому каждая из четырех бетонных подушек будет находиться под углом вашей бревенчатой ​​хижины.

Фундаменты с подушками обычно имеют квадратную форму и сделаны из бетона, армированного арматурой («стальные элементы»).

Затем подушка переносит нагрузку из вашего бревенчатого дома на окружающую землю.

Размер фундамента с подкладкой можно увеличить, чтобы распределить нагрузку в каюте на более широкое пространство (подумайте о фундаменте на плоту выше).

Верхняя опора
Подушечки фундаментов иногда называют «каменными фундаментами» или «бетонными опорами».

Подушечный фундамент — это самая дешевая форма фундамента, которую вы можете использовать для своей бревенчатой ​​хижины.

Когда следует использовать эту технику?

• Подушечный фундамент следует использовать, если у вас уже есть прочное грунтовое основание для участка вашей хижины.

Поскольку процесс строительства блочного фундамента очень похож на строительство плота, стоит ознакомиться с процессом строительства плотового фундамента.Различия заключаются в том, что вы не выкапываете и бетонируете всю базу, а ограничиваете ее бетонными блоками меньшего размера.
